1 Μέρος Α

2 Η ηλεκτρική ενέργεια μετριέται σε κιλοβατώρες. Η ενέργεια που καταναλώνεται από μια συσκευή ανά μονάδα χρόνου (δευτερόλεπτο) ονομάζεται «φαινόμενη ισχύς» (S) και μετριέται σε κιλοβολταμπέρ. Το σύνολο της ισχύος (φαινόμενη ή μιγαδική S) μιας συσκευής χωρίζεται σε δύο υποσύνολα: Την ενεργό ισχύ (Ρ) και την άεργο (Q).

3 Ενεργός ισχύς (Ρ) Η ενεργός ισχύς (Ρ), δηλαδή η ηλεκτρική ενέργεια ανά δευτερόλεπτο που παράγει πραγματικό έργο, μετριέται σε κιλοβάτ (kw). Με τον όρο «πραγματικό έργο» εννοείται το σύνολο της ενέργειας που τελικά μετατρέπεται σε ωφέλιμο έργο. P = U*I*συνφ

4 Άεργος ισχύς (Q) Το δεύτερο υποσύνολο της φαινόμενης ισχύος ονομάζεται άεργος ισχύς (Q) και μετριέται σε κιλοβολταμπέρ ρεακτίφ (kvar). Ονομάζεται άεργος ισχύς διότι σε αντίθεση με την ενεργό ισχύ δεν μετατρέπεται σε έργο, αλλά αντανακλάται από τη συσκευή και επιστρέφει στο ηλεκτρικό δίκτυο με διαφορετική μορφή. Q = U*I*ημφ Συσκευές που δημιουργούν άεργο ισχύ είναι κυρίως αυτές με επαγωγική συμπεριφορά, δηλαδή αυτές που ενσωματώνουν πηνία, π.χ. κινητήρες, φωτιστικά φθορισμού, μετασχηματιστές

5 Φαινόμενη ισχύς S Η φαινόμενη ισχύς (S) είναι το γινόμενο της τάσης (V) και της έντασης (Ι). Συνεπώς η άεργος ισχύς (Q), παρόλο που δεν παράγει έργο, υπάρχει στους ηλεκτρικούς αγωγούς ως ένταση (ρεύμα). (S = U*I) Επειδή το ρεύμα είναι υπεύθυνο για τις θερμικές απώλειες των αγωγών, η άεργος ισχύς αντισταθμίζεται στις βιομηχανικές εγκαταστάσεις και από τη ΔΕΗ με αυτοματοποιημένες συστοιχίες-ζεύξεις πυκνωτών. Ισχύει δε πάντα ότι S 2 = P 2 +Q 2 Οι γραμμές μεταφοράς της ΔΕΗ μπορούν να μεταφέρουν και ένα ορισμένο ποσό φαινόμενης ισχύος S. Οι συσκευές δεν αποτελούνται μόνο από απλές αντιστάσεις που υπακούν στο νόμο του Ohm αλλά και από πηνία ή πυκνωτές. Όσες περιέχουν πηνία, λέμε ότι έχουν επαγωγικό χαρακτήρα και αυξάνουν τη γωνία φάσης φ. Αντίθετα, όσες περιέχουν πυκνωτές, έχουν χωρητικό χαρακτήρα και μειώνουν τη γωνία φάσης.

6 ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΙΙ Βιομηχανικές ηλεκτρικές εγκαταστάσεις. Εγκαταστάσεις ηλεκτρικής κίνησης και αντιστάθμισης Εγκαταστάσεις υποσταθμών καταναλωτών μέσης τάσης.

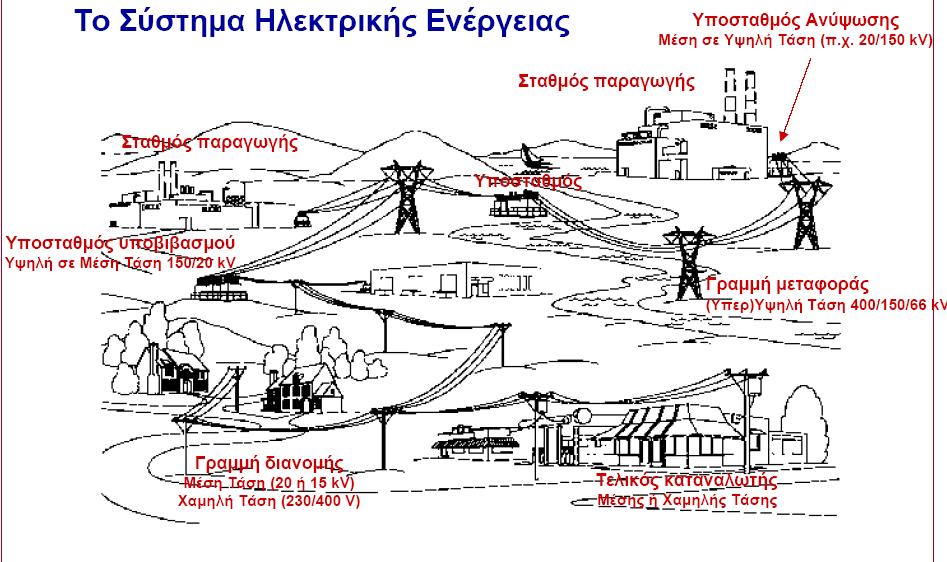

7 Η ηλεκτρική ενέργεια παράγεται στους σταθμούς παραγωγής, οι οποίοι συνήθως βρίσκονται σε απομακρυσμένα μέρη από τους χώρους κατανάλωσης. Η παραγωγή της γίνεται με διάφορους τύπους και σε επίπεδα τάσης μερικών kv (3 kv έως 22 kv). Με τη χρήση μετασχηματιστών γίνεται η ανύψωση της μέχρι και 400 kv, με σκοπό να μεταφερθεί οικονομικότερα η ηλεκτρική ενέργεια στους χώρους κατανάλωσης. Εκεί γίνεται υποβιβασμός της τάσης με τη βοήθεια μετασχηματιστών και διανέμεται με τις γραμμές μέσης τάσης (6,6 kv, 15 kv, 20 kv, ή 22 kv) ή χαμηλής τάσης (230 V/400 V) στους καταναλωτές.

8

9

10 Η πλειοψηφία των καταναλωτών χρησιμοποιεί τη χαμηλή τάση (μονοφασική ή τριφασική) για την τροφοδοσία των φορτίων τους. Στους μεγάλους καταναλωτές όπως είναι οι βιομηχανίες η ηλεκτρική ενέργεια διανέμεται στη μέση τάση, την οποία οι καταναλωτές χρησιμοποιούν ανάλογα με τις ανάγκες τους αφού την υποβιβάσουν με δικούς τους υποσταθμούς στα επίπεδα τάσης που επιθυμούν. Σε πολύ μεγάλες βιομηχανίες η ηλεκτρική ενέργεια διανέμεται ακόμα και σε επίπεδο υψηλής τάσης (150 kv).

11 Σε βιομηχανικές μονάδες όπου ο καταναλωτής έχει ανάγκη ηλεκτρικής παροχής με ένταση μεγαλύτερη των 200 Α ανά φάση, επιβάλλεται η εγκατάσταση ιδιωτικού υποσταθμού. Σε αυτούς τους καταναλωτές η χρέωση είναι αρκετά φθηνότερη ανά kwh.

12 Η φθηνότερη αυτή χρέωση επιβάλλεται γιατί: Ο καταναλωτής μέσης τάσης επιβαρύνεται με τη δαπάνη εγκατάστασης και συντήρησης του μετασχηματιστή και της κατασκευής του αντίστοιχου δικτύου χαμηλής τάσης. Οι απώλειες του μετασχηματιστή και του δικτύου χαμηλής τάσης βαρύνουν τον καταναλωτή μέσης τάσης και όχι τη ΔΕΗ. Ο καταναλωτής μέσης τάσης έχει σταθερό φορτίο (χωρίς μεγάλες αιχμές). Εχει έκπτωση για λόγους επιδότησης της βιομηχανίας με σκοπό την ενίσχυση της απασχόλησης.

13 Εγκατεστημένη ισχύς (kva): Είναι το σύνολο της ονομαστικής ισχύος (kva) των συσκευών και μηχανημάτων του καταναλωτή. Συμφωνημένη ισχύς (kva): Είναι η ανώτατη φαινόμενη ισχύς (kva) που δικαιούται να απορροφά καταναλωτής από τη ΔΕΗ με το συντελεστή ισχύος που του προσδιορίζεται και που οφείλει να τον διατηρεί στις τιμές που του καθορίζονται. Αναφέρεται στο συμβόλαιο παροχής με τη ΔΕΗ και είναι η ισχύς με βάση την οποία υπολογίζεται η διατομή των αγωγών της παροχής της ΕΗΕ. Συντελεστής ταυτοχρονισμού (<1): Είναι διαφορετικός για κάθε είδος καταναλωτή και εκφράζει το ποσοστό των φορτίων που είναι ενεργοποιημένα την ίδια χρονική στιγμή στην εγκατάσταση. Η Ηλεκτρική Εγκατάσταση (ΗΕ) πρέπει να γίνει από κατάλληλο αδειούχο ηλεκτρολόγο εγκαταστάτη ο οποίος θα πρέπει να έχει καλή γνώση της θέσης και του μεγέθους των ηλεκτρικών φορτίων.

14 Κάθε ΗΕ θα πρέπει να κατασκευάζεται με γνώμονα: Την ασφαλή λειτουργία της έναντι ηλεκτροπληξίας, πυρκαγιάς, βραχυκυκλωμάτων, διακοπών, κλπ, την καλή λειτουργία όλων των εξαρτημάτων της εγκατάστασης, το λογικό και ανταγωνιστικό κόστος κατασκευής, την οικονομική λειτουργία, την επεκτασιμότητα, την ικανοποιητική εφεδρεία και την καλαισθησία

15 Μία βιομηχανική ηλεκτρική εγκατάσταση αποτελείται από: Τον υποσταθμό (αν υπάρχει) Την κύρια γραμμή, δηλαδή το καλώδιο που αναχωρεί από το μετρητή και καταλήγει στον πίνακα διανομής Τις διατάξεις μετασχηματισμού τάσης (αν υπάρχουν) Το γενικό πίνακα διανομής και τους πίνακες φωτισμού και κίνησης Τα τοπικά κυκλώματα διακλάδωσης της ηλεκτρικής εγκατάστασης Τις ηλεκτρικές μηχανές και άλλες συσκευές κατανάλωσης ηλεκτρικής ενέργειας Τις διατάξεις γείωσης προστασίας

16 Μία πλήρης μελέτη βιομηχανικής ηλεκτρικής εγκατάστασης περιλαμβάνει: Ηλεκτρολογικά σχέδια όλων των κυκλωμάτων της εγκατάστασης (κυκλώματα φωτισμού, κίνησης, κλπ), Τεχνική περιγραφή της ηλεκτρικής εγκατάστασης μαζί με τους απαραίτητους υπολογισμούς, Κατάλογο όλων των χρησιμοποιούμενων υλικών με τις προδιαγραφές τους, και Το κόστος κατασκευής της ηλεκτρικής εγκατάστασης.

17 Στο μέγεθος της ισχύος. Οι βιομηχανικές εγκαταστάσεις απορροφούν μεγάλα ποσά ισχύος, ενώ οι οικιακές απορροφούν μικρά ποσά ισχύος. Στο είδος της παροχής. Οι βιομηχανικές εγκαταστάσεις είναι πάντα τριφασικές, ενώ οι οικιακές μπορεί να είναι μονοφασικές ή τριφασικές. Στην πολυπλοκότητα μελέτης και σχεδίασης. Στο συντελεστή ισχύος. Οι βιομηχανικές εγκαταστάσεις έχουν συνήθως χαμηλό συντελεστή ισχύος (<0,85) λόγω της φύσης των φορτίων τους (πχ επαγωγικοί κινητήρες που χρειάζονται μεγάλα ποσά άεργης ισχύς). Αντίθετα οι οικιακές εγκαταστάσεις λόγω του ότι τα φορτία που απορροφούν μεγάλη ισχύ είναι ωμικές καταναλώσεις έχουν συντελεστή ισχύος μεγάλο (πλησιάζει τη μονάδα).

18 Κάθε ηλεκτρική βιομηχανική εγκατάσταση κατασκευάζεται με βάση κανονισμούς, που καθορίζουν τη σωστή λειτουργία και κυρίως την ασφάλειά της και η τήρησή τους επιβάλλεται από την πολιτεία. Αυτοί οι κανονισμοί απαρτίζονται από νόμους, υπουργικές αποφάσεις, καθώς και από ελληνικά, ευρωπαϊκά ή άλλα εθνικά πρότυπα. ΕΛ.Ο.Τ. (Ελληνικός Οργανισμός Τυποποιήσεων). IEC (International Electrotechnical Commission). Κανονισμοί Διεθνούς Ηλεκτροτεχνικής Ένωσης.

19 Για εγκαταστάσεις μέσης και υψηλής τάσης, η επιλογή σε κανονισμούς και πρότυπα είναι περιορισμένη. Ο Γερμανικός κανονισμός VDE 101, που αναφέρεται στις εγκαταστάσεις μέσης και υψηλής τάσης >1kV ακολουθείται και στην Eλλάδα. Στις περιπτώσεις που οι ελληνικοί κανονισμοί ή τα πρότυπα δεν καλύπτουν συγκεκριμένες ηλεκτρικές εγκαταστάσεις ή υλικά μπορεί κανείς να χρησιμοποιήσει τα πρότυπα της IEC της οποίας η Ελλάδα είναι μέλος.

20 Οι κανονισμοί Ε.Η.Ε πρέπει να εφαρμόζονται πιστά τόσο από τους ηλεκτρολόγους μελετητές, όσο και από τους ηλεκτρολόγους εγκαταστάτες. Είναι υποχρεωτικοί και αποτελούν νόμους του κράτους, ενώ τροποποιούνται και αναθεωρούνται κάθε φορά που αυτό επιβάλλεται από την πρόοδο της τεχνολογίας.

21 Οι βιομηχανικές ηλεκτρικές εγκαταστάσεις περιλαμβάνουν τις ηλεκτρικές εγκαταστάσεις φωτισμού και τις ηλεκτρικές εγκαταστάσεις κίνησης. Οι εγκαταστάσεις κίνησης ακολουθούν κατά κανόνα τους κανονισμούς των εγκαταστάσεων φωτισμού με τη διαφορά ότι είναι εγκαταστάσεις μεγαλύτερου φορτίου και εξυπηρετούν ηλεκτρικές μηχανές (κινητήρες).

22 Ο ηλεκτρολόγος εγκαταστάτης για να σχεδιάσει και να υλοποιήσει μία βιομηχανική εγκατάσταση είναι απαραίτητο να έχει μία κάτοψη του χώρου της βιομηχανικής εγκατάστασης όπου οι θέσεις των μηχανών και η αναγκαία ισχύς κάθε μηχανής. Πρέπει να προσαρμόσει την ηλεκτρική εγκατάσταση σύμφωνα με τις ανάγκες του εργοστασίου λαμβάνοντας υπόψη τα 3 βασικά στοιχεία σχετικά με τα φορτία της βιομηχανικής μονάδας: Την εγκατεστημένη ισχύ Το συντελεστή χρησιμοποίησης Το συντελεστή ταυτοχρονισμού

23 Προστασία των χειριστών. Ελαχιστοποίηση της διατομής των γραμμών, ώστε να ελαχιστοποιηθεί το κόστος εγκατάστασης. Δυνατότητα διακοπής και απομόνωσης μόνο του μέρους της εγκατάστασης που έπαθε βλάβη. Προστασία έναντι βραχυκυκλωμάτων και υπερφορτίσεων με σκοπό τη γρήγορη απομόνωση τέτοιων σημείων και την ελαχιστοποίηση των συνεπειών. Ίση κατανομή των φορτίου στις τρεις φάσεις. Διαχωρισμός των μηχανών που απορροφούν μεγάλα ρεύματα κατά την εκκίνηση και παρενοχλούν τη λειτουργία της υπόλοιπης εγκατάστασης.

24 Οι ηλεκτρικές βιομηχανικές εγκαταστάσεις είναι δυνατόν να πραγματοποιηθούν με διάφορους τρόπους, ανάλογα με τη διαθεσιμότητα των υλικών και τις ανάγκες της εγκατάστασης. Ανάλογα με τον τρόπο κατασκευής τους διακρίνονται σε: Χωνευτές ή εντοιχισμένες εγκαταστάσεις Ορατές ή εξωτερικές εγκαταστάσεις Ενδοδαπέδιες εγκαταστάσεις Εγκαταστάσεις με κανάλια Εγκαταστάσεις συνεχούς τροφοδοσίας με κανάλια οροφής Εναέριες εγκαταστάσεις Εγκαταστάσεις με σχάρες

25

26 Οι αγωγοί που χρησιμοποιούνται κατασκευάζονται από χαλκό, αλουμίνιο ή αλουμίνιο-χάλυβα (ACSR). Σε ειδικές περιπτώσεις χρησιμοποιούνται αγωγοί από άλλα υλικά και κράματα π.χ. από γαλβανισμένο χάλυβα, φωσφορούχο ορείχαλκο κλπ. Οι αγωγοί κατασκευάζονται μονόκλωνοι ή πολύκλωνοι. Στα εναέρια δίκτυα σπάνια χρησιμοποιούνται μονόκλωνοι αγωγοί, γιατί έχουν πολύ μικρότερη μηχανική αντοχή από τους πολύκλωνους. Επίσης oι μονόκλωνοι είναι δύσκαμπτοι. Η διατομή των μονόκλωνων αγωγών είναι μέχρι 16mm².

27 Ο χαλκός έχει μεγάλη ηλεκτρική αγωγιμότητα και καλή μηχανική αντοχή. Η αγωγιμότητά του μειώνεται όταν έχει ξένες προσμίξεις. Επίσης μειώνεται λίγο η αγωγιμότητά του όταν κατεργαστεί εν ψυχρώ. Αυτό όμως του δίνει μεγαλύτερη μηχανική αντοχή. Ένα άλλο πλεονέκτημά του είναι ότι δεν διαβρώνεται εύκολα και για αυτό χρησιμοποιείται σχεδόν αποκλειστικά σε δίκτυα που είναι κοντά στη θάλασσα.

28 Το αλουμίνιο έχει απέναντι στο χαλκό τα εξής πλεονεκτήματα: είναι 3 φορές ελαφρύτερο είναι πιο φθηνό Τα μειονεκτήματα είναι: Έχει το 1/2 της μηχανικής αντοχής του χαλκού. Έχει το 60% περίπου της αγωγιμότητας του χαλκού. Έτσι ένας αγωγός αλουμινίου με ισοδύναμη διατομή με αγωγό από χαλκό έχει το 1/2 του βάρους του και διάμετρο μεγαλύτερη 1,6 φορές (60% μεγαλύτερη). Τα παραπάνω μας δείχνουν ότι ο αγωγός από αλουμίνιο δέχεται μεγαλύτερες επιφορτίσεις από τον άνεμο και τον πάγο λόγω της μεγαλύτερης επιφάνειάς του, αλλά συγχρόνως περιορίζονται σ αυτόν οι απώλειες από το φαινόμενο corona. Το αλουμίνιο με κανονικές ατμοσφαιρικές συνθήκες οξειδώνεται επιφανειακά. Κοντά στη θάλασσα όμως διαβρώνεται από το αλάτι που περιέχεται στον αέρα, σε βάθος μέχρι και 3mm. Οι αγωγοί αλουμινίου χρησιμοποιούνται κύρια στις γραμμές χαμηλής τάσης και μακριά από τη θάλασσα. Στις γραμμές υψηλής και υπερυψηλής τάσης δεν χρησιμοποιούνται γιατί έχουν μικρή μηχανική αντοχή.

29 Οι αγωγοί ACSR έχουν περίπου 50% μεγαλύτερη αντοχή από τους αγωγούς χαλκού και είναι 20% ελαφρύτεροι για ισοδύναμη διατομή με το χαλκό. Χρησιμοποιούνται στις γραμμές υψηλής τάσης γιατί μπορούμε να έχουμε μεγαλύτερο άνοιγμα των πυλώνων (απόσταση μεταξύ των πυλώνων). Επίσης είναι πιο φθηνοί και παρουσιάζουν μικρότερες απώλειες λόγω του φαινόμενου corona.

30 Η επιλογή της κατάλληλης διατομής αγωγών και καλωδίων στις γραμμές τροφοδοσίας, γίνεται χρησιμοποιώντας πίνακες που συσχετίζουν διατομές αγωγών και καλωδίων με τα επιτρεπόμενα ρεύματα που τους διαρρέουν.

31 1η Ομάδα: 3 το πολύ ενεργοί αγωγοί μέσα στον ίδιο σωλήνα ή μέσα στο ίδιο περίβλημα (περιλαμβάνονται και οι τριφασικές γραμμές δεν περιλαμβάνονται ο ουδέτερος αγωγός και η γείωση). 2η Ομάδα: Μονοπολικά καλώδια ή αγωγοί ορατών εγκαταστάσεων ή γραμμές τροφοδοσίας κινητών συσκευών αρκεί η μεταξύ τους απόσταση να είναι μεγαλύτερη της διαμέτρου των. 3η Ομάδα: Καλώδια συνδέσεων φορητών συσκευών με τρεις το πολύ ενεργούς αγωγούς.

32

33

34

35

36

37

38

39 Οι διατάξεις προστασίας χρησιμοποιούνται για την προστασία των ηλεκτρικών κυκλωμάτων και των συσκευών που τροφοδοτούνται από αυτά σε περιπτώσεις υπερεντάσεων και βραχυκυκλωμάτων. ΑΣΦΑΛΕΙΕΣ: Τα χαρακτηριστικά λειτουργίας τους είναι: Η Τάση λειτουργίας τους σε V. Tο Ονομαστικό ρεύμα λειτουργίας τους σε Α. Το Ρεύμα διακοπής τους σε ka, δηλαδή το μέγιστο ρεύμα που μπορούν να διακόψουν υπό ονομαστική τάση, χωρίς να έχουμε βλάβη στα κυκλώματα και τις συσκευές που προστατεύουν. Η σχέση μεταξύ χρόνου ενεργοποίησης και ρεύματος που τις διαρρέει.

40 Οι ασφάλειες ΜΤ χρησιμοποιούνται για να προστατεύσουν ένα κύκλωμα ΜΤ όταν σε αυτό υπάρχει βραχυκύκλωμα αλλά και υπερφόρτιση που διαρκεί αρκετή ώρα. Οι ασφάλειες ΜΤ χωρίζονται σε δυο βασικές κατηγορίες: Ασφάλειες Σκόνης Ασφάλειες Εκτόνωσης

41 Αποτελούνται από ένα κύλινδρο από πορσελάνη μέσα στον οποίο υπάρχει το τηκτό και η σκόνη χαλαζία. Το τηκτό, που είναι άργυρος ή κράματα του, είναι τυλιγμένο γύρω από ένα κεραμικό υλικό. Η σκόνη βρίσκεται γύρω από τον κεραμικό κύλινδρο και σκεπάζει το τηκτό. Οι ασφάλειες αυτές μειώνουν το ρεύμα βραχυκύκλωσης εξαιτίας της σκόνης χαλαζία. Η σκόνη βοηθά στην σβέση του τόξου, που δημιουργείται με την τήξη του αγωγού, λόγου της ψυκτικής της ικανότητας. Ταυτόχρονα όμως δημιουργείται και μια μεγάλη αντίσταση με αποτέλεσμα να μειώνεται το ρεύμα βραχυκύκλωσης. Η ασφάλεια αυτή και χρησιμοποιείται σε εσωτερικούς χώρους.

42 Στην ασφάλεια υπάρχει μια πινακίδα με τα ονομαστικά της στοιχεία τα οποία είναι τα παρακάτω: 1. Ο τύπος της Ασφάλειας. Υπάρχουν 2 τύποι ασφαλειών ο τύπος CEF που χρησιμοποιείται γενικά για προστασία μιας εγκατάστασης ΜΤ σε εσωτερικό ή εξωτερικό χώρο και ο τύπος CMF, που χρησιμοποιείται αποκλειστικά για προστασία κινητήρων. 2. ΙΝ: Ονομαστικό ρεύμα Λειτουργίας (IN=40A). Το ρεύμα αυτό είναι το ρεύμα που μπορεί να διαρρέει συνεχώς την ασφάλεια χωρίς να λιώνει το τηκτό. Αυτό είναι και το ρεύμα που χαρακτηρίζει την Ασφάλεια πχ ασφάλεια 40 Α. 3. UN: Η ονομαστική πολική τάση λειτουργίας. 4. Ι3< 3 x IN: Το ελάχιστο ρεύμα που μπορεί να διακόψει. 5. Ι1: Το μέγιστο ρεύμα βραχυκύκλωσης το οποίο μπορεί να διακόψει η ασφάλεια και στο οποίο έχει ελεγχθεί (π.χ Ι1= 50 ka).

43 Η ασφάλεια σκόνης, όπως όλες οι ασφάλειες έχει κάποια χαρακτηριστική καμπύλη λειτουργίας. Στην καμπύλη αυτή φαίνεται ο χρόνος που απαιτείται για να λιώσει το τηκτό συναρτήσει του ρεύματος που διαρρέει την ασφάλεια. Όσο αυξάνεται το ρεύμα τόσο μειώνεται ο χρόνος στον οποίο θα λιώσει η ασφάλεια και αντίστροφα. Για παράδειγμα για μια ασφάλεια σκόνης 40 Α (IN=40A), ο χρόνος λειτουργίας της είναι περίπου 2,2 sec αν διαρρέεται με ρεύμα 200 Α (5xIΝ) και 2 min για ρεύμα 120A (3xIΝ).

44

45 Η ασφάλεια εκτόνωσης είναι ένας μονωτικός κυλινδρικός σωλήνας μέσα στον οποίο βρίσκεται ένας αγωγός, το τηκτό. Το τηκτό είναι συνδέεται με ελατήριο ενώ ο σωλήνας είναι ανοιχτός πάνω και κάτω. Εσωτερικά του σωλήνα υπάρχει ένα στρώμα από βορικό οξύ το οποίο σε περίπτωση σφάλματος ψύχει το τόξο και έτσι αυτό σταδιακά σβήνει. Κατά τη διάρκεια της σβέσης δημιουργούνται τοξικά αέρια, τα οποία εκλύονται στο χώρο αφού ο σωλήνας είναι ανοιχτός. Γι αυτό το λόγο δεν επιτρέπεται η χρήση τους σε κλειστούς χώρους. Οι ασφάλειες αυτές δε μειώνουν το ρεύμα βραχυκύκλωσης όπως οι ασφάλειες σκόνης άλλα είναι πολύ πιο φθηνές. Οι ασφάλειες εκτόνωσης χωρίζονται σε 2 κατηγορίες: Ασφάλειες εκτόνωσης βραδείας τήξης που συμβολίζονται με το γράμμα Τ Ασφάλειες εκτόνωσης ταχείας τήξης που συμβολίζονται με το Κ

46

47

48 Οι αυτόματες ασφάλειες ή μικροαυτόματοι, είναι διατάξεις οι οποίες προσφέρουν: Θερμική προστασία σε περίπτωση υπερφόρτισης (ρεύμα μεγαλύτερο από το κανονικό). Μαγνητική προστασία σε περίπτωση βραχυκυκλώματος (ρεύμα πολύ μεγαλύτερο από το κανονικό). Οι αυτόματες ασφάλειες έχουν περιορισμένη ικανότητα διακοπής που είναι της τάξης των 3-10 ka.

49 Οι διακόπτες ΜΤ ανάλογα με τα ρεύματα που μπορούν να διακόψουν χωρίζονται στις παρακάτω κατηγορίες: Αποζεύκτες και γειωτές: Χειρισμοί μόνο με μηδενικό ή ελάχιστο ρεύμα. Διακόπτες φορτίου: Χειρισμοί και σε κανονική λειτουργία με ονομαστικά ρεύματα. Διακόπτες Ισχύος: Χειρισμοί σε οποιαδήποτε κατάσταση λειτουργίας. Διακόπτες Απομόνωσης: Συνεργάζεται με έναν Διακόπτη Ισχύος και έχει προδιαγραφές όπως ένας Διακόπτης φορτίου Οι διακόπτες είναι πολύ πιο ακριβοί από τις ασφάλειες αλλά έχουν το πλεονέκτημα ότι δεν χρειάζονται αλλαγή όπως μια ασφάλεια.

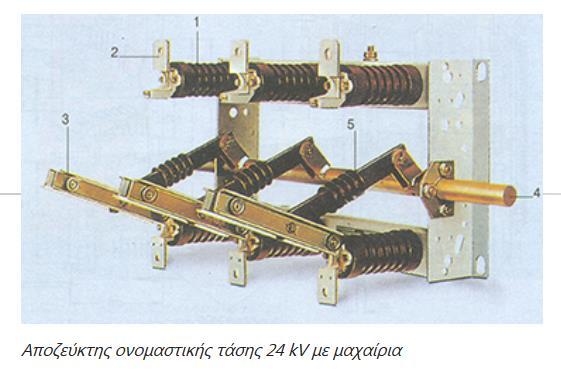

50 Οι αποζεύκτες και οι γειωτές ανοίγουν και κλείνουν το κύκλωμα όταν αυτό διαρρέεται από ελάχιστο ρεύμα ή υπάρχει μηδενική τάση. Οι διατάξεις αυτές έχουν ορατές επαφές, οι οποίες χρησιμοποιούνται σε μια εγκατάσταση για να μπορεί κάποιος να «βλέπει από απόσταση και να είναι σίγουρος» αν η εγκατάσταση είναι υπό τάση ή εκτός τάσης κάθε στιγμή. Συγκεκριμένα, οι αποζεύκτες απομονώνουν ορατά ένα μέρος της εγκατάσταση από την υπόλοιπη. Η υπόλοιπη εγκατάσταση μπορεί να τεθεί πάλι υπό τάση. Επειδή όμως μπορεί να υπάρχει τάση 20 kv στην πλευρά που έγινε η διακοπή, υπάρχει περίπτωση να επαχθεί τάση στο απομονωμένο τμήμα. Γι αυτό τον λόγο, αφού ανοίξουν οι αποζεύκτες και απομονώσουν ένα τμήμα κλείνουν οι γειωτές, οι οποίοι γείωναν το τμήμα αυτό με την γη.

51 Για λόγους ασφαλείας οι αποζεύκτες και οι γειωτές πρέπει να μανδαλώνονται μηχανικά με τους διακόπτες φορτίου ή ισχύος δηλαδή να ανοίγουν πρώτα οι διακόπτες και στην συνέχεια οι αποζεύκτες και οι γειωτές. Σε αντίθετη περίπτωση θα δημιουργηθεί ένα μεγάλο ηλεκτρικό τόξο επικίνδυνο για την εγκατάσταση.

52 Η σειρά χειρισμών που πρέπει να τηρείται κατά την διακοπή τροφοδοσίας σε ένα τμήμα είναι: 1. Ανοίγει ο διακόπτης (φορτίο ή ισχύος) 2. Ανοίγει ο αποζεύκτης 3. Κλείνει ο γειωτής Η σειρά χειρισμών που πρέπει να τηρείται κατά την επανατροφοδότηση του τμήματος είναι ακριβώς η αντίστροφη: 1. Ανοίγει ο γειωτής 2. Κλείνει ο αποζεύκτης 3. Κλείνει ο διακόπτης (φορτίο ή ισχύος)

53

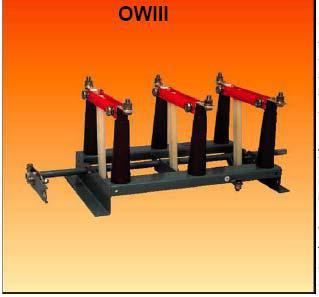

54 Οι διακόπτες φορτίου είναι μηχανισμοί οι οποίοι δεν ανοίγουν σε βραχυκύκλωμα ή υπερφόρτιση και χρησιμοποιούνται μόνο για να διακόπτουν χειροκίνητα γενικώς ή μερικώς, διάφορα κυκλώματα τροφοδοσίας μιας εγκατάστασης.

55

56 Οι αυτόματοι διακόπτες προστασίας κινητήρων είναι διατάξεις με περιστροφικό ή ΟΝ/OFF διακόπτη, που παρέχουν σε έναν κινητήρα προστασία: Από υπερφόρτιση και βραχυκύκλωμα (θερμική και μαγνητική προστασία). Οι αυτόματοι διακόπτες κατασκευάζονται κυρίως για τριφασικούς κινητήρες ισχύος μέχρι 15 kw ή μέχρι 32 Α απορροφούμενο ρεύμα. Έχουν επίσης, για κάθε ονομαστικό ρεύμα του διακόπτη, ρύθμιση για υπερφόρτιση. Το ρεύμα σε βραχυκύκλωμα έχει ρυθμιστεί σε σταθερή τιμή από τον κατασκευαστή.

57 Οι Ηλεκτρονόμοι (ΗΝ) είναι διατάξεις που προστατεύουν έναν διακόπτη ή ένα κύκλωμα από σφάλματα, που μπορούν να προκύψουν κατά τη λειτουργία τους. Μετρούν ένα μέγεθος (τάση, ρεύμα), το συγκρίνουν με μια τιμή αναφοράς (την οποία καθορίζει κάποιος) και στη συνέχεια επιφέρουν ορισμένες προκαθορισμένες μεταβολές στο διακόπτη ή το κύκλωμα. Η τιμή αναφοράς αποτελεί την «ρύθμιση του ΗΝ». Οι ΗΝ δεν είναι απευθείας συνδεδεμένοι με τη διάταξη που προστατεύουν. Μεταξύ της διάταξης και του ΗΝ παρεμβάλλονται μετασχηματιστές τάσης και ρεύματος που ονομάζονται μετασχηματιστές μέτρησης και οι οποίοι μειώνουν την τάση ή το ρεύμα, έτσι ώστε να μπορούν να μετρηθούν από τα όργανα μέτρησης.

58 Ανάλογα με τη χρήση τους τα ρελέ ισχύος διακρίνονται σε τέσσερις κατηγορίες: Κατηγορία AC-1: Για έλεγχο και λειτουργία δικτύων διανομής. Κατηγορία AC-2: Για έλεγχο και λειτουργία ειδικών τύπων κινητήρων, πχ κινητήρων δακτυλιοφόρου δρομέα. Κατηγορία AC-3: Για έλεγχο και λειτουργία κινητήρων. Κατηγορία AC-4: Για έλεγχο και λειτουργία πυκνωτών και κινητήρων σε ειδικές συνθήκες.

59

60 Ο αυτόματοι διακόπτες ισχύος είναι διατάξεις που παρέχουν θερμική και μαγνητική προστασία από υπέρταση και βραχυκύκλωμα αντίστοιχα. Η θερμική και μαγνητική προστασία επιτυγχάνεται με σταθερά ή ρυθμιζόμενα θερμικά και μαγνητικά στοιχεία που φέρουν οι διακόπτες και κατασκευάζονται για μικρά έως και πολύ μεγάλα ρεύματα λειτουργίας.

61

62 Ο Διακόπτης Απομόνωσης μπορεί να ανοίξει και να κλείσει όταν διαρρέεται από ονομαστικό ρεύμα δεν μπορεί όμως να ανοίξει σε περίπτωση βραχυκυκλώματος.

63

64 Ως παροχή ή ρευματοδότηση μιας ηλεκτρικής εγκατάστασης ορίζεται το τμήμα του δικτύου που αρχίζει από το δίκτυο διανομής της ΔΕΗ και καταλήγει στο μετρητή ηλεκτρικής ενέργειας του καταναλωτή. Η ΔΕΗ κατασκευάζει εγκαθιστά και είναι υπεύθυνη για την εγκατάσταση μέχρι το μετρητή. Από εκεί και πέρα την ευθύνη έχει ο καταναλωτής και όσον αφορά το τεχνικό μέρος, την ευθύνη έχει ο εγκαταστάτης και ο συντηρητής ηλεκτρολόγος της εγκατάστασης.

65 Ανάλογα με τον τρόπο ρευματοδότησης του καταναλωτή διακρίνουμε τις εναέριες και τις υπόγειες παροχές. Οι παροχές ηλεκτρικής ενέργειας διακρίνονται σε: μονοφασικές και τριφασικές Aνάλογα με τον τρόπο και το σκοπό μιας παροχής διακρίνουμε: τις μόνιμες και τις προσωρινές παροχές

66 Η παροχή ηλεκτρικής ισχύος ενός καταναλωτή και μέχρι τα 135 kva, γίνεται συνήθως από το δίκτυο χαμηλής τάσης της ΔΕΗ. Για μεγαλύτερη ισχύ η παροχή γίνεται από το δίκτυο μέσης τάσης (6 kv, 15 kv, 20 kv, 22 kv). Η ΔΕΗ μπορεί να επιβάλλει την τροφοδοσία ενός καταναλωτή, και για ισχύ μικρότερη των 135 kva, από το δίκτυο ΜΤ για τεχνικούς ή οικονομικούς λόγους ή σε περιπτώσεις εκκίνησης μεγάλων κινητήρων ή όταν στο δίκτυο ΧΤ έχει επέλθει κορεσμός, από ήδη τροφοδοτούμενους καταναλωτές.

67

68 Λέγοντας μέση τάση, στην Ελλάδα και σε όλη την Ευρώπη, εννοούμε την τάση των 20 kv. Η τάση αυτή είναι πάντα πολική τάση, δηλαδή είναι η τάση μεταξύ δύο φάσεων. Στη μέση τάση δε χρησιμοποιείται η φασική τάση, δηλαδή η τάση μεταξύ φάσης και ουδετέρου, διότι δεν υπάρχει αγωγός ουδετέρου. Η μέση τάση είναι απαραίτητη για τη μεταφορά μεγάλων ποσοτήτων ηλεκτρικής ισχύος σε αποστάσεις μεγαλύτερες από 1000m περίπου.

69 Τα δίκτυα μέσης τάσης χωρίζονται σε 2 βασικές κατηγορίες: Ακτινικά δίκτυα, Βροχοειδή δίκτυα Γενικά, τα συστήματα διανομής μέσης τάσης διακρίνονται σε 5 βασικές κατηγορίες με άξονα διαχωρισμού τη δομή τους ή τον τρόπο εκμετάλλευσής τους. Αυτές είναι: Ακτινικά Βροχοειδή Αραχνοειδή Ατρακτοειδή Μικρών βρόχων

70 Στα ακτινικά δίκτυα οι γραμμές των 20 kv αναχωρούν από τον κεντρικό υποσταθμό 150/20 kv της ΔΕΗ και απλώνονται σαν τις ακτίνες ενός κύκλου, δηλαδή ακτινικά.

71 Κατά μήκος κάθε γραμμής συνδέονται οι καταναλωτές ΜΤ. Κάθε καταναλωτής ΜΤ πρέπει να διαθέτει το δικό του ιδιωτικό υποσταθμό για να μπορέσει να συνδεθεί με ασφάλεια στο δίκτυο της ΜΤ. Βασικό μειονέκτημα των ακτινικών δικτύων είναι ότι σε περίπτωση σφάλματος κατά μήκος της γραμμής, ο διακόπτης ισχύος που υπάρχει στην αρχή της γραμμής ανοίγει με αποτέλεσμα όλοι οι καταναλωτές που υπάρχουν κατά μήκος της γραμμής να μείνουν χωρίς τάση. Για το λόγο αυτό τα ακτινικά δίκτυα δεν είναι πολύ διαδεδομένα στη ΜΤ.

72 Οι γραμμές των 20 kv που αναχωρούν από τον κεντρικό υποσταθμό 150/20 kv της ΔΕΗ, σχηματίζουν ένα κλειστό βρόχο που ξανακαταλήγει στους ζυγούς των 20 KV του υποσταθμού 150/20 kv.

73

74 Το σύστημα αυτό είναι στην ουσία βροχοειδές με τη διαφορά ότι οι συνεργαζόμενες γραμμές είναι 3 και υπάρχουν πλευρικές συνδέσεις. Σε περίπτωση βλάβης μιας εκ των γραμμών, οι άλλες δύο αναλαμβάνουν την κάλυψη των φορτίων. Έτσι, κάθε αναχώρηση επιτρέπεται να φορτίζεται στην κανονική λειτουργία μέχρι το 66% της ικανότητάς της.

75

76 Το σύστημα αποτελείται από ομάδα γραμμών που αναχωρούν από τον Υ/Σ 150kV/20 kv και απολήγουν σε έναν Υ/Σ ζεύξης.

77 Μία γραμμή είναι εφεδρική και πρέπει να είναι απαλλαγμένη από φορτία, για να μπορεί να παραλάβει όλα τα φορτία μιας εκ των άλλων γραμμών. Ο αριθμός των συνεργαζόμενων γραμμών συμπεριλαμβανομένης και της εφεδρικής δεν πρέπει να υπερβαίνει τις 6, αλλιώς μειώνεται ο βαθμός αξιοπιστίας του συστήματος. Ο βαθμός χρησιμοποίησης των γραμμών στο ατρακτοειδές σύστημα είναι πολύ υψηλός και κυμαίνεται γύρω στο 80-85% της ικανότητάς τους.

78 Στο σύστημα αυτό κάθε κύρια γραμμή διαχωρίζεται σε δύο δευτερεύουσες, που σχηματίζουν βρόχο μεταξύ τους ή με δευτερεύουσες άλλης αναχώρησης. Οι βρόχοι μπορούν να συνδεθούν μεταξύ τους με πλευρικές συνδέσεις. Το σύστημα παρέχει πολλές δυνατότητες επανατροφοδότησης τμημάτων με βλάβη ή σφάλμα. Οι γραμμές των βρόχων πρέπει να έχουν ικανότητα φόρτισης μέχρι το 50% των κυρίων γραμμών, πράγμα που επιτρέπει την ένταξη στο σύστημα παλαιών υφιστάμενων καλωδίων μικρότερης διατομής.

79

80 Η Δ.Ε.Η. έχει τυποποιήσει τις παροχές ΜΤ σε δυο βασικές κατηγορίες: την παροχή τύπου Α την παροχή τύπου Β Αν τα όργανα μέτρησης και τα μέσα προστασίας της Δ.Ε.Η. είναι εγκατεστημένα εξωτερικά (υπαίθρια) η παροχή χαρακτηρίζεται από το γράμμα Α. Όταν η εγκατάσταση γίνεται σε στεγασμένο χώρο, ειδικά διαμορφωμένο, σύμφωνα με οδηγίες της Δ.Ε.Η., η παροχή χαρακτηρίζεται από το γράμμα Β.

81 Κάθε μια κατηγορία ανάλογα με την ισχύ που δίνει η Δ.Ε.Η. στον καταναλωτή χωρίζεται επιπλέον σε δυο επιμέρους κατηγορίες και χαρακτηρίζεται από τους αριθμούς 1 και 2. Άρα συνολικά υπάρχουν 4 τύποι παροχών ανάλογα με τον τρόπο εγκαταστάσεις των οργάνων της Δ.Ε.Η και ανάλογα με την ισχύ: Παροχή Α1 Παροχή Α2 Παροχή Β1 Παροχή Β2

82 Στην παροχή τύπου Α αν η ισχύς που δίνει η Δ.Ε.Η στον καταναλωτή είναι μέχρι και 630 kva τότε αυτή χαρακτηρίζεται ως Α1 ενώ για μεγαλύτερη ισχύ ως Α2. Στην παροχή τύπου Β το όριο για την Β1 είναι τα 1250 kva ενώ για μεγαλύτερη ισχύ υπάρχει η Β2.

83 Η παροχή τύπου Α χρησιμοποιείται, συνήθως, όταν τροφοδότηση γίνεται από το εναέρια δίκτυο ΜΤ ενώ η Β όταν το δίκτυο ΜΤ είναι υπόγειο. Οι υπαίθριες εγκαταστάσεις είναι φθηνότερες επειδή σαν μέσα προστασίας χρησιμοποιούνται ασφάλειες αντί Διακόπτη Ισχύος (ΔΙ), οι οποίες είναι αρκετά φθηνότερες. Στις υπαίθριες εγκαταστάσεις τα όργανα μέτρησης της Δ.Ε.Η. είναι τοποθετημένα μέσα σε ένα ερμάριο ενώ στις στεγασμένες εγκαταστάσεις όλα τα μέσα που χρησιμοποιούνται βρίσκονται σε ειδικό κτίσμα, το όποιο κατασκευάζει ο ιδιοκτήτης της εγκατάστασης.

84

85 Η παροχή, ανεξάρτητα από τον τύπο της, αποτελείται από την εγκατάσταση της Δ.Ε.Η. και την εγκατάσταση του καταναλωτή. Τα μέσα προστασίας που θα χρησιμοποιηθούν στην κάθε πλευρά της παροχής εξαρτώνται από το είδος της τυποποιημένης παροχής που έχει επιλέξει η Δ.Ε.Η. για να τροφοδοτήσει τον καταναλωτή.

86 Οι μετρητές ηλεκτρικής ενέργειας είναι τύπου επαγωγικού δίσκου. Έχουν ένα πηνίο τάσης και ένα πηνίο ρεύματος. Ο δίσκος περιστρέφεται με ταχύτητα ανάλογη της πραγματικής ισχύος. Με μηχανισμό αθροίζονται οι στροφές και παρουσιάζονται σε έναν καταχωρητή (απαριθμητή), όπου διαβάζει κανείς απ' ευθείας την ενέργεια (σε kwh).

87

88 Oι μετρητές ηλεκτρικής ενέργειας, ανάλογα με το είδος της κατανάλωσης που καταγράφουν, διακρίνονται σε μονοφασικούς και τριφασικούς. Οι τριφασικές μετρητές έχουν δύο ή τρία μονοφασικά συστήματα (δίσκους) σε κοινό άξονα. Σε περιπτώσεις που έχουμε ειδικά τιμολόγια μέσης ή υψηλής τάσης, επειδή η επιβάρυνση έχει σχέση με τη μέγιστη ζήτηση ισχύος και την κατανάλωση άεργης ισχύος, τοποθετούνται μετρητές με δείκτη για τη μέγιστη ζήτηση και μετρητές άεργης ισχύος.

89 Οι ηλεκτρικοί πίνακες διανομής αποτελούν την καρδιά κάθε ηλεκτρικής εγκατάστασης. Χρησιμοποιούνται για την παραλαβή και τη διανομή της ηλεκτρικής ενέργειας στα διάφορα κυκλώματα, αλλά και τον έλεγχο λειτουργίας της εγκατάστασης. Οι ηλεκτρικοί πίνακες ανάλογα με την αποστολή τους διακρίνονται στις εξής κατηγορίες: Γενικοί πίνακες διανομής Πίνακες φωτισμού Πίνακες κίνησης

90 Οι ηλεκτρικοί πίνακες περιέχουν τα μέσα προστασίας, αυτόματους διακόπτες ή ασφάλειες, χρονοδιακόπτες, ηλεκτρονόμους (ρελέ), αμπερόμετρα, βολτόμετρα, σημάνσεις (π.χ. ενδεικτικές λυχνίες) και γενικότερα, ότι είναι αναγκαίο για την προστασία, λειτουργία και έλεγχο των κυκλωμάτων που τροφοδοτούν. Συχνά οι πίνακες των βιομηχανικών εγκαταστάσεων περιέχουν πληθώρα οργάνων μετρήσεων και ελέγχου, καθώς και συστήματα αυτοματισμού εξειδικευμένα στην εκάστοτε ηλεκτρική εγκατάσταση.

91 (1) Ο αντιηλεκτροπληξιακός διακόπτης (Διακόπτης Διαφυγής Έντασης). Χρησιμοποιείται για την προστασία των ανθρώπων και της Ε.Η.Ε. από ηλεκτροπληξία. Διακόπτει την τροφοδότηση της ηλεκτρικής εγκατάστασης στην περίπτωση που ανιχνεύσει διαρροή ρεύματος προς τη γη. (2) Ο γενικός διακόπτης. Χρησιμοποιείται για τη διακοπή του ρεύματος σε όλη την εγκατάσταση. Χαρακτηρίζεται από την ονομαστική τάση (V) και ένταση (Α), καθώς και από τον αριθμό των αγωγών που διακόπτει (μονοπολικός, διπολικός, τριπολικός και τετραπολικός). (3) Η γενική ασφάλεια. Χρησιμοποιείται για την προστασία όλων των γραμμών της ηλεκτρικής εγκατάστασης από βραχυκύκλωμα. (4) Μερικοί διακόπτες (μονοπολοκοί, διπολικοί, τριπολικοί και τετραπολικοι) χρησιμοποιούνται για τη διακοπή ρεύματος σε γραμμές τροφοδοσίας κλπ. (5) Μερικές ασφάλειες χρησιμοποιούνται για την προστασία κάθε γραμμής από βραχυκύκλωμα. (6) Οι ενδεικτικές λυχνίες χρησιμοποιούνται για την ένδειξη ύπαρξης τάσης στη γραμμή ή και λειτουργίας της γραμμής. (7) Η μπάρα του ουδετέρου. Εκεί συνδέονται όλοι οι αγωγοί του ουδετέρου της ηλεκτρικής εγκατάστασης. (8) Η μπάρα της γείωσης χρησιμοποιείται για τη σύνδεση των αγωγών προστασίας της εγκατάστασης (χρώμα πράσινοκίτρινο). Η μπάρα αυτή έρχεται σε επαφή με το μεταλλικό κέλυφος (σασί) του πίνακα.

92 Σε μεγαλύτερους καταναλωτές με ποικιλία φορτίων και με φορτία εκτεταμένα σε διάφορους χώρους, γίνεται εγκατάσταση πολλών πινάκων για λόγους λειτουργικότητας και εύκολου χειρισμού. Έτσι υπάρχει ένας κεντρικός πίνακας, που τροφοδοτεί πολλούς υποπίνακες. Η μέθοδος αυτή επιτρέπει την απομόνωση μέρους της εγκατάστασης από το γενικό διακόπτη του αντίστοιχου υποπίνακα, με αποτέλεσμα να διευκολύνονται οι εργασίες συντήρησης και επισκευής, χωρίς να χρειάζεται γενική διακοπή της εγκατάστασης.

93

94 Σε βιομηχανικούς καταναλωτές η ομαδοποίηση συνήθως γίνεται σε πίνακες κίνησης, φωτισμού ή άλλων λειτουργιών. Για το λόγο αυτό προβλέπονται στο γενικό πίνακα δύο βασικές αναχωρήσεις, η μία για το φωτισμό και η άλλη για την κίνηση. Οι πίνακες φωτισμού μπορεί να δέχονται μονοφασική ή τριφασική παροχή αλλά τα κυκλώματα πού αναχωρούν από αυτούς είναι πάντοτε μονοφασικά.

95

96 Όταν η εγκατάσταση περιλαμβάνει φορτία, που δεν πρέπει να μένουν χωρίς παροχή τάσης πχ χειρουργεία, τότε προβλέπεται μία ακόμα αναχώρηση από το γενικό πίνακα.

97 Αν υπάρχουν πολλοί μετασχηματιστές σε βιομηχανικές εγκαταστάσεις, τότε οι πίνακες κίνησης έχουν το δικό τους μετασχηματιστή για να μην παρενοχλούνται οι άλλοι καταναλωτές.

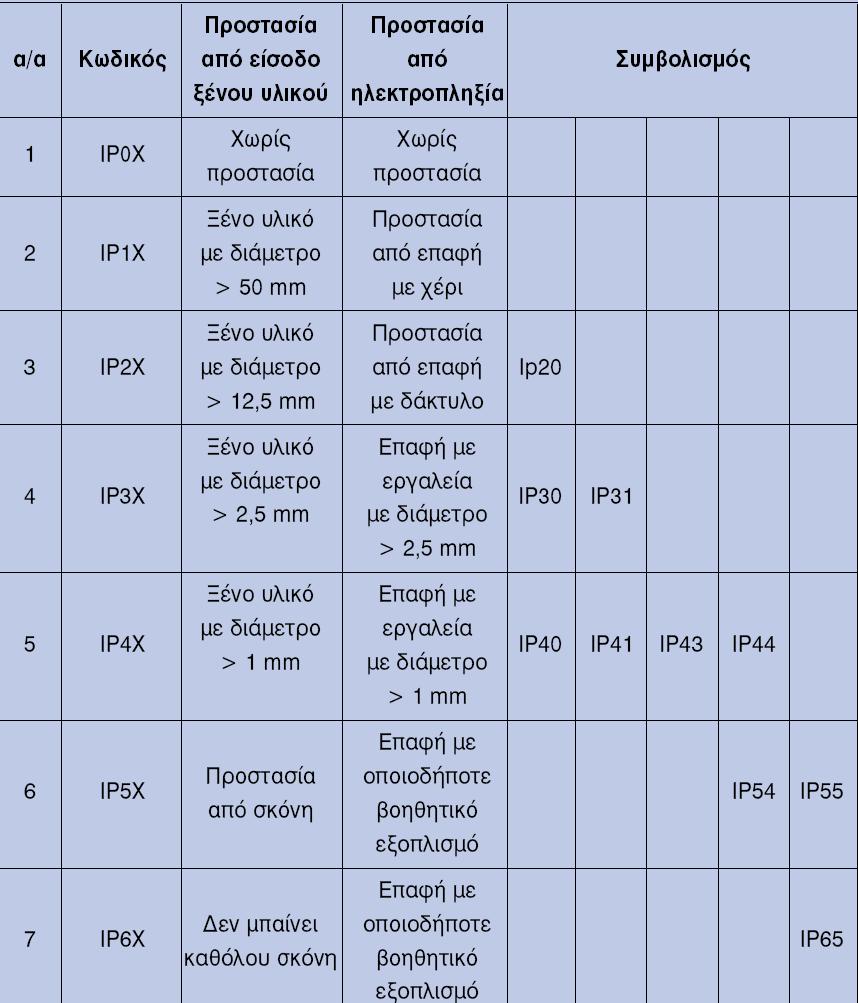

98 Σύμφωνα με τους κανονισμούς που ισχύουν, ο βαθμός προστασίας (ΙΡ, International Protection) ενός πίνακα χαρακτηρίζεται από δύο αριθμούς που ακολουθούν τα γράμματα ΙΡ. Ο πρώτος αριθμός δηλώνει την προστασία του πίνακα από είσοδο ξένου υλικού και ηλεκτροπληξία, ενώ ο δεύτερος αριθμός δηλώνει τη προστασία του πίνακα από νερό.

99

100

101 Στο εμπόριο, ανάλογα με το υλικό και τον τρόπο κατασκευής, συναντώνται διάφορα είδη τυποποιημένων πινάκων διανομής: Πλαστικοί πίνακες Χαλύβδινοι πίνακες Πίνακες κιβωτίων Πίνακες τύπου πεδίου Πίνακες τύπου ερμαρίου

102 Κατασκευάζονται, από άκαυστο πλαστικό και χαρακτηρίζονται από το μικρό κόστος, το μικρό βάθος και τις μικρές διαστάσεις.

103 Σε μικρούς ή μεσαίους καταναλωτές συνηθίζονται χαλύβδινοι πίνακες με σύστημα ράγας ή με συρόμενα στοιχεία. Στις ράγες κουμπώνουν τα διάφορα υλικά, όπως διακόπτες, ρελέ, χρονοδιακόπτες, ηλεκτρονικά εξαρτήματα κλπ. Με βάση τον τρόπο τοποθέτησης οι χαλύβδινοι πίνακες διακρίνονται σε: Εντοιχιζόμενους πίνακες μέχρι 400 Α Εξωτερικούς πίνακες μέχρι 400 Α Αυτοστηριζόμενους πίνακες με πόδια στο έδαφος μέχρι 1250 Α.

104 Οι χαλύβδινοι πίνακες είναι αυτοί που χρησιμοποιούνται συνήθως επειδή είναι φθηνοί, μηχανικά ανθεκτικοί και παρουσιάζουν αντοχή σε περίπτωση πυρκαγιάς. Δεν είναι κατάλληλοι για υψηλό βαθμό προστασίας, δηλαδή δεν αντέχουν σε πολλή σκόνη ή δέσμη νερού και οξειδώνονται με τον καιρό σε οξειδωτική ατμόσφαιρα.

105

106 Οι πίνακες κιβωτίων αποτελούνται από πολλά μικρά στεγανά κιβώτια τυποποιημένων διαστάσεων, που συνδέονται μεταξύ τους με ελαστικούς συνδέσμους. Κατασκευάζονται από χυτοσίδηρο ή πλαστικό ή χυτοαλουμίνιο. Τα πλεονεκτήματα των πινάκων κιβωτίων είναι: Εύκολη επεκτασιμότητα Υψηλός βαθμός προστασίας Μηχανική και χημική αντοχή, ιδιαίτερα σε χυτοσιδεριένους πίνακες.

107

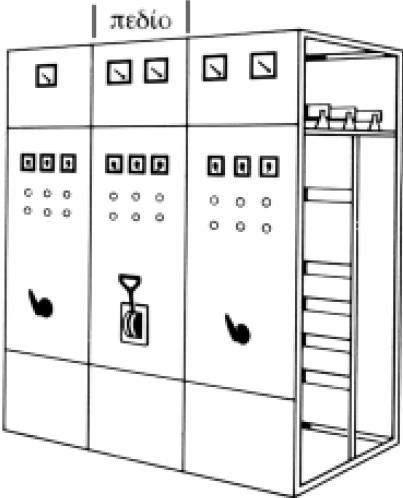

108 Οι πίνακες τύπου πεδίου, λόγω της κατασκευής τους, στηρίζονται στο δάπεδο και δε χρειάζονται στήριξη σε τοίχο. Προτιμούνται σε μεγάλες παροχές (>630 Α,) με πολλά κυκλώματα και όργανα χειρισμού. Τέτοιοι πίνακες χρησιμοποιούνται στη βιομηχανία, στις μεγάλες κτιριακές εγκαταστάσεις, στα πολυκαταστήματα και τους ουρανοξύστες κτλ Επειδή η επέκταση των πινάκων πεδίου δεν είναι εύκολη, συνήθως προβλέπεται κατά την αρχική κατασκευή εφεδρικός κενός χώρος όπου μπορούν αργότερα να τοποθετηθούν τα πρόσθετα υλικά.

109 Οι πίνακες τύπου πεδίου απαιτούν μεγάλο χώρο σε σχέση με άλλους πίνακες. Έχουν το πλεονέκτημα της ασφάλειας λόγω των μεγάλων αποστάσεων μεταξύ των υλικών, της εύκολης συντήρησης, της δυνατότητας ψύξης, μελετώνται ανεξάρτητα και είναι σχετικά φθηνoί.

110

111 Οι πίνακες αυτοί, έχουν σχήμα ερμαρίου. Στηρίζονται συνήθως πάνω σε τοίχο. Ανάλογα με το είδος του χώρου και με το είδος των υλικών οι πίνακες τύπου ερμαρίου κατασκευάζονται συνήθως: χωρίς πόρτα με διαφανή πόρτα (όταν οι διαστάσεις είναι μικρές) με μεταλλική πόρτα με στεγανή μεταλλική πόρτα. Aκόμη υπάρχει δυνατότητα ένα τμήμα του πίνακα να έχει πόρτα και άλλο όχι.

112

113 Η επιλογή ενός ηλεκτρικού πίνακα γίνεται βάσει ορισμένων κριτηρίων όπως: Η ισχύς των καταναλώσεων που τροφοδοτούνται από τον πίνακα η οποία προσδιορίζει το μέγεθος των καλωδίων, των διακοπτών κτλ και συνεπώς και τις διαστάσεις του πίνακα. Η αντοχή σε βραχυκύκλωμα. Ο αριθμός των καταναλώσεων (κυκλωμάτων) που τροφοδοτούνται από τον πίνακα. Ο βαθμός προστασίας. Οι περιβαλλοντικές συνθήκες.

114 Δεν επιτρέπεται να εγκαταστήσουμε ένα πίνακα σε χώρο που είναι αδύνατη η προσέγγισή μας, όπως αποθήκες ή γραφεία που δεν είναι επισκέψιμα όλο το 24ωρο από τα πρόσωπα που βρίσκονται στο χώρο. Η εγκατάσταση γενικού πίνακα σε χώρο που κλειδώνεται, είναι δυνατή μόνο όταν οι υποπίνακες για τα επιμέρους κυκλώματα είναι εγκαταστημένοι σε ελεύθερους χώρους προσιτούς σε όλους. Όταν από ένα πίνακα τροφοδοτούνται πολλές καταναλώσεις, εκλέγουμε τη θέση του πίνακα σε σημείο που να βρίσκεται όσο πιο κοντά στο κέντρο βάρους των καταναλώσεων.

115 Η τεχνική της διανομής με πίνακες λέγεται και σημειακή τεχνική, όπου από ένα πίνακα (σημείο) αναχωρούν ακτινικά οι γραμμές των παροχών.

116 Σε βιομηχανίες με πολλά και μεγάλα μεταβαλλόμενα φορτία, μπορεί να χρησιμοποιηθεί και το σύστημα συνεχούς τροφοδοσίας Εκεί οι ρευματοφόροι αγωγοί διασχίζουν το χώρο και γίνεται ζεύξη των φορτίων με ειδικούς ρευματολήπτες από συνεχόμενες θέσεις αναχώρησης στους ρευματοφόρους αγωγούς.

117

118 Οι ηλεκτρικές συνδέσεις πρέπει να γίνονται με ιδιαίτερη προσοχή. Όταν δεν γίνονται σωστά είναι δυνατόν να προκληθεί: Υπερθέρμανση του αγωγού και του ακροδέκτη με αποτέλεσμα την πρόωρη φθορά και καταστροφή τους. Πτώση της τάσης. Πυρκαγιά, εφόσον υπάρχουν κοντά στον πίνακα εύφλεκτες ύλες. Ηλεκτροπληξία, αν οι συνδέσεις ανήκουν στο κύκλωμα της γείωσης.

119 Κατά τη τοποθέτηση και συναρμολόγηση ενός πίνακα διανομής θα πρέπει να λαμβάνονται υπόψη και τα ακόλουθα: Η σύνδεση των διακοπτών και ασφαλειών γίνεται στον αγωγό φάσης. Οι γενικές ασφάλειες του κεντρικού πίνακα προστατεύουν την εγκατάσταση από υπερφορτίσεις και βραχυκυκλώματα. Οι ασφάλειες του κεντρικού πίνακα είναι κατά κανόνα ένα μέγεθος μικρότερες από αυτές του μετρητή για να επιτύχουμε επιλεκτική προστασία, πράγμα απαραίτητο γιατί δεν επιτρέπεται στον καταναλωτή η πρόσβαση στις ασφάλειες του μετρητή.

120 Η γραμμή παροχής ενός πίνακα περνά από το διακόπτη φορτίου και μετά ασφαλίζεται. Ασφάλειες χρησιμοποιούνται μέχρι 400 Α. Αυτόματοι διακόπτες ισχύος χρησιμοποιούνται από 80 μέχρι 4000 Α. Τα μέσα προστασίας που μπαίνουν στον πίνακα πρέπει να ελεγχθούν αν είναι ρυθμισμένα (επιλεκτική συνεργασία) στην περιοχή των ρευμάτων βραχυκύκλωσης.

121 Η ηλεκτρική ενέργεια μεταφέρεται στους ηλεκτρικούς καταναλωτές, μονοφασικούς ή τριφασικούς, δια μέσου των ηλεκτρικών γραμμών τροφοδοσίας. Για μονοφασικούς ηλεκτρικούς καταναλωτές ο υπολογισμός της έντασης του ρεύματος τροφοδοσίας δίνεται από τη σχέση: Ι = Ρ/(U συνφ) όπου Ρ: η ηλεκτρική ισχύς του καταναλωτή σε W, U: η τάση λειτουργίας του καταναλωτή σε V, συνφ: ο συντελεστής ισχύος του καταναλωτή

122 Για τριφασικούς ηλεκτρικούς καταναλωτές υπάρχουν δυο ειδών συνδεσμολογίες, του αστέρα και του τριγώνου. Ο υπολογισμός της έντασης του ρεύματος τροφοδοσίας τους, ανεξάρτητα από τη συνδεσμολογία τους, γίνεται από τη σχέση: Ι = Ρ/( 3 U συνφ) όπου Ρ: η ηλεκτρική ισχύς του καταναλωτή σε W, U: η πολική τιμή της τάσης σε V, Ι: το ρεύμα τροφοδοσίας του καταναλωτή (πολική τιμή), συνφ: ο συντελεστής ισχύος του καταναλωτή

123 U π = 3 U φ και Ι π = Ι φ

124 U π = U φ και Ι π = 3 Ι φ

125

126 Στο ξεκίνημα του κινητήρα τα τρία τυλίγματα πρέπει να συνδεθούν σε συνδεσμολογία αστέρα. Για το σκοπό αυτό συνδέονται μαζί τα άκρα U2,V2 και W2 μεταξύ τους, ενώ τα άκρα U1, V1 και W1 συνδέονται με τις φάσεις L1, L2 και L3 αντίστοιχα. Αφού ο κινητήρας λειτουργήσει για ένα χρονικό διάστημα, ώστε να φτάσει περίπου την ονομαστική ταχύτητα περιστροφής του, ο αυτόματος διακόπτης αλλάζει την συνδεσμολογία του κινητήρα από αστέρα σε τρίγωνο. Αυτό γίνεται γεφυρώνοντας τα άκρα U1-W2, V1-U2 και W1-V2 και συνδέοντας τα στις φάσεις L1, L2, L3 αντίστοιχα. Το ρεύμα εκκίνησης ενός κινητήρα σε συνδεσμολογία αστέρα, είναι 3 φορές μικρότερο από το ρεύμα εκκίνησης σε συνδεσμολογία τριγώνου.

127 Αν οι ηλεκτρικοί καταναλωτές είναι καθαρά ωμικοί, τότε ο συντελεστής ισχύος τους συνφ λαμβάνεται ίσος με τη μονάδα. Καθαροί ωμικοί καταναλωτές στη βιομηχανία είναι οι ηλεκτρικοί φούρνοι που λειτουργούν με ωμικές αντιστάσεις και άλλες ηλεκτρικές συσκευές που χρησιμοποιούνται για τη θέρμανση διάφορων υλικών και υγρών καυσίμων όπως μαζούτ κλπ. Στις παραπάνω σχέσεις υπολογισμού της έντασης του ρεύματος τροφοδοσίας, η ισχύς Ρ αφορά την ηλεκτρική ισχύ που καταναλώνουν οι διάφοροι καταναλωτές.

128 Προκειμένου για ηλεκτρικούς κινητήρες, η ισχύς που αναγράφεται στην πινακίδα τους αφορά τη μηχανική ισχύ Ρ μηχ. που αποδίδουν στον άξονά τους. Για να γίνει χρήση των προηγούμενων σχέσεων θα πρέπει να υπολογιστεί η ηλεκτρική ισχύς Ρ που απορροφά ο κινητήρας από το δίκτυο τροφοδοσίας. Επομένως είναι απαραίτητος και ο βαθμός απόδοσης του κινητήρα n. Με δεδομένο το βαθμό απόδοσης του κινητήρα η ηλεκτρική του ισχύς υπολογίζεται από τη σχέση: P=P μηχ. /n

129 Κατά τη μεταφορά της ηλεκτρικής ενέργειας στους καταναλωτές, λόγω της ωμικής και επαγωγικής αντίστασης της γραμμής τροφοδοσίας, έχουμε μια πτώση τάσης πάνω στην ίδια τη γραμμή. Η πτώση τάσης δεν πρέπει να ξεπερνά το 3% για τροφοδοσία ηλεκτρικών κινητήρων και συσκευών με δικό τους κύκλωμα τροφοδοσίας, και το 1% για φωτισμό και ρευματοδότες γενικής χρήσης.

130 πρότυπο ΕΛΟΤ HD 384, παράγραφος 525 (Πτώση τάσης στις εγκαταστάσεις των καταναλωτών) "525.1 Αν δεν υπάρχουν ιδιαίτερες απαιτήσεις αναφορικά µε τη λειτουργία των συσκευών ή, ενδεχομένως ειδικών διατάξεων προστασίας, συνιστάται στην πράξη, η πτώση τάσης από την αρχή της ηλεκτρικής εγκατάστασης µέχρι το σημείο σύνδεσης οποιασδήποτε ηλεκτρικής συσκευής να µην υπερβαίνει το 4% της ονομαστικής τάσης της εγκατάστασης. Προσωρινές συνθήκες, όπως µεταβατικές τάσεις και µεταβολή τάσης λόγω αντικανονικής λειτουργίας µπορούν να µη λαμβάνονται υπόψη."

131 Η πτώση τάσης σε μία γραμμή τροφοδοσίας ενός καταναλωτή (μονοφασικού ή τριφασικού) με τάση λειτουργίας 230/400 V, υπολογίζεται από τις σχέσεις: ΔU=(ρ Ι 2 l συνφ)/s για μονοφασικό καταναλωτή ΔU=(ρ Ι 3 l συνφ)/s για τριφασικό καταναλωτή Δ U : η πτώση τάσης στον αγωγό, της γραμμής (σε V), ρ: η ειδική αντίσταση του υλικού του αγωγού, l: το μήκος της γραμμής τροφοδοσίας του καταναλωτή (σε m), S: η διατομή των αγωγών της γραμμής τροφοδοσίας (σε mm 2 ), Ι: η ένταση του ρεύματος που περνάει από τη γραμμή (σε Α), συνφ: ο συντελεστής ισχύος του καταναλωτή

132 Όταν η γραμμή έχει μήκος μεγαλύτερο των 100 μέτρων και η διατομή των αγωγών της είναι μεγαλύτερη των 35 mm 2, τότε στον υπολογισμό της πτώσης τάσης ΔU, θα πρέπει να λάβουμε υπόψη μας και την επαγωγική αντίσταση της γραμμής Χ γρ. (πέρα από την ωμική αντίσταση R γρ ), με αποτέλεσμα να αλλάξει και η πτώση τάσης στη γραμμή.

133 Τότε οι σχέσεις υπολογισμού της πτώσης τάσης Δυ γίνονται: ΔU=(ρ Ι 2 l συνφ)/s+2 Χ l Ι ημφ για μονοφασικό καταναλωτή ΔU=(ρ Ι 3 l συνφ)/s + 3 Χ l Ι ημφ για τριφασικό καταναλωτή, όπου Χ: η επαγωγική αντίσταση ανά μέτρο (σε Ω/m)

134 Σύμφωνα με το άρθρο 130 των Ελληνικών κανονισμών, ο υπολογισμός της διατομής γραμμής τροφοδοσίας ηλεκτρικού κινητήρα, πρέπει να γίνεται παίρνοντας ρεύμα μεγαλύτερο κατά 25% από το πολικό ρεύμα (ρεύμα γραμμής) που υπολογίστηκε. Η προσαύξηση αυτή γίνεται για να ληφθεί υπόψη το αυξημένο ρεύμα κατά την εκκίνηση του κινητήρα και καλύπτει ελαφριές εκκινήσεις μέχρι μερικά δευτερόλεπτα, ενώ για εκκινήσεις μεγαλύτερης χρονικής διάρκειας, ή όταν έχουμε αναστροφή της φοράς περιστροφής των κινητήρων χρειάζονται ειδικές μελέτες.

135 Ο ΣΥΝΤ. ΧΡΗΣ/ΣΗΣ ή ΣΥΝΤΕΛΕΣΤΗΣ ΦΟΡΤΙΣΗΣ m είναι ο λόγος της μέσης προς τη μέγιστη ισχύ και δίνεται από τη σχέση: m= Κατανάλωση Περιόδου/(24*Ημέρες Κατανάλωσης*ΚΜΖ) KMZ: Καταμετρηθείσα Μέγιστη Ζήτηση, οποιαδήποτε ώρα ημέρας ή νύχτας. Σύμφωνα με τα τιμολόγια της ΔΕΗ ισχύουν οι σχέσεις: Όταν m<0,25 τότε: ΧΖ= (0,75+m)*KΜΖ*Ημέρες Κατανάλωσης/30 Σε κάθε άλλη περίπτωση ισχύει ότι: ΧΖ=KΜΖ*Ημέρες Κατανάλωσης/30 Όπου ΧΖ: Χρεωστέα Ζήτηση

136 Πολλοί ηλεκτρικοί καταναλωτές, πέρα από την πραγματική ισχύ που απορροφούν (και με την οποία παράγουν κάποιο ωφέλιμο έργο), για να λειτουργήσουν πρέπει να απορροφήσουν από την πηγή ενέργειας και ένα άλλο είδος ισχύος που δεν παράγει έργο και πηγαινοέρχεται μεταξύ πηγής ενέργειας και φορτίου με συχνότητα διπλάσια της συχνότητας της πηγής. Αυτή η ισχύς ονομάζεται άεργος ισχύς και συνέπεια της είναι να επιβαρύνονται οι γραμμές μεταφοράς με επιπλέον ρεύμα για τη μεταφορά της.

137 Πραγματική (ή ενεργός) ισχύς είναι η ισχύς που παράγει έργο (ενεργεί) και ορίζεται ως: Ρ = 3 U π Ι π συνφ για τριφασικό φορτίο και Ρ = U φ Ι φ συνφ για μονοφασικό φορτίο Η άεργος ισχύς δίνεται από τους τύπους: Q = 3 U π Ι π ημφ για τριφασικό φορτίο και Q = U φ Ι φ ημφ για μονοφασικό φορτίο Η ολική ή φαινόμενη ισχύς ενός ηλεκτρικού καταναλωτή αποτελείται από την πραγματική και την άεργο ισχύ και η σχέση που εμπλέκει αυτά τα 3 είδη ισχύων είναι: S 2 = P 2 +Q 2

138 Ο συντελεστής ισχύος εκφράζει το λόγο της πραγματικής προς τη φαινόμενη ισχύ ενός ηλεκτρικού καταναλωτή, ή διαφορετικά εκφράζει το ποσοστό (%) της φαινόμενης ισχύος που θα γίνει πραγματική και ορίζεται από τη σχέση: συνφ=p/s

139 H Δ.Ε.Η. στην προσπάθειά της να ελαχιστοποιήσει το κόστος παραγωγής και μεταφοράς ηλεκτρικής ενέργειας στους καταναλωτές, επιβάλλει κυρώσεις σε όσους καταναλωτές δε βελτιώνουν το συντελεστή ισχύος των εγκαταστάσεών τους, μειώνοντας έτσι την απορροφούμενη άεργο ισχύ. Σκοπός της αντιστάθμισης είναι η μείωση της άεργου ισχύος που απορροφά μια ηλεκτρική εγκατάσταση από τη ΔΕΗ, έτσι ώστε η πραγματική ισχύς να πλησιάσει όσο το δυνατόν την φαινόμενη και άρα ο συντελεστής ισχύος να πλησιάσει την μονάδα.

140 Για το συντελεστή ισχύος συνφ μιας βιομηχανικής εγκατάστασης έχουν καθιερωθεί τρεις περιοχές: 1η περιοχή: συνφ<0,80 2η περιοχή: 0,80 συνφ 0,85 3η περιοχή: συνφ> 0,85 Με βάση το μέσο συνημίτονο που υπολογίστηκε, για κάθε μία περιοχή από τις παραπάνω, προκύπτει ένας συντελεστής λ που ονομάζεται Συντελεστής Προσαρμογής, ως εξής: 1η περιοχή: λ=0,80/συνφ 2η περιοχή: λ=0,85/συνφ 3η περιοχή: λ=1

141

142 Με τον συντελεστή προσαρμογής, καθορίζεται η επιπλέοv ισχύς που πρέπει να πληρωθεί επιπρόσθετα στη ΔΕΗ από τον ιδιώτη, σε σχέση με την πραγματική ισχύ που καταγράφεται για την ηλεκτρική εγκατάσταση, στο χρονικό διάστημα ενός μηνός. Παράδειγμα: Σε βιομηχανική εγκατάσταση από τα καταγραφικά όργανα της ΔΕΗ σε χρονικό διάστημα ενός μήνα διαπιστώθηκε μέγιστη κατανάλωση 165 ΚW και συντελεστής ισχύος συνφ = 0,72. Να υπολογισθεί η επιπλέον ισχύς που θα πληρωθεί στη ΔΕΗ. λ=0,85/0,72=1,18 Pχρ=165*1.18=194,7 Pπρ=194,7-165=29,5

143 Πέρα από την καταμετρηθείσα ηλεκτρική ενέργεια που κοστολογείται από τη (Δ.Ε.Η.), ένας άλλος παράγοντας που τιμολογείται αυστηρά είναι και η Μέγιστη Ζήτηση (Αιχμή) της πραγματικής ενέργειας που καταναλώνει ο πελάτης σε χρονική περίοδο μέτρησης ενός μήνα. Η μέγιστη ζήτηση καταγράφεται κάθε 15 λεπτά από ειδικά όργανα μέτρησης, τους Μεγιστοδείκτες, που τοποθετούνται μαζί με τους μετρητές ενέργειας.

144 Από το γινόμενο του Συντελεστή Προσαρμογής και της καταγραφείσας Μέγιστης Ζήτησης, προκύπτει η Χρεωστέα Μέγιστη Ζήτηση που τιμολογείται αυστηρά από τις Ηλεκτρικές Εταιρείες (Δ.Ε.Η.).

145 Διόρθωση επίσης του συντελεστή ισχύος ενός τριφασικού και όχι μονοφασικού καταναλωτή μπορεί να γίνει με τη χρήση ενός Σύγχρονου Κινητήρα. Πολλές φορές μάλιστα ένας σύγχρονος κινητήρας λειτουργεί χωρίς κανένα απολύτως μηχανικό φορτίο στον άξονά του, έχοντας ως μοναδικό σκοπό τη βελτίωση του συντελεστή ισχύος μιας εγκατάστασης. Ο υπολογισμός της άεργης ισχύος, που θα παράγει ο σύγχρονος κινητήρας, εξαρτάται από το ποσοστό της άεργης ισχύος της εγκατάστασης, την οποία θέλουμε να αντισταθμίζουμε, ώστε να πετύχουμε την επιθυμητή βελτίωση του συντελεστή ισχύος.

146 Η χωρητική αντιστάθμιση αποσκοπεί στην μείωση της άεργου ισχύος Q του φορτίου σε μια μικρότερη τιμή Qα χρησιμοποιώντας πυκνωτή αντιστάθμισης. Η αντιστάθμιση αυτή μπορεί να γίνει τοποθετώντας έναν πυκνωτή (συνήθως συστοιχία πυκνωτών) Σε σειρά με το φορτίο ή Παράλληλα με αυτό. Ακόμα, η αντιστάθμιση μπορεί να είναι Κεντρική (στην κεντρική παροχή ηλεκτρικής ενέργειας) είτε Ομαδική (σε ομάδα φορτίων ή στον υποπίνακα της ηλεκτρικής εγκατάστασης) είτε Ατομική (σε κάθε φορτίο ξεχωριστά).

147 Στην εν σειρά χωρητική αντιστάθμιση ο πυκνωτής διαρρέεται από το ισχυρό ρεύμα της εγκατάστασης. Αυτού του είδους η αντιστάθμιση χρησιμοποιείται κυρίως: Στην σταθεροποίηση δικτύων μεταφοράς ηλεκτρικής ενέργειας, Στην ρύθμιση των μεταβολών της τάσης στο δίκτυο και Στη διατήρηση της συμμετρίας σε φορτία με μεγάλες μεταβολές.

148 Η εν παραλλήλω χωρητική αντιστάθμιση χρησιμεύει για τη βελτίωση του συντελεστή ισχύος στη περίπτωση ομαδικής ή κεντρικής αντιστάθμισης. Η κεντρική αντιστάθμιση ισχύος υλοποιείται με την χρησιμοποίηση αυτομάτου συστήματος παράλληλων πυκνωτών με την βοήθεια του οποίου γίνεται ζεύξη κατάλληλου αριθμού πυκνωτών αλλά και απόζευξη σε περίπτωση χωρητικής συμπεριφοράς της κατανάλωσης κατά την αντιστάθμιση.

149 Στην παράλληλη ζεύξη πυκνωτών υπάρχουν δύο τύποι πυκνωτών: Οι στατικοί πυκνωτές, οι οποίοι ενδείκνυνται για εγκαταστάσεις χαμηλής ισχύος (<50 kvar) και για τοπική αντιστάθμιση. Η αυτόματα ρυθμιζόμενη συστοιχία πυκνωτών, η οποία εφαρμόζεται κυρίως σε εγκαταστάσεις μεγάλης ισχύος, με φορτία έντονης διακύμανσης. Η παραπάνω μέθοδος αντιστάθμισης χρησιμοποιείται ευρέως στις βιομηχανίες.

150 Ανάλογα με το σημείο σύνδεσης των πυκνωτών έχουμε 3 μορφές αντιστάθμισης: 1. Κεντρική αντιστάθμιση: Με αυτή τη μορφή αντιστάθμισης πετυχαίνουμε βελτίωση του συντελεστή ισχύος όλης της ηλεκτρικής εγκατάστασης (για όλα τα ηλεκτρικά της φορτία). 2. Ομαδική αντιστάθμιση: Με αυτή τη μορφή αντιστάθμισης πετυχαίνουμε διόρθωση του συντελεστή ισχύος μιας ομάδας ηλεκτρικών φορτίων της εγκατάστασης. 3. Τοπική αντιστάθμιση: Εφαρμόζεται σε συγκεκριμένο ηλεκτρικό φορτίο της εγκατάστασης πχ σε έναν ηλεκτρικό κινητήρα.

151

152 Στις βιομηχανικές εγκαταστάσεις η απαιτούμενη ισχύς των πυκνωτών κεντρικής αντιστάθμισης καθορίζεται με υπολογισμό του μέσου όρου του μεγέθους όπου οι άεργος ισχύς W Q και η πραγματική ισχύς W P προκύπτουν από μετρήσεις επί αρκετές ημέρες.

153

154 Στην περίπτωση της αντιστάθμισης η συνολική άεργος ισχύς Q tot είναι

155 Από το Σχήμα β προκύπτει ότι Από το Σχήμα γ προκύπτει ότι Αφαιρώντας κατά μέλη Με τη εξίσωση αυτή μπορεί να υπολογιστεί η χωρητική άεργος ισχύς (ή διαφορετικά οι πυκνωτές που απαιτούνται) για την αύξηση του συντελεστή ισχύος από cosθ σε cosφ.

156 Μια διαφορετική προσέγγιση Στην πράξη, οι διάφορες ηλεκτρικές εγκαταστάσεις και συσκευές παρουσιάζουν ως γνωστόν, επαγωγική συμπεριφορά. Για να βελτιωθεί ο συντελεστής ισχύος της, χρησιμοποιείται πυκνωτής ή διάταξη πυκνωτών κατάλληλης τιμής που συνδέονται παράλληλα στο συγκεκριμένο σημείο της εγκατάστασης.

157 Η άεργη ισχύς που παράγει ένας υπολογίζεται και από την Q c : Άεργη ισχύς (kvar) Χ c : Χωρητική άεργη αντίσταση (Ωμ) V : Πολική τάση γραμμής (V) C : η χωρητικότητα του πυκνωτή (μf) ω : η γωνιακή συχνότητα του εναλλασσόμενου ρεύματος. f : συχνότητα δικτύου (50Hz)

158 Για τη βελτίωση του συντελεστή ισχύος σε τριφασικά κυκλώματα είναι δυνατόν να χρησιμοποιηθούν πυκνωτές κατά αστέρα ή κατά τρίγωνο όπως φαίνεται στο παρακάτω σχήμα:

159 Ο καθορισμός της μορφής της βελτίωσης του συντελεστή ισχύος σε μια εγκατάσταση, δηλαδή, αν οι παρεμβολή των πυκνωτών αντιστάθμισης είναι σταθερής χωρητικότητας για το χρόνο της λειτουργίας της ή με μεταβλητές τιμές χωρητικότητας για διάφορους χρόνους κατά τη λειτουργίας της, πραγματοποιείται μέσω του πίνακα 9.11.

160 Σε μεγάλους ηλεκτρικούς καταναλωτές, όπως είναι αντλιοστάσια, βιομηχανίες, λατομεία, σταθμοί παραγωγής κ.ά., απαιτείται η ηλεκτρική κίνηση μηχανημάτων με ισχύ πολλών εκατοντάδων kw. Οι κινητήρες χαμηλής τάσης (400 V) που υπάρχουν στην αγορά περιορίζονται σε ονομαστική ισχύ μέχρι 300 kw περίπου. Πάνω από αυτή την ισχύ, το ρεύμα του κινητήρα είναι τόσο μεγάλο που η κατασκευή των τυλιγμάτων τους είναι πολύ δύσκολη και αντιοικονομική. Οι μεγάλοι καταναλωτές είναι υποχρεωτικά καταναλωτές μέσης τάσης. Έτσι καταλήγουμε στους κινητήρες μέσης τάσης, με ονομαστική τάση 3 kv, 6 kv, ή 10 kv.

161 Οι κινητήρες που συνήθως συναντάμε είναι κινητήρες των 6 kv που συνδέονται στο δίκτυο των 20 kv μέσω μετασχηματιστή ισχύος 20/6.3 kv. Ο ασύγχρονος κινητήρας μέσης τάσης μοιάζει στην κατασκευή του με τον αντίστοιχο χαμηλής τάσης. Ένα σημείο που τον κάνει να ξεχωρίζει, είναι το κιβώτιο σύνδεσης του, που είναι πιο ογκώδες από το κιβώτιο σύνδεσης του κινητήρα χαμηλής τάσης. Το ηλεκτρικό του μέρος αποτελείται από: το ακίνητο μέρος, που ονομάζεται στάτης το κινητό μέρος που ονομάζεται δρομέας

162 Υπενθυμίζουμε ότι, το τύλιγμα του στάτη είναι το μόνο στοιχείο του κινητήρα που συνδέεται ηλεκτρικά με το δίκτυο. Το ρεύμα στο τύλιγμα του δρομέα δημιουργείται εξ' επαγωγής. Τα τυλίγματα του στάτη αποτελούνται από επιμέρους πηνία. Τα πηνία κατασκευάζονται από χάλκινες μπάρες τις οποίες διαμορφώνουμε σε σχήμα, ώστε να ταιριάζουν στα αυλάκια του στάτη. Η μόνωση των πηνίων αποτελεί το πιο κρίσιμο σημείο στην κατασκευή του κινητήρα διότι οποιαδήποτε αστοχία κατά τη λειτουργία του κινητήρα δημιουργεί σφάλμα φάσης προς τη γη και ο κινητήρας πρέπει να επισκευασθεί ή συνήθως να αντικατασταθεί.

163

164 Kατά τη λειτουργία του κινητήρα, ένα μικρό ποσοστό της ηλεκτρικής ενέργειας που καταναλώνει ο κινητήρας, μετατρέπεται σε θερμικές απώλειες. Στους κινητήρες μέσης τάσης, επειδή η ονομαστική ισχύς τους είναι μεγάλη, το ποσό των θερμικών απωλειών είναι σημαντικό. Ένα από τα βασικά στοιχεία στην κατασκευή των κινητήρων μέσης τάσης είναι το σύστημα ψύξης. Με τον όρο ψύξη, εννοούμε την απαγωγή της θερμότητας που παράγεται στο εσωτερικό του κινητήρα και την αποβολή της στο περιβάλλον.

165 Όπως φαίνεται στην παρακάτω εικόνα οι κινητήρες μέσης τάσης έχουν δύο ανεξάρτητα κυκλώματα ψύξης με αέρα που είναι: ένα κλειστό εσωτερικό κύκλωμα ψύξης (κόκκινα βέλη) ένα ανοικτό εξωτερικό κύκλωμα ψύξης (μπλέ βέλη).

166 Το εξωτερικό περίβλημα του κινητήρα είναι διαμορφωμένο σε πτερύγια που βοηθάνε στην ψύξη του.

167 Αν σε έναν κινητήρα Συνεχούς Ρεύματος εφαρμόσουμε την ονομαστική τάση, τότε το ρεύμα εκκίνησης θα είναι πολύ μεγάλο και υπάρχει ο κίνδυνος: να καταστραφεί η περιέλιξη του κινητήρα να καταστραφούν οι ψήκτρες από μεγάλους σπινθηρισμούς να υπερφορτωθεί η πηγή τροφοδοσίας να καταστραφεί ο άξονας του κινητήρα από απότομη εκκίνηση να καταστραφεί η μηχανή παραγωγής έργου από απότομη εκκίνηση

168 Για όλους τους παραπάνω κινδύνους είναι απαραίτητο οι κινητήρες να εφοδιαστούν με κάποια διάταξη, η οποία θα περιορίζει το ρεύμα εκκίνησης σε μία επιθυμητή τιμή, η οποία είναι συνήθως μεταξύ 1,5 και 2 φορές το ρεύμα λειτουργίας του κινητήρα με πλήρες φορτίο. Σήμερα κατά κύριο λόγο χρησιμοποιούνται ηλεκτρονικές μέθοδοι περιορισμού του ρεύματος εκκίνησης, οι οποίες ταυτόχρονα παρέχουν και τη δυνατότητα γρήγορου και σε μεγάλη κλίμακα ελέγχου των στροφών του κινητήρα.

169 Η ραγδαία εξέλιξη των ηλεκτρονικών ισχύος έχει αλλάξει την εκκίνηση και τον έλεγχο των κινητήρων Συνεχούς Ρεύματος. Εύχρηστοι και αποδοτικοί μετατροπείς ισχύος έχουν εξαλείψει τις αντιστάσεις ελέγχου των χειροκίνητων εκκινητών οι οποίες καταναλώνουν μεγάλη ηλεκτρική ενέργεια.

170 Δύο τύποι μετατροπέων έχουν επικρατήσει για την εκκίνηση και τον έλεγχο των κινητήρων Συνεχούς Ρεύματος: Μετατροπείς Συνεχούς Ρεύματος (DC - to - DC), οι οποίοι χρησιμοποιούνται μόνο όταν είναι διαθέσιμη πηγή Συνεχούς Ρεύματος. Ελεγχόμενοι Ανορθωτές, που χρησιμοποιούνται μόνο όταν είναι διαθέσιμη πηγή Εναλλασσόμενου Ρεύματος.

171 Με τον ελεγχόμενο ανορθωτή μεταβάλλοντας τη γωνία έναυσης των θυρίστορ, μπορούμε να πετύχουμε μεταβαλλόμενη τάση τυμπάνου γρήγορα και σε συνεχή κλίμακα και επομένως θα έχουμε: ομαλή εκκίνηση, γρήγορη και συνεχή ρύθμιση στροφών από μηδέν μέχρι τον ονομαστικό αριθμό στροφών του.

172 Οι Ασύγχρονοι Τριφασικοί κινητήρες, όπως είναι γνωστό από τη θεωρία των ηλεκτρικών μηχανών, κατατάσσονται σε δύο κατηγορίες: 1. Στους κινητήρες Βραχυκυκλωμένου δρομέα (ή κλωβού) και 2. Στους κινητήρες Δακτυλιοφόρου δρομέα.

173 Οι κινητήρες βραχυκυκλωμένου δρομέα μπορούν να συνδεθούν απευθείας στο δίκτυο με ένα απλό εξοπλισμό. Κατά την εκκίνηση όμως απορροφούν ρεύμα τετραπλάσιο μέχρι οκταπλάσιο του ονομαστικού, που προκαλεί στιγμιαία πτώση τάσης του δικτύου και η οποία έχει επιπτώσεις στους άλλους καταναλωτές. Η πτώση τάσης που λέγεται και βύθιση τάσης δημιουργεί ιδιαίτερα προβλήματα σε κινητήρες, ηλεκτρονικά μηχανήματα κ.α.

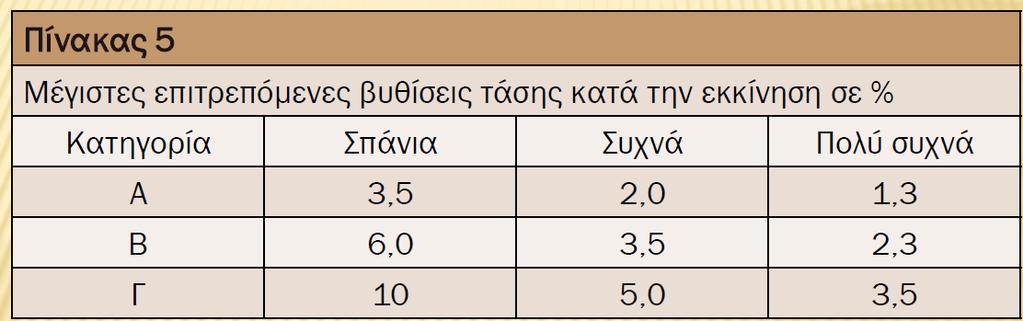

174 Η ΔΕΗ έχει εκδώσει οδηγία σύμφωνα με το πρότυπο EN 50160, η οποία προσδιορίζει τις επιτρεπόμενες βυθίσεις τάσεις από συσκευές όπως κινητήρες, συσκευές συγκόλλησης, ακτίνες Χ κ.λπ. Για κινητήρες ισχύουν οι τιμές του Πίνακα 5. Κατηγορίες: Α: Αστικά φορτία, υψηλή πυκνότητα φορτίου, καταναλωτές ΜΤ. Β: Μικρή πυκνότητα φορτίου (βιομηχανικές, αγροτικές περιοχές). Γ: Καταναλωτές με ίδιο υποσταθμό. Σπάνια: Το πολύ μια εκκίνηση ανά ώρα. Συχνά: Μέχρι μια εκκίνηση ανά λεπτό. Πολύ συχνά: Περισσότερες από μία εκκινήσεις στο λεπτό.

175 Η ΔΕΗ επιτρέπει τη ζεύξη τριφασικών κινητήρων χωρίς προηγούμενη έγκρισή της, εάν πληροίτε μία τουλάχιστον από τις παρακάτω συνθήκες (1) και (2). Το ρεύμα εκκίνησης είναι μικρότερο των τιμών του Πίνακα 6.

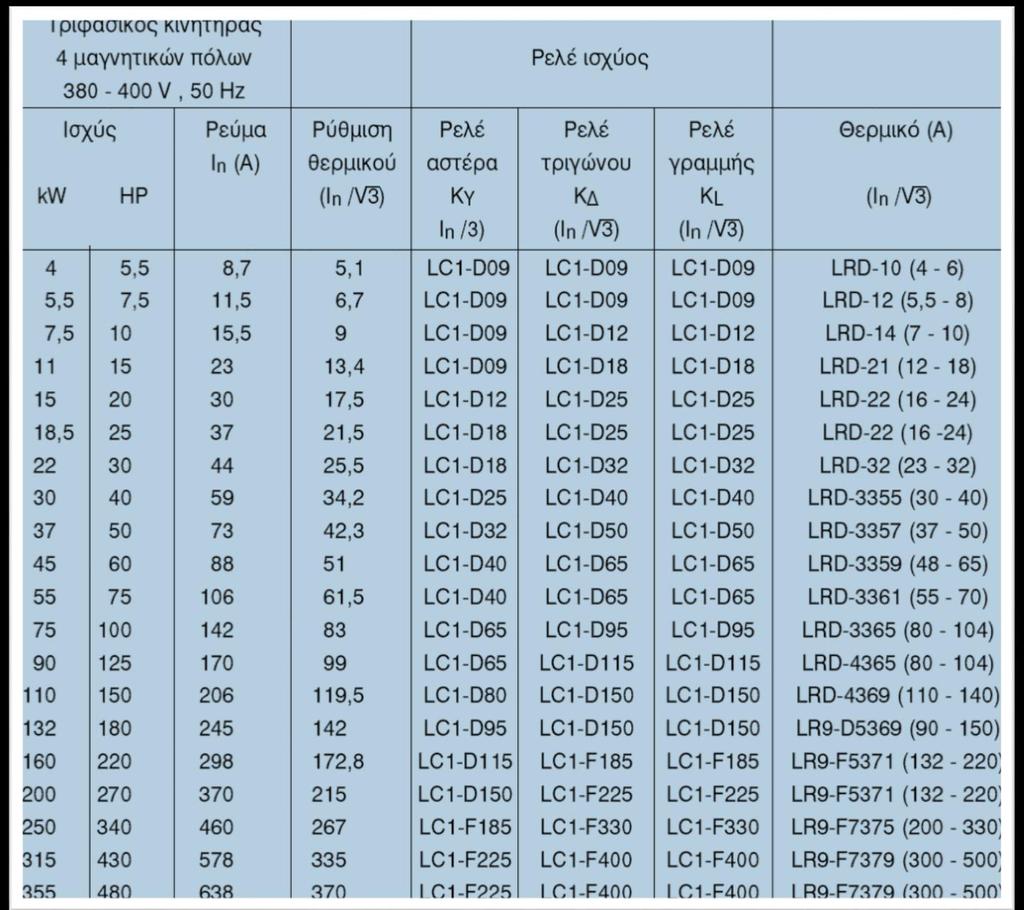

176 Η εκκίνηση των κινητήρων Βραχυκυκλωμένου δρομέα γίνεται με τους εξής τρόπους: α) απ' ευθείας εκκίνηση β) εκκίνηση με διακόπτη αστέρα - τριγώνου γ) εκκίνηση με αντιστάσεις στο στάτη δ) εκκίνηση με αυτομετασχηματιστή ε) εκκίνηση με ηλεκτρονικό ομαλό εκκινητή (soft starter)

177 Κινητήρες βραχυκυκλωμένου δρομέα (ή κλωβού): Απ' ευθείας εκκίνηση Με την απ' ευθείας εκκίνηση ο στάτης του κινητήρα συνδέεται κατ' ευθείαν στο δίκτυο τροφοδοσίας του, μέσω διατάξεων προστασίας και ελέγχου (αυτόματος διακόπτης ισχύος ή διακόπτης φορτίου, ασφάλειες και θερμικό προστασίας). Η ισχύς του κινητήρα, για να χρησιμοποιηθεί η απ' ευθείας εκκίνηση, δεν πρέπει να υπερβαίνει τα 2 kw.

178 Κατά την εκκίνηση το ρεύμα εκκίνησης του κινητήρα είναι 4 έως 8 φορές μεγαλύτερο από το ρεύμα κανονικής λειτουργίας του, αλλά λόγω της μικρής ισχύος του το ρεύμα αυτό είναι σχετικά μικρό και δεν προκαλεί προβλήματα στο δίκτυο τροφοδοσίας. Αν η ισχύς του κινητήρα είναι μεγαλύτερη από τα 2 kw, η απ' ευθείας εκκίνηση δημιουργεί προβλήματα στο δίκτυο τροφοδοσίας (πτώση τάσης).

179 Εκκίνηση Αστέρα-Τρίγωνο Κατά την εκκίνηση το τριφασικό τύλιγμα του στάτη είναι συνδεδεμένο σε αστέρα και όταν ο κινητήρας αποκτήσει το 90% των κανονικών του στροφών, αλλάζει η σύνδεση των τυλιγμάτων του από αστέρα σε τρίγωνο που είναι και η κανονική του λειτουργία. Το ρεύμα εκκίνησης του κινητήρα στην συνδεσμολογία αστέρα είναι 3 φορές μικρότερο, από την εκκίνησή του με τα τυλίγματά του σε συνδεσμολογία τριγώνου.

180 Η εκκίνηση ενός Ασύγχρονου Τριφασικού κινητήρα βραχυκυκλωμένου δρομέα με τη συνδεσμολογία «αστέρα - τριγώνου» γίνεται ανάλογα με την τάση λειτουργίας που αναγράφεται επάνω στον κινητήρα. Για να συνδέσω στο δίκτυο της ΔΕΗ έναν κινητήρα σε τρίγωνο πρέπει η πινακίδα του να αναγράφει: 400/690 Δ/Υ ή 400 V -Δ Σε παλιούς κινητήρες θα δούμε να αναγράφουν 380/660 Δ/Υ ή 380 V -Δ Για να συνδέσω ένα κινητήρα στο δίκτυο της ΔΕΗ σε αστέρα πρέπει η πινακίδα να αναγράφει: 230/400 Δ/Υ ή 400 V -Y Σε παλιούς κινητήρες θα δούμε να αναγράφουν 220/380 Δ/Υ ή 380 V -Y

181 Οι κατασκευαστές των κινητήρων αναγράφουν στην πινακίδα του κινητήρα δύο τάσεις λειτουργίας. Ο λόγος είναι γιατί ο κινητήρας μπορεί σε ένα δίκτυο, όπως πχ της ΔΕΗ, να συνδεθεί με τον έναν τρόπο (πχ τρίγωνο), ενώ σε ένα άλλο δίκτυο που δημιουργείται από μια γεννήτρια ή έναν Inverter μπορεί να συνδεθεί με άλλον τρόπο

182 Στους νέους κινητήρες οι αναγραφόμενες τάσεις είναι διαφορετικές: 230V αντί για 220V, 400V αντί για 380V, 690V αντί για 660V.

183

184

185

186

187 Όταν δεν είναι δυνατή η χρησιμοποίηση αστέρα - τριγώνου για εκκίνηση, τότε μπορούμε να παρεμβάλουμε εξωτερικές αντιστάσεις μεταξύ κάθε φάσης και τυλιγμάτων του στάτη. Με την συγκεκριμένη διάταξη παρεμβάλουμε σε σειρά με το τύλιγμα του στάτη αντιστάσεις R. Έτσι ο κινητήρας εκκινεί με ελαττωμένη τάση και φυσικά ελαττωμένη ένταση Προοδευτικά ελαττώνουμε την αντίσταση μέχρι ο κινητήρας να αποκτήσει την ονομαστική του ταχύτητα, οπότε ο εκινητής τίθεται εκτός δικτύου.

188 Η συνδεσμολογία των τυλιγμάτων του στάτη μπορεί να είναι σε αστέρα ή τρίγωνο. Επειδή οι αντιστάσεις αυτές διαρρέονται από το ίδιο ρεύμα με τα τυλίγματα του κινητήρα, πρέπει να είναι κατάλληλα υπολογισμένες. Η εφαρμογή της μεθόδου εκκίνησης με αντιστάσεις στο στάτη περιορίζεται σε κινητήρες έως 5 kw, λόγω της αναπτυσσόμενης θερμοκρασίας επάνω στις προστιθέμενες εξωτερικά αντιστάσεις.

189 Εκκίνηση με αυτoμετασχηματιστή Η μέθοδος αυτή, με τη χρήση αυτoμετασxηματιστή χρησιμοποιείται για κινητήρες με ισχύ μεγαλύτερη των 200 kw. Κατά την εκκίνηση ο αυτομετασχηματιστής τροφοδοτεί, μέσω της κινητής επαφής, τον κινητήρα, από το δευτερεύον του, με τη μικρότερη δυνατή τάση, η οποία μπορεί να είναι μέχρι και 1/3 της ονομαστικής του τάσης. Το ρεύμα που απορροφά ο κινητήρας στην περίπτωση αυτή θα είναι το 1/9 του ρεύματος που θα απορροφούσε αν ξεκινούσε απ' ευθείας. Το πρόβλημα με τη μικρή τάση εκκίνησης είναι η μικρή ροπή εκκίνησης που θα αναπτύξει στον άξονά του ο κινητήρας, καθόσον αυτή είναι ανάλογη του τετραγώνου της τάσης που εφαρμόζεται στον κινητήρα.

190 Όταν ο κινητήρας αρχίσει να περιστρέφεται αυξάνουμε σταδιακά την τάση εξόδου του αυτομετασχηματιστή, που έχει ως αποτέλεσμα την προοδευτική αύξηση των στροφών του κινητήρα. Αυτό γίνεται μέχρις ότου η τάση εξόδου του μετασχηματιστή έχει αποκτήσει την ονομαστική τάση του κινητήρα και έτσι ο κινητήρας περιστρέφεται με τις κανονικές του στροφές. Το μέγεθος του τριφασικού αυτομετασχηματιστή επιλέγεται με βάση την ισχύ και το ρεύμα που απορροφά ο κινητήρας από το δίκτυο.

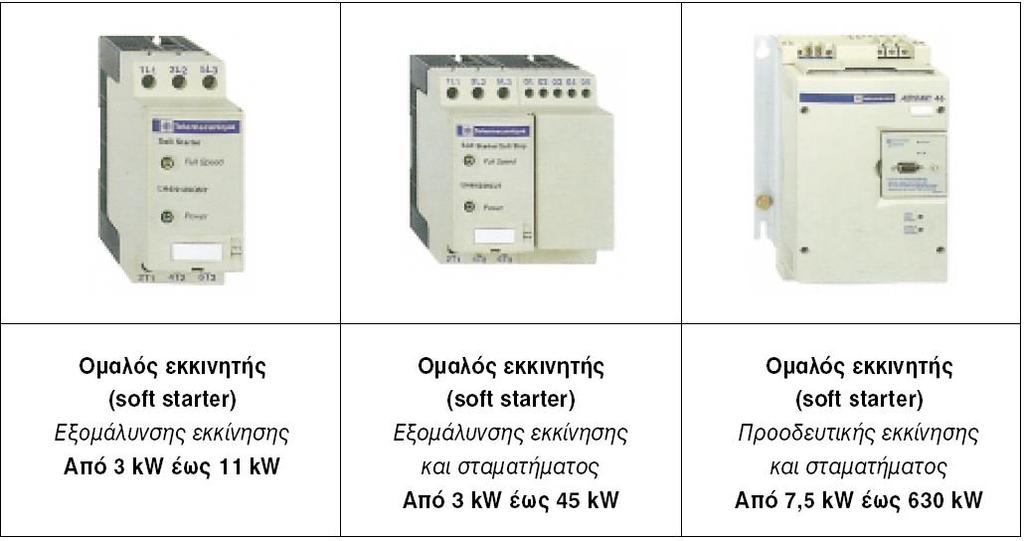

191 Εκκίνηση με ομαλό εκκινητή (soft starter) Οι ηλεκτρονικοί ομαλοί εκκινητές (ή soft starters) είναι συσκευές οι οποίες προσφέρουν μία ομαλή και ελεγχόμενη εκκίνηση ή σταμάτημα ενός τριφασικού ή μονοφασικού κινητήρα. Ταυτόχρονα προστατεύουν τον κινητήρα μειώνοντας τη ροπή και το απορροφούμενο ρεύμα κατά την εκκίνηση. Το τμήμα ελέγχου τάσης του ομαλού εκκινητή παρέχει στον κινητήρα αρχικά μία μικρή τάση. Η τάση αυτή αυξάνεται συνεχώς και με αυτόν τον τρόπο αποφεύγονται απότομα φαινόμενα μεταγωγής όπως αυτά συμβαίνουν, π.χ. στους εκκινητές αστέρα - τριγώνου. Μετά την εκκίνηση ο κινητήρας λειτουργεί πλέον με την τάση του δικτύου.

192 Με τον ομαλό εκκινητή δεν είναι μόνο δυνατή η εκκίνηση με μειωμένη ροπή, αλλά και η αποφυγή του απότομου σταματήματος του κινητήρα, με την ενσωματωμένη λειτουργία ομαλού σταματήματος. Επίσης από τον ίδιο τον ομαλό εκκινητή μπορούν να ρυθμιστούν: 1. ο χρόνος εκκίνησης 2. ο χρόνος ανόδου της τάσης κατά την εκκίνηση 3. ο χρόνος καθόδου της τάσης κατά το σταμάτημα

193 Οι ηλεκτρονικοί ομαλοί εκκινητές προσφέρουν αρκετά πλεονεκτήματα σε σχέση με άλλους εκκινητές. Είναι περισσότερο αξιόπιστοι, οικονομικοί, μικροί σε όγκο και βάρος, αθόρυβοι κ.λπ. Κατά συνέπεια αποτελούν πραγματικά μια πολύ καλή λύση ως εκκινητές για ασύγχρονoυς κινητήρες βραχυκυκλωμένου δρομέα.

194

195 ΡΥΘΜΙΣΗ ΣΤΡΟΦΩΝ Οι πιο διαδεδομένες μέθοδοι ρύθμισης στροφών τριφασικών κινητήρων βραχυκυκλωμένου δρομέα είναι η αλλαγή του αριθμού των μαγνητικών πόλων του κινητήρα, η αλλαγή της συχνότητας (inverters) της τάσης τροφοδοσίας του κινητήρα και η αλλαγή της τιμής της τάσης τροφοδοσίας του κινητήρα.

196 Είναι γνωστό από τη θεωρία των ηλεκτρικών μηχανών ότι οι στροφές ενός ασύγχρονου τριφασικού κινητήρα (στροφές δρομέα) n m ακολουθούν πάντα τις στροφές του στρεφόμενου μαγνητικού πεδίου n sync., οι οποίες δίνονται από την επόμενη σχέση: n sync. = (120*f e )/P όπου f e :η συχνότητα της τάσης τροφοδοσίας, Ρ: ο αριθμός των μαγνητικών πόλων του κινητήρα (2, 4, 6,), n sync ο αριθμός στροφών του μαγνητικού πεδίου. Από τη σχέση είναι φανερό ότι για να μεταβάλλουμε τις στροφές του κινητήρα μπορούμε να μεταβάλλουμε τον αριθμό των μαγνητικών πόλων του κινητήρα, ή τη συχνότητα της τάσης τροφοδοσίας του κινητήρα.

197 Η μεταβολή του αριθμού των μαγνητικών πόλων μπορεί να γίνει χειροκίνητα ή αυτόματα με τη χρήση αυτοματισμών χρησιμοποιώντας ρελέ ισχύος. Αλλαγή της συχνότητας f e της τάσης τροφοδοσίας Μπορούμε να μεταβάλουμε τις στροφές του μαγνητικού πεδίου αν μεταβάλουμε τη συχνότητα της τάσης τροφοδοσίας του κινητήρα διατηρώντας τον αριθμό των πόλων σταθερών.

198 Αυτός ο τρόπος ρύθμισης των στροφών είναι πιο αποτελεσματικός γιατί μπορούμε να έχουμε ρύθμιση των στροφών σε μεγάλη και συνεχή κλίμακα. Η μεταβολή της συχνότητας γίνεται με αντιστροφείς (inverters). O inverter είναι μια ηλεκτρονική διάταξη, η οποία μετατρέπει μονοφασική ή τριφασική εναλλασσόμενη τάση σε τριφασική ή μονοφασική εναλλασσόμενη τάση μεταβλητής συχνότητας.

199

ΕΣΩΤΕΡΙΚΕΣ ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΜΕΛΕΤΗ ΒΙΟΜΗΧΑΝΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

ΕΣΩΤΕΡΙΚΕΣ ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΜΕΛΕΤΗ ΒΙΟΜΗΧΑΝΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΣΩΤΕΡΙΚΕΣ ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΜΕΛΕΤΗ ΒΙΟΜΗΧΑΝΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ Αθήνα Μάιος 005 ΕΣΩΤΕΡΙΚΕΣ ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ Μελέτη βιομηχανικής ηλεκτρικής εγκατάστασης Αθήνα, Μάιος 005 ΠΡΟΛΟΓΟΣ:

Διαβάστε περισσότερα

ΣΥΜΠΙΕΣΤΕΣ ΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ

ΣΥΜΠΙΕΣΤΕΣ ΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ 9. Ηλεκτρικό Σύστημα Συμπιεστών Ανάλογα με την κατασκευή τους και το είδος του εναλλασσόμενου ρεύματος που απαιτούν για τη λειτουργία τους, οι ηλεκτροκινητήρες διακρίνονται σε: Μονοφασικούς. Τριφασικούς.

Διαβάστε περισσότερα

Διακόπτες και μέσα ζεύξης και προστασίας ΧΤ

Διακόπτες και μέσα ζεύξης και προστασίας ΧΤ Διακόπτες και μέσα ζεύξης και προστασίας ΧΤ Οι διακόπτες κλείνουν ή ανοίγουν ένα ή περισσότερα κυκλώματα όταν τους δοθεί εντολή λειτουργίας Η εντολή μπορεί να προέρχεται από άνθρωπο ή από σήμα (π.χ. τάση

Διαβάστε περισσότερα

Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι - Εργαστήριο

Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι - Εργαστήριο ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι - Εργαστήριο Ενότητα 4: Σχεδίαση-Κατασκευή Ηλεκτρικών Πινάκων Ασθενών Ρευμάτων (Κουδούνια

Διαβάστε περισσότερα

1 ΜΕΛΕΤΗ ΕΣΩΤΕΡΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ

1 ΜΕΛΕΤΗ ΕΣΩΤΕΡΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ 1 ΜΕΛΕΤΗ ΕΣΩΤΕΡΙΚΗΣ ΗΛΕΚΤΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΚΑΤΑΣΚΕΥΗ ΕΚΠΑΙΔΕΥΤΙΚΗΣ ΔΙΑΤΑΞΗΣ 2 Εσωτερική Ηλεκτρική Εγκατάσταση (Ε.Η.Ε.) εννοούμε την τοποθέτηση, τον έλεγχο και το χειρισμό διαφόρων ηλεκτρολογικών εξαρτημάτων,

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 9 ΤΕΧΝΟΛΟΓΙΑ (ΙΙ) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΘΕΩΡΗΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : Εφαρμοσμένη Ηλεκτρολογία

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ ΕΠΑΛ ΚΑΒΑΛΙΕΡΟΣ ΔΗΜΗΤΡΙΟΣ ΗΛΕΚΤΡΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ ΠΕ 17

ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ ΕΠΑΛ ΚΑΒΑΛΙΕΡΟΣ ΔΗΜΗΤΡΙΟΣ ΗΛΕΚΤΡΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ ΠΕ 17 ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ ΕΠΑΛ ΚΑΒΑΛΙΕΡΟΣ ΔΗΜΗΤΡΙΟΣ ΗΛΕΚΤΡΟΛΟΓΟΣ ΜΗΧΑΝΙΚΟΣ ΠΕ 17 Είδη ηλεκτρικών μηχανών και εφαρμογές τους. 1. Οι ηλεκτρογεννήτριες ή απλά γεννήτριες, που χρησιμοποιούνται για την παραγωγή ηλ

Διαβάστε περισσότερα

2. ΓΕΝΝΗΤΡΙΕΣ ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ

2. ΓΕΝΝΗΤΡΙΕΣ ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ 28 2. ΓΕΝΝΗΤΡΙΕΣ ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ Οι γεννήτριες εναλλασσόµενου ρεύµατος είναι δύο ειδών Α) οι σύγχρονες γεννήτριες ή εναλλακτήρες και Β) οι ασύγχρονες γεννήτριες Οι σύγχρονες γεννήτριες παράγουν

Διαβάστε περισσότερα

Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι - Εργαστήριο

Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι - Εργαστήριο ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι - Εργαστήριο Ενότητα 6: Μελέτη Σχεδίαση Κατασκευή Ε.Η.Ε. Παράδειγμα Σταύρος Καμινάρης Τμήμα

Διαβάστε περισσότερα

Μάθημα 11 Αναλυτικότερα, η Σχεδίαση των Εγκαταστάσεων

Μάθημα 11 Αναλυτικότερα, η Σχεδίαση των Εγκαταστάσεων Μάθημα 11 Αναλυτικότερα, η Σχεδίαση των Εγκαταστάσεων Κίνησης Περίληψη. Βασικό βήμα στη σχεδίαση εγκαταστάσεων κίνησης, είναι ο υπολογισμός των ηλεκτρικών γραμμών διατομή καλωδίου και υλικά προστασίας

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2010

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2010 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2010 ΤΕΧΝΟΛΟΓΙΑ (Ι) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : ΤΕΧΝΟΛΟΓΙΑ ΗΛΕΚΤΡΙΚΩΝ

Διαβάστε περισσότερα

Μ ά θ η µ α «Ηλεκτροτεχνία - Ηλεκτρικές Εγκαταστάσεις»

Μ ά θ η µ α «Ηλεκτροτεχνία - Ηλεκτρικές Εγκαταστάσεις» ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Μ ά θ η µ α «Ηλεκτροτεχνία - Ηλεκτρικές Εγκαταστάσεις» Ενότητα 6.2 Θέμα: «Μελέτη Σχεδίαση ΕΗΕ Κτηρίων» Διδάσκων Δρ. Γ. Περαντζάκης Ηλεκτρολόγος

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 8 Ο : ΤΡΙΦΑΣΙΚΑ ΔΙΚΤΥΑ

ΚΕΦΑΛΑΙΟ 8 Ο : ΤΡΙΦΑΣΙΚΑ ΔΙΚΤΥΑ ΚΕΦΑΛΑΙΟ 8 Ο : ΤΡΙΦΑΣΙΚΑ ΔΙΚΤΥΑ 1 Τα τριφασικά δίκτυα χρησιμοποιούνται στην παραγωγή και μεταφορά ηλεκτρικής ενέργειας για τους εξής λόγους: 1. Οικονομία στο αγώγιμο υλικό (25% λιγότερος χαλκός). 2. Η

Διαβάστε περισσότερα

5. ΜΟΝΟΦΑΣΙΚΟΙ ΚΑΙ ΑΛΛΟΙ ΚΙΝΗΤΗΡΕΣ

5. ΜΟΝΟΦΑΣΙΚΟΙ ΚΑΙ ΑΛΛΟΙ ΚΙΝΗΤΗΡΕΣ 73 5. ΜΟΝΟΦΑΣΙΚΟΙ ΚΑΙ ΑΛΛΟΙ ΚΙΝΗΤΗΡΕΣ Στην συνέχεια εξετάζονται οι µονοφασικοί επαγωγικοί κινητήρες αλλά και ορισµένοι άλλοι όπως οι τριφασικοί σύγχρονοι κινητήρες που υπάρχουν σε µικρό ποσοστό σε βιοµηχανικές

Διαβάστε περισσότερα

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ ΣΤΑ ΣΗΕ I ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ ΙΣΧΥΟΣ (ΜΣ) ΘΕΣΣΑΛΟΝΙΚΗ

Διαβάστε περισσότερα

Αντικείμενο. Σύντομη παρουσίαση ορισμών που σχετίζονται με την αντιστάθμιση αέργου ισχύος. Περιγραφή μεθόδων αντιστάθμισης.

Αντικείμενο. Σύντομη παρουσίαση ορισμών που σχετίζονται με την αντιστάθμιση αέργου ισχύος. Περιγραφή μεθόδων αντιστάθμισης. Αντικείμενο Σύντομη παρουσίαση ορισμών που σχετίζονται με την αντιστάθμιση αέργου ισχύος. Περιγραφή μεθόδων αντιστάθμισης. Εισαγωγή Εισαγωγή Συντελεστής ισχύος Επομένως με μειωμένο συντελεστή ισχύος έχουμε:

Διαβάστε περισσότερα

Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΒΑΣΙΚΕΣ ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΝΝΟΙΕΣ

Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΒΑΣΙΚΕΣ ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΝΝΟΙΕΣ Η/Μ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΒΑΣΙΚΕΣ ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΝΝΟΙΕΣ ΒΑΣΙΚΕΣ ΗΛΕΚΤΡΟΛΟΓΙΚΕΣ ΕΝΝΟΙΕΣ Ηλεκτρική Ενέργεια ποιο ενδιαφέρουσα μορφή ενέργειας εύκολη στη μεταφορά μετατροπή σε άλλες μορφές ενέργειας ελέγχεται εύκολα

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015 ΤΕΧΝΟΛΟΓΙΑ (Ι) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : ΤΕΧΝΟΛΟΓΙΑ ΗΛΕΚΤΡΙΚΩΝ

Διαβάστε περισσότερα

Ηλεκτρικές Μηχανές Βιομηχανικοί Αυτοματισμοί. Τριφασικοί Μετασχηματιστές

Ηλεκτρικές Μηχανές Βιομηχανικοί Αυτοματισμοί. Τριφασικοί Μετασχηματιστές Ουσιαστικά πρόκειται για τρεις μονοφασικούς μετασχηματιστές, στους οποίους συνδέουμε τα άκρα κατάλληλα. Κάθε μονοφασικός μετασχηματιστής μπορεί να έχει το δικό του πυρήνα, ή εναλλακτικά μπορούν και οι

Διαβάστε περισσότερα

2012 : (307) : , 29 2012 : 11.00 13.30

2012  : (307) : , 29 2012 : 11.00 13.30 ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΤΕΧΝΟΛΟΓΙΑ (ΙΙ) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : Εφαρµοσµένη Ηλεκτρολογία

Διαβάστε περισσότερα

Τα καλώδια εντοιχίζονται μαζί με άλλα διπολικά καλώδια σε επαφή μεταξύ τους μέσα στο ίδιο κανάλι σε τοίχο χωρίς θερμομόνωση κάτω από το σουβά,

Τα καλώδια εντοιχίζονται μαζί με άλλα διπολικά καλώδια σε επαφή μεταξύ τους μέσα στο ίδιο κανάλι σε τοίχο χωρίς θερμομόνωση κάτω από το σουβά, ΑΣΚΗΣΕΙΣ Σε βιομηχανική μονάδα η τροφοδότηση των καταναλώσεων γίνεται μέσω 6 υποπινάκων. Κάθε υποπίνακας συνδέεται με το γενικό πίνακα φωτισμού κίνησης με καλώδια τύπου A05VV-R 4 αγωγών κατάλληλης διατομής.

Διαβάστε περισσότερα

ΤΡΙΦΑΣΙΚΑ ΣΥΣΤΗΜΑΤΑ ΤΡΙΦΑΣΙΚΑ ΣΥΣΤΗΜΑΤΑ

ΤΡΙΦΑΣΙΚΑ ΣΥΣΤΗΜΑΤΑ ΤΡΙΦΑΣΙΚΑ ΣΥΣΤΗΜΑΤΑ Φορτίο 3. Σημείο έγχυσης ισχύος Φορτίο 1. 600 kva cosφ=0.8 επαγωγικό 10+j35 Ω/φάση Φορτίο 2. 1100 kva cosφ=0.9 χωρητικό P = 600 kw cosφ=0.85 επαγωγικό Φορτίο 4 P=750 kw Q=150 kvar Μονογραμμικό κύκλωμα

Διαβάστε περισσότερα

Εργαστήριο Ανάλυσης Συστημάτων Ηλεκτρικής Ενέργειας

Εργαστήριο Ανάλυσης Συστημάτων Ηλεκτρικής Ενέργειας Εργαστήριο Ανάλυσης Συστημάτων Ηλεκτρικής Ενέργειας Ενότητα: Άσκηση 6: Αντιστάθμιση γραμμών μεταφοράς με σύγχρονους αντισταθμιστές Νικόλαος Βοβός, Γαβριήλ Γιαννακόπουλος, Παναγής Βοβός Τμήμα Ηλεκτρολόγων

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 009 ΤΕΧΝΟΛΟΓΙΑ (ΙΙ) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : Εφαρμοσμένη Ηλεκτρολογία

Διαβάστε περισσότερα

ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΙΙ ΦΥΛΛΑΔΙΟ ΕΞΕΤΑΣΕΩΝ

ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΙΙ ΦΥΛΛΑΔΙΟ ΕΞΕΤΑΣΕΩΝ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΙΙ ΦΥΛΛΑΔΙΟ ΕΞΕΤΑΣΕΩΝ Βήμα 1 ο : προσδιορισμός συνθηκών λειτουργιάς τύπου καλωδίου και ελάχιστης διατομής A. Καλώδια εντοιχισμένα επιτοίχια: f: συνολικός συντελεστής f θ : συντελεστής θερμοκρασίας

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2014

ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2014 ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 014 ΤΕΧΝΟΛΟΓΙΑ (ΙΙ) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΘΕΩΡΗΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : Εφαρμοσμένη Ηλεκτρολογία

Διαβάστε περισσότερα

Περιεχόμενα. Πρόλογος...13

Περιεχόμενα. Πρόλογος...13 Περιεχόμενα Πρόλογος...3 Κεφάλαιο : Στοιχεία ηλεκτρικών κυκλωμάτων...5. Βασικά ηλεκτρικά μεγέθη...5.. Ηλεκτρικό φορτίο...5.. Ηλεκτρικό ρεύμα...5..3 Τάση...6..4 Ενέργεια...6..5 Ισχύς...6..6 Σύνοψη...7.

Διαβάστε περισσότερα

Περιεχόμενα. Πρόλογος...13

Περιεχόμενα. Πρόλογος...13 Περιεχόμενα Πρόλογος...3 Κεφάλαιο : Στοιχεία ηλεκτρικών κυκλωμάτων...5. Βασικά ηλεκτρικά μεγέθη...5.. Ηλεκτρικό φορτίο...5.. Ηλεκτρικό ρεύμα...5..3 Τάση...6..4 Ενέργεια...6..5 Ισχύς...6..6 Σύνοψη...7.

Διαβάστε περισσότερα

ΠΑΡΑΛΛΗΛΙΣΜΟΣ ΕΝΑΛΛΑΚΤΗΡΩΝ. Συγρονισμός δύο (ή περισσοτέρων) γεννητριών

ΠΑΡΑΛΛΗΛΙΣΜΟΣ ΕΝΑΛΛΑΚΤΗΡΩΝ. Συγρονισμός δύο (ή περισσοτέρων) γεννητριών 1 ΠΑΡΑΛΛΗΛΙΣΜΟΣ ΕΝΑΛΛΑΚΤΗΡΩΝ Η αυτόνομη λειτουργία σύγχρονων γεννητριών είναι πολύ σπάνια. Σχεδόν πάντα εμφανίζονται πάνω από μία γεννήτριες, που συνδέονται παράλληλα για την ικανοποίηση των αναγκών του

Διαβάστε περισσότερα

την επιτρεπτή πτώση τάσης στις γραμμές διακλάδωσης (κριτήριο καλής

την επιτρεπτή πτώση τάσης στις γραμμές διακλάδωσης (κριτήριο καλής Εργαστηριακή Άσκηση 3 Μελέτη και Σχεδίαση Εσωτερικής Ηλεκτρολογικής Εγκατάστασης Κατοικίας Να πραγματοποιήσετε πλήρη μελέτη και σχεδίαση σε Auto Cad εσωτερικής ηλεκτρολογικής εγκατάστασης (ΕΗΕ) κατοικίας,

Διαβάστε περισσότερα

Εργαστήριο Ηλεκτροτεχνικών Εφαρμογών

Εργαστήριο Ηλεκτροτεχνικών Εφαρμογών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Εργαστήριο Ηλεκτροτεχνικών Εφαρμογών Ενότητα: Χωρητική Αντιστάθμιση Ισχύος Γεώργιος Χ. Ιωαννίδης Τμήμα Ηλεκτρολογίας Άδειες Χρήσης

Διαβάστε περισσότερα

Το εξεταστικό δοκίµιο µαζί µε το τυπολόγιο αποτελείται από εννιά (9) σελίδες. Τα µέρη του εξεταστικού δοκιµίου είναι τρία (Α, Β και Γ ).

Το εξεταστικό δοκίµιο µαζί µε το τυπολόγιο αποτελείται από εννιά (9) σελίδες. Τα µέρη του εξεταστικού δοκιµίου είναι τρία (Α, Β και Γ ). ΥΠΟΥΡΓΕΙΟ ΠΑΙ ΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙ ΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΤΕΧΝΟΛΟΓΙΑ (ΙI) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : ΕΦΑΡΜΟΣΜΕΝΗ ΗΛΕΚΤΡΟΛΟΓΙΑ

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 1 ΜΟΝΟΦΑΣΙΚΟΣ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ

ΑΣΚΗΣΗ 1 ΜΟΝΟΦΑΣΙΚΟΣ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ ΑΣΚΗΣΗ 1 ΜΟΝΟΦΑΣΙΚΟΣ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗΣ Α.1 ΘΕΩΡΗΤΙΚΗ ΕΙΣΑΓΩΓΗ ΣΤΟΝ ΜΟΝΟΦΑΣΙΚΟ ΜΕΤΑΣΧΗΜΑΤΙΣΤΗ Ο μετασχηματιστής είναι μια ηλεκτρική διάταξη που μετατρέπει εναλλασσόμενη ηλεκτρική ενέργεια ενός επιπέδου τάσης

Διαβάστε περισσότερα

Σημειώσεις Ηλεκτρολογείου ΣΤ εξαμήνου

Σημειώσεις Ηλεκτρολογείου ΣΤ εξαμήνου Ακαδημία Εμπορικού Ναυτικού Κρήτης Σημειώσεις Ηλεκτρολογείου ΣΤ εξαμήνου ΚΙΝΗΤΗΡΕΣ ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ Γεώργιος Μεσαρχάκης Ηλεκτρονικός Μηχανικός Τ.Ε. Διακρίνονται σε μονοφασικούς και τριφασικούς.

Διαβάστε περισσότερα

Διάταξη ΥΣ. Σχηματική διάκριση τμημάτων ΥΣ.

Διάταξη ΥΣ. Σχηματική διάκριση τμημάτων ΥΣ. H μελέτη ενός ΥΣ είναι ένα πολύπλοκο πρόβλημα. Έχει να κάνει με την αντιμετώπιση διαφορετικών θεμάτων (ηλεκτρολογικών, κτιριακών, ασφάλειας). Γενικά ένας υποσταθμός αποτελείται από τα παρακάτω τέσσερα

Διαβάστε περισσότερα

Μάθημα 1 Πρώτα Βήματα στη Σχεδίαση μίας Εγκατάστασης: Απαιτούμενες Ηλεκτρικές Γραμμές και Υπολογισμοί

Μάθημα 1 Πρώτα Βήματα στη Σχεδίαση μίας Εγκατάστασης: Απαιτούμενες Ηλεκτρικές Γραμμές και Υπολογισμοί Μάθημα 1 Πρώτα Βήματα στη Σχεδίαση μίας Εγκατάστασης: Απαιτούμενες Ηλεκτρικές Γραμμές και Υπολογισμοί Φορτίων Περίληψη Πως σχεδιάζουμε μία ηλεκτρική εγκατάσταση? Ξεκινώντας από τα αρχιτεκτονικά σχέδια

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ 2

ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ 2 ΘΕΩΡΙΑ Ν. Μαυρικάκης nmavrikakis@staff.teicrete.gr High Voltage Laboratory, Department of Electrical Engineering, Technological Educational, 71004 Heraklion, Greece ΘΕΩΡΙΑ ΚΑΛΩ ΙΑ Χ.Τ- Μ.Τ ΡΕΥΜΑΤΑ ΒΡΑΧΥΚΥΚΛΩΣΗΣ

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ: 5 η

ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ: 5 η ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ: 5 η Τίτλος Άσκησης: ΠΑΡΑΛΛΗΛΙΣΜΟΣ ΜΕΤΑΣΧΗΜΑΤΙΣΤΩΝ «Πολικότητα και Παραλληλισμός Μονοφασικών μετασχηματιστών» «Συνδεσμολογίες Τριφασικών μετασχηματιστών και Παραλληλισμός» Σκοπός Η

Διαβάστε περισσότερα

μετασχηματιστή. ΤΜΗΜΑ: ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ ΘΕΜΑ: Περιγράψτε τον τρόπο λειτουργίας ενός μονοφασικού

μετασχηματιστή. ΤΜΗΜΑ: ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ ΘΕΜΑ: Περιγράψτε τον τρόπο λειτουργίας ενός μονοφασικού ΤΜΗΜΑ: ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΤΕ ΘΕΜΑ: Περιγράψτε τον τρόπο λειτουργίας ενός μονοφασικού μετασχηματιστή. ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ: κ. Δημήτριος Καλπακτσόγλου ΕΡΓΑΣΙΑ ΤΗΣ: Αικατερίνης-Χρυσοβαλάντης Γιουσμά Α.Ε.Μ:

Διαβάστε περισσότερα

Ασκήσεις στο µάθηµα «Ευέλικτα Συστήµατα Μεταφοράς» του 7 ου εξαµήνου

Ασκήσεις στο µάθηµα «Ευέλικτα Συστήµατα Μεταφοράς» του 7 ου εξαµήνου EΘΝΙΚΟ MΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΏΝ ΤΟΜΕΑΣ ΗΛΕΚΤΡΙΚΗΣ ΙΣΧΥΟΣ Αναπλ. Καθηγητής Γ. Κορρές Άσκηση 1 Ασκήσεις στο µάθηµα «Ευέλικτα Συστήµατα Μεταφοράς» του 7

Διαβάστε περισσότερα

Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι

Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι Ενότητα 8: Σχεδίαση - Μελέτη - Κατασκευή Ε.Η.Ε. Σταύρος Καμινάρης Τμήμα Ηλεκτρολόγων Μηχανικών

Διαβάστε περισσότερα

Μάθημα 10 Η Σχεδίαση Εγκαταστάσεων Κίνησης

Μάθημα 10 Η Σχεδίαση Εγκαταστάσεων Κίνησης Μάθημα 0 Η Σχεδίαση Εγκαταστάσεων Κίνησης Περίληψη Σε προηγούμενες ενότητες, είδαμε τα βασικά βήματα / διαδικασία / μεθοδολογία στη σχεδίαση οικιακών και εγκαταστάσεων κίνησης. Είδαμε / χρησιμοποιήσαμε

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 5 η ΑΣΥΓΧΡΟΝΟΣ ΤΡΙΦΑΣΙΚΟΣ ΚΙΝΗΤΗΡΑΣ. 1. Η μελέτη της δομής και της αρχής λειτουργίας ενός ασύγχρονου τριφασικού κινητήρα.

ΑΣΚΗΣΗ 5 η ΑΣΥΓΧΡΟΝΟΣ ΤΡΙΦΑΣΙΚΟΣ ΚΙΝΗΤΗΡΑΣ. 1. Η μελέτη της δομής και της αρχής λειτουργίας ενός ασύγχρονου τριφασικού κινητήρα. Σκοπός της άσκησης: ΑΣΚΗΣΗ 5 η ΑΣΥΓΧΡΟΝΟΣ ΤΡΙΦΑΣΙΚΟΣ ΚΙΝΗΤΗΡΑΣ Σκοπός της εργαστηριακής άσκησης είναι: 1. Η μελέτη της δομής και της αρχής λειτουργίας ενός ασύγχρονου τριφασικού κινητήρα. 1. Γενικά Οι

Διαβάστε περισσότερα

Κινητήρας παράλληλης διέγερσης

Κινητήρας παράλληλης διέγερσης Κινητήρας παράλληλης διέγερσης Ισοδύναμο κύκλωμα V = E + I T V = I I T = I F L R F I F R Η διέγερση τοποθετείται παράλληλα με το κύκλωμα οπλισμού Χαρακτηριστική φορτίου Έλεγχος ταχύτητας Μεταβολή τάσης

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2008 ΤΕΧΝΟΛΟΓΙΑ (Ι) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΘΕΩΡΗΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : ΤΕΧΝΟΛΟΓΙΑ ΗΛΕΚΤΡΙΚΩΝ

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 1 η ΜΕΛΕΤΗ ΛΕΙΤΟΥΡΓΙΑΣ ΤΡΙΦΑΣΙΚΗΣ ΣΥΓΧΡΟΝΗΣ ΓΕΝΝΗΤΡΙΑΣ (ΕΝΑΛΛΑΚΤΗΡΑ) ΓΙΑ ΤΟΝ ΠΡΟΣΔΙΟΡΙΣΜΟ ΤΟΥ ΙΣΟΔΥΝΑΜΟΥ ΚΥΚΛΩΜΑΤΟΣ

ΑΣΚΗΣΗ 1 η ΜΕΛΕΤΗ ΛΕΙΤΟΥΡΓΙΑΣ ΤΡΙΦΑΣΙΚΗΣ ΣΥΓΧΡΟΝΗΣ ΓΕΝΝΗΤΡΙΑΣ (ΕΝΑΛΛΑΚΤΗΡΑ) ΓΙΑ ΤΟΝ ΠΡΟΣΔΙΟΡΙΣΜΟ ΤΟΥ ΙΣΟΔΥΝΑΜΟΥ ΚΥΚΛΩΜΑΤΟΣ ΑΣΚΗΣΗ 1 η ΜΕΛΕΤΗ ΛΕΙΤΟΥΡΓΙΑΣ ΤΡΙΦΑΣΙΚΗΣ ΣΥΓΧΡΟΝΗΣ ΓΕΝΝΗΤΡΙΑΣ (ΕΝΑΛΛΑΚΤΗΡΑ) ΓΙΑ ΤΟΝ ΠΡΟΣΔΙΟΡΙΣΜΟ ΤΟΥ ΙΣΟΔΥΝΑΜΟΥ ΚΥΚΛΩΜΑΤΟΣ Σκοπός της άσκησης: 1. Ο πειραματικός προσδιορισμός της χαρακτηριστικής λειτουργίας

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 4 η ΜΕΛΕΤΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΓΧΡΟΝΟΥ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ

ΑΣΚΗΣΗ 4 η ΜΕΛΕΤΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΓΧΡΟΝΟΥ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ ΑΣΚΗΣΗ 4 η ΜΕΛΕΤΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΓΧΡΟΝΟΥ ΤΡΙΦΑΣΙΚΟΥ ΚΙΝΗΤΗΡΑ Σκοπός της άσκησης: Σκοπός της άσκησης είναι: 1. Να εξοικειωθεί ο σπουδαστής με την διαδικασία εκκίνησης ενός σύγχρονου τριφασικού

Διαβάστε περισσότερα

ΤΡΙΦΑΣΙΚΑ ΚΥΚΛΩΜΑΤΑ ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ

ΤΡΙΦΑΣΙΚΑ ΚΥΚΛΩΜΑΤΑ ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ Εργαστήριο Ηλεκτρικών Μηχανών Τμήμα Ηλεκτρολόγων Μηχανικών & Μηχανικών Υπολογιστών Πανεπιστήμιο Θεσσαλίας ΤΡΙΦΑΣΙΚΑ ΚΥΚΛΩΜΑΤΑ ΕΝΑΛΛΑΣΣΟΜΕΝΟΥ ΡΕΥΜΑΤΟΣ Εισαγωγή Τα τριφασικά κυκλώματα Ε.Ρ. αποτελούν τη σπουδαιότερη

Διαβάστε περισσότερα

2. Όλες οι απαντήσεις να δοθούν στο εξεταστικό δοκίμιο το οποίο θα επιστραφεί.

2. Όλες οι απαντήσεις να δοθούν στο εξεταστικό δοκίμιο το οποίο θα επιστραφεί. ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015 ΤΕΧΝΟΛΟΓΙΑ (ΙΙ) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : Εφαρμοσμένη Ηλεκτρολογία

Διαβάστε περισσότερα

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 4 ΣΕΛΙ ΕΣ

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 4 ΣΕΛΙ ΕΣ ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΝΕΟ ΚΑΙ ΠΑΛΑΙΟ ΣΥΣΤΗΜΑ ΠΑΝΕΛΛΑ ΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ ΚΑΙ HMEΡΗΣΙΩΝ ΚΑΙ ΕΣΠΕΡΙΝΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α A ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΟΜΑ Α Β ) ΕΥΤΕΡΑ 6

Διαβάστε περισσότερα

3. Κύκλωμα R-L σειράς έχει R=10Ω, L=10mH και διαρρέεται από ρεύμα i = 10 2ηµ

3. Κύκλωμα R-L σειράς έχει R=10Ω, L=10mH και διαρρέεται από ρεύμα i = 10 2ηµ 1. *Εάν η επαγωγική αντίσταση ενός πηνίου είναι X L =50Ω σε συχνότητα f = 200Hz, να υπολογιστεί η τιμή αυτής σε συχνότητα f=100 Hz. 2. Εάν η χωρητική αντίσταση ενός πυκνωτή είναι X C =50Ω σε συχνότητα

Διαβάστε περισσότερα

Μέσα Προστασίας II. Τ.Ε.Ι. Κρήτης Σ.Τ.ΕΦ./ Τμήμα Ηλεκτρολόγων Μηχανικών Τ.Ε. Εργαστήριο Υψηλών Τάσεων. Ηλεκτρικές Εγκαταστάσεις Ι

Μέσα Προστασίας II. Τ.Ε.Ι. Κρήτης Σ.Τ.ΕΦ./ Τμήμα Ηλεκτρολόγων Μηχανικών Τ.Ε. Εργαστήριο Υψηλών Τάσεων. Ηλεκτρικές Εγκαταστάσεις Ι Τ.Ε.Ι. Κρήτης Σ.Τ.ΕΦ./ Τμήμα Ηλεκτρολόγων Μηχανικών Τ.Ε. Μέσα Προστασίας II Προστασία από την ηλεκτροπληξία Ηλεκτρικές Εγκαταστάσεις Ι Επίκουρος Καθηγητής Τηλ:2810379231 Email: ksiderakis@staff.teicrete.gr

Διαβάστε περισσότερα

ΤΙΤΛΟΣ :ΜΕΤΡΗΣΗ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΙΣΧΥΟΣ, ΜΟΝΟΦΑΣΙΚΗΣ ΚΑΙ ΤΡΙΦΑΣΙΚΗΣ ΚΑΤΑΝΑΛΩΣΗΣ, ΜΕ ΤΡΙΦΑΣΙΚΟ ΜΕΤΡΗΤΗ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΧΡΟΝΟΜΕΤΡΟ.

ΤΙΤΛΟΣ :ΜΕΤΡΗΣΗ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΙΣΧΥΟΣ, ΜΟΝΟΦΑΣΙΚΗΣ ΚΑΙ ΤΡΙΦΑΣΙΚΗΣ ΚΑΤΑΝΑΛΩΣΗΣ, ΜΕ ΤΡΙΦΑΣΙΚΟ ΜΕΤΡΗΤΗ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΧΡΟΝΟΜΕΤΡΟ. ΤΕΙ ΧΑΛΚΙΔΑΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΗΛΕΚΤΡΙΚΩΝ ΜΕΤΡΗΣΕΩΝ Α/Α ΕΡΓΑΣΤΗΡΙΑΚΗΣ ΑΣΚΗΣΗΣ : ΑΣΚΗΣΗ 11 η ΤΙΤΛΟΣ :ΜΕΤΡΗΣΗ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΚΑΙ ΙΣΧΥΟΣ, ΜΟΝΟΦΑΣΙΚΗΣ ΚΑΙ ΤΡΙΦΑΣΙΚΗΣ ΚΑΤΑΝΑΛΩΣΗΣ, ΜΕ ΤΡΙΦΑΣΙΚΟ

Διαβάστε περισσότερα

Τεχνική Προδιαγραφή για θερμομαγνητικούς διακόπτες ABB MS

Τεχνική Προδιαγραφή για θερμομαγνητικούς διακόπτες ABB MS Τεχνική Προδιαγραφή για ABB MS Περιεχόμενα 1. Αυτόματοι θερμομαγνητικοί διακόπτες προστασίας κινητήρων-ms132... 2 2. Αυτόματοι θερμομαγνητικοί διακόπτες προστασίας κινητήρων-ms116... 4 3. Αυτόματοι θερμομαγνητικοί

Διαβάστε περισσότερα

Βασικά τυποποιημένα σύμβολα κατά IEC 60617

Βασικά τυποποιημένα σύμβολα κατά IEC 60617 Σύμβολα βασικών στοιχείων των ηλεκτρικών κυκλωμάτων 1 06-15-01 Ηλεκτρικό στοιχείο ή συσσωρευτής (η μακρύτερη γραμμή παριστάνει το θετικό πόλο). 2 06-A1-01 Συστοιχία ηλεκτρικών στοιχείων ή συσσωρευτών (σαν

Διαβάστε περισσότερα

7 ΑΝΤΙΣΤΑΘΜΙΣΗ ΒΕΛΤΙΩΣΗ ΤΟΥ ΣΥΝΗΜΙΤΟΝΟΥ φ

7 ΑΝΤΙΣΤΑΘΜΙΣΗ ΒΕΛΤΙΩΣΗ ΤΟΥ ΣΥΝΗΜΙΤΟΝΟΥ φ 7 ΑΝΤΙΣΤΑΘΜΙΣΗ ΒΕΛΤΙΩΣΗ ΤΟΥ ΣΥΝΗΜΙΤΟΝΟΥ φ Το µεγαλύτερο µέρος των ηλεκτρικών κινητήρων που χρησιµοποιούνται στην βιοµηχανία, αποτελείται από επαγωγικούς κινητήρες βραχυκυκλωµένου κλωβού. Ο κινητήρας αυτός

Διαβάστε περισσότερα

ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2007

ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2007 ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2007 ΤΕΧΝΟΛΟΓΙΑ (Ι) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : ΤΕΧΝΟΛΟΓΙΑ ΗΛΕΚΤΡΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΚΑΙ ΗΛΕΚΤΡΟΤΕΧΝΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΗΜΕΡΟΜΗΝΙΑ : ΔΕΥΤΕΡΑ, 4 ΙΟΥΝΙΟΥ 2007 ΜΕΡΟΣ Α ΛΥΣΕΙΣ

Διαβάστε περισσότερα

ΕΝΔΕΙΚΤΙΚΕΣ ΕΡΩΤΗΣΕΙΣ - ΑΠΑΝΤΗΣΕΙΣ

ΕΝΔΕΙΚΤΙΚΕΣ ΕΡΩΤΗΣΕΙΣ - ΑΠΑΝΤΗΣΕΙΣ Α.Ε.Ι. ΠΕΙΡΑΙΑ Τ.Τ. ΣΟΛΗ ΤΕΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΜΗΑΝΙΚΩΝ Τ.Ε. ΕΝΔΕΙΚΤΙΚΕΣ ΕΡΩΤΗΣΕΙΣ - ΑΠΑΝΤΗΣΕΙΣ στο μάθημα ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΚΤΙΡΙΩΝ («ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ») Σταύρος Καμινάρης Δρ. Ηλεκτρολόγος

Διαβάστε περισσότερα

Μέσα Προστασίας I. Τ.Ε.Ι. Κρήτης Σ.Τ.ΕΦ./ Τμήμα Ηλεκτρολόγων Μηχανικών Τ.Ε. Εργαστήριο Υψηλών Τάσεων. Ηλεκτρικές Εγκαταστάσεις Ι

Μέσα Προστασίας I. Τ.Ε.Ι. Κρήτης Σ.Τ.ΕΦ./ Τμήμα Ηλεκτρολόγων Μηχανικών Τ.Ε. Εργαστήριο Υψηλών Τάσεων. Ηλεκτρικές Εγκαταστάσεις Ι Τ.Ε.Ι. Κρήτης Σ.Τ.ΕΦ./ Τμήμα Ηλεκτρολόγων Μηχανικών Τ.Ε. Μέσα Προστασίας I Προστασία από βραχυκύκλωμα Ηλεκτρικές Εγκαταστάσεις Ι Επίκουρος Καθηγητής Τηλ:2810379231 Email: ksiderakis@staff.teicrete.gr Μόνιμη

Διαβάστε περισσότερα

2. Όλες οι απαντήσεις να δοθούν στο εξεταστικό δοκίμιο το οποίο θα επιστραφεί.

2. Όλες οι απαντήσεις να δοθούν στο εξεταστικό δοκίμιο το οποίο θα επιστραφεί. ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2014 ΤΕΧΝΟΛΟΓΙΑ (ΙΙ) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : Εφαρμοσμένη Ηλεκτρολογία

Διαβάστε περισσότερα

Τµήµα Βιοµηχανικής Πληροφορικής Σηµειώσεις Ηλεκτρονικών Ισχύος Παράρτηµα

Τµήµα Βιοµηχανικής Πληροφορικής Σηµειώσεις Ηλεκτρονικών Ισχύος Παράρτηµα ΠΑΡΑΡΤΗΜΑ Ηµιτονοειδές Ρεύµα και Τάση Τριφασικά Εναλλασσόµενα ρεύµατα Ισχύς και Ενέργεια Ενεργός τιµή περιοδικών µη ηµιτονικών κυµατοµορφών 1. Ηµιτονοειδές Ρεύµα και Τάση Οταν οι νόµοι του Kirchoff εφαρµόζονται

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 3 η ΠΑΡΑΛΛΗΛΗ ΛΕΙΤΟΥΡΓΙΑ ΣΥΓΧΡΟΝΗΣ ΤΡΙΦΑΣΙΚΗΣ ΓΕΝΝΗΤΡΙΑΣ ΜΕ ΤΡΙΦΑΣΙΚΟ ΣΥΣΤΗΜΑ ΙΣΧΥΟΣ

ΑΣΚΗΣΗ 3 η ΠΑΡΑΛΛΗΛΗ ΛΕΙΤΟΥΡΓΙΑ ΣΥΓΧΡΟΝΗΣ ΤΡΙΦΑΣΙΚΗΣ ΓΕΝΝΗΤΡΙΑΣ ΜΕ ΤΡΙΦΑΣΙΚΟ ΣΥΣΤΗΜΑ ΙΣΧΥΟΣ ΑΣΚΗΣΗ 3 η ΠΑΡΑΛΛΗΛΗ ΛΕΙΤΟΥΡΓΙΑ ΣΥΓΧΡΟΝΗΣ ΤΡΙΦΑΣΙΚΗΣ ΓΕΝΝΗΤΡΙΑΣ ΜΕ ΤΡΙΦΑΣΙΚΟ ΣΥΣΤΗΜΑ ΙΣΧΥΟΣ Σκοπός της άσκησης: Σκοπός της άσκησης είναι: 1. Να γνωρίσει ο σπουδαστής την διαδικασία παραλληλισμού μιας σύγχρονης

Διαβάστε περισσότερα

ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΒΙΟΜΗΧΑΝΙΑΣ

ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΒΙΟΜΗΧΑΝΙΑΣ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΒΙΟΜΗΧΑΝΙΑΣ MM505 ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ ΒΙΟΜΗΧΑΝΙΚΟΙ ΑΥΤΟΜΑΤΙΣΜΟΙ Εργαστήριο ο - Θεωρητικό Μέρος Βασικές ηλεκτρικές μετρήσεις σε συνεχές και εναλλασσόμενο

Διαβάστε περισσότερα

Εργαστήριο Ηλεκτρικών Μηχανών

Εργαστήριο Ηλεκτρικών Μηχανών Εργαστήριο Ηλεκτρικών Μηχανών Σημειώσεις του διδάσκοντα : Παλάντζα Παναγιώτη Email επικοινωνίας: palantzaspan@gmail.com 1 Μετασχηματιστές Οι μετασχηματιστές είναι ηλεκτρομαγνητικές συσκευές ( μηχανές )

Διαβάστε περισσότερα

Αγωγοί Υπολογισμός διατομής

Αγωγοί Υπολογισμός διατομής Οι γραμμές μιας εγκατάστασης παρουσιάζουν ωμική αντίσταση R και επαγωγική αντίδραση ΧL που είναι υπεύθυνες για την πτώση τάσης που εμφανίζει η γραμμή κατά μήκος της, ιδιαίτερα αν το μήκος της γραμμής είναι

Διαβάστε περισσότερα

Γενικά Χρήσεις και Αρχή λειτουργίας Μ/Σ. ΣΧΟΛΙΚΟ ΕΤΟΣ: ΜΑΘΗΜΑ: ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ ΚΕΦΑΛΑΙΟ 1 Ο ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ (Μ/Σ) ΕΡΩΤΗΣΕΙΣ

Γενικά Χρήσεις και Αρχή λειτουργίας Μ/Σ. ΣΧΟΛΙΚΟ ΕΤΟΣ: ΜΑΘΗΜΑ: ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ ΚΕΦΑΛΑΙΟ 1 Ο ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ (Μ/Σ) ΕΡΩΤΗΣΕΙΣ ΣΧΟΛΙΚΟ ΕΤΟΣ: 2016-2017 1 Ο ΕΠΑΛ ΣΠΑΡΤΗΣ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ ΚΕΦΑΛΑΙΟ 1 Ο ΜΕΤΑΣΧΗΜΑΤΙΣΤΕΣ (Μ/Σ) ΕΡΩΤΗΣΕΙΣ Γενικά 1. Οι ηλεκτρικές μηχανές είναι αναστρέψιμες; 2. Σε ποιες κατηγορίες χωρίζονται οι

Διαβάστε περισσότερα

ΟΝΟΜ/ΩΝΥΜΟ:ΣΤΕΦΑΝΟΣ ΓΚΟΥΝΤΟΥΣΟΥΔΗΣ Α.Μ:6750 ΕΡΓΑΣΙΑ ΕΞΑΜΗΝΟΥ:ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ (ΕΡΓΑΣΤΗΡΙΟ)

ΟΝΟΜ/ΩΝΥΜΟ:ΣΤΕΦΑΝΟΣ ΓΚΟΥΝΤΟΥΣΟΥΔΗΣ Α.Μ:6750 ΕΡΓΑΣΙΑ ΕΞΑΜΗΝΟΥ:ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ (ΕΡΓΑΣΤΗΡΙΟ) ΟΝΟΜ/ΩΝΥΜΟ:ΣΤΕΦΑΝΟΣ ΓΚΟΥΝΤΟΥΣΟΥΔΗΣ Α.Μ:6750 ΕΡΓΑΣΙΑ ΕΞΑΜΗΝΟΥ:ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ (ΕΡΓΑΣΤΗΡΙΟ) Περιγραφή Λειτουργίας Σύγχρονου Κινητήρα Σκοπός: Η παρούσα εργασία έχει σκοπό να περιγράψει τη λειτουργία ενός

Διαβάστε περισσότερα

ΑΣΚΗΣΕΙΣ ΗΛΕΚΤΡΙΚΩΝ ΜΗΧΑΝΩΝ ΙΙ

ΑΣΚΗΣΕΙΣ ΗΛΕΚΤΡΙΚΩΝ ΜΗΧΑΝΩΝ ΙΙ ΑΣΚΗΣΕΙΣ ΗΛΕΚΤΡΙΚΩΝ ΜΗΧΑΝΩΝ ΙΙ ΣΥΓΧΡΟΝΕΣ ΜΗΧΑΝΕΣ Ε.Ρ. 1. Μια σύγχρονη γεννήτρια με ονομαστικά στοιχεία: 2300V, 1000kV, 60Hz, διπολική με συντελεστής ισχύος 0,8 επαγωγικό και σύνδεση σε αστέρα έχει σύγχρονη

Διαβάστε περισσότερα

ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ TD-03/4 ΔΙΑΚΟΠΤΕΣ ΚΕΝΟΥ, 20kV ΓΙΑ ΖΕΥΞΗ / ΑΠΟΖΕΥΞΗ ΠΥΚΝΩΤΩΝ

ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ TD-03/4 ΔΙΑΚΟΠΤΕΣ ΚΕΝΟΥ, 20kV ΓΙΑ ΖΕΥΞΗ / ΑΠΟΖΕΥΞΗ ΠΥΚΝΩΤΩΝ ΑΝΕΞΑΡΤΗΤΟΣ ΔΙΑΧΕΙΡΙΣΤΗΣ ΜΕΤΑΦΟΡΑΣ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ Α.Ε. ΔΝΕΜ/ ΤΟΜΕΑΣ ΠΡΟΔΙΑΓΡΑΦΩΝ & ΕΞΟΠΛΙΣΜΟΥ Υ/Σ - ΚΥΤ Οκτώβριος 2015 ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΔΙΑΚΟΠΤΕΣ ΚΕΝΟΥ, 20kV ΓΙΑ ΖΕΥΞΗ / ΑΠΟΖΕΥΞΗ ΠΥΚΝΩΤΩΝ I. ΣΚΟΠΟΣ

Διαβάστε περισσότερα

ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΑ ΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ

ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΑ ΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΠΑΝΕΛΛΑ ΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Α ) ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α Β ) ΠΕΜΠΤΗ 11 ΙΟΥΝΙΟΥ 2009 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΙΚΕΣ

Διαβάστε περισσότερα

Εργαστήριο Ηλεκτρικών Εγκαταστάσεων Ι

Εργαστήριο Ηλεκτρικών Εγκαταστάσεων Ι Εργαστήριο 08-10: Μονοφασικός Πίνακας 1) Ο γενικός διακόπτης μπορεί να είναι μονοπολικός ή διπολικός για συστήματα ουδετερογείωσης (για συστήματα ΤΤ είναι υποχρεωτικά διπολικός). Συνίσταται διπολικός (αν

Διαβάστε περισσότερα

Μάθημα 3 Δίκτυα και γειώσεις. Μάθημα 3 Δίκτυα και γειώσεις

Μάθημα 3 Δίκτυα και γειώσεις. Μάθημα 3 Δίκτυα και γειώσεις 1 Μάθημα 3 1. Γενικά Στο προηγούμενο μάθημα (παράγραφος 2) είδαμε ότι η προστασία κατά της ηλεκτροπληξίας εξαρτάται από, αλλά και προσδιορίζει, τη δομή του δικτύου στην περιοχή που κάνουμε προστασία. Από

Διαβάστε περισσότερα

Μηχανές εναλλασσομένου ρεύματος

Μηχανές εναλλασσομένου ρεύματος Μηχανές εναλλασσομένου ρεύματος 1 Εισαγωγή Οι μηχανές εναλλασσόμενου ρεύματος (Ε.Ρ.) αποτελούν τη συντριπτική πλειονότητα των ηλεκτρικών μηχανών που χρησιμοποιούνται στη βιομηχανία, κυρίως λόγω της επικράτησης

Διαβάστε περισσότερα

ΑΣΠΑΙΤΕ ΤΜΗΜΑ ΕΚΠΑΙΔΕΥΤΙΚΩΝ ΗΛΕΚΤΡΟΛΟΓΩΝ & ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΑΘΗΜΑ: ΣΧΕΔΙΑΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΜΕ Η /Υ ΧΕΙΜΕΡΙΝΟ ΕΞΑΜΗΝΟ - Δ ΕΤΟΣ

ΑΣΠΑΙΤΕ ΤΜΗΜΑ ΕΚΠΑΙΔΕΥΤΙΚΩΝ ΗΛΕΚΤΡΟΛΟΓΩΝ & ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΑΘΗΜΑ: ΣΧΕΔΙΑΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΜΕ Η /Υ ΧΕΙΜΕΡΙΝΟ ΕΞΑΜΗΝΟ - Δ ΕΤΟΣ ΑΣΠΑΙΤΕ ΤΜΗΜΑ ΕΚΠΑΙΔΕΥΤΙΚΩΝ ΗΛΕΚΤΡΟΛΟΓΩΝ & ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΑΘΗΜΑ: ΣΧΕΔΙΑΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΜΕ Η /Υ ΧΕΙΜΕΡΙΝΟ ΕΞΑΜΗΝΟ - Δ ΕΤΟΣ ΘΕΜΑΤΑ ΠΕΡΙΟΔΟΥ ΦΕΒΡΟΥΑΡΙΟΥ (Α) Ενότητα 1(2 Μονάδες): Σχεδίαση στο FINE και Κυκλώματα

Διαβάστε περισσότερα

4. ΤΡΙΦΑΣΙΚΟΙ ΑΣΥΓΧΡΟΝΟΙ ΚΙΝΗΤΗΡΕΣ

4. ΤΡΙΦΑΣΙΚΟΙ ΑΣΥΓΧΡΟΝΟΙ ΚΙΝΗΤΗΡΕΣ 56 4. ΤΡΙΦΑΣΙΚΟΙ ΑΣΥΓΧΡΟΝΟΙ ΚΙΝΗΤΗΡΕΣ Οι ασύγχρονοι κινητήρες που ονοµάζονται και επαγωγικοί κινητήρες διακρίνονται σε µονοφασικούς και τριφασικούς. Στην συνέχεια θα εξετασθούν οι τριφασικοί ασύγχρονοι

Διαβάστε περισσότερα

Γουργούλης ηµ., ρ. Ηλ. Μηχ. & Μηχ. Η/Υ, ΤΕΙ-Θ, ΤµήµαΑυτοµατισµού, Κλασσικές εγκαταστάσεις 1

Γουργούλης ηµ., ρ. Ηλ. Μηχ. & Μηχ. Η/Υ, ΤΕΙ-Θ, ΤµήµαΑυτοµατισµού, Κλασσικές εγκαταστάσεις 1 Ηδιατοµή των καλωδίων επιλέγεται έτσι ώστε η θερµοκρασία της µόνωσης να µην υπερβεί το όριο. Ηδιατοµή των καλωδίων επιλέγεται έτσι ώστε να µην υπερθερµανθεί η µόνωση του καλωδίου κατά τη διάρκεια βραχυκυκλώµατος.

Διαβάστε περισσότερα

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΤΜΗΜΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΥΠΟΛΟΓΙΣΤΩΝ ΕΡΓΑΣΤΗΡΙΟ ΣΥΣΤΗΜΑΤΩΝ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ ΣΤΑ ΣΗΕ I ΣΥΓΧΡΟΝΗ ΓΕΝΝΗΤΡΙΑ ΘΕΣΣΑΛΟΝΙΚΗ

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 4 η ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΜΗΧΑΝΕΣ ΣΥΝΕΧΟΥΣ ΡΕΥΜΑΤΟΣ

ΑΣΚΗΣΗ 4 η ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΜΗΧΑΝΕΣ ΣΥΝΕΧΟΥΣ ΡΕΥΜΑΤΟΣ ΑΣΚΗΣΗ 4 η ΕΙΣΑΓΩΓΗ ΣΤΙΣ ΜΗΧΑΝΕΣ ΣΥΝΕΧΟΥΣ ΡΕΥΜΑΤΟΣ Σκοπός της Άσκησης: Σκοπός της εργαστηριακής άσκησης είναι α) η κατανόηση της αρχής λειτουργίας των μηχανών συνεχούς ρεύματος, β) η ανάλυση της κατασκευαστικών

Διαβάστε περισσότερα

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 4 ΣΕΛΙ ΕΣ

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 4 ΣΕΛΙ ΕΣ ΑΡΧΗ 1ΗΣ ΣΕΛΙ ΑΣ ΝΕΟ ΚΑΙ ΠΑΛΑΙΟ ΣΥΣΤΗΜΑ ΕΠΑΝΑΛΗΠΤΙΚΕΣ ΠΑΝΕΛΛΑ ΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΗΜΕΡΗΣΙΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ ΚΑΙ HMEΡΗΣΙΩΝ ΚΑΙ ΕΣΠΕΡΙΝΩΝ ΕΠΑΓΓΕΛΜΑΤΙΚΩΝ ΛΥΚΕΙΩΝ (ΟΜΑ Α A ΚΑΙ ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΟΜΑ Α

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2011 ΤΕΧΝΟΛΟΓΙΑ (Ι) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : ΤΕΧΝΟΛΟΓΙΑ ΗΛΕΚΤΡΙΚΩΝ

Διαβάστε περισσότερα

ΒΑΣΙΚΟΙ ΤΥΠΟΙ. Μέγιστη επιτρεπόμενη ένταση σε (Α) (mm 2 )

ΒΑΣΙΚΟΙ ΤΥΠΟΙ. Μέγιστη επιτρεπόμενη ένταση σε (Α) (mm 2 ) ΒΑΣΙΚΟΙ ΤΥΠΟΙ Ισχύς (W) ίκτυο Σ.Ρ. δύο αγωγών: 3 3 Ένταση (Α) ίκτυο Σ.Ρ. δύο αγωγών: 3 3 Επιτρεπόμενη ένταση συνεχούς ροής για χάλκινους αγωγούς με μόνωση (για θερμοκρασία περιβάλλοντος 30 ο C και μέγιστη

Διαβάστε περισσότερα

Μ ά θ η µ α «Ηλεκτροτεχνία - Ηλεκτρικές Εγκαταστάσεις»

Μ ά θ η µ α «Ηλεκτροτεχνία - Ηλεκτρικές Εγκαταστάσεις» ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΩΝ ΜΗΧΑΝΙΚΩΝ Μ ά θ η µ α «Ηλεκτροτεχνία - Ηλεκτρικές Εγκαταστάσεις» Ενότητα 6.3 Θέμα: «Επιλογή Αγωγών και Καλωδίων ΕΗΕ» Διδάσκων Δρ. Γ. Περαντζάκης

Διαβάστε περισσότερα

2. Όλες οι απαντήσεις να δοθούν στο εξεταστικό δοκίμιο το οποίο θα επιστραφεί.

2. Όλες οι απαντήσεις να δοθούν στο εξεταστικό δοκίμιο το οποίο θα επιστραφεί. ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2015 ΤΕΧΝΟΛΟΓΙΑ (ΙΙ) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΘΕΩΡΗΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : Εφαρμοσμένη Ηλεκτρολογία

Διαβάστε περισσότερα

ΘΕΜΑ 1ο Για τις ερωτήσεις να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί στη σωστή απάντηση.

ΘΕΜΑ 1ο Για τις ερωτήσεις να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί στη σωστή απάντηση. ΠΡΟΤΕΙΝΟΜΕΝΑ ΘΕΜΑΤΑ 2010 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΙΚΕΣ ΜΗΧΑΝΕΣ Κακαζιάνης Πέτρος ΘΕΜΑ 1ο Για τις ερωτήσεις 1.1 1.13 να γράψετε στο τετράδιό σας τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί

Διαβάστε περισσότερα

= 0,8. Κάθε πολική τάση είναι V 12 = V 23 = V 31 = V.

= 0,8. Κάθε πολική τάση είναι V 12 = V 23 = V 31 = V. ΑΣΠΑΙΤΕ ΤΜΗΜΑ ΕΚΠΑΙΔΕΥΤΙΚΩΝ ΗΛΕΚΤΡΟΛΟΓΩΝ & ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΑΘΗΜΑ: ΣΧΕΔΙΑΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΜΕ Η /Υ ΧΕΙΜΕΡΙΝΟ ΕΞΑΜΗΝΟ - Δ ΕΤΟΣ ΕΝΔΕΙΚΤΙΚΑ ΘΕΜΑΤΑ ΠΕΡΙΟΔΟΥ ΙΟΥ 2014 (Α) Ενότητα 2: Ηλεκτρικές Εγκαταστάσεις Κίνησης

Διαβάστε περισσότερα

ΓΚΙΟΚΑΣ ΠΑΝΑΓΙΩΤΗΣ. ΘΕΜΑ: Περιγράψτε τον τρόπο λειτουργίας μιας ηλεκτρικής γεννήτριας Σ.Ρ. με διέγερση σειράς.

ΓΚΙΟΚΑΣ ΠΑΝΑΓΙΩΤΗΣ. ΘΕΜΑ: Περιγράψτε τον τρόπο λειτουργίας μιας ηλεκτρικής γεννήτριας Σ.Ρ. με διέγερση σειράς. ΓΚΙΟΚΑΣ ΠΑΝΑΓΙΩΤΗΣ ΑΜ:6749 ΘΕΜΑ: Περιγράψτε τον τρόπο λειτουργίας μιας ηλεκτρικής γεννήτριας Σ.Ρ. με διέγερση σειράς. ΣΚΟΠΟΣ: Για να λειτουργήσει μια γεννήτρια, πρέπει να πληρούνται οι παρακάτω βασικές

Διαβάστε περισσότερα

ΑΣΠΑΙΤΕ ΤΜΗΜΑ ΕΚΠΑΙΔΕΥΤΙΚΩΝ ΗΛΕΚΤΡΟΛΟΓΩΝ & ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΑΘΗΜΑ: ΣΧΕΔΙΑΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΜΕ Η /Υ ΧΕΙΜΕΡΙΝΟ ΕΞΑΜΗΝΟ - Δ ΕΤΟΣ

ΑΣΠΑΙΤΕ ΤΜΗΜΑ ΕΚΠΑΙΔΕΥΤΙΚΩΝ ΗΛΕΚΤΡΟΛΟΓΩΝ & ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΑΘΗΜΑ: ΣΧΕΔΙΑΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΜΕ Η /Υ ΧΕΙΜΕΡΙΝΟ ΕΞΑΜΗΝΟ - Δ ΕΤΟΣ ΑΣΠΑΙΤΕ ΤΜΗΜΑ ΕΚΠΑΙΔΕΥΤΙΚΩΝ ΗΛΕΚΤΡΟΛΟΓΩΝ & ΗΛΕΚΤΡΟΝΙΚΩΝ ΜΑΘΗΜΑ: ΣΧΕΔΙΑΣΗ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΜΕ Η /Υ ΧΕΙΜΕΡΙΝΟ ΕΞΑΜΗΝΟ - Δ ΕΤΟΣ Ενότητα 1(3 Μονάδες): ΘΕΜΑΤΑ ΠΕΡΙΟΔΟΥ ΦΕΒΡΟΥΑΡΙΟΥ (Α) 1. Η ονομαστική ισχύς λειτουργίας

Διαβάστε περισσότερα

ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2006

ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2006 ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 06 ΤΕΧΝΟΛΟΓΙΑ (Ι) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : ΤΕΧΝΟΛΟΓΙΑ ΗΛΕΚΤΡΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΚΑΙ ΗΛΕΚΤΡΟΤΕΧΝΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΗΜΕΡΟΜΗΝΙΑ : ΠΑΡΑΣΚΕΥΗ, 2 ΙΟΥΝΙΟΥ 06 ΛΥΣΕΙΣ ΜΕΡΟΣ Α 1. Οι βασικές

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2013

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2013 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2013 ΤΕΧΝΟΛΟΓΙΑ (Ι) ΤΕΧΝΙΚΩΝ ΣΧΟΛΩΝ ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ ΜΑΘΗΜΑ : ΤΕΧΝΟΛΟΓΙΑ ΗΛΕΚΤΡΙΚΩΝ

Διαβάστε περισσότερα

Απαντήσεις Θεμάτων Τελικής Αξιολόγησης (Εξετάσεις Ιουνίου) στο Μάθημα «Ηλεκτροτεχνία Ηλεκτρικές Μηχανές» ΕΕ 2013/2014, Ημερομηνία: 24/06/2014

Απαντήσεις Θεμάτων Τελικής Αξιολόγησης (Εξετάσεις Ιουνίου) στο Μάθημα «Ηλεκτροτεχνία Ηλεκτρικές Μηχανές» ΕΕ 2013/2014, Ημερομηνία: 24/06/2014 Θέμα ο Απαντήσεις Θεμάτων Τελικής Αξιολόγησης (Εξετάσεις Ιουνίου) στο Μάθημα «Ηλεκτροτεχνία Ηλεκτρικές Μηχανές» ΕΕ 03/04, Ημερομηνία: 4/06/04 Σε μονοφασικό Μ/Σ ονομαστικής ισχύος 60kA, 300/30, 50Hz, ελήφθησαν

Διαβάστε περισσότερα

ΜΕΡΟΣ 6 ΕΛΕΓΧΟΣ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ

ΜΕΡΟΣ 6 ΕΛΕΓΧΟΣ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΕΛΟΤ HD 3S4 ΕΛΟΤ ΜΕΡΟΣ 6 ΕΛΕΓΧΟΣ ΤΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΚΕΦΑΛΑΙΟ 61 Αρχικός έλεγχος 610 Γενικά 610.1 Κάθε ηλεκτρική εγκατάσταση πρέπει να ελέγχεται μετά την αποπεράτωση της και πριν να τεθεί σε λειτουργία από

Διαβάστε περισσότερα

Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι

Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Εσωτερικές Ηλεκτρικές Εγκαταστάσεις Ι Ενότητα 5: Υπολογισμοί Γραμμών Ε.Η.Ε. βάσει του ΕΛΟΤ HD 384 Σταύρος Καμινάρης Τμήμα Ηλεκτρολόγων

Διαβάστε περισσότερα

ΜΟΝΟΦΑΣΙΚΟΣ ΑΣΥΓΧΡΟΝΟΣ (ΕΠΑΓΩΓΙΚΟΣ) ΚΙΝΗΤΗΡΑΣ ΜΕΘΟΔΟΙ ΕΚΚΙΝΗΣΗΣ

ΜΟΝΟΦΑΣΙΚΟΣ ΑΣΥΓΧΡΟΝΟΣ (ΕΠΑΓΩΓΙΚΟΣ) ΚΙΝΗΤΗΡΑΣ ΜΕΘΟΔΟΙ ΕΚΚΙΝΗΣΗΣ ΜΟΝΟΦΑΣΙΚΟΣ ΑΣΥΓΧΡΟΝΟΣ (ΕΠΑΓΩΓΙΚΟΣ) ΚΙΝΗΤΗΡΑΣ ΜΕΘΟΔΟΙ ΕΚΚΙΝΗΣΗΣ 24/12/2017 ΣΟΦΙΑ ΔΟΛΜΑ ΜΕΘΟΔΟΙ ΕΚΚΙΝΗΣΗΣ ΜΟΝΟΦΑΣΙΚΟΥ ΑΣΥΓΧΡΟΝΟΥ (ΕΠΑΓΩΓΙΚΟΥ) ΚΙΝΗΤΗΡΑ Ένας επαγωγικός ή ασύγχρονος κινητήρας είναι στην ουσία

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚΑ ΔΙΚΤΥΑ ΚΑΤΑΝΑΛΩΤΩΝ

ΗΛΕΚΤΡΙΚΑ ΔΙΚΤΥΑ ΚΑΤΑΝΑΛΩΤΩΝ ΗΛΕΚΤΡΙΚΑ ΔΙΚΤΥΑ ΚΑΤΑΝΑΛΩΤΩΝ ΠΑΡΑΔΟΣΕΙΣ ΤΟΥ ΜΑΘΗΜΑΤΟΣ ΑΠΟ ΤΗΝ ΑΝ. ΚΑΘΗΓΗΤΡΙΑ ΤΟΥ ΤΗΜ&ΜΥ ΤΟΥ ΔΠΘ Α. Σ. ΣΑΦΙΓΙΑΝΝΗ ΒΑΣΙΣΜΕΝΕΣ ΣΤΟ ΣΥΓΓΡΑΜΜΑ ΤΟΥ ΚΑΘΗΓΗΤΗ ΤΟΥ ΠΑΝΕΠΙΣΤΗΜΙΟΥ ΠΑΤΡΩΝ Δ. Κ. ΤΣΑΝΑΚΑ «ΕΙΔΙΚΑ ΚΕΦΑΛΑΙΑ

Διαβάστε περισσότερα

Εγκαταστάσεις Ηλεκτρικής Κίνησης Ι Ι

Εγκαταστάσεις Ηλεκτρικής Κίνησης Ι Ι Τ.Ε.Ι. Κρήτης Σ.Τ.ΕΦ./ Τμήμα Ηλεκτρολόγων Μηχανικών Τ.Ε. Εγκαταστάσεις Ηλεκτρικής Κίνησης Ι Ι Ηλεκτρικές Εγκαταστάσεις ΙΙ Καθηγητής Εφαρμογών Τηλ:2810379231 Email: ksiderakis@staff.teicrete.gr Ασύγχρονος

Διαβάστε περισσότερα

ΣΗΕ Ι ΘΕΩΡΙΑ. ΕΙΣΑΓΩΓΙΚΑ ΚΕΦΑΛΑΙΑ ΣΤΑ ΣΗΕ Μονοφασικά εναλλασσόµενα ρεύµατα

ΣΗΕ Ι ΘΕΩΡΙΑ. ΕΙΣΑΓΩΓΙΚΑ ΚΕΦΑΛΑΙΑ ΣΤΑ ΣΗΕ Μονοφασικά εναλλασσόµενα ρεύµατα ΣΗΕ Ι ΘΕΩΡΙΑ ΕΙΣΑΓΩΓΙΚΑ ΚΕΦΑΛΑΙΑ ΣΤΑ ΣΗΕ Μονοφασικά εναλλασσόµενα ρεύµατα 1. Αναφέρατε περιπτώσεις που πρέπει να λαµβάνονται υπόψη οι υψηλές αρµονικές στη µελέτη συστήµατος ηλεκτρικής ενέργειας. 2. Ποια

Διαβάστε περισσότερα

β. Ο συντελεστής ποιότητας Q π δείχνει ότι η τάση U L =U C είναι Q π φορές µεγαλύτερη από την τάση τροφοδοσίας. Σ

β. Ο συντελεστής ποιότητας Q π δείχνει ότι η τάση U L =U C είναι Q π φορές µεγαλύτερη από την τάση τροφοδοσίας. Σ ΑΡΧΗ ΗΣ ΣΕΛΙ ΑΣ Γ ΤΑΞΗ ΕΠΑΛ (ΟΜΑ Α Α ) & ΜΑΘΗΜΑΤΩΝ ΕΙ ΙΚΟΤΗΤΑΣ ΕΠΑΛ (ΟΜΑ Α Β ) ΣΑΒΒΑΤΟ 6/04/06 - ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΗΛΕΚΤΡΟΤΕΧΝΙΑ ΙΙ ΣΥΝΟΛΟ ΣΕΛΙ ΩΝ: ΠΕΝΤΕ (5) ΕΝ ΕΙΚΤΙΚΕΣ ΑΠΑΝΤΗΣΕΙΣ ΘΕΜΑ ο ) Να χαρακτηρίσετε

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 2 η ΜΕΛΕΤΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΑΥΤΟΝΟΜΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΓΧΡΟΝΗΣ ΤΡΙΦΑΣΙΚΗΣ ΓΕΝΝΗΤΡΙΑΣ ΜΕ ΦΟΡΤΙΟ

ΑΣΚΗΣΗ 2 η ΜΕΛΕΤΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΑΥΤΟΝΟΜΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΓΧΡΟΝΗΣ ΤΡΙΦΑΣΙΚΗΣ ΓΕΝΝΗΤΡΙΑΣ ΜΕ ΦΟΡΤΙΟ ΑΣΚΗΣΗ 2 η ΜΕΛΕΤΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ ΑΥΤΟΝΟΜΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΓΧΡΟΝΗΣ ΤΡΙΦΑΣΙΚΗΣ ΓΕΝΝΗΤΡΙΑΣ ΜΕ ΦΟΡΤΙΟ Σκοπός της άσκησης: Σκοπός της άσκησης είναι η μελέτη των χαρακτηριστικών λειτουργίας μιας σύγχρονης γεννήτριας

Διαβάστε περισσότερα

Δ1. Δ2. Δ3. Δ4. Λύση Δ1. Δ2. Δ3. Δ4.

Δ1. Δ2. Δ3. Δ4. Λύση Δ1. Δ2. Δ3. Δ4. 1) Δύο αντιστάτες με αντιστάσεις R 1 = 2 Ω, R 2 = 4 Ω, είναι μεταξύ τους συνδεδεμένοι σε σειρά, ενώ ένας τρίτος αντιστάτης R 3 = 3 Ω είναι συνδεδεμένος παράλληλα με το σύστημα των δύο αντιστατών R 1, R

Διαβάστε περισσότερα

ΣΥΣΤΗΜΑΤΑ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΙΙ

ΣΥΣΤΗΜΑΤΑ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΙΙ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΣΥΣΤΗΜΑΤΑ ΗΛΕΚΤΡΙΚΗΣ ΕΝΕΡΓΕΙΑΣ ΙΙ Ενότητα 4: Άεργη Ισχύς και Αντιστάθμιση Λαμπρίδης Δημήτρης Ανδρέου Γεώργιος Τμήμα Ηλεκτρολόγων Μηχανικών

Διαβάστε περισσότερα
