EUROPEAN TRADESMAN PROJECT NOTES ON ELECTRICAL TESTS OF ELECTRICAL INSTALLATIONS

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "EUROPEAN TRADESMAN PROJECT NOTES ON ELECTRICAL TESTS OF ELECTRICAL INSTALLATIONS"

Transcript

1 EUROPEAN TRADESMAN PROJECT NOTES ON ELECTRICAL TESTS OF ELECTRICAL INSTALLATIONS

2 2

3 ΣΤΟΧΟΙ ΤΟΥ ΜΑΘΗΜΑΤΟΣ Οι μαθητές θα πρέπει να είναι σε θέση να : Αναφέρουν την χρησιμότητα του ηλεκτρικού πίνακα διανομής Αναφέρουν τις διάφορες κατηγορίες πινάκων διανομής Αναγνωρίζουν τα διάφορα μέρη ενός πίνακα διανομής Αναφέρουν τη χρησιμότητα κάθε μηχανισμού ή διάταξης ενός πίνακα διανομής 3

4 Η παροχή από το σύστημα διανομής της Αρχής Ηλεκτρισμού καταλήγει στο ερμαράκι μετρητών. Μέσα στο ερμαράκι βρίσκονται τα ακόλουθα εξαρτήματα: Ασφάλειες Μετρητής Αυτόματο Διακόπτη υπερέντασης + Αυτόματο Διακόπτη Διαρροής (MCB/RCD) Η τροφοδότηση του πίνακα διανομής γίνεται απ` ευθείας από το MCB/RCD που βρίσκεται στο ερμαράκι μετρητών. 4

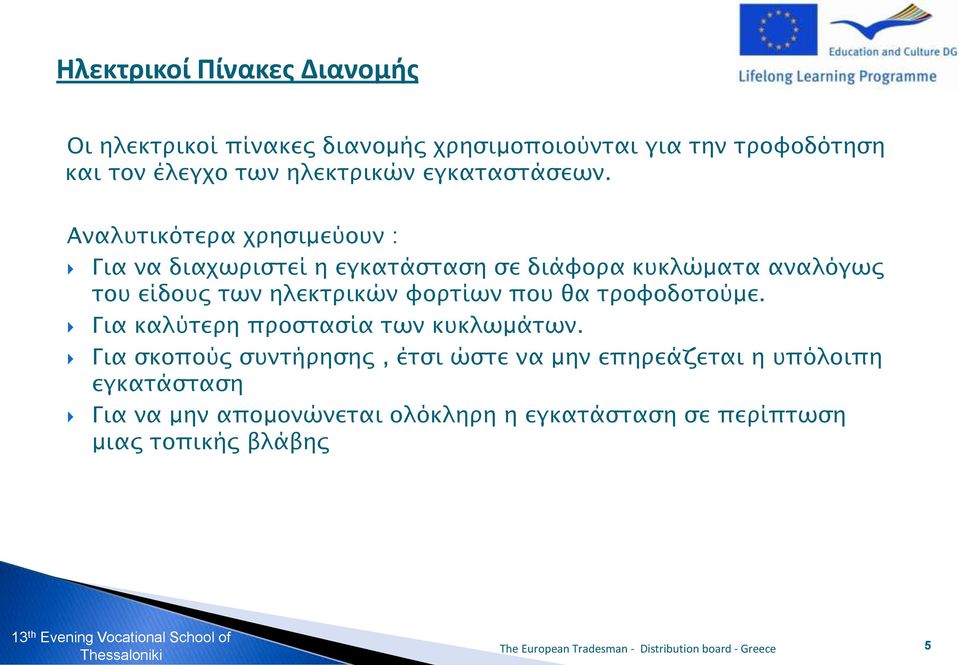

5 Ηλεκτρικοί Πίνακες Διανομής Οι ηλεκτρικοί πίνακες διανομής χρησιμοποιούνται για την τροφοδότηση και τον έλεγχο των ηλεκτρικών εγκαταστάσεων. Αναλυτικότερα χρησιμεύουν : Για να διαχωριστεί η εγκατάσταση σε διάφορα κυκλώματα αναλόγως του είδους των ηλεκτρικών φορτίων που θα τροφοδοτούμε. Για καλύτερη προστασία των κυκλωμάτων. Για σκοπούς συντήρησης, έτσι ώστε να μην επηρεάζεται η υπόλοιπη εγκατάσταση Για να μην απομονώνεται ολόκληρη η εγκατάσταση σε περίπτωση μιας τοπικής βλάβης 5

6 Κατηγορίες Πινάκων Διανομής Από άποψη υλικού κατασκευής Πλαστικοί Μεταλλικοί Από τον αριθμό των φάσεων Μονοφασικοί Τριφασικοί 6

7 Από τον τρόπο εγκατάστασης Επιφανειακοί (για επιφανειακές εγκαταστάσεις) Χωστοί 7

8 Κουτί (κάσια) Γενικό Διακόπτη Αυτόματους Μικροδιακόπτες ( MCB`s) ή Ασφάλειες Αυτόματους Διακόπτες Διαρροής (RCD), όπου απαιτούνται βάση των κανονισμών Μπαρέτα Ουδετέρου Μπαρέτα Γειώσεων Ζυγό (Κτένα) 8

9 Μπαρέτα Γειώσεων Κουτί Μπαρέτα Ουδετέρου Γενικός Διακόπτης Ζυγός Κουτί MCB Μπαρέτα Ουδετέρου Μπαρέτα Γειώσεων RCD Ζυγός Γενικός Διακόπτης 9

10 1. Ο πίνακας διανομής να τοποθετείται σε προσιτή και ευδιάκριτη θέση 2. Ο πίνακας διανομής να έχει διπολικό γενικό διακόπτη που να διακόπτη όλα τα ρεύματα σε μονοφασικές εγκαταστάσεις και τετραπολικό διακόπτη για τριφασικές εγκαταστάσεις. 3. Το κάθε κύκλωμα να έχει τον δικό του μηχανισμό προστασίας από υπερένταση (MCB ή Ασφάλεια) 4. Οι ουδέτεροι αγωγοί να συνδέονται με την ίδια σειρά των φάσεων 5. Ο πίνακας διανομής να έχει ετικέτες για τα κυκλώματα 6. Οι κενές θέσεις να καλύπτονται για να αποφευχθεί η τυχαία επαφή με τα ηλεκτροφόρα στοιχεία. 7. Τα σύρματα της παροχής να καλύπτονται 8. Η σύνδεση των αυτόματων μικροδιακοπτών να γίνεται με την χρήση ζυγού (κτένας) 10

11 Γενικός Διακόπτης Διπολικός για μονοφασική εγκατάσταση Τριπολικός ή τετραπολικός για τριφασικές εγκαταστάσεις Τοποθετείται στην αρχή της εγκατάστασης και ενεργοποιείται μόνο χειροκίνητα για απομόνωση της εγκατάστασης από την ηλεκτρική παροχή. Αποκόπτει συγχρόνως φάση και ουδέτερο. 11

12 Αυτόματος Διακόπτης υπερέντασης ( MCB) Τοποθετείται στην αρχή κάθε κυκλώματος και έχει σαν προορισμό την προστασία του κυκλώματος από ενδεχόμενο βραχυκύκλωμα ή υπερφόρτωση. Ενεργοποιείται αυτόματα. Αναλόγως του φορτίου επιλέγουμε και το MCB -- Ονομαστική τιμή -- Τύπο ( B,C,D,E ) -- Αντοχή σε ρεύμα βραχυκύκλωσης (π.χ 6kA) 12

13 Αυτόματος Διακόπτης Διαρροής ( RCD) Μηχανισμός για προστασία από ρεύματα διαρροής δηλαδή προστασία έναντι ηλεκτροπληξίας. Για προστασία κυκλωμάτων ρευματοδοτών ή κυκλωμάτων που βρίσκονται σε χώρους υγρούς ή εκτός της οικοδομής χρησιμοποιούνται RCD με ευαισθησία ΙΔΝ = 30mA Αυτόματος Διακόπτης υπερέντασης και διαρροής (RCBO) Μηχανισμός για προστασία από βραχυκύκλωμα και διαρροή. 13

14 Σειρά τοποθέτησης μηχανισμών 1. Γενικός Διακόπτης 2. Αυτόματοι μικροδιακόπτες για παροχές σε άλλους πίνακες διανομής (πίνακα διανομής ορόφου, μηχανοστασίου κ.λ.π). 3. Τοποθετούμε πρώτα τους μεγαλύτερους μικροδιακόπτες και μετά τους μικρότερους Θέση Πίνακα Διανομής 1. Κεντρικό σημείο της εγκατάστασης 2. Εύκολη πρόσβαση και ευδιάκριτη θέση 3. Μακριά από υγρούς χώρους 4. Καταλληλότητα Τοίχου 5. Ύψος πάνω από 1.4μέτρα 14

15 ΑΞΙΟΛΟΓΗΣΗ 1. :Αναφέρετε πέντε πρόνοιες των κανονισμών που σχετίζονται με τον πίνακα διανομής. 2. Για την ηλεκτρική εγκατάσταση μιας κατοικίας με δύο κυκλώματα ρευματοδοτών (δακτυλίου), τρία κυκλώματα φωτισμού, ένα σημείο ηλεκτρικής κουζίνας, και ένα σημείο θερμολουτήρα, τι υλικά/εξαρτήματα θα χρειαστείτε για τον πίνακα διανομής; 3. Με ποια σειρά θα τοποθετήσετε τους ποιο πάνω μικροδιακόπτες στο πίνακα διανομής; ΣΕΙΡΑ: ΚΥΚΛΩΜΑ: MCB: MCB: 15
