Η ΑΞΙΟΠΟΙΗΣΗ ΤΟΥ ΛΕΠΤΟΑΛΕΣΜΕΝΟΥ ΕΓΧΡΩΜΟΥ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΣΕ ΔΟΜΙΚΑ ΥΛΙΚΑ

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Η ΑΞΙΟΠΟΙΗΣΗ ΤΟΥ ΛΕΠΤΟΑΛΕΣΜΕΝΟΥ ΕΓΧΡΩΜΟΥ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΣΕ ΔΟΜΙΚΑ ΥΛΙΚΑ"

Transcript

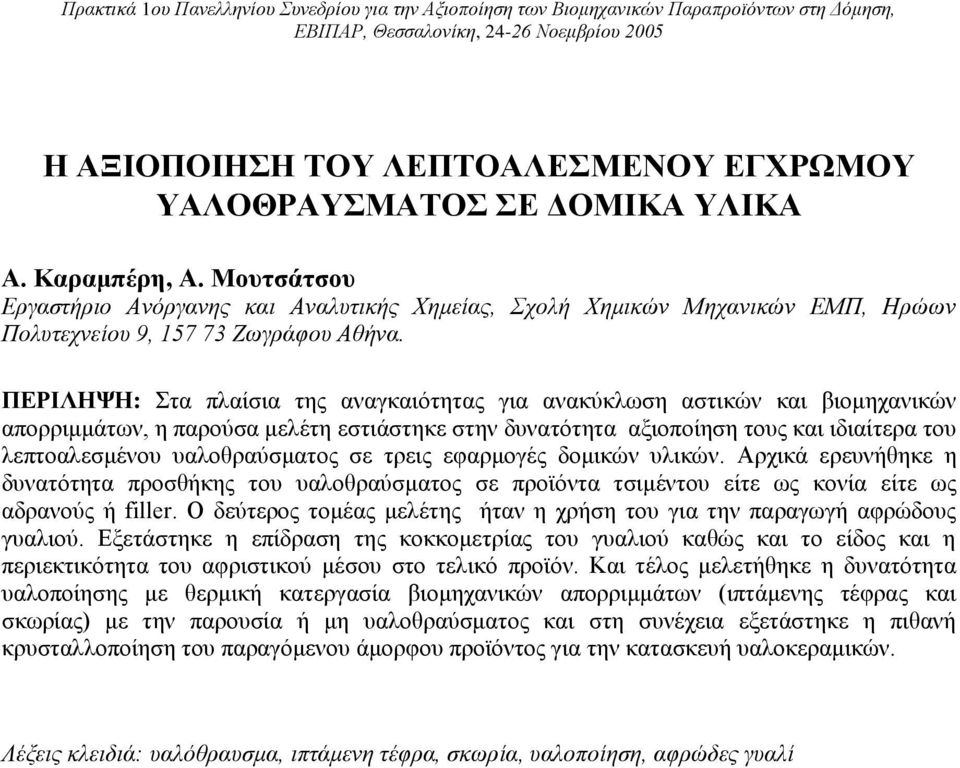

1 Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, Νοεμβρίου 2005 Η ΑΞΙΟΠΟΙΗΣΗ ΤΟΥ ΛΕΠΤΟΑΛΕΣΜΕΝΟΥ ΕΓΧΡΩΜΟΥ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΣΕ ΔΟΜΙΚΑ ΥΛΙΚΑ Α. Καραμπέρη, Α. Μουτσάτσου Εργαστήριο Ανόργανης και Αναλυτικής Χημείας, Σχολή Χημικών Μηχανικών ΕΜΠ, Ηρώων Πολυτεχνείου 9, Ζωγράφου Αθήνα. ΠΕΡΙΛΗΨΗ: Στα πλαίσια της αναγκαιότητας για ανακύκλωση αστικών και βιομηχανικών απορριμμάτων, η παρούσα μελέτη εστιάστηκε στην δυνατότητα αξιοποίηση τους και ιδιαίτερα του λεπτοαλεσμένου υαλοθραύσματος σε τρεις εφαρμογές δομικών υλικών. Αρχικά ερευνήθηκε η δυνατότητα προσθήκης του υαλοθραύσματος σε προϊόντα τσιμέντου είτε ως κονία είτε ως αδρανούς ή filler. Ο δεύτερος τομέας μελέτης ήταν η χρήση του για την παραγωγή αφρώδους γυαλιού. Εξετάστηκε η επίδραση της κοκκομετρίας του γυαλιού καθώς και το είδος και η περιεκτικότητα του αφριστικού μέσου στο τελικό προϊόν. Και τέλος μελετήθηκε η δυνατότητα υαλοποίησης με θερμική κατεργασία βιομηχανικών απορριμμάτων (ιπτάμενης τέφρας και σκωρίας) με την παρουσία ή μη υαλοθραύσματος και στη συνέχεια εξετάστηκε η πιθανή κρυσταλλοποίηση του παραγόμενου άμορφου προϊόντος για την κατασκευή υαλοκεραμικών. Λέξεις κλειδιά: υαλόθραυσμα, ιπτάμενη τέφρα, σκωρία, υαλοποίηση, αφρώδες γυαλί

2 UTILIZATION OF GROUND COLOURED GLASS CULLET IN CONSTRUCTION MATERIALS A. Karamberi, A. Moutsatsou Laboratory of Inorganic and Analytical Chemistry, School of Chemical Engineers NTUA, 9 Heroon Polytechniou str Athens ABSTRACT: Due to the imperative need for recycling, the present study was focused on the exploitation of domestic and industrial waste and particularly of finely ground glass cullet in three applications of structural materials. Firstly, the possible use of glass cullet in cementitious materials either as binder, aggregate or filler was studied. A second study sector was the utilization of glass cullet for the production of foam glass. The particle size effect of glass cullet and the influence of the type and content of foaming agent at the final product were examined. And finally, the vitrification with thermal treatment of industrial waste (fly ashes and slags) with or without the presence of glass cullet and the further crystallization of the glassy products for the production of glass-ceramics was studied. Keywords: glass cullet, fly ash, slag, vitrification, foam glass

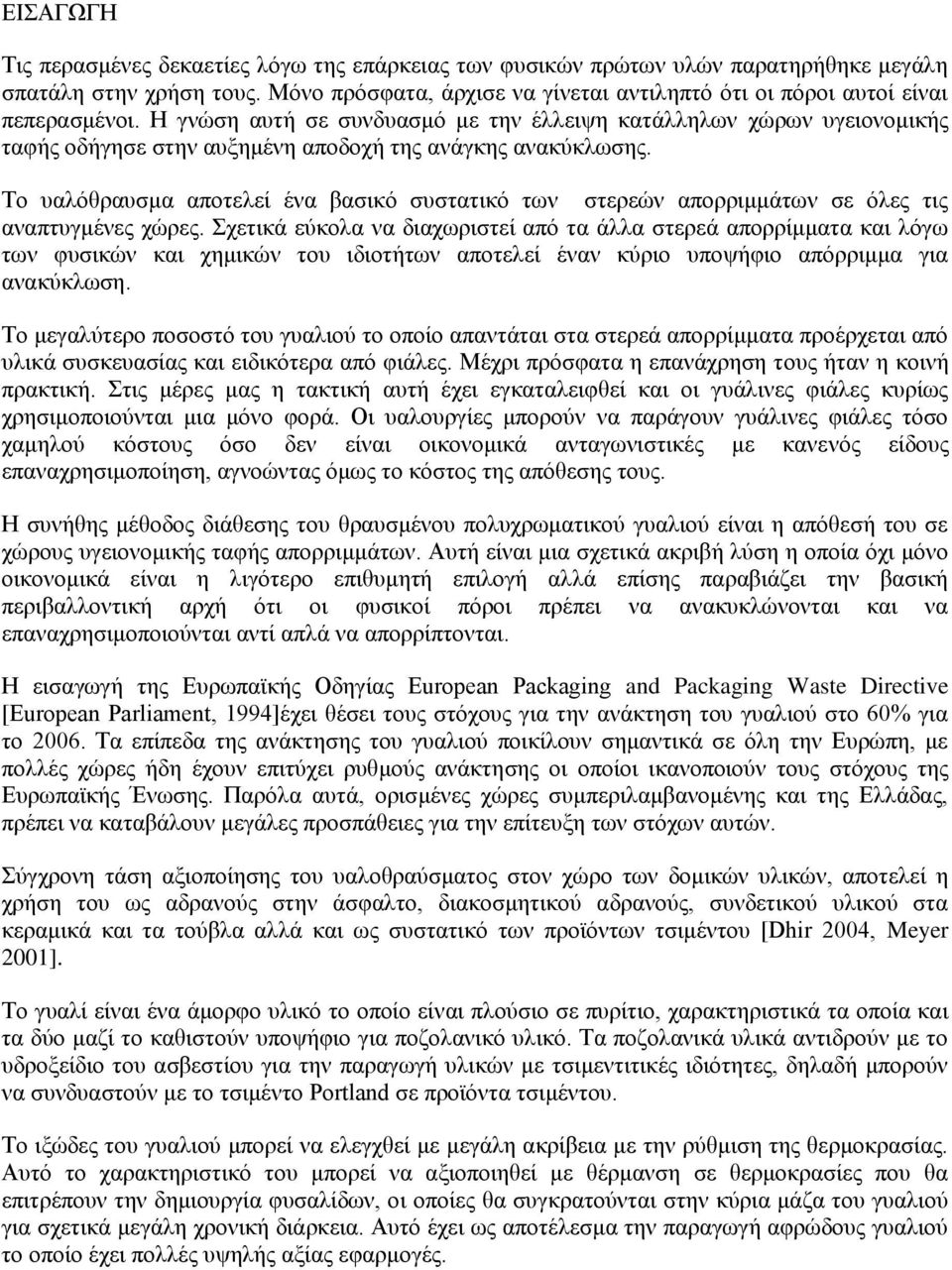

3 ΕΙΣΑΓΩΓΗ Τις περασμένες δεκαετίες λόγω της επάρκειας των φυσικών πρώτων υλών παρατηρήθηκε μεγάλη σπατάλη στην χρήση τους. Μόνο πρόσφατα, άρχισε να γίνεται αντιληπτό ότι οι πόροι αυτοί είναι πεπερασμένοι. Η γνώση αυτή σε συνδυασμό με την έλλειψη κατάλληλων χώρων υγειονομικής ταφής οδήγησε στην αυξημένη αποδοχή της ανάγκης ανακύκλωσης. Το υαλόθραυσμα αποτελεί ένα βασικό συστατικό των στερεών απορριμμάτων σε όλες τις αναπτυγμένες χώρες. Σχετικά εύκολα να διαχωριστεί από τα άλλα στερεά απορρίμματα και λόγω των φυσικών και χημικών του ιδιοτήτων αποτελεί έναν κύριο υποψήφιο απόρριμμα για ανακύκλωση. Το μεγαλύτερο ποσοστό του γυαλιού το οποίο απαντάται στα στερεά απορρίμματα προέρχεται από υλικά συσκευασίας και ειδικότερα από φιάλες. Μέχρι πρόσφατα η επανάχρηση τους ήταν η κοινή πρακτική. Στις μέρες μας η τακτική αυτή έχει εγκαταλειφθεί και οι γυάλινες φιάλες κυρίως χρησιμοποιούνται μια μόνο φορά. Οι υαλουργίες μπορούν να παράγουν γυάλινες φιάλες τόσο χαμηλού κόστους όσο δεν είναι οικονομικά ανταγωνιστικές με κανενός είδους επαναχρησιμοποίηση, αγνοώντας όμως το κόστος της απόθεσης τους. Η συνήθης μέθοδος διάθεσης του θραυσμένου πολυχρωματικού γυαλιού είναι η απόθεσή του σε χώρους υγειονομικής ταφής απορριμμάτων. Αυτή είναι μια σχετικά ακριβή λύση η οποία όχι μόνο οικονομικά είναι η λιγότερο επιθυμητή επιλογή αλλά επίσης παραβιάζει την βασική περιβαλλοντική αρχή ότι οι φυσικοί πόροι πρέπει να ανακυκλώνονται και να επαναχρησιμοποιούνται αντί απλά να απορρίπτονται. Η εισαγωγή της Ευρωπαϊκής Οδηγίας European Packaging and Packaging Waste Directive [European Parliament, 1994]έχει θέσει τους στόχους για την ανάκτηση του γυαλιού στο 60% για το Τα επίπεδα της ανάκτησης του γυαλιού ποικίλουν σημαντικά σε όλη την Ευρώπη, με πολλές χώρες ήδη έχουν επιτύχει ρυθμούς ανάκτησης οι οποίοι ικανοποιούν τους στόχους της Ευρωπαϊκής Ένωσης. Παρόλα αυτά, ορισμένες χώρες συμπεριλαμβανομένης και της Ελλάδας, πρέπει να καταβάλουν μεγάλες προσπάθειες για την επίτευξη των στόχων αυτών. Σύγχρονη τάση αξιοποίησης του υαλοθραύσματος στον χώρο των δομικών υλικών, αποτελεί η χρήση του ως αδρανούς στην άσφαλτο, διακοσμητικού αδρανούς, συνδετικού υλικού στα κεραμικά και τα τούβλα αλλά και ως συστατικό των προϊόντων τσιμέντου [Dhir 2004, Meyer 2001]. Το γυαλί είναι ένα άμορφο υλικό το οποίο είναι πλούσιο σε πυρίτιο, χαρακτηριστικά τα οποία και τα δύο μαζί το καθιστούν υποψήφιο για ποζολανικό υλικό. Τα ποζολανικά υλικά αντιδρούν με το υδροξείδιο του ασβεστίου για την παραγωγή υλικών με τσιμεντιτικές ιδιότητες, δηλαδή μπορούν να συνδυαστούν με το τσιμέντο Portland σε προϊόντα τσιμέντου. Το ιξώδες του γυαλιού μπορεί να ελεγχθεί με μεγάλη ακρίβεια με την ρύθμιση της θερμοκρασίας. Αυτό το χαρακτηριστικό του μπορεί να αξιοποιηθεί με θέρμανση σε θερμοκρασίες που θα επιτρέπουν την δημιουργία φυσαλίδων, οι οποίες θα συγκρατούνται στην κύρια μάζα του γυαλιού για σχετικά μεγάλη χρονική διάρκεια. Αυτό έχει ως αποτέλεσμα την παραγωγή αφρώδους γυαλιού το οποίο έχει πολλές υψηλής αξίας εφαρμογές.

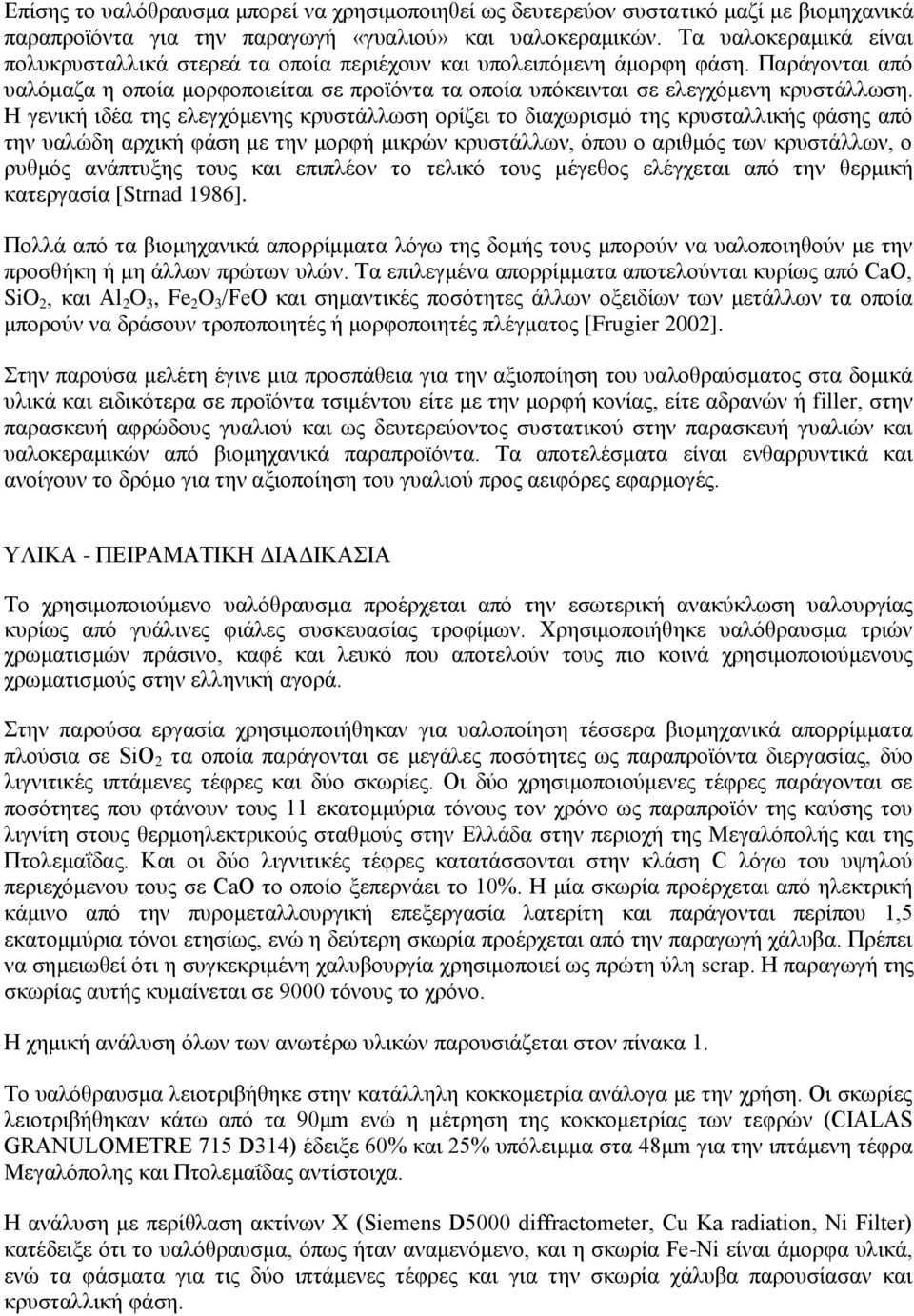

4 Επίσης το υαλόθραυσμα μπορεί να χρησιμοποιηθεί ως δευτερεύον συστατικό μαζί με βιομηχανικά παραπροϊόντα για την παραγωγή «γυαλιού» και υαλοκεραμικών. Τα υαλοκεραμικά είναι πολυκρυσταλλικά στερεά τα οποία περιέχουν και υπολειπόμενη άμορφη φάση. Παράγονται από υαλόμαζα η οποία μορφοποιείται σε προϊόντα τα οποία υπόκεινται σε ελεγχόμενη κρυστάλλωση. Η γενική ιδέα της ελεγχόμενης κρυστάλλωση ορίζει το διαχωρισμό της κρυσταλλικής φάσης από την υαλώδη αρχική φάση με την μορφή μικρών κρυστάλλων, όπου ο αριθμός των κρυστάλλων, ο ρυθμός ανάπτυξης τους και επιπλέον το τελικό τους μέγεθος ελέγχεται από την θερμική κατεργασία [Strnad 1986]. Πολλά από τα βιομηχανικά απορρίμματα λόγω της δομής τους μπορούν να υαλοποιηθούν με την προσθήκη ή μη άλλων πρώτων υλών. Τα επιλεγμένα απορρίμματα αποτελούνται κυρίως από CaO, SiO 2, και Al 2 O 3, Fe 2 O 3 /FeO και σημαντικές ποσότητες άλλων οξειδίων των μετάλλων τα οποία μπορούν να δράσουν τροποποιητές ή μορφοποιητές πλέγματος [Frugier 2002]. Στην παρούσα μελέτη έγινε μια προσπάθεια για την αξιοποίηση του υαλοθραύσματος στα δομικά υλικά και ειδικότερα σε προϊόντα τσιμέντου είτε με την μορφή κονίας, είτε αδρανών ή filler, στην παρασκευή αφρώδους γυαλιού και ως δευτερεύοντος συστατικού στην παρασκευή γυαλιών και υαλοκεραμικών από βιομηχανικά παραπροϊόντα. Τα αποτελέσματα είναι ενθαρρυντικά και ανοίγουν το δρόμο για την αξιοποίηση του γυαλιού προς αειφόρες εφαρμογές. ΥΛΙΚΑ - ΠΕΙΡΑΜΑΤΙΚΗ ΔΙΑΔΙΚΑΣΙΑ Το χρησιμοποιούμενο υαλόθραυσμα προέρχεται από την εσωτερική ανακύκλωση υαλουργίας κυρίως από γυάλινες φιάλες συσκευασίας τροφίμων. Χρησιμοποιήθηκε υαλόθραυσμα τριών χρωματισμών πράσινο, καφέ και λευκό που αποτελούν τους πιο κοινά χρησιμοποιούμενους χρωματισμούς στην ελληνική αγορά. Στην παρούσα εργασία χρησιμοποιήθηκαν για υαλοποίηση τέσσερα βιομηχανικά απορρίμματα πλούσια σε SiO 2 τα οποία παράγονται σε μεγάλες ποσότητες ως παραπροϊόντα διεργασίας, δύο λιγνιτικές ιπτάμενες τέφρες και δύο σκωρίες. Οι δύο χρησιμοποιούμενες τέφρες παράγονται σε ποσότητες που φτάνουν τους 11 εκατομμύρια τόνους τον χρόνο ως παραπροϊόν της καύσης του λιγνίτη στους θερμοηλεκτρικούς σταθμούς στην Ελλάδα στην περιοχή της Μεγαλόπολής και της Πτολεμαΐδας. Και οι δύο λιγνιτικές τέφρες κατατάσσονται στην κλάση C λόγω του υψηλού περιεχόμενου τους σε CaO το οποίο ξεπερνάει το 10%. Η μία σκωρία προέρχεται από ηλεκτρική κάμινο από την πυρομεταλλουργική επεξεργασία λατερίτη και παράγονται περίπου 1,5 εκατομμύρια τόνοι ετησίως, ενώ η δεύτερη σκωρία προέρχεται από την παραγωγή χάλυβα. Πρέπει να σημειωθεί ότι η συγκεκριμένη χαλυβουργία χρησιμοποιεί ως πρώτη ύλη scrap. Η παραγωγή της σκωρίας αυτής κυμαίνεται σε 9000 τόνους το χρόνο. Η χημική ανάλυση όλων των ανωτέρω υλικών παρουσιάζεται στον πίνακα 1. Το υαλόθραυσμα λειοτριβήθηκε στην κατάλληλη κοκκομετρία ανάλογα με την χρήση. Οι σκωρίες λειοτριβήθηκαν κάτω από τα 90μm ενώ η μέτρηση της κοκκομετρίας των τεφρών (CIALAS GRANULOMETRE 715 D314) έδειξε 60% και 25% υπόλειμμα στα 48μm για την ιπτάμενη τέφρα Μεγαλόπολης και Πτολεμαΐδας αντίστοιχα. Η ανάλυση με περίθλαση ακτίνων Χ (Siemens D5000 diffractometer, Cu Ka radiation, Ni Filter) κατέδειξε ότι το υαλόθραυσμα, όπως ήταν αναμενόμενο, και η σκωρία Fe-Ni είναι άμορφα υλικά, ενώ τα φάσματα για τις δύο ιπτάμενες τέφρες και για την σκωρία χάλυβα παρουσίασαν και κρυσταλλική φάση.

5 %(w/w) Σκωρία Fe-Ni Πίνακας 1: Μέσες τιμές της χημικής σύστασης των πρώτων υλών Σκωρία Χάλυβα Λιγνιτική Ιπτάμενη τέφρα Μεγ/λης Λιγνιτική Ιπτάμενη Τέφρα Πτολ/δας Καφέ Γυαλί Πράσινο Γυαλί Λευκό Γυαλί FeO Fe 2 O MnO Ni-Co SiO CaO MgO Al 2 O Na 2 O K 2 O Cr 2 O SO Για την παραγωγή κονιαμάτων τσιμέντου ο ανακυκλωμένο γυαλί λειοτριβήθηκε σε σφαιρόμυλους και διαχωρίστηκε σε δύο κλάσματα -200μm +90μm και 90μm ώστε να μελετηθεί η επίδραση της κοκκομετρίας του γυαλιού στα μίγματα του τσιμέντου. Στη συνέχεια χρησιμοποιήθηκε υαλόθραυσμα 90μm για την παρασκευή παστών και κονιαμάτων. Για τα επιχρίσματα τσιμέντου το υαλόθραυσμα λειοτριβήθηκε και διαχωρίστηκε σε κλάσματα αντίστοιχα με τα αδρανή των συμβατικών επιχρισμάτων. Η ποζολανικότητα και ο ρυθμός ανάπτυξης της ποζολανικής δράσης των υαλοθραυσμάτων, της υαλοποιημένης ιπτάμενης τέφρας αλλά και των δύο ιπτάμενων τεφρών εκτιμήθηκε σύμφωνα με την δοκιμή Chapelle. Απαραίτητη καθίσταται και η εξέταση της αλκαλοπυριτικής δράσης λόγω των υψηλών ποσοστών των αλκαλίων στα μίγματα του τσιμέντου. Η ενδεχόμενη αλκαλοπυριτική αντίδραση εξετάστηκε σε δοκίμια τα οποία περιείχαν 25% υαλόθραυσμα αντί τσιμέντου σύμφωνα με το ASTM C1260. Η επίδραση του χρώματος και της κοκκομετρίας του υαλοθραύσματος στην ανάπτυξη των μηχανικών αντοχών των κονιαμάτων ελέγχθηκε με την παρασκευή κονιαμάτων σύμφωνα με το ΕΝ 196 Part I και με βαθμό αντικατάσταση του τσιμέντου 25% από άσπρο, πράσινο και καφέ γυαλί - 200μm +90μm και 90μm για τις ηλικίες των 2, 7, 28 ημερών. Στην συνέχεια ετοιμάστηκαν πάστες και κονιάματα τσιμέντου με αντικατάσταση του τσιμέντου από υαλόθραυσμα με κοκκομετρία μικρότερη από 90μm σε ποσοστά που κυμαίνονταν από 5-25% και για τους τρεις χρωματισμούς. Επιπρόσθετα προετοιμάστηκαν δοκίμια με 5% Ιπτάμενη τέφρα και 5% υαλόθραυσμα ώστε να εξακριβωθεί η πιθανή ενεργοποίηση του υαλοθραύσματος λόγω της παρουσίας της ΙΤ. Τα δοκίμια εξετάστηκαν με XRD, TG, SEM. Επιπρόσθετα, έγινε μια προσπάθεια ενεργοποίησης των δοκιμίων. Για την αλκαλική ενεργοποίηση χρησιμοποιήθηκε NaOH 1Ν. Κοινό επίχρισμα τοιχοποιίας παρασκευάστηκε από λευκό τσιμέντο με αντικατάσταση λεπτόκοκκων και χονδρόκοκκων αδρανών αλλά και του filler από λευκό, καφέ και πράσινο υαλόθραυσμα σε διάφορες αναλογίες. Σε αυτή τη σειρά δειγμάτων εκτός από μέτρηση των

6 μηχανικών τους αντοχών εξετάστηκαν και οι ιδιότητες των νωπών κονιαμάτων και πιο συγκεκριμένα το συγκρατούμενο νερό (ΕΝ ), ο περιεχόμενος αέρας (ΕΝ ), το ειδικό βάρος (ΕΝ ) και η εξάπλωση (ΕΝ ). Για την παραγωγή του αφρώδους γυαλιού το υαλόθραυσμα λειοτριβήθηκε και διαχωρίστηκε στα παρακάτω κλάσματα , , , , 90-71, 71-45, <45 μm. Το αφριστικό μέσο που χρησιμοποιήθηκε ήταν SiC και MnO 2 με μέσω μέγεθος κόκκων κάτω από τα 45 μm. Μετά την ανάμιξη του λειοτριβημένου υαλοθραύσματος με τα αφριστικά μέσα, η περιεκτικότητα των οποίων ήταν 1, 3, 5 % κβ, ακολουθεί σχηματοποίηση παστίλιων περίπου 1g με ελαφρά συμπίεση. Οι παστίλιες τοποθετούνται σε χωνευτήρια πλατίνας και υπόκεινται σε θερμική επεξεργασία. Η βέλτιστη θερμική κατεργασία παρατηρήθηκε ότι είναι η ακόλουθη: θέρμανση μέχρι τους 900 o C με ρυθμό 10 o C/λεπτό όπου παρέμειναν για 30 λεπτά και στην συνέχεια θέρμανση με τον προαναφερόμενο ρυθμό μέχρι τους 950 o C και διατήρηση στην θερμοκρασία αυτή για άλλη μισή ώρα. Από παλαιότερες μελέτες έχει διαφανεί ότι η Ιπτάμενη τέφρα Πτολεμαΐδας μπορεί να κατακρατήσει μεγάλες ποσότητες μετάλλων. Λόγω της πιθανής χρήσης της τέφρας σε αντίστοιχες εφαρμογές και της απαίτησης διαχείρισης του τελικού προϊόντος έγινε μια προσπάθεια για την υαλοποίηση του. Η κατακράτηση στο χρησιμοποιηθέν δείγμα έγινε σε πρότυπα διαλύματα και τα ποσοστά κατακράτησης ήταν υψηλότερα από 80% για τα μέταλλα Cu, Zn, Ni, Cd, Fe, Mn. Δέκα διαφορετικά δείγματα από βιομηχανικά παραπροϊόντα ετοιμάστηκαν για τήξη σε προθερμασμένο φούρνο τους 1450 o C για 2 ώρες. Μετά την τήξη η υαλόμαζα χυτεύτηκε σε μεταλλικό καλούπι μέχρι στερεοποίησης της και η ανόπτηση έλαβε χώρα στους 550 o C για 2 ώρες. Οι συνθέσεις των δειγμάτων παρουσιάζονται στον πίνακα 2. Μετά την υαλοποίηση όλα τα δείγματα υπέστησαν θερμική κατεργασία στους 900, 950 και 1000 o C για δύο ώρες ώστε να επιτευχθεί η κρυστάλλωσή τους. Η σκληρότητα των υλικών πριν και μετά την κρυσταλλωσή τους μετρήθηκε με την μέθοδο Vickers (HV300). Πίνακας 2. Συνθέσεις για την παρασκευή γυαλιών και υαλοκεραμικών % G-1 G-2 G-3 G-4 G-5 G-6 G-7 G-8 G-9 G-10 Λιγνιτική Ιπτάμενη τέφρα Μεγ/λης Λιγνιτική Ιπτάμενη Τέφρα Πτολ/δας Σκωρία Fe-Ni 100 Σκωρία Χάλυβα Καφέ γυαλί Πράσινο γυαλί 20 Αιγυπτιακή άμμος 23 Μέταλλα +

7 Η εκπλυσιμότητα των επικίνδυνων συστατικών από τα υαλοποιημένα απορρίμματα και τα υαλοκεραμικά μετρήθηκε σύμφωνα με το DIN S4. Πρέπει να σημειωθεί ότι το τεστ αυτό δεν εφαρμόζεται σε υπέρλεπτες σκόνες, όπως χρησιμοποιήθηκε στην παρούσα εργασία, αλλά με αυτή την παράμετρο γίνεται μέτρηση στην δυσμενέστερη περίπτωση. Η αντίσταση του γυαλιού σε χημική προσβολή έγινε σύμφωνα με το ASTM C ΣΥΖΗΤΗΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ Τα αποτελέσματα των μετρήσεων της θλιπτικής αντοχής των κονιαμάτων για τις δύο κοκκομετρίες κατέδειξαν ότι το λεπτότερο υαλόθραυσμα παρουσιάζει και τα καλύτερα αποτελέσματα όσον αφορά τις μηχανικές αντοχές των δοκιμίων [Moutsatsou 2002]. Σε συνδυασμό με τα αποτελέσματα από το τεστ ποζολανικής δράσης είναι φανερό ότι το λεπτοαλεσμένο γυαλί παρουσιάζει ποζολανική δράση, ασθενέστερη όμως από αυτή της ελληνικής ιπτάμενης τέφρας [Moutsatsou 2002]. Σε αυτό το σημείο πρέπει να σημειωθεί ότι η ιπτάμενη τέφρα είχε πολύ μικρότερη λεπτότητα σε σύγκριση με το αλεσμένο γυαλί, γεγονός που συνδέεται άμεσα με την δραστικότητα των υλικών. Το πράσινο και το λευκό υαλόθραυσμα κατέδειξαν καλύτερη συμπεριφορά από το καφέ υαλόθραυσμα. Επομένως η ανάπτυξη της ποζολανικής δράσης φαίνεται να επηρεάζεται όχι μόνο από την κοκκομετρία του υαλοθραύσματος αλλά και από την χημική του δομή. Ενθαρρυντικό είναι το γεγονός ότι όλων των χρωματισμών τα υαλοθραύσματα με κοκκομετρία μικρότερη των 90μm δεν φαίνεται να προκαλούν διαστολή των δοκιμίων λόγω της αλκαλοπυριτικής δράσης [Moutsatsou 2002].Από την περαιτέρω μελέτη των κονιαμάτων προκύπτει ότι η μέγιστη αποδεκτή υποκατάσταση του τσιμέντου κυμαίνεται στο 15% [Μουτσάτσου 2003]. Αξιοσημείωτο είναι το γεγονός την αύξησης την αντοχής σε κάμψη των δοκιμίων με υαλόθραυσμα σε σχέση με το αμιγές τσιμέντο. Ενδιαφέρον επίσης είναι το φαινόμενο της μειωμένης σχετικά τιμής των αντοχών ενός έτους των παστών από τσιμέντο-γυαλί-ιπτάμενη τέφρα, ενώ τα αποτελέσματα ήταν αντίστροφά στις αντοχές των 28 ημερών [Καραμπέρη 2005]. Το φαινόμενο αυτό χρήζει περαιτέρω μελέτης. Απροσδόκητα, οι ενεργοποιημένες πάστες έδωσαν χαμηλότερες τιμές θλιπτικής αντοχής σε σχέση με τις μη ενεργοποιημένες πάστες. Το γεγονός αυτό ενδεχομένως να οφείλεται στη χρήση πολύ αραιού διαλύματος NaOH [Moutsatsou 2004]. Η εφαρμογή του υαλοθραύσματος στα επιχρίσματα τοιχοποιίας βελτίωσε αισθητά την θλιπτική αντοχή τους κυρίως όταν χρησιμοποιήθηκε ως filler, χωρίς να επηρεάζει ιδιαίτερα τις ιδιότητες των νωπών κονιαμάτων [Karamberi 2004]. Ως μόνη αρνητική παρατήρηση θα μπορούσε να αναφερθεί η μείωση της εργασιμότητας των νωπών κονιαμάτων. Αυτό πιθανότατα να οφείλεται στην μορφή των κόκκων του υαλοθραύσματος, οι οποίο έχουν γωνιοειδές σχήμα το οποίο ευνοεί την δημιουργία αλληλοσυνδέσεων μεταξύ των κόκκων και έχει ως επακόλουθο την μείωση της εργασιμότητας των επιχρισμάτων. Εικόνα 1. Αφρώδες γυαλί από υαλόθραυσμα 90μm με προσθήκη 3% SiC.

8 Η σκόνη SiC παρουσιάζεται πολύ αποτελεσματική στην παραγωγή αφρώδους γυαλιού ακόμα και στην μικρότερη συγκέντρωση, όπως πιστοποιείται και από τις εικόνες SEM (Εικ. 1). Η οξείδωση του SiC είναι ο λόγος για τον οποίο το γυαλί σε σκόνη μπορεί να δώσει ένα αφρώδες υλικό. Η τελική δομή του αφρώδους γυαλιού εξαρτάται από την μεταβολή του ιξώδους του γυαλιού με την θερμοκρασία, τον ρυθμό θέρμανσης, την δυνατότητα εισόδου οξυγόνου και το μέγεθος των κόκκων του γυαλιού. Όσο πιο λεπτό είναι το γυαλί που χρησιμοποιείται τόσο μεγαλύτερη είναι η διόγκωση της παστίλιας και επιπλέον τόσο πιο ομοιόμορφο είναι το υλικό. Τα αποτελέσματα με την χρήση MnO 2 δεν είναι το ίδιο ικανοποιητικά. Το τελικό προϊόν έχει βαθύ μαύρο χρώμα και μεγάλη ανομοιομορφία στο μέγεθος και την κατανομή των πόρων. Όσον αφορά την υαλοποίηση των απορριμμάτων η ανάλυση ακτίνων Χ έδειξε ότι όλα τα προϊόντα της θερμικής κατεργασίας στους 1450 o C ήταν άμορφα εκτός από αυτό που προέρχονταν από σκωρία Fe-Ni. Στο σχήμα 2 παρουσιάζονται τα φάσματα των διαφόρων υαλοποιημένων προϊόντων στους 1000 o C. Πρέπει να σημειωθεί ότι πιθανότητα η σκωρία Fe-Ni λόγω της άμορφης φύσης της κρυσταλλώθηκε κατά την θερμική κατεργασία στους 1450 o C επομένως και τα προϊόντα μετά από την θερμική κατεργασία σε χαμηλότερες θερμοκρασίες δεν παρουσιάζουν μεγάλες αλλαγές. Όσον αφορά την υαλοποιημένη ιπτάμενη τέφρα Μεγαλόπολης η κύρια φάση που δημιουργήθηκε είναι anorthite. Όλα τα υαλοκεραμικά που περιέχουν σκωρία χάλυβα παρουσίασαν ανάλογη κρυσταλλική δομή. Οι κύριες κρυσταλλικές φάσεις πιθανότατα είναι diopside, anorthite, albite calcian. Ακόμα και τα δείγματα που περιείχαν Ιπτάμενη τέφρα παρουσίασαν δομή παρόμοια με αυτή των δειγμάτων με αμιγώς σκωρία χάλυβα. Από την άλλη πλευρά η παρουσία της άμμου δείχνει να ευνοεί την παραγωγή anorthite ενώ η παρουσία του υαλοθραύσματος την παραγωγή albite calcian. Παρόλα αυτά η παρουσία του γυαλιού δείχνει να μειώνει την τάση για κρυστάλλωση των δοκιμίων. Αυτό μπορεί να οφείλεται στην παρουσία του Na 2 O και K 2 O στο γυαλί τα οποία πιθανά να μειώνουν την τάση για κρυστάλλωση. Από τα δείγματα με ιπτάμενη τέφρα Πτολεμαΐδας το δείγμα που προέρχεται από τέφρα που έχει χρησιμοποιηθεί αρχικά για την κατακράτηση μετάλλων (G-6) έδειξε την καλύτερη συμπεριφορά. Είναι φανερό ότι, η παρουσία μιας ποικιλίας μετάλλων ακόμα και σε μικρή περιεκτικότητα μπορεί να ευνοήσει την κρυστάλλωση. Οι κύριες κρυσταλλικές φάσεις στο συγκεκριμένο υαλοκεραμικά ήταν anorthite CaAl 2 S 2 O 8, diopsite Ca(Mg,Al)(Si,Al)2O 6, Gehlenite Ca 2 Al 2 SiO 7, Augite Ca(Mg,Al,Fe)Si 2 O 6. Όλα τα άλλα δείγματα με ιπτάμενη τέφρα Πτολεμαΐδας δεν παρουσίασαν κρυστάλλωση σε καμία θερμοκρασία κατά την διαδικασία από-υαλοποίησης. Σχήμα 2. Χ-ray φάσματα των παραγόμενων υαλοκεραμικών Πολύ αισιόδοξα ήταν τα αποτελέσματα από την εκπλυσιμότητα των δοκιμίων. Όλα τα δείγματα έδειξαν ελάχιστη εκπλυσιμότητα και μάλιστα κάτω από τα όρια της Ευρωπαϊκής νομοθεσίας. Επιπλέον, τα αποτελέσματα από την αντίσταση σε χημική προσβολή έδειξαν τιμές ανάλογες με

9 Hardness Vickers (HV300) αυτές του λευκού υαλοθραύσματος δηλαδή περίπου 7-7,5 ml οξέως ανά 10g γυαλιού. Τις υψηλότερες τιμές είχε η σκωρία Fe-Ni η οποία ξεπέρασε το παραπάνω όριο. Τα υαλοποιημένα προϊόντα τα οποία περιείχαν σκωρίες παρουσίασαν υψηλότερες τιμές σκληρότητας. Η διαδικασία κρυστάλλωσης δείχνει να ευνοεί την σκληρότητα των τελικών προϊόντων. Τα αποτελέσματα της σκληρότητας παρουσιάζονται αναλυτικά στο σχήμα Glasses Glass-ceramics (1000oC) G-1 G-2 G-3 G-4 G-5 G-6 G-7 G-8 G-9 G-10 Glass/Glass Ceramic sample name Σχήμα 3: Τιμές σκληρότητας των παραγόμενων γυαλιών και υαλοκεραμικών ΣΥΜΠΕΡΑΣΜΑΤΑ Η χρήση του έγχρωμου υαλοθραύσματος ως μερικό υποκατάστατο του τσιμέντου αλλά και ως πρώτη ύλη για την παρασκευή αφρώδους γυαλιού δείχνει εφαρμόσιμη. Επίσης το γυαλί μπορεί να χρησιμοποιηθεί και ως δευτερεύον υλικό σε διάφορες εφαρμογές όπως είναι η υαλοποίηση βιομηχανικών απορριμμάτων. Αυτή η εργασία προσπάθησε να επιδείξει την ποικιλία εφαρμογών οι οποίες είναι διαθέσιμες για το γυαλί. Ενώ οι οικονομικοί και οι τεχνικοί παράγοντες τελικά μπορεί να αποκλείσουν ορισμένες εφαρμογές είναι απαραίτητο αυτή η ποικιλία να διατηρηθεί και όποτε είναι δυνατό μία δυναμική και βιώσιμη αγορά να αναπτυχθεί για αυτά τα υλικά. ΕΥΧΑΡΙΣΤΙΕΣ Πρόγραμμα «ΠΥΘΑΓΟΡΑΣ I: Ενίσχυση Ερευνητικών Ομάδων στο ΕΜΠ» (ΕΠΕΑΕΚ II), το οποίο συγχρηματοδοτείται από το ΕΚΤ (75%) και από Εθνικούς Πόρους (25%). ΑΝΑΦΟΡΕΣ 1. European Parliament and Council Directive 94/62/EC on Packaging and Packaging Waste, Dhir, R.K, Dyer, T.D, Maximasing Opportunities for Recycling Glass, Proc Inter Conf Sustainable Waste Management and Recycling: Glass Waste, Kingston Universtiy, London, p Meyer,C.,Egosi,N.,Andela,C.2001.Int.Symp.Recycling and Reuse of Glass Cullet,Dundee, Strnad, Z Glass-Ceramic Materials, Glass science and technology v.8, Elsevier.

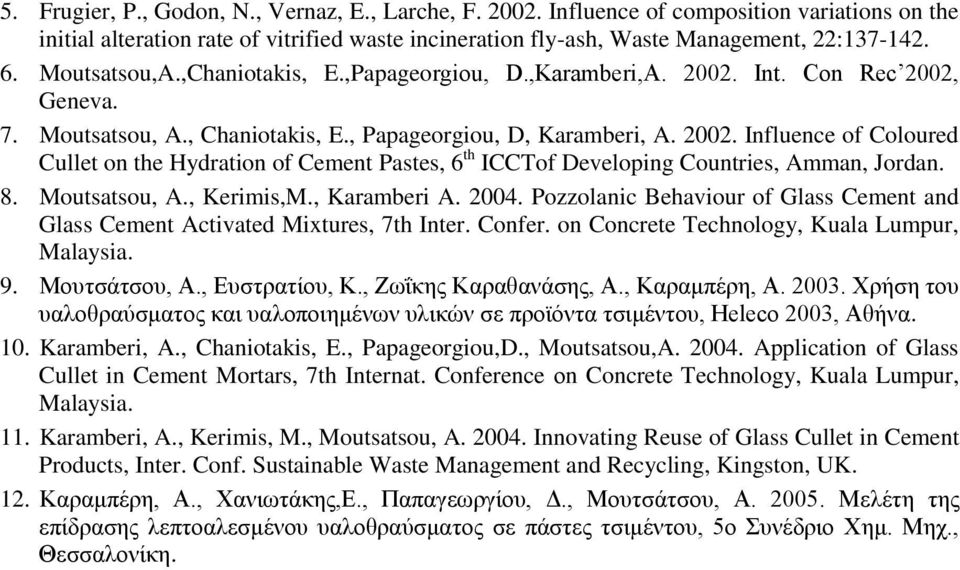

10 5. Frugier, P., Godon, N., Vernaz, E., Larche, F Influence of composition variations on the initial alteration rate of vitrified waste incineration fly-ash, Waste Management, 22: Moutsatsou,A.,Chaniotakis, E.,Papageorgiou, D.,Karamberi,A Int. Con Rec 2002, Geneva. 7. Moutsatsou, A., Chaniotakis, E., Papageorgiou, D, Karamberi, A Influence of Coloured Cullet on the Hydration of Cement Pastes, 6 th ICCTof Developing Countries, Amman, Jordan. 8. Moutsatsou, A., Kerimis,M., Karamberi A Pozzolanic Behaviour of Glass Cement and Glass Cement Activated Mixtures, 7th Inter. Confer. on Concrete Technology, Kuala Lumpur, Malaysia. 9. Μουτσάτσου, Α., Ευστρατίου, Κ., Ζωΐκης Καραθανάσης, Α., Καραμπέρη, Α Χρήση του υαλοθραύσματος και υαλοποιημένων υλικών σε προϊόντα τσιμέντου, Heleco 2003, Αθήνα. 10. Karamberi, A., Chaniotakis, E., Papageorgiou,D., Moutsatsou,A Application of Glass Cullet in Cement Mortars, 7th Internat. Conference οn Concrete Technology, Kuala Lumpur, Malaysia. 11. Karamberi, A., Kerimis, M., Moutsatsou, A Innovating Reuse of Glass Cullet in Cement Products, Inter. Conf. Sustainable Waste Management and Recycling, Kingston, UK. 12. Καραμπέρη, Α., Χανιωτάκης,Ε., Παπαγεωργίου, Δ., Μουτσάτσου, Α Μελέτη της επίδρασης λεπτοαλεσμένου υαλοθραύσματος σε πάστες τσιμέντου, 5ο Συνέδριο Χημ. Μηχ., Θεσσαλονίκη.

4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003

4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003 4 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, Πάτρα, Μάιος 2003 Yαλόθραυσμα και υαλοποιημένη ιπτάμενη τέφρα: δύο νέα συστατικά των δομικών υλικών Α.Καραμπέρη, Α.Μουτσάτσου Εργαστήριο Ανόργανης

Διαβάστε περισσότερα

ΑΝΑΠΤΥΞΗ ΣΥΝΘΕΤΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΧΡΗΣΗ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΚΑΙ ΥΑΛΟΠΟΙΗΜΕΝΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ

ΑΝΑΠΤΥΞΗ ΣΥΝΘΕΤΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΧΡΗΣΗ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΚΑΙ ΥΑΛΟΠΟΙΗΜΕΝΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ Εθνικό Μετσόβιο Πολυτεχνείο Σχολή Χημικών Μηχανικών Τομέας Ι Χημικών Επιστημών Εργαστήριο Ανόργανης και Αναλυτικής Χημείας ΑΝΑΠΤΥΞΗ ΣΥΝΘΕΤΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΜΕ ΧΡΗΣΗ ΥΑΛΟΘΡΑΥΣΜΑΤΟΣ ΚΑΙ ΥΑΛΟΠΟΙΗΜΕΝΩΝ ΑΠΟΡΡΙΜΜΑΤΩΝ

Διαβάστε περισσότερα

ΕΛΕΓΧΟΣ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΣΚΩΡΙΑΣ ΚΑΔΟΥ (LADLE FURNACE SLAG) ΣΑΝ ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΚΟΝΙΑ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΕΛΕΓΧΟΣ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΣΚΩΡΙΑΣ ΚΑΔΟΥ (LADLE FURNACE SLAG) ΣΑΝ ΣΥΜΠΛΗΡΩΜΑΤΙΚΗ ΚΟΝΙΑ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΕΛΕΓΧΟΣ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΣΚΩΡΙΑΣ ΚΑΔΟΥ (LADLE FURNACE SLAG) ΣΑΝ

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΕΙΔΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΩΝ ΥΨΗΛΟΥ ΟΙΚΟΛΟΓΙΚΟΥ ΠΡΟΦΙΛ ΜΕ ΤΗ ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ

ΠΑΡΑΓΩΓΗ ΕΙΔΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΩΝ ΥΨΗΛΟΥ ΟΙΚΟΛΟΓΙΚΟΥ ΠΡΟΦΙΛ ΜΕ ΤΗ ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΠΑΡΑΓΩΓΗ ΕΙΔΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΩΝ ΥΨΗΛΟΥ ΟΙΚΟΛΟΓΙΚΟΥ ΠΡΟΦΙΛ ΜΕ ΤΗ

Διαβάστε περισσότερα

ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΚΥΡΟΔΕΜΑΤΟΣ

Διαβάστε περισσότερα

ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών

ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΔΡ. Α. ΞΕΝΙΔΗΣ ΔΙΑΛΕΞΗ 1. ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ ΠΡΩΤΕΣ ΥΛΕΣ ΑΔΕΙΑ ΧΡΗΣΗΣ 2 Το παρόν εκπαιδευτικό

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 4 Τίτλος: Μελέτη της συμπεριφοράς δομικού υλικού σε θερμοκρασιακή περιοχή πέραν της θερμοκρασίας παραγωγής του Ονόματα Καθηγητών: Κακάλη Γ.,

Διαβάστε περισσότερα

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Βασισµένοστο Norman E. Dowling, Mechanical Behavior of Materials, Third Edition, Pearson Education, 2007 1 Κεραµικάκαιγυαλιά Τα

Διαβάστε περισσότερα

ΤΣΙΜΕΝΤΟ. 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου

ΤΣΙΜΕΝΤΟ. 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου ΤΣΙΜΕΝΤΟ 1. Θεωρητικό μέρος 2. Είδη τσιμέντου 3. Έλεγχος ποιότητας του τσιμέντου 1. ΘΕΩΡΗΤΙΚΟ ΜΕΡΟΣ Το τσιμέντο είναι τεχνητή λεπτόκοκκη κονία, η οποία παρασκευάζεται με λεπτή άλεση του κλίνκερ. Κλίνκερ

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΣΚΥΡΟΔΕΜΑΤΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΗΣ ΣΥΝΘΕΣΗΣ ΤΟΥ ΜΕΙΓΜΑΤΟΣ ΤΩΝ ΠΡΩΤΩΝ ΥΛΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΟΥ ΚΛΙΝΚΕΡ ΤΣΙΜΕΝΤΟΥ Ε.Μ.Π., 2010 1 Μεθοδολογία προσδιορισμού της αναλογίας των πρώτων

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 1 Τίτλος: Μελέτη εψησιμότητας πρώτων υλών για την παρασκευή κλίνκερ Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος

Διαβάστε περισσότερα

ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής

ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ. Δρ. Αθ.Ρούτουλας Καθηγητής ΤΕΙ ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΦΥΣΙΚΗΣ ΧΗΜΕΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Δρ. Αθ.Ρούτουλας Καθηγητής Το σκυρόδεμα είναι σύνθετο υλικό, που αποτελείται κυρίως από τσιμέντο, αδρανή και νερό,

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ

ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, -6 Νοεμβρίου 00 ΜΕΛΕΤΗ ΕΨΗΣΙΜΟΤΗΤΑΣ ΦΑΡΙΝΑΣ ΤΣΙΜΕΝΤΟΥ ΠΟΥ ΠΕΡΙΕΧΕΙ ΟΙΚΟΔΟΜΙΚΑ ΑΠΟΡΡΙΜΜΑΤΑ

Διαβάστε περισσότερα

Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242

Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242 Παράδειγµα ελέγχου αδρανών σκωρίας σύµφωνα µε ταευρωπαϊκά πρότυπα ΕΝ 12620 και ΕΝ 13242 Ελ. Αναστασίου Πολιτικός Μηχανικός MSc ΕΠΙΜΟΡΦΩΤΙΚΟ ΣΕΜΙΝΑΡΙΟ ΓΙΑ ΜΗΧΑΝΙΚΟΥΣ Ο ΟΣΤΡΩΜΑΤΑ ΑΠΟ ΣΚΥΡΟ ΕΜΑ ΟΙ ΡΟΜΟΙ ΤΟΥ

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ.

ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ. ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ. Α.Ντζιούνη, Μ. Παπαϊωάννου, Κ. Κορδάτος, Β. Κασελούρη-Ρηγοπούλου Σχολή Χημικών Μηχανικών, Ε.Μ.Π.,

Διαβάστε περισσότερα

ΚΟΝΙΕΣ. Υλικά που όταν αναμιχθούν και. (συνήθως νερό) γίνονται εύπλαστος πολτός με συγκολητικές ιδιότητες.

ΚΟΝΙΕΣ. Υλικά που όταν αναμιχθούν και. (συνήθως νερό) γίνονται εύπλαστος πολτός με συγκολητικές ιδιότητες. ΚΟΝΙΕΣ Υλικά που όταν αναμιχθούν και υποστούν κατεργασία με ρευστό (συνήθως νερό) γίνονται εύπλαστος πολτός με συγκολητικές ιδιότητες. ΔΙΑΚΡΙΣΗ (α) Αερικές -Πήξη και σκλήρυνση σε ατμοσφαιρικό αέρα - Συντήρηση

Διαβάστε περισσότερα

Προοπτικές αξιοποίησης της σκωρίας ηλεκτροκαμίνων παραγωγής σιδηρονικελίου της ΛΑΡΚΟ ΓΜΜΑΕ στην παραγωγή τσιμέντων

Προοπτικές αξιοποίησης της σκωρίας ηλεκτροκαμίνων παραγωγής σιδηρονικελίου της ΛΑΡΚΟ ΓΜΜΑΕ στην παραγωγή τσιμέντων Προοπτικές αξιοποίησης της σκωρίας ηλεκτροκαμίνων παραγωγής σιδηρονικελίου της ΛΑΡΚΟ ΓΜΜΑΕ στην παραγωγή τσιμέντων Μ. Μπεάζη-Κατσιώτη 1, Δ. Βελισσαρίου 1, Ν. Κατσιώτης 1, Χ. Ρισκάκης 2 1 Σχολή Χημικών

Διαβάστε περισσότερα

ΕΦΑΡΜΟΓΕΣ ΚΑΙ ΔΙΕΡΓΑΣΙΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ

ΕΦΑΡΜΟΓΕΣ ΚΑΙ ΔΙΕΡΓΑΣΙΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ ΕΦΑΡΜΟΓΕΣ ΚΑΙ ΔΙΕΡΓΑΣΙΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ Ταξινόμηση Κεραμικών ανάλογα με τις εφαρμογές τους: Ύαλοι Δομικά προϊόντα από πηλούς Λευκόχρωμα κεραμικά σκεύη Πυρίμαχα Κεραμικά εκτριβής Κονιάματα Προηγμένα κεραμικά

Διαβάστε περισσότερα

Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012

Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 ΥΑΛΟΘΡΑΥΣΜΑ: Ενεργό ή αδρανές παραπροϊόν; Χ.-Α. Δρόσου, Ε. Ανοικτομάτη,

Διαβάστε περισσότερα

Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος

Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος Επίδραση της Περιεχόµενης Αργίλου στα Αδρανή στην Θλιπτική Αντοχή του Σκυροδέµατος και Τσιµεντοκονιάµατος.Χ.Τσαµατσούλης, ΧΑΛΥΨ ΟΜΙΚΑ ΥΛΙΚΑ Α.Ε, Τµήµα Ποιότητας Ν. Γ. Παπαγιαννάκος Καθηγητής ΕΜΠ, Τµήµα

Διαβάστε περισσότερα

ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ

ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΠΕΡΛΙΤΙΚΩΝ ΑΠΟΡΡΙΨΕΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΚΑΙ ΚΟΝΙΑΜΑΤΩΝ

Διαβάστε περισσότερα

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ Η πρώτη ύλη με τη μορφή σωματιδίων (κόνεως) μορφοποιείται μέσα σε καλούπια, με μηχανισμό που οδηγεί σε δομική διασύνδεση των σωματιδίων με πρόσδοση θερμότητας.

Διαβάστε περισσότερα

6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΑΝΘΕΚΤΙΚΟΤΗΤΑ

6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 6 η ΕΝΟΤΗΤΑ ΣΚΥΡΟΔΕΜΑ: ΑΝΘΕΚΤΙΚΟΤΗΤΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες

Διαβάστε περισσότερα

8 η ΕΝΟΤΗΤΑ ΚΟΝΙΕΣ ΚΑΙ ΚΟΝΙΑΜΑΤΑ

8 η ΕΝΟΤΗΤΑ ΚΟΝΙΕΣ ΚΑΙ ΚΟΝΙΑΜΑΤΑ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 8 η ΕΝΟΤΗΤΑ ΚΟΝΙΕΣ ΚΑΙ ΚΟΝΙΑΜΑΤΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης

Διαβάστε περισσότερα

ΧΡΗΣΗ ΘΡΑΥΣΤΟΥ ΚΕΡΑΜΙΚΟΥ ΥΛΙΚΟΥ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΕΓΧΡΩΜΩΝ ΚΟΝΙΑΜΑΤΩΝ ΚΑΙ ΕΝΕΜΑΤΩΝ

ΧΡΗΣΗ ΘΡΑΥΣΤΟΥ ΚΕΡΑΜΙΚΟΥ ΥΛΙΚΟΥ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΕΓΧΡΩΜΩΝ ΚΟΝΙΑΜΑΤΩΝ ΚΑΙ ΕΝΕΜΑΤΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΘΡΑΥΣΤΟΥ ΚΕΡΑΜΙΚΟΥ ΥΛΙΚΟΥ ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ ΕΓΧΡΩΜΩΝ ΚΟΝΙΑΜΑΤΩΝ

Διαβάστε περισσότερα

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΣΤΕΡΕΩΝ ΑΠΟΒΛΗΤΩΝ Β. Tσιρίδης 1, Π. Σαμαράς 2, Α. Κούγκολος 3 και Γ. Π. Σακελλαρόπουλος 1 1 Τμήμα Χημικών Μηχανικών, Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης και Ινστιτούτο Τεχνικής Χημικών

Διαβάστε περισσότερα

ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΧΡΗΣΗ ΠΡΟΣΘΕΤΩΝ ΥΛΙΚΩΝ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΕΚΤΟΞΕΥΟΜΕΝΟΥ ΣΚΥΡΟΔΕΜΑΤΟΣ

Διαβάστε περισσότερα

Τσιµέντα. Χρονολογική σειρά. Άσβεστος. Φυσικά τσιµέντα. Τσιµέντα Portland. παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος. Non-Portland τσιµέντα

Τσιµέντα. Χρονολογική σειρά. Άσβεστος. Φυσικά τσιµέντα. Τσιµέντα Portland. παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος. Non-Portland τσιµέντα Τσιµέντα Άσβεστος παραγωγή τσιµέντων> 1 δισεκατοµµύρια τόννοι/ έτος «Αειφόρα» τσιµέντα Φυσικά τσιµέντα Τσιµέντα Portland Non-Portland τσιµέντα Blended Portland (σύνθετα) τσιµέντα Χρονολογική σειρά Πρώτες

Διαβάστε περισσότερα

ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ

ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΙΕΡΕΥΝΗΣΗ ΤΗΣ ΔΥΝΑΤΟΤΗΤΑΣ ΧΡΗΣΗΣ ΤΕΦΡΑΣ ΑΠΟΤΕΦΡΩΤΗΡΩΝ ΣΤΙΣ ΚΑΤΑΣΚΕΥΕΣ

Διαβάστε περισσότερα

Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel

Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel Τεχνικές παρασκευής ζεόλιθου ZSM-5 από τέφρα φλοιού ρυζιού με χρήση φούρνου μικροκυμάτων και τεχνικής sol-gel Δέσποινα Στεφοπούλου Επιβλέπων: Κωνσταντίνος Κορδάτος Στην παρούσα διπλωματική εργασία παρασκευάστηκαν

Διαβάστε περισσότερα

ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΣΥΝΘΕΣΗΣ ΑΝΟΡΓΑΝΩΝ ΥΛΙΚΩΝ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ

ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΣΥΝΘΕΣΗΣ ΑΝΟΡΓΑΝΩΝ ΥΛΙΚΩΝ ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ NATIONAL TECHNICAL UNIVERSITY OF ATHENS ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ ΜΑΡΤΙΟΣ-ΑΠΡΙΛΙΟΣ 2008 1 ΜΟΝΑΔΑ ΧΑΡΑΚΤΗΡΙΣΜΟΥ ΚΑΙ ΣΥΝΘΕΣΗΣ ΑΝΟΡΓΑΝΩΝ ΥΛΙΚΩΝ & ( ITTC,. ISO 9002) ΚΑΙ ΑΞΙΟΠΟΙΗΣΗΣ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ LABORATORY

Διαβάστε περισσότερα

ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ

ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ ΜΕΤΑΛΛΟΥΡΓΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΠΕΡΙΒΑΛΛΟΝΤΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΔΕΙΓΜΑΤΩΝ ΒΩΞΙΤΗ, ΜΠΕΝΤΟΝΙΤΗ ΚΑΙ ΠΕΡΛΙΤΗ Αύγουστος 1999 Μεθοδολογία Οι δοκιμές

Διαβάστε περισσότερα

ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης

ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ Χ. Κορδούλης ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ Τα κεραμικά υλικά είναι ανόργανα µη μεταλλικά υλικά (ενώσεις μεταλλικών και μη μεταλλικών στοιχείων), τα οποία έχουν υποστεί θερμική κατεργασία

Διαβάστε περισσότερα

ΑΕΙΦΟΡΟΣ ΔΙΑΧΕΙΡΙΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ

ΑΕΙΦΟΡΟΣ ΔΙΑΧΕΙΡΙΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ ΑΕΙΦΟΡΟΣ ΔΙΑΧΕΙΡΙΣΗ ΒΙΟΜΗΧΑΝΙΚΩΝ ΑΠΟΒΛΗΤΩΝ 2 η Ημερίδα Έργου ENERGY WASTE Ενεργειακή Αξιοποίηση Κλάσματος Μη Ανακυκλώσιμων Αστικών Απορριμμάτων σε μία Βιώσιμη Αγορά Παραγωγής Ενέργειας από Απορρίμματα

Διαβάστε περισσότερα

Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses)

Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses) Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses) glass Ένα εύθραυστο και διαφανές υλικό Πολλά περισσότερα αλλά και δύσκολο να καθοριστεί ακριβώς Ύαλοι=μη κρυσταλλικά στερεά που παράγονται

Διαβάστε περισσότερα

Αξιοποίηση σκόνης φίλτρων ηλεκτροκαµίνων (EAFD) σε δοµικά κεραµικά υλικά

Αξιοποίηση σκόνης φίλτρων ηλεκτροκαµίνων (EAFD) σε δοµικά κεραµικά υλικά Environmental problem solving, Case study for the steel industry Αξιοποίηση σκόνης φίλτρων ηλεκτροκαµίνων (EAFD) σε δοµικά κεραµικά υλικά «Συστήµατα Περιβαλλοντικής Πιστοποίησης στους τοµείς της κατεργασίας

Διαβάστε περισσότερα

ΕΦΑΡΜΟΓΗ ΤΗΣ ΜΕΘΟΔΟΥ TAGUCHI ΣΤΗΝ ΣΥΝΔΥΑΣΜΕΝΗ ΕΠΙΔΡΑΣΗ ΤΣΙΜΕΝΤΟΛΑΣΠΗΣ ΚΑΙ ΑΣΒΕΣΤΟΛΙΘΙΚΗΣ ΠΑΙΠΑΛΗΣ ΣΕ ΤΣΙΜΕΝΤΟΚΟΝΙΑΜΑΤΑ

ΕΦΑΡΜΟΓΗ ΤΗΣ ΜΕΘΟΔΟΥ TAGUCHI ΣΤΗΝ ΣΥΝΔΥΑΣΜΕΝΗ ΕΠΙΔΡΑΣΗ ΤΣΙΜΕΝΤΟΛΑΣΠΗΣ ΚΑΙ ΑΣΒΕΣΤΟΛΙΘΙΚΗΣ ΠΑΙΠΑΛΗΣ ΣΕ ΤΣΙΜΕΝΤΟΚΟΝΙΑΜΑΤΑ Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 ΕΦΑΡΜΟΓΗ ΤΗΣ ΜΕΘΟΔΟΥ TAGUCHI ΣΤΗΝ ΣΥΝΔΥΑΣΜΕΝΗ ΕΠΙΔΡΑΣΗ ΤΣΙΜΕΝΤΟΛΑΣΠΗΣ

Διαβάστε περισσότερα

ΠροσθήκηΑποξηραµένης Λυµατολάσπης σε Κεραµικούς Οπτόπλινθους: ιερεύνηση Φυσικών & Μηχανικών Ιδιοτήτων

ΠροσθήκηΑποξηραµένης Λυµατολάσπης σε Κεραµικούς Οπτόπλινθους: ιερεύνηση Φυσικών & Μηχανικών Ιδιοτήτων 1 ο Πανελλήνιο Συνέδριο οµικών Υλικών & Στοιχείων / Αθήνα, Μάιος 2008 ΠροσθήκηΑποξηραµένης Λυµατολάσπης σε Κεραµικούς Οπτόπλινθους: ιερεύνηση Φυσικών & Μηχανικών Ιδιοτήτων Σουζάνα Π. ΤΑΣΤΑΝΗ, ρ. Πολιτικός

Διαβάστε περισσότερα

Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων

Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων Ο ρόλος του ασβεστόλιθου στην ανθεκτικότητα κονιαµάτων τσιµέντου σε περιβάλλον θειικών ιόντων Α. Σκαροπούλου, Χ. Παναγιωτοπούλου, Γ. Κακάλη, Σ. Τσιβιλής Εθνικό Μετσόβιο Πολυτεχνείο, Σχολή Χηµικών Μηχανικών,

Διαβάστε περισσότερα

Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό έργο της Ικαρίας

Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό έργο της Ικαρίας Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Χρήση σκωρίας κάδου στο ΑΣΣ και εφαρμογή στο υβριδικό ενεργειακό

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Δομικών Υλικών Ενότητα 8: Εργαστηριακός Έλεγχος Σκυροδέματος Ευάγγελος Φουντουκίδης Τμήμα Πολιτικών

Διαβάστε περισσότερα

ΠΡΟΚΑΤΑΡΚΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΤΕΦΡΑΣ ΦΛΟΙΟΥ ΡΥΖΙΟΥ (ΤΦΡ) ΓΙΑ ΧΡΗΣΗ ΣΕ ΣΥΝΘΕΤΑ ΔΟΜΙΚΑ ΥΛΙΚΑ

ΠΡΟΚΑΤΑΡΚΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΤΕΦΡΑΣ ΦΛΟΙΟΥ ΡΥΖΙΟΥ (ΤΦΡ) ΓΙΑ ΧΡΗΣΗ ΣΕ ΣΥΝΘΕΤΑ ΔΟΜΙΚΑ ΥΛΙΚΑ ΠΡΟΚΑΤΑΡΚΤΙΚΗ ΑΞΙΟΛΟΓΗΣΗ ΤΕΦΡΑΣ ΦΛΟΙΟΥ ΡΥΖΙΟΥ (ΤΦΡ) ΓΙΑ ΧΡΗΣΗ ΣΕ ΣΥΝΘΕΤΑ ΔΟΜΙΚΑ ΥΛΙΚΑ Στυλιανός Κ Αντίοχος Σχολή Χημικών Μηχανικών, Εργαστήριο Ανόργανης & Αναλυτικής Χημείας, ΕΜΠ. Χρίστος- Τριαντάφυλλος

Διαβάστε περισσότερα

ΔΙΑΧΕΙΡΙΣΗ ΙΠΤΑΜΕΝΗΣ ΤΕΦΡΑΣ ΔΕΗ ΟΥΤΟΠΙΑ Η ΠΡΑΓΜΑΤΙΚΟΤΗΤΑ;

ΔΙΑΧΕΙΡΙΣΗ ΙΠΤΑΜΕΝΗΣ ΤΕΦΡΑΣ ΔΕΗ ΟΥΤΟΠΙΑ Η ΠΡΑΓΜΑΤΙΚΟΤΗΤΑ; Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΙΑΧΕΙΡΙΣΗ ΙΠΤΑΜΕΝΗΣ ΤΕΦΡΑΣ ΔΕΗ ΟΥΤΟΠΙΑ Η ΠΡΑΓΜΑΤΙΚΟΤΗΤΑ; Σ. Τσίμας,

Διαβάστε περισσότερα

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ

ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ ΠΑΡΑΓΩΓΗ ΣΥΝΘΕΤΩΝ ΥΛΙΚΩΝ ΕΠΟΞΕΙΔΙΚΗΣ ΡΗΤΙΝΗΣ ΑΝΟΡΓΑΝΩΝ ΔΟΜΙΚΩΝ ΥΛΙΚΩΝ ΠΡΟΕΡΧΟΜΕΝΩΝ ΑΠΟ ΑΝΑΚΥΚΛΩΣΗ Ν. Κεφαλά, Α. Βασιλάκης, Λ. Ζουμπουλάκης Εργαστηριακή Μονάδα Προηγμένων και Συνθέτων Υλικών, Σχολή Χημικών

Διαβάστε περισσότερα

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ.

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. 1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ο σίδηρος πολύ σπάνια χρησιμοποιείται στη χημικά καθαρή του μορφή. Συνήθως είναι αναμεμειγμένος με άλλα στοιχεία, όπως άνθρακα μαγγάνιο, νικέλιο, χρώμιο, πυρίτιο, κ.α.

Διαβάστε περισσότερα

Ημερίδα ΤΕΕ 26/9 ΔΙΕΥΘΥΝΣΗ ΕΡΕΥΝΑΣ & ΠΟΙΟΤΗΤΑΣ ΕΝΑΛΛΑΚΤΙΚΑ ΚΑΥΣΙΜΑ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ

Ημερίδα ΤΕΕ 26/9 ΔΙΕΥΘΥΝΣΗ ΕΡΕΥΝΑΣ & ΠΟΙΟΤΗΤΑΣ ΕΝΑΛΛΑΚΤΙΚΑ ΚΑΥΣΙΜΑ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ ΔΙΕΥΘΥΝΣΗ ΕΡΕΥΝΑΣ & ΠΟΙΟΤΗΤΑΣ ΕΝΑΛΛΑΚΤΙΚΑ ΚΑΥΣΙΜΑ ΣΤΗΝ ΠΑΡΑΓΩΓΗ ΤΣΙΜΕΝΤΟΥ Ημερίδα ΤΕΕ 26/9 Δ. Παπαγεωργίου, Φ. Θεολόγος, Χ. Τέας, Ε. Χανιωτάκης ΑΕ Τσιμέντων ΤΙΤΑΝ, Δ. Έρευνας & Ποιότητας ΕΙΣΑΓΩΓΗ ΑΥΞΗΣΗ

Διαβάστε περισσότερα

Διαχείριση Απορριμμάτων

Διαχείριση Απορριμμάτων Διαχείριση Απορριμμάτων Βιβλιογραφικές πηγές Περιβαλλοντική Τεχνολογία, 2008, Α. Ανδρεαδάκης κ.α., Κεφάλαιο 7, Εκδόσεις Συμμετρία (κατά κύριο λόγο) Introduction to Environmental Engineering and Science,

Διαβάστε περισσότερα

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις Γ. Κακάλη, Αν. Καθ. Ε.Μ.Π. Α. Γάκη, Χηµ. Μηχ. ΕΜΠ Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις ΑΣΚΗΣΗ 6 Παρασκευή ασβεσταργιλικών ενώσεων µε τη µέθοδο πολυµερισµού αρχικών διαλυµάτων και τη χρήση

Διαβάστε περισσότερα

Λέξεις κλειδιά: ανακύκλωση µε τσιµέντο, φρεζαρισµένο ασφαλτόµιγµα, θερµοκρασία, αντοχή σε κάµψη, µέτρο ελαστικότητας

Λέξεις κλειδιά: ανακύκλωση µε τσιµέντο, φρεζαρισµένο ασφαλτόµιγµα, θερµοκρασία, αντοχή σε κάµψη, µέτρο ελαστικότητας Επίδραση της θερµοκρασίας του δοκιµίου στα µηχανικά χαρακτηριστικά ανακυκλωµένων µε τσιµέντο µιγµάτων θραυστού αµµοχάλικου και φρεζαρισµένου ασφαλτοµίγµατος Σ. Κόλιας Αν. Καθηγητής ΕΜΠ Ε. Μαχαίρας, Μ.

Διαβάστε περισσότερα

Η ΧΡΗΣΗ ΤΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ Ο ΙΚΩΝ ΕΡΓΩΝ : ΕΝΑ ΒΗΜΑ ΠΡΟΣ ΤΗΝ ΑΕΙΦΟΡΟ ΑΝΑΠΤΥΞΗ

Η ΧΡΗΣΗ ΤΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ Ο ΙΚΩΝ ΕΡΓΩΝ : ΕΝΑ ΒΗΜΑ ΠΡΟΣ ΤΗΝ ΑΕΙΦΟΡΟ ΑΝΑΠΤΥΞΗ Η ΧΡΗΣΗ ΤΩΝ ΒΙΟΜΗΧΑΝΙΚΩΝ ΠΑΡΑΠΡΟΪΟΝΤΩΝ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ Ο ΙΚΩΝ ΕΡΓΩΝ : ΕΝΑ ΒΗΜΑ ΠΡΟΣ ΤΗΝ ΑΕΙΦΟΡΟ ΑΝΑΠΤΥΞΗ Κεχαγιά Φωτεινή*, Τσώχος Γεώργιος** * Πολιτικός Μηχανικός, Υπ. ιδ., Τµήµα Πολιτικών Μηχανικών Α.Π.Θ.,

Διαβάστε περισσότερα

ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ

ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΔΥΝΑΤΟΤΗΤΕΣ ΥΠΟΚΑΤΑΣΤΑΣΗΣ ΓΥΨΟΥ ΑΠΟ ΒΙΟΜΗΧΑΝΙΚΑ ΠΑΡΑΠΡΟΪΟΝΤΑ Γ.

Διαβάστε περισσότερα

Αξιοποίηση σκωρίας ηλεκτροκαμίνων σιδηρονικελίου ως συστατικού στην παραγωγή τσιμέντου

Αξιοποίηση σκωρίας ηλεκτροκαμίνων σιδηρονικελίου ως συστατικού στην παραγωγή τσιμέντου Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Αξιοποίηση σκωρίας ηλεκτροκαμίνων σιδηρονικελίου ως συστατικού

Διαβάστε περισσότερα

Μεταλλουργικά προιόντα Μεταλλουργικές πρώτες ύλες Ιδιότητες Μετάλλων

Μεταλλουργικά προιόντα Μεταλλουργικές πρώτες ύλες Ιδιότητες Μετάλλων ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ - ΜΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΥΡΓΙΑΣ 157 80 ΖΩΓΡΑΦΟΥ Παραγωγικές Διεργασίες Eξαγωγική Μεταλλουργία

Διαβάστε περισσότερα

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ Ι 2 Κατηγορίες Υλικών ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Παραδείγματα Το πεντάγωνο των υλικών Κατηγορίες υλικών 1 Ορυκτά Μέταλλα Φυσικές πηγές Υλικάπουβγαίνουναπότηγημεεξόρυξηήσκάψιμοή

Διαβάστε περισσότερα

Συµβολή των πουζολανικών υλικών στην αντίσταση των τσιµέντων έναντι θειϊκών

Συµβολή των πουζολανικών υλικών στην αντίσταση των τσιµέντων έναντι θειϊκών Συµβολή των πουζολανικών υλικών στην αντίσταση των τσιµέντων έναντι θειϊκών Κ.Κ. Σίδερης, Α.Ε. Σάββα, Ι. Παπαγιάννη. Εισαγωγή Είναι γνωστό ότι ανθεκτικότητα µιας κατασκευής ονοµάζουµε την ικανότητά της

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ

ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ Πρακτικά ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΑΞΙΟΠΟΙΗΣΗ ΤΗΣ ΣΙΔΗΡΑΛΟΥΜΙΝΑΣ ΣΤΗ ΒΙΟΜΗΧΑΝΙΑ ΠΑΡΑΓΩΓΗΣ ΤΣΙΜΕΝΤΟΥ

Διαβάστε περισσότερα

Ενεργειακή Αξιοποίηση Αστικών Απορριμμάτων με τη Τεχνολογία της Αεριοποίησης Πλάσματος

Ενεργειακή Αξιοποίηση Αστικών Απορριμμάτων με τη Τεχνολογία της Αεριοποίησης Πλάσματος ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Εργαστήριο Θερμοδυναμικής και Φαινομένων Μεταφοράς Ηρώων Πολυτεχνείου 9, Πολυτεχνειούπολη Ζωγράφου, 15780, Αθήνα Ενεργειακή Αξιοποίηση Αστικών Απορριμμάτων

Διαβάστε περισσότερα

Τα Fe-Ni-ούχα λατεριτικά μεταλλεύματα της Ελλάδας. Συμβολή της Ορυκτολογίας- Πετρολογίας στην αξιοποίησή τους. Ευριπίδης Μπόσκος, Καθηγητής

Τα Fe-Ni-ούχα λατεριτικά μεταλλεύματα της Ελλάδας. Συμβολή της Ορυκτολογίας- Πετρολογίας στην αξιοποίησή τους. Ευριπίδης Μπόσκος, Καθηγητής Τα Fe-Ni-ούχα λατεριτικά μεταλλεύματα της Ελλάδας. Συμβολή της Ορυκτολογίας- Πετρολογίας στην αξιοποίησή τους. Ευριπίδης Μπόσκος, Καθηγητής Στον Τομέα Γεωλογικών Επιστημών η Ορυκτολογία-Πετρολογία που

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 3 Τίτλος: Σταθεροποίηση ζιρκονίας με προσθήκη CaO Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος Χ., Βόγκλης

Διαβάστε περισσότερα

Καμπύλες ΤΤΤ για κλάσμα όγκου κρυστάλλωσης 10-6 (α) 10-8 (b)

Καμπύλες ΤΤΤ για κλάσμα όγκου κρυστάλλωσης 10-6 (α) 10-8 (b) Καμπύλες ΤΤΤ για κλάσμα όγκου κρυστάλλωσης 10-6 (α) 10-8 (b) Η ομοιογενής πυρηνοποίηση γίνεται μόνο για υπερκαθαρά δείγματα. Αν υπάρχουν και άλλες επιφάνειες στο υγρό (π.χ. τα τοιχώματα του χωνευτηριού,

Διαβάστε περισσότερα

ΑΞΙΟΛΟΓΗΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΥ ΚΑΤΑΛΥΤΗ ΔΙΕΡΓΑΣΙΩΝ ΠΥΡΟΛΥΣΗΣ (FCC) ΩΣ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΥΔΡΑΥΛΙΚΟΥ ΥΛΙΚΟΥ

ΑΞΙΟΛΟΓΗΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΥ ΚΑΤΑΛΥΤΗ ΔΙΕΡΓΑΣΙΩΝ ΠΥΡΟΛΥΣΗΣ (FCC) ΩΣ ΔΕΥΤΕΡΕΥΟΝΤΟΣ ΥΔΡΑΥΛΙΚΟΥ ΥΛΙΚΟΥ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΑΞΙΟΛΟΓΗΣΗ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΥ ΚΑΤΑΛΥΤΗ ΔΙΕΡΓΑΣΙΩΝ ΠΥΡΟΛΥΣΗΣ (FCC)

Διαβάστε περισσότερα

Κεραμικό υλικό. Είναι : Οξείδια, καρβίδια, νιτρίδια, βορίδια, αργιλοπυριτικά ορυκτά. π.χ. Αλουμίνα Al 2 O 3. Ζιρκονία ZrO 2. Σπινέλιος MgO.

Κεραμικό υλικό. Είναι : Οξείδια, καρβίδια, νιτρίδια, βορίδια, αργιλοπυριτικά ορυκτά. π.χ. Αλουμίνα Al 2 O 3. Ζιρκονία ZrO 2. Σπινέλιος MgO. Κεραμικό υλικό = κάθε ανόργανο μη μεταλλικό υλικό, το οποίο έχει υποστεί θερμική κατεργασία σε υψηλές θερμοκρασίες (Θ >1000 ο C) είτε κατά το στάδιο της επεξεργασίας του είτε κατά το στάδιο της εφαρμογής

Διαβάστε περισσότερα

Ενεργειακή Διαχείριση. Ημερίδα, 7 Δεκεμβρίου Τα επιτεύγματα του ΕΜΠ ως συμβολή στην Αειφόρο Ανάπτυξη: Ενέργεια, Περιβάλλον και Ποιότητα Ζωής

Ενεργειακή Διαχείριση. Ημερίδα, 7 Δεκεμβρίου Τα επιτεύγματα του ΕΜΠ ως συμβολή στην Αειφόρο Ανάπτυξη: Ενέργεια, Περιβάλλον και Ποιότητα Ζωής Σύντομη Παρουσίαση Ερευνητικών Επιτευγμάτων Σχολής Μηχανικών Μεταλλείων Μεταλλουργών Τομέας: Μεταλλουργίας και Τεχνολογίας Υλικών Εργαστήριο: Μεταλλουργίας Ενεργειακή Διαχείριση FP7 Ερευνητικό Πρόγραμμα:

Διαβάστε περισσότερα

ΙΑΒΡΩΣΗΑΝΑΣΚΑΦΙΚΩΝ ΓΥΑΛΙΝΩΝΑΝΤΙΚΕΙΜΕΝΩΝ

ΙΑΒΡΩΣΗΑΝΑΣΚΑΦΙΚΩΝ ΓΥΑΛΙΝΩΝΑΝΤΙΚΕΙΜΕΝΩΝ ΙΑΒΡΩΣΗΑΝΑΣΚΑΦΙΚΩΝ ΓΥΑΛΙΝΩΝΑΝΤΙΚΕΙΜΕΝΩΝ ΠΑΡΑΓΟΝΤΕΣ ΦΘΟΡΑΣ ΤΟΥ ΓΥΑΛΙΟΥ Eνδογενείς και εξωγενείς. Eνδογενείς: Η σύσταση του γυαλιού. Υλικά που σχηµατίζουν το δίκτυο του γυάλινου υλικού. ιοξείδιο του πυριτίου

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΠΑΡΑΠΡΟΪΟΝΤΟΣ ΑΝΥΔΡΙΤΗ ΩΣ ΔΟΜΙΚΟΥ ΥΛΙΚΟΥ

ΑΞΙΟΠΟΙΗΣΗ ΠΑΡΑΠΡΟΪΟΝΤΟΣ ΑΝΥΔΡΙΤΗ ΩΣ ΔΟΜΙΚΟΥ ΥΛΙΚΟΥ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΑΞΙΟΠΟΙΗΣΗ ΠΑΡΑΠΡΟΪΟΝΤΟΣ ΑΝΥΔΡΙΤΗ ΩΣ ΔΟΜΙΚΟΥ ΥΛΙΚΟΥ Σ. Κακαλιάς

Διαβάστε περισσότερα

Το γυαλί παρασκευάζεται με σύντηξη χαλαζιακής άμμου, η οποία αποτελεί το βασικό συστατικό του (διαμορφωτή), ενός ή περισσότερων συλλιπασμάτων και

Το γυαλί παρασκευάζεται με σύντηξη χαλαζιακής άμμου, η οποία αποτελεί το βασικό συστατικό του (διαμορφωτή), ενός ή περισσότερων συλλιπασμάτων και Το γυαλί παρασκευάζεται με σύντηξη χαλαζιακής άμμου, η οποία αποτελεί το βασικό συστατικό του (διαμορφωτή), ενός ή περισσότερων συλλιπασμάτων και ενός (ή περισσότερων) σταθεροποιητών. Αν δεν χρησιμοποιηθεί

Διαβάστε περισσότερα

ΔΟΜΙΚΑ ΥΛΙΚΑ ΤΕΧΝΗΤΟΙ ΛΊΘΟΙ- ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ μέρος Α

ΔΟΜΙΚΑ ΥΛΙΚΑ ΤΕΧΝΗΤΟΙ ΛΊΘΟΙ- ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ μέρος Α ΔΟΜΙΚΑ ΥΛΙΚΑ ΤΕΧΝΗΤΟΙ ΛΊΘΟΙ- ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ μέρος Α Πρώτες ύλες Οι πρώτες ύλες για την παρασκευή των τεχνητών δοµικών λίθων είναι : άργιλοι για αργιλικά ή κεραµικά δοµικά στοιχεία, καολίνης για προϊόντα

Διαβάστε περισσότερα

ΠΑΡΑΣΚΕΥΗ ΚΑΙ ΜΕΛΕΤΗ ΤΡΟΠΟΠΟΙΗΜΕΝΩΝ ΥΛΙΚΩΝ ΚΑΤΑΛΛΗΛΩΝ ΓΙΑ ΑΚΙΝΗΤΕΣ ΠΡΟΣΘΕΤΙΚΕΣ ΑΠΟΚΑΤΑΣΤΑΣΕΙΣ, ΜΕ ΔΥΝΑΤΟΤΗΤΕΣ ΑΝΑΠΤΥΞΗΣ

ΠΑΡΑΣΚΕΥΗ ΚΑΙ ΜΕΛΕΤΗ ΤΡΟΠΟΠΟΙΗΜΕΝΩΝ ΥΛΙΚΩΝ ΚΑΤΑΛΛΗΛΩΝ ΓΙΑ ΑΚΙΝΗΤΕΣ ΠΡΟΣΘΕΤΙΚΕΣ ΑΠΟΚΑΤΑΣΤΑΣΕΙΣ, ΜΕ ΔΥΝΑΤΟΤΗΤΕΣ ΑΝΑΠΤΥΞΗΣ ΞΑΝΘΙΠΠΗ ΧΑΤΖΗΣΤΑΥΡΟΥ ΦΥΣΙΚΟΣ ΠΑΡΑΣΚΕΥΗ ΚΑΙ ΜΕΛΕΤΗ ΤΡΟΠΟΠΟΙΗΜΕΝΩΝ ΥΛΙΚΩΝ ΚΑΤΑΛΛΗΛΩΝ ΓΙΑ ΑΚΙΝΗΤΕΣ ΠΡΟΣΘΕΤΙΚΕΣ ΑΠΟΚΑΤΑΣΤΑΣΕΙΣ, ΜΕ ΔΥΝΑΤΟΤΗΤΕΣ ΑΝΑΠΤΥΞΗΣ ΣΥΝΘΕΤΩΝ ΒΙΟΛΟΓΙΚΩΝ ΔΟΜΩΝ. Σκοπός της παρούσας έρευνας

Διαβάστε περισσότερα

ΕΛΕΓΧΟΣ ΤΗΣ ΥΓΡΑΣΙΑΣ ΑΔΡΑΝΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΑΣΜΕΝΩΝ ΔΟΜΙΚΩΝ ΣΤΟΙΧΕΙΩΝ

ΕΛΕΓΧΟΣ ΤΗΣ ΥΓΡΑΣΙΑΣ ΑΔΡΑΝΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΑΣΜΕΝΩΝ ΔΟΜΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΕΛΕΓΧΟΣ ΤΗΣ ΥΓΡΑΣΙΑΣ ΑΔΡΑΝΩΝ ΚΑΙ ΚΑΤΑΣΚΕΥΑΣΜΕΝΩΝ ΔΟΜΙΚΩΝ ΣΤΟΙΧΕΙΩΝ 25 ΕΙΣΑΓΩΓΗ Παρασκευή κονιάματος ή σκυροδέματος με καθορισμένες ιδιότητες και αντοχές : Ανάμιξη των συστατικών με απαιτούμενη ποσότητα

Διαβάστε περισσότερα

Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης

Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης Τσιµέντα που περιέχουν βιοµηχανικά παραπροϊόντα (FGD, φωσφογύψος) ως ρυθµιστές του χρόνου πήξης Γ. Τζουβαλάς Χηµικός Μχανικός ΕΜΠ, Υ.. Ν. ερµατάς Χηµικός Μηχανικός ΕΜΠ Σ. Τσίµας Χηµικός Μηχανικός, Αναπλ.

Διαβάστε περισσότερα

ΑΝΑΚΤΗΣΗ ΦΩΣΦΟΡΟΥ ΑΠΟ ΤΑ ΣΤΡΑΓΓΙΣΜΑΤΑ ΤΗΣ ΑΦΥΔΑΤΩΣΗΣ ΙΛΥΟΣ ΜΕΣΩ ΚΑΤΑΚΡΗΜΝΙΣΗΣ ΣΤΡΟΥΒΙΤΗ

ΑΝΑΚΤΗΣΗ ΦΩΣΦΟΡΟΥ ΑΠΟ ΤΑ ΣΤΡΑΓΓΙΣΜΑΤΑ ΤΗΣ ΑΦΥΔΑΤΩΣΗΣ ΙΛΥΟΣ ΜΕΣΩ ΚΑΤΑΚΡΗΜΝΙΣΗΣ ΣΤΡΟΥΒΙΤΗ ΑΝΑΚΤΗΣΗ ΦΩΣΦΟΡΟΥ ΑΠΟ ΤΑ ΣΤΡΑΓΓΙΣΜΑΤΑ ΤΗΣ ΑΦΥΔΑΤΩΣΗΣ ΙΛΥΟΣ ΜΕΣΩ ΚΑΤΑΚΡΗΜΝΙΣΗΣ ΣΤΡΟΥΒΙΤΗ Αλίκη Κόκκα και Ευάγγελος Διαμαντόπουλος Τμήμα Μηχανικών Περιβάλλοντος Πολυτεχνείο Κρήτης PhoReSe: Ανάκτηση Φωσφόρου

Διαβάστε περισσότερα

Μελέτη μιγμάτων ακατέργαστης τέφρας και εδαφικών υλικών Εργαστήριο Δομικών Υλικών, Α.Π.Θ. Διπλωματική εργασία σε εξέλιξη

Μελέτη μιγμάτων ακατέργαστης τέφρας και εδαφικών υλικών Εργαστήριο Δομικών Υλικών, Α.Π.Θ. Διπλωματική εργασία σε εξέλιξη Πρακτικά 2ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Αιανή Κοζάνης, 1-3 Ιουνίου 2009 Μελέτη μιγμάτων ακατέργαστης τέφρας και εδαφικών υλικών Εργαστήριο

Διαβάστε περισσότερα

ECOELASTIKA ΑΕ ΕΚΕΤΑ/ΙΔΕΠ

ECOELASTIKA ΑΕ ΕΚΕΤΑ/ΙΔΕΠ Μελέτη για τον προσδιορισμό του ποσοστού σύρματος, της συγκέντρωση τέφρας και της σύσταση τέφρας σε κύρια στοιχεία και ιχνοστοιχεία, για ελαστικά τα οποία χρησιμοποιούνται στην τσιμεντοβιομηχανία ECOELASTIKA

Διαβάστε περισσότερα

KONIAMATA. διαμέτρου μέχρι 4mm και νερό. Παραδόσεις του Αναπλ. Καθηγητή Ξ. Σπηλιώτη

KONIAMATA. διαμέτρου μέχρι 4mm και νερό. Παραδόσεις του Αναπλ. Καθηγητή Ξ. Σπηλιώτη KONIAMATA Μίγμα μιάς ή περισσότερων κονιών με άμμο διαμέτρου μέχρι 4mm και νερό. ΔΙΑΚΡΙΣΗ Με βάση τη χρήση (α) Κονιάματα φερόντων δομικών στοιχείων π.χ. λιθοδομές, οπτοπλινθοδομές (β) Κονιάματα μη φερόντων

Διαβάστε περισσότερα

ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ

ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ Δρ. Χρ. Ν. Παναγόπουλος, Καθηγητής Ε.Μ.Π. Εργαστήριο Μεταλλογνωσίας, Εθνικό Μετσόβιο Πολυτεχνείο, Ζωγράφος, Αθήνα, 15780 ΑΘΗΝΑ 2007 1 Ερευνητική Ομάδα: Δρ.

Διαβάστε περισσότερα

4. ΑΝΘΡΑΚΑΣ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός

4. ΑΝΘΡΑΚΑΣ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός 4. ΑΝΘΡΑΚΑΣ Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός Σκοπός του μαθήματος: Να εντοπίζουμε τη θέση του άνθρακα στον περιοδικό πίνακα. Να ταξινομούμε τα διάφορα είδη άνθρακα σε φυσικούς

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 01 Κατηγοριοποιήση υλικών-επίδειξη δοκιμίων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών

Διαβάστε περισσότερα

ph< 8,2 : άχρωμη ph> 10 : ροζ-κόκκινη

ph< 8,2 : άχρωμη ph> 10 : ροζ-κόκκινη ΤΟΠΙΚΟΣ ΔΙΑΓΩΝΙΣΜΟΣ ΕΚΦΕ ΣΥΡΟΥ για το EUSO 2016 ΑΞΙΟΛΟΓΗΣΗ ΜΑΘΗΤΩΝ - ΧΗΜΕΙΑ Μαθητές: Σχολείο 1. 2. 3. ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ 1. ΑΝΙΧΝΕΥΣΗ ΟΞΕΟΣ ΚΑΙ ΠΟΙΟΤΙΚΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΤΟΥ 2. ΟΓΚΟΜΕΤΡΙΚΟΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ

Διαβάστε περισσότερα

Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου Μελέτη βιοδιαθεσιμότητας του παραγόμενου προϊόντος

Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου Μελέτη βιοδιαθεσιμότητας του παραγόμενου προϊόντος ΠΡΑΞΗ ΕΘΝΙΚΗΣ ΕΜΒΕΛΕΙΑΣ «Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Δευτέρα 25 Μαΐου, 2015 Ημερίδα - Κ.Ε.Δ.Ε.Α. Θεσσαλονίκη Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου

Διαβάστε περισσότερα

ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών

ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΔΡ. Α. ΞΕΝΙΔΗΣ ΔΙΑΛΕΞΗ 11. ΧΥΤΟΣΙΔΗΡΟΣ - ΥΨΙΚΑΜΙΝΟΣ ΑΔΕΙΑ ΧΡΗΣΗΣ 2 Το παρόν εκπαιδευτικό

Διαβάστε περισσότερα

ΣΥΓΚΡΙΣΗ ΓΕΩΠΟΛΥΜΕΡΩΝ ΚΑΙ ΤΣΙΜΕΝΤΟΚΟΝΙΑΜΑΤΩΝ ΩΣ ΕΠΙΣΚΕΥΑΣΤΙΚΩΝ ΥΛΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΣΥΓΚΡΙΣΗ ΓΕΩΠΟΛΥΜΕΡΩΝ ΚΑΙ ΤΣΙΜΕΝΤΟΚΟΝΙΑΜΑΤΩΝ ΩΣ ΕΠΙΣΚΕΥΑΣΤΙΚΩΝ ΥΛΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ ΣΥΓΚΡΙΣΗ ΓΕΩΠΟΛΥΜΕΡΩΝ ΚΑΙ ΤΣΙΜΕΝΤΟΚΟΝΙΑΜΑΤΩΝ ΩΣ ΕΠΙΣΚΕΥΑΣΤΙΚΩΝ ΥΛΙΚΩΝ ΣΚΥΡΟΔΕΜΑΤΟΣ Σ. Αντωνοπούλου 1, Ε. Μπαδογιάννης 2, Σ. Τσιβιλής 1 1 Τομέας Χημικών Επιστημών, Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Τομέας

Διαβάστε περισσότερα

Ειδικές Υδραυλικές κονίες Οδοστρωµάτων (Road Binders ENV 13282)

Ειδικές Υδραυλικές κονίες Οδοστρωµάτων (Road Binders ENV 13282) Ι. ΜΑΡΙΝΟΣ, Χηµικός Μηχανικός /ντής Ποιότητας- ιεργασιών και Περιβάλλοντος ΑΓΕΤ ΗΡΑΚΛΗΣ Σταθεροποίηση-Κατεργασία εδαφικών ή αδρανών υλικών µε υδραυλικές κονίες ΕΛΟΤ/ΕΝ 14227-01έως 14 Το πρότυπο αυτό τυποποιεί

Διαβάστε περισσότερα

ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΚΟΝΙΑΜΑΤΩΝ ΣΥΝΘΕΤΩΝ ΤΣΙΜΕΝΤΩΝ ΣΕ ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ

ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΚΟΝΙΑΜΑΤΩΝ ΣΥΝΘΕΤΩΝ ΤΣΙΜΕΝΤΩΝ ΣΕ ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ ΑΝΘΕΚΤΙΚΟΤΗΤΑ ΚΟΝΙΑΜΑΤΩΝ ΣΥΝΘΕΤΩΝ ΤΣΙΜΕΝΤΩΝ ΣΕ ΥΨΗΛΗ ΘΕΡΜΟΚΡΑΣΙΑ Μπενέκης Βασίλειος, Τσιβιλής Σωτήριος, Κακάλη Γλυκερία Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 157 80 Αθήνα ΠΕΡΙΛΗΨΗ Το Ευρωπαϊκό

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ & ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ

ΤΕΧΝΟΛΟΓΙΑ & ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ Τμήμα Τεχνολόγων Περιβάλλοντος Κατεύθυνσης Συντήρησης Πολιτισμικής Κληρονομιάς ΤΕΧΝΟΛΟΓΙΑ & ΕΠΙΣΤΗΜΗ ΤΩΝ ΥΛΙΚΩΝ 7 η Ενότητα Κεραμικά Υλικά Δημήτριος Λαμπάκης ΓΕΝΙΚΑ ΟΡΙΣΜΟΣ: Κεραμικό υλικό είναι κάθε ανόργανο

Διαβάστε περισσότερα

2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός

2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός 2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός Σκοπός του μαθήματος: Να επισημαίνουμε τη θέση των μετάλλων στον περιοδικό πίνακα των στοιχείων. Να αναφέρουμε

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ

ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΝΟΕΜΒΡΙΟΣ-ΔΕΚΕΜΒΡΙΟΣ 004 ΤΕΧΝΙΚΑ ΧΡΟΝΙΚΑ 1 ΑΞΙΟΠΟΙΗΣΗ ΚΑΟΛΙΝΩΝ ΣΤΗΝ ΤΕΧΝΟΛΟΓΙΑ ΣΚΥΡΟΔΕΜΑΤΟΣ ΕΥΣΤΡΑΤΙΟΣ Γ. ΜΠΑΔΟΓΙΑΝΝΗΣ Δρ Χημικός Μηχανικός Ε.Μ.Π. Επιβλέπων Καθηγητής: Σ. ΤΣΙΒΙΛΗΣ Μέλη Τριμελούς Συμβουλευτικής

Διαβάστε περισσότερα

ΑΣΚΗΣΗ 5 η ΤΕΧΝΙΚΗ ΓΕΩΛΟΓΙΑ Ι ΚΑΤΑΣΚΕΥΗ ΕΠΙΜΕΤΡHΣΗ ΥΠΟΓΕΙΟΥ ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΟΥ ΙΑΦΡΑΓΜΑΤΟΣ ΜΕ ΤΣΙΜΕΝΤΕΝΕΣΕΙΣ

ΑΣΚΗΣΗ 5 η ΤΕΧΝΙΚΗ ΓΕΩΛΟΓΙΑ Ι ΚΑΤΑΣΚΕΥΗ ΕΠΙΜΕΤΡHΣΗ ΥΠΟΓΕΙΟΥ ΣΤΕΓΑΝΟΠΟΙΗΤΙΚΟΥ ΙΑΦΡΑΓΜΑΤΟΣ ΜΕ ΤΣΙΜΕΝΤΕΝΕΣΕΙΣ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ MΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΓΕΩΛΟΓΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝ. ΓΕΩΛΟΓΙΑΣ & Υ ΡΟΓΕΩΛΟΓΙΑΣ ΗΡΩΩΝ ΠΟΛΥΤΕΧΝΕΙΟΥ 9, 157 80 ΖΩΓΡΑΦΟΥ, ΑΘΗΝΑ NATIONAL TECHNICAL

Διαβάστε περισσότερα

Ενίσχυση κονιαμάτων βασισμένων στην άσβεστο με ίνες ξύλου και κάνναβης. Reinforcing lime mortars with wooden and cannabis fibers

Ενίσχυση κονιαμάτων βασισμένων στην άσβεστο με ίνες ξύλου και κάνναβης. Reinforcing lime mortars with wooden and cannabis fibers Πρακτικά 3ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη 24-25 Σεπτεμβρίου 2012 Ενίσχυση κονιαμάτων βασισμένων στην άσβεστο με ίνες ξύλου και

Διαβάστε περισσότερα

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΒΩΞΙΤΕΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΒΩΞΙΤΩΝ Το 1844 ο Γάλλος επιστήμονας Dufrenoy χαρακτήρισε το ορυκτό που μελετήθηκε το 1821 απο το Γάλλο χημικός Berthier στο χωριό Les Baux, της Ν. Γαλλίας ως

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 7 Τίτλος: Πυροσυσσωμάτωση κόνεων μετάλλων Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος Χ., Βόγκλης Ν., Κωστογλούδης

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 Κεραμικών και Πολυμερικών Υλικών Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών galiotis@chemeng.upatras.gr 1 Εισαγωγή Όπως ήδη είδαμε, η μηχανική συμπεριφορά των υλικών αντανακλά

Διαβάστε περισσότερα

Αδρανή σκυροδέματος. Εφαρμογή. των Προτύπων. Δ. Χρυσοβελίδου Μηχανικός Μεταλλείων-Μεταλλουργός Ε.Μ.Π. Lafarge. Αθήνα, 6 Μαρτίου 2012

Αδρανή σκυροδέματος. Εφαρμογή. των Προτύπων. Δ. Χρυσοβελίδου Μηχανικός Μεταλλείων-Μεταλλουργός Ε.Μ.Π. Lafarge. Αθήνα, 6 Μαρτίου 2012 Αδρανή σκυροδέματος Εφαρμογή των Προτύπων ΕΛΟΤ ΕΝ 206-1 1 & ΕΛΟΤ ΕΝ 12620 Δ. Χρυσοβελίδου Μηχανικός Μεταλλείων-Μεταλλουργός Ε.Μ.Π. Lafarge Αθήνα, 6 Μαρτίου 2012 Εθνική Νομοθεσία & Κανονισμοί Κατασκευών

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ, ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΓΕΩΠΟΛΥΜΕΡΩΝ ΑΠΟ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ

ΣΥΝΘΕΣΗ, ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΓΕΩΠΟΛΥΜΕΡΩΝ ΑΠΟ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ ΣΥΝΘΕΣΗ, ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΓΕΩΠΟΛΥΜΕΡΩΝ ΑΠΟ ΕΛΛΗΝΙΚΕΣ ΙΠΤΑΜΕΝΕΣ ΤΕΦΡΕΣ Γ. Κακάλη, Σ. Τσιβιλής, Χ. Παναγιωτοπούλου, Α. Ασπρογέρακας Σχολή Χημικών Μηχανικών, Ε.Μ.Π., Ηρώων Πολυτεχνείου 9, 17 80

Διαβάστε περισσότερα

ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών

ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΔΡ. Α. ΞΕΝΙΔΗΣ ΔΙΑΛΕΞΗ 7. ΚΙΝΗΤΙΚΗ ΑΝΤΙΔΡΑΣΕΩΝ ΑΝΑΓΩΓΗΣ ΑΔΕΙΑ ΧΡΗΣΗΣ 2 Το παρόν εκπαιδευτικό

Διαβάστε περισσότερα

Ο ρόλος των δεικτών ποιότητας LSF, SR και AR στη ρύθµιση της τροφοδοσίας για παραγωγή τσιµέντων συγκεκριµένου τύπου

Ο ρόλος των δεικτών ποιότητας LSF, SR και AR στη ρύθµιση της τροφοδοσίας για παραγωγή τσιµέντων συγκεκριµένου τύπου Ο ρόλος των δεικτών ποιότητας LSF, SR και AR στη ρύθµιση της τροφοδοσίας για παραγωγή τσιµέντων συγκεκριµένου τύπου Κ.Γ. Τσακαλάκης Αναπληρωτής Καθηγητής, Σχολή Μηχ. Μεταλλείων-Μεταλλουργών Ε.Μ.Π. Λέξεις

Διαβάστε περισσότερα

Σκοπιμότητα της θερμικής επεξεργασίας στερεών αποβλήτων στην Ελλάδα. Νικόλαος Μουσιόπουλος

Σκοπιμότητα της θερμικής επεξεργασίας στερεών αποβλήτων στην Ελλάδα. Νικόλαος Μουσιόπουλος Σκοπιμότητα της θερμικής επεξεργασίας στερεών αποβλήτων στην Ελλάδα Νικόλαος Μουσιόπουλος Το τέλος πύλης ΧΥΤΑ ως παράγοντας προώθησης της θερμικής επεξεργασίας Ενεργειακή αξιοποίηση Διαχείριση ΑΣΑ στην

Διαβάστε περισσότερα

BYZANTINE BLUE ΥΛΙΚΑ ΓΙΑ ΤΗΝ ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΚΤΙΡΙΩΝ ΘΡΗΣΚΕΥΤΙΚΟΥ, ΙΣΤΟΡΙΚΟΥ & ΠΟΛΙΤΙΣΤΙΚΟΥ ΕΝΔΙΑΦΕΡΟΝΤΟΣ

BYZANTINE BLUE ΥΛΙΚΑ ΓΙΑ ΤΗΝ ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΚΤΙΡΙΩΝ ΘΡΗΣΚΕΥΤΙΚΟΥ, ΙΣΤΟΡΙΚΟΥ & ΠΟΛΙΤΙΣΤΙΚΟΥ ΕΝΔΙΑΦΕΡΟΝΤΟΣ TD 13 C Κονίαμα δομικής ενίσχυσης ιστορικής τοιχοποιίας Περιγραφή Το TD13C είναι ένα έτοιμο κονίαμα δομικής ενίσχυσης, βασισμένο σε φυσικό υδραυλικό ασβέστη και επιλεγμένα αδρανή. Είναι ιδανικό για εργασίες

Διαβάστε περισσότερα

Διαχείριση υπολειμμάτων από τη θερμική επεξεργασία αστικών απορριμμάτων

Διαχείριση υπολειμμάτων από τη θερμική επεξεργασία αστικών απορριμμάτων Διαχείριση υπολειμμάτων από τη θερμική επεξεργασία αστικών απορριμμάτων Πέτρος Σαμαράς Καθηγητής, ΑΤΕΙ Θεσσαλονίκης Παρασκευή 8 Απριλίου 2011 Στόχοι Από τη θερμική επεξεργασία ΑΣΑ με ταυτόχρονη παραγωγή

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΣΚΩΡΙΑΣ ΗΛΕΚΤΡΟΚΑΜΙΝΩΝ

ΑΞΙΟΠΟΙΗΣΗ ΣΚΩΡΙΑΣ ΗΛΕΚΤΡΟΚΑΜΙΝΩΝ Πρακτικά 1ου Πανελληνίου Συνεδρίου για την Αξιοποίηση των Βιομηχανικών Παραπροϊόντων στη Δόμηση, ΕΒΙΠΑΡ, Θεσσαλονίκη, 24-26 Νοεμβρίου 2005 ΑΞΙΟΠΟΙΗΣΗ ΣΚΩΡΙΑΣ ΗΛΕΚΤΡΟΚΑΜΙΝΩΝ Ε. Φρογουδάκης, Υ. Κυριλλίδη

Διαβάστε περισσότερα
