Οδηγίες σέρβις. Πλακέτα λειτουργίας SM10 Πλακέτα ηλιακού για EMS. Για τον τεχνικό

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Οδηγίες σέρβις. Πλακέτα λειτουργίας SM10 Πλακέτα ηλιακού για EMS. Για τον τεχνικό"

Transcript

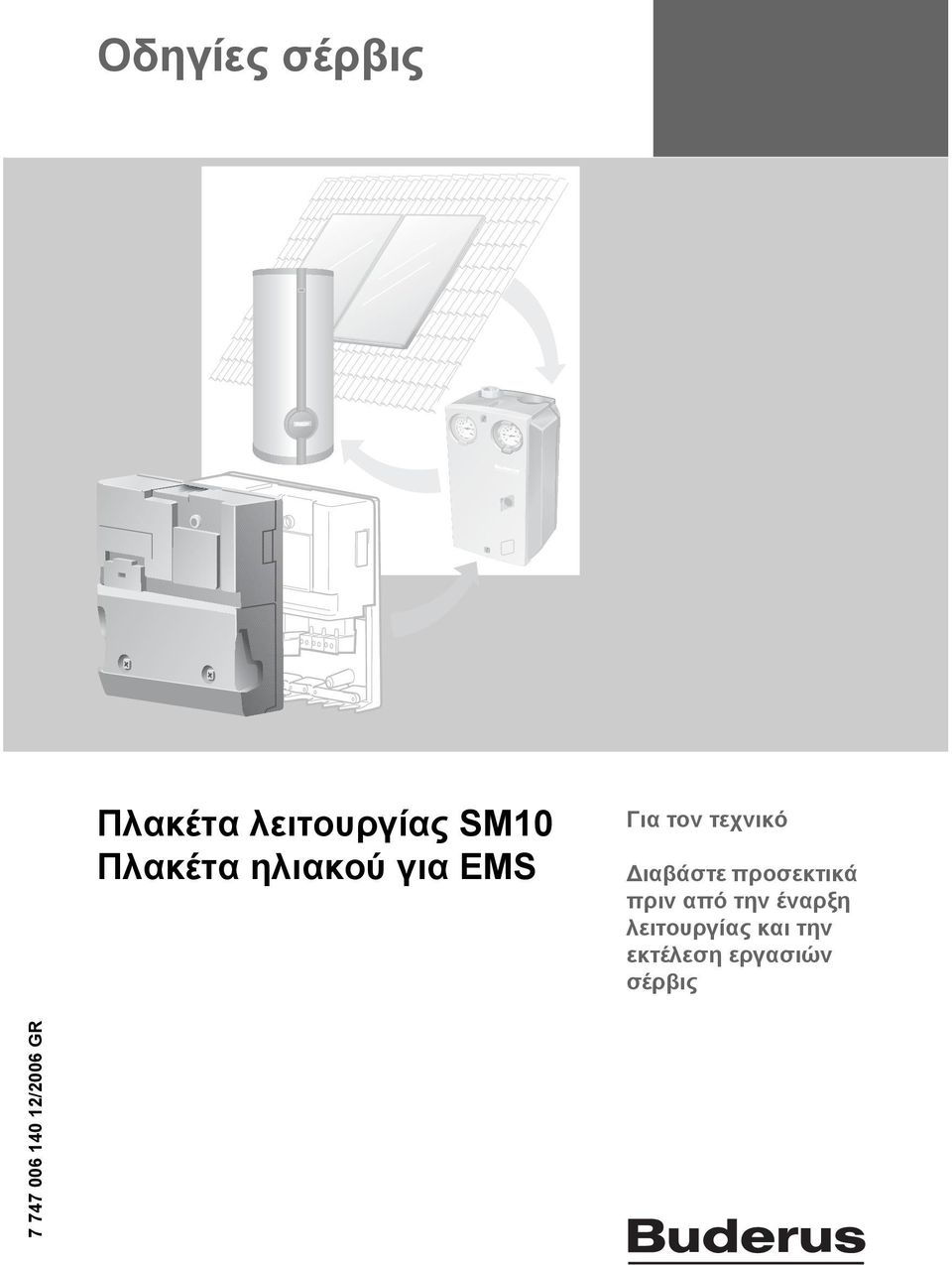

1 Οδηγίες σέρβις Πλακέτα λειτουργίας SM10 Πλακέτα ηλιακού για EMS Για τον τεχνικό Διαβάστε προσεκτικά πριν από την έναρξη λειτουργίας και την εκτέλεση εργασιών σέρβις /2006 GR

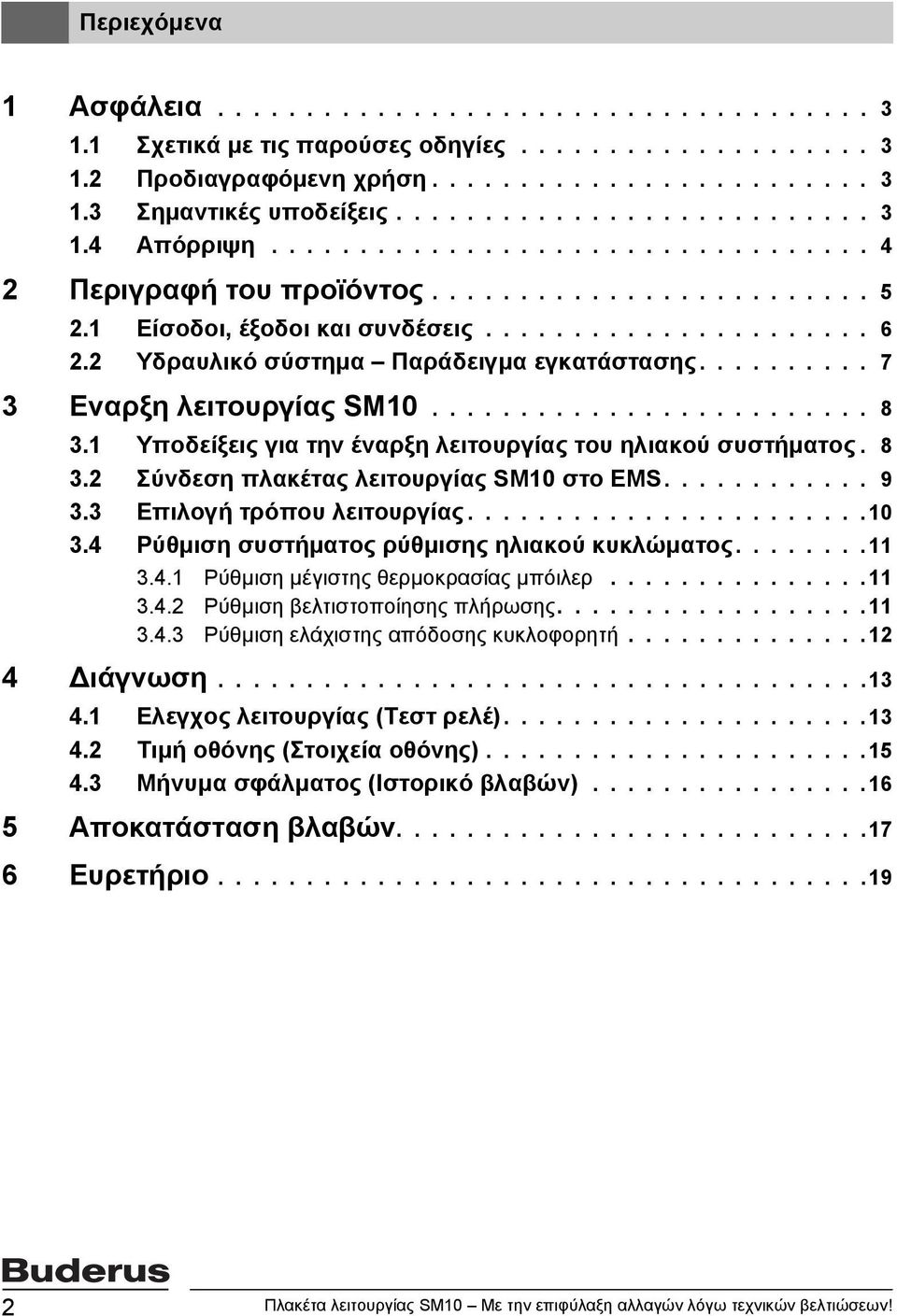

2 Περιεχόμενα 1 Ασφάλεια Σχετικά με τις παρούσες οδηγίες Προδιαγραφόμενη χρήση Σημαντικές υποδείξεις Απόρριψη Περιγραφή του προϊόντος Είσοδοι, έξοδοι και συνδέσεις Υδραυλικό σύστημα Παράδειγμα εγκατάστασης Eναρξη λειτουργίας SM Υποδείξεις για την έναρξη λειτουργίας του ηλιακού συστήματος Σύνδεση πλακέτας λειτουργίας SM10 στο EMS Επιλογή τρόπου λειτουργίας Ρύθμιση συστήματος ρύθμισης ηλιακού κυκλώματος Ρύθμιση μέγιστης θερμοκρασίας μπόιλερ Ρύθμιση βελτιστοποίησης πλήρωσης Ρύθμιση ελάχιστης απόδοσης κυκλοφορητή Διάγνωση Eλεγχος λειτουργίας (Τεστ ρελέ) Τιμή οθόνης (Στοιχεία οθόνης) Μήνυμα σφάλματος (Ιστορικό βλαβών) Αποκατάσταση βλαβών Ευρετήριο Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

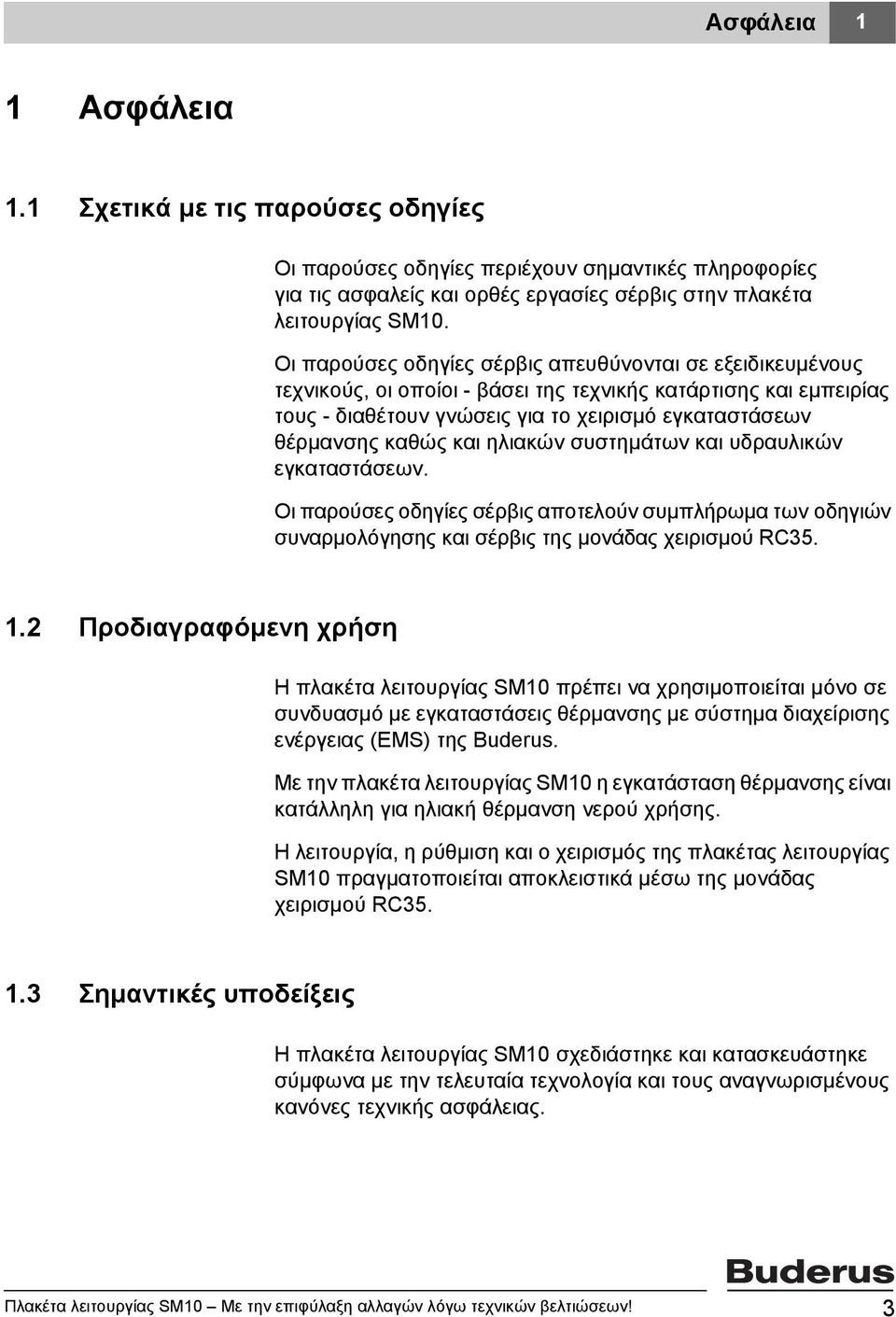

3 Ασφάλεια 1 1 Ασφάλεια 1.1 Σχετικά με τις παρούσες οδηγίες Οι παρούσες οδηγίες περιέχουν σημαντικές πληροφορίες για τις ασφαλείς και ορθές εργασίες σέρβις στην πλακέτα λειτουργίας SM10. Οι παρούσες οδηγίες σέρβις απευθύνονται σε εξειδικευμένους τεχνικούς, οι οποίοι - βάσει της τεχνικής κατάρτισης και εμπειρίας τους - διαθέτουν γνώσεις για το χειρισμό εγκαταστάσεων θέρμανσης καθώς και ηλιακών συστημάτων και υδραυλικών εγκαταστάσεων. Οι παρούσες οδηγίες σέρβις αποτελούν συμπλήρωμα των οδηγιών συναρμολόγησης και σέρβις της μονάδας χειρισμού RC Προδιαγραφόμενη χρήση Η πλακέτα λειτουργίας SM10 πρέπει να χρησιμοποιείται μόνο σε συνδυασμό με εγκαταστάσεις θέρμανσης με σύστημα διαχείρισης ενέργειας (EMS) της Buderus. Με την πλακέτα λειτουργίας SM10 η εγκατάσταση θέρμανσης είναι κατάλληλη για ηλιακή θέρμανση νερού χρήσης. Η λειτουργία, η ρύθμιση και ο χειρισμός της πλακέτας λειτουργίας SM10 πραγματοποιείται αποκλειστικά μέσω της μονάδας χειρισμού RC Σημαντικές υποδείξεις Η πλακέτα λειτουργίας SM10 σχεδιάστηκε και κατασκευάστηκε σύμφωνα με την τελευταία τεχνολογία και τους αναγνωρισμένους κανόνες τεχνικής ασφάλειας. Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 3

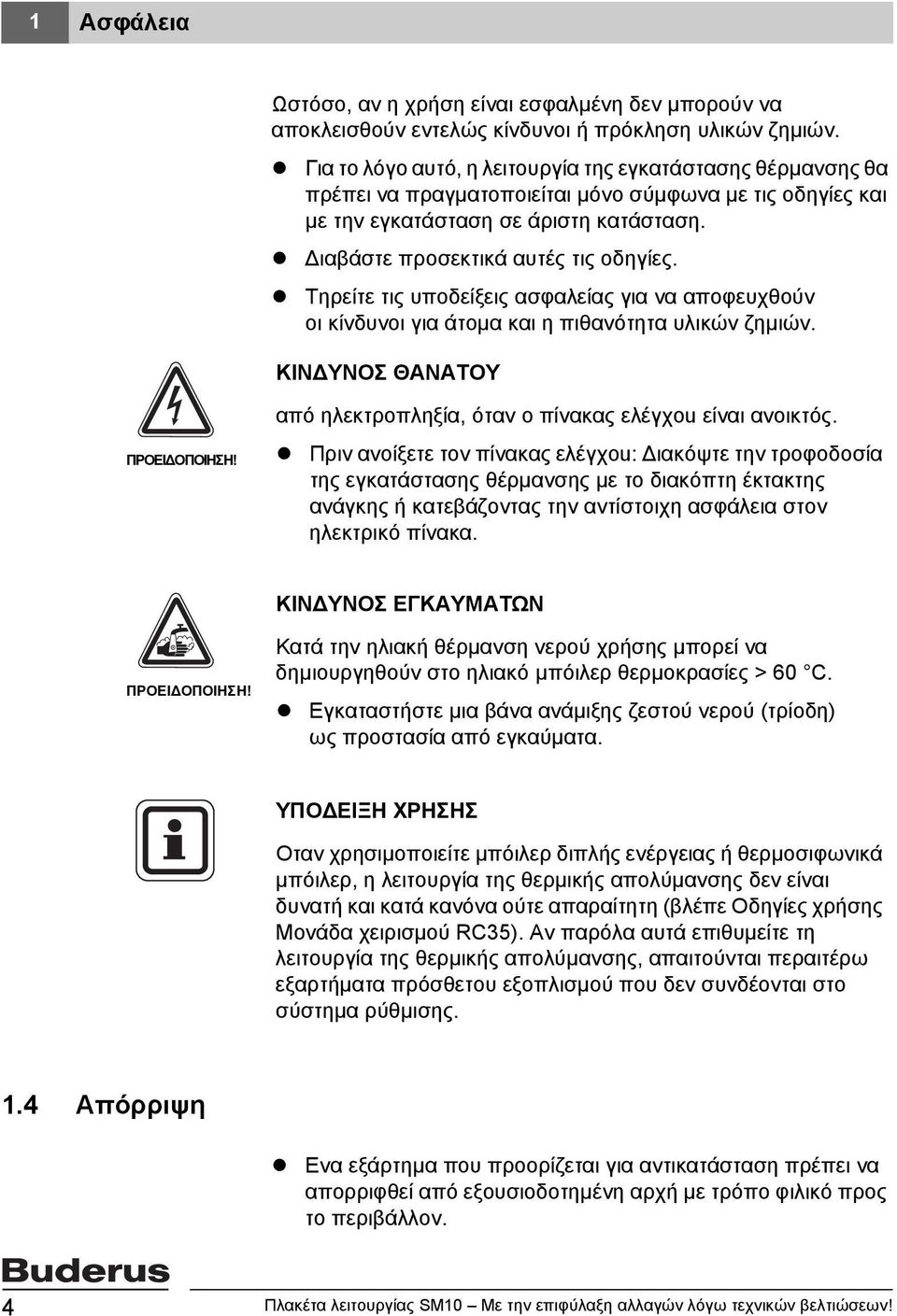

4 1 Ασφάλεια Ωστόσο, αν η χρήση είναι εσφαλμένη δεν μπορούν να αποκλεισθούν εντελώς κίνδυνοι ή πρόκληση υλικών ζημιών. Για το λόγο αυτό, η λειτουργία της εγκατάστασης θέρμανσης θα πρέπει να πραγματοποιείται μόνο σύμφωνα με τις οδηγίες και με την εγκατάσταση σε άριστη κατάσταση. Διαβάστε προσεκτικά αυτές τις οδηγίες. Τηρείτε τις υποδείξεις ασφαλείας για να αποφευχθούν οι κίνδυνοι για άτομα και η πιθανότητα υλικών ζημιών. ΚΙΝΔΥΝΟΣ ΘΑΝΑΤΟΥ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! από ηλεκτροπληξία, όταν ο πίvακας ελέγχou είναι ανοικτός. Πριν ανοίξετε τov πίvακας ελέγχou: Διακόψτε την τροφοδοσία της εγκατάστασης θέρμανσης με το διακόπτη έκτακτης ανάγκης ή κατεβάζοντας την αντίστοιχη ασφάλεια στον ηλεκτρικό πίνακα. ΚΙΝΔΥΝΟΣ ΕΓΚΑΥΜΑΤΩΝ ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά την ηλιακή θέρμανση νερού χρήσης μπορεί να δημιουργηθούν στο ηλιακό μπόιλερ θερμοκρασίες >60 C. Εγκαταστήστε μια βάνα ανάμιξης ζεστού νερού (τρίοδη) ως προστασία από εγκαύματα. ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Oταν χρησιμοποιείτε μπόιλερ διπλής ενέργειας ή θερμοσιφωνικά μπόιλερ, η λειτουργία της θερμικής απολύμανσης δεν είναι δυνατή και κατά κανόνα ούτε απαραίτητη (βλέπε Οδηγίες χρήσης Μονάδα χειρισμού RC35). Αν παρόλα αυτά επιθυμείτε τη λειτουργία της θερμικής απολύμανσης, απαιτούνται περαιτέρω εξαρτήματα πρόσθετου εξοπλισμού που δεν συνδέονται στο σύστημα ρύθμισης. 1.4 Απόρριψη Eνα εξάρτημα που προορίζεται για αντικατάσταση πρέπει να απορριφθεί από εξουσιοδοτημένη αρχή με τρόπο φιλικό προς το περιβάλλον. 4 Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

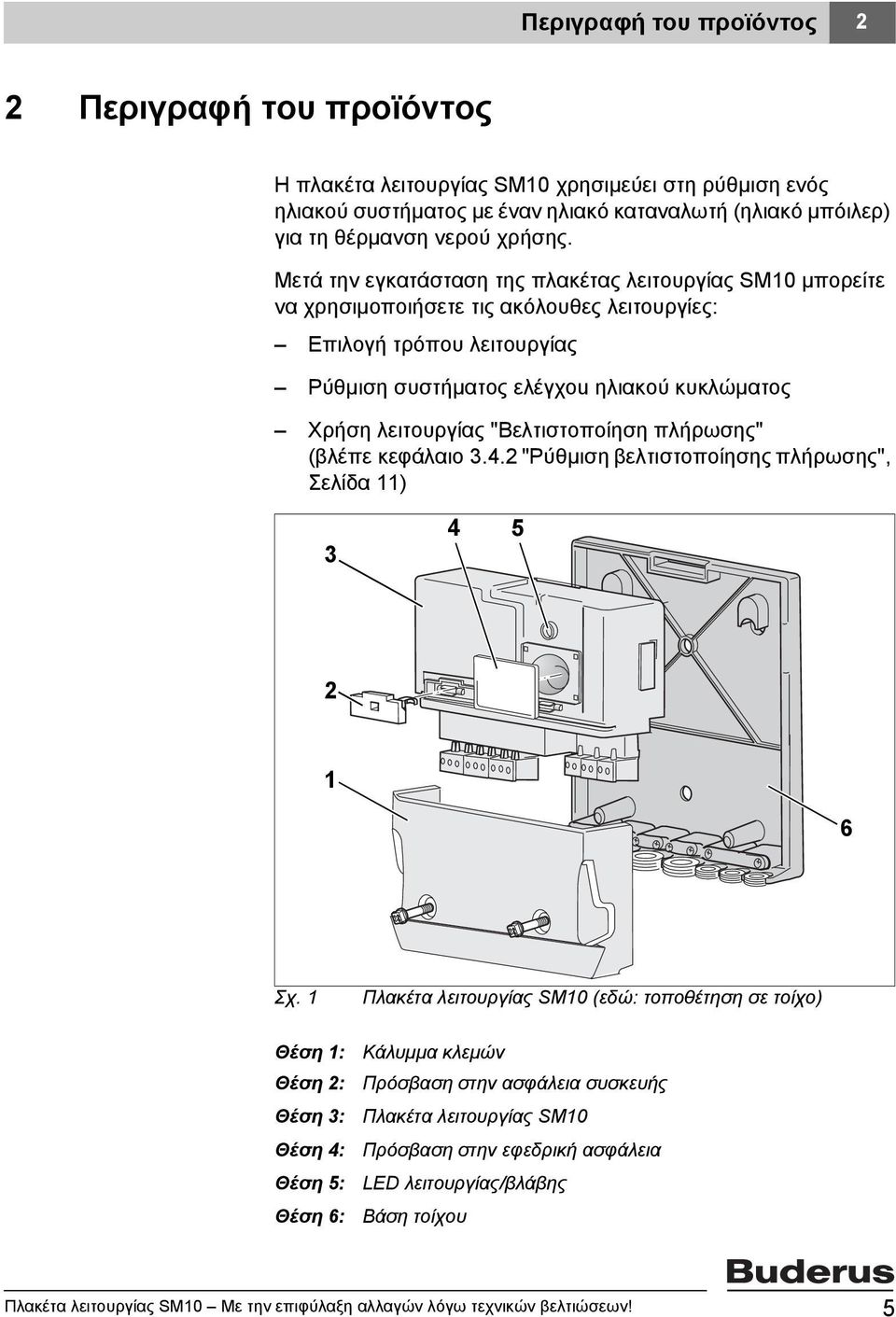

5 Περιγραφή του προϊόντος 2 2 Περιγραφή του προϊόντος Η πλακέτα λειτουργίας SM10 χρησιμεύει στη ρύθμιση ενός ηλιακού συστήματος με έναν ηλιακό καταναλωτή (ηλιακό μπόιλερ) για τη θέρμανση νερού χρήσης. Μετά την εγκατάσταση της πλακέτας λειτουργίας SM10 μπορείτε να χρησιμοποιήσετε τις ακόλουθες λειτουργίες: Επιλογή τρόπου λειτουργίας Ρύθμιση συστήματος ελέγχοu ηλιακού κυκλώματος Χρήση λειτουργίας "Βελτιστοποίηση πλήρωσης" (βλέπε κεφάλαιο "Ρύθμιση βελτιστοποίησης πλήρωσης", Σελίδα 11) Σχ. 1 Θέση 1: Θέση 2: Θέση 3: Θέση 4: Θέση 5: Θέση 6: Πλακέτα λειτουργίας SM10 (εδώ: τοποθέτηση σε τοίχο) Κάλυμμα κλεμών Πρόσβαση στην ασφάλεια συσκευής Πλακέτα λειτουργίας SM10 Πρόσβαση στην εφεδρική ασφάλεια LED λειτουργίας/βλάβης Βάση τοίχου Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 5

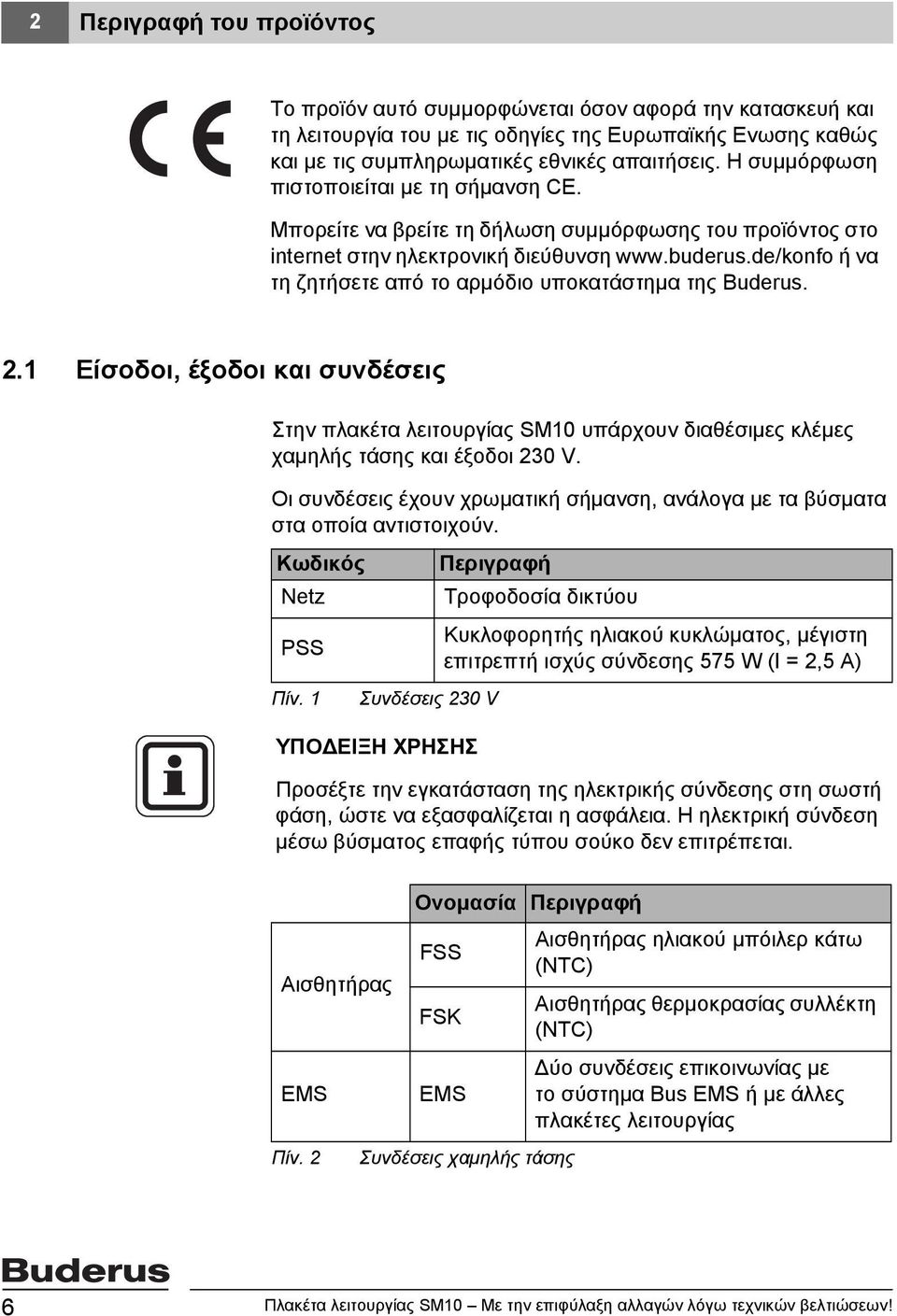

6 2 Περιγραφή του προϊόντος Το προϊόν αυτό συμμορφώνεται όσον αφορά την κατασκευή και τη λειτουργία του με τις οδηγίες της Ευρωπαϊκής Eνωσης καθώς και με τις συμπληρωματικές εθνικές απαιτήσεις. Η συμμόρφωση πιστοποιείται με τη σήμανση CE. Μπορείτε να βρείτε τη δήλωση συμμόρφωσης του προϊόντος στο internet στην ηλεκτρονική διεύθυνση ή να τη ζητήσετε από το αρμόδιο υποκατάστημα της Buderus. 2.1 Είσοδοι, έξοδοι και συνδέσεις Στην πλακέτα λειτουργίας SM10 υπάρχουν διαθέσιμες κλέμες χαμηλής τάσης και έξοδοι 230 V. Οι συνδέσεις έχουν χρωματική σήμανση, ανάλογα με τα βύσματα στα οποία αντιστοιχούν. Κωδικός Netz PSS Πίν. 1 Περιγραφή Συνδέσεις 230 V ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Τροφοδοσία δικτύου Κυκλοφορητής ηλιακού κυκλώματος, μέγιστη επιτρεπτή ισχύς σύνδεσης 575 W (I = 2,5 A) Προσέξτε την εγκατάσταση της ηλεκτρικής σύνδεσης στη σωστή φάση, ώστε να εξασφαλίζεται η ασφάλεια. H ηλεκτρική σύνδεση μέσω βύσματος επαφής τύπου σούκο δεν επιτρέπεται. Αισθητήρας EMS Πίν. 2 Ονομασία Περιγραφή FSS FSK EMS Συνδέσεις χαμηλής τάσης Αισθητήρας ηλιακού μπόιλερ κάτω (NTC) Αισθητήρας θερμοκρασίας συλλέκτη (NTC) Δύο συνδέσεις επικοινωνίας με το σύστημα Bus EMS ή με άλλες πλακέτες λειτουργίας 6 Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

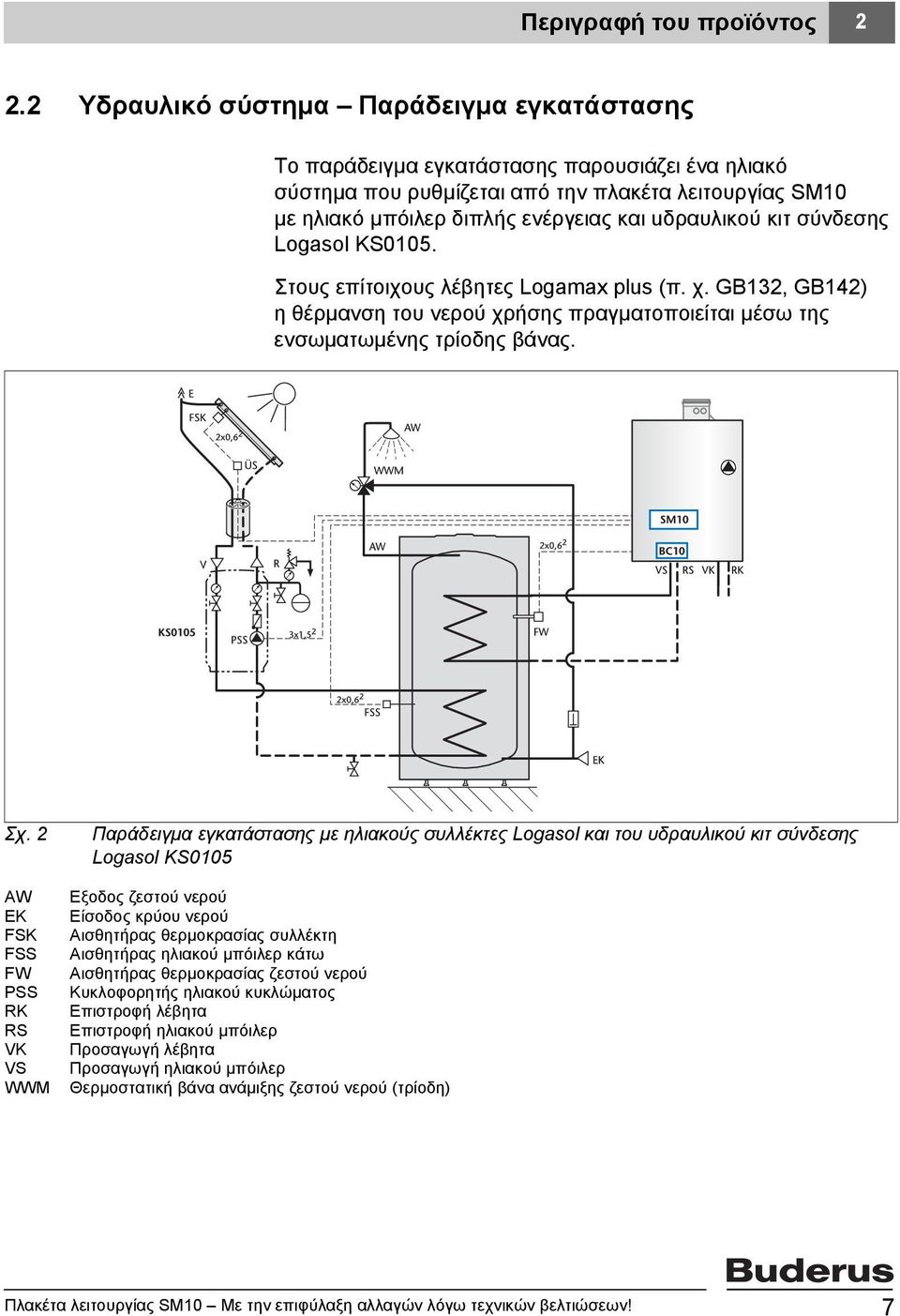

7 Περιγραφή του προϊόντος Υδραυλικό σύστημα Παράδειγμα εγκατάστασης Το παράδειγμα εγκατάστασης παρουσιάζει ένα ηλιακό σύστημα που ρυθμίζεται από την πλακέτα λειτουργίας SM10 με ηλιακό μπόιλερ διπλής ενέργειας και uδραυλικού κιτ σύνδεσης Logasol KS0105. Στους επίτοιχους λέβητες Logamax plus (π. χ. GB132, GB142) η θέρμανση του νερού χρήσης πραγματοποιείται μέσω της ενσωματωμένης τρίοδης βάvας. Σχ. 2 AW EK FSK FSS FW PSS RK RS VK VS WWM Παράδειγμα εγκατάστασης με ηλιακούς συλλέκτες Logasol και του υδραυλικού κιτ σύνδεσης Logasol KS0105 Eξοδος ζεστού νερού Είσοδος κρύου νερού Αισθητήρας θερμοκρασίας συλλέκτη Αισθητήρας ηλιακού μπόιλερ κάτω Αισθητήρας θερμοκρασίας ζεστού νερού Κυκλοφορητής ηλιακού κυκλώματος Επιστροφή λέβητα Επιστροφή ηλιακού μπόιλερ Προσαγωγή λέβητα Προσαγωγή ηλιακού μπόιλερ Θερμοστατική βάνα ανάμιξης ζεστού νερού (τρίοδη) Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 7

8 3 Eναρξη λειτουργίας SM10 3 Eναρξη λειτουργίας SM10 Στις ακόλουθες ενότητες περιγράφεται πώς θα ενεργοποιήσετε το ηλιακό σύστημα με την πλακέτα λειτουργίας SM10 και θα το ρυθμίσετε με τη μονάδα χειρισμού RC Υποδείξεις για την έναρξη λειτουργίας του ηλιακού συστήματος Για την έναρξη λειτουργίας λάβετε υπόψη τα τεχνικά έγγραφα του υδραυλικού κιτ σύνδεσης των συλλεκτών και του ηλιακού μπόιλερ. ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΣΟΧΗ! λόγω παγωμένου νερού ή λόγω εξάτμισης στο ηλιακό κύκλωμα, όταν το σύστημα τίθεται σε λειτουργία. Ενεργοποιείτε το σύστημα μόνο όταν ο ήλιος δεν πέφτει πάνω στους συλλέκτες, δηλαδή όταν έχει συννεφιά, νωρίς το πρωί, το βράδυ ή όταν οι συλλέκτες είναι καλυμμένοι. Σε περίπτωση παγετού επίσης δεν επιτρέπεται να τεθεί το σύστημα σε λειτουργία. Προσέξτε, ειδικά σε σχέση με το υδραυλικού κιτ σύνδεσης τις εξής εργασίες: Ελέγξτε την εξαέρωση της εγκατάστασης. Ελέγξτε και ρυθμίστε την ποσότητα ροής. Καταχωρήστε τις ρυθμίσεις του συστήματος ελέγχου ηλιακού κυκλώματος στο πρωτόκολλο έναρξης λειτουργίας και συντήρησης. 8 Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

9 Eναρξη λειτουργίας SM Σύνδεση πλακέτας λειτουργίας SM10 στο EMS Στις οδηγίες συναρμολόγησης και σέρβις της μονάδας χειρισμού RC35 περιγράφεται ο τρόπος χειρισμού της. Τοποθετήστε την πλακέτα λειτουργίας όπως περιγράφεται στις οδηγίες συναρμολόγησης xm10 και πραγματοποιήστε την ηλεκτρική σύνδεση. Μετά την τοποθέτηση της πλακέτας λειτουργίας SM10 (βλέπε οδηγίες συναρμολόγησης xm10), αυτή αναγνωρίζεται αυτόματα από τη μονάδα χειρισμού RC35. Ανοίξτε αρχικά το επίπεδο σέρβις για να ενεργοποιήσετε τη λειτουργία ηλιακού κυκλώματος (βλέπε κάτω). ΜΕΝΟΥ ΣΕΡΒΙΣ ΣΥΝΤΟΜΟΣ ΧΕΙΡΙΣΜΟΣ ΡΥΘΜΙΣΕΙΣ ΔΙΑΓΝΩΣΗ ΣΥΝΤΗΡΗΣΗ Διαδικασία ενεργοποίησης λειτουργίας ηλιακού κυκλώματος Ανοίξτε το καπάκι (τραβήξτε αριστερά, από τη λαβή). Πιέστε τα πλήκτρα + + ταυτόχρονα, για να ανοίξετε το μενού ΜΕΝΟΥ ΣΕΡΒΙΣ. Πιέστε το πλήκτρο, για να ανοίξετε το μενού ΣΥΝΤΟΜΟΣ ΧΕΙΡΙΣΜΟΣ. Περιστρέψτε το περιστροφικό κουμπί, ωσότου εμφανιστεί η ένδειξη ΕΧΕΤΕ ΕΓΚΑΤΑΣΤΗΣΕΙ ΠΛΑΚΕΤΑ ΗΛΙΑΚΟΥ; Κρατήστε πατημένο το πλήκτρο (η τιμή αναβοσβήνει) και ταυτόχρονα περιστρέψτε το περιστροφικό κουμπί, για να αλλάξετε την τιμή σε ΝAI. Αφήστε το πλήκτρο: Η τροποποιημένη τιμή αποθηκεύεται. Πιέστε επανειλημμένα το πλήκτρο ή κλείστε το καπάκι, για να επιστρέψετε στη βασική ένδειξη. ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Πληροφορίες σχετικά με το βασικό χειρισμό θα βρείτε στις Οδηγίες σέρβις RC35. Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 9

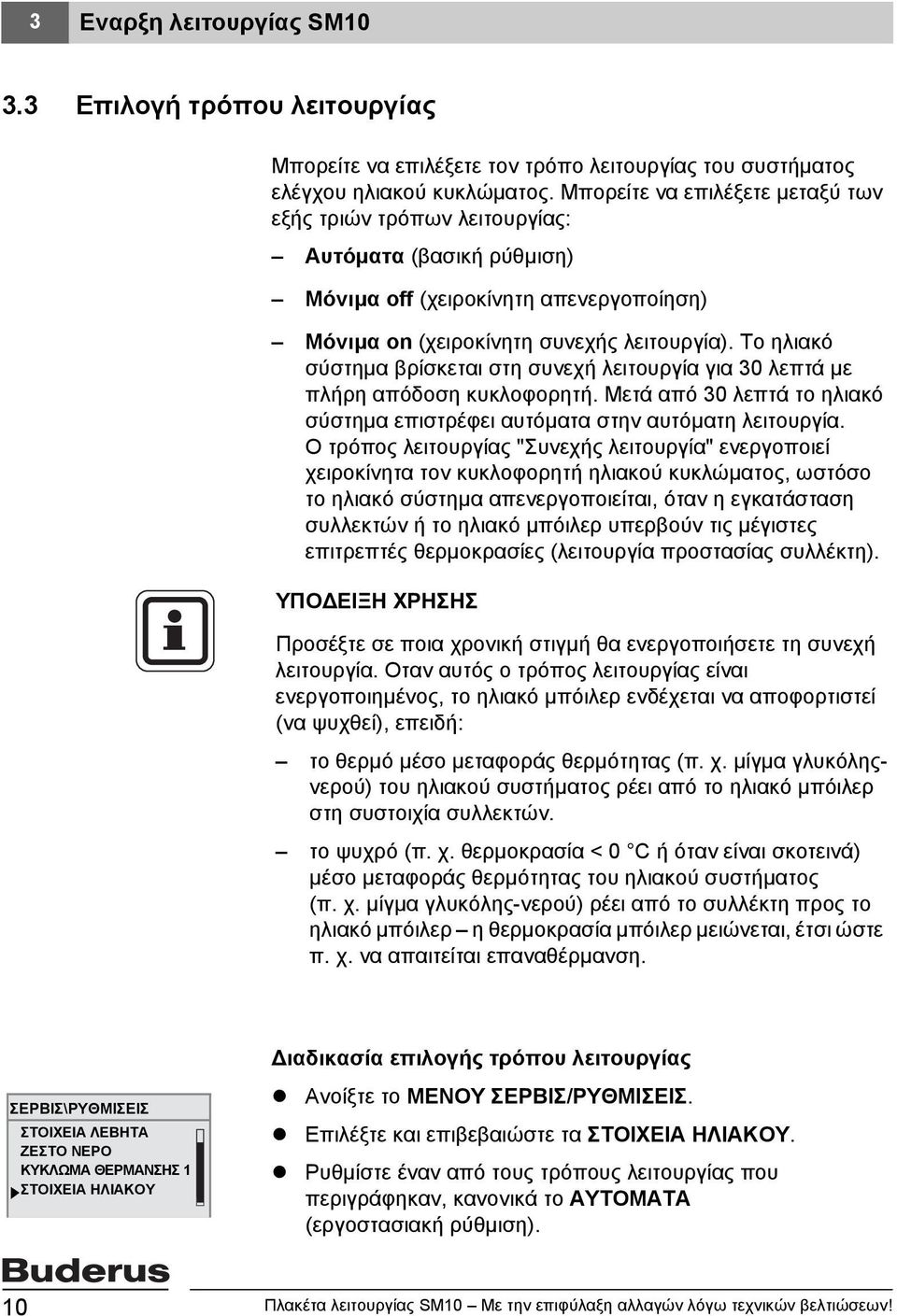

10 3 Eναρξη λειτουργίας SM Επιλογή τρόπου λειτουργίας Μπορείτε να επιλέξετε τον τρόπο λειτουργίας του συστήματος ελέγχου ηλιακού κυκλώματος. Μπορείτε να επιλέξετε μεταξύ των εξής τριών τρόπων λειτουργίας: Αυτόματα (βασική ρύθμιση) Μόνιμα off (χειροκίνητη απενεργοποίηση) Μόνιμα on (χειροκίνητη συνεχής λειτουργία). Το ηλιακό σύστημα βρίσκεται στη συνεχή λειτουργία για 30 λεπτά με πλήρη απόδοση κυκλοφορητή. Μετά από 30 λεπτά το ηλιακό σύστημα επιστρέφει αυτόματα στην αυτόματη λειτουργία. Ο τρόπος λειτουργίας "Συνεχής λειτουργία" ενεργοποιεί χειροκίνητα τον κυκλοφορητή ηλιακού κυκλώματος, ωστόσο το ηλιακό σύστημα απενεργοποιείται, όταν η εγκατάσταση συλλεκτών ή το ηλιακό μπόιλερ υπερβούν τις μέγιστες επιτρεπτές θερμοκρασίες (λειτουργία προστασίας συλλέκτη). ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Προσέξτε σε ποια χρονική στιγμή θα ενεργοποιήσετε τη συνεχή λειτουργία. Oταν αυτός ο τρόπος λειτουργίας είναι ενεργοποιημένος, το ηλιακό μπόιλερ ενδέχεται να αποφορτιστεί (να ψυχθεί), επειδή: το θερμό μέσο μεταφοράς θερμότητας (π. χ. μίγμα γλυκόληςνερού) του ηλιακού συστήματος ρέει από το ηλιακό μπόιλερ στη συστοιχία συλλεκτών. το ψυχρό (π. χ. θερμοκρασία <0 C ή όταν είναι σκοτεινά) μέσο μεταφοράς θερμότητας του ηλιακού συστήματος (π. χ. μίγμα γλυκόλης-νερού) ρέει από το συλλέκτη προς το ηλιακό μπόιλερ η θερμοκρασία μπόιλερ μειώνεται, έτσι ώστε π. χ. να απαιτείται επαναθέρμανση. ΣΕΡΒΙΣ\ΡΥΘΜΙΣΕΙΣ ΣΤΟΙΧΕΙΑ ΛΕΒΗΤΑ ΖΕΣΤΟ ΝΕΡΟ ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ 1 ΣΤΟΙΧΕΙΑ ΗΛΙΑΚΟΥ Διαδικασία επιλογής τρόπου λειτουργίας Ανοίξτε το ΜΕΝΟΥ ΣΕΡΒΙΣ/ΡΥΘΜΙΣΕΙΣ. Επιλέξτε και επιβεβαιώστε τα ΣΤΟΙΧΕΙΑ ΗΛΙΑΚΟΥ. Ρυθμίστε έναν από τους τρόπους λειτουργίας που περιγράφηκαν, κανονικά το ΑYTOMATA (εργοστασιακή ρύθμιση). 10 Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

11 Eναρξη λειτουργίας SM Ρύθμιση συστήματος ρύθμισης ηλιακού κυκλώματος Μπορείτε να συνδέσετε έναν καταναλωτή (π. χ. ηλιακό μπόιλερ) για τη θέρμανση νερού χρήσης, μέσω της πλακέτας λειτουργίας SM10 στο σύστημα ρύθμισης. ΜΕΝΟΥ ΣΕΡΒΙΣ/ΡΥΘΜΙΣΕΙΣ ΣΤΟΙΧΕΙΑ ΛΕΒΗΤΑ ΖΕΣΤΟ ΝΕΡΟ ΚΥΚΛΩΜΑ ΘΕΡΜΑΝΣΗΣ 1 ΣΤΟΙΧΕΙΑ ΗΛΙΑΚΟΥ Διαδικασία ρύθμισης συστήματος ρύθμισης ηλιακού κυκλώματος Ανοίξτε το ΜΕΝΟΥ ΣΕΡΒΙΣ/ΡΥΘΜΙΣΕΙΣ. Επιλέξτε και επιβεβαιώστε τα ΣΤΟΙΧΕΙΑ ΗΛΙΑΚΟΥ. Περιστρέψτε το περιστροφικό κουμπί, μέχρι να εμφανιστεί η επιθυμητή παράμετρος. Κρατήστε πατημένο το πλήκτρο (η τιμή αναβοσβήνει) και ταυτόχρονα περιστρέψτε το περιστροφικό κουμπί, για να αλλάξετε την τιμή Ρύθμιση μέγιστης θερμοκρασίας μπόιλερ Η θερμοκρασία μετράται στον αισθητήρα ζεστού νερού στο κέντρο του μπόιλερ (FW). Παράμετροι: Επιλέξτε ΠΟΙΑ ΕΙΝΑΙ Η ΜΕΓΙΣΤΗ ΘΕΡΜΟΚΡΑΣ ΜΠΟΙΛΕΡ ΤΗΣ ΗΛΙΑΚΗΣ ΕΓΚΑΤ Ρύθμιση βελτιστοποίησης πλήρωσης Με τη λειτουργία "Βελτιστοποίηση πλήρωσης" βελτιστοποιείται ηαπόδοση ηλιακής ενέργειας σε σχέση με τα συνηθισμένα συστήματα ρύθμισης ηλιακού κυκλώματος διαφοράς θερμοκρασίας. To συνδυασμένο σύστημα ρύθμισης λέβηταηλιακού κυκλώματος εντοπίζει εάν υπάρχει απόδοση ηλιακής ενέργειας και εάν η αποθηκευμένη ποσότητα θερμότητας επαρκεί για την τροφοδοσία ζεστού νερού. Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 11

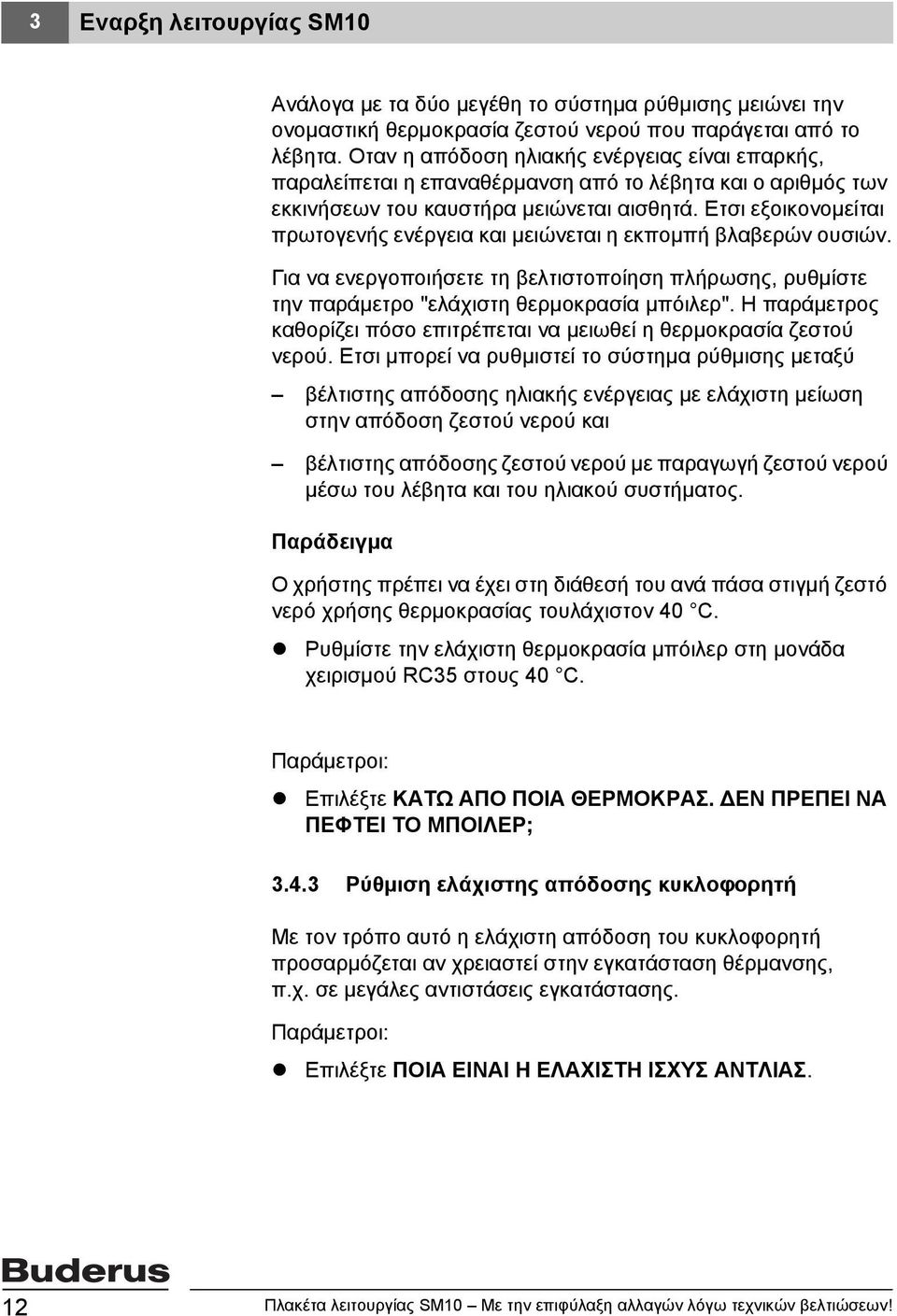

12 3 Eναρξη λειτουργίας SM10 Ανάλογα με τα δύο μεγέθη το σύστημα ρύθμισης μειώνει την ονομαστική θερμοκρασία ζεστού νερού που παράγεται από το λέβητα. Oταν η απόδοση ηλιακής ενέργειας είναι επαρκής, παραλείπεται η επαναθέρμανση από το λέβητα και ο αριθμός των εκκινήσεων του καυστήρα μειώνεται αισθητά. Eτσι εξοικονομείται πρωτογενής ενέργεια και μειώνεται η εκπομπή βλαβερών ουσιών. Για να ενεργοποιήσετε τη βελτιστοποίηση πλήρωσης, ρυθμίστε την παράμετρο "ελάχιστη θερμοκρασία μπόιλερ". Η παράμετρος καθορίζει πόσο επιτρέπεται να μειωθεί η θερμοκρασία ζεστού νερού. Eτσι μπορεί να ρυθμιστεί το σύστημα ρύθμισης μεταξύ βέλτιστης απόδοσης ηλιακής ενέργειας με ελάχιστη μείωση στην απόδοση ζεστού νερού και βέλτιστης απόδοσης ζεστού νερού με παραγωγή ζεστού νερού μέσω του λέβητα και του ηλιακού συστήματος. Παράδειγμα Ο χρήστης πρέπει να έχει στη διάθεσή του ανά πάσα στιγμή ζεστό νερό χρήσης θερμοκρασίας τουλάχιστον 40 C. Ρυθμίστε την ελάχιστη θερμοκρασία μπόιλερ στη μονάδα χειρισμού RC35 στους 40 C. Παράμετροι: Επιλέξτε ΚΑΤΩ ΑΠΟ ΠΟΙΑ ΘΕΡΜΟΚΡΑΣ. ΔΕΝ ΠΡΕΠΕΙ ΝΑ ΠΕΦΤΕΙ ΤΟ ΜΠΟΙΛΕΡ; Ρύθμιση ελάχιστης απόδοσης κυκλοφορητή Με τον τρόπο αυτό η ελάχιστη απόδοση του κυκλοφορητή προσαρμόζεται αν χρειαστεί στην εγκατάσταση θέρμανσης, π.χ. σε μεγάλες αντιστάσεις εγκατάστασης. Παράμετροι: Επιλέξτε ΠΟΙΑ ΕΙΝΑΙ Η ΕΛΑΧΙΣΤΗ ΙΣΧΥΣ ΑΝΤΛΙΑΣ. 12 Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

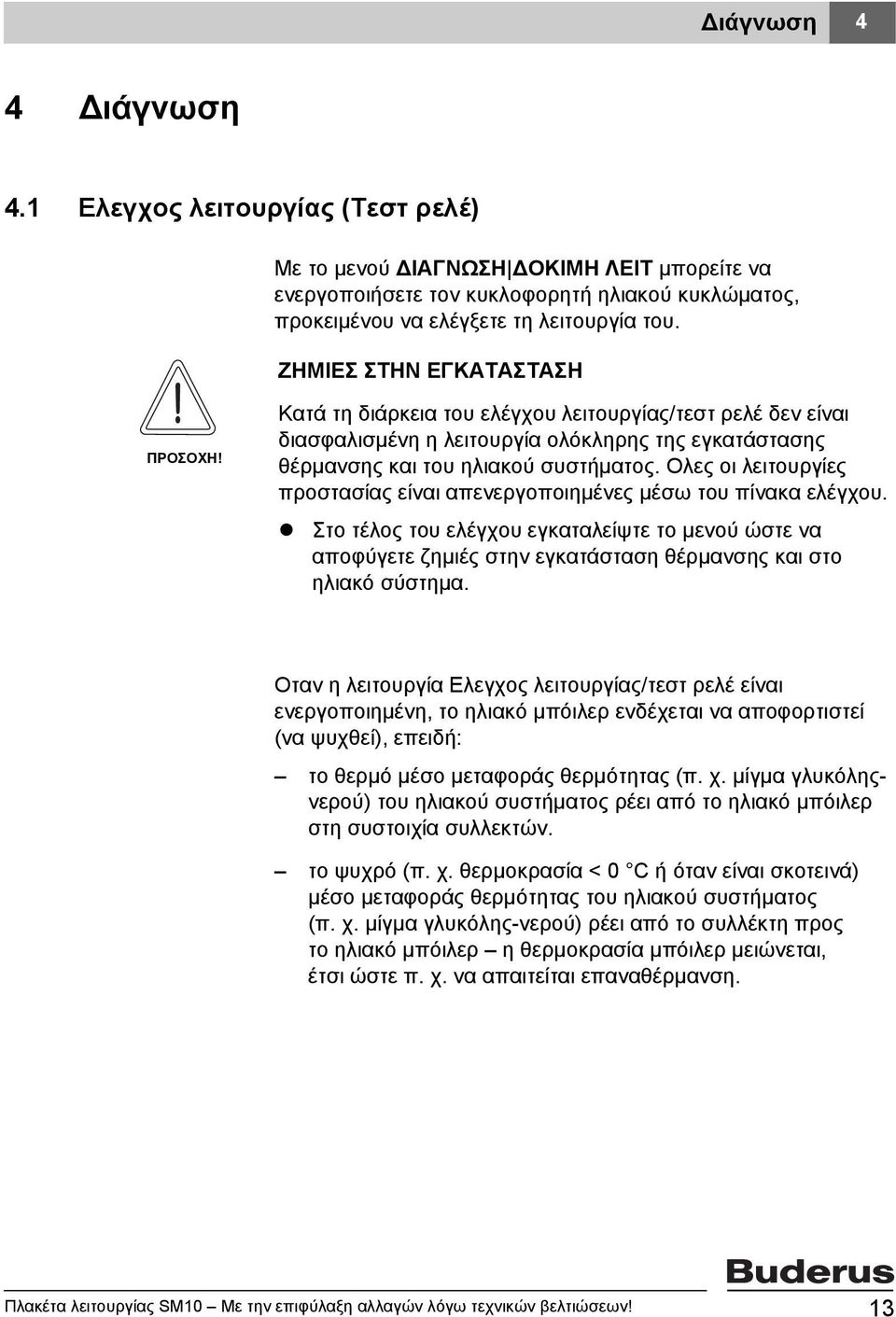

13 Διάγνωση 4 4 Διάγνωση 4.1 Eλεγχος λειτουργίας (Τεστ ρελέ) Με το μενού ΔΙΑΓΝΩΣΗ ΔΟΚΙΜΗ ΛΕΙΤ μπορείτε να ενεργοποιήσετε τον κυκλοφορητή ηλιακού κυκλώματος, προκειμένου να ελέγξετε τη λειτουργία του. ΖΗΜΙΕΣ ΣΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΠΡΟΣΟΧΗ! Κατά τη διάρκεια του ελέγχου λειτουργίας/τεστ ρελέ δεν είναι διασφαλισμένη η λειτουργία ολόκληρης της εγκατάστασης θέρμανσης και του ηλιακού συστήματος. Oλες οι λειτουργίες προστασίας είναι απενεργοποιημένες μέσω του πίνακα ελέγχου. Στο τέλος του ελέγχου εγκαταλείψτε το μενού ώστε να αποφύγετε ζημιές στην εγκατάσταση θέρμανσης και στο ηλιακό σύστημα. Oταν η λειτουργία Eλεγχος λειτουργίας/τεστ ρελέ είναι ενεργοποιημένη, το ηλιακό μπόιλερ ενδέχεται να αποφορτιστεί (να ψυχθεί), επειδή: το θερμό μέσο μεταφοράς θερμότητας (π. χ. μίγμα γλυκόληςνερού) του ηλιακού συστήματος ρέει από το ηλιακό μπόιλερ στη συστοιχία συλλεκτών. το ψυχρό (π. χ. θερμοκρασία <0 C ή όταν είναι σκοτεινά) μέσο μεταφοράς θερμότητας του ηλιακού συστήματος (π. χ. μίγμα γλυκόλης-νερού) ρέει από το συλλέκτη προς το ηλιακό μπόιλερ η θερμοκρασία μπόιλερ μειώνεται, έτσι ώστε π. χ. να απαιτείται επαναθέρμανση. Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 13

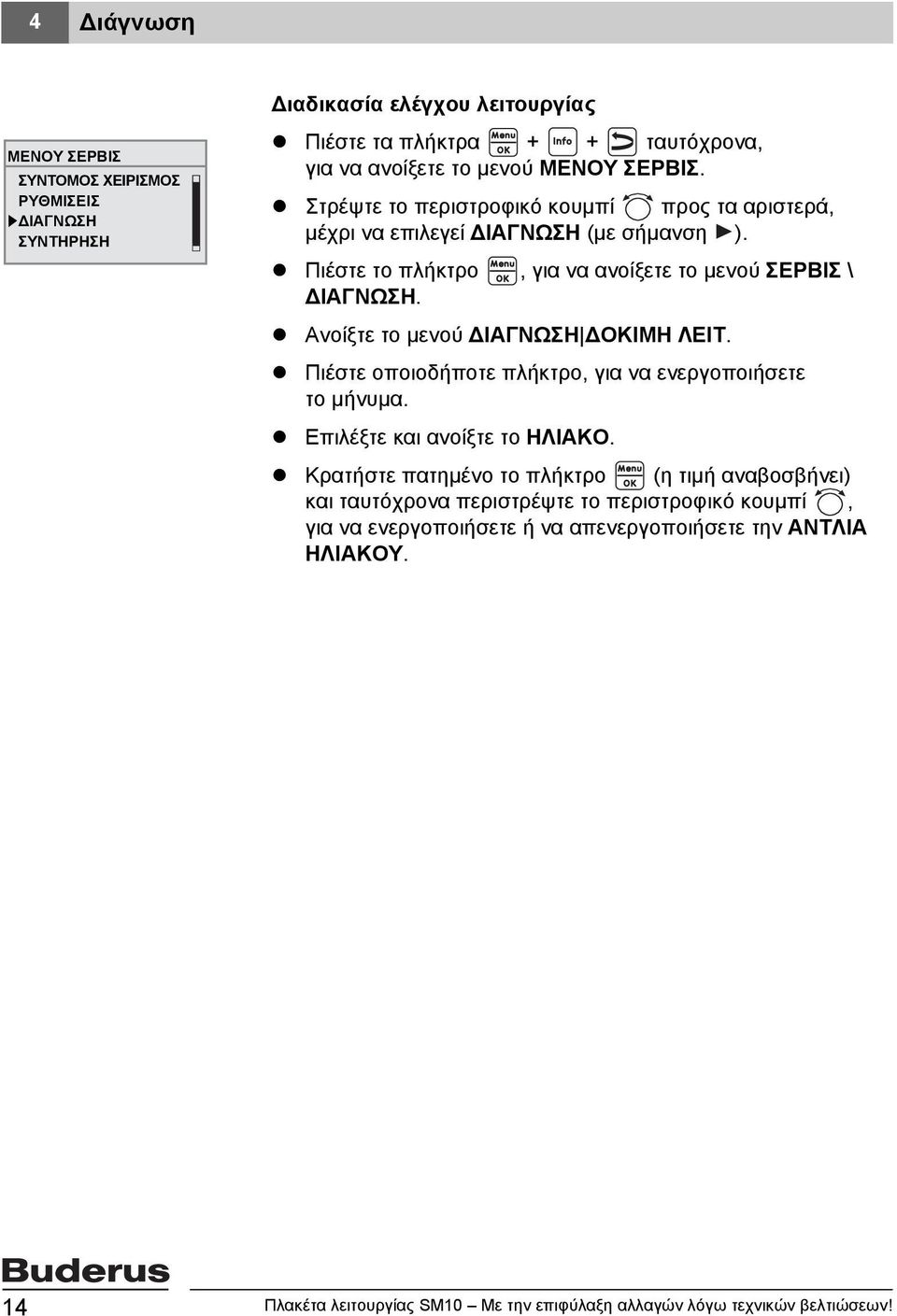

14 4 Διάγνωση ΜΕΝΟΥ ΣΕΡΒΙΣ ΣΥΝΤΟΜΟΣ ΧΕΙΡΙΣΜΟΣ ΡΥΘΜΙΣΕΙΣ ΔΙΑΓΝΩΣΗ ΣΥΝΤΗΡΗΣΗ Διαδικασία ελέγχου λειτουργίας Πιέστε τα πλήκτρα + + ταυτόχρονα, για να ανοίξετε το μενού ΜΕΝΟΥ ΣΕΡΒΙΣ. Στρέψτε το περιστροφικό κουμπί προς τα αριστερά, μέχρι να επιλεγεί ΔΙΑΓΝΩΣΗ (με σήμανση ). Πιέστε το πλήκτρο, για να ανοίξετε το μενού ΣΕΡΒΙΣ \ ΔΙΑΓΝΩΣΗ. Ανοίξτε το μενού ΔΙΑΓΝΩΣΗ ΔΟΚΙΜΗ ΛΕΙΤ. Πιέστε οποιοδήποτε πλήκτρο, για να ενεργοποιήσετε το μήνυμα. Επιλέξτε και ανοίξτε το ΗΛΙΑΚΟ. Κρατήστε πατημένο το πλήκτρο (η τιμή αναβοσβήνει) και ταυτόχρονα περιστρέψτε το περιστροφικό κουμπί, για να ενεργοποιήσετε ή να απενεργοποιήσετε την ANTΛIA ΗΛΙΑΚΟΥ. 14 Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

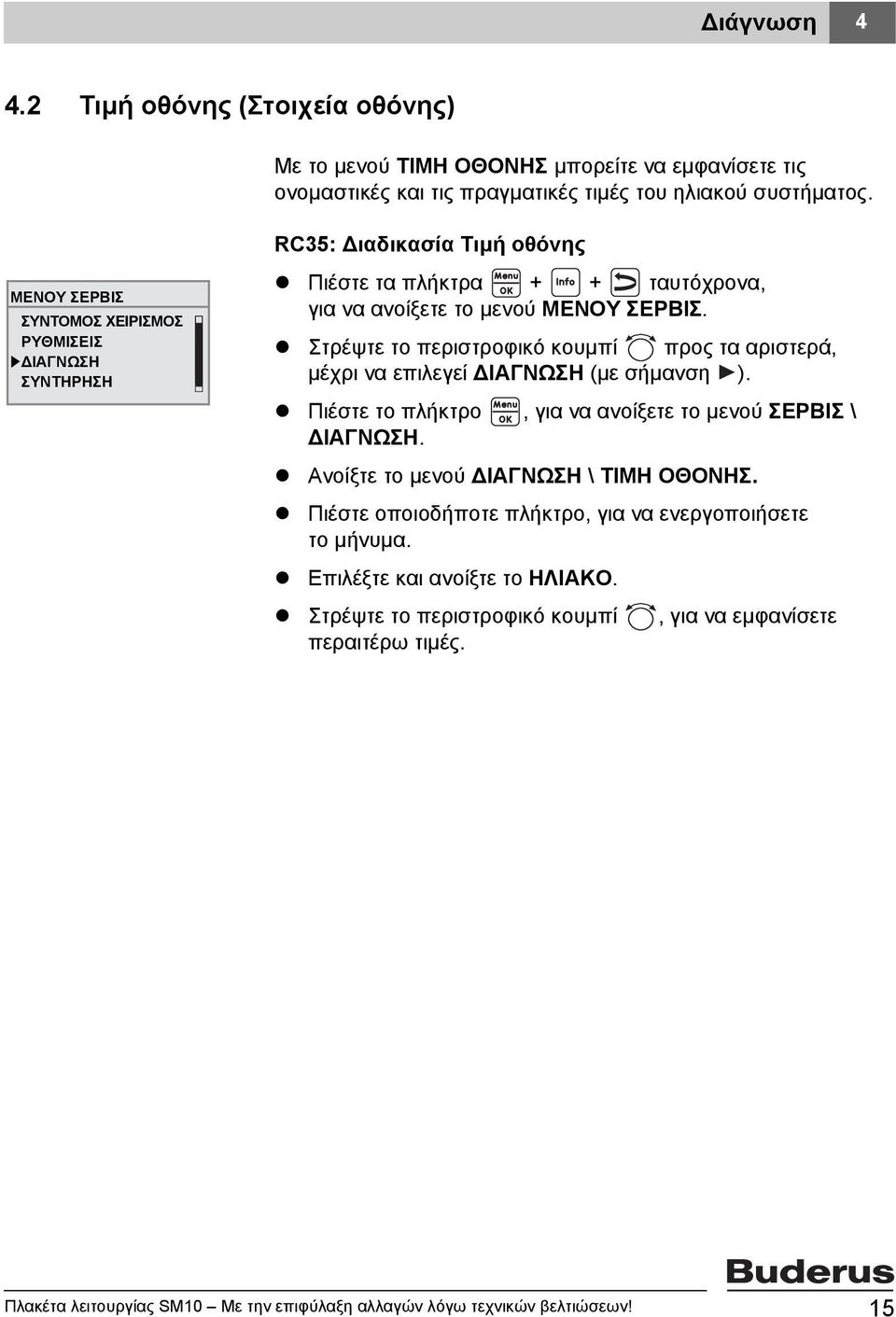

15 Διάγνωση Τιμή οθόνης (Στοιχεία οθόνης) Με το μενού ΤΙΜΗ ΟΘΟΝΗΣ μπορείτε να εμφανίσετε τις ονομαστικές και τις πραγματικές τιμές του ηλιακού συστήματος. ΜΕΝΟΥ ΣΕΡΒΙΣ ΣΥΝΤΟΜΟΣ ΧΕΙΡΙΣΜΟΣ ΡΥΘΜΙΣΕΙΣ ΔΙΑΓΝΩΣΗ ΣΥΝΤΗΡΗΣΗ RC35: Διαδικασία Τιμή οθόνης Πιέστε τα πλήκτρα + + ταυτόχρονα, γιαναανοίξετε το μενού ΜΕΝΟΥ ΣΕΡΒΙΣ. Στρέψτε το περιστροφικό κουμπί προς τα αριστερά, μέχρι να επιλεγεί ΔΙΑΓΝΩΣΗ (με σήμανση ). Πιέστε το πλήκτρο, για να ανοίξετε το μενού ΣΕΡΒΙΣ \ ΔΙΑΓΝΩΣΗ. Ανοίξτε το μενού ΔΙΑΓΝΩΣΗ \ ΤΙΜΗ ΟΘΟΝΗΣ. Πιέστε οποιοδήποτε πλήκτρο, για να ενεργοποιήσετε το μήνυμα. Επιλέξτε και ανοίξτε το ΗΛΙΑΚO. Στρέψτε το περιστροφικό κουμπί, για να εμφανίσετε περαιτέρω τιμές. Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 15

16 4 Διάγνωση 4.3 Μήνυμα σφάλματος (Ιστορικό βλαβών) Με το μενού ΜΗΝΥΜΑ ΣΦΑΛΜΑΤΟΣ μπορείτε να εμφανίσετε τις πιο πρόσφατες βλάβες από τη μνήμη βλαβών π.χ., για να εξετάσετε κάποια βλάβη. Βλάβες του ηλιακού συστήματος κατατάσσονται στην κατηγορία ΣΦΑΛΜΑΤΑ ΕΓΚΑΤΑΣΤΑΣΗΣ. Η εγκατάσταση θέρμανσης συνεχίζει όσο είναι δυνατόν να λειτουργεί σε κατάσταση βλάβης, η επαναφορά δεν είναι απαραίτητη. ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Τις βλάβες σε σχέση με την πλακέτα λειτουργίας SM10 που μπορούν να προβληθούν θα τις βρείτε στο κεφάλαιο 5 "Αποκατάσταση βλαβών", Σελίδα 17. ΜΕΝΟΥ ΣΕΡΒΙΣ ΣΥΝΤΟΜΟΣ ΧΕΙΡΙΣΜΟΣ ΡΥΘΜΙΣΕΙΣ ΔΙΑΓΝΩΣΗ ΣΥΝΤΗΡΗΣΗ Διαδικασία Μήνυμα σφάλματος Πιέστε τα πλήκτρα + + ταυτόχρονα, για να ανοίξετε το μενού ΜΕΝΟΥ ΣΕΡΒΙΣ. Στρέψτε το περιστροφικό κουμπί προς τα αριστερά, μέχρι να επιλεγεί ΔΙΑΓΝΩΣΗ (με σήμανση ). Πιέστε το πλήκτρο, για να ανοίξετε το μενού ΣΕΡΒΙΣ \ ΔΙΑΓΝΩΣΗ. Ανοίξτε το μενού ΔΙΑΓΝΩΣΗ \ ΜΗΝΥΜΑ ΣΦΑΛΜΑΤΟΣ. Επιλέξτε και ανοίξτε ΣΦΑΛΜΑ EΓKATAΣTAΣHΣ. Στρέψτε το περιστροφικό κουμπί, για να εμφανίσετε το επόμενο μήνυμα. Στρέψτε το περιστροφικό κουμπί, μέχρι να εμφανιστεί στην οθόνη "ΜΕΝΟΥ ΣΕΡΒΙΣ ΛIΣTA ΣΦΑΛΜΑΤΩN". 16 Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

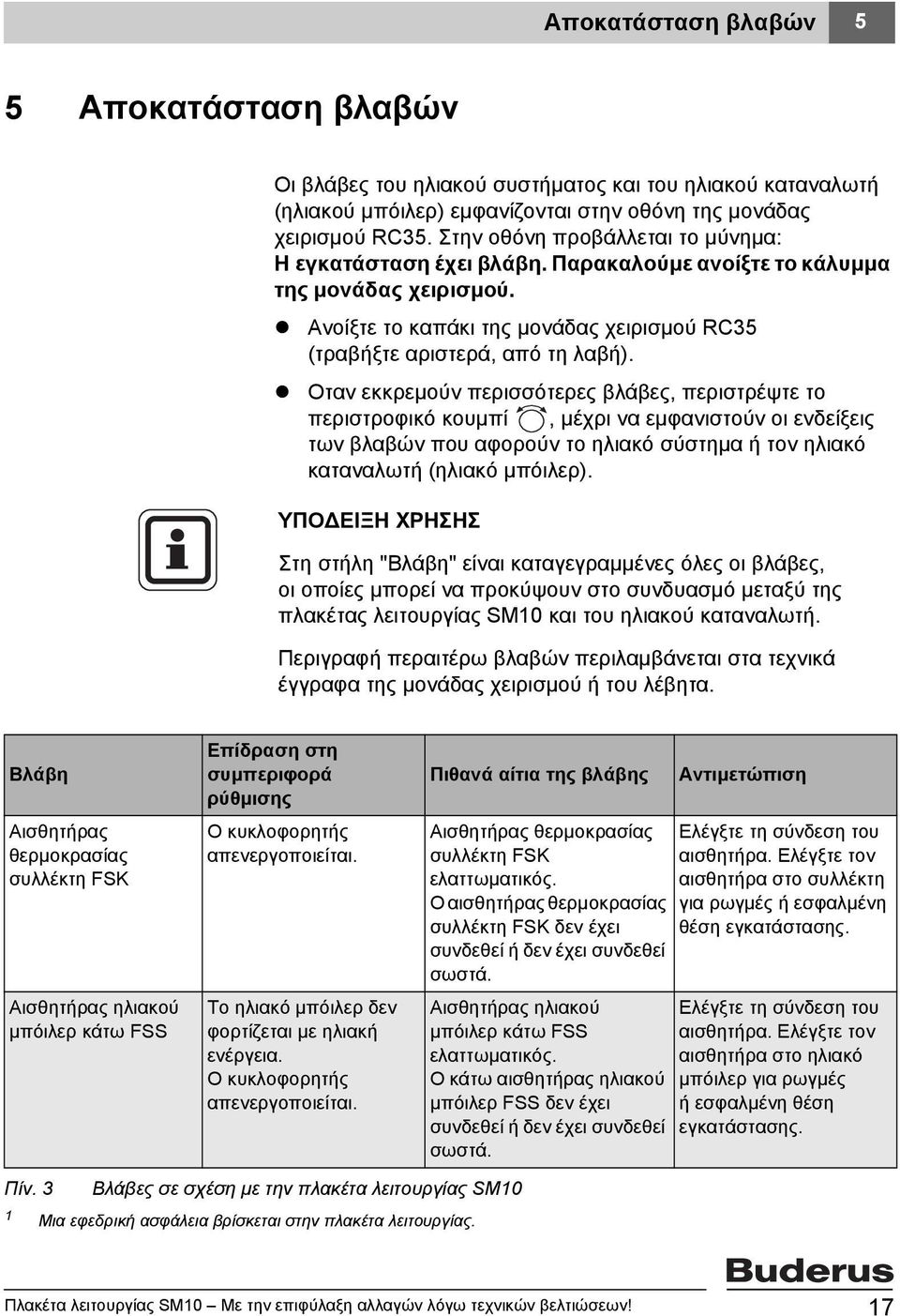

17 Αποκατάσταση βλαβών 5 5 Αποκατάσταση βλαβών Οι βλάβες τoυ ηλιακού συστήματος και του ηλιακού καταναλωτή (ηλιακού μπόιλερ) εμφανίζονται στην οθόνη της μονάδας χειρισμού RC35. Στην οθόνη προβάλλεται το μύνημα: Η εγκατάσταση έχει βλάβη. Παρακαλούμε ανοίξτε το κάλυμμα της μονάδας χειρισμού. Ανοίξτε το καπάκι της μονάδας χειρισμού RC35 (τραβήξτε αριστερά, από τη λαβή). Oταν εκκρεμούν περισσότερες βλάβες, περιστρέψτε το περιστροφικό κουμπί, μέχρι να εμφανιστούν οι ενδείξεις των βλαβών που αφορούν το ηλιακό σύστημα ή τον ηλιακό καταναλωτή (ηλιακό μπόιλερ). ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Στη στήλη "Βλάβη" είναι καταγεγραμμένες όλες οι βλάβες, οι οποίες μπορεί να προκύψουν στο συνδυασμό μεταξύ της πλακέτας λειτουργίας SM10 και του ηλιακού καταναλωτή. Περιγραφή περαιτέρω βλαβών περιλαμβάνεται στα τεχνικά έγγραφα της μονάδας χειρισμού ή του λέβητα. Βλάβη Αισθητήρας θερμοκρασίας συλλέκτη FSK Αισθητήρας ηλιακού μπόιλερ κάτω FSS Επίδραση στη συμπεριφορά ρύθμισης Ο κυκλοφορητής απενεργοποιείται. Το ηλιακό μπόιλερ δεν φορτίζεται με ηλιακή ενέργεια. Ο κυκλοφορητής απενεργοποιείται. Πιθανά αίτια της βλάβης Αισθητήρας θερμοκρασίας συλλέκτη FSK ελαττωματικός. Ο αισθητήρας θερμοκρασίας συλλέκτη FSK δεν έχει συνδεθεί ή δεν έχει συνδεθεί σωστά. Αισθητήρας ηλιακού μπόιλερ κάτω FSS ελαττωματικός. Ο κάτω αισθητήρας ηλιακού μπόιλερ FSS δεν έχει συνδεθεί ή δεν έχει συνδεθεί σωστά. Αντιμετώπιση Ελέγξτε τη σύνδεση του αισθητήρα. Ελέγξτε τον αισθητήρα στο συλλέκτη για ρωγμές ή εσφαλμένη θέση εγκατάστασης. Ελέγξτε τη σύνδεση του αισθητήρα. Ελέγξτε τον αισθητήρα στο ηλιακό μπόιλερ για ρωγμές ήεσφαλμένη θέση εγκατάστασης. Πίν. 3 Βλάβες σε σχέση με την πλακέτα λειτουργίας SM10 1 Μια εφεδρική ασφάλεια βρίσκεται στην πλακέτα λειτουργίας. Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 17

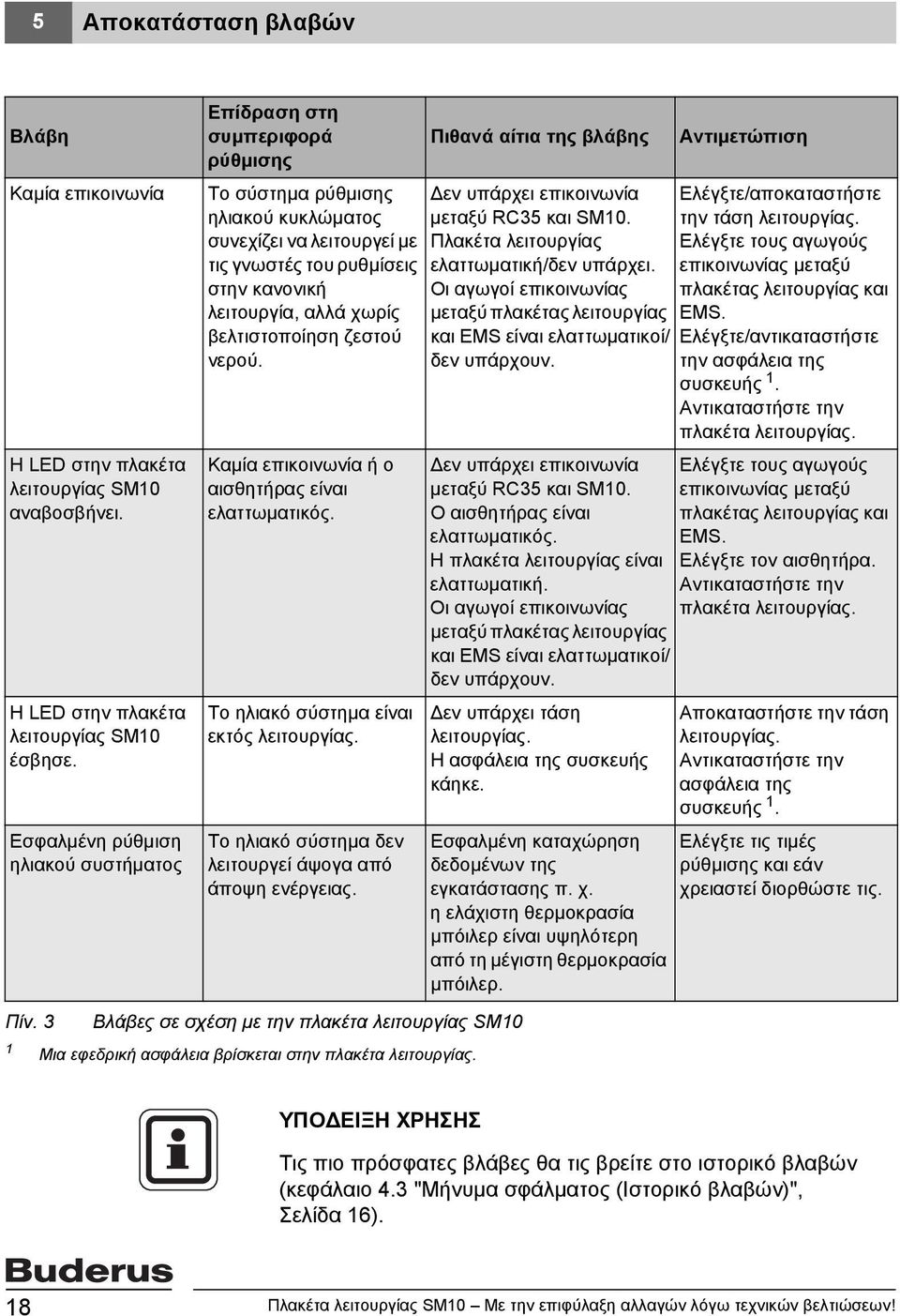

18 5 Αποκατάσταση βλαβών Βλάβη Καμία επικοινωνία Η LED στην πλακέτα λειτουργίας SM10 αναβοσβήνει. Η LED στην πλακέτα λειτουργίας SM10 έσβησε. Εσφαλμένη ρύθμιση ηλιακού συστήματος Επίδραση στη συμπεριφορά ρύθμισης Το σύστημα ρύθμισης ηλιακού κυκλώματος συνεχίζει να λειτουργεί με τις γνωστές του ρυθμίσεις στην κανονική λειτουργία, αλλά χωρίς βελτιστοποίηση ζεστού νερού. Καμία επικοινωνία ή ο αισθητήρας είναι ελαττωματικός. Το ηλιακό σύστημα είναι εκτός λειτουργίας. Το ηλιακό σύστημα δεν λειτουργεί άψογα από άποψη ενέργειας. Πιθανά αίτια της βλάβης Δεν υπάρχει επικοινωνία μεταξύ RC35 και SM10. Πλακέτα λειτουργίας ελαττωματική/δεν υπάρχει. Οι αγωγοί επικοινωνίας μεταξύ πλακέτας λειτουργίας και EMS είναι ελαττωματικοί/ δεν υπάρχουν. Δεν υπάρχει επικοινωνία μεταξύ RC35 και SM10. Ο αισθητήρας είναι ελαττωματικός. Η πλακέτα λειτουργίας είναι ελαττωματική. Οι αγωγοί επικοινωνίας μεταξύ πλακέτας λειτουργίας και EMS είναι ελαττωματικοί/ δεν υπάρχουν. Δεν υπάρχει τάση λειτουργίας. Η ασφάλεια της συσκευής κάηκε. Εσφαλμένη καταχώρηση δεδομένων της εγκατάστασης π. χ. ηελάχιστη θερμοκρασία μπόιλερ είναι υψηλότερη από τη μέγιστη θερμοκρασία μπόιλερ. Αντιμετώπιση Ελέγξτε/αποκαταστήστε την τάση λειτουργίας. Ελέγξτε τους αγωγούς επικοινωνίας μεταξύ πλακέτας λειτουργίας και EMS. Ελέγξτε/αντικαταστήστε την ασφάλεια της συσκευής 1. Αντικαταστήστε την πλακέτα λειτουργίας. Ελέγξτε τους αγωγούς επικοινωνίας μεταξύ πλακέτας λειτουργίας και EMS. Ελέγξτε τον αισθητήρα. Αντικαταστήστε την πλακέτα λειτουργίας. Αποκαταστήστε την τάση λειτουργίας. Αντικαταστήστε την ασφάλεια της συσκευής 1. Ελέγξτε τις τιμές ρύθμισης και εάν χρειαστεί διορθώστε τις. Πίν. 3 Βλάβες σε σχέση με την πλακέτα λειτουργίας SM10 1 Μια εφεδρική ασφάλεια βρίσκεται στην πλακέτα λειτουργίας. ΥΠΟΔΕΙΞΗ ΧΡΗΣΗΣ Τις πιο πρόσφατες βλάβες θα τις βρείτε στο ιστορικό βλαβών (κεφάλαιο 4.3 "Μήνυμα σφάλματος (Ιστορικό βλαβών)", Σελίδα 16). 18 Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων!

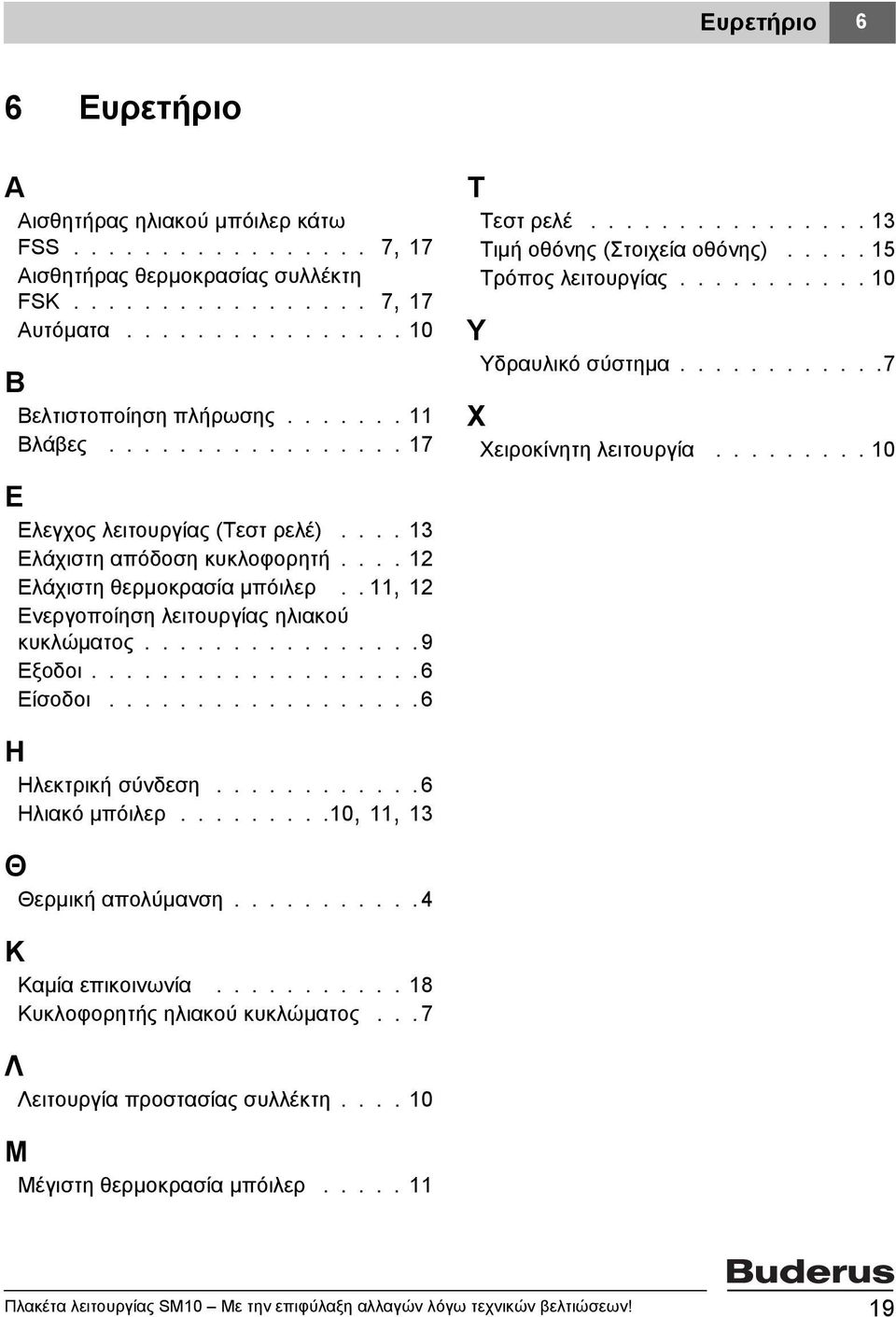

19 Ευρετήριο 6 6 Ευρετήριο Α Αισθητήρας ηλιακού μπόιλερ κάτω FSS , 17 Αισθητήρας θερμοκρασίας συλλέκτη FSK , 17 Αυτόματα Β Βελτιστοποίηση πλήρωσης Βλάβες Ε Ελεγχος λειτουργίας (Τεστ ρελέ) Ελάχιστη απόδοση κυκλοφορητή Ελάχιστη θερμοκρασία μπόιλερ.. 11, 12 Ενεργοποίηση λειτουργίας ηλιακού κυκλώματος Εξοδοι Είσοδοι Τ Τεστ ρελέ Τιμή οθόνης (Στοιχεία οθόνης) Τρόπος λειτουργίας Υ Υδραυλικό σύστημα Χ Χειροκίνητη λειτουργία Η Ηλεκτρική σύνδεση Ηλιακό μπόιλερ , 11, 13 Θ Θερμική απολύμανση Κ Καμία επικοινωνία Κυκλοφορητής ηλιακού κυκλώματος... 7 Λ Λειτουργία προστασίας συλλέκτη Μ Μέγιστη θερμοκρασία μπόιλερ Πλακέτα λειτουργίας SM10 Με την επιφύλαξη αλλαγών λόγω τεχνικών βελτιώσεων! 19

20 Buderus Ελλάς A.E. K. Τσαλδάρη 6, Αθήνα
