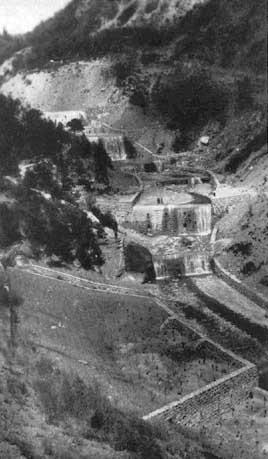

1 ΕΡΓΑ ΕΛΕΓΧΟΥ ΟΡΕΙΝΩΝ ΥΔΑΤΩΝ Υπεύθυνος Μαθήματος Δρ. Γ. Ζαΐμης

2 ΕΡΓΑ ΕΛΕΓΧΟΥ ΟΡΕΙΝΩΝ ΥΔΑΤΩΝ Υπεύθυνος Μαθήματος Δρ. Γ. Ζαΐμης

3 ΚEΦΑΛΑΙΟ 3 Ο Αγροτεχνικά Έργα

4 Αγροτεχνικά Έργα Δεν χρησιμοποιούν ζωντανό υλικό Εδάφη κλίση 2-3%, κλιμακωτές, ισοπεδώσεις Εδάφη κλίση >3%, Κατεργασία εδάφους Κατασκευή βαθμίδων Κατασκευή τάφρων Κατασκευή κλαδοπλεγμάτων, φακελλωμάτων και κλαδοστρωμάτων από νεκρό υλικό, και Διάφορες χωματουργικές εργασίες

5 Κατεργασία Εδάφους Άρωση κατά τις ισοϋψείς (μεχρι 5%) Προστατεύει διάβρωση Μεγαλύτερη συγκράτηση Γονιμότερα εδάφη Αγροτεχνικά Έργα

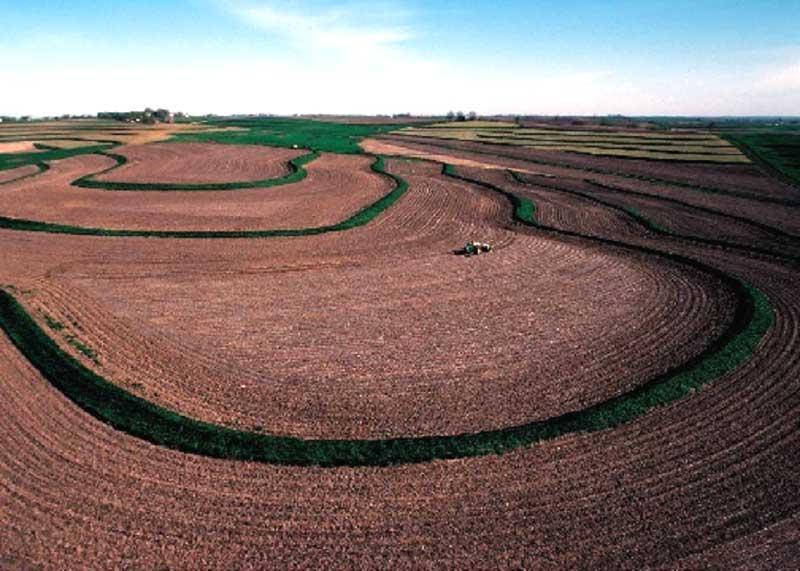

6 Κατεργασία Εδάφους Άρωση κατά τις ισοϋψείς με καλλιέργειες πυκνής βλάστησης (5-8 %) Ομοιομόρφου πάχους

7 Κατεργασία Εδάφους Άρωση κατά τις ισοϋψείς με καλλιέργειες πυκνής βλάστησης (5-8 %) Ομοιομόρφου πάχους

8 Κατεργασία Εδάφους Άρωση κατά τις ισοϋψείς με καλλιέργειες πυκνής βλάστησης (5-8 %) με Διορθωτικές Λωρίδες Ζώνες με μεγαλύτερο πάχος ΠΡΟΤΙΜΟΤΕΡΟ πλάτος καλλιεργειών ομοιόμορφο

9 Κατεργασία Εδάφους Άρωση κατά τις ισοϋψείς με καλλιέργειες πυκνής βλάστησης Λωρίδες Ανασχέσεως

10 Κατεργασία Εδάφους Άρωση κατά τις ισοϋψείς με καλλιέργειες πυκνής βλάστησης (5-8 %) Λωρίδες Ανασχέσεως

11 Βαθμίδες Κλίση > 8% ΣΚΟΠΟΣ: Προστατεύει διάβρωση, Μεγαλύτερη συγκράτηση, Δημιουργία Συνθηκών Καλλιέργειας Βαθμίδες Κυματοειδείς Ταφροειδείς Δημιουργία Τεχνητά με τοίχο Χωρίς τοίχο

12 Επίπεδες Βαθμίδες Κλίσεις 8-30% Διεύθυνση Ισοϋψών Όμβρια νερά απορρέουν επόμενη βαθμίδα Δενδροκομική καλλιέργεια Κλίση 15-30%, τοίχοι από κονίαμα Κλίση 8-15% ξηρότοιχους, θάμνους και πόες Κατάστρωμα, οριζόντιο, κλίνει εσωτερικό ή εξωτερικό ή εσωτερικό τάφρο

13 Επίπεδες Βαθμίδες

14 πλάτος βαθμίδων (υψομετρική διάφορα) μειωνεται οσο αυξανεται η κλιση (συνηθων 2-10μ) Επίπεδες Βαθμίδες αμμοπηλώδη εδάφη κλίση 0,35-2,00 % χαλικώδη εδάφη κλίση 0,50-2,50 % Κλιμάκωση αυξάνεται όσο μειώνεται το μήκος Αποφεύγονται μεγάλα μήκη: ΓΙΑΤΙ ανεπιθύμητο κόστος κατασκευής και μπορει να υπερχειλίσει ΚΑΤΑΣΚΕΥΗ Καθορίζουμε μήκος βαθμίδων ( m επικλινείς, m οριζόντια

15 Κατασκευή Βαθμίδων ΤΟΙΧΟΙ ΑΝΤΙΣΤΗΡΙΞΗΣ: βασικό συμπληρωματικό στοιχειό ΣΚΟΠΟΣ: Συγκράτηση επιχωμάτων Ύψος H = b εφa Πλάτος 0,4-0,5 H Bαθος 0,3m

16 ΕΠΙΚΛΙΝΗ ΠΡΑΝΗ Επίπεδες Βαθμίδες Κλίση ανάλογα το έδαφος Φύτευση: Quercus coccifera, Juniperus και αγριάδα ΑΠΟΜΑΚΡΥΝΣΗ ΝΕΡΩΝ Αποδέκτης συλλογής Σημεία εκβολής τάφρων

17 Επίπεδες Βαθμίδες

18 Ταφροειδείς Βαθμίδες ΣΚΟΠΟ Συγκρατούν και αποχετεύουν τα όμβρια νερά με ταχύτητα ώστε Να μην έχουμε διάβρωση Ενώ καλλιεργείται η επιφάνεια ΚΑΤΑΛΛΗΛΟ Υγρές πολυομβρες περιοχές

19 Τάφροι συγκράτησης Δυο Κατηγορίες Λοφωδών περιοχών, μικρές κλίσεις, μικρές βροχοπτώσεις, απορροφούν νερά στον τόπο πτώσης Ορεινών περιοχών, μεγάλες κλίσεις, συγκρατούν τα νερά ψηλά μέρη της λεκάνης, αμβλύνουν πλημμυρικές αιχμές

20 Τάφροι συγκράτησης Χωρητικότητα x = P a (L/12) Οριζόντια απόσταση μεταξύ τάφρων 2-10m και κλίση 20-60% ΣΧΗΜΑ τριγωνικό Σοβαρότερα προβλήματα λόγο κλίσεις πρανών Αμμώδη 2 ή 2.5 : 1 Πηλώδη 1,5 ή 1,75 : 1 Αργιλώδη 1 ή 1,25 : 1 Μεταφορά διάστρωση υλικών εκσκαφής μειώνει γονιμότητα

21 Κλαδοπλέγματα Πρώτης Τάξης Χοντροί ανθεκτικοί πάσσαλοι (1,5-3,0 m) Πάσσαλοι παραβλαστούν οι κεφάλες τους και καθηλώνονται με δοκό Δυο άλλοι δοκοί στα πτερύγια εισχωρούν στα πρανή Κλαδοράβδοι ιτιάς πλέκονται αναμεσα στου πασσαλους

22 Κλαδοπλέγματα Διαστάσεις πασσάλων: μέγεθος κροκάλων, κλίση πλάγιας και φυση εδάφους. Απότομες κοίτες οι πάσσαλοι τοποθετούνται σε γωνία

23 Κλαδοπλέγματα Δεύτερης Τάξης Μικρότερο ύψος από της πρώτης τάξης Εκτός πάσσαλους ιτιάς, σκλήθρα, πλάτανοι, σφενδάμια και άλλοι θάμνοι Ύψος μεγαλύτερο από 1,2 m, δεύτερο πλέγμα σε απόσταση 0,8-1,0 m, συνδέουμε με δοκούς και γεμίζουμε το κενό με χώμα.

24 Κλαδοπλέγματα Προς αποφυγή

25 Φακελλωμάτα ή Ξυλαγκαλιδες Μεγάλου μήκους, ισχυρών και ευλύγιστων ράβδων ιτιάς Τοποθετούνται σε δέσμες, με σύρμα η ευλύγιστα ραβδιά Το μήκος τους να φτάνει και στα δυο πρανή Χονδρότεροι και λεπτότεροι ράβδοι ώστε να καλύπτονται. Επικάθεται σε στρώμα πασσάλων για τη αποτροπή υποσκαφής

26 Κατασκευή Φακελλωμάτων

27 Κατασκευή Κλαδοστρωμάτων Επιστρώνεται ο πυθμένας με κλάδους δένδρων Τοποθετούνται κατά τον άξονα της χαράδρας Στερεώνονται πασσάλους ή δοκούς ή ογκόλιθους Παραβλοστόμενα είδη Κρατά υλικά, σταματά διαβάθυνση χαράδρας

28 Χωματουργικές Εργασίες 1. Απόξεση κορυφών των πρανών και επιπέδωση επιφανειών των χαραδρών Υλικά μικρών διαστάσεων της κατεδάφισης υπάρχει κίνδυνος, τότε φράγματα συγκράτησης Υοειδείς κοίτες, νεογενή πετρώματα 2. Ισοπεδώσεις και διαμορφώσεις στη λεκάνη απορροής για την αποτροπή διαβρώσεων, στερέωση επιφάνειας, αξιοποίηση τους.

29 Χωματουργικές Εργασίες
