ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΝΤΗΡΗΣΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ESR 28. Επίτοιχος λέβητας αερίου άμεσης παραγωγής

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΝΤΗΡΗΣΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ESR 28. Επίτοιχος λέβητας αερίου άμεσης παραγωγής"

Transcript

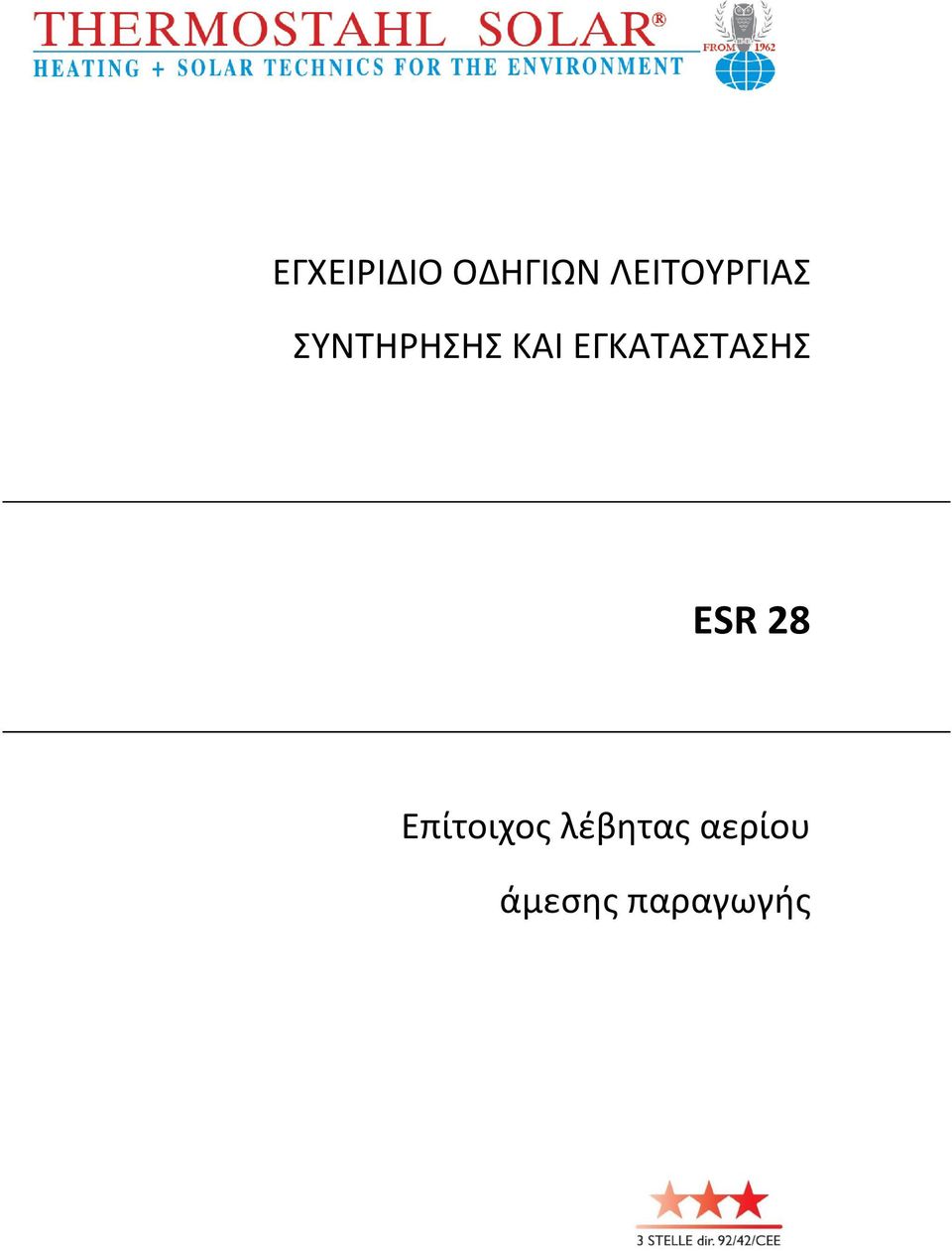

1 ΕΓΧΕΙΡΙΔΙΟ ΟΔΗΓΙΩΝ ΛΕΙΤΟΥΡΓΙΑΣ ΣΥΝΤΗΡΗΣΗΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ ESR 28 Επίτοιχος λέβητας αερίου άμεσης παραγωγής

2

3 ΠΕΡΙΕΧΟΜΕΝΑ 1. ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 1.1 γενικές επισηµάνσεις σελ συµβατότητα συσκευής σελ Τεχνικά χαρακτηριστικά 2.1 τεχνικές πληροφορίες σελ ολικές διαστάσεις σελ σχέδια λέβητα σελ µανοµετρικό διάγραµµα κυκλοφορητή σελ υδραυλικό κύκλωµα σελ ηλεκτρονική πλακέτα τεχνικά χαρακτηριστικά σελ πίνακας ελέγχου σελ προβολές του µενού INFO σελ Εγκατάσταση (εξειδικευµένος τεχνικός) 3.1 σχετική νοµοθεσία σελ χώρος εγκατάστασης προυποθέσεις σελ άνοιγµα συσκευασίας σελ τοποθέτηση λέβητα σελ υδραυλικές συνδέσεις σελ σύνδεση αερίου σελ ηλεκτρολογικές συνδέσεις σελ συστήµατα απαγωγής καυσαερίων σελ Αρχική έναυση λέβητα (εξειδικευµένος τεχνικός) 4.1 γενικές επισηµάνσεις σελ προκαταρκτικές εργασίες σελ πλήρωση της εγκατάστασης σελ αντιπαγωτική προστασία σελ εκκίνηση του λέβητα σελ Ρύθµιση λέβητα (εξειδικευµένος τεχνικός) 5.1 πίνακας παραµέτρων σελ πρόσβαση στο µενού παραµέτρων σελ προγραµµατισµός παραµέτρων σελ ρύθµιση βαλβίδας αερίου σελ πίνακας δεδοµένων/πιέσεων αερίου σελ διαγράµµατα πιέσεων αερίου σελ µετατροπή τύπου αερίου σελ. 41

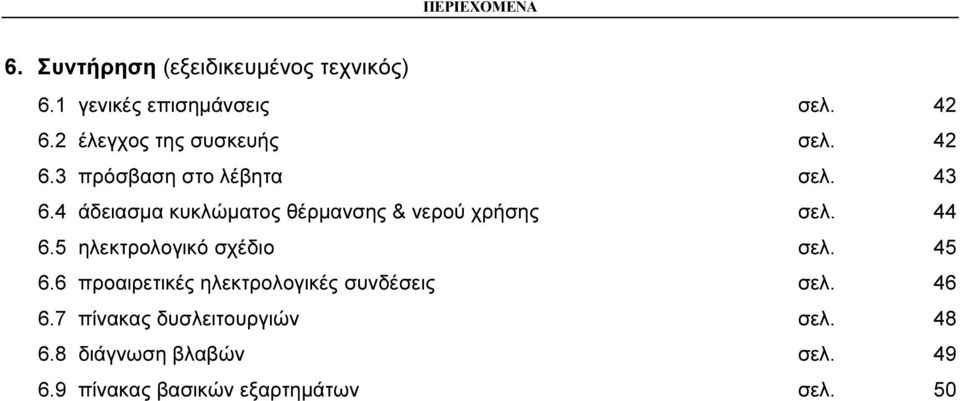

4 ΠΕΡΙΕΧΟΜΕΝΑ 6. Συντήρηση (εξειδικευµένος τεχνικός) 6.1 γενικές επισηµάνσεις σελ έλεγχος της συσκευής σελ πρόσβαση στο λέβητα σελ άδειασµα κυκλώµατος θέρµανσης & νερού χρήσης σελ ηλεκτρολογικό σχέδιο σελ προαιρετικές ηλεκτρολογικές συνδέσεις σελ πίνακας δυσλειτουργιών σελ διάγνωση βλαβών σελ πίνακας βασικών εξαρτηµάτων σελ. 50

5 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 1. Γενικές επισηµάνσεις Η εγκατάσταση της συσκευής πρέπει να γίνεται σύµφωνα µε τα όσα προβλέπονται από τις ισχύουσες διατάξεις καθώς και σύµφωνα µε τις οδηγίες του κατασκευαστή και πάντα από εξειδικευµένο προσωπικό. Ως εξειδικευµένο προσωπικό νοείται το προσωπικό που είναι κατάλληλα εκπαιδευµένο στον τοµέα της εγκατάστασης, συντήρησης των εξαρτηµάτων των συσκευών θέρµανσης και παραγωγής ζεστού νερού χρήσης για οικιακή και βιοµηχανική χρήση σύµφωνα µε τα όσα προβλέπονται από την ισχύουσα νοµοθεσία. Η πρώτη έναυση του λέβητα καθώς και κάθε µετέπειτα επέµβαση στη συσκευή πρέπει να γίνεται από Κέντρο Τεχνικής Εξυπηρέτησης εφοδιασµένο µε σχετική εξουσιοδότηση της THERMOSTAHL SOLAR διαφορετικά παύει να ισχύει η εγγύηση της συσκευής (βλέπε πιστοποιητικό πρώτης έναυσης). Η συγκεκριµένη συσκευή προορίζεται αποκλειστικά για τη χρήση για τον οποία κατασκευάστηκε, δηλαδή για θέρµανση & παραγωγή ζεστού νερού χρήσης. Οποιαδήποτε άλλη χρήση θεωρείται ακατάλληλη και κατά συνέπεια επικίνδυνη. Κακοτεχνίες στην εγκατάσταση ή κακή χρήση της συσκευής µπορεί να έχουν δυσάρεστες επιπτώσεις σε πρόσωπα, ζώα ή αντικείµενα για τις οποίες ο κατασκευαστής δεν φέρει καµία ευθύνη. Το εγχειρίδιο εγκατάστασης, χρήσης και συντήρησης είναι αναπόσπαστο τµήµα της συσκευής και πρέπει πάντα να την συνοδεύει. Η παρούσα συσκευή θα πρέπει να χρησιµοποιείται αποκλειστικά σε κλειστό κεντρικό σύστηµα θέρµανσης εφοδιασµένο µε δοχείο διαστολής. Αφού αφαιρέσετε την συσκευασία βεβαιωθείτε της ακεραιότητας του περιεχοµένου. Σε περίπτωση αµφιβολιών µην χρησιµοποιήσετε την συσκευή και απευθυνθείτε στον προµηθευτή σας. Τα υλικά συσκευασίας είναι επικίνδυνα και θα πρέπει να φυλάσσονται µακριά από τα παιδιά. Πρίν αρχίσετε εργασίες καθαρισµού ή συντήρησης της συσκευής διακόπτετε την παροχή ηλεκτρικού ρεύµατος, νερού και αερίου. Μην παρεµποδίζετε την εισαγωγή αέρα ή τις περσίδες εξαερισµού. Μην παρεµποδίζετε τα τερµατικά των αγωγών εισαγωγής φρέσκου αέρα / απαγωγής καυσαερίων. Οποιεσδήποτε επισκευές θα πρέπει να γίνονται από το εξουσιοδοτηµένο κέντρο συντήρησης του κατασκευαστή και µόνο µε γνήσια ανταλλακτικά. Η µη συµµόρφωση µε τα ως άνω υποθάλπει την ασφάλεια της συσκευής. Για την ασφαλή και σωστή λειτουργία της συσκευής είναι απαραίτητη η περιοδική συντήρηση της από εξειδικευµένο προσωπικό και σύµφωνα µε τις υποδείξεις του κατασκευαστή. Για τις συσκευές που προβλέπονται optionals ή kit (συµπεριλαµβανοµένων των ηλεκτρικών) θα πρέπει να χρησιµοποιούνται γνήσια ανταλλακτικά. Σε περίπτωση που αντιληφθείτε µυρωδιά αερίου στον χώρο που είναι εγκατεστηµένος λέβητας µην ανοίξετε ηλεκτρικούς διακόπτες, τηλεφωνικές συσκευές ή οποιαδήποτε άλλη συσκευή που µπορεί να προκαλέσει σπινθήρα. Ανοίξτε αµέσως πόρτες και παράθυρα ώστε να προκληθεί ρεύµα αέρος και να καθαρίσει ο χώρος από το αέριο. Κλείστε το κεντρικό διακόπτη του αερίου (στο µετρητή) ή εκείνον της φιάλης, και απευθυνθείτε σε εξειδικευµένο τεχνικό. Σε συστήµατα θέρµανσης µε θερµοστατικούς διακόπτες, στα σώµατα θα πρέπει να εγκατασταθεί σύστηµα παράκαµψης (by-pass). Όπως απαιτείται από τους ισχύοντες κανονισµούς, οι συσκευές αυτές θα πρέπει να εγκαθίστανται µόνο από εξειδικευµένο προσωπικό το οποίο θα εφαρµόσει απόλυτα τους εν λόγω κανονισµούς καθώς επίσης τους κανονισµούς της πυροσβεστικής υπηρεσίας και τον εκάστοτε τοπικών αρχών. Πριν εγκαταστήσετε τον λέβητα βεβαιωθείτε ότι οι απαιτήσεις σε θέρµανση είναι συµβατές µε τις αποδόσεις του λέβητα. Ο χώρος που θα εγκατασταθεί ο λέβητας θα πρέπει να αερίζεται µόνιµα µέσω ανοίγµατος. Το άνοιγµα για τον αερισµό θα πρέπει να βρίσκεται στο επίπεδο του δαπέδου σε σηµείο που να µην παρεµποδίζεται και να προστατεύεται από περσίδα η οποία να µην µειώνει την ωφέλιµη ροή αέρα. 1

6 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Μελετήστε τα τεχνικά στοιχεία των ετικετών που βρίσκονται στον λέβητα. Επιβεβαιώστε ότι ο καυστήρας είναι συµβατός για χρήση µε τον τύπο του διαθεσίµου αερίου. Βεβαιωθείτε ότι όλες οι σωληνώσεις και οι συνδέσεις είναι απόλυτα στεγανές και ότι δεν υπάρχουν διαρροές αερίου. Συνιστούµε τον καθαρισµό των σωλήνων πριν την αρχική εκκίνηση γιατί τα ξένα σωµατίδια επιδρούν αρνητικά στην λειτουργία του λέβητα. Η ηλεκτρολογική ασφάλεια επιτυγχάνεται µόνο µε την σωστή γείωση της συσκευής. Η θεµελιώδης αυτή απαίτηση ασφαλείας θα πρέπει να ελεγχθεί αυστηρά. Σε περίπτωση αµφιβολίας θα πρέπει να γίνει έλεγχος από εξειδικευµένο προσωπικό. Ο κατασκευαστής δεν φέρει απολύτως καµία ευθύνη για ζηµιές που τυχόν προκληθούν λόγω κακής γείωσης της συσκευής. Βεβαιωθείτε ότι η διατοµή του καλωδίου είναι κατάλληλη σύµφωνα µε την απορροφούµενη ισχύ της συσκευής. Μην χρησιµοποιήσετε πολύπριζα, ταφ ή προεκτάσεις για την τροφοδοσία της συσκευής. Η τροφοδότηση της συσκευής θα γίνεται από µόνιµη γραµµή κατάλληλα ασφαλισµένη από τον ηλεκτρικό πίνακα διανοµής. Η χρήση οποιασδήποτε ηλεκτρικής συσκευής συνεπάγεται την τήρηση ορισµένων βασικών κανόνων όπως: Μην αγγίζετε την συσκευή µε βρεγµένα χέρια. Μην τραβάτε τα ηλεκτρικά καλώδια. Μην αφήνετε την συσκευή εκτεθειµένη στους ατµοσφαιρικούς παράγοντες (βροχή, ήλιος, κ.λ.π.) εκτός και αν αυτό προβλέπεται ρητώς. Μην επιτρέπετε σε παιδιά ή σε ανειδίκευτα άτοµα να χρησιµοποιούν την συσκευή. Ο χρήστης δεν πρέπει ποτέ να αντικαθιστά το καλώδιο τροφοδοσίας της συσκευής µε πρωτοβουλία του. Σε περίπτωση φθοράς του καλωδίου, απενεργοποιείστε την συσκευή και για την αντικατάσταση του απευθυνθείτε σε εξειδικευµένο προσωπικό 2

7 ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 1.2 Συµβατότητα της συσκευής Η THERMOSTAHL SOLAR δηλώνει ότι όλα τα προϊόντα κατασκευάζονται σύµφωνα µε τους κανόνες καλής κατασκευής. Όλοι οι λέβητες THERMOSTAHL SOLAR έχουν την πιστοποίηση CE και ευθυγραµµίζονται µε τα τεχνικά και λειτουργικά χαρακτηριστικά που προβλέπονται από τις ακόλουθες οδηγίες: DIRETTIVA ΑΕΡΙΟΥ 2009/142/CE DIRETTIVA ΑΠΟ ΟΣΕΩΝ 92/42 CEE DIRETTIVA ΗΛΕΚΤΡΟΜΑΓΝΗΤΙΚΗΣ ΣΥΜΒΑΤΟΤΗΤΑΣ 2004/108 CEE DIRETTIVA ΧΑΜΗΛΗΣ ΤΑΣΗΣ 2006/95 CEE Όλοι οι λέβητες κατασκευάζονται σύµφωνα µε τις ισχύουσες διατάξεις και τα υλικά που χρησιµοποιούνται όπως χαλκός, µπρούτζος, ανοξείδωτο ατσάλι, δηµιουργούν ένα συµπαγές και οµογενές σύνολο, µα ως επί το πλείστον λειτουργικό, εύκολης εγκατάστασης και χρήσης. Παρά την απλότητα που διακρίνει τον επίτοιχο λέβητα, είναι εξοπλισµένος µε όλα τα απαραίτητα κατά τις διατάξεις εξαρτήµατα που τον καθιστούν µία ανεξάρτητη θερµική µονάδα, για την οικιακή θέρµανση και την παραγωγή ζεστού νερού χρήσης. Όλοι οι λέβητες περνούν από τελικό έλεγχο και συνοδεύονται από πιστοποιητικό ποιότητας υπογεγραµµένο από ελεγκτή και από πιστοποιητικό εγγύησης. Αυτό το φυλλάδιο πρέπει να διαβαστεί προσεκτικά και να συνοδεύει πάντα τον λέβητα. Η THERMOSTAHL SOLAR δεν φέρει καµία ευθύνη από τυχόν µεταφράσεις του παρόντος φυλλαδίου από τις οποίες µπορεί να προκύψουν λανθασµένες ερµηνείες. Η THERMOSTAHL SOLAR δεν φέρει καµία ευθύνη για την µη τήρηση των οδηγιών του παρόντος φυλλαδίου ή για τις συνέπειες του οποιουδήποτε χειρισµού που δεν περιγράφεται σε αυτό. 3

8 2. ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 2.1 Τεχνικές πληροφορίες Μοντέλο ESR 28 Πιστοποίηση CE n 0694BL3142 Κατηγορία II2H3+ Τύπος C12-C32-C42-C52-C62-C82 Μέγιστη προσδιδόµενη θερµική ισχύς kw 29.8 Ελάχιστη προσδιδόµενη θερµική ισχύς (θέρµανση) kw 17.5 Ελάχιστη προσδιδόµενη θερµική ισχύς (ζεστό νερό χρήσης) kw 10 Αποδιδόµενη θερµική ισχύς kw Ελάχιστη αποδιδόµενη θερµική ισχύς kw Απόδοση µε 100% φορτίο % 93.5 Απόδοση µε 30% φορτίο % 91.3 Ενεργειακή απόδοση (Direttiva 92/42/CEE) αστέρια 3 NOx κατηγορία 2 Κύκλωµα θέρµανσης Ρυθµιζόµενη θερµοκρασία θέρµανσης (min-max) C / Μέγιστη θερµοκρασία λειτουργίας C 80 Χωρητικότητα δοχείου διαστολής λίτρα 8 Μέγιστη πίεση λειτουργίας κυκλώµατος θέρµανσης bar 3 Ελάχιστη πίεση λειτουργίας κυκλώµατος θέρµανσης bar 0.3 Κύκλωµα νερού χρήσης Ρυθµιζόµενη θερµοκρασία νερού χρήσης (min-max) C Μέγιστη πίεση λειτουργίας κυκλώµατος νερού χρήσης bar 6 Ελάχιστη πίεση δυναµικής κυκλώµατος νερού χρήσης bar 0.5 Παροχή ζεστού νερού χρήσης µε t 30 C λίτρα/λεπ 13.3 ιαστάσεις Πλάτος mm 450 Ύψος mm 785 Βάθος mm 330 Βάρος kg 42 Υδραυλικές συνδέσεις Αναχώρηση Ø 3/4 Επιστροφή Ø 3/4 Σύνδεση αερίου λέβητα Ø 1/2 Κρύο Ø 1/2 Ζεστό Ø 3/4 Συνδέσεις απαγωγής καυσαερίων Οµοαξονικό οριζόντιο σύστηµα kit A Ø mm 100/60 Μέγιστο µήκος οµοαξονικού οριζόντιου συστήµατος m 3 ιπλό οριζόντιο σύστηµα - kit B Ø mm 80/80 Μέγιστο µήκος διπλού οριζόντιου συστήµατος m 30 Οµοαξονικό κάθετο σύστηµα - kit C2 Ø mm 125/80 Μέγιστο µήκος κάθετου οµοαξονικού συστήµατος m 6 Τροφοδοσία αερίου Φ.Αέριο G20 Ονοµαστική πίεση τροφοδοσίας mbar 20 Κατανάλωση καυσίµου m 3 /h 3.16 Ακροφύσια n 15 Βουτάνιο G30 Ονοµαστική πίεση τροφοδοσίας mbar 30 Κατανάλωση καυσίµου kg/h 2.35 Ακροφύσια n 15 Προπάνιο G31 Ονοµαστική πίεση τροφοδοσίας mbar 37 Κατανάλωση καυσίµου kg/h 2.32 Ακροφύσια n 15 Χαρακτηριστικά ηλεκτρικής ενέργειας Ηλεκτρική τροφοδοσία V/Hz 230/50 Απορροφούµενη ηλεκτρική ισχύς W 170 Βαθµός ηλεκτρικής προστασίας IP X4D 4

9 2.2 Ολικές διαστάσεις A F G C R R C G F A ΥΠΟΜΝΗΜΑ R ΕΠΙΣΤΡΟΦΗ Ø3/4 A ΑΝΑΧΩΡΗΣΗ Ø3/4 G ΑΕΡΙΟ Ø3/4 F ΚΡΥΟ Ø1/2 C ΖΕΣΤΟ Ø1/

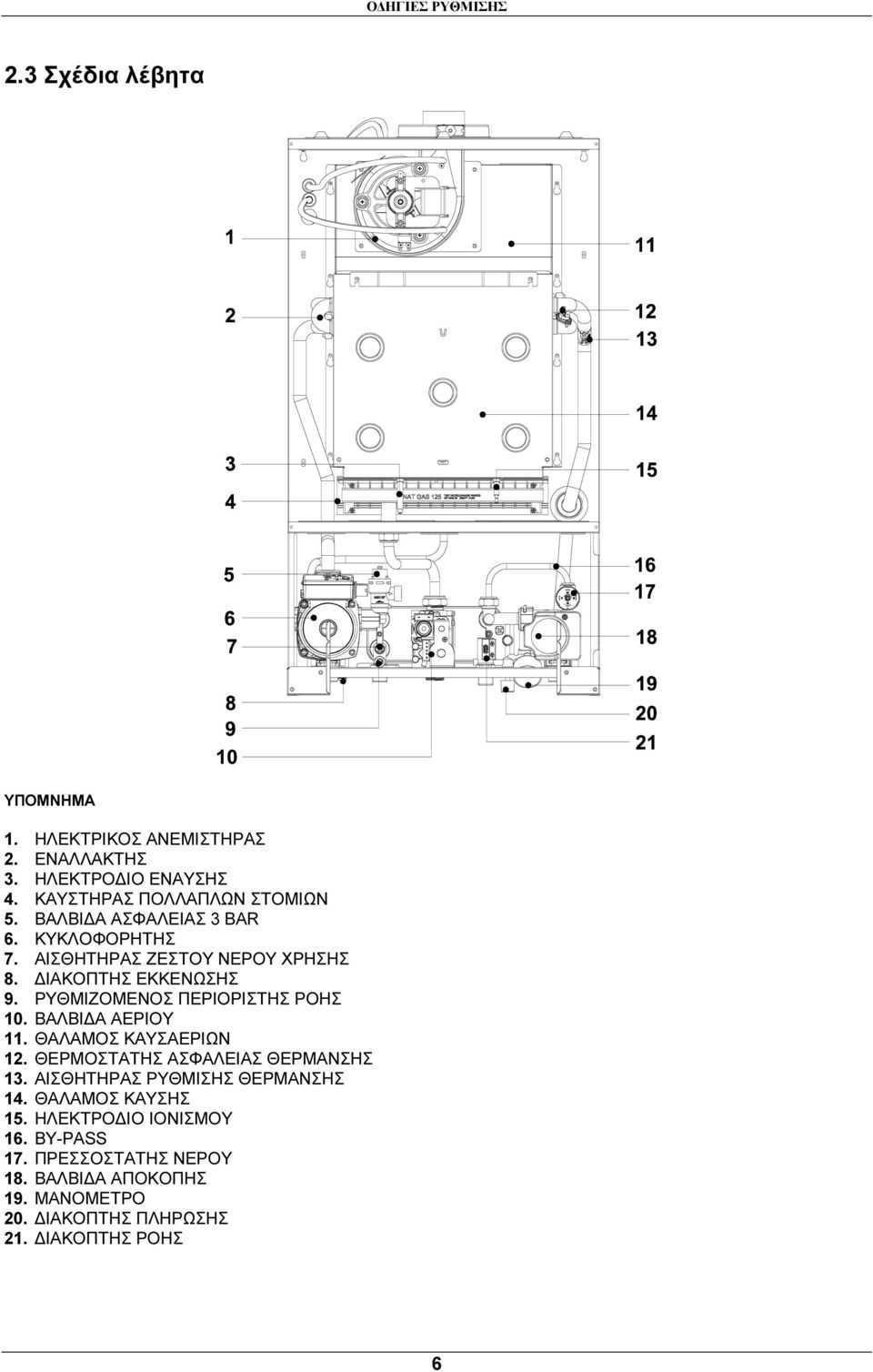

10 2.3 Σχέδια λέβητα ΥΠΟΜΝΗΜΑ 1. ΗΛΕΚΤΡΙΚΟΣ ΑΝΕΜΙΣΤΗΡΑΣ 2. ΕΝΑΛΛΑΚΤΗΣ 3. ΗΛΕΚΤΡΟ ΙΟ ΕΝΑΥΣΗΣ 4. ΚΑΥΣΤΗΡΑΣ ΠΟΛΛΑΠΛΩΝ ΣΤΟΜΙΩΝ 5. ΒΑΛΒΙ Α ΑΣΦΑΛΕΙΑΣ 3 BAR 6. ΚΥΚΛΟΦΟΡΗΤΗΣ 7. ΑΙΣΘΗΤΗΡΑΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ 8. ΙΑΚΟΠΤΗΣ ΕΚΚΕΝΩΣΗΣ 9. ΡΥΘΜΙΖΟΜΕΝΟΣ ΠΕΡΙΟΡΙΣΤΗΣ ΡΟΗΣ 10. ΒΑΛΒΙ Α ΑΕΡΙΟΥ 11. ΘΑΛΑΜΟΣ ΚΑΥΣΑΕΡΙΩΝ 12. ΘΕΡΜΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ ΘΕΡΜΑΝΣΗΣ 13. ΑΙΣΘΗΤΗΡΑΣ ΡΥΘΜΙΣΗΣ ΘΕΡΜΑΝΣΗΣ 14. ΘΑΛΑΜΟΣ ΚΑΥΣΗΣ 15. ΗΛΕΚΤΡΟ ΙΟ ΙΟΝΙΣΜΟΥ 16. BY-PASS 17. ΠΡΕΣΣΟΣΤΑΤΗΣ ΝΕΡΟΥ 18. ΒΑΛΒΙ Α ΑΠΟΚΟΠΗΣ 19. ΜΑΝΟΜΕΤΡΟ 20. ΙΑΚΟΠΤΗΣ ΠΛΗΡΩΣΗΣ 21. ΙΑΚΟΠΤΗΣ ΡΟΗΣ 6

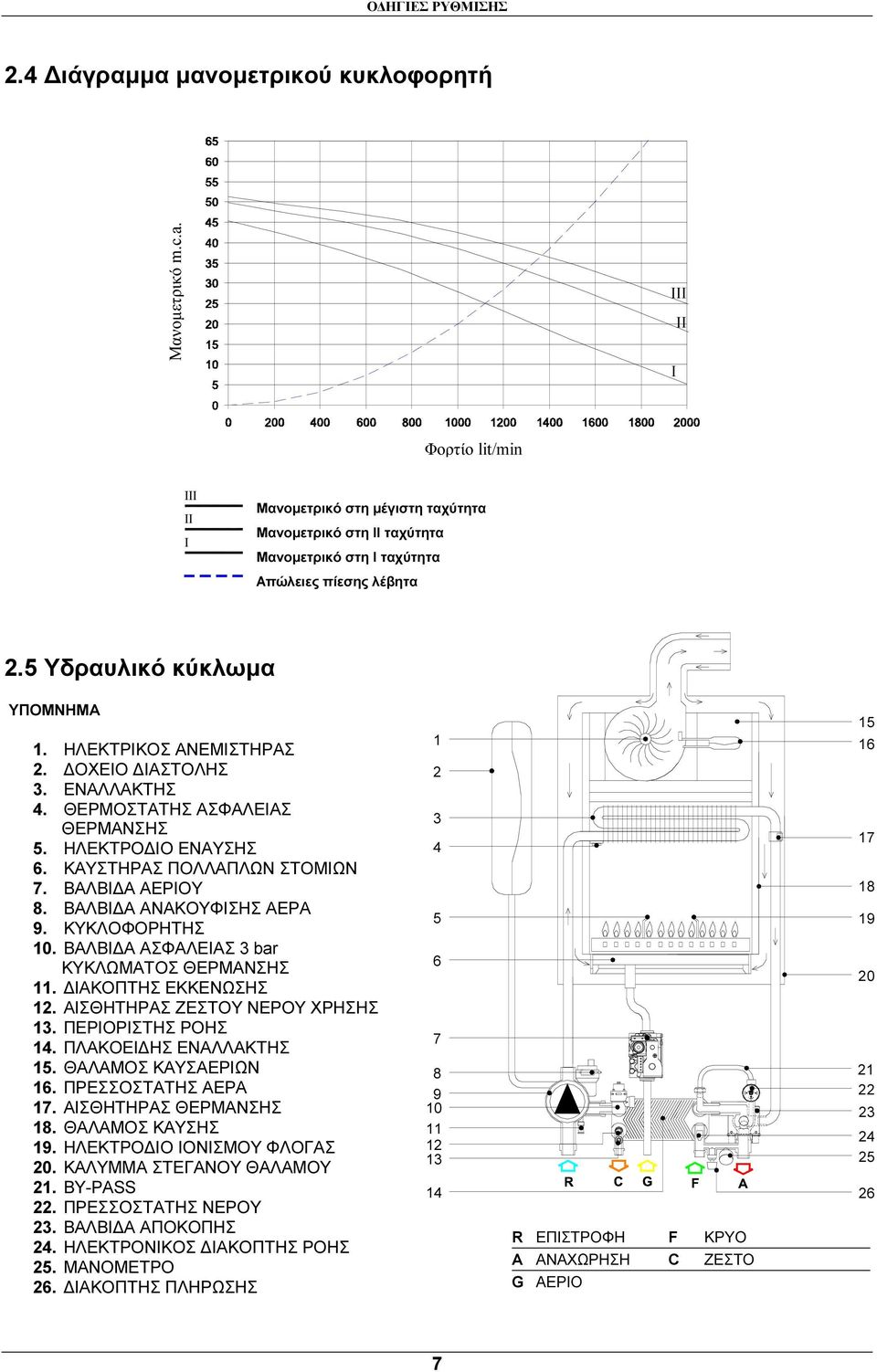

11 2.4 ιάγραµµα µανοµετρικού κυκλοφορητή Μανοµετρικό Prevalenza m.c.a. (kpa) III I II Portata Φορτίο lit/min (l/h) III II I Prevalenza Μανοµετρικό pompa στη µέγιστη velocità ταχύτητα massima Prevalenza Μανοµετρικό pompa στη ΙΙ ταχύτητα velocità II Prevalenza Μανοµετρικό pompa στη Ι ταχύτητα velocità I Perdite Απώλειες di πίεσης carico λέβητα caldaia 2.5 Υδραυλικό κύκλωµα ΥΠΟΜΝΗΜΑ 1. ΗΛΕΚΤΡΙΚΟΣ ΑΝΕΜΙΣΤΗΡΑΣ 2. ΟΧΕΙΟ ΙΑΣΤΟΛΗΣ 3. ΕΝΑΛΛΑΚΤΗΣ 4. ΘΕΡΜΟΣΤΑΤΗΣ ΑΣΦΑΛΕΙΑΣ ΘΕΡΜΑΝΣΗΣ 5. ΗΛΕΚΤΡΟ ΙΟ ΕΝΑΥΣΗΣ 6. ΚΑΥΣΤΗΡΑΣ ΠΟΛΛΑΠΛΩΝ ΣΤΟΜΙΩΝ 7. ΒΑΛΒΙ Α ΑΕΡΙΟΥ 8. ΒΑΛΒΙ Α ΑΝΑΚΟΥΦΙΣΗΣ ΑΕΡΑ 9. ΚΥΚΛΟΦΟΡΗΤΗΣ 10. ΒΑΛΒΙ Α ΑΣΦΑΛΕΙΑΣ 3 bar ΚΥΚΛΩΜΑΤΟΣ ΘΕΡΜΑΝΣΗΣ 11. ΙΑΚΟΠΤΗΣ ΕΚΚΕΝΩΣΗΣ 12. ΑΙΣΘΗΤΗΡΑΣ ΖΕΣΤΟΥ ΝΕΡΟΥ ΧΡΗΣΗΣ 13. ΠΕΡΙΟΡΙΣΤΗΣ ΡΟΗΣ 14. ΠΛΑΚΟΕΙ ΗΣ ΕΝΑΛΛΑΚΤΗΣ 15. ΘΑΛΑΜΟΣ ΚΑΥΣΑΕΡΙΩΝ 16. ΠΡΕΣΣΟΣΤΑΤΗΣ ΑΕΡΑ 17. ΑΙΣΘΗΤΗΡΑΣ ΘΕΡΜΑΝΣΗΣ 18. ΘΑΛΑΜΟΣ ΚΑΥΣΗΣ 19. ΗΛΕΚΤΡΟ ΙΟ ΙΟΝΙΣΜΟΥ ΦΛΟΓΑΣ 20. ΚΑΛΥΜΜΑ ΣΤΕΓΑΝΟΥ ΘΑΛΑΜΟΥ 21. BY-PASS 22. ΠΡΕΣΣΟΣΤΑΤΗΣ ΝΕΡΟΥ 23. ΒΑΛΒΙ Α ΑΠΟΚΟΠΗΣ 24. ΗΛΕΚΤΡΟΝΙΚΟΣ ΙΑΚΟΠΤΗΣ ΡΟΗΣ 25. ΜΑΝΟΜΕΤΡΟ 26. ΙΑΚΟΠΤΗΣ ΠΛΗΡΩΣΗΣ R ΕΠΙΣΤΡΟΦΗ F ΚΡΥΟ A ΑΝΑΧΩΡΗΣΗ C ΖΕΣΤΟ G ΑΕΡΙΟ

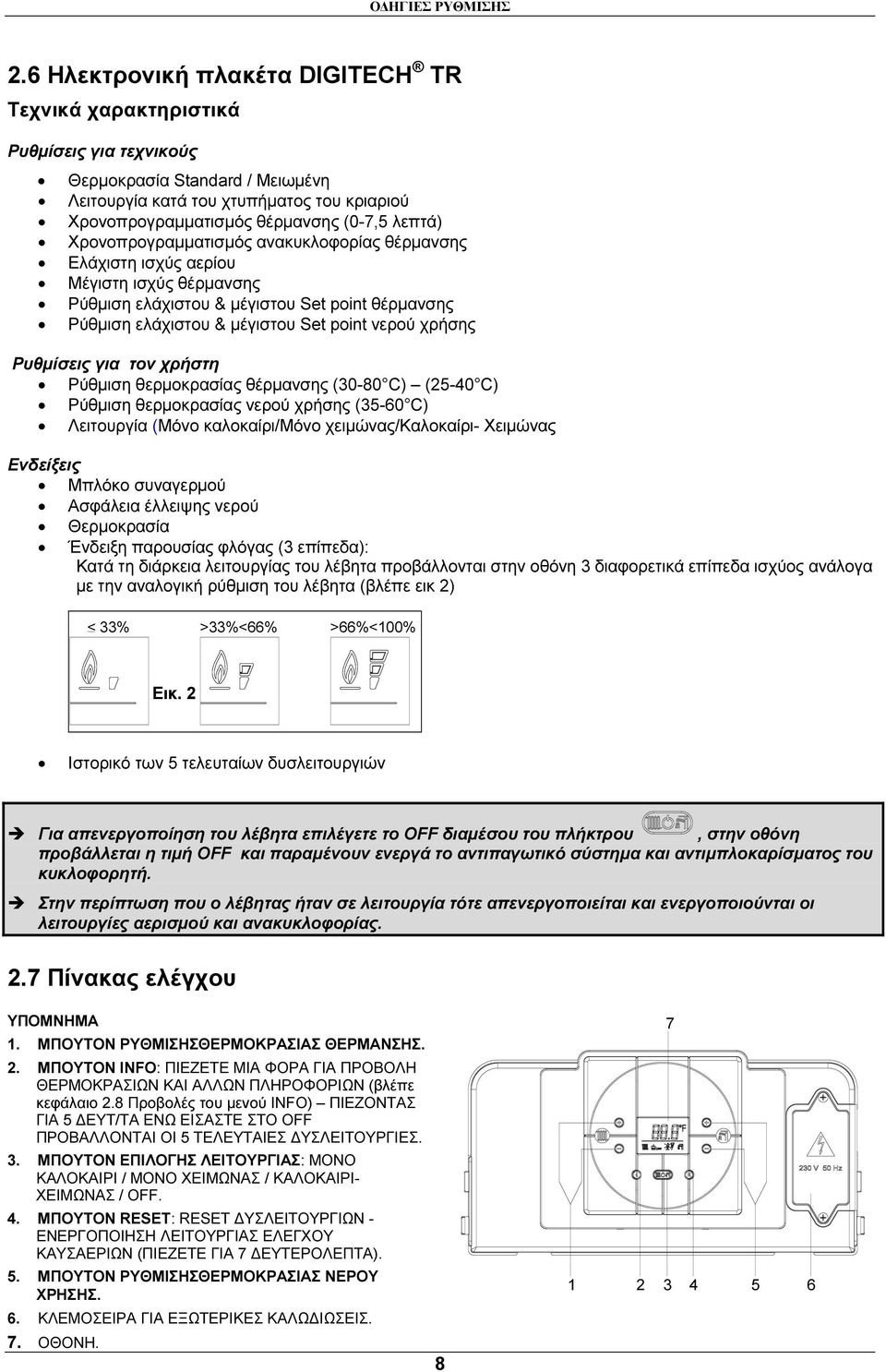

12 2.6 Ηλεκτρονική πλακέτα DIGITECH TR Τεχνικά χαρακτηριστικά Ρυθµίσεις για τεχνικούς Θερµοκρασία Standard / Μειωµένη Λειτουργία κατά του χτυπήµατος του κριαριού Χρονοπρογραµµατισµός θέρµανσης (0-7,5 λεπτά) Χρονοπρογραµµατισµός ανακυκλοφορίας θέρµανσης Ελάχιστη ισχύς αερίου Μέγιστη ισχύς θέρµανσης Ρύθµιση ελάχιστου & µέγιστου Set point θέρµανσης Ρύθµιση ελάχιστου & µέγιστου Set point νερού χρήσης Ρυθµίσεις για τον χρήστη Ρύθµιση θερµοκρασίας θέρµανσης (30-80 C) (25-40 C) Ρύθµιση θερµοκρασίας νερού χρήσης (35-60 C) Λειτουργία (Μόνο καλοκαίρι/μόνο χειµώνας/καλοκαίρι- Χειµώνας Ενδείξεις Μπλόκο συναγερµού Ασφάλεια έλλειψης νερού Θερµοκρασία Ένδειξη παρουσίας φλόγας (3 επίπεδα): Κατά τη διάρκεια λειτουργίας του λέβητα προβάλλονται στην οθόνη 3 διαφορετικά επίπεδα ισχύος ανάλογα µε την αναλογική ρύθµιση του λέβητα (βλέπε εικ 2) < 33% >33%<66% >66%<100% Εικ. 2 Ιστορικό των 5 τελευταίων δυσλειτουργιών Για απενεργοποίηση του λέβητα επιλέγετε το OFF διαµέσου του πλήκτρου, στην οθόνη προβάλλεται η τιµή OFF και παραµένουν ενεργά το αντιπαγωτικό σύστηµα και αντιµπλοκαρίσµατος του κυκλοφορητή. Στην περίπτωση που ο λέβητας ήταν σε λειτουργία τότε απενεργοποιείται και ενεργοποιούνται οι λειτουργίες αερισµού και ανακυκλοφορίας. 2.7 Πίνακας ελέγχου ΥΠΟΜΝΗΜΑ 1. ΜΠΟΥΤΟΝ ΡΥΘΜΙΣΗΣΘΕΡΜΟΚΡΑΣΙΑΣ ΘΕΡΜΑΝΣΗΣ. 2. ΜΠΟΥΤΟΝ INFO: ΠΙΕΖΕΤΕ ΜΙΑ ΦΟΡΑ ΓΙΑ ΠΡΟΒΟΛΗ ΘΕΡΜΟΚΡΑΣΙΩΝ ΚΑΙ ΑΛΛΩΝ ΠΛΗΡΟΦΟΡΙΩΝ (βλέπε κεφάλαιο 2.8 Προβολές του µενού INFO) ΠΙΕΖΟΝΤΑΣ ΓΙΑ 5 ΕΥΤ/ΤΑ ΕΝΩ ΕΙΣΑΣΤΕ ΣΤΟ ΟFF ΠΡΟΒΑΛΛΟΝΤΑΙ ΟΙ 5 ΤΕΛΕΥΤΑΙΕΣ ΥΣΛΕΙΤΟΥΡΓΙΕΣ. 3. ΜΠΟΥΤΟΝ ΕΠΙΛΟΓΗΣ ΛΕΙΤΟΥΡΓΙΑΣ: ΜΟΝΟ ΚΑΛΟΚΑΙΡΙ / ΜΟΝΟ ΧΕΙΜΩΝΑΣ / ΚΑΛΟΚΑΙΡΙ- ΧΕΙΜΩΝΑΣ / OFF. 4. ΜΠΟΥΤΟΝ RESET: RESET ΥΣΛΕΙΤΟΥΡΓΙΩΝ - ΕΝΕΡΓΟΠΟΙΗΣΗ ΛΕΙΤΟΥΡΓΙΑΣ ΕΛΕΓΧΟΥ ΚΑΥΣΑΕΡΙΩΝ (ΠΙΕΖΕΤΕ ΓΙΑ 7 ΕΥΤΕΡΟΛΕΠΤΑ). 5. ΜΠΟΥΤΟΝ ΡΥΘΜΙΣΗΣΘΕΡΜΟΚΡΑΣΙΑΣ ΝΕΡΟΥ ΧΡΗΣΗΣ. 6. ΚΛΕΜΟΣΕΙΡΑ ΓΙΑ ΕΞΩΤΕΡΙΚΕΣ ΚΑΛΩ ΙΩΣΕΙΣ. 7. ΟΘΟΝΗ

13 2.8 Προβολές του µενού INFO Για προβολή των στοιχείων του λέβητα είναι απαραίτητο να πιέσετε το µπουτόν INFO. Αφού το πιέσετε προβάλλεται ο αριθµός της παραµέτρου και η συνδεδεµένη µε αυτή τιµή. Για εµφάνιση της λίστας των προβαλλόµενων στοιχείων χρησιµοποιείστε τα µπουτόν & της θέρµανσης. Για να βγείτε από το περιβάλλον προβολής πιέζετε το µπουτόν INFO. Η λίστα των προβαλλόµενων στοιχείων είναι η εξής: Παράµετρος d00 d01 d02 d03 Περιγραφή Θερµοκρασία αισθητήρα νερού χρήσης Θερµοκρασία εξωτερικού αισθητήρα Επιλεγµένη τιµή θερµορύθµισης Kd (καµπύλη κλιµατικής αντιστάθµισης) Θερµοκρασία χαµηλής ζώνης (µε συνδεµένη προαιρετική πλακέτα CRAD) 9

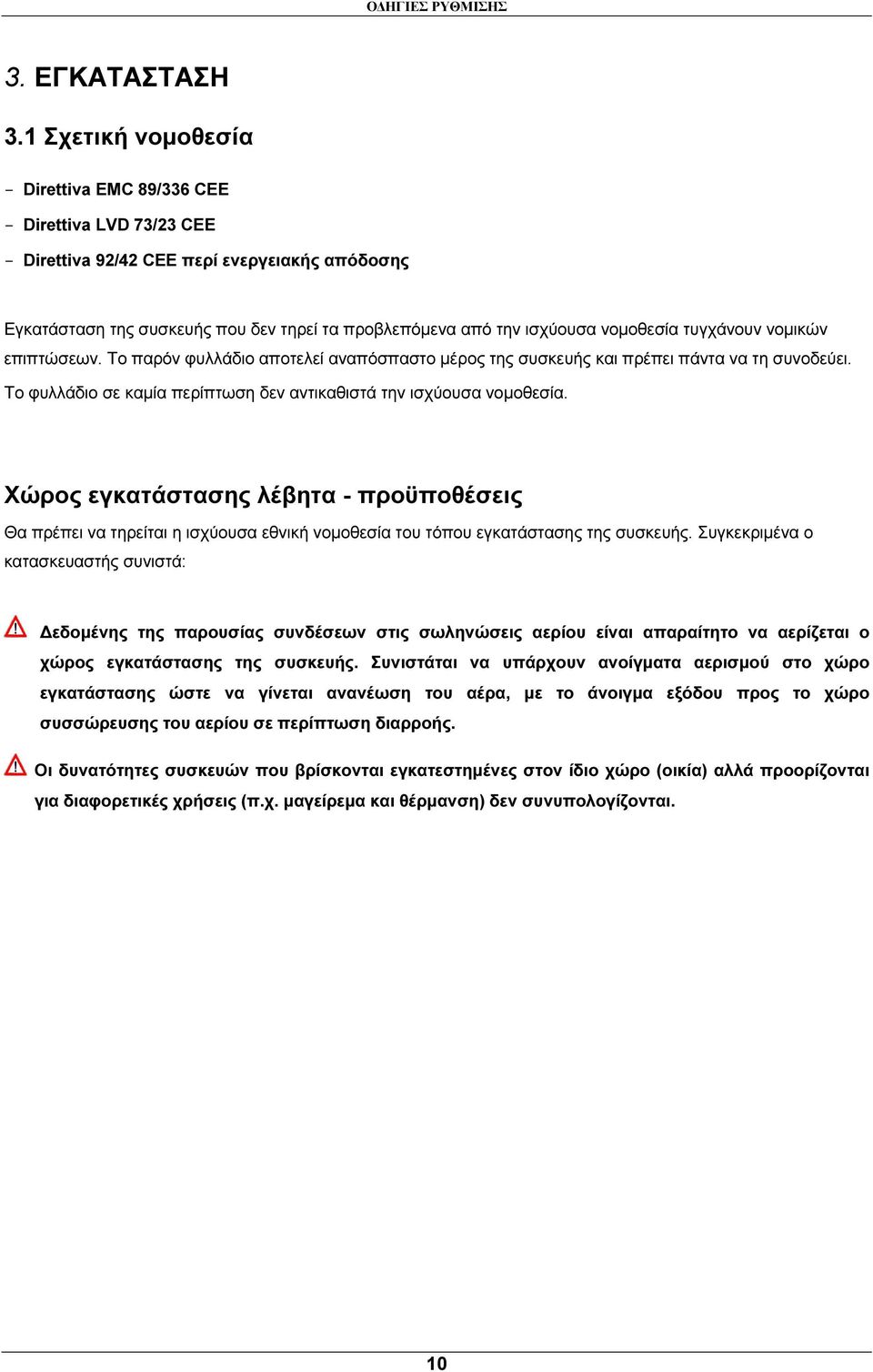

14 3. ΕΓΚΑΤΑΣΤΑΣΗ 3.1 Σχετική νοµοθεσία - Direttiva EMC 89/336 CEE - Direttiva LVD 73/23 CEE - Direttiva 92/42 CEE περί ενεργειακής απόδοσης Εγκατάσταση της συσκευής που δεν τηρεί τα προβλεπόµενα από την ισχύουσα νοµοθεσία τυγχάνουν νοµικών επιπτώσεων. Το παρόν φυλλάδιο αποτελεί αναπόσπαστο µέρος της συσκευής και πρέπει πάντα να τη συνοδεύει. Το φυλλάδιο σε καµία περίπτωση δεν αντικαθιστά την ισχύουσα νοµοθεσία. Χώρος εγκατάστασης λέβητα - προϋποθέσεις Θα πρέπει να τηρείται η ισχύουσα εθνική νοµοθεσία του τόπου εγκατάστασης της συσκευής. Συγκεκριµένα ο κατασκευαστής συνιστά: εδοµένης της παρουσίας συνδέσεων στις σωληνώσεις αερίου είναι απαραίτητο να αερίζεται ο χώρος εγκατάστασης της συσκευής. Συνιστάται να υπάρχουν ανοίγµατα αερισµού στο χώρο εγκατάστασης ώστε να γίνεται ανανέωση του αέρα, µε το άνοιγµα εξόδου προς το χώρο συσσώρευσης του αερίου σε περίπτωση διαρροής. Οι δυνατότητες συσκευών που βρίσκονται εγκατεστηµένες στον ίδιο χώρο (οικία) αλλά προορίζονται για διαφορετικές χρήσεις (π.χ. µαγείρεµα και θέρµανση) δεν συνυπολογίζονται. 10

15 3.3 Άνοιγµα της συσκευασίας Προτείνεται το άνοιγµα της συσκευασίας λίγο πριν την εγκατάσταση της συσκευής. Η εταιρεία δεν φέρει ευθύνη για τυχόν ζηµιές στην συσκευή που οφείλονται στην ακατάλληλη αποθήκευση της. Η συσκευασία αποτελείται από υλικά (χαρτόνι, πλαστικό) που ανακυκλώνονται. Όλα τα υλικά της συσκευασίας (πλαστικές σακούλες, προστατευτικά από πολυστερίνη, καρφιά κ.λ.π.) είναι εξαιρετικά επικίνδυνα και θα πρέπει να µην είναι προσιτά στα παιδιά. A. Τοποθετείστε τον πακεταρισµένο λέβητα στο δάπεδο. Σιγουρευτείτε ότι το βέλος δείχνει προς τα επάνω. Βγάλτε την ταινία και ανοίξτε τα τέσσερα φύλλα της κούτας προς τα έξω (εικ.1) B. Περιστρέφετε τη κούτα κατά 90 κρατώντας από κάτω το λέβητα µε τα χέρια σας C. Τραβήξτε προς τα πάνω την κούτα και αφαιρέστε τα προστατευτικά από πολυστερίνη. Σηκώστε τον λέβητα κρατώντας τόν από κάτω και συνεχίστε µε την εγκατάσταση του. A C B Εικ. 1 11

16 3.4 Τοποθέτηση του λέβητα Η συσκευή πρέπει να τοποθετείται αποκλειστικά επάνω σε κάθετο και συµπαγή τοίχο που να υποστηρίζει το βάρος της. Για να υπάρχει πρόσβαση στον λέβητα για συντήρηση θα πρέπει να τηρηθούν οι ελάχιστες αποστάσεις που φαίνονται δίπλα (εικ 1.) A X L Y H DISTANZA IN mm B X Y L H A B Εικ. 1 Για εύκολη εγκατάσταση ο λέβητας συνοδεύεται από ένα στάµπο (σε φυσικό µέγεθος) µε το περίγραµµα του στο οποίο υπάρχουν οι τρύπες που θα στηριχτεί και φαίνονται τα δίκτυα των σωληνώσεων στα οποία θα συνδεθεί. Με αυτόν τον τρόπο µπορείτε απλά να στηρίξετε τον λέβητα αφού ολοκληρωθούν οι εργασίες αποκατάστασης της τοιχοποιίας. Για την τοποθέτηση προχωρήστε ως εξής (βλέπε εικ. 2): 1 Με ένα αλφάδι χαράξατε µία γραµµή στον τοίχο στην θέση που θα τοποθετηθεί ο λέβητας (ελάχιστο µήκος 25 cm). 2 Τοποθετείστε την κορυφή από το στάµπο στη γραµµή που ήδη χαράξατε µε το αλφάδι (εικ.2). Κατόπιν σηµαδέψτε τα σηµεία που θα γίνουν οι τρύπες ανάρτησης του λέβητα και τα σηµεία που θα εκκινούν τα δίκτυα νερού και αερίου. 3 Αποµακρύνατε το στάµπο και πραγµατοποιήσατε τις συνδέσεις των παροχών του ζεστού, κρύου νερού, των δικτύων του αερίου και του συστήµατος θέρµανσης µε τους ειδικούς υποδοχείς που συνοδεύουν τον λέβητα. 4 Αναρτήσατε τον λέβητα από τα αγκύρια και κάντε τις συνδέσεις. Εικ. 2 12

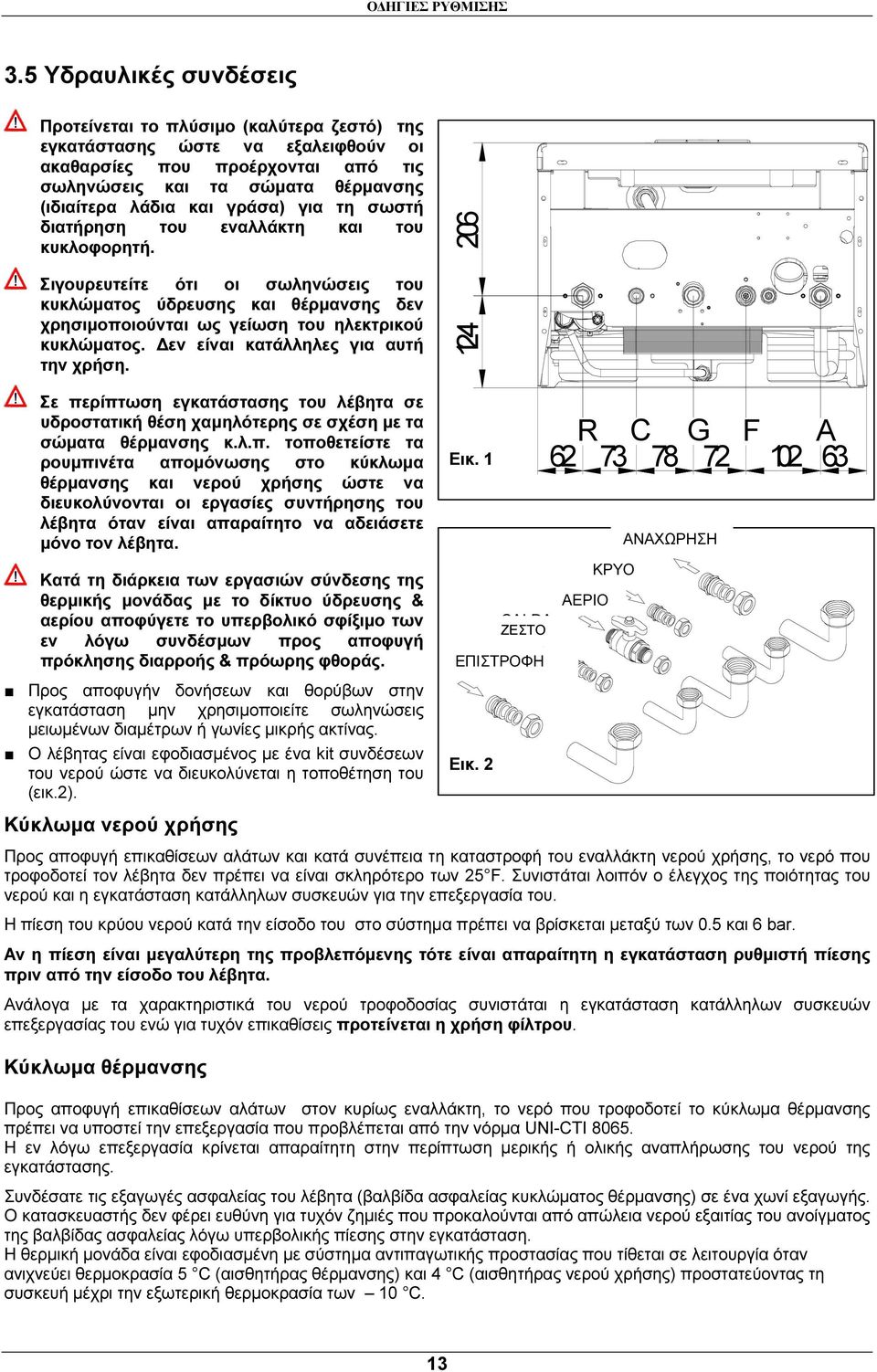

17 3.5 Υδραυλικές συνδέσεις Προτείνεται το πλύσιµο (καλύτερα ζεστό) της εγκατάστασης ώστε να εξαλειφθούν οι ακαθαρσίες που προέρχονται από τις σωληνώσεις και τα σώµατα θέρµανσης (ιδιαίτερα λάδια και γράσα) για τη σωστή διατήρηση του εναλλάκτη και του κυκλοφορητή. Σιγουρευτείτε ότι οι σωληνώσεις του κυκλώµατος ύδρευσης και θέρµανσης δεν χρησιµοποιούνται ως γείωση του ηλεκτρικού κυκλώµατος. εν είναι κατάλληλες για αυτή την χρήση Σε περίπτωση εγκατάστασης του λέβητα σε υδροστατική θέση χαµηλότερης σε σχέση µε τα σώµατα θέρµανσης κ.λ.π. τοποθετείστε τα ρουµπινέτα αποµόνωσης στο κύκλωµα θέρµανσης και νερού χρήσης ώστε να διευκολύνονται οι εργασίες συντήρησης του λέβητα όταν είναι απαραίτητο να αδειάσετε µόνο τον λέβητα. Κατά τη διάρκεια των εργασιών σύνδεσης της θερµικής µονάδας µε το δίκτυο ύδρευσης & αερίου αποφύγετε το υπερβολικό σφίξιµο των εν λόγω συνδέσµων προς αποφυγή πρόκλησης διαρροής & πρόωρης φθοράς. Προς αποφυγήν δονήσεων και θορύβων στην εγκατάσταση µην χρησιµοποιείτε σωληνώσεις µειωµένων διαµέτρων ή γωνίες µικρής ακτίνας. Ο λέβητας είναι εφοδιασµένος µε ένα kit συνδέσεων του νερού ώστε να διευκολύνεται η τοποθέτηση του (εικ.2). Κύκλωµα νερού χρήσης Προς αποφυγή επικαθίσεων αλάτων και κατά συνέπεια τη καταστροφή του εναλλάκτη νερού χρήσης, το νερό που τροφοδοτεί τον λέβητα δεν πρέπει να είναι σκληρότερο των 25 F. Συνιστάται λοιπόν ο έλεγχος της ποιότητας του νερού και η εγκατάσταση κατάλληλων συσκευών για την επεξεργασία του. Η πίεση του κρύου νερού κατά την είσοδο του στο σύστηµα πρέπει να βρίσκεται µεταξύ των 0.5 και 6 bar. Αν η πίεση είναι µεγαλύτερη της προβλεπόµενης τότε είναι απαραίτητη η εγκατάσταση ρυθµιστή πίεσης πριν από την είσοδο του λέβητα. Ανάλογα µε τα χαρακτηριστικά του νερού τροφοδοσίας συνιστάται η εγκατάσταση κατάλληλων συσκευών επεξεργασίας του ενώ για τυχόν επικαθίσεις προτείνεται η χρήση φίλτρου. Κύκλωµα θέρµανσης Εικ. 1 GAS ΑΕΡΙΟ CALDA ΖΕΣΤΟ ΕΠΙΣΤΡΟΦΗ RITORNO Εικ. 2 R C G F A FREDDA ΚΡΥΟ ΑΝΑΧΩΡΗΣΗ MANDATA Προς αποφυγή επικαθίσεων αλάτων στον κυρίως εναλλάκτη, το νερό που τροφοδοτεί το κύκλωµα θέρµανσης πρέπει να υποστεί την επεξεργασία που προβλέπεται από την νόρµα UNI-CTI Η εν λόγω επεξεργασία κρίνεται απαραίτητη στην περίπτωση µερικής ή ολικής αναπλήρωσης του νερού της εγκατάστασης. Συνδέσατε τις εξαγωγές ασφαλείας του λέβητα (βαλβίδα ασφαλείας κυκλώµατος θέρµανσης) σε ένα χωνί εξαγωγής. Ο κατασκευαστής δεν φέρει ευθύνη για τυχόν ζηµιές που προκαλούνται από απώλεια νερού εξαιτίας του ανοίγµατος της βαλβίδας ασφαλείας λόγω υπερβολικής πίεσης στην εγκατάσταση. Η θερµική µονάδα είναι εφοδιασµένη µε σύστηµα αντιπαγωτικής προστασίας που τίθεται σε λειτουργία όταν ανιχνεύει θερµοκρασία 5 C (αισθητήρας θέρµανσης) και 4 C (αισθητήρας νερού χρήσης) προστατεύοντας τη συσκευή µέχρι την εξωτερική θερµοκρασία των 10 C. 13

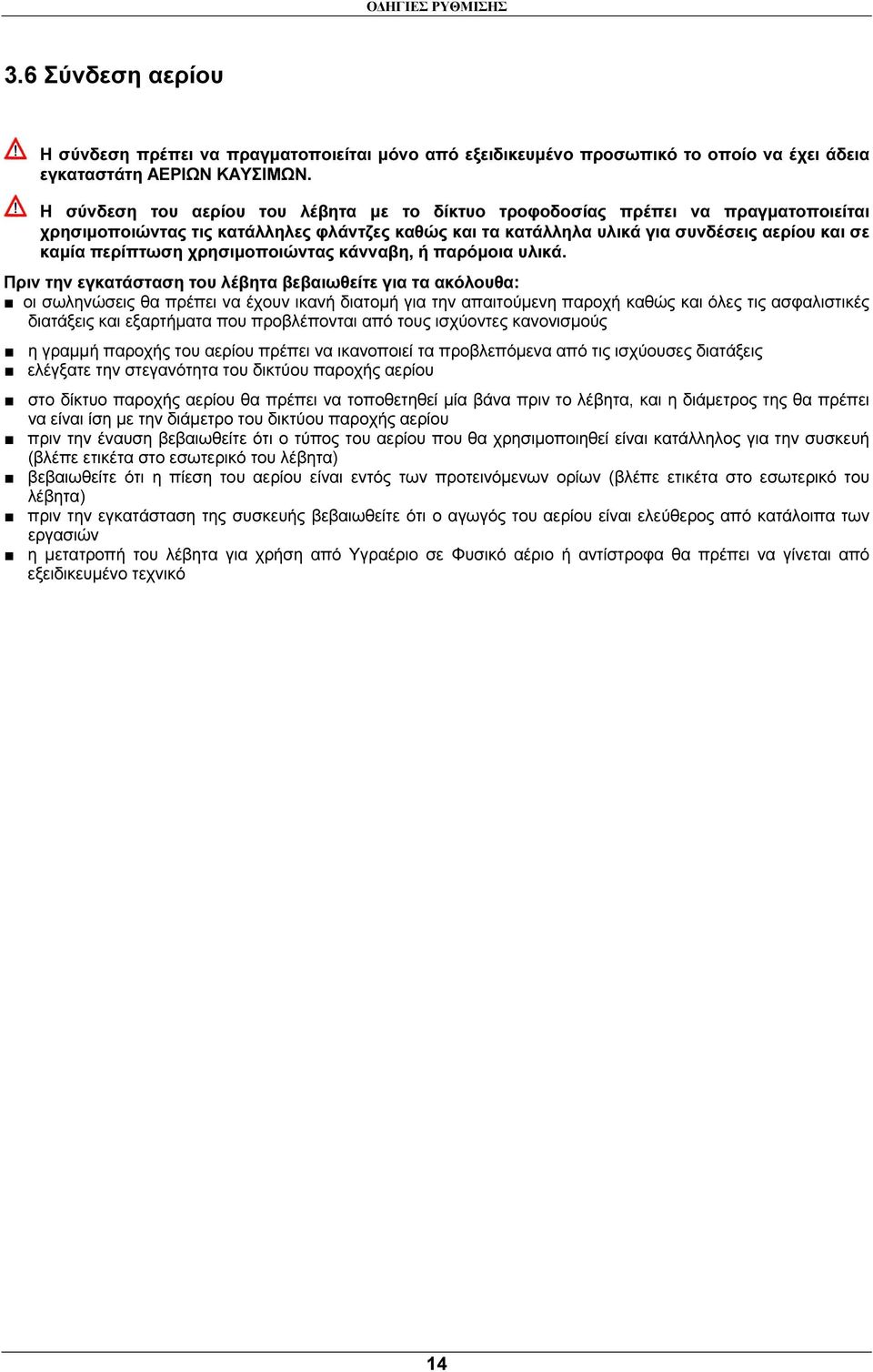

18 3.6 Σύνδεση αερίου Η σύνδεση πρέπει να πραγµατοποιείται µόνο από εξειδικευµένο προσωπικό το οποίο να έχει άδεια εγκαταστάτη ΑΕΡΙΩΝ ΚΑΥΣΙΜΩΝ. Η σύνδεση του αερίου του λέβητα µε το δίκτυο τροφοδοσίας πρέπει να πραγµατοποιείται χρησιµοποιώντας τις κατάλληλες φλάντζες καθώς και τα κατάλληλα υλικά για συνδέσεις αερίου και σε καµία περίπτωση χρησιµοποιώντας κάνναβη, ή παρόµοια υλικά. Πριν την εγκατάσταση του λέβητα βεβαιωθείτε για τα ακόλουθα: οι σωληνώσεις θα πρέπει να έχουν ικανή διατοµή για την απαιτούµενη παροχή καθώς και όλες τις ασφαλιστικές διατάξεις και εξαρτήµατα που προβλέπονται από τους ισχύοντες κανονισµούς η γραµµή παροχής του αερίου πρέπει να ικανοποιεί τα προβλεπόµενα από τις ισχύουσες διατάξεις ελέγξατε την στεγανότητα του δικτύου παροχής αερίου στο δίκτυο παροχής αερίου θα πρέπει να τοποθετηθεί µία βάνα πριν το λέβητα, και η διάµετρος της θα πρέπει να είναι ίση µε την διάµετρο του δικτύου παροχής αερίου πριν την έναυση βεβαιωθείτε ότι ο τύπος του αερίου που θα χρησιµοποιηθεί είναι κατάλληλος για την συσκευή (βλέπε ετικέτα στο εσωτερικό του λέβητα) βεβαιωθείτε ότι η πίεση του αερίου είναι εντός των προτεινόµενων ορίων (βλέπε ετικέτα στο εσωτερικό του λέβητα) πριν την εγκατάσταση της συσκευής βεβαιωθείτε ότι ο αγωγός του αερίου είναι ελεύθερος από κατάλοιπα των εργασιών η µετατροπή του λέβητα για χρήση από Υγραέριο σε Φυσικό αέριο ή αντίστροφα θα πρέπει να γίνεται από εξειδικευµένο τεχνικό 14

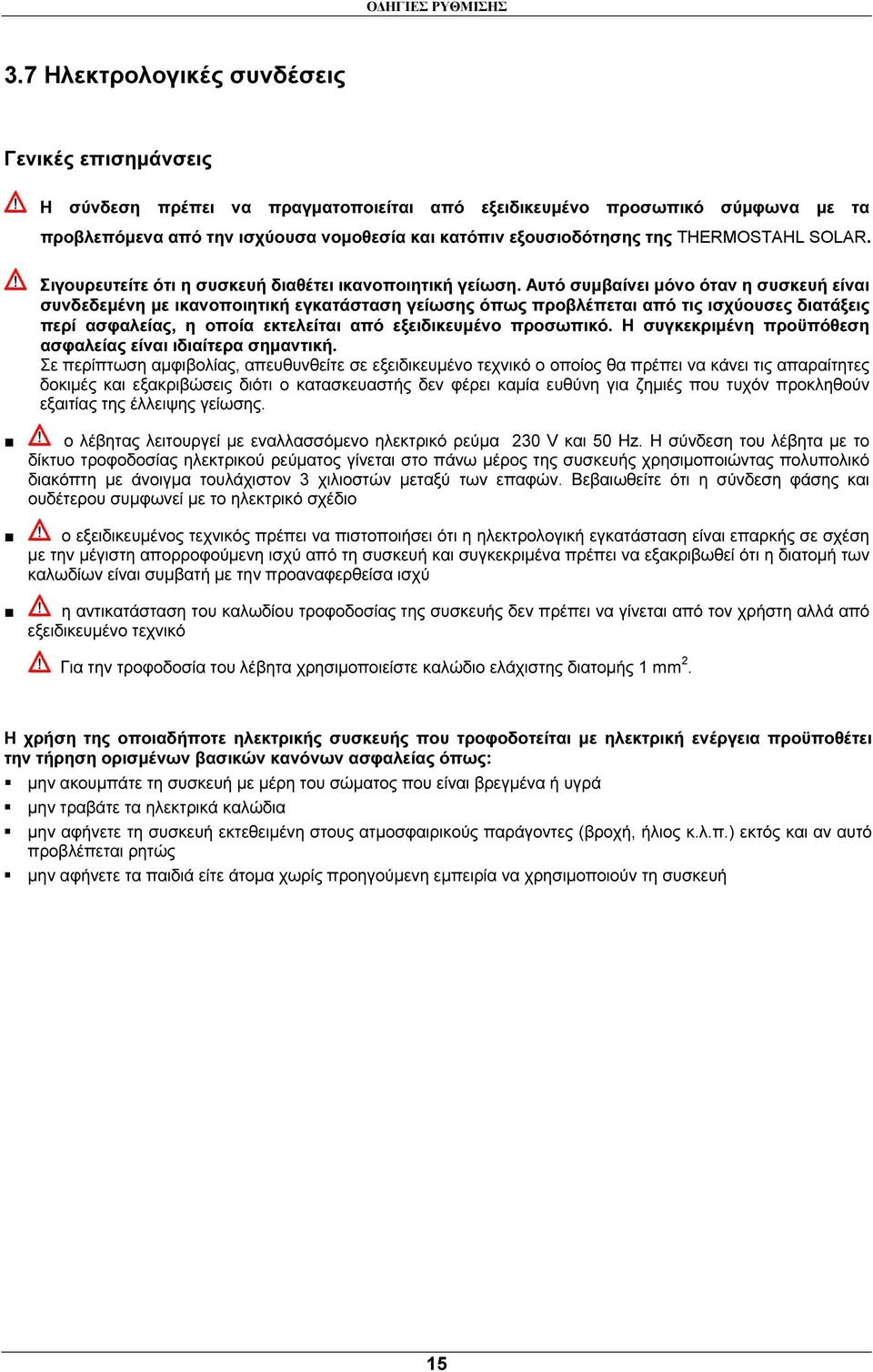

19 3.7 Ηλεκτρολογικές συνδέσεις Γενικές επισηµάνσεις Η σύνδεση πρέπει να πραγµατοποιείται από εξειδικευµένο προσωπικό σύµφωνα µε τα προβλεπόµενα από την ισχύουσα νοµοθεσία και κατόπιν εξουσιοδότησης της THERMOSTAHL SOLAR. Σιγουρευτείτε ότι η συσκευή διαθέτει ικανοποιητική γείωση. Αυτό συµβαίνει µόνο όταν η συσκευή είναι συνδεδεµένη µε ικανοποιητική εγκατάσταση γείωσης όπως προβλέπεται από τις ισχύουσες διατάξεις περί ασφαλείας, η οποία εκτελείται από εξειδικευµένο προσωπικό. Η συγκεκριµένη προϋπόθεση ασφαλείας είναι ιδιαίτερα σηµαντική. Σε περίπτωση αµφιβολίας, απευθυνθείτε σε εξειδικευµένο τεχνικό ο οποίος θα πρέπει να κάνει τις απαραίτητες δοκιµές και εξακριβώσεις διότι ο κατασκευαστής δεν φέρει καµία ευθύνη για ζηµιές που τυχόν προκληθούν εξαιτίας της έλλειψης γείωσης. ο λέβητας λειτουργεί µε εναλλασσόµενο ηλεκτρικό ρεύµα 230 V και 50 Hz. Η σύνδεση του λέβητα µε το δίκτυο τροφοδοσίας ηλεκτρικού ρεύµατος γίνεται στο πάνω µέρος της συσκευής χρησιµοποιώντας πολυπολικό διακόπτη µε άνοιγµα τουλάχιστον 3 χιλιοστών µεταξύ των επαφών. Βεβαιωθείτε ότι η σύνδεση φάσης και ουδέτερου συµφωνεί µε το ηλεκτρικό σχέδιο ο εξειδικευµένος τεχνικός πρέπει να πιστοποιήσει ότι η ηλεκτρολογική εγκατάσταση είναι επαρκής σε σχέση µε την µέγιστη απορροφούµενη ισχύ από τη συσκευή και συγκεκριµένα πρέπει να εξακριβωθεί ότι η διατοµή των καλωδίων είναι συµβατή µε την προαναφερθείσα ισχύ η αντικατάσταση του καλωδίου τροφοδοσίας της συσκευής δεν πρέπει να γίνεται από τον χρήστη αλλά από εξειδικευµένο τεχνικό Για την τροφοδοσία του λέβητα χρησιµοποιείστε καλώδιο ελάχιστης διατοµής 1 mm 2. Η χρήση της οποιαδήποτε ηλεκτρικής συσκευής που τροφοδοτείται µε ηλεκτρική ενέργεια προϋποθέτει την τήρηση ορισµένων βασικών κανόνων ασφαλείας όπως: µην ακουµπάτε τη συσκευή µε µέρη του σώµατος που είναι βρεγµένα ή υγρά µην τραβάτε τα ηλεκτρικά καλώδια µην αφήνετε τη συσκευή εκτεθειµένη στους ατµοσφαιρικούς παράγοντες (βροχή, ήλιος κ.λ.π.) εκτός και αν αυτό προβλέπεται ρητώς µην αφήνετε τα παιδιά είτε άτοµα χωρίς προηγούµενη εµπειρία να χρησιµοποιούν τη συσκευή 15

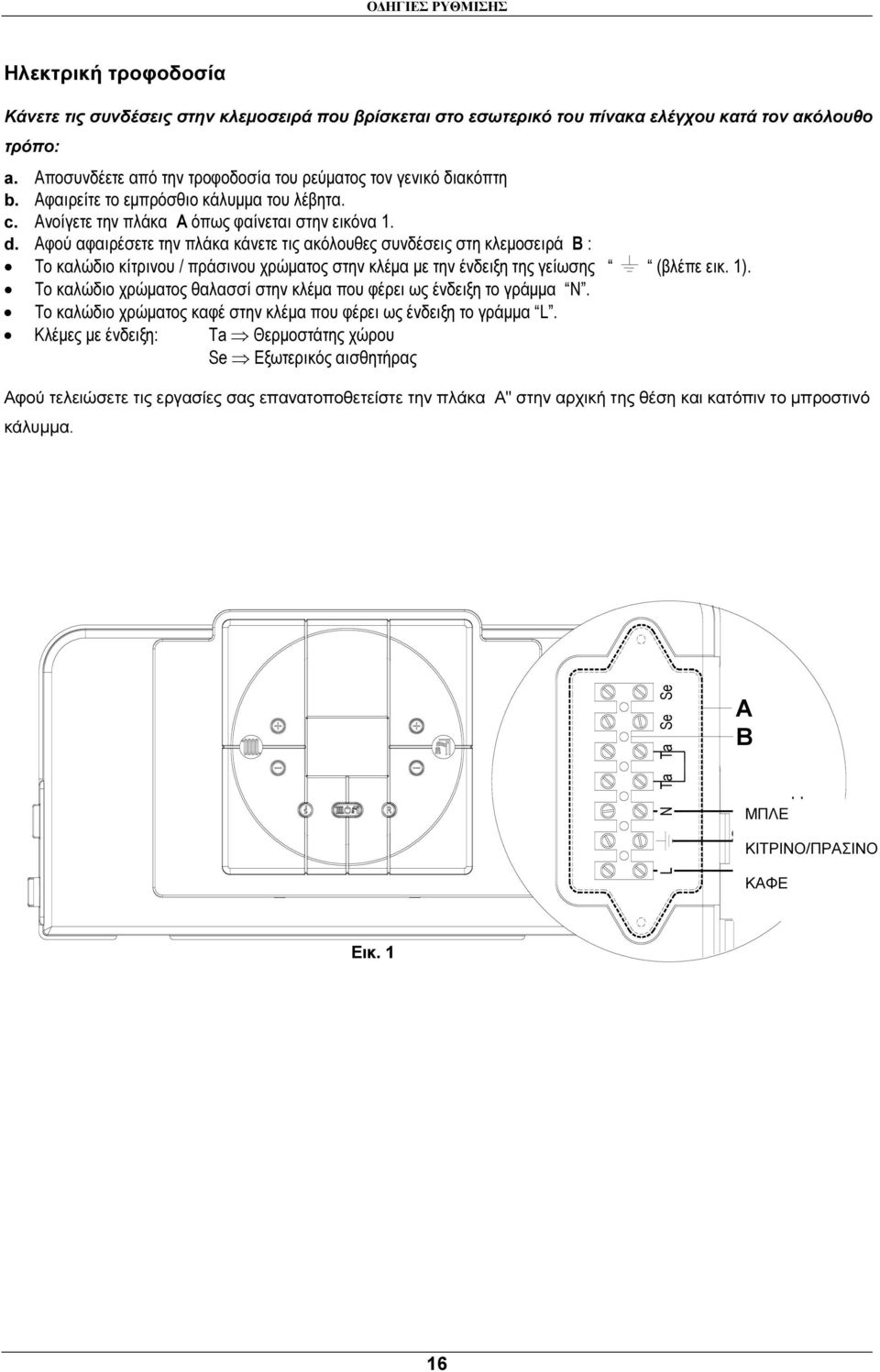

20 Ηλεκτρική τροφοδοσία Κάνετε τις συνδέσεις στην κλεµοσειρά που βρίσκεται στο εσωτερικό του πίνακα ελέγχου κατά τον ακόλουθο τρόπο: a. Αποσυνδέετε από την τροφοδοσία του ρεύµατος τον γενικό διακόπτη b. Αφαιρείτε το εµπρόσθιο κάλυµµα του λέβητα. c. Ανοίγετε την πλάκα A όπως φαίνεται στην εικόνα 1. d. Αφού αφαιρέσετε την πλάκα κάνετε τις ακόλουθες συνδέσεις στη κλεµοσειρά B : Το καλώδιο κίτρινου / πράσινου χρώµατος στην κλέµα µε την ένδειξη της γείωσης (βλέπε εικ. 1). Το καλώδιο χρώµατος θαλασσί στην κλέµα που φέρει ως ένδειξη το γράµµα N. Το καλώδιο χρώµατος καφέ στην κλέµα που φέρει ως ένδειξη το γράµµα L. Κλέµες µε ένδειξη: Ta Θερµοστάτης χώρου Se Εξωτερικός αισθητήρας Αφού τελειώσετε τις εργασίες σας επανατοποθετείστε την πλάκα A" στην αρχική της θέση και κατόπιν το µπροστινό κάλυµµα. Se Se Ta A B Ta N L blu ΜΠΛΕ giallo/verde ΚΙΤΡΙΝΟ/ΠΡΑΣΙΝΟ marrone ΚΑΦΕ Εικ. 1 16

21 3.8 Σύνδεση συστήµατος απαγωγής καυσαερίων Για την τέλεια λειτουργία και απόδοση της συσκευής είναι απαραίτητο η σύνδεση του συστήµατος απαγωγής καυσαερίων να γίνει χρησιµοποιώντας γνήσια ανταλλακτικά. Για την καλή λειτουργικότητα και αποδοτικότητα της συσκευής πρέπει να φροντίσουµε ώστε τα κανάλια εισαγωγής φρέσκου αέρα και απαγωγής των καυσαερίων να παρουσιάζουν µια ελάχιστη κατωφέρεια του 2% στα οριζόντια τµήµατα τους µε κλίση από την συσκευή προς τα έξω (εικ. 1). Τα συστήµατα εισαγωγής φρέσκου αέρα και απαγωγής των καυσαερίων πρέπει να προστατεύονται από την διείσδυση ξένων σωµάτων και ατµοσφαιρικών παραγόντων. >2% Εικ. 1 Σύνδεση στη καπνοδόχο Για τη σύνδεση του καπναγωγού στην καπνοδόχο ακολουθείστε προσεκτικά τις ακόλουθες οδηγίες. Η καµινάδα ή καπνοδόχος πρέπει να είναι κατάλληλη για χρήση απαγωγής καυσαερίων. ΚΑΜΙΝΑ Α Ή ΚΑΠΝΟ ΟΧΟΣ κατά την εισαγωγή του καπναγωγού στην καπνοδόχο σταµατήστε µόλις φτάσετε στο επίπεδο της εσωτερικής επιφάνειας της δεύτερης ο καπναγωγός πρέπει να είναι κάθετος ως προς το εσωτερικό τοίχωµα της καπνοδόχου (εικ.2). ΟΧΙ ΝΑΙ Εικ. 2 17

22 Κατηγορίες συστηµάτων απαγωγής καυσαερίων - kit A Οµοαξονικό οριζόντιο σύστηµα απαγωγής καυσαερίων Ø100/60 περιστρεφόµενο σε 360. Επιτρέπει την απαγωγή των καυσαερίων και την εισαγωγή φρέσκου αέρα από το εξωτερικό περιβάλλον. Είναι κατάλληλο µόνο για λέβητες στεγανού θαλάµου καύσης βεβιασµένης απαγωγής καυσαερίων Επιτρέπει την απαγωγή των αερίων της καύσης καθώς και την εισαγωγή φρέσκου αέρα για την καύση διαµέσου δύο οµοαξονικών αγωγών, τον εξωτερικό Ø100 για εισαγωγή φρέσκου αέρα και τον εσωτερικό από αλουµίνιο Ø60 για την απαγωγή των καυσαερίων. Το µέγιστο µήκος απαγωγής (γραµµικό µήκος αναφοράς) προκύπτει προσθέτοντας το µήκος της γραµµικής σωλήνωσης µε το µήκος που αντιστοιχεί σε κάθε γωνία που προστίθεται στο σύστηµα. ΜΕΓΙΣΤΟ ΜΗΚΟΣ ΑΠΑΓΩΓΗΣ: 3 m Κάθε περαιτέρω εισαγωγή γωνίας ισοδυναµεί µε αύξηση του γραµµικού µήκους όπως : γωνία Ø100/60 των 90 = 0.8 µέτρα γωνία Ø100/60 των45 = 0.5 µέτρα ΠΡΟΣΟΧΗ: ΓΙΑ ΤΗΝ ΑΠΑΓΩΓΗ ΤΩΝ ΚΑΥΣΑΕΡΙΩΝ ΚΑΙ ΤΗΝ ΕΙΣΑΓΩΓΗ ΦΡΕΣΚΟΥ ΑΕΡΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΠΙΣΤΟΠΟΙΗΜΕΝΑ ΠΡΟΙΟΝΤΑ THERMOSTAHL. ΤΟ Ι ΙΟ ΙΣΧΥΕΙ ΚΑΙ ΓΙΑ ΤΑ ΡΥΘΜΙΖΟΜΕΝΑ ΙΑΦΡΑΓΜΑΤΑ (Οι ταµπέλες ρύθµισης συνοδεύουν όλα τα kit απαγωγής καυσαερίων). = =

23 Κατηγορίες συστηµάτων απαγωγής καυσαερίων - kit B ιπλό σύστηµα εισαγωγής φρέσκου αέρα / απαγωγής καυσαερίων 80/80 περιστρεφόµενο σε 360. Το σύστηµα δύο σωλήνων επιτρέπει την απαγωγή των καυσαερίων στην καµινάδα και την εισαγωγή φρέσκου αέρα από το εξωτερικό περιβάλλον. Είναι κατάλληλο µόνο για λέβητες στεγανού θαλάµου καύσης βεβιασµένης απαγωγής καυσαερίων. Επιτρέπει την απαγωγή των αερίων της καύσης καθώς και την εισαγωγή φρέσκου αέρα για την καύση διαµέσου δύο αγωγών Ø80. Το µέγιστο µήκος απαγωγής (γραµµικό µήκος αναφοράς) προκύπτει προσθέτοντας το µήκος της γραµµικής σωλήνωσης µε το µήκος που αντιστοιχεί σε κάθε γωνία που προστίθεται στο σύστηµα. ΜΕΓΙΣΤΟ ΜΗΚΟΣ ΑΠΑΓΩΓΗΣ: Ø80/80: 30 m Κάθε περαιτέρω εισαγωγή γωνίας ισοδυναµεί µε αύξηση του γραµµικού µήκους όπως : γωνία Ø80 των 90 = 1.5 µέτρα γωνία Ø80 των 45 = 1.2 µέτρα ΠΡΟΣΟΧΗ: ΓΙΑ ΤΗΝ ΑΠΑΓΩΓΗ ΤΩΝ ΚΑΥΣΑΕΡΙΩΝ ΚΑΙ ΤΗΝ ΕΙΣΑΓΩΓΗ ΦΡΕΣΚΟΥ ΑΕΡΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΠΙΣΤΟΠΟΙΗΜΕΝΑ ΠΡΟΙΟΝΤΑ THERMOSTAHL. ΤΟ Ι ΙΟ ΙΣΧΥΕΙ ΚΑΙ ΓΙΑ ΤΑ ΡΥΘΜΙΖΟΜΕΝΑ ΙΑΦΡΑΓΜΑΤΑ (Οι ταµπέλες ρύθµισης συνοδεύουν όλα τα kit απαγωγής καυσαερίων)

24 Κατηγορίες συστηµάτων απαγωγής καυσαερίων - kit C2 Κάθετο οµοαξονικό σύστηµα απαγωγής καυσαερίων Ø125/80. Επιτρέπει την απαγωγή των καυσαερίων και την εισαγωγή φρέσκου αέρα απευθείας από τη ταράτσα. Είναι κατάλληλο µόνο για λέβητες στεγανού θαλάµου καύσης βεβιασµένης απαγωγής καυσαερίων. Επιτρέπει την απαγωγή των αερίων της καύσης καθώς και την εισαγωγή φρέσκου αέρα για την καύση διαµέσου δύο οµοαξονικών αγωγών, τον εξωτερικό Ø125 για εισαγωγή φρέσκου αέρα και τον εσωτερικό από αλουµίνιο Ø80 για την απαγωγή των καυσαερίων. Το µέγιστο µήκος απαγωγής (γραµµικό µήκος αναφοράς) προκύπτει προσθέτοντας το µήκος της γραµµικής σωλήνωσης µε το µήκος που αντιστοιχεί σε κάθε γωνία που προστίθεται στο σύστηµα. ΜΕΓΙΣΤΟ ΜΗΚΟΣ ΑΠΑΓΩΓΗΣ: 6 m Κάθε περαιτέρω εισαγωγή γωνίας ισοδυναµεί µε αύξηση του γραµµικού µήκους όπως : γωνία Ø125/80 των 90 = 1.5 m. γωνία Ø125/80 των 45 = 0.5 m. ΠΡΟΣΟΧΗ: ΓΙΑ ΤΗΝ ΑΠΑΓΩΓΗ ΤΩΝ ΚΑΥΣΑΕΡΙΩΝ ΚΑΙ ΤΗΝ ΕΙΣΑΓΩΓΗ ΦΡΕΣΚΟΥ ΑΕΡΑ ΠΡΕΠΕΙ ΝΑ ΧΡΗΣΙΜΟΠΟΙΟΥΝΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΠΙΣΤΟΠΟΙΗΜΕΝΑ ΠΡΟΙΟΝΤΑ THERMOSTAHL. ΤΟ Ι ΙΟ ΙΣΧΥΕΙ ΚΑΙ ΓΙΑ ΤΑ ΡΥΘΜΙΖΟΜΕΝΑ ΙΑΦΡΑΓΜΑΤΑ (Οι ταµπέλες ρύθµισης συνοδεύουν όλα τα kit απαγωγής καυσαερίων). Ø80 Ø125 Ø80 Ø max 6 m

25 Συναρµολόγηση ρυθµιζόµενων διαφραγµάτων Οµοαξονικό σύστηµα Τα ρυθµιζόµενα διαφράγµατα για το οµοαξονικό σύστηµα πρέπει να τοποθετηθούν πάνω στην ενσωµατωµένη φλάντζα επιθεώρησης καυσαερίων Για τη συναρµολόγηση προχωρήστε ως εξής (εικ. 1): καθαρίστε την επιφάνεια της ενσωµατωµένης φλάντζας επιθεώρησης καυσαερίων κολλήστε την φλάντζα (από νεοπρέν) φροντίζοντας να κεντράρετε τις οπές της µε εκείνες της φλάντζας καυσαερίων εισάγετε τα ρυθµιζόµενα διαφράγµατα µε την εξής σειρά: πρώτα το κάτω διάφραγµα µε την διαβαθµισµένη κλίµακα και µετά το επάνω διάφραγµα µε τους δείκτες αναφοράς εισάγετε την γωνία ή τον σύνδεσµο ανάλογα µε το οµοαξονικό σύστηµα απαγωγής που έχετε διαλέξει στερεώστε το σύστηµα χρησιµοποιώντας τις λαµαρινόβιδες που συνοδεύουν το kit απαγωγής ολοκληρώνετε την εγκατάσταση του συστήµατος απαγωγής καυσαερίων Προσοχή : σφίγγετε τις βίδες αφού κάνετε την ρύθµιση των διαφραγµάτων ΒΙ ΕΣ ΣΤΕΡΕΩΣΗΣ VITI DI FISSAGGIO ΓΩΝΙΑ Ή ΟΜΟΑΞΟΝΙΚΟΣ CURVA ΣΥΝ ΕΣΜΟΣ O RACCORDO COASSIALE ΚΑΤΩ ΙΑΦΡΑΓΜΑ DIAFRAMMA ΜΕ ΙΑΒΑΘΜΙΣΜΕΝΗ ΚΛΙΜΑΚΑ INFERIORE CON SCALA GRADUATA DIAFRAMMA ΑΝΩ ΙΑΦΡΑΓΜΑ SUPERIORE ΜΕ ΕΙΚΤΗ ΑΝΑΦΟΡΑΣ CON INDICE DI RIFERIMENTO GUARNIZIONE IN NEOPRENE ADESIVO ΦΛΑΝΤΖΑ ΑΠΟ ΑΥΤΟΚΟΛΛΗΤΟ ΝΕΟΠΡΕΝ 21

26 διπλό σύστηµα Τα ρυθµιζόµενα διαφράγµατα για το διπλό σύστηµα πρέπει να τοποθετηθούν στην οπή εισαγωγής αέρα. Για τη συναρµολόγηση προχωρήστε ως εξής (εικ. 1): αφαιρείτε το προστατευτικό της οπής εισαγωγής αέρα καθαρίζετε την επιφάνεια της κεφαλής του στεγανού θαλάµου στο σηµείο της οπής εισαγωγής αέρα κολλήστε τη φλάντζα (από νεοπρέν) φροντίζοντας να κεντράρετε τις οπές της µε εκείνες που βρίσκονται πάνω στην κεφαλή τοποθετείστε τα ρυθµιζόµενα διαφράγµατα στην σωστή σειρά: πρώτα το κάτω διάφραγµα µε τη διαβαθµισµένη κλίµακα και µετά το επάνω µε το δείκτη αναφοράς τοποθετείστε το σύνδεσµο ή ότι άλλο προβλέπεται για το διπλό σύστηµα απαγωγής καυσαερίων στερεώστε το σύστηµα χρησιµοποιώντας τις λαµαρινόβιδες που βρίσκονται στη συσκευασία ολοκληρώνετε την εγκατάσταση του συστήµατος απαγωγής καυσαερίων Προσοχή: σφίγγετε τις βίδες αφού κάνετε την ρύθµιση των διαφραγµάτων RACCORDO DI ASPIRAZIONE Ø80 ΣΥΝ ΕΣΜΟΣ ΕΙΣΑΓΩΓΗΣ ø 80 ΣΥΝ ΕΣΜΟΣ ΑΠΑΓΩΓΗΣ ø 80 ΦΛΑΝΤΖΑ ΑΠΟ ΝΕΟΠΡΕΝ ΑΝΩ ΙΑΦΡΑΓΜΑ ΜΕ DIAFRAMMA ΕΙΚΤΗ ΑΝΑΦΟΡΑΣ SUPERIORE CON INDICE DI RIFERIMENTO ΚΑΤΩ ΙΑΦΡΑΓΜΑ ΜΕ DIAFRAMMA ΙΑΒΑΘΜΙΣΜΕΝΗ ΚΛΙΜΑΚΑ INFERIORE CON SCALA GRADUATA GUARNIZIONE IN NEOPRENE ΦΛΑΝΤΖΑ ΑΠΟ ΝΕΟΠΡΕΝ Fig. 1 22

27 Ρύθµιση διαφραγµάτων INDICE RIFERIMENTO DISCO SUPERIORE INDICE GRADUATO DISCO INFERIORE Kit A - Οριζόντιο οµοαξονικό σύστηµα Ø100/60 ΜΕΓΙΣΤΗ ΑΠΟΣΤΑΣΗ ΑΠΑΓΩΓΗΣ (Γραµµικό µήκος αναφοράς) ΡΥΘΜΙΣΗ ΙΑΦΡΑΓΜΑΤΩΝ Premarcature από 0.5 ως 1 m N.B.: LE PREMARCATURE SONO PRESENTI NEI DIAFRAMMI SUPERIORE E INFERIORE από 1 ως 2 m Αφαίρεση διαβαθµίσεων DIAFRAMMA SUPERIORE από 2 ως 3 m Αφαίρεση διαβαθµίσεων ΜΕΓΙΣΤΗ ΑΠΟΣΤΑΣΗ ΑΠΑΓΩΓΗΣ 3 m DIAFRAMMA INFERIORE Kit C2 Κάθετο οµοαξονικό σύστηµα Ø125/80 ΜΕΓΙΣΤΗ ΑΠΟΣΤΑΣΗ ΑΠΑΓΩΓΗΣ (Γραµµικό µήκος αναφοράς) ΡΥΘΜΙΣΗ ΙΑΦΡΑΓΜΑΤΩΝ από 0.5 ως 2 m INDICE DI RIFERIMENTO INDICE GRADUATO DISCO INFERIORE από 2 ως από 4 ως 4 m 6 m Αφαίρεση διαβαθµίσεων Αφαίρεση διαβαθµίσεων ΜΕΓΙΣΤΗ ΑΠΟΣΤΑΣΗ ΑΠΑΓΩΓΗΣ 6 m kit B ιπλό οριζόντιο σύστηµα Ø80/80 DIAFRAMMA SUPERIORE DI REGOLAZIONE ΜΕΓΙΣΤΗ ΑΠΟΣΤΑΣΗ ΑΠΑΓΩΓΗΣ (Γραµµικό µήκος αναφοράς) ΡΥΘΜΙΣΗ ΙΑΦΡΑΓΜΑΤΩΝ από ως m DIAFRAMMA INFERIORE από ως m από ως m ΜΕΓΙΣΤΗ ΑΠΟΣΤΑΣΗ ΑΠΑΓΩΓΗΣ 30 m 23

28 4. ΠΡΩΤΗ ΕΝΑΥΣΗ 4.1 Γενικές επισηµάνσεις οι εργασίες που περιγράφονται στη συνέχεια πρέπει να εκτελούνται από εξειδικευµένο προσωπικό σύµφωνα µε τα προβλεπόµενα από την ισχύουσα νοµοθεσία το οποίο θα έχει σχετική εξουσιοδότηση από την THERMOSTAHL ο λέβητας στη φάση των εργοστασιακών δοκιµών υποβάλεται σε ρυθµίσεις και δοκιµές µε τροφοδοσία από φυσικό αέριο ή υγραέριο. Κατά την πρώτη έναυση πρέπει να επαληθεύεται η αντιστοιχία µεταξύ των στοιχείων της ετικέτας και του τύπου του αερίου που τροφοδοτεί το λέβητα. συνιστάται ο καθαρισµός της εγκατάστασης (καλύτερα µε ζεστό νερό) ώστε να εξαλειφθούν τυχόν ακαθαρσίες που προέρχονται από τις σωληνώσεις και από τα σώµατα θέρµανσης (ιδιαίτερα λάδια και γράσα) για την σωστή απόδοση του εναλλάκτη και του κυκλοφορητή. µε την ολοκλήρωση των εργασιών πλήρωσης και ρύθµισης φροντίστε να σφίξετε καλά τις βίδες στα σηµεία µέτρησης της πίεσης της βαλβίδας αερίου και βεβαιωθείτε ότι δεν υπάρχει διαρροή αερίου. 4.2 Προκαταρκτικές εργασίες Προχωρήστε ως εξής: σε περίπτωση νέας εγκατάστασης αερίου πριν θέσετε το λέβητα σε λειτουργία θα πρέπει να γίνει εξαέρωση του δικτύου τροφοδοσίας βεβαιωθείτε ότι τα στοιχεία της ετικέτας ανταποκρίνονται σε εκείνα του δικτύου τροφοδοσίας ύδρευσης και ηλεκτρικής ενέργειας βεβαιωθείτε ότι η τάση της τροφοδοσίας ηλεκτρικού ρεύµατος είναι εκείνη που υποδεικνύεται (230 V 50 Hz) και ότι οι συνδέσεις φάσης, ουδέτερου και γείωσης είναι σωστές ( η φάση στο L και το ουδέτερο στο N ) ανοίγετε το διακόπτη του αερίου και επαληθεύετε την στεγανότητα των συνδέσεων του ελέγχοντας τον µετρητή ο οποίος δεν πρέπει να ανιχνεύει ροή αερίου. Επίσης ελέγχετε για τυχόν απώλειες από τις σωληνώσεις χρησιµοποιώντας σαπουνόνερο. Ο έλεγχος σύνδεσης αερίου µε τον καυστήρα γίνεται µε τον λέβητα σε λειτουργία βεβαιωθείτε ότι η εγκατάσταση τροφοδοσίας αερίου ανταποκρίνεται στις ανάγκες του λέβητα καθώς επίσης ότι είναι εφοδιασµένη µε τα κατάλληλα συστήµατα ασφαλείας & ελέγχου που προβλέπονται από τη σχετική νοµοθεσία βεβαιωθείτε ότι η σωλήνωση απαγωγής των καυσαερίων καθώς και η σύνδεση της µε την καπνοδόχο έχουν γίνει σύµφωνα µε τα όσα προβλέπονται από τη σχετική νοµοθεσία βεβαιωθείτε ότι οι τυχόν γρίλιες για τη προσαγωγή φρέσκου αέρα είναι όλες ανοικτές βεβαιωθείτε ότι δεν γίνεται εισαγωγή των προϊόντων της καύσης στο χώρο της θέρµανσης (κατοικία) Βεβαιωθείτε ότι κοντά στον λέβητα δεν υπάρχουν υγρά ή εύφλεκτα υλικά 24

29 4.3 Πλήρωση της εγκατάστασης Πώµα βαλβίδας εξαέρωσης TAPPO VALVOLA JOLLY Προς αποφυγή επικάθισης αλάτων και κατά συνέπεια βλαβών στον εναλλάκτη νερού χρήσης το νερό δεν πρέπει να είναι σκληρότερο των 25 F. Συνιστάται λοιπόν ο έλεγχος του νερού και η χρήση ειδικών συσκευών για την επεξεργασία αυτού. Για την πλήρωση της εγκατάστασης χρησιµοποιείστε αποκλειστικά καθαρό νερό από το δίκτυο ύδρευσης. Στην περίπτωση που προσθέσετε στο κύκλωµα χηµικές ουσίες όπως π.χ. αντιψυκτικά, φροντίστε οπωσδήποτε να εγκαταστήσετε κάποιο υδραυλικό διαχωριστή που να αποµονώνει το κύκλωµα της θέρµανσης από εκείνο του νερού χρήσης. Βαλβίδα εξαέρωσης 1 VALVOLA JOLLY TAPPO CIRCOLATORE Πώµα κυκλοφορητή Αφού φέρετε εις πέρας τις υδραυλικές συνδέσεις κλείνετε το διακόπτη του αερίου και συνεχίζετε µε την πλήρωση της εγκατάστασης ως εξής: βεβαιωθείτε ότι ο κυκλοφορητής δεν είναι µπλοκαρισµένος βεβαιωθείτε ότι το πώµα της βαλβίδας εξαέρωσης κυκλοφορητή είναι ελαφρώς λασκαρισµένο ώστε να επιτραπεί η διαφυγή του αέρα από την εγκατάσταση (εικ. 1) ανοίγετε το διακόπτη πλήρωσης R (εικ. 2), και ελέγχετε µέσω του µανόµετρου M (εικ. 2) ότι η πίεση στην εγκατάσταση φτάνει έως το µέσον της πράσινης ζώνης που αντιστοιχεί στη τιµή των 1.2 bar (εικ. 3). αφού τελειώσετε βεβαιωθείτε ότι έχετε κλείσει το διακόπτη πλήρωσης. ξεβιδώνετε την τάπα του κυκλοφορητή για την διαφυγή τυχόν αέρα και το βιδώνετε µόλις αρχίσει να βγαίνει νερό (εικ. 1) ανοίγετε τα εξαεριστικά των σωµάτων θέρµανσης και ελέγχετε τη διαδικασία εξαέρωσης. Μόλις αρχίσει να βγαίνει νερό κλείνετε τα εξαεριστικά αν κατόπιν των ως άνω περιγραφόµενων διαδικασιών παρατηρείται µείωση της πίεσης ανοίγετε ξανά το διακόπτη πλήρωσης R µέχρι το µανόµετρο να δείξει πίεση 1.2 bar bar 1.2 bar 0.5 bar 3 R M Πράσινη ZONA VERDE ζώνη 3 bar Σηµείωση: Η θέση λειτουργίας της βαλβίδας αποκοπής επισηµαίνεται από το χρώµα στο εσωτερικό της (εικ. 4). Το κόκκινο υποδεικνύει την λειτουργία σε νερό χρήσης. Το γαλάζιο υποδεικνύει την λειτουργία θέρµανσης. 25 4

30 4.4 Αντιπαγωτική προστασία Ο λέβητας προστατεύεται από το πάγωµα χάριν της λειτουργίας αντιπαγωτικής προστασίας που διαθέτει η ηλεκτρονική πλακέτα η οποία φροντίζει να ανάψει τον καυστήρα και να θερµάνει τα επίµαχα σηµεία όταν η θερµοκρασία πέφτει κάτω από τις προβλεπόµενες ελάχιστες τιµές. Το σύστηµα αντιπαγωτικής προστασίας τίθεται σε λειτουργία στις ακόλουθες περιπτώσεις: όταν η θερµοκρασία του νερού θέρµανσης πέφτει κάτω από τους 5 C, τότε ο καυστήρας ανάβει αυτόµατα µέχρι η θερµοκρασία του νερού να φτάσει τους 30 C όταν η θερµοκρασία του νερού χρήσης πέφτει κάτω από τους 4 C, τότε ο καυστήρας ανάβει αυτόµατα µέχρι η θερµοκρασία του νερού να φτάσει τους 8 C. το σύστηµα τίθεται σε λειτουργία ακόµη και όταν στη οθόνη προβάλλεται η τιµή OFF εφόσον ο λέβητας είναι συνδεµένος σε ηλεκτρική τροφοδοσία (230 V) και η παροχή αερίου είναι ανοικτή. για µεγάλες περιόδους ακινησίας του λέβητα προτείνεται το άδειασµα του καθώς και αυτό της εγκατάστασης. Συµβουλή για τον τεχνικό Όταν βρισκόµαστε µπροστά σε µπλοκαρισµένο λέβητα λόγω παγώµατος πριν τον θέσουµε σε λειτουργία πρέπει να βεβαιωνόµαστε ότι τα εξαρτήµατα του δεν είναι µπλοκαρισµένα από πάγο (ενναλάκτης, κυκλοφορητής, κλπ.). Συµβουλή για τον εγκαταστάτη Για λέβητα εγκατεστηµένο σε εξωτερικό περιβάλλον όπου η θερµοκρασία µπορεί να πέσει κάτω από τους -10 προτείνεται η πλήρωση της εγκατάστασης µε αντιψυκτικό υγρό (βλέπε πίνακα) και η σύνδεση ενός kit ηλεκτρικών αντιστάσεων (cod LP). Πίνακας Αντιψυκτικό Αιθυλενική γλυκόλη (%) όγκος Θερµοκρασία παγώµατος ( C) Προτείνεται ποσοστό γλυκόλης 20% για θερµοκρασίες έως και - 8 C βρασµού ( C) 26

31 Σύνδεση του kit ηλεκτρικών αντιστάσεων Προχωρήστε ως εξής: a. Αποσυνδέετε από την τροφοδοσία του ρεύµατος τον γενικό διακόπτη b. Συνδέστε τις 4 αντιστάσεις στους σωλήνες αναχώρησης, επιστροφής & κρύου και ζεστού νερού χρήσης (µε εξαίρεση των σωληνώσεων του αερίου) βλέπε εικόνα 1 c. Προστατέψτε τους σωλήνες µε µονωτικό υλικό d. Συνδέστε το θερµοστάτη στο σωλήνα αναχώρησης διαµέσου του κλίπ στερέωσης (βλέπε εικόνα 1) e. Συνδέστε τα καλώδια τροφοδοσίας στη κλεµοσειρά του πίνακα ελέγχου σύµφωνα µε το σχέδιο (εικ. 1) f. Ασφαλίζετε τις θήκες αναµεταξύ τους χρησιµοποιώντας τις µπάντες που βρίσκονται στη συσκευασία Κλεµοσειρά MORSETTIERA L N Ta Ta Se Se Λευκό Καφέ BIANCO MARRONE 220 V - 50 Hz Figura 1 Εικόνα 1 BLU ΑΝΤΙΣΤΑΣΕΙΣ RESISTENZE BIANCO MOLLA PER IL FISSAGGIO DEL TERMOSTATO Κλίπ στερέωσης θερµοστάτη 27

32 4.5 Εκκίνηση του λέβητα Αφού γεµίσετε την εγκατάσταση ακολουθείστε τα εξής: βεβαιωθείτε ότι ο αγωγός των καυσαερίων είναι ελεύθερος και σωστά συνδεδεµένος στο σύστηµα απαγωγής καυσαερίων αφαιρείτε το µπροστινό κάλυµµα του λέβητα (βλέπε κεφάλαιο 6.3 Πρόσβαση στο λέβητα ) ξεβιδώνετε το κοχλία και βάζετε το µανόµετρο στο σηµείο µέτρησης της πίεσης 2 της βαλβίδας αερίου (εικ. 1) τροφοδοτείστε µε ηλεκτρικό ρεύµα το λέβητα ανοίξτε το διακόπτη του αερίου επιλέγετε µε το µπουτόν τη λειτουργία ΜΟΝΟ ΧΕΙΜΩΝΑΣ. Η εµφάνιση των συµβόλων σταθερά φωτισµένα στην οθόνη υποδεικνύει την ενεργοποίηση της λειτουργίας. µόλις κλείσει η επαφή του θερµοστάτη χώρου θα έχουµε έναυση του καυστήρα. σε περίπτωση απουσίας φλόγας η πλακέτα θα επαναλάβει τη διαδικασία έναυσης µετά από τον αερισµό (20 δευτ/τα). Ενδέχεται να χρειαστεί η επανάληψη της διαδικασίας µερικές φορές ώστε να εξαλειφθεί ο αέρας από την σωλήνωση. Για να επαναλάβετε τη διαδικασία έναυσης περιµένετε περίπου 5 δευτερόλεπτα από την τελευταία προσπάθεια, ξεµπλοκάρετε το λέβητα από το σφάλµα E01 (πιέζοντας τα µπουτόν Reset ). Εικ. 1 ΥΠΟΜΝΗΜΑ: 1. ΡΥΘΜΙΣΤΗΣ 2. ΣΗΜΕΙΟ ΜΕΤΡΗΣΗΣ ΠΙΕΣΗΣ ΕΞΟ ΟΥ 3. ΣΗΜΕΙΟ ΜΕΤΡΗΣΗΣ ΠΙΕΣΗΣ ΕΙΣΟ ΟΥ Ελέγχετε τις τιµές µέγιστης & ελάχιστης πίεσης σύµφωνα µε τις τιµές αναφοράς που βρίσκονται στην ετικέτα στοιχείων του αερίου (βλέπε κεφάλαιο 5.4 Πίνακας ρύθµισης πιέσεων αερίου ): Για τον έλεγχο της µέγιστης πίεσης ανοίγετε το διακόπτη ζεστού νερού χρήσης στο µέγιστο και επαληθεύετε την πίεση Για τον έλεγχο της ελάχιστης πίεσης κλείνετε το διακόπτη και θέτετε το λέβητα στη θέση χειµώνας, το µανόµετρο θα δείξει την ελάχιστη πίεση για τα πρώτα 10 δευτερόλεπτα Αν η µέγιστη και/ή ελάχιστη πίεση δεν συµφωνούν µε τα στοιχεία της ετικέτας τότε πρέπει να ξαναγίνει η ρύθµιση (βλέπε κεφάλαιο 5.3 Ρύθµιση βαλβίδας αερίου) Αφού τελειώσετε τη ρύθµιση πιέζετε το µπουτόν για να επιλέξετε τη λειτουργία OFF η οποία προβάλλεται µε το σύµβολο, κλείνετε τη παροχή του αερίου και αποµακρύνεται το µανόµετρο από το σηµείο µέτρησης της πίεσης 2 της βαλβίδας αερίου (εικ. 1). Σφίγγετε το κοχλία και σιγουρεύεστε ότι δεν υπάρχει διαρροή αερίου. Για να θέσετε σε λειτουργία το λέβητα ανοίγετε τη παροχή αερίου και επιλέγετε διαµέσου του µπουτόν την επιθυµητή λειτουργία. 28

33 5. ΡΥΘΜΙΣΗ ΛΕΒΗΤΑ 5.1 Πίνακας παραµέτρων N ΠΑΡΑΜΕΤΡΟΥ ΤΥΠΟΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΙΜΗ ΠΑΡΑΜΕΤΡΟΥ ΛΕΙΤΟΥΡΓΙΑ P00 Επιλογή τύπου λέβητα P01 P02 P03 Επιλογή τύπου αερίου Θερµοκρασία θέρµανσης Επιλογή κατά του χτυπήµατος του κριαριού P04 Χρονοπρογραµµατισµός θέρµανσης P05 P06 Χρονοπρογραµµατισµός ανακυκλοφορίας θέρµανσης Χρονοπρογραµµατισµός ανακυκλοφορίας νερού χρήσης / µπόιλερ (ΟΧΙ ΓΙΑ ΙΘΕΡΜΙΚΟΥΣ ΛΕΒΗΤΕΣ) = ιθερµικός 01 = Μονοθερµικός 02 = Συσσώρευσης 03 = Συσσώρευσης Comfort 04 = Μονοθερµικός Comfort 05 = Μόνο θέρµανση Φ.Αέριο Υγραέριο Standard (30-80 C) Μειωµένη (25-45 C) Απενεργοποιηµένη Ενεργοποιηµένη Βήµατα των 5 δευτ/των (ρυθµισµένο σε 36 x 5 = 180 ) Βήµατα των 5 δευτ/των (ρυθµισµένο σε 36 x 5 = 180 ) Βήµατα των 5 δευτ/των (ρυθµισµένο σε 18 x 5 = 90 ) P07 Ρύθµιση ελάχιστης ισχύος θέρµανσης Σε % P08 Ρύθµιση µέγιστης πίεσης αερίου και ισχύος θέρµανσης Ελάχιστη αερίου (P07) - 99 P09 Ρύθµιση βήµατος εκκίνησης P10 P11 P12 Λειτουργία διατήρησης νερού χρήσης (ΟΧΙ ΓΙΑ ΙΘΕΡΜΙΚΟΥΣ ΛΕΒΗΤΕΣ) Λειτουργία κατά της νόσου του λεγεωνάριου (µόνο για λέβητες συσσώρευσης) Ορισµός καµπύλης κλιµατικής αντιστάθµισης (µόνο µε εξωτερικό αισθητήρα συνδεµένο) Σε % Σε % (ρυθµισµένο στο 50) Απενεργοποιηµένη Ενεργοποιηµένη Απενεργοποιηµένη Ενεργοποιηµένη Βλέπε διάγραµµα στην περιγραφή της παραµέτρου P13 Ελάχιστο setpoint θέρµανσης Σε C P14 Μέγιστο setpoint θέρµανσης Σε C P15 Μέγιστο setpoint νερού χρήσης Σε C P16 Αερισµός Σε λεπτά της ώρας 29

34 5.2 Πρόσβαση στο µενού παραµέτρων Η τροποποίηση των τιµών των παραµέτρων του προηγούµενου πίνακα επιτυγχάνεται διαµέσου του µενού ρυθµίσεων παραµέτρων τηρώντας την ακόλουθη διαδικασία: OFF 1. Πιέζοντας το µπουτόν επιλέγετε τη λειτουργία OFF P00 2. Πιέζετε ταυτόχρονα τα µπουτόν & έως να προβληθεί στη οθόνη P00 3. Αφήνετε τα µπουτόν & ; P00 4. ιαµέσου των µπουτόν & της θέρµανσης επιλέγετε τη παράµετρο που θέλετε να τροποποιήσετε P01 5 Πιέζετε το µπουτόν και το αφήνετε: η οθόνη θα εµφανίσει την τιµή της παραµέτρου για τροποποίηση. Ρυθµίστε την τιµή της παραµέτρου ακολουθώντας την διαδικασία που περιγράφεται στις σελίδες που ακολουθούν : 30

35 5.3 Προγραµµατισµός παραµέτρων ΠΑΡΑΜΕΤΡΟΣ P00 ΤΥΠΟΣ ΛΕΒΗΤΑ 01 P00 Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5,2 Πρόσβαση στο µενού παραµέτρων (βήµατα 1-5). 6. Με τα µπουτόν & του νερού χρήσης τροποποιείτε τη τιµή της παραµέτρου: 00 = ιθερµικός 01 = Μονοθερµικός 02 = Συσσώρευσης 03 = Συσσώρευσης Comfort (+7 C) 04 = Μονοθερµικός Comfort (Απαιτείται ενεργοποίηση της λειτουργίας προθέρµανσης του πλακοειδή εναλλάκτη) 05 = Μόνο θέρµανση 7. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. Στην οθόνη προβάλλεται η παράµετρος (P00). 8. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. ΠΑΡΑΜΕΤΡΟΣ P01 - ΕΠΙΛΟΓΗ ΑΕΡΙΟΥ ΤΡΟΦΟ ΟΣΙΑΣ 00 P01 Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5,2 Πρόσβαση στο µενού παραµέτρων (βήµατα 1-5). 6. Με τα µπουτόν & του νερού χρήσης τροποποιείτε τη τιµή της παραµέτρου: 00 = Φ.Αέριο 01 = Υγραέριο 7. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. Στην οθόνη προβάλλεται η παράµετρος (P01). 8. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. ΠΑΡΑΜΕΤΡΟΣ P02 - ΕΠΙΛΟΓΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΘΕΡΜΑΝΣΗΣ 01 P02 Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5,2 Πρόσβαση στο µενού παραµέτρων (βήµατα 1-5). 6. Με τα µπουτόν & του νερού χρήσης τροποποιείτε τη τιµή της παραµέτρου: 00 = standard (30-80 C) 01 = µειωµένη (25-45 C) για ενδοδαπέδιες εγκαταστάσεις 7. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. Στην οθόνη προβάλλεται η παράµετρος (P02). 8. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. 31

36 01 P03 ΠΑΡΑΜΕΤΡΟΣ P03 ΛΕΙΤΟΥΡΓΙΑ ΚΑΤΑ ΤΟΥ ΧΤΥΠΗΜΑΤΟΣ ΤΟΥ ΚΡΙΑΡΙΟΥ Ενεργοποιώντας αυτή τη λειτουργία η εκκίνηση της λειτουργίας νερού χρήσης θα καθυστερεί 2 δευτερόλεπτα. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την διαδικασία που περιγράφεται στο κεφάλαιο 5,2 Πρόσβαση στο µενού παραµέτρων (βήµατα 1-5). 6. Με τα µπουτόν & του νερού χρήσης τροποποιείτε τη τιµή της παραµέτρου: 00 = Απενεργοποιηµένη 01 = Ενεργοποιηµένη 7. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. Στην οθόνη προβάλλεται η παράµετρος (P03). 8. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. 36 P04 ΠΑΡΑΜΕΤΡΟΣ P04 - ΧΡΟΝΟΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΘΕΡΜΑΝΣΗΣ Μέσω αυτής της παραµέτρου ορίζετε το χρονικό διάστηµα κατά το οποίο ο καυστήρας µένει ανενεργός εφόσον η θερµοκρασία αναχώρησης είναι µεγαλύτερη από εκείνη που όρισε ο χρήστης. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την ως άνω περιγραφόµενη διαδικασία (βήµατα 1-5). 6. Με τα µπουτόν & του νερού χρήσης τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων: (σε πολλαπλάσια των 5 δευτ/των) Για παράδειγµα: 00 = 0 x 5 = 0 90 = 90 x 5 = 450 (7,5 λεπτά) Προρυθµισµένη τιµή 36 = 180 = 3 λεπτά 7. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. Στην οθόνη προβάλλεται η παράµετρος (P04). 8. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. 32

37 36 P05 ΠΑΡΑΜΕΤΡΟΣ P05 - ΧΡΟΝΟΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΝΑΚΥΚΛΟΦΟΡΙΑΣ ΘΕΡΜΑΝΣΗΣ Μέσω αυτής της παραµέτρου µπορούµε να ορίσουµε τη διάρκεια λειτουργίας του κυκλοφορητή στη θέρµανση αφού σταµατήσει η λειτουργία του καυστήρα µετά την επέµβαση του θερµοστάτη χώρου. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την ως άνω περιγραφόµενη διαδικασία (βήµατα 1-5). 6. Με τα µπουτόν & του νερού χρήσης τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων: (σε πολλαπλάσια των 5 δευτ/των) Για παράδειγµα: 00 = 0 x 5 = 0 90 = 90 x 5 = 450 (7,5 λεπτά) Προρυθµισµένη τιµή 36 = 180 = 3 λεπτά 7. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. Στην οθόνη προβάλλεται η παράµετρος (P05). 8. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. 18 P06 ΠΑΡΑΜΕΤΡΟΣ P06 ΧΡΟΝΟΠΡΟΓΡΑΜΜΑΤΙΣΜΟΣ ΑΝΑΚΥΚΛΟΦΟΡΙΑΣ ΝΕΡΟΥ ΧΡΗΣΗΣ / ΜΠΟΙΛΕΡ (Όχι για διθερµικά µοντέλα) Μέσω αυτής της παραµέτρου µπορούµε να ορίσουµε τη διάρκεια λειτουργίας του κυκλοφορητή στο νερό χρήσης µετά το κλείσιµο του διακόπτη. Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την ως άνω περιγραφόµενη διαδικασία (βήµατα 1-5). 6. Με τα µπουτόν & του νερού χρήσης τροποποιείτε τη τιµή της παραµέτρου εντός των επιτρεπόµενων ορίων: (σε πολλαπλάσια των 5 δευτ/των) Για παράδειγµα: 00 = 0 x 5 = 0 90 = 90 x 5 = 450 (7,5 λεπτά) Προρυθµισµένη τιµή 18 = 90 = 1.5 λεπτά 7. Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. Στην οθόνη προβάλλεται η παράµετρος (P06). 8. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. 33

38 5.4 Ρύθµιση βαλβίδας αερίου ΠΑΡΑΜΕΤΡΟΣ P08 ΜΕΓΙΣΤΗ ΙΣΧΥΣ ΝΕΡΟΥ ΧΡΗΣΗΣ 66 P08 Πριν εκκινήσετε το λέβητα για να κάνετε τη ρύθµιση τοποθετείτε ένα µανόµετρο στο σηµείο µέτρησης της πίεσης B στη βαλβίδα αερίου (εικ. 1) Για πρόσβαση στο µενού προγραµµατισµού παραµέτρων ακολουθείστε την ως άνω περιγραφόµενη διαδικασία (βήµατα 1-5) και επιλέγετε τη παράµετρο P Με τα µπουτόν & του νερού χρήσης ρυθµίζετε τη τιµή της παραµέτρου στο Πιέζετε το µπουτόν για επιβεβαίωση και ενεργοποίηση της ρύθµισης σας. Στην οθόνη προβάλλεται η παράµετρος (P08). 8. Για έξοδο από το µενού παραµέτρων πιέζετε ταυτόχρονα τα µπουτόν &. 9. Πιέζετε το µπουτόν για να ενεργοποιήσετε το λέβητα σε λειτουργία ΧΕΙΜΩΝΑΣ 10. Πιέζετε για 7 δευτ/τα το µπουτόν µέχρι να προβληθεί παλλόµενο στην οθόνη 07 (λειτουργία προετοιµασίας για µέτρηση καυσαερίων) έτσι ώστε ο λέβητας να λειτουργήσει στη µέγιστη ισχύ θέρµανσης για 15 λεπτά. Το µανόµετρο θα δείξει τη πίεση αερίου. Αν η τιµή αυτής της πίεσης είναι διαφορετική από τη τιµή της ετικέτας (βλέπε κεφάλαιο 5.4 Πίνακας ρύθµισης πιέσεων αερίου ) αφαιρείτε το πώµα A (εικ. 1) και µε γαλλικό κλειδί ν. 10 περιστρέφετε το παξιµάδι C για να ρυθµίσετε τη µέγιστη πίεση αερίου. 11. Ακολούθως ρυθµίζετε την ΕΛΑΧΙΣΤΗ ΜΗΧΑΝΙΚΗ ως εξής: - Αποσυνδέστε µία από τις δύο φύσες τροφοδοσίας στο ρυθµιστή E (εικ.1 ) - Το µανόµετρο θα δείξει τη πίεση αερίου της ελάχιστης µηχανικής - Αν η τιµή αυτής της πίεσης είναι διαφορετικό από το 1,5 mbar (G20) / 4,5-6,1 mbar (G30-G31), τότε µε ένα σταυρωτό κατσαβίδι περιστρέφετε το κοχλία D (εικ.1 ) µέχρι να δείξει το µανόµετρο τη σωστή πίεση - Επανασυνδέστε τη φύσα τροφοδοσίας στο ρυθµιστή E (εικ.1 ) - Επανατοποθετείτε το πώµα A (εικ.1 ) επί του ρυθµιστή στην αρχική του θέση για τη σωστή λειτουργία - Για απενεργοποίηση της λειτουργίας προετοιµασίας για µέτρηση καυσαερίων πιέζετε το µπουτόν. 34
