ΑΠΟΦΑΣΗ. ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ &ΑΘΛΗΤΙΣΜΟΥ ΓΕΝΙΚΗ /ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ & ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ 13 η ΕΦΟΡΕΙΑ ΒΥΖΑΝΤΙΝΩΝ ΑΡΧΑΙΟΤΗΤΩΝ

Transcript

1 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ &ΑΘΛΗΤΙΣΜΟΥ ΓΕΝΙΚΗ /ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ & ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ 13 η ΕΦΟΡΕΙΑ ΒΥΖΑΝΤΙΝΩΝ ΑΡΧΑΙΟΤΗΤΩΝ ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ ΕΥΡΩΠΑΪΚΗ ΕΠΙΤΡΟΠΗ ΑΝΑΡΤΗΤΕΑ ΣΤΟ ΙΑ ΙΚΤΥΟ Ηράκλειο, Αρ. Πρωτ: 4894 Ταχ. /νση: Aρετής Νιώτη & Σκορδιλών 24 Ταχ. Κώδικας: Ηράκλειο Κρήτης Πληροφορίες: Γεωργαλή Κατερίνα Τηλέφωνο: , Τηλεοµοιοτυ ία (Fax): Ηλεκτρονική ιεύθυνση: ΑΠΟΦΑΣΗ ΘΕΜΑ: ιενέργεια Πρόχειρου Μειοδοτικού ιαγωνισµού σε τρεις (3) οµάδες: 1 η Οµάδα: Εξο λισµός Αρχιτεκτονικού, Εκθεσιακού, Γενικού φωτισµού και φωτισµού Ασφαλείας, 2 η Οµάδα: Ηλεκτρονικές Μονάδες Αυτοµατισµού Πλαισίων Αναφοράς (info points), 3 η Οµάδα: Ηλεκτρολογικός εξο λισµός, για την ε ιλογή αναδόχων, µε κριτήριο ανάθεσης την χαµηλότερη τιµή ( αρ. 4 αρ. 2 Π.. 118/2007 και αρ. 12 αρ. 1 Π.. 99/1992) για την ροµήθεια ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων, στα λαίσια του έργου µε τίτλο «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ι. Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών». Έχοντας υ όψη: 1. Το άρθρο 1 αρ. 5 και 6 του Ν. 2286/1995 «Προµήθειες του δηµόσιου τοµέα και ρυθµίσεις συναφών θεµάτων» (ΦΕΚ Α/19), 2. Το άρθρο 81 του Ν. 1958/1991 (ΦΕΚ 122 Α/ ) για τον τρό ο εκτέλεσης αρχαιολογικών έργων. 3. Το Ν. 2690/1999 «Κύρωση του Κώδικα ιοικητικής ιαδικασίας και άλλες διατάξεις» (ΦΕΚ Α/45), 4. Τα άρθρα του Ν. 2362/1995 «Περί ηµόσιου Λογιστικού, κλ» (ΦΕΚ Α/247), 5. Το άρθρο 12 αρ. 1 του Π.. 99/1992 «Μελέτη και εκτέλεση αρχαιολογικών εν γένει έργων» (ΦΕΚ Α/46) ό ως έχει τρο ο οιηθεί και ισχύει. 6. Το Π.. 118/2007 (ΦΕΚ 150 Α/ ) «Κανονισµός Προµηθειών ηµοσίου» ου αφορούν τους ρόχειρους διαγωνισµούς. 7. Το άρθρο 38 της µε αρ /2008 Α όφασης του Υ ουργού Οικονοµίας και Οικονοµικών «Υ ουργική Α όφαση Συστήµατος ιαχείρισης» (ΦΕΚ Β/540), ό ως έχει συµ ληρωθεί, τρο ο οιηθεί και ισχύει. 8. Την µε αρ. Π1/4089/2011 (ΦΕΚ 2498/Β/ ) Α όφαση του Ανα ληρωτή Υ ουργού Ανά τυξης, Ανταγωνιστικότητας και Ναυτιλίας για την εξαίρεση α ό την ένταξη στο Ενιαίο Πρόγραµµα Προµηθειών (ΕΠΠ) ροµήθειας ειδών ου εντάσσονται στα συγχρηµατοδοτούµενα ε ιχειρησιακά ρογράµµατα µέχρι

2 9. Το άρθρο 90 του «Κώδικα Νοµοθεσίας για την Κυβέρνηση και Κυβερνητικά όργανα» ου κυρώθηκε µε το άρθρο ρώτο του Π.. 63/2005 (ΦΕΚ Α/98), 10. Την µε αριθµ /739/ (ΦΕΚ 1291/τ.Β / ) Α όφαση του Υ ουργού Οικονοµικών «Αύξηση των χρηµατικών οσών του άρθρου 83 αραγρ.1 του Ν.2362/95 για τη σύναψη δηµοσίων συµβάσεων ου αφορούν στην ροµήθεια ροϊόντων, αροχή υ ηρεσιών ή εκτέλεση έργων». 11. Την µε αρ. ρωτ. ΥΠΠΟ/ ΟΕΠΥ/ΤΟΠΥΝΣ/15/3696/ (ΦΕΚ 180/τ.Β / ) Υ ουργική Α όφαση «Μεταβίβαση αρµοδιοτήτων του Υ ουργείου Πολιτισµού στις εριφερειακές και Ειδικές Περιφερειακές Υ ηρεσίες αρµοδιότητας της Γενικής /νσης Αρχαιοτήτων & Πολιτιστικής Κληρονοµιάς και της Γενικής /νσης Αναστήλωσης Μουσείων & Τεχνικών Έργων του ΥΠ.ΠΟ.». 12. Την αρ. ρωτ.υπποτ/ ΟΕΠΥ/ΤΟΠΥΝΣ/30044/ (ΦΕΚ 566/τ.Β / ) Υ ουργική Α όφαση «Ορισµός δευτερευόντων διατακτών για την ανάληψη υ οχρεώσεων σε βάρος ιστώσεων οι ο οίες τίθενται στη διάθεσή τους κατ εντολή του κύριου διατάκτη». 13. Την.αρ. ρωτ. 2572/ Α όφαση της Ε Α Περιφέρειας Κρήτης για την ένταξη της Πράξης µε τίτλο έργου «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ιεράς Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών», µε κωδικό MIS , στο Ε.Π. Κρήτης & Νήσων Αιγαίου του ΕΣΠΑ. 14. Τις υ αρ. ρωτ. α) ΥΠΠΟΤ/Γ ΑΠΚ/ ΜΕΕΠ/Γ2/Φ121α/17029/145/ και β) ΥΠΠΟΑ/Γ ΑΠΚ/ ΜΕΕΠ/ΤΜ Μ/Φ121α/62783/38709/2345/555/ Α οφάσεις Έγκρισης Μελέτης. 15. Την αρ. ρωτ ΥΠΠΟΤ/Γ ΑΠΚ/ ΜΕΕΠ/Γ2/Φ121α/54336/567/ Απόφαση Έγκρισης Εκτέλεσης Εργασιών απολογιστικά και µε αυτεπιστασία από τη 13η ΕΒΑ του έργου «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ιεράς Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών». 16. Την αρ.πρωτ. ΥΠΠΟΑ/Γ ΑΜΤΕ/ ΜΜΠΚ/ΤΜΕΧ/171903/24292/1439/192/ (Α Α: ΒΛ9ΣΓ-ΜΡΥ) Υπουργική Απόφαση. 17. Την αρ.πρωτ. 2188/ (Α Α: ΒΙΗ27ΛΚ-5ΤΚ) Απόφαση της Ενδιάµεσης ιαχειριστικής Αρχής της Περιφέρειας Κρήτης για την 1 η Τροποποίηση της Πράξης µε τίτλο «Επανέκθεση κειµηλίων Επικοινωνιακού & Μορφωτικού Ιδρύµατος της Ιεράς Αρχιεπισκοπής Κρήτης στην Αγία Αικατερίνη Σιναϊτών Ηρακλείου» στο Ε.Π. Κρήτης & Νήσων Αιγαίου του Ε.Σ.Π.Α. 18. Τις εγκεκριµένες ιστώσεις για την εκτέλεση του έργου [ΟΠΣ-ΕΡΓΟΡΑΜΑ: , ΚΩ.ΣΑΕ0148, ΚΩ.ΠΡΑΞΗΣ ΣΑ 2012ΣΕ του Π..Ε. ]. 19. Την µε αρ. ρωτ 4894/ τεχνική έκθεση των ε ιβλε όντων, αναφορικά µε την αναγκαιότητα της ροµήθειας ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων, στα λαίσια του έργου µε τίτλο «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ι. Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών». 20. Tην µε αρ. ρωτ. 177/ Α όφαση της 13ης Ε.Β.Α µε Α Α: ΒΙΨΟΓ-Ε3, µε θέµα τη «Συγκρότηση συλλογικών οργάνων της 13ης Ε.Β.Α, για τη διεξαγωγή δηµοσίων διαγωνισµών ή την ανάθεση ή την αξιολόγηση, αρακολούθηση, αραλαβή ροµηθειών, υ ηρεσιών ή έργων κατά το έτος 2014», ου αφορά την συγκρότηση ε ιτρο ής διενέργειας και αξιολόγησης α οτελεσµάτων διαγωνισµών & διαδικασιών δια ραγµάτευσης. Α οφασίζουµε : 2 1. Τη διενέργεια ρόχειρου µειοδοτικού διαγωνισµού σε τρεις (3) οµάδες: 1 η Οµάδα: Εξο λισµός Αρχιτεκτονικού, Εκθεσιακού, Γενικού φωτισµού και φωτισµού Ασφαλείας, 2 η Οµάδα: Ηλεκτρονικές Μονάδες Αυτοµατισµού Πλαισίων Αναφοράς (info points), 3 η Οµάδα: Ηλεκτρολογικός εξο λισµός, για την ε ιλογή αναδόχων, µε κριτήριο ανάθεσης την χαµηλότερη τιµή ( αρ. 4 αρ. 2 Π.. 118/2007 και αρ. 12 αρ. 1 Π.. 99/1992) για την ροµήθεια ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων, στα λαίσια του έργου µε τίτλο «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της

3 Ι. Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών», εκτιµώµενου συνολικού κόστους εξήντα εννέα χιλιάδες εννιακόσια δώδεκα ευρώ (69.912,00 ) συµ εριλαµβανοµένου του Φ.Π.Α. 23 % και των λοι ών νόµιµων κρατήσεων ( ενήντα έξι χιλιάδες οκτακόσια τριάντα εννέα ευρώ ,00 χωρίς Φ.Π.Α). 2. Η δα άνη, θα βαρύνει τις ιστώσεις του έργου: «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ι. Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών» ενταγµένου στον Άξονα Προτεραιότητας 7 «Αειφόρος Ανά τυξη και Ποιότητα Ζωής στην Περιφέρεια Κρήτης» µε κωδικό MIS , ΚΩ.ΣΑΕ0148, ΚΩ.ΠΡΑΞΗΣ ΣΑ 2012ΣΕ του Π..Ε. ου συγχρηµατοδοτείται α ό το Ευρω αϊκό Ταµείο Περιφερειακής Ανά τυξης και α ό εθνικούς όρους στα λαίσια του Ε ιχειρησιακού Προγράµµατος «Κρήτης Νήσων Αιγαίου ». 3. Οι Γενικοί και Ειδικοί Όροι του Πρόχειρου ιαγωνισµού εριγράφονται αναλυτικά στην ε ισυνα τόµενη αναλυτική ιακήρυξη και στα Παραρτήµατα Α, Β, Γ και αυτής, η ο οία α οτελεί ανα όσ αστο µέρος της αρούσας. 4. Οι ροσφορές υ οβάλλονται µέχρι την ηµέρα Παρασκευή και ώρα 15:00 (καταληκτική ηµεροµηνία). Προσφορές ου θα κατατεθούν µετά την αρα άνω ηµεροµηνία και ώρα είναι εκ ρόθεσµες, δεν αξιολογούνται αλλά ε ιστρέφονται. Ηµεροµηνία διενέργειας διαγωνισµού ορίζεται η ηµέρα ευτέρα και ώρα 10:00.µ.. Η α οσφράγιση των ροσφορών θα ραγµατο οιηθεί την ηµεροµηνία διενέργειας του διαγωνισµού. 5. Η αρούσα Α όφαση, συνοδευόµενη α ό την αναλυτική ιακήρυξη και ερίληψη αυτής, την τεχνική έκθεση, τις τεχνικές ροδιαγραφές και λοι ές τεχνικές ληροφορίες, τον ενδεικτικό Π/Υ εργασιών, το Έντυ ο Οικονοµικής Προσφοράς και το Σχέδιο της Σύµβασης θα αναρτηθούν στον Πίνακα Ανακοινώσεων της 13ης Ε.Β.Α., στην ιστοσελίδα του διαδικτυακού κόµβου του Υ ουργείου ( καθώς και στο διαδικτυακό κόµβο του Προγράµµατος ΙΑΥΓΕΙΑ ( για χρονικό διάστηµα κατ ελάχιστον δεκαε τά (17) ηµερών ριν την ως άνω καταληκτική ηµεροµηνία. Ε ίσης θα αναρτηθεί στην ιστοσελίδα του Κεντρικού Ηλεκτρονικού Μητρώου ηµοσίων Συµβάσεων ( - H Προϊσταµένη της Υ ηρεσίας Συθιακάκη Βασιλική Αρχαιολόγος 3

4 ΣΥΝΗΜΜΕΝΑ 1. Περίληψη της ιακήρυξης για ανάρτηση στο ιαδίκτυο 2. Αναλυτική ιακήρυξη µε τα ακόλουθα Παραρτήµατα: ΠΑΡΑΡΤΗΜΑ Α: - Τεχνική έκθεση - Τεχνικές ροδιαγραφές και λοι ές τεχνικές ληροφορίες ΠΑΡΑΡΤΗΜΑ Β - Ενδεικτικός Προϋ ολογισµός - Τυ ο οιηµένο έντυ ο οικονοµικής ροσφοράς ΠΑΡΑΡΤΗΜΑ Γ - Υ όδειγµα Αίτησης Υ οδείγµατα φακέλων -Υ οδείγµατα Υ εύθυνων ηλώσεων ΠΑΡΑΡΤΗΜΑ - Σχέδιο Σύµβασης ΠΙΝΑΚΑΣ ΑΠΟ ΕΚΤΩΝ ΑΠΟ ΕΚΤΕΣ ΠΡΟΣ ΚΟΙΝΟΠΟΙΗΣΗ 1. Περιφέρεια Κρήτης Ενδιάµεση ιαχειριστική Αρχή ουκός Μ οφώρ 7, Τ.Κ.71202, Ηράκλειο Κρήτης (θα υ οβληθεί µε τα µηνιαία δελτία του έργου) 2. Υ..Ε. Ηρακλείου Εβανς 44, Ηράκλειο Κρήτης (θα υ οβληθεί µε τα δικαιολογητικά του οικονοµικού φακέλου) Εσωτερική ιανοµή : 1. Ε ιβλέ οντες του έργου (Γ. Κατσαλής, Κ.Γεωργαλή, Ε.Λιόλιος,). 2. Τµήµα ιοικητικής & Οικονοµικής Υ οστήριξης 3. Υ όλογο έργου κ. Ρουκούνη Ελένη 4

5 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ &ΑΘΛΗΤΙΣΜΟΥ ΓΕΝΙΚΗ /ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ & ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ 13Η ΕΦΟΡΕΙΑ ΒΥΖΑΝΤΙΝΩΝ ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ ΕΥΡΩΠΑΪΚΗ ΕΠΙΤΡΟΠΗ ΠΕΡΙΛΗΨΗ ΙΑΚΗΡΥΞΗΣ ΜΕ ΑΡ. ΠΡΩΤ.: 4894/ Η 13η Εφορεία Βυζαντινών Αρχαιοτήτων (Αναθέτουσα Αρχή) διενεργεί Πρόχειρο Μειοδοτικό ιαγωνισµό σε τρεις (3) οµάδες: 1 η Οµάδα: Εξο λισµός Αρχιτεκτονικού, Εκθεσιακού, Γενικού φωτισµού και φωτισµού Ασφαλείας, 2ηΟµάδα: Ηλεκτρονικές Μονάδες Αυτοµατισµού Πλαισίων Αναφοράς (info points), 3 η Οµάδα: Ηλεκτρολογικός εξο λισµός, για την ε ιλογή αναδόχων, µε κριτήριο ανάθεσης την χαµηλότερη τιµή ( αρ. 4 αρ. 2 Π.. 118/2007 και αρ. 12 αρ. 1 Π.. 99/1992) για την ροµήθεια ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων, στα λαίσια του έργου µε τίτλο «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ι. Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών» µε τα ακόλουθα στοιχεία: 1) Στοιχεία Αναθέτουσας Αρχής: 13η Εφορεία Βυζαντινών Αρχαιοτήτων ιεύθυνση: Aρετής Νιώτη & Σκορδιλών 24 Το οθεσία / Πόλη: Ηράκλειο Κρήτης Χώρα: Ελλάδα Ταχυδρ. Κώδικας: Τ.Κ Τηλέφωνο: , Τηλεοµοιοτυ ία: Ηλεκτρονική ιεύθυνση: 13eba@culture.gr Ιστοσελίδα: 2) Είδος διαδικασίας: Πρόχειρος Μειοδοτικός ιαγωνισµός σε τρεις (3) Οµάδες. 3)Αντικείµενο ιαγωνισµού: Προµήθεια ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων για το έργο «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ι. Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών». Το αντικείµενο της ροµήθειας εριλαµβάνει την ροµήθεια υλικών για τις οµάδες: 1 η Οµάδα: Εξο λισµός Αρχιτεκτονικού, Εκθεσιακού, Γενικού φωτισµού και φωτισµού Ασφαλείας, 2 η Οµάδα: Ηλεκτρονικές Μονάδες Αυτοµατισµού Πλαισίων Αναφοράς (info points), 3 η Οµάδα: Ηλεκτρολογικός εξο λισµός. Κάθε ροµηθευτής µ ορεί να καταθέσει ροσφορά σε µία ή ερισσότερες οµάδες ή στο σύνολο τους, ου θα αφορά στο οσό του συµβατικού τιµήµατος. Σε κάθε οµάδα ρέ ει να υ άρχει ροσφερόµενη τιµή για όλα τα είδη ου εριέχονται σε αυτή. Οι οµάδες για τις ο οίες µ ορούν οι ροµηθευτές να υ οβάλλουν τις ροσφορές τους και τα τεχνικά χαρακτηριστικά των υλικών ου εριλαµβάνονται σε αυτές αρουσιάζονται αναλυτικά στο αράρτηµα Α της Αναλυτικής διακήρυξης. Οι ε ιµέρους οσότητες των υλικών για τις οµάδες 1-3, µ ορούν να αυξηθούν ή να µειωθούν κατά τις τµηµατικές αραγγελίες µέχρι 10% σε σχέση µε τις ροϋ ολογισθείσες, ανάλογα µε τις ανάγκες του έργου, µε τον όρο ότι η συνολική δα άνη στα λαίσια του οικονοµικού αντικειµένου της σύµβασης κάθε οµάδας, συνυ ολογιζόµενης και της έκ τωσης, να µην αυξηθεί. Στην ερί τωση αλλαγής των οσοτήτων ο Ανάδοχος δεσµεύεται για αυτά µε τις ήδη ροσφερόµενες τιµές. Σε ερί τωση λύσης της σύµβασης για ο οιοδή οτε λόγο ριν την κάλυψη του αρα άνω συνολικού τιµήµατος ο Ανάδοχος α εκδύεται κάθε δικαιώµατος του για το υ όλοι ο οσό. Συνο τικά η ροϋ ολογιζόµενη δα άνη ανά οµάδα είναι: 5

6 1 η Οµάδα: Εξο λισµός Αρχιτεκτονικού, Εκθεσιακού, Γενικού φωτισµού και φωτισµού Ασφαλείας µε οσό εξήντα µία χιλιάδες διακόσια τριάντα οκτώ ευρώ (61.238,00 ευρώ) συµ εριλαµβανοµένου του ΦΠΑ (συµβατικό τίµηµα). 2 η Οµάδα: Ηλεκτρονικές Μονάδες Αυτοµατισµού Πλαισίων Αναφοράς (info points) µε οσό τρείς χιλιάδες εντακόσια σαράντα δύο ευρώ και σαράντα λε τά (3.542,40 ευρώ) συµ εριλαµβανοµένου του ΦΠΑ (συµβατικό τίµηµα). 3 η Οµάδα: Ηλεκτρολογικός εξο λισµός µε οσό έντε χιλιάδες εκατόν τριάντα ένα ευρώ και εξήντα λε τά (5.131,60 ευρώ) συµ εριλαµβανοµένου του ΦΠΑ (συµβατικό τίµηµα). 4) Συµβάσεις: Προµήθειας ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων. 5)Τό ος και Τρό ος αράδοσης: Τα υ ό ροµήθεια αντικείµενα θα αραδίδονται στον Ι. Ναό Αγίας Αικατερίνης Σιναϊτών Ηρακλείου. 6) ιάρκεια σύµβασης: Η διάρκεια της συµβάσεως ορίζεται α ό την υ ογραφή της έως το έρας του χρονοδιαγράµµατος του έργου και το έρας τυχόν αράτασης αυτού και ισχύει και δεσµεύει τον Ανάδοχο α ό την υ ογραφή της µέχρι την λήρη οικονοµική εκκαθάριση και αφού ολοκληρωθεί η οριστική αραλαβή όλων των υλικών και αρέλθει ο τυχόν χρόνος εγγύησης για αντικαταστάσεις τους. 7) Προµήθεια ιακήρυξης: Οι ενδιαφερόµενοι µ ορούν να ροµηθεύονται δωρεάν το αναλυτικό κείµενο της Αναλυτικής ιακήρυξης µε τα Παραρτήµατα αυτής (Α- ) α ό την 13η Εφορεία Βυζαντινών Αρχαιοτήτων, Aρετής Νιώτη & Σκορδιλών 24, υ εύθυνη κ. Γεωργαλή Κατερίνα, τηλ , , fax: , 13eba@culture.gr (ώρες 09:00 µε 15:00). Η Αναλυτική ιακήρυξη αναρτάται στον Πίνακα Ανακοινώσεων της 13ης Εφορείας Βυζαντινών Αρχαιοτήτων και δηµοσιεύεται ε ίσης στο διαδίκτυο στη διεύθυνση καθώς και στη διεύθυνση ( καθώς και στη διεύθυνση εν ροβλέ εται ροθεσµία για την αραλαβή της ιακήρυξης. 8) Προϋ ολογισµός: Ο συνολικός ροϋ ολογισµός των συµβάσεων των ροαναφερόµενων οµάδων των ροµηθειών είναι ενήντα έξι χιλιάδες οκτακόσια τριάντα εννέα ευρώ (56.839,00 ) µη συµ εριλαµβανοµένου του ΦΠΑ 23% (εξήντα εννέα χιλιάδες εννιακόσια δώδεκα ευρώ (69.912,00 ) συµ εριλαµβανοµένου του ΦΠΑ 23%). 9) Χρηµατοδότηση: H σύµβαση η ο οία θα υ ογραφεί µεταξύ της Υ ηρεσίας της 13ης Εφορείας Βυζαντινών Αρχαιοτήτων του Υ ουργείου και του κάθε Αναδόχου θα βαρύνει τις ιστώσεις του έργου µε τίτλο «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ι. Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών» ενταγµένου στον Άξονα Προτεραιότητας 7 «Αειφόρος Ανά τυξη και Ποιότητα Ζωής στην Περιφέρεια Κρήτης» µε κωδικό MIS , ΚΩ.ΣΑΕ0148, ΚΩ.ΠΡΑΞΗΣ ΣΑ2012ΣΕ του Π..Ε., ου συγχρηµατοδοτείται α ό το Ευρω αϊκό Ταµείο Περιφερειακής Ανά τυξης και α ό εθνικούς όρους στα λαίσια του Ε ιχειρησιακού Προγράµµατος «Κρήτης Νήσων Αιγαίου ». 10) Τρό ος Πληρωµής: εν ροβλέ εται η δυνατότητα χορήγησης ροκαταβολής. Η αράδοση των υ ό ροµήθεια αντικειµένων θα γίνεται τµηµατικά σύµφωνα µε τις υ οδείξεις της Υ ηρεσίας. Η ληρωµή της ροµήθειας στο λαίσιο της σύµβασης ραγµατο οιείται µε α όφαση της Αναθέτουσας Αρχής και µετά την έκδοση σχετικού ρωτοκόλλου της εκάστοτε ε ιµέρους αραλαβής της Ε ιτρο ής Παραλαβής. 11) Προσφορές: Κάθε διαγωνιζόµενος, φυσικό ή νοµικό ρόσω ο, θα καταθέσει ξεχωριστή τεχνική και οικονοµική ροσφορά για κάθε οµάδα του διαγωνισµού για την ο οία ενδιαφέρεται, και ταυτόχρονα δεν µ ορεί να µετέχει µε ερισσότερες της µιας ροσφοράς ανά οµάδα του διαγωνισµού. ε θα ληφθούν υ όψη εναλλακτικές ροσφορές. 12) Προθεσµία, Τρό ος και Τό ος Υ οβολής Προσφορών: Οι ροσφορές υ οβάλλονται στο Πρωτόκολλο της 13ης Εφορείας Βυζαντινών Αρχαιοτήτων υ όψη της Ε ιτρο ής ιαγωνισµού, µέχρι την , ηµέρα Παρασκευή και ώρα 15:00 (καταληκτική ηµεροµηνία). Ηµεροµηνία διενέργειας του διαγωνισµού ορίζεται η , ηµέρα ευτέρα και ώρα 10:00, στη διεύθυνση της Αναθέτουσας Αρχής. Οι ροσφορές συντάσσονται υ οχρεωτικά στα ελληνικά. 13) ιάρκεια Ισχύος Προσφορών: Ο χρόνος ισχύος των ροσφορών είναι τουλάχιστον 120 ηµέρες. Μετά την κατακύρωση οι τιµές δεσµεύουν τον ανάδοχο έως το έρας του χρονοδιαγράµµατος του έργου και της διάρκειας τυχόν αράτασης αυτού. Ο χρόνος αράδοσης του αντικειµένου του διαγωνισµού - αράδοση των ειδών - ορίζεται εντός 120 ηµερών α ό την υ ογραφή της σύµβασης 6

7 µε δυνατότητα αράτασης ανάλογα µε τις ανάγκες του έργου κατό ιν έγκρισης της Αναθέτουσας Αρχής. 14) Α οσφράγιση Προσφορών: Η α οσφράγιση των φακέλων των ροσφορών θα γίνει α ό την Ε ιτρο ή ιαγωνισµού στην 13η Εφορεία Βυζαντινών Αρχαιοτήτων, στις , ηµέρα ευτέρα και ώρα 10:00. Η Ε ιτρο ή Αξιολόγησης αραλαµβάνει µόνο τους φακέλους των ροσφορών ού κατατέθηκαν εµ ρόθεσµα. Προσφορές ου κατατέθηκαν εκ ρόθεσµα δεν α οσφραγίζονται αλλά αραδίδονται στην Υ ηρεσία για ε ιστροφή. 15) ικαιούµενοι συµµετοχής: ικαίωµα συµµετοχής στο διαγωνισµό έχουν νοµικά και φυσικά ρόσω α ου:- ροέρχονται α ό χώρες της Ε.Ε., Ε.Ο.Χ., Σ..Σ. του ΠΟΕ, ή τρίτες χώρες ου έχουν συνάψει συµφωνίες σύνδεσης µε την Ε.Ε., ή Συνεταιρισµοί εµ ορίας, ή Ενώσεις Προµηθευτών των αρα άνω ροσώ ων. Για ενώσεις : δεν α αιτείται συγκεκριµένη νοµική µορφή για την υ οβολή της ροσφοράς. Κάθε διαγωνιζόµενος, φυσικό ή νοµικό ρόσω ο, δεν µ ορεί να υ οβάλει ερισσότερες της µιας ροσφοράς. 16) Λόγοι α οκλεισµού: Α οκλείονται όσοι δεν ληρούν τους όρους των διατάξεων του Π.. 118/2007 και τους όρους της Αναλυτικής ιακήρυξης και κυρίως των άρθρων 9, 10, 11,13. ικαιολογητικά α όδειξης των ανωτέρω: Περιγράφονται στα αντίστοιχα άρθρα της Αναλυτικής ιακήρυξης. 17) Στην ερί τωση ε ιλογής ένωσης ροµηθευτών, ρέ ει ριν την υ ογραφή της σύµβασης να εριβληθεί τη µορφή της Κοινο ραξίας του Κ.Β.Σ., είτε τη µορφή εταιρείας του εµ ορικού δικαίου, και να ροσκοµίσει τα σχετικά δικαιολογητικά σύστασης στην Α.Α. 18) Προσφυγές και ενστάσεις: Προσφυγές και ενστάσεις υ οβάλλονται στην Ε ιτρο ή Ενστάσεων ορισµένη α ό τη 13 η Εφορεία Βυζαντινών Αρχαιοτήτων βάσει της µε αρ. ρωτ. 177/ Α όφασης µε Α Α: ΒΙΨΟΓ-Ε3 για τους λόγους και στις ροθεσµίες ου ορίζονται στο άρθρο 15 του Π.. 118/2007. Ηράκλειο, H Προϊσταµένη της Υ ηρεσίας Συθιακάκη Βασιλική Αρχαιολόγος 7

8 ΕΛΛΗΝΙΚΗ ΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΠΟΛΙΤΙΣΜΟΥ &ΑΘΛΗΤΙΣΜΟΥ ΓΕΝΙΚΗ /ΝΣΗ ΑΡΧΑΙΟΤΗΤΩΝ & ΠΟΛΙΤΙΣΤΙΚΗΣ ΚΛΗΡΟΝΟΜΙΑΣ 13 η ΕΦΟΡΕΙΑ ΒΥΖΑΝΤΙΝΩΝ ΑΡΧΑΙΟΤΗΤΩΝ ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ ΕΥΡΩΠΑΪΚΗ ΕΠΙΤΡΟΠΗ Ταχ. /νση: Σκορδιλών 24, Ηράκλειο Κρήτης Ταχ. Κώδικας: Πληροφορίες: Γεωργαλή Κατερίνα Τηλέφωνο: , Τηλεοµοιοτυ ία (Fax): Ηλεκτρονική ιεύθυνση: ΤΕΥΧΟΣ ΙΑΚΗΡΥΞΗΣ ΠΡΟΧΕΙΡΟΥ ΜΕΙΟ ΟΤΙΚΟΥ ΙΑΓΩΝΙΣΜΟΥ ΜΕ ΑΡ. ΠΡΩΤ.: 4894/ σε τρεις (3) οµάδες: 1 η Οµάδα: Εξο λισµός Αρχιτεκτονικού, Εκθεσιακού, Γενικού φωτισµού και φωτισµού Ασφαλείας, 2 η Οµάδα: Ηλεκτρονικές Μονάδες Αυτοµατισµού Πλαισίων Αναφοράς (info points), 3 η Οµάδα: Ηλεκτρολογικός εξο λισµός, για την ε ιλογή αναδόχων, µε κριτήριο ανάθεσης την χαµηλότερη τιµή ( αρ. 4 αρ. 2 Π.. 118/2007 και αρ. 12 αρ. 1 Π.. 99/1992) για την ροµήθεια ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων, στα λαίσια του έργου µε τίτλο «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ι. Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών». Κριτήριο Ανάθεσης : χαµηλότερη τιµή Ηµεροµηνία ιενέργειας ιαγωνισµού: Καταληκτική Ηµεροµηνία Υ οβολής Προσφορών: Συνολικός Προϋ ολογισµός µε Φ.Π.Α.: ,00 ΕΥΡΩ (συµβατικό τίµηµα) εξήντα εννέα χιλιάδες εννιακόσια δώδεκα ευρώ συµ εριλαµβανοµένου του Φ.Π.Α. 23%. Το έργο συγχρηµατοδοτείται α ό το Ε.Π. Κρήτης & Νήσων Αιγαίου ΗΡΑΚΛΕΙΟ

9 ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ ΑΡΘΡΟ 1 - Θεσµικό λαίσιο διαγωνισµού ΑΡΘΡΟ 2 Αντικείµενο διαγωνισµού ΑΡΘΡΟ 3 Προϋ ολογισµός - Χρηµατοδότηση ΑΡΘΡΟ 4 Στοιχεία Αναθέτουσας Αρχής Ενηµέρωση ενδιαφεροµένων Παραλαβή ιακήρυξης - ΑΡΘΡΟ 5 ιευκρινίσεις ιακήρυξης ΑΡΘΡΟ 6 Γενικές ροϋ οθέσεις συµµετοχής ικαίωµα συµµετοχής Λοι οί Λόγοι Α οκλεισµού Ελάχιστα ε ί εδα ικανοτήτων υ οψηφίων ΑΡΘΡΟ 7 Τό ος και Προθεσµία υ οβολής ροσφορών ιάρκεια ισχύος ροσφορών ΑΡΘΡΟ 8 Τρό ος σύνταξης και εριεχόµενο ροσφορών ΑΡΘΡΟ 9 ικαιολογητικά συµµετοχής ΑΡΘΡΟ 10 Περιεχόµενα υ οφακέλου «ΤΕΧΝΙΚΗ ΠΡΟΣΦΟΡΑ» ΑΡΘΡΟ 11 Περιεχόµενα υ οφακέλου «ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ» ΑΡΘΡΟ 12 ιαδικασία Α οσφράγισης και Αξιολόγησης Προσφορών Ανάδειξη µειοδότη ( ροσφοράς µε την χαµηλότερη τιµή) ΑΡΘΡΟ 13 ιαδικασία Κατακύρωσης ΑΡΘΡΟ 14 Α όφαση Κατακύρωσης Υ ογραφή Σύµβασης ΑΡΘΡΟ 15 Υ οβολή Ενστάσεων ΑΡΘΡΟ 16 ιάρκεια σύµβασης - Όροι Εκτέλεσης Προµήθειας ΑΡΘΡΟ 17 Τρό ος ληρωµής ΑΡΘΡΟ 18 Εκχώρηση - Υ οκατάσταση ΑΡΘΡΟ 19 Ακύρωση Ματαίωση ιαγωνισµού ΑΡΘΡΟ 20 Γλώσσα ιενέργειας ιαγωνισµού Κοινο οιήσεις Ισχύουσα Νοµοθεσία ΠΑΡΑΡΤΗΜΑ Α: - Τεχνική έκθεση - Τεχνικές ροδιαγραφές και λοι ές τεχνικές ληροφορίες ΠΑΡΑΡΤΗΜΑ Β - Ενδεικτικός Προϋ ολογισµός και Τυ ο οιηµένο έντυ ο οικονοµικής ροσφοράς ΠΑΡΑΡΤΗΜΑ Γ - Υ όδειγµα Αίτησης Υ οδείγµατα Υ εύθυνων ηλώσεων ΠΑΡΑΡΤΗΜΑ - Σχέδιο Σύµβασης 9

10 ΑΡΘΡΟ 1 Θεσµικό λαίσιο διαγωνισµού Ο αρών διαγωνισµός διενεργείται µε βάση τις διατάξεις, της αρ. 4 του άρθρου 2 του Π.. 118/2007 «Κανονισµός Προµηθειών ηµοσίου» (ΦΕΚ Α/150) ( ρόχειρος διαγωνισµός) και σύµφωνα µε: A. Τις διατάξεις: 1. Του Νόµου 63/2005 (ΦΕΚ 98/Α/ ) «Κωδικο οίηση της νοµοθεσίας για την Κυβέρνηση και τα Κυβερνητικά Όργανα» 2. Του Νόµου 3028/2002 (ΦΕΚ 153/Α/ ) «Για την ροστασία των Αρχαιοτήτων και εν γένει της Πολιτιστικής Κληρονοµιάς» (αρ. 40, αρ. 2 και 3) 3. Του Π.. 191/2003 ( ΦΕΚ 146/Α/ ) «Οργανισµός Υ ουργείου Πολιτισµού» 4. Του Π.. 118/2013 (ΦΕΚ 152/Α/ ) «Τρο ο οίηση του Π.. 85/2012 (Α 141) Ίδρυση Υ ουργείου Υ οδοµών, Μεταφορών και ικτύων και Υ ουργείου Πολιτισµού και Αθλητισµού 5. Του Ν. 1958/5-8-91( ΦΕΚ122/Α/5-8-91) «Περί τρό ου εκτέλεσης αρχ/κών έργων» 6. Του Π.. 99/92 (ΦΕΚ 46/Α/ ) «Μελέτη και εκτέλεση αρχ/κών εν γένει έργων» 7. Του Νόµου 2947/2001 (άρθρο 19, αρ. 33) (ΦΕΚ 228/Α/ ) «θέµατα Ολυµ ιακής Φιλοξενίας» 8. Του Ν.2362/95 ( ΦΕΚ/Α/247/ ) «Περί του ηµοσίου Λογιστικού και Ελέγχου των δα ανών του Κράτους και άλλες διατάξεις» 9. Του Π..118/07 (ΦΕΚ/150/Α/ ) «Κανονισµός Προµηθειών ηµοσίου» 10. Του Νόµου 2286/95 (ΦΕΚ/Α/1-2-95) «Προµήθειες του ηµοσίου Τοµέα και ρυθµίσεις συναφών θεµάτων» 11. Του Νόµου 3861/2010 (ΦΕΚ 112/Α/2010) «Ενίσχυση της διαφάνειας µε την υ οχρεωτική ανάρτηση Νόµων και Πράξεων Κυβερνητικών, ιοικητικών και Αυτοδιοικητικών Οργάνων στο ιαδίκτυο ρόγραµµα ιαύγεια και άλλες διατάξεις 12. Της υ ' αριθ /739/ Α όφαση του Υ ουργού Οικονοµικών (ΦΕΚ 1291/ ) «Αύξηση των χρηµατικών οσών του άρθρου 83 αρ.1 του Ν.2362/95 για την σύναψη δηµοσίων συµβάσεων ου αφορούν ροµήθεια ροϊόντων αροχή υ ηρεσιών ή εκτέλεση έργων» 13. Της υ ' αριθ. ΥΠ.ΠΟ.Α./Γ Υ/ ΟΕΠΥ/ /19799/268 (ΦΕΚ 1781/Β/ ) Υ ουργική Α όφαση για «Μεταβίβαση δικαιώµατος υ ογραφής «µε εντολή Υ ουργού» στους Γενικό Γραµµατέα, Προϊσταµένους Γενικών ιευθύνσεων, ιευθύνσεων, και Τµηµάτων της Κεντρικής Υ ηρεσίας του Υ ουργείου Πολιτισµού και Αθλητισµού» 14. Της Υ.Α. Αριθµ /ΕΥΣ 1749 (ΦΕΚ 540/Β/ ) «Υ ουργική α όφαση συστήµατος διαχείρισης» (ΥΠΑΣΥ ) ό ως έχει τρο ο οιηθεί και ισχύει 15. Της Πράξη Νοµοθετικού Περιεχοµένου (ΦΕΚ Α 237/ ) µε τίτλο «Ρυθµίσεις κατε ειγόντων θεµάτων αρµοδιότητας των Υ ουργείων Οικονοµικών, Ανά τυξης, Ανταγωνιστικότητας, Υ οδοµών, Μεταφορών και ικτύων, Παιδείας και Θρησκευµάτων, Πολιτισµού και Αθλητισµού, Περιβάλλοντος, Ενέργειας και Κλιµατικής Αλλαγής, Εργασίας, Κοινωνικής Ασφάλισης και Πρόνοιας, ικαιοσύνης, ιαφάνειας και Ανθρω ίνων ικαιωµάτων, ιοικητικής Μεταρρύθµισης και Ηλεκτρονικής ιακυβέρνησης και λοι ές διατάξεις». 10 Β. Την. αρ. ρωτ. 2572/ Α όφαση της Ενδιάµεσης ιαχειριστικής Αρχής Περιφέρειας Κρήτης για την ένταξη της Πράξης µε τίτλο έργου «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ιεράς Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών», µε κωδικό MIS , στο Ε.Π. Κρήτης & Νήσων Αιγαίου του ΕΣΠΑ. Γ. Την. αρ. ρωτ. ΥΠΠΟΤ/Γ ΑΠΚ/ ΜΕΕΠ/Γ2/Φ121α/54336/567/ Α όφαση Έγκρισης Εκτέλεσης Εργασιών α ολογιστικά και µε αυτε ιστασία α ό τη 13η ΕΒΑ.. Την ύ αρξη των εγκεκριµένων ιστώσεων για την εκτέλεση του έργου «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ιεράς Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών» [ΟΠΣ-ΕΡΓΟΡΑΜΑ: , ΚΩ.ΣΑΕ0148, ΚΩ.ΠΡΑΞΗΣ ΣΑ 2012ΣΕ του Π..Ε.].

11 Ε. Tην µε αρ. ρωτ. 177/ Α όφαση της 13ης Ε.Β.Α µε Α Α: ΒΙΨΟΓ-Ε3, µε θέµα τη «Συγκρότηση συλλογικών οργάνων της 13ης Ε.Β.Α, για τη διεξαγωγή δηµοσίων διαγωνισµών ή την ανάθεση ή την αξιολόγηση, αρακολούθηση, αραλαβή ροµηθειών, υ ηρεσιών ή έργων κατά το έτος 2014», ου αφορά την συγκρότηση ε ιτρο ής διενέργειας και αξιολόγησης α οτελεσµάτων διαγωνισµών & διαδικασιών δια ραγµάτευσης. ΣΤ. Την µε αρ. ρωτ 4894/ τεχνική έκθεση των ε ιβλε όντων, αναφορικά µε την αναγκαιότητα της ροµήθειας ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων, στα λαίσια του έργου µε τίτλο «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ι. Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών». Ζ. Την υ αρ. 4894/ Α όφαση της 13 ης ΕΒΑ για τη διενέργεια του εν λόγω ρόχειρου µειοδοτικού διαγωνισµού. ΑΡΘΡΟ 2 Αντικείµενο διαγωνισµού Το αντικείµενο του διαγωνισµού εριλαµβάνει την ροµήθεια ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων σε τρεις (3) οµάδες: 1 η Οµάδα: Εξο λισµός Αρχιτεκτονικού, Εκθεσιακού, Γενικού φωτισµού και φωτισµού Ασφαλείας, 2 η Οµάδα: Ηλεκτρονικές Μονάδες Αυτοµατισµού Πλαισίων Αναφοράς (info points), 3 η Οµάδα: Ηλεκτρολογικός εξο λισµός. Τα ρος ροµήθεια είδη εριγράφονται αναλυτικά κατά ε ιµέρους είδη και οσότητες στα Παραρτήµατα Α και Β ου α οτελεί ανα όσ αστο τµήµα της αρούσας. Οι τρεις (3) οµάδες της ροµήθειας είναι αυτοτελείς. Είναι δυνατή η υ οβολή οικονοµικής ροσφοράς για µία ή και τις τρεις (3) οµάδες, µε τον όρο, ε ί οινή α οκλεισµού ότι η ροσφορά για κάθε οµάδα θα αφορά όλα τα ε ιµέρους υλικά ου εριλαµβάνονται σε αυτή. Στους φακέλους της τεχνικής και οικονοµικής ροσφοράς ρέ ει να αναγράφεται η οµάδα για την ο οία καταθέτει ροσφορά ο κάθε ροµηθευτής. Σηµείωση: σε ερί τωση συµµετοχής σε ερισσότερες α ό µια οµάδες στο διαγωνισµό θα ρέ ει ο ροσφέρων να καταθέσει ξεχωριστούς φακέλους τεχνικής και οικονοµικής ροσφοράς για κάθε οµάδα. Το κριτήριο αξιολόγησης των ροσφορών για την ανάδειξη του αναδόχου θα είναι η χαµηλότερη οικονοµική ροσφορά στο σύνολο του τιµήµατος όλων των ζητούµενων ειδών, εφόσον όµως εξασφαλίζονται τα α αιτούµενα ως ρος τα τεχνικά χαρακτηριστικά και ροδιαγραφές των ροσφερόµενων ειδών. Τό ος αράδοσης : ο χώρος του έργου στον Ι. Ναό Αγίας Αικατερίνης Σιναϊτών Ηρακλείου, (κέντρο όλης Ηρακλείου, λατεία Αγίου Μηνά). εν ε ιτρέ εται η υ οβολή εναλλακτικών ροσφορών ή ροσφορών υ ό αίρεση. ΑΡΘΡΟ 3 Προϋ ολογισµός Χρηµατοδότηση Ο συνολικός ροϋ ολογισµός των ειδών ου θα αναλάβουν να ροµηθεύσουν οι ανάδοχοι του αρόντος διαγωνισµού, ανέρχεται κατ ανώτατο όριο στο οσό εξήντα εννέα χιλιάδες εννιακόσια δώδεκα ευρώ ,00 συµ εριλαµβανοµένου του Φ.Π.Α. 23 % και των λοι ών νόµιµων κρατήσεων ( ενήντα έξι χιλιάδες οκτακόσια τριάντα εννέα ευρώ (56.839,00 ) χωρίς Φ.Π.Α). Ο ροϋ ολογισµός θα βαρύνει τις ιστώσεις του έργου: «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ι. Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών» ενταγµένου στον Άξονα Προτεραιότητας 7 «Αειφόρος Ανά τυξη και Ποιότητα Ζωής στην Περιφέρεια Κρήτης» µε κωδικό Πράξης , Κωδικός ΣΑ: Ε0148, Κωδικός Πράξης ΣΑ: 2012ΣΕ ου συγχρηµατοδοτείται α ό το Ευρω αϊκό Ταµείο Περιφερειακής Ανά τυξης και α ό εθνικούς όρους στα λαίσια του Ε ιχειρησιακού Προγράµµατος «Κρήτης και Νήσων Αιγαίου Συνο τικά οι ε ιµέρους οµάδες και οι ροϋ ολογισµοί τους είναι: 1 η Οµάδα: Εξο λισµός Αρχιτεκτονικού, Εκθεσιακού, Γενικού φωτισµού και φωτισµού Ασφαλείας µε οσό εξήντα µία χιλιάδες διακόσια τριάντα οκτώ ευρώ (61.238,00 ευρώ) συµ εριλαµβανοµένου του ΦΠΑ (συµβατικό τίµηµα). 11

12 2 η Οµάδα: Ηλεκτρονικές Μονάδες Αυτοµατισµού Πλαισίων Αναφοράς (info points) µε οσό τρείς χιλιάδες εντακόσια σαράντα δύο ευρώ και σαράντα λε τά (3.542,40 ευρώ) συµ εριλαµβανοµένου του ΦΠΑ (συµβατικό τίµηµα). 3 η Οµάδα: Ηλεκτρολογικός εξο λισµός µε οσό έντε χιλιάδες εκατόν τριάντα ένα ευρώ και εξήντα λε τά (5.131,60 ευρώ) συµ εριλαµβανοµένου του ΦΠΑ (συµβατικό τίµηµα). Αναλυτικά οι οµάδες µε τα υ ό ροµήθεια είδη, οι τεχνικές ροδιαγραφές/χαρακτηριστικά και οι ροϋ ολογισµοί τους εριγράφονται στα Παραρτήµατα Α και Β της αρούσας διακήρυξης. ΑΡΘΡΟ 4 Στοιχεία Αναθέτουσας Αρχής Ενηµέρωση ενδιαφεροµένων Παραλαβή ιακήρυξης. 1. Τα στοιχεία της Αναθέτουσας Αρχής (13η Εφορεία Βυζαντινών Αρχαιοτήτων) είναι τα ακόλουθα: ιεύθυνση: Αρετής Νιώτη & Σκορδιλών 24 Το οθεσία / Πόλη: Ηράκλειο Κρήτης Χώρα: Ελλάδα Ταχυδρ. Κώδικας: Τ.Κ Τηλέφωνο: , Τηλεοµοιοτυ ία: Ηλεκτρονική ιεύθυνση: 13eba@culture.gr Ιστοσελίδα: 2. Προκειµένου οι ενδιαφερόµενοι να αραλάβουν την ιακήρυξη, µ ορούν να α ευθύνονται στην ανωτέρω διεύθυνση και τηλέφωνα, όλες τις εργάσιµες ηµέρες και ώρες Για την αραλαβή της ιακήρυξης δεν ροβλέ εται κόστος. Ε ίσης στην ιστοσελίδα της Αναθέτουσας Αρχής καθώς και στο διαδικτυακό κόµβο του Προγράµµατος ΙΑΥΓΕΙΑ διατίθεται ηλεκτρονικά η αρούσα ιακήρυξη. Ε ίσης η ιακήρυξη θα αναρτηθεί στην ιστοσελίδα του Κεντρικού Ηλεκτρονικού Μητρώου ηµοσίων Συµβάσεων Υ εύθυνη για το διαγωνισµό είναι η κα Γεωργαλή Κατερίνα. ΑΡΘΡΟ 5 ιευκρινίσεις ιακήρυξης Οι υ οψήφιοι µ ορούν να ζητούν µόνο εγγράφως διευκρινίσεις για το εριεχόµενο της αρούσας α ό την Αναθέτουσα Αρχή µε e mail ή µε τηλεµοιοτυ ία µέχρι και τις Οι α αντήσεις αρέχονται γρα τώς και το αργότερο µέχρι Οι αρεχόµενες α αντήσεις - διευκρινίσεις της Αναθέτουσας Αρχής σε καµία ερί τωση δεν ε ιτρέ εται να τρο ο οιούν ουσιωδώς το εριεχόµενο και τους όρους της αρούσας. Όλες οι υ οβληθείσες ερωτήσεις των ενδιαφεροµένων, συνοδευόµενες α ό όλες τις α αντήσεις - διευκρινίσεις της Αναθέτουσας Αρχής αναρτώνται άµεσα στην ιστοσελίδα καθώς και στο διαδικτυακό κόµβο του Προγράµµατος ΙΑΥΓΕΙΑ Ε αυτών καθώς και ε ί των σχετικών α αντήσεων διευκρινίσεων της Αναθέτουσας Αρχής ενηµερώνεται αµέσως η Ε ιτρο ή διενέργειας και αξιολόγησης α οτελεσµάτων διαγωνισµών της 13 ης ΕΒΑ. Μετά την υ οβολή των ροσφορών, διευκρινίσεις, τρο ο οιήσεις ή α οκρούσεις όρων της αρούσας α ό τους υ οψήφιους δε γίνονται δεκτές και α ορρί τονται ως α αράδεκτες. ΑΡΘΡΟ 6 Γενικές ροϋ οθέσεις συµµετοχής ικαίωµα συµµετοχής Λοι οί Λόγοι Α οκλεισµού Ελάχιστα ε ί εδα ικανοτήτων υ οψηφίων 1. Στο διαγωνισµό µ ορούν να συµµετάσχουν: Ηµεδα ά ή αλλοδα ά φυσικά ή νοµικά ρόσω α ιδιωτικού ή δηµοσίου δικαίου, ενώσεις ή συµ ράξεις αυτών ου υ οβάλλουν κοινή ροσφορά, ου έχουν συσταθεί σύµφωνα µε τη νοµοθεσία ενός Κράτους-Μέλους της Ε.Ε. και έχουν την καταστατική τους έδρα, την κεντρική διοίκηση ή την κύρια εγκατάστασή τους στο εσωτερικό της Ε.Ε., του ΕΟΧ και στο εσωτερικό των χωρών ου είναι συµβαλλόµενα µέρη στη Συµφωνία ηµοσίων Συµβάσεων του ΠΟΕ, η ο οία κυρώθηκε α ό την Ελλάδα µε το Ν. 2513/97 (ΦΕΚ Α/139/ ) ή σε τρίτες χώρες ου έχουν συνάψει συµφωνίες σύνδεσης µε την Ε.Ε. και έχουν α ό το νόµο και/ή το καταστατικό τους 12

13 δικαίωµα άσκησης ε αγγελµατικής δραστηριότητας για το ροκηρυσσόµενο έργο. Στην ερί τωση των ενώσεων ροµηθευτών δεν α αιτείται να έχουν λάβει συγκεκριµένη νοµική µορφή ροκειµένου να υ οβάλουν ροσφορά. Η Αναθέτουσα Αρχή δύναται να ζητήσει α ό την υ οψήφια Ένωση ριν την υ ογραφή της σύµβασης να εριβληθεί τη µορφή της κοινο ραξίας του άρθρου 293 του ν. 4072/2012. Με την υ οβολή της ροσφοράς τα µέλη της Ένωσης ευθύνονται έκαστος, έναντι της Αναθέτουσας Αρχής, αλληλεγγύως και εις ολόκληρον για την εκτέλεση της ροµήθειας. Κατά τα λοι ά ισχύουν τα οριζόµενα στο άρθρο 7 του Π.. 118/ Κάθε υ οψήφιος (φυσικό ή νοµικό ρόσω ο ή ένωση ή συνεταιρισµός) µ ορεί να συµµετέχει στο ιαγωνισµό είτε µεµονωµένα µε µία µόνο ροσφορά είτε ως µέλος µίας και µόνο κοινο ραξίας ή ένωσης. ΑΡΘΡΟ 7 Τό ος και Προθεσµία υ οβολής ροσφορών ιάρκεια ισχύος ροσφορών 1. Η ροθεσµία υ οβολής ροσφορών και των α αραίτητων δικαιολογητικών λήγει στις , ηµέρα Παρασκευή και ώρα Ελλάδος 15: Μετά την κατάθεση της ροσφοράς, ε ί νοµίµως υ οβληθέντων δικαιολογητικών, οι διαγωνιζόµενοι αρέχουν διευκρινίσεις µόνον όταν αυτές ζητούνται α ό αρµόδιο όργανο είτε κατά την ενώ ιον του διαδικασία, είτε κατό ιν εγγράφου της Υ ηρεσίας, µετά α ό σχετική γνωµοδότηση του αρµοδίου οργάνου. 3. Α οδεκτές είναι οι ροσφορές ου έχουν φθάσει έγκαιρα στη διεύθυνση του άρθρου 4 της αρούσας µέχρι την ανωτέρω ηµεροµηνία. Σε κάθε υ οβαλλόµενη ρόταση δίνεται αριθµός ρωτοκόλλου α ό τον ο οίο και µόνο α οδεικνύεται η ηµεροµηνία υ οβολής της. 4. Οι ροσφορές ισχύουν και δεσµεύουν τους συµµετέχοντες στον διαγωνισµό τουλάχιστον για 120 ηµέρες α ό την ηµεροµηνία διενέργειας του διαγωνισµού. Προσφορές ου αναφέρουν χρόνο ισχύος µικρότερο του ανωτέρω α ορρί τονται ως α αράδεκτες. Η Αναθέτουσα Αρχή µ ορεί να ζητήσει και αράταση της ισχύος των ροσφορών. Κατά τα λοι ά ισχύουν οι διατάξεις του άρθρου 13 του Π.. 118/2007. Μετά την κατακύρωση οι τιµές δεσµεύουν τον ανάδοχο έως το έρας του έργου και το έρας τυχόν αράτασης του χρονοδιαγράµµατος εκτέλεσής του. ΑΡΘΡΟ 8 Τρό ος σύνταξης και εριεχόµενο ροσφορών 1. Οι ροσφορές υ οβάλλονται στην Ελληνική Γλώσσα ή σε ο οιαδή οτε άλλη γλώσσα της Ευρω αϊκής Ένωσης αρκεί να συνοδεύονται α ό ε ίσηµη µετάφραση στην Ελληνική Γλώσσα. Σε ερί τωση διαφωνίας υ ερισχύει η ε ίσηµη µετάφραση στην Ελληνική Γλώσσα. Πιστο οιητικά αλλοδα ών αρχών γίνονται δεκτά, εφόσον συνοδεύονται α ό ε ίσηµη µετάφραση στην Ελληνική Γλώσσα. Όλα τα έγγραφα των ροσφορών θα ρέ ει να έχουν συνταχθεί ή να έχουν ε ίσηµα µεταφρασθεί στην Ελληνική Γλώσσα ε ί οινή α οκλεισµού. Εξαιρούνται όσα αφορούν τεχνικά δελτία/φυλλάδια ή ιστο οιήσεις υλικών, για τα ο οία αρκεί α λή µετάφραση τους στην Ελληνική Γλώσσα (εκτός της Αγγλικής η ο οία γίνεται δεκτή χωρίς µετάφραση). Ε ίσης γίνονται α οδεκτοί τεχνικοί όροι ή ιστο οιήσεις (ΕΝ, CE, ISO κ.λ..) σε ο οιαδή οτε άλλη γλώσσα της Ευρω αϊκής Ένωσης καθώς α οτελούν διεθνή ορολογία. Η αρµόδια Ε ιτρο ή του άρθρου 12 αρ. 1 της αρούσας µ ορεί να ζητά διευκρινήσεις τις ο οίες ρέ ει ο ροσφέρων να α αντά εγγράφως ( τηλεµοιοτυ ία). 2. Οι ροσφορές ρέ ει να υ οβληθούν σε δύο (2) αντίτυ α ου θα τεθούν µέσα στον ίδιο ενιαίο σφραγισµένο φάκελο ροσφοράς. Ο κυρίως ενιαίος σφραγισµένος φάκελος της ροσφοράς ρέ ει ε ί οινή α οκλεισµού να φέρει τις ακόλουθες ενδείξεις: ΠΡΟΣΦΟΡΑ Προς: 13 η Εφορεία Βυζαντινών Αρχαιοτήτων, Aρετής Νιώτη & Σκορδιλών 24, Τ.Κ 71202, Ηράκλειο Κρήτης Α ό: Θα αναγράφονται τα στοιχεία α οστολέα ( λήρης ε ωνυµία ιαγωνιζόµενου, δ/ση, τηλ/νο, φάξ, ονοµατε ώνυµο και λήρη στοιχεία νοµίµου εκ ροσώ ου. Σε ερί τωση ενώσεων θα αναγράφονται τα στοιχεία όλων των µελών) Αριθµ. ιακήρυξης : 4894/ ΠΡΟΧΕΙΡΟΣ ΜΕΙΟ ΟΤΙΚΟΣ ΙΑΓΩΝΙΣΜΟΣ 13

14 Για την για την ροµήθεια ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων για το έργο «ΕΠΑΝΕΚΘΕΣΗ ΚΕΙΜΗΛΙΩΝ ΕΠΙΚΟΙΝΩΝΙΑΚΟΥ & ΜΟΡΦΩΤΙΚΟΥ Ι ΡΥΜΑΤΟΣ ΤΗΣ Ι. ΑΡΧΙΕΠΙΣΚΟΠΗΣ ΚΡΗΤΗΣ ΣΤΗΝ ΑΓΙΑ ΑΙΚΑΤΕΡΙΝΗ ΣΙΝΑΪΤΩΝ» για τις οµάδες..ή για την οµάδα..(στις ο οίες υ οβάλλεται ροσφορά) Να αναφέρεται δηλαδή η οµάδα ή οι οµάδες στις ο οίες υ οβάλλεται ροσφορά (1 η Οµάδα: Εξο λισµός Αρχιτεκτονικού, Εκθεσιακού, Γενικού φωτισµού και φωτισµού Ασφαλείας, 2 η Οµάδα: Ηλεκτρονικές Μονάδες Αυτοµατισµού Πλαισίων Αναφοράς (info points), 3 η Οµάδα: Ηλεκτρολογικός εξο λισµός) Ηµεροµηνία διενέργειας διαγωνισµού: ευτέρα και ώρα 10:00 Να µην ανοιχθεί α ό την Ταχυδροµική Υ ηρεσία ή την Υ ηρεσία Πρωτοκόλλου 3. Ο φάκελος κάθε ροσφοράς συνοδεύεται ε ί οινή α οκλεισµού α ό ΑΙΤΗΣΗ ΣΥΜΜΕΤΟΧΗΣ (συν. Υ όδειγµα), η ο οία θα βρίσκεται έξω α ό τον ενιαίο σφραγισµένο φάκελο για να ρωτοκολληθεί, και η ο οία υ ογράφεται α ό τον υ οψήφιο ή το νόµιµο εκ ρόσω ό του. Μέσα στον κυρίως φάκελο της ροσφοράς το οθετούνται: 3.1. Όλα τα α αιτούµενα γενικά δικαιολογητικά συµµετοχής το οθετούνται σε χωριστό σφραγισµένο υ οφάκελο µέσα στον κυρίως φάκελο µε την ένδειξη «ΓΕΝΙΚΑ ΙΚΑΙΟΛΟΓΗΤΙΚΑ» το εριεχόµενο της ο οίας εριγράφεται αναλυτικά στο άρθρο 9 της αρούσας ροκήρυξης Τα τεχνικά στοιχεία της ροσφοράς το οθετούνται σε χωριστό σφραγισµένο υ οφάκελο µέσα στον κυρίως φάκελο µε την ένδειξη «ΤΕΧΝΙΚΗ ΠΡΟΣΦΟΡΑ» το εριεχόµενο της ο οίας εριγράφεται αναλυτικά στο άρθρο 10 της αρούσας ροκήρυξης. Για κάθε οµάδα στην ο οία υ οβάλλεται συµµετοχή στο διαγωνισµό µε ροσφορά, θα κατατίθεται ξεχωριστός υ οφάκελος Τεχνικής Προσφοράς µε την ανάλογη ένδειξη Τα οικονοµικά στοιχεία της ροσφοράς το οθετούνται ε ί οινή α ορρίψεως σε χωριστό σφραγισµένο υ οφάκελο µέσα στον κυρίως φάκελο, µε την ένδειξη «ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ». Για κάθε οµάδα στην ο οία υ οβάλλεται συµµετοχή στο διαγωνισµό µε ροσφορά, θα κατατίθεται ξεχωριστός υ οφάκελος Οικονοµικής Προσφοράς µε την ανάλογη ένδειξη. Τα εριεχόµενα της οικονοµικής ροσφοράς εριγράφονται αναλυτικά στο άρθρο 11 και α οτυ ώνονται στο έντυ ο του Παραρτήµατος Β της αρούσας ροκήρυξης. Οι ροσφορές ου δεν συντάχθηκαν ή δεν αναλύθηκαν σύµφωνα µε το υ όδειγµα του Παραρτήµατος Β, θα θεωρηθούν άκυρες και θα α ορριφθούν. εν ε ιτρέ εται η υ οβολή εναλλακτικών ροσφορών. 4. Οι υ οφάκελοι δικαιολογητικών, τεχνικής και οικονοµικής ροσφοράς φέρουν τις ενδείξεις του κυρίως φακέλου, ήτοι τα στοιχεία ου αναφέρονται στην αράγραφο 2 του αρόντος άρθρου (συν. Υ όδειγµα στο αράρτηµα Γ). 5. Οι ροσφορές δεν ρέ ει να φέρουν αράτυ ες διορθώσεις (σβησίµατα, διαγραφές, ροσθήκες, κλ.). Αν υ άρχουν διορθώσεις, ροσθήκες, κ.λ.. θα ρέ ει να είναι µονογραµµένες α ό τον ροσφέροντα, η δε αρµόδια Ε ιτρο ή αξιολόγησης, κατά τον έλεγχο θα µονογράψει τις διορθώσεις κλ. και γενικά θα ε ιβεβαιώνει ότι έγιναν ριν α ό την α οσφράγιση της ροσφοράς. 3. Εναλλακτικές ροσφορές δεν γίνονται δεκτές. Σε ερί τωση ου υ οβληθούν, δεν λαµβάνονται υ όψη. Αντι ροσφορές δεν γίνονται δεκτές σε κανένα στάδιο του διαγωνισµού. ΑΡΘΡΟ 9 ικαιολογητικά κυρίως φακέλου 1. Οι συµµετέχοντες στο διαγωνισµό υ οβάλλουν µε την ροσφορά τους ε ί οινή α οκλεισµού στην Ελληνική γλώσσα στον κυρίως φάκελο και σε 2 αντίτυ α, τα κάτωθι οριζόµενα δικαιολογητικά. ικαιολογητικά ου έχουν εκδοθεί εκτός Ελλάδος θα συνοδεύονται, ε ί οινή α οκλεισµού, α ό ε ίσηµη µετάφρασή τους στην Ελληνική γλώσσα. Τα δικαιολογητικά, ρωτότυ α ή ακριβή αντίγραφα, ου α αιτούνται είναι τα ακόλουθα: Α/Α ΙΚΑΙΟΛΟΓΗΤΙΚΟ 1. Αντίγραφα των ρωτοτύ ων νοµιµο οιητικών εγγράφων, ό ως ΦΕΚ ίδρυσης και τρο ο οιήσεις του (για διαγωνιζόµενους µε µορφή ΑΕ και ΕΠΕ), αντίγραφο ή α όσ ασµα του καταστατικού του διαγωνιζοµένου και των εγγράφων τρο ο οιήσεών 14

15 Α/Α ΙΚΑΙΟΛΟΓΗΤΙΚΟ του (για ΟΕ και ΕΕ), βεβαίωση έναρξης (για φυσικά ρόσω α). 2. Υ εύθυνη ήλωση της αρ. 4 του άρθρου 8 του Ν. 1599/1986, ό ως εκάστοτε ισχύει, την ο οία : i. Να αναγράφονται τα στοιχεία του αρόντος διαγωνισµού ήτοι 4894/ Πρόχειρος µειοδοτικός διαγωνισµός για την ροµήθεια ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων, σε τρεις (3) οµάδες: 1 η Οµάδα: Εξο λισµός Αρχιτεκτονικού, Εκθεσιακού, Γενικού φωτισµού και φωτισµού Ασφαλείας, 2 η Οµάδα: Ηλεκτρονικές Μονάδες Αυτοµατισµού Πλαισίων Αναφοράς (info points), 3 η Οµάδα: Ηλεκτρολογικός εξο λισµός, µε κριτήριο ανάθεσης την χαµηλότερη τιµή ( αρ. 4 αρ. 2 Π.. 118/2007 και αρ. 12 αρ. 1 Π.. 99/1992) για το έργο «ΕΠΑΝΕΚΘΕΣΗ ΚΕΙΜΗΛΙΩΝ ΕΠΙΚΟΙΝΩΝΙΑΚΟΥ & ΜΟΡΦΩΤΙΚΟΥ Ι ΡΥΜΑΤΟΣ ΤΗΣ Ι. ΑΡΧΙΕΠΙΣΚΟΠΗΣ ΚΡΗΤΗΣ ΣΤΗΝ ΑΓΙΑ ΑΙΚΑΤΕΡΙΝΗ ΣΙΝΑΪΤΩΝ» και η ηµεροµηνία διενέργειας του διαγωνισµού ευτέρα και ώρα 10:00. ii. Να δηλώνεται ότι, µέχρι και την ηµέρα υ οβολής της ροσφοράς τους, δεν έχουν καταδικασθεί µε αµετάκλητη δικαστική α όφαση για κά οιο α ό τα ακόλουθα αδικήµατα: 15 α) συµµετοχή σε εγκληµατική οργάνωση, ό ως αυτή ορίζεται στο άρθρο 2, αράγραφος 1 της κοινής δράσης της 98/773/ ΕΥ του Συµβουλίου, β) δωροδοκία, ό ως αυτή ορίζεται αντίστοιχα στο άρθρο 3 της ράξης του Συµβουλίου της 26ης Μαΐου 1997 και στο άρθρο 3, αράγραφος 1 της κοινής δράσης της 98/742/ΚΕΠΠΑ του Συµβουλίου, γ) α άτη, κατά την έννοια του άρθρου 1 της σύµβασης σχετικά µε την ροστασία των οικονοµικών συµφερόντων των Ευρω αϊκών Κοινοτήτων, δ) νοµιµο οίηση εσόδων α ό αράνοµες δραστηριότητες, ό ως ορίζεται στο άρθρο 1 της Οδηγίας 91/308/ΕΟΚ του Συµβουλίου, της 10ης Ιουνίου 1991, για την ρόληψη χρησιµο οίησης του χρηµατο ιστωτικού συστήµατος για τη νοµιµο οίηση εσόδων α ό αράνοµες δραστηριότητες ή για κά οιο α ό τα αδικήµατα της υ εξαίρεσης, της α άτης, της εκβίασης, της λαστογραφίας, της ψευδορκίας, της δωροδοκίας και της δόλιας χρεοκο ίας, ή για κά οιο α ό τα αδικήµατα του Αγορανοµικού κώδικα σχετικό µε την άσκηση της ε αγγελµατικής τους δραστηριότητας. iii) δεν τελούν υ ό τώχευση και δεν έχει κινηθεί σε βάρος τους διαδικασία κήρυξης σε τώχευση, iv. δεν τελούν υ ό ιαδικασία εξυγίανσης των άρθρων 99 ε. του ν. 3588/2007 (Α 153) ό ως έχουν τρο ο οιηθεί και ισχύουν ή υ ό διαδικασία θέσης σε ιαδικασία εξυγίανσης, v. έχουν εκ ληρώσει τις υ οχρεώσεις τους όσον αφορά την καταβολή των εισφορών κοινωνικής ασφάλισης σύµφωνα µε τις διατάξεις τόσο της χώρας εγκατάστασής τους όσο και του ελληνικού δικαίου, vi. έχουν εκ ληρώσει τις υ οχρεώσεις τους όσον αφορά την ληρωµή των φόρων και τελών σύµφωνα µε τις διατάξεις τόσο της χώρας εγκατάστασής τους όσο και του ελληνικού δικαίου, vii. να αναλαµβάνεται η υ οχρέωση για την έγκαιρη και ροσήκουσα ροσκόµιση των δικαιολογητικών του άρθρου 13 της αρούσας. x. να δηλώνεται ότι α) Α οδέχεται ανε ιφύλακτα τους όρους της αρούσας, β) Η ροσφορά συντάχθηκε σύµφωνα µε τους όρους της αρούσας, των ο οίων έλαβε γνώση γ) Τα στοιχεία ου αναφέρονται στην ροσφορά είναι αληθή και ακριβή.

16 Α/Α ΙΚΑΙΟΛΟΓΗΤΙΚΟ -στην ερί τωση νοµικών ροσώ ων, ε ι λέον των ανωτέρω να δηλώνετε ότι: i) δεν τελούν υ ό εκκαθάριση ή άλλες ανάλογες καταστάσεις (µόνο για αλλοδα ά νοµικά ρόσω α) και υ ό διαδικασία έκδοσης α όφασης εκκαθάρισης ή υ ό άλλες ανάλογες καταστάσεις (µόνο για αλλοδα ά νοµικά ρόσω α), ii) δεν τελούν υ ό αναγκαστική διαχείριση ή υ ό διαδικασία αναγκαστικής διαχείρισης. -σε ερί τωση συνεταιρισµού ροµηθευτών ε ι λέον των ανωτέρω να δηλώνετε ότι λειτουργεί νόµιµα. 3. Εφόσον οι ροµηθευτές συµµετέχουν στο διαγωνισµό µε αντι ρόσω ό τους, υ οβάλλουν µαζί µε την ροσφορά αραστατικό εκ ροσώ ησης (εξουσιοδότηση -εφόσον αυτό ροβλέ εται α ό το καταστατικό του υ οψηφίου- για υ ογραφή και υ οβολή ροσφοράς σε ερί τωση ου δεν υ ογράφει ο ίδιος ο νόµιµος εκ ρόσω ος του φορέα την ροσφορά και τα λοι ά α αιτούµενα έγγραφα του διαγωνισµού καθώς και να αραστεί στην α οσφράγιση των ροσφορών σε όλα τα στάδια του διαγωνισµού και να υ ογράψει ο οιοδή οτε σχετικό έγγραφο α αιτηθεί.) 4. Σε ερί τωση υ οβολής κοινής ροσφοράς α ό ένωση ροµηθευτών, όλα τα αρα άνω δικαιολογητικά ρέ ει να υ οβληθούν για καθένα α ό τα µέλη ου συµµετέχουν στην ένωση. Ε ίσης στην ροσφορά της ένωσης ρέ ει (α) να αναφέρεται η έγκριση του αρµοδίου οργάνου κάθε µέλους της ένωσης για συµµετοχή της στο διαγωνισµό, (β) να ροσδιορίζεται η έκταση και το είδος της συµµετοχής του κάθε µέλους της ένωσης και να αναγράφεται και να οριοθετείται µε σαφήνεια το µέρος (φυσικό και οικονοµικό αντικείµενο) του Έργου ου αναλαµβάνει κάθε Μέλος της Ένωσης στο σύνολο της Προσφοράς, (γ) να αρουσιάζεται ο τρό ος συνεργασίας των µελών µεταξύ τους, (δ) να δηλώνεται ένα µέλος ως ε ικεφαλής της Κοινο ραξίας. Σε ερί τωση ου τα αρα άνω εριλαµβάνονται σε σχετικό ιδιωτικό συµφωνητικό, ροσκοµίζεται και αντίγραφο αυτού νοµίµως ε ικυρωµένο. Στην ερί τωση υ οβολής της κοινής ροσφοράς α ό εκ ρόσω ο της ένωσης, α αιτείται έραν των ανωτέρω και η ροσκόµιση συµβολαιογραφικού ληρεξουσίου για την υ ογραφή και υ οβολή της ροσφοράς α ό τον εκ ρόσω ο των µελών της ένωσης, εφόσον η ροσφορά δεν υ ογράφεται α ό όλα τα µέλη της ένωσης. 5. Εάν σε κά οια Χώρα βεβαιώνεται α ό ο οιαδή οτε αρχή της ότι δεν εκδίδονται τα αρα άνω έγγραφα ή ιστο οιητικά, ή δεν καλύ τουν όλες τις ως άνω αναφερόµενες ερι τώσεις, δύναται να αντικατασταθούν αυτά α ό ένορκη βεβαίωση του υ όχρεου ρος υ οβολή του δικαιολογητικού. Εάν στη χώρα αυτή δεν ροβλέ εται ούτε ένορκη βεβαίωση, δύναται αυτή να αντικατασταθεί µε υ εύθυνη δήλωση ενώ ιον αρµόδιας δικαστικής ή διοικητικής αρχής ή συµβολαιογράφου της χώρας, στην ο οία είναι εγκατεστηµένος ο ροµηθευτής. Στην κατά τα άνω ένορκη βεβαίωση ή υ εύθυνη δήλωση θα δηλώνεται ότι στην συγκεκριµένη χώρα δεν εκδίδονται τα συγκεκριµένα έγγραφα και ότι δεν συντρέχουν στο συγκεκριµένο ρόσω ο οι ανωτέρω νοµικές καταστάσεις. 2. ιευκρινίζεται ότι: -Οι κατά τα ανωτέρω α αιτούµενες Υ εύθυνες ηλώσεις του υ οψηφίου υ ογράφονται α ό το νόµιµο εκ ρόσω ό του, εκτός α ό την ερί τωση των Υ.. αναφορικά µε την οινική κατάσταση οι ο οίες ρέ ει να αφορούν τα ρόσω α των διαχειριστών υ οψήφιας Ε.Π.Ε./Ο.Ε./Ε.Ε,/του Πρόεδρου και του ιευθύνοντος Σύµβουλου υ οψήφιας Α.Ε., καθώς και του Προέδρου.Σ. υ οψήφιου συνεταιρισµού και να υ ογράφονται α ό τα εν λόγω ρόσω α. Σε ερί τωση ου η ροσφορά δεν κατατίθεται α ό τον ίδιο τον ροσφέροντα ή αντι ρόσω ό του στην διεύθυνση της Αναθέτουσας Αρχής, αλλά α οστέλλεται µε συστηµένη ε ιστολή, ως ηµέρα υ οβολής της ροσφοράς λογίζεται η ηµέρα α οστολής της, εφόσον α οδεικνύεται µε α όδειξη κατάθεσης συστηµένης ε ιστολής σε ταχυδροµική υ ηρεσία σύµφωνα µε την αρ. 3 του άρθρου 10 του ν. 2690/1999 (Κώδικας ιοικητικής ιαδικασίας). Σε κάθε ερί τωση θα ρέ ει ε ί οινή α οκλεισµού να εξασφαλίζεται η εριέλευση της ροσφοράς στην Αναθέτουσα Αρχή το 16

17 αργότερο µέχρι την ροηγουµένη της ηµεροµηνίας διενέργειας του διαγωνισµού, ήτοι στις Σε ερί τωση µη υ οβολής ο οιουδή οτε α ό τα δικαιολογητικά του αρόντος άρθρου ή σε ερί τωση ου τα υ οβληθέντα δεν ικανο οιούν τους όρους τις αρούσας ροκήρυξης, η ροσφορά α ορρί τεται ως α αράδεκτη. Σε ερί τωση ένωσης, η κοινή ροσφορά α ορρί τεται όταν δεν υ οβάλλεται ο οιοδή οτε α ό τα εν λόγω δικαιολογητικά ή όταν κά οιο α ό αυτά δεν ληροί τους όρους της αρούσας, έστω και αναφορικά µε ένα εκ των µελών αυτής. Το ίδιο ισχύει και στην ερί τωση ε ίκλησης δυνατότητας τρίτου φορέα αναφορικά µε τον φορέα αυτόν. 4. Για την ληρότητα και νοµιµότητα των ανωτέρω υ οβληθέντων µε την ροσφορά δικαιολογητικών γνωµοδοτεί η Ε ιτρο ή Αξιολόγησης του άρθρου 12 αρ. 1 της αρούσας. ΑΡΘΡΟ 10 Περιεχόµενα φακέλου «ΤΕΧΝΙΚΗ ΠΡΟΣΦΟΡΑ» 1. Οι υ οψήφιοι υ οβάλλουν µε την ροσφορά τους τον υ οφάκελο «ΤΕΧΝΙΚΗ ΠΡΟΣΦΟΡΑ» (συν. Υ όδειγµα στο αράρτηµα Γ), ο ο οίος εριέχει Τεχνική Περιγραφή στην ο οία θα εριγράφονται ε ί οινή α ορρίψεως αναλυτικά όλα τα τεχνικά στοιχεία (τεχνικές ροδιαγραφές, τεχνικά έντυ α/φυλλάδια κλ.) ή άλλα κατάλληλα έγγραφα των ροσφερόµενων υλικών, σύµφωνα µε το Παράρτηµα Α της αρούσας και µε τη σειρά ου αναγράφονται σε αυτό, χωρίς αναγραφή τιµών. 2. Όλα τα ροσφερόµενα είδη θα ρέ ει να συνοδεύονται α ό φωτογραφία αράλληλα µε Τεχνικό Φυλλάδιο ή Έγγραφο ου να αναφέρει σαφώς τις Τεχνικές Προδιαγραφές τους. Προσφορά στην ο οία δεν θα υ άρχουν όλα τα ανωτέρω, θα α ορρί τεται ως α αράδεκτη. 3. Προσφέροντες/ε ιχειρήσεις ου σχετίζονται µε ροσφέροντες, οι ο οίοι/οι ο οίες έχουν αράσχει συµβουλές στην Αναθέτουσα Αρχή ή έχουν εµ λακεί µε ο οιονδή οτε τρό ο στην ροετοιµασία της διαδικασίας σύναψης της ροκηρυσσόµενης σύµβασης (.χ. στη σύνταξη της σχετικής µελέτης ή των τεχνικών ροδιαγραφών) και εξ αυτού του λόγου δια ιστώνεται στρέβλωση του ανταγωνισµού ή/και µη τήρηση της αρχής της ίσης µεταχείρισης α οκλείονται α ό τη συµµετοχή στο διαγωνισµό. 4. Στα εριεχόµενα του φακέλου της τεχνικής ροσφοράς δεν ρέ ει σε καµία ερί τωση να εµφανίζονται οικονοµικά στοιχεία. Τυχόν εµφάνιση οικονοµικών στοιχείων (συµ εριλαµβανοµένων λέξεων ό ως «δωρεάν») α οτελεί λόγο α όρριψης της ροσφοράς. 5. Προσφορά ου είναι αόριστη και ανε ίδεκτη εκτίµησης ή είναι υ ό αίρεση, α ορρί τεται ως α αράδεκτη µετά α ό ροηγούµενη γνωµοδότηση της Ε ιτρο ής Αξιολόγησης ορισµένης µε την υ αρ. ρωτ. 177/ Α όφαση της 13ης Ε.Β.Α µε Α Α: ΒΙΨΟΓ-Ε3. 6. Σε ερί τωση ου τα τεχνικά στοιχεία της ροσφοράς δεν είναι δυνατόν λόγω του µεγάλου όγκου να το οθετηθούν στον κυρίως φάκελο, τότε αυτά συσκευάζονται ιδιαίτερα και ακoλoυθoύv τον κυρίως φάκελο µε την ένδειξη «ΠΑΡΑΡΤΗΜΑ ΠΡΟΣΦΟΡΑΣ» και τις λοι ές ενδείξεις του κυρίως φακέλου. 7. Τα έντυ α του υ οφακέλου της Τεχνικής Προσφοράς σχετικά µε την γλώσσα σύνταξης τους ακολουθούν την αρ. 1 του άρθρου 8 της αρούσης. ΑΡΘΡΟ 11 Περιεχόµενα φακέλου «ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ» 1. Στον υ οφάκελο «ΟΙΚΟΝΟΜΙΚΗ ΠΡΟΣΦΟΡΑ» (συν. Υ όδειγµα στο αράρτηµα Γ) εσωκλείεται η οικονοµική ροσφορά, συνταγµένη ε ί οινή α οκλεισµού σύµφωνα µε το Παράρτηµα Β καθώς και τους όρους του αρόντος άρθρου. 2. Κάθε σελίδα της οικονοµικής ροσφοράς υ ογράφεται α ό τον διαγωνιζόµενο ή το νόµιµο εκ ρόσω ο αυτού. 3. Το έντυ ο του Παραρτήµατος Β της αρούσας συµ ληρώνεται λήρως, ε ί οινή α οκλεισµού, τόσο σε ό,τι αφορά στη συνολική ροσφερόµενη τιµή, όσο και στις ε ιµέρους ανά αντικείµενο τιµές ου αιτιολογούν τη συνολική ροσφερόµενη τιµή της οικονοµικής ροσφοράς. Το άθροισµα 17

18 των ε ιµέρους τιµών ου αιτιολογούν τη συνολική ρέ ει να ισούται µε αυτή. 4. Η συνολική ροσφερόµενη τιµή αναγράφεται υ οχρεωτικά αριθµητικώς και ολογράφως. Σε ερί τωση αντιφάσεων υ ερισχύει η ολόγραφη τιµή. 5. Οι ροσφερόµενες τιµές εριλαµβάνουν το σύνολο των ε ιβαρύνσεων: το κόστος του ροϊόντος, το κόστος συσκευασίας, το κόστος φορτοεκφόρτωσης και µεταφοράς ε ί τό ου του έργου, το κέρδος του ροµηθευτή, τις τυχόν υ έρ τρίτων κρατήσεις, έξοδα µεταφοράς, εγκατάστασης και κάθε τέλος, δασµό, ασφάλιστρα ή ε ιβάρυνση, εκτός του ΦΠΑ, ο ο οίος θα αναφέρεται χωριστά, για το σύνολο της οσότητας των υ ό ροµήθεια ειδών, και για την λήρη αράδοση αυτών στο χώρο του έργου στον Ι. Ναό Αγίας Αικατερίνης Σιναϊτών Ηρακλείου. Είναι δηλαδή τελικές τιµές ρο ΦΠΑ, ο ο οίος θα αναφέρεται χωριστά, σύµφωνα µε το υ όδειγµα του Παραρτήµατος Β. 6. Οι τιµές αναγράφονται υ οχρεωτικά σε Ευρώ µε συµ ληρωµένο υ οχρεωτικά και το δεύτερο δεκαδικό ψηφίο ακόµη και όταν είναι µηδενικό. 7. Οι ροσφερόµενες τιµές είναι δεσµευτικές και σταθερές καθ όλη τη διάρκεια της σύµβασης και δεσµεύουν τον ανάδοχο έως το έρας του χρονοδιαγράµµατος του έργου και της διάρκειας τυχόν αράτασης αυτού. εν ανα ροσαρµόζονται δοθέντος ότι ο ανάδοχος θεωρεί τον κίνδυνο α ρόο του µεταβολής των οικονοµικών συνθηκών ως ενδεχόµενο και τον α οδέχεται. Προσφορά ου θέτει όρο ανα ροσαρµογής α ορρί τεται ως α αράδεκτη. 8. Προσφορές ου καταλήγουν σε συνολική τιµή, µεγαλύτερη του ροϋ ολογισµού του άρθρου 3 της αρούσας α ορρί τονται ως α αράδεκτες. 9. Σε ερί τωση ου α ό την ροσφορά δεν ροκύ τει µε σαφήνεια η ροσφερόµενη τιµή, η ροσφορά α ορρί τεται ως α αράδεκτη. Οµοίως και σε ερί τωση ου η ροσφορά αραλεί ει τιµές ή εριλαµβάνει αντιφατικά στοιχεία τιµών ου καθιστούν την ροσφορά ανε ίδεκτη εκτίµησης ή καταλεί ει αµφιβολία ως ρος την ροσφερόµενη τιµή. 10. Προσφορές ου θα εριλαµβάνουν σχόλια, αιρέσεις, ή όρους θα θεωρηθούν ως ε ιφυλάξεις ε ί των όρων του ιαγωνισµού και θα α ορριφθούν. 11. Σε ερι τώσεις ροϊόντων και υ ηρεσιών ου ροσφέρονται δωρεάν, θα αναγράφεται στην οικεία θέση της οικονοµικής ροσφοράς η ένδειξη «ΩΡΕΑΝ». ΑΡΘΡΟ 12 ιαδικασία Α οσφράγισης και Αξιολόγησης Προσφορών Ανάδειξη µειοδότη ( ροσφοράς µε την χαµηλότερη τιµή) 1. Η διενέργεια του διαγωνισµού, η α οσφράγιση και η αξιολόγηση των ροσφορών, καθώς και η ανάδειξη της χαµηλότερης τιµής γίνεται σύµφωνα µε τις ε όµενες αραγράφους α ό την ορισθείσα βάσει της 177/ (Α Α: ΒΙΨΟΓ-Ε3) Α όφασης της 13 ης Εφορείας Βυζαντινών Αρχαιοτήτων, τριµελή Ε ιτρο ή Αξιολόγησης, σύµφωνα µε τα οριζόµενα στα άρθρα 2 αρ. 4 και 38 του Π..118/2007 και το άρθρο 26 του ν. 4024/ Παραλαβή ροσφορών - Α οσφράγιση κυρίως φακέλου ροσφοράς και φακέλου τεχνικής ροσφοράς. Έλεγχος ληρότητας & νοµιµότητας υ οβληθέντων µε την ροσφορά δικαιολογητικών Σε δηµόσια συνεδρίαση, στις ηµέρα ευτέρα και ώρα µ., στα γραφεία της 13ης Εφορείας Βυζαντινών Αρχαιοτήτων, Αρετής Νιώτη & Σκορδιλών 24, Ηράκλειο, τηλ , fax , κατά την ο οία µ ορούν να αραβρεθούν οι διαγωνιζόµενοι ή εκ ρόσω οί τους, η Ε ιτρο ή Αξιολόγησης αραλαµβάνει α ό την Υ ηρεσία Πρωτοκόλλου της 13 ης ΕΒΑ (Αναθέτουσα Αρχή) µόνο τους φακέλους των ροσφορών ού κατατέθηκαν εµ ρόθεσµα, ενώ α ορρί τει χωρίς να α οσφραγίσει τις εκ ρόθεσµες ροσφορές, ροκειµένου να ε ιστραφούν. Ακολούθως, η Ε ιτρο ή α οσφραγίζει δηµόσια τον κυρίως φάκελο ροσφοράς καθώς και τον υ οφάκελο δικαιολογητικών συµµετοχής και της τεχνικής ροσφοράς κάθε διαγωνιζοµένου, µονογράφει και σφραγίζει όλα τα δικαιολογητικά συµµετοχής και τα στοιχεία της τεχνικής ροσφοράς ανά φύλλο. Εν συνεχεία φυλάσσει σε ασφαλές µέρος τους σφραγισµένους φακέλους των οικονοµικών ροσφορών. Στη συνέχεια η Ε ιτρο ή ροβαίνει, σε κλειστές συνεδριάσεις, σε λε τοµερή έλεγχο ως ρος την ακρίβεια, ληρότητα και ε άρκεια των υ οβληθέντων στοιχείων των δικαιολογητικών συµµετοχής του άρθρου 9 της αρούσας και των στοιχείων της τεχνικής ροσφοράς σύµφωνα µε 18

19 το άρθρο 10, και δια ιστώνει τη συµφωνία ή ασυµφωνία τους µε τους α αράβατους όρους της αρούσας διακήρυξης. Κατό ιν των ελέγχων αυτών η ε ιτρο ή συντάσσει σχετικό ρακτικό µε το ο οίο εισηγείται αιτιολογηµένα στην Αναθέτουσα Αρχή την α οδοχή ή την α όρριψη των ροσφορών των διαγωνιζοµένων ου έχουν υ οβάλλει ελλι ή στοιχεία ή των ο οίων τα υ οβληθέντα δεν ληρούν τους όρους της αρούσας. Στο εν λόγω ρακτικό αναφέρονται και τα στοιχεία των διαγωνιζόµενων των ο οίων οι φάκελοι α οσφραγίσθηκαν. Στη συνέχεια του ως άνω Πρακτικού της Ε ιτρο ής Αξιολόγησης η Αναθέτουσα Αρχή εκδίδει σχετική α όφαση η ο οία κοινο οιείται σε όλους τους ροσφέροντες µε τηλεοµοιοτυ ία και στην ο οία ε ισυνά τεται υ οχρεωτικά το Πρακτικό της Ε ιτρο ής Αξιολόγησης. Σε ερί τωση ου σε ο οιοδή οτε στάδιο δια ιστωθεί ότι κά οιος ροσφέρων ή ε ιχείρηση ου σχετίζεται µε ροσφέροντα έχει αράσχει συµβουλές στην Αναθέτουσα Αρχή ή έχει εµ λακεί µε ο οιονδή οτε τρό ο στην ροετοιµασία της διαδικασίας σύναψης της ροκηρυσσόµενης σύµβασης (.χ. στη σύνταξη της σχετικής µελέτης ή των τεχνικών ροδιαγραφών), η Ε ιτρο ή γνωµοδοτεί αν λόγω της συµµετοχής του συγκεκριµένου ροσφέροντα συντρέχει ερί τωση στρέβλωσης του ανταγωνισµού ή/και µη τήρησης της αρχής της ίσης µεταχείρισης. Στα λαίσια του αρα άνω ελέγχου η Ε ιτρο ή γνωµοδοτεί για την αίτηση εκ µέρους της Αναθέτουσας Αρχής για αροχή α όψεων α ό τον συγκεκριµένο ροσφέροντα ροκειµένου να δοθεί η ευκαιρία σε αυτόν να α οδείξει ότι η συµµετοχή του στην ροετοιµασία δεν είναι δυνατόν να ροκαλέσει στρέβλωση του ανταγωνισµού. Αν αρά τα αρα άνω και µετά την εξέταση των α όψεων του ροσφέροντα η Ε ιτρο ή κρίνει ότι δεν διασφαλίζεται η µη στρέβλωση του ανταγωνισµού και η τήρηση της αρχής της ίσης µεταχείρισης, γνωµοδοτεί υ έρ του α οκλεισµού του συγκεκριµένου ροσφέροντα α ό την διαδικασία. 3. Α οσφράγιση οικονοµικών ροσφορών - Αξιολόγηση οικονοµικής ροσφοράς και ανακοίνωση τιµών- Ανάδειξη µειοδότη Μετά την αξιολόγηση των τεχνικών ροσφορών η Ε ιτρο ή Αξιολόγησης του άρθρου 12 αρ. 1 της αρούσας, α οσφραγίζει τους φακέλους οικονοµικών ροσφορών, και αφού τις µονογράψει και σφραγίσει ανακοινώνει τις ροσφερόµενες τιµές. Η α οσφράγιση του φακέλου της οικονοµικής ροσφοράς γίνεται σε ηµεροµηνία και ώρα ου αναφέρεται στην Α όφαση έγκρισης του ρακτικού της αραγράφου 2 του Άρθρου 12 η ο οία α οστέλλεται µε τηλεοµοιοτυ ία σε όλους τους συµµετέχοντες. Οι φάκελοι των οικονοµικών ροσφορών των ροσφερόντων ου έχουν α ορριφθεί δεν α οσφραγίζονται αλλά ε ιστρέφονται σε αυτούς µετά την υ ογραφή της σύµβασης µε τον ε ιλεγέντα ανάδοχο. Η Ε ιτρο ή στη συνέχεια ελέγχει τις οικονοµικές ροσφορές ανά οµάδα υλικών, συντάσσει νέο ρακτικό και ίνακα τελικής κατάταξης των διαγωνιζοµένων και γνωµοδοτεί για τις τυχόν α ορριφθείσες ροσφορές, τις τιµές των α οδεκτών ροσφορών σύµφωνα µε το άρθρο 11 και το Παράρτηµα Β της αρούσας και συντάσσει τον, µε βάση την χαµηλότερη τιµή. Κατά την αξιολόγηση των οικονοµικών ροσφορών η Ε ιτρο ή Αξιολόγησης δύναται να διορθώσει ροφανή σφάλµατα ου ροκύ τουν α ό την τέλεση µαθηµατικών ράξεων. εσµευτική για τον ροµηθευτή είναι η ροσφορά µετά την τυχόν διόρθωση των σφαλµάτων της α ό την Ε ιτρο ή Αξιολόγησης. Εάν οι τιµές ενός διαγωνιζόµενου είναι ιδιαίτερα χαµηλές ή κατά τη γνώµη της Ε ιτρο ής Αξιολόγησης είναι αναιτιολόγητες, η Αναθέτουσα Αρχή δύναται να καλέσει τον διαγωνιζόµενο να τις αιτιολογήσει αναλυτικά και αν αυτός δεν ροσφέρει ε αρκή αιτιολόγηση θα α οκλειστεί α ό τον διαγωνισµό. Η σύγκριση των ροσφορών θα γίνεται στη συνολική τιµή της ροµήθειας ανά οµάδα ρο ΦΠΑ, ό ως αυτή ροκύ τει α ό την οικονοµική ροσφορά. Η Ε ιτρο ή ροτείνει την κατακύρωση της ροµήθειας για κάθε οµάδα µεµονωµένα, για όλες τις οσότητες αυτής και λαµβάνοντας υ όψη τη συνολική τιµή εκάστης ροσφοράς ανά οµάδα. Αφού ολοκληρώσει το ρακτικό της η Ε ιτρο ή, το υ οβάλλει στην Αναθέτουσα Αρχή για έκδοση της σχετικής Α όφασης στην ο οία θα εριλαµβάνεται ο τελικός ίνακας κατάταξης, οι τυχόν α ορριφθείσες ροσφορές και θα αναφέρονται ο ροσφέρων/οι ροσφέροντες στους ο οίους ρόκειται να γίνει η κατακύρωση. Η α όφαση της Αναθέτουσας Αρχής κοινο οιείται µε τηλεοµοιοτυ ία στους διαγωνιζόµενους ροκειµένου να ασκήσουν εφόσον ε ιθυµούν τα τυχόν ένδικα µέσα. 19

20 5. Όσοι α ό τους ενδιαφερόµενους έχουν σχετικό έννοµο συµφέρον να έχουν ρόσβαση στις ροσφορές των λοι ών συµµετεχόντων, θα ρέ ει να αιτούνται σχετικά εγγράφως στην Αναθέτουσα Αρχή. Η κατά τα ανωτέρω ρόσβαση µ ορεί να εξασφαλίζεται, είτε µε µελέτη των σχετικών εγγράφων στην έδρα της Αναθέτουσας Αρχής, είτε µε χορήγηση αντιγράφων, τα έξοδα της ανα αραγωγής των ο οίων θα βαρύνουν τον αιτούντα, µε την ε ιφύλαξη της ειδικής δήλωσης α ορρήτου ου έχουν καταθέσει οι συµµετέχοντες µε την ροσφορά τους και των διατάξεων του άρθρου 8 αρ. 3 του Π.. 118/2007. ΑΡΘΡΟ 13 ιαδικασία Κατακύρωσης Μετά την αξιολόγηση των ροσφορών κατά τα άρθρα 10, 11 και 12 της αρούσας και την ανάδειξη αυτού ου ροσέφερε την χαµηλότερη τιµή (µειοδότη) στον ο οίον ρόκειται να γίνει η κατακύρωση, η Αναθέτουσα Αρχή µε έγγραφη ειδο οίηση, η ο οία του αραδίδεται µε βεβαίωση αραλαβής ή σύµφωνα µε το Ν. 2672/1998 (Α 290), τον καλεί να υ οβάλει εντός ροθεσµίας είκοσι (20) ηµερών α ό την κοινο οίηση, σε σφραγισµένο φάκελο, τα εξής έγγραφα και δικαιολογητικά: α. Εφόσον ο ροσφέρων στον ο οίο ρόκειται να γίνει η κατακύρωση είναι Έλληνας ολίτης: (1) Α όσ ασµα οινικού µητρώου έκδοσης του τελευταίου τριµήνου ριν α ό την κοινο οίηση της ως άνω έγγραφης ειδο οίησης, α ό το ο οίο να ροκύ τει, ότι δεν έχει καταδικασθεί µε αµετάκλητη δικαστική α όφαση, για κά οιο α ό τα ακόλουθα αδικήµατα: α) συµµετοχή σε εγκληµατική οργάνωση, ό ως αυτή ορίζεται στο άρθρο 2 αράγραφος 1 της κοινής δράσης της 98/773/ ΕΥ του Συµβουλίου (EE L 351 της , σελ. 1), β) δωροδοκία, ό ως αυτή ορίζεται αντίστοιχα στο άρθρο 3 της ράξης του Συµβουλίου της 26ης Μαΐου 1997 (EE C 195 της , σελ. 1) και στο άρθρο 3 αράγραφος 1 της κοινής δράσης 98/742/ΚΕΠΠΑ του Συµβουλίου (EE L 358 της , σελ. 2), γ) α άτη, κατά την έννοια του άρθρου 1 της σύµβασης σχετικά µε την ροστασία των οικονοµικών συµφερόντων των Ευρω αϊκών Κοινοτήτων (EE C 316 της , σελ. 48), δ) νοµιµο οίηση εσόδων α ό αράνοµες δραστηριότητες, ό ως ορίζεται στο άρθρο 1 της οδηγίας 91/308/ EOK του Συµβουλίου, της 10ης Ιουνίου 1991, για την ρόληψη χρησιµο οίησης του χρηµατο ιστωτικού συστήµατος για τη νοµιµο οίηση εσόδων α ό αράνοµες δραστηριότητες (EE L 166 της , σελ. 77 Οδηγίας η ο οία τρο ο οιήθηκε α ό την Οδηγία 2001/97/ΕΚ του Ευρω αϊκού Κοινοβουλίου και του Συµβουλίου, EE L 344 της , σελ. 76) η ο οία ενσωµατώθηκε µε το ν. 2331/1995 (Α 173) και τρο ο οιήθηκε µε το ν. 3424/2005 (Α 305), ή για κά οιο α ό τα αδικήµατα της υ εξαίρεσης, της α άτης, της εκβίασης, της λαστογραφίας, της ψευδορκίας, της δωροδοκίας και της δόλιας χρεοκο ίας, ή για κά οιο α ό τα αδικήµατα του Αγορανοµικού κώδικα σχετικό µε την άσκηση της ε αγγελµατικής του δραστηριότητας. (2)Πιστο οιητικό αρµόδιας δικαστικής ή διοικητικής αρχής, έκδοσης του τελευταίου εξαµήνου, ριν α ό την κοινο οίηση της ως άνω έγγραφης ειδο οίησης, α ό το ο οίο να ροκύ τει ότι ο ροσφέρων στον ο οίο ρόκειται να γίνει η κατακύρωση δεν τελεί: σε τώχευση και, β) σε διαδικασία κήρυξης τώχευσης. (3)Πιστο οιητικό ου εκδίδεται α ό αρµόδια κατά ερί τωση αρχή, α ό το ο οίο να ροκύ τει ότι κατά την ηµεροµηνία της ως άνω ειδο οίησης, είναι ενήµερος ως ρος τις υ οχρεώσεις του ου αφορούν: α)τις εισφορές κοινωνικής ασφάλισης (κύριας και ε ικουρικής) και β)τις φορολογικές υ οχρεώσεις του. Σε ερί τωση εγκατάστασής του στην αλλοδα ή, τα δικαιολογητικά των αρα άνω ερι τώσεων (2) και (3) εκδίδονται µε βάση την ισχύουσα νοµοθεσία της χώρας ου είναι εγκατεστηµένος, α ό την ο οία και εκδίδεται το σχετικό ιστο οιητικό. (4) Πιστο οιητικό αρµόδιας δικαστικής ή διοικητικής Αρχής, έκδοσης του τελευταίου εξαµήνου, ριν α ό την κοινο οίηση της ως άνω έγγραφης ειδο οίησης α ό το ο οίο να ροκύ τει ότι δεν τελεί υ ό ιαδικασία εξυγίανσης των άρθρων 99 ε. του ν. 3588/2007 (Α 153) ό ως έχουν τρο ο οιηθεί και ισχύουν ή υ ό διαδικασία θέσης σε ιαδικασία εξυγίανσης. 20

21 21 (5) Έγγραφο αροχής ειδικής ληρεξουσιότητας ρος εκείνον ου υ οβάλει τον Φάκελο ικαιολογητικών Κατακύρωσης εφόσον δεν υ οβάλλεται α ό τον ίδιο τον ροσφέροντα στον ο οίο ρόκειται να γίνει η κατακύρωση. β. Εφόσον ο ροσφέρων στον ο οίο ρόκειται να γίνει η κατακύρωση είναι αλλοδα ό φυσικό ρόσω ο: (1) Α όσ ασµα οινικού µητρώου ή ισοδύναµου εγγράφου αρµόδιας διοικητικής ή δικαστικής αρχής της χώρας εγκατάστασής του, έκδοσης του τελευταίου τριµήνου, ριν α ό την κοινο οίηση της ως άνω έγγραφης ειδο οίησης α ό το ο οίο να ροκύ τει ότι δεν έχει καταδικασθεί µε αµετάκλητη δικαστική α όφαση για κά οιο α ό τα αδικήµατα της ερί τωσης (1) του εδ. α της αρούσας αραγράφου. (2) Πιστο οιητικό της κατά ερί τωση αρµόδιας δικαστικής ή διοικητικής αρχής της χώρας εγκατάστασής του, α ό το ο οίο να ροκύ τει ότι δεν τελεί σε κά οια α ό τις καταστάσεις της ερ. (2) του εδ. α ή υ ό άλλη ανάλογη κατάσταση ή διαδικασία και ότι ληρούνται οι ροϋ οθέσεις της ερ. (3) της αρούσας αραγράφου. (3) Έγγραφο αροχής ειδικής ληρεξουσιότητας ρος εκείνον ου υ οβάλει τον Φάκελο ικαιολογητικών Κατακύρωσης εφόσον δεν υ οβάλλεται α ό τον ίδιο τον ροσφέροντα στον ο οίο ρόκειται να γίνει η κατακύρωση. γ. Εφόσον ο ροσφέρων στον ο οίο ρόκειται να γίνει η κατακύρωση είναι νοµικό ρόσω ο λην Συνεταιρισµού (ηµεδα ό ή αλλοδα ό): (1) Τα αρα άνω δικαιολογητικά των εδ. α ( ερ. 1-4) και β ( ερ. 1-2) της αρούσας αραγράφου αντίστοιχα. Ειδικά όσον αφορά το α όσ ασµα οινικού µητρώου ή άλλο ισοδύναµο έγγραφο αρµόδιας διοικητικής ή δικαστικής αρχής της χώρας εγκατάστασης, αυτό υ οβάλλεται για το καθένα α ό τα κάτωθι ρόσω α κατά ερί τωση: α) διαχειριστές Ο.Ε. και Ε.Ε., β) διαχειριστές Ε.Π.Ε., γ) Πρόεδρο και ιευθύνοντα Σύµβουλο Α.Ε., δ) νόµιµους εκ ρόσω ους κάθε άλλου νοµικού ροσώ ου. (2) Πιστο οιητικό αρµόδιας δικαστικής ή διοικητικής αρχής, έκδοσης του τελευταίου εξαµήνου, ριν α ό την κοινο οίηση της ως άνω έγγραφης ειδο οίησης, α ό το ο οίο να ροκύ τει ότι δεν τελεί: α) υ ό εκκαθάριση του ή άλλες ανάλογες καταστάσεις (µόνο για αλλοδα ά νοµικά ρόσω α) και, β) υ ό διαδικασία έκδοσης α όφασης εκκαθάρισης ή υ ό άλλες ανάλογες καταστάσεις (µόνο για αλλοδα ό νοµικό ρόσω ο). (3) Πιστο οιητικό αρµόδιας δικαστικής ή διοικητικής Αρχής, έκδοσης τελευταίου εξαµήνου ριν α ό την κοινο οίηση της ως άνω έγγραφης ειδο οίησης, α ό το ο οίο να ροκύ τει ότι: α)δεν τελεί υ ό αναγκαστική διαχείριση και β) ότι δεν έχει κινηθεί εναντίον του διαδικασία αναγκαστικής διαχείρισης. (4) Σε ερί τωση ου α ό την ροσκόµιση των νοµιµο οιητικών εγγράφων για τη λειτουργία του νοµικού ροσώ ου στον φάκελο των δικαιολογητικών συµµετοχής του άρθρου 9 της αρούσας έχει υ άρξει ο οιαδή οτε αλλαγή ή τρο ο οίηση, ο ροσφέρων στον ο οίο ρόκειται να γίνει η κατακύρωση υ οχρεούται να ροσκοµίσει µε τα ικαιολογητικά Κατακύρωσης της αρούσας αραγράφου και τα σχετικά έγγραφα (.χ. τις τυχόν τρο ο οιήσεις του καταστατικού, το νέο.σ. κ.α.). (5) Έγγραφο αροχής ειδικής ληρεξουσιότητας ρος εκείνον ου υ οβάλει τον Φάκελο ικαιολογητικών Κατακύρωσης εφόσον δεν υ οβάλλεται α ό τον νόµιµο εκ ρόσω ο του ροσφέροντα στον ο οίο ρόκειται να γίνει η κατακύρωση. δ. Εφόσον ο ροσφέρων στον ο οίο ρόκειται να γίνει η κατακύρωση είναι Συνεταιρισµός: (1) Α όσ ασµα οινικού µητρώου έκδοσης του τελευταίου τριµήνου ριν α ό την κοινο οίηση της ως άνω έγγραφης ειδο οίησης, ή άλλο ισοδύναµο έγγραφο αρµόδιας διοικητικής ή δικαστικής αρχής της χώρας εγκατάστασης α ό το ο οίο να ροκύ τει ότι ο ρόεδρος του ιοικητικού του Συµβουλίου δεν έχει καταδικασθεί µε αµετάκλητη δικαστική α όφαση, για κά οιο α ό τα αδικήµατα της ερί τωσης (1) του εδ. α της αρούσας αραγράφου. (2) Τα δικαιολογητικά των ερι τώσεων (2) και (3) του εδ. α της αρούσας αραγράφου, εφόσον ρόκειται για ηµεδα ό συνεταιρισµό και της ερί τωσης (2) του εδ. β της αρούσας αραγράφου, εφόσον ρόκειται για αλλοδα ό συνεταιρισµό, αντίστοιχα, και της ερί τωσης (2) του εδ. γ της αρούσας αραγράφου.

22 (3)Πιστο οιητικό αρµόδιας δικαστικής ή διοικητικής αρχής, έκδοσης του τελευταίου εξαµήνου, ριν α ό την κοινο οίηση της ως άνω έγγραφης ειδο οίησης, α ό το ο οίο να ροκύ τει ότι δεν τελεί: α) υ ό εκκαθάριση ή άλλες ανάλογες καταστάσεις (µόνο για αλλοδα ό συνεταιρισµό) και, β) υ ό διαδικασία έκδοσης α όφασης εκκαθάρισης ή υ ό άλλες ανάλογες καταστάσεις (µόνο για αλλοδα ό συνεταιρισµό). (4) Πιστο οιητικό αρµόδιας δικαστικής ή διοικητικής Αρχής, έκδοσης τελευταίου εξαµήνου ριν α ό την κοινο οίηση της ως άνω έγγραφης ειδο οίησης, α ό το ο οίο να ροκύ τει ότι δεν τελεί υ ό αναγκαστική διαχείριση και ότι δεν έχει κινηθεί εναντίον του διαδικασία αναγκαστικής διαχείρισης. (5) Βεβαίωση αρµόδιας αρχής ότι ο Συνεταιρισµός λειτουργεί νόµιµα. (6) Σε ερί τωση ου α ό την ροσκόµιση των νοµιµο οιητικών εγγράφων για τη λειτουργία του Συνεταιρισµού στον φάκελο των δικαιολογητικών συµµετοχής του άρθρου 9 της αρούσας έχει υ άρξει ο οιαδή οτε αλλαγή ή τρο ο οίηση, ο ροσφέρων στον ο οίο ρόκειται να γίνει η κατακύρωση υ οχρεούται να ροσκοµίσει µε τα ικαιολογητικά Κατακύρωσης της αρούσας αραγράφου και τα σχετικά ρόσφατα έγγραφα. (7) Έγγραφο αροχής ειδικής ληρεξουσιότητας ρος εκείνον ου υ οβάλει τον Φάκελο ικαιολογητικών Κατακύρωσης εφόσον δεν υ οβάλλεται α ό τον νόµιµο εκ ρόσω ο του ροσφέροντα στον ο οίο ρόκειται να γίνει η κατακύρωση. ε. Εφόσον ο ροσφέρων στον ο οίο ρόκειται να γίνει η κατακύρωση είναι ένωση ροµηθευτών ου υ οβάλλει κοινή ροσφορά: Τα αρα άνω κατά ερί τωση δικαιολογητικά των εδ. α έως δ της αρούσας αραγράφου, για κάθε ροµηθευτή ου συµµετέχει στην Ένωση. Σηµείωση: Στις διαδικασίες της αρούσας δεν έχουν εφαρµογή οι γενικές διατάξεις της αρ. 6 του άρθρου 3 του Ν. 2690/1999 και οι σχετικές κανονιστικές Υ ουργικές α οφάσεις ερί υ οχρεωτικής αυτε αγγέλτου αναζήτησης δικαιολογητικών εκ µέρους της Αναθέτουσας Αρχής Εάν σε κά οια Χώρα βεβαιώνεται α ό ο οιαδή οτε αρχή της ότι δεν εκδίδονται τα αρα άνω υ ό στοιχ. (α) έως (στ) έγγραφα ή ιστο οιητικά, ή δεν καλύ τουν όλες τις ως άνω αναφερόµενες ερι τώσεις του αρόντος άρθρου, δύναται να αντικατασταθούν αυτά α ό ένορκη βεβαίωση του υ όχρεου ρος υ οβολή του δικαιολογητικού. Εάν στη χώρα αυτή δεν ροβλέ εται ούτε ένορκη βεβαίωση, δύναται αυτή να αντικατασταθεί µε υ εύθυνη δήλωση ενώ ιον αρµόδιας δικαστικής ή διοικητικής αρχής ή συµβολαιογράφου της χώρας, στην ο οία είναι εγκατεστηµένος ο ροµηθευτής. Στην κατά τα άνω ένορκη βεβαίωση ή υ εύθυνη δήλωση θα δηλώνεται ότι στην συγκεκριµένη χώρα δεν εκδίδονται τα συγκεκριµένα έγγραφα και ότι δεν συντρέχουν στο συγκεκριµένο ρόσω ο οι ανωτέρω νοµικές καταστάσεις. Η Ε ιτρο ή ελέγχει τα ροσκοµισθέντα δικαιολογητικά. Αν αυτά είναι λήρη, εισηγείται την ανάθεση της σύµβασης. Αν ο υ οψήφιος δεν έχει ροσκοµίσει ένα ή ερισσότερα δικαιολογητικά ή α οδειχθεί ότι η δήλωσή του ήταν ψευδής ή ανακριβής, δεν ολοκληρώνεται η κατακύρωση και η διαδικασία ε αναλαµβάνεται µε ρόσκληση του διαγωνιζόµενου ου υ έβαλε την αµέσως ε όµενη µε χαµηλότερη τιµή ροσφορά κ.ο.κ. Σε ερί τωση ου στο διαγωνισµό υ οβληθεί µία µόνο ροσφορά ή τελικά γίνει α οδεκτή µία µόνο ροσφορά και εφόσον δεν υ άρχουν συγκριτικά στοιχεία τιµών είτε ροηγούµενων διαγωνισµών είτε της αγοράς ου να ε ιβεβαιώνονται µε αραστατικά, ο διαγωνισµός µαταιώνεται και ε αναλαµβάνεται υ οχρεωτικά. Στον ε αναλη τικό διαγωνισµό και εφόσον συντρέχουν εκ νέου οι αρα άνω εριστάσεις, ο διαγωνισµός ολοκληρώνεται µε δια ραγµάτευση της τιµής. 22

23 ΑΡΘΡΟ 14. Α όφαση Κατακύρωσης- Σύναψη σύµβασης - Εγγυήσεις Μετά το Πρακτικό της Ε ιτρο ής Αξιολόγησης, η Αναθέτουσα Αρχή εκδίδει την σχετική α όφαση κατακύρωσης η ο οία κοινο οιείται υ οχρεωτικά στους λοι ούς συµµετέχοντες. Στον υ οψήφιο στον ο οίο γίνεται η κατακύρωση α οστέλλεται σχετική ανακοίνωση µετά την εξέταση τυχών υ οβληθεισών ενστάσεων ή/και ροσφυγών του άρθρου 13 της αρούσας ή την ά ρακτη αρέλευση των σχετικών ροθεσµιών και τον καλεί να ροσέλθει εντός δέκα (10) ηµερών για την υ ογραφή της σύµβασης. Με την ανακοίνωση αυτή, η Σύµβαση θεωρείται ως συναφθείσα, το δε έγγραφο του Συµφωνητικού ου ακολουθεί έχει α οδεικτικό µόνο χαρακτήρα. ΑΡΘΡΟ 15 Υ οβολή ενστάσεων Οι συµµετέχοντες στο διαγωνισµό έχουν το δικαίωµα υ οβολής ενστάσεων, µε την καταβολή του νοµίµου αραβόλου, κατά των α οφάσεων της Αναθέτουσας Αρχής εντός τριών εργάσιµων ηµερών α ό την ηµέρα ου η σχετική Α όφαση τους έχει κοινο οιηθεί σύµφωνα µε τα αναφερόµενα ανωτέρω. ΑΡΘΡΟ 16 ιάρκεια σύµβασης - Όροι Εκτέλεσης Προµήθειας Η διάρκεια της σύµβασης ορίζεται α ό την υ ογραφή της έως το έρας του χρονοδιαγράµµατος του έργου και το έρας τυχόν αράτασης αυτού και ισχύει και δεσµεύει τον Ανάδοχο α ό την υ ογραφή της µέχρι την λήρη οικονοµική εκκαθάριση και αφού ολοκληρωθεί η οριστική αραλαβή όλων των υ ό ροµήθεια ειδών και αρέλθει ο τυχόν χρόνος εγγύησης για αντικαταστάσεις τους. Όροι εκτέλεσης ροµήθειας Η αράδοση των υ ό ροµήθεια ειδών δύναται να γίνει τµηµατικά µε ευθύνη και έξοδα του ροµηθευτή. Η αράδοση των υ ό ροµήθεια ειδών θα ραγµατο οιείται ύστερα α ό κάθε έγγραφη αραγγελία του υ εύθυνου υ αλλήλου του έργου η ο οία θα α οστέλλεται στον Ανάδοχο µε τηλεοµοιοτυ ία ή µε ηλεκτρονικό ταχυδροµείο, και η ο οία θα εριέχει το είδος και την οσότητα των ρος αράδοση ειδών. Τό ο αροχής των υ ό ροµήθεια αντικειµένων α οτελεί ο Ι. Ναός της Αγίας Αικατερίνης Σιναϊτών Ηρακλείου. Η αραλαβή των υ ό ροµήθεια ειδών θα γίνεται α ό τριµελή Ε ιτρο ή Παραλαβής σύµφωνα µε την 177/ α όφαση της 13ης Εφορείας Βυζαντινών Αρχαιοτήτων (ή την εκάστοτε ορισθείσα ε ιτρο ή αραλαβής). ΑΡΘΡΟ 17 Τρό ος ληρωµής Η ληρωµή θα γίνει µετά την οριστική οιοτική και οσοτική αραλαβή των υ ό ροµήθεια ειδών α ό την αρµόδια Ε ιτρο ή Παραλαβής, η ο οία θα ελέγξει την τήρηση και των τεχνικών ροδιαγραφών- οσοτήτων, ου συνοδεύει την αρούσα διακήρυξη και εν συνεχεία θα εκδώσει το σχετικό ρωτόκολλο αραλαβής. Το τίµηµα καταβάλλεται για το σύνολο των υ οχρεώσεων του Αναδόχου εριλαµβανοµένων κρατήσεων, δασµών κλ εξόδων µεταφοράς κ.α.) Η αραλαβή των υ ό ροµήθεια ειδών δύναται να γίνει τµηµατικά α ό την αρµόδια Ε ιτρο ή Παραλαβής σύµφωνα µε την 177/ α όφαση της 13ης Εφορείας Βυζαντινών Αρχαιοτήτων (ή την εκάστοτε ορισθείσα ε ιτρο ή αραλαβής Πριν α ό την ληρωµή ο Ανάδοχος θα ρέ ει να έχει καταθέσει στο Λογιστήριο της Υ ηρεσίας τα εξής δικαιολογητικά: 1. Τιµολόγιο ώλησης ε ί του ο οίου γίνεται η ροβλε όµενη αρακράτηση φόρου ε ί του καθαρού οσού, ρο ΦΠΑ 23%. 2. Πιστο οιητικά ισχύουσας φορολογικής και ασφαλιστικής ενηµερότητας, καθώς και ό οιο άλλο δικαιολογητικό τυχόν ζητηθεί α ό το Λογιστήριο της Υ ηρεσίας. Η σχετική δα άνη θα βαρύνει τις ιστώσεις του έργου «Ε ανέκθεση κειµηλίων Ε ικοινωνιακού & Μορφωτικού Ιδρύµατος της Ιεράς Αρχιε ισκο ής Κρήτης στην Αγία Αικατερίνη Σιναϊτών» [ΟΠΣ-ΕΡΓΟΡΑΜΑ: , ΚΩ.ΣΑΕ0148, ΚΩ.ΠΡΑΞΗΣ ΣΑ 2012ΣΕ του Π..Ε. ]. 23

24 ΑΡΘΡΟ 18 Εκχώρηση Υ οκατάσταση Ο Ανάδοχος α αγορεύεται να υ οκατασταθεί α ό άλλο φυσικό ή νοµικό ρόσω ο σχετικά µε τις υ οχρεώσεις ου θα αναλάβει εξ αφορµής της αρούσης, καθώς ε ίσης α αγορεύεται η εκχώρηση δικαιωµάτων άνευ της ρητής άδειας της Αναθέτουσας Αρχής. ΑΡΘΡΟ 19 - Ακύρωση - Ματαίωση ιαγωνισµού 1. Το α οτέλεσµα του ιαγωνισµού µ ορεί να µαταιωθεί µε α όφαση της Αναθέτουσας Αρχής στις ερι τώσεις ου ροβλέ ονται στο άρθρο 21 του Π.. 118/ Εάν δια ιστωθούν λάθη ή αραλείψεις σε στάδιο της διαδικασίας ρογενέστερο του ανοίγµατος των οικονοµικών ροσφορών, µ ορεί να ακυρωθεί εν µέρει η διαδικασία του ιαγωνισµού και να α οφασιστεί η ε ανάληψή του α ό το σηµείο ου έγινε το λάθος ή η αράλειψη. 3. Σε ερί τωση ακύρωσης ή µαταίωσης του ιαγωνισµού, όσοι είχαν συµµετάσχει σε αυτόν δεν έχουν δικαίωµα α οζηµίωσης για ο οιοδή οτε λόγο. ΑΡΘΡΟ 20 - Γλώσσα ιενέργειας ιαγωνισµού Κοινο οιήσεις - Ισχύουσα Νοµοθεσία 1. Ε ίσηµη γλώσσα διενέργειας του ιαγωνισµού και της Σύµβασης ου θα υ ογραφεί είναι η Ελληνική. 2. Οι κοινο οιήσεις των αρµοδίων οργάνων της Αναθέτουσας Αρχής ρος τους διαγωνιζόµενους γίνονται µε τηλεοµοιοτυ ία στον αριθµό ου έχει δηλώσει κάθε διαγωνιζόµενος. 3. Η αρούσα ιακήρυξη διέ εται α οκλειστικά α ό το ελληνικό δίκαιο. 24

25 ΠΑΡΑΡΤΗΜΑ Α Ε. Π. Κρήτης & Νήσων Αιγαίου (ΚΘΠ 59-Πρόσκληση 39) Έργο: «ΕΠΑΝΕΚΘΕΣΗ ΚΕΙΜΗΛΙΩΝ ΕΠΙΚΟΙΝΩΝΙΑΚΟΥ & ΜΟΡΦΩΤΙΚΟΥ Ι ΡΥΜΑΤΟΣ ΤΗΣ ΙΕΡΑΣ ΑΡΧΙΕΠΙΣΚΟΠΗΣ ΚΡΗΤΗΣ ΣΤΗΝ ΑΓΙΑ ΑΙΚΑΤΕΡΙΝΗ ΣΙΝΑΪΤΩΝ ΗΡΑΚΛΕΙΟΥ» ΟΠΣ Κωδικός Πράξης ΣΑ 2012ΣΕ Τεχνική έκθεση : Προµήθεια ηλεκτρολογικού εξο λισµού και φωτιστικών σωµάτων Χρηµατοδότηση: ΕΣΠΑ / ΕΠ Κρήτης & Νήσων Αιγαίου / υ αρίθµ. 2572/ Α όφαση της Περιφέρειας Κρήτης για την ένταξη της ράξης, Υλο οίηση: ΥΠΠΟΤ/Γ ΑΠΚ/ ΜΕΕΠ/Γ2/Φ121α/54336/567/ Α όφαση Έγκρισης Εκτέλεσης Εργασιών α ολογιστικά και µε αυτε ιστασία α ό τη 13η ΕΒΑ Εγκεκριµένη µελέτη: ΥΠΠΟΤ/Γ ΑΠΚ/ ΜΕΕΠ/Γ2/Φ121α/17029/145/ Προϋ ολογισµός έργου: ,00 Η αρούσα τεχνική έκθεση αφορά στην ροµήθεια: α) του εξο λισµού Αρχιτεκτονικού, Εκθεσιακού, Γενικού φωτισµού και φωτισµού Ασφαλείας της Έκθεσης (1 η Οµάδα), β) των ηλεκτρονικών µονάδων αυτοµατισµού λαισίων αναφοράς (info points) (2 η Οµάδα) και γ) του ηλεκτρολογικού εξο λισµού (3 η Οµάδα) για την εκτέλεση των ροµηθειών: Κτιριακά / Εξο λισµός ΗΜ Κτιρίων / Προµήθεια διακο τών, ρευµατοδοτών, αρχιτεκτονικού φωτισµού κτιρίου, ηλεκτρολογικών ινάκων & Εξο λισµός Εσωτερικών Χώρων / Εξο λισµός Φωτισµού Εκθεµάτων / Προµήθεια ταινιών strip led, µικρών ροβολέων, χωνευτών φωτιστικών spot, φωτιστικών µε ελαστικό βραχίονα spot και εξο λισµού διαχείρισης των φωτιστικών led, του εγκεκριµένου ροϋ ολογισµού του έργου. Ο φωτισµός της έκθεσης διακρίνεται σε τέσσερις (4) ενότητες: Αρχιτεκτονικός φωτισµός δηλαδή ο φωτισµός ε ιλεγµένων Αρχιτεκτονικών στοιχείων του Κτηρίου Εκθεσιακός φωτισµός δηλαδή ο φωτισµός των εκθεµάτων, των ροθηκών Γενικός φωτισµός δηλαδή ο φωτισµός των ανεµοφρακτών, της εσωτερικής ράµ ας ΑΜΕΑ και της µικρής α οθήκης ( ίσω α ό την ενότητα Ε3). Φωτισµός ασφαλείας δηλαδή ο φωτισµός ου θα λειτουργήσει σε ερί τωση διακο ής του γενικού φωτισµού και θα καθογηγήσει τους ε ισκέ τες ρος ασφαλή έξοδο. Για τον Αρχιτεκτονικό φωτισµό έχουν ε ιλεγεί: α) µικροί ροβολείς Led spot/flood, λαµ τήρων power led µε ασύµµετρο ανακλαστήρα ή δυνατότητα ρύθµισης γωνίας µέσω φακών οι ο οίοι θα µ ορούν να εριστρέφονται κατά τους δύο άξονες συµµετρίας, β) ροβολάκια Led spot, ευρείας δέσµης για τον φωτισµό των τεσσάρων (4) εσοχών στην γένεση του τρούλου του αρεκλησίου των Αγίων έκα και γ) Led strip (ταινίες) τύ ων 60led/m µέσα σε ροφίλ αλουµινίου για την καλύτερη δυνατότητα φωτισµού του θόλου, των αντίγων και των ε ιλεγµένων αρχιτεκτονικών στοιχείων. Για τον Εκθεσιακό φωτισµό έχουν ε ιλεγεί: α) φωτιστικά Led spot ρυθµιζόµενης γωνίας, β) µικροί ροβολείς Led spot µε δυνατότητα εριστροφής γύρω α ό άξονα κάθετο στην βάση τους, γ) φωτιστικά Led spot µε εύκαµ το βραχίονα και δ) Led strip (ταινίες) τύ ων 30led/m και 60led/m µε ή χωρίς ροφίλ αλουµινίου. Τα Led spot θα το οθετηθούν χωνευτά, στην οροφή ή στην βάση της ροθήκης κατά ερί τωση. Οι µικροί ροβολείς Led spot θα το οθετηθούν ε ίτοιχα ή 25

26 ε ιδα έδια κατά ερί τωση. Τα Led spot µε εύκαµ το βραχίονα θα χρησιµο οιούνται για τον φωτισµό των κινητών βάσεων στήριξης εκθεµάτων. Οι Led strip (ταινίες) θα το οθετούνται εριµετρικά σε κατάλληλα διαµορφωµένη εσοχή εντός των ροθηκών. Για τον φωτισµό των ανεµοφρακτών έχουν ε ιλεγεί φωτιστικά Led spot, τα ο οία θα το οθετηθούν χωνευτά, στην ψευδοροφή των ανεµοφρακτών. Για τον φωτισµό της µικρής α οθήκης ( ίσω α ό την ενότητα Ε3) έχει ε ιλεγεί φωτιστικό οροφής, τύ ου χελώνας το ο οίο θα το οθετηθεί εµφανές στην οροφή ή στον τοίχο του χώρου. Για τον φωτισµό της ράµ ας ΑΜΕΑ ου συνδέει το κεντρικό κλίτος µε το αρεκκλήσι των Αγίων έκα, έχουν ε ιλεγεί Led spot κατάλληλα για χωνευτή το οθέτηση. Η διαχείριση και ο έλεγχος του αρχιτεκτονικού και του εκθεσιακού φωτισµού της Έκθεσης ροβλέ εται να γίνει µε χρήση ρωτοκόλλου ε ικοινωνίας DMX 512 χρησιµο οιώντας κατάλληλο λογισµικό (software) το ο οίο θα λειτουργεί σε εριβάλλον windows. Το λογισµικό θα είναι εγκατεστηµένο σε Η/Υ και σε συνεργασία µε κατάλληλες συσκευές, µετατρο ής σήµατος α ό DMX 512 σε έλεγχο τάσης εξόδου, θα ε ιτυγχάνεται η ε ιθυµητή στάθµη φωτισµού. Ο έλεγχος του φωτισµού των ανεµοφρακτών και της µικρής α οθήκης θα γίνεται µε το ικούς διακό τες. Ο έλεγχος των ροβολέων αρχιτεκτονικού φωτισµού θα γίνεται α ό τον αυτοµατισµό των λαισίων αναφοράς (info points) ου εριγράφονται ιο κάτω. Για τον Φωτισµό ασφαλείας έχουν ε ιλεγεί αυτόνοµα φωτιστικά ασφαλείας τα ο οία θα το οθετηθούν στις θέσεις ου ροβλέ ει η εγκεκριµένη µελέτη υρο ροστασίας του κτηρίου. Ε άνω α ό κάθε όρτα εξόδου διαφυγής θα το οθετηθεί το σήµα διάσωσης ε του άρθρου 4 του Π..422/ , µε ύψος ροσαυξηµένο, έτσι ώστε να υ άρχει χώρος γιά την λέξη "ΕΞΟ ΟΣ" κάτω α ό το σύµβολο. Σε κάθε θέση, ο ου η κατεύθυνση της όδευσης διαφυγής ρος την λησιέστερη έξοδο δεν είναι άµεσα ορατή, θα το οθετηθεί το σήµα διάσωσης γ, ό ως ροβλέ εται α ό το Π.. 422/ Το µέγεθος και το χρώµα του σήµατος ροσδιορίζεται α ό το άρθρο 3, αράγραφος 1γ του ίδιου ιατάγµατος. Η λειτουργία του φωτισµού ασφαλείας θα ικανο οιεί κατ ελάχιστο τα αρακάτω: Η διακο ή του φωτισµού, στη διάρκεια αλλαγής α ό µία ηγή ενέργειας σε άλλη, θα είναι ελάχιστη. Η ε ιτρε όµενη διακο ή δεν θα υ ερβαίνει τα 10 δευτερόλε τα. Ο φωτισµός ασφαλείας θα τροφοδοτείται α ό σίγουρη εφεδρική ηγή ενέργειας (αυτόνοµα φωτιστικά ασφαλείας µε ε αναφορτιζόµενους συσσωρευτές). Το σύστηµα του φωτισµού ασφαλείας θα διατηρεί τον ροβλε όµενο φωτισµό για 1½ τουλάχιστον ώρα, σε ερί τωση διακο ής του κανονικού φωτισµού. Η σήµανση θα είναι σύµφωνη µε τις διατάξεις του Π.. 422/ "Περί συστήµατος σηµατοδοτήσεως ασφαλείας εις τους χώρους εργασίας", της 3/81 Πυροσβεστικής ιάταξης και του Π.. 71/88. Κάθε ε ιγραφή ή σήµα, ου δείχνει µία έξοδο ή ρόσβαση διαφυγής, θα είναι κατάλληλα το οθετηµένη έτσι ώστε να είναι άµεσα ορατή. Ο έλεγχος των ροβολέων αρχιτεκτονικού φωτισµού θα γίνεται α ό τον αυτοµατισµό των λαισίων αναφοράς (info points). Τα λαίσια αναφοράς θα έχουν στο άνω µέρος τους λακέτα α ό plexiglass, το κείµενο της ο οίας θα φωτίζεται µε τεχνολογία µοριακού φωτισµού. Ε ι λέον, τα λαίσια αναφοράς (info points) θα διαθέτουν κοµβίο, µε το άτηµα του ο οίου θα ενεργο οιείται, για ροκαθορισµένο χρονικό διάστηµα, ο ροβολέας ή οι ροβολείς φωτισµού 26

27 ανάδειξης του ε ιλεγµένου "αντικειµένου". Η µονάδα αυτοµατισµού θα εριλαµβάνει: α) ηλεκτρονική λακέτα της ο οίας, όλα τα υλικά ου την συνθέτουν, θα φέρουν σήµανση CE και β) µονάδα ισχύος για τον έλεγχο και την τροφοδοσία του ροβολέα ή των ροβολέων. Για την αροχή ηλεκτρικής ενέργειας στον εγκατεστηµένο ηλεκτρικό εξο λισµό του κτηρίου αλλά και σε φορητές συσκευές (ηλεκτρική σκού α, Laptops κλ ), θα το οθετηθούν ρευµατοδότες. Στον χώρο της υ οδοχής και στον χώρο των ολυµέσων θα το οθετηθούν ρευµατοδότες τύ ου schuko (2Π+Γ), 16Α/230V, λαστικού καναλιού. Για την ηλεκτρική τροφοδοσία των διαδραστικών στα info points της έκθεσης θα το οθετηθούν ρευµατοδότες τύ ου schuko (2Π+Γ), 16Α/230V, χωνευτής ή ε ίτοιχης το οθέτησης. Για την ηλεκτρική τροφοδοσία των οθονών ροβολής έκθεσης θα το οθετηθούν ρευµατοδότες τύ ου schuko (2Π+Γ), 16Α/230V, χωνευτής ή ε ίτοιχης το οθέτησης. Για την ηλεκτρική τροφοδοσία φορητών συσκευών εξη ηρέτησης γενικών αναγκών θα το οθετηθούν ρευµατοδότες τύ ου schuko (2Π+Γ), 16Α/230V, χωνευτής ή ε ίτοιχης το οθέτησης. Εξωτερικά του κτηρίου και ε ίτοιχα, θα το οθετηθεί ένας ρευµατοδότης βιοµηχανικού τύ ου για την υ οστήριξη υ αίθριων εκδηλώσεων στον εριβάλλοντα χώρο του κτηρίου. Γενικά οι ρευµατοδότες ορατής ή χωνευτής το οθέτησης θα το οθετηθούν σε ύψος ερί ου 0,30m α ό το δά εδο. Ο ρευµατοδότης βιοµηχανικού τύ ου θα το οθετηθεί µέσα σε στεγανό µεταλλικό ερµάριο µε κλειδαριά, σε ύψος 1,50m ερί ου. Ο έλεγχος του φωτισµού των ανεµοφρακτών και της µικρής α οθήκης ( ίσω α ό την ενότητα Ε3) θα γίνεται µε το ικούς διακό τες φωτισµού 10Α / 250V ΑC. Οι διακό τες θα το οθετηθούν σε ύψος 1,15m ερί ου, α ό το δά εδο του χώρου. Ο γενικός ίνακας (ΓΠ-M) της έκθεσης θα είναι τριφασικός, θα είναι τύ ου ερµαρίου, κατάλληλος για στήριξη σε δά εδο µε την βοήθεια κατάλληλης βάσης και θα το οθετηθεί στον χώρο της υ οδοχής, µέσα σε ξύλινο ερµάριο. Στο χώρο των ολυµέσων θα το οθετηθεί ε ίτοιχα, ένας τριφασικός υ ο ίνακας (ΥΠ-Μ), ε ίσης τύ ου ερµαρίου. Ο ΓΠ-Μ, θα τροφοδοτεί: α) τα κυκλώµατα φωτισµού, ρευµατοδοτών και κλιµατισµού της κεντρικής αίθουσας, β) την Αντλία Θερµότητας ου βρίσκεται εξωτερικά του κτηρίου και γ) τον ΥΠ-Μ. Ο ΥΠ-Μ, θα τροφοδοτεί τα κυκλώµατα φωτισµού, ρευµατοδοτών και κλιµατισµού του αρεκκλησίου. Εξωτερικά του κτηρίου θα το οθετηθεί ένα µεταλλικό ερµάριο µε κλειδαριά µέσα στο ο οίο θα βρίσκονται, για ροστασία α ό ανε ιθύµητες αρεµβάσεις, ο βιοµηχανικός ρευµατοδότης υ αίθριων εκδηλώσεων και ένα στοιχείο RJ45 για την αροχή δικτύου. Στον χώρο της έκθεσης θα κατασκευασθεί εγκατάσταση Μετάδοσης Φωνής (Τηλεφώνων) και εδοµένων (Data). Για την αροχή δικτύου και τηλεφώνου στον χώρο της υ οδοχής θα το οθετηθούν στοιχεία RJ45 ( ρίζες δικτύου) κατάλληλα για λαστικό κανάλι. Για την αροχή δικτύου στα διαδραστικά των info points θα το οθετηθούν στοιχεία RJ45 κατάλληλα για ε ίτοιχη το οθέτηση. Για την αροχή δικτύου στον χώρο των ολυµέσων θα το οθετηθεί Wi-Fi Access Point (AP), εξο λισµένο µε ένα στοιχείο ( ρίζα) RJ45. Το AP θα είναι τεχνολογίας Power over Ethernet (PoE), ο ότε θα δέχεται τροφοδοσία µέσω του καλωδίου των data. Τα καλώδια των data θα λαµβάνουν µε τη σειρά τους τροφοδοσία µέσω των PoE Injectors οι ο οίοι θα το οθετηθούν στο ερµάριο ασθενών, στον χώρο υ οδοχής. Εξωτερικά του κτηρίου και ε ίτοιχα, θα το οθετηθεί ένα στοιχείο RJ45 µέσα στο στεγανό, µεταλλικό ερµάριο ου το οθετείται και ο βιοµηχανικός ρευµατοδότης. Στο ερµάριο ασθενών θα το οθετηθεί ο εξο λισµός του αρόχου φωνής-δικτύου και θα καταλήγει και η καλωδίωση α ό τις ρίζες RJ45 της έκθεσης καθώς και το εξωτερικό τηλεφωνικό δίκτυο του ΟΤΕ. Το Switch γιά την σύνδεση µε τον Ηλεκτρονικό Υ ολογιστή της 27

28 έκθεσης θα είναι οκτώ (8) υ οδοχών. Ο εξο λισµός του ερµαρίου θα συµ ληρώνεται α ό τα υ όλοι α α αραίτητα εξαρτήµατα ( ολύ ριζα, µετώ ες διέλευσης καλωδίων κλ.). Τα υλικά ου α αιτούνται και οι οσότητες αυτών για την υλο οίηση των αρα άνω εργασιών εριγράφονται ανά οµάδες αναλυτικά στο Παράρτηµα των Τεχνικών Προδιαγραφών. Ο συντάξας Στάθης Τζουανάκης ε ί συµβάσει Μηχανολόγος Μηχανικός έργου, 13 ης ΕΒΑ Οι ε ιβλέ οντες Κατσαλής Γεωργαλή Λιόλιος Γεώργιος Κατερίνα Ευάγγελος Υ εύθυνος Έργου Αρχαιολόγος 13 ης ΕBA Αρχιτέκτονας 13 ης ΕBA Συντηρητής Αρχαιοτήτων & Έργων Τέχνης 13 ης ΕBA 28

29 ΤΕΧΝΙΚΕΣ ΠΡΟ ΙΑΓΡΑΦΕΣ ΚΑΙ ΛΟΙΠΕΣ ΤΕΧΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ 1 η ΟΜΑ Α Προµήθεια και ροσκόµιση στον τό ο του έργου: α) Αρχιτεκτονικού φωτισµού, β) Εκθεσιακού φωτισµού, γ) Γενικού φωτισµού και δ) Φωτισµού ασφαλείας Άρθρο 1 Προµήθεια και ροσκόµιση στον τό ο του έργου, ταινίας Led Strip 5050 SMD, αρχιτεκτονικού φωτισµού, στεγανής IP65, 60led/m, dimmable, ισχύος 14,4W/m, τάσης λειτουργίας 24V DC, µε ροφίλ αλουµινίου. Προµήθεια και ροσκόµιση στον τό ο του έργου, ογδόντα έντε (85) µέτρων, ταινίας Led Strip 5050 SMD, αρχιτεκτονικού φωτισµού, στεγανής IP65, 60led/m, dimmable, ισχύος 14,4W/m, τάσης λειτουργίας 24V DC, µε ροφίλ αλουµινίου. Η ταινία θα έχει διαστάσεις W13mmxΗ4,5mm ( ερί ου) και θα α οτελείται α ό led υψηλής οιότητας ο τικών, µε θερµοκρασία χρώµατος φωτός 3000K (warm white) και γωνία φωτεινής δέσµης 120. Η ταινία θα µ ορεί να κόβεται στο ε ιθυµητό µήκος ανά έξι (6) led σε όλο της το µήκος. Τα ο τικά θα βρίσκονται το οθετηµένα σε λευκού χρώµατος κύκλωµα το ο οίο µε την σειρά του βρίσκεται µέσα σε σωλήνα σιλικόνης υψηλής αντοχής, ου φέρει κολλητική ταινία 3Μ στο ίσω µέρος της, για α όλυτη εφαρµογή σε λείες ε ιφάνειες. Το ροφίλ αλουµινίου θα είναι κατασκευασµένο α ό ανοδιοµένο αλουµίνιο, θα έχει διαστάσεις 22x8,5mm ( λάτοςxύψος), θα είναι τυ ο οιηµένης κατασκευής και θα συνοδεύεται α ό συρόµενη βάση αλουµινίου άνω στην ο οία θα ροσαρµόζεται η ταινία. Η βάση θα καλύ τει και τις ο ές στήριξης του ροφίλ. Οι ταινίες Led Strip 5050 θα συνοδεύονται α ό δήλωση συµµόρφωσης CE και ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων). Εικόνες 1 & 2: Ενδεικτικές εικόνες φωτιστικών Άρθρου 1. Άρθρο 2 Προµήθεια και ροσκόµιση στον τό ο του έργου, φωτιστικών Led spot/flood, αρχιτεκτονικού φωτισµού, ενδεικτικού τύ ου DEG Light LB-0310WW ή ισοδύναµα, ισχύος 3,2W στα 12VDC. Προµήθεια και ροσκόµιση στον τό ο του έργου, δέκα (10) φωτιστικών Led spot/flood, αρχιτεκτονικού φωτισµού, ενδεικτικού τύ ου DEG Light LB-0310WW ή ισοδύναµα, ισχύος 3,2W στα 12VDC. Τα φωτιστικά θα είναι κυλινδρικού σχήµατος µε βάση στήριξης, ροκαλωδιωµένα µε καλώδιο µήκους τουλάχιστον ενάµιση (1,5) µέτρο και θα έχουν: α) διαστάσεις ερί ου Ø69mmxH100mm (διάµετρος x ύψος χωρίς την βάση), β) κέλυφος α ό ανοδιοµένο αλουµίνιο χρώµατος grey RAL 7001, γ) γωνία φωτεινής δέσµης 10 και δ) δείκτη ροστασίας IP 66. Η βάση του φωτιστικού θα είναι κατάλληλη για ε ίτοιχη ή ε ιδα έδια το οθέτηση και θα ε ιτρέ ει την εριστροφή του φωτιστικού κατά τους δύο άξονες συµµετρίας του για να ροσαρµόζεται λήρως η δέσµη του στην κατάλληλη γωνία. Κάθε φωτιστικό θα εριλαµβάνει ένα υψηλής α όδοσης power LED / Cree ισχύος 3,2W (ή ισοδύναµο), µε θερµοκρασία χρώµατος φωτός Κ (warm white) και θα συνοδεύεται α ό το τροφοδοτικό του. Τα φωτιστικά θα συνοδεύονται ε ίσης α ό δήλωση συµµόρφωσης CE και ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων). 29

30 Εικόνα 3: Ενδεικτική εικόνα φωτιστικού Άρθρου 2. Άρθρο 3 Προµήθεια και ροσκόµιση στον τό ο του έργου, φωτιστικών Led spot, αρχιτεκτονικού φωτισµού, ενδεικτικού τύ ου Gallis Cetus Led III 1150 ή ισοδύναµα, dimmable, ισχύος 3W και ρεύµατος λειτουργίας max 700mA. Προµήθεια και ροσκόµιση στον τό ο του έργου, τεσσάρων (4) φωτιστικών Led spot, αρχιτεκτονικού φωτισµού, ενδεικτικού τύ ου Gallis Cetus Led III 1150 ή ισοδύναµα, ισχύος 3W και ρεύµατος λειτουργίας max 700mA. Τα φωτιστικά θα είναι κυλινδρικού σχήµατος µε βάση στήριξης, και θα έχουν: α) διαστάσεις ερί ου Ø44mmxH42mm (διάµετρος x ύψος χωρίς την βάση), β) κέλυφος α ό ανοδιοµένο αλουµίνιο χρώµατος grey, γ) γωνία φωτεινής δέσµης 44 και δ) δείκτη ροστασίας IP 67. Η βάση του φωτιστικού θα είναι κατάλληλη για ε ίτοιχη ή ε ιδα έδια το οθέτηση και θα ε ιτρέ ει την εριστροφή του φωτιστικού κατά τον ένα άξονα συµµετρίας του για να ροσαρµόζεται η δέσµη του στην κατάλληλη γωνία. Κάθε φωτιστικό θα εριλαµβάνει ένα υψηλής α όδοσης power LED / Cree ισχύος 3W (ή ισοδύναµο), µε θερµοκρασία χρώµατος φωτός 3000Κ (warm white). Τα φωτιστικά θα συνοδεύονται ε ίσης α ό δήλωση συµµόρφωσης CE. Εικόνα 4: Ενδεικτική εικόνα φωτιστικού Άρθρου 3. Άρθρο 4 Προµήθεια και ροσκόµιση στον τό ο του έργου, φωτιστικών Led spot µε βραχίονα στήριξης, αρχιτεκτονικού φωτισµού, ενδεικτικού τύ ου Proled Led Spot Light Wall Arm COB8 ή ισοδύναµα, dimmable, ισχύος 8W και τάσης λειτουργίας 24V DC. Προµήθεια και ροσκόµιση στον τό ο του έργου, τεσσάρων (4) φωτιστικών Led spot µε βραχίονα στήριξης, αρχιτεκτονικού φωτισµού, ενδεικτικού τύ ου Proled Led Spot Light Wall Arm COB8 ή ισοδύναµα, ισχύος 8W και τάσης λειτουργίας 24V DC. Τα φωτιστικά θα είναι κυλινδρικού σχήµατος µε βραχίονα για ε ίτοιχη στήριξη, και θα έχουν: α) διαστάσεις ερί ου Ø76mmxH131mm (διάµετρος x ύψος χωρίς την βάση), β) κέλυφος α ό αλουµίνιο χρώµατος grey ή black, γ) γωνία φωτεινής δέσµης 30 και δ) δείκτη ροστασίας IP 65. Ο βραχίονας του φωτιστικού θα έχει µήκος 40cm ( ερί ου), θα είναι κατάλληλος για ε ίτοιχη το οθέτηση και θα ε ιτρέ ει την εριστροφή του φωτιστικού για να ροσαρµόζεται η δέσµη του στην κατάλληλη γωνία. Κάθε φωτιστικό θα εριλαµβάνει ένα υψηλής α όδοσης LED ενδ. τύ ου COB 8W (ή ισοδύναµο), µε θερµοκρασία χρώµατος φωτός Κ (warm white). Τα φωτιστικά θα συνοδεύονται α ό δήλωση συµµόρφωσης CE. 30

31 Εικόνες 5 & 6 : Ενδεικτικές εικόνες φωτιστικού Άρθρου 4. Άρθρο 5 Προµήθεια και ροσκόµιση στον τό ο του έργου, ταινίας Led Strip 5050 SMD, φωτισµού εκθεµάτων, στεγανής IP65, 30led/m, dimmable, ισχύος 7,2W/m, τάσης λειτουργίας 24V DC, µε ροφίλ αλουµινίου. Προµήθεια και ροσκόµιση στον τό ο του έργου, δέκα (10) µέτρων, ταινίας Led Strip 5050 SMD, φωτισµού εκθεµάτων, στεγανής IP65, 30led/m, dimmable, ισχύος 7,2W/m, τάσης λειτουργίας 24V DC, µε ροφίλ αλουµινίου. Η ταινία θα έχει διαστάσεις W11mmxΗ4,5mm ( ερί ου) και θα α οτελείται α ό led υψηλής οιότητας ο τικών, µε θερµοκρασία χρώµατος φωτός 3000K (warm white) και γωνία φωτεινής δέσµης 120. Η ταινία θα µ ορεί να κόβεται στο ε ιθυµητό µήκος ανά έξι (6) led σε όλο της το µήκος. Τα ο τικά θα βρίσκονται το οθετηµένα σε λευκού χρώµατος κύκλωµα το ο οίο µε την σειρά του βρίσκεται µέσα σε σωλήνα σιλικόνης υψηλής αντοχής, ου φέρει κολλητική ταινία 3Μ στο ίσω µέρος της, για α όλυτη εφαρµογή σε λείες ε ιφάνειες. Το ροφίλ αλουµινίου θα είναι κατασκευασµένο α ό ανοδιοµένο αλουµίνιο, θα έχει διαστάσεις 22x8,5mm ( λάτοςxύψος), θα είναι τυ ο οιηµένης κατασκευής και θα συνοδεύεται α ό συρόµενη βάση αλουµινίου άνω στην ο οία θα ροσαρµόζεται η ταινία. Η βάση θα καλύ τει και τις ο ές στήριξης του ροφίλ. Οι ταινίες Led Strip 5050 θα συνοδεύονται α ό δήλωση συµµόρφωσης CE και ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων). Εικόνες 7 & 8: Ενδεικτικές εικόνες φωτιστικών Άρθρου 5. Άρθρο 6 Προµήθεια και ροσκόµιση στον τό ο του έργου, ταινίας Led Strip 5050 SMD, φωτισµού εκθεµάτων, στεγανής IP65, 30led/m, dimmable, ισχύος 7,2W/m, τάσης λειτουργίας 24V DC, χωρίς ροφίλ αλουµινίου. Προµήθεια και ροσκόµιση στον τό ο του έργου, ογδόντα τεσσάρων (84) µέτρων, ταινίας Led Strip 5050 SMD, φωτισµού εκθεµάτων, στεγανής IP65, 30led/m, dimmable, ισχύος 7,2W/m, τάσης λειτουργίας 24V DC, χωρίς ροφίλ αλουµινίου. Η ταινία θα έχει διαστάσεις W11mmxΗ4,5mm ( ερί ου) και θα α οτελείται α ό led υψηλής οιότητας ο τικών, µε θερµοκρασία χρώµατος φωτός 3000K (warm white) και γωνία φωτεινής δέσµης 120. Η ταινία θα µ ορεί να κόβεται στο ε ιθυµητό µήκος ανά έξι (6) led σε όλο της το µήκος. Τα ο τικά θα βρίσκονται το οθετηµένα σε λευκού χρώµατος κύκλωµα το ο οίο µε την σειρά του βρίσκεται µέσα σε σωλήνα σιλικόνης υψηλής αντοχής, ου φέρει κολλητική ταινία 3Μ στο ίσω µέρος της, για α όλυτη εφαρµογή σε λείες ε ιφάνειες. Οι ταινίες Led Strip 5050 θα συνοδεύονται α ό δήλωση συµµόρφωσης CE και ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων). 31

32 Εικόνα 9: Ενδεικτική εικόνα φωτιστικού Άρθρου 6. Άρθρο 7 Προµήθεια και ροσκόµιση στον τό ο του έργου, ταινίας Led Strip 5050 SMD, φωτισµού εκθεµάτων, στεγανής IP65, 60led/m, dimmable, ισχύος 14,4W/m, τάσης λειτουργίας 24V DC, χωρίς ροφίλ αλουµινίου. Προµήθεια και ροσκόµιση στον τό ο του έργου, εξήντα δύο (62) µέτρων, ταινίας Led Strip 5050 SMD, φωτισµού εκθεµάτων, στεγανής IP65, 60led/m, dimmable, ισχύος 14,4W/m, τάσης λειτουργίας 24V DC, χωρίς ροφίλ αλουµινίου. Η ταινία θα έχει διαστάσεις W13mmxΗ4,5mm ( ερί ου) και θα α οτελείται α ό led υψηλής οιότητας ο τικών, µε θερµοκρασία χρώµατος φωτός 3000K (warm white) και γωνία φωτεινής δέσµης 120. Η ταινία θα µ ορεί να κόβεται στο ε ιθυµητό µήκος ανά έξι (6) led σε όλο της το µήκος. Τα ο τικά θα βρίσκονται το οθετηµένα σε λευκού χρώµατος κύκλωµα το ο οίο µε την σειρά του βρίσκεται µέσα σε σωλήνα σιλικόνης υψηλής αντοχής, ου φέρει κολλητική ταινία 3Μ στο ίσω µέρος της, για α όλυτη εφαρµογή σε λείες ε ιφάνειες. Οι ταινίες Led Strip 5050 θα συνοδεύονται α ό δήλωση συµµόρφωσης CE και ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων). Εικόνα 10: Ενδεικτική εικόνα φωτιστικού Άρθρου 7. Άρθρο 8 Προµήθεια και ροσκόµιση στον τό ο του έργου, Led spot φωτισµού εκθεµάτων, ενδεικτικού τύ ου CLS Florence GII ή ισοδύναµα, dimmable, ισχύος 3W και ρεύµατος λειτουργίας max 700mA σύµφωνα µε τα συνηµµένα Σχέδιο ΗΙ 01. Προµήθεια και ροσκόµιση στον τό ο του έργου, εκατόν έξι (106) Led spot φωτισµού εκθεµάτων, ενδεικτικού τύ ου CLS Florence GII ή ισοδύναµα, dimmable, ισχύος 3W και ρεύµατος λειτουργίας max 700mA, σύµφωνα µε τα συνηµµένα Σχέδιο ΗΙ 01. Τα Led spot θα είναι κυλινδρικού σχήµατος διαστάσεων Ø44mmxH25mm (διάµετροςxύψος), ροκαλωδιωµένα µε καλώδιο µήκους ένα (1) µέτρο τουλάχιστον και θα έχουν: α) κέλυφος α ό αλουµίνιο, β) ρυθµιζόµενη γωνία spot 0-40, γ) βασικό φακό 40, δ) δυνατότητα αλλαγής φακού και ε) δείκτη ροστασίας ΙΡ40 τουλάχιστον. Κάθε Led spot θα εριλαµβάνει ένα (1) υψηλής α όδοσης power led ισχύος 3W και ρεύµατος λειτουργίας max 700mA, µε θερµοκρασία χρώµατος φωτός 3000K (warm white) ενδεικτικού τύ ου Cree ή ισοδύναµο και θα συνοδεύεται: α) α ό βάση διαστάσεων Ø60mmxH20mm κατάλληλη για την χωνευτή το οθέτηση του φωτιστικού σε ξύλο ή γυψοσανίδα (διάµετρος κο ής Ø51mm), η ο οία θα είναι ε ίσης α ό αλουµίνιο και β) έναν (1) ε ι λέον φακό 16. Τα LED spot θα συνοδεύονται α ό δήλωση συµµόρφωσης CE. 32

33 Εικόνες 11 & 12: Ενδεικτικές εικόνες φωτιστικών Άρθρου 8. Άρθρο 9 Προµήθεια και ροσκόµιση στον τό ο του έργου, φωτιστικών φωτισµού εκθεµάτων, α οτελούµενα το καθένα α ό αυτά, α ό έντε (5) Led spot σε ενιαία βάση έντε (5) θέσεων. Προµήθεια και ροσκόµιση στον τό ο του έργου, τέσσερα (4) φωτιστικών, φωτισµού εκθεµάτων α οτελούµενα το καθένα α ό αυτά, α ό έντε (5) Led spot σε ενιαία βάση έντε (5) θέσεων. Τα Led spot θα είναι ενδεικτικού τύ ου CLS Florence GII ή ισοδύναµα, dimmable, ισχύος 3W και ρεύµατος λειτουργίας max 700mA. Τα Led spot θα είναι κυλινδρικού σχήµατος διαστάσεων Ø44mmxH25mm (διάµετροςxύψος), ροκαλωδιωµένα µε καλώδιο µήκους ένα (1) µέτρο τουλάχιστον και θα έχουν: α) κέλυφος α ό αλουµίνιο, β) ρυθµιζόµενη γωνία spot 0-40, γ) βασικό φακό 40, δ) δυνατότητα αλλαγής φακού και ε) δείκτη ροστασίας IP 40 τουλάχιστον. Η βάση έντε (5) θέσεων θα έχει διαστάσεις 20x257x60mm (hxwxd) και θα είναι κατάλληλη για την χωνευτή το οθέτηση του φωτιστικού σε ξύλο ή γυψοσανίδα. Το φωτιστικό θα εριλαµβάνει έντε (5) υψηλής α όδοσης power led ισχύος 3W και ρεύµατος λειτουργίας max 700mA, µε θερµοκρασία χρώµατος φωτός 3000K (warm white) ενδεικτικού τύ ου Cree ή ισοδύναµα, ένα (1) ανά LED spot και θα συνοδεύεται α ό έντε (5) ε ι λέον φακούς 16. Τα φωτιστικά θα συνοδεύονται α ό δήλωση συµµόρφωσης CE. Εικόνες 13 & 14: Ενδεικτικές εικόνες φωτιστικών Άρθρου 9. Άρθρο 10 Προµήθεια και ροσκόµιση στον τό ο του έργου, µικρών ροβολέων led spot, φωτισµού εκθεµάτων, ενδεικτικού τύ ου CLS Focus Spot ή ισοδύναµα, dimmable, ισχύος 3W και ρεύµατος λειτουργίας max 700mA. Προµήθεια και ροσκόµιση στον τό ο του έργου, εννέα (9) µικρών ροβολέων led spot, φωτισµού εκθεµάτων, ενδεικτικού τύ ου CLS Focus Spot ή ισοδύναµα, dimmable, ισχύος 3W και ρεύµατος λειτουργίας max 700mA και δύο (2). Τα ροβολάκια Led spot θα έχουν: α) σχήµα αραβολοειδούς εκ εριστροφής, β) διαστάσεις Ø36mmxH132mm (διάµετροςxύψος), γ) κέλυφος α ό αλουµίνιο µαύρου χρώµατος, δ) θα είναι ροκαλωδιωµένα µε καλώδιο µήκους ενάµιση (1,5) µέτρο τουλάχιστον, ε) δυνατότητα εριστροφής γύρω α ό άξονα κάθετο στην βάση τους α ό 0-135, ζ) ρυθµιζόµενη γωνία εστίασης στρέφοντας το κυρίως σώµα του φωτιστικού γύρω α ό τον κατακόρυφο άξονα συµµετρίας του και στ) ροστασία τουλάχιστον ΙΡ20. Κάθε ροβολάκι Led spot θα εριλαµβάνει ένα (1) υψηλής α όδοσης power led ισχύος 3W και ρεύµατος λειτουργίας max 700mA, µε θερµοκρασία χρώµατος φωτός 3000K (warm white) ενδεικτικού τύ ου Luxeon / Cree ή ισοδύναµο. Τα ροβολάκια LED spot θα φέρουν σήµανση CE. 33

34 Εικόνα 15: Ενδεικτική εικόνα φωτιστικού Άρθρου 10. Άρθρο 11 Προµήθεια και ροσκόµιση στον τό ο του έργου, µικρών ροβολέων led spot µε ράβδο ροέκτασης 10-15cm, φωτισµού εκθεµάτων, ενδεικτικού τύ ου CLS Focus Spot ή ισοδύναµα, dimmable, ισχύος 3W και ρεύµατος λειτουργίας max 700mA. Προµήθεια και ροσκόµιση στον τό ο του έργου, δύο (2) µικρών ροβολέων led spot µε ράβδο ροέκτασης 10-15cm, φωτισµού εκθεµάτων, ενδεικτικού τύ ου CLS Focus Spot ή ισοδύναµα, dimmable, ισχύος 3W και ρεύµατος λειτουργίας max 700mA και δύο (2). Τα ροβολάκια Led spot θα έχουν: α) σχήµα αραβολοειδούς εκ εριστροφής, β) διαστάσεις Ø36mmxH132mm (διάµετροςxύψος), γ) κέλυφος α ό αλουµίνιο µαύρου χρώµατος, δ) θα είναι ροκαλωδιωµένα µε καλώδιο µήκους ενάµιση (1,5) µέτρο τουλάχιστον, ε) δυνατότητα εριστροφής γύρω α ό άξονα κάθετο στην βάση τους α ό 0-135, ζ) ρυθµιζόµενη γωνία εστίασης στρέφοντας το κυρίως σώµα του φωτιστικού γύρω α ό τον κατακόρυφο άξονα συµµετρίας του και στ) ροστασία τουλάχιστον ΙΡ20. Κάθε ροβολάκι Led spot θα εριλαµβάνει ένα (1) υψηλής α όδοσης power led ισχύος 3W και ρεύµατος λειτουργίας max 700mA, µε θερµοκρασία χρώµατος φωτός 3000K (warm white) ενδεικτικού τύ ου Luxeon / Cree ή ισοδύναµο και θα συνοδέυεται α ό ράβδο ροέκτασης ύψους 10-15cm κατάλληλη για την ε ιδα έδια το οθέτηση του φωτιστικού σε ξύλο, σκυρόδεµα ή γυψοσανίδα, η ο οία θα είναι ε ίσης α ό αλουµίνιο. Τα ροβολάκια LED spot θα φέρουν σήµανση CE. Εικόνες 16 & 17: Ενδεικτικές εικόνες φωτιστικών Άρθρου 11. Άρθρο 12 Προµήθεια και ροσκόµιση στον τό ο του έργου, Led spot φωτισµού εκθεµάτων µε βραχίονα, dimmable, ισχύος 3W και ρεύµατος λειτουργίας max 700mA. Προµήθεια και ροσκόµιση στον τό ο του έργου, είκοσι έξι (26) Led spot φωτισµού εκθεµάτων µε βραχίονα, dimmable, ισχύος 3W και ρεύµατος λειτουργίας max 700mA. Τα Led spot θα είναι κυλινδρικού σχήµατος διαστάσεων Ø30mmxH21mm (διάµετροςxύψος), ερί ου και θα έχουν: α) κέλυφος α ό αλουµίνιο χρωµέ ή ανοξείδωτο χάλυβα mat, β) βασικό φακό και γ) δείκτη ροστασίας ΙΡ40 τουλάχιστον. Ο βραχίονας του φωτιστικού θα α οτελείται α ό τρία (3) διακριτά τµήµατα: α) σταθερό κάθετο τµήµα µήκους 35cm ερί ου, β) σταθερό οριζόντιο τµήµα µήκους 15cm ερί ου και γ) εύκαµ το (σ ιράλ) τµήµα µήκους 50cm. Όλα τα τµήµατα του βραχίονα θα είναι α ό αλουµίνιο χρωµέ ή ανοξείδωτο χάλυβα mat, διαµέτρου Ø8mm ερί ου. Κάθε Led spot θα εριλαµβάνει ένα (1) υψηλής α όδοσης power led ισχύος 3W και ρεύµατος λειτουργίας max 700mA, µε θερµοκρασία χρώµατος φωτός 3000K (warm white) ενδεικτικού τύ ου Luxeon K2 warm white ή ισοδύναµο. Τα LED spot θα συνοδεύονται α ό δήλωση συµµόρφωσης CE. 34

35 Εικόνες 18 & 19: Ενδεικτικές εικόνες φωτιστικών Άρθρου 12. Άρθρο 13 Προµήθεια και ροσκόµιση στον τό ο του έργου, ταινίας Led Strip 3528 SMD, µοριακού φωτισµού info-point, στεγανής IP65, 60led/m, dimmable, ισχύος 4,8W/m, τάσης λειτουργίας 12V DC. Προµήθεια και ροσκόµιση στον τό ο του έργου, δύο (2) µέτρων, ταινίας Led Strip 3528 SMD, φωτισµού εκθεµάτων, στεγανής IP65, 60led/m, dimmable, ισχύος 4,8W/m, τάσης λειτουργίας 12V DC. Η ταινία θα έχει διαστάσεις W8mmxΗ2,4mm ( ερί ου) και θα α οτελείται α ό led υψηλής οιότητας ο τικών, µε θερµοκρασία χρώµατος φωτός K (warm white) και γωνία φωτεινής δέσµης 120. Η ταινία θα µ ορεί να κόβεται στο ε ιθυµητό µήκος ανά τρία (3) led σε όλο της το µήκος.τα ο τικά θα βρίσκονται το οθετηµένα σε λευκού χρώµατος κύκλωµα το ο οίο µε την σειρά του βρίσκεται µέσα σε σωλήνα σιλικόνης υψηλής αντοχής, ου φέρει κολλητική ταινία 3Μ στο ίσω µέρος της, για α όλυτη εφαρµογή σε λείες ε ιφάνειες. Οι ταινίες Led Strip 3528 θα συνοδεύονται α ό δήλωση συµµόρφωσης CE και ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων). Εικόνα 20: Ενδεικτική εικόνα φωτιστικού Άρθρου 13. Άρθρο 14 Προµήθεια και ροσκόµιση στον τό ο του έργου, φωτιστικών τύ ου Led spot, γενικού φωτισµού, ενδεικτικού τύ ου Electron Poros Round ή ισοδύναµα ισχύος 1,7W και τάσης λειτουργίας 24V DC. Προµήθεια και ροσκόµιση στον τό ο του έργου, τριών (3) φωτιστικών Led spot, γενικού φωτισµού (για την ράµ α των ΑΜΕΑ), ενδεικτικού τύ ου Electron Poros Round ή ισοδύναµα, ισχύος 1,7W και τάσης λειτουργίας 24V DC. Τα φωτιστικά θα είναι κυκλικού σχήµατος, διαστάσεων Ø80mmxH49mm (διάµετροςxύψος) ερί ου, µε αραβολοειδής ο ή για την διάχυση του φωτός και θα έχουν: α) κέλυφος α ό ανοξείδωτο χάλυβα, β) γωνία δέσµης 80 ( ερί ου), γ) δείκτη ροστασίας ΙΡ65 και γ) έναν (1) λαµ τήρα Led ισχύος 1,7W µε θερµοκρασία χρώµατος φωτός 3000K (warm white). Τα φωτιστικά θα είναι κατάλληλα για χωνευτή το οθέτηση σε ξύλο, γυψοσανίδα ή λαµρίνα. Τα φωτιστικά θα συνοδεύονται α ό δήλωση συµµόρφωσης CE. Ο λαµ τήρας θα συνοδεύεται α ό δήλωση συµµόρφωσης CE και ιστο οιητικό RoHS. 35

36 Εικόνα 21: Ενδεικτική εικόνα φωτιστικού Άρθρου 14. Άρθρο 15 Προµήθεια και ροσκόµιση στον τό ο του έργου, φωτιστικών τύ ου Led spot, γενικού φωτισµού, ισχύος 6W και τάσης λειτουργίας 230V/50Hz. Προµήθεια και ροσκόµιση στον τό ο του έργου, τεσσάρων (4) φωτιστικών Led spot, γενικού φωτισµού, ισχύος 6W και τάσης λειτουργίας 230V /50Hz. Τα φωτιστικά θα είναι κυκλικού σχήµατος, διαστάσεων Ø75mmxH25mm (διάµετροςxύψος) ερί ου και θα έχουν: α) κέλυφος α ό χυτο ρεσσαριστό αλουµίνιο, β) ρυθµιζόµενη γωνία spot, γ) δείκτη ροστασίας ΙΡ20 τουλάχιστον και γ) έναν (1) λαµ τήρα Led ισχύος 6W µε βάση GU10, γωνία δέσµης 30 και θερµοκρασία χρώµατος φωτός 3000K (warm white). Τα φωτιστικά θα είναι κατάλληλα για χωνευτή το οθέτηση σε ξύλο ή γυψοσανίδα. Τα φωτιστικά θα συνοδεύονται α ό δήλωση συµµόρφωσης CE. Ο λαµ τήρας θα συνοδεύεται α ό δήλωση συµµόρφωσης CE και ιστο οιητικό RoHS. Εικόνα 22: Ενδεικτική εικόνα φωτιστικού Άρθρου 15. Άρθρο 16 Προµήθεια και ροσκόµιση στον τό ο του έργου, φωτιστικών τύ ου ορειχάλκινη χελώνα, γενικού φωτισµού, ισχύος 11W και τάσης λειτουργίας 230V/50Hz. Προµήθεια και ροσκόµιση στον τό ο του έργου, ενός (1) φωτιστικού τύ ου ορειχάλκινη χελώνα, γενικού φωτισµού, ισχύος 11W και τάσης λειτουργίας 230V /50Hz. Το φωτιστικό θα είναι ελλειψοειδούς µορφής µε ροστατευτικό λέγµα, κατάλληλο και για το οθέτηση σε εξωτερικό χώρο και θα έχει: α) εξωτερικό διακοσµητικό κάλυµµα κατασκευασµένο α ό χυτο ρεσσαριστό ορείχαλκο για ροστασία α ό χτυ ήµατα, β) δείκτη ροστασίας ΙΡ65 τουλάχιστον και γ) έναν (1) λαµ τήρα οικονοµίας 11W. Τα φωτιστικά θα είναι κατάλληλα για ε ίτοιχη το οθέτηση. Τα φωτιστικά θα συνοδεύονται α ό δήλωση συµµόρφωσης CE. Εικόνα 23: Ενδεικτική εικόνα φωτιστικού Άρθρου 16. Άρθρο 17: Προµήθεια και ροσκόµιση στον τό ο του έργου φωτιστικών ασφαλείας µε 36

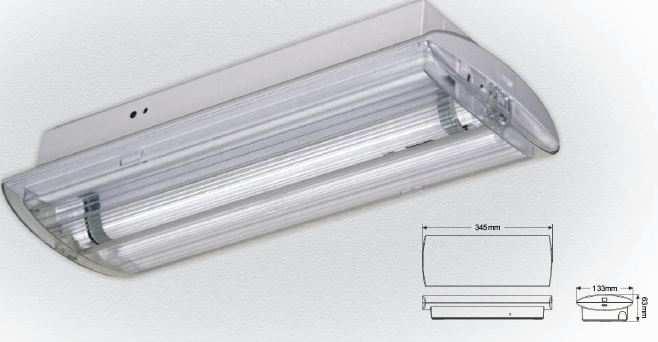

37 την σήµανση τους, ενδ. τύ ου Menvier Cooper Cronus 8W EL8 ή ισοδύναµα Προµήθεια και ροσκόµιση στον τό ο του έργου έντε (5) φωτιστικών ασφαλείας µε την σήµανση τους, ενδ. τύ ου Menvier Cooper Cronus 8W EL8 ή ισοδύναµα. Τα φωτιστικά σώµατα θα είναι µη συνεχούς λειτουργίας, αυτονοµίας 90min, κατάλληλα για εµφανή το οθέτηση, µε κέλυφος α ό λαστικό τύ ου ABS, ανακλαστήρα α ό λευκό polycarbonate, κάλυµµα/ανταυγαστήρα α ό αδιαφανές polycarbonate, αντοχή σε βανδαλισµούς και στην υ εριώδη ακτινοβολία, µε λυχνιολαβή α ό polycarbonate και ε αφές α ό φωσφορούχο ορείχαλκο, µε έναν (1) λαµ τήρα φθορισµού 8W, µε κοµβίο ελέγχου, ροστασίας ΙΡ42. Τα φωτιστικά θα συνοδεύονται α ό δήλωση συµµόρφωσης CE. Η σήµανση θα είναι σύµφωνη µε τις διατάξεις του Π.. 422/ "Περί συστήµατος σηµατοδοτήσεως ασφαλείας εις τους χώρους εργασίας", της 3/81 Πυροσβεστικής ιάταξης και του Π.. 71/88. Εικόνα 24: Ενδεικτική εικόνα φωτιστικού Άρθρου 17. Άρθρο 18 Προµήθεια και ροσκόµιση στον τό ο του έργου, εξο λισµού τροφοδοσίας και ελέγχου φωτιστικών αρχιτεκτονικού φωτισµού, φωτισµού εκθεµάτων και γενικού φωτισµού Προµήθεια και ροσκόµιση στον τό ο του έργου, εξο λισµού τροφοδοσίας και ελέγχου φωτιστικών αρχιτεκτονικού φωτισµού, φωτισµού εκθεµάτων και γενικού φωτισµού ου ενδεικτικά αφορά σε: Μετασχηµατιστές 60W/24V DC DIM συνολικής οσότητας έως 40 τεµάχια Μετασχηµατιστές 150W/24V DC DIM συνολικής οσότητας έως 15 τεµάχια Μετασχηµατιστές 240W/24V DC DIM συνολικής οσότητας έως 5 τεµάχια DMX dimmable constant voltage converters 24V/216W και συνολικής οσότητας έως 40 τεµάχια DMX dimmable constant voltage converters 24V/360W και συνολικής οσότητας έως 8 τεµάχια DMX dimmable constant current led driving converters 700mA και συνολικής οσότητας έως 17 τεµάχια DMX 1000 Led driver και συνολικής οσότητας έως 18 τεµάχια Led driving boosters 24V/360W και συνολικής οσότητας έως 5 τεµάχια DMX Splitters και συνολικής οσότητας έως 8 τεµάχια Σετ διαχωριστή δύο (2) θέσεων και Βραχυκυκλωτήρα και συνολικής οσότητας έως 50 τεµάχια Βύσµατα και µικροϋλικά συνδέσεων (κατ εκτίµηση) Οι µετατρο είς DMX dimmable converters, είναι οι συσκευές ου θα κάνουν την µετάφραση - µετατρο ή της εντολής ρωτοκόλλου DMX ου θα δώσει ο χρήστης µέσω του ρογράµµατος διαχείρισης σε εντολή αυξοµείωσης της τάσης στο ε ιθυµητό ε ί εδο (dimming). Θα είναι κατάλληλοι για κάθε εφαρµογή ου α αιτεί dimming σε led φωτεινές ηγές κατηγορίας κοινής ανόδου ή κοινής καθόδου, ε ιτυγχάνοντας το ε ιθυµητό α οτέλεσµα µε α όλυτο έλεγχο στον φωτισµό, θα είναι κατασκευασµένοι για τις τάσεις τροφοδοσίας των φωτιστικών (12V ή 24V) και θα διαθέτουν εισόδους ου θα δέχονται ρωτόκολλο DMX 512, τάση 0-10V / 1-10V ή κοµβίο. Θα φέρουν σήµανση CE. Οι µετατρο είς DMX Led drivers είναι οι συσκευές ου θα λειτουργούν ως τροφοδοτικά και dimmer κάτω α ό τις εντολές ρωτοκόλλου ε ικοινωνίας DMX 512. Θα δέχονται αναλογικό και ψηφιακό 37

38 DMX 512 σήµα. Οι συσκευές θα φέρουν σήµανση CE και θα διαθέτουν τα αρακάτω χαρακτηριστικά λειτουργίας ή ισοδύναµα τους: ροεγκατεστηµένα ρογράµµατα λειτουργίας και εφέ έλεγχος φωτεινότητας (dimming) µέσω ρωτοκόλλου DMX 512 τρία (3) κανάλια των 5-55W ανά κανάλι έλεγχος ηγών led µε ρεύµα τροφοδοσιας µεταξύ mA, µε βήµατα των 50mA ου σηµαίνει ότι είναι εφικτός ο έλεγχος διαφορετικών χαρακτηριστικών led ηγών. Η τροφοδοσία ου αρέχει στα led θα είναι αυτόµατα ρυθµιζόµενη σε ένα εύρος α ό 14-55V DC για να καλύ τει της ανάγκες όλων των ειδών α αιτούµενης τάσης τροφοδοσίας των χρησιµο οιούµενων led κάνοντας αράλληλα αυτοδιαχείριση ανάλογα το φορτίο των συνδεδεµένων σε αυτό ηγών led. Τα Led driving boosters είναι συσκευές ου θα ενισχύουν το σήµα των DMX dimmable converters. Θα φέρουν σήµανση CE. Ο ανάδοχος ροµηθευτής θα αξιολογήσει και θα ροσφέρει τον α αραίτητο εξο λισµό τροφοδοσίας και ελέγχου, ο ο οίος θα συνεργάζεται λήρως µε τα ροσφερόµενα φωτιστικά. Ε ι λέον θα διαθέσει και το ανάλογο ροσω ικό ροκειµένου να συνεργαστεί µε τον ανάδοχο Ηλεκτρολόγο του έργου, αρέχοντας του οδηγίες για την ορθή συνδεσµολογία των συσκευών. Άρθρο 19 Προµήθεια, ροσκόµιση στον τό ο του έργου και εγκατάσταση λογισµικού για την διαχείριση του φωτισµού της έκθεσης Προµήθεια, ροσκόµιση στον τό ο του έργου και εγκατάσταση λογισµικού για την διαχείριση του φωτισµού της έκθεσης το ο οίο θα είναι κατάλληλο για λειτουργία σε εριβάλλον windows, θα κάνει χρήση ρωτοκόλλου ε ικοινωνίας DMX 512 και θα εριλαµβάνει: ο τικό δίσκο µε το software και βιβλιοθήκη φωτιστικών των ερισσοτέρων κατασκευαστών το DMX interface µε 2 x 512 κανάλια DMX In/Out µε τουλάχιστον 2ετή εγγύηση καλώδιο USB σύνδεσης του DMX interface µε την θύρα USB του Η/Υ εγχειρίδιο χρήσης Το εριβάλλον εργασίας του λογισµικού θα είναι α λό µε γραφική α εικόνιση των χρησιµο οιούµενων συσκευών και θα µ ορεί να ελέγξει µέχρι 100 συσκευές ή 2048 DMX κανάλια. Ενδεικτικός τύ ος λογισµικού Martin LightJockey 2 ή ισοδύναµο. Ο ανάδοχος ροµηθευτής έχει υ οχρέωση να εγκαταστήσει και να ρογραµµατίσει το λογισµικό στον Η/Υ ου θα του υ οδειχθεί στον χώρο της Έκθεσης, σύµφωνα µε τις α αιτήσεις διαχείρισης του φωτισµού της Έκθεσης καθώς και να εκ αιδεύσει τον τελικό χρήστη στην χρήση του. Εικόνα 25: Ενδεικτική εικόνα φωτιστικού Άρθρου

39 2 η ΟΜΑ Α Προµήθεια και ροσκόµιση στον τό ο του έργου ηλεκτρονικών µονάδων αυτοµατισµού λαισίων αναφοράς (info points) Άρθρο 1 Προµήθεια και ροσκόµιση στον τό ο του έργου, µονάδων αυτοµατισµού για τα λαίσια αναφοράς (info points). Προµήθεια και ροσκόµιση στον τό ο του έργου, οκτώ (8) µονάδων αυτοµατισµού και οκτώ (8) laser pointers για οκτώ (8) λαίσια αναφοράς (info points). Τα λαίσια αναφοράς θα έχουν στο άνω µέρος τους λακέτα α ό plexiglass, το κείµενο της ο οίας θα φωτίζεται µε τεχνολογία µοριακού φωτισµού. Ε ι λέον, τα λαίσια αναφοράς (info points) θα διαθέτουν κοµβίο, µε το άτηµα του ο οίου θα ενεργο οιείται, για ροκαθορισµένο χρονικό διάστηµα, ο ροβολέας ή οι ροβολείς φωτισµού ανάδειξης του ε ιλεγµένου "αντικειµένου". Η µονάδα αυτοµατισµού θα εριλαµβάνει: α) ηλεκτρονική λακέτα της ο οίας, όλα τα υλικά ου την συνθέτουν, θα φέρουν σήµανση CE και β) µονάδα ισχύος για τον έλεγχο και την τροφοδοσία του ροβολέα ή των ροβολέων. 3 η ΟΜΑ Α Προµήθεια και ροσκόµιση στον τό ο του έργου: α) Γενικού Ηλεκτρολογικού Πίνακα (ΓΠ-Μ), β) Ηλεκτρολογικού Υ ο ίνακα (ΥΠ-Μ), γ) Στεγανού µεταλλικού ερµαρίου, δ) Ρευµατοδοτών, ε) ιακο τών φωτισµού, στ) Στοιχείων RJ45, ζ) Wi-Fi Access Point (AP) και η) εξο λισµού ερµαρίου δοµηµένης καλωδίωσης Άρθρο 1 Προµήθεια και ροσκόµιση στον τό ο του έργου, γενικού ηλεκτρολογικού ίνακα (ΓΠ-Μ) έως ενήντα έντε (55) αναχωρήσεων, σύµφωνα µε τα συνηµµένα Σχέδιο ΗΙ 05. Προµήθεια και ροσκόµιση στον τό ο του έργου, Γενικού Ηλεκτρολογικού Πίνακα (τεµ 1) σύµφωνα µε τα συνηµµένα Σχέδιο ΗΙ 05. Η κατασκευή του ίνακα θα ληροί τις α αιτήσεις του ροτύ ου EN και ΕΝ Ο βαθµός ροστασίας σύµφωνα µε το IEC 60529, ρέ ει να είναι τουλάχιστον IP30. Ο βαθµός αντοχής σε µηχανική κατα όνηση σύµφωνα µε το IEC θα ρέ ει να είναι IK08. Ο ανάδοχος ροµηθευτής έχει υ οχρέωση, στην φάση κατασκευής του ίνακα, να συνεργαστεί µε τον ε ιβλέ οντα Μηχανολόγο Μηχανικό και τον ανάδοχο ηλεκτρολόγο του έργου, ροκειµένου να λάβει υ όψη µικροαλλαγές στην διαµόρφωση των τελικών κυκλωµάτων, κατά την εκτέλεση των ηλεκτρολογικών εργασιών ου έχουν ροηγηθεί. Ο κατασκευαστής θα ροσέξει κατά την σύνθεση του ίνακα ότι οι ταχύτητες των ανεµιστήρων των εσωτερικών µονάδων κλιµατισµού θα ελέγχονται οµαδο οιηµένα µε συνδυασµό α ό ολυ ολικά και µονο ολικά ρελέ. Πχ. ένα τρι ολικό ρελέ θα ελέγχει την 1η ταχύτητα τριών (3) FCUs ο ότε για τον έλεγχο της 1ης ταχύτητας των δέκα (10) FCUs του κεντρικού κλίτους θα χρησιµο οιηθούν τρία (3) τρι ολικά ρελέ και ένα (1) µονο ολικό. Ο αυτόµατος διακό της ισχύος του κυκλώµατος της Αντλίας θερµότητας µ ορεί να αντικατασταθεί µε άλλο, ισοδύναµης ροστασίας ραγοϋλικό. Κατασκευή: Ο ίνακας θα είναι τύ ου ερµαρίου, κατάλληλος για στήριξη σε δά εδο µε την βοήθεια κατάλληλης βάσης, µεταλλικός µε λαµαρίνα α ό γαλβανισµένο ατσάλι άχους τουλάχιστον 10/10. Ολα τα εξωτερικά µεταλλικά µέρη θα διαθέτουν ηλεκτροστατική βαφή ολυεστερικής ε οξειδικής ούδρας άχους ε ίστρωσης τουλάχιστον 50/70µ µε ιδιαίτερη αντοχή σε διάβρωση α ό χηµικούς αράγοντες ό ως χλωριούχο νάτριο, οξέα και διαλύτες. Για όλα τα µεταλλικά µέρη σταθερά ή κινούµενα θα ρέ ει να υ άρχει ηλεκτρική συνέχεια µε τον αγωγό γείωσης για λόγους µεγαλύτερης ασφάλειας του χρήστη. Οι όρτες θα ρέ ει να έχουν τη δυνατότητα στήριξης είτε αριστερά είτε δεξιά. Θα διαθέτουν χειριστήριο και θα ασφαλίζουν 39

40 τουλάχιστον σε δύο (2) σηµεία. Στο χειριστήριο θα ρέ ει να είναι δυνατή η το οθέτηση χωνευτής κλειδαριάς τύ ου οµφαλού (όχι εξωτερικό λουκέτο). Ο ίνακας θα έχει ύψος έως 1800mm, λάτος έως 600mm και βάθος έως 250mm. Στο κάτω µέρος του θα διαθέτει χώρο µε κλεµµοσειρές για την σύνδεση όλων των αναχωρήσεων α ό τον ηλεκτρολόγο του έργου. Ο ίνακας Θα έχει εφεδρεία χώρου ερί ου είκοσι (20) θέσεις (των 18mm), ή µεγαλύτερη α ό 20%. Ε ίσης αντικαθίστανται οι θερµοµαγνητικοί διακό τες ροστασίας των κυκλωµάτων τροφοδοσίας των FCUs α ό µικροαυτόµατους διακό τες, λόγω των µικρών φορτίων των ανεµιστήρων τους. Στήριξη ηλεκτρολογικού υλικού: Ο τρό ος στήριξης και οι α οστάσεις ασφαλείας των διαφόρων ενεργών µηχανισµών θα ρέ ει να συµφωνούν µε τις οδηγίες του κατασκευαστή τους, έτσι ώστε να διευκολύνεται η α αγωγή θερµότητας και να ληρούνται οι α αιτήσεις της δοκιµής ανύψωσης θερµοκρασίας ου ορίζει το ρότυ ο IEC Οι ράγες και οι λάτες στήριξης των µηχανισµών θα ρέ ει να είναι αρκετά στιβαρές, να δέχονται το α αιτούµενο βάρος χωρίς να αραµορφώνονται και να αντέχουν σε ταλαντώσεις κατά τη λειτουργία/χειρισµό των µηχανισµών ή τη µεταφορά του ίνακα. Όλοι οι µηχανισµοί στην ρόσοψη του ίνακα θα καλύ τονται µε µεταλλικές µετώ ες οι ο οίες θα στηρίζονται µε σταθερές βίδες ου δεν έφτουν. ιανοµή: Για τη διανοµή εντός του ίνακα µ ορούν να χρησιµο οιηθούν κατά ερί τωση οι αρακάτω λύσεις: 40 - κτένες γεφύρωσης µέχρι το ολύ 90 Α - τυ ο οιηµένοι διανοµείς ράγας µέχρι το ολύ 250 Α - ακροδέκτες ολλα λών συνδέσεων για διακό τες ισχύος µέχρι το ολύ 250 Α - τυ ο οιηµένοι διανοµείς ισχύος µέχρι το ολύ 400 Α - διάταξη χάλκινων ζυγών και µονωτικών στηριγµάτων για εντάσεις άνω των 160 Α Για τις συνδέσεις µέχρι και 160 Α µ ορεί να χρησιµο οιηθεί καλώδιο κατάλληλης διατοµής σύµφωνα µε το ρότυ ο IEC Οι συνδέσεις άνω των 160 Α θα ρέ ει να γίνουν µε µ άρα χαλκού ανάλογης διατοµής. Οι τυ ο οιηµένοι διανοµείς ράγας θα ρέ ει να έχουν τάση µόνωσης τουλάχιστον 500 V και αντοχή σε κρουστική τάση 8 kv. Για τους τυ ο οιηµένους διανοµείς ισχύος καθώς και για τα µονωτικά στηρίγµατα χάλκινων ζυγών η τάση µόνωσης θα ρέ ει να είναι 1000 V και η αντοχή σε κρουστική τάση 12 kv. Όλα τα µονωτικά µέρη των διατάξεων διανοµής ρέ ει να είναι κατασκευασµένα α ό υλικό ανθεκτικό σε νήµα υράκτωσης 960 C κατά ΕΝ Οι χάλκινοι ζυγοί θα ρέ ει να είναι ορθογωνικής διατοµής, διάτρητοι (Μ6 έως Μ10) σε βήµατα των 20 ή 25 mm ώστε να µ ορούν εύκολα να γίνουν αγώγιµες συνδέσεις σε όλο το µήκος τους. Η διατοµή και το λήθος των ζυγών ανά φάση θα είναι υ ολογισµένα για το ονοµαστικό ρεύµα του διακό τη ου τους τροφοδοτεί. Κατά τον υ ολογισµό του µέγιστου ε ιτρε όµενου ρεύµατος στους ζυγούς θα ρέ ει α αραίτητα να ληφθεί υ όψη η διάταξη των ζυγών, η θερµοκρασία εριβάλλοντος και ο βαθµός ροστασίας του ηλεκτρικού ίνακα. Ο κατασκευαστής των χάλκινων ζυγών και των µονωτικών στηριγµάτων θα ρέ ει να διαθέτει ίνακες ε ιλογής για τους ζυγούς και τα αντίστοιχα στηρίγµατα, οι ο οίοι έχουν ροκύψει κατό ιν εργαστηριακών δοκιµών. Κατά τον υ ολογισµό του α αιτούµενου λήθους µονωτικών στηριγµάτων θα ρέ ει να ληφθούν υ όψη το είδος του στηρίγµατος και το µέγιστο αναµενόµενο λάτος βραχυκυκλώµατος I CC. Ο κατασκευαστής των µονωτικών στηριγµάτων θα ρέ ει για κάθε τύ ο στηρίγµατος να διαθέτει ίνακα ε ιλογής της ελάχιστης α όστασης µεταξύ στηριγµάτων ανάλογα µε την τιµή του I CC, οι ο οίοι έχουν ροκύψει κατό ιν εργαστηριακών δοκιµών. Όλες οι διατάξεις διανοµής θα διαθέτουν σήµανση CE. Όδευση και σύνδεση καλωδίων: Για τη στήριξη και όδευση καλωδίων στο εσωτερικό του ίνακα, ανάλογα µε τη διατοµή τους και το µήκος της καλωδίωσης θα χρησιµο οιηθούν είτε λαστικά κανάλια µε ανοίγµατα, είτε σχάρες και τραβέρσες σε συνδυασµό µε δεµατικά καλωδίων. Το λαστικό κανάλι θα είναι κατασκευασµένο σύµφωνα µε το ρότυ ο EN και ΕΝ Οι διαστάσεις του καναλιού θα είναι υ ολογισµένες µε βάση τη διατοµή και το λήθος των καλωδίων ου θα εριέχει, εφαρµόζοντας έναν ε ι λέον συντελεστή εφεδρείας τουλάχιστον 25 %. Η στήριξη των καναλιών θα ρέ ει να γίνει µε τρό ο ου να εξασφαλίζει στιβαρότητα και

41 ασφάλεια. Στο εσωτερικό του καναλιού δεν ε ιτρέ εται η αρουσία µεταλλικών µερών. Κατά την εσωτερική συνδεσµολογία των µηχανισµών κάθε φάση θα εµφανίζεται άντα στην ίδια θέση ως ρος τις άλλες και θα ξεχωρίζει α ό το χρώµα του καλωδίου. Όλες οι γραµµές βοηθητικών κυκλωµάτων θα καταλήγουν σε κλέµµες. Σήµανση: Ο ίνακας θα φέρει ινακίδα µε τα στοιχεία του κατασκευαστή και του έργου. Κάθε συσκευή θα φέρει ετικέττα σήµανσης µε την ονοµασία του κυκλώµατος σύµφωνα µε τα µονογραµµικά σχέδια. Η ετικέττα ρέ ει να είναι το οθετηµένη στην ρόσοψη των µηχανισµών ροστατευµένη µέσα σε κατάλληλη θήκη. Θα εξασφαλίζεται σαφής διαχωρισµός των κυκλωµάτων ακόµη και µετά α ό αφαίρεση της µετώ ης του ίνακα. Ε ίσης θα υ άρχει λήρης σήµανση και αρίθµηση όλων των καλωδίων και κλεµµών βοηθητικών κυκλωµάτων µε βάση τα µονογραµµικά σχέδια. οκιµές τύ ου και σειράς: Ο ηλεκτρικός ίνακας θα ρέ ει να ληρεί τις α αιτήσεις των εξής δοκιµών τύ ου σύµφωνα µε το ρότυ ο IEC : 1) οκιµή ανύψωσης θερµοκρασίας 2) οκιµή διηλεκτρικής στάθµης 3) οκιµή αντοχής σε βραχυκύκλωµα 4) οκιµή ηλεκτρικής συνέχειας και αξιο ιστίας της καλωδίωσης 5) οκιµή α οστάσεων µόνωσης και ερ υσµού 6) οκιµή µηχανικής λειτουργίας 7) οκιµή βαθµού ροστασίας ΙΡ Συµ ληρωµατικά στις δοκιµές τύ ου ου ορίζει το ρότυ ο IEC θα ρέ ει οι υ ο ίνακες διανοµής έως 160 Α να ληρούν τις α αιτήσεις των ακόλουθων δοκιµών κατασκευής ου ορίζει το ρότυ ο IEC για το οθέτηση ινάκων σε χώρους µε µη εξειδικευµένους χρήστες: 1) οκιµή µηχανικής αντοχής σύµφωνα µε IEC και EN ) οκιµή αντοχής σε διαβρωτικούς αράγοντες σύµφωνα µε IEC ) οκιµή αντοχής σε υγρασία σύµφωνα µε IEC ) οκιµή αντοχής των λαστικών µερών σε υψηλές θερµοκρασίες 5) οκιµή αντοχής σε υρακτωµένο νήµα σύµφωνα µε IEC ) οκιµή µηχανικής αντοχής των συνδέσµων και συναρµολογούµενων µερών του ίνακα Ε ι λέον θα ραγµατο οιηθούν οι αρακάτω δοκιµές σειράς: 1) Έλεγχος συνδεσµολογίας και βοηθητικών κυκλωµάτων 2) Έλεγχος ζυγών διανοµής 3) Έλεγχος των µηχανικών µερών του ίνακα 4) οκιµή µόνωσης µε ωµόµετρο 5) οκιµή συνέχειας του κυκλώµατος γείωσης Οι δοκιµές σειράς θα συνοδεύονται α ό το αντίστοιχο ρωτόκολλο δοκιµών. Όλα τα υλικά των ινάκων θα φέρουν σήµανση CE και θα ροέρχονται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά. Για την διατήρηση της καλύτερης αναλογίας κόστους/α όδοσης µεταξύ αδιάλει της λειτουργίας και ασφάλειας, όλες οι συσκευές θα ρέ ει να είναι α ό την ίδια σειρά ροϊόντων και α ό τον ίδιο κατασκευαστή. Οι αυτόµατοι διακό τες ισχύος κλειστού τύ ου (MCCB) θα ρέ ει να αντα οκρίνονται στα Πρότυ α IEC και ή σε ισοδύναµα ρότυ α των χωρών-µελών της Ευρω αϊκής 41

42 Ένωσης. Ο γενικός αυτόµατος διακό της ισχύος θα είναι τετρα ολικός µε ε ιτήρηση διαρροής. Οι µικροαυτόµατοι θα ρέ ει να συµµορφώνονται µε το διεθνές ρότυ ο IEC / Ευρω αϊκό ρότυ ο EN και ΕΝ Η συµµόρφωση µε τα ρότυ α θα ρέ ει να ιστο οιείται α ό τον οργανισµό VDE και η σήµανση οιότητάς του ρέ ει να είναι ορατή άνω στις συσκευές. Οι µικροαυτόµατοι θα είναι δι ολικοί (διακο ή ουδετέρου). Οι ραγοδιακό τες θα ρέ ει να συµµορφώνονται µε τα ρότυ α: EN και IEC για εντάσεις έως 63A και IEC για εντάσεις α ό 40A έως 125A Οι ηλεκτρονόµοι µε ή χωρίς χειροκίνητο έλεγχο θα ρέ ει να συµµορφώνονται µε το ρότυ ο EN Ο χειροκίνητος έλεγχος θα γίνεται α ό ένα ε ιλογικό διακό τη τεσσάρων θέσεων µε ε ιλογές αυτόµατης λειτουργίας, ροσωρινής λειτουργίας, µόνιµης λειτουργίας και διακο ής. Οι διακό τες ροστασίας έναντι διαρροής θα είναι συµβατοί τόσο µε το ρότυ ο συσκευών ροστασίας διαρροής IEC όσο και µε τα ρότυ α των διακο τών IEC και IEC Η συµµόρφωση µε τα ρότυ α θα ρέ ει να ιστο οιείται α ό δια ιστευµένο οργανισµό και η σήµανσή του του ρέ ει να είναι ορατή άνω στις συσκευές. Ε ι ροσθέτως ροβλέ εται και η το οθέτηση αντικεραυνικού τύ ου 2 (Τ2) στον γενικό ίνακα α οτελούµενο α ό α οσ ώµενα φυσίγγια, µε µέγιστο ρεύµα εκφόρτισης 8 ka. Το αντικεραυνικό θα ρέ ει να συµµορφώνεται µε τα ρότυ α IEC / EN Ο ίνακας θα ροέρχεται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύεται α ό δήλωση συµµόρφωσης του κατασκευαστή ότι κατασκευάστηκε σύµφωνα µε τους ισχύοντες κανονισµούς και ρότυ α. Άρθρο 2 Προµήθεια και ροσκόµιση στον τό ο του έργου, Ηλεκτρολογικού Υ ο ίνακα (ΥΠ-Μ), έως είκοσι (20) αναχωρήσεων σύµφωνα µε τα συνηµµένα Σχέδιο ΗΙ 05. Προµήθεια και ροσκόµιση στον τό ο του έργου, Ηλεκτρολογικού Υ ο ίνακα (τεµ 1) σύµφωνα µε τα συνηµµένα Σχέδιο ΗΙ 05. Η κατασκευή του ίνακα θα ληροί τις α αιτήσεις του ροτύ ου EN και ΕΝ Ο βαθµός ροστασίας σύµφωνα µε το IEC 60529, ρέ ει να είναι τουλάχιστον IP30. Ο βαθµός αντοχής σε µηχανική κατα όνηση σύµφωνα µε το IEC θα ρέ ει να είναι IK08. Ο ανάδοχος ροµηθευτής έχει υ οχρέωση, στην φάση κατασκευής του ίνακα, να συνεργαστεί µε τον ε ιβλέ οντα Μηχανολόγο Μηχανικό και τον ανάδοχο ηλεκτρολόγο του έργου, ροκειµένου να λάβει υ όψη µικροαλλαγές στην διαµόρφωση των τελικών κυκλωµάτων, κατά την εκτέλεση των ηλεκτρολογικών εργασιών ου έχουν ροηγηθεί. Ο κατασκευαστής θα ροσέξει κατά την σύνθεση του ίνακα ότι οι ταχύτητες των ανεµιστήρων των εσωτερικών µονάδων κλιµατισµού θα ελέγχονται οµαδο οιηµένα µε συνδυασµό α ό ολυ ολικά και µονο ολικά ρελέ. Πχ. ένα δι ολικό ρελέ θα ελέγχει την 1η ταχύτητα δύο (2) FCUs ο ότε για τον έλεγχο και των τριών (3) ταχυτήτων των δύο (2) FCUs του Παρεκκλησίου θα χρησιµο οιηθούν τρία (3) δι ολικά ρελέ. Ε ίσης αντικαθίστανται οι θερµοµαγνητικοί διακό τες ροστασίας των κυκλωµάτων τροφοδοσίας των FCUs α ό µικροαυτόµατους διακό τες, λόγω των µικρών φορτίων των ανεµιστήρων τους. Κατασκευή: Ο ίνακας θα είναι τύ ου ερµαρίου, κατάλληλος για στήριξη σε τοίχο, µεταλλικός µε λαµαρίνα α ό γαλβανισµένο ατσάλι άχους τουλάχιστον 10/10. Ολα τα εξωτερικά µεταλλικά µέρη θα διαθέτουν ηλεκτροστατική βαφή ολυεστερικής ε οξειδικής ούδρας άχους ε ίστρωσης τουλάχιστον 50/70µ µε ιδιαίτερη αντοχή σε διάβρωση α ό χηµικούς αράγοντες ό ως χλωριούχο νάτριο, οξέα και διαλύτες. Για όλα τα µεταλλικά µέρη σταθερά ή κινούµενα θα ρέ ει να υ άρχει ηλεκτρική συνέχεια µε τον αγωγό γείωσης για λόγους µεγαλύτερης ασφάλειας του χρήστη. Οι όρτες θα ρέ ει να έχουν τη δυνατότητα στήριξης είτε αριστερά είτε δεξιά. Θα διαθέτουν χειριστήριο και θα ασφαλίζουν τουλάχιστον σε δύο (2) σηµεία. Στο χειριστήριο θα ρέ ει να είναι 42

43 δυνατή η το οθέτηση χωνευτής κλειδαριάς τύ ου οµφαλού (όχι εξωτερικό λουκέτο). Ο ίνακας θα έχει ύψος έως 800mm, λάτος έως 600mm και βάθος έως 200mm. Στο κάτω µέρος του θα διαθέτει χώρο µε κλεµµοσειρές για την σύνδεση όλων των αναχωρήσεων α ό τον ηλεκτρολόγο του έργου. Ο ίνακας Θα έχει εφεδρεία χώρου ερί ου είκοσι (20) θέσεις (των 18mm), ή µεγαλύτερη α ό 30%. Στήριξη ηλεκτρολογικού υλικού: Ο τρό ος στήριξης και οι α οστάσεις ασφαλείας των διαφόρων ενεργών µηχανισµών θα ρέ ει να συµφωνούν µε τις οδηγίες του κατασκευαστή τους, έτσι ώστε να διευκολύνεται η α αγωγή θερµότητας και να ληρούνται οι α αιτήσεις της δοκιµής ανύψωσης θερµοκρασίας ου ορίζει το ρότυ ο IEC Οι ράγες και οι λάτες στήριξης των µηχανισµών θα ρέ ει να είναι αρκετά στιβαρές, να δέχονται το α αιτούµενο βάρος χωρίς να αραµορφώνονται και να αντέχουν σε ταλαντώσεις κατά τη λειτουργία/χειρισµό των µηχανισµών ή τη µεταφορά του ίνακα. Όλοι οι µηχανισµοί στην ρόσοψη του ίνακα θα καλύ τονται µε µεταλλικές µετώ ες οι ο οίες θα στηρίζονται µε σταθερές βίδες ου δεν έφτουν. ιανοµή: Για τη διανοµή εντός του ίνακα µ ορούν να χρησιµο οιηθούν κατά ερί τωση οι αρακάτω λύσεις: 43 - κτένες γεφύρωσης µέχρι το ολύ 90 Α - τυ ο οιηµένοι διανοµείς ράγας µέχρι το ολύ 250 Α - ακροδέκτες ολλα λών συνδέσεων για διακό τες ισχύος µέχρι το ολύ 250 Α - τυ ο οιηµένοι διανοµείς ισχύος µέχρι το ολύ 400 Α - διάταξη χάλκινων ζυγών και µονωτικών στηριγµάτων για εντάσεις άνω των 160 Α Για τις συνδέσεις µέχρι και 160 Α µ ορεί να χρησιµο οιηθεί καλώδιο κατάλληλης διατοµής σύµφωνα µε το ρότυ ο IEC Οι συνδέσεις άνω των 160 Α θα ρέ ει να γίνουν µε µ άρα χαλκού ανάλογης διατοµής. Οι τυ ο οιηµένοι διανοµείς ράγας θα ρέ ει να έχουν τάση µόνωσης τουλάχιστον 500 V και αντοχή σε κρουστική τάση 8 kv. Για τους τυ ο οιηµένους διανοµείς ισχύος καθώς και για τα µονωτικά στηρίγµατα χάλκινων ζυγών η τάση µόνωσης θα ρέ ει να είναι 1000 V και η αντοχή σε κρουστική τάση 12 kv. Όλα τα µονωτικά µέρη των διατάξεων διανοµής ρέ ει να είναι κατασκευασµένα α ό υλικό ανθεκτικό σε νήµα υράκτωσης 960 C κατά ΕΝ Οι χάλκινοι ζυγοί θα ρέ ει να είναι ορθογωνικής διατοµής, διάτρητοι (Μ6 έως Μ10) σε βήµατα των 20 ή 25 mm ώστε να µ ορούν εύκολα να γίνουν αγώγιµες συνδέσεις σε όλο το µήκος τους. Η διατοµή και το λήθος των ζυγών ανά φάση θα είναι υ ολογισµένα για το ονοµαστικό ρεύµα του διακό τη ου τους τροφοδοτεί. Κατά τον υ ολογισµό του µέγιστου ε ιτρε όµενου ρεύµατος στους ζυγούς θα ρέ ει α αραίτητα να ληφθεί υ όψη η διάταξη των ζυγών, η θερµοκρασία εριβάλλοντος και ο βαθµός ροστασίας του ηλεκτρικού ίνακα. Ο κατασκευαστής των χάλκινων ζυγών και των µονωτικών στηριγµάτων θα ρέ ει να διαθέτει ίνακες ε ιλογής για τους ζυγούς και τα αντίστοιχα στηρίγµατα, οι ο οίοι έχουν ροκύψει κατό ιν εργαστηριακών δοκιµών. Κατά τον υ ολογισµό του α αιτούµενου λήθους µονωτικών στηριγµάτων θα ρέ ει να ληφθούν υ όψη το είδος του στηρίγµατος και το µέγιστο αναµενόµενο λάτος βραχυκυκλώµατος I CC. Ο κατασκευαστής των µονωτικών στηριγµάτων θα ρέ ει για κάθε τύ ο στηρίγµατος να διαθέτει ίνακα ε ιλογής της ελάχιστης α όστασης µεταξύ στηριγµάτων ανάλογα µε την τιµή του I CC, οι ο οίοι έχουν ροκύψει κατό ιν εργαστηριακών δοκιµών. Όλες οι διατάξεις διανοµής θα διαθέτουν σήµανση CE. Όδευση και σύνδεση καλωδίων: Για τη στήριξη και όδευση καλωδίων στο εσωτερικό του ίνακα, ανάλογα µε τη διατοµή τους και το µήκος της καλωδίωσης θα χρησιµο οιηθούν είτε λαστικά κανάλια µε ανοίγµατα, είτε σχάρες και τραβέρσες σε συνδυασµό µε δεµατικά καλωδίων. Το λαστικό κανάλι θα είναι κατασκευασµένο σύµφωνα µε το ρότυ ο EN και ΕΝ Οι διαστάσεις του καναλιού θα είναι υ ολογισµένες µε βάση τη διατοµή και το λήθος των καλωδίων ου θα εριέχει, εφαρµόζοντας έναν ε ι λέον συντελεστή εφεδρείας τουλάχιστον 25 %. Η στήριξη των καναλιών θα ρέ ει να γίνει µε τρό ο ου να εξασφαλίζει στιβαρότητα και ασφάλεια. Στο εσωτερικό του καναλιού δεν ε ιτρέ εται η αρουσία µεταλλικών µερών. Κατά την εσωτερική συνδεσµολογία των µηχανισµών κάθε φάση θα εµφανίζεται άντα στην ίδια θέση ως ρος τις άλλες και θα ξεχωρίζει α ό το χρώµα του καλωδίου. Όλες οι γραµµές βοηθητικών

44 κυκλωµάτων θα καταλήγουν σε κλέµµες. Σήµανση: Ο ίνακας θα φέρει ινακίδα µε τα στοιχεία του κατασκευαστή και του έργου. Κάθε συσκευή θα φέρει ετικέτα σήµανσης µε την ονοµασία του κυκλώµατος σύµφωνα µε τα µονογραµµικά σχέδια. Η ετικέτα ρέ ει να είναι το οθετηµένη στην ρόσοψη των µηχανισµών ροστατευµένη µέσα σε κατάλληλη θήκη. Θα εξασφαλίζεται σαφής διαχωρισµός των κυκλωµάτων ακόµη και µετά α ό αφαίρεση της µετώ ης του ίνακα. Ε ίσης θα υ άρχει λήρης σήµανση και αρίθµηση όλων των καλωδίων και κλεµµών βοηθητικών κυκλωµάτων µε βάση τα µονογραµµικά σχέδια. οκιµές τύ ου και σειράς: Ο ηλεκτρικός ίνακας θα ρέ ει να ληρεί τις α αιτήσεις των εξής δοκιµών τύ ου σύµφωνα µε το ρότυ ο IEC : 1) οκιµή ανύψωσης θερµοκρασίας 2) οκιµή διηλεκτρικής στάθµης 3) οκιµή αντοχής σε βραχυκύκλωµα 4) οκιµή ηλεκτρικής συνέχειας και αξιο ιστίας της καλωδίωσης 5) οκιµή α οστάσεων µόνωσης και ερ υσµού 6) οκιµή µηχανικής λειτουργίας 7) οκιµή βαθµού ροστασίας ΙΡ Συµ ληρωµατικά στις δοκιµές τύ ου ου ορίζει το ρότυ ο IEC θα ρέ ει οι υ ο ίνακες διανοµής έως 160 Α να ληρούν τις α αιτήσεις των ακόλουθων δοκιµών κατασκευής ου ορίζει το ρότυ ο IEC για το οθέτηση ινάκων σε χώρους µε µη εξειδικευµένους χρήστες: 1) οκιµή µηχανικής αντοχής σύµφωνα µε IEC και EN ) οκιµή αντοχής σε διαβρωτικούς αράγοντες σύµφωνα µε IEC ) οκιµή αντοχής σε υγρασία σύµφωνα µε IEC ) οκιµή αντοχής των λαστικών µερών σε υψηλές θερµοκρασίες 5) οκιµή αντοχής σε υρακτωµένο νήµα σύµφωνα µε IEC ) οκιµή µηχανικής αντοχής των συνδέσµων και συναρµολογούµενων µερών του ίνακα Ε ι λέον θα ραγµατο οιηθούν οι αρακάτω δοκιµές σειράς: 1) Έλεγχος συνδεσµολογίας και βοηθητικών κυκλωµάτων 2) Έλεγχος ζυγών διανοµής 3) Έλεγχος των µηχανικών µερών του ίνακα 4) οκιµή µόνωσης µε ωµόµετρο 5) οκιµή συνέχειας του κυκλώµατος γείωσης Οι δοκιµές σειράς θα συνοδεύονται α ό το αντίστοιχο ρωτόκολλο δοκιµών. Όλα τα υλικά των ινάκων θα φέρουν σήµανση CE και θα ροέρχονται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά. Για την διατήρηση της καλύτερης αναλογίας κόστους/α όδοσης µεταξύ αδιάλει της λειτουργίας και ασφάλειας, όλες οι συσκευές θα ρέ ει να είναι α ό την ίδια σειρά ροϊόντων και α ό τον ίδιο κατασκευαστή. Οι µικροαυτόµατοι θα ρέ ει να συµµορφώνονται µε το διεθνές ρότυ ο IEC / Ευρω αϊκό ρότυ ο EN και ΕΝ Η συµµόρφωση µε τα ρότυ α θα ρέ ει να ιστο οιείται α ό τον οργανισµό VDE και η σήµανση οιότητάς του ρέ ει να είναι ορατή άνω στις συσκευές. Οι µικροαυτόµατοι θα είναι δι ολικοί (διακο ή ουδετέρου). 44

45 Οι ραγοδιακό τες θα ρέ ει να συµµορφώνονται µε τα ρότυ α: EN και IEC για εντάσεις έως 63A και IEC για εντάσεις α ό 40A έως 125A Οι ηλεκτρονόµοι µε ή χωρίς χειροκίνητο έλεγχο θα ρέ ει να συµµορφώνονται µε το ρότυ ο EN Ο χειροκίνητος έλεγχος θα γίνεται α ό ένα ε ιλογικό διακό τη τεσσάρων θέσεων µε ε ιλογές αυτόµατης λειτουργίας, ροσωρινής λειτουργίας, µόνιµης λειτουργίας και διακο ής. Οι διακό τες ροστασίας έναντι διαρροής θα είναι συµβατοί τόσο µε το ρότυ ο συσκευών ροστασίας διαρροής IEC όσο και µε τα ρότυ α των διακο τών IEC και IEC Η συµµόρφωση µε τα ρότυ α θα ρέ ει να ιστο οιείται α ό δια ιστευµένο οργανισµό και η σήµανσή του του ρέ ει να είναι ορατή άνω στις συσκευές. Ο ίνακας θα ροέρχεται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύεται α ό δήλωση συµµόρφωσης του κατασκευαστή ότι κατασκευάστηκε σύµφωνα µε τους ισχύοντες κανονισµούς και ρότυ α. Άρθρο 3 Προµήθεια και ροσκόµιση στον τό ο του έργου, µεταλλικού, στεγανού ερµαρίου. Προµήθεια και ροσκόµιση στον τό ο του έργου, ενός (1) µεταλλικού ερµαρίου. Το ερµάριο θα έχει διαστάσεις H300xW250xD200mm ερί ου, ώστε να ε αρκεί για την το οθέτηση του βιοµηχανικού ρευµατοδότη και του στοιχείου RJ45 και θα είναι κατάλληλο για ε ίτοιχη το οθέτηση. Τα µεταλλικά µέρη του θα είναι βαµµένα µε ε οξική ολυεστερική βαφή και θα έχει όρτα µε κλειδαριά. Το ερµάριο ε ι λέον θα έχει: α) βαθµό ροστασίας IP 66, β) βαθµό ροστασίας έναντι εξωτερικών µηχανικών ε ιδράσεων IK 10 και γ) χρώµα γκρι RAL Το ερµάριο θα ροέρχεται α ό βιοµηχανική µονάδα ου εφαρµόζει αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύονται α ό δήλωση συµµόρφωσης CE και ιστο οιητικό συµµόρφωσης ως ρος τo ρότυ ο IEC ή άλλο ισοδύναµο. Εικόνα 1: Ενδεικτική εικόνα φωτιστικού Άρθρου 3. Άρθρο 4 Προµήθεια και ροσκόµιση στον τό ο του έργου, ρευµατοδοτών σούκο (2P+E), λαστικού καναλιού, ενδεικτικού τύ ου Legrand Mosaic ή ισοδύναµοι. Προµήθεια και ροσκόµιση στον τό ο του έργου, δέκα έξι (16) ρευµατοδοτών σούκο (2P+E) µε τις βάσεις τους, λαστικού καναλιού διαστάσεων έως 105x50mm, ενδεικτικού τύ ου Legrand Mosaic ή ισοδύναµοι. Οι ρευµατοδότες θα είναι τύ ου σούκο, α ό λαστικό υλικό (polycarbonate) αυτοσβέσιµο στους 650 C/30 sec, λευκού χρώµατος ή χρώµατος αλουµινίου. Θα διαθέτουν δείκτη ροστασίας ΙΡ 41 κατά C15100, µηχανική αντοχή σε κρούση ΙΚ 04 και θα είναι κατάλληλοι για α οθήκευση σε θερµοκρασίες α ό -10 C έως +70 C και λειτουργία σε θερµοκρασίες α ό -5 C έως +50 C. Οι ρευµατοδότες θα είναι ειδικοί για το οθέτηση σε κανάλι του ίδιου κατασκευαστή, µε αµφί λευρη σύνδεση στα λάγια, για την εύκολη ροσθήκη θέσεων αροχής χωρίς ε ι λέον καλώδια. Οι ρευµατοδότες θα ροσαρµόζονται στο κανάλι µε ειδικά εξαρτήµατα ου θα εξασφαλίζουν την σίγουρη συγκράτησή τους και την συνεχή κάλυψη των αγωγών. Οι ακροδέκτες τους θα είναι είτε µε βίδες, είτε αυτόµατοι µε δι λές ε αφές για ενδεχόµενη σύνδεση µε άλλο µηχανισµό. 45

46 Οι ρευµατοδότες θα ροέρχονται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύονται α ό δήλωση συµµόρφωσης CE και ιστο οιητικό συµµόρφωσης του µηχανισµού ως ρος τo ρότυ ο IEC α ό ευρω αϊκό εθνικό οργανισµό ιστο οίησης (ΚΕΜΑ, NF, VDE κλ. ). Εικόνες 2 & 3: Ενδεικτικές εικόνες φωτιστικών Άρθρου 4. Άρθρο 5 Προµήθεια και ροσκόµιση στον τό ο του έργου, ρευµατοδοτών σούκο (2P+E), ε ίτοιχης το οθέτησης, ενδεικτικού τύ ου Legrand Mosaic ή ισοδύναµοι. Προµήθεια και ροσκόµιση στον τό ο του έργου, δώδεκα (12) ρευµατοδοτών σούκο (2P+E), ε ίτοιχης το οθέτησης, ενδεικτικού τύ ου Legrand Mosaic ή ισοδύναµοι. Οι ρευµατοδότες θα είναι τύ ου σούκο, α ό λαστικό υλικό (polycarbonate) αυτοσβέσιµο στους 650 C/30 sec, λευκού χρώµατος ή χρώµατος αλουµινίου. Θα διαθέτουν δείκτη ροστασίας ΙΡ 41 κατά C15100, µηχανική αντοχή σε κρούση ΙΚ 04 και θα είναι κατάλληλοι για α οθήκευση σε θερµοκρασίες α ό -10 C έως +70 C και λειτουργία σε θερµοκρασίες α ό -5 C έως +50 C. Οι ρευµατοδότες θα µ ορούν να το οθετούνται σε ε ίτοιχα κουτιά ( εριλαµβάνονται στην ροµήθεια) µε κατάλληλες µεταλλικές βάσεις και λαίσια της ίδιας σειράς. Οι µεταλλικές βάσεις θα φέρουν ε ικάλυψη λαστικού ροκειµένου να µην υ άρχει αγώγιµη σύνδεση, ώστε σε ερί τωση τραυµατισµού του καλωδίου κατά την εγκατάσταση να α οφευχθεί ο κίνδυνος ηλεκτρο ληξίας. Ε ι λέον, θα διατίθενται µε ειδικά ροστατευτικά καλύµµατα, τα ο οία θα καλύ τουν τους συνδεδεµένους µηχανισµούς, εφόσον αυτοί το οθετηθούν ριν ολοκληρωθεί η βαφή στην εγκατάσταση. Οι ρευµατοδότες θα ροέρχονται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύονται α ό δήλωση συµµόρφωσης CE, ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων) και ιστο οιητικό συµµόρφωσης του µηχανισµού ως ρος τo ρότυ ο IEC α ό ευρω αϊκό εθνικό οργανισµό ιστο οίησης (ΚΕΜΑ, NF, VDE κλ. ). Εικόνες 4 & 5: Ενδεικτικές εικόνες φωτιστικών Άρθρου 5. Άρθρο 6 Προµήθεια και ροσκόµιση στον τό ο του έργου, ρευµατοδοτών βιοµηχανικού τύ ου, 16Α/400V (3P+N+E), ε ίτοιχης το οθέτησης, ενδεικτικού τύ ου Merlin Gerin PK ή ισοδύναµοι. Προµήθεια και ροσκόµιση στον τό ο του έργου, ενός (1) ρευµατοδότη βιοµηχανικού τύ ου, 16Α/400V (3P+N+E), ε ίτοιχης το οθέτησης, ενδεικτικού τύ ου Merlin Gerin PK ή ισοδύναµος. Οι ρευµατοδότες θα έχουν: α) ερίβληµα, α ό λαστικό ολυµερές υλικό, αυτοσβενόµενο, β) αντοχή σε φωτιά και σε υ ερβολική θερµότητα 850 C κατά IEC ή άλλο ισοδύναµο, γ) µούφες α ό ε ινικελωµένο µ ρούντζο, δ) βίδες, ακίδες και ελατήρια α ό ανοξείδωτο ατσάλι, ε) βαθµό ροστασίας IP44 σύµφωνα µε το IEC ή άλλο ισοδύναµο, στ) βαθµό µηχανικής αντοχής IK 08 46

47 σύµφωνα µε το EN ή άλλο ισοδύναµο και ζ) µέγιστη διατοµή αγωγών 4mm². Οι ρευµατοδότες θα είναι κατάλληλοι για ε ίτοιχη το οθέτηση. Οι ρευµατοδότες θα ροέρχονται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύονται α ό δήλωση συµµόρφωσης CE. Εικόνα 6: Ενδεικτική εικόνα φωτιστικού Άρθρου 6. Άρθρο 7 Προµήθεια και ροσκόµιση στον τό ο του έργου, α λών διακο τών φωτισµού 10Α / 250V ΑC, ενδεικτικού τύ ου Legrand Mosaic ή ισοδύναµοι. Προµήθεια και ροσκόµιση στον τό ο του έργου, δύο (2) α λών διακο τών φωτισµού 10Α / 250V ΑC, ενδεικτικού τύ ου Legrand Mosaic ή ισοδύναµοι. Οι α λοί διακό τες φωτισµού θα είναι α ό λαστικό υλικό (polycarbonate) αυτοσβέσιµο στους 650 C/30 sec, λευκού χρώµατος ή χρώµατος αλουµινίου. Θα διαθέτουν δείκτη ροστασίας ΙΡ 41 κατά C15100, µηχανική αντοχή σε κρούση ΙΚ 04 και θα είναι κατάλληλοι για α οθήκευση σε θερµοκρασίες α ό -10 C έως +70 C και λειτουργία σε θερµοκρασίες α ό -5 C έως +50 C. Οι διακό τες θα διαθέτουν αυτόµατους ακροδέκτες για γρήγορη σύνδεση και θα µ ορούν να το οθετούνται σε ε ίτοιχα κουτιά ( εριλαµβάνονται στην ροµήθεια) µε κατάλληλες µεταλλικές βάσεις και λαίσια της ίδιας σειράς. Οι µεταλλικές βάσεις θα φέρουν ε ικάλυψη λαστικού ροκειµένου να µην υ άρχει αγώγιµη σύνδεση, ώστε σε ερί τωση τραυµατισµού του καλωδίου κατά την εγκατάσταση να α οφευχθεί ο κίνδυνος ηλεκτρο ληξίας. Ε ι λέον, θα διατίθενται µε ειδικά ροστατευτικά καλύµµατα, τα ο οία θα καλύ τουν τους συνδεδεµένους µηχανισµούς, εφόσον αυτοί το οθετηθούν ριν ολοκληρωθεί η βαφή στην εγκατάσταση. Οι διακό τες θα ροέρχονται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύονται α ό δήλωση συµµόρφωσης CE, ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων) και ιστο οιητικό συµµόρφωσης του µηχανισµού ως ρος τo ρότυ ο ΙΕC α ό ευρω αϊκό εθνικό οργανισµό ιστο οίησης (ΚΕΜΑ, NF, VDE κλ. ) ή άλλο ισοδύναµο. Εικόνα 7: Ενδεικτική εικόνα φωτιστικού Άρθρου 7. Άρθρο 8 Προµήθεια και ροσκόµιση στον τό ο του έργου, διακο τών φωτισµού αλέ ρετούρ 10Α / 250V ΑC, ενδεικτικού τύ ου Legrand Mosaic ή ισοδύναµοι. Προµήθεια και ροσκόµιση στον τό ο του έργου, δύο (2) διακο τών φωτισµού αλέ ρετούρ 10Α / 47

48 250V ΑC, ενδεικτικού τύ ου Legrand Mosaic ή ισοδύναµοι. Οι διακό τες φωτισµού αλέ ρετούρ θα είναι α ό λαστικό υλικό (polycarbonate) αυτοσβέσιµο στους 650 C/30 sec, λευκού χρώµατος ή χρώµατος αλουµινίου. Θα διαθέτουν δείκτη ροστασίας ΙΡ 41 κατά C15100, µηχανική αντοχή σε κρούση ΙΚ 04 και θα είναι κατάλληλοι για α οθήκευση σε θερµοκρασίες α ό -10 C έως +70 C και λειτουργία σε θερµοκρασίες α ό -5 C έως +50 C. Οι διακό τες θα διαθέτουν αυτόµατους ακροδέκτες για γρήγορη σύνδεση και θα µ ορούν να το οθετούνται σε ε ίτοιχα κουτιά ( εριλαµβάνονται στην ροµήθεια) µε κατάλληλες µεταλλικές βάσεις και λαίσια της ίδιας σειράς. Οι µεταλλικές βάσεις θα φέρουν ε ικάλυψη λαστικού ροκειµένου να µην υ άρχει αγώγιµη σύνδεση, ώστε σε ερί τωση τραυµατισµού του καλωδίου κατά την εγκατάσταση να α οφευχθεί ο κίνδυνος ηλεκτρο ληξίας. Ε ι λέον, θα διατίθενται µε ειδικά ροστατευτικά καλύµµατα, τα ο οία θα καλύ τουν τους συνδεδεµένους µηχανισµούς, εφόσον αυτοί το οθετηθούν ριν ολοκληρωθεί η βαφή στην εγκατάσταση. Οι διακό τες θα ροέρχονται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύονται α ό δήλωση συµµόρφωσης CE, ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων) και ιστο οιητικό συµµόρφωσης του µηχανισµού ως ρος τo ρότυ ο ΙΕC α ό ευρω αϊκό εθνικό οργανισµό ιστο οίησης (ΚΕΜΑ, NF, VDE κλ. ) ή άλλο ισοδύναµο. Εικόνα 8: Ενδεικτική εικόνα φωτιστικού Άρθρου 8. Άρθρο 9 Προµήθεια και ροσκόµιση στον τό ο του έργου, στοιχείων ( ρίζες) δικτύου datavoice RJ45, ε ίτοιχης το οθέτησης, ενδεικτικού τύ ου Legrand Mosaic RJ45 LCS2 cat6 ή ισοδύναµα. Προµήθεια και ροσκόµιση στον τό ο του έργου, τριών (3) στοιχείων δικτύου data-voice, ε ίτοιχης ή χωνευτής το οθέτησης, ενδεικτικού τύ ου Legrand Mosaic RJ45 LCS2 cat6 ή ισοδύναµα. Τα στοιχεία RJ45 θα είναι στιβαρής κατασκευής, α ό λαστικό υλικό (polycarbonate) αυτοσβέσιµο στους 650 C/30 sec, λευκού χρώµατος ή χρώµατος αλουµινίου. Θα διαθέτουν δείκτη ροστασίας ΙΡ 41 κατά C15100, µηχανική αντοχή σε κρούση ΙΚ 04 και θα είναι κατάλληλοι για α οθήκευση σε θερµοκρασίες α ό -10 C έως +70 C και λειτουργία σε θερµοκρασίες α ό -5 C έως +50 C. Τα στοιχεία RJ45 θα είναι κατάλληλα για σύνδεση µε καλώδιο U/UTP cat6 και κατάλληλα για µετάδοση δεδοµένων σε υψηλές ταχύτητες (έως 250MHz εφαρµογές 1 Gigabit Ethernet). Θα διαθέτουν ε αφές α ό χρυσό / νικέλιο για ροστασία α ό οξειδώσεις και θα δέχονται φις τύ ου RJ11, RJ12 και RJ45. Θα στηρίζονται κατά τον ίδιο τρό ο µε τις αντίστοιχες σειρές διακο τικού υλικού. Συνε ώς, θα µ ορούν να το οθετούνται σε ε ίτοιχα κουτιά ( εριλαµβάνονται στην ροµήθεια) µε κατάλληλες βάσεις και λάκες της αντίστοιχης σειράς. Οι µηχανισµοί RJ45 της ε αγγελµατικής σειράς θα φέρουν θήκη µε ετικέττα για ταυτο οίηση της θέσης εργασίας, ενώ θα ροστατεύονται µε αυτόµατη συρόµενη θυρίδα όταν δεν υ άρχει φις. O κονέκτορας κάθε στοιχείου RJ45 θα φέρει διάγραµµα µε τον α αραίτητο δι λό χρωµατικό κώδικα και αρίθµηση για σύνδεση κατά ΕΙΑ/ΤΙΑ 568Α και ΕΙΑ/ΤΙΑ 568Β. Ε ι λέον, ε άνω στο µηχανισµό θα αναγράφονται ο κωδικός του ροϊόντος, η κατηγορία Cat 6, και ο τύ ος του µηχανισµού ( χ. UTP, FTP, STP). Τα στοιχεία RJ45 θα ροέρχονται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύονται α ό δήλωση συµµόρφωσης CE, ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων) και ιστο οιητικό συµµόρφωσης του µηχανισµού ως ρος τα ρότυ α ISO/IEC :2002 and EN ή άλλα ισοδύναµα. 48

49 Εικόνα 9: Ενδεικτική εικόνα φωτιστικού Άρθρου 9. Άρθρο 10 Προµήθεια και ροσκόµιση στον τό ο του έργου, στοιχείων ( ρίζες) δικτύου datavoice RJ45, για το οθέτηση σε κανάλι, ενδεικτικού τύ ου Legrand Mosaic RJ45 LCS2 cat6 ή ισοδύναµα. Προµήθεια και ροσκόµιση στον τό ο του έργου, τεσσάρων (4) στοιχείων δικτύου data-voice, για το οθέτηση σε κανάλι διαστάσεων έως 105x50mm, ενδεικτικού τύ ου Legrand Mosaic RJ45 LCS2 cat6 ή ισοδύναµα. Τα στοιχεία RJ45 θα είναι στιβαρής κατασκευής, α ό λαστικό υλικό (polycarbonate) αυτοσβέσιµο στους 650 C/30 sec, λευκού χρώµατος ή χρώµατος αλουµινίου. Θα διαθέτουν δείκτη ροστασίας ΙΡ 41 κατά C15100, µηχανική αντοχή σε κρούση ΙΚ 04 και θα είναι κατάλληλοι για α οθήκευση σε θερµοκρασίες α ό -10 C έως +70 C και λειτουργία σε θερµοκρασίες α ό -5 C έως +50 C. Τα στοιχεία RJ45 θα είναι κατάλληλα για σύνδεση µε καλώδιο U/UTP cat6, και κατάλληλα για µετάδοση δεδοµένων σε υψηλές ταχύτητες (έως 250MHz εφαρµογές 1 Gigabit Ethernet). Θα διαθέτουν ε αφές α ό χρυσό / νικέλιο για ροστασία α ό οξειδώσεις και θα δέχονται φις τύ ου RJ11, RJ12 και RJ45. Θα µ ορούν να ροσαρµόζονται σε κανάλι µε ειδικά εξαρτήµατα ου θα εξασφαλίζουν την σίγουρη συγκράτησή τους και την συνεχή κάλυψη των αγωγών. Στοιχεία RJ45 Cat6, κανάλια και εξαρτήµατα θα είναι όλα του ίδιου κατασκευαστή. Οι µηχανισµοί RJ45 της ε αγγελµατικής σειράς θα φέρουν θήκη µε ετικέττα για ταυτο οίηση της θέσης εργασίας, ενώ θα ροστατεύονται µε αυτόµατη συρόµενη θυρίδα όταν δεν υ άρχει φις. O κονέκτορας κάθε στοιχείου RJ45 θα φέρει διάγραµµα µε τον α αραίτητο δι λό χρωµατικό κώδικα και αρίθµηση για σύνδεση κατά ΕΙΑ/ΤΙΑ 568Α και ΕΙΑ/ΤΙΑ 568Β. Ε ι λέον, ε άνω στο µηχανισµό θα αναγράφονται ο κωδικός του ροϊόντος, η κατηγορία Cat 6, και ο τύ ος του µηχανισµού ( χ. UTP, FTP, STP). Τα στοιχεία RJ45 θα ροέρχονται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύονται α ό δήλωση συµµόρφωσης CE, ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων) και ιστο οιητικό συµµόρφωσης του µηχανισµού ως ρος τα ρότυ α ISO/IEC :2002 and EN ή άλλα ισοδύναµα. Εικόνες 10 & 11: Ενδεικτικές εικόνες φωτιστικών Άρθρου 10. Άρθρο 11 Προµήθεια και ροσκόµιση στον τό ο του έργου, στοιχείων ( ρίζες) δικτύου datavoice RJ45, ε ίτοιχης το οθέτησης, ενδεικτικού τύ ου Central RJ45 cat6 ή ισοδύναµα. Προµήθεια και ροσκόµιση στον τό ο του έργου, ενός (1) στοιχείου δικτύου data-voice, ε ίτοιχης το οθέτησης, ενδεικτικού τύ ου Central RJ45 cat6 ή ισοδύναµα. Τα στοιχεία RJ45 θα είναι στιβαρής κατασκευής, µε λαίσιο και βάση α ό λαστικό ABS λευκού χρώµατος και ερίβληµα α ό λαστικό υλικό (PBT ή άλλο ισοδύναµο). Τα στοιχεία RJ45 θα είναι κατάλληλα για σύνδεση µε καλώδιο U/UTP cat6, και κατάλληλα για µετάδοση δεδοµένων σε υψηλές ταχύτητες (έως 250MHz εφαρµογές 1 Gigabit Ethernet). Θα διαθέτουν ε αφές α ό φωσφορούχο ορείχαλκο µε ερίβληµα α ό 49

50 polycarbonate και θα δέχονται φις RJ45. Τα στοιχεία RJ45 θα είναι κατάλληλα για ε ίτοιχη το οθέτηση βιδωτά ή αυτοκόλλητα. Θα έχουν δυνατότητα τερµατισµού και µε τους δύο τρό ους συνδεσµολογιών ΕΙΑ/ΤΙΑ 568Α και ΕΙΑ/ΤΙΑ 568Β. Τα στοιχεία RJ45 θα ροέρχονται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύονται α ό δήλωση συµµόρφωσης CE, ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων) και ιστο οιητικό συµµόρφωσης του µηχανισµού ως ρος τα ρότυ α ISO/IEC :2002 and EN ή άλλα ισοδύναµα. Εικόνα 12: Ενδεικτική εικόνα φωτιστικού Άρθρου 11. Άρθρο 12 Προµήθεια και ροσκόµιση στον τό ο του έργου, Wi-Fi Access Point (AP), εξο λισµένο µε ένα στοιχείο ( ρίζα) RJ45, ενδεικτικού τύ ου Legrand Mosaic RJ45 LCS2 cat6 ή ισοδύναµo. Προµήθεια και ροσκόµιση στον τό ο του έργου, ενός (1) Wi-Fi Access Point (AP), ενδεικτικού τύ ου Legrand Mosaic RJ45 LCS2 cat6 ή ισοδύναµo εξο λισµένο µε ένα στοιχείο ( ρίζα) RJ45. Tα Wi-Fi Access Point (AP) θα είναι α ό λαστικό υλικό (polycarbonate) αυτοσβέσιµο στους 650 C/30 sec, λευκού χρώµατος ή χρώµατος αλουµινίου. Θα διαθέτουν δείκτη ροστασίας ΙΡ 41 κατά C15100, µηχανική αντοχή σε κρούση ΙΚ 04 και θα είναι κατάλληλα για α οθήκευση σε θερµοκρασίες α ό 0 C έως +60 C και λειτουργία σε θερµοκρασίες α ό 5 C έως +40 C. Θα ε ιτρέ ουν σε κάθε φορητό υ ολογιστή ο ο οίος φέρει εξωτερική κάρτα Wi Fi ή ο ο οίος διαθέτει ε εξεργαστή Intel Centrino να έχει ρόσβαση σε ένα δίκτυο χωρίς να είναι συνδεδεµένος σε ρίζα RJ45. Οι ασύρµατες ανταλλαγές ληροφοριών µεταξύ των υ ολογιστών θα είναι κρυ τογραφηµένες, ροκειµένου να α οφεύγεται ο κίνδυνος ειρατείας και να ε ιτρέ εται η ρόσβαση στο δίκτυο µόνο των υ ολογιστών οι ο οίοι θα διαθέτουν το σχετικό authorization. Θα είναι τύ ου Dual Band / Dual Radio µε ενσωµατωµένη κεραία για διαχωρισµό µεταξύ εταιρικών χρηστών και ε ισκε τών, και κατάλληλα για ασύρµατη µετάδοση δεδοµένων σε ταχύτητες έως 54MHz. Θα είναι τεχνολογίας Power over Ethernet (PoE), ο ότε θα δέχονται τροφοδοσία µέσω του καλωδίου των data. Τα καλώδια των data θα λαµβάνουν µε τη σειρά τους τροφοδοσία µέσω των PoE Injectors οι ο οίοι θα το οθετούνται στο rack. Η αραµετρο οίηση των Access Points θα ραγµατο οιείται µε εύκολο και γρήγορο τρό ο µέσω εφαρµογής η ο οία θα ροσφέρεται σε CD Rom το ο οίο θα συνοδεύει το ροϊόν. Tα AP θα διαθέτουν και ενσωµατωµένο στοιχείο RJ45, ροκειµένου για την ενσύρµατη σύνδεση του χρήστη στο δίκτυο χαλκού µε φις τύ ου RJ11, RJ12 και RJ45. Ε ι λέον, θα ροσαρµόζονται σε κανάλι µε ειδικά εξαρτήµατα ου θα εξασφαλίζουν την σίγουρη συγκράτησή τους και την συνεχή κάλυψη των αγωγών. Το AP θα συνδέονται στο δίκτυο µέσω κονέκτορα ο ο οίος θα διαθέτει δι λό χρωµατικό κώδικα αρίθµησης και σύνδεσης κατά ΕΙΑ/ΤΙΑ 568Α και ΕΙΑ/ΤΙΑ 568Β. O κονέκτορας της ρίζας RJ45 θα φέρει διάγραµµα µε τον α αραίτητο δι λό χρωµατικό κώδικα και αρίθµηση για σύνδεση κατά ΕΙΑ/ΤΙΑ 568Α και ΕΙΑ/ΤΙΑ 568Β. Ο κωδικός του ροϊόντος θα αναγράφεται ε άνω στο µηχανισµό. Οι PoE Injectors θα είναι ενδεικτικού τύ ου Legrand LCS 2 ή ισοδύναµοι, µίας εισόδου/εξόδου ροκειµένου να τροφοδοτούν ένα AP. Θα το οθετούνται α ευθείας άνω σε έξοδο της µετώ ης µικτονόµησης (1 είσοδος / έξοδος). Οι είσοδοι των PoE Injectors θα συνδέονται σε εξόδους του Switch, ενώ οι έξοδοί τους θα συνδέονται µε το καλώδιο του Wi-Fi Access Point (AP). Όλα τα υλικά θα ροέρχονται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύονται α ό δήλωση συµµόρφωσης CE και ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων 50

51 και βαρέων µετάλλων). Εικόνα 13: Ενδεικτική εικόνα φωτιστικού Άρθρου 12. Άρθρο 13 Προµήθεια και ροσκόµιση στον τό ο του έργου, εξο λισµού εγκατάστασης datavoice ου αφορά σε: α) διακό τη (Switch Ethernet), ενδεικτικού τύ ου Legrand Switch Ethernet 10/100 base T ή ισοδύναµo. Προµήθεια και ροσκόµιση στον τό ο του έργου, ενός (1) διακό της (Switch Ethernet), ενδεικτικού τύ ου Legrand Switch Ethernet 10/100 base T ή ισοδύναµo. Ο διακό της Switch Ethernet θα ικανο οιεί τα ρότυ α IEE E 802-3u, EN , EN και τις ροδιαγραφές ηλεκτροµαγνητικής συµβατότητας. Θα έχει οκτώ (8) εισόδους RJ 45 και ενδεικτικά λειτουργίας για την αναγνώριση ιθανών ανωµαλιών στο δίκτυο. Θα έχει ενδεικτικές διαστάσεις 171x98x29mm και θα συνοδεύεται α ό τον α αραίτητο µετασχηµατιστή για την λειτουργία του. Ο διακό της θα ροέρχεται α ό βιοµηχανικές µονάδες ου εφαρµόζουν αραγωγική διαδικασία κατά τα ρότυ α ISO 9000:2000 ή ISO 9001:2000 ό ως αυτά αναθεωρούνται κάθε φορά και θα συνοδεύεται α ό δήλωση συµµόρφωσης CE και ιστο οιητικό RoHS (υλικά ελεύθερα αλογόνων και βαρέων µετάλλων). Ο συντάξας Στάθης Τζουανάκης ε ί συµβάσει Μηχανολόγος Μηχανικός έργου, 13 ης ΕΒΑ Οι ε ιβλέ οντες Κατσαλής Γεωργαλή Λιόλιος Γεώργιος Κατερίνα Ευάγγελος Υ εύθυνος Έργου Αρχαιολόγος 13 ης ΕBA Αρχιτέκτονας 13 ης ΕBA Συντηρητής Αρχαιοτήτων & Έργων Τέχνης 13 ης ΕBA 51
