1 Εγχειρίδιο οδηγιών χρήσης RM2255 Περιστροφικός μικροτόμος Εγχειρίδιο οδηγιών χρήσης Leica RM2255 Έκδ. 1.8 Αναθ.C, Ελληνικά 07/2013 Αρ. παραγγελίας Αναθ.C Να φυλάσσεται πάντοτε κοντά στη συσκευή! Διαβάστε το προσεκτικά πριν από τη θέση σε λειτουργία!

2

3 ΥΠΟΔΕΙΞΗ Οι πληροφορίες, τα αριθμητικά στοιχεία, οι υποδείξεις καθώς και οι αξιολογικές κρίσεις που περιέχονται στην παρούσα τεκμηρίωση ανταποκρίνονται στην τρέχουσα κατάσταση της επιστημονικής γνώσης και την τελευταία τεχνολογία, έτσι όπως μας είναι γνωστά ύστερα από την πραγματοποίηση επιστάμενων ερευνών. Δεν είμαστε υποχρεωμένοι να προσαρμόζουμε το παρόν εγχειρίδιο σε τακτά χρονικά διαστήματα στις νέες τεχνολογικές εξελίξεις ούτε να παρέχουμε στους πελάτες μας ενημερωμένες εκδόσεις ή συμπληρωματικά αντίγραφα του εγχειριδίου αυτού. Σε ό,τι αφορά τυχόν εσφαλμένες πληροφορίες, σκαριφήματα, τεχνικές απεικονίσεις κτλ. που παρατίθενται στο παρόν εγχειρίδιο, δεν φέρουμε καμία ευθύνη, στο πλαίσιο που αυτό επιτρέπεται από τις εκάστοτε σχετικές εθνικές νομικές διατάξεις. Συγκεκριμένα, δεν φέρουμε καμία ευθύνη για υλικές ζημιές ή λοιπές παρεπόμενες ζημιές που σχετίζονται με την τήρηση στοιχείων ή λοιπών πληροφοριών του παρόντος εγχειριδίου. Στοιχεία, σκαριφήματα, σχήματα και λοιπές πληροφορίες που παρατίθενται στο παρόν εγχειρίδιο οδηγιών χρήσης δεν θεωρούνται, τόσο ως προς το περιεχόμενό τους όσο και ως προς τις τεχνικές τους λεπτομέρειες, εγγυημένα χαρακτηριστικά των προϊόντων μας. Επομένως, ισχύουν όλες οι εκ της συμβάσεως συμφωνίες μας με τους πελάτες μας. Η Leica διατηρεί το δικαίωμα αλλαγών των τεχνικών προδιαγραφών καθώς και της διαδικασίας παραγωγής χωρίς προηγούμενη ειδοποίηση. Μόνον κατ αυτόν τον τρόπο είναι εφικτή η αδιάλειπτη διαδικασία βελτίωσης της τεχνολογίας και των κατασκευαστικών τεχνικών που εφαρμόζονται στα προϊόντα μας. Η παρούσα τεκμηρίωση προστατεύεται από το νόμο περί πνευματικών δικαιωμάτων. Η Leica Biosystems Nussloch GmbH διατηρεί όλα τα δικαιώματα πνευματικής ιδιοκτησίας. Ενδεχόμενη αναπαραγωγή του κειμένου και των απεικονίσεων (ακόμα και τμημάτων τους) μέσω εκτυπωτικών ή φωτοαντιγραφικών μεθόδων ή με τη χρήση μικροφίλμ και κάμερας Web ή λοιπών μεθόδων συμπεριλαμβανομένων όλων των ηλεκτρονικών συστημάτων και μέσων επιτρέπεται μόνο κατόπιν ρητής προηγούμενης έγγραφης έγκρισης της Leica Biosystems Nussloch GmbH. Ο αριθμός σειράς και το έτος κατασκευής αναγράφονται στην πινακίδα τύπου που είναι τοποθετημένη στη συσκευή. Leica Biosystems Nussloch GmbH Leica Biosystems Nussloch GmbH Heidelberger Str D Nussloch Γερμανία Τηλέφωνο: Φαξ: Internet: Κατασκευάστηκε κατ εντολή από την Leica Microsystems Ltd. Shanghai. Leica RM2255 1

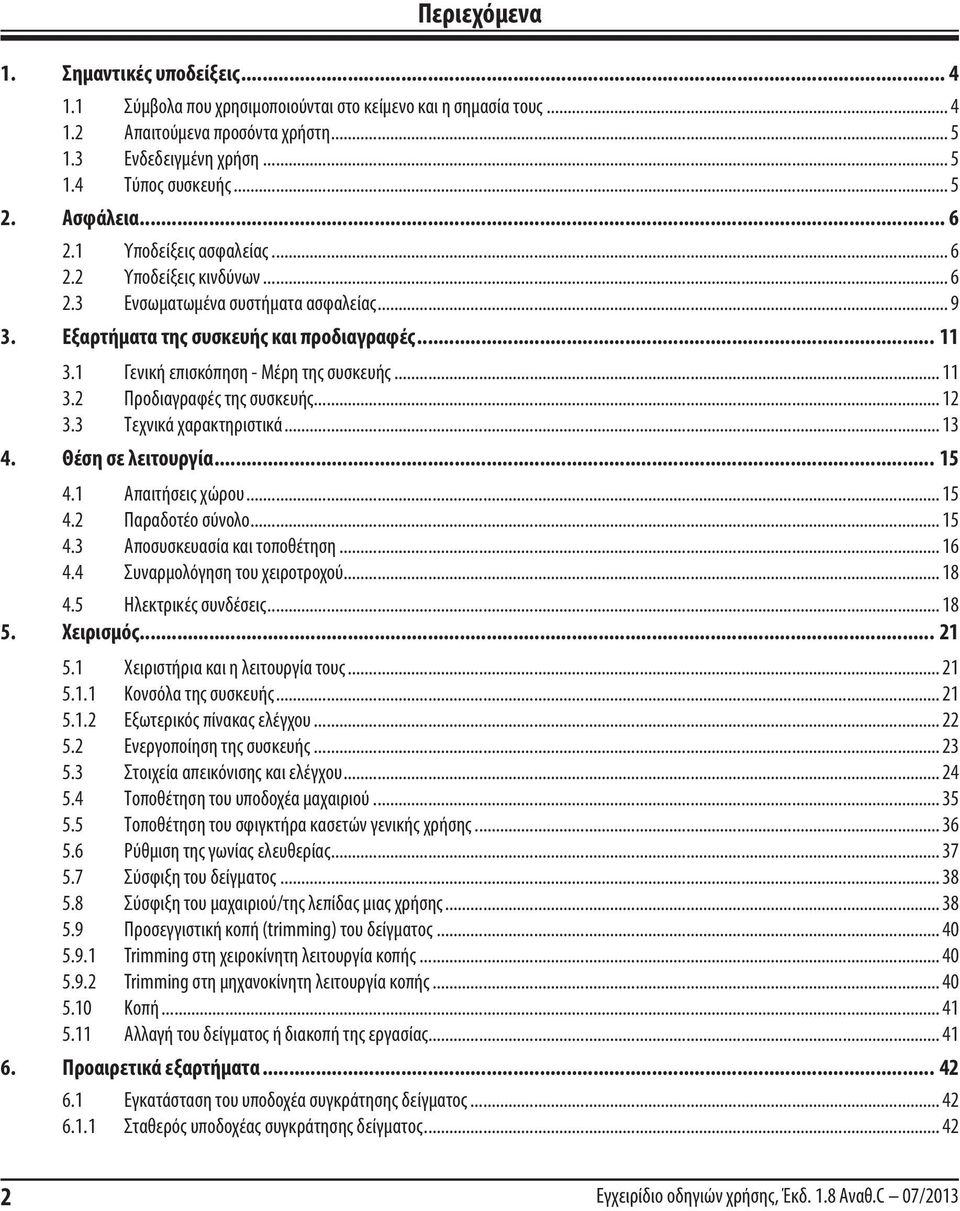

4 Περιεχόμενα 1. Σημαντικές υποδείξεις Σύμβολα που χρησιμοποιούνται στο κείμενο και η σημασία τους Απαιτούμενα προσόντα χρήστη Ενδεδειγμένη χρήση Τύπος συσκευής Ασφάλεια Υποδείξεις ασφαλείας Υποδείξεις κινδύνων Ενσωματωμένα συστήματα ασφαλείας Εξαρτήματα της συσκευής και προδιαγραφές Γενική επισκόπηση - Μέρη της συσκευής Προδιαγραφές της συσκευής Τεχνικά χαρακτηριστικά Θέση σε λειτουργία Απαιτήσεις χώρου Παραδοτέο σύνολο Αποσυσκευασία και τοποθέτηση Συναρμολόγηση του χειροτροχού Ηλεκτρικές συνδέσεις Χειρισμός Χειριστήρια και η λειτουργία τους Κονσόλα της συσκευής Εξωτερικός πίνακας ελέγχου Ενεργοποίηση της συσκευής Στοιχεία απεικόνισης και ελέγχου Τοποθέτηση του υποδοχέα μαχαιριού Τοποθέτηση του σφιγκτήρα κασετών γενικής χρήσης Ρύθμιση της γωνίας ελευθερίας Σύσφιξη του δείγματος Σύσφιξη του μαχαιριού/της λεπίδας μιας χρήσης Προσεγγιστική κοπή (trimming) του δείγματος Trimming στη χειροκίνητη λειτουργία κοπής Trimming στη μηχανοκίνητη λειτουργία κοπής Κοπή Αλλαγή του δείγματος ή διακοπή της εργασίας Προαιρετικά εξαρτήματα Εγκατάσταση του υποδοχέα συγκράτησης δείγματος Σταθερός υποδοχέας συγκράτησης δείγματος Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

5 Περιεχόμενα Προσανατολιζόμενος υποδοχέας συγκράτησης δείγματος Υποδοχέας συγκράτησης δείγματος με δυνατότητα προσανατολισμού ακριβείας Σύστημα ταχείας σύσφιξης Σφιγκτήρες δείγματος και παρεμβύσματα Τυπικός σφιγκτήρας δείγματος Πρισματικό παρέμβυσμα Σφιγκτήρας μεμβράνης, τύπος Σφιγκτήρας κασετών γενικής χρήσης Υποδοχέας συγκράτησης στρογγυλού δείγματος Σφιγκτήρας κασετών Super Mega Βάση υποδοχέα μαχαιριού και υποδοχέας μαχαιριού Σταθερή βάση υποδοχέα μαχαιριού Υποδοχέας μαχαιριού E/E-TC Υποδοχέας μαχαιριού N/NZ Λεπίδες/μαχαίρια Λεπίδες μίας χρήσης Μαχαίρια Λεκάνη υπολειμμάτων τομών Οπισθοφωτισμός Δίσκος αποθήκευσης Ψυκτική πλάκα Φορέας μικροσκοπίου γενικής χρήσης Μεγεθυντικός φακός Πηγή ψυχρού φωτός Οδηγός φωτός οπτικών ινών Πληροφορίες παραγγελίας Επίλυση προβλημάτων Λειτουργικές βλάβες Μηνύματα σφάλματος Λειτουργικές βλάβες, πιθανές αιτίες και διόρθωση Πιθανά προβλήματα Καθαρισμός και συντήρηση Καθαρισμός της συσκευής Συντήρηση Αντικατάσταση ασφαλειών Υποδείξεις συντήρησης Λίπανση της συσκευής Εγγύηση και σέρβις Δήλωση απολύμανσης Leica RM2255 3

6 1. Σημαντικές υποδείξεις 1.1 Σύμβολα που χρησιμοποιούνται στο κείμενο και η σημασία τους Υποδείξεις κινδύνων προβάλλονται με γκρι φόντο και ένα προειδοποιητικό τρίγωνο. Σύμβολο επισήμανσης ηλεκτρικών και ηλεκτρονικών συσκευών σύμφωνα με το άρθρο 7 του νόμου ElektroG της Γερμανίας. Ο νόμος ElektroG αφορά τη διάθεση στην κυκλοφορία, την επιστροφή και την φιλική προς το περιβάλλον απόρριψη ηλεκτρικών και ηλεκτρονικών συσκευών. (5) RUN/ STOP Οι υποδείξεις, δηλ. σημαντικές πληροφορίες για το χρήστη προβάλλονται με γκρι φόντο και ένα σύμβολο. Οι αριθμοί μέσα στις παρενθέσεις αναφέρονται στους αριθμούς στις εικόνες. Τα πλήκτρα λειτουργιών, τα οποία πρέπει να πατηθούν στον εξωτερικό πίνακα ελέγχου, εμφανίζονται με έντονη γραφή και κεφαλαία γράμματα μέσα στο κείμενο. Κατασκευαστής Ημερομηνία κατασκευής Αυτό το προϊόν πληροί τις απαιτήσεις της Οδηγίας του Συμβουλίου 98/79/EΚ περί ιατροτεχνολογικών προϊόντων in-vitro διάγνωσης (IVD). Ιατροτεχνολογικό προϊόν in-vitro διάγνωσης (IVD) Λάβετε υπόψη το εγχειρίδιο οδηγιών χρήσης Το σήμα ελέγχου CSA υποδεικνύει πως ένα προϊόν έχει ελεγχθεί και πληροί τα ισχύοντα πρότυπα ασφαλείας και/ή απόδοσης, συμπεριλαμβανομένων των σχετικών προτύπων που έχει καθορίσει ή διαχειρίζεται το Εθνικό Ινστιτούτο Τυποποίησης των Η.Π.Α. (American National Standards Institute - ANSI), τα Εργαστήρια Underwriters Laboratories (UL), o Καναδικός Οργανισμός Τυποποίησης (CSA), το Ίδρυμα National Sanitation Foundation International (NSF) και άλλα. Σύμβολο προστασίας του περιβάλλοντος της Οδηγίας China RoHS. Ο αριθμός στο σύμβολο επισημαίνει την "ασφαλή για το περιβάλλον διάρκεια χρήσης" του προϊόντος. Το σύμβολο εφαρμόζεται όταν μία ουσία που υπόκειται σε περιορισμούς στην Κίνα χρησιμοποιείται άνω του επιτρεπτού ορίου. Αρ. παραγγελίας Σειριακός αριθμός 4 Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

7 1. Σημαντικές υποδείξεις 1.2 Απαιτούμενα προσόντα χρήστη Ο χειρισμός της συσκευής Leica RM2255 επιτρέπεται μόνο από εξειδικευμένο και κατάλληλα εκπαιδευμένο προσωπικό. Η εργασία με τη συσκευή μπορεί να ξεκινήσει μόνο εφόσον ο χρήστης διαβάσει προσεκτικά το παρόν εγχειρίδιο οδηγιών χρήσης και εξοικειωθεί με όλες τις τεχνικές λεπτομέρειες της συσκευής. 1.4 Τύπος συσκευής Όλες οι πληροφορίες στον παρόν εγχειρίδιο οδηγιών χρήσης ισχύουν μόνο για τον τύπο συσκευής που αναφέρεται στη σελίδα τίτλου. Στην αριστερή πλευρά της συσκευής έχει τοποθετηθεί πινακίδα τύπου με το σειριακό αριθμό (αυτή η εικόνα αποτελεί απλώς παράδειγμα). 1.3 Ενδεδειγμένη χρήση Το Leica RM2255 είναι ένας πλήρως αυτόματος, μηχανοκίνητος περιστροφικός μικροτόμος με εξωτερικό πίνακα ελέγχου για την πραγματοποίηση λεπτών τομών σε δείγματα διαφορετικής σκληρότητας, για χρήση τόσο σε εργαστήρια παθολογίας όσο και σε ερευνητικά εργαστήρια στους τομείς της βιολογίας, της ιατρικής και της βιομηχανίας. Έχει σχεδιαστεί για την κοπή τόσο μαλακών δειγμάτων που έχουν εγκλειστεί σε παραφίνη όσο και σκληρότερων δειγμάτων, εφόσον αυτά είναι ακόμα κατάλληλα για μηχανοκίνητη ή χειροκίνητη κοπή. Εικ. 1 Οποιαδήποτε άλλη χρήση της συσκευής θεωρείται μη επιτρεπτή! Leica RM2255 5

8 2. Ασφάλεια Λάβετε οπωσδήποτε υπόψη όλες τις υποδείξεις ασφαλείας και κινδύνου σε αυτό το κεφάλαιο. Διαβάστε τις ακόμα και αν είστε ήδη εξοικειωμένοι με το χειρισμό και τη χρήση άλλων συσκευών Leica. 2.1 Υποδείξεις ασφαλείας Το παρόν εγχειρίδιο οδηγιών χρήσης περιέχει σημαντικές οδηγίες και πληροφορίες για την ασφαλή λειτουργία και τη συντήρηση της συσκευής. Αποτελεί σημαντικό μέρος της συσκευής. Θα πρέπει να διαβαστεί προσεκτικά πριν από τη θέση της συσκευής σε λειτουργία και να φυλάσσεται στη συσκευή. Το εγχειρίδιο οδηγιών χρήσης θα πρέπει να συμπληρωθεί με σχετικές οδηγίες, εάν αυτές προβλέπονται από ισχύοντες εθνικούς κανονισμούς για την πρόληψη ατυχημάτων και την προστασία του περιβάλλοντος στη χώρα του χειριστή. Η παρούσα συσκευή έχει κατασκευαστεί και ελεγχθεί σύμφωνα με τους κανόνες ασφαλείας για ηλεκτρικές συσκευές μέτρησης, ελέγχου, ρύθμισης και ηλεκτρικές εργαστηριακές συσκευές. Για τη διατήρηση αυτής της κατάστασης και τη διασφάλιση της ακίνδυνης λειτουργίας, ο χρήστης θα πρέπει να λαμβάνει υπόψη του όλες τις υποδείξεις και προειδοποιήσεις που περιέχονται σε αυτό το εγχειρίδιο οδηγιών χρήσης. Τρέχουσες πληροφορίες σχετικά με τα εφαρμοζόμενα πρότυπα θα βρείτε στη δήλωση συμμόρφωσης CE, η οποία είναι διαθέσιμη στη διαδικτυακή διεύθυνση: Δεν επιτρέπεται η αφαίρεση ή η τροποποίηση των διατάξεων ασφαλείας στη συσκευή και στα προαιρετικά εξαρτήματα. Μόνο εξουσιοδοτημένοι από τη Leica τεχνικοί συντήρησης επιτρέπεται να ανοίγουν και να επισκευάζουν τη συσκευή. 2.2 Υποδείξεις κινδύνου Οι διατάξεις ασφαλείας που τοποθετήθηκαν από τον κατασκευαστή στη συσκευή, αποτελούν απλώς τη βάση της πρόληψης ατυχημάτων. Την κύρια ευθύνη για την πρόληψη ατυχημάτων κατά τη διάρκεια της χρήσης της συσκευής φέρουν πρώτα απ' όλους ο υπεύθυνος της συσκευής, στις εγκαταστάσεις του οποίου λειτουργεί η συσκευή, καθώς επίσης και τα άτομα που έχει ορίσει για το χειρισμό, τη συντήρηση ή τον καθαρισμό της συσκευής. Για τη διασφάλιση της απρόσκοπτης λειτουργίας της συσκευής, λαμβάνετε υπόψη σας τις ακόλουθες υποδείξεις και προειδοποιήσεις. 6 Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

9 2. Ασφάλεια Υποδείξεις κινδύνων - Υποδείξεις ασφαλείας στην ίδια τη συσκευή Οι υποδείξεις ασφαλείας πάνω στη συσκευή, οι οποίες συνοδεύονται από ένα προειδοποιητικό τρίγωνο, σημαίνουν ότι κατά το χειρισμό ή την αντικατάσταση του αντίστοιχου τμήματος της συσκευής πρέπει να ακολουθούνται τα σωστά βήματα χειρισμού καθώς και όλα όσα περιγράφονται στο παρόν εγχειρίδιο οδηγιών χρήσης. Σε περίπτωση μη τήρησης ενδέχεται να προκληθούν ατυχήματα, τραυματισμοί και/ή βλάβες στη συσκευή/στα εξαρτήματα. Υποδείξεις κινδύνων - Μεταφορά και εγκατάσταση Μετά την αφαίρεση της συσκευής από τη συσκευασία της, η συσκευή επιτρέπεται να μεταφέρεται μόνο σε όρθια στάση. Μην ανασηκώνετε ποτέ τη συσκευή από τους χειροτροχούς ή από το σφιγκτήρα κασετών. Πριν από τη μεταφορά της συσκευής, να αφαιρείτε πάντοτε τη λεκάνη υπολειμμάτων τομών. Προσοχή! Ο επιλογέας τάσης είναι ρυθμισμένος από το εργοστάσιο. Προτού συνδέσετε τη συσκευή στο ρεύμα, ελέγξτε αν η ρύθμιση αυτή συμφωνεί με τις ηλεκτρικές τιμές σύνδεσης του εργαστηρίου σας! Η είσοδος του καλωδίου τροφοδοσίας είναι καλυμμένη με κολλητική ταινία, που υποδεικνύει την τρέχουσα ρύθμιση για την τάση! Τυχόν εσφαλμένη ρύθμιση του επιλογέα τάσης μπορεί να προκαλέσει σοβαρές ζημίες στη συσκευή! Διακόψτε την τροφοδοσία ρεύματος προτού αλλάξετε την τιμή του επιλογέα τάσης! Να συνδέετε τη συσκευή μόνο σε γειωμένη πρίζα χρησιμοποιώντας μόνο το καλώδιο ρεύματος που τη συνοδεύει. Μην καταργείτε την προστασία της συσκευής με τη χρήση καλωδίου προέκτασης χωρίς αγωγό γείωσης. Η συσκευή μπορεί να λειτουργήσει μόνο με συνδεδεμένο ρευματοδότη προστασίας ή ποδοδιακόπτη (προαιρετικός). Σε περίπτωση που μετά την ενεργοποίηση της συσκευής ακούσετε ένα συνεχές μπιπ, τότε πρέπει να ελέγξετε αν έχουν συνδεθεί σωστά τα χειριστήρια. Απαγορεύεται η λειτουργία της συσκευής σε χώρους όπου υπάρχει κίνδυνος πρόκλησης έκρηξης. Σε περίπτωση υπερβολικά μεγάλων θερμοκρασιακών διαφορών μεταξύ του χώρου αποθήκευσης και του χώρου εγκατάστασης της συσκευής και, ταυτόχρονα, υψηλής υγρασίας, ενδέχεται να σχηματιστεί νερό συμπύκνωσης στο εσωτερικό της συσκευής. Στην περίπτωση αυτή, θα πρέπει να περιμένετε τουλάχιστον δύο ώρες προτού να θέσετε τη συσκευή σε λειτουργία. Αν δεν τηρηθεί ο χρόνος αναμονής, ενδέχεται να προκληθούν ζημίες στη συσκευή. Δεν επιτρέπεται η αφαίρεση ή η τροποποίηση των διατάξεων ασφαλείας στη συσκευή και στα προαιρετικά εξαρτήματα. Ατομικά μέτρα προστασίας Η εργασία στο μικροτόμο απαιτεί γενικά τη λήψη ατομικών μέτρων προστασίας. Επιβάλλεται η χρήση προστατευτικών υποδημάτων εργασίας, προστατευτικών γαντιών, καλύμματος στόματος και προστατευτικών γυαλιών. Leica RM2255 7

10 2. Ασφάλεια Υποδείξεις κινδύνων - Εργασία με τη συσκευή Προσοχή κατά το χειρισμό με τα μαχαίρια του μικροτόμου και τις λεπίδες μιας χρήσης. Η κόψη είναι εξαιρετικά αιχμηρή και μπορεί να προκαλέσει σοβαρούς τραυματισμούς! Προτού αφαιρέσετε τον υποδοχέα μαχαιριού, να αφαιρείτε πάντοτε πρώτα το μαχαίρι/τη λεπίδα. Να φυλάτε τα μαχαίρια που δεν χρησιμοποιείτε μέσα στη θήκη τους! Μην αφήνετε ποτέ ένα μαχαίρι με την κόψη του στραμμένη προς τα πάνω και μην επιχειρήσετε ποτέ να πιάσετε ένα μαχαίρι όταν πέφτει! Συσφίγγετε πάντοτε πρώτα το δείγμα και ΜΕΤΑ το μαχαίρι ή τη λεπίδα. Πριν από οποιονδήποτε χειρισμό του μαχαιριού/της λεπίδας και του σφιγκτήρα δείγματος, πριν από οποιαδήποτε αλλαγή δείγματος καθώς και στα διαλείμματα, ο χειροτροχός πρέπει να ασφαλίζεται και η κόψη του μαχαιριού να καλύπτεται με το προστατευτικό δακτύλων! Περιστρέφετε ΠΑΝΤΟΤΕ το χειροτροχό κατά τη φορά των δεικτών του ρολογιού, διαφορετικά το φρένο του δεν θα λειτουργεί κανονικά. Κατά την κοπή εύθρυπτων δειγμάτων, λαμβάνετε πάντοτε τα ενδεδειγμένα μέτρα προστασίας! Κίνδυνος από θραύσματα! Απαγορεύεται η διείσδυση υγρών στο εσωτερικό της συσκευής κατά τη διάρκεια της εργασίας! Μην επιχειρήσετε να ρυθμίσετε το δείγμα στη φάση ανάκλησης. Πριν από την επικείμενη κοπή, το δείγμα θα προωθηθεί κατά την τιμή ανάκλησης ΣΥΝ το ρυθμισμένο πάχος τομής. Στην περίπτωση αυτή υπάρχει κίνδυνος ζημιάς του δείγματος και του μαχαιριού! Στη μηχανοκίνητη λειτουργία κοπής, η λαβή του χειροτροχού πρέπει να είναι πάντοτε κεντραρισμένη. Μην πιάνετε το χειροτροχό όταν γυρίζει - Υπάρχει κίνδυνος να τραυματιστείτε από το μηχανισμό ασφάλισης του χειροτροχού. Ελέγξτε πριν από την έναρξη της κοπής, εάν το δείγμα έχει σφιχτεί σωστά στο σφιγκτήρα δείγματος - σε αντίθετη περίπτωση υπάρχει κίνδυνος ζημιάς του δείγματος. Το άνοιγμα της συσκευής για την πραγματοποίηση εργασιών συντήρησης ή επισκευαστικών εργασιών επιτρέπεται μόνο από εξουσιοδοτημένους τεχνικούς σέρβις. Προτού καθαρίσετε τη συσκευή, να τη θέτετε εκτός λειτουργίας, να αποσυνδέετε το καλώδιο τροφοδοσίας της από την πρίζα, να αφαιρείτε εντελώς και να καθαρίζετε ξεχωριστά τον υποδοχέα μαχαιριού. Πριν από την αφαίρεση του συστήματος συγκράτησης μαχαιριού, να αφαιρείτε πάντοτε πρώτα τη λεπίδα. Πριν από κάθε καθαρισμό, να ασφαλίζετε το χειροτροχό! Μην χρησιμοποιείτε για τον καθαρισμό της συσκευής μέσα καθαρισμού που περιέχουν ασετόν ή ξυλένιο! Απαγορεύεται η διείσδυση υγρών στο εσωτερικό της συσκευής κατά τον καθαρισμό της! Η συσκευή πρέπει να στεγνώσει εντελώς προτού τεθεί ξανά σε λειτουργία! Όταν χρησιμοποιείτε μέσα καθαρισμού, να λαμβάνετε υπόψη τους κανόνες ασφαλείας του κατασκευαστή τους και τους κανονισμούς του εργαστηρίου! Κλείστε το γενικό διακόπτη της συσκευής και αποσυνδέστε το καλώδιο τροφοδοσίας από την πρίζα προτού αντικαταστήσετε τις ηλεκτρικές ασφάλειες! Δεν επιτρέπεται σε καμία περίπτωση η χρήση ασφαλειών διαφορετικών από τις εργοστασιακές! Σε ό,τι αφορά τις κατάλληλες τιμές, ανατρέξτε στο κεφάλαιο 3.3- "Τεχνικά χαρακτηριστικά". 8 Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

11 2.3 Ενσωματωμένα συστήματα ασφαλείας 1 2 Λειτουργία σταματήματος έκτακτης ανάγκης 2. Ασφάλεια Η λειτουργία σταματήματος έκτακτης ανάγκης ενεργοποιείται με τον κόκκινο διακόπτη EMERGENCY STOP (1), επάνω αριστερά στην μπροστινή πλευρά του μικροτόμου. Ο κινητήρας κοπής σταματά αμέσως με το πάτημα του διακόπτη EMERGENCY STOP. Το κόκκινο LED στο πεδίο E-STOP (2) της κονσόλας της συσκευής ανάβει και επισημαίνει την ενεργοποίηση της λειτουργίας σταματήματος έκτακτης ανάγκης. Για να την απενεργοποιήσετε, περιστρέψτε το διακόπτη EMERGENCY STOP κατά τη φορά του βέλους. 5 Εικ. 2 Ασφάλιση χειροτροχού (μόνο στη χειροκίνητη λειτουργία) Για να ασφαλίσει ο χειροτροχός, πιέστε το μοχλό (5) προς τα έξω και συνεχίστε να περιστρέφετε αργά το χειροτροχό, έως ότου ασφαλίσει ακριβώς στη θέση 12ης ώρας. Το LED (4) δίπλα στην ένδειξη LOCK ανάβει Εικ. 3 φρένου χειροτροχού Προσοχή! Απαγορεύεται να χειρίζεστε το μοχλό (5) κατά τη διάρκεια της μηχανοκίνητης κοπής. Με το μοχλό (3) στη δεξιά πλευρά της πλάκας βάσης του μικροτόμου μπορεί να ενεργοποιηθεί το φρένο του χειροτροχού σε οποιαδήποτε θέση του χειροτροχού. Για να φρενάρει ο χειροτροχός, τραβήξτε δυνατά το μοχλό προς εμπρός. Για να λύσετε το φρένο του χειροτροχού, σπρώξτε ξανά το μοχλό (3) προς τα πίσω, στην αρχική του θέση. Σημαντικό! Το κίτρινο LED (4) στο πεδίο M-STOP επισημαίνει μόνο ότι δεν είναι δυνατή η έναρξη λειτουργίας της συσκευής. Δεν αποτελεί ένδειξη επαρκούς φρεναρίσματος του χειροτροχού. Ο μοχλός (3) πρέπει να τραβηχτεί δυνατά τέρμα μπροστά, έτσι ώστε να φρενάρει ο χειροτροχός. Ο χειροτροχός ασφαλίζει σωστά μόνο εφόσον ο μοχλός (5) βρίσκεται ακριβώς στη θέση 12ης ώρας. Leica RM2255 9

12 2. Ασφάλεια Εικ. 4 Κεντράρισμα της λαβής του χειροτροχού Για λόγους ασφαλείας, η λαβή του χειροτροχού πρέπει να είναι πάντοτε κεντραρισμένη στη μηχανοκίνητη λειτουργία κοπής. Ενεργοποιήστε το μηχανισμό ασφάλισης του χειροτροχού. Για να κεντραριστεί η λαβή, τραβήξτε τη λαβή (6) ελαφρώς προς τα έξω και περιστρέψτε την προς το κέντρο του χειροτροχού (12) (σχ. 4). Όταν την αφήσετε, η λαβή θα ασφαλίσει Προστατευτικό δακτύλων στον υποδοχέα μαχαιριού Κάθε υποδοχέας μαχαιριού είναι εξοπλισμένος με μόνιμο προστατευτικό δακτύλων (8, 9). Με το προστατευτικό αυτό μπορεί να καλυφθεί πλήρως η κόψη σε οποιαδήποτε θέση του μαχαιριού/ της λεπίδας. Υποδοχέας μαχαιριού N/NZ Το προστατευτικό δακτύλων (8) του υποδοχέα μαχαιριού N/NZ μπορεί να μετακινηθεί με τις λαβές (7) (εικ. 5). Για την κάλυψη της κόψης, μετακινήστε και τις δύο πλευρές του προστατευτικού δακτύλων στο κέντρο. Εικ Υποδοχέας μαχαιριού E Το προστατευτικό δακτύλων στον υποδοχέα μαχαιριού E αποτελείται από έναν πτυσσόμενο αναβολέα κόκκινου χρώματος (). Για την κάλυψη της κόψης του, αναδιπλώστε προς τα πάνω τον αναβολέα του προστατευτικού δακτύλων (9) όπως δείχνει η εικ. 6. Εικ. 6 Στον καινούργιο υποδοχέα μαχαιριού E, οι δύο μοχλοί σύσφιξης (10, 11) πρέπει να παραμένουν πάντοτε στη θέση που επισημαίνεται. Μοχλός σύσφιξης για τη λεπίδα (10) δεξιά, μοχλός σύσφιξης για την πλευρική μετατόπιση (11) αριστερά. 10 Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

13 3. Εξαρτήματα της συσκευής και προδιαγραφές 3.1 Γενική επισκόπηση - Μέρη της συσκευής Leica RM2255 Στάνταρ σφιγκτήρας Υποδοχέας μαχαιριού NZ Βάση υποδοχέα μαχαιριού Διακόπτης EMERGENCY STOP Κονσόλα της συσκευής χειροτροχός Ασφάλιση Εύκολα περιστρεφόμενος χειροτροχός Μοχλός για την ενεργοποίηση της φρένου χειροτροχού Υποδοχή για οπισθοφωτισμό Μοχλός σύσφιξης της βάσης υποδοχέα μαχαιριού Λαβή χειροτροχού με λειτουργία κεντραρίσματος Ξεχωριστός πίνακας ελέγχου Προστατευτικό δακτύλων στον υποδοχέα μαχαιριού Λεκάνη απορριμμάτων τομών Εικ. 7 Leica RM

14 3. Εξαρτήματα της συσκευής και προδιαγραφές Πίσω πλευρά της συσκευής Μαγνήτης για τη συγκράτηση του κλειδιού Ψυκτικό σώμα Επιλογικός διακόπτης τάσης με ασφάλειες Κεντρικός διακόπτης Σύνδεση στο δίκτυο Ασφάλεια προστασίας κινητήρα Καλώδιο σύνδεσης για τον εξωτερικό πίνακα ελέγχου Υποδοχή σύνδεσης για ποδοδιακόπτη Εικ Προδιαγραφές της συσκευής Η συσκευή Leica RM2255 είναι ένας μηχανοκίνητος περιστροφικός μικροτόμος. Ο μηχανισμός προώθησης με εγκάρσιους κυλινδρικούς οδηγούς που δεν χρειάζονται ρύθμιση του τζόγου ούτε συντήρηση και το σύστημα αδρής προώθησης που παίρνει κίνηση από ένα βηματικό μοτέρ είναι τοποθετημένα μέσα σε ένα πλαστικό περίβλημα που τα προστατεύει από τη σκόνη. Η συσκευή είναι εξοπλισμένη με ένα χειροτροχό ασφαλείας με λαβή που επιδέχεται κεντράρισμα καθώς επίσης και με ένα μηχανικό μηχανισμό ασφάλισης χειροτροχού. Όλες οι ρυθμίσεις, τα LED και οι λειτουργίες χειρισμού είναι συγκεντρωμένες σε έναν εξωτερικό πίνακα ελέγχου. Τα πλήκτρα και οι ενδείξεις χωρίζονται με παραστατικό τρόπο σε ομάδες λειτουργίας. Η ανάκληση του δείγματος μπορεί να απενεργοποιηθεί. Η ανάκληση μπορεί να ρυθμιστεί στη χειροκίνητη λειτουργία. Κατά τη μηχανοκίνητη κοπή, η διαδρομή ανάκλησης μεταβάλλεται ανάλογα με την ταχύτητα κοπής. Η φάση της ανάκλησης επισημαίνεται οπτικά. Η ηλεκτρική αδρή προώθηση διαθέτει δύο σκάλες ταχύτητας. Τα πλήκτρα αδρής προώθησης έχουν μια λειτουργία STEP στη λειτουργία κοπής. Έχετε στη διάθεσή σας τρεις μηχανοκίνητες (CONT, SINGLE και STEP) και μία χειροκίνητη λειτουργία κοπής, τη λειτουργία παλινδρόμησης ROCK. Στη λειτουργία παλινδρόμησης αρκεί να μετακινήσετε το χειροτροχό μπρος-πίσω σε μικρή απόσταση, για να πραγματοποιήσετε μια τομή. 12 Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

15 3. Εξαρτήματα της συσκευής και προδιαγραφές 3.3 Τεχνικά χαρακτηριστικά Γενικές πληροφορίες για τη συσκευή Εγκρίσεις: Τα σήματα έγκρισης που αφορούν την εκάστοτε συσκευή βρίσκονται δίπλα στην πινακίδα τύπου. Ονομαστική τάση 100/120/230/240 V AC ±10 % Ονομαστική συχνότητα: Μέγιστη κατανάλωση ισχύος: 50/60 Hz 340 VA Κατηγορία προστασίας : I - σύμφωνα με τα IEC-1010, UL 3101, EN Ηλεκτρικές ασφάλειες 2 x T 3,2 A στη λίστα UL Βαθμός ρύπανσης : 2 σύμφωνα με τα IEC-1010, UL 3101, EN Κατηγορία υπέρτασης : II - σύμφωνα με τα IEC-1010, UL 3101, EN Εκλυόμενη ποσότητα θερμότητας (μέγ.): 340 J/s Εύρος θερμοκρασίας λειτουργίας: +10 C έως +35 C Θερμοκρασιακό εύρος κατά τη φύλαξη: +5 C έως +55 C Σχετ. ατμοσφαιρική υγρασία: Ατμοσφαιρική υγρασία φύλαξης: < 80 % μεγ. 80 % χωρίς συμπύκνωση Διαστάσεις και βάρη Βασική συσκευή πλάτος (με χειροτροχό): πλάτος (χωρίς χειροτροχό): βάθος (με λεκάνη υπολειμμάτων τομών): ύψος (συνολικό): ύψος εργασίας (κόψη μαχαιριού): ύψος εργασίας (κόψη μαχαιριού): βάρος (χωρίς προαιρετικά εξαρτήματα): εξωτερικός πίνακας ελέγχου πλάτος: βάθος: Υψόμετρο: ύψος (σε κεκλιμένη θέση): βάρος (καθαρό): 413 mm 300 mm 618 mm 305 mm (με δίσκο αποθήκευσης πάνω στο κάλυμμα) 100 mm (μετρημένο από την πλάκα βάσης) 168 mm (μετρημένο από το τραπέζι) περίπου 37 kg 121 mm 166 mm 50 mm 81 mm περίπου 0,660 kg Leica RM

16 3. Εξαρτήματα της συσκευής και προδιαγραφές Μικροτόμος Ρύθμιση πάχους τομής: Εύρος ρύθμισης πάχους τομής: Τιμές ρύθμισης: Εύρος ρύθμισης πάχους τομής: Τιμές ρύθμισης: Προώθηση δείγματος: Κάθετη προώθηση: μεγ. εύρος κοπής χωρίς ανάκληση: μεγ. εύρος κοπής με ανάκληση: Ανάκληση δείγματος: στη χειροκίνητη λειτουργία κοπής: στη μηχανοκίνητη λειτουργία κοπής: Ηλεκτρική αδρή προώθηση: 0,5-100 μm από 0,5-5,0 µm από 5,0-20,0 μm από 20,0-60,0 μm από 60,0-100,0 µm 1,0-600 µm από 1,0-10,0 μm από 10,0-20,0 μm από 20,0-50,0 μm από 50,0-100,0 µm από 100,0-600,0 µm 28 mm ±1 mm, προώθηση μέσω βηματικού μοτέρ 70 mm 65 mm χωρίς προσανατολισμό δείγματος 60 mm σε βήματα του 0,5 µm σε βήματα του 1,0 µm σε βήματα των 5,0 µm σε βήματα των 10,0 µm σε βήματα του 1,0 μm, σε βήματα των 2,0 μm, σε βήματα των 5,0 μm, σε βήματα των 10,0 µm σε βήματα των 50,0 µm µm σε βήματα των 5 µm, με δυνατότητα απενεργοποίησης εξαρτώμενη από την ταχύτητα, απενεργοποιήσιμη 300 µm/s και 900 µm/s Ταχύτητα κοπής: 0; 0,5-420 mm/s ± 10 % Ταχύτητα επιστροφής: περίπου mm/s ± 10 % Δυνατότητα μετατόπισης της βάσης υποδοχέα μαχαιριού Μετακίνηση στη διεύθυνση βορράς-νότος: Μετατόπιση στη διεύθυνση ανατολή-δύση: Μέγιστες διαστάσεις δείγματος (Π x Υ x Β): Προσανατολισμός δείγματος οριζόντια: κάθετα: ± 24 mm ± 23 mm 50 x 60 x 40 mm Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

17 4.1 Απαιτήσεις χώρου 4. Θέση σε λειτουργία Σταθερή, χωρίς κραδασμούς πάγκος εργαστηρίου με οριζόντια, επίπεδη τάβλα, καθώς και δάπεδο χωρίς πρακτικά καθόλου δονήσεις. Δεν πρέπει να υπάρχει κοντά καμία άλλη συσκευή που να προκαλεί κραδασμούς. Σταθερή θερμοκρασία χώρου μεταξύ + 10 C και + 35 C. Ελεύθερη και άνετη πρόσβαση στο χειροτροχό. 4.2 Συσκευασία παράδοσης Απαγορεύεται η λειτουργία της συσκευής σε χώρους όπου υπάρχει κίνδυνος πρόκλησης έκρηξης. Ο βασικός εξοπλισμός της συσκευής Leica RM2255 περιλαμβάνει τα εξής εξαρτήματα: 1 βασική συσκευή Leica RM χειροτροχός, πλήρης εξωτερικός πίνακας ελέγχου λεκάνη υπολειμμάτων τομών ποδοδιακόπτης, Dummy σετ καλωδίων τροφοδοσίας αποτελούμενο από: 1 καλώδιο τροφοδοσίας "D" καλώδιο τροφοδοσίας "USA-C-J" καλώδιο τροφοδοσίας "UK" ST-BU F-5A κιτ συντήρησης αποτελούμενο από: κλειδί Allen με λαβή, μέγεθος κλειδί Allen με λαβή, μέγεθος κλειδί Allen, μέγεθος κατσαβίδι 3x50, μήκους φιάλη (50 ml) λαδιού για κινητά μέρη, τύπος ασφάλειες λεπτού σύρματος 3,2 AT πινέλο "Leica" με μαγνήτη κάλυμμα προστασίας από τη σκόνη εγχειρίδιο οδηγιών χρήσης CD με το εγχειρίδιο σε διάφορες γλώσσες Θα βρείτε τα προαιρετικά εξαρτήματα στο επάνω μέρος του χαρτοκιβωτίου (σημ. 2, σχ. 9). Συγκρίνετε προσεκτικά τα εξαρτήματα παράδοσης με το δελτίο αποστολής, την απόδειξη παραλαβής και την παραγγελία σας. Σε περίπτωση που διαπιστώσετε αποκλίσεις, απευθυνθείτε αμέσως στην αρμόδια εταιρεία πωλήσεων της Leica. Leica RM

18 4. Θέση σε λειτουργία 4.3 Αποσυσκευασία και τοποθέτηση Κατά την παραλαβή του προϊόντος ελέγξτε τις ενδείξεις κλίσης στη συσκευασία. Εάν η κορυφή του βέλους είναι μπλε, η συσκευασία μεταφέρθηκε σε οριζόντια θέση, έλαβε υπερβολική κλίση ή ανατράπηκε κατά τη μεταφορά. Σημειώστε το στα συνοδευτικά έγγραφα και ελέγξτε το παραδοθέν σύνολο ως προς τυχόν ζημιές. Εικ Χαλαρώστε και αφαιρέστε ξεβιδώνοντας τις επάνω τέσσερις βίδες (2). Αφαιρέστε το καπάκι (1). Αφαιρέστε το κουτί προαιρετικών εξαρτημάτων (3) και τα κουτιά (4) από τη στάνταρ συσκευασία παράδοσης. Φυλάξτε το κουτί μεταφοράς και τα στοιχεία συγκράτησης που περιλαμβάνει για το ενδεχόμενο τυχόν επιστροφών! Εικ Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

19 4. Θέση σε λειτουργία 4.3 Αποσυσκευασία και εγκατάσταση (συνέχεια) 5 6 Αφαιρέστε τη μονάδα στερέωσης (5). Για να το κάνετε, βάλτε το χέρι σας στη χωνευτή λαβή της άνω ακμής της μονάδας (6) και αφαιρέστε την, τραβώντας την προς τα πάνω. Για να ανασηκώσετε τη συσκευή, (7) πιάστε τη μπροστά από την πλάκα βάσης και πίσω κάτω από τη συσκευή και βγάλτε την από το διαμορφωμένο τεμάχιο έδρασης (8). Για να μετακινήσετε τη συσκευή, μην την πιάνετε από το χειροτροχό ή το περιστροφικό κουμπί ρύθμισης του πάχους τομής! 7 Τοποθετήστε τη συσκευή πάνω σε σταθερή τράπεζα εργαστηρίου. Δύο στοιχεία ολίσθησης (9) στο πίσω μέρος της πλάκας βάσης διευκολύνουν τη μετατόπιση της συσκευής πάνω στον πάγκο. Για να μετακινήσετε τη συσκευή, πιάστε την από την πλάκα βάσης, ανασηκώστε την ελαφρώς και σύρτε την πάνω στις επιφάνειες ολίσθησης. Εικ. 10a 9 Λάβετε υπόψη σας τη γωνία απόθεσης προς το τραπέζι για να αποφύγετε παγίδευση των δαχτύλων! Leica RM

20 4. Θέση σε λειτουργία 4.4 Συναρμολόγηση του χειροτροχού Ο χειροτροχός πρέπει να τοποθετείται προτού η συσκευή τεθεί σε λειτουργία για πρώτη φορά. Τα απαιτούμενα εξαρτήματα και εργαλεία βρίσκονται μέσα στην εργαλειοθήκη. 4 3 Το ελατήριο προσαρμογής (4) είναι χαλαρά τοποθετημένο μέσα στον άξονα του χειροτροχού (1) και στερεωμένο με ένα δετήρα καλωδίων για τη μεταφορά. Αφαιρέστε το δετήρα καλωδίων (3). Προσοχή! Το ελατήριο προσαρμογής δεν πρέπει να πέσει έξω! Βάλτε το χειροτροχό (2) στη θέση που υποδεικνύεται πάνω στον άξονα του χειροτροχού (1). Σφίξτε τη βίδα (2a) στο κεντρικό άνοιγμα του χειροτροχού με ένα κλειδί Allen μεγέθους a Εικ. 11 Αφαιρέστε την προστατευτική μεμβράνη από τον αυτοκόλλητο δίσκο επικάλυψης και τοποθετήστε το δίσκο επικάλυψης στο χειροτροχό. 4.5 Ηλεκτρικές συνδέσεις Η συσκευή ΠΡΕΠΕΙ να συνδεθεί σε γειωμένη πρίζα. Επιτρέπεται μόνο η χρήση καλωδίου που συνοδεύει τη συσκευή και που συμφωνεί με το πρότυπο της χώρας σας. Μην χρησιμοποιείτε καλώδιο τροφοδοσίας ή αγωγό προστασίας! Έλεγχος ρυθμισμένης τάσης Η συσκευή Leica RM2255 μπορεί να συνδεθεί σε διάφορα ηλεκτρικά δίκτυα (ανάλογα με την τάση και τη συχνότητα) και, κατά συνέπεια, παρέχεται πάντοτε μαζί με ένα σετ διαφόρων καλωδίων τροφοδοσίας. Οι καινούργιες συσκευές είναι ρυθμισμένες από το εργοστάσιο στην τάση των 230 V. Αυτό επισημαίνεται με μια κίτρινη ετικέτα (230 VOLT) στην πίσω πλευρά της, που καλύπτει τον κεντρικό διακόπτη και την είσοδο του καλωδίου τροφοδοσίας. Προτού συνδέσετε τη συσκευή στο ηλεκτρικό δίκτυο, πρέπει να ελέγξετε οπωσδήποτε αν η ρύθμιση του επιλογέα τάσης συμφωνεί με την τοπική τάση! Τυχόν εσφαλμένη ρύθμιση του επιλογέα τάσης μπορεί να προκαλέσει σοβαρές ζημίες στη συσκευή! Όταν ρυθμίζετε τον επιλογέα τάσης, η συσκευή δεν πρέπει να είναι συνδεδεμένη στο δίκτυο. 18 Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

21 4. Θέση σε λειτουργία Έλεγχος ρυθμισμένης τάσης (συνέχεια) Ο επιλογέας τάσης βρίσκεται πάνω από τον κεντρικό διακόπτη, στην πίσω πλευρά της συσκευής στα αριστερά (εικ. 12). Η ρυθμισμένη τιμή τάσης εμφανίζεται στο παράθυρο (22). Τοποθετήστε ένα μικρό κατσαβίδι στην εγκοπή (25) και βγάλτε τραβώντας με προσοχή το παρέμβυσμα Αφαιρέστε το περίβλημα του επιλογέα τάσης (21) μαζί με τις ασφάλειες (23). Αφαιρέστε το μπλοκ του επιλογέα τάσης (24) (λευκό) και επανατοποθετήστε το κατά τέτοιον τρόπο, ώστε στο παράθυρο (22) να εμφανίζεται η σωστή τιμή για την τοπική τάση. Επανατοποθετήστε το περίβλημα του επιλογέα τάσης με το μπλοκ και τις ασφάλειες πιέζοντάς το προς τα μέσα μέχρι να κουμπώσει (ακούγεται ένα κλικ) Εικ. 12 Σύνδεση στο ηλεκτρικό δίκτυο Προτού συνδέσετε το καλώδιο τροφοδοσίας, ελέγξτε αν ο κεντρικός διακόπτης (27) στην πίσω πλευρά της συσκευής βρίσκεται στη θέση "O" = OFF. Η συσκευή παραδίδεται με διάφορα καλώδια τροφοδοσίας, ανάλογα με τη χώρα χρήσης της. Βεβαιωθείτε ότι το καλώδιο τροφοδοσίας που χρησιμοποιείτε έχει το σωστό βύσμα για την πρίζα. Συνδέστε το ένα άκρο του καλωδίου τροφοδοσίας στην υποδοχή (26) και το άλλο άκρο του στην πρίζα. Η έκθεση σε ακραίες θερμοκρασιακές διαφορές και υψηλή υγρασία μπορεί να προκαλέσει το σχηματισμό νερού συμπύκνωσης. Στην περίπτωση αυτή, πρέπει να περιμένετε τουλάχιστον 2 ώρες για να ενεργοποιήσετε τη συσκευή, έτσι ώστε η συσκευή να μπορέσει να εγκλιματιστεί (να λάβει τη θερμοκρασία χώρου)! Αν δεν τηρηθεί ο χρόνος αναμονής, ενδέχεται να προκληθούν ζημίες στη συσκευή. Leica RM

22 4. Θέση σε λειτουργία Σύνδεση του ρευματοδότη προστασίας Συνδέστε το ρευματοδότη προστασίας (18) που συνοδεύει τη συσκευή στην υποδοχή σύνδεσης για τον ποδοδιακόπτη (19), στην πίσω πλευρά της συσκευής, και στερεώστε την σφίγγοντας τις βίδες (20). Σύνδεση ποδοδιακόπτη (προαιρετικό εξάρτημα) Αν πρόκειται να χρησιμοποιήσετε ποδοδιακόπτη με τη συσκευή, συνδέστε τον όπως και το ρευματοδότη προστασίας. Προσοχή! Η συσκευή δεν μπορεί να λειτουργήσει χωρίς συνδεδεμένο ρευματοδότη προστασίας ή ποδοδιακόπτη. Σε αυτήν την περίπτωση ανάβει η λυχνία E-STOP Σύνδεση εξωτερικού πίνακα ελέγχου 16 Το καλώδιο σύνδεσης (15) του εξωτερικού πίνακα ελέγχου συνδέεται σταθερά στο μικροτόμο. Δεν επιτρέπεται να το αποσυνδέετε. Βάλτε το βύσμα (14) του καλωδίου σύνδεσης (15) στην υποδοχή σύνδεσης (16) στην πίσω πλευρά του εξωτερικού πίνακα ελέγχου. Για να στερεώσετε το βύσμα, σφίξτε τις δύο βίδες (17). Εικ Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

23 5. Χειρισμός 5.1 Χειριστήρια και η λειτουργία τους Οι λειτουργίες χειρισμού του μικροτόμου διατίθενται σε έναν εξωτερικό πίνακα ελέγχου και σε μια μονάδα απεικόνισης ενδείξεων (κονσόλα) πάνω στο μικροτόμο. Υπάρχει στη συσκευή μία κονσόλα όπου απεικονίζεται η τρέχουσα κατάσταση λειτουργίας και οι διάφορες ρυθμίσεις της. Όλες οι λειτουργίες χειρισμού είναι διατεταγμένες κεντρικά στον εξωτερικό πίνακα ελέγχου. Τα πλήκτρα και οι ενδείξεις είναι τακτοποιημένα σε ομάδες λειτουργίας Κονσόλα της συσκευής E-STOP LED Ανάβει όταν ενεργοποιηθεί η λειτουργία EMERGENCY STOP. LED - RETRACT Ανάβει κατά τη διάρκεια ανάκλησης του δείγματος. Οθόνη τριών ψηφίων όπου εμφανίζεται το πάχος τομής/πάχος trimming. Οθόνη τεσσάρων ψηφίων του μετρητή τομών. Πλήκτρο MENU MODE Για εναλλαγή μεταξύ του αθροίσματος πάχους τομών και του μετρητή τομών. M-STOP LED Ανάβει όταν ενεργοποιηθεί ο μηχανισμός ασφάλισης του χειροτροχού. Πράσινο LED Ανάβει όταν είναι ενεργή η λειτουργία trimming. Πράσινο LED Ανάβει όταν είναι ενεργή η λειτουργία κοπής. Πράσινο LED Άθροισμα πάχους τομών, δείχνει το άθροισμα όλων των τομών. Πράσινο LED Ο μετρητής τομών δείχνει τον αριθμό όλων των τομών. Πλήκτρο CLEAR Μηδενίζει την ένδειξη (θέση 0) (μετρητή τομών ή άθροισμα πάχους τομών). MENU MODE + CLEAR Όταν πατιούνται ταυτόχρονα γίνεται μετάβαση στη ρύθμιση της τιμής ανάκλησης. Εικ. 14 Leica RM

24 5. Χειρισμός Εξωτερικός πίνακας ελέγχου Πλήκτρα για τη ρύθμιση του πάχους τομής/πάχους trimming. Οθόνη τριών ψηφίων για την εμφάνιση του πάχους τομής/πάχους trimming. Πράσινο LED Ανάβει όταν είναι ενεργή η λειτουργία trimming. Περιστροφικό κουμπί για τη ρύθμιση της ταχύτητας κοπής. Κίτρινο LED αναβοσβήνει κατά την αδρή προώθηση προς τα πίσω, ανάβει κατά την επίτευξη της πίσω οριακής θέσης. Πράσινο LED Ανάβει όταν είναι ενεργή η λειτουργία κοπής. Πλήκτρο CUT MODE Επιλογή του τρόπου λειτουργίας Πράσινες LED για την εμφάνιση του ενεργού τρόπου λειτουργίας Πλήκτρο τοποθέτησης παραθύρου κοπής Πράσινο LED αναβοσβήνει έως ότου ρυθμιστεί η 2η ακμή του παραθύρου κοπής Κίτρινο LED αναβοσβήνει κατά την αδρή προώθηση προς τα εμπρός, ανάβει κατά την επίτευξη της μπροστά οριακής θέσης. Πλήκτρο TRIM/SECT Εναλλαγή μεταξύ λειτουργίας κοπής και λειτουργίας trimming. Κίτρινο LED Ανάβει όταν ενεργοποιηθεί το μοτέρ. Πλήκτρα αδρής προώθησης Στη λειτουργία trimming: αδρή προώθηση προς τα πίσω γρήγορα αδρή προώθηση προς τα εμπρός γρήγορα αδρή προώθηση προς τα εμπρός αργά αδρή προώθηση προς τα πίσω αργά Πράσινο LED Ανάβει όταν απενεργοποιηθεί το μοτέρ ή όταν σταματήσει στο επόμενο σημείο στάσης. Πλήκτρα Έναρξη/διακοπή μηχανοκίνητης κοπής. Στη λειτουργία κοπής: πολλαπλό βήμα προς τα πίσω πολλαπλό βήμα προς τα εμπρός απλό βήμα προς τα εμπρός απλό βήμα προς τα πίσω Εικ Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

25 5. Χειρισμός 5.2 Ενεργοποίηση της συσκευής Όταν ενεργοποιήσετε τη συσκευή από τον κεντρικό διακόπτη, δεν επιτρέπεται να πατήσετε ταυτόχρονα κάποιο από τα πλήκτρα του εξωτερικού πίνακα ελέγχου ή τον ποδοδιακόπτη (προαιρετικό εξάρτημα)! Ενεργοποιήστε τη συσκευή από τον κεντρικό διακόπτη πίσω δεξιά. Η ενεργοποίηση της συσκευής επιβεβαιώνεται από ένα ηχητικό σήμα. Η συσκευή εκτελεί αρχικοποίηση για σύντομο χρονικό διάστημα. Ακολουθεί η ένδειξη (εδώ απλώς ως παράδειγμα) της έκδοσης του λογισμικού στην ένδειξη LED τεσσάρων ψηφίων. Η ένδειξη αυτή σβήνει ύστερα από 2 δευτερόλεπτα περίπου, και μετά εμφανίζεται η ένδειξη "0000". Μόλις ενεργοποιηθεί η συσκευή, ανάβει στον πίνακα ελέγχου και στο πεδίο απεικόνισης ενδείξεων (κονσόλα) του μικροτόμου τα πεδία ενδείξεων και τα LED όλων των ενεργοποιημένων λειτουργιών. 2 Στην οθόνη LED τριών ψηφίων εμφανίζεται κάθε φορά η τελευταία ρυθμισμένη τιμή για το πάχος τομής (ή το πάχος trimming), ανάλογα με το ποια ρύθμιση ήταν ενεργοποιημένη τελευταία. Αυτό συμβαίνει ταυτόχρονα στον εξωτερικό πίνακα ελέγχου και το μικροτόμο. Το LED της ενεργής λειτουργίας (στην προκειμένη περίπτωση, το πάχος τομής) ανάβει με πράσινο χρώμα. 4 Όταν ανάψει το κόκκινο LED στο πεδίο E-STOP (2) της κονσόλας της συσκευής, σημαίνει ότι είτε ότι είναι ενεργοποιημένη η λειτουργία σταματήματος έκτακτης ανάγκης (πατήθηκε ο διακόπτης EMERGENCY STOP ή ο ποδοδιακόπτης) ότι ο ρευματοδότης προστασίας (ο προαιρετικός ποδοδιακόπτης) είναι αποσυνδεδεμένος ή δεν είναι συνδεδεμένος σωστά στην υποδοχή. Αν ανάψει το κίτρινο LED στο πεδίο M-STOP (4) της κονσόλας, σημαίνει ότι ενεργοποιήθηκε ο μηχανικός μηχανισμός ασφάλισης ή το φρένο του χειροτροχού (σημ. 3 στο σχ. 3). Η έναρξη λειτουργίας της συσκευής δεν είναι δυνατή, όσο το LED είναι αναμμένο. Leica RM

26 5. Χειρισμός 5.3 Στοιχεία απεικόνισης και ελέγχου Οθόνη τριών ψηφίων Επιλογή λειτουργίας κοπής και trimming Εικ. 16 Η οθόνη αυτή υπάρχει τόσο στη συσκευή όσο και στον εξωτερικό πίνακα ελέγχου. Όταν ανάβει το LED SECT, η οθόνη δείχνει το εκάστοτε ρυθμισμένο πάχος τομής σε µm. Όταν ανάβει το LED TRIM, η οθόνη δείχνει το επιλεγμένο πάχος trimming σε µm. Για εναλλαγή μεταξύ της λειτουργίας κοπής και της λειτουργίας trimming, πατήστε το πλήκτρο TRIM SECT. Η ένδειξη εναλλάσσεται κάθε φορά που πατάτε το πλήκτρο ανάμεσα στην τιμή SECT και την τιμή TRIM. Στην ένδειξη SECT το πάχος τομής έχει πάντοτε τιμές από 0,50 έως 100,0 µm και στην ένδειξη TRIM το πάχος trimming κυμαίνεται μεταξύ 1,0 και 600 µm. Ρύθμιση του πάχους τομής/πάχους trimming Η ρύθμιση πραγματοποιείται με τα πλήκτρα - του εξωτερικού πίνακα ελέγχου. Εύρος ρύθμισης πάχους τομής: 0, µm Τιμές ρύθμισης: από 0,5-5,0 µm σε βήματα του 0,5 µm από 5,0-20,0 µm σε βήματα του 1,0 µm από 20,0-60,0 µm σε βήματα των 5,0 µm από 60,0-100,0 µm σε βήματα των 10,0 µm Εύρος ρύθμισης πάχους trimming: µm Τιμές ρύθμισης: από 1,0-10,0 µm σε βήματα του 1,0 µm από 10,0-20,0 µm σε βήματα των 2,0 µm από 20,0-50,0 µm σε βήματα των 5,0 µm από 50,0-100,0 µm σε βήματα των 10,0 µm Λειτουργίες αδρής προώθησης από 100,0-600,0 µm σε βήματα των 50,0 µm Η ηλεκτρική αδρή προώθηση με δύο σκάλες ταχύτητας εξυπηρετεί στη γρήγορη μετακίνηση του δείγματος προς την κατεύθυνση του μαχαιριού και αντίθετα από την κατεύθυνση του μαχαιριού. Στα πλήκτρα με το διπλό βέλος η ταχύτητα ανέρχεται στα 900 µm/s, στα πλήκτρα με ένα βέλος στα 300 μm/s. Στη λειτουργία κοπής, η λειτουργία της αδρής προώθησης μπορεί να εκτελεστεί με δύο τρόπους: καθορισμένη (βηματική) προσέγγιση (λειτουργία STEP) και συνεχής μετακίνηση του δείγματος. Η συσκευή παραδίδεται από το εργοστάσιο με τη λειτουργία STEP απενεργοποιημένη. 24 Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

27 5. Χειρισμός Λειτουργία κοπής Λειτουργία των πλήκτρων στη λειτουργία STEP πολλαπλό βήμα προς τα πίσω απλό βήμα προς τα πίσω Στη λειτουργία κοπής, ο χρήστης μπορεί να επιλέξει μεταξύ της συνεχούς και της βηματικής προώθησης (λειτουργία STEP). Στην περίπτωση της συνεχούς προώθησης, τα πλήκτρα αδρής προώθησης έχουν την ίδια λειτουργία όπως και στη λειτουργία trimming. Η λειτουργία STEP εξυπηρετεί στην καθορισμένη προσέγγιση του δείγματος στη λεπίδα. Ενεργοποιήστε τη λειτουργία STEP: Ενεργοποιήστε τη συσκευή και ταυτόχρονα πατήστε και κρατήστε πατημένο το πλήκτρο στον πίνακα ελέγχου. (Για να απενεργοποιήσετε τη λειτουργία, ενεργήστε ομοίως, κρατώντας όμως πατημένο το πλήκτρο.) Κατά την αρχικοποίηση της συσκευής, κρατήστε πατημένο το πλήκτρο, ώσπου να διαγραφεί ο αριθμός έκδοσης του λογισμικού από την οθόνη (βεβαιωθείτε πως εμφανίστηκε ο αριθμός έκδοσης 2.1). πολλαπλό βήμα προς τα εμπρός απλό βήμα προς τα εμπρός Αυτό το χαρακτηριστικό είναι διαθέσιμο μόνο για την έκδοση 2.1 και νεότερες. Αν διαθέτετε έκδοση λογισμικού παλαιότερη από την 2.1, αποταθείτε στην Τεχνική υποστήριξη πελατών της Leica. Πατήστε το πλήκτρο TRIM/SECT και επιλέξτε τρόπο λειτουργίας κοπής (ανάβει η LED SECT). Αν πατήσετε τα πλήκτρα (με ένα βέλος) για την αργή αδρή προώθηση, εκτελείται συνεχώς μια συγκεκριμένη, βηματική προώθηση (STEP) σύμφωνα με την τιμή που εμφανίζεται στην οθόνη κατά την εκάστοτε κατεύθυνση (απλό βήμα). Αν πατήσετε τα πλήκτρα για τη γρήγορη αδρή προώθηση (με δύο βέλη) στιγμιαία, εκτελείται επίσης ένα απλό βήμα κατά την εκάστοτε κατεύθυνση. Αν πατήσετε τα πλήκτρα για τη γρήγορη αδρή προώθηση παρατεταμένα, εκτελείται πολλαπλή προώθηση, όσο το πλήκτρο παραμένει πατημένο. λειτουργία trimming Στη λειτουργία trimming εκτελείται με τα πλήκτρα αδρής προώθησης μια συνεχής μετακίνηση, όσο το πλήκτρο παραμένει πατημένο. Το πλήκτρο για τη γρήγορη μετακίνηση προς τα πίσω διαθέτει μια λειτουργία ασφάλισης. Μη βάλετε τα δάχτυλά σας μεταξύ σφιγκτήρα δείγματος και μικροτόμου για να αποφύγετε παγίδευσή τους! αδρή προώθηση προς τα πίσω 40 Για να ξεκινήσει η γρήγορη μετακίνηση προς τα πίσω (αντίθετα από την κατεύθυνση του μαχαιριού), πατήστε το πλήκτρο. Μόλις πατηθεί το πλήκτρο, εκτελείται μετακίνηση της κεφαλής του δείγματος μέχρι την πίσω οριακή θέση. Για να σταματήσει η μετακίνηση, πατήστε ένα από τα τέσσερα πλήκτρα αδρής προώθησης. Το κίτρινο LED (40) του πλήκτρου αναβοσβήνει όσο η κεφαλή του δείγματος κινείται και ανάβει μόνιμα όταν αυτή φτάσει στην πίσω οριακή θέση. Leica RM

28 5. Χειρισμός Αδρή προώθηση προς τα εμπρός 41 Για να ξεκινήσει η αργή μετακίνηση προς τα πίσω, πατήστε το πλήκτρο.το δείγμα κινείται όσο πατάτε και κρατάτε το πλήκτρο. Για να ξεκινήσει η γρήγορη ή η αργή μετακίνηση προς τα εμπρός, πατήστε το αντίστοιχο πλήκτρο. Το δείγμα κινείται όσο πατάτε και κρατάτε το πλήκτρο. Κατά τη διάρκεια της μετακίνησης προς τα εμπρός, το κίτρινο LED (41) του πλήκτρου αναβοσβήνει. Μόλις η κεφαλή του δείγματος φτάσει στην εμπρός οριακή θέση, ακούγεται ένα ηχητικό σήμα και το LED ανάβει σταθερά. Εικ. 17 Οθόνη τεσσάρων ψηφίων στη συσκευή Η οθόνη τεσσάρων ψηφίων είναι ρυθμιζόμενη. Όταν ανάβει το LED Σ µm, η οθόνη δείχνει το άθροισμα του πάχους τομών όλων των τομών που έγιναν από την ενεργοποίηση της συσκευής εκφρασμένο σε µm. (άθροισμα πάχους τομών) Όταν ανάβει το LED Σ n, η οθόνη δείχνει τον αριθμό όλων των τομών που έχουν γίνει μέχρι τη συγκεκριμένη στιγμή. Για εναλλαγή των ενδείξεων, πατήστε το MENU MODE, έως ότου ανάψει το LED του επιθυμητού τύπου ένδειξης. Για να μηδενίσετε το άθροισμα του πάχους τομών ή τον αριθμό τομών, πατήστε το CLEAR. Μηδενίζεται μόνο η τιμή που υπάρχει στην οθόνη τη δεδομένη στιγμή. Προσοχή! Αν απενεργοποιήσετε τη συσκευή από τον κεντρικό διακόπτη, οι δύο τιμές (άθροισμα πάχους τομών και αριθμός τομών) διαγράφονται από τη μνήμη. Ανάκληση δείγματος Για λόγους προστασίας του μαχαιριού και του δείγματος, το δείγμα απομακρύνεται από το μαχαίρι κατά τη διάρκεια της κίνησης επιστροφής στην επάνω αρχική θέση. Στη μηχανοκίνητη λειτουργία κοπής, η ανάκληση εξαρτάται από την εκάστοτε ρυθμισμένη ταχύτητα κοπής. Στη χειροκίνητη λειτουργία, η τιμή ανάκλησης ρυθμίζεται μεταξύ των τιμών 5 και 100 µm με βήματα των 5 µm. Η ανάκληση του δείγματος είναι ρυθμισμένη από το εργοστάσιο στα 10 µm. Η ανάκληση του δείγματος μπορεί να απενεργοποιηθεί για τη χειροκίνητη και τη μηχανοκίνητη λειτουργία κοπής, αν είναι απαραίτητο. Η εκάστοτε ρύθμιση διατηρείται και μετά την απενεργοποίηση της συσκευής. 26 Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

29 5. Χειρισμός Ρύθμιση της τιμής ανάκλησης + Για να ενεργοποιήσετε τη ρύθμιση της ανάκλησης, πατήστε ταυτόχρονα τα πλήκτρα MENU MODE και CLEAR. Στην οθόνη τεσσάρων ψηφίων εμφανίζεται η τρέχουσα ρυθμισμένη τιμή (π.χ. "025" = 25 µm) με τη μορφή τριψήφιου αριθμού. ή Επιλέξτε την τιμή ανάκλησης που επιθυμείτε. Η τιμή ανάκλησης μπορεί να αλλάξει με τα πλήκτρα - στον εξωτερικό πίνακα ελέγχου με βήματα των 5 µm και να λάβει μια μέγιστη τιμή μέχρι τα 100 µm. Για να εγκαταλείψετε τη ρύθμιση της ανάκλησης, πατήστε το πλήκτρο MENU MODE. Ύστερα από κάθε τομή θα εκτελείται μια κίνηση ανάκλησης κατά την τιμή που μόλις ρυθμίσατε. 4 Κατά τη διάρκεια ανάκλησης του δείγματος, ανάβει το κίτρινο LED (4) της ένδειξης RETRACT στη συσκευή. Απενεργοποίηση ανάκλησης δείγματος + Ενεργοποιήστε τη ρύθμιση της ανάκλησης πατώντας ταυτόχρονα τα πλήκτρα MENU MODE και CLEAR. Για να απενεργοποιήσετε την ανάκληση του δείγματος, πατήστε το πλήκτρο στον εξωτερικό πίνακα ελέγχου τόσες φορές, μέχρι να εμφανιστεί στην οθόνη η ένδειξη "OFF". Για να εγκαταλείψετε τη ρύθμιση της ανάκλησης, πατήστε το πλήκτρο MENU MODE. Όταν η ανάκληση είναι απενεργοποιημένη, το δείγμα δεν ανακαλείται. 4 Το κίτρινο LED (4) της ένδειξης RETRACT δεν ανάβει. Leica RM

30 5. Χειρισμός Ρύθμιση της ταχύτητας κοπής Η ταχύτητα κοπής μπορεί να ρυθμιστεί αδιαβάθμητα με τον περιστροφικό επιλογέα του εξωτερικού πίνακα ελέγχου (μπορεί να λάβει τιμές από mm/s). Οι τιμές της κλίμακας από το 1 μέχρι το 10 δεν αντιστοιχούν σε συγκεκριμένη ταχύτητα. Η κλίμακα έχει απλώς ενδεικτικό χαρακτήρα. Η ρυθμισμένη ταχύτητα κοπής είναι ενεργή μόνο εντός των ορίων της περιοχής τομής. Εκτός της περιοχής κοπής χρησιμοποιείται υψηλότερη ταχύτητα. Ρύθμιση ενός παραθύρου κοπής 43 Το παράθυρο κοπής επιτρέπει τη βέλτιστη προσαρμογή της περιοχής τομής στο πραγματικό μέγεθος του δείγματος. Η ρύθμιση του παραθύρου κοπής διατηρείται μετά την απενεργοποίηση της συσκευής. Περιστρέψτε το χειροτροχό, για να φέρετε την κάτω ακμή του δείγματος περίπου 3 mm πάνω από την κόψη του μαχαιριού. Πατήστε το πλήκτρο "SET SECTIONING WINDOW". Τότε καθορίζεται η πρώτη ακμή του παραθύρου. Το πράσινο LED (43) του πλήκτρου αναβοσβήνει μετά τον καθορισμό της πρώτης ακμής του παραθύρου. Οδηγήστε το δείγμα μέχρι την επάνω ακμή προσπερνώντας την κόψη και πατήστε ξανά το πλήκτρο "SET SECTIONING WINDOW". Μετά τον καθορισμό της δεύτερης ακμής του παραθύρου, το πράσινο LED του πλήκτρου σβήνει ξανά. Αυτό δείχνει ότι έγιναν αποδεκτές και οι δύο τιμές. Για τον καθορισμό του παραθύρου κοπής πρέπει να καταχωρείται πάντοτε ένα ζεύγος τιμών. Η σειρά καταχώρισης (επάνω ή κάτω) δεν έχει σημασία. Ακύρωση ρυθμισμένου παραθύρου κοπής Για να ακυρώσετε ένα ρυθμισμένο παράθυρο κοπής, πατήστε μια φορά το πλήκτρο "SET SECTIONING WINDOW", προτού ξεκινήσετε. Τότε, η περιοχή κοπής ρυθμίζεται στη μέγιστη τιμή (που αντιστοιχεί σε ολόκληρη την περιοχή κοπής). 28 Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

31 Λειτουργίες κοπής 5. Χειρισμός Η συσκευή μπορεί να ρυθμιστεί στη χειροκίνητη και τη μηχανοκίνητη λειτουργία. Μπορείτε να επιλέξετε μεταξύ τεσσάρων ρυθμίσεων: ROCK στη χειροκίνητη λειτουργία καθώς και CONT, SINGLE και STEP στη μηχανοκίνητη λειτουργία. Εικ. 18 Επιλογή του τρόπου λειτουργίας Για να επιλέξετε τον τρόπο λειτουργίας, πατήστε το πλήκτρο CUT MODE του εξωτερικού πίνακα ελέγχου τόσες φορές, μέχρι να ανάψει το πράσινο της λειτουργίας που θέλετε. Χειροκίνητη λειτουργία κοπής Επιλέξτε τη λειτουργία ROCK. Για λόγους ασφαλείας, την πρώτη φορά που θα ενεργοποιήσετε τη συσκευή δεν είναι ρυθμισμένη καμία λειτουργία. Μετακινήστε το χειροτροχό μπρος-πίσω σε μικρή απόσταση, για να πραγματοποιήσετε μια τομή (Rocking Mode). Κάθε αλλαγή της φοράς περιστροφής του χειροτροχού καταγράφεται ηλεκτρονικά και μετατρέπεται εναλλάξ σε κίνηση προώθησης ή ανάκλησης του δείγματος. Στη χειροκίνητη λειτουργία είναι δυνατόν να χρησιμοποιήσετε τόσο τη συμβατική μέθοδο πλήρης περιστροφής του χειροτροχού όσο και τη λειτουργία παλινδρόμησης (Rocking Mode). Έναρξη και διακοπή μηχανοκίνητης κοπής και ή Για να ξεκινήσει η μηχανοκίνητη κοπής, πατήστε ταυτόχρονα τα πλήκτρα RUN/STOP και ENABLE, αφότου επιλέξετε τη λειτουργία που θέλετε. Όσο λειτουργεί ο κινητήρας κοπής, ανάβει το κίτρινο LED του πλήκτρου RUN/STOP. Για να σταματήσει η μηχανοκίνητη κοπή, πατήστε το πλήκτρο RUN/STOP ή το πλήκτρο ENABLE. Σε περίπτωση που ανάβουν τόσο το πράσινο όσο και το κίτρινο LED στο πλήκτρο RUN/STOP, ο κινητήρας κοπής βρίσκεται ακόμη σε λειτουργία, αλλά θα σταματήσει στην επόμενη άνω τελική θέση της κατακόρυφης διαδρομής. Leica RM

32 5. Χειρισμός Μηχανοκίνητη λειτουργία κοπής Σε μηχανοκίνητη λειτουργία μπορείτε να διαλέξετε μεταξύ τριών λειτουργιών: CONT = συνεχής διαδρομή, SINGLE = μία διαδρομή STEP = βηματική διαδρομή. Λειτουργία CONT (συνεχής διαδρομή) Επιλέξτε τη λειτουργία CONT. Με την έναρξη της διαδικασίας κοπής εκτελούνται τόσες πολλές τομές, έως ότου σταματήσει η διαδικασία κοπής με το πλήκτρο RUN/STOP ή το πλήκτρο ENABLE. Κατόπιν το δείγμα σταματά στην επόμενη άνω τελική θέση της κατακόρυφης διαδρομής. Λειτουργία SINGLE (μία διαδρομή) Επιλέξτε τη λειτουργία SINGLE. Με την έναρξη της διαδικασίας κοπής εκτελείται μία κοπή. Κατόπιν το δείγμα σταματά αυτόματα στην άνω τελική θέση της κατακόρυφης διαδρομής. Στη μηχανοκίνητη λειτουργία κοπής, η διαδικασία κοπής μπορεί να ξεκινήσει και να σταματήσει και με τον ποδοδιακόπτη (προαιρετικό εξάρτημα), αντί με τα πλήκτρα RUN/STOP και ENABLE. Βλ. επίσης ενότητα "Ποδοδιακόπτης". και Λειτουργία STEP (βηματική διαδρομή) Επιλέξτε τη λειτουργία STEP. Με την έναρξη της διαδικασίας κοπής εκτελείται μετακίνηση του δείγματος όσο κρατάτε πατημένα τα πλήκτρα ή τον ποδοδιακόπτη. Αν αφήσετε τα πλήκτρα ή τον ποδοδιακόπτη, το δείγμα σταματά αμέσως. 30 Εγχειρίδιο οδηγιών χρήσης, Έκδ. 1.8 Αναθ.C 07/2013

33 5. Χειρισμός Ένδειξη υπολειπόμενης διαδρομής HOME Κεφαλή δείγματος Υπολειπόμενη διαδρομή Συνολική προώθηση 41 Εικ. 19 Η οπτική και ακουστική ένδειξη υπολειπόμενης διαδρομής ενημερώνει το χρήστη κατά το trimming και την κοπή ότι μέχρι την εμπρός οριακή θέση απομένει διαδρομή προώθησης του 1 mm. Το κίτρινο LED (41) του πλήκτρου COARSE FEED ανάβει με την έναρξη της υπολειπόμενης διαδρομής. Επιπλέον, επί 2 δευτερόλεπτα ηχεί ένα ακουστικό σήμα. Η διαδικασία κοπής διακόπτεται και η κεφαλή του δείγματος σταματά στην επάνω οριακή θέση. Από το σημείο αυτό διατίθεται ακόμα υπολειπόμενη διαδρομή του 1 mm περίπου. Στην περιοχή υπολειπόμενης διαδρομής δεν είναι πλέον εφικτή η προώθηση του δείγματος προς την κατεύθυνση του μαχαιριού με τα πλήκτρα αδρής προώθησης. και ή Ξεκινήστε τη μηχανοκίνητη κοπή από την αρχή. Το κίτρινο LED (41) του πλήκτρου COARSE FEED ανάβει. Μόλις το δείγμα φτάσει στην πρόσθια τελική θέση, η διαδικασία κοπής σταματά αυτόματα. Κατά την επανεκκίνηση δεν εκτελείται πια προώθηση. Για να συνεχίσετε την εργασία σας, οδηγήστε το δείγμα στην πίσω οριακή θέση (HOME) πατώντας το αντίστοιχο πλήκτρο αδρής προώθησης και συνεχίστε την κοπή. Για το σκοπό αυτόν, ΠΡΕΠΕΙ να μεταβείτε με το πλήκτρο TRIM/SECT στη λειτουργία trimming, διαφορετικά η χρήση της αδρής προώθησης δεν θα είναι δυνατή. Αν η κεφαλή του δείγματος βρίσκεται ήδη στην περιοχή υπολειπόμενης διαδρομής κατά την ενεργοποίηση της συσκευής, μετά την εμφάνιση της έκδοσης λογισμικού ηχεί ένα πρόσθετο ακουστικό σήμα. Για να συνεχίσετε την εργασία σας, το δείγμα πρέπει να μετακινηθεί λίγο προς τα πίσω με τα πλήκτρα αδρής προώθησης (ενεργοποιήστε τη λειτουργία trimming!). Στην περιοχή υπολειπόμενης διαδρομής, η λειτουργία STEP δεν είναι ενεργοποιημένη. Leica RM
