1 Εγχειρίδιο Χρήσης Εξεταστικού Κρεβατιού

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΣΤΑΣΕΙΣ L:190 x W:60 cm ΥΨΟΣ 70 cm ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΗΣ ΚΕΦΑΛΗΣ L: 66 x W: 60 cm ΜΟΙΡΕΣ ΚΛΙΣΗΣ ΒΑΣΗΣ ΚΕΦΑΛΗΣ 15, 27, 36, 41 ΜΕΓΙΣΤΟ ΒΑΡΟΣ ΑΣΘΕΝΟΥΣ 200 KG ΒΑΡΟΣ ΚΡΕΒΑΤΙΟΥ 32.

2 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΔΙΑΣΤΑΣΕΙΣ L:190 x W:60 cm ΥΨΟΣ 70 cm ΔΙΑΣΤΑΣΕΙΣ ΒΑΣΗΣ ΚΕΦΑΛΗΣ L: 66 x W: 60 cm ΜΟΙΡΕΣ ΚΛΙΣΗΣ ΒΑΣΗΣ ΚΕΦΑΛΗΣ 15, 27, 36, 41 ΜΕΓΙΣΤΟ ΒΑΡΟΣ ΑΣΘΕΝΟΥΣ 200 KG ΒΑΡΟΣ ΚΡΕΒΑΤΙΟΥ 32.5 KG ΔΙΑΣΤΑΣΕΙΣ ΣΥΣΚΕΥΑΣΙΑΣ L193 x W 62 x H13cm GW: 41 Kg Ανταλλακτικά Ref. No. Περιγραφή Βάση Ρολού Χαρτιού Τα εξαρτήματα εγκατάστασης του Εξεταστικού Κρεβατιού αναφέρονται στην Εικόνα #1. ΠΛΑΙΣΙΟ ΚΡΕΒΑΤΙΟΥ ΣΤΗΡΙΓΜΑ ΒΡΑΧΙΟΝΑ ΣΤΗΡΙΞΗΣ M10 ΒΙΔΑ M6 ΒΙΔΑ ΣΤΗΡΙΓΜΑ ΧΑΡΤΙΟΥ ΒΑΣΗ ΚΡΕΒΑΤΙΟΥ φ10 ΕΠΙΠΕΔΗ ΡΟΔΕΛΑ φ10 ΕΛΙΚΟΕΙΔΗ ΡΟΔΕΛΑ Εικόνα #1 Εγχειρίδιο Χρήσης Εξεταστικού Κρεβατιού

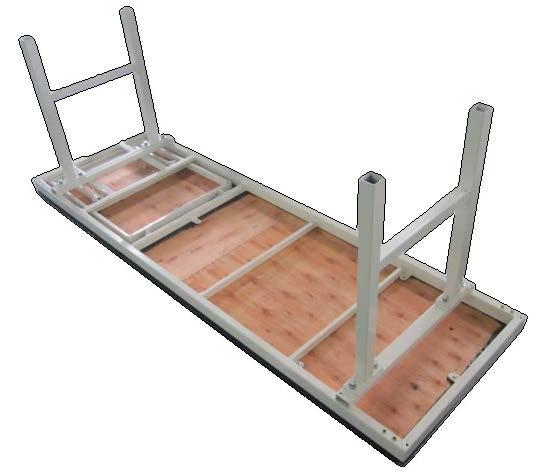

3 1. Εγκατάσταση της Βάσης Κρεβατιού Ταιριάζοντας τις οπές βίδας της βάσης με τις οπές στο πλαίσιο, σφίγγουμε με την βίδα όπως Εικόνα #2. φ10 ΕΛΙΚΟΕΙΔΗ ΡΟΔΕΛΑ M10 ΒΙΔΑ φ10 ΕΠΙΠΕΔΗ ΡΟΔΕΛΑ Εικόνα #2 Εγχειρίδιο Χρήσης Εξεταστικού Κρεβατιού

4 2. Εγκατάσταση του ρολού χαρτιού 2.1 Αντιστοιχίστε της τρύπας της στήριξης του βραχίονα στήριξης με την οπή βίδας στο πλαίσιο κρεβάτι, σφίξτε με τη βίδα Μ6 ως Εικόνα # 3. M6 ΒΙΔΑ Εικόνα #3 Εγχειρίδιο Χρήσης Εξεταστικού Κρεβατιού

5 2.2 Αναστρεψτε ολόκληρο το κρεβάτι και να εγκαταστήσετε τη βάση του ρολού χαρτιού ως Εικόνα # 4. Εικόνα #4 Εγχειρίδιο Χρήσης Εξεταστικού Κρεβατιού

6 3. Λειτουργία για πίσω τμήμα Η κλίση πλάτης είναι ρυθμιζόμενη, υπάρχουν 4 υποδοχές στο πλαίσιο κρεβατιού για την κλίση προσαρμογή στις 4⁰. Η βάση υποστήριξης δεν είναι στην υποδοχή όταν το πίσω τμήμα είναι επίπεδο. Όταν ρυθμίσετε κλίση πλάτης, κρατήστε το πίσω μέρος και τοποθετήστε την υποστήριξη ώστε να σταθεί μέσα στην υποδοχή στην επιθυμητή γωνία. Δείτε την Εικόνα # 5. Εγκοπή Βάση υποστήριξης Εικόνα #5 Εγχειρίδιο Χρήσης Εξεταστικού Κρεβατιού

7 ΠΡΟΦΥΛΑΞΕΙΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ Να ελέγχεται το εξεταστικό κρεβάτι σε τακτικά χρονικά διαστήματα. Βεβαιωθείτε ότι όλες οι βίδες είναι ασφαλείς και δεν υπάρχουν αλλοιώσεις ή φθορές στο σκελετό. Μην υπερφορτώνετε το κρεβάτι πέρα από το συνιστάμενο όριο βάρους. Αυτό θα μπορούσε να οδηγήσει σε φθορά του προϊόντος & σοβαρό τραυματισμό του χρήστη Βεβαιωθείτε ότι κατά τη χρήση του κρεβατιού τα τέσσερα πόδια είναι ανοιγμένα καλά και να είναι σε μια στερεή επιφάνεια και στο ίδιο επίπεδο. Προστατέψτε το κρεβάτι από έλαια, λοσιόν και κρέμες, σκεπάζοντάς την ταπετσαρία με βαμβακερό η μάλλινο ύφασμα, μία πετσέτα μπάνιου ή χαρτί. Μην χρησιμοποιείτε καθαριστικά με βάση το οινόπνευμα όταν καθαρίζετε το στρώμα. Αυτό θα μπορούσε να προκαλέσει ζημιά στο υλικό του στρώματος του πτυσσόμενου εξεταστικού. Καθαρίσετε την ταπετσαρία μετά από κάθε ημερήσια χρήση. Σας συνιστούμε να καθαρίζετε την ταπετσαρία με ένα ήπιο απορρυπαντικό για να την προστατεύσει από τους λεκέδες λαδιού και σκόνης. Μια κοινή πρακτική είναι να χρησιμοποιήσετε ένα μπουκάλι ψεκασμού γεμάτο με ένα μείγμα από αντι-βακτηριακό σαπούνι και νερό. Ψεκάστε την ταπετσαρία & έπειτα σκουπίστε την με μια καθαρή πετσέτα. Η καλύτερη λύση είναι να καθαρίζεται με ζεστό νερό ανακατεμένο με ήπιο σαπούνι και μετά να σκουπίζεται καλά. Προστατέψτε το κρεβάτι από εκδορές, κοψίματα και τρυπήματα. Εγχειρίδιο Χρήσης Εξεταστικού Κρεβατιού

8 ΠΡΟΣΤΑΣΙΑ ΤΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ Εάν κάποια μέρα διαπιστώσετε ὀτι η συσκευή σας χρειάζεται αντικατάσταση ἡ δεν σας χρησιμεύει πλέον, σκεφτείτε την προστασία του περιβάλλοντος: 1) Μην πετάξετε την συσκευή σας μαζἱ με τα υπόλοιπα αστικά απόβλητα (αυτή είναι και η σημασία του αναγραφόμενου συμβόλου ανακύκλωσης). 2) Απευθυνθείτε στην Δημοτική Αρχή σας για να σας υποδείξει τα σημεἱα διάθεσης της συσκευής σας για ανακύκλωση. 3) Διαθέτοντας την άχρηστη πλέον συσκευή σας στα σωστό σημείο ανακύκλωσης βοηθάτε στην προστασία του περιβάλλοντος καθώς και στην εκμετάλλευση εκ νἐου των υλικών της συσκευής σας. Εγχειρίδιο Χρήσης Εξεταστικού Κρεβατιού

9 ΕΓΓΥΗΣΗ: Το προϊόν φέρει εγγύηση καλής λειτουργίας για ένα (1) έτος. Η εγγύηση καλύπτει εργοστασιακές βλάβες & όχι βλάβες που προέρχονται από κακή χρήση/συντήρηση του προϊόντος. Περίοδος Εγγύησης ορίζεται από την Ημερομηνία που αναγράφεται στο τιμολόγιο αφοράς Φόρμα Εγγύησης Στοιχεία Αγοραστή Ονοματεπώνυμο : Ημ/νία Αγοράς: Τηλέφωνο:. Στοιχεία Καταστήματος Επωνυμία :.. Διεύθυνση:. Τηλέφωνο:. Σφραγίδα καταστήματος ΜΟΒΙΑΚ Α.Ε Μ.Μπότσαρη 96-98, Χανιά-Κρήτης ΜΟΒΙΑΚ S.A Μ.MPOTSARI Chania-Crete, Greece Εγχειρίδιο Χρήσης Εξεταστικού Κρεβατιού

10 Examination Bed User Manual

11 TECHNICAL SPECIFICATIONS Dimension L:190 x W:60 cm Height 70 cm Headrest Dimension L: 66 x W: 60 cm Degrees of Headrests Revocation 15, 27, 36, 41 Patient max load 200 KG Product Weight 32.5 KG Packing Dimensions L193 x W 62 x H13cm GW: 41 Kg Spare Parts Ref. No. Description Papper roll holder Examination bed installation parts listed below as Figure #1: Bed frame Holder mounting bracket M10 Bolt M6 Bolt Paper Roll Holder Bed foot φ10 Flat washer φ10 Spring washer Figure #1 EXAMINATION BED ENGLISH USER MANUAL

12 1. Installing the bed foot Matching the bolt hole of the bed foot with the hole on bed frame, tighten with the bolt as Figure #2. Φ10 Spring washer M10 Bolt Φ10 Flat washer Figure #2 EXAMINATION BED ENGLISH USER MANUAL

13 2. Installing the paper roll holder 2.1 Matching the hole on the holder mounting bracket with the bolt hole on bed frame, tighten with M6 bolt as Figure #3. M6 Bolt Figure #3 EXAMINATION BED ENGLISH USER MANUAL

14 2.2 Reverse the whole bed and install the paper roll holder as Figure #4. Figure #4 EXAMINATION BED ENGLISH USER MANUAL

15 3. Operation for back section Back-rest tilting is adjustable, there are 4 slots on the bed frame for tilting adjustment at 4 degrees. The support stand is not in the slot when the back section is flat. When adjust the back-rest tilting, hold up the back section and insert the support stand into the slot at ideal degree. See Figure #5. Slot Support stand Figure #5 EXAMINATION BED ENGLISH USER MANUAL

16 CAUTIONS AND MAINTENANCE Maintain the examination bed periodically. Make sure all screws are secure and not deteriorated or frayed. Do not overload the bed beyond the recommended weight limit. This could result for product malfunction and in serious injury to the user. Make sure when using the bed that all four legs are open in the correct position and on a solid surface, at the same level. Protect the bed of oils, lotions and creams, by covering the upholstery with cotton or woollen clot, a towel or paper roll. Do not use alcohol-based cleaners when cleaning the mattress. This could cause damage to the PU materials.. Clean the table s upholstery after each day of use. We recommend cleaning the upholstery with a mild detergent to protect it against oil stains and set in dirt. A common practice is to use a spray bottle filled with a mixture of anti bacterial dish soap and water on the upholstery followed by a wipe down with a clean towel. The best solution is to use warm soapy water and wipe dry. Protect the bed from general abrasions, cuts and punctures. EXAMINATION BED ENGLISH USER MANUAL

17 Protecting the environment Should you find one day that your appliance needs to be replaced or If it Is of no further use to you, think of the protection of the environment: 1) Do not dispose your appliance along with the rest of the public waste (this is also the meaning of the shown recycling sign). 2) Contact your Public Authorities and they will instruct you of the Recycling centers to which your appliances must be disposed. 3) Correct disposal of your appliance helps the protection of the environment as well as the recycling of the appliance components. 4) The electrical appliances due to their construction materials, if not correctly disposed, may lead to environmental and furthermore health hazards. EXAMINATION BED ENGLISH USER MANUAL

18 WARRANTY: The product has a warranty period of one (1) year. The warranty covers factory defects and not damages from misuse/maintenance product. Applicable warranty period starts from the purchasing invoice date Warranty Claim Form Buyers Data Name : Date of purchase: Phone:. Resellers Data Name :.. Address :. Phone:. Reseller Stamp ΜΟΒΙΑΚ Α.Ε Μ.Μπότσαρη 96-98, Χανιά-Κρήτης ΜΟΒΙΑΚ S.A Μ.MPOTSARI Chania-Crete, Greece EXAMINATION BED ENGLISH USER MANUAL
