Εργασία 2 Δεύτερη Κάτοψη στο AutoCAD Μέρος Β : Ανοίγματα, Διαχωριστικά των Υπόλοιπων Πλευρών & Μπαλκόνια. Σχεδίαση μίας κάτοψης στο AutoCAD.

Transcript

1 Εργασία 2 Δεύτερη Κάτοψη στο AutoCAD Μέρος Β : Ανοίγματα, Διαχωριστικά των Υπόλοιπων Πλευρών & Μπαλκόνια. Σχεδίαση μίας κάτοψης στο AutoCAD. Ρυθμίσεις σχεδίου στο AutoCAD. Σκοπός Οι εντολές Line και Ellipse. Βασικές τεχνικές σχεδίασης στο AutoCAD. Ομοιόθετη αναπαραγωγή Η εντολή offset. Πανομοιότυπη αναπαραγωγή Η εντολή copy. Αποκοπή τμημάτων αντικειμένων Η εντολή Trim. Σύνδεση ασύνδετων τμημάτων Η εντολή Extend. Η τεχνική της συνάρμοσης Η εντολή fillet. Μέρος Β Η τεχνική της πλαγιότμησης Η εντολή chamfer. 1

2 Επιδίωξη του B Μέρους: Ανοίγματα, Διαχωριστικά, Μπαλκόνια, Πόρτες & Παράθυρα Στο Α Μέρος της άσκησης, εξετάσαμε πως ξεκινάμε να σχεδιάζουμε μία κάτοψη, για παράδειγμα, τη κάτοψη στην Εικόνα 1, δημιουργώντας: 1. Το περίγραμμα των εξωτερικών τοίχων της κάτοψης (εντολή line ή polyline). 2. Tους εσωτερικούς τοίχους, από την παράλληλη ομοιόθετη αναπαραγωγή των εξωτερικών τοίχων (εντολές offset, trim, extend). 3. Τα ανοίγματα και τα διαχωριστικά, ξεκινώντας από τα ανοίγματα και τα διαχωριστικά ενός τοίχου που αυθαίρετα επιλέξαμε να είναι ο βορεινός τοίχος της κάτοψης (εντολές offset και trim). Έτσι, δημιουργήσαμε τη κάτοψη στην Εικόνα 2. Στο Β Μέρος της σχεδίασης μίας κάτοψης, επιχειρούμε να προχωρήσουμε στη σχεδίαση της κάτοψης, επεκτείνοντας, διαμορφώνοντας και βελτιώνοντας το σχέδιο της Εικόνας 2, ώστε σταδιακά να περιλαμβάνει όλο και περισσότερα στοιχεία της ολοκληρωμένης κάτοψης. Σ αυτή τη διαδικασία της προοδευτικής βελτίωσης του σχεδίου μίας κάτοψης, χρησιμοποιούμε πάλι τις τεχνικές που χρησιμοποιήσαμε για τα ανοίγματα και τα διαχωριστι- Εικόνα 1: Η κάτοψη που σχεδιάζουμε σ αυτή την άσκηση. Η κάτοψη είναι από το βιβλίο Σχεδίαση Ηλεκτρικών Εγκαταστάσεων, του Βασίλη Τσέτογλου, εκδόσεις ΣΕΛΚΑ 4Μ ΤeΚΔΟΤΙΚΗ. 2

3 κά του βορεινού τοίχου της κάτοψης, για να: 4. Σχεδιάσουμε τα ανοίγματα και τα διαχωριστικά των υπόλοιπων πλευρών, προχωρώντας τοίχο με τοίχο. Σχεδιάζουμε ακόμα: 5. Tα μπαλκόνια, ολοκληρώνοντας τη σχεδίαση των δομικών στοιχείων της κάτοψης. Στο τελευταίο στάδιο, εξετάζουμε μία πολύ βασική έννοια της σχεδίασης, το μπλοκ και 6. Σχεδιάζουμε τις πόρτες και τα παράθυρα, σαν μπλοκ που δημιουργούμε για μία φορά και μετά, μπορούμε να τοποθετούμε σε διάφορα μέρη του σχεδίου, ακόμα και σε διαφορετικά σχέδια. 1. ΔΗΜΙΟΥΡΓΙΑ ΤΩΝ ΑΝΟΙΓΜΑΤΩΝ ΚΑΙ ΤΩΝ ΔΙΑΧΩΡΙΣΤΙΚΩΝ ΤΩΝ ΥΠΟΛΟΙ- ΠΩΝ ΤΟΙΧΩΝ Έχοντας δημιουργήσει το περίγραμμα των τοίχων της κάτοψης και τα ανοίγματα και τα διαχωριστικά του βορεινού τοίχου, όπως φαίνεται στην Εικόνα 2, προχωρούμε να σχεδιάσουμε τα ανοίγματα και τα διαχωριστικά των υπόλοιπων τοίχων του σπιτιού. Ξεκινούμε από τα ανοίγματα και τα διαχωριστικά του δυτικού τοίχου (Εικόνα 3). Εικόνα 2: Το περίγραμμα των εξωτερικών τοίχων της κάτοψης και τα ανοίγματα και τα διαχωριστικά του βορεινού τοίχου, όπως τα σχεδιάσαμε στο A Μέρος της άσκησης. 3

4 1.1 Δημιουργία των ανοιγμάτων και των διαχωριστικών του δυτικού τοίχου Για να δημιουργήσουμε τα ανοίγματα του δυτικού τοίχου, ακολουθούμε την ίδια ακριβώς διαδικασία, χρησιμοποιώντας τις εντολές offset και Trim, όπως στη δημιουργία των ανοιγμάτων του βορεινού τοίχου. Οι διαστάσεις των ανοιγμάτων του δυτικού τοίχου φαίνονται στην Εικόνα 3. Παρακάτω, περιγράφονται τα βήματα σχεδίασης για τα ανοίγματα και τα διαχωριστικά του δυτικού τοίχου Στην περιοχή εντολών πληκτρολογούμε offset και Enter ή επιλέγουμε από το πτυσσόμενο μενού Modify offset Στο προτρεπτικό μήνυμα Specify offset distance or [Through] <Through>: που θα εμφανιστεί πατάμε Enter που σημαίνει ότι δεχόμαστε μεταβλητή α- πόσταση παράλληλης αναπαραγωγής Το προτρεπτικό μήνυμα που ακολουθεί είναι το Select object to offset or <exit>: και το σταυρόνημα θα μετατραπεί σε επιλογέα. Με τον επιλογέα επιλέγουμε την εξωτερική πλευρά του βορεινού τοίχου, δηλαδή το ευθύγραμμο τμήμα Α στην Εικόνα Στο επόμενο προτρεπτικό μήνυμα Specify through point: πληκτρολογούμε την παράλληλη και Enter. Θα σχεδιαστεί το ευθύγραμμο τμήμα Β (Εικόνα 4). Εικόνα 3: Οι διαστάσεις των ανοιγμάτων στο δυτικό τοίχο. 4

5 1.1.5 Επαναλαμβάνουμε τα βήματα 3 και 4 για να σχεδιάσουμε τα τμήματα Γ, Δ, και Ε με παράλληλη ομοιόθετη αναπαραγωγή, δημιουργώντας κάθε επόμενο τμήμα από το προηγούμενο (Εικόνα 4) Στο επόμενο προτρεπτικό μήνυμα Select object to offset or <exit>: πατάμε Enter, για να ολοκληρώσουμε την εντολή offset. Το αποτέλεσμα της εντολής φαίνεται στην Εικόνα Επαναλαμβάνουμε τα βήματα 1 6, για να σχεδιάσουμε το διαχωριστικό (τμήματα Ζ και Η) από το δυτικό τοίχο (Εικόνα 4) Στην περιοχή εντολών πληκτρολογούμε Trim και Enter ή επιλέγουμε από το πτυσσόμενο μενού Modify Trim Στο προτρεπτικό μήνυμα Select objects: που θα εμφανιστεί, κάνουμε κλικ με το αριστερό πλήκτρο του ποντικιού στο σημείο Α που φαίνεται στην Εικόνα Στο επόμενο προτρεπτικό μήνυμα Specify opposite corner: κάνουμε κλικ με το αριστερό πλήκτρο του ποντικιού στο σημείο Β. Για να ολοκληρώσουμε την επιλογή των αντικειμένων, πατάμε Enter Θα εμφανιστεί το προτρεπτικό μήνυμα Select object to trim or shift-select to extend or [Project/Edge/Undo]:. κάνουμε κλικ με το αριστερό πλήκτρο του ποντικιού σε κάθε ένα από τα τμήματα που σημειώνονται σαν τμήματα για αποκοπή, στην Εικόνα 5. Επιλογή Οντότητας Απόσταση Αναπαραγωγής [σε σχετικές πολικές συντεταγμένες] Αποτέλεσμα Τμήμα Β Τμήμα Γ Τμήμα Δ Τμήμα Ε Πίνακας 2: Τα ευθύγραμμα τμήματα που ορίζουν τα σημεία αποκοπής για να δημιουργήσουμε τα ανοίγματα του δυτικού τοίχου. Κάθε τμήμα δημιουργείται / α- ναπαράγεται από το προηγούμενο, σε καθορισμένη απόσταση από αυτό που δίνεται σε σχετικές πολικές συντεταγμένες. 5

6 Εικόνα 4: Για να δημιουργήσουμε τα ανοίγματα στο δυτικό τοίχο, σχεδιάζουμε τα ευθύγραμμα τμήματα Α, Β, Γ, Δ, Ε, Ζ, και Η που ξεκινούν είτε από σημεία ανοιγμάτων (τμήματα Β, Γ, Δ και Ε) ή από σημεία που ξεκινούν διαχωριστικά των εσωτερικών χώρων (τμήματα Ζ και Η). Σχεδιάζουμε αυτά τα τμήματα, χρησιμοποιώντας την εντολή offset, για να αναπαράγουμε κάθε ένα από τα τμήματα Β, Γ, Δ, Ε, Ζ και Η από το προηγούμενο τμήμα, ξεκινώντας από το τμήμα Α. 6

7 Επαναλαμβάνουμε το βήμα 10, τόσες φορές, όσες απαιτείται για να αποκόψουμε τα προεξέχοντα ή τα παρεμβαλλόμενα τμήματα. Όταν αποκόψουμε και το τελευταίο τμήμα, πατάμε Enter, για να ολοκληρώσουμε την εντολή Trim. Το αποτέλεσμα της παραπάνω διαδικασίας φαίνεται στην Εικόνα 6. Συνδέοντας Ασύνδετα Τμήματα. Η Εντολή fillet (Στρογγύλεμα) Σ αυτό το στάδιο, θέλουμε να επεκτείνουμε το χώρισμα που ξεκινάει από το δυτικό τοίχο, μέχρι το χώρισμα που δημιουργήσαμε από το βορεινό τοίχο, για να σχεδιάσουμε τον εσωτερικό τοίχο που χωρίζει το σαλόνι από την κουζίνα (Εικόνα 6). Για να ε- πεκτείνουμε το εσωτερικό χώρισμα Α μέχρι το εσωτερικό χώρισμα Β, χρησιμοποιούμε την εντολή fillet. Είναι η αντίστοιχη της εντολής Στρογγύλεμα στο FINE. Αντί της εντολής fillet, θα μπορούσαμε να χρησιμοποιήσουμε την εντολή extend, για να επεκτείνουμε το εσωτερικό χώρισμα Α, μέχρι το Β. Η εντολή fillet λειτουργεί και αυτή για να συνδέουμε ασύνδετα τμήματα. Στη προηγούμενη άσκηση, είχαμε χρησιμοποιήσει την εντολή fillet όπως και την εντολή Στρογγύλεμα στο FINE, για να ενώσουμε τα ασύνδετα τμήματα του νοτιοανατολικού μπαλκονιού με τόξο συνάρμοσης. Εδώ, χρησιμοποιούμε την εντολή fillet για να συνδέσουμε τα εσωτερικά χωρίσματα με αιχμή / γωνία (Εικόνα 6), παρουσιάζοντας έναν διαφορετικό τρόπο από την εντολή extend, για να ενώνουμε ασύνδετα τμήματα Στην περιοχή εντολών πληκτρολογούμε fillet και Enter ή επιλέγουμε από το πτυσσόμενο μενού Modify fillet Στο πληροφοριακό μήνυμα Current settings: Mode = TRIM, Radius = 0.0, πατάμε Enter. Επιλέγοντας ακτίνα 0 (Radius = 0.0), η εντολή fillet θα ενώσει δύο ασύνδετα τμήματα αυτά που θα ορίσουμε παρακάτω με γωνία και όχι με τόξο Επιλογή του πρώτου τμήματος. Στο προτρεπτικό μήνυμα Select first object or [Undo/polyline/Radius/trim/ Multiple]: που θα εμφανιστεί, κάνουμε κλικ στο σημείο με την ένδειξη 1η κατάδειξη, όπως φαίνεται στην Εικόνα Επιλογή του δευτέρου τμήματος. Στο προτρεπτικό μήνυμα Select second object: κάνουμε κλικ με το αριστερό πλήκτρο του ποντικιού στο σημείο με την ένδειξη 2η κατάδειξη. Τότε, θα επεκταθεί το πρώτο ευθύγραμμο τμήμα, θα αποκοπεί το δεύτερο και θα ολοκληρωθεί η εντολή fillet Επαναλαμβάνουμε τα βήματα για να προεκτείνουμε το ευθύγραμμο τμήμα με την ένδειξη 3η κατάδειξη και να αποκόψουμε αυτό που σημειώνεται με την ένδειξη 4η κατάδειξη. Το αποτέλεσμα της παραπάνω διαδικασίας φαίνεται στην Εικόνα 7. 7

8 Εικόνα 5: Επιλέγουμε τα αντικείμενα (ανάμεσα στα σημεία Α και Β) που θα λειτουργήσουν σαν όρια, για τα τμήματα που θα αποκόψουμε, ώστε να δημιουργήσουμε τα ανοίγματα στο δυτικό τοίχο. 8

9 Εικόνα 6: Επιχειρούμε να επεκτείνουμε το χώρισμα Α που ξεκινάει από το δυτικό τοίχο και να το συνδέσουμε στο χώρισμα Β από το βορεινό τοίχο, για να δημιουργήσουμε τον εσωτερικό τοίχο 9

10 Εικόνα 7: Τα ανοίγματα του δυτικού τοίχου και τα εσωτερικά χωρίσματα από το βορεινό και το δυτικό τοίχο. 10

11 1.2 Δημιουργία των ανοιγμάτων και των διαχωριστικών του ανατολικού και του δυτικού τοίχου. Σ αυτή την ενότητα, προσπαθούμε να ολοκληρώσουμε τα εσωτερικά χωρίσματα, σχεδιάζοντας τα ανοίγματα και τα χωρίσματα του ανατολικού και του νότιου τοίχου του σπιτιού. Οι αποστάσεις και οι διαστάσεις των ανοιγμάτων και των χωρισμάτων του ανατολικού τοίχου και του νότιου τοίχου παριστάνονται στην Εικόνα 8. Η σχεδίασή τους είναι ακριβώς ανάλογη με τη σχεδίαση των ανοιγμάτων και των χωρισμάτων του δυτικού τοίχου. Εάν επαναλάβουμε τη διαδικασία που περιγράψαμε παραπάνω για τα ανοίγματα και τα χωρίσματα του δυτικού τοίχου, για να σχεδιάσουμε τα ανοίγματα / χωρίσματα του ανατολικού και του νότιου τοίχου, τότε θα πάρουμε τη κάτοψη στην Εικόνα Διαμόρφωση των Εσωτερικών Χωρισμάτων και Δημιουργία των Ανοιγμάτων για τις Πόρτες Μετά τη σχεδίαση των ανοιγμάτων του ανατολικού και του νότιου τοίχου, η κάτοψη θα έχει τη μορφή που φαίνεται στην Εικόνα 9. Όπως φαίνεται στην Εικόνα 9, έχουμε δημιουργήσει όλα τα ανοίγματα των τοίχων και τα εσωτερικά χωρίσματα της κάτοψης. Απομένει να διαμορφώσουμε λίγο τα εσωτερικά χωρίσματα του σπιτιού. Κυρίως Εικόνα 8: Οι διαστάσεις των ανοιγμάτων και των διαχωριστικών του ανατολικού και του νότιου τοίχου. 11

12 Εικόνα 9: Η κάτοψη του σπιτιού, μετά τη σχεδίαση των ανοιγμάτων και των χωρισμάτων του ανατολικού και του νότιου τοίχου του σπιτιού. 12

13 όμως, απομένει να δημιουργήσουμε τα ανοίγματα για τις πόρτες. Γι αυτό, χρειάζεται να δημιουργήσουμε μερικά ακόμα τμήματα, αναπαράγοντας τμήματα που έχουμε ήδη δημιουργήσει (Εικόνα 10). Τα καινούργια τμήματα που θα σχεδιάσουμε, θα χρησιμεύσουν σαν όρια αποκοπής, για να δημιουργήσουμε τα ανοίγματα για τις πόρτες. 2.1 Σχεδιάζουμε τα τμήματα Β και Γ παράλληλα με το διαχωριστικό Α και σε απόσταση distance = 0.10, από κάθε πλευρά του διαχωριστικού Α (Εικόνα 10). 2.2 Παρόμοια, σχεδιάζουμε τα τμήματα Ζ και Η παράλληλα με το διαχωριστικό Ε και σε απόσταση distance = 0.10, από κάθε πλευρά αυτού του διαχωριστικού (Εικόνα 10). 2.3 Χρησιμοποιώντας την εντολή Trim, αποκόπτουμε τα μέρη των τμημάτων Β και Γ που είναι έξω από το χώρισμα Ι του βορεινού τοίχου και κρατάμε μόνον τα μέρη από τα τμήματα Β και Γ που περιέχονται στο εσωτερικό του χωρίσματος Ι του βορεινού τοίχου (Εικόνα 11). 2.4 Χρησιμοποιώντας την εντολή Trim, αποκόπτουμε τα μέρη των τμημάτων Ζ και Η που είναι έξω από το χώρισμα Θ του βορεινού τοίχου και κρατάμε μόνον τα μέρη από τα τμήματα Ζ και Η που περιέχονται στο εσωτερικό του χωρίσματος Θ του βορεινού τοίχου (Εικόνα 11). 2.5 Αναπαράγουμε τα τμήματα Ζ, Β και Γ σε απόσταση 0.8, από κάθε τμήμα, για να δημιουργήσουμε τα όρια των ανοιγμάτων για τις πόρτες (Εικόνα 12). Αφού δημιουργήσουμε τα όρια των ανοιγμάτων για τις πόρτες, όπως παριστάνεται στην Εικόνα 12, μπορούμε εύκολα να δημιουργήσουμε τα ανοίγματα, αποκόπτοντας τα τμήματα των χωρισμάτων Θ και Ι που είναι ανάμεσα στα όρια των ανοιγμάτων (Εικόνα 12). Σ αυτό το στάδιο, είμαστε λίγο πριν τη τελική μορφή της κάτοψης. Σχεδιάζουμε τον ανελκυστήρα και το φρεάτιο του ανελκυστήρα, χρησιμοποιώντας τις διαστάσεις στην Εικόνα 13. Δημιουργούμε μία νέα στρώση, εάν δεν την έχουμε ακόμα δημιουργήσει, χρησιμοποιώντας την εντολή Layer. Ορίζουμε τη νέα στρώση, σαν τη τρέχουσα στρώση η διαδικασία έχει περιγραφεί στη προηγούμενη άσκηση. Στη νέα στρώση, σχεδιάζουμε τα μπαλκόνια, χρησιμοποιώντας τις διαστάσεις στην Εικόνα 14, δημιουργώντας τη κάτοψη στην Εικόνα

14 Εικόνα 10: Αφού σχεδιάσουμε όλα τα εσωτερικά χωρίσματα σε μία κάτοψη, χρειάζεται να δημιουργήσουμε τα ανοίγματα για τις πόρτες. Για να δημιουργήσουμε τα ανοίγματα για τις πόρτες, σχεδιάζουμε πρόσθετα τμήματα, τα τμήματα Β, Γ, Ζ και Η στη παραπάνω εικόνα που θα λειτουργήσουν σαν όρια αποκοπής για τα ανοίγματα για τις πόρτες στο σαλόνι, τη κουζίνα και το υπνοδωμάτιο. 14

15 Εικόνα 11: Από τα τμήματα Β, Γ, Ζ και Η, κρατάμε μόνον τα μέρη αυτών των τμημάτων περιέχονται στο εσωτερικό των χωρισμάτων Θ και Ι από τα βορεινό τοίχο. Αυτά τα επιμέρους τμήματα θα λειτουργήσουν σαν όρια αποκοπής, για να δημιουργήσουμε τα ανοίγματα για τις πόρτες, στα χωρίσματα Θ και Ι. 15

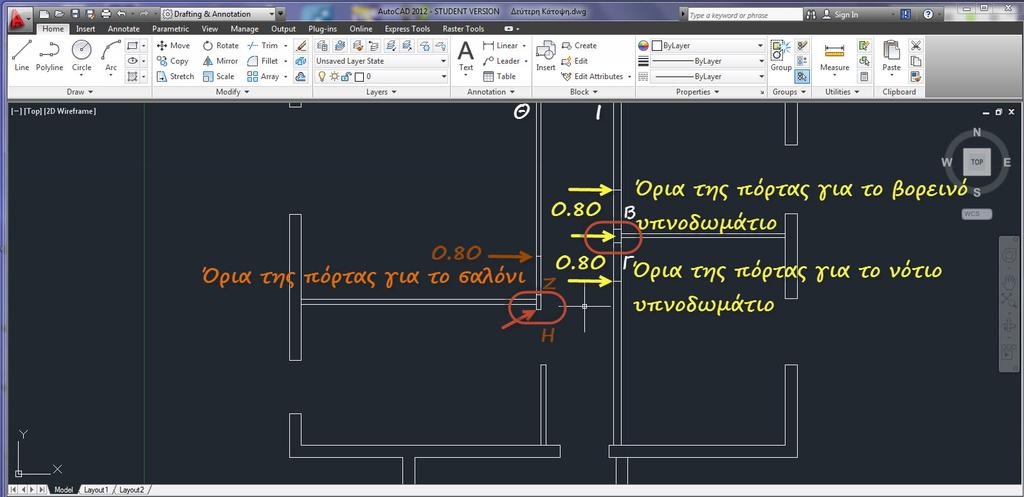

16 Εικόνα 12: Αναπαράγουμε τα τμήματα Ζ, Β και Γ σε απόσταση 0.8, από κάθε τμήμα, για να δημιουργήσουμε τα όρια των ανοιγμάτων για τις πόρτες. 16

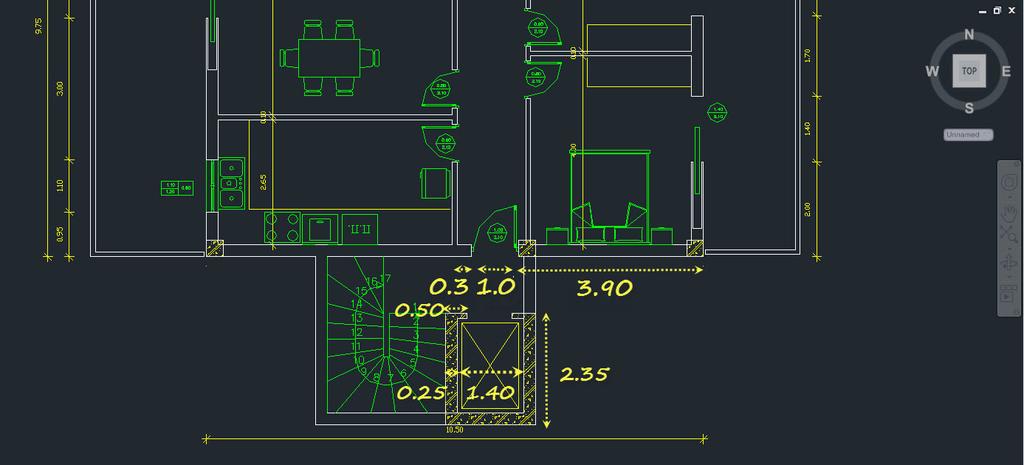

17 Εικόνα 13: Οι διαστάσεις για τον ανελκυστήρα και το φρεάτιο του ανελκυστήρα. 17

18 Εικόνα 14: Οι διαστάσεις των μπαλκονιών. 18

19 Εικόνα 15: Η κάτοψη μετά τη διαμόρφωση των εσωτερικών χωρισμάτων και των ανοιγμάτων, για τις πόρτες. Τα μπαλκόνια είναι σχεδιασμένα σε μία δοαφορετική στρώση. Απομένει να σχεδιάσουμε / τοποθετήσουμε τις πόρτες και τα παράθυρα. 19
