1 Επιτήρηση εγκατάστασης SUNNY PORTAL Εγχειρίδιο χειρισμού SPortal-BGR Έκδοση 2.1 GR

2

3 SMA Solar Technology AG Πίνακας περιεχομένων Πίνακας περιεχομένων 1 Υποδείξεις σχετικά με το παρόν εγχειρίδιο οδηγιών Χρησιμοποιούμενα σύμβολα Τρόποι γραφής Περισσότερες πληροφορίες Πρώτα βήματα Καταχώρηση φωτοβολταϊκής εγκατάστασης στο Sunny Portal Σύνδεση και αποσύνδεση στο Sunny Portal Επόμενα Βήματα Επισκόπηση Μενού Λειτουργίες σελίδων, πινάκων, διαγραμμάτων Διαμόρφωση σελίδων Δημιουργία νέας σελίδας Δημιουργία περιεχομένου σελίδας Επισκόπηση του περιεχομένου σελίδας Δημιουργία πίνακα Δημιουργία χαρακτηριστικών εγκατάστασης Δημιουργία διαγράμματος ΧΥ Δημιουργία διαγράμματος Δημιουργία διαφανειών Δημιουργία εικόνας Δημιουργία επιτήρησης εγκατάστασης Δημιουργία επισκόπησης Δημιουργία κειμένου Αλλαγή/Διαγραφή περιεχομένων σελίδας Διαγραφή σελίδων Αλλαγή ονόματος σελίδας Δημοσίευση σελίδων Εγχειρίδιο χειρισμού SPortal-BGR

4 Πίνακας περιεχομένων SMA Solar Technology AG 5.7 Βασικές σελίδες Επισκόπηση των βασικών σελίδων Δημιουργία βασικών σελίδων Διάταξη σελίδων στο μενού "Οπτικοποίηση" Δημιουργία νέας ομάδας Αλλαγή θέσης σελίδων και ομάδων Διαγραφή ομάδας Επιτήρηση συστήματος Λειτουργίες επιτήρησης Βιβλίο ιστορικού εγκαταστάσεων Κλήση και φιλτράρισμα μηνυμάτων Επιβεβαίωση μηνυμάτων Επιτήρηση εγκατάστασης Επισκόπηση της επιτήρησης εγκατάστασης Ρύθμιση επιτήρησης επικοινωνίας Ρύθμιση σύγκρισης μετατροπέων Διαμόρφωση αναφοράς Ρύθμιση ημερήσιας / μηνιαίας αναφοράς πληροφοριών Ρύθμιση αναφοράς συμβάντος Μεταγενέστερη χειροκίνητη δημιουργία αναφοράς Ιδιότητες εγκατάστασης Δεδομένα εγκατάστασης Αλλαγή όλων των δεδομένων εγκατάστασης Αλλαγή ονόματος εγκατάστασης Διαγραφή εγκατάστασης Ρύθμιση ισχύος εγκατάστασης Αλλαγή περιγραφής της εγκατάστασης Αλλαγή/Διαγραφή εικόνας εγκατάστασης Αλλαγή δεδομένων χειριστή Παράμετροι SPortal-BGR Εγχειρίδιο χειρισμού

5 SMA Solar Technology AG Πίνακας περιεχομένων Αλλαγή οικονομικής απόδοσης Αλλαγή αποφυγής εκπομπών CO Αλλαγή προγνωστικών Αλλαγή ποσοστού απόδοσης Αλλαγή διάθεσης δεδομένων Ρυθμίσεις συσκευών Αλλαγή και φιλτράρισμα επισκόπησης συσκευών Κλήση ιδιοτήτων συσκευών Ενεργοποίηση / Απενεργοποίηση συσκευής (αντικατάσταση συσκευών) Αλλαγή ονόματος συσκευής Αλλαγή περιγραφής συσκευής Ρύθμιση φάσης Ρύθμιση ισχύος γεννήτριας Διαγραφή συσκευής Προσθήκη / Αντικατάσταση συσκευών Κλήση παραμέτρων μίας συσκευής Διαχείριση χρήστη Σύστημα χρήστη με ρόλους και δικαιώματα Προσθήκη νέου χρήστη Αλλαγή των δικαιωμάτων ενός χρήστη Διαγραφή χρήστη Αλλαγή πληροφοριών χρήστη Αλλαγή κωδικού πρόσβασης Αναζήτηση σφαλμάτων Επικοινωνία Εγχειρίδιο χειρισμού SPortal-BGR

6 Υποδείξεις σχετικά με το παρόν εγχειρίδιο οδηγιών SMA Solar Technology AG 1 Υποδείξεις σχετικά με το παρόν εγχειρίδιο οδηγιών 1.1 Χρησιμοποιούμενα σύμβολα Στο παρόν έγγραφο χρησιμοποιούνται οι παρακάτω γενικές υποδείξεις: Υπόδειξη Η ένδειξη "Υπόδειξη" συνιστά πληροφορίες, οι οποίες είναι σημαντικές για την καλύτερη λειτουργία του προγράμματος. 1.2 Τρόποι γραφής Είδος Μενού, μεμονωμένο σημείο μενού Περισσότερα σημεία μενού Πλήκτρο (Button) Παράδειγμα τρόπου γραφής Επιλέξτε "Αρχείο". Επιλέξτε "Αρχείο > Επιπλέον". Επιλέξτε [Αποθήκευση]. 1.3 Περισσότερες πληροφορίες Πληροφορίες για τα θέματα που ακολουθούν μπορείτε να βρείτε στην ιστοσελίδα στο τμήμα λήψης αρχείων: Οι τεχνικές πληροφορίες " με SMS" περιγράφουν πως μπορείτε να λαμβάνετε τα σας από την ηλεκτρονική σας θυρίδα στο κινητό σας τηλέφωνο μέσω SMS. Οι τεχνικές πληροφορίες "Ποσοστό Απόδοσης" περιγράφουν τη σημασία του ποσοστού απόδοσης για την εκτίμηση της ενεργειακής απόδοσης και της αξιοπιστίας της φωτοβολταϊκής σας εγκατάστασης. 6 SPortal-BGR Εγχειρίδιο χειρισμού

7 SMA Solar Technology AG Πρώτα βήματα 2 Πρώτα βήματα 2.1 Καταχώρηση φωτοβολταϊκής εγκατάστασης στο Sunny Portal Μπορείτε να καταχωρήσετε τη φωτοβολταϊκή σας εγκατάσταση στο Sunny Portal μόνο με τα παρακάτω προϊόντα επικοινωνίας της εταιρίας SMA Solar Technology AG: Sunny WebBox: Καταχωρήστε το Sunny WebBox στο Sunny Portal όπως περιγράφεται στις οδηγίες χρήσης του Sunny WebBox. Sunny Boy Control/ Plus: Αν το Sunny Boy Control/ Plus που διαθέτετε είναι εξοπλισμένο με το προαιρετικό NET Piggy- Back, τότε μπορείτε να στέλνετε απευθείας τα δεδομένα της εγκατάστασης στο Sunny Portal μέσω Ethernet ή μέσω ενός από τα διαθέσιμα μόντεμ. Ρυθμίστε στο Sunny Boy Control/ Plus την αποστολή δεδομένων στο Sunny Portal όπως περιγράφεται στις οδηγίες χρήσης του NET Piggy-Back. Αν το Sunny Boy Control/ Plus που διαθέτετε δεν είναι εξοπλισμένο με το προαιρετικό NET Piggy-Back, τότε καταχωρείστε την εγκατάστασης σας μέσω του Sunny Data Control. Sunny Data Control: Ρυθμίστε το Sunny Portal Mail στο Sunny Data Control όπως περιγράφεται στη Βοήθεια του Sunny Data Control. Το λογισμικό Sunny Data Control μπορείτε να το βρείτε στην ιστοσελίδα στο τμήμα λήψης αρχείων. Εγχειρίδιο χειρισμού SPortal-BGR

8 Πρώτα βήματα SMA Solar Technology AG 2.2 Σύνδεση και αποσύνδεση στο Sunny Portal Σύνδεση στο Sunny Portal Προϋπόθεση: Να έχετε καταχωρηθεί στο Sunny Portal (βλέπε κεφάλαιο 2.1 «Καταχώρηση φωτοβολταϊκής εγκατάστασης στο Sunny Portal» (Σελίδα 7)). 1. Πηγαίνετε στο 2. Για να μεταφέρετε με ασφάλεια τα δεδομένα της εγκατάστασης ενεργοποιήστε το "SSL". 3. Στο πεδίο " " εισάγετε την ηλεκτρονική διεύθυνση που δηλώσατε κατά την καταχώρηση. 4. Στο πεδίο "Κωδικός πρόσβασης" εισάγετε τον κωδικό πρόσβασης που λάβατε με Για να παραμείνετε συνδεδεμένοι ενεργοποιήστε το πεδίο "Διατήρηση Σύνδεσης". Με αυτήν την επιλογή δεν χρειάζεται να ξανασυνδεθείτε όταν επισκεφθείτε ξανά το Sunny Portal. Παραμένετε συνδεδεμένοι ακόμα και αν κλείσετε το φυλλομετρητή ή σβήσετε τον υπολογιστή. Η λειτουργία αυτή καταργείται, μόνο αν αποσυνδεθείτε από το Sunny Portal μέσω της κλειδαριάς που βρίσκεται πάνω δεξιά. Δημόσιοι ή από κοινού υπολογιστές Σε περίπτωση που χρησιμοποιείτε ένα δημόσιο υπολογιστή ή χρησιμοποιείτε τον υπολογιστή σας από κοινού με άλλα άτομα, τότε απενεργοποιήστε τη λειτουργία "Διατήρηση Σύνδεσης". Διαφορετικά τρίτα πρόσωπα θα μπορούσαν να αποκτήσουν πρόσβαση στα δεδομένα σας στο Sunny Portal. 6. Επιλέξτε [Σύνδεση]. Την πρώτη φορά που συνδέεστε ανοίγει η σελίδα "Πληροφορίες Χρήστη". 7. Εισάγετε τα δεδομένα διεύθυνσης. 8. Επιλέξτε [Αποθήκευση]. Καθυστέρηση κατά την οπτικοποίηση Ο χρόνος εμφάνισης των δεδομένων της φωτοβολταϊκής σας εγκατάστασης στο Sunny Portal ενδέχεται να φτάσει μέχρι τις 3 ώρες. Η εμφάνιση εξαρτάται από τα αποσταλμένα δεδομένα της εγκατάστασης Το μέγεθος τον αποσταλμένων δεδομένων της εγκατάστασης επηρεάζει την εμφάνιση των διαθέσιμων δεδομένων στις σελίδες. Αποσύνδεση από το Sunny Portal Για να τερματίσετε την επίσκεψη σας στο Sunny Portal, επιλέξτε "Πληροφορίες Χρήστη/ Αποσύνδεση > Αποσύνδεση". 8 SPortal-BGR Εγχειρίδιο χειρισμού

9 SMA Solar Technology AG Πρώτα βήματα 2.3 Επόμενα Βήματα Αλλάξτε τον κωδικό πρόσβασης για λόγους προστασίας από μη εξουσιοδοτημένη πρόσβαση στο Sunny Portal (βλέπε κεφάλαιο 9.6 «Αλλαγή κωδικού πρόσβασης» (Σελίδα 70)). Εξοικειωθείτε με το Sunny Portal (βλέπε κεφάλαιο 3 «Επισκόπηση Μενού» (Σελίδα 10)). Οργανώστε τις προσωπικές σας σελίδες σύμφωνα με τις δικές σας επιθυμίες (βλέπε κεφάλαιο 5 «Διαμόρφωση σελίδων» (Σελίδα 16)). Κάντε χρήση της λειτουργίας αναφοράς του Sunny Portal και ενημερωθείτε για τα τρέχοντα συμβάντα της φωτοβολταϊκής σας εγκατάστασης μέσω ή SMS (βλέπε κεφάλαιο 6.4 «Διαμόρφωση αναφοράς» (Σελίδα 45)). Εισάγετε τα χαρακτηριστικά της φωτοβολταϊκής σας εγκατάστασης (βλέπε κεφάλαιο 7 «Ιδιότητες εγκατάστασης» (Σελίδα 49)). Επιλέξτε για τον εαυτό σας και τους φίλους σας το είδος της πρόσβασης στο δικό σας Sunny Portal ανάμεσα στα "Επισκέπτης", "Βασικός Χρήστης" "Τεχνικός Εγκατάστασης" ή "Διαχειριστής" (βλέπε κεφάλαιο 9 «Διαχείριση χρήστη» (Σελίδα 67)). Εγχειρίδιο χειρισμού SPortal-BGR

10 Επισκόπηση Μενού SMA Solar Technology AG 3 Επισκόπηση Μενού Μενού Επιλογή εγκατάστασης Επιλογή εγκατάστασης > Λίστα εγκαταστάσεων "Όνομα της εγκατάστασης σας" "Όνομα της εγκατάστασης σας" > Χαρακτηριστικά εγκατάστασης Σημασία Το μενού εμφανίζεται μόνο σε περιπτώσεις που η ηλεκτρονική σας διεύθυνση αντιστοιχεί σε πάνω από 1 εγκαταστάσεις. Στο μενού αυτό μπορείτε να επιλέξετε την εγκατάσταση που θέλετε. Το όνομα της τρέχουσας επιλεγμένης εγκατάστασης χρησιμοποιείται ως το όνομα για το σημείο του κεντρικού μενού κάτω από το κεντρικό μενού "Επιλογή Εγκατάστασης". Όλες οι υπόλοιπες σελίδες αναφέρονται πάντα στην τρέχουσα επιλεγμένη εγκατάσταση. Η σελίδα περιέχει μία επισκόπηση όλων των εγκαταστάσεων που αντιστοιχούν στην ηλεκτρονική σας διεύθυνση. Στις επαγγελματικές εγκαταστάσεις απαριθμούνται τα παρακάτω δεδομένα: Ισχύς εγκατάστασης σε kwp Συνολική απόδοση μέχρι την παρούσα στιγμή Συνολική απόδοση των παρακάτω χρονικών περιόδων: τρέχουσα ημέρα χθεσινή ημέρα τρέχων μήνας Ειδική απόδοση εγκατάστασης (kwh/kwp) των παρακάτω χρονικών περιόδων: τρέχων μήνας τρέχον έτος Κατά την κλήση της σελίδας, η λίστα των εγκαταστάσεων ταξινομείται πάντα με βάση την ειδική απόδοση εγκατάστασης και ακολουθώντας αυξητική πορεία. Κάντε κλικ πάνω σε μία μπλε τιμή της κεφαλίδας, για να εμφανιστεί η λίστα των εγκαταστάσεων με βάση την τιμή αυτή σε αύξουσα ταξινόμηση. Κάντε ξανά κλικ, για να εμφανιστεί η λίστα των εγκαταστάσεων σε φθίνουσα ταξινόμηση. Το μενού περιέχει σελίδες με τις σημαντικότερες πληροφορίες της εγκατάστασης σας: βασικά δεδομένα, απόδοση, επιτήρηση και μηνύματα. Οι σελίδες αυτού του μενού δημιουργούνται αυτόματα από το Sunny Portal. Η σελίδα περιέχει μία επισκόπηση με πληροφορίες της τρέχουσας εγκατάστασης. Το Sunny Portal συνθέτει τα χαρακτηριστικά εγκατάστασης από πληροφορίες που έχετε εισαγάγει στις προσωπικές σας σελίδες Sunny Portal. Πληροφορίες που δεν έχετε εισαγάγει (π.χ. "Διαχειριστής") δεν εμφανίζονται στα χαρακτηριστικά εγκατάστασης. Πληροφορίες των χαρακτηριστικών εγκατάστασης (βλέπε πίνακα «Πληροφορίες στα χαρακτηριστικά εγκατάστασης» (Σελίδα 13)). 10 SPortal-BGR Εγχειρίδιο χειρισμού

11 SMA Solar Technology AG Επισκόπηση Μενού Μενού 'Όνομα της εγκατάστασης σας" > Ενέργεια και Ισχύς "Όνομα της εγκατάστασης σας" > Ετήσια σύγκριση "Όνομα της εγκατάστασης σας" > Επιτήρηση εγκατάστασης "Όνομα της εγκατάστασης σας" > Βιβλίο ιστορικού εγκαταστάσεων Απεικόνιση Σημασία Η σελίδα εμφανίζει την συνολική απόδοση της τρέχουσας εγκατάστασης σε 4 διαγράμματα: Ημέρα: Πορεία της ισχύος στο διάστημα μίας μέρας Μήνας: Συνολική απόδοση ανά μήνα σε ημέρες Έτος: Συνολική απόδοση ανά έτος Σύνολο: Συνολική απόδοση ανά έτος Η σελίδα εμφανίζει τη συνολική απόδοση και την ειδική απόδοση της τρέχουσας εγκατάστασης ανά μήνα σε μία ετήσια επισκόπηση. Στη σελίδα αυτή είναι διαθέσιμες 2 λειτουργίες για την επιτήρηση της τρέχουσας εγκατάστασης: Επιτήρηση της επικοινωνίας ανάμεσα στο Sunny Portal και τη φωτοβολταϊκή σας εγκατάσταση Επιτήρηση της εγκατάστασης μέσω μίας σύγκρισης μετατροπέων Επιτήρηση εγκατάστασης, βλέπε κεφάλαιο 6.3 «Επιτήρηση εγκατάστασης» (Σελίδα 42). Η σελίδα εμφανίζει μηνύματα του Sunny Portal και της τρέχουσας εγκατάστασης. Τα μηνύματα αυτά σάς βοηθούν π.χ. να αναγνωρίσετε βλάβες στην εγκατάσταση σας. Μετά την άνω και κάτω τελεία βρίσκεται ο αριθμός των μηνυμάτων που δεν έχουν διαβαστεί. Το μενού περιέχει τις βασικές σελίδες με οπτικοποιήσεις των δεδομένων της εγκατάστασης σας, τις οποίες δημιουργεί αυτόματα το Sunny Portal (βασικές σελίδες, βλέπε κεφάλαιο 5.7 «Βασικές σελίδες» (Σελίδα 36)). Επίσης, το Sunny Portal αφαιρεί από εδώ όλες τις σελίδες που έχουν δημιουργηθεί από εσάς (δημιουργία σελίδων, βλέπε κεφάλαιο 5.1 «Δημιουργία νέας σελίδας» (Σελίδα 16)). Εγχειρίδιο χειρισμού SPortal-BGR

12 Επισκόπηση Μενού SMA Solar Technology AG Μενού Ρύθμιση Πληροφορίες χρήστη/ έξοδος Σημασία Το μενού περιέχει σελίδες, από τις οποίες μπορείτε να επιλέξτε διαφορετικές ρυθμίσεις για το Sunny Portal σας, π.χ. να ρυθμίσετε τις προσωπικές σας σελίδες, να επεξεργαστείτε τις ιδιότητες εγκατάστασης και να δημιουργήσετε νέες σελίδες. Οπτικοποίηση, βλέπε κεφάλαιο 5 «Διαμόρφωση σελίδων» (Σελίδα 16) Ιδιότητες εγκατάστασης, βλέπε κεφάλαιο 7 «Ιδιότητες εγκατάστασης» (Σελίδα 49) Επισκόπηση συσκευών, βλέπε κεφάλαιο 8.1 «Αλλαγή και φιλτράρισμα επισκόπησης συσκευών» (Σελίδα 59) Διαμόρφωση αναφοράς, βλέπε κεφάλαιο 6.4 «Διαμόρφωση αναφοράς» (Σελίδα 45) Διαχείριση χρήστη, βλέπε κεφάλαιο 9 «Διαχείριση χρήστη» (Σελίδα 67) Από το μενού μπορείτε να καλέσετε τις προσωπικές σας πληροφορίες χρήστη και να τερματίσετε την επίσκεψη σας στο Sunny Portal. Στη σελίδα "Πληροφορίες Χρήστη" μπορείτε επίσης να αλλάξετε τον προσωπικό σας κωδικό πρόσβασης. Πληροφορίες Χρήστη, βλέπε κεφάλαιο 9.5 «Αλλαγή πληροφοριών χρήστη» (Σελίδα 69) Έξοδος 12 SPortal-BGR Εγχειρίδιο χειρισμού

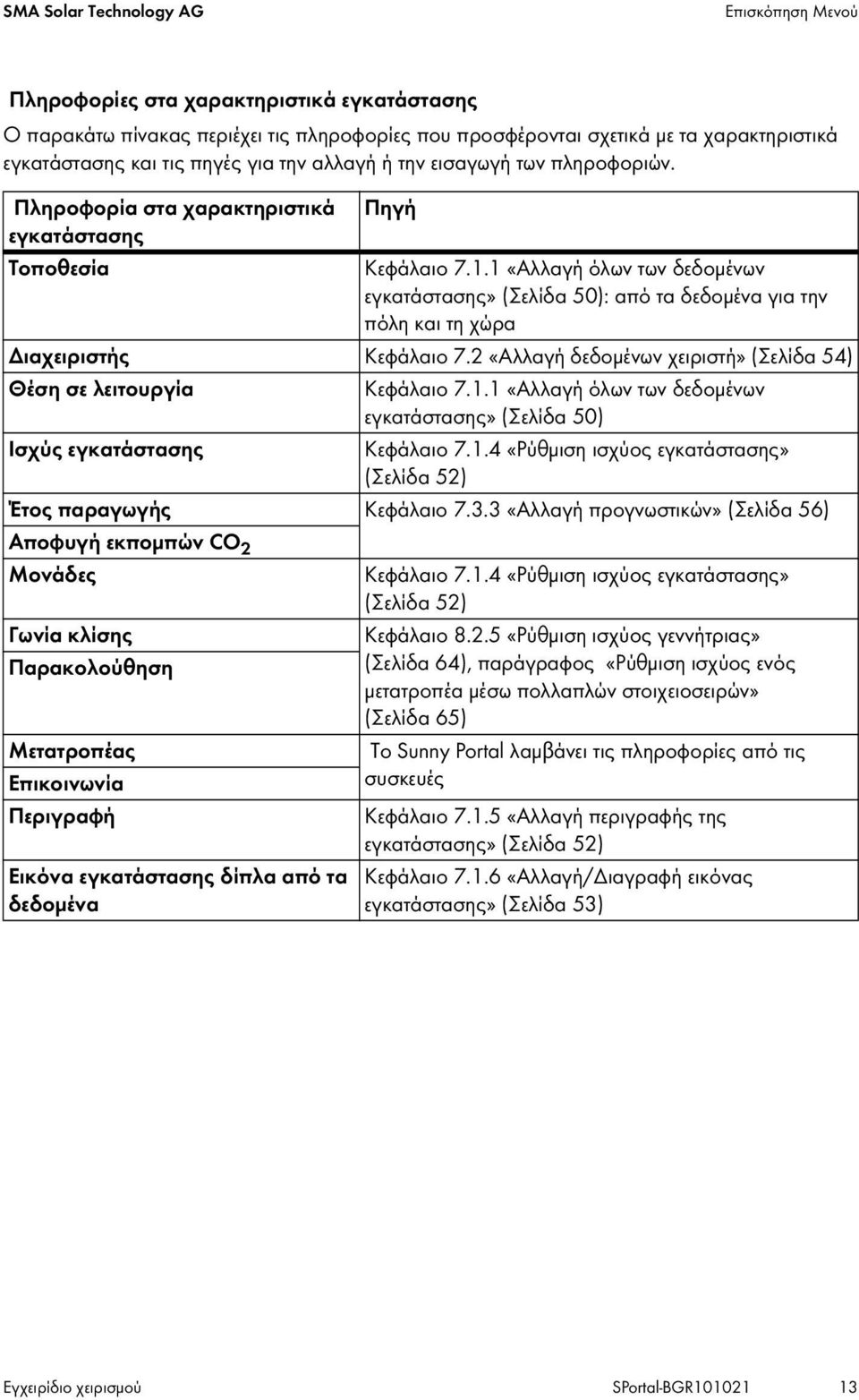

13 SMA Solar Technology AG Επισκόπηση Μενού Πληροφορίες στα χαρακτηριστικά εγκατάστασης Ο παρακάτω πίνακας περιέχει τις πληροφορίες που προσφέρονται σχετικά με τα χαρακτηριστικά εγκατάστασης και τις πηγές για την αλλαγή ή την εισαγωγή των πληροφοριών. Πληροφορία στα χαρακτηριστικά εγκατάστασης Τοποθεσία Πηγή Κεφάλαιο «Αλλαγή όλων των δεδομένων εγκατάστασης» (Σελίδα 50): από τα δεδομένα για την πόλη και τη χώρα Διαχειριστής Κεφάλαιο 7.2 «Αλλαγή δεδομένων χειριστή» (Σελίδα 54) Θέση σε λειτουργία Κεφάλαιο «Αλλαγή όλων των δεδομένων εγκατάστασης» (Σελίδα 50) Ισχύς εγκατάστασης Κεφάλαιο «Ρύθμιση ισχύος εγκατάστασης» (Σελίδα 52) Έτος παραγωγής Κεφάλαιο «Αλλαγή προγνωστικών» (Σελίδα 56) Αποφυγή εκπομπών CO 2 Μονάδες Γωνία κλίσης Παρακολούθηση Κεφάλαιο «Ρύθμιση ισχύος εγκατάστασης» (Σελίδα 52) Κεφάλαιο «Ρύθμιση ισχύος γεννήτριας» (Σελίδα 64), παράγραφος «Ρύθμιση ισχύος ενός μετατροπέα μέσω πολλαπλών στοιχειοσειρών» (Σελίδα 65) Μετατροπέας Το Sunny Portal λαμβάνει τις πληροφορίες από τις Επικοινωνία συσκευές Περιγραφή Κεφάλαιο «Αλλαγή περιγραφής της εγκατάστασης» (Σελίδα 52) Εικόνα εγκατάστασης δίπλα από τα δεδομένα Κεφάλαιο «Αλλαγή/Διαγραφή εικόνας εγκατάστασης» (Σελίδα 53) Εγχειρίδιο χειρισμού SPortal-BGR

14 Λειτουργίες σελίδων, πινάκων, διαγραμμάτων SMA Solar Technology AG 4 Λειτουργίες σελίδων, πινάκων, διαγραμμάτων Λειτουργίες Σελίδων: Στο τέλος κάθε σελίδας που έχει τουλάχιστον 2 πίνακες ή διαγράμματα, μπορείτε να αλλάξετε την τελική ημερομηνία για όλα τα διαγράμματα και τους πίνακες της σελίδας. Σε περίπτωση που η χρονική περίοδος παρουσίασης του πίνακα ή του διαγράμματος είναι 1 έτος ή 1 μήνας, τότε υιοθετείται το έτος ή ο μήνας της εισαγόμενης τελικής ημερομηνίας. Λειτουργίες Πινάκων: Οι λειτουργίες περιγράφονται βάσει των ακόλουθων παραδειγμάτων πινάκων. A Γ Δ Β Θέση A Β Γ Δ Σημασία Από την κεφαλίδα του πίνακα μπορείτε να επιλέξετε αν τα δεδομένα θα εμφανίζονται σε αύξουσα ή φθίνουσα ταξινόμηση. Κάντε κλικ πάνω σε μία μπλε τιμή της κεφαλίδας, για να εμφανιστούν τα δεδομένα του πίνακα σε αύξουσα ταξινόμηση. Κάντε ξανά κλικ, για να εμφανιστούν σε φθίνουσα ταξινόμηση. Ανοίγει το παράθυρο για την αποθήκευση των δεδομένων στη ρυθμιζόμενη μορφή Ανοίγει το ημερολόγιο Στο ημερολόγιο μπορείτε να ξεφυλλίσετε τους μήνες με τη βοήθεια του βέλους και να επιλέξετε την επιθυμητή χρονική περίοδο παρουσίασης. Εδώ μπορείτε να ξεφυλλίσετε μέσα στο εμφανιζόμενο μεσοδιάστημα στην επόμενη ή στην προηγούμενη χρονική περίοδο παρουσίασης. 14 SPortal-BGR Εγχειρίδιο χειρισμού

15 SMA Solar Technology AG Λειτουργίες σελίδων, πινάκων, διαγραμμάτων Λειτουργίες Διαγραμμάτων: Οι λειτουργίες περιγράφονται βάσει των ακόλουθων παραδειγμάτων διαγραμμάτων. A Β Γ Δ Θέση A Β Γ Δ Σημασία Από το δεξιό και το αριστερό περιθώριο του διαγράμματος μπορείτε να ξεφυλλίσετε στην επόμενη ή στην προηγούμενη χρονική περίοδο παρουσίασης, αν υφίστανται τα δεδομένα. Ανοίγει τα υπόλοιπα κουμπιά για την επεξεργασία του διαγράμματος. Ανοίγει το ημερολόγιο Στο ημερολόγιο μπορείτε να ξεφυλλίσετε τους μήνες με τη βοήθεια του βέλους και να επιλέξετε την επιθυμητή χρονική περίοδο παρουσίασης. Εδώ μπορείτε να ξεφυλλίσετε μέσα στο εμφανιζόμενο μεσοδιάστημα στην επόμενη ή στην προηγούμενη χρονική περίοδο παρουσίασης. Κουμπιά για την επεξεργασία των διαγραμμάτων: Σύμβολο Σημασία Ανοίγει το υπομενού με τις επιλογές για το διάγραμμα που περιγράφονται στη συνέχεια. Ανοίγει το παράθυρο με την άποψη των τιμών του διαγράμματος με τη χρήση πινάκων. Σε περίπτωση που δεν ανοίξει το παράθυρο, δείτε το κεφάλαιο 10 «Αναζήτηση σφαλμάτων» (Σελίδα 71). Ανοίγει το παράθυρο για την αποθήκευση των δεδομένων στη ρυθμιζόμενη μορφή. Παρουσιάζει το υπόμνημα Σβήνει σταδιακά το υπόμνημα Εμφανίζει το διάγραμμα μεγεθυμένο σε όλη την οθόνη. Ανοίγει τη διαμόρφωση σελίδων για την επεξεργασία του διαγράμματος. Εγχειρίδιο χειρισμού SPortal-BGR

16 Διαμόρφωση σελίδων SMA Solar Technology AG 5 Διαμόρφωση σελίδων 5.1 Δημιουργία νέας σελίδας 1. Επιλέξτε "Διαμόρφωση > Οπτικοποίηση". Ανοίγει η σελίδα "Διαμόρφωση σελίδων (ομάδες)". 2. Επιλέξτε [Νέα σελίδα]. Ανοίγουν τα πρότυπα σελίδων. 3. Στο πεδίο "Παρακαλώ εισάγετε το όνομα σελίδας" εισάγετε το όνομα της σελίδας. 4. Επιλέξτε το επιθυμητό πρότυπο σελίδας. Εδώ μπορείτε να επιλέξετε τον τρόπο οργάνωσης της σελίδας. Μπορείτε να συμπληρώσετε τα διαχωριζόμενα τμήματα με διαφορετικό περιεχόμενο. Συμβουλή: Στα πρότυπα σελίδων 8 και 12 και τα δύο ανώτερα τμήματα έχουν περιορισμένο ύψος. Τα τμήματα αυτά είναι κατάλληλα μόνο για μικρές εικόνες, όπως τα λογότυπα. Ανοίγει η σελίδα "Διαμόρφωση σελίδων". 5. Σε ένα τμήμα της σελίδας στο πεδίο "Τύπος μονάδας" επιλέξτε το περιεχόμενο σελίδας που επιθυμείτε. 6. Επιλέξτε [Δημιουργία] και δημιουργείστε το περιεχόμενο σελίδας που θέλετε (βλέπε κεφάλαιο 5.2 «Δημιουργία περιεχομένου σελίδας» (Σελίδα 17)) 16 SPortal-BGR Εγχειρίδιο χειρισμού

17 SMA Solar Technology AG Διαμόρφωση σελίδων 5.2 Δημιουργία περιεχομένου σελίδας Επισκόπηση του περιεχομένου σελίδας Μπορείτε να επιλέξετε ανάμεσα στα δύο παρακάτω περιεχόμενα σελίδας: Περιεχόμενο σελίδας Πίνακας Περιεχόμενα Μπορείτε να παρουσιάσετε σε πίνακες τα παρακάτω δεδομένα: Τιμές καναλιού των συσκευών Οι επιλέξιμες τιμές καναλιού εξαρτώνται από τη συσκευή. Τιμές καναλιού της συνολικής εγκατάστασης: Αποφυγή εκπομπών CO 2 Συνολική απόδοση Ποσοστό απόδοσης Ισχύς Οικονομική απόδοση Ειδική απόδοση εγκατάστασης Παράδειγμα πίνακα: Εγχειρίδιο χειρισμού SPortal-BGR

18 Διαμόρφωση σελίδων SMA Solar Technology AG Περιεχόμενο σελίδας Χαρακτηριστικά εγκατάστασης Περιεχόμενα Μπορείτε να χρησιμοποιήσετε τις πληροφορίες αυτές και στις σελίδες που έχετε δημιουργήσει μόνοι σας. Πληροφορίες των χαρακτηριστικών εγκατάστασης: Όνομα εγκατάστασης Τοποθεσία Διαχειριστής Ημερομηνία έναρξης λειτουργίας Ισχύς εγκατάστασης Έτος παραγωγής Αποφυγή εκπομπών CO 2 Φωτοβολταϊκές μονάδες Γωνία αζιμουθίου Γωνία κλίσης Παρακολούθηση Μετατροπέας Επικοινωνία Περιγραφή Παραδείγματα χαρακτηριστικών εγκατάστασης 18 SPortal-BGR Εγχειρίδιο χειρισμού

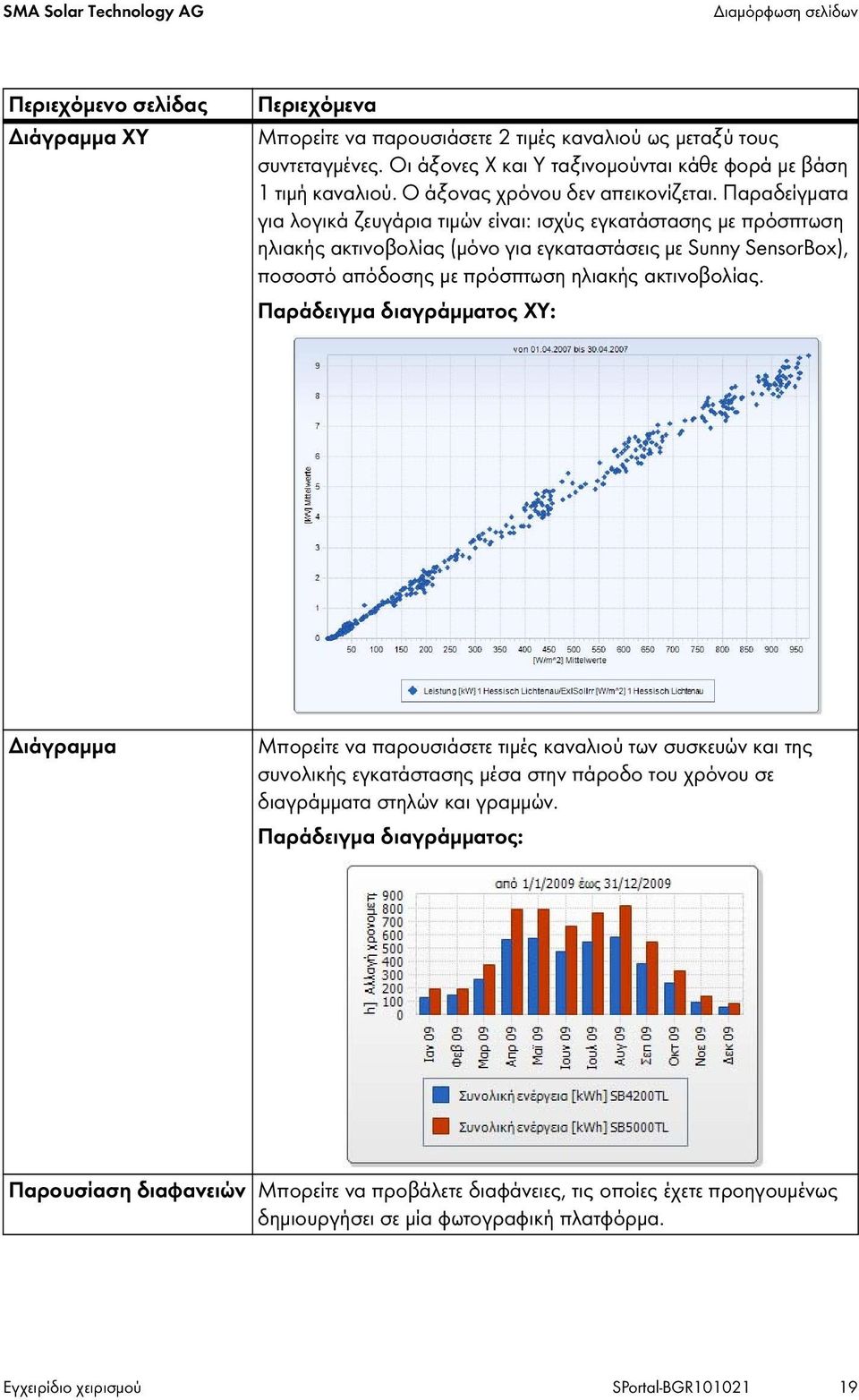

19 SMA Solar Technology AG Διαμόρφωση σελίδων Περιεχόμενο σελίδας Διάγραμμα ΧΥ Περιεχόμενα Μπορείτε να παρουσιάσετε 2 τιμές καναλιού ως μεταξύ τους συντεταγμένες. Οι άξονες Χ και Υ ταξινομούνται κάθε φορά με βάση 1 τιμή καναλιού. Ο άξονας χρόνου δεν απεικονίζεται. Παραδείγματα για λογικά ζευγάρια τιμών είναι: ισχύς εγκατάστασης με πρόσπτωση ηλιακής ακτινοβολίας (μόνο για εγκαταστάσεις με Sunny SensorBox), ποσοστό απόδοσης με πρόσπτωση ηλιακής ακτινοβολίας. Παράδειγμα διαγράμματος ΧΥ: Διάγραμμα Μπορείτε να παρουσιάσετε τιμές καναλιού των συσκευών και της συνολικής εγκατάστασης μέσα στην πάροδο του χρόνου σε διαγράμματα στηλών και γραμμών. Παράδειγμα διαγράμματος: Παρουσίαση διαφανειών Μπορείτε να προβάλετε διαφάνειες, τις οποίες έχετε προηγουμένως δημιουργήσει σε μία φωτογραφική πλατφόρμα. Εγχειρίδιο χειρισμού SPortal-BGR

20 Διαμόρφωση σελίδων SMA Solar Technology AG Περιεχόμενο σελίδας Εικόνα Επιτήρηση εγκατάστασης Περιεχόμενα Μπορείτε να προσθέσετε μία εικόνα της επιλογής σας. Απαιτήσεις: Μέγιστο μέγεθος εικόνας: 500 kb Δυνατές μορφές εικόνας: JPG, PNG, GIF Ύψος και Πλάτος: Το Sunny Portal προσαρμόζει την εικόνα ανάλογα με το μέγεθος της διάταξης της σελίδας Μπορείτε να παρουσιάσετε τα παρακάτω δεδομένα: Κατάσταση της επικοινωνίας ανάμεσα στη φωτοβολταϊκή εγκατάσταση και το Sunny Portal Κατάσταση της σύγκρισης μετατροπέων Επιτήρηση εγκατάστασης: Επισκόπηση Μπορείτε να παρουσιάσετε τα παρακάτω δεδομένα: Ενέργεια της φωτοβολταϊκής εγκατάστασης Αποφυγή εκπομπών CO 2 της φωτοβολταϊκής εγκατάστασης Οικονομική απόδοση της φωτοβολταϊκής εγκατάστασης Βασική ή τυχαία εικόνα Επισκόπηση με βασική εικόνα: Κείμενο Με τον Συντάκτη Κειμένου μπορείτε να εισάγετε και να μορφοποιήσετε ένα κείμενο με τον ίδιο τρόπο όπως στα προγράμματα επεξεργασίας κειμένου. Αν είστε εξοικειωμένοι με τη γλώσσα HTML, μπορείτε να μετατρέψετε την άποψη σε πηγαίο κώδικα και να εισάγετε ή να αλλάξετε απευθείας τον κώδικα HTML. Δεν επιτρέπεται η γλώσσα προγραμματισμού Java Script. 20 SPortal-BGR Εγχειρίδιο χειρισμού

21 SMA Solar Technology AG Διαμόρφωση σελίδων Δημιουργία πίνακα Μπορείτε να επιλέξετε έναν πίνακα από τα πρότυπα ή να δημιουργήσετε έναν δικό σας. Υπάρχουν οι εξής διαμορφώσεις πίνακα: Διαμόρφωση πίνακα Βασική διαμόρφωση για την ένδειξη της ενέργειας της εγκατάστασης. Βασική διαμόρφωση για την ένδειξη της ενέργειας του μετατροπέα Βασική διαμόρφωση για την ένδειξη της ειδικής απόδοσης του μετατροπέα Καθορισμός από το χρήστη Σημασία Ο πίνακας περιέχει τη συνολική απόδοση όλων των εγκαταστάσεων στις οποίες έχετε πρόσβαση. Η συνολική απόδοση εμφανίζεται για την τρέχουσα ημέρα, τον τρέχοντα μήνα και το τρέχον έτος. Ο πίνακας περιέχει την συνολική απόδοση όλων των μετατροπέων της τρέχουσας εγκατάστασης. Η συνολική απόδοση εμφανίζεται για την τρέχουσα ημέρα, τον τρέχοντα μήνα και το τρέχον έτος. Ο πίνακας περιέχει την ειδική και συνολική απόδοση όλων των μετατροπέων της τρέχουσας εγκατάστασης. Η συνολική απόδοση εμφανίζεται για την τρέχουσα ημέρα, τον τρέχοντα μήνα και το τρέχον έτος. Η συνολική απόδοση εμφανίζεται για την τρέχουσα ημέρα. Δημιουργείστε ένα δικό σας πίνακα με τιμές και χρονικές περιόδους με βάση τις προσωπικές σας επιθυμίες και ανάγκες. Δημιουργία πίνακα με βασική διαμόρφωση 1. Επιλέξτε τη βασική διαμόρφωση που επιθυμείτε. 2. Επιλέξτε [Συνέχεια]. 3. Επιλέξτε [Αποθήκευση]. 4. Επιλέξτε [Αποθήκευση]. Ο πίνακας δημιουργήθηκε και εμφανίζεται. Δημιουργία πίνακα καθορισμένου από το χρήστη 1. Επιλέξτε "Καθορισμός από το χρήστη". 2. Επιλέξτε [Συνέχεια]. 3. Επιλέξτε "Προσθήκη συσκευής/εγκατάστασης". 4. Στο πεδίο "Εγκατάσταση/Συσκευή" επιλέξτε μία εγκατάσταση ή μία συσκευή. Συμβουλή: Για να περιορίσετε την επιλογή, στο πεδίο "Περιορισμός επιλογής" επιλέξτε έναν τύπο συσκευής ή "Εγκαταστάσεις". 5. Επιλέξτε [Αποδοχή]. 6. Για να προσθέσετε περαιτέρω εγκαταστάσεις ή συσκευές, επιλέξτε "Προσθήκη συσκευής/ εγκατάστασης" και επαναλάβετε τα προηγούμενα βήματα. Εγχειρίδιο χειρισμού SPortal-BGR

22 Διαμόρφωση σελίδων SMA Solar Technology AG 7. Επιλέξτε [ ]. Ανοίγει η σελίδα "Διαμόρφωση καναλιού" 8. Για να προσθέσετε επικεφαλίδα για αυτή τη στήλη ή για αυτή τη γραμμή του πίνακα, εισάγετε επικεφαλίδα στο πεδίο "Όνομα". 9. Στο πεδίο "Χρονική μονάδα" επιλέξτε τη χρονική περίοδο της οποίας οι τιμές θέλετε να εμφανίζονται. 10. Στο τμήμα "Τελική ημερομηνία ένδειξης" ενεργοποιήστε την τελική ημερομηνία ένδειξης που επιθυμείτε. Δυνατές είναι οι παρακάτω ρυθμίσεις: τρέχον επιλέξιμο Εμφανίζονται πάντα οι τιμές της τρέχουσας ημερομηνίας, π.χ. της τρέχουσας ημέρας, του τρέχοντος μήνα. Μπορείτε να επιλέξετε την ημερομηνία, της οποίας οι τιμές θέλετε να εμφανίζονται, π.χ. μία συγκεκριμένη ημέρα, ένας συγκεκριμένος μήνας. 11. Στο τμήμα "Κανάλι" επιλέξτε τα κανάλια που θέλετε. Επιλέξιμα κανάλια Στις συσκευές είναι διαθέσιμα όλα τα κανάλια, τα οποία μεταφέρονται στο Sunny Portal. Σε μία εγκατάσταση είναι διαθέσιμα τα υπολογισμένα κανάλια (αποφυγή εκπομπών CO 2, ενέργεια, ισχύς, οικονομική απόδοση, ποσοστό απόδοσης, ειδική απόδοση εγκατάστασης). Ανάλογα με την επιλογή του πρώτου καναλιού, η δυνατότητα επιλογής περαιτέρω καναλιών εξαρτάται από τη μονάδα του πρώτου καναλιού. 12. Αν έχουν προστεθεί περισσότερες από 1 συσκευές ή από 1 εγκαταστάσεις, τότε στο πεδίο "Αποτέλεσμα" επιλέξτε την μέθοδο υπολογισμού που επιθυμείτε. Δυνατές είναι οι παρακάτω ρυθμίσεις: Σύνολο Ελάχ. Μεσαίες τιμές Μέγ. Σύνολο των περιεχομένων των καναλιών στην παρουσιαζόμενη χρονική περίοδο Ελάχιστη τιμή των περιεχομένων των καναλιών στην παρουσιαζόμενη χρονική περίοδο Μεσαία τιμή των περιεχομένων των καναλιών στην παρουσιαζόμενη χρονική περίοδο Μέγιστη τιμή των περιεχομένων των καναλιών στην παρουσιαζόμενη χρονική περίοδο 13. Επιλέξτε [Αποδοχή]. Ανοίγει η σελίδα "Διαμόρφωση σελίδων". 14. Για να προσθέσετε επιπλέον στήλες ή γραμμές για κανάλια, επιλέξτε "Προσθήκη καναλιού" και επαναλάβετε τα προηγούμενα βήματα. 15. Στο τμήμα "Διάταξη" ενεργοποιήστε τη διάταξη του πίνακα που επιθυμείτε. 22 SPortal-BGR Εγχειρίδιο χειρισμού

23 SMA Solar Technology AG Διαμόρφωση σελίδων 16. Στο πεδίο "Λήψη τύπου αρχείου" επιλέξτε τη μορφή αποθήκευσης δεδομένων του πίνακα. Με αυτόν τον τρόπο μπορείτε να αποθηκεύσετε στον υπολογιστή σας με τη "Λήψη αρχείων" τα δεδομένα από τη σελίδα άποψης του πίνακα. Δυνατές είναι οι παρακάτω ρυθμίσεις: CSV ODS XLSX Μορφή αρχείου που περιγράφει τη δημιουργία ενός αρχείου κειμένου για την αποθήκευση ή την αντικατάσταση δεδομένων απλής δομής. Μορφή αρχείου για πίνακες σε μορφή Open Document (ανοιχτού εγγράφου), η οποία επιτρέπει την ανταλλαγή αρχείων του Office ανάμεσα σε διαφορετικές εφαρμογές και λειτουργικά συστήματα. Μορφή αρχείου της μορφής Excel Workbook, η οποία υποστηρίζεται από την έκδοση του Excel 2007 της εταιρίας Microsoft. 17. Επιλέξτε [Αποθήκευση]. 18. Επιλέξτε [Αποθήκευση] Ο πίνακας δημιουργήθηκε και εμφανίζεται Δημιουργία χαρακτηριστικών εγκατάστασης 1. Για να προσθέσετε επικεφαλίδα, εισάγετε επικεφαλίδα στο πεδίο "Τίτλος". 2. Αν στο πεδίο "Εγκατάσταση" υπάρχει δυνατότητα επιλογής περισσότερων εγκαταστάσεων, τότε επιλέξτε την εγκατάσταση που επιθυμείτε. 3. Ενεργοποιήστε τα πεδία που επιθυμείτε, των οποίων τα δεδομένα θέλετε να εμφανίζονται. 4. Επιλέξτε [Αποθήκευση]. 5. Επιλέξτε [Αποθήκευση]. Τα χαρακτηριστικά της εγκατάστασης δημιουργήθηκαν και εμφανίζονται Δημιουργία διαγράμματος ΧΥ Διαδικασία: Δημιουργήστε τους άξονες Χ και Υ Ρυθμίστε την ώρα Κάντε περαιτέρω διαμορφώσεις Δημιουργήστε τους άξονες Χ και Υ 1. Στο τμήμα "Άξονας Υ", "Άξονας Χ" στο πεδίο "Εγκατάσταση/ Συσκευές" επιλέξτε μία εγκατάσταση ή μία συσκευή. Δυνατότητα επιλογής υπάρχει μόνο για τις συσκευές της τρέχουσας εγκατάστασης. Συμβουλή: Για να περιορίσετε την επιλογή, στο πεδίο "Περιορισμός επιλογής" επιλέξτε έναν τύπο συσκευής ή "Εγκαταστάσεις". Εγχειρίδιο χειρισμού SPortal-BGR

24 Διαμόρφωση σελίδων SMA Solar Technology AG 2. Στο πεδίο "Κανάλι" επιλέξτε ένα κανάλι. Επιλέξιμα κανάλια Στις συσκευές είναι διαθέσιμα όλα τα κανάλια, τα οποία μεταφέρονται στο Sunny Portal. Σε μία εγκατάσταση είναι διαθέσιμα τα υπολογισμένα κανάλια (αποφυγή εκπομπών CO 2, ενέργεια, ισχύς, οικονομική απόδοση, ποσοστό απόδοσης, ειδική απόδοση εγκατάστασης). Ανάλογα με την επιλογή του πρώτου καναλιού, η δυνατότητα επιλογής περαιτέρω καναλιών εξαρτάται από τη μονάδα του πρώτου καναλιού. 3. Επιλέξτε [+]. Εμφανίζονται οι πίνακες με τις επιλεγμένες συσκευές ή με την επιλεγμένη εγκατάσταση. 4. Για να προσθέσετε περισσότερες συσκευές ή εγκαταστάσεις, επαναλάβετε τα προηγούμενα βήματα. Η επιλογή περαιτέρω καναλιών εξαρτάται από τη μονάδα του πρώτου καναλιού Αν η βασική μονάδα του πρώτου επιλεγμένου καναλιού είναι το Watt, τότε τα επιπλέον ρυθμιζόμενα κανάλια που μπορείτε να επιλέξετε είναι μόνο όσα είναι συμβατά με τη μονάδα Watt. Η δυνατότητα επιλογής περιορίζεται αυτόματα από το Sunny Portal κατά αντιστοιχία προς την πρώτη επιλογή. 5. Στο πεδίο "Μονάδα" επιλέξτε τη μονάδα που επιθυμείτε. 6. Στο πεδίο Τιμή" επιλέξτε τον τύπο καναλιού της τιμής. Παράλληλα, ανάλογα με το κανάλι είναι διαθέσιμοι οι παρακάτω τύποι καναλιού: Αναλογικές τιμές Μεσαίες τιμές Μέγιστες τιμές Ελάχιστες τιμές Μετρητής καναλιών Αλλαγή χρονομετρητή Ένδειξη μετρητή συνολ. Αλλαγή Μέση τιμή, την οποία είχε το κανάλι κατά τη διάρκεια της ρυθμισμένης χρονικής περιόδου. Μέγιστη τιμή, την οποία είχε το κανάλι κατά τη διάρκεια της ρυθμισμένης χρονικής περιόδου. Ελάχιστη τιμή, την οποία είχε το κανάλι κατά τη διάρκεια της ρυθμισμένης χρονικής περιόδου. Προσαύξηση εντός της χρονικής περιόδου που πρέπει ακόμα να επιλεγεί. Τρέχουσα συνολική ένδειξη μετρητή της τιμής. Συνολική (= αθροιστική) προσαύξηση εντός της χρονικής περιόδου που πρέπει ακόμα να επιλεγεί. 7. Ρυθμίστε την αυτόματη κλιμάκωση ή εισάγετε τις δικές σας τιμές κλιμάκωσης: Αυτόματη κλιμάκωση: ενεργοποιήστε τα "Ελάχ. αυτόματη κλιμάκωση" και "Μέγ. αυτόματη κλιμάκωση". Προσωπική κλιμάκωση: εισάγετε τις τιμές κλιμάκωσης στα πεδία "Ελάχ." και "Μέγ.". 24 SPortal-BGR Εγχειρίδιο χειρισμού

25 SMA Solar Technology AG Διαμόρφωση σελίδων Ρυθμίστε την ώρα 1. Στο τμήμα "Ρυθμίσεις ώρας" στο πεδίο "Παρουσιαζόμενη χρονική περίοδος" επιλέξτε τη χρονική περίοδο του διαγράμματος που επιθυμείτε. 2. Στο πεδίο "Αριθμός χρονικών περιόδων" επιλέξτε πόσες χρονικές περίοδοι θέλετε να εμφανίζονται. 3. Στο πεδίο "Μονάδα χρόνου" επιλέξτε σε ποια μονάδα χρόνου θέλετε να υποδιαιρείται η χρονική περίοδος. 4. Στο τμήμα "Τελική ημερομηνία ένδειξης" ενεργοποιήστε την τελική ημερομηνία ένδειξης που επιθυμείτε. Δυνατές είναι οι παρακάτω ρυθμίσεις: τρέχον επιλέξιμο Παρουσιάζονται πάντα οι τιμές της τρέχουσας ημερομηνίας (π.χ. τρέχουσα ημέρα, τρέχων μήνας). Μπορείτε να επιλέξετε την ημερομηνία, της οποίας οι τιμές θέλετε να εμφανίζονται (π.χ. μία συγκεκριμένη ημέρα, ένας συγκεκριμένος μήνας). Περαιτέρω Διαμορφώσεις 1. Για να προσθέσετε επικεφαλίδα, εισάγετε επικεφαλίδα στο τμήμα "Περαιτέρω διαμορφώσεις" στο πεδίο "Όνομα διαγράμματος". 2. Στο πεδίο "Λήψη τύπου αρχείου" επιλέξτε τη μορφή αποθήκευσης για το διάγραμμα. Δυνατές είναι οι παρακάτω ρυθμίσεις: CSV ODS XLSX Μορφή αρχείου που περιγράφει τη δημιουργία ενός αρχείου κειμένου για την αποθήκευση ή την αντικατάσταση δεδομένων απλής δομής. Μορφή αρχείου για πίνακες σε μορφή Open Document (ανοιχτού εγγράφου), η οποία επιτρέπει την ανταλλαγή αρχείων του Office ανάμεσα σε διαφορετικές εφαρμογές και λειτουργικά συστήματα. Μορφή αρχείου της μορφής Excel Workbook, η οποία υποστηρίζεται από την έκδοση του Excel 2007 της εταιρίας Microsoft. 3. Για να παρουσιάσετε το υπόμνημα ως βασικό χαρακτηριστικό αυτού του διαγράμματος, ενεργοποιήστε το "Παρουσίαση υπομνήματος". 4. Για να δείτε την προεπισκόπηση, ανοίξτε το τμήμα "Προεπισκόπηση". Για να φορτώσετε εκ νέου το διάγραμμα μετά της αλλαγές, επιλέξτε [Ενημέρωση]. 5. Επιλέξτε [Αποθήκευση]. 6. Επιλέξτε [Αποθήκευση]. Το διάγραμμα ΧΥ δημιουργήθηκε και εμφανίζεται. Εγχειρίδιο χειρισμού SPortal-BGR

26 Διαμόρφωση σελίδων SMA Solar Technology AG Δημιουργία διαγράμματος Ένα διάγραμμα αποτελείται από τουλάχιστον ένα άξονα Χ (ρυθμίσεις χρόνου) και έναν άξονα Υ1. Ο άξονας Υ2 είναι προαιρετικός. Σε κάθε άξονα Υ μπορούν να απεικονιστούν περισσότερες τιμές καναλιού με την ίδια μονάδα. Χρησιμοποιήστε τον άξονα Υ2, αν θέλετε να εμφανίσετε τιμές με διαφορετική μονάδα από αυτή του άξονα Υ1. Διαδικασία: Υ1 Υ2 X Ρυθμίστε τον άξονα Υ1 (ο άξονας Υ2 είναι προαιρετικός) Ρυθμίστε την ώρα Κάντε περαιτέρω διαμορφώσεις Ρύθμιση άξονα Υ1 (άξονας Υ2 προαιρετικός) 1. Στο τμήμα "Άξονας Υ1", "Άξονας Υ2" στο πεδίο "Εγκατάσταση/ Συσκευές" επιλέξτε μία εγκατάσταση ή μία συσκευή. Δυνατότητα επιλογής υπάρχει μόνο για τις συσκευές της τρέχουσας εγκατάστασης. Συμβουλή: Για να περιορίσετε την επιλογή, στο πεδίο "Περιορισμός Επιλογής" επιλέξτε έναν τύπο συσκευής ή "Εγκαταστάσεις". 2. Στο πεδίο "Κανάλι" επιλέξτε το κανάλι που επιθυμείτε. Επιλέξιμα κανάλια Στις συσκευές είναι διαθέσιμα όλα τα κανάλια, τα οποία μεταφέρονται στο Sunny Portal. Σε μία εγκατάσταση είναι διαθέσιμα τα υπολογισμένα κανάλια (αποφυγή εκπομπών CO 2, ενέργεια, ισχύς, οικονομική απόδοση, ποσοστό απόδοσης, ειδική απόδοση εγκατάστασης). Ανάλογα με την επιλογή του πρώτου καναλιού, η δυνατότητα επιλογής περαιτέρω καναλιών εξαρτάται από τη μονάδα του πρώτου καναλιού. 3. Επιλέξτε [+]. Εμφανίζονται οι πίνακες με τις επιλεγμένες συσκευές ή με την επιλεγμένη εγκατάσταση. 4. Για να προσθέσετε περισσότερες συσκευές ή εγκαταστάσεις, επαναλάβετε τα προηγούμενα βήματα. Επιλογή περισσότερων καναλιών Η επιλογή περισσότερων καναλιών εξαρτάται από τη μονάδα του πρώτου καναλιού. Αν η βασική μονάδα του πρώτου καναλιού είναι "Watt", τότε τα επιπλέον ρυθμιζόμενα κανάλια που μπορείτε να επιλέξετε είναι μόνο όσα είναι συμβατά με τη μονάδα "Watt". Η δυνατότητα επιλογής περιορίζεται αυτόματα από το Sunny Portal κατά αντιστοιχία προς την πρώτη επιλογή. 5. Στο πεδίο "Μονάδα" επιλέξτε τη μονάδα που επιθυμείτε. 26 SPortal-BGR Εγχειρίδιο χειρισμού

27 SMA Solar Technology AG Διαμόρφωση σελίδων 6. Στο πεδίο Τιμή" επιλέξτε τον τύπο καναλιού της τιμής. Ανάλογα με το κανάλι είναι διαθέσιμοι οι παρακάτω τύποι καναλιού: Αναλογικές τιμές Μεσαίες τιμές Μέγιστες τιμές Ελάχιστες τιμές Μέση τιμή, την οποία είχε το κανάλι κατά τη διάρκεια της ρυθμισμένης χρονικής περιόδου. Μέγιστη τιμή, την οποία είχε το κανάλι κατά τη διάρκεια της ρυθμισμένης χρονικής περιόδου. Ελάχιστη τιμή, την οποία είχε το κανάλι κατά τη διάρκεια της ρυθμισμένης χρονικής περιόδου. Μετρητής καναλιών Αλλαγή χρονομετρητή Ένδειξη μετρητή συνολ. Αλλαγή Προσαύξηση εντός της χρονικής περιόδου που πρέπει ακόμα να επιλεγεί. Τρέχουσα συνολική ένδειξη μετρητή της τιμής. Συνολική (=αθροιστική) προσαύξηση εντός της χρονικής περιόδου που πρέπει ακόμα να επιλεγεί. Εγχειρίδιο χειρισμού SPortal-BGR

28 Διαμόρφωση σελίδων SMA Solar Technology AG 7. Στο πεδίο "Τύπος Γραφήματος" επιλέξτε το είδος παρουσίασης. Δυνατά είναι τα παρακάτω είδη παρουσίασης: A Γ Β Δ E Θέση A Β Γ Δ E Σημασία Στήλη Επιφάνεια Γραμμές με ενδείξεις Γραμμή Ενδείξεις χωρίς γραμμή 8. Ρυθμίστε την αυτόματη κλιμάκωση ή εισάγετε τις δικές σας τιμές κλιμάκωσης: Αυτόματη κλιμάκωση: ενεργοποιήστε τα "Ελάχ. αυτόματη κλιμάκωση" και "Μέγ. αυτόματη κλιμάκωση". Προσωπική κλιμάκωση: εισάγετε τις τιμές κλιμάκωσης στα πεδία "Ελάχ." και "Μέγ.". 28 SPortal-BGR Εγχειρίδιο χειρισμού

29 SMA Solar Technology AG Διαμόρφωση σελίδων Ρυθμίσεις Ώρας 1. Στο τμήμα "Ρυθμίσεις Ώρας" στο πεδίο "Χρονική περίοδος παρουσίασης" επιλέξτε την χρονική περίοδο παρουσίασης του διαγράμματος που επιθυμείτε. 2. Στο πεδίο "Αριθμός χρονικών περιόδων" επιλέξτε πόσες χρονικές περίοδοι θέλετε να εμφανίζονται. 3. Στο πεδίο "Μονάδα χρόνου" επιλέξτε σε ποια μονάδα χρόνου θέλετε να υποδιαιρούνται οι χρονικές περίοδοι. 4. Στο τμήμα "Τελική ημερομηνία ένδειξης" ενεργοποιήστε την τελική ημερομηνία ένδειξης που επιθυμείτε. Δυνατές είναι οι παρακάτω ρυθμίσεις: τρέχον επιλέξιμο Παρουσιάζονται πάντα οι τιμές της τρέχουσας ημερομηνίας (π.χ. τρέχουσα ημέρα, τρέχων μήνας). Μπορείτε να επιλέξετε την ημερομηνία, της οποίας οι τιμές θέλετε να εμφανίζονται (π.χ. μία συγκεκριμένη ημέρα, ένας συγκεκριμένος μήνας). Περαιτέρω διαμορφώσεις 1. Για να προσθέσετε επικεφαλίδα, εισάγετε επικεφαλίδα στο τμήμα "Περαιτέρω διαμορφώσεις" στο πεδίο "Όνομα διαγράμματος". 2. Στο πεδίο "Λήψη τύπου αρχείου" επιλέξτε μορφή για τη λήψη αρχείων. 3. Για να παρουσιάσετε το υπόμνημα ως βασικό χαρακτηριστικό αυτού του διαγράμματος, ενεργοποιήστε το "Παρουσίαση υπομνήματος". 4. Για να δείτε την προεπισκόπηση, ανοίξτε το τμήμα "Προεπισκόπηση". Για να φορτώσετε εκ νέου το διάγραμμα μετά της αλλαγές, επιλέξτε [Ενημέρωση]. 5. Επιλέξτε [Αποθήκευση]. 6. Επιλέξτε [Αποθήκευση]. Το διάγραμμα δημιουργήθηκε και εμφανίζεται. Εγχειρίδιο χειρισμού SPortal-BGR

30 Διαμόρφωση σελίδων SMA Solar Technology AG Δημιουργία διαφανειών Συμβουλή: Για την παρουσίαση των διαφανειών επιλέξτε ένα πρότυπο σελίδας με μόνο 1 ενότητα, προκειμένου η προβολή των διαφανειών να έχει καλύτερη ποιότητα. Διαδικασία: Επιλέξτε φωτογραφικό άλμπουμ από την Picasa ή το Flickr Συμπεριλάβετε την προβολή διαφανειών στο Sunny Portal Επιλογή φωτογραφικού άλμπουμ από την Picasa 1. Συνδεθείτε στο picasa.google.com 2. Αν δεν έχετε κάποιο φωτογραφικό άλμπουμ στην Picasa, τότε δημιουργήστε ένα κατά τον τρόπο που περιγράφεται στην Picasa 3. Επιλέξτε φωτογραφικό άλμπουμ. 4. Επιλέξτε "Σύνδεση με αυτό το άλμπουμ". 5. Επιλέξτε "Ενσωμάτωση προβολής διαφανειών". Ανοίγει το παράθυρο. 6. Πεδίο κειμένου "Ενσωμάτωση προβολής διαφανειών". 7. Επιλέξτε τον κώδικα HTML και αντιγράψτε τον στο πρόχειρο. 8. Φύγετε από την Picasa και μεταφερθείτε στο Sunny Portal. Επιλογή φωτογραφικού άλμπουμ από το Flickr 1. Συνδεθείτε στο 2. Αν δεν έχετε κάποιο φωτογραφικό άλμπουμ στο Flickr, τότε δημιουργήστε ένα κατά τον τρόπο που περιγράφεται στο Flickr. 3. Επιλέξτε φωτογραφικό άλμπουμ. 4. Επιλέξτε [Προβολή διαφανειών]. Ξεκινά η προβολή διαφανειών. 5. Επιλέξτε [Δημοσίευση]. Ανοίγει ένα παράθυρο. 6. Επιλέξτε [Αποδοχή HTML για ενσωμάτωση]. 7. Επιλέξτε [Αντιγραφή στο πρόχειρο]. 8. Φύγετε από το Flickr και μεταφερθείτε στο Sunny Portal. 30 SPortal-BGR Εγχειρίδιο χειρισμού

31 SMA Solar Technology AG Διαμόρφωση σελίδων Ενσωμάτωση προβολής διαφανειών στο Sunny Portal 1. Καλέστε τη διαμόρφωση σελίδων της προβολής διαφανειών. 2. Για να προσθέσετε επικεφαλίδα, εισάγετε επικεφαλίδα στο πεδίο "Τίτλος". 3. Στο πεδίο "Πηγή δεδομένων" επιλέξτε το όνομα της φωτογραφικής πλατφόρμας. 4. Αντιγράψτε τον κώδικα HTML στο πεδίο "HTML-Code". 5. Για να δείτε την προεπισκόπηση, επιλέξτε [Προεπισκόπηση]. 6. Επιλέξτε [Αποθήκευση]. 7. Επιλέξτε [Αποθήκευση]. Η προβολή διαφανειών δημιουργήθηκε και εμφανίζεται Δημιουργία εικόνας Απαιτήσεις εικόνας: Μέγιστο μέγεθος εικόνας: 500 kb Δυνατές μορφές εικόνας: JPG, PNG, GIF Ύψος και Πλάτος: Το Sunny Portal προσαρμόζει την εικόνα ανάλογα με το μέγεθος της διάταξης της σελίδας Διαδικασία: Φορτώστε μία εικόνα από τον υπολογιστή σας στην γκαλερί Προσθέστε την εικόνα από τη γκαλερί στην σελίδα Φόρτωση εικόνας από τον υπολογιστή στην γκαλερί 1. Επιλέξτε [ ]. Ανοίγει ένα καινούργιο τμήμα. 2. Επιλέξτε [Αναζήτηση]. Ανοίγει το παράθυρο "Επιλογή αρχείου". 3. Ανοίξτε την εικόνα που επιθυμείτε. Η τοποθεσία (path) της εικόνας βρίσκεται στη σειρά. 4. Επιλέξτε [Φόρτωση επιλεγμένου αρχείου]. 5. Για να φορτώσετε περισσότερες φωτογραφίες, επαναλάβετε τη διαδικασία. Η εικόνα έχει φορτώσει και εμφανίζεται στη γκαλερί. Προσθήκη εικόνας από τη γκαλερί στη σελίδα 1. Για να προσθέσετε επικεφαλίδα εικόνας, εισάγετε επικεφαλίδα εικόνας στο πεδίο "Τίτλος". 2. Επιλέξτε την εικόνα με διπλό κλικ. Η εικόνα εμφανίζεται. 3. Για να χρησιμοποιήσετε κάποια άλλη εικόνα, επιλέξτε [Επεξεργασία] και επαναλάβετε τα προηγούμενα βήματα. Εγχειρίδιο χειρισμού SPortal-BGR

32 Διαμόρφωση σελίδων SMA Solar Technology AG 4. Επιλέξτε [Αποθήκευση]. 5. Επιλέξτε [Αποθήκευση]. Η εικόνα προστέθηκε στη σελίδα και εμφανίζεται Δημιουργία επιτήρησης εγκατάστασης Προϋπόθεση: Να έχει ρυθμιστεί η επιτήρηση εγκατάστασης (βλέπε κεφάλαιο 6.3 ). 1. Για να προσθέσετε επικεφαλίδα, προσθέστε επικεφαλίδα στο πεδίο "Τίτλος". 2. Ενεργοποιήστε τα "Επιτήρηση επικοινωνίας" ή/και "Σύγκριση μετατροπέων". 3. Επιλέξτε [Αποθήκευση]. 4. Επιλέξτε [Αποθήκευση]. Η επιτήρηση εγκατάστασης δημιουργήθηκε και εμφανίζεται Δημιουργία επισκόπησης Απαιτήσεις εικόνας: Μέγιστο μέγεθος εικόνας: 500 kb Δυνατές μορφές εικόνας: JPG, PNG, GIF Ύψος και Πλάτος: Το Sunny Portal προσαρμόζει την εικόνα ανάλογα με το μέγεθος της διάταξης της σελίδας 1. Ενεργοποιήστε το πεδίο της τιμής που επιθυμείτε. 2. Επιλέξτε το μέγεθος της μονάδας. 3. Ρυθμίστε την εικόνα: Για να χρησιμοποιήσετε την εικόνα που εμφανίζεται ήδη, ενεργοποιήστε το "αυτόματα". Για να χρησιμοποιήσετε μία δική σας εικόνα, ενεργοποιήστε το "Καθορισμός από το χρήστη" και επιλέξτε [Αναζήτηση]. 4. Επιλέξτε [Αποθήκευση]. 5. Επιλέξτε [Αποθήκευση]. Η επισκόπηση δημιουργήθηκε και εμφανίζεται. 32 SPortal-BGR Εγχειρίδιο χειρισμού

33 SMA Solar Technology AG Διαμόρφωση σελίδων Δημιουργία κειμένου Μη επιτρεπόμενες ετικέτες HTML: <SCRIPT> (άρα και JavaScript), <META>, <APPLET>, <FORM>, <HTML>, <HEAD>, <FRAME>, <IFRAME>. 1. Για να προσθέσετε επικεφαλίδα, προσθέστε επικεφαλίδα στο πεδίο "Τίτλος". 2. Στον Συντάκτη κειμένου εισάγετε το κείμενο που επιθυμείτε. 3. Επιλέξτε [Αποθήκευση]. 4. Επιλέξτε [Αποθήκευση]. Το κείμενο δημιουργήθηκε και εμφανίζεται. Παράδειγμα: Προσθήκη τρέχουσας εικόνας από κάμερα του υπολογιστή Το παράδειγμα αυτό περιγράφει, πως μπορείτε να προσθέσετε την τρέχουσα εικόνα μίας κάμερας του υπολογιστή με τον Συντάκτη κειμένου. Σε κάθε κλήση της σελίδας εμφανίζεται η τρέχουσα εικόνα της κάμερας του υπολογιστή. Προϋπόθεση: Το πρόγραμμα της κάμερας του υπολογιστή να αποθηκεύει την τρέχουσα εικόνα πάντα κάτω από το ίδιο όνομα. 1. Για να προσθέσετε επικεφαλίδα, προσθέστε επικεφαλίδα στο πεδίο "Τίτλος". 2. Επιλέξτε [ ]. Ανοίγει το παράθυρο "Ιδιότητες εικόνας". 3. Στο πεδίο "Επιλογή εικόνας" προσθέστε το URL της εικόνας της κάμερας του υπολογιστή. 4. Επιλέξτε [OK]. 5.3 Αλλαγή/Διαγραφή περιεχομένων σελίδας 1. Στο μενού "Οπτικοποίηση" επιλέξτε το όνομα της σελίδας. Ανοίγει η επιλεγμένη σελίδα. 2. Επιλέξτε την καρτέλα καταχώρησης "Διαμόρφωση σελίδας". 3. Για να αλλάξετε το περιεχόμενο της σελίδας: Στο τμήμα του περιεχομένου της σελίδας που θέλετε να αλλάξετε επιλέξτε [Επεξεργασία]. Επεξεργαστείτε το περιεχόμενο της σελίδας. 4. Για να διαγράψετε το περιεχόμενο της σελίδας, στο τμήμα του περιεχομένου της σελίδας που θέλετε να διαγράψετε επιλέξτε [Διαγραφή]. Εγχειρίδιο χειρισμού SPortal-BGR

34 Διαμόρφωση σελίδων SMA Solar Technology AG 5.4 Διαγραφή σελίδων Μπορείτε να διαγράψετε όλες τις σελίδες του μενού "Οπτικοποίηση". 1. Στο μενού "Οπτικοποίηση" επιλέξτε το όνομα της σελίδας. Ανοίγει η επιλεγμένη σελίδα. 2. Επιλέξτε την καρτέλα καταχώρησης "Διαμόρφωση σελίδας". 3. Για να διαγράψετε τη σελίδα, επιλέξτε [Διαγραφή σελίδας]. 4. Επιβεβαιώστε την ερώτηση με [Ναι]. 5.5 Αλλαγή ονόματος σελίδας 1. Στο μενού "Οπτικοποίηση" επιλέξτε το όνομα της σελίδας. Ανοίγει η επιλεγμένη σελίδα. 2. Επιλέξτε την καρτέλα καταχώρησης "Διαμόρφωση σελίδας". 3. Στο πεδίο "Όνομα παρούσας σελίδας" αλλάξτε το όνομα της σελίδας. 4. Επιλέξτε [Αποθήκευση]. 5.6 Δημοσίευση σελίδων Μπορείτε να δημοσιεύσετε τις παρακάτω σελίδες: Όλες τις σελίδες του μενού "Οπτικοποίηση". Τις παρακάτω σελίδες του μενού "Όνομα της εγκατάστασης σας": Χαρακτηριστικά εγκατάστασης Ενέργεια και Ισχύς Ετήσια σύγκριση Δυνατότητες δημοσίευσης: Μπορείτε να παρουσιάσετε τις σελίδες στο στο τμήμα "Διαθέσιμες εγκαταστάσεις". Μπορείτε να παρουσιάσετε τις σελίδες στο Διαδίκτυο. Παρουσίαση σελίδων στο Sunny Portal στο τμήμα "Διαθέσιμες εγκαταστάσεις" 1. Επιλέξτε το όνομα της σελίδας που επιθυμείτε. Ανοίγει η επιλεγμένη σελίδα. 2. Αν έχετε επιλέξει μία σελίδα στο μενού "Οπτικοποίηση", τότε επιλέξτε την καρτέλα καταχώρησης "Διαμόρφωση σελίδων". 3. Αν έχετε επιλέξει μία σελίδα στο μενού "Όνομα της εγκατάστασης σας", τότε επιλέξτε "Διαμόρφωση > Όνομα της σελίδας". 4. Ενεργοποιήστε το πεδίο "Εμφάνιση σελίδας και στο Δίπλα βρίσκεται ο σύνδεσμος "Αποστολή σελίδας με ". 34 SPortal-BGR Εγχειρίδιο χειρισμού

35 SMA Solar Technology AG Διαμόρφωση σελίδων 5. Για να στείλετε μία σελίδα με , επιλέξτε "Αποστολή σελίδας με ". Ανοίγει το παράθυρο αποστολής . Περαιτέρω ρυθμίσεις: Στο πεδίο "Ηλεκτρονική διεύθυνση του παραλήπτη" εισάγετε την ηλεκτρονική διεύθυνση του παραλήπτη. Για να αλλάξετε το όνομα του αποστολέα, αλλάξτε την καταχώριση στο πεδίο "Όνομα του αποστολέα". Για να στείλετε πρόσθετες πληροφορίες στον παραλήπτη, εισάγετε το επιθυμητό κείμενο στο πεδίο "Πρόσθετες πληροφορίες στον παραλήπτη (προαιρετικό)". Επιλέξτε [Αποστολή ]. 6. Επιλέξτε [Αποθήκευση]. 7. Για να δείτε την προεπισκόπηση, επιλέξτε "Άνοιγμα σελίδας σε νέο παράθυρο". Η σελίδα δημοσιεύτηκε. Παρουσίαση σελίδων στο Διαδίκτυο Η κάθε μεμονωμένη σελίδα Sunny Portal έχει ένα προσωπικό URL. Με αυτό το URL μπορείτε να τοποθετήσετε έναν σύνδεσμο από μία άλλη σελίδα του Διαδικτύου στη δική σας σελίδα. Μπορείτε να καλέσετε το URL της σελίδας όπως περιγράφεται παρακάτω: 1. Επιλέξτε το όνομα της σελίδας που επιθυμείτε. Ανοίγει η επιλεγμένη σελίδα. 2. Καλέστε τη Διαμόρφωση: Αν έχετε επιλέξει μία σελίδα στο μενού "Οπτικοποίηση", τότε επιλέξτε την καρτέλα καταχώρησης "Διαμόρφωση σελίδων". Αν έχετε επιλέξει μία σελίδα στο μενού "Όνομα της εγκατάστασης σας", τότε επιλέξτε "Διαμόρφωση > Όνομα της σελίδας". 3. Για να δείτε την προεπισκόπηση, επιλέξτε "Άνοιγμα σελίδας σε νέο παράθυρο". 4. Αντιγράψτε το URL από το πεδίο "URL της σελίδας" και αντιγράψτε το ως σύνδεσμο σε ένα πρόγραμμα δημιουργίας σελίδων Διαδικτύου (π.χ. Microsoft Office Frontpage) ή συμπεριλάβετε το στην ίδια τη σελίδα του Διαδικτύου μέσω ενός επονομαζόμενου iframe. Εγχειρίδιο χειρισμού SPortal-BGR

36 Διαμόρφωση σελίδων SMA Solar Technology AG 5.7 Βασικές σελίδες Επισκόπηση των βασικών σελίδων Οι βασικές σελίδες είναι σελίδες με τα σημαντικότερα δεδομένα, οι οποίες δημιουργούνται αυτόματα από το Sunny Portal την πρώτη φορά που στέλνονται τα δεδομένα της εγκατάστασης σας. Οι βασικές σελίδες βρίσκονται στο μενού "Οπτικοποίηση". Βασικές σελίδες Επισκόπηση εγκατάστασης Ενέργεια και Ισχύς Ειδική απόδοση εγκατάστασης Ποσοστό απόδοσης Συσκευές > Επισκόπηση "Όνομα του μετατροπέα" Περιγραφή Εμφανιζόμενα δεδομένα της συνολικής εγκατάστασης: Αποφυγή εκπομπών CO 2 και ενέργεια της τρέχουσας ημέρας Αλλαγή μετρητή της συνολικής απόδοσης ανά έτος σε μήνες Αλλαγή μετρητή της συνολικής απόδοσης και οι μεσαίες τιμές της ισχύος 2 ημερών σε ώρες Εμφανιζόμενα δεδομένα της συνολικής εγκατάστασης: Μεσαίες τιμές ισχύος και ένδειξη μετρητή της συνολικής απόδοσης 7 ημερών σε ώρες Αλλαγή μετρητή και ένδειξη μετρητή της συνολικής απόδοσης 7 ημερών σε ημέρες Εμφανιζόμενα δεδομένα: Μεσαίες τιμές της ειδικής απόδοσης εγκατάστασης 1 μήνα σε ημέρες Μεσαίες τιμές της ειδικής απόδοσης εγκατάστασης 1 χρόνου σε μήνες Στις παρακάτω περιπτώσεις δημιουργείται και ρυθμίζεται αυτόματα: Στην εγκατάσταση σας Sunny Portal προστίθεται Sunny SensorBox Η συσκευή επικοινωνίας στέλνει δεδομένα ενός αισθητήρα πρόσπτωσης της ηλιακής ακτινοβολίας και της θερμοκρασίας στο Sunny Portal *). Εμφανίζονται τα παρακάτω δεδομένα της συνολικής εγκατάστασης: Μεσαίες τιμές του ποσοστού απόδοσης 1 μήνα σε ημέρες Μεσαίες τιμές του ποσοστού απόδοσης 1 έτους σε μήνες Εμφανιζόμενα δεδομένα του μετατροπέα: Αλλαγή μετρητή της συνολικής απόδοσης 1 έτους σε μήνες Μεσαία τιμή της ισχύος 1 ημέρας σε ώρες 36 SPortal-BGR Εγχειρίδιο χειρισμού

37 SMA Solar Technology AG Διαμόρφωση σελίδων Βασικές σελίδες Αναφορά > Ημερήσια αναφορά εγκατάστασης Αναφορά > Μηνιαία αναφορά εγκατάστασης Σύστημα αισθητήρων > "Όνομα του αισθητήρα" Περιγραφή Εμφανιζόμενα δεδομένα: Αλλαγή μετρητή της ενέργειας της τρέχουσας ημέρας, του τρέχοντος μήνα και του τρέχοντος έτους Αλλαγή μετρητή της συνολικής απόδοσης 1 ημέρας σε ώρες Εμφανιζόμενα δεδομένα: Αλλαγή μετρητή της συνολικής απόδοσης του τρέχοντος μήνα και του τρέχοντος έτους Αλλαγή μετρητή της συνολικής απόδοσης 1 μήνα σε ημέρες Στις παρακάτω περιπτώσεις δημιουργείται και ρυθμίζεται αυτόματα: Στην εγκατάσταση σας Sunny Portal προστίθεται Sunny SensorBox Η συσκευή επικοινωνίας στέλνει δεδομένα ενός αισθητήρα πρόσπτωσης της ηλιακής ακτινοβολίας και της θερμοκρασίας στο Sunny Portal *). * Σε αυτήν την περίπτωση ο αισθητήρας πρέπει να προσαρμοστεί χειροκίνητα (βλέπε κεφάλαιο «Αλλαγή ποσοστού απόδοσης» (Σελίδα 57)). Εγχειρίδιο χειρισμού SPortal-BGR
