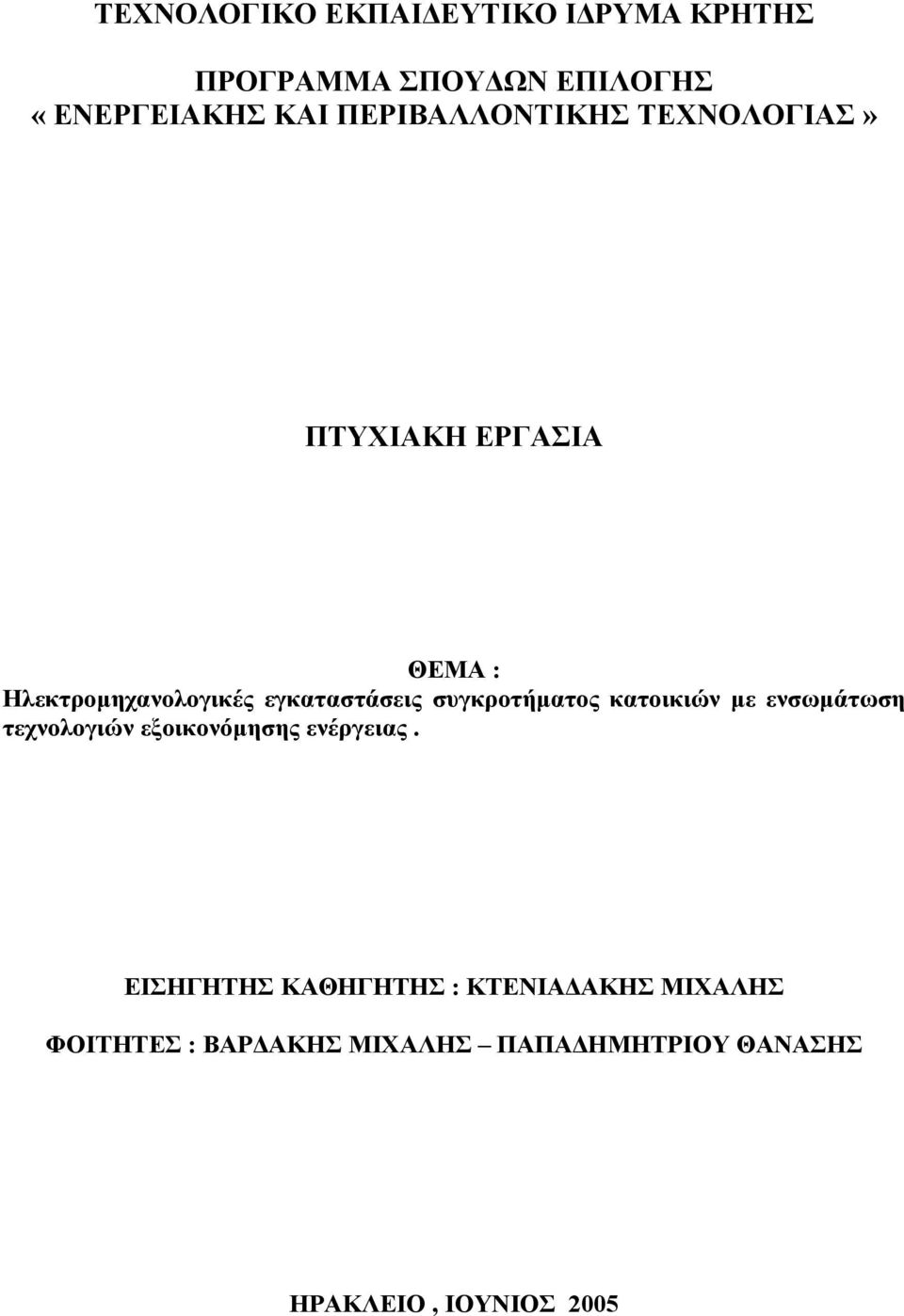

1 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙ ΕΥΤΙΚΟ Ι ΡΥΜΑ ΚΡΗΤΗΣ ΠΡΟΓΡΑΜΜΑ ΣΠΟΥ ΩΝ ΕΠΙΛΟΓΗΣ «ΕΝΕΡΓΕΙΑΚΗΣ ΚΑΙ ΠΕΡΙΒΑΛΛΟΝΤΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ» ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΘΕΜΑ : Ηλεκτροµηχανολογικές εγκαταστάσεις συγκροτήµατος κατοικιών µε ενσωµάτωση τεχνολογιών εξοικονόµησης ενέργειας. ΕΙΣΗΓΗΤΗΣ ΚΑΘΗΓΗΤΗΣ : ΚΤΕΝΙΑ ΑΚΗΣ ΜΙΧΑΛΗΣ ΦΟΙΤΗΤΕΣ : ΒΑΡ ΑΚΗΣ ΜΙΧΑΛΗΣ ΠΑΠΑ ΗΜΗΤΡΙΟΥ ΘΑΝΑΣΗΣ ΗΡΑΚΛΕΙΟ, ΙΟΥΝΙΟΣ 2005

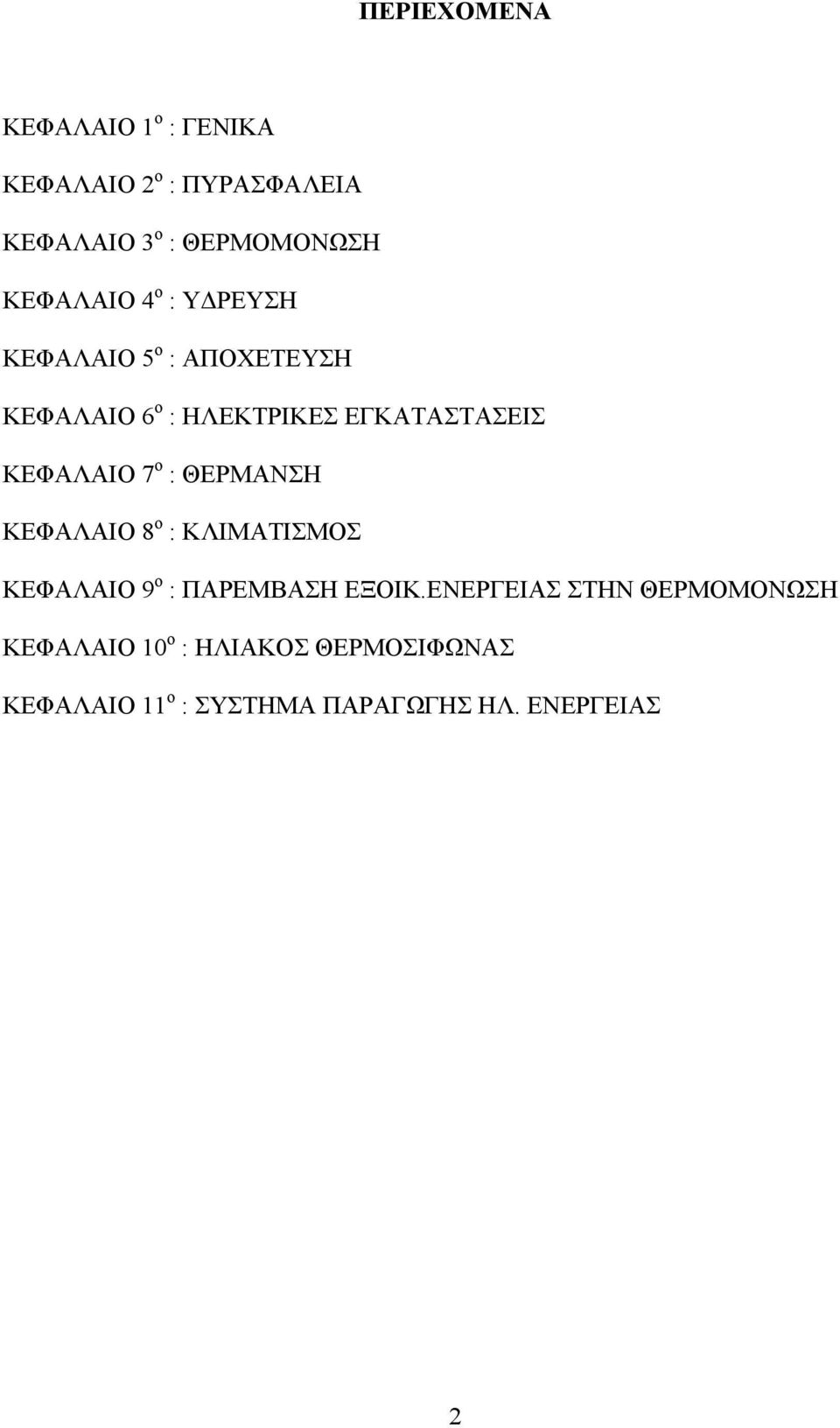

2 ΠΕΡΙΕΧΟΜΕΝΑ ΚΕΦΑΛΑΙΟ 1 ο : ΓΕΝΙΚΑ ΚΕΦΑΛΑΙΟ 2 ο : ΠΥΡΑΣΦΑΛΕΙΑ ΚΕΦΑΛΑΙΟ 3 ο : ΘΕΡΜΟΜΟΝΩΣΗ ΚΕΦΑΛΑΙΟ 4 ο : Υ ΡΕΥΣΗ ΚΕΦΑΛΑΙΟ 5 ο : ΑΠΟΧΕΤΕΥΣΗ ΚΕΦΑΛΑΙΟ 6 ο : ΗΛΕΚΤΡΙΚΕΣ ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΚΕΦΑΛΑΙΟ 7 ο : ΘΕΡΜΑΝΣΗ ΚΕΦΑΛΑΙΟ 8 ο : ΚΛΙΜΑΤΙΣΜΟΣ ΚΕΦΑΛΑΙΟ 9 ο : ΠΑΡΕΜΒΑΣΗ ΕΞΟΙΚ.ΕΝΕΡΓΕΙΑΣ ΣΤΗΝ ΘΕΡΜΟΜΟΝΩΣΗ ΚΕΦΑΛΑΙΟ 10 ο : ΗΛΙΑΚΟΣ ΘΕΡΜΟΣΙΦΩΝΑΣ ΚΕΦΑΛΑΙΟ 11 ο : ΣΥΣΤΗΜΑ ΠΑΡΑΓΩΓΗΣ ΗΛ. ΕΝΕΡΓΕΙΑΣ 2

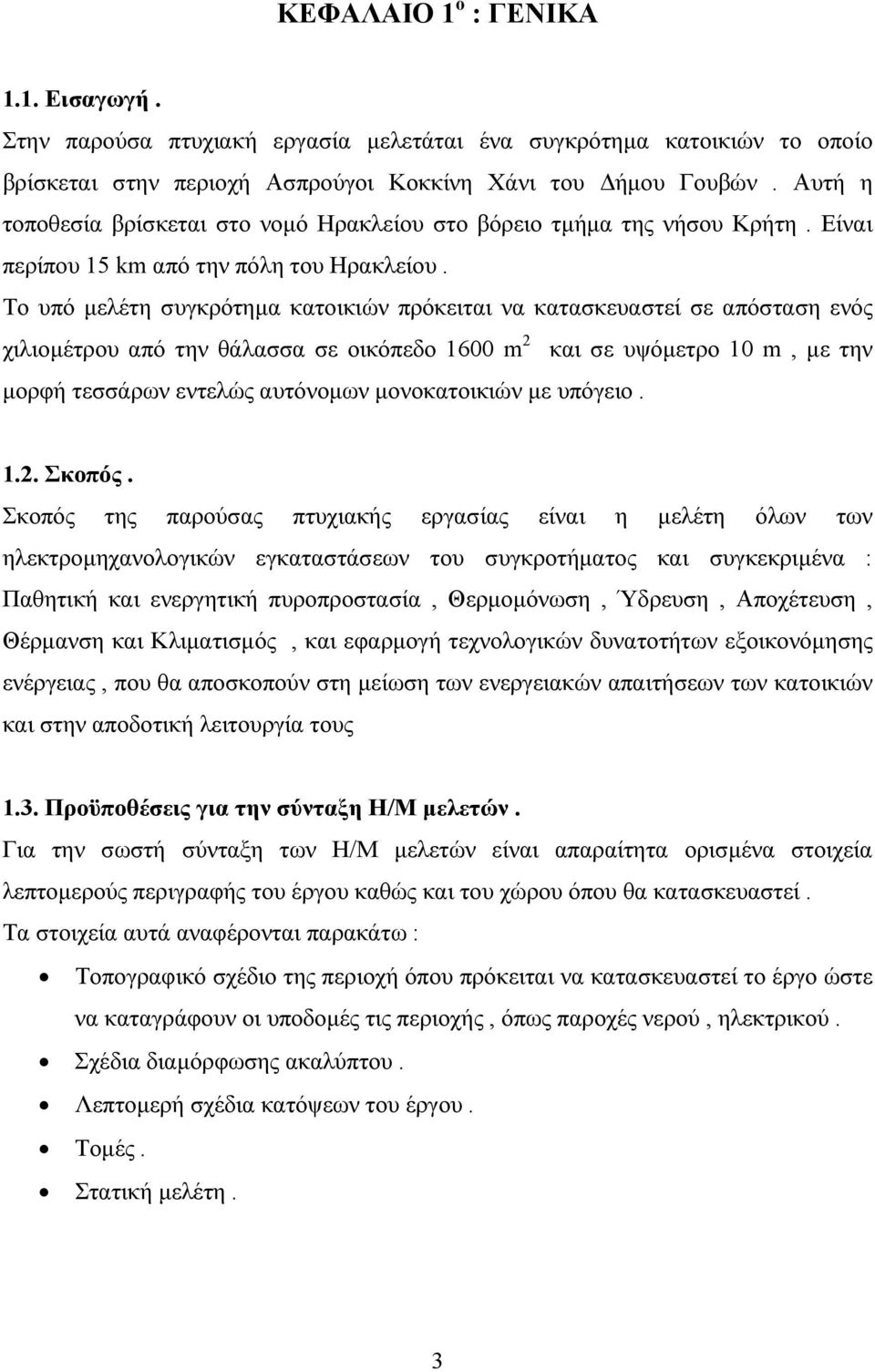

3 ΚΕΦΑΛΑΙΟ 1 ο : ΓΕΝΙΚΑ 1.1. Εισαγωγή. Στην παρούσα πτυχιακή εργασία µελετάται ένα συγκρότηµα κατοικιών το οποίο βρίσκεται στην περιοχή Ασπρούγοι Κοκκίνη Χάνι του ήµου Γουβών. Αυτή η τοποθεσία βρίσκεται στο νοµό Ηρακλείου στο βόρειο τµήµα της νήσου Κρήτη. Είναι περίπου 15 km από την πόλη του Ηρακλείου. Το υπό µελέτη συγκρότηµα κατοικιών πρόκειται να κατασκευαστεί σε απόσταση ενός χιλιοµέτρου από την θάλασσα σε οικόπεδο 1600 m 2 και σε υψόµετρο 10 m, µε την µορφή τεσσάρων εντελώς αυτόνοµων µονοκατοικιών µε υπόγειο Σκοπός. Σκοπός της παρούσας πτυχιακής εργασίας είναι η µελέτη όλων των ηλεκτροµηχανολογικών εγκαταστάσεων του συγκροτήµατος και συγκεκριµένα : Παθητική και ενεργητική πυροπροστασία, Θερµοµόνωση, Ύδρευση, Αποχέτευση, Θέρµανση και Κλιµατισµός, και εφαρµογή τεχνολογικών δυνατοτήτων εξοικονόµησης ενέργειας, που θα αποσκοπούν στη µείωση των ενεργειακών απαιτήσεων των κατοικιών και στην αποδοτική λειτουργία τους 1.3. Προϋποθέσεις για την σύνταξη Η/Μ µελετών. Για την σωστή σύνταξη των Η/Μ µελετών είναι απαραίτητα ορισµένα στοιχεία λεπτοµερούς περιγραφής του έργου καθώς και του χώρου όπου θα κατασκευαστεί. Τα στοιχεία αυτά αναφέρονται παρακάτω : Τοπογραφικό σχέδιο της περιοχή όπου πρόκειται να κατασκευαστεί το έργο ώστε να καταγράφουν οι υποδοµές τις περιοχής, όπως παροχές νερού, ηλεκτρικού. Σχέδια διαµόρφωσης ακαλύπτου. Λεπτοµερή σχέδια κατόψεων του έργου. Τοµές. Στατική µελέτη. 3

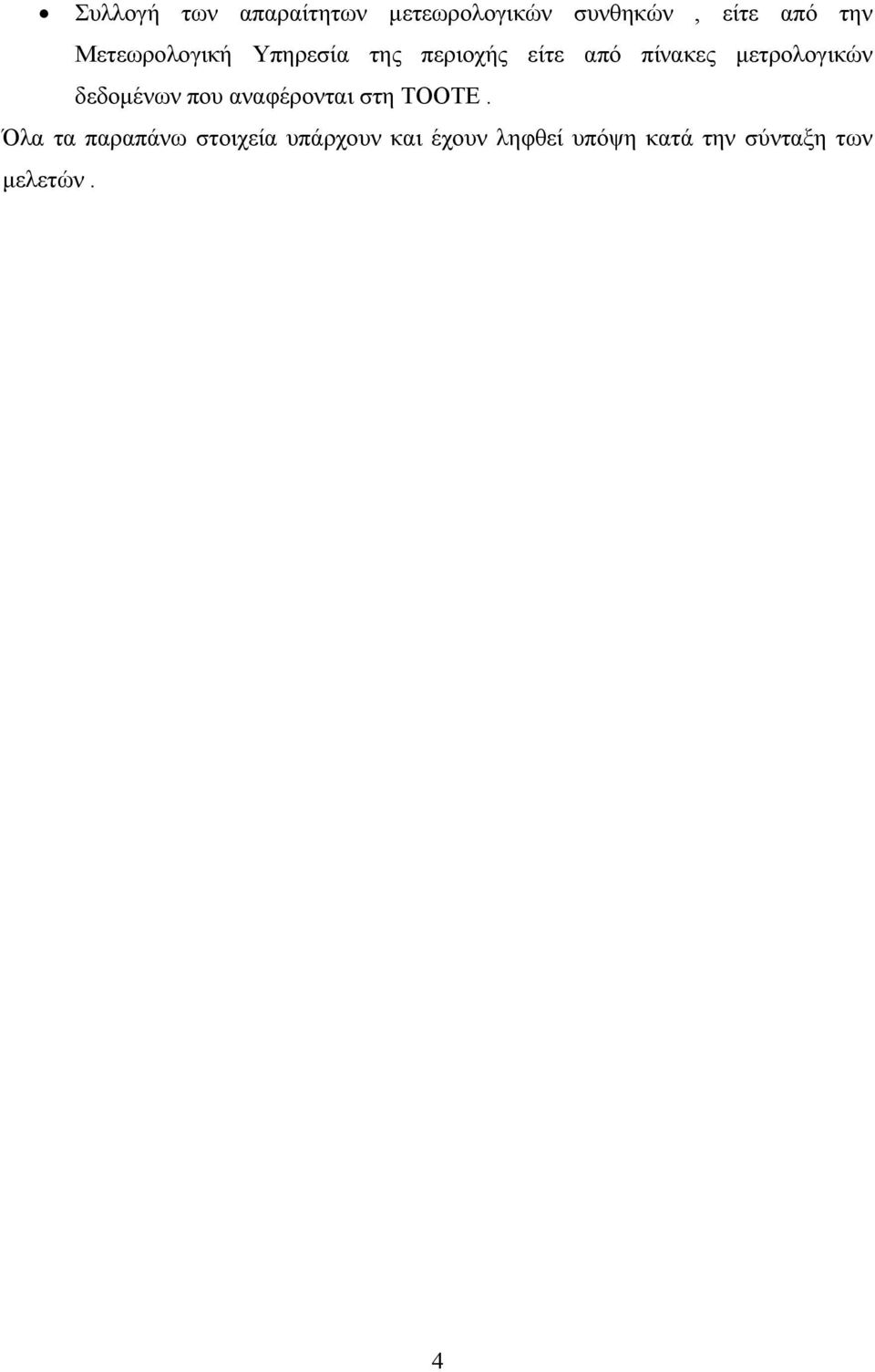

4 Συλλογή των απαραίτητων µετεωρολογικών συνθηκών, είτε από την Μετεωρολογική Υπηρεσία της περιοχής είτε από πίνακες µετρολογικών δεδοµένων που αναφέρονται στη ΤΟΟΤΕ. Όλα τα παραπάνω στοιχεία υπάρχουν και έχουν ληφθεί υπόψη κατά την σύνταξη των µελετών. 4

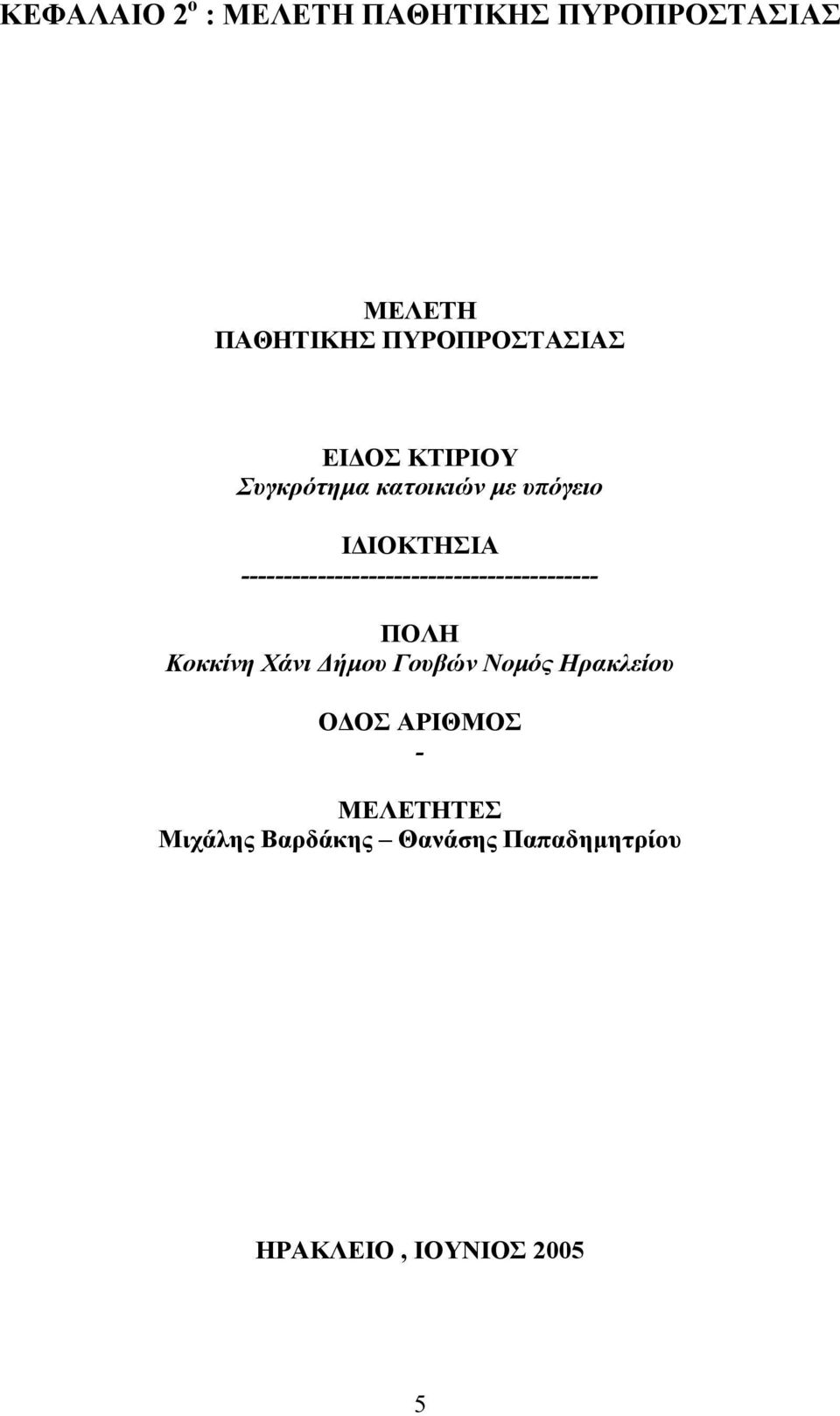

5 ΚΕΦΑΛΑΙΟ 2 ο : ΜΕΛΕΤΗ ΠΑΘΗΤΙΚΗΣ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ ΜΕΛΕΤΗ ΠΑΘΗΤΙΚΗΣ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ ΕΙ ΟΣ ΚΤΙΡΙΟΥ Συγκρότηµα κατοικιών µε υπόγειο Ι ΙΟΚΤΗΣΙΑ ΠΟΛΗ Κοκκίνη Χάνι ήµου Γουβών Νοµός Ηρακλείου Ο ΟΣ ΑΡΙΘΜΟΣ - ΜΕΛΕΤΗΤΕΣ Μιχάλης Βαρδάκης Θανάσης Παπαδηµητρίου ΗΡΑΚΛΕΙΟ, ΙΟΥΝΙΟΣ

6 2.1. Μελέτη παθητικής πυροπροστασίας. Η παρούσα µελέτη, αφορά κτίρια που χρησιµοποιούνται για κατοικίες, συντάχθηκε σύµφωνα µε το άρθρο 5 του Π.. 71/88 «ΚΑΝΟΝΙΣΜΟΣ ΠΥΡΟΠΡΟΣΤΑΣΙΑΣ ΚΤΙΡΙΩΝ» (ΦΕΚ 32Α / ) Γενική περιγραφή. Το συγκρότηµα κατοικιών θα ανεγερθεί σε οικόπεδο το οποίο βρίσκεται στην περιοχή Κοκκίνη Χάνι του ήµου Γουβών επί της επαρχιακής οδού Κοκκίνη Χάνι Ανώπολη. Αποτελείται από τέσσερα όµοια κτίρια κατοικιών. Το κάθε κτίριο αποτελεί ένα αυτοτελές διαµέρισµα ( µονοκατοικία ) το οποίο αποτελείται από Ισόγειο εµβαδού 100 m 2 που χρησιµοποιείται σαν κατοικία και το υπόγειο εµβαδού 119,9 m 2 που περιλαµβάνει χώρο στάθµευσης 30 m 2 και αποθήκες και λοιπούς βοηθητικούς χώρους 89,19 m Οδεύσεις διαφυγής Υπολογισµός θεωρητικού πληθυσµού. ( Θ.Π.) Ο θεωρητικός πληθυσµός των κτιρίων µε χρήση κατοικίας υπολογίζεται µε την αναλογία 1 ατόµου / 18 m 2 µεικτού εµβαδού κάτοψης, όπου συµπεριλαµβάνονται και οι ανοικτοί εξώστες (πατάρια) Αριθµός και πλάτος οδεύσεων διαφυγής Έξοδοι κινδύνου. Εποµένως για κάθε κτίριο έχουµε : Υπόγειο : 119,90/18 = 7 άτοµα Ισόγειο : 100/18 = 6.άτοµα Σύνολο κτιρίου : ΘΠκ = 13 άτοµα Σύνολο συγκροτήµατος : ΘΠ Σ =4 * ΘΠκ = 52 άτοµα Η παροχή ανά µονάδα πλάτους ( 0,60 m ) για κτίρια κατοικιών, καθορίζεται σε : 100 άτοµα για τις οριζόντιες οδεύσεις (διάδροµοι-πόρτες) 75 άτοµα για τις κατακόρυφες οδεύσεις (σκάλες-ράµπες) Το ελάχιστο επιτρεπόµενο πλάτος των οδεύσεων διαφυγής γι αυτή την κατηγορία των κτιρίων ορίζεται σε 0,80 m. 6

7 Το ελάχιστο επιτρεπόµενο πλάτος για τις πόρτες των οδεύσεων διαφυγής είναι 0,70 m. Το κάθε κτίριο διαθέτει δύο οδεύσεις διαφυγής στο ισόγειο που οδηγούν σε ακάλυπτο χώρο. Η µία είναι η κεντρική είσοδος πλάτους 1,10 m και η άλλη πόρτα της κουζίνας πλάτους 0,80 m στην αντίθετη πλευρά. 1,90 Αυτές µπορούν να εξυπηρετήσουν : *100 = 300 άτοµα 0.6 Αριθµός κατά πολύ µεγαλύτερος από τον Θ.Π. του ισογείου που είναι 6 άτοµα Εποµένως οι απαιτήσεις µας υπερκαλύπτονται. Το Υπόγειο του κάθε κτιρίου διαθέτει επίσης δυο οδεύσεις διαφυγής. Η µία είναι στην ανατολική πλευρά, µια σκάλα πλάτους 0,80 m που οδηγεί στον ακάλυπτο χώρο και η άλλη είναι µία ράµπα πλάτους 3,00 m που επίσης οδηγεί στον ακάλυπτο χώρο. 3,80 Αυτές µπορούν να εξυπηρετήσουν : *75 = 475 άτοµα 0,6 Αριθµός κατά πολύ µεγαλύτερος του Θ.Π. του υπογείου που είναι 7 άτοµα Υπερκαλύπτονται κατά πολύ οι απαιτήσεις µας Απόσταση απροστάτευτης όδευσης διαφυγής. Σύµφωνα µε την παράγραφο του άρθρου 5 του Π.. 71/88, στην περίπτωση δυο τελικών εξόδων, η πραγµατική απόσταση απροστάτευτης όδευσης διαφυγής δεν πρέπει να ξεπερνά τα 35 µέτρα. Όπως φαίνεται στα σχέδιο, η µέγιστη απόσταση απροστάτευτης όδευσης διαφυγής είναι: Κτίριο 1 : Υπόγειο Α 1 Β 1 Γ 1 1 = 14,12 m Ισόγειο Α 1 Β 1 Γ 1 1 E 1 Z 1 = 15,06m Κτίριο 2 : Υπόγειο Α 2 Β 2 Γ 2 2 = 14,30m Ισόγειο Α 2 Β 2 Γ 2 2 Ε 2 Ζ 2 = 15,12m Κτίριο 3 : Υπόγειο Α 3 Β 3 Γ 3 3 = 14.80m Ισόγειο Α 3 Β 3 Γ 3 Ε 3 3 Ζ 3 = 15,58m Κτίριο 4 : Υπόγειο Α 4 Β 4 Γ 4 4 = 15.40m Ισόγειο Α 4 Β 4 Γ 4 Ε 4 4 Ζ 4 =15,58m 7

8 2.4. Φωτισµός σήµανση Φωτισµός οδεύσεων διαφυγής. Ο τεχνητός φωτισµός των οδεύσεων διαφυγής πρέπει να διαρκεί τουλάχιστον για χρονικό διάστηµα ίσο µε το γινόµενο : αριθµός ορόφων * 20 δευτερόλεπτα. Οπότε έχουµε 2 * 20 = 40 δευτερόλεπτα. Ο τεχνητός φωτισµός θα τροφοδοτείται από σίγουρη πηγή ενέργειας που είναι το ηλεκτρικό ρεύµα της ΕΗ Φωτισµός ασφαλείας. Φωτισµός ασφαλείας σύµφωνα µε την παράγραφο των Γεν. ιατάξεων απαιτείται για κτίρια µε 5 ή περισσότερους ορόφους Σήµανση οδεύσεων διαφυγής Σήµανση επιβάλλεται µόνο σε κτίρια όπου υπάρχουν τουλάχιστον δυο εναλλακτικές οδεύσεις µε τις αντίστοιχες εξόδους (παρ άρθρου 5) 2.5. οµική πυροπροστασία ιαµερισµατοποίηση της φωτιάς Σύµφωνα µε την παρ του άρθρου 5 του Π.. 71/88, κτίρια κατοικιών που δεν ξεπερνούν τους δύο υπέργειους ορόφους απαλλάσσονται από την απαίτηση δηµιουργίας πυροδιαµερίσµατος Έλεγχος δοµικών στοιχείων είκτες πυραντίστασης. Σύµφωνα µε την παρ του άρθρου 5 του Π.. 71/88, τα φέροντα δοµικά στοιχεία του κτιρίου πρέπει να έχουν ελάχιστο δείκτη πυραντίστασης 30 λεπτά Τοίχοι εξωτερικοί. Οι τοίχοι είναι µη φέροντες, από διπλή τοιχοποιία µε διάκενο, επιχρισµένοι µέσα έξω µε τσιµεντοκονίαµα. Σαν δείκτης πυραντίστασης θεωρείται ο δείκτης πυραντίστασης του προββαλλόµενου µονού τοίχου. Ο µονός τοίχος είναι από διάτρητα τούβλα, πάχους 9 cm, επιχρισµένος εσωτερικά µε τσιµεντοκονίαµα. 8

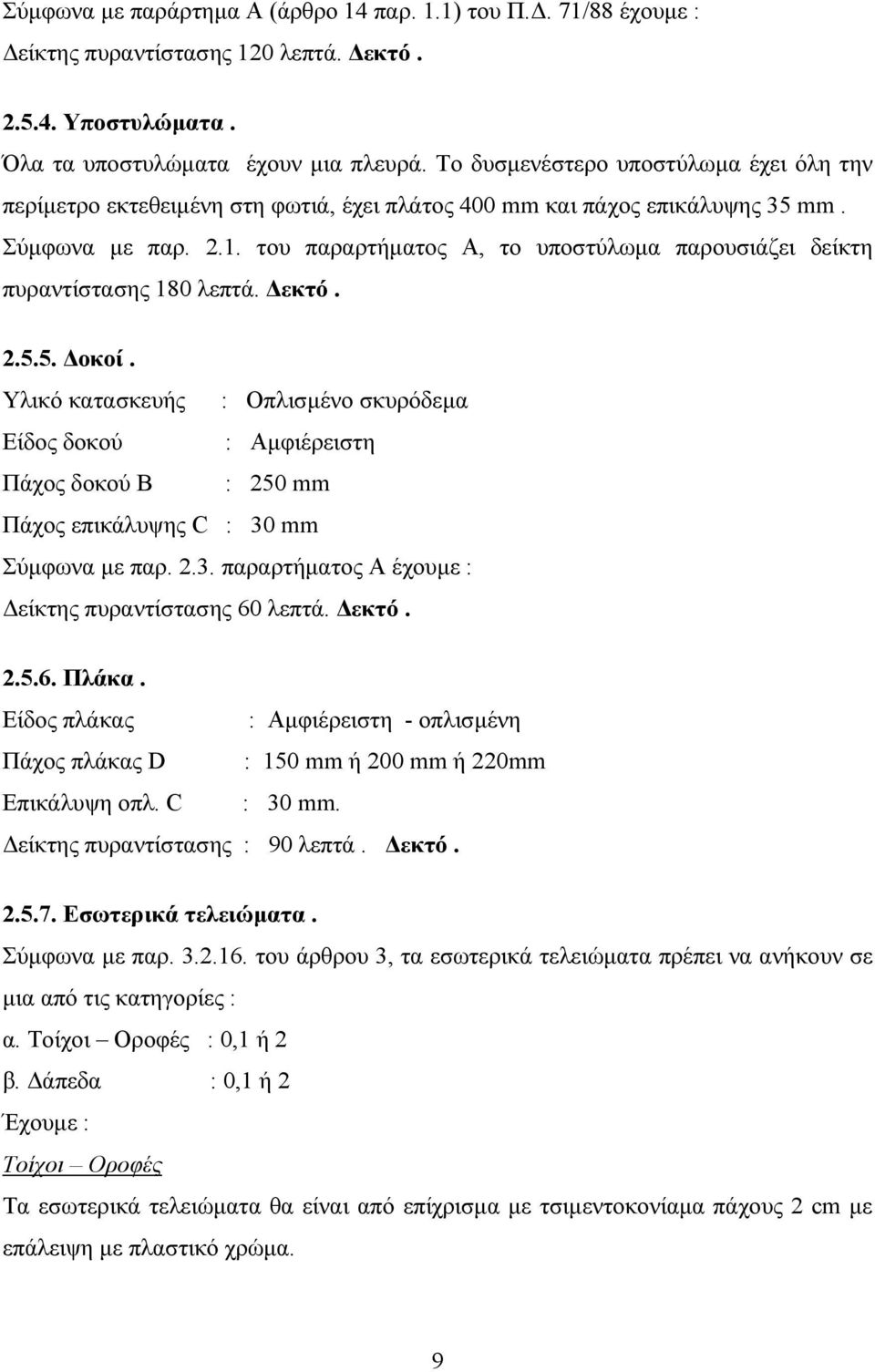

9 Σύµφωνα µε παράρτηµα Α (άρθρο 14 παρ. 1.1) του Π.. 71/88 έχουµε : είκτης πυραντίστασης 120 λεπτά. εκτό Υποστυλώµατα. Όλα τα υποστυλώµατα έχουν µια πλευρά. Το δυσµενέστερο υποστύλωµα έχει όλη την περίµετρο εκτεθειµένη στη φωτιά, έχει πλάτος 400 mm και πάχος επικάλυψης 35 mm. Σύµφωνα µε παρ του παραρτήµατος Α, το υποστύλωµα παρουσιάζει δείκτη πυραντίστασης 180 λεπτά. εκτό οκοί. Υλικό κατασκευής : Οπλισµένο σκυρόδεµα Είδος δοκού : Αµφιέρειστη Πάχος δοκού Β : 250 mm Πάχος επικάλυψης C : 30 mm Σύµφωνα µε παρ παραρτήµατος Α έχουµε : είκτης πυραντίστασης 60 λεπτά. εκτό Πλάκα. Είδος πλάκας : Αµφιέρειστη - οπλισµένη Πάχος πλάκας D : 150 mm ή 200 mm ή 220mm Επικάλυψη οπλ. C : 30 mm. είκτης πυραντίστασης : 90 λεπτά. εκτό Εσωτερικά τελειώµατα. Σύµφωνα µε παρ του άρθρου 3, τα εσωτερικά τελειώµατα πρέπει να ανήκουν σε µια από τις κατηγορίες : α. Τοίχοι Οροφές : 0,1 ή 2 β. άπεδα : 0,1 ή 2 Έχουµε : Τοίχοι Οροφές Τα εσωτερικά τελειώµατα θα είναι από επίχρισµα µε τσιµεντοκονίαµα πάχους 2 cm µε επάλειψη µε πλαστικό χρώµα. 9

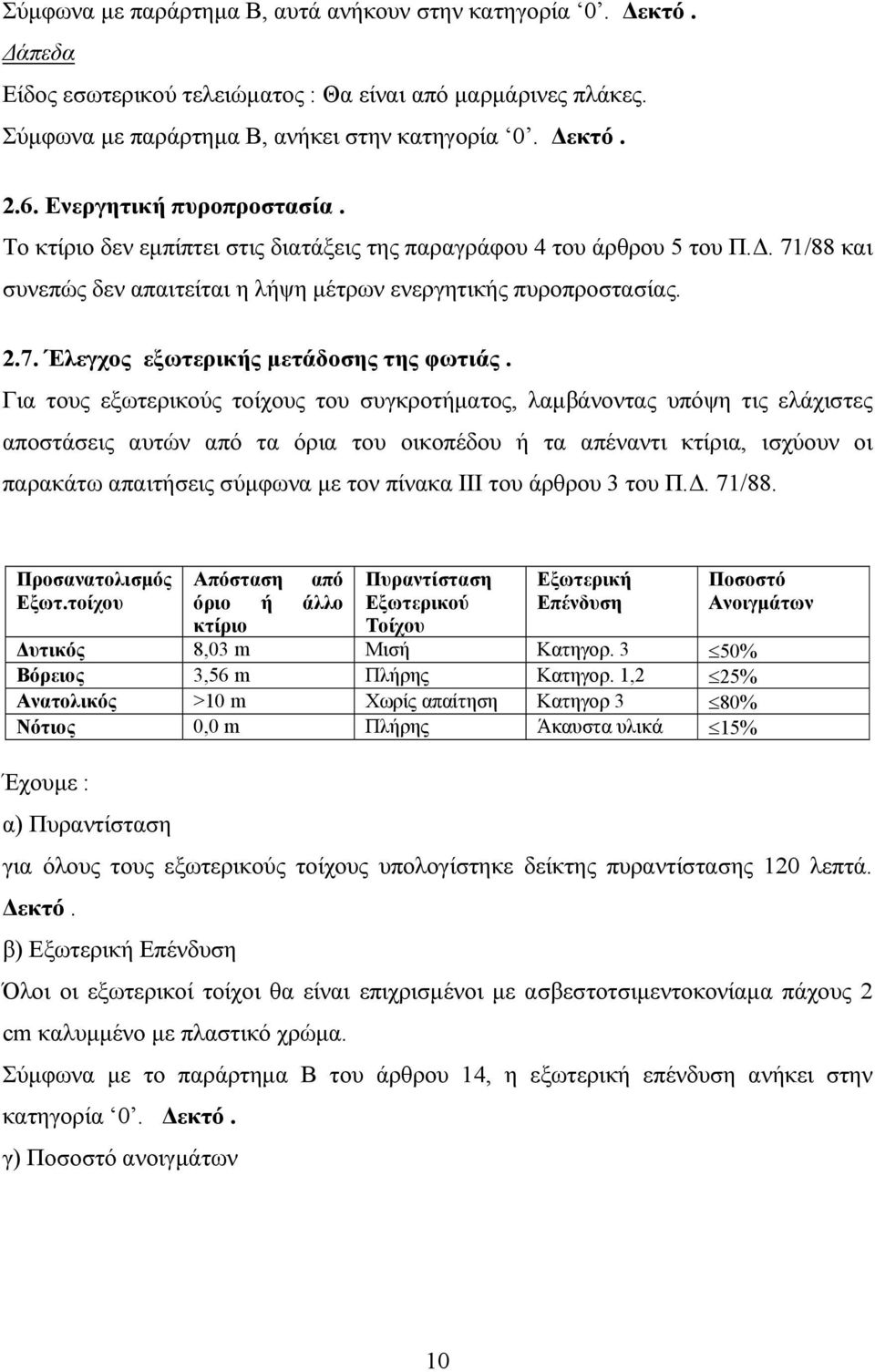

10 Σύµφωνα µε παράρτηµα Β, αυτά ανήκουν στην κατηγορία 0. εκτό. άπεδα Είδος εσωτερικού τελειώµατος : Θα είναι από µαρµάρινες πλάκες. Σύµφωνα µε παράρτηµα Β, ανήκει στην κατηγορία 0. εκτό Ενεργητική πυροπροστασία. Το κτίριο δεν εµπίπτει στις διατάξεις της παραγράφου 4 του άρθρου 5 του Π.. 71/88 και συνεπώς δεν απαιτείται η λήψη µέτρων ενεργητικής πυροπροστασίας Έλεγχος εξωτερικής µετάδοσης της φωτιάς. Για τους εξωτερικούς τοίχους του συγκροτήµατος, λαµβάνοντας υπόψη τις ελάχιστες αποστάσεις αυτών από τα όρια του οικοπέδου ή τα απέναντι κτίρια, ισχύουν οι παρακάτω απαιτήσεις σύµφωνα µε τον πίνακα ΙΙΙ του άρθρου 3 του Π.. 71/88. Προσανατολισµός Απόσταση από Πυραντίσταση Εξωτερική Ποσοστό Εξωτ.τοίχου όριο ή άλλο Εξωτερικού Επένδυση Ανοιγµάτων κτίριο Τοίχου υτικός 8,03 m Μισή Κατηγορ. 3 50% Βόρειος 3,56 m Πλήρης Κατηγορ. 1,2 25% Ανατολικός >10 m Χωρίς απαίτηση Κατηγορ 3 80% Νότιος 0,0 m Πλήρης Άκαυστα υλικά 15% Έχουµε : α) Πυραντίσταση για όλους τους εξωτερικούς τοίχους υπολογίστηκε δείκτης πυραντίστασης 120 λεπτά. εκτό. β) Εξωτερική Επένδυση Όλοι οι εξωτερικοί τοίχοι θα είναι επιχρισµένοι µε ασβεστοτσιµεντοκονίαµα πάχους 2 cm καλυµµένο µε πλαστικό χρώµα. Σύµφωνα µε το παράρτηµα Β του άρθρου 14, η εξωτερική επένδυση ανήκει στην κατηγορία 0. εκτό. γ) Ποσοστό ανοιγµάτων 10

11 Προσανατολισµός Εξωτ.τοίχου Επιφάνεια Τοίχου (τ.µ.) Επιφάνεια Ανοιγµάτων (τ.µ.) Ποσοστό Ανοιγµάτων Παρατηρήσεις υτικός , % ΕΚΤΟ Βόρειος % ΕΚΤΟ Ανατολικός % ΕΚΤΟ Νότιος ΕΚΤΟ 11

12 ΚΕΦΑΛΑΙΟ 3 ο : ΘΕΡΜΟΜΟΝΩΣΗ 3.1. Γενικά. Ένας από τους βασικούς παράγοντες εξοικονόµησης ενέργειας αλλά και διατήρησης των συνθηκών άνεσης στα κτίρια είναι η σωστή θερµοµόνωση του κελύφους του κτιρίου. Το κέλυφος του κτιρίου λέγεται συνήθως εξωτερικό περίβληµα ή φάκελος του κτιρίου και είναι δοµικό στοιχείο του κτιρίου που διαχωρίζει τους εσωτερικούς χώρους από το φυσικό περιβάλλον. Στο περίβληµα περιλαµβάνονται οι εξωτερικοί τοίχοι, τα δώµατα, οι εξώστες, τα δάπεδα, ηµιυπαίθριοι χώροι, αλλά και κάθε άλλο εξωτερικό λειτουργικό ή αισθητικό στοιχείο επάνω σε αυτά. Με τα σύγχρονα πρότυπα εσωκλιµατικών συνθηκών διαβίωσης και εργασίας του ανθρώπου, αλλά και την επιδείνωση του κλίµατος και των απαιτήσεων για µείωση των περιβαλλοντικών ρύπων όπως του CO 2, η κατασκευή του περιβλήµατος είναι καθοριστική στην λειτουργία του κτιρίου. Η συνθετότητα των λειτουργιών του περιβλήµατος οφείλεται στο γεγονός ότι αποµονώνει την ατµόσφαιρα των εσωτερικών χώρων ενός κτιρίου µε επιθυµητά σταθερές συνθήκες κλίµατος και αντιτίθεται, στις αστείρευτες σε ένταση επιδράσεις του εξωτερικού περιβάλλοντος, που µεταβάλλεται κλιµατικά σε ηµερήσια και εποχιακή βάση. Είναι χαρακτηριστικό ότι πολλές από τις λειτουργίες του περιβλήµατος παρουσιάζουν µεταξύ τους έντονες ασυµµετρίες ή και αντιθέσεις. Το περίβληµα, όταν το κτίριο µελετάται για ανθρώπινη διαµονή και ειδικότερα για υψηλούς βαθµούς ενεργειακή αυτονοµία καθίσταται το πιο κρίσιµο ανάµεσα στα δοµικά στοιχεία του κτιρίου. Μερικές από τις λειτουργίες του εξωτερικού περιβλήµατος είναι : Αντιµετώπιση ενεργειακών απωλειών από το ψύχος λόγω θερµοκρασιακών διαφορών (χειµώνας). Αντιµετώπιση ανεπιθύµητων ενεργειακών εσόδων κυρίως από υπερθέρµανση των εξωτερικών επιφανειών από τον ήλιο ή από θερµό αέρα το καλοκαίρι. Αντιµετώπιση ενεργειακών απωλειών από ανέµους σηµαντικής εντάσεως ροής. 12

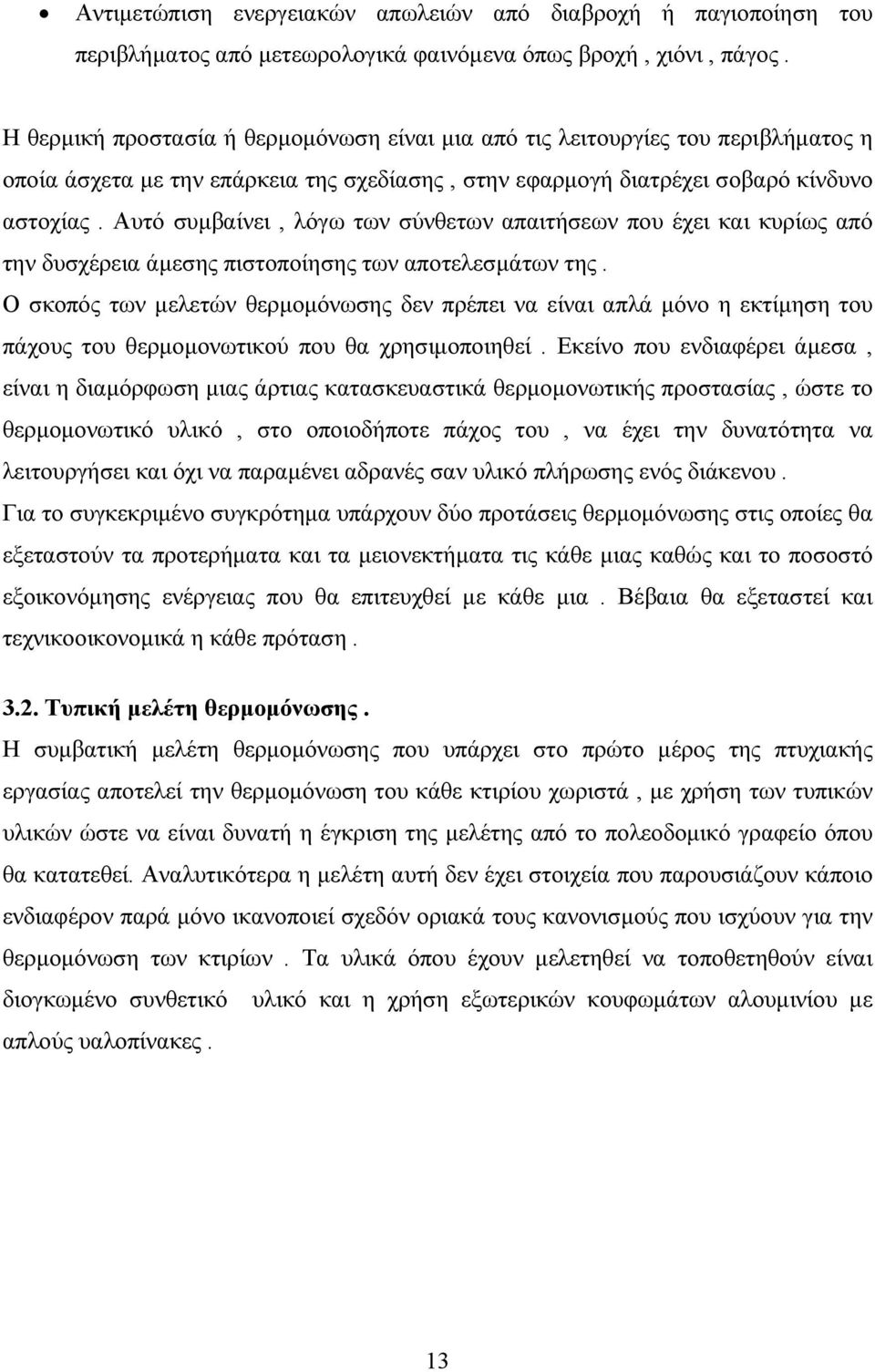

13 Αντιµετώπιση ενεργειακών απωλειών από διαβροχή ή παγιοποίηση του περιβλήµατος από µετεωρολογικά φαινόµενα όπως βροχή, χιόνι, πάγος. Η θερµική προστασία ή θερµοµόνωση είναι µια από τις λειτουργίες του περιβλήµατος η οποία άσχετα µε την επάρκεια της σχεδίασης, στην εφαρµογή διατρέχει σοβαρό κίνδυνο αστοχίας. Αυτό συµβαίνει, λόγω των σύνθετων απαιτήσεων που έχει και κυρίως από την δυσχέρεια άµεσης πιστοποίησης των αποτελεσµάτων της. Ο σκοπός των µελετών θερµοµόνωσης δεν πρέπει να είναι απλά µόνο η εκτίµηση του πάχους του θερµοµονωτικού που θα χρησιµοποιηθεί. Εκείνο που ενδιαφέρει άµεσα, είναι η διαµόρφωση µιας άρτιας κατασκευαστικά θερµοµονωτικής προστασίας, ώστε το θερµοµονωτικό υλικό, στο οποιοδήποτε πάχος του, να έχει την δυνατότητα να λειτουργήσει και όχι να παραµένει αδρανές σαν υλικό πλήρωσης ενός διάκενου. Για το συγκεκριµένο συγκρότηµα υπάρχουν δύο προτάσεις θερµοµόνωσης στις οποίες θα εξεταστούν τα προτερήµατα και τα µειονεκτήµατα τις κάθε µιας καθώς και το ποσοστό εξοικονόµησης ενέργειας που θα επιτευχθεί µε κάθε µια. Βέβαια θα εξεταστεί και τεχνικοοικονοµικά η κάθε πρόταση Τυπική µελέτη θερµοµόνωσης. Η συµβατική µελέτη θερµοµόνωσης που υπάρχει στο πρώτο µέρος της πτυχιακής εργασίας αποτελεί την θερµοµόνωση του κάθε κτιρίου χωριστά, µε χρήση των τυπικών υλικών ώστε να είναι δυνατή η έγκριση της µελέτης από το πολεοδοµικό γραφείο όπου θα κατατεθεί. Αναλυτικότερα η µελέτη αυτή δεν έχει στοιχεία που παρουσιάζουν κάποιο ενδιαφέρον παρά µόνο ικανοποιεί σχεδόν οριακά τους κανονισµούς που ισχύουν για την θερµοµόνωση των κτιρίων. Τα υλικά όπου έχουν µελετηθεί να τοποθετηθούν είναι διογκωµένο συνθετικό υλικό και η χρήση εξωτερικών κουφωµάτων αλουµινίου µε απλούς υαλοπίνακες. 13

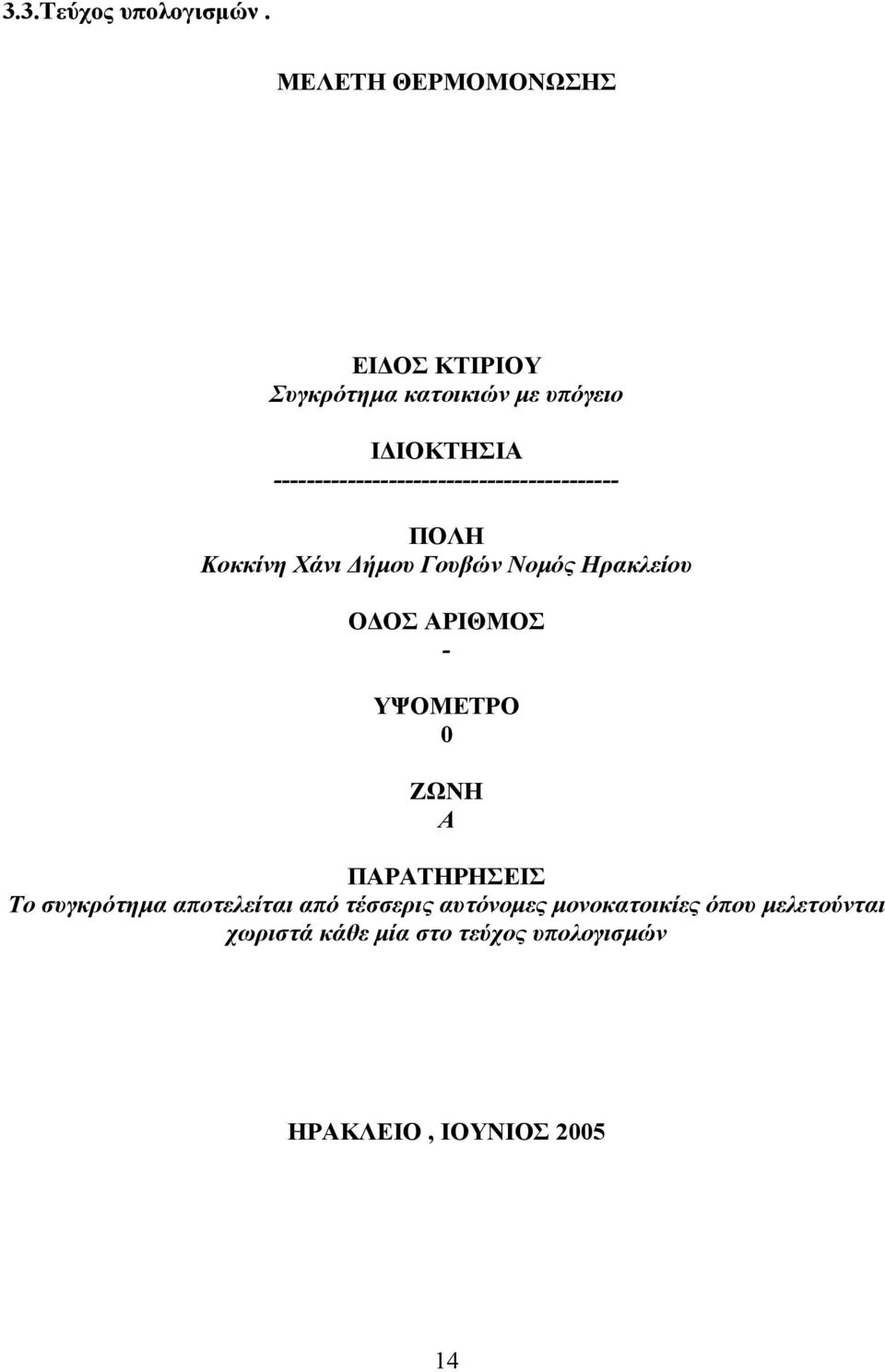

14 3.3.Τεύχος υπολογισµών. ΜΕΛΕΤΗ ΘΕΡΜΟΜΟΝΩΣΗΣ ΕΙ ΟΣ ΚΤΙΡΙΟΥ Συγκρότηµα κατοικιών µε υπόγειο Ι ΙΟΚΤΗΣΙΑ ΠΟΛΗ Κοκκίνη Χάνι ήµου Γουβών Νοµός Ηρακλείου Ο ΟΣ ΑΡΙΘΜΟΣ - ΥΨΟΜΕΤΡΟ 0 ΖΩΝΗ Α ΠΑΡΑΤΗΡΗΣΕΙΣ Το συγκρότηµα αποτελείται από τέσσερις αυτόνοµες µονοκατοικίες όπου µελετούνται χωριστά κάθε µία στο τεύχος υπολογισµών ΗΡΑΚΛΕΙΟ, ΙΟΥΝΙΟΣ

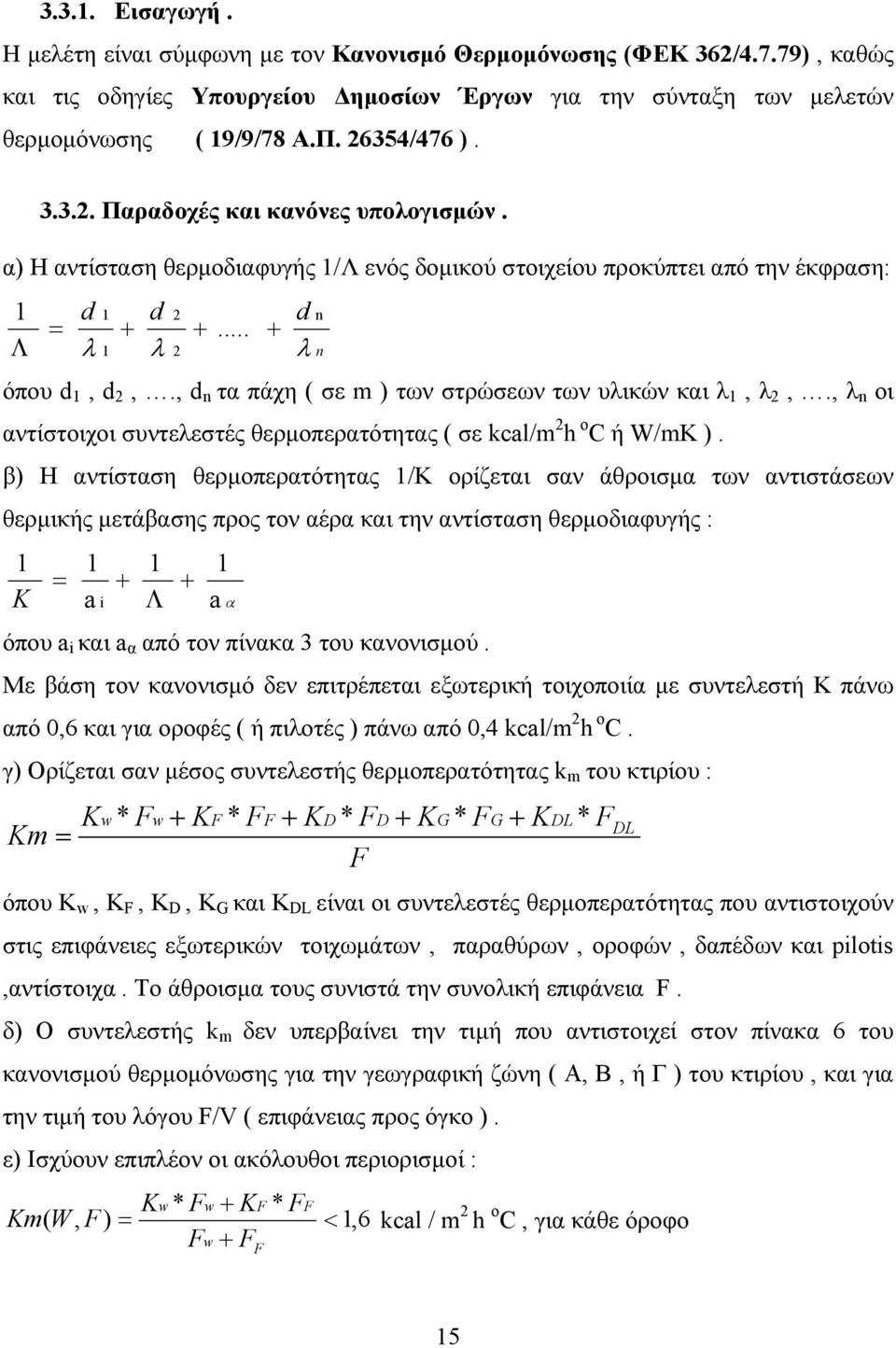

15 Εισαγωγή. Η µελέτη είναι σύµφωνη µε τον Κανονισµό Θερµοµόνωσης (ΦΕΚ 362/4.7.79), καθώς και τις οδηγίες Υπουργείου ηµοσίων Έργων για την σύνταξη των µελετών θερµοµόνωσης ( 19/9/78 Α.Π /476 ) Παραδοχές και κανόνες υπολογισµών. α) Η αντίσταση θερµοδιαφυγής 1/Λ ενός δοµικού στοιχείου προκύπτει από την έκφραση: 1 d 1 d 2 d n = Λ λ 1 λ 2 λ n όπου d 1, d 2,., d n τα πάχη ( σε m ) των στρώσεων των υλικών και λ 1, λ 2,., λ n οι αντίστοιχοι συντελεστές θερµοπερατότητας ( σε kcal/m 2 h o C ή W/mK ). β) Η αντίσταση θερµοπερατότητας 1/Κ ορίζεται σαν άθροισµα των αντιστάσεων θερµικής µετάβασης προς τον αέρα και την αντίσταση θερµοδιαφυγής : = + + K a i Λ a α όπου a i και a α από τον πίνακα 3 του κανονισµού. Με βάση τον κανονισµό δεν επιτρέπεται εξωτερική τοιχοποιία µε συντελεστή Κ πάνω από 0,6 και για οροφές ( ή πιλοτές ) πάνω από 0,4 kcal/m 2 h o C. γ) Ορίζεται σαν µέσος συντελεστής θερµοπερατότητας k m του κτιρίου : Km = K * Fw + KF * FF + KD * FD + KG * FG + K F w DL * όπου Κ w, Κ F, Κ D, Κ G και Κ DL είναι οι συντελεστές θερµοπερατότητας που αντιστοιχούν στις επιφάνειες εξωτερικών τοιχωµάτων, παραθύρων, οροφών, δαπέδων και pilotis,αντίστοιχα. Το άθροισµα τους συνιστά την συνολική επιφάνεια F. δ) Ο συντελεστής k m δεν υπερβαίνει την τιµή που αντιστοιχεί στον πίνακα 6 του κανονισµού θερµοµόνωσης για την γεωγραφική ζώνη ( Α, Β, ή Γ ) του κτιρίου, και για την τιµή του λόγου F/V ( επιφάνειας προς όγκο ). ε) Ισχύουν επιπλέον οι ακόλουθοι περιορισµοί : Kw * Fw + KF * FF Km ( W, F) = < 1,6 kcal / m 2 h o C, για κάθε όροφο Fw + F F F DL 15

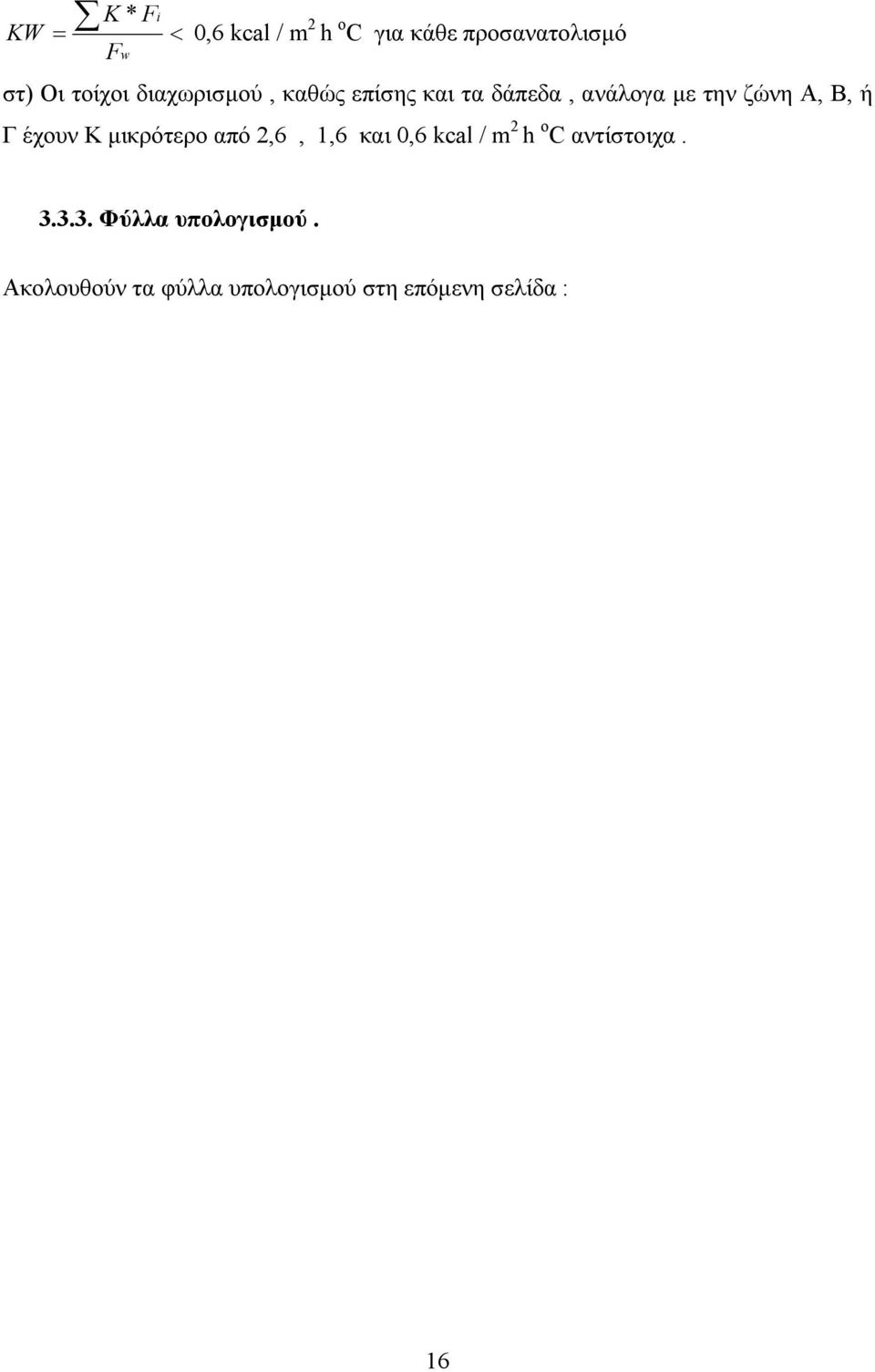

16 K * Fi KW = Fw < 0,6 kcal / m 2 h o C για κάθε προσανατολισµό στ) Οι τοίχοι διαχωρισµού, καθώς επίσης και τα δάπεδα, ανάλογα µε την ζώνη Α, Β, ή Γ έχουν Κ µικρότερο από 2,6, 1,6 και 0,6 kcal / m 2 h o C αντίστοιχα Φύλλα υπολογισµού. Ακολουθούν τα φύλλα υπολογισµού στη επόµενη σελίδα : 16

17 17

18 18

19 19

20 20

21 21

22 22

23 23

24 24

25 25

26 26

27 27

28 28

29 29

30 30

31 31

32 32

33 33

34 34

35 35

36 36

37 37

38 38

39 39

40 40

41 41

42 42

43 43

44 44

45 45

46 46

47 47

48 48

49 49

50 50

51 51

52 52

53 53

54 54

55 55

56 56

57 57

58 58

59 59

60 60

61 61

62 62

63 ΚΕΦΑΛΑΙΟ 4 ο : Υ ΡΕΥΣΗ ΜΕΛΕΤΗ Υ ΡΕΥΣΗΣ ΕΙ ΟΣ ΚΤΙΡΙΟΥ Συγκρότηµα κατοικιών µε υπόγειο Ι ΙΟΚΤΗΣΙΑ ΠΟΛΗ Κοκκίνη Χάνι ήµου Γουβών Νοµός Ηρακλείου Ο ΟΣ ΑΡΙΘΜΟΣ - ΜΕΛΕΤΗΤΕΣ Μιχάλης Βαρδάκης Θανάσης Παπαδηµητρίου ΗΡΑΚΛΕΙΟ, ΙΟΥΝΙΟΣ

64 4.1 Εισαγωγή. Η παρούσα µελέτη αφορά την εγκατάσταση του δικτύου ύδρευσης συγκροτήµατος κατοικιών. Η σύνταξη της µελέτης έγινε σύµφωνα µε την ΤΟΤΕΕ 2411/86- ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΣΕ ΚΤΙΡΙΑ ΚΑΙ ΟΙΚΟΠΕ Α : ΙΑΝΟΜΗ ΚΡΥΟΥ-ΖΕΣΤΟΥ ΝΕΡΟΥ, λαµβάνοντας υπόψη και τον κανονισµό εσωτερικών υδραυλικών εγκαταστάσεων καθώς και τα πρότυπα ΕΛΟΤ και DIN. Πρέπει επίσης να αναφερθεί ότι το συγκρότηµα αποτελείται από τέσσερις µονοκατοικίες οι οποίες είναι εντελώς αυτόνοµες και θα υδρεύονται χωριστά από το δηµοτικό δίκτυο ύδρευση µε χωριστές παροχές Παραδοχές και κανόνες υπολογισµού. Η επιλογή διατοµών στους σωλήνες γίνεται σε κάθε τµήµα του δικτύου θεωρώντας ότι : α) Οι παροχές στα τµήµατα που καταλήγουν σε υδραυλικούς υποδοχείς καθορίζονται από τον τύπο των υποδοχέων βάσει της ΤΟΟΤΕ β) Οι παροχές αθροίζονται στους κόµβους ( διακλαδώσεις ) του δικτύου. γ) Λόγω ετεροχρονισµού στην λειτουργία των υποδοχέων, υπολογίζεται η παροχή αιχµής, από την θεωρητική παροχή και καµπύλη ετεροχρονισµού. Αυτή έχει την µορφή: Q s = a *( Q r) b + c όπου Qs η παροχή αιχµής, Qr η κανονική παροχή και a, b, c συντελεστές που εξαρτώνται από το είδος του κτιρίου, καθώς και από την τιµή Q r, σύµφωνα µε την ΤΟΟΤΕ. δ) Ο υπολογισµός των διατοµών για το δίκτυο του κρύου και του ζεστού νερού γίνεται ανεξάρτητα, θεωρώντας τις παροχές που υπολογίζονται µε τον παραπάνω τρόπο. Οι σχέσεις στις οποίες βασίζονται οι υπολογισµοί είναι : 2 πd Q = V ( εξίσωση συνέχειας ) 4 J 2 h λ V = = * ( εξίσωση Darcy ) L D 2g 1 = 2log( λ 3,7 k D 2,51 + ) Re λ (Εξίσωση Colebrook) 64

65 VD Re = (αριθµός Reynolds) v όπου : Q: Παροχή σε m 3 /h D: Εσωτερική διάµετρος σε m V: Μέση ταχύτητα σε m/s J: Απώλειες πίεσης ανά µονάδα µήκους σε m/m h: Απώλειες πίεσης σε m L : Μήκος αγωγού σε m λ: Συντελεστής τριβής k: Απόλυτη τραχύτητα σωλήνα σε mm Re : Αριθµός Reynolds v: Ιξώδες νερού σε m 2 /sec ε) Οι τριβές στα εξαρτήµατα ( γωνίες, ταφ, κρουνοί κλπ ) κάθε τµήµατος του δικτύου υπολογίζονται µε την σχέση : 1 J = * ζρ V 2 όπου : 2 ζ : Συνολική αντίσταση των εξαρτηµάτων του κλάδου ρ : Πυκνότητα νερού στ) Πιεστικό Σε περίπτωση που απαιτείται, υπολογίζεται είτε πιεστικό µε προπίεση αέρα, είτε απλό πιεστικό µεµβράνης Υπολογισµός δικτύου ύδρευσης. Ακολουθούν τα φύλλα υπολογισµού στη επόµενη σελίδα : 65

66 66

67 67

68 68

69 69

70 70

71 71

72 72

73 73

74 4.4. Τεχνική περιγραφή Παροχή ύδρευσης. α. Οι ανάγκες του συγκροτήµατος σε νερό θα καλύπτονται από το δίκτυο ύδρευσης του ήµου µέσω υδροµετρητών. β. Υπολογισµός κατάλληλου τύπου δεξαµενής αποθήκευσης νερού χρήσης µε παροχή από το δηµοτικό δίκτυο. Κάθε κτίριο του συγκροτήµατος θα υδρεύεται αυτόνοµα, µε ξεχωριστό υδροµετρητή. Λαµβάνοντας υπ όψιν ότι η αναλογία του κρύου νερού ανά άτοµο είναι 150 lt την ηµέρα έχουµε για το κάθε κτίριο : 4 άτοµα * 150 lt = 600 lt Με προσαύξηση 100% επί της συνολικής παροχής ηµερησίως είναι 1200 lt. Όµως για το λόγο ότι ο περιβάλλοντας χώρος του κάθε κτιρίου είναι περίπου 300 τ.µ. και προβλέπεται να φυτευτεί, απαιτείται επιπλέον ποσότητα νερού για πότισµα. Οπότε κάνουµε προσαύξηση 100% επί της συνολικής ηµερήσιας παροχής χρήσης, δηλαδή 2400 lt ή 2,4 m 3. Εποµένως επιλέγουµε δεξαµενή 3 m 3 κατασκευασµένη από οπλισµένο σκυρόδεµα, όπου για τα υπολογισµένα φορτία λόγω πιέσεων, τοποθετούµε τον κατάλληλο σιδηρό οπλισµό, σύµφωνα µε τη στατική µελέτη που υπάρχει στα σχέδια των ξυλοτύπων. Επίσης η δεξαµενή θα υγροµονωθεί πλήρως µε κατάλληλα µονωτικά υλικά σύµφωνα µε τους υγειονοµικούς κανονισµούς. Οι διαστάσεις θα είναι 2*1,5*1 και θα τοποθετηθεί σε κατάλληλο βάθος και απόσταση από το φέροντα οργανισµό του κτιρίου 2m. Το ακριβές σηµείο της τοποθέτησης φαίνεται στα σχέδια κατόψεων του περιβάλλοντα χώρου ηµιουργία πιέσεως Η αναγκαία πίεση για την ικανοποιητική λειτουργία των υδραυλικών υποδοχέων του κάθε κτιρίου θα δηµιουργείται από ένα πιεστικό συγκρότηµα τροφοδοτούµενο απ ευθείας από τη δεξαµενή νερού, χαρακτηριστικών όπως στα σχέδια Παρασκευή Θέρµου νερού χρήσεως. Για την παρασκευή ζεστού νερού σε κάθε κτίριο θα εγκατασταθεί ένα ηλεκτρικό θερµοσίφωνο 80 lt εντός ειδικού υγροµονωµένου και θερµοµονωµένου στεγάστρου στο δώµα της κάθε κατοικίας για κάλυψη των αναγκών σε ζεστό νερό. 74

75 ίκτυο ύδρευσης. α) Τα εντός των κτιρίων κεντρικά δίκτυα ύδρευσης θα κατασκευαστούν από σκληρούς χαλκοσωλήνες και κολλητά εξαρτήµατα. β) Τα εκτός των κτιρίων υπόγεια δίκτυα ύδρευσης θα κατασκευαστούν από πλαστικούς σωλήνες πολυπροπυλενίου. γ) Στα δίκτυα θα παρεµβληθούν οι αναγκαίες ορειχάλκινες αποφρακτικές δικλείδες, για την αποµόνωση τµηµάτων αυτών ή όλης της εγκατάστασης, πριν δε από κάθε κρουνό ή δοχείο πλύσεως λεκάνης θα εγκατασταθούν ορειχάλκινοι επιχρωµιωµένοι διακόπτες. δ) Όλα τα δίκτυα θερµού νερού θα µονωθούν µε µονωτικό υλικό τύπου ARMAFLEX πάχους 9mm. ε) Για την υδροδότηση των υδραυλικών υποδοχέων στα λουτρά θα τοποθετηθούν κολλεκτέρ ( συλλέκτες ) ψυχρού και θερµού νερού µέσα σε επίτοιχο ή εντοιχισµένο κουτί. Κάθε υδραυλικός υποδοχέας θα τροφοδοτείται ανεξάρτητα από το κολλεκτέρ, µε υποδαπέδιους σωλήνες από πολυπροπυλένιο. Για την προστασία τους οι σωλήνες θα είναι τοποθετηµένοι µέσα σε σωλήνες σπιράλ Είδη υγιεινής α) Οι νιπτήρες θα είναι όλοι εφοδιασµένοι µε ορειχάλκινες επιχρωµιωµένες βαλβίδες Φ 1 ¼ όπως και µε επιχρωµιωµένο σιφόνι Φ 1 ¼ και µε λυόµενο σύνδεσµο. Κάθε νιπτήρας στηρίζεται σε δυο εντοιχισµένα χυτοσιδηρά στηρίγµατα που θα στερεώνονται µε τσιµεντοκονίαµα. Ο χώρος και η ακριβής θέση τοποθέτησης των νιπτήρων φαίνεται στα σχέδια. β) Η κάθε λεκάνη των λουτρών θα είναι από πορσελάνη, υψηλής πιέσεως, εφοδιασµένη µε πλαστικό κάθισµα και θα συνδέεται µε το καζανάκι µε µολυβδοσωλήνα Φ 30/36. Το καζανάκι θα έχει χωρητικότητα 15 λίτρα ύδατος, θα φέρει αυτόµατη βαλβίδα µε πλωτήρα πληρώσεως και µε λυόµενο σύνδεσµο θα συνδέεται µε το δίκτυο ψυχρού νερού. Η θέση των παραπάνω καθορίζεται από τα σχέδια. γ) Οι ντουζιέρες θα είναι από πορσελάνη εξυαλωµένη, θα φέρουν δε βαλβίδα εκκένωσης ορειχάλκινη επινικελωµένη Φ 1 ½ και πώµα µε επιχρωµιωµένη αλυσίδα. 75

76 δ) Οι νεροχύτες θα είναι από ανοξείδωτο χάλυβα πλάτους 0,50 m και βάθους 0,20 m περίπου, θα στηρίζονται δε σε σιδερένια στηρίγµατα πακτωµένα στο δάπεδο η στο τοίχο. Στους νεροχύτες θα προσαρµοστεί λιποσυλλέκτης από µολυβδόφυλλο πάχους 1,5 mm, συνολικού βάρους ( χωρίς το ορειχάλκινο τρυπητό του ) 2,6 kg µε ορειχάλκινη κοχλιωτή τάπα καθαρισµού Φ 100 mm. Σ αυτόν τον λιποσυλλέκτη προσαρµόζεται οριχάλκινο τρυπητό Φ 100. ε) Οι αναµείκτες ( µπαταρίες ) ύδατος που θα εγκατασταθούν στους νεροχύτες, στους νιπτήρες, και στις ντουζιέρες θα είναι ορειχάλκινοι επιχρωµιωµένοι Φ1/2 και θα φέρουν χειρολαβές µε ένδειξη θερµού ψυχρού Πιεστικό συγκρότηµα. Η παροχή της αντλίας ισούται µε την παροχή αιχµής που βρέθηκε 0,89 lt/sec για το ΚΤΙΡΙΟ 1 και 0,86 lt/sec για τα ΚΤΙΡΙΑ 2,3,4 Άρα για ΚΤ.1 V p = V max = 0.89 lt/sec = 3,18 m 3 /h για ΚΤ.2,3,4 V p = V max = 0.86 lt/sec = 3,07 m 3 /h Μανοµετρικό ύψος αντλίας. H = H γ +Η α + Η δ (ΜΥΣ) Η γ = γεωµ. Ύψος = 6,4m ( για όλα τα κτίρια ) H α = πίεση εξόδου δυσµενέστερου υποδοχέα = 0,9 bar = 9,0 ΜΥΣ ( για το ΚΤ.1 ), 0863 bar = 8,63 ΜΥΣ ( για τα ΚΤ. 2,3,4 ) Η δ = πτώση πίεσης στο δίκτυο = 24,57 ΜΥΣ ( για το ΚΤ.1 ), 24,74 ΜΥΣ ( για το ΚΤ.2) και 24,63 ΜΥΣ ( για τα ΚΤ.3,4 ) p = P α P ε όπου P α πίεση στάσης της αντλίας και P ε πίεση εκκίνησης Λαµβάνεται για όλα τα κτίρια : p = 2.5 bar = 25 ΜΥΣ Η = 6, ,54 = 39,94 ΜΥΣ = 3,99 bar για το ΚΤ.1 Η = 6,4 +8, ,74 = 39,77 ΜΥΣ = 3,77 bar για το ΚΤ.2 Η = 6,4 +8, ,63 = 39,66 ΜΥΣ = 3,66 bar για τα ΚΤ.3,4 P α = Η + = 3, = 6.49 bar για ΚΤ.1 = 3, = 6.27 bar για ΚΤ.2 = 3, = 6,16 bar για ΚΤ.3,4 76

77 και P ε = Η = 3,99 bar για ΚΤ.1 = 3,77 bar για ΚΤ.2 = 3,66 bar για ΚΤ.3, Όγκος πιεστικού. V = Vp Pa + 1 0,312* * Z p Z = αριθµός εκκινήσεων της αντλίας Λαµβάνεται Z = 30 και Vmax κάθε κτιρίου σε m 3 /h οπότε : 3,18 6, V = 0,312* * = 0,099m 3 100lt για το ΚΤ ,5 3,07 6, V = 0,312* * = 0,093m 3 100lt για το ΚΤ ,5 3,07 6, V = 0,312* * = 0,092m 3 100lt για το ΚΤ.3,4 30 2, Ισχύς αντλίας. Vp * H Np = n = βαθµός απόδοσης = 0,6 10* n 3,18*3,99 άρα : Np = = 2. 11kW για το ΚΤ.1 10*0,6 3,07 *3,77 Np = = 1, 9kW για το ΚΤ.2 10*0,6 3,07 *3,66 Np = = 1, 87kW για το ΚΤ.3,4 10*0, Ισχύς κινητήρα. NP 2,11 = = = 3, kw για το ΚΤ.1 0,7 0,7 NM 01 77

78 NP 1,9 = = = 2, kw για το ΚΤ.2 0,7 0,7 NM 71 NP 1,87 = = = 2, kw για το ΚΤ.3,4 0,7 0,7 NM 67 Όποτε επιλέγουµε κινητήρα 3kW και για τα τέσσερα κτίρια. 78

79 ΚΕΦΑΛΑΙΟ 5 ο : ΑΠΟΧΕΤΕΥΣΗ ΜΕΛΕΤΗ ΑΠΟΧΕΤΕΥΣΗΣ ΕΙ ΟΣ ΚΤΙΡΙΟΥ Συγκρότηµα κατοικιών µε υπόγειο Ι ΙΟΚΤΗΣΙΑ ΠΟΛΗ Κοκκίνη Χάνι ήµου Γουβών Νοµός Ηρακλείου Ο ΟΣ ΑΡΙΘΜΟΣ - ΜΕΛΕΤΗΤΕΣ Μιχάλης Βαρδάκης Θανάσης Παπαδηµητρίου ΗΡΑΚΛΕΙΟ, ΙΟΥΝΙΟΣ

80 5.1. Εισαγωγή. Η παρούσα µελέτη αφορά την εγκατάσταση του δικτύου αποχέτευσης συγκροτήµατος κατοικιών. Η σύνταξη της µελέτης έγινε σύµφωνα µε την ΤΟΤΕΕ 2412/86- ΕΓΚΑΤΑΣΤΑΣΕΙΣ ΣΕ ΚΤΙΡΙΑ ΚΑΙ ΟΙΚΟΠΕ Α : ΑΠΟΧΕΤΕΥΣΗ, λαµβάνοντας υπόψη και τον κανονισµό εσωτερικών υδραυλικών εγκαταστάσεων καθώς και τα πρότυπα ΕΛΟΤ και DIN. Πρέπει επίσης να αναφερθεί ότι το συγκρότηµα αποτελείται από τέσσερις µονοκατοικίες οι οποίες είναι εντελώς αυτόνοµες και θα αποχετευτούν χωριστά σε αυτόνοµη σηπτική δεξαµενή για το λόγo του ότι δεν υπάρχει δηµοτικό δίκτυο αποχέτευσης 5.2. Παραδοχές & κανόνες υπολογισµών. Η επιλογή διατοµών των σωλήνων αποχέτευσης υπολογίζεται χωριστά για κάθε τµήµα του δικτύου, θεωρώντας ότι: α) Οι τιµές σύνδεσης που καθορίζουν την απορροή των ακαθάρτων νερών εξαρτώνται από τον τύπο των υποδοχέων (πίνακας ΤΟΤΕΕ). β) Οι απορροές αθροίζονται στους κόµβους (διακλαδώσεις) του δικτύου. γ) Λόγω ετεροχρονισµού στην λειτουργία των υποδοχέων, στον υπολογισµό λαµβάνεται υπόψη η αναµενόµενη ποσότητα απορροής Qs σύµφωνα µε την εξίσωση: Qs = K * ΑW s όπου: Η τιµή σύνδεσης ΑW s είναι συνάρτηση του είδους του υποδοχέα (πχ. ο νεροχύτης έχει ΑW s = 1, ο νιπτήρας 0.5 κλπ.) Ο συντελεστής K εξαρτάται από το είδος του κτιρίου (πχ. για κατοικίες Κ=0.5, για σχολεία και νοσοκοµεία Κ=0.7 κλπ.) δ) Ο υπολογισµός των διατοµών για τα οριζόντια τµήµατα του δικτύου είναι διαφορετικός από τον υπολογισµό των διατοµών για τα κατακόρυφα τµήµατα. Ειδικότερα: Η διαστασιολόγηση των οριζόντιων σωλήνων αποχέτευσης γίνεται µε βάση την εξίσωση Darcy: 80

81 2 λ V J = * D 2g Όπου : J: Κλίση των σωληνώσεων (κλίση πέλµατος σωλήνα) D: Εσωτερική διάµετρος σε m V: Μέση ταχύτητα σε m/s λ: Συντελεστής τριβής σωλήνα g: Επιτάχυνση της βαρύτητας Χρησιµοποιώντας την εξίσωση του Reynolds: VD Re = v καθώς και την εξίσωση της συνέχειας: 2 πd Q = * V 4 παίρνουµε την εξίσωση απορροής Q= f(j) µε βάση την οποία γίνεται η διαστασιολόγηση των οριζόντιων σωλήνων. Εξάλλου, η διαστασιολόγηση των κατακόρυφων στηλών γίνεται µε βάση πίνακα στον οποίο η επιλογή διαµέτρων 70 mm mm εξαρτάται από το είδος του εξαερισµού (κύριος, παράπλευρος ή δευτερεύων) και προκύπτει έµµεσα από τα επιτρεπόµενα ΣΑW s και Q s για κάθε συνδυασµό διαµέτρου και τύπου εξαερισµού. Ανάλογοι υπολογισµοί γίνονται και για τα όµβρια νερά υπολογίζοντας την απορροή των οµβρίων από την σχέση: Q = A * r * Ψ όπου: Α: Επιφάνεια πρόσπτωσης σε ha r: Βροχόπτωση σε l/(s x ha) Ψ: Συντελεστής απορροής, ίσος µε την απορρέουσα ποσότητα προς την βροχόπτωση Επίσης, εφόσον απαιτούνται, υπολογίζονται: Απορροφητικός βόθρος Σηπτική εξαµενή Αντλία ανύψωσης λυµάτων 81

82 εξαµενή ανύψωσης λυµάτων O υπολογισµός της Σηπτικής εξαµενής γίνεται µε βάση το πλήθος των εξυπηρετούµενων ατόµων και την µέση ηµερήσια ποσότητα λυµάτων ανά άτοµο Υπολογισµός δικτύου αποχέτευσης. Ακολουθούν τα φύλλα υπολογισµού στη επόµενη σελίδα : 82

83 83

84 84

85 85

86 86

87 5.4. Τεχνική περιγραφή εγκατάστασης αποχέτευσης Γενικά i) H ακόλουθη τεχνική περιγραφή βασίζεται: α) Στο άρθρο 26 του Κτιριοδοµικού Κανονισµού β) Στην ΤΟΤΕΕ 2412/86 γ) Στο Π.. 38/91 ii) Η εγκατάσταση των ειδών υγιεινής και του δικτύου των σωληνώσεων θα εκτελεστεί σύµφωνα µε τις διατάξεις του ισχύοντα "Κανονισµού Εσωτερικών Υδραυλικών Εγκαταστάσεων" του ελληνικού κράτους, τις υποδείξεις του κατασκευαστή και της επιβλέψεως, καθώς επίσης και τους κανόνες της τεχνικής και της εµπειρίας, µε τις µικρότερες δυνατές φθορές των δοµικών στοιχείων του κτιρίου και µε πολύ επιµεληµένη δουλειά. Οι διατρήσεις πλακών, τοίχων και τυχόν λοιπόν φερόντων στοιχείων του κτιρίου για την τοποθέτηση υδραυλικών υποδοχέων ή διέλευσης σωληνώσεων θα εκτελούνται µετά από έγκριση της επιβλέψεως. iii) Οι κανονισµοί µε τους οποίους πρέπει να συµφωνούν τα τεχνικά στοιχεία των µηχανηµάτων, συσκευών και υλικών των διαφόρων εγκαταστάσεων, αναφέρονται στην τεχνική έκθεση και στις επιµέρους προδιαγραφές των υλικών. Όλα τα υλικά που πρόκειται να χρησιµοποιηθούν για την εκτέλεση του έργου, θα πρέπει να είναι καινούργια και τυποποιηµένα προϊόντα γνωστών κατασκευαστών που ασχολούνται κανονικά µε την παραγωγή τέτοιων υλικών, χωρίς ελαττώµατα και να έχουν τις διαστάσεις και τα βάρη που προβλέπονται από τους κανονισµούς, όταν δεν καθορίζονται από τις προδιαγραφές Είδη υγιεινής. Οι νιπτήρες, οι λεκάνες WC και τα υπόλοιπα είδη υγιεινής είναι κατασκευασµένα από λευκή υαλώδη πορσελάνη ίκτυο σωληνώσεων. Το δίκτυο σωληνώσεων αποχετεύσεως του κτιρίου θα κατασκευασθεί µε βάση τους ακόλουθους γενικούς όρους: 87

88 α) Η διαµόρφωση του δικτύου, η διάµετρος των διαφόρων τµηµάτων του και τα υλικά κατασκευής θα είναι σύµφωνα µε τα σχέδια, ενώ παράλληλα θα τηρούνται οι διατάξεις των επισήµων κανονισµών του Ελληνικού κράτους για "Εσωτερικές Υδραυλικές Εγκαταστάσεις". Οι πλαστικοί σωλήνες θα είναι σύµφωνα µε τους Γερµανικούς κανονισµούς κατασκευής DIN 8061/8062/ β) Τα µέσα στο έδαφος, οριζόντια τµήµατα του δικτύου θα κατασκευασθούν από πλαστικούς σωλήνες U-PVC 6 atm. γ) Οι κατακόρυφες στήλες αποχετεύσεως θα κατασκευασθούν από πλαστικούς σωλήνες U-PVC 6 atm. δ)οι δευτερεύοντες σωλήνες των υποδοχέων ή σιφωνίων δαπέδων θα κατασκευασθούν από πλαστικούς σωλήνες. ε)οι δευτερεύοντες σωλήνες αερισµού θα κατασκευασθούν από πλαστικούς σωλήνες U-PVC 4 atm, Φ 40 mm. στ) Οι κατακόρυφοι σωλήνες αερισµού του δικτύου θα κατασκευασθούν από πλαστικούς σωλήνες U-PVC 4 atm. ζ) Οι οριζόντιοι πλαστικοί σωλήνες µέσα στο έδαφος θα τοποθετηθούν µε έδραση πάνω σε βάση από σκυρόδεµα των 200 kg τσιµέντου, αρκετού πάχους (10 cm) και πλάτους το οποίο θα διαστρωθεί στον πυθµένα του αντίστοιχου χαντακιού, µε την ίδια ρύση, όπως ο αποχετευτικός αγωγός. Μετά την τοποθέτηση και συναρµογή των πλαστικών σωλήνων στο χαντάκι, αυτό θα γεµίσει πρώτα µε ισχνό σκυρόδεµα που θα καλύπτει τους σωλήνες µέχρι το µισό της διαµέτρου τους και ύστερα µε τα προϊόντα της εκσκαφής που θα κοσκινίζονται καλά. η) Τα φρεάτια που διαµορφώνονται για επίσκεψη και καθαρισµό κατά µήκος των υπογείων αποχετευτικών αγωγών και στις θέσεις αλλαγής κατεύθυνσης ή διακλάδωσής τους, ανεξάρτητα διαστάσεων, θα κατασκευάζονται όπως καθορίζεται πιο κάτω. Ο πυθµένας του ορύγµατος στη θέση κάθε φρεατίου θα διαστρώνεται µε ισχνό σκυρόδεµα περιεκτικότητας 200 kg τσιµέντου ανά m 3 σε πάχος 12 cm πάνω στο οποίο θα τοποθετηθεί µισό τεµάχιο πλαστικού σωλήνα Φ 10 cm (κοµµένο κατά µήκος δύο γενετειρών διαµετρικά αντιθέτων) ίσιου ή καµπύλου ή διακλαδώσεως γ για διαµόρφωση κοίλης επιφάνειας ροής προσαρµοζόµενου στεγανά µε κανονική συναρµογή πάνω στους συµβάλλοντες στο ύψος του πυθµένα αποχετευτικούς αγωγούς 88

89 από τους οποίους ο ένας πρέπει απαραίτητα να είναι ο γενικός αγωγός του κλάδου έτσι ώστε να µη διακόπτεται η συνέχεια της ροής από τον γενικό αγωγό. Τα στόµια των απορρεόντων στο φρεάτιο άλλων αγωγών από διάφορες διευθύνσεις θα τοποθετούνται χαµηλότερα του αυλακιού του κυρίου αγωγού. Τα τοιχώµατα του φρεατίου θα εδράζονται πάνω στη διάστρωση του πυθµένα από ισχνό σκυρόδεµα θα κατασκευάζονται από δροµική οπτοπλινθοδοµή µε πλήρεις πλίνθους και τσιµεντοκονία 1:2 µε τη δέουσα προσοχή, ώστε να µη µένουν κενά γύρω από τα στόµια των σωλήνων που συνδέονται στα φρεάτια. Τα τοιχώµατα και ο πυθµένας του φρεατίου θα επιχρίονται µε τσιµεντοκονία αναλογίας 1 µέρους τσιµέντου και 2 µέρη άµµου θάλασσας, µε λείανση της επιφάνειας τους µε µυστρί, χωρίς όµως να καλύπτονται τα από πλαστικά τεµάχια (διαµορφούµενα στον πυθµένα) αυλάκια. Κατά την επιλογή του αναδόχου τα τοιχώµατα των φρεατίων µπορούν να κατασκευασθούν και από οπλισµένο σκυρόδεµα 300 kg αντί πλινθοδοµής. Τα φρεάτια θα φέρουν διπλό στεγανό χυτοσίδηρο κάλυµµα βαρέου τύπου και πλαίσιο. Για εξασφάλιση της στεγανότητας µεταξύ καλυµµάτων και πλαισίων στις αυλακώσεις του περιθωρίου θα τοποθετηθεί λίπος. Όσα φρεάτια βρίσκονται σε θέσεις που διέρχονται οχήµατα θα φέρουν καλύµµατα τύπου και αντοχής αρκετής για το φορτίο τους. Τα χυτοσιδηρό κάλυµµα ανάλογα µε τις διαστάσεις τους θα είναι περίπου όπως παρακάτω: ιαστάσεις (cm) Βάρος (kg) 27 x x x x Το βάθος του φρεατίου θα είναι συνάρτηση της κλίσεως των προς αυτό οδηγούµενων σωλήνων που δεν πρέπει όµως να είναι µικρότερη από 1:100 θ) Οι πλαστικοί σωλήνες και τα ειδικά τεµάχια θα είναι βάρους σύµφωνου προς τους κανονισµούς, ανθεκτικοί, απόλυτα κυλινδρικοί, χωρίς ρήγµατα και µε σταθερό πάχος τοιχωµάτων. 89

90 ι) Οι πλαστικοί σωλήνες θα έχουν το πάχος που καθορίζεται στο σχέδιο θα είναι κατά το δυνατό συνεχείς ενώ θα απορρίπτονται τυχόν αδικαιολόγητες ενώσεις. Για τον έλεγχο του πάχους των χρησιµοποιηµένων πλαστικοσωλήνων καθορίζεται ότι το ελάχιστο βάρος τους κατά διάµετρο θα είναι: ιαστάσεις (cm) Βάρος (kg/m) Φ32 x Φ40 x Φ50 x Φ63 x Φ75 x Φ90 x Φ100 x Φ110 x Φ125 x Φ140 x Φ160 x Οι συνδέσεις των πλαστικοσωλήνων µεταξύ τους, κατά προέκταση ή κατά διακλάδωση, για τον σχηµατισµό της σωληνώσεως θα επιτυγχάνεται µε µούφα διαµορφωµένη στο ένα άκρο κάθε σωλήνα και ελαστικό δακτύλιο στεγανότητας, ανθεκτικό στην θερµοκρασία και στα διάφορα λύµατα των οικιακών και των περισσοτέρων βιοµηχανικών αποχετεύσεων. Η προσαρµογή ορειχάλκινων εξαρτηµάτων σε πλαστικοσωλήνες θα εκτελείται κατά όµοιο τρόπο. Οι συνδέσεις πλαστικοσωλήνων κατά διακλάδωση πρέπει να εκτελούνται λοξά σε γωνία 45 µοιρών µε καµπύλωση του σωλήνα της διακλαδώσεως κοντά στο σηµείο διακλάδωσης για διευκόλυνση της ροής στους σωλήνες. Οι ενώσεις των πλαστικοσωλήνων µε σιδηροσωλήνες θα γίνονται µε ειδικό ορειχάλκινο κοχλιωτό σύνδεσµο του οποίου το ένα άκρο θα συνδεθεί στον πλαστικοσωλήνα µε τον τρόπο που περιγράφεται παραπάνω, το άλλο δε θα κοχλιώνεται στο σιδηροσωλήνα. Η προσαρµογή πωµάτων καθαρισµού και άλλων εξαρτηµάτων σε πλαστικοσωλήνες πρέπει να εκτελείται κατά τρόπο ώστε να αποφεύγεται κατά το δυνατόν ο στροβιλισµός της ροής και η συσσώρευση τυχόν παρασυρµένων από τα αποχετευόµενα νερά, στερεών ουσιών σε 90

91 θέσεις προσαρµογής των εξαρτηµάτων τους. Για τη στερέωση πλαστικοσωλήνων σε τοίχους ή δάπεδα µέσα στα αυλάκια εντοιχισµού τους θα χρησιµοποιείται αποκλειστικά τσιµεντοκονία. κ) Οι απολήξεις των κατακόρυφων στηλών αερισµού ή των προεκτάσεων των στηλών αποχετεύσεως πάνω από το δώµα θα προστατεύονται από κεφαλή µε πλέγµα από γαλβανισµένο σύρµα. λ)όπου στα σχέδια σηµειώνεται, όπως και όπου αυτό είναι αναγκαίο θα προβλεφθούν στόµια καθαρισµού µε πώµα κοχλιωτό (τάπες). Οι διάµετροι των στοµίων καθαρισµού θα είναι ίσες τις διαµέτρους των αντιστοίχων σωλήνων όπου αυτό είναι δυνατό. µ) Οι πλαστικοκατασκευές (πχ. στραγγιστήρες δαπέδων κλπ) θα κατασκευασθούν από φύλλο πλαστικού πάχους 4 mm. Οι στραγγιστήρες (σιφωνίου) θα φέρουν οριχάλκινες σχάρες διαµέτρου 100 mm.το συνολικό βάρος χωρίς την ορειχάλκινη τάπα θα είναι 1.5 kg µε διάφραγµα (κόφτρα) η οποία θα φέρει κοχλιωτή ορειχάλκινη τάπα καθαρισµού Φ 30. Επειδή τα οικοδοµικά υλικά δεν προσβάλλουν τους πλαστικοσωλήνες, δεν είναι αναγκαία η επάλειψή τους µε προστατευτικά υλικά Αποχέτευση οµβρίων. Η αποχέτευση των όµβριων της στέγης, των µπαλκονιών κλπ, θα γίνει µε συλλεκτήρες οροφής και κατακόρυφες υδρορροές σύµφωνα µε τα σχέδια. Οι κατακόρυφες υδρορροές καταλήγουν στο ισόγειο του κτιρίου απ' όπου τα όµβρια οδηγούνται στην πρασιά µε ελεύθερη απορροή. Οι θέσεις των υδρορροών, οι διάµετροί τους, καθώς και οι υπόλοιπες λεπτοµέρειες του δικτύου αποστράγγισης των όµβριων φαίνονται στα σχέδια. Οι κατακόρυφες υδρορροές θα κατασκευασθούν από σωλήνες PVC 6atm. Για τα φρεάτια ισχύουν τα ίδια µε την αποχέτευση ακαθάρτων οκιµές οκιµή Στεγανότητας µε αέρα. Η δοκιµή του δικτύου αποχέτευσης µε αέρα έχει σκοπό την εξακρίβωση της αεροστεγανότητας της εγκατάστασης, και εκτελείται για όλη την εγκατάσταση ταυτόχρονα. Αφού γίνει η πλήρωση όλων των οσµοπαγίδων µε νερό και σφραγιστούν όλες οι απολήξεις των στηλών αποχέτευσης στην οροφή του κτιρίου, εισάγεται στην 91

92 εγκατάσταση µέσω αντλίας, αέρας πίεσης 38 mm ΣΥ και κλείνει η εισαγωγή αέρα. Για χρονικό διάστηµα όχι µικρότερο των 3 min, η πίεση πρέπει να διατηρηθεί σταθερή. 5.6 Μελέτη διάθεσης λυµάτων Γενικά. Η µελέτη αυτή συντάχθηκε σύµφωνα µε την Ειβ 221/ Υγειονοµική ιάταξη Περί διαθέσεως λυµάτων και βιοµηχανικών αποβλήτων. εδοµένου ότι δεν υπάρχει κεντρικό δίκτυο αποχέτευσης στην περιοχή και λαµβανοµένου υπόψη ότι στο οικόπεδο δεν υπάρχει χώρος για κατασκευή απορροφητικού βόθρου λόγω περιορισµένου ακαλύπτου χώρου, θα κατασκευαστεί στεγανή δεξαµενή βάσει των διατάξεων της παρ. 7 του άρθρου 9 της παραπάνω Υ.. όπου θα αποθηκεύονται τα λύµατα της κάθε κατοικίας χωριστά Υπολογισµός παροχής λυµάτων Σύµφωνα µε τον πίνακα ΙΙ του άρθρου 9 της Υγειονοµικής διάταξης, η µέση ηµερήσια παροχή των λυµάτων είναι 100 lt ανά άτοµο. Αριθµός ατόµων : 5 Εποµένως : Συνολική µέση ηµερήσια ροή λυµάτων = 100 * 5 = 500 lt Μέση ωριαία παροχή = 500 / 24 = 20,8 lt/h Μέγιστη ωριαία παροχή =2 * 20,8 = 41,6 lt/h Η µέγιστη ηµερήσια παροχή εκτιµάται κατά 50% µεγαλύτερη της µέσης. ηλαδή : Μέγιστη ηµερήσια παροχή = 1,5 * 500 = 750 lt = 0,75 m Υπολογισµός στεγανής δεξαµενής. Σύµφωνα µε την παράγραφο 7 α του άρθρου 9, η χωρητικότητα της στεγανής δεξαµενής θα πρέπει να είναι επαρκής για αποθήκευση της µέγιστης ηµερήσιας παροχής επί 15 τουλάχιστον ηµέρες µέχρι την µεταφορά και τη διάθεση των λυµάτων σύµφωνα µε το άρθρο 11. Άρα η χωρητικότητα της δεξαµενής θα είναι : 0,75 m 3 ηµερησίως * 15 ηµέρα = 11,25 m 3 92

93 Κατασκευάζεται στεγανή δεξαµενή µορφής κυλίνδρου µε διαστάσεις : ιάµετρος 3,0m και βάθος 4,0m. Οι εσωτερικές διαστάσεις θα είναι ( λόγω πάχους τοιχωµάτων 0,10m ) : ιάµετρος 2,80 m και βάθος υγρών 3,40 m. 2 3,14 * 2,8 3 Άρα η συνολική χωρητικότητα θα είναι V = ( ) *3,4 = 20,92m >11,25 m 3 4 Η δεξαµενή θα είναι υπόγεια από οπλισµένο σκυρόδεµα και µε πατητή τσιµεντοκονία σε τρεις στρώσεις αναλογία 600 kg τσιµέντου. Θα φέρει φρεάτιο επίσκεψης διαστάσεων 50*60 cm µε διπλό κάλυµµα από χυτοσίδηρο, θα παρεµβάλλεται δε λίπος στους αρµούς για αποφυγή δυσοσµιών. Τέλος θα φέρει κατάλληλη διάταξη αερισµού. Η στεγανότητα της δεξαµενής θα ελέγχεται πριν από τη χρήση της. Η θέση της δεξαµενής επιλέγεται έτσι ώστε να απέχει απόσταση µεγαλύτερη του 1 m από γειτονικές οριογραµµές ή θεµέλια του κτιρίου ιάθεση λυµάτων. Η εναπόθεση των λυµάτων στη στεγανή δεξαµενή δεν αποτελεί διάθεση αλλά προσωρινή αποθήκευση. Η µεταφορά και διάθεση αυτών θα γίνεται από ειδικά βυτιοφόρα οχήµατα εκκένωσης βόθρων. Κατά την εκκένωση της δεξαµενής από τα οχήµατα αυτά θα λαµβάνονται µέτρα ώστε να µην δηµιουργούνται αντιαισθητικά θεάµατα ή οχλήσεις των ενοίκων. Η απόρριψη των λυµάτων από τα βυτιοφόρα οχήµατα θα γίνεται σε χώρους που έχουν εγκριθεί από την Υγειονοµική Υπηρεσία. Περισσότερες λεπτοµέρειες για τον τρόπο µεταφοράς και διάθεσης των λυµάτων δίνονται στο άρθρο ΙΙ της Ειβ 221/ Υγειονοµική ιάταξη ( ΦΕΚ 136Β / ). 93

94 ΚΕΦΑΛΑΙΟ 6 ο :ΜΕΛΕΤΗ ΗΛΕΚΤΡΙΚΩΝ ΕΓΚΑΤΑΣΤΑΣΕΩΝ ΜΕΛΕΤΗ ΗΛΕΚΤΡΙΚΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΕΙ ΟΣ ΚΤΙΡΙΟΥ Συγκρότηµα κατοικιών µε υπόγειο Ι ΙΟΚΤΗΣΙΑ ΠΟΛΗ Κοκκίνη Χάνι ήµου Γουβών Νοµός Ηρακλείου Ο ΟΣ ΑΡΙΘΜΟΣ - ΜΕΛΕΤΗΤΕΣ Μιχάλης Βαρδάκης Θανάσης Παπαδηµητρίου ΗΡΑΚΛΕΙΟ, ΙΟΥΝΙΟΣ

95 6.1. Γενικές αρχές. Η µελέτη ηλεκτρικών εγκαταστάσεων περιλαµβάνει την τεχνική περιγραφή για την εγκατάσταση ισχυρών ρευµάτων (φωτισµός κατοικιών, ηλεκτρικές συσκευές κατοικιών, φωτισµός εξωτερικών χώρων, παροχή ρεύµατος για πλυντήριο και λεβητοστάσιο). Οι εγκαταστάσεις θα εκτελεστούν µε βάση την τεχνική περιγραφή, τα σχέδια της µελέτης που την συνοδεύουν και τα σχετικά άρθρα του Κανονισµού Εσωτερικών Ηλεκτρικών Εγκαταστάσεων(Κ.Ε.Η.Ε.) Εγκατάσταση ισχυρών ρευµάτων Μετρητές : κοντά στην είσοδο του κάθε κτιρίου θα τοποθετηθούν ειδικά κουτιά στα οποία η.ε.η. θα τοποθετήσει από ένα µονοφασικό µετρητή για το κάθε κτίριο Γείωση : Στην είσοδο του κάθε κτιρίου και κοντά στους µετρητές κατασκευάζεται τεχνητή θεµελιακή γείωση. Ο αγωγός γείωσης µέσω σωλήνα συνδέεται µε το κουτί της.ε.η Τροφοδότηση κατοικίας : για κάθε κατοικία έγινε υπολογισµός της απαιτούµενης εγκατεστηµένης ισχύος µε τη βοήθεια του επισυναπτόµενου τεύχους υπολογισµών. 1.3.α. Γραµµές παροχής (γενικά) : Από κάθε µετρητή ξεκινά γραµµή παροχής η οποία από τον συντοµότερο δρόµο εντός της κατοικίας καταλήγει στον γενικό πίνακα ισογείου της κατοικίας. Ο καθορισµός της διατοµής των αγωγών των γραµµών παροχής και της διατοµής του σωλήνα προστασίας της γραµµής έγινε σύµφωνα µε τον Κ.Ε.Η.Ε. Συγκεκριµένα για κάθε µονοφασική γραµµή χρησιµοποιείται καλώδιο τριών αγωγών (φάση-ουδέτερος-γείωση) τύπου Ν.Υ.Μ. 3x10 mm 2. Το καλώδιο αυτό τοποθετείται σε σωλήνα πλαστικό διαµέτρου 23mm. Για κάθε τριφασική παροχή χρησιµοποιείται καλώδιο πέντε αγωγών (3 φάσειςουδέτερος-γείωση), τύπου Ν.Υ.Μ. 5x10 mm 2. Σε αυτή τη περίπτωση χρησιµοποιείται σωλήνας πλαστικός διαµέτρου 29 mm. Οι θέσεις των γραµµών και τα στοιχεία της κάθε παροχής φαίνονται στα σχέδια κατόψεων και στα µονογραµµικά διαγράµµατα των πινάκων. 95

96 1.3.β. Πίνακες διανοµής : Σε κάθε κατοικία αντιστοιχεί ένας κεντρικός πίνακας διανοµής στον οποίο καταλήγει η γραµµή παροχής από τον µετρητή της.ε.η. και από τον οποίο ξεκινούν οι αγωγοί των γραµµών της κατοικίας καθώς και οι γραµµές των πινάκων διανοµής του υπογείου και του λεβητοστασίου για την κάθε κατοικία Οι πίνακες διανοµής θα είναι κατασκευασµένοι από θερµοπλαστικό υλικό ή λαµαρίνα ή αλουµίνιο και στον οποίο θα τοποθετηθούν οι διακόπτες, οι ασφάλειες και οι ενδεικτικές λυχνίες. Οι πίνακες της κάθε κατοικίας θα είναι τριών τύπων ανάλογα µε τις ανάγκες του κάθε χώρου. ΤΥΠΟΙ ΗΛΕΚΤΡΙΚΩΝ ΠΙΝΑΚΩΝ ΗΛΕΚΤΡΙΚΑ ΕΞΑΡΤΗΜΑΤΑ ΠΙΝΑΚΑ Α Β Γ τεµ. τεµ. τεµ. Γενική ασφάλεια των 40 Α Γενικός µονοπολικός διακόπτης 40Α Ενδεικτική λυχνία τροφοδοσίας Ασφάλειες φωτισµού 10Α Ασφάλειες ρευµατοδοτών 16Α Ασφάλεια ηλεκτρικής κουζίνας 25Α Ασφάλεια πλυντηρίου πιάτων 16Α Ασφάλεια θερµοσίφωνα 20Α Ασφάλεια πλυντηρίου ρούχων 16Α Γενική ασφάλεια συνδεόµενου πίνακα διανοµής Ασφάλεια κυκλοφορητη 10Α Ασφάλεια αντλίας πιεστικού συγκροτήµατος Ασφάλεια καυστήρα 10Α Μονοπολικός διακόπτης 10Α Μονοπολικός διακόπτης 16Α Μονοπολικός διακόπτης 40Α Αντιηλεκτροπληξιακός διακόπτης µε µικροαυτοµατισµό (40Α-30mA) Μικροαυτοµατισµός 10Α

97 Ο ηλεκτρικός πίνακας Α χρησιµοποιείται ως γενικός πίνακας ισογείου, ο ηλεκτρικός πίνακας Β ως πίνακας υπογείου και ο Γ ως πίνακας λεβητοστασίου. 1.3.γ. Ηλεκτρικές γραµµές ρευµατοδοτών (πριζών) φωτισµού και δευτερευόντων ηλεκτρικών πινάκων : Από κάθε µερική ασφάλεια φωτισµού των πινάκων διανοµής ξεκινούν τροφοδοτικές γραµµές µε αγωγούς Ν.Υ.Α. 3x1,5 mm 2 για το φωτισµό, Ν.Υ.Α. 3X2,5 mm 2 για τους ρευµατοδότες και µικρούς εξαεριστήρες αν υπάρχουν. Οι γραµµές διανοµής από το γενικό πίνακα ισογείου προς τον πίνακα υπογείου θα είναι τύπου Ν.Υ.Μ 3x10 mm 2 και από τον πίνακα υπογείου στον πίνακα λεβητοστασίου θα είναι τύπου Ν.Υ.A. 3x10 mm 2. Οι θέσεις και ο αριθµός των φωτιστικών σηµείων και των ρευµατοδοτών σε κάθε κατοικία φαίνονται στις κατόψεις. 1.3.δ. Ηλεκτρικές γραµµές θερµοσιφώνων : Στην κάθε κατοικία προβλέπεται τροφοδοτική γραµµή Ν.Υ.Μ. 3x4 mm 2 για την τροφοδότηση της ηλεκτρικής αντίστασης του ηλεκτρικού θερµοσίφωνα 3 ως 4 kw 1.3.ε. Ηλεκτρική γραµµή κουζίνας : Σε κάθε κατοικία προβλέπεται τροφοδοτική γραµµή Ν.Υ.Α. 6 mm 2 για την τροφοδότηση της ηλεκτρικής κουζίνας. 1.3.στ. Λοιπές γραµµές : Σε κάθε κατοικία και συγκεκριµένα στον πίνακα λεβητοστασίου θα τοποθετηθούν µία τροφοδοτική γραµµή Ν.Υ.Α. 3x2,5 mm 2 για την τροφοδότηση του κυκλοφορητή και τροφοδοτική γραµµή Ν.Υ.Α. 3x2,5 mm 2 για την τροφοδότηση της αντλίας του πιεστικού συγκροτήµατος και τροφοδοτική γραµµή Ν.Υ.Α. 3x2,5 mm 2 για την τροφοδότηση του καυστήρα Γενικές οδηγίες : 1.4.α. Όλες οι ηλεκτρικές εγκαταστάσεις για την κάθε κατοικία θα είναι χωνευτές και διερχόµενες από πλαστικούς σωλήνες κατάλληλης διαµέτρου. Οι αγωγοί θα είναι τύπου Ν.Υ.Α. ή Ν.Υ.Μ. ανάλογα, όπως φαίνεται παραπάνω. 1.4.β. Τα κουτιά θα είναι από βακελίτη. 1.4.γ. Τα φωτιστικά σώµατα των χώρων παραµονής των κατοικιών θα είναι οροφής. Στις βεράντες, λουτρά, κουζίνες, W.C., διαδρόµους, εισόδους κ.λ.π. θα τοποθετηθούν φωτιστικά σώµατα τοίχου ή οροφής σύµφωνα µε τα σχέδια. Στο 97

98 µηχανοστάσιο λεβητοστάσιο και στον υπόγειο χώρο στάθµευσης θα τοποθετηθούν φωτιστικά σώµατα στεγανά. 1.4.δ. Όλοι οι ρευµατοδότες θα έχουν γείωση. 1.4.ε. Η όλη εγκατάσταση θα κατασκευασθεί από αδειούχο εγκαταστάτη ηλεκτρολόγο µε σχετική εµπειρία. 1.4.στ. Για την εγκατάσταση θα χρησιµοποιηθούν υλικά αρίστης ποιότητας και σύµφωνα µε τις προδιαγραφές των Κ.Ε.Η.Ε. 1.4.ζ. Κάθε αλλαγή στην εγκατάσταση που δεν είναι σύµφωνη µε τα σχέδια θα πραγµατοποιείται κατόπιν της έγκρισης του συντάκτη της µελέτης. 1.4.η. Μετά την εκτέλεση των εργασιών και όταν γίνει η σύνδεση µε το δίκτυο της.ε.η. ο εγκαταστάτης οφείλει να ελέγξει την καλή λειτουργία της γειώσεως καθώς και των εγκαταστάσεων Υπολογισµοί. Ακολουθούν τα φύλλα υπολογισµού κάθε πίνακα : 98

99 99

100 100

101 101

102 ΚΕΦΑΛΑΙΟ 7 ο :ΜΕΛΕΤΗ ΘΕΡΜΑΝΣΗΣ ΙΣΤΟΡΙΚΗ ΑΝΑ ΡΟΜΗ Η προσπάθεια να προστατευθεί κάθε ζωντανός οργανισµός από ακραίες ( και εποµένως επικίνδυνες ή έστω ενοχλητικές ) θερµοκρασιακές µεταβολές, είναι αναπόσπαστα συνδεδεµένη µε τη φυσική βιολογική προσπάθεια για επιβίωση. Γι αυτό ο άνθρωπος, από τα πανάρχαια χρόνια προσπαθούσε να εξασφαλίσει µια ευχάριστη, ή έστω ανεκτή κατάσταση περιβάλλοντος, στους χώρους και τις περιοχές παραµονής, διαµονής και απασχολήσεως του. Η επιλογή περιοχών και χωρών εγκαταστάσεως των ανθρώπων, αλλά και η όλη οικονοµική, κοινωνική, πολιτική και πολιτιστική διαµόρφωση της ζωής τους, είναι στενά συνδεδεµένη µε το κλίµα και τις συνθήκες που επικράτησαν ( και επικρατούν ) στο άµεσο φυσικό περιβάλλον τους. Ο ίδιος ο ανθρώπινος χαρακτήρας, και οι βασικές διάφορες ανάµεσα σε φυλές και κοινωνικές οµάδες, τις περισσότερες φορές σχετίζονται σηµαντικά µε το φυσικό περιβάλλον. Η σπηλιά του πρωτόγονου ανθρώπου, ήταν η πρώτη κατοικία που τον προστάτευε από την παγωνιά του χειµώνα και τον θερινό καύσωνα. Στη συνεχεία η φωτιά, πηγή και αφετηρία του πολιτισµού αλλά και βασικός παράγοντας αναπτύξεως του για πολλές χιλιάδες χρόνια έδωσε την πρώτη δυνατότητα στον άνθρωπο να µεταβάλει, µε δική του πρωτοβουλία και δράση, τη θερµοκρασία του άµεσου περιβάλλοντος του, διαφοροποιώντας την τεχνητά από τον υπόλοιπο περίγυρο. Η φωτιά,η κατοικία και η θέρµανση ( που αρκετά χρόνια αργότερα συµπληρώθηκε µε εξαιρετικά ευφυείς µεθόδους δροσισµού ), αποτέλεσαν βασικά στοιχεία πολιτισµού και συντέλεσαν σηµαντικά στη διαφοροποίηση της ανθρώπινης συµπεριφοράς από αυτήν των άλλων έµβιων όντων. Η ικανότητα του ανθρώπου να αντιµετωπίζει την περιστασιακά εχθρική φύση και µερικές φορές να την προσαρµόζει στις ανάγκες του, βασίστηκε στη νοηµοσύνη και εφευρετικότητα του, καλλιέργησε τη γνώση και δηµιούργησε τον πολιτισµό. Σήµερα µε την κεντρική θέρµανση των κτιρίων, επιδιώκεται να επιτευχθούν και να διατηρηθούν συνθήκες, που να ανταποκρίνονται µε πληρότητα, ασφάλεια, αξιοπιστία και προσιτό κόστος, στις απαιτήσεις του ανθρώπου για άνετη και υγιεινή διαβίωση 102

103 στους κλειστούς χώρους ( παραµονής, διαµονής και εργασίας ), έστω και αν στο εξωτερικό περιβάλλον επικρατούν χαµηλές χειµερινές θερµοκρασίες. Με βάση τη θεωρία της θερµοδυναµικής ισορροπίας µπορούµε να πούµε ότι µε τη θέρµανση, επιδιώκεται να επιτευχθεί µια λεπτή ισορροπία µεταξύ της φυσιολογικά αποβαλλόµενης θερµότητας από το ανθρώπινο σώµα και της θερµότητας που το περιβάλλον δίδει στο σώµα, ακριβώς στα θερµοκρασιακά επίπεδα που χρειάζεται ή επιθυµεί ο άνθρωπος. Η σύγχρονη τεχνολογία και οι οικονοµικές δυνατότητες των ανθρώπων, έχουν διαµορφώσει ένα πολύπλευρο πλέγµα απαιτήσεων, οι οποίες πρέπει να καλυφθούν από κάθε σύστηµα θερµάνσεως και κλιµατισµού. Καταρχάς, η αναγκαία συνθήκη για την πλήρη κλιµατική άνεση, περιλαµβάνει σήµερα τη θερµοκρασία και υγρασία των χωρών, την καθαρότητα, τον τρόπο και την ταχύτητα κινήσεως του αέρα, την ένταση των θορύβων και το επίπεδο του φωτισµού, τη λειτουργικότητα και αισθητική των χώρων, τις ακτινοβολίες, τα χρώµατα κ.α. ηλαδή η άνεση ( στην ευρεία της έννοια ), περιλαµβάνει και τοµείς που υπερβαίνουν κατά πολύ ακόµη και την καλύτερη εγκατάσταση κλιµατισµού. Η αισθητική π.χ. του χώρου ( έπιπλα, επενδύσεις, χρώµατα κλπ ) ή το επίπεδο φωτισµού και η προστασία από τους εξωτερικούς θορύβους, αποτελούν σηµαντικά στοιχεία που συνδέονται µε την ευρεία έννοια της ανέσεως. 103

104 ΜΕΛΕΤΗ ΘΕΡΜΑΝΣΗΣ ΥΠΟΛΟΓΙΣΜΟΣ ΘΕΡΜΙΚΩΝ ΑΠΩΛΕΙΩΝ ΕΙ ΟΣ ΚΤΙΡΙΟΥ Συγκρότηµα κατοικιών µε υπόγειο Ι ΙΟΚΤΗΣΙΑ ΠΟΛΗ Κοκκίνη Χάνι ήµου Γουβών Νοµός Ηρακλείου Ο ΟΣ ΑΡΙΘΜΟΣ - ΜΕΛΕΤΗΤΕΣ Μιχάλης Βαρδάκης Θανάσης Παπαδηµητρίου ΗΡΑΚΛΕΙΟ, ΙΟΥΝΙΟΣ

105 7.1. Γενικά. Η παρούσα µελέτη έγινε σύµφωνα µε την µεθοδολογία DIN 4701 και τις 2421/86 (µέρος 1 & 2) και 2427/86 ΤΟΤΕΕ, ενώ ακόµα χρησιµοποιήθηκε και το βοήθηµα Κεντρικές Θερµάνσεις, Β. Σελλούντος 7.2. Παραδοχές & κανόνες υπολογισµών. Με βάση το DIN 4701, οι θερµικές απώλειες ενός χώρου συνίστανται από: α) Απώλειες θερµοπερατότητας Q o, που προέρχονται από τα περιβάλλοντα δοµικά στοιχεία (τοίχοι, ανοίγµατα, δάπεδα, οροφές κλπ) β) Απώλειες λόγω προσαυξήσεων. γ) Απώλειες αερισµού χώρου Q L. α) Οι απώλειες θερµοπερατότητας υπολογίζονται από τη σχέση: Q o F( ti ta) = K * F * ( ti ta) = σε w ή kcal/h 1 K όπου: Q o : Απώλειες θερµότητας F: Επιφάνεια του δοµικού τµήµατος m 2 k: Συντελεστής θερµοπερατότητας W/m 2 K (ή Kcal/m 2 K) 1/k: Αντίσταση θερµοπερατότητας σε m 2 K/W t i : Θερµοκρασία χώρου σε o C t a : Θερµοκρασία εξωτερικού αέρα σε o C β) Οι προσαυξήσεις υπολογίζονται % και διακρίνονται σε: β1) προσαύξηση Ζ Η την επίδραση του προσανατολισµού. (Ζ Η =-5 για Ν,Ν,ΝΑ Ζ Η =+5 για Β,Β,ΒΑ και Ζ Η =0 για και Α) β2) προσαύξηση Ζ U +Ζ A =Ζ D διακοπής λειτουργίας και ψυχρών εξωτερικών τοίχων (στο DIN 4701/83 αγνοείται ο συντελεστής Ζ U ). H προσαύξηση Z D προσδιορίζεται µε βάση το D= Q o /(F ges x t), όπου F ges η συνολική επιφάνεια που περιβάλλει τον χώρο, και τις ώρες λειτουργίας του συστήµατος θέρµανσης, σύµφωνα µε τον πίνακα: 105
