1 ΚΥΡΙΑ ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΣΥΣΤΗΜΑΤΟΣ SMART KEY Σιγουρευτείτε ότι κρατάτε πάντα σε ασφαλές μέρος τον 9ψήφιο ΑΝΑΓΝΩΡΙΣΤΙΚΟ ΑΡΙΘΜΟ ID (μεταλλικό ταμπελάκι), δεν τον κοινοποιείτε σε μη εξουσιοδοτημένα πρόσωπα και ΔΕΝ τον χάνετε ποτέ. Σιγουρευτείτε ότι ΔΕΝ φυλάτε το ΚΛΕΙΔΙ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ κάτω από τη σέλα. Σιγουρευτείτε ότι κρατάτε το ΚΛΕΙΔΙ ΕΚΤΑΚΤΗΣ ΑΝΑΓΚΗΣ και το ΤΑΜΠΕΛΑΚΙ με τον ΑΝΑΓΝΩΡΙΣΤΙΚΟ ΑΡΙΘΜΟ ID σε διαφορετικό μέρος από το SMART KEY. Όταν το όχημα είναι παρκαρισμένο και βρίσκεται εντός ακτίνας λειτουργίας του SMART KEY, ακόμα και αν υπάρχει ενδιάμεσα τζαμαρία ή τοίχος, κάποιος μπορεί να ξεκλειδώσει τον κεντρικό διακόπτη και να εκκινήσει τον κινητήρα. Σας συνιστούμε ένθερμα να απενεργοποιείτε το Σύστημα όταν απομακρύνεστε έστω και λίγο από το δίκυκλο. Παρακαλούμε διαβάστε το Εγχειρίδιο Χρήσης του Δικύκλου για πληρέστερη ενημέρωση του συστήματος. ΣΑΣ ΕΥΧΑΡΙΣΤΟΥΜΕ ΠΟΛΥ ΠΟΥ ΠΡΟΤΙΜΗΣΑΤΕ ΜΙΑ HONDA!

2 Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η εταιρεία Honda Motor Co., Ltd. διατηρεί το δικαίωμα να προβαίνει σε αλλαγές, οποιαδήποτε στιγμή, χωρίς προηγούμενη ειδοποίηση και χωρίς καμία υποχρέωση. Δεν επιτρέπεται η ανατύπωση μέρους ή όλου του παρόντος εντύπου χωρίς προηγούμενη έγγραφη έγκριση. Το όχημα που απεικονίζεται στο παρόν εγχειρίδιο κατόχου, ενδέχεται να μην αντιστοιχεί στο δικό σας όχημα Honda Motor Co., Ltd.

3 Καλωσορίσατε Συγχαρητήρια για την αγορά της νέας σας μοτοσυκλέτας Honda. Με την επιλογή μιας Honda, γίνεστε μέλος μιας παγκόσμιας οικογένειας ικανοποιημένων πελατών που εκτιμούν τη φήμη της Honda όσον αφορά την ποιότητα κατασκευής σε κάθε προϊόν της. Για να εξασφαλιστεί η ασφάλεια και η οδηγική σας απόλαυση: Διαβάστε προσεκτικά το παρόν εγχειρίδιο κατόχου. Ακολουθήστε όλες τις συστάσεις και τις διαδικασίες που περιλαμβάνονται σε αυτό το εγχειρίδιο. Δώστε ιδιαίτερη προσοχή στα μηνύματα ασφαλείας που περιέχονται σε αυτό το εγχειρίδιο και στη μοτοσυκλέτα. Οι κωδικοί που χρησιμοποιούνται σε αυτό το εγχειρίδιο για τις διάφορες χώρες είναι οι παρακάτω. Οι εικόνες που υπάρχουν εδώ βασίζονται στον τύπο ADV750 ED. Κωδικοί χωρών Κωδικός Χώρα ADV750 ED, II ED Άμεσες πωλήσεις στην Ευρώπη

4 Λίγα λόγια για την ασφάλεια Η ασφάλειά σας και η ασφάλεια των άλλων είναι πολύ σημαντική. Η ασφαλής λειτουργία της μοτοσυκλέτας είναι σοβαρή ευθύνη. Για να σας βοηθήσουμε να πληροφορηθείτε για την ασφάλεια σάς παρέχουμε ετικέτες ασφαλείας σ' αυτό το εγχειρίδιο για τις διαδικασίες λειτουργίας και άλλες πληροφορίες. Οι πληροφορίες αυτές σας εφιστούν την προσοχή σε ενδεχόμενους κινδύνους που μπορεί να προκαλέσουν σωματική βλάβη σε σας ή σε άλλους. Φυσικά, δεν είναι πρακτικό ή δυνατό να σας προειδοποιήσουμε για όλους τους σχετικούς κινδύνους με τη λειτουργία ή τη συντήρηση μιας μοτοσυκλέτας. Θα πρέπει να χρησιμοποιήσετε την ορθή σας κρίση. Θα βρείτε διάφορες σημαντικές πληροφορίες σχετικά με την ασφάλειά σας, όπως: Ετικέτες ασφαλείας στη μοτοσυκλέτα Στις οδηγίες ασφαλείας προηγείται ένα σύμβολο κινδύνου και μια από τις τρεις ακόλουθες ενδείξεις: ΚΙΝΔΥΝΟΣ, ΠΡΟΕΙΔΟΠΟΙΗΣΗ ή ΠΡΟΣΟΧΗ. Αυτές οι ενδείξεις σημαίνουν: 3ΚΙΝΔΥΝΟΣ Επίκειται ΘΑΝΑΤΟΣ ή ΣΟΒΑΡΟΣ ΤΡΑΥΜΑΤΙΣΜΟΣ εάν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΘΑΝΑΤΟΥ ή ΣΟΒΑΡΟΥ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. 3ΠΡΟΣΟΧΗ Υπάρχει ΠΙΘΑΝΟΤΗΤΑ ΤΡΑΥΜΑΤΙΣΜΟΥ αν δεν ακολουθήσετε τις οδηγίες. Άλλες σημαντικές πληροφορίες παρέχονται με τους ακόλουθους τίτλους: ΣΗΜΕΙΩΣΗ Πληροφορίες που έχουν σκοπό να σας βοηθήσουν να αποφύγετε τυχόν ζημιές στη μοτοσυκλέτα σας, σε ξένη ιδιοκτησία ή στο περιβάλλον.

5 Περιεχόμενα Ασφάλεια μοτοσυκλέτας Σ. 2 Εγχειρίδιο χειρισμού Σ. 18 Συντήρηση Σ. 68 Αντιμετώπιση προβλημάτων Σ. 121 Πληροφορίες Σ. 147 Προδιαγραφές Σ. 162 Ευρετήριο Σ. 165

6 Ασφάλεια μοτοσυκλέτας Αυτή η ενότητα περιέχει σημαντικές πληροφορίες που αφορούν την ασφαλή οδήγηση της μοτοσυκλέτας σας. Διαβάστε αυτήν την ενότητα προσεκτικά. Οδηγίες για την ασφάλεια... Σ. 3 Εικονογραφημένες ετικέτες... Σ. 6 Προφυλάξεις για την ασφάλεια... Σ. 11 Προφυλάξεις κατά την οδήγηση...σ. 12 Αξεσουάρ και Τροποποιήσεις...Σ. 16 Φόρτωση...Σ. 17

7 Οδηγίες για την ασφάλεια Τηρήστε αυτές τις οδηγίες για να ενισχύσετε την ασφάλειά σας: Εκτελέστε όλους τους τακτικούς ελέγχους που περιγράφονται σε αυτό το εγχειρίδιο. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες και φλόγες προτού γεμίσετε το ρεζερβουάρ. Μην λειτουργείτε τον κινητήρα σε κλειστούς ή μερικώς κλειστούς χώρους. Το μονοξείδιο του άνθρακα που υπάρχει στα καυσαέρια είναι τοξικό και μπορεί να προκαλέσει το θάνατο. Πάντα να φοράτε κράνος Είναι αποδεδειγμένο ότι τα κράνη και ο προστατευτικός εξοπλισμός μειώνουν σημαντικά τον αριθμό και τη σοβαρότητα των τραυματισμών στο κεφάλι, καθώς και άλλων τραυματισμών. Συνεπώς, να φοράτε πάντα ένα εγκεκριμένο για μοτοσυκλέτες κράνος και προστατευτικό εξοπλισμό. 2 Σ. 11 Πριν την οδήγηση Βεβαιωθείτε πως είστε σε καλή φυσική κατάσταση, συγκεντρωμένοι και χωρίς να έχετε καταναλώσει Οδηγίες για την ασφάλεια αλκοόλ και/ή φάρμακα. Βεβαιωθείτε πως εσείς και ο συνεπιβάτης σας φοράτε εγκεκριμένο κράνος μοτοσυκλέτας και τον απαραίτητο προστατευτικό εξοπλισμό. Καθοδηγήστε το συνεπιβάτη σας να κρατά τη χειρολαβή ή τη μέση σας, το σώμα του να γέρνει με το δικό σας στις στροφές και να έχει τα πόδια του στα μαρσπιέ, ακόμα και όταν η μοτοσυκλέτα σας είναι σταματημένη. Χρειάζεστε χρόνο για να μάθετε και να εξασκηθείτε Ακόμα και αν έχετε οδηγήσει άλλες μοτοσικλέτες, εξασκηθείτε οδηγώντας αυτή τη μοτοσικλέτα σε μια ασφαλή περιοχή για να εξοικειωθείτε με τον τρόπο λειτουργίας και χειρισμού της και για να συνηθίσετε το μέγεθος και το βάρος της. Οδηγήστε προσεκτικά Να προσέχετε πάντοτε τα άλλα οχήματα γύρω σας και να μην υποθέτετε πως σας βλέπουν οι άλλοι οδηγοί. Να είστε προετοιμασμένοι για απότομο σταμάτημα ή ελιγμό αποφυγής. 3 Ασφάλεια μοτοσυκλέτας

8 Οδηγίες για την ασφάλεια Ασφάλεια μοτοσυκλέτας 4 Φροντίστε να είστε ευδιάκριτοι Γίνετε πιο ευδιάκριτοι, ειδικά τη νύχτα, φορώντας ρούχα που φωσφορίζουν, να στέκεστε σε κατάλληλα σημεία ώστε να είστε ορατοί στους άλλους οδηγούς, να χρησιμοποιείτε τα φλας προτού στρίψετε ή αλλάξετε λωρίδα και να χρησιμοποιείτε την κόρνα όποτε κριθεί απαραίτητο. Να οδηγείτε εντός των ορίων ταχύτητας Ποτέ μην οδηγείτε ξεπερνώντας τις προσωπικές σας δυνατότητες και ποτέ μην αυξάνετε ταχύτητα, όταν οι συνθήκες δεν το επιτρέπουν. Η κούραση και η έλλειψη προσοχής μπορεί να επηρεάσει αρνητικά την κρίση σας και την ασφαλή οδήγηση. Μην οδηγείτε υπό την επήρεια αλκοόλ Μην οδηγείτε μετά από κατανάλωση οινοπνεύματος. Ακόμα και ένα αλκοολούχο ποτό μπορεί να μειώσει την ικανότητα των αντανακλαστικών σας στις μεταβαλλόμενες συνθήκες και ο χρόνος αντίδρασης επιδεινώνεται με κάθε επιπλέον ποτό. Μην οδηγείτε αφού έχετε πιει και επίσης μην αφήνετε τους φίλους σας να οδηγούν ενώ έχουν πιει. Διατηρήστε τη Honda σας σε καλή κατάσταση Είναι σημαντικό να φροντίζετε για την κατάλληλη συντήρηση της μοτοσικλέτας σας και να τη διατηρείτε σε κατάσταση ασφαλούς οδήγησης. Επιθεωρήστε τη μοτοσυκλέτα σας πριν από κάθε οδήγηση και πραγματοποιήστε όλες τις συνιστώμενες εργασίες συντήρησης. Ποτέ μην υπερβαίνετε τα όρια φορτίου (2 Σ. 17) και μην τροποποιείτε τη μοτοσυκλέτα σας ούτε να τοποθετείτε αξεσουάρ που θα μπορούσαν να καταστήσουν τη μοτοσυκλέτα σας επικίνδυνη (2 Σ. 16). Εάν αναμιχθείτε σε σύγκρουση Η ατομική ασφάλεια είναι η πρώτη σας προτεραιότητα. Εάν εσείς ή οποιοσδήποτε άλλος έχει τραυματιστεί, πάρτε το χρόνο για να αξιολογηθεί η δριμύτητα των τραυματισμών και

9 Οδηγίες για την ασφάλεια εάν είναι ασφαλές να συνεχίσετε την οδήγηση. Καλέστε βοήθεια έκτακτης ανάγκης εάν είναι απαραίτητο. Επίσης ακολουθήστε τους ισχύοντες νόμους και κανονισμούς εάν ένα άλλο πρόσωπο ή όχημα εμπλέκεται στη σύγκρουση. Εάν αποφασίσετε να συνεχίσετε την οδήγηση, πρώτα τοποθετήστε τον κεντρικό διακόπτη στη θέση (Off) και εκτιμήστε την κατάσταση της μοτοσυκλέτας σας. Ελέγξτε για πιθανές διαρροές υγρών, ελέγξτε τη σύσφιξη των κύριων παξιμαδιών και βιδών, καθώς επίσης το τιμόνι, τις μανέτες, τα φρένα και τους τροχούς. Οδηγήστε αργά και προσεκτικά. Η μοτοσυκλέτα σας ενδέχεται να έχει υποστεί ζημιά που να μην έχει εκδηλωθεί άμεσα. Μεταβείτε σε ένα εξουσιοδοτημένο συνεργείο για διεξοδικό έλεγχο, όσο το δυνατόν πιο γρήγορα. Κίνδυνος από μονοξείδιο του άνθρακα Τα καυσαέρια περιέχουν δηλητηριώδες μονοξείδιο του άνθρακα, ένα άχρωμο και άοσμο αέριο. Η εισπνοή μονοξειδίου του άνθρακα μπορεί να προκαλέσει απώλεια των αισθήσεων και να οδηγήσει στο θάνατο. Εάν λειτουργείτε τον κινητήρα σε περιορισμένο ή μερικώς κλειστό χώρο, ο αέρας που αναπνέετε μπορεί να περιέχει επικίνδυνες ποσότητες μονοξειδίου του άνθρακα. Ποτέ μην λειτουργείτε τη μοτοσυκλέτα σας μέσα σε ένα γκαράζ ή άλλο κλειστό χώρο. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα της μοτοσυκλέτας σας ενώ βρίσκεστε σε κλειστό ή ακόμη και μερικώς κλειστό χώρο, μπορεί να προκαλέσει ταχεία συσσώρευση τοξικού αερίου μονοξειδίου του άνθρακα. Η εισπνοή αυτών των άχρωμων, άοσμων αερίων, μπορεί να προκαλέσει γρήγορα απώλεια των αισθήσεων και να οδηγήσει σε θάνατο. Θέτετε σε λειτουργία τον κινητήρα της μοτοσυκλέτας σας μόνο όταν βρίσκεται σε καλά αεριζόμενο εξωτερικό χώρο. Ασφάλεια μοτοσυκλέτας 5

10 Εικονογραφημένες ετικέτες Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας Στις ακόλουθες σελίδες, υπάρχουν επεξηγήσεις των ετικετών. Μερικές ετικέτες σας προειδοποιούν για τους πιθανούς κινδύνους που θα μπορούσαν να προκαλέσουν σοβαρό τραυματισμό. Άλλοι παρέχουν σημαντικές πληροφορίες ασφάλειας. Διαβάστε αυτές τις πληροφορίες προσεκτικά και μην αφαιρέσετε τις ετικέτες. Εάν μια ετικέτα αποκολληθεί ή είναι δυσανάγνωστη, επικοινωνήστε με την αντιπροσωπεία για αντικατάσταση. Υπάρχει ένα ειδικό σύμβολο σε κάθε ετικέτα. Οι ερμηνείες κάθε συμβόλου και ετικέτας αναφέρονται παρακάτω. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο συνεργείου. Για λόγους ασφαλείας, τα σέρβις της μοτοσυκλέτας θα πρέπει να γίνονται μόνο σε Επίσημα Συνεργεία. ΚΙΝΔΥΝΟΣ (με ΚΟΚΚΙΝΟ φόντο) Θα ΣΚΟΤΩΘΕΙΤΕ ή θα ΤΡΑΥΜΑΤΙΣΤΕΙΤΕ ΣΟΒΑΡΑ αν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ (με ΠΟΡΤΟΚΑΛΙ φόντο) Μπορεί να ΣΚΟΤΩΘΕΙΤΕ ή να ΤΡΑΥΜΑΤΙΣΤΕΙΤΕ ΣΟΒΑΡΑ αν δεν ακολουθήσετε τις οδηγίες. ΠΡΟΣΟΧΗ (με ΚΙΤΡΙΝΟ φόντο) ΜΠΟΡΕΙ να ΤΡΑΥΜΑΤΙΣΤΕΙΤΕ αν δεν ακολουθήσετε τις οδηγίες. 6

11 Εικονογραφημένες ετικέτες ΕΤΙΚΕΤΑ ΜΠΑΤΑΡΙΑΣ ΚΙΝΔΥΝΟΣ Μην πλησιάζετε στην μπαταρία φλόγες και σπίθες. Η μπαταρία παράγει εκρηκτικά αέρια που μπορεί να προκαλέσουν έκρηξη. Όταν χειρίζεστε την μπαταρία να φοράτε προστατευτικά γυαλιά και λαστιχένια γάντια, διαφορετικά μπορεί να υποστείτε έγκαυμα ή να χάσετε την όρασή σας εξαιτίας του ηλεκτρολύτη της μπαταρίας. Μην αφήνετε παιδιά και άλλους ανθρώπους να αγγίζουν την μπαταρία, εκτός και αν κατανοούν πολύ καλά τη σωστή χρήση και τους κινδύνους που ενέχει η μπαταρία. Διαχειριστείτε τον ηλεκτρολύτη της μπαταρίας με μεγάλη προσοχή, καθώς περιέχει αραιωμένο θειικό οξύ. Πιθανή επαφή με το δέρμα ή τα μάτια σας, μπορεί να προκαλέσει έγκαυμα ή απώλεια της όρασής σας. Διαβάστε προσεκτικά το παρόν εγχειρίδιο και κατανοήστε το πριν το χειρισμό της μπαταρίας. Η παράβλεψη των οδηγιών μπορεί να προκαλέσει τραυματισμό και ζημιά στη μοτοσυκλέτα. Μην χρησιμοποιείτε μπαταρία της οποίας ο ηλεκτρολύτης έχει φθάσει στο σημάδι κατώτερης στάθμης ή και πιο χαμηλά. Μπορεί να εκραγεί και να προκληθεί σοβαρός τραυματισμός. Ασφάλεια μοτοσυκλέτας 7

12 Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας ΕΤΙΚΕΤΑ ΤΑΠΑΣ ΨΥΓΕΙΟΥ ΚΙΝΔΥΝΟΣ ΝΑ ΜΗΝ ΑΝΟΙΓΕΤΕ ΠΟΤΕ ΟΤΑΝ ΕΙΝΑΙ ΖΕΣΤΟ. Το ζεστό ψυκτικό υγρό θα σας προκαλέσει εγκαύματα. Η βαλβίδα εκτόνωσης πίεσης αρχίζει να ανοίγει στα 1,1 kgf/cm 2. ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΗ ΕΤΙΚΕΤΑ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ ΑΞΕΣΟΥΑΡ ΚΑΙ ΦΟΡΤΩΣΗ Η ευστάθεια και ο χειρισμός αυτής της μοτοσυκλέτας ενδέχεται να επηρεαστεί από την προσθήκη αξεσουάρ και αποσκευών. Διαβάστε προσεκτικά τις οδηγίες που περιέχονται στο εγχειρίδιο κατόχου και στον οδηγό εγκατάστασης προτού τοποθετήσετε οποιοδήποτε αξεσουάρ. Το συνολικό βάρος των αξεσουάρ και των αποσκευών προστιθέμενο στο βάρος του οδηγού και του συνεπιβάτη δεν θα πρέπει να υπερβαίνει τα 177 kg, που αποτελεί το μέγιστο επιτρεπόμενο βάρος. Το βάρος των αποσκευών δεν πρέπει σε καμία περίπτωση να υπερβαίνει τα 10 kg. Δεν συνιστάται η τοποθέτηση μεγάλου φέρινγκ που να στερεώνεται στο πιρούνι ή στο τιμόνι. 8

13 Εικονογραφημένες ετικέτες ΕΤΙΚΕΤΑ ΠΙΣΩ ΑΝΑΡΤΗΣΗΣ ΠΕΡΙΕΧΕΙ ΑΕΡΙΟ Μην ανοίγετε. Μη θερμαίνετε. ΕΤΙΚΕΤΑ ΣΤΟΙΧΕΙΩΝ ΕΛΑΣΤΙΚΩΝ ΚΑΙ ΑΛΥΣΙΔΑΣ ΜΕΤΑΔΟΣΗΣ ΚΙΝΗΣΗΣ Πίεση κρύων ελαστικών: [Οδηγός μόνο] Εμπρός Πίσω [Με οδηγό και συνεπιβάτη] Εμπρός Πίσω 250 kpa (2,50 kgf/cm 2, 36 psi) 280 kpa (2,80 kgf/cm 2, 41 psi) 250 kpa (2,50 kgf/cm 2, 36 psi) 280 kpa (2,80 kgf/cm 2, 41 psi) Να ρυθμίζετε και να λιπαίνετε την αλυσίδα. Τζόγος mm Ασφάλεια μοτοσυκλέτας 9

14 Εικονογραφημένες ετικέτες Ασφάλεια μοτοσυκλέτας ΕΤΙΚΕΤΑ ΑΝΟΙΓΜΑΤΟΣ ΑΠΟΣΒΕΣΤΗΡΑ ΣΕΛΑΣ ΠΕΡΙΕΧΕΙ ΑΕΡΙΟ Μην ανοίγετε. Μη θερμαίνετε. ΕΤΙΚΕΤΑ ΥΠΕΝΘΥΜΙΣΗΣ ΑΣΦΑΛΕΙΑΣ Για τη δική σας προστασία, να φοράτε πάντοτε κράνος και προστατευτικό ρουχισμό. ΕΤΙΚΕΤΑ ΚΑΥΣΙΜΟΥ Αμόλυβδη βενζίνη μόνο ΑΙΘΑΝΟΛΗ έως και 10% κατ' όγκο ΕΤΙΚΕΤΑ ΟΡΙΟΥ ΑΠΟΣΚΕΥΩΝ Να μην υπερβαίνει τα 5,0 kg. 10

15 Προφυλάξεις για την ασφάλεια Προφυλάξεις για την ασφάλεια Να οδηγείτε προσεκτικά και να έχετε τα χέρια σας στο τιμόνι και τα πόδια σας στο δάπεδο στήριξης των ποδιών. Κατά τη διάρκεια της οδήγησης, ο συνεπιβάτης πρέπει να έχει τα χέρια του στη χειρολαβή ή στη μέση σας και τα πόδια του στα μαρσπιέ. Να λαμβάνετε πάντοτε υπόψη την ασφάλεια του συνεπιβάτη σας, καθώς και των υπόλοιπων οδηγών και αναβατών. Προστατευτικός εξοπλισμός Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος μοτοσυκλέτας, προστατευτικά γυαλιά και ευδιάκριτο προστατευτικό ρουχισμό. Να οδηγείτε προσεκτικά, ανάλογα με τις καιρικές συνθήκες και τις συνθήκες του οδοστρώματος. Κράνος Πιστοποιημένο κατά τα πρότυπα ασφαλείας, ευδιάκριτο, με το σωστό μέγεθος για το κεφάλι σας. Πρέπει να ταιριάζει άνετα αλλά με ασφάλεια, με δεμένο το λουράκι για το πηγούνι. Προστατευτικό κάλυμμα προσώπου με ανεμπόδιστη ορατότητα ή άλλα εγκεκριμένα προστατευτικά γυαλιά. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Με το να μη φοράτε κράνος αυξάνετε την πιθανότητα πρόκλησης σοβαρού τραυματισμού ή θανάτου από μια σύγκρουση. Να φοράτε πάντοτε εσείς και ο συνεπιβάτης σας εγκεκριμένο κράνος και προστατευτικό εξοπλισμό. Γάντια Δερμάτινα γάντια πλήρους κάλυψης δακτύλων (full finger) με υψηλή αντοχή στα γδαρσίματα. Μπότες ή υποδήματα Ανθεκτικές μπότες με αντιολισθητικές σόλες και προστασία αστραγάλων. Ασφάλεια μοτοσυκλέτας 11

16 Προφυλάξεις κατά την οδήγηση Ασφάλεια μοτοσυκλέτας Μπουφάν και παντελόνι Ευδιάκριτο προστατευτικό μπουφάν με μακριά μανίκια και ανθεκτικό παντελόνι αναβάτη (ή στολή προστασίας). Προφυλάξεις κατά την οδήγηση Περίοδος ρονταρίσματος Κατά τη διάρκεια των πρώτων 500 χλμ (300 μίλια) λειτουργίας, ακολουθήστε τις οδηγίες αυτές για τη διασφάλιση της μελλοντικής αξιοπιστίας και απόδοσης της μοτοσικλέτας σας. Αποφύγετε τις εκκινήσεις με πλήρη ισχύ και την απότομη επιτάχυνση. Αποφύγετε το απότομο φρενάρισμα και τα γρήγορα κατεβάσματα ταχύτητας. Να οδηγείτε συντηρητικά. 12

17 Προφυλάξεις κατά την οδήγηση Φρένα Να ακολουθείτε τις παρακάτω οδηγίες: Αποφύγετε το υπερβολικά απότομο φρενάρισμα και τα γρήγορα κατεβάσματα ταχύτητας. u Το απότομο φρενάρισμα μπορεί να μειώσει την ευστάθεια της μοτοσυκλέτας. u Όπου είναι δυνατόν, μειώστε την ταχύτητα πριν τις στροφές, διαφορετικά, υπάρχει κίνδυνος ολίσθησης. Να προσέχετε κατά την οδήγηση σε επιφάνειες χαμηλής πρόσφυσης. u Τα ελαστικά ολισθαίνουν πολύ πιο εύκολα σε τέτοιου είδους επιφάνειες και οι αποστάσεις φρεναρίσματος είναι μεγαλύτερες. Αποφύγετε το συνεχές φρενάρισμα. u Το επαναλαμβανόμενο φρενάρισμα, όπως σε μεγάλες κατωφέρειες με κλίση, μπορεί να προκαλέσει σοβαρή υπερθέρμανση των φρένων, μειώνοντας την αποτελεσματικότητά τους. Χρησιμοποιήστε την πέδηση μέσω κινητήρα με διαλείπουσα χρήση των φρένων, ώστε να μειωθεί η ταχύτητα. Για πλήρη αποτελεσματικότητα της πέδησης, χειριστείτε τα εμπρός και πίσω φρένα μαζί. Σύστημα αντιμπλοκαρίσματος τροχών (ABS) Το μοντέλο αυτό εξοπλίζεται με σύστημα αντιμπλοκαρίσματος των τροχών (ABS) το οποίο είναι σχεδιασμένο να βοηθά στην αποτροπή του μπλοκαρίσματος των φρένων κατά τη διάρκεια ενός απότομου φρεναρίσματος. Το ABS δεν μειώνει την απόσταση φρεναρίσματος. Σε ορισμένες περιπτώσεις, το ABS μπορεί να οδηγήσει σε μεγαλύτερη απόσταση ακινητοποίησης. Το ABS δεν λειτουργεί με ταχύτητες χαμηλότερες των 10 km/h. Κατά την εφαρμογή των φρένων, μπορεί να παρατηρηθεί ελαφρύ "κλώτσημα" στις μανέτες. Αυτό είναι φυσιολογικό. Να χρησιμοποιείτε πάντοτε τα συνιστώμενα ελαστικά και γρανάζια μπροστινών/πίσω τροχών ώστε να διασφαλιστεί η σωστή λειτουργία του συστήματος ABS. Ασφάλεια μοτοσυκλέτας 13

18 Προφυλάξεις κατά την οδήγηση Ασφάλεια μοτοσυκλέτας Πέδηση μέσω κινητήρα Η πέδηση μέσω κινητήρα βοηθά στην επιβράδυνση της μοτοσυκλέτας κατά την αποδέσμευση του γκαζιού. Για ακόμη μεγαλύτερη επιβράδυνση, κατεβάστε σε χαμηλότερη ταχύτητα. Χρησιμοποιήστε την πέδηση μέσω κινητήρα με διαλείπουσα χρήση των φρένων, ώστε να μειωθεί η ταχύτητα σε μεγάλες κατωφέρειες με κλίση. Υγρές ή βροχερές συνθήκες Το βρεγμένο οδόστρωμα είναι ολισθηρό και τα υγρά φρένα μειώνουν την αποτελεσματικότητα του φρεναρίσματος. Να είστε ιδιαίτερα προσεκτικοί κατά το φρενάρισμα υπό υγρές συνθήκες. Εάν βραχούν τα φρένα, λειτουργήστε τα κατά την οδήγηση σε χαμηλή ταχύτητα για να τα βοηθήσετε να στεγνώσουν. Στάθμευση Σταθμεύστε σε μια σταθερή, επίπεδη επιφάνεια. Εάν πρέπει να σταθμεύσετε σε επικλινές ή σαθρό έδαφος, σταθμεύστε με τέτοιο τρόπο ώστε να μην υπάρχει κίνδυνος μετακίνησης ή πτώσης της μοτοσυκλέτας. Φροντίστε τα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να μην έρχονται σε επαφή με εύφλεκτα υλικά. Μην αγγίζετε τον κινητήρα, το σιγαστήρα, τα φρένα και άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία, μέχρι να κρυώσουν. Προκειμένου να μειωθεί ο κίνδυνος κλοπής, να κλειδώνετε πάντοτε το τιμόνι και τον κεντρικό διακόπτη (2 Σ. 47) όταν αφήνετε τη μοτοσυκλέτα σας και να παίρνετε πάντα το Honda SMART Key μαζί σας. Απενεργοποιείτε το σύστημα Honda SMART Key, αν είναι απαραίτητο. 2 Σ. 42 Συνιστάται επίσης, η χρήση μιας αντικλεπτικής συσκευής. 14

19 Προφυλάξεις κατά την οδήγηση Στάθμευση με το πλαϊνό σταντ ή το κεντρικό σταντ 1. Σβήστε τον κινητήρα. 2. Τραβήξτε το χειρόφρενο. 2 Σ Χρησιμοποιήστε το πλαϊνό σταντ Χαμηλώστε το πλαϊνό σταντ πατώντας το προς τα κάτω. Γείρετε αργά τη μοτοσυκλέτα προς τα αριστερά, μέχρις ότου το βάρος της να «ακουμπήσει» στο πλαϊνό σταντ. Χρήση του κεντρικού σταντ Για να χαμηλώσετε το κεντρικό σταντ, σταθείτε στην αριστερή πλευρά της μοτοσυκλέτας. Συγκρατήστε το αριστερό γκριπ τιμονιού και την αριστερή χειρολαβή. Πιέστε προς τα κάτω το άκρο του κεντρικού σταντ με το δεξί σας πόδι και, συγχρόνως, τραβήξτε προς τα επάνω και πίσω. 4. Στρίψτε το τιμόνι εντελώς προς τα αριστερά. u Το γύρισμα του τιμονιού προς τα δεξιά, μειώνει την ευστάθεια και ενδέχεται να προκαλέσει την πτώση της μοτοσυκλέτας. 5. Γυρίστε τον κεντρικό διακόπτη στη θέση (Lock) και κλειδώστε τον κεντρικό διακόπτη. 2 Σ. 47 Οδηγίες ανεφοδιασμού και καυσίμων Ακολουθήστε αυτές τις οδηγίες για να προστατεύσετε τον κινητήρα, το σύστημα καυσίμου και τον καταλυτικό μετατροπέα. Να χρησιμοποιείτε μόνο αμόλυβδη βενζίνη. Να χρησιμοποιείτε το συνιστώμενο αριθμό οκτανίων. Η χρήση βενζίνης με χαμηλότερο αριθμό οκτανίων από τον συνιστώμενο, θα οδηγήσει σε μειωμένη απόδοση του κινητήρα. Μην χρησιμοποιείτε καύσιμα που περιέχουν αλκοόλη σε υψηλή συγκέντρωση. 2 Σ. 160 Μην χρησιμοποιείτε πολύ παλιά ή ρυπασμένη βενζίνη ή μίγμα λαδιού/βενζίνης. Αποφύγετε την εισροή σκόνης ή νερού στο ρεζερβουάρ καυσίμου. Ασφάλεια μοτοσυκλέτας 15

20 Αξεσουάρ και Τροποποιήσεις Ασφάλεια μοτοσυκλέτας Αξεσουάρ και Τροποποιήσεις Συνιστάται ιδιαίτερα να μην προσθέτετε αξεσουάρ που να μην είναι ειδικά σχεδιασμένα για τη μοτοσυκλέτα σας από τη Honda και να μην τροποποιείτε τη μοτοσυκλέτα σας με τέτοιο τρόπο που να υπάρχει απόκλιση από την αρχική της σχεδίαση. Εάν το κάνετε, η μοτοσυκλέτα μπορεί να γίνει επικίνδυνη. Η τροποποίηση της μοτοσυκλέτας σας μπορεί επίσης να ακυρώσει και την εγγύηση και να καταστήσει τη μοτοσυκλέτα σας παράνομη σε δημόσιες οδούς και αυτοκινητοδρόμους. Προτού αποφασίσετε να τοποθετήσετε αξεσουάρ στη μοτοσυκλέτα σας, πρέπει να σιγουρευτείτε πως η τροποποίηση είναι ασφαλής και νόμιμη. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα ακατάλληλα αξεσουάρ ή τυχόν τροποποιήσεις μπορούν να προκαλέσουν σύγκρουση, κατά την οποία μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλες τις οδηγίες αυτού του εγχειριδίου που αφορούν τα αξεσουάρ και τις τροποποιήσεις. Η μοτοσυκλέτα αυτή δεν είναι κατάλληλη για τη ρυμούλκηση τρέιλερ ή για προσάρτηση καλαθιού. Η μοτοσικλέτα αυτή δεν έχει σχεδιαστεί για τέτοιου είδους προσαρτούμενα εξαρτήματα και η χρήση τους μπορεί να προκαλέσει σοβαρά προβλήματα στο χειρισμό της μοτοσικλέτας σας. 16

21 Φόρτωση Φόρτωση Η μεταφορά επιπλέον βάρους επηρεάζει ο χειρισμό της μοτοσικλέτας σας, την πέδηση και την ευστάθεια. Να οδηγείτε πάντοτε με ταχύτητα ασφαλή ανάλογα με το φορτίο που μεταφέρετε. Αποφύγετε τη μεταφορά υπερβολικού φορτίου και τηρήστε τα προκαθορισμένα όρια φορτίου. Μέγιστο φορτίο / Μέγιστο βάρος αποσκευών 2 Σ. 162 Δέστε καλά όλες τις αποσκευές ισοκατανεμημένα και κοντά στο κέντρο της μοτοσυκλέτας. Μην τοποθετείτε αντικείμενα κοντά στα φώτα ή στο σιγαστήρα. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η υπερφόρτωση ή η ακατάλληλη φόρτωση μπορεί να προκαλέσει σύγκρουση και μπορείτε να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλους τους κανόνες αναφορικά με τα όρια επιτρεπόμενου φορτίου και τις άλλες οδηγίες τις σχετικές με τη φόρτωση που εμπεριέχονται σε αυτό το εγχειρίδιο. Ασφάλεια μοτοσυκλέτας 17

22 Θέση εξαρτημάτων Εγχειρίδιο χειρισμού Θήκη εγγράφων (E 66) Σέλα (E 64) Χώρος αποσκευών (E64) Εργαλειοθήκη (E66) Πρίζα αξεσουάρ (E63) Γκριπ γκαζιού (E111) Δοχείο υγρού μπροστινού φρένου (E103) Ρυθμιστής προφόρτισης ελατηρίου μπροστινής ανάρτησης (E115) Ρυθμιστής απόσβεσης επαναφοράς μπροστινής ανάρτησης (E116) Χειρόφρενο (E51) Μανέτα μπροστινού φρένου (E114) Μπροστινό κάτω κάλυμμα (E 91) Δοχείο ψυκτικού υγρού (E101) Φίλτρο λαδιού κινητήρα (E97) Φίλτρο λαδιού συμπλέκτη (E99) Τάπα πλήρωσης/δείκτης λαδιού κινητήρα (E95) Βίδα αποστράγγισης λαδιού κινητήρα (E95) 18

23 Ανεμοθώρακας (E118) Ρυθμιστής προφόρτισης ελατηρίου μπροστινής ανάρτησης (E103) Μανέτα πίσω φρένου (E114) Δοχείο υγρού πίσω φρένου (E103) Τάπα πλήρωσης καυσίμου (E61) Ασφαλειοθήκη (E145) Εγχειρίδιο χειρισμού Ποδιά (E 94) Φίσα συνδέσμου δεδομένων Ρυθμιστής προφόρτισης ελατηρίου πίσω ανάρτησης (E117) Αλυσίδα μετάδοσης κίνησης (E107) Πλαϊνό σταντ (E106) Κεντρικό σταντ (E15) Μπαταρία (E89) Κύρια ασφάλεια (E146) Εξαεριστήρας στροφαλοθαλάμου (E112) 19

24 Όργανα Κουμπί SEL Κουμπί SET Εγχειρίδιο χειρισμού Στροφόμετρο ΣΗΜΕΙΩΣΗ Μην λειτουργείτε τον κινητήρα στην κόκκινη περιοχή του στροφόμετρου. Οι υπερβολικά αυξημένες στροφές του κινητήρα μπορούν να επηρεάσουν σημαντικά τη διάρκεια ζωής του. Κόκκινη ζώνη στροφόμετρου (περιοχή υπερβολικά υψηλών στροφών κινητήρα) Ταχύμετρο Έλεγχος ενδείξεων Όταν ο κεντρικός διακόπτης τεθεί στη θέση (On), θα εμφανιστούν όλα τα τμήματα λειτουργίας και τα ψηφιακά τμήματα. Εάν κάποιο τμήμα από αυτές τις ενδείξεις δεν ανάψει όταν πρέπει, ζητήστε από το εξουσιοδοτημένο συνεργείο της Honda να πραγματοποιήσει έλεγχο για τυχόν προβλήματα. 20

25 Ένδειξη τρέχουσας χιλιομετρικής κατανάλωσης καυσίμου [FUEL CONS.] (E23) /Μέσης χιλιομετρικής κατανάλωσης καυσίμου [AVG. FUEL CONS.] (E24)/Κατανάλωση εφεδρικού καυσίμου (E25) Δείκτης στάθμης καυσίμου (E24) Ένδειξη D (E26) Ένδειξη S (E26) Εγχειρίδιο χειρισμού Ρολόι (ένδειξη 12 ωρών) Για να ρυθμίσετε το ρολόι: (E29) Σημερινή ημερομηνία Για να ορίσετε τη σημερινή ημερομηνία: (E29) Ένδειξη σχέσης κιβωτίου ταχυτήτων (E26) Δείκτης θερμοκρασίας αέρα [AIR TEMP.] (E25) Χιλιομετρητής [TOTAL] (E23) / Μερικός χιλιομετρητής [TRIP A/ B] (E23) 21

26 Εγχειρίδιο χειρισμού Εναλλαγή της ένδειξης Το κουμπί SEL πραγματοποιεί εναλλαγή μεταξύ του χιλιομετρητή, του μερικού χιλιομετρητή A και του μερικού χιλιομετρητή B. Επίσης, το κουμπί SEL πραγματοποιεί εναλλαγή μεταξύ της τρέχουσας χιλιομετρικής κατανάλωσης καυσίμου, της μέσης χιλιομετρικής κατανάλωσης καυσίμου και της κατανάλωσης εφεδρικού καυσίμου. Τρέχουσα χιλιομετρική κατανάλωση καυσίμου Μέση χιλιομετρική κατανάλωση καυσίμου Α Τρέχουσα χιλιομετρική κατανάλωση καυσίμου Μέση χιλιομετρική κατανάλωση καυσίμου Β Τρέχουσα χιλιομετρική κατανάλωση καυσίμου Κατανάλωση εφεδρικού καυσίμου Χιλιομετρητής Μερικός χιλιομετρητής Α Μερικός χιλιομετρητής Α Μόνο σε λειτουργία Μερικός Μερικός εφεδρικού καυσίμου χιλιομετρητής Β χιλιομετρητής Β * Πατήστε το κουμπί SEL Όταν αρχίσει να αναβοσβήνει το 1ο (Ε) τμήμα του μετρητή στάθμης καυσίμου, θα μεταβεί αυτόματα στην ένδειξη κατανάλωσης εφεδρικού καυσίμου. * Λειτουργία Όταν το 1ο τμήμα (Ε) του δείκτη στάθμης καυσίμου αναβοσβήνει, μπορείτε να εφεδρικού καυσίμου: επιλέξετε την ένδειξη κατανάλωσης εφεδρικού καυσίμου. 22

27 Χιλιομετρητής Η συνολική απόσταση που διανύθηκε. Όταν εμφανίζεται η ένδειξη «------», επισκεφτείτε κάποιο Εξουσιοδοτημένο Συνεργείο της Honda για σέρβις. Μερικός χιλιομετρητής A/B Η απόσταση που διανύθηκε από το μηδενισμό του μερικού χιλιομετρητή. Όταν εμφανίζεται η ένδειξη «----.-», επισκεφτείτε κάποιο Εξουσιοδοτημένο Συνεργείο της Honda για σέρβις. Για να μηδενίσετε τον μερικό χιλιομετρητή: (E27) Τρέχουσα χιλιομετρική κατανάλωση καυσίμου Εμφανίζει την τρέχουσα ή τη στιγμιαία χιλιομετρική κατανάλωση καυσίμου. Εύρος ενδείξεων: 0,0 έως 299,9 L/100km (km/l, mile/gal ή mile/l) Κάτω από 0,1 L/100km (km/l, mile/gal ή mile/l): Εμφανίζεται η ένδειξη «0.0» Πάνω από 299,9 L/100km (km/l, mile/gal ή mile/l): Εμφανίζεται η ένδειξη «299.9» Εάν η ταχύτητά σας είναι μικρότερη από 5 km/h: εμφανίζεται η ένδειξη «--.-». Όταν εμφανίζεται η ένδειξη «--.-» εκτός από τις παραπάνω αναφερόμενες περιπτώσεις, επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Εγχειρίδιο χειρισμού 23

28 Εγχειρίδιο χειρισμού Μέση χιλιομετρική κατανάλωση καυσίμου Α/Β Εμφανίζει τη μέση χιλιομετρική κατανάλωση καυσίμου από το μηδενισμό του επιλεγμένου μερικού χιλιομετρητή. Η μέση χιλιομετρική κατανάλωση καυσίμου υπολογίζεται με βάση την τιμή που εμφανίζεται στον επιλεγμένο μερικό χιλιομετρητή (Α ή Β). Όταν μηδενίζεται ο μερικός χιλιομετρητής, μηδενίζεται επίσης η αντίστοιχη μέση χιλιομετρική κατανάλωση καυσίμου. Εύρος ενδείξεων: 0,0 έως 299,9 L/100km (km/l, mile/gal ή mile/l) Κάτω από 0,1 L/100km (km/l, mile/gal ή mile/l): Εμφανίζεται η ένδειξη «0.0» Πάνω από 299,9 L/100km (km/l, mile/gal ή mile/l): Εμφανίζεται η ένδειξη «299.9» Όταν γίνεται μηδενισμός του μερικού χιλιομετρητή A ή B: εμφανίζεται η ένδειξη «--.-» Όταν εμφανίζεται η ένδειξη «--.-» εκτός από τις παραπάνω αναφερόμενες περιπτώσεις, επισκεφτείτε το Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Για το μηδενισμό της μέσης χιλιομετρικής κατανάλωσης καυσίμου: (E27) Δείκτης στάθμης καυσίμου Καύσιμο που απομένει όταν αρχίσει να αναβοσβήνει μόνο το 1ο τμήμα (E): περίπου 1,6 L Την ίδια στιγμή, εμφανίζεται η ένδειξη κατανάλωσης εφεδρικού καυσίμου. u Εάν η ένδειξη του δείκτη στάθμης καυσίμου αναβοσβήνει επαναλαμβανόμενα ή σβήσει: (E128) 24

29 Κατανάλωση εφεδρικού καυσίμου (μόνο κατά τη λειτουργία εφεδρικού καυσίμου) Εμφανίζει την κατανάλωση καυσίμου από τη στιγμή που το 1ο τμήμα (E) του δείκτη στάθμης καυσίμου αρχίσει να αναβοσβήνει. Η ένδειξη -FUEL- αρχίζει να αναβοσβήνει στην ένδειξη χιλιομετρητή ή μερικού χιλιομετρητή. Η ένδειξη -FUEL- θα αναβοσβήνει γρηγορότερα όταν το καύσιμο μειωθεί περαιτέρω. Όταν ο δείκτης στάθμης καυσίμου είναι κοντά στο 1ο τμήμα (Ε) ή όταν αναβοσβήνει, γεμίστε αμέσως με καύσιμο. Όταν εμφανίζεται η ένδειξη «--,-», επισκεφτείτε κάποιο Εξουσιοδοτημένο Συνεργείο της Honda για επισκευή. Μετρητής θερμοκρασίας αέρα Δείχνει τη θερμοκρασία περιβάλλοντος. Εύρος ενδείξεων: 10 έως 50 C Κάτω από τους 10 C: εμφανίζεται η ένδειξη «---» Πάνω από τους 50 C: αναβοσβήνει η ένδειξη 50 C ανάβει όταν η θερμοκρασία του αέρα είναι κάτω από τους 3 C και σβήνει όταν η θερμοκρασία του αέρα φθάσει τους 5 C αφού ανάψει το. Η ένδειξη της θερμοκρασίας ενδέχεται να είναι λανθασμένη σε χαμηλές ταχύτητες λόγω της θερμότητας ανάκλασης. Εγχειρίδιο χειρισμού 25

30 Εγχειρίδιο χειρισμού Ένδειξη σχέσης κιβωτίου ταχυτήτων Εμφανίζεται η θέση ταχύτητας στην ένδειξη θέσης σχέσης ταχύτητας κατά την επιλογή της λειτουργίας D, S ή της ΛΕΙΤΟΥΡΓΙΑΣ MT. u "-" εμφανίζεται για μερικά δευτερόλεπτα και, κατόπιν, σβήνει όταν ο κινητήρας τεθεί σε λειτουργία. u - αναβοσβήνει όταν η θέση του διακόπτη διακοπής λειτουργίας κινητήρα αλλάξει από (Run) σε (Off) με τον κεντρικό διακόπτη στη θέση (On). u - αναβοσβήνει όταν ο κεντρικός διακόπτης τεθεί στη θέση (On) με το διακόπτη διακοπής λειτουργίας κινητήρα στη θέση (Off). Η ένδειξη ενδέχεται να αναβοσβήσει εάν: u Ο μπροστινός τροχός απομακρυνθεί από το έδαφος. u Γυρίσετε τον τροχό ενόσω η μοτοσυκλέτα βρίσκεται σε όρθια θέση, στο σταντ. Αυτό είναι φυσιολογικό. Για να λειτουργήσει και πάλι το σύστημα, γυρίστε τον κεντρικό διακόπτη στη θέση (Off) και, κατόπιν, ξανά στη θέση (On). Εάν η ένδειξη «-» αναβοσβήνει στο παράθυρο σχέσης κιβωτίου ταχυτήτων κατά την οδήγηση: (E127) Ένδειξη D Ανάβει όταν επιλεγεί η λειτουργία D σε ΤΡΟΠΟ ΛΕΙΤΟΥΡΓΙΑΣ AT. (E57) Ένδειξη S Ανάβει όταν επιλεγεί η λειτουργία S σε ΤΡΟΠΟ ΛΕΙΤΟΥΡΓΙΑΣ AT. (E57) 26

31 Για να μηδενίσετε τον μερικό χιλιομετρητή και τη μέση χιλιομετρική κατανάλωση καυσίμου Για να μηδενίσετε ταυτόχρονα τον μερικό χιλιομετρητή A και τη μέση χιλιομετρική κατανάλωση καυσίμου Α, πατήστε και κρατήστε πατημένο το κουμπί SET ενώ εμφανίζεται ο μερικός χιλιομετρητής A. Μέση χιλιομετρική κατανάλωση καυσίμου A Επίσης, μετά τον ανεφοδιασμό με ποσότητα καυσίμου μεγαλύτερη της εφεδρικής, ο μερικός χιλιομετρητής A και η μέση χιλιομετρική κατανάλωση καυσίμου Α θα μηδενιστούν αυτόματα όταν η μοτοσυκλέτα σας διανύσει 0,1 km. Μπορείτε να ενεργοποιείτε ή να απενεργοποιείτε τη λειτουργία του αυτόματου μηδενισμού σε συνδυασμό με τον ανεφοδιασμό καυσίμου. (E29) Εγχειρίδιο χειρισμού Μερικός χιλιομετρητής Α Εάν μηδενιστεί ο μερικός χιλιομετρητής Α και η μέση χιλιομετρική κατανάλωση καυσίμου Α ενώ εμφανίζεται η τρέχουσα χιλιομετρική κατανάλωση καυσίμου, η μέση χιλιομετρική κατανάλωση καυσίμου εμφανίζει την ένδειξη που μηδενίστηκε στιγμιαία. 27

32 Εγχειρίδιο χειρισμού Για να μηδενίσετε ταυτόχρονα το μερικό χιλιομετρητή Β και τη μέση χιλιομετρική κατανάλωση καυσίμου Β, πατήστε και κρατήστε πατημένο το κουμπί SET ενώ εμφανίζεται ο μερικός χιλιομετρητής Β. Μέση χιλιομετρική κατανάλωση καυσίμου B Μερικός χιλιομετρητής Β Εάν μηδενιστεί ο μερικός χιλιομετρητής Β και η μέση χιλιομετρική κατανάλωση καυσίμου Β ενώ εμφανίζεται η τρέχουσα χιλιομετρική κατανάλωση καυσίμου, η μέση χιλιομετρική κατανάλωση καυσίμου εμφανίζει την ένδειξη που μηδενίστηκε στιγμιαία. 28

33 Ρύθμιση ένδειξης Τα ακόλουθα στοιχεία αλλάζουν διαδοχικά. Ρύθμιση σημερινής ημερομηνίας Ρύθμιση ρολογιού Ρύθμιση έντασης φωτισμού Ενεργοποίηση/απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μερικού χιλιομετρητή A και της μέσης χιλιομετρικής κατανάλωσης καυσίμου Α Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου Κανονική ένδειξη Ρύθμιση σημερινής ημερομηνίας Ρύθμιση ρολογιού Ρύθμιση έντασης φωτισμού Ενεργοποίηση/απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού του μερικού χιλιομετρητή A και της μέσης χιλιομετρικής κατανάλωσης καυσίμου Α Εγχειρίδιο χειρισμού Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης Αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου Πατήστε και κρατήστε πατημένο το κουμπί SEL και το κουμπί SET Πατήστε το κουμπί SET 29

34 Εγχειρίδιο χειρισμού Εάν ο κεντρικός διακόπτης γυρίσει στη θέση (Off) ή το κουμπί δεν πατηθεί για περίπου 30 δευτερόλεπτα, ο έλεγχος αλλάζει αυτόματα από τη λειτουργία ρύθμισης στην κανονική ένδειξη. Εάν το κουμπί δεν πατηθεί για περίπου 30 δευτερόλεπτα, τα στοιχεία που βρίσκονται σε διαδικασία ρύθμισης θα απορριφθούν και θα εφαρμοστούν μόνο τα στοιχεία των οποίων η ρύθμιση έχει ολοκληρωθεί. Για να ολοκληρωθεί η ρύθμιση της ημερομηνίας και του ρολογιού, είναι απαραίτητο να ολοκληρωθεί η ρύθμιση λεπτών στο ρολόι. Μόνο στην περίπτωση που ο κεντρικός διακόπτης γυρίσει στη θέση (Off) θα εφαρμοστούν τα στοιχεία που βρίσκονται σε διαδικασία ρύθμισης και τα στοιχεία των οποίων η ρύθμιση έχει ήδη ολοκληρωθεί. 30

35 1 Ρύθμιση σημερινής ημερομηνίας:!a Γυρίστε τον κεντρικό διακόπτη στη θέση (On).!b Πατήστε και κρατήστε πατημένο το κουμπί SEL και το κουμπί SET μέχρι να αρχίσουν να αναβοσβήνουν τα ψηφία του έτους.!c Πατήστε το κουμπί SEL μέχρι να εμφανιστεί το επιθυμητό έτος. u Πατήστε παρατεταμένα το κουμπί SEL για να προωθήσετε γρήγορα τα έτη.!e Πατήστε το κουμπί SEL μέχρι να εμφανιστεί ο επιθυμητός μήνας. u Πατήστε παρατεταμένα το κουμπί SEL για να προωθήσετε γρήγορα τους μήνες.!f Πατήστε το κουμπί SET. Τα ψηφία των ημερών αρχίζουν να αναβοσβήνουν. Εγχειρίδιο χειρισμού!d Πατήστε το κουμπί SET. Τα ψηφία των μηνών αρχίζουν να αναβοσβήνουν.!g Πατήστε το κουμπί SEL μέχρι να εμφανιστεί η επιθυμητή ημέρα. u Πατήστε παρατεταμένα το κουμπί SEL για να προωθήσετε γρήγορα τις ημέρες.!h Πατήστε το κουμπί SET. Η ημερομηνία έχει ρυθμιστεί και κατόπιν η ένδειξη μεταβαίνει στη ρύθμιση ρολογιού. 31

36 Εγχειρίδιο χειρισμού 2 Ρύθμιση ρολογιού:!a Πατήστε το κουμπί SEL μέχρι να εμφανιστεί η επιθυμητή ώρα. u Όταν η ένδειξη αλλάζει από 11 σε 12, θα αλλάζει ταυτόχρονα και η ένδειξη AM/PM. u Πατήστε παρατεταμένα το κουμπί SEL για να προωθήσετε γρήγορα την ώρα.!b Πατήστε το κουμπί SET. Τα ψηφία των λεπτών αρχίζουν να αναβοσβήνουν.!d Πατήστε το κουμπί SET. Το ρολόι έχει ρυθμιστεί και κατόπιν η ένδειξη μεταβαίνει στη ρύθμιση έντασης οπίσθιου φωτισμού. 3 Ρύθμιση έντασης οπίσθιου φωτισμού: Μπορείτε να προσαρμόσετε τη φωτεινότητα σε ένα από τα πέντε επίπεδα.!a Πατήστε το κουμπί SEL. Η φωτεινότητα αλλάζει.!c Πατήστε το κουμπί SEL μέχρι να εμφανιστούν τα επιθυμητά λεπτά. u Πατήστε παρατεταμένα το κουμπί SEL για να προωθήσετε γρήγορα τα λεπτά. 32

37 !b Πατήστε το κουμπί SET. Το επίπεδο φωτεινότητας ρυθμίζεται και, στη συνέχεια, η ένδειξη μεταβαίνει στην ενεργοποίηση/ απενεργοποίηση της λειτουργίας μηδενισμού του μερικού χιλιομετρητή A και της μέσης χιλιομετρικής κατανάλωσης καυσίμου Α. 4 Για να ενεργοποιήσετε/απενεργοποιήσετε τη λειτουργία αυτόματου μηδενισμού του μερικού χιλιομετρητή A και της μέσης χιλιομετρικής κατανάλωσης καυσίμου A: Μπορείτε να ενεργοποιήσετε ή να απενεργοποιήσετε τη λειτουργία αυτόματου μηδενισμού, μέσω του ανεφοδιασμού αφού έχει αρχίσει να αναβοσβήνει το 1ο τμήμα (E) του δείκτη στάθμης καυσίμου. Η αρχική ρύθμιση είναι ενεργοποίηση.!a Πατήστε το κουμπί SEL για να επιλέξετε (ενεργοποίηση) ή (απενεργοποίηση) στη λειτουργία αυτόματου μηδενισμού.!b Πατήστε το κουμπί SET. Η ενεργοποίηση/ απενεργοποίηση της λειτουργίας αυτόματου μηδενισμού έχει ρυθμιστεί και κατόπιν η ένδειξη μεταβαίνει στην αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης. Εγχειρίδιο χειρισμού 33

38 Εγχειρίδιο χειρισμού 5 Αλλαγή των μονάδων ταχύτητας και χιλιομετρικής απόστασης:!a Πατήστε το κουμπί SEL για να επιλέξετε μεταξύ «km/h» και «km» ή «mph» και «mile».!b Πατήστε το κουμπί SET. Η μονάδα ταχύτητας και χιλιομετρικής απόστασης έχει ρυθμιστεί και κατόπιν η ένδειξη μεταβαίνει στην αλλαγή των μονάδων του μετρητή χιλιομετρικής κατανάλωσης καυσίμου. 6 Αλλαγή της μονάδας του μετρητή χιλιομετρικής κατανάλωσης καυσίμου:!a Πατήστε το κουμπί SEL για να επιλέξετε «L/ 100km» ή «km/l». Εάν επιλεχθούν τα «mph» για την ταχύτητα και «mile» για τη χιλιομετρική απόσταση, η χιλιομετρική κατανάλωση καυσίμου εμφανίζεται σε «mile/l» ή «mile/gal».!b Πατήστε το κουμπί SET. Η μονάδα του μετρητή χιλιομετρικής κατανάλωσης καυσίμου έχει οριστεί και κατόπιν η ένδειξη επιστρέφει στην τυπική ένδειξη. 34

39 Ενδείξεις Εάν κάποια από αυτές τις ενδείξεις δεν ανάψει όταν πρέπει, ζητήστε από τον εξουσιοδοτημένο συνεργάτη να πραγματοποιήσει έλεγχο για τυχόν προβλήματα. Ένδειξη αριστερού φλας Ένδειξη υψηλής σκάλας Ένδειξη δεξιού φλας Ενδεικτική λυχνία δυσλειτουργίας PGM-FI (MIL) (Programmed Fuel Injection Προγραμματιζόμενος ψεκασμός καυσίμου) Ανάβει στιγμιαία όταν ο κεντρικός διακόπτης τοποθετείται στη θέση (On) με το διακόπτη διακοπής λειτουργίας του κινητήρα στη θέση (Run). Ανάβει όταν ο κεντρικός διακόπτης τοποθετείται στη θέση (On) με το διακόπτη διακοπής λειτουργίας του κινητήρα στη θέση (Off). Εγχειρίδιο χειρισμού Εάν ανάψει κατά τη διάρκεια λειτουργίας του κινητήρα: (E124) Ένδειξη υψηλής θερμοκρασίας ψυκτικού Ανάβει στιγμιαία όταν ο κεντρικός διακόπτης τεθεί στη θέση (On). Εάν ανάψει κατά την οδήγηση: (E123) Ένδειξη χαμηλής πίεσης λαδιού Ανάβει όταν ο κεντρικός διακόπτης βρίσκεται στη θέση (On). Σβήνει όταν ο κινητήρας τεθεί σε λειτουργία. Εάν ανάψει κατά τη διάρκεια λειτουργίας του κινητήρα: (E124) 35

40 Ένδειξη Honda SMART Key Εγχειρίδιο χειρισμού Ανάβει όταν ολοκληρωθεί η επαλήθευση του οχήματος και του Honda SMART Key, και ο κεντρικός διακόπτης μπορεί να ενεργοποιηθεί. Σβήνει όταν ο κεντρικός διακόπτης τεθεί στη θέση (On). Όταν η ένδειξη του Honda SMART Key αναβοσβήνει: (E126) Ένδειξη νεκράς Ανάβει όταν το κιβώτιο ταχυτήτων είναι στη Νεκρά. Ένδειξη ABS (Σύστημα αντιμπλοκαρίσματος τροχών) Ανάβει όταν ο κεντρικός διακόπτης τεθεί στη θέση (On). Σβήνει όταν η ταχύτητα φθάσει περίπου τα 10 km/h. Εάν ανάψει κατά την οδήγηση: (E125) Ένδειξη χειρόφρενου Ανάβει για να σας υπενθυμίσει ότι δεν έχετε λύσει το χειρόφρενο. 36

41 Εγχειρίδιο χειρισμού 37

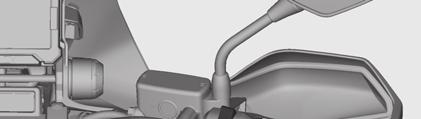

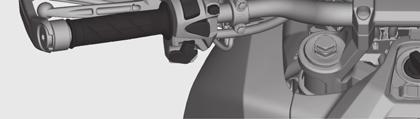

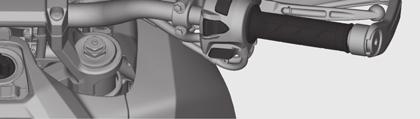

42 Διακόπτες Εγχειρίδιο χειρισμού Διακόπτης ανεβάσματος σχέσης ταχύτητας (+) Για το ανέβασμα σχέσης ταχύτητας. (E60) Διακόπτης διακοπής λειτουργίας του κινητήρα Κανονικά, θα πρέπει να παραμείνει στη θέση (Run). u Σε περίπτωση έκτακτης ανάγκης, γυρίστε τον στη θέση (Off) (η μίζα δεν θα λειτουργεί) για να σβήσετε τον κινητήρα. Διακόπτης A/M Για εναλλαγή μεταξύ ΛΕΙΤΟΥΡΓΙΑΣ AT και ΛΕΙΤΟΥΡΓΙΑΣ ΜΤ. (E58) 38 Κουμπί κόρνας Διακόπτης κατεβάσματος σχέσης ταχύτητας (-) Για το κατέβασμα σχέσης ταχύτητας. (E60) Διακόπτης φώτων φλας u Με το πάτημα του διακόπτη, απενεργοποιείται το φως φλας. Διακόπτης σκάλας προβολέα/διακόπτης σινιάλου προσπέρασης : Μεγάλη σκάλα : Μικρή σκάλα : Αναβοσβήνει τον προβολέα υψηλής Διακόπτης N-D Για την αλλαγή μεταξύ Νεκράς και ΛΕΙΤΟΥΡΓΙΑΣ AT. (E58) Κουμπί μίζας Διακόπτης αλάρμ Μπορεί να λειτουργήσει όταν ο κεντρικός διακόπτης βρίσκεται στη θέση (On).

43 Κεντρικός διακόπτης Ενεργοποιεί και απενεργοποιεί το ηλεκτρικό σύστημα, κλειδώνει το τιμόνι, και λειτουργεί το διακόπτη ανοίγματος της τάπας πλήρωσης καυσίμου και της σέλας. Για να ξεκλειδώσετε τον κεντρικό διακόπτη: (E46) (On) Ενεργοποιεί το ηλεκτρικό σύστημα για την εκκίνηση/οδήγηση. SEAT FUEL Λειτουργεί το διακόπτη ανοίγματος της τάπας πλήρωσης καυσίμου και της σέλας. Κουμπί ανταπόκρισης Το κουμπί αυτό χρησιμοποιείται για τη λειτουργία του συστήματος ανταπόκρισης. Σύστημα ανταπόκρισης: (E49) Κουμπί ON/OFF Το κουμπί αυτό χρησιμοποιείται για την ενεργοποίηση ή απενεργοποίηση του συστήματος Honda SMART Key, καθώς και για την επιβεβαίωση της κατάστασης ενεργοποίησης. (E41) Εγχειρίδιο χειρισμού (Off) Θέτει τον κινητήρα εκτός λειτουργίας. (Lock) Κλειδώνει το τιμόνι. 39

44 Εγχειρίδιο χειρισμού Κλειδαριά τιμονιού Να κλειδώνετε το τιμόνι κατά τη στάθμευση για να προστατεύσετε τη μοτοσυκλέτα από κλοπή. Επίσης, συνιστάται η χρήση μιας κλειδαριάς τροχού σχήματος U ή παρόμοιας διάταξης.!b Πιέστε Κλείδωμα!a Στρίψτε το τιμόνι εντελώς προς τα αριστερά.!b Πιέστε τον κεντρικό διακόπτη προς τα κάτω και γυρίστε τον στη θέση (Lock). u Για να ξεκλειδώσετε τον κεντρικό διακόπτη (E46) u Κουνήστε λίγο απότομα το τιμόνι, εάν η κλειδαριά είναι δύσκολο να εμπλακεί.!c Κλειδώστε τον κεντρικό διακόπτη. (E47)!a Γυρίστε Κεντρικός Διακόπτης Ξεκλείδωμα Πιέστε τον κεντρικό διακόπτη και γυρίστε τον στη θέση (Off). u Για να ξεκλειδώσετε τον κεντρικό διακόπτη (E46) 40

45 Σύστημα Honda SMART Key Το σύστημα Honda SMART Key σάς επιτρέπει να χειρίζεστε τον κεντρικό διακόπτη χωρίς να εισάγετε κλειδί στην κλειδαριά. Το σύστημα εκτελεί αμφίδρομη επιβεβαίωση μεταξύ της μοτοσυκλέτας και του Honda SMART Key για να επαληθεύσει εάν πρόκειται για καταχωρισμένο Honda SMART Key. Το σύστημα Honda SMART Key χρησιμοποιεί ραδιοκύματα χαμηλής έντασης. Μπορεί να επηρεάσει ιατρικό εξοπλισμό, όπως βηματοδότες. Εγχειρίδιο χειρισμού 41

46 Ενεργοποίηση του συστήματος Honda SMART Key ΛΥΧΝΙΑ LED Εγχειρίδιο χειρισμού Για να ενεργοποιήσετε ή να απενεργοποιήσετε το σύστημα Honda SMART Key Πατήστε το κουμπί ON/OFF μέχρι να αλλάξει χρώμα η λυχνία LED του Honda SMART Key. Για να ελέγξετε την κατάσταση του συστήματος Honda SMART Key Πιέστε απαλά το κουμπί ON/OFF. Η λυχνία LED του Honda SMART Key θα σας δείξει την κατάσταση. Όταν η ενδεικτική λυχνία LED του Honda SMART Key είναι: Πράσινη: (ενεργοποίηση) Κόκκινη: (απενεργοποίηση) Μπορεί να εκτελεστεί επιβεβαίωση του συστήματος Honda SMART Key. Δεν μπορεί να εκτελεστεί επιβεβαίωση του συστήματος Honda SMART Key. Κουμπί ON/OFF 42

47 Εύρος λειτουργίας Το εύρος λειτουργίας διαφέρει ανάλογα με το εάν ο κεντρικός διακόπτης είναι κλειδωμένος ή ξεκλείδωτος. Το σύστημα Honda SMART Key χρησιμοποιεί ραδιοκύματα χαμηλής έντασης. Επομένως, το εύρος λειτουργίας μπορεί να μεγαλώσει ή να μικρύνει, ή το σύστημα Honda SMART Key μπορεί να μη λειτουργεί σωστά στα ακόλουθα περιβάλλοντα. Όταν η μπαταρία του Honda SMART Key έχει εξαντληθεί. Όταν υπάρχουν κοντά εγκαταστάσεις που εκπέμπουν ισχυρά ραδιοκύματα ή θόρυβο, όπως πύργοι μετάδοσης ραδιοσημάτων, ηλεκτρικοί σταθμοί, ραδιοσταθμοί ή αεροδρόμια. Όταν μεταφέρετε το Honda SMART Key μαζί με φορητό υπολογιστή ή συσκευή ασύρματης επικοινωνίας, όπως ραδιόφωνο ή κινητό τηλέφωνο. Όταν το Honda SMART Key έρχεται σε επαφή με μεταλλικά αντικείμενα ή καλύπτεται από αυτά. Όταν ο κεντρικός διακόπτης είναι ξεκλείδωτος: Το σύστημα μπορεί να λειτουργήσει εντός της σκιασμένης περιοχής που φαίνεται στην εικόνα. Εγχειρίδιο χειρισμού 43

48 Εγχειρίδιο χειρισμού Όταν ο κεντρικός διακόπτης είναι κλειδωμένος: Το σύστημα μπορεί να λειτουργήσει εντός της σκιασμένης περιοχής που φαίνεται στην εικόνα. Σε απόσταση περίπου 2 m Ο καθένας μπορεί να ξεκλειδώσει τον κεντρικό διακόπτη και να εκκινήσει τον κινητήρα, αν το Honda SMART Key σας βρίσκεται εντός της ακτίνας λειτουργίας της μοτοσυκλέτας σας, ακόμα κι αν βρίσκεστε πίσω από τοίχο ή παράθυρο. Αν βρίσκεστε μακριά από τη μοτοσυκλέτα σας αλλά το Honda SMART Key εξακολουθεί να βρίσκεται εντός της ακτίνας λειτουργίας, απενεργοποιήστε το σύστημα Honda SMART Key. Για ενεργοποίηση του συστήματος Honda SMART Key (E42) 44

49 Οποιοσδήποτε έχει στην κατοχή του το Honda SMART Key μπορεί να εκτελέσει τις ακόλουθες ενέργειες, αν το Honda SMART Key βρίσκεται εντός της ακτίνας λειτουργίας: Εκκίνηση του κινητήρα Ξεκλείδωμα του κεντρικού διακόπτη Ξεκλείδωμα της κλειδαριάς σέλας Ξεκλείδωμα της τάπας πλήρωσης καυσίμου Ξεκλείδωμα της κλειδαριάς τιμονιού Θα πρέπει πάντα να κρατάτε επάνω σας το Honda SMART Key, ενώ ανεβαίνετε ή κατεβαίνετε από τη μοτοσυκλέτα σας ή ενώ οδηγείτε. Αν ο κεντρικός διακόπτης είναι στη θέση (On), η μοτοσυκλέτα μπορεί να εκκινηθεί ακόμα και από άτομο που δεν έχει επιβεβαιωμένο Honda SMART Key. Όποτε απομακρύνεστε από τη μοτοσυκλέτα σας, να κλειδώνετε το τιμόνι και τον κεντρικό διακόπτη. (E47) Ο δακτύλιος του κεντρικού διακόπτη σβήνει και ταυτόχρονα αναβοσβήνουν μία φορά όλα τα φλας. Εγχειρίδιο χειρισμού Μη φυλάσσετε το Honda SMART Key στον κεντρικό αποθηκευτικό χώρο. 45

50 Εγχειρίδιο χειρισμού 46 Ενεργοποίηση του κεντρικού διακόπτη Για να ξεκλειδώσετε τον κεντρικό διακόπτη!a Βεβαιωθείτε ότι το σύστημα Honda SMART Key είναι ενεργοποιημένο. (E42)!b Για να επιβεβαιώσετε το σύστημα Honda SMART Key, πιέστε τον κεντρικό διακόπτη. u Αν επιβεβαιωθεί σωστά και ο κεντρικός διακόπτης ξεκλειδώσει, η ένδειξη του Honda SMART Key και ο δακτύλιος του κεντρικού διακόπτη ενεργοποιούνται.!c Γυρίστε τον κεντρικό διακόπτη στη θέση (On) ενώ η ένδειξη του Honda SMART Key είναι αναμμένη. u Αν δεν γυρίσετε τον κεντρικό διακόπτη στη θέση (On) εντός 20 δευτερολέπτων μετά το πάτημα του κεντρικού διακόπτη, η ένδειξη του Honda SMART Key και ο δακτύλιος του κεντρικού διακόπτη θα σβήσουν, τα φλας θα αναβοσβήσουν 1 φορά και στη συνέχεια ο κεντρικός διακόπτης θα κλειδώσει. Όταν το σύστημα Honda SMART Key δεν λειτουργεί σωστά (E129) Ένδειξη Honda SMART Key Δακτύλιος κεντρικού διακόπτη Κεντρικός Διακόπτης Honda SMART Key

51 Για να κλειδώσετε τον κεντρικό διακόπτη (Off) SEAT FUEL (On)!a Γυρίστε τον κεντρικό διακόπτη στη θέση SEAT FUEL, (Off) ή (Lock).!b Κλειδώστε τον κεντρικό διακόπτη με έναν από τους ακόλουθους τρόπους: Απομακρυνθείτε με το SMART Key από την ακτίνα λειτουργίας. (E43) Πιέστε το γενικό διακόπτη. Περιμένετε για περίπου 20 δευτερόλεπτα προτού γυρίσετε τον κεντρικό διακόπτη από τη θέση (On) στη θέση SEAT FUEL, (Off) ή (Lock). Απενεργοποιήστε το σύστημα Honda SMART Key. (E42)!c Βεβαιωθείτε ότι η ένδειξη του Honda SMART Key και ο δακτύλιος του κεντρικού διακόπτη έχουν σβήσει, καθώς και ότι τα φλας έχουν αναβοσβήσει μία φορά. Αυτό σημαίνει ότι ο κεντρικός διακόπτης είναι κλειδωμένος. Όταν το σύστημα Honda SMART Key δεν λειτουργεί σωστά (E129) (Lock) Δακτύλιος κεντρικού διακόπτη Κεντρικός διακόπτης Εγχειρίδιο χειρισμού 47

52 Όταν απομακρύνεστε από τη μοτοσυκλέτα σας, πάντοτε να βεβαιώνεστε ότι ο κεντρικός διακόπτης είναι στη θέση (Off) ή (Lock). Εγχειρίδιο χειρισμού Όταν ο κεντρικός διακόπτης είναι κλειδωμένος στη θέση SEAT FUEL, μπορεί να γυρίσει μόνο μία φορά στη θέση (Off). Όταν ο κεντρικός διακόπτης είναι κλειδωμένος στη θέση (Off), δεν μπορείτε να κλειδώσετε το τιμόνι. Για να κλειδώσετε το τιμόνι, ξεκλειδώστε τον κεντρικό διακόπτη. 48

53 Σύστημα ανταπόκρισης Το σύστημα ανταπόκρισης είναι μια συσκευή μέσω της οποίας εντοπίζετε τη θέση της μοτοσυκλέτας σας. Όταν πατάτε το κουμπί ανταπόκρισης του Honda SMART Key με τον κεντρικό διακόπτη στη θέση (Off) ή (Lock), η μοτοσυκλέτα σάς ενημερώνει για τη θέση της αναβοσβήνοντας το φλας και ανάβοντας τον δακτύλιο του κεντρικού διακόπτη. Ο δακτύλιος του κεντρικού διακόπτη θα ανάψει για περίπου 1 λεπτό. Δακτύλιος κεντρικού διακόπτη Κουμπί ανταπόκρισης Εγχειρίδιο χειρισμού Το σύστημα ανταπόκρισης χρησιμοποιεί ραδιοκύματα χαμηλής έντασης. Μπορεί να επηρεάσει ιατρικά μηχανήματα, όπως είναι ο βηματοδότης. 49

54 Εγχειρίδιο χειρισμού Λειτουργία Πιέστε το κουμπί ανταπόκρισης του Honda SMART Key. u Το σύστημα ανταπόκρισης δεν θα λειτουργήσει, αν ο κεντρικός διακόπτης είναι στη θέση (On). Αν ο κεντρικός διακόπτης παραμείνει στη θέση (Off) ή (Lock) για περισσότερες από 10 ημέρες, το σύστημα ανταπόκρισης θα πάψει να λειτουργεί. Για να επαναφέρετε το σύστημα, ξεκλειδώστε τον κεντρικό διακόπτη και κατόπιν γυρίστε τον στη θέση (On) μία φορά. u Για να ξεκλειδώσετε τον κεντρικό διακόπτη. (E46) ΣΗΜΕΙΩΣΗ Όταν η μπαταρία της μοτοσυκλέτας είναι εξασθενημένη, το σύστημα ανταπόκρισης μπορεί να μη λειτουργεί. 50

55 Χειρόφρενο Μοχλός χειρόφρενου Φροντίστε να βάζετε χειρόφρενο κατά τη στάθμευση και κατά την προθέρμανση του κινητήρα. u Φροντίστε ο μοχλός του χειρόφρενου να έχει αποδεσμευτεί πριν την οδήγηση. Για την ασφάλιση του χειρόφρενου Πιέστε τη μανέτα του πίσω φρένου και τραβήξτε το μοχλό του χειρόφρενου προς τα πίσω για να ασφαλίσετε τον πίσω τροχό. u Η ασφάλεια του χειρόφρενου δεν θα λειτουργήσει εάν το χειρόφρενο δεν έχει ρυθμιστεί σωστά. (E105) Πιέστε Εφαρμόστε Μοχλός χειρόφρενου Απελευθερωμένη Εγχειρίδιο χειρισμού Για την απελευθέρωση του χειρόφρενου Απελευθερώστε το μοχλό του χειρόφρενου τραβώντας ελαφρά το μοχλό. u Πριν την οδήγηση, βεβαιωθείτε πως η ένδειξη του χειρόφρενου είναι σβηστή και φροντίστε το χειρόφρενο να είναι πλήρως απελευθερωμένο ώστε να μην υπάρχει κανένα κόλλημα στον πίσω τροχό. Τραβήξτε Απελευθερωμένη Τραβήξτε ελαφρά 51

56 Εγχειρίδιο χειρισμού Εκκίνηση του κινητήρα Εκκινήστε τον κινητήρα, χρησιμοποιώντας την ακόλουθη διαδικασία, ανεξάρτητα από το εάν ο κινητήρας είναι κρύος ή ζεστός. Η μοτοσυκλέτα αυτή είναι εξοπλισμένη με σύστημα Honda SMART Key. Διατηρείτε πάντα επάνω σας το Honda SMART Key όταν οδηγείτε τη μοτοσυκλέτα. (E43) ΣΗΜΕΙΩΣΗ Εάν ο κινητήρας δεν ξεκινήσει εντός 5 δευτερολέπτων, γυρίστε τον κεντρικό διακόπτη στη θέση (Off) και περιμένετε 10 δευτερόλεπτα προτού δοκιμάσετε να εκκινήσετε και πάλι τον κινητήρα για την ανάκτηση της τάσης της μπαταρίας. Η παρατεταμένη χρήση του κινητήρα στο τσοκ και το μαρσάρισμα του κινητήρα μπορεί να προκαλέσει ζημιά στον κινητήρα και στο σύστημα εξάτμισης. Το απότομο άνοιγμα του γκαζιού ή η λειτουργία σε υψηλό ρελαντί για περισσότερο από 5 λεπτά, μπορεί να προκαλέσει αποχρωματισμό του σωλήνα εξάτμισης.!a Ελέγξτε το χειρόφρενο (η ένδειξη του χειρόφρενου θα ανάβει).!b Βεβαιωθείτε πως ο διακόπτης διακοπής λειτουργίας του κινητήρα βρίσκεται στη θέση (Run).!c Γυρίστε τον κεντρικό διακόπτη στη θέση (On). u Για να ξεκλειδώσετε τον κεντρικό διακόπτη. (E46)!d Επιλέξτε τη νεκρά στο κιβώτιο ταχυτήτων (θα ανάψει η ένδειξη N ).!e Πιέστε το κουμπί της μίζας έχοντας το γκριπ του γκαζιού εντελώς κλειστό. 52

57 !f Φροντίστε ο μοχλός του χειρόφρενου να έχει αποδεσμευτεί πριν την οδήγηση. Εάν δεν μπορείτε να εκκινήσετε τον κινητήρα: Με το σκριπ γκαζιού ελαφρά ανοιχτό (περίπου 3 mm, χωρίς τζόγο), πατήστε το κουμπί της μίζας. Περίπου 3 mm, χωρίς τζόγο Εγχειρίδιο χειρισμού Εάν ο κινητήρας δεν τίθεται σε λειτουργία:!a Ανοίξτε το γκάζι εντελώς και πατήστε το κουμπί της μίζας για 5 δευτερόλεπτα.!bεπαναλάβετε την κανονική διαδικασία εκκίνησης του κινητήρα.!cεάν ο κινητήρας τεθεί σε λειτουργία, ανοίξτε ελαφρά το γκάζι εάν το ρελαντί είναι ασταθές.!d Εάν ο κινητήρας δεν τίθεται σε λειτουργία, περιμένετε 10 δευτερόλεπτα προτού επιχειρήσετε και πάλι τα βήματα!aκαι!b. Εάν ο κινητήρας δεν τίθεται σε λειτουργία (E122) 53

58 Εγχειρίδιο χειρισμού Όταν θέσετε τον κινητήρα εκτός λειτουργίας!a Για να θέσετε τον κινητήρα εκτός λειτουργίας, επιλέξτε τη Νεκρά (θα ανάψει η ένδειξη N ). u Εάν γυρίσετε τον Κεντρικό Διακόπτη σε θέση (Off) όταν έχετε επιλέξει ταχύτητα, ο κινητήρας θα σβήσει με το συμπλέκτη αποσυμπλεγμένο.!b Γυρίστε τον κεντρικό διακόπτη στη θέση (Off).!c Τραβήξτε το χειρόφρενο κατά τη στάθμευση της μοτοσυκλέτας. (E51) 54

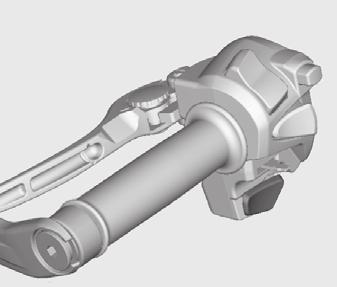

59 Αλλαγή σχέσεων H μοτοσυκλέτα σας είναι εξοπλισμένη με ένα αυτόματα ελεγχόμενο κιβώτιο 6 σχέσεων. Η σχέση μπορεί να αλλάξει είτε αυτόματα (μέσω ΛΕΙΤΟΥΡΓΙΑΣ AT) ή χειροκίνητα (μέσω ΛΕΙΤΟΥΡΓΙΑΣ MT). Σύστημα μετάδοσης κίνησης με διπλό συμπλέκτη Προκειμένου να ανταποκριθεί στις απαιτήσεις του αναβάτη, υπό διάφορες συνθήκες, το κιβώτιο ταχυτήτων εφοδιάζεται με τρεις λειτουργίες, τη ΛΕΙΤΟΥΡΓΙΑ ΑΤ (που περιλαμβάνει τη λειτουργία D για κανονική οδήγηση και τρία επίπεδα λειτουργίας S για σπορ οδήγηση) και τη ΛΕΙΤΟΥΡΓΙΑ ΜΤ (λειτουργία ΜΤ για χειροκίνητη λειτουργία 6 ταχυτήτων), η οποία προσφέρει την ίδια αίσθηση αλλαγής ταχυτήτων όπως το μηχανικό κιβώτιο ταχυτήτων. u Να χρησιμοποιείτε πάντοτε τα συνιστώμενα ελαστικά και γρανάζια ώστε να διασφαλίζεται η σωστή λειτουργία του συστήματος μετάδοσης κίνησης διπλού συμπλέκτη. Το σύστημα μετάδοσης κίνησης διπλού συμπλέκτη εκτελεί αμέσως έναν αυτόματο έλεγχο μετά την εκκίνηση του κινητήρα. Η ένδειξη " " εμφανίζεται στο παράθυρο της ένδειξης θέσης ταχύτητας για μερικά δευτερόλεπτα και, κατόπιν, σβήνει. Ενώ εμφανίζεται η ένδειξη " ", δεν μπορείτε να επιλέξετε κάποια σχέση στο κιβώτιο. Διακόπτης N-D Διακόπτης A/M AT ΛΕΙΤΟΥΡΓΙΑ Επίπεδο 1 Επίπεδο 2 Επίπεδο 3 MT ΛΕΙΤΟΥΡΓΙΑ 55 Εγχειρίδιο χειρισμού

60 Εγχειρίδιο χειρισμού Νεκρά (N): Η νεκρά επιλέγεται αυτόματα όταν γυρίσετε τον κεντρικό διακόπτη στη θέση (On). Εάν η νεκρά δεν επιλεχθεί όταν γυρίσετε τον κεντρικό διακόπτη στη θέση (On). u Γυρίστε τον κεντρικό διακόπτη στη θέση (Off) και κατόπιν ξανά στη θέση (On). u Αν η νεκρά εξακολουθεί να μην έχει επιλεγεί αφού γυρίσετε τον κεντρικό διακόπτη στη θέση (Off) και κατόπιν ξανά στη θέση (On). (E127) Ενδέχεται να ακούσετε θορύβους (κλικ), κατά την επιλογή της νεκράς (Ν). Αυτό είναι φυσιολογικό. Όταν μπορείτε να αλλάξετε μεταξύ N και D u Η μοτοσυκλέτα είναι ακινητοποιημένη και ο κινητήρας βρίσκεται στο ρελαντί. u Το γκάζι είναι εντελώς κλειστό. Δεν είναι δυνατή η αλλαγή από τη Νεκρά στη λειτουργία D, ενώ χρησιμοποιείτε το γκάζι. u Δεν είναι δυνατή η αλλαγή μεταξύ των λειτουργιών N και D ενόσω περιστρέφονται οι τροχοί. u Το πλαϊνό σταντ είναι σηκωμένο. ΣΗΜΕΙΩΣΗ Για την αποφυγή πρόκλησης ζημιάς στο συμπλέκτη, μην χρησιμοποιήσετε το γκάζι για να κρατήσετε τη μοτοσυκλέτα ακινητοποιημένη στην ανηφόρα. 56

61 ΛΕΙΤΟΥΡΓΙΑ AT: Σε αυτή τη λειτουργία, η αλλαγή των σχέσεων γίνεται αυτόματα, ανάλογα με τις συνθήκες οδήγησης. Και επίσης με τη χρήση του διακόπτη ανεβάσματος σχέσης ταχύτητας (+) ή το διακόπτη κατεβάσματος σχέσης ταχύτητας (-), μπορείτε να ανεβάσετε ή να κατεβάσετε προσωρινά σχέση ταχύτητας στη λειτουργία ΑΤ χρησιμοποιώντας τον διακόπτη αλλαγής σχέσεων ταχύτητας. Οι διακόπτες αυτοί είναι βολικοί όταν θέλετε να κατεβάσετε προσωρινά σχέση ταχύτητας πριν από μια στροφή, κ.λπ. (E60) Μέσα από τη ΛΕΙΤΟΥΡΓΙΑ AT, μπορείτε να επιλέξετε ανάμεσα σε δύο λειτουργίες: Λειτουργία D και λειτουργία S. Λειτουργία S (AT): Επιλέξτε αυτήν τη λειτουργία κατά την οδήγηση σε ΛΕΙΤΟΥΡΓΙΑ ΑΤ, όταν χρειάζεστε περισσότερη ισχύ, όπως κατά την προσπέραση, τις αναβάσεις λόφων, την αναχώρηση κ.λπ. Η λειτουργία S έχει τρία επίπεδα ρύθμισης. ΛΕΙΤΟΥΡΓΙΑ ΜΤ: ΛΕΙΤΟΥΡΓΙΑ ΜΤ (χειροκίνητη λειτουργία 6 σχέσεων). Σε αυτήν τη λειτουργία, μπορείτε να επιλέξετε ανάμεσα σε 6 σχέσεις. Εγχειρίδιο χειρισμού Λειτουργία D (AT): Αυτή είναι η τυπική λειτουργία, όταν επιλεγεί η ΛΕΙΤΟΥΡΓΙΑ AT. Επιλέξτε τη λειτουργία D για κανονική οδήγηση και αποτελεσματική εξοικονόμηση καυσίμου. 57

62 Αλλαγή μεταξύ Νεκράς και ΛΕΙΤΟΥΡΓΙΑΣ AT/ ΛΕΙΤΟΥΡΓΙΑΣ MT Διακόπτης A/M Διακόπτης N-D Εγχειρίδιο χειρισμού Αλλαγή από Νεκρά (N) σε ΛΕΙΤΟΥΡΓΙΑ AT Πατήστε την πλευρά D-S του διακόπτη N-D (!a). Η ένδειξη της λειτουργίας D ανάβει, εμφανίζεται το "1" στην ένδειξη θέσης σχέσης κιβωτίου ταχυτήτων και επιλέγεται η πρώτη σχέση ταχύτητας. Αλλαγή από ΛΕΙΤΟΥΡΓΙΑ ΑΤ ή ΜΤ στη Νεκρά Πατήστε το N στον διακόπτη N-D (!b). Αλλαγή μεταξύ λειτουργίας D και λειτουργίας S σε ΛΕΙΤΟΥΡΓΙΑ AT Πατήστε την πλευρά D-S του διακόπτη N-D. Ανάβει η ένδειξη λειτουργίας S ή D (!c,!d). Αλλαγή μεταξύ ΛΕΙΤΟΥΡΓΙΑΣ AT και ΛΕΙΤΟΥΡΓΙΑΣ ΜΤ Πιέστε το διακόπτη A/M (!e). Η ένδειξη S ή D σβήνει ενώ έχει επιλεχθεί η ΛΕΙΤΟΥΡΓΙΑ MT (!f). 58

63 Επιλογή επιπέδου λειτουργίας S ενώ βρίσκεστε στη ΛΕΙΤΟΥΡΓΙΑ ΑΤ Ενώ βρίσκεστε στη λειτουργία S, πατήστε παρατεταμένα την πλευρά D-S στον διακόπτη N-D (!a). u Κλείστε τελείως το γκάζι. Στη συνέχεια, επιλέξτε το επιθυμητό επίπεδο της λειτουργίας S. Διακόπτης N-D Εγχειρίδιο χειρισμού Επίπεδο 1 Επίπεδο 2 Επίπεδο 3 Πατήστε και κρατήστε πατημένη την πλευρά D-S στον διακόπτη N-D Πατήστε την πλευρά D-S του διακόπτη N-D Επίπεδο 1 Επίπεδο 2 Αυξάνοντας το επίπεδο μπορείτε να χρησιμοποιήσετε υψηλότερες RPM κινητήρα. Επίπεδο 3 Το επιλεγμένο επίπεδο διατηρείται ακόμα και όταν γυρίσετε τον κεντρικό διακόπτη στη θέση (Off), ή θέσετε το κιβώτιο ταχυτήτων εκτός λειτουργίας S. 59

64 Εγχειρίδιο χειρισμού Οδήγηση σε ΛΕΙΤΟΥΡΓΙΑ MT Ανεβάστε και κατεβάστε σχέση ταχύτητας με το διακόπτη ανεβάσματος σχέσης (+) και κατεβάσματος σχέσης (-). Η επιλεγμένη σχέση στην ένδειξη σχέσης κιβωτίου. u Εάν επιλεγεί η ΛΕΙΤΟΥΡΓΙΑ ΜΤ, το κιβώτιο ταχυτήτων δεν ανεβάζει αυτόματα σχέση ταχύτητας. Μην αφήσετε τις στροφές του κινητήρα να φθάσουν στην κόκκινη ζώνη. u Κατά την επιβράδυνση, το κιβώτιο ταχυτήτων κατεβάζει αυτόματα σχέση ταχύτητας, ακόμα και στη ΛΕΙΤΟΥΡΓΙΑ MT. u Ακόμα και αν έχει επιλεγεί η ΛΕΙΤΟΥΡΓΙΑ MT, θα ξεκινήσετε από την 1η ταχύτητα. Λειτουργία αλλαγής σχέσης ταχύτητας Ανέβασμα σχέσης ταχύτητας: Πατήστε τον διακόπτη ανεβάσματος σχέσης (+) (!g). Κατέβασμα σχέσης ταχύτητας: Πατήστε τον διακόπτη κατεβάσματος σχέσης (-) (!h). Δεν μπορείτε να συνεχίσετε να αλλάζετε σχέσεις ταχύτητας, κρατώντας πατημένο το διακόπτη αλλαγής σχέσεων ταχυτήτων. Για να συνεχίσετε να αλλάζετε σχέσεις ταχυτήτων, αφήστε το διακόπτη και πατήστε τον και πάλι. 60 Όριο αλλαγής ταχύτητας Δεν μπορείτε να κατεβάσετε σχέση ταχύτητας, εάν ο κινητήρας υπερβεί το όριο στροφών.

65 Ανεφοδιασμός Τύπος καυσίμου: Αμόλυβδη βενζίνη μόνο Αριθμός οκτανίων καυσίμου: Η μοτοσυκλέτα σας έχει σχεδιαστεί να χρησιμοποιεί καύσιμο με αριθμό οκτανίων (RON) 91 ή υψηλότερο. Χωρητικότητα ρεζερβουάρ: 13,1 L (3,46 US gal, 2,88 Imp gal) Οδηγίες για τον ανεφοδιασμό και το καύσιμο (E15) SEAT FUEL Κεντρικός διακόπτης Διακόπτης ανοίγματος τάπας καυσίμου και σέλας Εγχειρίδιο χειρισμού Άνοιγμα της τάπας πλήρωσης καυσίμου!a Γυρίστε τον κεντρικό διακόπτη στη θέση SEAT FUEL. u Για να ξεκλειδώσετε τον κεντρικό διακόπτη. (E46)!b Πιέστε την πλευρά FUEL του διακόπτη της τάπας καυσίμου και ανοίγματος της σέλας.!c Στρέψτε την τάπα πλήρωσης καυσίμου αριστερόστροφα μέχρις ότου τερματίσει και αφαιρέστε την τάπα. Τάπα πλήρωσης καυσίμου Τάπα πλήρωσης καυσίμου Ενδεικτικά βέλη Κατώτερο άκρο του στομίου πλήρωσης 61

66 Εγχειρίδιο χειρισμού Μην γεμίσετε με καύσιμο επάνω από το στόμιο πλήρωσης. Κλείσιμο της τάπας πλήρωσης καυσίμου!a Τοποθετήστε και σφίξτε καλά την τάπα πλήρωσης καυσίμου, στρέφοντάς την δεξιόστροφα. u Βεβαιωθείτε πως τα βέλη στην τάπα και στο ρεζερβουάρ καυσίμου είναι ευθυγραμμισμένα.!b Κλείστε την τάπα πλήρωσης καυσίμου. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η βενζίνη είναι πολύ εύφλεκτη και εκρηκτική ουσία. Μπορεί να καείτε ή να τραυματιστείτε σοβαρά όταν έρχεστε σε επαφή με τα καύσιμα. Σβήστε τον κινητήρα και μην πλησιάζετε σε αυτόν σπίθες, φλόγες ή αναμμένα τσιγάρα. Να χειρίζεστε το καύσιμο μόνο σε εξωτερικό χώρο. Σκουπίστε αμέσως κάθε ίχνος καυσίμου που τυχόν έχει χυθεί. 62

67 Πρίζα αξεσουάρ Η πρίζα αξεσουάρ βρίσκεται στο εσωτερικό του κουτιού αποσκευών. Χρησιμοποιήστε τις συσκευές αξεσουάρ με δική σας ευθύνη. Η Honda δεν φέρει καμία ευθύνη για τυχόν ζημιές που προκαλούνται στην παρελκόμενη συσκευή σας κατά τη χρήση. Ανοίξτε το κάλυμμα για να αποκτήσετε πρόσβαση στην πρίζα. Η ονομαστική χωρητικότητα είναι 12 W (12 V, 1 A). Πρίζα αξεσουάρ u Για την αποτροπή της εξασθένησης (ή της αποφόρτισης) της μπαταρίας, αφήστε τον κινητήρα σε λειτουργία ενώ τραβάτε ρεύμα από την πρίζα. u Ρυθμίστε τον προβολέα στη χαμηλή σκάλα ενώ χρησιμοποιείτε την πρίζα. Μπορεί να προκληθεί αποφόρτιση της μπαταρίας ή ζημιά στην πρίζα. u Για να αποτρέψετε την εισαγωγή κάποιου ξένου αντικειμένου στην πρίζα, βεβαιωθείτε ότι έχετε κλείσει το κάλυμμα, όταν η πρίζα δεν χρησιμοποιείται. ΣΗΜΕΙΩΣΗ Η χρήση οποιουδήποτε αξεσουάρ που παράγει ενέργεια ή αξεσουάρ με ακατάλληλα ονομαστικά χαρακτηριστικά μπορεί να προκαλέσει ζημιά στην πρίζα. Μην χρησιμοποιείτε την πρίζα σε συνθήκες όπου υπάρχει υγρασία, όταν πλένετε τη μοτοσυκλέτα ή κατά τη διάρκεια της πλύσης ή σε οποιεσδήποτε άλλες υγρές συνθήκες, καθώς θα προκαλέσουν ζημιά στην πρίζα. Εγχειρίδιο χειρισμού Κάλυμμα Άνοιγμα της σέλας (E64) 63

68 Εγχειρίδιο χειρισμού Εξοπλισμός αποθήκευσης Κουτί αποσκευών SEAT FUEL Κεντρικός διακόπτης Διακόπτης ανοίγματος τάπας καυσίμου και σέλας Κάθισμα Άνοιγμα!a Γυρίστε τον κεντρικό διακόπτη στη θέση SEAT FUEL. u Για να ξεκλειδώσετε τον κεντρικό διακόπτη. (E46)!b Πιέστε την πλευρά SEAT του διακόπτη της τάπας καυσίμου και ανοίγματος της σέλας.!c Τραβήξτε προς τα επάνω το πίσω μέρος της σέλας. Κλείσιμο Πιέστε προς τα κάτω το πίσω μέρος της σέλας μέχρι να κλειδώσει στη θέση του. u Βεβαιωθείτε ότι το άγκιστρο έχει ασφαλίσει στη θέση του τραβώντας ελαφρά προς τα πάνω το πίσω μέρος της σέλας. u Προσέχετε να μην ξεχάσετε το κλειδί σας μέσα στο κουτί αποσκευών. Ποτέ μην υπερβαίνετε το μέγιστο επιτρεπόμενο όριο φορτίου. Μέγιστο φορτίο: 5,0 kg u Μην αποθηκεύετε αντικείμενα εύφλεκτα ή ευαίσθητα στη θερμότητα. u Μην αποθηκεύετε τιμαλφή ή εύθραυστα αντικείμενα. 64

69 Στο κουτί αποσκευών μπορεί να αποθηκευτεί ένα κράνος. Τοποθετήστε το με το μπροστινό μέρος του κράνους να βλέπει προς τα πάνω. Κράνος Εγχειρίδιο χειρισμού u Μερικά κράνη μπορεί να μη χωράνε στο χώρο αυτόν, εξαιτίας του μεγέθους ή της σχεδίασής τους. 65

70 Εγχειρίδιο χειρισμού Εργαλειοθήκη Η εργαλειοθήκη είναι αποθηκευμένη στο χώρο αποσκευών δίπλα στον ελαστικό ιμάντα. Εργαλειοθήκη Θήκη εγγράφων Η θήκη εγγράφων βρίσκεται στην κάτω πλευρά της σέλας. Ελαστικός ιμάντας Ελαστικός ιμάντας Άνοιγμα της σέλας (E64) Θήκη εγγράφων Άνοιγμα της σέλας (E64) 66

71 Στήριγμα κράνους Το στήριγμα κράνους βρίσκεται κάτω από τη σέλα. Στην εργαλειοθήκη διατίθεται ένα σετ ντίζας για το κράνος. Στήριγμα κράνους Ντίζα στήριξης Ντίζα στήριξης κράνους Άνοιγμα της σέλας (E64) 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η οδήγηση με το κράνος τοποθετημένο στο στήριγμά του μπορεί να προκαλέσει παρεμπόδιση στον πίσω τροχό ή στην πίσω ανάρτηση και να προκαλέσει σύγκρουση στην οποία μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Χρησιμοποιείτε το στήριγμα κράνους μόνο όταν η μοτοσυκλέτα είναι σταθμευμένη. Μην οδηγείτε με το κράνος ασφαλισμένο στο στήριγμά του. Εγχειρίδιο χειρισμού Δακτύλιος D u Χρησιμοποιήστε το στήριγμα κράνους μόνο όταν η μοτοσυκλέτα είναι σταθμευμένη. 67

72 Συντήρηση Διαβάστε προσεκτικά τις ενότητες «Η σημασία της συντήρησης» και «Τα βασικά για τη συντήρηση», προτού επιχειρήσετε οποιαδήποτε εργασία συντήρησης. Ανατρέξτε στην ενότητα «Προδιαγραφές» για στοιχεία σχετικά με το σέρβις. Η σημασία της συντήρησης... Σ. 70 Πρόγραμμα συντήρησης...σ. 71 Τα βασικά για τη συντήρηση... Σ. 76 Εργαλειοθήκη... Σ. 88 Αφαίρεση και τοποθέτηση Περιφερειακών Μερών του πλαισίου... Σ. 89 Μπαταρία...Σ. 89 Κλιπ...Σ. 90 Μπροστινό κάτω κάλυμμα...σ. 91 Καπάκι συντήρησης...σ. 92 Κάλυμμα αριστερής πλευράς...σ. 93 Ποδιά...Σ. 94 Λάδι κινητήρα...σ. 95 Ψυκτικό υγρό... Σ. 101 Φρένα...Σ. 103 Πλαϊνό σταντ...σ. 106 Αλυσίδα μετάδοσης κίνησης...σ. 107 Γκάζι...Σ. 111 Εξαεριστήρας στροφαλοθαλάμου... Σ. 112 Άλλες ρυθμίσεις... Σ. 113 Προσαρμογή της δέσμης του προβολέα...σ. 113 Ρύθμιση της μανέτας φρένου...σ. 114 Ρύθμιση της μπροστινής ανάρτησης...σ. 115 Ρύθμιση της πίσω ανάρτησης...σ. 117

73 u Ρύθμιση του ύψους του ανεμοθώρακα... Σ. 118 Άλλες αντικαταστάσεις... Σ. 119 Αντικατάσταση της μπαταρίας του Honda SMART Key... Σ. 119 Συντήρηση 69

74 Η σημασία της συντήρησης Συντήρηση Η σημασία της συντήρησης Η καλή συντήρηση της μοτοσυκλέτας σας είναι απολύτως απαραίτητη για την ασφάλειά σας και για την προστασία της επένδυσής σας, την επίτευξη μέγιστης απόδοσης, την αποφυγή βλαβών και τον περιορισμό της μόλυνσης του αέρα. Η συντήρηση αποτελεί ευθύνη του κατόχου. Να ελέγχετε τη μοτοσυκλέτα σας πριν από κάθε οδήγηση και να εκτελείτε τους περιοδικούς ελέγχους που καθορίζονται στο Πρόγραμμα συντήρησης. 2 Σ. 71 Ασφάλεια συντήρησης Να διαβάζετε πάντα τις οδηγίες συντήρησης προτού ξεκινήσετε την κάθε εργασία και να βεβαιώνεστε ότι έχετε τα απαιτούμενα εργαλεία, εξαρτήματα και τις απαιτούμενες γνώσεις. Δεν μπορούμε να σας προειδοποιήσουμε για κάθε επικείμενο κίνδυνο που μπορεί να προκύψει κατά τη συντήρηση της μοτοσυκλέτας σας. Μόνον εσείς μπορείτε να αποφασίσετε αν θα προβείτε ή όχι σε μια δεδομένη ενέργεια. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μη σωστή συντήρηση της μοτοσυκλέτας ή η αδυναμία σας να διορθώσετε τυχόν προβλήματα πριν να την οδηγήσετε μπορεί να αποτελέσει αιτία πρόκλησης ατυχήματος, στο οποίο μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Να ακολουθείτε πάντοτε τις συστάσεις και τα προγράμματα ελέγχου και συντήρησης που βρίσκονται σε αυτό το εγχειρίδιο κατόχου. Να ακολουθείτε τις παρακάτω οδηγίες όταν εκτελείτε συντήρηση. Σβήστε τον κινητήρα και γυρίστε τον κεντρικό διακόπτη στη θέση (Off). Σταθμεύστε τη μοτοσυκλέτα σας σε σταθερή, επίπεδη επιφάνεια χρησιμοποιώντας το πλαϊνό σταντ, το κεντρικό σταντ ή ένα σταντ συντήρησης. Αφήστε τον κινητήρα, το σιγαστήρα, τα φρένα και τα άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να κρυώσουν πριν από τη συντήρηση, καθώς μπορεί να πάθετε έγκαυμα. Λειτουργήστε τον κινητήρα μόνον κατόπιν οδηγίας και σε χώρο με καλό εξαερισμό. 70

75 Πρόγραμμα συντήρησης Το πρόγραμμα συντήρησης καθορίζει τις απαιτήσεις συντήρησης για τον ασφαλή, αξιόπιστο και σωστό έλεγχο εκπομπών. Οι εργασίες συντήρησης θα πρέπει να πραγματοποιούνται σύμφωνα με τα πρότυπα και τις προδιαγραφές της Honda, από κατάλληλα εκπαιδευμένους τεχνικούς που διαθέτουν τον κατάλληλο εξοπλισμό. Το εξουσιοδοτημένο συνεργείο πληροί όλες αυτές τις προϋποθέσεις. Να διατηρείτε ακριβές μητρώο συντήρησης, προκειμένου να διασφαλίσετε τη σωστή συντήρηση της μοτοσυκλέτας σας. Βεβαιωθείτε ότι όσοι εκτελούν εργασίες συντήρησης θα συμπληρώνουν αυτό το μητρώο. Όλες οι προγραμματισμένες εργασίες συντήρησης εντάσσονται στο φυσιολογικό κόστος λειτουργίας που αναλαμβάνει ο κάτοχος και θα χρεωθούν σε εσάς από το εξουσιοδοτημένο συνεργείο της Honda. Να φυλάτε τις αποδείξεις. Εάν πωλήσετε τη μοτοσυκλέτα, οι αποδείξεις αυτές θα πρέπει να μεταβιβαστούν μαζί με τη μοτοσυκλέτα στον νέο κάτοχο. Η Honda συνιστά μετά από κάθε περιοδική συντήρηση, να γίνεται δοκιμή της μοτοσυκλέτας στο δρόμο από το εξουσιοδοτημένο συνεργείο της Honda. Συντήρηση 71

76 Πρόγραμμα συντήρησης Συντήρηση Στοιχεία Έλεγχος πριν την οδήγηση 2 Σ. 76 Συχνότητα * km mi 0, Τακτική Ετήσιος έλεγχος αντικατ άσταση Γραμμή καυσίμου Στάθμη καυσίμου Λειτουργία γκαζιού 111 Φίλτρο αέρα *2 Εξαεριστήρας στροφαλοθαλάμου *3 112 Μπουζί Διάκενο βαλβίδων Λάδι κινητήρα 97 Φίλτρο λαδιού κινητήρα 97 Φίλτρο λαδιού συμπλέκτη 99 Στροφές ρελαντί κινητήρα Ψυκτικό υγρό ψυγείου *4 3 Χρόνια Σύστημα ψύξης Σύστημα ελέγχου αναθυμιάσεων Ανατρέξ τε στη σελίδα 101 Επίπεδο συντήρησης Λεζάντα συντήρησης 72

77 Πρόγραμμα συντήρησης u : Μέσο. Σας συνιστούμε η συντήρηση να γίνεται από εξουσιοδοτημένο συνεργείο, εκτός εάν έχετε οι ίδιοι τα απαραίτητα εργαλεία και τη μηχανολογική κατάρτιση. Οι διαδικασίες περιγράφονται στο επίσημο εγχειρίδιο συνεργείου της Honda. : Τεχνικό. Για λόγους ασφαλείας, πηγαίνετε τη μοτοσυκλέτα σας για σέρβις σε εξουσιοδοτημένο συνεργείο. : Επιθεώρηση (καθαρισμός, ρύθμιση, λίπανση ή : αντικατάσταση, εάν απαιτείται) : Λίπανση : Αντικατάσταση Καθαρισμός Συντήρηση 73

78 Πρόγραμμα συντήρησης Συντήρηση Στοιχεία Έλεγχος πριν την οδήγηση 2 Σ. 76 Συχνότητα * km mi 0, Τακτική Ετήσιος έλεγχος αντικατ άσταση Αλυσίδα μετάδοσης κίνησης Κάθε km: 107 Γλίστρα αλυσίδας μετάδοσης κίνησης 110 Υγρό φρένων *4 2 έτη 103 Φθορά τακακιών φρένων 104 Σύστημα πέδησης 76 Λειτουργία χειρόφρενου 105 Ρύθμιση δέσμης προβολέα 113 Φώτα/κόρνα Διακόπτης διακοπής λειτουργίας του κινητήρα Πλαϊνό σταντ 106 Ανάρτηση Παξιμάδια, βίδες, ασφάλειες Τροχοί/Ελαστικά 83 Ρουλεμάν λαιμού τιμονιού Ανατρέξ τε στη σελίδα Σημειώσεις: 74

79 Πρόγραμμα συντήρησης u *1: Όταν οι ενδείξεις του χιλιομετρητή είναι μεγαλύτερες, επαναλάβετε με τη συχνότητα που ορίζεται εδώ. *2: Η συντήρηση πρέπει να γίνεται συχνότερα, όταν οδηγείτε σε περιοχές με ασυνήθιστη υγρασία ή σκόνη. *3: Εάν οδηγείτε υπό βροχή ή με υψηλές στροφές του κινητήρα, το σέρβις θα πρέπει να γίνεται συχνότερα. *4: Η αντικατάσταση απαιτεί μηχανολογικές γνώσεις. Συντήρηση 75

80 Τα βασικά για τη συντήρηση Συντήρηση Έλεγχος πριν την οδήγηση Για λόγους ασφαλείας, αποτελεί δική σας ευθύνη να πραγματοποιήσετε έλεγχο πριν την οδήγηση και να βεβαιωθείτε πως έχει επιλυθεί οποιοδήποτε πρόβλημα εντοπίσατε. Ο έλεγχος πριν την οδήγηση είναι υποχρεωτικός, όχι μόνο για λόγους ασφαλείας, αλλά για την αποφυγή βλαβών ή ακόμα και σκασμένου ελαστικού. Προτού οδηγήσετε τη μοτοσυκλέτα σας, ελέγξτε τα ακόλουθα στοιχεία: Στάθμη καυσίμου - Γεμίστε το ρεζερβουάρ εάν χρειάζεται. 2 Σ. 61 Σκριπ γκαζιού - Βεβαιωθείτε ότι ανοίγει και κλείνει ομαλά σε όποια θέση και αν βρίσκεται το τιμόνι. 2 Σ. 111 Στάθμη λαδιού του κινητήρα - Συμπληρώστε λάδι εάν χρειάζεται. Ελέγξτε για τυχόν διαρροές. 2 Σ. 95 Στάθμη ψυκτικού υγρού - Συμπληρώστε ψυκτικό υγρό εάν χρειάζεται. Ελέγξτε για τυχόν διαρροές. 2 Σ. 101 Αλυσίδα μετάδοσης κίνησης - Ελέγξτε την κατάσταση και τον τζόγο, ρυθμίστε και λιπάνετε εάν είναι απαραίτητο. 2 Σ. 107 Φρένα Έλεγχος λειτουργίας Εμπρός και Πίσω: ελέγξτε τη στάθμη υγρού φρένων και τη φθορά στα τακάκια. 2 Σ. 103, 2 Σ. 104 Φώτα και κόρνα - Βεβαιωθείτε ότι τα φώτα, οι ενδείξεις και η κόρνα λειτουργούν κανονικά. Διακόπτης διακοπής λειτουργίας του κινητήρα - Ελέγξτε για σωστή λειτουργία. 2 Σ. 38 Σύστημα αποκοπής της λειτουργίας του κινητήρα κατά την έκταση του πλαϊνού σταντ - Ελέγξτε για σωστή λειτουργία. 2 Σ. 106 Τροχοί και ελαστικά - Ελέγξτε την κατάσταση, την πίεση του αέρα και ρυθμίστε εάν χρειάζεται. 2 Σ

81 Τα βασικά για τη συντήρηση Αντικατάσταση εξαρτημάτων Να χρησιμοποιείτε πάντοτε γνήσια ανταλλακτικά της Honda ή αντίστοιχά τους, για τη διασφάλιση της αξιοπιστίας και της ασφάλειας. Όταν παραγγέλνετε βαμμένα εξαρτήματα, να καθορίζετε το όνομα του μοντέλου, το χρώμα και τον κωδικό που αναφέρεται στην ετικέτα χρώματος. Η ετικέτα κωδικού χρώματος είναι κολλημένη στο χώρο αποσκευών κάτω από τη σέλα. 2 Σ. 64 Ετικέτα κωδικού χρώματος 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η τοποθέτηση μη γνήσιων εξαρτημάτων της Honda μπορεί να καταστήσει τη μοτοσυκλέτα σας επικίνδυνη και να προκληθεί σοβαρό ή και θανατηφόρο ατύχημα. Να χρησιμοποιείτε πάντοτε γνήσια ανταλλακτικά της Honda ή αντίστοιχα ανταλλακτικά σχεδιασμένα και εγκεκριμένα για τη μοτοσυκλέτα σας. Συντήρηση 77

82 Συντήρηση 78 Τα βασικά για τη συντήρηση Μπαταρία Η μοτοσυκλέτα σας διαθέτει μπαταρία που δεν χρειάζεται συντήρηση. Δεν χρειάζεται να ελέγχετε τη στάθμη του ηλεκτρολύτη της μπαταρίας ή να προσθέτετε αποσταγμένο νερό. Καθαρίστε τους ακροδέκτες της μπαταρίας, εάν λερωθούν ή σκουριάσουν. Μην αφαιρέσετε τις τσιμούχες του πώματος της μπαταρίας. Δεν χρειάζεται να αφαιρεθεί το πώμα κατά τη φόρτιση. ΣΗΜΕΙΩΣΗ Η μπαταρία σας είναι τέτοιου τύπου που δεν χρειάζεται συντήρηση και μπορεί να καταστραφεί μόνιμα αν αφαιρεθεί η λωρίδα των πωμάτων της. Αυτό το σύμβολο στην μπαταρία σημαίνει ότι αυτό το προϊόν δεν θα πρέπει να μεταχειριστεί σαν οικιακό απόρριμμα. ΣΗΜΕΙΩΣΗ Η λανθασμένη απόρριψη μιας μπαταρίας μπορεί να προκαλέσει μόλυνση στο περιβάλλον και στην υγεία του ανθρώπου. Πάντα να συμμορφώνεστε με την τοπική νομοθεσία για την απόρριψη των μπαταριών. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η μπαταρία εκλύει εκρηκτικά αέρια υδρογόνου κατά την κανονική της λειτουργία. Μια σπίθα ή μια φλόγα μπορεί να προκαλέσει μια τόσο δυνατή έκρηξη στην μπαταρία, η οποία είναι ικανή να σας τραυματίσει σοβαρά ή και θανάσιμα. Να φοράτε προστατευτικά ρούχα και προστατευτικό κάλυμμα προσώπου ή να εμπιστεύεστε τη συντήρηση της μπαταρίας σας σε ειδικό μηχανικό. Καθαρισμός των ακροδεκτών της μπαταρίας 1. Αφαιρέστε την μπαταρία. 2 Σ Εάν οι ακροδέκτες αρχίσουν να σκουριάζουν και είναι επικαλυμμένοι με μια λευκή ουσία, πλύνετε με ζεστό νερό και σκουπίστε τους.

83 Τα βασικά για τη συντήρηση 3. Εάν οι ακροδέκτες έχουν διαβρωθεί σημαντικά, καθαρίστε και γυαλίστε τους με μια συρματόβουρτσα ή ένα γυαλόχαρτο. Να φοράτε γυαλιά ασφαλείας. 4. Μετά από τον καθαρισμό, επανατοποθετήστε την μπαταρία. Η μπαταρία διαθέτει περιορισμένη διάρκεια ζωής. Επικοινωνήστε με το εξουσιοδοτημένο συνεργείο σχετικά με το χρόνο αντικατάστασης της μπαταρίας. Να αντικαθιστάτε πάντοτε την μπαταρία με άλλη μπαταρία που να μην χρειάζεται συντήρηση, του ίδιου τύπου. Ασφάλειες Οι ασφάλειες προστατεύουν τα ηλεκτρικά κυκλώματα της μοτοσυκλέτας σας. Εάν κάποιο ηλεκτρικό εξάρτημα της μοτοσυκλέτας σας πάψει να λειτουργεί, ελέγξτε τις ασφάλειες και αντικαταστήστε τις καμένες. 2 Σ. 145 Έλεγχος και αντικατάσταση ασφαλειών Γυρίστε τον κεντρικό διακόπτη στη θέση (Off) για να αφαιρέσετε και να ελέγξετε τις ασφάλειες. Εάν κάποια ασφάλεια έχει καεί, αντικαταστήστε με μια ασφάλεια της ίδιας δυναμικότητας. Για τις τιμές δυναμικότητας των ασφαλειών, βλ. «Προδιαγραφές». 2 Σ. 164 Καμένη ασφάλεια Συντήρηση ΣΗΜΕΙΩΣΗ Η τοποθέτηση ηλεκτρικών εξαρτημάτων που δεν είναι της Honda μπορεί να προκαλέσει υπερφόρτωση στο ηλεκτρικό σύστημα, αποφορτίζοντας την μπαταρία και, ενδεχομένως, προκαλώντας ζημιά στο σύστημα. ΣΗΜΕΙΩΣΗ Η αντικατάσταση μιας ασφάλειας με μια άλλη υψηλότερης τιμής αυξάνει σημαντικά την πιθανότητα πρόκλησης βλάβης στο ηλεκτρικό σύστημα. 79

84 Τα βασικά για τη συντήρηση Συντήρηση Εάν κάποια ασφάλεια υποστεί επανειλημμένες βλάβες, μάλλον υπάρχει κάποια βλάβη στο ηλεκτρικό σύστημα. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. Λάδι κινητήρα Η κατανάλωση λαδιού του κινητήρα διαφέρει και η ποιότητα του λαδιού επιδεινώνεται ανάλογα με τις συνθήκες οδήγησης και το χρόνο που έχει παρέλθει. Ελέγχετε τακτικά τη στάθμη λαδιού του κινητήρα και προσθέστε το συνιστώμενο λάδι, εάν χρειάζεται. Το μολυσμένο λάδι ή το παλιό λάδι θα πρέπει να αλλάζεται, όσο το δυνατόν συντομότερα. Επιλογή του λαδιού κινητήρα Για το συνιστώμενο λάδι κινητήρα, βλ. «Προδιαγραφές». 2 Σ. 163 κινητήρες μοτοσυκλετών. Υπάρχουν δύο κατηγορίες: MA και MB. Για παράδειγμα, η ακόλουθη ετικέτα δείχνει την κατάταξη ΜΑ. Κωδικός λαδιού Ταξινόμηση λαδιού *2. Το πρότυπο SAE αξιολογεί τους τύπους λαδιού ανάλογα με το ιξώδες. *3. Η ταξινόμηση API καθορίζει την αξιολόγηση ποιότητας και την απόδοσης των λαδιών κινητήρα. Να χρησιμοποιείτε λάδια κατηγορίας SG ή υψηλότερης, με εξαίρεση τα λάδια που φέρουν την ένδειξη «Energy Conserving» ή «Resource Conserving» στο κυκλικό σύμβολο σέρβις API. Εάν χρησιμοποιείτε λάδι που δεν είναι της Honda, ελέγξτε την ετικέτα για να βεβαιωθείτε ότι το λάδι πληροί όλα τα παρακάτω πρότυπα: Πρότυπο JASO T 903 *1 : MA Πρότυπο SAE *2 : 10W-30 Κατηγορίας API, προδιαγραφών *3 : SG ή υψηλότερη *1. Το πρότυπο JASO T 903 είναι ένας δείκτης για την επιλογή λαδιών κινητήρων για τετράχρονους Δεν συνιστάται Συνιστώμενο 80

85 Τα βασικά για τη συντήρηση Υγρό φρένων Μην συμπληρώνετε και μην αντικαθιστάτε το υγρό των φρένων, παρά μόνον σε έκτακτη ανάγκη. Να χρησιμοποιείτε αποκλειστικά καινούργιο υγρό φρένων, από σφραγισμένο δοχείο. Εάν συμπληρώσετε υγρό, φροντίστε να ελεγχθεί το σύστημα των φρένων από εξουσιοδοτημένο συνεργείο, το συντομότερο δυνατό. ΣΗΜΕΙΩΣΗ Το υγρό φρένων μπορεί να προκαλέσει βλάβη στις πλαστικές και τις βαμμένες επιφάνειες. Να σκουπίζετε το χυμένο υγρό αμέσως και να πλένετε σχολαστικά. Συνιστώμενο υγρό φρένων: Υγρό φρένων Honda DOT 4 ή αντίστοιχο Εάν η αλυσίδα δεν κινείται ομαλά, κάνει περίεργους θορύβους, έχει χαλασμένα κυλινδράκια, χαλαρούς άξονες, χαμένα O-ring ή κολλήματα, επιθεωρήστε την αλυσίδα σε κάποιο εξουσιοδοτημένο συνεργείο της Honda. Επιθεωρήστε επίσης το γρανάζι του κινητήρα και το γρανάζι του πίσω τροχού. Εάν κάποιο από τα δύο είναι φθαρμένο ή έχει υποστεί ζημιά, αντικαταστήστε το γρανάζι σε κάποιο εξουσιοδοτημένο συνεργείο της Honda. Κανονική (ΚΑΛΟ) Φθαρμένη (ΑΝΤΙΚΑΤΑ- ΣΤΑΣΗ) Κατεστραμμέ (ΑΝΤΙΚΑΤΑ- ΣΤΑΣΗ) Συντήρηση Αλυσίδα μετάδοσης κίνησης Η αλυσίδα μετάδοσης κίνησης πρέπει να επιθεωρείται και να λιπαίνεται τακτικά. Επιθεωρήστε την αλυσίδα τακτικότερα εάν οδηγείτε συχνά σε κακούς δρόμους, εάν οδηγείτε με υψηλές ταχύτητες ή οδηγείτε με επαναλαμβανόμενες απότομες επιταχύνσεις. 2 Σ. 107 ΣΗΜΕΙΩΣΗ Η χρήση μιας καινούργιας αλυσίδας με φθαρμένα γρανάζια θα προκαλέσει ταχύτατη φθορά στην αλυσίδα. Καθαρισμός και λίπανση Μετά την επιθεώρηση του τζόγου, καθαρίστε την αλυσίδα και τα γρανάζια περιστρέφοντας τον πίσω τροχό. 81

86 Τα βασικά για τη συντήρηση Χρησιμοποιήστε ένα στεγνό πανί με καθαριστικό αλυσίδας, σχεδιασμένο ειδικά για αλυσίδες με O-ring, ή ουδέτερο απορρυπαντικό. Χρησιμοποιήστε μια μαλακή βούρτσα, στην περίπτωση που η αλυσίδα είναι βρώμικη. βενζόλιο, καθαριστικό με αποξεστικά, καθαριστικό αλυσίδας ή λιπαντικό που ΔΕΝ είναι σχεδιασμένο ειδικά για αλυσίδες με O-ring, καθώς αυτά μπορεί να προκαλέσουν ζημιά στις ελαστικές τσιμούχες O-ring. Συντήρηση Μετά τον καθαρισμό, σκουπίστε και λιπάνετε με το συνιστώμενο λιπαντικό. Συνιστώμενο λιπαντικό: Λιπαντικό αλυσίδας μετάδοσης κίνησης σχεδιασμένο ειδικά για αλυσίδες με O-ring Εάν δεν υπάρχει διαθέσιμο, χρησιμοποιήστε βαλβολίνη SAE 80 ή 90. Φροντίστε ώστε να μην ακουμπήσει λιπαντικό στα φρένα ή τα ελαστικά. Αποφύγετε την εφαρμογή υπερβολικής ποσότητας λιπαντικού αλυσίδας ώστε να μην ψεκαστεί κατά λάθος στα ρούχα σας και τη μοτοσυκλέτα. Συνιστώμενο ψυκτικό υγρό Το Pro Honda HP Coolant είναι ένα προ-αναμεμειγμένο διάλυμα αντιψυκτικού και αποσταγμένου νερού. 82 Μη χρησιμοποιήσετε μηχάνημα καθαρισμού με ατμό, μηχάνημα καθαρισμού με υψηλή πίεση, συρματόβουρτσα, πτητικά διαλυτικά όπως βενζίνη και Συγκέντρωση: 50% αντιψυκτικό και 50% αποσταγμένο νερό Εάν η συγκέντρωση του αντιψυκτικού είναι μικρότερη από 40% δεν θα παρέχεται ικανοποιητική αντιδιαβρωτική προστασία και προστασία από τις χαμηλές θερμοκρασίες.

87 Τα βασικά για τη συντήρηση Μια συγκέντρωση έως και 60% θα παρέχει καλύτερη προστασία στα ψυχρότερα κλίματα. ΣΗΜΕΙΩΣΗ Η χρήση ψυκτικού υγρού που δεν προορίζεται συγκεκριμένα για κινητήρες αλουμινίου ή η χρήση νερού βρύσης ή μεταλλικού νερού ενδέχεται να προκαλέσει διάβρωση. Εξαεριστήρας στροφαλοθαλάμου Εάν κινείστε υπό βροχή, με υψηλές στροφές του κινητήρα ή μετά από πλύσιμο ή ανατροπή της μοτοσυκλέτας, το σέρβις θα πρέπει να γίνεται συχνότερα. Απαιτείται σέρβις εάν η στάθμη των καταλοίπων είναι ορατή στο διαφανές τμήμα του σωλήνα αποστράγγισης. Ελαστικά (Έλεγχος/Αντικατάσταση) Έλεγχος της πίεσης του αέρα Να ελέγχετε οπτικά τα ελαστικά σας και να χρησιμοποιείτε ένα μανόμετρο για να μετράτε την πίεση του αέρα τουλάχιστον μία φορά κάθε μήνα, όποτε πιστεύετε ότι τα ελαστικά σας φαίνονται ξεφούσκωτα. Να ελέγχετε πάντοτε την πίεση του αέρα όταν τα ελαστικά είναι κρύα. Ακόμη και αν η κατεύθυνση του στελέχους βαλβίδας αλλάξει, μην το μετακινείτε στην αρχική του θέση. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. Δεξιά πλευρά Συντήρηση Σε περίπτωση υπερχείλισης του σωλήνα αποστράγγισης, το φίλτρο αέρα μπορεί να λερωθεί με λάδι κινητήρα προκαλώντας κακή απόδοση του κινητήρα. 2 Σ

88 Τα βασικά για τη συντήρηση u Συντήρηση Έλεγχος για ζημιές Να ελέγχετε τα ελαστικά για κοψίματα, σχισμές ή ρωγμές που εκθέτουν τα λινά ή τα πλέγματα ή καρφιά ή άλλα ξένα αντικείμενα που έχουν ενσωματωθεί στο πλάι του ελαστικού ή στο πέλμα. Επίσης, να ελέγχετε για τυχόν ασυνήθιστα χτυπήματα ή εξογκώματα στα πλευρικά τοιχώματα των ελαστικών. Έλεγχος για μη φυσιολογική φθορά Να ελέγχετε τα ελαστικά για ενδείξεις μη φυσιολογικής φθοράς στην επιφάνεια επαφής. 84

89 Τα βασικά για τη συντήρηση u Έλεγχος του βάθους του πέλματος Να ελέγχετε τις ενδείξεις φθοράς του πέλματος. Εάν γίνουν ορατές, αντικαταστήστε αμέσως τα ελαστικά. Για ασφαλή οδήγηση, θα πρέπει να αντικαθιστάτε τα ελαστικά, όταν επιτευχθεί το ελάχιστο βάθος πέλματος. ή TWI 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση ελαστικών που είναι υπερβολικά φθαρμένα ή όχι καλά φουσκωμένα μπορεί να προκαλέσει σύγκρουση κατά την οποία μπορεί να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Ακολουθήστε όλες τις οδηγίες αυτού του εγχειριδίου που αφορούν το φούσκωμα και τη συντήρηση των ελαστικών. Συντήρηση Επισήμανση θέσης ένδειξης φθοράς Γερμανία Η Γερμανική νομοθεσία απαγορεύει τη χρήση των ελαστικών με βάθος πέλματος μικρότερο από 1,6 mm. 85

90 Τα βασικά για τη συντήρηση u Συντήρηση Φροντίστε ώστε τα ελαστικά σας να αντικατασταθούν από εξουσιοδοτημένο συνεργείο. Για τα συνιστώμενα ελαστικά, τις πιέσεις και το ελάχιστο βάθος πέλματος, ανατρέξτε στις «Προδιαγραφές». 2 Σ. 163 Να ακολουθείτε αυτές τις οδηγίες όποτε αντικαθιστάτε τα ελαστικά. Να χρησιμοποιείτε τα συνιστώμενα ελαστικά ή αντίστοιχα των ίδιων διαστάσεων, κατασκευής, βαθμού ταχύτητας και εύρους φορτίου. Αφού τοποθετήσετε το ελαστικό, ζυγοσταθμίστε τον τροχό με γνήσια αντίβαρα της Honda ή αντίστοιχα. Μην τοποθετείτε σαμπρέλα μέσα σε ελαστικό άνευ σαμπρέλας σε αυτήν την μοτοσυκλέτα. Υπερβολική αύξηση της θερμοκρασίας μπορεί να προκαλέσει το σκάσιμο της σαμπρέλας. Χρησιμοποιείτε μόνο ελαστικά χωρίς σαμπρέλα γι' αυτή τη μοτοσυκλέτα. Οι ζάντες είναι σχεδιασμένες για ελαστικά χωρίς σαμπρέλα και τη στιγμή απότομης επιτάχυνσης ή φρεναρίσματος ένα ελαστικό με σαμπρέλα μπορεί να γλιστρήσει πάνω στη ζάντα και να προκαλέσει γρήγορη διαρροή αέρα από το ελαστικό. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η τοποθέτηση ακατάλληλων ελαστικών στη μοτοσυκλέτα σας μπορεί να επηρεάσει αρνητικά το χειρισμό και την ευστάθεια και να προκληθεί σοβαρό ή και θανατηφόρο ατύχημα. Να χρησιμοποιείτε πάντα το συνιστώμενο από αυτό το εγχειρίδιο μέγεθος και τύπο ελαστικών. 86

91 Τα βασικά για τη συντήρηση Φίλτρο αέρα Αυτή η μοτοσυκλέτα είναι εξοπλισμένη με ένα φίλτρο αέρα εμποτισμένο σε λάδι. Ο καθαρισμός με πεπιεσμένο αέρα ή άλλου είδους καθαρισμός μπορεί να μειώσει την απόδοση του εμποτισμένου στοιχείου και να οδηγήσει στην εισροή σκόνης. Μην εκτελείτε τη συντήρηση. Η συντήρηση θα πρέπει να γίνεται από εξουσιοδοτημένο συνεργείο της Honda. Συντήρηση 87

92 Εργαλειοθήκη Η εργαλειοθήκη είναι κάτω από τη σέλα. 2 Σ. 64 Συντήρηση Τα εργαλεία που περιέχονται στην εργαλειοθήκη επιτρέπουν την πραγματοποίηση έκτακτων επισκευών καθοδόν, μικρών ρυθμίσεων και αντικατάστασης τμημάτων της μοτοσυκλέτας. Κλειδί 10 x 14 mm με ανοικτό άκρο Κλειδί 12 x 14 mm με ανοικτό άκρο Γερμανικό κλειδί 19 mm Εξαγωνικό κλειδί 5 mm Λαβή κατσαβιδιού Κατσαβίδι Τυπικό/Phillips Ρυθμιστικό BFR Γαντζόκλειδο Ράβδος προέκτασης Εξολκέας ασφαλειών Σύνδεσμος λειτουργίας ΕΜ Ντίζα στήριξης κράνους 88

93 Αφαίρεση και τοποθέτηση Περιφερειακών Μερών του πλαισίου Μπαταρία Αρνητικός ακροδέκτης Θετικός ακροδέκτης Ιμάντας μπαταρίας Ελαστικός ιμάντας Μπαταρία Αφαίρεση Βεβαιωθείτε ότι ο κεντρικός διακόπτης βρίσκεται στη θέση (Off). 1. Αφαιρέστε το καπάκι συντήρησης. 2 Σ Απαγκιστρώστε τον ελαστικό ιμάντα. 3. Αποσυνδέστε τον αρνητικό - ακροδέκτη από την μπαταρία. 4. Αποσυνδέστε τον θετικό + ακροδέκτη από την μπαταρία. 5. Τραβήξτε έξω την μπαταρία προσέχοντας να μην σας πέσουν τα παξιμάδια των ακροδεκτών. u Αφαιρέστε την μπαταρία τραβώντας τον ιμάντα της μπαταρίας με το ένα χέρι, ενώ στηρίζετε την μπαταρία με το άλλο. Εγκατάσταση Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Να συνδέετε πάντοτε τον θετικό + ακροδέκτη πρώτο. Φροντίστε οι βίδες και τα παξιμάδια να είναι σφιχτά. Βεβαιωθείτε ότι η ένδειξη του ρολογιού είναι σωστή αφού συνδέσετε ξανά την μπαταρία. 2 Σ. 32 Για τη σωστή χρήση της μπαταρίας, ανατρέξτε στην ενότητα «Τα βασικά για τη συντήρηση». 2 Σ. 78 «Η μπαταρία εξαντλείται.» 2 Σ. 144 Συντήρηση 89

94 Αφαίρεση και τοποθέτηση Περιφερειακών Μερών του πλαισίου u Κλιπ Κλιπ Συντήρηση Αφαίρεση 1. Πιέστε προς τα κάτω τον κεντρικό πείρο, για να ελευθερώσετε την ασφάλεια. 2. Τραβήξτε το κλιπ έξω από την οπή. Κεντρικός πείρος Εγκατάσταση 1. Πιέστε τη βάση του κεντρικού πείρου. 2. Εισαγάγετε το κλιπ στην οπή. 3. Πιέστε προς τα κάτω τον κεντρικό πείρο, για να ασφαλίσετε το κλιπ. 90

95 Αφαίρεση και τοποθέτηση Περιφερειακών Μερών του πλαισίου u Μπροστινό κάτω κάλυμμα Μπροστινό κάτω κάλυμμα Κλιπ Κλιπ Βίδα Αφαίρεση 1. Αφαιρέστε την ποδιά. 2 Σ Αφαιρέστε τις βίδες και τα κλιπ. 2 Σ Αφαιρέστε το μπροστινό κάτω κάλυμμα. Τοποθέτηση Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Συντήρηση Κλιπ Βίδα Μπροστινό κάτω κάλυμμα Κλιπ 91

96 Αφαίρεση και τοποθέτηση Περιφερειακών Μερών του πλαισίου u Καπάκι συντήρησης Συντήρηση Καπάκι συντήρησης Κλιπ Αφαίρεση 1. Ανοίξτε τη σέλα. 2 Σ Αφαιρέστε την εργαλειοθήκη και το πατάκι του χώρου αποσκευών. 3. Αφαιρέστε τα κλιπ (2 Σ. 90) και το καπάκι συντήρησης. Τοποθέτηση Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Κλιπ Καπάκι συντήρησης 92

97 Αφαίρεση και τοποθέτηση Περιφερειακών Μερών του πλαισίου u Κάλυμμα αριστερής πλευράς Αφαίρεση 1. Ανοίξτε τη σέλα. 2 Σ Αφαιρέστε τη βίδα και τα κλιπ. 2 Σ. 90 Βίδα Κλιπ 3. Αφαιρέστε τις περόνες από τις ροδέλες και κατόπιν αφαιρέστε το αριστερό κάλυμμα. Κάλυμμα αριστερής πλευράς Τοποθέτηση Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Συντήρηση Περόνες Ροδέλες Κάλυμμα αριστερής πλευράς 93

98 Αφαίρεση και τοποθέτηση Περιφερειακών Μερών του πλαισίου u Ποδιά Ποδιά Αφαίρεση 1. Αφαιρέστε τις βίδες. 2. Αφαιρέστε την ποδιά. Συντήρηση Ποδιά Βίδες Τοποθέτηση Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Βίδες 94

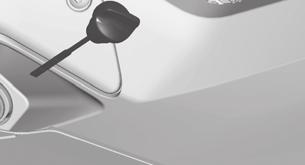

99 Λάδι κινητήρα Έλεγχος του λαδιού κινητήρα 1. Εάν ο κινητήρας είναι κρύος, αφήστε τον να λειτουργήσει στο ρελαντί για 3 με 5 λεπτά. 2. Γυρίστε τον κεντρικό διακόπτη στη θέση (Off) και περιμένετε 2 με 3 λεπτά. 3. Σταθμεύστε τη μοτοσυκλέτα σας σε μια σταθερή, επίπεδη επιφάνεια, χρησιμοποιώντας το κεντρικό της σταντ. 4. Αφαιρέστε την τάπα πλήρωσης/δείκτη λαδιού και σκουπίστε την. 5. Εισάγετε την τάπα πλήρωσης/δείκτη λαδιού μέχρις ότου εδράσει, αλλά μην τη βιδώσετε. 6. Βεβαιωθείτε ότι η στάθμη του λαδιού βρίσκεται μεταξύ των ενδείξεων ανώτερης και κατώτερης στάθμης στην τάπα πλήρωσης/ δείκτη λαδιού. 7. Τοποθετήστε με ασφάλεια την τάπα πλήρωσης/ δείκτη λαδιού. Ανώτερη στάθμη Κατώτερη στάθμη Τάπα πλήρωσης/δείκτης λαδιού Συντήρηση 95

100 Λάδι κινητήρα u Προσθήκη λαδιού κινητήρα Συντήρηση Προσθήκη λαδιού κινητήρα Εάν η στάθμη του λαδιού βρίσκεται χαμηλότερα ή κοντά στην ένδειξη της κατώτερης στάθμης, προσθέστε λάδι κινητήρα. 2 Σ. 80, 2 Σ Αφαιρέστε την τάπα πλήρωσης / δείκτη στάθμης λαδιού. Προσθέστε το συνιστώμενο λάδι, ωσότου να φθάσει στην ανώτερη ένδειξη στάθμης. u Τοποθετήστε τη μοτοσυκλέτα σας στο κεντρικό της σταντ, σε μια σταθερή, επίπεδη επιφάνεια, όταν ελέγχετε τη στάθμη του λαδιού. u Μη γεμίζετε υπερβολικά, υπερβαίνοντας την ανώτερη ένδειξη στάθμης. u Φροντίστε να μην περάσουν ξένα αντικείμενα από το στόμιο πλήρωσης λαδιού. u Σκουπίστε αμέσως κάθε υγρό που θα χυθεί. 2. Επανατοποθετήστε με ασφάλεια την τάπα πλήρωσης/δείκτη λαδιού. ΣΗΜΕΙΩΣΗ Η υπερπλήρωση λαδιού ή η λειτουργία με ανεπαρκές λάδι μπορεί να προκαλέσει βλάβη στον κινητήρα σας. Μην αναμιγνύετε διαφορετικές μάρκες και τύπους λαδιού. Ενδέχεται να επηρεάσουν τη λίπανση και τη λειτουργία του συμπλέκτη. Για οδηγίες σχετικά με το συνιστώμενο λάδι και για την επιλογή λαδιού, βλ. «Τα βασικά για τη συντήρηση». 2 Σ

101 Αλλαγή λαδιού και φίλτρου λαδιού κινητήρα Λάδι κινητήρα u Αλλαγή λαδιού και φίλτρου λαδιού κινητήρα Η αλλαγή του λαδιού και του φίλτρου απαιτεί ειδικά εργαλεία. Σας συνιστούμε να πηγαίνετε τη μοτοσυκλέτα σας για σέρβις σε εξουσιοδοτημένο συνεργείο της Honda. Χρησιμοποιήστε ένα γνήσιο φίλτρο λαδιού της Honda ή αντίστοιχο, ειδικό για το δικό σας μοντέλο. ΣΗΜΕΙΩΣΗ Η χρήση λανθασμένου φίλτρου λαδιού μπορεί να προκαλέσει σοβαρή βλάβη στον κινητήρα. 1. Αφαιρέστε την ποδιά. 2 Σ Εάν ο κινητήρας είναι κρύος, αφήστε τον να λειτουργήσει στο ρελαντί για 3 με 5 λεπτά. 3. Γυρίστε τον κεντρικό διακόπτη στη θέση (Off) και περιμένετε 2 με 3 λεπτά. 4. Σταθμεύστε τη μοτοσυκλέτα σας σε μια σταθερή, επίπεδη επιφάνεια, χρησιμοποιώντας το κεντρικό της σταντ. 5. Τοποθετήστε ένα δοχείο αποστράγγισης κάτω από τη βίδα αποστράγγισης. Ροδέλα στεγανοποίησης Βίδα αποστράγγισης 6. Αφαιρέστε την τάπα πλήρωσης/δείκτη λαδιού, τη βίδα αποστράγγισης και τη ροδέλα στεγανοποίησης για την αποστράγγιση του λαδιού. 97 Συντήρηση

102 Λάδι κινητήρα u Αλλαγή λαδιού και φίλτρου λαδιού κινητήρα Ροπή: 26 N m (2,7 kgf m) Συντήρηση 98 Ελαστική τσιμούχα Φίλτρο λαδιού 7. Αφαιρέστε το φίλτρο λαδιού με ένα κλειδί φίλτρου κι αφήστε να αποστραγγιστεί το υπόλοιπο λάδι. Βεβαιωθείτε ότι η προηγούμενη τσιμούχα δεν έχει κολλήσει στον κινητήρα. u Απορρίψτε το λάδι και το φίλτρο λαδιού σε εγκεκριμένο κέντρο ανακύκλωσης. 8. Απλώστε ένα λεπτό στρώμα λαδιού κινητήρα στην ελαστική τσιμούχα του καινούριου φίλτρου λαδιού. 9. Τοποθετήστε ένα νέο φίλτρο λαδιού και σφίξτε. 10. Τοποθετήστε μια καινούρια ροδέλα στεγανοποίησης στη βίδα αποστράγγισης. Σφίξτε τη βίδα αποστράγγισης. Ροπή: 30 N m (3,1 kgf m) 11. Γεμίστε το στροφαλοθάλαμο με το συνιστώμενο λάδι (2 Σ. 80, 2 Σ. 163) και τοποθετήστε την τάπα πλήρωσης/δείκτη στάθμης λαδιού. Απαιτούμενο λάδι Κατά την αλλαγή λαδιού και φίλτρου λαδιού κινητήρα: 3,4 L (3,6 US qt, 3,0 Imp qt) Κατά την αλλαγή μόνο λαδιού: 3,2 L (3,4 US qt, 2,8 Imp qt) 12. Ελέγξτε τη στάθμη λαδιού. 2 Σ Βεβαιωθείτε ότι δεν υπάρχουν διαρροές λαδιού. 14. Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση.

103 Λάδι κινητήρα u Αλλαγή φίλτρου λαδιού συμπλέκτη Αλλαγή φίλτρου λαδιού συμπλέκτη Χρησιμοποιήστε ένα γνήσιο φίλτρο λαδιού συμπλέκτη της Honda ή αντίστοιχο, ειδικό για το δικό σας μοντέλο. ΣΗΜΕΙΩΣΗ Η χρήση λανθασμένου φίλτρου λαδιού συμπλέκτη μπορεί να προκαλέσει σοβαρή βλάβη στο σύστημα μετάδοσης. 1. Ακολουθήστε τα βήματα 1-7 της ενότητας «Αλλαγή λαδιού κινητήρα και φίλτρου». 2 Σ Αφαιρέστε το κάλυμμα του φίλτρου λαδιού του συμπλέκτη, το φίλτρο λαδιού του συμπλέκτη και το ελατήριο, αφαιρώντας τις βίδες του φίλτρου λαδιού του συμπλέκτη. u Απορρίψτε το λάδι και το φίλτρο λαδιού του συμπλέκτη σε εγκεκριμένο κέντρο ανακύκλωσης. 3. Τοποθετήστε το νέο φίλτρο λαδιού συμπλέκτη με την ένδειξη "OUT-SIDE" να βλέπει προς τα έξω. 4. Αντικαταστήστε το O-ring και απλώστε ένα λεπτό στρώμα λαδιού κινητήρα στο νέο O- ring, ακριβώς πριν την τοποθέτησή του. Ελατήριο Ένδειξη OUT- O-ring SIDE Βίδες Φίλτρο λαδιού συμπλέκτη Κάλυμμα φίλτρου λαδιού συμπλέκτη Συντήρηση 99

104 Λάδι κινητήρα u Αλλαγή φίλτρου λαδιού συμπλέκτη Συντήρηση 5. Τοποθετήστε το ελατήριο και το κάλυμμα του φίλτρου λαδιού συμπλέκτη. 6. Τοποθετήστε τις βίδες του φίλτρου λαδιού συμπλέκτη και σφίξτε τις. 7. Απλώστε ένα λεπτό στρώμα λαδιού κινητήρα στην ελαστική τσιμούχα ενός καινούριου φίλτρου λαδιού κινητήρα. 2 Σ Τοποθετήστε ένα καινούργιο φίλτρο λαδιού κινητήρα και σφίξτε. Ροπή: 26 N m (2,7 kgf m). 9. Τοποθετήστε μια καινούρια ροδέλα στεγανοποίησης στη βίδα αποστράγγισης. Σφίξτε τη βίδα αποστράγγισης. Ροπή: 30 N m (3,1 kgf m). 10. Γεμίστε το στροφαλοθάλαμο με το συνιστώμενο λάδι (2 Σ. 80, 2 Σ. 163) και τοποθετήστε την τάπα πλήρωσης/δείκτη λαδιού. Απαιτούμενο λάδι Κατά την αλλαγή λαδιού, φίλτρου λαδιού κινητήρα και φίλτρου λαδιού συμπλέκτη: 3,4 L (3,6 US qt, 3,0 Imp qt) 11. Ελέγξτε τη στάθμη λαδιού. 2 Σ Βεβαιωθείτε ότι δεν υπάρχουν διαρροές λαδιού. 13. Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. 100

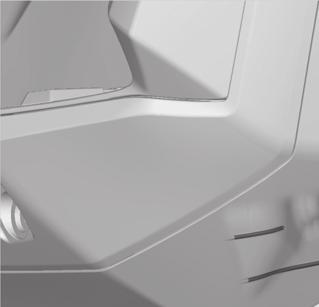

105 Ψυκτικό υγρό Έλεγχος του ψυκτικού υγρού Ελέγξτε τη στάθμη του ψυκτικού υγρού στο δοχείο ψυκτικού ενώ ο κινητήρας είναι κρύος. 1. Τοποθετήστε τη μοτοσυκλέτα σε σταθερή, επίπεδη επιφάνεια. 2. Συγκρατήστε τη μοτοσυκλέτα σας σε όρθια θέση. 3. Βεβαιωθείτε ότι η στάθμη του ψυκτικού υγρού βρίσκεται μεταξύ των ενδείξεων ανώτερης (UPPER) και κατώτερης (LOWER) στάθμης στο δοχείο ψυκτικού. Εάν η στάθμη του ψυκτικού πέσει σημαντικά ή εάν το ρεζερβουάρ είναι κενό, μάλλον έχετε σοβαρή διαρροή. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. Ανώτερη στάθμη (UPPER) Κατώτερη στάθμη (LOWER) Δοχείο ψυκτικού υγρού Προσθήκη ψυκτικού υγρού Εάν η στάθμη του ψυκτικού υγρού είναι κάτω από την ένδειξη της κατώτερης στάθμης (LOWER), συμπληρώστε με το συνιστώμενο ψυκτικό υγρό (2 Σ. 82) μέχρι η στάθμη να φτάσει στην ένδειξη της ανώτερης στάθμης (UPPER). Προσθέστε υγρό μόνο μόνον από την τάπα πλήρωσης του δοχείου ψυκτικού υγρού και μην αφαιρέσετε την τάπα του ψυγείου. Συντήρηση 101

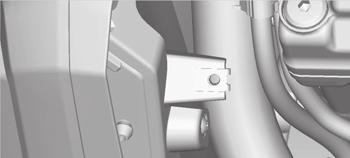

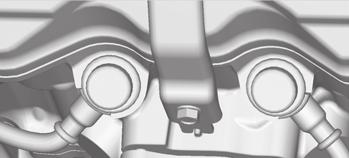

106 Ψυκτικό υγρό u Αλλαγή ψυκτικού υγρού Συντήρηση Αφαιρέστε το μπροστινό κάτω κάλυμμα. 2 Σ Αφαιρέστε την τάπα του δοχείου ψυκτικού και προσθέστε υγρό, ενώ παρακολουθείτε τη στάθμη του ψυκτικού υγρού. u Μην την γεμίζετε υπερβολικά, υπερβαίνοντας την ένδειξη ανώτερης στάθμης (UPPER). u Βεβαιωθείτε ότι δεν θα περάσουν ξένα αντικείμενα από το άνοιγμα του δοχείου του ψυκτικού υγρού. 3. Επανατοποθετήστε με ασφάλεια την τάπα του δοχείου ψυκτικού υγρού. 4. Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αφαίρεση της τάπας του ψυγείου ενώ ο κινητήρας είναι ακόμα ζεστός μπορεί να προκαλέσει τον ψεκασμό του ψυκτικού υγρού και πιθανόν να σας προκαλέσει σοβαρά εγκαύματα. Να αφήνετε πάντα τον κινητήρα και το ψυγείο να κρυώσουν πριν να αφαιρέσετε την τάπα του ψυγείου. Τάπα δοχείου ψυκτικού υγρού Αλλαγή ψυκτικού υγρού Αναθέστε στο εξουσιοδοτημένο συνεργείο της Honda την αλλαγή του ψυκτικού υγρού, εκτός εάν έχετε τα κατάλληλα εργαλεία και μηχανολογική κατάρτιση.

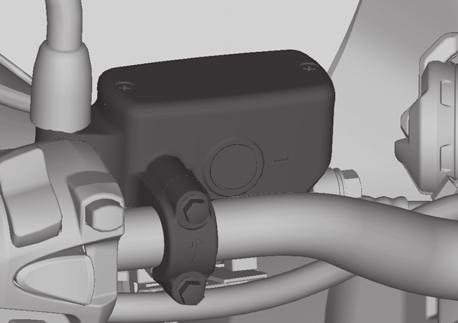

107 Φρένα Έλεγχος του υγρού των φρένων 1. Τοποθετήστε τη μοτοσυκλέτα σας σε όρθια θέση, σε μια σταθερή, επίπεδη επιφάνεια. 2. Βεβαιωθείτε ότι το δοχείο υγρού φρένων είναι οριζόντιο και ότι η στάθμη του υγρού υπερβαίνει την ένδειξη κατώτερης στάθμης (LOWER). Εάν η στάθμη του υγρού φρένων σε κάποιο από τα δοχεία είναι χαμηλότερη από την ένδειξη κατώτερης στάθμης (LOWER) ή εάν υπάρχει υπερβολικός τζόγος στις μανέτες των φρένων, επιθεωρήστε τα τακάκια των φρένων για φθορά. Εάν τα τακάκια δεν είναι φθαρμένα, μάλλον έχετε διαρροή. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. Συντήρηση Εμπρός Δοχείο υγρού μπροστινού φρένου Πίσω Δοχείο υγρού πίσω φρένου Ένδειξη κατώτερης στάθμης (LOWER) Ένδειξη κατώτερης στάθμης (LOWER) 103

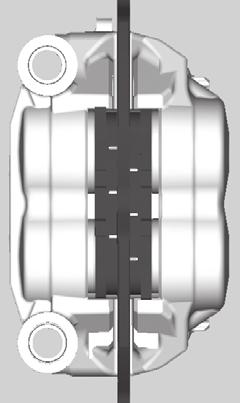

108 Φρένα u Επιθεώρηση των τακακιών φρένων Συντήρηση Επιθεώρηση των τακακιών φρένων Ελέγξτε την κατάσταση των δεικτών φθοράς των τακακιών των φρένων. Εμπρός Εάν κάποιο τακάκι φρένου είναι φθαρμένο έως το κάτω μέρος της εγκοπής, τα τακάκια θα πρέπει να αντικατασταθούν. Πίσω Εάν κάποιο τακάκι φρένου έχει φθαρεί μέχρι το δείκτη φθοράς, τα τακάκια θα πρέπει να αντικατασταθούν. Εμπρός Τακάκια των φρένων 1. Εμπρός Να επιθεωρείτε τα τακάκια των φρένων από το μπροστινό μέρος της δαγκάνας. u Να επιθεωρείτε πάντοτε και την αριστερή και τη δεξιά δαγκάνα φρένου. 2. Πίσω Να επιθεωρείτε τα τακάκια των φρένων από το πίσω δεξιό μέρος της μοτοσυκλέτας. Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθούν τα τακάκια από εξουσιοδοτημένο συνεργείο. Να αντικαθιστάτε πάντοτε όλα τα τακάκια φρένων, αριστερά και δεξιά, ταυτόχρονα. Πίσω Τακάκια των φρένων 104 Δείκτες φθοράς Δίσκος Δείκτες φθοράς Δείκτης φθοράς Δίσκος Δείκτης φθοράς

109 Φρένα u Έλεγχος του χειρόφρενου Έλεγχος του χειρόφρενου Τοποθετήστε τη μοτοσυκλέτα σε σταθερή, επίπεδη επιφάνεια. Σβήστε τον κινητήρα και σπρώξτε τη μοτοσυκλέτα σας ενώ χρησιμοποιείτε το χειρόφρενο, για να ελέγξετε την αποτελεσματικότητά του. Εάν η αποτελεσματικότητα του χειρόφρενου έχει μειωθεί, πηγαίνετε τη μοτοσυκλέτα σε εξουσιοδοτημένο συνεργείο της Honda για ρύθμιση του χειρόφρενου. Συντήρηση Μοχλός χειρόφρενου 105

110 Πλαϊνό σταντ Συντήρηση Έλεγχος του πλαϊνού σταντ 3. Καθίστε στη μοτοσυκλέτα και σηκώστε το πλαϊνό σταντ. 4. Εκκινήστε τον κινητήρα και πιέστε την πλευρά D-S του διακόπτη N-D για να αλλάξετε τη μετάδοση κίνησης σε λειτουργία D. 5. Κατεβάστε εντελώς το πλαϊνό σταντ. Ο κινητήρας θα πρέπει να σβήσει καθώς κατεβάζετε το πλαϊνό σταντ. Εάν ο κινητήρας δεν σβήσει, ζητήστε την επιθεώρηση της μοτοσικλέτας σας από κάποιο συνεργείο. Ελατήριο πλαϊνού σταντ 1. Βεβαιωθείτε ότι το πλαϊνό σταντ λειτουργεί ομαλά. Εάν το πλαϊνό σταντ είναι δύσκαμπτο ή τρίζει, καθαρίστε την περιοχή περιστροφής και λιπάνετε την περιστρεφόμενη βίδα με καθαρό γράσο. 2. Ελέγξτε το ελατήριο για φθορά ή απώλεια τάσης. 106

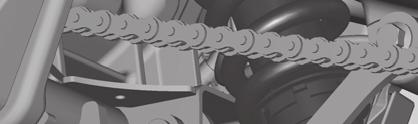

111 Αλυσίδα μετάδοσης κίνησης Επιθεώρηση του τζόγου της αλυσίδας μετάδοσης κίνησης Ελέγξτε το τζόγο της αλυσίδας μετάδοσης κίνησης σε αρκετά σημεία κατά μήκος της αλυσίδας. Εάν ο τζόγος δεν είναι σταθερός σε όλα τα σημεία, ορισμένοι κρίκοι μπορεί να έχουν κολλήσει ή να έχουν παραμορφωθεί. Φροντίστε ώστε η αλυσίδα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. 3. Ελέγξτε το τζόγο στο κάτω μέρος της αλυσίδας, στο μεσοδιάστημα της απόστασης μεταξύ των γραναζιών. Τζόγος αλυσίδας μετάδοσης κίνησης: mm (1,6-2,0 in) u Μην οδηγήσετε τη μοτοσυκλέτα σας εάν ο τζόγος υπερβαίνει τα 50 mm. Συντήρηση 1. Επιλέξτε τη νεκρά στο κιβώτιο ταχυτήτων. Σβήστε τον κινητήρα. 2. Σταθμεύστε τη μοτοσυκλέτα σας σε μια σταθερή, επίπεδη επιφάνεια, χρησιμοποιώντας το κεντρικό της σταντ. 4. Περιστρέψτε τον πίσω τροχό και ελέγξτε ότι η αλυσίδα κινείται ομαλά. 5. Επιθεωρήστε τα γρανάζια. 2 Σ

112 Αλυσίδα μετάδοσης κίνησης u Ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης Συντήρηση Καθαρίστε και λιπάνετε την αλυσίδα μετάδοσης κίνησης. 2 Σ. 81 Ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης Η ρύθμιση της αλυσίδας απαιτεί τη χρήση ειδικών εργαλείων. Ρυθμίστε το τζόγο της αλυσίδας μετάδοσης κίνησης σε εξουσιοδοτημένο συνεργείο της Honda. Κατά τη ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης, προσέξτε να μην προκαλέσετε ζημιά στον αισθητήρα ταχύτητας του τροχού και στο δακτύλιο παλμών. 1. Επιλέξτε τη νεκρά στο κιβώτιο ταχυτήτων. Σβήστε τον κινητήρα. 2. Σταθμεύστε τη μοτοσυκλέτα σας σε μια σταθερή, επίπεδη επιφάνεια, χρησιμοποιώντας το κεντρικό της σταντ. 3. Χαλαρώστε το παξιμάδι του πίσω άξονα. 4. Χαλαρώστε τα ασφαλιστικά παξιμάδια και στις δύο πλευρές των ρυθμιστικών βιδών. Πλάκα ρύθμισης Διαβαθμίσεις κλίμακας Ασφαλιστικό παξιμάδι Ρυθμιστική βίδα Πλάκα ρύθμισης Παξιμάδι πίσω άξονα τροχού Ασφαλιστικό παξιμάδι Ρυθμιστική βίδα Διαβαθμίσεις κλίμακας Πίσω άκρο της πλάκας ρύθμισης

113 Αλυσίδα μετάδοσης κίνησης u Ρύθμιση του τζόγου της αλυσίδας μετάδοσης κίνησης 5. Περιστρέψτε και τις δύο βίδες ρύθμισης κατά ίσο αριθμό στροφών, ώσπου να επιτευχθεί ο σωστός τζόγος στην αλυσίδα κίνησης. Στρέψτε τις βίδες ρύθμισης αριστερόστροφα για να σφίξετε την αλυσίδα. Στρέψτε τις βίδες ρύθμισης δεξιόστροφα και πιέστε τον πίσω τροχό προς τα εμπρός για να αυξήσετε τον τζόγο. Ρυθμίστε τον τζόγο στο μεσοδιάστημα της απόστασης μεταξύ του γραναζιού του κινητήρα και του γραναζιού του πίσω τροχού. Ελέγξτε τον τζόγο της αλυσίδας μετάδοσης κίνησης. 2 Σ Ελέγξτε την ευθυγράμμιση του πίσω άξονα διασφαλίζοντας ότι το πίσω άκρο της πλάκας ρύθμισης της αλυσίδας ευθυγραμμίζεται με τις διαβαθμίσεις κλίμακας και στις δύο πλευρές του ψαλιδιού. Και τα δύο σημάδια θα πρέπει να βρίσκονται σε αντιστοιχία. Σε περίπτωση λανθασμένης ευθυγράμμισης του άξονα, περιστρέψτε τη δεξιά ή την αριστερή ρυθμιστική βίδα, μέχρις ότου τα σημάδια να ευθυγραμμιστούν και ελέγξτε εκ νέου τον τζόγο. 7. Σφίξτε το παξιμάδι του πίσω άξονα. Ροπή: 98 N m (10,0 kgf m) 8. Συγκρατήστε τις ρυθμιστικές βίδες και σφίξτε τα ασφαλιστικά παξιμάδια. 9. Ελέγξτε ξανά τον τζόγο της αλυσίδας. Εάν δεν χρησιμοποιήσατε δυναμόκλειδο (ροπόκλειδο) για την τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη τοποθέτηση μπορεί να μεταφραστεί σε απώλεια της αποτελεσματικότητας των φρένων. Συντήρηση 109

114 Αλυσίδα μετάδοσης κίνησης u Έλεγχος της γλίστρας της αλυσίδας μετάδοσης κίνησης Συντήρηση Έλεγχος της φθοράς της αλυσίδας μετάδοσης κίνησης Ελέγξτε την ετικέτα φθοράς της αλυσίδας κατά τη ρύθμιση της αλυσίδας μετάδοσης κίνησης. Σε περίπτωση που η ένδειξη στην πλάκα ρύθμισης μπαίνει στην κόκκινη ζώνη της ετικέτας, μετά τη ρύθμιση του κατάλληλου τζόγου της αλυσίδας, η αλυσίδα είναι υπερβολικά φθαρμένη και πρέπει να αντικατασταθεί. Αλυσίδα μετάδοσης κίνησης: DID520V0 Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθούν η αλυσίδα μετάδοσης κίνησης από εξουσιοδοτημένο συνεργείο της Honda. Έλεγχος της γλίστρας της αλυσίδας μετάδοσης κίνησης Ελέγξτε την κατάσταση της γλίστρας της αλυσίδας μετάδοσης κίνησης. Η γλίστρα της αλυσίδας μετάδοσης κίνησης πρέπει να αντικατασταθεί αν έχει φθαρεί μέχρι τη γραμμή ορίου φθοράς. Εάν κριθεί απαραίτητο, φροντίστε να αντικατασταθεί η γλίστρα της αλυσίδας μετάδοσης κίνησης από εξουσιοδοτημένο συνεργείο της Honda. Κόκκινη ζώνη Γραμμή ορίου φθοράς 110 Ένδειξη Γλίστρα αλυσίδας μετάδοσης κίνησης

115 Γκάζι Έλεγχος του γκαζιού Με τον κινητήρα σβηστό, βεβαιωθείτε ότι το γκάζι περιστρέφεται ομαλά από την πλήρως κλειστή στην πλήρως ανοιχτή θέση σε όλες τις θέσεις του τιμονιού και ότι ο τζόγος του γκαζιού είναι σωστός. Εάν το γκάζι δεν μετακινείται ομαλά, δεν κλείνει αυτόματα ή εάν η ντίζα έχει υποστεί ζημιά, πηγαίνετε τη μοτοσυκλέτα σας στο εξουσιοδοτημένο συνεργείο της Honda για έλεγχο. Τζόγος στο γκριπ του γκαζιού: 2-6 mm (0,1-0,2 in) Συντήρηση Τζόγος Πατούρα 111

116 Εξαεριστήρας στροφαλοθαλάμου Καθαρισμός του εξαεριστήρα του στροφαλοθαλάμου Σωλήνας εξαεριστήρα στροφαλοθαλάμου Συντήρηση 1. Αφαιρέστε το μπροστινό κάτω κάλυμμα. 2 Σ Τοποθετήστε ένα κατάλληλο δοχείο κάτω από το σωλήνα εξαεριστήρα στροφαλοθαλάμου. 3. Αφαιρέστε την τάπα του σωλήνα του εξαεριστήρα του στροφαλοθαλάμου από το σωλήνα. 4. Αποστραγγίστε τα κατάλοιπα σε ένα κατάλληλο δοχείο. 5. Τοποθετήστε την τάπα του σωλήνα του εξαεριστήρα του στροφαλοθαλάμου. Τάπα σωλήνα εξαεριστήρα στροφαλοθαλάμου 112

117 Άλλες ρυθμίσεις Προσαρμογή της δέσμης του προβολέα Μπορείτε να προσαρμόσετε την κατακόρυφη στόχευση του προβολέα, για σωστή ευθυγράμμιση. Περιστρέψτε το πινιόν προς τα μέσα ή προς τα έξω όπως απαιτείται, χρησιμοποιώντας ένα κατσαβίδι Phillips που παρέχεται στην εργαλειοθήκη (2 Σ. 88). Να σέβεστε τους τοπικούς νόμους και κανονισμούς. Επάνω Κάτω Συντήρηση Πινιόν Κάτω Επάνω Πινιόν 113

118 Άλλες ρυθμίσεις u Ρύθμιση της μανέτας φρένου Ρύθμιση της μανέτας φρένου Μπορείτε να ρυθμίσετε την απόσταση μεταξύ του άκρου της μανέτας του φρένου και του γκριπ. Ρυθμιστής Ένδειξη Συντήρηση Μέθοδος ρύθμισης Περιστρέψτε το ρυθμιστικό, ωσότου όλοι οι αριθμοί να ευθυγραμμιστούν με την ένδειξη, ωθώντας τη μανέτα προς τα εμπρός, στην επιθυμητή θέση. Μετά τη ρύθμιση, ελέγξτε ότι η μανέτα λειτουργεί σωστά, πριν την οδήγηση. Γκριπ τιμονιού Μανέτα φρένου Μπροστά ΣΗΜΕΙΩΣΗ Μην περιστρέφετε το ρυθμιστικό πέρα από τα φυσικά του όρια. 114

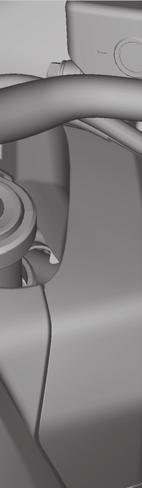

119 Άλλες ρυθμίσεις u Ρύθμιση της μπροστινής ανάρτησης Ρύθμιση της μπροστινής ανάρτησης Προφόρτιση ελατηρίου Μπορείτε να ρυθμίσετε την προφόρτιση του ελατηρίου με το ρυθμιστικό, ανάλογα με το φορτίο ή τον τύπο του οδοστρώματος. Περιστρέψτε το ρυθμιστή χρησιμοποιώντας το γερμανικό κλειδί που παρέχεται στην εργαλειοθήκη. 2 Σ. 88 Ο ρυθμιστής του ελατηρίου προφόρτισης διαθέτει 15 στροφές. Περιστρέψτε δεξιόστροφα για αύξηση της προφόρτισης του ελατηρίου (σκληρό) ή αριστερόστροφα για μείωση της προφόρτισης του ελατηρίου (μαλακό). Η κανονική θέση είναι 7 στροφές από την πλήρως μαλακή θέση. Ρυθμιστής Ρυθμιστής ΣΗΜΕΙΩΣΗ Μην περιστρέφετε το ρυθμιστικό πέρα από τα όριά του. Ρυθμίστε το αριστερό και το δεξιό πιρούνι στην ίδια προφόρτιση ελατηρίου. Συντήρηση 115

120 Άλλες ρυθμίσεις u Ρύθμιση της μπροστινής ανάρτησης Συντήρηση Απόσβεση επαναφοράς Μπορείτε να ρυθμίσετε την απόσβεση επαναφοράς με το ρυθμιστικό, ανάλογα με το φορτίο ή τον τύπο του οδοστρώματος. Ο ρυθμιστής απόσβεσης επαναφοράς έχει 3 στροφές ή περισσότερες. Περιστρέψτε το ρυθμιστή χρησιμοποιώντας το ρυθμιστή BFR που παρέχεται στην εργαλειοθήκη. 2 Σ. 88 Περιστρέψτε δεξιόστροφα για αύξηση της απόσβεσης επαναφοράς (σκληρό) ή αριστερόστροφα για μείωση της απόσβεσης επαναφοράς (μαλακό). Η τυπική θέση είναι 2 στροφές από τη μέγιστη ρύθμιση έτσι ώστε το σημάδι στον ρυθμιστή να ευθυγραμμίζεται με το σημάδι αναφοράς. Σημάδι αναφοράς Σημάδι Ρυθμιστικό BFR Ρυθμιστής ΣΗΜΕΙΩΣΗ Μην περιστρέφετε το ρυθμιστικό πέρα από τα όριά του. 116

121 Άλλες ρυθμίσεις u Ρύθμιση της πίσω ανάρτησης Ρύθμιση της πίσω ανάρτησης Προφόρτιση ελατηρίου Μπορείτε να ρυθμίσετε την προφόρτιση του ελατηρίου με το ρυθμιστικό, ανάλογα με το φορτίο ή τον τύπο του οδοστρώματος. Περιστρέψτε το ρυθμιστή χρησιμοποιώντας το γαντζόκλειδο και τη ράβδο προέκτασης που παρέχονται στην εργαλειοθήκη. 2 Σ. 88 Μετακινήστε από τη θέση 1 στη θέση 3 για μείωση της προφόρτισης του ελατηρίου (μαλακό) ή μετακινήστε από τη θέση 5 στη θέση 10 για αύξηση της προφόρτισης του ελατηρίου (σκληρό). Η κανονική θέση είναι η 4. ΣΗΜΕΙΩΣΗ Μην περιστρέφετε το ρυθμιστικό πέρα από τα όριά του. Εάν επιχειρήσετε να ρυθμίσετε απευθείας από το 1 στο 10 ή από το 10 στο 1, πιθανόν να προκληθεί ζημιά στο αμορτισέρ. ΣΗΜΕΙΩΣΗ Το πίσω αμορτισέρ περιέχει αέριο άζωτο υπό υψηλή πίεση. Μην επιχειρείτε να αποσυναρμολογήσετε, να επισκευάσετε ή να απορρίψετε λανθασμένα το αμορτισέρ. Απευθυνθείτε στο εξουσιοδοτημένο συνεργείο. Γαντζόκλειδο Ράβδος προέκτασης Ρυθμιστής Συντήρηση 117

122 Άλλες ρυθμίσεις u Ρύθμιση του ύψους του ανεμοθώρακα Συντήρηση Ρύθμιση του ύψους του ανεμοθώρακα Μπορείτε να ρυθμίσετε το ύψος του ανεμοθώρακα σε 1 από 5 θέσεις. Η ρύθμιση του ύψους του ανεμοθώρακα υποδεικνύει το ύψος του ανεμοθώρακα. Η κανονική θέση είναι η 1. u Μην ρυθμίζετε το ύψος του ανεμοθώρακα ενώ οδηγείτε. 3. Σπρώξτε το μοχλό ασφάλισης του ανεμοθώρακα. Αν ο ανεμοθώρακας δεν κινείται ομαλά, πηγαίνετε τη μοτοσυκλέτα σας στο εξουσιοδοτημένο συνεργείο της Honda για έλεγχο. Λαβή ρύθμισης ανεμοθώρακα Ένδειξη Τραβήξτε το μοχλό ασφάλισης του ανεμοθώρακα και μετακινήστε τη λαβή ρύθμισης του ανεμοθώρακα προς τα αριστερά, ενώ κρατάτε την επάνω πλευρά του ανεμοθώρακα. 2. Ευθυγραμμίστε την ένδειξη ύψους του ανεμοθώρακα με το ενδεικτικό σημάδι που βρίσκεται στην επιθυμητή θέση και σπρώξτε τη λαβή ρύθμισης του ανεμοθώρακα προς τα δεξιά για να ασφαλίσετε τον ανεμοθώρακα. u Βεβαιωθείτε ότι ο ανεμοθώρακας έχει ασφαλίσει καλά κουνώντας ελαφρά τον ανεμοθώρακα προς τα πάνω ή προς τα κάτω. Μοχλός ασφάλισης ανεμοθώρακα Ενδείξεις

123 Άλλες αντικαταστάσεις Αντικατάσταση της μπαταρίας του Honda SMART Key Εάν η ένδειξη του Honda SMART Key αναβοσβήσει 5 φορές όταν ο κεντρικός διακόπτης στρέφεται στη θέση (On) ή εάν η περιοχή λειτουργίας γίνεται ασταθής, αντικαταστήστε την μπαταρία το συντομότερο δυνατό. Για την εργασία αυτή, συνιστούμε να επικοινωνήσετε με το Εξουσιοδοτημένο Συνεργείο. Τύπος μπαταρίας: CR2032 u Μην αγγίζετε το κύκλωμα ή τον ακροδέκτη. Αυτό μπορεί να προκαλέσει προβλήματα. u Προσέξτε να μην γρατζουνίσετε το αδιάβροχο κάλυμμα ή να εισχωρήσει σκόνη. u Μην αποσυναρμολογείτε με βίαιες κινήσεις το σώμα του Honda SMART Key. Συντήρηση 1. Αφαιρέστε το πάνω κάλυμμα εισάγοντας στη σχισμή ένα κέρμα ή ένα κατσαβίδι με ίσια μύτη καλυμμένο με ένα προστατευτικό πανί. u Τυλίξτε το κέρμα ή το κατσαβίδι με ένα προστατευτικό πανί για να μην γρατζουνίσετε το Honda SMART Key. 119

124 Άλλες αντικαταστάσεις u Αντικατάσταση της μπαταρίας του Honda SMART Key Συντήρηση 2. Αντικαταστήστε την παλιά μπαταρία με μια νέα με τον αρνητικό - πόλο να βλέπει προς τα πάνω. 3. Ξαναενώστε τα δύο μισά του τηλεχειριστηρίου. u Βεβαιωθείτε ότι το πάνω και το κάτω κάλυμμα είναι στη σωστή θέση. Πάνω κάλυμμα Μπαταρία Προστατευτι κό κάλυμμα Κάτω κάλυμμα Σχισμή 120

125 Αντιμετώπιση προβλημάτων Ο κινητήρας δεν τίθεται σε λειτουργία... Σ. 122 Υπερθέρμανση (Η ένδειξη υψηλής θερμοκρασίας ψυκτικού είναι αναμμένη)... Σ. 123 Προειδοποιητικές λυχνίες αναμμένες ή αναβοσβήνουν... Σ. 124 Ένδειξη χαμηλής πίεσης λαδιού... Σ. 124 Ενδεικτική λυχνία δυσλειτουργίας PGM-FI (MIL) (Programmed Fuel Injection Προγραμματιζόμενος ψεκασμός καυσίμου)...σ. 124 Ένδειξη ABS (Σύστημα αντιμπλοκαρίσματος τροχών)... Σ. 125 Ένδειξη Honda SMART Key... Σ. 126 Εάν η ένδειξη "-" αναβοσβήνει στο παράθυρο θέσης σχέσης ταχύτητας κατά την οδήγηση... Σ. 127 Άλλες ενδείξεις προειδοποίησης... Σ. 128 Ένδειξη βλάβης οργάνου μέτρησης στάθμης καυσίμου...σ. 128 Όταν το σύστημα Honda SMART Key δεν λειτουργεί σωστά... Σ. 129 Ξεκλείδωμα της σέλας σε περίπτωση έκτακτης ανάγκης...σ. 131 Ξεκλείδωμα του κεντρικού διακόπτη σε περίπτωση έκτακτης ανάγκης... Σ. 132 Διάτρηση ελαστικού... Σ. 136 Προβλήματα στο ηλεκτρικό σύστημα... Σ. 144 Η μπαταρία εξαντλείται...σ. 144 Καμένος λαμπτήρας...σ. 144 Καμένη ασφάλεια...σ. 145

126 Ο κινητήρας δεν τίθεται σε λειτουργία Αντιμετώπιση προβλημάτων Η μίζα λειτουργεί αλλά ο κινητήρας δεν εκκινεί Ελέγξτε τα ακόλουθα στοιχεία: Ελέγξτε τη σωστή ακολουθία εκκίνησης του κινητήρα. 2 Σ. 52 Βεβαιωθείτε ότι υπάρχει βενζίνη στο ρεζερβουάρ. Ελέγξτε εάν είναι αναμμένη η ενδεικτική λυχνία δυσλειτουργίας PGM-FI (MIL). u Εάν η ενδεικτική λυχνία είναι αναμμένη, επικοινωνήστε με Εξουσιοδοτημένο Συνεργείο το συντομότερο δυνατό. Η μίζα δεν λειτουργεί Ελέγξτε τα ακόλουθα στοιχεία: Ελέγξτε τη σωστή ακολουθία εκκίνησης του κινητήρα. 2 Σ. 52 Βεβαιωθείτε πως ο διακόπτης διακοπής λειτουργίας του κινητήρα βρίσκεται στη θέση (Run). 2 Σ. 38 Ελέγξτε για καμένη ασφάλεια. 2 Σ. 145 Ελέγξτε για χαλαρή σύνδεση της μπαταρίας ή για διάβρωση του ακροδέκτη της μπαταρίας. 2 Σ. 78, 2 Σ. 89 Ελέγξτε την κατάσταση της μπαταρίας. 2 Σ. 144 Εάν το πρόβλημα παραμένει, φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από κάποιο εξουσιοδοτημένο συνεργείο της Honda. 122

127 Υπερθέρμανση (Η ένδειξη υψηλής θερμοκρασίας ψυκτικού είναι αναμμένη) Ο κινητήρας υπερθερμαίνεται όταν συμβαίνουν τα παρακάτω: Ανάβει η ένδειξη υψηλής θερμοκρασίας ψυκτικού υγρού. Η επιτάχυνση γίνεται νωθρή. Εάν συμβαίνει αυτό, σταθμεύστε με ασφάλεια στην άκρη του δρόμου και εκτελέστε την ακόλουθη διαδικασία. Η παρατεταμένη λειτουργία σε υψηλό ρελαντί ενδέχεται να προκαλέσει το άναμμα της ένδειξης υψηλής θερμοκρασίας ψυκτικού υγρού. ΣΗΜΕΙΩΣΗ Εάν εξακολουθήσετε να οδηγείτε με υπερθερμασμένο κινητήρα, μπορεί να προκληθεί σοβαρή βλάβη στον κινητήρα. 1. Σβήστε τον κινητήρα με τον κεντρικό διακόπτη, και κατόπιν γυρίστε τον κεντρικό διακόπτη στη θέση (On). 2. Βεβαιωθείτε ότι ο ανεμιστήρας του ψυγείου λειτουργεί, και κατόπιν γυρίστε τον κεντρικό διακόπτη στη θέση (Off). Εάν ο ανεμιστήρας δεν λειτουργεί: Θεωρήστε ότι υπάρχει βλάβη. Μην εκκινείτε τον κινητήρα. Μεταφέρετε τη μοτοσυκλέτα σας στο εξουσιοδοτημένο συνεργείο της Honda. Εάν ο ανεμιστήρας λειτουργεί: Αφήστε τον κινητήρα να κρυώσει με τον κεντρικό διακόπτη στη θέση (Off). 3. Αφού έχει ψυχθεί ο κινητήρας, επιθεωρήστε τους σωλήνες του ψυγείου και ελέγξτε για τυχόν διαρροή. 2 Σ. 101 Εάν υπάρχει διαρροή: Μην εκκινείτε τον κινητήρα. Μεταφέρετε τη μοτοσυκλέτα σας στο εξουσιοδοτημένο συνεργείο της Honda. 4. Ελέγξτε τη στάθμη του ψυκτικού υγρού στο δοχείο διαστολής. 2 Σ. 101 u Προσθέστε ψυκτικό υγρό, σύμφωνα με τις ανάγκες. 5. Εάν οι έλεγχοι 1-4 είναι φυσιολογικοί, μπορείτε να συνεχίσετε την οδήγηση, αλλά να παρακολουθείτε συνεχώς την ένδειξη υψηλής θερμοκρασίας ψυκτικού υγρού. Αντιμετώπιση προβλημάτων 123

128 Προειδοποιητικές λυχνίες αναμμένες ή αναβοσβήνουν Αντιμετώπιση προβλημάτων Ένδειξη χαμηλής πίεσης λαδιού Εάν η ένδειξη χαμηλής πίεσης λαδιού ανάψει, σταθμεύστε με ασφάλεια στην άκρη του δρόμου και σβήστε τον κινητήρα. ΣΗΜΕΙΩΣΗ Εάν εξακολουθήσετε να οδηγείτε με χαμηλή πίεση λαδιού μπορεί να προκαλέσετε σοβαρή βλάβη στον κινητήρα. 1. Ελέγξτε τη στάθμη λαδιού του κινητήρα και προσθέστε λάδι, σύμφωνα με τις ανάγκες. 2 Σ. 95, 2 Σ Εκκινήστε τον κινητήρα. u Συνεχίστε την οδήγηση μόνον εάν η ένδειξη χαμηλής πίεσης σβήσει. Η απότομη επιτάχυνση μπορεί να προκαλέσει το στιγμιαίο άναμμα της ένδειξης χαμηλής πίεσης λαδιού, ειδικά στην περίπτωση που η στάθμη του λαδιού είναι κοντά στη χαμηλότερη ένδειξη ή την έχει φθάσει. Στην περίπτωση που η ένδειξη χαμηλής πίεσης λαδιού παραμένει αναμμένη ενώ η στάθμη του λαδιού βρίσκεται στο σωστό επίπεδο, σβήστε τον κινητήρα και επικοινωνήστε με το εξουσιοδοτημένο συνεργείο της Honda. Εάν η στάθμη λαδιού του κινητήρα πέσει γρήγορα, η μοτοσυκλέτα σας ενδέχεται να έχει διαρροή ή κάποιο άλλο σημαντικό πρόβλημα. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. Ενδεικτική λυχνία δυσλειτουργίας PGM-FI (MIL) (Programmed Fuel Injection Προγραμματιζόμενος ψεκασμός καυσίμου) Εάν η ένδειξη ανάψει κατά την οδήγηση, ενδέχεται να υπάρχει κάποιο σοβαρό πρόβλημα με το σύστημα PGM-FI. Μειώστε ταχύτητα και φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από κάποιο εξουσιοδοτημένο συνεργείο της Honda, το συντομότερο δυνατό. 124

129 Προειδοποιητικές λυχνίες αναμμένες ή αναβοσβήνουν u Ένδειξη ABS (Σύστημα αντιμπλοκαρίσματος τροχών) Ένδειξη ABS (Σύστημα αντιμπλοκαρίσματος τροχών) Εάν η ένδειξη λειτουργεί με έναν από τους παρακάτω τρόπους, πιθανώς έχετε σοβαρό πρόβλημα με το σύστημα ABS. Μειώστε την ταχύτητά σας και φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από κάποιο εξουσιοδοτημένο συνεργείο της Honda, το συντομότερο δυνατό. Η ένδειξη ανάβει ή ξεκινά να αναβοσβήνει κατά την οδήγηση. Η ενδεικτική λυχνία δεν ανάβει όταν ο κεντρικός διακόπτης βρίσκεται στη θέση (On). Η ένδειξη δεν σβήνει με ταχύτητες χαμηλότερες των 10 km/h. Σε περίπτωση που η ένδειξη ABS παραμένει αναμμένη, τα φρένα σας θα συνεχίσουν να λειτουργούν όπως ένα συμβατικό σύστημα φρένων, αλλά χωρίς τη λειτουργία του αντιμπλοκαρίσματος. Η ένδειξη ABS μπορεί να αναβοσβήσει εάν περιστρέψετε τον πίσω τροχό ενώ η μοτοσυκλέτα σας είναι ανυψωμένη από το έδαφος. Σε αυτήν την περίπτωση, γυρίστε τον κεντρικό διακόπτη στη θέση (Off) και κατόπιν ξανά στη θέση (On). Η ένδειξη ABS θα σβήσει, αφού η ταχύτητά σας φθάσει τα 10 km/h. Αντιμετώπιση προβλημάτων 125

130 Προειδοποιητικές λυχνίες αναμμένες ή αναβοσβήνουν u Ένδειξη Honda SMART Key Αντιμετώπιση προβλημάτων Ένδειξη Honda SMART Key Όταν η ένδειξη του Honda SMART Key αναβοσβήσει 5 φορές Αντικατάσταση της μπαταρίας του Honda SMART Key 2 Σ. 119 Όταν η ένδειξη του Honda SMART Key αναβοσβήνει ενώ ο κεντρικός διακόπτης βρίσκεται στη θέση (On) Η ένδειξη του Honda SMART Key αναβοσβήνει όταν η επικοινωνία μεταξύ της μοτοσυκλέτας σας και του Honda SMART Key σταματήσει έπειτα από την τοποθέτηση του κεντρικού διακόπτη στη θέση (On). Οφείλεται πιθανώς στα εξής: Ισχυρά ραδιοκύματα ή θόρυβος επηρεάζουν το σύστημα Αν χάσετε το Honda SMART Key ενώ οδηγείτε Ωστόσο, αυτό δεν επηρεάζει τη λειτουργία της μοτοσυκλέτας, έως ότου ο κεντρικός διακόπτης να τοποθετηθεί στη θέση (Lock). Εάν γυρίσετε τον κεντρικό διακόπτη στη θέση SEAT FUEL, (Off) ή (Lock) ενώ η ένδειξη του Honda SMART Key αναβοσβήνει, ο δακτύλιος του κεντρικού διακόπτη, τα φλας και η ένδειξη του Honda SMART Key θα ανάψουν για περίπου 20 δευτερόλεπτα, έπειτα θα σβήσουν αυτόματα και μετά ο κεντρικός διακόπτης θα κλειδώσει. Επίσης, για να σταματήσετε το αναβόσβημα, πιέστε και κρατήστε πατημένο τον κεντρικό διακόπτη για περισσότερα από 2 δευτερόλεπτα. Αφού σταματήσει το αναβόσβημα, ο κεντρικός διακόπτης κλειδώνει. Αν δεν έχετε μαζί σας το Honda SMART Key, μπορείτε να ξεκλειδώσετε τον κεντρικό διακόπτη χρησιμοποιώντας το κλειδί έκτακτης ανάγκης και την ετικέτα αναγνώρισης. 2 Σ

131 Εάν η ένδειξη "-" αναβοσβήνει στο παράθυρο θέσης σχέσης ταχύτητας κατά την οδήγηση Εάν η ένδειξη " " ανάψει κατά την οδήγηση, ενδέχεται να υπάρχει κάποιο σοβαρό πρόβλημα με το σύστημα μετάδοσης κίνησης διπλού συμπλέκτη. Σταθμεύστε τη μοτοσυκλέτα σας σε ασφαλή χώρο και φροντίστε να ελεγχθεί αμέσως από κάποιο εξουσιοδοτημένο συνεργείο της Honda. Ενδεχομένως να μπορείτε να οδηγήσετε τη μοτοσυκλέτα ακολουθώντας τα παρακάτω βήματα. 1. Γυρίστε τον κεντρικό διακόπτη στη θέση (Off). 2. Γυρίστε το διακόπτη στη θέση (On) και εκκινήστε τον κινητήρα. Εάν δεν μπορείτε να εκκινήσετε Γυρίστε τον κεντρικό διακόπτη στη θέση (Off) και κινήστε τη μοτοσυκλέτα ελαφρά εμπρός και πίσω (για να απεμπλακούν οι ταχύτητες). Γυρίστε το διακόπτη ξανά στη θέση (On) και εκκινήστε τον κινητήρα. Εάν εξακολουθείτε να μην μπορείτε να εκκινήσετε τον κινητήρα: Εκκινήστε τον κινητήρα πατώντας τη μανέτα του μπροστινού ή του πίσω φρένου. Αν μπορείτε να περάσετε από τη λειτουργία N στη D: Όταν εμφανίζεται κάποια σχέση στην ένδειξη σχέσης κιβωτίου ταχυτήτων, μπορείτε να οδηγήσετε με αυτήν τη σχέση ταχύτητας. Πηγαίνετε τη μοτοσυκλέτα σας σε κάποιο εξουσιοδοτημένο συνεργείο της Honda, οδηγώντας Εάν δεν μπορείτε με ασφαλή να αλλάξετε ταχύτητα. σχέση ταχύτητας από τη λειτουργία N στη D και η ένδειξη «-» Η βλάβη αποτρέπει την οδήγηση. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί άμεσα από κάποιο εξουσιοδοτημένο συνεργείο της Honda. Αντιμετώπιση προβλημάτων 127

132 Άλλες ενδείξεις προειδοποίησης Ένδειξη βλάβης οργάνου μέτρησης στάθμης καυσίμου Αντιμετώπιση προβλημάτων Σε περίπτωση που το σύστημα καυσίμου παρουσιάζει κάποια βλάβη, οι ενδείξεις του μετρητή καυσίμου θα εμφανίζονται όπως φαίνεται στην εικόνα. Σε περίπτωση που συμβεί κάτι τέτοιο, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda. 128

133 Όταν το σύστημα Honda SMART Key δεν λειτουργεί σωστά Όταν το σύστημα Honda SMART Key δεν λειτουργεί σωστά, εκτελέστε τις παρακάτω ενέργειες. Βεβαιωθείτε ότι το σύστημα Honda SMART Key είναι ενεργοποιημένο. Πιέστε ελαφρά το κουμπί ON/OFF του Honda SMART Key. Αν η λυχνία LED του Honda SMART Key είναι κόκκινη, γυρίστε το σύστημα Honda SMART Key σε θέση ενεργοποίησης. 2 Σ. 42 Αν η λυχνία LED του Honda SMART Key δεν ανταποκρίνεται, αντικαταστήστε την μπαταρία του Honda SMART Key. Βεβαιωθείτε ότι δεν υπάρχει κάποια βλάβη επικοινωνίας στο σύστημα Honda SMART Key. Το σύστημα Honda SMART Key χρησιμοποιεί ραδιοκύματα χαμηλής έντασης. Το σύστημα Honda SMART Key μπορεί να μη λειτουργεί σωστά στα εξής περιβάλλοντα: u Όταν υπάρχουν κοντά εγκαταστάσεις που εκπέμπουν ισχυρά ραδιοκύματα ή θόρυβο, όπως πύργοι μετάδοσης ραδιοσημάτων, ηλεκτρικοί σταθμοί, ραδιοσταθμοί ή αεροδρόμια. u Όταν μεταφέρετε το Honda SMART Key μαζί με φορητό υπολογιστή ή συσκευή ασύρματης επικοινωνίας, όπως ραδιόφωνο ή κινητό τηλέφωνο. u Όταν το Honda SMART Key έρχεται σε επαφή με μεταλλικά αντικείμενα ή καλύπτεται από αυτά. Αντιμετώπιση προβλημάτων 129

134 Όταν το σύστημα Honda SMART Key δεν λειτουργεί σωστά u Ένδειξη βλάβης οργάνου μέτρησης στάθμης καυσίμου Βεβαιωθείτε ότι χρησιμοποιείτε καταχωρισμένο Honda SMART Key. Χρησιμοποιείτε καταχωρισμένο Honda SMART Key. Το σύστημα Honda SMART Key δεν μπορεί να ενεργοποιηθεί χωρίς καταχωρισμένο Honda SMART Key. Ελέγξτε την κατάσταση της μπαταρίας και το καλώδιο της μπαταρίας στη μοτοσυκλέτα σας. Ελέγξτε την μπαταρία και τους ακροδέκτες της μπαταρίας. Σε περίπτωση που η μπαταρία είναι εξασθενημένη, επικοινωνήστε με το εξουσιοδοτημένο συνεργείο της Honda. Αντιμετώπιση προβλημάτων Βεβαιωθείτε ότι το Honda SMART Key δεν είναι κατεστραμμένο. Αν χρησιμοποιείτε κατεστραμμένο Honda SMART Key, το σύστημα Honda SMART Key δεν μπορεί να ενεργοποιηθεί. Μεταβείτε στο Εξουσιοδοτημένο Συνεργείο σας έχοντας μαζί σας το κλειδί έκτακτης ανάγκης και την ετικέτα αναγνώρισης. Αν το σύστημα Honda SMART Key δεν μπορεί να ενεργοποιηθεί για άλλους λόγους, επικοινωνήστε με το εξουσιοδοτημένο συνεργείο Honda. 130

135 Ξεκλείδωμα της σέλας σε περίπτωση έκτακτης ανάγκης Μπορείτε να ξεκλειδώσετε την κλειδαριά της σέλας χρησιμοποιώντας το κλειδί έκτακτης ανάγκης. Άνοιγμα 1. Αφαιρέστε το κάλυμμα του διακόπτη ανοίγματος έκτακτης ανάγκης της σέλας. 2. Τοποθετήστε το κλειδί στο διακόπτη ανοίγματος έκτακτης ανάγκης της σέλας και περιστρέψτε το δεξιόστροφα. 3. Τραβήξτε προς τα επάνω το πίσω μέρος της σέλας. Κλείσιμο 1. Κλείστε τη σέλα. 2 Σ Τοποθετήστε τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Κάλυμμα διακόπτη ανοίγματος έκτακτης ανάγκης της σέλας Κλειδί έκτακτης ανάγκης Διακόπτης ανοίγματος της σέλας έκτακτης Αντιμετώπιση προβλημάτων 131

136 Ξεκλείδωμα του κεντρικού διακόπτη σε περίπτωση έκτακτης ανάγκης Μπορείτε να ξεκλειδώσετε τον κεντρικό διακόπτη χρησιμοποιώντας το κλειδί έκτακτης ανάγκης και την ετικέτα αναγνώρισης. Γλωττίδα Άγκιστρο Αντιμετώπιση προβλημάτων Λειτουργία εισαγωγής αριθμού αναγνώρισης. 1. Χρησιμοποιήστε το κλειδί έκτακτης ανάγκης για να ανοίξετε τη σέλα. 2 Σ Αφαιρέστε το καπάκι συντήρησης. 2 Σ Αφαιρέστε το μπλε καπάκι απελευθερώνοντας το άγκιστρο του συνδέσμου λειτουργίας ΕΜ ανασηκώνοντας παράλληλα το άγκιστρο του μπλε βύσματος. 4. Ελέγξτε τον αναγνωριστικό αριθμό στην ετικέτα αναγνώρισης. 5. Συνδέστε τον σύνδεσμο λειτουργίας ΕΜ που παρέχεται στην εργαλειοθήκη στο βύσμα λειτουργίας ΕΜ. Μπλε καπάκι Βύσμα λειτουργίας ΕΜ Σύνδεσμος λειτουργίας ΕΜ Αριθμός ID 132

137 Ξεκλείδωμα του κεντρικού διακόπτη σε περίπτωση έκτακτης ανάγκης Εισαγωγή αναγνωριστικού αριθμού Μπορείτε να εισαγάγετε τον αναγνωριστικό αριθμό σας πατώντας τον κεντρικό διακόπτη, όταν ο κεντρικός διακόπτης είναι στη θέση (Off), (Lock) ή SEAT FUEL. Εισαγάγετε τον αναγνωριστικό αριθμό που αναγράφεται στην ετικέτα αναγνώρισης, ξεκινώντας με τη σειρά από τα αριστερά, πατώντας τον κεντρικό διακόπτη. Ο αριθμός αναγνώρισης επαληθεύεται ανάλογα με το πόσες φορές πιέζεται ο κεντρικός διακόπτης. Πιέστε τον κεντρικό διακόπτη όσες φορές απαιτείται μέσα σε 5 δευτερόλεπτα, όταν ανάψει ο δακτύλιος του κεντρικού διακόπτη. Μετά από 5 δευτερόλεπτα, ο δακτύλιος του κεντρικού διακόπτη σβήνει και ανάβει ξανά. Αυτό σημαίνει ότι ο αριθμός που εισαγάγατε έχει αποθηκευτεί, και μπορείτε να εισάγετε τον επόμενο αριθμό. u Αν ο δακτύλιος του κεντρικού διακόπτη δεν γίνει μπλε, η μπαταρία μπορεί να είναι εξασθενημένη. Απευθυνθείτε στο εξουσιοδοτημένο συνεργείο. Παράδειγμα: Για να εισαγάγετε «0», περιμένετε 5 δευτερόλεπτα χωρίς να πιέσετε τον κεντρικό διακόπτη, όταν ανάψει ο δακτύλιος του κεντρικού διακόπτη. Για να εισαγάγετε «1», πιέστε τον κεντρικό διακόπτη μία φορά μέσα σε 5 δευτερόλεπτα, όταν ανάψει ο δακτύλιος του κεντρικού διακόπτη. Κεντρικός διακόπτης Αριθμός ID Αριθμός ID Χωρίς πάτημα Κεντρικός διακόπτης Πιέζετε μία φορά Αντιμετώπιση προβλημάτων 133

138 Ξεκλείδωμα του κεντρικού διακόπτη σε περίπτωση έκτακτης ανάγκης Αντιμετώπιση προβλημάτων Επιτυχής εισαγωγή αναγνωριστικού αριθμού Μετά την εισαγωγή του τελευταίου αναγνωριστικού αριθμού, ο δακτύλιος του κεντρικού διακόπτη και η ένδειξη του Honda SMART Key θα αναβοσβήνουν κάθε 2 δευτερόλεπτα έως ότου αφαιρέσετε τον σύνδεσμο λειτουργίας ΕΜ. Φροντίστε να αφαιρέσετε τον σύνδεσμο λειτουργίας ΕΜ και να επιστρέψετε στη θέση του τον μπλε σύνδεσμο. Ο κεντρικός διακόπτης ξεκλειδώνει. Τοποθετήστε ξανά τα εξαρτήματα με την αντίστροφη σειρά της αφαίρεσης και γυρίστε τον κεντρικό διακόπτη στη θέση (On) μέσα σε 6 λεπτά. Μπορείτε να ξεκινήσετε τον κινητήρα. Για να κλειδώσετε τον κεντρικό διακόπτη, γυρίστε τον στη θέση SEAT FUEL, (Off) ή (Lock), πατήστε τον και κρατήστε τον πατημένο για 2 δευτερόλεπτα. Ο κεντρικός διακόπτης κλειδώνει επίσης αυτόματα όταν έχει παραμείνει στη θέση SEAT FUEL, (Off) ή (Lock) για περίπου 6 λεπτά μετά την επιτυχή εισαγωγή του αναγνωριστικού αριθμού. Όταν ο κεντρικός διακόπτης είναι κλειδωμένος, ο δακτύλιος του κεντρικού διακόπτη σβήνει. Για να ξεκλειδώσετε ξανά τον κεντρικό διακόπτη, επαναλάβετε τη διαδικασία ξεκλειδώματος του κεντρικού διακόπτη. 134

139 Ξεκλείδωμα του κεντρικού διακόπτη σε περίπτωση έκτακτης ανάγκης Σφάλμα εισαγωγής αναγνωριστικού αριθμού Μετά την εισαγωγή του τελευταίου αναγνωριστικού αριθμού, ο δακτύλιος του κεντρικού διακόπτη και η ένδειξη του Honda SMART Key θα αναβοσβήνουν κάθε δευτερόλεπτο έως ότου αφαιρέσετε τον σύνδεσμο λειτουργίας ΕΜ και ο κεντρικός διακόπτης δεν μπορεί να ξεκλειδωθεί. Αποσυνδέστε τον σύνδεσμο λειτουργίας ΕΜ και ξανασυνδέστε τον στο βύσμα λειτουργίας ΕΜ. Ακολουθήστε ξανά τη διαδικασία. 2 Σ. 132 Ακύρωση εισαγωγής αναγνωριστικού αριθμού Αποσυνδέστε το βύσμα λειτουργίας ΕΜ από τον σύνδεσμο λειτουργίας ΕΜ. Επίσης, αν κάνετε λάθος κατά την εισαγωγή του αναγνωριστικού αριθμού, αποσυνδέστε τον σύνδεσμο λειτουργίας ΕΜ από το βύσμα λειτουργίας ΕΜ, συνδέστε το ξανά και εισαγάγετε ξανά από την αρχή τον αναγνωριστικό αριθμό. Έχετε πάντα αποθηκευμένο τον σύνδεσμο λειτουργίας ΕΜ στην εργαλειοθήκη. Αντιμετώπιση προβλημάτων 135

140 Διάτρηση ελαστικού Αντιμετώπιση προβλημάτων 136 Η επισκευή κάποιας τρύπας σε ελαστικό ή η αφαίρεση του ελαστικού απαιτεί ειδικά εργαλεία και τεχνική κατάρτιση. Σας συνιστούμε η συγκεκριμένη επισκευή να γίνει από το Επίσημο Συνεργείο σας. Μετά από έκτακτη επισκευή, φροντίστε να γίνεται πάντα έλεγχος/αντικατάσταση του ελαστικού από εξουσιοδοτημένο συνεργείο. Επισκευή έκτακτης ανάγκης με τη χρήση ενός κιτ επισκευής ελαστικού Εάν το ελαστικό σας έχει τρυπηθεί ελάχιστα, μπορείτε να εκτελέσετε επισκευή έκτακτης ανάγκης χρησιμοποιώντας ένα κιτ επισκευής ελαστικού χωρίς σαμπρέλα (tubeless). Ακολουθήστε τις οδηγίες που συνοδεύουν το κιτ επισκευής ελαστικών έκτακτης ανάγκης. Η οδήγηση της μοτοσυκλέτας σας με προσωρινά επισκευασμένο ελαστικό είναι ιδιαίτερα επικίνδυνη. Μην υπερβαίνετε τα 50 km/h. Φροντίστε να επισκευαστεί το ελαστικό από εξουσιοδοτημένο συνεργείο, το συντομότερο δυνατό. 3ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η οδήγηση της μοτοσυκλέτας σας με προσωρινά επισκευασμένο ελαστικό μπορεί να είναι επικίνδυνη. Εάν η προσωρινή επισκευή αστοχήσει, μπορεί να προκληθεί ατύχημα και να τραυματιστείτε σοβαρά ή να σκοτωθείτε. Εάν πρέπει να οδηγείτε με προσωρινά επισκευασμένο ελαστικό, να οδηγείτε αργά και προσεκτικά και να μην υπερβαίνετε τα 50 km/h, ωσότου να αντικατασταθεί το ελαστικό. Αφαίρεση τροχών Εάν θέλετε να αφαιρέσετε κάποιον τροχό για να επισκευάσετε κάποιο τρύπημα, ακολουθήστε τις παρακάτω διαδικασίες. Κατά την αφαίρεση και την τοποθέτηση του τροχού, προσέξτε να μην προκαλέσετε ζημιά στον αισθητήρα ταχύτητας του τροχού και στο δακτύλιο παλμών.

141 Διάτρηση ελαστικού u Αφαίρεση τροχών Μπροστινός τροχός Αφαίρεση 1. Σταθμεύστε τη μοτοσυκλέτα σας σε μια σταθερή, επίπεδη επιφάνεια, χρησιμοποιώντας το κεντρικό της σταντ. Βίδες στερέωσης Αισθητήρας ταχύτητας τροχού 2. Στη δεξιά πλευρά, αφαιρέστε τις βίδες στήριξης και αφαιρέστε τη δαγκάνα φρένου. 3. Στη αριστερή πλευρά, αφαιρέστε τις βίδες στήριξης και αφαιρέστε τη δαγκάνα φρένου. u Στηρίξτε το συγκρότημα της δαγκάνας φρένων έτσι ώστε να μην κρέμεται από το σωληνάκι φρένων. Μην περιστρέφετε τον εύκαμπτο σωλήνα των φρένων. u Φροντίστε ώστε να μην ακουμπήσει γράσο, λάδι ή βρωμιά στην επιφάνεια του δίσκου ή στα τακάκια. u Μην τραβάτε την μανέτα του μπροστινού φρένου όταν η δαγκάνα του φρένου έχει αφαιρεθεί. u Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την αφαίρεση. Αντιμετώπιση προβλημάτων Δαγκάνα φρένου Δακτύλιος παλμού Κολάρο δεξιάς πλευράς 137

142 Διάτρηση ελαστικού u Αφαίρεση τροχών Αντιμετώπιση προβλημάτων 4. Χαλαρώστε τη βίδα ασφάλισης του άξονα. 5. Στηρίξτε την μοτοσυκλέτα με ασφάλεια και ανυψώστε τον μπροστινό τροχό από το έδαφος χρησιμοποιώντας ένα σταντ συντήρησης ή ένα παλάγκο. 6. Στην αριστερή πλευρά, χαλαρώστε και αποτραβήξτε τον μπροστινό άξονα και αφαιρέστε τα πλευρικά κολάρα και τον τροχό. Βίδες στερέωσης Κολάρο αριστερής πλευράς Τοποθέτηση 1. Προσαρμόστε τα πλευρικά κολάρα στον τροχό. 2. Στην αριστερή πλευρά, τοποθετήστε τον τροχό μεταξύ του πιρουνιού και εισαγάγετε τον άξονα μέχρι το τέρμα της διαδρομής, μέσω του αριστερού πιρουνιού και του μουαγιέ του τροχού. 3. Σφίξτε τον άξονα. Ροπή: 74 N m (7,5 kgf m). Μπροστινός άξονας τροχού Βίδα συγκράτησης άξονα Δαγκάνα φρένου 138

143 Διάτρηση ελαστικού u Αφαίρεση τροχών 4. Τοποθετήστε τη δεξιά δαγκάνα του φρένου και σφίξτε τις βίδες στερέωσης. Ροπή: 45 N m (4,6 kgf m). 5. Τοποθετήστε την αριστερή δαγκάνα του φρένου και σφίξτε τις βίδες στερέωσης. Ροπή: 45 N m (4,6 kgf m). u Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την τοποθέτηση. u Χρησιμοποιήστε νέες βίδες στερέωσης κατά την τοποθέτηση της δαγκάνας του φρένου. ΣΗΜΕΙΩΣΗ Όταν τοποθετείτε έναν τροχό ή μια δαγκάνα στην αρχική θέση τους, να εφαρμόζετε προσεκτικά το δίσκο του φρένου ανάμεσα στα τακάκια, για να αποφύγετε τις γρατζουνιές. 6. Κατεβάστε τον μπροστινό τροχό στο έδαφος. 7. Πατήστε τη μανέτα του φρένου αρκετές φορές. Στη συνέχεια, συμπιέστε το πιρούνι μερικές φορές. 8. Σφίξτε τη βίδα συγκράτησης του άξονα. Ροπή: 22 N m (2,2 kgf m). 9. Ανυψώστε ξανά τον μπροστινό τροχό από το έδαφος και βεβαιωθείτε ότι ο τροχός περιστρέφεται ελεύθερα, αφού ελευθερώσετε το φρένο. Εάν δεν χρησιμοποιήσατε δυναμόκλειδο (ροπόκλειδο) για την τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη συναρμολόγηση μπορεί να οδηγήσει σε απώλεια της αποτελεσματικότητας των φρένων. Αντιμετώπιση προβλημάτων 139

144 Διάτρηση ελαστικού u Αφαίρεση τροχών Αντιμετώπιση προβλημάτων Πίσω τροχός Αφαίρεση 1. Στηρίξτε τη μοτοσυκλέτα με ασφάλεια και ανυψώστε τον πίσω τροχό από το έδαφος χρησιμοποιώντας το κεντρικό σταντ ή ένα παλάγκο. 2. Αφαιρέστε το κάλυμμα της αλυσίδας αφαιρώντας τις βίδες. Κάλυμμα αλυσίδας Βίδα 3. Απελευθερώστε το χειρόφρενο. 4. Αφαιρέστε τις βίδες στήριξης και αφαιρέστε τη δαγκάνα του χειρόφρενου. Δαγκάνα χειρόφρενου Βίδες στερέωσης Βίδες Βίδες 140

145 Διάτρηση ελαστικού u Αφαίρεση τροχών 5. Χαλαρώστε το παξιμάδι του πίσω άξονα, τα ασφαλιστικά παξιμάδια και περιστρέψτε τις ρυθμιστικές βίδες έτσι ώστε ο πίσω τροχός να μπορεί να κινηθεί σε όλη του τη διαδρομή προς τα εμπρός, για μέγιστο τζόγο της αλυσίδας μετάδοσης κίνησης. 6. Αφαιρέστε το παξιμάδι/ροδέλα του πίσω άξονα. 7. Αφαιρέστε την αλυσίδα μετάδοσης κίνησης από το γρανάζι της, σπρώχνοντας τον πίσω τροχό προς τα εμπρός. 8. Αφαιρέστε τον πίσω άξονα και τις πλάκες ρύθμισης. 9. Αφαιρέστε τη βάση της δαγκάνας του φρένου, τον πίσω τροχό και τα πλευρικά κολάρα. u Στηρίξτε το συγκρότημα της δαγκάνας φρένων έτσι ώστε να μην κρέμεται από το σωληνάκι φρένων. Μην περιστρέφετε τον εύκαμπτο σωλήνα των φρένων. u Φροντίστε ώστε να μην ακουμπήσει γράσο, λάδι ή βρωμιά στην επιφάνεια του δίσκου ή στα τακάκια. u Μην τραβάτε τη μανέτα του πίσω φρένου όταν έχετε αφαιρέσει τον τροχό. u Μην τραβάτε τη μανέτα του χειρόφρενου όταν έχετε αφαιρέσει τον τροχό. Αισθητήρας ταχύτητας τροχού Δακτύλιος παλμού Παξιμάδι / ροδέλα πίσω άξονα Πλάκα ρύθμισης Ασφαλιστικό παξιμάδι Ρυθμιστική βίδα Πλάκα ρύθμισης Ασφαλιστικό παξιμάδι Ρυθμιστική βίδα Άξονας πίσω τροχού Αλυσίδα μετάδοσης κίνησης Αντιμετώπιση προβλημάτων 141

146 Διάτρηση ελαστικού u Αφαίρεση τροχών Αντιμετώπιση προβλημάτων Τοποθέτηση 1. Για να τοποθετήσετε τον πίσω τροχό, ακολουθήστε την αντίστροφη διαδικασία. u Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την τοποθέτηση. u Ασφαλίστε τα κολάρα της δεξιάς και της αριστερής πλευράς στην αρχική τους θέση στον τροχό. ΣΗΜΕΙΩΣΗ Όταν τοποθετείτε έναν τροχό ή μια δαγκάνα στην αρχική θέση τους, να εφαρμόζετε προσεκτικά το δίσκο του φρένου ανάμεσα στα τακάκια, για να αποφύγετε τις γρατζουνιές. 2. Βεβαιωθείτε ότι η εγκοπή στη βάση της δαγκάνας φρένου είναι τοποθετημένη στην προεξοχή του ψαλιδιού. Βάση δαγκάνας φρένου Ψαλίδι Εγκοπή Ωτίδα 142

147 Διάτρηση ελαστικού u Αφαίρεση τροχών 3. Ρυθμίστε την αλυσίδα μετάδοσης κίνησης. 2 Σ Τοποθετήστε και σφίξτε το παξιμάδι του πίσω άξονα. Ροπή: 98 N m (10,0 kgf m). 5. Αφού τοποθετήσετε τον τροχό, πατήστε τη μανέτα του φρένου αρκετές φορές και ελέγξτε αν ο τροχός περιστρέφεται ελεύθερα. Ελέγξτε ξανά τον τροχό αν το φρένο «τραβάει» ή αν ο τροχός δεν περιστρέφεται ελεύθερα. 6. Τοποθετήστε τη δαγκάνα του χειρόφρενου και σφίξτε τις βίδες στήριξης. Ροπή: 31 N m (3,2 kgf m). u Προσέχετε ώστε να μην γρατζουνίσει η δαγκάνα του φρένου τον τροχό κατά την τοποθέτηση. u Χρησιμοποιήστε νέες βίδες στερέωσης κατά την τοποθέτηση της δαγκάνας του χειρόφρενου. ΣΗΜΕΙΩΣΗ Όταν τοποθετείτε μια δαγκάνα στην αρχική θέση της, να εφαρμόζετε προσεκτικά το δίσκο του φρένου ανάμεσα στα τακάκια, για να αποφύγετε τις γρατζουνιές. Εάν δεν χρησιμοποιήσατε δυναμόκλειδο (ροπόκλειδο) για την τοποθέτηση, απευθυνθείτε το συντομότερο δυνατό σε εξουσιοδοτημένο συνεργείο της Honda, για να ελεγχθεί ότι η τοποθέτηση έγινε σωστά. Μια λανθασμένη συναρμολόγηση μπορεί να οδηγήσει σε απώλεια της αποτελεσματικότητας των φρένων. Αντιμετώπιση προβλημάτων 143

148 Προβλήματα στο ηλεκτρικό σύστημα Η μπαταρία εξαντλείται Καμένος λαμπτήρας Αντιμετώπιση προβλημάτων Φορτίστε την μπαταρία χρησιμοποιώντας έναν φορτιστή μπαταρίας μοτοσυκλετών. Αφαιρέστε την μπαταρία από τη μοτοσυκλέτα πριν από τη φόρτιση. Μην χρησιμοποιείτε φορτιστή μπαταριών τύπου αυτοκινήτου, καθώς ενδέχεται να προκληθεί υπερθέρμανση και μόνιμη ζημιά στην μπαταρία της μοτοσυκλέτας. Εάν δεν αναπληρώνεται η ενέργεια της μπαταρίας μετά την επαναφόρτιση, επικοινωνήστε με το εξουσιοδοτημένο συνεργείο. ΣΗΜΕΙΩΣΗ Η εκκίνηση με βοηθητικά καλώδια με τη βοήθεια μιας μπαταρίας αυτοκινήτου δεν συνιστάται, καθώς κάτι τέτοιο μπορεί να προκαλέσει βλάβη στο ηλεκτρικό σύστημα της μοτοσικλέτας σας. Όλος ο φωτισμός της μοτοσυκλέτας γίνεται με φώτα LED. Εάν υπάρχει κάποιο LED που δεν ανάβει, επικοινωνήστε με το εξουσιοδοτημένο συνεργείο της Honda για την επισκευή του. Φώτα φλας Φώτα θέσης Προβολέας Φως φρένων/ Πίσω φως Φώτα φλας Φως πινακίδας κυκλοφορίας 144

149 Προβλήματα στο ηλεκτρικό σύστημα u Καμένη ασφάλεια Καμένη ασφάλεια Προτού ασχοληθείτε με τις ασφάλειες, βλ. "Έλεγχος και αντικατάσταση ασφαλειών". 2 Σ. 79 Ασφάλειες ασφαλειοθήκης Καπάκι ασφαλειοθήκης 1. Αφαιρέστε το κάλυμμα της αριστερής πλευράς. 2 Σ Αφαιρέστε το κάλυμμα της ασφαλειοθήκης. 3. Τραβήξτε μία προς μία τις ασφάλειες με τον εξολκέα ασφαλειών που βρίσκεται στην εργαλειοθήκη και ελέγξτε για κάποια καμμένη ασφάλεια. Να αντικαθιστάτε πάντα μια καμένη ασφάλεια με ανταλλακτική της ίδιας δυναμικότητας. u Υπάρχουν ανταλλακτικές ασφάλειες στην πίσω πλευρά του καλύμματος της ασφαλειοθήκης. 4. Τοποθετήστε ξανά τα εξαρτήματα, ακολουθώντας την αντίστροφη σειρά από την αφαίρεση. Αντιμετώπιση προβλημάτων Εφεδρικές ασφάλειες 145

150 Προβλήματα στο ηλεκτρικό σύστημα u Καμένη ασφάλεια Αντιμετώπιση προβλημάτων Κεντρική ασφάλεια 1. Αφαιρέστε το καπάκι συντήρησης. 2 Σ. 92 Κεντρική ασφάλεια Φις καλωδίου 2. Αποσυνδέστε το φις του καλωδίου του μαγνητικού διακόπτη της μίζας. 3. Τραβήξτε προς τα έξω την κεντρική ασφάλεια και ελέγξτε για καμένη ασφάλεια. Να αντικαθιστάτε πάντα μια καμένη ασφάλεια με ανταλλακτική της ίδιας δυναμικότητας. u Υπάρχει μια εφεδρική κεντρική ασφάλεια στο μαγνητικό διακόπτη της μίζας. 4. Ακολουθήστε την αντίστροφη σειρά για την τοποθέτηση των μερών. Εφεδρική κύρια ασφάλεια Μαγνητικός διακόπτης μίζας ΣΗΜΕΙΩΣΗ Εάν κάποια ασφάλεια υποστεί επανειλημμένες βλάβες, μάλλον αντιμετωπίζετε ηλεκτρικό πρόβλημα. Φροντίστε ώστε η μοτοσυκλέτα σας να επιθεωρηθεί από εξουσιοδοτημένο συνεργείο της Honda. 146

151 Πληροφορίες Κλειδιά... Σ. 148 Όργανα, χειριστήρια και άλλα χαρακτηριστικά... Σ. 152 Φροντίδα της μοτοσυκλέτας σας... Σ. 153 Φύλαξη της μοτοσυκλέτας σας...σ. 157 Μεταφορά της μοτοσυκλέτας σας...σ. 157 Εσείς και το περιβάλλον... Σ. 158 Αριθμοί σειράς παραγωγής... Σ. 159 Καύσιμα που περιέχουν αλκοόλη... Σ. 160 Καταλυτικός μετατροπέας... Σ. 161

152 Κλειδιά Κλειδιά Κλειδί έκτακτης ανάγκης Πινακίδιο κλειδιών Πληροφορίες Κλειδί έκτακτης ανάγκης Αυτή η μοτοσυκλέτα έχει δύο κλειδιά έκτακτης ανάγκης και ένα πινακίδιο κλειδιών με έναν αριθμό κλειδιού και έναν γραμμικό κώδικα. Φυλάξτε το πινακίδιο κλειδιών σε ασφαλές μέρος. Για να δημιουργήσετε ένα αντίγραφο κλειδί, προσκομίστε το κλειδί και το πινακίδιο κλειδιών στο εξουσιοδοτημένο συνεργείο ή σε έναν κλειδαρά. Σε περίπτωση απώλειας του κλειδιού έκτακτης ανάγκης και του πινακιδίου κλειδιών, το συγκρότημα διακόπτη ανοίγματος έκτακτης ανάγκης της σέλας θα πρέπει να αφαιρεθεί από το εξουσιοδοτημένο συνεργείο για τον καθορισμό του αριθμού του κλειδιού. Αριθμός κλειδιού και γραμμικός κώδικας Το κλειδί έκτακτης ανάγκης χρησιμοποιείται για το ξεκλείδωμα του κεντρικού διακόπτη σε περίπτωση έκτακτης ανάγκης. 2 Σ. 132 Μη φυλάσσετε το κλειδί έκτακτης ανάγκης στον κεντρικό αποθηκευτικό χώρο. 148

153 Κλειδιά Honda SMART Key Έχοντας μαζί σας το Honda SMART Key μπορείτε να εκτελέσετε τις ακόλουθες λειτουργίες: Κλείδωμα ή ξεκλείδωμα του κεντρικού διακόπτη Ξεκλείδωμα της κλειδαριάς σέλας Ξεκλείδωμα της τάπας πλήρωσης καυσίμου Κλείδωμα ή ξεκλείδωμα του συστήματος διεύθυνσης Ο αναγνωριστικός αριθμός του Honda SMART Key βρίσκεται πάνω στην ετικέτα αναγνώρισης. Μπορείτε επίσης να ξεκλειδώσετε τον κεντρικό διακόπτη εισάγοντας τον αναγνωριστικό αριθμό. Μεταφέρετε πάντα μαζί σας το κλειδί έκτακτης ανάγκης και την ετικέτα αναγνώρισης, αλλά ξεχωριστά από το Honda SMART Key, για να αποφύγετε να τα χάσετε όλα μαζί ταυτόχρονα. Επίσης, φυλάξτε ένα αντίγραφο του αναγνωριστικού αριθμού σε ασφαλές μέρος, μακριά από τη μοτοσυκλέτα σας. Το Honda SMART Key περιέχει ηλεκτρονικά κυκλώματα. Αν τα κυκλώματα καταστραφούν, δεν θα μπορείτε να εκτελέσετε καμία λειτουργία με το Honda SMART Key. Μη ρίχνετε κάτω το Honda SMART Key και μην τοποθετείτε βαριά αντικείμενα πάνω του. Προστατεύστε το Honda SMART Key από την άμεση ηλιακή ακτινοβολία, την υψηλή θερμοκρασία και την υψηλή υγρασία. Μην το γρατσουνάτε ή το τρυπάτε. Μην το φυλάσσετε κοντά σε μαγνητικές πηγές, όπως μαγνητικές αλυσίδες κλειδιών. Φυλάσσετε πάντα το Honda SMART Key μακριά από ηλεκτρικές συσκευές όπως τηλεοράσεις, ραδιόφωνα, Η/Υ ή συσκευές μασάζ χαμηλής συχνότητας. Φυλάσσετε το Honda SMART Key μακριά από υγρά. Αν βραχεί, στεγνώστε το αμέσως με ένα μαλακό πανί. Φυλάσσετε το Honda SMART Key μακριά από τη μοτοσυκλέτα, όταν την πλένετε. Μην το καίτε. Μην το πλένετε στη συσκευή καθαρισμού υπερήχων. Πληροφορίες 149

154 Κλειδιά u Πληροφορίες Εάν κολλήσουν καύσιμα, κερί ή γράσο πάνω στο Honda SMART Key, σκουπίστε τα αμέσως για να μην σχηματιστούν ρωγμές ή σκεβρώσει το κλειδί. Μην αποσυναρμολογείτε το Honda SMART Key, εκτός εάν πρέπει να αλλάξετε την μπαταρία του. Μόνο το κάλυμμα του Honda SMART Key επιτρέπεται να αποσυναρμολογείται. Μην αποσυναρμολογείτε άλλα μέρη του. Φροντίστε να μη χάσετε το Honda SMART Key σας. Εάν το χάσετε, θα πρέπει να καταχωρίσετε νέο Honda SMART Key. Μεταβείτε στο Εξουσιοδοτημένο Συνεργείο σας έχοντας μαζί σας το κλειδί έκτακτης ανάγκης και την ετικέτα αναγνώρισης για να εκτελέσετε την καταχώριση. Η μπαταρία του συστήματος Honda SMART Key συνήθως διαρκεί περίπου 2 έτη. Μην φυλάσσετε κινητά τηλέφωνα ή άλλες συσκευές μετάδοσης ραδιοκυμάτων στο κουτί αποσκευών. Η ραδιοσυχνότητα των συσκευών θα προκαλέσει παρεμβολές στο σύστημα Honda SMART Key. Για να λάβετε ένα επιπλέον Honda SMART Key, μεταβείτε με το Honda SMART Key και τη μοτοσυκλέτα σας στο Εξουσιοδοτημένο Συνεργείο σας. 150

155 Κλειδιά u Οδηγία ΕΚ Αυτό το σύστημα Honda SMART Key συμμορφώνεται με την Οδηγία R & TTE (Εξοπλισμός Ραδιοεπικοινωνιών και Εξοπλισμός Τερματικών Τηλεπικοινωνιών και αμοιβαία αναγνώριση της συμβατότητάς τους) (1999/5/ΕΚ). Μόνον για τη Νότια Αφρική Μόνο για το Μαρόκο Μόνο για τη Σιγκαπούρη Η δήλωση συμμόρφωσης με την Οδηγία R & TTE παρέχεται στον κάτοχο τη στιγμή της αγοράς. Η δήλωση συμμόρφωσης πρέπει να φυλάγεται σε ασφαλές μέρος. Αν η δήλωση συμμόρφωσης χαθεί ή δεν προσφερθεί, επικοινωνήστε με εξουσιοδοτημένο συνεργείο. Πληροφορίες 151

156 Όργανα, χειριστήρια και άλλα χαρακτηριστικά Πληροφορίες Όργανα, χειριστήρια και άλλα χαρακτηριστικά Κεντρικός διακόπτης Εάν αφήσετε τον κεντρικό διακόπτη γυρισμένο στη θέση (On) με τον κινητήρα σβηστό, θα εξαντληθεί η μπαταρία. Μη γυρίζετε τον κεντρικό διακόπτη ενώ οδηγείτε. Διακόπτης διακοπής λειτουργίας του κινητήρα Να μην χρησιμοποιείτε το διακόπτη διακοπής λειτουργίας του κινητήρα, παρά μόνον σε περίπτωση έκτακτης ανάγκης. Κάνοντας κάτι τέτοιο κατά την οδήγηση θα προκαλέσει το απότομο σβήσιμο του κινητήρα, καθιστώντας την οδήγηση ανασφαλή. Εάν σβήσετε τον κινητήρα χρησιμοποιώντας το διακόπτη διακοπής λειτουργίας του κινητήρα, γυρίστε τον κεντρικό διακόπτη στη θέση (Off). Εάν δεν το κάνετε, η μπαταρία θα εξαντληθεί. Χιλιομετρητής Η ένδειξη κλειδώνει στο όταν η τιμή υπερβεί τα Μερικός χιλιομετρητής Ο μερικός χιλιομετρητής A και B επιστρέφει στην ένδειξη 0,0 όταν η ένδειξη υπερβεί τα 9.999,9. Θήκη εγγράφων Το εγχειρίδιο χρήστη, η άδεια, και τα χαρτιά της ασφαλείας μπορούν να αποθηκευτούν στην πλαστική θήκη εγγράφων που βρίσκεται στην πίσω πλευρά της σέλας. 2 Σ. 64 Σύστημα διακοπής ανάφλεξης Ένας αισθητήρας γωνίας κλίσης σβήνει αυτόματα τον κινητήρα και την αντλία καυσίμου, εάν η μοτοσυκλέτα πέσει. Για την επαναφορά του αισθητήρα, πρέπει να γυρίσετε τον κεντρικό διακόπτη στη θέση (Off) και κατόπιν ξανά στη θέση (On) πριν την επανεκκίνηση του κινητήρα. 152

157 Φροντίδα της μοτοσυκλέτας σας Ο συχνός καθαρισμός και η στίλβωση είναι σημαντικά για τη διασφάλιση της διάρκειας ζωής της Honda σας. Όταν η μοτοσυκλέτα είναι καθαρή, ο εντοπισμός πιθανών προβλημάτων καθίσταται ευκολότερος. Συγκεκριμένα, το θαλασσινό νερό και το αλάτι που χρησιμοποιείται για το λιώσιμο του πάγου στο οδόστρωμα, βοηθούν στο σχηματισμό σκουριάς. Να πλένετε πάντοτε τη μοτοσυκλέτα σας σχολαστικά, μετά από οδήγηση σε παραλιακές περιοχές ή σε δρόμους που έχουν καλυφθεί με αλάτι. Πλύσιμο Αφήστε τον κινητήρα, το σιγαστήρα, τα φρένα και τα άλλα εξαρτήματα στα οποία αναπτύσσεται υψηλή θερμοκρασία να κρυώσουν πριν από το πλύσιμο. 1. Ξεπλύνετε τη μοτοσυκλέτα σας σχολαστικά, χρησιμοποιώντας ένα λάστιχο ποτίσματος χαμηλής πίεσης για να αφαιρέσετε την εύκολη βρωμιά. 2. Εάν κριθεί απαραίτητο, χρησιμοποιήστε ένα σφουγγάρι ή μια μαλακή πετσέτα με ήπιο καθαριστικό για να αφαιρέσετε τη μουντζούρα του οδοστρώματος. Φροντίδα της μοτοσυκλέτας σας u Να καθαρίζετε τον ανεμοθώρακα, τον προβολέα, τα πάνελ και τα άλλα πλαστικά μέρη με ιδιαίτερη προσοχή, για να αποφύγετε γρατζουνιές. Να αποφεύγετε να κατευθύνετε το νερό απευθείας στο φίλτρο αέρα, το σιγαστήρα και τα ηλεκτρικά μέρη. 3. Ξεπλύνετε σχολαστικά τη μοτοσυκλέτα σας με άφθονο, καθαρό νερό και στεγνώστε με ένα μαλακό, καθαρό πανί. 4. Αφού στεγνώσει η μοτοσυκλέτα σας, λιπάνετε τα κινούμενα μέρη. u Βεβαιωθείτε πως δεν χύθηκε λιπαντικό στα φρένα και τα ελαστικά. Τα δισκόφρενα, τα τακάκια, τα ταμπούρα ή οι σιαγόνες που λερώνονται με λάδι θα προκαλέσουν μείωση της αποτελεσματικότητας της πέδησης και ενδέχεται να προκληθεί σύγκρουση. 5. Λιπάνετε την αλυσίδα μετάδοσης κίνησης αμέσως μετά το πλύσιμο και στέγνωμα της μοτοσυκλέτας. 6. Απλώστε μια στρώση κεριού, για να αποφύγετε τη διάβρωση. u Αποφύγετε τα προϊόντα που περιέχουν ισχυρά διαβρωτικά ή χημικούς διαλύτες. Αυτά μπορεί να προκαλέσουν βλάβη στα μέταλλα, τη βαφή και τα πλαστικά της μοτοσυκλέτας σας. Πληροφορίες 153

158 Φροντίδα της μοτοσυκλέτας σας u Πληροφορίες 154 Διατηρήστε τα ελαστικά και τα φρένα καθαρά από κερί. u Εάν η μοτοσυκλέτα σας διαθέτει εξαρτήματα με ματ βαφή, μην απλώνετε κερί στην επιφάνεια με τη ματ βαφή. Προφυλάξεις κατά το πλύσιμο Κατά το πλύσιμο, ακολουθήστε τις παρακάτω οδηγίες: Μην χρησιμοποιείτε πιεστικά πλυσίματος: u Τα πιεστικά πλυσίματος νερού μπορούν να προκαλέσουν βλάβη σε κινούμενα μέρη και ηλεκτρικά εξαρτήματα, με αποτέλεσμα αυτά να μη λειτουργούν. u Το νερό στην εισαγωγή αέρα μπορεί να εισχωρήσει στο σώμα της πεταλούδας γκαζιού ή/και στο φίλτρο του αέρα. Μην κατευθύνετε νερό στο σιγαστήρα της εξάτμισης: u Το νερό στο σιγαστήρα μπορεί να αποτρέψει την εκκίνηση και να του προκαλέσει διάβρωση. Στεγνώνετε τα φρένα: u Το νερό επηρεάζει αρνητικά την αποτελεσματικότητα. Μετά από το πλύσιμο, να πατάτε τα φρένα διακεκομμένα, σε χαμηλή ταχύτητα, έτσι ώστε να στεγνώσουν καλύτερα. Μην κατευθύνετε νερό κάτω από το κάθισμα: u Το νερό στον αποθηκευτικό χώρο κάτω από το κάθισμα μπορεί να προκαλέσει βλάβη στα έγγραφά σας και τα άλλα πράγματά σας. Μην κατευθύνετε νερό στο φίλτρο αέρα: u Το νερό στο φίλτρο αέρα μπορεί να αποτρέψει την εκκίνηση του κινητήρα. Μην κατευθύνετε νερό κοντά στον προβολέα: u Το εσωτερικό του κρυστάλλου του προβολέα μπορεί να θολώσει προσωρινά μετά το πλύσιμο ή κατά την οδήγηση υπό βροχή. Αυτό δεν επηρεάζει τη λειτουργία του προβολέα. Ωστόσο, εάν παρατηρήσετε συσσώρευση μεγάλης ποσότητας νερού ή πάγου στο εσωτερικό των προβολέων, το όχημά σας θα πρέπει να ελεγχθεί από το εξουσιοδοτημένο συνεργείο. Μη χρησιμοποιείτε κεριά ή γυαλιστικές αλοιφές στις βαμμένες ματ επιφάνειες: u Για τον καθαρισμό των βαμμένων ματ επιφανειών, χρησιμοποιήστε ένα μαλακό πανί ή ένα σφουγγάρι, άφθονο νερό και ήπιο απορρυπαντικό. Σκουπίστε με ένα μαλακό, καθαρό πανί.

159 Φροντίδα της μοτοσυκλέτας σας Εξαρτήματα αλουμινίου Το αλουμίνιο θα διαβρωθεί, όταν έρχεται σε επαφή με τη βρωμιά, τη λάσπη ή το αλάτι στο δρόμο. Να καθαρίζετε τα μέρη από αλουμίνιο τακτικά και να ακολουθείτε τις παρακάτω οδηγίες για να αποφύγετε γρατζουνιές: Μην χρησιμοποιείτε σκληρές βούρτσες, ατσαλόσυρμα ή καθαριστικά που περιέχουν αποξεστικά. Αποφύγετε να ανεβαίνετε επάνω στα κράσπεδα. Πλαστικά πάνελ Για να αποφύγετε τις γρατζουνιές και τις κηλίδες, να ακολουθείτε τις παρακάτω οδηγίες: Πλύνετε απαλά χρησιμοποιώντας ένα μαλακό σφουγγάρι και άφθονο νερό. Για να αφαιρέσετε τους επίμονους λεκέδες, χρησιμοποιήστε απορρυπαντικό σε διάλυμα και ξεπλύνετε καλά με άφθονο νερό. Να αποφεύγετε την επαφή βενζίνης, υγρού φρένων ή απορρυπαντικών με τα όργανα, τα πλαστικά πάνελ και τον προβολέα. Ανεμοθώρακας Καθαρίστε τον ανεμοθώρακα με ένα μαλακό πανί ή σφουγγάρι, χρησιμοποιώντας άφθονο νερό. (Αποφύγετε τη χρήση απορρυπαντικών ή χημικών καθαριστικών κάθε είδους στον ανεμοθώρακα). Σκουπίστε με ένα μαλακό, καθαρό πανί. ΣΗΜΕΙΩΣΗ Για να αποφύγετε πιθανά γρατζουνίσματα ή άλλες φθορές, χρησιμοποιείτε μόνο νερό και μαλακό πανί ή σφουγγάρι για να καθαρίσετε τον ανεμοθώρακα. Αν ο ανεμοθώρακας είναι πολύ λερωμένος, χρησιμοποιήστε σφουγγάρι και ένα ουδέτερο απορρυπαντικό διαλυμένο σε άφθονο νερό. Φροντίστε να ξεπλύνετε όλο το απορρυπαντικό. (Τα υπολείμματα από το απορρυπαντικό μπορεί να προκαλέσουν ρωγμές στον ανεμοθώρακα). Αντικαταστήστε τον ανεμοθώρακα αν δεν μπορείτε να αφαιρέσετε τις γρατζουνιές και εμποδίζουν την καλή ορατότητά σας. Φροντίστε να μην λερώνετε τον ανεμοθώρακα και το διακοσμητικό στήριγμα ανεμοθώρακα με ηλεκτρολύτες μπαταρίας, υγρά φρένων ή άλλους χημικούς διαλύτες. Θα καταστρέψουν το πλαστικό. Πληροφορίες 155

160 Φροντίδα της μοτοσυκλέτας σας Πληροφορίες Σωλήνας εξάτμισης και σιλανσιέ Ο σωλήνας και το σιλανσιέ της εξάτμισης είναι από ανοξείδωτο χάλυβα αλλά μπορεί να λεκιάσουν από την λάσπη ή την σκόνη. Για να απομακρύνετε τη λάσπη ή τη σκόνη, χρησιμοποιήστε υγρό σφουγγάρι και υγρό καθαριστικό κουζίνας και μετά ξεπλύνετε καλά με καθαρό νερό. Στεγνώστε με ένα κομμάτι δέρμα (σαμουά) ή μαλακή πετσέτα. Αν είναι απαραίτητο, απομακρύνετε λεκέδες θερμότητας χρησιμοποιώντας κάποια ψιλή αλοιφή του εμπορίου. Μετά ξεπλύνετε με τον ίδιο τρόπο όπως όταν βγάζετε λάσπη ή σκόνη. Σε περίπτωση που ο σωλήνας και ο σιγαστήρας της εξάτμισης είναι βαμμένα, μην χρησιμοποιείτε διαβρωτικά καθαριστικά προϊόντα κουζίνας που διατίθενται στο εμπόριο. Χρησιμοποιήστε ένα ουδέτερο απορρυπαντικό για τον καθαρισμό της βαμμένης επιφάνειας στο σωλήνα και το σιγαστήρα της εξάτμισης. Αν δεν είστε βέβαιοι για το εάν ο σωλήνας και ο σιγαστήρας της εξάτμισης είναι βαμμένοι, επικοινωνήστε με κάποιο εξουσιοδοτημένο συνεργείο της Honda. ΣΗΜΕΙΩΣΗ Παρόλο που η εξάτμιση είναι κατασκευασμένη από ανοξείδωτο χάλυβα, ενδέχεται να αποκτήσει κηλίδες. Αφαιρέστε όλες τις κηλίδες και τα στίγματα, αμέσως μόλις τα εντοπίζετε. 156

161 Φύλαξη της μοτοσυκλέτας σας Εάν φυλάτε τη μοτοσυκλέτα σας σε εξωτερικό χώρο, θα πρέπει να σκεφτείτε τη λύση μιας κουκούλας που καλύπτει ολόκληρη τη μοτοσυκλέτα. Εάν δεν πρόκειται να οδηγήσετε για παρατεταμένο χρονικό διάστημα, ακολουθήστε αυτές τις οδηγίες: Πλύνετε τη μοτοσυκλέτα σας και περάστε με κερί όλες τις βαμμένες επιφάνειες (με εξαίρεση τις ματ βαμμένες επιφάνειες). Απλώστε αντιδιαβρωτικό λάδι στα επιχρωμιωμένα εξαρτήματα. Λιπάνετε την αλυσίδα μετάδοσης κίνησης. 2 Σ. 81 Τοποθετήστε τη μοτοσυκλέτα σας στο κεντρικό της σταντ και τοποθετήστε έναν τάκο, ώστε και τα δύο ελαστικά να μην βρίσκονται σε επαφή με το έδαφος. Μετά από βροχή, αφαιρέστε την κουκούλα και αφήστε τη μοτοσυκλέτα να στεγνώσει. Αφαιρέστε την μπαταρία (2 Σ. 89) για να αποτρέψετε την αποφόρτιση. Να φορτίζετε την μπαταρία σε σκιερό χώρο με καλό εξαερισμό. u Εάν αφήσετε την μπαταρία τοποθετημένη, αποσυνδέστε τον αρνητικό - ακροδέκτη για να αποτρέψετε την αποφόρτιση. Αφού βγάλετε τη μοτοσυκλέτα σας από τη φύλαξη, επιθεωρήστε όλα τα στοιχεία συντήρησης που απαιτούνται από το χρονοδιάγραμμα συντήρησης. Φύλαξη της μοτοσυκλέτας σας Μεταφορά της μοτοσυκλέτας σας Εάν χρειαστεί να μεταφέρετε τη μοτοσυκλέτα σας, θα πρέπει να μεταφερθεί επάνω σε ειδικό τρέιλερ για μοτοσυκλέτα ή σε φορτηγό με επίπεδη καρότσα που να διαθέτει ράμπα φόρτωσης ή πλατφόρμα ανύψωσης και ιμάντες πρόσδεσης της μοτοσυκλέτας. Ποτέ να μην επιχειρήσετε να ρυμουλκήσετε τη μοτοσυκλέτα σας με κάποιον τροχό ή τροχούς στο έδαφος. ΣΗΜΕΙΩΣΗ Η ρυμούλκηση της μοτοσυκλέτας σας μπορεί να προκαλέσει σοβαρή ζημιά στο κιβώτιο ταχυτήτων. Πληροφορίες 157

162 Εσείς και το περιβάλλον Πληροφορίες Εσείς και το περιβάλλον Η κατοχή και η οδήγηση μιας μοτοσυκλέτας μπορεί να είναι απολαυστική, αλλά θα πρέπει να κάνετε κι εσείς ό,τι μπορείτε για την προστασία του περιβάλλοντος. Να επιλέγετε σωστά καθαριστικά Να πλένετε τη μοτοσυκλέτα σας με ένα βιοδιασπώμενο απορρυπαντικό. Να αποφεύγετε τα καθαριστικά σε σπρέι αερολύματος που περιέχουν χλωροφθοράνθρακες (CFC), οι οποίοι μπορούν να βλάψουν το προστατευτικό στρώμα του όζοντος της ατμόσφαιρας. απορρίπτετε χρησιμοποιημένο λάδι στα απορρίμματα και να μην το χύνετε στις αποχετεύσεις ή στο έδαφος. Το χρησιμοποιημένο λάδι, η βενζίνη, το ψυκτικό υγρό και τα διαλυτικά καθαρισμού περιέχουν δηλητήρια που μπορούν να βλάψουν τους εργάτες των χωματερών και να μολύνουν το πόσιμο νερό, τις λίμνες, τα ποτάμια και τους ωκεανούς. 158 Να ανακυκλώνετε τα απόβλητα Να τοποθετείτε το λάδι και τα άλλα τοξικά απόβλητα σε εγκεκριμένα δοχεία και να τα μεταφέρετε σε κέντρο ανακύκλωσης. Καλέστε το τοπικό ή εθνικό γραφείο δημοσίων έργων ή περιβαλλοντικών υπηρεσιών για να εντοπίσετε ένα κέντρο ανακύκλωσης στην περιοχή σας, καθώς και για να πάρετε οδηγίες σχετικά με την απόρριψη μη ανακυκλώσιμων αποβλήτων. Να μην

163 Αριθμοί σειράς παραγωγής Αριθμοί σειράς παραγωγής Ο Αναγνωριστικός Αριθμός Πλαισίου του Οχήματος (VIN) και ο Αριθμός Σειράς Παραγωγής του Κινητήρα προσδιορίζουν με μοναδικό τρόπο τη μοτοσυκλέτα σας και είναι απαραίτητοι προκειμένου να καταχωρίσετε τη μοτοσυκλέτας σας. Ίσως να σας ζητηθούν κατά την παραγγελία ανταλλακτικών. Ο αριθμός του κινητήρα είναι χαραγμένος στην δεξιά πίσω πλευρά του στροφαλοθαλάμου. Θα πρέπει να καταγράψετε αυτούς τους αριθμούς και να τους φυλάξετε σε ασφαλές μέρος. Αριθμός πλαισίου Πληροφορίες Αριθμός κινητήρα 159

ΚΥΡΙΑ ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΣΥΣΤΗΜΑΤΟΣ SMART KEY

ΚΥΡΙΑ ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΣΥΣΤΗΜΑΤΟΣ SMART KEY ΚΥΡΙΑ ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΣΥΣΤΗΜΑΤΟΣ SMART KEY Σιγουρευτείτε ότι κρατάτε πάντα σε ασφαλές μέρος τον 9ψήφιο ΑΝΑΓΝΩΡΙΣΤΙΚΟ ΑΡΙΘΜΟ ID (μεταλλικό ταμπελάκι), δεν τον κοινοποιείτε σε μη εξουσιοδοτημένα πρόσωπα

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. 12 NC700X Revision-4GMGS6010.book Page 1 Monday, March 12, 2012 10:21 AM Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο

Διαβάστε περισσότερα

2011 Honda Motor Co., Ltd.

2011 Honda Motor Co., Ltd. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

/ MY5

/  MY5 www.honda.gr / www.honda-eu.it MY5 Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

ΚΥΡΙΑ ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΣΥΣΤΗΜΑΤΟΣ SMART Key

ΚΥΡΙΑ ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΣΥΣΤΗΜΑΤΟΣ SMART Key ΚΥΡΙΑ ΣΗΜΕΙΑ ΠΡΟΣΟΧΗΣ ΣΥΣΤΗΜΑΤΟΣ SMART Key Σιγουρευτείτε ότι κρατάτε πάντα σε ασφαλές μέρος τον 9ψήφιο ΑΝΑΓΝΩΡΙΣΤΙΚΟ ΑΡΙΘΜΟ D (ταμπελάκι), δεν τον κοινοποιείτε σε μη εξουσιοδοτημένα πρόσωπα και ΔΕΝ τον

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. 13 CBR500R-32MGZB000.book Page 1 Thursday, January 10, 2013 1:01 PM Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο θα πρέπει να θεωρηθεί ως μόνιμο εξάρτημα της μοτοσυκλέτας και θα πρέπει να παραμείνει στη μοτοσυκλέτα κατά τη μεταπώλησή της.

Αυτό το εγχειρίδιο θα πρέπει να θεωρηθεί ως μόνιμο εξάρτημα της μοτοσυκλέτας και θα πρέπει να παραμείνει στη μοτοσυκλέτα κατά τη μεταπώλησή της. Αυτό το εγχειρίδιο θα πρέπει να θεωρηθεί ως μόνιμο εξάρτημα της μοτοσυκλέτας και θα πρέπει να παραμείνει στη μοτοσυκλέτα κατά τη μεταπώλησή της. Το έντυπο αυτό περιλαμβάνει τις τελευταίες διαθέσιμες πληροφορίες

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. 13 CB500F-32MGZA000.book Page 1 Thursday, January 10, 2013 3:21 PM Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει

Διαβάστε περισσότερα

/ MY5

/  MY5 www.honda.gr / www.honda-eu.it MY5 Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. 12 NC700D (NM-2)-3GMGS7000.book Page 1 Wednesday, December 28, 2011 4:15 PM Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η

Διαβάστε περισσότερα

2010 Honda Motor Co., Ltd.

2010 Honda Motor Co., Ltd. Το εγχειρίδιο αυτό αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Η έκδοση αυτή περιλαμβάνει τις πιο πρόσφατες πληροφορίες αναφορικά στο προϊόν που ήταν διαθέσιμες

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. 13 CB1100-32MGC6300.book Page 1 Thursday, December 6, 2012 4:38 PM Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. 13 MSX125-32K26B000.book Page 1 Tuesday, February 12, 2013 12:29 PM Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει

Διαβάστε περισσότερα

Honda PCX125 PCX150 ΕΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ. 2012 Honda Motor Co., Ltd.

Honda PCX125 PCX150 ΕΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ. 2012 Honda Motor Co., Ltd. Honda PCX125 PCX150 ΕΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ 2012 Honda Motor Co., Ltd. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει

Διαβάστε περισσότερα

Honda CBF1000F/FA/FT/FS

Honda CBF1000F/FA/FT/FS Honda CBF1000F/FA/FT/FS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ Honda Italia Industriale S.p.A. 2009 ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΟΔΗΓΟΣ ΚΑΙ ΣΥΝΕΠΙΒΑΤΗΣ Αυτή η μοτοσικλέτα έχει σχεδιαστεί για τη μεταφορά του οδηγού και ενός συνεπιβάτη.

Διαβάστε περισσότερα

DL1000A/XA ΕΓΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ

DL1000A/XA ΕΓΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ DL1000A/XA ΕΓΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ Το παρόν εγχειρίδιο πρέπει να θεωρείται μέρος της μοτοσικλέτας και πρέπει να παραμένει στη μοτοσικλέτα κατά τη μεταπώληση ή άλλως να μεταβιβάζεται σε νέο κάτοχο ή χειριστή.

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη. F 800 GS Adventure

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη. F 800 GS Adventure BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη F 800 GS Adventure Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος

Διαβάστε περισσότερα

ΠΡΟΕΙ ΟΠΟΙΗΣΗ ΠΡΟΣΟΧΗ ΣΗΜΕΙΩΣΗ ΣΗΜΑΝΤΙΚΟ

ΠΡΟΕΙ ΟΠΟΙΗΣΗ ΠΡΟΣΟΧΗ ΣΗΜΕΙΩΣΗ ΣΗΜΑΝΤΙΚΟ DL650_01A.book Page 1 Wednesday, November 1, 2017 3:39 PM ΣΗΜΑΝΤΙΚΟ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΠΕΡΙΟ Ο ΣΤΡΩΣΙΜΑΤΟΣ (ΡΟΝΤΑΡΙΣΜΑΤΟΣ) ΤΗΣ ΜΟΤΟΣΥΚΛΕΤΑΣ ΣΑΣ Τα πρώτα 1600 χιλιόμετρα (1000 μίλια) αποτελούν την πιο

Διαβάστε περισσότερα

ΦΟΡΤΩΣΗ ΑΥΤΟΚΙΝΗΤΟΥ ΚΑΙ ΡΥΜΟΥΛΚΗΣΗ ΦΟΡΤΩΣΗ ΑΥΤΟΚΙΝΗΤΟΥ ΚΑΙ ΡΥΜΟΥΛΚΗΣΗ

ΦΟΡΤΩΣΗ ΑΥΤΟΚΙΝΗΤΟΥ ΚΑΙ ΡΥΜΟΥΛΚΗΣΗ ΦΟΡΤΩΣΗ ΑΥΤΟΚΙΝΗΤΟΥ ΚΑΙ ΡΥΜΟΥΛΚΗΣΗ ΦΟΡΤΩΣΗ ΑΥΤΟΚΙΝΗΤΟΥ ΚΑΙ ΡΥΜΟΥΛΚΗΣΗ Φόρτωση Αυτοκινήτου........................... 6-1 Ρυμούλκηση Τρέιλερ............................ 6-1 Ρυμούλκηση του Αυτοκινήτου σας................. 6-6 6 Φόρτωση Αυτοκινήτου

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. 12 AFS110-3GKWWH00.book Page 1 Friday, December 23, 2011 7:05 PM Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει

Διαβάστε περισσότερα

FORD FIESTA Γρήγορος οδηγός

FORD FIESTA Γρήγορος οδηγός FORD FIEST Γρήγορος οδηγός Οι πληροφορίες που περιέχει η παρούσα έκδοση ήταν ορθές κατά το χρόνο της εκτύπωσης. Επιφυλασσόμαστε του δικαιώματός μας να κάνουμε αλλαγές στις προδιαγραφές, στο σχεδιασμό ή

Διαβάστε περισσότερα

ΠΡΟΕΙ ΟΠΟΙΗΣΗ ΠΡΟΣΟΧΗ ΣΗΜΕΙΩΣΗ ΣΗΜΑΝΤΙΚΟ

ΠΡΟΕΙ ΟΠΟΙΗΣΗ ΠΡΟΣΟΧΗ ΣΗΜΕΙΩΣΗ ΣΗΜΑΝΤΙΚΟ SV650_01A.book Page 1 Monday, October 30, 2017 11:17 AM ΣΗΜΑΝΤΙΚΟ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΠΕΡΙΟ Ο ΣΤΡΩΣΙΜΑΤΟΣ (ΡΟΝΤΑΡΙΣΜΑΤΟΣ) ΤΗΣ ΜΟΤΟΣΥΚΛΕΤΑΣ ΣΑΣ Τα πρώτα 1.600 χιλιόμετρα (1.000 μίλια) αποτελούν την πιο

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη. F 800 GS Adventure

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη. F 800 GS Adventure BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη F 800 GS Adventure Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος

Διαβάστε περισσότερα

BMW Motorrad. The Ultimate Riding Machine. Εγχειρίδιο ιδιοκτήτη. F 800 GS Adventure

BMW Motorrad. The Ultimate Riding Machine. Εγχειρίδιο ιδιοκτήτη. F 800 GS Adventure BMW Motorrad The Ultimate Riding Machine Εγχειρίδιο ιδιοκτήτη F 800 GS Adventure Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός αναγνώρισης

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οϑήγησης. Εγχειρίδιο ιδιοκτήτη F 800 GT

BMW Motorrad. Απόλυτο Μηχάνημα Οϑήγησης. Εγχειρίδιο ιδιοκτήτη F 800 GT BMW Motorrad Απόλυτο Μηχάνημα Οϑήγησης Εγχειρίδιο ιδιοκτήτη F 800 GT Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός αναγνώρισης οχήματος

Διαβάστε περισσότερα

FordFiesta Γρήγορος οδηγός. Feel the difference

FordFiesta Γρήγορος οδηγός. Feel the difference FordFiesta Γρήγορος οδηγός Feel the difference Οι πληροφορίες που περιέχει η παρούσα έκδοση ήταν ορθές κατά το χρόνο της εκτύπωσης. Επιφυλασσόμαστε του δικαιώματός μας να κάνουμε αλλαγές στις προδιαγραφές,

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη F 800 GT

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη F 800 GT BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη F 800 GT Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη R 1200R

Εγχειρίδιο ιδιοκτήτη R 1200R BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη R 1200R Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

ΑΣΦΑΛΕΙΑ ΚΑΤΑ ΤΗΝ ΟΔΗΓΗΣΗ

ΑΣΦΑΛΕΙΑ ΚΑΤΑ ΤΗΝ ΟΔΗΓΗΣΗ ΑΣΦΑΛΕΙΑ ΚΑΤΑ ΤΗΝ ΟΔΗΓΗΣΗ ΤΗΣ ΜΟΤΟΣΙΚΛΕΤΑΣ ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΗΝ ΑΣΦΑΛΕΙΑ Μπορείτε να χρησιμοποιείτε και να απολαμβάνετε τη μοτοσικλέτα σας για πολλά χρόνια αν αναλάβετε την ευθύνη της προσωπικής

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσυκλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη R 1200RT

Εγχειρίδιο ιδιοκτήτη R 1200RT BMW Motorrad Απόλυτο Μηχάνημα Οϑήγησης Εγχειρίδιο ιδιοκτήτη R 1200RT Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός αναγνώρισης οχήματος

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση.

Διαβάστε περισσότερα

BID3333 SET Angle grinder Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Owner s manual www.bormanntools.com Πληροφορίες ασφαλείας Το μηχάνημα είναι σύμφωνο με τους κανονισμούς ασφαλείας των ηλεκτρικών εργαλείων.

Διαβάστε περισσότερα

Το παρόν εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης.

Το παρόν εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Το παρόν εγχειρίδιο αποτελεί αναπόσπαστο μέρος της μοτοσικλέτας και πρέπει να τη συνοδεύει σε περίπτωση μεταπώλησης. Η έκδοση αυτή περιλαμβάνει τις πιο πρόσφατες πληροφορίες αναφορικά με το προϊόν, οι

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη R 1200RS

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη R 1200RS BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη R 1200RS Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

Vehicle Security System VSS3 - Vehicle original remote

Vehicle Security System VSS3 - Vehicle original remote Vehicle Security System VSS3 - Vehicle original remote Αρχικό τηλεχειριστήριο αυτοκινήτου Οδηγός ρύθμισης - Greek Αγαπητέ πελάτη, Στο εγχειρίδιο αυτό θα βρείτε τις πληροφορίες που χρειάζονται για να ενεργοποιήσετε/

Διαβάστε περισσότερα

ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ ΚΟΝΤΑΡΟΠΡΙΟΝΟΥ PS 2500 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ ΚΟΝΤΑΡΟΠΡΙΟΝΟΥ PS 2500 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΟΔΗΓΙΕΣ ΧΡΗΣΕΩΣ ΚΟΝΤΑΡΟΠΡΙΟΝΟΥ PS 2500 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ 1.Διαβάστε προσεκτικά τις οδηγίες 2.Φορέστε ρούχα, μάσκα, γάντια και γυαλιά προστασίας 3.Μην κάνετε χρήση στη βροχή 4.Μην αφήνετε τα παιδιά να πλησιάσουν

Διαβάστε περισσότερα

Honda SH300 SH300A ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ. Honda Italia Industriale S.p.A. 2010

Honda SH300 SH300A ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ. Honda Italia Industriale S.p.A. 2010 Honda SH300 SH300A ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ Honda Italia Industriale S.p.A. 2010 ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΟΔΗΓΟΣ ΚΑΙ ΣΥΝΕΠΙΒΑΤΗΣ Αυτό το σκούτερ έχει σχεδιαστεί για να μεταφέρει τον οδηγό και έναν επιβάτη. Μην

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη G 650 GS Sertão

Εγχειρίδιο ιδιοκτήτη G 650 GS Sertão Εγχειρίδιο ιδιοκτήτη G 650 GS Sertão BMW Motorrad The Ultimate Riding Machine Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός αναγνώρισης

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη F 800 GS

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη F 800 GS BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη F 800 GS Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οϑήγησης. Εγχειρίδιο ιδιοκτήτη F 700 GS

BMW Motorrad. Απόλυτο Μηχάνημα Οϑήγησης. Εγχειρίδιο ιδιοκτήτη F 700 GS BMW Motorrad Απόλυτο Μηχάνημα Οϑήγησης Εγχειρίδιο ιδιοκτήτη F 700 GS Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός αναγνώρισης οχήματος

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη K 1300 R

Εγχειρίδιο ιδιοκτήτη K 1300 R Εγχειρίδιο ιδιοκτήτη K 1300 R BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη F 800 R

Εγχειρίδιο ιδιοκτήτη F 800 R BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη F 800 R Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη G 650 GS

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη G 650 GS BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη G 650 GS Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η

Διαβάστε περισσότερα

MINI MOTO DB ΧΡΟΝΟ 49CC ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ. Σημαντική ενημέρωση! Διαβάστε το προσεκτικά πριν την πρώτη οδήγηση.

MINI MOTO DB ΧΡΟΝΟ 49CC ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ. Σημαντική ενημέρωση! Διαβάστε το προσεκτικά πριν την πρώτη οδήγηση. DB 701 2 ΧΡΟΝΟ 49CC MINI MOTO ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ Σημαντική ενημέρωση! Διαβάστε το προσεκτικά πριν την πρώτη οδήγηση. Όλες οι πληροφορίες, εικόνες και περιγραφές σε αυτό το εγχειρίδιο χρήσης είναι βασισμένες

Διαβάστε περισσότερα

BCG1500 Λειαντήρας Δομικών Υλικών. Owner s manual. Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

BCG1500 Λειαντήρας Δομικών Υλικών.   Owner s manual. Μετάφραση του πρωτοτύπου των οδηγιών χρήσης BCG1500 Λειαντήρας Δομικών Υλικών Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Owner s manual Οδηγίες χρήσης και ασφαλείας Σημαντικές οδηγίες Σημαντικές οδηγίες και προφυλάξεις είναι πάνω στο εργαλείο σας

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη. C 600 Sport

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη. C 600 Sport BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη C 600 Sport Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη C 600 Sport

Εγχειρίδιο ιδιοκτήτη C 600 Sport Εγχειρίδιο ιδιοκτήτη C 600 Sport BMW Motorrad The Ultimate Riding Machine Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός αναγνώρισης οχήματος

Διαβάστε περισσότερα

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΣΟΜΠΑ ΜΕ ΛΑΜΠΕΣ ΑΝΘΡΑΚΑ AR4B01

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΣΟΜΠΑ ΜΕ ΛΑΜΠΕΣ ΑΝΘΡΑΚΑ AR4B01 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΣΟΜΠΑ ΜΕ ΛΑΜΠΕΣ ΑΝΘΡΑΚΑ AR4B01 ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΠΡΟΣΟΧΗ: Διαβάστε προσεκτικά αυτό το εγχειρίδιο περιέχει σημαντικές οδηγίες για την ασφαλή τοποθέτηση, χρήση και συντήρηση. Σημαντικές οδηγίες

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οϑήγησης. Εγχειρίδιο ιδιοκτήτη S 1000RR

BMW Motorrad. Απόλυτο Μηχάνημα Οϑήγησης. Εγχειρίδιο ιδιοκτήτη S 1000RR BMW Motorrad Απόλυτο Μηχάνημα Οϑήγησης Εγχειρίδιο ιδιοκτήτη S 1000RR Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός αναγνώρισης οχήματος

Διαβάστε περισσότερα

Honda CBF600S/SA/N/NA ΒΙΒΛΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ

Honda CBF600S/SA/N/NA ΒΙΒΛΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ Honda CBF600S/SA/N/NA ΒΙΒΛΙΟ ΟΔΗΓΙΩΝ ΧΡΗΣΗΣ Honda Italia Industriale S.p.A. 2007 ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΟΔΗΓΟΣ ΚΑΙ ΣΥΝΕΠΙΒΑΤΗΣ Αυτή η μοτοσικλέτα έχει σχεδιαστεί για τη μεταφορά του οδηγού και ενός συνεπιβάτη.

Διαβάστε περισσότερα

BMW Motorrad. The Ultimate Riding Machine. Εγχειρίδιο ιδιοκτήτη F 700 GS

BMW Motorrad. The Ultimate Riding Machine. Εγχειρίδιο ιδιοκτήτη F 700 GS BMW Motorrad The Ultimate Riding Machine Εγχειρίδιο ιδιοκτήτη F 700 GS Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου Κυρία / Κύριος

Διαβάστε περισσότερα

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης.

Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το εγχειρίδιο αποτελεί αναπόσπαστο μέρος του σκούτερ και πρέπει να το συνοδεύει σε περίπτωση μεταπώλησης. Αυτό το έντυπο περιλαμβάνει τις πιο πρόσφατες διαθέσιμες πληροφορίες πριν την εκτύπωση. Η

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη R 1200GS

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη R 1200GS BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη R 1200GS Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη F 650 GS

Εγχειρίδιο ιδιοκτήτη F 650 GS Εγχειρίδιο ιδιοκτήτη F 650 GS BMW Motorrad The Ultimate Riding Machine Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Αρμόδιος επικοινωνίας για το Service Αριθμός πλαισίου

Διαβάστε περισσότερα

ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ. Διαβάστε προσεκτικά το εγχειρίδιο χρήστη πριν τη λειτουργία. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική αναφορά.

ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ. Διαβάστε προσεκτικά το εγχειρίδιο χρήστη πριν τη λειτουργία. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική αναφορά. ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ Διαβάστε προσεκτικά το εγχειρίδιο χρήστη πριν τη λειτουργία. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική αναφορά. CS322-R 2020323B1656 ΠΕΡΙΕΧΟΜΕΝΑ Τεχνικά χαρακτηριστικά

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη G 650 GS

Εγχειρίδιο ιδιοκτήτη G 650 GS Εγχειρίδιο ιδιοκτήτη G 650 GS BMW Motorrad The Ultimate Riding Machine Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Αρμόδιος επικοινωνίας για το Service Αριθμός πλαισίου

Διαβάστε περισσότερα

Supra-X [AFS125CRF] ΕΓΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ

Supra-X [AFS125CRF] ΕΓΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ Supra-X [AFS125CRF] ΕΓΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΟΔΗΓΟΣ ΚΑΙ ΣΥΝΕΠΙΒΑΤΗΣ Αυτή η μοτοσυκλέτα έχει σχεδιαστεί για να μεταφέρει έναν οδηγό κι έναν συνεπιβάτη. Μην υπερβαίνετε ποτέ το μέγιστο συνολικό

Διαβάστε περισσότερα

UPS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP-1000

UPS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP-1000 ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP-1000 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΧΩΡΗΤΙΚΟΤΗΤΑ 1000VA/1050VA/1200VA 1500VA Τάση Εισόδου Τάση Εξόδου Κυματομορφή Εξόδου Συχνότητα Εξόδου 145VAC~290VAC 195VAC~255VAC PWM/DC 50Hz Μπαταρίες

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη. C 650 Sport

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη. C 650 Sport BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη C 650 Sport Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη R ninet Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη. R 1200 GS Adventure

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη. R 1200 GS Adventure BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη R 1200 GS Adventure Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου

Διαβάστε περισσότερα

BIW1600 ΗΛΕΚΤΡΟΣΥΓΚΟΛΗΣΗ INVERTER 160A. Owner s manual. Μετάφραση του πρωτοτύπου των οδηγιών χρήσης

BIW1600 ΗΛΕΚΤΡΟΣΥΓΚΟΛΗΣΗ INVERTER 160A.   Owner s manual. Μετάφραση του πρωτοτύπου των οδηγιών χρήσης BIW1600 ΗΛΕΚΤΡΟΣΥΓΚΟΛΗΣΗ INVERTER 160A Μετάφραση του πρωτοτύπου των οδηγιών χρήσης Owner s manual Περιγραφή προϊόντος 1. Αυτό το μηχάνημα είναι σχεδιασμένο για να συγκολλήσετε μέταλλα όπως ανοξείδωτα μέταλλα

Διαβάστε περισσότερα

Εγχειρίδιο χρήσης LivingColors Iris

Εγχειρίδιο χρήσης LivingColors Iris Εγχειρίδιο χρήσης LivingColors Iris Πρώτα βήματα με το φωτιστικό LivingColors LivingColors Αφαίρεση συσκευασίας και εγκατάσταση Όταν αφαιρείτε τη συσκευασία του φωτιστικού LivingColors, το φωτιστικό είναι

Διαβάστε περισσότερα

Οδηγίες Χρήσης ΒΡΗ1000

Οδηγίες Χρήσης ΒΡΗ1000 Οδηγίες Χρήσης ΒΡΗ1000 Τεχνικά χαρακτηριστικά Ισχύς Ταχύτητα περιστροφής εν κενό Κτυπήματα το λεπτό Ισχύς κτυπήματος Τύπος υποδοχέα τρυπανιού και εργαλείου Μέγιστη δυνατότητα τρυπήματος Βάρος 620W 0-870

Διαβάστε περισσότερα

Εγχειρίδιο Χρήσης Κ Λ Ι Μ Α Τ Ι Σ Τ Ι Κ Α Σ Υ Σ Τ Η Μ Α Τ Α. Τηλεχειριστήριο L2VI-09 / L2VO-09 L2VI-12 / L2VO-12.

Εγχειρίδιο Χρήσης Κ Λ Ι Μ Α Τ Ι Σ Τ Ι Κ Α Σ Υ Σ Τ Η Μ Α Τ Α. Τηλεχειριστήριο L2VI-09 / L2VO-09 L2VI-12 / L2VO-12. Α Τ Α Κ Λ Ι Μ Α Τ Ι Σ Τ Ι Κ Α Μοντέλα: L2VI-09 / L2VO-09 L2VI-12 / L2VO-12 Σ Υ Σ Τ Η Μ Τηλεχειριστήριο Εγχειρίδιο Χρήσης Σας ευχαριστούμε που επιλέξατε τη μονάδα κλιματισμού της INVENTOR. Για τη σωστή

Διαβάστε περισσότερα

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 16 ΕΠΙΔΑΠΕΔΙΟΣ ΑΝΕΜΙΣΤΗΡΑΣ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ R-845

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 16 ΕΠΙΔΑΠΕΔΙΟΣ ΑΝΕΜΙΣΤΗΡΑΣ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ R-845 ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ 16 ΕΠΙΔΑΠΕΔΙΟΣ ΑΝΕΜΙΣΤΗΡΑΣ ΜΕ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟ R-845 Ευχαριστούμε για την αγορά του ανεμιστήρα. Παρακαλούμε διαβάστε προσεκτικά τις οδηγίες χρήσης πριν θέσετε σε λειτουργία τη συσκευή. Αγαπητέ

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη K 1300 R

Εγχειρίδιο ιδιοκτήτη K 1300 R Εγχειρίδιο ιδιοκτήτη K 1300 R BMW Motorrad The Ultimate Riding Machine Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Αρμόδιος επικοινωνίας για το Service Αριθμός πλαισίου

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη R 1200 R, R 1200 R Classic

Εγχειρίδιο ιδιοκτήτη R 1200 R, R 1200 R Classic Εγχειρίδιο ιδιοκτήτη R 1200 R, R 1200 R Classic BMW Motorrad The Ultimate Riding Machine Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη K 1300 R

Εγχειρίδιο ιδιοκτήτη K 1300 R Εγχειρίδιο ιδιοκτήτη K 1300 R BMW Motorrad The Ultimate Riding Machine Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου Κυρία / Κύριος

Διαβάστε περισσότερα

PD10/16-SDE ΑΦΥΓΡΑΝΤΗΡΑΣ ΕΓΧΕΙΡΙ ΙΟ Ο ΗΓΙΩΝ ΧΡΗΣΗΣ

PD10/16-SDE ΑΦΥΓΡΑΝΤΗΡΑΣ ΕΓΧΕΙΡΙ ΙΟ Ο ΗΓΙΩΝ ΧΡΗΣΗΣ PD10/16-SDE ΑΦΥΓΡΑΝΤΗΡΑΣ ΕΓΧΕΙΡΙ ΙΟ Ο ΗΓΙΩΝ ΧΡΗΣΗΣ ΠΡΟΦΥΛΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ 1. Παρακαλούμε διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν χρησιμοποιήσετε για πρώτη φορά τη συσκευή. Τοποθετήστε τη συσκευή σε

Διαβάστε περισσότερα

UPS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP Με LCD οθόνη

UPS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP Με LCD οθόνη ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP-1000 Με LCD οθόνη ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΧΩΡΗΤΙΚΟΤΗΤΑ 1000VA/1050VA/1200VA 1500VA Τάση Εισόδου Τάση Εξόδου Κυματομορφή Εξόδου Συχνότητα Εξόδου 145VAC~290VAC 195VAC~255VAC PWM/DC

Διαβάστε περισσότερα

UPS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP-600

UPS ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP-600 ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΤΗ UPS GP-600 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΧΩΡΗΤΙΚΟΤΗΤΑ 500VA/600VA/650VA 800VA/850VA Τάση Εισόδου Τάση Εξόδου Κυματομορφή Εξόδου Συχνότητα Εξόδου 145VAC~290VAC 195VAC~255VAC PWM/DC 50Hz ή 60Hz

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη R 1200 GS Adventure

Εγχειρίδιο ιδιοκτήτη R 1200 GS Adventure Εγχειρίδιο ιδιοκτήτη R 1200 GS Adventure BMW Motorrad The Ultimate Riding Machine Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Αρμόδιος επικοινωνίας για το Service Αριθμός

Διαβάστε περισσότερα

Εγχειρίδιο Οδηγιών. Παρακαλούμε διαβάστε προσεκτικά και κρατήστε για μελλοντική χρήση. Προσοχή: Προειδοποίηση:

Εγχειρίδιο Οδηγιών. Παρακαλούμε διαβάστε προσεκτικά και κρατήστε για μελλοντική χρήση. Προσοχή: Προειδοποίηση: Χαρακτηριστικά: Εγχειρίδιο Οδηγιών Κατάλληλη Ηλικία χρονών Ταχύτητα χλμ/ώρα Κωδικός/code: 412175 Επιτρεπόμενο βάρος κιλά Κινητήρας Ισχύς Επαναφόρτιση Διαστάσεις Καθαρό βάρος Μπαταρία Χρόνος λειτουργίας

Διαβάστε περισσότερα

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΙΑ ΔΙΣΚΟΠΡΙΟΝΟ ΞΥΛΟΥ ΔΥΟ ΕΡΓΑΣΙΩΝ BORMANN BDX

ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΙΑ ΔΙΣΚΟΠΡΙΟΝΟ ΞΥΛΟΥ ΔΥΟ ΕΡΓΑΣΙΩΝ BORMANN BDX ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ ΓΙΑ ΔΙΣΚΟΠΡΙΟΝΟ ΞΥΛΟΥ ΔΥΟ ΕΡΓΑΣΙΩΝ BORMANN BDX 2500 2 3 4 5 6 Τεχνικά χαρακτηριστικά Τάση 230V/50Hz Ισχύς 1800W Ταχύτητα 4500rpm Δυνατότητα κοπής 43mm Διάμετρος δίσκου 250mm Διαστάσεις Τραπεζιού

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη R 1200RT

Εγχειρίδιο ιδιοκτήτη R 1200RT BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη R 1200RT Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οϑήγησης. Εγχειρίδιο ιδιοκτήτη R 1200GS

BMW Motorrad. Απόλυτο Μηχάνημα Οϑήγησης. Εγχειρίδιο ιδιοκτήτη R 1200GS BMW Motorrad Απόλυτο Μηχάνημα Οϑήγησης Εγχειρίδιο ιδιοκτήτη R 1200GS Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός αναγνώρισης οχήματος

Διαβάστε περισσότερα

Honda CBR125RW ΕΓΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ. Honda Motor Co., Ltd. 2010

Honda CBR125RW ΕΓΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ. Honda Motor Co., Ltd. 2010 Honda CBR125RW ΕΓΧΕΙΡΙΔΙΟ ΚΑΤΟΧΟΥ Honda Motor Co., Ltd. 2010 ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΟΔΗΓΟΣ ΚΑΙ ΣΥΝΕΠΙΒΑΤΗΣ Αυτή η μοτοσικλέτα έχει σχεδιαστεί για να μεταφέρει έναν οδηγό κι έναν συνεπιβάτη. Μην υπερβαίνετε

Διαβάστε περισσότερα

ΕΓΧΕΙΡΙ ΙΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΚΛΙΜΑΤΙΣΤΙΚΟΥ

ΕΓΧΕΙΡΙ ΙΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΚΛΙΜΑΤΙΣΤΙΚΟΥ ΕΓΧΕΙΡΙ ΙΟ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ ΚΛΙΜΑΤΙΣΤΙΚΟΥ Ο σχεδιασμός και τα τεχνικά χαρακτηριστικά μπορούν να αλλάξουν χωρίς προειδοποίηση, για λόγους βελτίωσης του προϊόντος. Για περισσότερες πληροφορίες επικοινωνήστε

Διαβάστε περισσότερα

ΣΧΟΛΗ ΟΔΗΓΩΝ ΜΑΡΟΥΦΙΔΗΣ

ΣΧΟΛΗ ΟΔΗΓΩΝ ΜΑΡΟΥΦΙΔΗΣ ΣΧΟΛΗ ΟΔΗΓΩΝ ΜΑΡΟΥΦΙΔΗΣ Π.ΚΟΥΝΤΟΥΡΙΩΤΗ 5 ΠΛΑΤΕΙΑ ΒΑΛΣΑΜΗ ΝΕΑΠΟΛΗ ΤΗΛ./FAX. 2310 628.008 ΚΙΝ.6944 677104 ΣΗΜΕΙΩΣΕΙΣ ΒΙΒΛΙΟΥ ΘΕΩΡΙΑΣ Β ΚΑΤΗΓΟΡΙΑΣ ΚΕΦΑΛΑΙΟ 1 ΤΑ ΚΥΡΙΑ ΟΡΓΑΝΑ ΤΟΥ ΟΧΗΜΑΤΟΣ ΚΑΙ ΤΑ ΧΕΙΡΙΣΤΗΡΙΑ

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη R ninet Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη F 800 R

Εγχειρίδιο ιδιοκτήτη F 800 R Εγχειρίδιο ιδιοκτήτη F 800 R BMW Motorrad The Ultimate Riding Machine Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Αρμόδιος επικοινωνίας για το Service Αριθμός πλαισίου

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη HP4

Εγχειρίδιο ιδιοκτήτη HP4 BMW Motorrad Απόλυτο Μηχάνημα Οϑήγησης Εγχειρίδιο ιδιοκτήτη HP4 Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός αναγνώρισης οχήματος Κυρία

Διαβάστε περισσότερα

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη S 1000 R

BMW Motorrad. Απόλυτο Μηχάνημα Οδήγησης. Εγχειρίδιο ιδιοκτήτη S 1000 R BMW Motorrad Απόλυτο Μηχάνημα Οδήγησης Εγχειρίδιο ιδιοκτήτη S 1000 R Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου οχήματος Κυρία

Διαβάστε περισσότερα

Εγχειρίδιο ιδιοκτήτη F 800 R

Εγχειρίδιο ιδιοκτήτη F 800 R Εγχειρίδιο ιδιοκτήτη F 800 R BMW Motorrad The Ultimate Riding Machine Στοιχεία μοτοσικλέτας / εμπόρου Στοιχεία μοτοσικλέτας Στοιχεία εμπόρου Μοντέλο Υπεύθυνος για το Service Αριθμός πλαισίου Κυρία / Κύριος

Διαβάστε περισσότερα

DRIVING SCOOL Ο ΣΩΣΤΌΣ ΈΛΕΓΧΟΣ ΠΡΙΝ ΤΟ ΤΑΞΊΔΙ

DRIVING SCOOL Ο ΣΩΣΤΌΣ ΈΛΕΓΧΟΣ ΠΡΙΝ ΤΟ ΤΑΞΊΔΙ DRIVING SCOOL L Ο ΣΩΣΤΌΣ ΈΛΕΓΧΟΣ ΠΡΙΝ ΤΟ ΤΑΞΊΔΙ Σύντομος Εξωτερικός Έλεγχος o Καθαρά τζάμια Κοιτάμε τα λάστιχα να έχουν αέρα. o Καθαρά φώτα Το βάθος πέλματος 1,6 χιλ. o Ελέγχουμε αν έχει γρατσουνιές, ρωγμές

Διαβάστε περισσότερα
