1 ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε. ΓΕΝΙΚΗ ΔΙΕΥΘΥΝΣΗ ΔΙΟΙΚΗΤΙΚΩΝ ΚΑΙ ΟΙΚΟΝΟΜΙΚΩΝ ΘΕΜΑΤΩΝ ΔΙΕΥΘΥΝΣΗ: ΠΡΟΜΗΘΕΙΩΝ & EΦΟΔΙΑΣΜΟΥ CERTIFIED M.S. ISO 9001: /Δ ISO 14001: /Π ΕΛΟΤ 1429: /ΔΕ ISO 27001: /ΑΠ Διακήρυξη Προμήθεια Ειδών Ατομικής Προστασίας

2 Περιεχόμενα 1.1 ΣΤΟΙΧΕΙΑ ΑΝΑΘΕΤΟΝΤΑ ΦΟΡΕΑ ΣΤΟΙΧΕΙΑ ΔΙΑΔΙΚΑΣΙΑΣ - ΧΡΗΜΑΤΟΔΟΤΗΣΗ ΣΥΝΟΠΤΙΚΗ ΠΕΡΙΓΡΑΦΗ ΦΥΣΙΚΟΥ ΚΑΙ ΟΙΚΟΝΟΜΙΚΟΥ ΑΝΤΙΚΕΙΜΕΝΟΥ ΤΗΣ ΣΥΜΒΑΣΗΣ ΘΕΣΜΙΚΟ ΠΛΑΙΣΙΟ ΠΡΟΘΕΣΜΙΑ ΠΑΡΑΛΑΒΗΣ ΠΡΟΣΦΟΡΩΝ ΚΑΙ ΔΙΕΝΕΡΓΕΙΑ ΔΙΑΓΩΝΙΣΜΟΥ ΔΗΜΟΣΙΟΤΗΤΑ ΑΡΧΕΣ ΕΦΑΡΜΟΖΟΜΕΝΕΣ ΣΤΗ ΔΙΑΔΙΚΑΣΙΑ ΣΥΝΑΨΗΣ ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Έγγραφα της σύμβασης Επικοινωνία - Πρόσβαση στα έγγραφα της Σύμβασης Παροχή Διευκρινίσεων Γλώσσα Εγγυήσεις ΔΙΚΑΙΩΜΑ ΣΥΜΜΕΤΟΧΗΣ - ΚΡΙΤΗΡΙΑ ΠΟΙΟΤΙΚΗΣ ΕΠΙΛΟΓΗΣ Δικαιούμενοι συμμετοχής Εγγύηση συμμετοχής Λόγοι αποκλεισμού Καταλληλόλητα άσκησης επαγγελματικής δραστηριότητας Οικονομική και χρηματοοικονομική επάρκεια Τεχνική και επαγγελματική ικανότητα Πρότυπα διασφάλισης ποιότητας και πρότυπα περιβαλλοντικής διαχείρισης Στήριξη στην ικανότητα τρίτων Κανόνες απόδειξης ποιοτικής επιλογής ΚΡΙΤΗΡΙΑ ΑΝΑΘΕΣΗΣ Κριτήριο ανάθεσης ΚΑΤΑΡΤΙΣΗ - ΠΕΡΙΕΧΟΜΕΝΟ ΠΡΟΣΦΟΡΩΝ Γενικοί όροι υποβολής προσφορών Χρόνος και Τρόπος υποβολής προσφορών Περιεχόμενα Φακέλου «Δικαιολογητικά Συμμετοχής - Τεχνική Προσφορά» Περιεχόμενα Φακέλου «Οικονομική Προσφορά» / Τρόπος σύνταξης και υποβολής οικονομικών προσφορών Χρόνος ισχύος των προσφορών Λόγοι απόρριψης προσφορών ΑΠΟΣΦΡΑΓΙΣΗ ΚΑΙ ΑΞΙΟΛΟΓΗΣΗ ΠΡΟΣΦΟΡΩΝ Ηλεκτρονική αποσφράγιση προσφορών Αξιολόγηση προσφορών ΠΡΟΣΚΛΗΣΗ ΥΠΟΒΟΛΗΣ ΔΙΚΑΙΟΛΟΓΗΤΙΚΩΝ ΚΑΤΑΚΥΡΩΣΗΣ - ΔΙΚΑΙΟΛΟΓΗΤΙΚΑ ΚΑΤΑΚΥΡΩΣΗΣ ΚΑΤΑΚΥΡΩΣΗ - ΣΥΝΑΨΗ ΣΥΜΒΑΣΗΣ ΠΡΟΔΙΚΑΣΤΙΚΕΣ ΠΡΟΣΦΥΓΕΣ ΜΑΤΑΙΩΣΗ ΔΙΑΔΙΚΑΣΙΑΣ ΕΓΓΥΗΣΕΙΣ (ΚΑΛΗΣ ΕΚΤΕΛΕΣΗΣ, ΠΡΟΚΑΤΑΒΟΛΗΣ ΚΑΙ ΚΑΛΗΣ ΛΕΙΤΟΥΡΓΙΑΣ) ΣΥΜΒΑΤΙΚΟ ΠΛΑΙΣΙΟ - ΕΦΑΡΜΟΣΤΕΑ ΝΟΜΟΘΕΣΙΑ ΌΡΟΙ ΕΚΤΕΛΕΣΗΣ ΤΗΣ ΣΥΜΒΑΣΗΣ ΥΠΕΡΓΟΛΑΒΙΑ ΤΡΟΠΟΠΟΙΗΣΗ ΣΥΜΒΑΣΗΣ ΚΑΤΑ ΤΗ ΔΙΑΡΚΕΙΑ ΤΗΣ ΔΙΚΑΙΩΜΑ ΜΟΝΟΜΕΡΟΥΣ ΛΥΣΗΣ ΤΗΣ ΣΥΜΒΑΣΗΣ ΤΡΟΠΟΣ ΠΛΗΡΩΜΗΣ ΚΗΡΥΞΗ ΟΙΚΟΝΟΜΙΚΟΥ ΦΟΡΕΑ ΕΚΠΤΩΤΟΥ - ΚΥΡΩΣΕΙΣ ΔΙΟΙΚΗΤΙΚΕΣ ΠΡΟΣΦΥΓΕΣ ΚΑΤΑ ΤΗ ΔΙΑΔΙΚΑΣΙΑ ΕΚΤΕΛΕΣΗΣ ΤΙΜΗ ΚΑΙ ΤΟΠΟΣ ΠΑΡΑΔΟΣΗΣ ΤΩΝ ΕΙΔΩΝ ΤΡΟΠΟΣ ΠΑΡΑΔΟΣΗΣ ΤΩΝ ΕΙΔΩΝ ΧΡΟΝΟΣ ΠΑΡΑΔΟΣΗΣ ΜΕΛΕΤΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΚΑΙ ΤΩΝ ΔΕΔΟΜΕΝΩΝ ΤΗΣ ΠΡΟΜΗΘΕΙΑΣ ΠΑΡΑΡΤΗΜΑ Ι ΠΙΝΑΚΑΣ ΕΙΔΩΝ ΠΑΡΑΡΤΗΜΑ ΙΙ ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΙΔΩΝ ΠΑΡΑΡΤΗΜΑ ΙΙΙ ΈΝΤΥΠΟ ΟΙΚΟΝΟΜΙΚΗΣ ΠΡΟΣΦΟΡΑΣ ΠΑΡΑΡΤΗΜΑ ΙV ΚΑΤΑΝΟΜΗ ΤΩΝ ΠΡΟΣ ΠΡΟΜΗΘΕΙΑ ΕΙΔΩΝ Σελίδα 2

3 ΠΑΡΑΡΤΗΜΑ V ΥΠΟΔΕΙΓΜΑ ΔΗΛΩΣΗΣ ΠΑΡΑΔΟΣΗΣ ΕΙΔΩΝ ΠΑΡΑΡΤΗΜΑ VI ΣΧΕΔΙΟ ΣΥΜΒΑΣΗΣ ΠΑΡΑΡΤΗΜΑ VII ΤΕΥΔ Σελίδα 3

4 1. ΑΝΑΘΕΤΩΝ ΦΟΡΡΕΑΣ ΚΑΙ ΑΝΤΙΚΕΙΜΕΝΟ ΣΥΜΒΑΣΗΣ 1.1 Στοιχεία Αναθέτοντα Φορέα Επωνυμία ΟΣΕ Α.Ε. Ταχυδρομική διεύθυνση Καρόλου 1-3 Πόλη Αθήνα Ταχυδρομικός Κωδικός Χώρα Ελλάδα Κωδικός ΝUTS GR30 Τηλέφωνο Φαξ Ηλεκτρονικό Ταχυδρομείο Αρμόδιος για πληροφορίες Ι. Αντύπας Γενική Διεύθυνση στο διαδίκτυο (URL) Διεύθυνση του προφίλ αγοραστή στο διαδίκτυο (URL) Είδος Αναθέτοντα Φορέα Ο αναθέτων φορέας είναι ο ΟΣΕ Α.Ε και ανήκει στον Δημόσιο Τομέα. Κύρια δραστηριότητα Α.Φ. Η κύρια δραστηριότητα του Αναθέτοντος Φορέα είναι οι σιδηροδρομικές μεταφορές (231 του Ν. 4412/2016). Στοιχεία Επικοινωνίας α) Τα έγγραφα της σύμβασης είναι διαθέσιμα για ελεύθερη, πλήρη, άμεση & δωρεάν ηλεκτρονική πρόσβαση μέσω της διαδικτυακής πύλης του Ε.Σ.Η.ΔΗ.Σ. β) Οι προσφορές πρέπει να υποβάλλονται ηλεκτρονικά στην διεύθυνση : γ) Περαιτέρω πληροφορίες είναι διαθέσιμες από την προαναφερθείσα διεύθυνση 1.2 Στοιχεία Διαδικασίας - Χρηματοδότηση Είδος διαδικασίας Ο διαγωνισμός θα διεξαχθεί με την ανοικτή διαδικασία του άρθρου 264 του ν. 4412/16. Χρηματοδότηση της σύμβασης Η παρούσα σύμβαση χρηματοδοτείται από τον Τακτικό Προϋπολογισμό του ΟΣΕ. 1.3 Συνοπτική Περιγραφή φυσικού και οικονομικού αντικειμένου της σύμβασης Αντικείμενο της σύμβασης είναι η προμήθεια ειδών ατομικής προστασίας Τα προς προμήθεια είδη κατατάσσονται στον ακόλουθο κωδικό του Κοινού Λεξιλογίου δημοσίων συμβάσεων (CPV) : , , , , , , , Η εκτιμώμενη αξία της σύμβασης ανέρχεται στο ποσό των # ,50# ΕΥΡΩ μη συμπεριλαμβανομένου του ΦΠΑ και # ,66# ΕΥΡΩ συμπεριλαμβανομένου του ΦΠΑ 24%.. Σελίδα 4

5 Η διάρκεια της σύμβασης ορίζεται σε 2 μήνες. Αναλυτική περιγραφή των προς προμήθεια ειδών και των ποσοτήτων δίδεται στο ΠΑΡΑΡΤΗΜΑ I της παρούσας διακήρυξης. Προσφορές υποβάλλονται για ένα, περισσότερα ή για όλα τα είδη Η σύμβαση θα ανατεθεί με το κριτήριο της πλέον συμφέρουσας από οικονομική άποψη προσφοράς, βάσει μόνο της τιμής ( χαμηλότερη τιμή ). 1.4 Θεσμικό πλαίσιο Η ανάθεση και εκτέλεση της σύμβασης διέπεται από την κείμενη νομοθεσία και τις κατ εξουσιοδότηση αυτής εκδοθείσες κανονιστικές πράξεις, όπως ισχύουν και ιδίως: του ν. 4412/2016 (Α' 147) Δημόσιες Συμβάσεις Έργων, Προμηθειών και Υπηρεσιών την Οδηγία 2014/25/ΕΕ «Προμήθειες φορέων που δραστηριοποιούνται στους τομείς του ύδατος, της ενέργειας,των μεταφορών και των ταχυδρομικών υπηρεσιών» του ν. 4314/2014 (Α' 265), Α) Για τη διαχείριση, τον έλεγχο και την εφαρμογή αναπτυξιακών παρεμβάσεων για την προγραμματική περίοδο , Β) Ενσωμάτωση της Οδηγίας 2012/17 του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 13ης Ιουνίου 2012 (ΕΕ L 156/ ) στο ελληνικό δίκαιο, τροποποίηση του ν. 3419/2005 (Α' 297) και άλλες διατάξεις και του ν. 3614/2007 (Α' 267) «Διαχείριση, έλεγχος και εφαρμογή αναπτυξιακών παρεμβάσεων για την προγραμματική περίοδο », του ν. 4270/2014 (Α' 143) «Αρχές δημοσιονομικής διαχείρισης και εποπτείας (ενσωμάτωση της Οδηγίας 2011/85/ΕΕ) δημόσιο λογιστικό και άλλες διατάξεις», του ν. 4250/2014 (Α' 74) «Διοικητικές Απλουστεύσεις - Καταργήσεις, Συγχωνεύσεις Νομικών Προσώπων και Υπηρεσιών του Δημοσίου Τομέα-Τροποποίηση Διατάξεων του π.δ. 318/1992 (Α 161) και λοιπές ρυθμίσεις» και ειδικότερα τις διατάξεις του άρθρου 1, της παρ. Ζ του Ν. 4152/2013 (Α' 107) «Προσαρμογή της ελληνικής νομοθεσίας στην Οδηγία 2011/7 της για την καταπολέμηση των καθυστερήσεων πληρωμών στις εμπορικές συναλλαγές», του ν. 3886/2010 (Α' 173) «Δικαστική προστασία κατά τη σύναψη δημοσίων συμβάσεων Εναρμόνιση της ελληνικής νομοθεσίας με την Οδηγία 89/665/ΕΟΚ του Συμβουλίου της 21ης Ιουνίου 1989 (L 395) και την Οδηγία 92/13/ΕΟΚ του Συμβουλίου της 25ης Φεβρουαρίου 1992 (L 76), όπως τροποποιήθηκαν με την Οδηγία 2007/66/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 11ης Δεκεμβρίου 2007 (L335)», του ν. 4129/2013 (Α 52) «Κύρωση του Κώδικα Νόμων για το Ελεγκτικό Συνέδριο» του άρθρου 26 του ν.4024/2011 (Α 226) «Συγκρότηση συλλογικών οργάνων της διοίκησης και ορισμός των μελών τους με κλήρωση», του ν. 4013/2011 (Α 204) «Σύσταση ενιαίας Ανεξάρτητης Αρχής Δημοσίων Συμβάσεων και Κεντρικού Ηλεκτρονικού Μητρώου Δημοσίων Συμβάσεων», του ν. 3861/2010 (Α 112) «Ενίσχυση της διαφάνειας με την υποχρεωτική ανάρτηση νόμων και πράξεων των κυβερνητικών, διοικητικών και αυτοδιοικητικών οργάνων στο διαδίκτυο "Πρόγραμμα Διαύγεια" και άλλες διατάξεις, του άρθρου 5 της απόφασης με αριθμ /1993 (Β 185) του Υπουργού Εσωτερικών του ν. 3548/2007 (Α 68) «Καταχώριση δημοσιεύσεων των φορέων του Δημοσίου στο νομαρχιακό και τοπικό Τύπο και άλλες διατάξεις», του ν. 3469/2006 (Α 131) Εθνικό Τυπογραφείο, Εφημερίς της Κυβερνήσεως και λοιπές διατάξεις του ν. 3310/2005 (Α' 30) Μέτρα για τη διασφάλιση της διαφάνειας και την αποτροπή καταστρατηγήσεων κατά τη διαδικασία σύναψης δημοσίων συμβάσεων για τη διασταύρωση των στοιχείων του αναδόχου με τα στοιχεία του Ε.Σ.Ρ., του π.δ/τος 82/1996 (Α' 66) «Ονομαστικοποίηση μετοχών Ελληνικών Ανωνύμων Εταιρειών που μετέχουν στις διαδικασίες ανάληψης έργων ή Σελίδα 5

6 προμηθειών του Δημοσίου ή των νομικών προσώπων του ευρύτερου δημόσιου τομέα», της κοινής απόφασης των Υπουργών Ανάπτυξης και Επικρατείας με αρ /2007 (Β 1673) σχετικά με τα Δικαιολογητικά για την τήρηση των μητρώων του ν.3310/2005, όπως τροποποιήθηκε με το ν.3414/2005, καθώς και της απόφασης του Υφυπουργού Οικονομίας και Οικονομικών με αριθμ /2565/δοσ/2005 (Β 1590) Καθορισμός χωρών στις οποίες λειτουργούν εξωχώριες εταιρίες, του ν. 2859/2000 (Α 248) «Κύρωση Κώδικα Φόρου Προστιθέμενης Αξίας», του ν.2690/1999 (Α' 45) Κύρωση του Κώδικα Διοικητικής Διαδικασίας και άλλες διατάξεις και ιδίως των άρθρων 7 και 13 έως 15, του ν. 2121/1993 (Α' 25) Πνευματική Ιδιοκτησία, Συγγενικά Δικαιώματα και Πολιτιστικά Θέματα, του π.δ 28/2015 (Α' 34) Κωδικοποίηση διατάξεων για την πρόσβαση σε δημόσια έγγραφα και στοιχεία, το π.δ. 80/2016 (Α 145) Ανάληψη υποχρεώσεων από τους Διατάκτες της με αρ. Π1 2380/2012 Κοινής Υπουργικής Απόφασης (Β 3400) «Ρύθμιση των ειδικότερων θεμάτων λειτουργίας και διαχείρισης του Κεντρικού Ηλεκτρονικού Μητρώου Δημοσίων Συμβάσεων του Υπουργείου Ανάπτυξης, Ανταγωνιστικότητας, Υποδομών, Μεταφορών και Δικτύων της με αρ. Π1/2390/ (Β' 2677) Απόφασης του Υπουργού Ανάπτυξης και Ανταγωνιστικότητας Τεχνικές λεπτομέρειες και διαδικασίες λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (Ε.Σ.Η.ΔΗ.Σ.), Την υπ αριθμ 5640/ απόφαση έγκρισης των όρων του διαγωνισμού από το Διοικητικό Συμβούλιο του ΟΣΕ, Την υπ αριθμ / απόφαση ορισμού Επιτροπής Αξιολόγησης Διαγωνισμών, των σε εκτέλεση των ανωτέρω νόμων εκδοθεισών κανονιστικών πράξεων, των λοιπών διατάξεων που αναφέρονται ρητά ή απορρέουν από τα οριζόμενα στα συμβατικά τεύχη της παρούσας, καθώς και του συνόλου των διατάξεων του ασφαλιστικού, εργατικού, κοινωνικού, περιβαλλοντικού και φορολογικού δικαίου που διέπει την ανάθεση και εκτέλεση της παρούσας σύμβασης, έστω και αν δεν αναφέρονται ρητά παραπάνω. 1.5 Προθεσμία παραλαβής προσφορών και διενέργεια διαγωνισμού Η καταληκτική ημερομηνία παραλαβής των προσφορών είναι η 4/12/2017 και ώρα 10:00 Η διαδικασία θα διενεργηθεί με χρήση της πλατφόρμας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (Ε.Σ.Η.Δ.Η.Σ.), μέσω της Διαδικτυακής πύλης του ως άνω συστήματος, την 27/11/2017 και ώρα 10: Δημοσιότητα Α. Δημοσίευση σε εθνικό επίπεδο Το πλήρες κείμενο της παρούσας Διακήρυξης καταχωρήθηκε στο Κεντρικό Ηλεκτρονικό Μητρώο Δημοσίων Συμβάσεων (ΚΗΜΔΗΣ). Το πλήρες κείμενο της παρούσας Διακήρυξης καταχωρήθηκε ακόμη και στη διαδικτυακή πύλη του Ε.Σ.Η.ΔΗ.Σ.: Προκήρυξη (περίληψη της παρούσας Διακήρυξης) καταχωρήθηκε στο Κεντρικό Ηλεκτρονικό Μητρώο Δημοσίων Συμβάσεων (ΚΗΜΔΗΣ). Προκήρυξη (περίληψη της παρούσας Διακήρυξης) δημοσιεύεται και στον Ελληνικό Τύπο, σύμφωνα με το άρθρο 296 του Ν. 4412/2016 : Η προκήρυξη (περίληψη της παρούσας Διακήρυξης) όπως προβλέπεται στην περίπτωση 16 της παραγράφου 4 του άρθρου 2 του Ν. 3861/2010, αναρτήθηκε στο διαδίκτυο, στον ιστότοπο (ΠΡΟΓΡΑΜΜΑ ΔΙΑΥΓΕΙΑ) Σελίδα 6

7 Η Διακήρυξη καταχωρήθηκε στο διαδίκτυο, στην ιστοσελίδα του αναθέτοντος φορέα, στη διεύθυνση (URL) : Β. Έξοδα δημοσιεύσεων Η δαπάνη των δημοσιεύσεων στον Ελληνικό Τύπο βαρύνει τον ανάδοχο Αρχές εφαρμοζόμενες στη διαδικασία σύναψης Οι οικονομικοί φορείς δεσμεύονται ότι: α) τηρούν και θα εξακολουθήσουν να τηρούν κατά την εκτέλεση της σύμβασης, εφόσον επιλεγούν, τις υποχρεώσεις τους που απορρέουν από τις διατάξεις της περιβαλλοντικής, κοινωνικοασφαλιστικής και εργατικής νομοθεσίας, που έχουν θεσπιστεί με το δίκαιο της Ένωσης, το εθνικό δίκαιο, συλλογικές συμβάσεις ή διεθνείς διατάξεις περιβαλλοντικού, κοινωνικού και εργατικού δικαίου, οι οποίες απαριθμούνται στο Παράρτημα ΧIV του Προσαρτήματος B του ν. 4412/2016. Η τήρηση των εν λόγω υποχρεώσεων ελέγχεται και βεβαιώνεται από τα όργανα που επιβλέπουν την εκτέλεση των δημοσίων συμβάσεων και τις αρμόδιες δημόσιες αρχές και υπηρεσίες που ενεργούν εντός των ορίων της ευθύνης και της αρμοδιότητάς τους β) δεν θα ενεργήσουν αθέμιτα, παράνομα ή καταχρηστικά καθ όλη τη διάρκεια της διαδικασίας ανάθεσης, αλλά και κατά το στάδιο εκτέλεσης της σύμβασης, εφόσον επιλεγούν γ) λαμβάνουν τα κατάλληλα μέτρα για να διαφυλάξουν την εμπιστευτικότητα των πληροφοριών που έχουν χαρακτηρισθεί ως τέτοιες. Σελίδα 7

8 2. ΓΕΝΙΚΟΙ ΚΑΙ ΕΙΔΙΚΟΙ ΟΡΟΙ ΣΥΜΜΕΤΟΧΗΣ 2.1 Γενικές Πληροφορίες Έγγραφα της σύμβασης Τα έγγραφα της παρούσας διαδικασίας σύναψης είναι τα ακόλουθα: η παρούσα Διακήρυξη με τα Παραρτήματα που αποτελούν αναπόσπαστο μέρος αυτής το Τυποποιημένο Έντυπο Υπεύθυνης Δήλωσης [ΤΕΥΔ] οι συμπληρωματικές πληροφορίες που τυχόν παρέχονται στο πλαίσιο της διαδικασίας, ιδίως σχετικά με τις προδιαγραφές και τα σχετικά δικαιολογητικά το σχέδιο της σύμβασης με τα Παραρτήματά της Επικοινωνία - Πρόσβαση στα έγγραφα της Σύμβασης Όλες οι επικοινωνίες σε σχέση με τα βασικά στοιχεία της διαδικασίας σύναψης της σύμβασης, καθώς και όλες οι ανταλλαγές πληροφοριών, ιδίως η ηλεκτρονική υποβολή, εκτελούνται με τη χρήση της πλατφόρμας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (ΕΣΗΔΗΣ), μέσω της Διαδικτυακής πύλης του ως άνω συστήματος Παροχή Διευκρινίσεων Τα σχετικά αιτήματα παροχής διευκρινίσεων υποβάλλονται ηλεκτρονικά, το αργότερο 15 ημέρες πριν την καταληκτική ημερομηνία υποβολής προσφορών και απαντώνται αντίστοιχα στο δικτυακό τόπο του διαγωνισμού μέσω της Διαδικτυακής πύλης του Ε.Σ.Η.ΔΗ.Σ. Αιτήματα παροχής συμπληρωματικών πληροφοριών διευκρινίσεων υποβάλλονται από εγγεγραμμένους στο σύστημα οικονομικούς φορείς, δηλαδή από εκείνους που διαθέτουν σχετικά διαπιστευτήρια που τους έχουν χορηγηθεί (όνομα χρήστη και κωδικό πρόσβασης) και απαραίτητα το ηλεκτρονικό αρχείο με το κείμενο των ερωτημάτων είναι ψηφιακά υπογεγραμμένο. Αιτήματα παροχής διευκρινήσεων που υποβάλλονται είτε με άλλο τρόπο είτε το ηλεκτρονικό αρχείο που τα συνοδεύει δεν είναι ψηφιακά υπογεγραμμένο, δεν εξετάζονται. Ο αναθέτων φορέας μπορεί να παρατείνει την προθεσμία παραλαβής των προσφορών, ούτως ώστε όλοι οι ενδιαφερόμενοι οικονομικοί φορείς να μπορούν να λάβουν γνώση όλων των αναγκαίων πληροφοριών για την κατάρτιση των προσφορών στις ακόλουθες περιπτώσεις: α) όταν, για οποιονδήποτε λόγο, πρόσθετες πληροφορίες, αν και ζητήθηκαν από τον οικονομικό φορέα έγκαιρα, δεν έχουν παρασχεθεί το αργότερο έξι (6) ημέρες πριν από την προθεσμία που ορίζεται για την παραλαβή των προσφορών, β) όταν τα έγγραφα της σύμβασης υφίστανται σημαντικές αλλαγές. Η διάρκεια της παράτασης θα είναι ανάλογη με τη σπουδαιότητα των πληροφοριών ή των αλλαγών. Όταν οι πρόσθετες πληροφορίες δεν έχουν ζητηθεί έγκαιρα ή δεν έχουν σημασία για την προετοιμασία κατάλληλων προσφορών, δεν απαιτείται παράταση των προθεσμιών Γλώσσα Τα έγγραφα της σύμβασης συντάσσονται υποχρεωτικά στην ελληνική γλώσσα και προαιρετικά και σε άλλες γλώσσες, συνολικά ή μερικά. Σε περίπτωση ασυμφωνίας μεταξύ των τμημάτων των εγγράφων της σύμβασης που έχουν συνταχθεί σε περισσότερες γλώσσες, επικρατεί η ελληνική έκδοση. Τυχόν ενστάσεις προσφυγές υποβάλλονται στην ελληνική γλώσσα. Τυχόν ενστάσεις ή προδικαστικές προσφυγές υποβάλλονται στην ελληνική γλώσσα. Οι προσφορές και τα περιλαμβανόμενα σε αυτές στοιχεία συντάσσονται στην ελληνική γλώσσα ή συνοδεύονται από επίσημη μετάφρασή τους στην ελληνική γλώσσα. Σελίδα 8

9 Τα αποδεικτικά έγγραφα συντάσσονται στην ελληνική γλώσσα ή συνοδεύονται από επίσημη μετάφρασή τους στην ελληνική γλώσσα. Στα αλλοδαπά δημόσια έγγραφα και δικαιολογητικά εφαρμόζεται η Συνθήκη της Χάγης της , που κυρώθηκε με το ν. 1497/1984 (Α 188). Ειδικότερα, όλα τα δημόσια έγγραφα που αφορούν αλλοδαπούς οικονομικούς φορείς και που θα κατατεθούν από τους προσφέροντες στην παρούσα διαδικασία, θα είναι νόμιμα επικυρωμένα, και η μετάφραση των εν λόγω εγγράφων μπορεί να γίνει είτε από τη μεταφραστική υπηρεσία του ΥΠ.ΕΞ., είτε από το αρμόδιο προξενείο, είτε από δικηγόρο κατά την έννοια των άρθρων 454 του Κ.Πολ.Δ. και 53 του Κώδικα περί Δικηγόρων, είτε από ορκωτό μεταφραστή της χώρας προέλευσης, αν υφίσταται στη χώρα αυτή τέτοια υπηρεσία. Επιτρέπεται αντίστοιχα η κατάθεση οιουδήποτε δημόσιου εγγράφου και δικαιολογητικού που αφορά αλλοδαπή Επιχείρηση με τη μορφή επικυρωμένης φωτοτυπίας προερχόμενης είτε από το νόμιμο επικυρωμένο έγγραφο από το αρμόδιο Προξενείο της χώρας του προσφέροντος, είτε από το πρωτότυπο έγγραφο με την σφραγίδα Apostile σύμφωνα με την συνθήκη της Χάγης της Η επικύρωση αυτή πρέπει να έχει γίνει από δικηγόρο κατά την έννοια των άρθρων 454 του Κ.Π.Δ. και 53 του Κώδικα περί Δικηγόρων. Ενημερωτικά και τεχνικά φυλλάδια και άλλα έντυπα -εταιρικά ή μη- με ειδικό τεχνικό περιεχόμενο μπορούν να υποβάλλονται στην αγγλική, χωρίς να συνοδεύονται από μετάφραση στην ελληνική. Κάθε μορφής επικοινωνία με τον αναθέτοντα φορέα, καθώς και μεταξύ αυτής και του αναδόχου, θα γίνονται υποχρεωτικά στην ελληνική γλώσσα Εγγυήσεις Οι εγγυητικές επιστολές των παραγράφων 2.2.2, 4.1 εκδίδονται από πιστωτικά ιδρύματα που λειτουργούν νόμιμα στα κράτη - μέλη της Ενωσης ή του Ευρωπαϊκού Οικονομικού Χώρου ή στα κράτη-μέρη της ΣΔΣ και έχουν, σύμφωνα με τις ισχύουσες διατάξεις, το δικαίωμα αυτό. Μπορούν, επίσης, να εκδίδονται από το Ε.Τ.Α.Α. - Τ.Σ.Μ.Ε.Δ.Ε. ή να παρέχονται με γραμμάτιο του Ταμείου Παρακαταθηκών και Δανείων με παρακατάθεση σε αυτό του αντίστοιχου χρηματικού ποσού. Αν συσταθεί παρακαταθήκη με γραμμάτιο παρακατάθεσης χρεογράφων στο Ταμείο Παρακαταθηκών και Δανείων, τα τοκομερίδια ή μερίσματα που λήγουν κατά τη διάρκεια της εγγύησης επιστρέφονται μετά τη λήξη τους στον υπέρ ου η εγγύηση οικονομικό φορέα. Οι εγγυητικές επιστολές εκδίδονται κατ επιλογή των οικονομικών φορέων από έναν ή περισσότερους εκδότες της παραπάνω παραγράφου. Οι εγγυήσεις αυτές περιλαμβάνουν κατ ελάχιστον τα ακόλουθα στοιχεία: α) την ημερομηνία έκδοσης, β) τον εκδότη, γ) τον αναθέτοντα φορέα προς την οποία απευθύνονται, δ) τον αριθμό της εγγύησης, ε) το ποσό που καλύπτει η εγγύηση, στ) την πλήρη επωνυμία, τον Α.Φ.Μ. και τη διεύθυνση του οικονομικού φορέα υπέρ του οποίου εκδίδεται η εγγύηση (στην περίπτωση ένωσης αναγράφονται όλα τα παραπάνω για κάθε μέλος της ένωσης), ζ) τους όρους ότι: αα) η εγγύηση παρέχεται ανέκκλητα και ανεπιφύλακτα, ο δε εκδότης παραιτείται του δικαιώματος της διαιρέσεως και της διζήσεως, και ββ) ότι σε περίπτωση κατάπτωσης αυτής, το ποσό της κατάπτωσης υπόκειται στο εκάστοτε ισχύον τέλος χαρτοσήμου, η) τα στοιχεία της σχετικής διακήρυξης και την ημερομηνία διενέργειας του διαγωνισμού, θ) την ημερομηνία λήξης ή τον χρόνο ισχύος της εγγύησης, ι) την ανάληψη υποχρέωσης από τον εκδότη της εγγύησης να καταβάλει το ποσό της εγγύησης ολικά ή μερικά εντός πέντε (5) ημερών μετά από απλή έγγραφη ειδοποίηση εκείνου προς τον οποίο απευθύνεται και ια) στην περίπτωση των εγγυήσεων καλής εκτέλεσης και προκαταβολής, τον αριθμό και τον τίτλο της σχετικής σύμβασης. Ο αναθέτων φορέας επικοινωνεί με τους εκδότες των εγγυητικών επιστολών προκειμένου να διαπιστώσει την εγκυρότητά τους. 2.2 Δικαίωμα Συμμετοχής - Κριτήρια Ποιοτικής Επιλογής Δικαιούμενοι συμμετοχής 1. Δικαίωμα συμμετοχής στη διαδικασία σύναψης της παρούσας σύμβασης έχουν φυσικά ή νομικά πρόσωπα και, σε περίπτωση ενώσεων οικονομικών φορέων, τα μέλη αυτών, που είναι εγκατεστημένα σε: Σελίδα 9

10 α) κράτος-μέλος της Ένωσης, β) κράτος-μέλος του Ευρωπαϊκού Οικονομικού Χώρου (Ε.Ο.Χ.), γ) τρίτες χώρες που έχουν υπογράψει και κυρώσει τη ΣΔΣ, στο βαθμό που η υπό ανάθεση δημόσια σύμβαση καλύπτεται από τα Παραρτήματα 1, 2, 4 και 5 και τις γενικές σημειώσεις του σχετικού με την Ένωση Προσαρτήματος I της ως άνω Συμφωνίας, καθώς και δ) σε τρίτες χώρες που δεν εμπίπτουν στην περίπτωση γ της παρούσας παραγράφου και έχουν συνάψει διμερείς ή πολυμερείς συμφωνίες με την Ένωση σε θέματα διαδικασιών ανάθεσης δημοσίων συμβάσεων. 2. Οι ενώσεις οικονομικών φορέων, συμπεριλαμβανομένων και των προσωρινών συμπράξεων, δεν απαιτείται να περιβληθούν συγκεκριμένη νομική μορφή για την υποβολή προσφοράς. 3. Στις περιπτώσεις υποβολής προσφοράς από ένωση οικονομικών φορέων, όλα τα μέλη της ευθύνονται έναντι της αναθέτοντος φορέα αλληλέγγυα και εις ολόκληρον Εγγύηση συμμετοχής Για την έγκυρη συμμετοχή στη διαδικασία σύναψης της παρούσας σύμβασης, κατατίθεται από τους συμμετέχοντες οικονομικούς φορείς (προσφέροντες), εγγυητική επιστολή συμμετοχής, που ανέρχεται στο ποσό των τριών χιλίων οκτακοσίων δέκα έξι (3.816) για το σύνολο των προς προμήθεια ειδών ή αθροιστικά για τα ποσά εγγύησης συμμετοχής των ειδών (Παράρτημα Ι) για τα οποία συμμετέχει ο οικονομικός φορέας. Στην περίπτωση ένωσης οικονομικών φορέων, η εγγύηση συμμετοχής περιλαμβάνει και τον όρο ότι η εγγύηση καλύπτει τις υποχρεώσεις όλων των οικονομικών φορέων που συμμετέχουν στην ένωση. Η εγγύηση συμμετοχής πρέπει να ισχύει τουλάχιστον για τριάντα (30) ημέρες μετά τη λήξη του χρόνου ισχύος της προσφοράς του άρθρου της παρούσας, άλλως η προσφορά απορρίπτεται. Ο αναθέτων φορέας μπορεί, πριν τη λήξη της προσφοράς, να ζητά από τον προσφέροντα να παρατείνει, πριν τη λήξη τους, τη διάρκεια ισχύος της προσφοράς και της εγγύησης συμμετοχής Η εγγύηση συμμετοχής επιστρέφεται στον ανάδοχο με την προσκόμιση της εγγύησης καλής εκτέλεσης. Η εγγύηση συμμετοχής επιστρέφεται στους λοιπούς προσφέροντες μετά: α) την άπρακτη πάροδο της προθεσμίας άσκησης προδικαστικής προσφυγής ή την έκδοση απόφασης επί ασκηθείσας προδικαστικής προσφυγής κατά της απόφασης κατακύρωσης και β) την άπρακτη πάροδο της προθεσμίας άσκησης ασφαλιστικών μέτρων ή την έκδοση απόφασης επ αυτών, και Η εγγύηση συμμετοχής καταπίπτει, αν ο προσφέρων αποσύρει την προσφορά του κατά τη διάρκεια ισχύος αυτής, παρέχει ψευδή στοιχεία ή πληροφορίες που αναφέρονται στα άρθρα έως 2.2.8, δεν προσκομίσει εγκαίρως τα προβλεπόμενα από την παρούσα δικαιολογητικά ή δεν προσέλθει εγκαίρως για υπογραφή της σύμβασης Λόγοι αποκλεισμού Αποκλείεται από τη συμμετοχή στην παρούσα διαδικασία σύναψης σύμβασης (διαγωνισμό) προσφέρων οικονομικός φορέας, εφόσον συντρέχει στο πρόσωπό του (εάν πρόκειται για μεμονωμένο φυσικό ή νομικό πρόσωπο) ή σε ένα από τα μέλη του (εάν πρόκειται για ένωση οικονομικών φορέων) ένας ή περισσότεροι από τους ακόλουθους λόγους: Όταν υπάρχει σε βάρος του τελεσίδικη καταδικαστική απόφαση για έναν από τους ακόλουθους λόγους: α) συμμετοχή σε εγκληματική οργάνωση, όπως αυτή ορίζεται στο άρθρο 2 της απόφασης-πλαίσιο 2008/841/ΔΕΥ του Συμβουλίου της 24ης Οκτωβρίου 2008, για την καταπολέμηση του οργανωμένου εγκλήματος (ΕΕ L 300 της σ.42), β) δωροδοκία, όπως ορίζεται στο άρθρο 3 της σύμβασης περί της καταπολέμησης της διαφθοράς στην οποία ενέχονται υπάλληλοι των Ευρωπαϊκών Κοινοτήτων ή των κρατών-μελών της Ένωσης (ΕΕ C 195 της Σελίδα 10

11 , σ. 1) και στην παράγραφο 1 του άρθρου 2 της απόφασης-πλαίσιο 2003/568/ΔΕΥ του Συμβουλίου της 22ας Ιουλίου 2003, για την καταπολέμηση της δωροδοκίας στον ιδιωτικό τομέα (ΕΕ L 192 της , σ. 54), καθώς και όπως ορίζεται στην κείμενη νομοθεσία ή στο εθνικό δίκαιο του οικονομικού φορέα, γ) απάτη, κατά την έννοια του άρθρου 1 της σύμβασης σχετικά με την προστασία των οικονομικών συμφερόντων των Ευρωπαϊκών Κοινοτήτων (ΕΕ C 316 της , σ. 48), η οποία κυρώθηκε με το ν. 2803/2000 (Α 48), δ) τρομοκρατικά εγκλήματα ή εγκλήματα συνδεόμενα με τρομοκρατικές δραστηριότητες, όπως ορίζονται, αντιστοίχως, στα άρθρα 1 και 3 της απόφασης-πλαίσιο 2002/475/ΔΕΥ του Συμβουλίου της 13ης Ιουνίου 2002, για την καταπολέμηση της τρομοκρατίας (ΕΕ L 164 της , σ. 3) ή ηθική αυτουργία ή συνέργεια ή απόπειρα διάπραξης εγκλήματος, όπως ορίζονται στο άρθρο 4 αυτής, ε) νομιμοποίηση εσόδων από παράνομες δραστηριότητες ή χρηματοδότηση της τρομοκρατίας, όπως αυτές ορίζονται στο άρθρο 1 της Οδηγίας 2005/60/ΕΚ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 26ης Οκτωβρίου 2005, σχετικά με την πρόληψη της χρησιμοποίησης του χρηματοπιστωτικού συστήματος για τη νομιμοποίηση εσόδων από παράνομες δραστηριότητες και τη χρηματοδότηση της τρομοκρατίας (ΕΕ L 309 της , σ. 15), η οποία ενσωματώθηκε στην εθνική νομοθεσία με το ν. 3691/2008 (Α 166), στ) παιδική εργασία και άλλες μορφές εμπορίας ανθρώπων, όπως ορίζονται στο άρθρο 2 της Οδηγίας 2011/36/ΕΕ του Ευρωπαϊκού Κοινοβουλίου και του Συμβουλίου της 5ης Απριλίου 2011, για την πρόληψη και την καταπολέμηση της εμπορίας ανθρώπων και για την προστασία των θυμάτων της, καθώς και για την αντικατάσταση της απόφασης-πλαίσιο 2002/629/ΔΕΥ του Συμβουλίου (ΕΕ L 101 της , σ. 1), η οποία ενσωματώθηκε στην εθνική νομοθεσία με το ν. 4198/2013 (Α 215). Ο οικονομικός φορέας αποκλείεται, επίσης, όταν το πρόσωπο εις βάρος του οποίου εκδόθηκε τελεσίδικη καταδικαστική απόφαση είναι μέλος του διοικητικού, διευθυντικού ή εποπτικού οργάνου του ή έχει εξουσία εκπροσώπησης, λήψης αποφάσεων ή ελέγχου σε αυτό. Στις περιπτώσεις εταιρειών περιορισμένης ευθύνης (Ε.Π.Ε.) και προσωπικών εταιρειών (Ο.Ε. και Ε.Ε.)και IKE ιδιωτικών κεφαλαιουχικών εταιρειών, η υποχρέωση του προηγούμενου εδαφίου αφορά κατ ελάχιστον στους διαχειριστές. Στις περιπτώσεις ανωνύμων εταιρειών (Α.Ε.), η υποχρέωση του προηγούμενου εδαφίου αφορά κατ ελάχιστον τον Διευθύνοντα Σύμβουλο, καθώς και όλα τα μέλη του Διοικητικού Συμβουλίου. Σε όλες τις υπόλοιπες περιπτώσεις νομικών προσώπων, η υποχρέωση των προηγούμενων εδαφίων αφορά στους νόμιμους εκπροσώπους τους Όταν ο προσφέρων έχει αθετήσει τις υποχρεώσεις του όσον αφορά στην καταβολή φόρων ή εισφορών κοινωνικής ασφάλισης και αυτό έχει διαπιστωθεί από δικαστική ή διοικητική απόφαση με τελεσίδικη και δεσμευτική ισχύ, σύμφωνα με διατάξεις της χώρας όπου είναι εγκατεστημένος ή την εθνική νομοθεσία ή/και όταν ο αναθέτων φορέας μπορεί να αποδείξει με τα κατάλληλα μέσα ότι ο προσφέρων έχει αθετήσει τις υποχρεώσεις του όσον αφορά την καταβολή φόρων ή εισφορών κοινωνικής ασφάλισης. Αν ο προσφέρων είναι Έλληνας πολίτης ή έχει την εγκατάστασή του στην Ελλάδα, οι υποχρεώσεις του που αφορούν τις εισφορές κοινωνικής ασφάλισης καλύπτουν τόσο την κύρια όσο και την επικουρική ασφάλιση. Δεν αποκλείεται ο προσφέρων οικονομικός φορέας, όταν έχει εκπληρώσει τις υποχρεώσεις του είτε καταβάλλοντας τους φόρους ή τις εισφορές κοινωνικής ασφάλισης που οφείλει, συμπεριλαμβανομένων, κατά περίπτωση, των δεδουλευμένων τόκων ή των προστίμων είτε υπαγόμενος σε δεσμευτικό διακανονισμό για την καταβολή τους α) Κατ' εξαίρεση, επίσης, ο προσφέρων δεν αποκλείεται, όταν ο αποκλεισμός, σύμφωνα με την παράγραφο , θα ήταν σαφώς δυσανάλογος, ιδίως όταν μόνο μικρά ποσά των φόρων ή των εισφορών κοινωνικής ασφάλισης δεν έχουν καταβληθεί ή όταν ο οικονομικός φορέας ενημερώθηκε σχετικά με το ακριβές ποσό που οφείλεται λόγω αθέτησης των υποχρεώσεών του όσον αφορά στην Σελίδα 11

12 καταβολή φόρων ή εισφορών κοινωνικής ασφάλισης σε χρόνο κατά τον οποίο δεν είχε τη δυνατότητα να λάβει μέτρα, σύμφωνα με το τελευταίο εδάφιο της παρ. 2 του άρθρου 73 ν. 4412/2016, πριν από την εκπνοή της προθεσμίας της προθεσμίας υποβολής προσφοράς Αποκλείεται από τη συμμετοχή στη διαδικασία σύναψης της παρούσας σύμβασης, προσφέρων οικονομικός φορέας σε οποιαδήποτε από τις ακόλουθες καταστάσεις: (α) εάν έχει αθετήσει τις υποχρεώσεις που προβλέπονται στην παρ. 2 του άρθρου 253 του ν. 4412/2016, (β) εάν τελεί υπό πτώχευση ή έχει υπαχθεί σε διαδικασία εξυγίανσης ή ειδικής εκκαθάρισης ή τελεί υπό αναγκαστική διαχείριση από εκκαθαριστή ή από το δικαστήριο ή έχει υπαχθεί σε διαδικασία πτωχευτικού συμβιβασμού ή έχει αναστείλει τις επιχειρηματικές του δραστηριότητες ή εάν βρίσκεται σε οποιαδήποτε ανάλογη κατάσταση προκύπτουσα από παρόμοια διαδικασία, προβλεπόμενη σε εθνικές διατάξεις νόμου. Ο αναθέτων φορέας μπορεί να μην αποκλείει έναν οικονομικό φορέα ο οποίος βρίσκεται σε μία εκ των καταστάσεων που αναφέρονται στην περίπτωση αυτή, υπό την προϋπόθεση ότι αποδεικνύει ότι ο εν λόγω φορέας είναι σε θέση να εκτελέσει τη σύμβαση, λαμβάνοντας υπόψη τις ισχύουσες διατάξεις και τα μέτρα για τη συνέχιση της επιχειρηματικής του λειτουργίας, (γ) υπάρχουν επαρκώς εύλογες ενδείξεις που οδηγούν στο συμπέρασμα ότι ο οικονομικός φορέας συνήψε συμφωνίες με άλλους οικονομικούς φορείς με στόχο τη στρέβλωση του ανταγωνισμού, δ) εάν μία κατάσταση σύγκρουσης συμφερόντων κατά την έννοια του άρθρου 262 του ν. 4412/2016 δεν μπορεί να θεραπευθεί αποτελεσματικά με άλλα, λιγότερο παρεμβατικά, μέσα, (ε) εάν μία κατάσταση στρέβλωσης του ανταγωνισμού από την πρότερη συμμετοχή του οικονομικού φορέα κατά την προετοιμασία της διαδικασίας σύναψης σύμβασης, κατά τα οριζόμενα στο άρθρο 48 του ν. 4412/2016, δεν μπορεί να θεραπευθεί με άλλα, λιγότερο παρεμβατικά, μέσα, (στ) εάν έχει επιδείξει σοβαρή ή επαναλαμβανόμενη πλημμέλεια κατά την εκτέλεση ουσιώδους απαίτησης στο πλαίσιο προηγούμενης δημόσιας σύμβασης, προηγούμενης σύμβασης με αναθέτοντα φορέα ή προηγούμενης σύμβασης παραχώρησης που είχε ως αποτέλεσμα την πρόωρη καταγγελία της προηγούμενης σύμβασης, αποζημιώσεις ή άλλες παρόμοιες κυρώσεις, (ζ) εάν έχει κριθεί ένοχος σοβαρών ψευδών δηλώσεων κατά την παροχή των πληροφοριών που απαιτούνται για την εξακρίβωση της απουσίας των λόγων αποκλεισμού ή την πλήρωση των κριτηρίων επιλογής, έχει αποκρύψει τις πληροφορίες αυτές ή δεν είναι σε θέση να προσκομίσει τα δικαιολογητικά που απαιτούνται κατ εφαρμογή του άρθρου 2.3 της παρούσας, (η) εάν επιχείρησε να επηρεάσει με αθέμιτο τρόπο τη διαδικασία λήψης αποφάσεων του αναθέτοντος φορέα, να αποκτήσει εμπιστευτικές πληροφορίες που ενδέχεται να του αποφέρουν αθέμιτο πλεονέκτημα στη διαδικασία σύναψης σύμβασης ή να παράσχει εξ αμελείας παραπλανητικές πληροφορίες που ενδέχεται να επηρεάσουν ουσιωδώς τις αποφάσεις που αφορούν τον αποκλεισμό, την επιλογή ή την ανάθεση, (θ) εάν έχει διαπράξει σοβαρό επαγγελματικό παράπτωμα, το οποίο θέτει εν αμφιβόλω την ακεραιότητά του, για το οποίο του επιβλήθηκε ποινή που του στερεί το δικαίωμα συμμετοχής σε διαδικασία σύναψης σύμβασης δημοσίων έργων και καταλαμβάνει τη συγκεκριμένη διαδικασία Ο προσφέρων αποκλείεται σε οποιοδήποτε χρονικό σημείο κατά τη διάρκεια της διαδικασίας σύναψης της παρούσας σύμβασης, όταν αποδεικνύεται ότι βρίσκεται, λόγω πράξεων ή παραλείψεών του, είτε πριν είτε κατά τη διαδικασία, σε μία από τις ως άνω περιπτώσεις Προσφέρων οικονομικός φορέας που εμπίπτει σε μια από τις καταστάσεις που αναφέρονται στις παραγράφους και μπορεί να προσκομίζει στοιχεία προκειμένου να αποδείξει ότι τα μέτρα που έλαβε επαρκούν για να αποδείξουν την αξιοπιστία του, παρότι συντρέχει ο σχετικός λόγος αποκλεισμού (αυτoκάθαρση). Εάν τα στοιχεία κριθούν επαρκή, ο εν λόγω οικονομικός φορέας δεν αποκλείεται από τη διαδικασία σύναψης σύμβασης. Τα μέτρα που λαμβάνονται από τους οικονομικούς φορείς αξιολογούνται σε συνάρτηση με τη σοβαρότητα και τις ιδιαίτερες περιστάσεις του ποινικού αδικήματος ή του παραπτώματος. Αν τα μέτρα κριθούν ανεπαρκή, γνωστοποιείται στον οικονομικό φορέα το σκεπτικό της απόφασης αυτής. Οικονομικός φορέας που έχει αποκλειστεί, σύμφωνα με τις κείμενες διατάξεις, με τελεσίδικη απόφαση, σε εθνικό επίπεδο, από τη συμμετοχή σε διαδικασίες σύναψης Σελίδα 12

13 σύμβασης ή ανάθεσης παραχώρησης δεν μπορεί να κάνει χρήση της ανωτέρω δυνατότητας κατά την περίοδο του αποκλεισμού που ορίζεται στην εν λόγω απόφαση Η απόφαση για την διαπίστωση της επάρκειας ή μη των επανορθωτικών μέτρων κατά την προηγούμενη παράγραφο εκδίδεται σύμφωνα με τα οριζόμενα στις παρ. 8 και 9 του άρθρου 73 του ν. 4412/ Οικονομικός φορέας, στον οποίο έχει επιβληθεί, με την κοινή υπουργική απόφαση του άρθρου 74 του ν. 4412/2016, η ποινή του αποκλεισμού αποκλείεται αυτοδίκαια και από την παρούσα διαδικασία σύναψης της σύμβασης Καταλληλόλητα άσκησης επαγγελματικής δραστηριότητας Όσον αφορά την καταλληλότητα για την άσκηση της επαγγελματικής δραστηριότητας, απαιτείται οι οικονομικοί φορείς να είναι εγγεγραμμένοι στο σχετικό επαγγελματικό μητρώο που τηρείται στο κράτος εγκατάστασής τους. Ειδικά οι προσφέροντες που είναι εγκατεστημένοι στην Ελλάδα απαιτείται να είναι εγγεγραμμένοι στο Γενικό Εμπορικό Μητρώο Οικονομική και χρηματοοικονομική επάρκεια Στα πλαίσια ανάθεσης και εκτέλεσης της παρούσας σύμβασης προμηθειών δεν απαιτείται η υποβολή στοιχείων τεχνικής και επαγγελματικής ικανότητας Τεχνική και επαγγελματική ικανότητα Στα πλαίσια ανάθεσης και εκτέλεσης της παρούσας σύμβασης προμηθειών δεν απαιτείται η υποβολή στοιχείων τεχνικής και επαγγελματικής ικανότητας Πρότυπα διασφάλισης ποιότητας και πρότυπα περιβαλλοντικής διαχείρισης Στα πλαίσια ανάθεσης και εκτέλεσης της παρούσας σύμβασης προμηθειών δεν απαιτείται η υποβολή στοιχείων διασφάλισης ποιότητας και περιβαλλοντικής διαχείρισης Στήριξη στην ικανότητα τρίτων Στα πλαίσια ανάθεσης και εκτέλεσης της παρούσας σύμβασης προμηθειών, ο οικονομικός φορέας δεν επιτρέπεται να αναθέσει τμήμα της σύμβασης προμήθειας σε υπεργολάβο. Ωστόσο στην περίπτωση προσφοράς από ενώσεις οικονομικών φορέων, μπορούν να στηρίζονται στις ικανότητες των συμμετεχόντων στην ένωση Κανόνες απόδειξης ποιοτικής επιλογής Προκαταρκτική απόδειξη κατά την υποβολή προσφορών Προς προκαταρκτική απόδειξη ότι οι προσφέροντες οικονομικοί φορείς: α) δεν βρίσκονται σε μία από τις καταστάσεις της παραγράφου και β) πληρούν τα σχετικά κριτήρια επιλογής των παραγράφων 2.2.4, 2.2.5, και της παρούσης, προσκομίζουν κατά την υποβολή της προσφοράς τους, ως δικαιολογητικό συμμετοχής, το προβλεπόμενο από το άρθρο 79 παρ. 1 και 4 του ν. 4412/2016 Τυποποιημένο Έντυπο Υπεύθυνης Δήλωσης (ΤΕΥΔ) (Β/3698/ ), σύμφωνα με το επισυναπτόμενο στην παρούσα Παράρτημα V, το οποίο αποτελεί ενημερωμένη υπεύθυνη δήλωση, με τις συνέπειες του ν. 1599/ Αποδεικτικά μέσα Α. Το δικαίωμα συμμετοχής των οικονομικών φορέων και οι όροι και προϋποθέσεις συμμετοχής τους, όπως ορίζονται στις παραγράφους έως 2.2.8, κρίνονται κατά την υποβολή της προσφοράς, κατά την υποβολή των δικαιολογητικών της παρούσας και κατά τη σύναψη της σύμβασης στις περιπτώσεις του άρθρου 316 παρ. 3 περ. γ του ν. 4412/2016. Οι οικονομικοί φορείς δεν υποχρεούνται να υποβάλουν δικαιολογητικά, όταν ο αναθέτων φορέας που έχει αναθέσει τη σύμβαση διαθέτει ήδη τα ως άνω δικαιολογητικά και αυτά εξακολουθούν να ισχύουν. Β. 1. Για την απόδειξη της μη συνδρομής των λόγων αποκλεισμού της παραγράφου οι προσφέροντες οικονομικοί φορείς προσκομίζουν αντίστοιχα τα παρακάτω δικαιολογητικά: Σελίδα 13

14 α) για την παράγραφο απόσπασμα του σχετικού μητρώου, όπως του ποινικού μητρώου ή, ελλείψει αυτού, ισοδύναμο έγγραφο που εκδίδεται από αρμόδια δικαστική ή διοικητική αρχή του κράτους-μέλους ή της χώρας καταγωγής ή της χώρας όπου είναι εγκατεστημένος ο οικονομικός φορέας, από το οποίο προκύπτει ότι πληρούνται αυτές οι προϋποθέσεις. Η υποχρέωση προσκόμισης του ως άνω αποσπάσματος αφορά και στα μέλη του διοικητικού, διευθυντικού ή εποπτικού οργάνου του εν λόγω οικονομικού φορέα ή στα πρόσωπα που έχουν εξουσία εκπροσώπησης, λήψης αποφάσεων ή ελέγχου σε αυτό κατά τα ειδικότερα αναφερόμενα στην ως άνω παράγραφο, β) για τις παραγράφους και περίπτωση β, πιστοποιητικό που εκδίδεται από την αρμόδια αρχή του οικείου κράτους - μέλους ή χώρας. Αν το κράτος-μέλος ή η εν λόγω χώρα δεν εκδίδει τέτοιου είδους έγγραφο ή πιστοποιητικό ή όπου το έγγραφο ή το πιστοποιητικό αυτό δεν καλύπτει όλες τις περιπτώσεις που αναφέρονται στις παραγράφους και και στην περίπτωση β της παραγράφου , το έγγραφο ή το πιστοποιητικό μπορεί να αντικαθίσταται από ένορκη βεβαίωση ή, στα κράτη - μέλη ή στις χώρες όπου δεν προβλέπεται ένορκη βεβαίωση, από υπεύθυνη δήλωση του ενδιαφερομένου ενώπιον αρμόδιας δικαστικής ή διοικητικής αρχής, συμβολαιογράφου ή αρμόδιου επαγγελματικού ή εμπορικού οργανισμού του κράτους - μέλους ή της χώρας καταγωγής ή της χώρας όπου είναι εγκατεστημένος ο οικονομικός φορέας. Οι αρμόδιες δημόσιες αρχές παρέχουν, όπου κρίνεται αναγκαίο, επίσημη δήλωση στην οποία αναφέρεται ότι δεν εκδίδονται τα έγγραφα ή τα πιστοποιητικά της παρούσας παραγράφου ή ότι τα έγγραφα αυτά δεν καλύπτουν όλες τις περιπτώσεις που αναφέρονται στις παραγράφους , και στην περίπτωση β της παραγράφου Για τις λοιπές περιπτώσεις της παραγράφου υπεύθυνη δήλωση του προσφέροντος οικονομικού φορέα ενώπιον αρμόδιας δικαστικής ή διοικητικής αρχής, συμβολαιογράφου ή αρμόδιου επαγγελματικού ή εμπορικού οργανισμού του κράτους - μέλους ή της χώρας καταγωγής ή της χώρας εγκατάστασής του ότι δεν συντρέχουν στο πρόσωπό του οι οριζόμενοι στην παράγραφο λόγοι αποκλεισμού. γ) για την παράγραφο υπεύθυνη δήλωση του προσφέροντος οικονομικού φορέα ενώπιον αρμόδιας δικαστικής ή διοικητικής αρχής, συμβολαιογράφου ή αρμόδιου επαγγελματικού ή εμπορικού οργανισμού του κράτους - μέλους ή της χώρας καταγωγής ή της χώρας εγκατάστασής του ότι δεν έχει εκδοθεί σε βάρος του απόφαση αποκλεισμού, σύμφωνα με το άρθρο 74 του ν. 4412/2016. B. 2. Για την απόδειξη της απαίτησης της παραγράφου (απόδειξη καταλληλόλητας για την άσκηση επαγγελματικής δραστηριότητας) προσκομίζουν: Πιστοποιητικό της αρμόδιας αρχής από το οποίο να προκύπτει ότι είναι εγγεγραμμένος στα μητρώα του οικείου Επιμελητηρίου/Επαγγελματικού Μητρώου και το ειδικό επάγγελμα του, από το οποίο να προκύπτει η εγγραφή του κατά την ημέρα υποβολής της Προσφοράς και ότι εξακολουθεί να παραμένει εγγεγραμμένος. Β.3. Λαμβάνοντας υπόψη ότι στα πλαίσια ανάθεσης και εκτέλεσης της παρούσας σύμβασης προμηθειών δεν απαιτείται η υποβολή στοιχείων οικονομικής και χρηματοοικονομικής επάρκειας της παραγράφου , ομοίως δεν προσκομίζονται και τα σχετικά αποδεικτικά Β.4. Λαμβάνοντας υπόψη ότι στα πλαίσια ανάθεσης και εκτέλεσης της παρούσας σύμβασης προμηθειών δεν απαιτείται η υποβολή στοιχείων τεχνικής και επαγγελματικής ικανότητας της παραγράφου , ομοίως δεν προσκομίζονται και τα σχετικά αποδεικτικά. Β.5. Λαμβάνοντας υπόψη ότι στα πλαίσια ανάθεσης και εκτέλεσης της παρούσας σύμβασης προμηθειών δεν απαιτείται η υποβολή στοιχείων διασφάλισης ποιότητας και πρότυπα περιβαλλοντικής διαχείρισης της παραγράφου , ομοίως δεν προσκομίζονται και τα σχετικά αποδεικτικά Β.6. Για την απόδειξη της νόμιμης σύστασης και εκπροσώπησης, στις περιπτώσεις που ο οικονομικός φορέας είναι νομικό πρόσωπο, προσκομίζει τα κατά περίπτωση νομιμοποιητικά έγγραφα σύστασης και νόμιμης εκπροσώπησης (όπως καταστατικά, πιστοποιητικά μεταβολών, αντίστοιχα ΦΕΚ, συγκρότηση Δ.Σ. σε σώμα, σε περίπτωση Α.Ε., κλπ., ανάλογα με τη νομική μορφή του διαγωνιζομένου). Από τα ανωτέρω έγγραφα πρέπει να προκύπτουν η νόμιμη σύστασή του, όλες οι σχετικές τροποποιήσεις των καταστατικών, το/τα πρόσωπο/α που δεσμεύει/ουν νόμιμα την εταιρία κατά την ημερομηνία διενέργειας Σελίδα 14

15 του διαγωνισμού (νόμιμος εκπρόσωπος, δικαίωμα υπογραφής κλπ.), τυχόν τρίτοι, στους οποίους έχει χορηγηθεί εξουσία εκπροσώπησης, καθώς και η θητεία του/των ή/και των μελών του οργάνου διοίκησης/ νόμιμου εκπροσώπου. Β.7. Οι ενώσεις οικονομικών φορέων που υποβάλλουν κοινή προσφορά, υποβάλλουν τα παραπάνω, κατά περίπτωση δικαιολογητικά, για κάθε οικονομικό φορέα που συμμετέχει στην ένωση, σύμφωνα με τα ειδικότερα προβλεπόμενα στο άρθρο 19 παρ. 2 του ν. 4412/ Κριτήρια Ανάθεσης Κριτήριο ανάθεσης Κριτήριο ανάθεσης της Σύμβασης είναι η πλέον συμφέρουσα από οικονομική άποψη προσφορά βάσει μόνο της τιμής (χαμηλότερη τιμή). 2.4 Κατάρτιση - Περιεχόμενο Προσφορών Γενικοί όροι υποβολής προσφορών Οι προσφορές υποβάλλονται με βάση τον πίνακα ειδών του Παραρτήματος I της Διακήρυξης, για το σύνολο της προκηρυχθείσας ποσότητας της προμήθειας ανά είδος. Δεν επιτρέπονται εναλλακτικές προσφορές. Η ένωση οικονομικών φορέων υποβάλλει κοινή προσφορά, η οποία υπογράφεται υποχρεωτικά ψηφιακά είτε από όλους τους οικονομικούς φορείς που αποτελούν την ένωση, είτε από εκπρόσωπό τους νομίμως εξουσιοδοτημένο. Στην προσφορά απαραιτήτως πρέπει να προσδιορίζεται η έκταση και το είδος της συμμετοχής του (συμπεριλαμβανομένης της κατανομής αμοιβής μεταξύ τους) κάθε μέλους της ένωσης, καθώς και ο εκπρόσωπος/συντονιστής αυτής Χρόνος και Τρόπος υποβολής προσφορών Οι προσφορές υποβάλλονται από τους ενδιαφερόμενους ηλεκτρονικά, μέσω της διαδικτυακής πύλης του ΕΣΗΔΗΣ, μέχρι την καταληκτική ημερομηνία και ώρα που ορίζει η παρούσα διακήρυξη (παράγραφος 1.5), στην Ελληνική Γλώσσα, σε ηλεκτρονικό φάκελο, σύμφωνα με τα αναφερόμενα στο ν.4412/2016, ιδίως άρθρα 36 και 37 και την Υπουργική Απόφαση αριθμ. Π1/2390/2013 (ΦΕΚ 2677/Β ) «Τεχνικές λεπτομέρειες και διαδικασίες λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (Ε.Σ.Η.ΔΗ.Σ)». Για τη συμμετοχή στο διαγωνισμό οι ενδιαφερόμενοι οικονομικοί φορείς απαιτείται να διαθέτουν ψηφιακή υπογραφή, χορηγούμενη από πιστοποιημένη αρχή παροχής ψηφιακής υπογραφής και να εγγραφούν στο ηλεκτρονικό σύστημα (ΕΣΗΔΗΣ- Διαδικτυακή πύλη ακολουθώντας την κατωτέρω διαδικασία εγγραφής του άρθρου 3 παρ. 3.2 έως 3.4 της Υπουργικής Απόφασης αριθμ. Π1/2390/2013 (ΦΕΚ 2677/Β ) «Τεχνικές λεπτομέρειες και διαδικασίες λειτουργίας του Εθνικού Συστήματος Ηλεκτρονικών Δημοσίων Συμβάσεων (Ε.Σ.Η.ΔΗ.Σ)» Ο χρόνος υποβολής της προσφοράς και οποιαδήποτε ηλεκτρονική επικοινωνία μέσω του συστήματος βεβαιώνεται αυτόματα από το σύστημα με υπηρεσίες χρονοσήμανσης, σύμφωνα με τα οριζόμενα στο άρθρο 37 του ν. 4412/2016 και το άρθρο 6 της ως άνω Υπουργικής Απόφασης. Μετά την παρέλευση της καταληκτικής ημερομηνίας και ώρας, δεν υπάρχει η δυνατότητα υποβολής προσφοράς στο Σύστημα. Σε περιπτώσεις τεχνικής αδυναμίας λειτουργίας του ΕΣΗΔΗΣ, ο αναθέτων φορέας θα ρυθμίσει τα της συνέχειας του διαγωνισμού με σχετική ανακοίνωσή της Οι οικονομικοί φορείς υποβάλλουν με την προσφορά τους τα ακόλουθα: (α) έναν (υπο)φάκελο με την ένδειξη «Δικαιολογητικά Συμμετοχής Τεχνική Προσφορά» στον οποίο περιλαμβάνονται τα κατά περίπτωση απαιτούμενα δικαιολογητικά και η τεχνική προσφορά σύμφωνα με τις διατάξεις της κείμενης νομοθεσίας και την παρούσα. (β) έναν (υπο)φάκελο με την ένδειξη «Οικονομική Προσφορά» στον οποίο περιλαμβάνεται η οικονομική προσφορά του οικονομικού φορέα και τα κατά περίπτωση απαιτούμενα δικαιολογητικά. Σελίδα 15

16 Από τον προσφέροντα σημαίνονται με χρήση του σχετικού πεδίου του συστήματος τα στοιχεία εκείνα της προσφοράς του που έχουν εμπιστευτικό χαρακτήρα, σύμφωνα με τα οριζόμενα στο άρθρο 257 του ν. 4412/16. Εφόσον ένας οικονομικός φορέας χαρακτηρίζει πληροφορίες ως εμπιστευτικές, λόγω ύπαρξης τεχνικού ή εμπορικού απορρήτου, στη σχετική δήλωσή του, αναφέρει ρητά όλες τις σχετικές διατάξεις νόμου ή διοικητικές πράξεις που επιβάλλουν την εμπιστευτικότητα της συγκεκριμένης πληροφορίας. Δεν χαρακτηρίζονται ως εμπιστευτικές πληροφορίες σχετικά με τις τιμές μονάδας, τις προσφερόμενες ποσότητες, την οικονομική προσφορά και τα στοιχεία της τεχνικής προσφοράς που χρησιμοποιούνται για την αξιολόγησή της Οι οικονομικοί φορείς συντάσσουν την τεχνική και οικονομική τους προσφορά συμπληρώνοντας τις αντίστοιχες ειδικές ηλεκτρονικές φόρμες του συστήματος. Στην συνέχεια το σύστημα παράγει τα σχετικά ηλεκτρονικά αρχεία τα οποία υπογράφοντα ψηφιακά και υποβάλλονται από τον προσφέροντα. Τα στοιχεία που περιλαμβάνονται στην ειδική ηλεκτρονική φόρμα του συστήματος και του παραγόμενου ηλεκτρονικού αρχείου pdf (το οποίο θα υπογραφεί ηλεκτρονικά) πρέπει να ταυτίζονται. Σε αντίθετη περίπτωση το σύστημα παράγει σχετικό μήνυμα και ο προσφέρων καλείται να παράγει εκ νέου το ηλεκτρονικό αρχείο pdf] Ο χρήστης - οικονομικός φορέας υποβάλλει τους ανωτέρω (υπο)φακέλους μέσω του Συστήματος, όπως περιγράφεται παρακάτω: Τα στοιχεία και δικαιολογητικά για τη συμμετοχή του οικονομικού φορέα στη διαδικασία υποβάλλονται από αυτόν ηλεκτρονικά σε μορφή αρχείων τύπου.pdf και εφόσον έχουν συνταχθεί/παραχθεί από τον ίδιο, φέρουν ορατή μη κρυπτογραφημένη ψηφιακή υπογραφή σκληρής αποθήκευσης, χωρίς να απαιτείται θεώρηση γνησίου της υπογραφής. Από το Σύστημα εκδίδεται ηλεκτρονική απόδειξη υποβολής προσφοράς, η όποια αποστέλλεται στον οικονομικό φορέα με μήνυμα ηλεκτρονικού ταχυδρομείου. Εντός τριών (3) εργασίμων ημερών από την ηλεκτρονική υποβολή των ως άνω στοιχείων και δικαιολογητικών προσκομίζονται υποχρεωτικά από τον οικονομικό φορέα στον αναθέτοντα φορέα, σε έντυπη μορφή και σε σφραγισμένο φάκελο, τα στοιχεία της ηλεκτρονικής προσφοράς τα οποία απαιτείται να προσκομισθούν σε πρωτότυπη μορφή σύμφωνα με τον ν. 4250/2014. Τέτοια στοιχεία και δικαιολογητικά είναι ενδεικτικά η εγγυητική επιστολή συμμετοχής, τα πρωτότυπα έγγραφα τα οποία έχουν εκδοθεί από ιδιωτικούς φορείς και δεν φέρουν επικύρωση από δικηγόρο, καθώς και τα έγγραφα που φέρουν τη Σφραγίδα της Χάγης (Apostille).Δεν προσκομίζονται σε έντυπη μορφή στοιχεία και δικαιολογητικά τα οποία φέρουν ψηφιακή υπογραφή, τα ΦΕΚ, τα τεχνικά φυλλάδια και όσα προβλέπεται από το ν. 4250/2014 ότι οι φορείς υποχρεούνται να αποδέχονται σε αντίγραφα των πρωτοτύπων. Ο αναθέτων φορέας μπορεί να ζητεί από προσφέροντες και υποψήφιους σε οποιοδήποτε χρονικό σημείο κατά την διάρκεια της διαδικασίας, να υποβάλλουν σε έντυπη μορφή και σε εύλογη προθεσμία όλα ή ορισμένα δικαιολογητικά και στοιχεία που έχουν υποβάλει ηλεκτρονικά, όταν αυτό απαιτείται για την ορθή διεξαγωγή της διαδικασίας Περιεχόμενα Φακέλου «Δικαιολογητικά Συμμετοχής - Τεχνική Προσφορά» Τα στοιχεία και δικαιολογητικά για την συμμετοχή των προσφερόντων στη διαγωνιστική διαδικασία περιλαμβάνουν: α) Tο τυποποιημένο έντυπο υπεύθυνης δήλωσης (Τ.Ε.Υ.Δ.), όπως προβλέπεται στην παρ. 4 του άρθρου 79 του ν. 4412/201670, σύμφωνα με την παράγραφο της παρούσας διακήρυξης. Οι προσφέροντες συμπληρώνουν το σχετικό πρότυπο ΤΕΥΔ το οποίο έχει διαμορφωθεί κατάλληλα για τους όρους της παρούσας σύμβασης προμηθειών, και θα αναρτηθεί και σε επεξεργάσιμη μορφή αρχείου doc, στη διαδικτυακή πύλη του ΕΣΗΔΗΣ,αποτελώντας αναπόσπαστο τμήμα της παρούσας διακήρυξης (Παράρτημα V) Οι ενώσεις οικονομικών φορέων που υποβάλλουν κοινή προσφορά, υποβάλλουν το ΤΕΥΔ για κάθε οικονομικό φορέα που συμμετέχει στην ένωση. Οι οικονομικοί φορείς στο ΤΕΥΔ θα συμπληρώσουν τα εξής πεδία: Σελίδα 16

17 Από το Μέρος ΙΙ: τις πληροφορίες της ενότητας (Α), (Β) και (Γ) Από το Μέρος ΙΙΙ: τις πληροφορίες της ενότητας (Α), (Β) και (Γ) Από το Μέρος IV: την ενότητα (Α παρ. 1). β) εγγυητική επιστολή συμμετοχής, σύμφωνα με τo άρθρο 302 του Ν.4412/2016 και τις παραγράφους και της παρούσας διακήρυξης Ο φάκελος της τεχνικής προσφοράς θα περιέχει: 1. Υπεύθυνη δήλωση, ψηφιακά υπογεγραμμένη από τον νόμιμο εκπρόσωπο (Πρόεδρο Διοικητικού Συμβουλίου ή Διευθύνοντα Σύμβουλο ή Διαχειριστή κ.λπ. ή ειδικά εξουσιοδοτημένο εκπρόσωπο τους) του διαγωνιζόμενου Οίκου καθώς και καθενός από τους Οίκους που συμμετέχουν σε Ένωση ή Κοινοπραξία Οίκων, ότι τα προσφερόμενα είδη είναι αρίστης ποιότητας, καινουργή και αμεταχείριστα, σύμφωνα με τα αναφερόμενα στη προδιαγραφή τους. 2. Υπεύθυνη δήλωση, ψηφιακά υπογεγραμμένη από τον νόμιμο εκπρόσωπο (Πρόεδρο Διοικητικού Συμβουλίου ή Διευθύνοντα Σύμβουλο ή Διαχειριστή κ.λπ. ή ειδικά εξουσιοδοτημένο εκπρόσωπο τους) του διαγωνιζόμενου Οίκου καθώς και καθενός από τους Οίκους που συμμετέχουν σε Ένωση ή Κοινοπραξία Οίκων, στην οποία θα δηλώνεται: α. Η Χώρα καταγωγής των ειδών που προσφέρονται. β. Το Εργοστάσιο στο οποίο θα κατασκευάσουν τα προσφερόμενα είδη. γ. Ο τόπος εγκατάστασης και τηλέφωνο επικοινωνίας του εν λόγω εργοστασίου. 3. Δήλωση παράδοσης ειδών του νομίμου εκπροσώπου του εργοστασίου, στο οποίο θα κατασκευασθούν τα είδη, εφόσον οι προσφέροντες δεν πρόκειται να κατασκευάσουν τα είδη μερικά ή ολικά σε δικό τους εργοστάσιο με την οποία θα δηλώνεται ότι ο κατασκευαστής αποδέχεται την εκτέλεση της προμήθειας σε περίπτωση κατακύρωσης στον προμηθευτή υπέρ του οποίου εκδίδει την δήλωση, ως το συνημμένο υπόδειγμα δήλωσης παράδοσης ειδών (Παράρτημα ΙΙΙ). 4. Υπεύθυνη δήλωση, ψηφιακά υπογεγραμμένη από τον νόμιμο εκπρόσωπο (Πρόεδρο Διοικητικού Συμβουλίου ή Διευθύνοντα Σύμβουλο ή Διαχειριστή κ.λπ. ή ειδικά εξουσιοδοτημένο εκπρόσωπο τους) του διαγωνιζόμενου Οίκου καθώς και καθενός από τους Οίκους που συμμετέχουν σε Ένωση ή Κοινοπραξία Οίκων, ότι η προσκομιζόμενη δήλωση παράδοσης είναι γνήσια και φέρει γνήσιες υπογραφές Περιεχόμενα Φακέλου «Οικονομική Προσφορά» / Τρόπος σύνταξης και υποβολής οικονομικών προσφορών Κάθε προσφέρων θα υποβάλει συμπληρωμένους το Έντυπο Οικονομικής Προσφοράς του Παραρτήματος ΙΙ που θα είναι ηλεκτρονικά υπογεγραμμένο από τον νόμιμο εκπρόσωπο του προσφέροντος. Οι τιμές του Εντύπου της Οικονομικής Προσφοράς θα εκφράζονται αριθμητικώς και ολογράφως σε ΕΥΡΩ, χωρίς ΦΠΑ. Σε κάθε περίπτωση υπερισχύει η ολόγραφη αναφορά της τιμής. Προσφορά που δεν δίδει τιμή σε ευρώ ή δίδει τιμή σε συνάλλαγμα ή με ρήτρα συναλλάγματος απορρίπτεται ως απαράδεκτη. Διατύπωση σχολίων ή ρητών επιφυλάξεων σχετικά με την Οικονομική προσφορά, τον τόπο και τον τρόπο παράδοσης, θα θεωρηθεί ως επιφύλαξη επί των όρων της προκήρυξης και θα οδηγήσει στην απόρριψη της Οικονομικής προσφοράς του υποψηφίου που τις διατυπώνει. Στην τιμή περιλαμβάνονται οι υπέρ τρίτων κρατήσεις, ως και κάθε άλλη επιβάρυνση, σύμφωνα με την κείμενη νομοθεσία, μη συμπεριλαμβανομένου Φ.Π.Α., για την παροχή των υπηρεσιών στον τόπο και με τον τρόπο που προβλέπεται στα έγγραφα της σύμβασης. Σελίδα 17

18 Οι υπέρ τρίτων κρατήσεις υπόκεινται στο εκάστοτε ισχύον αναλογικό τέλος χαρτοσήμου 3% και στην επ αυτού εισφορά υπέρ ΟΓΑ 20%. Επισημαίνεται ότι το εκάστοτε ποσοστό Φ.Π.Α. επί τοις εκατό, της ανωτέρω τιμής θα υπολογίζεται αυτόματα από το σύστημα. Οι προσφερόμενες τιμές είναι σταθερές καθ όλη τη διάρκεια της σύμβασης και δεν αναπροσαρμόζονται Ως απαράδεκτες θα απορρίπτονται προσφορές στις οποίες: α) δεν δίνεται τιμή σε ΕΥΡΩ ή που καθορίζεται σχέση ΕΥΡΩ προς ξένο νόμισμα, β) δεν προκύπτει με σαφήνεια η προσφερόμενη τιμή, με την επιφύλαξη της παρ. 4 του άρθρου 310 του ν. 4412/2016 και γ) η συνολική τιμή ανά είδος υπερβαίνει τον προϋπολογισμό της σύμβασης. Κάθε είδους άλλη δαπάνη (έξοδα μεταφοράς, κόστος ασφάλισης, χρηματοοικονομικά έξοδα κλπ) βαρύνει τον ανάδοχο και θα πρέπει να έχει συνυπολογισθεί στην προσφορά. O Αναθέτων Φορέας διατηρεί το δικαίωμα να ζητά από τους συμμετέχοντες στοιχεία απαραίτητα για την τεκμηρίωση των προσφερομένων τιμών (ιδίως όταν αυτές είναι ασυνήθιστα χαμηλές για το αντικείμενο της υπηρεσίας), οι δε συμμετέχοντες υποχρεούνται να παρέχουν τα στοιχεία αυτά και να διευκολύνουν κάθε σχετικό έλεγχο του Αναθέτοντα Φορέα. Ο ΟΣΕ Α.Ε. διατηρεί το δικαίωμα κατά την επεξεργασία των προσφορών του παρόντος διαγωνισμού να καλέσει του ενδιαφερόμενους για παροχή πληροφοριών και διευκρινήσεων, που σε καμία περίπτωση δεν θα διαφοροποιούν την αρχική προσφορά των. Απαγορεύεται η συμπλήρωση ή αναπλήρωση μη υποβληθέντων στοιχείων της προσφοράς. Πληροφορία ή συμπλήρωση που ενέχει την έννοια της συμπλήρωσης στοιχείων της προσφοράς καθιστά την προσφορά άκυρη Χρόνος ισχύος των προσφορών Οι υποβαλλόμενες προσφορές ισχύουν και δεσμεύουν τους οικονομικούς φορείς για διάστημα οκτώ (8) μηνών από την επόμενη της διενέργειας του διαγωνισμού. Προσφορά η οποία ορίζει χρόνο ισχύος μικρότερο από τον ανωτέρω προβλεπόμενο απορρίπτεται. Η ισχύς της προσφοράς μπορεί να παρατείνεται εγγράφως, εφόσον τούτο ζητηθεί από τον αναθέτοντα φορέα, πριν από τη λήξη της, με αντίστοιχη παράταση της εγγυητικής επιστολής συμμετοχής σύμφωνα με τα οριζόμενα στο άρθρο 302 παρ. 1 α του ν. 4412/2016 και την παράγραφο της παρούσας, κατ' ανώτατο όριο για χρονικό διάστημα ίσο με την προβλεπόμενη ως άνω αρχική διάρκεια. Μετά τη λήξη και του παραπάνω ανώτατου ορίου χρόνου παράτασης ισχύος της προσφοράς, τα αποτελέσματα της διαδικασίας ανάθεσης ματαιώνονται, εκτός αν ο αναθέτων φορέας κρίνει, κατά περίπτωση, αιτιολογημένα, ότι η συνέχιση της διαδικασίας εξυπηρετεί το δημόσιο συμφέρον, οπότε οι οικονομικοί φορείς που συμμετέχουν στη διαδικασία μπορούν να επιλέξουν είτε να παρατείνουν την προσφορά και την εγγύηση συμμετοχής τους, εφόσον τους ζητηθεί πριν την πάροδο του ανωτέρω ανώτατου ορίου παράτασης της προσφοράς τους είτε όχι. Στην τελευταία περίπτωση, η διαδικασία συνεχίζεται με όσους παρέτειναν τις προσφορές τους και αποκλείονται οι λοιποί οικονομικοί φορείς Λόγοι απόρριψης προσφορών Ο αναθέτων φορές με βάση τα αποτελέσματα του ελέγχου και της αξιολόγησης των προσφορών, απορρίπτει, σε κάθε περίπτωση, προσφορά: α) η οποία δεν υποβάλλεται εμπρόθεσμα, με τον τρόπο και με το περιεχόμενο που ορίζεται πιο πάνω και συγκεκριμένα στις παραγράφους (Γενικοί όροι υποβολής προσφορών), (Χρόνος και τρόπος υποβολής προσφορών), (Περιεχόμενο φακέλων δικαιολογητικών συμμετοχής, τεχνικής προσφοράς), (Περιεχόμενο φακέλου οικονομικής προσφοράς, τρόπος σύνταξης και υποβολής οικονομικών προσφορών), (Χρόνος ισχύος προσφορών), 3.1. (Αποσφράγιση και αξιολόγηση προσφορών), 3.2 (Πρόσκληση υποβολής δικαιολογητικών κατακύρωσης) της παρούσας, β) η οποία περιέχει ατέλειες, ελλείψεις, ασάφειες ή σφάλματα, εφόσον αυτά δεν επιδέχονται συμπλήρωση ή διόρθωση ή εφόσον επιδέχονται συμπλήρωση ή διόρθωση, δεν έχουν αποκατασταθεί κατά την αποσαφήνιση και την συμπλήρωσή της σύμφωνα με την παράγραφο της παρούσης διακήρυξης, Σελίδα 18

19 γ) για την οποία ο προσφέρων δεν έχει παράσχει τις απαιτούμενες εξηγήσεις, εντός της προκαθορισμένης προθεσμίας ή η εξήγηση δεν είναι αποδεκτή από τον αναθέτοντα φορέα σύμφωνα με την παράγραφο της παρούσας και το άρθρο 310 του ν. 4412/2016, δ) η οποία υποβάλλεται από έναν προσφέροντα που έχει υποβάλλει δύο ή περισσότερες προσφορές Ο περιορισμός αυτός ισχύει, υπό τους όρους της παραγράφου περ.γ της παρούσας ( περ. γ της παρ. 4 του άρθρου73 του ν. 4412/2016) και στην περίπτωση ενώσεων οικονομικών φορέων με κοινά μέλη, καθώς και στην περίπτωση οικονομικών φορέων που συμμετέχουν είτε αυτοτελώς είτε ως μέλη ενώσεων, ε) η οποία είναι υπό αίρεση, ζ) η οποία θέτει όρο αναπροσαρμογής, η) η οποία παρουσιάζει ελλείψεις ως προς τα δικαιολογητικά που ζητούνται από τα έγγραφα της παρούσης διακήρυξης και αποκλίσεις ως προς τους όρους και τις τεχνικές προδιαγραφές της σύμβασης. Σελίδα 19

20 3. ΔΙΕΝΕΡΓΕΙΑ ΔΙΑΔΙΚΑΣΙΑΣ - ΑΞΙΟΛΟΓΗΣΗ ΠΡΟΣΦΟΡΩΝ 3.1 Αποσφράγιση και αξιολόγηση προσφορών Ηλεκτρονική αποσφράγιση προσφορών Το πιστοποιημένο στο ΕΣΗΔΗΣ, για την αποσφράγιση των προσφορών αρμόδιο όργανο του Αναθέτοντος Φορέα (Επιτροπή Διαγωνισμού), προβαίνει στην έναρξη της διαδικασίας ηλεκτρονικής αποσφράγισης των φακέλων των προσφορών, κατά το άρθρο 100 του ν. 4412/2016, ακολουθώντας τα εξής στάδια: Ηλεκτρονική Αποσφράγιση του (υπό)φακέλου «Δικαιολογητικά Συμμετοχής-Τεχνική Προσφορά» την 08/12/2017 και ώρα 10:00. Ηλεκτρονική Αποσφράγιση του (υπό)φακέλου «Οικονομική Προσφορά», κατά την ημερομηνία και ώρα που θα ορίσει ο αναθέτων φορέας Ηλεκτρονική Αποσφράγιση του (υπό)φακέλου «Δικαιολογητικά κατακύρωσης», κατά την ημερομηνία και ώρα που θα ορίσει ο αναθέτων φορέας Με την αποσφράγιση των ως άνω φακέλων, ανά στάδιο, κάθε προσφέρων που συνεχίζει σε επόμενο στάδιο αποκτά πρόσβαση στις λοιπές προσφορές και τα υποβληθέντα δικαιολογητικά τους, με την επιφύλαξη των πτυχών εκείνων της κάθε προσφοράς που έχουν χαρακτηρισθεί ως εμπιστευτικές. Ο αναθέτων φορέας μπορεί να καλέσει τους οικονομικούς φορείς να συμπληρώσουν ή να διευκρινίσουν τα έγγραφα ή δικαιολογητικά που έχουν υποβληθεί, ή να διευκρινίσουν το περιεχόμενο της τεχνικής ή οικονομικής προσφοράς τους, σύμφωνα με το άρθρο 310 του ν. 4412/ Αξιολόγηση προσφορών Μετά την κατά περίπτωση ηλεκτρονική αποσφράγιση των προσφορών ο αναθέτων φορέας προβαίνει στην αξιολόγηση αυτών μέσω των αρμόδιων πιστοποιημένων στο Σύστημα οργάνων της, εφαρμοζόμενων κατά τα λοιπά των κειμένων διατάξεων. Ειδικότερα : α) Η αρμόδια Επιτροπή καταχωρεί όσους υπέβαλαν προσφορές, καθώς και τα υποβληθέντα αυτών δικαιολογητικά και τα αποτελέσματα του ελέγχου αυτών σε πρακτικό, το οποίο υπογράφεται από τα μέλη του οργάνου. β) Στη συνέχεια το αρμόδιο όργανο προβαίνει στην αξιολόγηση της τεχνικής προσφοράς, σύμφωνα με τους όρους των εγγράφων της σύμβασης και συντάσσει πρακτικό για την απόρριψη των τεχνικών προσφορών που δεν γίνονται αποδεκτές και την αποδοχή των τεχνικών προσφορών με βάση το κριτήριο ανάθεσης των εγγράφων της σύμβασης. Τα ανωτέρω υπό στοιχεία α και β στάδια γίνονται ενιαία. γ) Οι κατά τα ανωτέρω σφραγισμένοι φάκελοι με τα οικονομικά στοιχεία των προσφορών, μετά την ολοκλήρωση της αξιολόγησης των λοιπών στοιχείων των προσφορών, αποσφραγίζονται κατά την ημερομηνία και ώρα που ορίζεται στην ειδική πρόσκληση. Για όσες προσφορές δεν κρίθηκαν αποδεκτές κατά τα προηγούμενα ως άνω στάδια α και β οι φάκελοι της οικονομικής προσφοράς δεν αποσφραγίζονται αλλά τηρούνται από τον αναθέτοντα φορέα μέχρι την οριστική επίλυση τυχόν διαφορών που προκύψουν από την ως άνω διαδικασία σύμφωνα με την παράγραφο 3.4. της παρούσας. δ) Η Επιτροπή Αξιολόγησης προβαίνει στην αξιολόγηση των οικονομικών προσφορών και συντάσσει πρακτικό στο οποίο εισηγείται αιτιολογημένα την αποδοχή ή απόρριψή τους, την κατάταξη των προσφορών με βάση το οριζόμενο με την παρούσα κριτήριο ανάθεσης και την ανάδειξη του προσωρινού αναδόχου. Εάν οι προσφορές φαίνονται ασυνήθιστα χαμηλές σε σχέση με το αντικείμενο της σύμβασης, ο αναθέτων φορέας απαιτεί από τους οικονομικούς φορείς να εξηγήσουν την τιμή ή το κόστος που προτείνουν στην προσφορά τους, εντός αποκλειστικής προθεσμίας, κατά ανώτατο όριο δέκα (10) ημερών από την κοινοποίηση της σχετικής πρόσκλησης. Στην περίπτωση αυτή εφαρμόζονται τα άρθρα 313 και 89 ν. 4412/2016. Σελίδα 20

21 Στην περίπτωση ισότιμων προσφορών ο αναθέτων φορέας επιλέγει τον ανάδοχο με κλήρωση μεταξύ των οικονομικών φορέων που υπέβαλαν ισότιμες προσφορές. Η κλήρωση γίνεται ενώπιον της Επιτροπής του Διαγωνισμού και παρουσία των οικονομικών φορέων που υπέβαλαν τις ισότιμες προσφορές. Τα αποτελέσματα των ανωτέρω σταδίων επικυρώνονται με απόφαση/αποφάσεις του αποφαινόμενου οργάνου του αναθέτοντος φορέα, η οποία κοινοποιείται στους προσφέροντες μέσω του ΕΣΗΔΗΣ. Κατά των ανωτέρω αποφάσεων χωρεί προδικαστική ένσταση σύμφωνα με την παράγραφο 3.4. της παρούσας. 3.2 Πρόσκληση υποβολής δικαιολογητικών κατακύρωσης - Δικαιολογητικά κατακύρωσης Μετά την αξιολόγηση των προσφορών, ο αναθέτων φορέας αποστέλλει σχετική ηλεκτρονική πρόσκληση μέσω του συστήματος στον προσφέροντα, στον οποίο πρόκειται να γίνει η κατακύρωση («προσωρινό ανάδοχο»), και τον καλεί να υποβάλει εντός προθεσμίας, είκοσι (20) ημερών από την κοινοποίηση της σχετικής ειδοποίησης σε αυτόν, τα πρωτότυπα ή αντίγραφα που εκδίδονται, σύμφωνα με τις διατάξεις του άρθρου 1 του ν. 4250/2014 (Α 74) όλων των δικαιολογητικών που περιγράφονται στην παράγραφο της παρούσας διακήρυξης, ως αποδεικτικά στοιχεία για τη μη συνδρομή των λόγων αποκλεισμού της παραγράφου της διακήρυξης, καθώς και για την πλήρωση των κριτηρίων ποιοτικής επιλογής των παραγράφων αυτής. Τα εν λόγω δικαιολογητικά, υποβάλλονται από τον προσφέροντα («προσωρινό ανάδοχο»), ηλεκτρονικά μέσω του συστήματος, σε μορφή αρχείων pdf και προσκομίζονται από αυτόν εντός τριών (3) εργάσιμων ημερών από την ημερομηνία υποβολής τους. Όταν υπογράφονται από τον ίδιο φέρουν ψηφιακή υπογραφή. Με την παραλαβή των ως άνω δικαιολογητικών, το σύστημα εκδίδει επιβεβαίωση της παραλαβής τους και αποστέλλει ενημερωτικό ηλεκτρονικό μήνυμα σ αυτόν στον οποίο πρόκειται να γίνει η κατακύρωση. Το Απόσπασμα ποινικού μητρώου θα είναι έκδοσης του τελευταίου τριμήνου πριν από την ημερομηνία υποβολής των δικαιολογητικών κατακύρωσης ( Β1.α), τα πιστοποιητικά αρμόδιας δικαστικής ή διοικητικής αρχής της χώρας εγκατάστασης θα έχουν εκδοθεί το πολύ έξι (6) μήνες πριν από την ημερομηνία υποβολής των δικαιολογητικών κατακύρωσης ( Β1.β), τα πιστοποιητικά φορολογικής ενημερότητας ( Β1.β) να είναι σε ισχύ έως και την καταληκτική ημερομηνία υποβολής των δικαιολογητικών κατακύρωσης, το πιστοποιητικό της παραγράφου ( Β2) να έχει εκδοθεί το πολύ έξι μήνες πριν από την ημερομηνία υποβολής των δικαιολογητικών. Επίσης όλα τα δικαιολογητικά θα πρέπει να είναι εν ισχύ και την ημερομηνία υποβολής των προσφορών. Οι απαιτούμενες δηλώσεις ή υπεύθυνες δηλώσεις υπογράφονται ψηφιακά από τους έχοντες την υποχρέωση προς τούτο και δεν απαιτείται θεώρηση του γνησίου της υπογραφής. Τα ηλεκτρονικά υποβαλλόμενα τεχνικά φυλλάδια (Prospectus), θα πρέπει να είναι ψηφιακά υπογεγραμμένα από τον οικονομικό φορέα. Οι υπεύθυνες δηλώσεις, όπου αυτές απαιτούνται, δεν είναι υποχρεωτικό να φέρουν ημερομηνία ταυτόσημη με αυτή της ψηφιακής υπογραφής τους, η οποία όμως πρέπει να είναι εντός των τελευταίων τριάντα (30) ημερολογιακών ημερών προ της καταληκτικής ημερομηνίας υποβολής των προσφορών. Δεν απαιτείται βεβαίωση του γνησίου της υπογραφής από αρμόδια διοικητική αρχή ή τα Κέντρα Εξυπηρέτησης Πολιτών (Κ.Ε.Π.). Αν μετά την ηλεκτρονική αποσφράγιση και κατά τον έλεγχο των ως άνω δικαιολογητικών διαπιστωθεί ότι δεν έχουν προσκομισθεί ή υπάρχουν ελλείψεις σε αυτά που υποβλήθηκαν, παρέχεται προθεσμία στον προσωρινό ανάδοχο να τα προσκομίσει ή να τα συμπληρώσει εντός πέντε (5) ημερών από την κοινοποίηση σχετικής έγγραφης, μέσω του Συστήματος, ειδοποίησής του. Ο αναθέτων φορέας μπορεί αιτιολογημένα να παρατείνει την ως άνω προθεσμία κατ ανώτατο όριο για δεκαπέντε (15) επιπλέον ημέρες. Όσοι υπέβαλαν παραδεκτές προσφορές λαμβάνουν γνώση των παραπάνω δικαιολογητικών που κατατέθηκαν. Σελίδα 21

22 Ο προσωρινός ανάδοχος κηρύσσεται έκπτωτος, καταπίπτει υπέρ του αναθέτοντος φορέα. η εγγύηση συμμετοχής του και η κατακύρωση γίνεται στον προσφέροντα που υπέβαλε την αμέσως επόμενη πλέον συμφέρουσα από οικονομική άποψη προσφορά, τηρουμένης της ανωτέρω διαδικασίας, εάν: i) κατά τον έλεγχο των παραπάνω δικαιολογητικών διαπιστωθεί ότι τα στοιχεία που δηλώθηκαν με το ΤΕΥΔ, είναι ψευδή ή ανακριβή, ή ii) δεν υποβληθούν στο προκαθορισμένο χρονικό διάστημα τα απαιτούμενα πρωτότυπα ή αντίγραφα των παραπάνω δικαιολογητικών ή iii) από τα δικαιολογητικά που προσκομίσθηκαν νομίμως και εμπροθέσμως, δεν αποδεικνύονται οι όροι και οι προϋποθέσεις συμμετοχής σύμφωνα με τα άρθρα (λόγοι αποκλεισμού) και (κριτήρια ποιοτικής επιλογής) της παρούσας, Σε περίπτωση έγκαιρης και προσήκουσας ενημέρωσης του αναθέτοντος φορέα για μεταβολές στις προϋποθέσεις τις οποίες ο προσωρινός ανάδοχος είχε δηλώσει με το Τυποποιημένο Έντυπο Υπεύθυνης Δήλωσης (ΤΕΥΔ) ότι πληροί, οι οποίες επήλθαν ή για τις οποίες έλαβε γνώση μετά την δήλωση και μέχρι την ημέρα της έγγραφης ειδοποίησης για την προσκόμιση των δικαιολογητικών κατακύρωσης (οψιγενείς μεταβολές), δεν καταπίπτει υπέρ του αναθέτοντος φορέα, η εγγύηση συμμετοχής του. Αν κανένας από τους προσφέροντες δεν υποβάλλει αληθή ή ακριβή δήλωση ή δεν προσκομίσει ένα ή περισσότερα από τα απαιτούμενα δικαιολογητικά ή δεν αποδείξει ότι πληροί τα κριτήρια ποιοτικής επιλογής σύμφωνα με τις παραγράφους της παρούσας διακήρυξης, η διαδικασία ματαιώνεται. Η διαδικασία ελέγχου των παραπάνω δικαιολογητικών ολοκληρώνεται με τη σύνταξη πρακτικού την Επιτροπή του Διαγωνισμού και τη διαβίβαση του φακέλου στο αποφαινόμενο όργανο του αναθέτοντος φορέα για τη λήψη απόφασης είτε για την κατακύρωση της σύμβασης είτε για τη ματαίωση της διαδικασίας είτε για την κήρυξη του προσωρινού αναδόχου ως εκπτώτου. Επισημαίνεται ότι, η αρμόδια επιτροπή του διαγωνισμού, με αιτιολογημένη εισήγησή της, μπορεί να προτείνει την κατακύρωση της σύμβασης για ολόκληρη ή μεγαλύτερη ή μικρότερη ποσότητα κατά ποσοστό στα εκατό και ως εξής: Ποσοστό 30% στην περίπτωση της μεγαλύτερης ποσότητας και ποσοστό 50% στην περίπτωση μικρότερης ποσότητας. Για κατακύρωση μέρους της ποσότητας κάτω του καθοριζόμενου ως ανωτέρω ποσοστού, απαιτείται προηγούμενη αποδοχή από τον προσωρινό ανάδοχο Τα αποτελέσματα του ελέγχου των παραπάνω δικαιολογητικών και της εισήγησης της Επιτροπής επικυρώνονται με την απόφαση κατακύρωσης. 3.3 Κατακύρωση - σύναψη σύμβασης Ο αναθέτων φορέας κοινοποιεί την απόφαση κατακύρωσης, μαζί με αντίγραφο όλων των πρακτικών της διαδικασίας ελέγχου και αξιολόγησης των προσφορών, σε κάθε προσφέροντα που έχει υποβάλει αποδεκτή προσφορά, σύμφωνα με το άρθρο 100 του ν. 4412/2016, εκτός από τον προσωρινό ανάδοχο, ηλεκτρονικά μέσω του συστήματος. Η εν λόγω απόφαση αναφέρει την προθεσμία για την αναστολή της σύναψης της σύμβασης σύμφωνα με την επόμενη παράγραφο 3.4. Τα έννομα αποτελέσματα της απόφασης κατακύρωσης και ιδίως η σύναψη της σύμβασης επέρχονται εφόσον συντρέξουν σωρευτικά τα κάτωθι : α) άπρακτη πάροδος των προθεσμιών άσκησης των προβλεπόμενων στην παράγραφο 3.4. της παρούσας βοηθημάτων και μέσων στο στάδιο της ένστασης και δικαστικής προστασίας και από τις αποφάσεις αναστολών επί αυτών, β) κοινοποίηση της απόφασης κατακύρωσης στον προσωρινό ανάδοχο, εφόσον αυτός υποβάλει επικαιροποιημένα τα δικαιολογητικά της παραγράφου Ο αναθέτων φορέας προσκαλεί τον ανάδοχο να προσέλθει για υπογραφή του συμφωνητικού εντός προθεσμίας είκοσι (20) ημερών από την κοινοποίηση της σχετικής ειδικής πρόσκλησης. Το συμφωνητικό έχει αποδεικτικό χαρακτήρα. Στην περίπτωση που ο ανάδοχος δεν προσέλθει να υπογράψει το ως άνω συμφωνητικό μέσα στην τεθείσα προθεσμία, κηρύσσεται έκπτωτος, καταπίπτει υπέρ του αναθέτοντος φορέα η εγγυητική επιστολή Σελίδα 22

23 συμμετοχής του και η κατακύρωση, με την ίδια διαδικασία, γίνεται στον προσφέροντα που υπέβαλε την αμέσως επόμενη πλέον συμφέρουσα από οικονομική άποψη προσφορά. Κατά τα λοιπά ισχύει το άρθρο 316 του Ν / Προδικαστικές Προσφυγές Κάθε ενδιαφερόμενος, ο οποίος έχει ή είχε συμφέρον να του ανατεθεί η συγκεκριμένη σύμβαση και υποστεί ή ενδέχεται να υποστεί ζημιά από πράξη ή παράλειψη της αναθέτουσας αρχής, συμπεριλαμβανομένης και της διακήρυξης, δικαιούται να ασκήσει ενώπιον της Αρχής Εξέτασης Προδικαστικών Προσφυγών (ΑΕΕΠ) προδικαστική προσφυγή σύμφωνα με το ΠΔ 39/2017, προσδιορίζοντας ειδικώς τις νομικές και πραγματικές αιτιάσεις που δικαιολογούν το αίτημά του, μέσα σε προθεσμία δέκα (10) ημερών αφότου έλαβε πλήρη γνώση της παράνομης πράξης ή παράλειψης, σύμφωνα με τα αναλυτικά οριζόμενα στο άρθρο 361 του ν. 4412/2016 (Α /147). Η προδικαστική προσφυγή υποβάλλεται ηλεκτρονικά με τη συμπλήρωση της ειδικής φόρμας του Συστήματος και την επισύναψη του σχετικού εγγράφου σε μορφή αρχείου τύπου pdf το οποίο φέρει ψηφιακή υπογραφή σκληρής αποθήκευσης. Για το παραδεκτό της άσκησης της προδικαστικής προσφυγής κατατίθεται από τον προσφεύγοντα παράβολο υπέρ του Δημοσίου, το ύψος του οποίου ανέρχεται σε ποσοστό 0,50 τοις εκατό (0,50%) της προϋπολογισθείσας αξίας (χωρίς Φ.Π.Α.) της σχετικής σύμβασης. Το ύψος του παράβολου δεν μπορεί να είναι κατώτερο των εξακοσίων (600) ευρώ ούτε ανώτερο των δεκαπέντε χιλιάδων (15.000) ευρώ. Αν από τα έγγραφα της σύμβασης δεν προκύπτει η προϋπολογισθείσα αξία της, για το παραδεκτό της άσκησης της προδικαστικής προσφυγής, κατατίθεται παράβολο ύψους εξακοσίων (600) ευρώ (άρθρο 363 παρ. 1 ν. 4412/2016). Το παράβολο καταβάλλεται κατά την κατάθεση της προδικαστικής προσφυγής. Η ως άνω κατάθεση του παραβόλου γίνεται ηλεκτρονικά μέσω της εφαρμογής e-παράβολου στη διαδικτυακή πύλη της Γενικής Γραμματείας Πληροφοριακών Συστημάτων (ΓΓΠΣ) και αποτελεί έσοδο του κρατικού προϋπολογισμού. Για την απόδειξη της καταβολής και της είσπραξης του παράβολου ο προσφεύγων υποχρεούται να επισυνάψει στο προβλεπόμενο στην παράγραφο 2 του άρθρου 8 του Π.Δ. 39/2017 έντυπο προσφυγής εκτυπωμένο αντίγραφο ηλεκτρονικής πληρωμής του ποσού σε Τράπεζα, επικυρωμένη εκτύπωση από τη σελίδα της Γενικής Γραμματείας Πληροφοριακών Συστημάτων του Υπουργείου Οικονομικών ότι το ως άνω παράβολο, υπό τον αντίστοιχο Κωδικό, φέρει την ένδειξη πληρωμένο καθώς και βεβαίωση περί ελέγχου και δέσμευσης του ηλεκτρονικού παράβολου από την Υπηρεσία που το αποδέχεται. Σε περίπτωση ολικής ή μερικής αποδοχής ή σιωπηρής απόρριψης της προδικαστικής προσφυγής το παράβολο επιστρέφεται στον προσφεύγοντα με την απόφαση του οικείου σχηματισμού της ΑΕΠΠ, που εξέτασε την προδικαστική προσφυγή. Επίσης, επιστρέφεται στον προσφεύγοντα και στην περίπτωση που η αναθέτουσα αρχή ανακαλεί την προσβαλλόμενη πράξη ή προβαίνει στην οφειλόμενη ενέργεια πριν από την έκδοση της απόφασης της ΑΕΠΠ επί της προσφυγής (άρθρο 363 παρ. 5 ν. 4412/2016). Στις περιπτώσεις κατάθεσης της προδικαστικής προσφυγής στον ηλεκτρονικό τόπο του διαγωνισμού σύμφωνα με την παράγραφο 3 του άρθρου 8 του Π.Δ. 39/2017, η αναθέτουσα αρχή, το αργότερο την επόμενη της κατάθεσης εργάσιμη ημέρα, ειδοποιεί την ΑΕΠΠ σχετικά με την κατάθεση της προσφυγής και της παραχωρεί δικαίωμα πρόσβασης στο σύνολο των στοιχείων του διαγωνισμού. Επίσης η αναθέτουσα αρχή: (α) κοινοποιεί την προσφυγή μέσω του συστήματος επικοινωνίας του ηλεκτρονικού τόπου του διαγωνισμού το αργότερο εντός πέντε (5) ημερών σε κάθε ενδιαφερόμενο τρίτο ο οποίος μπορεί να θίγεται από την αποδοχή της προσφυγής, προκειμένου να ασκήσει το δικαίωμα παρέμβασής του στη διαδικασία εξέτασης της προσφυγής, σύμφωνα με το άρθρο 7 του Π.Δ. 39/2017, και (β) διαβιβάζει στην ΑΕΠΠ μέσω του συστήματος επικοινωνίας του ηλεκτρονικού τόπου του διαγωνισμού το αργότερο εντός δέκα (10) ημερών από την ημέρα κατάθεσης, τον πλήρη φάκελο της υπόθεσης, τις απόψεις της επί της προσφυγής και τα αποδεικτικά κοινοποίησης στους ενδιαφερόμενους τρίτους. Η αναθέτουσα αρχή μπορεί στις απόψεις της να παραθέσει αρχική ή συμπληρωματική αιτιολογία της προσβαλλόμενης με την προδικαστική προσφυγή πράξης (άρθρο 365 παρ. 1 υποπαρ. α ν. 4412/2016). Στις περιπτώσεις κατάθεσης της προδικαστικής προσφυγής στην ΑΕΠΠ σύμφωνα με τις παραγράφους 4 Σελίδα 23

24 και 5 του άρθρου 8 του Π.Δ. 39/2017, η προσφυγή καταχωρίζεται αυθημερόν. Το αργότερο την επόμενη της καταχώρισης εργάσιμη ημέρα η προσφυγή κοινοποιείται στην αναθέτουσα αρχή και καλείται αυτή: (α) να κοινοποιήσει την προσφυγή το αργότερο εντός πέντε (5) ημερών σε κάθε ενδιαφερόμενο τρίτο ο οποίος μπορεί να θίγεται από αποδοχή της προσφυγής, προκειμένου να ασκήσει το δικαίωμα παρέμβασής του στη διαδικασία εξέτασης της προσφυγής, σύμφωνα με το άρθρο 7 του παρόντος Κανονισμού, και (β) να διαβιβάσει στην ΑΕΠΠ, το αργότερο εντός δέκα (10) ημερών από την ημέρα κοινοποίησης, τoν πλήρη φάκελο της υπόθεσης, τις απόψεις της επί της προσφυγής και τα αποδεικτικά κοινοποίησης στους ενδιαφερόμενους τρίτους. Η αναθέτουσα αρχή μπορεί στις απόψεις της να παραθέσει αρχική ή συμπληρωματική αιτιολογία της προσβαλλόμενης με την προδικαστική προσφυγή πράξης (άρθρο 365 παρ. 1 υποπαρ. β ν. 4412/2016). Το αργότερο είκοσι (20) ημέρες από την κατάθεση της προδικαστικής προσφυγής ο σχηματισμός της ΑΕΠΠ, ενώπιον του οποίου εκκρεμεί η εξέτασή της, ελέγχει τη συμμόρφωση της αναθέτουσας αρχής με την υποχρέωση κοινοποίησης του φακέλου σύμφωνα με τις περιπτώσεις α των δύο προηγούμενων παραγράφων. Εάν διαπιστώσει ότι η αναθέτουσα αρχή δεν εκπλήρωσε την υποχρέωση κοινοποίησης, η κοινοποίηση γίνεται από την ΑΕΠΠ, έτσι ώστε οι ενδιαφερόμενοι να ασκήσουν παρέμβαση, σύμφωνα με το άρθρο 7 του Π.Δ. 39/2017 (άρθρο 365 παρ. 5 ν. 4412/2016). Η εξέταση των προσφυγών γίνεται από Κλιμάκιο της ΑΕΠΠ κατά τα οριζόμενα του άρθρου 13 του Π.Δ. 39/2017 (άρθρο 365 του ν. 4412/2016). 3.5 Ματαίωση Διαδικασίας Ο αναθέτων φορέας ματαιώνει ή δύναται να ματαιώσει εν όλω ή εν μέρει αιτιολογημένα τη διαδικασία ανάθεσης, για τους λόγους και υπό τους όρους του άρθρου 317 του ν. 4412/2016, μετά από γνώμη της αρμόδιας Επιτροπής του Διαγωνισμού. Επίσης, αν διαπιστωθούν σφάλματα ή παραλείψεις σε οποιοδήποτε στάδιο της διαδικασίας ανάθεσης, μπορεί, μετά από γνώμη του αρμόδιου οργάνου, να ακυρώσει μερικώς τη διαδικασία ή να αναμορφώσει ανάλογα το αποτέλεσμά της ή να αποφασίσει την επανάληψή της από το σημείο που εμφιλοχώρησε το σφάλμα ή η παράλειψη. Σελίδα 24

25 4. ΟΡΟΙ ΕΚΤΕΛΕΣΗΣ ΤΗΣ ΣΥΜΒΑΣΗΣ 4.1 Εγγυήσεις (καλής εκτέλεσης, προκαταβολής και καλής λειτουργίας) α) Εγγύηση καλής εκτέλεσης και εγγύηση προκαταβολής Για την υπογραφή της σύμβασης απαιτείται η παροχή εγγύησης καλής εκτέλεσης, σύμφωνα με το άρθρο 302 παρ. 1 β) του ν. 4412/2016, το ύψος της οποίας ανέρχεται σε ποσοστό 5% επί της αξίας της σύμβασης, εκτός ΦΠΑ, και κατατίθεται πριν ή κατά την υπογραφή της σύμβασης. Η εγγύηση καλής εκτέλεσης, προκειμένου να γίνει αποδεκτή, πρέπει το περιεχόμενό της να είναι σύμφωνο με τα αναφερόμενα στο άρθρο της Διακήρυξης και τα οριζόμενα στο άρθρο 302 του ν. 4412/2016. Η εγγύηση καλής εκτέλεσης της σύμβασης καλύπτει συνολικά και χωρίς διακρίσεις την εφαρμογή όλων των όρων της σύμβασης και κάθε απαίτηση του αναθέτοντος φορέα έναντι του αναδόχου, συμπεριλαμβανομένης τυχόν ισόποσης προς αυτόν προκαταβολής. Σε περίπτωση τροποποίησης της σύμβασης κατά την παράγραφο 4.5, η οποία συνεπάγεται αύξηση της συμβατικής αξίας, ο ανάδοχος είναι υποχρεωμένος να καταθέσει πριν την τροποποίηση, συμπληρωματική εγγύηση το ύψος της οποίας ανέρχεται σε ποσοστό 5% επί του ποσού της αύξησης, εκτός ΦΠΑ. Η εγγύηση καλής εκτέλεσης καταπίπτει σε περίπτωση παράβασης των όρων της σύμβασης, όπως αυτή ειδικότερα ορίζει. Στην περίπτωση χορήγησης προκαταβολής, μεγαλύτερου ύψους από αυτό που καλύπτεται με την εγγύηση καλής εκτέλεσης προσκομίζεται από τον ανάδοχο εγγύησης προκαταβολής, κατά τα οριζόμενα στο άρθρο 302 παρ. 4 του ν. 4412/2016 και της παρούσας Η προκαταβολή και η εγγύηση προκαταβολής μπορούν να χορηγούνται τμηματικά, σύμφωνα με την παράγραφο 5.1. της παρούσας (τρόπος πληρωμής). Η εγγύηση καλής εκτέλεσης και η εγγύηση προκαταβολής επιστρέφονται στο σύνολό τους μετά την οριστική ποσοτική και ποιοτική παραλαβή του αντικειμένου της σύμβασης. Εάν στο πρωτόκολλο οριστικής ποιοτικής και ποσοτικής παραλαβής αναφέρονται παρατηρήσεις ή υπάρχει εκπρόθεσμη παράδοση, η επιστροφή των ως άνω εγγυήσεων γίνεται μετά την αντιμετώπιση των παρατηρήσεων και του εκπροθέσμου. 4.2 Συμβατικό πλαίσιο - Εφαρμοστέα νομοθεσία Κατά την εκτέλεση της σύμβασης εφαρμόζονται οι διατάξεις του ν. 4412/2016, οι όροι της παρούσας διακήρυξης και συμπληρωματικά ο Αστικός Κώδικας. 4.3 Όροι εκτέλεσης της σύμβασης Κατά την εκτέλεση της σύμβασης ο ανάδοχος τηρεί τις υποχρεώσεις στους τομείς του περιβαλλοντικού, κοινωνικοασφαλιστικού και εργατικού δικαίου, που έχουν θεσπιστεί με το δίκαιο της Ένωσης, το εθνικό δίκαιο, συλλογικές συμβάσεις ή διεθνείς διατάξεις περιβαλλοντικού, κοινωνικοασφαλιστικού και εργατικού δίκαιο, οι οποίες απαριθμούνται στο Παράρτημα Χ του Προσαρτήματος Α του ν. 4412/2016 και Παράρτημα ΧIV του Προσαρτήματος B του ν. 4412/2016. Η τήρηση των εν λόγω υποχρεώσεων από τον ανάδοχο και τους υπεργολάβους του ελέγχεται και βεβαιώνεται από τα όργανα που επιβλέπουν την εκτέλεση της σύμβασης και τις αρμόδιες δημόσιες αρχές και υπηρεσίες που ενεργούν εντός των ορίων της ευθύνης και της αρμοδιότητάς τους. 4.4 Υπεργολαβία Στα πλαίσια ανάθεσης της παρούσας σύμβασης προμηθειών, Ο Αναθέτων Φορέας δεν επιτρέπει την ανάθεση σε υπεργολάβο συνολικά ή τμηματικά την εκτέλεσης της σύμβασης προμήθειας. Σελίδα 25

26 4.5 Τροποποίηση σύμβασης κατά τη διάρκειά της Η σύμβαση μπορεί να τροποποιείται κατά τη διάρκειά της, χωρίς να απαιτείται νέα διαδικασία σύναψης σύμβασης, μόνο σύμφωνα με τους όρους και τις προϋποθέσεις του άρθρου 337 του ν. 4412/2016 και κατόπιν γνωμοδότησης του αρμοδίου οργάνου 4.6 Δικαίωμα μονομερούς λύσης της σύμβασης Ο αναθέτων φορέας μπορεί, με τις προϋποθέσεις που ορίζουν οι κείμενες διατάξεις, να καταγγείλει τη σύμβαση κατά τη διάρκεια της εκτέλεσής της, εφόσον: α) η σύμβαση έχει υποστεί ουσιώδη τροποποίηση, κατά την έννοια της παρ. 4 του άρθρου 337 του ν. 4412/2016, που θα απαιτούσε νέα διαδικασία σύναψης σύμβασης β) ο ανάδοχος, κατά το χρόνο της ανάθεσης της σύμβασης, τελούσε σε μια από τις καταστάσεις που αναφέρονται στην παράγραφο και, ως εκ τούτου, θα έπρεπε να έχει αποκλειστεί από τη διαδικασία σύναψης της σύμβασης, γ) η σύμβαση δεν έπρεπε να ανατεθεί στον ανάδοχο λόγω σοβαρής παραβίασης των υποχρεώσεων που υπέχει από τις Συνθήκες και την Οδηγία 2014/25/ΕΕ, η οποία έχει αναγνωριστεί με απόφαση του Δικαστηρίου της Ένωσης στο πλαίσιο διαδικασίας δυνάμει του άρθρου 258 της ΣΛΕΕ. Σελίδα 26

27 5. ΕΙΔΙΚΟΙ ΟΡΟΙ ΕΚΤΕΛΕΣΗΣ ΤΗΣ ΣΥΜΒΑΣΗΣ 5.1 Τρόπος πληρωμής Ο τρόπος πληρωμής θα καθορίζεται από τους προμηθευτές στην προσφορά τους ως εξής: α) Αξία προς είσπραξη. β) Με την εξόφληση του 100% της συμβατικής αξίας μετά την οριστική παραλαβή των ειδών. Σε περίπτωση που στην προσφορά δεν δηλώνεται ο ενας από τους δύο τρόπους πληρωμής (α ή β) λογίζεται ο β τρόπος πληρωμής ο οποίος θα είναι και ο συμβατικός. Σε περίπτωση τμηματικής σταδιακής παράδοσης θα γίνεται αποπληρωμή για το μέρος της ποσότητας ποσότητας που παραδίδεται με τον αναλογούντα ΦΠΑ μετά την οριστική παραλαβή της, όσον αφορά την παραπάνω περίπτωση υπο στοιχείο β Η πληρωμή του αναδόχου θα πραγματοποιηθεί με τον πιο κάτω τρόπο : Η συνολική αμοιβή του προμηθευτή για την εκτέλεση της προμήθειας θα καταβάλλεται από τον ΟΣΕ Α.Ε. μέσα στον επόμενο μήνα, αφού ο ανάδοχος θα προσκομίσει έγκαιρα τα παρακάτω δικαιολογητικά: Τιμολόγιο για χρηματικό ποσό, που αντιστοιχεί στην συμβατική αξία των προς προμήθεια των ειδών. Πιστοποιητικό ασφαλιστικής ενημερότητας που να ισχύει κατά την πληρωμή. Αποδεικτικό ενημερότητας άρθρου 12 Ν.4174/2013 που να ισχύει κατά την πληρωμή. Σε περίπτωση μη προσκόμισης ενός από τα δικαιολογητικά της προηγούμενης παραγράφου, δεν θα γίνεται η πληρωμή του λογαριασμού Toν Προμηθευτή βαρύνουν οι υπέρ τρίτων κρατήσεις, ως και κάθε άλλη επιβάρυνση, σύμφωνα με την κείμενη νομοθεσία, μη συμπεριλαμβανομένου Φ.Π.Α., την παροχή της υπηρεσίας στον τόπο και με τον τρόπο που προβλέπεται στα έγγραφα της σύμβασης. Ιδίως βαρύνεται με τις ακόλουθες κρατήσεις: α) Κράτηση 0,06% η οποία υπολογίζεται επί της αξίας κάθε πληρωμής προ φόρων και κρατήσεων της αρχικής, καθώς και κάθε συμπληρωματικής σύμβασης Υπέρ της Ενιαίας Ανεξάρτητης Αρχής Δημοσίων Συμβάσεων επιβάλλεται (άρθρο 4 Ν.4013/2011 όπως ισχύει) β) Κράτηση 0,06% η οποία υπολογίζεται επί της αξίας κάθε πληρωμής προ φόρων και κρατήσεων της αρχικής, καθώς και κάθε συμπληρωματικής σύμβασης Υπέρ της Αρχής Εκδίκασης Προδικαστικών Προσφυγών (ΑΕΠΠ) σύμφωνα με το άρθρο 350 παρ. 3 του Ν.4412/2016. γ) Κράτηση 0,02% η οποία υπολογίζεται επί της αξίας κάθε πληρωμής προ φόρων και κρατήσεων της αρχικής, καθώς και κάθε συμπληρωματικής σύμβασης υπέρ του Δημοσίου σύμφωνα με το άρθρο 36 παρ. 6 του Ν.4412/2016. Οι υπέρ τρίτων κρατήσεις υπόκεινται στο εκάστοτε ισχύον αναλογικό τέλος χαρτοσήμου 3% και στην επ αυτού εισφορά υπέρ ΟΓΑ 20%. 5.2 Κήρυξη οικονομικού φορέα εκπτώτου - Κυρώσεις Ο ανάδοχος κηρύσσεται υποχρεωτικά έκπτωτος (Άρθρο 203 του ν. 4412/2016) από τη σύμβαση και από κάθε δικαίωμα που απορρέει από αυτήν, με απόφαση της αναθέτουσας αρχής, ύστερα από γνωμοδότηση του αρμόδιου οργάνου, εφόσον δεν φορτώσει, παραδώσει ή αντικαταστήσει τα συμβατικά είδη ή δεν επισκευάσει ή συντηρήσει αυτά μέσα στον συμβατικό χρόνο ή στον χρόνο παράτασης που του δοθεί, σύμφωνα με όσα προβλέπονται στο άρθρο 206 του ν. 4412/2016 και την παράγραφο 6.2 της παρούσας Δεν κηρύσσεται έκπτωτος όταν: Σελίδα 27

28 α) το είδος δεν φορτωθεί ή παραδοθεί ή αντικατασταθεί με ευθύνη του φορέα που εκτελεί τη σύμβαση. β) συντρέχουν λόγοι ανωτέρας βίας Στον οικονομικό φορέα που κηρύσσεται έκπτωτος από την σύμβαση, επιβάλλονται, με απόφαση του αποφαινόμενου οργάνου, ύστερα από γνωμοδότηση του αρμοδίου οργάνου, το οποίο υποχρεωτικά καλεί τον ανάδοχο προς παροχή εξηγήσεων, αθροιστικά, οι παρακάτω κυρώσεις: α) ολική κατάπτωση της εγγύησης καλής εκτέλεσης της σύμβασης, β) είσπραξη εντόκως της προκαταβολής που χορηγήθηκε στον έκπτωτο από τη σύμβαση ανάδοχο είτε από ποσόν που δικαιούται να λάβει είτε με κατάθεση του ποσού από τον ίδιο είτε με κατάπτωση της εγγύησης προκαταβολής. Ο υπολογισμός των τόκων γίνεται από την ημερομηνία λήψης της προκαταβολής από τον ανάδοχο μέχρι την ημερομηνία έκδοσης της απόφασης κήρυξης του ως εκπτώτου, με το ισχύον κάθε φορά ανώτατο όριο επιτοκίου για τόκο από δικαιοπραξία, από την ημερομηνία δε αυτή και μέχρι της επιστροφής της, με το ισχύον κάθε φορά επιτόκιο για τόκο υπερημερίας [η περίπτωση αυτή συμπληρώνεται εφόσον προβλέπεται η χορήγηση προκαταβολής]. Επιπλέον μπορεί να επιβληθεί ο προβλεπόμενος από το άρθρο 74 του ν. 4412/2016 αποκλεισμός του αναδόχου από τη συμμετοχή του σε διαδικασίες δημοσίων συμβάσεων Αν το εόδος φορτωθεί - παραδοθεί ή αντικατασταθεί μετά τη λήξη του συμβατικού χρόνου και μέχρι λήξης του χρόνου της παράτασης που χορηγήθηκε, σύμφωνα με το άρθρο 206 του Ν.4412/16, επιβάλλεται πρόστιμο (Άρθρο 207 του ν. 4412/2016) 5% επί της συμβατικής αξίας της ποσότητας που παραδόθηκε εκπρόθεσμα. Το παραπάνω πρόστιμο υπολογίζεται επί της συμβατικής αξίας των εκπρόθεσμα παραδοθέντων ειδών, χωρίς ΦΠΑ. Εάν τα είδη που παραδόθηκαν εκπρόθεσμα επηρεάζουν τη χρησιμοποίηση των ειδών που παραδόθηκαν εμπρόθεσμα, το πρόστιμο υπολογίζεται επί της συμβατικής αξίας της συνολικής ποσότητας αυτών. Κατά τον υπολογισμό του χρονικού διαστήματος της καθυστέρησης για φόρτωση- παράδοση ή αντικατάσταση των ειδών, με απόφαση του αποφαινομένου οργάνου, ύστερα από γνωμοδότηση του αρμοδίου οργάνου, δεν λαμβάνεται υπόψη ο χρόνος που παρήλθε πέραν του εύλογου, κατά τα διάφορα στάδια των διαδικασιών, για το οποίο δεν ευθύνεται ο ανάδοχος και παρατείνεται, αντίστοιχα, ο χρόνος φόρτωσης - παράδοσης. Εφόσον ο ανάδοχος έχει λάβει προκαταβολή, εκτός από το προβλεπόμενο κατά τα ανωτέρω πρόστιμο, καταλογίζεται σε βάρος του και τόκος επί του ποσού της προκαταβολής, που υπολογίζεται από την επόμενη της λήξης του συμβατικού χρόνου, μέχρι την προσκόμιση του συμβατικού είδους, με το ισχύον κάθε φορά ανώτατο όριο του ποσοστού του τόκου υπερημερίας. [η περίπτωση αυτή συμπληρώνεται εφόσον προβλέπεται η χορήγηση προκαταβολής]. Η είσπραξη του προστίμου και των τόκων επί της προκαταβολής γίνεται με παρακράτηση από το ποσό πληρωμής του αναδόχου ή, σε περίπτωση ανεπάρκειας ή έλλειψης αυτού, με ισόποση κατάπτωση της εγγύησης καλής εκτέλεσης και προκαταβολής αντίστοιχα, εφόσον ο ανάδοχος δεν καταθέσει το απαιτούμενο ποσό. Σε περίπτωση ένωσης οικονομικών φορέων, το πρόστιμο και οι τόκοι επιβάλλονται αναλόγως σε όλα τα μέλη της ένωσης. 5.3 Διοικητικές προσφυγές κατά τη διαδικασία εκτέλεσης Ο ανάδοχος μπορεί κατά των αποφάσεων που επιβάλλουν σε βάρος του κυρώσεις, δυνάμει των όρων των παραγράφων 5.2 (Κήρυξη οικονομικού φορέα εκπτώτου Κυρώσεις), να υποβάλει προσφυγή για λόγους νομιμότητας και ουσίας ενώπιον του αναθέτοντος φορέα ή του φορέα που εκτελεί-διοικεί τη σύμβαση, μέσα σε ανατρεπτική προθεσμία τριάντα (30) ημερών από την ημερομηνία που έλαβε γνώση της σχετικής απόφασης. Επί της προσφυγής, αποφασίζει το αρμόδιο αποφαινόμενο όργανο, ύστερα από γνωμοδότηση του αρμόδιου συλλογικού οργάνου. Η εν λόγω απόφαση δεν επιδέχεται προσβολή με άλλη οποιασδήποτε φύσεως διοικητική προσφυγή. Σελίδα 28

29 6. ΕΙΔΙΚΟΙ ΟΡΟΙ ΕΚΤΕΛΕΣΗΣ 6.1. Τιμή και Τόπος παράδοσης των Ειδών Η τιμή των ειδών να καθορίζεται σε ΕΥΡΩ για παράδοση ελεύθερη επί εδάφους στην Κεντρική Αποθήκη Υλικών (ΚΑΥΛ) Δηλαβέρη 2 Λεύκα Πειραιά τηλ Ο ΦΠΑ (το ποσοστό του οποίου θα αναφέρεται στην προσφορά) δεν θα περιλαμβάνεται στην πιο πάνω τιμή, η οποία θα είναι καθαρή και θα επιβαρύνεται με τον ΦΠΑ κατά την εξόφληση του τιμολογίου Προσφορά που θέτει όρο αναπροσαρμογής, χωρίς αυτό να προβλέπεται από τη διακήρυξη απορρίπτεται ως απαράδεκτη Η τιμή στην προσφορά θα αναγράφεται υποχρεωτικά αριθμητικά και ολογράφως Τρόπος παράδοσης των Ειδών Τα είδη θα παραδοθούν σε δέματα στα οποία θα αναγράφεται εξωτερικά το περιεχόμενο, τα μεγέθη, οι αντίστοιχες ποσότητες και το τμήμα στο οποίο θα αποσταλούν με ευθύνη της ΚΑΥΛ σύμφωνα με την κατανομή των ειδών του Παραρτήματος ΙV. 6.3 Χρόνος Παράδοσης Ο χρόνος παράδοσης του συνόλου των προς προμήθεια ειδών θα γίνει εφάπαξ εντός τεσσάρων (2) μηνών από την υπογραφή της σύμβασης Η προμήθεια θα θεωρείται ως οριστικώς εκτελεσθείσα όταν ο Προμηθευτής θα έχει ολοκληρώσει την προμήθεια που του ανατίθενται από την Σύμβαση και εφόσον δεν θα υπάρχει εκκρεμής απαίτηση του ΟΣΕ έναντι του Προμηθευτή. 6.4 Μελέτη των συνθηκών και των δεδομένων της προμήθειας Η υποβολή της προσφοράς και η συμμετοχή στον υπ όψη διαγωνισμό αποτελεί αμάχητο τεκμήριο ότι οι συμμετέχοντες έχουν ελέγξει οι ίδιοι ή δια των αντιπροσώπων τους την φύση του έργου, τις συνθήκες εκτέλεσης αυτού, και έχουν πλήρη γνώση των υποχρεώσεών τους και των καθηκόντων τους. Ο κάθε συμμετέχων αλλά και ο Ανάδοχος αποδέχεται ότι έχει μελετήσει τα συμβατικά στοιχεία του διαγωνισμού τα οποία μαζί με την διακήρυξη αποτελούν την βάση της προσφοράς του, ότι αποδέχεται ανεπιφύλακτα τους όρους του Διαγωνισμού και αναλαμβάνει να εκτελέσει όλες τις υποχρεώσεις οι οποίες απορρέουν από τις ανωτέρω συνθήκες και όρους Ο ΣΥΝΤΑΚΤΗΣ Ο ΠΡΟΙΣΤΑΜΕΝΟΣ ΤΚΩΣΠ Ο ΠΡΟΪΣΤΑΜΕΝΟΣ ΔΙΠΕΦ Ι. ΑΝΤΥΠΑΣ ΤΡΙΑΝΤΑΦΥΛΛΟΠΟΥΛΟΣ ΚΩΝ/ΝΟΣ ΒΛΑΧΟΓΙΑΝΝΗΣ ΑΛΕΞΑΝΔΡΟΣ Ο ΔΙΕΥΘΥΝΩΝ ΣΥΜΒΟΥΛΟΣ ΚΩΣΤΑΣ Ν. ΠΕΤΡΑΚΗΣ Σελίδα 29

30 ΠΑΡΑΡΤΗΜΑΤΑ ΠΑΡΑΡΤΗΜΑ Ι Πίνακας Ειδών Σελίδα 30

31 A/A K.A. Περιγραφή Μετρο Μοναδας Ποσότητα Τιμη Μονάδας Συνολική Τιμή Ποσό εγγύησης συμμετοχής ΓΚΕΤΤΕΣ ΣΥΓΚΟΛΗΤΟΥ WELDER SHOES PROTECTORS-GUETRES DE SOUDEUR ΤΕΜ 10 12,00 120,00 2, ΦΑΝΟΣ ΗΛΕΚΤΡΙΚΟΣ ΤΣΕΠΗΣ (ΠΛΑΚΕ) ΤΕΜ 217 6, ,00 26, ΦΑΝΟΣ ΗΛΕΚΤΡΙΚΟΣ ΕΠΙΣΚΕΠΤΩΝ ΕΠΑΝΑΦΟΡΤΙΖΟΜΕΝΟΣ ΤΕΜ 43 8,00 344,00 6, ΓΥΑΛΙΑ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΡΟΧΙΣΜΑ ΣΕΤ 60 4,00 240,00 4, ΓΥΑΛΙΑ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΗΧΑΝΙΚΑΕΡΓΑΛΕΙΑ (ΤΟΡΝΟ,ΦΡΑΙΖΑ ΤΕΜ 28 3,00 84,00 1,68 ΚΛΠ)SAFETY SPECTACLES ΓΑΝΤΙΑ ΑΝΘΕΚΤΙΚΑ ΣΤΗ ΘΕΡΜΟΤΗΤΑ ΣΥΓΚΟΛΗΤΟΥΗΕΑΤ RESISTANT GLOVES ΣΕΤ 38 4,00 152,00 3, ΓΑΝΤΙΑ ΔΕΡΜΑΤΙΝΑ ΕΡΓΑΣΙΑΣ ΤΥΠΟΣ Α ΣΕΤ 103 2,00 206,00 4, ΓΑΝΤΙΑ ΕΡΓΑΣΙΑΣ ΔΕΡΜΑΤΙΝΑ ΣΕΤ , ,00 43, ΓΑΝΤΙΑ ΓΙΑ ΟΞΕΑ ΣΕΤ 12 3,00 36,00 0, ΓΑΝΤΙΑ ΜΟΝΩΤΙΚΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΤΑΣΗΣ ΕΡΓΑΣΙΑΣ 1000V ΚΛΑΣΗ 0 ΣΕΤ , ,00 148, ΓΑΝΤΙΑ ΜΟΝΩΤΙΚΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΤΑΣΗΣ ΕΡΓΑΣΙΑΣ 26,5KV ΚΛΑΣΗ 3 ΣΕΤ , ,00 144, ΜΑΣΚΑ ΚΕΦΑΛΗΣ ΗΛΕΚΤΡΟΣΥΓΚΟΛΛΗΤΟΥ ΤΕΜ , ,00 152,00 ΡΥΘΜΙΖΟΜΕΝΗΣ ΦΩΤΟΣΚΙΑΣΗΣ ΚΡΑΝΟΣ ΠΡΟΣΤΑΣΙΑΣ ΤΕΜ 670 8, ,00 107, ΜΑΣΚΑ ΠΡΟΣΤΑΣ. ΤΗΣ ΑΝΑΠΝΟΗΣ ΓΙΑ ΜΗ ΤΟΞΙΚ.ΣΚΟΝΕΣ ΜΙΑΣ ΧΡΗΣΗΣFILTER HALF MASK (DISPOSABLE) ΦΙΛΤΡΟ ΓΙΑ ΤΗΝ ΠΡΟΣ/Α ΑΝΑΠΝΟΗΣΑΠΟ ΟΡΓ/ΚΟΥΣ ΑΤΜΟΥΣ ΜΑΣΚ ΗΜ ΠΡ ΕΛΑΣΤΙΚΑ ΥΠΟΔΗΜΑΤΑ (ΜΠΟΤΕΣ) ΚΑΤΩ ΤΟΥ ΓΟΝΑΤΟΣ Ν 44 ΕΛΑΣΤΙΚΑ ΥΠΟΔΗΜΑΤΑ (ΜΠΟΤΕΣ) ΚΑΤΩ ΤΟΥ ΓΟΝΑΤΟΣ Ν 46 ΕΛΑΣΤΙΚΑ ΥΠΟΔΗΜΑΤΑ (ΜΠΟΤΕΣ) ΚΑΤΩ ΤΟΥ ΓΟΝΑΤΟΣ Ν 40 ΕΛΑΣΤΙΚΑ ΥΠΟΔΗΜΑΤΑ (ΜΠΟΤΕΣ) ΚΑΤΩ ΤΟΥ ΓΟΝΑΤΟΣ Ν 45 ΕΛΑΣΤΙΚΑ ΥΠΟΔΗΜΑΤΑ (ΜΠΟΤΕΣ) ΚΑΤΩ ΤΟΥ ΓΟΝΑΤΟΣ ΜΕ ΕΠΕΝΔΥΣΗ ΗΛΕΚΤΡΟΜΟΝΩΤΙΚΗ ΙΚΑΝΟΤΗΤΑ 500V ΤΕΜ 220 0,10 22,00 0,44 ΤΕΜ 20 5,00 100,00 2,00 ΣΕΤ 28 9,00 252,00 5,04 ΣΕΤ 7 9,00 63,00 1,26 ΣΕΤ 11 9,00 99,00 1,98 ΣΕΤ 11 9,00 99,00 1,98 ΣΕΤ , ,00 188, ΚΑΠΕΛΟ ΨΑΘΙΝΟ ΤΕΜ 31 1,50 46,50 0, ΗΜΙΠΑΛΤΟ (ΤΖΑΚΕΤ OVERSIZE) ΤΕΜ 95 45, ,00 85, ΤΖΑΚΕΤ ΥΨΗΛΗΣ ΟΡΑΤΟΤΗΤΑΣ ΤΕΜ , ,00 359, ΠΑΝΤΕΛΟΝΙ ΑΔΙΑΒΡΟΧΟ ΥΨΗΛΗΣ ΟΡΑΤΟΤΗΤΑΣ ΛΙΝΟΣΤΟΛΗ (ΦΟΡΜΑ) ΕΡΓΑΤΟΤΕΧΝΙΤΩΝ ΣΑΚΚΑΚΙ-ΠΑΝΤΕΛΟΝΙ ΤΕΜ , ,00 147,84 ΣΕΤ , ,00 258,50 Σελίδα 31

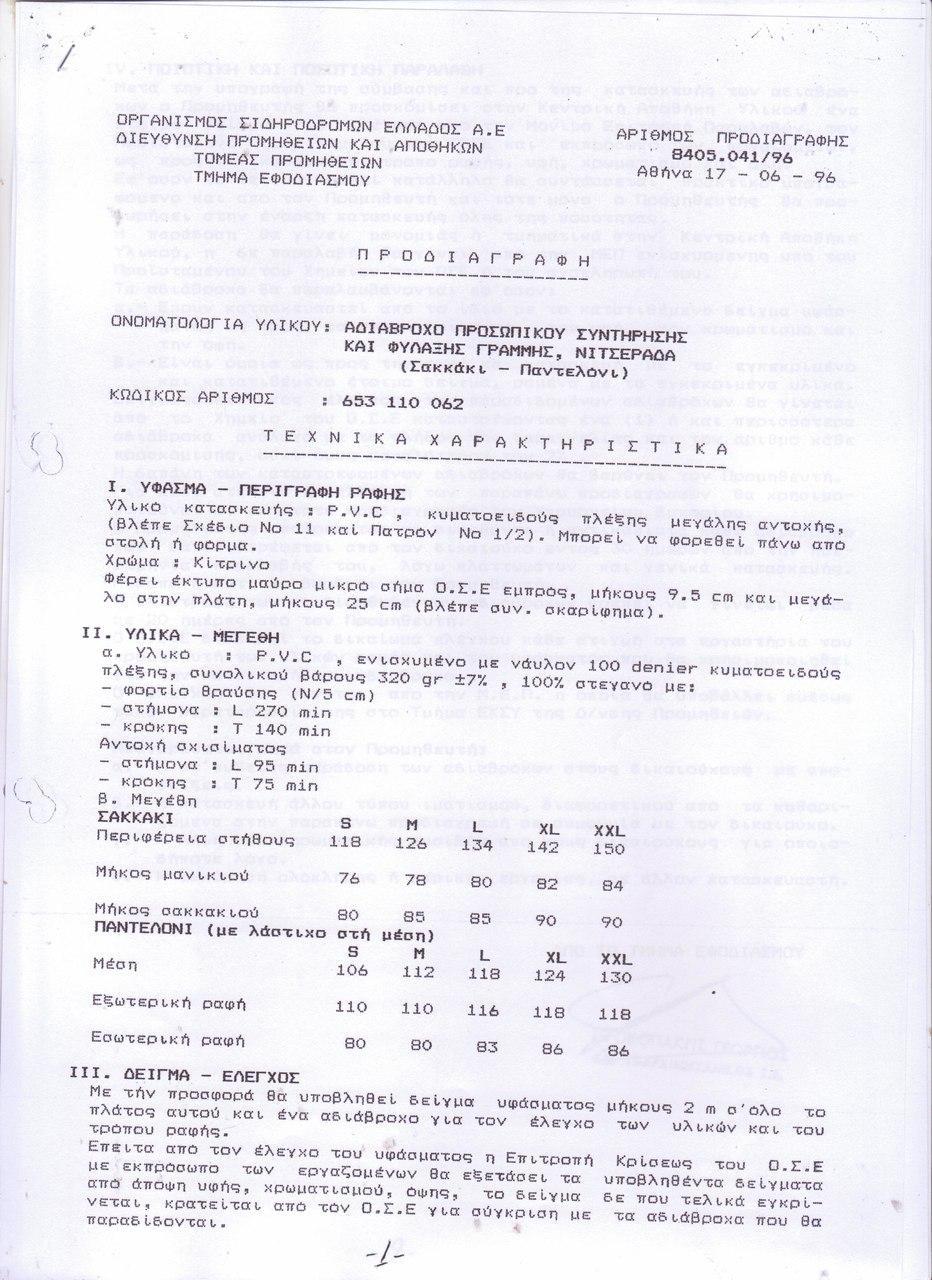

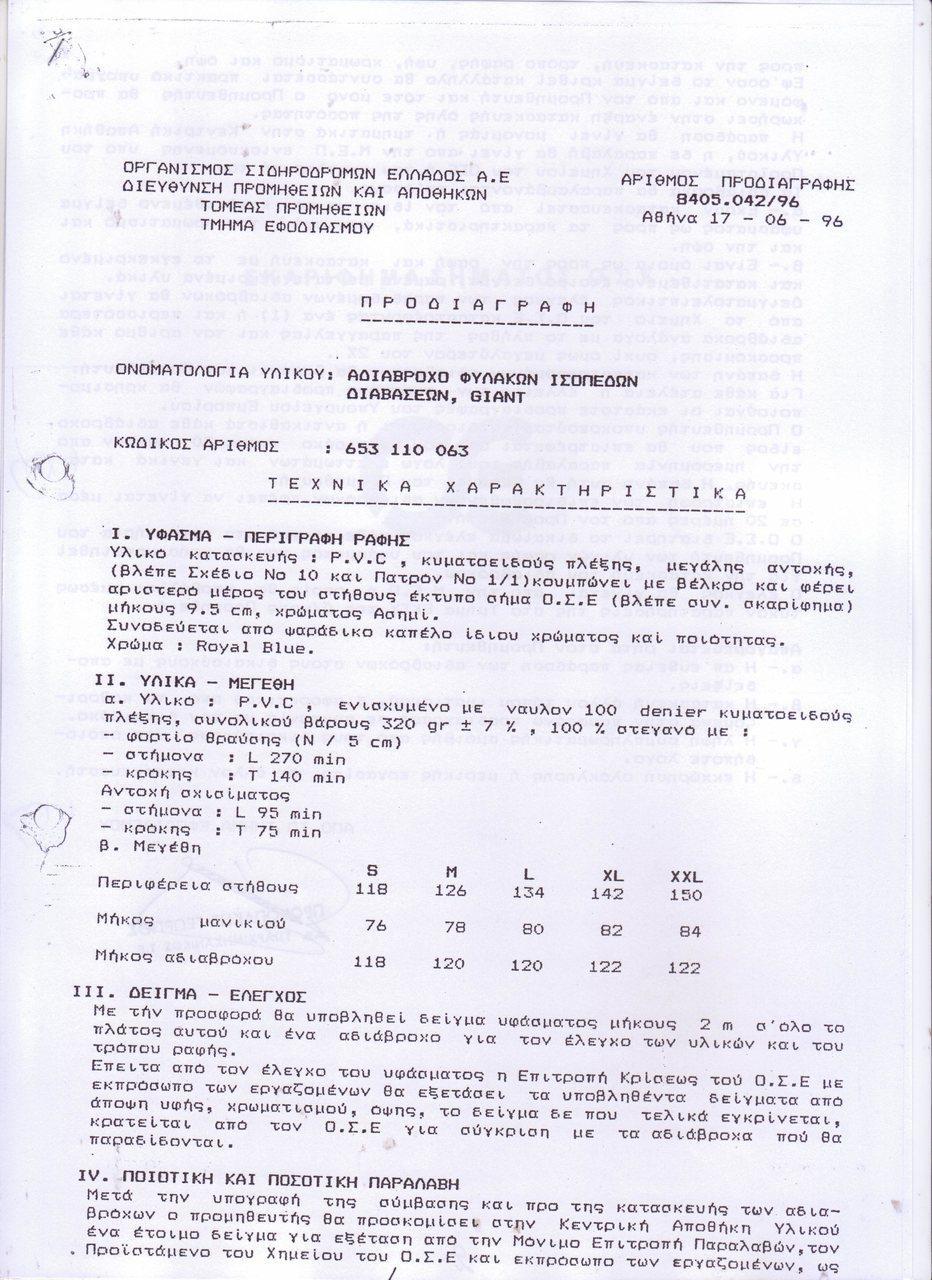

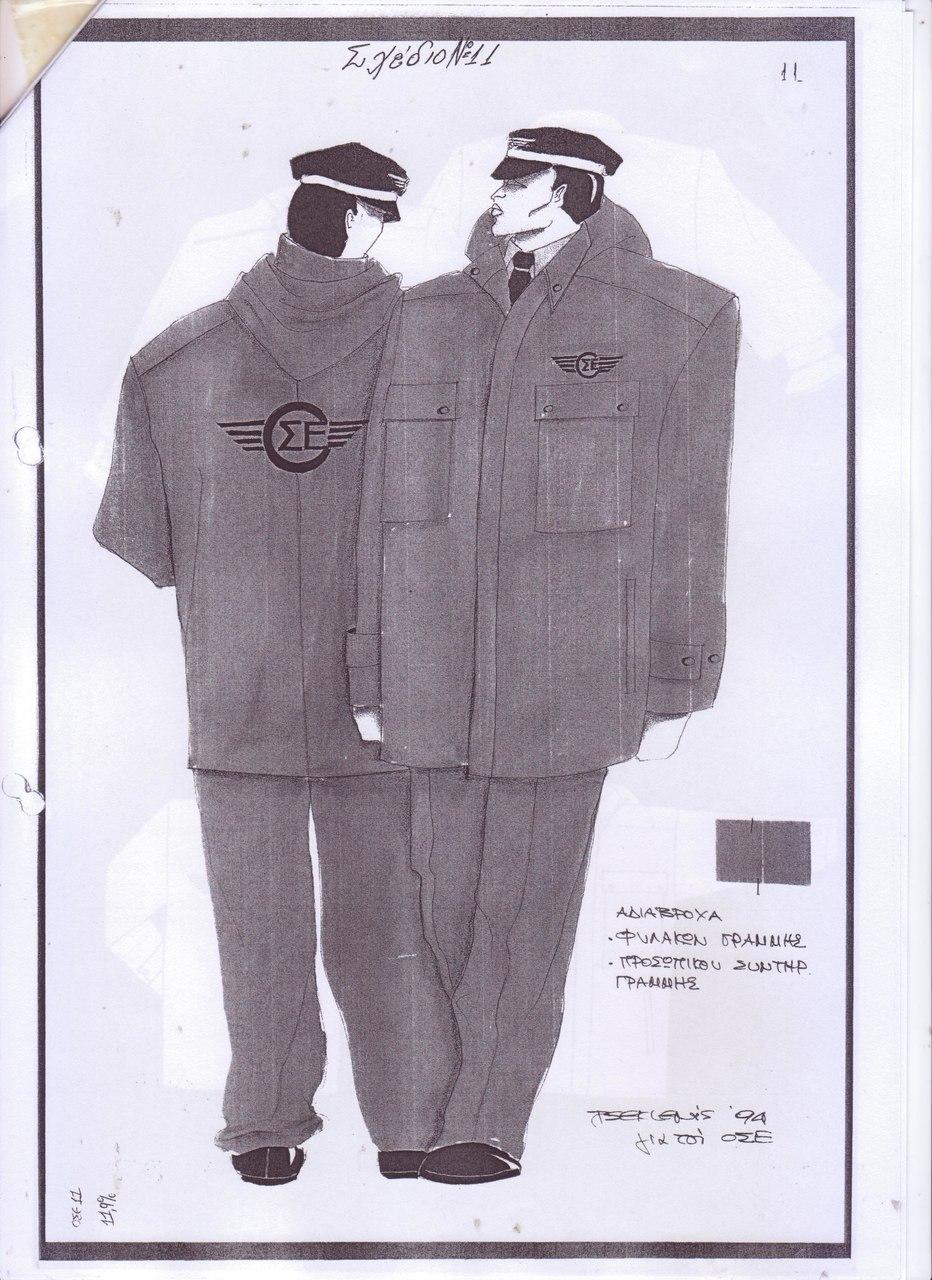

32 ΑΔΙΑΒΡΟΧΟ ΠΡΟΣΩΠΙΚΟΥ ΣΥΝΤΗΡΗΣΗΣ & ΦΥΛΑΞΗΣ ΓΡΑΜΜΗΣ, ΝΙΤΣΕΡΑΔΑ ΣΑΚΚΑΚΙ-ΠΑΝΤΕΛΟΝΙ ΑΔΙΑΒΡΟΧΟ ΦΥΛΑΚΩΝ ΙΣΟΠΕΔΩΝ ΔΙΑΒΑΣΕΩΝ, GIANT ΓΙΛΕΚΟ ΑΝΑΚΛΑΣΤΙΚΟ ΠΡΟΣΩΠΙΚΟΥ ΣΥΝΤΗΡΗΣΗΣ ΚΑΙ ΦΥΛΑΞΗΣ ΓΡΑΜΜΗΣ ΖΩΝΗ ΑΝΑΚΛΑΣΤΙΚΗ ΚΙΤΡΙΝΟΥ ΧΡΩΜΑΤΟΣ ΜΕΣΣΑΙΟΥ ΜΕΓΕΘΟΥΣ 132 CM ΦΟΡΜΕΣ ΕΡΓΑΣΙΑΣ ΟΛΟΣΩΜΕΣ ΧΡΩΜΑΤΟΣ ΜΠΛΕ ΦΟΡΜΑ ΟΛΟΣΩΜΗ ΠΛΑΣΤΙΚΗ ΓΙΑ ΧΡΩΜΑΤΙΣΤΕΣ ΣΕΤ , ,00 470,80 ΤΕΜ 30 45, ,00 27,00 ΤΕΜ , ,00 184,00 ΤΕΜ , ,00 266,20 ΤΕΜ , ,00 52,80 ΤΕΜ 20 13,00 260,00 5, ΥΠΟΔΗΜΑΤΑ ΑΣΦΑΛΕΙΑΣ ΣΕΤ , ,00 913, ΥΠΟΔΗΜΑΤΑ ΠΡΟΣΤΑΣΙΑΣ ΗΛΕΚΤΡΟΛΟΓΩΝ ΣΕΤ , ,00 199,00 ΣΥΝΟΛΟ ,5 0 ΦΠΑ 24% ,16 ΓΕΝ. ΣΥΝΟΛΟ ,6 6 Σελίδα 32

33 ΠΑΡΑΡΤΗΜΑ ΙΙ Προδιαγραφές Ειδών OΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΑΠΟΘΗΚΩΝ / 02 ΤΟΜΕΑΣ ΠΡΟΜΗΘΕΙΩΝ ΑΘΗΝΑ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ : ΓΥΑΛΙΑ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΜΗΧΑΝΙΚΑ ΕΡΓΑΛΕΙΑ ( ΤΟΡΝΟ - ΦΡΑΙΖΑ - ΔΡΑΠΑΝΟ Κ.Λ.Π. ) ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : Τ Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α 1. ΑΝΤΙΚΕΙΜΕΝΟ Χρήσεις για εργασίες τόρνου, φρέζας, δραπάνου κλπ. 2. ΠΕΡΙΓΡΑΦΗ Τα παραπάνω γυαλιά να φέρουν σκελετό και φακούς και θα παρέχουν προστασία κατά την επεξεργασία μεταλλικών αντικειμένων και γενικότερα θα προστατεύουν από σωματίδια που προκαλούνται από εργασίες τόρνου, φρέζας, δράπανου, πλάνης κλπ. Θα αποτελούνται από τα εξής μέρη : 1.1 Σκελετό ελαφρύ από εύκαμπτο PVC με πλευρική προστασία. Ο σκελετός θα είναι κατάλληλος για την προσαρμογή φακών και θα φέρει δύο τύπους βραχιόνων, έναν κλασσικό για προσαρμογή πίσω από το αυτί και έναν ίσιο χωρίς κύρτωμα για να μπορεί να φορεθεί πάνω από σκούφο ή κουκούλα. 1.2 Φακούς με αντοχή στην κρούση και στα χημικά και αντίσταση στη θάμβωση. Οι φακοί θα είναι προκυρτωμένοι και θα προστατεύουν όλη την περιοχή του ματιού χάρις στο σχήμα τους το οποίο θα είναι τέτοιο ώστε να μην αφήνει ακάλυπτη καμία γωνία του οπτικού πεδίου. Κάθε φακός θα φέρει την σήμανση F (που αφορά προστασία από χτυπήματα χαμηλής ενέργειας) και την Οπτική κλάσης 1 σύμφωνα με το πρότυπο ΕΝ 166. Θα καλύπτονται πλήρως οι απαιτήσεις του ΕΝ166 ως προς το πεδίο όρασης. Εκτός από μια περιθωριακή περιοχή εύρους 5 mm, οι φακοί δεν θα πρέπει να έχουν σημαντικά ελαττώματα που να επηρεάζουν την όραση, όπως φυσαλίδες, ξυσίματα, συσσωματώσεις, θαμπά σημεία, κοιλώματα, αποτυπωμένα σημάδια, κοκκώδεις υφές, στίματα, ξεφλουδίσματα και κυματισμούς. 3. ΣΗΜΑΝΣΗ Το κάθε ζεύγος γυαλιών θα σημαίνεται σύμφωνα με το ΕΝ ΓΕΝΙΚΟΙ ΟΡΟΙ Να συνοδεύονται από αντίστοιχο πιστοποιητικό καταλληλότητας σύμφωνα με το Πρότυπο ΕΝ ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Θα παρέχονται από τον κατασκευαστή τουλάχιστον οι ακόλουθες πληροφορίες : Σελίδα 33

34 Όνομα και διεύθυνση του κατασκευαστή. Τον αριθμό του προτύπου. Τον προσδιορισμό τύπου των γυαλιών προστασίας. Οδηγίες για αποθήκευση, χρήση και συντήρηση. Ειδικές οδηγίες για καθαρισμό και απολύμανση. Λεπτομέρειες του πεδίου χρήσης, των δυνατοτήτων προστασίας και των χαρακτηριστικών εφαρμογής. Λεπτομέρειες των κατάλληλων εξαρτημάτων και των εφεδρικών τμημάτων. Οδηγίες προσαρμογής θα περιλαμβάνονται μαζί με το αρχικό ζεύγος γυαλιών και ή τα εφεδρικά τμήματα ή εξαρτήματα. Η καταληκτική ημερομηνία χρήσης, εάν είναι εφαρμόσιμο, για το πλήρες ζεύγος γυαλιών και ή τα συστατικά τμήματα. Ο τύπος συσκευασίας κατάλληλος για μεταφορά, εάν είναι εφαρμόσιμο. Η σημασία της σήμανσης στον σκελετό και τους φακούς. Μία προειδοποίηση ότι οι φακοί οπτικής κατηγορίας 3 δεν προορίζονται για μακρόχρονη χρήση, εάν είναι εφαρμόσιμο. Μια προειδοποίηση που αφορά τη συμβατότητα της σήμανσης. Μια προειδοποίηση ότι υλικά που μπορεί να έλθουν σε επαφή με το δέρμα του χρήστη μπορεί να προκαλέσουν αλλεργικές αντιδράσεις σε ευαίσθητα άτομα. Μια προειδοποίηση ότι χαραγμένοι ή κατεστραμμένοι φακοί πρέπει ν αντικαθίστανται. 6. ΣΥΣΚΕΥΑΣΙΑ Κάθε ζευγάρι θα είναι συσκευασμένο σε διαφανή συσκευασία μαζί με τους ανταλλακτικούς βραχίονες και θα αναγράφονται τα παρακάτω στοιχεία : Αριθμός συμβάσεως ΟΣΕ. Κωδικός αριθμός υλικού. Αριθμός προδιαγραφής. Ονοματολογία υλικού. Χώρα προέλευσης. Κατασκευαστής ή εγκεκριμένος εντολοδόχος αυτού στην ΕΕ. Χρονολογία κατασκευής. ΑΠΟ ΤΟ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Σελίδα 34

35 ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΑΠΟΘΗΚΩΝ / 02 ΤΟΜΕΑΣ ΠΡΟΜΗΘΕΙΩΝ ΑΘΗΝΑ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ : ΓΑΝΤΙΑ ΔΕΡΜΑΤΙΝΑ ΕΡΓΑΣΙΑΣ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : Τ Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α 1. ΑΝΤΙΚΕΙΜΕΝΟ Τα κατασκευαζόμενα γάντια χρησιμοποιούνται από τους εργαζομένους για την προστασία των χεριών τους από μηχανικές καταπονήσεις. 2. ΥΛΙΚΟ ΚΑΤΑΣΚΕΥΗΣ Το κυρίως γάντι να είναι κατασκευασμένο : α) Η παλάμη και η ενίσχυση παλάμης να είναι κατασκευασμένη από δέρμα βοοειδών σχιστό πάχους mm. Άνω μέρος, Μανσέτα. β) Οι κλωστές να είναι νάιλον ικανής αντοχής (δύναμη θραύσης σε έλξη άνω των 3.5 kg). 3. ΠΕΡΙΓΡΑΦΗ ΓΑΝΤΙΩΝ - Τα γάντια να είναι πέντε (5) δακτύλων. - Το ολικό μήκος του γαντιού να είναι 300 mm - H μανσέτα να έχει μήκος περίπου 75 mm και πλάτος 145 mm. - H παλάμη, ο αντίχειρας, ο δείκτης και η ενίσχυση της παλάμης να είναι από δέρμα βοοειδών σχιστό (κρούτα). - Η ενίσχυση της παλάμης να είναι μονοκόμματη και να καλύπτει πάντα και το εσωτερικό τμήμα του αντίχειρα. - Η συρραφή των επιμέρους απαρτίων του γαντιού να γίνεται με νάιλον κλωστή όπου οι ραφές να είναι εσώρραφες και απέχουν από την άκρη του δέρματος 1.5 mm το ελάχιστο. 4. ΔΟΚΙΜΕΣ Τα γάντια να έχουν ελεγχθεί σύμφωνα με τα Πρότυπα ΕΝ 388, 420 όσον αφορά την μηχανική τους αντοχή και να παρουσιάζουν τα ακόλουθα επίπεδα συμπεριφοράς : (α) Αντοχή σε τριβή : 3 (β) Αντοχή σε κόψιμο : 1 (γ) Αντοχή στη διάσχιση : 3 (δ) Αντοχή στη διάτρηση : 3 5. ΣΗΜΑΝΣΗ - Κάθε γάντι να διατίθεται με τα : Σελίδα 35

36 - σήμα κατασκευαστή - σήμα CE - Εικονόσημα σύμφωνα με τα ΕΝ 388 με επίπεδα συμπεριφοράς - Επίπεδα συμπεριφοράς σύμφωνα με τα ΕΝ 388 ( ) - Μέγεθος : Το μέγεθος των γαντιών να είναι το 10 σύμφωνα με το πρότυπο ΕΝ ΣΥΣΚΕΥΑΣΙΑ Κάθε ζευγάρι γάντια θα διατίθεται συσκευασμένο μέσα σε πλαστική σακούλα μαζί με το ενημερωτικό σημείωμα του κατασκευαστή και τις οδηγίες χρήσεως. Επίσης στη συσκευασία θα αναγράφεται η ονομασία υλικού, κωδικός ΟΣΕ και επωνυμία κατασκευαστή και πιστοποίηση σύμφωνα με το αντίστοιχο Ευρωπαϊκό πρότυπο. ΑΠΟ ΤΟ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Σελίδα 36

37 ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΑΠΟΘΗΚΩΝ / 02 ΤΟΜΕΑΣ ΠΡΟΜΗΘΕΙΩΝ ΑΘΗΝΑ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ : ΓΑΝΤΙΑ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ ΟΞΕΑ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : Τ Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α 1. ΣΚΟΠΟΣ Οξύμαχα γάντια για την προστασία από ισχυρά οξέα και βάσεις, καθώς και από τους διαλύτες και άλλες χημικές ουσίες. 2. ΠΕΡΙΓΡΑΦΗ Τα γάντια θα είναι πέντε (5) δακτύλων βαμβακερά εμβαπτισμένα δύο φορές σε PVC. Να έχουν ελαφρά κυρτωμένα δάκτυλα (ώστε να είναι άνετα κατά τη χρήση τους και εύκαμπτα). Τα δάκτυλα πρέπει να διαχωρίζονται απολύτως μεταξύ τους. Το PVC δεν πρέπει να διαπερνάται από ίνες της φόδρας. Να έχουν υποστεί ειδική αντιμικροβιακή κατεργασία ώστε να μην προκαλούνται ερεθισμοί στο δέρμα του χρήστη. 3. ΕΙΔΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Τα γάντια θα φέρουν σαγρέ επιφάνεια στην περιοχή της παλάμης για καλύτερο κράτημα. Θα είναι ανθεκτικά σε μηχανικές καταπονήσεις σύμφωνα με το πρότυπο ΕΝ 388 και θα παρουσιάζουν τα ακόλουθα επίπεδα συμπεριφοράς : ΕΝ 388 : (α) Αντοχή σε τριβή : 4 (β) Αντοχή σε κόψιμο : 1 (γ Αντοχή στη διάσχιση : 2 (δ) Αντοχή στη διάτρηση : 1 Επίσης τα γάντια θα ελεγχθούν σύμφωνα με το πρότυπο ΕΝ 374 όσον αφορά την αντοχή τους σε επαφή με χημικά και θα παρουσιάζουν τα ακόλουθα επίπεδα συμπεριφοράς : Ουσία Επίπεδο Συμπεριφοράς Υδροχλωρικό οξύ 38% 6 Θειικό οξύ (97%) 3 Μεθανόλη 3 Τριχλωροαιθυλένιο 2 Καυστικό Νάτριο 6 Αμμωνία 2 Ανιλίνη 5 Αιθυλαμίνη (70%) 2 Νιτρικό οξύ 3 Κυκλοεξάνιο 3 4. ΣΗΜΑΝΣΗ ΠΙΣΤΟΠΟΙΗΣΕΙΣ Τα γάντια θα φέρουν την σήμανση που προβλέπεται από τα πρότυπα ΕΝ 388, 374 με τα αντίστοιχα επίπεδα συμπεριφοράς. Θα συνοδεύονται με το αντίστοιχο πιστοποιητικό. Σελίδα 37

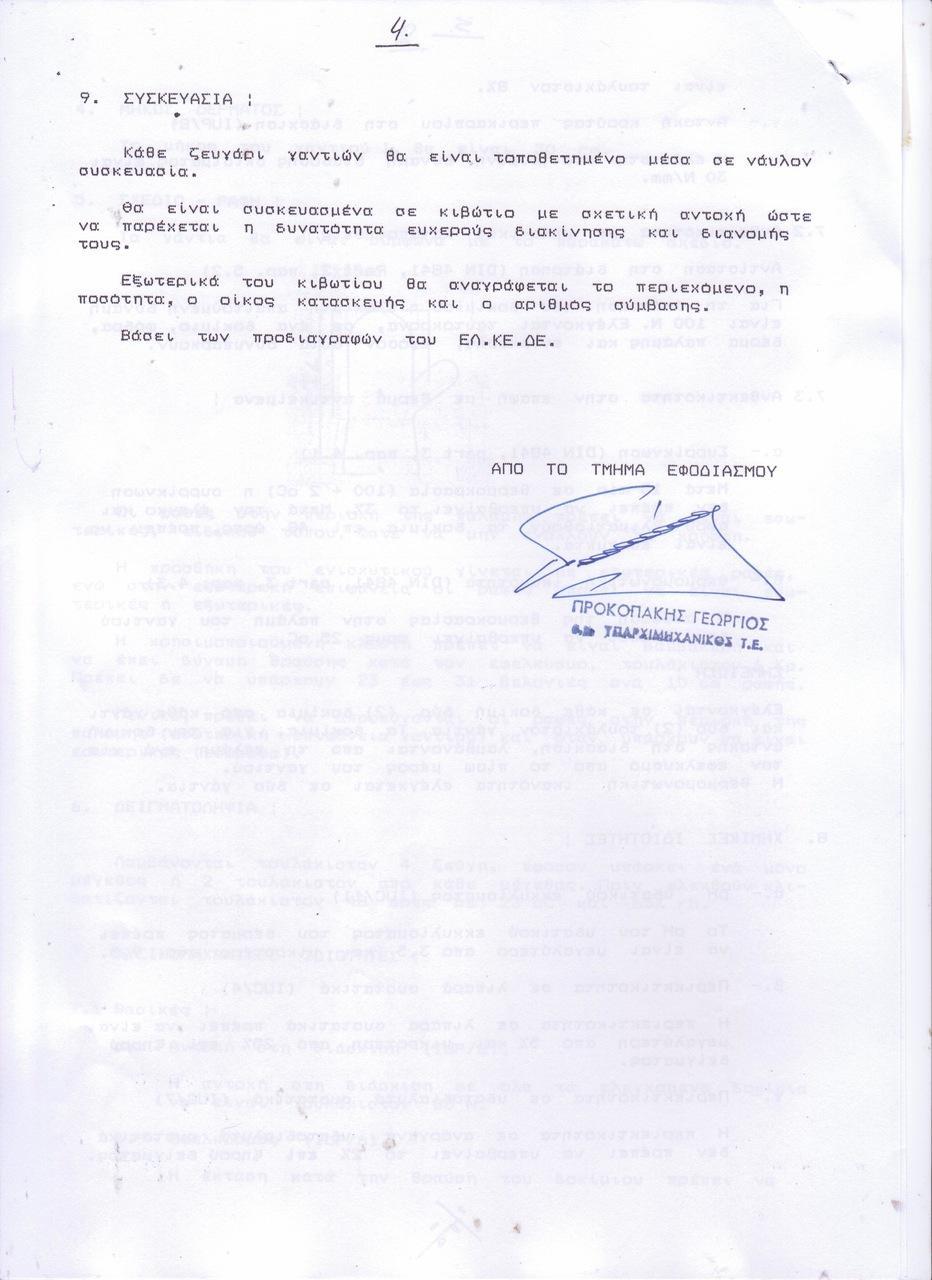

38 7. ΣΥΣΚΕΥΑΣΙΑ Κάθε ζεύγος γαντιών να διατίθεται συσκευασμένο μέσα σε πλαστική σακούλα μαζί με το ενημε-ρωτικό σημείωμα του κατασκευαστή και τις οδηγίες χρήσεως. Σε κάθε συσκευασία θα αναγράφονται : Αριθμός σύμβασης ΟΣΕ. Κωδικός αριθμός υλικού. Αριθμός προδιαγραφής. Ονοματολογία υλικού. Χώρα προέλευσης. Κατασκευαστής ή εγκεκριμένος εντολοδόχος αυτού στην ΕΕ. Χρονολογία κατασκευής. Τα γάντια θα διατίθενται σε τρία μήκη 27, 35 και 40cm. Tα μεγέθη τους θα είναι σύμφωνα με το πρότυπο ΕΝ 420 και θα είναι 8, 9 και 10. ΑΠΟ ΤΟ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Σελίδα 38

39 ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΑΠΟΘΗΚΩΝ /00 ΤΟΜΕΑΣ ΠΡΟΜΗΘΕΙΩΝ ΑΘΗΝΑ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ : ΓΑΝΤΙΑ ΜΟΝΩΤΙΚΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΤΑΣΗΣ ΕΡΓΑΣΙΑΣ 26.5 KV ΚΛΑΣΗ 3 ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : ΑΝΤΙΚΕΙΜΕΝΟ Αντικείμενο της παρούσας προδιαγραφής είναι ο καθορισμός των τεχνικών χαρακτηριστικών, των δοκιμών, της σήμανσης και του τρόπου παραλαβής των μονωτικών γαντιών. 2. ΛΕΞΕΙΣ - ΚΛΕΙΔΙΑ Μέσον ατομικής προστασίας, ασφάλεια στην εργασία, γάντι, χέρι, εργασία υπό τάση. 3. ΣΥΝΘΗΚΕΣ ΕΡΓΑΣΙΑΣ Τα ελαστικά γάντια αποτελούν μέσον ατομικής προστασίας των ηλεκτροτεχνιτών για εργασίες υπό τάση έως 26.5 KV και θα φοριούνται με εξωτερικά προστατευτικά γάντια. 4. ΚΑΝΟΝΙΣΜΟΙ - ΠΡΟΔΙΑΓΡΑΦΕΣ 1. IEC 903/88 Specification for gloves and mits of insulating material for live working 2. EN 60903/92 Specification for gloves and mits of insulating material for live working 3. Υπουργική απόφαση 4373/1205/93 (Οδηγία 89/686/ΕΟΚ) 5. ΠΕΡΙΓΡΑΦΗ 5.1 Μορφή και διαστάσεις Τα προσφερόμενα γάντια θα είναι πέντε δακτύλων, με καμπύλο σχήμα των δακτύλων, χωρίς ραφές. Το μέγεθος τους θα είναι, κατά περίπτωση 8,9,10 ή 11 (σύμφωνα με το IEC 903) και το μήκος τους 360 mm ± 15 mm. 5.2 Τεχνικά χαρακτηριστικά Θα είναι κατασκευασμένα από συνθετικό υλικό άριστης ποιότητας το οποίο από τα μέχρι σήμερα γνωστά στοιχεία δεν είναι από αυτά που προκαλούν αλλεργικές αντιδράσεις με το ανθρώπινο δέρμα και τον ιδρώτα. Θα είναι απαλλαγμένα από φυσικές ανωμαλίες και ατέλειες που θα μπορούσαν να επιδράσουν στην προστασία που παρέχουν (τρυπήματα, ραγίσματα, κοψίματα, αγώγιμα ξένα σώματα, φυσσαλίδες, πτυχώσεις,κενά). Τα τεχνικά χαρακτηριστικά των γαντιών θα είναι τα εξής, με βάση το IEC 903: Kλάση: 3 (Συνιστώμενη για εργασίες τάση έως 26.5 KV) Kατηγορία: AHMC (Αυξημένη μηχανική αντοχή, αντοχή σε ελαιολιπαντικά, όζον και χαμηλές θερμοκρασίες) Πάχος: 3.5 mm, το μέγιστο 6. ΔΟΚΙΜΕΣ 6.1 Δοκιμές σχεδιασμού Δεν απαιτούνται 6.2 Δοκιμές τύπου Οπτικός έλεγχος διαστάσεων Σελίδα 39

40 Θα μετρώνται οι διαστάσεις (πάχος, μήκος), που θα πρέπει να είναι σύμφωνες με τις προβλέψεις της 5.1 και θα ελέγχεται η επιφάνεια για ύπαρξη τυχόν ανωμαλιών και ατελειών Δοκιμή Διηλεκτρικής αντοχής (IEC ) Τα γάντια θα τοποθετηθούν σε δεξαμενή νερού με τη μέθοδο που προβλέπει το IEC 903 στην 6.4. Θα εφαρμοσθεί εναλλασσόμενη τάση με ρυθμό 1000V/s μέχρι 130 KV και θα παραμείνουν για 3 min. Η ένταση του ρεύματος διαρροής δεν πρέπει να υπερβαίνει τα 14 ma. Κατόπιν η τάση θα αυξηθεί με τον ίδιο τρόπο μέχρι τα 40 KV, όπου δεν πρέπει να παρουσιασθεί διάτρηση. Η δοκιμή θα διεξαχθεί στους 23 ± 2 C και θα έχει προηγηθεί κλιματισμός του με εμβάτιση σε νερό για 160 ± 0.5 h Δοκιμές μηχανικής αντοχής (IEC ) Θα διεξαχθούν σε δοκίμια που θα έχουν κλιματιστεί για 24 h σε 23 ± 2 C και 50 ± 5% rh. Οι δοκιμές θα θεωρηθούν επιτυχείς εφ όσον παρουσιασθεί: Aντοχή σε θραύση μεγαλύτερη από 20 Mpa. Eπιμήκυνση στο σημείο θραύσης μεγαλύτερη από 600%. Οι προηγούμενες δοκιμές θα γίνουν σε 4 δοκίμια και θα ληφθεί υπόψη ο μέσος όρος. Παραμένουσα παραμόρφωση μετά από επιμήκυνση 400% μικρότερη από 7% και για τα τρία δοκίμια που θα δοκιμασθούν. Aντίσταση στη διάτρηση μεγαλύτερη από 30 N/mm και για τα δύο δοκίμια που θα δοκιμασθούν. Οι δοκιμές θα διεξαχθούν με τις μεθόδους που προβλέπονται στην 6.3 του IEC Δοκιμές τεχνητής γήρανσης: (IEC ) Θα κοπούν τέσσερα δοκίμια από τα γάντια κατά τις προβλέψεις του IEC και τρία από αυτά θα κλιματιστούν για 168 h σε θερμοκρασία 70 ± 2 C και σχετική υγρασία μικρότερη από 20% και κατόπιν θα ψυχθούν για 16 h. Θα διεξαχθούν μηχανικές δοκιμές για τα τέσσερα δοκίμια (τα τρία γηρασμένα και το αγήραστο) και θα θεωρηθούν επιτυχείς εφ όσον: H αντοχή στον εφελκυσμό και η επιμήκυνση στο σημείο θραύσης για τα γηρασμένα δοκίμια δεν είναι λιγότερο από 80% από τις αντίστοιχες τιμές του αγήραστου. Η παραμένουσα παραμόρφωση μετά από επιμήκυνση 400% δεν θα υπερβαίνει το 15% Δοκιμή επιβράδυνσης καύσης (IEC ) Δοκίμιο από τα γάντια θα δοκιμασθεί με τις μεθόδους που περιγράφονται στο IEC και θα πρέπει να μην επιτρέψει τη μετάδοση της φλόγας ως το προκαθορισμένο όριο Δοκιμή αντοχής στα οξέα (IEC ) H εξωτερική επιφάνεια των γαντιών θα εκτεθεί για 8±0.5 h σε διάλυμα Η2SO4 32 Βe σε θερμοκρασία 23 ± 7 C. Μετά θα ξεπλυθούν σε νερό και θα στεγνώσουν για 2±0.5 h στούς 70 C. Kατόπιν θα πρέπει: Nα αντεπεξέλθουν επιτυχώς τη δοκιμή διηλεκτρικής αντοχής ( 6.2.2) Να επιτύχουν το 75% των τιμών στις δοκιμές θραύσης και επιμήκυνσης στην θραύση που είχαν πριν τον κλιματισμό Δοκιμή αντοχής σε έλαια (IEC ) Tα γάντια θα προκλιματισθούν για 3 ± 0.5h στους 23 C με rh 50 ± 5%, μετά θα κλιματιστούν για 24 ± 0.5 h χύνοντας στην εξωτερική τους επιφάνεια λάδι Νο 1 (IEC 900 παράρτημα D) σε θερμοκρασία 70 ± 2 C. Μετά θα στεγνώσουν με σκούπισμα με στεγνό ύφασμα. Κατόπιν θα πρέπει: Nα αντεπεξέλθουν επιτυχώς τη δοκιμή διηλεκτρικής αντοχής Σελίδα 40

41 Να επιτύχουν το 50% των τιμών στις δοκιμές θραύσης και επιμήκυνσης στο σημείο θραύσης που είχαν πριν τον κλιματισμό Δοκιμή αντοχής στο όζον Με μία από τις μεθόδους που περιγράφονται στο IEC τα γάντια θα κλιματιστούν σε περιβάλλον με συγκέντρωση όζοντος 1±0.01 mg/m³ και κατόπιν θα πρέπει να αντεπεξέλθουν επιτυχώς τις δοκιμές διηλεκτρικής αντοχής Δοκιμή αντοχής σε πολύ χαμηλές θερμοκρασίες Τα γάντια θα κλιματιστούν σε θερμοκρασία -40 ± 3 C για 24 ± 0.5 h μαζί με 2 δίσκους από πολυαιθυλένιο διαστάσεων 200 χ 200 χ 5 mm. Ενα min μετά τον κλιματισμό τους τα γάντια θα διπλωθούν στο περικάρπιο, θα τοποθετηθούν μεταξύ των δίσκων και θα ασκηθεί δύναμη 100 N για 3s. H δοκιμή θα θεωρηθεί επιτυχής εφόσον δεν θα υπάρξουν ρωγμές, σπασίματα ή ραγίσματα και τα γάντια αντεπεξέλθουν επιτυχώς στη δοκιμή διηλεκτρικής αντοχής. 6.3 Δοκιμές σειράς Θα διεξάγεται οπτική εξέταση και έλεγχος της σήμανσης. 7. ΠΙΝΑΚΙΔΕΣ - ΕΠΙΣΗΜΑΝΣΗ Θα ακολουθούνται οι προβλέψεις της νομοθεσίας και των Ευρωπαϊκών Προτύπων ως προς τη σήμανση. Συγκεκριμμένα σε κάθε γάντι θα υπάρχουν με ανεξίτηλο και ευδιάκριτο τρόπο οι εξής πληροφορίες: To σήμα CE, που επιβάλλει η νομοθεσία Το IEC 903 ή το ΕΝ Ο κωδικός του εργαστηρίου έγκρισης Το όνομα ή το σύμβολο του κατασκευαστή Το έτος και ο μήνας παραγωγής Το σύμβολο 3 (Κλάση) Το σύμβολο AHMC (Κατηγορία) Το εικονόσημο του διπλού τριγώνου που συμβολιζει την προστασία έναντι ηλεκτρικών κινδύνων. Το μέγεθος ( 8,9,10 ή 11) Ο αριθμός παρτίδας. Ορθογώνιο σχήμα, στο περικάρπιο, για τη σήμανση των πραγματοποιούμενων επιθεωρήσεων Σημείωση: H σήμανση δεν πρέπει να αλλοιώνει την ποιότητα του γαντιού. Δεν επιτρέπτεται άλλο σύμβολο που μπορεί να επιφέρει σύγχυση στο χρήστη (π.χ. η τάση δοκιμής). 8. ΣΥΣΚΕΥΑΣΙΑ Κάθε προσφερόμενο ζεύγος θα είναι συσκευασμένο εντός ειδικής αδιαφανούς θήκης, για προστασία έναντι υπεριώδους ακτινοβολίας και μηχανικών κινδύνων. Εξωτερικά (στην συσκευασία) πρέπει να αναγράφονται: Στο εμπρός μέρος το όνομα του κατασκευαστή, η κλάση προστασίας, το μέγεθος, η κατηγορία και το μέγεθος του γαντιού. Στο πίσω μέρος ή σε φυλλάδιο οι οδηγίες χρήσης, συντήρησης και αποθήκευσης στην Ελληνική γλώσσα. Εκτός από την ατομική συσκευασία ανά ζεύγος,θα είναι συσκευασμένα ανά ζεύζη σε χαρτοκιβώτιο επαρκούς μηχανικής αντοχής για στοίβαξη μέχρι 2.5 m. Στο κιβώτιο θα υπάρχει σήμανση με τα στοιχεία του προμηθευτή, το περιεχόμενο και τον αριθμό της σύμβασης. 9. ΥΠΟΒΟΛΗ ΠΡΟΣΦΟΡΑΣ Ο Προμηθευτής μετά της προσφοράς του οφείλει να καταθέσει ένα ζεύγος γαντιών καθώς επίσης και πιστοποιητικό από επίσημα αναγνωρισμένο φορέα πιστοποίησης της Ευρωπαϊκής Ενωσης ότι το προσφερόμενο είδος πληρεί τους όρους της προδιαγραφής. Σελίδα 41

42 10. ΠΑΡΑΛΑΒΗ Κατά την παραλαβή ο Προμηθευτής οφείλει να καταθέσει πιστοποιητικό του εργοστασίου παραγωγής ότι όλα τα γάντια της παραδιδόμενης παρτίδας έχουν υποβληθεί ένα προς ένα στις προβλεπόμενες από την ανωτέρω προδιαγραφή μη καταστρεπτικές δοκιμασίες και έχουν ανταποκριθεί. ΑΠΌ ΤΟ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Σελίδα 42

43 OΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΑΠΟΘΗΚΩΝ / 03 ΤΟΜΕΑΣ ΠΡΟΜΗΘΕΙΩΝ ΑΘΗΝΑ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ : ΚΡΑΝΗ ΠΡΟΣΤΑΣΙΑΣ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : Τ Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α 1. ΑΝΤΙΚΕΙΜΕΝΟ Η παρούσα Προδιαγραφή καθορίζει τα τεχνικά χαρακτηριστικά, τις δοκιμές παραλαβής, τη σήμανση και τον τρόπο συσκευασίας των κρανών προστασίας. Τα κράνη χρησιμοποιούνται για την προστασία του κεφαλιού των εργαζομένων από τραυματισμούς κατά τη διάρκεια της εργασίας τους. Οι τραυματισμοί μπορεί να προέλθουν από πτώση των εργαζομένων, από εκτίναξη ή πτώση υλικών, από πρόσκρουση σε αντικείμενα, μηχανήματα ή αιωρούμενα φορτία και από επαφή με ηλεκτρικά στοιχεία που βρίσκονται υπό τάση. 2. ΣΥΝΘΗΚΕΣ ΛΕΙΤΟΥΡΓΙΑΣ Τα κράνη προστασίας θα χρησιμοποιούνται σε όλους τους εργασιακούς χώρους, υπαίθριους ή κλειστούς. Ως εκ τούτου απαιτείται να έχουν αντοχή σε δυσμενείς συνθήκες, όπως υψηλή θερμοκρασία και ηλιακή ακτινοβολία, ψύχος, υγρασία και σκόνες. Επίσης θα έχουν την απαιτούμενη διηλεκτική αντοχή και θα είναι ελαφρά και εύχρηστα χωρίς να μειώνονται οι μηχανικές τους αντοχές. 3. ΚΑΝΟΝΙΣΜΟΙ - ΠΡΟΔΙΑΓΡΑΦΕΣ ΕΝ 397/1993 Βιομηχανικά Κράνη Ασφαλείας Υπουργική Απόφαση 4373/1205 (Οδηγία 89/686/ΕΟΚ) 4. ΠΕΡΙΓΡΑΦΗ Τα κράνη προστασίας θα αποτελούνται από δύο διακεκριμένα τμήματα : α) Το εξωτερικό κέλυφος β) Την εσωτερική διάταξη προσαρμογής και συγκράτησης στο κεφάλι του εργαζομένου (κεφαλόδεμα). Το κεφαλόδεμα πρέπει να περιλαμβάνει οριζόντιο και περιαυχένιο ιμάντα. Το ύψος εφαρμογής πρέπει να είναι ρυθμιζόμενο και δεν πρέπει να είναι μικρότερο από: 80 mm για κράνη τοποθετημένα σε ομοιώματα κεφαλής D. 85 mm για κράνη τοποθετημένα σε ομοιώματα κεφαλής G. 90 mm για κράνη τοποθετημένα σε ομοιώματα κεφαλής K. 4.1 ΕΞΩΤΕΡΙΚΟ ΚΕΛΥΦΟΣ Το εξωτερικό κέλυφος θα είναι σχήματος ημισφαιρικού, κατασκευασμένο από ομοιογενές συνθετικό υλικό, με όσον το δυνατό ομοιόμορφα κατανεμημένη αντοχή. Σελίδα 43

44 Το κέλυφος θα φέρει πρόσθιο γείσο και αναδιπλωμένη επέκταση αυτού προς τα πλάγια και πίσω. Θα καλύπτει το εμπρός μέρος του κεφαλιού και το κάτω μέρος του θα φτάνει τουλάχιστον στο πάνω μέρος των ιμάντων. Η εξωτερική επιφάνεια του κελύφους θα είναι λεία και οι ακμές του στρογγυλεμένες. Το υλικά κατασκευής του κελύφους θα είναι συνθετικό υψηλής μηχανικής αντοχής και θα συμφωνεί με τις υποχρεωτικές απαιτήσεις του προτύπου ΕΝ 397 και επιπλέον θα παρουσιάζει αντοχή σε πολύ χαμηλή θερμοκρασία 20 0 C, προστασία στο χρήστη από μικρής διάρκειας τυχαία επαφή με ηλεκτρικούς αγωγούς υπό τάση, για τάσεις μέχρι 440 Vac, και αντοχή σε πλευρική παραμόρφωση, όπου η μέγιστη πλευρική παραμόρφωση του κράνους δεν πρέπει να υπερβαίνει τα 40 mm και η παραμένουσα πλευρική παραμόρφωση δεν πρέπει να υπερβαίνει τα 15 mm. Το κέλυφος δεν πρέπει να εμποδίζει τον χρήστη να φέρει διορθωτικά γυαλιά ή γυαλιά ασφαλείας. 4.2 ΕΣΩΤΕΡΙΚΗ ΔΙΑΤΑΞΗ ΠΡΟΣΑΡΜΟΓΗΣ ΚΑΙ ΣΥΓΚΡΑΤΗΣΗΣ Το μήκος του οριζόντιου ή του περιαυχένιου ιμάντα πρέπει να είναι ρυθμιζόμενο με διαστήματα αύξησης όχι μεγαλύτερα από 5 mm. Αν το πλέγμα έχει ενσωματωμένους ιμάντες από ύφασμα, το πλάτος καθενός από αυτούς δεν πρέπει να είναι μικρότερο από 15 mm και το σύνολο των πλατών των ιμάντων που εκτείνονται ακτινικά στο σημείο τομής τους δεν πρέπει να είναι μικρότερο από 72 mm. O ανθιδρωτικός ιμάντας πρέπει να καλύπτει την εσωτερική εμπρόσθια επιφάνεια του οριζόντιου ιμάντα για μήκος όχι μικρότερο από 100 mm εκατέρωθεν του κέντρου του μετώπου και να έχει πλάτος όχι μικρότερο από το πλάτος του οριζόντιου ιμάντα για όσο μήκος τον καλύπτει. Είτε το κέλυφος είτε ο οριζόντιος ιμάντας πρέπει να διαθέτουν υποσιάγωνο, το οποίο δεν πρέπει να έχει πλάτος μικρότερο από 10 mm, όταν δεν είναι τεντωμένο. Η όλη κατασκευή του κράνους (κέλυφος, εσωτερική διάταξη, συστήματα προσαρμογής) πρέπει να είναι σχεδιασμένη με τρόπο ώστε να αποκλείεται τραυματισμός του χρήστη σε περίπτωση ατυχήματος. Συγκεκριμένα : Δεν πρέπει να υπάρχουν σκληρές προεξοχές στο εσωτερικό του κελύφους. Κανένα τμήμα δεν πρέπει να έχει αιχμηρά προεξέχοντα άκρα. Κανένα τμήμα της διάταξης προσαρμογής και συγκράτησης δε θα επιδέχεται εύκολα τροποποιήσεις από το χρήστη. 4.3 ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Οι ιμάντες μετώπου και αυχένα θα είναι κατασκευασμένοι από συνθετικό υλικό χαμηλής πυκνότητας. Αποκλείονται υλικά που είναι γνωστό ότι προκαλούν ερεθισμούς στο δέρμα. Όλα τα σημεία που έρχονται σε επαφή με το δέρμα θα έχουν λείες επιφάνειες. Ο ιμάντας του αυχένα θα επιτρέπει την ρύθμιση της περιμέτρου στο επιθυμητό σημείο ενώ το κράνος φοριέται. Οι εγκάρσιοι ιμάντες του κεφαλοδέματος θα είναι κατασκευασμένοι από πλεκτές συνθετικές ίνες και θα έχουν δυνατότητα ρύθμισης ώστε να επιτυγχάνεται σωστή επαφή με την κορυφή του κεφαλιού του χρήστη και να αποφεύγονται η πίεση, ο ερεθισμός και η εφίδρωση. Το πλάτος κάθε εγκάρσιου ιμάντα θα είναι μεγαλύτερο από 15 mm. 5. ΔΟΚΙΜΕΣ Θα πληρούν τις απαιτήσεις των ΕΝ 397 και 397/Α1. 6. ΠΙΝΑΚΙΔΕΣ - ΣΗΜΑΝΣΗ 6.1 Σήμανση επί του κράνους Κάθε κράνος θα φέρει χυτή ή ενχάρακτη σήμανση με: Σελίδα 44

45 Το σήμα CE που προβλέπει η νομοθεσία Το σύμβολο ΕΝ /397 Το σήμα του ΟΣΕ Το όνομα ή σύμβολο του κατασκευαστή Τον κωδικό ταυτοποίησης του υλικού τόσο στο κέλυφος, όσο και στην εσωτερική διάταξη Τα μεγέθη περιμέτρου κρανίου που καλύπτονται από αυτό Την ημερομηνία κατασκευής (έτος και τριμηνία) Το σύμβολο -20 C, που συμβολίζει τη χαμηλότερη θερμοκρασία στην οποία διεξήχθησαν οι μηχανικές δοκιμές Το σύμβολο 440 Vac που συμβολίζει την δοκιμή διηλεκτρικής αντοχής. Το σύμβολο LD που συμβολίζει την αντοχή σε πλευρική παραμόρφωση. 6.2 Αυτοκόλλητη ετικέτα Κάθε κράνος θα φέρει αυτοκόλλητη ετικέτα στα Ελληνικά που θα ενημερώνει τον εργαζόμενο τι πρέπει να κάνει για την επαρκή του προστασία τονίζοντας τα παρά κάτω: α) Για να παρέχει το κράνος επαρκή προστασία πρέπει να προσαρμόζεται ακριβώς στο μέγεθος του κεφαλιού του χρήστη β) Το κράνος είναι κατασκευασμένο για να αποσβένει την ενέργεια από κτύπημα, με μερική καταστροφή ή ζημιά του κελύφους ή της εσωτερικής εξάρτησης. Για τον λόγο αυτό, αυτό μετά από κάποιο ισχυρό κτύπημα, το κράνος πρέπει να αντικαθίσταται, ακόμη και αν δεν υπάρχουν εμφανή ίχνη ζημιάς. γ) Ο εργαζόμενος δεν πρέπει να αφαιρεί ή να τροποποιεί μέρη του κράνους, εκτός από όσα επιτρέπει ο κατασκευαστής. Επίσης σε αυτό πρέπει να προσαρμόζονται μόνο τα επιτρεπόμενα εξαρτήματα. δ) Το κράνος δεν πρέπει να λερώνεται με χρώματα, διαλυτικά, κόλλες ή αυτοκόλλητα. 7. ΣΥΣΚΕΥΑΣΙΑ - ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Κάθε κράνος θα είναι συσκευασμένο σε πλαστική σακούλα με τέτοιο τρόπο, που θα είναι δυνατό να μεταφέρεται. Ανά κράνη θα συσκευάζονται σε χαρτοκιβώτιο επί του οποίου θα αναγράφονται όλες οι απαραίτητες πληροφορίες (κατασκευαστικός οίκος, αριθμός τεμαχίων κ.α.). Κάθε κράνος θα συνοδεύεται από ένα φυλλάδιο, γραμμένο στα Ελληνικά, όπου θα αναγράφονται : Το όνομα και η διεύθυνση του κατασκευαστή. Οδηγίες ή συστάσεις που αφορούν σε ρύθμιση, προσαρμογή, χρήση, καθαρισμό, απολύμανση, συντήρηση και αποθήκευση. Τα υλικά καθαρισμού απολύμανσης και συντήρησης δεν θα πρέπει να έχουν καμία δυσμενή επίδραση στις ιδιότητες του κράνους και δεν θα είναι υλικά που είναι γνωστό ότι προκαλούν βλαβερές επιδράσεις στο χρήστη. Λεπτομέρειες για τα τυχόν ανταλλάξιμα στοιχεία του κράνους. Πληροφορίες σχετικές για το χρόνο ζωής του κράνους και των εξαρτημάτων του. Πληροφορίες σχετικές με τον τρόπο συσκευασίας κατά τη μεταφορά. Πληροφορίες για τις επιπρόσθετες ιδιότητες του κράνους (διηλεκτρική αντοχή, αντοχή σε πολύ χαμηλές θερμοκρασίες, αντοχή σε πλευρική παραμόρφωση). Το διαπιστευμένο εργαστήριο που το πιστοποίησε. 8. ΣΤΟΙΧΕΙΑ ΠΟΥ ΥΠΟΒΑΛΛΟΝΤΑΙ ΜΕ ΤΗΝ ΤΕΧΝΙΚΗ ΠΡΟΣΦΟΡΑ Ταυτόχρονα με την υποβολή της οικονομικής προσφοράς κάθε υποψήφιος προμηθευτής θα υποβάλει δύο δείγματα. Σελίδα 45

46 Μαζί με τα δείγματα ο προμηθευτής θα προσκομίσει : 1) Ενημερωτικό υλικό (τεχνικά φυλλάδια) στο οποίο θα αναφέρονται τα τεχνικά χαρακτηριστικά, οι ιδιότητες του κράνους, αποτελέσματα δοκιμών κ.α. 2) Πιστοποιητικό από διαπιστευμένο εργαστήριο. 3) Εγγύηση για το χρόνο ζωής του κράνους υπό κανονικές συνθήκες χρήσης. Κατά τη κρίση του ΟΣΕ κάποιες από τις δοκιμές μπορεί να μην εκτελεσθούν εφόσον υπάρχουν αποτελέσματα από δοκιμές σε αναγνωρισμένα εργαστήρια. Ο ΟΣΕ θα προμηθευτεί, κατά την κρίση του ανταλλακτικά από το μειοδότη με βάση τιμοκατάλογο ανταλλακτικών που αυτός θα υποβάλλει με την οικονομική του προσφορά. 9. ΧΡΩΜΑΤΑ Τα κράνη θα διατίθενται σε κίτρινο χρώμα. ΑΠΟ ΤΟ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Σελίδα 46

47 OΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΑΠΟΘΗΚΩΝ / 02 ΤΟΜΕΑΣ ΠΡΟΜΗΘΕΙΩΝ ΑΘΗΝΑ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ : ΜΑΣΚΑ ΠΡΟΣΤΑΣΙΑΣ ΤΗΣ ΑΝΑΠΝΟΗΣ ΑΠΟ ΜΗ ΤΟΞΙΚΕΣ ΣΚΟΝΕΣ ΜΙΑΣ ΧΡΗΣΕΩΣ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : Τ Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α 1. ANTIKEIMENO Η προστασία του ημίσεως προσώπου και της αναπνοής των εργαζομένων, από μη τοξικές σκόνες μιας χρήσεως. 2. ΠΕΡΙΓΡΑΦΗ Η φιλτρόμασκα να αποτελείται από τα εξής τμήματα : α. Το κυρίως σώμα της μάσκας το οποίο να είναι κατασκευασμένο από μαλακές ίνες, να έχει απορροφητικές ιδιότητες και να χρησιμοποιείται ως φίλτρο. Το σχήμα της να είναι τέτοιο ώστε να καλύπτει την μύτη και το στόμα του χρήστη. Στην περιοχή της μύτης και για καλύτερη εφαρμογή να φέρει εύκαμπτο μεταλλικό έλασμα. β. Από λεπτή ελαστική λωρίδα συγκρατήσεως η οποία να ασκεί ελάχιστη πίεση στο κεφάλι. ΦΥΣΙΚΟΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ 1. Να εφαρμόζει μαλακά στο πρόσωπο, παίρνοντας το σχήμα του χωρίς να ερεθίζει. 2. Να μη μειώνει το οπτικό πεδίο και να επιτρέπει την χρήση προστατευτικών γυαλιών. 3. Να έχει έλασμα προσαρμογής στη μύτη. 4. Να έχει υψηλή αποτελεσματικότητα στη συγκράτηση της μη τοξικής σκόνης για διαστάσεις σωματιδίων έως 5 μικρά. 3. ΣΗΜΑΝΣΗ Δεν απαιτείται πιστοποίηση. ΣΥΣΚΕΥΑΣΙΑ Θα είναι συσκευασμένες σε χάρτινο κουτί των 50 τεμαχίων. ΑΠΌ ΤΟ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Σελίδα 47

48 ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΑΠΟΘΗΚΩΝ /00 ΤΟΜΕΑΣ ΠΡΟΜΗΘΕΙΩΝ ΑΘΗΝΑ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ :ΕΛΑΣΤΙΚΑ ΥΠΟΔΗΜΑΤΑ (ΜΠΟΤΕΣ) ΚΑΤΩ ΤΟΥ ΓΟΝΑΤΟΣ Κ.Α ΟΣΕ ΜΕΓΕΘΟΣ No ΜΕΓΙΣΤΟ ΒΑΡΟΣ ΖΕΥΓΑΡΙΟΥ (gr ± 3%) Τ Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α 1. ΑΠΑΙΤΗΣΕΙΣ ΚΑΤΑΣΚΕΥΗΣ Η μπότα (βλέπε συνημ. Σκαρίφημα) πρέπει να αποτελείται από το μπροστινό τμήμα, τον κορμό, το κάττυμα (σόλα) και το υποπτέρνιο (τακούνι). Το μπροστινό τμήμα και ο κορμός πρέπει να συγκροτούνται εξωτερικά από ελαστικό και εσωτερικά από αυτό το ίδιο το ελαστικό (δηλ. χωρίς ιδιαίτερη επένδυση). Η σόλα και το τακούνι πρέπει να είναι από ελαστικό αρίστης ποιότητος και να έχουν αντιολισθητικές νευρώσεις, η δε ελαστικότητα της σόλας να είναι τέτοια που να κάνει άνετο το βάδισμα. Το κάτω μέρος του κορμού και του μπροστικού τμήματος πρέπει να αδιαβροχοποιηθεί τελείως με ελαστικό. Η μπότα πρέπει να είναι απόλυτα στεγανή και όλες οι κολλήσεις (ενώσεις) να έχουν γίνει εν θερμώ. 2. ΒΑΡΟΣ - ΜΕΓΕΘΗ - ΔΙΑΣΤΑΣΕΙΣ Το ύψος του κορμού, αν μετρηθεί εσωτερικά και από το πέλμα μέχρι τα χείλια, πρέπει να κυμαίνεται μεταξύ 335 και 375 mm (τα 335 mm να αντιστοιχούν στο μέγεθος Νο 40 και τα 375 mm στο μέγεθος Νο 48). Το μέγιστο βάρος που πρέπει να έχει ένα ζευγάρι ανάλογα με το μέγεθος του, δίνεται στον παραπάνω πίνακα. 3.ΕΛΕΓΧΟΣ Για τον έλεγχο της στεγανότητας της μπότας, πρέπει να μπεί σε λουτρό νερού και αφού κλειστεί καλά το πάνω μέρος της να διοχετευθεί αέρας με πίεση 0.5 Kg/cm ². Δεν επιτρέπεται να βγαίνει καμιά φυσαλλίδα από την μπότα που βρίσκεται μέσα στο νερό. Σελίδα 48

49 Ο έλεγχος των άλλων απαιτήσεων που αναφέρονται στις παραγράφους 1 και 2 θα γίνεται μακροσκοπικά. Αρμόδιος για τον έλεγχο είναι o Προϊστάμενος Χημείου του ΟΣΕ. 4.ΠΑΡΑΛΑΒΗ Οι μπότες θα παραλαμβάνονται εφόσον διαπιστωθεί ότι συγκεντρώνουν τις απαιτήσεις που αναφέρονται στις παραγράφους 1 και 2 και ότι η ποιότητα της εργασίας δεν είναι χαμηλότερη από την ποιότητα του δείγματος που έχει υποβληθεί σύμφωνα με την παράγραφο ΥΠΟΒΟΛΗ ΔΕΙΓΜΑΤΟΣ Μαζί με κάθε προσφορά πρέπει να υποβάλλεται δέιγμα του είδους που προσφέρεται έτσι που με μακροσκοπική εξέταση, να ελέγχεται αν γενικά το δείγμα συγκεντρώνει τις απαιτήσεις της χρήσεως για την οποία προορίζεται. Το δείγμα εγκρίνεται από την Επιτροπή Κρίσεως προσφορών και από την Επιτροπή η οποία εκπροσωπεί τους εργαζομένους. ΑΠΌ ΤΟ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Σελίδα 49

50 ΟΡΓΑΝΙΣΜΟΣ ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε /13 ΑΘΗΝΑ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΕΦΟΔΙΑΣΜΟΥ ΤΜΗΜΑ ΚΩΔΙΚΟΠΟΙΗΣΗΣ ΚΑΙ ΣΧΕΔΙΑΣΜΟΥ ΠΡΟΔΙΑΓΡΑΦΩΝ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ: ΤΖΑΚΕΤ ΥΨΗΛΗΣ ΟΡΑΤΟΤΗΤΑΣ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : Τ Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α Η παρούσα προδιαγραφή περιγράφει τις απαιτήσεις του Ο Σ Ε για το τζάκετ ψύχους αντανακλαστικό 5 σε 1,που είναι δυνατόν να φορεθεί και τις τέσσερις εποχές του έτους και προορίζεται για το προσωπικό, που εργάζεται σε υπαίθριους χώρους της υποδομής, όπου υπάρχει κίνδυνος από την κυκλοφορία οχημάτων. Συγκεκριμένα η παρακάτω προδιαγραφή αφορά: Τζάκετ ψύχους (εικόνα 1,2,3,4,5 ) τύπου αντανακλαστικό, υψηλής ευκρίνειας, αδιάβροχο σύμφωνα με τις βασικές απαιτήσεις του Ευρωπαϊκού προτύπου CE EN471 class 3:2 & EN343 class 3:1, το οποίο αποτελείται από: Τζάκετ εξωτερικό : κέλυφος 100% polyester 300D Oxford, με αντιρρυπαντική επένδυση PU 190gr, ανακλαστικές ταινίες φάρδους 5cm της 3Μ αδιάβροχο, σύμφωνα με EN343 class 3:1 διείσδυση νερού /απόδοση αντίστασης σε υδρατμούς, Πλήρως αδιάβροχες ραφές διαπνέον, για την αποβολή της εσωτερικής θερμοκρασίας και υγρασίας, υψηλής απόδοσης προβολής (Hi-Viz) σύμφωνα με CE EN471 class 3:2, βαρέως τύπου διπλής κατεύθυνσης φερμουάρ εξωτερικό, με αποσπώμενη κουκούλα να έχει εξωτερικές και εσωτερικές τσέπες, Εσωτερικό μπουφάν/γιλέκο κέλυφος 100% polyester 300D Oxford, υψηλής απόδοσης προβολής (Hi-Viz) σύμφωνα με CE EN471 class 3:2, ανακλαστικές ταινίες φάρδους 5cm της 3Μ Εσωτερική Επένδυση fleece 330gr,με αποσπώμενα μανίκια να έχει εξωτερικές και εσωτερικές τσέπες, Σελίδα 50

51 Το χρώμα του τζάκετ μπορεί να είναι: κίτρινο ή πορτοκαλί ή κίτρινο /μπλε ή πορτοκαλί /μπλε φθορίζων. Διαθέσιμα μεγέθη: S, M, L, XL, 2XL,3XL, Να φέρει ευκρινώς το σήμα του ΟΣΕ: Ολόκληρο jacket Εξωτερικός jacket μόνο Εσωτερικός jacket μόνο Εσωτερικός jacket χωρίς μανίκια (εικόνα 1) (εικόνα 2) (εικόνα 3) (εικόνα 4) Εξωτερικός jacket με εσωτερικός jacket χωρίς μανίκια (εικόνα 5) Σελίδα 51

52 OΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΑΠΟΘΗΚΩΝ /01 ΤΟΜΕΑΣ ΠΡΟΜΗΘΕΙΩΝ ΑΘΗΝΑ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ: ΦΟΡΜΑ ΟΛΟΣΩΜΗ ΠΛΑΣΤΙΚΗ ΓΙΑ ΧΡΩΜΑΤΙΣΤΕΣ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : ΑΝΤΙΚΕΙΜΕΝΟ T Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α Για βαφές με SPRAY, εργασίες με φούμο, εργασίες με ίνες γυαλιού, για ψεκασμούς, κ.λ.π ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ Οι στολές θα είναι κατασκευασμένες από υλικό πολυαιθυλένιο (με την εμπορική ονομασία TYVEK ). Να είναι ολόσωμη με κουκούλα. Να φέρουν λάστιχο γύρω από την κουκούλα στις μανσέτες και στα μπατζάκια για επιπρόσθετη στεγανοποίηση. Να κλείνουν στο μπροστινό μέρος με φερμουάρ δύο δρόμων το οποίο να καλύπτεται από πατιλέτα για επιπρόσθετη στεγανοποίηση. Το υλικό να είναι τέτοιο ώστε να επιτρέπει αφενός στο δέρμα να αναπνέει και να μην προκαλεί εφίδρωση, αφετέρου να μην επιτρέπει την είσοδο σκονών λεπτών σωματιδίων και σταγονιδίων στο εσωτερικό της. Η στολή εξωτερικά να φέρει ειδική ετικέτα χρώματος μπλε η οποία να αναγράφει TYVEK PROTECH το οποίο πιστοποιεί ότι είναι κατασκευασμένη από το υλικό TYVEK. Το χρώμα της να είναι λευκό ΕΙΔΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Οι στολές πρέπει να πληρούν το Ευρωπαϊκό Πρότυπο ΕΝ 465/95 (Προστατευτική ενδυμασία προστασία έναντι χημικών, υγρών. Απαιτήσεις απόδοσης για προστατευτική ενδυμασία από χημικά στεγανούς από SPRAY συνδέσμους ανάμεσα σε διαφορετικά τμήματα της ενδυμασίας (εξοπλισμός τύπου 4) και να είναι τύπου 4, όσον αφορά την προστασία από sprays, τύπου 5 όσον αφορά την προστασία από σωματίδια (πλήρης στεγανότητα για σωματίδια μεγέθους πάνω από 2μm) και 6 όσον αφορά την προστασία από πιτσιλίσματα χημικών. Να έχουν υποστεί αντιστατική κατεργασία σύμφωνα με το πρότυπο ΕΝ /96 {Προστατευτική ενδυμασία Ηλεκροστατικές ιδιότητες Μέρος 1: Επιφανειακή ειδική αντίσταση (Μέθοδοι δοκιμής και απαιτήσεις)}. Σελίδα 52

53 Οι φόρμες να φέρουν ετικέτα εσωτερικά η οποία να περιλαμβάνει τα εικονοσήματα για την κλάση 5,6 και για τις αντιστατικές ιδιότητες. Επίσης Να αναφέρεται η σήμανση CE καθώς και οδηγίες για τον καθαρισμό τους ΦΥΣΙΚΟΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΥΛΙΚΟΥ ΙΔΙΟΤΗΤΑ ΜΕΘΟΔΟΣ ΔΟΚΙΜΗΣ ΤΙΜΕΣ Βάρος ΙSO g/m2 Xρώμα λευκό Πυκνότητα ΕΝ μm Αντοχή στη διάσχιση (τραπεζοειδής) ISO ,1/30,6N Αντοχή θραύσης ISO 2960 (50cm2) 108 kpa Aντοχή στη διάτρηση pren N Yδροστατική αντοχή σε ISO cm ύψος στήλης νερού σε cm Aντοχή στην τριβή EN 530 (μέθοδος 2) 100 κύκλοι Δοκιμή αποξήλωσης BS 6909:1988 εξαιρετική αντοχή Έκθεση σε υψηλές θερμοκρασίες - ΣημείοΤήξης135οC Έκθεση σε χαμηλές θερμοκρασίες - Ευλυγισία που παραμένει μέχρι και τους 73οC Αντιστατικότητα σε υγρασία 25% ΕΝ x10 9 Ohms Διαπερατότητα αέρα s Διαπερατότητα ατμών και νερού ASΤΜ E g/m2.24h Χρόνος ζωής μέθοδο δοκιμής, χρόνου ζωής στα 10 έτη. ISO Να περνά τη Δεν πρέπει να αποθηκεύεται σε μέρη με ηλιακό φώς ΑΝΤΟΧΗ ΣΤΗ ΔΙΑΠΕΡΑΣΗ ΑΠΟ ΥΓΡΑ ΧΗΜΙΚΑ ΟΥΣΙΕΣ ΧΡΟΝΟΣ ΔΙΑΠΕΡΑΣΗΣ Υδροχλωρικό οξύ 30% Φωσφορικό οξύ 50% Θειικό οξύ 16% Θειικό οξύ 30% Θειικό οξύ 50% 30 min >480 min >480 min >480 min 140 min Σελίδα 53

54 >480 min Yδροξείδιο του Καλίου 40% Yδροξείδιο του Νατρίου 40% Κυανιούχοκάλιο Xρωμιούχο κάλιο Φθοριούχο νάτριο Yποχλωριώδες νάτριο Γλυκερόλη >480 min >480 min >480 min >480 min >480 min >480 min 2.4. ΜΕΓΕΘΗ Τα μεγέθη να είναι Small, Medium, Large, Extra Large, Extra Extra Large σύμφωνα με το πρότυπο ΕΝ ΣΗΜΑΝΣΗ Απαραίτητο το σήμα Πιστοποίησης «CE» σε κάθε μονάδα είδους. 4.-ΣΥΣΚΕΥΑΣΙΑ Να είναι συσκευασμένη κάθε φόρμα στη δική της συσκευασία με ενημερωτικό σημείωμα στην Αγγλική ή την Ελληνική γλώσσα. Πολλές συσκευασίες θα μπουν σε κούτα που εξωτερικά θα αναγράφει τα εξής στοιχεία : - Αριθμός συμβάσεως ΟΣΕ. - Κωδικός αριθμός υλικού ΟΣΕ. - Αριθμός Προδιαγραφής ΟΣΕ. - Ονοματολογία. - Μέγεθος. - Χώρα προέλευσης. - Κατασκευαστής ή εγκεκριμένος εντολοδόχος αυτού στην Κοινότητα. - Χρονολογία κατασκευής. ΑΠΟ ΤΟ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Σελίδα 54

55 ΕΘΝΙΚΟΣ ΔΙΑΧΕΙΡΙΣΤΗΣ ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΣΙΔΗΡΟΔΡΟΜΙΚΗΣ ΥΠΟΔΟΜΗΣ Α.Ε /08 ΑΘΗΝΑ ΔΙΕΥΘΥΝΣΗ ΕΦΟΔΙΑΣΜΟΥ ΥΠΗΡΕΣΙΑ ΤΥΠΟΠΟΙΗΣΗΣ ΤΜΗΜΑ ΤΥΠΟΠΟΙΗΣΗΣ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ: ΥΠΟΔΗΜΑΤΑ ΑΣΦΑΛΕΙΑΣ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : Τ Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α 1.ΕΙΣΑΓΩΓΗ 1.1.Η παρούσα προδιαγραφή περιγράφει τις απαιτήσεις του Ο Σ Ε για τα υποδήματα ασφαλείας (σχεδίου Β σύμφωνα με το πρότυπο ΕΛΟΤ ΕΝ ISO 20345:2004/Α1:2007) κατασκευής CE, που προορίζονται για το εργατοτεχνικό προσωπικό, που εργάζεται σε χώρους, όπου υπάρχουν πετρελαιοειδή και σπανίως οξέα, υγρά μπαταρίας και καυστική ποτάσα, καθώς και σε χώρους, όπου υπάρχει κίνδυνος από αιχμηρά και κοφτερά αντικείμενα. Πιο συγκεκριμένα η παρακάτω προδιαγραφή αφορά: Υποδήματα σχεδίου Β ( μποτάκια μέχρι τα σφύρα, εικόνα 2 ) τύπου ασφαλείας, κλάσης Ι σύμφωνα με τις βασικές απαιτήσεις (SB) του Ευρωπαϊκού προτύπου ΕΝ ISO 20345:2004/Α1:2007, τα οποία επιπλέον παρέχουν αντοχή σε διάτρηση (P), είναι αδιάβροχα (WRU),αντιολισθητικά και η σόλα έχει ηλεκτρομονωτική ικανότητα 500 V. 1.2.Απαιτούμενα δείγματα προς έλεγχο σύμφωνα με τον πίνακα 1 του ΕΝ ISO20344:2004/Α1: 2007 παρ. 4. Οι προδιαγραφές, που ισχύουν για τα παραπάνω υποδήματα είναι σύμφωνες με αυτές, που αναφέρονται στο Ευρωπαϊκό πρότυπο ΕΝ ISO 20345:2004/A1:2007 ( και σε αντοχή στην ολίσθηση ), και ISO 1817:1985 ( προσδιορισμός της επίδρασης υγρών ουσιών σε βουλκανισμένο ελαστικό ). Συγκεκριμένα πέραν των βασικών απαιτήσεων (SB) του προτύπου ΕΝ ISO 20345:2004/A1:2007, που πρέπει να πληρούν τα ανωτέρω υποδήματα, πρέπει: α. Το φόντι τους να είναι κατασκευασμένο από φυσικό βόειο δέρμα προσώπου, αδιάβροχο ( παρ.5.3 ). β. Να φέρουν εξωτερική σόλα με οδοντώσεις ( παρ. 9.1 ), γ. Να φέρουν πάνω από την εξωτερική σόλα μεταλλικό ένθετο ( metal insert ), που προσδίδει αντίσταση σε διάτρηση (εικόνα 3,παρ.4.2). Σελίδα 55

56 2.ΜΕΡΗ ΤΟΥ ΥΠΟΔΗΜΑΤΟΣ Τα μέρη,που συνθέτουν τα υποδήματα ασφαλείας, φαίνονται στις εικόνες 1,1α Α. Κολάρο Β. Γλώσσα Γ. Πλαϊνό ψίδι (επάνω μέρος υποδήματος ή φόντι) Δ. Μπροστινό ψίδι (επάνω μέρος υποδήματος ή φόντι) Ε. Εξωτερική σόλα Ζ. Ενδιάμεση σόλα Η. Γραμμή συγκόλλησης σόλας-φοντιού Θ. Ρεβέρ - καψουλιέρα Ι. Τακούνι Κ. Εσωτερική σόλα Λ. Ένθετο ανθιστάμενο στη διάτρηση Μ. Κάλυμμα δακτύλων Ν. Αφρώδης ταινία Ο. Φόδρα μπροστινού ψιδιού Π. Οδόντωση σόλας Εικόνα 1 : Μέρη υποδημάτων Εικόνα 1α : Μέρη υποδημάτων Σελίδα 56

57 3.ΣΧΕΔΙΑΣΜΟΣ ΥΠΟΔΗΜΑΤΟΣ 3.1.Σχέδιο και ταξινόμηση: Το σχέδιο των υποδημάτων φαίνεται στην εικόνα 2. Είναι υποδήματα (μποτάκια έως τα σφύρα ) με κωδικό σχεδίου Β (ΕΝ ISO 20345:2004/A1:2007 παρ. 4 ), κλειστά στην περιοχή της φτέρνας. Τα υποδήματα ταξινομούνται στην κλάση Ι (ΕΝ ISO 20345:2004/A1:2007 παρ. 4 ), δηλαδή κατασκευάζονται από δέρμα και άλλα υλικά και δεν είναι χυτά. Εικόνα 2 Σχέδιο Β 3.2.Υψος άνω μέρους: Το ύψος του άνω μέρους των υποδημάτων ( h, εικόνα 2 ) θα είναι του μεγέθους και όπως αυτό δίνεται στον παρακάτω πίνακα: (ΕΝ ISO 20345:2004/Α1:2007 Table 4 ) ανάλογο Μέγεθος υποδημάτων Ύψος ( h ) άνω μέρους υποδήματος (mm ) 36 & κάτω 103 ελάχιστο 37 & ελάχιστο 39 & ελάχιστο 41 & ελάχιστο 43 & ελάχιστο 45 & πάνω 121 ελάχιστο 4. ΣΤΟΙΧΕΙΑ ΚΑΤΑΣΚΕΥΗΣ ΤΟΥ ΥΠΟΔΗΜΑΤΟΣ 4.1.Γενικά στοιχεία κατασκευής: Η εσωτερική σόλα πρέπει να είναι τοποθετημένη με τέτοιο τρόπο ώστε να μην είναι δυνατόν να αφαιρεθεί χωρίς να καταστραφεί το υπόδημα. Τα υποδήματα θα φέρουν επίσης ανατομικό ολόκληρο πάτο Τα υποδήματα θα φέρουν μεταλλικό κάλυμμα δακτύλων, το οποίο πρέπει να είναι ενσωματωμένο στο υπόδημα με τέτοιο τρόπο ώστε να μην είναι δυνατόν να αφαιρεθεί χωρίς να καταστραφεί το υπόδημα. Επιπλέον το κάλυμμα δακτύλων πρέπει να είναι καλυμμένο εσωτερικά με φόδρα και το άνω άκρο αυτού πρέπει να καλύπτεται με αφρώδες υλικό, που να εκτείνεται από το πίσω μέρος του δακτύλων τουλάχιστον 5mm κάτω από αυτό και τουλάχιστον 10mm προς την αντίθετη κατεύθυνση Το ένθετο, που προσδίδει αντίσταση στην διάτρηση, πρέπει να είναι ενσωματωμένο στο υπόδημα με τέτοιο τρόπο ώστε να μην είναι δυνατόν να αφαιρεθεί χωρίς να καταστραφεί το υπόδημα. Επιπλέον δεν πρέπει να βρίσκεται κάτω από την αναδίπλωση του καλύμματος δακτύλων ούτε να έρχεται σε επαφή με αυτό. Σελίδα 57

58 Επιπλέον το ένθετο πρέπει να έχει τέτοιο μέγεθος ώστε με εξαίρεση την περιοχή του τακουνιού η μέγιστη απόσταση μεταξύ της γραμμής, που παριστάνεται από το ίχνος της περιφέρειας ( κόστα ) του καλαποδιού και της περιφέρειας του ένθετου να είναι 6.5mm. Στην περιοχή του τακουνιού η μέγιστη αντίστοιχη απόσταση πρέπει να είναι 17mm.(εικόνα 3). Το ένθετο πρέπει να έχει το πολύ τρεις οπές μέγιστης διαμέτρου 3mm για την σύνδεσή του με τον πάτο του υποδήματος. Οι οπές δεν πρέπει να βρίσκονται στην διαγραμμισμένη περιοχή, που φαίνεται στην εικόνα Στο εξωτερικό μέρος κάθε υποδήματος θα υπάρχει με έγχρωμη ισχυρή βαθυτυπία το σήμα του Ο Σ Ε. Εικόνα 3 1 κόστα καλαποδιού 2 εναλλακτικά σχήματα του ένθετου 3 ένθετο 4 περιοχή τακουνιού 5 διαγραμμισμένη περιοχή 1 6 διαγραμμισμένη περιοχή 2 L μήκος εσωτερικού μέρους Y max. 17 mm X max. 6.5 mm 4.2.Απαιτούμενες δοκιμές Δοκιμές -Δύναμη αποκόλλησης άνω μέρους και Όρια min 4N/mm πλάτους Σελίδα 58

59 εξωτερικής σόλας (μέθ. ΕΝ ISO 20344: /Α1:2007 παρ. 5.2 ) -Εσωτερικό μήκος καλύμματος δακτύλων Μέγεθος Ελάχιστο (μέθ. ΕΝ ISO20344:2004/Α1:2007,παρ.5.3) υποδήματος μήκος 36 & κάτω 34mm 37 & 38 36mm 39 & 40 38mm 41 & 42 39mm 43 & 44 40mm 45 & πάνω 42mm -Αντοχή καλύμματος δακτύλων σε κρούση με ενέργεια min.200j±4j Μέγεθος Ελάχιστο (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 5.4) υποδήματος διάκενο 36 & κάτω 12.5mm Το κάλυμμα δακτύλων μετά την δοκι- 37 & mm μή δεν θα πρέπει να παρουσιάζει 39 & mm κατά τον άξονα δοκιμής καμία δια- 41 & mm μπερή ρωγμή στο υλικό π.χ. διαμέσου 43 & mm της οποίας να μπορεί να περάσει φως 45 & πάνω 15.0mm -Αντοχή καλύμματος δακτύλων σε Όπως στην αντοχή σε κρούση συμπίεση (με δύναμη 15KN±0.1KN) (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 5.5) -Αντίσταση στην διάτρηση: min. 1100Ν. (ΕΝ ISO 20344:2004/Α1:2007, παρ ) -Αντοχή στην ολίσθηση: σύμφωνα με ΕΝ ISO 20345:2004/Α1:2007, παρ (Annex A clause A4) (μέθ. δοκιμής: ΕΝ ISO 20344:2004/A1:2007 παρ ) -Ειδικά εργονομικά χαρακτηριστικά σύμφωνα με ΕΝ ISO 20345:2004/ παρ ΑΝΩ ΜΕΡΟΣ (ΦΟΝΤΙ) 5.1.Υλικά κατασκευής: Το επάνω μέρος των υποδημάτων θα είναι κατασκευασμένο από βόειο δέρμα προσώπου ( full grain leather ) ή ακόμα από δέρμα με διορθωμένο πρόσωπο (corrected grain leather ) αποκλειόμενης της κρούτας, αδιάβροχο, χρώματος μαύρου, φινιρισμένου. 5.2.Σχέδιο: Το επάνω μέρος θα είναι κατασκευασμένο σύμφωνα με το σχήμα της εικόνας 2 και θα φέρει ενισχυτικά υλικά ( μαξιλαράκια και κολάρα ) για προφύλαξη των αστραγάλων.τα υποδήματα δεν πρέπει να έχουν κακοτεχνίες, βελονιές, οπές ή σειρές από ραφές πάνω στο μπροστινό ψίδι ( οι οποίες καταστρέφουν την αδιαβροχία του υποδήματος ). 5.3.Απαιτούμενες δοκιμές σύμφωνα με ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.3 : -Αντοχή σε διάσχιση: min 120N (μέθ. EN ISO ) -Αντοχή σε εφελκυσμό: min 15N/mm² (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.4 Σελίδα 59

60 και ΕΝ ISO 3376:2002) -Διαπερατότητα από υδρατμούς& συντελεστής υδρατμών: (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.6 και 6.8) α. Για υλικά διαπερατά από υδρατμούς: -Διαπερατότητα min 0.8mg/(cm²h) -Συντελεστής υδρατμών min 15 mg/cm² β. Για υλικά μη διαπερατά από υδρατμούς: -Απορρόφηση υδρατμών min 5mg/cm² -Τιμή ph : min 3.2 (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.9) (για ph < 4, το ΔpH πρέπει να είναι < 0.7) -Αδιαβροχία και απορρόφηση νερού: (ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.13) -Περιεκτικότητα σε χρώμιο: (ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.1) Μετά από 60 λεπτά η απορρόφηση του νερού πρέπει να είναι max 30% και δεν θα πρέπει να γίνει διαπέραση νερού περισσότερα από 0.2 gr νερού. μη ανιχνεύσιμο. 6.ΕΣΩΤΕΡΙΚΗ ΕΠΕΝΔΥΣΗ ΦΟΝΤΙΟΥ (ΦΟΔΡΑ) 6.1.Υλικά κατασκευής: Το μπροστινό ψίδι του υποδήματος πρέπει να είναι φοδραρισμένο με δέρμα. πλαϊνά ψίδια πρέπει επίσης να έχουν φοδραριστεί με δέρμα. 6.2.Απαιτούμενες δοκιμές: -Πάχος: 0.8mm -Αντοχή σε διάσχιση: min 30N (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.3) -Διαπερατότητα από υδρατμούς: min 2.0 mg/(cm²h) συντελεστής υδρατμών: min 20mg/cm² (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.6, 6.8 ) -Τιμή ph: min 3.2 (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.9) ( για ph < 4, το ΔpH πρέπει να είναι < 0.7 ). - Περιεκτικότητα σε χρώμιο: μη ανιχνεύσιμο. (ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.11) Τα 7.ΓΛΩΣΣΑ 7.1.Κατασκευή: Η γλώσσα να είναι κατασκευασμένη από δέρμα και στις δύο πλευρές της να είναι κολλημένη και ραμμένη στα ψίδια με δύο σειρές γαζιών. Η γλώσσα του υποδήματος ελέγχεται μόνο εφόσον το υλικό κατασκευής της ή το πάχος της διαφέρει από αυτά του άνω μέρους. Επί της εσωτερικής πλευράς της γλώσσας του υποδήματος να αναγράφεται η ένδειξη CE. 7.2.Απαιτούμενες δοκιμές: Σελίδα 60

61 -Αντοχή σε διάσχιση: min 36N (ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.3) -Τιμή ph: min 3.5 ( μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.9) ( για ph < 4, το ΔpH πρέπει να είναι < 0.7 ) - Περιεκτικότητα σε χρώμιο: μη ανιχνεύσιμο. (ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.11) 8.ΕΣΩΤΕΡΙΚΗ ΣΟΛΑ Η εσωτερική σόλα θα πρέπει να είναι κατασκευασμένη από δέρμα φυτικής ή χρωμικής δέψης και η ενδιάμεση σόλα από χαρτονόπετσο. 8.1.Απαιτούμενες δοκιμές: -Πάχος: min 2.0mm (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 7.1) -Τιμή ph (μόνο για δέρμα): min 3.2 (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 6.9 ) ( για ph < 4, το ΔpH πρέπει να είναι < 0.7 ) -Απορρόφηση και αποβολή νερού: (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ. 7.2 ) α.απορρόφηση νερού: min 70mg / cm² β.αποβολή νερού: min 80% (m/m) του απορροφηθέντος νερού. -Αντοχή σε τριβή: α. για μη δερμάτινη εσωτερική σόλα: Να μην παρουσιασθεί (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ ) επιφανειακό σχίσιμο πριν την συμπλήρωση 400 κύκλων β. για μη δερμάτινη ενδιάμεση σόλα: Να μην παρουσιασθεί (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ.6.12) επιφανειακό σχίσιμο πριν την συμπλήρωση -για στεγνή: κύκλων -για βρεγμένη: κύκλων 9.ΕΞΩΤΕΡΙΚΗ ΣΟΛΑ 9.1.Υλικό κατασκευής: Η εξωτερική σόλα πρέπει να είναι κατασκευασμένη από βουλκανισμένο ελαστικό και να έχει αντιολισθητική συμπεριφορά. Με εξαίρεση την περιοχή κάτω από το πέλμα του καλύμματος δακτύλων τουλάχιστον η διαγραμμισμένη περιοχή, όπως φαίνεται στην εικόνα 3, πρέπει να φέρει οδοντώσεις ανοικτές στα πλάγια. Σελίδα 61

62 Εικόνα Πάχος: Σε σόλες με απ' ευθείας βουλκανισμό ή κολλημένες το πάχος d1, όπως φαίνεται στην εικόνα 4, δεν θα πρέπει να είναι λιγότερο από 4mm. Σε σόλες με περισσότερα φύλλα το πάχος d1 δεν θα πρέπει να είναι λιγότερο από 4mm. Εικόνα Υψος οδοντώσεων σόλας: Σε σόλες με απ ευθείας βουλκανισμό ή έγχυση ή κολλημένες το ύψος της οδόντωσης d2, όπως φαίνεται στην εικόνα 4 δεν θα πρέπει να είναι μικρότερο από 2 mm. 9.4.Απαιτούμενες δοκιμές: -Έλεγχος πάχους σύμφωνα με ΕΝ ISO 20344:2004/Α1:2007, παρ. 8.1 Σελίδα 62

63 -Αντοχή στην διάσχιση: min 8kN/m (ΕΝ ISO 20344:2004/Α1:2007, παρ. 8.2) Μη δερμάτινες εξωτερικές σόλες. -Αντοχή στην τριβή (ΕΝ ISO 20344:2004/Α1:2007, παρ. 8.3) α.υλικά πυκνότητας έως και 0.9 gr/cm³ : Απώλεια ειδικού όγκου max 250mm³ β.υλικά πυκνότητας μεγαλύτερης από 0.9gr/cm³ Απώλεια ειδικού όγκου max 150mm³ -Αντοχή σε πετρελαιοειδή: αύξηση όγκου : (μέθ. ΕΝ ISO 20344:2004/Α1:2007, παρ max 12% και 8.6.2, εάν το υλικό συρρικνώνεται ή σκληραίνει) max 6mm (επέκταση του κοψίματος πριν από κυκλικών κάμψεων). -Δύναμη αποκόλλησης στρώσεων: Η δύναμη απόσπασης του (μόνο για σόλες πολλαπλών στρώσεων εξωτερικού στρώματος μέθοδος ΕΝ ISO 20344:2004/Α1:2007, παρ. 5.2) (οδόντωσης) από το πλησιέστερό του να μην είναι μικρότερη από 4.0N/mm². -Επίδραση υγρών χημικών ουσιών Η μεταβολή του όγκου δεν (ISO 1817) πρέπει να είναι μεγαλύ- Διάλυμα H 2 SO 4 3% τερη από ±5% Διάλυμα NaOH 1% 10.ΚΟΛΛΑΡΟ Για την προστασία των αστραγάλων τα υποδήματα πρέπει να έχουν ενισχυμένο κολάρο, το οποίο θα φέρει κάλυμμα από βόειο δέρμα προσώπου, πάχους τουλάχιστον 0.8mm. 11.ΚΟΡΔΟΝΙΑ 11.1.Γενικά στοιχεία: Τα κορδόνια θα είναι του ίδιου χρώματος με το υπόδημα, πλακέ, κατασκευασμένα από βαμβακερά νήματα Απαιτούμενες δοκιμές: Τα κορδόνια δεν πρέπει -Αντοχή στις τριβές να σπάνε μέχρι να (μέθ. SATRA PM 93) συμπληρωθούν τριβές. 12.ΜΕΤΑΛΛΙΚΕΣ ΘΗΛΕΙΕΣ 12.1.Γενικά στοιχεία: Τα υποδήματα πρέπει να έχουν τουλάχιστον 4 ζεύγη μεταλλικών θηλειών ( τρίγωνα, οπές, γάντζοι) για το δέσιμο των κορδονιών Απαιτούμενες δοκιμές: Να μην παρατηρείται αλλαγή -Αντοχή στην οξείδωση χρώματος του διηθητικού Σελίδα 63

64 (DIN 4843, παρ. 6.14) χαρτιού μετά από 48 ώρες. 13.ΕΛΕΓΧΟΣ ΔΕΙΓΜΑΤΩΝ ΑΠΟ ΔΕΥΤΕΡΗ Μ.Ε.Ε. Ο προμηθευτής μετά της προσφοράς του οφείλει να προσκομίσει τον απαιτούμενο αριθμό ζευγών υποδημάτων σύμφωνα με την παρ.1.2 της παρούσης προδιαγραφής προς έλεγχο, ο οποίος θα γίνεται στα εργαστήρια του Ελληνικού Κέντρου Δέρματος του Γενικού Χημείου του Κράτους ή άλλου διαπιστευμένου εργαστηρίου. Στην κρίση δε για την ανάθεση της προμήθειας θα συμμετέχει και εκπρόσωπος του φορέα στην δεύτερη Μ. Ε. Ε. Το κόστος των ελέγχων και των υποδημάτων θα βαρύνει εξ' ολοκλήρου τον προμηθευτή. Ο προμηθευτής υποχρεούται εντός πέντε (5) ημερών από την έκδοση των αποτελεσμάτων των ελέγχων να εξοφλήσει τα τιμολόγια, που θα εκδοθούν από το αρμόδιο εργαστήριο ελέγχου. Τα απαιτούμενα ζεύγη-δείγματα θα αποσταλούν στο εργαστήριο για έλεγχο (από την Μ. Ε.Ε.). Το ένα ζεύγος θα παραμείνει στις αποθήκες του φορέα εκτέλεσης. Το ζεύγος αυτό του μειοδότη θα επισημοποιηθεί και θα χρησιμεύσει για την παραλαβή των ειδών από την Επιτροπή Παραλαβής του φορέα. 14.ΠΑΡΑΛΑΒΗ - ΕΛΕΓΧΟΣ ΔΕΙΓΜΑΤΩΝ ΑΠΟ Μ.Ε.Π Η Μόνιμη Επιτροπή Παραλαβών του Ο Σ Ε θα στέλνει στο αρμόδιο εργαστήριο για έλεγχο τον απαιτούμενο αριθμό ζευγών υποδημάτων σύμφωνα με την παρ. 1.2 της παρούσης προδιαγραφής για κάθε προσκόμιση στην ΚΑΥΛ έως 2000 ζεύγη. Το κόστος των υποδημάτων και ελέγχων και τυχόν επανελέγχων θα βαρύνει τον προμηθευτή. Ο προμηθευτής υποχρεούται εντός πέντε (5) ημερών από την έκδοση των απότελεσμάτων των ελέγχων να εξοφλήσει τα τιμολόγια, που θα εκδοθούν από το αρμόδιο εργαστήριο ελέγχου. Σε περίπτωση απόρριψης και υποβολής ενστάσεως από τον προμηθευτή τότε παρουσία εκπροσώπου του Ο Σ Ε και του προμηθευτή γίνεται νέος έλεγχος στο αρμόδιο εργαστήριο ελέγχου με λήψη δειγμάτων από την ίδια ποσότητα προσκόμισης στην Κ.Α.ΥΛ., από την οποία ελήφθησαν τα δείγματα. Τα αποτελέσματα των ελέγχων, που θα προκύψουν από αυτή την διαδικασία θα είναι οριστικά. 15. ΧΡΟΝΟΣ ΠΑΡΑΔΟΣΗΣ Το υλικό θα παραδοθεί εντός δύο (2) μηνών από την υπογραφή της σύμβασης στην Κ.Α.ΥΛ. του ΟΣΕ (Δηλαβέρη 2, Πειραιάς). ΑΠΟ ΤΟ ΤΜΗΜΑ ΤΥΠΟΠΟΙΗΣΗΣ Σελίδα 64

65 ΕΘΝΙΚΟΣ ΔΙΑΧΕΙΡΙΣΤΗΣ ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΣΙΔΗΡΟΔΡΟΜΙΚΗΣ ΥΠΟΔΟΜΗΣ Α.Ε /08 ΑΘΗΝΑ ΔΙΕΥΘΥΝΣΗ ΕΦΟΔΙΑΣΜΟΥ ΥΠΗΡΕΣΙΑ ΤΥΠΟΠΟΙΗΣΗΣ ΤΜΗΜΑ ΤΥΠΟΠΟΙΗΣΗΣ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ: ΥΠΟΔΗΜΑΤΑ ΠΡΟΣΤΑΣΙΑΣ ΗΛΕΚΤΡΟΛΟΓΩΝ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : ΕΙΣΑΓΩΓΗ Τ Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α 1.1.Η παρούσα προδιαγραφή περιγράφει τις απαιτήσεις του Ο Σ Ε για τα υποδήματα προστασίας(σχεδίου Β σύμφωνα με το πρότυπο ΕΝ ISO 20346:2004/A1:2007) κατασκευής CE, που προορίζονται για τους τεχνίτες ηλεκτρολόγους, που εργάζονται σε χώρους, όπου υπάρχουν πετρελαιοειδή και σπανίως οξέα, υγρά μπαταρίας και καυστική ποτάσα, καθώς και σε χώρους, όπου υπάρχει κίνδυνος από αιχμηρά και κοφτερά αντικείμενα. Πιο συγκεκριμένα η παρακάτω προδιαγραφή αφορά: Υποδήματα, σχεδίου Β (μποτάκια μέχρι τα σφυρά, εικόνα 2), τύπου ασφαλείας, κλάσης Ι, σύμφωνα με τις βασικές απαιτήσεις (PB) του Ευρωπαϊκού προτύπου ΕΝ ISO 20346:2004/A1:2007, τα οποία επιπλέον παρέχουν αντοχή σε διάτρηση (P), είναι αδιάβροχα (WRU) και αντιολισθητικά, ενώ το κάτω μέρος του υποδήματος έχει ηλεκτρομονωτική ικανότητα μέχρι τα 14kV. 1.2.Απαιτούμενα δείγματα προς έλεγχο: Όσα ζεύγη απαιτούνται σύμφωνα με τον πίνακα 1 του ΕΝ ISO 20344:2004/A1:2007 παρ.4. Οι προδιαγραφές, που ισχύουν για τα παραπάνω υποδήματα, είναι σύμφωνες με αυτές, που αναφέρονται στο Ευρωπαϊκό πρότυπο ΕΝ ISO 20346:2004/Α1:2007, καθώς και στα ASΤΜ F (ηλεκτρομονωτική ικανότητα κάτω μέρους υποδήματος) και ISO 1817:1985 (προσδιορισμός της επίδρασης υγρών ουσιών σε βουλκανισμένο ελαστικό). Συγκεκριμένα πέραν των βασικών απαιτήσεων (PB) του προτύπου ΕΝ ISO 20346:2004/A1:2007, που πρέπει να πληρούν τα ανωτέρω υποδήματα, πρέπει: α. Το φόντι τους να είναι κατασκευασμένο από φυσικό βόειο δέρμα προσώπου, αδιάβροχο (παρ. 5.3). β. Να φέρουν εξωτερική σόλα με οδοντώσεις (παρ. 9.1). γ. Να προστατεύουν τον χρήστη από ηλεκτρικό ρεύμα μέχρι 14kV (παρ. 4.2). δ. Να φέρουν πάνω από την εξωτερική σόλα μη μεταλλικό ένθετο (non metallic toecap), που προσδίδει αντίσταση σε διάτρηση (εικόνα 3, παρ.4.2). Σελίδα 65

66 2.ΜΕΡΗ ΤΟΥ ΥΠΟΔΗΜΑΤΟΣ Τα μέρη, που συνθέτουν τα υποδήματα ασφαλείας, φαίνονται στην εικόν.1: Α. Κολάρο Β. Γλώσσα Γ. Πλαϊνό ψίδι (επάνω μέρος υποδήματος ή φόντι) Δ. Μπροστινό ψίδι (επάνω μέρος υποδήματος ή φόντι) Ε. Εξωτερική σόλα Ζ. Ενδιάμεση σόλα Η. Γραμμή συγκόλλησης σόλαςφοντιού Θ. Ρεβέρ - καψουλιέρα Ι. Τακούνι Κ. Εσωτερική σόλα Λ. Ένθετο ανθιστάμενο στη διάτρηση Μ. Κάλυμμα δακτύλων Ν. Αφρώδης ταινία Ο. Φόδρα μπροστινού ψιδιού Π. Οδόντωση σόλας Εικόνα 1 : Μέρη υποδημάτων 3.ΣΧΕΔΙΑΣΜΟΣ ΥΠΟΔΗΜΑΤΟΣ 3.1.Σχέδιο και ταξινόμηση: Το σχέδιο των υποδημάτων φαίνεται στην εικόνα 2. Είναι υποδήματα (μποτάκια έως τα σφυρά) με κωδικό σχεδίου Β (ΕΝ ISO 20346:2004/A1:2007,παρ.4), κλειστά στην περιοχή της φτέρνας. Τα υποδήματα ταξινομούνται στην κλάση Ι (ΕΝ ISO20346:2004/Α1:2007,παρ.4), δηλαδή κατασκευάζονται από δέρμα και άλλα υλικά και δεν είναι χυτά. Σελίδα 66

67 Σχέδιο Β Εικόνα Υψος άνω μέρους: Το ύψος του άνω μέρους των υποδημάτων (h, εικόνα 2) θα είναι ανάλογο του μεγέθους και όπως αυτό δίνεται στον παρακάτω πίνακα: Μέγεθος υποδήματος Υψος ( h ) άνω μέρους Υποδήματος (mm ) 36 & κάτω 103 ελάχιστο 37 & ελάχιστο 39 & ελάχιστο 41 & ελάχιστο 43 & ελάχιστο 45 & πάνω 121 ελάχιστο 4.ΣΤΟΙΧΕΙΑ ΚΑΤΑΣΚΕΥΗΣ ΤΟΥ ΥΠΟΔΗΜΑΤΟΣ 4.1.Γενικά στοιχεία κατασκευής: Η εσωτερική σόλα πρέπει να είναι τοποθετημένη με τέτοιο τρόπο ώστε να μην είναι δυνατόν να αφαιρεθεί χωρίς να καταστραφεί το υπόδημα. Τα υποδήματα θα φέρουν επίσης ανατομικό πάτο (ολόκληρο). Λόγω της ειδικής χρήσης, για την οποία προορίζονται τα συγκεκριμένα υποδήματα (προστασία από ηλεκτρικό ρεύμα), μπορούν να φέρουν μη μεταλλικό ένθετο, που να προσδίδει αντίσταση στην διάτρηση (παρ. 4.2) Το κάλυμμα δακτύλων πρέπει να είναι από συνθετικό υλικό και να είναι ενσωματωμένο στο υπόδημα με τέτοιο τρόπο ώστε να μην είναι δυνατόν να αφαιρεθεί χωρίς να καταστραφεί το υπόδημα. Επιπλέον πρέπει να είναι καλυμμένο εσωτερικά με φόδρα και το άνω άκρο αυτού πρέπει να καλύπτεται με αφρώδες υλικό, που να εκτείνεται από το πίσω μέρος του καλύμματος δακτύλων τουλάχιστον 5mm κάτω από αυτό και τουλάχιστον 10mm προς την αντίθετη κατεύθυνση Σε κάθε υπόδημα στο εξωτερικό μέρος θα υπάρχει με έγχρωμη ισχυρή βαθυτυπία το σήμα του Ο Σ Ε και στο κάτω μέρος του υποδήματος το σήμα 14KV. 4.2.Απαιτούμενες δοκιμές Δοκιμές: -Δύναμη αποκόλλησης άνω μέρους και εξωτερικής σόλας (μέθ. ΕΝ ISO 20344:2004/A1:2007 παρ.5.2) Όρια: min 4Nt/mm πλάτους Σελίδα 67

68 -Εσωτερικό μήκος καλύμματος δακτύλων Μέγεθος Ελάχιστο (μέθ. ΕΝ ISO 20344:2004/A1:2007 παρ.5.3) υποδήματος μήκος 36 & κάτω 34mm 37 & 38 36mm 39 & 40 38mm 41 & 42 39mm 43 & 44 40mm 45 & πάνω 42mm -Αντοχή καλύμματος δακτύλων σε κρούση και σε συμπίεση σύμφωνα με ΕΝ 12568:1998 παρ.4.3 -Αντίσταση στην διάτρηση σύμφωνα με ΕΝ 12568:1998 παρ.5.2 (μέθ. δοκιμής ΕΝ 12598:1998 παρ ) -Αντοχή στην ολίσθηση σύμφωνα με ΕΝ ISO 20346:2004/A1:2007παρ (μέθ. ΕΝ ISO 20344:2004/Α1:2007 παρ.5.1.8) -Διηλεκτρική αντοχή (μέθ. ASΤΜ F ) -Ειδικά εργονομικά χαρακτηριστικά σύμφωνα με ΕΝ ISO 20346:2004/Α1:2007παρ ΑΝΩ ΜΕΡΟΣ (ΦΟΝΤΙ) Η ένταση του ρεύματος διαρροής πρέπει να είναι μικρότερη από 5mA. 5.1.Υλικά κατασκευής: Το επάνω μέρος των υποδημάτων θα είναι κατασκευασμένο από βόειο δέρμα προσώπου (full grain leather) ή ακόμα από δέρμα με διορθωμένο πρόσωπο (corrected grain leather) αποκλεισμένης της κρούτας, αδιάβροχο, χρώματος μαύρου, φινιρισμένου. 5.2.Σχέδιο: Το επάνω μέρος θα είναι κατασκευασμένο σύμφωνα με το σχήμα της εικόνας 2 και θα φέρει ενισχυτικά υλικά (μαξιλαράκια και κολάρα) για προφύλαξη των αστραγάλων. Τα υποδήματα δεν πρέπει να έχουν κακοτεχνίες, βελονιές, οπές ή σειρές από ραφές πάνω στο μπροστινό ψίδι (οι οποίες καταστρέφουν την αδιαβροχία του υποδήματος). 5.3.Απαιτούμενες δοκιμές: -Αντοχή σε διάσχιση: min 120N (EN ISO 20344:2004/Α1:2007 παρ.6.3) (μέθ. ISO ) -Αντοχή σε εφελκυσμό: min 15N/mm² (EN ISO 20344:2004/Α1:2007 παρ.6.4) (μέθ. ISO 3376:2002) -Διαπερατότητα από υδρατμούς & συντελεστής υδρατμών: (μέθ. EN ISO 20344:2004/Α1:2007 παρ.6.6,6.8) α. Για υλικά διαπερατά από υδρατμούς: -Διαπερατότητα: min 0.8mg/(cm²h) -Συντελεστής υδρατμών: min 15mg/cm² β. Για υλικά μη διαπερατά από υδρατμούς:-απορρόφηση υδρατμών: min 5mg/cm² -Τιμή ph: min 3.2 (μέθ. EN ISO 20344:2004/Α1:2007 παρ.6.9) για ph < 4, το ΔpH πρέπει να είναι < 0.7) -Αδιαβροχία και απορρόφηση νερού: Μετά από 60 λεπτά η απορρόφηση Σελίδα 68

69 (EN ISO 20344:2004/Α1:2007 παρ.6.13) του νερού πρέπει να είναι max 30% και δεν θα πρέπει να γίνει διαπέραση νερού περισσότερα από 2 gr. -Περιεκτικότητα σε χρώμιο: μη ανιχνεύσιμο. (μέθ. EN ISO 20344:2004/Α1:2007 παρ.6.1) 6.ΕΣΩΤΕΡΙΚΗ ΕΠΕΝΔΥΣΗ ΦΟΝΤΙΟΥ (ΦΟΔΡΑ) 6.1.Υλικά κατασκευής: Το μπροστινό ψίδι του υποδήματος πρέπει να είναι φοδραρισμένο με δέρμα. Τα πλαϊνά ψίδια πρέπει επίσης να έχουν φοδραριστεί με δέρμα. 6.2.Απαιτούμενες δοκιμές: -Πάχος: 0.8mm -Αντοχή σε διάσχιση; min 30N (βλ. EN ISO 20344:2004/Α1:2007 παρ. 6.3) -Διαπερατότητα από υδρατμούς : min 2.0 mg/(cm²h) συντελεστής υδρατμών: min 30mg/cm² (μέθ. EN ISO 20344:2004/Α1:2007 παρ. 6.6,6.8) -Τιμή ph: min 3.2 (μέθ. EN ISO 20344:2004/Α1:2007 παρ.6.13) για ph < 4, το ΔpH πρέπει να είναι < Περιεκτικότητα σε χρώμιο: μη ανιχνεύσιμο. (μέθ. EN ISO 20344:2004/Α1:2007 παρ.6.11) 7.ΓΛΩΣΣΑ 7.1.Κατασκευή: Η γλώσσα να είναι κατασκευασμένη από βόειο δέρμα και στις δύο πλευρές της κολλημένη και ραμμένη στα ψίδια με δύο σειρές γαζιών. Η γλώσσα του υποδήματος ελέγχεται μόνο εφόσον το υλικό κατασκευής της ή το πάχος της διαφέρει από αυτά του άνω μέρους. Επί της εσωτερικής πλευράς της γλώσσας του υποδήματος να αναγράφεται η ένδειξη CE. 7.2.Απαιτούμενες δοκιμές: -Αντοχή σε διάσχιση: min 36N (EN ISO 20344:2004/Α1:2007παρ.6.3) -Τιμή ph: min 3.2 (EN ISO 20344:2004/Α1:2007παρ.6.9) για ph < 4, το ΔpH πρέπει να είναι < 0.7 -Περιεκτικότητα σε χρώμιο: μη ανιχνεύσιμο. (μέθ. EN ISO 20344:2004/Α1:2007 παρ.6.11) 8.ΕΣΩΤΕΡΙΚΗ ΣΟΛΑ Η εσωτερική σόλα θα πρέπει να είναι κατασκευασμένη από δέρμα φυτικής ή χρωμικής δέψης ή / και από χαρτονόπετσο. 8.1.Απαιτούμενες δοκιμές: -Πάχος: min 2.0mm (EN ISO 20344:2004/Α1:2007,7.1) -Τιμή ph (μόνο για δέρμα): min 3.2 (EN ISO 20344:2004/Α1:2007 παρ.6.9) για ph < 4, το ΔpH πρέπει να είναι < 0.7 Σελίδα 69

70 -Απορρόφηση και αποβολή νερού: (μέθ. EN ISO 20344:2004/Α1:2007 παρ.7.2) α.απορρόφηση νερού: β.αποβολή νερού: -Αντοχή σε τριβή: (για μη δερμάτινη εσωτερική σόλα) (μέθ. EN ISO 20344:2004/Α1:2007 παρ.7.3.6) min 70 mg/cm2 min 80% του απορροφηθέντος νερού. Να μην παρουσιασθεί επιφανειακό σχίσιμο πριν την συμπλήρωση 400 κύκλων 9.ΕΞΩΤΕΡΙΚΗ ΣΟΛΑ 9.1.Υλικό κατασκευής: Η εξωτερική σόλα πρέπει να είναι κατασκευασμένη από βουλκανισμένο ελαστικό, που να έχει ηλεκτρομονωτική ικανότητα, αντιολισθητική συμπεριφορά και να μην διογκώνεται κατά την επαφή με πετρελαιοειδή, να μην καταστρέφεται σε επαφή με οξέα, καυστική ποτάσα και υγρά μπαταρίας και γενικά να είναι σύμφωνη με τις προδιαγραφές της παρ Με εξαίρεση την περιοχή κάτω από το πέλμα του καλύμματος δακτύλων τουλάχιστον η διαγραμμισμένη περιοχή, όπως φαίνεται στην εικόνα 3, πρέπει να φέρει οδοντώσεις ανοικτές στα πλάγια. Εικόνα Πάχος: Σε σόλες με απ' ευθείας βουλκανισμό ή κολλημένες το πάχος d1, όπως φαίνεται στην εικόνα 4, δεν θα πρέπει να είναι λιγότερο από 4mm. Σε σόλες με περισσότερα φύλλα το πάχος d1 δεν θα πρέπει να είναι λιγότερο από 4mm. Σελίδα 70

71 Εικόνα Υψος οδοντώσεων σόλας: Σε σόλες με απευθείας βουλκανισμό ή έγχυση ή κολλημένες το ύψος της οδοντωτής d2, όπως φαίνεται στην εικόνα και 4, δεν θα πρέπει να είναι μικρότερο από 2.5 mm. Σε σόλες με περισσότερα φύλλα το ύψος του σχεδίου d2 δεν θα πρέπει να είναι λιγότερο από 2,5 mm. 9.4.Απαιτούμενες δοκιμές: -Αντοχή στην διάσχιση: min 8kN/m (EN ISO 20344:2004/Α1:2007 παρ.8.2) Μη δερμάτινες εξωτερικές σόλες (εκτός από σόλες πολυουρεθάνης, μονής πυκνότητας) -Αντοχή στην τριβή: (ΕΝ ISO 20344:2004/Α1:2007 παρ.8.3): α. Υλικά πυκνότητας έως και 0.9 gr/ml : απώλεια ειδικού όγκου max 250m β. Υλικά πυκνότητας μεγαλύτερης από 0.9gr/ml: απώλεια ειδικού όγκου max 150mm - Αντοχή σε πετρελαιοειδή (μέθ. EN ISO 20344:2004/Α1:2007 παρ.8.6.1: max 12% (αύξηση όγκου) και εάν το υλικό συρρικνώνεται ή σκληραίνει): max 6mm (επέκταση του κοψίματος πριν από κυκλ. κάμψεων) -Αντοχή σε κάμψεις: Η επέκταση του κοψίματος (μόνο για μη δερμάτινες σόλες) δεν πρέπει να είναι μεγαλύτερη (μέθ. EN ISO 20344:2004/Α1:2007 παρ.8.4) από 4mm πριν συμπληρωθούν κύκλοι κάμψεων. -Δύναμη αποκόλλησης στρώσεων: Η δύναμη απόσπασης του (μόνο για σόλες πολλαπλών στρώσεων) εξωτερικού στρώματος οδόντωσης (μέθοδος EN ISO 20344:2004/Α1:2007 παρ.5.2) από το πλησιέστερό του να μην είναι μικρότερη από 4.ΟΝ/mm. -Επίδραση υγρών χημικών ουσιών: Η μεταβολή του όγκου δεν πρέπει (ISO 1817) να είναι μεγαλύτερη από ±5% Διάλυμα H 2 SO 4 : 3% Διάλυμα NaOH : 1% Για την προστασία των αστραγάλων τα υποδήματα πρέπει να έχουν ενισχυμένο κολάρο, το οποίο θα φέρει κάλυμμα από βόειο δέρμα προσώπου πάχους τουλάχιστον 0.8mm. Σελίδα 71

72 11.ΚΟΡΔΟΝΙΑ 11.1.Γενικά στοιχεία: Τα κορδόνια θα είναι του ίδιου χρώματος με το υπόδημα, πλακέ, κατασκευασμένα από βαμβακερά νήματα Απαιτούμενες δοκιμές: -Αντοχή στις τριβές: Τα κορδόνια δεν πρέπει να σπάνε (μέθ. SATRA PM 93) μέχρι να συμπληρωθούν τριβές. 12.ΜΕΤΑΛΛΙΚΕΣ ΘΗΛΕΙΕΣ 12.1.Γενικά στοιχεία: Τα υποδήματα πρέπει να έχουν 4 ζεύγη μεταλλικών θηλειών ( τρίγωνα, οπές, γάντζοι) για το δέσιμο των κορδονιών Απαιτούμενες δοκιμές: -Αντοχή στην οξείδωση: (DIN 4843, παρ. 6.14) 13.ΕΛΕΓΧΟΣ ΔΕΙΓΜΑΤΩΝ ΑΠΟ 2 η Μ.Ε.Ε. Να μην παρατηρείται αλλαγή χρώματος του διηθητικού χαρτιού μετά από48 ώρες. Ο προμηθευτής μετά της προσφοράς του οφείλει να προσκομίσει τον απαιτούμενο αριθμό ζευγών υποδημάτων σύμφωνα με την παράγραφο 1.2 της παρούσης προδιαγραφής προς έλεγχο, ο οποίος θα γίνεται στα εργαστήρια του Ελληνικού Κέντρου Δέρματος του Γενικού Χημείου του Κράτους ή άλλου διαπιστευμένου εργαστηρίου. Στην κρίση δε για την ανάθεση της προμήθειας θα συμμετέχει και εκπρόσωπος του φορέα στη 2 η Μ.Ε.Ε. Το κόστος των ελέγχων και των υποδημάτων θα βαρύνει εξολοκλήρου τον προμηθευτή. Ο προμηθευτής υποχρεούται εντός πέντε (5) ημερών από την έκδοση των αποτελεσμάτων των ελέγχων να εξοφλήσει τα τιμολόγια, που θα εκδοθούν από το αρμόδιο εργαστήριο ελέγχου. Τέλος απαιτείται από τον προμηθευτή ένα ακόμη ζεύγος υποδημάτων, που θα παραμείνει στον Οργανισμό για σύγκριση της επιμελούς κατασκευής με τα τελικά παραδιδόμενα στον Ο Σ Ε. Τα ζεύγη-δείγματα θα αποσταλούν στο εργαστήριο για έλεγχο (από την Μ.Ε.Ε). Το πρώτο ζεύγος θα παραμείνει στις αποθήκες του φορέα εκτέλεσης. Το πρώτο ζεύγος του μειοδότη θα επισημοποιηθεί και θα χρησιμεύσει για την παραλαβή των ειδών από την Επιτροπή Παραλαβής του φορέα. 14.ΠΑΡΑΛΑΒΗ - ΕΛΕΓΧΟΣ ΔΕΙΓΜΑΤΩΝ ΑΠΟ Μ.Ε.Π Η Μόνιμος Επιτροπή Παραλαβών του Ο Σ Ε θα στέλνει στο αρμόδιο εργαστήριο ελέγχου για έλεγχο τον απαιτούμενο αριθμό ζευγών υποδημάτων σύμφωνα με την παράγραφο 1.2 της παρούσης προδιαγραφής για κάθε προσκόμιση στην ΚΑΥΛ έως 2000 ζεύγη. Το κόστος των υποδημάτων και ελέγχων και τυχόν επανελέγχων θα βαρύνει τον προμηθευτή. Σελίδα 72

73 Ο προμηθευτής υποχρεούται εντός πέντε (5) ημερών από την έκδοση των αποτελεσμάτων των ελέγχων να εξοφλήσει τα τιμολόγια, που θα εκδοθούν από το αρμόδιο εργαστήριο ελέγχου. Σε περίπτωση απόρριψης και υποβολής ενστάσεως από τον προμηθευτή τότε παρουσία εκπροσώπου του Ο Σ Ε και του προμηθευτή γίνεται νέος έλεγχος στο αρμόδιο εργαστήριο ελέγχου με λήψη δειγμάτων από την ίδια ποσότητα προσκόμισης στην ΚΑΥΛ,από την οποία ελήφθησαν τα δείγματα. Τα αποτελέσματα των ελέγχων, που θα προκύψουν από αυτή την διαδικασία, θα είναι οριστικά. 15. Το υλικό θα παραδοθεί εντός δύο (2) μηνών από την υπογραφή της σύμβασης στην Κ,Α.ΥΛ. του ΟΣΕ (Δηλαβέρη 2, Πειραιάς). ΑΠΟ ΤΟ ΤΜΗΜΑ ΤΥΠΟΠΟΙΗΣΗΣ Σελίδα 73

74 ΟΡΓΑΝΙΣΜΟΣ ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε /16 ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΕΦΟΔΙΑΣΜΟΥ ΑΘΗΝΑ 20 / 12 / 2016 ΤΜΗΜΑ ΚΩΔΙΚΟΠΟΙΗΣΗΣ ΚΑΙ ΣΧΕΔΙΑΣΜΟΥ ΠΡΟΜΗΘΕΙΩΝ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ : ΠΑΝΤΕΛΟΝΙ ΑΔΙΑΒΡΟΧΟ ΥΨΗΛΗΣ ΟΡΑΤΟΤΗΤΑΣ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : Τ Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α ΠΑΝΤΕΛΟΝΙ ΥΨΗΛΗΣ ΕΥΚΡΙΝΕΙΑΣ. ΟΙ ΤΣΕΠΕΣ - ΘΗΚΕΣ NA ΕΙΝΑΙ ΕΝΙΣΧΥΜΕΝΕΣ. ΔΙΠΛΟ ΥΦΑΣΜΑ ΣΤΗΝ ΠΕΡΙΟΧΗ ΤΩΝ ΜΗΡΩΝ. ΠΛΑΪΝΕΣ ΤΣΕΠΕΣ ΜΕ ΘΗΚΕΣ ΓΙΑ ΚΙΝΗΤΟ ΣΤΥΛΟ ΚΑΙ ΕΡΓΑΛΕΙΑ. ΤΟΥΛΑΧΙΣΤΟΝ ΔΥΟ ΡΥΘΜΙΖΟΜΕΝΕΣ ΘΗΛΙΕΣ ΓΙΑ ΤΗΝ ΣΥΓΚΡΑΤΗΣΗ ΕΡΓΑΛΕΙΩΝ. ΤΟΥΛΑΧΙΣΤΟΝ ΔΥΟ ΠΛΑΣΤΙΚΟΙ ΔΑΚΤΥΛΙΟΙ ΓΙΑ ΚΛΕΙΔΙΑ Η ΚΑΡΤΑ (D-RINGS). ΤΣΕΠΗ ΓΙΑ ΜΕΤΡΟ ΚΑΙ ΚΟΥΜΠΙΑ ΣΤΗΡΙΞΗΣ ΘΗΚΗΣ ΜΑΧΑΙΡΙΟΥ. ΕΣΩΤΕΡΙΚΕΣ ΘΗΚΕΣ ΓΙΑ ΕΠΙΓΟΝΑΤΙΔΕΣ. ΑΝΑΤΟΜΙΚΑ ΚΑΜΠΥΛΩΜΕΝΑ ΣΤΑ ΓΟΝΑΤΑ. ΤΑ ΡΕΒΕΡ ΝΑ ΕΙΝΑΙ ΕΝΙΣΧΥΜΕΝΑ. ΙΔΙΑΙΤΕΡΑ ΕΥΡΥΧΩΡΕΣ ΤΣΕΠΕΣ ΣΤΟ ΠΙΣΩ ΜΕΡΟΣ. ΟΙ ΠΙΣΩ ΤΣΕΠΕΣ ΟΠΩΣ ΚΑΙ ΟΙ ΤΣΕΠΕΣ ΣΤΑ ΜΠΑΤΖΑΚΙΑ ΝΑ ΕΧΟΥΝ ΥΠΟΔΟΧΕΣ ΓΙΑ ΤΗΝ ΠΡΟΣΑΡΤΗΣΗ ΕΡΓΑΛΕΙΟΘΗΚΩΝ. ΣΥΝΘΕΣΗ : 68% POLYESTER 32% COTTON, 275 gr/m2, ΜΕ ΔΥΝΑΤΟΤΗΤΑ ΑΠΟΚΛΙ- ΣΗΣ ± 5%. ΠΡΟΣΤΑΣΙΑ (PROTECTION CLASS) : ΕΝ471 - CLASS 2. ΧΡΩΜΑΤΑ : ΚΙΤΡΙΝΟ, ΠΟΡΤΟΚΑΛΙ. ΑΠΟ ΤΟ ΤΜΗΜΑ ΚΩΔΙΚΟΠΟΙΗΣΗΣ ΚΑΙ ΣΧΕΔΙΑΣΜΟΥ ΠΡΟΜΗΘΕΙΩΝ Σελίδα 74

75 ΟΡΓΑΝΙΣΜΟΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΑΠΟΘΗΚΩΝ /00 ΤΟΜΕΑΣ ΠΡΟΜΗΘΕΙΩΝ ΑΘΗΝΑ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ : ΓΑΝΤΙΑ ΜΟΝΩΤΙΚΑ ΗΛΕΚΤΡΟΛΟΓΩΝ ΤΑΣΗΣ ΕΡΓΑΣΙΑΣ 1000 V ΚΛΑΣΗ Ο ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : ΑΝΤΙΚΕΙΜΕΝΟ Αντικείμενο της παρούσας προδιαγραφής είναι ο καθορισμός των τεχνικών χαρακτηριστικών, των δοκιμών, της σήμανσης και του τρόπου παραλαβής των μονωτικών γαντιών. 2. ΛΕΞΕΙΣ - ΚΛΕΙΔΙΑ Μέσον ατομικής προστασίας, ασφάλεια στην εργασία, γάντι, χέρι, εργασία υπό τάση. 3. ΣΥΝΘΗΚΕΣ ΕΡΓΑΣΙΑΣ Τα ελαστικά γάντια αποτελούν μέσον ατομικής προστασίας των ηλεκτροτεχνιτών για εργασίες υπό τάση έως 1000 V και θα φοριούνται με εξωτερικά προστατευτικά γάντια. 4. ΚΑΝΟΝΙΣΜΟΙ - ΠΡΟΔΙΑΓΡΑΦΕΣ 1. IEC 903/88 Specification for gloves and mits of insulating material for live working 2. EN 60903/92 Specification for gloves and mits of insulating material for live working 3. Υπουργική απόφαση 4373/1205/93 (Οδηγία 89/686/ΕΟΚ) 5. ΠΕΡΙΓΡΑΦΗ 5.1 Μορφή και διαστάσεις Τα προσφερόμενα γάντια θα είναι πέντε δακτύλων, με καμπύλο σχήμα των δακτύλων, χωρίς ραφές. Το μέγεθος τους θα είναι, κατά περίπτωση 8,9,10 ή 11 (σύμφωνα με το IEC 903) και το μήκος τους 360 mm ± 15 mm. 5.2 Τεχνικά χαρακτηριστικά Θα είναι κατασκευασμένα από συνθετικό υλικό άριστης ποιότητας το οποίο από τα μέχρι σήμερα γνωστά στοιχεία δεν είναι από αυτά που προκαλούν αλλεργικές αντιδράσεις με το ανθρώπινο δέρμα και τον ιδρώτα. Θα είναι απαλλαγμένα από φυσικές ανωμαλίες και ατέλειες που θα μπορούσαν να επιδράσουν στην προστασία που παρέχουν (τρυπήματα, ραγίσματα, κοψίματα, αγώγιμα ξένα σώματα, φυσσαλίδες, πτυχώσεις,κενά). Τα τεχνικά χαρακτηριστικά των γαντιών θα είναι τα εξής, με βάση το IEC 903: Kλάση: 0 (Συνιστώμενη για εργασίες τάση έως 1000 V) Kατηγορία: RC (Αυξημένη μηχανική αντοχή, αντοχή σε ελαιολιπαντικά, όζον και χαμηλές θερμοκρασίες) Πάχος: 1.5 mm, το μέγιστο 6. ΔΟΚΙΜΕΣ 6.1 Δοκιμές σχεδιασμού Δεν απαιτούνται 6.2 Δοκιμές τύπου Οπτικός έλεγχος διαστάσεων Σελίδα 75

76 Θα μετρώνται οι διαστάσεις (πάχος, μήκος), που θα πρέπει να είναι σύμφωνες με τις προβλέψεις της 5.1 και θα ελέγχεται η επιφάνεια για ύπαρξη τυχόν ανωμαλιών και ατελειών Δοκιμή Διηλεκτρικής αντοχής (IEC ) Τα γάντια θα τοποθετηθούν σε δεξαμενή νερού με τη μέθοδο που προβλέπει το IEC 903 στην 6.4. Θα εφαρμοσθεί εναλλασσόμενη τάση με ρυθμό 1000V/s μέχρι 5 KV και θα παραμείνουν για 3 min. Η ένταση του ρεύματος διαρροής δεν πρέπει να υπερβαίνει τα 14 ma. Κατόπιν η τάση θα αυξηθεί με τον ίδιο τρόπο μέχρι τα 10 KV, όπου δεν πρέπει να παρουσιασθεί διάτρηση. Η δοκιμή θα διεξαχθεί στους 23 ± 2 C και θα έχει προηγηθεί κλιματισμός του με εμβάτιση σε νερό για 160 ± 0.5 h Δοκιμές μηχανικής αντοχής (IEC ) Θα διεξαχθούν σε δοκίμια που θα έχουν κλιματιστεί για 24 h σε 23 ± 2 C και 50 ± 5% rh. Οι δοκιμές θα θεωρηθούν επιτυχείς εφ όσον παρουσιασθεί: Aντοχή σε θραύση μεγαλύτερη από 20 Mpa. Eπιμήκυνση στο σημείο θραύσης μεγαλύτερη από 600%. Οι προηγούμενες δοκιμές θα γίνουν σε 4 δοκίμια και θα ληφθεί υπόψη ο μέσος όρος. Παραμένουσα παραμόρφωση μετά από επιμήκυνση 400% μικρότερη από 7% και για τα τρία δοκίμια που θα δοκιμασθούν. Aντίσταση στη διάτρηση μεγαλύτερη από 30 N/mm και για τα δύο δοκίμια που θα δοκιμασθούν. Οι δοκιμές θα διεξαχθούν με τις μεθόδους που προβλέπονται στην 6.3 του IEC Δοκιμές τεχνητής γήρανσης: (IEC ) Θα κοπούν τέσσερα δοκίμια από τα γάντια κατά τις προβλέψεις του IEC και τρία από αυτά θα κλιματιστούν για 168 h σε θερμοκρασία 70 ± 2 C και σχετική υγρασία μικρότερη από 20% και κατόπιν θα ψυχθούν για 16 h. Θα διεξαχθούν μηχανικές δοκιμές για τα τέσσερα δοκίμια (τα τρία γηρασμένα και το αγήραστο) και θα θεωρηθούν επιτυχείς εφ όσον: H αντοχή στον εφελκυσμό και η επιμήκυνση στο σημείο θραύσης για τα γηρασμένα δοκίμια δεν είναι λιγότερο από 80% από τις αντίστοιχες τιμές του αγήραστου. Η παραμένουσα παραμόρφωση μετά από επιμήκυνση 400% δεν θα υπερβαίνει το 15% Δοκιμή επιβράδυνσης καύσης (IEC ) Δοκίμιο από τα γάντια θα δοκιμασθεί με τις μεθόδους που περιγράφονται στο IEC και θα πρέπει να μην επιτρέψει τη μετάδοση της φλόγας ως το προκαθορισμένο όριο Δοκιμή αντοχής στα οξέα (IEC ) H εξωτερική επιφάνεια των γαντιών θα εκτεθεί για 8±0.5 h σε διάλυμα Η2SO4 32 Βe σε θερμοκρασία 23 ± 7 C. Μετά θα ξεπλυθούν σε νερό και θα στεγνώσουν για 2±0.5 h στούς 70 C. Kατόπιν θα πρέπει: Nα αντεπεξέλθουν επιτυχώς τη δοκιμή διηλεκτρικής αντοχής ( 6.2.2) Να επιτύχουν το 75% των τιμών στις δοκιμές θραύσης και επιμήκυνσης στην θραύση που είχαν πριν τον κλιματισμό Δοκιμή αντοχής σε έλαια (IEC ) Tα γάντια θα προκλιματισθούν για 3 ± 0.5h στους 23 C με rh 50 ± 5%, μετά θα κλιματιστούν για 24 ± 0.5 h χύνοντας στην εξωτερική τους επιφάνεια λάδι Νο 1 (IEC 900 παράρτημα D) σε θερμοκρασία 70 ± 2 C. Μετά θα στεγνώσουν με σκούπισμα με στεγνό ύφασμα. Κατόπιν θα πρέπει: Nα αντεπεξέλθουν επιτυχώς τη δοκιμή διηλεκτρικής αντοχής Σελίδα 76

77 Να επιτύχουν το 50% των τιμών στις δοκιμές θραύσης και επιμήκυνσης στο σημείο θραύσης που είχαν πριν τον κλιματισμό Δοκιμή αντοχής στο όζον Με μία από τις μεθόδους που περιγράφονται στο IEC τα γάντια θα κλιματιστούν σε περιβάλλον με συγκέντρωση όζοντος 1±0.01 mg/m³ και κατόπιν θα πρέπει να αντεπεξέλθουν επιτυχώς τις δοκιμές διηλεκτρικής αντοχής Δοκιμή αντοχής σε πολύ χαμηλές θερμοκρασίες Τα γάντια θα κλιματιστούν σε θερμοκρασία -40 ± 3 C για 24 ± 0.5 h μαζί με 2 δίσκους από πολυαιθυλένιο διαστάσεων 200 χ 200 χ 5 mm. Eνα min μετά τον κλιματισμό τους τα γάντια θα διπλωθούν στο περικάρπιο, θα τοποθετηθούν μεταξύ των δίσκων και θα ασκηθεί δύναμη 100 N για 3s. H δοκιμή θα θεωρηθεί επιτυχής εφόσον δεν θα υπάρξουν ρωγμές, σπασίματα ή ραγίσματα και τα γάντια αντεπεξέλθουν επιτυχώς στη δοκιμή διηλεκτρικής αντοχής. 6.3 Δοκιμές σειράς Θα διεξάγεται οπτική εξέταση και έλεγχος της σήμανσης. 7. ΠΙΝΑΚΙΔΕΣ - ΕΠΙΣΗΜΑΝΣΗ Θα ακολουθούνται οι προβλέψεις της νομοθεσίας και των Ευρωπαϊκών Προτύπων ως προς τη σήμανση. Συγκεκριμμένα σε κάθε γάντι θα υπάρχουν με ανεξίτηλο και ευδιάκριτο τρόπο οι εξής πληροφορίες: To σήμα CE, που επιβάλλει η νομοθεσία Το IEC 903 ή το ΕΝ Ο κωδικός του εργαστηρίου έγκρισης Το όνομα ή το σύμβολο του κατασκευαστή Το έτος και ο μήνας παραγωγής Το σύμβολο Ο (Κλάση) Το σύμβολο R C (Κατηγορία) Το εικονόσημο του διπλού τριγώνου που συμβολιζει την προστασία έναντι ηλεκτρικών κινδύνων. Το μέγεθος ( 8,9,10 ή 11) Ο αριθμός παρτίδας. Ορθογώνιο σχήμα, στο περικάρπιο, για τη σήμανση των πραγματοποιούμενων επιθεωρήσεων Σημείωση: H σήμανση δεν πρέπει να αλλοιώνει την ποιότητα του γαντιού. Δεν επιτρέπτεται άλλο σύμβολο που μπορεί να επιφέρει σύγχυση στο χρήστη (π.χ. η τάση δοκιμής). 8. ΣΥΣΚΕΥΑΣΙΑ Κάθε προσφερόμενο ζεύγος θα είναι συσκευασμένο εντός ειδικής αδιαφανούς θήκης, για προστασία έναντι υπεριώδους ακτινοβολίας και μηχανικών κινδύνων. Εξωτερικά (στην συσκευασία) πρέπει να αναγράφονται: Στο εμπρός μέρος το όνομα του κατασκευαστή, η κλάση προστασίας, το μέγεθος, η κατηγορία και το μέγεθος του γαντιού. Στο πίσω μέρος ή σε φυλλάδιο οι οδηγίες χρήσης, συντήρησης και αποθήκευσης στην Ελληνική γλώσσα. Εκτός από την ατομική συσκευασία ανά ζεύγος,θα είναι συσκευασμένα ανά ζεύζη σε χαρτοκιβώτιο επαρκούς μηχανικής αντοχής για στοίβαξη μέχρι 2.5 m. Στο κιβώτιο θα υπάρχει σήμανση με τα στοιχεία του προμηθευτή, το περιεχόμενο και τον αριθμό της σύμβασης. 9. ΥΠΟΒΟΛΗ ΠΡΟΣΦΟΡΑΣ Ο Προμηθευτής μετά της προσφοράς του οφείλει να καταθέσει ένα ζεύγος γαντιών καθώς επίσης και πιστοποιητικό από επίσημα αναγνωρισμένο φορέα πιστοποίησης της Ευρωπαϊκής Ενωσης ότι το προσφερόμενο είδος πληρεί τους όρους της προδιαγραφής. Σελίδα 77

78 10. ΠΑΡΑΛΑΒΗ Κατά την παραλαβή ο Προμηθευτής οφείλει να καταθέσει πιστοποιητικό του εργοστασίου παραγωγής ότι όλα τα γάντια της παραδιδόμενης παρτίδας έχουν υποβληθεί ένα προς ένα στις προβλεπόμενες από την ανωτέρω προδιαγραφή μη καταστρεπτικές δοκιμασίες και έχουν ανταποκριθεί. ΑΠΌ ΤΟ ΤΜΗΜΑ ΕΦΟΔΙΑΣΜΟΥ Σελίδα 78

79 ΟΡΓΑΝΙΣΜΟΣ ΑΡΙΘΜΟΣ ΠΡΟΔΙΑΓΡΑΦΗΣ ΣΙΔΗΡΟΔΡΟΜΩΝ ΕΛΛΑΔΟΣ Α.Ε /17 ΔΙΕΥΘΥΝΣΗ ΠΡΟΜΗΘΕΙΩΝ ΚΑΙ ΕΦΟΔΙΑΣΜΟΥ ΑΘΗΝΑ 10 / 5 / 2017 ΤΜΗΜΑ ΚΩΔΙΚΟΠΟΙΗΣΗΣ ΚΑΙ ΣΧΕΔΙΑΣΜΟΥ ΠΡΟΜΗΘΕΙΩΝ Π Ρ Ο Δ Ι Α Γ Ρ Α Φ Η ΟΝΟΜΑΤΟΛΟΓΙΑ ΥΛΙΚΟΥ : ΕΛΑΣΤΙΚΑ ΥΠΟΔΗΜΑΤΑ (ΜΠΟΤΕΣ) ΚΑΤΩ ΤΟΥ ΓΟΝΑΤΟΣ ΜΕ ΕΠΕΝΔΥΣΗ ΚΩΔΙΚΟΣ ΑΡΙΘΜΟΣ : Τ Ε Χ Ν Ι Κ Α Χ Α Ρ Α Κ Τ Η Ρ Ι Σ Τ Ι Κ Α 1. ΑΠΑΙΤΗΣΕΙΣ ΚΑΤΑΣΚΕΥΗΣ Η μπότα πρέπει να αποτελείται από το μπροστινό τμήμα, τον κορμό, τη σόλα και το τακούνι. Το μπροστινό τμήμα και ο κορμός πρέπει να συγκροτούνται εξωτερικά από ελαστικό και εσωτερικά από βαμβακερή επένδυση. Η σόλα και το τακούνι πρέπει να είναι από ελα-στικό αρίστης ποιότητος και να έχουν αντιολισθητικές νευρώσεις, η δε ελαστικότητα της σό-λας να είναι τέτοια που να κάνει άνετο το βάδισμα. Το κάτω μέρος του κορμού και του μπροστινού τμήματος πρέπει να αδιαβροχοποιηθεί τε-λείως με ελαστικό. Η μπότα πρέπει να είναι απόλυτα στεγανή και όλες οι κολλήσεις (ενώσεις) να έχουν γίνει εν θερμώ. Η σόλα να έχει ηλεκτρομονωτική ικανότητα 500 V. 2. ΒΑΡΟΣ - ΜΕΓΕΘΗ - ΔΙΑΣΤΑΣΕΙΣ Το ύψος του κορμού, αν μετρηθεί εσωτερικά και από το πέλμα μέχρι τα χείλια, πρέπει να κυμαίνεται μεταξύ 335 και 375 mm περίπου (ενδεικτικά, τα 335 mm να αντιστοιχούν στο με-γεθος Νο 40 και τα 375 mm στο μέγεθος Νο 48). Το μέγιστο βάρος που πρέπει να έχει ένα ζευγάρι να μην υπερβαίνει τα 2700 gr +-3%. 3. ΕΛΕΓΧΟΣ Για τον έλεγχο της στεγανότητας της μπότας, πρέπει να μπει σε λουτρό νερού και αφού κλειστεί καλά το πάνω μέρος της να διοχετευθεί αέρας με πίεση 0.5 Kg/cm ². Δεν επιτρέπεται να βγαίνει καμιά φυσαλίδα από την μπότα που βρίσκεται μέσα στο νερό. Ο έλεγχος των άλλων απαιτήσεων που αναγράφονται στις παραγράφους 1 και 2 θα γίνεται μακροσκοπικά. Σελίδα 79

80 4. ΠΑΡΑΛΑΒΗ Οι μπότες θα παραλαμβάνονται εφόσον διαπιστωθεί ότι συγκεντρώνουν τις απαιτήσεις που αναγράφονται στις παραγράφους 1 και 2 και ότι η ποιότητα της εργασίας δεν είναι χαμηλότερη από την ποιότητα του δείγματος που έχει υποβληθεί σύμφωνα με την παράγραφο ΥΠΟΒΟΛΗ ΔΕΙΓΜΑΤΟΣ Μαζί με κάθε προσφορά πρέπει να υποβάλλεται δείγμα του είδους που προσφέρεται έτσι που με μακροσκοπική εξέταση, να ελέγχεται αν γενικά το δείγμα συγκεντρώνει τις απαιτή-σεις της χρήσεως για την οποία προορίζεται. Το δείγμα εγκρίνεται από την Επιτροπή Κρίσεως Προσφορών και από την Επιτροπή η ο- ποία εκπροσωπεί τους εργαζομένους. ΑΠΟ ΤΟ ΤΜΗΜΑ ΚΩΔΙΚΟΠΟΙΗΣΗΣ ΚΑΙ ΣΧΕΔΙΑΣΜΟΥ ΠΡΟΜΗΘΕΙΩΝ Σελίδα 80
