1 Openoffice.org Draw Πνευματικά δικαιώματα Μπορείτε να το διανείμετε ή/και να το τροποποιήσετε είτε υπό τους όρους της άδειας GNU General Public License έκδοση 2 ή νεότερη ( είτε με την άδεια Creative Commons Attribution License, έκδοση 3.0 ( ή νεότερη. Όλα τα εμπορικά σήματα μέσα σε αυτόν τον οδηγό ανήκουν στους νόμιμους ιδιοκτήτες τους. 1

2 Κατάλογος περιεχομένων Οδηγίες για τη χρήση του OpenOffice.org Draw...5 Οδηγίες για τη χρήση του OpenOffice.org Draw...5 Επεξεργασία και ομαδοποίηση αντικειμένων...5 Επεξεργασία και ομαδοποίηση αντικειμένων...5 Τακτοποίηση, στοίχιση και κατανομή αντικειμένων...5 Τακτοποίηση, στοίχιση και κατανομή αντικειμένων...5 Τακτοποίηση αντικειμένων...5 Τακτοποίηση αντικειμένου πίσω από διαφορετικό αντικείμενο...5 Αντιστροφή της σειράς ταξινόμησης της στοίβας δύο αντικειμένων...6 Στοίχιση αντικειμένων...6 Κατανομή αντικειμένων...6 Βαθμιαίος αποχρωματισμός δύο αντικειμένων...7 Βαθμιαίος αποχρωματισμός δύο αντικειμένων...7 Για να αποχρωματίσετε σταδιακά δύο αντικείμενα:...7 Σχεδιασμός τομέων και τμημάτων...8 Σχεδιασμός τομέων και τμημάτων...8 Για να σχεδιάσετε έναν τομέα κύκλου ή έλλειψης:...8 Δημιουργία διπλότυπων αντικειμένων...9 Δημιουργία διπλότυπων αντικειμένων...9 Ομαδοποίηση αντικειμένων...10 Ομαδοποίηση αντικειμένων...10 Για να ομαδοποιήσετε αντικείμενα:...10 Επιλογή αντικειμένων σε μία ομάδα...10 Συνδυασμός αντικειμένων και κατασκευή σχημάτων...11 Συνδυασμός αντικειμένων και κατασκευή σχημάτων...11 Για να συνδυάσετε αντικείμενα 2Δ:...11 Κατασκευή σχημάτων...11 Για να κατασκευάσετε ένα σχήμα:...11 Εντολές σχημάτων...12 Σχήματα - Συγχώνευση...12 Σχήματα - Αφαίρεση...12 Σχήματα - Τομή...12 Σύνδεση γραμμών...13 Σύνδεση γραμμών...13 Για να συνδυάσετε γραμμές:...13 Συναρμολόγηση αντικειμένων 3Δ...14 Συναρμολόγηση αντικειμένων 3Δ...14 Για να συνδυάσετε αντικείμενα 3Δ:...14 Περιστροφή αντικειμένων...15 Περιστροφή αντικειμένων...15 Επεξεργασία χρωμάτων και υφές...15 Επεξεργασία χρωμάτων και υφές...15 Ορισμός προσαρμοσμένων χρωμάτων...15 Ορισμός προσαρμοσμένων χρωμάτων...15 Για να ορίσετε ένα προσαρμοσμένο χρώμα...15 Αντικατάσταση χρωμάτων...17 Αντικατάσταση χρωμάτων...17 Για να αντικαταστήσετε χρώματα με το εργαλείο Σταγονόμετρο...17 Δημιουργία γεμισμάτων με διαβάθμιση χρώματος

3 Δημιουργία γεμισμάτων με διαβάθμιση χρώματος...18 Για να εφαρμόσετε μία διαβάθμιση χρώματος:...18 Δημιουργία προσαρμοσμένων διαβαθμίσεων χρώματος...18 Για να δημιουργήσετε μία προσαρμοσμένη διαβάθμιση χρώματος:...18 Χρήση διαβαθμίσεων και διαφάνειας...18 Για να προσαρμόσετε τη διαβάθμιση χρώματος σε ένα αντικείμενο σχεδίασης:...18 Επεξεργασία κειμένου...19 Επεξεργασία κειμένου...19 Προσθήκη κειμένου...19 Προσθήκη κειμένου...19 Προσθήκη πλαισίου κειμένου...19 Προσαρμογή κειμένου σε πλαίσια...19 Κείμενο συνδεδεμένο σε γραφικό αντικείμενο...19 Αντιγραφή κειμένου...20 Εισαγωγή κειμένου...20 Fontwork για γραφική τέχνη κειμένου...21 Fontwork για γραφική τέχνη κειμένου...21 Για να δημιουργήσετε ένα αντικείμενο Fontwork...21 Για να επεξεργαστείτε ένα αντικείμενο Fontwork...21 Για να επεξεργαστείτε περισσότερες ιδιότητες του Fontwork...21 Εργασία με επίπεδα...22 Εργασία με επίπεδα...22 Περί επιπέδων...22 Περί επιπέδων...22 Εισαγωγή επιπέδων...23 Εισαγωγή επιπέδων...23 Μετακίνηση αντικειμένων σε διαφορετικό επίπεδο...24 Μετακίνηση αντικειμένων σε διαφορετικό επίπεδο...24 Εργασία με επίπεδα...25 Εργασία με επίπεδα...25 Επιλογή επιπέδου...25 Απόκρυψη επιπέδων...25 Προβολή κρυφών επιπέδων...25 Κλείδωμα επιπέδων...25 Ξεκλείδωμα επιπέδων...25 Μετακίνηση αντικειμένων...26 Μετακίνηση αντικειμένων...26 Διάφορα...26 Διάφορα...26 Πλήκτρα συντόμευσης για αντικείμενα σχεδίασης...26 Πλήκτρα συντόμευσης για αντικείμενα σχεδίασης...26 Για να δημιουργήσετε και να επεξεργαστείτε ένα αντικείμενο σχεδίασης...26 Για να επιλέξετε ένα αντικείμενο...26 Εισαγωγή γραφικών...27 Εισαγωγή γραφικών...27 Εισαγωγή, επεξεργασία, αποθήκευση Bitmaps...28 Εισαγωγή, επεξεργασία, αποθήκευση Bitmaps...28 Εισαγωγή Bitmaps...28 Επεξεργασία Bitmap...28 Εικονίδια στη γραμμή εργαλείων εικόνας...28 Το παράθυρο διαλόγου εικόνας...28 Αποθήκευση Bitmaps...29 Αντιγραφή γραφικών από τη Συλλογή...30 Αντιγραφή γραφικών από τη Συλλογή

4 Εισαγωγή αντικειμένων από τη Συλλογή...31 Εισαγωγή αντικειμένων από τη Συλλογή...31 Εισαγωγή αντικειμένου ως αντιγράφου...31 Εισαγωγή ενός αντικειμένου ως μια σύνδεση...31 Εισαγωγή ενός αντικειμένου ως γραφικό φόντο...31 Εισαγωγή ενός αντικειμένου ως μια υφή (μοτίβο) για άλλο αντικείμενο...31 Εφαρμογή στυλ γραμμών χρησιμοποιώντας γραμμές εργαλείων...32 Εφαρμογή στυλ γραμμών χρησιμοποιώντας γραμμές εργαλείων...32 Ορισμός άκρων γραμμής...33 Ορισμός άκρων γραμμής...33 Ορισμός στυλ γραμμών...34 Ορισμός στυλ γραμμών...34 Χρήση σημείων κόλλησης...35 Χρήση σημείων κόλλησης...35 Για να προσθέσετε και να επεξεργαστείτε σημεία κόλλησης...35 Χαρακτηριστικά του OpenOffice.org Draw...36 Χαρακτηριστικά του OpenOffice.org Draw...36 Διανυσματικά γραφικά αντικείμενα...36 Δημιουργία αντικειμένων 3Δ...36 Βοηθητικές γραμμές και πλέγματα...36 Σύνδεση αντικειμένων στην προβολή σχέσεων...36 Προβολή διαστάσεων...36 Συλλογή...36 Μορφές αρχείων γραφικών αντικειμένων...36 Χρήση πλήκτρων συντόμευσης στο OpenOffice.org Impress...37 Χρήση πλήκτρων συντόμευσης στο OpenOffice.org Impress...37 Επιλογή δεικτών τοποθέτησης...37 Για να δημιουργήσετε και να επεξεργαστείτε ένα αντικείμενο σχεδίασης...37 Για να επιλέξετε ένα αντικείμενο...37 Κατά τη διάρκεια μίας παρουσίασης οθόνης...37 Μετάβαση στην επόμενη διαφάνεια ή στο επόμενο κινούμενο εφέ...38 Μετάβαση στην επόμενη διαφάνεια χωρίς αναπαραγωγή των κινούμενων εφέ των αντικειμένων..38 Επιστροφή στην προηγούμενη διαφάνεια...38 Μετάβαση σε μία συγκεκριμένη διαφάνεια...38 Ταξινόμηση διαφανειών...38 Επιλογή και αποεπιλογή διαφανειών...38 Αντιγραφή διαφάνειας:...38 Μετακίνηση διαφάνειας:...38 Πλήκτρα συντόμευσης για αντικείμενα σχεδίασης...39 Πλήκτρα συντόμευσης για αντικείμενα σχεδίασης...39 Για να δημιουργήσετε και να επεξεργαστείτε ένα αντικείμενο σχεδίασης...39 Για να επιλέξετε ένα αντικείμενο...39 Πλήκτρα συντόμευσης για την σχεδίαση...40 Πλήκτρα συντόμευσης για την σχεδίαση...40 Λειτουργία πλήκτρων για την σχεδίαση...40 Πλήκτρα συντόμευσης για την σχεδίαση...40 Πλήκτρα συντόμευσης αποκλειστικά για την σχεδίαση...41 Πλήκτρα συντόμευσης για 3Δ εφέ (καρτέλα φωτεινότητας)...41 Μενού...43 Μενού...43 Αρχείο...43 Επεξεργασία...43 Προβολή...43 Εισαγωγή

5 Μορφή...43 Εργαλεία...43 Τροποποίηση...43 Παράθυρο...43 Βοήθεια...44 Γραμμές εργαλείων...45 Γραμμές εργαλείων...45 Βασική γραμμή εργαλείων...45 Γραμμή σχεδίασης...45 Γραμμή εργαλείων γραμμής και γεμίσματος...45 Γραμμή μορφοποίησης κειμένου...45 Γραμμή εικόνας...45 Γραμμή επεξεργασίας σημείων...45 Γραμμή επιλογών...45 Γραμμή χρωμάτων...45 Γραμμή κατάστασης...45 Ρυθμίσεις 3Δ...45 Fontwork...45 Οδηγίες για τη χρήση του OpenOffice.org Draw Στη γενική σελίδα βοήθειας του OpenOffice.org θα βρείτε οδηγίες που ισχύουν για όλες τις εφαρμογές, όπως η εργασία με παράθυρα και μενού, η προσαρμογή του OpenOffice.org, οι προελεύσεις δεδομένων, η Συλλογή η μεταφορά και απόθεση, κλπ. Εάν θέλετε βοήθεια σε κάποια άλλη εφαρμογή, μεταβείτε στη βοήθεια εκείνης της εφαρμογής μέσω των πεδίων της περιοχής περιήγησης στα αριστερά σας. Επεξεργασία και ομαδοποίηση αντικειμένων Τακτοποίηση, στοίχιση και κατανομή αντικειμένων Τακτοποίηση αντικειμένων Κάθε αντικείμενο που τοποθετείτε στο έγγραφό σας στοιβάζεται επιτυχώς στο προηγούμενο αντικείμενο. Για να τακτοποιήσετε ξανά τη σειρά ταξινόμησης της στοίβας ενός επιλεγμένου αντικειμένου, συνεχίστε ως εξής. 1. Κάντε κλικ στο αντικείμενο του οποίου την θέση επιθυμείτε να αλλάξετε. 2. Επιλέξτε Τροποποίηση - Τακτοποίηση για να ανοίξετε το μενού περιβάλλοντος και επιλέξτε κάποια από τις επιλογές τακτοποίησης: Η επιλογή Μεταφορά σε πρώτο πλάνο τοποθετεί το αντικείμενο πάνω από τα άλλα αντικείμενα 5

6 Η επιλογή Μεταφορά ένα επίπεδο εμπρός τοποθετεί το αντικείμενο μία θέση μπροστά στη στοίβα με τα αντικείμενα Η επιλογή Μεταφορά ένα επίπεδο πίσω τοποθετεί το αντικείμενο μία θέση πίσω στη στοίβα με τα αντικείμενα Η επιλογή Μεταφορά πίσω τοποθετεί το αντικείμενο πίσω από τα άλλα αντικείμενα Η επιλογή Πίσω από το αντικείμενο τοποθετεί το αντικείμενο πίσω από ένα διαφορετικό αντικείμενο που έχετε επιλέξει Τακτοποίηση αντικειμένου πίσω από διαφορετικό αντικείμενο 1. Κάντε κλικ στο αντικείμενο του οποίου την θέση επιθυμείτε να αλλάξετε. 2. Επιλέξτε Τροποποίηση - Τακτοποίηση για να ανοίξετε το μενού περιβάλλοντος και επιλέξτε Πίσω από το αντικείμενο. Ο δείκτης του ποντικιού μετατρέπεται σε ένα χέρι. 3. Κάντε κλικ στο αντικείμενο πίσω από το οποίο επιθυμείτε να τοποθετήσετε το επιλεγμένο αντικείμενο. Αντιστροφή της σειράς ταξινόμησης της στοίβας δύο αντικειμένων 1. Κρατήστε πατημένο το πλήκτρο Shift και κάντε κλικ στα δύο αντικείμενα για να τα επιλέξετε. 2. Επιλέξτε Τροποποίηση - Τακτοποίηση για να ανοίξετε το μενού περιβάλλοντος και επιλέξτε Αντιστροφή. Στοίχιση αντικειμένων Η λειτουργία Στοίχιση σας παρέχει τη δυνατότητα να στοιχίσετε αντικείμενα μεταξύ τους ή σε σχέση με τη σελίδα. 1. Επιλέξτε ένα αντικείμενο για να το στοιχίσετε στη σελίδα ή επιλέξτε πολλαπλά αντικείμενα για να τα στοιχίσετε μεταξύ τους. 2. Επιλέξτε Τροποποίηση - Στοίχιση και επιλέξτε κάποια από τις επιλογές στοίχισης. Κατανομή αντικειμένων Αν επιλέξετε τρία ή περισσότερα αντικείμενα στο Draw, μπορείτε επίσης να χρησιμοποιήσετε την εντολή Κατανομή για να κατανείμετε την οριζόντια και την κατακόρυφη απόσταση μεταξύ των αντικειμένων. 1. Επιλέξτε τρία ή περισσότερα αντικείμενα για να κατανεμηθούν. 2. Επιλέξτε Τροποποίηση - Κατανομή. 3. Επιλέξτε την επιλογή για οριζόντια ή κατακόρυφη κατανομή και κάντε κλικ στο κουμπί OK. Τα επιλεγμένα αντικείμενα ισοκατανέμονται κατά μήκος του οριζόντιου και του κατακόρυφου άξονα. Τα δύο πιο εξωτερικά αντικείμενα χρησιμοποιούνται ως σημεία παραπομπής και δεν μετακινούνται όταν εφαρμόζεται η εντολή Κατανομή. Μετακίνηση αντικειμένων 6

7 Βαθμιαίος αποχρωματισμός δύο αντικειμένων Ο βαθμιαίος αποχρωματισμός δημιουργεί σχήματα και τα κατανέμει με ομοιόμορφα βήματα μεταξύ δύο αντικειμένων σχεδίασης. Η εντολή για τον βαθμιαίο αποχρωματισμό είναι διαθέσιμη μόνο στο OpenOffice.org Draw. Μπορείτε, παρόλα αυτά, να αντιγράψετε και να επικολλήσετε αντικείμενα με σταδιακό ξεθώριασμα στο OpenOffice.org Impress. Για να αποχρωματίσετε σταδιακά δύο αντικείμενα: 1. Κρατήστε πατημένο το πλήκτρο Shift και κάντε κλικ σε κάθε αντικείμενο. 2. Επιλέξτε Επεξεργασία - Βαθμιαίος αποχρωματισμός. 3. Εισάγετε μία τιμή για να καθορίσετε τον αριθμό αντικειμένων μεταξύ της έναρξης και του τέλους του σταδιακού αποχρωματισμού στο πεδίο Βήματα. 4. Κάντε κλικ στο κουμπί OK. Εμφανίζεται μία ομάδα που περιέχει δύο αρχικά αντικείμενα και τον καθορισμένο αριθμό (βήματα) αντικειμένων με βαθμιαίο αποχρωματισμό. Μπορείτε να επεξεργαστείτε τα αντικείμενα μιας ομάδας επιλέγοντας την ομάδα και πατώντας το F3. Πατήστε Ctrl+F3 για να βγείτε από τη λειτουργία επεξεργασίας ομάδας. Δημιουργία διπλότυπων αντικειμένων Επεξεργασία - Βαθμιαίος αποχρωματισμός 7

8 Σχεδιασμός τομέων και τμημάτων Η γραμμή εργαλείων Έλλειψη περιέχει εργαλεία για τη σχεδίαση ελλείψεων και κύκλων. Μπορείτε επίσης να σχεδιάσετε τμήματα και τομείς κύκλων και ελλείψεων. Για να σχεδιάσετε έναν τομέα κύκλου ή έλλειψης: 1. Ανοίξτε τη γραμμή εργαλείων Ελλείψεις και κάντε κλικ σε ένα από τα εικονίδια Κυκλική πίτα ή Ελλειπτική πίτα. Ο δείκτης του ποντικιού μετατρέπεται σε χέρι με σταυρό με ένα μικρό εικονίδιο ενός τομέα. 2. Τοποθετήστε το δείκτη στο άκρο του κύκλου που επιθυμείτε να σχεδιάσετε και μεταφέρετε για να δημιουργήσετε τον κύκλο. Για να δημιουργήσετε ένα κύκλο τραβώντας τον από το κέντρο, πατήστε Alt καθώς τραβάτε με το ποντίκι. 3. Απελευθερώστε το κουμπί του ποντικιού όταν ο κύκλος αποκτήσει το μέγεθος που επιθυμείτε. Εμφανίζεται στον κύκλο μία γραμμή που αντιστοιχεί στην ακτίνα του. 4. Τοποθετήστε το δείκτη στην θέση που επιθυμείτε να τοποθετήσετε το πρώτο όριο του τομέα και κάντε κλικ. Ενώ η ακτινική γραμμή που ακολουθεί το δείκτη περιορίζεται στα όρια του κύκλου, μπορείτε να κάνετε κλικ οπουδήποτε στο έγγραφο. 5. Τοποθετήστε το δείκτη στην θέση που επιθυμείτε να τοποθετήσετε το δεύτερο όριο του τομέα και κάντε κλικ. Εμφανίζεται ο ολοκληρωμένος τομέας. Για να σχεδιάσετε ένα τμήμα κύκλου ή έλλειψης, ακολουθήστε τα βήματα για τη δημιουργία ενός τομέα με βάση έναν κύκλο. Για να σχεδιάσετε ένα τόξο με βάση μία έλλειψη, επιλέξτε ένα από τα εικονίδια με τα τόξα και ακολουθήστε τα ίδια βήματα για τη δημιουργία ενός τομέα με βάση έναν κύκλο. Σχεδίαση καμπυλών 8

9 Δημιουργία διπλότυπων αντικειμένων Μπορείτε να δημιουργήσετε διπλότυπο ή πολλαπλά αντίγραφα ενός αντικειμένου. Τα αντίγραφα μπορούν να είναι πανομοιότυπα ή μπορούν και να διαφέρουν σε μέγεθος, χρώμα. προσανατολισμό και τοποθεσία. Το ακόλουθο παράδειγμα δημιουργεί μία στοίβα νομισμάτων δημιουργώντας πολλαπλά αντίγραφα μίας απλής έλλειψης. 1. Χρησιμοποιήστε το εργαλείο Έλλειψη για να σχεδιάσετε μία συμπαγής κίτρινη έλλειψη. 2. Επιλέξτε την έλλειψη και επιλέξτε Επεξεργασία - Διπλότυπο. 3. Εισάγετε τον αριθμό 12 ως Αριθμό αντιγράφων. 4. Εισάγετε μία αρνητική τιμή για το Πλάτος και το Ύψος έτσι ώστε να μειωθεί το μέγεθος των νομισμάτων προς το πάνω μέρος της στοίβας. 5. Για να ορίσετε μία εναλλαγή χρωμάτων για τα νομίσματα, επιλέξτε διαφορετικά χρώματα στα πεδία Έναρξη και Τέλος. Το χρώμα για την Έναρξη εφαρμόζεται στο αντικείμενο για το οποίο δημιουργείτε το διπλότυπό του. 6. Κάντε κλικ στο κουμπί OK για να δημιουργήσετε τα διπλότυπα. Επεξεργασία - Διπλότυπο Βαθμιαίος αποχρωματισμός δύο αντικειμένων Περιστροφή αντικειμένων Τακτοποίηση, στοίχιση και κατανομή αντικειμένων 9

10 Ομαδοποίηση αντικειμένων Μπορείτε να συνδυάσετε πολλά αντικείμενα σε μια ομάδα έτσι ώστε να συμπεριφέρονται σαν απλό αντικείμενο. Μπορείτε να μετακινήσετε και να μετασχηματίσετε όλα τα αντικείμενα σε μία ομάδα σαν απλή μονάδα. Μπορείτε επίσης να μεταβάλετε τις ιδιότητες (για παράδειγμα, το μέγεθος της γραμμής, το χρώμα του γεμίσματος) όλων των αντικειμένων σε μία ομάδα σαν ολόκληρα ή μεμονωμένα αντικείμενα σε μια ομάδα. Οι ομάδες μπορούν να είναι προσωρινές ή ορισμένες: Προσωρινή - η ομάδα διαρκεί μόνο εφόσον είναι επιλεγμένα όλα τα συνδυασμένα αντικείμενα. Ορισμένη - η ομάδα διαρκεί μέχρι να αναιρεθεί η ομαδοποίηση με κάποια εντολή από το μενού. Οι ομάδες μπορούν επίσης να ομαδοποιηθούν σε διαφορετικές ομάδες. Οι ενέργειες που εφαρμόζονται σε μία ομάδα δεν επηρεάζουν τη σχετική θέση των μεμονωμένων αντικειμένων μεταξύ τους στην ομάδα. Για να ομαδοποιήσετε αντικείμενα: Επιλέξτε τα αντικείμενα που επιθυμείτε να ομαδοποιήσετε και επιλέξτε Τροποποίηση - Ομαδοποίηση. Για παράδειγμα, μπορείτε να ομαδοποιήσετε όλα τα αντικείμενα σε ένα λογότυπο εταιρίας και να μετακινήσετε και να αλλάξετε το μέγεθός του σαν να ήταν απλό αντικείμενο. Αφού ομαδοποιήσετε τα αντικείμενα, επιλέγοντας οποιοδήποτε μέρος της ομάδας, επιλέγει ολόκληρη την ομάδα. Επιλογή αντικειμένων σε μία ομάδα Μπορείτε να επιλέξετε απλά αντικείμενα σε μία ομάδα εισάγοντας την ομάδα. Κάντε διπλό κλικ σε μία ομάδα για την επεξεργαστείτε, και κάντε κλικ πάνω στο αντικείμενο για να το επιλέξετε. Μπορείτε επίσης να προσθέσετε ή να διαγράψετε αντικείμενα σε μία ομάδα με αυτήν τη λειτουργία. Τα αντικείμενα που αποτελούν μέρος της ομάδας επισημαίνονται με γκρι. Για να εξέλθετε από μία ομάδα, κάντε διπλό κλικ οπουδήποτε έξω από αυτήν. Επιλογή υπογραμμισμένων αντικειμένων Συνδυασμός αντικειμένων και κατασκευή σχημάτων 10

11 Συνδυασμός αντικειμένων και κατασκευή σχημάτων Τα συνδυασμένα αντικείμενα σχεδίασης συμπεριφέρονται σαν ομαδοποιημένα αντικείμενα, εκτός του ότι δε μπορείτε να εισάγετε την ομάδα για να επεξεργαστείτε τα μεμονωμένα αντικείμενα. Μπορείτε να συνδυάσετε μόνο αντικείμενα 2Δ. Για να συνδυάσετε αντικείμενα 2Δ: 1. Επιλέξτε δύο ή περισσότερα αντικείμενα 2Δ. 2. Επιλέξτε Τροποποίηση - Συνδυασμός. Σε αντίθεση με τις ομάδες, ένα συνδυασμένο αντικείμενο εφαρμόζει τις ιδιότητες του κατώτερου αντικειμένου στη σειρά ταξινόμησης της στοίβας. Μπορείτε να διαιρέσετε συνδυασμένα αντικείμενα, αλλά οι ιδιότητες του αρχικού αντικειμένου θα χαθούν. Όταν συνδέετε αντικείμενα, εμφανίζονται οπές στα σημεία που επικαλύπτονται τα αντικείμενα. Στο παράδειγμα, τα μη συνδυασμένα αντικείμενα βρίσκονται στα αριστερά και τα συνδυασμένα αντικείμενα στα δεξιά. Κατασκευή σχημάτων Μπορείτε να κατασκευάσετε σχήματα εφαρμόζοντας τις εντολές Σχήματα - Συγχώνευση, αφαίρεση και τομή για δύο ή περισσότερα αντικείμενα σχεδίασης. Οι εντολές για τα σχήματα μπορούν να εφαρμοστούν μόνο σε αντικείμενα 2Δ. Τα δομημένα σχήματα εφαρμόζουν τις ιδιότητες του κατώτερου αντικειμένου στην σειρά ταξινόμησης της στοίβας. Για να κατασκευάσετε ένα σχήμα: 1. Επιλέξτε δύο ή περισσότερα αντικείμενα 2Δ. 2. Επιλέξτε Τροποποίηση - Σχήματα και εφαρμόστε κάποιο από τα ακόλουθα: 11

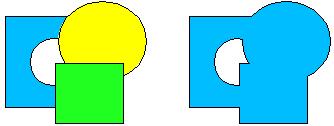

12 Συγχώνευση Αφαίρεση Τομή. Εντολές σχημάτων Στα ακόλουθα παραδείγματα τα αρχικά αντικείμενα βρίσκονται στα αριστερά και τα τροποποιημένα αντικείμενα στα δεξιά. Σχήματα - Συγχώνευση Προσθέτει την περιοχή των επιλεγμένων αντικειμένων στην περιοχή του κατώτερου αντικειμένου στη σειρά ταξινόμησης της στοίβας. Σχήματα - Αφαίρεση Αφαιρεί την περιοχή των επιλεγμένων αντικειμένων από την περιοχή του κατώτερου αντικειμένου στη σειρά ταξινόμησης της στοίβας. Σχήματα - Τομή Η επικαλυπτόμενη περιοχή των επιλεγμένων αντικειμένων δημιουργεί ένα νέο σχήμα. Η περιοχή έξω από την επικάλυψη αφαιρείται. Ομαδοποίηση αντικειμένων 12

13 Σύνδεση γραμμών Όταν συνδέετε γραμμές, οι συνδέσεις σχεδιάζονται μεταξύ των κοντινότερων σημείων τέλους των γραμμών. Για να συνδυάσετε γραμμές: 1. Επιλέξτε δύο ή περισσότερες γραμμές. 2. Κάντε δεξί κλικ και επιλέξτε Τροποποίηση - Σύνδεση. Για να δημιουργήσετε ένα κλειστό αντικείμενο, κάντε δεξί κλικ σε μία γραμμή και επιλέξτε Κλείσιμο αντικειμένου. Μπορείτε να χρησιμοποιήσετε την εντολή Κλείσιμο αντικειμένου σε συνδεδεμένες γραμμές, σε Γραμμές ελεύθερης σχεδίασης και κενές Καμπύλες. Ομαδοποίηση αντικειμένων Συναρμολόγηση αντικειμένων 3Δ 13

14 Συναρμολόγηση αντικειμένων 3Δ Μπορείτε να συνδυάσετε δύο ή περισσότερα αντικείμενα 3Δ σε ένα απλό αντικείμενο. Για να συνδυάσετε αντικείμενα 3Δ: 1. Εισάγετε ένα αντικείμενο 3Δ από τη γραμμή εργαλείων Αντικείμενα 3Δ (για παράδειγμα, έναν κύβο). 2. Εισάγετε ένα δεύτερο ελαφρώς μεγαλύτερο αντικείμενο 3Δ (για παράδειγμα, μια σφαίρα). 3. Επιλέξτε το δεύτερο αντικείμενο 3Δ (τη σφαίρα) και επιλέξτε Επεξεργασία - Αποκοπή. 4. Κάντε διπλό κλικ στο πρώτο αντικείμενο (τον κύβο) και εισάγετε την ομάδα του. 5. Επιλέξτε Επεξεργασία - Επικόλληση. Και τα δύο αντικείμενα είναι τώρα μέρος της ίδιας ομάδας. Αν επιθυμείτε, μπορείτε να επεξεργαστείτε τα μεμονωμένα αντικείμενα και να μεταβάλετε την θέση τους εντός της ομάδας. 6. Κάντε διπλό κλικ έξω από την ομάδα για να εξέλθετε από την ομάδα. Δεν μπορείτε να τέμνετε ή να αφαιρείτε αντικείμενα 3Δ. Αντικείμενα σε 3Δ Σύνδεση γραμμών 14

15 Περιστροφή αντικειμένων Μπορείτε να περιστρέψετε ένα αντικείμενο γύρω από το προεπιλεγμένο σημείο περιστροφής του (κεντρικό σημείο) ή ένα σημείο περιστροφής που σχεδιάζετε. Επιλέξτε το αντικείμενο που επιθυμείτε να περιστρέψετε. Στη γραμμή εργαλείων Κατάσταση στο OpenOffice.org Draw ή στη γραμμή εργαλείων Σχεδίαση στο OpenOffice.org Impress, κάντε κλικ στο εικονίδιο Περιστροφή. Μετακινήστε το δείκτη σε ένα γωνιακό χειριστή έτσι ώστε ο δείκτης να μετατραπεί σε ένα σύμβολο περιστροφής. Μεταφέρετε το χειριστή για να περιστρέψετε το αντικείμενο. Κρατήστε πατημένο το πλήκτρο Shift για να περιορίσετε την περιστροφή σε πολλαπλάσια των 15 μοιρών. Κάντε δεξί κλικ στο αντικείμενο για να ανοίξετε το μενού περιβάλλοντος. Επιλέξτε Θέση - Περιστροφή για να εισάγετε μια ακριβής τιμή περιστροφής. Για να αλλάξετε το σημείο περιστροφής, μεταφέρετε το μικρό κύκλο στο κέντρο του αντικειμένου σε μία νέα τοποθεσία. Για να καμπυλώσετε το αντικείμενο κατακόρυφα ή οριζόντια, μεταφέρετε κάποιον από τους χειριστές των πλευρών. Επιλογή υπογραμμισμένων αντικειμένων Επεξεργασία χρωμάτων και υφές Ορισμός προσαρμοσμένων χρωμάτων Αν επιθυμείτε, μπορείτε να αναμίξετε ένα προσαρμοσμένο χρώμα και να το προσθέσετε σε έναν πίνακα χρωμάτων. Για να ορίσετε ένα προσαρμοσμένο χρώμα 1. Επιλέξτε Μορφή - Περιοχή και κάντε κλικ στην καρτέλα Χρώματα. Εμφανίζεται ένας πίνακες με τα προκαθορισμένα χρώματα. Οι αλλαγές που εφαρμόστηκαν στον τυπικό πίνακα χρωμάτων είναι μόνιμες και αποθηκεύονται αυτόματα. 15

16 2. Κάντε κλικ σε ένα χρώμα στον πίνακα που είναι παρόμοιο σε αυτό που επιθυμείτε να αναμίξετε. Το χρώμα εμφανίζεται στο πάνω πεδίο προεπισκόπησης στα δεξιά του πίνακα. 3. Επιλέξτε το RGB ή CMYK μοντέλο χρωμάτων στο πεδίο κάτω από τα πεδία προεπισκόπησης. Το OpenOffice.org χρησιμοποιεί μόνο το μοντέλο χρώματος RGB για την έγχρωμη εκτύπωση. Τα πεδία ελέγχου CMYK παρέχονται μόνο για την εύκολη εισαγωγή τιμών στα χρώματα χρησιμοποιώντας την καταγραφή CMYK. Το μοντέλο χρωμάτων RGB αναμιγνύει το κόκκινο, το πράσινο και το ανοικτό γαλάζιο για να δημιουργήσει χρώματα στην οθόνη του υπολογιστή. Στο μοντέλο RGB, τα τρία περιεχόμενα χρώματος είναι προσθετικά και μπορούν να έχουν τιμές με εύρος από 0 (μαύρο) μέχρι 255 (λευκό). Το μοντέλο χρωμάτων CMYK συνδυάζει το κυανό (C), το πορφυρό (M), το κίτρινο (Y), και το μαύρο (Κ, που επίσης χρησιμοποιείται για το "Κλειδί") για να δημιουργήσει χρώματα προς εκτύπωση. Τα τέσσερα χρώματα των μοντέλων CMYK είναι αφαιρετικά και ορίζοται ως ποσοστά. Το μαύρο αντιστοιχεί στο 100 % και το λευκό στο 0 %. 4. Εισάγετε μία αριθμητική τιμή στα πεδία δίπλα στα περιεχόμενα χρωμάτων. Το νέο χρώμα εμφανίζεται στο πεδίο προεπισκόπησης απευθείας πάνω από ένα πεδίο με μοντέλο χρώματος. Μπορείτε επίσης να δημιουργήσετε ένα χρώμα χρησιμοποιώντας ένα φάσμα χρωμάτων. Κάντε κλικ στο κουμπί Επεξεργασία και ανοίξτε το παράθυρο διαλόγου Χρώμα. Κάντε κλικ σε ένα χρώμα και στη συνέχεια στο κουμπί ΟΚ. Χρησιμοποιήστε τα πεδία Απόχρωση, Κορεσμός, και Φωτεινότητα για να προσαρμόσετε την επιλογή χρωμάτων σας. 5. Εφαρμόστε κάποιο από τα ακόλουθα: Αν επιθυμείτε να αντικαταστήσετε το χρώμα στον τυπικό πίνακα χρωμάτων στον οποίο είναι βασισμένο το προσαρμοσμένο χρώμα σας, κάντε κλικ στην Τροποποίηση. Αν επιθυμείτε να προσθέσετε το προσαρμοσμένο χρώμα σας στον τυπικό πίνακα χρωμάτων, εισάγετε ένα όνομα στο πεδίο κειμένου Όνομα και κάντε κλικ στην Προσθήκη. Φόρτωση λιστών χρώματος, διαβάθμισης, και γραμμοσκίασης Αντικατάσταση χρωμάτων Γραμμή χρωμάτων 16

17 Αντικατάσταση χρωμάτων Μπορείτε να αντικαθιστάτε χρώματα σε εικόνες bitmap με το εργαλείο Σταγονόμετρο. Μπορούν να αντικατασταθούν μέχρι τέσσερα χρώματα ταυτόχρονα. Μπορείτε επίσης να χρησιμοποιήσετε την επιλογή Διαφάνεια για να αντικαταστήσετε τις διαφανείς περιοχές μίας εικόνας με κάποιο χρώμα. Παρόμοια, μπορείτε να χρησιμοποιήσετε το εργαλείο Σταγονόμετρο για να κάνετε διαφανές ένα χρώμα στην εικόνα σας. Για να αντικαταστήσετε χρώματα με το εργαλείο Σταγονόμετρο Βεβαιωθείτε ότι η εικόνα που χρησιμοποιείτε είναι μία εικόνα bitmap (για παράδειγμα, BMP, GIF, JPG, ή PNG) ή ένα μετα-αρχείο (για παράδειγμα, WMF). 1. Επιλέξτε Εργαλεία - Σταγονόμετρο. 2. Κάντε κλικ στο εικονίδιο Σταγονόμετρο και τοποθετήστε το δείκτη του ποντικιού σας πάνω από το χρώμα που επιθυμείτε να αντικαταστήσετε στην εικόνα. Το χρώμα εμφανίζεται στο πεδίο δίπλα από το εικονίδιο αυτό. 3. Κάντε κλικ στο χρώμα στην εικόνα. Το χρώμα εμφανίζετε στο πρώτο πεδίο για την Βασικό χρώμα και επιλέγεται το πεδίο δίπλα στο χρώμα. 4. Στο πεδίο Αντικατάσταση με, επιλέξτε το νέο χρώμα. Με αυτόν τον τρόπο αντικαθιστώνται όλες οι επιφάνειες με το Βασικό χρώμα στην εικόνα. 5. Αν επιθυμείτε να αντικαταστήσετε κάποιο άλλο χρώμα ενώ το παράθυρο διαλόγου παραμένει ανοικτό, επιλέξτε το πεδίο ελέγχου μπροστά από το Βασικό χρώμα στην επόμενη γραμμή και επαναλάβετε τα βήματα 3 μέχρι Κάντε κλικ στην Αντικατάσταση. Αν επιθυμείτε να επεκτείνετε ή να αντιστρέψετε το επιλεγμένο χρώμα στην περιοχή, αυξήστε ή μειώστε την ευαισθησία στο εργαλείο Σταγονόμετρο και επαναλάβετε την επιλογή σας. Ορισμός προσαρμοσμένων χρωμάτων Σταγονόμετρο 17

18 Δημιουργία γεμισμάτων με διαβάθμιση χρώματος Ένα γέμισμα με διαβάθμιση είναι ένα βηματικό μείγμα δύο διαφορετικών χρωμάτων, ή σκιάσεων του ίδιου χρώματος, που μπορείτε να εφαρμόσετε σε ένα αντικείμενο σχεδίασης. Για να εφαρμόσετε μία διαβάθμιση χρώματος: 1. Επιλέξτε ένα αντικείμενο σχεδίασης. 2. Επιλέξτε Μορφή - Περιοχή και επιλέξτε Διαβάθμιση ως τύπο για το Γέμισμα. 3. Επιλέξτε ένα στυλ διαβάθμισης χρώματος από τη λίστα και κάντε κλικ στο κουμπί OK. Δημιουργία προσαρμοσμένων διαβαθμίσεων χρώματος Μπορείτε να ορίσετε τις δικές σας διαβαθμίσεις χρώματος και να τροποποιήσετε τις υπάρχουσες διαβαθμίσεις, καθώς και να αποθηκεύσετε και να φορτώσετε μια λίστα με αρχεία διαβαθμίσεων. Για να δημιουργήσετε μία προσαρμοσμένη διαβάθμιση χρώματος: 1. Επιλέξτε Μορφή - Περιοχή και κάντε κλικ στην καρτέλα Διαβαθμίσεις. 2. Επιλέξτε μία διαβάθμιση χρώματος από τη λίστα για να τη χρησιμοποιήσετε σαν βάση για τη νέα σας διαβάθμιση και κάντε κλικ στην Προσθήκη. 3. Πληκτρολογήστε ένα όνομα για τη διαβάθμιση στο πεδίο κειμένου και κάντε κλικ στο κουμπί OK. Το όνομα εμφανίζεται στο τέλος της λίστας διαβαθμίσεων και επιλέγεται για επεξεργασία. 4. Ορίστε τις ιδιότητες της διαβάθμισης χρώματος και κάντε κλικ στην Τροποποίηση για να την αποθηκεύσετε. 5. Κάντε κλικ στο κουμπί OK. Χρήση διαβαθμίσεων και διαφάνειας Μπορείτε να προσαρμόσετε τις ιδιότητες μίας διαβάθμισης καθώς και τη διαφάνεια ενός αντικειμένου σχεδίασης χρησιμοποιώντας το ποντίκι σας. Για να προσαρμόσετε τη διαβάθμιση χρώματος σε ένα αντικείμενο σχεδίασης: 1. Επιλέξτε ένα αντικείμενο σχεδίασης με τη διαβάθμιση χρώματος που επιθυμείτε να τροποποιήσετε. 2. Επιλέξτε Μορφή - Περιοχή και κάντε κλικ στην καρτέλα Διαβαθμίσεις. 3. Προσαρμόστε τις τιμές για τη διαβάθμιση ώστε να ταιριάζουν στις ανάγκες σας και κάντε κλικ στο κουμπί OK. Για να προσαρμόσετε τη διαφάνεια ενός αντικειμένου, επιλέξτε το αντικείμενο, επιλέξτε Μορφή - Περιοχή και κάντε κλικ στην καρτέλα Διαφάνεια. Ορισμός προσαρμοσμένων χρωμάτων 18

19 Επεξεργασία κειμένου Προσθήκη κειμένου Υπάρχουν διάφοροι τύποι κειμένου που μπορείτε να προσθέσετε σε μία σχεδίαση ή παρουσίαση: Κείμενο σε ένα πλαίσιο κειμένου Κείμενο που αλλάζει μέγεθος χαρακτήρων για να χωράει στο μέγεθος του πλαισίου Κείμενο που προστίθεται σε οποιοδήποτε αντικείμενο σχεδίασης με διπλό κλικ στο αντικείμενο Κείμενο που αντιγράφεται από ένα έγγραφο του Writer Κείμενο που εισάγεται από ένα έγγραφο κειμένου ή HTML Προσθήκη πλαισίου κειμένου 1. Κάντε κλικ στο εικονίδιο Κείμενο και μετακινήστε το δείκτη του ποντικιού σας στην θέση που επιθυμείτε να εισάγετε το κείμενο. 2. Σχεδιάστε ένα πλαίσιο κειμένου στο μέγεθος που επιθυμείτε στο έγγραφό σας. 3. Πληκτρολογήστε ή επικολλήστε το κείμενό στο πλαίσιο κειμένου. Κάντε διπλό κλικ στο κείμενο για να το επεξεργαστείτε ή να μορφοποιήσετε τις επιλογές κειμένου, όπως το μέγεθος ή το χρώμα της γραμματοσειράς. Κάντε κλικ στο περίγραμμα του αντικειμένου που περιέχει κείμενο για να επεξεργαστείτε τις ιδιότητές του, όπως το χρώμα του περιγράμματος ή την τακτοποίηση του μπροστά ή πίσω από διαφορετικά αντικείμενα. Προσαρμογή κειμένου σε πλαίσια 1. Δημιουργήστε ένα πλαίσιο κειμένου όπως περιγράφεται στα βήματα πιο πάνω. Το μέγεθος του πλαισίου καθορίζει το μέγεθος του κειμένου. 2. Με το αντικείμενο κειμένου επιλεγμένο, επιλέξτε Μορφή - Κείμενο. Ανοίγει το παράθυρο διαλόγου Κείμενο. 3. Στη σελίδα της καρτέλας Κείμενο, αποεπιλέξτε το πεδίο ελέγχου Προσαρμογή ύψους στο κείμενο, ύστερα επιλέξτε το πεδίο ελέγχου Προσαρμογή στο πλαίσιο. Κάντε κλικ στο κουμπί OK. Μεταβάλλοντας το μέγεθος του πλαισίου μεταβάλλεται επίσης και το μέγεθος του κειμένου. Κείμενο συνδεδεμένο σε γραφικό αντικείμενο Μπορείτε να προσθέσετε κείμενο σε οποιοδήποτε γραφικό αντικείμενο αφού κάνετε διπλό κλικ σε αυτό. Για να καθορίσετε την θέση του κειμένου, χρησιμοποιήστε τις ρυθμίσεις επιλέγοντας Μορφή - Κείμενο. 1. Για παράδειγμα, κάντε κλικ στο βέλος δίπλα στο εικονίδιο Υπομνήματα για να ανοίξετε τη γραμμή εργαλείων των Υπομνημάτων. 2. Επιλέξτε ένα υπόμνημα και μετακινήστε το δείκτη του ποντικιού σας στην θέση όπου επιθυμείτε αυτή να ξεκινά. 3. Τραβήξτε με υο ποντίκι σας για να σχεδιάσετε το υπόμνημα. 19

20 4. Εισάγετε το κείμενο. Αντιγραφή κειμένου 1. Επιλέξτε το κείμενο στο έγγραφο του Writer που έχετε ανοίξει. 2. Αντιγράψτε το κείμενο στο πρόχειρο (Επεξεργασία - Αντιγραφή). 3. Κάντε κλικ στη σελίδα ή στη διαφάνεια όπου επιθυμείτε να επικολλήσετε το κείμενο. 4. Επικολλήστε το κείμενο επιλέγοντας Επεξεργασία - Επικόλληση ή Επεξεργασία - Ειδική επικόλληση. Χρησιμοποιώντας την Ειδική επικόλληση, μπορείτε να επιλέξετε τη μορφή κειμένου που θα επικολληθεί. Ανάλογα με τις μορφές, μπορείτε να αντιγράψετε διαφορετικές ιδιότητες κειμένου. Εισαγωγή κειμένου 1. Κάντε κλικ στη σελίδα ή στη διαφάνεια όπου επιθυμείτε να εισάγετε το κείμενο. 2. Επιλέξτε Εισαγωγή - Αρχείο. 3. Επιλέξτε ένα αρχείο κειμένου (*.txt) ή ένα αρχείο HTML και κάντε κλικ στην Εισαγωγή. Ανοίγει το παράθυρο διαλόγου Εισαγωγή κειμένου. Κάντε κλικ στο κουμπί OK για να εισάγετε το κείμενο. 20

21 Fontwork για γραφική τέχνη κειμένου Μπορείτε να χρησιμοποιήσετε το Fontwork για να δημιουργήσετε αντικείμενα γραφικής τέχνης κειμένου. Για να δημιουργήσετε ένα αντικείμενο Fontwork 1. Στη γραμμή εργαλείων Σχεδίαση, κάντε κλικ στο εικονίδιο Συλλογή Fontwork. 2. Στο παράθυρο διαλόγου Συλλογή Fontwork, επιλέξτε ένα στυλ Fontwork και πατήστε OK. Το αντικείμενο Fontwork εισάγεται στο έγγραφό σας. 3. Κάντε διπλό κλικ στο αντικείμενο για να μπείτε σε κατάσταση επεξεργασίας κειμένου. 4. Αντικατάσταση του προεπιλεγμένου κειμένου Fontwork με δικό σας κείμενο. 5. Πατήστε Esc για έξοδο από τη κατάσταση επεξεργασίας κειμένου. Για να επεξεργαστείτε ένα αντικείμενο Fontwork 1. Κάντε κλικ στο αντικείμενο Fontwork Η γραμμή εργαλείων Fontwork εμφανίζεται. Αν δεν τη βλέπετε, επιλέξτε Προβολή - Γραμμές εργαλείων - Fontwork. 2. Κάντε κλικ σε ένα εικονίδιο στη γραμμή εργαλείων Fontwork. Τα ακόλουθα εικονίδια είναι διαθέσιμα: Συλλογή Fontwork - προσθέτει ένα άλλο αντικείμενο Fontwork Σχήμα Fontwork - επεξεργασία του σχήματος Ίδιο ύψος γραμμάτων Fontwork - αλλάζει το ύψος των χαρακτήρων Στοίχιση Fontwork - στοίχιση κειμένου Απόσταση χαρακτήρων Fontwork - αλλάζει το διάστημα και τη διαγραμμάτωση χαρακτήρα Για να επεξεργαστείτε περισσότερες ιδιότητες του Fontwork 1. Κάντε κλικ στο αντικείμενο Fontwork για να το επιλέξετε. 2. Επιλέξτε τις ιδιότητες από τη γραμμή εργαλείων Ιδιότητες αντικειμένου σχεδίασης. Μπορείτε να αλλάξετε το πλάτος της γραμμής, χρώμα γεμίσματος, στυλ γεμίσματος και πολλά άλλα. 21

22 Εργασία με επίπεδα Περί επιπέδων Τα επίπεδα είναι διαθέσιμα στο OpenOffice.org Draw, αλλά όχι στο OpenOffice.org Impress. Τα επίπεδα σάς επιτρέπουν να συναρμολογήσετε στοιχεία που σχετίζονται σε μία σελίδα. Σκεφτείτε τα επίπεδα ως μεμονωμένους χώρους εργασίας τους οποίους μπορείτε να αποκρύψετε από την προβολή, να αποκρύψετε από την εκτύπωση ή να κλειδώσετε. Τα επίπεδα δεν καθορίζουν την ταξινόμηση σε στοίβα των αντικειμένων στη σελίδα σας, εκτός από το επίπεδο Έλεγχοι το οποίο βρίσκεται πάντα μπροστά από τα υπόλοιπα επίπεδα. Η σειρά ταξινόμησης της στοίβας των αντικειμένων στη σελίδα σας καθορίζεται από την ακολουθία με την οποία έχετε προσθέσει τα αντικείμενα. Μπορείτε να τακτοποιήσετε ξανά τη σειρά ταξινόμησης της στοίβας επιλέγοντας Τροποποίηση - Τακτοποίηση. Οι περιοχές πάνω σε ένα επίπεδο που δεν περιέχουν αντικείμενα είναι διαφανείς. Το OpenOffice.org Draw παρέχει τρία προεπιλεγμένα επίπεδα: Διάταξη Έλεγχοι Γραμμές διαστάσεων Δεν μπορείτε να διαγράψετε ή να μετονομάσετε τα προεπιλεγμένα επίπεδα. Μπορείτε να προσθέσετε τα δικά σας επίπεδα με την επιλογή Εισαγωγή - Επίπεδο. Το επίπεδο Διάταξη είναι ο προεπιλεγμένος χώρος εργασίας. Το επίπεδο Διάταξη καθορίζει την τοποθεσία του τίτλου, του κειμένου, και των δεικτών τοποθέτησης για τα αντικείμενα στη σελίδα σας. Το επίπεδο Έλεγχοι μπορεί να χρησιμοποιηθεί για κουμπιά στα οποία έχετε αναθέσει μία ενέργεια, αλλά δε μπορεί να εκτυπωθεί. Καθορίστε τις ιδιότητες του επιπέδου σε μη εκτυπώσιμο. Τα αντικείμενα στο επίπεδο Έλεγχοι βρίσκονται πάντα μπροστά από αντικείμενα που ανήκουν σε άλλα επίπεδα. Το επίπεδο Γραμμές διαστάσεων βρίσκεται στην θέση που σχεδιάζετε, για παράδειγμα, τις γραμμές διαστάσεων. Εμφανίζοντας ή αποκρύπτοντας αυτό το επίπεδο, μπορείτε εύκολα να εμφανίζετε ή όχι αυτές τις γραμμές. Μπορείτε να κλειδώσετε ένα επίπεδο για να προστατέψετε τα περιεχόμενά του, ή να αποκρύψετε ένα επίπεδο και τα περιεχόμενά του από την προβολή ή από την εκτύπωση. Όταν προσθέτετε ένα νέο επίπεδο σε μία σελίδα, το επίπεδο προστίθεται σε όλες τις σελίδες του εγγράφου σας. Παρόλα αυτά, όταν προσθέτετε ένα αντικείμενο σε ένα επίπεδο, αυτό προστίθεται μόνο στην τρέχουσα σελίδα. Αν επιθυμείτε να εμφανίζεται το αντικείμενο σε όλες τις σελίδες, προσθέστε το αντικείμενο στην κύρια σελίδα (Προβολή - Κύριο). Εισαγωγή επιπέδων Μετακίνηση αντικειμένων σε διαφορετικό επίπεδο Εργασία με επίπεδα 22

23 Εισαγωγή επιπέδων Οι σχεδιάσεις στο OpenOffice.org Draw υποστηρίζουν επίπεδα. 1. Κάντε δεξί κλικ στο τέλος της περιοχής στην καρτέλα του επιπέδου. 2. Επιλέξτε Εισαγωγή επιπέδου. 3. Πληκτρολογήστε ένα όνομα για το επίπεδο στο πεδίο Όνομα. 4. Στην περιοχή Ιδιότητες, καθορίστε τις επιλογές για το επίπεδο. 5. Κάντε κλικ στο κουμπί OK. Το νέο επίπεδο γίνεται αυτόματα το ενεργό επίπεδο. Για να μεταβάλετε τις ιδιότητες του επιπέδου, κάντε κλικ στην καρτέλα του ονόματος του επιπέδου, και ύστερα επιλέξτε Μορφή - Επίπεδο. Δεν μπορείτε να αλλάξετε το όνομά του ούτε να διαγράψετε ένα προκαθορισμένο επίπεδο στο OpenOffice.org Draw. Περί επιπέδων Μετακίνηση αντικειμένων σε διαφορετικό επίπεδο Εργασία με επίπεδα 23

24 Μετακίνηση αντικειμένων σε διαφορετικό επίπεδο Οι σχεδιάσεις στο OpenOffice.org Draw υποστηρίζουν επίπεδα. 1. Κάντε κλικ και κρατήστε το αντικείμενο μέχρι να αναβοσβήσουν τα άκρα του. 2. Μεταφέρετε το αντικείμενο στην καρτέλα ονόματος του επιπέδου στο οποίο επιθυμείτε να το μετακινήσετε. 3. Απελευθερώστε το αντικείμενο. Περί επιπέδων Εισαγωγή επιπέδων Εργασία με επίπεδα 24

25 Εργασία με επίπεδα Οι σχεδιάσεις στο OpenOffice.org Draw υποστηρίζουν τα επίπεδα. Επιλογή επιπέδου Για να επιλέξετε ένα επίπεδο, κάντε κλικ στην καρτέλα του ονόματος του επιπέδου στο τέλος του χώρου εργασίας. Για να επεξεργαστείτε τις ιδιότητες ενός επιπέδου, κάντε διπλό κλικ σε μία καρτέλα του επιπέδου. Απόκρυψη επιπέδων 1. Επιλέξτε ένα επίπεδο, και ύστερα επιλέξτε Μορφή - Επίπεδο. 2. Στην περιοχή Ιδιότητες, αναιρέστε την επιλογή του πεδίου ελέγχου Ορατό. 3. Κάντε κλικ στο κουμπί OK. Στην καρτέλα του ονόματος του επιπέδου, το χρώμα του κειμένου του ονόματος μεταβάλλεται σε μπλε. Μπορείτε να κάνετε ένα επίπεδο ορατό ή αόρατο, κάνοντας κλικ στην καρτέλα του, κρατώντας πατημένο το πλήκτρο Shift. Προβολή κρυφών επιπέδων 1. Επιλέξτε το κρυφό επίπεδο, και ύστερα επιλέξτε Μορφή - Επίπεδο. 2. Στην περιοχή Ιδιότητες, επιλέξτε το πεδίο ελέγχου Ορατό. 3. Κάντε κλικ στο κουμπί OK. Κλείδωμα επιπέδων 1. Επιλέξτε ένα επίπεδο, και ύστερα επιλέξτε Μορφή - Επίπεδο. 2. Στην περιοχή Ιδιότητες, επιλέξτε το πεδίο ελέγχου Κλειδωμένο. 3. Κάντε κλικ στο κουμπί OK. Δεν μπορείτε να επεξεργαστείτε αντικείμενα σε ένα κλειδωμένο επίπεδο. Ξεκλείδωμα επιπέδων 1. Επιλέξτε ένα κλειδωμένο επίπεδο, και ύστερα επιλέξτε Μορφή - Επίπεδο. 2. Στην περιοχή Ιδιότητες, αναιρέστε το πεδίο ελέγχου Κλειδωμένο. 3. Κάντε κλικ στο κουμπί OK. Περί επιπέδων Εισαγωγή επιπέδων Μετακίνηση αντικειμένων σε διαφορετικό επίπεδο 25

26 Μετακίνηση αντικειμένων Μπορείτε να μετακινήσετε τα επιλεγμένα αντικείμενα στη διαφάνειά σας μεταφέροντάς τα με το ποντίκι σας, χρησιμοποιώντας τα πλήκτρα βελών, ή αντιγράφοντας τα αντικείμενα και κάνοντας επικόλλησή τους σε διαφορετική τοποθεσία. Τα πλήκτρα βελών σας επιτρέπουν να μετακινείτε αντικείμενα με περισσότερη ακρίβεια από ότι με το ποντίκι σας. Επιλογή υπογραμμισμένων αντικειμένων Διάφορα Πλήκτρα συντόμευσης για αντικείμενα σχεδίασης Μπορείτε να δημιουργήσετε και να επεξεργαστείτε αντικείμενα σχεδίασης χρησιμοποιώντας το πληκτρολόγιο. Μερικά από τα πλήκτρα συντόμευσης μπορεί να έχουν ανατεθεί στο σύστημα επιφάνειας εργασίας σας. Πλήκτρα που έχουν ανατεθεί στην επιφάνεια εργασίας δεν είναι διαθέσιμα στο OpenOffice.org. Δοκιμάστε να αναθέσετε διαφορετικά πλήκτρα είτε στο OpenOffice.org, στο Εργαλεία - Προσαρμογή - Πληκτρολόγιο, είτε στην επιφάνεια εργασίας σας. Για να δημιουργήσετε και να επεξεργαστείτε ένα αντικείμενο σχεδίασης 1. Πιέστε το πλήκτρο F6 για να περιηγηθείτε στη γραμμή εργαλείων Σχεδίαση. 2. Πιέστε το Δεξιό πλήκτρο βέλους μέχρι να φτάσετε στο εικονίδιο της γραμμής εργαλείων ενός εργαλείου σχεδίασης. 3. Αν υπάρχει ένα βέλος δίπλα στο εικονίδιο, το εργαλείο σχεδίασης ανοίγει σε μία δευτερεύουσα γραμμή εργαλείων. Πιέστε το Πάνω ή το Κάτω πλήκτρο βέλους για να ανοίξετε τη δευτερεύουσας γραμμή εργαλείων, και στη συνέχεια πιέστε το Δεξιό ή το Αριστερό πλήκτρο για να επιλέξετε ένα αντικείμενο. 4. Πατήστε Ctrl+Enter. Το αντικείμενο δημιουργείται στο κέντρο του τρέχοντος εγγράφου. 5. Για να επιστρέψετε στο έγγραφο πατήστε Ctrl+F6. Μπορείτε να χρησιμοποιήσετε τα πλήκτρα βελών για να τοποθετήσετε το αντικείμενο στην θέση που επιθυμείτε. Για να επιλέξετε μία εντολή από το μενού περιβάλλοντος για το αντικείμενο, πιέστε το συνδυασμό των πλήκτρων Shift+F10. Για να επιλέξετε ένα αντικείμενο 1. Πατήστε Ctrl+F6 για να μπείτε στο έγγραφο. 2. Πιέστε το πλήκτρο Tab μέχρι να φτάσετε στο αντικείμενο που επιθυμείτε να επιλέξετε. 26

27 Συντομεύσεις (OpenOffice.org Προσιτότητα) Πλήκτρα συντόμευσης για την σχεδίαση Γενικά πλήκτρα συντόμευσης του OpenOffice.org Εισαγωγή γραφικών 1. Επιλέξτε Εισαγωγή - Εικόνα - Από αρχείο. 2. Εντοπίστε την εικόνα που επιθυμείτε να εισάγετε. Επιλέξτε το πεδίο ελέγχου Σύνδεση για να εισάγετε μόνο μία σύνδεση στην εικόνα. Αν επιθυμείτε να δείτε την εικόνα πριν την εισαγωγή της, επιλέξτε, Προεπισκόπηση. Αφού εισάγετε μία συνδεδεμένη εικόνα, μην τροποποιήσετε το όνομα της βασικής εικόνας ή μην μετακινήσετε τη βασική εικόνα σε διαφορετικό κατάλογο. 3. Κάντε κλικ στο Άνοιγμα για να εισάγετε την εικόνα. Αντιγραφή γραφικών μεταξύ εγγράφων Αντιγραφή γραφικών από τη Συλλογή 27

28 Εισαγωγή, επεξεργασία, αποθήκευση Bitmaps Εισαγωγή Bitmaps Η εισαγωγή εικόνας bitmap είναι δυνατή σε έγγραφα των OpenOffice.org Writer, OpenOffice.org Calc, OpenOffice.org Draw και OpenOffice.org Impress. 1. Επιλέξτε Εισαγωγή - Εικόνα - Από αρχείο. 2. Επιλέξτε το αρχείο. Χρησιμοποιώντας το πεδίο Τύπος αρχείου μπορείτε να περιορίσετε την επιλογή σε ορισμένους τύπους αρχείων. 3. Κάντε κλικ στο πεδίο Σύνδεση εάν θέλετε σύνδεση στο πρωτότυπο αρχείο. Εάν έχει γίνει σήμανση του πεδίου Σύνδεση, κάθε φορά που πραγματοποιείται ενημέρωση και φόρτωση του εγγράφου φορτώνεται ξανά η εικόνα bitmap. Τα βήματα επεξεργασίας που ακολουθήσατε στο τοπικό αντίγραφο της εικόνας στο έγγραφο εφαρμόζονται ξανά, και εμφανίζεται η εικόνα. Εάν στο πεδίο Σύνδεση δεν έχει γίνει σήμανση, εργάζεστε πάντα με το αντίγραφο το οποίο δημιουργήθηκε με την πρώτη εισαγωγή του γραφικού. Για να ενσωματώσετε γραφικά τα οποία έχουν αρχικά εισαχθεί ως συνδέσεις, πηγαίνετε στο Επεξεργασία Συνδέσεις και κάντε κλικ στο Κατάργηση. 4. Κάντε κλικ στο Άνοιγμα για να εισαγάγετε την εικόνα. Επεξεργασία Bitmap Εικονίδια στη γραμμή εργαλείων εικόνας Κατά την επιλογή της εικόνας bitmap, η γραμμή Εικόνα σάς παρέχει τα εργαλεία για την επεξεργασία της εικόνας. Πραγματοποιείται επεξεργασία μόνο ενός τοπικού αντιγράφου στο έγγραφο, ακόμη και αν έχει πραγματοποιηθεί εισαγωγή της εικόνας ως σύνδεσης. Η εμφάνιση της γραμμής Εικόνα ενδέχεται να είναι λίγο διαφορετική ανάλογα με την εφαρμογή που χρησιμοποιείτε. Ένας αριθμός φίλτρων βρίσκεται στην γραμμή εργαλείων Φίλτρο Γραφικών, την οποία μπορείτε να ανοίξετε χρησιμοποιώντας το εικονίδιο που βρίσκεται στη γραμμή Εικόνα. Το αρχικό αρχείο εικόνας δεν θα αλλαχτεί από τα φίλτρα. Τα φίλτρα εφαρμόζονται σε μια εικόνα μόνο μέσα στο έγγραφο. Μερικά από τα φίλτρα ανοίγουν μόλις πραγματοποιηθεί εκκίνηση ενός παραθύρου διαλόγου και μπορείτε να τα χρησιμοποιήσετε, για παράδειγμα, για να επιλέξετε την ένταση του φίλτρου. Τα περισσότερα φίλτρα μπορούν να εφαρμοστούν περισσότερες φορές για να αυξηθεί το εφέ φίλτρου. Στο OpenOffice.org Draw και OpenOffice.org Impress, μπορείτε να προσθέσετε κείμενο και γραφικά, επιλέξτε αυτά τα αντικείμενα μαζί με το bitmap, και εξάγετε την επιλογή ως μια νέα εικόνα bitmap. Το παράθυρο διαλόγου εικόνας Κάντε δεξί κλικ στην εικόνα και επιλέξτε Εικόνα από το υπομενού για να ανοίξετε ένα παράθυρο διαλόγου ιδιοτήτων. 2. Αλλάξτε τις ιδιότητες της επιλεγμένης εικόνας, και πατήστε OK.

29 Αποθήκευση Bitmaps Αν θέλετε να κάνετε αποθήκευση σε μια μορφή αρχείου όπως GIF, JPEG ή TIFF, θα πρέπει να την επιλέξετε και να κάνετε εξαγωγή της εικόνας bitmap. Για να κάνετε εξαγωγή μιας εικόνας bitmap στο Draw ή το Impress: 1. Επιλέξτε την εικόνα bitmap. Μπορείτε επίσης να επιλέξτε πρόσθετα αντικείμενα, όπως κείμενο, για εξαγωγή μαζί με την εικόνα πατώντας το πλήκτρο Shift ενώ τα διαλέγετε ή ανοίγοντας ένα πλαίσιο γύρω από όλα τα αντικείμενα. 2. Επιλέξτε Αρχείο - Εξαγωγή. Το παράθυρο διαλόγου Εξαγωγή ανοίγει. Η εντολή Εξαγωγή γράφει την εικόνα, με όλα τα φίλτρα που τις έχουν εφαρμοστεί, σε ένα αρχείο. Η εντολή Αποθήκευση ως εικόνα στο μενού περιεχομένου αποθηκεύει την εικόνα χωρίς τα φίλτρα, αν η εικόνα εισήχθη ως συνδεόμενη εικόνα. Μια ενσωματωμένη εικόνα θα αποθηκεύεται ή θα εξάγεται πάντα με τα φίλτρα που τις εφαρμόστηκαν. 3. Στο πεδίο Μορφή αρχείου, επιλέξτε τη μορφή που θέλετε, για παράδειγμα GIF ή JPEG. 4. Εάν θέλετε μόνο να εξάγετε τα επιλεγμένα αντικείμενα, σημειώστε το πεδίο Επιλογή. Αν η Επιλογή δεν είναι σημαδεμένη, η όλη σελίδα του εγγράφου θα εξαχθεί. 5. Εισάγετε ένα όνομα για το αρχείο και κάντε κλικ στην Εξαγωγή. Για να κάνετε εξαγωγή μιας εικόνας bitmap στο Writer: Κάντε δεκί κλικ στο bitmap, επιλέξτε Αποθήκευση γραφικών. Θα εμφανιστεί ο διάλογος εξαγωγής γραφικών. Εισάγετε ένα όνομα αρχείου και επιλέξτε ένα τύπο αρχείου. Μετακίνηση και απόθεση μέσα σε ένα έγγραφο OpenOffice.org Προσθήκη Hotspots σε εικόνες Γραμμή εργαλείων φίλτρου γραφικών από τη γραμμή εικόνας 29

30 Αντιγραφή γραφικών από τη Συλλογή Εάν μεταφέρετε ένα γραφικό από τη Συλλογή σε κείμενο, υπολογιστικό φύλλο ή παρουσίαση, θα πραγματοποιηθεί εισαγωγή του γραφικού. Εάν αφήσετε το γραφικό απευθείας σε ένα αντικείμενο σχεδίασης, να θυμάστε τα εξής: Εάν το μεταφέρετε (το σύρετε χωρίς να πατάτε κανένα πλήκτρο στην περίπτωση αυτή δεν εμφανίζεται κανένα πρόσθετο σύμβολο δίπλα στο δείκτη του ποντικιού), αντιγράφονται μόνο οι ιδιότητες του γραφικού και εφαρμόζονται στο αντικείμενο σχεδίασης στο οποίο απελευθερώνετε το κουμπί του ποντικιού. Αν αντιγράψετε το γραφικό (το μεταφέρετε ενώ κρατάτε πατημένο το πλήκτρο Ctrl, τότε θα εμφανιστεί ένα σύμβολο συν δίπλα στο δείκτη του ποντικιού), τότε το γραφικό θα εισαχθεί ως αντικείμενο. Αν δημιουργήσετε μια υπερσύνδεση (το μεταφέρετε ενώ κρατάτε πατημένο το πλήκτρο Ctrl, τότε θα εμφανιστεί ένα βέλος σύνδεσης δίπλα στο δείκτη του ποντικιού), τότε το αντικείμενο σχεδίασης θα αντικατασταθεί από το γραφικό της συλλογής αλλά θα διατηρηθούν η τοποθεσία και το μέγεθος του αντικατασταθέντος αντικειμένου σχεδίασης. Εισαγωγή αντικειμένων από τη Συλλογή Μετακίνηση και απόθεση μέσα σε ένα έγγραφο OpenOffice.org Αντιγραφή γραφικών μεταξύ εγγράφων Αντιγραφή περιοχής υπολογιστικού φύλλου σε κείμενο εγγράφου Προσθήκη γραφικών στη Συλλογή 30

31 Εισαγωγή αντικειμένων από τη Συλλογή Τώρα μπορείτε να εισαγάγετε ένα αντικείμενο σε ένα έγγραφο είτε ως αντίγραφο είτε ως σύνδεση. Ένα αντίγραφο αντικειμένου είναι ανεξάρτητο από το πρωτότυπο αντικείμενο. Οι αλλαγές στο πρωτότυπο αντικείμενο δεν επηρεάζουν το αντίγραφο. Μια σύνδεση παραμένει εξαρτημένη από το πρωτότυπο αντικείμενο. Οι αλλαγές στο πρωτότυπο αντικείμενο αντανακλώνται επίσης στη σύνδεση. Εισαγωγή αντικειμένου ως αντιγράφου 1. Ανοίξτε την Συλλογή κάνοντας κλικ στο σύμβολο Συλλογή στη γραμμή Προεπιλογή, ή διαλέγοντας Εργαλεία - Συλλογή. 2. Επιλέξτε ένα θέμα. 3. Επιλέξτε ένα αντικείμενο με απλό κλικ. 4. Μεταφέρετε το αντικείμενο μέσα στο έγγραφο, ή κάντε κλικ με το δεξιό κουμπί του ποντικιού για να ανοίξετε το μενού περιβάλλοντος και επιλέξτε Εισαγωγή και Αντιγραφή. Εισαγωγή ενός αντικειμένου ως μια σύνδεση 1. Ανοίξτε την Συλλογή κάνοντας κλικ στο σύμβολο Συλλογή στη γραμμή Προεπιλογή, ή διαλέγοντας Εργαλεία - Συλλογή. 2. Επιλέξτε ένα θέμα. 3. Επιλέξτε ένα αντικείμενο με απλό κλικ. 4. Μεταφέρετε το αντικείμενο μέσα στο έγγραφο καθώς έχετε πατημένα τα πλήκτρο Shift και Ctrl, ή κάντε δεξί κλικ για να ανοίξετε το μενού περιεχομένου και επιλέξτε Εισαγωγή και Σύνδεση. Εισαγωγή ενός αντικειμένου ως γραφικό φόντο 1. Ανοίξτε την Συλλογή κάνοντας κλικ στο σύμβολο Συλλογή στη γραμμή Προεπιλογή, ή διαλέγοντας Εργαλεία - Συλλογή. 2. Επιλέξτε ένα θέμα. 3. Επιλέξτε ένα αντικείμενο με απλό κλικ. 4. Ανοίξτε το μενού περιεχομένου και επιλέξτε Εισαγωγή - Φόντο - Σελίδα ή Παράγραφος. Εισαγωγή ενός αντικειμένου ως μια υφή (μοτίβο) για άλλο αντικείμενο 1. Ανοίξτε την Συλλογή κάνοντας κλικ στο σύμβολο Συλλογή στη γραμμή Προεπιλογή, ή διαλέγοντας Εργαλεία - Συλλογή. 2. Επιλέξτε ένα θέμα. 3. Επιλέξτε ένα αντικείμενο με απλό κλικ. 4. Μεταφέρετε το αντικείμενο πάνω σε ένα άλλο αντικείμενο ενώ έχετε πατημένο το πλήκτρο Ctrl. Αντιγραφή γραφικών από τη Συλλογή 31

32 Προσθήκη γραφικών στη Συλλογή 32

33 Εφαρμογή στυλ γραμμών χρησιμοποιώντας γραμμές εργαλείων Η γραμμή εργαλείων Ιδιότητες αντικειμένου σχεδίασης περιέχει εικονίδια και πεδία συνδυασμού για να καθορίσετε διάφορες ιδιότητες γραμμής. Κάντε κλικ στο εικονίδιο Γραμμή για να ανοίξετε το παράθυρο διαλόγου Γραμμή. Κάντε κλικ στο εικονίδιο Άκρα γραμμής για να επιλέξετε ένα στυλ βέλους για το δεξί και αριστερό τέλους γραμμής μιας γραμμής. Επιλέξτε ένα στυλ από το πεδίο Στυλ γραμμής και ορίστε το πλάτος στο πεδίο Πλάτος γραμμής. Ένα μηδενικό πλάτος αντιστοιχεί σε 1 εικονοστοιχείο. Επιλέξτε το χρώμα γραμμής και το χρώμα του βέλους στο πεδίο Χρώμα γραμμής. Ορισμός στυλ γραμμών Ορισμός άκρων γραμμής 33

34 Ορισμός άκρων γραμμής Μπορείτε να ορίσετε ένα οποιοδήποτε αντικείμενο για να εισαχθεί στη λίστα των διαθέσιμων άκρων γραμμής. 1. Χρησιμοποιήστε τις λειτουργίες σχεδίασης για να δημιουργήσετε ένα αντικείμενο σαν άκρο γραμμής. 2. Επιλέξτε το αντικείμενο και επιλέξτε Μορφή - Γραμμή. 3. Στο παράθυρο διαλόγου, κάντε κλικ στο Άκρα γραμμής. 4. Κάντε κλικ στο Προσθήκη και εφαρμόστε ένα όνομα στο νέο στυλ άκρου γραμμής. 5. Κάντε κλικ στο κουμπί OK για να κλείσετε το παράθυρο διαλόγου. Εφαρμογή στυλ γραμμών χρησιμοποιώντας γραμμές εργαλείων Ορισμός στυλ γραμμών 34

35 Ορισμός στυλ γραμμών 1. Επιλέξτε ένα αντικείμενο σχεδίασης γραμμής σε ένα έγγραφο. 2. Επιλέξτε Μορφή - Γραμμή και κάντε κλικ στη καρτέλα Στυλ γραμμής. 3. Εισάγετε τις επιλογές γραμμής που θέλετε. Για να εισάγετε το μήκος της γραμμής ως ποσοστό του πλάτους της γραμμής, επιλέξτε Προσαρμογή στο πλάτος γραμμής. 4. Κάντε κλικ στη Προσθήκη. 5. Εισάγετε ένα όνομα για το στυλ γραμμής και κάντε κλικ στο OK. Για να αποθηκεύσετε το στυλ γραμμής σε μία προσαρμοσμένη λίστα στυλ γραμμής, κάντε κλικ στο εικονίδιο Αποθήκευση στυλ γραμμών. 6. Κάντε κλικ στο Κλείσιμο για να κλείσει το παράθυρο διαλόγου. Εφαρμογή στυλ γραμμών χρησιμοποιώντας γραμμές εργαλείων Ορισμός άκρων γραμμής 35

36 Χρήση σημείων κόλλησης Στο Impress και στο Draw, μπορείτε να συνδέσετε δυο οποιαδήποτε σχήματα με μια γραμμή που ονομάζεται γραμμή σύνδεσης. Όταν σχεδιάζετε μια γραμμή σύνδεσης μεταξύ σχημάτων, τότε η γραμμή σύνδεσης θα συνδεθεί με ένα σημείο κόλλησης σε κάθε σχήμα. Κάθε σχήμα έχει κάποια προκαθορισμένα σημεία και θέσης κόλλησης, τα οποία εξαρτώνται από το συγκεκριμένο σχήμα. Μπορείτε να προσθέσετε τα δικά σας σημεία κόλλησης σε ένα σχήμα και μετά να συνδέσετε τις γραμμές σύνδεσης σε αυτά τα προσαρμοσμένα σημεία. Για να προσθέσετε και να επεξεργαστείτε σημεία κόλλησης 1. Κάντε ένα από τα παρακάτω: 1. Κάντε κλικ στο εικονίδιο Σημείο κόλλησης στη γραμμή εργαλείων σχεδίασης. 2. Επιλέξτε Επεξεργασία - Σημεία κόλλησης. 1. Κάντε κλικ στο εικονίδιο Εισαγωγή σημείου κόλλησης στη γραμμή εργαλείων σημείων κόλλησης. 2. Κάντε κλικ μέσα στο σχήμα στο οποίο θέλετε να τοποθετήσετε το νέο σημείο κόλλησης. Αν το σχήμα έχει γέμισμα, μπορείτε να κάνετε κλικ οπουδήποτε μέσα στο σχήμα. Αν το σχήμα δεν έχει γέμισμα, μπορείτε να κάνετε κλικ στο περίγραμμα του για να εισάγετε ένα σημείο κόλλησης. Όταν εισαχθεί, τότε μπορείτε να σύρετε το σημείο κόλλησης σε άλλη θέση μέσα στο σχήμα. Με τα τέσσερα εικονίδια που βρίσκονται δίπλα στο εικονίδιο Εισαγωγή σημείου κόλλησης, μπορείτε να επιλέξετε τις κατευθύνσεις της γραμμής σύνδεσης για αυτό το σημείο κόλλησης. Μπορείτε να καθορίσετε μια ή περισσότερες κατευθύνσεις για ένα συγκεκριμένο σημείο κόλλησης. Αν το εικονίδιο Σχετικό σημείο κόλλησης είναι ενεργό, τότε το σημείο κόλλησης μετακινείται για να διατηρήσει την θέση του, όταν αλλάζετε το μέγεθος του αντικειμένου. Αν το εικονίδιο Σχετικό σημείο κόλλησης δεν είναι ενεργό, τότε τα εικονίδια δίπλα σε αυτό δεν είναι πια γκριζαρισμένα. Μέσω αυτών των εικονιδίων μπορείτε να καθορίσετε την θέση ενός σημείου κόλλησης όταν γίνεται αλλαγή του αντικειμένου που το περιέχει. Δημιουργία διαγράμματος ροής 36

37 Χαρακτηριστικά του OpenOffice.org Draw Το OpenOffice.org Draw σας επιτρέπει να δημιουργήσετε απλά και σύνθετα σχέδια και να τα εξαγάγετε σε διάφορες κοινές μορφές εικόνας. Μπορείτε επίσης να εισάγετε στο σχέδιο σας, τους πίνακες, τα διαγράμματα, τους τύπους και τα άλλα στοιχεία που δημιουργήσατε, με άλλα προγράμματα του OpenOffice.org. Διανυσματικά γραφικά αντικείμενα Το OpenOffice.org Draw δημιουργεί διανυσματικές γραφικές παραστάσεις χρησιμοποιώντας τις γραμμές και τις καμπύλες που καθορίζονται από τα μαθηματικά διανύσματα. Τα διανύσματα περιγράφουν τις γραμμές, τις ελλείψεις, και τα πολύγωνα σύμφωνα με τη γεωμετρία τους. Δημιουργία αντικειμένων 3Δ Με την Σχεδίαση του OpenOffice.org μπορείτε να δημιουργήσετε απλά τρισδιάστατα αντικείμενα όπως οι κύβοι, οι σφαίρες, και οι κύλινδροι και να τροποποιήσετε ακόμη και την προέλευση φωτός των αντικειμένων. Βοηθητικές γραμμές και πλέγματα Οι Βοηθητικές γραμμές και τα πλέγματα σας παρέχουν ένα οπτικό βοήθημα για να σας βοηθήσουν να ευθυγραμμίσετε τα αντικείμενα στο σχέδιό σας. Μπορείτε επίσης να επιλέξετε να συγκρατήσετε ένα αντικείμενο σε μια γραμμή πλέγματος, βοηθητική γραμμή ή στην άκρη ενός άλλου αντικειμένου. Σύνδεση αντικειμένων στην προβολή σχέσεων Στο OpenOffice.org Draw μπορείτε να συνδέσετε τα αντικείμενα με τις ειδικές γραμμές αποκαλούμενες "Γραμμές σύνδεσης " για να παρουσιάσετε τη σχέση μεταξύ των αντικειμένων. Οι συνδέσεις συνδέονται με τα σημεία κόλλησης στα αντικείμενα σχεδίων και παραμένουν συνημμένες όταν κινούνται τα συνδεδεμένα αντικείμενα. Οι γραμμές σύνδεσης είναι χρήσιμες για τα διαγράμματα οργάνωσης και τα τεχνικά διαγράμματα. Προβολή διαστάσεων Τα τεχνικά διαγράμματα παρουσιάζουν συχνά τις διαστάσεις των αντικειμένων στο σχέδιο. Στην Σχεδίαση του OpenOffice.org, μπορείτε να χρησιμοποιήσετε τις γραμμές διάστασης για να υπολογίσετε και να εμφανίσετε τις γραμμικές διαστάσεις. Συλλογή Η Συλλογή περιέχει εικόνες, κινούμενες εικόνες, ήχους και άλλα στοιχεία που μπορείτε να εισάγετε και να χρησιμοποιήσετε στα σχέδιά σας καθώς επίσης και στα άλλα προγράμματα του OpenOffice.org. Μορφές αρχείων γραφικών αντικειμένων Στο OpenOffice.org Draw μπορείτε να εξαγάγετε τα γραφικά αντικείμενα σε πολλές μορφές αρχείων, όπως bmp, στο GIF, JPG, και PNG 37
