1 ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ & ΣΥΝΤΗΡΗΣΗΣ ΞΥΛΟΚΑΤΑΣΚΕΥΩΝ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ: «ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ & ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ» του ΕΛΕΥΘΕΡΙΟΥ Χ. ΤΖΙΑΦΚΟΥ Επιβλέπων: Καθ. ΓΕΩΡΓΙΟΣ Ι. ΜΑΝΤΑΝΗΣ ΜΑΪΟΣ ΚΑΡΔΙΤΣΑ

2 Τζιάφκος Χ. Ελευθέριος (2017) Μελέτη Σχεδιασμού & Υλοποίησης Ξύλινης Κατασκευής Τεχνολογίας CLT στο Τμήμα ΣΤΞΕ Πτυχιακή Εργασία Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου, ΤΕΙ Θεσσαλίας, Καρδίτσα 1 Σ ε λ ί δ α

3 1 "The best friend of man is the tree. When we use the tree respectfully and economically, we have one of the greatest resources on the earth" Frank Lloyd Wright, Architect ( ) 1 Πηγή: %EB%82%98%EB%AC%B4-%EC%9D%98%EC%9E%90%EC%97%90/ 2 Σ ε λ ί δ α

4 ΥΠΕΥΘΥΝΗ ΔΗΛΩΣΗ «Εγώ, ο Ελευθέριος Τζιάφκος του Χριστοδούλου και της Λαμπρινής δηλώνω υπεύθυνα ότι η παρούσα πτυχιακή εργασία µε τίτλο: «ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ & ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ» είναι δική µου, και βεβαιώνω ότι: Σε όσες περιπτώσεις έχω συμβουλευτεί δημοσιευμένη εργασία τρίτων, αυτό επισημαίνεται µε σχετική αναφορά στα επίμαχα σημεία και στη βιβλιογραφία, Σε όσες περιπτώσεις μεταφέρω λόγια τρίτων, αυτό επισημαίνεται µε σχετική αναφορά στα επίμαχα σημεία με εξαίρεση τέτοιες περιπτώσεις, το υπόλοιπο κείμενο της παρούσας πτυχιακής εργασίας αποτελεί δική µου δουλειά, Αναφέρω ρητά όλες τις πηγές βοήθειας που χρησιμοποίησα, και Σε περιπτώσεις που τμήματα της παρούσας πτυχιακής εργασίας έγιναν από κοινού µε τρίτους, αναφέρω ρητά ποια είναι η δική µου συνεισφορά και ποια των τρίτων. Τέλος, γνωρίζω πως η λογοκλοπή αποτελεί σοβαρότατο, ακαδημαϊκό και ποινικό αδίκημα και είμαι ενήμερος για την επέλευση των νομικών και λοιπών συνεπειών». (υπογραφή) Καρδίτσα, ΕΛΕΥΘΕΡΙΟΣ Χ. ΤΖΙΑΦΚΟΣ 3 Σ ε λ ί δ α

5 ΕΥΧΑΡΙΣΤΙΕΣ Εκ των προτέρων, θα ήθελα να εκφράσω τη θερμή μου ευγνωμοσύνη στον επιβλέποντα καθηγητή και "δάσκαλο", Δρ. Γεώργιο Μαντάνη, για το ενδιαφέρον που έδειξε από την πρώτη στιγμή που του ζήτησα να αναλάβει την επίβλεψη της εργασίας αυτής, για τη στήριξη καθ όλη τη διάρκεια διεκπεραίωσής της, καθώς και για την πολύτιμη και αδιάλειπτη βοήθεια που μου παρείχε, έτσι ώστε να συμβάλλει στα μέγιστα σε κάτι που φάνταζε ακατόρθωτο στην αρχή, να γίνει τελικά πραγματικότητα! Η συνεργασία μου μαζί του από την πρώτη στιγμή της φοίτησής μου στο τμήμα Σ.Τ.Ξ.Ε. μέχρι και την ολοκλήρωση της πτυχιακής, αποτέλεσε ένα πολύτιμο, μοναδικό μάθημα, με πληθώρα εμπειριών! Ευχαριστώ πολύ όλους τους κ.κ. καθηγητές και καθηγήτριες του τμήματος Σ.Τ.Ξ.Ε. για τις γνώσεις που αποκόμισα καθ όλη την διάρκεια των σπουδών μου, καθώς επίσης και για την άδεια της διοίκησης να μου επιτραπεί να στηθεί η ξύλινη οικία τεχνολογίας CLT, στο χώρο του τμήματος. Ευχαριστώ πρόσθετα τη διοίκηση του ΤΕΙ Θεσσαλίας για την οικονομική υποστήριξη της, καθώς και τους κ.κ. Μιχ. Σκαρβέλη, Γερ. Μπόθο και Αικ. Ράμμου για τη βοήθειά τους. Ένα μεγάλο ευχαριστώ για την ευγενική χορηγία του κ. Παύλου Μαυρόπουλου. Επίσης, ένα θερμό «ευχαριστώ» στον πατέρα μου και στον αδερφό μου Χριστόδουλο και Κωνσταντίνο Τζιάφκο, που μου στάθηκαν πολύτιμοι συμπαραστάτες, που με βοήθησαν σε όλη τη διάρκεια των σπουδών μου, αλλά και για την μέγιστη βοήθειά τους στην προετοιμασία και την τοποθέτηση της ξύλινης κατασκευές τεχνολογίας CLT. Τέλος, να ευχαριστήσω όλα τα υπόλοιπα άτομα που συνετέλεσαν στο αποτέλεσμα αυτής της πτυχιακής εργασίας, καθώς και σε όλους τους φίλους μου για την ηθική και ψυχολογική τους υποστήριξη. Ελευθέριος Χ. Τζιάφκος 4 Σ ε λ ί δ α

6 ΑΦΙΕΡΩΜΕΝΗ ΣΤΗΝ ΜΝΗΜΗ ΤΗΣ ΠΟΛΥ ΑΓΑΠΗΜΕΝΗΣ ΜΟΥ ΜΗΤΕΡΑΣ ΛΑΜΠΡΙΝΗΣ ΒΛΑΧΟΥ ΤΖΙΑΦΚΟΥ Εγώ βαρκούλα μοναχή, βαρκούλα αποδαρμένη μέσα σε πέλαγο ανοιχτό σε θάλασσα αφρισμένη. Παλεύω με τα κύματα χωρίς πανί, τιμόνι κι άλλη δεν έχω άγκυρα πλην την ευχή σου μόνη. Αλέξανδρος Παπαδιαμάντης: Προς την μητέρα μου (1873) 5 Σ ε λ ί δ α

7 ΠΡΟΛΟΓΟΣ Το ενδιαφέρον μου για τα ξύλινα σπίτια αποτέλεσε την αιτία να ξεκινήσω τις σπουδές μου στο Τμήμα Σχεδιασμού και Τεχνολογίας Ξύλου και Επίπλου. Η επαφή μου με το ξύλο ξεκίνησε από πολύ μικρή ηλικία, καθώς ο πατέρας μου διατηρεί ξυλουργείο με αποτέλεσμα να περνώ αρκετό χρόνο μαζί του, τα πρώτα χρόνια ως παιχνίδι και στη συνέχεια μαθαίνοντας την τέχνη και τα μυστικά της δουλειάς. Μεγαλώνοντας μέσα σε ένα τέτοιο περιβάλλον, έμαθα να χειρίζομαι με ευκολία κάποια από τα εργαλεία του ξυλουργείου και αυτό με βοήθησε να κατασκευάσω μαζί με τον αδερφό μου μια μικρή ξύλινη καλύβα από διάφορα ξύλα που περίσσευαν από τις εργασίες του πατέρα μας στην αυλή του σπιτιού μας για να παίζουμε. Τότε ήταν η στιγμή που συνειδητοποίησα πόσο συναρπαστικό είναι η κατασκευή μιας ξύλινης κατασκευής. Η μόνη σχολή στην Ελλάδα που διδάσκονται οι ξύλινες κατασκευές εσωτερικού και εξωτερικού χώρου και γενικότερα η επεξεργασία του ξύλου και τα παράγωγά του είναι το Τμήμα Σχεδιασμού και Τεχνολογίας Ξύλου και Επίπλου. Έτσι, η επιλογή μου να φοιτήσω σε αυτό το τμήμα με ενθουσίασε και ήταν ο λόγος να πραγματοποιηθεί το όνειρό μου, δηλαδή να μάθω να κατασκευάζω ξύλινα σπίτια. Επομένως, δεν θα μπορούσε η παρούσα εργασία να μην αποτελέσει την πτυχιακή μου διατριβή, η οποία συντάχθηκε επίσης με σκοπό την ολοκλήρωση των σπουδών μου στο Τ.Ε.Ι. Θεσσαλίας, Τμήμα Σχεδιασμού και Τεχνολογίας Ξύλου και Επίπλου. Ο τίτλος της πτυχιακής εργασίας είναι «Μελέτη Σχεδιασμού & Υλοποίησης Ξύλινης Κατασκευής Τεχνολογίας CLT στο Τμήμα ΣΤΞΕ». 6 Σ ε λ ί δ α

8 ΣΥΝΟΨΗ ΠΤΥΧΙΑΚΗΣ Η παρούσα πτυχιακή εργασία επικεντρώνεται στη μελέτη, στο σχεδιασμό και στη συνέχεια στην κατασκευή μιας ξύλινης μικρής κατασκευής (μικρή οικία) τεχνολογίας CLT (Cross Laminated Timber) για τον προαύλιο χώρο του Τμήματος Σχεδιασμού και Τεχνολογίας Ξύλου και Επίπλου. Συγκεκριμένα, παρουσιάζονται στοιχεία για το ξύλο ως δομικό υλικό πράγμα απαραίτητο και συνάμα σημαντικό, όλες οι τεχνολογίες κατασκευής των ξύλινων σπιτιών και εν συνεχεία παρουσιάζεται η κατασκευή ξύλινων σπιτιών με την τεχνολογία CLT, αναλύεται η τεχνολογία παραγωγής του υλικού, παραθέτονται τα θετικά και τα αρνητικά σε σχέση με άλλα δομικά υλικά και γίνεται μια εκτενής αναφορά σε ξύλινα σπίτια που έγιναν από το συγκεκριμένο υλικό ανά τον κόσμο. Με βάση των στοιχείων που προκύπτουν, ακολουθεί το σημαντικότερο μέρος της πτυχιακής εργασίας που είναι το στάδιο της δημιουργίας, συγκεκριμένα, μέσα από σχεδιαστική και τεχνική μελέτη, θα ακολουθήσει η διαδικασία σχεδιασμού και κατασκευής ενός ξύλινου σπιτιού. Τελική επιδίωξη είναι να κατασκευαστεί μια ξύλινη κατασκευή (μικρή οικία), τηρώντας όλες τις αρχές και τους κανόνες σχετικά με τη διαδικασία παραγωγής και πληρώντας τις προδιαγραφές για μια όσο το δυνατόν ποιοτική κατασκευή, 100% πρωτότυπη, σταθερή και αναλλοίωτη στον χρόνο. 7 Σ ε λ ί δ α

9 ΠΕΡΙΕΧΟΜΕΝΑ ΥΠΕΥΘΥΝΗ ΔΗΛΩΣΗ... 3 ΕΥΧΑΡΙΣΤΙΕΣ... 4 ΠΡΟΛΟΓΟΣ... 6 ΣΥΝΟΨΗ ΠΤΥΧΙΑΚΗΣ... 7 ΠΕΡΙΕΧΟΜΕΝΑ Σκοπός της Εργασίας Εισαγωγή Γενικά - Το Ξύλο ως Δομικό Υλικό Μηχανικές Ιδιότητες Δομικά προϊόντα ξύλου Ποιοτική ταξινόμηση και πιστοποίηση ξυλείας Η Ξύλινη Κατοικία Ιστορική Αναδρομή Δομικά Συστήματα Ξύλινων Κατοικιών Υλικά θερμομόνωσης και ηχομόνωσης ξύλινων κατοικιών Συντηρητικά, βαφές και επικαλύψεις ξύλινης κατοικίας Τεχνολογία κατασκευής σπιτιών από σταυρωτή επικολλητή ξυλεία CLT (Cross Laminated Timber) Ιστορική Αναδρομή Σεισμική απόδοση των κτιρίων CLT Ηχομόνωση των κτιρίων CLT Αντοχή στη φωτιά των κτιρίων CLT Διαδικασία παραγωγής CLT Κόλλες CLT Στάδια Παραγωγής CLT Μεταφορά CLT Στήσιμο CLT Έρευνα αγοράς ξύλινων σπιτιών τεχνολογίας CLT Συμπεράσματα έρευνας αγοράς Στάδια σχεδιασμού ξύλινης κατοικίας τεχνολογίας CLT Design Brief Σ ε λ ί δ α

10 5.2 Σκίτσα Ιδέες Επιλογή Τελικής Ιδέας Κατασκευαστικά σχέδια Φωτορεαλιστικά σχέδια Κόστος, μέθοδος παραγωγής & συναρμολόγησης Κοστολόγηση Υλικών Παραγωγή CLT Τοποθέτηση Συναρμολόγηση Επίλογος & Συμπεράσματα Βιβλιογραφία ΠΑΡΑΡΤΗΜΑ Σ ε λ ί δ α

11 1. Σκοπός της Εργασίας Για την ολοκλήρωση των σπουδών του, κάθε σπουδαστής είναι υποχρεωμένος να εκπονήσει μία πτυχιακή εργασία με θέμα σχετικό με την επιστήμη ή την τεχνολογία ξύλου ή την τεχνολογία παραγωγής επίπλου και ξυλοκατασκευών ή το σχεδιασμό επίπλου και ξύλο-κατασκευών ή το βιομηχανικό σχεδιασμό επίπλων ή με άλλο θέμα οικονομικής υφής ή οργάνωσης παραγωγής ή διοίκησης επιχειρήσεων & μάρκετινγκ, ή άλλης σχεδιαστικής υφής, που άπτεται των ευρύτερων γνωστικών αντικειμένων του Τμήματος. 2 Οι ξύλινες κατοικίες εντάσσονται στις ξύλινες κατασκευές εξωτερικού χώρου, όπου οι συνθήκες είναι αντίξοες σε σχέση με τις κατασκευές εσωτερικού χώρου. Επομένως, απαιτούνται πρόσθετα μέτρα συντήρησης (Κακαράς 2009) και μάλιστα σε πολλές περιπτώσεις επιλέγονται ιδιαίτεροι τρόποι κατασκευής ενώ τα χρησιμοποιούμενα υλικά έχουν αυξημένες προδιαγραφές. Το ξύλο, ως βασική μονάδα δόμησης, έχει περάσει από αρκετές δοκιμασίες και τα αποτελέσματα που έχουν προκύψει είναι κάτι περισσότερο από θετικά (Μαντάνης 2015). Σε μελέτες που έχουν γίνει σε πολλές Ευρωπαϊκές χώρες, οι οποίες χρησιμοποιούν ως κύριο δομικό υλικό την ξυλεία πεύκης (pine) ή ερυθρελάτης (spruce), έχει διαπιστωθεί ότι μια σωστά συντηρημένη ξύλινη κατοικία ζει περισσότερο από τις συμβατικές. Επίσης, πρέπει να σημειωθεί ότι σε πολλές βόρειες χώρες, παρά την αντιξοότητα των καιρικών φαινομένων, χρησιμοποιούν το ξύλο ως το βασικότερο στοιχείο στη δόμηση των σπιτιών (Κακαράς 2013α). Εύλογα λοιπόν συμπεραίνει κανείς, ότι στην Ελλάδα, που έχει πιο ήπιο κλίμα από τις χώρες αυτές, οι κατοικίες αυτού του είδους έχουν άψογη εφαρμογή και αποτελούν πολύ καλή λύση. Ένα από τα βασικά πλεονεκτήματα του ξύλου, όταν χρησιμοποιείται ως βασικό συστατικό δόμησης, είναι ότι η ατμόσφαιρα του σπιτιού ανανεώνεται συνεχώς χάρη στη φυσική ιδιότητα του ξύλου να αναπνέει. Ας μην λησμονείται το γεγονός ότι το ξύλο είναι ένας «φυσικός ζωντανός οργανισμός», αποτελούμενο από κύτταρα (περισσότερο από το μισό του βάρους σ' ένα φρεσκοκομμένο ξύλο) και από τις βασικές ύλες άνθρακα, υδρογόνου, οξυγόνου, αζώτου υπό τη μορφή οργανικών ουσιών όπως η κυτταρίνη, η λιγνίνη, και παρόμοιες με τη κυτταρίνη, ενώσεις. Εκτός των προαναφερθέντων κύριων συστατικών, το ξύλο περιέχει και μερικά δευτερεύοντα συστατικά (περίπου 2-10%) όπως ρητίνες, τερεβινθίνη, λίπη, 2 Σκοπός της πτυχιακής εργασίας, μάθημα «ΣΕΜΙΝΑΡΙΟ» 10 Σ ε λ ί δ α

12 κηροί, κ.α. και φυσικά, ανόργανες ουσίες. όπως κάλιο, νάτριο, ασβέστιο, μαγνήσιο, φωσφόρο, πυρίτιο κ.α. 3 Είναι γνωστό από την αρχαιότητα ότι η Ελλάδα είναι έντονα σεισμογενής περιοχή και σύμφωνα με τα υπάρχοντα στοιχεία, κατέχει την πρώτη θέση στην Ευρώπη από πλευράς σεισμικότητας και την έκτη παγκοσμίως (Κακαράς 2014). Η γεωγραφική της θέση συμπίπτει με περιοχή του πλανήτη μας όπου λαμβάνουν χώρα μεγάλα γεωτεκτονικά φαινόμενα, όπως η σύγκλιση της Αφρικανικής με την Ευρωασιατική λιθοσφαιρική πλάκα, με αποτέλεσμα τη μεγάλη σεισμικότητα που παρατηρείται στη περιοχή αυτή. Οι ξύλινες κατοικίες ήταν οι μόνες κατασκευές που έδειξαν τεράστια αντοχή και έσωσαν ζωές και περιουσίες σε όλους τους μεγάλους σεισμούς που έγιναν στον πλανήτη (Εικόνα 1). Η καλή σεισμική συμπεριφορά των ξύλινων κτιρίων αποδίδεται κυρίως στην υψηλή ειδική αντοχή του ξύλου (μηχανική αντοχή/πυκνότητα) (Κακαράς 2014). Ένα λοιπόν από τα βασικά πλεονεκτήματα μιας ξύλινης κατοικίας είναι η ελαστικότητα που σε συνδυασμό με το χαμηλό βάρος, εξασφαλίζουν λιγότερες ταλαντεύσεις, με αποτέλεσμα να ελαχιστοποιείται ο κίνδυνος κατάρρευσης λόγω σεισμού (Τσιρώνη 2014). Εικόνα 1.Αριστερά: κτίριο από ξυλόπηκτη τοιχοποιία που άντεξε στο σεισμό του 1999 στην περιοχή Golcuk της Τουρκίας, παρόλο που ήταν παλιό 3 Ι. ΣΑΚΚΑΛΗΣ & ΣΙΑ Ο.Ε Σ ε λ ί δ α

13 και εγκαταλειμμένο. Δεξιά: εικόνα κατάρρευσης πολυώροφων κτιρίων από οπλισμένο σκυρόδεμα στον ίδιο σεισμό (Πηγή: Ευανθία - Χριστίνα Τσιρώνη, Διπλωματική Εργασία: Ανελαστική Ανάλυση Ξυλόπηκτων τοιχοποιιών με διπλή διαγώνια δικτύωση, Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης-Πολυτεχνική Σχολή) Στη χώρα μας υιοθετείται ως δομικό υλικό και εθνικό προϊόν μόνο το μπετόν και ο χάλυβας. Τα τεράστια συμφέροντα δεν επιτρέπουν τη χρήση των δομικών προϊόντων ξύλου, ακόμη και για ειδικές περιπτώσεις, όπως αυτές των περιοχών με έντονη σεισμικότητα. Οι Έλληνες μηχανικοί δεν διδάσκονται τα δομικά προϊόντα ξύλου (πάνω από 50 προϊόντα: στύλοι, πελεκητή ξυλεία, πριστή ξυλεία διαφόρων ειδών ξύλου, σύνθετη επικολλητή ξυλεία, ξυλοπλάκες διαφόρων τύπων, τσιμεντοσανίδες κ.α.) (Μαντάνης 2015), ούτε και την τεχνολογία των ξύλινων δομικών κατασκευών. Η πριστή ξυλεία από εγχώρια δάση ελάτης, πεύκης, κυπαρισσιού, καστανιάς, είναι πολύ καλύτερης ποιότητας από την εισαγόμενη δομική λευκή ξυλεία, για ξύλινες δομικές κατασκευές, όπως στέγες, σκελετοί ξύλινων κατοικιών, εξωτερικές ξύλινες κατασκευές. Το κόστος κατασκευής μιας ξύλινης κατοικίας είναι αρκετά χαμηλότερο από την αντίστοιχη συμβατική κατοικία από μπετόν (Κακαράς 2014). Η ιδιαίτερη σημασία που έχει η πυρκαγιά για τις ξύλινες κατασκευές στην Ελλάδα, λόγω του μεσογειακού κλίματος, επιβάλλει τη λεπτομερή αναφορά στο θέμα αυτό. Η εμπειρία που υπάρχει σε προηγμένες χώρες αποτελεί ένα πολύ χρήσιμο οδηγό για το σχεδιασμό της αντιπυρικής προστασίας των ξύλινων κατοικιών στη χώρα μας. Μια βασική διαφορά που πρέπει να ληφθεί υπόψη για τα ελληνικά κλιματικά δεδομένα είναι οι κίνδυνοι που διατρέχουν οι ξύλινες κατοικίες μέσα ή κοντά σε δάση ή δασικές ή γεωργικές δενδροκομικές εκτάσεις ή ακόμη και μέσα ή κοντά σε βλάστηση πάρκων, κήπων κλπ. Πολλές κατοικίες σε χωριά ή σε οικισμούς μέσα στο δάσος στη χώρα μας, κάηκαν από εξωτερικές φωτιές δασών. Σύμφωνα με στατιστικά δεδομένα που ισχύουν για τη Βρετανία, τα σπίτια με ξύλινο σκελετό δεν κατέχουν μεγαλύτερο κίνδυνο φωτιάς σε σχέση με τις κοινές κατασκευές, εφόσον τηρούνται βασικοί κανόνες πρόληψης στην κατασκευή και τη χρήση του σπιτιού. Το ξύλο λόγω της χημικής του σύστασης καίγεται, αλλά λόγω της δομής του είναι κακός αγωγός της θερμότητας και παρουσιάζει μεγάλη αντοχή στη φωτιά, δηλαδή αργεί να καεί, όταν έχει μεγάλες διαστάσεις. Αυτό συμβαίνει γιατί καίγεται από έξω προς τα μέσα με αργό ρυθμό και σε θερμοκρασία πυρκαγιάς 300 C και πάνω, το εσωτερικό μιας καιγόμενης ξύλινης δοκού έχει θερμοκρασία περιβάλλοντος, δηλ C. Η ξύλινη κατασκευή εφόσον έχει παραχθεί σύμφωνα με ισχύοντες κτιριολογικούς κανονισμούς και τον Ευρωκώδικα 5, αργεί να καεί και να υποχωρήσει, πλεονέκτημα που επιτρέπει στους ανθρώπους που κατοικούν μέσα σε 12 Σ ε λ ί δ α

14 αυτή να προστατευθούν οι ίδιοι και να οργανώσουν την επιχείρηση κατάσβεσης της πυρκαγιάς, αποτρέποντας τον κίνδυνο πλήρους καταστροφής της περιουσίας τους. Στην ίδια θερμοκρασία φωτιάς μια μεταλλική κατασκευή αποκτάει πολύ γρήγορα την υψηλή θερμοκρασία σε όλη τη μάζα της και υποχωρεί γιατί χάνει τη μηχανική αντοχή της. Παρά το γεγονός ότι η Ελλάδα δεν είναι αυτάρκης σε παραγωγή ξυλείας, οι κατοικίες με ξύλινο σκελετό, ειδικά σε ορεινές περιοχές, όχι μόνο δεν είναι απαγορευτικές, αλλά αποτελούν άριστη επιλογή λόγω της θερμομόνωσης που εξασφαλίζουν και της υψηλής αισθητικής τους. Σκοπός λοιπόν της παρούσας πτυχιακής εργασίας είναι να γνωστοποιήσει και να αναδείξει μια καινούργια τεχνολογία δόμησης ξύλινων κατοικιών για την Ελλάδα που είναι η σταυρωτή επικολλητή ξυλεία Cross Laminated Timber (CLT). Συγκεκριμένα, αυτό συνεπάγεται ότι σε πρώτη φάση (θεωρητικό κομμάτι) θα γίνει η συγκέντρωση στοιχείων συσσωρευμένης εμπειρίας παγκοσμίως, η οποία αφορά την τεχνολογία των ξύλινων σπιτιών(από CLT και των άλλων τεχνολογιών ξύλινων κατοικιών)και έπειτα θα αναλυθεί το πρακτικό κομμάτι της εργασίας που θα αφορά την μεθοδολογία σχεδιασμού μιας ξύλινης κατοικίας καθώς και τις κατασκευαστικές τεχνικές της, έτσι ώστε να μπορεί να υλοποιηθεί εν συνεχεία στον προαύλιο χώρο του τμήματος Σ.Τ.Ξ.Ε.. Το πρακτικό στάδιο λοιπόν θα περιλαμβάνει την αποτύπωση της θεωρίας στην πράξη, δηλαδή τον αρχιτεκτονικό και οικοδομικό σχεδιασμό μιας ξύλινης κατοικίας καθώς και την κατασκευή της στη συνέχεια από CLT (Cross Laminated Timber).Επιπλέον, κατά τη διαδικασία κατασκευής θα διαπιστωθούν τα υπέρ και τα κατά του σχεδίου με αποτέλεσμα να κατανοηθεί σε βάθος το αντικείμενο μελέτης, σε όλα τα στάδια του αρχιτεκτονικού σχεδιασμού. Στόχος λοιπόν είναι μέσα από τη μελέτη σχεδιασμού να κατασκευαστεί μια ξύλινη μικρή κατοικία τεχνολογίας CLT που θα ανταποκρίνεται στις πραγματικές συνθήκες (για τις οποίες σχεδιάστηκε), θα είναι εύκολα κατασκευάσιμη, λειτουργική, και θα έχει όσο το δυνατόν πρωτότυπο και μοντέρνο design σύμφωνα με τη ροή της σύγχρονης αγοράς. Επιπρόσθετα, είναι απαραίτητο να γίνει κατανοητό με ποιον τρόπο μια ξύλινη κατοικία από CLT αποτελεί μία βιώσιμη κατοικία και ποια είναι τα στοιχεία που την καθιστούν φιλική προς το φυσικό περιβάλλον και τον άνθρωπο. Τέλος είναι σημαντικό να αξιολογηθεί κατά πόσο το ξύλο ως δομικό υλικό είναι κατάλληλο να χρησιμοποιηθεί στην Ελλάδα και κατά πόσο μια τέτοιου είδους κατοικία μπορεί να είναι ωφέλιμη ως προς το περιβάλλον και τους κατοίκους. 13 Σ ε λ ί δ α

15 2. Εισαγωγή 2.1 Γενικά - Το Ξύλο ως Δομικό Υλικό Το ξύλο ήταν και είναι ένα υλικό ήσσονος σημασίας για τον άνθρωπο. Ουσιαστικά, το ξύλο βρίσκεται στην υπηρεσία του ανθρώπου από τότε που αυτός πρωτοεμφανίστηκε στον πλανήτη μας (Κακαράς 2013β) χρησιμοποιώντας το σε δομικές κατασκευές. Ως δομικό υλικό, το ξύλο έχει πολλά πλεονεκτήματα καθώς είναι ένας φυσικός πόρος (ανανεώσιμη ύλη) με ιδιότητες που το καθιστούν ένα ανθεκτικό και οικολογικό υλικό. Σήμερα αποτελεί, σε πολλές χώρες, βασικό δομικό υλικό σε πληθώρα κατασκευών (ιδίως σε Β. Αμερική, Β. Ευρώπη, Ιαπωνία κ.α.) ως φέρων και μη φέρων στοιχείο (Μαντάνης 2015). Υπάρχουν περίπου είδη δένδρων που παράγουν ξύλο και πάνω από προϊόντα ξύλου που παράγονται από αυτό με μηχανική και χημική κατεργασία. Πολλά από αυτά είναι δομικά προϊόντα ξύλου μέσα στο πέρασμα αιώνων, όπως αποδεικνύεται από ανασκαφές στο Ακρωτήριο της Σαντορίνης, που έφεραν στο φώς δημιουργήματα της Μινωικής εποχής. Η σωστή εφαρμογή των προϊόντων ξύλου δεν είναι απλή υπόθεση, γιατί το ξύλο ως προϊόν βιολογικών διεργασιών είναι ευαίσθητο υλικό, δύσκολο, ανισότροπο, υγροσκοπικό, με πολύπλοκη εσωτερική δομή. Πρέπει κανείς να γνωρίζει την ταυτότητα και την τεχνολογία του κάθε ξύλου και προϊόντος ξύλου, τη «γλώσσα επικοινωνίας», να είναι σε θέση να το διαβάζει, ενώ ο σεβασμός και η αγάπη προς αυτό ως ένα υλικό αποτελεί αναγκαιότητα για την ανακάλυψη της εσωτερικής του ομορφιά (Κακαράς 2009,2013). Τα ξύλο είναι 1700 φορές πιο μονωτικό από το αλουμίνιο, 380 φορές από το χάλυβα, 15 φορές από το μπετόν, ενώ απαιτείται ελάχιστη ενέργεια για την παραγωγή του. Οι σωστά κατασκευασμένες ξύλινες κατοικίες απαιτούν το μισό της ενέργειας για θέρμανση ψύξη από ότι οι συμβατικές κατοικίες. Οι επιστήμονες και τεχνολόγοι του ξύλου εδώ και αρκετές δεκαετίες εφευρίσκουν και δημιουργούν όλο και νέα προϊόντα ξύλου, ενώ παράλληλα παρέχουν τα εργαλεία για τη γνώση της ταυτότητας και τη σωστή εφαρμογή των προϊόντων αυτών (Κακαράς 2009). Στην Ελλάδα το ξύλο δεν σχετίζεται ιδιαίτερα με την οικοδομική παράδοση της χώρας (Κακαράς 2009). Είναι χαρακτηριστικό ότι έχει χρησιμοποιηθεί σε μικρό βαθμό στον κατασκευαστικό τομέα σε σχέση με άλλα δομικά υλικά, όπως ο χάλυβας και το μπετόν και αυτό εξακολουθεί να συμβαίνει μέχρι και σήμερα. Αυτό συμβαίνει λόγω της ελλιπούς πληροφόρησης ή και της παραπληροφόρησης σε ορισμένες περιπτώσεις (Κακαράς 2014). Έτσι, αυτή η έλλειψη τεχνογνωσίας από 14 Σ ε λ ί δ α

16 τους ειδικούς στις δομικές κατασκευές αποτελεί θλιβερή πραγματικότητα (Κακαράς 2009, Κακαράς 2013α). Αρχικά, αποτελεί επιτακτική ανάγκη να γνωρίζει κανείς μερικά πράγματα για την πρώτη ύλη, δηλαδή το ξύλο και τις ιδιότητες του, πριν ασχοληθεί με τις ξύλινες κατασκευές. Η ποιότητα του ξύλου εξαρτάται από την προέλευση του, δηλαδή από το είδος του δέντρου που το παράγει. Τα ξύλα που προέρχονται από πλατύφυλλα δέντρα, όπως η βελανιδιά, η οξιά και η καρυδιά, χαρακτηρίζονται ως σκληρά ξύλα, ενώ αυτά πού προέρχονται από κωνοφόρα είδη, όπως το πεύκο, το έλατο, την ερυθρελάτη, τη λάρικα, το κυπαρίσσι κ.α., λέγονται μαλακά. Οι διαφορές που παρουσιάζονται από ξύλο σε ξύλο οφείλονται στη διαφορετική χημική σύσταση του κάθε ξύλου που εξαρτάται από το ίδιο το δέντρο και το κλίμα στο όποιο έχει αναπτυχθεί. Σκληρά ξύλα από δέντρα που αναπτύσσονται σε εύκρατα κλίματα περιέχουν % λιγνίνη, ενώ στα κωνοφόρα η λιγνίνη αποτελεί τα % του ξηρού βάρους τους. Η κυτταρίνη των περισσοτέρων ξύλων από δέντρα εύκρατων κλιμάτων κυμαίνεται από %. Πρακτικά, δηλαδή το υπόλοιπο βάρος του ξηρού ξύλου οφείλεται στις ημικυτταρίνες, ενώ σε ελάχιστες ποσότητες υπάρχουν πάρα πολλές ουσίες, όπως ενώσεις του αζώτου, πηκτινικές ύλες, άμυλο, σάκχαρα μικρού μοριακού βάρους, ανόργανα άλατα, τερπένια και πολυφαινόλες (Λαδά 2009). Η κυτταρίνη, που είναι το κύριο δομικό υλικό του ξύλου είναι μίγμα γραμμικών πολυμερών, που το καθένα αποτελείται κατά μέσον όρο από μόρια γλυκόζης. Οι ημικυτταρίνες είναι πολυμερή, που αποτελούνται από διάφορα απλά σάκχαρα, όπως D-γλυκόζη, D- μαλακτόζη, D-μαννόζη, L-αράβινοζη, D-ξυλόζη, και 4-0-μεθυλ-Dγλυκουρονικό οξύ. Τα σκληρά και τα μαλακά ξύλα διαφέρουν αισθητά στις σχετικές αναλογίες των παραπάνω σακχάρων που περιέχουν οι ημικυτταρίνες τους. Οι ημικυτταρίνες δεν είναι γραμμικά πολυμερή, αλλά περιέχουν διακλαδώσεις και το συνολικό μέγεθος του κάθε πολυμερούς είναι πολύ μικρότερο από ό,τι στην κυτταρίνη. Η λιγνίνη είναι ένα άμορφο, πάρα πολύ διακλαδισμένο, τρισδιάστατο πολυμερές, του οποίου η δομή πρόσφατα έχει εξακριβωθεί σε ικανοποιητικό βαθμό. Αποτελείται από όξυφαινυλοπροπυλικές ομάδες, που προέρχονται από τρεις υποκατεστημένες αρωματικές αλκοόλες, την παρακουμαριλική, την κωνιφερυλική αλλά και την σιναπυλική αλκοόλη (Λαδά 2009). Εάν επιχειρηθεί μία τομή κάθετη προς τον κορμό του δέντρου (Εικόνα 2), διακρίνεται το κεντρικό μέρος ή καρδιά του ξύλου (εγκάρδιο), που έχει πιο σκούρο χρώμα, και το περιφερειακό (σομφό), που έχει συνήθως ανοικτότερο χρώμα. Το σκούρο χρώμα του κεντρικού ξύλου οφείλεται σε τοξικές για τους μύκητες και τα έντομα οργανικές ουσίες, που συντελούν 15 Σ ε λ ί δ α

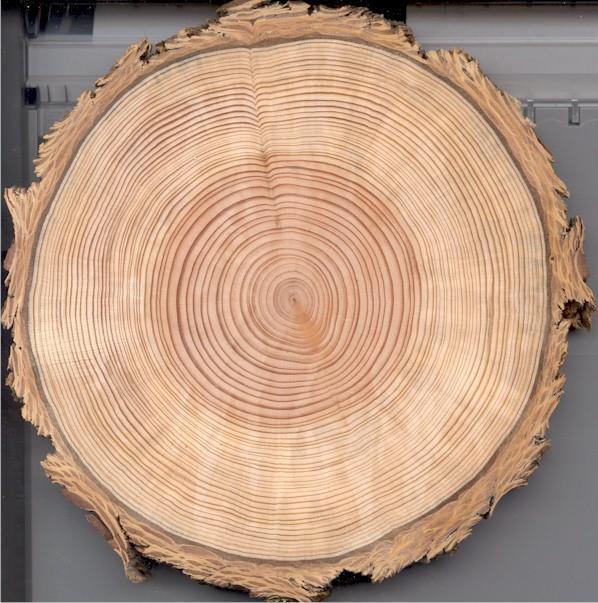

17 στη μεγαλύτερη αντοχή του. Το περιφερειακό ξύλο είναι πλουσιότερο σε άμυλο και άλλες θρεπτικές ουσίες και έτσι προσβάλλεται ευκολότερα από μύκητες και έντομα. ΕΓΚΑΡΔΙΟ ΕΝΤΕΡΙΩΝΗ ΣΟΜΦΟ ΦΛΟΙΟΣ Εικόνα 2.Μακροσκοπική εμφάνιση της εγκάρσιας τομής ξύλου κωνοφόρων (Πηγή: Σημειώσεις μαθήματος Δομής Ξύλου Καθ. Γεώργιου Μαντάνη 2015, Τμήμα Σχεδιασμού και Τεχνολογίας Ξύλου και Επίπλου, ΤΕΙ Θεσσαλίας). Το ξύλο παρουσιάζει οργανωμένη κυτταρική δομή και σε μια πρώτη προσέγγιση μπορεί να θεωρηθεί σαν μία μάζα κούφιων ινών από κυτταρίνη. Ανάμεσα στις λεπτές αυτές ίνες υπάρχουν οι πολύ υγροσκοπικές ημικυτταρίνες και η λιγνίνη. Ο ακριβής τρόπος με τον όποιο η κυτταρίνη είναι συνδεδεμένη με τις ημικυτταρίνες και τη λιγνίνη δεν είναι γνωστός και το γεγονός αυτό είναι το μεγαλύτερο εμπόδιο που παρουσιάζεται στην κατανόηση των μηχανισμών με τους οποίους γίνονται οι διάφορες αλλοιώσεις και φθορές του ξύλου. Λόγω της κυτταρικής του δομής και της ινώδους υφής του, το ξύλο εμφανίζει ανισότροπες ιδιότητες, δηλαδή πολλές από τις φυσικές του ιδιότητες, (όπως μηχανική αντοχή, ελαστικότητα, μεταβολή των διαστάσεών του λόγω μεταβολής της υγρασίας του περιβάλλοντος), διαφέρουν σημαντικά, ανάλογα με την κατεύθυνση κατά την οποία γίνεται η μέτρηση της εν λόγω ιδιότητας, π.χ. παράλληλα ή κάθετα προς τα «νερά» του ξύλου. Η ίδια η ύπαρξη των «νερών» του ξύλου, είναι η πιο εμφανής έκφραση αυτής της ανισοτροπίας του. Η κυτταρίνη και πιο πολύ οι ημικυτταρίνες αποικοδομούνται εύκολα από μικροοργανισμούς, μύκητες και έντομα, όταν βρεθούν σε κατάλληλες συνθήκες, ενώ η λιγνίνη είναι 16 Σ ε λ ί δ α

18 σχετικά πιο ανθεκτική. Παρ' όλα αυτά, όμως, σε πάρα πολλές περιπτώσεις, διάφορα ξύλινα αντικείμενα έχουν διατηρηθεί σε καλή κατάσταση για αιώνες ή χιλιετηρίδες, συχνά μάλιστα κάτω από αντίξοες συνθήκες. Το πιο παλιό ξύλο, που αναφέρεται στην βιβλιογραφία, βρέθηκε κλεισμένο μέσα σε παγετώνα στις Η.Π.Α. και η χρονολόγησή του με την μέθοδο του ισοτοπικού άνθρακα έδειξε ξύλο ηλικίας ετών (Λαδά 2009). Επιπρόσθετα, μέσα από μια μικρή ιστορική αναδρομή θα μπορούσε κανείς να αντλήσει αρκετές πληροφορίες για τη χρήση του ξύλου ως δομικό υλικό στην περίπτωση της Ελλάδας. Συγκεκριμένα, παρόλο που τα σωζόμενα λείψανα προβάλλουν το λίθινο χαρακτήρα της ελληνικής αρχιτεκτονικής, σημαντικό ρόλο έπαιζε το ξύλο σε όλες τις περιόδους. Εμφανίζεται σε πρωτόγονες κατασκευές της πρώιμης περιόδου, όπως για παράδειγμα σε πασσαλότοιχους με ξύλινο πλέγμα ως ξυλοδεσιά σε τοίχους από ωμόπλινθους και ακατέργαστες πέτρες, αλλά και σε μεγαλύτερα οικοδομήματα ως σκελετός (που μετατράπηκε αργότερα σε λίθινο). Το ξύλο όμως παρέμεινε και σε περιόδους αυξημένης χρήσης του λίθου ένα εξίσου σημαντικό δομικό υλικό για όλους τους τύπους στέγης και σκελετού, για γέφυρες, οροφές, για κατασκευές στήριξης και σκαλωσιές, καθώς και για ένα μεγάλο αριθμό πρόχειρων οικοδομημάτων, που μας είναι γνωστά μόνον από τις γραπτές πηγές, όπως κατασκευές στοών και σκηνών για γιορτές ή για εγκαταστάσεις στρατιωτικής χρήσης. Σ' αυτά προστέθηκαν πολλαπλές χρήσεις στην κατασκευή κατοικιών (ειδικές κατασκευές για τους πάνω ορόφους, κλειστοί εξώστες κλπ.), καθώς και ολόκληρος ο τομέας της αρχιτεκτονικής εσωτερικού χώρου (παράθυρα, πόρτες, σκάλες, σανιδώσεις, κατασκευές για διακοσμήσεις με στόκο και άλλα παρόμοια). Τα είδη ξυλείας, που χρησιμοποιούσαν στην αρχιτεκτονική κατά την αρχαιότητα, είναι ουσιαστικά τα ίδια με τα αντίστοιχα σημερινά. Από τα κωνοφόρα μπορεί να αναφερθεί η ελάτη και η πεύκη, το κυπαρίσσι, ο κέδρος και ο άρκευθος, που αναφέρεται συχνά ως κέδρος. Από τα φυλλοβόλα δένδρα τον κύριο ρόλο έπαιζαν η δρυς και η λεύκη, και σε περιορισμένη χρήση η μελιά, η οξιά, η ελιά, καθώς και η πιο σπάνια εισαγόμενη ξυλεία, βλ. έβενος και λεμονιά. Εκτός από τις επιγραφικές μαρτυρίες και μερικά ευρήματα, αναφορές για την παρουσία και τη χρήση των διαφόρων ειδών ξυλείας αντλούνται από τον Θεόφραστο, τον Πλίνιο και τον Βιτρούβιο. Από τα κωνοφόρα είδη, χρησιμοποιούσαν συχνότατα την ερυθρελάτη και την ελάτη για όλες σχεδόν τις κατηγορίες αρχιτεκτονικών κατασκευών, όπως για στηρίγματα και κατασκευές στεγών (π.χ. στην Επίδαυρο στο ναό του Ασκληπιού, στη Δήλο και στους Δελφούς), 17 Σ ε λ ί δ α

19 προσωρινές σκηνικές κατασκευές και για όλους τους σκοπούς στην απλή αρχιτεκτονική εσωτερικών χώρων. Το ξύλο του πεύκου (πεύκη, πίτυς, pinus σε διάφορα είδη) είχε επίσης εξίσου ευρεία χρήση, κυρίως σε κατασκευές στεγών (μεταξύ άλλων στην Ελευσίνα, στον Παρθενώνα) και σε ξύλινα οικοδομήματα που έφεραν μεγάλα βάρη, καθώς θεωρούνταν πιο ανθεκτικό στο χρόνο και στο βάρος απ' ό,τι το ξύλο της ερυθρελάτης. Ιδιαίτερη φήμη είχε ανέκαθεν το κυπαρίσσι (κυπάρισσος, cupressus), το ξύλο του οποίου θεωρούνταν ιδιαίτερα υψηλής αντοχής, ανθεκτικό κατά των παρασίτων και φυσικά πιο ακριβό από τα κωνοφόρα που αναφέρθηκαν προηγουμένως. Αξίζει να σημειωθεί ότι Ιδιαίτερα καλούς κορμούς έβρισκε κανείς στην Κρήτη, στη δυτική Μ. Ασία και στα ορεινά της Πελοποννήσου (όπως π.χ. για τους ναούς των Δελφών και της Επιδαύρου). Το ξύλο του κυπαρισσιού δεν το χρησιμοποιούσαν μόνον για κατασκευές στεγών, αλλά και για γόμφους, πόρτες, έπιπλα και αγάλματα. Το ξύλο του κέδρου (cedrus) ήταν ακόμη πιο ακριβό, αφού το εισήγαγαν από τη Συρία, τον Λίβανο και τα ορεινά δάση της Ν. Ανατολίας. Οι αρχαίοι συγγραφείς το μπέρδευαν προφανώς μερικές φορές με το ξύλο της άρκευθου (juniperus), που ήταν φθηνότερο. Ωστόσο, και τα δύο είδη φαίνεται να τα χρησιμοποιούσαν για τα δοκάρια των οροφών και των στεγών (μεταξύ άλλων στο Αρτεμίσιο της Εφέσου, στην Αθήνα στο Ωδείο του Ηρώδη του Αττικού) και στην αρχιτεκτονική εσωτερικών χώρων. Το ξύλο του κέδρου το διάλεγαν ιδιαίτερα για πόρτες, έπιπλα και ξυλόγλυπτες εργασίες. Μεταξύ των εγχώριων φυλλοβόλων δένδρων η πιο σημαντική για την οικοδομική της ξυλεία ήταν ήδη σε πρώιμες περιόδους η δρυς (quercus). Χαρακτηριστικό παράδειγμα αποτελούν οι κίονες του Ηραίου της Ολυμπίας, οι οποίοι ήταν λαξευμένοι από κορμούς δρυός. Επίσης, δοκάρια δρυός αναφέρονται στις οικοδομικές επιγραφές της Δήλου, ενώ όχι σπάνια εμφανίζονται ως οικοδομική ξυλεία οι κορμοί καστανιάς (κάρυα ευβοϊκή, castanea) και λεύκης (αίγειρος, populus), αν και δεν υπάρχουν επιγραφικές μαρτυρίες. Η χρήση τους περιοριζόταν μάλλον σε απλά οικοδομήματα. Το ξύλο της καρυδιάς (juglans), της ελιάς (olive tree), της οξιάς (οξύη, fagus) και της φτελιάς (πτελέα, ulmus) είχε, σύμφωνα με τις πηγές, μόνον περιορισμένη χρήση. Χρησιμοποιούνταν περισσότερο για κατασκευή εργαλείων, επίπλων και για την αρχιτεκτονική εσωτερικών χώρων. Ιδιαίτερα πολύτιμος θεωρείται ο έβενος (ebenus), η εισαγωγή του οποίου γινόταν από τη Φοινίκη ή την Αίγυπτο, και γι' αυτό περιοριζόταν η χρήση του σε έπιπλα και γλυπτές εργασίες. Για παρόμοιους σκοπούς χρησίμευε το ξύλο της πύξου (πυξάρι, buxus), το οποίο έφθανε από τη Συρία και την Κύπρο. Δίπλα σ αυτά τα είδη, που ήταν γενικά διαδεδομένα και διαθέσιμα στο εμπόριο, υπήρχαν στις διάφορες περιοχές και εγχώρια είδη που χρησιμοποιούνταν στην 18 Σ ε λ ί δ α

20 αρχιτεκτονική, όπως π.χ. στην Αίγυπτο ο φοίνικας, η ακακία και η ταμαρίκη. Οικοδομική ξυλεία προμήθευαν κυρίως οι ορεινές περιοχές της βόρειας Ελλάδας, η Μακεδονία και η Θράκη, τα δάση της Μ. Ασίας, καθώς και, ορισμένα είδη, η Αρκαδία, η Κρήτη και η Κύπρος (κυπαρίσσια), η Συρία και ο Λίβανος. Την οικοδομική ξυλεία προμηθεύονταν - όπως μαρτυρούν οι οικοδομικές επιγραφές - είτε σε ακατέργαστους κορμούς είτε επεξεργασμένη σε καθορισμένα μήκη. Ασυνήθιστο είναι ότι στα συμβόλαια μνημονεύονται πάντα μικρές ποσότητες, ενώ οι αναφερόμενες τιμές δύσκολα συγκρίνονται μεταξύ τους, επειδή δεν αναφέρονται σχεδόν ποτέ μαζί οι διαστάσεις και οι τιμές. Όμως, το μόνο βέβαιο είναι ότι η ξυλεία δεν ήταν - τουλάχιστον από την κλασική εποχή - ένα φθηνό οικοδομικό υλικό. Αυτό οφειλόταν στο ότι σε όλες τις προμήθειες προστίθεντο σημαντικές δαπάνες μεταφοράς και στο ότι η δομική ξυλεία έπρεπε να προέρχεται από δένδρα μεγάλης ηλικίας για να έχει τις απαιτούμενες διαστάσεις. Ένα ακόμα παράδειγμα αποτελεί στον τύμβο στο Γόρδιο τα δοκάρια κατασκευάστηκαν προς το τέλος του 8ου αι. π.χ., και προέρχονταν από κορμούς ηλικίας 700 χρόνων (Λαδά 2009). Από τα υλικά που είναι διαθέσιμα στη φύση, δευτερεύοντα ρόλο έπαιζαν από την πρώιμη ακόμα εποχή το καλάμι (κάλαμος) και τα διάφορα είδη άχυρου (π.χ. λοβός = άχυρο των φασολιών) χρησιμεύοντας για την κάλυψη απλών στεγών ή, μαζί με αργιλόχωμα, στην υπόσφωση της στέγης με κεραμίδια. Ορισμένα είδη καλαμιών χρησίμευαν και για την κατασκευή ψαθών, που ήταν χρήσιμες για τους εσωτερικούς χώρους. Στην πρώιμη εποχή έχτιζαν σε ορισμένες περιοχές ολόκληρα σπίτια από καλάμι (Ηρόδοτος V 104). Τέλος, πρέπει να αναφερθούν η πίσσα και η άσφαλτος, αν και η χρήση τους ήταν περιορισμένη, και η μεταξύ τους διάκριση όχι πάντοτε καθαρή. Ο Ηρόδοτος γνώριζε ωστόσο τη χρήση τους από τη Βαβυλώνα. Είναι επίσης γνωστό από επιγραφές και σύντομες παρατηρήσεις στον Πλίνιο ότι χρησιμοποιούσαν την πίσσα, η οποία παραγόταν από ξύλο, για τη στεγανοποίηση της στέγης και την προστασία πολύ μαλακών λίθων. Μερικά μόνο από τα σημαντικά πλεονεκτήματα του ξύλου ως υλικό, είναι τα παρακάτω (Κακαράς 2013α, Μαντάνης 2014): Φυσικό, ανανεώσιμο και οικολογικό υλικό Μεγάλη μηχανική αντοχή (σε σχέση με το ειδ. βάρος του) Μονωτικό σε θερμότητα (βλ. θερμομονωτικό υλικό) Μεγάλη αντοχή στη φωτιά (ειδικά σε μεγάλες διατομές) Μικρή θερμική συστολή και διαστολή Καλές ακουστικές ιδιότητες 19 Σ ε λ ί δ α

21 Εύκολο στη σύνδεση & στη μηχανική του κατεργασία Υψηλή αισθητική στις κατασκευές και πανέμορφο υλικό Εικόνα 3. Μοντέρνα σχεδίαση εκκλησίας με ξύλινη επένδυση και χρήση ξύλινου πατώματος στον προαύλιο χώρο της (Πηγή : 20 Σ ε λ ί δ α

22 Πίνακας 1.Συντελεστές θερμομόνωσης διάφορων υλικών και του ξύλου. Ξύλο Σκυρόδεμα Κεραμίδι Τούβλο Γυψοσανίδα Γυαλί Μέταλλο Συντελεστής Θερμικής Αγωγιμότητας Kcal / mh C 0,12 1,75 0,45 0,50 0, Βέβαια, παρόλα τα πλεονεκτήματά του, το ξύλο δεν μπορεί να χαρακτηριστεί ως το τέλειο δομικό υλικό, καθώς υπάρχουν και κάποια σημαντικά μειονεκτήματα, καθώς η ευαισθησία του σε συνθήκες περιβάλλοντος και η τρωτότητα του σε περιπτώσεις πυρκαγιάς το καθιστούν ακατάλληλο για ορισμένες εφαρμογές. Επιπλέον, τα ελαττώματα που παρουσιάζει το ξύλο (δομική ξυλεία) είναι είτε μικρότερης είτε μεγαλύτερης σημασίας και εκτάσεως, τα οποία είτε δημιουργούνται κατά την ανάπτυξη του δέντρου είτε οφείλονται στην κοπή, ή προκαλούνται από τις περιβαλλοντικές προσβολές. Τα όποια μειονεκτήματα όμως μπορούν να αντισταθμιστούν μόνο με την γνώση και κατανόησή τους από όσους αναλαμβάνουν να το χρησιμοποιήσουν σε εφαρμογές. Τα κυριότερα είναι: Προσβολή από ζωντανούς οργανισμούς (μύκητες, έντομα ή τερμίτες) Υγροσκοπικότητα (πολύ υψηλή) Θερμική αποικοδόμηση Υδρόλυση (από χημικές ενώσεις) Σφάλματα δομής (ρόζοι, στρεψοΐνια, ραγάδες, θλιψιγενές ξύλο) Ανισοτροπία (διαφορετική συμπεριφορά στις τρεις κατευθύνσεις). 21 Σ ε λ ί δ α

23 Εικόνα 4. Προσβολή ξύλινης κατασκευής από ξυλοφάγα έντομα (αριστερά) (Πηγή : ). Χαλαρός ή ξερός και σύμφυτος ρόζος (δεξιά) (Πηγή : Οι φωτογραφίες πάρθηκαν από την υπάρχουσα ξυλεία που χρησιμοποιήθηκε για την κατασκευή της ξύλινης μικρής κατασκευής) Είναι γεγονός ότι μπορούν να εξαλειφθούν ή να περιοριστούν πολλά από τα μειονεκτήματα του ξύλου εφαρμόζοντας διάφορους χειρισμούς όπως α) τον εμποτισμό με διάφορες χημικές ουσίες και έλαια που το καθιστούν υλικό με σταθερές διαστάσεις, βραδυφλεγές ή απρόσβλητο από μύκητες και έντομα, β) την άτμιση που το απολυμαίνει, το κάνει πιο όμορφο και το καθιστά πιο ευκατέργαστο και με πλαστικότητα, γ) την ξήρανση που του προσδίδει διαστασιακή σταθερότητα, δ) τη θερμική ή/και τη χημική τροποποίηση (wood modification) που βελτιώνουν πολλές ιδιότητες, όπως μείωση της υγροσκοπικότητάς του, αύξηση της μηχανικής και φυσικής του αντοχής, αύξηση της ανθεκτικότητάς του σε μύκητες και έντομα κ.α. 22 Σ ε λ ί δ α

24 2.1.1 Μηχανικές Ιδιότητες Τεράστιας σημασίας σε δομικές ξυλοκατασκευές έχει η γνώση των μηχανικών αντοχών του ξύλου, δηλαδή της αντίστασής του σε εξωτερικές δυνάμεις που τείνουν να το παραμορφώσουν. Στην Εικόνα 9 φαίνεται ο τρόπος επίδρασης των μηχανικών τάσεων πάνω σε δείγματα ξύλου. Παρακάτω παρατίθενται μερικές αρχές μηχανικής του ξύλου 4 : Έχει μεγαλύτερη αντοχή σε αξονικό εφελκυσμό, από ό,τι σε εγκάρσιο. Έχει μεγαλύτερη αντοχή σε αξονική θλίψη, από ό,τι σε εγκάρσια (στα ξύλινα υπόστεγα παίζει ρόλο η σχέση μήκους - διαμέτρου) Έχει χαμηλή αντοχή σε αξονική διάτμηση. Έχει εξαιρετικά υψηλή αντοχή σε κάμψη. Έχει πολύ υψηλή ελαστικότητα σε σχέση με άλλα υλικά. Το ξύλο σαν ανισότροπο και ανομοιογενές υλικό έχει διαφορετική μηχανική αντοχή στις διάφορες κατευθύνσεις του. Τυπικά, η αντοχή του σε δυνάμεις που δρουν αξονικά είναι μεγαλύτερη, ενώ υπάρχουν μικρές διαφορές στην ακτινική και εφαπτομενική κατεύθυνση. Οι μηχανικές ιδιότητες του ξύλου επηρεάζονται από τους εξής παράγοντες: Υγρασία: Μείωση της υγρασίας του ξύλου κάτω από το σημείο ινοκόρου, αυξάνει τη μηχανική αντοχή του. Η σχέση τους δηλαδή είναι αντιστρόφως ανάλογη. Πυκνότητα: Η πυκνότητα αποτελεί τον καλύτερο δείκτη ποιότητας και μηχανικής αντοχής του ξύλου. Μεγάλη πυκνότητα σημαίνει μεγάλη μηχανική αντοχή. Θερμοκρασία: Η μηχανική αντοχή ελαττώνεται με την αύξηση της θερμοκρασίας. Υψηλές θερμοκρασίες είναι δυνατόν να προκαλέσουν (χημική) αλλοίωση του ξύλου και να ελαττώσουν την αντοχή του σημαντικά. Σφάλματα δομής: Η παρουσία σφαλμάτων στο ξύλο προκαλεί μείωση της μηχανικής του αντοχής. Μεγαλύτερη μείωση προκαλούν σφάλματα όπως λ.χ. ρόζοι, στρεψοΐνια, ραγάδες και θλιψιγενές και εφελκυσμογενές ξύλο. Προσβολή του ξύλου από μύκητες ή έντομα έχει επίσης δυσμενή επίδραση. Διάρκεια φόρτισης. Η διάρκεια φόρτισης έχει σημαντική (αντιστρόφως ανάλογη) επίδραση στη μηχανική αντοχή του ξύλου, δηλαδή λ.χ. στο μέγεθος του φορτίου που μπορεί να 4 Μηχανικές ιδιότητες του ξύλου, Καθ. Γ. Μαντάνης, Εργαστήριο Ε & Τ Ξύλου, ΤΕΙ Θεσσαλίας 23 Σ ε λ ί δ α

25 βαστάξει μία ξύλινη κατασκευή. Μόνιμη φόρτιση ελαττώνει την αντοχή του σε ποσοστό 50-75%. Αντοχή σε εφελκυσμό Το ξύλο βρίσκεται σε τάσεις εφελκυσμού, όταν οι δυνάμεις που ενεργούν πάνω του, τείνουν να το απομακρύνουν (επιμηκύνουν). Ανάλογα με την κατεύθυνση διακρίνεται ο αξονικός και ο εγκάρσιος εφελκυσμός. Το ξύλο έχει αντοχή σε αξονικό εφελκυσμό φορές μεγαλύτερη από την αντοχή του σε εγκάρσιο εφελκυσμό Η αντοχή σε αξονικό εφελκυσμό του ξύλου κυμαίνεται από 500 Kp/cm 2 5 μέχρι 1600 Kp/cm 2 περίπου, ενώ για ορισμένα τροπικά ξύλα φθάνει τα 3000 Kp/cm 2. Η αντοχή του σε εγκάρσιο εφελκυσμό κυμαίνεται από Kp/cm 2. Στον Πίνακα 2 αναφέρονται οι αντοχές των ελληνικών και μερικών τροπικών ειδών ξύλου. Στην πράξη σε κατασκευές ξύλου, οι τάσεις εφελκυσμού αναπτύσσονται μαζί με τάσεις διάτμησης, στις οποίες το ξύλο παρουσιάζει μειωμένη αντοχή. Εικόνα 5.Δοκίμιο ξύλου σε αξονικό εφελκυσμό (α) και εγκάρσιο εφελκυσμό (β)(πηγή : Μηχανικές ιδιότητες του ξύλου, Καθ. Γ. Μαντάνης, Εργαστήριο Ε & Τ Ξύλου, ΤΕΙ Θεσσαλίας) Αντοχή σε θλίψη Όταν το ξύλο βρίσκεται κάτω από τάσεις θλίψης, οι δυνάμεις που ενεργούν πάνω του τείνουν να το συνθλίψουν, δηλαδή οι δυνάμεις ενεργούν αντίθετα από ότι στον εφελκυσμό. Ανάλογα με την κατεύθυνση διακρίνεται η αξονική και η εγκάρσια θλίψη. 5 Μονάδα μέτρησης της μηχανικής τάσης είναι η μονάδα Kp/cm Σ ε λ ί δ α

26 Εικόνα 6. Δοκίμιο ξύλου σε αξονική θλίψη (α) και εγκάρσια θλίψη (β) (Πηγή : Μηχανικές ιδιότητες του ξύλου, Καθ. Γ. Μαντάνης, Εργαστήριο Ε & Τ Ξύλου, ΤΕΙ Θεσσαλίας) Η αντοχή σε αξονική θλίψη είναι φορές μεγαλύτερη σε σύγκριση με την εγκάρσια και κυμαίνεται από Kp/cm 2. Η εγκάρσια θλίψη κυμαίνεται μεταξύ 10 και 200 Kp/cm 2. Η αξονική θλίψη του ξύλου είναι μικρότερη των μετάλλων. Φόρτιση σε αξονική θλίψη παρατηρείται σε ξύλινα υποστηρίγματα υπόστεγων, που έχει σημασία η σχέση μήκος / διάμετρος του υποστηρίγματος. Υποστηρίγματα μεγάλου μήκους λυγίζουν, γιατί δεν είναι δυνατό να εφαρμοσθεί απόλυτα κεντρική φόρτιση. Φόρτιση σε εγκάρσια θλίψη συνήθως παρατηρείται σε στρωτήρες σιδηροδρόμων. Αντοχή σε διάτμηση Το ξύλο βρίσκεται σε τάσεις διάτμησης, όταν οι δυνάμεις τείνουν να προκαλέσουν ολίσθηση του μέρους του σώματος που φορτίζεται, σε παράπλευρο μέρος του ίδιου σώματος. Διακρίνεται σε αξονική, εγκάρσια, λοξή και κυλιόμενη διάτμηση. Όταν ξύλινα μέλη φορτίζονται σε αξονική θλίψη ή κάμψη, τότε αναπτύσσονται και τάσεις αξονικής διάτμησης. Η αξονική διάτμηση του ξύλου κυμαίνεται από Kp/cm 2 περίπου. Η αντοχή σε αξονική διάτμηση έχει μεγαλύτερη πρακτική σημασία, διότι με την επίδραση διατμητικών τάσεων, το ξύλο συνήθως υποχωρεί με αυτόν τον τρόπο. 25 Σ ε λ ί δ α

27 Εικόνα 7. Δοκίμιο ξύλου κάτω από τάσεις διάτμησης (Πηγή : Μηχανικές ιδιότητες του ξύλου, Καθ. Γ. Μαντάνης, Εργαστήριο Ε & Τ Ξύλου, ΤΕΙ Θεσσαλίας) Η αντοχή σε εγκάρσια διάτμηση είναι 3-4 φορές μεγαλύτερη της αξονικής διάτμησης, αλλά δεν έχει πρακτική σημασία, διότι το ξύλο υποχωρεί νωρίτερα σε αξονική διάτμηση ή εγκάρσια θλίψη. Όταν αναπτύσσονται φορτία αξονικής θλίψης ή εφελκυσμού στο ξύλο, τότε σχηματίζονται λοξά επίπεδα ολίσθησης στα κυτταρικά τοιχώματα, κυρίως σε γωνία 45 ο (τάση λοξής διάτμησης). Αντοχή σε κάμψη Το ξύλο στις περισσότερες κατασκευές του φορτίζεται κυρίως με δυνάμεις που προκαλούν κάμψη. Για το λόγο αυτό η αντοχή σε κάμψη, και ειδικότερα σε στατική κάμψη είναι η σπουδαιότερη μηχανική ιδιότητά του. Η αντοχή σε κάμψη εκτιμάται με το μέτρο θραύσης (ΜΘ), το οποίο δείχνει τις μέγιστες τάσεις των ινών των εξωτερικών πλευρών του ξύλου, όταν η δοκός θραύεται με την επίδραση φορτίου που ασκείται σιγά-σιγά και για μικρό χρονικό διάστημα. Το μέτρο θραύσης του ξύλου κυμαίνεται μεταξύ 26 Σ ε λ ί δ α

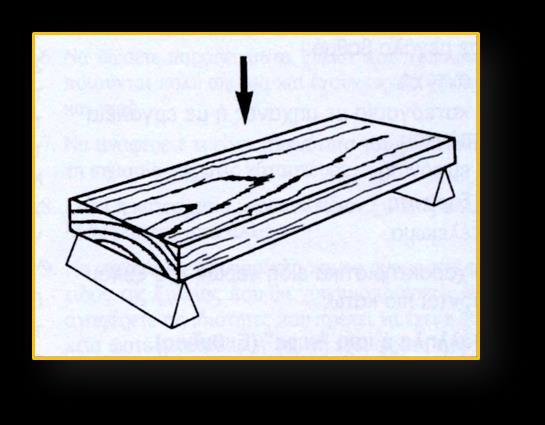

28 Kp/cm 2 περίπου. Στο ξύλο, η αντοχή σε κάμψη είναι ανάλογη της αντοχής σε αξονικό εφελκυσμό. Στην Εικόνα 6 φαίνεται η στατική κάμψη ξύλινης σανίδας που στηρίζεται στα δύο άκρα της. Εικόνα 8. Φόρτιση σανίδας ξύλου σε στατική κάμψη (Πηγή : Μηχανικές ιδιότητες του ξύλου, Καθ. Γ. Μαντάνης, Εργαστήριο Ε & Τ Ξύλου, ΤΕΙ Θεσσαλίας) Σε σύγκριση με τα μέταλλα, το ξύλο έχει τη μικρότερη αντοχή σε κάμψη. Έχει όμως μεγαλύτερη ελαστικότητα και η καλύτερη σχέση αντοχής βάρους. Ελαστικότητα Από άποψη ελαστικότητας, το ξύλο έχει μεγαλύτερη ελαστικότητα από άλλα υλικά, δηλαδή κάμπτεται περισσότερο κάτω από ορισμένο φορτίο. Ωστόσο, αν ληφθεί υπόψη η πυκνότητά του, το ξύλο κατέχει ενδιάμεση θέση ανάμεσα στα υλικά. Η ελαστικότητα μετριέται με το μέτρο ελαστικότητας (ΜΕ), που προσδιορίζεται από στατικές ή δυναμικές δοκιμές αντοχής, και που συνήθως στην αξονική διεύθυνση κυμαίνεται μεταξύ Kp/cm 2. Το ΜΕ στην εγκάρσια διεύθυνση είναι μόνον Kp/cm 2. Το μέτρο ελαστικότητας συνήθως προέρχεται 27 Σ ε λ ί δ α

29 από στατική κάμψη, αν και μπορεί να προσδιοριστεί δυναμικά με ταλάντωση δειγμάτων ξύλου με ηχητικά κύματα. Αντοχή σε κρούση Η αντοχή σε κρούση αναφέρεται σε απότομη (δυναμική) φόρτιση και έχει σημασία για ορισμένες χρήσεις του ξύλου, όπως λ.χ. λαβές(στειλιάρια) εργαλείων, αθλητικά είδη, κιβώτια συσκευασίας, που το ξύλο παρουσιάζει μεγαλύτερη αντοχή σε δυναμικά φορτία παρά σε στατικά. Έτσι, μία ξύλινη δοκός μπορεί να βαστάξει περίπου διπλάσιο φορτίο σε δυναμική φόρτιση από ότι σε στατική. Επίσης, η κάμψη (παραμόρφωση) δοκού σε δυναμική φόρτιση είναι περίπου διπλάσια από ότι σε στατική. Αντοχή σε σχίση Το ξύλο δοκιμάζεται σε αντοχή σε σχίση όταν οι εξωτερικές δυνάμεις δρούν πάνω του με μορφή σφήνας (Σχ. 15.3). Το ξύλου έχει πολύ μικρή αξονική αντοχή σε σχίση, δηλαδή σχίζεται εύκολα. Η αντοχή του σε σχίση κυμαίνεται μεταξύ 3-10 Kp/cm 2, είναι δηλαδή πολύ χαμηλή. Η ιδιότητα του ξύλου να σχίζεται εύκολα είναι από τα μεγαλύτερα πλεονέκτημά του για ορισμένες χρήσεις (λ.χ. σχίσιμο καυσόξυλων), όσο και σοβαρό μειονέκτημά του (λ.χ. σχίσιμο ξύλου σε κατασκευές μετά από κάρφωμα ή βίδωμα). Η αντοχή σε σχίση είναι ιδιότητα ανάλογη με την αντοχή σε εφελκυσμό εγκάρσια με τις ίνες. Τα κωνοφόρα και τα ελαφρά πλατύφυλλα παρουσιάζουν μικρή αντοχή σε σχίση σε σχέση με τα βαρύτερα πλατύφυλλα. Σκληρότητα Ως σκληρότητα του ξύλου νοείται η αντίστασή του στην είσοδο ξένων σωμάτων στη μάζα του. Η αντίσταση αυτή είναι 1,2 με 2 φορές μεγαλύτερη στην αξονική διεύθυνση (αξονική σκληρότητα) από ότι στην εγκάρσια διεύθυνση (εγκάρσια σκληρότητα). Η ιδιότητα αυτή έχει άμεση εφαρμογή σε ορισμένες χρήσεις του ξύλου, όπως λ.χ. παρκέτα, πατώματα, αθλητικά είδη, κ.ά. Επίσης, η ευκολία κατεργασίας του ξύλου εξαρτάται άμεσα από την σκληρότητα του. Η κατάταξη των σπουδαιότερων ελληνικών ειδών με βάση τη σκληρότητα είναι η εξής: σκληρά: ίταμος, δρυς, φτελιά, ακακία, φράξος, 28 Σ ε λ ί δ α

30 πλατάνι, οξιά, γαύρος, ελιά, μέτρια: πεύκη, ελάτη, άρκευθος, καρυδιά και μαλακά: λεύκη, ιτιά, φιλύρα, και καστανιά. Εικόνα 9. Σχηματική παράσταση δειγμάτων ξύλου και μηχανικών τάσεων (Πηγή : Μηχανικές ιδιότητες του ξύλου, Καθ. Γ. Μαντάνης, Εργαστήριο Ε & Τ Ξύλου, ΤΕΙ Θεσσαλίας) 1) Αξονικός εφελκυσμός, 2) Εγκάρσιος εφελκυσμός, 3) Διάτμηση, 4) Σχίση, 5) Αξονική θλίψη, 6) Εγκάρσια θλίψη, 7) Αξονική σκληρότητα, 8) Εγκάρσια σκληρότητα και 9) Στατική κάμψη. Πίνακας 2. Μηχανικές αντοχές διαφόρων ειδών ξύλου (σε Kp/cm 2 ) (Πηγή: Τσουμής 2009) 29 Σ ε λ ί δ α

31 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΣΤΑΤΙΚΗ ΕΦΕΛΚΥΣΜΟΣ ΘΛΙΨΗ Είδος Ξύλου ΚΑΜΨΗ Αξονικός Εγκάρσιος Αξονική Εγκάρσια ΜΘ ΜΕ Ελάτη, κεφαλληνιακή Ελάτη, λευκή Ερυθρελάτη Πεύκη, μαύρη Πεύκη, δασική Πεύκη, λευκόδερμη Κυπαρίσσι Καρυδιά Λεύκη, τρέμουσα Λεύκη, υβρίδιο Ι Οξιά Καστανιά Δρυς, απόδισκος Φτελιά, πεδινή Σφενδάμι Φράξος Ευκάλυπτος IROKO SAPELE OKOUME MAHOGANY TEAK TIAMA Η φέρουσα ικανότητα του ξύλου και των προϊόντων ξύλου επηρεάζεται σημαντικά από τον χρόνο επιβολής των φορτίων. Κατά συνέπεια, οι ξύλινες κατασκευές παραλαμβάνουν λιγότερα φορτία όταν αυτά τις καταπονούν για μεγάλο χρονικό διάστημα (π.χ. μόνιμα φορτία). Η υγρασία επηρεάζει σημαντικά τις μηχανικές ιδιότητες του ξύλου όταν μεταβάλλεται κάτω από το σημείο κορεσμού των ινών του (δηλ. το 30%, σημείο ινοκόρου). Από την άλλη πλευρά οι μηχανικές αντοχές αυξάνονται 30 Σ ε λ ί δ α

32 όταν ελαττώνεται η υγρασία λόγω της συμπύκνωσης της μάζας των κυτταρικών τοιχωμάτων. Σήμερα, ο χώρος των κατασκευών έχει δώσει προτεραιότητα στην ανάπτυξη «πράσινων» δομικών υλικών, που θα αλλάξουν τη ζωή του ανθρώπου προς το καλύτερο, και το ξύλο είναι μέσα σ αυτά. Με τη σωστή πληροφόρηση, μπορούν να δημιουργηθούν κατασκευές, με εξαιρετική αντοχή και διαχρονική αισθητική (Κακαράς 2009, Μαντάνης 2015) Δομικά προϊόντα ξύλου Το ξύλο αποτέλεσε το πρώτο δομικό υλικό που χρησιμοποίησε ο άνθρωπος για να κατασκευάσει την κατοικία του. Με την εξέλιξή του ο άνθρωπος εφεύρε μεγάλο αριθμό προϊόντων ξύλου που παράγονταν από τους κορμούς δένδρων, αρχικά με χρήση εργαλείων και στη συνέχεια μηχανημάτων κατεργασίας του ξύλου. Τέτοια προϊόντα ξύλου είναι οι πάσσαλοι, οι στύλοι, οι σανίδες, τα καδρόνια, οι δοκοί. Τα απλά αυτά προϊόντα χρησιμοποιούνταν και εξακολουθούν να χρησιμοποιούνται ακόμα και στις μέρες μας για την κατασκευή όχι μόνο ενός σπιτιού, αλλά και άλλων εγκαταστάσεων, όπως αποθηκών, υπόστεγων, κτηνοτροφικών μονάδων, κτιρίων βιοτεχνιών κ.α. Το ξύλο είναι αναμφισβήτητα το καταλληλότερο υλικό για κατασκευή σπιτιών συγκρινόμενο με τα κλασικά δομικά υλικά (μπετόν, τούβλα) γιατί δημιουργεί υγιεινό περιβάλλον με αισθητική υπεροχή, με μόνωση, και με μεγάλη διάρκεια ζωής. Ένα άλλο βασικό πλεονέκτημα είναι ότι το ξύλο αποτελεί προϊόν αειφόρου ανάπτυξης των δασών για την παραγωγή του οποίου αλλά και για την κατεργασία του καταναλώνεται ελάχιστη ποσότητα ενέργειας (Κακαράς 2013). Τα προϊόντα ξύλου και άλλων βασικών υλικών, που χρησιμοποιούνται σε προκατασκευές ξύλινων σπιτιών είναι τα ακόλουθα: Λεπτή στρογγυλή ξυλεία (στύλοι) πεύκης, ψευδοτσούγκας, ελάτης, ερυθρελάτης, λάρικας (Εικόνα10) 31 Σ ε λ ί δ α

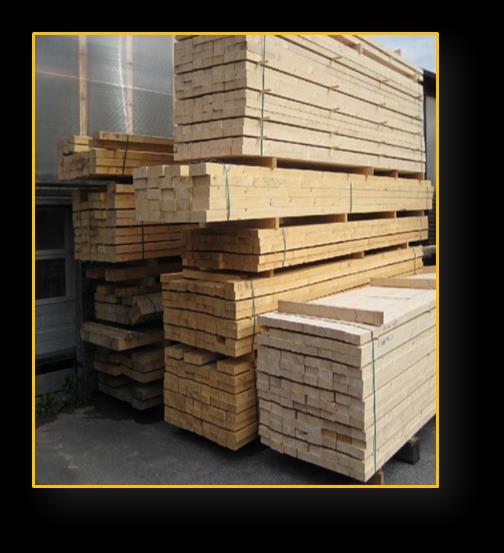

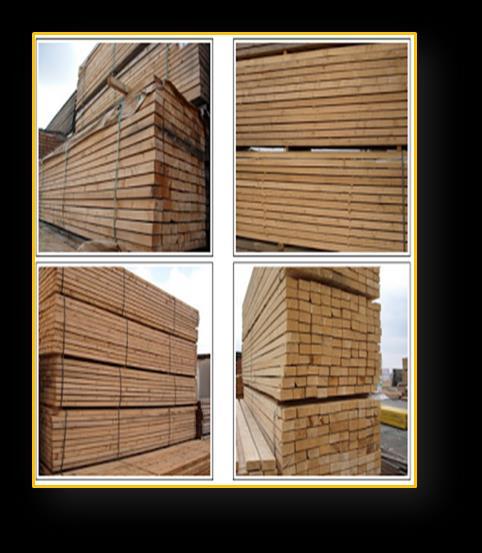

33 Εικόνα 10. Ξύλινοι στύλοι (Πηγή : Πριστή ξυλεία κωνοφόρων (πεύκη, ελάτη, ερυθρελάτη, λάρικα, ψευδοτσούγκα) (Εικόνα 11) Εικόνα 11. Πριστή ξυλεία κωνοφόρων (Ελάτης - Πεύκης) 32 Σ ε λ ί δ α

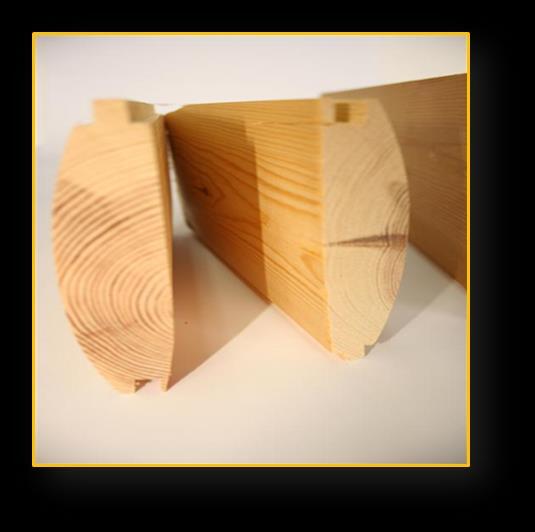

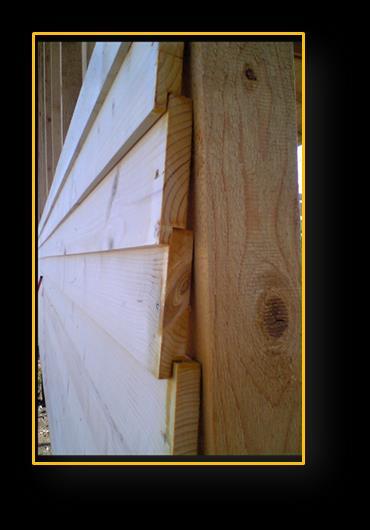

34 (Πηγή : α)αριστερά β)δεξιά ) Ξυλεία επένδυσης με μορφή (ραμποτέ) από ελάτη, πεύκη, ψευδοτσούγκα, λάρικα, ερυθρελάτη (Εικόνα 12) Εικόνα 12. Ξυλεία επένδυσης ( Πηγή :α) Αριστερά β) Δεξιά ) Επικολλητή ξυλεία σε διάφορες διαστάσεις δοκών από ελάτη, πεύκη, ερυθρελάτη (Εικόνα 13) 33 Σ ε λ ί δ α

35 Εικόνα 13. Δοκοί επικολλητού ξύλου (σύνθετη ξυλεία, Glulam) (Πηγή : Αριστερά, Δεξιά, ) Προϊόντα ξυλοπλακών όπως: μοριοσανίδες, ινοσανίδες, O.S.B, αντικολλητά, επικολλητές ξυλοπλάκες, τσιμεντοσανίδες (Εικόνα 14). 34 Σ ε λ ί δ α

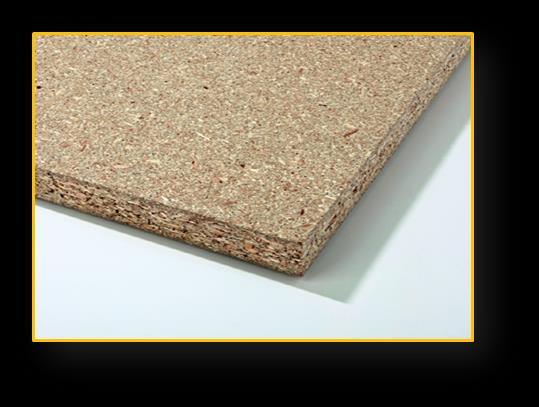

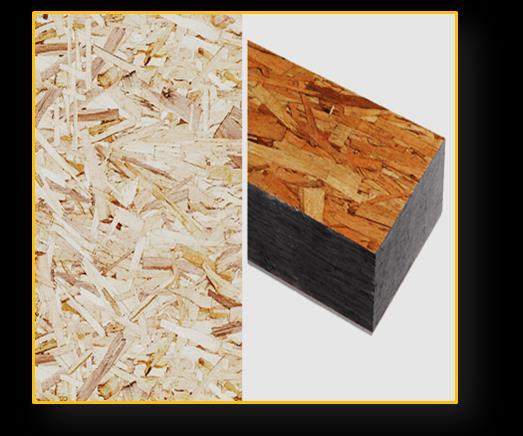

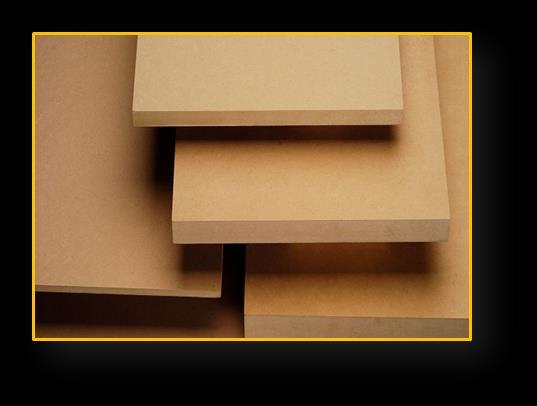

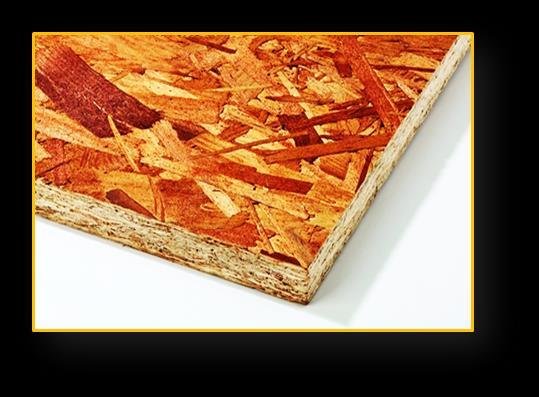

36 Εικόνα 14. Διάφοροι τύποι ξυλοπλακών: α) Πάνω αριστερά πλάκα μοριοσανίδας (Πηγή : %CE%AD%CF%82-%CE%BA%CE%B1%CE%B9- %CF%80%CE%BB%CE%B7%CF%81%CE%BF%CF%86%CE%BF%CF%81%CE%AF%C E%B5%CF%82-%CE%BE%CF%85%CE%BB%CE%B5%CE%AF%CE%B1%CF%82/ ), β)πάνω δεξιά πλάκα ινοσανίδας (Πηγή : ), γ) Κάτω αριστερά πλάκα OSB (Πηγή : ), δ) Κάτω δεξιά πλάκα αντικολλητού (Πηγή : CE%BD%CF%84%CF%81%CE%B1-%CF%80%CE%BB%CE%B1%CE%BA%CE%AD- %CE%B8%CE%B1%CE%BB%CE%AC%CF%83%CF%83%CE%B7%CF%82/ ) Νέα προϊόντα ξύλου σε μορφή πριστών και ξυλοδοκών όπως: 35 Σ ε λ ί δ α

37 Σύνθετη ξυλεία από συγκολλημένα και παράλληλα μεταξύ τους πλανίδια ξύλου LSL (Laminated Strand Lumber), Ειδικοί δοκοί διπλού ταφ (Ι BEAM) από LVL και νεύρωση από ΟSΒ, οι οποίοι χρησιμοποιούνται ως στοιχεία σκελετού τοίχων, στέγης, πατωμάτων. Ξυλοδοκοί από συγκολλημένες λωρίδες ξυλοφύλλων PSL (Parallel Strand Lumber). Το impreg (εμποτισμένο συμπιεσμένο) ξύλο. Το impreg είναι ξύλο κυρίως οξιάς, το οποίο κατ αρχήν εμποτίζεται με φαινολική ρητίνη και αμέσως μετά πριν ακόμα σκληρυνθεί η κόλλα συμπιέζεται με άσκηση φορτίου 1000psi περίπου έως ότου αποκτήσει πυκνότητα 1.35gr/cm3. Στύλοι μπαμπού. (α) (β) 36 Σ ε λ ί δ α

38 (γ) (δ) (ε) Εικόνα 15. Προϊόντα ξύλου σε μορφή πριστών και ξυλοδοκών α) Δοκός LSL (Πηγή: β) Δοκός LVL (Πηγή: γ) Δοκός PSL (Πηγή: δ)ξύλο impreg (εμποτισμένο συμπιεσμένο) 37 Σ ε λ ί δ α

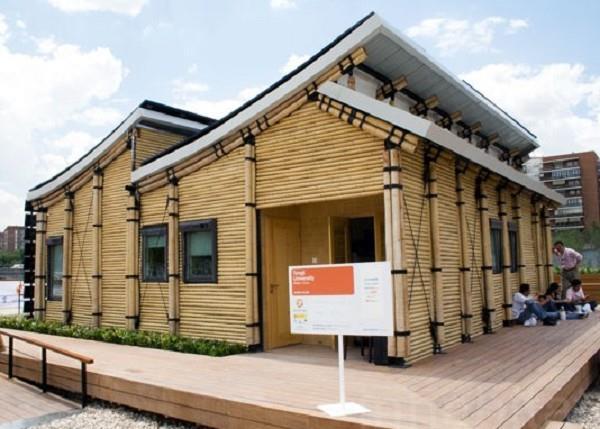

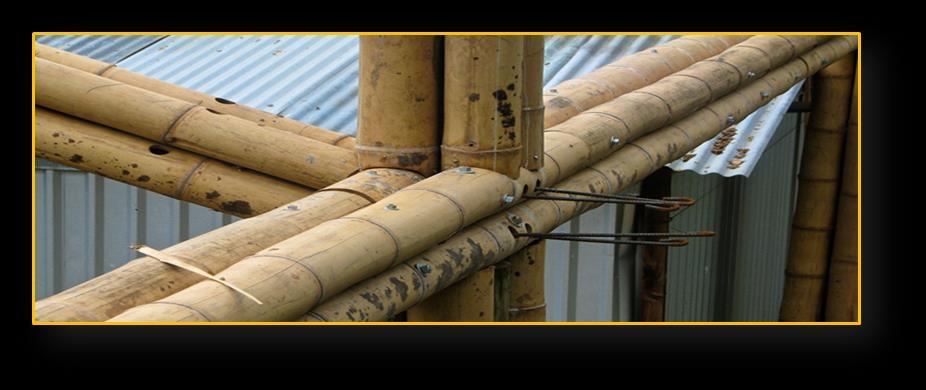

39 (Πηγή: ε) Δοκοί Μπαμπού (Πηγή: Ποιοτική ταξινόμηση και πιστοποίηση ξυλείας Η ξυλεία που θα χρησιμοποιηθεί για την κατασκευή μιας ξύλινης κατοικίας, θα πρέπει να έχει υποστεί ποιοτικό έλεγχο και να είναι πιστοποιημένη, ώστε να εξασφαλίζεται η καταλληλότητα της για δομική χρήση. Η ποιοτική ταξινόμηση της ξυλείας είναι μια πολύπλοκη διαδικασία και απαιτεί ειδικευμένο, έμπειρο και ικανό προσωπικό. Το πρόβλημα αντιμετωπίζεται εν μέρει και με την ανάπτυξη ειδικών μηχανών ποιοτικής ταξινόμησης και τυποποίησης της ξυλείας, οι οποίες σκανάρουν κάθε τεμάχιο ξυλείας και υπολογίζουν τη μηχανική αντοχή του κατατάσσοντας το σε συγκεκριμένη ποιότητα ή κατηγορία. Οι δυσκολίες αυτές είναι η βασική αιτία ότι ακόμη και οι προηγμένες χώρες δεν έχει επιτευχθεί η τυποποίηση των προϊόντων ξύλου (Κακαράς 2013). Η πριστή ξυλεία διατίθεται στην αγορά τυποποιημένη σε ό,τι αφορά τις διαστάσεις και την ποιότητα. Με την τυποποίηση βελτιώνεται η παραγωγική διαδικασία και αυξάνεται η παραγωγή, ενώ σκοπός της είναι να ικανοποιούνται με τον καλύτερο τρόπο οι ανάγκες της αγοράς και να προστατεύεται η υγεία των καταναλωτών και το περιβάλλον. Η τυποποίηση των προϊόντων γίνεται με την εφαρμογή των προτύπων ή προδιαγραφών (standards), με τις οποίες προσδιορίζονται οι διαστάσεις, τα χαρακτηριστικά και οι ιδιότητες των προϊόντων. Στα κωνοφόρα ξύλα, η ποιοτική ταξινόμηση βασίζεται στο μέγεθος και τον αριθμό των ελαττωμάτων ξύλου, ενώ στα πλατύφυλλα ξύλα η ταξινόμηση είναι πιο πολύπλοκη και βασίζεται στο ποσοστό ξύλου χωρίς σφάλματα, που είναι δυνατό να παραχθεί από ένα πριστό, δηλαδή σε συνδυασμό ελαττωμάτων και διαστάσεων. Η κάθε χώρα έχει τις δικές της ποιότητες πριστής ξυλείας. Έτσι στις Σκανδιναβικές χώρες, η ξυλεία δασικής πεύκης και ερυθρελάτης ταξινομείται σε έξι ποιότητες, από τις οποίες οι πρώτες τέσσερις συνήθως δε διαχωρίζονται (αταξινόμητη, unsorted). Από την άλλη πλευρά, στις χώρες της Κεντρικής Ευρώπης, όπως στη Γερμανία και την Αυστρία 38 Σ ε λ ί δ α

40 διακρίνονται τέσσερις ποιότητες δασικής πεύκης και πέντε ποιότητες ελάτης, ερυθρελάτης και λάρικας. Αναφορικά με την ξυλεία πλατυφύλλων στις Η.Π.Α. ταξινομείται σε επτά ποιότητες, ενώ στη Βρετανία και τη Γερμανία σε τέσσερις. Στις χώρες της Ευρωπαϊκής Ένωσης τα τελευταία χρόνια γίνεται αξιοσημείωτη προσπάθεια με ευοίωνες προοπτικές υιοθέτησης κοινών ευρωπαϊκών προδιαγραφών και πιστοποίησης για την πριστή ξυλεία και τα άλλα προϊόντα ξύλου. Η πιστοποίηση ενός προϊόντος εκφράζεται με το σήμα CE το οποίο τοποθετείται επάνω στο προϊόν και αποτελεί τη δήλωση του κατασκευαστή ότι το συγκεκριμένο προϊόν συμμορφώνεται με τις ουσιαστικές απαιτήσεις της σχετικής Ευρωπαϊκής νομοθεσίας για την προστασία της υγείας, της ασφάλειας και του περιβάλλοντος κατά τη διάρκεια της χρήσης του. Το σύμβολο CE αποτελεί τη συντομογραφία της γαλλικής φράσης Conformite Europeene, που σημαίνει Ευρωπαϊκή Συμμόρφωση (Κακαράς 2013). Το σήμα αυτό πάνω σε ένα προϊόν δηλώνει : Ότι το προϊόν μπορεί νόμιμα να κυκλοφορεί στην αγορά μιας χώρας και ότι ο φορέας πιστοποίησης ελέγχει την τήρηση των προβλεπόμενων προδιαγραφών. Τη δυνατότητα της ελεύθερης μετακίνησης του προϊόντος μέσα στην Ευρωπαϊκή Ένωση. Την απομάκρυνση όλων των υπολοίπων προϊόντων της ίδιας κατηγορίας χωρίς σήμανση από την αγορά, με απαγόρευση εισόδου στα τελωνεία, αλλά και ταυτόχρονη επαγρύπνηση των αρχών. Τα πιο κοινά προϊόντα ξύλου, που προέρχονται από πριστή ξυλεία είτε από μηχανές πλανίσματος, είναι η δομική ξυλεία, η ξυλεία παρκέτων και η ξυλεπένδυση. Η Ευρωπαϊκή προδιαγραφή EN αναφέρεται στη δομική ξυλεία και απαιτεί σήμανση σε κάθε τεμάχιο της ξυλείας. Όταν νοείται δομική ξυλεία, αναφέρονται τα προϊόντα πριστής ξυλείας, που χρησιμοποιούνται ως στοιχεία δόμησης σε στέγες ή ξύλινες προκατασκευές σκελετού τοιχοποιίας, πατωμάτων σπιτιών και άλλων κτιρίων, όπως αποθηκών, εργοστασίων, υπόστεγων, γυμναστηρίων, εκπαιδευτηρίων κ.α. Η δομική ξυλεία καθορίζεται στο πρότυπο ΕΝ και απαιτεί σήμανση για κάθε κομμάτι της ξυλείας. Σε ό, τι αφορά την ποιότητα, πρέπει να γίνει κατάταξη 39 Σ ε λ ί δ α

41 της ξυλείας σε κλάσεις, ενώ υπάρχουν απαιτήσεις σχετικά με τις επιτρεπόμενες παραμορφώσεις, ραγάδες, την κάθε είδους υποβάθμιση, τα βιολογικά χαρακτηριστικά γνωρίσματα και την επιτρεπόμενη απόκλιση από τις προδιαγραφόμενες διαστάσεις. Δεν υπάρχει συγκεκριμένη απαίτηση σχετικά με την περιεκτικότητα σε υγρασία. Το πρότυπο είναι υποχρεωτικό ήδη από 1 η Σεπτεμβρίου Πίνακας 3. Ευρωπαϊκές προδιαγραφές δομικών προϊόντων ξύλου και ημερομηνία εφαρμογή τους (Πηγή: Κακαράς 2013). ΕΥΡΩΠΑΪΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΔΟΜΙΚΩΝ ΠΡΟΪΟΝΤΩΝ ΞΥΛΟΥ Προϊόν Προδιαγραφή Ημερομηνία Εφαρμογής Ξυλοπλάκες ΕΝ Προκατασκευασμένα δομικά στοιχεία ΕΝ LVL για κατασκευές ΕΝ Ξυλεία πατωμάτων ΕΝ Επικολλητή ξυλεία ΕΝ Πελεκητή ξυλεία κατασκευών Ξυλοπλάκες και επενδύσεις από συμπαγές ξύλο Ξυλεία κατασκευών με δακτυλοειδείς συνδέσεις (finger jointed) Εμποτισμένη ξυλεία κατασκευών ΕΝ ΕΝ Καλοκαίρι 2008 ΕΝ ΕΝ Στύλοι ΕΝ Άνοιξη 2009 Στρογγύλη ξυλεία κατασκευών ΕΝ Άνοιξη 2009 Μεταλλικές συνδέσεις ΕΝ / ΕΝ Άνοιξη 2009 Προκατασκευασμένα στοιχεία ΕΝ Άνοιξη Σ ε λ ί δ α

42 2.2 Η Ξύλινη Κατοικία Οι κάτοικοι του πλανήτη Γη συνειδητοποιούν εντονότερα, μετά το τέλος του 20ου αιώνα, την επείγουσα ανάγκη εξοικονόμησης ενεργειακών πόρων, καθώς και του περιορισμού κατασπατάλησης των διαθέσιμων υλικών αποθεμάτων. Μεταξύ των κύριων δομικών υλικών, δηλαδή του χάλυβα, του οπλισμένου σκυροδέματος και του ξύλου μόνον το τελευταίο προέρχεται από πλήρως ανανεώσιμη και φυσική πηγή. Αρκεί, όπως ήδη ισχύει στην Ευρωπαϊκή Ένωση, να αναδασώνεται το ποσοστό των δασών που υλοτομούνται. Ήδη η παγκόσμια δομική τεχνολογία ενισχύει και αυξάνει τη συμμετοχή του ξύλου, είτε με την φυσική του μορφή, είτε μετά από βιομηχανική επεξεργασία, στο σχεδιασμό και την κατασκευή φερόντων δομικών συστημάτων. Οι νέοι πανευρωπαϊκοί δομικοί κανονισμοί, οι Ευρωκώδικες, συμπεριλαμβάνουν το ξύλο ισότιμα με τον χάλυβα και το οπλισμένο σκυρόδεμα, ως υλικό σχεδιασμού φορέων, για την αντιμετώπιση στατικών δυναμικών ή και θερμικών φορτίων. Έτσι, δικαιώνεται η σημασία που δόθηκε στη σπουδαιότητα του ξύλου για τις κατασκευές από τις περασμένες γενιές, μέσω της ταύτισης του ονόματός του (ύλη), με την γενικότερη έννοια του υλικού (Τσουμής 1983). Ωστόσο, θα πρέπει να αναφερθεί ότι το ξύλο, ως ένα ζωντανό υλικό, υπό ορισμένες προϋποθέσεις προσβάλλεται από βιολογικούς παράγοντες (π.χ. κυρίως μύκητες εφ όσον η περιεχόμενη υγρασία του είναι μεγαλύτερη του 20%, κυρίως μεταξύ 20-40%). Παρ όλα αυτά, είναι αδιαμφισβήτητο, ότι εξουδετερώνοντας τον βιολογικό παθολογικό παράγοντα, η αντοχή στο χρόνο της ξύλινης κατασκευής είναι εντυπωσιακά μακρόχρονη, με εκατοντάδες και χιλιάδες χρόνια. Αδιάψευστη απόδειξη αυτού αποτελούν οι χιλιάδες ιστορικές και μνημειακές κατασκευές ανά τον κόσμο, που συνεχίζουν, να λειτουργούν ικανοποιητικά μετά από ζωή αρκετών αιώνων. Μετά τον 2ο παγκόσμιο πόλεμο, διεθνώς, η εξάπλωση της χρήσης του οπλισμένου σκυροδέματος σε ορισμένες χώρες περιορισμένης τεχνολογικής ανάπτυξης περιόρισε ή και εξαφάνισε τα δομικά συστήματα με άλλα δομικά υλικά και κυρίως το ξύλο. Ο τεχνικός κόσμος (κυρίως αρχιτέκτονες, μηχανικοί) αυτών των περιοχών αποστασιοποιήθηκε από τον σχεδιασμό της ξύλινης φέρουσας κατασκευής και έχασε την εμπιστοσύνη του σε αυτήν. Αντίθετα, ιδιαίτερα στο τελευταίο μισό του 20ού αιώνα, αναπτύχθηκε σε μεγάλο βαθμό η δυνατότητα προστασίας 41 Σ ε λ ί δ α

43 από βιολογικούς παράγοντες, καθώς και από την πυρκαγιά των ξύλινων φορέων και κατασκευών. Όπως συμβαίνει με το πετρέλαιο, τον χάλυβα και το αλουμίνιο, το ξύλο, ως υλικό, είναι πλέον προσιτό και με απόλυτα συναγωνίσιμους όρους μακριά από τα διεθνή κέντρα παραγωγής του. Το γεγονός αυτό συνδυαζόμενο με τις σύγχρονες δυνατότητες βιολογικής και αντιπυρικής προστασίας του ξύλου έδωσε νέα ώθηση στο σχεδιασμό και χρήση των ξύλινων φορέων σχεδόν παγκόσμια. Η παρατηρούμενη δυσκολία, δυσπιστία και υστέρηση στη χρήση των κατασκευών με ξύλινους φορείς σε ορισμένες περιοχές του κόσμου (βλ. Ελλάδα) πρέπει μάλλον να αποδοθεί στην αντίστοιχη έλλειψη ενημέρωσης και εφαρμοζόμενης πολιτικής. Ο σχεδιασμός φερόντων συστημάτων κατασκευών από ξύλο, όπως και με τον χάλυβα, σε αντίθεση με το συμβατικό δομικό σύστημα, προσφέρει απεριόριστες δυνατότητες επιλογής φορέων, επικαλύψεων, τελειωμάτων και λεπτομερειών με μοιραίο επακόλουθο την μεγάλη ελευθερία σχηματοποίησης μορφών και όγκων στο χώρο. Απαιτεί όμως, διαφορετικό από το συμβατικό σύστημα τρόπο προσέγγισης και μεθοδολογίας κατά το στάδιο, τόσο της αρχικής σύνθεσης, όσο και της τεχνικής επεξεργασίας. Η λεπτομερής επεξεργασία, κατά το στάδιο της προμελέτης, εμπεριέχουσα τις αποφάσεις επιλογής βασικών δομικών υλικών (π.χ. φέροντος οργανισμού) των τύπων των μορφών των φορέων (π.χ. τοξωτός, αρθρωτός, πλαισιωτός), καθώς και των κυρίων, τουλάχιστον, τύπων λεπτομερειών (π.χ. σχέση και σύνδεση εξωτερικού περιβλήματος με τον φέροντα οργανισμό) είναι αναγκαία. Μόνον έτσι διασφαλίζεται το γεγονός ότι το τελικό αποτέλεσμα λειτουργικά, μορφολογικά και κοστολογικά θα είναι σύμφωνο με τη διατυπωμένη από την προμελέτη πρόθεση. Όλη αυτή η περιγραφείσα, αναγκαία διαδικασία, κατά το στάδιο της αρχικής σύνθεσης (ή προμελέτης) απαιτεί σύγχρονη απ αρχής συνεργασία των βασικών ειδικοτήτων περί την δομική τέχνη: του Αρχιτέκτονα, του Πολιτικού Μηχανικού και του Μηχανολόγου, τουλάχιστον. Η ξύλινη κατασκευή, σε αντίθεση με τη συμβατική και περισσότερο από την χαλύβδινη, παρουσιάζει μια τελική, ολοκληρωμένη εμφάνιση των μελών της (όπως π.χ. φέροντα στοιχεία, τοιχώματα, πατώματα κ.λπ.) από την σύνθεσή τους στο εργοστάσιο ή το εργοτάξιο με πολύ περιορισμένη δυνατότητα περαιτέρω επικαλύψεων, επενδύσεων και τελειωμάτων. 42 Σ ε λ ί δ α

44 Αν η πιο πάνω διαπίστωση συνδυασθεί με το γεγονός της «εν ξηρώ αρθρωτής» μεθόδου σύνθεσης των ξύλινων κατασκευών, γίνεται αντιληπτή η ανάγκη της ακρίβειας (της τάξεως λίγων χιλιοστών ανοχής) στο σχεδιασμό, τον υπολογισμό, την προετοιμασία και προκατασκευή, καθώς και στην ανέγερση μιας τέτοιας κατασκευής. Ένας ακόμη αξιοσημείωτος παράγοντας, προϋποθέσεων και προδιαγραφών προστίθεται στους στόχους, που πρέπει να πληρούνται κατά το στάδιο της (αρχικής συνήθως) μελέτης μιας κατασκευής από ξύλο (ή χάλυβα): Ο βαθμός προστασίας από την φωτιά, τις επιδράσεις του περιβάλλοντος και την γήρανση σε μια ξύλινη κατασκευή εξαρτάται απόλυτα από τις αποφάσεις του σχεδιασμού και μόνον συμπληρωματικά και βοηθητικά στηρίζεται στα τυχόν βερνίκια, τις επενδύσεις και άλλες επικαλύψεις (Κακαράς 2013). Στην Ευρώπη, στη Β. Αμερική αλλά και στην Ελλάδα η δόμηση με ξύλο και σύνθετα υλικά του, παρουσιάζει σημαντική αύξηση τα τελευταία έτη. Αυτό προφανώς συμβαίνει διότι, το ξύλο σαν δομικό υλικό προσφέρει αισθητική ομορφιά και αντισεισμική, θερμομονωτική συμπεριφορά, όπως επίσης ευκολία στην κατεργασία εφαρμογής του. Στην Ελλάδα, ως σεισμογενής χώρα, το ξύλο υιοθετείται όλο και περισσότερο από κατασκευαστικές εταιρείες και ιδιαίτερα στη χρήση δημοσίων χώρων (γυμναστήρια, ξενοδοχεία κλπ.). Αυτό οφείλεται, αφενός στην προτίμηση του κοινού για το ξύλο και αφετέρου στην δυνατότητα της επιστήμης / τεχνολογίας, η οποία δύναται να παρέχει πρωτότυπες κατασκευές σε ελκυστικό κόστος. Στις ορεινές περιοχές, οι κορμοκατοικίες αυξάνονται με αλματώδη ρυθμό για τέσσερις βασικούς λόγους: α) υγιεινή διαβίωση, β) θερμομόνωση, γ) γρηγορότερη παράδοση και δ) αντισεισμικότητα. Ενώ στην κοινή γνώμη επικρατεί η αντίληψη, ότι οι ξυλοκατασκευές είναι επικίνδυνες στην περίπτωση πυρκαγιάς, μαθηματικά αποδεικνύεται, όπως και εξασφαλίζεται, η πυρασφάλεια των κατασκευών. Με τη θέρμανση τα περισσότερα υλικά και ειδικά τα μέταλλα χάνουν τις μηχανικές τους ιδιότητες. Απεναντίας, μέχρι να αποτεφρωθεί το ξύλο, δεν αλλοιώνονται οι μηχανικές του ιδιότητες. Συνεπώς, σε περίπτωση φωτιάς το θέμα είναι η κούρσα χρόνου, στα μέταλλα από τη μία πλευρά για το λύγισμα ενώ για το δε ξύλο η αποτέφρωσή του. Αυξάνοντας λοιπόν τις διατομές ξύλων εξασφαλίζεται η απαραίτητη πυρασφάλεια και μάλιστα με μικρό κόστος (Κακαράς 2013). Αξιοσημείωτη είναι η εφαρμογή της επιστήμης στο σχεδιασμό πολύπλοκων κατασκευών σε συνδυασμό με την ευκολία του ξύλου στην 43 Σ ε λ ί δ α

45 κατεργασία και τοποθέτησή του, για να δώσουν διακοσμητικά και λειτουργικά έργα. Παραδείγματος χάριν, δέκα-οκτάγωνη κρεμαστή στέγη, με δεκαέξι (16) διαφορετικές κλίσεις, η οποία απαιτεί ιδιόρρυθμες κοπές - ενώσεις, ελαφριά και ελαστικά υλικά, ναι μεν δύναται, να κατασκευασθεί από άλλα δομικά υλικά, αλλά με πολύ μεγαλύτερο κόστος. Επίσης, ο σχεδιασμός της ξύλινης κατοικίας έπαψε, να είναι εισαγόμενο προϊόν και ελληνικές εταιρείες, με ελληνικό τεχνολογικό και τεχνικό προσωπικό δύνανται να σχεδιάζουν και να παραδίδουν δομικές κατασκευές ξύλου σχετικά μεγάλης κλίμακας. Σε γενικές γραμμές, στην Ελλάδα αγνοούνται οι δυνατότητες, όπως και τα σπουδαία πλεονεκτήματα κατασκευών ξύλου, όμως υπάρχουν περιπτώσεις όπως στην Εικόνα 16 που προτιμάται μία κατοικία να είναι ξύλινη. Εικόνα 16. Ξύλινη κατοικία από στρογγυλούς ορθογωνισμένους κορμούς στην περιοχή των Αμπελοκήπων στα Ιωάννινα (κατοικία κ. Άγγελου Νούσια) Εν μέρει, ο Έλληνας καταναλωτής έχει απόλυτο δίκιο να δυσπιστεί στον τομέα αυτόν εξαιτίας του γεγονότος ότι στην Ελλάδα δίνεται η ευκαιρία σε κάθε κερδοσκόπο, έμπορο ή ξυλουργό να ασκεί το δικαίωμα πώλησης και κατασκευής ξύλινων κατασκευών και φινλανδικών κορμοκατοικιών (Πουσπουτάκη 2008, Κακαράς 2013). Ευτυχώς για τον αγοραστή απαιτείται άδεια από την πολεοδομία, όπου μελέτες στατικών κλπ. πρέπει να υποβληθούν και υπάρχει σχετική 44 Σ ε λ ί δ α

46 επίβλεψη Ελλήνων μηχανικών για την οικοδόμηση π.χ. φινλανδικών κατασκευών ή άλλων (Κακαράς 2013). Γενικά πρέπει, να γίνει μια σωστότερη ενημέρωση και να εξεταστούν τέτοιες εναλλακτικές λύσεις, όπως τα ξύλινα σπίτια, για την κατασκευή σπιτιού δεδομένου ότι: Με μια απλή συντήρηση εξωτερικά κάθε πέντε ή έξι χρόνια έχει απεριόριστη διάρκεια ζωής, ενώ το κτιστό έχει χρόνια στη χειρότερη περίπτωση. Αυτό επιτυγχάνεται με υλικά τελευταίας τεχνολογίας, φιλικά προς το περιβάλλον άρα και προς τον άνθρωπο-χρήστη. "Κτίζονται" ξύλο-ξύλο και συνδέονται με κούμπωμα και βίδες. Αυτό σε συνδυασμό με τις μηχανικές ιδιότητες του ξύλου, καθιστούν τα ξύλινα σπίτια 100% αντισεισμικά. Τεράστιο πλεονέκτημα στη χώρα μας. Η πολιτικής του ελληνικού κράτους θα έπρεπε να είναι υπέρ του ξύλου (όχι κατά!). Τεχνολογίες όπως π.χ. σύνθετη-επικολλητή ξυλεία και η μεγάλη πρόοδος στον τομέα των υλικών συντήρησης εξασφαλίζουν τη μεγάλη ανθεκτικότητα του ξύλινου σπιτιού αλλά και την υγεία, καθώς ο εμποτισμός με ανθυγιεινά υλικά (χημικά) δεν γίνεται και είναι πλέον ξεπερασμένος. Το ξύλο είναι το καλύτερο φυσικό θερμομονωτικό υλικό, αφού τα ξυλώδη κύτταρα, που το αποτελούν, περικλείουν σταθερές ποσότητες αέρα δημιουργώντας έτσι μεγάλες δυνατότητες διατήρησης σταθερής θερμοκρασίας. Με απλά λόγια ο ξύλινος τοίχος δεν απορροφά θερμότητα, οπότε ελαχιστοποιούνται οι απώλειες αυτής. Ο κίνδυνος πυρκαγιάς δεν είναι μεγαλύτερος σε σχέση με μία συμβατική κατοικία, όπως λανθασμένα πιστεύεται το πλεονέκτημα των ξύλινων σπιτιών έναντι ενός κτιρίου από σκυρόδεμα είναι, ότι σε περίπτωση πυρκαγιάς του κτιρίου από μπετόν λόγω του σιδήρου, που δένει το σκυρόδεμα, αναπτύσσει υψηλές θερμοκρασίες με αποτέλεσμα μη αναστρέψιμες ζημιές. Αντίθετα στο ξύλινο σπίτι ακόμη και αν καούν κάποια ξύλα, δεν αναπτύσσονται υψηλές θερμοκρασίες με αποτέλεσμα να περιορίζεται η ζημιά στην αντικατάσταση μόνο των κατεστραμμένων τμημάτων. Τίποτα δε συγκρίνεται με τη ζεστασιά του ξύλου που φυσικώς την αποπνέει. Όπως λέγεται εξάλλου είναι το μοναδικό υλικό με "προσωπικότητα". Δεν έχουν καμία σχέση με προκατασκευασμένα, αφού "κτίζονται" ξύλο-ξύλο και συνδέονται με κούμπωμα και βίδες. Αυτό σε 45 Σ ε λ ί δ α

47 συνδυασμό με τις μηχανικές ιδιότητες του ξύλου, καθιστούν τα ξύλινα σπίτια 100% αντισεισμικά. Δεν υπάρχει κανένας περιορισμός στο σχέδιο του ξύλινου σπιτιού, ούτε στα τετραγωνικά μέτρα της επιφάνειας του Ιστορική Αναδρομή 6 Το ξύλο είναι ένα παραδοσιακό δομικό υλικό, αν αναλογιστούμε ότι από τους αρχαίους πολιτισμούς (Κακαράς 2013β) έχουμε αναφορές και ευρήματα πως το χρησιμοποιούσαν εκτεταμένα αλλά και στην Ευρώπη γενικότερα καθώς τα παλαιότερα γνωστά ξύλινα κτίρια είναι ξύλινες κατοικίες που βρέθηκαν στην Πολωνία και χρονολογούνται περίπου στο 700 π.χ. Το ξύλο και η ξύλινη κατασκευή, μαζί με την πέτρα και τον πηλό, απετέλεσαν τους βασικούς συντελεστές της ανθρώπινης δομικής δραστηριότητας για πολλές χιλιάδες χρόνια. Η ξύλινη κατασκευή έπαιξε χαρακτηριστικό ρόλο στην δομική δραστηριότητα του ανθρώπου. Ιστορικά αξίζει να σημειωθεί ότι το ξύλο χρησιμοποιήθηκε προϊστορικά στη Μινωική αρχιτεκτονική (Ξύλινη Αρχιτεκτονική)ως φέρων οργανισμός των κτιρίων, δημιουργώντας επανάσταση στον τότε τρόπο δόμησης. Οι Μινωίτες χρησιμοποιούσαν το ξύλο στα φέροντα στοιχεία, όπως στην τοιχοποιία και στις δοκούς, όπου η ιδιότητα του ξύλου να μεταφέρει φορτία ήταν κρίσιμη (Κακαράς 2013β). Για χιλιάδες χρόνια ξύλινα πλεούμενα αποτελούσαν το χώρο επιβίωσης και δραστηριότητας του ανθρώπου στις πιο κρίσιμες συνθήκες για ένα κτίσμα. Αυτό οφείλεται στο ότι ένα πλεούμενο είχε κάθε μέρα δυναμική καταπόνηση από τον κυματισμό και πάντοτε βρισκόταν υπό την απειλή της υγρασίας συντηρώντας μέσα του και την φωτιά, που ήταν απαραίτητη για τη θέρμανση, το μαγείρεμα και την μετακίνηση. Η κατεργασία της ξυλείας είναι εύκολη ακόμα και με εργαλεία χεριού και απαραίτητη για την αξιοποίηση της σε μια κατασκευή. Η μικρή πυκνότητα, η αντοχή, η εξαιρετική συμπεριφορά στις σεισμικές δονήσεις και το υψηλό μέτρο ελαστικότητας αποτελούν τα κυριότερα πλεονεκτήματα του ξύλου. Στα μειονεκτήματα του περιλαμβάνονται η ευαισθησία στις συνθήκες του περιβάλλοντος και το γεγονός ότι είναι ιδιαίτερα εύφλεκτο (σε μικρές διατομές). Μάλιστα, τα κείμενα του Θεοφράστου αποδεικνύουν ότι οι Αρχαίοι Έλληνες γνώριζαν τις ιδιότητες και τις διαφορές των διάφορων ειδών ξύλου. Συγκεκριμένα, ο Θεόφραστος αναφέρεται στην κατασκευή μερικών τριηρών, από ξύλο πεύκου γιατί δεν ήταν εφικτή η εύρεση ελάτου. 6 «ΜΕΛΕΤΗ ΠΑΝΕΛΩΝ CLT ΚΑΤΑ ΕC5 ΚΑΙ ΣΥΓΚΡΙΣΗ ΜΕ ΠΕΙΡΑΜΑΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ» ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ, ΕΥΤΥΧΙΑ ΜΑΣΣΑΛΗ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΠΟΛΙ ΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ 46 Σ ε λ ί δ α

48 Το πεύκο έχει μεγαλύτερη πυκνότητα από το έλατο, γεγονός που περιόριζε την ταχύτητα του σκάφους. Ο Θεόφραστος γνώριζε ότι στη Συρία και στη Φοινίκη οι τριήρεις ήταν κατασκευασμένες από κέδρο, επειδή το πεύκο ήταν επίσης δυσεύρετο. Η καρίνα των τριηρών κατασκευαζόταν από δρυ, ώστε να είναι ανθεκτική καθώς οι τριήρεις σύρονταν συχνά στις ακτές. Παράλληλα συμπληρώνει ότι στα μικρότερα σκάφη χρησιμοποιούσαν οξιά για την καρίνα. Από τα σύγχρονα στοιχεία επιβεβαιώνονται οι καλύτερες μηχανικές ιδιότητες της δρυός και η χαμηλότερηπυκνότητα του ελάτου σε σχέση με το πεύκο. Επίσης, το ναυάγιο της Κυρήνειας στα ανοικτά της ομώνυμης πόλης της κατεχόμενης σήμερα Κύπρου, μαρτυρά ότι τα αρχαία εμπορικά πλοία της εποχής ήταν κατασκευασμένα κυρίως από πεύκο, οξιά και δρυ. Σύμφωνα με τα στοιχεία (μπρούτζινα νομίσματα και ραδιοχρονολόγηση) το εν λόγω ναυάγιο χρονολογείται στα 300 π.χ., δηλαδή την εποχή περίπου του Μεγάλου Αλεξάνδρου. Η αχίλλειος πτέρνα των αρχαίων ελληνικών ναών ήταν ίσως οι οροφές. Δεν είναι τυχαίο ότι μόνο μέρη από οροφές έχουν βρεθεί. Πολλές οροφές ήταν κατασκευασμένες από ξύλινο σκελετό και ήταν καλυμμένες από κεραμίδια. Οι οροφές στηρίζονταν στους κίονες και συνδέονταν από κίονα σε κίονα με δοκούς. Σύμφωνα με στοιχεία του Πανεπιστημίου Richmond των ΗΠΑ, η μεγαλύτερη δοκός σε αρχαίο ναό στην Ελλάδα ήταν στον Παρθενώνα και είχε μήκος της τάξης των 11 μέτρων. Πρέπει να σημειωθεί ότι στον ναό του Απόλλωνα στην αποικιοκρατούμενη Σικελία υπήρχαν δοκοί με μήκος 18 μέτρων. Προκαλεί έκπληξη το γεγονός ότι στις αποικίες οι μηχανικοί κατόρθωσαν να ξεπεράσουν τις Μητροπόλεις. Ο Trevor Hodge, ο οποίος είχε γράψει βιβλίο με θέμα τις αρχαίες ελληνικές ξύλινες οροφές (πανεπιστημιακές εκδόσεις ΜCambridge) διατύπωσε την εικασία ότι στις αποικίες τις Σικελίας πρέπει να γνώριζαν τις αρχές του χωροδικτυώματος από το 550 π.χ.! Το πόρισμά του αυτό στηρίζεται στη λογική ότι μόνο με χωροδικτυώματα θα μπορούσαν οι αρχαίοι να καλύψουν ανοίγματα 18 μέτρων. Πρέπει να σημειωθεί ότι τα χωροδικτυώματα χρησιμοποιούνται όχι μόνο στις ξύλινες αλλά και στις μεταλλικές οροφές, καθώς είναι ένας οικονομικός, αποτελεσματικός και αντισεισμικός τρόπος κάλυψης μεγάλων επιφανειών. Για αυτό τον λόγο, χωροδικτυώματα μπορεί να αντικρύσει κανείς στις οροφές βιομηχανικών κτηρίων (για παράδειγμα εργοστάσια), σε πισίνες και σε γήπεδα καλαθοσφαίρισης και ποδοσφαίρου. Υπάρχουν όμως και αρκετοί επιστήμονες που διαφωνούν με τις απόψεις του Hodge. Το κυριότερο επιχείρημα είναι ότι η αρχιτεκτονική στη Σικελία ήταν λιγότερο ανεπτυγμένη, ενώ είχε τάσεις μίμησης της αρχιτεκτονικής των πόλεων της Αρχαίας 47 Σ ε λ ί δ α

49 Ελλάδας. Συνοψίζοντας τα παραπάνω, διαπιστώνει κανείς πως είτε η ξύλινη κατασκευή είτε ο ξύλινος σκελετός ήταν ευρέως διαδεδομένος στον αρχαίο κόσμο. Προχωρώντας στους αιώνες, στα Βυζαντινά χρόνια συναντώνταιιεροί ναοί, που εντυπωσιάζουν ακόμα και σήμερα με το μέγεθος και την αντοχή τους στους αιώνες. Αποτελούν σύνθετες κατασκευές, δομημένες από τοιχοποιία ενισχυμένη από ξύλινα στοιχεία. Οι ξύλινες ενισχύσεις αυξάνουν την αντοχή της τοιχοποιίας σε φορτία εφελκυσμού και κάμψης. Ένα ξύλινο γραμμικό στοιχείο έχοντας την χαρακτηριστική ιδιότητα και ικανότητα να παραλαμβάνει με ασφάλεια τόσο τις θλιπτικές όσο και τις εφελκυστικές και καμπτικές φορτίσεις, αποτελεί μία ισχυρή στατική φέρουσα κατασκευή. Επομένως, τα ξύλινα στοιχεία ως φέρων οργανισμός εξασφαλίζουν άλλη μία κρίσιμη και απαραίτητη για τους ισχυρούς σεισμούς ικανότητα στα κτίρια. Εξαιρετικό παράδειγμα κατασκευής, την οποία ο άνθρωπος αποκάλεσε «οικία» του και εντός της οποίας οργάνωνε το ιδιαίτερο κλιματικά, περιβαλλοντικά, συναισθηματικά, από άποψης ασφάλειας κόσμο του, είναι το πλεούμενο, το πλοίο, η ναυς. Η ξύλινη κατασκευή, συνεπώς απέδειξε για χιλιάδες χρόνια ότι είναι ικανή να παίζει αυτόν τον ρόλο με ασφάλεια και ανθεκτικότητα στον χρόνο. Η εξάπλωση, μετά από τον Β παγκόσμιο πόλεμο, διεθνώς, της χρήσης του οπλισμένου σκυροδέματος σε ορισμένες χώρες περιορισμένης τεχνολογικής ανάπτυξης περιόρισε ή και εξαφάνισε τα δομικά συστήματα με άλλα δομικά υλικά και κυρίως το ξύλο. Ο τεχνικός κόσμος (αρχιτέκτονές, πολιτικοί μηχανικοί) αυτών των περιοχών αποστασιοποιήθηκε από τον σχεδιασμό της ξύλινης φέρουσας κατασκευής και έχασε την εμπιστοσύνη του σε αυτήν. Η ηρωική εποχή της Βιομηχανικής Επανάστασης ασχολήθηκε ιδιαίτερα με τον τρόπο που οι κατασκευές θα μπορούσαν να γίνουν μεγαλύτερες από ποτέ. Όταν εμφανίστηκε η δυνατότητα χρήσης του χυτοσιδήρου και αργότερα του χάλυβα και καθώς άρχισε να αναπτύσσεται το οπλισμένο σκυρόδεμα, το ξύλο αντιμετωπίστηκε ως ένα φτωχό υλικό, ως το παραδοσιακό υλικό δηλαδή που ήταν κατάλληλο για μία παραδοσιακή κατασκευή, για φθηνή στέγαση ή μια μικρή πεζογέφυρα, αλλά δεν μπορούσε να ανταγωνιστεί τα νέα υλικά σε άλλου είδους σύγχρονες κατασκευές. Όμως μετά βίας φαίνεται να πρωταγωνιστεί στον τομέα της τεχνολογίας στη σύγχρονη εποχή. 48 Σ ε λ ί δ α

50 2.2.2 Δομικά Συστήματα Ξύλινων Κατοικιών A. Κορμόσπιτα Το βασικό κατασκευαστικό υλικό των κορμόσπιτων είναι καλής ποιότητας και κατάλληλα κατεργασμένα κορμίδια (στύλοι) δασικής πεύκης, σιβηρικής πεύκης, λάρικας, ελάτης, ερυθρελάτης, ψευδοτσούγκας, κυπαρισσιού, σημύδας και καστανιάς με διάμετρο cm. Εικόνα 17. Κλασικό κορμόσπιτο από στρογγυλούς κορμούς (Πηγή : ) Παλαιότερα χρησιμοποιούνταν και μεγάλης διαμέτρου κορμοί, ενώ η κατεργασία τους γινόταν με παραδοσιακά εργαλεία (σκεπάρνια, τσεκούρια, πριόνια, αποφλοιωτήρες). Τέτοια παραδοσιακά κορμόσπιτα σώζονται για πολλούς αιώνες αποδεικνύοντας ότι το ξύλο ως κατασκευαστικό υλικό έχει μεγάλη διάρκεια, αρκεί να υφίσταται στοιχειώδη συντήρηση και περιποίηση (Εικόνα 18) 49 Σ ε λ ί δ α

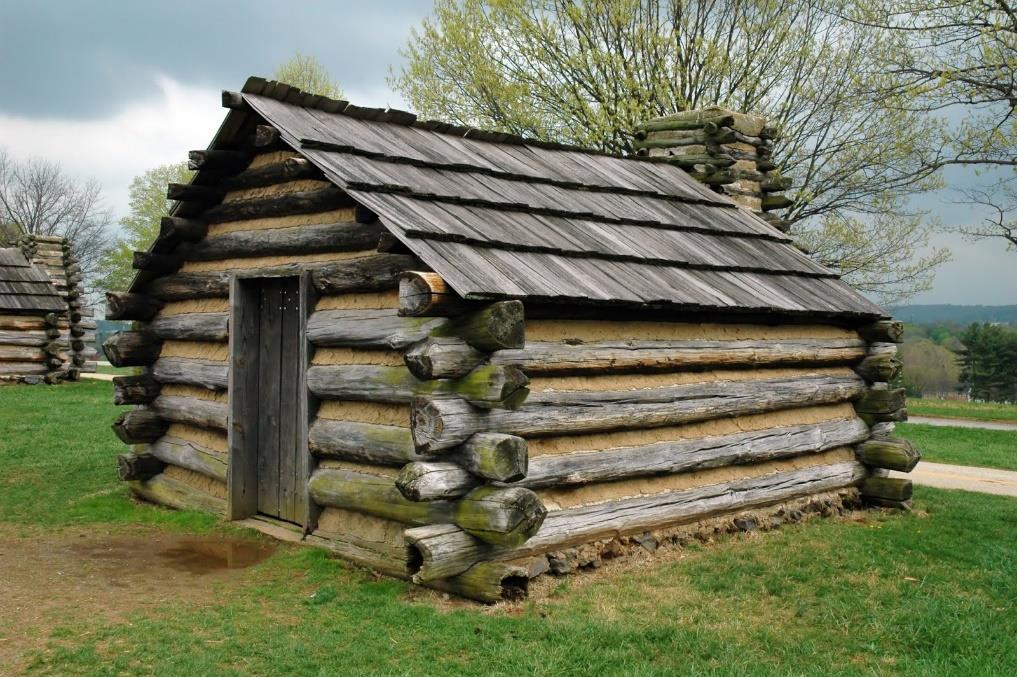

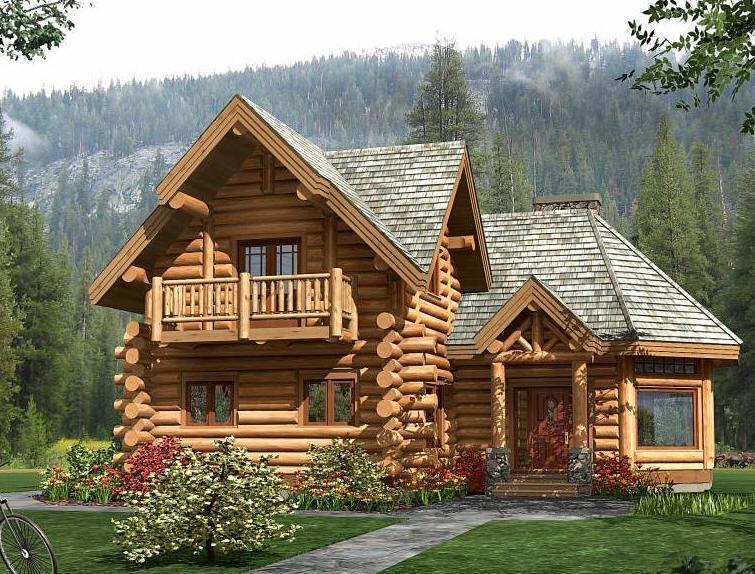

51 Εικόνα 18.Παραδοσιακή Ξύλινη κατοικία από στρογγυλούς κορμούς σε έναν οχυρωμένο οικισμό της εποχής του σιδήρου π.χ. στην πόλη Biskupin της Πολωνίας (Πηγή : ). Η χρησιμοποίηση των κορμών ως βασικού υλικού κατασκευής κατοικιών είναι εύκολη και αποτελεσματική, διότι οι κορμοί μετά την υλοτομία των δέντρων υφίστανται στοιχειώδη κατεργασία με απλά εργαλεία (τσεκούρια, σκεπάρνια) και διατηρούν την υψηλή μηχανική αντοχή και ανθεκτικότητα. Οι λόγοι αυτοί συντέλεσαν στην ανάπτυξη απλών και αποτελεσματικών τεχνικών κατασκευής κατοικιών και άλλων κτιρίων (αποθηκών, στάβλων, υπόστεγων) από κορμούς δέντρων. Οι κατοικίες αυτές διαθέτουν πολλά πλεονεκτήματα, όπως μόνωση, καλαισθησία, λειτουργικότητα, μεγάλη διάρκεια, που τις κατέστησαν δημοφιλείς και συντέλεσαν στη συνεχή ανάπτυξη της τεχνολογίας και την αποδοχή των κορμοκατοικιών ως πρώτης ή δεύτερης κατοικίας. Κορμοκατοικίες σώζονται για 1000 και 1500 χρόνια στη Β. Ευρώπη και συντηρούνται ακόμη σήμερα με κλασικές μεθόδους συντήρησης και επισκευής (Κακαράς 2013) (Εικόνα 18). 50 Σ ε λ ί δ α

52 Κατεργασία κορμών με κλασικά εργαλεία Η κατεργασία των κορμών σήμερα γίνεται σε ειδικές μηχανές μορφοποίησης λεπτών κορμιδίων (Εικόνα 19). Αντίθετα, τα εργαλεία που χρησιμοποιούνταν παλιότερα αποτελούνταν από εργαλεία χειρός και οι κατεργασίες των κορμών γινόταν με την χρήση αυτών (Εικόνα 19).Σχετικά βίντεο κατεργασίας των κορμιδίων με μηχανή υπάρχει στην ιστοσελίδα: ενώ με εργαλεία χειρός στην: 20) Τα βασικά κλασικά εργαλεία χειρός που χρησιμοποιούνταν (Εικόνα Μαχαίρι με δύο λαβές (ξύστρα) για την λείανση των κορμών. Διάφοροι τύποι τσεκουριών για εγκάρσια ή κατά μήκος κοπή και διαμόρφωση των κορμών. Ειδική μεταλλική σφήνα για σχίσιμο ξύλου και παραγωγή ξύλινων σφηνών επένδυσης τοίχων και επικάλυψης στεγών. Κοινό και καμπύλο σκεπάρνι για δημιουργία κοίλων και λείων τομών στους κορμούς. Εικόνα 19. Μηχανή μορφοποίησης λεπτών κορμιδίων (Πηγή : ) 51 Σ ε λ ί δ α

53 52 Σ ε λ ί δ α

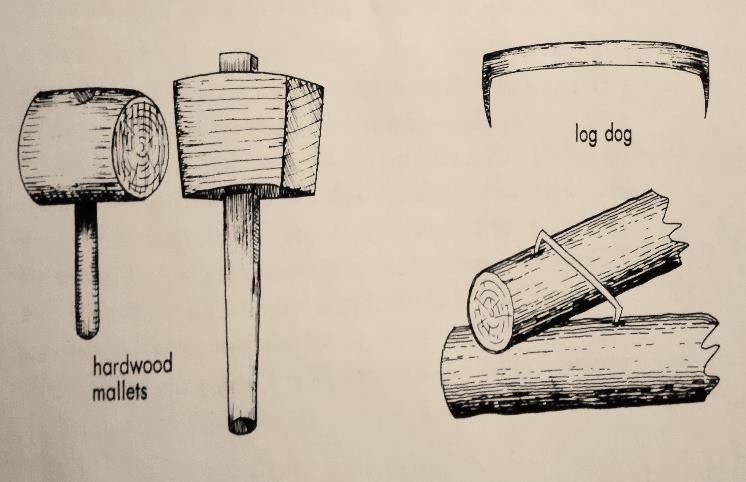

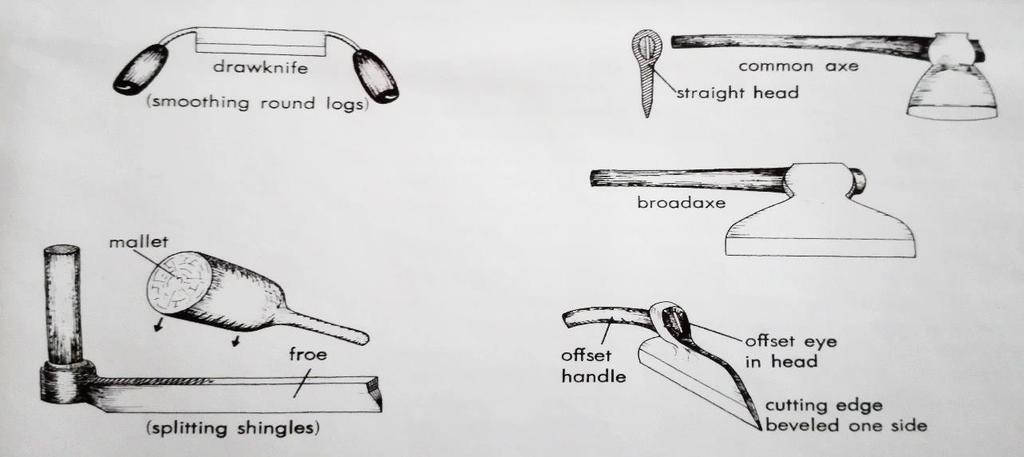

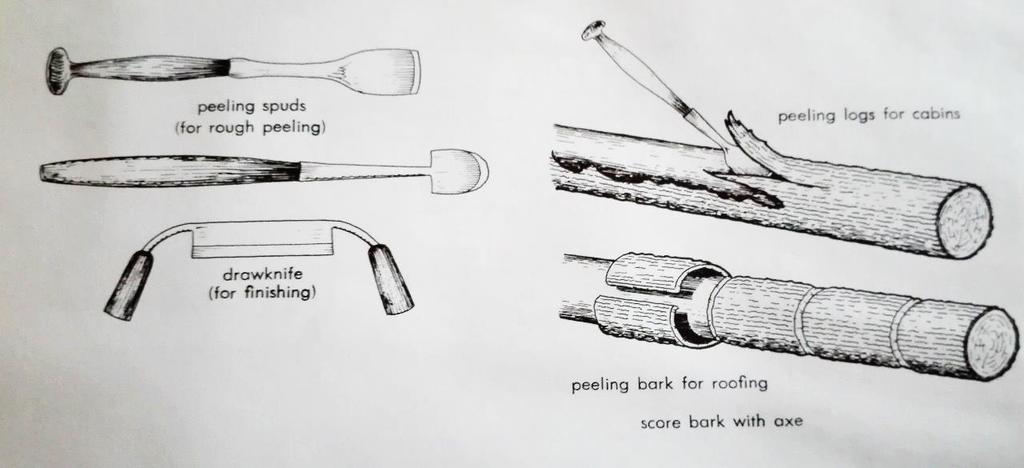

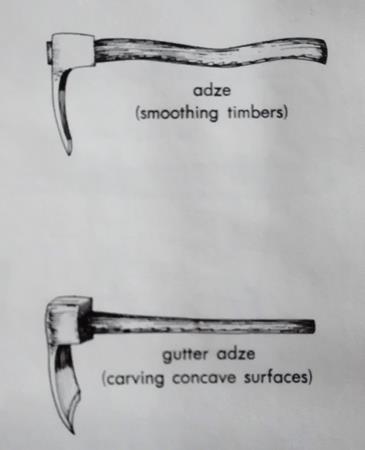

54 Εικόνα 20. Τα πρώτα εργαλεία κατεργασίας κορμών : μαχαίρι με δυο λαβές (ξύστρα), διάφορα είδη ξύστρας για αποφλοίωση, διάφορα είδη τσεκουριών, μεταλλική σφήνα για σχίσιμο ξύλου και παραγωγή ξύλινων σφηνών επένδυσης τοίχων και επικάλυψης στεγών, διάφορα είδη σκεπαρνιών, διάφορα είδη σφυριών (Πηγή: Roger Hard Build Your Own Low-Cost Log Home 1977) Η εξωτερική τοιχοποιία των κορμόσπιτων. Η εξωτερική τοιχοποιία των κορμόσπιτων δημιουργείται με δύο τρόπους : (Εικόνα 20) Με κατά μήκος συνδέσεις οριζόντιων κορμών τοιχοποιίας Τοιχοποιία με κάθετη διάταξη κορμών Η εξωτερική τοιχοποιία των κορμόσπιτων αποτελείται από κορμίδια τα οποία επεξεργάζονται από ειδικά μηχανήματα (Εικόνα 19)που κυλινδρομορφώνονται και ταυτόχρονα δημιουργούνται κατά μήκος προεξοχές και εσοχές, έτσι ώστε με την οριζόντια τοποθέτηση του ενός επάνω στο άλλο, να προκύπτει η πλήρης εφαρμογή τους. Η εσωτερική τοιχοποιία είναι από μικρότερης διαμέτρου κορμίδια ή από ελαφρύ ξύλινο σκελετό με επένδυση. Ο ελαφρύς ξύλινος σκελετός κατασκευάζεται από ξυλεία πεύκης, ερυθρελάτης, ελάτης. Για την επένδυση υπάρχουν διαφόρων ειδών προϊόντα όπως: μοριοσανίδες, ινοσανίδες, ξυλεπένδυση, τσιμεντοσανίδες, γυψοσανίδες. 53 Σ ε λ ί δ α

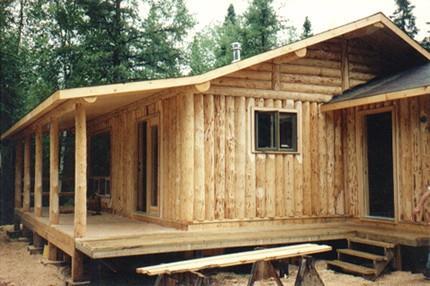

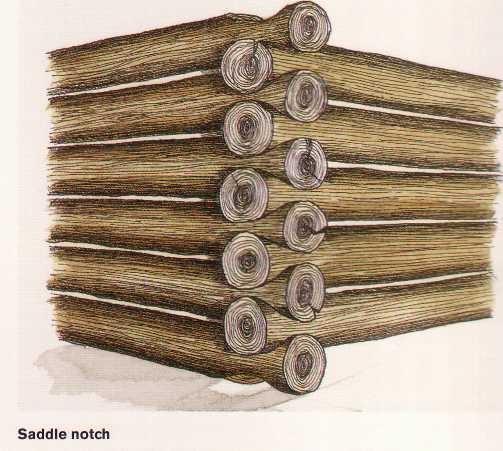

55 A B Γ Εικόνα 21. Σχέδια τοποθέτησης κορμιδίων οριζόντια πάνω (Εικόνες Α-Β) (Πηγή : Olsen R. Log Houses of World New York 2006)και κάτω (Εικόνα Γ) κορμόσπιτο με κάθετη τοποθέτηση κορμιδίων ( ) Ο σκελετός της στέγης κατασκευάζεται από κορμούς ή από δοκούς πριστής ή επικολλητής ξυλείας. 54 Σ ε λ ί δ α

56 Οι κορμοί πρέπει να είναι ευθυτενείς χωρίς βασικά σφάλματα στρεψοΐνιας, κωνικομορφίας, έντονης ροζοβρίθειας, έντονων ραγαδώσεων και προσβολών από μύκητες και έντομα. Για το δέσιμο των κορμιδίων σε κάθε τοίχο περιμετρικά και σε αποστάσεις 2-3m, οι κορμοί φέρουν κατακόρυφες οπές μέσα από τις οποίες περνιούνται ανοξείδωτες μεταλλικές ράβδους (ντίζες) και στα δύο άκρα τους φέρουν σπείρωμα, που βιδώνονται παξιμάδια και σφίγγονται οι κορμοί). Εναλλακτική σύνδεση των κορμιδίων ανά 2 γίνεται με ξύλινες καβίλιες. Το σφίξιμο των κορμών μπορεί να γίνεται κατά τη διάρκεια του καλοκαιριού, όταν το ξύλο χάνει υγρασία με αποτέλεσμα να ρικνώνεται και οι διαστάσεις του να μικραίνουν. Το αντίθετο γίνεται κατά τη διάρκεια του χειμώνα, όταν τα κορμίδια παίρνουν υγρασία από την ατμόσφαιρα με αποτέλεσμα να διογκώνονται και να αυξάνει η διάμετρος τους. Κορμόσπιτα χρησιμοποιούνται κυρίως στις Σκανδιναβικές χώρες. Η υγρασία των κορμιδίων εξαρτάται από την υγρασία ισορροπίας του χώρου στο οποίο θα εγκατασταθεί η κατοικία. Για τα ελληνικά δεδομένα ένα εύρος υγρασίας 12-14% γίνεται αποδεκτό. Η σωστή υγρασία των κορμών και η επιλογή τους χωρίς σφάλματα έχουν ως αποτέλεσμα μια σωστή κατασκευή με μεγάλη διάρκεια ζωής. B.Τεχνολογία κατασκευής σπιτιών με πυκνό και ελαφρύ ξύλινο σκελετό (Timber Frame) Το Light Timber Frame (Εικόνα 22) είναι ένα δομικό σύστημα κατάλληλο για μικρά ανοίγματα μέχρι 6m, όπου, όλα τα φορτία, κινητά και μόνιμα καθώς, και τα φορτία από ανεμοπίεση και σεισμό παραλαμβάνονται από ξύλινα στοιχεία μικρής διατομής, τα οποία συνθέτουν τον ξύλινο πυκνό και ελαφρύ σκελετό. Η επένδυση του σκελετού γίνεται από plywood (contreplaque, ο γαλλικός όρος με τον οποίο είναι γνωστό στη χώρα μας, αντικολλητή ξυλεία, ο επίσημος Ελληνικός όρος), ή OSB το οποίο καρφώνεται επάνω του, εξασφαλίζοντας έτσι την ακαμψία του. Τα απαραμόρφωτα διαφράγματα που δημιουργούνται έτσι, είναι ικανά να μεταφέρουν σημαντικά φορτία από την ανωδομή στη θεμελίωση. Σαν εξωτερική επένδυση μπορεί να χρησιμοποιηθεί με την ίδια ευκολία το τούβλο, η πέτρα, ο σοβάς, και γενικά να υπάρξει μία επένδυση από συνθετικά υλικά. Χρησιμοποιώντας τα υλικά αυτά επιτυγχάνεται η ανάλογη εμφάνιση, κυρίως όμως η αντίσταση στις καιρικές συνθήκες. 55 Σ ε λ ί δ α

57 Και τα δύο όμως εξαρτώνται από τον πολύ καλά κατασκευασμένο και απαραμόρφωτο φέροντα οργανισμό που τον στηρίζει. Εικόνα 22. Κατοικία από πυκνό και ελαφρύ ξύλινο σκελετό (Πηγή : ) Ο ξύλινος σκελετός των εξωτερικών τοίχων αποτελείται από κατακόρυφους ορθοστάτες, οι οποίοι τοποθετούνται σε διαστήματα ανά 40 έως 60cm. Οι ορθοστάτες αποτελούν τα κατακόρυφα στοιχεία των πλαισίων του σκελετού και στερεώνονται στα άκρα τους με οριζόντια στοιχεία ίδιας διατομής, ενώ δένονται οριζόντια με τραβέρσες. Η κάθε πλευρά των εξωτερικών και των εσωτερικών τοίχων μπορεί να αποτελείται από δύο, τρία ή και περισσότερα πλαίσια σκελετού, ανάλογα με το μήκος της κάθε πλευράς (Κακαράς 2013). Τα πλαίσια του σκελετού στερεώνονται στο κάτω μέρος τους κατά τη διάρκεια του στησίματος του σκελετού, επάνω σε ξύλινους οι οποίοι πακτώνονται στη βάση από μπετό περιμετρικά με αγκυρόβιδες υψηλής αντοχής οι οποίες τοποθετούνται ανά 1m μεταξύ τους. Τα πλαίσια κάθε πλευράς στερεώνονται στην πάνω πλευρά τους κατά το στήσιμο με ξύλινους δοκούς (στρωτήρες, ώστε να εξασφαλίζεται αντοχή και περιμετρικό δέσιμο όλου του σκελετού. 56 Σ ε λ ί δ α

58 Χρησιμοποιείται πριστή ξυλεία κωνοφόρων, πεύκης, ελάτης, ερυθρελάτης, ψευδοτσούγκας, λάρικας. Η εξωτερική επικάλυψη αποτελείται από σανίδες τύπου ραμποτέ από πεύκη, ψευδοτσούγκα ή αντικολλητά εξωτερικής χρήσεως από ανθεκτικά είδη. Όλα τα ξύλινα στοιχεία τα οποία αποτελούν την κατασκευή της κατοικίας συνδέονται μεταξύ τους με τα εξής υλικά σύνδεσης: καρφιά, κοχλίες, αγκυρόβιδες, ξυλόβιδες, ηλοφόρες μεταλλικές πλάκες και λάμες συνδέσεων τα οποία πρέπει να είναι σύμφωνα με τις προδιαγραφές για να έχουν μεγάλη αντοχή. Σχετικό βίντεο από την κατασκευή ξύλινης κατοικίας με πυκνό και ελαφρύ ξύλινο σκελετό υπάρχει στην ιστοσελίδα: Είδη δομικών συστημάτων Light Timber Frame Κάθε κατασκευή Timber Frame μπορεί να δημιουργηθεί (Αλεξίου, Καράμπελας 2011): Με το «σύστημα της πλατφόρμας» (platform system) που το πάτωμα εκτείνεται ως τις εξωτερικές παρειές του κτίσματος, εξασφαλίζοντας στα πρώτα στάδια της κατασκευής μια «πλατφόρμα» πάνω στην οποία στηρίζονται οι εξωτερικοί τοίχοι καθώς και τα εσωτερικά χωρίσματα ανά όροφο. Η κατασκευαστική αρτιότητα του φέροντα οργανισμού εξαρτάται από το σωστό κάρφωμα στις συνδέσεις, επιδιώκοντας στο σύνολο τα καρφιά να φορτίζονται διατμητικά και όχι σε εξόρυξη. Εξωτερικά τελειώματα και επενδύσεις για λόγους μορφολογίας ή προστασίας δεν έχουν συνήθως στατική λειτουργία, εκτός από το φύλλο plywood που μπορεί να χρησιμοποιείται και σαν τελική επένδυση. Η αντίσταση στη φωτιά που απαιτείται από τους κανονισμούς, συνήθως καλύπτεται με τη χρήση γυψοσανίδων σαν υλικό εσωτερικής επένδυσης. Ο χώρος μεταξύ των φύλλων plywood, στο εσωτερικό του σκελετού των τοίχων, των πατωμάτων και των στεγών, επιτρέπει την εύκολη τοποθέτηση των διαφόρων εγκαταστάσεων και μονώσεων. Κάναβοι και ανοίγματα καθορίζονται από τυποποιημένα δομικά υλικά και στοιχεία. Η θεμελίωση θα πρέπει να είναι υπερυψωμένη σε σχέση με το έδαφος για τη προστασία του κτηρίου από την υγρασία και το νερό. Με το «σύστημα κλωβού» (balloon frame). Στο σύστημα αυτό οι ορθοστάτες των τοίχων δεν διακόπτονται σε κάθε όροφο (όπως στο «σύστημα πλατφόρμας») αλλά είναι συνεχείς από την επιφάνεια θεμελίωσης μέχρι το γείσο της στέγης. Τα δοκάρια των ενδιάμεσων πατωμάτων στηρίζονται σε οριζόντιο ξύλινο στοιχείο 57 Σ ε λ ί δ α

59 που βρίσκεται τοποθετημένο σε ειδικές εγκοπές των ορθοστατών. Το «σύστημα κλωβού» έχει αντικατασταθεί με το «σύστημα πλατφόρμας» λόγω των προβλημάτων που παρουσιάζονται στο σχεδιασμό, στην παραγωγή και στην ανέγερση. Εικόνα 23. Κατασκευαστικές λεπτομέρειες αριστερά «συστήματος πλατφόρμας» σε σύγκριση δεξιά με το «συστήματος κλωβού» (Πηγή: «ΜΕΛΕΤΗ ΠΑΝΕΛΩΝ CLT ΚΑΤΑ ΕC5 ΚΑΙ ΣΥΓΚΡΙΣΗ ΜΕ ΠΕΙΡΑΜΑΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ» ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ, ΕΥΤΥΧΙΑ ΜΑΣΣΑΛΗ ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΠΟΛΙ ΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ Γ. Τεχνολογία κατασκευής σπιτιών με σκελετό τύπου Truss Framed System (TFS) Πρόκειται για σύστημα ελαφρού πυκνού ξύλινου σκελετού. Στον συγκεκριμένο τύπο ο σκελετός της κατοικίας αποτελείται από ολόσωμα πλαίσια το καθένα από τα οποία περιλαμβάνει μια δικτυωτή δοκό σκελετού του πατώματος, δύο κοινούς ορθοστάτες εξωτερικών τοίχων και ένα ζευκτό στέγης. Δηλαδή, όλη η εγκάρσια τομή του φέροντος 58 Σ ε λ ί δ α

60 σκελετού του πατώματος, των εξωτερικών τοίχων και της στέγης, είναι δεμένα σε μια κατασκευαστική μονάδα (Εικόνα 24, 25). Εικόνα 24. Ολόσωμο πλαίσιο σκελετού. Στον συγκεκριμένο τύπο ο σκελετός του πατώματος, των εξωτερικών τοίχων και της στέγης είναι δεμένα σε μια κατασκευαστική μονάδα δημιουργώντας μια συνοχή από την βάση έως την κορυφή (Πηγή: ROGERL. TUOMI Research General Engineer in Engineered Wood Structures at the Forest Products Laboratory, Madison, Wisconsin1980) Εικόνα 25. Κατοικία από ολόσωμο πλαίσιο σκελετού 59 Σ ε λ ί δ α

61 (Πηγή: ROGER L. TUOMI Research General Engineer in Engineered Wood Structures at the Forest Products Laboratory, Madison, Wisconsin 1980) Το εργαστήριο δασικών προϊόντων της Δασικής Υπηρεσίας των ΗΠΑ δημιούργησε τον συγκεκριμένο τύπο της ξύλινης προκατασκευής. Σκοπός της συγκεκριμένης προκατασκευής είναι η πληρέστερη αξιοποίηση των δασικών προϊόντων αλλά και η αναβάθμιση των υπαρχόντων ξύλινων σκελετών. Επίσης, λειτούργησε ως προπομπός για την αντιμετώπιση των προβλημάτων που δημιουργούνται μεταξύ των συνδέσεων στα σημεία της στέγης ή στα τοιχώματα που προκαλούνται από τον σεισμό, άνεμο ή μια θύελλα (Κακαράς 2013). Με το σύστημα T.F.S έχουμε πολλαπλά κέρδη, όπως είναι η εξασφάλιση της κατασκευαστικής συνέχειας από τα θεμέλια μέχρι την οροφή και η αντιμετώπιση των προβλημάτων στις συνδέσεις. Ενώ σε περίπτωση καταπονήσεων από φορτία ανέμου ή χιονιού κάθε φέρον στοιχείο της κατασκευής είναι ανθεκτικό. Σύμφωνα με την άποψη των μηχανικών ξύλου που σχεδίασαν το σύστημα T.F.S μπορεί να υπάρξει χαμηλό κόστος κατασκευής, άνετο σχεδιασμό, γρήγορη προκατασκευή γρήγορη ανέγερση της κατοικίας και υψηλή ασφάλεια. Για τις περισσότερες εφαρμογές η κατασκευή των πλαισίων γίνεται αποκλειστικά από καδρόνια πάχους 5 cm και πλάτους 10 cm ενώ δεν είναι απαραίτητοι οι δοκοί και οι κολώνες υποστήριξης στο ισόγειο. Παρά όμως τα πλεονεκτήματα που έχει το σύστημα T.F.S, δεν λειτούργησε ως μοντέλο σχεδιασμού κατασκευαστικά για αυτό μέχρι σήμερα ο συγκεκριμένος τύπος T.F.S κατασκευαστικά αριθμεί λίγες κατοικίες. Δ. Προκατασκευασμένα κτίρια με πτυσσόμενα (αναδιπλούμενα) πλαίσια (τεχνολογία foldex) Η τεχνική σχεδιασμού που χρησιμοποιείται ονομάζεται FOLDEX και την εφηύρε ο Πολιτικός μηχανικός Hans Buys. Σύμφωνα με τον Hans Buys επιτρέπεται η προκατασκευή κτιρίων έως δύο ορόφους και δώμα με αναδιπλούμενα πλαίσια (Εικόνα 26). 60 Σ ε λ ί δ α

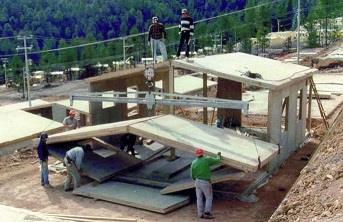

62 Εικόνα 26. Στάδια εγκατάστασης κατοικίας με τεχνολογία Foldex: Μεταφορά-Εκφόρτωση-Εγκατάσταση-Ολοκληρωμένη κατοικία (Πηγή: ) Το κάθε πλαίσιο είναι τύπου σάντουιτς και αποτελείται από τρεις στρώσεις, στην μεσαία στρώση εμπεριέχεται και ο ξύλινος σκελετός. Το 61 Σ ε λ ί δ α

63 στοιχείο αυτό είναι πολύ σημαντικό γιατί δίνει στα πλαίσια τεράστια μηχανική αντοχή. Αυτό έχει ως αποτέλεσμα να επιτρέπεται η χρήση των πλαισίων ως στοιχεία στέγης, τοίχων και πατωμάτων (Κακαράς 2013). Ειδικά εργοστάσια με εξειδικευμένα μηχανήματα (θερμή πολυώροφη πρέσα υψίσυχνων) προκατασκευάζουν τα πλαίσια αυτά. Έτσι, εξασφαλίζεται η υψηλή παραγωγή (5 ώρες για κατοικία 120 m 2 ) και το χαμηλό κόστος, ενώ σύμφωνα με την τεχνική foldex η κατασκευαστική τους χρήση μπορεί να είναι συγκροτήματα κατοικιών, γραφείων, σχολείων και καταστημάτων. Ε. Σύγχρονη διώροφη κατοικία από ενισχυμένο ξύλινο σκελετό και πάνελς (Timber-Shear-Walls) Στην συγκεκριμένη τεχνολογία προκατασκευάζεται και στήνεται ενισχυμένος ξύλινος σκελετός τοίχων και στέγης (Εικόνα 27). Ενισχυμένα προκατασκευασμένα πάνελς στερεώνονται στην εξωτερική πλευρά του σκελετού και στα πατώματα ενώ σε κάθε ενισχυμένο πλαίσιο σκελετού ενσωματώνονται στοιχεία σκελετού τοίχων ισογείου και ορόφου, οριζόντια δοκάρια τοίχων και πατωμάτων καθώς και οι δοκοί στέγης. Με αυτήν την μεθοδολογία σχεδιασμού εξασφαλίζεται η υψηλή μηχανική αντοχή στο μοντέλο, καθώς και η άνεση στο στήσιμο των ολόσωμων πλαισίων με την βοήθεια γερανού. Η σύνδεση των πλαισίων πραγματοποιείται με οριζόντιες δοκούς. Σχετικό βίντεο από την κατασκευή της συγκεκριμένης τεχνολογίας υπάρχει στην ιστοσελίδα: Επίσης τα ενισχυμένα πάνελς που χρησιμοποιούνται είναι τύπου σάντουιτς και αποτελούνται από δύο επιφάνειες ξυλοπλακών με μια ενδιάμεση στρώση πολυουρεθάνης. Τα συγκεκριμένα πάνελς, τα οποία είναι γνωστά και ως Stress Skins Panels, παρουσιάζουν υψηλή μηχανική αντοχή και η συμπεριφορά τους κατά την φόρτιση τους είναι ως διπλό ταφ. Στην αγορά εμφανίστηκαν το 1959 και η νέα τεχνολογία άρχισε να γίνεται αποδεκτή το Αντιπροσωπεύουν πολύ μικρό ποσοστό (περίπου το 1%) των νέων κατοικιών στις ΗΠΑ (Κακαράς 2013). 62 Σ ε λ ί δ α

64 Εικόνα 27. Κατοικία από ενισχυμένο ξύλινο σκελετό (Πηγή: ) ΣΤ. Τεχνολογία κατασκευής σπιτιών με αντικολλητές ξυλοπλάκες από στοιχεία φυσικής ξυλείας (cross laminated solid wood panels) Στην τεχνολογία αυτή κυριαρχεί ως δομικό στοιχείο ένα σχετικά νέο προϊόν ξύλου γνωστό διεθνώς ως cross laminated solid wood panel, που θα ονομάζαμε: πολύστρωμη αντικολλητή ξυλόπλακα από συμπαγές φυσικό ξύλο. Πρόκειται για επιφάνεια ξυλοπλάκας με πολλές στρώσεις μασίφ ξύλου, οι οποίες επικολλώνται η μία επί της άλλης σε αντικολλητή διάταξη. Η συνηθέστερη επιλογή των στρώσεων γίνεται από συνδυασμό του κόντρα πλακέ και ξυλοπλακών που παράγονται με πλαγιοσυγκόλληση (συγκόλληση στις ράχες) πριστών πάχους τουλάχιστο 27mm (Εικόνα 28). 63 Σ ε λ ί δ α

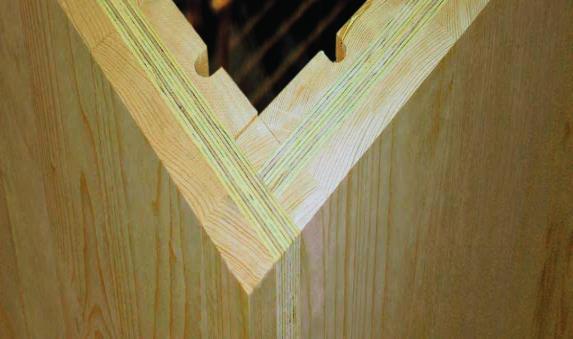

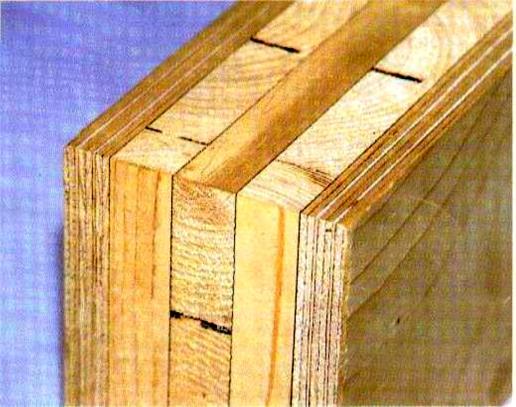

65 Εικόνα 28. Πολύστρωμη αντικολλητή ξυλόπλακα από συμπαγές φυσικό ξύλο (cross laminated solid wood panels) αριστερά και δεξιά με χρήση κόντρα πλακέ στη μεσαία στρώση (Πηγή: δεξιά αριστερά: Αντωνία Πουσπουτάκη, Τεχνολογία ξύλινης κατοικίας με έμφαση στην αντισεισμική προστασία, πτυχιακή εργασία 2008, T.E.I ΘΕΣΣΑΛΙΑΣ, ΣΤΞΕ) Ο αριθμός των στρώσεων είναι περιττός από 3 έως 11 και περισσότερες. Οι διαστάσεις των δομικών αυτών στοιχείων είναι περίπου, μήκος έως 20m, πλάτος έως 4.80m, πάχος: 8.5cm έως 30cm, (Merk - Dickholz). Στο στοιχείο τοιχοποιίας της εικόνας 28 (αριστερά) διακρίνουμε 5 στρώσεις, από τις οποίες οι δύο εξωτερικές στρώσεις είναι αντικολλητά. Η κάθε μια από τις τρεις εσωτερικές στρώσεις είναι ξυλόπλακα πάχους 27mm τουλάχιστον, η οποία προκύπτει από πλαγιοσυγκόλληση (συγκόλληση στις ράχες) πριστών κωνοφόρων ξύλων. Η κάθε στρώση είναι σε κάθετη διάταξη των ινών σε σχέση με την επόμενη στρώση. Πρόκειται για προϊόν σχεδιασμένο να χρησιμοποιηθεί σε προκατασκευασμένα κτίρια σε (Κακαράς 2013): εξωτερικούς τοίχους εσωτερικούς τοίχους ταβάνια πατώματα στέγες Λόγω της αντικολλητής διάταξης των στρώσεων το προϊόν αυτό έχει υψηλή μηχανική αντοχή και διαστασιακή σταθερότητα. Τα ολόσωμα 64 Σ ε λ ί δ α

66 προκατασκευασμένα ξύλινα στοιχεία αποτελούν φέροντα στοιχεία, με υψηλή θερμομόνωση και ηχοαπορροφητική συμπεριφορά. Η κόλλα συγκόλλησης είναι κυρίως η μελαμίνη φορμαλδεΰδη κατηγορίας Ε1 (χωρίς έκλυση φορμαλδεΰδης) και χρησιμοποιείται σε πολύ χαμηλό ποσοστό, όχι πάνω από 0.6%, γεγονός που καθιστά το προϊόν αυτό κατάλληλο και για εξωτερική χρήση πολύ υγιεινό και ευχάριστο για τον άνθρωπο. Η ολόσωμη σύνθεση της δομικής ξυλοπλάκας είναι ένα σοβαρό πλεονέκτημα για το σχεδιασμό της κατοικίας, τη γρήγορη προκατασκευή και μικρό χρόνο στησίματος της κατοικίας. Τα δεδομένα αυτά καθιστούν το προϊόν των ολόσωμων ξύλινων στοιχείων δόμησης υψηλής τεχνολογίας και καινοτόμο. Κατάλληλα είδη ξύλων είναι κυρίως κωνοφόρα είδη: ελάτη, πεύκη, ερυθρελάτη, ψευδοτσούγκα, λάρικα, κυπαρίσσι. Από αυτά επικρατούν κυρίως η πεύκη, η ερυθρελάτη και η λάρικα, λόγω της μεγαλύτερης προσφοράς τους στην αγορά, ενώ το κυπαρίσσι είναι αναμφίβολα ιδανικό είδος ξύλου για το συγκεκριμένο προϊόν λόγω της μεγάλης ανθεκτικότητάς του. Ειδικότερα η λάρικα χρησιμοποιείται στις εξωτερικές στρώσεις των ξυλοπλακών, ενώ το κυπαρίσσι δεν βρίσκει εφαρμογή γιατί δεν υπάρχουν πολλά δάση από το είδος αυτό. Ζ. Τεχνολογία κατασκευής σπιτιών από μπαμπού ( bamboo) Σε πολλές περιοχές το μπαμπού όπως το ξύλο, χρησιμοποιείται για κατασκευές, σπιτιών, καλαθιών, επίπλων, νημάτων, χαρτιού, καυσίμων και αναρίθμητων μικρών αντικειμένων. Επιπλέον, μία ακόμη διευρυμένη χρησιμότητά του, έγκειται στη διακόσμηση των εξωτερικών χώρων (κήπων) αλλά και στην τέχνη. Αναφορικά με τα είδη μπαμπού, υπάρχουν πάνω από 1000, το πιο κοινό είδος του οποίου είναι το Bambusa arundinacea και το μεγαλύτερο είδος είναι το Dendrocalamus Gigantus. Σε μερικά δένδρα το ύψος φτάνει τα 120 πόδια με διάμετρος 13cm. Στύλοι μπαμπού μεγάλης διατομής είναι 2-3 φορές ισχυρότεροι από το συγκρίσιμο μέγεθος πριστής ξυλείας. Το μπαμπού μπορεί να συγκομιστεί σε 7 έτη όταν ακόμα και η λεύκη που είναι από τα πλέον ταχυαυξή υλοτομείται στα έτη, ενώ η πεύκη στα 20 και πάνω έτη. Τα δάση από μπαμπού μπορεί να υλοτομούνται σε ετήσια βάση χωρίς να υποβαθμίζεται το περιβάλλον αρκεί να τηρούνται οι αρχές διαχείρισης αειφορίας (Πουσπουτάκη 2008). Το μπαμπού ανταγωνίζεται σε αντοχή τις ξύλινες κατασκευές γιατί είναι ανθεκτικό, ελαστικό και μακράς διάρκειας. Μια σημαντική εφαρμογή του μπαμπού είναι: τα προκατασκευασμένα σπίτια (Εικόνα 29). Τα πλαίσια τοιχωμάτων, τα 65 Σ ε λ ί δ α

67 πατώματα, οι οροφές, τα γραφεία, οι πόρτες, τα κρεβάτια, μπορούν όλα να γίνουν από το μπαμπού. Οι τοίχοι της κατοικίας αποτελούνται από στύλους μπαμπού οι οποίοι τοποθετούνται ως ορθοστάτες ανά 1-2m απόσταση μεταξύ τους και από ειδικά διαμορφωμένα πάνελς. Εικόνα 29. Ξύλινη κατοικία από bamboo (Πηγή: ) Οι στύλοι από μπαμπού ταξινομούνται, ποιοτικά, ισιώνονται, καθαρίζονται και αλείφονται με άμμο. Επιλέγονται οι καλύτεροι στύλοι μπαμπού οι οποίοι εμποτίζονται σε κενό υπό πίεση με υδατοδιαλυτά άλατα βορίου που τους καθιστούν ανθεκτικούς στις προσβολές μυκήτων και εντόμων. Η τελική διαδικασία είναι ξήρανση και επάλειψη με ακρυλικό βερνίκι εξωτερικής χρήσεως. Για όλες τις συνδέσεις σκελετού, στέγης και θεμελίωσης χρησιμοποιούνται ενισχυμένες χαλύβδινες πλάκες που συνδέονται με μπουλόνια για να αποκτήσει η όλη κατασκευή αντοχή σε τυφώνες, σεισμούς κ.τ.λ. Ο σκελετός της στέγης αποτελείται επίσης από στύλους μπαμπού και επικαλύπτεται από ειδικό πάνελ στέγης 3 στρώσεων (κόντρα πλακέ - μόνωση - κόντρα πλακέ). Ειδικό πάνελ 3 στρώσεων χρησιμοποιείται και για ταβάνι. 66 Σ ε λ ί δ α

68 Η τοιχοποιία αποτελείται από σάντουιτς τριών στρώσεων (κόντρα πλακέ, μόνωση, κόντρα πλακέ ή επιφάνεια μπαμπού) και στερεώνεται είτε έξω από τους ορθοστάτες των μπαμπού ή εσωτερικά συμπεριλαμβάνοντας και αυτούς. Σχετικό βίντεο από την κατασκευή της συγκεκριμένης τεχνολογίας υπάρχει στην παρακάτω σχετική ιστοσελίδα: Υλικά θερμομόνωσης και ηχομόνωσης ξύλινων κατοικιών Οι σύγχρονες μέθοδοι που εφαρμόζονται σήμερα στην κατασκευή των κτηρίων δίνουν έμφαση στην εξοικονόμηση ενέργειας και στην προστασία των δομικών στοιχείων των κατασκευών από εξωτερικούς παράγοντες με σκοπό την βελτίωση της ποιότητάς τους. Στην κατεύθυνση αυτή θεωρείται πλέον αυτονόητη η εφαρμογή μονώσεων στα κτήρια και πιο συγκεκριμένα η εφαρμογή μεθόδων υγρομόνωσης, θερμομόνωσης και ηχομόνωσης. Η θερμομόνωση ενός σπιτιού καθορίζεται από την θερμοχωρητικότητα των υλικών κατασκευής του, δηλαδή από την ποσότητα της θερμότητας που πρέπει να απορροφήσουν τα υλικά αυτά για να αρχίσει μετά να θερμαίνεται και ο εσωτερικός χώρος. Το ξύλο έχει μικρή θερμοχωρητικότητα ως υλικό, σε αντίθεση με τα συμβατικά υλικά, όπως μπετόν και πέτρα, που έχουν μεγάλη θερμοχωρητικότητα, το οποίο σημαίνει ότι το ξύλινο σπίτι θερμαίνεται πολύ πιο γρήγορα. Για παράδειγμα ένα ξύλινο σπίτι 100 m 2 περίπου θα φτάσει στην επιθυμητή εσωτερική θερμοκρασία των 22 º C με εξωτερική θερμοκρασία από 0-5 ºC σε διάστημα 2 ωρών περίπου, σε αντίθεση με το μπετόν και την πέτρα που χρειάζονται περίπου 24 ώρες (Κακαράς 2013). Το ξύλο είναι το πιο ζεστό δομικό υλικό, οπότε με τα κατάλληλα θερμομονωτικά υλικά (στη τοιχοποιία, τη στέγη και στο μεσοπάτωμα) υπάρχει απόλυτη ζέστη τον χειμώνα και δροσιά το καλοκαίρι με ελάχιστα έξοδα ρύθμισης και ενίσχυσης της εσωτερικής θερμοκρασίας (air condition, τζάκι κ.α.). Αυτό επιτυγχάνεται αφού το ξύλο λειτουργεί ως ένας φυσικός και βιολογικός ρυθμιστής της θερμοκρασίας και της σχετικής υγρασίας του αέρα στο εσωτερικό του κτιρίου. Αυτό έχει ως αποτέλεσμα, να δημιουργείται στο εσωτερικό του κτιρίου ένα ισορροπημένο και μια ευχάριστη ατμόσφαιρα, που δεν επηρεάζεται από τον καιρό που επικρατεί στο εξωτερικό περιβάλλον. Ένα καλά μονωμένο κτίριο απαιτεί λιγότερα έξοδα για παραγωγή ενέργειας (θέρμανση - ψύξη), πράγμα που σημαίνει ότι είναι και πιο φιλικό για το περιβάλλον (Κακαράς 2013). Επιπλέον, με την νέα κοινοτική οδηγία, είναι υποχρεωτική η ενεργειακή πιστοποίηση όλων των κτιρίων, παλαιών και νέων, με 67 Σ ε λ ί δ α

69 αποτέλεσμα η ενεργειακή ταυτότητά τους είναι πλέον ελέγξιμη, γεγονός που καθιστά απαραίτητη την ποιότητα που προσφέρει η θερμομόνωση στην κατασκευή. Οι θερμικές απώλειες σε ένα κτίριο είναι αδύνατο να μηδενιστούν, παρά μόνο να περιοριστεί η ένταση του φαινομένου με μια καλή θερμομόνωση. Οι κατά καιρούς έρευνες απέδειξαν ότι μια σωστή θερμομόνωση, που απαιτεί περίπου το 2 5% του αρχικού κόστους κατασκευής του κτιρίου, μπορεί να εξοικονομήσει μέχρι και 50% του κόστους λειτουργίας της θέρμανσής του (Κάππελλος 2015). Στα πλαίσια της ηχομόνωσης των κτιρίων, γίνεται αντιληπτή από όλους η σπουδαιότητά της για την ορθή και ομαλή διαβίωση των ανθρώπων. Η ηχητική ρύπανση είναι συχνό φαινόμενο στις μέρες μας και η εφαρμογή ηχομόνωσης είναι πλέον απαραίτητη. Σκοπός της ηχομόνωσης είναι να εμποδίσει την μετάδοση ανεπιθύμητων ήχων στο εσωτερικό ενός κτιρίου, αλλά και να εμποδίσει τους ήχους που παράγονται μέσα σε ένα χώρο να μεταδοθούν στο εξωτερικό περιβάλλον. Συνήθως η ηχομόνωση γίνεται με χρήση υαλοβάμβακα ή πετροβάμβακα για τις τοιχοποιίες και με εξηλασμένη πολυστερίνη για τα δάπεδα. Όσον αφορά την υγρομόνωση, δηλαδή την προστασία ενός κτιρίου από τις πιθανές διαδρομές του νερού (υγρασία), αποτελεί ένα ζήτημα που ταλαιπωρεί σε μεγάλο βαθμό τους ιδιοκτήτες τα τελευταία χρόνια. Καθώς είναι ένα στοιχείο που απαιτεί άριστες γνώσεις για την εξάλειψή του και οι ιδιοκτήτες είναι αναγκαίο καλό να εμπιστεύονται μόνο εξειδικευμένους προσωπικό για την κατασκευή των κτιρίων τους. (Πανελλήνιος Σύνδεσμός Εταιριών Μόνωσης, 2016) Μια από τις πιο αποτελεσματικές παρεμβάσεις εξοικονόμησης ενέργειας σε ένα κτίριο είναι η θερμομόνωση της οροφής. Με την προσθήκη θερμομόνωσης σε μια μη μονωμένη σκεπή, ο συντελεστής θερμοπερατότητας του δομικού στοιχείου μειώνεται κατά 50 70%. 68 Σ ε λ ί δ α

70 Εικόνα 30. Θερμομόνωση κεκλιμένης στέγης. Στην εικόνα παρατηρείται με σειρά (Πηγή: Κάππελλος Γιαννάκης, Ανάλυση δομικών στοιχείων ξύλινων κατοικιών, Μεταπτυχιακή εργασία, Τμήμα Μηχανικών Σχεδίασης Προϊόντων Και Συστημάτων, Πανεπιστήμιο Αιγαίου) 1. Κεραμίδια 2. Μεμβράνη κεραμοσκεπών 3. Τεγίδες επιτεγίδες 4. Θερμομόνωση 5. Σανίδωμα 6. Δοκάρι Τα υλικά μόνωσης που χρησιμοποιούνται πρέπει να είναι διαβαθμισμένα ποιοτικά και σύμφωνα με τις προδιαγραφές. Επιτρεπόμενα υλικά μόνωσης είναι: Υαλοβάμβακας και άλλες ίνες ορυκτών (ορυκτοβάμβακας) Διογκωμένη ή εξηλασμένη πολυστερίνη Πολυουρεθάνη Μονωτικές ινοπλάκες ξύλου, πυκνότητας κάτω του 0,2 g/cm 3 Πισσόχαρτο Ασφαλτόπανα Μεμβράνες πολυμερών PVC-CPE Μονωτικές πλάκες από ίνες ξύλου και τσιμέντο (ηρακλείτης) Θερμομονωτικές πλάκες φελλού 69 Σ ε λ ί δ α

71 2.2.4 Συντηρητικά, βαφές και επικαλύψεις ξύλινης κατοικίας Η προληπτική συντήρηση και βαφή της ξύλινης κατοικίας αποτελεί ένα σημαντικό στάδιο ολοκλήρωσης της κατασκευής και βασική προϋπόθεση για την προστασία και την εξασφάλιση της ασφαλούς χρήσης της μεγάλης διάρκειας ζωής της. Τα διάφορα τμήματα της κατοικίας, όπως εξωτερικά και εσωτερικά κουφώματα, στέγη, πατώματα, εξωτερικές και εσωτερικές ξύλινες επενδύσεις, διάφορες ξυλουργικές εργασίες, απαιτούν το καθένα διαφορετική συντήρηση και βαφή. Τα χρησιμοποιούμενα υλικά συντηρητικών ξύλου, βαφών και επικαλύψεων αναφέρονται παρακάτω (Κακαράς 2013) : Ελαιοδιαλυτά και υδροδιαλυτά συντηρητικά ξύλου: α) προληπτικός εμποτισμός ξύλινου σκελετού κατοικίας και στέγης με εντομοκτόνα μυκητοκτόνα υδροδιαλυτά βορικά άλατα και με υδροαπωθητικά συντηρητικά ξύλου, όπως το λινέλαιο, β)πρακτική και φθηνή προσέγγιση: επάλειψη με πετρέλαιο και μετά με μίγμα λινελαίου και ελαιοδιαλυτού εντομοκτόνου]. Υδροδιαλυτά βερνίκια για εξωτερικές ξύλινες επιφάνειες και κουφώματα, μετά από χειρισμό με λινέλαιο, επάλειψη με υδροδιαλυτό ακρυλικό βερνίκι εμποτισμού, που περιέχει προσμίξεις, για αντοχή σε υπεριώδη και υπέρυθρη ακτινοβολία, σε εναλλαγές καιρικών συνθηκών, σε χτυπήματα. Υδροδιαλυτές ακρυλικές λάκες εσωτερικής και εξωτερικής χρήσης με τις ανάλογες προσμίξεις. Ελαιοχρώματα γνωστά ως λαδομπογιές (ριπολίνες). Αντιπυρικές επικαλύψεις. Προληπτικός χειρισμός κουφωμάτων και εξωτερικών επικαλύψεων και ξύλινων κατασκευών με λάδια φυσικής προέλευσης, όπως λινέλαιο, Teak oil, με επάλειψη ή εμβάπτιση ή σε περιβάλλον κενού και μικρής πίεσης. 70 Σ ε λ ί δ α

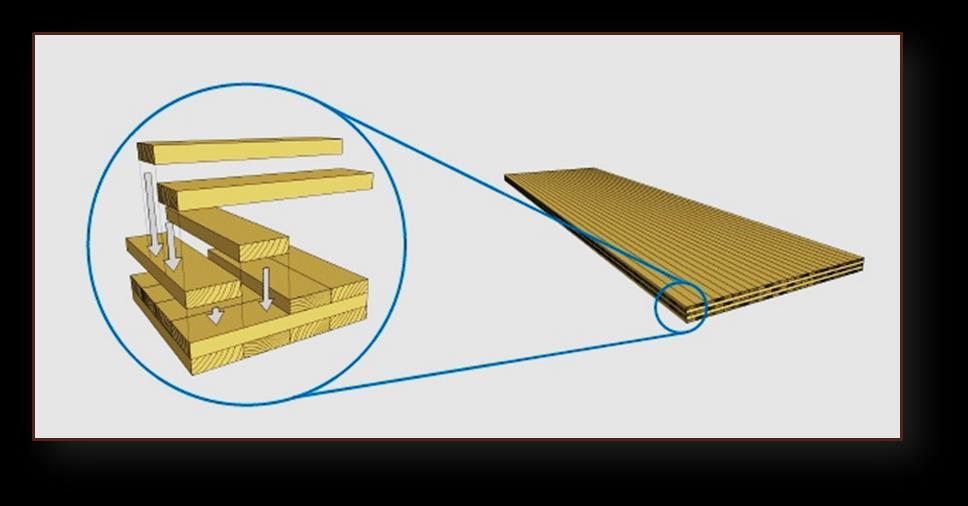

72 3. Τεχνολογία κατασκευής οικιών από σταυρωτή επικολλητή ξυλεία CLT (Cross Laminated Timber) Το ακρωνύμιο CLT προκύπτει από τα αρχικά των αγγλικών λέξεων Cross Laminated Timber που θα μπορούσε να μεταφραστεί στα ελληνικά ως «σταυρωτή επικολλητή ξυλεία» (από μασίφ ξύλο πολλαπλών στρώσεων). Λιγότερο γνωστό είναι ως BSPH από την γερμανική λέξη Brettsperrholz και σπανιότερα ως X-lam (Εικόνα 31). Τα τελευταία χρόνια παρατηρείται μια σταθερή άνθηση και συνάμα επέκταση των ξύλινων κατασκευών στην αρχιτεκτονική σε όλες τις αναπτυγμένες χώρες του κόσμου, πράγμα που συμπίπτει με την έρευνα, την ανάπτυξη και τη δημιουργία νέων υλικών δόμησης και κτιριακών δομικών συστημάτων. Η σταυρωτή επικολλητή ξυλεία (CLT) αποτελεί ένα τέτοιο σύστημα δόμησης για την κατασκευή κυρίως ξύλινων κτηρίων. Είναι μια λύση με βάση το ξύλο, δυνητικά οικονομικά ανταγωνιστική και κατάλληλο να αντικαταστήσει σημερινά υλικά, τα οποία χρησιμοποιούνται μέχρι στιγμής, όπως το σκυρόδεμα και ο χάλυβας. Εικόνα 31. Σταυρωτή επικολλητή ξυλεία (Cross Laminated Timber) (Πηγή: Canadian Wood Council) Το CLT είναι ένα καινοτόμο προϊόν ξύλου που εισήχθη στις αρχές του 1990 στην Αυστρία και στη Γερμανία και έχει κερδίσει τη δημοτικότητα σε οικιακές και μη οικιακές εφαρμογές στην Ευρώπη απαριθμώντας πάνω από εκατό μεγάλα έργα. Είναι χαρακτηριστικό ότι έχουν ανεγερθεί κτίρια 71 Σ ε λ ί δ α

73 στην Αγγλία, τη Γαλλία, την Ιαπωνία, τον Καναδά, τη Νορβηγία, την Ιταλία, την Αυστραλία και άλλες χώρες. Σε διεθνές επίπεδο, έχει ωθήσει την κατασκευή από ξύλο σε άλλα επίπεδα, το πιο πρόσφατο παράδειγμα είναι η κτιριακή εγκατάσταση Forté (Εικόνα 32), μια πολυκατοικία 10 ορόφων CLT στην Αυστραλία και συγκεκριμένα στην πόλη της Μελβούρνης. Επίσης, στην εικόνα 33 παρουσιάζεται ένα από τα πιο ψηλά ξύλινα κτίρια CLT που έχουν χτιστεί μέχρι σήμερα και βρίσκεται στο Λονδίνο. Στα μέσα της δεκαετίας του 1990, η Αυστρία ανέλαβε με την βιομηχανία της αλλά και με μια κοινή ερευνητική προσπάθεια, την ανάπτυξη του σύγχρονου CLT, το οποίο και έχει χρησιμοποιηθεί στην Ευρώπη για πάνω από είκοσι χρόνια, όπου εκτεταμένη έρευνα και ένα τεκμηριωμένο ιστορικό υποστηρίζει την ευρεία χρήση του. Μετά από αρκετά χρόνια, στις αρχές της δεκαετίας του 2000, η κατασκευή από CLT αυξήθηκε σημαντικά, λόγω κάποιων παραγόντων, όπως η αποτελεσματικότητα, οι εγκρίσεις των προϊόντων, καθώς και η βελτίωση του εμπορίου και της διανομής. Ένα άλλος σημαντικός παράγοντας είναι η αντίληψη ότι το CLT καθώς και το σκυρόδεμα, προσδίδουν κυρίως βαριές κατασκευές οι οποίες είναι χαρακτηριστικές σε πολυώροφα κτήρια σε πολλές Ευρωπαϊκές χώρες. 72 Σ ε λ ί δ α

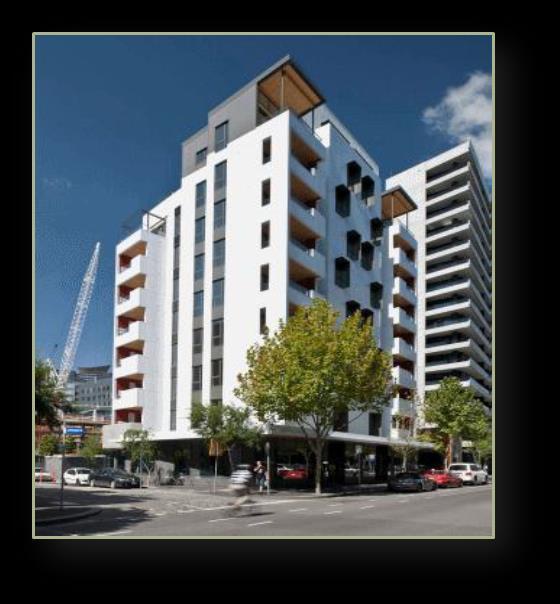

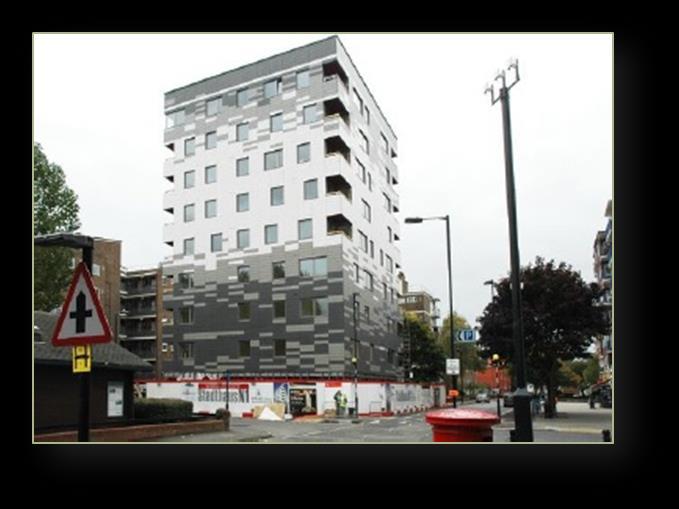

74 Εικόνα 32.Κτιριακή CLT εγκατάσταση Forté, στη Victoria Harbour, Μελβούρνη, Αυστραλία (Πηγή: Εικόνα 33. Εννέα ορόφων κατασκευή από CLT στο Λονδίνο, μια από τις μεγαλύτερες στο κόσμο (Πηγή: Waugh Thistleton Architects, London) Σε έναν κόσμο όπου το φαινόμενο της αστικοποίησης αυξάνεται ραγδαία, η ζήτηση για την κάλυψη των αναγκών όσον αφορά την στέγαση των ανθρώπων θα είναι τεράστια στις επερχόμενες δεκαετίες, τα οικοδομικά υλικά που θα πρέπει να χρησιμοποιηθούν είναι απαραίτητο να ασκούν μικρότερη επίδραση στο περιβάλλον από τα σημερινά συνήθως χρησιμοποιημένα ενεργοβόρα οικοδομικά υλικά. Υπάρχει μια εναλλακτική λύση για την απομάκρυνση των ενεργοβόρων υλικών που είναι υπαρκτή και οικονομικά βιώσιμη. Μέρος της λύσης βρίσκεται σε μια πρόσφατη καινοτομία που χρησιμοποιεί ένα από τα παγκόσμια παλαιότερα οικοδομικά υλικά, το ξύλο, με μια σύγχρονη μορφή του: τη διαγώνια τοποθετημένη σε στρώματα ξυλεία (CLT). Αυτές οι ξύλινες δομές μπορούν να δημιουργήσουν μια γέφυρα μεταξύ του «οικοδομημένου» αστικού περιβάλλοντος και του φυσικού κόσμου (δάσος) (Dr. Sina Ebnesajjad 2016). Η διαγώνια τοποθετημένη σε στρώματα ξυλεία είναι μια ξύλινη δομή που αποτελείται από στρώματα ξυλείας προσανατολισμένα κάθετα το ένα από το άλλο και που συνδέονται έπειτα από κοινού με κόλλα εξωτερικής χρήσης σε μια στερεά ορθογώνια μορφή (Εικόνα 31). Δομικά, 73 Σ ε λ ί δ α

75 αυτό είναι ένα ισχυρότερο υλικό από τις συμβατικές ξύλινες δομές. Λόγω των εναλλασσόμενων στρώσεων της ξυλείας του υλικού, έχει ως αποτέλεσμα να αποδίδει στο CLT σχετικά υψηλή αντοχή και ακαμψία και στις δύο επίπεδες κατευθύνσεις του, που το καθιστούν ιδανικό για τη χρήση στις πλάκες(δάπεδο μεταξύ των ορόφων) και τους τοίχους. Επίσης, μπορεί να χρησιμοποιηθεί για μια συμβατική ξύλινη κατασκευή (μικρά ή μεσαία κτίρια) αλλά και για τις μεγαλύτερες κτιριακές δομές που κατασκευάζονταν χαρακτηριστικά μέχρι σήμερα με το χάλυβα και το σκυρόδεμα. Επιπρόσθετα μπορεί να χρησιμοποιηθεί και για συγκεκριμένα δομικά στοιχεία όπως η στέγη. Πλέον το CLT αποτελεί τη μοναδική οικονομικά συμφέρουσα λύση για αυτές τις μεγαλύτερες δομές όπως κτίρια μεγάλου μεγέθους και ενδεχομένως τις πολυκατοικίες στο κοντινό μέλλον (Karacabeyli & Ντάγκλας 2013). Στην Αυστρία, το CLT παράγεται (Εικόνα 34) κατά ένα μεγάλο μέρος από την ξυλεία της ερυθρελάτης (European spruce), αλλά μπορεί επίσης να κατασκευαστεί από το λευκό έλατο (Abies alba), τη δασική πεύκη (Pinus sylvestris), την Ευρωπαϊκή λάρικα (Larix decidua), το Oregon pine ή ψευδοτσούγκα (Pseudotsuga menziesii) και το ελβετικό πεύκο (Pinus cembra) (Brandner 2013). Οι Αυστριακοί κατασκευαστές καθώς και οι Αυστριακοί και Αμερικανοί ερευνητές έχουν αρχίσει να εξετάζουν τη χρήση ξύλου πλατύφυλλων ειδών για την παραγωγή του CLT (Jeitler 2013). Λίγες δομές έχουν «χτιστεί» από ξύλα πλατυφύλλων μέχρι σήμερα. 74 Σ ε λ ί δ α

76 Εικόνα 34. Είδη ξύλου που χρησιμοποιεί για την κατασκευή CLT μια από τις μεγαλύτερες εταιρείες παραγωγής του υλικού (Stora Enso) (Πηγή: ) Με βάσει τα στοιχεία του 2014 της Ο.Ε.Ε. (εκτίμηση), ξεχωρίζουν 5 μεγάλες εταιρείες παραγωγής CLT: Stora Enso (Φινλανδία, 2 εργοστάσια στην Αυστρία) με παραγωγή κατά προσέγγιση m³ Binderholz (Αυστρία) με παραγωγή κατά προσέγγιση m³ KLH Massivholz (Αυστρία) με παραγωγή κατά προσέγγιση m³ Mayr Melnhof (Αυστρία) με παραγωγή κατά προσέγγιση m³ Hasslacher (Αυστρία) με παραγωγή κατά προσέγγιση m³ Σύμφωνα με στοιχεία που παρέχει η Οικονομική Επιτροπή των Ηνωμένων Εθνών για την Ευρώπη (Ο.Ε.Ε./U.N.E.C.E.) μέσω της ετήσιας έκθεσής της για τα δασικά προϊόντα και προϊόντα ξύλου, για τα έτη , η ετήσια παραγωγή παγκοσμίως για το 2014 ανήλθε σε m³ ενώ η ποσότητα για το 2015 ανήλθε στα m³, όταν το η συνολική ποσότητα κυμαινόταν μεταξύ m³. Να σημειωθεί ότι περίπου το 90% της παγκόσμιας ποσότητας παράγεται στην Ευρώπη (Παππάς Μ., 2016) Το νέο ξύλινο δομικό υλικό CLT έχει κεντρίσει το ενδιαφέρον όσον αφορά την μεγιστοποίηση του αποτελέσματος στους τομείς της δοκιμής και της βελτίωσης των προϊόντων της. Έχουν εξεταστεί για ποικίλους παράγοντες συμπεριλαμβανομένης της αντίστασης στην πυρκαγιά, το σεισμό (σεισμική δραστηριότητα), τον αέρα και άλλα χαρακτηριστικά ζητήματα οικοδόμησης, όπως η ακουστική και οι δονήσεις. Τα αποτελέσματα είναι αρκετά ελπιδοφόρα οδηγώντας στην αυξανόμενη χρήση CLT στην Ευρώπη. Παραδείγματος χάρη, ένα κτήριο επτά ορόφων CLT έχει υποβληθεί σε πολλαπλές σεισμικές δονήσεις χωρίς να υποστεί οποιαδήποτε ζημία. Διαισθητικά, η πυρκαγιά μπορεί να ανησυχήσει τους ανθρώπους για το CLT όπως και για τις περισσότερες ξύλινες κατασκευές. Στην πραγματικότητα όμως, τομές πάχους ξύλου όπως του CLT είναι αρκετά δύσκολο να αναφλεγούν λόγω του σχηματισμού στάχτης στα εξωτερικά επίπεδα τους (μη επιτροπή οξυγόνου για να συνεχιστεί η φωτιά), καθώς η φωτιά καίει προς το εσωτερικό. Επίσης μπορεί να εφαρμοστεί στο CLT επιβραδυντικό φλόγας με σκοπό να καταστείλει την άμεση ευφλεκτότητα. 75 Σ ε λ ί δ α

77 Επιπρόσθετα το CLT είναι ένα δομικό υλικό που καθίσταται πιο ανθεκτικό στην πυρκαγιά από τις άλλες τεχνολογίες κατασκευής ξύλινων σπιτιών καθώς και τα μη οικιστικά κτίρια που κατασκευάζονται από τις λεπτές ξύλινες σανίδες και τις εύφλεκτες ρητίνες και τα πλαστικά. Το CLT έχει χαρακτηριστεί ως πράσινο οικοδομικό υλικό (green product) επειδή η χρήση του ξύλου για την κατασκευή κτιρίων έχει παρατηρηθεί ότι αποδίδει ένα σημαντικό αριθμό ωφελειών συμπεριλαμβανομένης της απομάκρυνσης άνθρακα, των μειωμένων εκπομπών (από τη συγκομιδή στην οικοδόμηση), και της αποτελεσματικότητας των δαπανών, όταν συγκρίνεται με το σκυρόδεμα και το χάλυβα (MGB 2012). Επίσης, έχει δημιουργηθεί να είναι ένα εναλλακτικό οικοδομικό υλικό που συνδυάζει κατάλληλα όλα τα πλεονεκτήματα μιας στερεάς δομής παραγόμενο από ένα φυσικό, ανανεώσιμο πόρο: renewable material (Binderholz 2010). Το μέλλον προβλέπεται εξαιρετικά ελπιδοφόρο παρά τις αναμενόμενες δυσκολίες των εγκρίσεων κώδικα. Το Διεθνές Συμβούλιο Κώδικα άρχισε την κωδικοποίηση του CLT για πρώτη φορά με τη συμπερίληψή του το 2015 στον Διεθνής Κώδικα Κτιρίου του IBC. Ο IBC δεν ενέκρινε το CLT στο πεδίο της ευφλεκτότητάς του το 2015, για το λόγο ότι απαιτούνται πρόσθετα στοιχεία. Εκτός από τα νόμιμα τεχνικά ζητήματα, η χρήση της σταυρωτής επικολλητής ξυλείας έχει να αντιμετωπίσει τα αποθαρρυντικά εμπόδια που προκύπτουν από τα συμφέροντα των μεγάλων εταιριών που χρησιμοποιούν ως βασικά οικοδομικά υλικά το σκυρόδεμα και το χάλυβα. Η υιοθέτηση του CLT, απαιτεί την ανάπτυξη στη βάση δεδομένων της απόδοσής του, της ρυθμιστικής έγκρισης, η δημόσια εκπαίδευση και το πιο σημαντικό η ζήτηση από την κοινωνία (Sina Ebnesajjad 2016) Πλεονεκτήματα και μειονεκτήματα του CLT Μπορεί να αντικαταστήσει το σκυρόδεμα και τον χάλυβα. Το ξύλο αποτελεί ένα ανανεώσιμο υλικό και απομονώνει τον άνθρακα κατά τη διάρκεια της ανάπτυξής του. Υψηλότερες ανοχές είναι επιτεύξιμες μέσω της προκατασκευής. Σχετικά μικρό βάρος των πάνελ επιτρέπει μείωση στο μέγεθος των θεμελίων σε σύγκριση με τις παραδοσιακές κατασκευές. Μειωμένη ποσότητα σκυροδέματος ισοδυναμεί με μειωμένη ενσωματωμένη ενέργεια. Αποφυγή του θορύβου και της σκόνης που συνδέονται με την παραδοσιακή κατασκευή. 76 Σ ε λ ί δ α

78 Το υψηλό επίπεδο καθυστέρησης-μείωσης που προκύπτει από το πάχος του υλικού είναι δυνατό να προστατεύσει την κατασκευή από την ζέστη του καλοκαιριού. Στεγανότητα είναι εύκολα επιτεύξιμη. Οι θερμογέφυρες μειώνονται πολύ ή αποβάλλονται εξ ολοκλήρου. Η «ξηρή» οικοδόμηση αποτρέπει την υγρασία από το να εισέλθει στο κτίριο. Ακριβείς διαστάσεις μπορεί να παρέχονται για προσαρμοσμένα/μη τυποποιημένα ανοίγματα των παραθύρων και των πορτών. Φορτία που προέρχονται π.χ. από ντουλάπια τοίχου μπορούν να χρησιμοποιούνται χωρίς τους περιορισμούς που σχετίζονται με άλλες μορφές κατασκευής. Η προκατασκευή μειώνει την ποσότητα αποβλήτων που συνδέεται με την επιτόπια κατασκευή. Χρησιμοποιούνται προκατασκευασμένα πάνελ τόσο σε τοίχους όσο και σε δάπεδα προσφέροντας πολλά πλεονεκτήματα με βασικότερο ότι αποτελούν το φέρον οργανισμού ενός κτιρίου. Η διασταυρούμενη μέθοδος συγκόλλησης παρέχει βελτιωμένη σταθερότητα στο προϊόν, σε όλες του τις διαστάσεις, επιτρέποντας έτσι την προκατασκευή μεγάλων πλακών δαπέδου καθώς και ενιαίους μεγάλους τείχους. Επιπλέον παρέχει ιδιότητες ακαμψίας, υψηλή αντοχή σε διάτμηση και κάμψη και στις δύο κατευθύνσεις, παρέχοντας έτσι σε αυτά τα πάνελ μια αμφίδρομη ικανότητα δράσης παρόμοια με μία πλάκα οπλισμένου σκυροδέματος. Είναι εύκολο στο σχεδιασμό, αισθητικά ελκυστικό αλλά και οικονομικό σε σχέση με τις ιδιότητες που παρέχει μιας και η συναρμολόγηση του δεν απαιτεί εξειδικευμένα εργαλεία. Επίσης η καλή θερμομόνωση, ηχομόνωση και η απόδοση υπό συνθήκες πυρκαγιάς καθώς και τα πρόσθετα οφέλη που προέρχονται εξαιτίας της δομής του ξύλου που είναι από μασίφ, το καθιστά ένα εξαιρετικό σύγχρονο τεχνολογικά προϊόν. Είναι ελαφρύτερο από υλικά, όπως το σκυρόδεμα ή τα τούβλα. Αποτελεί ένα άνετο και υγιές περιβάλλον για τον άνθρωπο και κυρίως για άτομα που ανήκουν στις ευπαθείς ομάδες υγείας. Όλα τα θέματα σχεδιασμού πρέπει να προσδιορίζονται πριν από την κατασκευή. Τυχόν μεταβολές στο χώρο τοποθέτησης είναι δύσκολο και δαπανηρό να επιλυθούν. Δεν είναι εύκολο για τους άπειρους σχεδιαστές - ωστόσο οι κατασκευαστές παρέχουν σημαντική στήριξη καθ όλη την διάρκεια. 77 Σ ε λ ί δ α

79 Έλλειψη ευελιξίας, μελλοντική μετατροπή της δομής είναι πιο δύσκολη από ό, τι η παραδοσιακή κατασκευή. Απαιτεί εξωτερική επένδυση και, συνήθως, πρόσθετη μόνωση. Είναι αναγκαίος ο έλεγχος πριν την παράδοση όσον αφορά τα υδραυλικά-ηλεκτρικά καθώς είναι δύσκολο να εντοπιστεί τυχόν πρόβλημα μετά την παράδοση. Η κατασκευή απαιτεί συνήθως την χρήση γερανών πράγμα που μπορεί να είναι δύσκολο σε κλειστές περιοχές. Υψηλής αντοχής κόλλες τείνουν να είναι ο κανόνας αλλά ίσως με περιβαλλοντικές επιπτώσεις. Κόστος υλικού. Η πλάκα πατωμάτων CLT μπορεί να είναι περίπου 2 φορές ακριβότερη από μια συνηθισμένη πλάκα δαπέδου από σκυρόδεμα. 3.1 Ιστορική Αναδρομή Όπως πολλές νέες τεχνολογίες, έτσι και η εξέλιξη του CLT έλαβε χώρα για μία περίοδο αρκετών δεκαετιών. Η έννοια υιοθετήθηκε αρχικά στα γερμανικά συστήματα στεγών κατά τα μέσα της δεκαετίας του '70, και κατοχυρώθηκε με δίπλωμα ευρεσιτεχνίας ως κατασκευή γενικής χρήσης στη Γαλλία κατά τα μέσα της δεκαετίας του '80, με πρώτη εμπορική παραγωγή του τα μέσα του Τα πρώτα κατασκευασμένα κτήρια CLT εμφανίστηκαν στην Ελβετία (1993), τη Γερμανία (1995), και την Αυστρία (1998) η τελευταία δομή ήταν η πρώτη πολυκατοικία CLT. Έκτοτε, η παραγωγή CLT άρχισε να αυξάνεται, από εκατομμύρια m 3 το 2000 σε 0.61 εκατομμύρια m 3 το 2010, εν συνεχεία η αύξηση από την εποχή εκείνη είναι ουσιαστική (BOWYER 2016) Παρά το γεγονός ότι το CLT αποτελεί ένα σχετικά πρόσφατο προϊόν, έχει τις ρίζες του στις παραδοσιακές τεχνολογίες ξύλινων κατασκευών της Κεντρικής Ευρώπης και της Σκανδιναβίας. Η εξέλιξη της έννοιας ενός σύνθετου με συνδεμένα σταυροειδώς στρώματα ξύλου, οδηγήθηκε από την έρευνα κατευθείαν σε ένα πλήρως πραγματοποιήσιμο ξύλινο προϊόν κατασκευής κατά τη διάρκεια της δεκαετίας του '90. Όπως προαναφέρθηκε η σταυρωτή επικολλητή ξυλεία (CLT) εμφανίστηκε και αναπτύχθηκε πρώτα στην Ελβετία και έπειτα στην Αυστρία και τη Γερμανία κατά τη διάρκεια της δεκαετίας του '90 ως προϊόν που θα μπορούσε να αξιοποιήσει την ποσότητα υπολειμμάτων κατεργασίας ξύλου που παραγόταν από τα πριστήρια. Στα μέσα της δεκαετίας του '90, μια κοινή ερευνητική προσπάθεια άρχισε μεταξύ της βιομηχανίας και του ακαδημαϊκού κόσμου της Αυστρίας να αναπτύσσει το σύγχρονο προϊόν CLT που παράγεται σε όλη την Ευρώπη σήμερα. 78 Σ ε λ ί δ α

80 Παράλληλα στη Βαυαρία, δημιουργήθηκε το πρώτο σπίτι 3 ορόφων από τη γερμανική εταιρεία ξυλείας Merk, που στη συνέχεια το σύνθετο ήταν γνωστό από τους Γερμανούς ως «Dickholz» που μεταφράζεται ως «χοντρό ξύλο». Ακολούθησε μια περίοδος 5-6 ετών στη διάρκεια της οποίας το σύνθετο είχε πειραματιστεί από μικρούς κατασκευαστές ξύλου στις υπό-αλπικές περιοχές της Γερμανίας, της Αυστρίας και της Ελβετίας. Στις αρχές της δεκαετίας του 2000, οι τεχνικές κατασκευής είχαν ωριμάσει αρκετά για να αρχίσουν την παραγωγή και κατασκευή ξύλινων κτιρίων σε πραγματικό μέγεθος. Η δημοτικότητα της «νέας» τεχνολογίας ξύλου, εξαπλώθηκε και σε άλλες ευρωπαϊκές χώρες οι οποίες θέσανε σε λειτουργία τη δική τους ικανότητα παραγωγής (BOWYER 2016). Η χρήση των προϊόντων CLT έχει αυξηθεί κατά τη διάρκεια των τελευταίων ετών στην Ευρώπη. Εκατοντάδες εντυπωσιακά κτίρια και άλλες δομές που χτίζονται σε όλο τον κόσμο που χρησιμοποιεί CLT παρουσιάζουν πολλά πλεονεκτήματα, που αυτό το προϊόν μπορεί να προσφέρει στον κατασκευαστικό τομέα. Η Ευρωπαϊκή εμπειρία δείχνει ότι η κατασκευή CLT μπορεί να είναι ανταγωνιστική, ιδιαίτερα σε μεσαίες και μεγάλες κατασκευές. Ο εύκολος χειρισμός κατά τη διάρκεια της κατασκευής και η ταχύτητα της προκατασκευής διευκολύνουν τη γρήγορη ολοκλήρωση ενός κατασκευαστικού project. Αυτό είναι ένα βασικό πλεονέκτημα, ειδικά στην κατασκευή μιας μεσαίας έως μεγάλης κατασκευής (π.χ. 5 έως 10 ορόφων). Χαρακτηριστικό είναι μάλιστα ότι ελαφρύτερα πάνελ σημαίνει ότι τα θεμέλια δεν πρέπει να είναι πολύ μεγάλα. Καθώς, αυτό δηλώνει ότι μικρότεροι σε μέγεθος γερανοί μπορούν να χρησιμοποιηθούν για να ανυψώσουν αυτού του είδους πάνελ. Η καλή θερμική μόνωση, η μεταβλητότητα του σχεδίου, η γρήγορη εγκατάσταση, τα μειωμένα υπολείμματα, ο ελαφρύς σκελετός (έναντι του σκυροδέματος), και η ενεργειακή αποδοτικότητα, το υγιές περιβάλλον και η καλή απόδοση σε συνθήκες πυρκαγιάς προστίθενται στα οφέλη που έρχονται ως αποτέλεσμα μιας ογκώδους ξύλινης δομής. Το CLT είναι δημοφιλές στην Ευρώπη για περισσότερο από 20 έτη, μέσα από μια εκτενή έρευνα και ένα τεκμηριωμένο ιστορικό που υποστηρίζει τη διαδεδομένη χρήση του. Διεθνώς, έχει ωθήσει την ξύλινη κατασκευή να αναβαθμιστεί κάποια επίπεδα. Στη Βόρεια Αμερική, το CLT είναι σχετικά νέο υλικό αλλά γρήγορα κερδίζει έδαφος στην κατασκευή κτιρίων. Πρόσφατα, η Αμερικανική Εθνική Ένωση Προτύπων ενέκρινε τα πρότυπα ANSI/APA PRG για την ολοκλήρωση κανόνων και προτύπων (CLT) προϊόντων που 79 Σ ε λ ί δ α

81 απαριθμούν τις απαιτήσεις κατασκευής και απόδοσης για την εξασφάλιση απαιτήσεων και ποιότητας. Στο μεταξύ, μια ομάδα νέων, καινοτόμων σχεδιαστών έχει «χτίσει» ήδη κατασκευές-κτίρια CLT στις ΗΠΑ και τον Καναδά, εγκεκριμένες κάτω από τον τοπικό οικοδομικό κώδικά τους, ως εναλλακτικό σύστημα οικοδόμησης. Τέτοιες πρωτοβουλίες σε τοπικό επίπεδο ιδιαίτερα στον Καναδά και τις Δ. ΗΠΑ έχουν δώσει ώθηση στο προϊόν αυτό, και οι ξύλινες κατασκευές που υλοποιούνται χρόνο με το χρόνο γίνονται και ποιοτικότερες αλλά και αφορούν και σε μεγαλύτερα σε μέγεθος project. Είναι βέβαιο ότι το μέλλον των κατασκευών ανήκει σε τέτοια καινοτομικά προϊόντα ξύλου! 3.2 Σεισμική απόδοση των κτιρίων CLT Με βάση τη βιβλιογραφική επισκόπηση της πτυχιακής εργασίας που προκύπτει από έρευνες και δοκιμές σε όλο τον κόσμο, καθώς και τα αποτελέσματα από δοκιμές ημιστατικού φορτίου στις κανονικές και υψηλές επιτροπές τοίχων CLT, που διευθύνονται στα πλαίσια της οργάνωσης FPInnovations, προκύπτει ότι οι επιτροπές τοίχων CLT μπορούν να χρησιμοποιηθούν αποτελεσματικά ως πλευρικό φορτίο. Τα αποτελέσματα από επιτραπέζιες σεισμικές δοκιμές κουνημάτων μικρής και μεγάλης κλίμακας σε δύο κτήρια CLT στην Ιαπωνία από το Ίδρυμα Ξυλείας και Δασών της Ιταλίας (IVALSA) το 2009 απέδειξαν ότι οι δομές CLT αποδίδουν αρκετά καλά όταν υποβάλλονται στις σεισμικές φορτίσεις (Εικόνα35) (M. Mohammad, Sylvain Gagnon, Eng., Bradford K. Douglas, P.E., Lisa Podesto P.E. 2014). Σχετικά βίντεο του πειράματος βρίσκονται στις σελίδες: α) και β) 80 Σ ε λ ί δ α

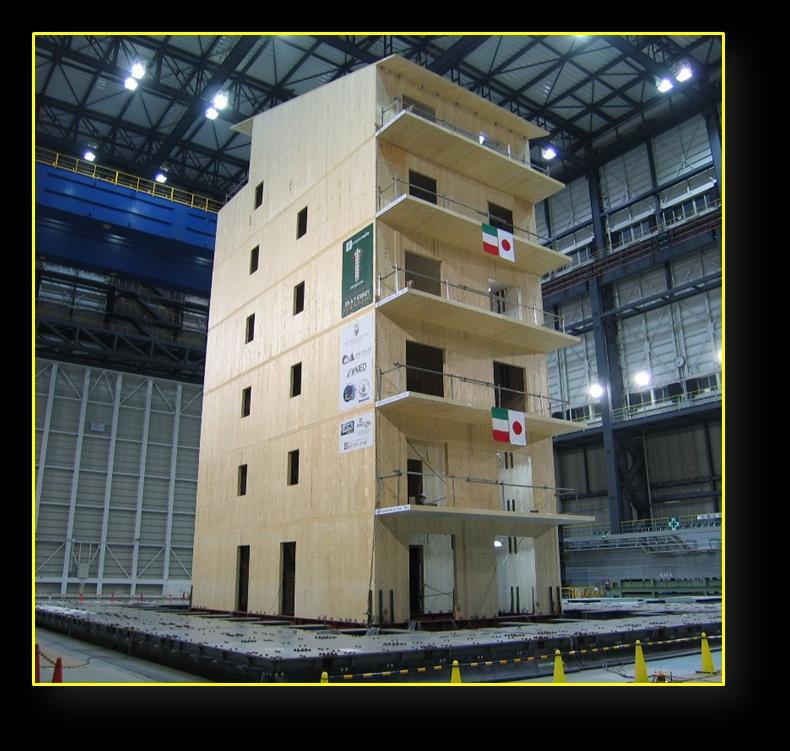

82 Εικόνα 35. Πολυκατοικία CLT 7 ορόφων υπόκειται σε δοκιμές αντοχής σεισμικών φορτίσεων (Πηγή: Επίσης διατμητικές δοκιμές που έχουν γίνει μέχρι σήμερα έχουν δείξει ότι οι επιτροπές τοίχων CLT κατέδειξαν την επαρκή σεισμική απόδοση όταν χρησιμοποιούνται τα καρφιά ή οι λεπτές βίδες σε συνδυασμό με τα υποστηρίγματα χάλυβα για να συνδέσουν τους τοίχους με τα πατώματα (αυτό εξασφαλίζει μια μικρή αποτυχία στη σύνδεση αντί μιας εύθραυστης αποτυχίας στην κατασκευή) (M. Mohammad, Sylvain Gagnon, Eng., Bradford K. Douglas, P.E., Lisa Podesto P.E.) Η χρήση μηχανισμών συγκράτησης με καρφιά σε κάθε τέλος των τοίχων τείνει να βελτιώσει περαιτέρω τη σεισμική απόδοση. Επίσης, η τοποθέτηση διαγώνια μακριών βιδών για την σύνδεση των τοίχων CLT με το πάτωμα δεν συστήνεται στις υψηλές σεισμικές ζώνες λόγω της 81 Σ ε λ ί δ α

83 χαμηλότερης ολκιμότητας και των εύθραυστων μηχανισμών που μπορεί να αποτύχουν. Η χρήση half lapped ενώσεις στους μακρύτερους τοίχους μπορεί να αποδειχτεί μια αποτελεσματική λύση όχι μόνο για να μειώσει την ακαμψία των τοίχων και ως αποτέλεσμα να μειώσει το σεισμικό φορτίο εισαγωγής, αλλά και για να βελτιώσει την ολκιμότητα των τοίχων (Εικόνα 36). Ο συνδυασμός των καρφιών ξύλου σε μικρότερες ομάδες με τα επί παραγγελία υποστηρίγματα βρέθηκαν να είναι αποτελεσματικότερο μέσω σύνδεσης για τις επιτροπές τοίχων CLT λόγω της ενδεχόμενης υψηλής ολκιμότητάς τους (Εικόνα 37). Απαιτείται περαιτέρω έρευνα σε αυτόν τον τομέα για να διευκρινιστεί η χρήση των καρφιών ξυλείας σε CLT και για να ελέγξει την απόδοση των τοίχων CLT με τους εναλλακτικούς τύπους συστημάτων. Εικόνα 36. Χρήση half lapped ένωσης σε δάπεδο CLT (Πηγή: Stora Enso) 82 Σ ε λ ί δ α

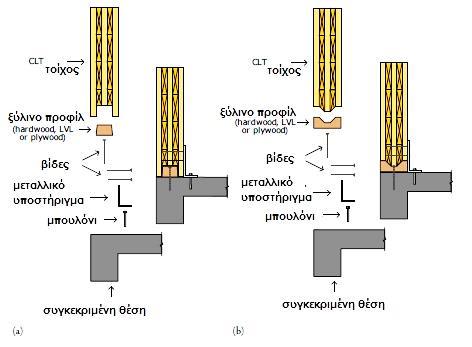

84 Εικόνα 37. Υποστηρίγματα για τους τοίχους CLT που χρησιμοποιούνται στις δοκιμές (Πηγή: Erol Karacabeyli, P.Eng. FPInnovations - Brad Douglas, P.E., AWC) Τα κτήρια CLT αποτελούν έναν τύπο δομικού συστήματος πλατφόρμας ο οποίος τείνει να είναι πιο ευκολοπροσάρμοστος στην ανάπτυξη μηχανισμών δημιουργίας ορόφων από πολλά άλλα δομικά συστήματα του ίδιου τύπου. Δεδομένου ότι η μη γραμμική συμπεριφορά (και η πιθανή ζημία) είναι εντοπισμένες στις περιοχές σύνδεσης και των υποστηριγμάτων μόνο, οι επιτροπές, που αποτελούν τα κάθετα φέροντα στοιχεία φορτίων, αφήνονται ουσιαστικά άθικτες σε ισχύ, ακόμα και μετά από την αποτυχία των συνδέσεων. Επιπλέον, όλοι οι τοίχοι CLT σε έναν όροφο συμβάλλουν στην αντίσταση των πλευρικών δυνάμεων και της βαρύτητας, παρέχοντας κατά συνέπεια έναν βαθμό πλεονασμού και ένα σύστημα που μοιράζεται όλη την επίδραση των δυνάμεων. Εκτελέσθηκε επίσης η προκαταρκτική αξιολόγηση των παραγόντων τροποποίησης δύναμης (R - παράγοντες) για το σεισμικό σχέδιο των δομών σύμφωνα με τον εθνικό κώδικα κτηρίου του Καναδά (NBCC). Με βάση την πειραματική και αναλυτική έρευνα που πραγματοποιείται στην Ευρώπη και σε FPInnovations, μια σύγκριση της απόδοσης CLT σχετικά με την ύπαρξη συστημάτων στον NBCC, και η αξιολόγηση της απόδοσης CLT με τα σεισμικά κριτήρια ισοδυναμίας ελαφρών-πλαισίων που δίνονται στο εναλλασσόμενο ρεύμα 130 κριτηρίων αποδοχής ICC-ES, προτείνονται για τους συντηρητικούς παράγοντες τροποποίησης δύναμης Rd = 2.0 και Ro = 1.5(R-παράγοντες)για το σεισμικό σχέδιο των δομών CLT στον Καναδά (M. Mohammad, Sylvain Gagnon, Eng., Bradford K. Douglas, P.E., Lisa Podesto P.E.) Το CLT είναι πάρα πολύ ισχυρό υλικό, όλκιμο, και με τέλειες ιδιότητες για ένα σύστημα οικοδόμησης. Οι σεισμικές δοκιμές αποδεικνύουν ότι τα κτήρια CLT μπορούν να χειριστούν τους παγκόσμιους ισχυρότερους σεισμούς χωρίς την απώλεια ζωής ή τις υλικές ζημιές. Οι υψηλές ιδιότητες δύναμη-βάρους μειώνουν τις σεισμικές δυνάμεις ενεργώντας ενάντια στη δομή, που καθιστά αυτά τα κτήρια εξαιρετικά ασφαλή. Έρευνες έχουν δείξει ότι ένα CLT δάπεδο σε ένα θεωρητικό 24 ορόφων κτήριο μειώνει τη σεισμική φόρτιση κατά 50% σε σύγκριση με το οπλισμένο σκυρόδεμα. 3.3 Ηχομόνωση των κτιρίων CLT Ο ήχος ορίζεται ως η μηχανική κινητική ενέργεια που μεταδίδεται μέσω των ελαστικών μέσων από τις διακυμάνσεις της πίεσης και τη 83 Σ ε λ ί δ α

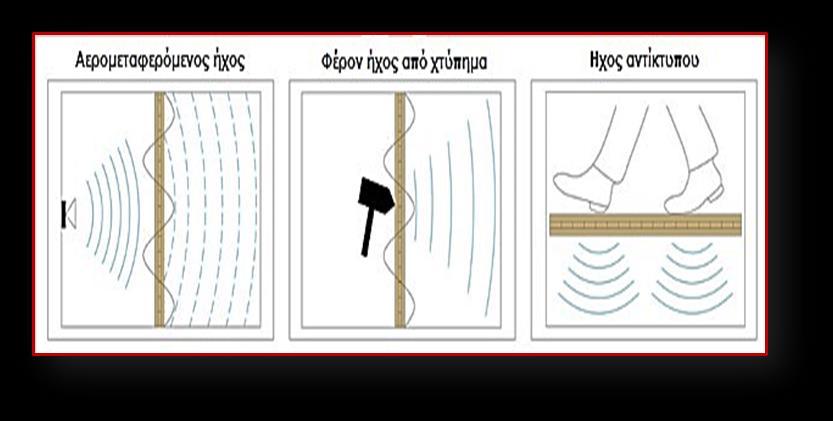

85 μοριακή κίνηση. Μετά τον εντοπισμό της πηγής του θορύβου που προκαλεί δονήσεις σε ένα συστατικό, η ακουστική σχεδίαση διακρίνεται μεταξύ του αερομεταφερόμενου ήχου και του φέροντος ήχου (STORAENSO 2010). Αερομεταφερόμενος ήχος: τα υγιή κύματα αέρα αναγκάζουν τα συστατικά του να δονηθούν, και αυτές οι δονήσεις διαβιβάζονται στα παρακείμενα δωμάτια του κτιρίου. Οι πηγές αερομεταφερόμενου ήχου περιλαμβάνουν την κυκλοφορία, τις φωνές ή τη μουσική.(εικόνα 38) Μεταδιδόμενος δια στερεών ουσιών ήχος (Φέρον ήχος): ο ήχος του περπατήματος, του χτυπήματος, το ξύσιμο των επίπλων, κλπ. Μεταδίδεται στα συστατικά του αέρα και ακτινοβολείται ως αερομεταφερόμενος ήχος στα γειτονικά δωμάτια. Ο ήχος αντίκτυπου έχει ιδιαίτερη σημασία για την ακουστική του σχεδιασμού. (Εικόνα 38) Εικόνα 38. Δημιουργία κατηγοριών ήχου και μετάδοσή τους στο χώρο (Πηγή: ) Η βελτίωση της ηχομόνωσης των δομών οροφής. Η ηχομόνωση των κατασκευών οροφής μπορεί να βελτιωθεί είτε με την αύξηση του πάχους ή με τη βελτίωση των κενών. Η προσθήκη περισσότερου πάχους στη σκεπή μπορεί να γίνει με τη δημιουργία ψευδοροφής κάτω από την κύρια σκεπή η οποία μειώνει τους κραδασμούς, με αποτέλεσμα λιγότερες εκπομπές θορύβου. Επάνω από τη συχνότητα αντήχησης, η μετάδοση των συστατικών δονήσεων μέσα στη δομή μειώνεται. Επομένως, η αντήχηση πρέπει να είναι όσο το 84 Σ ε λ ί δ α

86 δυνατόν χαμηλότερη στη συχνότητα (< 80 Hz). Στην περίπτωση των μηψευδοροφών, το πάχος της μόνωσης πρέπει να αυξηθεί σε περίπου 10 cm. Όσον αφορά την ηχομόνωση, οι επενδύσεις οροφής είναι πιο αποτελεσματικές(storaenso 2010). Ηχομόνωση των CLT δομών εσωτερικού τοιχώματος. Ακόμα και αν δεν υπάρχουν ειδικές απαιτήσεις ηχομόνωσης για μεμονωμένα δωμάτια μέσα σε ένα διαμέρισμα, η ηχομόνωση θα πρέπει ακόμα να ληφθεί υπόψη κατά το σχεδιασμό κτιρίων για να εξασφαλίσει προστασία της ιδιωτικής ζωής και να παρέχουν προστασία κατά του θορύβου. Εκτός από την εξασφάλιση ενός ηχητικά ευνοϊκού σχεδιαγράμματος των δωματίων στο κτήριο, έχει επίσης νόημα για να ενσωματώσει τα επιμέρους δομικά συστατικά με την υψηλής ποιότητας υγιή μόνωση μεταξύ των θορυβωδών και ήρεμων περιοχών ή μεταξύ των δωματίων που χρησιμοποιούνται για διαφορετικούς λόγους (π.χ. μεταξύ των περιοχών διαβίωσης και των κρεβατοκάμαρων). 3.4 Αντοχή στη φωτιά των κτιρίων CLT. Ένα από τα σημαντικότερα πλεονεκτήματα του CLT είναι η εγγενής αντίσταση στη φωτιά. Το CLT μπορεί να σχεδιαστεί για να αποδώσει ουσιαστική αντίσταση στη φωτιά και μια δομική σταθερότητα όταν υποβάλλεται σε υψηλές θερμοκρασίες σε αντίθεση με το χάλυβα. πάνελ CLT μπορεί να παραχθεί με τη φωτιά αντιστάσεις των 30, 60 και 90 λεπτών (GREENSPEC 2010). Σχετικό βίντεο από πείραμα αντοχής ξύλινης κατοικίας CLT στη φωτιά βρίσκεται στην ιστοσελίδα: Εύκολα γίνεται κατανοητό γιατί αμαυρώνεται η φήμη σχετικά με τον κίνδυνο πυρκαγιάς για οποιαδήποτε μορφή ξύλινων κατασκευών, αλλά όσον αφορά τις επιδόσεις στη φωτιά του μασίφ ξύλου (μεγάλες διατομές) και του CLT, υπάρχει ένα μεγάλο χάσμα με τις υπόλοιπες τεχνολογίες ξύλινων σπιτιών. Για να γίνει αντιληπτό πόσο αποτελεσματικό είναι το CLT στη φωτιά, θα πρέπει πρώτα να κατανοηθεί η αντίδραση του συγκεκριμένου υλικού προς αυτήν. Πιο συγκεκριμένα, από την μια πλευρά οι διαστάσεις του το καθιστούν ικανό να περιορίζει την πυρκαγιά ενώ από την άλλη συνεχίζει να παρέχει μια δομική λειτουργία ή ακόμη και τα δυο. Το μέτρο της αντίστασης στη φωτιά είναι ο χρόνος που έχει παρέλθει από την έναρξη της φωτιάς μέχρι το σημείο όπου το υλικό δεν λειτουργεί. Τυπικά η αντίσταση εκφράζεται σε λεπτά, π.χ. FR 30, 45, 60 ή 120. Η αντοχή στη φωτιά του CLT παρέχεται μέσω της «απανθράκωσης». Καθώς η όψη της επιφάνειας της ξυλείας εκτίθεται σε μια θερμοκρασία 85 Σ ε λ ί δ α

87 πάνω από 400 βαθμούς C, αναφλέγεται και καίγεται με σταθερό ρυθμό. Όπως καίγεται το ξύλο χάνει τη δύναμή του επιφανειακά και δημιουργεί ένα μαύρο στρώμα «char». Ο προσροφητικός άνθρακας γίνεται ένα στρώμα μόνωσης που αποτρέπει μια υπερβολική άνοδο στη θερμοκρασία μέσα στον άκαυτο πυρήνα της επιτροπής. Αυτός ο απρόσβλητος πυρήνας είναι που συνεχίζει να λειτουργεί σε όλη την περίοδο αντίστασης της πυρκαγιάς (GREENSPEC 2010). Για να επιτύχει η σχεδιασμένη περίοδος αντίστασης στην πυρκαγιά πρέπει να υπάρξει ικανοποιητική απρόσβλητη στερεά ξυλεία που παραμένει πίσω από το στρώμα ανθράκων με σκοπό να στηριχτούν τα φορτία που εφαρμόζονται. Επομένως κάθε επιτροπή CLT μέσα στο κτήριο πρέπει να σχεδιαστεί για την περίοδο αντίστασης πυρκαγιάς και τις συγκεκριμένες φορτώσεις που απευθύνονται σε εκείνη την επιτροπή. Ως εκ τούτου κάθε πίνακας CLT μέσα στο κτίριο πρέπει να είναι σχεδιασμένος για την περίοδο αντοχής στη φωτιά και τα συγκεκριμένα φορτία που εφαρμόζονται στον εν λόγω πίνακα (GREENSPEC 2010). Εικόνα 39. Απεικόνιση ενός στερεού ξύλου που δείχνει μία τυπική καμπύλη θερμοκρασίας / ώρας υπό συνθήκες πυρκαγιάς ( Πηγή: ) 86 Σ ε λ ί δ α

88 3.5 Διαδικασία παραγωγής CLT. Το δομικό υλικό CLT αποτελείται από στρώσεις ξυλείας που τοποθετούνται σταυροειδώς (χαρακτηριστικά σε 90 ο ) και κολλιούνται με κόλλες εξωτερικής χρήσης μαζί. Το αποτέλεσμα είναι ένα ελαφρύ αλλά πολύ ισχυρό προϊόν επιτροπής που λόγω ότι μπορεί να είναι προ κατασκευάσιμο να δημιουργήσει γρήγορα τοίχους, πατώματα και τις οροφές. Το CLT χρησιμοποιείται σε ένα ευρύ φάσμα εφαρμογών όπως μικρά σπίτια, πολυκατοικίες, δημόσια κτίρια και ειδικές κατασκευές. Τα πάνελ CLT κατασκευάζονται σε τρία έως και εφτά στρώματα και μερικές φορές σε περισσότερα στρώματα από το ίδιο ή διαφορετικό πάχος της ξυλείας. Η τοποθέτηση των στρώσεων σταυρωτά προσθέτει στο προϊόν διαστασιακή σταθερότητα και διπλής κατεύθυνσης ικανότητα δράσης. Το κλειδί για μια επιτυχή διαδικασία παραγωγής του CLT είναι η συνέπεια στην ποιότητα της ξυλείας και ο συνεχής έλεγχος των παραμέτρων που έχουν επιπτώσεις στην ποιότητα των συγκολλητικών δεσμών. Για την ποιοτική ταξινόμηση του CLT στην Ευρωπαϊκή Ένωση χρησιμοποιείται το Εναρμονισμένο Σύστημα (HS). Εντούτοις, βασισμένο στις στατιστικές δεν είναι δυνατό να προσδιοριστεί το CLT άμεσα (δεν υπάρχει κανένας τέτοιος κώδικας HS). Επομένως πρέπει να χρησιμοποιηθούν στοιχεία από μια κάπως μεγαλύτερη ομάδα. Ο ακόλουθος κώδικας HS λαμβάνει υπόψη: κατασκευές ξυλουργικής, ξύλινες κατοικίες καθώς και κατασκευές από επικολλητή ξυλεία. Σχεδόν όλες οι κατασκευές από CLT κυκλοφορούν στο εμπόριο κάτω από αυτόν τον αριθμό. Δεν υπάρχει κανένας κώδικας της EUROSTAT Prodcom ούτε για να μετρήσει την παραγωγή.(cbi Product Factsheet: Cross Laminated Timber Western Europe 2015) Αντίθετα στη Βόρεια Αμερική, όσον αφορά τα πρότυπα είναι βασισμένα ουσιαστικά στους σχεδιαστές και τους ρυθμιστικούς οργανισμούς. Σε αναγνώριση αυτής της ανάγκης, η Ένωση Κατασκευών Ξύλου (APA) στις Ηνωμένες Πολιτείες και ο οργανισμός FPInnovations στον Καναδά κίνησαν μια κοινή τυποποιημένη διαδικασία ανάπτυξης το Η διαδικασία επρόκειτο να αναπτύξει πρότυπα CLT για τη Βόρεια Αμερική που χρησιμοποιεί την τυποποιημένη διαδικασία ανάπτυξης της ένωσης APA ως υπεύθυνη για την ανάπτυξη προτύπων που αναγνωρίστηκε από το αμερικανικό Εθνικό Ίδρυμα προτύπων (Ansi). Μετά από 22 μήνες εντατικών συνεδριάσεων προέκυψαν τα πρώτα 87 Σ ε λ ί δ α

89 βόρεια αμερικανικά πρότυπα CLT ως πρότυπα ANSI/APA PRG το Δεκεμβρίου Το CLT κατασκευάζεται συνήθως από μαλακά ξύλα, όπως η ερυθρελάτη, το αγριόπευκο, το έλατο, η ψευδοτσούγκα ή άλλα είδη ξυλείας. Σε όλο τον κόσμο πραγματοποιούνται δοκιμές και με άλλα είδη (μπαμπού, Iroko). Η επιθυμητή υγρασία της ξυλείας για την κατασκευή του CLT κυμαίνεται στο 12% Η ξυλεία που χρησιμοποιείται συχνά είναι βαθμού C24, ενώ παρατηρείται και μια αύξηση στη χρήση της ξυλείας C16. Οι ενδείξεις C16/C24 αποτελούν το βαθμό δύναμης της ξυλείας που μπορεί να βαθμολογηθεί οπτικά, από ένα καταχωρημένο κατάλληλο μηχάνημα. Τα μηχανήματα αυτά αξιολογούν τα χαρακτηριστικά της ξυλείας, λαμβάνοντας υπόψη οποιαδήποτε ποιοτικά χαρακτηριστικά όπως ρόζους, σχισμές κ.λπ. για να καθορίσει την κατηγορία δύναμής της Κόλλες CLT. Ένα σημαντικό συστατικό για την παραγωγή του CLT είναι οι κόλλες. Τα πρότυπα απαιτούν οι κόλλες που χρησιμοποιούνται για την κατασκευή CLT θα πρέπει να καλύπτουν τις απαιτήσεις AITC 405 με εξαίρεση οι ακραίες δοκιμές διάρκειας gluebond σε AITC 405 (είτε ASTM D3434 είτε CSA O112.9), οι οποίες σχεδιάζονται για τη συγκόλληση σε εξωτερικές εφαρμογές. Δεν απαιτούνται για τα προϊόντα CLT που κατασκευάζονται σύμφωνα με τα πρότυπα ANSI/APA PRG 320 διότι βάση των προτύπων περιορίζονται για ξηρή χρήση, όπως στις περισσότερες καλυμμένες δομές όπου η μέση περιεκτικότητα σε υγρασία ισορροπίας (EMC) της δομικής ξυλείας είναι λιγότερο από 16% (δηλ., σχετική υγρασία 65% και 68 F ή 20 C)(Erol Karacabeyli, Brad Douglas 2013). Στον Καναδά, οι κόλλες CLT πρέπει να καλύψουν τις απαιτήσεις CSA O και της διάρκειας θερμότητας ASTM [D7247], οι οποίες είναι μέρος των απαιτήσεων AITC 405. Επιπλέον, και στον Καναδά και στα ενωμένα κράτη, οι κόλλες CLT πρέπει να αξιολογηθούν για την απόδοση θερμότητας σύμφωνα με PS1. Διάφοροι τύποι δομικών κολλών έχουν χρησιμοποιηθεί επιτυχώς στην παραγωγή CLT, όπως απαριθμούνται στη συνέχεια: Φαινολικοί τύποι όπως η φαινόλη-resorcinol φορμαλδεΰδη (PRF) Πολυμερές ισοκυανικό άλας γαλακτώματος (EPI) και Ενός συστατικού πολυουρεθάνης (PUR). Η κόλλα PRF είναι μια γνωστή κόλλα για τη δομική χρήση που χρησιμοποιείται συνήθως για την κατασκευή επικολλητής ξυλείας στη βόρεια Αμερική. Η κόλλα EPI χρησιμοποιείται για την ξύλινη δοκό-i. Η κόλλα PUR έχει χρησιμοποιηθεί συνήθως στην Ευρώπη για την παραγωγή 88 Σ ε λ ί δ α

90 CLT. Πρέπει να σημειωθεί ότι δεν καλύπτονται όλες οι διατυπώσεις σε έναν συγκολλητικό τύπο σχετικά με τις απαιτήσεις των δομικών συγκολλητικών προτύπων και μπορούν να υπάρξουν ιδιαίτερες παραλλαγές στις ιδιότητες σε κάθε συγκολλητικό τύπο. Η τεκμηρίωση που δείχνει ότι η κόλλα έχει ανταποκριθεί στα κατάλληλα πρότυπα απαιτείται για την πιστοποίηση προϊόντων CLT(Erol Karacabeyli, Brad Douglas 2013). Εκτός από το κόστος και τις ιδιότητες, κάθε συγκολλητικός τύπος κατέχει άλλες ιδιότητες που μπορούν να είναι σημαντικές. Παραδείγματος χάριν, μεταξύ των τριών κολλών που αναφέρθηκαν παραπάνω, η PRF αποδίδει ένα σκοτεινό καφετί ενώ το EPI και PUR είναι αδιαφανείς. PUR κατασκευάζεται χωρίς την προσθήκη των διαλυτών ή της φορμαλδεΰδης. Το EPI είναι επίσης απαλλαγμένο από τη φορμαλδεΰδη Στάδια Παραγωγής CLT. Οι επιτροπές CLT κατασκευάζονται σε τρία ή περισσότερα στρώματα των ίδιων ή διαφορετικών παχών της ξυλείας. Η σταυρωτή τοποθέτηση των στρωμάτων προσθέτει διαστατική σταθερότητα και διπλής κατεύθυνσης ικανότητα δράσης στο προϊόν. Σε ορισμένες περιπτώσεις, δύο παρακείμενα στρώματα μπορούν να ευθυγραμμιστούν στην ίδια κατεύθυνση για να ανταποκριθεί το προϊόν σε ορισμένες προδιαγραφές. Τα μεμονωμένα στρώματα διαμορφώνονται από ξύλο, στο οποίο βασίζεται το τελικό προϊόν CLT. Το συνολικό πάχος του στοιχείου μπορεί να ανέλθει σε 500 mm ανάλογα με τον κατασκευαστή- γενικά τα πάχη είναι μέχρι 300 mm. Οι διαστάσεις των πάνελ ποικίλλουν ανάλογα με τη διαδικασία κατασκευής. Γενικά τα πλάτη στοιχείων είναι μέχρι 2.95 m (κατόπιν αιτήματος και ανάλογα με τον κατασκευαστή μέχρι 4.80 m είναι δυνατά), και τα μήκη μέχρι 16 m (κατόπιν αιτήματος και ανάλογα με τον κατασκευαστή μέχρι 20 m είναι δυνατά).η κατασκευή της σταυρωτής επικολλητής ξυλείας CLT περιλαμβάνει στάδια παραγωγής τα οποία θα αναλυθούν στη συνέχεια. Σχετικό βίντεο υπάρχει στην ιστοσελίδα: 89 Σ ε λ ί δ α

91 Εικόνα 40. Γραμμή παραγωγής CLT (Πηγή: ) Η εικόνα 40 παρουσιάζει τη διαδικασία παραγωγής του CLT, η οποία περιλαμβάνει τα ακόλουθα εννέα βασικά βήματα: 1. Αρχική επιλογή ξυλείας, 2. Ομαδοποίηση ξυλείας, 3. Πλάνισμα ξυλείας, 4. Κόψιμο ξυλείας στο επιθυμητό μήκος, 5. Τοποθέτηση κάθετα-οριζόντια των στρώσεων, 6. Εφαρμογή συγκολλητικής ουσίας, 7. Πρεσάρισμα, 8. Καθορισμός τελικών διαστάσεων, δημιουργία ανοιγμάτων για τα κουφώματα και 9. Συσκευασία, αποθήκευση και μεταφορά για εγκατάσταση. 90 Σ ε λ ί δ α

92 Κάθε βήμα μπορεί να περιλαμβάνει διάφορα υπό-βήματα. Το βήμα 1 περιλαμβάνει επίσης τον έλεγχο περιεκτικότητας σε υγρασία ξυλείας (MC) και τον ποιοτικό έλεγχο (QC). Το κλειδί για μια επιτυχή διαδικασία παραγωγής CLT είναι η συνέπεια στην ποιότητα της ξυλείας και ο έλεγχος των παραμέτρων που έχουν επιπτώσεις στην ποιότητα του συγκολλητικού δεσμού. Αναλυτική περιγραφή των Σταδίων Παραγωγής CLT. Στάδιο 1 Αρχικά τα τεμάχια/σανίδες ξυλείας που προορίζονται για την παραγωγή του CLT τοποθετούνται σε στοίβες και στην συνέχεια προωθούνται σε ξηραντήρια, έτσι ώστε να αποκτήσουν την κατάλληλη υγρασία που χρειάζεται, η οποία κυμαίνεται στα επίπεδα του 12% ± 2% (Εικόνα 41). Εικόνα 41. Σανίδες ξυλείας που προορίζονται για CLT μέσα σε ξηραντήριο (Πηγή: Studiengemeinschaft Holzleimbau) Στάδιο 2 Στο δεύτερο στάδιο γίνεται η ποιοτική ταξινόμηση της ξυλείας, με βάση τη μηχανική της αντοχή. Η καλύτερη, και χωρίς σφάλματα δομής, ξυλεία αξιολογείται πρόσθετα (Εικόνα 42). 91 Σ ε λ ί δ α

93 Εικόνα 42. Ποιοτική ταξινόμηση της ξυλείας σε κλάσεις μηχανικής αντοχής (Πηγή: Studiengemeinschaft Holzleimbau) Στάδιο 3 Τα τεμάχια που έχουν χαμηλή αισθητική εμφάνιση αλλά και παρατηρούνται πολλά σφάλματα, στο στάδιο αυτό κόβονται στα συγκεκριμένα σημεία, στη συνέχεια ενώνονται (finger joint) με άλλα, ώστε να δημιουργηθεί το επιθυμητό μήκος και πλανίζονται για το επιθυμητό πάχος (Εικόνα 43). Εικόνα 43. Απομάκρυνση σφαλμάτων- ένωση με δακτυλοειδείς συνδέσεις για επιθυμητό μήκος, και τελικό πλάνισμα για το επιθυμητό πάχος (Πηγή: Studiengemeinschaft Holzleimbau) 92 Σ ε λ ί δ α

94 Στάδιο 4 Μετά από την κατά μήκος συγκόλληση, έχουμε την εφαρμογή της κόλλας. Οι σανίδες τοποθετούνται ανάλογα με την στρώση, π.χ. πρώτη στρώση οριζόντια, δεύτερη στρώση κάθετα, κ.ο.κ., δηλαδή σε γωνίες 90 0 η μια στρώση από την άλλη στρώση (Εικόνα 44). Εικόνα 44. Εφαρμογή κόλλας και τοποθέτηση των ξύλινων σανίδων (κατά 90 0 ) (Πηγή: Studiengemeinschaft Holzleimbau) Στάδιο 5 Ακολουθεί το πρεσάρισμα του παραγόμενου CLT σε υδραυλικές πρέσες ή πρέσες κενού (Εικόνα 45). Εικόνα 45. Πρεσάρισμα του CLT (Πηγή: Studiengemeinschaft Holzleimbau) 93 Σ ε λ ί δ α

95 Στάδιο 6 Το τελευταίο στάδιο περιλαμβάνει τον τεμαχισμό του CLT στις τελικές διαστάσεις, καθώς και το άνοιγμα (κενά), για τις θέσεις των κουφωμάτων (Εικόνα 46). Εικόνα 46. Καθορισμός των διαστάσεων και των κουφωμάτων σε μηχανή CNC (Πηγή: Studiengemeinschaft Holzleimbau) Μεταφορά CLT Πριν ξεκινήσει ο σχεδιασμός ενός κτηρίου CLT, είναι σημαντικό να δημιουργηθεί ένα σχέδιο μεταφοράς των προκατασκευασμένων στοιχείων CLT και την αποθήκευση τους στην περιοχή εγκατάστασης. Η μεταφορά των επιτροπών CLT μπορεί να είναι δαπανηρή και, ανάλογα με το μέγεθος των δομών, μπορεί να απαιτήσει τις ειδικευμένες υπηρεσίες μεταφορών. Είναι σημαντικό να γίνει κατανοητό ότι για τη μεταφορά των επιτροπών CLT μπορούν να συμπεριλάβουν τον επαγγελματία σχεδίου, τον ανάδοχο/τον ανυψωτή και τον κατασκευαστή CLT, Η ίδια η περιοχή κατασκευής μπορεί να έχει τους περιορισμούς της λόγω του μεγέθους ή τους τοπικούς κανονισμούς. Είναι καλύτερο να σιγουρευτεί ότι η διαδρομή από τις εγκαταστάσεις στην περιοχή κατασκευής θα επιτρέψει τη μετακίνηση του φορτηγού, συμπεριλαμβανομένου του φορτίου της, χωρίς οποιαδήποτε εμπόδια. Αυτό είναι ιδιαίτερα κρίσιμο για τα μεγάλα φορτία(erol Karacabeyli, Brad Douglas 2013). Λόγω του μεγέθους και του βάρους των στοιχείων, υπάρχουν δύο κύριοι παράγοντες σχετικά με μεταφορά που πρέπει να εξεταστούν κατά 94 Σ ε λ ί δ α

96 τον προγραμματισμό των στοιχείων CLT: οι κανονισμοί και οι περιορισμοί των περιοχών. Τα ξύλινα υλικά οικοδόμησης πρέπει να αποθηκευτούν κατάλληλα στην περιοχή εάν όχι να χρησιμοποιηθούν αμέσως. Ο καλός προγραμματισμός είναι ουσιαστικός και μπορεί να εξασφαλίσει ότι οι συνελεύσεις CLT έχουν τα απαραίτητα στοιχεία κατά τη διάρκεια της κατασκευής. Η συσσώρευση των επιτροπών στην περιοχή κατασκευής πρέπει να ταιριάξει με την προγραμματισμένη ημερομηνία εγκατάστασης έτσι ώστε να αποφευχθούνε οι συμπληρωματικές δαπάνες και για να μειωθεί ο κίνδυνος των ατυχημάτων ή σπασίματος. Όταν οι επιτροπές CLT αποθηκεύονται στην περιοχή, χρειάζεται μεγάλη προσοχή πρέπει με σκοπό να προστατευθούν από τις καιρικές συνθήκες και τυχόν βανδαλισμό. Εάν οι επιτροπές πρέπει να τοποθετηθούν προσωρινά στο έδαφος πριν από την εγκατάσταση, είναι σημαντικό να τοποθετηθούν κατά τέτοιο τρόπο ώστε να μην σταθεροποιούνται τα νερά στις επιφάνειες των CLT. Οι επιτροπές πρέπει επίσης να προστατευθούν εντελώς από τον καιρό με το κατάλληλο τύλιγμα ή από άλλα μέτρα. Η εικόνα 47 παρουσιάζει πακέτα επιτροπής CLT στο στάδιο της εκφόρτωσης από ένα φορτηγό για την αποθήκευση στην περιοχή. Σε αυτό το παράδειγμα, τα πακέτα είναι εντελώς τυλιγμένα και τοποθετούνται στις ξύλινες ολισθήσεις για να τα προστατεύσει από το μόνιμο νερό. Αν και αυτή η πρακτική συσκευασίας μπορεί να είναι επαρκής, είναι σημαντικό να χρησιμοποιηθεί επίσης ο υψηλής ποιότητας μουσαμάς και να εξασφαλιστεί ότι τα πακέτα παραμένουν σφραγισμένα. Εάν υπάρχουν τρύπες, το νερό θα μπορούσε να διεισδύσει και να παραμείνει παγιδευμένο. 95 Σ ε λ ί δ α

97 Εικόνα 47. Αποθήκευση στο εργοτάξιο οικοδομής χωριστά τυλιγμένες δέσμες που συσσωρεύονται στις ολισθήσεις ξυλείας (Πηγή: Studiengemeinschaft Holzleimbau) Οι τυποποιημένοι κανονισμοί διάστασης. Στις Ηνωμένες Πολιτείες, τα βάρη των οχημάτων και οι διαστάσεις εμπίπτουν στους ομοσπονδιακούς κανονισμούς για την ασφαλή μεταφορά των μηχανών (FMCSR) που ρυθμίζεται από την ομοσπονδιακή διοίκηση ασφάλειας μεταφορών μηχανών (FMCSA). Ενώ κάθε ένα από τα κράτη μπορεί να έχει ποικίλους κανόνες και κανονισμούς για τα βάρη και τις διαστάσεις, το FMCSR έχει υιοθετηθεί από όλα τα κράτη και προηγείται από οποιουσδήποτε μεμονωμένους κρατικούς κανονισμούς. Στο πλαίσιο του προγράμματος βοήθειας ασφάλειας μεταφορέων μηχανών (MCSAP) και του συστήματος διαχείρισης ασφάλειας (SMS), το FMCSA επιτρέπει σε ορισμένους δρόμους και γέφυρες για να περιοριστεί το ταξίδι φορτηγών εάν το μέγεθος και το βάρος δεν προκαλέσει προβλήματα στα υπόλοιπα αυτοκίνητα. Ας γίνει κατανοητό ότι τα κράτη έχουν την άδεια να θέσουν τ πιο ελεύθερους ή πιο αυστηρούς περιορισμούς βάρους και διάστασης και μπορούν επίσης να απαιτήσουν τη πρόσθετη άδεια για τα φορτία που εξετάζονται πέρα από τις διαστάσεις ή εκείνους που υπερβαίνουν το μέγιστο επιτρεπόμενο βάρους. (Erol Karacabeyli, Brad Douglas 2013) 96 Σ ε λ ί δ α

98 Περιορισμός διαστάσεων. Από την πλευρά των διαστασιακών ορίων, παρακάτω παρουσιάζονται τα κύρια σημεία αναφορικά με τα οδικά οχήματα (σύμφωνα με τα διαστασιακά όρια εφαρμόσιμα στις ΗΠΑ, τα οποία είναι ελαφρώς πιο περιοριστικά από τους καναδικούς περιορισμούς): Το ύψος οχημάτων, συμπεριλαμβανομένου του φορτίου, περιορίζεται σε 4.11 m. Το πλάτος οχημάτων, συμπεριλαμβανομένου του φορτίου αλλά αποκλείοντας το φορτίο που καλύπτει ή συσκευές εξασφάλισης, δεν μπορεί να υπερβεί 2.6 m. Το μήκος ημιρυμουλκούμενων οχημάτων, συμπεριλαμβανομένου του φορτίου, δεν μπορεί να υπερβεί m. Εικόνα48.Διαθέσιμο διάστημα φορτίων σε ένα επίπεδης βάσης ημιρυμουλκούμενο όχημα (Πηγή: Erol Karacabeyli, Brad Douglas 2013) Η πλειοψηφία των επιτροπών CLT μεταφέρεται με την χρήση μιας επίπεδης βάσης ημιρυμουλκούμενου οχήματος (σχήμα 49). Αυτά τα ρυμουλκά έχουν το πλεονέκτημα ότι είναι ανοικτά από όλες τις πλευρές, πράγμα που διευκολύνει τη φόρτωση. Δεδομένου ότι το κανονικό ύψος από το έδαφος της γέφυρας της επίπεδης βάσης του ημιρυμουλκούμενου οχήματος είναι περίπου 1.51 μ (στο μέτωπο του 97 Σ ε λ ί δ α

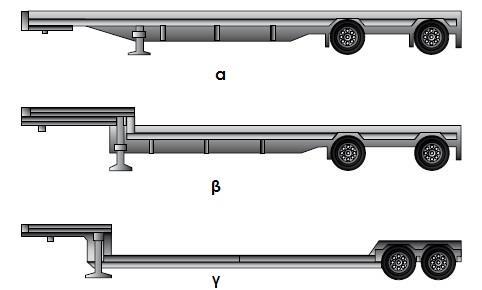

99 ρυμουλκού, το οποίο είναι το υψηλότερο σημείο), αυτό επιτρέπει τα ύψη φορτίων 2.6 μ. Συνολικά, αυτό σημαίνει ότι ένα φορτίο CLT, που αποτελείται από ένα ή περισσότερα στοιχεία, πρέπει να αρμόσει σε ένα κιβώτιο με ένα ύψος 2.6 μ, ένα πλάτος 2.6 μ, και ένα μήκος μ εάν πρόκειται να μεταφερθεί με ένα επίπεδης βάσης ημιρυμουλκούμενο όχημα. Αυτοί οι τύποι και το μέγεθος το ρυμουλκό είναι τα συνηθέστερα στις Ηνωμένες Πολιτείες ενώ μερικοί μεταφορείς μηχανών έχουν ακόμα " (14.6 μ) το μήκος 48 ρυμουλκά στο στόλο τους. Συστήνεται, κατά τη διαταγή ενός φορτηγού, να είναι συγκεκριμένο για τις απαιτήσεις μήκους σας.(erol Karacabeyli, Brad Douglas 2013) Άλλα ημιρυμουλκούμενα οχήματα με ακόμα περισσότερο ύψος φορτίων είναι διαθέσιμα, όπως οι διπλές γέφυρες πτώσης, αλλά σε περίπτωση που είναι δύσκολο να φορτώσει, καρότσα διαιρείται σε τρία τμήματα με το χαμηλότερο τμήμα που να έχει μήκος περίπου 9 μ και ένα ύψος γεφυρών 0.55 μ, που επιτρέπει τα προϊόντα μέχρι 3.56 μ στο ύψος. Εικόνα 49.Επίπεδης βάσης ημιρυμουλκούμενο όχημα. Ημιρυμουλκούμενο όχημα γεφυρών πτώσης. Διπλό ημιρυμουλκούμενο όχημα γεφυρών πτώσης (Πηγή: Erol Karacabeyli, Brad Douglas 2013) Στήσιμο CLT. Η προκατασκευασμένη δυνατότητα που έχει το CLT του επιτρέπει μια αρκετά υψηλή ακρίβεια και μια διαδικασία κατασκευής που 98 Σ ε λ ί δ α

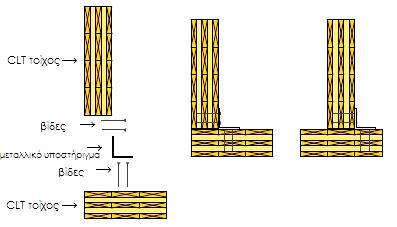

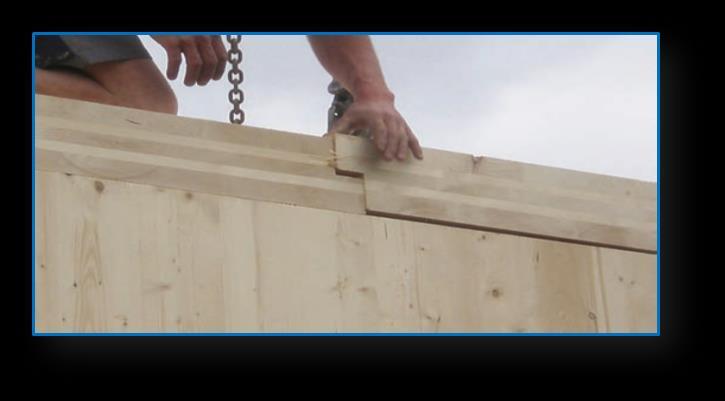

100 χαρακτηρίζεται από τη ταχύτατη ολοκλήρωση, την αυξανόμενη ασφάλεια, τη λιγότερη ζήτηση για τους ειδικευμένους εργαζομένους στην περιοχή και τα λιγότερα υπολείμματα. Τα ανοίγματα για τα παράθυρα, τις πόρτες, τις σκάλες και τις άλλες χρήσεις γίνονται μετά την συγκόλληση χρησιμοποιώντας CNC μηχανές στο εργοστάσιο. Τα κτήρια κατασκευάζονται στην περιοχή αλλά οι επιτροπές(τοίχοι, πατώματα, οροφές) είναι προκατασκευασμένες και στη συνέχεια μεταφέρονται στην περιοχή, όπου συνδέονται-στερεώνονται με τη βοήθεια των μηχανικών συστημάτων όπως τα μπουλόνια, τα μπουλόνια καθυστερήσεων, selftapping βίδες, τα καρφιά, και τα λοιπά. Το CLT ως σύστημα οικοδόμησης είναι αρκετά προσαρμόσιμο, αποδίδοντας καλά στις μονοκόμματες κατασκευές όπως τα πατώματα, οι τοίχοι και οι στέγες, με τη δυνατότητα για έναν υψηλό βαθμό εξωτερικού και εσωτερικού τελειώματος. Η δυνατότητά του να χρησιμοποιείται επίσης και ως ένα συμπληρωματικό δομικό σύστημα το καθιστά ιδανικά ταιριασμένο για τις προσθήκες σε υπάρχοντα κτίρια που χρειάζονται αύξηση ορόφων. Μπορεί να χρησιμοποιηθεί από κοινού με οποιοδήποτε άλλο οικοδομικό υλικό, όπως το ελαφρύ ξύλινο πλαίσιο, η βαριά ξυλεία, ο χάλυβας ή το σκυρόδεμα. Οι επιτροπές CLT μπορούν επίσης να χτιστούν συνοδευτικά με το ενισχυμένο σκυρόδεμα για να επιτρέψουν μεγαλύτερες κατασκευές (δηλ., περισσότερο από τα 10 μ). Η καλή θερμική μόνωση, η καλή υγιής μόνωση και μια εντυπωσιακή απόδοση υπό τους όρους πυρκαγιάς είναι κάποια προστιθέμενα οφέλη που προκύπτουν από τις ιδιότητες της ξύλινης δομής. Η κατασκευή CLT είναι μια σχετικά νέα διαδικασία. Υπάρχει επομένως πολύ λίγη συγκεκριμένη τεχνική τεκμηρίωση για ανέγερση των δομών που σχεδιάζονται και που χτίζονται με τις επιτροπές CLT. Οι τρέχοντες κατασκευαστές CLT προβαίνουν σε συστάσεις για την εγκατάσταση των προκατασκευασμένων ξύλινων συνελεύσεων. Εντούτοις, τεχνικά έγγραφα αυτήν την περίοδο είναι διαθέσιμα συνήθως από την Ευρώπη ή τον Καναδά και, σε μερικούς επαγγελματίες και οικοδόμους σχεδίου/αναδόχους από τις Ηνωμένες Πολιτείες, αυτά τα έγγραφα μπορούν να φανούν ελλιπείς ή ανεπαρκώς προσαρμοζόμενα στις τυποποιημένες τεχνικές κατασκευής που χρησιμοποιούν. Τύποι δομικών συστημάτων CLT. Υπάρχουν διάφοροι τρόποι να σχεδιαστούν και να κατασκευαστούν τα κτήρια CLT. Όλοι διαφέρουν σχετικά με τον τρόπο ανέγερσης, ο τρόπος που οι επιτροπές συνδέονται και σχετικά με τον τύπο ξύλινων και μη ξύλινων υλικών κατασκευής που χρησιμοποιούνται (όπως η χρήση των υβριδικών συστημάτων της κατασκευής). Οι πιο κοινές μορφές κατασκευής των δομικών συστημάτων CLT είναι: 99 Σ ε λ ί δ α

101 Κατασκευή πλατφορμών, που οι επιτροπές πατωμάτων στηρίζονται άμεσα πάνω από τις επιτροπές τοίχων, επομένως διαμορφώνεται μια πλατφόρμα για τα επόμενα πατώματα. Αυτό είναι μια χαρακτηριστική βορειοαμερικανική ελαφριά μορφή πλαισίων κατασκευής, εκτός από το ότι οι επιτροπές CLT χρησιμοποιούνται αντί των συστημάτων τοίχων στηριγμάτων. Αυτός είναι πιθανώς ο συνηθέστερος χρησιμοποιημένος τύπος δομικού συστήματος στην Ευρώπη για τις συνελεύσεις CLT, ειδικά για τις πολυκατοικίες. Αυτός ο τύπος περιλαμβάνει κτήρια που κατασκευάζονται αποκλειστικά με CLT ή μίξη CLT με άλλους τύπους ξύλινων προϊόντων (π.χ., CLT και glulam) ή CLT με τα μη-ξύλινα βασισμένα συστήματα. Υπάρχουν διάφορα πλεονεκτήματα σε αυτό το σύστημα: απλοποιεί την ανέγερση των ανώτερων ορόφων απλά συστήματα σύνδεσης μπορούν να χρησιμοποιηθούν και η πορεία των φορτίων είναι συνήθως καθορισμένη με σαφήνεια. Κατασκευή μπαλονιών, αποτελεί ένα τύπο δομικού συστήματος όπου οι τοίχοι συνεχίζονται για μερικούς ορόφους μέχρι να συνδεθούν με την επιτροπή των πατωμάτων. Λόγω των περιορισμών στο μήκος των επιτροπών CLT και κάποιον κανόνων οικοδόμησης, αυτό το σύστημα χρησιμοποιείται συχνά στα εμπορικά ή βιομηχανικά κτήρια χαμηλού μεγέθους(κατ ύψος). Οι συνδέσεις είναι συνήθως πιο σύνθετες με αυτήν την μορφή κατασκευής. Η κατασκευή μπαλονιών είναι γενικά λιγότερο κοινή έναντι του τύπου κατασκευής με πλατφόρμα. Όπως και με την κατασκευή πλατφορμών, έτσι και με το σύστημα μπαλονιού το CLT μπορεί να συνδυαστεί και με άλλους τύπους ξύλινων και μη-ξύλινων προϊόντων. Ανύψωση και χειρισμός των στοιχείων CLT. Η αναδυόμενη Οικοδομική Βιομηχανία του CLT έχει αναπτύξει μια σειρά τεχνικών για τις επιτροπές CLT. Η πολυπλοκότητα της δομής ή της θέσης της κατασκευής χρειάζεται συνήθως κάποιες συγκεκριμένες τεχνικές. Φυσικά, η δημιουργία ενός κτηρίου 8 ορόφων στο κέντρο της πόλης απαιτεί χαρακτηριστικά πολύ περισσότερη προετοιμασία και ικανότητα από μια μικρή οικογενειακή κατοικία. Αλλά επίσης υπάρχουν και περιπτώσεις όπου το σπίτι θα πρέπει να ανεγερθεί σε πολύ ορεινή περιοχή, στην συγκεκριμένη περίπτωση χρειάζονται περισσότερες προσπάθειες που πρέπει να απαιτηθούν (Εικόνες 50-51). 100 Σ ε λ ί δ α

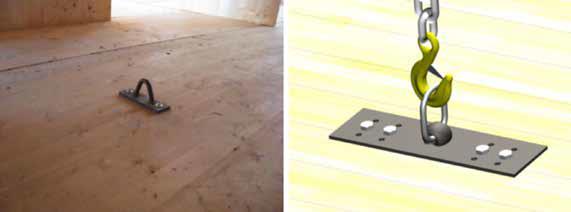

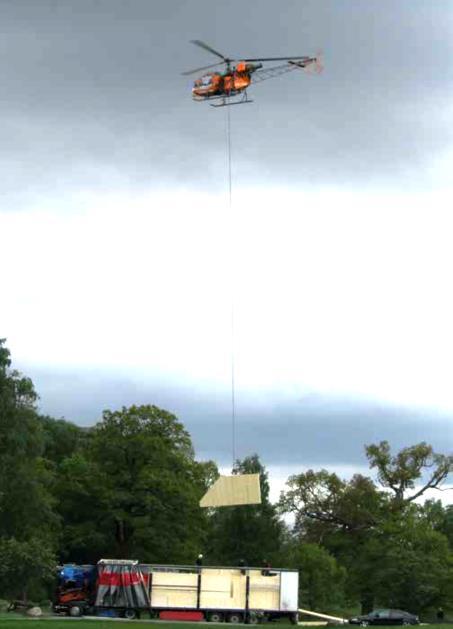

102 Εικόνες Ανύψωση και χειρισμός των στοιχείων CLT (Πηγή: KLH), Ανύψωση και χειρισμός των στοιχείων CLT με το ελικόπτερο (Πηγή: KLH) Υπάρχουν διάφοροι τύποι ανυψωτικών εξοπλισμών που μπορούν να χρησιμοποιηθούν στα εργοτάξια οικοδομής. Κάθε ένας έχει τα χαρακτηριστικά του για την ανύψωση και το χειρισμό των βαριών φορτίων όπως οι επιτροπές CLT. Επομένως, είναι ουσιαστικό να επιλεχτεί η σωστή ανύψωση και το διαχειριζόμενο σύστημα για κάθε τύπο συστατικού. Ποικίλα συστήματα είναι διαθέσιμα για την ανύψωση και το χειρισμό των επιτροπών CLΤ. Μερικά συστήματα χρησιμοποιούνται ήδη στην κατασκευή CLT. Πολλά από τα συστήματα χρησιμοποιούν ένα καλώδιο που συνδέει το στερεωμένο σύστημα με την συσκευή ανύψωσης (Εικόνα 52). Το καλώδιο αποτελείται συνήθως από το υφαντικό σχοινί, τις συνθετικές υφασμένες λουρίδες, τα καλώδια χάλυβα, ή τις αλυσίδες. Το σύστημα ανέγερσης πρέπει πάντα να ελέγχεται ποιοτικά αλλά και στη δυνατότητα αντοχής ανέγερσης λόγω βάρους (επιτρεπόμενο φορτίο) και να επικυρώνεται) πριν τη χρήση(φθορά λόγω χρήσης. Επίσης, η επιθεώρηση όλης της ανύψωσης και οι συσκευές ανέγερσης είναι 101 Σ ε λ ί δ α

103 ευθύνη του κατασκευαστή και πρέπει να γίνονται από καταρτισμένο προσωπικό. Εικόνα 52. Σύστημα ανέγερσης CLT (Πηγή: Tergos) Συστήματα σύνδεσης που χρησιμοποιούνται συνήθως στις συνελεύσεις CLT Αυτήν την περίοδο, υπάρχει μια ευρεία ποικιλία συνδέσμων και πολλοί διαφορετικοί τύποι κοινών λεπτομερειών που μπορούν να χρησιμοποιηθούν στη σύνδεση τη στέγης με τον τοίχο, τον τοίχο με το πάτωμα, και τις συνδέσεις του τοίχου με τον τοίχο CLT ή για να συνδέσουν τις επιτροπές CLT με άλλα ξύλινα στοιχειά σύνδεσης, ή στοιχεία χάλυβα. Συνήθως συστήνονται από τους κατασκευαστές CLT να χρησιμοποιούνται για τη σύνδεση των τοίχων με τους τοίχους και στο 102 Σ ε λ ί δ α

104 πάτωμα με τους τοίχους, παραδοσιακοί σύνδεσμοι όπως οι ξύλινες βίδες, τα καρφιά, βίδες καθυστερήσεων και τα μπουλόνια. Η επιλογή του τύπου σύνδεσης εξαρτάται κατά ένα μεγάλο μέρος από τον τύπο σύνδεσης (δηλ., τοίχο-τοίχο, πάτωμα-τοίχο, κ.λπ.), και από τον τύπο δομικού συστήματος που χρησιμοποιείται στο κτήριο. Συνδέσεις μεταξύ των στοιχείων CLT. Στο συγκεκριμένο σημείο θα παρουσιαστούν αναλυτικές πληροφορίες και σχηματικές αναπαραστάσεις από τους παραδοσιακούς και καινοτόμους τύπους συστημάτων σύνδεσης που χρησιμοποιούνται χαρακτηριστικά στην εγκατάσταση των συνδέσεων μεταξύ των επιτροπών CLT, μεταξύ των τοίχων με τα θεμέλια και μεταξύ των τοίχων με το πατώματα. Η εικόνα 53 παρουσιάζει διάφορες θέσεις τέτοιων συνδέσεων σε μια κατοικία CLT. Εικόνα 53. Χαρακτηριστική δύο-ιστορία CLT που χτίζει παρουσιάζοντας διάφορες συνδέσεις μεταξύ του πατώματος και των επιτροπών τοίχων (Πηγή: Erol Karacabeyli, Brad Douglas 2013) 103 Σ ε λ ί δ α

105 Τύποι συνδέσεων CLT: Α. Πάτωμα με πάτωμα (σημείο Α, εικόνα 53 ), Αυτή είναι η θεμελιώδης μορφή σύνδεσης που χρησιμοποιείται χαρακτηριστικά για να διαμορφώσει τις συνελεύσεις τοίχων και πατωμάτων. Χρησιμοποιείται επίσης για να συνδεθούν οι επιτροπές κατά μήκος των διαμηκών άκρων τους. 1. Εσωτερική γκινισιά. Ενιαίες ή διπλές ξύλινες /λουρίδες φτιαγμένες από ξυλεία, SCL όπως επίσης η τοποθετημένη σε στρώματα ξυλεία καπλαμάδων (LVL), λεπτό CLT ή το κοντραπλακέ θα μπορούσε να χρησιμοποιηθεί για να διαμορφώσει αυτήν την σύνδεση. Εικόνα 54. Ενιαίο εσωτερικό αυλάκι σύνδεσης (Πηγή: Erol Karacabeyli, Brad Douglas 2013) 2. Ενιαία σύνδεση επιφάνειας. Αυτή είναι μια απλή λεπτομέρεια σύνδεσης που μπορεί να βοηθήσει στη γρήγορη τοποθέτηση. Οι άκρες πχ των πατωμάτων CLT μορφοποιούνται για να υποδεχτούν μια λουρίδα ξυλείας ή SCL, LVL, PSL ή η τοποθετημένη σε στρώματα ξυλεία σκελών (LSL). 104 Σ ε λ ί δ α

106 Εικόνα 55. Ενιαίο αυλάκι επιφάνειας σύνδεσης (Πηγή: Erol Karacabeyli, Brad Douglas 2013) 3. Διπλή χάραξη επιφάνειας. Αυτή η λεπτομέρεια σύνδεσης είναι παρόμοια με αυτήν της ενιαίας χάραξης επιφάνειας που περιγράφηκε προηγουμένως, με την διαφορά μόνον ότι χρησιμοποιείται και μια διπλή χάραξη για να αυξήσει τη δύναμη και την ακαμψία σύνδεσης. Εικόνα 56. Διπλά αυλακώματα επιφάνειας (Πηγή: Erol Karacabeyli, Brad Douglas 2013) 4. Μισό-χαρακτή ένωση. Αυτή η λεπτομέρεια σύνδεσης περιλαμβάνει την αφαίρεση μιας λωρίδας ξύλου με σκοπό την ένωση στις εγκαταστάσεις και χρησιμοποιείται συνήθως για τις συνδέσεις στις συνελεύσεις τοίχων και πατωμάτων. Εικόνα 57. Μισό-χαρακτή ένωση 105 Σ ε λ ί δ α

107 (Πηγή: Erol Karacabeyli, Brad Douglas 2013) Β. Τοίχος με τοίχο (σημείο Β, εικόνα 53). Αυτό το τμήμα καλύπτει τις λεπτομέρειες σύνδεσης για τη σύνδεση των τοίχων με τους τοίχους που τοποθετούνται κάθετα (σύνδεση τοίχων εγκάρσια κατεύθυνση). Τέτοιες λεπτομέρειες σύνδεσης περιλαμβάνουν τα εσωτερικά χωρίσματα με τους εξωτερικούς τοίχους ή την απλή εξωτερική γωνία. 1. Υποστηρίγματα μετάλλων. Μια άλλη απλή μορφή σύνδεσης των τοίχων στην εγκάρσια κατεύθυνση είναι η χρήση των υποστηριγμάτων μετάλλων με βίδες ή καρφιά. Εικόνα 58. Υποστηρίγματα μετάλλων (Πηγή: Erol Karacabeyli, Brad Douglas 2013) Γ. Τοίχος στο πάτωμα (λεπτομέρεια C, εικόνα 53). Υπάρχουν διάφορες δυνατότητες όταν πρόκειται για συνδέσεις των τοίχων με τα πατώματα ή τη σύνδεση των τοίχων στα ανώτερα πατώματα δηλαδή στους ορόφους, ανάλογα με τη μορφή δομικών συστημάτων (δηλ., με πλατφόρμα ή σύστημα μπαλονιού), τη διαθεσιμότητα των συνδέσμων και ο βαθμός προκατασκευής. Platform Construction Α. Υποστηρίγματα μετάλλων. Τα υποστηρίγματα μετάλλων χρησιμοποιούνται συνήθως για να συνδέσουν τα πατώματα με τους τοίχους των ανωτέρων και κατωτέρων σημείων για να μεταφέρουν όταν απαιτείται, πλευρικά φορτία από ένα πλευρικό φορτίο που αντιστέκεται 106 Σ ε λ ί δ α

108 στο σύστημα από το άλλο. Χρησιμοποιούνται επίσης για τη σύνδεση των στεγών με τους τοίχους. Τα καρφιά ή οι ξύλινες βίδες θα μπορούσαν να χρησιμοποιηθούν για να συνδέσουν τα υποστηρίγματα μετάλλων με τις επιτροπές CLT. Εικόνα 59. Υποστήριγμα μετάλλων και self-tapping βίδες Κατασκευή μπαλονιών (Πηγή: Erol Karacabeyli, Brad Douglas 2013) Ο κυρίαρχος τύπος δομικής μορφής στην κατασκευή CLT στην Ευρώπη είναι ο τύπος πλατφορμών λόγω της απλότητάς του στο σχεδιασμό και την ανέγερση. Εντούτοις, στις μη οικιστικές κατασκευές, συμπεριλαμβανομένου των αγροκτημάτων και των βιομηχανικών κτηρίων, αποτελεί μια κοινή σύνδεση για την χρησιμοποίηση στους ψηλούς τοίχους με έναν ημιώροφο που αποτελεί ένα ενδιάμεσο πάτωμα μεταξύ των κύριων πατωμάτων από ένα κτήριο. Ένα πάτωμα βρίσκεται συχνά μεταξύ του ισογείου και του πρώτου ορόφου εντούτοις, δεν είναι ασυνήθιστο να υπάρχει ένας ημιώροφος στα ανώτερα πατώματα ενός κτηρίου. Η απλούστερη λεπτομέρεια σύνδεσης περιλαμβάνει τη χρήση ενός ξύλινου στοιχείου με σκοπό την παροχή μιας συνεχής υποστήριξης στις επιτροπές των πατωμάτων CLT (εικόνα 60). Το στοιχείο σύνδεσης αποτελείται συνήθως από SCL όπως το LVL, το LSL ή PSL. Επίσης υπάρχει και ένας άλλος τύπος σύνδεσης που καθιερώνεται, που είναι με τη χρήση μεταλλικών υποστηριγμάτων (εικόνα 60) Η σύνδεση των υποστηριγμάτων ξύλινων SCL ή μεταλλικών στις επιτροπές τοίχων και 107 Σ ε λ ί δ α

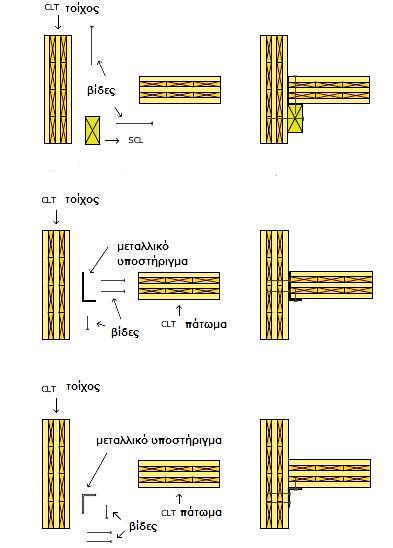

109 πατωμάτων CLT είναι καθιερωμένος μέσω της χρήσης των βιδών, των βιδών καθυστερήσεων ή των καρφιών. Εικόνα 60. Συνδέσεις κατασκευής μπαλονιού (Πηγή: Erol Karacabeyli, Brad Douglas 2013) Δ. Στέγη με τοίχο (λεπτομέρεια Δ, εικόνα 53). Για την σύνδεση της στέγης υπό κλίση ή την επίπεδη στέγη με τους τοίχους χρησιμοποιούνται συνδέσεις παρόμοιες με εκείνες της ένωσης των πατωμάτων με τους τοίχους (εικόνα 61). Οι βίδες και τα υποστηρίγματα μετάλλων είναι τα πιο συνηθέστερα για τη στερέωση των συστημάτων σε αυτήν την εφαρμογή. 108 Σ ε λ ί δ α

110 Εικόνα 61. Σύνδεση οροφής (Πηγή: Erol Karacabeyli, Brad Douglas 2013) Ε. Σύνδεση τοίχου με τα θεμέλια (λεπτομέρεια Ε). Α. Ορατά/εκτεθειμένα μέσα σύνδεσης. Στη σύνδεση των τοίχων CLT με τα θεμέλια, χρησιμοποιούνται διάφορα συστήματα στερέωσης που είναι διαθέσιμα για να εγκαταστήσουν μια τέτοια σύνδεση. Τα εξωτερικά μεταλλικά στοιχεία σύνδεσης και τα υποστηρίγματα χρησιμοποιούνται συνήθως σε τέτοιες εφαρμογές, υπάρχει ποικιλία τέτοιων μεταλλικών υλικών συνδέσεων εύκολα - διαθέσιμο στην αγορά. Τα εκτεθειμένα 109 Σ ε λ ί δ α

111 μεταλλικά μέσα σύνδεσης χάλυβα παρόμοια με εκείνα που παρουσιάζονται στις εικόνες είναι τα συνηθέστερα χρησιμοποιημένα μέσα σύνδεσης στην Ευρώπη λόγω της απλότητά τους από την άποψη της εγκατάστασης. Όταν οι συνδέσεις καθιερώνονται από έξω, μια χαρακτηριστική μεταλλική πλάκα χρησιμοποιείται (εικόνες 62 και 63). Εντούτοις, όταν καθιερώνονται από μέσα από το κτήριο και όπου μια τσιμεντένια πλάκα υπάρχει, τα υποστηρίγματα μετάλλων όπως εκείνα που παρουσιάζονται στις εικόνα 63 πρέπει να χρησιμοποιηθούν. Βίδες καθυστερήσεων μπορούν να χρησιμοποιηθούν για να συνδέσουν το μεταλλικό μέσω σύνδεσης με τη την πλάκα του σκυροδέματος, ενώ βίδες καθυστερήσεων χρησιμοποιούνται επίσης για να συνδέσουν το μεταλλικό μέσω σύνδεσης με την επιτροπή CLT. Πρέπει να σημειωθεί, ότι τα εκτεθειμένα μεταλλικά μέσα σύνδεσης πρέπει να προστατευθούν από τη διάβρωση των εξωτερικών συνθηκών. Γαλβανισμένα ή ανοξείδωτα μέσα σύνδεσης πρέπει να χρησιμοποιηθούν σε τέτοιες περιπτώσεις. Εικόνα 62. Εξωτερικό μεταλλικό πιάτο (Πηγή: Erol Karacabeyli, Brad Douglas 2013) 110 Σ ε λ ί δ α

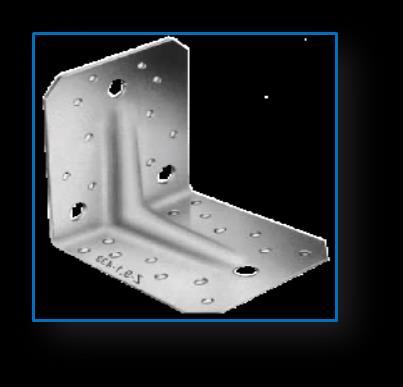

112 Εικόνα 63. Υποστηρίγματα μετάλλων (Πηγή: Erol Karacabeyli, Brad Douglas 2013) Β. Ξύλινα μέσα σύνδεσης. Τα ξύλινα μέσα σύνδεσης χρησιμοποιούνται συνήθως στη σύνδεση των δομικών μονωμένων επιτροπών και άλλων τύπων προκατασκευασμένων ξύλινων πλαισίων τοίχου. Είναι σημαντικό ότι τέτοια ξύλινα σχεδιαγράμματα κατασκευάζονται από υψηλής πυκνότητας και σταθερά υλικά. Τα κατασκευασμένα ξύλινα προϊόντα ή το σκληρό ξύλο υψηλής πυκνότητας μπορούν να χρησιμοποιηθούν γενικά για το σκοπό αυτό. Το σημαντικότερο πλεονέκτημα αυτού του συστήματος είναι η ευκολία σύνδεσης. Τα ξύλινα μέσα σύνδεσης συνδέονται με τις επιτροπές CLT με ξύλινες βίδες, επίσης μπορούν χρησιμοποιηθούν και δομικές κόλλες για την σύνδεση. Μηχανές κατεργασίας CNC απαιτούνται για να παράγουν τις εγκοπές στις επιτροπές CLT. Η χρήση των ξύλινων μέσων σύνδεσης δεν περιορίζονται μόνο στις εφαρμογές τοίχος βάσης. Μπορούν επίσης να χρησιμοποιηθούν για τις τοίχο με τοίχο ή τις συνδέσεις πάτωμα-τοίχων. Τα ξύλινα μέσα μπορούν να λάβουν διάφορες μορφές όπως μπορεί να δει κανείς στην εικόνα Σ ε λ ί δ α

113 Εικόνα 64. Κρυμμένο (α) και εκτεθειμένο (β) ξύλινο μέσα σύνδεσης (Πηγή: Studiengemeinschaft Holzleimbau) Προσωρινή προστασία κατά τη διάρκεια της κατασκευής. Αποτελεί επιτακτική ανάγκη τα ξύλινα πάνελ CLT να προστατευθούν όσο το δυνατόν περισσότερο από τις συνθήκες περιβάλλοντος και όχι μόνο κατά τη διάρκεια εγκατάστασης των πλαισίων. Τα πάνελ CLT προορίζονται πρωτίστως για τη χρήση σε ξηρό περιβάλλον με την περιορισμένη έκθεση στο νερό, έτσι πρέπει να προστατευθούν από την άμεση βροχή, το χιόνι και τον πάγο, ειδικά από τη μακροχρόνια έκθεση σε αυτά τα στοιχεία. Διαφορετικά, το ξύλο μπορεί παρουσιάσει αποχρωματισμούς ή βρωμιά κατά τη διάρκεια της κατασκευής. Επιπλέον, λόγω της υγροσκοπικής φύσης του ξύλου, οι επιτροπές CLT μπορούν διογκωθούν ελαφρώς στο μέγεθος κατά τη διάρκεια της κατασκευής λόγω της προσρόφησης υγρασίας και να εμφανιστούν προβλήματα στις ενώσεις. Παραδείγματος χάριν, μπορούν δύσκολο να γίνουν οι συνδέσεις της κατασκευής, ειδικά εάν η ακρίβεια είναι σημαντική. Υπάρχουν μερικές αποτελεσματικές τεχνικές που χρησιμοποιούνται για να παρέχουν την επαρκή προστασία ενάντια στα καιρικά φαινόμενα κατά τη διάρκεια της εγκατάστασης των πλαισίων. Στην εικόνα Σ ε λ ί δ α

114 παρουσιάζονται τεχνικές προστασίας των επιτροπών CLT που χρησιμοποιούνται κυρίως στην Ευρώπη κατά τη διάρκεια της κατασκευής. Εικόνα 65.Αριστερά:Χρήση ενός προσωρινού μουσαμά (Πηγή: Studiengemeinschaft Holzleimbau), Δεξιά: Χρήση σκαλωσιάς με την προσθήκη αδιάβροχων μουσαμάδων στις εξωτερικές όψεις Γερμανία (Πηγή: Studiengemeinschaft Holzleimbau) Α. ΕπικάλυψηCLT. Τα στοιχεία CLT μπορούν να χρησιμοποιηθούν σε ένα ευρύ φάσμα εφαρμογών, παραδείγματος χάριν, στους εξωτερικούς, εσωτερικούς και τοίχους χωρισμάτων. Το υψηλό επίπεδο της προκατασκευής και οι σχετικά σύντομοι χρόνοι ανέγερσης αποτελούν ένα σημαντικό πλεονέκτημα, ειδικά όταν χρησιμοποιούνται οι επιτροπές CLT ως στοιχεία στεγών, με αποτέλεσμα τα κτήρια να κατασταθούν αδιάβροχα σε σύντομο χρονικό διάστημα. Χάρη στο CLT, οι στέγες και οι οροφές μπορούν να σχεδιαστούν οικονομικά βάση των τυποποιημένων μηκών, καθώς και οι προδιαγραφές οικοδόμησης μπορούν να ικανοποιηθούν πλήρως. Με τη 113 Σ ε λ ί δ α

115 σωστή επιλογή των δομικών συστατικών αυτό μπορεί να επιτευχθεί εύκολα και συγχρόνως το CLT μπορεί να συνδυαστεί ουσιαστικά με οποιοδήποτε τύπο δομικού υλικού. Α. Λεπτομέρειες επένδυσης CLT Ενδιάμεσες λεπτομέρειες τοίχος CLT/ σκεπής Εικόνα 66. Λεπτομέρεια επένδυσης σκεπής και του τοίχου (Πηγή: ) 1. στέγη. 2. γαλβανισμένη υδρορροή. 3. λωρίδα ξυλείας για προστασία των δοκών 4. επένδυση ξυλείας 5. ξύλινη μόνωση ινών 6. CLT 7. μόνωση (υαλοβάμβακα ή πετροβάμβακα) 8. γυψοσανίδα Ενδιάμεσες λεπτομέρειες πατωμάτων CLT/τοίχου 114 Σ ε λ ί δ α

116 Εικόνα 67. Ενδιάμεση λεπτομέρεια μεταξύ του πατώματος και του τοίχου (Πηγή: ) 1. επένδυση ξύλου 2. ξύλινη μόνωση ινών 3. επιτροπές τοίχων και πατωμάτων CLT (κατασκευή πλατφόρμας) 4. μόνωση μέσα από τη γυψοσανίδα (υαλοβάμβακα ή πετροβάμβακα) 5. άκαμπτο δάπεδο μόνωσης και ηχοαπορρόφηση 6. μόνωση και ψευδοροφή Ενδιάμεσες λεπτομέρειες τοίχος CLT/βάσης 115 Σ ε λ ί δ α

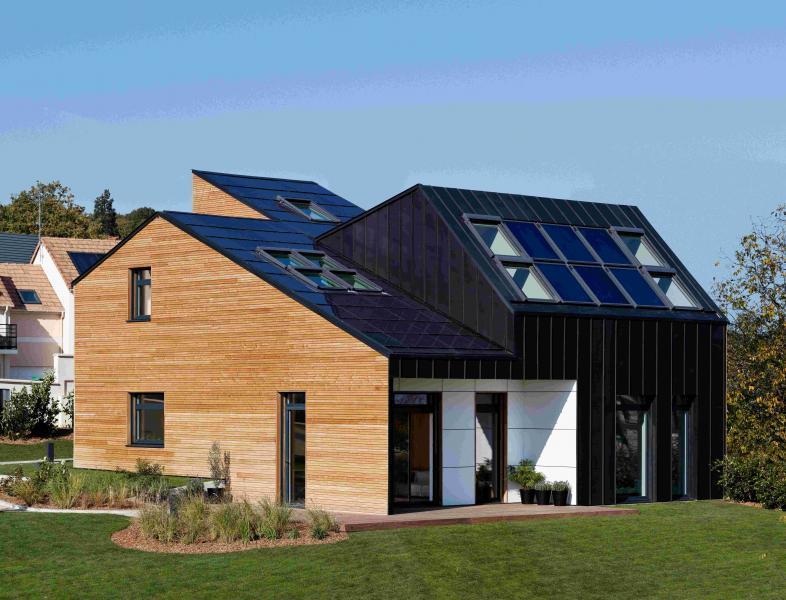

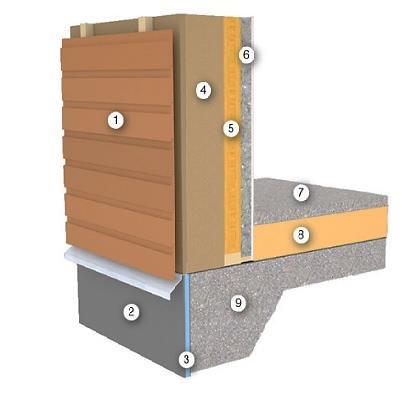

117 Εικόνα 68. Λεπτομέρεια επένδυσης τοίχου με τη βάση (Πηγή: ) 1. επένδυση ξυλείας 2. μεταλλική λωρίδα που προστατεύει τη μόνωση 3. εξηλασμένη πολυστερίνη που υποστηρίζεται από DPM 4. ξύλινη μόνωση ινών 5. επιτροπή τοίχων CLT 6. μόνωση και επένδυση γυψοσανίδας 7. τσιμεντοκονία πατωμάτων περιβαλλοντικής επίδρασης 8. μεταφέρουσα άκαμπτη μόνωση σε DPM 9. χαμηλή τσιμεντένια πλάκα περιβαλλοντικής επίδρασης Β. Λεπτομέρειες επένδυσης CLT Ενδιάμεσες λεπτομέρειες τοίχος CLT/ σκεπής 116 Σ ε λ ί δ α

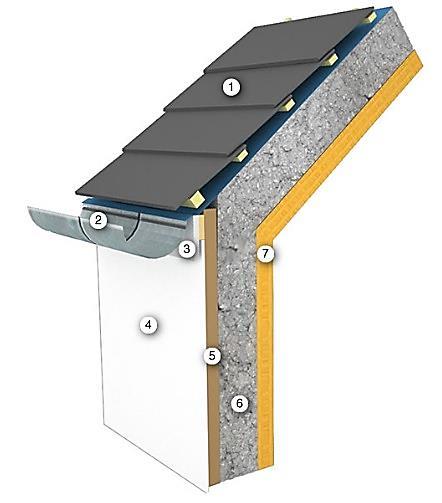

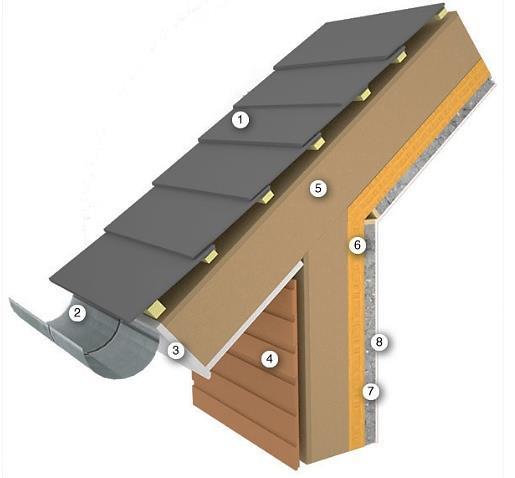

118 Εικόνα 69. Λεπτομέρεια επένδυσης σκεπής και του τοίχου (Πηγή: ) 1. στέγη 2. γαλβανισμένη υδρορροή 3. κομμάτι ξυλείας για ενδυνάμωση 4. δέσιμο με ασβέστη 5. μονωτική πλάκα ξύλινων ινών 6. ανανεώσιμη μόνωση μεταξύ της μονωτικής πλάκας ξύλινων ινών και του CLT 7. CLT Ενδιάμεσες λεπτομέρειες πατωμάτων CLT/τοίχος 117 Σ ε λ ί δ α

119 Εικόνα 70. Ενδιάμεση λεπτομέρεια μεταξύ του πατώματος και του τοίχου (Πηγή: ) 1. δέσιμο με ασβέστη 2. μονωτική πλάκα ξύλινων ινών 3. ανανεώσιμη μόνωση μεταξύ της μονωτικής πλάκας ξύλινων ινών και του CLT 4. CLT 5. Ηχομονωτικό δάπεδο από καουτσούκ Ενδιάμεσες λεπτομέρειες τοίχος CLT/βάσης 118 Σ ε λ ί δ α

120 Εικόνα 71. Λεπτομέρεια επένδυσης τοίχου με τη βάση (Πηγή: ) 1. δέσιμο με ασβέστη 2. μονωτική πλάκα ξύλινων ινών 3. ανανεώσιμη μόνωση μεταξύ της μονωτικής πλάκας ξύλινων ινών και του CLT 4. επιτροπή CLT 5. σανίδα από πυριτικό ασβέστιο που προστατεύει τη μόνωση 6. εξωθημένο πολυστυρόλιο που υποστηρίζεται από DPM 7. χαμηλή τσιμεντένια πλάκα περιβαλλοντικής επίδρασης 8. μεταφέρουσα άκαμπτη μόνωση σε DPM επικάλυψη πατώματος 119 Σ ε λ ί δ α

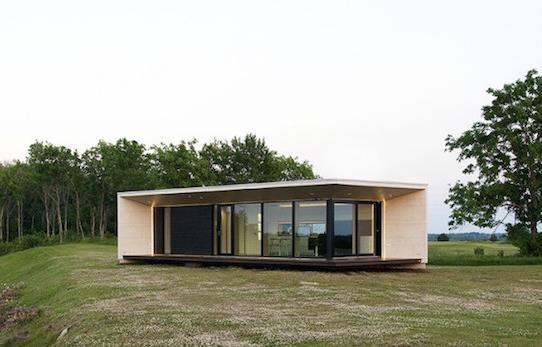

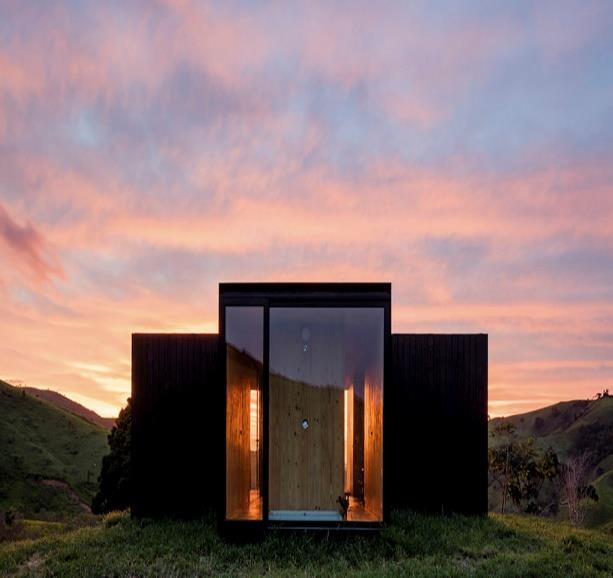

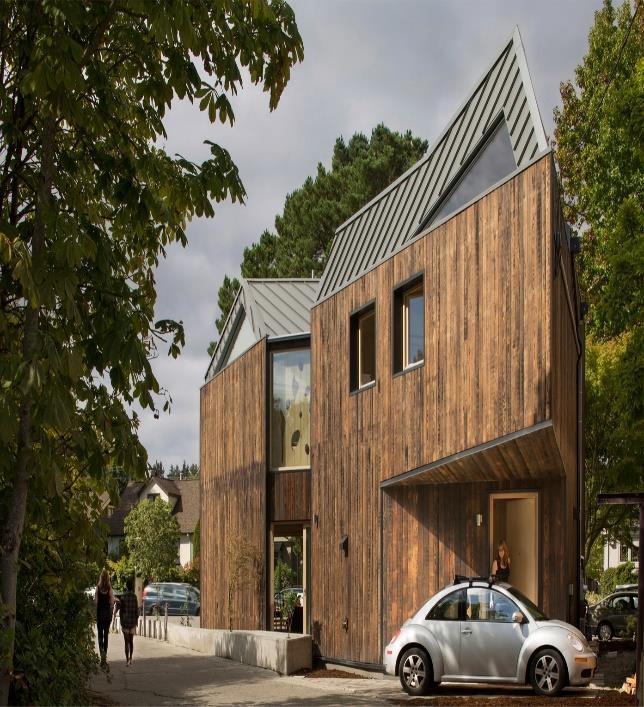

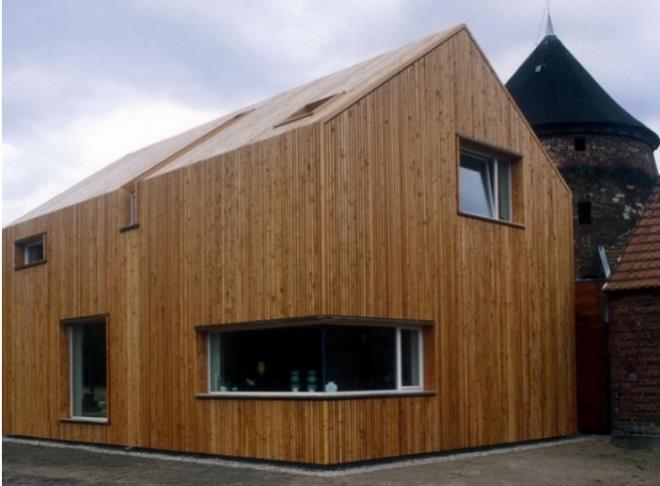

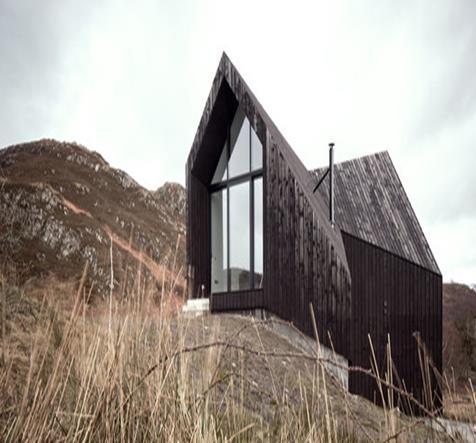

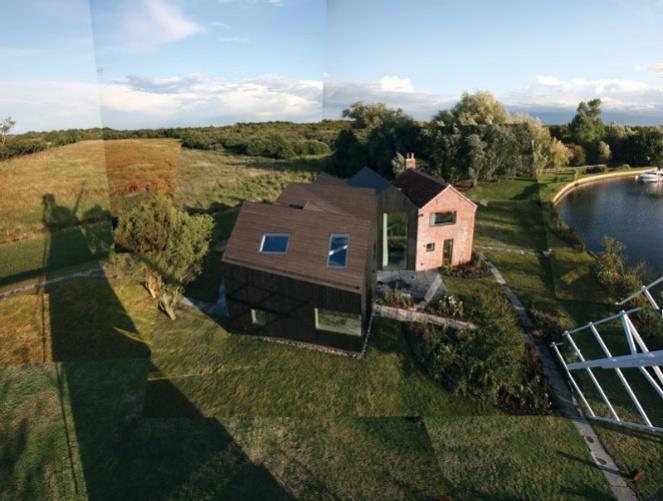

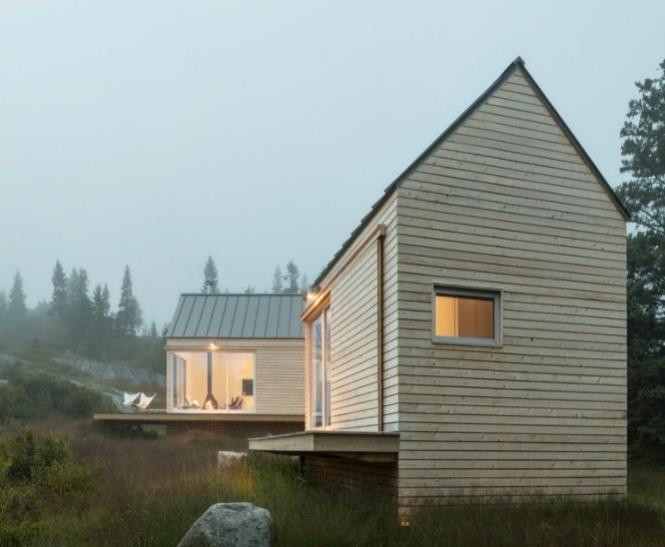

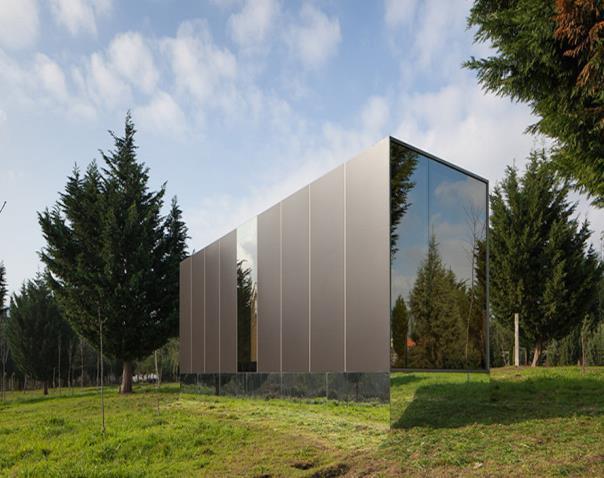

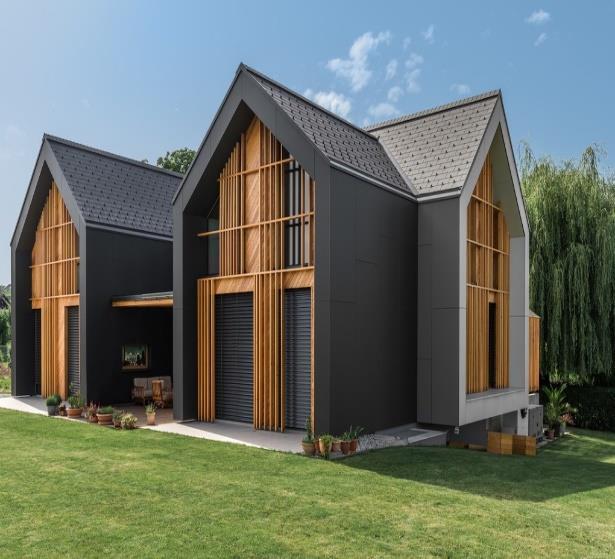

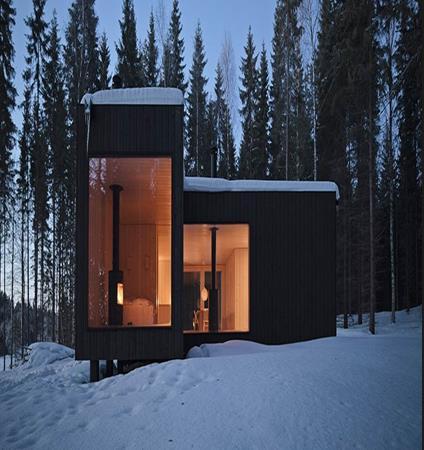

121 4. Έρευνα αγοράς ξύλινων σπιτιών τεχνολογίας CLT. Ένα από τα πιο βασικά και σημαντικά κομμάτια της εργασίας αυτής αποτελεί και η έρευνα αγοράς. Σκοπός της να βρεθούν ξύλινες κατοικίες από CLT και γενικότερα ξύλινων κατοικιών ή συνδυασμός υλικών, και να μελετηθούν όσον αφορά κατά κύριο λόγο το σχεδιασμό τους και κατά δεύτερον τον τρόπο κατασκευής τους και το συνδυασμό υλικών που χρησιμοποιήθηκαν όσο μπορεί αυτό να καταστεί δυνατό (τρόποι σύνδεσης, πάκτωσης κτλ.). Παρακάτω παρατίθενται κάποια ιδιαίτερα σχέδια, κλασικά αλλά και μοντέρνα, που επιλέχθηκαν με βάση την πρωτοτυπία, τη διαφορετικότητα και την ιδιαιτερότητά τους. Εννοείται ότι η έρευνα αγοράς που έγινε ήταν σε διεθνές επίπεδο, αφού στην Ελλάδα τέτοιες ξύλινες κατασκευές τεχνολογίας CLT δεν υπάρχουν και δεν έχουν έως σήμερα υλοποιηθεί. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ CLT ΣΧΕΔΙΑΣΤΗΣ atelierjones ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ Structurlam (Ron McDougal, Thor de Vos) 753/clthouse-atelierjones Σχεδιαστικά όμορφη κατοικία η οποία αντλεί στοιχεία από την περιοχή κατασκευής. 120 Σ ε λ ί δ α

122 ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ 280m 2 CLT UAU Collectiv Skilpod ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ 45 m 2 CLT MAPA Architects Προκατασκευή Απλό σχεδιαστικά με χρήση μεγάλων υαλοπινάκων. Σχεδιασμένο να μεταφέρει τον άνθρωπο στο φυσικό περιβάλλον. Απλό σχεδιαστικά με λιτές γραμμές και χρήση υαλοπινάκων. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ 410 m 2 CLT SoNo Arhitekti -house-xl-is- constructed-almostentirely-from-cross-laminatedtimber/constructed-almostentirely-from-cross-laminatedtimber/ 121 Σ ε λ ί δ α

123 ΠΕΡΙΓΡΑΦΗ Πολύ όμορφη κατοικία με κύριο γνώμονα την αντίθεση των στοιχείων και την ευρυχωρία της κατασκευής. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ Προκατασκευή-Διάφορες διαστάσεις/m 2 CLT Mário Sousa και Marta Brandão Portilame Σχεδιασμένο σε απλές γραμμές να ταιριάζει όπου και αν στηθεί. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ CLT Go Logic Προκατασκευή Διαφορετική αντίληψη της κατοικίας με το σχεδιασμό των χώρων ξεχωριστά και με κύριο γνώμονα την εναρμόνιση με το περιβάλλον. 122 Σ ε λ ί δ α

124 ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ 48 m 2 CLT UAU Collective Προκατασκευή ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ 51,4 m 2 σύνθετη ξυλεία - CLT ΣΧΕΔΙΑΣΤΗΣ Architect 11 ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ Προκατασκευασμένο ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ 18 m 2 CLT Marianne Borge Massiv Lust Μικρή κατασκευή που απευθύνεται σε ζευγάρια και ηλικιωμένους Κατασκευασμένο να χρησιμοποιηθεί σε δύσκολες καιρικές συνθήκες ως εξοχική κατοικία Σ ε λ ί δ α

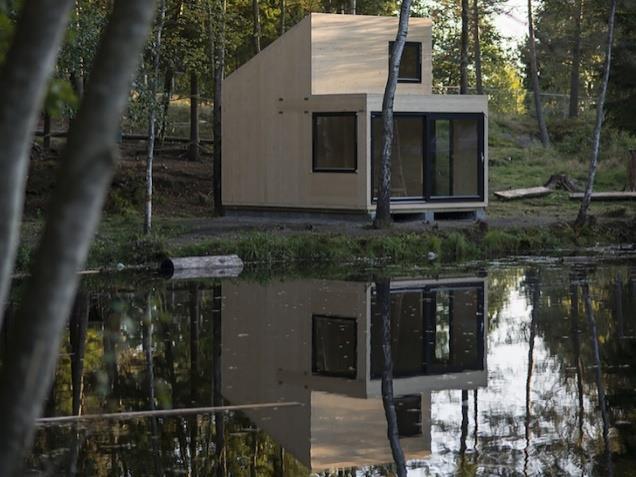

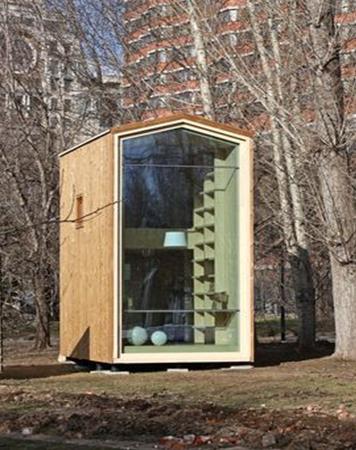

125 ΠΕΡΙΓΡΑΦΗ Μικρή κατασκευή όχι για μόνιμη κατοικία αλλά για καταφύγιο. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ CLT Premica Architects προκατασκευασμένο Σχεδιασμένο να γίνει ένα με το περιβάλλον σε απλές γραμμές. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ Ξύλο ACME Adams Kara Taylor 4/hunsett-mill-acme Σχεδιασμένο να είναι ευρύχωρο και για μέγιστη αξιοποίηση του ηλίου. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ CLT Zsolt Batar - Bence Turanyi T2.a Architects he-photographershouse/media/716332/ 124 Σ ε λ ί δ α

126 ΠΕΡΙΓΡΑΦΗ Σχεδιασμένο με σκοπό να τονίζει την παρουσία του ξύλου και με σκοπό την πλήρη εναρμόνιση με το περιβάλλον. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ 125 m 2 CLT HEIN-TROY Architects, Vienna /velux-sunlighthouse-31/ Σχεδιασμένο για την απόλυτη εξοικονόμηση ενέργειας. Μοντέρνος σχεδιασμός με απόλυτη εναρμόνιση με το περιβάλλον χώρο. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ 10 m 2 Ξύλο- γυαλί "MADETOGETHER" Lisa Fonskaya Nikita Asadov НЛК ДОМОСТРОЕНИЕ и ДРЕВЭКСПЕРТ adetogether.htm Μικρή κατοικία σχεδιασμένη σε απλές γραμμές που όμως αποδίδουν ένα όμορφο αποτέλεσμα. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ 130 m 2 Ξύλο-Γυαλί Pokorny Architect 125 Σ ε λ ί δ α

127 ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ 63/weekend-house-pokornyarchitekti Χρήση τροποποιημένης ξυλείας για την κατασκευή μιας παραδοσιακής κατοικίας που θα συμβαδίζει με το περιβάλλον της περιοχής. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ 169 m 2 Ξύλο Graeme Laughlan, Michael Fostiropoulos Knoydart Construction 34/house-at-camusdarachsands-raw-architectureworkshop/?utm_source=feedbur ner&utm_medium=feed&utm_c ampaign=feed:+archdaily+(arc hdaily) Συνδυασμός κλασικού και μοντέρνου design. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ ΔΙΑΣΤΑΣΕΙΣ/ m m 2 CLT NOMAD Construction21 rance/case-studies/fr/maisonair-et-lumiere-velux-modelhome-2020.html Σχεδιασμένο για μέγιστη αξιοποίηση των χώρων. 78 m Σ ε λ ί δ α

128 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ Ξύλο Avanto Architects Ltd / Ville Hara and Anu Puustinen Avanto Architects Ltd / Ville Hara and Anu Puustinen Πανέμορφη κατοικία, ωραίος συνδυασμός γραμμών, τέλεια εναρμόνιση με το περιβάλλον. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ CLT Dipl.-Ing. Architekt Hans Bell Schneider GmbH /seo.cfm?cmsfkt=viewfull&objec tid=brettsperrholz_soleno_haus_ bielefel Μοντέρνος σχεδιασμός σε απλές γραμμές που αποδίδουν μια διακριτή κομψότητα. ΔΙΑΣΤΑΣΕΙΣ/ m 2 ΥΛΙΚΟ ΣΧΕΔΙΑΣΤΗΣ ΕΤΑΙΡΙΑ ΚΑΤΑΣΚΕΥΗΣ ΠΗΓΗ ΠΕΡΙΓΡΑΦΗ CLT Keller & Wittig Finnforest Merk GmbH /seo.cfm?cmsfkt=viewfull&objec tid=brettsperrholz_soleno_haus_si elower Συνδυασμός κλασικών και μοντέρνων στοιχείων με σκοπό τη δημιουργία μιας όμορφης κατοικίας. 127 Σ ε λ ί δ α

129 4.1 Συμπεράσματα έρευνας αγοράς. Στην έρευνα αγοράς παρουσιάστηκαν ξύλινες κατοικίες μέσα από ένα ευρύ φάσμα αναζήτησης (στο εξωτερικό) και δόθηκε ιδιαίτερη έμφαση σε 20 από αυτές. Κάθε κατοικία ξεχωριστά είχε να επιδείξει μια μοναδικότητα όσον αφορά το σχεδιασμό. Οι σχεδιαστές μπορούν πλέον καθώς έχουν συνειδητοποιήσει ότι έχουν να κάνουν με ένα υλικό πολύ ιδιαίτερο, που γνωρίζοντάς το από όλες τις πτυχές μπορεί να επιδείξει πανέμορφες κατασκευές. Όλες οι κατοικίες που παρουσιάστηκαν αποτελούνταν κάθε μια ξεχωριστά από έναν ιδιαίτερο σχεδιασμό, με βασικό κρατούμενο την απόλυτη εναρμόνιση με το περιβάλλον. Επίσης ένα σημαντικό κριτήριο ήταν ο οικολογικός χαρακτήρας που θα έπρεπε να εκπέμπουν οι κατοικίες γι αυτό και οι σχεδιαστές το πρόσθεταν στις αρχές σχεδιασμού τους. Επιπρόσθετα αξιοσημείωτο είναι η απόλυτη αξιοποίηση της ακτινοβολίας του ηλίου με κύριο σκοπό την θερμότητα αλλά και το φως, γι αυτό και σε όλες τις κατοικίες κύριο χαρακτηριστικό είναι τα μεγάλα παράθυρα. 128 Σ ε λ ί δ α

130 5. Στάδια σχεδιασμού ξύλινης κατοικίας τεχνολογίας CLT. 5.1 Design Brief. Περιεχόμενα Design Brief Στόχος Προδιαγραφές Στάδια Εργασίας Σχεδιασμός και κατασκευή ξύλινης κατοικίας τεχνολογίας CLT για τον προαύλιο χώρο του Τμήματος Σχεδιασμού και Τεχνολογίας Ξύλου και Επίπλου Ελεύθερος σχεδιασμός. Χρήση κύριου υλικού: CLT. Πιθανός συνδυασμός υλικών (Μέταλλο, Γυαλί, Κεραμίδι κλπ.). Στατική ευστάθεια. Ασφάλεια. Ιδιαίτερο design σύμφωνα με τις επιταγές της σύγχρονης εποχής. Λειτουργικότητα. Κατασκευάσιμο από μικρή οικογενειακή επιχείρηση. Εύκολο στη μεταφορά. Εύκολο στήσιμο. Να ταιριάζει στο ευρύτερο περιβάλλον του τμήματος. Έρευνα αγοράς. Μορφολογική μελέτη - σχεδίαση με σκίτσα. Συλλογή σχετικής βιβλιογραφίας. Επιλογή τελικής σχεδιαστικής πρότασης και τρισδιάστατο φωτορεαλιστικό σχέδιο. Τεχνικά σχέδια με όψεις, τομές, συνδεσμολογία, αναλυτική όψη (exploited view) και λίστα υλικών (Part list). 129 Σ ε λ ί δ α

131 Παραγωγή CLT και κατασκευή κατοικίας στον προαύλιο χώρο του τμήματος ΣΤΞΕ. Χρόνος διεκπεραίωσης 12 μήνες Ημερομηνία Παράδοσης 5 Μαΐου Σκίτσα Ιδέες. Στη συνέχεια παρουσιάζονται οι ιδέες-σκίτσα που ενέπνευσαν την τελική επιλογή. Σε αυτό το στάδιο, ο σχεδιασμός και οι ιδέες προκαθορίστηκαν από τις προδιαγραφές που τέθηκαν στο design brief. Σκίτσο-ιδέα Ν1 Η ιδέα προέκυψε από ένα βίντεο στο ίντερνετ που αφορούσε τις πρώτες κάμερες. Σκίτσο-ιδέα Ν2 130 Σ ε λ ί δ α

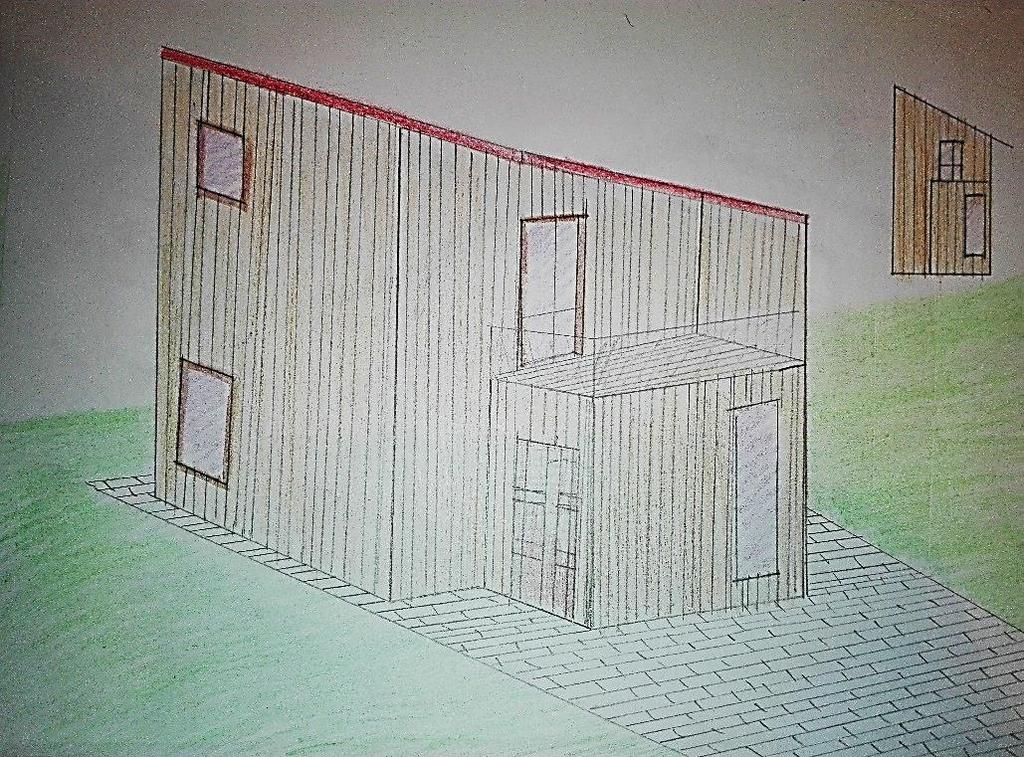

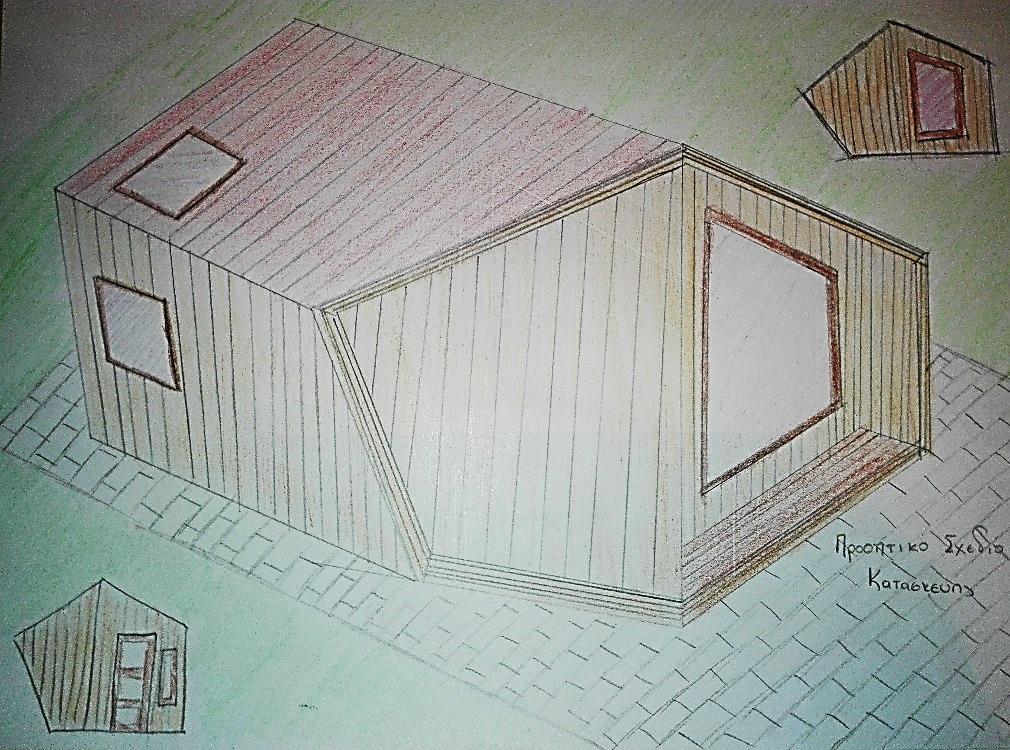

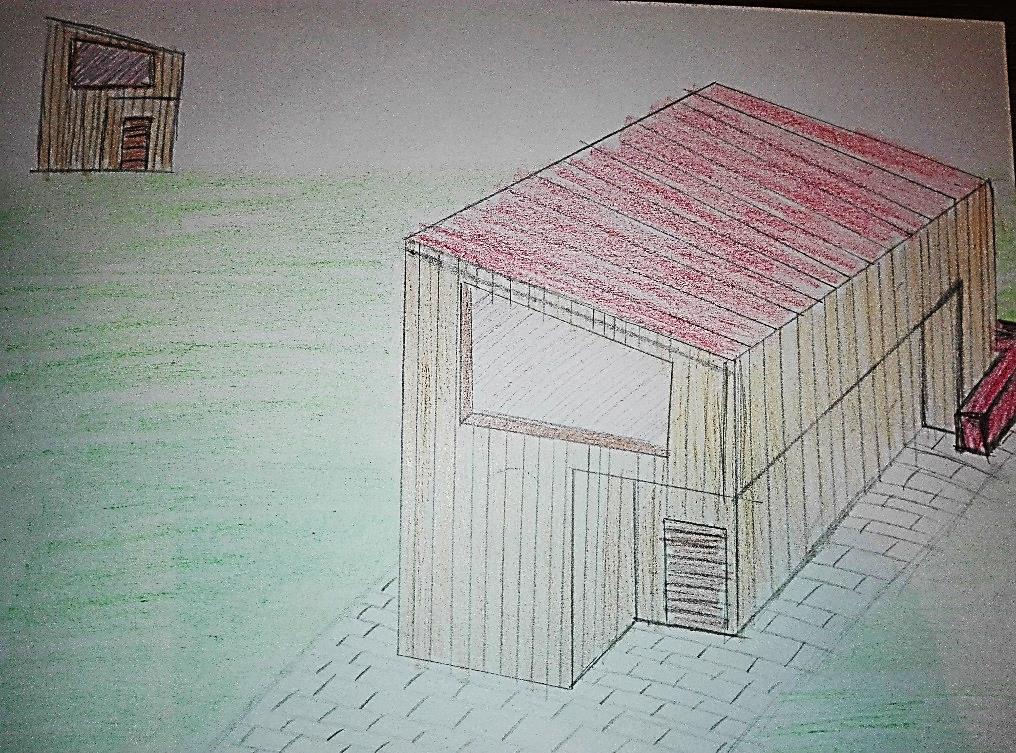

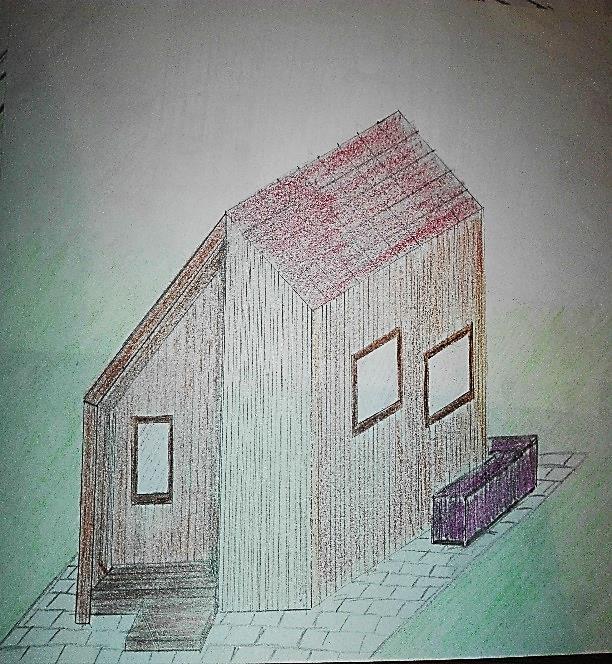

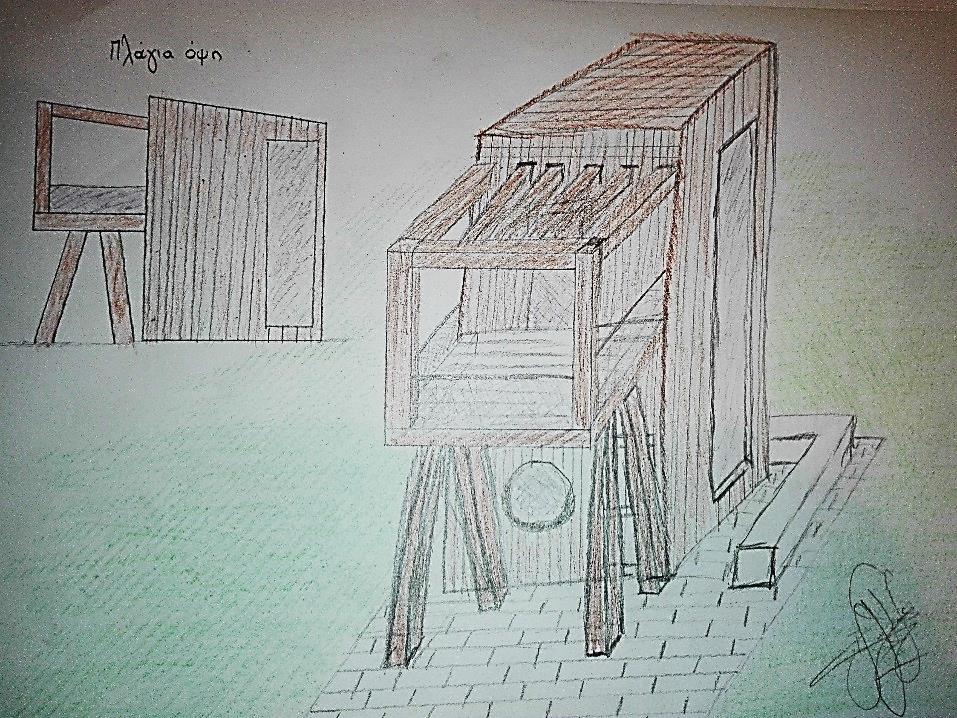

132 Μοντέρνος σχεδιασμός σε απλές γραμμές. Αποτέλεσε ένα από τα δυο σκίτσα για προώθηση ως τελική ιδέα. Σκίτσο-ιδέα Ν3 Ιδιαίτερο σχέδιο, μοντέρνο σε απλές γραμμές. Σκίτσο-ιδέα Ν4 131 Σ ε λ ί δ α

133 Η ιδέα Ν4 και Ν5 συμβαδίζουν καθώς αντλούν στοιχεία και χαρακτηριστικά σε πολύ μεγάλο βαθμό από τα υπάρχων κτίρια της σχολής. Σκίτσο-ιδέα Ν5 Σκίτσο-ιδέα Ν6 132 Σ ε λ ί δ α

134 Η τελική ιδέα επηρεάστηκε από το σχέδιο Ν6 το οποίο συνδυάζει κλασικά και μοντέρνα χαρακτηριστικά. Όλες οι ιδέες-σκίτσα είχαν να επιδείξουν κάτι το ιδιαίτερο σχεδιαστικά. 5.3 Επιλογή Τελικής Ιδέας. Σε όλη τη διάρκεια της σχεδιαστικής διαδικασίας έγιναν πολλές αλλαγές τόσο στο κομμάτι των διαστάσεων όσο και στον τρόπο σχεδιασμού τον μερών με τέτοιον τρόπο έτσι ώστε να είναι εύκολα διαχειρίσημα κατά το στάδιο του στησίματος, όπως επίσης και κάποιες αλλαγές που αφορούσαν την τελική μορφή του αντικειμένου. Με την χρήση 3D δοκιμών, δόθηκε η τελική μορφή του σπιτιού εικόνα 72. Εικόνα 72. Εξέλιξη της τελικής ιδέας σε τρισδιάστατο σχεδιαστικό περιβάλλον. 133 Σ ε λ ί δ α

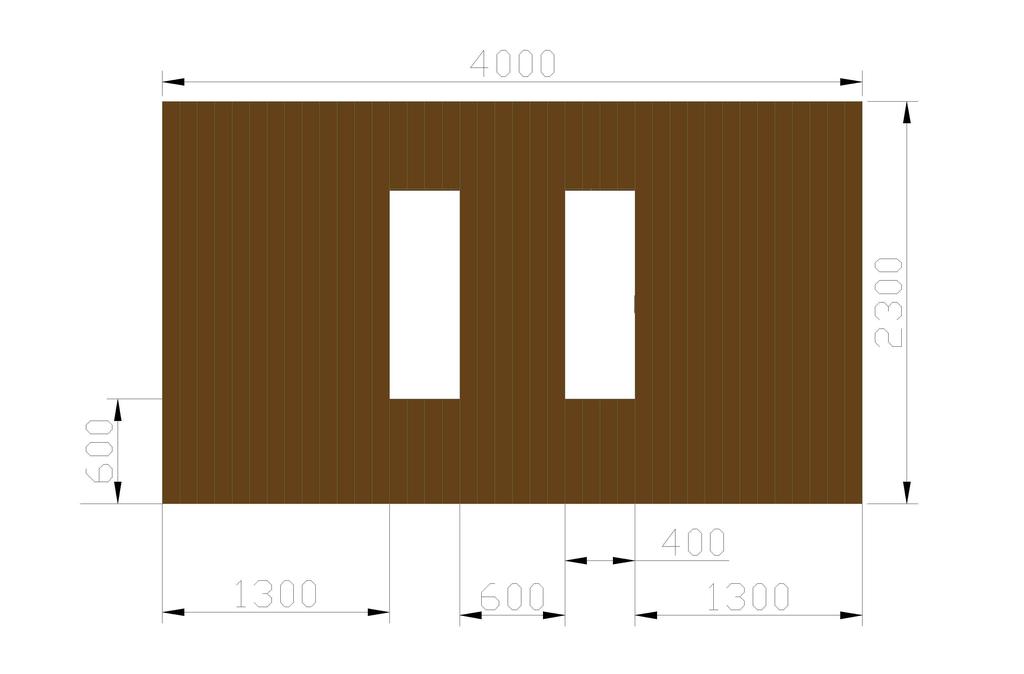

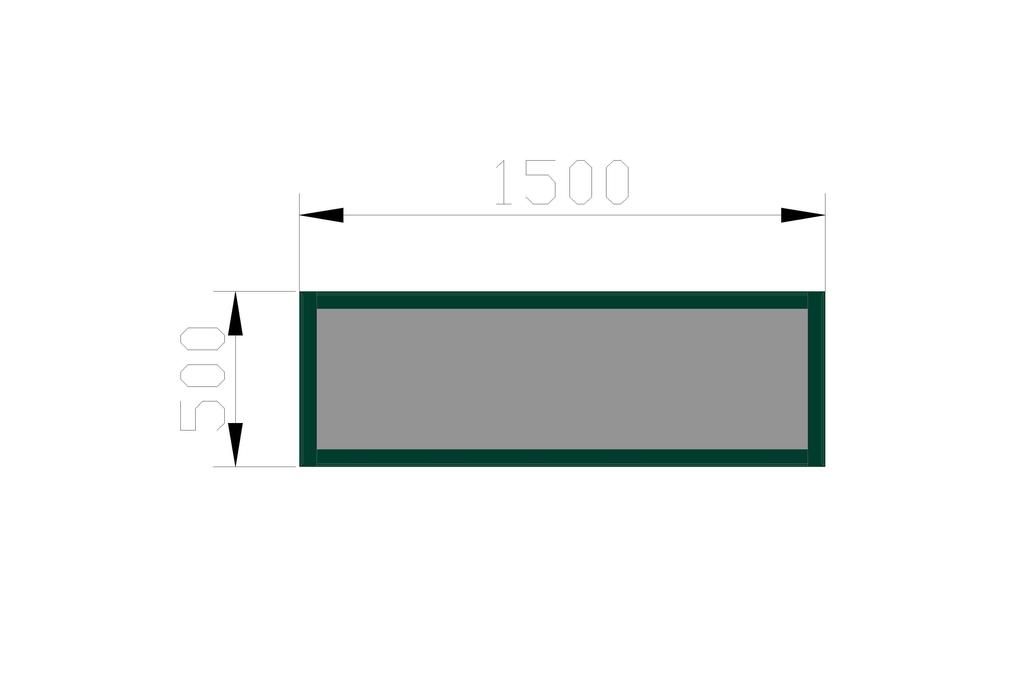

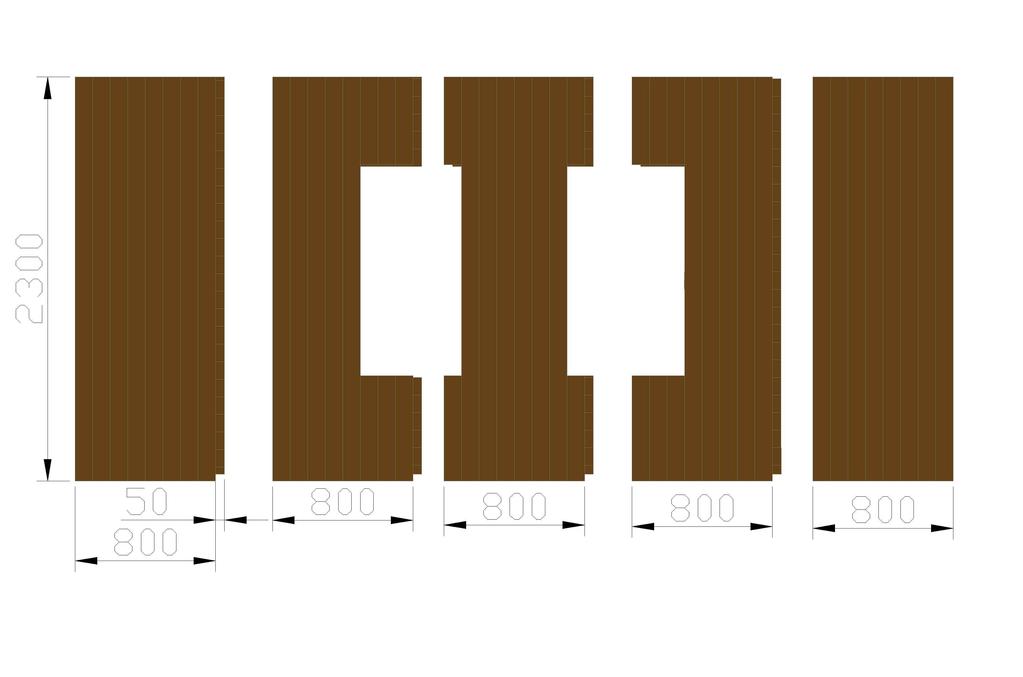

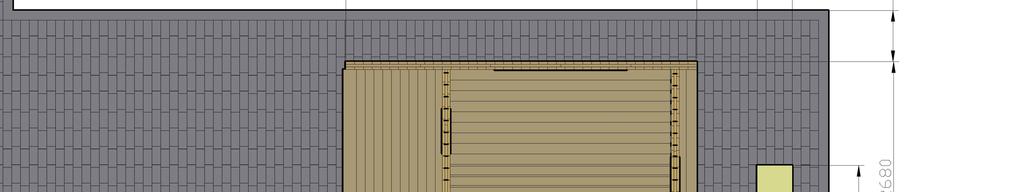

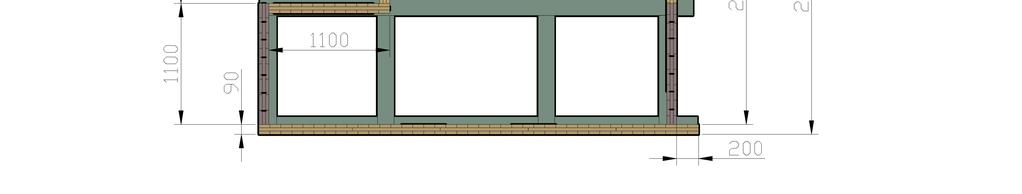

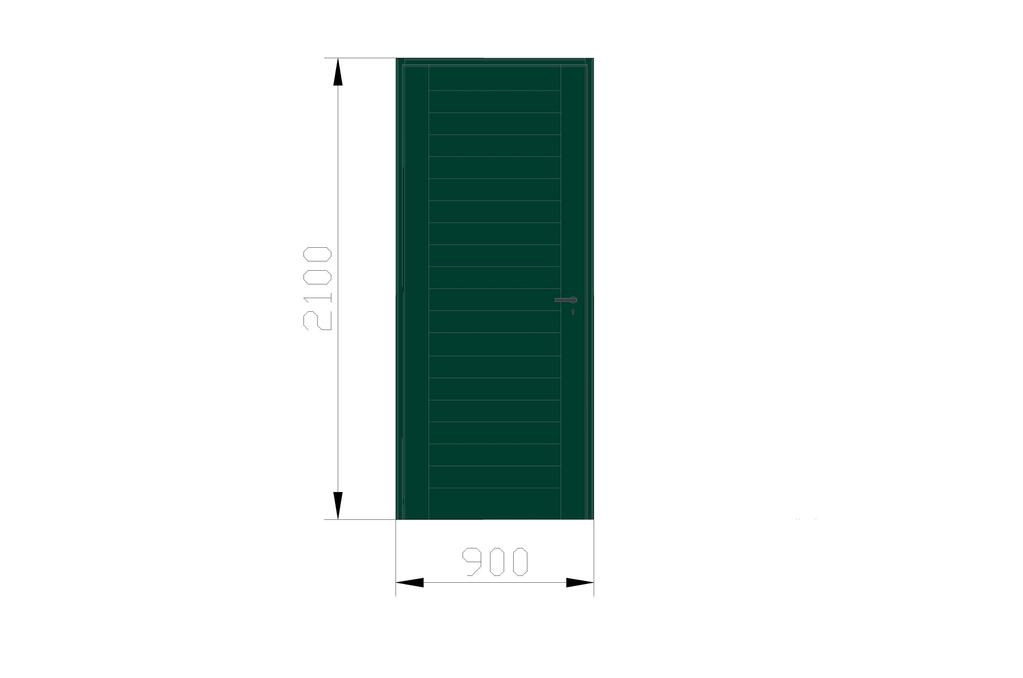

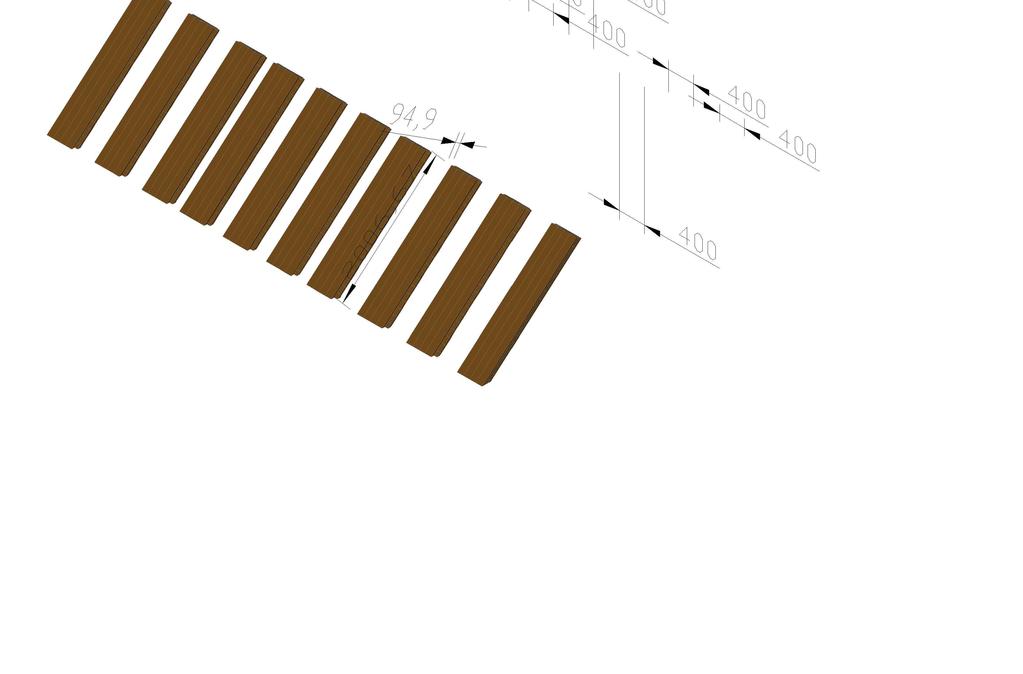

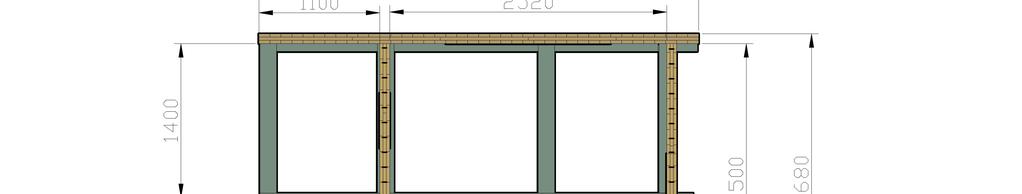

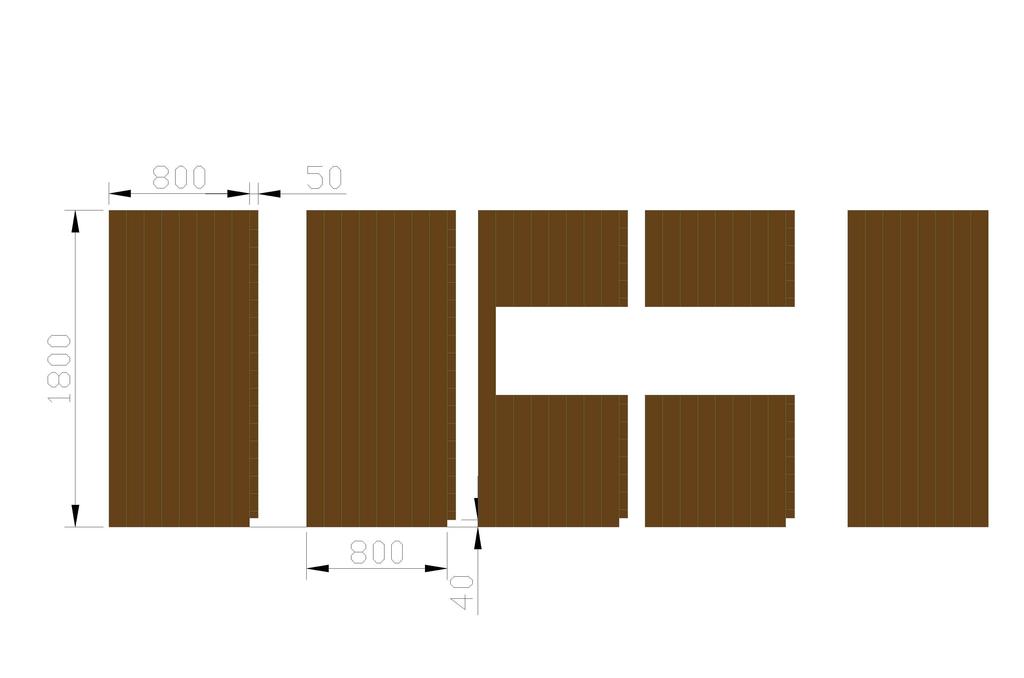

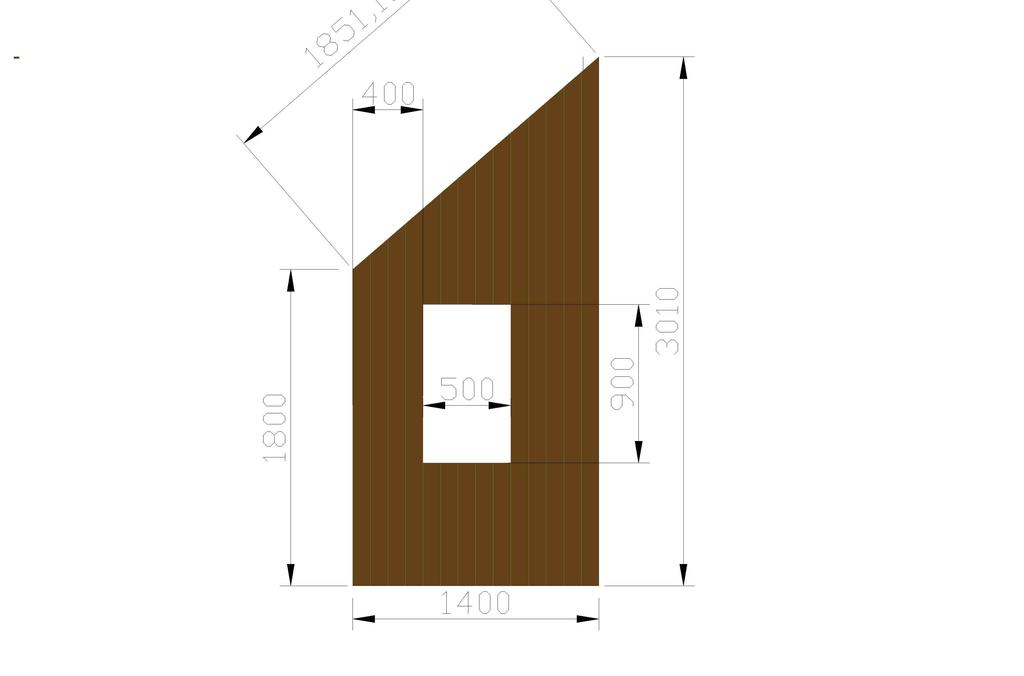

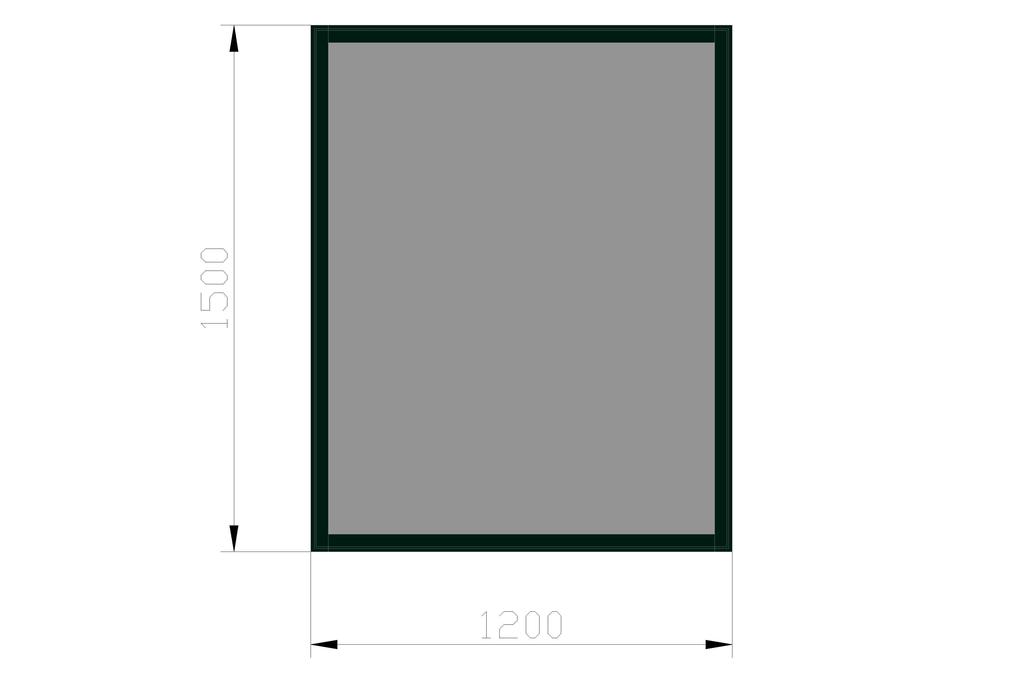

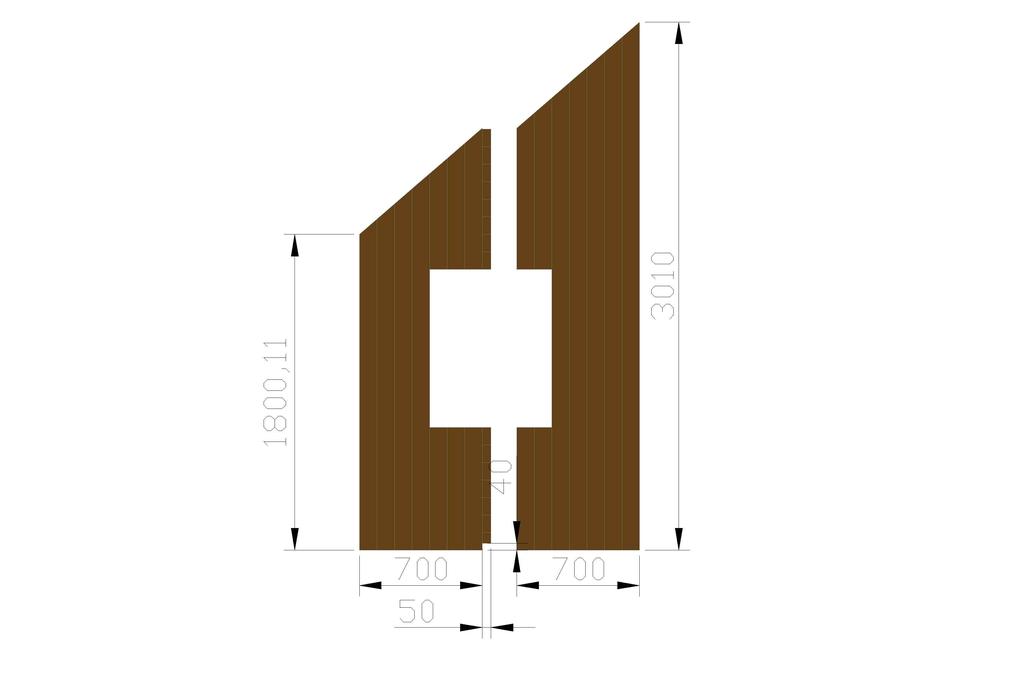

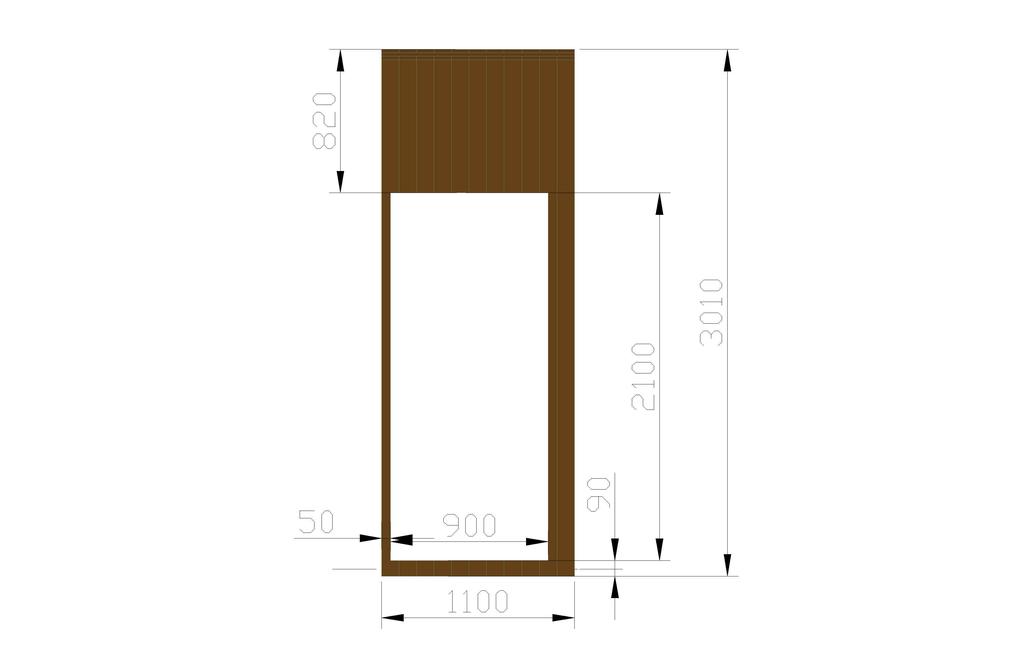

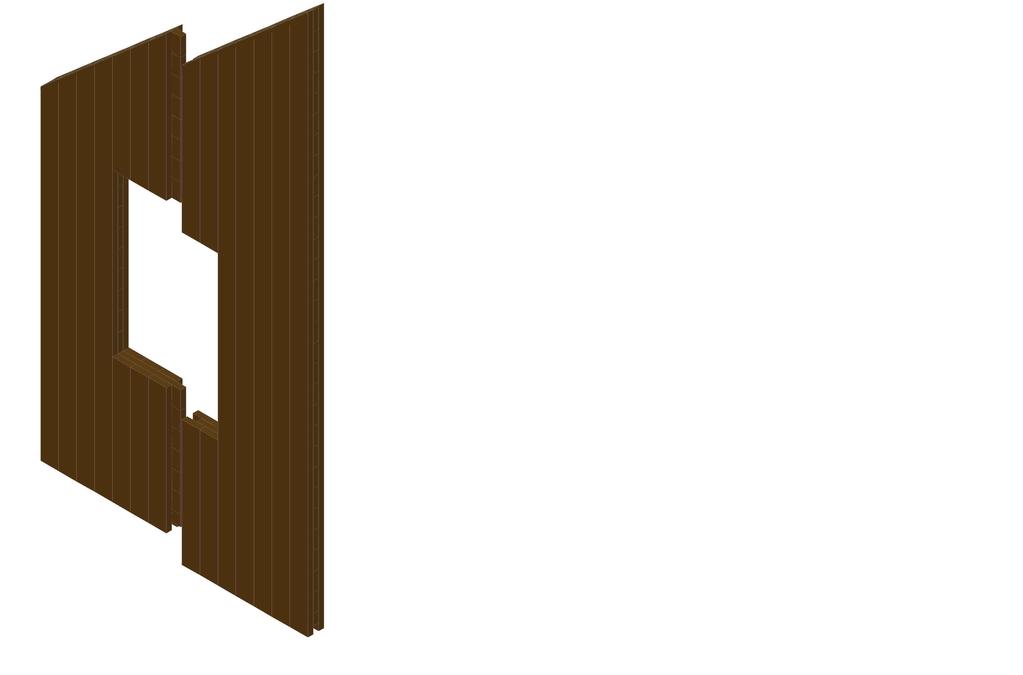

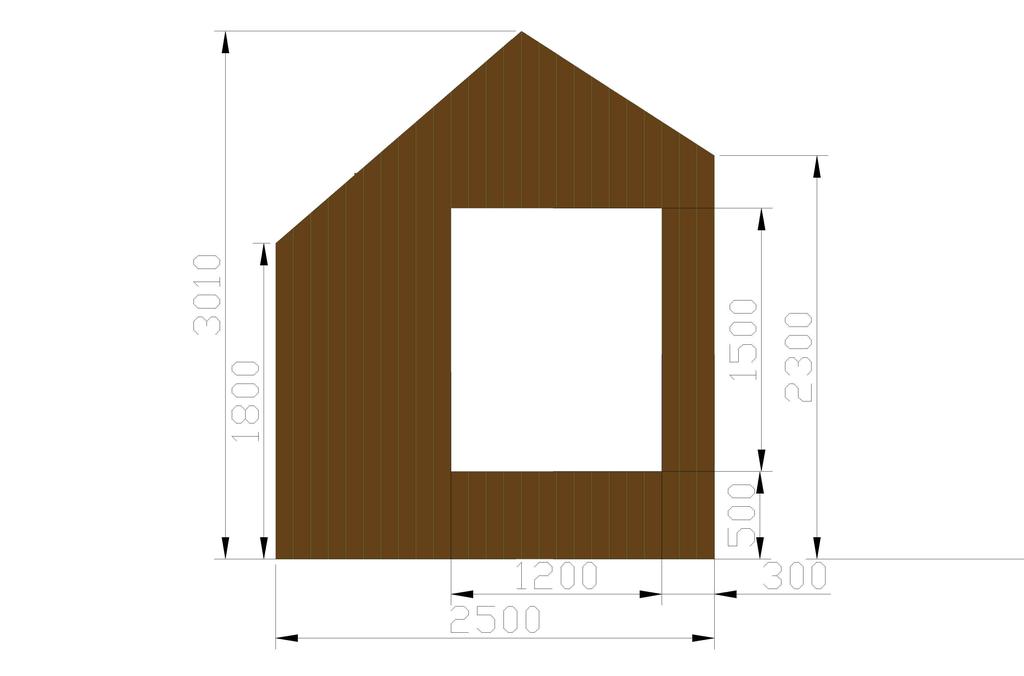

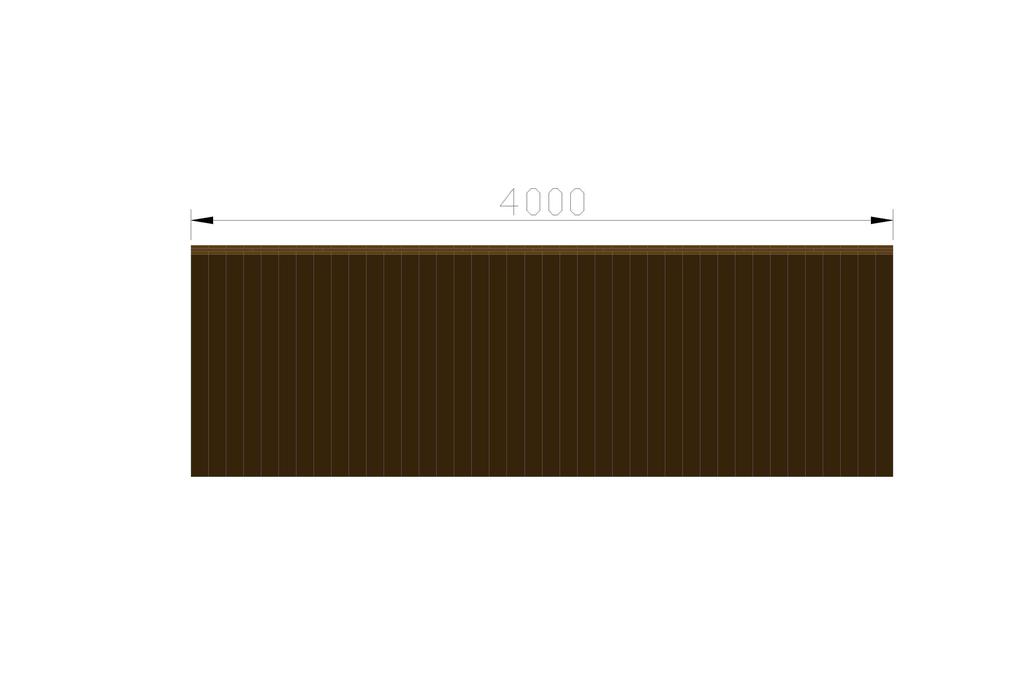

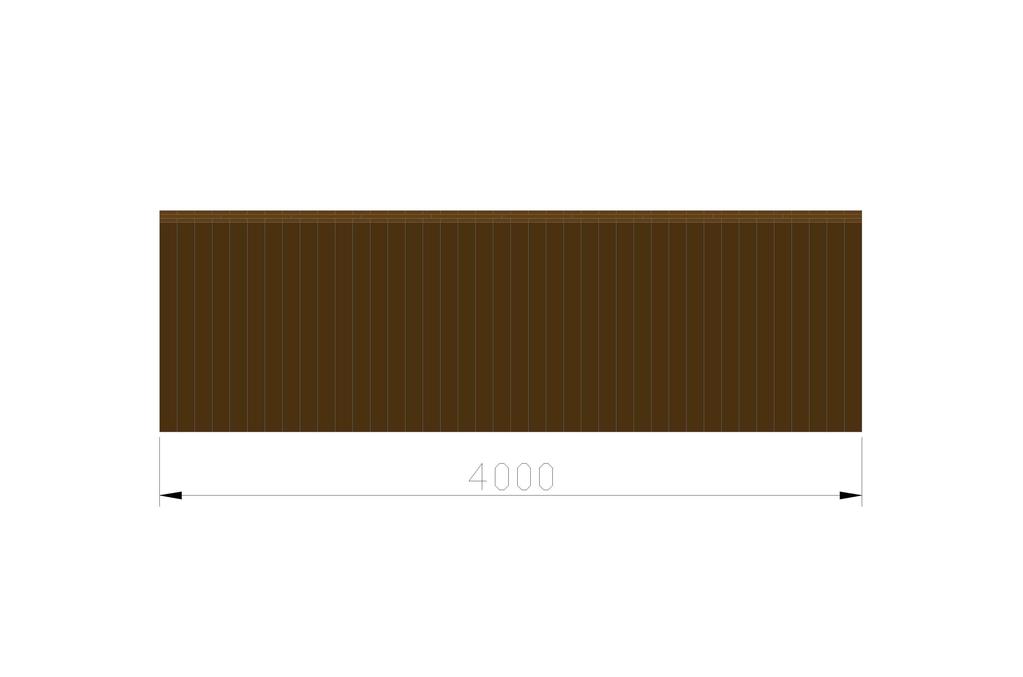

135 5.4 Κατασκευαστικά σχέδια. Τα κατασκευαστικά σχέδια περιλαμβάνονται στο Παράρτημα Α. 134 Σ ε λ ί δ α

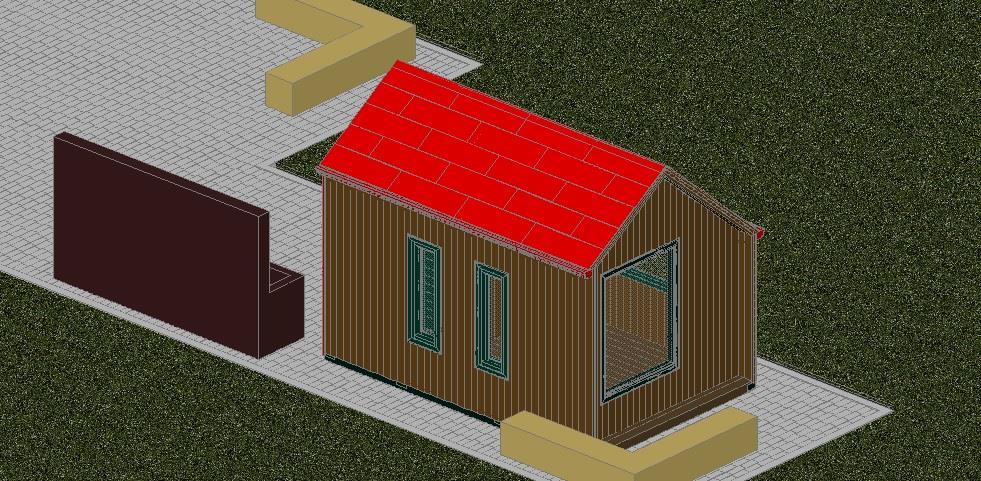

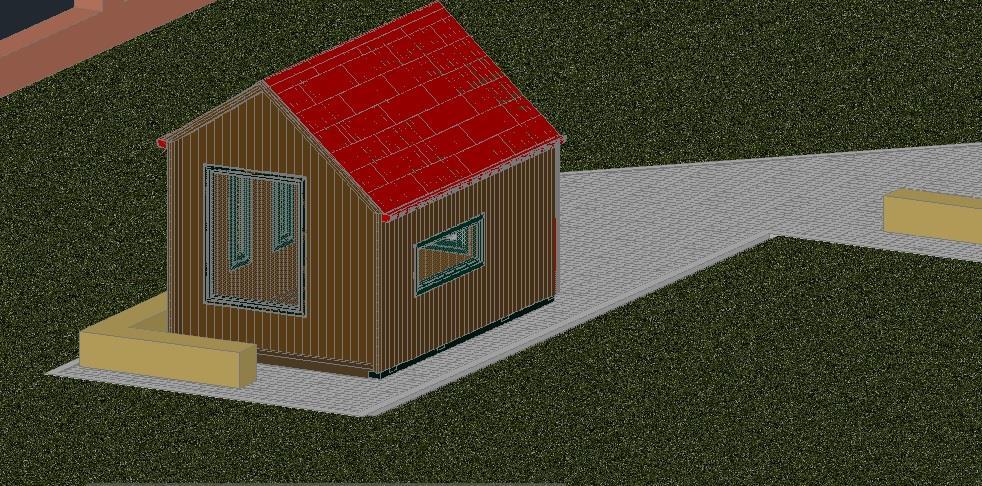

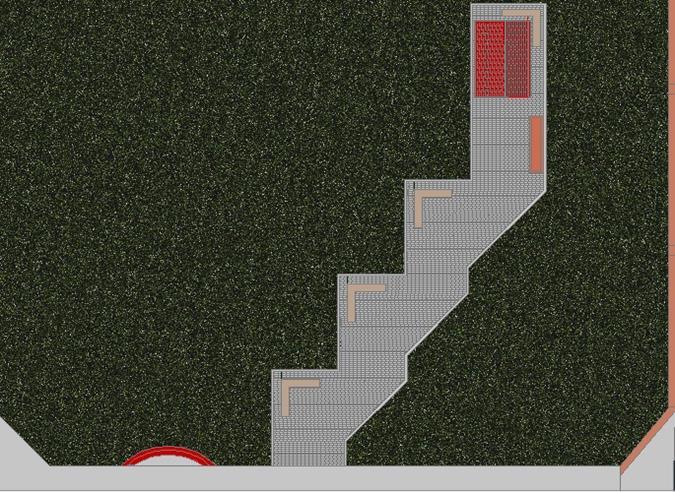

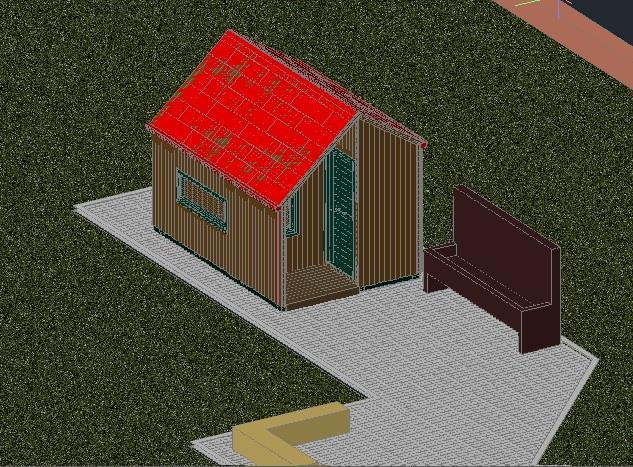

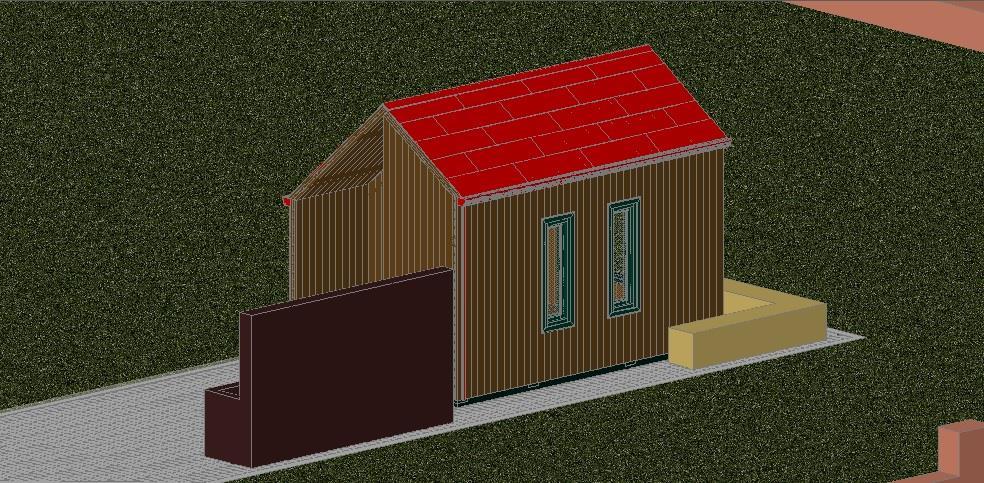

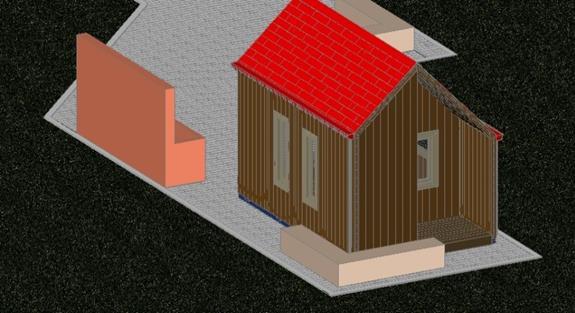

136 5.5 Φωτορεαλιστικά σχέδια. Παρακάτω ακολουθούν ορισμένα φωτορεαλιστικά σχέδια της ξύλινης κατοικίας (CLT), στο χώρο που θα τοποθετηθεί στο Τμήμα Σχεδιασμού και Τεχνολογίας Ξύλου και Επίπλου, στην Καρδίτσα. Εικόνα 73. Φωτορεαλιστική απεικόνιση 1 Εικόνα 74. Φωτορεαλιστική απεικόνιση Σ ε λ ί δ α

137 Εικόνα 75. Φωτορεαλιστική απεικόνιση 3 Εικόνα 76. Φωτορεαλιστική απεικόνιση Σ ε λ ί δ α

138 Εικόνα 77. Φωτορεαλιστική απεικόνιση 5 Εικόνα 78. Φωτορεαλιστική απεικόνιση Σ ε λ ί δ α

139 Εικόνα 79. Φωτορεαλιστική απεικόνιση 7 και Σ ε λ ί δ α

140 6. Κόστος, μέθοδος παραγωγής & συναρμολόγησης. 6.1 Κοστολόγηση Υλικών. Κόστος Ξυλείας Η ξυλεία που χρησιμοποιήθηκε είναι Μαύρης πεύκης (Pinus nigra) προέλευσης δασών Ν. Ιωαννίνων(περιοχή Βοβούσας Ανατολικού Ζαγορίου), η οποία κοστίζει 210 /m 3. Πίνακας 4. Υπολογισμός όγκου της απαιτούμενης ξυλείας της κατοικίας CLT. α/α ΠΙΝΑΚΑΣ ΥΛΙΚΩΝ CLT ΚΑΤΟΙΚΙΑΣ (ΞΥΛΕΙΑ) Περιγραφή Τεμαχίου Είδος Τελικές διαστάσεις, mm Αριθμός Τεμαχίων Όγκος 1 Τοίχος 1α Ξυλεία πεύκης 1800x800x90 1 0,130 2 Τοίχος 1β Ξυλεία πεύκης 1800x800x90 1 0,130 3 Τοίχος 1γ Ξυλεία πεύκης 1800x800x90 1 0,130 4 Τοίχος 1δ Ξυλεία πεύκης 1800x800x90 1 0,130 5 Τοίχος 1ε Ξυλεία πεύκης 1800x800x90 1 0,130 6 Τοίχος 2α Ξυλεία πεύκης 3010x1000x90 1 0,271 7 Τοίχος 2β Ξυλεία πεύκης 3010x500x90 1 0,136 8 Τοίχος 2γ Ξυλεία πεύκης 3010x1000x90 1 0,271 9 Τοίχος 3α Ξυλεία πεύκης 2300x800x90 1 0,17 10 Τοίχος 3β Ξυλεία πεύκης 2300x800x90 1 0,17 11 Τοίχος 3γ Ξυλεία πεύκης 2300x800x90 1 0,17 12 Τοίχος 3δ Ξυλεία πεύκης 2300x800x90 1 0,17 13 Τοίχος 3ε Ξυλεία πεύκης 2300x800x90 1 0,17 14 Τοίχος 4 Ξυλεία πεύκης 3010x1100x90 1 0, Τοίχος 5 Ξυλεία πεύκης 3010x1100x90 1 0, Τοίχος 6α Ξυλεία πεύκης 3010x700x90 1 0, Τοίχος 6β Ξυλεία πεύκης 3010x700x90 1 0, Σκεπή 1 Ξυλεία πεύκης 1500x400x , Σ ε λ ί δ α

141 19 Σκεπή 2 Ξυλεία πεύκης 2000x400x ,72 20 Πάτωμα α Ξυλεία πεύκης 3620x100x , Πάτωμα β Ξυλεία πεύκης 2570x100x , Στρωτήρας 1α Ξυλεία πεύκης 3980x150x80 3 0, Στρωτήρας 1β Ξυλεία πεύκης 2660x150x80 4 0, Υποστρωτήρας 1 Υποστρωτήρας 2 Υποστρωτήρας 3 Υποστρωτήρας 4 Υποστρωτήρας 5 Ξυλεία πεύκης 4000x40x30 2 0,010 Ξυλεία πεύκης 2500x40x30 1 0,003 Ξυλεία πεύκης 1100x40x30 1 0,001 Ξυλεία πεύκης 1100x40x30 1 0,001 Ξυλεία πεύκης 1400x40x30 1 0, Γρεντά Ξυλεία πεύκης 4000x100x75 2 0,06 Σύνολο m 3 5,000* Πίνακας 5. Υπολογισμός όγκου ξυλείας κουφωμάτων της κατοικίας. ΠΙΝΑΚΑΣ ΥΛΙΚΩΝ CLT ΚΑΤΟΙΚΙΑΣ (ΚΟΥΦΩΜΑΤΑ) α/α Περιγραφή Τεμαχίου Κάσωμα πόρτας : πανωκάσι Κάσωμα πόρτας : ορθοστάτης Πόρτα: ορθοστάτης Είδος Τελικές Διαστάσεις, mm Αριθμός Τεμαχίων 140 Σ ε λ ί δ α Όγκος Ξυλεία πεύκης 900x90x50 1 0,0045 Ξυλεία πεύκης 2100x150x90 2 0,057 Ξυλεία πεύκης 2070x120x45 2 0,0224

142 Πόρτα : τραβέρσα Παράθυρο 1 Κάσωμα: ορθοστάτης Παράθυρο 1 Κάσωμα : τραβέρσα Παράθυρο 2,3 Κάσωμα: ορθοστάτης Παράθυρο 2,3 Κάσωμα : τραβέρσα Παράθυρο 2,3 : ορθοστάτης Παράθυρο 2,3 : τραβέρσα Παράθυρο 4 Κάσωμα : ορθοστάτης Παράθυρο 4 Κάσωμα : Τραβέρσα Παράθυρο 4 : ορθοστάτης Παράθυρο 4 : τραβέρσα Παράθυρο 5 Κάσωμα : ορθοστάτης Παράθυρο 5 Κάσωμα : τραβέρσα Ξυλεία πεύκης 840x120x ,091 Ξυλεία πεύκης 1500x90x50 1 0,007 Ξυλεία πεύκης 1200x90x50 1 0,0054 Ξυλεία πεύκης 1200x90x50 4 0,022 Ξυλεία πεύκης 400x90x50 4 0,0072 Ξυλεία πεύκης 1140x60x45 4 0,0123 Ξυλεία πεύκης 340x60x45 4 0,004 Ξυλεία πεύκης 900x90x50 2 0,008 Ξυλεία πεύκης 500x90x50 2 0,0045 Ξυλεία πεύκης 840x60x45 2 0,0045 Ξυλεία πεύκης 440x60x45 2 0,0024 Ξυλεία πεύκης 500x90x50 2 0,0045 Ξυλεία πεύκης 1500x90x50 2 0,014 Σύνολο m 3 0,271 Συνοδευτική Ξυλεία Κουφωμάτων Πηχάκια για 1 Ξυλεία πεύκης 10 χ m παράθυρα 2 Πρεβάζια Ξυλεία πεύκης 17 m 141 Σ ε λ ί δ α

143 *Τελικά, η απαιτούμενη ξυλεία ανέρχεται στα 5,000m 3 χωρίς να αφαιρεθούν τα κουφώματα και οι κλίσεις της σκεπής, οπότε από την αφαίρεση και των δύο προκύπτει : 5,000 0,271 0,472 = 4,257m 3 Από τον πίνακα 1, το κόστος της ξυλείας ανέρχεται στα: 4,257m 3 x 230 =979,11 και από τον δεύτερο πίνακα το κόστος της χρησιμοποιούμενης ξυλείας ανέρχεται στα : 0,271 m 3 x 230 = 62,33 Επίσης, τα πηχάκια κοστίζουν 14 m x 0,8 = 11,2 και τα πρεβάζια 17 m x 1,5 = 25,5 Επομένως, το κόστος της ξυλείας ανέρχεται στα 979, ,2 + 25,5 = Κόστος άλλων υλικών Α. Κόστος κόλλας Η κόλλα που θα χρησιμοποιηθεί είναι PVAD4 (FOLCO LIT D4) και το κόστος της ανέρχεται σε 5 το κιλό. Πίνακας 6. Υπολογισμός της κόλλας Υπολογισμός τετραγωνικών σκεπής και ποσότητας κόλλας Περιγραφή Διαστάσεις Επιφάνεια m 2 Τοίχος χ ,4 142 Σ ε λ ί δ α

144 Τοίχος χ ,5 Τοίχος χ ,4 Τοίχος χ ,24 Τοίχος χ ,26 Τοίχος χ ,26 Σκεπή χ ,6 Σκεπή χ ,04 Σύνολο 99,67* Κόλλα ανά m 2 X 0.4 kg Σύνολο κόλλας 39,9 kg/m 2 *Χωρίς να αφαιρεθούν κουφώματα και κλίσεις της σκεπής. Έτσι, το κόστος της κόλλας ανέρχεται σε : 39,9 kg x 5 = 200 Β. Κόστος Υαλοπινάκων. Πίνακας 7. Υπολογισμός κόστους των Υαλοπινάκων. Υπολογισμός Τετραγωνικών των Υαλοπινάκων και του Κόστους Περιγραφή Διαστάσεις Επιφάνεια m 2 Παράθυρο x Παράθυρο x Παράθυρο x Παράθυρο x Σ ε λ ί δ α

145 Παράθυρο x Σύνολο 2.93 Τιμή ανάm 2 (για 5 mm) x 25 / m 2 Τιμή 73,25 Γ. Κοστολόγηση σκεπής. Πίνακας 8. Υπολογισμός κόστους ασφαλτικών κεραμιδιών. Υπολογισμός Κόστους Ασφαλτικών Κεραμιδιών και συναφή υλικών Περιγραφή m 2 Σκεπή 1 6,3 Σκεπή 2 8,52 Σύνολο 14,82 m 2 Τιμή ανά m 2 9,5 / m2 Ποσότητα 18,56 m 2 Τιμή 176,32 Καρφιά Πλατυκέφαλα Γαλβανιζέ Ποσότητα 1,5 kg 144 Σ ε λ ί δ α

146 Τιμή 6,35 Κόλλα Τέγκολου Caretta Glue Ποσότητα 5 kg Τιμή 18,65 Περιγραφή Υδρορροή Οριζόντια Γαλβανιζέ 8m Στήριγμα Υδρορροής εσωτερικό 6 τεμάχια Τάπα Υδρορροής Αριστερή-Δεξιά 4 τεμάχια Συναφή Υλικά Τιμή 28,80 10,80 3 Σωληνάκια Υδρορροής 2 τεμάχια 2,80 Σωλήνα Φ63 6m 8.19 Στήριγμα Σωλήνα Φ63 4 τεμάχια 2,76 Συνολική Τιμή Ασφαλτικών κεραμιδιών και συναφή υλικών σκεπής 252,80 Δ. Λοιπά Υλικά Πίνακας 9. Υπολογισμός κόστους επιπλέον υλικών που χρησιμοποιήθηκαν στο ξύλινο σπίτι τεχνολογίας CLT Υπολογισμός κόστους πρόσθετων υλικών 145 Σ ε λ ί δ α

147 Περιγραφή Ποσότητα Τιμή Κλειδαριά ασφαλείας 1 7,5 Μύλος 1 8,5 Χερούλι 1 25 Γρυλόχερα 3 12 Γρύλος 3 5 Ότλαντ 10 5 Βίδες 4x6.0 cm Βίδες 16 cm Βίδες 20 cm 2 κουτιά 1 κουτί 1 κουτί 38 Smaltoxyl Varnish Καστανιά Smaltoxyl Varnish Καστανιά Smaltoxyl Varnish Δάσος 2.5 L 35 2 L 22 2 L 22 Συντηρητικό άχρωμο 2 x 2,5 L 44 Σιλικόνη 3 τεμάχια 12 Σύνολο 236 Τελικός υπολογισμός κόστους υλικών. Πίνακας 10. Υπολογισμός συνολικής τιμής της κατοικίας ως προς το κόστος των υλικών. (Σε όλες της τιμές συμπεριλαμβάνεται ο ΦΠΑ) 146 Σ ε λ ί δ α

148 Συνολικός υπολογισμός κόστους υλικών Περιγραφή Τιμή Κόστος Ξυλείας Κόστος κόλλας 200 Κόστος Υαλοπινάκων 73,25 Υπολογισμός Κόστους Ασφαλτικών Κεραμιδιών και συναφή υλικών της σκεπής Υπολογισμός κόστους πρόσθετων υλικών 252, Μεταφορά 500 Συνολική Τιμή 2340,3 6.2 Παραγωγή CLT. Διαδικασία Παραγωγής του CLT 147 Σ ε λ ί δ α

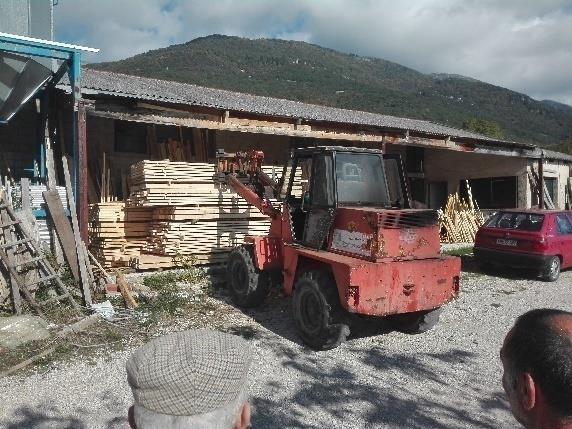

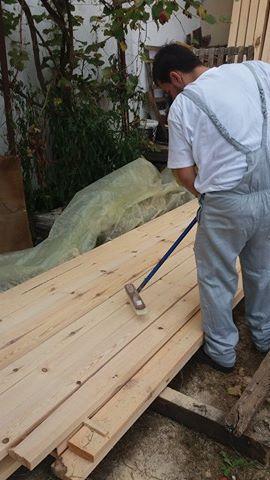

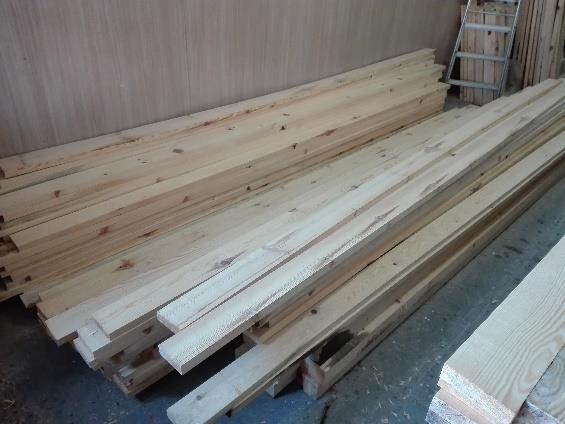

149 1. Προμήθεια της ξυλείας. 1. Καθαρισμός της ξυλείας από το επιφανειακό πριονίδι της πρίσης και τοποθέτηση της ξυλείας για τρεις ημέρες σε όρθια διάταξη. (Να σημειωθεί ότι το ποσοστό υγρασίας της χλωρής ξυλείας πεύκης όταν αγοράστηκε κυμαινόταν περίπου 90-95%, κατά μέσο όρο) 148 Σ ε λ ί δ α

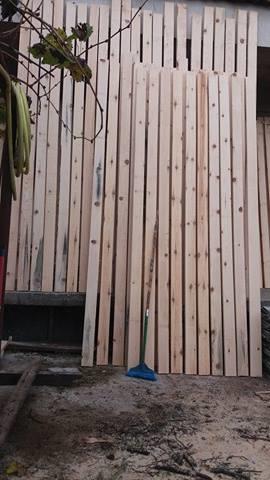

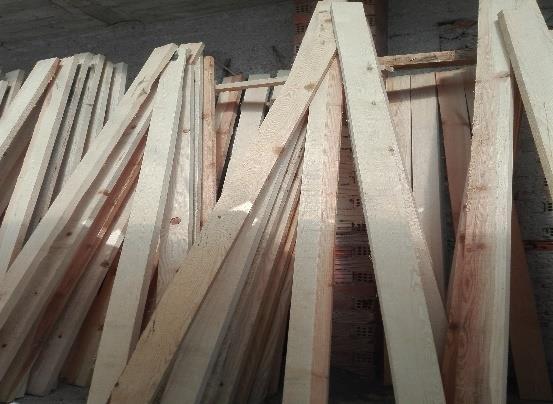

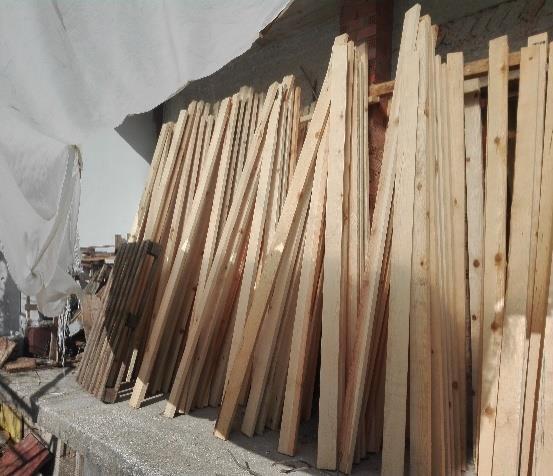

150 2. Για περίπου 20 ημέρες η ξυλεία παρέμεινε σε εξωτερικό χώρο και στην αντίστοιχη θέση τη λεγόμενη τσέρκι. 3. Στη συνέχεια η ξυλεία τοποθετήθηκε σε ντάνες με πηχάκια των ιδίων διαστάσεων και παρέμεινε έτσι για περίπου 6 μήνες.(φυσική ξήρανση) 149 Σ ε λ ί δ α

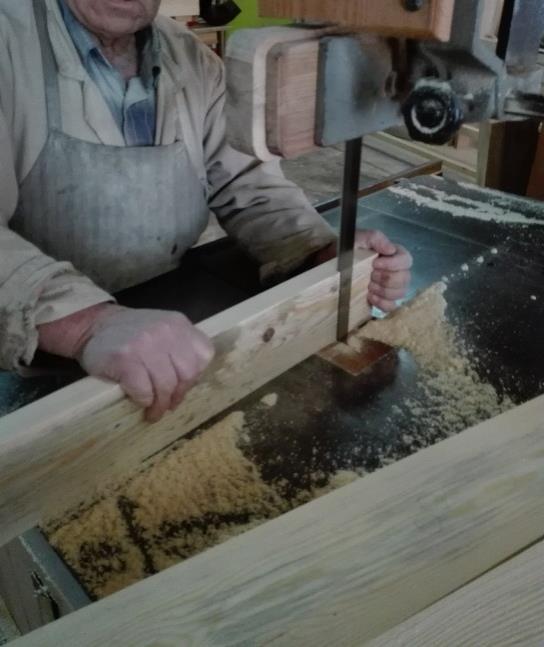

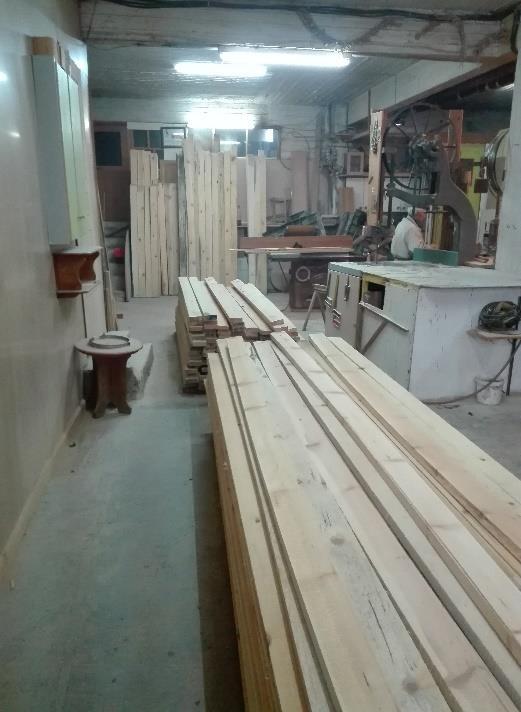

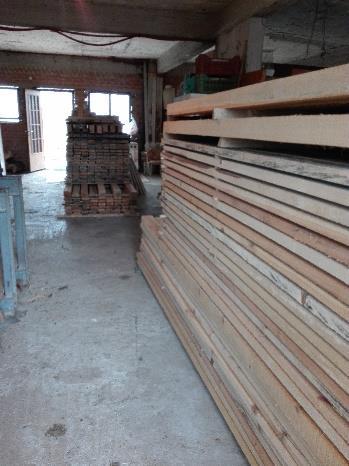

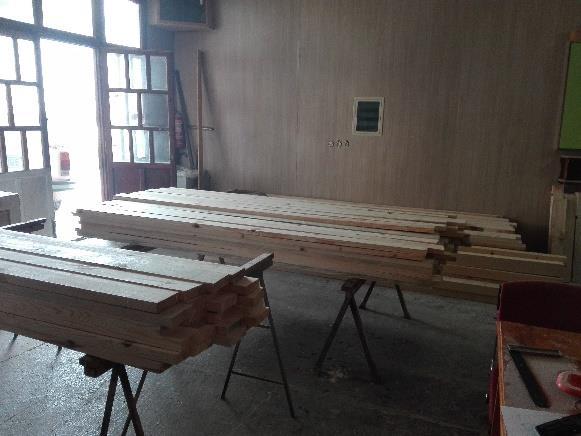

151 4. Με το πέρας των 6 μηνών η ξυλεία μεταφέρθηκε στο χώρο κατεργασίας. (Ξυλουργείο κ. Τζιάφκου Χριστόδουλου) 5. Κατεργασία της ξυλείας (ξεχόνδρισμα στις 4 πλευρές). 150 Σ ε λ ί δ α

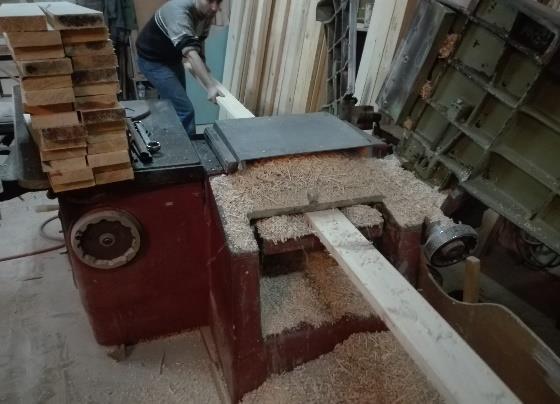

152 6. Κατά μήκος κατεργασία της ξυλείας. (ξεμάκρισμακαθορισμός τελικής διάστασης κατά μήκος) 7. Τριπλή ποιοτική ταξινόμηση της ξυλείας. 151 Σ ε λ ί δ α

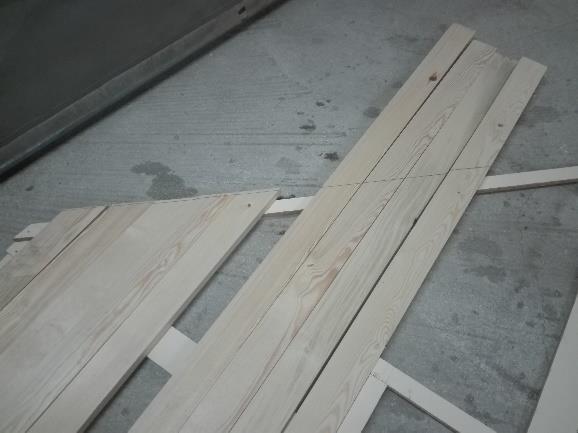

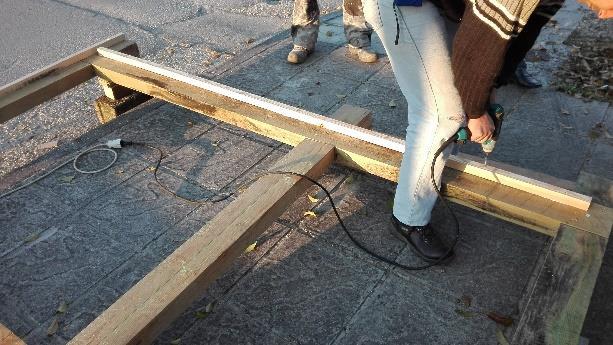

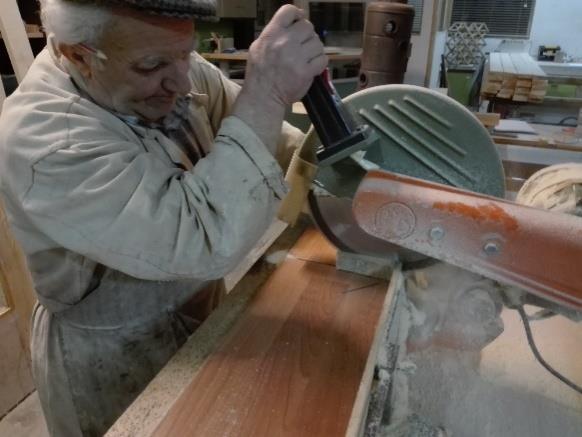

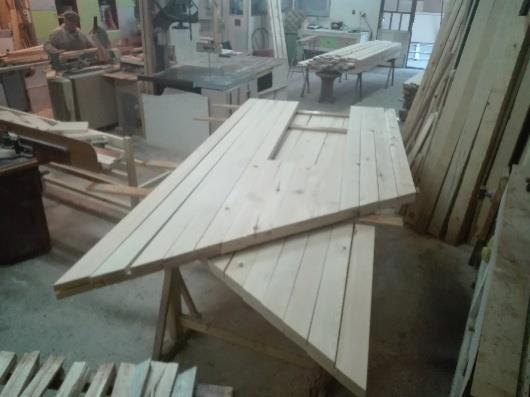

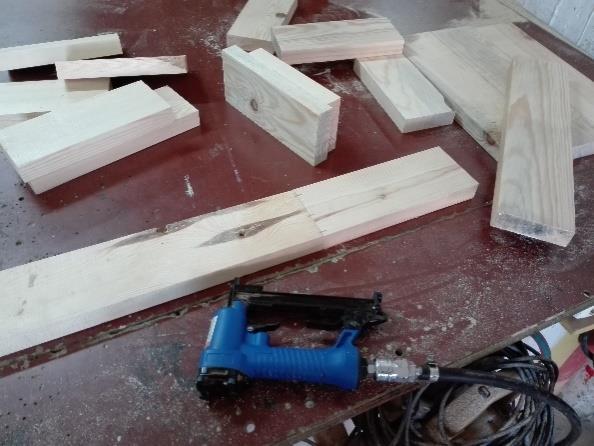

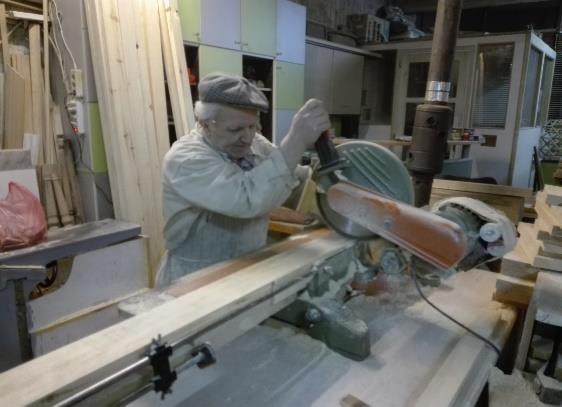

153 8. Δημιουργία φόρμας για την βοήθεια στο κόψιμο της ξυλείας που προορίζεται για την πρόσοψη και πίσω όψη του σπιτιού. 9. Κόψιμο της ξυλείας ξεμάκρισμα σύμφωνα με το σχήμα της φόρμας.(με λίγη υπερδιάσταση) 152 Σ ε λ ί δ α

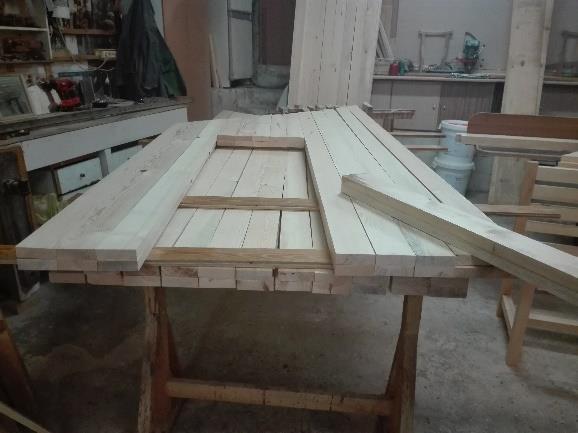

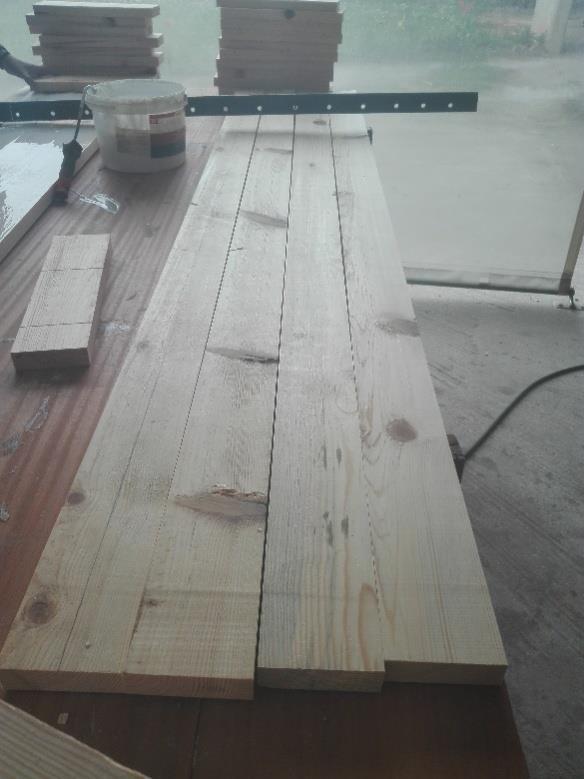

154 10. Ταίριασμα της ξυλείας μετά από το κόψιμό της σύμφωνα με την φόρμα. 11. Αρίθμηση της ξυλείας σύμφωνα με τον τοίχο που προορίζεται. 153 Σ ε λ ί δ α

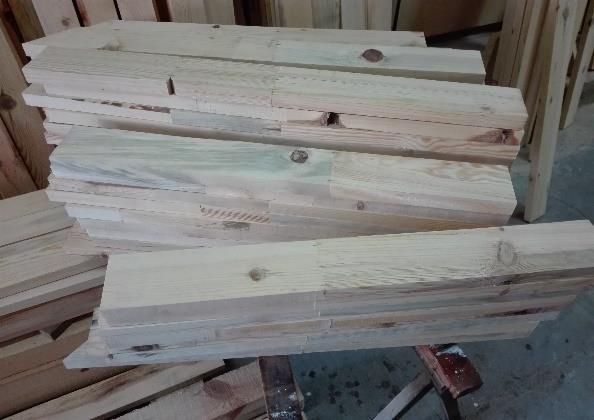

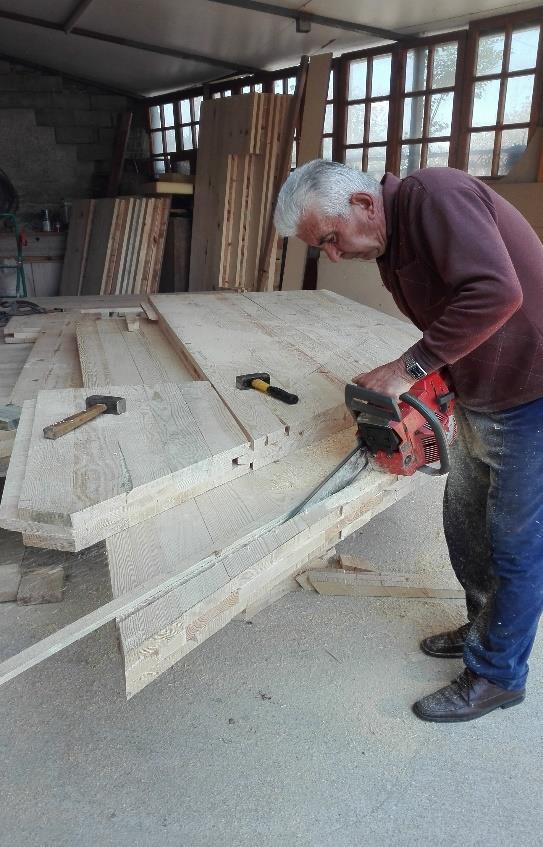

155 12. Κόψιμο της ξυλείας που προοριζόταν για την μεσαία στρώση. Η ξυλεία που χρησιμοποιήθηκε για την μεσαία στρώση ήταν αυτή που σύμφωνα με την ποιοτική ταξινόμηση είχε τα περισσότερα σφάλματα. 13. Επίσης για την μεσαία στρώση χρησιμοποιήθηκαν και τα κομμάτια που περίσσευαν από το κόψιμο στο δίσκο. Η ένωσή τους έγινε με χρήση καρφωτικού. 154 Σ ε λ ί δ α

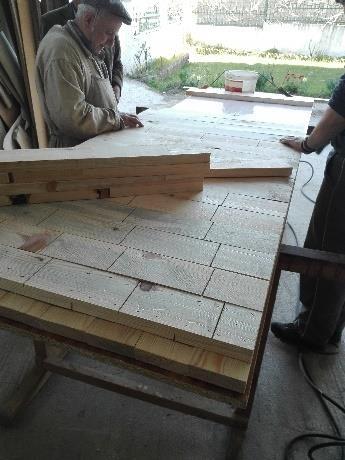

156 14. Λόγω των πολλών σφαλμάτων που παρουσίαζε η ξυλεία για την μεσαία στρώση χρειάστηκε το κόψιμο σπάσιμο των τάσεων των ξύλων στην κορδέλα. 15. Ακολουθεί το στάδιο της συγκόλλησης και κατασκευής του CLT. Τοποθέτηση της πρώτης στρώσης. 155 Σ ε λ ί δ α

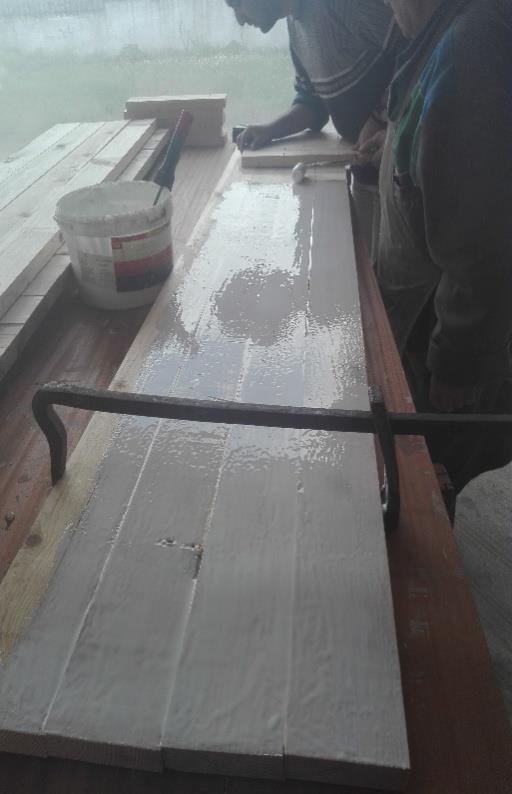

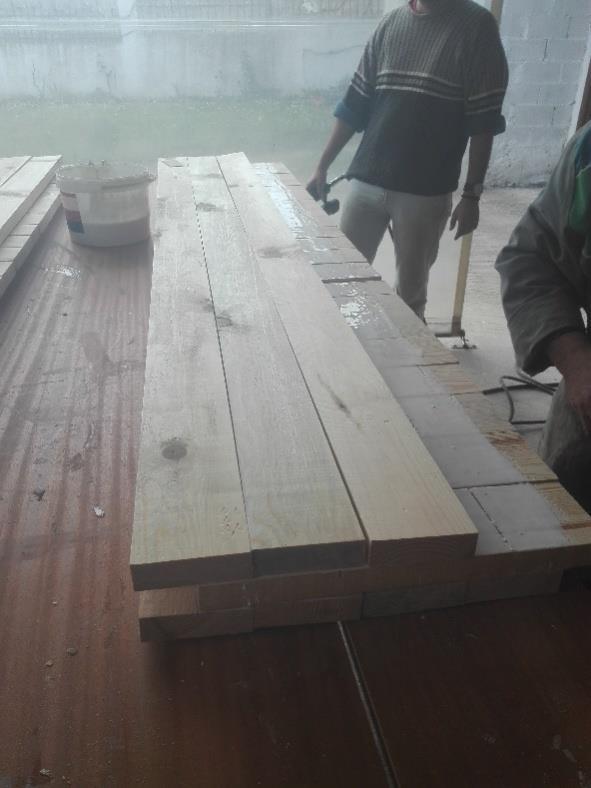

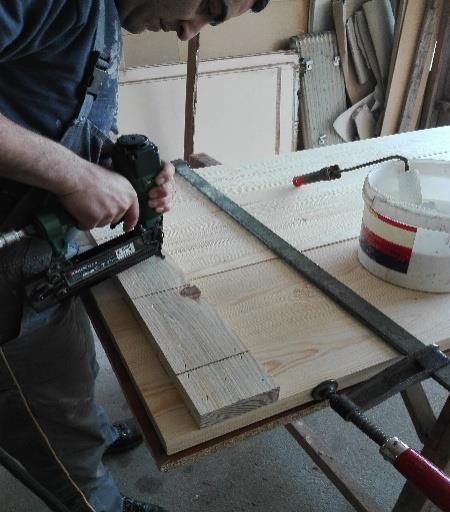

157 16. Τοποθέτηση κόλλας. Να σημειωθεί ότι για να μείνουν ενωμένα στο πλάι τα σανίδια χρησιμοποιήθηκαν σφικτήρες και καρφωτικό. 17. Τοποθέτηση μεσαίας στρώσης. Κάρφωμα της μεσαίας στρώσης για διατήρηση της ένωσης των σανίδων. Να τονιστεί ότι ο τύπος της ένωσης των τοίχων δόθηκε στο στάδιο της συγκόλλησης. 156 Σ ε λ ί δ α

158 18. Επικάλυψη με κόλλα δεύτερης στρώσης. 19. Τοποθέτηση της τρίτης στρώσης. 157 Σ ε λ ί δ α

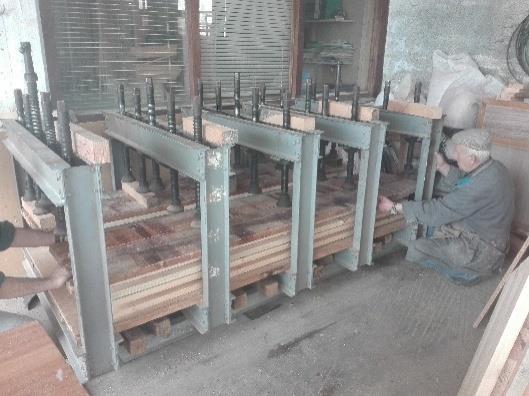

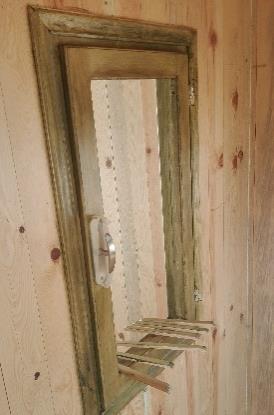

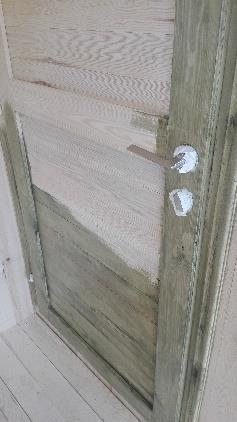

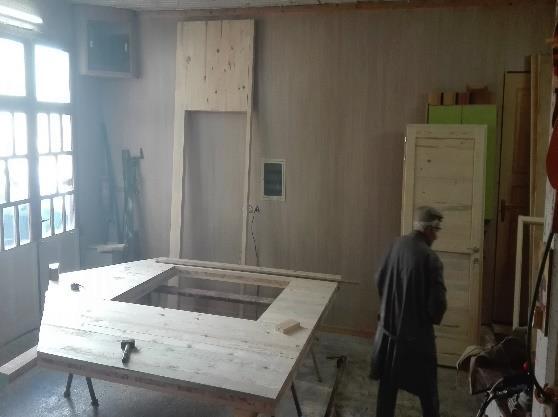

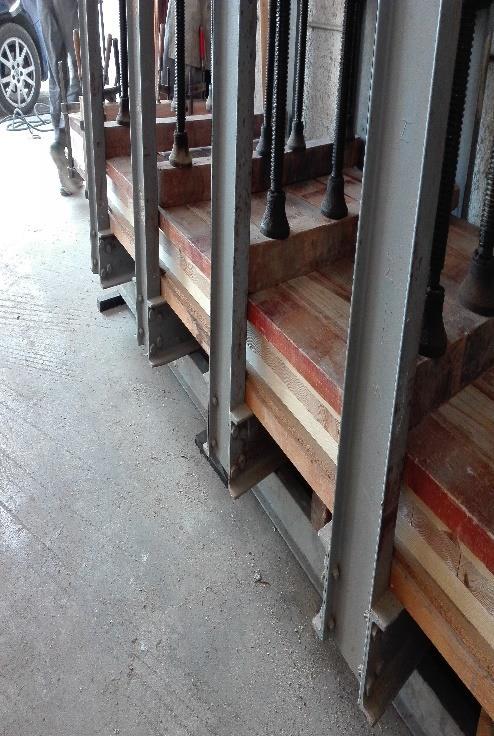

159 20. Πίεση στην πρέσα. 21. Συγχρόνως έγινε και η κατασκευή των κουφωμάτων μαζί με την παραγωγή του CLT. 158 Σ ε λ ί δ α

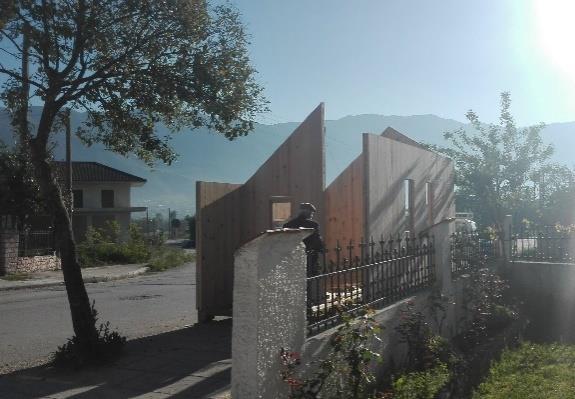

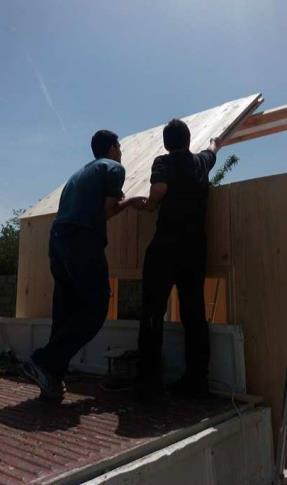

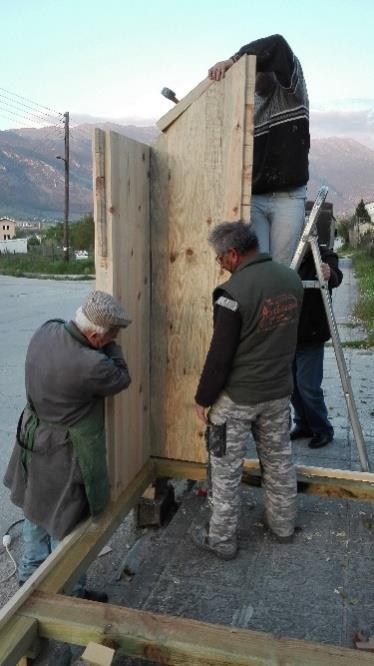

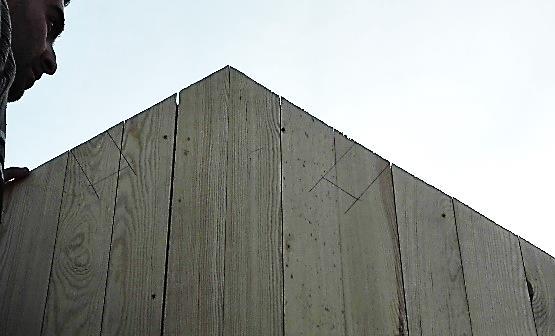

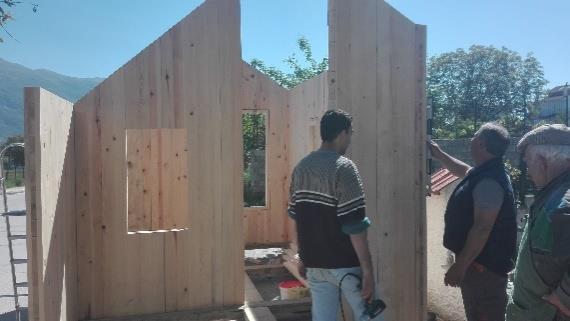

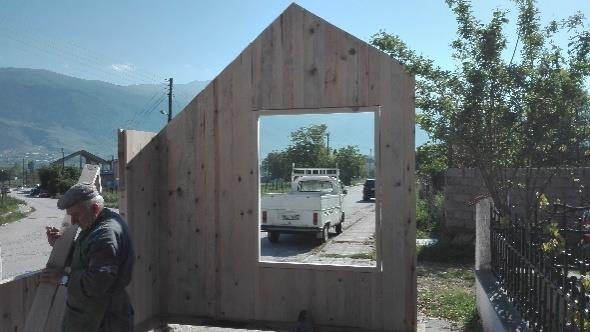

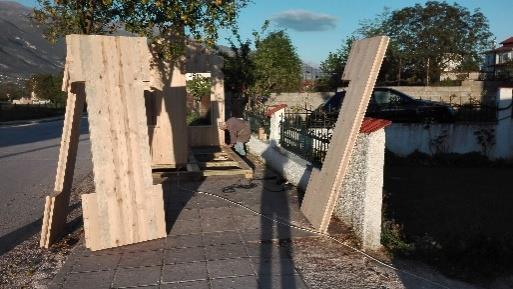

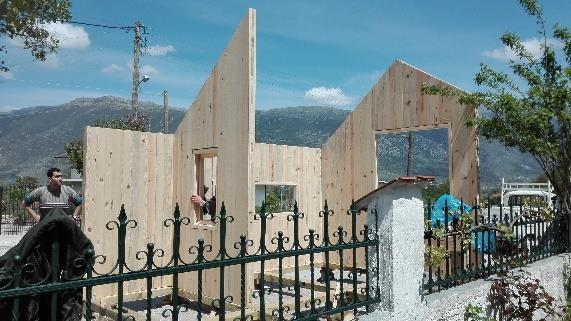

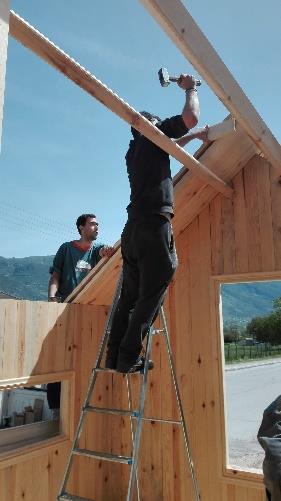

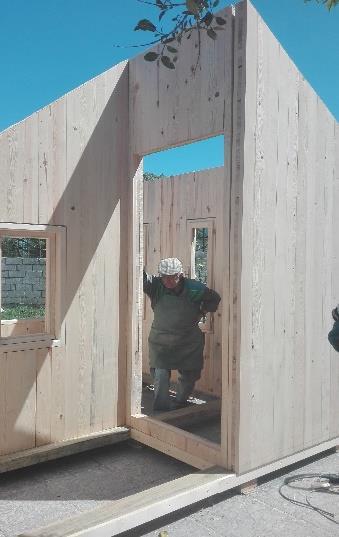

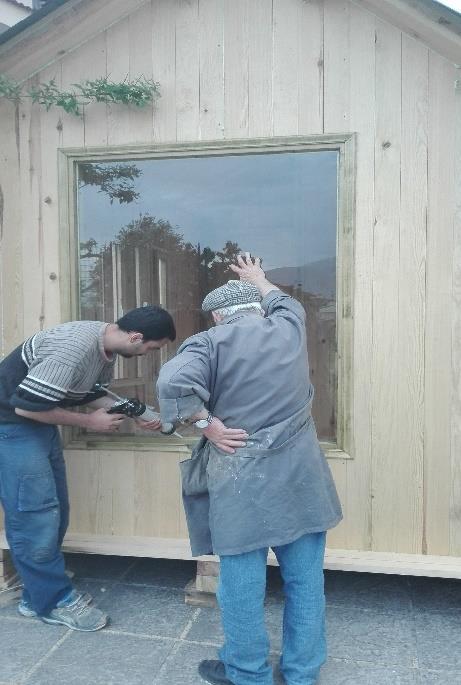

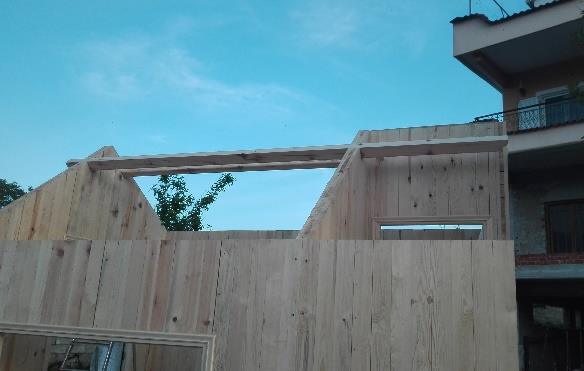

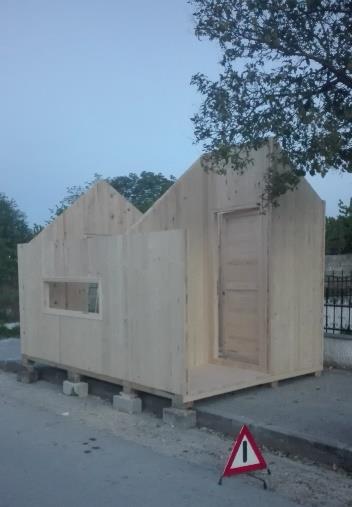

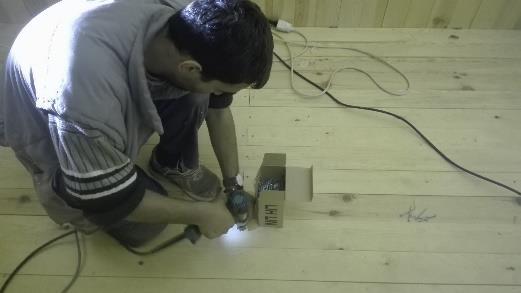

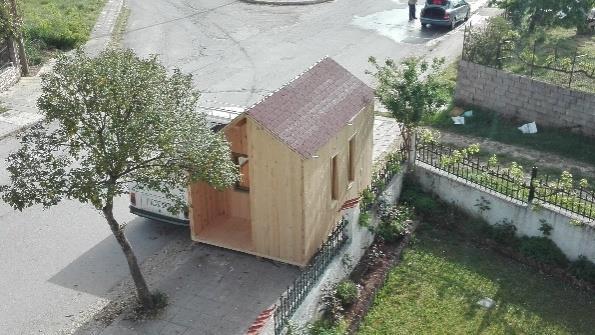

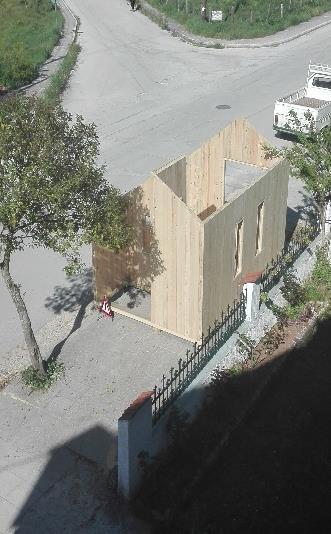

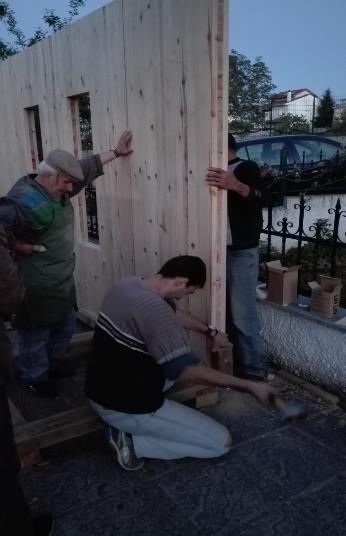

160 22. Δοκιμαστική ένωση των επιμέρους τοίχων και επεξεργασία τους για την ένωση. Στο σημειό αυτό να τονιστεί ότι η σύνδεση χρησιμοποιήθηκε ήταν αρσενικού-θηλυκού. 23. Κόψιμο στις τελικές διαστάσεις των τοιχίων CLT που προορίζονται για πρόσοψη και πίσω όψη της κατασκευής. 159 Σ ε λ ί δ α

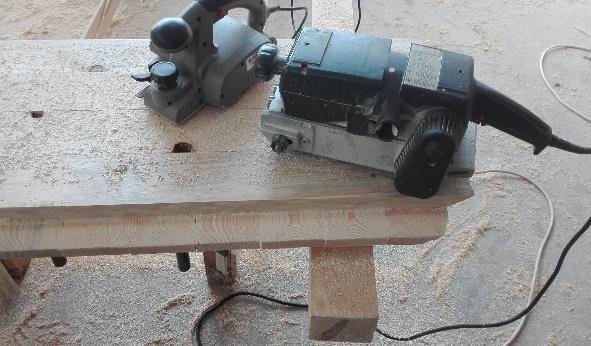

161 6.3 Τοποθέτηση Συναρμολόγηση Διαδικασία συναρμολόγησης της κατασκευής 1. Αλφάδιασμα της βάσης και συναρμολόγησης της. Χρησιμοποιήθηκαν βίδες 20 cm, επίσης η σύνδεση της βάσης ήταν με σύνδεση μισοχαρακτό. 160 Σ ε λ ί δ α

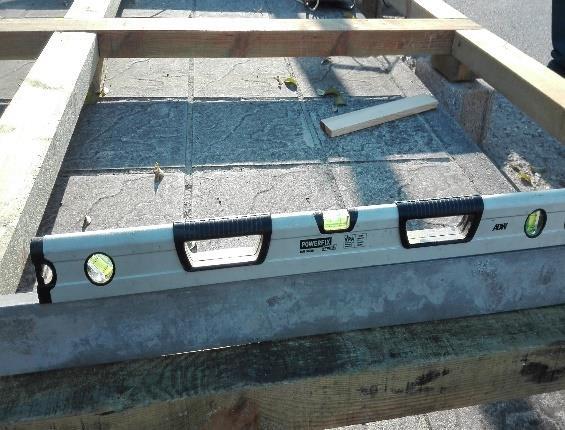

162 2. Με το πέρας της συναρμολόγησης και του στησίματος της βάσης που θα πατήσει το σπίτι έγινε το σημάδεμα και η τοποθέτηση των υποστρωτήρων (σύνδεση τοίχου με βάση-ξύλινο μέσω σύνδεσης) που θα κουμπώσουν οι τοίχοι, χρησιμοποιήθηκε δηλαδή σύνδεση βάσης τοίχου. 3. Στήσιμο του σπιτιού από την αριστερή γωνία. Σε κάθε γωνία του σπιτιού χρησιμοποιήθηκαν βίδες 20cm και σε κάθε ένωση τοίχου με άλλον τείχο βίδες 6cm πέρα από την σύνδεση που χρησιμοποιήθηκε η λεγόμενη αρσενικού θυλικού. 161 Σ ε λ ί δ α

163 4. Στήσιμο και σύνδεση σιγά σιγά των επιμέρους κομματιών της κάθε τοιχοποιίας. Επίσης τοποθετήθηκαν συγχρόνως και τα κασώματα των κουφωμάτων για επιπλέον σταθερότητα και στήριξη της τοιχοποιίας. 5. Ολοκλήρωση σιγά σιγά του δεσίματος των περιμετρικών τοίχων. 162 Σ ε λ ί δ α

164 6. Σημάδεμα και κόψημο των θέσεων για την τοποθέτηση των στηριγμάτων της σκεπής. 163 Σ ε λ ί δ α

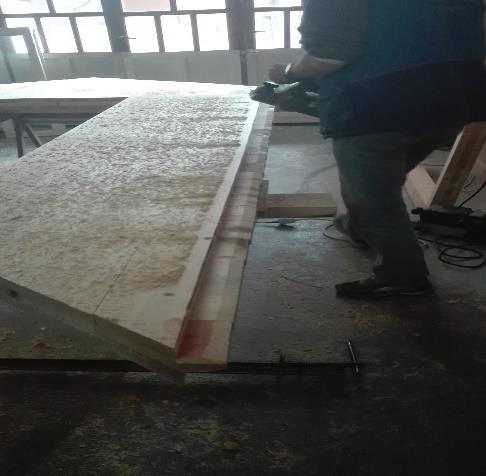

165 7. Προετοιμασία της σκεπής κόψιμο με δίσκο των κλίσεων των τεμαχίων της σκεπής. 8. Τοποθέτηση της σκεπής. 164 Σ ε λ ί δ α

166 9. Τοποθέτηση αφρού πουλεουρεθάνης στον καβαλάρη της σκεπής για κλείσιμο κάποιον μικρών ανοιγμάτων που έμειναν από την σύνδεση των μερών της σκεπής. 165 Σ ε λ ί δ α

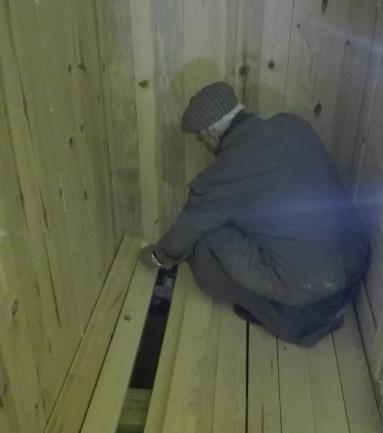

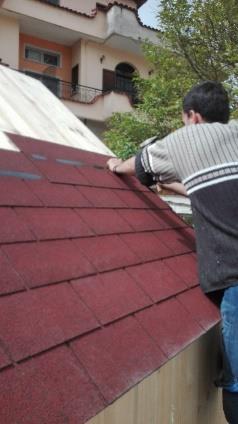

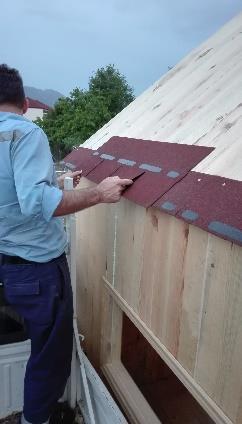

167 10. Στρώσιμο σκεπής με ασφαλτικό κεραμίδι. 11. Τοποθέτηση του πατώματος. 166 Σ ε λ ί δ α

168 12. Τοποθέτηση των υαλοπινάκων στα κουφώματα. 13. Χρωματισμός της εξωτερικής τοιχοποιίας και των κουφωμάτων. 167 Σ ε λ ί δ α

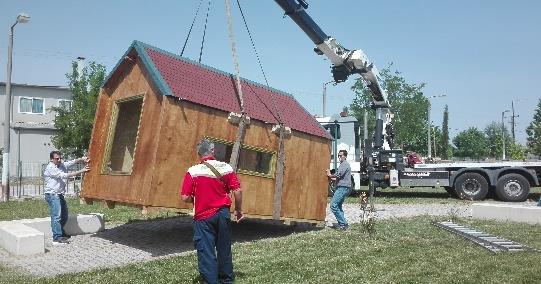

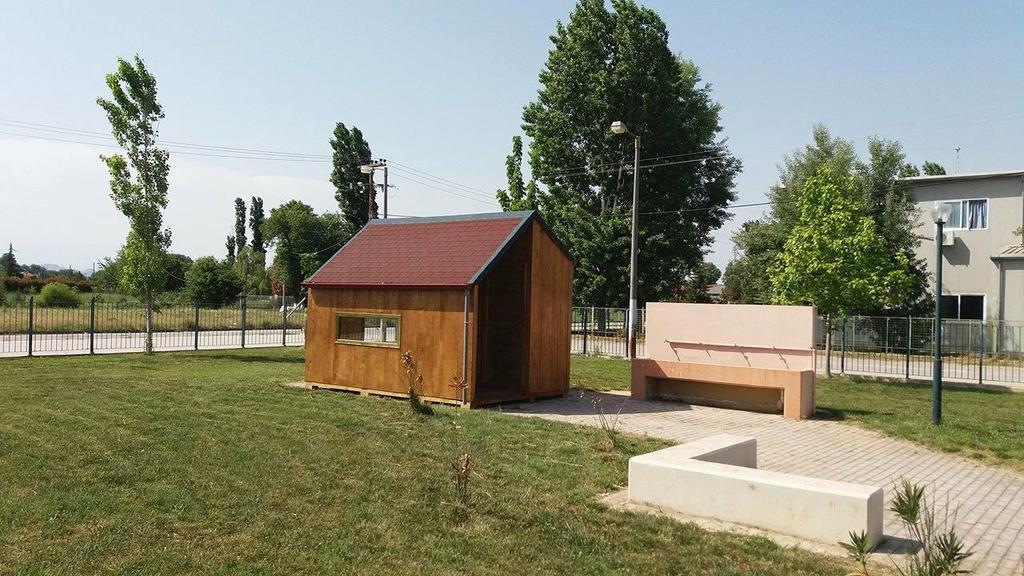

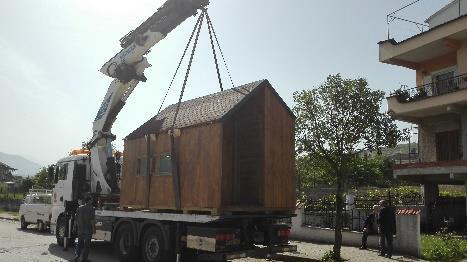

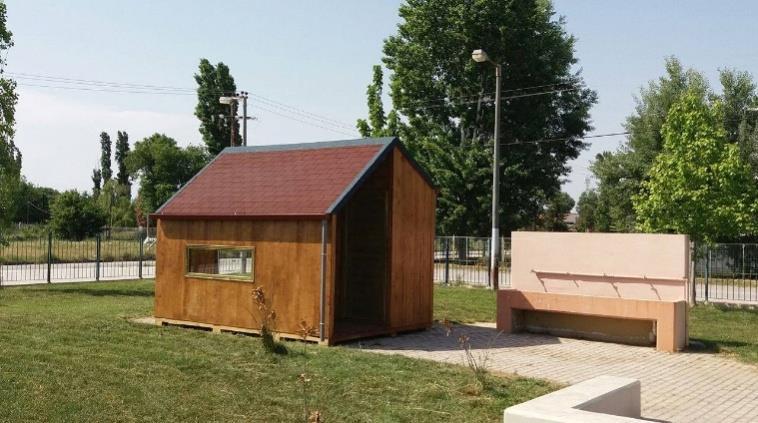

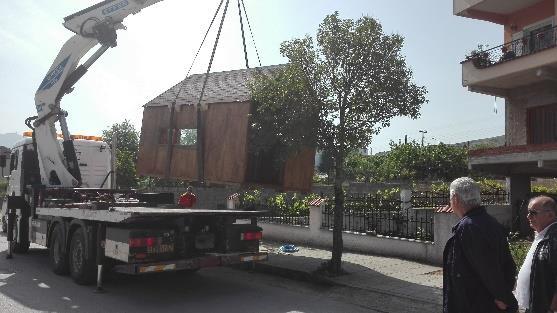

169 14. Φόρτωση του σπιτιού με γερανό και μεταφορά του στο τμήμα ΣΤΞΕ στην Καρδίτσα. 15. Τοποθέτηση στον προαύλιο χώρο της σχολής. 168 Σ ε λ ί δ α

170 169 Σ ε λ ί δ α

171 7. Επίλογος & Συμπεράσματα Το δομικό προϊόν ξύλου CLT αποτελεί ένα άριστο υλικό δόμησης με πολύ μεγάλα οφέλη στις κατασκευές, όπως μικρός χρόνος ανέγερσης που περνάει απαρατήρητος, όταν συγκρίνεται με διάφορες άλλες μεθόδους οικοδόμησης όπως με το σκυρόδεμα και το χάλυβα. Τα πάνελ CLT μπορούν να χρησιμοποιηθούν για ολόκληρη τη δομή κτιρίου (δηλ. πάτωμα, τοίχοι και στέγη). Ο χρόνος δημιουργίας του ελαττώνεται καθώς ακολουθεί μια προκαθορισμένη διαδικασία. Σε ορισμένες περιπτώσεις, ο χρόνος οικοδόμησης για ένα κτίριο 3-4 ορόφων, μπορεί να διαρκέσει λιγότερο από μια εβδομάδα ανά επίπεδο. Δεδομένου ότι η όλη ξύλινη κατασκευή μπορεί να δημιουργηθεί σε ένα τέτοιο ελάχιστο χρονικό διάστημα, το κτίριο είναι γρήγορα στεγανό και σύντομα έτοιμο να χρησιμοποιηθεί. Ζωντανό παράδειγμα η κατασκευή που έγινε από CLT στο τμήμα ΣΤΞΕ με χρόνο διεκπεραίωσης τις 8 ημέρες, βέβαια με χειροποίητη διαδικασία κατά την παραγωγή και το στήσιμο του σπιτιού. Επιπρόσθετα, τα άτομα εργασίας μπορούν να είναι τόσο λίγα από 2 έως 8 εργάτες συν έναν ή δύο χειριστές κινητών γερανών. Επομένως, ένα χαμηλότερο κόστος κεφαλαίου και ένας γρηγορότερος χρόνος ολοκλήρωσης μιας κατασκευής δίνουν στο CLT τα εφόδια να ξεπεράσει τη χρήση του σκυροδέματος και του χάλυβα που κυριαρχεί στη χώρα μας και γενικότερα σε όλων τον κόσμο. Η αρχιτεκτονική με βάση το ξύλο ανθεί στο εξωτερικό με αποτέλεσμα να δημιουργούνται πολύ ιδιαίτερες κατασκευές. Αυτό που πρέπει να τονιστεί είναι ότι και στη χώρα μας θα μπορούσε να συμβαίνει το ίδιο, να έχουμε ανάλογες κατασκευές, αλλά αντιθέτως σήμερα δεν υφίσταται κάτι τέτοιο. Αυτή η πρώτη μελέτη καθώς και η υλοποίηση της ας είναι μία αρχή (για την ελληνική αγορά). Ωστόσο, σε αυτό που θα πρέπει να δοθεί ιδιαίτερη έμφαση, είναι η ανάγκη για τεχνογνωσία, πληροφόρηση, κοινοποίηση της γνώσης που αφορά στο ξύλο σαν υλικό και τις δομικές κατασκευές στη χώρα μας στις οποίες πρέπει να χρησιμοποιείται, προκειμένου να σταματήσει η χρηστική του υποβάθμιση. 170 Σ ε λ ί δ α

172 Βιβλιογραφία Αλεξίου Κων., Καράμπελας Ηλ.(2011). ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ <<ΞΥΛΙΝΕΣ ΚΤΙΡΙΑΚΕΣ ΚΑΤΑΣΚΕΥΕΣ ΜΕΘΟΔΟΛΟΓΙΑ ΣΧΕΔΙΑΣΜΟΥ- ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΤΕΧΝΙΚΕΣ>>, Τ Ε Ι ΠΕΙΡΑΙΑ ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΔΟΜΙΚΩΝ ΕΡΓΩΝ ΤΟΜΕΑΣ Α: ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΚΑΙ ΟΚΟΔΟΜΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ, ΑΘΗΝΑ. Διαμαντή Έλενα, Κοφινά Ευγενία ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ «ΒΙΩΣΙΜΗ ΞΥΛΙΝΗ ΚΑΤΟΙΚΙΑ ΜΕ ΠΥΚΝΟ ΚΑΙ ΕΛΑΦΡΥ ΣΚΕΛΕΤΟ» Ε.Μ.Π., ΣΧΟΛΗ ΑΡΧΙΤΕΚΤΟΝΩΝ ΜΗΧΑΝΙΚΩΝ, Κακαράς Ι. (2009). Οι ξύλινες κατασκευές και η ελληνική πραγματικότητα. Εισήγηση στην ημερίδα «Building with Wood», οργάνωση ProHOLZ Αυστρίας και «Επιπλέον», ξενοδοχείο HILTON, Αθήνα ( ). Link: Κακαράς Ι.(2013α). Τεχνολογία Ξύλινων Δομικών Κατασκευών. Eκδόσεις «ΙΩΝ», Αθήνα, link: Κακαράς, Ι.(2013β). Εφαρμογές του ξύλου στην Ελλάδα από την αρχαιότητα μέχρι σήμερα. Πανελλήνιο Δασολογικό Συνέδριο, ιστοσελίδα: sentations/kakaras.pdf Κακαράς Ι.(2014). Τεχνολογία Ξύλου και Ξύλινων Κατασκευών, ιστότοπος blog: Κάππελλος Γιαννάκης ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ: «ΑΝΑΛΥΣΗ ΔΟΜΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΞΥΛΙΝΩΝ ΚΑΤΟΙΚΙΩΝ», ΠΑΝΕΠΙΣΤΗΜΙΟ ΑΙΓΑΙΟΥ, ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΣΧΕΔΙΑΣΗΣ ΠΡΟΪΟΝΤΩΝ ΚΑΙ ΣΥΣΤΗΜΑΤΩΝ. Κυριακού Αν. (2012). ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ << ΔΟΜΟΣΤΑΤΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ ΞΥΛΙΝΩΝ ΦΕΡΟΝΤΩΝ ΤΟΙΧΩΝ>>, ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ, ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΔΟΜΟΣΤΑΤΙΚΗΣ, Αθήνα. Λαδά Θεώνη ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ «ΕΦΑΡΜΟΓΕΣ ΞΥΛΟΥ ΣΕ ΚΑΤΑΣΚΕΥΕΣ ΜΕ ΑΡΧΑΙΟΛΟΓΙΚΗ ΑΞΙΑ» ΤΕΙ ΛΑΡΙΣΑΣ, ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΕΠΙΠΛΟΥ,ΚΑΡΔΙΤΣΑ Μαντάνης Γ.(2015). Παρέμβαση για τις ξύλινες κατασκευές, δημόσια παρέμβαση στα τοπικά ΜΜΕ (εφημερίδα Ν. Αγών, Καρδίτσα), , Μασσάλη Ευτ.(2014). ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ «ΜΕΛΕΤΗ ΠΑΝΕΛΩΝ CLT ΚΑΤΑ ΕC5 ΚΑΙ ΣΥΓΚΡΙΣΗ ΜΕ ΠΕΙΡΑΜΑΤΙΚΑ ΑΠΟΤΕΛΕΣΜΑΤΑ», ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΤΟΜΕΑΣ ΔΟΜΟΣΤΑΤΙΚΗΣ Αθήνα. Μωραΐτη Ανστ., Παπαδόπουλου Π., (2011). ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ «ΙΔΙΑΙΤΕΡΟΤΗΤΕΣ & ΑΠΑΙΤΟΥΜΕΝΕΣ ΠΡΟΣΑΡΜΟΓΕΣ ΤΕΧΝΟΛΟΓΙΑΣ ΚΑΤΑΣΚΕΥΗΣ ΞΥΛΙΝΩΝ ΣΠΙΤΙΩΝ ΣΤΗΝ ΕΛΛΑΔΑ» ΤΕΙ ΛΑΡΙΣΑΣ, ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΕΠΙΠΛΟΥ,ΚΑΡΔΙΤΣΑ Πουσπουτάκη Αντ.(2008). ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ «ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΙΝΗΣ ΚΑΤΟΙΚΙΑΣ ΜΕ ΕΜΦΑΣΗ ΣΤΗΝ ΑΝΤΙΣΕΙΣΜΙΚΗ ΠΡΟΣΤΑΣΙΑ», ΤΕΙ ΛΑΡΙΣΑΣ, ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΕΠΙΠΛΟΥ,ΚΑΡΔΙΤΣΑ Σ ε λ ί δ α

173 Τσιρώνη Ευανθία Χριστίνα. (2014). ΔΙΠΛΩΜΑΤΙΚΗ ΕΡΓΑΣΙΑ: «Ανελαστική Ανάλυση Ξυλόπηκτων τοιχοποιιών με διπλή διαγώνια δικτύωση», ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ - ΔΙΑΤΜΗΜΑΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ. Θεσσαλονίκη 2014 Τσουμής Γ.(2009). Επιστήμη και Τεχνολογία Ξύλου. Τόμος Α. Εκδόσεις Γαρταγάνη, Θεσσαλονίκη. Διεθνής βιβλιογραφία CROSS-LAMINATEDTIMBER, CAMERONSTAUDERFACHHOCHSCHULESALZBURG: UNIVERSITYOFAPPLIEDSCIENCES 27 SEPTEMBER 2013 Cross-Laminated Timber, Structural Design, Analysis and structural design of timber structures DI Dr. Markus Wallner-Novak, DI Josef Koppelhuber, and DI Kurt Pock Building with cross laminated timber, PLANNING AND BUILDING WITH CROSS LAMINATED TIMBER Load-bearing solid wood components for walls, ceilings and roofs Technical folder Stora Enso Building Solutions CLT Very Tall Wooden Buildings with Cross Laminated Timber, J.W.G.VAN DE KUILEN, A.Ceccotti, ZHOUYAN Xia, MINJUAN He ADAM BLAKE ROBERTSON Diploma Thesis «A COMPARATIVE LIFE CYCLE ASSESSMENT OF MID-RISE OFFICE BUILDING CONSTRUCTION ALTERNATIVES:μLAMINATED TIMBER OR REINFORCED CONCRETE, University of Toronto, 2007 Building the future with cross-laminated timber, Lewis Taylor Timber Frame Consultant. EGOIN, Timber Construction. CLT, f+p+r+d architecture through innovation, «Cross Laminated Structural Timber in Use -CLT Buildings 5 Years on, how are they performing?», Canadian Wood Council, Sophie Campbell, Associate Architect, Sheppard Robson, Cross-laminated Timber: An innovative building material takes hold in Oregon, by Andrew Crampton. MODERN TALL WOOD BUILDINGS: OPPORTUNITIES FOR INNOVATION, DR. JIM BOWYER, DR. STEVE BRATKOVICH, DR. JEFF HOWE, KATHRYN FERNHOLZ, MATT FRANK, SAMIRA HANESSIAN, HARRY GROOT, DR. ED PEPKE, Seismic Design and Testing of Rocking Cross Laminated Timber Walls, Ryan S. Ganey, A thesis submitted in partial fulllment of the requirements for the degree of Master of Science in Civil Engineering, University of Washington, CROSS-LAMINATED TIMBER, An introduction to low-impact building materials, Andy Sutton and Daniel Black, BRE Pete Walker, University of Bath 172 Σ ε λ ί δ α

174 Production and Technology of Cross Laminated Timber (CLT): A state-ofthe-art Report, REINHARD BRANDNER, Univ.-Assistant, Deputy Director of the Institute Area Manager Institute of Timber Engineering and Wood Technology, Graz University of Technology Competence Centre holz.bau forschungs gmbh, Graz, Austria. KLH, CROSS - LAMINATED TIMBER, CLT FEASIBILITY STUDYA STUDY OF ALTERNATIVE CONSTRUCTION METHODS IN THE PACIFIC NORTHWEST, CBI Product Factsheet: Cross Laminated Timber (CLT) Western Europe, BRANZ, STUDY REPORTSR336 (2015), Cross-laminated Timber for Building Structures, Asif Iqbal. FPInnovations, the Value Proposition for Cross-Laminated Timber. HOLZFORSCHUNG AUSTRIA, Construction with Cross Laminated Timber in Multi Storey Buildings, Dr. Martin Teibinger. Cross Laminated Timber Taking wood buildings to the next level, Sponsored by rethink Wood, American Wood Council, and FPInnovations By Layne Evans Designing for Fire Protection Expanding the possibilities of wood design, Sponsored by rethink Wood By Jeffrey B. Stone, Ph.D. and David P. Tyree, PE, CBO, American Wood Council Based on the Code Conforming Wood Design Series by the American Wood Council and International Code Council. Designing for Earthquakes Wood is a proven choice for seismic-resistive construction, Sponsored by rethink Wood Content provided by the American Wood Council Introduction to Cross Laminated Timber, M. Mohammad, Sylvain Gagnon, Eng., Bradford K. Douglas, P.E., Lisa Podesto P.E. Ιστοσελίδες tional/dpds pdf Mandegarian/CLT%20Term%20Project%20by%20Arshia%20and%20Sv et.pdf Σ ε λ ί δ α

175 ΠΑΡΑΡΤΗΜΑ Α Τεχνικά σχέδια της κατασκευής CLT. 174 Σ ε λ ί δ α

176 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT ΕΙΣΟΔΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΚΑΤΟΨΗ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 1 Κλίμακα: 1:15 Ημερομηνία: 5/4/2017

177 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΓΕΝΙΚΗ ΚΑΤΟΨΗ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 2 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

178 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT 12 ΕΚΡΗΞΗ ΣΧΕΔΙΟΥ/Αρ.Σχεδίου 3/Κλίμακα 1:40 Α/α ΟΝΟΜΑΣΙΑ ΜΕΡΗ ΔΙΑΣΤΑΣΕΙΣ mm ΤΟΙΧΟΣ Χ1800Χ ΤΟΙΧΟΣ 2 ΤΟΙΧΟΣ 3 ΤΟΙΧΟΣ Χ3010Χ Χ3010Χ Χ3010Χ90 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT ΤΟΙΧΟΣ 5 ΤΟΙΧΟΣ 6 ΣΚΕΠΗ 1 ΣΚΕΠΗ 2 ΠΑΤΩΜΑ ΒΑΣΗ ΥΠΟΣΤΡΩΤΗΡΕΣ Χ40Χ30 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Χ2300Χ Χ3010Χ Χ1500Χ Χ2010Χ Χ140Χ Χ150Χ ΑΣΦΑΛΤΙΚΟ ΚΕΡΑΜΙΔΙ ΓΡΕΝΤΕΣ ΣΤΕΓΗΣ 15 m2 1000Χ300Χ Χ100Χ ΠΑΡΑΘΥΡΟ 1 ΠΑΡΑΘΥΡΟ 2 ΠΟΡΤΑ Χ Χ Χ900 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT ΠΑΡΑΘΥΡΟ 3-4 ΚΑΙ ΠΑΡΑΘΥΡΟ Χ400=2 1500Χ1200

179 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΤΟΙΧΟΣ 1 ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 4 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

180 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΕΚΡΗΞΗ ΤΟΙΧΟΥ 1 ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 5 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

181 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΤΟΙΧΟΣ 2 ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 6 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

182 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΤΟΙΧΟΣ 2 ΕΚΡΗΞΗ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 7 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

183 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΤΟΙΧΟΣ ΠΟΡΤΑΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ Αρ. Σχεδίου: 8 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT

184 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΤΟΙΧΟΣ 4 ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 9 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

185 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΤΟΙΧΟΣ 4 ΕΚΡΗΞΗ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 10 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

186 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΤΟΙΧΟΣ 5 ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 11 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

187 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΕΚΡΗΞΗ ΤΟΙΧΟΣ 5 ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 12 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

188 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΤΟΙΧΟΣ 6 ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ Αρ. Σχεδίου: 13 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT

189 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΤΟΙΧΟΣ 6 ΕΚΡΗΞΗ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 14 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

190 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΣΚΕΠΗ 1 ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 15 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

191 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΣΚΕΠΗ 1 ΕΚΡΗΞΗ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 16 Κλίμακα: 1:35 Ημερομηνία: 5/4/2017

192 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΣΚΕΠΗ 2 ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 17 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

193 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΣΚΕΠΗ 2 ΕΚΡΗΞΗ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 18 Κλίμακα: 1:30 Ημερομηνία: 5/4/2017

194 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΒΑΣΗ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 19 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

195 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΥΠΟΣΤΡΩΤΗΡΕΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 20 Κλίμακα: 1:30 Ημερομηνία: 5/4/2017

196 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΓΡΕΝΤΑ ΣΚΕΠΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 21 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

197 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΠΑΤΩΜΑ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 22 Κλίμακα: 1:20 Ημερομηνία: 5/4/2017

198 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΠΑΡΑΘΥΡΟ 1 ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 23 Κλίμακα: 1:10 Ημερομηνία: 5/4/2017

199 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΠΑΡΑΘΥΡΟ 2 ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 24 Κλίμακα: 1:8 Ημερομηνία: 5/4/2017

200 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΠΑΡΑΘΥΡΟ 3-4 ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 25 Κλίμακα: 1:8 Ημερομηνία: 5/4/2017

201 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΠΑΡΑΘΥΡΟ 5 ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 26 Κλίμακα: 1:10 Ημερομηνία: 5/4/2017

202 PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Τμήμα: ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ Κατηγορία: ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Θέμα: ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΥΛΟΠΟΙΗΣΗΣ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ ΤΕΧΝΟΛΟΓΙΑΣ CLT ΣΤΟ ΤΜΗΜΑ ΣΤΞΕ Περιγραφή: ΠΟΡΤΑ ΞΥΛΙΝΗΣ ΚΑΤΑΣΚΕΥΗΣ CLT Σχεδιαστής: ΤΖΙΑΦΚΟΣ ΕΛΕΥΘΕΡΙΟΣ Επιβλέπων: Dr. ΜΑΝΤΑΝΗΣ ΓΕΩΡΓΙΟΣ PRODUCED BY AN AUTODESK EDUCATIONAL PRODUCT Αρ. Σχεδίου: 27 Κλίμακα: 1:16 Ημερομηνία: 5/4/2017

ΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΟΥ ΞΥΛΟΥ ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ

ΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΟΥ ΞΥΛΟΥ ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΟΥ ΞΥΛΟΥ ρ. Γεώργιος Μαντάνης Εργαστήριο Επιστήµης Ξύλου Τµήµα Σχεδιασµού & Τεχνολογίας Ξύλου Επίπλου ΜΗΧΑΝΙΚΕΣ Ι ΙΟΤΗΤΕΣ Μηχανικές ιδιότητες = είναι

Διαβάστε περισσότερα

1 ο ΕΙΣΑΓΩΓΗ ΠΡΟΚΑΤΑΣΚΕΥΕΣ ΞΥΛΙΝΩΝ ΣΠΙΤΙΩΝ ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΥΛΙΚΑ

1 ο ΕΙΣΑΓΩΓΗ ΠΡΟΚΑΤΑΣΚΕΥΕΣ ΞΥΛΙΝΩΝ ΣΠΙΤΙΩΝ ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΥΛΙΚΑ Τ.Ε.Ι. Λάρισας - Παράρτημα Καρδίτσας Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Εργαστήριο Τεχνολογίας & Συντήρησης Ξυλοκατασκευών 1 ο ΕΙΣΑΓΩΓΗ ΠΡΟΚΑΤΑΣΚΕΥΕΣ ΞΥΛΙΝΩΝ ΣΠΙΤΙΩΝ ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΥΛΙΚΑ

Διαβάστε περισσότερα

2 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΚΟΡΜΟΣΠΙΤΩΝ

2 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΚΟΡΜΟΣΠΙΤΩΝ Τ.Ε.Ι. Λάρισας - Παράρτημα Καρδίτσας Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Εργαστήριο Τεχνολογίας & Συντήρησης Ξυλοκατασκευών 2 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΚΟΡΜΟΣΠΙΤΩΝ του Καθηγητή Δρ. Ιωάννη Κακαρά

Διαβάστε περισσότερα

1 ο ΕΙΣΑΓΩΓΗ ΠΡΟΚΑΤΑΣΚΕΥΕΣ ΞΥΛΙΝΩΝ ΣΠΙΤΙΩΝ ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΥΛΙΚΑ

1 ο ΕΙΣΑΓΩΓΗ ΠΡΟΚΑΤΑΣΚΕΥΕΣ ΞΥΛΙΝΩΝ ΣΠΙΤΙΩΝ ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΥΛΙΚΑ Τ.Ε.Ι. Λάρισας - Παράρτημα Καρδίτσας Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Εργαστήριο Τεχνολογίας & Συντήρησης Ξυλοκατασκευών 1 ο ΕΙΣΑΓΩΓΗ ΠΡΟΚΑΤΑΣΚΕΥΕΣ ΞΥΛΙΝΩΝ ΣΠΙΤΙΩΝ ΧΡΗΣΙΜΟΠΟΙΟΥΜΕΝΑ ΥΛΙΚΑ

Διαβάστε περισσότερα

6α ΣΥΓΧΡΟΝΕΣ ΚΑΤΟΙΚΙΕΣ ΑΠΟ ΕΝΙΣΧΥΜΕΝΟ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ & ΠΑΝΕΛΣ

6α ΣΥΓΧΡΟΝΕΣ ΚΑΤΟΙΚΙΕΣ ΑΠΟ ΕΝΙΣΧΥΜΕΝΟ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ & ΠΑΝΕΛΣ Τ.Ε.Ι. Λάρισας - Παράρτημα Καρδίτσας Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Εργαστήριο Τεχνολογίας & Συντήρησης Ξυλοκατασκευών 6α ΣΥΓΧΡΟΝΕΣ ΚΑΤΟΙΚΙΕΣ ΑΠΟ ΕΝΙΣΧΥΜΕΝΟ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ & ΠΑΝΕΛΣ του

Διαβάστε περισσότερα

Τεχνολογία Ξύλου. Ενότητα 01: Εισαγωγή στην Τεχνολογία Ξύλου. Ιωάννης Φιλίππου Τμήμα Δασολογίας και Φυσικού Περιβάλλοντος

Τεχνολογία Ξύλου. Ενότητα 01: Εισαγωγή στην Τεχνολογία Ξύλου. Ιωάννης Φιλίππου Τμήμα Δασολογίας και Φυσικού Περιβάλλοντος ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΧΤΑ ΑΚΑΔΗΜΑΙΚΑ ΜΑΘΗΜΑΤΑ Ενότητα 01: Εισαγωγή στην Ιωάννης Φιλίππου Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για

Διαβάστε περισσότερα

2 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΚΟΡΜΟΣΠΙΤΩΝ

2 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΚΟΡΜΟΣΠΙΤΩΝ Τ.Ε.Ι. Λάρισας - Παράρτημα Καρδίτσας Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Εργαστήριο Τεχνολογίας & Συντήρησης Ξυλοκατασκευών 2 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΚΟΡΜΟΣΠΙΤΩΝ του Καθηγητή Δρ. Ιωάννη Κακαρά

Διαβάστε περισσότερα

ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΑΛΛΟΙΩΣΕΙΣ ΤΟΥ ΞΥΛΟΥ. ρ. Γεώργιος Μαντάνης Εργαστήριο Επιστήµης Ξύλου Τµήµα Σχεδιασµού & Τεχνολογίας Ξύλου - Επίπλου

ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΑΛΛΟΙΩΣΕΙΣ ΤΟΥ ΞΥΛΟΥ. ρ. Γεώργιος Μαντάνης Εργαστήριο Επιστήµης Ξύλου Τµήµα Σχεδιασµού & Τεχνολογίας Ξύλου - Επίπλου ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΑΛΛΟΙΩΣΕΙΣ ΤΟΥ ΞΥΛΟΥ ρ. Γεώργιος Μαντάνης Εργαστήριο Επιστήµης Ξύλου Τµήµα Σχεδιασµού & Τεχνολογίας Ξύλου - Επίπλου ΑΛΛΟΙΩΣΕΙΣ = Εξωτερικοί παράγοντες που µπορούν να προκαλέσουν

Διαβάστε περισσότερα

«ΕΙΣΑΓΩΓΗ ΣΤΗ ΔΟΜΗ ΞΥΛΟΥ» ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΤΟΥ ΞΥΛΟΥ. Δρ. Γεώργιος Μαντάνης Εργαστήριο Τεχνολογίας Ξύλου Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου

«ΕΙΣΑΓΩΓΗ ΣΤΗ ΔΟΜΗ ΞΥΛΟΥ» ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΤΟΥ ΞΥΛΟΥ. Δρ. Γεώργιος Μαντάνης Εργαστήριο Τεχνολογίας Ξύλου Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου «ΕΙΣΑΓΩΓΗ ΣΤΗ ΔΟΜΗ ΞΥΛΟΥ» ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΤΟΥ ΞΥΛΟΥ Δρ. Γεώργιος Μαντάνης Εργαστήριο Τεχνολογίας Ξύλου Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΤΟΥ ΞΥΛΟΥ ΣΥΣΤΑΣΗ ΞΥΛΟΥ ΣΕ ΔΟΜΙΚΑ ΣΥΣΤΑΤΙΚΑ

Διαβάστε περισσότερα

ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΤΟΥ ΞΥΛΟΥ "ΔΟΜΗ ΞΥΛΟΥ"

ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΤΟΥ ΞΥΛΟΥ ΔΟΜΗ ΞΥΛΟΥ "ΔΟΜΗ ΞΥΛΟΥ" ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΤΟΥ ΞΥΛΟΥ Καθ. Γεώργιος Μαντάνης Εργαστήριο Επιστήμης & Τεχνολογίας Ξύλου Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου www.teilar.gr/~mantanis ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΤΟΥ ΞΥΛΟΥ ΣΥΣΤΑΣΗ

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΚΠΑΙΔΕΥΣΗ & ΑΡΧΙΚΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΚΑΤΑΡΤΙΣΗ

ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΚΠΑΙΔΕΥΣΗ & ΑΡΧΙΚΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΚΑΤΑΡΤΙΣΗ ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΚΠΑΙΔΕΥΣΗ & ΑΡΧΙΚΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΚΑΤΑΡΤΙΣΗ (Ε.Π.Ε.Α.Ε.Κ. ΙΙ) ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: 2.2.2.α. Αναμόρφωση Προπτυχιακών

Διαβάστε περισσότερα

"Τύποι ξύλινων δομικών κατασκευών - πιστοποίηση οικοδομικής ξυλείας, CE πιστοποίηση σε προϊόντα ξύλου H

Τύποι ξύλινων δομικών κατασκευών - πιστοποίηση οικοδομικής ξυλείας, CE πιστοποίηση σε προϊόντα ξύλου H "Τύποι ξύλινων δομικών κατασκευών - πιστοποίηση οικοδομικής ξυλείας, CE πιστοποίηση σε προϊόντα ξύλου H Δρ Μιχάλης Σκαρβέλης, Αναπληρωτής Καθηγητής, υπεύθυνος Εργαστηρίου Τεχνολογίας & Συντήρησης Ξυλοκατασκευών,

Διαβάστε περισσότερα

ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΟΥ ΞΥΛΟΥ ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ

ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΟΥ ΞΥΛΟΥ ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΘΕΡΜΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΟΥ ΞΥΛΟΥ ρ. Γεώργιος Μαντάνης Εργαστήριο Επιστήµης Ξύλου Τµήµα Σχεδιασµού & Τεχνολογίας Ξύλου - Επίπλου ΙΑΣΤΟΛΗ - ΣΥΣΤΟΛΗ Όταν θερµαίνεται το ξύλο αυξάνονται

Διαβάστε περισσότερα

4 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΣΠΙΤΙΩΝ ΑΠΟ ΕΛΑΦΡΥ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ

4 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΣΠΙΤΙΩΝ ΑΠΟ ΕΛΑΦΡΥ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ Τ.Ε.Ι. Λάρισας - Παράρτημα Καρδίτσας Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Εργαστήριο Τεχνολογίας & Συντήρησης Ξυλοκατασκευών 4 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΣΠΙΤΙΩΝ ΑΠΟ ΕΛΑΦΡΥ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ του Δρ.

Διαβάστε περισσότερα

11. ΞΥΛΙΝΕΣ ΠΡΟΒΛΗΤΕΣ, ΑΠΟΒΑΘΡΕΣ Κ.Α.

11. ΞΥΛΙΝΕΣ ΠΡΟΒΛΗΤΕΣ, ΑΠΟΒΑΘΡΕΣ Κ.Α. Τ.Ε.Ι. Θεσσαλίας Σχολή Τεχνολογικών Εφαρμογών Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Μάθημα: Τεχνολογία ξύλινων κατασκευών ΙΙ. Εξωτερικές κατασκευές 11. ΞΥΛΙΝΕΣ ΠΡΟΒΛΗΤΕΣ, ΑΠΟΒΑΘΡΕΣ Κ.Α. Σημείωση:

Διαβάστε περισσότερα

ΠΑΡΑΡΤΗΜΑ ΙΙΙ. ΑΝΑΓΝΩΡΙΣΗ ΞΥΛΟΥ & ΚΛΕΙΔΕΣ ΑΝΑΓΝΩΡΙΣΗΣ

ΠΑΡΑΡΤΗΜΑ ΙΙΙ. ΑΝΑΓΝΩΡΙΣΗ ΞΥΛΟΥ & ΚΛΕΙΔΕΣ ΑΝΑΓΝΩΡΙΣΗΣ ΠΑΡΑΡΤΗΜΑ ΙΙΙ. ΑΝΑΓΝΩΡΙΣΗ ΞΥΛΟΥ & ΚΛΕΙΔΕΣ ΑΝΑΓΝΩΡΙΣΗΣ 95 96 ΓΕΝΙΚΑ Στα προηγούμενα κεφάλαια περιλαμβάνονται πληροφορίες για τη Δομή του Ξύλου. Το Παράρτημα αυτό (Παράρτημα ΙΙΙ) αναφέρεται ειδικότερα στην

Διαβάστε περισσότερα

Mάθημα «ΙΔΙΟΤΗΤΕΣ ΞΥΛΟΥ»

Mάθημα «ΙΔΙΟΤΗΤΕΣ ΞΥΛΟΥ» Mάθημα «ΙΔΙΟΤΗΤΕΣ ΞΥΛΟΥ» ΠΥΚΝΟΤΗΤΑ ΞΥΛΟΥ Καθηγητής Γεώργιος Μαντάνης Εργαστήριο Επιστήμης & Τεχνολογίας Ξύλου Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Email: mantanis@teilar.gr Ορισμός της πυκνότητας

Διαβάστε περισσότερα

ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΠΡΟΣ ΛΥΣΗ ΑΣΚΗΣΕΙΣ

ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΠΡΟΣ ΛΥΣΗ ΑΣΚΗΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΚΠΑΙΔΕΥΣΗ & ΑΡΧΙΚΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΚΑΤΑΡΤΙΣΗ (Ε.Π.Ε.Α.Ε.Κ. ΙΙ) ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: 2.2.2.α. Αναμόρφωση Προπτυχιακών

Διαβάστε περισσότερα

6α ΣΥΓΧΡΟΝΕΣ ΚΑΤΟΙΚΙΕΣ ΑΠΟ ΕΝΙΣΧΥΜΕΝΟ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ & ΠΑΝΕΛΣ

6α ΣΥΓΧΡΟΝΕΣ ΚΑΤΟΙΚΙΕΣ ΑΠΟ ΕΝΙΣΧΥΜΕΝΟ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ & ΠΑΝΕΛΣ Τ.Ε.Ι. Λάρισας - Παράρτημα Καρδίτσας Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Εργαστήριο Τεχνολογίας & Συντήρησης Ξυλοκατασκευών 6α ΣΥΓΧΡΟΝΕΣ ΚΑΤΟΙΚΙΕΣ ΑΠΟ ΕΝΙΣΧΥΜΕΝΟ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ & ΠΑΝΕΛΣ του

Διαβάστε περισσότερα

ΗΜΕΡΙΔΑ ΓΙΑ ΤΑ ΠΡΟΪΟΝΤΑ ΞΥΛΟΥ ΠΑΝΕΛΛΗΝΙΟΣ ΣΥΝΔΕΣΜΟΣ ΞΥΛΕΙΑΣ ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ ΚΑΡΔΙΤΣΑ 4 -Δεκ- 2010

ΗΜΕΡΙΔΑ ΓΙΑ ΤΑ ΠΡΟΪΟΝΤΑ ΞΥΛΟΥ ΠΑΝΕΛΛΗΝΙΟΣ ΣΥΝΔΕΣΜΟΣ ΞΥΛΕΙΑΣ ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ ΚΑΡΔΙΤΣΑ 4 -Δεκ- 2010 ΗΜΕΡΙΔΑ ΓΙΑ ΤΑ ΠΡΟΪΟΝΤΑ ΞΥΛΟΥ ΠΑΝΕΛΛΗΝΙΟΣ ΣΥΝΔΕΣΜΟΣ ΞΥΛΕΙΑΣ ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ ΚΑΙ ΕΠΙΠΛΟΥ ΚΑΡΔΙΤΣΑ 4 -Δεκ- 2010 Η ελληνική αγορά δομικής ξυλείας και η ποιότητα των κατασκευών Δρ. Ιωάννης

Διαβάστε περισσότερα

Τα αρχαιότερα ευρήματα που υπάρχουν (δυτική Αλάσκα), δείχνουν ότι η τέχνη της καμπύλωσης του ξύλου είναι γνωστή σχεδόν 2000 χρόνια.

Τα αρχαιότερα ευρήματα που υπάρχουν (δυτική Αλάσκα), δείχνουν ότι η τέχνη της καμπύλωσης του ξύλου είναι γνωστή σχεδόν 2000 χρόνια. ΚΑΜΠΥΛΩΣΗ ΤΟΥ ΞΥΛΟΥ Τα αρχαιότερα ευρήματα που υπάρχουν (δυτική Αλάσκα), δείχνουν ότι η τέχνη της καμπύλωσης του ξύλου είναι γνωστή σχεδόν 2000 χρόνια. Κουτί καμπύλωσης (1400-1750 μ.χ) ΕΠΙΛΟΓΗ ΞΥΛΟΥ ΓΙΑ

Διαβάστε περισσότερα

ΘΕΜΑΤΑ ΑΣΚΗΣΗΣ ΠΡΑΞΗΣ ΣΤΟ ΜΑΘΗΜΑ: ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΙΝΩΝ ΚΑΤΑΣΚΕΥΩΝ Ι

ΘΕΜΑΤΑ ΑΣΚΗΣΗΣ ΠΡΑΞΗΣ ΣΤΟ ΜΑΘΗΜΑ: ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΙΝΩΝ ΚΑΤΑΣΚΕΥΩΝ Ι ΘΕΜΑΤΑ ΑΣΚΗΣΗΣ ΠΡΑΞΗΣ ΣΤΟ ΜΑΘΗΜΑ: ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΙΝΩΝ ΚΑΤΑΣΚΕΥΩΝ Ι ΘΕΜΑ 1. Ενεργειακές προδιαγραφές κατοικιών Κοινοτ. Οδηγία./2006 ΣΠΟΥΔΑΣΤΗΣ/ΕΣ ΗΜ/ΝΙΑ ΠΑΡΟΥΣΙΑΣΗΣ 2. Τύποι πατωμάτων (ξύλινα κεραμικά -

Διαβάστε περισσότερα

ΠΡΟΤΕΙΝΟΜΕΝΑ ΘΕΜΑΤΑ και ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΣΚΗΣΗΣ ΠΡΑΞΗΣ ΣΤΟ ΜΑΘΗΜΑ: ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΟΥ Ι (ΕΑΡΙΝΟ ΕΞΑΜ. 2013)

ΠΡΟΤΕΙΝΟΜΕΝΑ ΘΕΜΑΤΑ και ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΣΚΗΣΗΣ ΠΡΑΞΗΣ ΣΤΟ ΜΑΘΗΜΑ: ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΟΥ Ι (ΕΑΡΙΝΟ ΕΞΑΜ. 2013) ΠΡΟΤΕΙΝΟΜΕΝΑ ΘΕΜΑΤΑ και ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΣΚΗΣΗΣ ΠΡΑΞΗΣ ΣΤΟ ΜΑΘΗΜΑ: 1. Αλυσοπρίονα στην ελληνική αγορά: Μεγέθη, χώρες προέλευσης, χρήσεις, τιμές 2. Αλυσοπρίονα στην ελληνική αγορά: Συστήματα τροχίσματος αλυσίδων,

Διαβάστε περισσότερα

Τεχνολογία Ξύλου. Ενότητα 04: Πριστή ξυλεία (Γ) Ιωάννης Φιλίππου Τμήμα Δασολογίας και Φυσικού Περιβάλλοντος ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ

Τεχνολογία Ξύλου. Ενότητα 04: Πριστή ξυλεία (Γ) Ιωάννης Φιλίππου Τμήμα Δασολογίας και Φυσικού Περιβάλλοντος ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΧΤΑ ΑΚΑΔΗΜΑΙΚΑ ΜΑΘΗΜΑΤΑ Ενότητα 04: Πριστή ξυλεία (Γ) Ιωάννης Φιλίππου Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons.

Διαβάστε περισσότερα

ΒΕΛΤΙΩΣΗ ΙΔΙΟΤΗΤΩΝ ΞΥΛΕΙΑΣ ΜΑΥΡΗΣ ΠΕΥΚΗΣ ΜΕΤΑ ΑΠΟ ΕΜΠΟΤΙΣΜΟ ΤΗΣ ΜΕ ΦΥΤΙΚΑ ΕΛΑΙΑ

ΒΕΛΤΙΩΣΗ ΙΔΙΟΤΗΤΩΝ ΞΥΛΕΙΑΣ ΜΑΥΡΗΣ ΠΕΥΚΗΣ ΜΕΤΑ ΑΠΟ ΕΜΠΟΤΙΣΜΟ ΤΗΣ ΜΕ ΦΥΤΙΚΑ ΕΛΑΙΑ ΒΕΛΤΙΩΣΗ ΙΔΙΟΤΗΤΩΝ ΞΥΛΕΙΑΣ ΜΑΥΡΗΣ ΠΕΥΚΗΣ ΜΕΤΑ ΑΠΟ ΕΜΠΟΤΙΣΜΟ ΤΗΣ ΜΕ ΦΥΤΙΚΑ ΕΛΑΙΑ Φιλίππου Βασίλειος 1* και Καραστεργίου Σωτήριος 2 *Δασολόγος - Περιβαλλοντολόγος, MSC (PhD Candidate), Τμήμα Δασολογίας &

Διαβάστε περισσότερα

Σχεδιασμός Συστήματος σκίασης αυτοκινήτων

Σχεδιασμός Συστήματος σκίασης αυτοκινήτων ΤΕΙ Θεσσαλίας Σχολή Τεχνολογικών Εφαρμογών Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου - Επίπλου Στα πλαίσια του μαθήματος «Τεχνολογία ξύλινων κατασκευών ΙΙ» Θέμα εργασίας / Project Σχεδιασμός Συστήματος σκίασης

Διαβάστε περισσότερα

Επαναστατικά νέα προϊόντα & τεχνολογίες τροποποιημένης ξυλείας στις κατασκευές: ιδιότητες, χαρακτηριστικά και εφαρμογές στη χώρα μας

Επαναστατικά νέα προϊόντα & τεχνολογίες τροποποιημένης ξυλείας στις κατασκευές: ιδιότητες, χαρακτηριστικά και εφαρμογές στη χώρα μας Επαναστατικά νέα προϊόντα & τεχνολογίες τροποποιημένης ξυλείας στις κατασκευές: ιδιότητες, χαρακτηριστικά και εφαρμογές στη χώρα μας Καθηγητή Γεωργίου Ι. Μαντάνη PhD, Dipl. Εργαστήριο Τεχνολογίας Ξύλου

Διαβάστε περισσότερα

ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΠΡΟΣ ΛΥΣΗ ΑΣΚΗΣΕΙΣ

ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΠΡΟΣ ΛΥΣΗ ΑΣΚΗΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΚΠΑΙΔΕΥΣΗ & ΑΡΧΙΚΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΚΑΤΑΡΤΙΣΗ (Ε.Π.Ε.Α.Ε.Κ. ΙΙ) ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: 2.2.2.α. Αναμόρφωση Προπτυχιακών

Διαβάστε περισσότερα

Το Ξύλο ως Δομικό Υλικό

Το Ξύλο ως Δομικό Υλικό Το Ξύλο ως Δομικό Υλικό Η Ξυλεία Η εταιρεία μας, εισάγει και κατασκευάζει ξύλινες κατοικίες άριστων προδιαγραφών, οι οποίες μπορούν να χρησιμοποιηθούν είτε ως εξοχικές/θερινές είτε ως μόνιμες. Η ξυλεία

Διαβάστε περισσότερα

ΞΥΛΟΦΥΛΛΑ. Ξυλόφυλλα ή επενδύματα ή καπλαμάδες: λεπτά φύλλα ξύλου με πάχος 0,5-1,0 mm (ως 8-10 mm) αντικολλητών (κόντρα πλακέ)

ΞΥΛΟΦΥΛΛΑ. Ξυλόφυλλα ή επενδύματα ή καπλαμάδες: λεπτά φύλλα ξύλου με πάχος 0,5-1,0 mm (ως 8-10 mm) αντικολλητών (κόντρα πλακέ) Ξυλόφυλλα ή επενδύματα ή καπλαμάδες: λεπτά φύλλα ξύλου με πάχος 0,5-1,0 mm (ως 8-10 mm) Παραγωγή αντικολλητών (κόντρα πλακέ) άλλων συγκολλημένων κατασκευών Ανάπτυξη βιομηχανίας παραγωγής ξυλοφύλλων λόγω:

Διαβάστε περισσότερα

ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΠΥΚΝΟΤΗΤΑ. ρ. Γεώργιος Μαντάνης Εργαστήριο Τεχνολογίας Ξύλου. Τµήµα Σχεδιασµού & Τεχνολογίας Ξύλου & Επίπλου

ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΠΥΚΝΟΤΗΤΑ. ρ. Γεώργιος Μαντάνης Εργαστήριο Τεχνολογίας Ξύλου. Τµήµα Σχεδιασµού & Τεχνολογίας Ξύλου & Επίπλου ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΠΥΚΝΟΤΗΤΑ ρ. Γεώργιος Μαντάνης Εργαστήριο Τεχνολογίας Ξύλου Τµήµα Σχεδιασµού & Τεχνολογίας Ξύλου & Επίπλου Ορισµός της πυκνότητας «Η σπουδαιότερη φυσική ιδιότητα του ξύλου»

Διαβάστε περισσότερα

Χημεία και Χημικά Προϊόντα Ξύλου

Χημεία και Χημικά Προϊόντα Ξύλου ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ Χημεία και Χημικά Προϊόντα Ξύλου Ενότητα 08: Τροποποίηση του ξύλου Ι Ιωάννης Φιλίππου Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται

Διαβάστε περισσότερα

µε βελτιωµένες ιδιότητες ΕΥΧΑΡΙΣΤΙΕΣ ρ. Αντώνιος Παπαδόπουλος

µε βελτιωµένες ιδιότητες ΕΥΧΑΡΙΣΤΙΕΣ ρ. Αντώνιος Παπαδόπουλος Θερµικά τροποποιηµένη ξυλεία: Μία νέα τεχνική για ξύλο µε βελτιωµένες ιδιότητες ΕΥΧΑΡΙΣΤΙΕΣ ρ. Αντώνιος Παπαδόπουλος Εισαγωγή Το ξύλο αποτελεί ιδανική πρώτη ύλη για πολλές κατασκευές. Η βιοµηχανία ξύλου

Διαβάστε περισσότερα

ΑΚΟΥΣΤΙΚΕΣ Ι ΙΟΤΗΤΕΣ

ΑΚΟΥΣΤΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΕΙΣΑΓΩΓΗ ΣΤΙΣ Ι ΙΟΤΗΤΕΣ ΞΥΛΟΥ ΑΚΟΥΣΤΙΚΕΣ Ι ΙΟΤΗΤΕΣ ΤΟΥ ΞΥΛΟΥ ρ. Γεώργιος Μαντάνης Εργαστήριο Επιστήµης Ξύλου Τµήµα Σχεδιασµού & Τεχνολογίας Ξύλου - Επίπλου ΑΚΟΥΣΤΙΚΕΣ Ι ΙΟΤΗΤΕΣ Το ξύλο έχει καλές ακουστικές

Διαβάστε περισσότερα

ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: 2.2.2.α. Αναμόρφωση Προπτυχιακών Προγραμμάτων Σπουδών ΤΙΤΛΟΣ ΥΠΟΕΡΓΟΥ: Αναπληρωτής Καθηγητής

ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: 2.2.2.α. Αναμόρφωση Προπτυχιακών Προγραμμάτων Σπουδών ΤΙΤΛΟΣ ΥΠΟΕΡΓΟΥ: Αναπληρωτής Καθηγητής ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΚΠΑΙΔΕΥΣΗ & ΑΡΧΙΚΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΚΑΤΑΡΤΙΣΗ (Ε.Π.Ε.Α.Ε.Κ. ΙΙ) ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: 2.2.2.α. Αναμόρφωση Προπτυχιακών

Διαβάστε περισσότερα

ΜΕΤΑΦΟΡΑ ΑΠΟΘΗΚΕΥΣΗ ΑΚΑΤΕΡΓΑΣΤΗΣ ΣΤΡΟΓΓΥΛΗΣ ΞΥΛΕΙΑΣ

ΜΕΤΑΦΟΡΑ ΑΠΟΘΗΚΕΥΣΗ ΑΚΑΤΕΡΓΑΣΤΗΣ ΣΤΡΟΓΓΥΛΗΣ ΞΥΛΕΙΑΣ ΑΤΕΙΘ ΠΑΡΑΡΤΗΜΑ ΚΑΤΕΡΙΝΗΣ ΤΜΗΜΑ LOGISTICS ΜΕΤΑΦΟΡΑ ΑΠΟΘΗΚΕΥΣΗ ΑΚΑΤΕΡΓΑΣΤΗΣ ΣΤΡΟΓΓΥΛΗΣ ΞΥΛΕΙΑΣ ΠΑΡΑΠΟΝΙΑΡΗ ΕΛΠΙΔΑ Α.Μ. 206 ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ: ΒΟΥΛΓΑΡΑΚΗΣ ΝΙΚΟΛΑΟΣ Κατερίνη 2011 ΔΟΜΗ ΠΑΡΟΥΣΙΑΣΗΣ ΣΤΟΧΟΙ

Διαβάστε περισσότερα

ΞΥΛΕΙΑ ΣΤΕΓΗΣ - ΣΥΝΘΕΤΗ ΞΥΛΕΙΑ

ΞΥΛΕΙΑ ΣΤΕΓΗΣ - ΣΥΝΘΕΤΗ ΞΥΛΕΙΑ http://www.e-stergiu.cm/index.php?lang=1 ΞΥΛΕΙΑ ΣΤΕΓΗΣ - ΣΥΝΘΕΤΗ ΞΥΛΕΙΑ Πλανισμένες δοκοί σύνθετης συγκολλητής ξυλείας εισαγωγής. Προσφέρουν υψηλή μηχανική αντοχη (GL24),διαθέτουν μικρό ειδικό βάρος (450kg/m

Διαβάστε περισσότερα

ΔΟΜΗ ΞΥΛΟΥ ΔΟΜΗ ΞΥΛΟΥ 2. ΜΑΚΡΟΣΚΟΠΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΞΥΛΟΥ. Δομή Ξύλου - Θεωρία. Στέργιος Αδαμόπουλος

ΔΟΜΗ ΞΥΛΟΥ ΔΟΜΗ ΞΥΛΟΥ 2. ΜΑΚΡΟΣΚΟΠΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΞΥΛΟΥ. Δομή Ξύλου - Θεωρία. Στέργιος Αδαμόπουλος ΔΟΜΗ ΞΥΛΟΥ 2. ΜΑΚΡΟΣΚΟΠΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΞΥΛΟΥ τα διάφορα στρώματα ενός κορμού δένδρου εξωτερικός φλοιός εσωτερικός φλοιός κάμβιο σομφό εγκάρδιο Μακροσκοπικά χαρακτηριστικά Χαρακτηριστικά που διακρίνονται

Διαβάστε περισσότερα

Τεχνολογία Ξύλου. Ενότητα 06: Άτμιση ξυλείας. Ιωάννης Φιλίππου Τμήμα Δασολογίας και Φυσικού Περιβάλλοντος ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ

Τεχνολογία Ξύλου. Ενότητα 06: Άτμιση ξυλείας. Ιωάννης Φιλίππου Τμήμα Δασολογίας και Φυσικού Περιβάλλοντος ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΧΤΑ ΑΚΑΔΗΜΑΙΚΑ ΜΑΘΗΜΑΤΑ Ενότητα 06: Άτμιση ξυλείας Ιωάννης Φιλίππου Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για

Διαβάστε περισσότερα

ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: α. Αναμόρφωση Προπτυχιακών Προγραμμάτων Σπουδών ΤΙΤΛΟΣ ΥΠΟΕΡΓΟΥ: Αναπληρωτής Καθηγητής ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΟΥ ΙΙΙ ΛΥΜΕΝΕΣ ΑΣΚΗΣΕΙΣ

ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: α. Αναμόρφωση Προπτυχιακών Προγραμμάτων Σπουδών ΤΙΤΛΟΣ ΥΠΟΕΡΓΟΥ: Αναπληρωτής Καθηγητής ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΟΥ ΙΙΙ ΛΥΜΕΝΕΣ ΑΣΚΗΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΚΠΑΙΔΕΥΣΗ & ΑΡΧΙΚΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΚΑΤΑΡΤΙΣΗ (Ε.Π.Ε.Α.Ε.Κ. ΙΙ) ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: 2.2.2.α. Αναμόρφωση Προπτυχιακών

Διαβάστε περισσότερα

ΣΥΝΘΕΤΗ ΞΥΛΕΙΑ ΑΠΟ ΣΥΓΚΟΛΛΗΜΕΝΑ ΠΛΑΝΙΔΙΑ ΞΥΛΟΥ. ΑΛΛΕΣ ΟΝΟΜΑΣΙΕΣ: L.S.L (Laminated Strand Lumber) INTRALLAM (ΕΥΡΩΠΗ) TIMBERSTRAND (ΑΜΕΡΙΚΗ)

ΣΥΝΘΕΤΗ ΞΥΛΕΙΑ ΑΠΟ ΣΥΓΚΟΛΛΗΜΕΝΑ ΠΛΑΝΙΔΙΑ ΞΥΛΟΥ. ΑΛΛΕΣ ΟΝΟΜΑΣΙΕΣ: L.S.L (Laminated Strand Lumber) INTRALLAM (ΕΥΡΩΠΗ) TIMBERSTRAND (ΑΜΕΡΙΚΗ) ΣΥΝΘΕΤΗ ΞΥΛΕΙΑ ΑΠΟ ΣΥΓΚΟΛΛΗΜΕΝΑ ΠΛΑΝΙΔΙΑ ΞΥΛΟΥ ΑΛΛΕΣ ΟΝΟΜΑΣΙΕΣ: L.S.L (Laminated Strand Lumber) INTRALLAM (ΕΥΡΩΠΗ) TIMBERSTRAND (ΑΜΕΡΙΚΗ) ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Το LSL είναι το πιο νέο προϊόν (εμφανίστηκε το 1990)

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΠΕΙΡΑΙΑ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΔΟΜΙΚΩΝ ΕΡΓΩΝ ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΤΟΜΕΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ

ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΠΕΙΡΑΙΑ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΔΟΜΙΚΩΝ ΕΡΓΩΝ ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΤΟΜΕΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΠΕΙΡΑΙΑ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΔΟΜΙΚΩΝ ΕΡΓΩΝ ΑΡΧΙΤΕΚΤΟΝΙΚΟΣ ΤΟΜΕΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ Η ΔΟΜΙΚΗ ΞΥΛΕΙΑ ΩΣ ΜΕΣΟ ΑΕΙΦΟΡΟΥ ΑΝΑΠΤΥΞΗΣ Μελέτη Βαζαίου Σοφία Μούσιου Σταυρούλα Καριτσά Κερασούλα

Διαβάστε περισσότερα

ΣΗΜΕΙΩΣΕΙΣ ΕΡΓΑΣΤΗΡΙΟΥ

ΣΗΜΕΙΩΣΕΙΣ ΕΡΓΑΣΤΗΡΙΟΥ ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΚΠΑΙΔΕΥΣΗ & ΑΡΧΙΚΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΚΑΤΑΡΤΙΣΗ (Ε.Π.Ε.Α.Ε.Κ. ΙΙ) ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: 2.2.2.α. Αναμόρφωση Προπτυχιακών

Διαβάστε περισσότερα

ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ & ΑΝΑΓΝΩΡΙΣΗ ΤΡΟΠΙΚΗΣ ΞΥΛΕΙΑΣ

ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ & ΑΝΑΓΝΩΡΙΣΗ ΤΡΟΠΙΚΗΣ ΞΥΛΕΙΑΣ ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΛΑΡΙΣΑΣ ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ & ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ - ΕΠΙΠΛΟΥ ΕΡΓΑΣΤΗΡΙΟ ΕΠΙΣΤΗΜΗΣ ΞΥΛΟΥ & ΕΡΓΑΣΤΗΡΙΟ ΠΟΙΟΤΙΚΟΥ ΕΛΕΓΧΟΥ ΠΡΟΪΟΝΤΩΝ ΞΥΛΟΥ-ΕΠΙΠΛΟΥ ΤΙΤΛΟΣ ΕΡΓΟΥ: ΠΟΙΟΤΙΚΟΣ ΕΛΕΓΧΟΣ

Διαβάστε περισσότερα

Η ΣΚΛΗΡΟΤΗΤΑ ΤΩΝ ΞΥΛΩΝ

Η ΣΚΛΗΡΟΤΗΤΑ ΤΩΝ ΞΥΛΩΝ Η ΣΚΛΗΡΟΤΗΤΑ ΤΩΝ ΞΥΛΩΝ ΞΕΝΙΑ ΓΕΩΡΓΙΑΔΟΥ kseniax96@hotmail.com ΠΕΡΙΛΗΨΗ Η εργασία αυτή αφορά τον προσδιορισμό της σκληρότητας διαφόρων ειδών ξύλων. Έχει διαπιστωθεί ότι ενώ γίνεται ευρεία χρήση του ξύλου

Διαβάστε περισσότερα

Τεχνολογία Ξύλου. Ενότητα 11: Επικολλητό ξύλο. Ιωάννης Φιλίππου Τμήμα Δασολογίας και Φυσικού Περιβάλλοντος ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ

Τεχνολογία Ξύλου. Ενότητα 11: Επικολλητό ξύλο. Ιωάννης Φιλίππου Τμήμα Δασολογίας και Φυσικού Περιβάλλοντος ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΧΤΑ ΑΚΑΔΗΜΑΙΚΑ ΜΑΘΗΜΑΤΑ Ενότητα 11: Επικολλητό ξύλο Ιωάννης Φιλίππου Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons. Για

Διαβάστε περισσότερα

ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΠΡΟΣ ΛΥΣΗ ΑΣΚΗΣΕΙΣ

ΠΡΟΤΕΙΝΟΜΕΝΕΣ ΠΡΟΣ ΛΥΣΗ ΑΣΚΗΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΚΠΑΙΔΕΥΣΗ & ΑΡΧΙΚΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΚΑΤΑΡΤΙΣΗ (Ε.Π.Ε.Α.Ε.Κ. ΙΙ) ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: 2.2.2.α. Αναμόρφωση Προπτυχιακών

Διαβάστε περισσότερα

ΔΟΜΗ ΤΟΥ ΞΥΛΟΥ ΔΟΜΗ ΞΥΛΟΥ 2. ΑΥΞΗΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΞΥΛΟΥ. Εργαστήριο Δομής Ξύλου. Στέργιος Αδαμόπουλος

ΔΟΜΗ ΤΟΥ ΞΥΛΟΥ ΔΟΜΗ ΞΥΛΟΥ 2. ΑΥΞΗΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΞΥΛΟΥ. Εργαστήριο Δομής Ξύλου. Στέργιος Αδαμόπουλος ΔΟΜΗ ΞΥΛΟΥ 2. ΑΥΞΗΤΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΤΟΥ ΞΥΛΟΥ Δασικά δέντρα α β Κωνοφόρα (α): αειθαλή δέντρα που τα φύλλα τους είναι βελονόμορφα και οι καρποί τους έχουν σχήμα κώνου, π.χ. πεύκη, ελάτη Πλατύφυλλα (β):

Διαβάστε περισσότερα

«ΕΙΣΑΓΩΓΗ ΣΤΗ ΔΟΜΗ ΞΥΛΟΥ» ΣΦΑΛΜΑΤΑ ΔΟΜΗΣ. Δρ. Γεώργιος Μαντάνης Εργαστήριο Τεχνολογίας Ξύλου Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου

«ΕΙΣΑΓΩΓΗ ΣΤΗ ΔΟΜΗ ΞΥΛΟΥ» ΣΦΑΛΜΑΤΑ ΔΟΜΗΣ. Δρ. Γεώργιος Μαντάνης Εργαστήριο Τεχνολογίας Ξύλου Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου «ΕΙΣΑΓΩΓΗ ΣΤΗ ΔΟΜΗ ΞΥΛΟΥ» ΣΦΑΛΜΑΤΑ ΔΟΜΗΣ Δρ. Γεώργιος Μαντάνης Εργαστήριο Τεχνολογίας Ξύλου Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου ΣΦΑΛΜΑΤΑ ΔΟΜΗΣ 4. Ακανονιστίες αυξητικών δακτυλίων 5. Ραγάδες

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΟΥ ΕΠΙΣΤΗΜΗ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΟΥ. Ρήψη. Σ Αποφλοίωση Ο Τεμαχισμός. Διαμόρφωση Διαλογή Μετατόπιση Ογκομέτρηση Προστασία Εμπορία

ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΟΥ ΕΠΙΣΤΗΜΗ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΟΥ. Ρήψη. Σ Αποφλοίωση Ο Τεμαχισμός. Διαμόρφωση Διαλογή Μετατόπιση Ογκομέτρηση Προστασία Εμπορία ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΟΥ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΓΕΩΤΕΧΝΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΔΑΣΟΛΟΓΙΑΣ ΚΑΙ ΦΥΣΙΚΟΥ ΠΕΡΙΒΑΛΛΟΝΤΟΣ ΤΟΜΕΑΣ ΣΥΓΚΟΜΙΔΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΔΑΣΙΚΩΝ ΠΡΟΙΟΝΤΩΝ ΕΡΓΑΣΤΗΡΙΟ ΔΑΣΙΚΗΣ ΤΕΧΝΟΛΟΓΙΑΣ

Διαβάστε περισσότερα

ΕΚΘΕΣΗ ΑΞΙΟΛΟΓΗΣΗΣ ΞΥΛΕΙΑΣ OREGON PINE

ΕΚΘΕΣΗ ΑΞΙΟΛΟΓΗΣΗΣ ΞΥΛΕΙΑΣ OREGON PINE ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ & ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ & ΕΠΙΠΛΟΥ Γρίβα 11, Τ.Κ. 43100, Καρδίτσα ΕΡΓΑΣΤΗΡΙΟ ΕΠΙΣΤΗΜΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ Καθηγητής Δρ. Γεώργιος Μαντάνης, τηλ. 6947 300.585 Καρδίτσα, 27-03-2017 ΕΚΘΕΣΗ ΑΞΙΟΛΟΓΗΣΗΣ

Διαβάστε περισσότερα

«Νομοθεσία και Προδιαγραφές που αφορούν το ξύλο» Μιχάλης Σκαρβέλης,

«Νομοθεσία και Προδιαγραφές που αφορούν το ξύλο» Μιχάλης Σκαρβέλης, «Νομοθεσία και Προδιαγραφές που αφορούν το ξύλο» Μιχάλης Σκαρβέλης, Αν. Καθηγητής του Τμήματος Σχεδιασμού και Τεχνολογίας Ξύλου και Επίπλου Α) H Ξυλεία πρέπει να προέρχεται από αειφορικά διαχειριζόμενα

Διαβάστε περισσότερα

2. ΕΜΠΟΤΙΣΜΟΣ ΞΥΛΕΙΑΣ & ΕΜΠΟΤΙΣΤΙΚΑ ΣΚΕΥΑΣΜΑΤΑ

2. ΕΜΠΟΤΙΣΜΟΣ ΞΥΛΕΙΑΣ & ΕΜΠΟΤΙΣΤΙΚΑ ΣΚΕΥΑΣΜΑΤΑ Τ.Ε.Ι. Θεσσαλίας Σχολή Τεχνολογικών Εφαρμογών Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Μάθημα: Τεχνολογία ξύλινων κατασκευών ΙΙ. Εξωτερικές κατασκευές 2. ΕΜΠΟΤΙΣΜΟΣ ΞΥΛΕΙΑΣ & ΕΜΠΟΤΙΣΤΙΚΑ ΣΚΕΥΑΣΜΑΤΑ

Διαβάστε περισσότερα

ΑΚΕΤΥΛΙΩΣΗ & ΞΥΛΕΙΑ ACCOYA ΤΕΧΝΟΛΟΓΙΑ, ΙΔΙΟΤΗΤΕΣ & ΧΡΗΣΕΙΣ ΤΗΣ

ΑΚΕΤΥΛΙΩΣΗ & ΞΥΛΕΙΑ ACCOYA ΤΕΧΝΟΛΟΓΙΑ, ΙΔΙΟΤΗΤΕΣ & ΧΡΗΣΕΙΣ ΤΗΣ ΑΚΕΤΥΛΙΩΣΗ & ΞΥΛΕΙΑ ACCOYA ΤΕΧΝΟΛΟΓΙΑ, ΙΔΙΟΤΗΤΕΣ & ΧΡΗΣΕΙΣ ΤΗΣ του Καθ. Γεωργίου Μαντάνη Εργαστήριο Επιστήμης & Τεχνολογίας Ξύλου Email: mantanis@teilar.gr Το ΞΥΛΟ είναι ένα «χημικό» προϊόν! Για να καταλάβουμε

Διαβάστε περισσότερα

9 η ΕΝΟΤΗΤΑ ΞΥΛΟ (Δομή & Ιδιότητες - Δομική Ξυλεία)

9 η ΕΝΟΤΗΤΑ ΞΥΛΟ (Δομή & Ιδιότητες - Δομική Ξυλεία) ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 9 η ΕΝΟΤΗΤΑ ΞΥΛΟ (Δομή & Ιδιότητες - Δομική Ξυλεία) Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης Creative

Διαβάστε περισσότερα

Δόμηση. Επαγγελματισμός. Όραμα. Άνθρωπος

Δόμηση. Επαγγελματισμός. Όραμα. Άνθρωπος ΒΙΟΜΗΧΑΝΙΚΑ-ΜΕΤΑΛΛΙΚΑ ΚΤΙΡΙΑ ΚΑΤΑΣΚΕΥΕΣ ΑΛΟΥΜΙΝΙΟΥ ΕΦΑΡΜΟΓΕΣ ΞΗΡΑΣ ΔΟΜΗΣΗΣ ΣΥΜΜΕΙΚΤΕΣ ΚΑΤΑΣΚΕΥΕΣ Δόμηση Επαγγελματισμός Όραμα Άνθρωπος Εμπειρία Αξιοπιστία Αναζητούμε τους τρόπους, τα υλικά, τις προδιαγραφές

Διαβάστε περισσότερα

Φυσικό σύνθετο υλικό, που αποτελείται από επιµήκεις παράλληλες λεπτές ίνες κυτταρίνης ενσωµατωµένες σε ένα στρώµα λιγνίνης.

Φυσικό σύνθετο υλικό, που αποτελείται από επιµήκεις παράλληλες λεπτές ίνες κυτταρίνης ενσωµατωµένες σε ένα στρώµα λιγνίνης. 97 ΤΟ ΞΥΛΟ Φυσικό σύνθετο υλικό, που αποτελείται από επιµήκεις παράλληλες λεπτές ίνες κυτταρίνης ενσωµατωµένες σε ένα στρώµα λιγνίνης. Συστατικά του ξύλου Κυτταρίνη ( cellulose). ( C 6 H 10 O 5 ) n Πολυµερές

Διαβάστε περισσότερα

ΕΚΘΕΣΗ ΑΞΙΟΛΟΓΗΣΗΣ ΤΡΙΚΟΛΛΗΤΗΣ ΞΥΛΕΙΑΣ

ΕΚΘΕΣΗ ΑΞΙΟΛΟΓΗΣΗΣ ΤΡΙΚΟΛΛΗΤΗΣ ΞΥΛΕΙΑΣ ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ & ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ & ΕΠΙΠΛΟΥ Γρίβα 11, Τ.Κ. 43100, Καρδίτσα ΕΡΓΑΣΤΗΡΙΟ ΕΠΙΣΤΗΜΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ Καθηγητής Δρ. Γεώργιος Μαντάνης, τηλ. 6947 300.585 URL: http://www.wfdt.teilar.gr/dbdata/news/wst.pdf

Διαβάστε περισσότερα

Τεχνική έκθεση - Αξιολόγηση δομικής ξυλείας καστανιάς

Τεχνική έκθεση - Αξιολόγηση δομικής ξυλείας καστανιάς Τεχνική έκθεση - Αξιολόγηση δομικής ξυλείας καστανιάς Συμμετέχοντες: Δρ. Χαράλαμπος Λυκίδης, Ι.Δ.Ε. Αθήνας (συντονιστής) Καθ. Γεώργιος Μαντάνης, ΤΕΙ Θεσσαλίας (συμμετέχων) 21 Δεκ. 2015 Η έκθεση συντάχθηκε

Διαβάστε περισσότερα

Τεχνολογία Ξύλου. Ενότητα 02: Πριστή ξυλεία (Α) Ιωάννης Φιλίππου Τμήμα Δασολογίας και Φυσικού Περιβάλλοντος ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ

Τεχνολογία Ξύλου. Ενότητα 02: Πριστή ξυλεία (Α) Ιωάννης Φιλίππου Τμήμα Δασολογίας και Φυσικού Περιβάλλοντος ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΧΤΑ ΑΚΑΔΗΜΑΙΚΑ ΜΑΘΗΜΑΤΑ Ενότητα 02: Πριστή ξυλεία (Α) Ιωάννης Φιλίππου Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες χρήσης Creative Commons.

Διαβάστε περισσότερα

ΣΤΑΔΙΑ ΠΑΡΑΓΩΓΗΣ ΠΡΙΣΤΗΣ ΞΥΛΕΙΑΣ

ΣΤΑΔΙΑ ΠΑΡΑΓΩΓΗΣ ΠΡΙΣΤΗΣ ΞΥΛΕΙΑΣ ΣΤΑΔΙΑ ΠΑΡΑΓΩΓΗΣ ΠΡΙΣΤΗΣ ΞΥΛΕΙΑΣ ΔΑΣΟΣ ΠΡΙΣΤΗΡΙΟ ΥΛΟΤΟΜΙΑ ΔΙΑΜΟΡΦΩΣΗ ΣΕ ΜΗΚΗ ΑΠΟΦΛΟΙΩΣΗ ΕΦΑΡΜΟΖΕΤΑΙ ΚΥΡΙΩΣ ΣΤΗΝ ΕΛΑΤΗ ΟΓΚΟΜΕΤΡΗΣΗ ΠΟΙΟΤΙΚΗ ΤΑΞΙΝΟΜΗΣΗ ΕΜΠΟΡΙΑ ΠΑΡΑΛΑΒΗ ΤΑΞΙΝΟΜΗΣΗ ΑΝΑ ΔΑΣ. ΕΙΔΟΣ ή και ΚΛΑΣΕΙΣ

Διαβάστε περισσότερα

ΞΥΛΟΦΥΛΛΑ : Τι είναι τα ξυλόφυλλα;

ΞΥΛΟΦΥΛΛΑ : Τι είναι τα ξυλόφυλλα; ΞΥΛΟΦΥΛΛΑ : ΞΥΛΟΦΥΛΛΑ : Τι είναι τα ξυλόφυλλα; ΞΥΛΟΦΥΛΛΑ : ΦΥΛΛΑ ΣΥΜΠΑΓΟΥΣ ΞΥΛΟΥ, ΠΑΧΟΥΣ 0,5-3 mm (Σπανιότερα 0,05-8 mm) Οι κορμοί που προορίζονται για ξυλόφυλλα πρέπει να έχουν συγκεκριμένα ποιοτικά χαρακτηριστικά:

Διαβάστε περισσότερα

ΑΝΑΦΟΡΑ ΕΡΓΑΣΤΗΡΙΑΚΩΝ ΔΟΚΙΜΩΝ

ΑΝΑΦΟΡΑ ΕΡΓΑΣΤΗΡΙΑΚΩΝ ΔΟΚΙΜΩΝ Τ.Ε.Ι. ΘΕΣΣΑΛΙΑΣ - ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ & ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ & ΕΠΙΠΛΟΥ Γρίβα 11, Τ.Κ. 43100, Καρδίτσα T: 24410 79.206 (εσ. 112) www.wfdt.teilar.gr ΕΡΕΥΝΗΤΙΚΟ ΕΡΓΑΣΤΗΡΙΟ ΕΠΙΣΤΗΜΗΣ

Διαβάστε περισσότερα

Τι είναι τα ξυλόφυλλα; Τεχνική γνωστή από την αρχαιότητα για παραγωγή διακοσμητικών επιφανειών

Τι είναι τα ξυλόφυλλα; Τεχνική γνωστή από την αρχαιότητα για παραγωγή διακοσμητικών επιφανειών ΞΥΛΟΦΥΛΛΑ Τι είναι τα ξυλόφυλλα; Τεχνική γνωστή από την αρχαιότητα για παραγωγή διακοσμητικών επιφανειών Διαφορετική σχεδίαση, ανάλογα με την τομή ΞΥΛΟΦΥΛΛΑ Ξυλόφυλλα ή επενδύματα ή καπλαμάδες: λεπτά φύλλα

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΥΛΟΧΡΗΣΤΙΚΗΣ (TMHMA ΔΦΠ ΑΠΘ)

ΕΡΓΑΣΤΗΡΙΟ ΥΛΟΧΡΗΣΤΙΚΗΣ (TMHMA ΔΦΠ ΑΠΘ) ΕΡΓΑΣΤΗΡΙΟ ΥΛΟΧΡΗΣΤΙΚΗΣ (TMHMA ΔΦΠ ΑΠΘ) ΜΑΘΗΜΑ: ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΞΥΛΟΥ ΚΕΦ: ΠΥΚΝΟΤΗΤΑ ΤΟΥ ΞΥΛΟΥ 2017-18 ΠΥΚΝΟΤΗΤΑ = ΜΑΖΑ / ΟΓΚΟΣ (g/cm³ ή kg/m³) (για το ξύλο σε συγκεκριμένες υγρομετρικές συνθήκες) Ηλίας

Διαβάστε περισσότερα

Αναφορά Εργαστηριακής Δοκιμής

Αναφορά Εργαστηριακής Δοκιμής Τ.Ε.Ι. ΘΕΣΣΑΛΙΑΣ - ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ & ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ & ΕΠΙΠΛΟΥ Γρίβα 11, Τ.Κ. 43100, Καρδίτσα T: 24410 79.206 (εσ. 112), www.wfdt.teilar.gr ΕΡΕΥΝΗΤΙΚΟ ΕΡΓΑΣΤΗΡΙΟ ΕΠΙΣΤΗΜΗΣ

Διαβάστε περισσότερα

Παρουσίαση των δράσεων και των πρόσφατων δραστηριοτήτων του Τμήματος Σ.Τ.Ξ.Ε. Υποστήριξη σε θέματα δομής & αναγνώρισης ξύλου

Παρουσίαση των δράσεων και των πρόσφατων δραστηριοτήτων του Τμήματος Σ.Τ.Ξ.Ε. Υποστήριξη σε θέματα δομής & αναγνώρισης ξύλου Παρουσίαση των δράσεων και των πρόσφατων δραστηριοτήτων του Τμήματος Σ.Τ.Ξ.Ε. Υποστήριξη σε θέματα δομής & αναγνώρισης ξύλου Dr. Γεώργιος Μαντάνης Καθηγητής ΤΕΙ/Λ Dr. Στέργιος Αδαμόπουλος Αναπληρωτής Καθηγητής

Διαβάστε περισσότερα

ΞΥΛΟ και ΣΙΔΕΡΟ Υλικό και Δομή. β. Τσούρας Επικ. Καθηγητής Σχολής Αρχιτεκτόνων Ε.Μ.Π.

ΞΥΛΟ και ΣΙΔΕΡΟ Υλικό και Δομή. β. Τσούρας Επικ. Καθηγητής Σχολής Αρχιτεκτόνων Ε.Μ.Π. ΞΥΛΟ και ΣΙΔΕΡΟ Υλικό και Δομή β. Τσούρας Επικ. Καθηγητής Σχολής Αρχιτεκτόνων Ε.Μ.Π. ΞΥΛΟ ΥΛΗ και ΔΟΜΗΣΗ «Αυτά τα δένδρα δεν βολεύονται με λιγότερο ουρανό.» (Ρωμιοσύνη Γ. Ρίτσος) Φύση, Άνθρωπος και Ανάγκες

Διαβάστε περισσότερα

αποτελεσματική αντιμετώπιση κάθε εφαρμογής θερμομόνωσης, με την καλύτερη σχέση κόστους / αποτελέσματος

αποτελεσματική αντιμετώπιση κάθε εφαρμογής θερμομόνωσης, με την καλύτερη σχέση κόστους / αποτελέσματος αποτελεσματική αντιμετώπιση κάθε εφαρμογής θερμομόνωσης, με την καλύτερη σχέση κόστους / αποτελέσματος αποτελεσματική αντιμετώπιση κάθε εφαρμογής θερμομόνωσης, με την καλύτερη σχέση κόστους / αποτελέσματος

Διαβάστε περισσότερα

ΞΥΛΙΝΑ ΠΑΤΩΜΑΤΑ. Δρ. Μιχάλης Σκαρβέλης Αναπλ. Καθηγητής

ΞΥΛΙΝΑ ΠΑΤΩΜΑΤΑ. Δρ. Μιχάλης Σκαρβέλης Αναπλ. Καθηγητής ΞΥΛΙΝΑ ΠΑΤΩΜΑΤΑ Δρ. Μιχάλης Σκαρβέλης Αναπλ. Καθηγητής Tο ξύλινο δάπεδο ήταν και παραμένει μια καλή επιλογή για χώρους κατοικιών και κτιρίων Στην Ευρώπη η ετήσια κατανάλωση το 2007 ήταν πολύ πάνω από 100

Διαβάστε περισσότερα

H συντήρηση των ξύλινων κατασκευών

H συντήρηση των ξύλινων κατασκευών H συντήρηση των ξύλινων κατασκευών Δρ. Μιχ. Σκαρβέλης Δρ. Ι. Κακαράς Τμήμα Σχεδιασμού και Τεχνολογίας Ξύλου και Επίπλου, ΤΕΙ Λάρισας, Παράρτημα Καρδίτσας Το ξύλο είναι ένα εξαίρετο υλικό, αλλά δεν είναι

Διαβάστε περισσότερα

ΠΡΟΜΗΘΕΙΑ ΞΥΛΕΙΑΣ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΠΡΟΔΙΑΓΡΑΦΕΣ. Αντικείμενο Προμήθειας

ΠΡΟΜΗΘΕΙΑ ΞΥΛΕΙΑΣ ΤΕΧΝΙΚΗ ΕΚΘΕΣΗ ΠΡΟΔΙΑΓΡΑΦΕΣ. Αντικείμενο Προμήθειας ΔΗΜΟΣ ΘΕΣΣΑΛΟΝΙΚΗΣ ΔΙΕΥΘΥΝΣΗ ΚΑΤΑΣΚΕΥΩΝ ΚΑΙ ΣΥΝΤΗΡΗΣΕΩΝ Αγγελάκη 13, 546 21 Πληροφορίες: Κυριακή Ντεργιόγλου Τηλέφωνο: 2313318443 Fax: 2313316132 E-mail: k.ntergioglou@thessaloniki.gr ΠΡΟΜΗΘΕΙΑ ΞΥΛΕΙΑΣ

Διαβάστε περισσότερα

4 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΣΠΙΤΙΩΝ ΑΠΟ ΕΛΑΦΡΥ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ

4 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΣΠΙΤΙΩΝ ΑΠΟ ΕΛΑΦΡΥ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ Τ.Ε.Ι. Λάρισας - Παράρτημα Καρδίτσας Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Εργαστήριο Τεχνολογίας & Συντήρησης Ξυλοκατασκευών 4 ο ΤΕΧΝΟΛΟΓΙΑ ΚΑΤΑΣΚΕΥΗΣ ΣΠΙΤΙΩΝ ΑΠΟ ΕΛΑΦΡΥ ΞΥΛΙΝΟ ΣΚΕΛΕΤΟ του Δρ.

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΕΚΘΕΣΗΣ ΣΕ ΕΞΩΤΕΡΙΚΕΣ ΣΥΝΘΗΚΕΣ ΤΗΣ ΞΥΛΕΙΑΣ ACCOYA & ΔΙΑΦΟΡΩΝ ΕΙΔΩΝ ΞΥΛΟΥ & ΝΕΩΝ ΠΡΟΪΟΝΤΩΝ ΞΥΛΕΙΑΣ

ΜΕΛΕΤΗ ΕΚΘΕΣΗΣ ΣΕ ΕΞΩΤΕΡΙΚΕΣ ΣΥΝΘΗΚΕΣ ΤΗΣ ΞΥΛΕΙΑΣ ACCOYA & ΔΙΑΦΟΡΩΝ ΕΙΔΩΝ ΞΥΛΟΥ & ΝΕΩΝ ΠΡΟΪΟΝΤΩΝ ΞΥΛΕΙΑΣ Τ.Ε.Ι. ΛΑΡΙΣΑΣ ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ & ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ & ΕΠΙΠΛΟΥ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ Υπεύθυνος: Καθηγητής Γεώργιος Μαντάνης οδός Γρίβα 11, 43100, Καρδίτσα, τηλ. 6947 300585, email: mantanis@teilar.gr

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ

ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ Καρδίτσα, 29.06.2011 ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ οδός Γρίβα 11, Τ.Κ. 43100, Καρδίτσα Υπεύθυνος: Δρ. Γεώργιος Μαντάνης, Καθηγητής τηλ. 6947 300585 fax 24410 79220 email: mantanis@teilar.gr URL: www.teilar.gr/~mantanis

Διαβάστε περισσότερα

Τεχνολογία Παραγωγής Επίπλου ΙΙ. Μαστρογιώργος Αθανάσιος

Τεχνολογία Παραγωγής Επίπλου ΙΙ. Μαστρογιώργος Αθανάσιος Τεχνολογία Παραγωγής Επίπλου ΙΙ Μαστρογιώργος Αθανάσιος Συνοπτική παρουσίαση υλικών-υλικά μεγάλων διαστάσεων υπό μορφή πάνελ MDF(Medium Density Fibreboard) Το MDF(Medium Density Fibreboard)(Ινοσανίδα Μέσης

Διαβάστε περισσότερα

3. ΣΥΝΔΕΤΙΚΑ ΥΛΙΚΑ & ΤΥΠΟΙ ΣΥΝΔΕΣΕΩΝ

3. ΣΥΝΔΕΤΙΚΑ ΥΛΙΚΑ & ΤΥΠΟΙ ΣΥΝΔΕΣΕΩΝ Τ.Ε.Ι. Θεσσαλίας Σχολή Τεχνολογικών Εφαρμογών Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Μάθημα: Τεχνολογία ξύλινων κατασκευών ΙΙ. Εξωτερικές κατασκευές 3. ΣΥΝΔΕΤΙΚΑ ΥΛΙΚΑ & ΤΥΠΟΙ ΣΥΝΔΕΣΕΩΝ Καθ. Γεωργίου

Διαβάστε περισσότερα

«ΕΛΕΓΧΟΣ & ΑΝΑΓΝΩΡΙΣΗ 4 ΑΓΝΩΣΤΩΝ ΔΕΙΓΜΑΤΩΝ ΞΥΛΟΥ»

«ΕΛΕΓΧΟΣ & ΑΝΑΓΝΩΡΙΣΗ 4 ΑΓΝΩΣΤΩΝ ΔΕΙΓΜΑΤΩΝ ΞΥΛΟΥ» Δρ. ΓΕΩΡΓΙΟΣ MANTANHΣ Καθηγητής Τ.Ε.Ι. Λάρισας στο γνωστικό αντικείμενο «Δομή και ιδιότητες ξύλου» δ/νση: Τέρμα Μαυρομιχάλη, ΤΚ 43100, Καρδίτσα τηλ. 24410 64.711 & 6947 300585 ΤΙΤΛΟΣ ΜΕΛΕΤΗΣ: «ΕΛΕΓΧΟΣ

Διαβάστε περισσότερα

ΥΛΙΚΑ ΧΑΛΥΒΑΣ. Θερμής ελάσεως (ΕΝ10025) : 1. S225 (fy=235n/mm 2 fu=360n/mm 2 ) 2. S275 (fy=270n/mm2 fu=430n/mm2) 3. S355 (fy=355n/mm2 fu=510n/mm2)

ΥΛΙΚΑ ΧΑΛΥΒΑΣ. Θερμής ελάσεως (ΕΝ10025) : 1. S225 (fy=235n/mm 2 fu=360n/mm 2 ) 2. S275 (fy=270n/mm2 fu=430n/mm2) 3. S355 (fy=355n/mm2 fu=510n/mm2) ΥΛΙΚΑ ΧΑΛΥΒΑΣ Ψυχρής ελάσεως (ΕΝ10147) : 1. FeE 220G (fy=220n/mm 2 fu=300n/mm 2 ) 2. FeE 250G (fy=250n/mm2 fu=330n/mm2) 3. FeE 280G (fy=280n/mm2 fu=360n/mm2) Θερμής ελάσεως (ΕΝ10025) : 1. S225 (fy=235n/mm

Διαβάστε περισσότερα

Έλεγχος υγρασίας πριστής ξυλείας κατά την ξήρανση

Έλεγχος υγρασίας πριστής ξυλείας κατά την ξήρανση Έλεγχος υγρασίας πριστής ξυλείας κατά την ξήρανση Πορεία ξήρανσης πριστής ξυλείας A διαμόρφωση δειγμάτων ξήρανσης 2 cm 2 cm 50 cm 1 m A A 1 A 2 ζύγιση δειγμάτων ξήρανσης Α1, Α2 αμέσως μετά την πρίση ΑΣΙΚΗ

Διαβάστε περισσότερα

ταξινόμηση και διαβάθμιση της ξυλείας

ταξινόμηση και διαβάθμιση της ξυλείας ταξινόμηση και διαβάθμιση της ξυλείας οι συνθήκες περιβάλλοντος προσδιορίζουν τις μηχανικές ιδιότητες. π.χ πεύκη Σουηδίας ή Ελλάδος έχουν άλλα μηχανικά χαρακτηριστικά Για να χρησιμοποιηθεί από το μηχανικό

Διαβάστε περισσότερα

GREEN PANEL ΤΑ ΠΡΟΙΟΝΤΑ ΜΑΣ

GREEN PANEL ΤΑ ΠΡΟΙΟΝΤΑ ΜΑΣ GREEN PANEL ΤΑ ΠΡΟΙΟΝΤΑ ΜΑΣ SIP ΟΛΟΚΛΗΡΩΜΕΝΟ ΣΥΣΤΗΜΑ ΔΟΜΗΣΗΣ SIP H ΤΕΧΝΟΛΟΓΙΑ ΤΟΥ 21 ΟΥ ΑΙΩΝΑ DIP -ΔΙΑΧΩΡΙΣΤΙΚΑ ΜΟΝΩΤΙΚΑ ΠΑΝΕΛΑ ΣΥΣΤΗΜΑ ΑΥΤΟΦΕΡΟΜΕΝΗΣ ΤΟΙΧΟΠΟΙΙΑΣ EVOTHERM PLUS ΚΑΙΝΟΤΟΜΙΑ ΣΤΗΝ ΘΕΡΜΟΠΡΟΣΟΨΗ

Διαβάστε περισσότερα

20/10/2016. Δρ. Σωτήρης Δέμης. Εργαστηριακές Σημειώσεις Κάμψη Ξυλινης Δοκού. Πανεπιστημιακός Υπότροφος

20/10/2016. Δρ. Σωτήρης Δέμης. Εργαστηριακές Σημειώσεις Κάμψη Ξυλινης Δοκού. Πανεπιστημιακός Υπότροφος Εργαστηριακές Σημειώσεις Κάμψη Ξυλινης Δοκού Δρ. Σωτήρης Δέμης Πανεπιστημιακός Υπότροφος Τσιμεντοπολτός Περιλαμβάνονται διαγράμματα από τα βιβλία «Μηχανική των Υλικών» και «Δομικά Υλικά» του Αθανάσιου

Διαβάστε περισσότερα

ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ. Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ. 1.

ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ. Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ. 1. ΤΕΙ ΠΑΤΡΑΣ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΑΝΤΟΧΗΣ ΥΛΙΚΩΝ Γεώργιος Κ. Μπαράκος Διπλ. Αεροναυπηγός Μηχανικός Καθηγητής Τ.Ε.Ι. ΚΑΜΨΗ 1. Γενικά Με τη δοκιμή κάμψης ελέγχεται η αντοχή σε κάμψη δοκών από διάφορα

Διαβάστε περισσότερα

«ΑΞΙΟΛΟΓΗΣΗ ΜΕΛΕΤΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ ΚΑΤΑΣΚΕΥΗΣ ΚΟΡΜΟΣΠΙΤΟΥ (ΕΝΟΙΚΙΑΖΟΜΕΝΩΝ ΔΩΜΑΤΙΩΝ 4 ΚΛΕΙΔΙΩΝ) ΣΤΗ ΔΟΜΝΙΣΤΑ Ν. ΕΥΡΥΤΑΝΙΑΣ»

«ΑΞΙΟΛΟΓΗΣΗ ΜΕΛΕΤΗΣ & ΤΕΧΝΟΛΟΓΙΑΣ ΚΑΤΑΣΚΕΥΗΣ ΚΟΡΜΟΣΠΙΤΟΥ (ΕΝΟΙΚΙΑΖΟΜΕΝΩΝ ΔΩΜΑΤΙΩΝ 4 ΚΛΕΙΔΙΩΝ) ΣΤΗ ΔΟΜΝΙΣΤΑ Ν. ΕΥΡΥΤΑΝΙΑΣ» ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ (Τ.Ε.Ι.) ΛΑΡΙΣΑΣ ΤΜΗΜΑ ΣΧΕΔΙΑΣΜΟΥ & ΤΕΧΝΟΛΟΓΙΑΣ ΞΥΛΟΥ & ΕΠΙΠΛΟΥ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ & ΣΥΝΤΗΡΗΣΗΣ ΞΥΛΟΚΑΤΑΣΚΕΥΩΝ ΕΡΓΑΣΤΗΡΙΟ ΕΠΙΣΤΗΜΗΣ ΞΥΛΟΥ ΤΕΧΝΙΚΗ ΜΕΛΕΤΗ «ΑΞΙΟΛΟΓΗΣΗ

Διαβάστε περισσότερα

ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: α. Αναμόρφωση Προπτυχιακών Προγραμμάτων Σπουδών ΤΙΤΛΟΣ ΥΠΟΕΡΓΟΥ: Αναπληρωτής Καθηγητής ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΟΥ ΙI ΕΓΧΕΙΡΙΔΙΟ

ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: α. Αναμόρφωση Προπτυχιακών Προγραμμάτων Σπουδών ΤΙΤΛΟΣ ΥΠΟΕΡΓΟΥ: Αναπληρωτής Καθηγητής ΤΕΧΝΟΛΟΓΙΑ ΞΥΛΟΥ ΙI ΕΓΧΕΙΡΙΔΙΟ ΥΠΟΥΡΓΕΙΟ EΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΚΠΑΙΔΕΥΣΗ & ΑΡΧΙΚΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΚΑΤΑΡΤΙΣΗ (Ε.Π.Ε.Α.Ε.Κ. ΙΙ) ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: 2.2.2.α. Αναμόρφωση Προπτυχιακών

Διαβάστε περισσότερα

ΣΗΜΕΙΩΣΕΙΣ ΕΡΓΑΣΤΗΡΙΟΥ

ΣΗΜΕΙΩΣΕΙΣ ΕΡΓΑΣΤΗΡΙΟΥ ΥΠΟΥΡΓΕΙΟ ΕΘΝΙΚΗΣ ΠΑΙΔΕΙΑΣ & ΘΡΗΣΚΕΥΜΑΤΩΝ ΕΙΔΙΚΗ ΥΠΗΡΕΣΙΑ ΔΙΑΧΕΙΡΙΣΗΣ ΕΠΙΧΕΙΡΗΣΙΑΚΟΥ ΠΡΟΓΡΑΜΜΑΤΟΣ ΕΚΠΑΙΔΕΥΣΗ & ΑΡΧΙΚΗ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΚΑΤΑΡΤΙΣΗ (Ε.Π.Ε.Α.Ε.Κ. ΙΙ) ΚΑΤΗΓΟΡΙΑ ΠΡΑΞΕΩΝ: 2.2.2.α. Αναμόρφωση Προπτυχιακών

Διαβάστε περισσότερα

3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ

3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 3 η ΕΝΟΤΗΤΑ ΦΥΣΙΚΕΣ ΚΑΙ ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε

Διαβάστε περισσότερα

5. ΠΕΡΓΚΟΛΕΣ ΚΙΟΣΚΙΑ ΥΠΟΣΤΕΓΑ

5. ΠΕΡΓΚΟΛΕΣ ΚΙΟΣΚΙΑ ΥΠΟΣΤΕΓΑ Τ.Ε.Ι. Θεσσαλίας Σχολή Τεχνολογικών Εφαρμογών Τμήμα Σχεδιασμού & Τεχνολογίας Ξύλου & Επίπλου Μάθημα: Τεχνολογία ξύλινων κατασκευών ΙΙ. Εξωτερικές κατασκευές 5. ΠΕΡΓΚΟΛΕΣ ΚΙΟΣΚΙΑ ΥΠΟΣΤΕΓΑ Σημείωση: Καθ.

Διαβάστε περισσότερα

open Die KlimaFassade Διαπνέουσα Θερμομόνωση Μειωμένο κόστος θέρμανσης και ψύξης Για πάντα

open Die KlimaFassade Διαπνέουσα Θερμομόνωση Μειωμένο κόστος θέρμανσης και ψύξης Για πάντα open Die KlimaFassade Διαπνέουσα Θερμομόνωση Μειωμένο κόστος θέρμανσης και ψύξης Για πάντα n Διαπνέουσα θερμομόνωση n Ευχάριστο εσωτερικό κλίμα n Εξοικονόμηση ενέργειας Ευχάριστο κλίμα για μιά ζωή Αυτό

Διαβάστε περισσότερα

ΞΗΡΑΝΣΗ Γιατί ξηραίνεται το ξύλο;

ΞΗΡΑΝΣΗ Γιατί ξηραίνεται το ξύλο; Γιατί ξηραίνεται το ξύλο; Ελάττωση ρίκνωσης αποφυγή στρέβλωσης & ραγάδωσης Αποφυγή μυκητικής προσβολής (σηπτικής χρωστικής) < 20% Ελάττωση βάρους δαπανών μεταφοράς Επιτυχής βαφή στίλβωση προστατευτικός

Διαβάστε περισσότερα

ΔΟΜΗ ΞΥΛΟΥ ΔΟΜΗ ΞΥΛΟΥ ΕΛΛΑΤΩΜΑΤΑ ΔΟΜΗΣ. Δομή Ξύλου - Θεωρία. Στέργιος Αδαμόπουλος

ΔΟΜΗ ΞΥΛΟΥ ΔΟΜΗ ΞΥΛΟΥ ΕΛΛΑΤΩΜΑΤΑ ΔΟΜΗΣ. Δομή Ξύλου - Θεωρία. Στέργιος Αδαμόπουλος ΔΟΜΗ ΞΥΛΟΥ 12-13. ΕΛΛΑΤΩΜΑΤΑ ΔΟΜΗΣ Ελαττώματα δομής Αυξητικές ακανονιστίες σε δύο κατηγορίες ανάλογα με τη θέση εμφάνισής τους στα δέντρα: - εξωτερικά στον κορμό - εσωτερικά στο ξύλο Από επίδραση διαφόρων

Διαβάστε περισσότερα

ΧΗMEIA ΤΟΥ ΞΥΛΟΥ. Δρ. ΓΕΩΡΓΙΟΣ ΜΑΝΤΑΝΗΣ PhD, University of Wisconsin-Madison, ΗΠΑ. Καθηγητής ΤΕΙ Θεσσαλίας URL:

ΧΗMEIA ΤΟΥ ΞΥΛΟΥ. Δρ. ΓΕΩΡΓΙΟΣ ΜΑΝΤΑΝΗΣ PhD, University of Wisconsin-Madison, ΗΠΑ. Καθηγητής ΤΕΙ Θεσσαλίας URL: ΧΗMEIA ΤΟΥ ΞΥΛΟΥ Δρ. ΓΕΩΡΓΙΟΣ ΜΑΝΤΑΝΗΣ PhD, University of Wisconsin-Madison, ΗΠΑ Καθηγητής ΤΕΙ Θεσσαλίας URL: www.teilar.gr/~mantanis Επίπεδα μελέτης του ξύλου Δένδρο Κορμός Ζώνες Δακτύλιοι Χημικά συστατικά

Διαβάστε περισσότερα

Κτίρια με εμφανή ξύλινο σκελετό στην κεντρική και βόρεια Ευρώπη

Κτίρια με εμφανή ξύλινο σκελετό στην κεντρική και βόρεια Ευρώπη ΠΟΛΥΤΕΧΝΕΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΑΡΧΙΤΕΚΤΟΝΩΝ ΜΗΧΑΝΙΚΩΝ ΑΚΑΔΗΜΑΪΚΟ ΕΤΟΣ 2009-2010, ΕΞΑΜΗΝΟ 1 Ο ΔΙΔΑΣΚΟΝΤΕΣ ΚΑΘΗΓΗΤΕΣ: Ι. ΡΗΓΟΣ, Μ. ΜΑΝΔΑΛΑΚΗ, Μ. ΛΙΑΠΗ ΟΜΑΔΑ ΕΡΓΑΣΙΑΣ: ΑΝΑΣΤΑΣΙΟΥ ΔΗΜΗΤΡΗΣ, ΜΑΡΑΓΚΟΥ ΑΝΝΑ, ΧΑΡΑΛΑΜΠΙΔΗ

Διαβάστε περισσότερα

ΔΟΜΗ ΞΥΛΟΥ ΔΟΜΗ ΞΥΛΟΥ 8. ΥΠΟΔΟΜΗ ΤΟΥ ΞΥΛΟΥ. Δομή Ξύλου - Θεωρία. Στέργιος Αδαμόπουλος

ΔΟΜΗ ΞΥΛΟΥ ΔΟΜΗ ΞΥΛΟΥ 8. ΥΠΟΔΟΜΗ ΤΟΥ ΞΥΛΟΥ. Δομή Ξύλου - Θεωρία. Στέργιος Αδαμόπουλος ΔΟΜΗ ΞΥΛΟΥ 8. ΥΠΟΔΟΜΗ ΤΟΥ ΞΥΛΟΥ Υποδομή του ξύλου Δομή της ξυλώδους ύλης: κυτταρικά τοιχώματα, μεσοκυττάρια στρώση, τυλώσεις Αόρατη με κοινό μικροσκόπιο Μελέτη με πολωτικό μικροσκόπιο, ακτίνες Χ, ηλεκτρονικό

Διαβάστε περισσότερα

«Η αειφορία του δάσους είναι προϋπόθεση για την σωτηρία. του περιβάλλοντος, του κλίματος και του ανθρώπου.»

«Η αειφορία του δάσους είναι προϋπόθεση για την σωτηρία. του περιβάλλοντος, του κλίματος και του ανθρώπου.» Η ΠΡΙΣΗ ΤΟΥ ΞΥΛΟΥ «Η αειφορία του δάσους είναι προϋπόθεση για την σωτηρία του περιβάλλοντος, του κλίματος και του ανθρώπου.» Το Πριστήριο Το μέρος όπου γίνεται η πρίση του κορμού Πρίζω (πριονίζω)= η διαδικασία

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών 1 Επιτυχημένο προϊόν: Αποδίδει καλά. Καλή αξία σε σχέση με το κόστος. Προσφέρει ευχαρίστηση στον χρήστη. ΥΛΙΚΑ

Διαβάστε περισσότερα

Τα βασικά μέρη ενός πριστηρίου: Κορμοπλατεία Κυρίως πριστήριο Πριστοπλατεία (αποθήκη) Τροχιστήριο Βοηθητικές εγκαταστάσεις

Τα βασικά μέρη ενός πριστηρίου: Κορμοπλατεία Κυρίως πριστήριο Πριστοπλατεία (αποθήκη) Τροχιστήριο Βοηθητικές εγκαταστάσεις ΤΟ ΠΡΙΣΤΗΡΙΟ Τα βασικά μέρη ενός πριστηρίου: Κορμοπλατεία Κυρίως πριστήριο Πριστοπλατεία (αποθήκη) Τροχιστήριο Βοηθητικές εγκαταστάσεις 1. ΚΟΡΜΟΠΛΑΤΕΙΑ. Αποθήκες ενδιάμεσης αποθήκευσης, πριν την ξήρανση

Διαβάστε περισσότερα

ΞΥΛΕΠΕΝΔΥΣΕΙΣ (cladding, siding)

ΞΥΛΕΠΕΝΔΥΣΕΙΣ (cladding, siding) ΞΥΛΕΠΕΝΔΥΣΕΙΣ (cladding, siding) Για επενδύσεις τοιχοποιίας (εξωτερικές) ή ξυλεπενδύσεις από συμπαγή ξυλεία, σε κατοικίες, αποθήκες και γενικά προκάτ κατασκευές, η κατάσταση έχει ως εξής: Iroko και άλλα

Διαβάστε περισσότερα

ΠΑΡΑΡΤΗΜΑ Α ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ S C S

ΠΑΡΑΡΤΗΜΑ Α ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ S C S ΠΑΡΑΡΤΗΜΑ Α ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ S C S Α.1. ΤΟΙΧΟΠΟΙΙΕΣ Ο μεταλλικός σκελετός των τοιχοποιιών καλύπτεται από συστήματα ξηράς δόμησης όπως γυψοσανίδες. Εξτρά μονώσεις τοποθετούνται στους εξωτερικούς τοίχους

Διαβάστε περισσότερα
