Στο δρόμο για τη χαρτογράφηση σπηλαίων. Πέλη Φιλιππάτου

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Στο δρόμο για τη χαρτογράφηση σπηλαίων. Πέλη Φιλιππάτου"

Transcript

1 Στο δρόμο για τη χαρτογράφηση σπηλαίων Πέλη Φιλιππάτου

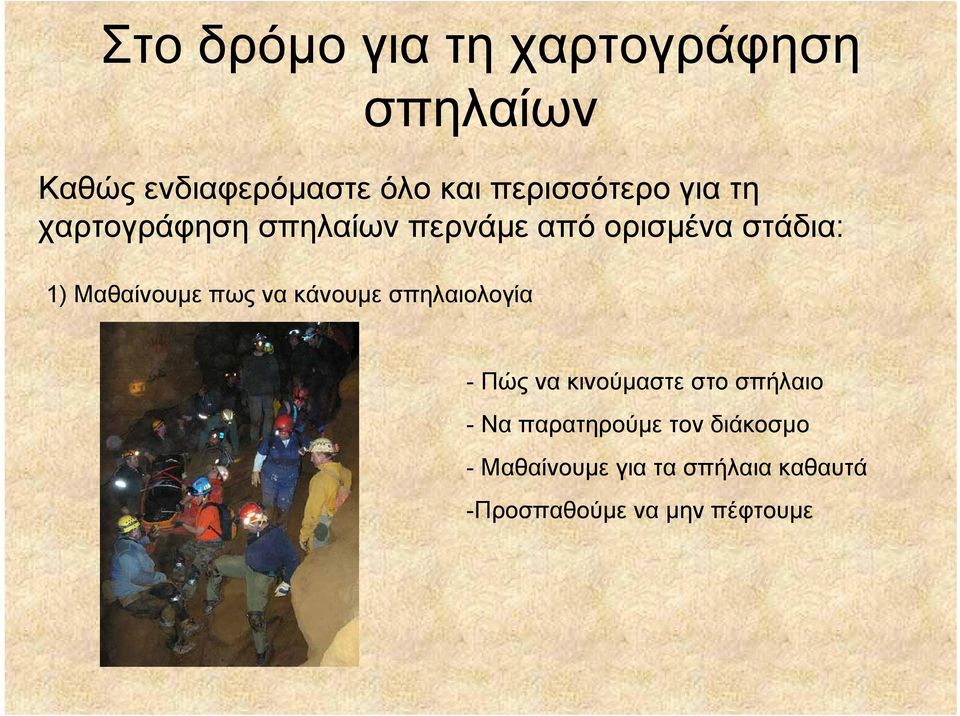

2 Στο δρόμο για τη χαρτογράφηση σπηλαίων Καθώς ενδιαφερόμαστε όλο και περισσότερο για τη χαρτογράφηση σπηλαίων περνάμε από ορισμένα στάδια: 1) Μαθαίνουμε πως να κάνουμε σπηλαιολογία - Πώς να κινούμαστε στο σπήλαιο - Να παρατηρούμε τον διάκοσμο - Μαθαίνουμε για τα σπήλαια καθαυτά -Προσπαθούμε να μην πέφτουμε

3 Στο δρόμο για τη χαρτογράφηση σπηλαίων Καθώς ενδιαφερόμαστε όλο και περισσότερο για τη χαρτογράφηση σπηλαίων περνάμε από ορισμένα στάδια: 1) Μαθαίνουμε πως να κάνουμε σπηλαιολογία 2) Μαθαίνουμε χαρτογράφηση - Πώς δουλεύει μία χαρτογραφική ομάδα - Πώς να ορίζουμε σταθμούς - Πώς να διαβάζουμε τα όργανα

4 Στο δρόμο για τη χαρτογράφηση σπηλαίων Καθώς ενδιαφερόμαστε όλο και περισσότερο για τη χαρτογράφηση σπηλαίων περνάμε από ορισμένα στάδια: 1) Μαθαίνουμε πως να κάνουμε σπηλαιολογία 2) Μαθαίνουμε χαρτογράφηση 3) Μαθαίνουμε σχέδιο - Πως να κρατάμε σημειώσεις - Μερικές φορές σε δύσκολες καταστάσεις - Πώς οι σημειώσεις μας να είναι καλές και αξιόπιστες - Να οργανώνουμε την ομάδα για τα βέλτιστα αποτελέσματα

5 Στο δρόμο για τη χαρτογράφηση σπηλαίων Αλλά υπάρχει ένα κενό μεταξύ θεωρίας? και τελικού αποτελέσματος

6 Τα όργανα της χαρτογράφησης

7 Τα όργανα της χαρτογράφησης στο πεδίο Μέτρηση απόστασης Μετροταινία Topofil αποστασιόμετρο

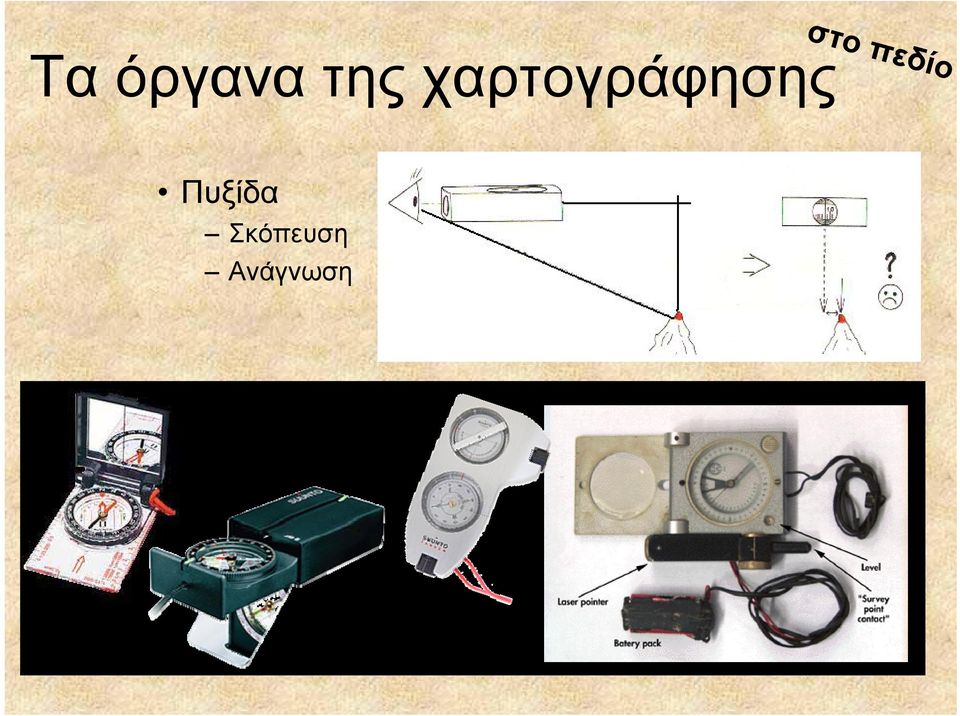

8 Τα όργανα της χαρτογράφησης στο πεδίο Πυξίδα Σκόπευση Ανάγνωση

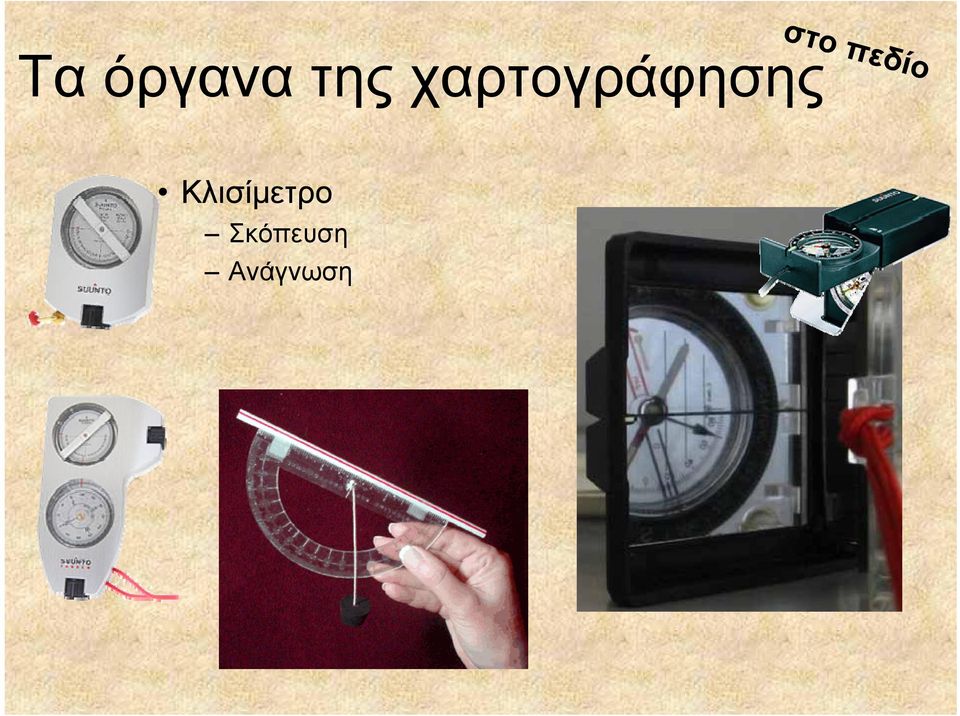

9 Τα όργανα της χαρτογράφησης στο πεδίο Κλισίμετρο Σκόπευση Ανάγνωση

10 Συνδυασμοί οργάνων στο πεδίο Shetland Attack Pony Συνδυασμός ηλεκτρονικής πυξίδας και κλινομέτρου DISTO X Συνδυασμός ηλεκτρονικής πυξίδας και κλινομέτρου Bluetooth Δυνατότητα ασύρματης επικοινωνίας με Pocket PC Απευθείας μεταφορά δεδομένων σε χαρτογραφικά προγράμματα. Επαγγελματικά όργανα Leaser scanners..

11 Τα όργανα της χαρτογράφησης στο πεδίο Υλικά σήμανσης σταθμών Σημειωματάριο μολύβια / στυλό

12 Τα όργανα της χαρτογράφησης στο πεδίο Προγράμματα (PALM Pocket PC) στο πεδίο Auriga Pocket Topo

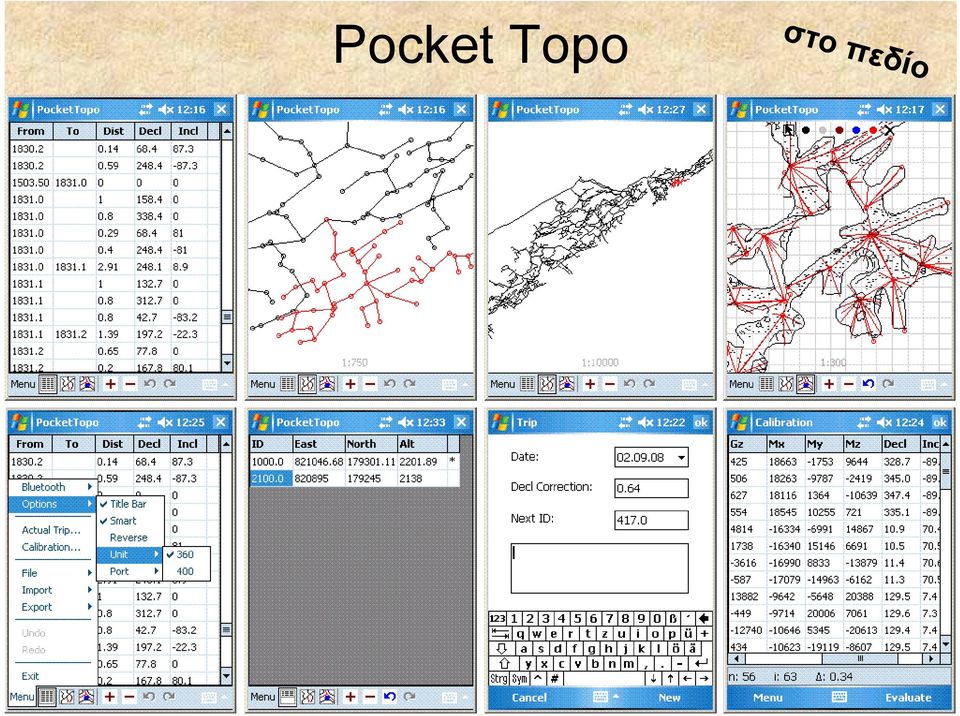

13 στο πεδίο Pocket Topo

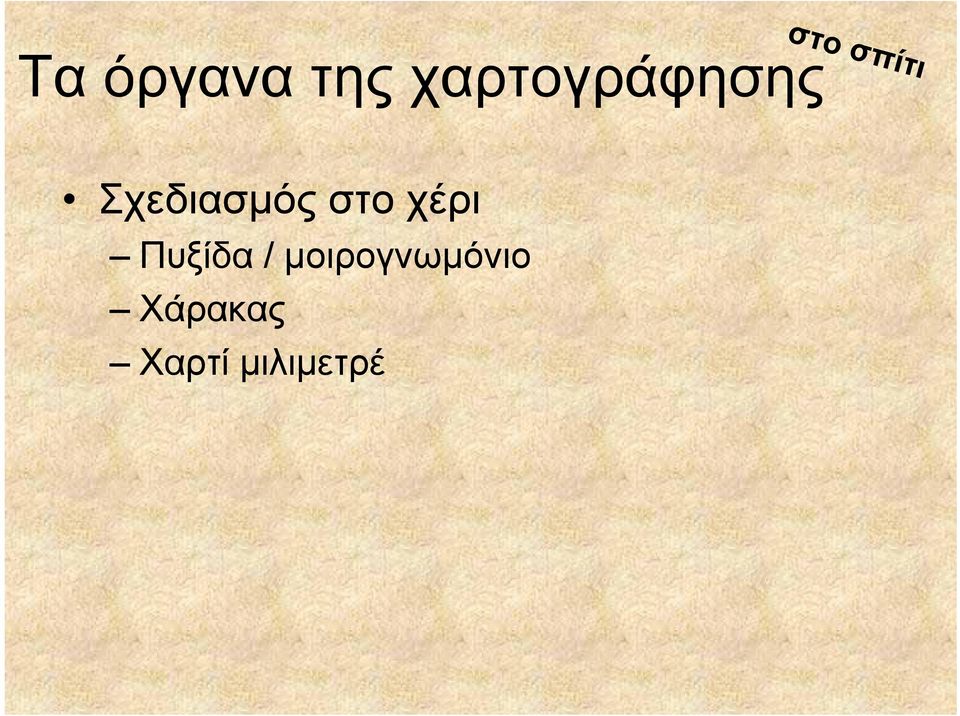

14 Τα όργανα της χαρτογράφησης στο σπίτι Σχεδιασμός στο χέρι Πυξίδα / μoιρογνωμόνιο Χάρακας Χαρτί μιλιμετρέ

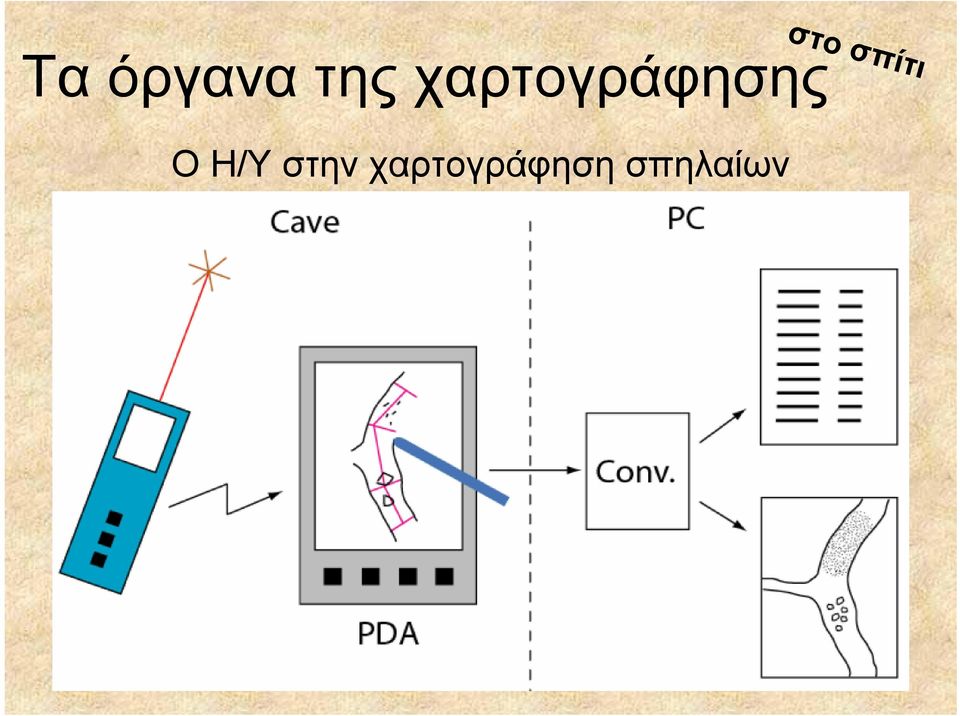

15 Τα όργανα της χαρτογράφησης Ο Η/Υ στην χαρτογράφηση σπηλαίων στο σπίτι

16 Τα όργανα της χαρτογράφησης στο σπίτι Προγράμματα ανάλυσης δεδομένων Compass Toporobot Visual Topo Auriga Pocket Topo

17 Τα όργανα της χαρτογράφησης στο σπίτι Σχεδιαστικά προγράμματα AutoCAD Illustrator Xara Therion

18 Ησημασίατηςσωστής χαρτογράφησης

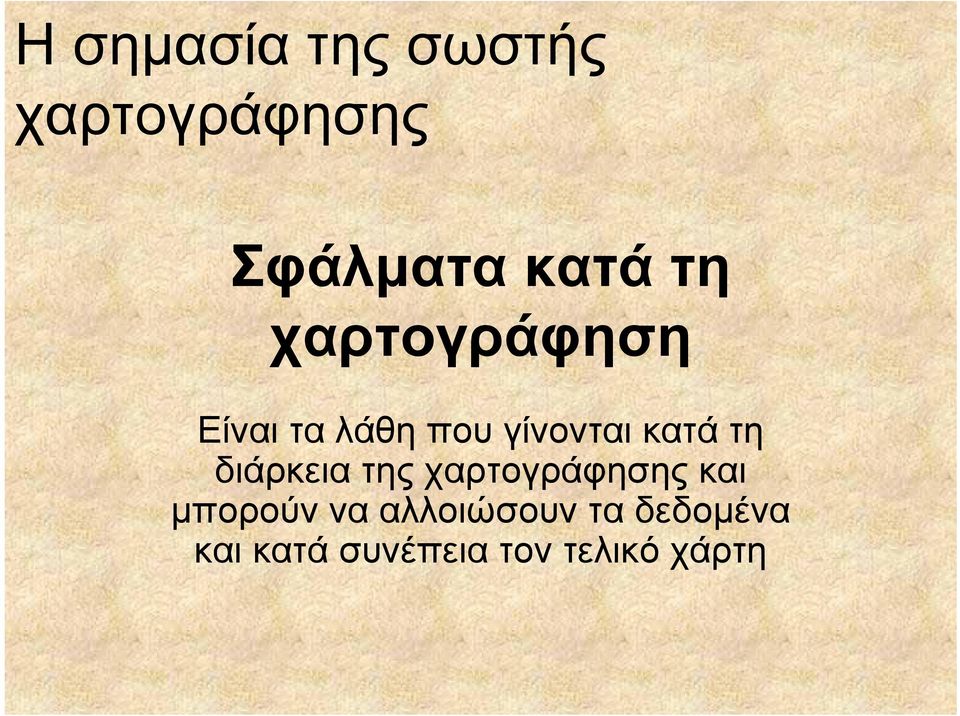

19 Ησημασίατηςσωστής χαρτογράφησης Σφάλματα κατά τη χαρτογράφηση Είναι τα λάθη που γίνονται κατά τη διάρκεια της χαρτογράφησης και μπορούν να αλλοιώσουν τα δεδομένα και κατά συνέπεια τον τελικό χάρτη

20 Σφάλματα κατά τη χαρτογράφηση Ένα πολύ συχνό λάθος είναι η ανάγνωση των μετρήσεων στην μετροταινία Η ένδειξη είναι? 2.50?

21 Σφάλματα κατά τη χαρτογράφηση Ένα πολύ συχνό λάθος είναι η ανάγνωση των μετρήσεων στην μετροταινία Η ένδειξη είναι? 2.50? ή 2 μέτρα και 5 εκατοστά (2.05)?

22 Σφάλματα κατά τη χαρτογράφηση Κλισίμετρο Στα κλισίμετρα οι ενδείξεις αναφέρονται σε βαθμούς ( ο ) και ποσοστά (%). Βεβαιωθείτε για την κλίμακα που χρησιμοποιείτε. Αναφέρατέ την στις σημειώσεις σας. Επαναλαμβάνετε τα δεδομένα δυνατά όπως τα γράφετε Σφάλματα μπορεί να ελεγχθούν με αντίστροφη μέτρηση (από σημείο β σε α)

23 Σφάλματα κατά τη χαρτογράφηση Πυξίδα

24 Σφάλματα κατά τη χαρτογράφηση Ένα σοβαρό λάθος στη μέτρηση του αζιμούθιου προκύπτει όταν η πυξίδα δεν είναι τελείως οριζόντια κατά τη μέτρηση Λύση: κατά την διάρκεια της ανάγνωσης της μέτρησης κρατήστε την επίπεδα και περιστρέψτε την ώστε να βεβαιωθείτε ότι η καρτέλα των ενδείξεων στριφογυρίζει ελεύθερα. Αν η καρτέλα τρίβει στα τοιχώματα και δεν γυρνά ελεύθερα μέσα στην κάψουλα δεν θα έχετε μία σωστή μέτρηση.

25 Σφάλματα κατά τη χαρτογράφηση Πολλές πυξίδες έχουν δύο μετρήσεις: οπότε.. Αυτό είναι 290 ή 110? Λύση: Τα νούμερα με το μεγάλο μέγεθος!! αυτό το λάθος συχνά το ανακαλύπτουμε στο σκίτσο.

26 Σφάλματα κατά τη χαρτογράφηση Αυτό είναι 113 Αντίθετη φορά ενδείξεων διαβάζουμε απότηλάθοςπλευράτωνενδείξεων. Κοιτάζοντας την καρτέλα σαν σύνολο, καταλαβαίνουμε ότι είναι 107 αλλά δεν μπορούμε να δούμε όλη την καρτέλα Λύση: Ξανά περιστρέψτε λίγο την πυξίδα δεξιά αριστερά ώστε να δείτε δύο ενδείξεις αυτό το σφάλμα μπορεί να ελεγχθεί με αντίστροφη μέτρηση (από σημείο β σε α)

27 Σφάλματα κατά τη χαρτογράφηση Dist Bear. Inc. Left Right Ceil Floor Λάθη στο γράψιμο Δυσλεξία τυχαίοι και ύπουλοι αναριθμητισμοί μερικοί άνθρωποι έχουν αυτή την τάση. Βεβαιωθείτε ότι επαναλαμβάνετε τα νούμερα δυνατά όπως τα γράφετε. Παράληψη του + ή στη μέτρηση της κλίσης Άλλο ένα που είναι δύσκολο να ελεγχθεί ξανά - επαναλαμβάνετε τα δεδομένα δυνατά όπως τα γράφετε! Αντιστροφή των κανονικών και αντίθετων μετρήσεων Αυτό μπορεί να συμβεί εάν καθυστερείτε στο γράψιμο. Συνήθως γίνεται αντιληπτό στο σκίτσο.

28 Σφάλματα κατά τη χαρτογράφηση Μαγνητική παρεμβολή Μην ξεχνάτε ότι τα μέταλλα μπορεί να αποκλίνουν την πυξίδα και να έχουμε λάθος ενδείξεις.ακόμη και μικρή ποσότητα μετάλλου μπορεί να αλλάξει τις μετρήσεις πολύ. Βεβαιωθείτε ότι αυτός που κρατά την πυξίδα δε φέρει μεταλλικά αντικείμενα στο κράνος και τα φωτιστικά του. Ελέγχετε τις ένδειξεις της πυξίδας σας με πλήρη εξοπλισμό! Ακόμη και οι μπαταρίες του φακού κεφαλής μπορεί να επηρεάσουν τις μετρήσεις από απόσταση 40 εκ. Αυτό το σφάλμα ελέγχεται συνήθως με αντίστροφη μέτρηση

29 Λάθος οργάνων Ποιότητα συσκευών Παρεμβολές (μεταλλικά αντικείμενα Πετρώματα) Χρειάζεται συχνός έλεγχος - Καλιμπράρισμα

30 Λάθος οργάνων Ποιότητα συσκευών Παρεμβολές (μεταλλικά αντικείμενα Πετρώματα) Χρειάζεται συχνός έλεγχος - Καλιμπράρισμα

31 Ησημασίατηςσωστής χαρτογράφησης Γιαναγίνειέναςχάρτης

32 Για να γίνει ένας χάρτης Τα βήματα για την κατασκευή ενός χάρτη Μερικά διαθέσιμα εργαλεία Συνήθη στοιχεία ενός χάρτη Παραδείγματα χαρτών

33 Τα βήματα για την κατασκευή ενός χάρτη

34 Τα βήματα για την κατασκευή ενός χάρτη Καθαρογραμμένες και ξεκάθαρες σημειώσεις Εισαγωγή σημειώσεων σε χαρτογραφικό πρόγραμμα για τη μείωση του όγκου των δεδομένων Δημιουργία αξόνων Εισαγωγή αξόνων σε σχεδιαστικό πρόγραμμα Σκανάρισμα σημειώσεων / σκαριφημάτων Σχεδιασμός λεπτομερειών Υπόμνημα και τελική ετοιμασία Εκτύπωση

35 Τα βήματα για την κατασκευή ενός χάρτη Μείωση του όγκου των δεδομένων Υπάρχουν πολλοί τρόποι για τη μείωση Στο χέρι Γραφικώς Αλλά στα αλήθεια δεν υπάρχει καλύτερος τρόπος από τον Η/Υ και ένα από τα πολλά δωρεάν ή με μικρό κόστος προγράμματα που κυκλοφορούν. Compass Walls Visual Topo (και στα Ελληνικά)

36 Μερικά διαθέσιμα εργαλεία

37 Μερικά διαθέσιμα εργαλεία Καλύτερα ή χειρότερα, οι μέρες που φτιάχναμε με το χέρι τους χάρτες στον Η/Υ τελειώνουν...

38 Μερικά διαθέσιμα εργαλεία...η Ηλεκτρονική χαρτογράφηση τις αντικαθιστά ταχύτατα.

39 Μερικά διαθέσιμα εργαλεία Υπάρχουν ΠΟΛΛΟΙ λόγοι γι αυτό: Καλύτεροι και φθηνότεροι Η/Υ Εύκολα και δυναμικά λογισμικά Πρόσβαση σε καλούς έγχρωμους εκτυπωτές Διαδεδομένα format (jpg, PDF ) για την διανομή πληροφοριών και χαρτών

40 Μερικά διαθέσιμα εργαλεία Και για τους καθαυτό χάρτες!!!: Καλύτερος έλεγχος των γραμμών σχεδίασης Χρώμα Γραμματοσειρές Και πάνω απ όλα: Διορθώσιμοι Ενημερώσιμοι

41 Γραφικά Raster Μερικά διαθέσιμα εργαλεία Γραφικά Η/Υ Τα γραφικά Raster είναι ένα ομαδοποιημένο σύνολο από κουκίδες (pixels) Όταν επιλέγεται μία περιοχή και μετακινείται τα πάντα ακολουθούν. Δεν υπάρχει διαφορά μεταξύ των διαφορετικών τμημάτων. Γραφικά Vector Στα γραφικά vector, τα σχήματα και οι γραμμές περιγράφονται με τύπους Οπότε διάφορα σχήματα και γραμμές μπορούν να μετακινηθούν σαν σύνολο

42 Μερικά διαθέσιμα εργαλεία Μερικά δημοφιλή προγράμματα γραφικών Προγράμματα με Γραφικά Vector Προγράμματα με Γραφικά Raster - Freehand - Corel-Draw - Autocad -Xara - Macpaint -MS Paint

43 Μερικά διαθέσιμα εργαλεία Μερικά δημοφιλή προγράμματα γραφικών Προγράμματα με Γραφικά Vector Προγράμματα με Γραφικά Raster - Freehand - Corel-Draw - Autocad -Xara - Macpaint -MS Paint

44 Συνήθη στοιχεία ενός χάρτη

45 Συνήθη στοιχεία ενός χάρτη 1. Ονομασία Σπηλαίου Μπορεί να μοιάζει αυτονόητο, αλλά υπάρχουν ορισμένοι κανόνες! Όχι συντμήσεις Τοποθεσία (Χώρα, Νομός, Δήμος/ Κοινότητα) Με ιεραρχία γραφικών (ούτε πολύ μεγάλα, ούτε πολύ μικρά, πρέπει να ξεχωρίζουν) Το μέγεθος της γραμματοσειράς πρέπει να δίνει έμφαση στο όνομα Τα ονόματα των σπηλαίων συνήθως δεν είναι υπογραμμισμένα

46 Συνήθη στοιχεία ενός χάρτη

47 2. Είσοδος Γιαναγίνειέναςχάρτης Συνήθη στοιχεία ενός χάρτη Πρέπει να ξέρουμε που είναι η είσοδος σε μεγάλα σπήλαια μπορεί να είναι δυσκολότερο από ότι φαίνεται, ειδικά για κάποιον που δεν γνωρίζει τη σπηλιά. Εμφανής ένδειξη που να ξεχωρίζει Εάν ο χάρτης είναι τμήματος του σπηλαίου, τότε η σύνδεση με το υπόλοιποι σπήλαιο πρέπει να είναι εμφανής Η είσοδος πρέπει να σημειώνεται με διακεκομμένη γραμμή

48 Συνήθη στοιχεία ενός χάρτη

49 Συνήθη στοιχεία ενός χάρτη 3. Ένδειξη Βορά Όλοι οι χάρτες χρειάζεται να δείχνουν το Βορά. Να διευκρινίζεται ευανάγνωστα εάν πρόκειται για τον μαγνητικό ή τον πραγματικό Βορά. Εάν χρησιμοποιείται ο μαγνητικός, πρέπει να αναφέρεται η απόκλιση και η ημερομηνία Εάν είναι δυνατόν να σχεδιάζονται 2 βέλη για τον μαγνητικό και τον πραγματικό αντίστοιχα Το βέλος να είναι αρκετά μακρύ Να μην είναι πολύ διακοσμημένο Προτιμητέο είναι να δείχνει παράλληλα ή κάθετα με το χαρτί στο οποίο είναι φτιαγμένος ο χάρτης.

50 Συνήθη στοιχεία ενός χάρτη

51 Συνήθη στοιχεία ενός χάρτη 4. Κλίμακα Όλοι οι χάρτες χρειάζεται να έχουν κάποια μορφή κλίμακας, ώστε να γίνεται αντιληπτό το μέγεθος του σπηλαίου. Πρέπει να είναι κάποιο είδος «μπάρας» Κλίμακες του τύπου 1: 500 πρέπει να αποφεύγονται, μιας και οι χάρτες αναπαράγονται σε διάφοραμεγέθημεσυνέπειανααλλοιώνεταιη ακρίβειά της. Πρέπει να συμπεριλαμβάνονται οι μονάδες (μέτρα / πόδια...) Να μην είναι υπερβολικά διακοσμημένη ούτε δυσανάλογα μεγάλη. Πρέπει να σχεδιάζεται σε αναλογία με το μέγεθος του χάρτη.

52 Συνήθη στοιχεία ενός χάρτη

53 Συνήθη στοιχεία ενός χάρτη 5. Έλεγχος καθετότητας... Είναι απαραίτητος για να δείξουμε το κάθετο ανάπτυγμα ενός σπηλαίου. Λόγω του δυσδιάστατου ενός σχεδίου σε χαρτί, είναι πολύ δύσκολο να το αντιληφθεί κάποιος, συνεπώς πρέπει με κάποιο τρόπο να προστεθεί ώστε ο χάρτης να είναι χρηστικός. Ανκαιμπορείναθεωρηθείαυτονόητο, είναι ένα από τα στοιχεία που παραλείπονται ποιο συχνά. Υπάρχουν 2 ευρέως γνωστές μέθοδοι που χρησιμοποιούνται:

54 Συνήθη στοιχεία ενός χάρτη 5....Έλεγχος καθετότητας (συνέχεια) Σύμβολα καθετότητας Νούμερα (πολλές φορές με τη μορφή κλάσματος) επάνω στην κάτοψη που υποδεικνύουν την απόσταση προς τα πάνω και / ή κάτω από ένα συγκεκριμένο σημείο (συνήθως το υψόμετρο της εισόδου) Το υψόμετρο της εισόδου πρέπει να αναφέρεται Να αναφέρονται οι μονάδες μέτρησης Όλες οι εναλλαγές ύψους (βάραθρα, πατάρια, ύψη οροφής, βάθη νερού) πρέπει να σημειώνονται Για τη σήμανση μπορεί είτε να χρησιμοποιηθεί ο περιβάλλων χώρος της κάτοψης με τη βοήθεια γραμμών οδηγών στην τοποθεσία της μέτρησης, είτε το καθεαυτό σημείο μέσα στην κάτοψη.

55 Συνήθη στοιχεία ενός χάρτη

56 Συνήθη στοιχεία ενός χάρτη 5....Έλεγχος καθετότητας (συνέχεια) Τομή Συνήθως απεικονίζει την κάθετη τομή ενός σπηλαίου Πρέπει να περιλαμβάνει μία κάθετη κλίμακα με ευανάγνωστες υποδιαιρέσεις Να αναφέρονται οι μονάδες μέτρησης Να αναφέρεται ο τύπος της κάτοψης (επιμήκης, προβαλλόμενη...)

57 Συνήθη στοιχεία ενός χάρτη

58 Συνήθη στοιχεία ενός χάρτη 5....Έλεγχος καθετότητας (συνέχεια) Υπάρχουν και άλλοι τρόποι για να παρουσιαστεί η καθετότητα ενός σπηλαίου. Από τη στιγμή που εξηγούνται με σαφήνεια και μπορούν να δείξουν τηνκάθετηανάπτυξητουσπηλαίου, είναι αποδεκτοί.

59 Συνήθη στοιχεία ενός χάρτη

60 Συνήθη στοιχεία ενός χάρτη 6. Δεδομένα Αρκετά ακόμη δεδομένα πρέπει να περιληφθούν σε ένα χάρτη για να είναι ολοκληρωμένος: Ημερομηνία της χαρτογράφησης Χαρτογράφος Ονομασία ομάδας χαρτογράφησης και / ή αποστολής χαρτογράφησης Τύπος χαρτογράφησης Επιπλέον υπάρχουν πληροφορίες που βοηθούν στην κατανόηση του χάρτη: Μήκος, βάθος Μέλη της ομάδας Ιστορικές σημειώσεις

61 Συνήθη στοιχεία ενός χάρτη

62 Συνήθη στοιχεία ενός χάρτη 7. Πληροφορίες για τα σύμβολα Τα σύμβολα που έχουν χρησιμοποιηθεί στο χάρτη πρέπει να εξηγούνται Μερικές ομάδες χρησιμοποιούν καθορισμένα συστήματα συμβόλων και δεν προσθέτουν υπόμνημα. Δεν υπάρχει πρόβλημα εφόσον αναφέρεται ποιο σύστημα συμβόλων ακολουθούν. Παρόλα αυτά, οι περισσότεροι χαρτογράφοι προσθέτουν ένα υπόμνημα που επεξηγεί τι σημαίνουν τα σύμβολα που έχουν χρησιμοποιηθεί. Αν και είναι ένας καλός τρόπος ενίσχυσης του οπτικού αντίκτυπου του χάρτη, υπάρχουν ορισμένοι κανόνες: Κάθε σύμβολο πρέπει να εξηγείτε Πρέπει να είναι καθαρά σχεδιασμένο, εύκολα κατανοητό, απλά και λιτά σχεδιασμένο.

63 Συνήθη στοιχεία ενός χάρτη

64 Συνήθη στοιχεία ενός χάρτη 7. Κάθετες τομές... Σε ποιόν δεν αρέσουν οι κάθετες τομές? Πρέπει να χρησιμοποιούνται ελεύθερα για να εξηγήσουν το σχήμα ενός περάσματος. Όμως ταυτόχρονα είναι και δίλημμα το πόσο πολλές πληροφορίες χρειάζονται ώστε να μην «πήξει» ο χάρτης. Και παράλληλα, σύνθετες διασταυρώσεις μπορεί να προσθέσουν πολλά στην αξία του χάρτη.

65 Συνήθη στοιχεία ενός χάρτη 7....Κάθετες τομές (συνέχεια) Πρέπει: Είτε να είναι στην ίδια κλίμακα με τον υπόλοιπο χάρτη, είτε να είναι ξεκάθαρα εμφανής η διαφορά. Να έχουν σημάδια/ γραμμές οδηγούς που να υποδεικνύουν το σημείο της τομής στο σπήλαιο Οι οδηγοί να μην εφάπτονται του χάρτη ή της τομής Πρέπει να δηλώνουν την κατεύθυνση που αντικρίζει ο χαρτογράφος κατά τη σχεδίαση μέσα στο σπήλαιο και την κατακόρυφη κατεύθυνση Οι λεπτομέρειες στην κάθετη τομή πρέπει να ταιριάζουν με αυτές της κάτοψης. Αποφύγετε ασήμαντες τομές και επιμείνατε στις πολύπλοκες περιοχές. Προσθέτοντας το πετρώδες υπόστρωμα μπορεί να βοηθήσει ώστε να ξεχωρίζουν. Μπορούν να σχεδιαστούν σε άλλο χαρτί από αυτό της κάτοψης, αλλά πρέπει να αναφέρονται στην τοποθεσία όπου αντιστοίχουν.

66 Συνήθη στοιχεία ενός χάρτη

67 Συνήθη στοιχεία ενός χάρτη Μιλήσαμε λίγο για τα στοιχεία που κάνουν ένα καλό χάρτη. Αλλά ο καθένας μπορεί να σας πει ότι ένας χάρτης είναι άτι παραπάνω από αυτά τα στοιχεία. Είναι η ποιότητα των στοιχείων και ο τρόπος που απεικονίζονται. ΠΡΟΣΟΧΗ - Η ποιότητα είναι υποκειμενική αξία και ότι ακολουθεί είναι επίσης απολύτως υποκειμενικό

68 Συνήθη στοιχεία ενός χάρτη Μιλήσαμε λίγο για τα στοιχεία που κάνουν ένα καλό χάρτη. Αλλά ο καθένας μπορεί να σας πει ότι ένας χάρτης είναι άτι παραπάνω από αυτά τα στοιχεία. Είναι η ποιότητα των στοιχείων και ο τρόπος που απεικονίζονται. ΠΡΟΣΟΧΗ - Η ποιότητα είναι υποκειμενική αξία και ότι ακολουθεί είναι επίσης απολύτως υποκειμενικό

69 Η ποιότητα ενός χάρτη

70 Η ποιότητα ενός χάρτη 1. Ποιότητα στο σχεδιασμό Χωρίς ποιότητα στην απεικόνιση, όλα τα άλλα είναι ασήμαντα Εξαρτάτε από την ποιότητα των δεδομένων της χαρτογράφησης. Με κάθε νέα χαρτογράφηση, υπάρχει βελτίωση. Συνεργασθείτε με την ομάδα για να τηρηθεί ένα επίπεδο στη λεπτομέρεια. Απεικονίστε το σπήλαιο όπως είναι στην πραγματικότητα. Αποφύγετε τυπικές απεικονίσεις. Μην βιάζεστε. Κάντε όσο χρόνο χρειάζεται για να προσθέσετε τις λεπτομέρειες. Όμως ειδικά με τη χρήση του Η/Υ στο σχεδιασμό είναι πιθανός να έχετε μεγεθύνει πολύ στη λεπτομέρεια. Μειώστε τη μεγέθυνση της χαρτογράφησης στο 100% της τελικής εκτύπωσης και ελέγξτε το βάθος της λεπτομέρειας. Αφαιρέστε στοιχεία εάν το κρίνετε απαραίτητο.

71 Η ποιότητα ενός χάρτη 1. Ποιότητα στο σχεδιασμό (συνέχεια) Η ποσότητα των πληροφοριών πρέπει να είναι συνεπής / παρόμοια σε όλο το χάρτη Η σύσταση του δαπέδου πρέπει να παρουσιάζεται γραφικά (ή με υποσημείωση) Η ποιότητα του σχεδίου πρέπει να είναι συνεπής / παρόμοια και καλή χωρίς κενά, μουτζούρες ή τα αντίστοιχα λάθη του Η/Υ Η ποιότητα της εκτύπωσης πρέπει να είναι επίσης καλή. Ένας καλός χάρτης αλλά τυπωμένος άσχημα, χαρακτηρίζεται ως κακός.

72 Η ποιότητα ενός χάρτη Πολύ πυκνά σχεδιασμένο Έχει καθαριστεί από την πολλή λεπτομέρεια Πολλή λίγη λεπτομέρεια

73 Η ποιότητα ενός χάρτη Παραδείγματα με καλύτερη λεπτομέρεια

74 Η ποιότητα ενός χάρτη 2. Ιεραρχία του πάχους της γραμμής Θα πρέπει να υπάρχει μία ιεραρχία στο πάχος των γραμμών κατά το σχεδιασμό Ποιο παχύ για τα τοιχώματα Λιγότερο παχύ για γεωλογικά στοιχεία του χάρτη Ακόμη λιγότερο παχύ για τις λεπτομέρειες

75 Η ποιότητα ενός χάρτη 3. Ιεραρχία στους τίτλους Όπως στο πάχος των γραμμών πρέπει να υπάρχει μία ιεραρχία και στους τίτλους Τα ποιο σημαντικά πράγματα πρέπει να είναι bold Με σειρά προτεραιότητας: Ονομασία σπηλαίου Τοποθεσία Βοράς Είσοδος Λοιπές πληροφορίες

76 Η ποιότητα ενός χάρτη 4. Ισορροπία και εμφάνιση Όλα αυτά περί λεπτομερειών και ιεράρχησης οδηγούν σε ένα πράγμα στο να είναι ο χάρτης χρήσιμος και ευχάριστος στην όψη. Οι καλοί χάρτες εξισορροπούν την λεπτομέρεια και χρηστικότητα με την εμφάνιση, ώστε να είναι εύκολος στη χρήση και ταυτόχρονα κάτι «περισσότερο» απόαπλόσυνοθύλευμα πληροφοριών. Ας δούμε μερικά παραδείγματα:

77 Παραδείγματα

78 Παραδείγματα Κακός Χωρίς ιεραρχία στον τίτλο Τα γράμματα δεν είναι συμμετρικά Δεν χωρά στο χαρτί πολύ καλά - παραγεμισμένος Δεν υπάρχει τομή του σπηλαίου Η είσοδος είναι με την ίδια γραμματοσειρά που έχουν & οι υπόλοιπες ονομασίες Η σπηλιά έχει χαθεί μέσα στη σελίδα

79 Γιαναγίνειένας χάρτης Παραδείγματα Καλός Καλή ιεραρχία στους τίτλους Έλεγχος καθετότητας Πολύ πληροφορία ανάμεσα στην κάτοψη και την τομή Το σπήλαιο χάνεται

80 Γιαναγίνειένας χάρτης Παραδείγματα Καλύτερος Το σπήλαιο έλκει το μάτι Αλλά πάλι υπάρχει πολύ λευκό κενό Το βέλος του Βορά κοιτάπροςτακάτω?

81 Παραδείγματα Ακόμη καλύτερος Ο χάρτης γεμίζει τη σελίδα Το σπήλαιο ξεχωρίζει Υπάρχει κάθετος έλεγχος

82 Παραδείγματα Βραβείο χαρτογράφησης Χρώμα Ανάπτυγμα

83 Παραδείγματα Βραβείο χαρτογράφησης Χρώμα Ανάπτυγμα

84 Ησημασίατηςσωστής χαρτογράφησης Χαρτογράφηση διαρκείας

85 Χαρτογράφηση διαρκείας Εάν η χαρτογράφηση δεν είναι πλήρης και ποιοτική, αργά ή γρήγορα θα χρειαστεί να ξαναγίνει. Η επανα-χαρτογράφηση είναι επιβλαβής για το περιβάλλον του σπηλαίου. Επίσης «κλέβει» χρόνο από την χαρτογραφική ομάδα που θα μπορούσε να χρησιμοποιήσει για ένα αχαρτογράφητο σπήλαιο.

86 Βιβλιογραφία Μεθοδολογία χαρτογράφησης Σπηλαίων: Συγκρίσεις Οδεύσεων Καλογερόπουλος Η., Λαζαρίδης Γ. & Τσεκούρα Αικ (Πρακτικά 4ου Παγκρήτιου Σπηλαιολογικού Συνεδρίου) Susttainable mapping of caves Philipp Häuselmann & the UISIC workgroup Topography & Mapping ( Caves Australia no 174 June 2007) CaveCartography.com : Association of Cavers of the Hohgant Region HRH:
