1 Επιχειρησιακό Πρόγραµµα Εκπαίδευση και ια Βίου Μάθηση Πρόγραµµα ια Βίου Μάθησης ΑΕΙ για την Επικαιροποίηση Γνώσεων Αποφοίτων ΑΕΙ: Σύγχρονες Εξελίξεις στις Θαλάσσιες Κατασκευές Α.Π.Θ. Πολυτεχνείο Κρήτης Χωροθέτηση Θαλάσσιων Κατασκευών (Υποενότητα 1.8) Ιωάννης. ούκας Καθηγητής, Τµήµα Πολιτικών Μηχανικών, Α.Π.Θ.

2 Πριν από όλα, ας µή ξεχνάµε..!! Είδη θαλάσσιων κατασκευών Ανεµογεννήτριες Εγκαταστάσεις κυµατικής ενέργειας Ειδικές στρατιωτικές εγκαταστάσεις Περιβαλλοντικού περιεχοµένου οριοθέτηση περιοχών ρύπανσης, πετρελαιοκηλίδες, ναυάγια κ.λπ. Πλατφόρµες εξόρυξης-άντλησης πετρελαίου & φυσικού αερίου Τερµατικοί σταθµοί υγροποιηµένου φυσικού αερίου Υποθαλάσσιες κατασκευές Αγωγοί µεταφοράς πετρελαίου & φυσικού αερίου Ειδικές στρατιωτικές εγκαταστάσεις Εκβαθύνσεις Ορυχεία Ποντίσεις καλωδίων Σήραγγες

3 είγµατα θαλάσσιων κατασκευών-1 είγµατα θαλάσσιων κατασκευών-2

4 είγµατα θαλάσσιων κατασκευών-3 Οικονοµία Οργάνωση ιαχείριση 3 Θαλάσσιες βιοµηχανίες (παρελθόν & παρόν) Σχεδιασµός Ενέργεια Μελέτη Κατασκευή Λειτουργία Μεταφορές Αναψυχή Τροφή Επιστήµη Περιβάλλον Φυσικοί πόροι ΕΞΕΛΙΞΕΙΣ Κυµατική ενέργεια Υποθαλάσσια ορυκτά Στρατιωτική χρήση

5 Γεωδαιτικές & Υδρογραφικές δραστηριότητες-βασικές αρχές-1 Γεωδαισία: Η επιστήµη που ασχολείται µε τη θεωρητική και πρακτική σπουδή οργάνων και µεθόδων για την εκτέλεση µετρήσεων, υπολογισµών και απεικονίσεων που είναι χρήσιµες για τον προσδιορισµό της µορφής και του µεγέθους ολόκληρης της γήινης επιφάνειας ή ορισµένων τµηµάτων της Υδρογραφία: Η επιστήµη της µέτρησης και αποτύπωσης σε χάρτες όλων εκείνων των παραµέτρων, οι οποίες είναι απαραίτητες να περιγράψουν µε ακρίβεια τα φυσικά, δυναµικά και σχηµατικά χαρακτηριστικά των θαλάσσιων µαζών και του θαλάσσιου βυθού και να αποδώσουν τη γεωγραφική τους σχέση µε τις µάζες της ξηράς Χαρακτηριστικοί σχετικοί τίτλοι: Υδρογράφος, Υδρογράφος Τοπογράφος Μηχανικός Είδη υδρογραφικών χαρτών: Αλιευτικοί Γεωλογικοί - γεωφυσικοί Ναυτικοί Υδρογραφικοί Περιβαλλοντικοί

6 Γεωδαιτικές & Υδρογραφικές δραστηριότητες-βασικές αρχές-2 Γεωµατική: Η επιστήµη που ολοκληρώνει (συνδυάζει) τη συγκέντρωση, ανάλυση και διαχείριση καθορισµένων χωρικά δεδοµένων. Υποσύνολο της Γεωδαισίας, χρησιµοποιεί επίγειους, θαλάσσιους, εναέριους και δορυφορικούς αισθητήρες (sensors), προκειµένου να αποκτήσει χωρικά και άλλα δεδοµένα. Περιλαµβάνει τα εργαλεία και τις τεχνικές των: Τοπογραφία (Surveying) Τηλεπισκόπηση (Remote Sensing) Γεωγραφικά Συστήµατα Πληροφοριών - Geographical Information Systems - GIS), ορυφορικό σύστηµα πλοήγησης και προσδιορισµού θέσης (Global Positioning System - GPS) Geosensorics ιάφορων τύπων απεικόνισης - χαρτογράφησης (τµηµάτων ή όλης) της Γης. Συνεχής παρουσία της Γεωδαισίας / Γεωµατικής Οι θάλασσες καλύπτουν το 71% της Γήινης επιφάνειας!!

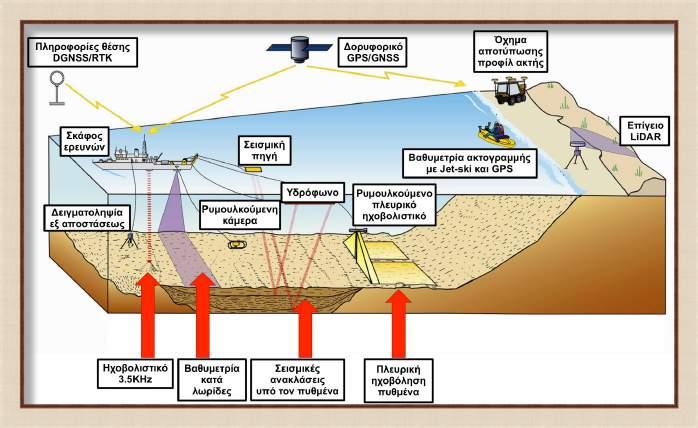

7 Γεωδαιτικές & Υδρογραφικές δραστηριότητες-βασικές αρχές-3 Προσδιορισµός ακτών - ακτογραµµής, ηλεκτρονικοί χάρτες Γεωδαιτικό σύστηµα αναφοράς - δίκτυο ελέγχου - Συν/νες σηµείων Μετρήσεις παλλιρροιών, Ρευµατοµετρήσεις, Μετεωρολογία Αεροφωτογραφήσεις, Φωτογραµµετρικές αποτυπώσεις Έρευνα βυθού - Γριπίσεις - ειγµατοληψίες βυθού 3D-εντοπισµός θέσης στη θάλασσα (Οριζόντιος & Κατακόρυφος) - Προσδιορισµός στίγµατος (ραδιοσήµατα, GPS/GNSS) Βαθυσκάφη, Ηχοβολήσεις (ηχοβολιστικά πλευρικά, πολλαπλής δέσµης - Sonar) Γεωλογία, Τοπογραφία, Μορφολογία βυθού (φυσικές/τεχνικές ιδιοµορφίες, παραγωγή βυθοµετρικών χαρτών) Ολοκληρωµένα συστήµατα πλοήγησης και παρακολούθησης στόλου σκαφών - Εντοπισµός/ανέλκυση ναυαγίων Καθορισµός του νοµικού καθεστώτος αναφορικά µε τις θάλασσες Θαλάσσιες κατασκευές - Ενάλια αρχαιολογία

8 Γεωδαιτικά όργανα και θαλάσσιες κατασκευές-1 Γεωδαιτικά όργανα και θαλάσσιες κατασκευές-2

9 Γεωδαιτικά όργανα και θαλάσσιες κατασκευές-3 Υδρογραφικές/γεωδαιτικές δραστηριότητες

10 Υδρογραφικές/γεωδαιτικές δραστηριότητες Υδρογραφικές/γεωδαιτικές δραστηριότητες

11 Υδρογραφικές/γεωδαιτικές δραστηριότητες Υδρογραφικές/γεωδαιτικές δραστηριότητες

12 Είσοδος δεδοµένων Αποθήκευση δεδοµένων ιαχείριση δεδοµένων Μετασχηµατισµοί δεδοµένων Ανάλυση δεδοµένων Έξοδος δεδοµένων (π.χ. χάρτες, αναφορές κ.λπ.) Χωρικά δεδοµένα Θέση (Location) Συνθήκη (Condition) ροµολόγηση (Routing) Μοντέλα µοτίβων (patterns) Μοντέλα τάσεων Μοντέλα What-if

13 Αναλογικά Ψηφιακά Αεροφωτογραφίες ορυφορικές εικόνες (Τηλεπισκόπηση) Υδρογραφικές αποτυπώσεις GPS (Global Positioning System) Άλλοι γεωαισθητήρες ΕκβολέςΑξιούποταµού. Αεροφωτογραφία Αναλογικά Ψηφιακά Γεωβάση: Βάση δεδοµένων (γνωστή και ως χωρική βάση δεδοµένων) µε όλα τα εργαλεία για την αποθήκευση, αναζήτηση και χειρισµό γεωγραφικών πληροφοριών και χωρικών δεδοµένων. Γεωκωδικοποίηση (geocoding): η διαδικασία της ανάθεσης γεωγραφικών αναγνωριστικών (π.χ. το γεωγραφικό πλάτος και µήκος σηµείων) στα χαρακτηριστικά του χάρτη και άλλα αρχεία δεδοµένων. Αυτό µπορεί να γίνει...σε ο,τιδήποτε (π.χ. εικόνα, βίντεο, κ.λπ.) µπορεί να εµπεριέχει γεωγραφική συνιστώσα. Γεωκωδικοποιητής (geocoder): Λογισµικό ή διαδικτυακή υπηρεσία, για τη διαδικασία γεωκωδικοποίησης

14 Χωρική ανάλυση vs. Χωρική µοντελοποίηση Σχέσεις που υπάρχουν µεταξύ των δεδοµένων του GIS - µιας διαδικασίας - µιας συνάρτησης - ενός φαινοµένου Στατιστική (χωρική & στατιστική) ανάλυση - Αυτόµατη χωρική µοντελοποίηση Ανάλυση δικτύων CAD, Χάρτες (θεµατικοί, τοπογραφικοί κ.λπ.) Απεικονίσειςεπιφανειών (ψηφιακάµοντέλαεδάφους, ανάλυση επιφάνειας και ορατότητας κ.λπ.) Αυτοµατοποιηµένη χαρτογραφία/ ιαχείριση εγκαταστάσεων Γεωκωδικοποίηση (geocoding) Μετρήσεις, υπολογισµοί Ερωτήµατα (Queries), φιλτράρισµα αποτελεσµάτων

15 Αναταξινόµηση, προσωρινή αποθήκευση δεδοµένων (buffering), ανάλυση εγγύτητας DBMS (Σύστηµα διαχείρισης βάσεων δεδοµένων) Πρόβληµα συντοµότερης διαδροµής, µοντελοποίηση θέσεωνκατανοµών Σύστηµα Πληροφοριών Γης - Θάλασσας (3D, 4D) Σχετικάµετοχώρο/θέση: Υποστήριξη-λήψηαποφάσεων, διαχείριση κρίσεων, στρατηγικοί σχεδιασµοί Έµπειρα συστήµατα, Τεχνητή Νοηµοσύνη, Πολυµέσα υνατότητες επικάλυψης (διανυσµατικά και ψηφιδωτά αρχεία) Σύνδεση-συνεργασία µε: World Wide Web: Το δίκτυο των συνδεδεµένων υπολογιστών και δικτύων σε παγκόσµια κλίµακα, εµπεριέχοντας - εκτός από τα γήινα δίκτυα - και τα δίκτυα των τεχνητών δορυφόρων της Γης αλλά και άλλων διαστηµικών συσκευών που είναι συνδεδεµένα σε αυτό

16 κπαιδευτικό υλικό, Μάιος 2014

17

18 Πριν από όλα, ας µή ξεχνάµε..!!

19 Ενδεικτική βιβλιογραφία (ως προς το υλικό της παρουσίασης) De Jong C.D., G. Lachapelle, S. Skone, I.A. Elena, Hydrography. Delft University Press, Moan, T. (2003): Marine Structures For The Future. CORE Report No , National University of Singapore. NOAA-Εθνική Υπηρεσία Ωκεανών και Ατµόσφαιρας, ΗΠΑ. Thomson D.B., D.E. Wells and W.H. Falkenberg, 1986: Hydrographic Surveying, Lecture Notes, Publ. No 10001, University of Calgary. US Army Corps of Engineers, (2002). Hydrographic Surveying Manual Γούνη Μουστάκα Μ., 1997: Ωκεανογραφία Μια βιολογική προσέγγιση. Εκδόσεις EXIN, Θεσσαλονίκη. ουκάκης Σ., 1985: Υδρογραφία. ιδακτικές σηµειώσεις. Αθήνα. Παλληκάρης A. H., 2002: Υδρογραφία. Έκδοση 2η, Σχολή Ναυτικών οκίµων, Αθήνα. Τζιαβο ς, Η.Ν., ( ). Υδρογραφιά και Φυσικη Ωκεανογραφιά, Πανεπιστηµιακε ς σηµειω σεις. Τζιαβο ς, Η.Ν., (2002). Υδρογραφιά και θαλα σσια γεωδαισιά, Πανεπιστηµιακε ς σηµειω σεις. Εκπαιδευτικό υλικό, Μάιος 2014
