1 FordTourneoConnect FordTransitConnect Εγχειριδιο κατοχου Feel the difference

2 Οι πληροφορίες που περιέχει η παρούσα έκδοση ήταν ορθές κατά το χρόνο της εκτύπωσης. Επιφυλασσόμαστε του δικαιώματός μας να κάνουμε αλλαγές στις προδιαγραφές, στο σχεδιασμό ή στον εξοπλισμό οποιαδήποτε στιγμή χωρίς προειδοποίηση και χωρίς να γίνει αποδεκτή οποιαδήποτε υποχρέωση, στο πλαίσιο της πολιτικής μας που αποσκοπεί στην ανάπτυξη. Απαγορεύεται η αναπαραγωγή ή μετάφρασης αυτής ή μέρους αυτής της έκδοσης χωρίς την έγκρισή μας. Εξαιρούνται σφάλματα και παραλείψεις. Ford Motor Company 2007 Με την επιφύλαξη παντός δικαιώματος. Κωδικός ανταλλακτικού: 7T1J-19A321-JA (CG3526el) 06/

3 Πίνακας Περιεχομένων Εισαγωγή Σχετικά με το παρόν εγχειρίδιο...5 Γλωσσάρι συμβόλων...5 Ανταλλακτικά και αξεσουάρ...5 Σύντομος οδηγός Σύντομος οδηγός...6 Ασφάλεια παιδιών Παιδικά καθίσματα...12 Ειδικά μαξιλαράκια ασφαλείας...13 Τοποθέτηση παιδικών καθισμάτων...14 Σημεία στήριξης ISOFIX...16 Κλειδαριές ασφαλείας παιδιών...18 Προστασία επιβατών Αρχές λειτουργίας...19 Δέσιμο των ζωνών ασφαλείας...21 Ρύθμιση ύψους των ζωνών ασφαλείας...22 Χρήση των ζωνών ασφαλείας κατά την εγκυμοσύνη...22 Κλειδιά και τηλεχειριστήρια Γενικές πληροφορίες για τις ραδιοσυχνότητες...23 Προγραμματισμός του τηλεχειριστηρίου...23 Αλλαγή μπαταρίας του τηλεχειριστηρίου...24 Κλειδαριές Κλείδωμα και ξεκλείδωμα...25 Σύστημα ακινητοποίησης κινητήρα Αρχές λειτουργίας...30 Κωδικοποιημένα κλειδιά...30 Οπλισμός του συστήματος ακινητοποίησης...31 Αφοπλισμός του συστήματος ακινητοποίησης...31 Συναγερμός Αρχές λειτουργίας...32 Οπλισμός του συναγερμού...32 Αφοπλισμός του συναγερμού...32 Τιμόνι Ρύθμιση του τιμονιού...33 Έλεγχος ηχοσυστήματος...33 Σύστημα πλυσίματος και σκουπίσματος Υαλοκαθαριστήρες του παρμπρίζ...35 Σύστημα πλυσίματος του παρμπρίζ...35 Σύστημα σκουπίσματος και πλυσίματος του πίσω παρμπρίζ...35 Έλεγχος των μάκτρων υαλοκαθαριστήρων...36 Αλλαγή των μάκτρων υαλοκαθαριστήρων...36 Φωτισμός Έλεγχος φωτισμού...37 Μπροστινά φώτα ομίχλης...37 Πίσω φώτα ομίχλης...37 Ρύθμιση της δέσμης των προβολέων

4 Πίνακας Περιεχομένων Φλας...40 Εσωτερικός φωτισμός...40 Αλλαγή λάμπας...41 Πίνακας προδιαγραφών λαμπτήρων...45 Παράθυρα και καθρέφτες Ηλεκτρικά παράθυρα...47 Εξωτερικοί καθρέφτες...47 Ηλεκτρικοί εξωτερικοί καθρέφτες...48 Εσωτερικός καθρέφτης...48 Πίσω πλαϊνά παράθυρα...49 Όργανα Όργανα μέτρησης...50 Προειδοποιητικές λυχνίες και δείκτες...51 Ηχητικές προειδοποιήσεις και ενδείξεις...54 Ενδείξεις πληροφοριών Υπολογιστής ταξιδιού...55 Σύστημα κλιματισμού Αρχές λειτουργίας...56 Οπές εξαερισμού...56 Θερμαινόμενα παράθυρα και καθρέφτες...57 Μηχανικό σύστημα κλιματισμού...57 Προγραμματιζόμενο σύστημα θέρμανσης...60 Καθίσματα Σωστός τρόπος καθίσματος...65 Μπροστινά καθίσματα...65 Προσκέφαλα...69 Πίσω καθίσματα...69 Θερμαινόμενα καθίσματα...72 Χαρακτηριστικά άνεσης Ρολόι...73 Αναπτήρας...73 Σταχτοδοχείο...74 Βοηθητικές υποδοχές ρεύματος...74 Ποτηροθήκες...75 Ντουλαπάκι συνοδηγού...75 Χώροι φύλαξης αντικειμένων...76 Θήκες για χάρτες...77 Δίσκοι στην πλάτη του καθίσματος...77 Υποδοχή βοηθητικής εισόδου (AUX IN)...78 Εκκίνηση του κινητήρα Γενικά...79 Διακόπτης κινητήρα...79 Εκκίνηση βενζινοκινητήρα...79 Εκκίνηση πετρελαιοκινητήρα...81 Απενεργοποίηση του κινητήρα...81 Καύσιμο και επαναπλήρωση με καύσιμο Μέτρα ασφαλείας...82 Ποιότητα καυσίμου - Βενζίνη...82 Ποιότητα καυσίμου - Πετρέλαιο...82 Καταλυτικός μετατροπέας...82 Τάπα του ρεζερβουάρ καυσίμου...83 Επαναπλήρωση με καύσιμο...84 Κατανάλωση καυσίμου...84 Τεχνικές προδιαγραφές

5 Πίνακας Περιεχομένων Κιβώτιο ταχυτήτων Μηχανικό κιβώτιο ταχυτήτων...87 Φρένα Αρχές λειτουργίας...88 Χρήσιμες συμβουλές για οδήγηση με ABS...88 Χειρόφρενο...89 Έλεγχος πρόσφυσης Αρχές λειτουργίας...90 Χρήση του ελέγχου πρόσφυσης...90 Σύστημα στάθμευσης με ηχητικό σήμα Αρχές λειτουργίας...91 Χρήση του συστήματος στάθμευσης με ηχητικό σήμα...91 Μεταφορά φορτίου Γενικά...93 Σχάρες οροφής και φορείς φορτίου...93 Δίχτυα χώρου φορτίου...93 Ρυμούλκηση Ρυμούλκηση τρέιλερ...95 Χρήσιμες συμβουλές οδήγησης Στρώσιμο...96 Εξοπλισμός έκτακτης ανάγκης Κουτί πρώτων βοηθειών...97 Προειδοποιητικό τρίγωνο...97 Κατάσταση μετά από σύγκρουση Διακόπτης διακοπής παροχής καυσίμου...98 Έλεγχος εξαρτημάτων των συστημάτων ασφαλείας...98 Ασφάλειες Θέσεις της ασφαλειοθήκης...99 Αλλαγή ασφάλειας Ετικέτες για ασφάλειες Πίνακας προδιαγραφών ασφαλειών Περισυλλογή οχήματος Σημεία σύνδεσης για ρυμούλκηση Ρυμούλκηση του οχήματος σε τέσσερις τροχούς Συντήρηση Γενικά Άνοιγμα και κλείσιμο του καπό Επισκόπηση του χώρου κινητήρα - 1,8L Duratec-DOHC (Zetec) Επισκόπηση του χώρου κινητήρα - 1,8L Πετρελαιοκινητήρα Duratorq-TDCi (Kent) /1,8L Πετρελαιοκινητήρα Duratorq-TDDi (Kent) Δείκτης στάθμης λαδιού κινητήρα - 1,8L Duratec-DOHC (Zetec) Δείκτης στάθμης λαδιού κινητήρα - 1,8L Πετρελαιοκινητήρα Duratorq-TDCi (Kent) /1,8L Πετρελαιοκινητήρα Duratorq-TDDi (Kent) Έλεγχος λαδιού του κινητήρα Έλεγχος ψυκτικού του κινητήρα Έλεγχος υγρού φρένων και συμπλέκτη

6 Πίνακας Περιεχομένων Έλεγχος υγρού του υδραυλικού τιμονιού Έλεγχος υγρού του συστήματος πλυσίματος Τεχνικές προδιαγραφές Φροντίδα οχήματος Καθαρισμός εξωτερικού χώρου Καθαρισμός εσωτερικού χώρου Επισκευή μικρών ζημιών στη βαφή Μπαταρία οχήματος Φροντίδα μπαταρίας Χρήση ρευματοδοτών Αλλαγή της μπαταρίας οχήματος Ζαντολάστιχα Γενικά Αλλαγή τροχού Φροντίδα ελαστικών Χρήση χειμερινών ελαστικών Χρήση αντιολισθητικών αλυσίδων Τεχνικές προδιαγραφές Τηλέφωνο Γενικά Εγκατάσταση τηλεφώνου Εγκατάσταση του Bluetooth Πλήκτρα τηλεφώνου Χρήση του τηλεφώνου - Οχήματα χωρίς: Σύστημα πλοήγησης Χρήση του τηλεφώνου - Οχήματα με: Σύστημα πλοήγησης Travel Pilot EX Φωνητικός έλεγχος Αρχές λειτουργίας Χρήση του φωνητικού ελέγχου Εντολές της μονάδας ηχητικού συγκροτήματος Εντολές τηλεφώνου Εντολές του συστήματος πλοήγησης Εντολές συστήματος κλιματισμού Παραρτήματα Εγκρίσεις τύπων Εγκρίσεις τύπων Αναγνώριση οχήματος Πινακίδα ταυτότητας οχήματος Αριθμός πλαισίου του οχήματος (VIN) Πινακίδα κατανεμητή πίεσης (LAV) Τεχνικές προδιαγραφές Τεχνικές προδιαγραφές

7 Εισαγωγή ΣΧΕΤΙΚΆ ΜΕ ΤΟ ΠΑΡΌΝ ΕΓΧΕΙΡΊΔΙΟ Σας ευχαριστούμε που επιλέξατε τη Ford. Σας συνιστούμε να αφιερώσετε λίγο χρόνο για να γνωρίσετε το όχημά σας διαβάζοντας αυτό το εγχειρίδιο. Όσο περισσότερο γνωρίζετε γι' αυτό, τόσο μεγαλύτερη είναι η ασφάλεια και η ευχαρίστηση που θα λάβετε οδηγώντας το. Σημειωση: Το παρόν εγχειρίδιο περιγράφει κάθε μοντέλο και προαιρετική επιλογή, μερικές φορές πριν ακόμη διατεθούν μαζικά. Ενδεχομένως να περιέχονται περιγραφές επιλογών που δεν αφορούν το όχημά σας. Σημειωση: Πάντα να χρησιμοποιείτε και να χειρίζεστε το όχημά σας σύμφωνα με όλους τους ισχύοντες νόμους και κανονισμούς. Σημειωση: Παραδώστε το παρόν εγχειρίδιο σε επόμενο αγοραστή του οχήματός σας. Αποτελεί αναπόσπαστο τμήμα του οχήματος. ΓΛΩΣΣΆΡΙ ΣΥΜΒΌΛΩΝ Σύμβολα στο παρόν εγχειρίδιο ΠΡΟΕΙΔΟΠΟΙΗΣΗ Υπάρχει κίνδυνος θανάτου ή σοβαρού τραυματισμού για εσάς και άλλους, εάν δεν ακολουθήσετε τις οδηγίες που τονίζονται από το προειδοποιητικό σύμβολο. ΠΡΟΣΟΧΗ Υπάρχει κίνδυνος πρόκλησης ζημιάς στο όχημά σας, εάν δεν ακολουθήσετε τις οδηγίες που τονίζονται από το σύμβολο προσοχής. Σύμβολα στο όχημά σας Όταν δείτε αυτά τα σύμβολα, διαβάστε και ακολουθήστε τις σχετικές οδηγίες στο παρόν εγχειρίδιο προτού αγγίξετε ή προσπαθήσετε να διεξάγετε οποιαδήποτε ρύθμιση. ΑΝΤΑΛΛΑΚΤΙΚΆ ΚΑΙ ΑΞΕΣΟΥΆΡ Τα αυθεντικά ανταλλακτικά και αξεσουάρ της Ford έχουν σχεδιαστεί ειδικά για το όχημά σας. Εκτός κι αν δηλώνεται συγκεκριμένα, δεν έχουμε ελέγξει ανταλλακτικά και αξεσουάρ που δεν είναι της Ford και γι' αυτό το λόγο δεν σας εγγυόμαστε ότι είναι κατάλληλα για το όχημά σας. Σας συνιστούμε να ζητήσετε από τον Επίσημο Έμπορο της επιλογής σας συμβουλές για τα ανταλλακτικά και τα αξεσουάρ που είναι κατάλληλα για το όχημά σας. 5

8 Σύντομος οδηγός ΣΎΝΤΟΜΟΣ ΟΔΗΓΌΣ Επισκόπηση του ταμπλό Αριστεροτίμονα E

9 Σύντομος οδηγός Δεξιοτίμονα I H G B D C E F S J M K L N Q P O A E74267 A Β C D Ε Χειριστήρια φωτισμού. Βλ Φωτισμός (σελίδα 37). Φλας. Βλ Φωτισμός (σελίδα 37). Κλάξον. Πίνακας οργάνων. Βλ Χαρακτηριστικά άνεσης (σελίδα 73). Οθόνη πληροφοριών. Βλ Υπολογιστής ταξιδιού (σελίδα 55). 7

10 Σύντομος οδηγός F G H I Ι K L Μ N O P Q R S Μοχλός υαλοκαθαριστήρων. Βλ Σύστημα πλυσίματος και σκουπίσματος (σελίδα 35). Οπές εξαερισμού. Βλ Σύστημα κλιματισμού (σελίδα 56). Διακόπτης αλάρμ. Βλ Φωτισμός (σελίδα 37). Μονάδα ηχητικού συγκροτήματος ή πλοήγησης. Βλ. ξεχωριστό εγχειρίδιο. Πλήκτρα ελέγχου συστήματος κλιματισμού. Βλ Σύστημα κλιματισμού (σελίδα 56). Διακόπτες θερμαινόμενου παρμπρίζ και θερμαινόμενου πίσω παρμπίζ. Βλ Σύστημα κλιματισμού (σελίδα 56). Σταχτοδοχείο ή αποθηκευτικός χώρος. Βλ Χαρακτηριστικά άνεσης (σελίδα 73). Διακόπτες επανακυκλοφορούμενου αέρα και συστήματος κλιματισμού. Βλ Σύστημα κλιματισμού (σελίδα 56). Αναπτήρας ή βοηθητικός ρευματοδότης. Βλ Χαρακτηριστικά άνεσης (σελίδα 73). Διακόπτης κινητήρα. Μοχλός ρύθμισης του τιμονιού. Βλ Τιμόνι (σελίδα 33). Χειριστήριο της μονάδας ηχητικού συγκροτήματος. Βλ Έλεγχος ηχοσυστήματος (σελίδα 33). Ασφάλειες. Βλ Ασφάλειες (σελίδα 99). Σύστημα ρύθμισης προβολέων. Βλ Ρύθμιση της δέσμης των προβολέων (σελίδα 38). 8

11 Σύντομος οδηγός Κλείδωμα και ξεκλείδωμα των θυρών με το κλειδί Κλείδωμα και ξεκλείδωμα των θυρών με το τηλεχειριστήριο A A A B C E87379 B B A Β C Ξεκλείδωμα Κλείδωμα Ξεκλείδωμα του καπό του χώρου αποσκευών Transit Connect E74800 A Β Ξεκλείδωμα Κλείδωμα Transit Connect Γυρίστε το κλειδί στη θέση Α για να ξεκλειδώσετε τις μπροστινές πόρτες. Γυρίστε το κλειδί στη θέση Α δύο φορές για να ξεκλειδώσετε όλες τις πόρτες. Tourneo Connect Γυρίστε το κλειδί στη θέση Α για να ξεκλειδώσετε τις μπροστινές πόρτες. Βλ Κλείδωμα και ξεκλείδωμα (σελίδα 25). Πατήστε το πλήκτρο A μία φορά για να ξεκλειδώσετε μόνο τις μπροστινές πόρτες. Πατήστε το πλήκτρο A δύο φορές για να ξεκλειδώσετε όλες τις πόρτες και το καπό του χώρου αποσκευών. Πατήστε το πλήκτρο C μία φορά για να ξεκλειδώσετε το καπό του χώρου αποσκευών και τη συρόμενη πόρτα. Tourneo Connect Πατήστε το πλήκτρο A μία φορά για να ξεκλειδώσετε όλες τις πόρτες και το καπό του χώρου αποσκευών. Όλα τα οχήματα Πατήστε το πλήκτρο Β μία φορά για να κλειδώσετε όλες τις πόρτες και το καπό του χώρου αποσκευών. Πατήστε το πλήκτρο B δύο φορές μέσα σε τρία δευτερόλεπτα για να ενεργοποιήσετε το σύστημα διπλού κλειδώματος. 9

12 Σύντομος οδηγός Σημειωση: Το αντικλεπτικό σύστημα συναγερμού μπορεί επίσης να οπλιστεί ανεξάρτητα από το σύστημα διπλού κλειδώματος, γυρίζοντας το κλειδί της πόρτας στη θέση κλειδώματος. Φλας Βλ Κλείδωμα και ξεκλείδωμα (σελίδα 25). Ρύθμιση του τιμονιού ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη ρυθμίζετε ποτέ το τιμόνι όταν το όχημα βρίσκεται σε κίνηση. E74363 Ρύθμιση του ρολογιού Έκδοση 1 E70358 Λύστε το μοχλό ασφάλισης για να ρυθμίσετε το ύψος του τιμονιού και την απόστασή του από τον οδηγό. Βλ Ρύθμιση του τιμονιού (σελίδα 33). E74265 A Πλήκτρο μετακίνησης και επαναφοράς 10

13 Σύντομος οδηγός Γυρίστε το διακόπτη του κινητήρα στη θέση ΙΙ. Κρατήστε πατημένο το πλήκτρο Α τουλάχιστον για τρία δευτερόλεπτα έως ότου αρχίσει να αναβοσβήνει η ώρα στην οθόνη. Για να προχωρήσετε τα λεπτά, πατήστε το πλήκτρο Α. Για να προχωρήσετε γρήγορα, κρατήστε πατημένο το πλήκτρο. Για να μετακινηθείτε μεταξύ της 12ωρης και της 24ωρης ένδειξης της ώρας, γυρίστε το διακόπτη του κινητήρα στη θέση Ι και πατήστε το πλήκτρο Α. Έκδοση 2 Για λεπτομερείς οδηγίες σχετικά με τη ρύθμιση του ρολογιού, ανατρέξτε στο ξεχωριστό εγχειρίδιο για το ηχοσύστημα. Ξεπάγωμα ή ξεθάμπωμα του παρμπρίζ E74666 Βλ Σύστημα κλιματισμού (σελίδα 56). Στροφές ρελαντί του κινητήρα μετά την εκκίνηση Οι στροφές ρελαντί του κινητήρα ενδέχεται να γίνουν σε υψηλότερη ταχύτητα από το κανονικό αμέσως μετά από εκκίνηση με κρύο κινητήρα. Βλ Εκκίνηση του κινητήρα (σελίδα 79). E83530 Πατήστε το πλήκτρο A για να εμφανίσετε την ώρα. 11

14 Ασφάλεια παιδιών ΠΑΙΔΙΚΆ ΚΑΘΊΣΜΑΤΑ ΠΡΟΕΙΔΟΠΟΊΗΣΗ Εάν το όχημά σας έχει εμπλακεί σε ατύχημα, ζητήστε από ειδικά εκπαιδευμένους τεχνικούς να ελέγξουν την κατάσταση των παιδικών καθισμάτων. E68916 ΠΡΟΕΙΔΟΠΟΊΗΣΗ Ασφαλίστε παιδιά με ύψος μικρότερο των 150 εκατοστών ή κάτω των 12 ετών σε κατάλληλο, εγκεκριμένο παιδικό κάθισμα στο πίσω κάθισμα του οχήματος. Αρχικό κείμενο σύμφωνα με την οδηγία ΕΟΚ R94.01: Προσοχή κίνδυνος! Μη χρησιμοποιείτε παιδικό κάθισμα ασφαλείας οπίσθιας κατεύθυνσης σε κάθισμα που προστατεύεται με μπροστινό αερόσακο! Διαβάστε και ακολουθήστε τις οδηγίες του κατασκευαστή όταν τοποθετείτε παιδικό κάθισμα. Μην τροποποιείτε τα παιδικά καθίσματα με οποιονδήποτε τρόπο. Μην κρατάτε στην αγκαλιά σας παιδί κατά τη διάρκεια της οδήγησης. Μην αφήνετε παιδιά μέσα στο όχημα χωρίς την επίβλεψή σας. Σημειωση: Η υποχρεωτική χρήση παιδικών καθισμάτων διαφέρει από χώρα σε χώρα. Ο Επίσημος Έμπορός σας διαθέτει μια επιλογή παιδικών καθισμάτων με έγκριση ECE, τα οποία έχουν σχεδιαστεί και εγκριθεί ειδικά για το όχημά σας. Παιδικά καθίσματα ασφαλείας για διαφορετικές κατηγορίες βάρους/ηλικίας Χρησιμοποιήστε το σωστό παιδικό κάθισμα ως εξής: Κάθισμα ασφάλειας για βρέφη E68918 Ασφαλίστε παιδιά βάρους μικρότερου από 13 κιλά σε παιδικό κάθισμα οπίσθιας κατεύθυνσης στο πίσω κάθισμα του οχήματος. 12

15 Ασφάλεια παιδιών Παιδικό κάθισμα ασφαλείας ΠΡΟΕΙΔΟΠΟΊΗΣΗ Βεβαιωθείτε ότι τα παιδιά σας κάθονται με την πλάτη τους σε όρθια θέση. Ασφαλίστε παιδιά με βάρος μεγαλύτερο από 15 κιλά αλλά με ύψος λιγότερο από 150 εκατοστά σε ενισχυτικό κάθισμα ή ενισχυτικό μαξιλαράκι. Κάθισμα ασφαλείας E68920 Ασφαλίστε παιδιά βάρους μεταξύ 13 και 18 κιλών σε παιδικό κάθισμα στο πίσω κάθισμα του οχήματος. ΕΙΔΙΚΆ ΜΑΞΙΛΑΡΆΚΙΑ ΑΣΦΑΛΕΊΑΣ ΠΡΟΕΙΔΟΠΟΊΗΣΗ Μην τοποθετείτε ενισχυτικό κάθισμα ή ενισχυτικό μαξιλαράκι μόνο με το τμήμα της ζώνης ασφαλείας που αγκαλιάζει την κοιλιά. Μην τοποθετείτε ενισχυτικό κάθισμα ή ενισχυτικό μαξιλαράκι με ζώνη ασφαλείας που είναι χαλαρή ή συστραμμένη. Μην τοποθετείτε τη ζώνη ασφαλείας κάτω από το χέρι ή πίσω από την πλάτη του παιδιού σας. Μην χρησιμοποιείτε μαξιλάρια, βιβλία ή πετσέτες για να ενισχύσετε το ύψος του παιδιού σας. E70710 Συνιστούμε να χρησιμοποιείτε ενισχυτικό κάθισμα που συνδυάζει μαξιλάρι και πλάτη αντί για μαξιλάρι μόνο. Η ανασηκωμένη θέση καθίσματος σας επιτρέπει να τοποθετείτε το τμήμα της κανονικής ζώνης ασφαλείας που αγκαλιάζει τον ώμο πάνω από το κέντρο του ώμου του παιδιού σας και το τμήμα που αγκαλιάζει την κοιλιά σφιχτά πάνω από τα πόδια του. 13

16 Ασφάλεια παιδιών Μαξιλαράκι ασφαλείας ΤΟΠΟΘΈΤΗΣΗ ΠΑΙΔΙΚΏΝ ΚΑΘΙΣΜΆΤΩΝ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Όταν χρησιμοποιείτε παιδικό κάθισμα που βλέπει μπροστά σε κάποιο από τα πίσω καθίσματα, να αφαιρείτε πάντα το προσκέφαλο από αυτό το κάθισμα. E68924 Σημειωση: Όταν χρησιμοποιείτε παιδικό κάθισμα σε μπροστινό κάθισμα, ίσως δυσκολευτείτε να δέσετε το τμήμα της ζώνης ασφαλείας που ασφαλίζει την κοιλιά χωρίς να μείνει χαλαρό. Σε τέτοια περίπτωση ρυθμίστε την πλάτη καθίσματος σε τελείως ορθή θέση και σηκώστε το ύψος του καθίσματος. Βλ Μπροστινά καθίσματα (σελίδα 65). Κατηγορίες βάρους/ηλικίας Θέσεις καθίσματος 0 Μέχρι 10 κιλά 0+ Μέχρι 13 κιλά I 9 έως 18 κιλά ΙΙ 15 έως 25 κιλά III 22 έως 36 κιλά Κάθισμα συνοδηγού με αερόσακο Χ Χ U 1 U 1 U 1 Κάθισμα συνοδηγού χωρίς αερόσακο U 1 U 1 U 1 U 1 U 1 Πίσω καθίσματα δεύτερης σειράς U U U U U Πίσω καθίσματα τρίτης σειράς U U U U U X Δεν είναι κατάλληλο για παιδιά της συγκεκριμένης κατηγορίας βάρους. U Κατάλληλο για τη γενική κατηγορία (universal) παιδικών καθισμάτων, που είναι εγκεκριμένα για χρήση με τη συγκεκριμένη κατηγορία βάρους. 14

17 Ασφάλεια παιδιών U 1 Κατάλληλο για τη γενική κατηγορία παιδικών καθισμάτων, που είναι εγκεκριμένα για χρήση με τη συγκεκριμένη κατηγορία βάρους. Ωστόσο, σας συνιστούμε να ασφαλίζετε τα παιδιά σε παιδικά καθίσματα, που να είναι εγκεκριμένα από το κράτος, στο πίσω κάθισμα του οχήματος. Παιδικά καθίσματα ISOFIX Θέσεις καθίσματος Κατηγορίες βάρους/ηλικίας 0 0+ I ΙΙ III Μέχρι 10 κιλά Μέχρι 13 κιλά 9-18 κιλά κιλά κιλά Καθίσματα ISOFIX δεύτερης σειράς Χ L ** L ** Χ Χ Κατηγορίες καθισμάτων ISOFIX δεύτερης σειράς* Ε C, D, E A, B, B1, C, D Χ Χ X Δεν είναι κατάλληλο για παιδιά της συγκεκριμένης κατηγορίας βάρους. L Συνιστάται μόνο για τα παρακάτω παιδικά καθίσματα ISOFIX που βλέπουν προς τα πίσω: Roemer Baby-Safe (E ), Roemer Baby-Safe Plus (E ), Britax Cosy Tot (E ), Britax Cosy Tot Premium (E ). L Συνιστάται μόνο για τα παρακάτω παιδικά καθίσματα ISOFIX που βλέπουν προς τα μπροστά με επάνω λωρίδα ασφαλείας (κατηγορία I): Roemer Duo (E ). * Όπως ορίζονται από τις απαιτήσεις ασφαλείας ECE-R16. Δ/Ι = δεν ισχύει Σημειωση: ** Όταν αγοράζετε παιδικό κάθισμα ISOFIX, βεβαιωθείτε ότι γνωρίζετε τη σωστή κατηγορία βάρους και μεγέθους ISOFIX για τις θέσεις που σκοπεύετε να το τοποθετήσετε. 15

18 Ασφάλεια παιδιών ΣΗΜΕΊΑ ΣΤΉΡΙΞΗΣ ISOFIX Tourneo Connect ΠΡΟΕΙΔΟΠΟΊΗΣΗ Η Ford δεν προτείνει τη χρήση συστήματος ISOfix αν δεν υπάρχει μονάδα αντιπεριστροφής, όπως σκοινί πρόσδεσης στο επάνω μέρος ή υποστηρικτικό σκέλος, με σωστή εγκατάσταση. Υπάρχει κίνδυνος θανάτου ή σοβαρού τραυματισμού σε περίπτωση που δεν τηρηθούν σωστά οι οδηγίες του κατασκευαστή ή σε περίπτωση που τροποποιηθεί με οποιοδήποτε τρόπο το παιδικό σύστημα ασφαλείας. Το όχημά σας είναι εξοπλισμένο με σημεία πρόσδεσης ISOFIX. Το προσωπικό της Επίσημης Εμπορίας της Ford θα χαρεί να σας εξυπηρετήσει, εάν ζητήσετε να ανοιχτούν τα σημεία πρόσδεσης ώστε να μπορέσετε να τα χρησιμοποιήσετε. Tο σύστημα ISOFIX αποτελείται από δύο άκαμπτους βραχίονες πρόσδεσης στο παιδικό κάθισμα που στερεώνονται στα δύο σημεία πρόσδεσης στη βάση του καθίσματος. Τα δύο κάτω σημεία πρόσδεσης βρίσκονται στο κεντρικό κάθισμα της δεύτερης σειράς. Θα μπορέσετε να τα δείτε αφού ανοιχτούν στην Επίσημη Εμπορία της Ford. Φέρουν μια ετικέτα με ένα κυκλικό εικονόγραμμα και τη λέξη "ISOFIX". Οι οδηγοί επιτρέπουν στους βραχίονες πρόσδεσης του παιδικού καθίσματος ISOFIX την εύκολη και ασφαλή πρόσδεση. Τα μη εγκεκριμένα από την Ford παιδικά καθίσματα ISOFIX δεν έχουν δοκιμαστεί από τη Ford, και δεν μπορούμε να αναλάβουμε καμία ευθύνη ούτε για την καταλληλότητα ούτε για την ασφάλεια τέτοιων καθισμάτων, είτε έχουν στερεωθεί με το σύστημα ISOFIX είτε με τις συνηθισμένες ζώνες ασφαλείας. Στερέωση παιδικού καθίσματος με ιμάντες στο επάνω μέρος ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δέστε τον ιμάντα μόνο στο κατάλληλο σημείο της εικόνας. Ο ιμάντας ενδέχεται να μη λειτουργεί σωστά εάν στερεωθεί σε άλλη θέση εκτός από το κατάλληλο σημείο. E

19 Ασφάλεια παιδιών Ενα τρίτο σημείο πρόσδεσης προβλέπεται για την πρόσδεση παιδικού καθίσματος που διαθέτει ιμάντα στο επάνω μέρος, κατάλληλο για τη χρήση σε παιδικό σύστημα ασφαλείας με κατεύθυνση προς τα εμπρός. Αυτό το πρόσθετο σημείο πρόσδεσης επιτρέπει τη χρήση ιμάντα στο επάνω μέρος. Για την τοποθέτηση αυτού του σημείου πρόσδεσης, επικοινωνήστε με την Επίσημη Εμπορία της Ford. E75771 Στα οχήματα με οχτώ καθίσματα, βρίσκεται στην πίσω πλευρά του κεντρικού καθίσματος της δεύτερης σειράς. E75772 E75770 Στα οχήματα με πέντε καθίσματα, το σημείο πρόσδεσης βρίσκεται στο επάνω μέρος του ανοίγματος της πίσω πόρτας. Μπορείτε να αναγνωρίσετε το σημείο πρόσδεσης από το σχετικό εικονόγραμμα. Ο ιμάντας πρέπει να περαστεί κάτω από το ανυψωμένο πίσω προσκέφαλο προς το σημείο πρόσδεσης. Αφαιρέστε το κάλυμμα του σημείου πρόσδεσης και στερεώστε τον ιμάντα. Μετά την τοποθέτηση του παιδικού καθίσματος ασφαλείας, σφίξτε τον ιμάντα σύμφωνα με τις οδηγίες του κατασκευαστή. 17

20 Ασφάλεια παιδιών ΚΛΕΙΔΑΡΙΈΣ ΑΣΦΑΛΕΊΑΣ ΠΑΙΔΙΏΝ Tourneo Connect ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δεν μπορείτε να ανοίξετε τις πόρτες από το εσωτερικό του οχήματος αν είναι ενεργοποιημένες οι κλειδαριές ασφαλείας για τα παιδιά. Σημειωση: Κλειδαριές ασφαλείας για τα παιδιά υπάρχουν μόνο στις συρόμενες πόρτες. A B E75766 A Β Κλείδωμα Ξεκλείδωμα 18

21 Προστασία επιβατών ΑΡΧΈΣ ΛΕΙΤΟΥΡΓΊΑΣ Αερόσακοι ΠΡΟΕΙΔΟΠΟΊΗΣΗ Μην τροποποιείτε το μπροστινό μέρος του οχήματος με οποιοδήποτε τρόπο. Κάτι τέτοιο θα μπορούσε να επηρεάσει δυσμενώς την ενεργοποίηση των αερόσακων. Αρχικό κείμενο σύμφωνα με την οδηγία ΕΟΚ R94.01: Προσοχή Κίνδυνος! Μη χρησιμοποιείτε παιδικό κάθισμα ασφαλείας που κοιτάζει προς τα πίσω σε κάθισμα που προστατεύεται με αερόσακο μπροστά του! Φοράτε ζώνη ασφαλείας και διατηρείτε αρκετή απόσταση ανάμεσα στο σώμα σας και το τιμόνι. Μόνο όταν χρησιμοποιείτε τη ζώνη ασφαλείας σωστά, σας κρατά σε μια θέση που επιτρέπει στον αερόσακο να επιτύχει τη μέγιστη απόδοσή του. Βλ Σωστός τρόπος καθίσματος (σελίδα 65). Αναθέστε τις επισκευές στο τιμόνι, την κολόνα του τιμονιού, τα καθίσματα, τους αερόσακους και τις ζώνες ασφαλείας σε σωστά εκπαιδευμένους τεχνίτες. Μη βάζετε εμπόδια μπροστά από τους αερόσακους. Μην κολλάτε τίποτε στα καλύμματα των αερόσακων ή πάνω από αυτά. Μην μπήγετε αιχμηρά αντικείμενα εκεί όπου έχουν τοποθετηθεί αερόσακοι. Κάτι τέτοιο θα μπορούσε να προκαλέσει ζημιά στους αερόσακους και να επηρεάσει δυσμενώς την ενεργοποίησή τους. ΠΡΟΕΙΔΟΠΟΊΗΣΗ Χρησιμοποιείτε καλύμματα καθισμάτων που έχουν σχεδιαστεί για καθίσματα με πλευρικούς αερόσακους. Απευθυνθείτε σε κατάλληλα εκπαιδευμένους τεχνίτες για την τοποθέτηση των καλυμμάτων αυτών. Σημειωση: Θα ακούσετε ένα δυνατό κρότο και θα δείτε ένα σύννεφο από ακίνδυνη λεπτόκοκκη σκόνη σε περίπτωση που ενεργοποιηθεί ένας αερόσακος. Αυτό είναι φυσιολογικό. Σημειωση: Σκουπίζετε μόνο τα καλύμματα των αερόσακων μ' ένα υγρό πανί. Αερόσακοι οδηγού και συνοδηγού E

22 Προστασία επιβατών Οι αερόσακοι του οδηγού και του συνοδηγού θα ενεργοποιηθούν σε περίπτωση σημαντικής μετωπικής σύγκρουσης ή συγκρούσεων με γωνία μέχρι 30 μοίρες από τ' αριστερά ή τα δεξιά. Οι αερόσακοι θα φουσκώσουν μέσα σε μερικά κλάσματα του δευτερολέπτου και θα ξεφουσκώσουν μόλις έρθουν σε επαφή με τους επιβάτες, παρέχοντας έτσι προστασία κατά την κίνηση του σώματος προς τα εμπρός. Κατά τις μετωπικές συγκρούσεις μικρότερης σοβαρότητας, τις ανατροπές, τις οπίσθιες και τις πλευρικές συγκρούσεις, οι αερόσακοι του οδηγού και του συνοδηγού δεν θα ενεργοποιηθούν. Πλευρικοί αερόσακοι E72658 Οι πλευρικοί αερόσακοι είναι τοποθετημένοι μέσα στην πλάτη των μπροστινών καθισμάτων. Μια ετικέτα δείχνει ότι έχουν τοποθετηθεί πλευρικοί αερόσακοι στο όχημά σας. Οι πλευρικοί αερόσακοι θα ενεργοποιηθούν σε περίπτωση σοβαρής πλευρικής σύγκρουσης. Θα ενεργοποιηθεί μόνο ο αερόσακος στην πλευρά του οχήματος που έχει συγκρουστεί. Οι αερόσακοι θα φουσκώσουν μέσα σε μερικά κλάσματα του δευτερολέπτου και θα ξεφουσκώσουν μόλις έρθουν σε επαφή με τους επιβάτες, παρέχοντας έτσι προστασία για τις περιοχές του θώρακα και των ώμων. Κατά τις πλευρικές συγκρούσεις μικρότερης σοβαρότητας, τις ανατροπές, τις μετωπικές και τις οπίσθιες συγκρούσεις, οι πλευρικοί αερόσακοι δεν θα ενεργοποιηθούν. Ζώνες ασφαλείας ΠΡΟΕΙΔΟΠΟΊΗΣΗ Φοράτε ζώνη ασφαλείας και διατηρείτε αρκετή απόσταση ανάμεσα στο σώμα σας και το τιμόνι. Μόνο όταν η ζώνη ασφαλείας χρησιμοποιείται σωστά μπορεί να συγκρατήσει το σώμα σε μια θέση ώστε να επιτύχει την μέγιστη απόδοσή της. Βλ Σωστός τρόπος καθίσματος (σελίδα 65). Ποτέ μην χρησιμοποιείτε μία ζώνη ασφαλείας για περισσότερα από ένα άτομα. Χρησιμοποιείτε τη σωστή αγκράφα-ασφάλεια για κάθε ζώνη ασφαλείας. Μη χρησιμοποιείτε ζώνη ασφαλείας που είναι χαλαρή ή στριφογυρισμένη. Μη φοράτε χοντρά ρούχα. Η ζώνη ασφαλείας πρέπει να εφαρμόζει σφιχτά γύρω από το σώμα σας για να έχει τη μέγιστη απόδοση. 20

23 Προστασία επιβατών ΠΡΟΕΙΔΟΠΟΊΗΣΗ Περάστε τη διαγώνια λωρίδα της ζώνης ασφαλείας πάνω από το κέντρο του ώμου σας και τη λωρίδα για την κοιλιακή χώρα σφιχτά πάνω από τους γοφούς σας. Το καρούλι αδρανείας επαναφοράς της ζώνης ασφαλείας του οδηγού διαθέτει προεντατήρα. Οι προεντατήρες των ζωνών ασφαλείας έχουν μια ελαφρώς χαμηλότερη οριακή τιμή από τους αερόσακους. Σε μεγάλες μετωπικές συγκρούσεις, πιθανώς να ενεργοποιηθούν μόνο οι προεντατήρες των ζωνών ασφαλείας. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εισάγετε τη γλώσσα μέσα στην πόρπη και πιέστε μέχρι να ακουστεί ο χαρακτηριστικός ήχος κλίκ, διαφορετικά η ζώνη δεν θα έχει ασφαλίσει σωστά. Τραβήξτε τη ζώνη μαλακά και σταθερά. Αν την τραβήξετε απότομα ή εάν το όχημα βρίσκεται σε κεκλιμένη θέση, η ζώνη ασφαλείας μπορεί να μπλοκαριστεί. Για να ελευθερώσετε τη ζώνη πατάτε το κόκκινο πλήκτρο στην πόρπη και αφήνετε τη ζώνη να τυλιχτεί αργά μέχρι τέρμα. Πίσω ζώνες ασφαλείας ΔΈΣΙΜΟ ΤΩΝ ΖΩΝΏΝ ΑΣΦΑΛΕΊΑΣ E75564 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να βεβαιωθείτε αν λειτουργεί κατάλληλα η μεσαία ζώνη ασφαλείας, η πίσω πλάτη καθίσματος πρέπει να έχει ασφαλίσει σωστά. E66541 Βεβαιωθείτε ότι για κάθε ζώνη χρησιμοποιείται η σωστή πόρπη. 21

24 Προστασία επιβατών ΡΎΘΜΙΣΗ ΎΨΟΥΣ ΤΩΝ ΖΩΝΏΝ ΑΣΦΑΛΕΊΑΣ Μπροστινή ζώνη ασφαλείας ΧΡΉΣΗ ΤΩΝ ΖΩΝΏΝ ΑΣΦΑΛΕΊΑΣ ΚΑΤΆ ΤΗΝ ΕΓΚΥΜΟΣΎΝΗ E68587 E68901 Πίσω ζώνη ασφαλείας ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τοποθετήστε τη ζώνη ασφαλείας σωστά για την ασφάλεια τόσο τη δική σας όσο και του αγέννητου παιδιού σας. Μην χρησιμοποιείτε μόνο το τμήμα που αγκαλιάζει την κοιλιά ή μόνο το τμήμα που αγκαλιάζει τον ώμο. Τοποθετήστε άνετα το τμήμα που αγκαλιάζει την κοιλιά πάνω από τα πόδια σας και χαμηλά κάτω από την κοιλιά σας. Τοποθετήστε το τμήμα που αγκαλιάζει τον ώμο ανάμεσα στο στήθος σας, επάνω και πλάι από την κοιλιά σας. E73074 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βεβαιωθείτε ότι η ζώνη ασφαλείας περνάει ομαλά μέσα από τον οδηγό. 22

25 Κλειδιά και τηλεχειριστήρια ΓΕΝΙΚΈΣ ΠΛΗΡΟΦΟΡΊΕΣ ΓΙΑ ΤΙΣ ΡΑΔΙΟΣΥΧΝΌΤΗΤΕΣ ΠΡΟΣΟΧΗ Η ραδιοσυχνότητα που χρησιμοποιεί το τηλεχειριστήριό σας μπορεί να χρησιμοποιείται και από άλλες κοντινές ραδιοσυχνότητες μετάδοσης (π.χ. ερασιτεχνικά ραδιόφωνα, ιατρικό εξοπλισμό, ασύρματα ακουστικά, τηλεχειριστήρια και συστήματα συναγερμού). Εάν οι συχνότητες μπλοκάρουν, δεν θα μπορείτε να χρησιμοποιείτε το τηλεχειριστήριό σας. Μπορείτε να κλειδώνετε και να ξεκλειδώνετε τις πόρτες με το κλειδί. Σημειωση: Εάν πατήσετε κατά λάθος τα πλήκτρα στο τηλεχειριστήριο, μπορεί να ξεκλειδωθούν οι πόρτες. Η εμβέλεια λειτουργίας ανάμεσα στο τηλεχειριστήριο και το όχημά σας διαφέρει ανάλογα με το περιβάλλον. ΠΡΟΓΡΑΜΜΑΤΙΣΜΌΣ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΊΟΥ Μπορείτε να προγραμματίσετε έως τέσσερα τηλεχειριστήρια το πολύ για το όχημά σας (συμπεριλαμβανομένων και όσων παρέχονται μαζί με το όχημα). Σημειωση: Βεβαιωθείτε ότι το αντικλεπτικό σύστημα συναγερμού είναι απενεργοποιημένο και ότι όλες οι πόρτες είναι κλειστές. 1. Γυρίστε το κλειδί του διακόπτη του κινητήρα από τη θέση 0 στη θέση II οχτώ φορές μέσα σε 10 δευτερόλεπτα. Η ανάφλεξη πρέπει να σταματήσει στη θέση ΙΙ και να παραμείνει στη θέση αυτή. Οι κλειδαριές στις πόρτες θα συμπληρώσουν έναν κύκλο λειτουργίας για να δείξουν ότι είναι τώρα δυνατός ο προγραμματισμός νέων τηλεχειριστηρίων. 2. Πατήστε οποιοδήποτε κουμπί στο νέο τηλεχειριστήριο μέσα σε 20 δευτερόλεπτα από τον κύκλο λειτουργίας των κλειδαριών στις πόρτες. Οι κλειδαριές των θυρών θα συμπληρώσουν έναν ακόμα κύκλο λειτουργίας για να δείξουν ότι το τηλεχειριστήριο έχει προγραμματιστεί με επιτυχία. 3. Επαναλάβετε το βήμα 2 για όλα τα τηλεχειριστήρια, περιλαμβανομένου του αρχικού τηλεχειριστηρίου. Κάθε φορά που προγραμματίζεται με επιτυχία ένα νέο τηλεχειριστήριο, η περίοδος προγραμματισμού ξεκινά ξανά και είναι δυνατός ο προγραμματισμός άλλου νέου τηλεχειριστηρίου για 20 δευτερόλεπτα. 4. Γυρίστε το διακόπτη του κινητήρα στη θέση 0. Οι κλειδαριές των θυρών θα συμπληρώσουν έναν κύκλο λειτουργίας για να δείξουν ότι ο προγραμματισμός των τηλεχειριστηρίων έχει τελειώσει. Μόνο τα τηλεχειριστήρια που έχετε μόλις προγραμματίσει μπορούν πλέον να κλειδώσουν και να ξεκλειδώσουν το όχημά σας. 23

26 Κλειδιά και τηλεχειριστήρια ΑΛΛΑΓΉ ΜΠΑΤΑΡΊΑΣ ΤΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΊΟΥ Εάν η εμβέλεια του πομπού στο κλειδί μειώνεται συνεχώς, πρέπει να γίνει αντικατάσταση της μπαταρίας (τύπος 3V CR 2032). E68726 Διαχωρίστε προσεχτικά τη μονάδα πομπού από το κλειδί χρησιμοποιώντας ένα επίπεδο αντικείμενο (π.χ. κατσαβίδι) στην εσοχή που βρίσκεται στο πίσω μέρος. Αφαιρέστε προσεκτικά τη μπαταρία με το πλακέ αντικείμενο. Τοποθετήστε την καινούργια μπαταρία μεταξύ των επαφών με το σύμβολο + να δείχνει προς τα κάτω. Επανατοποθετήστε τη μονάδα πομπού κατά την αντίστροφη σειρά. E68729 Αφαιρέστε προσεκτικά τη μπαταρία με το πλακέ αντικείμενο. Τοποθετήστε την καινούργια μπαταρία μεταξύ των επαφών με το σύμβολο + να δείχνει προς τα κάτω. Επανατοποθετήστε τη μονάδα πομπού κατά την αντίστροφη σειρά. E68727 Ανοίξτε τη μονάδα πομπού διαχωρίζοντας τα κλιπ συγκράτησης στο πλάι με το επίπεδο αντικείμενο. 24

27 Κλειδαριές ΚΛΕΊΔΩΜΑ ΚΑΙ ΞΕΚΛΕΊΔΩΜΑ Κεντρικό κλείδωμα Σημειωση: Μπορείτε να ξεκλειδώσετε τις πόρτες και το καπό του χώρου αποσκευών με το κλειδί. Αυτόν τον τρόπο πρέπει να χρησιμοποιήσετε, εάν το σύστημα τηλεχειρισμού δεν λειτουργεί. Σημειωση: Εάν ξεκλειδώσετε το καπό του χώρου αποσκευών με κλειδί, μόνο αυτή η πόρτα θα ξεκλειδωθεί. Σημειωση: Μπορείτε να κλειδώσετε κεντρικά τις πόρτες μόνο εάν είναι όλες κλειστές. Σημειωση: Μπορείτε να απενεργοποιήσετε το σύστημα κεντρικού κλειδώματος από την πόρτα του οδηγού ή του συνοδηγού. Διπλό κλείδωμα E74799 Επιβεβαίωση κλειδώματος και ξεκλειδώματος Όταν ξεκλειδώσετε τις πόρτες, τα φλας θα αναβοσβήσουν μία φορά. Σε οχήματα με διπλό κλείδωμα, τα φλας θα αναβοσβήσουν δύο φορές όταν κλειδώσετε τις πόρτες. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην ενεργοποιείτε το διπλό κλείδωμα όταν μέσα στο όχημα βρίσκονται άτομα ή ζώα. Δεν θα μπορέσετε να ξεκλειδώσετε τις πόρτες από μέσα, εάν τις έχετε κλειδώσει με το διπλό κλείδωμα. Το διπλό κλείδωμα αποτελεί χαρακτηριστικό της αντικλεπτικής προστασίας του οχήματος και εμποδίζει το άνοιγμα των θυρών από μέσα. Μπορείτε να κλειδώσετε τις πόρτες με το διπλό κλείδωμα μόνο εάν είναι όλες κλειστές. 25

28 Κλειδαριές Κλείδωμα και ξεκλείδωμα των θυρών με το κλειδί A B B A Διπλό κλείδωμα των θυρών με το κλειδί Γυρίστε το κλειδί στη θέση ξεκλειδώματος και στη συνέχεια στη θέση κλειδώματος εντός τριών δευτερολέπτων για να κλειδώσετε τις πόρτες με διπλό κλείδωμα. Κλείδωμα και ξεκλείδωμα των θυρών με το τηλεχειριστήριο A B C E87379 E74800 A Β Ξεκλείδωμα Κλείδωμα Tourneo Connect (με τηλεχειριστήριο) και Transit Connect Γυρίστε το κλειδί στη θέση Α για να ξεκλειδώσετε τις μπροστινές πόρτες. Γυρίστε το κλειδί στη θέση Α δύο φορές για να ξεκλειδώσετε όλες τις πόρτες. Tourneo Connect χωρίς τηλεχειριστήριο Γυρίστε το κλειδί στη θέση Α για να ξεκλειδώσετε όλες τις πόρτες. A Β C Ξεκλείδωμα Κλείδωμα Ξεκλείδωμα του καπό του χώρου αποσκευών και των συρόμενων θυρών Πατήστε το πλήκτρο A μία φορά για να ξεκλειδώσετε μόνο τις μπροστινές πόρτες. Πατήστε το πλήκτρο A δύο φορές για να ξεκλειδώσετε όλες τις πόρτες και το καπό του χώρου αποσκευών. Πατήστε το πλήκτρο C μία φορά για να ξεκλειδώσετε το καπό του χώρου αποσκευών και τη συρόμενη πόρτα. Πατήστε το πλήκτρο Β μία φορά για να κλειδώσετε όλες τις πόρτες και το καπό του χώρου αποσκευών. Πατήστε το πλήκτρο B δύο φορές μέσα σε τρία δευτερόλεπτα για να ενεργοποιήσετε το σύστημα διπλού κλειδώματος. 26

29 Κλειδαριές Σημειωση: Το αντικλεπτικό σύστημα συναγερμού μπορεί επίσης να οπλιστεί ανεξάρτητα από το σύστημα διπλού κλειδώματος, γυρίζοντας το κλειδί της πόρτας στη θέση κλειδώματος. Συρόμενη πόρτα Κλείδωμα και ξεκλείδωμα των θυρών από μέσα Μπροστινές πόρτες A B A E74706 A Β Κλείδωμα Ξεκλείδωμα E74704 A Β B Κλείδωμα όλων των θυρών Ξεκλείδωμα Σημειωση: Το B θα ξεκλειδώσει όλες τις πόρτες στο Tourneo Connect χωρίς τηλεχειριστήριο ή τις μπροστινές πόρτες στο Tourneo Connect (με τηλεχεριστήριο) και το Transit Connect Άνοιγμα των θυρών Συρόμενη πόρτα Σημειωση: Στο Tourneo Connect, η δεξιά συρόμενη πόρτα εμποδίζεται από το να ανοίξει πλήρως όταν το κάλυμμα της τάπας του ρεζερβουάρ καυσίμου είναι ξεκλείδωτο και ανοιχτό. 27

30 Κλειδαριές Πίσω δεξιά πόρτα 2 1 A B E74705 A Β Έξω Μέσα A E74707 B Δίφυλλες πίσω πόρτες ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κλείστε τις πίσω πόρτες σωστά για να αποτρέψετε το άνοιγμά τους όσο οδηγείτε. Εάν οδηγείτε με τις πίσω πόρτες ανοιχτές, είναι εξαιρετικά επικίνδυνο καθώς μπορεί να εισέλθουν καυσαέρια στο εσωτερικό του οχήματος. A Έξω Β Μέσα Πίσω αριστερή πόρτα 1 2 E

31 Κλειδαριές Άνοιγμα των θυρών στις 180 και 250 μοίρες A B E66517 E74709 Πατήστε το κίτρινο πλήκτρο που βρίσκεται στην πόρτα. Οι βραχίονες περιορισμού ανοίγματος επανέρχονται στη θέση τους αυτόματα μόλις κλείσετε τις πόρτες. Καπό χώρου αποσκευών ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κλείστε το καπό του χώρου αποσκευών σωστά για να μην ανοίξει όσο οδηγείτε. Εάν οδηγείτε με το καπό ανοιχτό, είναι εξαιρετικά επικίνδυνο καθώς μπορεί να εισέλθουν καυσαέρια στο εσωτερικό του οχήματος. Σημειωση: Για να ανοίξετε το καπό του χώρου αποσκευών από μέσα, μπορείτε να φτάσετε το πλήκτρο απασφάλισης μέσω ενός ανοίγματος στο κάτω μέρος του καπό. A Β Έξω Μέσα 29

32 Σύστημα ακινητοποίησης κινητήρα ΑΡΧΈΣ ΛΕΙΤΟΥΡΓΊΑΣ Το σύστημα ακινητοποίησης του κινητήρα αποτελεί αντικλεπτικό σύστημα για την αποτροπή εκκίνησης του κινητήρα από τρίτο με λανθασμένα κωδικοποιημένο κλειδί. ΚΩΔΙΚΟΠΟΙΗΜΈΝΑ ΚΛΕΙΔΙΆ Σημειωση: Εάν χάσετε ένα κλειδί, φροντίστε να διαγράψετε και να επανακωδικοποιήσετε όλα τα υπόλοιπα κλειδιά σας. Επικοινωνήστε με τον Επίσημο Έμπορο της Ford για περαιτέρω πληροφορίες. Φροντίστε να επανακωδικοποιηθούν τα κλειδιά αντικατάστασης μαζί με τα υπάρχοντα κλειδιά σας. Σημειωση: Μην καλύπτετε τα κλειδιά σας με μεταλλικά αντικείμενα, διότι διαφορετικά δεν θα μπορεί ο δέκτης να αναγνωρίσει το κλειδί σας ως έγκυρο κλειδί. Εάν χάσετε ένα κλειδί, μπορείτε να αποκτήσετε ένα κλειδί αντικατάστασης από τον Επίσημο Έμπορο της Ford. Εάν είναι δυνατόν, δώστε τον αριθμό κλειδιού από το ταμπελάκι που σας παραδόθηκε μαζί με τα αρχικά κλειδιά. Ο Επίσημος Έμπορος της Ford μπορεί επίσης να σας προμηθεύσει με πρόσθετα κλειδιά. Κωδικοποίηση κλειδιού Για το όχημά σας μπορούν να κωδικοποιηθούν το ανώτερο μέχρι και οκτώ κλειδιά (μαζί με το κλειδί που σας παραδόθηκε με το όχημα) με τη βοήθεια δύο ήδη κωδικοποιημένων κλειδιών. Ολοκληρώστε κάθε ένα από τα παρακάτω στάδια εντός 5 δευτερολέπτων. 1. Εισάγετε το πρώτο κλειδί στο διακόπτη του κινητήρα και γυρίστε το στη θέση II. 2. Επαναφέρετε το κλειδί στη θέση 0 και αφαιρέστε το από το διακόπτη του κινητήρα. 3. Εισάγετε το δεύτερο κλειδί στο διακόπτη του κινητήρα και γυρίστε το στη θέση II. 4. Επαναφέρετε το δεύτερο κλειδί στη θέση 0 και αφαιρέστε το από το διακόπτη του κινητήρα - το πρόγραμμα κωδικοποίησης κλειδιών έχει πλέον ενεργοποιηθεί. 5. Εάν εισάγετε τώρα ένα μη κωδικοποιημένο κλειδί στο διακόπτη του κινητήρα και το γυρίσετε στη θέση II εντός 10 δευτερολέπτων, γίνεται κωδικοποίηση του κλειδιού στο σύστημα. 6. Αφού τελειώσει η διαδικασία κωδικοποίησης αφαιρέστε το κλειδί από το διακόπτη του κινητήρα. Περιμένετε πέντε δευτερόλεπτα μέχρι να γίνει ενεργοποίηση του συστήματος. Εάν δεν γίνει πλήρης και σωστή κωδικοποίηση, αναβοσβήνει η ενδεικτική λυχνία μετά την ενεργοποίηση του διακόπτη του κινητήρα με το νέο κωδικοποιημένο κλειδί, αλλά ο κινητήρας δεν θα ξεκινήσει. Επαναλάβετε τη διαδικασία κωδικοποίησης μετά από 20 δευτερόλεπτα με ενεργοποιημένο το διακόπτη του κινητήρα (θέση II). 30

33 Σύστημα ακινητοποίησης κινητήρα Αποκωδικοποίηση Με δύο κωδικοποιημένα κλειδιά για το όχημά σας, μπορείτε να αποκωδικοποιήσετε όλα τα άλλα κωδικοποιημένα κλειδιά σας, π.χ. σε περίπτωση απώλειας ενός κλειδιού: Ολοκληρώστε κάθε ένα από τα παρακάτω στάδια εντός 5 δευτερολέπτων. Διεξάγετε πάλι τα τέσσερα πρώτα στάδια για την Κωδικοποίηση κλειδιών και κατόπιν συνεχίστε ως εξής: Εισάγετε το δεύτερο κλειδί στο διακόπτη του κινητήρα και γυρίστε το στη θέση II. Αφαιρέστε το κλειδί από το διακόπτη του κινητήρα. Εισάγετε το πρώτο κλειδί στο διακόπτη του κινητήρα, γυρίστε το στη θέση II και κρατήστε το στη θέση αυτή. Η ενδεικτική λυχνία αναβοσβήνει για 5 δευτερόλεπτα. Εάν σβήσετε το διακόπτη του κινητήρα κατά το διάστημα αυτών των πέντε δευτερολέπτων, τερματίζεται η διαδικασία αποκωδικοποίησης και δεν αποκωδικοποιείται κανένα κλειδί. Εάν δεν διακόψετε τη διαδικασία αποκωδικοποίησης, όλα τα άλλα κλειδιά, εκτός από τα δύο που χρησιμοποιήθηκαν για την αποκωδικοποίηση, δεν μπορούν να χρησιμοποιηθούν εάν δεν επανακωδικοποιηθούν. Πρόσθετα κλειδιά μπορούν τώρα να κωδικοποιηθούν. ΟΠΛΙΣΜΌΣ ΤΟΥ ΣΥΣΤΉΜΑΤΟΣ ΑΚΙΝΗΤΟΠΟΊΗΣΗΣ Το σύστημα ακινητοποίησης του κινητήρα οπλίζεται αυτόματα λίγο μετά το σβήσιμο του διακόπτη του κινητήρα. Ο δείκτης στον πίνακα οργάνων θα αναβοσβήσει για να επιβεβαιώσει ότι το σύστημα λειτουργεί. ΑΦΟΠΛΙΣΜΌΣ ΤΟΥ ΣΥΣΤΉΜΑΤΟΣ ΑΚΙΝΗΤΟΠΟΊΗΣΗΣ Το σύστημα ακινητοποίησης του κινητήρα αφοπλίζεται αυτόματα όταν ανοίξετε το διακόπτη του κινητήρα μ' ένα σωστά κωδικοποιημένο κλειδί. Η ενδεικτική λυχνία στον πίνακα οργάνων θα ανάψει για τρία δευτερόλεπτα περίπου και στη συνέχεια θα σβήσει. Εάν η ενδεικτική λυχνία μείνει αναμμένη για ένα λεπτό ή αναβοσβήσει για περίπου ένα λεπτό και στη συνέχεια επανειλημμένα σε άτακτα διαστήματα, αυτό σημαίνει ότι το κλειδί σας δεν αναγνωρίζεται. Βγάλτε το κλειδί και δοκιμάστε εκ νέου. Εάν επιχειρήσετε να βάλετε μπροστά τον κινητήρα με λάθος κωδικοποιημένο κλειδί, πρέπει να περιμένετε περίπου 20 δευτερόλεπτα προτού προσπαθήσετε να βάλετε ξανά μπροστά τον κινητήρα με ένα σωστά κωδικοποιημένο κλειδί. Αν δεν μπορείτε να βάλετε μπροστά τον κινητήρα με σωστά κωδικοποιημένο κλειδί, τότε υπάρχει κάποια δυσλειτουργία στο σύστημα. Ελέγξτε αμέσως το σύστημα ακινητοποίησης σε ειδικό συνεργείο. 31

34 Συναγερμός ΑΡΧΈΣ ΛΕΙΤΟΥΡΓΊΑΣ Ο περιμετρικός συναγερμός είναι ένα μέσο αποτροπής της μη εξουσιοδοτημένης πρόσβασης στο όχημά σας μέσω των θυρών και του καπό. Επίσης, προστατεύει τη μονάδα ηχητικού συγκροτήματος. Ενεργοποίηση του συναγερμού Εφόσον ο συναγερμός είναι οπλισμένος, θα ενεργοποιηθεί εάν συμβεί κάποιο από τα ακόλουθα: Εάν κάποιος ανοίξει μια πόρτα, το χώρο αποσκευών ή το καπό χωρίς έγκυρο κλειδί ή τηλεχειριστήριο. Αν κάποιος αφαιρέσει το ηχοσύστημα ή το σύστημα πλοήγησης. Αν ο συναγερμός ενεργοποιηθεί, η σειρήνα του συναγερμού θα ηχήσει για 30 δευτερόλεπτα και τα αλάρμ θα αναβοσβήσουν για 5 λεπτά. Οποιαδήποτε επιπλέον προσπάθεια για να γίνει κάποιο από τα παραπάνω θα ενεργοποιήσει ξανά το συναγερμό. ΟΠΛΙΣΜΌΣ ΤΟΥ ΣΥΝΑΓΕΡΜΟΎ Για να οπλίσετε το συναγερμό, κλειδώστε το όχημα. Βλ Κλειδαριές (σελίδα 25). ΑΦΟΠΛΙΣΜΌΣ ΤΟΥ ΣΥΝΑΓΕΡΜΟΎ Αφοπλίστε και σιγάστε το συναγερμό ξεκλειδώνοντας είτε τις μπροστινές πόρτες είτε το χώρο αποσκευών με το κλειδί. 32

35 Τιμόνι ΡΎΘΜΙΣΗ ΤΟΥ ΤΙΜΟΝΙΟΎ Ένταση ήχου E70361 E70358 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη ρυθμίζετε ποτέ το τιμόνι όταν το όχημα βρίσκεται σε κίνηση. Αύξηση της έντασης ήχου: Τραβήξτε το διακόπτη VOL+ προς την κατεύθυνση του τιμονιού. Μείωση της έντασης ήχου: Τραβήξτε το διακόπτη VOL προς την κατεύθυνση του τιμονιού. Ανίχνευση μπροστά ή πίσω Λύστε το μοχλό ασφάλισης για να ρυθμίσετε το ύψος του τιμονιού και την απόστασή του από τον οδηγό. Για να ασφαλίσει το τιμόνι πρέπει να επιστρέψετε το μοχλό στην αρχική του θέση. Βλ Σωστός τρόπος καθίσματος (σελίδα 65). ΈΛΕΓΧΟΣ ΗΧΟΣΥΣΤΉΜΑΤΟΣ Επιλέξτε το πρόγραμμα ραδιοφώνου, CD ή κασέτας στη μονάδα ηχητικού συγκροτήματος. Οι ακόλουθες λειτουργίες μπορούν να λειτουργούν με το τηλεχειριστήριο: E70362 Μετακινήστε το διακόπτη SEEK προς την κατεύθυνση του τιμονιού ή προς το ταμπλό: 33

36 Τιμόνι Στο πρόγραμμα ραδιοφώνου, εντοπίζεται ο επόμενος ραδιοφωνικός σταθμός σε υψηλότερη ή χαμηλότερη συχνότητα. Στο πρόγραμμα CD, επιλέγεται το επόμενο ή προηγούμενο μουσικό κομμάτι. Mode (λειτουργία) E70363 Πιέστε για λίγο το κουμπί στο πλάι: Στο πρόγραμμα ραδιοφώνου, εντοπίζεται ο επόμενος προεπιλεγμένος σταθμός. Στο πρόγραμμα CD, επιλέγεται ο επόμενος δίσκος CD, εάν υπάρχει συσκευή αλλαγής CD. Σε όλες τις λειτουργίες για διακοπή ειδήσεων οδικής κυκλοφορίας κατά τη μετάδοση. Πιέστε και κρατήστε πατημένο το κουμπί στο πλάι: Στο πρόγραμμα ραδιοφώνου για να αλλάξετε τη ζώνη συχνοτήτων. 34

37 Σύστημα πλυσίματος και σκουπίσματος ΥΑΛΟΚΑΘΑΡΙΣΤΉΡΕΣ ΤΟΥ ΠΑΡΜΠΡΊΖ D C B ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην θέτετε σε λειτουργία το σύστημα πλυσίματος του παρμπρίζ για περισσότερο από 10 δευτερόλεπτα ή όταν το ρεζερβουάρ είναι άδειο. ΣΎΣΤΗΜΑ ΣΚΟΥΠΊΣΜΑΤΟΣ ΚΑΙ ΠΛΥΣΊΜΑΤΟΣ ΤΟΥ ΠΊΣΩ ΠΑΡΜΠΡΊΖ Διακοπτόμενη λειτουργία E65995 A A B C D ΑπλŢ κίνηση καθαρισμού Διακεκομμένη κίνηση καθαρισμού ΚανονικŢ κίνηση καθαρισμού Ταχεία κίνηση καθαρισμού ΣΎΣΤΗΜΑ ΠΛΥΣΊΜΑΤΟΣ ΤΟΥ ΠΑΡΜΠΡΊΖ E65996 Σύστημα πλυσίματος ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην χρησιμοποιείτε το σύστημα πλυσίματος του πίσω παρμπρίζ για περισσότερο από 10 δευτερολέπτα ή όταν το ρεζερβουάρ είναι άδειο. E95250 E

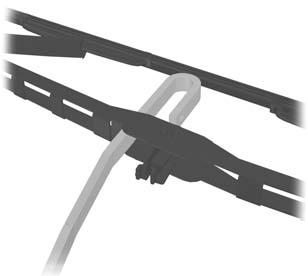

38 Σύστημα πλυσίματος και σκουπίσματος Τραβήξτε το μοχλό πλήρως προς το τιμόνι και κρατήστε τον για να θέσετε σε λειτουργία το σύστημα πλυσίματος. ΈΛΕΓΧΟΣ ΤΩΝ ΜΆΚΤΡΩΝ ΥΑΛΟΚΑΘΑΡΙΣΤΉΡΩΝ 3 E93784 E Με τα δάχτυλά σας ελέγξτε κατά μήκος την άκρη του μάκτρου για να δείτε εάν έχει ανωμαλίες. Καθαρίστε τα χείλη των μάκτρων των υαλοκαθαριστήρων με μαλακό σφουγγάρι. ΑΛΛΑΓΉ ΤΩΝ ΜΆΚΤΡΩΝ ΥΑΛΟΚΑΘΑΡΙΣΤΉΡΩΝ 2 E E E93786 Η επανατοποθέτηση γίνεται κατά την αντίστροφη σειρά. 36

39 Φωτισμός ΈΛΕΓΧΟΣ ΦΩΤΙΣΜΟΎ Θέσεις ελέγχου φωτισμού D A B C ΜΠΡΟΣΤΙΝΆ ΦΏΤΑ ΟΜΊΧΛΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Χρησιμοποιήστε τα μπροστινά φώτα ομίχλης μόνο όταν η ορατότητα περιορίζεται από ομίχλη, χιόνι ή βροχή. 1 E65986 A Β Γ Δ Απενεργοποιημένη Φώτα θέσης και πίσω φώτα Προβολείς Μπροστινά φώτα ομίχλης. E ΠΊΣΩ ΦΏΤΑ ΟΜΊΧΛΗΣ Μεγάλη και μεσαία σκάλα προβολέων ΠΡΟΕΙΔΟΠΟΙΗΣΗ Χρησιμοποιήστε τα πίσω φώτα ομίχλης μόνο όταν η ορατότητα περιορίζεται σε λιγότερο από 50 μέτρα. E65987 Τραβήξτε το μοχλό τελείως προς το τιμόνι για να αλλάξετε ανάμεσα στη μεγάλη και τη μεσαία σκάλα. Οχήματα χωρίς μπροστινά φώτα ομίχλης 1 Ενδεικτική λυχνία των προβολέων Τραβήξτε το μοχλό ελαφρά προς την κατεύθυνση του τιμονιού. E

40 Φωτισμός Οχήματα με μπροστινά φώτα ομίχλης 1 A E ΡΎΘΜΙΣΗ ΤΗΣ ΔΈΣΜΗΣ ΤΩΝ ΠΡΟΒΟΛΈΩΝ Όλα τα οχήματα Μπορείτε να ρυθμίσετε το ύψος της δέσμης των προβολέων ανάλογα με το φορτίο του οχήματος. E93510 A Β B Ανύψωση της δέσμης Χαμήλωμα της δέσμης Συνιστώμενες θέσεις του διακόπτη ρύθμισης προβολέων Σημειωση: Οταν ρυμουλκείτε τρέιλερ ίσως είναι απαραίτητες υψηλότερες ρυθμίσεις (+1) του διακόπτη. Transit Connect Φορτίο Θέση διακόπτη ελέγχου śτομα Φορτίο στο χώρο αποσκευών 1 T200 T210 T220/T μεγ , /2 4 1 Όταν το όχημα διαθέτει σύστημα ρύθμισης του ύψους ανάρτησης, ίσως πρέπει να τροποποιήσετε τη ρύθμιση των προβολέων. 2 Βλ Αναγνώριση οχήματος (σελίδα 130). 3 Μακρύ μεταξόνιο. 4 Κοντό μεταξόνιο. 38

41 Φωτισμός Tourneo Connect Φορτίο Θέση διακόπτη ελέγχου Άτομα Μπροστά Πίσω Φορτίο στο χώρο αποσκευών 1 K200/K210 K220 K , / , μεγ / / μεγ / ,5 2 2 / Βλ Αναγνώριση οχήματος (σελίδα 130). 2 Μακρύ μεταξόνιο. 3 Κοντό μεταξόνιο. 39

42 Φωτισμός ΦΛΑΣ E74363 ΕΣΩΤΕΡΙΚΌΣ ΦΩΤΙΣΜΌΣ A B C Εάν ρυθμίσετε το διακόπτη στη θέση B, το φως χώρου επιβατών θα ανάψει όταν ξεκλειδώσετε ή ανοίξετε μια πόρτα ή την πόρτα του χώρου αποσκευών. Εάν αφήσετε κάποια πόρτα ανοιχτή με το διακόπτη του κινητήρα σβηστό, τα φώτα στο χώρο επιβατών θα σβήσουν αυτόματα μετά από λίγο για να αποφευχθεί η αποφόρτιση της μπαταρίας του οχήματος. Για να το ανάψετε ξανά, ανοίξτε το διακόπτη του κινητήρα για λίγο. Το φως χώρου επιβατών θα ανάψει επίσης όταν σβήσετε το διακόπτη του κινητήρα. Θα σβήσει αυτόματα μετά από λίγο ή όταν βάλετε μπροστά τον κινητήρα ή όταν τον ξαναβάλετε μπροστά. Εάν ρυθμίσετε το διακόπτη στη θέση C με το διακόπτη του κινητήρα σβηστό, το φως του χώρου επιβατών θα ανάψει. Θα σβήσει αυτόματα μετά από λίγο για να αποφευχθεί η αποφόρτιση της μπαταρίας του οχήματος. Για να το ανάψετε ξανά, ανοίξτε το διακόπτη του κινητήρα για λίγο. Φώτα ανάγνωσης E72170 A Β Γ Απενεργοποίηση Επαφή πόρτας Ενεργοποίηση E

43 Φωτισμός ΑΛΛΑΓΉ ΛΆΜΠΑΣ Προβολέας ΠΡΟΕΙΔΟΠΟΊΗΣΗ Σβήστε τα φώτα και το διακόπτη του κινητήρα. Αφήστε το λαμπτήρα να κρυώσει πριν τον αφαιρέσετε. Φλας 2 ΠΡΟΣΟΧΉ Μην αγγίζετε τη γυάλινη επιφάνεια του λαμπτήρα. Να τοποθετείτε μόνο λαμπτήρες των σωστών προδιαγραφών. Βλ Πίνακας προδιαγραφών λαμπτήρων (σελίδα 45). Σημειωση: Κατά την αντικατάσταση λαμπτήρα, καθαρίστε το φακό των προβολέων με υγρό πανί για να αποφύγετε φόρτιση με στατικό ηλεκτρισμό που προσελκύει σκόνη στον πλαστικό φακό. Σημειωση: Οι παρακάτω οδηγίες περιγράφουν τον τρόπο αφαίρεσης των λαμπτήρων. Τοποθετήστε τους ανταλλακτικούς λαμπτήρες με την αντίθετη σειρά εκτός εάν αναφέρεται διαφορετικά. E Στρίψτε την υποδοχή του λαμπτήρα αριστερόστροφα και αφαιρέστε την. 2. Πιέστε ελαφρά το λαμπτήρα μέσα στην υποδοχή του, στρέψτε τον προς τα αριστερά και αφαιρέστε τον. Μεγάλη και μεσαία σκάλα προβολέων 1 E76060 Σημειωση: Όταν τοποθετείτε το κάλυμμα, βεβαιωθείτε ότι το βέλος «βλέπει» προς τα επάνω. 41

44 Φωτισμός 1. Γυρίστε το κάλυμμα αριστερόστροφα και αφαιρέστε το. 3 2 E Αφαιρέστε το λαμπτήρα και την υποδοχή του. 3. Αφαιρέστε το λαμπτήρα. E Αποσυνδέστε τη φίσα. 3. Απασφαλίστε το κλιπ και αφαιρέστε το λαμπτήρα. Φώτα θέσης Πλαϊνά φλας E E76060 Σημειωση: Όταν τοποθετείτε το κάλυμμα, βεβαιωθείτε ότι το βέλος «βλέπει» προς τα επάνω. 1. Γυρίστε το κάλυμμα αριστερόστροφα και αφαιρέστε το. 1. Αφαιρέστε προσεκτικά το πλαϊνό φλας. 2. Κρατήστε την υποδοχή του λαμπτήρα, γυρίστε την αριστερόστροφα και αφαιρέστε την. 3. Αφαιρέστε το λαμπτήρα. 42

45 Φωτισμός Μπροστινά φώτα ομίχλης. Πίσω φώτα E76064 Σημειωση: Δεν μπορείτε να διαχωρίσετε το λαμπτήρα του φωτός ομίχλης από την υποδοχή του. Σημειωση: Μπορείτε να έχετε πρόσβαση στο φως από το πίσω μέρος του μπροστινού προφυλακτήρα. 1. Αποσυνδέστε τη φίσα. 2. Στρίψτε την υποδοχή του λαμπτήρα αριστερόστροφα και αφαιρέστε την. E76065 E76066 A Β C D Πίσω φως και φως φρένων Φλας Φως της όπισθεν Φως ομίχλης 1. Αφαιρέστε τα παξιμάδια με ασφαλιστική ροδέλα. 2. Αφαιρέστε το πίσω φως και απασφαλίστε την υποδοχή του λαμπτήρα. 3. Πιέστε ελαφρά το λαμπτήρα μέσα στην υποδοχή του, στρέψτε τον προς τα αριστερά και αφαιρέστε τον. 43

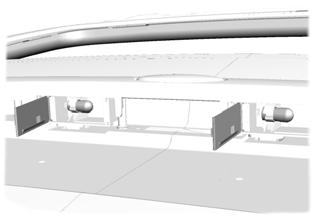

46 Φωτισμός Κεντρικό πρόσθετο φως φρένων Οχήματα με μονόφυλλη πόρτα του χώρου φορτίου E Αφαιρέστε τις βίδες. 2. Αφαιρέστε το φως. 3. Αφαιρέστε το λαμπτήρα. 3 E Ανοίξτε το φακό. 2. Πιέστε ελαφρά το λαμπτήρα μέσα στην υποδοχή του, στρέψτε τον προς τα αριστερά και αφαιρέστε τον. Φως εσωτερικού χώρου Μπροστά Φως της πινακίδας κυκλοφορίας Οχήματα με διπλές πόρτες πίσω 1 1 E Αφαιρέστε το φακό. 2. Αφαιρέστε το λαμπτήρα. 2 E

47 Φωτισμός Πίσω 1 Φώτα ανάγνωσης E Προσεκτικά ανασηκώστε και αφαιρέστε το φως Αφαιρέστε το λαμπτήρα. E Προσεκτικά ανασηκώστε και αφαιρέστε το φως. 2. Αφαιρέστε το λαμπτήρα. 1 ΠΊΝΑΚΑΣ ΠΡΟΔΙΑΓΡΑΦΏΝ ΛΑΜΠΤΉΡΩΝ Λάμπα Μπροστινό φλας Μεγάλη και μεσαία σκάλα προβολέων Πλαϊνό φλας Μπροστινό φως ομίχλης Φώτα θέσης Πίσω φλας Φώτα φρένων και πίσω φώτα Πίσω φώτα ομίχλης Φως της όπισθεν Κεντρικό πρόσθετο φως φρένων Φως πινακίδας αριθμού κυκλοφορίας (οχήματα με δίφυλλες πίσω πόρτες) Προδιαγραφές PY21W H4 W5W H11 W5W PY21W LL P21/5W P21W P21W W16W W5W Ισχύς (watt) 21 55/ /

48 Φωτισμός Λάμπα Φως πινακίδας αριθμού κυκλοφορίας (οχήματα με μονοκόμματη πίσω πόρτα) Φως εσωτερικού χώρου Φως ανάγνωσης Προδιαγραφές R10W Festoon H6W Ισχύς (watt)

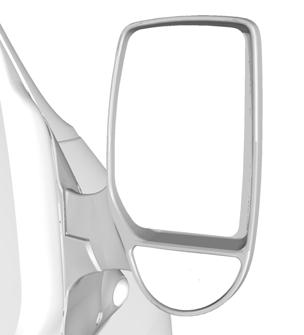

49 Παράθυρα και καθρέφτες ΗΛΕΚΤΡΙΚΆ ΠΑΡΆΘΥΡΑ ΕΞΩΤΕΡΙΚΟΊ ΚΑΘΡΈΦΤΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην θέτετε σε λειτουργία τα ηλεκτρικά παράθυρα παρά μόνο όταν δεν έχουν κανένα εμπόδιο. Σημειωση: Εάν ενεργοποιείτε τους διακόπτες συχνά μέσα σε μικρό διάστημα, το σύστημα μπορεί να καταστεί ανενεργό για ορισμένο χρόνο ώστε να μην προκληθεί ζημιά εξαιτίας υπερθέρμανσης. A E71273 E93505 Ανοίξτε το διακόπτη του κινητήρα για να θέσετε σε λειτουργία τα ηλεκτρικά παράθυρα. Για να ανοίξετε το παράθυρο του οδηγού αυτόματα Πατήστε το διακόπτη στο επόμενο σημείο και αφήστε τον. Πατήστε το ξανά για να σταματήσει το παράθυρο. A Κυρτός καθρέφτης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην υπερτιμάτε την απόσταση των αντικειμένων που βλέπετε από τους κυρτούς καθρέφτες. Τα αντικείμενα που φαίνονται στους κυρτούς καθρέφτες θα εμφανίζονται μικρότερα και μακρύτερα από ότι πραγματικά είναι. Οι καθρέφτες αυξάνουν το πίσω πεδίο ορατότητας για να μειώσουν τα επονομαζόμενα τυφλά σημεία στο πίσω γωνιακό μέρος του οχήματός σας. 47

50 Παράθυρα και καθρέφτες E71274 Βεβαιωθείτε ότι ασφαλίζετε πλήρως τον καθρέφτη στο στήριγμά του, όταν τον επαναφέρετε στην αρχική του θέση. ΗΛΕΚΤΡΙΚΟΊ ΕΞΩΤΕΡΙΚΟΊ ΚΑΘΡΈΦΤΕΣ E71281 Οι ηλεκτρικοί εξωτερικοί καθρέφτες διαθέτουν ένα θερμαντικό στοιχείο που ξεπαγώνει ή ξεθαμπώνει το τζάμι του καθρέφτη. Βλ Σύστημα κλιματισμού (σελίδα 56). ΕΣΩΤΕΡΙΚΌΣ ΚΑΘΡΈΦΤΗΣ A B C E71280 A Β Γ Αριστερός καθρέφτης Απενεργοποίηση Δεξιός καθρέφτης E71272 Χαμηλώστε τον καθρέφτη για να μειώσετε το θάμπωμα κατά την οδήγηση τη νύχτα. 48

51 Παράθυρα και καθρέφτες ΠΊΣΩ ΠΛΑΪΝΆ ΠΑΡΆΘΥΡΑ E66498 Τραβήξτε το μοχλό προς τα έξω για να ανοίξετε το παράθυρο. Πατήστε το μοχλό στη μέση για να τον απασφαλίσετε από το γάντζο του. Τραβήξτε το μοχλό στη μέση για να κλείσετε το παράθυρο. Σπρώξτε τον προς τα πίσω μέχρι να ασφαλίσει στο γάντζο του. 49

52 Όργανα ΌΡΓΑΝΑ ΜΈΤΡΗΣΗΣ E74268 A Β C D Ε F G Δείκτης θερμοκρασίας ψυκτικού κινητήρα Στροφόμετρο Κοντέρ Δείκτης καυσίμων Πλήκτρο επιλογής και επαναφοράς Ρολόι, οδόμετρο και μετρητής διαδρομής Πλήκτρο ρύθμισης ψηφιακού ρολογιού Δείκτης θερμοκρασίας ψυκτικού κινητήρα Δείχνει τη θερμοκρασία ψυκτικού του κινητήρα. Στην κανονική θερμοκρασία λειτουργίας, η βελόνα θα παραμείνει στο κεντρικό τμήμα. ΠΡΟΣΟΧΗ Μη βάζετε ξανά μπροστά τον κινητήρα μέχρι να διορθωθεί η αιτία της υπερθέρμανσης. 50

53 Όργανα Αν η βελόνα μετακινηθεί προς το κόκκινο τμήμα, ο κινητήρας υπερθερμαίνεται. Σταματήστε τον κινητήρα, απενεργοποιήστε το διακόπτη του κινητήρα και προσδιορίστε την αιτία αφού ο κινητήρας κρυώσει. Βλ Έλεγχος ψυκτικού του κινητήρα (σελίδα 111). Δείκτης καυσίμων Το βέλος δίπλα στο σύμβολο της αντλίας καυσίμου σάς δείχνει σε ποια πλευρά του οχήματος βρίσκεται η τάπα του ρεζερβουάρ καυσίμου. ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΈΣ ΛΥΧΝΊΕΣ ΚΑΙ ΔΕΊΚΤΕΣ Οι ακόλουθες προειδοποιητικές και ενδεικτικές λυχνίες θα ανάψουν για λίγο όταν ανοίγετε το διακόπτη του κινητήρα για να επιβεβαιώσουν ότι το σύστημα βρίσκεται σε λειτουργία: Σύστημα ABS Αερόσακος Σύστημα φρένων Κινητήρας Σύστημα ακινητοποίησης κινητήρα Ανάφλεξη Χαμηλή στάθμη καυσίμου Πολλαπλές λειτουργίες Πίεση λαδιού Έλεγχος πρόσφυσης Νεροπαγίδα Αν δεν ανάψει προειδοποιητική ή ενδεικτική λυχνία όταν ενεργοποιηθεί ο διακόπτης του κινητήρα, αυτό σημαίνει ότι υπάρχει κάποια βλάβη. Ζητήστε αμέσως από έναν κατάλληλα εκπαιδευμένο τεχνικό να διεξάγει έλεγχο του συστήματος. Προειδοποιητική λυχνία του ABS Εάν ανάψει κατά την οδήγηση, αυτό σημαίνει ότι υπάρχει κάποια βλάβη. Ζητήστε αμέσως από έναν κατάλληλα εκπαιδευμένο τεχνικό να διεξάγει έλεγχο του συστήματος. Θα συνεχίσετε να έχετε κανονική πέδηση (χωρίς υποβοήθηση από το ABS), αλλά πρέπει να πάτε το όχημα σε συνεργείο για να διορθωθεί το πρόβλημα όσο το δυνατό συντομότερα. Προειδοποιητική λυχνία αερόσακων Εάν δεν ανάψει, εάν παραμείνει αναμμένη ή ανάβει διακεκομμένα ή συνεχώς κατά την οδήγηση, αυτό σημαίνει ότι υπάρχει κάποια βλάβη. Ζητήστε αμέσως από έναν κατάλληλα εκπαιδευμένο τεχνικό να διεξάγει έλεγχο του συστήματος. Προειδοποιητική λυχνία συστήματος φρένων ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μειώστε σταδιακά την ταχύτητα. Χρησιμοποιείτε το φρένο με μεγάλη προσοχή. Μην πατάτε απότομα το πεντάλ του φρένου. 51

54 Όργανα Αν ανάψει όταν οδηγείτε, αυτό σημαίνει ότι υπάρχει κάποια βλάβη σε ένα από τα κυκλώματα των φρένων. Ελέγξτε την στάθμη του υγρού φρένων. Βλ Έλεγχος υγρού φρένων και συμπλέκτη (σελίδα 112). ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ελέγξτε το πρόβλημα στο συνεργείο αμέσως. Εάν η προειδοποιητική λυχνία του συστήματος φρένων ανάψει μαζί με την προειδοποιητική λυχνία του ABS, αυτό σημαίνει ότι υπάρχει κάποια βλάβη. Σταματήστε το όχημα αμέσως μόλις είναι ασφαλές να το κάνετε και ελέγξτε το πρόβλημα σε συνεργείο πριν συνεχίσετε το ταξίδι σας. Φλας Αναβοσβήνει κατά τη διάρκεια λειτουργίας των φλας. Η ξαφνική αύξηση του ρυθμού αναβοσβήματος, προειδοποιεί ότι έχει βλάβη ένας από τους λαμπτήρες των φλας. Βλ Αλλαγή λάμπας (σελίδα 41). Προειδοποιητική λυχνία κινητήρα Όλα τα οχήματα Αν ανάψει όταν ο κινητήρας είναι σε λειτουργία, αυτό σημαίνει ότι υπάρχει κάποια βλάβη. Αν αναβοσβήνει όταν οδηγείτε, μειώστε την ταχύτητα του οχήματός σας αμέσως. Εάν συνεχίζει να αναβοσβήνει, αποφύγετε μεγάλη επιτάχυνση ή επιβράδυνση. Ζητήστε αμέσως από έναν κατάλληλα εκπαιδευμένο τεχνικό να διεξάγει έλεγχο του συστήματος. Οχήματα με βενζινοκινητήρα Οχήματα με πετρελαιοκινητήρα Η προειδοποιητική λυχνία του κινητήρα λειτουργεί επίσης ως ενδεικτική λυχνία των προθερμαντήρων. Βλ Εκκίνηση πετρελαιοκινητήρα (σελίδα 81). Προειδοποιητική λυχνία του διακόπτη κινητήρα ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο ιμάντας του συστήματος φόρτισης του πετρελαιοκινητήρα είναι χαλαρός, σκισμένος ή κομμένος, δεν λειτουργεί πλέον το υδραυλικό σύστημα υποστήριξης φρένων. 52

55 Όργανα Εάν ανάψει κατά την οδήγηση, αυτό σημαίνει ότι υπάρχει κάποια βλάβη. Απενεργοποιήστε όλο τον ηλεκτρικό εξοπλισμό που δεν χρειάζεστε. Ζητήστε αμέσως από έναν κατάλληλα εκπαιδευμένο τεχνικό να διεξάγει έλεγχο του συστήματος. Προειδοποιητική λυχνία χαμηλής στάθμης καυσίμου Εάν ανάψει, ανεφοδιαστείτε με καύσιμο το συντομότερο δυνατόν. Ενδεικτική λυχνία μεγάλης σκάλας των φώτων Ανάβει όταν ενεργοποιείτε τη μεγάλη σκάλα των προβολέων. Θα αναβοσβήσει όταν αναβοσβήσετε τους προβολείς. Προειδοποιητική λυχνία πολλαπλών λειτουργιών Εάν ανάψει κατά την οδήγηση, αυτό σημαίνει ότι υπάρχει κάποια βλάβη. Ζητήστε αμέσως από έναν κατάλληλα εκπαιδευμένο τεχνικό να διεξάγει έλεγχο του συστήματος. Προειδοποιητική λυχνία πίεσης λαδιού ΠΡΟΣΟΧΗ Μη συνεχίζετε το ταξίδι σας αν η προειδοποιητική λυχνία πίεσης λαδιού ανάψει παρόλο που η στάθμη του λαδιού είναι σωστή. Ζητήστε αμέσως από έναν κατάλληλα εκπαιδευμένο τεχνικό να διεξάγει έλεγχο του συστήματος. Εάν η λυχνία παραμείνει αναμμένη μετά την εκκίνηση ή ανάψει στη διάρκεια μιας διαδρομής, αυτό σημαίνει ότι υπάρχει κάποια βλάβη. Σταματήστε το όχημά σας αμέσως μόλις είναι ασφαλές να γίνει αυτό και σβήστε τον κινητήρα. Ελέγξτε τη στάθμη του λαδιού κινητήρα. Βλ Έλεγχος λαδιού του κινητήρα (σελίδα 111). Συμπληρώστε αμέσως, εάν η στάθμη είναι χαμηλή. Ενδεικτική λυχνία ελέγχου πρόσφυσης (BTCS) Όσο οδηγείτε, αναβοσβήνει κατά την ενεργοποίηση του συστήματος. Μετά την ενεργοποίηση του διακόπτη του κινητήρα, εάν δεν ανάψει ή παραμείνει συνεχώς αναμμένη κατά την οδήγηση, τότε υπάρχει κάποια βλάβη. Αν υπάρχει δυσλειτουργία, το σύστημα απενεργοποιείται. Ζητήστε αμέσως από έναν κατάλληλα εκπαιδευμένο τεχνικό να διεξάγει έλεγχο του συστήματος. 53

56 Όργανα Προειδοποιητική λυχνία νεροπαγίδας Εάν ανάψει κατά την οδήγηση, ζητήστε από έναν κατάλληλα εκπαιδευμένο τεχνικό να αποστραγγίσει το νερό από το φίλτρο καυσίμου. ΗΧΗΤΙΚΈΣ ΠΡΟΕΙΔΟΠΟΙΉΣΕΙΣ ΚΑΙ ΕΝΔΕΊΞΕΙΣ Φώτα αναμμένα Ηχεί προειδοποιητικός τόνος αν ανοίξει η πόρτα του οδηγού όταν είναι αναμμένα τα φώτα και είναι κλειστός ο διακόπτης του κινητήρα. 54

57 Ενδείξεις πληροφοριών ΥΠΟΛΟΓΙΣΤΉΣ ΤΑΞΙΔΙΟΎ Οδόμετρο Καταγράφει τα συνολικά χιλιόμετρα που διανύει το όχημα. Για να αλλάξετε μεταξύ οδόμετρου και μετρητή διαδρομής, πατήστε σύντομα το πλήκτρο επιλογής και επαναφοράς. Μετρητής διαδρομής Καταγράφει τα χιλιόμετρα του εκάστοτε ταξιδιού. Για επαναφορά, πατήστε και κρατήστε πατημένο το πλήκτρο επιλογής και επαναφοράς. 55

58 Σύστημα κλιματισμού ΑΡΧΈΣ ΛΕΙΤΟΥΡΓΊΑΣ Εξωτερικός αέρας Προσέξτε να μην υπάρχουν εμπόδια (χιόνι, φύλλα, κ.λπ.) στις διόδους εισαγωγής αέρα μπροστά από το παρμπρίζ για να μπορεί το σύστημα κλιματισμού να λειτουργεί αποτελεσματικά. Επανακυκλοφορούμενος αέρας ΠΡΟΣΟΧΗ Η παρατεταμένη χρήση επανακυκλοφορούμενου αέρα μπορεί να προκαλέσει θάμπωμα των παραθύρων. Εάν τα παράθυρα θαμπώσουν, ακολουθήστε τις ρυθμίσεις για το ξεπάγωμα και ξεθάμπωμα του παρμπρίζ. Θα γίνεται επανακυκλοφορία του αέρα που βρίσκεται αυτή τη στιγμή στο χώρο των επιβατών. Εξωτερικός αέρας δεν εισέρχεται στο εσωτερικό του οχήματος. Θέρμανση Η απόδοση της θέρμανσης εξαρτάται από τη θερμοκρασία του ψυκτικού κινητήρα. Κλιματιστικό Σημειωση: Το σύστημα κλιματισμού λειτουργεί μόνο όταν η θερμοκρασία είναι πάνω από 4 ºC. Σημειωση: Εάν χρησιμοποιείτε το σύστημα κλιματισμού, θα είναι υψηλότερη η κατανάλωση καυσίμου από το όχημα. Ο αέρας κατευθύνεται μέσα από τον εξατμιστή όπου ψύχεται. Η υγρασία εξάγεται από τον αέρα για να μην θαμπώνουν τα τζάμια. Η επακόλουθη συμπύκνωση κατευθύνεται έξω από το όχημα και επομένως είναι φυσιολογικό εάν δείτε μια μικρή λίμνη νερού κάτω από το όχημά σας. Φίλτρο φρέσκου αέρα ΠΡΟΣΟΧΗ Απενεργοποιήστε τον ανεμιστήρα όταν χρησιμοποιείτε αυτόματο πλυντήριο αυτοκινήτων. Το φίλτρο καθαρού αέρα απομακρύνει τα περισσότερα ενδεχομένως επικίνδυνα σωματίδια όπως ατμοσφαιρικά μόρια, αιωρήματα βιομηχανικής σκόνης και σκόνη από το δρόμο από τον αέρα που εισέρχεται στο εσωτερικό του οχήματος. ΟΠΈΣ ΕΞΑΕΡΙΣΜΟΎ E

59 Σύστημα κλιματισμού ΘΕΡΜΑΙΝΌΜΕΝΑ ΠΑΡΆΘΥΡΑ ΚΑΙ ΚΑΘΡΈΦΤΕΣ Θερμαινόμενα παράθυρα Χρησιμοποιήστε τη λειτουργία των θερμαινόμενων παραθύρων για να ξεπαγώσετε ή να ξεθαμπώσετε το μπροστινό ή το πίσω παρμπρίζ. Σημειωση: Τα θερμαινόμενα παράθυρα λειτουργούν μόνο όταν λειτουργεί και ο κινητήρας. Θερμαινόμενο παρμπρίζ ΜΗΧΑΝΙΚΌ ΣΎΣΤΗΜΑ ΚΛΙΜΑΤΙΣΜΟΎ Ανεμιστήρας Σημειωση: Αν απενεργοποιήσετε τον ανεμιστήρα, ενδέχεται να θαμπώσει το παρμπρίζ. A E74670 Θερμαινόμενο πίσω παρμπρίζ E74671 Η ενδεικτική λυχνία στο διακόπτη θα ανάψει όταν ενεργοποιηθεί το σύστημα. Πατήστε ξανά το διακόπτη για απενεργοποίηση. Θα σβήσει αυτόματα μετά από μικρό χρονικό διάστημα. Θερμαινόμενοι εξωτερικοί καθρέφτες Οι ηλεκτρικοί εξωτερικοί καθρέφτες διαθέτουν ένα θερμαντικό στοιχείο, το οποίο θα ξεπαγώσει ή ξεθαμπώσει το τζάμι των καθρεφτών. Θα ενεργοποιηθούν αυτόματα όταν ενεργοποιήσετε το θερμαινόμενο πίσω παρμπρίζ. E75470 A Απενεργοποιημένος Διακόπτης θερμοκρασίας E74658 Διακόπτης κατανομής αέρα Σημειωση: Μια μικρή ποσότητα αέρα πάντα κατευθύνεται προς το παρμπρίζ. 57

60 Σύστημα κλιματισμού B C D Ταχεία θέρμανση εσωτερικού χώρου A E E74662 E74660 A Β C D Ε Ύψος προσώπου Ύψος προσώπου και χώρος ποδιών Χώρος ποδιών Χώρος ποδιών και παρμπρίζ Παρμπρίζ Εξαερισμός Επανακυκλοφορούμενος αέρας E74661 Πατήστε το πλήκτρο για να ρυθμίζετε μεταξύ της λειτουργίας εξωτερικού αέρα και επανακυκλοφορίας αέρα. E74663 Ρυθμίστε το διακόπτη κατανομής αέρα στη θέση A ή τη B. Τοποθετήστε το διακόπτη του ανεμιστήρα σε οποιαδήποτε θέση. Ανοίξτε τις οπές εξαερισμού ανάλογα με τις απαιτήσεις των επιβατών σας. Ξεπάγωμα και ξεθάμπωμα του παρμπρίζ Σημειωση: Η επανακυκλοφορία αέρα κλείνει αυτόματα. 58

61 Σύστημα κλιματισμού Ψύξη με εξωτερικό αέρα E74664 Αν χρειάζεται, ενεργοποιήστε τα θερμαινόμενα παράθυρα. Βλ Θερμαινόμενα παράθυρα και καθρέφτες (σελίδα 57). Σύστημα κλιματισμού Ενεργοποίηση και απενεργοποίηση του συστήματος κλιματισμού Σημειωση: Για να λειτουργήσει ο κλιματισμός πρέπει να βρίσκεται σε λειτουργία ο κινητήρας του οχήματος. E74667 Ενεργοποιήστε το σύστημα κλιματισμού. Γρήγορη ψύξη του εσωτερικού χώρου E74668 Ενεργοποιήστε το σύστημα κλιματισμού και τη λειτουργία επανακυκλοφορίας αέρα. E74665 Πατήστε το διακόπτη A/C για να ενεργοποιήσετε και να απενεργοποιήσετε το σύστημα κλιματισμού. Η ενδεικτική λυχνία στο διακόπτη θα ανάψει όταν λειτουργεί το σύστημα κλιματισμού. Αν κλείσετε τον ανεμιστήρα, θα σβήσει και το σύστημα κλιματισμού. Όταν ανοίξετε πάλι τον ανεμιστήρα, το σύστημα κλιματισμού θα ενεργοποιηθεί αυτόματα. Ξεπάγωμα και ξεθάμπωμα του παρμπρίζ E

62 Σύστημα κλιματισμού Ρυθμίστε το διακόπτη κατανομής αέρα στη θέση Ε και επιλέξτε τη λειτουργία εξωτερικού αέρα. Όταν η θερμοκρασία είναι πάνω από 4 C, το σύστημα κλιματισμού θα ενεργοποιηθεί αυτόματα. Σιγουρευτείτε ότι ο ανεμιστήρας λειτουργεί. Η ενδεικτική λυχνία στο διακόπτη A/C ανάβει κατά τη λειτουργία ξεπαγώματος και ξεθαμπώματος. Εάν μετακινήσετε το διακόπτη κατανομής αέρα σε μια θέση άλλη από την Ε, το A/C θα παραμείνει ενεργοποιημένο. Δεν μπορείτε να ενεργοποιήσετε και να απενεργοποιήσετε το σύστημα κλιματισμού και τη λειτουργία επανακυκλοφορίας αέρα ενώ ο διακόπτης κατανομής αέρα βρίσκεται στη θέση Ε. Αν χρειάζεται, ενεργοποιήστε τα θερμαινόμενα παράθυρα. Βλ Θερμαινόμενα παράθυρα και καθρέφτες (σελίδα 57). Μείωση της υγρασίας του αέρα στο εσωτερικό του οχήματος ΠΡΟΓΡΑΜΜΑΤΙΖΌΜΕΝΟ ΣΎΣΤΗΜΑ ΘΈΡΜΑΝΣΗΣ Γενικές πληροφορίες ΠΡΟΕΙΔΟΠΟΊΗΣΗ Μην θέτετε σε λειτουργία το ενισχυτικό σύστημα θέρμανσης σε πρατήρια καυσίμου, κοντά σε πηγές καύσιμων αναθυμιάσεων ή σκόνης ή σε κλειστούς χώρους. Μην ανεφοδιάζετε με καύσιμο όταν η ένδειξη του ενισχυτικού συστήματος θέρμανσης είναι αναμμένη. Σημειωση: Το ενισχυτικό σύστημα θέρμανσης θα απενεργοποιηθεί αυτόματα όταν η τάση της μπαταρίας είναι χαμηλή. Σημειωση: Όλα τα σύμβολα στην οθόνη θα αναβοσβήσουν, εάν προκληθεί διακοπή ρεύματος στο ενισχυτικό σύστημα θέρμανσης. Υπό αυτές τις περιστάσεις, η θέρμανση δεν λειτουργεί. Ρυθμίστε ξανά την ώρα στο ρολόι. Σημειωση: Το ενισχυτικό σύστημα θέρμανσης θα διακόψει τη λειτουργία του σε περίπτωση βλάβης. Ελέγξτε το σύστημα σε εξειδικευμένο συνεργείο. Ακολουθήστε τις παρακάτω οδηγίες: E74669 Ρυθμίστε το διακόπτη κατανομής αέρα στη θέση D και ενεργοποιήστε το σύστημα κλιματισμού. 60

63 Σύστημα κλιματισμού Να ενεργοποιείτε το ενισχυτικό σύστημα θέρμανσης για 10 λεπτά περίπου τουλάχιστον μία φορά το μήνα όλο το χρόνο. Αυτό προστατεύει από εμπλοκές της αντλίας νερού και του μοτέρ της θέρμανσης. Για την αποτροπή διάβρωσης, το ψυκτικό υγρό του οχήματός σας πρέπει να περιέχει τουλάχιστον 10% αντιπηκτικό όλη τη διάρκεια του χρόνου. Βεβαιωθείτε ότι η στάθμη του ψυκτικού βρίσκεται ανάμεσα στα σημάδια MAX και MIN στο ρεζερβουάρ για να μην παγιδεύεται αέρας. Βλ Έλεγχος ψυκτικού του κινητήρα (σελίδα 111). Η λειτουργία του ανεμιστήρα του ενισχυτικού συστήματος θέρμανσης ξεκινά όταν το ψυκτικό φτάσει σε μια ορισμένη θερμοκρασία. Σε αυτό το πρόγραμμα λειτουργίας, η θερμοκρασία περιβάλλοντος δεν έχει καμία επίδραση στο σύστημα. Στη συνεχή λειτουργία του συστήματος θέρμανσης, η μονάδα ανιχνεύει τη θερμοκρασία περιβάλλοντος. Εάν αυτή είναι πάνω από 5 C, το ενισχυτικό σύστημα θέρμανσης δεν θα ενεργοποιηθεί. Το ενισχυτικό σύστημα θέρμανσης λειτουργεί ανεξάρτητα από το σύστημα θέρμανσης του οχήματος θερμαίνοντας το κύκλωμα ψυκτικού του κινητήρα. Τροφοδοτείται από το ρεζερβουάρ καυσίμων του οχήματος. Μπορείτε επίσης να το χρησιμοποιήσετε όταν το όχημα κινείται για να βοηθήσετε το σύστημα θέρμανσης του οχήματος να θερμάνει πιο γρήγορα το εσωτερικό. Όταν είναι ενεργοποιημένο το ενισχυτικό σύστημα θέρμανσης, είναι πιθανό να εμφανιστεί καπνός κάτω από τα πλαϊνά του οχήματος. Αυτό είναι φυσιολογικό. Αρχές λειτουργίας Πριν από τη λειτουργία ΠΡΟΣΟΧΗ Αν γυρίσετε το διακόπτη του ανεμιστήρα σε άλλη θέση εκτός από τη θέση ένα, μειώνεται η διάρκεια ζωής της μπαταρίας ή μπορεί και να αποφορτιστεί η μπαταρία. Πριν την ενεργοποίηση ή τον προγραμματισμό του συστήματος θέρμανσης, πρέπει να προβείτε στις εξής ρυθμίσεις: Ρυθμίστε το διακόπτη θερμοκρασίας θέρμανσης οχήματος στο μέγιστο. Γυρίστε το διακόπτη του ανεμιστήρα στη θέση ένα. Ενεργοποιήστε τον επανακυκλοφορούμενο αέρα προτού σβήσετε το διακόπτη του κινητήρα. Περιμένετε τουλάχιστον πέντε δευτερόλεπτα ώστε το σύστημα εξαερισμού να κλείσει τις διόδους του εξωτερικού αέρα. Ανοίξτε όλες τις διόδους αέρα της καμπίνας. 61

64 Σύστημα κλιματισμού Ρύθμιση ώρας ρολογιού Ρύθμιση διάρκειας θέρμανσης A B A B E71347 D Πατήστε και κρατήστε πατημένο το πλήκτρο A για περισσότερο από τρία δευτερόλεπτα, μέχρι η ώρα να αναβοσβήσει στην οθόνη. Μέσα σε πέντε δευτερόλεπτα, πατήστε τα πλήκτρα B και D για να ρυθμίσετε την ώρα. Για την ταχεία ρύθμιση της ώρας, πατήστε και κρατήστε πατημένο το αντίστοιχο πλήκτρο. E71348 D ΠΡΟΣΟΧΗ Η προτεινόμενη ρύθμιση είναι 30 λεπτά. Μεγαλύτερες διάρκειες μειώνουν τη διάρκεια ζωής της μπαταρίας ή και εκκενώνουν πλήρως τη μπαταρία. Σημειωση: Η διάρκεια θέρμανσης για προκαθορισμένους χρόνους και για τη χρονομετρημένη λειτουργία θέρμανσης, μπορεί να κυμαίνεται μεταξύ 10 και 120 λεπτών. Πατήστε και κρατήστε πατημένο το πλήκτρο A για περισσότερο από τρία δευτερόλεπτα, μέχρι η ώρα να αναβοσβήσει στην οθόνη. Περιμένετε πέντε δευτερόλεπτα μέχρι να εμφανιστεί το σύμβολο θέρμανσης και αναβοσβήσει η ώρα θέρμανσης. Πατήστε τα πλήκτρα B και D για να ρυθμίσετε τη διάρκεια θέρμανσης. 62

65 Σύστημα κλιματισμού Μετά τη ρύθμιση της διάρκειας θέρμανσης, πατήστε το πλήκτρο A. Στην οπτική ένδειξη εμφανίζεται η ώρα με δύο τελείες που αναβοσβήνουν. Διαρκής λειτουργία θέρμανσης B C Απενεργοποίηση της θέρμανσης Πατήστε το πλήκτρο με το σύμβολο θέρμανσης. Η θέρμανση θα λειτουργήσει για τρία λεπτά ακόμα και μετά θα απενεργοποιηθεί. Στην οπτική ένδειξη εμφανίζεται τότε η ώρα του ρολογιού. Χρονομετρημένη θέση θέρμανσης C E71350 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το σύστημα θέρμανσης θα συνεχίσει να λειτουργεί μετά το σβήσιμο του διακόπτη του κινητήρα. Απενεργοποιήστε το σύστημα θέρμανσης για να αποφύγετε περιττή θέρμανση. E71349 Η θέρμανση μπορεί να ενεργοποιηθεί κάθε στιγμή για να θερμάνει σύμφωνα με τον προκαθορισμένο χρόνο. Πατήστε το πλήκτρο C. Η οθόνη θα ανάψει και θα εμφανιστεί ο υπολειπόμενος χρόνος θέρμανσης καθώς και το σύμβολο θέρμανσης. Πατήστε και κρατήστε πατημένο το πλήκτρο Β. Πατήστε το πλήκτρο C. Το σύστημα θέρμανσης θα λειτουργήσει τώρα έως ότου πατήσετε ξανά το πλήκτρο C Η οθόνη θα ανάψει και θα εμφανιστεί η ώρα και το σύμβολο θέρμανσης. Προγραμματιζόμενη θέση θέρμανσης Το σύστημα θέρμανσης περνά αυτόματα στον προκαθορισμένο χρόνο έναρξης λειτουργίας και παραμένει για την προγραμματισμένη διάρκεια. Η οθόνη θα ανάψει και θα εμφανιστεί η υπολειπόμενη διάρκεια θέρμανσης καθώς και το σύμβολο θέρμανσης. 63

66 Σύστημα κλιματισμού Μπορείτε να προγραμματίσετε έως τρεις διαφορετικούς προκαθορισμένους χρόνους έναρξης. Ενεργοποίηση και απενεργοποίηση των προκαθορισμένων χρόνων έναρξης Προγραμματισμός χρόνου έναρξης της λειτουργίας θέρμανσης A C A B E71351 D Πατήστε επανειλημμένα το πλήκτρο A έως ότου εμφανιστεί το σύμβολο (1, 2 ή 3) για τον επιθυμητό προκαθορισμένο χρόνο. Πατήστε τα πλήκτρα B και D για να ρυθμίσετε την ώρα. Για την ταχεία ρύθμιση της ώρας, πατήστε και κρατήστε πατημένο το αντίστοιχο πλήκτρο. Μετά τον προγραμματισμό των προεπιλεγμένων χρόνων έναρξης, πατήστε το πλήκτρο A. Στην οπτική ένδειξη εμφανίζεται η ώρα με δύο τελείες που αναβοσβήνουν. E71352 Πατήστε επανειλημμένα το πλήκτρο A έως ότου εμφανιστεί το σύμβολο (1, 2 ή 3) για τον επιθυμητό προκαθορισμένο χρόνο. Πατήστε το πλήκτρο C. Στην οθόνη θα εμφανιστεί το σύμβολο ΟΝ. Για να απενεργοποιήσετε έναν προκαθορισμένο χρόνο, πατήστε πάλι το πλήκτρο C. 64

67 Καθίσματα ΣΩΣΤΌΣ ΤΡΌΠΟΣ ΚΑΘΊΣΜΑΤΟΣ E68595 ΠΡΟΕΙΔΟΠΟΊΗΣΗ Μην ρυθμίζετε ποτέ τα καθίσματα κατά τη διάρκεια της οδήγησης. Μόνο όταν χρησιμοποιείτε τη ζώνη ασφαλείας σωστά, σας κρατά σε μια θέση που επιτρέπει στον αερόσακο να επιτύχει τη μέγιστη απόδοσή του. Όταν χρησιμοποιείτε σωστά το κάθισμα, το προσκέφαλο, τη ζώνη ασφαλείας και τους αερόσακους, μπορούν να σας παράσχουν τη μέγιστη προστασία σε περίπτωση σύγκρουσης. Σας συνιστούμε: να κάθεστε σε όρθια θέση με τη βάση της σπονδυλικής σας στήλης όσο πιο πίσω γίνεται. να μην ρίχνετε την πλάτη του καθίσματος περισσότερο από 30 μοίρες προς τα πίσω. να ρυθμίζετε το προσκέφαλο με τρόπο ώστε το επάνω μέρος του να βρίσκεται στο ίδιο ύψος με το επάνω μέρος του κεφαλιού σας, όσο γίνεται πιο μπροστά, διατηρώντας την άνεσή σας. να κρατάτε επαρκή απόσταση μεταξύ του εαυτού σας και του τιμονιού. Σας συνιστούμε μια απόσταση τουλάχιστον 254 χλστ. μεταξύ του στέρνου σας και του καλύμματος του αερόσακου. να κρατάτε το τιμόνι με τα μπράτσα σας ελαφρώς λυγισμένα. να λυγίζετε τα πόδια σας ελαφρώς έτσι, ώστε να μπορείτε να πατάτε πλήρως τα πεντάλ. να τοποθετείτε τη λωρίδα κορμού της ζώνης ασφαλείας πάνω από το κέντρο του ώμου σας και την κοιλιακή λωρίδα σφιχτά πάνω από τους γοφούς σας. Βεβαιωθείτε ότι κάθεστε άνετα κατά τη διάρκεια της οδήγησης και ότι μπορείτε να διατηρήσετε τον πλήρη έλεγχο του οχήματός σας. ΜΠΡΟΣΤΙΝΆ ΚΑΘΊΣΜΑΤΑ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη ρυθμίζετε ποτέ τα καθίσματα κατά τη διάρκεια της οδήγησης. 65

68 Καθίσματα Μετακίνηση των καθισμάτων πίσω και μπροστά Ρύθμιση του ύψους του καθίσματος E74818 E74816 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μετακινήστε το κάθισμα πίσω και μπροστά αφότου απασφαλίσετε το μοχλό για να βεβαιωθείτε ότι έχει συμπλεχθεί πλήρως στο γάντζο του. Ρύθμιση του υποστηρίγματος για τη μέση E80778 E

69 Καθίσματα Ρύθμιση της γωνίας της πλάτης του καθίσματος ΠΡΟΕΙΔΟΠΟΊΗΣΗ Μην τοποθετείτε αντικείμενα στην πλάτη του καθίσματος όταν το όχημα κινείται. Transit Connect E74819 Ρύθμιση του μπράτσου 1 E E74820 Αναδίπλωση του καθίσματος του συνοδηγού ΠΡΟΕΙΔΟΠΟΊΗΣΗ Βεβαιωθείτε ότι τα καθίσματα και οι πλάτες των καθισμάτων είναι σταθερά και πλήρως ασφαλισμένες στους γάντζους τους. E

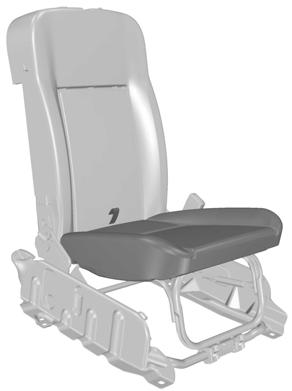

70 Καθίσματα E Τραβήξτε τη λωρίδα απασφάλισης και διπλώστε το μαξιλάρι του καθίσματος προς τα μπροστά. 2. Διπλώστε το προσκέφαλο προς τα μπροστά. 3. Τραβήξτε το μοχλό απασφάλισης. 4. Αναδιπλώστε την πλάτη του καθίσματος προς τα μπροστά. 5. Τραβήξτε το μοχλό απασφάλισης. 6. Σπρώξτε την πλάτη του καθίσματος προς τα κάτω. Tourneo Connect Αφαιρέστε το προσκέφαλο. Βλ Προσκέφαλα (σελίδα 69). E E

71 Καθίσματα 4 5 E Τραβήξτε τη λωρίδα απασφάλισης και διπλώστε το μαξιλάρι του καθίσματος προς τα μπροστά. 2. Τραβήξτε το μοχλό απασφάλισης. 3. Αναδιπλώστε την πλάτη του καθίσματος προς τα μπροστά. 4. Τραβήξτε το μοχλό απασφάλισης. 5. Σπρώξτε την πλάτη του καθίσματος προς τα κάτω. ΠΡΟΣΚΈΦΑΛΑ E81584 Ρύθμιση του προσκέφαλου ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ανασηκώνετε το προσκέφαλο του πίσω καθίσματος όταν σε αυτό υπάρχει επιβάτης ή παιδικό κάθισμα. Ρυθμίστε το προσκέφαλο έτσι ώστε το επάνω μέρος του να βρίσκεται στο ίδιο ύψος με το επάνω μέρος του κεφαλιού σας. Αφαίρεση του προσκέφαλου Πατήστε τα ασφαλιστικά κουμπιά και αφαιρέστε το προσκέφαλο. ΠΊΣΩ ΚΑΘΊΣΜΑΤΑ E75767 ΠΡΟΕΙΔΟΠΟΊΗΣΗ Μην χρησιμοποιείτε τα μονοκόμματα καθίσματα ως κρεβάτι όταν το όχημα κινείται. 69

72 Καθίσματα ΠΡΟΕΙΔΟΠΟΊΗΣΗ Βεβαιωθείτε ότι τα καθίσματα και οι πλάτες των καθισμάτων είναι σταθερά και πλήρως ασφαλισμένες στους γάντζους τους. Βεβαιωθείτε ότι η κόκκινη ενδεικτική λυχνία δεν εμφανίζεται όταν ασφαλίζετε τα πίσω πόδια του καθίσματος και τους γάντζους της πλάτης του καθίσματος στην τρίτη σειρά. Μην τοποθετείτε αντικείμενα πάνω σε διπλωμένο κάθισμα. Μην τραβάτε το κάθισμα δεύτερης σειράς όταν ολόκληρο το κάθισμα είναι διπλωμένο προς τα μπροστά. Αναδίπλωση μονής πλάτης καθίσματος προς τα μπροστά Δεύτερη σειρά Τρίτη σειρά E Αναδίπλωση ολόκληρου του καθίσματος προς τα μπροστά Δεύτερη σειρά E74832 E

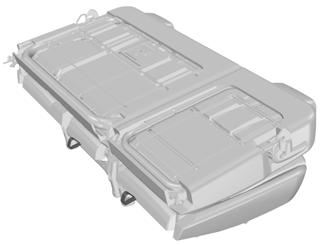

73 Καθίσματα Τρίτη σειρά E74833 E E Αφαιρέστε το κεντρικό προσκέφαλο. 2. Χαμηλώστε τελείως τα εξωτερικά προσκέφαλα. 3. Τραβήξτε τους μοχλούς στα πλαϊνά της πλάτης. 4. Αναδιπλώστε την πλάτη του καθίσματος προς τα μπροστά. 5. Τραβήξτε τις λωρίδες απασφάλισης προς τα κάτω. 6. Διπλώστε το κάθισμα προς τα μπροστά. 7. Σπρώξτε τους ασφαλιστικούς μοχλούς προς τα κάτω. E Χαμηλώστε τελείως τα προσκέφαλα. 2. Τραβήξτε τους μοχλούς στα πλαϊνά της πλάτης. 3. Αναδιπλώστε την πλάτη του καθίσματος προς τα μπροστά. 4. Τραβήξτε τους ασφαλιστικούς μοχλούς προς τα επάνω. 5. Διπλώστε το κάθισμα προς τα μπροστά. 4 71

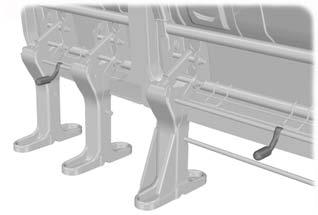

74 Καθίσματα Επαναφορά του καθίσματος στην όρθια θέση Δεύτερη σειρά 1. Σπρώξτε τους μοχλούς απασφάλισης προς τα κάτω. 2. Διπλώστε το κάθισμα προς τα κάτω. 3. Ανυψώστε την πλάτη του καθίσματος. ΘΕΡΜΑΙΝΌΜΕΝΑ ΚΑΘΊΣΜΑΤΑ 1 ΠΡΟΣΟΧΗ Βάλτε μπροστά τον κινητήρα για να χρησιμοποιήσετε να θερμαινόμενα καθίσματα. E Τραβήξτε τους ασφαλιστικούς μοχλούς προς τα επάνω. 2. Διπλώστε το κάθισμα προς τα κάτω. 3. Ανυψώστε την πλάτη του καθίσματος. 4. Τοποθετήστε το κεντρικό προσκέφαλο. Τρίτη σειρά 2 E75768 Τα θερμαινόμενα καθίσματα θα φτάσουν στη μέγιστη θερμοκρασία τους μετά από πέντε ή έξι λεπτά. Θα σβήσουν αυτόματα. 1 E

75 Χαρακτηριστικά άνεσης ΡΟΛΌΙ Έκδοση 1 E74265 A Πλήκτρο μετακίνησης και επαναφοράς E83530 Πατήστε το πλήκτρο A για να εμφανίσετε την ώρα. ΑΝΑΠΤΉΡΑΣ Για να ρυθμίσετε την ώρα Γυρίστε το διακόπτη του κινητήρα στη θέση ΙΙ. Κρατήστε πατημένο το πλήκτρο Α τουλάχιστον για τρία δευτερόλεπτα έως ότου αρχίσει να αναβοσβήνει η ώρα στην οθόνη. Για να προχωρήσετε τα λεπτά, πατήστε το πλήκτρο Α. Για να προχωρήσετε γρήγορα, κρατήστε πατημένο το πλήκτρο. 12ωρη και 24ωρη ένδειξη Για να μετακινηθείτε μεταξύ της 12ωρης και της 24ωρης ένδειξης της ώρας, γυρίστε το διακόπτη του κινητήρα στη θέση Ι και πατήστε το πλήκτρο Α. Έκδοση 2 Για λεπτομερείς οδηγίες σχετικά με τη ρύθμιση του ρολογιού, ανατρέξτε στο ξεχωριστό εγχειρίδιο για το ηχοσύστημα. E74675 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Θα πρέπει πάντοτε να αφαιρείτε τον αναπτήρα αν παραμένουν παιδιά μόνα μέσα στο όχημα. ΠΡΟΣΟΧΉ Μην κρατάτε το στοιχείο του αναπτήρα πατημένο. Αν χρησιμοποιείτε το βοηθητικό ρευματοδότη όταν δεν λειτουργεί ο κινητήρας, μπορεί να αποφορτιστεί η μπαταρία. Σημειωση: Μπορείτε να τον χρησιμοποιήσετε όταν ο διακόπτης του κινητήρα είναι κλειστός. 73

76 Χαρακτηριστικά άνεσης Σημειωση: Μπορείτε να χρησιμοποιήσετε το βοηθητικό ρευματοδότη για την τροφοδοσία 12 βολτ συσκευών με μέγιστη ένταση 10 αμπέρ. Χρησιμοποιήστε μόνο βύσματα της Ford ή βύσματα που προορίζονται για χρήση με βασικές υποδοχές SAE. Πατήστε το στοιχείο για να χρησιμοποιήσετε τον αναπτήρα. Θα πεταχτεί προς τα έξω αυτόματα. ΣΤΑΧΤΟΔΟΧΕΊΟ ΒΟΗΘΗΤΙΚΈΣ ΥΠΟΔΟΧΈΣ ΡΕΎΜΑΤΟΣ Όλα τα οχήματα ΠΡΟΣΟΧΗ Αν χρησιμοποιείτε το βοηθητικό ρευματοδότη όταν δεν λειτουργεί ο κινητήρας, μπορεί να αποφορτιστεί η μπαταρία. Σημειωση: Μπορείτε να τον χρησιμοποιήσετε όταν ο διακόπτης του κινητήρα είναι κλειστός. Σημειωση: Μπορείτε να χρησιμοποιήσετε το βοηθητικό ρευματοδότη για την τροφοδοσία 12 βολτ συσκευών με μέγιστη ένταση 10 αμπέρ. Χρησιμοποιήστε μόνο βύσματα της Ford ή βύσματα που προορίζονται για χρήση με βασικές υποδοχές SAE. E74680 Τραβήξτε για να ανοίξει. Για να το αδειάσετε, πιέστε τους μοχλούς στα πλάγια και τραβήξτε μαλακά ολόκληρο το σταχτοδοχείο για να το βγάλετε. E

77 Χαρακτηριστικά άνεσης Transit Connect E74677 ΠΟΤΗΡΟΘΉΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην τοποθετείτε ζεστά ροφήματα στα στηρίγματα για ποτήρια όταν το όχημα κινείται. E72630 ΝΤΟΥΛΑΠΆΚΙ ΣΥΝΟΔΗΓΟΎ Δίσκοι στην πλάτη των καθισμάτων ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην χρησιμοποιείτε τους δίσκους όταν το όχημα κινείται. Προτού ξεκινήσετε, βεβαιωθείτε ότι έχετε στερεώσει τους δίσκους στη χαμηλωμένη θέση. E74687 Ένα άγκιστρο έχει ενσωματωθεί μέσα στο μηχανισμό ασφάλισης στο ντουλαπάκι του συνοδηγού για ελαφριές τσάντες. 75

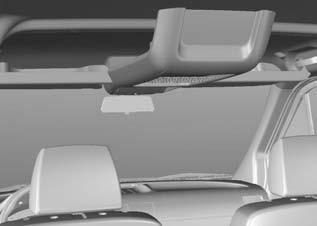

78 Χαρακτηριστικά άνεσης ΧΏΡΟΙ ΦΎΛΑΞΗΣ ΑΝΤΙΚΕΙΜΈΝΩΝ Ιμάντες στα ηλιοσκιάδια Μπροστινή θήκη για μικροαντικείμενα E74682 Ένας ιμάντας στα ηλιοσκιάδια παρέχεται για την αποθήκευση χαρτιών. E74680 Χώρος αποθήκευσης στο ταμπλό Ράφι οροφής πάνω από παρμπρίζ E74683 E74681 Ο χώρος αποθήκευσης στο επάνω μέρος του ταμπλό μπορεί να χρησιμοποιηθεί για την αποθήκευση χαρτιών. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην τοποθετείτε βαριά ή σκληρά αντικείμενα στο ράφι οροφής. Υπάρχει κίνδυνος τραυματισμού σε περίπτωση ατυχήματος. Ο χώρος αποθήκευσης πάνω από το παρμπρίζ μπορεί να χρησιμοποιηθεί για την τοποθέτηση ελαφρών αντικειμένων, π.χ. γιλέκων ασφαλείας, σακκακιών κ.λπ. 76

79 Χαρακτηριστικά άνεσης Δοχεία πόρτας ΘΉΚΕΣ ΓΙΑ ΧΆΡΤΕΣ E74684 Δοχεία φύλαξης έχουν ενσωματωθεί στις μπροστινές πόρτες. Χώρος αποθήκευσης στο κάθισμα E E74685 A Β 1 Θήκη στο κάθισμα του οδηγού Χώρος αποθήκευσης κάτω από το κάθισμα E80718 ΔΊΣΚΟΙ ΣΤΗΝ ΠΛΆΤΗ ΤΟΥ ΚΑΘΊΣΜΑΤΟΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην χρησιμοποιείτε τους δίσκους όταν το όχημα κινείται. Προτού ξεκινήσετε, βεβαιωθείτε ότι έχετε στερεώσει τους δίσκους στη χαμηλωμένη θέση. 77

80 Χαρακτηριστικά άνεσης E72630 ΥΠΟΔΟΧΉ ΒΟΗΘΗΤΙΚΉΣ ΕΙΣΌΔΟΥ (AUX IN) E94008 Βλ. το ξεχωριστό εγχειρίδιο ηχοσυστήματος. 78

81 Εκκίνηση του κινητήρα ΓΕΝΙΚΆ Γενικές πληροφορίες για την εκκίνηση Αν η μπαταρία έχει αποσυνδεθεί, το όχημα μπορεί να παρουσιάσει κάποια ασυνήθιστα χαρακτηριστικά οδήγησης για περίπου 8 χλμ. μετά την επανασύνδεση της μπαταρίας. Αυτό συμβαίνει επειδή το σύστημα διαχείρισης κινητήρα πραγματοποιεί αυτοέλεγχο σε σχέση με τον κινητήρα. Δεν πρέπει να δώσετε σημασία σε τυχόν ασυνήθιστα χαρακτηριστικά οδήγησης που σημειώνονται αυτή την περίοδο. Εκκίνηση οχţματος με ρυμούλκηση Ţ σπρţξιμο ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να αποτρέψετε τυχόν ζημιές δεν πρέπει να σπρώξετε ή να εκκινήσετε το όχημά σας με ρυμούλκηση. Χρησιμοποιήστε ρευματοδότες και μια βοηθητική μπαταρία. Βλ Χρήση ρευματοδοτών (σελίδα 118). ΔΙΑΚΌΠΤΗΣ ΚΙΝΗΤΉΡΑ Θέσεις διακόπτη κινητήρα Θέση 0 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην επαναφέρετε ποτέ το κλειδί στη θέση 0 όταν το όχημα βρίσκεται σε κίνηση. Σβηστός διακόπτης κινητήρα (off). Οταν βγάλετε το κλειδί από το διακόπτη ανάφλεξης, ενεργοποιείται η ασφάλιση τιμονιού μόλις στρίψετε το τιμόνι. Θέση Ι Ξεκλειδωμένο τιμόνι. Η ανάφλεξη και όλα τα ηλεκτρικά κυκλţματα είναι εκτός λειτουργίας. Το κλειδί του κινητţρα δεν πρέπει να παραμένει για ţρα σε αυτţ τη θέση για να μην προκληθεί εκκένωση της μπαταρίας. Θέση ΙΙ Ο διακόπτης του κινητήρα είναι ενεργοποιημένος, όλα τα ηλεκτρικά κυκλώματα σε ετοιμότητα. Ανάβουν οι προειδοποιητικές και ενδεικτικές λυχνίες. Η θέση αυτţ του κλειδιού είναι η θέση για την κανονικţ οδţγηση και η καθορισμένη θέση για περιπτţσεις ρυμούλκησης. Θέση ΙΙΙ Ενεργοποιήθηκε η μίζα. Εάν λειτουργţσει ο κινητţρας, αφţνετε αμέσως ελεύθερο το κλειδί. ΕΚΚΊΝΗΣΗ ΒΕΝΖΙΝΟΚΙΝΗΤΉΡΑ Σημειωση: Μπορείτε να θέσετε σε λειτουργία τη μίζα το πολύ για 30 δευτερόλεπτα τη φορά. 79

82 Εκκίνηση του κινητήρα Κρύος ή ζεστός κινητήρας Όλα τα οχήματα ΠΡΟΣΟΧΗ Όταν η θερμοκρασία είναι κάτω από -20 ºC, ανοίξτε το διακόπτη του κινητήρα για τουλάχιστον ένα δευτερόλεπτο προτού ξεκινήσετε τον κινητήρα. Με αυτόν τον τρόπο θα εξασφαλιστεί η αποκατάσταση της μέγιστης πίεσης καυσίμου για την εκκίνηση του κινητήρα. Οχήματα με μηχανικό κιβώτιο ταχυτήτων Σημειωση: Μην ακουμπάτε το πεντάλ γκαζιού. 1. Πατήστε μέχρι τέρμα το συμπλέκτη. 2. Βάλτε μπροστά τον κινητήρα. Οχήματα με αυτόματο κιβώτιο ταχυτήτων Σημειωση: Μην ακουμπάτε το πεντάλ γκαζιού. 1. Επιλέξτε στάθμευση ή νεκρά. 2. Πατήστε το πεντάλ φρένων μέχρι τέρμα. 3. Βάλτε μπροστά τον κινητήρα. Όλα τα οχήματα Εάν ο κινητήρας δεν ξεκινήσει σε 15 δευτερόλεπτα, περιμένετε για λίγο και προσπαθήστε ξανά. Εάν ο κινητήρας δεν ξεκινήσει μετά από τρεις προσπάθειες, περιμένετε 10 δευτερόλεπτα και ακολουθήστε τη διαδικασία για Υπερχειλισμένο κινητήρα. Εάν δυσκολεύεστε να βάλετε μπροστά τον κινητήρα όταν η θερμοκρασία είναι κάτω από -25 ºC, πατήστε το γκάζι μεταξύ του ¼ με ½ της διαδρομής του και προσπαθήστε ξανά. Υπερχειλισμένος κινητήρας Οχήματα με μηχανικό κιβώτιο ταχυτήτων 1. Πατήστε μέχρι τέρμα το συμπλέκτη. 2. Πατήστε μέχρι τέρμα και κρατήστε πατημένο το πεντάλ του γκαζιού. 3. Βάλτε μπροστά τον κινητήρα. Οχήματα με αυτόματο κιβώτιο ταχυτήτων 1. Επιλέξτε στάθμευση ή νεκρά. 2. Πατήστε μέχρι τέρμα και κρατήστε πατημένο το πεντάλ του γκαζιού. 3. Πατήστε το πεντάλ φρένων μέχρι τέρμα. 4. Βάλτε μπροστά τον κινητήρα. Όλα τα οχήματα Εάν δεν ξεκινήσει ο κινητήρας, επαναλάβετε τη διαδικασία για Κρύο ή ζεστό κινητήρα. 80

83 Εκκίνηση του κινητήρα Στροφές ρελαντί του κινητήρα μετά την εκκίνηση Οι στροφές ρελαντί του κινητήρα αμέσως μετά την εκκίνηση θα ποικίλουν ανάλογα με τη θερμοκρασία του κινητήρα. Εάν ο κινητήρας είναι κρύος, τότε θα αυξηθούν αυτόματα οι στροφές ρελαντί. Οι στροφές ρελαντί θα μειωθούν αργά σε κανονικό επίπεδο καθώς θερμαίνεται ο κινητήρας. ΕΚΚΊΝΗΣΗ ΠΕΤΡΕΛΑΙΟΚΙΝΗΤΉΡΑ Κρύος ή ζεστός κινητήρας Όλα τα οχήματα Σημειωση: Όταν η θερμοκρασία είναι κάτω από -15 ºC, ίσως χρειαστεί να γυρίσετε τον κινητήρα με τη μίζα μέχρι 25 δευτερόλεπτα. Εάν οδηγείτε το όχημα συνεχώς σε τέτοιες θερμοκρασίες, συνιστούμε να τοποθετήσετε ένα σύστημα θέρμανσης του μπλοκ κινητήρα. Σημειωση: Συνεχίστε να γυρίζετε τον κινητήρα με τη μίζα μέχρι να πάρει μπροστά. Σημειωση: Μπορείτε να θέσετε σε λειτουργία τη μίζα το πολύ για 30 δευτερόλεπτα τη φορά. Ανοίξτε το διακόπτη του κινητήρα και περιμένετε μέχρι να σβήσει η ενδεικτική λυχνία των προθερμαντήρων. Οχήματα με μηχανικό κιβώτιο ταχυτήτων Σημειωση: Μην ακουμπάτε το πεντάλ γκαζιού. 1. Πατήστε μέχρι τέρμα το συμπλέκτη. 2. Βάλτε μπροστά τον κινητήρα. Οχήματα με αυτόματο κιβώτιο ταχυτήτων 1. Επιλέξτε στάθμευση ή νεκρά. 2. Πατήστε μέχρι τέρμα το πεντάλ φρένων. 3. Βάλτε μπροστά τον κινητήρα. ΑΠΕΝΕΡΓΟΠΟΊΗΣΗ ΤΟΥ ΚΙΝΗΤΉΡΑ Οχήματα με στροβιλοσυμπιεστή ΠΡΟΣΟΧΗ Μην σβήνετε τον κινητήρα όταν λειτουργεί σε υψηλές στροφές. Εάν το κάνετε αυτό, ο στροβιλοσυμπιεστής θα συνεχίσει να λειτουργεί αφότου η πίεση λαδιού του κινητήρα πέσει στο μηδέν. Αυτό θα οδηγήσει σε πρόωρη φθορά των ρουλεμάν του στροβιλοσυμπιεστή. Αφήστε το γκάζι. Περιμένετε μέχρι ο κινητήρας να φτάσει στο ρελαντί και μετά σβήστε τον. 81

84 Καύσιμο και επαναπλήρωση με καύσιμο ΜΈΤΡΑ ΑΣΦΑΛΕΊΑΣ ΠΡΟΕΙΔΟΠΟΊΗΣΗ Σταματήστε τον ανεφοδιασμό αφού το ακροφύσιο καυσίμου σταματήσει για δεύτερη φορά. Μη συνεχίζετε τον ανεφοδιασμό γιατί θα γεμίσει ο χώρος διαστολής στο ρεζερβουάρ, πράγμα που μπορεί να προκαλέσει υπερχείλιση καυσίμου. Αν χυθεί καύσιμο, τότε μπορεί να είναι επικίνδυνο για τους άλλους οδηγούς και τους πεζούς στο δρόμο. Μη χρησιμοποιείτε φλόγες ή πηγές θερμότητας κοντά στο σύστημα τροφοδοσίας καυσίμου. Tο σύστημα τροφοδοσίας καυσίμου βρίσκεται υπό πίεση. Υπάρχει κίνδυνος τραυματισμού σε περίπτωση διαρροής στο σύστημα τροφοδοσίας καυσίμου. ΠΟΙΌΤΗΤΑ ΚΑΥΣΊΜΟΥ - ΒΕΝΖΊΝΗ Σημειωση: Συνιστούμε να χρησιμοποιείτε μόνο καύσιμο υψηλής ποιότητας χωρίς προσθετικές ουσίες ή άλλες ουσίες επεξεργασίας του κινητήρα. ΠΡΟΣΟΧΗ Μην χρησιμοποιείτε βενζίνη με μόλυβδο ή βενζίνη με προσθετικές ουσίες που περιέχουν μεταλλικές ενώσεις (π.χ. με βάση το μαγγάνιο). Μπορεί να προκαλέσουν βλάβη στο σύστημα εξαγωγής. Χρησιμοποιήστε βενζίνη τουλάχιστον 95 οκτανίων χωρίς μόλυβδο που να ανταποκρίνεται στην προδιαγραφή που ορίζεται από την EN 228 ή αντίστοιχη. ΠΟΙΌΤΗΤΑ ΚΑΥΣΊΜΟΥ - ΠΕΤΡΈΛΑΙΟ Σημειωση: Συνιστούμε να χρησιμοποιείτε μόνο καύσιμο υψηλής ποιότητας χωρίς προσθετικές ουσίες ή άλλες ουσίες επεξεργασίας του κινητήρα. ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην αναμιγνύετε πετρέλαιο με λάδι, βενζίνη ή άλλα υγρά. Κάτι τέτοιο μπορεί να προκαλέσει χημική αντίδραση. ΠΡΟΣΟΧΗ Μην προσθέτετε κηροζίνη, παραφίνη ή βενζίνη με πετρέλαιο. Κάτι τέτοιο μπορεί να προκαλέσει ζημιά στο σύστημα τροφοδοσίας καυσίμου. Σημειωση: Δεν συνιστούμε την παρατεταμένη χρήση προσθετικών ουσιών με στόχο την αποτροπή στερεοποίησης του καυσίμου. Χρησιμοποιήστε πετρέλαιο που να ανταποκρίνεται στην προδιαγραφή που ορίζεται από την EN 590ή αντίστοιχο. Μπορείτε να χρησιμοποιήσετε πετρέλαιο που να περιέχει μέχρι 5% RME (βιοπετρέλαιο). ΚΑΤΑΛΥΤΙΚΌΣ ΜΕΤΑΤΡΟΠΈΑΣ Οδήγηση με καταλυτικό μετατροπέα ΠΡΟΣΟΧΉ Προσέξτε να μην ξεμείνετε από καύσιμο. 82

85 Καύσιμο και επαναπλήρωση με καύσιμο ΠΡΟΣΟΧΉ Μη γυρίζετε τον κινητήρα με τη μίζα για μεγάλες περιόδους. Μη λειτουργείτε τον κινητήρα όταν κάποιο καλώδιο των μπουζί είναι αποσυνδεδεμένο. Μην ξεκινάτε το όχημά σας με σπρώξιμο ή ρυμούλκηση. Χρησιμοποιήστε ρευματοδότες. Βλ Χρήση ρευματοδοτών (σελίδα 118). Μη σβήνετε το διακόπτη του κινητήρα κατά την οδήγηση. Στάθμευση ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μη σταθμεύετε το όχημά σας πάνω σε επιφάνειες με ξεραμένα φύλλα ή χόρτα. Η εξάτμιση θα συνεχίσει να εκπέμπει μια σημαντική ποσότητα θερμότητας μετά το σβήσιμο του κινητήρα. Αυτό αποτελεί πιθανή αιτία πρόκλησης πυρκαγιάς. ΤΆΠΑ ΤΟΥ ΡΕΖΕΡΒΟΥΆΡ ΚΑΥΣΊΜΟΥ Όλα τα οχήματα ΠΡΟΕΙΔΟΠΟΊΗΣΗ Προσέξτε κατά τον ανεφοδιασμό με καύσιμο ώστε να αποφύγετε τυχόν πιτσίλισμα του υπολειπόμενου καυσίμου από το ακροφύσιο του σωλήνα καυσίμου. ΠΡΟΕΙΔΟΠΟΊΗΣΗ Συνιστούμε να περιμένετε τουλάχιστον 10 δευτερόλεπτα προτού αφαιρέσετε το ακροφύσιο του σωλήνα καυσίμου ώστε τυχόν υπολειπόμενο καύσιμο να αποστραγγιστεί μέσα στο ρεζερβουάρ καυσίμου. Σημειωση: Οταν αφαιρείτε την τάπα του ρεζερβουάρ, μπορεί να ακούσετε ένα σφύριγμα. Αυτό είναι φυσιολογικό και δεν πρέπει να σας ανησυχήσει. E75775 A A Β B Άνοιγμα Κλείσιμο B Tourneo Connect Σημειωση: Η συρόμενη πόρτα δεν μπορεί να ανοίξει τελείως όταν το κάλυμμα της τάπας του ρεζερβουάρ είναι ξεκλείδωτο και ανοιχτό. A 83

86 Καύσιμο και επαναπλήρωση με καύσιμο ΕΠΑΝΑΠΛΉΡΩΣΗ ΜΕ ΚΑΎΣΙΜΟ ΠΡΟΣΟΧΗ Μην επιχειρήσετε να βάλετε μπροστά τον κινητήρα, εάν έχετε γεμίσει το ρεζερβουάρ καυσίμου με λάθος καύσιμο. Μπορεί να προκληθεί βλάβη στον κινητήρα. Ζητήστε αμέσως από έναν κατάλληλα εκπαιδευμένο τεχνικό να διεξάγει έλεγχο του συστήματος. ΚΑΤΑΝΆΛΩΣΗ ΚΑΥΣΊΜΟΥ Οι αριθμοί CO2 και κατανάλωσης καυσίμου προέρχονται από εργαστηριακές δοκιμές σύμφωνα με την Οδηγία ΕΟΚ 80/1268/EEC ενώ επακόλουθες τροποποιήσεις διεξάγονται από όλους τους κατασκευαστές αυτοκινήτων. Αποτελούν μέτρο σύγκρισης ανάμεσα σε εταιρίες και μοντέλα οχημάτων. Δεν έχουν σκοπό να αντιπροσωπεύσουν την πραγματική κατανάλωση καυσίμου του οχήματός σας. Η πραγματική κατανάλωση καυσίμου εξαρτάται από πολλούς παράγοντες όπως: στυλ οδήγησης, οδήγηση σε υψηλές ταχύτητες, οδήγηση με σταματήματα/ξεκινήματα, χρήση κλιματιστικού, τοποθετημένα αξεσουάρ, ρυμούλκηση, κ.λπ. Ο επίσημος έμπορός σας της Ford μπορεί να σας δώσει συμβουλές για να βελτιώσετε την κατανάλωση καυσίμου του οχήματός σας. ΤΕΧΝΙΚΈΣ ΠΡΟΔΙΑΓΡΑΦΈΣ Tourneo Connect Τιμές κατανάλωσης καυσίμου Έκδοση Οδήγηση σε πόλη l/100 χλμ. (mpg) Οδήγηση εκτός πόλης l/100 χλμ. (mpg) Συνδυασμός συνθηκών οδήγησης l/100 χλμ. (mpg) Εκπομπές CO2 g/km 1.8 l Duratec (115 PS), σχέση μετάδοσης: 4,06 13,8 (20,5) 7,3 (38,7) 9,7 (29,1)

87 Καύσιμο και επαναπλήρωση με καύσιμο Έκδοση Οδήγηση σε πόλη l/100 χλμ. (mpg) Οδήγηση εκτός πόλης l/100 χλμ. (mpg) Συνδυασμός συνθηκών οδήγησης l/100 χλμ. (mpg) Εκπομπές CO2 g/km Πετρελαιοκινητήρας Duratorq-TDCi 1,8 λ. με στροβιλοσυμπιεστή (75 PS, κιλά), στάδιο εκπομπών ΙV, σχέση μετάδοσης: ,6 (37,2) 5,6 (50,4) 6,3 (44,8) 171 Πετρελαιοκινητήρας Duratorq-TDCi 1,8 λ. με στροβιλοσυμπιεστή (75 PS, κιλά), στάδιο εκπομπών ΙV, σχέση μετάδοσης: ,8 (36,2) 5,5 (51,4) 6,3 (44,8) 171 Πετρελαιοκινητήρας Duratorq-TDCi 1,8 λ. με στροβιλοσυμπιεστή (90 PS, κιλά), στάδιο εκπομπών ΙV, σχέση μετάδοσης: ,8 (36,2) 5,6 (50,4) 6,5 (43,5) 174 Πετρελαιοκινητήρας Duratorq-TDCi 1,8 λ. με στροβιλοσυμπιεστή (90 PS, κιλά), στάδιο εκπομπών ΙV, σχέση μετάδοσης: ,9 (35,8) 5,5 (51,4) 6,4 (44,1) 172 Πετρελαιοκινητήρας Duratorq-TDCi 1,8 λ. με στροβιλοσυμπιεστή (110 PS, κιλά), στάδιο εκπομπών ΙV, σχέση μετάδοσης: ,6 (37,2) 5,3 (53,3) 6,1 (46,3)

88 Καύσιμο και επαναπλήρωση με καύσιμο Έκδοση Οδήγηση σε πόλη l/100 χλμ. (mpg) Οδήγηση εκτός πόλης l/100 χλμ. (mpg) Συνδυασμός συνθηκών οδήγησης l/100 χλμ. (mpg) Εκπομπές CO2 g/km Πετρελαιοκινητήρας Duratorq-TDCi 1,8 λ. με στροβιλοσυμπιεστή (110 PS, κιλά), στάδιο εκπομπών ΙV, σχέση μετάδοσης: ,6 (37,2) 5,2 (54,3) 6,0 (47,1)

89 Κιβώτιο ταχυτήτων ΜΗΧΑΝΙΚΌ ΚΙΒΏΤΙΟ ΤΑΧΥΤΉΤΩΝ ΠΡΟΣΟΧΗ Μη βάζετε όπισθεν όταν το όχημα κινείται. Έτσι, μπορεί να προκληθεί ζημιά στο κιβώτιο ταχυτήτων. Σημειωση: Πατήστε πλήρως το πεντάλ του συμπλέκτη και περιμένετε για τρία δευτερόλεπτα πριν επιλέξετε την 1η ταχύτητα. Επιλογή της όπισθεν E

90 Φρένα ΑΡΧΈΣ ΛΕΙΤΟΥΡΓΊΑΣ Σύστημα φρένων με διπλό κύκλωμα E71353 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν παρουσιαστεί βλάβη σε κάποιο κύκλωμα των φρένων, θα αισθανθείτε ότι το πεντάλ των φρένων γίνεται πιο μαλακό. Πατήστε δυνατά το πεντάλ των φρένων και αφήστε μεγαλύτερες αποστάσεις σταματήματος. Σταματήστε και ελέγξτε αμέσως. Μην συνεχίζετε το ταξίδι σας. Το όχημά σας διαθέτει σύστημα φρένων με διαγωνίως χωρισμένα διπλά κυκλώματα. Εάν παρουσιαστεί βλάβη σε κάποιο κύκλωμα, το άλλο θα εξακολουθεί να λειτουργεί. Δισκόφρενα Όταν τα δισκόφρενα είναι υγρά, ο συντελεστής τριβής είναι χαμηλός και το φρενάρισμα δεν είναι τόσο αποτελεσματικό. Σκουπίστε το πεντάλ των φρένων όταν βγείτε από το πλυντήριο αυτοκινήτων για να αφαιρέσετε το στρώμα νερού. ABS ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το ABS δεν εξαλείφει την ευθύνη που έχετε εσείς να οδηγείτε με φροντίδα και προσοχή. Το ABS σας βοηθάει να διατηρείτε πλήρη ευστάθεια κατά την οδήγηση και πορεία του οχήματος όταν φρενάρετε δυνατά σε μια έκτακτη περίπτωση αποτρέποντας το μπλοκάρισμα των τροχών. Το ABS παρακολουθεί την ταχύτητα κάθε τροχού και διαφοροποιεί την πίεση σε κάθε φρένο. To ABS βελτιστοποιεί την πρόσφυση μεταξύ τροχού και δρόμου όταν φρενάρετε δυνατά. ΧΡΉΣΙΜΕΣ ΣΥΜΒΟΥΛΈΣ ΓΙΑ ΟΔΉΓΗΣΗ ΜΕ ABS E71355 E

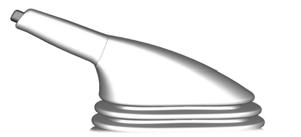

91 Φρένα Όταν λειτουργεί το ABS, το πεντάλ φρένου θα πάλλεται. Αυτό είναι φυσιολογικό. Διατηρήστε την πίεση στο πεντάλ φρένου. Το ABS δεν εξαλείφει τους εγγενείς κινδύνους όταν: οδηγείτε πολύ κοντά στο προπορευόμενο όχημα. το όχημα υδρολισθαίνει. στρίβετε τις γωνίες πολύ γρήγορα. η επιφάνεια του οδοστρώματος είναι σε κακή κατάσταση. ΧΕΙΡΌΦΡΕΝΟ Τράβηγμα του χειρόφρενου Στάθμευση σε λόφο Εάν χρειαστεί να σταθμεύσετε σε ανηφόρα, επιλέξτε την πρώτη ταχύτητα και στρίψτε τους μπροστινούς τροχούς μακριά από το κράσπεδο. Εάν χρειαστεί να σταθμεύσετε σε κατηφόρα, επιλέξτε την όπισθεν και στρίψτε τους μπροστινούς τροχούς προς τον κύκλο τους. Απασφάλιση του χειρόφρενου 1. Πατήστε σταθερά το πεντάλ του φρένου. 2. Τραβήξτε ελαφρά προς τα επάνω το μοχλό του χειρόφρενου, πατήστε το κουμπί απασφάλισης και σπρώξτε το μοχλό προς τα κάτω. E66567 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Βεβαιωθείτε ότι είναι τραβηγμένο το χειρόφρενο πριν απασφαλίσετε το μοχλό. Σημειωση: Μην πατάτε το κουμπί απασφάλισης όταν τραβάτε το χειρόφρενο. 1. Πατήστε σταθερά το πεντάλ του φρένου. 2. Τραβήξτε το μοχλό του χειρόφρενου προς τα επάνω μέχρι το τέρμα. 89

92 Έλεγχος πρόσφυσης ΑΡΧΈΣ ΛΕΙΤΟΥΡΓΊΑΣ Το σύστημα ελέγχου πρόσφυσης βελτιώνει την πρόσφυση όταν ένας τροχός αρχίσει να σπινιάρει σε ταχύτητες οχήματος έως 40 χλμ/ώρα. Εάν κάποιος τροχός αρχίσει να σπινιάρει, το σύστημα ελέγχου πρόσφυσης διαφοροποιεί την πίεση στο φρένο αυτού του τροχού μέχρι να σταματήσει να σπινιάρει. ΧΡΉΣΗ ΤΟΥ ΕΛΈΓΧΟΥ ΠΡΌΣΦΥΣΗΣ Το σύστημα ελέγχου πρόσφυσης είναι λειτουργικό όταν ανάβετε το διακόπτη του κινητήρα. Η ενδεικτική λυχνία του συστήματος ελέγχου πρόσφυσης θα αναβοσβήνει όταν το σύστημα λειτουργεί. Επιταχύνετε αργά μέχρι ο τροχός που σπινιάρει να ανακτήσει την πρόσφυσή του. Το σύστημα ελέγχου πρόσφυσης θα σταματήσει προσωρινά να λειτουργεί, εάν χρησιμοποιηθεί υπερβολικά μέσα σε μικρό χρονικό διάστημα. Αυτό είναι φυσιολογικό και δεν έχει καμία επίδραση στο σύστημα φρένων. 90

93 Σύστημα στάθμευσης με ηχητικό σήμα ΑΡΧΈΣ ΛΕΙΤΟΥΡΓΊΑΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το σύστημα στάθμευσης με ηχητικό σήμα δεν σας απαλλάσσει από την ευθύνη να οδηγείτε με τη δέουσα επιμέλεια και προσοχή. ΠΡΟΣΟΧΉ Οι αισθητήρες ενδέχεται να μην μπορούν ανιχνεύσουν εμπόδια σε συνθήκες έντονης βροχής ή άλλες συνθήκες που προκαλούν διασπαστικές αντανακλάσεις. Οι αισθητήρες ενδέχεται να μην ανιχνεύσουν αντικείμενα των οποίων οι επιφάνειες απορροφούν τα κύματα υπερήχων. Οι αισθητήρες ενδέχεται να μην ανιχνεύσουν αντικείμενα τα οποία βρίσκονται πολύ κοντά στο όχημα (περίπου 30 εκατοστά από το πίσω μέρος του οχήματος και κάτω ή επάνω από το ύψος των αισθητήρων). Εάν χρησιμοποιείτε ψεκασμό με υψηλή πίεση για να πλύνετε το όχημά σας, να ψεκάζετε τους αισθητήρες στιγμιαία και από απόσταστη ίση ή μεγαλύτερη από 20 εκατοστά (8 ίντσες). Σημειωση: Ενδέχεται να εκπέμπονται λανθασμένα ηχητικά σήματα από το σύστημα σταθμευσης με ηχητικό σήμα εάν ανιχνεύεται κάποιο σήμα που χρησιμοποιεί την ίδια συχνότητα με τους αισθητήρες του συστήματος ή έαν το όχημα είναι πλήρως φορτωμένο. Σημειωση: Οι εξωτερικοί αισθητήρες ενδέχεται να ανιχνεύουν τους πλευρικούς τοίχους ενός γκαράζ. Εάν η απόσταση ανάμεσα στους εξωτερικούς αισθητήρες και τους πλευρικούς τοίχους δεν μεταβληθεί για τρία δευτερόλεπτα, το ηχητικό σήμα σταματά. Καθώς συνεχίζεται, οι εσωτερικοί αισθητήρες θα ανιχνεύουν αντικείμενα που βρίσκονται προς τα πίσω. ΧΡΉΣΗ ΤΟΥ ΣΥΣΤΉΜΑΤΟΣ ΣΤΆΘΜΕΥΣΗΣ ΜΕ ΗΧΗΤΙΚΌ ΣΉΜΑ E75778 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέχετε ιδιαίτερα εάν το όχημά σας διαθέτει κοτσαδόρο. Το σύστημα ενεργοποιείται αυτόματα με την ενεργοποίηση του διακόπτη ανάφλεξης και την επιλογή της όπισθεν. Σε απόσταση έως και 180 cm μεταξύ εμποδίου και πίσω προφυλακτήρα ηχεί διακεκομμένος ήχος. Με μείωση της απόστασης επιταχύνετε ο διακεκομμένος ήχος. Και μεταβάλλεται σε συνεχή ήχο όταν η απόσταση είναι μικρότερη από 25 cm. Tο σύστημα απενεργοποιείται αυτόματα εάν προσαρτηθεί στο όχημα ηλεκτρονική μονάδα ράβδου ρυμούλκησης εγκεκριμένη από την Ford. 91

94 Σύστημα στάθμευσης με ηχητικό σήμα Πρέπει να διατηρείτε πάντα τους αισθητήρες καθαρούς από βρωμιές, πάγο και χιόνι (μην τους καθαρίζετε με αιχμηρά αντικείμενα). Αν το σύστημα έχει βλάβη όταν συμπλέκεται η όπισθεν ή ανοίγει ο διακόπτης του κινητήρα, ηχεί ένα απλό ακουστικό σήμα τριών δευτερολέπτων μόνο μία φορά. Tο σύστημα απενεργοποιείται αυτόματα όταν εντοπιστεί βλάβη. Ελέγξτε το σύστημα σε εξειδικευμένο συνεργείο. 92

95 Μεταφορά φορτίου ΓΕΝΙΚΆ ΠΡΟΕΙΔΟΠΟΊΗΣΗ Να χρησιμοποιείτε ιμάντες στερέωσης φορτίου κάποιας εγκεκριμένης προδιαγραφής, π.χ. DIN. Βεβαιωθείτε ότι έχετε στερεώσει σωστά όλα τα κινητά αντικείμενα. Τοποθετείτε τις αποσκευές και τυχόν άλλα φορτία όσο το δυνατόν πιο χαμηλά και πιο μπροστά στο χώρο αποσκευών ή φορτίου. Μην οδηγείτε με ανοικτή την πίσω πόρτα ή πόρτα του χώρου αποσκευών. Ενδέχεται να εισέρθουν καυσαέρια στην καμπίνα του οχήματος. Μην υπερβαίνεται το μέγιστο φορτίο εμπρός και πίσω άξονα για το όχημά σας. Βλ Αναγνώριση οχήματος (σελίδα 130). ΣΧΆΡΕΣ ΟΡΟΦΉΣ ΚΑΙ ΦΟΡΕΊΣ ΦΟΡΤΊΟΥ Σχάρα οροφής ΠΡΟΕΙΔΟΠΟΊΗΣΗ Αν χρησιμοποιείτε σχάρα οροφής, η κατανάλωση καυσίμου του οχήματός σας θα είναι υψηλότερη και ενδέχεται το όχημα να παρουσιάσει αλλαγές στα χαρακτηριστικά οδήγησής του. Διαβάστε και ακολουθήστε τις οδηγίες του κατασκευαστή όταν τοποθετείτε σχάρα οροφής. ΠΡΟΣΟΧΗ Μην υπερβαίνετε το μέγιστο επιτρεπόμενο φορτίο οροφής (περιλαμβανομένης της σχάρας). E Σημεία στερέωσης Ελέγξτε την ασφάλεια της σχάρας οροφής και σφίξτε τα εξαρτήματα στερέωσής της ως εξής: πριν την εκκίνηση μετά από οδήγηση 50 χιλιομέτρων σε διαστήματα των 1000 χιλιομέτρων. ΔΊΧΤΥΑ ΧΏΡΟΥ ΦΟΡΤΊΟΥ ΠΡΟΣΟΧΉ Μην υπερβαίνετε το μέγιστο επιτρεπόμενο φορτίο των 9,5 κιλών στο δίχτυ αποσκευών. Βεβαιωθείτε ότι οι τηλεσκοπικές ράβδοι είναι σταθερά τοποθετημένες στα πλαίσια επένδυσης. 93

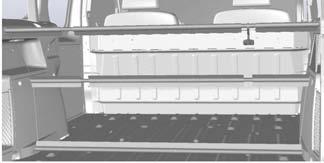

96 Μεταφορά φορτίου E81954 Οι 3 τηλεσκοπικές ράβδοι μπορούν να μετακινηθούν για τη δημιουργία έως 5 θέσεων για το δίχτυ αποσκευών. 94

97 Ρυμούλκηση ΡΥΜΟΎΛΚΗΣΗ ΤΡΈΙΛΕΡ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην ξεπερνάτε το μέγιστο βάρος οχήματος και τρέιλερ που ορίζεται στην πινακίδα αριθμού πλαισίου του οχήματος. Βλ Vehicle identification (σελίδα 130). Τοποθετήστε τα φορτία όσο πιο χαμηλά και κεντρικά στον (στους) άξονα(ες) του τρέιλερ γίνεται. Αν η ρυμούλκηση γίνεται με όχημα στο απόβαρο, το φορτίο στο τρέιλερ πρέπει να τοποθετηθεί προς το μπροστινό μέρος, σύμφωνα με το μέγιστο μπροστινό φορτίο, καθώς έτσι επιτυγχάνεται η καλύτερη ευστάθεια. Σημειωση: Το μέγιστο βάρος άκρου της σύνδεσης του τρέιλερ μπορείτε να το βρείτε στην πινακίδα δεδομένων του κατασκευαστή πάνω στη ράβδο ρυμούλκησης. Η ευστάθεια του συνδυασμού οχήματος και τρέιλερ εξαρτάται κατά πολύ από την ποιότητα του τρέιλερ. Σε περιοχές με μεγάλο υψόμετρο, πρέπει να μειώνεται το καθορισμένο μέγιστο επιτρεπόμενο μικτό βάρος με ρυμουλκούμενο κατά 10% για κάθε μέτρα. Απότομες κλίσεις ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα φρένα ενός τρέιλερ δεν ελέγχονται από το σύστημα αντιμπλοκαρίσματος τροχών (ABS). Αλλάξτε σε χαμηλότερη ταχύτητα πριν φτάσετε σε απότομη κλίση κατωφέρειας. 95

98 Χρήσιμες συμβουλές οδήγησης ΣΤΡΏΣΙΜΟ Ελαστικά ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα καινούρια ελαστικά χρειάζονται στρώσιμο για περίπου 500 χιλιόμετρα (300 μίλια). Κατά την περίοδο αυτή, ενδέχεται να παρατηρείτε διαφορετική συμπεριφορά οδήγησης. Φρένα και συμπλέκτης ΠΡΟΕΙΔΟΠΟΙΗΣΗ Να αποφεύγετε την έντονη χρήση των φρένων, εάν είναι δυνατό, κατά τα πρώτα 150 χιλιόμετρα (100 μίλια) οδήγησης στην πόλη και τα πρώτα χιλιόμετρα (1.000 μίλια) οδήγησης σε αυτοκινητόδρομους. Κινητήρας ΠΡΟΣΟΧΗ Μην οδηγείτε πολύ γρήγορα κατά τα πρώτα χιλιόμετρα (1 000 μίλια). Να οδηγείτε αλλάζοντας συχνά την ταχύτητα κίνησης του οχήματος και να ανεβάζετε νωρίς ταχύτητες. Μην καταπονείτε τον κινητήρα. 96

99 Εξοπλισμός έκτακτης ανάγκης ΚΟΥΤΊ ΠΡΏΤΩΝ ΒΟΗΘΕΙΏΝ Δεξιοτίμονα E75779 Αριστεροτίμονα E75780 ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΌ ΤΡΊΓΩΝΟ E

100 Κατάσταση μετά από σύγκρουση ΔΙΑΚΌΠΤΗΣ ΔΙΑΚΟΠΉΣ ΠΑΡΟΧΉΣ ΚΑΥΣΊΜΟΥ Οχήματα με βενζινοκινητήρα Ο διακόπτης είναι τοποθετημένος επάνω από την επένδυση, κοντά στη βάση της κολόνας της μπροστινής πόρτας, στη δεξιά πλευρά του οχήματος. Το πλήκτρο στο επάνω μέρος πετάγεται έξω όταν ο διακόπτης είναι ενεργοποιημένος. Επαναρύθμιση του διακόπτη ΠΡΟΕΙΔΟΠΟΙΗΣΗ Μην επαναφέρετε το διακόπτη διακοπής παροχής καυσίμου, εάν δείτε ή μυρίσετε διαρροή καυσίμου. Γυρίστε το κλειδί του κινητήρα στη θέση 0. Ελέγχετε το σύστημα ψεκασμού για τυχόν διαρροές. Αν δεν υπάρχουν σημεία διαρροής, επαναρυθμίζετε το διακόπτη πιέζοντας το πλήκτρο (βλέπε εικόνα). Γυρίστε το κλειδί του κινητήρα στη θέση ΙΙ. Περιμένετε για λίγα δευτερόλεπτα και γυρίστε το κλειδί στη θέση Ι. Κάνετε νέο έλεγχο για τυχόν διαρροές στο σύστημα καυσίμων. ΈΛΕΓΧΟΣ ΕΞΑΡΤΗΜΆΤΩΝ ΤΩΝ ΣΥΣΤΗΜΆΤΩΝ ΑΣΦΑΛΕΊΑΣ E75781 Η παροχή καυσίμων μπορεί να διακοπεί σε περίπτωση ατυχήματος ή και εξαιτίας απότομων δονήσεων (π.χ. σύγκρουση κατά το παρκάρισμα). ΖΩνεΣ ασφαλειασ Ζώνες ασφαλείας που τεντώθηκαν εξαιτίας ατυχήματος πρέπει να αντικατασταθούν και τα σημεία στήριξής τους να ελεγχθούν από ειδικό συνεργείο. 98

101 Ασφάλειες ΘΈΣΕΙΣ ΤΗΣ ΑΣΦΑΛΕΙΟΘΉΚΗΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι ασφάλειες MAXI (αρ. 1-9 στη βοηθητική ασφαλειοθήκη) πρέπει να αντικαθίστανται μόνο από ειδικά εκπαιδευμένο τεχνικό. Για να βγάλετε το καπάκι, απασφαλίστε το κλιπ και το μεντεσέ στο πλάι και ανασηκώστε το. Όταν βάζετε το καπάκι στη θέση του, πιέστε προς τα κάτω και στις δύο πλευρές του μεντεσέ (αρ. 1 και 2) για να βεβαιωθείτε ότι έκλεισε σωστά. Κεντρική ασφαλειοθήκη Αριστεροτίμονα E75782 A Β Ασφαλειοθήκη στο χώρο του κινητήρα Κεντρική ασφαλειοθήκη Ασφαλειοθήκη στο χώρο του κινητήρα E75783 E

102 Ασφάλειες E75784 Δεξιοτίμονα E75787 A Β Ετικέτα ασφαλειών Ασφάλειες ΑΛΛΑΓΉ ΑΣΦΆΛΕΙΑΣ E Πιέστε τα πλαϊνά προς τα μέσα και αφήστε το ντουλαπάκι να στραφεί προς τα πίσω. ΠΡΟΕΙΔΟΠΟΊΗΣΗ Μην τροποποιείτε το ηλεκτρικό σύστημα του οχήματός σας με οποιοδήποτε τρόπο. Αναθέστε τις επισκευές στο ηλεκτρικό σύστημα και την αντικατάσταση των ρελέ και των ασφαλειών ρεύματος μεγάλης έντασης σε κατάλληλα εκπαιδευμένους τεχνίτες. Κλείστε το διακόπτη του κινητήρα και σβήστε όλο τον ηλεκτρικό εξοπλισμό πριν αγγίξετε ή προσπαθήσετε να αλλάξετε μια ασφάλεια. Απαιτείται προσοχή όταν αγγίζετε τα εξαρτήματα σε μια ασφαλειοθήκη, καθώς υπάρχει κίνδυνος τραυματισμού λόγω των υψηλών θερμοκρασιών των εξαρτημάτων. 100

103 Ασφάλειες ΠΡΟΕΙΔΟΠΟΊΗΣΗ Μην αγγίζετε τα μεταλλικά εξαρτήματα μέσα στην ασφαλειοθήκη του χώρου του κινητήρα με αγώγιμα υλικά ή εργαλεία. Υπάρχει κίνδυνος τραυματισμού και κίνδυνος ζημιάς στο ηλεκτρικό σύστημα λόγω βραχυκυκλώματος. ΠΡΟΣΟΧΗ Τοποθετήστε ανταλλακτική ασφάλεια της ίδιας έντασης όπως αυτή που αφαιρέσατε. Σημειωση: Μπορείτε να αναγνωρίσετε μια καμένη ασφάλεια από το νήμα της που έχει κοπεί. Σημειωση: Όλες οι ασφάλειες, εκτός από τις ασφάλειες ρεύματος μεγάλης έντασης, εφαρμόζουν κουμπωτά. Ένας εξολκέας ασφαλειών για τις ασφάλειες που εφαρμόζουν κουμπωτά και εφεδρικές ασφάλειες βρίσκονται μέσα στην ασφαλειοθήκη στο χώρο του κινητήρα. ΕΤΙΚΈΤΕΣ ΓΙΑ ΑΣΦΆΛΕΙΕΣ Η ετικέτα με το διάγραμμα των ασφαλειών που βρίσκεται στο πίσω μέρος της επένδυσης θα σας βοηθήσει να αναγνωρίσετε τις ασφάλειες. Οι ασφάλειες και τα ρελέ μπορεί να διαφέρουν ανάλογα με την έκδοση του οχήματος. Η ετικέτα παριστάνει ορθογώνια τις ασφάλειας ή τα ρελέ. Οι πληροφορίες της ετικέτας είναι οι ακόλουθες: E75788 A Β Γ Αριθμός της ασφάλειας Σύμβολο της λειτουργίας Τιμή αμπέρ της ασφάλειας Σύμβολα στην ετικέτα της ασφάλειας Βλ. Οδηγό Κατόχου Αερόσακος Σύστημα ABS Μεσαία σκάλα, φώτα πορείας ημέρας Μεγάλη σκάλα Πίσω φώτα ομίχλης 101

104 Ασφάλειες Διακόπτης των φώτων Υαλοκαθαριστήρες του μπροστινού παρμπρίζ Υαλοκαθαριστήρας πίσω παρμπρίζ Θερμαινόμενο παρμπρίζ Προθερμαντήρες (πετρελαιοκινητήρας) Μπαταρία, εναλλάκτης, φις σύνδεσης παροχής δεδομένων Πίνακας οργάνων, διαχείριση κινητήρα Φώτα θέσης και πίσω φώτα Θερμαινόμενο πίσω παρμπρίζ Σύστημα κλιματισμού Θερμαινόμενοι εξωτερικοί καθρέφτες Ηλεκτρικοί εξωτερικοί καθρέφτες Κεντρικό κλείδωμα Βοηθητικός ρευματοδότης πίσω Μπροστινά ηλεκτρικά παράθυρα Θερμαινόμενα καθίσματα Ανεμιστήρας ψυγείου Αναπτήρας, βοηθητικός ρευματοδότης μπροστά Κόρνα Σύστημα διαχείρισης κινητήρα Αντλία καυσίμου (πετρελαιοκινητήρας) Διακόπτης κλιματιστικού, θερμαινόμενο παρμπρίζ, σύστημα θέρμανσης που λειτουργεί με καύσιμο Μοτέρ ανεμιστήρα θέρμανσης Υπερφόρτωση ανάφλεξης, κεντρική ασφαλειοθήκη Προθερμαντήρας ψυκτικού Ι + ΙΙ, σύστημα θέρμανσης που λειτουργεί με καύσιμο Διακόπτης κινητήρα Φώτα φρένων 102

105 Ασφάλειες Εσωτερικός φωτισμός Νερό στο καύσιμο Φώτα της όπισθεν, ψεκαστήρες συστήματος πλυσίματος του παρμπρίζ ΠΊΝΑΚΑΣ ΠΡΟΔΙΑΓΡΑΦΏΝ ΑΣΦΑΛΕΙΏΝ Ασφαλειοθήκη στο χώρο του κινητήρα Ασφάλεια Τιμή αμπέρ Προστατευόμενα κυκλώματα Μοτέρ αντλίας καυσίμου (οχήματα με πετρελαιοκινητήρα) Προθερμαντήρας ψυκτικού ΙΙ (οχήματα με πετρελαιοκινητήρα) Αισθητήρες HEGO (οχήματα με βενζινοκινητήρα) Ηλεκτρομαγνητική βαλβίδα συμπλέκτη του κλιματιστικού Κεντρική ασφαλειοθήκη Ασφάλεια Τιμή αμπέρ 15 7,5 7,5 7,5 15 Προστατευόμενα κυκλώματα Ηχοσύστημα (μνήμη και τροφοδοσία) Ηχοσύστημα (θέση αξεσουάρ) Αλάρμ, κλειδαριά πόρτας, σύστημα στάθμευσης με ηχητικό σήμα, πίνακας οργάνων, σύστημα ακινητοποίησης κινητήρα Διακόπτης κλιματιστικού Φλας, ηλεκτρονική μονάδα κλειδαριών θυρών 103

106 Περισυλλογή οχήματος ΣΗΜΕΊΑ ΣΎΝΔΕΣΗΣ ΓΙΑ ΡΥΜΟΎΛΚΗΣΗ Οπή ρυμούλκησης μπροστά Transit Connect Αριστεροτίμονα E76183 E76186 Πίσω κοτσαδόρος Δεξιοτίμονα E93106 A A Βάση για πίσω κοτσαδόρο E76184 Tourneo Connect E

107 Περισυλλογή οχήματος Ο κοτσαδόρος πρέπει πάντα να βρίσκεται στο όχημα. Εισάγετε τα δάχτυλά σας στην οπή κάτω από το κάλυμμα και σηκώστε το καπάκι. Τοποθετήστε τον κοτσαδόρο. ΠΡΟΣΟΧΗ Ο βιδωτός κοτσαδόρος διαθέτει αριστερόστροφο σπείρωμα. Περιστρέψτε τον αριστερόστροφα για να τον τοποθετήσετε. ΡΥΜΟΎΛΚΗΣΗ ΤΟΥ ΟΧΉΜΑΤΟΣ ΣΕ ΤΈΣΣΕΡΙΣ ΤΡΟΧΟΎΣ Όλα τα οχήματα ΠΡΟΕΙΔΟΠΟΊΗΣΗ Ανάψτε το διακόπτη του κινητήρα όταν το όχημά σας ρυμουλκείται. Η κλειδαριά του τιμονιού θα κλειδώσει ενώ τα φλας και τα φώτα των φρένων δεν θα λειτουργούν, αν εσείς δεν τα ενεργοποιείτε. Το σερβό των φρένων και η αντλία του υδραυλικού τιμονιού δεν λειτουργούν εκτός κι αν λειτουργεί ο κινητήρας. Πατήστε το πεντάλ φρένου δυνατότερα και αφήστε μεγαλύτερες αποστάσεις σταματήματος και μεγαλύτερο στρίψιμο του τιμονιού. ΠΡΟΣΟΧΉ Μη χρησιμοποιείτε άκαμπτες μπάρες ρυμούλκησης στον μπροστινό κοτσαδόρο. Οδηγήστε αργά και ομαλά χωρίς να τραντάζετε το όχημα που σας ρυμουλκεί. Οχήματα με αυτόματο κιβώτιο ταχυτήτων ΠΡΟΣΟΧΉ Μην ρυμουλκείτε το όχημά σας γρηγορότερα από 50 χλμ/ώρα ή για περισσότερο από 50 χλμ απόστασης. Εάν η ταχύτητα πρόκειται να υπερβεί τα 50 χλμ/ώρα ή η απόσταση ρυμούλκησης τα 50 χιλιόμετρα, το όχημά σας θα πρέπει να έχει ανυψωμένους τους κινητήριους τροχούς. Σε περίπτωση μηχανικής βλάβης του κιβωτίου ταχυτήτων, οι κινητήριοι τροχοί πρέπει να ανυψωθούν από το έδαφος. Μην ρυμουλκείτε το όχημά σας προς τα πίσω. Επιλέξτε την νεκρά όταν το όχημά σας ρυμουλκείται. ΠΡΟΣΟΧΉ Τυχόν υπερβολικό τέντωμα του σχοινιού ρυμούλκησης μπορεί να προκαλέσει ζημιά στο όχημά σας ή στο όχημα που σας ρυμουλκεί. 105

108 Συντήρηση ΓΕΝΙΚΆ Διεξάγετε τα σέρβις του οχήματός σας σε τακτική βάση για να διευκολύνετε τη διατήρηση της καταλληλότητάς του για κυκλοφορία καθώς και της αξίας μεταπώλησής του. Υπάρχει ένα μεγάλο δίκτυο επαγγελματιών Εξουσιοδοτημένων Επισκευαστών Ford που είναι πρόθυμοι να σας βοηθήσουν με την ειδίκευσή τους στο σέρβις. Πιστεύουμε ότι οι ειδικά εκπαιδευμένοι τεχνικοί τους είναι άριστα καταρτισμένοι για να διεξάγουν σέρβις στο όχημά σας με τον καλύτερο και πιο ειδικευμένο τρόπο. Υποστηρίζονται από μια ευρεία γκάμα εξειδικευμένων εργαλείων που έχουν σχεδιαστεί ειδικά για το σέρβις του οχήματός σας. Πέρα από το τακτικό σέρβις, σας συνιστούμε να διεξάγετε τους παρακάτω πρόσθετους ελέγχους. ΠΡΟΕΙΔΟΠΟΊΗΣΗ Σβήστε το διακόπτη του κινητήρα προτού αγγίξετε ή προσπαθήσετε να διεξάγετε οποιαδήποτε ρύθμιση. Μην αγγίζετε τα εξαρτήματα του ηλεκτρονικού συστήματος ανάφλεξης μετά την ενεργοποίηση του διακόπτη του κινητήρα ή όταν ο κινητήρας βρίσκεται σε λειτουργία. Το σύστημα λειτουργεί σε υψηλή τάση. Κρατήστε τα χέρια και το ρουχισμό σας μακριά από τον ανεμιστήρα ψύξης του κινητήρα. Υπό ορισμένες συνθήκες, ο ανεμιστήρας μπορεί να συνεχίσει να λειτουργεί για μερικά ακόμη λεπτά αφότου έχετε σβήσει τον κινητήρα. Καθημερινοί έλεγχοι Εξωτερικά φώτα. Λάμπες εσωτερικού χώρου. Προειδοποιητικές λυχνίες και δείκτες. Έλεγχοι κατά τον ανεφοδιασμό με καύσιμο Στάθμη λαδιού κινητήρα. Βλ Έλεγχος λαδιού του κινητήρα (σελίδα 111). Στάθμη υγρού φρένων. Βλ Έλεγχος υγρού φρένων και συμπλέκτη (σελίδα 112). Στάθμη υγρού του συστήματος πλυσίματος. Βλ Έλεγχος υγρού του συστήματος πλυσίματος (σελίδα 113). Πίεση ελαστικών (όταν είναι κρύα). Βλ Ζαντολάστιχα (σελίδα 120). Κατάσταση ελαστικών. Βλ Ζαντολάστιχα (σελίδα 120). Μηνιαίοι έλεγχοι Στάθμη ψυκτικού κινητήρα (κρύος κινητήρας). Βλ Έλεγχος ψυκτικού του κινητήρα (σελίδα 111). Σωλήνες, εύκαμπτα σωληνάκια και ρεζερβουάρ για διαρροές. Στάθμη υγρού του υδραυλικού τιμονιού. Βλ Έλεγχος υγρού του υδραυλικού τιμονιού (σελίδα 113). Λειτουργία συστήματος κλιματισμού. Λειτουργία χειρόφρενου. Λειτουργία κόρνας. Σύσφιξη των παξιμαδιών των τροχών. Βλ Ζαντολάστιχα (σελίδα 120). 106

109 Συντήρηση ΆΝΟΙΓΜΑ ΚΑΙ ΚΛΕΊΣΙΜΟ ΤΟΥ ΚΑΠΌ Άνοιγμα του καπό ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προς αποφυγή ζημιών ή απώλειας του κλειδιού, απομακρύνετε αμέσως το κλειδί μετά από το άνοιγμα και επαναφέρετε το σήμα της Ford. Σημειωση: Σε οχήματα με σύστημα χωρίς κλειδί, χρησιμοποιήστε το εφεδρικό κλειδί για να ανοίξετε το καπό E78143 E Κλείσιμο του καπό Σημειωση: Βεβαιωθείτε ότι το καπό έχει κλείσει σωστά. Χαμηλώστε το καπό και αφήστε το να πέσει από το βάρος του στα τελευταία εκατοστά. E

110 Συντήρηση ΕΠΙΣΚΌΠΗΣΗ ΤΟΥ ΧΏΡΟΥ ΚΙΝΗΤΉΡΑ - 1,8L DURATEC-DOHC (ZETEC) E75515 A Β C D Ε F G Ρεζερβουάρ υγρού υδραυλικού τιμονιού 1 : Βλ Έλεγχος υγρού του υδραυλικού τιμονιού (σελίδα 113). Τάπα πλήρωσης λαδιού κινητήρα 1 : Βλ Έλεγχος λαδιού του κινητήρα (σελίδα 111). Ρεζερβουάρ υγρού φρένων και συμπλέκτη 1 : Βλ Έλεγχος υγρού φρένων και συμπλέκτη (σελίδα 112). Ασφαλειοθήκη στο χώρο του κινητήρα: Βλ Ασφάλειες (σελίδα 99). Φίλτρο αέρα. Ρεζερβουάρ υγρού του συστήματος πλυσίματος 1 : Βλ Έλεγχος υγρού του συστήματος πλυσίματος (σελίδα 113). Μπαταρία: Βλ Μπαταρία οχήματος (σελίδα 118). 108

111 Συντήρηση H Δείκτης στάθμης λαδιού κινητήρα 1 : Βλ Έλεγχος λαδιού του κινητήρα (σελίδα 111). I Ρεζερβουάρ διαστολής ψυκτικού κινητήρα * : Βλ Έλεγχος ψυκτικού του κινητήρα (σελίδα 111). 1 Οι τάπες πλήρωσης και ο δείκτης στάθμης λαδιού κινητήρα είναι χρωματισμένα για να αναγνωρίζονται εύκολα. ΕΠΙΣΚΌΠΗΣΗ ΤΟΥ ΧΏΡΟΥ ΚΙΝΗΤΉΡΑ - 1,8L ΠΕΤΡΕΛΑΙΟΚΙΝΗΤΉΡΑ DURATORQ-TDCI (KENT) /1,8L ΠΕΤΡΕΛΑΙΟΚΙΝΗΤΉΡΑ DURATORQ-TDDI (KENT) E75516 A Β Ρεζερβουάρ υγρού υδραυλικού τιμονιού 1 : Βλ Έλεγχος υγρού του υδραυλικού τιμονιού (σελίδα 113). Τάπα πλήρωσης λαδιού κινητήρα 1 : Βλ Έλεγχος λαδιού του κινητήρα (σελίδα 111). 109

112 Συντήρηση C D Ε F G H Ρεζερβουάρ υγρού φρένων και συμπλέκτη 1 : Βλ Έλεγχος υγρού φρένων και συμπλέκτη (σελίδα 112). Ασφαλειοθήκη στο χώρο του κινητήρα: Βλ Ασφάλειες (σελίδα 99). Φίλτρο αέρα. Ρεζερβουάρ υγρού του συστήματος πλυσίματος 1 : Βλ Έλεγχος υγρού του συστήματος πλυσίματος (σελίδα 113). Μπαταρία: Βλ Μπαταρία οχήματος (σελίδα 118). Δείκτης στάθμης λαδιού κινητήρα 1 : Βλ Έλεγχος λαδιού του κινητήρα (σελίδα 111). I Ρεζερβουάρ διαστολής ψυκτικού κινητήρα * : Βλ Έλεγχος ψυκτικού του κινητήρα (σελίδα 111). 1 Οι τάπες πλήρωσης και ο δείκτης στάθμης λαδιού κινητήρα είναι χρωματισμένα για να αναγνωρίζονται εύκολα. ΔΕΊΚΤΗΣ ΣΤΆΘΜΗΣ ΛΑΔΙΟΎ ΚΙΝΗΤΉΡΑ - 1,8L DURATEC- DOHC (ZETEC) A B ΔΕΊΚΤΗΣ ΣΤΆΘΜΗΣ ΛΑΔΙΟΎ ΚΙΝΗΤΉΡΑ - 1,8L ΠΕΤΡΕΛΑΙΟΚΙΝΗΤΉΡΑ DURATORQ-TDCI (KENT) /1,8L ΠΕΤΡΕΛΑΙΟΚΙΝΗΤΉΡΑ DURATORQ-TDDI (KENT) A B E95526 A Β ΜΙΝ (Ελάχιστο) ΜΑΧ (Μέγιστο) E95527 A Β ΜΙΝ (Ελάχιστο) ΜΑΧ (Μέγιστο) 110

113 Συντήρηση ΈΛΕΓΧΟΣ ΛΑΔΙΟΎ ΤΟΥ ΚΙΝΗΤΉΡΑ ΠΡΟΣΟΧΗ Μη χρησιμοποιείτε προσθετικές ουσίες στο λάδι του κινητήρα. Κάτω από ορισμένες συνθήκες, μπορούν να προκαλέσουν ζημιά στον κινητήρα. Σημειωση: Η κατανάλωση λαδιού στους καινούργιους κινητήρες φτάνει το φυσιολογικό επίπεδο μετά από περίπου χιλιόμετρα. Έλεγχος της στάθμης του λαδιού ΠΡΟΣΟΧΗ Βεβαιωθείτε ότι η στάθμη βρίσκεται μεταξύ των ενδείξεων MIN και MAX. Σημειωση: Ελέγξτε τη στάθμη πριν βάλετε μπροστά τον κινητήρα. Σημειωση: Βεβαιωθείτε ότι το όχημα βρίσκεται σε επίπεδο έδαφος. Σημειωση: Το λάδι διαστέλλεται όταν είναι ζεστό. Γι' αυτό, η στάθμη μπορεί να ανέβει μερικά χιλιοστά πάνω από την ένδειξη MAX. Αφαιρέστε το δείκτη στάθμης και σκουπίστε τον μ' ένα καθαρό πανί που δεν αφήνει χνούδι. Επανατοποθετήστε το δείκτη στάθμης και αφαιρέστε τον ξανά για να ελέγξετε τη στάθμη του λαδιού. Αν η στάθμη βρίσκεται στην ένδειξη MIN, συμπληρώστε αμέσως με λάδι. Συμπλήρωση ΠΡΟΕΙΔΟΠΟΊΗΣΗ Συμπληρώστε μόνο όταν ο κινητήρας είναι κρύος. Αν ο κινητήρας είναι ζεστός, περιμένετε 10 λεπτά για να κρυώσει. Μην αφαιρείτε την τάπα πλήρωσης όταν ο κινητήρας βρίσκεται σε λειτουργία. Αφαιρέστε την τάπα πλήρωσης. ΠΡΟΣΟΧΗ Μη συμπληρώνετε με λάδι επάνω από την ένδειξη MAX. Συμπληρώστε με λάδι που πληροί τις προδιαγραφές της Ford. Βλ Τεχνικές προδιαγραφές (σελίδα 114). ΈΛΕΓΧΟΣ ΨΥΚΤΙΚΟΎ ΤΟΥ ΚΙΝΗΤΉΡΑ Έλεγχος της στάθμης του ψυκτικού ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέξτε ώστε το υγρό να μην έρθει σε επαφή με το δέρμα ή τα μάτια σας. Αν συμβεί κάτι τέτοιο, πρέπει να ξεπλύνετε αμέσως με αρκετό νερό τα σημεία που ήρθαν σε επαφή και να επικοινωνήσετε με το γιατρό σας. ΠΡΟΣΟΧΗ Βεβαιωθείτε ότι η στάθμη βρίσκεται μεταξύ των ενδείξεων MIN και MAX. 111

114 Συντήρηση Σημειωση: Το ψυκτικό διαστέλλεται όταν είναι ζεστό. Γι' αυτό, η στάθμη μπορεί να ανέβει πάνω από την ένδειξη MAX. Αν η στάθμη βρίσκεται στην ένδειξη MIN, συμπληρώστε αμέσως με λάδι. Συμπλήρωση ΠΡΟΕΙΔΟΠΟΊΗΣΗ Συμπληρώστε μόνο όταν ο κινητήρας είναι κρύος. Αν ο κινητήρας είναι ζεστός, περιμένετε 10 λεπτά για να κρυώσει. Μην αφαιρείτε την τάπα πλήρωσης όταν ο κινητήρας βρίσκεται σε λειτουργία. Μην αφαιρείτε την τάπα πλήρωσης όταν ο κινητήρας είναι ζεστός. Περιμένετε μέχρι ο κινητήρας να κρυώσει. Ξεβιδώστε αργά την τάπα. Η πίεση θα διαφύγει αργά καθώς ξεβιδώνετε την τάπα. ΠΡΟΣΟΧΉ Μη χύσετε ψυκτικό σε κανένα τμήμα του κινητήρα. Μη συμπληρώνετε με λάδι επάνω από την ένδειξη MAX. Συμπληρώστε με λάδι που πληροί τις προδιαγραφές της Ford. Βλ Τεχνικές προδιαγραφές (σελίδα 114). ΈΛΕΓΧΟΣ ΥΓΡΟΎ ΦΡΈΝΩΝ ΚΑΙ ΣΥΜΠΛΈΚΤΗ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέξτε ώστε το υγρό να μην έρθει σε επαφή με το δέρμα ή τα μάτια σας. Αν συμβεί κάτι τέτοιο, πρέπει να ξεπλύνετε αμέσως με αρκετό νερό τα σημεία που ήρθαν σε επαφή και να επικοινωνήσετε με το γιατρό σας. ΠΡΟΣΟΧΗ Βεβαιωθείτε ότι η στάθμη βρίσκεται μεταξύ των ενδείξεων MIN και MAX. Σημειωση: Τα συστήματα φρένων και συμπλέκτη τροφοδοτούνται από το ίδιο ρεζερβουάρ. Αν η στάθμη βρίσκεται στην ένδειξη MIN, συμπληρώστε αμέσως με λάδι. Συμπλήρωση Αφαιρέστε την τάπα πλήρωσης. ΠΡΟΣΟΧΗ Μη συμπληρώνετε με λάδι επάνω από την ένδειξη MAX. Συμπληρώστε με λάδι που πληροί τις προδιαγραφές της Ford. Βλ Τεχνικές προδιαγραφές (σελίδα 114). 112

115 Συντήρηση ΈΛΕΓΧΟΣ ΥΓΡΟΎ ΤΟΥ ΥΔΡΑΥΛΙΚΟΎ ΤΙΜΟΝΙΟΎ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Προσέξτε ώστε το υγρό να μην έρθει σε επαφή με το δέρμα ή τα μάτια σας. Αν συμβεί κάτι τέτοιο, πρέπει να ξεπλύνετε αμέσως με άφθονο νερό τα σημεία που ήρθαν σε επαφή και να επικοινωνήσετε με το γιατρό σας. ΠΡΟΣΟΧΗ Βεβαιωθείτε ότι η στάθμη βρίσκεται μεταξύ των ενδείξεων MIN και MAX. Αν η στάθμη βρίσκεται στην ένδειξη MIN, συμπληρώστε αμέσως με λάδι. Συμπλήρωση Αφαιρέστε την τάπα πλήρωσης. ΠΡΟΣΟΧΗ Μη συμπληρώνετε με λάδι επάνω από την ένδειξη MAX. Συμπληρώστε με λάδι που πληροί τις προδιαγραφές της Ford. Βλ Τεχνικές προδιαγραφές (σελίδα 114). ΈΛΕΓΧΟΣ ΥΓΡΟΎ ΤΟΥ ΣΥΣΤΉΜΑΤΟΣ ΠΛΥΣΊΜΑΤΟΣ Σημειωση: Τα συστήματα πλυσίματος του μπροστινού και του πίσω παρμπρίζ τροφοδοτούνται από το ίδιο ρεζερβουάρ. 113

116 Συντήρηση ΤΕΧΝΙΚΈΣ ΠΡΟΔΙΑΓΡΑΦΈΣ Υγρά οχήματος Εξάρτημα Λάδι κινητήρα Υδραυλικό τιμόνι Ψυκτικό Υγρό φρένων Προτεινόμενο υγρό Λάδι κινητήρα της Ford ή Motorcraft τύπου E SAE 5W-30 2 Υγρό υδραυλικού τιμονιού της Ford ή Motorcraft Αντιπηκτικό Motorcraft SuperPlus Υγρό φρένων Super DOT 4 της Ford ή Motorcraft ΠΡΟΣΟΧΗ Προδιαγραφή WSS-M2C913-B ή WSS-M2C913-A WSA-M2C-195-A WSS-M97B44-D ESD-M6C57-A Μην χρησιμοποιείτε λάδια που δεν πληρούν τις προδιαγραφές ή τις απαιτήσεις. Η χρήση ακατάλληλων λαδιών μπορεί να προκαλέσει βλάβη στον κινητήρα, η οποία δεν καλύπτεται από την Εγγύηση της Ford. * Μπορείτε να χρησιμοποιήσετε ένα άλλο λάδι κινητήρα SAE 5W-30, εφόσον αυτό πληροί την προδιαγραφή WSS-M2C913-B. Συμπλήρωση του λαδιού: Εάν δεν μπορείτε να βρείτε λάδι που να πληροί την προδιαγραφή WSS-M2C913-B (πετρελαιοκινητήρας) ή WSS-M2C913-A (βενζινοκινητήρας), πρέπει να χρησιμοποιήσετε το SAE 5W-30 (προτιμώμενο), SAE 5W-40 ή SAE 10W-40 που πληροί είτε την προδιαγραφή ACEA A1/B1 (προτιμώμενη) είτε την ACEA A3/B3. Η χρησιμοποίηση τέτοιων λαδιών μπορεί να οδηγήσει σε παρατεταμένη εκκίνηση του κινητήρα, μειωμένη απόδοση του κινητήρα, μεγαλύτερη κατανάλωση καυσίμου και υψηλότερες εκπομπές ρύπων. Χωρητικότητες Ολοι Ολοι Έκδοση Στοιχείο Υγρό υδραυλικού τιμονιού Σύστημα πλυσίματος παρμπρίζ Χωρητικότητα σε λίτρα (γαλόνια) Σημείο MAX 4,3 (1,0) 114

117 Συντήρηση Ολοι 1.8 l Duratec Έκδοση 1.8 l Duratorq-TDdi/ Duratorq-TDCi 1.8 l Duratec 1.8 l Duratorq-TDdi/ Duratorq-TDCi 1.8 l Duratec 1.8 l Duratorq-TDdi/ Duratorq-TDCi Στοιχείο Ρεζερβουάρ καυσίμου Σύστημα ψύξης συμπερ. συστήματος θέρμανσης Σύστημα ψύξης συμπερ. συστήματος θέρμανσης Λάδι κινητήρα - με φίλτρο Λάδι κινητήρα - με φίλτρο Λάδι κινητήρα - χωρίς φίλτρο Λάδι κινητήρα - χωρίς φίλτρο Χωρητικότητα σε λίτρα (γαλόνια) 60 (13,2) 6,5 (1,4) 7,0 (1,5) 4,25 (0,9) 5,6 (1,2) 3,75 (0,8) 5,0 (1,1) 115

118 Φροντίδα οχήματος ΚΑΘΑΡΙΣΜΌΣ ΕΞΩΤΕΡΙΚΟΎ ΧΏΡΟΥ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Εάν χρησιμοποιείτε πλυντήριο αυτοκινήτων με κύκλο κερώματος, μην ξεχάσετε να απομακρύνετε το κερί από το παρμπρίζ. ΠΡΟΣΟΧΉ Ορισμένες εγκαταστάσεις πλυντηρίων αυτοκινήτων χρησιμοποιούν νερό σε υψηλή πίεση. Αυτό μπορεί να προκαλέσει ζημιές σε συγκεκριμένα εξαρτήματα του οχήματός σας. Αφαιρέστε την κεραία προτού χρησιμοποιήσετε αυτόματο πλυντήριο αυτοκινήτων. Απενεργοποιήστε τον ανεμιστήρα του καλοριφέρ προς αποφυγή βλάβης του φίλτρου φρέσκου αέρα. Συνιστούμε να πλένετε το όχημά σας με σφουγγάρι και χλιαρό νερό που να περιέχει σαπούνι αυτοκινήτου. Καθαρισμός προβολέων ΠΡΟΣΟΧΉ Μην ξύνετε τους φακούς των προβολέων και μην χρησιμοποιείτε γυαλόχαρτο ή χημικά διαλυτικά για να τους καθαρίσετε. Μην σκουπίζετε τους προβολείς όταν είναι στεγνοί. Καθαρισμός του πίσω παρμπρίζ ΠΡΟΣΟΧΗ Μην ξύνετε το εσωτερικό του πίσω παρμπρίζ και μην χρησιμοποιείτε γυαλόχαρτα ή χημικά διαλυτικά για να το καθαρίσετε. Χρησιμοποιήστε ένα καθαρό πανί χωρίς χνούδι ή ένα νωπό ειδικό δέρμα (αιγάγρου) για να καθαρίσετε το εσωτερικό του πίσω παρμπρίζ. Καθαρισμός της χρωμιωμένης επένδυσης ΠΡΟΣΟΧΗ Μην χρησιμοποιείτε γυαλόχαρτα ή χημικές ουσίες. Χρησιμοποιήστε νερό με σαπούνι. Συντήρηση χρώματος αμαξώματος ΠΡΟΣΟΧΉ Μη στιλβώνετε το όχημά σας σε έντονη λιακάδα. Μην αφήσετε το στιλβωτικό να έρθει σε επαφή με πλαστικές επιφάνειες. Είναι δύσκολο να το αφαιρέσετε από εκεί. Μην απλώνετε στιλβωτικό στο μπροστινό ή το πίσω παρμπρίζ. Οι υαλοκαθαριστήρες μπορεί να κάνουν θόρυβο κατά τη λειτουργία τους και ενδεχομένως να μην καθαρίζουν σωστά το τζάμι. Συνιστούμε να κερώνετε το χρώμα του αμαξώματος μία ή δύο φορές το χρόνο. 116

119 Φροντίδα οχήματος ΚΑΘΑΡΙΣΜΌΣ ΕΣΩΤΕΡΙΚΟΎ ΧΏΡΟΥ Ζώνες ασφαλείας ΠΡΟΕΙΔΟΠΟΊΗΣΗ Μη χρησιμοποιείτε λειαντικές ουσίες ή χημικά διαλυτικά μέσα για να τις καθαρίζετε. Μην αφήσετε να περάσει υγρασία μέσα στο μηχανισμό του καρουλιού αδρανείας επαναφοράς των ζωνών ασφαλείας. Πρέπει να επιδιορθώσετε τυχόν ζημιές στη βαφή από πέτρες του δρόμου ή μικρές γρατσουνιές όσο το δυνατόν γρηγορότερα. Στον Επίσημο Έμπορο της περιοχής σας διατίθεται μια σειρά σχετικών προϊόντων. Διαβάστε και ακολουθήστε τις οδηγίες του κατασκευαστή. Καθαρίστε τις ζώνες ασφαλείας με καθαριστικό για το εσωτερικό του οχήματος ή με νερό σε μαλακό σφουγγάρι. Αφήστε τις ζώνες ασφαλείας να στεγνώσουν φυσικά, μακριά από μέσα τεχνητής θερμότητας. ΕΠΙΣΚΕΥΉ ΜΙΚΡΏΝ ΖΗΜΙΏΝ ΣΤΗ ΒΑΦΉ ΠΡΟΣΟΧΗ Απομακρύνετε αμέσως από τη βαφή σώματα και ουσίες που φαίνονται ακίνδυνα (π.χ. κουτσουλιές, ρετσίνι από τα δέντρα, υπολείμματα εντόμων, λεκέδες πίσσας, άλατα του δρόμου και βιομηχανικά απόβλητα). 117

120 Μπαταρία οχήματος ΦΡΟΝΤΊΔΑ ΜΠΑΤΑΡΊΑΣ Η μπαταρία απαιτεί ελάχιστη συντţρηση. Η στάθμη των υγρţν της μπαταρίας ελέγχεται σε κάθε κανονικό σέρβις του οχţματός σας. Για να συνδέσετε τους ρευματοδότες ΧΡΉΣΗ ΡΕΥΜΑΤΟΔΟΤΏΝ ΠΡΟΣΟΧΉ Συνδέετε μόνο μπαταρίες που έχουν την ίδια ονομαστική τάση. Χρησιμοποιείτε πάντα ρευματοδότες με μονωμένους σφικτήρες και καλώδιο κατάλληλων διαστάσεων. Μην αποσυνδέσετε την μπαταρία από το ηλεκτρικό σύστημα του οχήματος. E75524 A Β 1 2 Όχημα με άδεια μπαταρία Όχημα με βοηθητική μπαταρία Θετικό καλώδιο Αρνητικό καλώδιο 1. Τα δύο οχήματα δεν επιτρέπεται να έρχονται σε επαφή μεταξύ τους. 2. Σβήστε τον κινητήρα και όλον τον ηλεκτρικό εξοπλισμό. 3. Συνδέστε το θετικό (+) ακροδέκτη του οχήματος A με το θετικό (+) ακροδέκτη του οχήματος B (καλώδιο1). 118

121 Μπαταρία οχήματος 4. Συνδέστε τον αρνητικό (-) ακροδέκτη του οχήματος B στο μπλοκ του κινητήρα ή στη βάση του κινητήρα του οχήματος A (καλώδιο 2). ΠΡΟΣΟΧΉ Μην συνδέσετε τον αρνητικό ακροδέκτη ( ) της άδειας μπαταρίας. Bεβαιωθείτε ότι τα καλώδια εκκίνησης δεν μπορούν να έρθουν σε επαφή με κινούμενα εξαρτήματα του οχήματος. ΑΛΛΑΓΉ ΤΗΣ ΜΠΑΤΑΡΊΑΣ ΟΧΉΜΑΤΟΣ Οχήματα με βενζινοκινητήρα Αν η μπαταρία έχει αποσυνδεθεί, το όχημα μπορεί να παρουσιάσει ασυνήθιστα χαρακτηριστικά λειτουργίας για περίπου 8 χλμ. μετά την επανασύνδεση της μπαταρίας καθώς το σύστημα διαχείρισης κινητήρα προσαρμόζεται στον κινητήρα. Εκκίνηση του κινητήρα 1. Θέστε σε λειτουργία τον κινητήρα του οχήματος B σε σχετικά υψηλές στροφές. 2. Βάλτε μπροστά τον κινητήρα του οχήματος A. 3. Αφήνετε τους κινητήρες και των δύο οχημάτων να λειτουργήσουν τουλάχιστον για τρία λεπτά ακόμα πριν αποσυνδέσετε τα καλώδια. ΠΡΟΣΟΧΗ Μην ανάψετε τους προβολείς όταν αποσυνδέσετε τα καλώδια. Σε περίπτωση υπερβολικής τάσης μπορεί να καούν οι λαμπτήρες. Αποσυνδέστε τα καλώδια ακολουθώντας την αντίστροφη σειρά. 119

122 Ζαντολάστιχα ΓΕΝΙΚΆ ΠΡΟΣΟΧΉ Χρησιμοποιείτε μόνο κατάλληλους τροχούς και μέγεθος ελαστικών. Η χρήση άλλων μεγεθών ενδέχεται να προκαλέσει βλάβες στο όχημα και ακυρώνει την εθνική Έγκριση Τύπου του οχήματος. Εάν αλλάξετε τη διάμετρο των ελαστικών από αυτή των εργοστασιακά τοποθετημένων ελαστικών, το κοντέρ ενδεχομένως να μην υποδείξει τη σωστή ταχύτητα. Πηγαίνετε το όχημα στον επίσημο έμπορό σας για να επαναπρογραμματίσει το σύστημα διαχείρισης κινητήρα. Μια αυτοκόλλητη ετικέτα με τα στοιχεία πίεσης βρίσκεται στο άνοιγμα της πόρτας του οδηγού στην κολόνα Β. Ελέγχετε και ρυθμίζετε την πίεση των ελαστικών στη θερμοκρασία περιβάλλοντος στην οποία προτίθεστε να οδηγήσετε το όχημα και όταν τα ελαστικά είναι κρύα. Γρύλος οχήματος ΠΡΟΕΙΔΟΠΟΊΗΣΗ Ο γρύλος που παρέχεται με το όχημά σας πρέπει να χρησιμοποιείται μόνο κατά την αλλαγή τροχού σε έκτακτες περιπτώσεις. Προτού χρησιμοποιήσετε το γρύλο του οχήματος, βεβαιωθείτε ότι δεν φέρει ζημιές ή παραμορφώσεις, το σπείρωμα φέρει λιπαντικό και δεν υπάρχουν ξένα σώματα. Μην παρεμβάλετε ποτέ κάτι ανάμεσα στο γρύλο και το έδαφος ή στο γρύλο και το όχημα. Συνιστάται η χρήση υδραυλικού γρύλου συνεργείου για την αλλαγή θερινών σε χειμερινά ελαστικά και αντίστροφα. Σημειωση: Χρησιμοποιήστε ένα γρύλο με ελάχιστη ικανότητα ανύψωσης τους 1,5 τόνους καθώς και μία πλάκα ανύψωσης με ελάχιστη διάμετρο 80 χιλιοστών. Transit Connect Αριστεροτίμονα ΑΛΛΑΓΉ ΤΡΟΧΟΎ Ασφαλιστικά παξιμάδια τροχών Μπορείτε να ζητήσετε και να πάρετε ανταλλακτικό κλειδί για τα ασφαλιστικά παξιμάδια των τροχών και ανταλλακτικά παξιμάδια από τον Επίσημο Έμπορό σας χρησιμοποιώντας το πιστοποιητικό με τον κωδικό αναφοράς. E

123 Ζαντολάστιχα Δεξιοτίμονα E76182 Ο γρύλος και ο σταυρός βρίσκονται μέσα στη θήκη πίσω από το κάθισμα του οδηγού. Tourneo Connect Ο γρύλος και ο σταυρός βρίσκονται στο αριστερό πλαϊνό τοίχωμα του χώρου φορτίου. Σημεία στήριξης του γρύλου και ανύψωσης του οχήματος ΠΡΟΣΟΧΗ Χρησιμοποιήστε μόνο τα ειδικά σημεία ανύψωσης. Η τοποθέτηση του γρύλου σε άλλα σημεία μπορεί να προκαλέσει σοβαρές ζημιές στο αμάξωμα, το σύστημα διεύθυνσης, την ανάρτηση, τον κινητήρα, το σύστημα φρένων ή τις σωληνώσεις καυσίμου. E

124 Ζαντολάστιχα A B E93301 A Β Χρήση σε έκτακτη ανάγκη μόνο Συντήρηση A Οι μικρές ενδείξεις σαν βέλη στα μαρσπιέ A υποδεικνύουν τη θέση των σημείων ανύψωσης. E
