2 The Universal Sound Úvod Inovácia charakterizuje Audison produkty. Pohotové nápady, nové riešenia, jedinečné funkcie obvodov uspokojujú ducha dizajnérov a záujemcov už dlhý čas. Čo viac bolo vytvorené? Ak sledujete trh, môžete tam vidieť zosilňovače, ktoré poskytujú vysoký výkon, ale ich veľkosť komplikuje inštaláciu, zas vynikajúce zosilňovače so závratnou cenou, so vstupmi pre reproduktory, s kompletnými káblami a ochranou, atď. Po pozorných analýzach, zvolených cestách, odlišných a najnovších mechanických a elektronických technikách, Audison poskytlo zrod jedinečného, flexibilného produktu, ktorý má jednoducho zvýšiteľnú úroveň z dôvodu rýchleho vývoja trhu, ktorý má masívnu štruktúru a ktorý je revolučný. Inovácia LRx odráža kreativitu tých, ktoré boli významné pred nimi. Priamo odvodený od THESIS HV Venti skúseností a projektu, nasleduje jeho hlavné princípy. ECI (Easy Common Interface) znamená, že všetky vstupy sú riadené cez vymeniteľné a obojstranné moduly, čo poskytuje ukryť signálové káble pod zosilňovač, na RCA alebo vysokoúrovňové; napájacie káble môžu byť ukryté taktiež aj cez správne štítky. LRx zavádza taktiež mikroprocesor používajúci nové funkcie v jednej línii zosilňovačov. Ochrana je aktívna; koordinuje zapnutie a vypnutie napájania, bezpečnostný zásah, monitoruje teplotu, nastavuje systém riadenia pre tepelnú stabilitu finálnej časti, obmedzuje napätie napájania podľa výstupu bez ovplyvnenia signálu. Každá funkcia má vlastný indikátor LED, ktorý je umiestnený na paneli, chránený polykarbonátovým krytom. Panel taktiež obsahuje nezávislé ovládanie výhybiek; filtre môžu byť premostené a konfigurované na najširšom možnom rozsahu, maximalizujúc univerzálnosť. Rozloženie obvodov je taktiež inovatívne; pracujú na matičnej doske, kde sú výkonové cesty a veľkosť optimalizované, kde sú signálové moduly oddelené pre eliminovanie všetkých rušení, kde sú rozdielne doplnky, bol použitý lineárny ovládač triedy A. Všetko smeruje k najlepšej akustickej prevádzke, v akejkoľvek situácii. Nebolo jednoduché koncentrovať všetky tieto funkcie do jedného zosilňovača, ale ktorý iný produkt poskytuje tak veľa? A môže to dokázať LRx? Ak LRx spôsobí nejaké pochybnosti z dôvodu vzhľadu, ako všetko čo je nové, bude stačiť pohľad naň, do interiéru a exteriéru, inštalovať a vypočuť si ho pre pocit uspokojenia, že vlastní niečo špeciálne, niečo, čo nechce ukázať, radšej sa presvedčite. LRx 4.5 a LRx 4.1k sú štvorkanálové automobilové výkonové zosilňovače, ktoré môžu pracovať v štvor, troj alebo dvojkanálovom režime pri 1 Ohmovom zaťažení, poskytujúc viac ako 1000 W výkonu. Signálové vstupné/výstupné ECI moduly a funkcia automatického zapnutia zaisťuje využitie s akýmkoľvek zdrojovým zariadením. Jednou z hlavných funkcií zabudovaných výhybiek s filtrami až do 24dB/Oct, je možnosť vytvoriť jednoduché predno-zadné, predno-sub alebo zložité multizosilňovačeové systémy, vždy s nefiltrovanámi výstupnými signálmi pre rozšírenie systému. Jeho vynikajúca tónová presnosť, jeho značné výkonové rezervy a mikroprocesorom riadený systém robí z neho jedinečný zosilňovač pre vysoké úrovne tlaku zvuku a vynikajúcu hudobnú prevádzku. Štandard merania Audison - Meranie výkonu získané podľa Audison štandardu, edícia VDC a 14.4 VDC; - 1 khz alebo hraničná frekvencia výhybky; - 0.3% nominálny výkon; 1% nepretržitý výkon; - Tolerancia: +10%, -5%; - Nepretržitý výkon RMS napätím meraný na odolnom zaťažení; - Nominálny výkon zosilňovača je meraný pri napätí batérie 12 VDC s 4 Ohmovým zaťažením a všetkými kanálmi. 2

3 návod na obsluhu LRx 4.5 LRx 4.1k Obsah Úvod... 2 Obsah balenia... 4 Bezpečný zvuk... 5 Základné bezpečnostné upozornenia... 6 ECI Moduly jednoduchého štandardného rozhrania... 8 ECI - L Nízka úroveň: predzosilnený vstupný/výstupný modul... 8 ECI - H Vysoká úroveň: vysokoúrovňový vstupný/pre výstupný modul... 8 Inštalácia ECI modulu... 9 Pri otočenej montáži ECI... 9 Napájanie/výstupy/ostatné funkcie Ako zložiť kryt Ako naložiť kryt Ako vymeniť panel Príklady ako použiť panely Popis napájania a výstupných konektorov Ako zmontovať rýchloupínací konektor Ostat né funkcie Ako vymeniť poistku Ovládací panel Ako zložiť kryt Ako naložiť kryt Funkcie LRx Výstupný režim Funkcie LRx 4.1k Výstupný režim Úroveň Filter Subsonic Popis diagnostického indikátora LED Inštalácia Upevnenie zosilňovača Šablóna montáže Ako viesť káble pod zosilňovačom Otočenie loga Audison Pripojenie káblov Kábel reproduktora Kábel napájania Vzor Konfigurácia LRx 4.5 a 4.1k Ako použiť predvŕtané šablóny Technické údaje

4 The Universal Sound Obsah balenia V balení okrem vášho LRx 4.5 alebo LRx 4.1k, nájdete: Tento návod Záručný list Montážny nákres N. 6 predvŕtané štítky pre pomoc pri nastaveniach (LRx 4.5) Polopriehľadný ochranný kryt pre ovládací panel Kryt konektorov s Audison logom Tvarovaný kryt konektorov pre vedenie káblov ECI-L Easy Common rozhranie Nízkoúrovňové. Modul prezosilnených vstupov/výstupov (predpríprava) ECI-H Easy Common rozhranie Vysokoúrovňové. Modul vysokoúrovňových vstupov/výstupov Audison multifunkčný kľúč Spona na káble Rýchlokonektory SUB VOL konektor 3.9x16 mm, samorezné, krížové skrutky Predlžovací skrutkovací nástavec 40 A (LRx 4.5) alebo 100 A (LRx 4.1k) poistka 4

5 návod na obsluhu LRx 4.5 LRx 4.1k Bezpečný zvuk AUDISON ZOSILŇOVAČE POUŽÍVANÉ VO VYSOKOVÝKONNÝCH AUDIO SYSTÉMOCH MÔŽU VYTVÁRAŤ EXTRÉMNE VYSOKO SKRESLENÝ ZVUKOVÝ TLAK. PAMÄTAJTE, ŽE NEPRETRŽITÉ VYSTAVOVANIE SA NADMERNÉMU TLAKU ZVUKU MÔŽE NATRVALO POŠKODIŤ VÁŠ SLUCH. POUŽÍVAJTE PRIMERANÚ A CITLIVÚ HLASITOSŤ. Bezpečnosť musí byť na prvom mieste počas šoférovania. Úroveň počúvania nikdy nesmie prehlušiť zvuky vášho vozidla a zvuky okolia, aby ste mohli rýchlo reagovať na kritické situácie. Odporúčame, aby ste pozorne nasledovali pokyny v tomto návode pre dosiahnutie najlepšej prevádzky z vášho nového zosilňovača. Zabudovanie vysokokvalitného automobilového audio systému si vyžaduje dobré schopnosti a zručnosti s elektronikou, aby ste sa vyhli možným problémom; ak sa necítite byť dostatočne zruční alebo nemáte potrebné nástroje, navštívte špecializovaného inštalatéra. Najmodernejšia inštalácia zaistí úžasnú prevádzku bez ovplyvnenia vašej bezpečnosti alebo spoľahlivosti vozidla. Tento návod popisuje informácie o inštalácii zosilňovača a použití. Aj napriek množstvu dát a odporúčaní tu nemusia byť presné postupy pre konkrétne typy vozidiel. Ak aj po prečítaní máte stále nejaké otázky o tomto produkte, kontaktujte vášho AUDISON predajcu. V prípade, že potrebujete viac informácií, môžete kontaktovať Audison servisnú službu cez na nasledovných adresách; Medzinárodná support@elettromedia.it 5

6 The Universal Sound Základné bezpečnostné upozornenia Tento sybmol indikuje, aby ste zvýšili pozornosť pri týchto pokynoch. Ich nerešpektovanie môže spôsobiť úraz alebo poškodenie zosilňovača. Pre inštaláciou zosilňovača sa uistite, aby ste si pozorne prečítali a porozumeli všetkým pokynom. Elektrický systém vozidla musí mať 12 VDC napätie so záporným uzemnením. Uistite sa, že vaše vozidlo ho má, aby ste sa vyhli poškodeniu zosilňovača a vozidla. Naplánujte si konfiguráciu nového zosilňovača a najlepšie spôsoby inštalácie pre jednoduchú inštaláciu. Vždy používajte ochranné okuliare pri použití nástrojov, ktoré tvoria úlomky. Počas inštalácie, udržujte zosilňovač v jeho obale čo najdlhšie; toto ho chráni pred poškodením. Upevnite všetky prídavné zariadenia k základu vozidla cez svorky, skrutky, matice; toto zabezpečí stabilitu a bezpečnosť počas šoférovania. Uvoľnenie zosilňovača počas jazdy môže spôsobiť úraz osôb vo vozidle a iných vozidiel. Upevnite zosilňovač čo najlepšie, zvlášť, ak je inštalácia vykonávaná v priestore, kde sú osoby. Použite extra upevňovací systém, ak je inštalácia v mieste motora. Pred inštaláciou zosilňovača vypnite zdroj a všetky ostatné elektronické komponenty v audio systéme, pre ochranu pred poškodením. Uistite sa, že vami zvolená pozícia komponentov nevplýva na správnu prevádzku mechanických a elektronických častí vozidla. Neveďte káble ani neinštalujte zosilňovač cez elektronickú prevodovku. Zvýšte pozornosť pri vyrezávaní alebo vŕtaní otvorov, skontrolujte, že sa nenachádza elektrické vedenie alebo štrukturálne časti za krytom. Pred pripojením napájacieho kábla k zosilňovaču, odpojte záporný vodič ( - ) od batérie vozidla. Uistite sa, že napájací kábel nie je skratovaný počas inštalácie a pripojenia. Napájací kábel musí byť mechanicky odolný a s protipožiarnou izoláciou. Jeho parametre sú popísané v tomto návode. Vyhnite sa jeho vedeniu ponad alebo cez ostré hrany alebo v blízkosti pohybových mechanických zariadení. Uistite sa, že je dobre upevnený po celej jeho dĺžke. Umiestnite kladné a záporné káble čo najbližšie k napájacím konektorom zosilňovača cez uzatváraciu skrutku. Použite gumové priechodky pre ochranu vodičov pri ich prechode cez otvory v plechu alebo správne materiály, ak sú blízko teplo-generujúcich častí. Pre uzemnenie zariadenia ( - ) správnym spôsobom, použite skrutku na karosérii vozidla; očistite kov od farby, skontrolujte meracím prístrojom dobrú vodivosť medzi záporným pólom batérie ( - ) a bodom pripojenia. Ak je to možné, pripojte všetky komponenty k rovnakému zemniacemu bodu; toto riešenie odstráni šum. 6

7 návod na obsluhu LRx 4.5 LRx 4.1k Veďte všetky signálové káble čo najbližšie pri sebe a mimo napájacích káblov. Nikdy neveďte káble mimo vozidla; nebudú chránené proti poveternostným podmienkam a v prípade nehody. Keď inštalujete reproduktory a pripájate k nim káble, uistite sa, aby sa nikdy nedotýkali neizolovaných častí vozidla. Ak sa budú, aktivujte sa ochrana zosilňovača. Aby ste zabránili všetkým problémom, používajte káble vysokej kvality, konektory a príslušenstvo, zvoľte si ich z CONNECTION Audison katalógu. Keď je inštalácia ukončená a pred pripojením poistky hlavného napájania, skontrolujte vedenie systému a uistite sa, že všetky prepojenia boli vykonané správne. Výkonové zosilňovače pridávajú nadmernú záťaž batérii a jej dobíjaciemu systému. Odporúčame skontrolovať alternátor a stav batérie pre zaistenie, že môžu spracovávať zvýšenú spotrebu. Štandardné elektrické systémy, ktoré sú v dobrom stave by mali byť schopné spracovať túto extra záťaž bez problémov, ale odporúčame použiť energetický kondenzátor a/alebo batérie pre vysokoúrovňové audio systémy. Vložte poistku a zaizolujte držiak poistky 40 cm max. najďalej od kladného konektora batérie; pripojte jeden koniec napájacieho kábla k nemu po pripojení druhého konca k zosilňovaču. Poistka musí mať o 50% vyššiu hodnotu ako zabudovaná v zosilňovači. V prípade, že kábel napája niekoľko zosilňovačov, hodnota poistka musí byť o 50% vyššia ako súčet hodnôt všetkých poistiek vo všetkých zosilňovačoch. V mieste inštalácie zosilňovača musí byť dobrá cirkulácia vzduchu; táto oblasť nesmie byť ovplyvnená vlhkosťou, dažďom, nákladom alebo mechanickými časťami vozidla. Neprekrývajte otvory pre chladenie. Inštalujte zosilňovač v miestach vozidla, kde je teplota medzi 0 C (32 F) a 55 C (131 F). VAROVANIE. Keď pracuje v náročných podmienkach, zosilňovač môže dosiahnuť teploty približne C ( F). Uistite sa, že to nie je nebezpečné, predtým ako sa ho dotknete. Pravidelne čistite kryt zosilňovača bez použitia agresívnych prostriedkov, ktoré môžu poškodiť. Navlhčite tkaninu vodou a saponátom a vyčistite zosilňovač. Potom použite tkaninu navlhčenú len vo vode; prípadne vyčistite zosilňovač kúskom suchej tkaniny. Odstráňte prach a silné znečistenie pri vstupe a výstupe. Nepoužívajte stlačený vzduch na čistenie mriežky, pretože to môže vtlačiť častice do zosilňovačov. Ak je to potrebné, kontaktujte špecializované servisné stredisko pre vyčistenie interiéru. Blokovanie výstupu vzduchu môže vplývať na bezpečnosť zosilňovača. 7

8 The Universal Sound ECI Moduly jednoduchého štandardného rozhrania Vstupná časť LRx zosilňovača je úplne nová. Audison vytvorila ECI, vymeniteľné moduly rozhrania, ktoré sú jednoducho použiteľné. Sú dva odlišné moduly a môžete si zvoliť typ vstupu signálu, ktorý chcete použiť na riadenie zosilňovača. Tieto moduly sú taktiež otočiteľné, čo umožňuje viesť vstupné káble popod zosilňovač cez špeciálne priestory v spodnej časti zosilňovača. Špeciálne spony sú pre upevnenie káblov. Toto je veľmi užitočné pre priestor inštalácie, kde nemáte miesto na vystupujúce káble za zosilňovačom. Označenie indikuje správne rozmiestnenie a funkciu. ECI - L Nízka úroveň: predzosilnený vstupný/výstupný modul 1_ A Ch Input: Predzosilnené vstupy pre riadenie A kanálov pravého a ľavého; 2_ A + B Out: Pravý a ľavý prezosilnený výstup. Tento výstupný signál nie je filtrovaný. Má na výstupe vstupné signály A kanálu, možné sčítať so vstupom B kanálu; 3_ B Ch Input: Predzosilnené vstupy pre riadenie B kanálov ľavého a pravého. ECI - H Vysoká úroveň: vysokoúrovňový vstupný/pre výstupný modul 1_ Left PRE OUT: Ľavý predzosilnený výstup. Nefiltrovaný výstup vstupného signálu ľavého reproduktora; 2_ A Ch Speaker Input: Zosilnené vstupné signály pre riadenie A kanálov pravého a ľavého; 3_ Out BYPASS (Speaker): Pravý a ľavý výstup. Má na výstupe vstupné signály A kanálov; 4_ B Ch Speaker Input: Zosilnené vstupné signály pre riadenie B kanálov ľavého a pravého; 5_ Right PRE OUT: Pravý predzosilnený výstup. Má na výstupe vstupný signál A kanálu a je nefiltrovaný. 8

9 návod na obsluhu LRx 4.5 LRx 4.1k Inštalácia ECI modulu Pokyny sú rovnaké pre obidva panely: CI-L Easy Common Interface - nízkoúrovňový CI-H Easy Common Interface - vysokoúrovňový 1_ Demontujte skrutky podľa ilustrácie; 2_ Zložte modul jeho potiahnutím, dbajte na to, aby ste neohli kontakty, ktoré sú vertikálne k zosilňovaču; 3_ Založte modul jedným koncom, ktorý chcete použiť alebo ho otočte kontaktmi dovnútra zosilňovača, v požadovanom smere; 4_ Namontujte modul s ohľadom na kontakty; 5_ Vložte modul, pokým nie je úplne v zásuvke; 6_ Upevnite skrutky, dbajte na to, aby ste ich nepretočili. Pri otočenej montáži ECI Štítok je umiestnený pod zosilňovačom, blízko vstupného modulu, indikujúci správne prepojenia a konfigurácie. ECI-L ECI-H 9

10 The Universal Sound Napájanie/výstupy/ostatné funkcie Panel s napájaním a konektormi reproduktorov je chránený odnímateľným krytom a konečným štítkom. Ako zložiť kryt 1) Stlačte Stlačte 2) Potiahnite Ako naložiť kryt Naložte presne 2) Stlačte pokým necvakne Stlačte pokým necvakne 1) 10

11 návod na obsluhu LRx 4.5 LRx 4.1k Ako vymeniť panel So zosilňovačom sú dodávané dva panely. Jeden je pre odkryté vedenie káblov; druhý s logom Audison je uzatvorený, pre ochranu a ukrytie káblov. Keď potrebujete vymeniť panel, zarovnajte jazýčky v ob. A Potiahnite hore a pozíciu v obr. B. Všimnite si B) Všimnite si A) Príklady ako použiť panely Napájacie konektory sú navrhnuté na montáž taktiež s uzatvoreným panelom. Špeciálna úprava na konektore umožňuje prirodzené ohnutie konektora. Ak je zosilňovač pripevnený k panelu, otvor vám napovie, kde je potrebné vyvŕtať otvory pre vedenie Káble reproduktorov káblov. Paralelné pripojenie Servisné Káble napájania Káble reproduktorov Paralelné pripojenie 11

12 The Universal Sound Popis napájania a výstupných konektorov 1_ Ochranná poistka: 40 A (LRx 4.5) / 100 A (LRx 4.1k); 2_ Antiskratový ochranný kryt; 3_ - Power (Zemnenie): konektor pre pripojenie záporného pólu zosilňovača. Vložte záporný kábel batérie alebo vodič pripojený ku karosérii vozidla. Otvor akceptuje káble až do 2 prierezu. Pre najlepší prenos prúdu odporúčame použiť kábel s čo najväčším prierezom alebo najmenej s rovnakým ako je pripojený vodič ku kladnému konektoru; 4_ + Power (11 15 VDC): konektor pre pripojenie kladného pólu napájania zosilňovača. Tu pripojte kladný pól batérie. Otvor akceptuje kábel až do prierezu 2. Pre najlepší prietok prúdu odporúčame použiť kábel s čo najväčším prierezom alebo najmenej rovnaký ako je použitý vodič k zápornému pólu; 6 5 5_ + Left A/B Speaker Out: + konektor ľavého reproduktora A/B kanálov; 6_ - Left A/B Speaker Out: - konektor ľavého reproduktora of A/B kanálov; 7_ + Right A/B Speaker Out: + konektor pravého reproduktora A/B kanálov; 8_ - Right A/B Speaker Out: - konektor pravého reproduktora A/B kanálov; 9_ Remote Sub Volume: Vstupy pre diaľkové ovládanie hlasitosti sub, voliteľný VCRA; 10_ Speaker ON: Vstupy pre zapínanie zosilňovača cez napájací kábel reprodukora. Ak zdroj nemá 12 VDC diaľkový výstup, pripojte akékoľvek výstupné napájanie, aj paralelne s výrobnými reproduktormi pre zapnutie zosilňovača; 11_ Remote IN/OUT: REM IN, konektor pre kábel diaľkového ovládača zo zariadenia, ktoré zapína zosilňovač. Napätie musí byť medzi 7 a 16 VDC. REM OUT, konektor pre opakovanie diaľkového napájania a zapnutie ostatných elektronických zariadení. Výstupné napätie je 12 VDC pri 50 ma. Pripojenie vykonané k SPK ON, taktiež bez REM IN, dodáva napätie do REM OUT pre zapnutie ostatných zariadení

13 návod na obsluhu LRx 4.5 LRx 4.1k Ako zmontovať rýchloupínací konektor Ostat né funkcie 11 Diaľkový vstupvýstup 9 Servisný: SUB VOL Externé ovládanie je možné pripojiť k konektoru SUB VOL. Poistka OK Zosilňovač zapnutý Poistka OK Zosilňovač vypnutý 10 Reproduktor zapnutý Zapnutý Vypnutý Zapnutý Vypnutý 13

14 The Universal Sound PRE vstup Automatické zapnutie s rep. zapnutým Zosilňovač môžete zapnúť cez Speaker ON funkciu len keď je použitý nízkoúrovňový vstup. Vysokoúrovňový vstup Reproduktor ON Diaľkový OUT s ECI-H alebo SPK ON Keď používate vysokoúrovňové vstupy alebo SPK ON funkciu, zosilňovač nepotrebuje REM ON pripojenie a generuje napätie (12 50 ma) na REM OUT. Diaľkový OUT 12 VDC Keď používate SUB VOL konektor Ak konfigurujete zosilňovač v 24 db mono L+R režime a nechcete použiť externé ovládanie hlasitosti, musíte vložiť dodávaný SUB VOL konektor do správneho konektora na zosilňovači. Ako vymeniť poistku Po zložení krytu vyberte poistku pomocou dodávaného multifunkčného kľúča Audison. 14

15 návod na obsluhu LRx 4.5 LRx 4.1k Ovládací panel Panel obsahuje ovládače zosilňovača, ktoré sú chránené odnímateľným krytom. Ako zložiť kryt 1) Stlačte Stlačte 2) Potiahnite Ako naložiť kryt Vložte presne 1) 2) Stlačte pokým necvakne Stlačte pokým necvakne 15

16 The Universal Sound Funkcie LRx 4.5 Ovládací panel LRx 4.5 Výstupný režim A R B R IN A Ch L&R IN B Ch L&R OUT premostený A FILTER B FILTER Mono L+R 3/4 k. režim L A L B IN A Ch L&R A 2 k. režim OUT premostený B FILTER R L 16

17 návod na obsluhu LRx 4.5 LRx 4.1k Funkcie LRx 4.1k Ovládací panel LRx 4.1k Výstupný režim A R B R 3/4 k. režim IN A Ch L&R IN B Ch L&R OUT premostený A FILTER B FILTER Mono L+R L A L B Úroveň Ω PRE OUT: 5 V RMS Nastavte citlivosť vstupu, nalaďte vstupnú časť zosilňovača podľa signálu, ktorý je zo zdroja; toto využije maximálny výkon zosilňovača bez skreslenia. POWER OUT: MAX POZOR Skreslenie 4 Ω PRE OUT: 5 V RMS 17

18 The Universal Sound Filter LRx stereo zosilňovače majú flexibilnú, nezávislú filtračnú časť. Po výbere konfigurácie môžete jednoducho nastaviť každý pár kanálov podľa potreby. Pre podrobnejšie informácie o filtroch v rôznych konfiguráciách si pozrite kapitolu: Konfigurácia. A kanály Konfig. 1, 2, 5, Plný Full rozsah Range K 20K Hz Konfig. 3, 4, db/oct K 20K Hz Konfig. 3, 4, 6 12 db/oct k K 20K Hz 18

19 návod na obsluhu LRx 4.5 LRx 4.1k B kanály Konfig. 1, 3, K 20K Hz Konfig. 2, 4, db/oct K 20K Hz AMP Subsonic Konfig. 2, 4, 8 12 db/oct k K 20K Hz 19

20 The Universal Sound Konfig. 5, 6, db/oct K 20K Hz Konfig. 5, 6, k 12 db/oct K 20K Hz Konfig. 5, 6, 9 MONO 24 db/oct K 20K Hz Config. Konfig. 5, 5, 6, 6, 99 MONO 24 db/oct k K 20K Hz 20

21 návod na obsluhu LRx 4.5 LRx 4.1k Subsonic MONO 24 db/oct. OFF K Hz Popis diagnostického indikátora LED Poistka OK Poistka OK Poistka OK Logo zapnuté Logo zapnuté Logo vypnuté = KO! = OK! Zosilňovač zapnutý KO! Zosilňovač vypnutý OK! Zosilňovač zapnutý Ochrana Ochrana Pozor Bliká Pozor = = Prestaňte počúvať Skontrolujte káble reproduktorov! C: Kontakt so zemou Auto Reset Prestaňte počúvať Skontrolujte káble reproduktorov! C: Nesprávne uzemnenie Vypnite zosilňovač pre resetovanie 21

22 The Universal Sound Popis diagnostického indikátora LED Ochrana Ochrana Ochrana Ochrana Ochrana Ochrana Pomaly bliká Rýchlo bliká Bliká = F = F = = = = KO! SKONTROLUJTE TEPLOTU CHECK ENVIRONMENTAL PROSTREDIA TEMPERATURE T: T: Thermal tepelná protection ochrana Amp Zosilňovač in Limiting v limite -1,5-1,5 db WdB W SKONTROLUJTE TEPLOTU PROSTREDIA T: tepelná ochrana Zos. v limite -3 db W SKONTROLUJTE TEPLOTU PROSTREDIA T: tepelná ochrana Auto <167 F SKONTROLUJTE CELKOVÉ CHECK ZAŤAŽENIE TOTAL REPRODUKTORA SPEAKER LOAD Zos. vypnutý, Auto Reset O: O: Overload Ochrana protection proti Amp preťaženiu OFF, Auto Reset CHECK SKONTROLUJTE TOTAL CELKOVÉ SPEAKER ZAŤAŽENIE LOAD REPRODUKTORA O: Amp in LIMITING O: Zosilňovač v LIMITING Rare overload occurs Veľmi zriedkavo Turn Vypnite OFF zos. Amp pre to reset MOŽNÁ INTERNÁ PORUCHA Neobvyklé počuteľné vysoké skreslenie Zos. vypnutý <0,5 Ω 0,5 2 Ω 22

23 návod na obsluhu LRx 4.5 LRx 4.1k Inštalácia Upevnenie zosilňovača Pre ukrytú inštaláciu sú montážne otvory pre skrutky po obvode zosilňovača. Upevnite skrutky pomocou predlžovacieho skrutkovacieho nástavca dodávaného so zosilňovačom. ø MAX 7,5 mm (5/16 ) ø MAX 7,5 mm (5/16 ) 15 5/ / / /2 6 5/ /16 23

24 The Universal Sound Šablóna montáže Servisný otvor Otvor pre kábel napájania Otvor pre kábel reproduktora Nepresahujúci okraj Polopresahujúci okraj Externý okraj Otvor pre vstupné káble Otvory na upevnenie Šablóna je dodávaná aby vám uľahčila pripraviť si montáž zosilňovača. Vytlačené na šablóne sú pokyny pre zapustenú alebo poloodkrytú montáž alebo pre inštaláciu na rovný povrch. Ak chcete ukryť káble, pozrite si správne otvory na šablóne Zapustená montáž Polozapustená montáž Môžete pripojiť káble k ECI-H modulu pred upevnením k zosilňovaču. Zvoľte pozíciu modulu a postupujte podľa pokynov, ktoré môžete nájsť na štítkoch. Zosilňovač musí byť vypnutý. 24

25 návod na obsluhu LRx 4.5 LRx 4.1k Ako viesť káble pod zosilňovačom Ak používate CONNECTION Audison prepojenia, pripevnite Y BLOCK na montážnych konektoroch zosilňovača po pripojení do RCA konektorov. CONNECTION Audison Y Blok Veďte kábel správnou pozíciou a upevnite ho dodávanými sponami. Stlačením zacvaknite MAX r 6,5 mm Pre pripevnenie spony vložte najskôr jazýček a stlačením zacvaknite. 25

26 The Universal Sound Otočenie loga Audison 1) 2) 3) Cvak 4) 5) 6) Cvak 26

27 návod na obsluhu LRx 4.5 LRx 4.1k 7) 8) 9) ) 11) 12) 13) Click 27

28 The Universal Sound Pripojenie káblov Pre maximálnu prevádzku, vždy použite nové káble s dobrou kvalitou; ich vonkajší obal nesmie byť porušený a meď nesmie byť zoxidovaná. Pre správnu prevádzku vždy zvážte dĺžku prepojenia, zaťaženie a spracovávaný prúd. CONNECTION Audison produkty sú najflexibilnejšie a kompletné; sú navrhnuté a vyrobené pre dosiahnutie najlepších výsledkov pri každej inštalácii, hlavne keď používate Audison zosilňovačmi. Kábel reproduktora Tabuľka predstavuje nepretržitý výkon pri zaťažení 4 Ohmov. Ak sa záťaž znižuje, veľkosť kábla by sa mala príslušne zvýšiť. Kábel napájania Aplikovaný výkon Dĺžka pripojenia Prierez kábla Ak nepoznáte spotrebu prúdu systému, vyhľadajte si ju pomocou matematického vzorca nižšie a nájdite si túto hodnotu v ľavom stĺpci tabuľky. Potom vypočítajte dĺžku pripojenia a vyhľadajte rovnakú hodnotu v spodnom stĺpci tabuľky. V bode, kde sa dve hodnoty prekrížia, je minimálny prierezu (A.W.G.) ktorý odporúča CONNECTION pre dosiahnutie spoľahlivej prevádzky. Ako vypočítať spotrebu prúdu systému TP x 2 I = Vbatt I = Spotreba prúdu systému v ampéroch (A); TP = Celkový výkon (RMS) všetkých kanálov všetkých zosilňovačov vo vašom systéme; Vbatt = Zvyčajne je to 12 V, nominálne napätie v elektrickom systéme vozidla. Príklad: Celkový výkon systému (RMS) všetkých kanálov zosilňovačov je 650 W. Priemer zosilňovača je 50% ako väčšina zosilňovačov dnes. Váš elektrický systém je 12 Voltov. 650 x 2 I = = 108,3 A spotreba prúdu 12 *Tok prúdu (A) Tabuľka výpočtu napájacieho a zemniaceho kábla Odporúčame minimálne veľkosti káblov pre napájanie. MAINPOWER káble zaisťujú konštantný prevod prúdu. Veľkosť kábla Dĺžka kábla (m/ft) 28

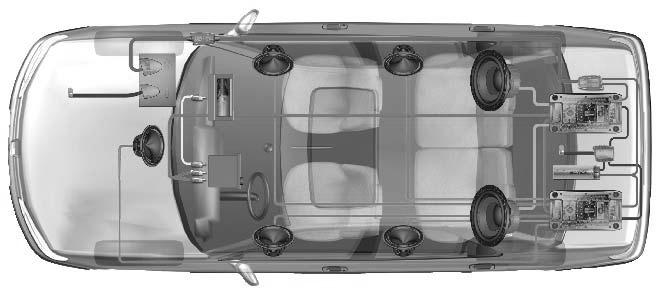

29 návod na obsluhu LRx 4.5 LRx 4.1k Vzor Napájací kábel Zemniaci káble Kábel reprodukora Kábel Subwoofera Audio prepojenie Video prepojenie 1 Konektory batérie: zaisťuje prenos vysokého prúdu bez straty výkonu vysokoodporového pripojenia. 2 Zemniace konektory: minimalizuje odpor a následné straty výkonu spojené s nesprávnym zemnením. 3 Držiaky poistky: sú na prvom stupni ochrany vášho vozidla a vás pred skratom. Teplu odolný a vodotesný obal zaisťuje spoľahlivosť v akomkoľvek prostredí. 4 Napájacie&zemniace káble: sú významné pre zaistenie príslušnej prevádzky vášho automobilového audio/video systému. Špeciálna štruktúra hlavného napájania a napájacích káblov minimalizuje straty prúdu a umožňuje vysokú konštantný prevod prúdu, čo umožňuje zažiť plnú dynamiku hudby. 5 Distribučný blok: jej názov určuje význam: prenos energie do elektronických zariadení. Sú dostupné v rôznych modeloch, modulárne a môžu obsahovať ochrannú poistku. Distribučné bloky sa používajú v každom systéme, kde je potrebné prenášať veľké množstvo prúdu bez straty. 6 Zemniace distribučné bloky: sú dôležitou súčasťou napájania do celkovej prevádzky systému. Pevné, nízkoodporové zemniace body bránia škodlivým rozdielom v napätí medzi komponentmi a zlepšujú vysokoúrovňový prenos prúdu bez straty výkonu. 7 SUPERFARADTM: kondenzátor pracuje ako udržiavač prúdu hromadiac DC energiu pre zosilňovače v prípade úbytku. 8 Audio prepojenia: sú prvým komponentom v systéme, cez ktoré prechádzajú audio signály. Pre vernú reprodukciu, musia prenášať tieto signály z hlavného zariadenia do zosilňovačov bez úpravy zvuku, súčasne s potlačením obrovského množstva šumu vyžarovaného z počítačom ovládaných zariadení v aute. 9 Video medzipripojenia: poskytujú vynikajúce detaily obrazu, rozlíšenie a vyváženie farieb. S konštantnou 75-ohmovou impedanciou a vynikajúcim tienením je dosiahnutá ohromujúca kvalita zvuku. 10 Káble reproduktorov: poskytujú posledný krok k uspokojivej prevádzke reprodukcie hudby. zaisťujú prenos hudby do reproduktorov bez sfarbenia a zníženia kvality signálu. 29

30 The Universal Sound Konfigurácia LRx 4.5 a 4.1k Pre správne nastavenie prepínačov ovládacieho panela si pozrite nákresy v časti filter. Konfigurácia filtrov Konfig. Config. A Ch B Ch 1 Full Full V 4/3 k. režime je možné riadiť celý zosilňovač cez ľavý a pravý vstup A kanálu alebo použiť A vstupy pre A kanály a B vstupy pre B kanály. 2 Full Hi-pass Konfigurácia vstupov 4/3 Ch Hi-pass Hi-pass Full Lo-pass mono Full Hi-pass Lo-pass 4/3 Ch A Ch Stereo A IN A IN B Ch Stereo/Mono A IN B IN 6 Hi-pass Lo-pass mono Lo-pass A Ch Mono B Ch Mono Konfig. Config. 7 A Ch A Filter filter nepoužívaný Not used B Ch Full 2* Ch A IN L A IN R 2* Ch 8 A filter nepoužívaný A Filter Not used Hi-pass V 2 k. režime, L vstup A kanálu riadi A kanály v mono konfigurácii, vstup A kanálu R riadi B kanály v mono konfigurácii. 9 A Filter filter nepoužívaný Not used Lo-pass 30

31 návod na obsluhu LRx 4.5 LRx 4.1k 2 pásmový mono zosilnený IN B Ch (ECI-L alebo ECI-H) zadný Predný ľavý PRE OUT Voliteľné INPUT (ECI-L alebo ECI-H) predný Predný pravý OUT MODE 4 k. A Ľavý A Pravý Zadný ľavý Zadný pravý B Ľavý B Pravý 2 pásmový + Sub tri-režim IN B Ch (ECI-L alebo ECI-H) SUB IN A Ch (ECI-L alebo ECI-H) predný Predný ľavý PRE OUT Voliteľné Predný pravý OUT MODE 4/3 k. A Ľavý B Ľavý B Ľavý + A Pravý B Pravý B Pravý- Sub ľavý Sub pravý alebo SUB MONO (3 k.) 31

32 The Universal Sound 4 k. režim: 3 pásmový multikanálový IN B Ch (ECI-L alebo ECI-H) WOOFER Stredno-vysoký ľavý PRE OUT voliteľné IN A Ch (ECI-L alebo ECI-H) stredno-vysoký Stredno-vysoký pravý OUT MODE 4 k. A Ľavý A Pravý Paralelné pripojenie 2 Ω B Ľavý B Pravý Paralelné pripojenie 2 Ω Woofer ľavý Woofer pravý 2 l. režim: predný + Sub multi-zos. Predný ľavý PRE OUT voliteľné IN A Ch (ECI-L alebo ECI-H) predný Predný pravý OUT MODE 2k. B k. filter Zadný ľavý A ľavý + A pravý - B ľavý + B pravý - IN A Ch (ECI-L alebo ECI-H) SUB Zadný pravý PRE OUT voliteľné OUT MODE 2k. B k. filter Sub ľavý Sub pravý 32

33 návod na obsluhu LRx 4.5 LRx 4.1k 4 k. režim: Predný multikanál + 2 k. režim: Sub multi-zosilnený IN B Ch (ECI-L alebo ECI-H) WOOFER Stredno-vysoký ľavý PRE OUT Voliteľné IN A Ch (ECI-L alebo ECI-H) Stredno-vysoký Stredno-vysoký pravý OUT MODE 4 Ch A Ľavý A Pravý Paralelné pripojenie 2 Ω B Ľavý B Pravý IN A Ch (ECI-L alebo ECI-H) SUB PRE OUT Voliteľné OUT MODE 2 k. B Ch Filter Paralelné pripojenie 2 Ω A ľavý + A pravý - B ľavý + B pravý - Sub ľavý Woofer pravý 33

34 The Universal Sound LRx 4.1k - 4/3 k. režim: 3 pásmový predný + Sub stereo/mono IN B Ch (ECI-L alebo ECI-H) SUB Predný ľavý PRE OUT Voliteľné IN A Ch (ECI-L alebo ECI-H) predný Predný pravý OUT MODE 4/3 k. A ľavý A pravý Paralelné pripojenie 2 Ω Paralelné pripojenie 2 Ω B ľavý B pravý 1 1 Sub ľavý Sub pravý B ľavý+ B pravý - Ľavý Pravý alebo SUB MONO (3 k.) 34

35 návod na obsluhu LRx 4.5 LRx 4.1k LRx 4.1k - 4 k. režim: 4 pásmový predný multikanál IN B Ch (ECI-L alebo ECI-H) WOOFER Stredno-vysoký ľavý PRE OUT Voliteľné IN A Ch (ECI-L alebo ECI-H) stredno-vysoký Stredno-vysoký pravý OUT MODE 4 k. A ľavý A pravý B ľavý B pravý Paralelné pripojenie 1 Ω Paralelné pripojenie 1 Ω Woofer ľavý Woofer pravý 35

36 The Universal Sound Ako použiť predvŕtané šablóny Nižšie môžete vidieť niekoľko príkladov najčastejších systémových konfigurácií na dodávaných predvŕtaných šablónach. Ak ich položíte na ovládací panel, je možné nastaviť ovládacie prvky pre najlepšiu prevádzku podľa zvolenej konfigurácie. Zvoľte systémovú konfiguráciu podľa potreby a prilože požadovanú šablónu na ovládací panel. Vykonajte nastavenia podľa pokynov na šablóne. Zložte šablónu a zosilňovač je pripravený na použitie. 36

37 návod na obsluhu LRx 4.5 LRx 4.1k Príklad: Aktívny 2 pásmový systém, Tweeter + Woofer, 4 kanálový režim, Riadený vstup A kanálu INPUT A Ch (ECI-L alebo ECI-H) PRE OUT Voliteľné Tweeter ľavý Tweeter pravý OUT MODE 4 k. A ľavý A pravý B ľavý B pravý Woofer ľavý Woofer pravý 37

38 The Universal Sound Technické údaje Napájanie Napätie Minimálny prúd Prúd pri vypnutom zariadení 14.4 VDC (MAX hudobný výkon) Napätie diaľkového vstupu Napätie diaľkového výstupu Interná poistka (AFS) Zosilňovač Skreslenie - THD (1 4 Ω) Šírka pásma (-3 db) Odstup signálu od šumu (A 1 V) Útlmový faktor (1 4 Ω) Vstupná citlivosť (PRE IN) Vstupná citlivosť (Reproduktor IN) Vstupná impedancia (PRE IN) Vstupná impedancia (Reproduktor IN) Záťažová impedancia (MIN) 4 k. 3 k. 2 k. Nominálny výstupný výkon (RMS) 12 VDC; THD 0.3% Výstupný výkon 14.4 VDC; THD 1% 4 k. 4 k. x 4 Ω 4 k. 4 k. x 2 Ω 4 k. 2 k. x 4 Ω + 2 x 2 Ω 4 k. 2 k. x 4 Ω + 2 x 1 Ω 4 k. 2 k. x 2 Ω + 2 x 1 Ω 3 k. 2 k. x 4 Ω + 1 x 4 Ω 3 k. 2 k. x 4 Ω + 1 x 2 Ω 3 k. 2 k. x 2 Ω + 1 x 4 Ω 3 k. 2 k. x 2 Ω + 1 x 2 Ω 2 k. 2 k. x 4 Ω VDC 1.3 A 0.02 ma 36 A 7 15 VDC (1 ma) 12 VDC (50 ma) 40 A 0.04% 4 80k Hz 100 db V V 15 kω 5 kω 4x2 Ω 2x2 Ω + 1x4 Ω 2x4 Ω 70 W x 4 Ch 75 W x W x 4 75 W x W 130 W x W 260 W x VDC 1.8 A 0.02 ma 95 A 7 15 VDC (1 ma) 12 VDC (50 ma) 100 A 0.04% 4 80k Hz 100 db V V 15 kω 5 kω 2x2 Ω + 2x1 Ω 2x2 Ω + 1x2 Ω 125 W x 2 Ch W x 2 Ch 130 W x W x W x W x W x W x W x W x W x W x W x W 130 W x W 230 W x W 200 W x W Vstupy/Výstupy/Filtre OUT Režim IN A k. IN B k. OUT (Bypass) A k. Filter B k. Filter Subsonic Diaľkové ovl. hlasitosti Sub Rozmery Š x D x V palce Hmotnosť lb 38 2 k. - 3/4 k. PRE/Reproduktor PRE/Reproduktor PRE/Reproduktor 3/4 k. PRE/Reproduktor PRE/Reproduktor PRE/Reproduktor Premostený/Vysokopriepustný/Nízkopriepustný 50 5k 12/24(mono) db/oct. Premostený/Vysokopriepustný/Nízkopriepustný 50 5k 12/24(mono) db/oct. OFF/20/30 24 db/oct. aktívny s B k. nízkopriepustným 24 db L+R db aktívny s B k. nízkopriepustným 24 db L+R 7 13/16 x 15 5/16 x 2 1/ /16 x 21 3/16 x 2 1/4 11.9
