1 PREGLED IZDELKOV 2015 Veljavnost od

2 St R ešn A o kn a HITREJŠI OD PRIHODNOSTI Ko razvijamo nove izdelke, upoštevamo številne življenjske težave, predvsem pa smo pozorni na želje in navade naših potrošnikov. Strešna okna FAKRO niso samo zastekljene odprtine v strehi, temveč morajo tehnično ustrezati vašim željam in se skladati z vašim bivalnim prostorom. S svojimi velikimi zastekljenimi površinami spuščamo v prostore mnogo svetlobe, s tem pa vam pričaramo lepoto, ugodnost in intimnost bivanja pod vašo streho. 2

3 SKRBIMO ZA OKOLJE Inovativne rešitve, kot npr. avtomatski zračnik V40P in protivlomni sistem topsave pripomoreta našemu zdravju, varnosti in splošnemu dobremu počutju. Ravno pri nizkoenergijskih rešitvah našega podjetja je bila ta usmeritev stalno prisotna. Naš široki izbor strešnih oken se je uspešno uveljavil na področju nizkoenergijske gradnje. FAKRO s svojimi v več kot 20-letnimi izkušnjami izdeluje danes najkvalitetnejša moderna strešna okna, poskušamo pa tudi izpolniti najtežje posebne želje naših kupcev. Inovacije so naš pogon. Zelo veliko želja in pričakovanj, ki nam jih sporočijo naši potrošniki, nam uspe izpolniti s pomočjo inovativnih razvojnih rešitev. Istočasno pa izboljšujemo naše izdelke in postavljamo nove standarde na tržišču strešnih oken. 3

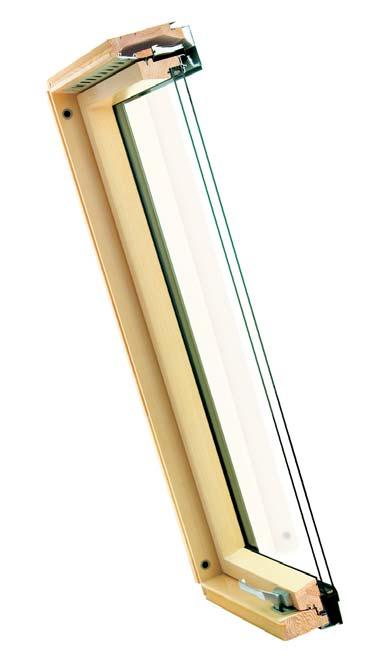

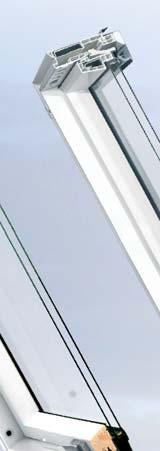

4 OPIS IN SESTAVA STREŠNIH OKEN NAJBOLJŠI MATERIALI Strešna okna so izdelana iz najkvalitetnejšega, večkratno lepljenega in vakuumsko impregniranega borovega lesa. Končno površinsko zaščito lesu zagotavlja večkratno lakiranje z akrilnimi (naravnimi) ali poliuretanskimi (belimi) laki. Vsi leseni elementi so z zunanje strani zaščiteni z aluminijasto pločevino, ki je odporna na vremenske vplive in UV-žarke. Strešna okna so lahko izdelana tudi iz umetne mase z ojačanim pocinkanim jeklenim jedrom. AVTOMATSKI ZRAČNIK Okna imajo lahko vgrajen avtomatski zračnik V40P (pretok zraka do 49 m 3 /h) ali standardni zračnik V35 (pretok zraka do 41 m 3 /h). Avtomatski zračnik V40P deluje na osnovi tlačnih razlik med notranjim in zunanjim zrakom. Istočasno dosega avtomatski zračnik V40P tudi visok razred vodotesnosti, tako v odprtem kot tudi zaprtem položaju. Avtomatskega zračnika V40P ni treba zapreti niti pri močnem dežju z vetrom, ali pozimi pri izredno nizkih zunanjih temperaturah. 4

5 Strešna okna FAKRO so edina strešna okna na tržišču, ki so zaradi svoje visoke kakovosti in varnosti pridobila nemški TÜV certifikat. Pridobitev te svetovno znane oznake kakovosti ne pomeni samo priznanje razvoju in kvaliteti podjetja FAKRO, pomeni tudi vsakoletno kontrolo izdelkov in proizvodnih procesov. Strešna okna s certifikatom TÜV št. B FUNKCIONALNOST Velika izbira med številnimi modeli in velikostmi oken omogoča prilagoditev vsem prostorom na podstrešju. Strešna okna z obračanjem okoli sredinske osi, okna z dvignjeno osjo ali kombinirana okna imajo kljuko na spodnji strani krila, kar poenostavi upravljanje pri višji vgradnji. Višja vgradnja omogoča optimalnejšo osvetlitev prostora. Kljuka ima tri stopnje zapiranja, kar omogoča zračenje v dveh odprtih položajih. PROTIVLOMNI SISTEM topsafe Glavne značilnosti sistema topsafe: inovacijska rešitev pritrditve okovja, ojačana zapiralna ploščica in lesena konstrukcija, dodaten jekleni profil na spodnjem delu krila, kar preprečuje vlom z orodjem. GARANCIJA KAKOVOSTI Veseli nas, da ste izbrali izdelke FAKRO. Jamčimo za kvaliteto svojih izdelkov, zato vam bomo na osnovi spodnjih pogojev, odpravili vse morebitne napake v zakonskem predpisanem roku. Zavezujemo se tudi, da bomo svoje izdelke vzdrževali in servisirali še najmanj 3 leta po preteku garancijske dobe. GARANCIJSKA DOBA 1. Strešna okna za bivalne prostore - proizvajalec FAKRO nudi za svoja strešna okna različna obdobja trajanja garancije, in sicer: - Na celotno okno pri vse modelih: 5 let - če so okna vgrajena z originalno FAKRO obrobo ali 10 let - če so okna vgrajena z originalno FAKRO obrobo in montažnim kompletom XDP; - na stekla: 30 let na lom v primeru toče pri vseh modelih ter 20 let na kvaliteto tesnitve termo izolacijskih stekel pri vseh modelih razen pri FTS-V U2, če stranka izpolnjuje pogoje iz vprašalnika, ki ga mora izpolniti najkasneje v dveh letih po končanju vseh zaključnih del ter ga poslati na zastopnikov naslov. Odločitev posreduje zastopnik stranki pismeno; na okovje: 20 let pri modelih FTP-V, FTU-V, FPP-V in FPU-V. 2. Dodatna oprema - 2 leti (senčila, ročni in električni pripomočki za upravljanje). 3. Okna za izhod na streho - 2 leti. 4. Svetlobnik SLT in SRT - 7 let. 5. Ostali izdelki - 2 LETI (DWK vratca, podstrešne stopnice). GARANCIJSKI POGOJI Garancijske dobe izdelkov FAKRO veljajo samo ob upoštevanju naslednjih pogojev: 1. Vsi izdelki morajo biti vgrajeni pravilno po priloženih navodilih proizvajalca. 2. Vsi izdelki morajo biti uporabljeni v skladu z njihovo namembnostjo. Primer: strešne line za izstop na streho WGI, WGT, WSS, WSZ in WSH niso namenjena stanovanjskim prostorom. 3. Uporaba in upravljanje izdelkov mora ustrezati proizvajalčevim navodilom za uporabo. 4. Skladiščenje, prevozi in interna manipulacija morajo biti organizirani, izdelki morajo biti ustrezno zaščiteni, da ne pride do poškodb. 5. Garancijska doba prične teči od dneva nakupa ali dneva vgradnje. 6. V primeru uveljavljanja garancije mora stranka predložiti račun, iz katerega je razviden datum nakupa, ali pa račun oz. zapisnik o montaži, iz katerih je razviden datum vgradnje. V primeru, da stranka ne predloži nobenega od teh dokumentov, velja garancija od dneva izdelave. Datum izdelave vsebuje serijska številka, ki je nameščena na izdelku. 5

6 VRSTE TERMOIZOLACIJSKIH STEKEL U2 U3 U5 U6 KLASIČNA ZASTEKLITEV KLASIČNA ZASTEKLITEV S TGI VARČNA ZASTEKLITEV VARNOSTNO VARČNA ZASTEKLITEV Ug (EN 673) 1,1 W/m 2 K 1,1 W/m 2 K 0,5 W/m 2 K 0,5 W/m 2 K SESTAVA ZASTEKLITVE: 4H-16-4T 4H-16-4T 4HT-8-4H-10-4HT 6H-18-4HT T ZUNANJE STEKLO 4 mm ESG, kaljeno 4 mm ESG, kaljeno 4 mm ESG, kaljeno z naparjeno plastjo 6 mm ESG, kaljeno, VMESNO STEKLO: 4 mm ESG, kaljeno 4 mm ESG, kaljeno NOTRANJE STEKLO: 4 mm float z naparjeno plastjo 4 mm float z naparjeno plastjo 4 mm ESG, kaljeno z naparjeno plastjo 2x3 mm VSG, kaljeno z naparjeno plastjo DISTANČNIK Kovinski Izoliran, TGI Izoliran, TGI Izoliran, TGI VMESNA PROSTOR 16mm 16mm 10mm 10mm 18mm 18mm POLNILO IZ ŽLAHTNEGA PLINA ARGON ARGON KRYPTON ARGON PREPUSTNOST SONČNEGA SEVANJA g 62 % 62 % 46 % 44 % PREPUSTNOST ZA SVETLOBO (τ UV ) 63 % 63 % 79 % 99 % 6

7 U8 P2 P5 L3 R3 G6 IZREDNO VARČNA ZASTEKLITEV IZREDNO VARNA ZASTEKLITEV IZREDNO VARNA ZASTEKLITEV VARNA ZASTEKLITEV SUPER VARNA IN VARČNA ZASTEKLITEV SUPER VARNA ZASTEKLITEV 0,3 W/m 2 K 1,1 W/m 2 K 0,5 W/m 2 K 1,1 W/m 2 K 0,5 W/m 2 K 1,1 W/m 2 K 4H-12-4HT-12-4HT-12-4HT 4HS T 4HS-10-4HT T 4HS T 8H-16-4HT T 6HS T 4 mm ESG 4 mm ESG 4 mm ESG 4 mm ESG, kaljeno s samočistilnim nanosom 4 mm ESG, kaljeno s samočistilnim nanosom 4 mm ESG, kaljeno s samočistilnim nanosom 8 mm ESG, kaljeno 6 mm ESG, kaljeno s samočistilnim nanosom 4 mm ESG 4 mm ESG 4 mm ESG, kaljeno z naparjeno plastjo 2x3 mm VSG, kaljeno z naparjeno plastjo 2x3 mm VSG, kaljeno z naparjeno plastjo 2x3 mm VSG, kaljeno z naparjeno plastjo 2x3 mm VSG, kaljeno z naparjeno plastjo 2x3 mm VSG, kaljeno z naparjeno plastjo Izoliran, TGI Izoliran, TGI Izoliran, TGI Izoliran, TGI Izoliran, TGI Izoliran, TGI 12mm 12mm 12mm 14mm 10mm 8mm 14mm 16mm 18mm 12mm KRYPTON ARGON KRYPTON ARGON ARGON KRYPTON 44 % 51 % 45 % 52 % 51 % 31 % 99 % 99 % 99 % 98 % 99 % 60 % 7

8 FTP-V STREŠNA OKNA PROFI TEHNIČNI PODATKI: FTP-V U3 FTP-V L3 FTP-V U5 FTP-V P5 FTP-V G6 toplotna izolacija okna Uw: 1,3 W/m²K 1,3 W/m²K 0,97 W/m²K 0,97 W/m²K 1,2 W/m²K toplotna izolacija stekla Ug (EN 673): 1,1 W/m²K 1,1 W/m²K 0,5 W/m²K 0,5 W/m²K 1,0 W/m²K zračnik: V40P V40P V40P V40P V40P 8

9 V 230V LESENA STREŠNA OKNA S KLASIČNIM SREDINSKIM ODPIRANJEM - Profesionalno strešno okno s krilom, ki je vpeto na sredini. - Enostavno upravljanje s kljuko na spodnjem delu krila. - Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. - Široka paleta dodatne opreme za naše udobje. - Možnost uporabe električnega krmiljenja. - Dovoljen strešni naklon V40P U3 FTP-V - večja zaščita pred vlomi, - avtomatski zračnik V40P, - najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les, - dvakratni premaz borovega lesa z akrilnim lakom, - standardna dobava z različnimi termoizolacijskimi stekli: U3, L3, U5, P5, G6, - kljuka Elegant z različnimi stopnjami zapiranja. STREŠNA OKNA Z OKOVJEM NA SREDINI Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Zunanje velikosti okvirja (cm) Dejanska zastekljena površina (m 2 ) 0,22 0,29 0,38 0,47 0,47 0,59 0,73 0,75 0,92 0,95 1,16 0,92 0,85 0,58 Oznaka okna FTP-V U3 FTP-V L3 FTP-V U5 FTP-V P5 222,00 231,00 250,00 262,00 262,00 275,00 300,00 320,00 345,00 345,00 379,00 345,00 337,00 275,00 270,84 281,82 305,00 319,64 319,64 335,50 366,00 390,40 420,90 420,90 462,38 420,90 411,14 335,50 257,00 267,00 287,00 298,00 298,00 315,00 335,00 359,00 385,00 385,00 419,00 385,00 385,00 315,00 313,54 325,74 350,14 363,56 363,56 384,30 408,70 437,98 469,70 469,70 511,18 469,70 469,70 384,30 350,00 380,00 399,00 412,00 412,00 445,00 476,00 508,00 546,00 546,00 609,00 546,00 545,00 445,00 427,00 463,60 486,78 502,64 502,64 542,90 580,72 619,76 666,12 666,12 742,98 666,12 664,90 542,90 378,00 406,00 406,00 462,00 462,00 518,00 578,00 604,00 648,00 648,00 712,00 648,00-518,00 461,16 495,32 495,32 563,64 563,64 631,96 705,16 736,88 790,56 790,56 868,64 790,56-631,96 - Model FTP-V U3 dimenzije in 13 na zalogi, model FTP-V U5 dimenzije na zalogi, ostale dimenzije in ostali modeli po naročilu. 9

10 FTU-V STREŠNA OKNA PROFI TEHNIČNI PODATKI: FTU-V U3 FTU-V L3 FTU-V U5 FTU-V P5 FTU-V G6 toplotna izolacija okna Uw: 1,3 W/m²K 1,3 W/m²K 0,97 W/m²K 0,97 W/m²K 1,2 W/m²K toplotna izolacija stekla Ug (EN 673): 1,1 W/m²K 1,1 W/m²K 0,5 W/m²K 0,5 W/m²K 1,0 W/m²K zračnik: V40P V40P V40P V40P V40P 10

11 V 230V BELA LESENA STREŠNA OKNA S KLASIČNIM SREDINSKIM ODPIRANJEM - Lesena okna s povečano odpornostjo proti vlagi, trojnim premazom belega poliuretanskega laka in gladko površino okvirja. Profesionalno strešno okno s krilom, ki je vpeto na sredini. - Enostavno upravljanje s kljuko na spodnjem delu krila, tri stopnje zapiranja. - Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. - Večja zaščita pred vlomi. - Široka paleta dodatne opreme za naše udobje. - Možnost uporabe električnega krmiljenja. - Dovoljen strešni naklon V40P U3 FTU-V - avtomatski zračnik V40P, - najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les, - trojni premaz borovega lesa z belim poliuretanskim lakom in gladko površino okvirja, - Lesena okna s povečano odpornostjo proti vlagi. Uporaba oken je primerna v prostorih z občasno povečano zračno vlago (kuhinje, kopalnice). V vlažnih prostorih z obstojnejšo visoko zračno vlago, na primer pralnice in sušilnice, je priporočljiva vgradnja oken iz umetne mase. - Standardna dobava z različnimi termoizolacijskimi stekli: U3, L3, U5, P5, G6. STREŠNA OKNA Z OKOVJEM NA SREDINI Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Zunanje velikosti okvirja (cm) Dejanska zastekljena površina (m 2 ) 0,22 0,29 0,38 0,47 0,47 0,59 0,73 0,75 0,92 0,95 1,16 0,92 0,85 0,58 Oznaka okna FTU-V U3 FTU-V L3 FTU-V U5 FTU-V P5 269,00 290,00 301,00 314,00 314,00 335,00 361,00 402,00 419,00 419,00 461,00 402,00 414,00 335,00 328,18 353,80 367,22 383,08 383,08 408,70 440,42 490,44 511,18 511,18 562,42 490,44 505,08 408,70 306,00 331,00 342,00 354,00 354,00 377,00 404,00 437,00 460,00 460,00 498,00 460,00 454,00 382,00 373,32 403,82 417,24 431,88 431,88 459,94 492,88 533,14 561,20 561,20 607,56 561,20 553,88 466,04 427,00 468,00 485,00 497,00 497,00 540,00 577,00 602,00 664,00 664,00 726,00 664,00 664,00 540,00 520,94 570,96 591,70 606,34 606,34 658,80 703,94 734,44 810,08 810,08 885,72 810,08 810,08 658,80 435,00 467,00 486,00 531,00 531,00 596,00 665,00 695,00 745,00 745,00 819,00 745,00-596,00 530,70 569,74 592,92 647,82 647,82 727,12 811,30 847,90 908,90 908,90 999,18 908,90-727,12 - Model FTU-V U3 dimenzije in 13 na zalogi, model FTU-V U5 dimenzije na zalogi, ostale dimenzije in ostali modeli po naročilu. 11

12 PTP-V PLASTIČNA STREŠNA OKNA TEHNIČNI PODATKI: PTP-V U3 PTP-V L3 PTP U5 PTP-V P5 toplotna izolacija okna Uw: 1,3 W/m²K 1,3 W/m²K 1,1 W/m²K 1,1 W/m²K toplotna izolacija stekla Ug (EN 673): 1,1 W/m²K 1,1 W/m²K 0,5 W/m²K 0,5 W/m²K zračnik: V35 V35 V35 V35 12

13 PLASTIČNA STREŠNA OKNA V 230V Strešno okno s krilom, ki je vpeto na sredini. Okno je izdelano iz belih plastičnih profilov, ojačanimi s pocinkanim jeklenim jedrom, zato je primerno za prostore z občasno povečano zračno vlago (kuhinje, kopalnice), kot tudi za prostore z obstojnejšo visoko zračno vlago, na primer pralnice in sušilnice. - Enostavno upravljanje s kljuko na spodnjem delu okna, tri stopnje zapiranja. - Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. - Večja zaščita pred vlomi. - Široka paleta dodatne opreme za naše udobje. - Možnost uporabe električnega krmiljenja. - Dovoljen strešni naklon V35 PI GO U3 PTP-V - Standardni zračnik V35. - Okna so izdelana iz PVC plastičnih profilov, ojačanih s pocinkanim jeklenim jedrom in so primerna tako za prostore z občasno povečano zračno vlago (kuhinje, kopalnice), kot tudi za prostore z obstojnejšo visoko zračno vlago, na primer pralnice in sušilnice, - Možna dobava tudi v drugih barvah in imitaciji lesa (smreka - PI in hrast - GO). - Standardna dobava z različnimi termoizolacijskimi stekli: U3, L3, U5, P5. PLASTIČNA STREŠNA OKNA Z OKOVJEM NA SREDINI Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Zunanje velikosti okvirja (cm) Dejanska zastekljena površina (m 2 ) 0,22 0,29 0,38 0,47 0,47 0,59 0,73 0,75 0,92 0,95 1,16 0,92 0,85 0,58 Oznaka okna PTP-V U3 260,00 280,00 291,00 303,00 303,00 325,00 351,00 392,00 408,00 408,00 451,00 392,00 404,00 325,00 317,20 341,60 355,02 369,66 369,66 396,50 428,22 478,24 497,76 497,76 550,22 478,24 492,88 396,50 PTP-V/GO U3 PTP-V/PI U3 PTP-V L3 PTP-V/GO L3 PTP-V/PI L3 PTP-V U5 PTP-V P5 299,00 323,00 334,00 349,00 349,00 374,00 404,00 451,00 470,00 470,00 518,00 451,00 464,00 374,00 364,78 394,06 407,48 425,78 425,78 456,28 492,88 550,22 573,40 573,40 631,96 550,22 566,08 456,28 296,00 321,00 331,00 344,00 344,00 367,00 394,00 427,00 450,00 450,00 487,00 450,00-367,00 361,12 391,62 403,82 419,68 419,68 447,74 480,68 520,94 549,00 549,00 594,14 549,00-447,74 326,00 353,00 365,00 378,00 378,00 403,00 433,00 470,00 495,00 495,00 536,00 495,00-403,00 397,72 430,66 445,30 461,16 461,16 491,66 528,26 573,40 603,90 603,90 653,92 603,90-491,66 406,00 445,00 462,00 473,00 473,00 513,00 549,00 573,00 632,00 632,00-632,00-513,00 495,32 542,90 563,64 577,06 577,06 625,86 669,78 699,06 771,04 771,04-771,04-625,86 414,00 477,00 481,00 505,00 505,00 567, ,08 581,94 586,82 616,10 616,10 691, PTP-V U3 dimenzije na zalogi, ostale dimenzije in modeli po naročilu 13

14 FTP-V Z-Wave FTU-V Z-Wave STREŠNA OKNA Z-WAVE TEHNIČNI PODATKI: FTP-V U3 FTU-V U3 FTP-V L3 FTU-V L3 FTP-V U5 FTU-V U5 FTP-V P5 FTU-V P5 FTP-V G6 FTU-V G6 toplotna izolacija okna Uw: 1,3 W/m²K 1,3 W/m²K 0,97 W/m²K 0,97 W/m²K 1,2 W/m²K toplotna izolacija stekla Ug (EN 673): 1,1 W/m²K 1,1 W/m²K 0,5 W/m²K 0,5 W/m²K 1,0 W/m²K zračnik: V40P V40P V40P V40P V40P 14

15 ELEKTRIČNA LESENA OKNA Z-Wave 24 V 230V Strešno okno s tovarniško nameščenim, skritim vgrajenim verižnim pogonom, 3-kanalnim krmilnim sistemom, vključno z daljinskim upravljalnikom, dežnim senzorjem in vgrajeno potrebno povezavo za montažo električnega senčila. Priložen dežni senzor z ogrevano površino ponuja visoko mero udobnosti, ker se okno ob dežju samodejno zapre. Na okvirju so kontaktni elementi za priključek električnih senčil (zunanjih in notranjih). Enostaven priključek na električno omrežje 230 V. - Udobno upravljanje z daljinskim upravljalnikom. Verižni pogon je povezan s kljuko, zato da je okno mogoče odpreti tudi ročno. Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180 omogoča enostavno čiščenje stekla. - Večja zaščita pred vlomi. - Široka paleta dodatne opreme za naše udobje. - Možnost uporabe električnega krmiljenja. - Dovoljen strešni naklon V40P FTP-V Z-Wave - avtomatski zračnik V40P, V40P FTU-V Z-Wave - avtomatski zračnik V40P, U3 - najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les, - dvakratni premaz borovega lesa z akrilnim lakom, - standardna dobava z različnimi termoizolacijskimi stekli: U3, L3, U5, P5, G6. U3 - najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les, - trojni premaz borovega lesa z belim poliuretanskim lakom in gladko površino okvirja, - Lesena okna s povečano odpornostjo proti vlagi. Uporaba oken je primerna v prostorih z občasno povečano zračno vlago (kuhinje, kopalnice), - standardna dobava z različnimi termoizolacijskimi stekli: U3, L3, U5, P5, G6. STREŠNA OKNA Z-WAVE Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Zunanje velikosti okvirja (cm) Dejanska zastekljena površina (m 2 ) 0,22 0,29 0,38 0,47 0,47 0,59 0,73 0,75 0,92 0,95 1,16 0,92 0,85 0,58 Oznaka okna FTP-V U3 Z-Wave 555,00 573,00 588,00 634,00 634,00 685,00 706,00 727,00 768,00 768,00 783,00 768,00 812,00 685,00 677,10 699,06 717,36 773,48 773,48 835,70 861,32 886,94 936,96 936,96 955,26 936,96 990,64 835,70 FTP-V L3 Z-Wave 611,00 631,00 647,00 698,00 698,00 754,00 777,00 800,00 845,00 845,00 862,00 845,00 894,00 754,00 745,42 769,82 789,34 851,56 851,56 919,88 947,94 976, , , , , ,68 919,88 FTP-V U5 Z-Wave 803,00 828,00 856,00 880,00 880,00 930,00 986, , , , , , ,00 930,00 979, , , , , , , , , , , , , ,60 FTP-V P5 Z-Wave 838,00 866,00 866,00 922,00 922,00 978, , , , , , ,00-978, , , , , , , , , , , , , ,16 FTU-V U3 Z-Wave 606,00 626,00 642,00 692,00 692,00 748,00 771,00 794,00 839,00 839,00 855,00 839,00 887,00 748,00 739,32 763,72 783,24 844,24 844,24 912,56 940,62 968, , , , , ,14 912,56 FTU-V L3 Z-Wave 667,00 689,00 707,00 762,00 762,00 823,00 848,00 873,00 923,00 923,00 942,00 923,00 976,00 823,00 813,74 840,58 862,54 929,64 929, , , , , , , , , ,06 FTU-V U5 Z-Wave 854,00 884,00 914,00 942,00 942, , , , , , , , , , , , , , , , , , , , , , , ,00 FTU-V P5 Z-Wave 895,00 927,00 927, , , , , , , , , , , , , , , , , , , , , , , ,32 Na voljo tudi v PVC izvedbi. Dobava po naročilu. 15

16 FTT U6 FTT U8 Thermo NIZKOENERGIJSKA STREŠNA OKNA TEHNIČNI PODATKI: FTT U6 FTT U8 Thermo toplotna izolacija okna Uw: 0,8 W/m²K 0,58 W/m²K toplotna izolacija stekla Ug (EN 673): 0,5 W/m²K 0,3 W/m²K zračnik:

17 VARČNO STREŠNO OKNO Z NAJNIŽJIM FAKTORJEM TOPLOTNE PREVODNOSTI NA TRŽIŠČU NIZKOENERGIJSKA STREŠNA OKNA V 230V - Strešna okna FTT Thermo so bila narejena na osnovi zahtev načrtovanja pasivnih zgradb. Novo strešno okno FTT Thermo izpolnjuje vedno ostrejše zahteve in predpise gradbenega sektorja po kvaliteti toplotne izolacije in s tem varčnosti pri izgubi toplotne energije. Lahko ga brez pomisleka gradimo v pasivne objekte. To novo, ultra toplotno varčno okno odlikuje inovativna konstrukcija. Optimalna tesnitev kritičnih točk toplotnih izgub zagotavlja maksimalne prihranke pri ogrevanju, konstrukcija okovja pa povsem enostavno upravljanje. Širši in debelejši leseni profili, nova trislojna zasteklitev s petimi šipami, spremenjen sistem zapiranja krila bistveno zmanjšujejo možnosti nastankov toplotnih mostov in tako nudijo res odlično toplotno izolacijo. Strešno okno FTT Thermo odpiramo z obračanjem krila, ki pa ni vpeto v sredini okenskega okvirja, temveč je os obračanja za 7 cm dvignjena. - Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180 omogoča enostavno čiščenje stekla. - Večja zaščita pred vlomi. - Najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les. - Dvakratni premaz borovega lesa z akrilnim lakom. - Široka paleta dodatne opreme za naše udobje. - Možnost uporabe električnega krmiljenja. - Dovoljen strešni naklon FTT U8 Thermo + E H V- AT Th er m o Z E NO ZA STEKLITVIJO U6 FTT U6 - Izolacijska zasteklitev U6 super izolacijsko steklo Ug=0,5 W/m 2 K. U8 FTT U8 Thermo - FTT U8 Thermo okno s faktorjem toplotne prevodnosti Uw=0,58 W/m 2 K* je trenutno najvarčnejše strešno okno na svetovnem tržišču. * Uw vrednost 0,58 W/m 2 K dosežemo z oknom FTT U8, vgrajenim s termoizolacijsko obrobo EHV-AT Thermo (vrednost po EN ISO :2007). NIZKOENERGIJSKA STREŠNA OKNA Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Zunanje velikosti okvirja (cm) Dejanska zastekljena površina (m 2 ) 0,22 0,29 0,38 0,47 0,47 0,59 0,73 0,75 0,92 0,95 1,16 0,92 0,85 0,58 Oznaka okna FTT U6-503,00 524,00 548,00 548,00 615,00 686,00 704,00 744,00 744,00 817,00 817,00 744,00 615,00-613,66 639,28 668,56 668,56 750,30 836,92 858,88 907,68 907,68 996,74 996,74 907,68 750,30 FTT U8 Thermo* - 760,00 814,00 859,00 859,00 959, , , , , , , ,00 959,00-927,20 993, , , , , , , , , , , ,98 * Uw vrednost 0,58 W/m 2 K dosežemo z oknom FTT U8, vgrajenim s termo izolacijsko obrobo EHV-AT Thermo ( vrednost po EN ISO :2007). V cenah oken vračunane tudi obrober EHV-AT Thermo + izolaciji XDP in XDS. Dobava po naročilu. 17

18 FTP-V P2 Secure POSEBNO VARNA STREŠNA OKNA TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug (EN 673): zračnik: FTP-V P2 Secure 1,3 W/m²K 1,1 W/m²K V40P 18

19 POSEBNO VARNA STREŠNA OKNA V40P P Spet eno novo, varno strešno okno v že tako pestrem in odličnem programu podjetja FAKRO. Upoštevanje bogatih idej pri tehnični zasnovi tega okna skrbi za povečano protivlomno zaščito. Okno ne vsebuje samo že poznanega»topsafe«sistema, temveč ima serijsko vgrajeno tudi naslednje: izpopolnjen sistem zaščite pred demontažo stekla, lepljeno, varnostno steklo razreda P2 in varnostni ročaj s ključavnico. Okna FTP-V P2 Secure vgrajujemo predvsem na tistih delih strehe, na katerih je dostop do strešnih oken enostaven in nenevaren pri nizkih hišah s položnimi strehami, pri visokih stavbah z zunanjimi evakuacijskimi stopnicami itd. - Avtomatski zračnik V40P. - Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. - Lepljeno varnostno steklo s proti vlomno šipo razreda P2. - Najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les. - Dvakratni premaz borovega lesa z akrilnim lakom. - Široka paleta dodatne opreme za naše udobje. - Dovoljen strešni naklon FTP-V VP2 Secure Strešno okno FTP-V P2 Secure je s sistemoma topsafe in zaščite pred demontažo stekla ter samim protivlomnim steklom razreda P2 dobro protiorožje nepovabljenim gostom z zlobnimi nameni. lepljeno ljeno varnostno steklo s protivlomno šipo razreda P2 zaščita ap pred demontažo stekla od zunaj ročaj s ključavnico POSEBNO VARNA STREŠNA OKNA Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Zunanje velikosti okvirja (cm) Dejanska zastekljena površina (m 2 ) 0,22 0,29 0,38 0,47 0,47 0,59 0,73 0,75 0,92 0,95 1,16 0,92 0,85 0,58 Oznaka okna FTP-V P2 Secure 299,00 311,00 324,00 330,00 330,00 404,00 431,00 451,00 462,00 499,00 462,00 431,00 449,00 404,00 364,78 379,42 395,28 402,60 402,60 492,88 525,82 550,22 563,64 608,78 563,64 525,82 547,78 492,88 Dobava po naročilu. 19

20 FPP-V preselect FPU-V preselect STREŠNA OKNA preselect TEHNIČNI PODATKI: FPP-V U3 FPP-V L3 FPP-V U5 FPP-V P5 FPP-V G6 FPU-V U3 FPU-V L3 FPU-V U5 FPU-V P5 FPU-V G6 toplotna izolacija okna Uw: 1,3 W/m²K 1,3 W/m²K 0,97 W/m²K 0,97 W/m²K 1,2 W/m²K toplotna izolacija stekla Ug (EN 673): 1,1 W/m²K 1,1 W/m²K 0,5 W/m²K 0,5 W/m²K 1,0 W/m²K zračnik: V40P V40P V40P V40P V40P 20

21 180 0 V40P U STREŠNA OKNA preselect Z DVOJNIM, KOMBINIRANIM ODPIRANJEM - Dve ločeni (neodvisni) funkciji odpiranja okenskega krila: nihajna in sklopna funkcija. Sklopna funkcija okno zadrži v izbranem kotu med 0 in 35 stopinjami, zaradi nihajne funkcije pa je krilo mogoče obrniti za 180 stopinj. Novo okovje zagotavlja popolno stabilnost krila pri obeh funkcijah. Preklop z nihajne na sklopno funkcijo (in obratno) opravite s preselect stikalom, ki je na okvirju in je viden po odprtju okna. - Enostavno upravljanje zaradi kljuke na spodnjem delu krila, tri stopnje zapiranja. - Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. - Večja zaščita pred vlomi. - Avtomatski zračnik V40P. - Standardna dobava z različnimi termoizolacijskimi stekli: U3, L3, U5, P5, G6. - Široka paleta dodatne opreme za naše udobje. - Dovoljen strešni naklon FPP-V preselect - najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les, - dvakratni premaz borovega lesa z akrilnim lakom, FPU-V preselect - najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les, - trojni premaz borovega lesa z belim poliuretanskim lakom in gladko površino okvirja. - Lesena okna s povečano odpornostjo proti vlagi. Uporaba oken je primerna v prostorih z občasno povečano zračno vlago (kuhinje, kopalnice). STREŠNA OKNA preselect Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Zunanje velikosti okvirja (cm) Dejanska zastekljena površina (m 2 ) 0,22 0,29 0,38 0,47 0,47 0,59 0,73 0,75 0,92 0,95 1,16 0,92 0,85 0,58 Oznaka okna FPP-V U3 preselect FPP-V L3 preselect FPP-V U5 preselect FPP-V P5 preselect FPU-V U3 preselect FPU-V L3 preselect FPU-V U5 preselect FPU-V P5 preselect - 360,00 360,00 384,00 384,00 417,00 450,00 467,00 496,00 496,00 557,00 534,00 534,00 417,00-439,20 439,20 468,48 468,48 508,74 549,00 569,74 605,12 605,12 679,54 651,48 651,48 508,74-391,00 391,00 417,00 417,00 451,00 500,00 520,00 545,00 545,00 606,00 578,00 578,00 451,00-477,02 477,02 508,74 508,74 550,22 610,00 634,40 664,90 664,90 739,32 705,16 705,16 550,22-555,00 555,00 592,00 592,00 643,00 695,00 705,00 720,00 764,00 860,00 764,00 771,00 643,00-677,10 677,10 722,24 722,24 784,46 847,90 860,10 878,40 932, ,20 932,08 940,62 784,46-605,00 605,00 642,00 642,00 693,00 745,00 755,00 770,00 814,00 910,00 814,00 821,00 693,00-738,10 738,10 783,24 783,24 845,46 908,90 921,10 939,40 993, ,20 993, ,62 845,46-431,00 431,00 457,00 457,00 500,00 539,00 556,00 593,00 593,00 691,00 661,00 661,00 500,00-525,82 525,82 557,54 557,54 610,00 657,58 678,32 723,46 723,46 843,02 806,42 806,42 610,00-483,00 483,00 512,00 512,00 534,00 594,00 616,00 683,00 683,00 741,00 712,00 712,00 534,00-589,26 589,26 624,64 624,64 651,48 724,68 751,52 833,26 833,26 904,02 868,64 868,64 651,48-599,00 599,00 636,00 636,00 692,00 748,00 759,00 822,00 822,00 924,00 830,00 830,00 692,00-730,78 730,78 775,92 775,92 844,24 912,56 925, , , , , ,60 844,24-626,00 626,00 662,00 662,00 716,00 770,00 780,00 841,00 841,00 939,00 841,00 849,00 716,00-763,72 763,72 807,64 807,64 873,52 939,40 951, , , , , ,78 873,52 Dobava po naročilu. 21

22 PPP-V preselect PLASTIČNA STREŠNA OKNA preselect TEHNIČNI PODATKI: PPP-V U3 PPP-V L3 PPP-V U5 PPP-V P5 toplotna izolacija okna Uw: 1,3 W/m²K 1,3 W/m²K 1,1 W/m²K 1,1 W/m²K toplotna izolacija stekla Ug (EN 673): 1,1 W/m²K 1,1 W/m²K 0,5 W/m²K 0,5 W/m²K zračnik: V35 V35 V35 V35 22

23 PLASTIČNA STREŠNA OKNA preselect Z DVOJNIM, KOMBINIRANIM ODPIRANJEM - Okno je izdelano iz belih PVC plastičnih profilov ojačanih s pocinkanim jeklenim jedrom, in je primerno za izbrani kot med 0 in 35 stopinjami, zaradi nihajne funkcije pa je krilo mogoče obrniti za 180 stopinj. Novo okovje zagotavlja popolno stabilnost krila tako pri nihajni kot tudi pri sklopni funkciji. Preklop iz nihajne na sklopno funkcijo (in obratno) opravite s preselect stikalom, ki je na okvirju in je viden po odprtju okna. - Enostavno upravljanje s kljuko na spodnjem delu okna, tri stopnje zapiranja. - Enostavno upravljanje zunanjega senčila in obračanje krila okoli sredinske osi do 180, kar omogoča enostavno čiščenje stekla. - Večja zaščita pred vlomi. - Široka paleta dodatne opreme za naše udobje. - Dovoljen strešni naklon V35 PI GO U3 PPP-V preselect - standardni zračnik V35, - okna so izdelana iz belih PVC plastičnih profilov, ojačanih s pocinkanim jeklenim jedrom in so primerna tako za prostore z občasno povečano zračno vlago (kuhinje, kopalnice) kot tudi za prostore z obstojnejšo visoko zračno vlago, na primer pralnice in sušilnice, - možna dobava tudi v drugih barvah in imitaciji lesa (smreka - PI in hrast - GO), - standardna dobava z različnimi termoizolacijskimi stekli: U3, P2, U5, P5. PLASTIČNA STREŠNA OKNA Z OKOVJEM NA SREDINI Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Zunanje velikosti okvirja (cm) Dejanska zastekljena površina (m 2 ) 0,22 0,29 0,38 0,47 0,47 0,59 0,73 0,75 0,92 0,95 1,16 0,92 0,85 0,58 Oznaka okna PPP-V U3 preselect PPP-V L3 preselect PPP-V U5 preselect Mogoča vgradnja v strehe z naklonom Montaža zunanjih rolet ni mogoča. Z roleto ARZ v strehe z naklonom Mogoča vgradnja v strehe z naklonom Montaža zunanjih ARZ rolet ni mogoča. Dobava po naročilu ,00 431,00 457,00 457,00 500,00 539,00 556,00 593,00 658,00 691, ,00-525,82 525,82 557,54 557,54 610,00 657,58 678,32 723,46 802,76 843, ,00-483,00 483,00 512,00 512,00 534,00 594,00 616,00 647,00 718,00 741, ,00-589,26 589,26 624,64 624,64 651,48 724,68 751,52 789,34 875,96 904, ,48-599,00 599,00 636,00 636,00 692,00 748,00 759,00 822, ,00-730,78 730,78 775,92 775,92 844,24 912,56 925, , ,24 23

24 FYP-V prosky FYU-V prosky ENOKRILNO STREŠNO OKNO Z DVIGNJENO OSJO TEHNIČNI PODATKI: FYP-V U3 FYU-V U3 FYP-V L3 FYU-V L3 FYP-V U5 FYU-V U5 FYP-V P5 FYU-V P5 FYP-V G6 FYU-V G6 toplotna izolacija okna Uw: 1,3 W/m²K 1,3 W/m²K 1,1 W/m²K 1,1 W/m²K 1,2 W/m²K toplotna izolacija stekla Ug (EN 673): 1,1 W/m²K 1,1 W/m²K 0,5 W/m²K 0,5 W/m²K 1,0 W/m²K zračnik: V40P V40P V40P V40P V40P 24

25 160 0 V40P 24 V 230V ENOKRILNO STREŠNO OKNO prosky Z DVIGNJENO OSJO - Strešno okno zaradi inovacijskega okovja povezuje prednosti vrtljivega okna in okna z dvojnim odpiranjem. Krilo v spodnjem delu omogoča funkcijo navadnega odpiranja in zaradi svoje velikosti odlično osvetli prostor. Dvignjena os višjim osebam omogoča enostaven dostop do roba okna. Pri strešnem naklonu je možna namestitev spodnjega roba okna pri približno 90 cm in zgornjega roba pri približno 220 cm od talne površine. Pri obračanju v območju od 0 do 45 inovacijsko okovje omogoča, da je krilo v tem položaju fiksirano. - Enostavno upravljanje s kljuko na spodnjem delu krila, tri stopnje zapiranja. - Enostavno obračanje krila okoli sredinske osi do 160 zagotavlja enostavno čiščenje stekla. - Večja zaščita pred vlomi. - Avtomatski zračnik V40P zagotavlja zdravo mikroklimo v podstrešnih prostorih. - Široka paleta dodatne opreme za naše udobje. - Možnost uporabe električnega krmiljenja. - Dovoljen strešni naklon FYP-V prosky FYU-V prosky U3 - najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les, - dvakratni premaz borovega lesa z akrilnim lakom, - Standardna dobava z različnimi termoizolacijskimi stekli: U3, L3, U5, P5, G6. U3 - najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les, - trojni premaz borovega lesa z belim poliuretanskim lakom in gladko površino okvirja. - Lesena okna s povečano odpornostjo proti vlagi. Uporaba oken je primerna v prostorih z občasno povečano zračno vlago (kuhinje, kopalnice). - Standardna dobava z različnimi termoizolacijskimi stekli: U3, L3, U5, P5, G6. ENOKRILNO STREŠNO OKNO Z DVIGNJENO OSJO Velikosti standardnih oken 78x140 78x160 78x180 78x206 94x140 94x160 94x180 94x206 Zunanje velikosti okvirja (cm) Oznaka okna FYP-V U3 prosky FYP-V L3 prosky FYP-V U5 prosky FYP-V P5 prosky Dobava po naročilu. Lakiranje belo: +15% 380,00 437,00 464,00 493,00 426,00 482,00 510,00 544,00 463,60 533,14 566,08 601,46 519,72 588,04 622,20 663,68 418,00 481,00 510,00 542,00 469,00 530,00 561,00 599,00 509,96 586,82 622,20 661,24 572,18 646,60 684,42 730,78 576,00 651,00 697,00 735,00 648,00 744,00 796,00 841,00 702,72 794,22 850,34 896,70 790,56 907,68 971, ,02 614,00 694,00 743,00 784,00 691,00 794,00 849,00 897,00 749,08 846,68 906,46 956,48 843,02 968, , ,34 OBROBE Velikosti standardnih oken 78x140 78x160 78x180 78x206 94x140 94x160 94x180 94x206 Oznaka okna EZV-A EHN-A 64,00 76,00 85,00 85,00 72,00 80,00 85,00 87,00 78,08 92,72 103,70 103,70 87,84 97,60 103,70 106,14 74,00 84,00 95,00 97,00 77,00 93,00 98,00 101,00 90,28 102,48 115,90 118,34 93,94 113,46 119,56 123,22 Dobava po naročilu. 25

26 FDY-V Duet prosky FDY-V/U Duet prosky DVOKRILNO STREŠNO OKNO Z DVIGNJENO OSJO TEHNIČNI PODATKI: FDY-V U3 FDY-V/U U3 FDY-V L3 FDY-V/U L3 toplotna izolacija okna Uw: 1,3 W/m²K 1,3 W/m²K toplotna izolacija stekla Ug (EN 673): 1,1 W/m²K 1,1 W/m²K zračnik: V40P V40P 26

27 160 0 V40P 24 V 230V DVOKRILNO STREŠNO OKNO Duet prosky Z DVIGNJENO OSJO - Okno ima dve krili. Zgornje gibljivo krilo se odpira z obračanjem okoli svoje osi. Spodnje krilo je fiksno z VSG-zasteklitvijo. Pri strešnem naklonu je možna namestitev spodnjega roba okna pri približno 90 cm in zgornjega roba pri približno 220 cm od talne površine. Ker ima okno večjo stekleno površino, namestitev dveh posameznih oken enega nad drugim ni več potrebno. - Enostavno upravljanje zaradi kljuke na spodnjem delu krila, tri stopnje zapiranja. - Enostavno obračanje krila okoli sredinske osi do 160, kar tudi zagotavlja enostavno čiščenje stekla. - Večja zaščita pred vlomi. - Avtomatski zračnik V40P zagotavlja zdravo mikroklimo v podstrešnih prostorih. - Široka paleta dodatne opreme za naše udobje. - Možnost uporabe električnega krmiljenja. - Dovoljen strešni naklon U3 FDY-V Duet prosky - najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les, - dvakratni premaz borovega lesa z akrilnim lakom, - Standardna dobava z različnimi termoizolacijskimi stekli: U3, L3. U3 FDY-V/U Duet prosky - najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les, - trojni premaz borovega lesa z belim poliuretanskim lakom in gladko površino okvirja. - Lesena okna s povečano odpornostjo proti vlagi. Uporaba oken je primerna v prostorih z občasno povečano zračno vlago (kuhinje, kopalnice). - Standardna dobava z različnimi termoizolacijskimi stekli: U3, L3. DVOKRILNO STREŠNO OKNO Z DVIGNJENO OSJO Velikosti standardnih oken 78x186 78x206 78x235 78x255 94x186 94x206 94x235 94x255 Zunanje velikosti okvirja (cm) Oznaka okna CA CB CC CD DA DB DC DD FDY-V U3 prosky 444,00 489,00 592,00 622,00 479,00 525,00 673,00 699,00 532,80 586,80 710,40 746,40 574,80 630,00 807,60 838,80 FDY-V L3 prosky 537,00 590,00 715,00 753,00 586,00 636,00 814,00 847,00 655,14 719,80 872,30 918,66 714,92 775,92 993, ,34 FDY-V/U U3 prosky 489,00 533,00 651,00 684,00 527,00 578,00 741,00 769,00 586,80 639,60 781,20 820,80 632,40 693,60 889,20 922,80 FDY-V/U L3 prosky 591,00 649,00 787,00 828,00 645,00 700,00 895,00 932,00 721,02 791,78 960, ,16 786,90 854, , ,04 Dobava po naročilu. OBROBE Velikosti standardnih oken 78x186 78x206 78x235 78x255 94x186 94x206 94x235 94x255 Oznaka okna CA CB CC CD DA DB DC DD EZV-A 85,00 90,00 99,00 106,00 87,00 99,00 111,00 119,00 103,70 109,80 120,78 129,32 106,14 120,78 135,42 145,18 EHN-A 97,00 99,00 106,00 114,00 101,00 108,00 120,00 127,00 118,34 120,78 129,32 139,08 123,22 131,76 146,40 154,94 Dobava po naročilu. 27

28 FGH-V Galeria BALKONSKO OKNO TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug (EN 673): zračnik: FGH-V P2 1,5 W/m²K 1,1 W/m²K V40P 28

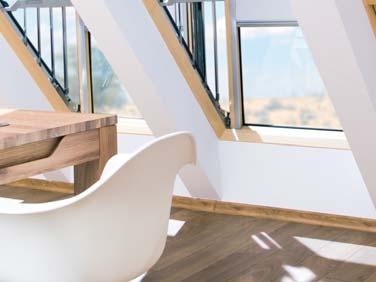

29 BALKONSKO OKNO Galeria V40P P Novo okno iz družine velikih, dolgih strešnih oken FAKRO, pri katerem obe odprti krili tvorita majhen balkon. Gornje krilo z velikim kotom odpiranja navzgor (45 ) in spodnje krilo, ki ga potisnemo navzven ter varnostno učvrstimo, omogočata enostaven izstop iz prostora. Zelo hitro smo na svežem zraku, se nastavimo sončnim žarkom, uživamo v neomejenem razgledu, lahko pa tudi zelo praktično prezračimo svojo posteljnino, obleko itd. Ko spodnje krilo s potiskom naprej odpremo, istočasno izvlečemo na obeh straneh okna zložljivi ograji, ki sta integrirani v celotni konstrukciji tega strešnega okna. Stranski ograji in spodnje krilo, ki jih v skrajni točki učvrstimo, poskrbijo za našo ustrezno varnost pred padcem s strehe. - Enostavno upravljanje zaradi kljuke na spodnjem delu krila, tri stopnje zapiranja. - Enostavno obračanje krila okoli sredinske osi do 160 zagotavlja tudi zagotavlja enostavno čiščenje stekla. - Večja zaščita pred vlomi. - Avtomatski zračnik V40P zagotavlja zdravo mikroklimo v podstrešnih prostorih. - Obe krili sta zastekljeni s P2 izolacijskim steklom, ki ima zunanjo šipo kaljeno, notranjo pa varnostno, dvojno lepljeno šipo. Zunanji del izolacijskega stekla je prevlečen s samočistilnim sredstvom, tako da nakopičeno umazanijo vsak dež sproti odplakne. - Najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les. - Dvakratni premaz borovega lesa z akrilnim lakom. - Široka paleta dodatne opreme za naše udobje. - Dovoljen strešni naklon FGH-V Galeria Ko balkonsko okno FGH-V P2 zapremo, se stranski ograji avtomatsko zložita v okensko konstrukcijo in sta skriti pod pokrivnimi pločevinami. Ograji na strehi nista vidni, zato je zaprto balkonsko okno po obliki povsem enako vsem ostalim strešnim oknom. Skriti ograji pa sta tudi dobro zaščiteni pred zunanjimi vremenskimi vplivi ter umazanijo. BALKONSKO OKNO Velikosti standardnih oken 78x255 94x x255 Zunanje velikosti okvirja (cm) gor. krilo [cm] spod. krilo [cm] Oznaka okna CD DD ED FGH-V P2 Galeria Dobava po naročilu. 2057, , , , , ,52 OBROBE Velikosti standardnih oken 78x255 94x x255 Oznaka okna CD DD ED EHN-AT/G Thermo XDP Dobava po naročilu. 163,00 170,00 187,00 195,60 204,00 228,14 39,00 39,00 43,00 47,58 47,58 52,46 29

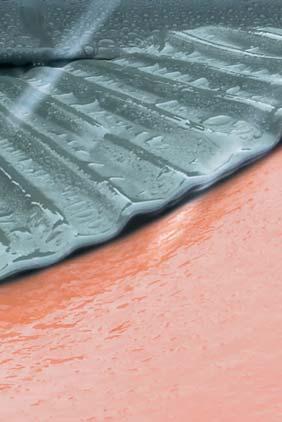

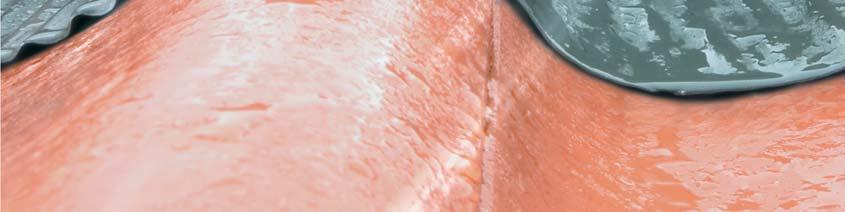

30 TESNILNE OBROBE Tesnilna obroba je nepogrešljiv element pri vgradnji strešnih oken. Natančni elementi sistema tesnilne obrobe zagotavljajo trajno zatesnjeno povezanost strešnega okna s strešno kritino. Funkcija tesnilne obrobe je odvajanje vode in zaščita pred snegom ter vetrom. Zaradi raznolikosti strešnih kritin podjetje FAKRO ponuja različne tesnilne obrobe. V standardni izvedbi so tesnilne obrobe izdelane iz barvane aluminijske pločevine (RAL 7022), ki je v skladu z večino strešnih kritin. 30

31 STANDARDNE TESNILNE OBROBE EZ_ Za profilirane kritine do višine 45 mm. EH_ Za visoko profilirane kritine do 90 mm. EHV-ATThermo Za visoko profilirane kritine do 90 mm; izolacijska obroba, ki izboljša toplotno prevodnost celotnega okna za 15 %. STANDARDNE OBROBE Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka okna EZV-A EHN-A EHV-AT 49,00 53,00 54,00 57,00 57,00 60,00 64,00 71,00 72,00 72,00 76,00 74,00 76,00 60,00 59,78 64,66 65,88 69,54 69,54 73,20 78,08 86,62 87,84 87,84 92,72 90,28 92,72 73,20 55,00 60,00 64,00 67,00 67,00 71,00 74,00 76,00 77,00 80,00 84,00 80,00 84,00 71,00 67,10 73,20 78,08 81,74 81,74 86,62 90,28 92,72 93,94 97,60 102,48 97,60 102,48 86,62 100,00 105,00 107,00 115,00 115,00 121,00 127,00 137,00 139,00 139,00 146,00 144,00 137,00 121,00 122,00 128,10 130,54 140,30 140,30 147,62 154,94 167,14 169,58 169,58 178,12 175,68 167,14 147,62 V ponudbi podjetja FAKRO so tudi posebne obrobe za kosovne strešnike (EL) in (EG). POSEBNE OBROBE ESA, EZA, EHA Za povečanje naklona za 10. V primeru, da streha za vgradnjo strešnega okna nima predpisanega minimalnega naklona 15, uporabimo to obrobo in s tem povečamo naklon okna. - ESA za gladke kritine - EZA za profilirane kritine - EHA za visoko profilirane kritine EEV Za gladke pločevinaste strehe. Posebna obroba za pertlanje z gladko pločevinasto streho. - EEV - aluminij - EEV/Cu - baker - EEV/Tc - titancink EFW Za ravne strehe z naklonom 0-15 Če želimo strešna okna vgraditi na povsem ravne strehe, uporabimo to obrobo, ki tvori minimalni naklon strešnega okna. Univerzalna obroba za vse vrste kritin. STANDARDNE OBROBE Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka okna ESA, EZA, EHA EFW 199,00 204,00 214,00 226,00 226,00 232,00 238,00 244,00 247,00 253,00 258,00 258,00 262,00 232,00 242,78 248,88 261,08 275,72 275,72 283,04 290,36 297,68 301,34 308,66 314,76 314,76 319,64 283,04 240,00 240,00 259,00 259,00 285,00 290,00 307,00 312,00 317,00 343,00 343,00 361,00 365,00 290,00 292,80 292,80 315,98 315,98 347,70 353,80 374,54 380,64 386,74 418,46 418,46 440,42 445,30 353,80 31

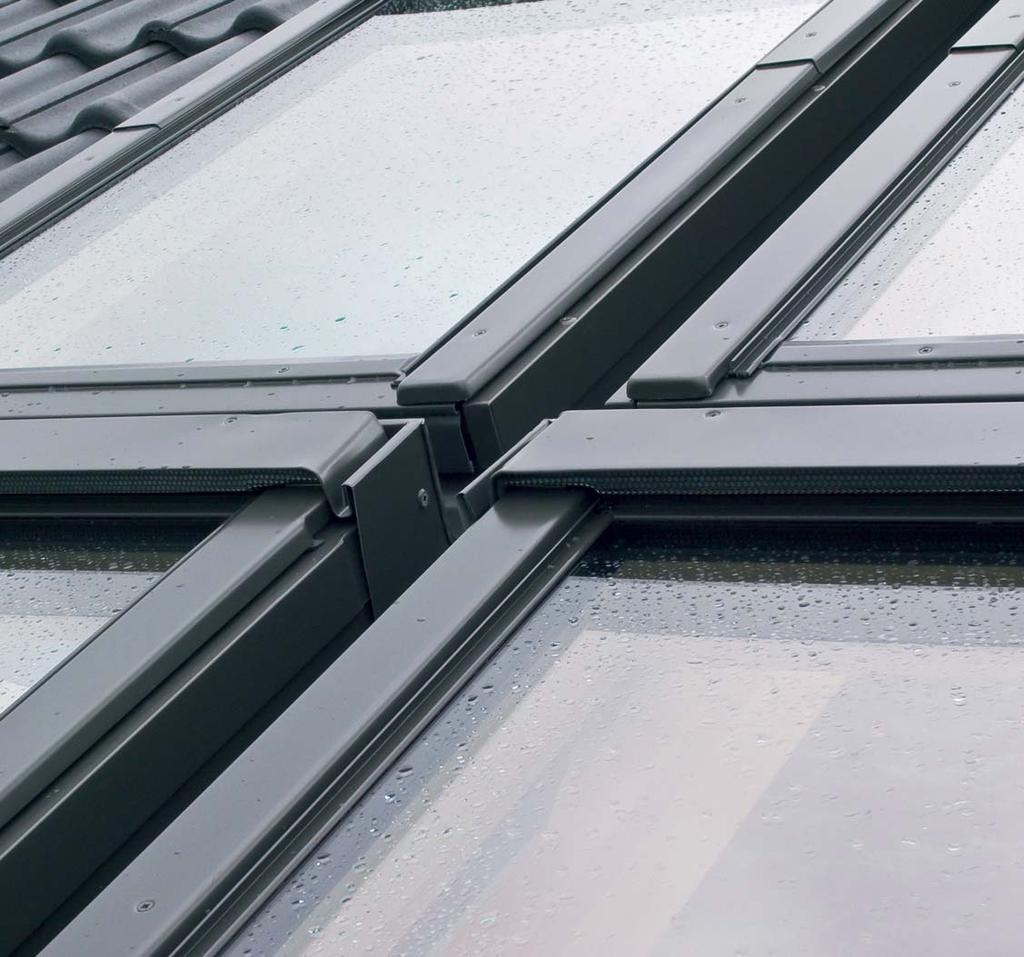

32 KOMBINIRANE TESNILNE OBROBE S kombiniranimi tesnilnimi obrobami lahko strešna okna vgrajujemo v različnih horizontalnih (enega zraven drugega), vertikalnih (enega nad drugega) ali horizontalno-vertikalnih kombinacijah (»blok sistem«). Pri takšni vgradnji gre za naslednje standardne razmike med posameznimi strešnimi okni: A - horizontalni: 14 cm (min. 6 cm) B - vertikalni: 10 cm Namestitve zunanjih rolet na kombinirano vgrajena strešna okna zahteva večje vertikalne razmike med okni, in sicer: - pri modelih ARZ-H in ARZ Z-Wave min. 20 cm. Horizontalni razmiki ostanejo nespremenjeni. 32

33 KOMBINIRANE TESNILNE OBROBE ESV EZV EHN KSV-1 KZV-1 KHN-1 KSV-3 KZV-3 KHN-3 KSV-1 KZV-1 KHN-1 KSV-2 KZV-2 KHN-2 KSV-2 KZV-2 KHN-2 KSV-3 KZV-3 KHN-3 ESV EZV EHN KXV-4 KXN-4 KXV-6 KXN-6 KXV-4 KXN-4 KXV-5 KXN-5 KXV-6 KXN-6 horizontalni B2/1 horizontalni B4/1 KDV KDN vertikalni KSV-1 KZV-1 KHN-1 KSV-3 KZV-3 KHN-3 horizontalnovertikalni KSV-1 KZV-1 KHN-1 KSV-2 KZV-2 KHN-2 B1/2 B3/2 KSV-3 KZV-3 KHN-3 horizontalno-vertikalni KOMBINIRANE OBROBE ZA PROFILIRANE KRITINE EZV Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka okna B2/1 B3/1 B4/1 B1/2 B2/2 B3/2 118,00 128,00 130,00 137,00 137,00 144,00 154,00 171,00 173,00 173,00 183,00 178,00 183,00 144,00 143,96 156,16 158,60 167,14 167,14 175,68 187,88 208,62 211,06 211,06 223,26 217,16 223,26 175,68 177,00 191,00 195,00 206,00 206,00 216,00 231,00 256,00 260,00 260,00 274,00 267,00 274,00 216,00 215,94 233,02 237,90 251,32 251,32 263,52 281,82 312,32 317,20 317,20 334,28 325,74 334,28 263,52 236,00 255,00 260,00 274,00 274,00 288,00 308,00 341,00 346,00 346,00 365,00 356,00 365,00 288,00 287,92 311,10 317,20 334,28 334,28 351,36 375,76 416,02 422,12 422,12 445,30 434,32 445,30 351,36 118,00 128,00 130,00 137,00 137,00 144,00 154,00 171,00 173,00 173,00 183,00 178,00 183,00 144,00 143,96 156,16 158,60 167,14 167,14 175,68 187,88 208,62 211,06 211,06 223,26 217,16 223,26 175,68 236,00 255,00 260,00 274,00 274,00 288,00 308,00 341,00 346,00 346,00 365,00 356,00 365,00 288,00 287,92 311,10 317,20 334,28 334,28 351,36 375,76 416,02 422,12 422,12 445,30 434,32 445,30 351,36 354,00 382,00 390,00 412,00 412,00 432,00 462,00 512,00 520,00 520,00 548,00 534,00 548,00 432,00 431,88 466,04 475,80 502,64 502,64 527,04 563,64 624,64 634,40 634,40 668,56 651,48 668,56 527,04 Velikosti standardnih oken 78x140 78x160 78x180 78x186 78x206 78x235 78x255 94x140 94x160 94x180 94x186 94x206 94x235 94x255 Oznaka okna CA CB CC CD DA DB DC DD B2/1 B3/1 154,00 183,00 204,00 204,00 216,00 238,00 255,00 173,00 192,00 204,00 209,00 238,00 267,00 286,00 187,88 223,26 248,88 248,88 263,52 290,36 311,10 211,06 234,24 248,88 254,98 290,36 325,74 348,92 231,00 274,00 306,00 306,00 324,00 357,00 382,00 260,00 288,00 306,00 314,00 357,00 400,00 429,00 281,82 334,28 373,32 373,32 395,28 435,54 466,04 317,20 351,36 373,32 383,08 435,54 488,00 523,38 KOMBINIRANE OBROBE ZA VISOKO PROFILIRANE KRITINE EHN Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka okna B2/1 B3/1 B4/1 B1/2 B2/2 B3/2 132,00 144,00 154,00 161,00 161,00 171,00 178,00 183,00 185,00 192,00 202,00 192,00 202,00 171,00 161,04 175,68 187,88 196,42 196,42 208,62 217,16 223,26 225,70 234,24 246,44 234,24 246,44 208,62 198,00 216,00 230,00 241,00 241,00 256,00 267,00 274,00 278,00 288,00 303,00 288,00 303,00 256,00 241,56 263,52 280,60 294,02 294,02 312,32 325,74 334,28 339,16 351,36 369,66 351,36 369,66 312,32 264,00 288,00 308,00 322,00 322,00 342,00 356,00 366,00 370,00 384,00 404,00 384,00 404,00 342,00 322,08 351,36 375,76 392,84 392,84 417,24 434,32 446,52 451,40 468,48 492,88 468,48 492,88 417,24 132,00 144,00 154,00 161,00 161,00 171,00 178,00 183,00 185,00 192,00 202,00 192,00 202,00 171,00 161,04 175,68 187,88 196,42 196,42 208,62 217,16 223,26 225,70 234,24 246,44 234,24 246,44 208,62 264,00 288,00 308,00 322,00 322,00 342,00 356,00 366,00 370,00 384,00 404,00 384,00 404,00 342,00 322,08 351,36 375,76 392,84 392,84 417,24 434,32 446,52 451,40 468,48 492,88 468,48 492,88 417,24 396,00 432,00 460,00 482,00 482,00 512,00 534,00 548,00 556,00 576,00 606,00 576,00 606,00 512,00 483,12 527,04 561,20 588,04 588,04 624,64 651,48 668,56 678,32 702,72 739,32 702,72 739,32 624,64 Velikosti standardnih oken 78x140 78x160 78x180 78x186 78x206 78x235 78x255 94x140 94x160 94x180 94x186 94x206 94x235 94x255 Oznaka okna CA CB CC CD DA DB DC DD B2/1 B3/1 178,00 202,00 228,00 233,00 238,00 255,00 274,00 185,00 224,00 236,00 243,00 260,00 288,00 305,00 217,16 246,44 278,16 284,26 290,36 311,10 334,28 225,70 273,28 287,92 296,46 317,20 351,36 372,10 267,00 303,00 342,00 350,00 357,00 382,00 411,00 278,00 335,00 353,00 364,00 389,00 432,00 458,00 325,74 369,66 417,24 427,00 435,54 466,04 501,42 339,16 408,70 430,66 444,08 474,58 527,04 558,76 VAŽNO: navedene cene veljajo za razmike 6-14 cm - ZA VEČJE RAZMIKE SE CENE POVEČAJO ZA 20 %. S kombiniranimi tesnilnimi obrobami lahko strešna okna vgrajujemo v različnih horizontalnih (enega zraven drugega), vertikalnih (enega nad drugega) ali horizontalno -vertikalnih kombinacijah (»blok sistem«). 33

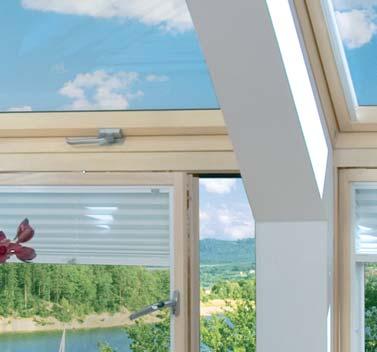

34 BDL BDR BVP BXP OKNA ZA VERTIKALNO KOMBINACIJO OKNA V KOLENSKEM ZIDU TEHNIČNI PODATKI: BD_ L3 BVP L3 BXP L3 BD_ P5 BVP P5 BXP P5 toplotna izolacija okna Uw: 1,3 W/m²K 0,88 W/m²K toplotna izolacija stekla Ug (EN 673): 1,1 W/m²K 0,5 W/m²K 34

35 OKNA ZA VERTIKALNO KOMBINACIJO OKNA V KOLENSKEM ZIDU P Okno je primerno za navpično vgradnjo pod strešna okna v kolenski zid na podstrešju. - Standardna dobava z različnimi termoizolacijskimi stekli P5. - Najkvalitetnejši, večkratno lepljen in vakuumsko impregniran borov les. - Dvakratni premaz borovega lesa z akrilnim lakom. - Široka paleta dodatne opreme za naše udobje. - Dovoljena za kombinacijo s strešnimi okni z naklonom strehe od BDR, BDL Modela za vgradnjo v kolenski zid nam nudita dvojno odpiranje z nagibom navzdol za 12 cm ter levim ali desnim odpiranjem do 90. Obe funkciji lahko upravljate s kljuko na stranskem delu okenskega krila. Standardna izvedba je opremljena s ključavnico in ključem. Okna imajo lahko desni - BDR ali levi naslon- BDL. BVP Model ima enojno odpiranje navzdol za 12 cm, kljuka z možnostjo zaklepanja je nameščena na zgornjem delu krila. BXP Model služi tudi kombinirani vgradnji pod strešna okna v kolenski zid, vendar nima možnosti odpiranja, je enostavni fiksni element. OKNA ZA VERTIKALNO KOMBINACIJO OKNA V KOLENSKEM ZIDU Velikosti standardnih oken 78x60 94x60 114x60 134x60 78x75 78x95 78x115 78x137 94x75 94x95 94x115 94x x75 114x95 114x x137 Oznaka okna BDL L3, BDR L3 BVP L3 BXP L3 BDL P5, BDR P5 BVP P5 BXP P5 BD_/U, BVP/U, BXP/U + 15 % Dobava po naročilu. 502, ,00 644,00 716,00 760,00 628,00 698,00 768, ,00 832,00 876,00 612, ,28 785,68 873,52 927,20 766,16 851,56 936, , , ,72 352,00 394,00 408,00 466,00 378,00 394,00 440,00 476,00 408,00 432,00 476,00 578,00 476,00 448,00 494,00 544,00 429,44 480,68 497,76 568,52 461,16 480,68 536,80 580,72 497,76 527,04 580,72 705,16 580,72 546,56 602,68 663,68 266,00 292,00 342,00 392,00 278,00 292,00 322,00 354,00 304,00 316,00 350,00 436,00 422,00 414,00 458,00 504,00 324,52 356,24 417,24 478,24 339,16 356,24 392,84 431,88 370,88 385,52 427,00 531,92 514,84 505,08 558,76 614,88 678, ,00 842,00 936,00 999,00 832,00 914, , , , , , , , , , , , ,00 592,00 612,00 700,00 568,00 592,00 660,00 714,00 612,00 648,00 714,00 790,00 648,00 672,00 742,00 816,00 644,16 722,24 746,64 854,00 692,96 722,24 805,20 871,08 746,64 790,56 871,08 963,80 790,56 819,84 905,24 995,52 442,00 490,00 546,00 626,00 468,00 490,00 542,00 592,00 508,00 532,00 588,00 648,00 594,00 638,00 706,00 776,00 539,24 597,80 666,12 763,72 570,96 597,80 661,24 722,24 619,76 649,04 717,36 790,56 724,68 778,36 861,32 946,72 OBROBE Velikosti standardnih oken 78x98 78x118 78x140 94x118 94x x x x98 78x160 94x98 134x x x160 94x160 Oznaka okna EUV/B 117,00 121,00 128,00 126,00 131,00 131,00 135,00 133,00 133,00 133,00 137,00 137,00 149,00 131,00 142,74 147,62 156,16 153,72 159,82 159,82 164,70 162,26 162,26 162,26 167,14 167,14 181,78 159,82 Pri naročilu obrob EUV-B za kombinacijo strešnega in kolenskega (vertikalnega) okna navedite mere strešnega okna. Vse potrebne dodatne pločevine dobavimo skupaj s kolenskim oknom. Standardne obrobe omogočajo montažo te kombinacije v strehe z dolžino napušča do 120 cm, pri daljših napuščih je potrebno navesti njihovo dejansko dolžino- dobava brez posebnega doplačila. Dobava po naročilu. 35

36 OSTALA OKNA PROTIPOŽARNO-PREZRAČEVALNO OKNO FSP P1 Prezračevalno okno FAKRO je namenjeno prezračevanju prostorov, posebej ob izbruhu požara. Okno se namreč odpre avtomatsko, takoj ko dimni električni sistem prek senzorja zazna pojav dima kot posledice gorenja. Zaradi varnostnih predpisov ima okno vrtišče spodaj, tako da se krilo odpira vertikalno glede na streho. Tako odprto krilo prevzame vlogo dimnika, saj preprečuje vdor vetra v podstrešni prostor. Okno mora biti vgrajeno tako, da gornji rob odprtega krila ne presega višine slemena zgradbe. - Odpiranje: avtomatsko s pomočjo stranskih elektromotorjev. - Zapiranje: avtomatsko, takoj po prenehanju dimljenja. - Kot odpiranja: Čas odpiranja: 40 sekund sila odpiranja 1600 N. KUPOLASTA OKNA FCS so posebna okna, izdelana po individualnih željah kupcev. Okno je prilagojeno strešnim okroglinam in tako omogoča moderne oblikovne rešitve. Lesena konstrukcija, steklo in tudi zunanje aluminijaste prevleke so ustrezno ukrivljene. Okno je dobavljivo kot vrtljivo okno s kljuko na spodnjem delu krila. POSEBNE REŠITVE POSEBNE OBLIKE IN VELIKOSTI FAKRO okna so dobavljiva v različnih oblikah, odvisno od želje kupca. POSEBNA STEKLA Na željo imajo lahko okna posebna stekla, na primer izolacijsko, protivlomno, vpojno, ornamentno, refleksno, poslikano ali samočistilno steklo. POSEBNE BARVE LESENIH DELOV Za zagotavljanje individualnosti prostora so leseni deli oken na voljo v različnih barvah po RAL barvni karti. Obstaja tudi možnost premaza z barvami ali lazurami, ki jih kupec dostavi sam. POSEBNE BARVE TESNILNIH OBROB IN POKRIVNIH PLOČEVIN Kupcu lahko barvo pokrivnih pločevin in obrob strešnega okna prilagodimo barvi njegove strehe, ali pa mu jih izdelamo v poljubni barvi RAL barvne karte. KOVINSKI DELI STREŠNEGA OKNA IZ BAKRA ALI TITANCINKA Vse kovinske dele okna lahko po želji izdelamo tudi iz bakra CU ali titancinka TC (svetlo ali postarano). 36

37 MONTAŽNI PRIPOMOČKI XDP Paropropustni priklop XDS Parna zapora XWT Izolacijska pena spodnjega dela okvirja XLW Notranje leseno polnilo Enostavna povezava okna s paropropustno folijo na strešni konstrukciji. Pritrjen na letve preprečuje zamakanje za okvir okna. - Komplet vsebuje tudi pravo ovčjo volno za izolacijo rež okoli okvirja. Namestimo jo zunaj pod XDP. - Obvezna uporaba za pridobitev 10-letne garancije. Nameščena znotraj v špaleti preprečuje uhajanje toplega vlažnega zraka, ki slabi lastnosti izolacijskega materiala. Pravilno nameščena popolnoma zatesni prostor med oknom in notranjo oblogo. - Samolepilni trak iz polyethylena nudi pri»v«načinu vgradnje okna (0 cm obroba EZV) odlično dodatno toplotno izolacijo. - Uporaba priporočljiva. - Finalni zaključek izolirane špalete. - Izdelan iz kvalitetnega natur ali belo lakiranega lesa. - Lep, enoten videz z okvirjem okna: XLW-F - belo lakirano (za lesena okna) XLW-P - belo lakirano (za plastična okna). MONTAŽNI PRIPOMOČKI Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka okna XDP XDS XDK XWT XLW 30 XLW 40 32,00 32,00 32,00 32,00 32,00 32,00 32,00 32,00 32,00 32,00 32,00 32,00 32,00 32,00 39,04 39,04 39,04 39,04 39,04 39,04 39,04 39,04 39,04 39,04 39,04 39,04 39,04 39,04 35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00 35,00 42,70 42,70 42,70 42,70 42,70 42,70 42,70 42,70 42,70 42,70 42,70 42,70 42,70 42,70 47,00 47,00 47,00 47,00 47,00 47,00 47,00 47,00 47,00 47,00 47,00 47,00 47,00 47,00 57,34 57,34 57,34 57,34 57,34 57,34 57,34 57,34 57,34 57,34 57,34 57,34 57,34 57,34 29,00 29,00 29,00 29,00 29,00 29,00 29,00 29,00 29,00 29,00 29,00 29,00 29,00 29,00 35,38 35,38 35,38 35,38 35,38 35,38 35,38 35,38 35,38 35,38 35,38 35,38 35,38 35,38 68,00 77,00 79,00 85,00 81,00 85,00 92,00 90,00 94,00 96,00 100,00 96,00 96,00 85,00 81,60 92,40 94,80 102,00 97,20 102,00 110,40 108,00 112,80 115,20 120,00 115,20 115,20 102,00 91,00 97,00 98,00 107,00 102,00 109,00 114,00 113,00 118,00 121,00 127,00 121,00 126,00 109,00 109,20 116,40 117,60 128,40 122,40 130,80 136,80 135,60 141,60 145,20 152,40 145,20 151,20 130,80 Velikosti standardnih oken 78x140 78x160 78x180 78x186 78x206 78x235 78x255 94x140 94x160 94x180 94x186 94x206 94x235 94x255 Oznaka okna CA CB CC CD DA DB DC DD XDP XDS XDK XWT 32,00 32,00 39,00 39,00 39,00 39,00 39,00 39,00 39,00 39,00 39,00 39,00 39,00 39,00 39,04 39,04 47,58 47,58 47,58 47,58 47,58 47,58 47,58 47,58 47,58 47,58 47,58 47,58 35,00 35,00 43,00 43,00 43,00 43,00 43,00 43,00 43,00 43,00 43,00 43,00 43,00 43,00 42,70 42,70 52,46 52,46 52,46 52,46 52,46 52,46 52,46 52,46 52,46 52,46 52,46 52,46 47,00 47,00 60,00 60,00 60,00 60,00 60,00 47,00 60,00 60,00 60,00 60,00 60,00 60,00 57,34 57,34 73,20 73,20 73,20 73,20 73,20 57,34 73,20 73,20 73,20 73,20 73,20 73,20 29,00 29,00 36,00 41,00 41,00 45,00 45,00 29,00 36,00 42,00 45,00 46,00 48,00 53,00 35,38 35,38 43,92 50,02 50,02 54,90 54,90 35,38 43,92 51,24 54,9 56,12 58,56 64,66 37

38 ZUNANJA SENČILA Z vgrajenimi zunanjimi senčili pridobimo naslednje: zasenčimo prostore pred premočno svetlobo, z roletami prostore popolnoma zatemnimo, spanje postane mirnejše in naše življenje bolj intimno, bistveno ublažimo učinek vročine v poletnih mesecih. I II k rat Zunanji rolo AMZ, AMZ Z-Wave, AMZ Solar - Zmanjšanje sončne toplote do 85 % za 0,25 W/m 2 K. - Zaščita pred premočno svetlobo. - Upravljanje ročno s pomočjo priložene palice (d = 80 cm). - Posebno, s steklenimi vlakni ojačano luknjičasto blago je zelo odporno proti vremenskim vplivom, delno prepušča svetlobo v prostor. Glede na gostoto tkanja je na izbiro v 5 barvah: - cenovna skupina I (4) (10% prosojnosti), - cenovna skupina II (2) (1% prosojnosti) Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka senčila NOVOST NOVOST NOVOST NOVOST AMZ I AMZ II AMZ Z-Wave I* AMZ Z-Wave II* AMZ Solar I AMZ Solar II 43,00 43,00 48,00 48,00 60,00 60,00 60,00 71,00 71,00 77,00 77,00 77,00 71,00 60,00 52,46 52,46 58,56 58,56 73,20 73,20 73,20 86,62 86,62 93,94 93,94 93,94 86,62 73,20 45,00 45,00 50,00 50,00 62,00 62,00 62,00 73,00 73,00 80,00 80,00 80,00 73,00 62,00 54,90 54,90 61,00 61,00 75,64 75,64 75,64 89,06 89,06 97,60 97,60 97,60 89,06 75,64 245,00 254,00 260,00 262,00 269,00 274,00 284,00 287,00 294,00 313,00 323,00 316,00 288,00 270,00 298,90 309,88 317,20 319,64 328,18 334,28 346,48 350,14 358,68 381,86 394,06 385,52 351,36 329,40 262,00 373,00 279,00 283,00 289,00 293,00 307,00 310,00 315,00 337,00 347,00 340,00 310,00 290,00 319,64 455,06 340,38 345,26 352,58 357,46 374,54 378,20 384,30 411,14 423,34 414,80 378,20 353,80 484,00 490,00 498,00 506,00 506,00 512,00 522,00 522,00 532,00 534,00 542,00 536,00 532,00 512,00 590,48 597,80 607,56 617,32 617,32 624,64 636,84 636,84 649,04 651,48 661,24 653,92 649,04 624,64 510,00 516,00 524,00 532,00 532,00 538,00 550,00 550,00 560,00 562,00 572,00 564,00 560,00 538,00 622,20 629,52 639,28 649,04 649,04 656,36 671,00 671,00 683,20 685,64 697,84 688,08 638,20 656, Zunanja roleta ARZ-H, ARZ Z-Wave, ARZ Solar - Samo po posebnem naročilu - Odlična zaščita pred vročino in UV -žarki. - Popolna zatemnitev prostora. - Zelo dobra zvočna izolacija. - Namestitev v vsakem položaju po višini krila. - Na voljo v dveh barvah: RAL 7035 svetlo siva in RAL 7022 temno siva. - ARZ-H - ročno upravljanje. - ARZ Z-Wave - električno upravljanje (na voljo vsa potrebna električna oprema). Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka senčila ARZ-H ARZ Z-Wave* ARZ Solar 280,00 287,00 296,00 306,00 304,00 317,00 329,00 330,00 344,00 348,00 342,00 342,00 342,00 317,00 341,60 350,14 361,12 373,32 370,88 386,74 401,38 402,60 419,68 424,56 417,24 417,24 417,24 386,74 280,00 287,00 296,00 306,00 304,00 317,00 329,00 330,00 344,00 348,00 342,00 342,00 342,00 317,00 341,60 350,14 361,12 373,32 370,88 386,74 401,38 402,60 419,68 424,56 417,24 417,24 417,24 386,74 650,00 662,00 676,00 692,00 692,00 710,00 726,00 726,00 750,00 756,00 778,00 696,00 765,00 710,00 671,00 807,64 824,72 844,24 844,24 866,20 885,72 885,72 915,00 922,32 949,16 849,12 933,30 866,20 * = potreben nakup električne opreme. 38

39 NOTRANJA SENČILA Z notranjimi senčili na strešnih oknih zasenčimo mnogokrat motečo sončno svetlobo. Glede na prosojnost in upravljanje imamo na voljo naslednje modele: I Žaluzija AJP Senčenje prostora - z različno nastavitvijo alu-lamel poljubno uravnavamo svetlobo v prostoru. - Upravljanje ročno ali električno (na voljo vsa potrebna elektro oprema). - Alu stranska vodila omogočajo enakomerno drsenje lamel. AJP - ročno upravljanje. AJP Z-Wave - električno upravljanje. - Možna pestra izbira barv: cenovni razred I (1), cenovni razred II (29). II Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka senčila AJP I AJP Z-Wave I AJP II AJP Z-Wave II 60,00 62,00 70,00 75,00 75,00 80,00 92,00 98,00 104,00 107,00 116,00 116,00 116,00 80,00 73,20 75,64 85,40 91,50 91,50 97,60 112,24 119,56 126,88 130,54 141,52 141,52 141,52 97, ,00 254,00 254,00 256,00 260,00 262,00 266,00 268,00 272,00 272,00 272,00 256, ,44 309,88 309,88 312,32 317,20 319,64 324,52 326,96 331,84 331,84 331,84 312,32 70,00 75,00 80,00 85,00 85,00 90,00 102,00 112,00 114,00 117,00 126,00 126,00 126,00 90,00 85,40 91,50 97,60 103,70 103,70 109,80 124,44 136,64 139,08 142,74 153,72 153,72 153,72 109, ,00 264,00 264,00 266,00 270,00 272,00 276,00 278,00 282,00 282,00 282,00 266, ,64 322,08 322,08 324,52 329,40 331,84 336,72 339,16 344,04 344,04 344,04 324,52 Standardni rolo ARS - Zaradi široke palete samo določene barve stalno na zalogi, ostale po posebnem naročilu - Zaščita pred premočno svetlobo. - Upravljanje ročno. - Tri pozicije namestitve. - Pestra izbira barv in vzorcev: cenovna skupina I (44), cenovna skupina II (9). I II Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka senčila ARS I ARS II 33,00 33,00 35,00 35,00 47,00 47,00 47,00 59,00 59,00 64,00 64,00 64,00 64,00 47,00 40,26 40,26 42,70 42,70 57,34 57,34 57,34 71,98 71,98 78,08 78,08 78,08 78,08 57,34 51,00 51,00 54,00 54,00 73,00 73,00 73,00 89,00 89,00 97,00 97,00 97,00 97,00 73,00 62,22 62,22 65,88 65,88 89,06 89,06 89,06 108,58 108,58 118,34 118,34 118,34 118,34 89,06 39

40 Prosojni rolo ARP, ARP Z-Wave - Zasenči premočno sonce, vendar prepušča svetlobo. Bivalni prostor ostane svetel, zaradi barve senčila pa ustvari posebno prijeten ambient. - Stranska alu vodila onemogočajo vdor nezasenčene svetlobe skozi reže. - Namestitev možna v vsakem položaju po višini stekla. - Upravljanje ročno ali električno (na voljo vsa električna oprema). - Pestra izbira barv in vzorcev: cenovna skupina I (44), cenovna skupina II (5). ARP - ročno upravljanje. ARP Z-Wave - električno upravljanje na voljo vsa električna oprema. I II Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka senčila ARP I ARP Z-Wave I* ARP II ARP Z-Wave II* 49,00 54,00 56,00 61,00 61,00 65,00 75,00 81,00 85,00 87,00 93,00 93,00 93,00 65,00 59,78 65,88 68,32 74,42 74,42 79,30 91,50 98,82 103,70 106,14 113,46 113,46 113,46 79,30 188,00 190,00 194,00 196,00 196,00 201,00 203,00 205,00 209,00 211,00 215,00 215,00-201,00 229,36 231,80 236,68 239,12 239,12 245,22 247,66 250,10 254,98 257,42 262,30 262,30-245,22 56,00 61,00 64,00 69,00 69,00 74,00 85,00 92,00 97,00 99,00 106,00 106,00 106,00 74,00 68,32 74,42 78,08 84,18 84,18 90,28 103,70 112,24 118,34 120,78 129,32 129,32 129,32 90,28 196,00 198,00 201,00 203,00 203,00 209,00 211,00 213,00 217,00 219,00 223,00 223,00-209,00 239,12 241,56 245,22 247,66 247,66 254,98 257,42 259,86 264,74 267,18 272,06 272,06-254,98 Plise senčilo APS - Zaščita pred premočno sončno svetlobo, vendar zaradi prosojnosti blaga ostane prostor svetel, dekorativne barve pa ustvarijo posebno vzdušje. - Upravljanje ročno. - Alu stranska vodila preprečujejo vdor močne svetlobe pri robovih krila. - Namestitev v vsakem položaju glede na dolžino okenskega krila. - Blago na voljo v 13 barvah: cenovni razred I (9), cenovni razred II (4). I II Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka senčila APS I APS II 66,00 68,00 77,00 83,00 83,00 88,00 101,00 108,00 114,00 118,00 128,00 128,00 128,00 88,00 80,52 82,96 93,94 101,26 101,26 107,36 123,22 131,76 139,08 143,96 156,16 156,16 156,16 107,36 77,00 82,00 88,00 94,00 92,00 99,00 112,00 123,00 125,00 129,00 139,00 139,00 139,00 99,00 93,94 100,04 107,36 114,68 112,24 120,78 136,64 150,06 152,50 157,38 169,58 169,58 169,58 120,78 * = potreben nakup električne opreme. 40

41 Zatemnilni rolo ARF, ARF Z-Wave I II Zaradi široke palete samo določene barve stalno na zalogi, ostale po posebnem naročilu. - Popolnoma zatemni prostor. - Dobra zaščita pred vročino posebna prevleka na zunanji strani blaga odbija sončne žarke. - Stranska alu vodila onemogočajo vdor svetlobe skozi reže. - Namestitev možna v vsakem položaju po višini stekla. - Upravljanje ročno ali električno. - Pestra izbira barv in vzorcev: cenovna skupina I (2), cenovna skupina II (23), cenovna skupina III (8). ARF - ročno upravljanje, ARF Z-Wave - električno upravljanje (na voljo vsa električna oprema) III N255 N53 N55 Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka senčila ARF I ARF Z-Wave I* ARF II ARF Z-Wave II* ARF III ARF Z-Wave III* 60,00 62,00 70,00 75,00 75,00 80,00 92,00 98,00 104,00 107,00 116,00 116,00 116,00 80,00 73,20 75,64 85,40 91,50 91,50 97,60 112,24 119,56 126,88 130,54 141,52 141,52 141,52 97,60 188,00 190,00 194,00 196,00 196,00 201,00 203,00 205,00 209,00 211,00 215,00 215,00 215,00 201,00 229,36 231,80 236,68 239,12 239,12 245,22 247,66 250,10 254,98 257,42 262,30 262,30 262,30 245,22 70,00 75,00 80,00 85,00 85,00 90,00 102,00 112,00 114,00 117,00 126,00 126,00 126,00 90,00 85,40 91,50 97,60 103,70 103,70 109,80 124,44 136,64 139,08 142,74 153,72 153,72 153,72 109,80 196,00 198,00 201,00 203,00 203,00 209,00 211,00 213,00 217,00 219,00 223,00 223,00 223,00 209,00 239,12 241,56 245,22 247,66 247,66 254,98 257,42 259,86 264,74 267,18 272,06 272,06 272,06 254,98 81,00 85,00 89,00 95,00 95,00 99,00 120,00 124,00 126,00 129,00 140,00 140,00 140,00 99,00 98,82 103,70 108,58 115,90 115,90 120,78 146,40 151,28 153,72 157,38 170,80 170,80 170,80 120,78 201,00 203,00 207,00 209,00 209,00 215,00 217,00 219,00 223,00 225,00 229,00 229,00 229,00 215,00 245,22 247,66 252,54 254,98 254,98 262,30 264,74 267,18 272,06 274,50 279,38 279,38 279,38 262,30 Komarnik AMS - Popolna zaščita pred komarji in ostalim mrčesom. - Drobno tkana, s steklenimi vlakni ojačana luknjičasta mreža pripomore k boljšemu počutju, predvsem pa poskrbi za dober spanec ob odprtem oknu. - Omogočeno zračenje prostorov kljub spuščeni mreži. - Namestitev v katerem koli položaju glede na dolžino okna. - Minimalno senčenje prostora. - Beli okvir komarnika pritrdimo izven špalete (slika levo). - Glede na različne dolžine strešnih oken FAKRO sta na voljo dve dolžini komarnika: 200 in 250 cm. - Mreža komarnika je na voljo v sivi barvi. Velikosti standardnih oken 55x78 55x98 66x98 66x118 78x98 78x118 78x140 94x118 94x x x x98 78x160 66x140 Oznaka senčila AMS dolžina 200 cm AMS dolžina 250 cm 94,00 96,00 100,00 100,00 108,00 108,00 108,00 115,00 115,00 117,00 117,00 137,00-108,00 114,68 117,12 122,00 122,00 131,76 131,76 131,76 140,30 140,30 142,74 142,74 167,14-131,76-98,00 102,00 102,00 113,00 113,00 113,00 117,00 117,00 138,00 138,00-113,00 113,00-119,56 124,44 124,44 137,86 137,86 137,86 142,74 142,74 168,36 168,36-137,86 137,86 * = potreben nakup električne opreme. 41

42 PRIPOMOČKI ZA UPRAVLJANJE Če so naša okna vgrajena visoko nad našim dosegom, kar se pogosto pojavlja nad stopnišči, lahko okna upravljamo s pomočjo ročnih pripomočkov. Teleskopska palica ZST - Omogoča odpiranje in zapiranje okna. - Omogoča upravljanje notranjih senčil. - Nastavljiva dolžina od cm. 28,00 34,16 Podaljšek palice ZSP - Omogoča upravljanje oken in senčil na višini do 330 cm. 18,00 21,96 Palica ZSZ - Omogoča upravljanje zunanjega roloja AMZ. - Standardna dolžina 150 cm. 22,00 26,84 Varnostna ključavnica ZBL - Preprečuje nekontrolirano odpiranje oken. - Možna je namestitev na vsa strešna okna na spodnjem delu okenskega okvirja. 35,00 42,70 Kljuka ZBH - Kljuka s ključavnico, možna montaža na okna FTP-V, FTS-V, FPP-V, FYP-V, FDY-V. 25,00 30,50 Varnostna zapora ZBB - Omejuje odpiranja krila na višini cca 10 cm (odvisno od modela in velikosti okna). - Preprečuje odpiranje krila malim otrokom. - Preprečuje samodejno odpiranje krila ob močnih sunkih vetra. 30,00 30,50 42

43 ELEKTRIČNA OPREMA Verižni pogon ZWS12 Motor 15 V za odpiranje vseh FAKRO oken - višina odpiranja: 240 mm - napetost: 15 V DC, poraba el. energije: 0,36 A - moč: 200 N, hitrost: 4,25 mm/s - priključni kabel: 2 x 0,75 mm (0,4 metra) 239,00 291,58 Transformator ZZ60 Tehnični podatki: 15 V/4 A/60 W, pripravljen za montažo v električne omarice na DIN letev in skrbi za napajanje največ 3 Z-Wave izdelkov IN 230 V AC - OUT 15 V DC. 80,00 97,60 Stensko stikalo ZWK10 Brezžično stikalo, 5 kanalov, napajan baterijsko - napetost 1x3V, baterije CR temp. delovno območje: +5 C do 40 C - za 10 posameznih izdelkov ali 231 izdelkov v 10 skupinah 61,00 74,42 Stensko stikalo ZWG1 Brezžično stikalo, 1 kanal, napajan baterijsko - napetost 1x3V, baterije CR temp. delovno območje: +5 C do 40 C - za en posamezni izdelek ali 231 izdelkov v 1 skupini - steklokeramična površina 132,00 161,04 Vremenski modul ZWMP Omogoča radijsko zapiranje do 231 Z-Wave izdelkov skupaj z različnimi senzorji (npr. z vetrnim ali dežnim senzorjem). Senzorje je potrebno posebej kupiti. - napetost: 230 VAC - delovna temperatura: +5 C do 40 C 118,00 143,96 Verižni pogon ZWS230 Motor 230 V za odpiranje vseh FAKRO oken - višina odpiranja 240 ali 360 mm - napetost: 230 V DC,poraba el. energije: 0,12 A - moč: 200 N, hitrost: 9,7 mm/s - priključni kabel: 3 x 0,75 mm (1,5 metra) 263,00 320,86 Transformator ZZ60H Tehnični podatki: 15 V/4 A/60 W, pripravljen za montažo v električne omarice na DIN letev in skrbi za napajanje največ 3 Z-Wave izdelkov IN 230 V AC - OUT 15 V DC. 80,00 97,60 ZWP10 Radijska daljinska priprava za 10 posameznih izdelkov ali 231 izdelkov v 10. skupinah. 65,00 79,30 Stensko stikalo ZWG3 Brezžično stikalo, 1 kanal, napajan baterijsko - napetost 1x3V, baterije CR temp. delovno območje: +5 C do 40 C - za en posamezni izdelek ali 231 izdelkov v 3 skupinah - steklokeramična površina 145,00 176,90 Priključni adapter ZWMA Adapter ZWMA za prilagoditev izdelkov Z-Wave kakšnemu drugačnemu sistemu. Razpolaga z več kot štirimi dvojnimi digitalnimi priključki (odpiranje-zapiranje), na katere se lahko pošiljajo signali drugih proizvodov, npr. termostatov, časovnih stikal ali EIB-sistema. Adapter lahko krmili 231 izdelkov istočasno ali v 4 skupinah. - napetost: 230 VAC - delovna temperatura: +5 C do 40 C 155,00 189,10 STREŠNA OKNA Z-WAVE z brezžičnim FAKRO sistemom Z-Wave so integrirani sestavni deli v vsake pametne hiše. Pri strešnem oknu Z-Wave gre za strešno okno z obračanjem krila v sredini, ki ima že serijsko vgrajene potrebne komponente (verižni pogon, krmilni sistem z daljinsko pripravo, dežni senzor ter potrebne kable za povsem enostavno priključitev zunanjih in notranjih senčil. Samo strešno okno kot tudi vsa notranja in notranja senčila lahko upravljamo poljubno s pomočjo daljinske priprave. 43

44 D_C D_F STREŠNA OKNA ZA RAVNO STREHO TEHNIČNI PODATKI: DXC P2 DMC P2 DEC P2 DEC U8 DXF DU6 DMF DU6 DEF DU6 toplotna izolacija okna Uw: 1,2 W/m²K 0,72 W/m²K 0,88 W/m²K toplotna izolacija stekla Ug (EN 673): 1,1 W/m²K 0,3 W/m²K 0,5 W/m²K 44

45 NOVOST STREŠNA OKNA ZA RAVNO STREHO 24 V 230V - Tudi prostore pod ravno streho lahko učinkovito osvetlimo in zračimo s pomočjo nove generacije plastičnih strešnih oken za ravno streho. - Okna so izdelana iz belih PVC plastičnih profilov, ojačanih s s pocinkanim jeklenim jedrom. - Varovanje okolja z vgradnjo izredno varčnih stekel U6 in U8 in zapolnjenimi PVC profili (EPS) zagotavlja izredno male izgube toplotne energije. Pri nekaterih modelih samo Uw=0,55 W/m 2 K, kar je za 14 % bolje od konkurence. - Varnost serijsko vgrajena protivlomna stekla P2 varujejo našo intimo in premoženje pred nevarnimi osebami in Enostavnost uporabe ročni ali električni sistem je povsem enostaven in varen. Konstrukcija je zasnovana tako, da imajo ta strešna okna FAKRO glede na konkurenco za 16 % večjo svetlobno površino. - Možna namestitev različnih notranjih senčil. DXC DMC DEC DXC - fiksno okno. DMC - ročno odpiranje. DEC - električno odpiranje. - Oknu lahko po želji dodamo tudi prosojno kupolo iz polikarbonata (PC). - Dovoljen strešni naklon DXF - fiksno okno. DMF - ročno odpiranje. DEF - električno odpiranje. - Izdelava tudi po meri. - Dovoljen strešni naklon DXF DMF DEF Velikosti standardnih oken 60x60 60x90 70x70 80x80 90x90 90x x x x x x220 NOVOST NOVOST NOVOST NOVOST NOVOST NOVOST NOVOST DXC-C P2 DMC-C P2 DEC-C P2 DEC-C U8 (VSG) DXF-D U6 DMF-D U6 DEF-D U6 Dobava po naročilu. 468,00 514,00 536,00 536,00 618,00 742,00 686,00 912,00 814, , ,00 570,96 627,08 653,92 653,92 753,96 905,24 836, ,64 993, , ,80 584,00 644,00 670,00 696,00 772,00 928,00 858, , , , ,00 712,48 785,68 817,40 849,12 941, , , , , , ,32 850,00 936,00 988, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,28 45

46 FWR FWL WG_ WS_ Primer levega okna OKNA IN LINE ZA IZHOD NA STREHO TEHNIČNI PODATKI: toplotna izolacija okna Uw: toplotna izolacija stekla Ug (EN 673): FWL U3 FWR U3 1,4 W/m²K 1,1 W/m²K 46

47 OKNA IN LINE ZA IZHOD NA STREHO STREŠNE LINE FW Ta okna so priporočena za vse ogrevane prostore. Velikost okna omogoča varen in enostaven dostop do strehe. Termalno izolirana okna FWP se odpirajo stransko. Ko jih odpremo, se okensko krilo odpira do 90 stopinj. Plinski ventil, ki je pritrjen na zgornjem delu okna, olajša odpiranje in drži okensko krilo odprto, ter preprečuje da bi se nekontrolirano zapiralo. Okno FW_ je primerno za zasilni izhod in je na voljo v dveh verzijah: FWL = levo odpiranje (slika), FWR = desno odpiranje. - Vgradnja v strehe z naklonom Zasteklitev: termoizolacijsko steklo 4H-16-4T, polnjeno z argonom in s kaljenim zunanjim steklom. WGT, WGI - Odpiranje navzgor, krilo vpeto zgoraj. - Ročica za odpiranje omogoča dve poziciji zračenja. - Vgradnja v strehe z naklonom Obrobi univerzalni, montirani na oknih. - Ni namenjeno bivalnim prostorom: WGT = z enojnim kaljenim steklom 4 mm, WGT-H = za zelo visoko profilirane kritine, WGI = z izolacijskim steklom , zunanje steklo kaljeno, WGI-H = za zelo visoko profilirane kritine. WSS, WSZ, WSH Obrobe za stransko vpeta strešna okna. Te posebne obrobe so namenjene uporabi z okni s stranskim vpetjem. EZW za profilirane kritine EHW za visoko profilirane kritine - Odpiranje navzgor za 180, krilo vpeto zgoraj. - Zasteklitev plastična kupola. - Ročica za opravljanje omogoča dve poziciji zračenja. - Obrobe univerzalne, montirane na okno. - Ni namenjeno bivalnim prostorom: WSS za gladke kritine, WSZ za profilirane kritine, WSH za visoko profilirane kritine. Velikosti standardnih oken 66x78 66x98 66x118 78x98 78x118 94x98 94x118 Oznaka okna FWL U3(levo) FWR U3(desno) Velikosti standardnih oken 66x78 66x98 66x118 78x98 78x118 94x118 94x98 Oznaka obrobe EZW EHW 309,00 329,00 339,00 369,00 389,00 389,00 449,00 376,98 401,38 413,58 450,18 474,58 474,58 547,78 54,00 54,00 57,00 57,00 60,00 69,00 71,00 65,88 65,88 69,54 69,54 73,20 84,18 86,62 64,00 64,00 67,00 67,00 71,00 74,00 76,00 78,08 78,08 81,74 81,74 86,62 90,28 92,72 Velikosti 44x55 45x75 WGT WGT-H WGI WGI-H 93,00 102,00 113,46 124,44 103,00 113,00 125,66 137,86 103,00 113,00 125,66 137,86 114,00 125,00 139,08 152,50 Velikosti 54x75 54x83 86x86 86x87 WSS WSZ WSH WLI 149,00-199,00-181,78-242,78-159,00-209,00-193,98-254,98-169,00-219,00-206,18-267, ,00-229,00-242,78-279,38 47

48 SRT SR_-L SVETLOBNIKI SVETLOBNIK SRT250 SRT350 Osvetljena površina 8m 2 12m

49 SVETLOBNIKI - ČVRSTA CEV S svetlobniki dovajamo naravno svetlobo v tiste prostore, ki zaradi svoje lege v stavbi nimajo možnosti vgradnje strešnega ali fasadnega okna ali pa tudi v povsem normalne prostore, kjer izrecno želimo veliko dnevne svetlobe (nad delovni prostori, nad pisalnimi mizami, v kuhinjskih nišah ). Dnevna svetloba prodre preko stešnih elementov in vstopa v prostor skozi čvrste cevi. Vgrajen razpršilnik svetlobo enakomerno porazdeli po prostoru. Svetlobnik lahko opremimo tudi z lučko, tako da lahko prostor osvetljujemo tudi ponoči. - Vgradnja v strehe z naklonom SRT SR L - Strešni element: kupola, - čvrsta, polirana kovinska cev, - potrebna ustrezna obroba glede na vrsto kritine SR_-L - Strešni element: pravokotna lina z varnostnim 4 mm steklom (skladno s strešnimi okni), - čvrsta, polirana kovinska cev, - obroba integrirana s strešnim elementom iz akrilnega stekla, omogoča osvetlitev podstrešnega prostora okoli svetlobne cevi. CEVASTI SVETLOBNIKI SRT Premer cevi [mm] * Dolžina cevi [cm] SRT 270,00 351,00 416,00 329,40 428,22 507,52 * Součástí světlovodů SR_ o průměru 550 není koleno SRK 550 (volitelný díl). CEVASTI SVETLOBNIKI SR_-L Premer cevi [mm] * Dolžina cevi [cm] SRS-L 356,00 470,00 578,00 434,32 573,40 705,16 SRZ-L 378,00 490,00 598,00 461,16 597,80 729,56 SRH-L 398,00 504,00 614,00 485,56 614,88 749,08 SRL-L 356,00 470,00 578,00 434,32 573,40 705,16 UNIVERZALNE OBROBE ZA SVETLOBNIK průměr světlovodu [mm] SLS SLZ SLH 83,00 118,00 153,00 101,26 143,96 186,66 101,00 136,00 173,00 123,22 165,92 211,06 123,00 151,00 189,00 150,06 184,22 230,58 SLS SLZ SLH ELEMENTA ZA RAVNO STEHO premer svetlobnika [mm] SLP SFP 116,00 121,00 145,00 141,52 147,62 176,90 85,00 121,00 157,00 103,70 147,62 191,54 SLP+SFP DODATEČNÉ VYBAVENÍ premer svetlobnika [mm] SRM čvrsta 61 cm SRK koleno SRC objemka za spajanje cevi - čvrsta cev SLO lučka Dobava po naročilu. 64,00 85,00 118,00 78,08 103,70 143,96 69,00 99,00 180,00 84,18 120,78 219,60 43,00 43,00 43,00 52,46 52,46 52,46 40,00 40,00 40,00 48,80 48,80 48,80 SRM SRK Vsebina kompletov: SRT, SR_L 250 in 350: strešni element, 1 koleno, 210 cm čvrste cevi, razpršilnik svetlobe SRT, SR_L 550: strešni element, 180 cm čvrste cevi brez kolena, razpršilnik svetlobe SRC SLO 49

50 SLT SF_-L SVETLOBNIKI SVETLOBNIK SLT 350 SLT550 Osvetljena površina 7m 2 16m 2 50

51 SVETLOBNIKI - GIBLJIVA CEV S svetlobniki dovajamo naravno svetlobo v tiste prostore, ki zaradi svoje lege v stavbi nimajo možnosti vgradnje strešnega ali fasadnega okna ali pa tudi v povsem normalne prostore, kjer izrecno želimo veliko dnevne svetlobe (nad delovni prostori, nad pisalnimi mizami, v kuhinjskih nišah ). Dnevna svetloba prodre preko stešnih elementov in vstopa v prostor skozi gibljive cevi. Vgrajen razpršilnik svetlobo enakomerno porazdeli po prostoru. Svetlobnik lahko opremimo tudi z lučko, tako da lahko prostor osvetljujemo tudi ponoči. - Vgradnja v strehe z naklonom SLT - Strešni element: kupola, - gibljiva cev iz svetlečega poliestra - potrebna ustrezna obroba glede na vrsto kritine SF_-L - Strešni element: pravokotna lina z varnostnim 4 mm steklom (skladno s strešnimi okni), - gibljiva cev iz svetlečega poliestra, - obroba integrirana s strešnim elementom iz akrilnega stekla, omogoča osvetlitev podstrešnega prostora okoli svetlobne cevi. CEVASTI SVETLOBNIKI SRT Premer cevi [mm] * Dolžina cevi [cm] SLT - 161,00 209,00-196,42 254,98 CEVASTI SVETLOBNIKI SR_-L Premer cevi [mm] * Dolžina cevi [cm] SFS-L - 286,00 370,00-348,92 451,40 SFZ-L - 306,00 390,00-373,32 475,80 SFH-L - 320,00 406,00-390,40 495,32 SFL-L - 286,00 370,00-348,92 451,40 UNIVERZALNE OBROBE ZA SVETLOBNIK průměr světlovodu [mm] SLS SLZ SLH ELEMENTA ZA RAVNO STEHO 118,00 153,00 143,96 186,66 136,00 173,00 165,92 211,06 151,00 189,00 184,22 230,58 SLS SLZ SLH premer svetlobnika [mm] SLP SFP DODATEČNÉ VYBAVENÍ 121,00 145,00 147,62 176,90 121,00 157,00 147,62 191,54 SLP+SFP premer svetlobnika [mm] SLM čvrsta 61 cm SLC objemka za spajanje cevi - čvrsta cev SLO lučka - 121,00 147,00-147,62 179,34-48,00 59,00-58,56 71,98-40,00 40,00-48,80 48,80 SLM SLC Vsebina kompletov: SLT, SF_L 350 in 550: strešni element, 210 cm cevi, razpršilnik svetlobe SLO Dobava po naročilu. 51

52 TEHNIČNI PODATKI: LWS LWK LTK Thermo LWT Superthermo LWF LMS LSF LST LSZ Max. obremenitev 160 kg 160 kg 160 kg 160 kg 160 kg 200 kg 250 kg 200 kg 200 kg Višina etaže [cm] Toplotna izol. 1,1 W/m 2 K 1,1 W/m 2 K 0,76 W/m 2 K 0,51 W/m 2 K 1,1 W/m 2 K 1,1 W/m 2 K 1,1 W/m 2 K Ognjeodpornost E 1 30 min. Ognjeodpornost E 2 60 min. 52

53 PODSTREŠNE STOPNICE S podstrešnimi stopnicami FAKRO enostavno in varno dostopamo na podstrešje. Imajo 3 osnovne sestavne dele: okvir, pokrov in lestev. Vgrajene v strop ne zavzemajo preveč bivalnega prostora. Ko jih potrebujemo, jih izvlečemo, po uporabi pa enostavno zložimo lestev in zapremo pokrov. Spodnji del pokrova je dobro finalno obdelan, tako da ne kvari videza našega bivalnega prostora. FAKRO nudi različne modele podstrešnih stopnic, ki potrošniku izpolnijo praktično vsa pričakovanja in potrebe. Vsi modeli podstrešnih stopnic se odlikujejo z zelo dobro tesnitvijo in termoizolacijo saj izpolnjujejo predpisano normo DIN EN Na izbiro imamo pestro izbiro stopnic, tako da pri izbiri ustreznega modela lahko upoštevamo svoje potrebe glede na velikost prostora, velikost odprtine, višino stropa, varnosti uporabe in navsezadnje tudi barvo pokrova. Najbolj iskani model podstrešnih stopnic je model LTK, s termoizolacijskim pokrovom. Te stopnice dosegajo faktor toplotne prevodnosti U = 0,76 W/m 2 K, kar onemogoča prehod toplega zraka iz stanovanjskih prostorov na podstrešje. Izpostavimo lahko tudi modela protipožarnih stopnic LWF in LSF s faktorjem požarne obstojnosti EI2 30 in celo EI260, ki 30 oz. 60 minut zadržujeta preboj požara s podstrešja v stanovanjske prostore in obratno. Podstrešne stopnice FAKRO z upoštevanjem potrošnikovih potreb in želja do izpolnitve praktično vseh tehničnih rešitev. Mere okvirjev 55x111 60x111 60x120 60x130 70x111 70x120 70x130 70x140 LWS delne do višine 280 cm LWK delne do višine 280 cm 129,00 129,00 129,00 129,00 129,00 129,00 129,00 139,00 157,38 157,38 157,38 157,38 157,38 157,38 157,38 169,58 152,00 152,00 152,00 152,00 152,00 152,00 167,00 182,00 185,44 185,44 185,44 185,44 185,44 185,44 203,74 222,04 Mere okvirjev 60x94 60x100 70x94 70x100 70x111 70x120 LWS LWK LWS delne do višine 280 cm LWK delne do višine 280 cm 139,00 139,00 139,00 149, ,58 169,58 169,58 181, ,00 169,00 169,00 175, ,18 206,18 206,18 213, Mere okvirjev 60x130 60x140 70x120 70x130 70x140 LWS delne do višine 305 cm LWK delne do višine 305 cm 152,00 152,00-152,00 162,00 185,44 185,44-185,44 197,64 186,00 186,00 186,00 186,00 200,00 226,92 226,92 226,92 226,92 244,00 Mere okvirjev 60x120 70x120 70x130 70x140 LTK Thermo U=0,76 W/m²K, 189,00 195,00 217,00 237,00 230,58 237,90 264,74 289,14 Mere okvirjev 60x120 60x130 70x120 70x130 70x140 LTK Thermo LWT Superthermo LWT 280 U=0,55 W/m 2 K 3 - delne do višine 280 cm LWT 305 U=0,55 W/m 2 K 3 - delne do višine 305 cm 280,00-288,00 296,00 304,00 341,60-351,36 361,12 370,88-324,00-332,00 340,00-395,28-405,04 414,80 Mere okvirjev 60x120 70x120 70x130 70x140 86x130 LWF 270 PROTIPOŽARNE do višine 270 cm, LWF 305 PROTIPOŽARNE do višine 305 cm, 276,00 285,00 294,00 304,00 313,00 336,72 347,70 458,68 370,88 381, ,00 331,00 340, ,84 403,82 414,8 Mere okvirjev 60x120 70x120 70x130 70x140 LWF LDK LDK 270 do višine 270 cm LDK 300 do višine 300 cm LDK 335 do višine 335 cm 116,00 123,00 144,00 159,00 141,52 150,06 175,68 193,98 116,00 123,00 144,00 159,00 141,52 150,06 175,68 193,98 116,00 123,00 144,00 159,00 141,52 150,06 175,68 193,98 Mere okvirjev 55x111 60x111 60x120 60x130 70x111 70x120 70x130 70x140 LMS delne do višine 280 cm LMK delne do višine 280 cm 152,00 152,00 152,00 158,00-158,00 158,00 168,00 185,44 185,44 185,44 192,76-192,76 192,76 204,96 178,00 178,00 178,00 182,00-182,00 182,00 190,00 217,16 217,16 217,16 222,04-222,04 222,04 231,80 Mere okvirjev 60x130 70x130 70x140 LMS LMK LMS delne do višine 305 cm LMK delne do višine 305 cm 182,00 182,00 194,00 222,04 222,04 236,68 240,00 240,00 254,00 292,80 292,80 309,88 53

54 Mere okvirjev 50x70 50x80 60x90 60x120 70x80 70x90 70x110 70x120 LSF 320- PROTIPOŽARNE do višine 320 cm, kovinska lestev 529,00-529,00 529,00 529,00 529,00 529,00 529,00 645,38-645,38 645,38 645,38 645,38 645,38 645,38 LSF Mere okvirjev 50x80 60x90 60x120 70x80 70x120 LST 280 do višine 280 cm, kovinske stopnice LSZ 280do višine 280 cm, kovinske stopnice 302,00 314,00 326, ,44 383,08 397, , ,00 441,00 494, ,96 538,02 LST LSZ DODATNA OPREMA PODSTREŠNIH STOPNIC Mere okvirjev 60x120 60x130 60x140 60x111 60x100 60x94 60x90 70x120 70x130 70x140 70x111 70x100 70x94 70x80 55x111 50x80 LXW gornji pokrov LXN višinski podaljšek okvirja 149,00 149,00 149,00 149,00 149,00 149,00 149,00 149,00 149,00 149,00 149,00 149,00 149,00 149,00 149,00 149,00 181,78 181,78 181,78 181,78 181,78 181,78 181,78 181,78 181,78 181,78 181,78 181,78 181,78 181,78 181,78 181,78 69,00 69,00 69,00 69,00 69,00 69,00 69,00 69,00 69,00 69,00 69,00 69,00 69,00 69,00 69,00 69,00 84,18 84,18 84,18 84,18 84,18 84,18 84,18 84,18 84,18 84,18 84,18 84,18 84,18 84,18 84,18 84,18 Gornji pokrov LXW Višinski podaljšek okvirja LXN Varnostna ograja LXB 45,00 54,90 Montažni kotniki LXK 16,00 19,52 Gumijasti čeveljci LXS 4,00 4,88 Ročaj LXH 18,00 21,96 Zaključne letve ovirja LXL/LXL-PVC 19,00 23,18 54

55 ROK MARGUČ ZMAGOVALCI 55
