1 Παράρτημα Ι Φωτογραφική τεκμηρίωση

2 Φωτογραφία 1. Άποψη από σταθμό προς Βορρά Φωτογραφία 2. Άποψη από σταθμό προς Ανατολικά

3 Φωτογραφία 3. Άποψη από σταθμό προς Νότια Φωτογραφία 4. Άποψη από σταθμό προς Δυτικά

4 Φωτογραφία 5. Άποψη σταθμού από Βόρεια

5 Παράρτημα IΙ Κεραιοσυστήματα Κινητής Τηλεφωνίας και Ηλεκτρομαγνητική Ακτινοβολία

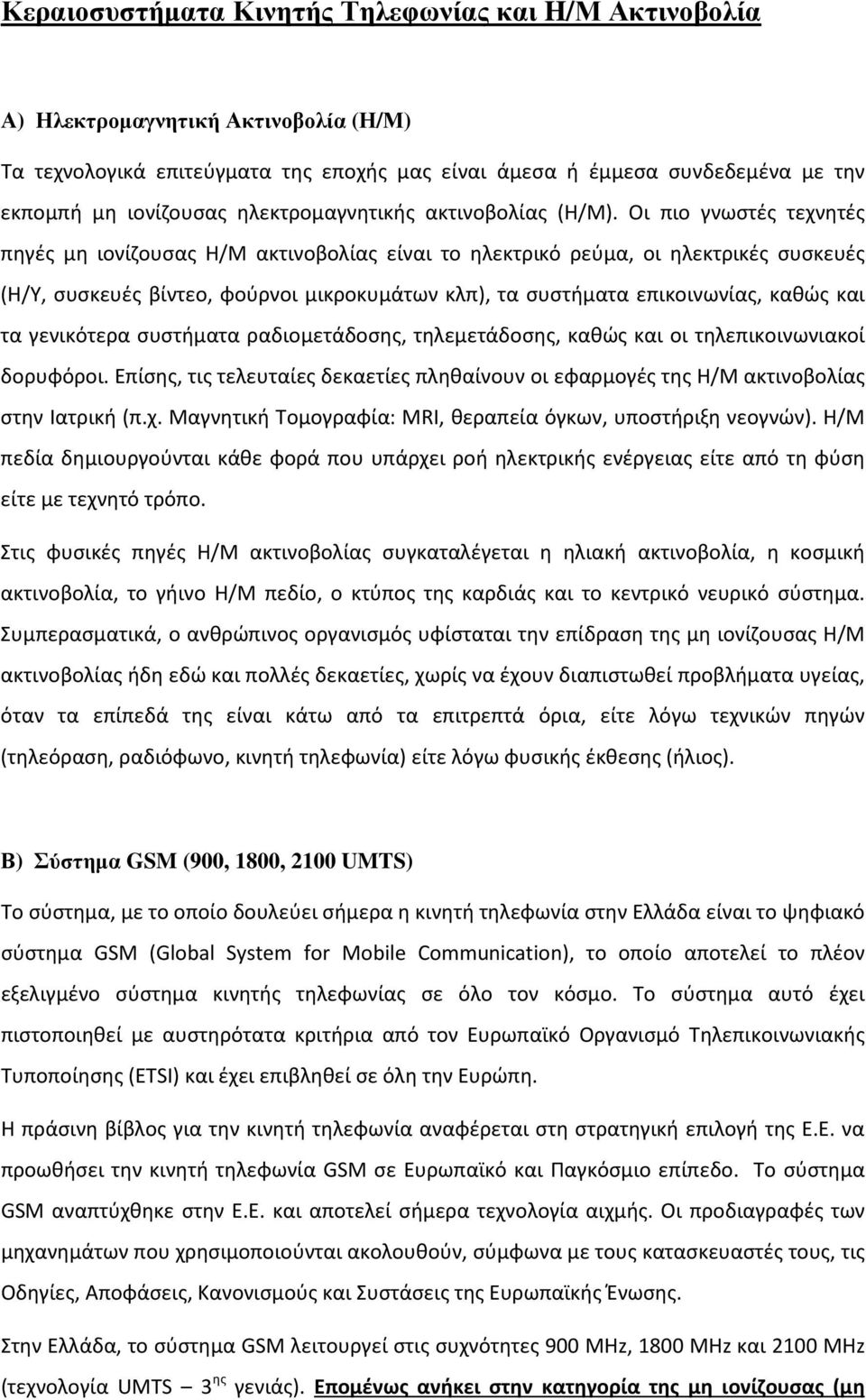

6 Κεραιοσυστήµατα Κινητής Τηλεφωνίας και H/Μ Ακτινοβολία Α) Ηλεκτροµαγνητική Ακτινοβολία (Η/Μ) Τα τεχνολογικά επιτεύγματα της εποχής μας είναι άμεσα ή έμμεσα συνδεδεμένα με την εκπομπή μη ιονίζουσας ηλεκτρομαγνητικής ακτινοβολίας (Η/Μ). Οι πιο γνωστές τεχνητές πηγές μη ιονίζουσας Η/Μ ακτινοβολίας είναι το ηλεκτρικό ρεύμα, οι ηλεκτρικές συσκευές (Η/Υ, συσκευές βίντεο, φούρνοι μικροκυμάτων κλπ), τα συστήματα επικοινωνίας, καθώς και τα γενικότερα συστήματα ραδιομετάδοσης, τηλεμετάδοσης, καθώς και οι τηλεπικοινωνιακοί δορυφόροι. Επίσης, τις τελευταίες δεκαετίες πληθαίνουν οι εφαρμογές της Η/Μ ακτινοβολίας στην Ιατρική (π.χ. Μαγνητική Τομογραφία: MRI, θεραπεία όγκων, υποστήριξη νεογνών). Η/Μ πεδία δημιουργούνται κάθε φορά που υπάρχει ροή ηλεκτρικής ενέργειας είτε από τη φύση είτε με τεχνητό τρόπο. Στις φυσικές πηγές Η/Μ ακτινοβολίας συγκαταλέγεται η ηλιακή ακτινοβολία, η κοσμική ακτινοβολία, το γήινο Η/Μ πεδίο, ο κτύπος της καρδιάς και το κεντρικό νευρικό σύστημα. Συμπερασματικά, ο ανθρώπινος οργανισμός υφίσταται την επίδραση της μη ιονίζουσας Η/Μ ακτινοβολίας ήδη εδώ και πολλές δεκαετίες, χωρίς να έχουν διαπιστωθεί προβλήματα υγείας, όταν τα επίπεδά της είναι κάτω από τα επιτρεπτά όρια, είτε λόγω τεχνικών πηγών (τηλεόραση, ραδιόφωνο, κινητή τηλεφωνία) είτε λόγω φυσικής έκθεσης (ήλιος). Β) Σύστηµα GSM (900, 1800, 2100 UMTS) Το σύστημα, με το οποίο δουλεύει σήμερα η κινητή τηλεφωνία στην Ελλάδα είναι το ψηφιακό σύστημα GSM (Global System for Mobile Communication), το οποίο αποτελεί το πλέον εξελιγμένο σύστημα κινητής τηλεφωνίας σε όλο τον κόσμο. Το σύστημα αυτό έχει πιστοποιηθεί με αυστηρότατα κριτήρια από τον Ευρωπαϊκό Οργανισμό Τηλεπικοινωνιακής Τυποποίησης (ETSI) και έχει επιβληθεί σε όλη την Ευρώπη. Η πράσινη βίβλος για την κινητή τηλεφωνία αναφέρεται στη στρατηγική επιλογή της Ε.Ε. να προωθήσει την κινητή τηλεφωνία GSM σε Ευρωπαϊκό και Παγκόσμιο επίπεδο. Το σύστημα GSM αναπτύχθηκε στην Ε.Ε. και αποτελεί σήμερα τεχνολογία αιχμής. Οι προδιαγραφές των μηχανημάτων που χρησιμοποιούνται ακολουθούν, σύμφωνα με τους κατασκευαστές τους, τις Οδηγίες, Αποφάσεις, Κανονισμούς και Συστάσεις της Ευρωπαϊκής Ένωσης. Στην Ελλάδα, το σύστημα GSM λειτουργεί στις συχνότητες 900 MHz, 1800 MHz και 2100 MHz (τεχνολογία UMTS 3 ης γενιάς). Επομένως ανήκει στην κατηγορία της μη ιονίζουσας (μη

7 ραδιενεργής) Η/Μ ακτινοβολίας. Όλες οι εταιρίες κινητής τηλεφωνίας στη χώρα μας χρησιμοποιούν και εκπέμπουν και στις 3 συχνότητες ραδιοκυμάτων. Aρχιτεκτονική του GSM δικτύου Κινητής Τηλεφωνίας A B B B Η ιδέα της σχεδίασης ενός ψηφιακού συστήματος ραδιοτηλεπικοινωνιών συνελήφθη στα τέλη της δεκαετίας του 80 και η πρώτη υλοποίησή της πραγματοποιήθηκε στις αρχές A A της δεκαετίας του 90 με την ανάπτυξη του GSM συστήματος τηλεπικοινωνιών (Global System for Mobile communications). Το GSM δίκτυο είναι Σχήµα 1. ένα ψηφιακό, κυψελωτό σύστημα τηλεπικοινωνιών. Η βασική ιδέα σχεδίασης βασίζεται στην έννοια της κυψέλης, δηλαδή κάθε γεωγραφική περιοχή, διαμερίζεται σε μικρότερες περιοχές-κυψέλες (βλ. Σχήμα 1). Εφαπτόμενα εξάγωνα συνθέτουν μια δομή κυψελών (cell pattern). Η συγκεκριμένη δομή, επαναλαμβανόμενη, παρέχει την απαιτούμενη ραδιοκάλυψη στην περιοχή. Το κάθε κεραιοσύστημα καλύπτει ένα συγκεκριμένο χώρο όπως φαίνεται στο σχήμα 1 και δεν παρεμβάλλει στην περιοχή κάλυψης, για την οποία ευθύνεται ένα άλλο κεραιοσύστημα του δικτύου. Οι κυψέλες, λοιπόν, θα πρέπει να πληρούν τρεις προϋποθέσεις : να είναι μικρές Κυψελωτός σχεδιασµός δικτύου να είναι κοντά μεταξύ τους να είναι συνεχόμενες έτσι ώστε να επιτρέπουν τη συνεχή και χωρίς διακοπές επικοινωνία της τηλεφωνικής συσκευής με τους Σταθμούς Βάσης. Πρέπει να αναφέρουμε ότι άλλος ένας βασικός παράγοντας που επιδρά στην επιλογή της θέσης εγκατάστασης των Σταθμών Βάσης είναι η ανάγκη ύπαρξης οπτικής επαφής μεταξύ των σταθμών ούτως ώστε να υπάρχει μικροκυματική διασύνδεσή τους. Μερικοί από τους παράγοντες, από τους οποίους εξαρτάται η πυκνότητα τοποθέτησης των Σταθμών Βάσης είναι : ο αριθμός των παραχωρημένων συχνοτήτων εκπομπής η απαιτούμενη χωρητικότητα και ο αριθμός των χρηστών τα γεωγραφικά εμπόδια, η πυκνότητα και τα ύψη των κτισμάτων

8 Το μέγεθος των κυψελών καθορίζεται από την ισχύ που χρησιμοποιείται στο κεραιοσύστημα. Όσο μεγαλύτερη είναι η ισχύς τόσο μεγαλύτερο είναι το μέγεθος της κυψέλης (περιοχή κάλυψης). Σημειώνουμε, ότι εγκατάσταση Σταθμού Βάσης με τρεις κατευθυντικές κεραίες τοποθετημένες ανά 120 μοίρες στις κορυφές των κυψελών-εξαγώνων, είναι δυνατόν να προσφέρει κάλυψη σε τρεις κυψέλες αντί μιας (εφόσον ο Σταθμός Βάσης είχε τοποθετηθεί στο κέντρο της κυψέλης), ελαττώνοντας με αυτόν τον τρόπο τον αριθμό των απαιτούμενων για την κάλυψη Σταθμών Βάσης. Βασική απαίτηση για την επιλογή της ισχύος είναι η αποφυγή παρεμβολών μεταξύ των Σταθμών Βάσης. Γι αυτό και η χρήση μεγάλων επιπέδων ισχύος δε συνάδει με τη φιλοσοφία και την πρακτική των δικτύων κινητής τηλεφωνίας. Η χρήση πολλαπλών κεραιών πολύ μικρής ισχύος εξασφαλίζουν μικρότερη ηλεκτρομαγνητική επιβάρυνση και καλύτερη ραδιοκάλυψη της περιοχής, με αποτέλεσμα τη λειτουργία των κινητών τηλεφώνων με μικρή ισχύ, κάτι που συνεπάγεται και ασθενέστερη έκθεση του εγκεφάλου σε Η/Μ ακτινοβολία. Ισχύς Κεραιοσυστήµατος Στη βιβλιογραφία αλλά και στην καθημερινή πρακτική είναι σύνηθες να χαρακτηρίζεται η κεραία ως «κυψέλη» (cell). Στην πράξη, ανάλογα με την ισχύ του κεραιοσυστήματος (άρα και την ακτίνα της περιοχής κάλυψης) οι κυψέλες κατατάσσονται σε ΜΑΚΡΟΚΥΨΕΛΕΣ ή macrocells (μέγιστη τιμή 10 ή 40 Watts ανάλογα με την ακτίνα κάλυψης και το τηλεπικοινωνιακό φόρτο) και ΜΙΚΡΟΚΥΨΕΛΕΣ ή microcells (μέγιστη τιμή 1-2 Watts). Για τις μακροκυψέλες η μέση ισχύς λειτουργίας ανά κυψέλη (ανά συχνότητα λειτουργίας) στην ύπαιθρο είναι 20W. Σε αστικούς Σταθμούς Βάσης η μέση ισχύς λειτουργίας είναι ακόμη χαμηλότερη περίπου ίση με 10W.

9 Συμπερασματικά : Κυψέλη Συνολική Ισχύς στην Είσοδο της Κυψέλης (P) Ακτίνα Κάλυψης Είδος Σταθμού Βάσης macrocell περίπου 10W < 1km Aστικός macrocell περίπου 20W μερικά km Υπαίθριος microcell περίπου 1-2W μερικές δεκάδες μέτρα Δρόμοι - Πλατείες (περιορισμένη κάλυψη)

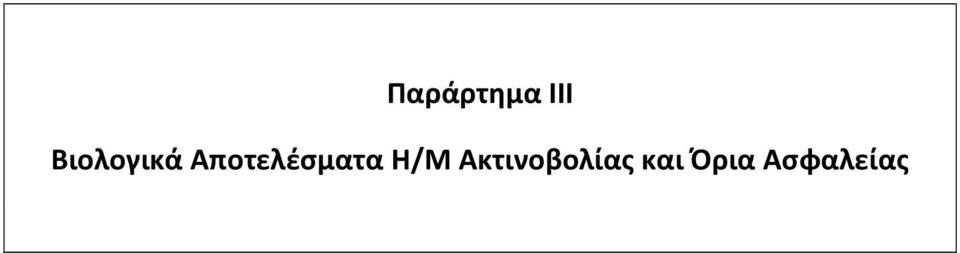

10 Παράρτημα ΙΙΙ Βιολογικά Αποτελέσματα Η/Μ Ακτινοβολίας και Όρια Ασφαλείας

11 Βιολογικά αποτελέσµατα και όρια ασφαλείας Στην παρούσα ενότητα γίνεται αναφορά στα θέματα υγείας, που σχετίζονται με την ηλεκτρομαγνητική ακτινοβολία, σύμφωνα με τα μέχρι σήμερα επιστημονικά δεδομένα. Επιπρόσθετα, παρουσιάζονται τα όρια έκθεσης του ανθρώπινου πληθυσμού σε αυτή, τόσο σε Διεθνές και Ευρωπαϊκό επίπεδο, όσο και στην Ελλάδα. Α) Βιολογικά Αποτελέσµατα Τα βιολογικά αποτελέσματα των ηλεκτρομαγνητικών πεδίων ραδιοσυχνοτήτων σχετίζονται με θερμικές και μη θερμικές επιδράσεις. Οι θερμικές επιδράσεις συνδέονται με την αύξηση της θερμοκρασίας ολόκληρου ή τμήματος του σώματος. Επιστημονικές έρευνες, που αφορούν στις επιπτώσεις της Η/Μ ακτινοβολίας στο ανθρώπινο σώμα ή σε συγκεκριμένα τμήματά του, διεξάγονται εδώ και 60 χρόνια περίπου. Θα πρέπει να σημειώσουμε ότι το ανθρώπινο σώμα είναι περισσότερο ευαίσθητο σε Η/Μ κύματα τηλεόρασης και ραδιόφωνου σε σχέση με την αντίστοιχη ευαισθησία που επιδεικνύει στις συχνότητες της κινητής τηλεφωνίας. Παρ όλα αυτά και έχοντας διανύσει πάνω μισό αιώνα έκθεσης σε ραδιοκύματα από τηλεοπτικούς και ραδιοφωνικούς πομπούς, δεν έχει αποδειχθεί ή αναφερθεί επίδραση στην υγεία από αυτό το κομμάτι της Η/Μ ακτινοβολίας. Επίσης, σύμφωνα με όλους τους ανεξάρτητους διεθνείς οργανισμούς, δεν έχει αποδειχθεί επίπτωση των ραδιοκυμάτων στην ανθρώπινη υγεία όταν τηρούνται τα όρια ασφαλείας της Επιτροπής Προστασίας από Μη Ιοντίζουσες Ακτινοβολίες (ICNIRP) και του Παγκοσμίου Οργανισμού Υγείας (WHO). Τα θεσπισμένα όρια ασφαλείας είναι μειωμένα κατά τα 50 φορές σε σχέση με την τιμή όπου διασφαλίζεται η μη ύπαρξη θερμικού αποτελέσματος. Όσον αφορά στα μη θερμικά αποτελέσματα, δεν έχει αποδειχθεί η τεκμηρίωσή τους σε επίπεδα ακτινοβολίας κάτω από τα όρια ασφαλείας. Πρέπει να σημειωθεί ότι η μείωση στα όρια, κατά 50 φορές, θεσπίστηκε από την επιστημονική κοινότητα ώστε να υπάρξει προστασία απέναντι και σε τυχόν μακροπρόθεσμα μη θερμικά φαινόμενα σύμφωνα με την Αρχή της Προφύλαξης.

12 Β) Θέσεις ιεθνών Οργανισµών και Παγκοσµίου Οργανισµού Υγείας (Π.Ο.Υ.) Ακολουθούν, περιληπτικά, θέσεις Διεθνών οργανισμών αλλά και του Π.Ο.Υ. σε σχέση με την προστασία από την Η/Μ ακτινοβολία. Π.Ο.Υ. Ενημερωτικό φυλλάδιο Ιουνίου 2000 (αριθμός 193) 1. «Τα τρέχοντα επιστημονικά στοιχεία υποδεικνύουν ότι η έκθεση σε πεδία ραδιοσυχνοτήτων, όπως αυτά που εκπέμπονται τα κινητά τηλέφωνα και τους Σταθμούς Βάσης τους, είναι απίθανο να προκαλεί ή να ευνοεί την αύξηση καρκίνου». 2. «Οι Διεθνείς Οδηγίες που αναπτύχθηκαν από τη Διεθνή Επιτροπή Προστασίας από τις Μη Ιοντίζουσες Ακτινοβολίες (ICNIRP) είναι βασισμένες σε προσεκτική ανάλυση όλης της επιστημονικής βιβλιογραφίας (και σε θερμικά και σε μη θερμικά αποτελέσματα) και προσφέρουν προστασία έναντι όλων των αναγνωρισμένων κινδύνων με μεγάλα περιθώρια ασφαλείας. Και οι μετρήσεις και οι υπολογισμοί δείχνουν ότι τα ραδιοκύματα από Σταθμούς Βάσης σε περιοχές ανθρώπινης πρόσβασης είναι κατά πολύ χαμηλότερα από τις διεθνείς οδηγίες, τυπικά κατά ένα παράγοντα 100 ή και περισσότερο. Η έκθεση σε ραδιοκύματα ενός χρήστη κινητού τηλεφώνου είναι μεγαλύτερη, αλλά και πάλι είναι χαμηλότερη από τις διεθνείς οδηγίες». Π.Ο.Υ. Ενημερωτικό φυλλάδιο Μαΐου 2006 (αριθμός 306) 1. «Τα τελευταία 15 χρόνια, έχουν δημοσιευτεί μελέτες που εξετάζουν την πιθανή σχέση μεταξύ των πομπών ραδιοσυχνοτήτων και περιστατικών καρκίνου. Αυτές οι μελέτες δεν παρέχουν αποδείξεις ότι η έκθεση σε πεδία ραδιοσυχνοτήτων που εκπέμπονται από αυτούς τους πομπούς αυξάνει το κίνδυνο καρκίνου. Ομοίως μακροπρόθεσμες μελέτες σε ζώα δεν αποδεικνύουν αυξημένο κίνδυνο καρκίνου από την έκθεση σε πεδία ραδιοσυχνοτήτων, ακόμα και σε επίπεδα που είναι πολύ υψηλότερα από αυτά που παράγονται από Σταθμούς Βάσης και ασύρματα δίκτυα». 2. «Από όλα τα στοιχεία που έχουν συγκεντρωθεί μέχρι σήμερα, κανένα βραχυπρόθεσμο ή μακροπρόθεσμο επιβλαβές σύμπτωμα δεν φαίνεται να συμβαίνει εξαιτίας των Η/Μ σημάτων που παράγονται από Σταθμούς Βάσης». 3. «Μερικοί άνθρωποι θεωρούν τους κίνδυνους από την Η/Μ έκθεση μάλλον σοβαρούς. Ανάμεσα στα αίτια του φόβου του κοινού συμπεριλαμβάνονται ανακοινώσεις των ΜΜΕ που αναφέρονται σε μη εγκεκριμένες επιστημονικές μελέτες, οδηγώντας σε ένα αίσθημα

13 αβεβαιότητας και στην αντίληψη ότι μπορεί να υπάρχουν άγνωστοι κίνδυνοι ή κίνδυνοι που δεν έχουν ανακαλυφθεί». 4. «Λαμβάνοντας υπόψη τα πολύ χαμηλά επίπεδα έκθεσης και τα αποτελέσματα των επιστημονικών ερευνών που έχουν συγκεντρωθεί μέχρι σήμερα, δεν υπάρχει ισχυρή επιστημονική ένδειξη ότι τα ασθενή σήματα ραδιοσυχνοτήτων από Σταθμούς Βάσης και ασύρματα δίκτυα προκαλούν δυσμενείς επιδράσεις στην υγεία». 5. «Παρ ότι δεν αναμένεται κάποια επίπτωση στην υγεία από την έκθεση σε Η/Μ πεδία από Σταθμούς Βάσης και ασύρματα δίκτυα, ο Π.Ο.Υ. συνεχίζει να προάγει την έρευνα, έτσι ώστε να καθοριστεί αν υπάρχουν κάποιες επιπτώσεις στην υγεία από τα υψηλότερα επίπεδα έκθεσης των κινητών τηλεφώνων». ICNIRP (International Commission for Non-Ionizing Radiation Protection) 2009 «Σύμφωνα με τη άποψη της ICNIRP, η δημοσιευμένη επιστημονική βιβλιογραφία από την θέσπιση των το 1998 έως σήμερα, δεν παρέχει τεκμηριωμένα στοιχεία για κάποια επίπτωση στην υγεία κάτω από τους βασικούς περιορισμούς (όρια ασφαλείας) και δεν καθιστά αναγκαία την αναθεώρηση της οδηγίας που αφορά σε περιορισμό της έκθεσης από ηλεκτρομαγνητικά πεδία υψηλών συχνοτήτων». Γ) ιεθνείς Οργανισµοί - Νοµοθεσία Διάφοροι φορείς ή οργανισμοί έχουν εκδώσει συστάσεις ή κανονισμούς προστασίας για την προστασία του κοινού από την έκθεση στην Η/Μ ακτινοβολία (0-300 GHz). ΟΙ ΚΥΡΙΟΤΕΡΟΙ ΑΠΟ ΤΟΥΣ ΟΡΓΑΝΙΣΜΟΥΣ ΑΥΤΟΥΣ ΕΙΝΑΙ : Διεθνής Eπιτροπή Προστασίας από μη Ιοντίζουσες Aκτινοβολίες (ICNIRP), η οποία δημοσίευσε τον Απρίλιο του 1998 την «Οδηγία για τον περιορισμό της Έκθεσης από χρονικά μεταβαλλόμενα ηλεκτρικά, μαγνητικά, και ηλεκτρομαγνητικά πεδία μέχρι 300GHz». Η οδηγία έχει υιοθετηθεί από τον Παγκόσμιο Οργανισμό Υγείας και πάνω σε αυτή έχει στηριχθεί η έκδοση Σύστασης από το συμβούλιο της Ευρωπαϊκής Ένωσης (12 Ιουλίου 1999) «Περί του περιορισμού της έκθεσης του κοινού σε ηλεκτρομαγνητικά πεδία (0-300GHz)». Το Αμερικάνικο Εθνικό Ινστιτούτο Προτύπων (American National Standards Institute, ANSI). Το Εθνικό Συμβούλιο Προστασίας από Ακτινοβολίες της Μ. Βρετανίας (National Radiological Protection Board, NRPB).

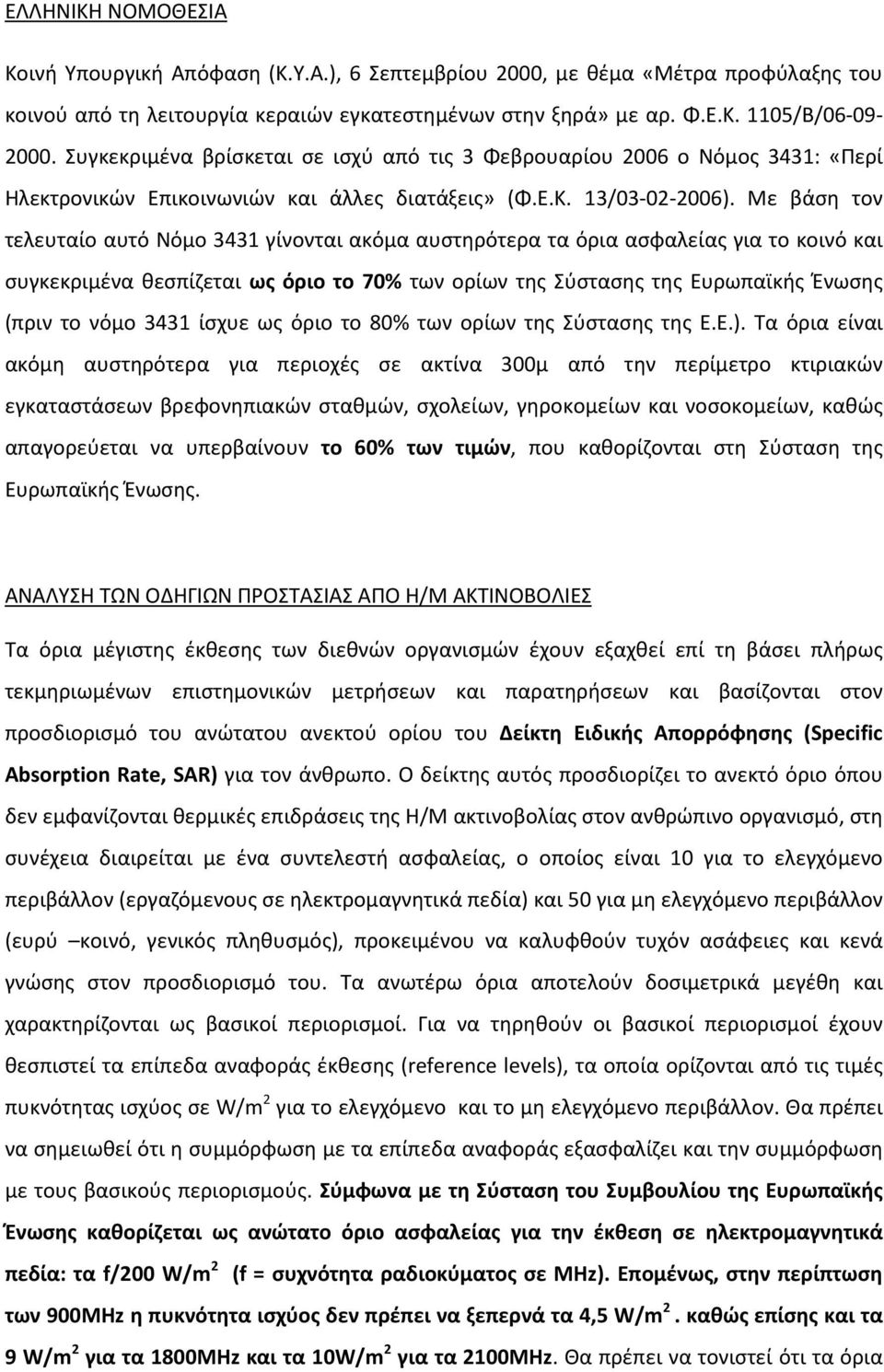

14 ΕΛΛΗΝΙΚΗ ΝΟΜΟΘΕΣΙΑ Κοινή Υπουργική Απόφαση (Κ.Υ.Α.), 6 Σεπτεμβρίου 2000, με θέμα «Μέτρα προφύλαξης του κοινού από τη λειτουργία κεραιών εγκατεστημένων στην ξηρά» με αρ. Φ.Ε.Κ. 1105/Β/ Συγκεκριμένα βρίσκεται σε ισχύ από τις 3 Φεβρουαρίου 2006 ο Νόμος 3431: «Περί Ηλεκτρονικών Επικοινωνιών και άλλες διατάξεις» (Φ.Ε.Κ. 13/ ). Με βάση τον τελευταίο αυτό Νόμο 3431 γίνονται ακόμα αυστηρότερα τα όρια ασφαλείας για το κοινό και συγκεκριμένα θεσπίζεται ως όριο το 70% των ορίων της Σύστασης της Ευρωπαϊκής Ένωσης (πριν το νόμο 3431 ίσχυε ως όριο το 80% των ορίων της Σύστασης της Ε.Ε.). Τα όρια είναι ακόμη αυστηρότερα για περιοχές σε ακτίνα 300μ από την περίμετρο κτιριακών εγκαταστάσεων βρεφονηπιακών σταθμών, σχολείων, γηροκομείων και νοσοκομείων, καθώς απαγορεύεται να υπερβαίνουν το 60% των τιμών, που καθορίζονται στη Σύσταση της Ευρωπαϊκής Ένωσης. ΑΝΑΛΥΣΗ ΤΩΝ ΟΔΗΓΙΩΝ ΠΡΟΣΤΑΣΙΑΣ ΑΠΟ Η/Μ ΑΚΤΙΝΟΒΟΛΙΕΣ Τα όρια μέγιστης έκθεσης των διεθνών οργανισμών έχουν εξαχθεί επί τη βάσει πλήρως τεκμηριωμένων επιστημονικών μετρήσεων και παρατηρήσεων και βασίζονται στον προσδιορισμό του ανώτατου ανεκτού ορίου του Δείκτη Ειδικής Απορρόφησης (Specific Absorption Rate, SAR) για τον άνθρωπο. Ο δείκτης αυτός προσδιορίζει το ανεκτό όριο όπου δεν εμφανίζονται θερμικές επιδράσεις της Η/Μ ακτινοβολίας στον ανθρώπινο οργανισμό, στη συνέχεια διαιρείται με ένα συντελεστή ασφαλείας, ο οποίος είναι 10 για το ελεγχόμενο περιβάλλον (εργαζόμενους σε ηλεκτρομαγνητικά πεδία) και 50 για μη ελεγχόμενο περιβάλλον (ευρύ κοινό, γενικός πληθυσμός), προκειμένου να καλυφθούν τυχόν ασάφειες και κενά γνώσης στον προσδιορισμό του. Τα ανωτέρω όρια αποτελούν δοσιμετρικά μεγέθη και χαρακτηρίζονται ως βασικοί περιορισμοί. Για να τηρηθούν οι βασικοί περιορισμοί έχουν θεσπιστεί τα επίπεδα αναφοράς έκθεσης (reference levels), τα οποία ορίζονται από τις τιμές πυκνότητας ισχύος σε W/m 2 για το ελεγχόμενο και το μη ελεγχόμενο περιβάλλον. Θα πρέπει να σημειωθεί ότι η συμμόρφωση με τα επίπεδα αναφοράς εξασφαλίζει και την συμμόρφωση με τους βασικούς περιορισμούς. Σύμφωνα με τη Σύσταση του Συμβουλίου της Ευρωπαϊκής Ένωσης καθορίζεται ως ανώτατο όριο ασφαλείας για την έκθεση σε ηλεκτρομαγνητικά πεδία: τα f/200 W/m 2 (f = συχνότητα ραδιοκύματος σε MHz). Επομένως, στην περίπτωση των 900MHz η πυκνότητα ισχύος δεν πρέπει να ξεπερνά τα 4,5 W/m 2. καθώς επίσης και τα 9 W/m 2 για τα 1800MHz και τα 10W/m 2 για τα 2100ΜΗz. Θα πρέπει να τονιστεί ότι τα όρια

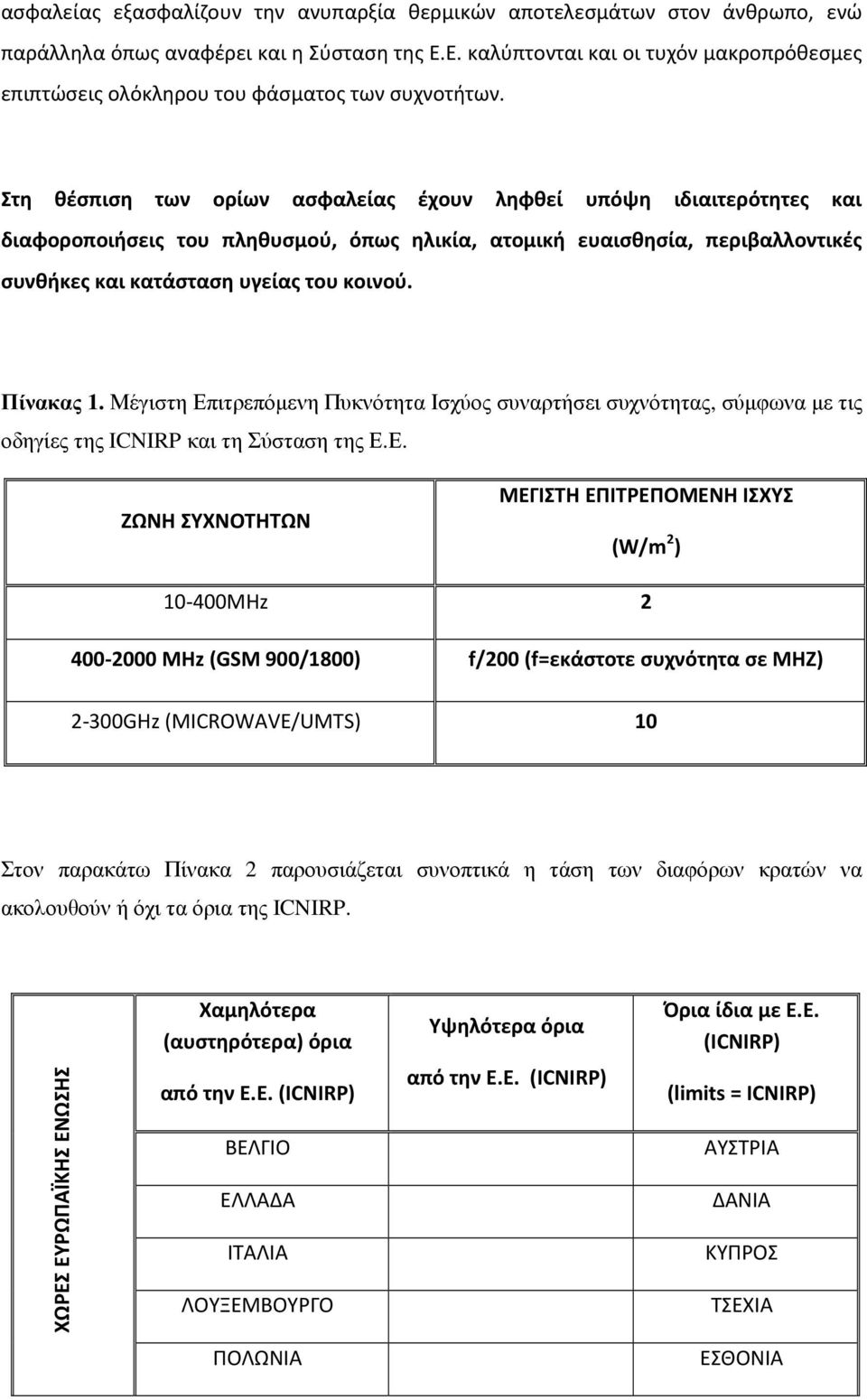

15 ασφαλείας εξασφαλίζουν την ανυπαρξία θερμικών αποτελεσμάτων στον άνθρωπο, ενώ παράλληλα όπως αναφέρει και η Σύσταση της Ε.Ε. καλύπτονται και οι τυχόν μακροπρόθεσμες επιπτώσεις ολόκληρου του φάσματος των συχνοτήτων. Στη θέσπιση των ορίων ασφαλείας έχουν ληφθεί υπόψη ιδιαιτερότητες και διαφοροποιήσεις του πληθυσμού, όπως ηλικία, ατομική ευαισθησία, περιβαλλοντικές συνθήκες και κατάσταση υγείας του κοινού. Πίνακας 1. Μέγιστη Επιτρεπόµενη Πυκνότητα Ισχύος συναρτήσει συχνότητας, σύµφωνα µε τις οδηγίες της ICNIRP και τη Σύσταση της Ε.Ε. ΖΩΝΗ ΣΥΧΝΟΤΗΤΩΝ ΜΕΓΙΣΤΗ ΕΠΙΤΡΕΠΟΜΕΝΗ ΙΣΧΥΣ (W/m 2 ) MHz MHz (GSM 900/1800) f/200 (f=εκάστοτε συχνότητα σε ΜΗΖ) 2-300GHz (MICROWAVE/UMTS) 10 Στον παρακάτω Πίνακα 2 παρουσιάζεται συνοπτικά η τάση των διαφόρων κρατών να ακολουθούν ή όχι τα όρια της ICNIRP. Χαμηλότερα (αυστηρότερα) όρια Υψηλότερα όρια Όρια ίδια με Ε.Ε. (ICNIRP) ΧΩΡΕΣ ΕΥΡΩΠΑΪΚΗΣ ΕΝΩΣΗΣ από την Ε.Ε. (ICNIRP) ΒΕΛΓΙΟ ΕΛΛΑΔΑ ΙΤΑΛΙΑ ΛΟΥΞΕΜΒΟΥΡΓΟ από την Ε.Ε. (ICNIRP) (limits = ICNIRP) ΑΥΣΤΡΙΑ ΔΑΝΙΑ ΚΥΠΡΟΣ ΤΣΕΧΙΑ ΠΟΛΩΝΙΑ ΕΣΘΟΝΙΑ

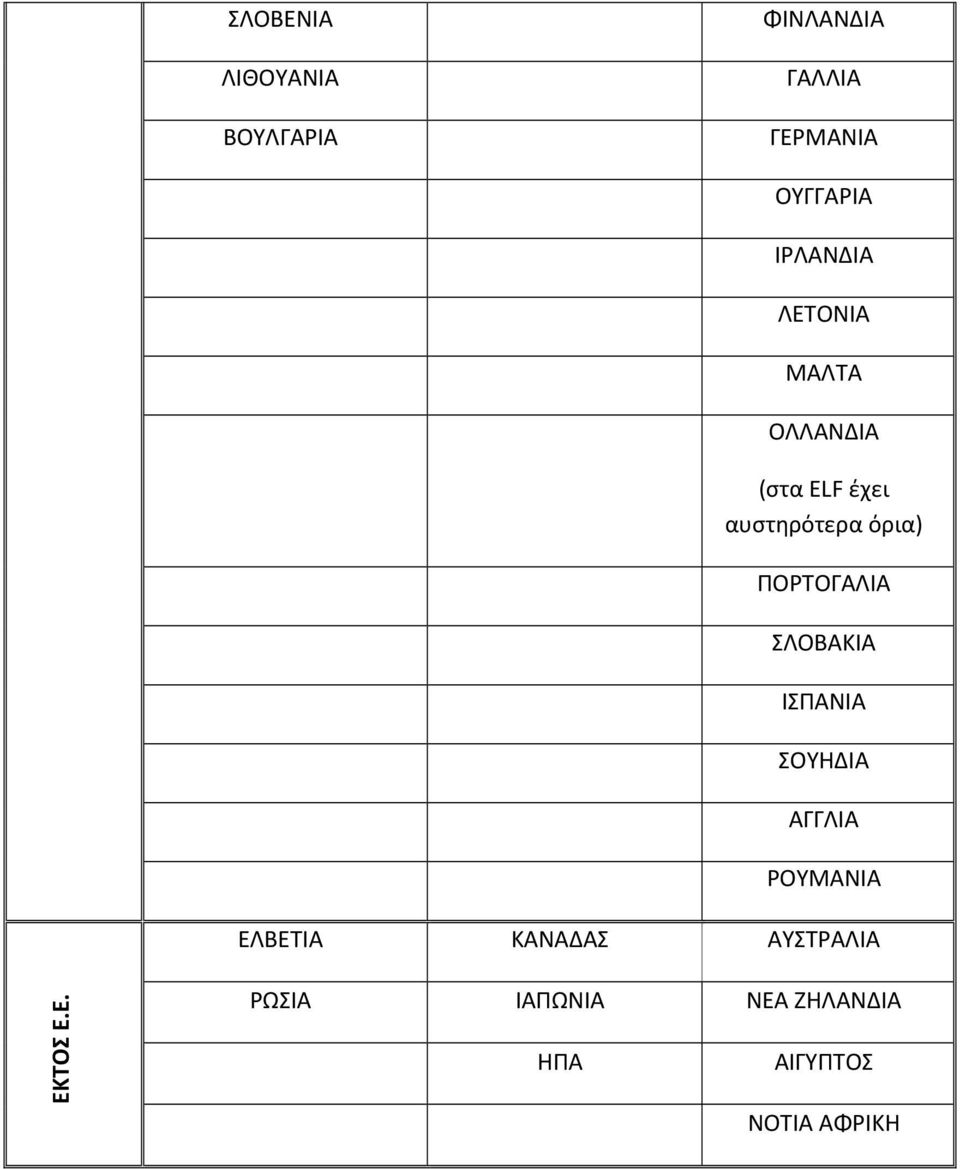

16 ΣΛΟΒΕΝΙΑ ΛΙΘΟΥΑΝΙΑ ΒΟΥΛΓΑΡΙΑ ΦΙΝΛΑΝΔΙΑ ΓΑΛΛΙΑ ΓΕΡΜΑΝΙΑ ΟΥΓΓΑΡΙΑ ΙΡΛΑΝΔΙΑ ΛΕΤΟΝΙΑ ΜΑΛΤΑ ΟΛΛΑΝΔΙΑ (στα ELF έχει αυστηρότερα όρια) ΠΟΡΤΟΓΑΛΙΑ ΣΛΟΒΑΚΙΑ ΙΣΠΑΝΙΑ ΣΟΥΗΔΙΑ ΑΓΓΛΙΑ ΡΟΥΜΑΝΙΑ ΕΛΒΕΤΙΑ ΚΑΝΑΔΑΣ ΑΥΣΤΡΑΛΙΑ ΕΚΤΟΣ Ε.Ε. ΡΩΣΙΑ ΙΑΠΩΝΙΑ ΝΕΑ ΖΗΛΑΝΔΙΑ ΗΠΑ ΑΙΓΥΠΤΟΣ ΝΟΤΙΑ ΑΦΡΙΚΗ

17 Παράρτημα ΙV Εγκρίσεις Άδειες Δημόσια Έγγραφα Λοιπά Έγγραφα

18

19

20

21

22

23

24

25 Παράρτημα V Χάρτες Μελέτης

26 ΧΑΡΤΗΣ 1 : ΠΡΟΣΤΑΤΕΥΟΜΕΝΕΣ ΠΕΡΙΟΧΕΣ - KΛΙΜΑΚΑ 1: µ ν ιαµερισµάτων Παλαιοκάστρου - Κεφαλόβρυσου - Κρανέας των ήµων Ελασσόνας - Αγιονέριο-Ευαγγελισµός-Παλαιόκαστρο ήµος Ελασσόνας GR ΠΕΡΙΟΧΗ ΕΛΑΣΣΟΝΑΣ Λιθόστρωτο-Καψάλα (Λυγαριάς-Αργυρουπουλε!. Στεφανόβουνο- οµενικό-λευκή Βερδικούσα-Πραιτώριο-Συκέα ήµος Τυρνάβου ΥΠΟΜΝΗΜΑ!. Θέση Σταθµού Περιοχές δικτύου Natura Meters Όρια ήµων (Καλλικράτη) Καταφύγια Άγριας Ζωής Ειδική Ζώνη ιατήρησης (ΕΖ ) Ζώνη Ειδικής Προστασίας (ΖΕΠ) Σταυραετοφωλιά-Βυθός-Μνηµείο (Μεσοχωρίου Τυρνάβου) GR Ταυτόχρονη παρουσία ΖΕΠ και ΤΚΣ Κλαδαριές-Τρυπηµένο-Μαγούλα-Σαµάρι ( αµασίου Τυρνάβου) ΠΕΡΙΟΧΗ ΤΥΡΝΑΒΟΥ

27 ΧΑΡΤΗΣ 2 : ΧΑΡΤΟΓΡΑΦΗΣΗ ΚΡΙΣΙΜΩΝ ΕΝ ΙΑΙΤΗΜΑΤΩΝ - KΛΙΜΑΚΑ 1: µ ΞΕΡΙΑΣ Ρ. ΡΕΜΑ ΒΟΥΛΓΑΡΗΣ Π. ΕΛΑΣΣΟΝΙΤΙΚΟΣ Π. ΠΑΛΙΟΣΥΚΙΩΤΗΣ Ρ.!. ΒΥΖΑΝΤΙΝΟΝ Ρ. ΥΠΟΜΝΗΜΑ!. Θέση Σταθµού Οριο προστατευόµενης περιοχής Natura m!. Κλιµακα 1: Κρισιµα Ενδιαιτήµατα Ειδών Ardea cinerea, ΑΝΑΠΑΡΑΓΩΓΗ 205m 215m ΧΩΡΙΣ ΟΝΟΜΑ ΚΑΡΚΑΤΣΕΛΙ Ρ. Ciconia nigra, ΤΡΟΦΟΛΗΨΙΑ Coracias garrulus, ΑΝΑΠΑΡΑΓΩΓΗ Falco naumanni, ΑΝΑΠΑΡΑΓΩΓΗ Falco naumanni, ΤΡΟΦΟΛΗΨΙΑ Merops apiaster, ΑΝΑΠΑΡΑΓΩΓΗ ΤΙΤΑΡΗΣΙΟΣ Π. Riparia riparia, ΑΝΑΠΑΡΑΓΩΓΗ Meters Ποτάµια, Ρέµατα

28 ΧΑΡΤΗΣ 3. ΧΡΗΣΕΙΣ ΓΗΣ ΚΑΤΑ CORINE LANDCONER KΛΙΜΑΚΑ 1: m! ΕΠΕΞΗΓΗΣΗ ΚΩ ΙΚΩΝ CORINE LANDCOVER 111 Συνεχής αστική ζώνη 221 Αµπελοκαλλιέργειες 331 Παραλιακές και αµµώδεις εκτάσεις 112 ιακοπτόµενη αστική ζώνη 222 Εκτάσεις οπωροφόρων και θαµνώδους βλάστησης 332 Βραχώδεις εκτάσεις 121 Εµποροβιοµηχανικές Ζώνες 223 Ελαιώνες 333 Εκτάσεις αραιής βλάστησης 122 ίκτυα µεταφορών 231 Βοσκότοποι 334 Καµµένες εκτάσεις 123 Λιµάνια 241 Εκτάσεις σιτηρών 335 Παγωµένες και χιονισµένες εκτάσεις 124 Αεροδρόµια 242 Σύνθετα συστήµατα καλλιεργειών 411 Εσωτερικοί βάλτοι 131 Περιοχές Εξορύξεων 243 Καλλιεργίσιµη γη, µε συνυπάρχουσες εκτάσεις φυσικής βάστησης 412 Τυρφώδεις βάλτοι 132 Εγκατελλειµένες περιοχές 244 Αγροδασικές εκτάσεις 421 Αλυκές 133 Εργοτάξια - Κατασκευαστική δραστηριότητα 311 άση πλατύφυλλων δέντρων 422 Αλατούχες εκτάσεις 141 Αστικό Πράσινο 312 άση κωνοφόρων 423 Παλιροιακό επίπεδο 142 Αθλητισµός - Ευκολίες 313 Ανάµεικτα δασικά συστήµατα 511 Υδατορεύµατα 211 Μη αρδευόµενη αρόσιµη γη 321 Φυσικές χορτολιβαδικές εκτάσεις 512 Υδατικά σώµατα 212 Μόνιµα αρδευόµενη αρόσιµη γη 322 Βαλτώδεις εκτάσεις µε ρεΐκια 521 Λιµνοθάλασσες 213 Ρυζοκαλλιέργειες 323 Σκληρόφυλλη βλάστηση 522 Εκβολές 324 Μεταβατικές εκτάσεις δασώδους - θαµνώδους βλάστησης 523 Θάλασσες και Ωκεανοί

29 ΕΝΙΠΕΥΣ Π. ΧΑΡΤΗΣ 4. Υ ΡΟΛΟΓΙΚΟΣ ΧΑΡΤΗΣ ΠΕΡΙΟΧΗΣ ΚΛΙΜΑΚΑ 1: Λ Α Π Α λ ι ά κ µ ο ν α ΕΛΑΣΣΟΝΙΤΙΚΟΣ Π. Α κ τ έ ς Θ ε σ σ α λ ί α ς!. ΠΗΝΕΙΟΣ Π. ΤΙΤΑΡΗΣΙΟΣ Π. Θ ά λ α σ σ α Π η λ ί ο υ ΚΟΥΣΜΠΑΣΑΝΙΩΤΙΚΟ Ρ. ΜΕΓΑ ΡΕΜΑ Λ Α Π Π η ν ε ι ο ύ ΤΕΧΝΗΤΗ ΛΙΜΝΗ ΚΑΡΛΑΣ ΕΝΙΠΕΥΣ Π. ΣΟΦΑΔΙΤΗΣ Π. ΦΑΡΣΑΛΙΩΤΗΣ Π. Π α γ α σ σ ι τ κ ό ς Κ ό λ π ο ς ΣΟΦΑΔΙΤΗΣ Π. ΤΕΧΝΗΤΗ ΛΙΜΝΗ ΣΜΟΚΟΒΟΥ ΖΑΠΑΝΤΟΡΕΜΜΑ Ρ. Λ Α Π Ρ ε µ ά τ ω ν Α λ µ υ ρ ο ύ - Π η λ ί ο υ ΥΠΟΜΝΗΜΑ!. Θέση Σταθµού Λεκάνη Απορροή Ποταµού Λίµνες Λ Α Π Σ π ε ρ χ ε ι ο ύ Ποταµοί, χείµαρροι, υδατορέµατα ΡΕΜΑΤΙΑ

30 Παράρτημα VΙ Μελέτη Ραδιοεκπομπών / Μελέτη Εκτίμησης Η/Μ Υποβάθρου / Ειδική Οικολογική Αξιολόγηση

31 Παράρτημα VΙΙ Σχέδια Μελέτης
