Αναβάθμιση φωτισμού αγωνιστικών χώρων ποδοσφαίρου. Οι δυσκολίες και οι προκλήσεις Τα παραδείγματα των γηπέδων του Παναθηναϊκού και Παναιτωλικού

Transcript

1 Wyndham Hotel, Τετάρτη 18 Ιανουαρίου 2017 Αναβάθμιση φωτισμού αγωνιστικών χώρων ποδοσφαίρου. Οι δυσκολίες και οι προκλήσεις Τα παραδείγματα των γηπέδων του Παναθηναϊκού και Παναιτωλικού Λάμπρος Θ. Δούλος PhD, MSc, Physicist Σχεδιασμός φωτισμού, Ελληνικό Ανοικτό Πανεπιστήμιο Εργαστήριο Φωτοτεχνίας, Εθνικό Μετσόβιο Πολυτεχνείο

2 Ποιοι ήμαστε Φωτιστικά σώματα, λαμπτήρες Φωτομετρικές, ηλεκτρικές, φασματομετρικές μετρήσεις Αξιολόγηση έργων και προτάσεων φωτισμού

3 Τι κάνουμε Μετρήσεις πιλοτικών έργων LED σε δήμους και εθνικές οδούς Φωτισμός σηράγγων (αξιολόγηση νέων έργων, προτάσεις εξοικονόμησης ενέργειας)

4 Φωτισμός αθλητικών εγκαταστάσεων Ο τεχνητός φωτισμός πρέπει να σχεδιάζεται προσεκτικά λαμβάνοντας υπόψη: φύση του αθλήματος, ταχύτητα και δεξιοτεχνία του, μέγεθος και ταχύτητα του εξοπλισμού θέση του παρατηρητή. Φωτιστικά σώματα με κατάλληλο οπτικό εξοπλισμό και αυξημένη απόδοση (υψηλή τιμή LOR), Υψηλής αποδοτικότητας λαμπτήρες, Ηλεκτρονικά αποδοτικό εξοπλισμό και Συσκευές ελέγχου και διαχείρισης του φωτισμού

5 Ο αθλητισμός είναι τηλεοπτικό προϊόν Ειδικός εξοπλισμός για άμεση επανέναυση των φωτιστικών σωμάτων (χρήση hot restrike ballast) 2/3 των φωτιστικών (UEFA Guide)

6 Πρότυπα κανονισμοί EN 12193:2007 Light and lighting - Sports lighting UEFA Stadium Infrastructure Regulations, Edition 2010 UEFA Stadium Lighting Guide 2016

7 Οι κλάσεις και τα όρια σύμφωνα με το ΕΝ Επίπεδο αγώνων Κλάση φωτισμού Ι ΙΙ ΙΙΙ Διεθνείς και εθνικοί Χ Περιφερειακοί Χ Χ Τοπικοί Χ Χ Χ Προπόνηση Χ Χ Αναψυχή / σχολικό επίπεδο Χ EN 12193:2007 Light and lighting - Sports lighting

8 Όρια κάθετου φωτισμού για την τηλεόραση 900 lux Διαστάσεις γηπέδου UEFA 105m X 68m Ανάλογα την ταχύτητα δράσης υπάρχουν 3 κατηγορίες, Α, B και C Ποδόσφαιρο: B EN 12193:2007 Light and lighting - Sports lighting

9 Ομοιομορφίες φωτισμού για την τηλεόραση Κάθετος φωτισμός Οριζόντιος φωτισμός Συσχέτιση οριζόντιου και κάθετου φωτισμός EN 12193:2007 Light and lighting - Sports lighting

10 Η θερμοκρασία χρώματος σύμφωνα με το ΕΝ12193 EN 12193:2007 Εφόσον υπάρχει μετάδοση και με φυσικό φωτισμό EN 12193:2007 Μόνο βραδινές ώρες EN 12193:2007 Light and lighting - Sports lighting

11 Υπάρχει ανοχή στη θερμοκρασία χρώματος; Για θερμοκρασία χρώματος 5000Κ η ανοχή μεταξύ διαφορετικών τύπων λαμπτήρων είναι <100Κ Συχνή συντήρηση. Γιατί; Προβλήματα στην απόδοση χρωμάτων στην τηλεόραση EN 12193:2007 Light and lighting - Sports lighting

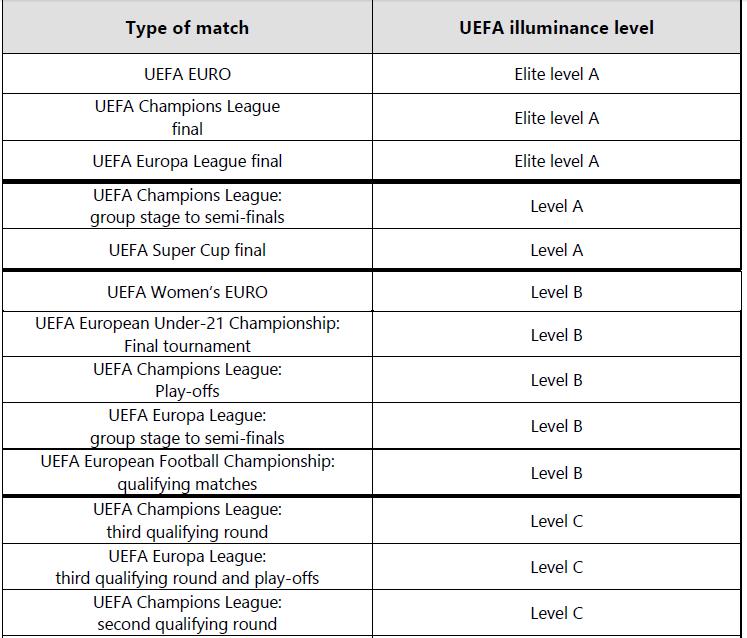

12 Η κατηγοριοποίηση των γηπέδων Κατηγορία 1-4 UEFA Stadium Infrastructure Regulations, Edition 2010 UEFA Stadium Lighting Guide 2016

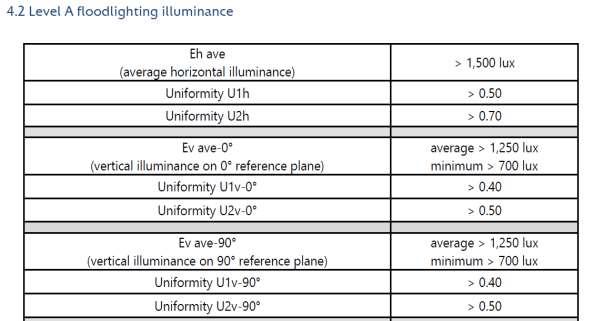

13 Τα όρια σύμφωνα με την UEFA UEFA Stadium Infrastructure Regulations, Edition 2010 Επίπεδο αγώνων: Διεθνείς και εθνικοί 500 lux / 900lux, Οριζόντιος / κάθετος φωτισμός EN 12193:2007 Light and lighting - Sports lighting Κατηγορία Elite 2000 lux / 1500lux, Οριζόντιος / κάθετος φωτισμός Κατηγορία Β 1400 lux / 1000lux, Οριζόντιος / κάθετος φωτισμός UEFA Stadium Lighting Guide 2016

14 Επιπλέον περιορισμοί στην ομοιομορφία UEFA Stadium Lighting Guide 2016

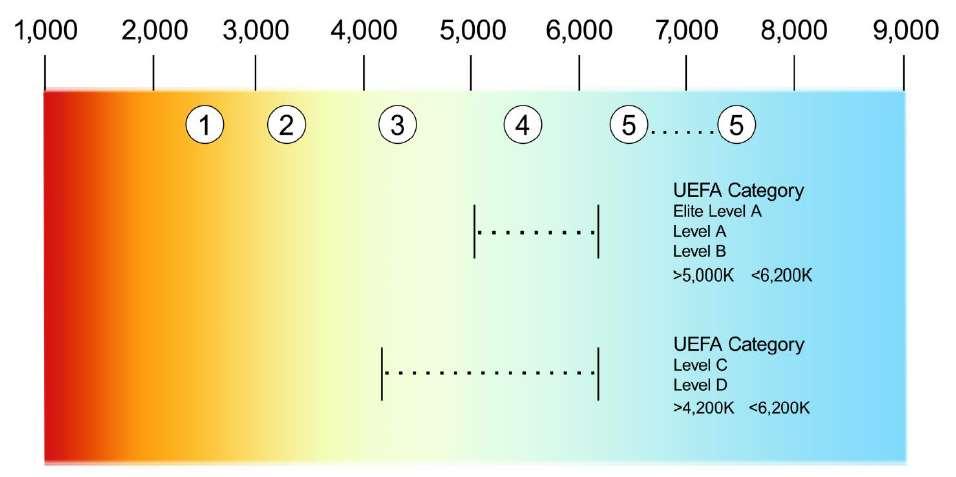

15 Η θερμοκρασία χρώματος σύμφωνα με την UEFA EN 12193:2007 Εφόσον υπάρχει μετάδοση και με φυσικό φωτισμό EN 12193:2007 Μόνο βραδινές ώρες

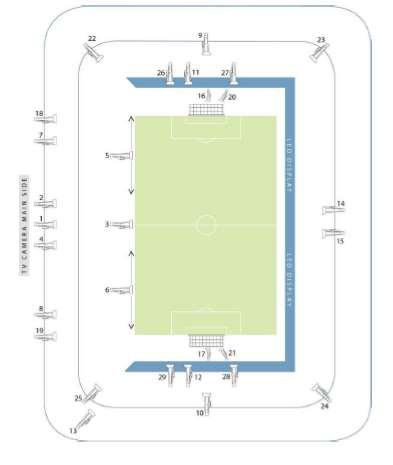

16 H θέση των φωτιστικών

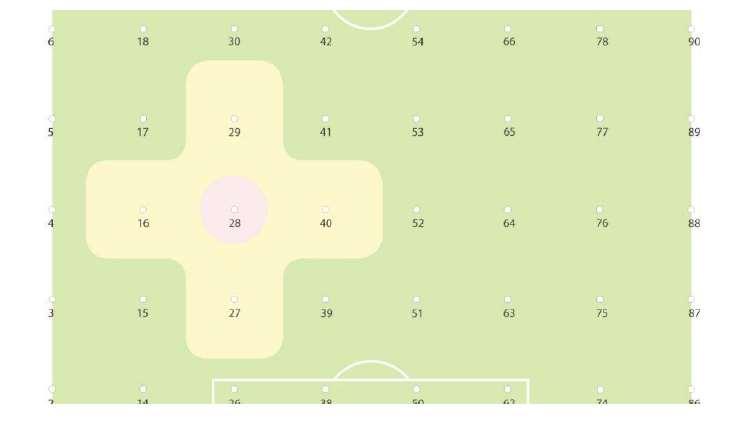

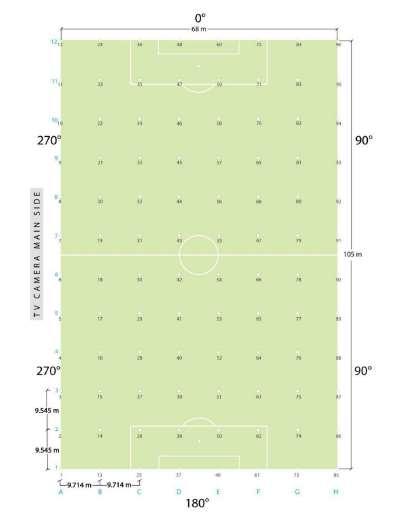

17 Κάναβος 12 Χ 8 σημείων, ύψος 1m Καθορισμός σημείων και μετρήσεις

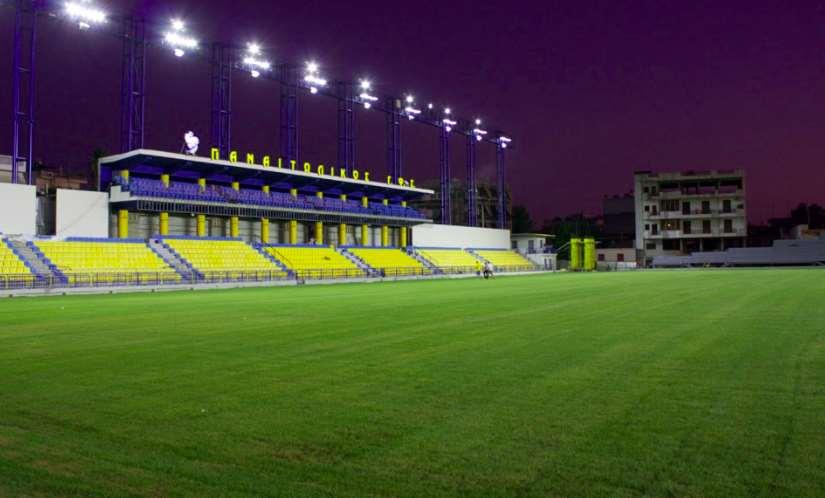

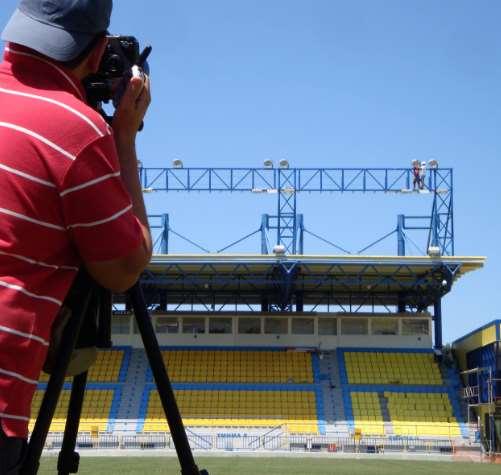

18 Έδρα: Αγρίνιο Χωρητικότητα: θέσεις Το γήπεδο του Παναιτωλικού

19 Η πρώτη δυσκολία

20 Η πρώτη δυσκολία

21 Κατασκευή για τις θέσεις των φωτιστικών Αριθμός φωτιστικών Βάρος (kgr) Κερκίδα Α Κερκίδα Β

22 Ο κίνδυνος της θάμβωσης Κατηγορία Κάθετος φωτισμός προς την κάμερα lux Εmin/Emax Εmin/Eave

23 Χρήση περισσότερων ασύμμετρων φωτιστικών

24 H μελέτη φωτισμού

25 Η αγωνία της θάμβωσης, δείκτες GR Περιοχή Κέντρο Κόρνερ

26 Ισχύς, επιλογή κυκλωμάτων και φωτισμός άμεσης έναυσης Αριθμός φωτιστικών χωρίς Hot Restrike Αριθμός φωτιστικών με Hot Restrike Συνολικός αριθμός φωτιστικών Γενικός φωτισμός Γενικός φωτισμός Φωτισμός κάμερας Φωτισμός κάμερας Φωτισμός κάμερας Σκηνές φωτισμού Ισχύς kw 1 Φωτισμός ασφαλείας γηπέδου A.4x ups 4 2 Προπόνηση (class I) A.3 B Φιλικών αγώνων (class II) A.1 Α.4 Α.4x B.1 B Εθνικών αγώνων (class IΙI) A.1 A.3 Α.4 Α.4x B.1 B.3 B H/Z ή Εθνικών αγώνων με ΤV Α.2 Α.4 Hot Restrike Α.4x Hot Restrike Α.5 Β.2 Β.4 2/3 στάθμης Διεθνών αγώνων (class IV) Α.1 έως Α.7 Β.1 έως Β.7 Όλα 244

27 Οι τομές των σχεδίων ανά ομάδα φωτιστικών

28 Ισχύς, επιλογή κυκλωμάτων και φωτισμός άμεσης έναυσης

29 Η αποφυγή θάμβωσης στη θέση του τερματοφύλακα

30 Ο ρόλος του light tuning

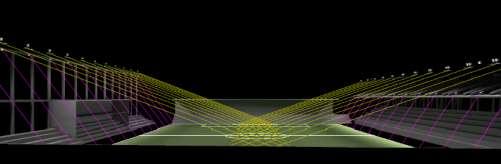

31 Η στόχευση στη κεντρική κερκίδα

32 Η στόχευση στη μεγάλη περιοχή

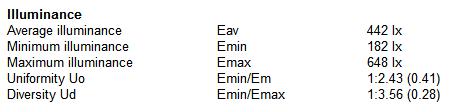

33 Οι μετρήσεις φωτισμού Οριζόντιος φωτισμός Μετρήσεις Μελέτη Eav 1, Emin Emax 2, g1 (Emin/Eav) g2 (Emin/Emax) Κάθετος φωτισμός Μετρήσεις Μελέτη Eav 1, Emin Emax 2, g1 (Emin/Eav) g2 (Emin/Emax)

34 Το αποτέλεσμα

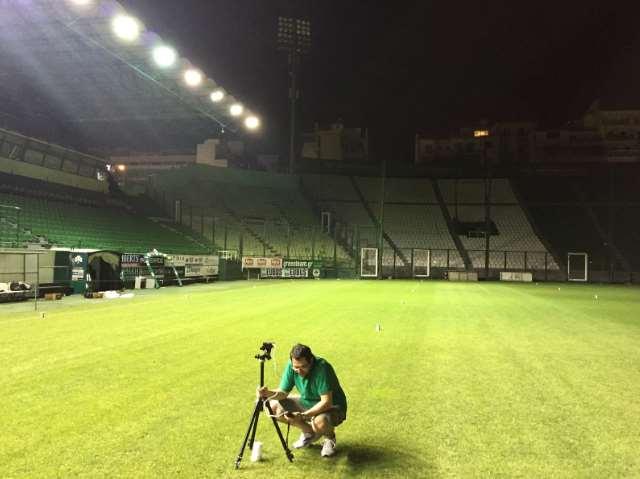

35 Η πραγματική επιβεβαίωση

36 Έδρα: Αθήνα Χωρητικότητα: Θέσεις Το γήπεδο του Παναθηναϊκού

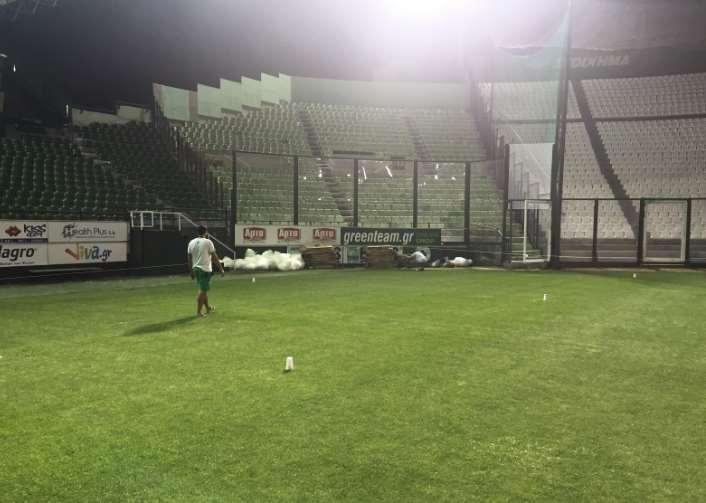

37 Οριζόντια ένταση φωτισμού Κάθετη ένταση φωτισμού Θερμοκρασία χρώματος Χρωματικοί δείκτες Χ Υ Οι πρώτες μετρήσεις

38 Τα πρώτα αποτελέσματα

39 Οι δυσκολίες Αρχικός σχεδιασμός Συντήρηση Επεμβάσεις χωρίς μελέτη φωτισμού (σκέπαστρα, δίκτυα κλπ)

40 Ο στόχος και οι δράσεις Τοποθέτηση επιπρόσθετων φωτιστικών Που; Πόσα; Σύνδεση με το υφιστάμενο σύστημα Συντήρηση Πόσο παραπάνω φωτισμός θα δοθεί; Στόχευση υφιστάμενων Προς τα πού αφού θα τοποθετηθούν επιπρόσθετα φωτιστικά;

41 Επιλογή τύπου επιπρόσθετων φωτιστικών σωμάτων

42 Ποιος τύπος από τα ασύμμετρα θα μπει;

43 Ενναλακτικοί σχεδιασμοί για τα επιπρόσθετα φωτιστικά Συνολικά 36 νέα φωτιστικά, 72kW (Χωρίς ballast)

44 Το υφιστάμενο φωτιστικό 4 πυλώνες σε διαφορετικά ύψη 36 φωτιστικά σε κάθε πυλώνα ( W, W) Παράλληλη τοποθέτηση στα σκίαστρα 24 φωτιστικά σε κάθε σκίαστρο (1500W) Συνολικά 192 φωτιστικά, 324kW (Χωρίς ballast)

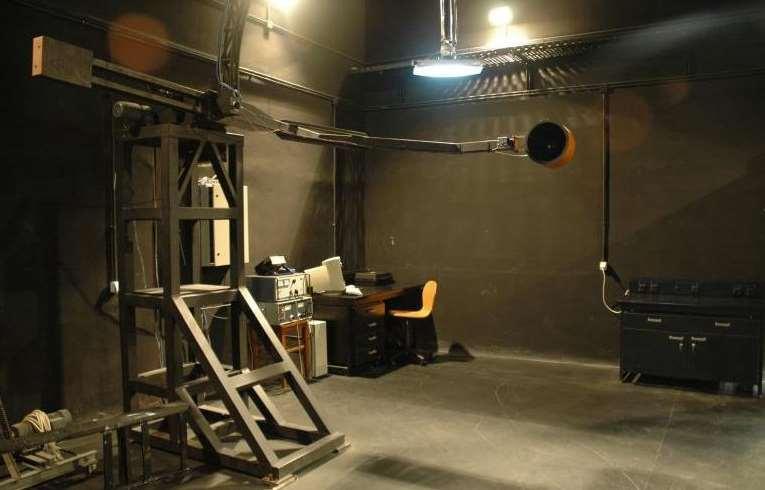

45 Μέτρηση υφιστάμενων φωτιστικών σωμάτων στο εργαστήριο

46 Τα αποτελέσματα

47 Επαναληπτικές μετρήσεις

48 Τα «εμπόδια» του φωτισμού

49 Η στόχευση στο πρόγραμμα για μεγαλύτερη ακρίβεια

50 Η σύνδεση των σεναρίων

51 Ο συνολικός υπολογισμός των σεναρίων

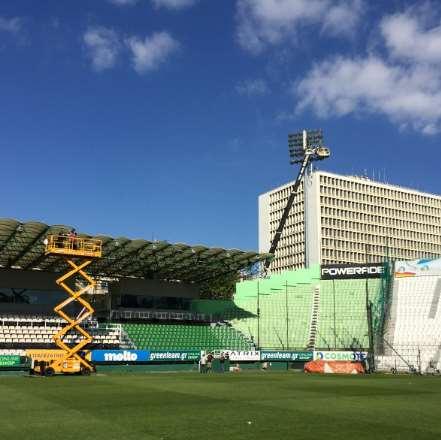

52 Η εφαρμογή: Τοποθέτηση επιπρόσθετων φωτιστικών και στόχευση

53 Αλλαγή λαμπτήρων, καθαρισμός και στόχευση στα υφιστάμενα φωτιστικά

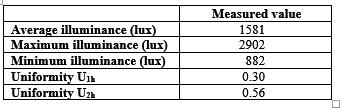

54 Οι τελικές μετρήσεις

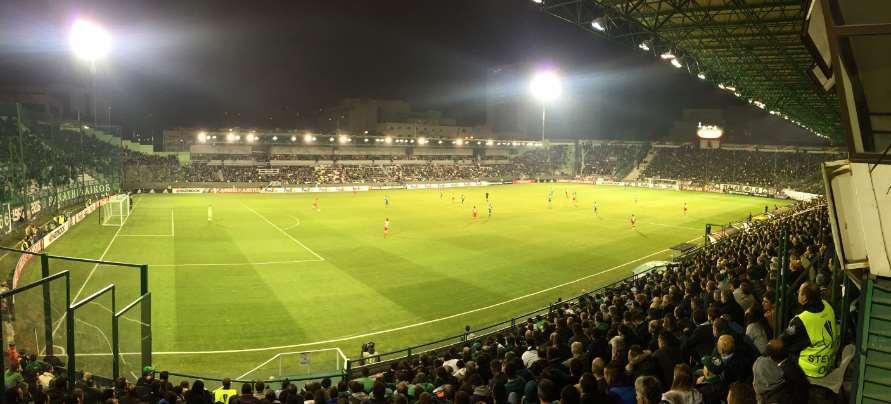

55 Το αποτέλεσμα
