1 ELEKTROTEHNIKA 1 ELEKTROSTATIKA ELEKTRIČNI KAPACITET I KONDENZATORI 1

2 ELEKTROSTATIKA SADRŽAJ Električki kapacitet i kondenzatori 2

3 ELEKTRIČKI KAPACITET I KONDENZATORI Uvodna razmatranja Elektrostatika je dio nauke o elektricitetu koji govori o pojavama koje nastaju u prostoru u kojem električni naboji miruju. U poglavlju o naponu, struji i otporu opisani su naboji i sile koje djeluju u okolnom prostoru. Govori se o tijelima koji su suprotno nabijeni. Takva se dva tijela mogu dobiti tako da se na izvor istosmjernog konstantnog napona U priključe dvije, prethodno električki neutralne, metalne ploče, prema slici. 3

4 4

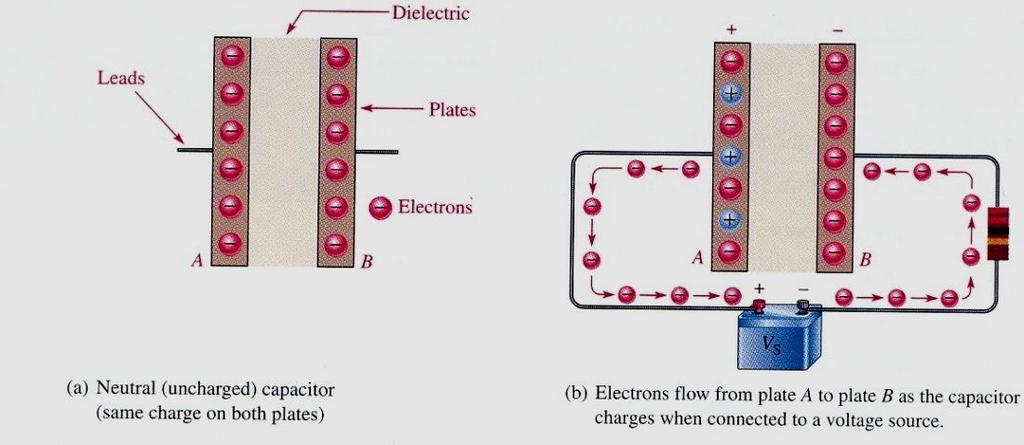

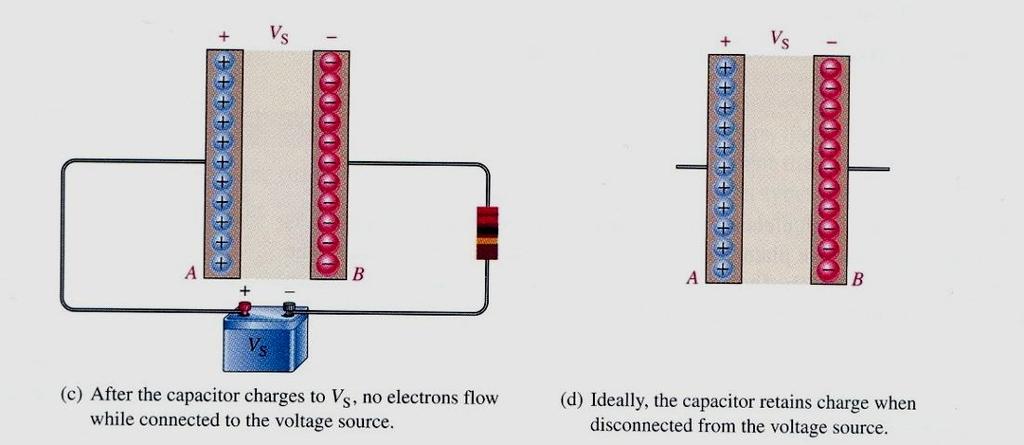

5 U metalnim pločama, s obzirom da se radi o vodičima, ima veliki broj slobodnih elektrona koji nisu međuatomskim silama vezani za svoje jezgre a mnoštvo je i valentnih elektrona na koje djeluju i najmanje privlačne sile. U neutralnom stanju dakle, obije ploče imaju isti broj slobodnih elektrona, kao što pokazuje slika 1a. Priključivanjem navedenih ploča na izvor napajanja napona U (V S ), slika 1b, dolazi do putovanja elektrona sa lijeve ploče prema + polu izvora, pa na toj ploči prevladava (zbog manjka elektrona) pozitivan naboj, dok sa pola izvora prema desnoj ploči teče upravo isti taj broj elektrona kako bi se uspostavila električna ravnoteža na obim pločama. 5

6 Dakle, bez obzira što je strujni krug otvoren u jednom kratkom trenutku strujnim krugom poteče struja. Uspostavljenom ravnotežom, jednak broj pozitivnog i negativnog naboja na pločama, slika 1c, prestaje teći struja a na pločama se uspostavi napon U c, koji je po iznosu jednak naponu izvora a po smjeru suprotan. Ako se nakon toga odspoje te dvije metalne ploče između kojih je neko izolacijsko sredstvo (zrak, vakum ili neki drugi materijal) u idealnim uvjetima, nagomilani pozitivni i negativni naboji ostaju i dalje međusobno vezani, naboji su pohranjeni a između ploča vlada i dalje napon, slika 1d. Napunjene ploče mogu djelovati kao privremena baterija. 6

7 7

8 Jedinica kojom se mjeri kapacitet C slijedi iz jednadžbe (1): Q As C F U V Jedinica F naziva se farad a manje jedinice su microfarad (µf=10 6 F),nanofarad (nf =10 9 F) picofarad (pf=10 12 F). Kapacitet od jednog farada ima onaj kondenzator koji pri naponu od jednog volta primi na sebe električki naboj od jednog kulona (ampersekunda). 8

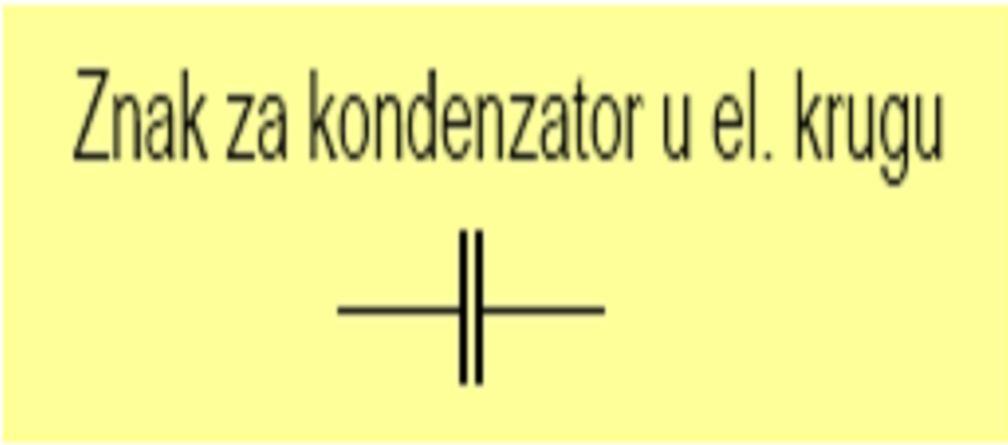

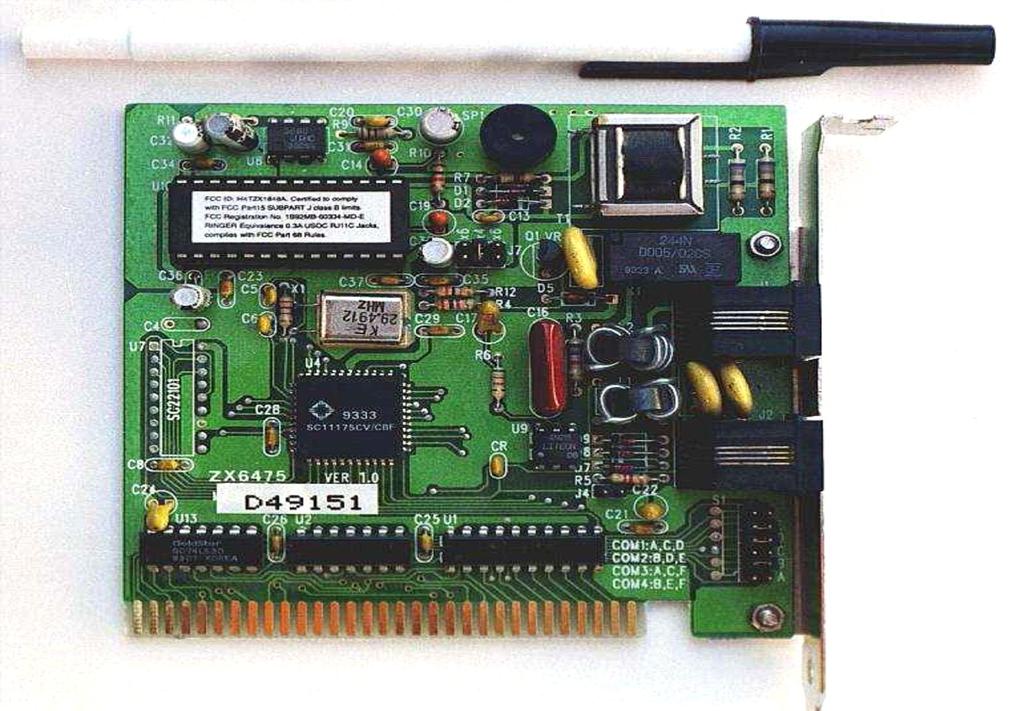

9 S kapacitetom treba računati uvijek gdje su električni vodiči ili električki vodljivi dijelovi pod naponom odvojeni izolatorom. Međutim, u mnogim je uređajima često potreban neki točno određeni kapacitet pa se u tom slučaju ugrađuju posebni elementi koji se nazivaju kondenzatori. Električni kondenzatori su u biti, sustav dviju vodljivih ploča (elektroda) odvojenih izolatorom. Omjer na kondenzatoru razdvojenog naboja Q i pri tom uspostavljenog napona U je karakteristika koja se naziva, kao što je prethodno već rečeno, električni kapacitet C. Simbol za kondenzator prikazan je na slici. 9

10 1. Karakteristične veličine i podjela kondenzatora Karakteristične veličine kondenzatora su: radni napon: vrijednost istosmjernog ili efektivna vrijednost izmjeničnog napona određene frekvencije kojim kondenzator smije biti opterećen u trajnom radu, maksimalni napon: najveća vrijednost napona između obloga kondenzatora koju on podnosi bez oštećenja, temperaturno područje rada: područje između najviše i najniže temperature okoline u kojemu kondenzator još radi zadovoljavajuće, kut gubitaka: gubici u kondenzatoru izraženi kutem gubitaka (δ = 90 0 φ ) pri kružnoj frekvenciji ω. Gubici su posljedica nesavršenosti dielektrika između obloga kondenzatora te gubici izolatora zbog njegove polarizacije. 10

11 Kondenzatori se dijele na stalne i promjenljive a karakteristično im je da se kapacitet (kapacitivnost) stalnog kondenzatora ne može mijenjati nakon što je proizveden dok se kapacitet promjenljivog kondenzatora može mijenjati tijekom rada u određenim granicama. Karakteristične veličine kondenzatora su površina ploča (S), razmak između ploča, debljina izolacije (d) i dielektrična konstanta izolacije (ε). 11

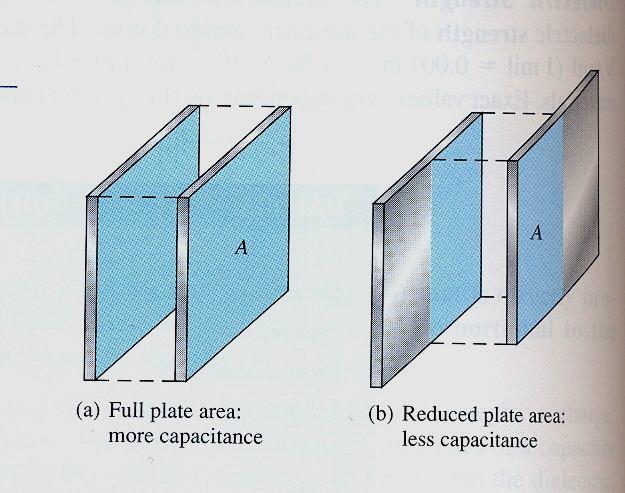

12 Površina ploča Kapacitet kondenzatora je direktno proporcionalan površini ploča što znači da se povećanje kapaciteta može ostvariti povećanjem ploča dok se smanjenje kapaciteta kondenzatora postiže sa smanjenjem površine ploča. 12

13 Gornja granica površine ploča određena je, najčešće, veličinom uređaja u koji se kondenzator ugrađuje. 13

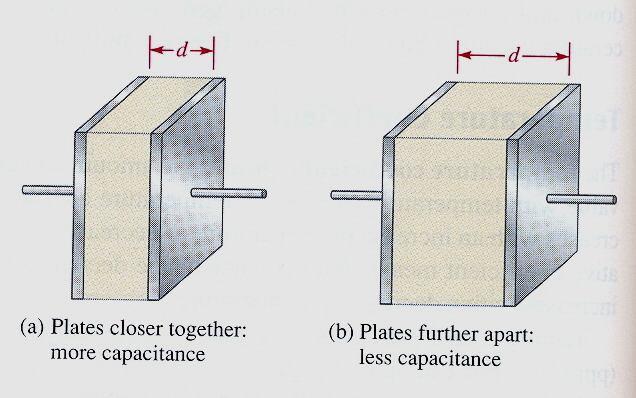

14 Razmak između ploča Kapacitet kondenzatora obrnuto je proporcionalan s razmakom između ploča, odnosno debljinom izolacije,pri čemu je donja granica debljine izolacijskog sloja ograničena tehnološkim postupcima (slika). 14

15 Dielektrična konstanata. Kapacitet kondenzatora ovisi također o materijalu odnosno dielektriku između ploča. Ta se veličina naziva dielektrična konstanta i obilježava se sa ε. Kapacitet je direktno proporcionalan dielektričnoj konstanti materijala, što znači da uz nepromjenjive dimenzije ploča i razmaka između njih kapacitet raste s povećanjem dielektrične konstante ε. Dielektrična konstanta ili dielektrična permitivnost vakuma ε 0 mjerenjima je ustanovljena i iznosi: As Vm F m ( ) 15

16 Mjerenjima se za različite izolacione materijale također odredila veličina koja se naziva relativna dielektrična konstanta ε r ili relativna permitivnost (tablica). Apsolutna dielektrična konstanta ε ili apsolutna permitivnost može se izračunati pomoću izraza: 12 0 r r 16

17 Tablica: Relativna dielektrična konstanta nekih materijala (ε r ) 17

18 Na slijedećem primjeru na slici, vidi se da s povećanjem relativne permitivnosti gdje se umjesto zraka između ploča kondenzatora umetne staklo, povećava kapacitet. 18

19 Formula za proračun kapaciteta pločastog kondenzatora Na osnovu prethodno iznijetog može se napisati formula za proračun kapaciteta pločastog kondenzatora: C S 0 d gdje je: permitivnost C kapacitet (kapacitivnost) u (F) ε 0 dielektrična konstanta vakuma ili vakuma (F/m) ε r relativna dielektrična konstanta ili relativna permitivnost S.površina ploča u (m 2 ) d udaljenost između ploča u (m). 19

20 Primjer Izračunati kapacitet pločastog kondenzatora čija površina ploče iznose m 2 a debljina papira kao dielektrika iznosi m. Relativan dielektrična konstanta papira iznosi ε r = 5.0. C 2 12 S 0 r (0.01 m )(5.0)( F / m) 5 d m F 20

21 Stalni kondenzatori Papirnati kondenzatori Višeslojni papirnati kondenzatori konstantnog kapaciteta našli su veliku primjenu u praksi s obzirom da imaju veliki kapacitet uz razmjerno male dimenzije. Povećanje površine obloge, odnosno kapaciteta, postiže se oblogama u obliku dugih i tankih folija (traka) od staniola ili aluminija debljine od oko 7 µm. Kao dielektrik koristi se papir impregniran uljem ili parafinom debljine od oko 10 µm s najmanje dva sloja. Debljina papira određena je visinom radnog napona kondenzatora. Da bi papir zadržao dobra izolacijska svojstva impregnira se mineralnim uljima, parafinom i slično. 21

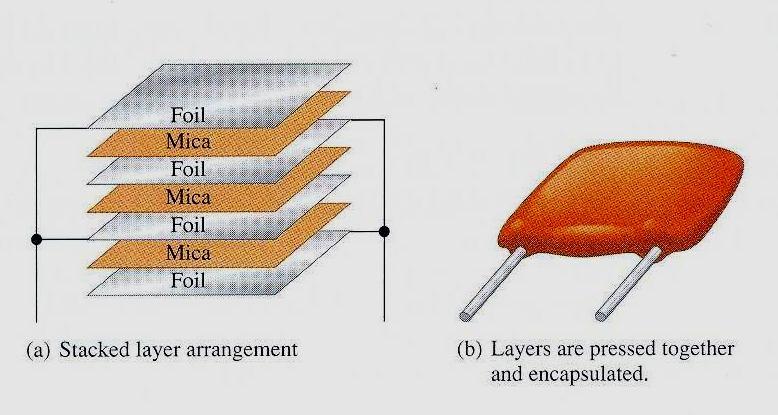

22 Papirnati se kondenzatori proizvode u vrlo širokom opsegu, slika, nazivnih vrijednosti od 1 pf do 0.1 µf i naponske opteretivosti od 100 V do 2500 V istosmjernog napona. Relativna dielektrična konstanta papira iznosi

23 Keramički kondenzatori Tijelo kondenzatora, koji je ujedno i njegov dielektrik, sačinjeno je od keramičke pločice ili šupljeg valjka. Obloge kondenzatora čini tanak sloj metala, najčešće je to srebro, koje se nanosi na keramiku obradom pri visokim temperaturama, zbog čega su kondenzatori termički vrlo stabilni. Keramički kondenzatori su najčešće načinjeni na osnovi magnezijevog silikata ili titan dioksida (s malom dielektričnošću ε r = 6 500), i na osnovi feroelektričnih materijala, najčešće od barijevog titanata (s velikom dielektričnošću ε r = ). Kondenzatori s malom dielektričnošću imaju kapacitet od 1 pf do 1 nf dok oni s velikom dielektričnošću imaju kapacitet od 1 nf do 100 nf. 23

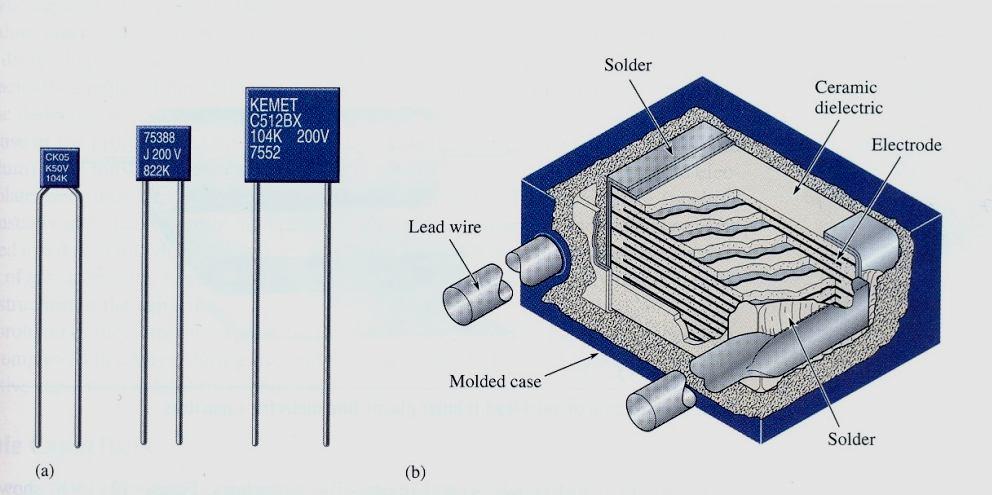

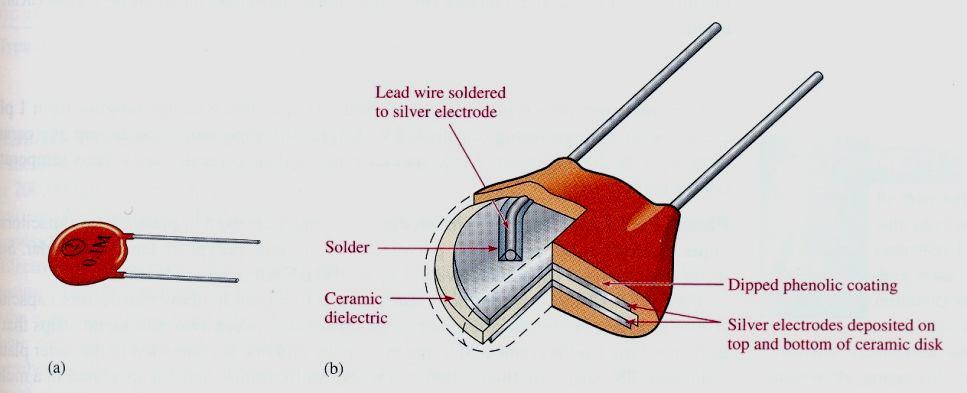

24 Keramički kondenzator srebrne elektrode 24

25 Keramički kondenzator titan dioksid ili magnezijev silikat 25

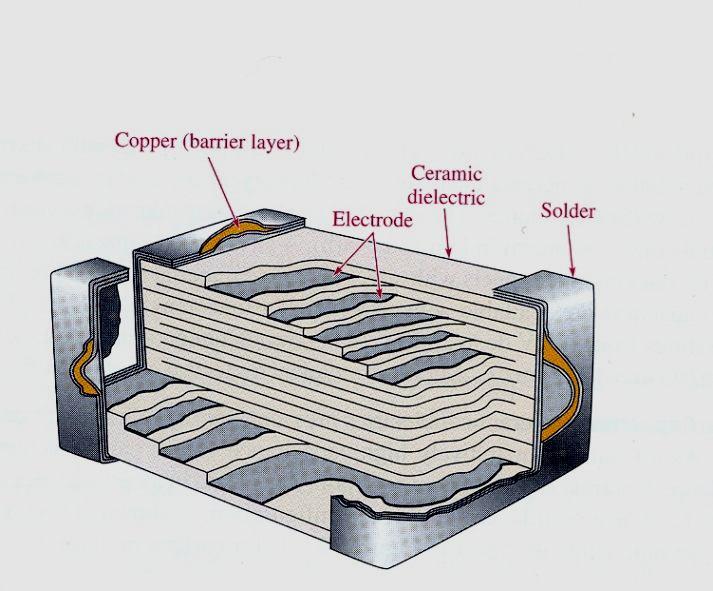

26 Keramički kondenzator barijev titanat 26

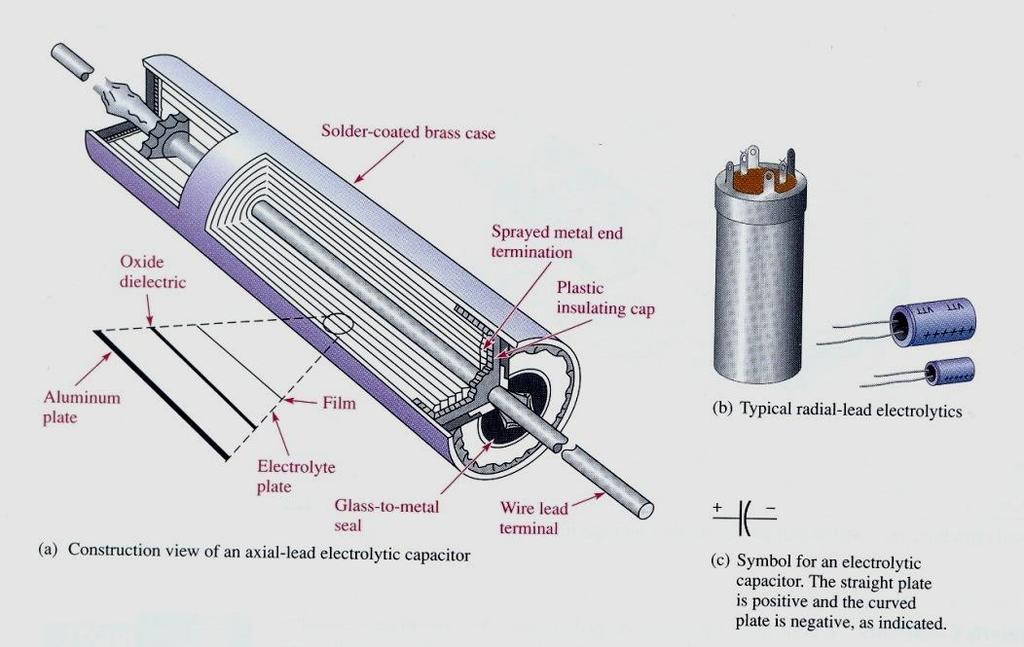

27 Elektrolitski kondenzatori Elektrolitski kondenzator čine dvije obloge i dielektrik. Jedna od obloga je načinjena od aluminijskog šupljeg valjka dok je druga obloga elektrolit. Kao elektrolit služi vodena otopina boraksa. Ulogu dielektrika preuzima tanak sloj aluminijskog oksida koji se dobije elektrokemijskim postupkom nazvanim anodna oksidacija. Ovakvi oksidni slojevi su neprozirni, dobrih su dielektričkih svojstava (velika dielektričnost ε r = 8 30) a imaju i ispravljačko djelovanje. Upravo zbog činjenice da je dielektrik sloj oksida vrlo male debljine, ostvaruju se vrlo veliki kapaciteti uz relativno male dimenzije (od 1µF do iznad µf). 27

28 Elektrolitski kondenzator boraks kao elektrolit 28

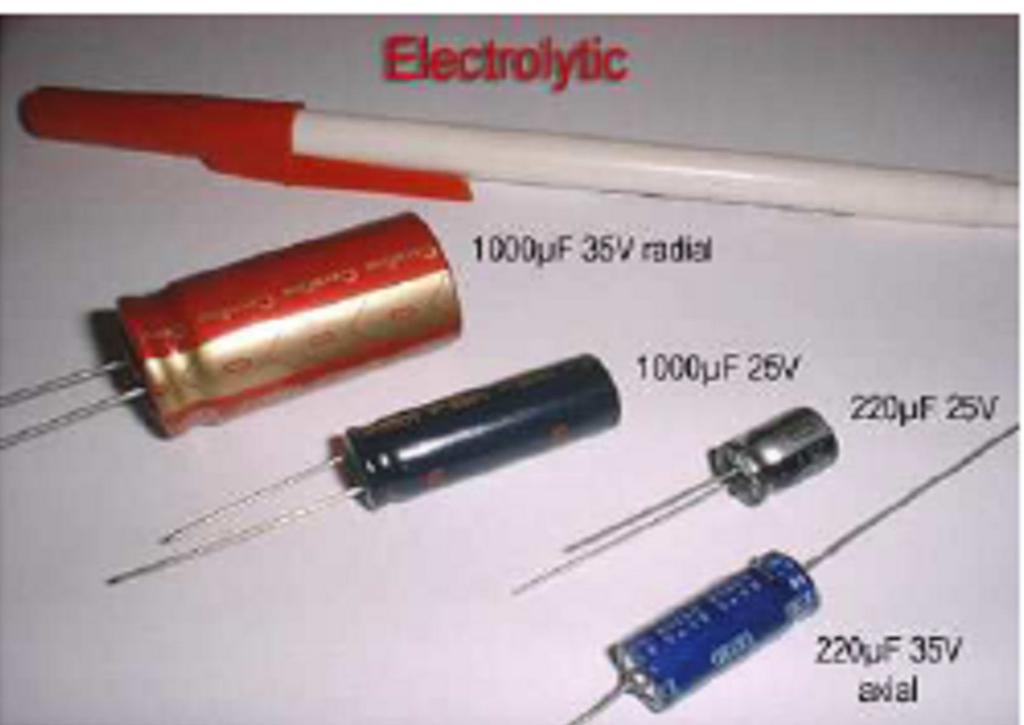

29 Na slici prikazani su razni tipovi elektrolitskog kondenzatora. 29

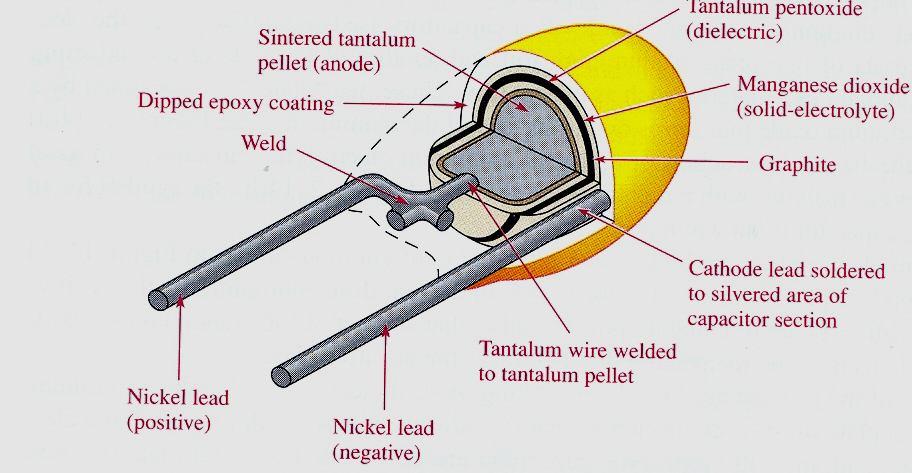

30 Elektrolitski kondenzator u obliku suze tantalov pentoksid kao dielektrik 30

31 Izgled elektrolitskog kondenzatora u obliku suze. 31

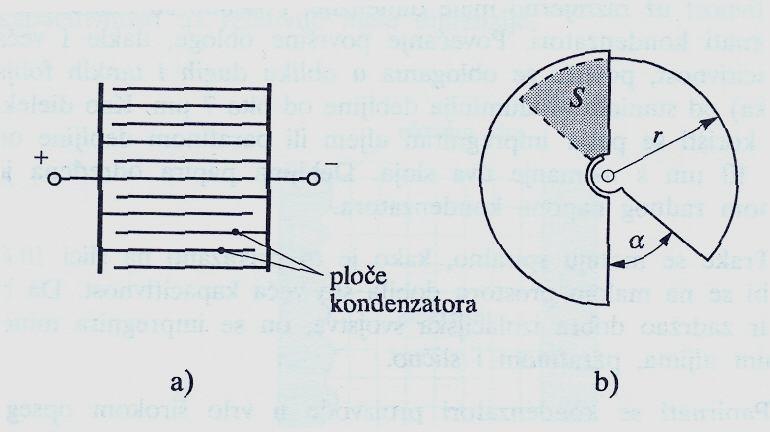

32 Promjenjivi kondenzatori Ograničenje u povećanju površine ploča kondenzatora može se riješiti paralelnim spajanjem jednakih kondenzatora kao na slici. 32

33 Svaka od njihovih obloga sastoji se od paralelno spojenih ploča međusobno jednakih površina. Dvije susjedne ploče (iste pripadaju različitim oblogama) tvore pločasti kondenzator. Za slučaj da se ploče mogu zakretati jedna prema drugoj (jedna ploča je nepomična a druga se zakreće) govori se o tzv. zakretnom kondenzatoru. Kapacitet takvog kondenzatora ovisi o kutu zakretanja jedne ploče prema drugoj, odnosno o međusobnom prekrivanju ploča. 33

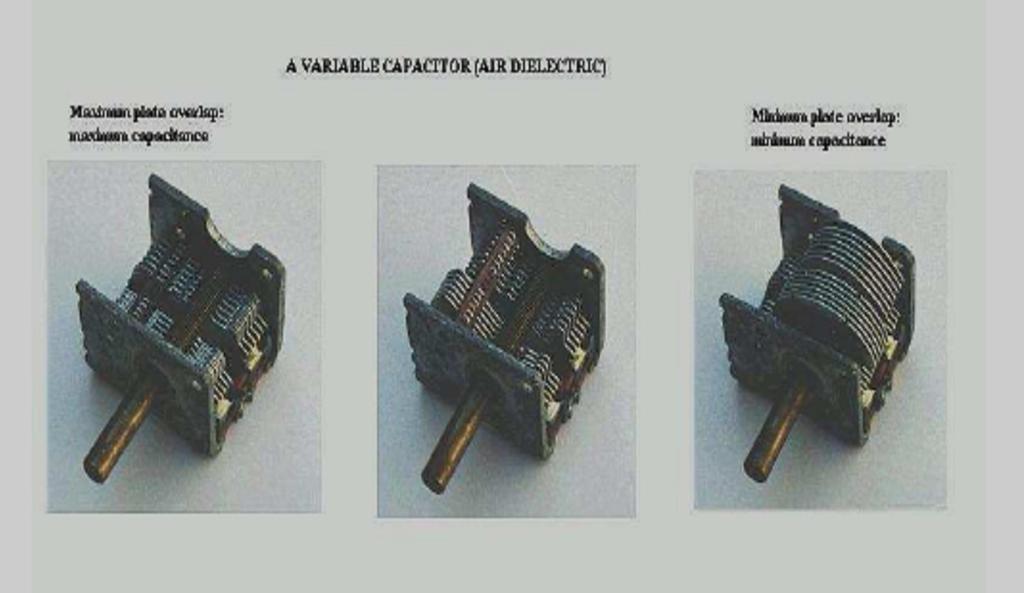

34 Izgled tipični zakretnih kondenzatora prikazan je na slici 34

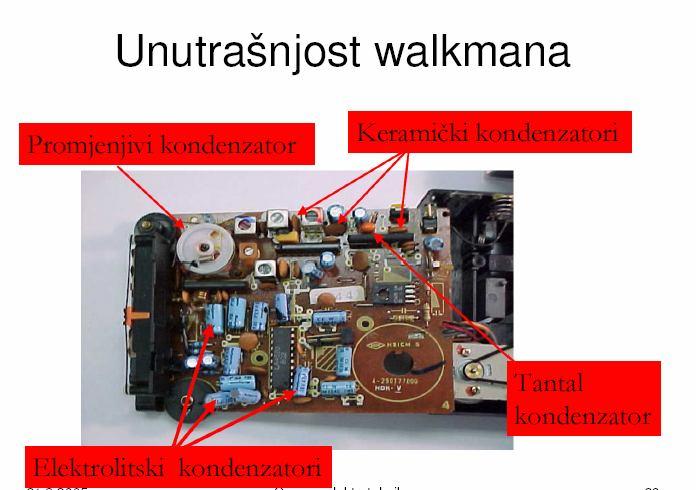

35 35

36 Načini spajanja kondenzatora Kondenzatori se u mrežama mogu spajati na dva osnovna načina: serijski paralelno Kombinacijom ova dva načina spajanja nastaje mješoviti spoj. 36

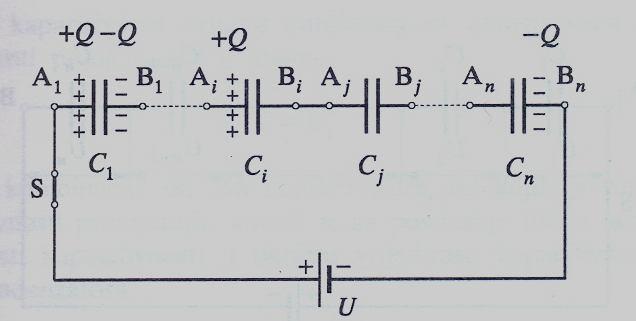

37 Serijski spoj kondenzatora Kondenzatori, čije su oznake stezaljki A i B, se kao i otpornici, serijski spajaju na način da se stezaljka B prvog spaja sa stezaljkom A drugog kondenzatora i tako redom. Ako se sada takav serijski spoj n kondenzatora priključi na istosmjerni napon U, prema slici, dolazi do uspostavljanja naboja Q na ploči A prvog i ploči B zadnjeg kondenzatora, istog polariteta kao i na polovima izvora. Tako ploča A prvog kondenzatora pohranjuje, zbog manjka elektrona, količinu naboja Q pozitivnog predznaka a ploča B zadnjeg kondenzatora, zbog viška elektrona, pohranjuje istu količinu negativnog naboj Q. 37

38 38

39 Što se događa na ostalim pločama kondenzatora? Sve ostale ploče, prethodno također električki neutralne, zbog pojave električne influencije, odnosno odvajanja naboja na prethodno neutralnim pločama, uslijed električnih privlačnih sila nabijenih ploča, poprimaju istu količinu naboja Q kao i nabijene ploče. S obzirom da se raznoimeni naboji privlače, ploča A prvog kondenzatora, sa količinom pozitivnog naboja Q + koja je uvjetovana izvorom, privući će na ploči B prvog kondenzatora istu količina negativnog naboja Q. Zbog tog privlačenja elektrona na ploču B prvog kondenzatora ostat će ploča A drugog kondenzatora bez tih elektrona, pa će u električnoj ravnoteži biti sa istom količinom pozitivnog naboja Q +. Opet dolazi do električne influencije i privlačenja negativnih naboja, odnosno elektrona sa ploče B drugog kondenzatora i postupak sa nastavlja za sve serijski spojene kondenzatore. 39

40 Očito je da se radi o istoj količini naboja na svim kondenzatorima i da je to ujedno ukupna količina naboja, pa se može pisati: Q = Q 1 = Q 2 = = Q i = =Q n Što se tiče naponskih prilika, zbog primljenog naboja na pojedinim kondenzatorima stvorit će se na njima nekakvi naponi, prema slici, čija će suma, zbog statičke ravnoteže, biti jednaka naponu izvora U: U = U 1 + U U i + + U n 40

41 Raspodjela narinutog napona u serijskom spoju: 41

42 Za svaki serijski spojeni kondenzator vrijedi da je: Q Q Q Qi Q U ; U ; U ; U i ; U n C C C C C i n n Ako se prethodne jednadžbe uvrste u gornju jednadžbu, slijedi: Q Q Q Q Q 1 C C C C C C n i... n Q 1 2 i n i 1 i Kako su naboji jednaki može se pisati: C C1 C2 C n 42

43 Jednadžba govori o tome da je u serijskom spoju n kondenzatora recipročna vrijednost ukupnog kapaciteta (kapacitivnosti) jednaka sumi recipročnih vrijednosti kapaciteta (kapacitivnosti) pojedinih kondenzatora. Za serijski spoj dvaju kondenzatora može se koristiti i jednadžba: C C C C C Ako je C 1 = C 2, slijedi: C C1 2 43

44 Kapacitivno djelilo Neka su kondenzatori, prema slici, nabijeni tako da su na njima naponi U 1 odnosno U 2. 44

45 Za čvor (a), s obzirom da se radi o serijskom spoju dvaju kondenzatora, vrijedi: Q 1 = Q 2 C 1 U 1 = C 2 U 2 Odnosno: C C U U Napon izvora razdijeli se na pojedine kondenzatore obrnuto proporcionalno omjeru njihovih kapaciteta, što znači da će uz veći kapacitet biti manji napon i obratno na manjem kapacitetu bit će veći napon. 45

46 Paralelni spoj kondenzatora Prema slici ako se kondenzatori spoje paralelno na izvor napajanja napona U, na svima će se uspostaviti naponi upravo jednaki naponu izvora. 46

47 Svaki kondenzator pohranjuje na svojim pločama naboj koji je ovisan o njegovom kapacitetu. Ukupan naboj, što ga iz izvora dobiva paralelna kombinacija kondenzatora, jednak je sumi svih naboja na kondenzatorima. To se može napisati pomoću jednadžbi: U U U... U... U 1 2 Q Q Q... Q... Q 1 2 i i n n Kako je Q = C U može se pisati: CU C1 U1 C2 U2... Ci Ui... Cn Un / U 0 47

48 Slijedi: C C C... C... C C 1 2 n C i 1 i i n U paralelnom spoju kondenzatora, rezultantni kapacitet kombinacije kondenzatora jednak je sumi pojedinih kondenzatora. U usporedbi sa serijskim i paralelnim spojem omskih otpora trošila isti bi se rezultat dobio kada bi se otpori R zamijenili njihovim recipročni vrijednostima, dakle, vodljivostima G. To znači da kapaciteti imaju karakter vodljivosti. 48

49 Mješoviti spoj kondenzatora Rezultantni kapacitet cijelog mješovitog (kombiniranog) spoja serijsko paralelno vezanih kondenzatora, prema slici, nalazi se tako da se, prema prijašnjim pravilima, mješovit spoj postepeno reducira na osnovne spojeve. Kako se u ovom primjeru radi o serijskom spoju kondenzatora C 1 s paralelnim spojem kondenzatora C 2 i C 3, slijedi da je naboj na prvom kondenzatoru jednak zbroju naboja na drugom i trećem kondenzatoru: Q Q Q

50 Mješoviti spoj kondenzatora 50

51 Naponi na drugom i trećem kondenzatoru su jednaki, a općenito, različiti od napona na prvom kondenzatoru: U U ; U U U Rezultantni kapacitet spoja može se izračunati pomoću izraza: C C C 1 23 C C C C gdje je C 23 = C 2 + C 3 kapacitet paralelnog spoja drugog i trećeg kondenzatora. 51

52 Elektrostatske mreže Osim mješovito serijsko paralelnih kombinacija mogu se zamisliti i složeniji spojevi s više izvora i kondenzatora, čije se rješavanje vrši u biti jednakim načinom koji je primijenjen u rješavanju linearnih strujnih mreža. Takvi se spojevi nazivaju elektrostatske mreže. Osnova svih metoda, su prema tome, dva Kirchhoffova zakona i to prvi za čvorove a drugi za konture. Međutim, razlika između rješavanja linearnih strujnih i elektrostatskih mreža postoji i ona se odnosi upravo na ono što navedene mreže karakterizira. Kod elektrostatskih mreža nema trajnih struja već se radi o mirujućim nabojima koji su rezultat kratkotrajnih udaraca struja nabijanja. 52

53 Zbog toga, se prvi Kirchhoffov zakon u elektrostatskim mrežama može izreći na slijedeći način: algebarska suma naboja na pločama svih kondenzatora koji su spojeni u nekom čvoru jednaka je nuli ako kondenzatori prilikom uključivanja na izvore napajanja nisu bili već otprije nabijeni nekim nabojem. Ako su kondenzatori imali već otprije neki naboj, tada zbog principa konzervacije naboja, algebarska suma naboja u jednom promatranom čvoru nakon priključka na izvore nije jednaka nuli, već točno sumi početnih naboja priključenih kondenzatora. 53

54 Jednadžba prvog Kirchhoffova zakona se prema tome može napisati na slijedeći način: a lg Q Q i 0 gdje su: Q i - konačni naboji Q 0 početni naboj Drugi Kirchhoffov zakon koji se odnosi na napone pojedinih kontura, jednak je u svom smislu kao i u strujnim mrežama. Prema tome, za stacionarno stanje kad su kondenzatori potpuno nabijeni postignuta je ravnoteža aktivnih napona izvora i protunapona na kondenzatoru: 54

55 a lg E a lg U c a kako je: U c Q C slijedi: alg E alg Q C Kao što su u linearnim strujnim mrežama na osnovi Kirchhoffovih zakona izvedeni razni teoremi za rješavanje tih mreža, tako se i kondenzatorski elektrostatski krugovi mogu rješavati odgovarajuće modificiranim teoremima. 55

56 Na primjer, Millmanov teorem za kondenzatorske mreže piše se jednadžbom: U ab E C i C i i Pri čemu su vodljivosti u granama strujnih mreža zamijenjene kapacitetima u granama elektrostatskih mreža. Slično se dobiju i jednadžbe za transformaciju spoja zvijezda trokut i trokut zvijezda, prema slici: 56

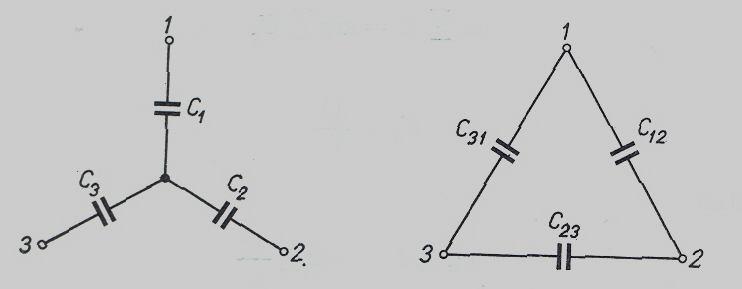

57 C C C C C C C C C1 C2 C3 C23 C C C C C C C C C1 C2 C3 C31 C C C C C C C C C1 C2 C3 C12 57

58 Zadaci za vježbu 1. Dva pločasta kondenzatora C 1 i C 2 istih dimenzija S = 110 cm 2 i d = 0.1 cm spojena su u seriju i priključena na izvor napona U = 100 V. Ako pri nabijanju izvor daje naboj Q = As, a C 1 je zračni kondenzator, odredite ε r2 kondenzatora C 2. 58

59 2. Pločasti kondenzator (ε r = 1), razmaka ploča d = 1 mm,uz napon između ploča U = 400 V, nabijen je nabojem Q = 0.7µF. a) Koliki je kapacitet kondenzatora? b) Što se dogodi s kapacitetom kondenzatora, ako mu prostor između ploča ispunimo dielektrikom s ε r = 2? c) Ako pri promjeni dielektrika napon ostane nepromijenjen, što se dogodi pri tom s nabojem? Kako bismo postigli da napon na kondenzatoru ostane nepromijenjen? 59

60 3. Pločastom kondenzatoru može se zakretanjem mijenjati efektivna površina ploča S. Kako se promijeni kapacitet kondenzatora, ako se površina ploča smanji na polovinu? 4. Kombinacija nenabijenih kondenzatora prema slici priključena je na izvor napona U = 100 V. Ako je U AB = + 55 V, C 1 = 15 nf i C 2 = C 3 = 5 nf, odredite naboj na C 4. 60

61 5. Tri nenabijena kondenzatora kapaciteta C 1 = 10 µf, C 2 = 6 µf i C 3 = 4 µf spojena su u kombinaciju prema slici a) i priključena na napon U = 100 V. Nakon toga kondenzator C 3 se odspaja, preokreće i uz očuvan naboj ponovo priključuje paralelno kondenzatoru C 2, kao što je pokazano na slici b). Koliku promjenu napona na C 1 uzrokuje takav postupak? Kada kombinaciju nenabijenih kondenzatora priključujemo na izvor napona U, oni će se u skladu s pravilima nabijanja serijsko paralelnih kombinacija, nabiti na određene napone. Odspoji li se kondenzator C3, električna ravnoteža se neće poremetiti, jer naponi na C1 i C2, zbrojeni, drže ravnotežu naponu izvora U. Okrene li se C3, pa se ponovo priključi paralelno kondenzatoru C2, prouzrokovat će se smanjenje napona na paralelnoj kombinaciji C2 i C3. 61

62 U E C1 a U E C1 b C2 C3 C2 C3 b a a) b) 62

63 Kako su na susjednim elektrodama kondenzatora C2 i C3 raznoimeni naboji nejednakih iznosa, doći će do međusobne neutralizacije naboja, pa će na C2 i C3 ostati razlika početnih iznosa naboja, koja će se zatim rasporediti na oba kondenzatora. Smanjenjem napona na C1 i C2 poremetit će se električna ravnoteža kruga, i zato će izvor dati serijskoj kombinaciji kondenzatora paralelnog spoja C2 i C3 dodatne naboje, koji će ponovo uspostaviti ravnotežu. Čitav opisani proces teče istovremeno i rezultira konačnim povećanjem napona na C1. Ekvivalentni kapacitet čitave kombinacije iznosi: C 123 C1 ( C2 C3 ) C C C F 63

64 Prilikom prvog nabijanja izvor daje naboj: Q C U As Q Q Naponi na kondenzatorima: Naboji: Q Q U 50V U 50V C1 C23 6 Q2 C2 U As 6 Q3 C3 U As 64

65 Okretanjem kondenzatora C2, na paralelnoj kombinaciji C2 i C3, prikazanoj ekvivalentnim kapacitetom C23, ostat će naboj: Koji će stvarati napon: 6 Q Q Q As U 230 Q C Tako da u ovoj fazi rada naponi na C1 i C23 imaju zajedno 60 V. Početni naboji nakon prespajanja: Q Q V 6 6 As As 65

66 Izvor će izvršiti nabijanje kondenzatora dok se ne postigne da je ukupan napon iznosa 100 V. Do tog iznosa preostalo je još 40 V, koji će se raspodijeliti u omjeru: pa konačni naponi iznose: U C : C 1:1 1 U V 30V 66

67 6. U spoju prema slici 3 gornja elektroda kondenzatora C 1 ima početni pozitivan naboj od 20 µas. Odredite konačne iznose naboja i napona na svim kondenzatorima ako je: C 1 = 5 µf, C 2 = 3 µf, C 3 = 2 µf, E 1 = 16 V, E 2 = 20 V i E 3 = 30 V. 67

68 7. U kombinaciji prema slici poznati su kapaciteti C 1 = 25 nf i C 2 = 15 nf. Kod kojih iznosa C 2 i C 4 će napon na C 3 biti tri puta veći od napona na C 1? 68
