Ψηφιοποίηση και χρήση της τεχνικογεωλογικής πληροφορίας στην Εγνατία Οδό

Transcript

1 Ψηφιοποίηση και χρήση της τεχνικογεωλογικής πληροφορίας στην Εγνατία Οδό Ελένη Πεταλωτή, Γεωλόγος MSc Εγνατία Οδός Α.Ε. Μανώλης Χαραλαμπάκης, Πολ. Μηχανικός, Εγνατία Οδός Α.Ε.

2 EΓΝΑΤΙΑ ΟΔΟΣ Α.Ε. (ΕΟΑΕ) υπεύθυνη για τη μελέτη, κατασκευή, συντήρηση και λειτουργία: 670 χλμ αυτοκινητόδρομου κύριου άξονα 80 χλμ γεφυρών (No 210) 50 χιλ. δίδυμων σηράγγων (No 79) πολυάριθμων υψηλών χωματουργικών έργων (ορυγμάτων-επιχωμάτων) Η χάραξη διασχίζει αρκετές περιοχές κατολισθήσεων όλες σχεδόν τις Ελληνίδες

3 Ποικιλία γεωλογικών σχηματισμών και γεωτεχνικών συνθηκών

4 Καθοριστικής σημασίας για την επιτυχή ολοκλήρωση του έργου ήταν ο προσδιορισμός των γεωλογικών γεωτεχνικών συνθηκών Εκτεταμένα προγράμματα γεωερευνητικών εργασιών Πολυάριθμες γεωλογικές γεωτεχνικές μελέτες

5 Συνολικό μήκος γεωτρήσεων: ~ m (~6.350 γεωτρήσεις) Συνολικό μήκος γεωτρήσεων σε κατολισθήσεις: m (~570 γεωτρήσεις) Συνολικό μήκος γεωτρήσεων ανά είδος έργου κατολισθήσεις 13% 9% 3% 7% 31% Γέφυρες Άλλα τεχνικά Σήραγγες Cut & Cover Ορύγματα Επιχώματα Κατολισθήσεις 13% 24%

6 Μεγάλος όγκος δεδομένων δημιουργεί ανάγκη για : Οργάνωση Δεδομένων Πρόσβαση και Διαχείριση Δεδομένων Εκτέλεση Διαδικασιών Συγχρονισμός Διαδικασιών

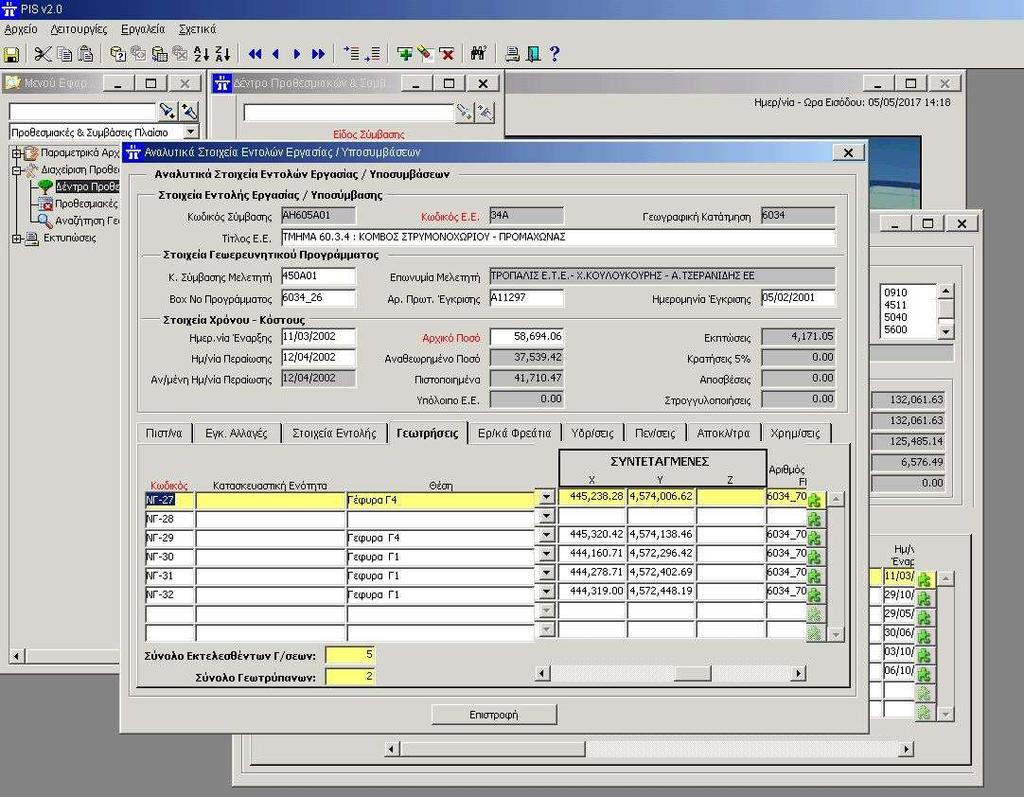

7 Τεχνικά Οικονομικά Συμβατικά Στοιχεία μελετών αφού υποβληθούν Project Information System (PIS) Διαχείριση συμβατικών στοιχείων

8 Συγκέντρωση τεχνικογεωλογικής πληροφορίας Στοιχεία γεωτρήσεων από βάση δεδομένων συμβάσεων (PIS) (περιγραφικά χαρακτηριστικά + ΧΥΖ) Αποτελέσματα γεωερευνητικών εργασιών (τομές γεωτρήσεων φύλλα εργαστηριακών δοκιμών από factual reports) Σαρωμενα σχέδια (Οριζοντιογραφίες, μηκοτομές, διατομές από Γεωλογικές Γεωτεχνικές μελέτες) Γεωπύλη

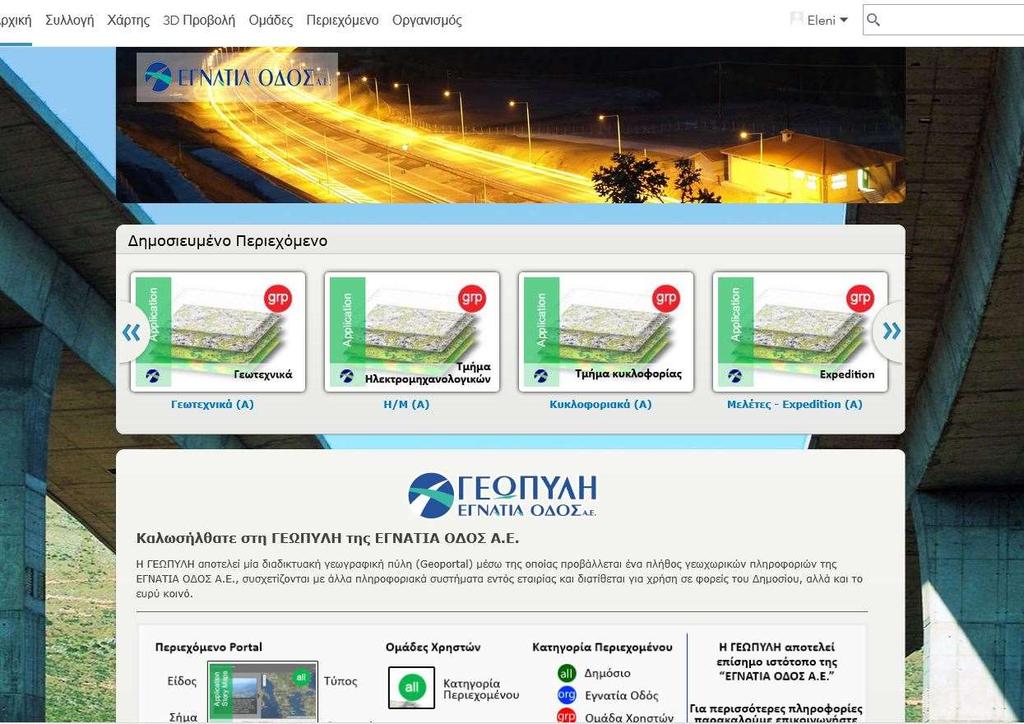

9 ΓΕΩΠΥΛΗ-ΕΓΝΑΤΙΑ ΟΔΟΣ ΑΕ Πύλη Συνεργασίας και Πληροφόρησης

10 Η Γεωπύλη είναι το ολοκληρωμένο γεωπληροφορικό σύστημα το οποίο δεν αφορά μόνο την εταιρία αλλά και δημόσιους φορείς, συνεργάτες, πανεπιστημιακά ιδρύματα και εξειδικευμένους χρήστες και μπορεί να παρέχει σ αυτούς έγκυρες τεχνικές πληροφορίες του έργου της Εγνατίας οδού. Η Γεωπύλη μπορεί να χρησιμοποιηθεί σαν διαδικτυακός κόμβος στον οποίο μπορούν να ενταχθούν ποικίλες πληροφορίες των διαφόρων φορέων, όπως άλλοι οδικοί άξονες, περιφερειακά έργα υποδομών. Παρέχεται έτσι η δυνατότητα ψηφιακών υπηρεσιών δημιουργίας θεματικών χαρτών, ερωτημάτων χωρικής ανάλυσης και αναζήτησης, ενοποίησης και κωδικοποίησης δικτύων.

11 Εξωτερικό geoportal (για το κοινό)

12 Εσωτερικό geoportal (ενδοεταιρικό)

13 Αποτύπωση όλων των γεωτρήσεων

14 Εύκολη αναζήτηση γεωτρήσεων με τη χρήση διαφόρων φίλτρων ερωτημάτων Πρόσβαση σε συνημένα έγγραφα της γεώτρησης: Τομές γεωτρήσεων Φωτογραφίες δειγμάτων Έντυπα εγκατεστημένων οργάνων

15 Αναζήτηση διαφόρων τεχνικών σηράγγων

16 Πολύ δύσκολη η ομογενοποίηση των γεωλογικών υπομνημάτων των διαφόρων μελετών Ψηφιοποίηση γεωλογικών σχηματισμών από σαρωμένες οριζοντιογραφίες

17

18 Δεδομένης της οργανωμένης, εύκολα διαχειρίσιμης και αξιόπιστης τεχνικογεωλογικής πληροφορίας Εφικτότερη η περαιτέρω σε βάθος ανάλυση και μελέτη ορισμένων δύσκολων περιπτώσεων, όπως αυτή της κατολίσθησης της Κρυσταλλοπηγής

19 Κατολίσθηση Κρυσταλλοπηγής τρισδιάστατο γεωλογικό μοντέλο ΕΓΝΑΤΙΑ ΟΔΟΣ ΚΑΙ ΚΑΘΕΤΟΙ ΑΞΟΝΕΣ Χαρακτηριστικά κατολίσθησης L x B 900 m x 600 m Βάθος 70 m Όγκος 7*10 6 m³ Γεωλογία Αριθμός οργάνων Ρυθμός μετακίνησης Κολούβια πάνω σε φλυσχικό και ασβεστολιθικό υπόβαθρο 14 αποκλισιόμετρα 23 πιεζόμετρα, βροχόμετρο Μέσος: 12 mm/έτος L = 600m άξονας Ε.Ο.

20 ΕΙΣΑΓΩΓΗ ΔΕΔΟΜΕΝΩΝ Borehole Manager 1. X,Y,Z και βάθος (location) από 103 γεωτρήσεις 2. Λιθολογία (lithology), από μητρώα γεωτρήσεων 3. Στρωματογραφία (stratigraphy), από σχεδιαστικά αρχεία autocad 4. Στοιχεία πιεζομέτρων (water levels) 5. Στοιχεία κλισιομέτρων (vectors) 6. Στοιχεία σωλήνωσης, μόνο στα εγκατεστημένα όργανα (well construction) Τοπογραφία/Έργα 1. Ισοϋψείς (που έγιναν σημεία) για την παραγωγή της επιφάνειας (grid), με τη μέθοδο τριγωνοποίησης (triangulation) 2. Έργα (οδοποιία, χωματουργικά, σήραγγες, αποστραγγιστικές οπές, οχετοί)

21 Λιθολογικό υπόμνημα Στρωματογραφικό υπόμνημα Σημαντικό πρόβλημα στην ενημέρωση της στρωματογραφίας η έλλειψη ενός ενιαίου γεωλογικού υπομνήματος.

22 Συσχετισμός στρωματογραφικών ζωνών

23 Επιφάνεια εδάφους

24 Επικόλληση εικόνας Google Earth

25 Επιφάνειες οδοστρώματος, χωματουργικών

26 Μοντέλο στρωματογραφίας

27 Οριζόντια τομή σε υψόμετρο z=240m

28 Στρωματογραφικές τομές άξονας Ε.Ο. άξονας Ε.Ο. γεωτρήσεις Διακύμανση ρυθμού μετακίνησης με το χρόνο Α1 23m Α3 30.0m A6 33.0m A m A m A m A2 23.0m E5 30.0m I2 64.0m I8 73.0m I m I m I m Ρυθμός κινήσεων (mm/μήνα) 2.0 Μετρήσεις κλισιομέτρων /03/04 30/04/04 29/06/04 28/08/04 27/10/04 26/12/04 24/02/05 25/04/05 24/06/05 23/08/05 22/10/05 21/12/05 19/02/06 20/04/06 19/06/06

29 Water level variations 360 Β Ε6 Β5 CP3 CP4 Απόλυτο υψόμετρο (m) B12 CP1 260 Β8 Β5 Β1 240 B22A Β8 B12 B22A Ε V4 V1 01/09/02 14/01/04 28/05/05 10/10/06 22/02/08 06/07/09 18/11/10 01/04/12 14/08/13 27/12/14 10/05/16 V1 Piezometers location Water elevation comparison V4 CP1 CP3 CP4 Inclinometer location and horizontal displacements vectors Inclinometer E5 Cumulative displcements vs depth and time

30 Προτάσεις συνεργασίας με: Ενδιαφερόμενους φορείς Πανεπιστήμια Συνεργάτες μελετητές αναδόχους Εξειδικευμένους χρήστες Για καλύτερη αξιοποίηση όλης αυτής της συγκεντρωμένης πληροφορίας και γνώσης

31 Υψηλά επιχώματα στον κόμβο Μετσόβου E1 E2

32 Οπλισμένο επίχωμα Τ7 (Άραχθος Περιστέρι)

33 Υψηλά επιχώματα

34

35

36 Ευχαριστώ πολύ!
