STYROFOAM sprendimai. Mėlynoji ekstruzinio putų polistireno- XPS izoliacinė medžiaga. Kokybiška izoliacija, kuria galite pasitikėti

Transcript

1 STYROFOAM sprendimai Mėlynoji ekstruzinio putų polistireno XPS izoliacinė medžiaga Kokybiška izoliacija, kuria galite pasitikėti

2 Turinys. STYROFOAM mėlyna kokybiška izoliacinė medžiaga.... Pamatinių konstrukcijų izoliacija.. Rūsio sienų apšiltinimas ir apsauga..... Saugi ir efektyvi grindų izoliacija.... Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose Izoliacija saugiems ir lygiems keliams Sprendimas geležinkelių izoliacijai nuo įšalo..... Nepriekaištinga oro uostų takų izoliacija..... Sporto arenų paviršių izoliacija futbolo, žolės riedulio, sporto laukams ir ledo čiuožykloms..... Vienarūšių nešildomų struktūrų izoliacija Ilgalaikio vandentiekio ir nuotekų vamzdžių apšiltinimo sprendimai Atvirkštinių stogų sistemų apšiltinimas.. Atvirkštinių stogų apšiltinimas..... Eksploatuojamų plokščiųjų stogų apšiltinimas..... Apželdintų stogų apšiltinimas Atnaujinamų stogų apšiltinimas...8. Šalčio tiltų, fasado sienų ir cokolių apšiltinimas.. Šalčio tiltelių izoliacija Fasado sienų ir cokolių apšiltinimas...0. Šaldytuvųsaugyklų izoliacija.. Šaldytuvųsaugyklų izoliacija Bendroji informacija Techniniai duomenys... Standartinis STYROFOAM gaminių asortimentas: STYROFOAM 0 STYROFOAM 00 STYROFOAM 00 STYROFOAM 00 STYROFOAM 00 PL pav. STYROFOAM gaminių naudojimas statinyje

3 . STYROFOAM mėlyna kokybiška izoliacinė medžiaga STYROFOAM TM, mėlynasis ekstruzinis putų polistirenas (XPS), yra didelio atsparumo izoliacinė medžiaga, kurią 9 m. sukūrė Dow koncernas. Remdamasi daugiau negu 0 metų patirtimi, Dow siūlo ilgaamžius ir ypač efektyvius XPS sprendimus, per dešimtmečius įrodžiusius savo patikimumą. Ekstruzijos technologijos dėka STYROFOAM XPS struktūra yra vienalytė, sudaryta iš uždarų porų (nuotraukoje parodytos kartus išdidintos poros). Tokia uždarų porų struktūra suteikia medžiagai ypatingas savybes: STYROFOAM efektyvi izoliacija geros ilgalaikės šiluminės savybės; puikus mechaninis stipris ir patvarumas; didelis atsparumas drėgmei; atsparumas šilumos ir šalčio ciklams; nekapiliariškumas; mažas garų pralaidumas; atsparumas dūlėjimui ir irimui. STYROFOAM praktiška izoliacija: nedidelis svoris ir paprastas montavimas; lengva pjauti paprastais įrankiais; švari, bekvapė, odos nedirginanti medžiaga. Dėl šių savybių STYROFOAM galima montuoti tose vietose, kur izoliacinė medžiaga ilgą laiką yra veikiama drėgmės: atvirkštiniai plokšti stogai, išorinės rūsių sienos, grindys ant grunto, gyvenamųjų ir pramoninių pastatų bei kitų inžinerinių objektų izoliacija nuo įšalo. ir pav. Mėlynų STYROFOAM plokščių įvairovė ir padidinta XPS struktūra su uždarų porų struktūra STYROFOAM 00/00/0 gyvenamųjų ir pramoninių patalpų grindims, pamatams, atvirkštiniams eksploatuojamiems stogams, inžinerinių statinių konstrukcijoms izoliuoti; STYROFOAM 00 PL (šiurkštaus paviršiaus) sienoms, kolonoms ir šalčio tilteliams izoliuoti. Specialistai, rangovai ir pastatų savininkai visame pasaulyje jau daugiau nei 0 metų naudoja STYROFOAM gaminius dėl labai svarbių priežasčių: puikių ilgalaikių izoliacinių savybių; ilgalaikio, saugaus ir patikimo sprendimo atšiauriomis klimato sąlygomis, tiesiogiai veikiant drėgmei bei šilumosšalčio ciklams, kai pastatas izoliuojamas iš išorės. Dow sukūrė izoliacinių produktų grupę STYROFOAM, atitikančių įvairius reikalavimus skirtingose konstrukcijose, pagal jų atsparumo apkrovai savybes: STYROFOAM 0/00 stogams, grindims ir požeminėms konstrukcijoms izoliuoti; Europoje Dow jau nuo 00 metų STYROFOAM gamybos vietose naudoja gamybos technologiją be HCFC. Dow siūlo daugybę izoliacijos sprendimų naudojant STYROFOAM A gaminių grupę (produkto poros užpildytos oru, naudojant CO pūtimo metodą). STYROFOAM X grupės gaminiai be HCFC su ypač mažo šiluminio laidumo plokštėmis efektyvus sprendimas, kai reikia didelės šiluminės varžos R vertės. Papildomas ženklinimas raide N nurodo, kad putose NĖRA liepsną slopinančių medžiagų. TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas STYROFOAM sprendimai

4 . Pamatinių konstrukcijų izoliacija.. Rūsio sienų apšiltinimas ir apsauga atsparumo gniuždymui sumažėjimas po 00 šilumos ir šalčio ciklų: 0%. Remiantis 0 metų patirtimi naudojant šį produktą Europoje, galima teigti, kad STYROFOAM TM plokštės atitinka išvardintus reikalavimus. Ekstruzinio putų polistireno plokštės užtikrina puikią išorinių rūsio sienų šiluminę izoliaciją ir hidroizolaicinio sluoksnio mechaninę apsaugą. Šis pav. Šilumos nuostoliai per neizoliuotas rūsio sienas ir grindis Vis populiariau tampa su žeme besiribojančius pastatų plotus naudoti kaip naudingą šildomą gyvenamąją arba darbo erdvę. Maždaug 0% visų šilumos nuostolių name galima patirti dėl neizoliuotų rūsio sienų. Norint sumažinti vartojamą energiją, sukurti malonų vidaus klimatą ir išvengti kondensacijos ant paviršių, šias patalpas reikia izoliuoti. Su žeme besiribojančių nešildomų pastato dalių šiluminė izoliacija teikia neabejotiną naudą. Jeigu ateityje sumanysite ką nors keisti, komfortą ir energijos efektyvumą pasieksite be papildomų šiluminio izoliavimo darbų. Statybinės fizikos požiūriu, geriausias sprendimas išvengti kondensacijos rizikos ant vidinių paviršių arba konstrukcijos viduje yra izoliacijos įrengimas pastato išorinėje pusėje. Išorinių rūsio sienų izoliacijos efektyvumas neturi sumažėti dėl ilgalaikio drėgmės, gruntinio vandens poveikio ir dirvožemio spaudimo. Todėl rekomenduojama, kad izoliacinė medžiaga atitiktų tokius reikalavimus: trumpalaikis atsparumas gniuždymui: 0,00 N/mm (00 kn/m ); atsparumas gniuždymui, esant ilgalaikei apkrovai: 0, N/mm (0 kn/m ); vandens sugertis, esant ilgalaikiam įmirkiui: 0,% tūrio; vandens sugertis dėl ilgalaikės difuzijos: % tūrio; atsparumas šilumai ir šalčiui: vandens sugėrimas po 00 šilumos ir šalčio ciklų: % tūrio, paprastas ir efektyvus sprendimas turi keletą privalumų: mažina šilumos nuostolius ir tuo pačiu šildymo sąnaudas; apsaugo hidroizoliacijos sluoksnį nuo mechaninių pažeidimų; išnaudoja išorinių rūsio sienų šilumos akumuliavimo savybę; apsaugo rūsio sienas nuo kondensato atsiradimo; pailgina požeminių statinio dalių naudojimo trukmę. STYROFOAM rūsio sienų apšiltinimo sprendimai: izoliacija ir mechaninė apsauga naudojant: STYROFOAM 0 STYROFOAM 00 STYROFOAM 00/00 pav. Išorinių rūsio sienų hidroizoliacijos ir šiluminės izoliacijos įrengimas TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas

5 . Pamatinių konstrukcijų izoliacija STYROFOAM plokštės yra atsparios gruntinės drėgmės poveikiui, todėl gali būti naudojamos pamatų apšiltinimui. Didžiausias plokščių montavimo gylis priklauso nuo horizontalių apkrovų, kurios neturi viršyti izoliacinių plokščių ilgalaikio atsparumo gniuždymui. Veikiant ypač didelėms apkrovoms, rekomenduojama naudoti STYROFOAM 00 arba STYROFOAM 00 plokštes. Pamatų apšiltinimas veikiant gruntinei drėgmei STYROFOAM izoliacijos plokštės paprastai tvirtinamos INSTASTIKTM poliuretano klijais be tirpiklio prie hidroizoliacinės membranos arba prie hidroizoliacija padengtos betoninės rūsio sienos išorinio paviršiaus. Klijus reikia tepti ant sienos paviršiaus (mažiausiai trys juostos plokštei). Izoliacijos plokštės montuojamos sandariai glaudžiant vieną prie kitos ir naują plokščių eilę perstumiant per pusę plokštės. STYROFOAM plokštės turi remtis į tvirtą pagrindą apačioje (pavyzdžiui, pamatų pakopas), kad nenuslystų vėliau užpilant gruntu. Pamatų apšiltinimas veikiant aukštam gruntiniam vandeniui STYROFOAM taip pat gali būti naudojamos esant nuolatiniam gruntinio vandens spaudimui. Izoliacines plokštes visu paviršiumi reikia tvirtinti šaltais bituminiais klijais be tirpiklio (pvz: DEITERMANN Superflex more) prie hidroizoliacinės membranos arba prie hidroizoliacija padengtos betoninės rūsio sienos išorinio paviršiaus. Tokiu būdu, nesudaroma galimybė vandeniui patekti ir stovėti tarp izoliacinio ir hidroizoliacinių sluoksnių. STYROFOAM plokštės veikiant aplinkai biologiškai neyra, ir vandeniui bei dirvožemiui nekelia jokio pavojaus. STYROFOAM 0/00 Hidroizoliacijos sluoksnis Sutankintas skaldos sluoksnis Skiriamasis sluoksnis PE plėvelė 7 pav. Pamatų ir rūsio grindų, veikiamų gruntinės drėgmės, apšiltinimas plokštėmis STYROFOAM 8 pav. Pamatų perimetras apklijuotas STYROFOAM izoliacinėmis plokštėmis su INSTASTIK TM klijais Vandeniui nepralaidus betoninis pamatas STYROFOAM 00 Skiriamasis sluoksnis PE plėvelė STYROFOAM 00/00 Sutankintas skaldos sluoksnis pav. Išorinė perimetro sienos izoliacija su STYROFOAM, iš dalies užpilta gruntu 9 pav. Pamatų ir rūsio grindų, veikiamų gruntinio vandens, izoliacija plokštėmis STYROFOAM STYROFOAM sprendimai

6 . Pamatinių konstrukcijų izoliacija.. Saugi ir efektyvi grindų izoliacija STYROFOAM sprendimai grindims apšiltinti: įprastai apkrautos grindys (gyvenamosios patalpos): STYROFOAM 0/00 pramoninės arba sunkiai apkrautos grindys: STYROFOAM 00 STYROFOAM 00 STYROFOAM 00 Gyvenamųjų pastatų grindų apšiltinimas Ekstruzinio putų polistireno privalumus ypač galima išnaudoti su žeme besiribojančiose grindų konstrukcijose. Tradiciškai įrengiant apšiltintas grindis, STYROFOAM 0/00 izoliacija klojama ant hidroizoliacinio sluoksnio, įrengto virš betoninės plokštės. Ekstruzinio 0 pav. STYROFOAM izoliacija po apkrovą laikančia plokšte Neizoliuotos grindų konstrukcijos gali labai padidinti šilumos nuostolius. Tinkama grindų izoliacija ne tik sumažina nuostolius, bet ir sukuria bendrą komforto pojūtį. Apšiltinus grindis, efektyviai išnaudojama grindų šiluminė talpa akumuliuojama temperatūra sumažina temperatūros svyravimą. Grindų izoliacinėms medžiagoms dažnai tenka atlaikyti dideles ilgalaikes statines ir dinamines apkrovas. Pagrindiniai reikalavimai tokio tipo medžiagoms didelis atsparumas gniuždymui ir minimali deformacija. Daugiau negu 0 metų STYROFOAM TM izoliacijos gaminiai sėkmingai naudojami objektuose, kur ypatingai didelės apkrovos: šaldytuvųsaugyklų grindų izoliacija, oro uostų angarų grindys, automobilių aikštelių aukštai ir apsaugai nuo įšalo kelių, geležinkelių konstrukcijose. polistireno plokščių vandens absorbcija labai maža, kapiliarumas artimas nuliui. Tai leidžia apšiltinti grindis atvirkštiniu būdu: STYROFOAM 0/00 plokštės klojamos tiesiogiai ant 0 cm sutankinto ir išlyginto pagrindo. Tarp izoliacijos ir betono plokštės dedamas skiriamasis PE plėvelės sluoksnis, kurio pagrindinė funkcija apsaugoti apšiltinimo konstrukciją nuo drėgmės ir statybinių šiukšlių. Tačiau, kai yra ypač drėgnas gruntas, hidroizoliacijos sluoksnį reikia įrengti ant betoninės plokštės viršaus. STYROFOAM 0/00 plokštės užtikrina efektyvų ir ilgalaikį sprendimą tarpaukštinėms grindims apšiltinti: grindys virš nešildomų erdvių; šildomos grindys; mansardos grindys. STYROFOAM naudojimas betonuojamų grindų konstrukcijose, suteikia akivaizdžius pranašumus: didelis atsparumas gniuždymui; mažas suspaudimas; mažesnis apkrovą paskirstančio (išlyginamojo) sluoksnio storis; puikios ilgalaikės šiluminės savybės; paprasta grindų konstrukcija; lengvas ir greitas įrengimas; saugi, ilgalaikė grindų struktūra. pav. Apšiltinimas po apkrovą laikančia plokšte Betoninė plokštė Skiriamasis sluoksnis PE plėvelė STYROFOAM 00/00 Sutankintas pagrindas su smėlio užpildu Žemė TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas

7 . Pamatinių konstrukcijų izoliacija Šildomų grindų apšiltinimas Šildomų grindų apšiltinimas sumažina šilumos nuostolius. Gyvenamųjų ar pramoninių patalpų šildomoms grindims įrengti naudojamos STYROFOAM 0/00 plokštės, kurios suformuoja stabilų pagrindą išlyginamajam sluoksniui ar apkrovą paskirstančiai plokštei. STYROFOAM plokštės montuojamos ant paruošto (betoninio ar kt.) grindų pagrindo. Šildymo vamzdžius galima montuoti tiesiogiai ant izoliacinių plokščių ir užpilti išlyginamuoju betono sluoksniu. Skiriamasis PE plėvelės sluoksnis dedamas ant izoliacinių plokščių ir neleidžia išlyginamojo sluoksnio betonui ištekėti pro jungtis. Armavimo tinklas, apsaugantis grindų konstrukciją nuo sutrūkinėjimo, turi būti sumontuotas viršutinėje išlyginamojo sluoksnio dalyje. Atsižvelgiant į reikiamą atsparumą apkrovoms, STYROFOAM 00, STYROFOAM 00 arba STYROFOAM 00 plokštės užtikrina puikias izoliacines savybes, didelį atsparumą gniuždymui ir stabilumą eksploatuojant pastatą. Atliekant izoliuotų grindų statybos konstrukcinius skaičiavimus, reikia atsižvelgti į ilgalaikį izoliacinės medžiagos atsparumą gniuždymui (ne vardines trumpalaikes vertes!). Jos yra nustatytos pagal EN0 normą 0 metų naudojimo laikotarpiui ir ilgalaikiam % nuokrypiui. Apkrovą paskirstančio sluoksnio storį ir sutvirtinimą turi apskaičiuoti konstruktoriusinžinierius. pav. Šildymo vamzdžiai tiesiogiai pakloti ant PE plėvele uždengto izoliacinio sluoksnio pav. Pramoninių grindų konstrukcija. Izoliacijos ant grunto įrengimo pavyzdys Pramoninių grindų apšiltinimas Pramoninio tipo grindims skirtos izoliacinės medžiagos turi nuolatos atlaikyti dideles apkrovas: įrangos apkrovas (vilkikai, didelio aukščio stelažai, šakiniai krautuvai, staklės, lėktuvai); statines apkrovas (pačių pastato struktūrų sukeltos apkrovos); dinamines apkrovas (greitėjimo ar stabdymo operacijos); mechanines apkrovas statant pastatą. pav. STYROFOAM mechaniškai atspari izoliacija STYROFOAM sprendimai 7

8 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose Kai kurių tipų dirvožemis veikiamas įšalo gali būti iškeltas dirvožemio judėjimas ir plėtimasis dėl įšalo gali sugadinti kelius, geležinkelius, vamzdžius ir pastatų pamatus. Efektyvus būdas apsaugoti tokias konstrukcijas izoliuoti jas STYROFOAM TM ekstruzinio polistireno plokštėmis. STYROFOAM izoliacija saugo nuo šalčio sąlygoto dirvožemio kilnojimo ir sumažina remonto, eksplotacijos išlaidas. Šis apsaugos būdas yra paprastesnis ir efektyvesnis, negu gilaus pagrindo su žvyro sluoksniu formavimas. pav. STYROFOAM kelių apsauga nuo įšalo STYROFOAM izoliacija gali mažinti amžino įšalo grėsmę, taupydama priežiūros ir energijos išlaidas. STYROFOAM sulaiko vasarą grunte sukauptą šilumą ir neleidžia patekti žemės įšalui bei padidinti ilgalaikio įšalo sluoksnį. Izoliacijos nuo amžino įšalo efektyvumas buvo išbandytas lyginamaisiais bandymais. Rezultatai rodo, kad naudojant STYROFOAM izoliaciją dirvožemyje, kuris yra smarkiai veikiamas žemės įšalo, reikia tik pusės įprastinio gylio smėlio arba žvyro pagrindo. pav. STYROFOAM geležinkelių apsauga nuo įšalo STYROFOAM produkcijos asortimentas ypač platus. Todėl projektuotojai gali lengvai parinkti konkretų produktą, kuris atitinka šiltinamai konstrukcijai keliamus mechaninius ir šiluminius reikalavimus: STYROFOAM 0/00 STYROFOAM 00 STYROFOAM 00 STYROFOAM 0 7 pav. Paprasta, ekonomiška ir efektyvi slidinėjimo trąsų izoliacija 8 TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas

9 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose.. Izoliacija saugiems ir lygiems keliams STYROFOAM naudojimas naujų ir esamų kelių konstrukcijose užtikrina neabejotinus privalumus: ženkliai sumažėja kelių konstrukcijų pažeidimas dėl įšalo; keliai be pažeidimų dėl įšalo yra saugesni; geresnė apsauga nuo ilgalaikio įšalo labai sumažina priežiūros išlaidas; lygesni keliai yra patogesni vairuojant; lygesni keliai mažina kuro sąnaudas ir tausoja aplinką. Naudojant STYROFOAM esamiems keliams izoliuoti nuo amžino įšalo, reikia keisti kelio struktūrą, tuo pačiu užtikrinant, kad kelias išlaikys savo keliamąją galią atslūgstant žemės įšalui. Remiantis projektavimo sąlygomis, rekomenduojama naudoti izoliacinę medžiagą, kurios parametrai būtų tokie: didelė šiluminė talpa, kuri būtų išlaikoma visą projektinį kelio naudojimo laiką (0 metų); tvirta, kad išlaikytų trumpalaikes ir ilgalaikes apkrovas. Mažiausias leidžiamasis atsparumas gniuždymui 0 metų laikotarpyje yra 80 kpa (esant iki % nuokrypiui); labai maža drėgmės sugertis; didelis atsparumas šilumos ir šalčio ciklams drėgnoje žemėje; atsparumas irimui dėl aplinkos sąlygų; saugus ir paprastas montavimas. x x x8 Viršutinis sluoksnis Viršutinis sluoksnis Viršutinis sluoksnis Viršutinis sluoksnis Pagrindas Pagrindas Žvyras Pagrindas Klinkerio sluoksnis Pagrindas Klinkerio sluoksnis STYROFOAM 00/00 Izoliacijos pasluoksnis klinkeris 8 pav. Skirtingų kelio konstrukcijos sluoksnių palyginimas naudojant ir nenaudojant apšiltinimą STYROFOAM 00/00 STYROFOAM sprendimai 9

10 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose Nauji keliai Izoliacijos poreikis nuo amžino įšalo naujuose keliuose ir važiuojamosios dalies paviršiuose nustatomas pagal: ilgalaikio įšalo riziką; kelio tipą; montavimo ir priežiūros sąnaudas; eismo intensyvumą. STYROFOAM TM plokštes visada reikia montuoti ant parengto mažiausiai 00 mm storio pagrindo, kurio plotis ir skersinis posvyris yra toks pat, kaip ir planuojamo kelio paviršiaus. Prieš montuojant izoliaciją, pagrindą reikia išlyginti ir sutankinti. Izoliacija klojama ant paruošto pagrindo vienu arba dviem sluoksniais. Plokštes su jungiamais kraštais reikia dėti dviem sluoksniais, perstumiant vieną nuo kito per pusę plokštės. Plokštės tarpusavyje yra sujungiamos ir fiksuojamos Foamlock tvirtinimo elementais, vnt./m. 9 pav. Naujo kelio konstrukcija su STYROFOAM Paviršius Pagrindas Sutvirtintas sluoksnis STYROFOAM 00/00 Izoliacijos pasluoksnis Podirvis Esami keliai Atnaujinant kelius, esama antžeminė struktūra gali būti naudojama kaip izoliacijos pagrindas, jeigu ji buvo išlyginta. Kadangi izoliacinis sluoksnis sulėtina šilumos praėjimą iš kelio podirvio, kelio paviršius atšąla greičiau negu neizoliuotas kelias, ir yra didesnis ledo susidarymo pavojus. Norint to išvengti, izoliacija turi būti 00 mm žemiau kelio paviršiaus. Planuodami izoliuoti esamus kelius įvertinkite tokius dalykus: žemės būklę ir drenažo sistemą; keliamąją galią, įšalo pasiskirstymo tendenciją ir esamos antžeminės struktūros pažeidimus dėl įšalo; realius esamo kelio matmenis; ledo susidarymą; sandūras su neizoliuotais keliais; šulinius, pralaidas ir fiksuotas struktūras; eismo sąlygų ypatumus. Esamų kelių antžeminį sluoksnį galima naudoti kaip izoliacijos pagrindą arba jį galima pašalinti, kad būtų išvengta problemų dėl didesnio važiuojamosios dalies aukščio arba skiriamųjų kelkraščio blokelių. Ant izoliacijos yra klojamas sutvirtinantis sluoksnis, kurio storis mažiausiai 0 mm. Izoliuojamam keliui jungiantis su šalutiniu, neizoliuojamu keliu, izoliaciją reikėtų pakloti iškišti į šalutinį kelią maždaug, m atstumu., m Paviršius Pagrindas Sutvirtintas sluoksnis STYROFOAM 00/00 Senos antžeminės dalies apatinė dalis Podirvis Foamlock pav. STYROFOAM klojimas ant esamų kelių, iš dalies pašalinus antžeminį sluoksnį Jeigu pašalinamas esamas antžeminis sluoksnis, reikia pertvarkyti sandūras tarp izoliuotų ir neizoliuotų kelio dalių. 0 pav. Sujungiamos plokštės Foamlock tvirtinimo elementais; mažiausiai, m šalutinio kelio izoliacija 0 TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas

11 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose Pralaidos ir požeminės perėjos Paviršius Pagrindas STYROFOAM 00/00 Išlyginamasis sluoksnis Esama kelio struktūra Podirvis Pralaidas ir požemines perėjas, įskaitant pėsčiųjų ir dviračių takus, taip pat patartina izoliuoti nuo įšalo, nes: apsaugomos pralaidos nuo galimų pažeidimų dėl įšalo; apsaugomi izoliuoti keliai praeinantys virš pralaidos, užkertant kelią galimoms deformacijoms dėl įšalo; apsaugomi neizoliuoti keliai praeinantys virš pralaidos, užkertant kelią netolygiam grunto išsiplėtimui dėl įšalo. pav. STYROFOAM klojimas ant esamo seno kelio antžeminio sluoksnio Kelių sandūros Norint išvengti staigių sandūrų tarp izoliuotų ir neizoliuotų kelių, izoliaciją reikėtų pamažu ploninti neizoliuoto kelio link. Pralaidose įšalo efektas kinta priklausomai nuo to, ar jomis teka vanduo ar jos yra sausos. Pralaidų, skirtų vandens pratekėjimui, įšalo poveikis po žeme yra mažas arba jo visai nėra. Mažesnės, sausos pralaidos žiemą dažnai užšąla ir jas reikėtų izoliuoti, nes padėtų išvengti įšalo plėtimosi jėgų susidarymo. Jeigu izoliacija klojama ant kieto paviršiaus, reikia naudoti viso storio izoliaciją, kol bus pasiektas m gylyje esantis dėl įšalo išsiplėtęs gruntas; tada galima pradėti ploninti izoliaciją. Naujų kelių kūgio ilgis gali būti apie,0 m. Plokštės dedamos su 00 mm poslinkiu ir smailinamos, kaip parodyta paveiksle. Plokštės tarpusavyje sutvirtinamos Foamlock elementais. Jeigu esamo kelio konstrukcija ir atsparumo nuolatiniam įšalui parametrai yra prastesni, negu naujojo, izoliaciją reikėtų tolygiai ploninti metrus. Kūgio įrengimo rekomendacijos turi būti pritaikytos visoms sandūroms su šoniniais ir įvažiuojamaisiais keliais. Taip pat reikia nepamiršti įvertinti įšalo jėgų, veikiančių esamuose keliuose. Nuo įšalo neizoliuota medžiaga h k h k b d b pav. Pralaidų ir požeminių perėjų izoliacija nuo įšalo h k h k izoliacijos storis b izoliacijos plotis d izoliuojamos konstrukcijos vidinis plotis (skersmuo) Mažesnio negu 00 mm skersmens jungiamąsias pralaidas reikia izoliuoti tik ties angomis. Įšalo įtaka didelėms pralaidoms didėja proporcingai didėjant skersmeniui. d Drenažo vamzdžiai h k Nusmailinta izoliacija m arba m. Plonėja nuo 0 mm iki 0 mm Dirvožemis su kintamu išsiplėtimo dydžiu dėl įšalo Dirvožemis su vienodu išsiplėtimo dydžiu dėl įšalo pav. Tolygiai ploninama sandūros izoliacija link neizoliuoto kelio STYROFOAM sprendimai

12 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose.. Sprendimas geležinkelių izoliacijai nuo įšalo Geležinkeliai izoliuojami norint išvengti bėgių judėjimo dėl įšalo. Sprendimai dėl apsaugos nuo įšalo turi remtis žiniomis apie klimato zonas ir vidutinį įšalo indeksą. STYROFOAM TM šiluminė izoliacija kaip geležinkelių apsauga nuo įšalo yra naudojama nuo 97 metų.,0 m 00 mm 00 mm Jeigu yra ilgalaikio įšalo susidarymo pavojus, STYROFOAM,0 m patariama kloti ant žvyro pagrindo. pav. Mažiausias STYROFOAM izoliacijos gylis po skalda STYROFOAM izoliaciją iki 00 mm storio galima kloti naudojant vieno sluoksnio tampriai sujungtas izoliacines plokštes su jungiamaisiais kraštais, kad nesusidarytų šalčio tiltų. Storesnė negu 00 mm izoliacija turėtų būti klojama dviem sluoksniais naudojant tarpusavyje sujungtas ir šachmatų tvarka išdėstytas izoliacines plokštes stačiakampiais kraštais.,0 m,0 m 0 mm STYROFOAM 00/0 Klojimas posūkiuose Posūkiuose, kurių spindulys mažesnis negu 00 m, galima naudoti pleišto formos plokštes. Nuo,0 m iki,0 m ilgio plokštės smailėja nuo 00 mm viename gale iki 00 mm kitame. Pleišto formos plokštės klojamos taip, kad atitiktų posūkio spindulį. Pleišto formos plokštes galima kloti vienu arba dviem sluoksniais. Klojant vienu sluoksniu, galima naudoti sujungiamas plokštes kairiniam arba dešininiam posūkiui. Klojant dviem sluoksniais naudojamos abiejų krypčių posūkiams tinkamos plokštės stačiakampiais kraštais. Pleišto formos plokštės gaminamos pagal specialų užsakymą. Be to, galima užsakyti ypač dideles apkrovas atlaikančias plokštes. 00 mm 00 mm 00 mm,0 m,0 m Pagrindas pav. Geležinkelio izoliacija su STYROFOAM vieno ir dviejų sluoksnių palyginimas Izoliaciją klokite aukštai ant sankasos, kad būtų bent 00 mm skaldos tarp plokščių ir pabėgių apačios. Esamuose geležinkeliuose klojamos izoliacinės plokštės ir ant jų verčiama skalda. Klojant,0 m arba,0 m ilgio plokštes, skaldos mašinos veleno plotis turi būti bent 00 mm ilgesnis negu plokščių ilgis.,0 m,0 m Klojimo kryptis 7 pav. Pleišto formos plokščių klojimo kryptis TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas

13 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose Sandūros Sandūros tarp izoliuoto geležinkelio ir neizoliuoto geležinkelio formuojamos ploninant izoliacijos sluoksnį. Plonėjimo ilgis priklauso nuo izoliacijos storio. Plokščių storiai didinami arba mažinami 0 mm pakopomis. Izoliacijos ploninti nereikia, kai izoliuotas geležinkelis jungiasi su fiksuota struktūra, kaip pvz., tiltu arba kita tvirta konstrukcija, kuri nesideformuoja dėl įšalo... Nepriekaištinga oro uostų takų izoliacija Aukšto lygio izoliacija oro uostų takams yra reikalinga, kad būtų išvengta pažeidimų dėl įšalo ir būtų išlaikytas pakilimo takelių arba kitų paviršių lygumas. Izoliacija turi išlaikyti didelius lėktuvų svorius, todėl STYROFOAM dėl savo ypatingo tvirtumo idealiai tinka civilinių ir karinių oro uostų takams izoliuoti. Stovintis lėktuvas, įlaipinant arba išlaipinant keleivius, sukelia itin dideles statines apkrovas. Besileidžiantis, stabdomas ir sukdamas lėktuvas sukelia ypač dideles dinamines apkrovas. Todėl oro uostų takų paviršiui ir po jais esančiai izoliacijai keliami dideli reikalavimai. Izoliacijos specifikacija turi atitikti kiekvieno oro uosto tako sąlygas, įvertinant vietines grunto ir oro sąlygas. Reikalingas izoliacijos sluoksnis nustatomas pagal klimato zoną ir reikiamą paviršiaus lygumo standartą. Oro uostų takų izoliacijos sluoksnis dažniausia būna storesnis negu kelių, nes tai padeda išlaikyti lygumą ir sutrumpinti priežiūros laiką. Ant izoliacijos paviršaus klojamas skiriamasis sluoksnis ir ant jo pilamas apsauginis skaldos sluoksnis. Apsauginio sluoksnio storis nustatomas pagal paviršių ir apsauginį sluoksnį veikiamą apkrovą bei apkrovos paskirstymo charakteristikas. Oro uostų takų paviršius turi būti įrengtas naudojant asfaltbetonį arba cementbetonį. Takai turi būti izoliuoti per visą jų plotį. Izoliuotų ir neizoliuotų paviršių sandūrose izoliacija turi būti pamažu ploninama m atstumu. Betonas STYROFOAM 00/00 :80,0,0 m Apsauginis sluoksnis Tankus asfaltbetonis Akmens skaldos pagrindas Pagrindinis akmens skaldos sluoksnis su rišamąja medžiaga arba cementu 8 pav. Oro uostų takų sluoksniai su betono paviršiumi ir asfalto paviršiumi STYROFOAM sprendimai

14 :00 :00 :00 :00. Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose.. Sporto arenų paviršių izoliacija futbolo, žolės riedulio, sporto laukams ir ledo čiuožykloms įrengti Sporto arenų paviršius reikia apsaugoti nuo įšalo, kad būtų užtikrinta eksplotuojamo paviršiaus kokybė ir išvengta nelygumų ar kitų konstrukcinių defektų atitirpimo metu. Rekomenduojama po paviršiumi kloti šiluminę izoliaciją, o ne iškasti ir pakeisti didelį podirvio kiekį. Izoliacija užtikrina ilgesnį sporto dangos tarnavimo laiką, pailgina sezoną, leidžia ženkliai sumažinti eksploatacinius kaštus. Pavasario saulė greitai atitirpdys ir nudžiovins paviršinį sluoksnį, taigi sezonas gali prasidėti anksčiau. Rudenį kruopščiai pakloti ir gerai nusausinti, izoliuoti sporto arenų takai tarnaus pagal paskirtį net ir pasirodžius įšalui. Akivaizdu, jog ilgas sezonas maksimaliai padidina investicijų grąžą. :00 :00 :00 :00 :00 :00 :00 :00 Antrinis vamzdis Pirminis vamzdis Tanki drenažo vamzdelių sistema Nuotekų šulinys 9 pav. Futbolo laukų drenažo ir paviršinio vandens paskirstymo sistema Sporto aikštynų paviršiaus (dirbtinė žolė, kilimai) įrengimas reikalauja didelių investicijų ir ypač kruopščios priežiūros. Izoliacinio sluoksnio įrengimas apsaugo sporto aikštynų konstrukcijas nuo pažeidimo dėl įšalo, o tai užtikrina paviršiaus kokybę ir prailgina tarnavimo laiką. min. 00 mm Paviršinis sluoksnis Antžeminė dalis STYROFOAM 00/00 STYROFOAM TM sprendimai sporto arenų paviršiams apšiltinti: STYROFOAM 00 STYROFOAM 00 Drenažo sluoksnis Pluoštinis audinys Antrinis drenažo vamzdis Ø7 mm 0 pav. Sporto arenų takelių drenažo sistemos įrengimo schema Projektuotojai gali lengvai parinkti konkretų produktą, kuris atitinka apšiltinamai konstrukcijai keliamus mechaninius ir šiluminius reikalavimus. Drenažo sistemos projektavimas Nuo drenažo sistemos efektyvumo priklauso sporto arenos sezono trukmė, sporto arenų paviršiaus ilgaamžiškumas. Drenažo sistema turi būti projektuojama atsižvelgiant į numatomą kritulių kiekį. Grunto paviršinius sluoksnius reikia kloti darant nuolydį, žemėje visada turi būti numatyta tanki drenažo vamzdžių sistema (9 ir 0 pav.). Surinkimo taškai turėtų būti formuojami,0,0 m centruose, kur įrengiami 00 mm gylio kanalai su 0% nuolydžiu. Kanalas turi būti išklotas geotekstile, o 7 mm skersmens plastikiniai drenažo vamzdžiai pakloti su :00 nuolydžiu. Kanalas turėtų būti užpiltas užpildu, kuris pasižymi geromis filtravimo savybėmis, kaip antai rupusis sausas smėlis (0 8 mm skersmens) žiūrėti 9 ir 0 pav. Takelio perimetre drenažo vamzdžiai turėtų būti prijungti prie 00 0 mm skersmens pirminio vamzdžio, kuris veda į pagrindinį paviršinio vandens kanalizacijos šulinį. TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas

15 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose Antžeminis sluoksnis Sporto ir futbolo arenos projektuojamos panašiai kaip III klasės keliai ( pav.). STYROFOAM 00 arba STYROFOAM 00 turi būti klojama vienu sluoksniu per visą takelį 0,,0 m plačiau, negu takelio kraštai. Plokštes lygiais kraštais klokite mm tarpais tarp jų drenažui užtikrinti. Sandūrose su neizoliuotomis sritimis praplėskite plonesnės izoliacijos sluoksnį,0,0 m. Atžeminę dalį suformuokite iš 0 0 mm kokybiško žvyro arba akmens skaldos. Sporto arenų paviršiaus konstrukcijos su sniego tirpdymo įranga Norint sporto arenos paviršių eksplotuoti ištisus metus, naudojamos specialios elektrinės šildymo sistemos. Izoliacija naudojant STYROFOAM užtikrins tokios konstrukcijos minimalias eksploatacines sąnaudas. Dirbtinės žolės paviršiai Dirbtinės žolės paviršiai yra populiarūs, nes ištisus metus užtikrina geras sąlygas treniruotis ir rungtyniauti ( pav.). Nors įrengimo sąnaudos yra didelės, eksploatacinės valandinės sąnaudos yra mažos, nes dirbtinės žolės paviršius susidėvi kur kas lėčiau. Paviršiai puikiai tinka sniegui mechaniškai valyti, jų nereikia šildyti. Dirbtinės žolės paviršius nuo įšalo reikia izoliuoti STYROFOAM 00/00 plokštėmis, izoliaciją užpilant smėliu ir dviem sluoksniais asfalto (0 + 0 mm). 7 Žaidimo paviršius Sluoksnis po paviršiumi Laikomasis ir sutvirtinamasis kokybiško žvyro arba akmens skaldos sluoksnis (mažiausias storis 0 mm) Geotekstilė STYROFOAM 00/00 Išlyginamasis drenažo sluoksnis 7 Geotekstilė pav. STYROFOAM plokštėmis nuo įšalo apsaugotos futbolo arba sporto aikštės sandara Lengvosios atletikos takeliai Lengvosios atletikos takeliams taikomi griežtesni lygumo ir stabilumo standartai negu futbolo laukams. Todėl jie turi būti izoliuoti nuo įšalo, išlyginti ir gerai sutankinti ( pav.). Paviršiniai sluoksniai gali būti tankūs arba su poromis, kad galėtų nutekėti vanduo. Atsižvelgiant į paviršių, tankaus arba atviro asfalto pagrindą reikėtų kloti dviem sluoksniais. Naudokite 90 ir 0 kg/m asfaltą pagal AB /8, paklotą laikantis gamintojo rekomendacijų. Teniso kortai ir kiti žaidimui kamuoliu skirti laukai Laukai žaidimams kamuoliu gali būti su skaldos arba dirbtinio pluošto paviršiais. Visiems tokio tipo paviršiams rekomenduojama įrengti apsaugą nuo įšalo. Dirbtinio pluošto paviršiai paprastai klojami pagal tokius pačius techninius reikalavimus, kaip ir lengvosios atletikos takeliai, nors paviršiaus ir sluoksnio po paviršiumi techninius reikalavimus paprastai nustato tiekėjas arba sistemos konstruktorius. 7 Dirbtinė žolė Smūgius sugeriantis sluoksnis Asfaltas Pagrindo sluoksnis smėlis STYROFOAM 00/00 Išlyginamasis arba drenažo sluoksnis 7 Žemė Skalda gali būti ilgaamžiu žaidimo paviršiumi, jeigu konstrukcija tinkamai prižiūrima ir jos įrengimui naudojamos kokybiškos medžiagos. pav. Dirbtinės žolės dangos sporto aikštelė STYROFOAM sprendimai

16 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose objektuose STYROFOAM TM puikus sprendimas ledo čiuožykloms 7 izoliuoti: STYROFOAM 00 STYROFOAM 00 Pagrindinės savybės: didelis ilgalaikis atsparumas gniuždymui (žr. EN 0). Jis užtikrina, kad izoliacija nebus pažeista ir nesusidėvės čiuožyklą įrengiant bei eksploatuojant; Sintetinis / dirbtinis paviršius Dviejų sluoksnių asfaltas Pagrindo sluoksnis smėlis Skalda pav. Lengvosios atletikos takelių paviršiai STYROFOAM 00 Išlyginamasisdrenažinis sluoksnis 7 Žemė didelis atsparumas gniuždymui leidžia čiuožyklą naudoti skirtingoms funkcijoms; didelis atsparumas kartotiniams užšaldymo ir atšildymo ciklams drėgnose aplinkose (EN 09); maža vandens sugertis dėl difuzijos (EN 088); 0 metų nekintančios šiluminio laidumo vertės. Dirbtinio ledo čiuožyklos Dirbtinio ledo čiuožyklos izoliuojamos norint sumažinti energijos sąnaudas ir išvengti deformacijų dėl įšalo. Tokios paskirties objektuose ypač svarbu kompleksiškai ir Konstrukciniai sprendimai Bendroji informacija Yra dvi pagrindinės dirbtinio ledo čiuožyklų rūšys: kruopščiai atlikti konstrukcinius, mechaninius ir šiluminius skaičiavimus. Šioje brošiūroje pateikiame keletą bendrinių rekomendacijų, į kurias verta atkreipti dėmesį projektuojant dirbtinio ledo čiuožyklas. Paprasčiausią dirbtinio ledo čiuožyklą ant grunto sudaro žvyro sluoksnis su įkastais šaldymo vamzdžiais ir prijungta šaldymo įranga. Kad konstrukcija būtų kokybiška, universali ir ekonomiška, reikia: izoliuoti žemę nuo įšalo, kad per ilgą laiką būtų išvengta gilaus įšalo ir nelygumų; izoliuoti visą čiuožyklos konstrukciją, kad būtų mažesnės energijos sąnaudos, geresnis temperatūros valdymas bei greitas užšaldymo ir atšildymo procesas; apgalvoto konstrukcinio sprendimo, kad sistema būtų tinkama kitokiai veiklai, kai paviršius nepadengtas ledu. A) Nuolatinės ledo čiuožyklos, veikiančios ištisus metus. Šios sistemos projektuojamos ir eksploatuojamos įvertinus šiuos principus: nuolatinis šaldymas vyksta iš apačios; nedidelis poreikis kontroliuoti ledo temperatūrą; laikinos grindys arba kiti objektai dedami ant esamo ledo arba jį atitirpdžius. B) Universalios čiuožyklos, kuriose ledas išliejamas tik ribotam laikotarpiui, taigi jas galima naudoti kitiems tikslams. Tokios čiuožyklos turi būti įrengtos ypač kruopščiai. Antžeminės dalies storis virš šaldymo vamzdžių turi būti minimalus, izoliacijos sluoksnis turi būti maksimaliai storas, kad sumažintų užšaldymo ir atšildymo trukmę.taip pat patartina iš apačios įrengti ledo atšildymo sistemą, kuri garantuotų greitą ir lankstų universalios arenos eksplotavimą. Mechaniniai krūviai tokiose universaliose arenose yra ypač dideli, todėl laikančiuoju sluoksniu gali būti betonas arba asfaltas, parinkti pagal atitinkamus konstrukcinius skaičiavimus. TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas

17 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose objektuose Konstrukcijos izoliacija ir šildymo vamzdžiai Modernios čiuožyklos konstrukcijoje dažnai būna dvi vamzdžių sistemos šaldymo ir šildymo. Šaldymo vamzdžiai reikalingi ledui suformuoti ir išlaikyti. Tuo pačiu, jie atšaldo žemę po čiuožykla, todėl šaldymo įrangos eksploatacija nėra ekonomiška. Be to, kyla ilgalaikio įšalo susidarymo pavojus, jeigu žemė neatšyla, tuo metu, kai čiuožykla nenaudojama. Kai eksploatavimo sezono trukmė viršija šešis mėnesius, šildymo vamzdžius reikia montuoti po plokšte, kad būtų išvengta amžino įšalo. Trumpiau negu šešis mėnesius veikiančiose čiuožyklose STYROFOAM 00 arba STYROFOAM 00 sluoksnis užtikrins mažesnius žemės šilumos nuostolius ir neleis susidaryti amžinajam įšalui. Be to, gerai izoliuotus sluoksnius galima daug greičiau atitirpdyti ir čiuožyklą naudoti kitiems tikslams. STYROFOAM izoliacijos naudojimas sumažins žemės, kurią reikia pašalinti, kiekį Ledas 0 mm atviro asfalto Šaldymo vamzdžiai 0 mm atviro asfalto Pagrindas pav. Asfalto paviršiaus čiuožykla STYROFOAM 00/00 7 Šildymas iš apačios (gali nebūti) 8 Išlyginamasis ir drenažo sluoksnis 9 Pluoštinis audinys (gali nebūti) 0 Žemė Ledas Sustiprinto betono plokštė Šaldymo vamzdžiai Skirimasis sluoksnis STYROFOAM 00/00 Šildymo iš apačios vamzdžiai 7 Išlyginamasis drenažo sluoksnis 8 Skiriamasis sluoksnis 9 Žemė pav. Čiuožykla ant betoninio pagrindo, iš apačios įrengus šildymo sistemą Ledas Takelis su akmens atliekų danga Šaldymo vamzdžiai smėlyje arba nusausintame asfalte Pagrindas pav. Čiuožyklos žaidimams kamuoliu STYROFOAM 00/00 Šildymo vamzdžiai 7 Išlyginamasis ir drenažo sluoksnis 8 Geotekstilinis filtras 9 Žemė Ledas Sustiprinto betono plokštė Šaldymo vamzdžiai 0 mm išlyginamojo betono Skiriamasis sluoksnis 7 pav. Čiuožykla ant izoliuotos betoninės plokštės STYROFOAM 00/00 7 Skiriamasis sluoksnis 8 Sustiprinto betono plokštė 9 Su integruotais šildymo vamzdžiais STYROFOAM sprendimai 7

18 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose.. Vienarūšių nešildomų struktūrų izoliacija Nešildomų konstrukcijų pamatai, pagrindas ir perdangos gali patirti deformacijų dėl įšalo pavojaus, jeigu pagrindinis sluoksnis bus įšalęs. Efektyviausias būdas sumažinti įšalo keliamą pavojų izoliuoti žemę po konstrukcija ir greta jos. Izoliacija turi būti pakankamai stora, kad galinčiame užšalti podirvyje neleistų temperatūrai nukristi žemiau 0 C. Ji taip pat turi neleisti užšalti sluoksniui tarp izoliacijos ir podirvio. Pastatytose konstrukcijose yra svarbu palikti bent 0, m storio drenažo sluoksnį po izoliacija. Drenažo sluoksnyje visada bus šiek tiek drėgmės, kuri turi užšalti prieš sluoksnio temperatūrai nukrentant žemiau 0 C. Todėl storesnis drenažo sluoksnis mažina reikalingą izoliacijos kiekį. Kraštų apsauga Norint išvengti susidarančio įšalo po konstrukcija, izoliaciją reikia pratęsti už jos perimetro. Pamatams, kurių skersinis matmuo yra didesnis negu m, kraštų apsauga turi būti tokia, kaip parodyta 0 pav.; čia plotis b imamas iš lentelės. b b +0, m b 0,,0 m grindys b +0, m 8 pav. Horizontalios nešildomo pastato konstrukcijos izoliacija STYROFOAM 00/00 kraštų apsaugai t 0 C Grunto sluoksnis virš izoliacijos STYROFOAM 00/00 9 pav. Apsauga nuo įšalo su STYROFOAM Drenuojantis sluoksnis saugomas nuo užšalimo Podirvis 0 pav. Didesnių negu m pločio nešildomų pastatų kraštų apsauga su grindų izoliacija Konstrukcijos kolonos ir sienos pastate turi būti izoliuotos be kraštų apsaugos, jeigu izoliuotos grindys. Mažesnių negu m pločio pamatų, taip pat sienų ir kolonų pamatų kraštų apsauga turi atitikti pav. pateiktą išdėstymo būdą. Čia plotis b ir b paimti iš lentelės. Apšiltinant konstrukcijas izoliacinės plokštės turi būti kruopščiai sumontuotos, negali būti pažeistos. Net ir maži šalčio tiltai sukels šilumos nuostolius žemėje, kuri tada gali užšalti ir deformuotis. Konstrukcija Projektinis įšalo indeksas, h C Grindys b 0,0 0,7 Pamatai po sienomis b 0,0 0,7 Pamatai po kolonomis b 0,7,0 lentelė. Krašto apsaugos plotis (m) 8

19 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose Mažų konstrukcijų apsauga Yra daug konstrukcijų, kurias pravartu apsaugoti nuo įšalo, b /b <,0 m b /b kaip antai: automobilių stovėjimo aikštelės; lauko laiptai; tvoros; didelės gėlių dėžės; mažesni vandens baseinai (tušti); mažos stoginės ir žaidimo nameliai; suolai ir žaislai. b /b <,0 m b /b pav. Pamatų padų <,0 m ir lauko sienų arba kolonų pamatų kraštų apsauga b Laikančiosios sienos, rūsio sienos ir įvažiavimai Nešildomos konstrukcijos, kurios yra skirtinguose lygiuose, turi būti apsaugotos nuo įšalo susidarymo po pamatais ir šalia vertikalių konstrukcijų. Tokios konstrukcijos yra: nešildomų patalpų sienos, besiremiančios į galinčią įšalti žemę; laikančiosios sienos; rampos. STYROFOAM 00/00 Drenažo užpildas Užpildas Viršutinis sluoksnis STYROFOAM 00 pav. Lauko laiptų apsauga nuo įšalo Be apsaugos nuo įšalo laiptai gali pasidengti šerkšnu, įšalo veikiamos jėgos gali iškelti laiptų konstrukciją. Laiptus reikia apsaugoti nuo įšalo, jeigu jie prijungti prie pastato arba kitos fiksuotos konstrukcijos. Paprasčiausias apsaugos nuo įšalo būdas laiptus dėti ant STYROFOAM izoliacijos, paklotos iš karto po žemės sluoksniu. b mm Drenažo vamzdis (iai) STYROFOAM 00/00 Drenažo užpildas b Užpildas Geotekstilinis filtras Viršutinis sluoksnis min. 0 mm b mm Drenažo vamzdis (iai) pav. Laikančiosios sienos apsauga nuo įšalo naudojant STYROFOAM 00/00 pav. Privažiuojamojo kelio apšiltinimo pavyzdys. Administracinis pastatas Vilniuje. STYROFOAM sprendimai 9

20 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose. Ilgalaikio vandentiekio ir nuotekų vamzdynų apšiltinimo sprendimai Vamzdžių sistemas reikia apsaugoti nuo įšalo, kad būtų užtikrintas nenutrūkstamas jų naudojimas. Vanduo vamzdžiuose neturi užšalti ir vamzdžių konstrukcijos neturi būti pažeistos dėl įšalo poveikio. Montuojant vandentiekio ir nuotekų sistemas, izoliacijai keliami griežti reikalavimai: ji turi išlaikyti šilumos izoliacines savybes visą vamzdžio naudojimo laiką nuo 0 iki 00 metų ir turi atlaikyti eksploatacinio srauto apkrovas. STYROFOAM TM panaudojimas taupus būdas izoliuoti vandentiekio ir nuotekų sistemas: nereikia taip giliai kloti vamzdžių reikia mažiau kasti; mažesnio gylio tranšėjos mažiau sukrenta, todėl reikia mažiau remontuoti; sumažinamas tranšėjų kasimo poveikis aplinkai, nes yra gruntinio vandens poveikio pavojus; galima išlaikyti mažas naudojimo ir priežiūros sąnaudas, kadangi vamzdžiai yra lengviau prieinami. Įšalo prasiskverbimo gylis priklauso nuo klimato ir dirvožemio veiksnių, kaip antai: gruntinio vandens lygio; įsisotinimo vandeniu; dirvožemio sudėties; paviršiaus tipo; drenažo sąlygų; dirvožemio sukauptos šilumos; tekančio vandens teikiamos šilumos. Vamzdžių izoliacijos formos pasirinkimas Pasagos formos izoliacija veiksmingai izoliuoja nuo vamzdžių sklindančią šilumą ir leidžia sumažinti vamzdžių tranšėjos plotį. Aukštesnės vertikaliai montuojamos plokštės didina izoliacinį poveikį: kad konstrukcija būtų efektyvesnė, rekomenduojama montuoti 00 mm arba 00 mm aukščio šoninę izoliacijos plokštę. pav. Pasagos formos izoliacija Dėžės formos izoliacija maksimaliai izoliuoja vamzdžių skleidžiamą šilumą. Tokio tipo izoliacinę konstrukciją nepatariama naudoti grunte, galinčiame deformuotis dėl įšalo, nes kritiniu atveju gali pažeisti izoliacinę konstrukciją, o po to ir vamzdžius. Vandentiekio ir nuotekų vamzdžiai turi būti klojami ant 8 mm gruntinio užpildo (smėlis, žvyras) ir uždengti bent 00 mm to paties užpildo sluoksniu. Virš izoliacinės plokštės turi būti bent 0 mm užpildo, kad bendras vamzdžių gylis būtų 800 mm. Jungtis, ventilius ir patikros kameras reikia izoliuoti taip pat efektyviai, kaip ir visą vamzdyną. pav. Izoliacijos dėžė 0 TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas

21 . Izoliacija nuo įšalo ir jos taikymas inžineriniuose statiniuose Membrana Betono sluoksnis STYROFOAM 0 Uola Važiuojamoji kelio dalis Pagrindas STYROFOAM 00/00 Drenažo sluoksnis Išlyginta uolienų masė 7 pav. Izoliuota važiuojamoji tunelio dalis 8 pav. Izoliuotas tunelis Lengvasvoris užpildas Važiuojamoji dalis Kelio pylimas Pagrindas Lengvasvoris užpildas STYROFOAM 00/00 9 pav. Lengvasvoris užpildas ant kelio ir geležinkelio pylimo 0 pav. Lengvasvoris užpildas tilto prieigoje pav. STYROFOAM viso paketo kaip lengvasvorio užpildo įrengimas STYROFOAM sprendimai

22 . Atvirkštinių stogų sistemų apšiltinimas ir pav. Lengvai STYROFOAM plokštėmis apšiltinama atvirkštinio stogo konstrukcija... Atvirkštinių stogų apšiltinimas Stogai yra viena labiausiai atmosferos veikiamų pastato dalių. Plokščiųjų stogų ilgaamžiškumas priklauso nuo visų sluoksnių ilgalaikių charakteristikų ir tinkamo konstrukcinio sprendimo. Įrengiant plokščių stogų sistemas įprastiniu būdu, šiluminė izoliacija dedama ant konstrukcinio pagrindo garo barjero, hidroizoliacijos sluoksnį tvirtinant ant viršaus. Tokiu atveju, hidroizoliacija patiria didelius temperatūros svyravimus ir atsiranda didesnė išankstinio senėjimo rizika. Atvirkštinio stogo sistemoje mėlynos STYROFOAM TM plokštės klojamos ant hidroizoliacijos sluksnio ir jį apsaugo nuo atšiaurių oro sąlygų, taip prailgindamos stogo naudojimo laiką. a b c a = įprastinis plokščiasis stogas be skaldos b = įprastinis plokščiasis stogas su skaldos sluoksniu c = atvirkštinis stogas pav. Mėnesio vidutinės aukščiausios ir žemiausios stogo paviršiaus temperatūros vertės TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas

23 . Atvirkštinių stogų sistemų apšiltinimas Izoliacija STYROFOAM, naudojama atvirkštiniams stogams, suteikia konstrukcijai nebejotinus privalumus, tokius kaip: Hidroizoliacijos sluoksnio apsauga apsauga nuo kritinių temperatūrų: atvirkštiniuose stoguose hidroizoliacijos temperatūra lieka ribota (žr. brėžinį toliau); apsauga nuo UV spinduliuotės; apsauga nuo pažeidimų atliekant statybos darbus ir nuo tolesnio judėjimo; apsauga nuo pūslių susidarymo hidroizoliacijoje; hidroizoliacija šiltoje šiluminės izoliacijos pusėje taip pat veikia kaip garo barjeras. Atvirkštinių stogų izoliacijos sistemų sėkmė Europoje įrodyta per daugiau nei keturis dešimtmečius. Ilgalaikės sistemos savybes kelis kartus tyrė nepriklausomi institutai ir pastatų ekspertai. Jų vertinimus galima apibendrinti taip: hidroizoliacijos panaudojimo laikotarpis ilgesnis, mažesnė defekto rizika dėl efektyvios ir nuolatinės hidroizoliacijos sluoksnio apsaugos; geros šiluminės charakteristikos tinkamai montuojant konstrukcijas ir taikant difuzijai atviras dangas. Atvirkštinio stogo sistemos privalumai: apsaugo hidroizoliacijos sluoksnį; hidroizoliacija montuojama ant stogo pagrindo (betoninio pagrindo); paprastas montavimas be papildomo garo barjero; sluoksnių virš hidroizoliacijos montavimas nepriklauso nuo oro sąlygų; paprastai ir greitai montuojama konstrukcija. Sustiprinta betoninė plokštė su nuolydžiu Vandeniui nepralaidi membranahidroizoliacija STYROFOAM 0/00 Geotekstilinio filtro sluoksnis, 0 g/m Skalda, balastas pav. Atvirkštinio stogo konstrukcija su skalda Montavimo rekomendacijos: Laisvai guldykite plokštes, sandariai sujunkite ties sujungimo briaunomis, švariai ir tiksliai nupjaukite aplink statybines konstrukcijas, pakylas ir t. t. Kai tik įmanoma, pritvirtinkite plokštes, kad jų nepakeltų vėjas. pav. Skalda užpiltas stogas Pagal šiuos ekspertus prognozuojama tinkamai suprojektuoto ir sumontuoto atvirkštinio stogo su STYROFOAM plokštėmis naudojimo trukmė yra 0 metų, numatoma STYROFOAM plokščių naudojimo trukmė yra daugiau negu 0 metų. Atvirkštinės izoliacijos sistemos naudojamos bet kokios paskirties stogams. Be to, atvirkštinių stogų sistemos leidžia naudingai išnaudoti stogo plotą, kaip antai, terasoms, stogo sodams, stovėjimo aikštelėms įrengti; taip pat STYROFOAM plokštės tinka plokščių stogų renovacijai. Filtrų sluoksniai: Tinkamos medžiagos yra difuzijai atviri šviesios spalvos nepinti geotekstiliniai audiniai. Filtro audinį (min 0 g/ m ), klokite taip, kad sandūros siūlės perdengtų viena kitą cm. STYROFOAM sprendimai atvirkštiniams stogams izoliuoti: Neeksploatuojamiems stogams su skaldos sluoksniu, terasoms, apželdintiems stogams rekomenduojame naudoti: STYROFOAM 0/00 Sunkiai apkrautiems, plokštiems stogams, ant kurių važinėjama, rekomenduojame naudoti: STYROFOAM 00 STYROFOAM 00 STYROFOAM sprendimai

24 . Atvirkštinių stogų sistemų apšiltinimas.. Eksploatuojamų plokščiųjų stogų apšiltinimas Viena iš eksploatuojamų plokščiųjų stogų panaudojimo sričių terasos. Tokiose konstrukcijose betonines grindinio trinkeles virš skaldos sluoksnio (/8 mm, cm storio) galima kloti ant STYROFOAM TM 00 plokščių. Tarp skaldos sluoksnio ir XPS izoliacijos esanti difuzijai atvira, puvimui atspari geotekstilė (pvz., polipropileno pluoštas) yra skiriamasis ir apsauginis sluoksnis. Alternatyvus betoninėms trinkelėms sprendimas gali būti betoninės grindinio plokštės ant reguliuojamo aukščio laikiklių, padėtų ant izoliacijos ir geotekstilės. 7 pav. Atvirkštinio eksplotuojamo stogo funkcija terasa Grindinys Pagrindas Geotekstilinio filtro sluoksnis, 0 g/m STYROFOAM 00 Hidroizoliacinis sluoksnis Sustiprinta betono plokštė su nuolydžiu 8 pav. Terasos, padengtos betoninėmis trinkelėmis, sandara Specialios betoninės plokštės Laikikliai Geotekstilinio filtro sluoksnis, 0 g/m STYROFOAM 00 Hidroizoliacija Sustiprinta betono plokštė 9 pav. Terasos, padengtos grindinio plokštėmis ant laikiklių, sandara TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas

25 . Atvirkštinių stogų sistemų apšiltinimas 0 pav. Eismas stovėjimo aikštelėje įrengtoje ant laikančių betono plokščių pav. Atvirkštinio stogo, skirto automobilių parkavimui, apšiltinimas Objektas Prekybos ir laisvalaikio centras Vilniuje. Atvirkštiniai eksploatuojami stogai pritaikyti automobilių judėjimui ir parkavimui. Sujungti betoniniai grindinio blokai gali būti klojami ant sutankinto smėlio ar žvyro pagrindo, kuris pilamas ant skiriamojo sluoksnio virš STYROFOAM plokščių. Esant intensyviam transporto priemonių judėjimui ir automobilių svoriui virš, tonos, turi būti naudojamos STYROFOAM 00 plokštės. Kai yra mažo intensyvumo eismas arba riboto lygio apkrova, gali pakakti STYROFOAM 00 plokščių. Intensyviam eismui ir sunkiasvorėms transporto priemonėms pritaikytose aikštelėse sustiprintą betono dangą būtina lieti ant ne mažiau kaip cm /8 mm sutankinto žvyro pagrindo, kuris pilamas virš skiriamojo sluoksnio ir STYROFOAM 00 arba STYROFOAM 00 izoliacijos. Betoninės dangos storis ir armavimas skaičiuojamas pagal apkrovos dydį. Jeigu tinkamai parenkama ir montuojama (liejama) betono danga (mažiausiai 0 mm storio su plėtimosi jungtimis) galima nekloti žvyro pagrindo. 7 Sutvirtintas betonas Geotekstilinio filtro sluoksnis, 0 g/m Sutankinto žvyro pagrindas (mažiausiai 0 mm, /8 mm) Skiriamasis sluoksnis, geotekstilė STYROFOAM 00/00 Hidroizoliacinė danga 7 Sutvirtinto betono plokštė su nuolydžiu pav. Betoninės dangos automobilių stovėjimo aikštelės įrengimas ant atvirkštinio stogo (įlajos mazgas) STYROFOAM sprendimai

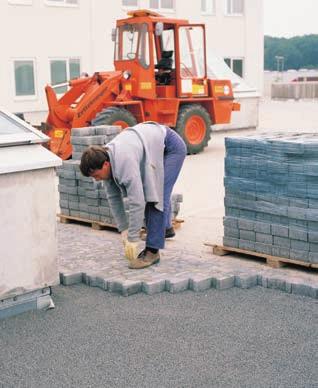

26 . Atvirkštinių stogų sistemų apšiltinimas 7 Sausas cementinis skiedinys Betoninės trinkelės, 00 mm Įsodinimo sluoksnis, pvz. sutankinto žvyro pagrindas > 0 mm Geotekstilinio filtro sluoksnis, 0 g/m STYROFOAM 00/00 Hidroizoliacinė danga 7 Laikančioji betono plokštė pav. Betoninių trinkelių klojimas Gamyklinės betoninės plokštės ant laikiklių STYROFOAM 00/00 Hidroizoliacinė danga Laikančioji betono plokštė pav. Gamyklinių betoninių pagrindo plokščių klojimas pav. Automatinis gamyklinių betoninių plokščių klojimas ant laikiklių pav. Betoninių trinkelių klojimas ant sutankinto žvyro pagrindo

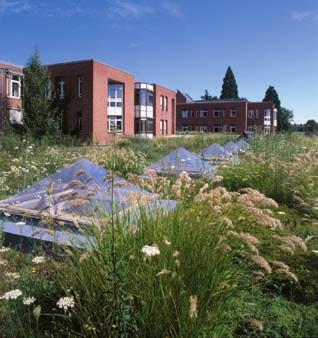

27 . Atvirkštinių stogų sistemų apšiltinimas 7 8 Augalai Augalų sodinimo sluoksnis Filtro paklotas (geotekstilė) Drenažo sluoksnis (pvz. skalda) Geotekstilinio filtro sluoksnis, 0 g/m STYROFOAM 00 7 Hidroizoliacinė danga 8 Sutvirtinto betono plokštė 7 pav. Aplinkosauginės ir estetinės apželdinto stogo savybės 9 pav. Ekstensyvus apželdintas stogas su atskiru drenažo sluoksniu.. Apželdintų stogų apšiltinimas Ant atvirkštinių stogų konstrukcijos galima kurti ekstensyvius arba intensyvius apželdinimus. Čia izoliacinės plokštės užtikrina hidroizoliacijos sluoksnio apsaugą. Stogo nuolydžius ir vandens nutekėjimo sistemas reikėtų projektuoti taip, kad būtų išvengta ilgalaikio STYROFOAM TM izoliacijos plokščių apsėmimo ir nuolatinio vandens kaupimosi intensyvių apželdintųjų stogų drenažo sluoksnyje. Intensyviai apželdintame stoge galima įvairesnė augalija (žolė, krūmai, nedideli medeliai), o ekstensyviai apželdintame stoge auga žolė. 7 8 Augalai Augalų sodinimo sluoksnis Filtro paklotas (geotekstilė) Drenažo sluoksnis Geotekstilinio filtro sluoksnis, 0 g/m STYROFOAM 00 7 Hidroizoliacinė danga 8 Sutvirtinto betono plokštė 70 pav. Intensyvus apželdintas stogas sodas ant stogo Augalų ar drenažo sluoksnis 8 0 cm Geotekstilinio filtro sluoksnis, 0 g/m STYROFOAM 00 Hidroizoliacijos danga Sutvirtinto betono plokštė 8 pav. Ekstensyvus apželdintas stogas su vienu kombinuotuoju sluoksniu TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas STYROFOAM sprendimai 7

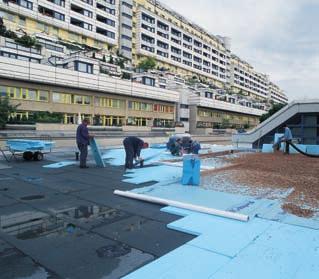

28 . Atvirkštinių stogų sistemų apšiltinimas.. Atnaujinamų stogų apšiltinimas Stogo atnaujinimas stogas plius Koncepcija stogas plius su STYROFOAM TM plokštėmis, paklotomis ant hidroizoliacijos sluoksnio, yra ekonomiškas renovavimo sprendimas. Tokia konstrukcija leidžia mažomis sąnaudomis esamus stogus peversti energetiškai efektyviais. Pradžioje būtina profesionaliai parengti senąją stogo hidroizoliaciją t. y., pašalinti burbulus, įdubas ir raukšles, tada ant esamos hidroizoliacijos klojama nauja. Virš naujo hidroizoliacijos sluoksnio toliau formuojama atvirkštinio stogo konstrukcija. 7 pav. Ant naujo hidroizoliacijos sluoksnio klojama STYROFOAM šiluminė izoliacija, skiriamasis sluoksnis ir skalda Skalda / žvyras Ø / mm, mažiausiai 0 mm Geotekstilinio filtro sluoksnis, 0 g/m STYROFOAM 00 Galutinis naujas hidroizoliacijos sluoksnis Senoji stogo danga 7 pav. Stogas plius konstrukcija su skaldos sluoksniu Augalų sodinimo sluoksnis Drenažo sluoksnis Geotekstilinio filtro sluoksnis, 0 g/m STYROFOAM 00 šiluminės izoliacijos plokštės Naujas hidroizoliacijos sluoksnis Senoji stogo danga 7 pav. Stogas plius konstrukcija ekstensyviam žaliajam stogui 8

29 . Šalčio tiltelių, fasado sienų ir cokolių apšiltinimas.. Šalčio tiltelių izoliacija Pastatų dalys, perduodančios didesnį šilumos kiekį, vadinamos tiesiog šalčio tiltais. Tokių pastatų dalių vidinių paviršių temperatūra yra daug mažesnė už supančių paviršių ir aplinkos temperatūrą. Dažniausiai šalčio tiltai susidaro ties cokoliais, žiedinėmis sijomis, sąramomis, radiatorių arkomis, turėklais, sutvirtinto betono kolonomis, palangėmis ir t. t. STYROFOAM sprendimai šalčio tilteliams, fasadų sienoms su tinko arba tuščiavidurių plytų apdaila izoliuoti: STYROFOAM 00 PL Prie šiurkštaus STYROFOAM 00 PL plokščių paviršiaus tvirtai prilimpa betonas, skiedinys ir klijai. STYROFOAM 00 PL 7 pav. Betoninė kolona be šalčio tiltelių STYROFOAM 00 PL 7 pav. STYROFOAM plokštėmis izoliuoti šalčio tilteliai Šalčio tilteliai ne tik padidina šilumos nuostolius, bet ir skatina kondensato atsiradimą tose vietose. Esant žemai vidinių paviršių temperatūrai, susidaro didelis santykinis drėgnumas. Tai dažnai būna pelėsių, paviršiaus pažeidimų ir estetinių problemų priežastis. 7 pav. Tarpaukštinė perdanga be šalčio tiltelių Projekto rengimo pradžioje reikėtų įvertinti šalčio tiltelių keliamas grėsmes ir jų vengti. Izoliuojant šalčio tiltelius ekstrudinio polistireno plokštėmis, gaunama akivaizdi nauda: mažesni šilumos nuostoliai energijos taupymas (šilumos nuostolius galima sumažinti maždaug 0%); daugiau komforto; išvengiama kondensato, pelėsių atsiradimo; atsparumas didelėms apkrovoms: geras sukibimas klijuojant prie betono; šiurkštus paviršius tinkuoti ir apdailai; lengvai pjaustoma izoliacija paprastais įrankiais. 77 pav. Sąrama be šalčio tiltelių STYROFOAM 00 PL STYROFOAM sprendimai 9

30 . Šalčio tiltelių, fasado sienų ir cokolių apšiltinimas. Fasado sienų ir cokolių apšiltinimas STYROFOAM 00 PL Monolitinas 79 pav. STYROFOAM izoliacija naudojama kaip trūkstamas klojinys Rekomenduojama naudoti iš anksto į plokštes įbestus plastikinius kaiščius, ypač ties langais, sienų kampais ir t. t. Jeigu izoliacija montuojama ant esamos sienos, plokštes reikia tvirtinti klijais cemento pagrindu. Zonose, kur suteptas sienos paviršius yra prastos kokybės, ir ypač dideliuose 78 pav. STYROFOAM plokštės sumontuotos vietoje klojinių plotuose rekomenduojama izoliacines plokštes papildomai tvirtinti mechaniniais elementais. STYROFOAM 0/00 plokštės yra: atsparios drėgmei; atsparios įšalui; atsparios mechaniniams smūgiams, todėl išlaiko izoliacijos vertę ir tvirtumą montavimo metu ir po jo. Tvirtinant plokštes ant nelygaus sienos paviršiaus, klijai cemento pagrindu tepami įštisine juosta prie plokštės kraštų ir taškais plokštės viduryje. Jeigu sienos paviršius yra lygus, klijus galima tepti dantyta mente ant viso izoliacinės plokštės paviršiaus. STYROFOAM TM plokštės nepralaidžios vandens garams, dėl šios priežasties nereikia garo izoliacijos, kai apšiltinimo plokštės montuojamos vidinėje pusėje. Kad būtų išvengta šalčio tiltelių, ypač svarbu tiksliai suprojektuoti konstrukcines detales. Rekomenduojama, kad šalčio tiltelių ir cokolių izoliacijos šiluminė vertė būtų ne mažesnė negu laikančiųjų sienų, stogo arba tarpaukštinės perdangos šiluminės vertės. 80 pav. Ekonomiškas tvirtinimo elementų išdėstymas Dėl didelio tvirtumo ir atsparumo drėgmei STYROFOAM 00 PL plokštes galima dėti kaip trūkstamus klojinius. Šiurkštus plokščių paviršius tvirtai sukimba su betonu. Didesniuose plotuose plokštes reikėtų montuoti perstumiant naują eilę per pusę plokštės. Plokštes rekomenduojama tvirtinti mechaniškai, montuojant svarbu užtikrinti jungčių sandarumą ir paviršiaus lygumą. Ekonomiškas tvirtinimo elementų ( vnt. plokštėje) išdėstymas parodytas viršutiniame paveiksle. 0 TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas

31 . Šalčio tiltelių, fasado sienų ir cokolių apšiltinimas Išlygintą STYROFOAM plokščių plokštumą galima tinkuoti arba uždengti plytomis (trisluoksnė mūro sistema). Galima naudoti plačiai paplitusias sutvirtinto stiklo pluošto tinkavimo sistemas. Tinkuoti reikia pagal gamintojo rekomendacijas, laikantis tinkavimo ant vandens nesugeriančių paviršių taisyklių. Ilgiau išbuvusių tiesioginiuose saulės spinduliuose (UV spinduliuotė) izoliacinių plokščių paviršių spalva gali nublukti ir susidaryti šiek tiek dulkių, kurias reikėtų pašalinti prieš tinkuojant. Ypatingą dėmesį reikėtų atkreipti į pastatų cokolius: be tinkamos jų šiluminės apsaugos labai sumažėja fasado, rūsio sienų ir tarpaukštinių perdangų izoliacijos efektyvumas. Izoliacinis sluoksnis cokolio srityje patiria stiprų aplinkos poveikį: grunto drėgmė, lietus ir tykštantis vanduo, mechaninis spaudimas ir smūgiai, gruntinė rūgštis ir t. t. 8 pav. Išorinių sienų izoliacija STYROFOAM plokštėmis STYROFOAM plokštės dėl atsparumo drėgmei, šalčio ir šilumos ciklams bei mechaniniams smūgiams yra ilgaamžės ir patikimos. Mėlynos ekstruzinio putų polistireno plokštės gali papildyti įvairias fasado ar cokolio izoliacijos sistemas. STYROFOAM 00 PL su tinku 8 pav. Cokolio izoliacija Hidroizoliacinė danga STYROFOAM 00 8 pav. Cokolis apatinė sienos dalis, besiliečianti su žeme STYROFOAM sprendimai

32 . Šaldytuvųsaugyklų izoliacija.. Šaldytuvųsaugyklų izoliacija Jau 0 metų STYROFOAM TM naudojama kaip patikima ir ilgaamžė apšiltinimo medžiaga statant sandėlius, šaldytuvussaugyklas, kuriems keliami ypač aukšti konstrukciniai ir higieniniai reikalavimai. Didelis tvirtumas STYROFOAM izoliacinė medžiaga užtikrina mechaniškai tvirtą konstrukciją ir sudaro stabilų pagrindą higieniškoms keraminėms grindims arba kitiems paviršiniams sluoksniams kloti. Lengva, stabilių matmenų struktūra Izoliacijos plokštes paprasta pjaustyti, jos yra stabilių matmenų. Klojant dviem sluoksniais, izoliacinės plokštės jungiamos perstūmimo būdu. Norint pagerinti antrojo izoliacijos plokščių sluoksnio padėties stabilumą, galima naudoti, pavyzdžiui, medinius kaiščius. Pagrindo sluoksnis turi būti lygus ir švarus. STYROFOAM plokštes galima klijuoti INSTA STIK TM poliuretaniniais arba bituminiais klijais, pvz. DEITERMANN Superflex more. Papildomai naudojami mechaniniai tvirtinimo elementai, pavyzdžiui, rišamoji viela ar kaiščiai. Patikima izoliacija Tinkamai parinktas mėlynosios izoliacijos tipas ir storis užtikrina konstrukcijos patikimumą ir mažas energijos sąnaudas. Atsparumas vandens garų difuzijai Šaldytuvuosesaugyklose, kuriose temperatūra yra šiek tiek aukščiau nulio, atsižvelgiant į konstrukciją, ant lubų ir sienų nebūtina įrengti garo izoliaciją. Montavimas Šaldytuvųsaugyklų šiluminės izoliacijos darbams atlikti reikia specialių žinių, todėl juos atlikti turėtų įmonės, turinčios atitinkamos patirties. 8 pav. Šaldytuvosaugyklos grindų izoliacija su STYROFOAM plokštėmis Izoliacinių plokščių taikymo pavyzdys Šiuos montavimo nurodymus reikėtų vertinti kaip rekomendaciją Grindų plokštė Skiriamasis sluoksnis, pvz., polietileno plėvelė STYROFOAM 00/00 Skiriamasis sluoksnis, pvz., polietileno plėvelė Betoninis sluoksnis su integruotais šildymo elementais (jei to reikia pagal šiluminius skaičiavimus) Betonas arba lygiai sutankintas smėlio sluoksnis kaip pagrindas Pagrindas sutankintas sluoksnis 8 pav. Šaldytuvųsaugyklų grindų konstrukcijos pavyzdys 0 0 Mechaninis tvirtinimo elementas Garo izoliacijos sluoksnis STYROFOAM 00 PL Specialus plastikinis paviršius Betoninis pagrindas Grindų danga pagal projektą 7 Polietileno plėvelė 8 STYROFOAM 00/00 9 Hidroizoliacijos sluoksnis 0 PUR poliuretano putų užpildas 8 pav. STYROFOAM plokščių taikymo pavyzdys šaldytuvųsaugyklų konstrukcijose TM Dow Chemical Company (Dow) arba jos padalinių prekės ženklas
