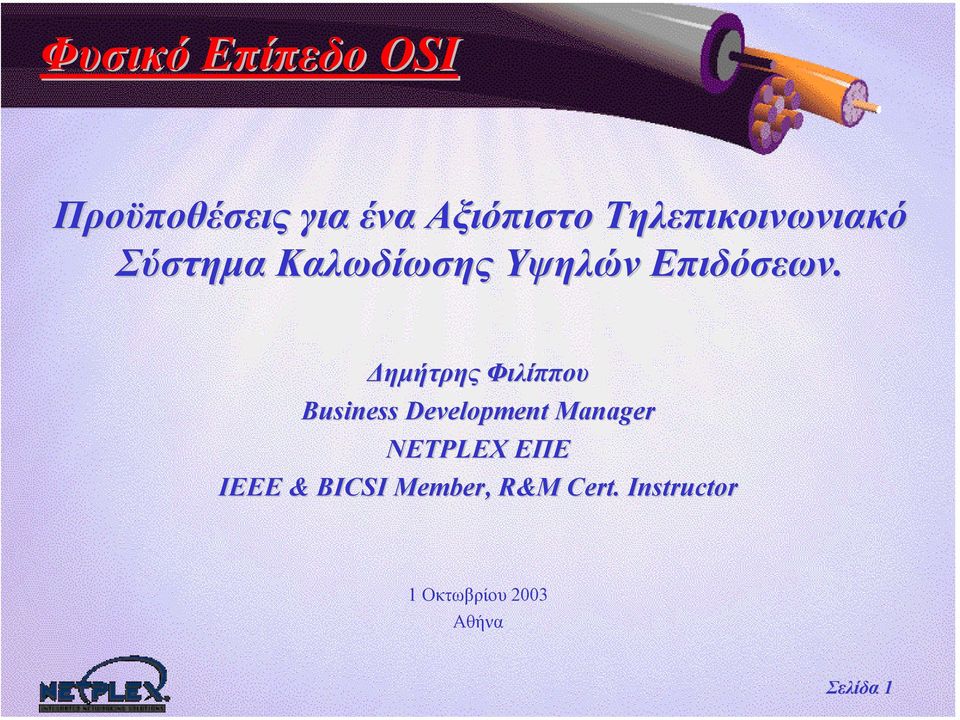

1 Φυσικό Επίπεδο OSI Προϋποθέσεις για ένα Αξιόπιστο Τηλεπικοινωνιακό Σύστηµα Καλωδίωσης Υψηλών Επιδόσεων. ηµήτρης Φιλίππου Business Development Manager NETPLEX ΕΠΕ IEEE & BICSI Member, R&M Cert. Instructor 1 Οκτωβρίου 2003 Αθήνα Σελίδα 1

ηµήτρης Φιλίππου Business Development Manager NETPLEX ΕΠΕ

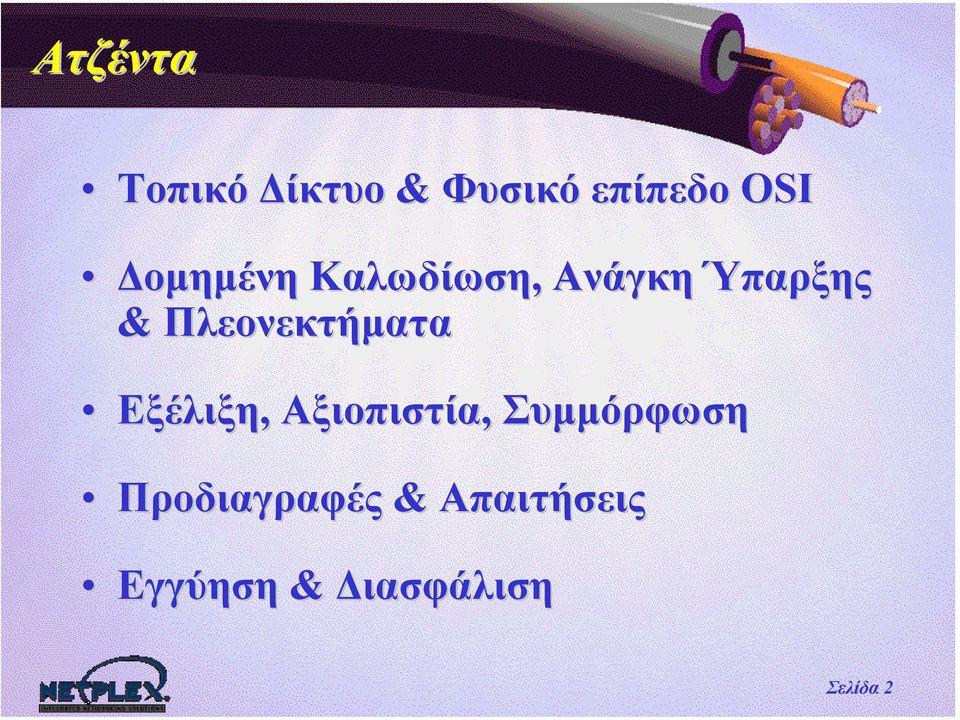

2 Ατζέντα Τοπικό ίκτυο & Φυσικό επίπεδο OSI οµηµένη Καλωδίωση, Ανάγκη Ύπαρξης & Πλεονεκτήµατα Εξέλιξη, Αξιοπιστία, Συµµόρφωση Προδιαγραφές & Απαιτήσεις Εγγύηση & ιασφάλιση Σελίδα 2

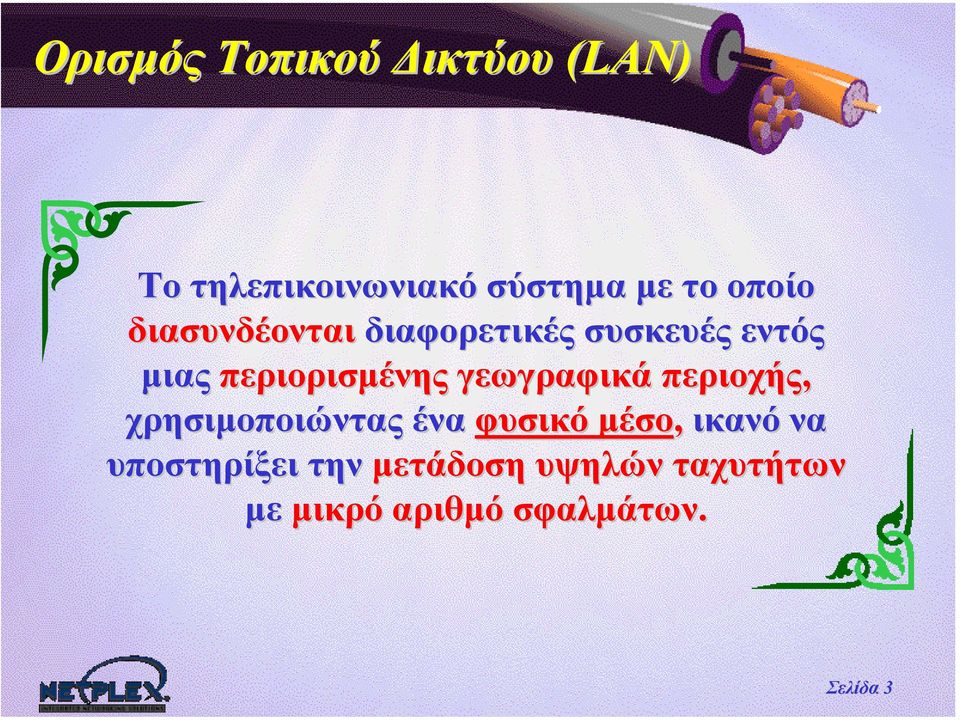

3 Ορισµός Τοπικού ικτύου (LAN) Το τηλεπικοινωνιακό σύστηµα µε το οποίο διασυνδέονται διαφορετικές συσκευές εντός µιας περιορισµένης γεωγραφικά περιοχής, χρησιµοποιώντας ένα φυσικό µέσο, ικανό να υποστηρίξει την µετάδοση υψηλών ταχυτήτων µε µικρό αριθµό σφαλµάτων. Σελίδα 3

γεωγραφικά περιοχής, χρησιµοποιώντας ένα φυσικό µέσο, ικανό να

4 Το Μοντέλο Αναφοράς OSI Εφαρµογής (7) Παρουσίασης (6) Συνδιάλεξης (5) Μεταφοράς (4) ικτύου (3) ιασύνδεσης (2) Φυσικό (1) Επίπεδa OSI ( ) Εφαρµογές Παροχείς / Φορείς ικτυακός Εξοπλισµός Καλωδιακό Σύστηµα Σελίδα 4

5 Φυσικό Επίπεδο OSI & Πρωτόκολλα Έλεγχος ιασύνδεσης IEEE Επίπεδο 2 CSMA/CD Token Bus Token Ring FDDI COAX STP STP Fiber TP/Fiber BNC IDC IDC ST/SC RJ45/SC Επίπεδο 1 Καλωδιακό Σύστηµα Σελίδα 5

2 Επίπεδο 2 CSMA/CD Token Bus Token Ring FDDI 802.

6 Ανάγκη ύπαρξης προτύπων Το µοντέλο αναφοράς OSI οδηγεί αρκετές φορές σε κλειστά καλωδιακά συστήµατα. Οι υπηρεσίες εντός του κτιρίου είναι δυναµικά αυξανόµενες. Οι κατασκευαστές του τηλεπικοινωνιακού εξοπλισµού απαιτούν µια αναφορά για την ανάπτυξη των προϊόντων τους. Η αγορά απαιτεί ένα µοντέλο καλωδιακού συστήµατος ως αναφορά. Το καλωδιακό σύστηµα ανήκει στην υποδοµή του κτιρίου και όχι στο δίκτυο. Σελίδα 6

Οι κατασκευαστές του τηλεπικοινωνιακού εξοπλισµού απαιτούν µια αναφορά για την ανάπτυξη των προϊόντων

7 Ορισµός οµηµένης Καλωδίωσης Το σύνολο των γραµµών µεταφοράς και των στοιχείων τερµατισµού, τα οποία είναι σε θέση να ενοποιήσουν όλα τα συστήµατα διαχείρισης των υπηρεσιών φωνής, δεδοµένων, εικόνας,, καθώς επίσης και διάφορα άλλα συστήµατα διαχείρισης ενός κτιρίου, όπως συναγερµοί ασφαλείας, ασφάλειας πρόσβασης, ενεργειακά συστήµατα κλπ. Πηγή: IEC (International Engineering Consortium) Σελίδα 7

καθώς επίσης και διάφορα άλλα συστήµατα διαχείρισης ενός κτιρίου, όπως συναγερµοί ασφαλείας,

8 Ανάγκη Ύπαρξης Τηλεπικοινωνιακής Υποδοµής (Επίπεδο 1) Τι είναι αυτό που οδηγεί σε ολοένα και µεγαλύτερο εύρος ζώνης; 1. Οι νέες υψηλών ταχυτήτων εφαρµογές. i. 2 Mbit ADSL µε χρήση συνεστραµένου ζεύγους. ii. iii. 100 Mbit/s Ethernet για τους σταθµούς εργασίας. Gbit/s Ethernet για το δίκτυο κορµού. 2. Ολοκλήρωση i. εδοµένων, Φωνής και Εικόνας ii. Συστηµάτων Αυτοµατισµού, Ασφάλειας και Ισχύος. Νέες απαιτήσεις για την µελλοντική τηλεπικοινωνιακή υποδοµή! Σελίδα 8

100 Mbit/s Ethernet για τους σταθµούς εργασίας. Gbit/s Ethernet για το δίκτυο κορµού. 2. Ολοκλήρωση i.

9 Πλεονεκτήµατα οµηµένης Καλωδίωσης Προσαρµογή σε όλα τα δικτυακά περιβάλλοντα, ανεξάρτητα από τον κατασκευαστή του ενεργού εξοπλισµού. Υποστήριξη όλων των τηλεπικοινωνιακών υπηρεσιών ενός κτιρίου (Καλωδίωση Γενικής Χρήσης). Ευελιξία και Επεκτασιµότητα. Εύκολη ιαχείριση. Σελίδα 9

Υποστήριξη όλων των τηλεπικοινωνιακών υπηρεσιών ενός κτιρίου

10 Πλεονεκτήµατα οµηµένης Καλωδίωσης (συν.) Αποδοτική Οικονοµικά Λύση: Υλικά ανεξαρτήτου εφαρµογής, εγκατάσταση και εγγύηση. Σχεδίαση και υλοποίηση ανεξάρτητη της εφαρµογής. Ελαχιστοποίηση χρήσης προσαρµογέων (adapter & balun) λόγω της ύπαρξης ενός προτυποποιηµένου τύπου διασύνδεσης. Σελίδα 10

και εγγύηση. Σχεδίαση και υλοποίηση ανεξάρτητη της εφαρµογής.

11 Τηλεπικοινωνιακή Εξέλιξη εδοµένα Φωνή Εικόνα Ασφάλεια IP Τηλεφωνία IP Ολοκλήρωση Έξυπνα Κτίρια Αυτοµατισµοί Έλεγχος Ισχύος Έτος Σελίδα 11

12 Τεχνολογίες & Εύρος Ζώνης WDM Οµοαξονικό DSL Ασύρµατη «ιπλασιάζεται κάθε 100 ηµέρες» Απαιτούµενο Απαιτούµενο Εύρος Εύρος Ζώνης Ζώνης «ιπλασιάζεται κάθε 100 ηµέρες» Απαιτούµενο Εύρος Ζώνης Έτος Σελίδα 12

Εύρος Εύρος Ζώνης Ζώνης «ιπλασιάζεται κάθε 100 ηµέρες»

13 Μέσα Μετάδοσης - Εύρος Ζώνης & Απόσταση Εύρος Ζώνης POF Σπίτι / Βιοµηχανία MM FO Coax CU Cat.6 Τοπικό ίκτυο SM FO ίκτυο Ευρείας Περιοχής Cat.5e Ασύρµατο Cat.6 TP CU Cat.5e TP CU < 5m < 25m < 50m < 100m < 2 Km Απόσταση Σελίδα 13

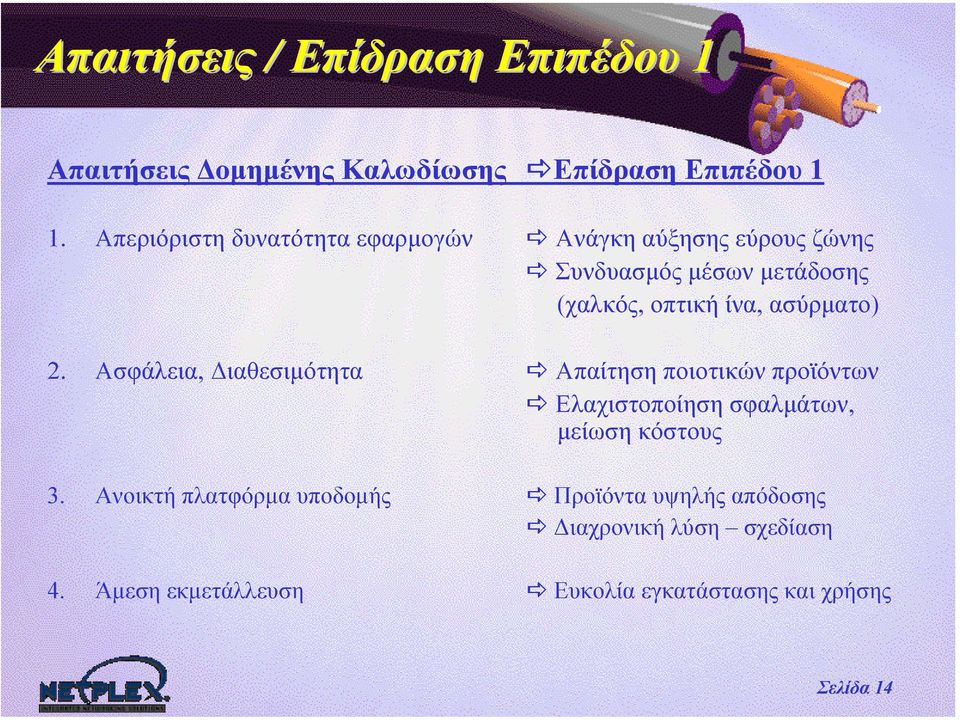

14 Απαιτήσεις / Επίδραση Επιπέδου 1 Απαιτήσεις οµηµένης Καλωδίωσης Επίδραση Επιπέδου 1 1. Απεριόριστη δυνατότητα εφαρµογών Ανάγκηαύξησηςεύρουςζώνης Συνδυασµός µέσων µετάδοσης (χαλκός, οπτική ίνα, ασύρµατο) 2. Ασφάλεια, ιαθεσιµότητα Απαίτηση ποιοτικών προϊόντων Ελαχιστοποίηση σφαλµάτων, µείωση κόστους 3. Ανοικτή πλατφόρµα υποδοµής Προϊόντα υψηλής απόδοσης ιαχρονική λύση σχεδίαση 4. Άµεση εκµετάλλευση Ευκολία εγκατάστασης και χρήσης Σελίδα 14

ασύρµατο) 2. Ασφάλεια, ιαθεσιµότητα Απαίτηση ποιοτικών προϊόντων Ελαχιστοποίηση σφαλµάτων, µείωση κόστους 3.

15 Προσδιορισµός Σφαλµάτων Λογισµικό Υλισµικό Πτώση δικτύου Απώλεια δεδοµένων + ++ Συνεχής ροή πληροφορίας - ++ Χωρητικότητα (Εύρος Ζώνης) Αξιοπιστία Υλισµικού Ικανότητα Βελτίωσης + + } Καλωδιακό Σύστηµα Ερωτήµατα: Τα προβλήµατα ευσταθούν; Τι µέριµνα λαµβάνεται από τους αρµόδιους; Σελίδα 15

Αξιοπιστία Υλισµικού - +++ Ικανότητα Βελτίωσης + + } Καλωδιακό Σύστηµα

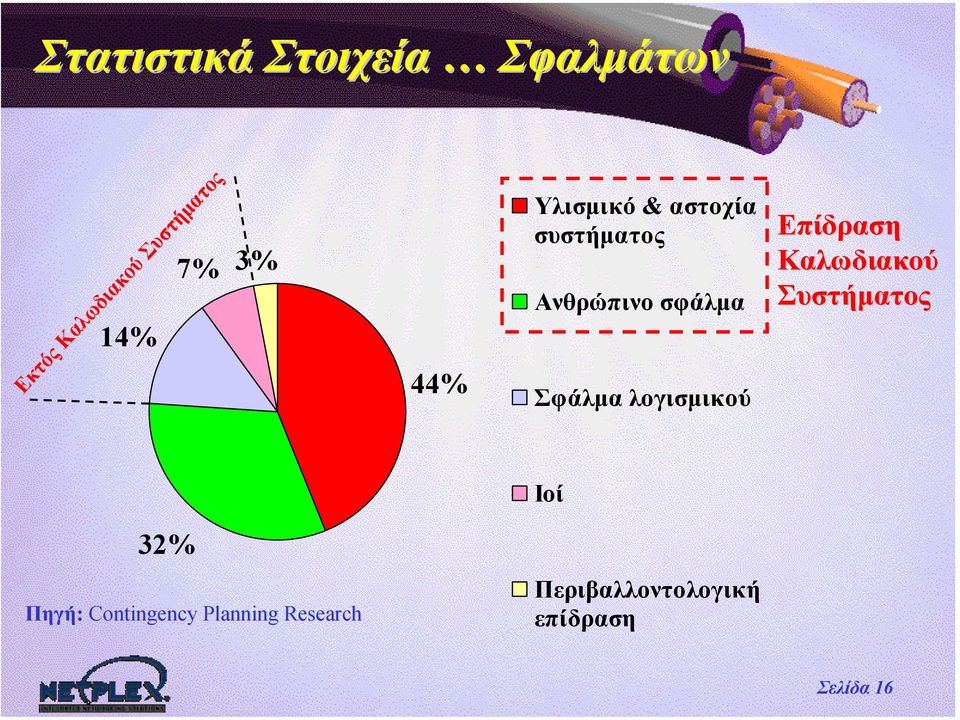

16 Στατιστικά Στοιχεία Σφαλµάτων 14% 7% 3% Εκτός Εκτός Καλωδιακού Καλωδιακού Συστήµατος Συστήµατος 44% Υλισµικό & αστοχία συστήµατος Ανθρώπινο σφάλµα Σφάλµα λογισµικού Επίδραση Καλωδιακού Συστήµατος Ιοί 32% Πηγή: Contingency Planning Research Περιβαλλοντολογική επίδραση Σελίδα 16

Ανθρώπινο σφάλµα Σφάλµα λογισµικού Επίδραση Καλωδιακού Συστήµατος Ιοί

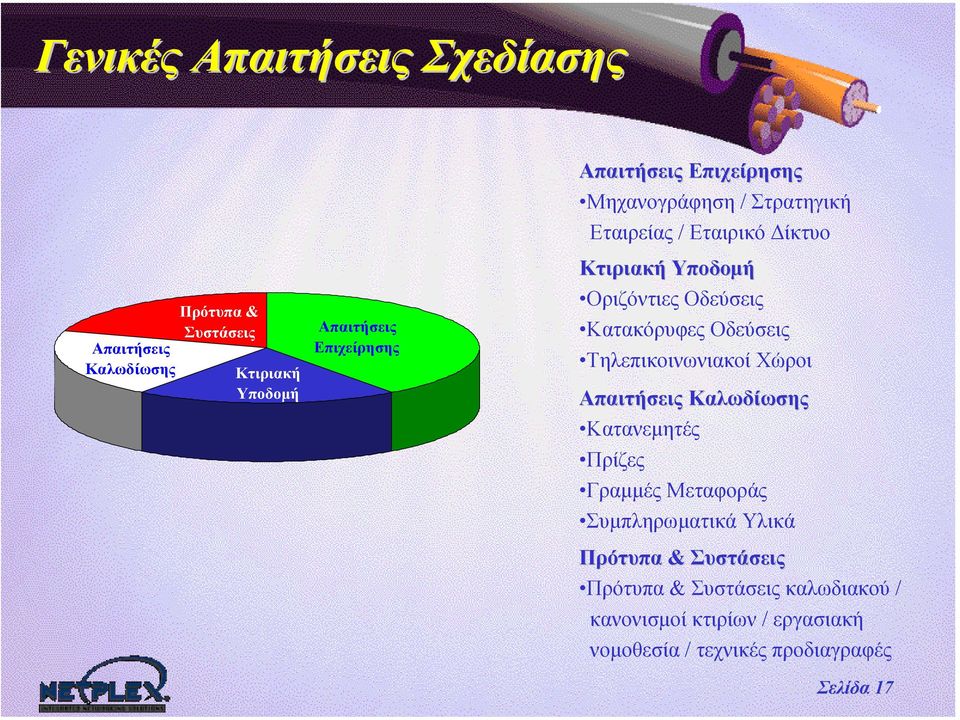

17 Γενικές Απαιτήσεις Σχεδίασης Απαιτήσεις Επιχείρησης Μηχανογράφηση / Στρατηγική Εταιρείας / Εταιρικό ίκτυο Απαιτήσεις Καλωδίωσης Πρότυπα & Συστάσεις Κτιριακή Υποδοµή Απαιτήσεις Επιχείρησης Κτιριακή Υποδοµή Οριζόντιες Οδεύσεις Κατακόρυφες Οδεύσεις Τηλεπικοινωνιακοί Χώροι Απαιτήσεις Καλωδίωσης Κατανεµητές Πρίζες Γραµµές Μεταφοράς Συµπληρωµατικά Υλικά Πρότυπα & Συστάσεις Πρότυπα & Συστάσεις καλωδιακού / κανονισµοί κτιρίων / εργασιακή νοµοθεσία / τεχνικές προδιαγραφές Σελίδα 17

Οδεύσεις Τηλεπικοινωνιακοί Χώροι Απαιτήσεις Καλωδίωσης Κατανεµητές Πρίζες Γραµµές Μεταφοράς Συµπληρωµατικά Υλικά

18 Πρότυπα οµηµένης Καλωδίωσης ISO/IEC nd Edition Εγκρίθηκε, Οκτώβριο 2002 EN nd Edition Εγκρίθηκε, Ιανουάριο 2003 ANSI/TIA/EIA B Εγκρίθηκε, Ιούνιο 2002 Β1 Γενικές Απαιτήσεις Β2 Καλωδίωση Συνεστραµένου Ζεύγους Β3 Καλωδίωση Οπτικών Ινών Το Σύστηµα οµηµένης Καλωδίωσης θα πρέπει να υποστηρίζει το σύνολο των τηλεπικοινωνιακών τεχνολογιών, ενώ το χρησιµοποιούµενο µέσο µετάδοσης απαιτείται να είναι ανεξάρτητο από τις εφαρµογές. Σελίδα 18

Ζεύγους Β3 Καλωδίωση Οπτικών Ινών Το Σύστηµα οµηµένης Καλωδίωσης θα πρέπει να υποστηρίζει το σύνολο των

19 Εφαρµογή, Εξοπλισµός & Καλωδίωση Εφαρµογή + Ενεργός Εξοπλισµός: Αποτελούν τον τύπο του οχήµατος οµηµένη καλωδίωση: Αποτελεί το οδικό δίκτυο (Cu, FO) Σελίδα 19

20 Εφαρµογή, Εξοπλισµός & Καλωδίωση (συν.) ιαλέξαµε όχηµα (Εφαρµογή + Ενεργό Εξοπλισµό) Γρήγορη & Αξιόπιστη Μετακίνηση ; Σελίδα 20

21 Στοιχεία οµηµένης Καλωδίωσης Οριζόντια Καλωδίωση. Οδικό δίκτυο πόλεως. Θέση Εργασίας. Τηλεπικοινωνιακά Ικριώµατα. Τηλεπικοινωνιακοί Χώροι. Είσοδο/έξοδο Εθνικού ικτύου. Εθνικό οδικό δίκτυο. Υποδοµή Εισαγωγής Τηλεπικοινωνιακών Φορέων. Καλωδίωση Κορµού. Σελίδα 21

22 Προϋποθέσεις Καλωδίωσης Μελέτη - Σχεδιασµός Επιλογή σε συνεργασία µε πιστοποιηµένο µελετητή, των υλικών του Συστήµατος οµηµένης Καλωδίωσης πιστοποιητικά υλικών από ανεξάρτητα εργαστήρια. Επιλογή ενιαίου κατασκευαστή των υλικών του Συστήµατος οµηµένης Καλωδίωσης. Προσδιορισµός των απαιτούµενων οδεύσεων υποδοµής. ηµιουργία κατάλληλης τηλεπικοινωνιακής σχεδιογραφίας (Τ). Ακριβή λίστα υλικών (µήκος καλωδίου εγκατάστασης, αριθµός RJ45 βυσµάτων, αριθµός και τύπος τηλεπικοινωνιακών πριζών, αριθµός και µέγεθος κατά προτίµηση εργοστασιακών Patch Cords κλπ. Ακριβής προσδιορισµός των υλικών οδεύσεως (µεταλλικές σχάρες, κανάλια διανοµής, σωλήνες διανοµής κλπ.) Σήµανση και αριθµοδότηση, σύµφωνα µε το ANSI/TIA/EIA-606-A. Σελίδα 22

23 Προϋποθέσεις Καλωδίωσης Εγκατάσταση Επιλογή εξειδικευµένου συνεργείου - πιστοποιηµένου εγκαταστάτη των υλικών του Συστήµατος οµηµένης Καλωδίωσης. Συµµόρφωση απαιτήσεων σχεδίασης µε βάση την παρούσα σχεδιογραφία (Τ). Εγκατάσταση µε βάση τα ιεθνή πρότυπα εγκατάστασης (ANSI/TIA/EIA-569-A, CENELEC EN 50174). ιασφάλιση βέλτιστης απόδοσης της καλωδιακής υποδοµής. Εξασφάλιση άµεσης και ευέλικτης επεκτασιµότητας. ιασφάλιση κανόνων ασφαλείας (Περιορισµός µετάδοσης πυρκαγιάς κλπ.) ιατήρηση της αισθητικής και εργονοµίας του χώρου. Σελίδα 23

24 Προϋποθέσεις Καλωδίωσης Έλεγχος & Πιστοποίηση Έλεγχος & Πιστοποίηση καλωδιακού συστήµατος, κατά προτίµηση Channel. Πιστοποίηση καλωδιακού συστήµατος µε χρήση πιστοποιηµένου οργάνου, ακρίβειας µέτρησης TIA LEVEL III ή OTDR. Παράδοση πλήρες συνόλου µετρήσεων πιστοποίησης, σε έντυπη ή ηλεκτρονική µορφή. Παράδοση οριστικών τηλεπικοινωνιακών σχεδίων (Τ) και στοιχείων µικτονόµησης διαχείρισης του συστήµατος, σύµφωνα µε το ιεθνή πρότυπο ANSI/TIA/EIA-606-A. Εντοπισµός και απαλοιφή σφαλµάτων εγκατάστασης. ιασφάλιση ποιότητας και προστασία της επένδυσης. Εξασφάλιση εύκολης διαχείρισης του συστήµατος. Προϋπόθεση για έκδοση ΕΓΓΥΗΣΗΣ του Συστήµατος Καλωδίωσης από τον κατασκευαστικό οίκο των υλικών δοµηµένης καλωδίωσης. Σελίδα 24

25 Εγγύηση και από ποιόν; Εγγύηση µόνο από τον κατασκευαστικό οίκο των υλικών του Συστήµατος οµηµένης Καλωδίωσης. Πιστοποιηµένο Εγκαταστάτη. Πιστοποιηµένο Μελετητή. Σελίδα 25

26 Εγγύηση! Γιατί; Προστασία της επένδυσης. Μεσοπρόθεσµη απόσβεση της δαπάνης. ιασφάλιση ποιότητας και µακροχρόνιας λειτουργίας χωρίς προβλήµατα. Σελίδα 26

27 Θωράκιση ή µη; 1. Περιβάλλον: Επίπεδο Εκπεµπόµενου Θορύβου; Επίπεδο Επαγόµενου Θορύβου; 2. Γείωση έσµηση: Υφίσταται αµιγώς τηλεπικοινωνιακή γείωση και κατάλληλο Σύστηµα έσµησης; Σελίδα 27

28 Απόδοση Προστασία Επένδυσης Εφαρµογές Παροχέας/ Φορέας ικτυακός Εξοπλισµός Καλωδιακό Σύστηµα «Το 80% των οδικών ατυχηµάτων οφείλεται κυρίως στην κακοτεχνία των δρόµων και συνήθως υφίσταται στις κεντρικές διασταυρώσεις» «Το κόστος υλοποίησης του Επιπέδου 1 αποτελεί µόνο το 5% του κόστους µιας πλήρους λύσης τηλεπικοινωνιών και πληροφορικής» Η λύση είναι το «Σύγχρονο Τηλεπικοινωνιακό Σύστηµα οµηµένης Καλωδίωσης» Αποφυγή δικτυακών ατυχηµάτων Προστασία επένδυσης Σελίδα 28

29 Απορίες - Ερωτήσεις ηµήτρης Φιλίππου Business Development Manager NETPLEX ΕΠΕ dfilipp@netplex.gr Σελίδα 29
