1 СОЛАРНИ КОЛЕКТОРИ Најголема ефикасност Ефикасноста на селективните колектори е најголема во однос на сите останати комерцијално достапни решенија, за индивидуални проекти. Поголема снага Се добива до 50% повеќе енергија по квадратен метар во однос на конвенционалните соларни колектори. Атрактивен дизајн Уникатен производ кој има оптимизиран и привлечен дизајн. Сигурни и проверени материјали Одлична ефикасност, најдобри карактеристики, висок квалитет Калено термално стакло, селективна Cu folija, позадински Al lim и цврст Al profil, овозможуваат издржливост и сигурност во експлатацијата.

2 СОЛАРНИ КОЛЕКТОРИ Селективните колектори од серијата ESK 2.5 се современ производ со висок квалитет. Колекторите се изработени од квалитетни материјали кои овозможуваат долга експлатација во различни временски услови. Употреба Се употребува во соларни инсталации за добивање на санитарна топла вода и како дополнување на системите за централно греење. За индивидуални објекти, сончевата енергија ги покрива до 85% потребите за санитарна топла вода во текот на годината. Функционалност Зрачењето на сонцето врз апсорберот се трансформира во топлина и се транспортира во термалниот акумулатор преку бакарни цевки и соларен флуид. Употребата на селективна и една апсорберска плоча гарантира максимален степен на искористување. Соларното калено стакло има висок коефициент на трансмисија на сончева енергија во колекторот. Предности Извонредно долга експлатација и константни работни карактеристики Перманентно голем соларен коефициент и висок процент на поврат на вложената инвестиција Добри карактеристики на цевната мрежа во колекторот во согласност со најновите технологии од таа област Атрактивен и пријатен дизајн Брза и лесна монтажа

3 РЕФЕРЕНЦИ Месна индустрија СЕРТА - Кавадарци Хотел МИЛЕНИУМ - Битола Хотел МЕТРОПОЛ - Охрид Типови Селективните сончеви колектори од ESK 2.5 SB серијата, се произведуваат во две основни верзии: Основната верзија има едно соларно калено стакло и се користи за загревање на санитарна топла вода во домаќинствата, хотели, индустрија, загревање на технолошка вода, како и за загревање на базени. Во термопан верзијата има две соларни калени стакла со меѓу простор од 9mm исполнет со аргон и појачана термоизолација. Оваа верзија, најчесто се користи како дополнување на системите за централно греење, како и на места со ниски температури, за загревање на санитарна топла вода, заради поголемиот степен на искористување.

4 Профил на компанијата Почетоците на компанијата датираат од 1986 година под името Гром, како инженерска компанија во областа на соларните системи, централно греење и климатизација. Продолжуваќи ја традицијата во 2000 година формиран е ЕУРОТЕРМ. Новата фирма ја прошири дејноста на работа и во други области, како трговијата и производството на високо квалитетни соларни колектори. Мисија и визија Својата репутација ЕУРОТЕРМ ја градеше на база на квалитет. Фактот што ЕУРОТЕРМ е прв производител на соларни колектори со Full Plate Ultrasonic Welding во регионот, беше дополнителен мотив за наш континуиран развој, со цел да добиеме супериорен производ со препознатливи карактеристики и примамлива цена за нашите клиенти. ИНТЕРСОЛАР Минхен Бизнис филозофија Посветеноста на нашиот тим допринесе за имплементација на стандардите за квалитет ISO 9001:2008 и SOLAR KEYMARK издаден од DIN CERTCO, тестиран во Институтот за соларна технологија SPF. ИНТЕРСОЛАР Минхен ТЕХНОМА Скопје Solar Keymark претставува заштитен знак за квалитет во Европа за производите кои ја искористуваат сончевата енергија. Со изборот на Solar Keymark производ Вие добивате гарантиран висок квалитет, кој ги задоволува сите европски стандарди од таа област.

5 СОЛАРЕН КОЛЕКТОР 1. Алуминиумски рам Производството на соларните колектори во ЕУРОТЕРМ е под строга контрола на квалитетот, за да се постигнат високи перформанси. Во колекторите се имплементира селективна бакарна фолија, производство на BLUETEC, тип Eta Plus, кој е ултрасонично заварена на бакарната колекторска рамка во U или H варијанта. Заварувањето на бакарната апсорберска рамка се изведува со TIG постапка и секоја единица се тестира на притисок од 15 бари компримиран воздух, потопена во воден резервар. Конструкцијата на колекторот е изработена е од високо квалитетен алуминиум ALMgSi 0.5 F 22. Транспарентниот слој се состои од AGC Planibel Clearvision калено стакло кое е високо издржливо, има низок стелен на железо и олово, а со тоа и голема пропустливост на сончеви зраци. Изолацијата која се користи е од минерална волна со 50 kg/m3 густина со црна ламинантна превлака. 2. Соларно калено стакло 3. Бакарен апсорбер 4. Бакарен цевен рам 5. Изолација 6. Задна страна 7. Тело на колекторот Колекторски апсорбер Најновата технологија на селективни апсорбери кои се користат во EUROTERM ESK 2.5 SB серијата на сончеви колектори ја пренесуваат сончевата топлинска енергија во максимално ниво, при тоа намалуваќи ја загубата од рефлексија. 5% UV rays Percentage of energy 47% Visible Ултрасонично заварување Average of the solar constant 1353 W/m2 Ултрасоничното заварување е најнова технологија од таа област и се користи за поврзување на селективната фолија со цевната рамка на колекторот. 48% Infrared rays Селективна фолија Колекторите обложени со селективна фо лија се најчиста алтернатива на кон венционалните извори на енергија и помагаат значително да се намали CO2 емисијата. Eta plus е срцето на соларниот колектор и ефикасно ја пренесува сончевата енергија во топлина и во исто време го заштитува колекторот од енергетски загуби. Eta plus има оптимални технички карактеристики: - натпросечна отпорност на стареење и температурна деградација - извонредна хомогеност на обложувањето преку целата површина - апсорпција 95%, термална емисија 5% - топ квалитет и zero-emission производствен процес

6 ЛОГИСТИКА Да се имаат сите потенцијално нарачани колектори во магацин, е голем логистички предизвик. Дури и во пикот на сезоната ние овозможуваме сигурност во испораката во повеќе месечно производство. Логистичкиот сервис на ЕУРОТЕРМ вклучува солуции на пакување прилагодени на потребите на клиентите, како и за транспорт и магацинско чување. Нашиот центар за пакување овозможува флексибилност и сигурност на колекторот без обзир на типот на транспорт.

7 ПРОИЗВОДСТВО Верни на нашата цел да пружиме највисока гаранција на нашиот производ, ние користиме најсовремена ултрасонична full plate технологија и потполно автоматизиран систем на произ водство, кој има годишен капацитет од 50,000 m2 ( 35 MW) соларни колектори, наменети за апликација во домаќинствата, за подршка на системите за централно греење, индустриска топла вода, загревање на базени итн...

8 СЕЛЕКТИВЕН СОЛАРЕН КОЛЕКТОР ТИП ESK SB Технички карактеристики: Бакарен апсорбер Blue tec Eta plus, високо селективен слој 0,2 mm, профилиран. Калено стакло AGC Planibel clearvision со многу низок процент на железо и олово, како и антирефлектирачки способности со дебелина од 4 mm. Димензии 2149 x 1159 x 90 СЕЛЕКТИВЕН СОЛАРЕН КОЛЕКТОР ТИП ESK SB U Технички карактеристики: Бакарен апсорбер Blue tec Eta plus, високо селективен слој 0,2 mm, профилиран. Калено стакло AGC Planibel clearvision со многу низок процент на железо и олово, како и антирефлектирачки способности со дебелина од 4 mm. Димензии 2149 x 1159 x 90

9 10 години гаранција Тип ESK 2.5 SB ESK 2.5 SB - U Вкупна површина (m 2 ) 2,49 2,49 Светла површина (m 2 ) 2,35 2,35 Површина на апсорберот ( наребрен ) (m 2 ) 2,32 2,32 Материјал на апсорберот бакарен лим со "Eta plus" селективен слој Коефициент на апсорберот (Eta plus) (%) 95 ± 2 95 ± 2 Емисиски коефициент (Eta plus) (%) 5 ± 2 5 ± 2 Бакарна регистерска цевка (mm) Ф 8 x 0,5 Ф 8 x 0,5 Колекторска бакарна цевка (mm) Ф 22 x 0,8 Ф 22 x 0,8 Волумен на апсорберот (l) 1,7 1,7 Врста на стакло - дебелина 4mm калено сончево стакло - AGC Трансмисија на сончевата светлина (%) 92 ± 2 92 ± 2 Трансмисија на сончевата енергија (%) 91 ± 2 91 ± 2 Број на конектори 4 2 Дијаметар на конекторите (R) Ф 22 Ф 22 Максимален работен / тестен притисок Темепратура на стагнација Изолација - задна страна Странична изолација Задна страна Конструкција на колекторот Метод на заварување (bar) ( o C) 10 / mm стаклена волна (50kg/m 3 ) mm рељефен алуминиумски лим алуминиумски профил AlMgSi 0,5 Ф22 ултрасонично Висина (mm) Ширина (mm) Дебелина (mm) Тежина (kg) Ефикасност на колекторот Пад на притисокот 1.0 Collector efficiency for G = 800 W/m Pressure drop in Pa Absorber Aperture Gross C T m* [Km 2 /W] Reference area Absorber area Aperture area Gross area η0 (-) a1 (W/m²K) a2 (W/m²K²) Flowrate [l/h] Flow rate [l/h] Pressure drop [Pa]

10 СЕЛЕКТИВЕН СОЛАРЕН КОЛЕКТОР ТИП ESK SB T Технички карактеристики: Бакарен апсорбер Blue tec Eta plus, високо селективен слој 0,2 mm, профилиран. Калено термопан стакло 2 x 4 mm, AGC Planibel clearvision со многу низок процент на железо и олово, како и антирефлектирачки способности, меѓу стаклен простор од 9 mm дебелина, наполент со Argonom. Димензии 2149 x 1159 x 102 СЕЛЕКТИВЕН СОЛАРЕН КОЛЕКТОР ТИП ESK SB TU Технички карактеристики: Бакарен апсорбер Blue tec Eta plus, високо селективен слој 0,2 mm, профилиран. Калено термопан стакло 2 x 4 mm, AGC Planibel clearvision со многу низок процент на железо и олово, како и антирефлектирачки способности, меѓу стаклен простор од 9 mm дебелина, наполент со Argonom. Димензии 2149 x 1159 x 102

11 10 години гаранција Тип ESK 2.5 SB T ESK 2.5 SB - TU Вкупна површина (m 2 ) 2,49 2,49 Светла површина (m 2 ) 2,22 2,22 Површина на апсорберот ( наребрен ) (m 2 ) 2,20 2,20 Материјал на апсорберот бакарен лим со "Eta plus" селективен слој Коефициент на апсорберот (Eta plus) (%) 95 ± 2 95 ± 2 Емисиски коефициент (Eta plus) (%) 5 ± 2 5 ± 2 Бакарна регистерска цевка (mm) Ф 8 x 0,5 Ф 8 x 0,5 Колекторска бакарна цевка (mm) Ф 22 x 0,8 Ф 22 x 0,8 Волумен на апсорберот (l) 1,7 1,7 Врста на стакло - дебелина 2 x 4mm калено соларно стакло со 9 mm меѓу простор, наполнет со аргон Трансмисија на сончевата светлина (%) 96 ± 2 96 ± 2 Трансмисија на сончевата енергија (%) 95 ± 2 95 ± 2 Број на конектори 4 2 Дијаметар на конекторите (R) Ф 22 Ф 22 Максимален работен / тестен притисок Темепратура на стагнација Изолација - задна страна Странична изолација Задна страна Конструкција на колекторот Метод на заварување (bar) ( o C) 10 / mm еластомерна сунѓереста изолација / 40 mm стаклена волна (50kg/m 3 ) 12 mm еластомерна сунѓереста изолација / 10 mm стаклена волна (50kg/m 3 ) 0.5 mm рељефен алуминиумски лим алуминиумски профил AlMgSi 0,5 Ф22 ултрасонично Висина (mm) Ширина (mm) Дебелина (mm) Тежина (kg) Efficiency ( %) Ефикасност на колекторот Ta-Tm η0 = 0,8 Collector efficiency a1 = 2,5 W/(m²K) a2 = 0,01 W/(m²K²) Δp (kpa) 0,4 0,35 0,3 0,25 0,2 0,15 0,1 0,05 0 Пад на притисокот 0 0,02 0,04 0,06 0,08 0,1 0,12 Flow (kg/s) Pressure drop

12 Соларен колектор Соларен систем Соларен бојлер Инсталациона шема ESK 2.5 SB / ESK 2.5 SB U Соларен систем со два изменувачи ESK 2.5 SB / ESK 2.5 SB U M M Комбиниран систем со колектори тип ESK 2.5 SB T / ESK 2.5 SB TU Комбиниран систем со колектори тип ESK 2.5 SB T / ESK 2.5 SB TU

13 Хидраулично поврзување Тип ESK SB / ESK SB T Тип ESK SBU / ESK SB TU Mаксимално 6 колектори во линија Mаксимално 6 колектори во линија Mаксимално 6 колектори во линија *! При паралелно поврзување на два и повеќе колекториски полиња, обратете внимание на правилна распределба на протокот (TICHELMAN SYSTEM). Не усогласен проток може да доведе до дизбаланс на системот. При поврзување на колекторите во серија, користете компензациони спојки на секој втор колектор, а кај термопан верзијата на секој колектор. * Поврзување на повеќе од 6 колектори во линија се изведува во консултација со производителот.

14 ПРИРАЧНИК ЗА ИНСТАЛАЦИЈА Основната плоча - носач 1 (арт ), се монтира на кровната греда со помош на M8 x 80 завртки (арт ). Основната плоча (арт ), така е припремена за секогаш да е можно да се искористат барем три завртки. Носечкиот профил - носач 2 (арт ), се поставува на Основната плоча - носач 1 (арт ). Со помош на жлебовите на носечкиот профил и основната плоча, се смалува времето за монтажа, затоа што се исфрлаат неколку чекори кои се употребуваат при стандардна монтажа. Со помош на самоосигурувачката завртка M10 x 20 (арт ), аголниот профил се поврзува со носечкиот профил - носач 2 (арт ). Аголниот профил (арт ), е важен елемент во монтажата на универзалниот систем. Се користи за cross-монтажа, тоа е споен елемент измеѓу универзалниот профил (арт ) и кровната кука - носач 2 (арт ). Универзалниот профил (арт ), се поставува на аголниот профил (арт ). Прицврстувањето се изведува со помош на самоосигурувачки завртки M10 x 20 (арт ) и навојните канали. Навојните канали се дизајнирани така да завртката може да се затегне со најмногу 17 Nm обртен момент.

15 МОНТАЖА НА КОЛЕКТОРОТ На долниот профил се поставува инокс-држачи (арт ), за спречување на лизгањето на колекторот во текот на монтажата. Прицврстувањето на соларниот колектор на универзалната платформа се изведува со помош на плочки (арт ).

16 ПРИРАЧНИК ЗА ИНСТАЛАЦИЈА На веќе монтираните основни плочи - носач 1 (арт ) и носечкиот профил - носач 2 (арт ), поставуваме аголни профили (арт ) со помош само осигурувачки завртки M10 x 20 (арт ), заротирани за 90 степени. Универзалниот профил (арт ), со помош на само осигурувачката завртка M10 x 20 (арт ) и навојните канали се поставуваат на аголните профили (арт ), паралелно со кровните греди. Со помош на аголната плоча - 90 o (арт ), универзалната конструкција е прилагодена за вградување по одреден агол. Постигнување на саканиот агол е овозможено со помош на променливата аголна плоча (арт ). Универзалниот профил со помош на само осигурувачките завртки M10 x 20 (арт ) и навојните канали се поставуваат на аголните плочи (арт ) и (арт ).

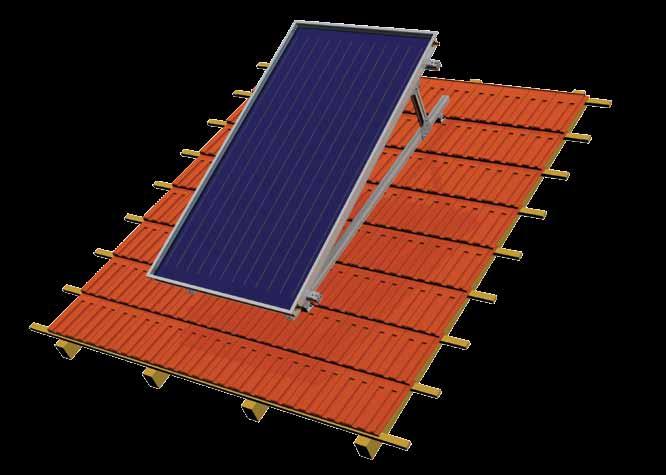

17 СЛОБОДНО МОНТИРАЊЕ НА КОЛЕКТОРОТ На универзалниот профил (арт ), со помош на само осигурувачките завртки M10 x 20 (арт ) и навојните канали се поставуваат на аголните профили (арт ). На аголните профили (арт ), кои се заротирани за 90о степени, универзалниот профил (арт ) се поставуваат нормално на кровните греди. На веќе монтираната универзална платформа, на долниот профил се поставуваат inox-држачи (арт ), за спречување на лизгањето на колекторот во текот на монтажата. Прицврстувањето на колекторот на универзалната платформа се изведува исто како и кај монтажата паралелно на линијата на кровот.

18 ПРИРАЧНИК ЗА ИНСТАЛАЦИЈА Фасадна монтажа Соларни колектори користете 4 антислип заштити профил за заштита од дожд

19 КОНЕКТИРАЊЕ Соларните колектори меѓусебно се поврзуваат со дупла спојница со 22 mm. Препорачуваме да се користат прави и флексибилни спојници. - Држете цврсто со клуч големина 24 и затегнете со клуч големина Немојте да користите преголема сила при монтажата на конекторите. Користете клуч за да ја фиксирате спојницата за колекторот, а потоа инсталирајте ги конекторите.
