ΥΔΡΟΛΟΓΙΚΗ ΑΝΑΛΥΣΗ ΑΙΧΜΕΣ ΜΕ ΚΑΙ ΧΩΡΙΣ ΕΡΓΑ ΑΝΑΣΧΕΣΗΣ (Δραστηριότητα 3)

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΥΔΡΟΛΟΓΙΚΗ ΑΝΑΛΥΣΗ ΑΙΧΜΕΣ ΜΕ ΚΑΙ ΧΩΡΙΣ ΕΡΓΑ ΑΝΑΣΧΕΣΗΣ (Δραστηριότητα 3)"

Transcript

1 ΕΡΓΟΔΟΤΗΣ ΚΥΠΡΙΑΚΗ ΔΗΜΟΚΡΑΤΙΑ ΥΠΟΥΡΓΕΙΟ ΕΣΩΤΕΡΙΚΩΝ ΕΠΑΡΧΙΑΚΗ ΔΙΟΙΚΗΣΗ ΛΑΡΝΑΚΑΣ ΕΡΓΟ ΜΕΛΕΤΗ ΣΧΕΔΙΑΣΜΟΥ ΑΝΤΙΠΛΗΜΜΥΡΙΚΩΝ ΕΡΓΩΝ ΓΙΑ ΤΗΝ ΠΡΟΣΤΑΣΙΑ ΤΩΝ ΟΙΚΙΣΤΙΚΩΝ ΖΩΝΩΝ ΤΩΝ ΔΗΜΩΝ ΛΑΡΝΑΚΑΣ ΚΑΙ ΑΡΑΔΙΠΠΟΥ ΠΟΥ ΒΡΙΣΚΟΝΤΑΙ ΕΝΤΟΣ ΤΗΣ ΛΕΚΑΝΗΣ ΑΠΟΡΡΟΗΣ ΤΟΥ ΠΟΤΑΜΟΥ ΚΑΛΟΥ ΧΩΡΙΟΥ ΤΙΤΛΟΣ ΕΓΓΡΑΦΟΥ ΥΔΡΟΛΟΓΙΚΗ ΑΝΑΛΥΣΗ ΑΙΧΜΕΣ ΜΕ ΚΑΙ ΧΩΡΙΣ ΕΡΓΑ ΑΝΑΣΧΕΣΗΣ (Δραστηριότητα 3) ΑΡ. ΕΓΓΡΑΦΟΥ 925-Activity-3 ΣΥΜΒΟΥΛΟΙ T O U M A Z I S Διον. Τουμαζής & Συνεργάτες Ρωμανού 4, 1070 Λευκωσία Τηλ , Φαξ mail@diontoumazis.com Γ. ΚΑΡΑΒΟΚΥΡΗΣ & ΣΥΝΕΡΓΑΤΕΣ ΣΥΜΒΟΥΛΟΙ ΜΗΧΑΝΙΚΟΙ Α.Ε. Αλεξανδρουπόλεως 23 και Καισαρείας, Αθήνα, Ελλάδα Τηλ: Fax:

2 Μελέτη Έλεγχος Δρ Αντώνης Τουμαζής, Δρ Γιάννης Καραβοκύρης Δήμητρα Τουμαζή Χατζηλοϊζή, Νίκος Μαλατέστας ΠΕΡΙΕΧΟΜΕΝΑ 1. ΕΙΣΑΓΩΓΗ Γενικός Στόχος Μελέτης Ειδικοί Στόχοι Μελέτης Περιεχόμενο παρούσας έκθεσης ΥΔΡΟΛΟΓΙΚΗ ΜΕΛΕΤΗ ΧΩΡΙΣ ΛΙΜΝΕΣ ΑΝΑΣΧΕΣΗΣ Εισαγωγή Βροχοπτώσεις Πλημμυρικών Γεγονότων Εκτίμηση Πλημμυρικών Υδρογραφημάτων Αποτελέσματα Αποτελέσματα στις εξόδους των Υπολεκανών Αποτελέσματα στις συμβολές των κλάδων ΥΔΡΟΛΟΓΙΚΗ ΜΕΛΕΤΗ - ΛΥΣΗ ΜΕ ΔΕΞΑΜΕΝΕΣ ΑΝΑΣΧΕΣΗΣ Παραδοχές Ανακατασκευή ορισμένων υφιστάμενων γεφυρών Μια δεξαμενή σε κάθε κλάδο Σύγχρονη αποδέσμευση νερού Όγκος ανάσχεσης ίσος με όγκο πλημμύρας πάνω από αποδεσμευόμενη παροχή Επιποτάμιες δεξαμενές ανάσχεσης Εντοπισμός Πιθανών Θέσεων Δεξαμενών Ανάσχεσης Παροχετευτικότητα Έργων Κατάντη Δεξαμενών Πλημμυρογραφήματα Αποτελέσματα σε θέσεις με περιοριστική παροχετευτικότητα ΚΑΘΟΡΙΣΜΟΣ ΑΠΟΔΕΣΜΕΥΟΜΕΝΩΝ ΠΑΡΟΧΩΝ ΑΠΟ ΔΕΞΑΜΕΝΕΣ ΑΝΑΣΧΕΣΗΣ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ ΔΕΞΑΜΕΝΩΝ ΥΠΑΛΛΑΚΤΙΚΟΙ ΤΥΠΟΙ ΔΕΞΑΜΕΝΩΝ ΔΙΑΘΕΣΙΜΟΤΗΤΑ ΤΑΜΙΕΥΣΗΣ ΔΕΞΑΜΕΝΩΝ ΣΧΕΔΙΑΣΜΟΣ ΔΕΞΑΜΕΝΩΝ ΑΝΑΣΧΕΣΗΣ

3 9. ΣΥΓΚΡΙΣΗ ΥΠΑΛΛΑΚΤΙΚΩΝ ΛΥΣΕΩΝ ΣΥΖΗΤΗΣΗ ΠΑΡΑΡΤΗΜΑ Α Σύγκριση Υπαλλακτικών Λύσεων

4 1. ΕΙΣΑΓΩΓΗ 1.1. Γενικός Στόχος Μελέτης Η παρούσα μελέτη έχει ως κύριο/ γενικό στόχο τον σχεδιασμό των απαραίτητων αντιπλημμυρικών έργων για την ελαχιστοποίηση των κινδύνων πλημμύρας στις οικιστικές ζώνες των Δήμων Λάρνακας και Αραδίππου που προέρχονται από τις πλημμυρικές ροές των υδατορεμάτων της λεκάνης απορροής του ποταμού του Καλού Χωριού και πλήγηκαν από τα πλημμυρικά γεγονότα της 13ης Δεκεμβρίου Ειδικοί Στόχοι Μελέτης Οι ειδικοί στόχοι της μελέτης, όπως καταγράφονται στη σύμβαση, είναι οι ακόλουθοι: 1. Η πλήρης καταγραφή και κατανόηση του τρόπου λειτουργίας του υφιστάμενου συστήματος απορροής των υδατορεμάτων και κύριου δικτύου όμβριων υδάτων που υπάρχει αυτή τη στιγμή στην περιοχή. 2. Η κατανόηση των μηχανισμών και των αιτιών των πλημμυρών της 13 ης Δεκεμβρίου 2014 στη περιοχή. 3. Η υδρολογική ανάλυση για τον προσδιορισμό των υδρογραφημάτων, αιχμών και όγκων των πλημμυρικών ροών σχεδιασμού των προτεινόμενων έργων. 4. Ο υδραυλικός υπολογισμός και σχεδιασμός όλων των αναγκαίων αντιπλημμυρικών έργων συμπεριλαμβανομένων έργων για την αναβάθμιση της παροχετευτικότητας του συστήματος απορροής των υδατορεμάτων και κεντρικών οχετών όμβριων υδάτων της περιοχής ή/και έργων ανάσχεσης στα ανάντη της περιοχής για τη μείωση των αιχμών των πλημμυρικών ροών που φτάνουν στην περιοχή ενδιαφέροντος με στόχο την ασφαλή παροχέτευση των πλημμυρικών ροών σχεδιασμού. 5. Η εξέταση και πρόταση μέτρων για την αντιμετώπιση του προβλήματος της απόφραξης του συστήματος αποστράγγισης από φερτά υλικά (καλάμια σκουπίδια κλπ). 6. H αξιολόγηση της παροχετευτικής ικανότητας και πρόταση διορθωτικών μέτρων για το κατάντη τμήμα του Ποταμού/ Καναλιού από τις Καμάρες μέχρι τη θάλασσα. 7. Ο σχεδιασμός των κατάλληλων έργων για την υπερχείλιση/διαμοιρασμό των ροών που καταλήγουν στις Αλυκές ή στο κανάλι που εκβάλλει στη θάλασσα ώστε να 4

5 διασφαλιστεί η προστασία του οικοσυστήματος των Αλυκών, σε συνδυασμό με την μέγιστη αντιπλημμυρική προστασία. Θα πρέπει να μελετηθεί το υδατικό ισοζύγιο του οικοσυστήματος των Αλυκών για το ευνοϊκό καθεστώς διατήρησης των δομών και λειτουργιών του, έτσι ώστε να υπάρχει ισορροπία των αναγκών του βιότοπου σε νερό τόσο για την αλοφυτική βλάστηση όσο και για τις ανάγκες εκκόλαψης της γαρίδας που είναι η κύρια τροφή για τα φλαμίνγκο. 8. Η διασφάλιση της προστασίας του αρχαιολογικού μνημείου των Καμάρων από τα πλημμυρικά φαινόμενα και φαινόμενα διάβρωσης του εδάφους και η ελαχιστοποίηση της επίδρασης σε αυτό των προτεινόμενων αντιπλημμυρικών έργων, σύμφωνα με τις υποδείξεις του Τμήματος Αρχαιοτήτων Περιεχόμενο παρούσας έκθεσης Η παρούσα έκθεση αποτελεί απόσπασμα από προηγούμενες υποβληθείσες εκθέσεις και παρουσιάζει ξεχωριστά την υδρολογική ανάλυση και προσδιορισμό αιχμών και όγκων των πλημμυρικών ροών σχεδιασμού.(δραστηριότητα 3) για τέσσερα σενάρια: Α. Περίοδος επαναφοράς 20 χρόνια χωρίς έργα ανάσχεσης Β. Περίοδος επαναφοράς 20 χρόνια με έργα ανάσχεσης Γ. Περίοδος επαναφοράς 50 χρόνια χωρίς έργα ανάσχεσης Δ. Περίοδος επαναφοράς 50 χρόνια με έργα ανάσχεσης 5

6 2. ΥΔΡΟΛΟΓΙΚΗ ΜΕΛΕΤΗ ΧΩΡΙΣ ΛΙΜΝΕΣ ΑΝΑΣΧΕΣΗΣ 2.1. Εισαγωγή Η λεκάνη απορροής του ποταμού Καλού Χωριού έχει έκταση 27,923 km 2 και εντός αυτής ευρίσκονται οικιστικές ζώνες των Δήμων Λάρνακας και Αραδίππου. Με βάση τα κύρια υδατορεύματα η λεκάνη σχηματοποιείται σε 4 υπολεκάνες απορροής (Σχήμα 2-1), ήτοι: Α Καλού Χωριού Β Πελέτικο Γ Βιομηχανική Περιοχή Αραδίππου (Αγίου Μηνά) Δ Ανατολική Περιοχή (Πενταδακτύλου) Σχήμα 2-1: Υπολεκάνες Ποταμού Καλού Χωριού. Η έκταση της κάθε υπολεκάνης απορροής φαίνεται στον 6

7 Πίνακας

8 Πίνακας 2-1 Επιφάνειες Λεκανών Απορροής Κλάδος Λεκάνη Απορροής (km 2 ) Α 17,68 Β 5,01 Γ 3,54 Δ 1,69 Στις υπολεκάνες Α και Β η ροή είναι κυρίως σε φυσικό ποταμό ενώ στις Γ και Δ η ροή είναι κυρίως σε οχετούς αστικού τύπου (σωληνωτούς ή ορθογωνικούς). Στον κλάδο Γ υπάρχουν τμήματα όπου η ροή είναι σε φυσική ανοικτή κοίτη ρυακιού. Η ροή του κλάδου Γ καταλήγει στον κλάδο Β. Κατάντη της συμβολής αυτής καταλήγει ο κλάδος Δ. Στον κλάδο Δ υπάρχει εκτροπή της όδευσης στην περιοχή του λυκείου της Βεργίνας, με τη ροή να οδηγείται δυτικά μέσω καναλιού και να καταλήγει στον κλάδο Β, ενώ η φυσική του ροή φαίνεται να ήταν στον κλάδο Α. Ο κλάδος Β (με τις ροές των Γ και Δ) καταλήγει στο υδατόρεμα του κλάδου Α. Το κατάντη μέρος του υδατορέματος Α είναι ανοικτό ορθογωνικό κανάλι που φθάνει μέχρι σχεδόν το μνημείο των Καμάρων. Ο ποταμός διασχίζει το μνημείο των Καμάρων ως ανοικτό χωμάτινο κανάλι. Από το μνημείο των Καμάρων υπάρχει τεχνητό κανάλι (αρδευτικό κανάλι) που καταλήγει στη θάλασσα (πλησίον του αλιευτικού καταφυγίου). Το κανάλι αυτό συνδέεται επίσης με την Αλυκή σε απόσταση 180m περίπου από το μνημείο μέσω ενός ξυλογέφυρου. Στην υφιστάμενη του κατάσταση όλες οι απορροές του ποταμού Καλού Χωριού καταλήγουν στην Αλυκή (δεν υπάρχει απορροή στη θάλασσα). Σύμφωνα με τους ειδικούς στόχους της μελέτης είναι απαραίτητη η υδρολογική ανάλυση της περιοχής για τον προσδιορισμό των υδρογραφημάτων, των αιχμών και των όγκων των πλημμυρικών ροών σχεδιασμού των προτεινόμενων έργων. Συγκεκριμένα, θα εξεταστούν σενάρια βροχόπτωσης για περιόδους επαναφοράς T=20 έτη και T=50 έτη, τα οποία με την εισαγωγή τους σε υδρολογικό μοντέλο της λεκάνης, θα παράξουν τα αντίστοιχα μεγέθη σχεδιασμού. Η αναλυτική μεθοδολογία που ακολουθήθηκε περιγράφεται στα παρακάτω. 8

9 2.2. Βροχοπτώσεις Πλημμυρικών Γεγονότων Για την παραγωγή των βροχοπτώσεων χρησιμοποιήθηκαν στοιχεία για τις εντάσεις βροχόπτωσης όπως προκύπτουν από τη σειρά μετεωρολογικών σημειωμάτων αρ. 15 «Κατάρτιση Ομβρίων Καμπύλων στην Κύπρο», Στ. Πασιαρδής, 2009, Υπουργείο Γεωργίας, Φυσικών πόρων και Περιβάλλοντος, Μετεωρολογική Υπηρεσία. Στην έκδοση αυτή δίδονται όμβριες καμπύλες για διάφορους σταθμούς με βροχογράφους. Ο πλησιέστερος σταθμός είναι ο σταθμός αρ. 731, Λάρνακα. Στην παρούσα μελέτη έγινε η παραδοχή ότι ο εν λόγω σταθμός περιγράφει την ένταση της βροχόπτωσης σε όλη την έκταση της λεκάνης απορροής Καλού Χωριού. Η όμβρια καμπύλη για τον παραπάνω σταθμό προκύπτει από τον τύπο: i ( d, T ) λ 1 λψ + ln 1 k T = ( d + θ ) η k 1 (1) όπου: i : η ένταση βροχόπτωσης (mm/ hour) T : η περίοδος επαναφοράς (σε χρόνια) d : η διάρκεια βροχόπτωσης (hour) κ=0.07, λ =6.09, ψ =3.20, η= 0.800, θ=0.161 Από την πιο πάνω σχέση προκύπτουν οι εντάσεις βροχόπτωσης που φαίνονται στον Πίνακας 2-2, για διάφορες διάρκειες και περιόδους επαναφοράς. Πίνακας 2-2 Εντάσεις Βροχόπτωσης (mm/hr) στη Λάρνακα Duration d (min) Τ (years) Οι βροχοπτώσεις σχεδιασμού επελέγησαν να είναι διάρκειας 24 h, ως μια τυπική διάρκεια για υετογραφήματα σχεδιασμού για αντιπλημμυρικά έργα σε μικρής σχετικά έκτασης λεκάνες. Έτσι, για την παραγωγή των υετογραφημάτων διάρκειας 24 h αρχικά υπολογίστηκαν τα ύψη βροχόπτωσης διάρκειας από 1 έως και 24 ώρες μέσω της Σχέσης (1). Η κατανομή τους στο 24ωρο πραγματοποιήθηκε με τη μέθοδο των εναλλασσόμενων 9

10 μπλοκ ενώ για την απομείωση της βροχόπτωσης λόγω επιφανειακής αναγωγής χρησιμοποιήθηκε ο τύπος των Κουτσογιάννη & Ξανθόπουλου (1999): (2) όπου φ : ο συντελεστής επιφανειακής αναγωγής της έντασης της βροχής A : η έκτασης της λεκάνης σε km 2 d : η διάρκεια βροχής σε ώρες. Τα υετογραφήματα που παρήχθησαν με βάση την παραπάνω μεθοδολογία για T=20 και Τ=50 έτη παρουσιάζονται στο Σχήμα 2-2, ενώ η μέγιστη ένταση βροχόπτωσης καθώς και το συνολικό ύψος βροχής ανά υετογράφημα σχεδιασμού στον Πίνακας 2-3. Πίνακας 2-3 Χαρακτηριστικά Υετογραφημάτων Σχεδιασμού. Μέγιστη Συνολικό Τ (έτη) Ένταση Ύψος Βροχόπτωσης Βροχής (mm/hr) (mm) 20 30,13 66, ,63 78,37 Σχήμα 2-2 Υετογραφήματα σχεδιασμού για Τ=20 και Τ=50 έτη. 10

11 2.3. Εκτίμηση Πλημμυρικών Υδρογραφημάτων Η προσομοίωση της Λεκάνης Απορροής του ποταμού Καλού Χωριού για την εκτίμηση των πλημμυρικών υδρογραφημάτων έγινε με τη χρήση του λογισμικού HEC-HMS και την εισαγωγή σε αυτό των υετογραφημάτων σχεδιασμού, θεωρώντας ίδια την ένταση της βροχόπτωσης σε όλη την έκταση της λεκάνης. Πραγματοποιήθηκε απλή σχηματοποίηση του υδρογραφικού δικτύου με θεώρηση κόμβων στις συμβολές μεταξύ των κλάδων, στις εξόδους των υπολεκανών, καθώς και σε πιθανές θέσεις αντιπλημμυρικών έργων και οχετών ή διευθετημένων τμημάτων κοίτης με περιοριστική παροχετευτικότητα. Τα φυσικά χαρακτηριστικά των υπολεκανών που χρησιμοποιήθηκαν για την προσομοίωση της λεκάνης υπολογίστηκαν με βάση διαθέσιμο υψομετρικό μοντέλο εδάφους με ισοϋψείς ανά 1 m και χρήση Γεωγραφικού Συστήματος Πληροφοριών, και παρουσιάζονται στον Πίνακας

12 Πίνακας 2-4 Φυσικά Χαρακτηριστικά Υπο-λεκάνων απορροής Κλάδος Μέγιστο Υψόμετρο (m) Ελάχιστο Υψόμετρο (m) Μέσο Υψόμετρο (m) Μήκος κύριου υδατορεύματος (km) Α 269,0 4,0 90,4 7,42 Β 130,0 6,0 52,3 2,25 Γ 129,0 8,0 51,9 1,06 Δ 57,0 7,0 31,6 1,61 Ο προσδιορισμός των εδαφικών απωλειών πραγματοποιήθηκε με τη μέθοδο SCS-CN, η οποία προτιμήθηκε, από τις υπόλοιπες διαθέσιμες μεθόδους του λογισμικού HEC-HMS, λόγω της ευρύτατης χρήσης της και της εξάρτησής της μόνο από μία παράμετρο, τον αδιάστατο συντελεστή απορροής CN. Η μέθοδος αυτή υπολογίζει την περίσσεια ή ενεργό βροχόπτωση ως συνάρτηση της συνολικής βροχόπτωσης, της εδαφικής κάλυψης, της χρήσης γης και της προηγούμενης κατάσταση υγρασίας σύμφωνα με την παρακάτω σχέση: (3) όπου Pe : η αθροιστική περίσσεια βροχόπτωση στο χρόνο t P : η αθροιστική βροχόπτωση στο χρόνο t Iα : η αρχική απώλεια και S : η μέγιστη αποθηκευτική ικανότητα της λεκάνης Με βάση της εμπειρική σχέση που έχει αναπτύξει η SCS, ότι δηλαδή η αρχική απώλεια ισούται με το 20% της μέγιστης αποθηκευτικής ικανότητας της λεκάνης, η αθροιστική περίσσεια βροχόπτωση ισούται: (4) Η μέγιστη αποθήκευση S συσχετίζεται με τα χαρακτηριστικά της λεκάνης μέσω μόνον του αδιάστατου συντελεστή απορροής CN (curve number) ως εξής: 12

13 (5) Ο συντελεστής CN ανά υπολεκάνη εκτιμήθηκε με βάση στοιχεία από τη μελέτη «Αγορά υπηρεσιών για την εφαρμογή του άρθρου 6 της Ευρωπαϊκής οδηγίας 2007/60/ΕΚ (Άρθρο 7 του εναρμονιστικού νόμου 70(Ι)/2010) που προνοεί για την αξιολόγηση, διαχείριση και αντιμετώπιση των κινδύνων πλημμύρας» (Prisma Consulting Engineers S.A. T.C. Geomatic Ltd OFEK Aerial Photography (1987), 2014) Ltd και συγκεκριμένα από την «Έκθεση Υδρολογικού Μοντέλου Ποταμού Καμάρων», όπου είχε παραχθεί χάρτης για το CN την ευρύτερη περιοχή της Λάρνακας. Ο χάρτης CN για την περιοχή μελέτης της παρούσας Έκθεσης φαίνεται στο Error! Reference source not found.σχήμα 2-3. Σχήμα 2-3 Χάρτης CN για την Περιοχή Μελέτης. Για την παραγωγή των υδρογραφημάτων χρησιμοποιήθηκε το συνθετικό μοναδιαίο υδρογράφημα (ΜΥΓ) της SCS, το οποίο είναι κατάλληλο για λεκάνες απορροής μικρότερες των 30 km 2. Επιπλέον, δε θεωρήθηκε διόδευση εντός της κοίτης των υδατορευμάτων επί το δυσμενέστερο, αλλά και ως μια λογική παραδοχή για μικρές σχετικά υπολεκάνες και ακραία πλημμυρικά γεγονότα. 13

14 Το ΜΥΓ της SCS περιγράφεται από την παρακάτω σχέση που συνδέει την αιχμή του με τον αντίστοιχο χρόνο αιχμής: (6) όπου Up : η αιχμή του ΜΥΓ C : συντελεστής με τιμή 2,08 Α : η έκταση της λεκάνης και Tp : ο χρόνος αιχμής ο οποίος ισούται με το άθροισμα του μισού του επιλεγόμενου χρονικού βήματα με το χρόνο υστέρησης (t lag ). Ο χρόνος υστέρησης, που είναι ο χρόνος μεταξύ του μέσου της βροχής και του χρόνου πραγματοποίησης της αιχμής της απορροής, και εισάγεται ως παράμετρος στο υδρολογικό μοντέλο HEC-HMS, θεωρήθηκε το 60% του χρόνου συγκέντρωσης σύμφωνα και με τις συστάσεις του τεχνικού εγχειριδίου του HEC-HMS. Ο χρόνος συγκέντρωσης, που είναι ο χρόνος που χρειάζεται για να φτάσει το νερό από το πιο απομακρυσμένο σημείο της λεκάνης στην εκβολή και είναι ίσος με το χρόνο πραγματοποίησης της αιχμής του μοναδιαίου υδρογραφήματος, υπολογίστηκε ελλείψει περαιτέρω δεδομένων ως το ημιάθροισμα του χρόνου συγκέντρωσης κατά Giandotti και SCS, λαμβάνοντας υπόψη την τάξη μεγέθους και των αντίστοιχων αναλυτικών υπολογισμών χρόνων συγκέντρωσης με βάση την προαναφερθείσα υδρολογική μελέτη για την ευρύτερη περιοχή της Λάρνακας. Ο χρόνος συγκέντρωσης κατά Giandotti υπολογίζεται ως εξής: (7) όπου Α, το εμβαδό της λεκάνης σε km 2 L, το μήκος της κύριας μισγάγγειας σε km και ΔΗ, η υψομετρική διαφορά του μέσου υψομέτρου της λεκάνης από το υψόμετρο εξόδου της σε m. Ο χρόνος συγκέντρωσης κατά SCS υπολογίζεται ως εξής: 14

15 (8) όπου L, το μήκος του κύριου υδατορεύματος σε m και ΔH, η υψομετρική διαφορά του μέγιστου υψομέτρου εντός της λεκάνης από το υψόμετρο της εξόδου. Οι χρόνοι συγκέντρωσης και υστέρησης όπως υπολογίστηκαν για κάθε υπολεκάνη φαίνονται στον Πίνακας 2-5 Πίνακας 2-5 Χρόνος συγκέντρωσης και χρόνος υστέρησης σε κάθε κλάδο Κλάδος Εκτιμώμενος Χρόνος Χρόνος Υστέρησης συγκέντρωσης (min) (min) Α 128,6 77,16 Β 73,28 43,97 Γ 53,85 32,31 Δ 62,67 37, Αποτελέσματα Με βάση την παραπάνω διαδικασία προέκυψαν: τα πλημμυρικά υδρογραφήματα, οι παροχές αιχμής και οι πλημμυρικοί όγκοι στις πιο κάτω θέσεις: στις εξόδους των υπολεκανών και στις συμβολές των κλάδων μεταξύ τους Τα αποτελέσματα αυτά παρουσιάζονται στους πιο κάτω πίνακες και σχήματα. 15

16 Αποτελέσματα στις εξόδους των Υπολεκανών Πίνακας 2-6 Τιμές Παροχών Αιχμής (m 3 /sec) στην έξοδο των Λεκανών Απορροής Κλάδος Περίοδος Επαναφοράς Τ = 20 Τ = 50 Α 108,9 139,3 Β 54,5 68,9 Γ 19,4 24,8 Δ 11,6 14,3 Πίνακας 2-7 Τιμές Όγκων Απορροής (10 3 m 3 ) στην έξοδο των Λεκανών Απορροής Κλάδος Περίοδος Επαναφοράς Τ = 20 Τ = 50 Α 1.077, ,6 Β 469,9 593,2 Γ 169,6 215,6 Δ 90,3 111,8 16

17 Σχήμα 2-4 Πλημμυρογραφήματα στην έξοδο των Λεκανών Απορροής 17

18 Αποτελέσματα στις συμβολές των κλάδων Πίνακας 2-8 Τιμές Παροχών Αιχμής (m 3 /sec) στις συμβολές των κλάδων Κλάδος Περίοδος Επαναφοράς Τ = 20 Τ = 50 Γ Β 43,1 54,7 Δ Β 54,4 68,8 Β Α 104,0 133,2 Πίνακας 2-9 Τιμές Όγκων Απορροής (10 3 m 3 ) στις συμβολές των κλάδων Κλάδος Περίοδος Επαναφοράς Τ = 20 Τ = 50 Γ Β 374,8 475,6 Δ Β 469,5 592,7 Β Α 1.036, ,2 18

19 Σχήμα 2-5 Πλημμυρογραφήματα στις συμβολές των κλάδων 19

20 3. ΥΔΡΟΛΟΓΙΚΗ ΜΕΛΕΤΗ - ΛΥΣΗ ΜΕ ΔΕΞΑΜΕΝΕΣ ΑΝΑΣΧΕΣΗΣ 3.1. Παραδοχές Η επεξεργασία των εναλλακτικών λύσεων με δεξαμενές ανάσχεσης βασίζεται στις εξής παραδοχές: Ανακατασκευή ορισμένων υφιστάμενων γεφυρών Στην αξιοποίηση της παροχετευτικής ικανότητας των υφισταμένων διατομών τόσο στα τμήματα με έργα διευθέτησης, όσο και στις περιοχές που έχουν κατασκευαστεί οχετοί, χωρίς παρεμβάσεις στα τμήματα αυτά. Σημειώνεται ότι επειδή ορισμένες από τις υφιστάμενες γέφυρες στην περιοχή του διευθετημένου τμήματος στην αστική περιοχή της Λάρνακας περιορίζουν σημαντικά την παροχετευτική ικανότητα της διευθετημένης κοίτης, θεωρείται ότι οι γέφυρες αυτές θα αντικατασταθούν με άλλες που θα επιτρέπουν τη διέλευση παροχών που να αντιστοιχούν στη συγκεκριμένη παροχετευτική ικανότητα Μια δεξαμενή σε κάθε κλάδο Στη διόδευση των πλημμυρογραφημάτων των κλάδων Α, Β, Γ και Δ σε δεξαμενές ανάσχεσης επί των κλάδων αυτών. Προβλέπεται συγκεκριμένα η κατασκευή μιας δεξαμενής επί καθενός εκ των 4 αυτών κλάδων Σύγχρονη αποδέσμευση νερού Στην παραδοχή ότι κατά τη διόδευση των πλημμυρογραφημάτων δίνεται η δυνατότητα σύγχρονης αποδέσμευσης από τις δεξαμενές μιας μέγιστης παροχής ίσης με την παροχετευτική ικανότητα του αντίστοιχου κλάδου, λαμβανομένης φυσικά υπ όψη της συμβολής και της κατάντη της αντίστοιχης δεξαμενής λεκάνης Όγκος ανάσχεσης ίσος με όγκο πλημμύρας πάνω από αποδεσμευόμενη παροχή Στην απλοποιητική μεν παραδοχή, χωρίς όμως ουσιαστική απόκλιση από την πραγματικότητα, ότι ο αναγκαίος όγκος ανάσχεσης ισούται σε κάθε περίπτωση με τον όγκο της πλημμύρας πάνω από το καθοριζόμενο επίπεδο αποδεσμευόμενης παροχής κατά τα ανωτέρω. Ο όγκος αυτός προκύπτει άμεσα από την αντίστοιχη επιφάνεια του πλημμυρογραφήματος πάνω από την τιμή της αποδεσμευόμενης παροχής. 20

21 Επιποτάμιες δεξαμενές ανάσχεσης Στην εξασφάλιση του αναγκαίου όγκου σε δεξαμενές ανάσχεσης, μέσω της κατασκευής αναχωμάτων κατάλληλου ύψους. Σε όλες τις περιπτώσεις οι δεξαμενές προβλέπονται επιποτάμιες, καθώς το φυσικό ανάγλυφο ευνοεί αυτού του τύπου τις διατάξεις Εντοπισμός Πιθανών Θέσεων Δεξαμενών Ανάσχεσης Κατ αρχάς εντοπίστηκαν πιθανές θέσεις κατασκευής των δεξαμενών επί των κλάδων Α, Β, Γ και Δ. Ο εντοπισμός έγινε επί χάρτου, όμως συνοδεύτηκε από αυτοψίες στις αντίστοιχες περιοχές. Τα κριτήρια για την επιλογή των περιοχών ήταν: Κατάλληλη μορφολογία της περιοχής για τη διαμόρφωση των δεξαμενών χωρίς να αυτές να καταλαμβάνουν πολύ μεγάλες εκτάσεις (επικλινές έδαφος κλπ). Αποφυγή περιοχών με χρήσεις γης που θα καθιστούσαν την κατασκευή δεξαμενών ανέφικτη ή πολύ προβληματική (π.χ. αστικές, βιομηχανικές). Αντίθετα επιλέχθηκαν αγροτικές εκτάσεις ή περιοχές χέρσες. Διαθεσιμότητα υλικών για την κατασκευή των αναχωμάτων. Το ενδιαφέρον εστιάζεται σε λεπτόκοκκα γαιώδη υλικά, προϊόντα εκσκαφών από τις λεκάνες των εξεταζόμενων δεξαμενών, που αποτελούν τον κύριο όγκο των υλικών δόμησης των αναχωμάτων. Ύπαρξη σχετικής στένωσης του εδάφους (όπου αυτό είναι εφικτό) για την κατασκευή ενός μικρού κατά το δυνατόν μήκους αναχώματος για τη διαμόρφωση των δεξαμενών. Με βάση τα παραπάνω κριτήρια εντοπίστηκαν συνολικά 5 πιθανές θέσεις δεξαμενών. Οι δύο εξ αυτών, Α1 και Α2, βρίσκονται επί του κλάδου Α. Ανά μια θέση βρίσκονται επί των κλάδων Β, Γ και Δ. Οι εν λόγω θέσεις παρουσιάζονται στο Σχήμα

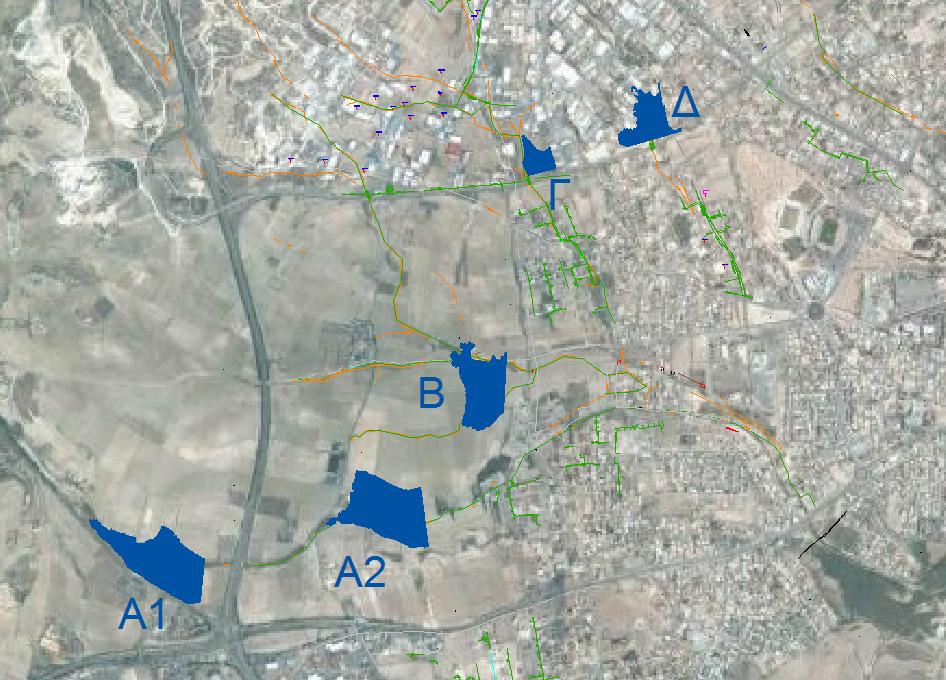

22 Σχήμα 3-1 Θέσεις των δεξαμενών Ανάσχεσης Σχήμα 3-1 Θέσεις των δεξαμενών Ανάσχεσης Τα μεγέθη των λεκανών απορροής στις θέσεις καθεμιάς από τις πέντε δεξαμενές αναγράφονται στον Πίνακας 3-1. Πίνακας 3-1 Επιφάνειες Λεκανών Απορροής σε Θέσεις Δεξαμενών Κλάδος Θέση Λεκάνη Απορροής (km 2 ) Α Α Α Β Β 4.70 Γ Γ 2.71 Δ Δ

23 3.3. Παροχετευτικότητα Έργων Κατάντη Δεξαμενών Η παροχετευτική ικανότητα των υφισταμένων έργων κατάντη των υπό έρευνα θέσεων δεξαμενών έχει προσδιοριστεί αναλυτικά κατά τμήματα σε προηγούμενα Παραδοτέα της Σύμβασης. Τα αποτελέσματα της ανάλυσης αυτής συνοψίζονται στα ακόλουθα σημεία: Η υφιστάμενη διευθετημένη κοίτη του ενοποιημένου ρέματος κατά μήκος της οδού Ελλησπόντου, μετά δηλαδή τη συμβολή όλων των κλάδων, έχει ορθογωνική διατομή εύρους 15.0m και ύψους 1.55m, κατά μήκος κλίση περί το 0.3% και είναι επενδυμένη με σκυρόδεμα. Με τα δεδομένα αυτά η θεωρητική παροχετευτική ικανότητά της ανέρχεται σε περίπου 93m 3 /s, με την υπόθεση δηλαδή ότι το βάθος ροής ισούται με το διατιθέμενο ύψος της διατομής. Όμως στην πραγματικότητα, και δεδομένου ότι πρέπει να εξασφαλίζεται ένα ελεύθερο περιθώριο τουλάχιστον 30cm, η παροχετευτική ικανότητα της διατομής δεν πρέπει να ληφθεί μεγαλύτερη από 67m 3 /s, καθώς αυτή είναι η μέγιστη παροχή για την οποία προκύπτει το προαναφερόμενο ελεύθερο περιθώριο. Οι υφιστάμενες γέφυρες στο προαναφερόμενο διευθετημένο τμήμα, με εξαίρεση αυτήν επί της οδού Βενέζη, δηλαδή οι γέφυρες επί της οδού Δρυάδων και της λεωφόρου Λεμεσού έχουν σημαντικά μικρότερη παροχετευτική ικανότητα και θεωρείται ότι θα πρέπει να ανακατασκευαστούν ώστε αυτή να αυξηθεί τουλάχιστον στα 67m 3 /s, όση δηλαδή είναι και η παροχετευτική ικανότητα της ανοικτής διευθετημένης κοίτης. Είναι εκτός κάθε λογικής η κατασκευή πολύ μεγαλύτερων δεξαμενών ανάσχεσης, ειδικά όταν υπάρχει μεγάλη δυσκολία στην ανεύρεση και τη χρήση αντίστοιχων χώρων, και η μειωμένη εκμετάλλευση των υφισταμένων διατομών, προκειμένου να μειωθεί περαιτέρω η αποδεσμευόμενη από τις δεξαμενές παροχή, για να μη γίνει αντικατάσταση γεφυρών με εμφανώς ανεπαρκείς διατομές. Οι κλάδοι Α και Β του ρέματος δεν περιλαμβάνουν άλλα τμήματα με διευθετημένες διατομές που να ορίζουν όρια παροχετευτικών ικανοτήτων, ούτε και τμήματα φυσικών διατομών περιορισμένης παροχετευτικής ικανότητας. Άλλωστε δεν παρατηρήθηκαν πλημμυρικά φαινόμενα σε κανένα άλλο τμήμα των δύο αυτών κλάδων στις πλημμύρες της 13ξς Δεκεμβρίου 2014 και της 1 ης Νοεμβρίου Ο κλάδος Γ περιλαμβάνει στο προς τα κατάντη τμήμα του κατασκευασμένους οχετούς εντός αστικών περιοχών με ποικίλες παροχετευτικές ικανότητας. Οι οχετοί με τη μικρότερη παροχετευτικότητα (4.2m 3 /s) είναι οι Γ2 και Γ4 στην οδό Αγ. 23

24 Μηνά. Στην πραγματικότητα ο περιορισμός τίθεται από τον οχετό Γ2, ο οποίος είναι κατάντη του Γ4 και δέχεται τις απορροές μεγαλύτερης λεκάνης. Ο κλάδος Δ περιλαμβάνει επίσης στο προς τα κατάντη τμήμα του κατασκευασμένους οχετούς εντός αστικών περιοχών με ποικίλες παροχετευτικές ικανότητας. Ο οχετός με τη μικρότερη παροχετευτικότητα (4.6m 3 /s) είναι ο Δ8 στην οδό Πενταδακτύλου. Τα ανωτέρω μεγέθη παροχετευτικής ικανότητας αξιοποιούνται στη συνέχεια για τη διαστασιολόγηση των δεξαμενών ανάσχεσης Πλημμυρογραφήματα Προκειμένου να προσδιοριστούν οι απαιτούμενες ανάγκες σε χωρητικότητα των δεξαμενών ανάσχεσης, ήταν απαραίτητο να υπολογιστούν οι παροχές αιχμής, οι όγκοι απορροής και να συνταχθούν πλημμυρογραφήματα: 1. στις θέσεις των δεξαμενών ανάσχεσης, 2. στις θέσεις των οχετών ή διευθετημένων τμημάτων κοίτης με περιοριστική παροχετευτικότητα. Τα αποτελέσματα παρουσιάζονται στους πιο κάτω πίνακες και σχήματα. Πίνακας 3-2 Τιμές Παροχών Αιχμής (m 3 /sec) στις θέσεις δεξαμενών ανάσχεσης Δεξαμενή Περίοδος Επαναφοράς Τ = 20 Τ = 50 Α1 50,5 65,7 Α2 52,8 68,5 Β 23,0 29,2 Γ 14,2 18,2 Δ 5,9 7,1 24

25 Πίνακας 3-3 Τιμές Όγκων Απορροής (10 3 m 3 ) στις θέσεις δεξαμενών ανάσχεσης Δεξαμενή Περίοδος Επαναφοράς Τ = 20 Τ = 50 Α1 505,2 653,1 Α2 533,6 689,4 Β 196,3 248,7 Γ 110,5 140,4 Δ 45,1 55,0 25

26 Σχήμα 3-2 Πλημμυρογραφήματα στις θέσεις δεξαμενών ανάσχεσης 26

27 Αποτελέσματα σε θέσεις με περιοριστική παροχετευτικότητα Πίνακας 3-4 Τιμές Παροχών Αιχμής (m 3 /sec) σε θέσεις με περιοριστική παροχετευτικότητα Θέση Περίοδος Επαναφοράς Τ = 20 Τ = 50 Γ2 15,2 19,4 Δ8 9,1 11,2 Πίνακας 3-5 Τιμές Όγκων Απορροής (m 3 ) σε θέσεις με περιοριστική παροχετευτικότητα Θέση Περίοδος Επαναφοράς Τ = 20 Τ = 50 Γ2 132,0 168,3 Δ8 68,9 85,2 Σχήμα 3-3 Πλημμυρογραφήματα σε θέσεις με περιοριστική παροχετευτικότητα 27

28 4. ΚΑΘΟΡΙΣΜΟΣ ΑΠΟΔΕΣΜΕΥΟΜΕΝΩΝ ΠΑΡΟΧΩΝ ΑΠΟ ΔΕΞΑΜΕΝΕΣ ΑΝΑΣΧΕΣΗΣ Οι μέγιστες επιτρεπόμενες αποδεσμευόμενες παροχές από τις δεξαμενές ανάσχεσης είναι κρίσιμης σημασίας για τη διαστασιολόγηση αυτών. Όπως προαναφέρεται, καθορίζονται κατά τρόπο που να μπορούν να εξυπηρετηθούν από τα υφιστάμενα στα κατάντη έργα διευθέτησης ή δίκτυα, με την εξαίρεση των γεφυρών που περιορίζουν κατά πολύ τις διερχόμενες παροχές, όπως είναι αυτές επί της οδού Δρυάδων και της λεωφόρου Λεμεσού. Με τα δεδομένα αυτά ο καθορισμός των αποδεσμευόμενων περιοχών γίνεται με το ακόλουθο σκεπτικό: Ο οχετός Γ2 του κλάδου Γ θα είναι αποδέκτης του αθροίσματος των εξής απορροών: o της υπολεκάνης του κλάδου Γ κατάντη της θέσης της δεξαμενής του κλάδου αυτού και o της ανάντη της δεξαμενής υπολεκάνης μετά τη διόδευση αυτής εντός της δεξαμενής. Οι απορροές αυτές αποτυπώνονται στα πλημμυρογραφήματα Γ1.1 και Γ1.2 (για περίοδο επαναφοράς 20 χρόνια) και Γ2.1 και Γ2.2 (για περίοδο επαναφοράς 50 χρόνια) των διαγραμμάτων στο Σχήμα 4-1. Η σύνταξη των πλημμυρογραφημάτων Γ1.1 και Γ2.1 έγινε με την υπόθεση ότι μόλις η απορροή της αντίστοιχης υπολεκάνης φθάσει την τιμή της μέγιστης επιτρεπόμενης αποδεσμευόμενης παροχής, η τελευταία σταθεροποιείται σε αυτή την τιμή. Η σύνθεση των πλημμυρογραφημάτων Γ1.1 και Γ1.2, καθώς και των Γ2.1 και Γ2.2 παρουσιάζεται στα ίδια διαγράμματα. Η απαίτηση η μέγιστη τιμή των ενιαίων πλημμυρογραφημάτων να μην υπερβαίνει την παροχή των 4.2m 3 /s (παροχετευτικότητα του οχετού Γ2) καθορίζει την προαναφερόμενη μέγιστη τιμή της αποδεσμευόμενης από τη δεξαμενή παροχής σε 1.3m 3 /s για το σενάριο της 20ετίας και σε 0.4m 3 /s για το σενάριο της 50ετίας. 28

29 Σχήμα 4-1 Πλημμυρογραφήματα στη Θέση Γ2 για Τ = 20 έτη (αριστερά) και Τ = 50 έτη (δεξιά) με την εφαρμογή της μέγιστης αποδεσμευόμενης παροχής στην ανάντη δεξαμενή ανάσχεσης. Αντίστοιχες προσεγγίσεις με τις παραπάνω οδηγούν στις συνθέσεις των πλημμυρογραφημάτων στο Σχήμα 4-2 Δ1.1 και Δ1.2 (για περίοδο επαναφοράς 20 χρόνια) και Δ2.1 και Δ2.2 (για περίοδο επαναφοράς 50 χρόνια) προκειμένου να προσδιορισθεί η αποδεσμευόμενη παροχή από τη δεξαμενή ανάσχεσης στον κλάδο Δ και προκειμένου να μην υπερβληθεί η παροχετευτική ικανότητα του οχετού Δ8, που ανέρχεται σε 4.6m 3 /s. Οι προσεγγίσεις αυτές καθορίζουν τη μέγιστη αποδεσμευόμενη παροχή από τη δεξαμενή σε 1.4m 3 /s για το σενάριο της 20ετίας και σε 0.6m 3 /s για το σενάριο της 50ετίας. 29

30 Σχήμα 4-2 Πλημμυρογραφήματα στη Θέση Δ8 για Τ = 20 έτη (αριστερά) και Τ = 50 έτη (δεξιά) με την εφαρμογή της μέγιστης αποδεσμευόμενης παροχής στην ανάντη δεξαμενή ανάσχεσης. Εν συνεχεία καθορίζονται με ανάλογη διαδικασία οι μέγιστες αποδεσμευόμενες παροχές από τις δεξαμενές στις θέσεις Α1 και Β και εναλλακτικά στις θέσεις Α2 και Β των κλάδων Α και Β αντιστοίχως, με κριτήριο τη μη υπέρβαση της παροχετευτικής ικανότητας των 65m 3 /s στον ενοποιημένο κλάδο στο κατάντη διευθετημένο τμήμα του ρέματος. Επειδή οι συνδυασμοί δυνατών μεγεθών αποδεσμευόμενων παροχών είναι άπειροι, επιλέγονται αρχικώς τιμές ανάλογες της έκτασης των αντίστοιχων υπολεκανών απορροής. Με την εισαγωγή δοκιμαστικών συνδυασμών στο HEC-HMS οι μέγιστες αποδεσμευόμενες παροχές προκύπτουν όπως στον Πίνακας 4-1. Για λόγους πληρότητας στον ίδιο πίνακα αναγράφονται και οι αποδεσμευόμενες παροχές από τις δεξαμενές επί των κλάδων Γ και Δ. Πίνακας 4-1 Τιμές Μέγιστων Παροχών Εκροής από Δεξαμενές Ανάσχεσης (m 3 /s) Δεξαμενή Περίοδος Επαναφοράς Τ = 20 Τ = 50 Α Α Β Γ Δ Με βάση τις μέγιστες αποδεσμευόμενες παροχές όπως καθορίστηκαν για όλες τις δεξαμενές ανάσχεσης κατασκευάζονται τα τροποποιημένα πλέον πλημμυρογραφήματα εκροής στις θέσεις των δεξαμενών, τα οποία παρουσιάζονται στα αντίστοιχα διαγράμματα στο 30

31 Σχήμα 4-3. Σημειώνεται ότι με βάση το σχεδιασμό των δεξαμενών ανάσχεσης τα πραγματικά πλημμυρογραφήματα εκροής από τη δεξαμενή θα διαφέρουν εφόσον η μέγιστη αποδεσμευόμενη παροχή θα συνεχίσει να διοδεύεται για κάποιο χρονικό διάστημα και μετά τη μείωση της εισροής κάτω από τη μέγιστη αποδεσμευόμενη. Για να ευρεθεί το ακριβές πλημμυρογράφημα θα απαιτούνταν ένα μοντέλο διόδευσης για κάθε δεξαμενή. Εφόσον 31

32 όμως δεν επηρεάζεται ο απαιτούμενος όγκος ανάσχεσης από τη διαφοροποίηση αυτή, επιλέγεται η παρουσίαση του παρακάτω πλημμυρογραφήματος. Σχήμα 4-3 Πλημμυρογραφήματα εισροής και εκροής από τις σχεδιαζόμενες δεξαμενές ανάσχεσης, για Τ = 20 έτη (αριστερή στήλη) και Τ = 50 έτη (δεξιά στήλη) με βάση τις μέγιστες επιτρεπόμενες παροχές όπως αυτές καθορίστηκαν στα προηγούμενα. 32

33 Τέλος, κατασκευάζονται αντιστοίχως τα τροποποιημένα πλημμυρογραφήματα στις εξόδους των κλάδων Β, Γ και Δ καθώς και στην έξοδο του κλάδου Α και για τις δύο πιθανές θέσεις δεξαμενής ανάσχεσης εντός του κλάδου Α. Τα πλημμυρογραφήματα αυτά παρουσιάζονται στο Σχήμα 4-4. Στο ίδιο Σχήμα παρουσιάζονται και τα πλημμυρογραφήματα στις ίδιες θέσεις χωρίς τη κατασκευή των δεξαμενών ανάσχεσης, όπως αυτά παρουσιάστηκαν πιο πάνω. 33

34 Σχήμα 4-4 Πλημμυρογραφήματα στις θέσεις εξόδου των κλάδων πριν και μετά την εφαρμογή των μέγιστων παροχών αποδέσμευσης από τις σχεδιαζόμενες δεξαμενές ανάσχεσης για Τ=20 έτη (αριστερά) και Τ=50 έτη (δεξιά). 34

35 5. ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΧΩΡΗΤΙΚΟΤΗΤΑΣ ΔΕΞΑΜΕΝΩΝ Για τον προσδιορισμό της αναγκαίας χωρητικότητας των δεξαμενών ανάσχεσης υπολογίζεται ο όγκος κάθε πλημμυρογραφήματος υπεράνω της γραμμής που αντιπροσωπεύει την ορισμένη κατά τα προαναφερόμενα μέγιστη αποδεσμευόμενη παροχή Με βάση τη μέθοδο αυτή προσδιορίζονται οι αναγκαίες χωρητικότητες των δεξαμενών ανάσχεσης που αναγράφονται στον Πίνακας 5-1. Πίνακας 5-1 Αναγκαίες Χωρητικότητες Δεξαμενών Ανάσχεσης (m 3 ) Δεξαμενή Περίοδος Επαναφοράς Τ = 20 Τ = 50 Α1 74, ,420 Α2 66, ,500 Β 46,980 85,320 Γ 62, ,940 Δ 16,980 31, ΥΠΑΛΛΑΚΤΙΚΟΙ ΤΥΠΟΙ ΔΕΞΑΜΕΝΩΝ Οι δεξαμενές ανάσχεσης μπορεί να είναι είτε σε μορφή λίμνης (κοιλότητας/ εκσκαφής) ή αναχώματος/ φράγματος. Οι δεξαμενές σε μορφή λίμνης συνεπάγονται σημαντικό όγκο εκσκαφής υλικού (μεγαλύτερου του όγκου χωρητικότητας) ενώ οι δεξαμενές σε μορφή αναχώματος συνεπάγονται πολύ περιορισμένο όγκο χωματουργικών εργασιών, αφού αξιοποιούν το ανάγλυφο του εδάφους. Στην παρούσα έκθεση εξετάζεται η λύση του χαμηλότερου κόστους κατασκευής, δηλαδή του αναχώματος/ φράγματος. 35

36 7. ΔΙΑΘΕΣΙΜΟΤΗΤΑ ΤΑΜΙΕΥΣΗΣ ΔΕΞΑΜΕΝΩΝ Η διερεύνηση της διαθεσιμότητας όγκου ταμίευσης στις θέσεις των δεξαμενών είναι απαραίτητη για να διαπιστωθεί αν με εύλογου μεγέθους και κόστους έργα, και κυρίως αναχώματα, είναι δυνατή η κάλυψη των απαιτήσεων χωρητικότητας για τις ανάγκες της διόδευσης των πλημμυρογραφημάτων. Για το σκοπό αυτό συντάχθηκαν για τις εξεταζόμενες πέντε θέσεις καμπύλες στάθμης όγκου ταμίευσης με βάση τα διατιθέμενα τοπογραφικά υπόβαθρα και τις αντίστοιχες ισοϋψείς καμπύλες. Οι καμπύλες αυτές παρουσιάζονται στο Σχήμα Σχήμα 7-1 Καμπύλες στάθμης όγκου Ταμίευσης για τις πέντε δεξαμενές 36

37 Πρέπει να σημειωθεί ότι για τις θέσεις των δεξαμενών που έχουν εντοπιστεί επί των κλάδων Γ και Δ υπάρχουν περιορισμοί σε σχέση με την ανώτατη στάθμη του νερού και των αναχωμάτων λόγω παρακείμενων κτισμάτων σε γειτονικές ιδιοκτησίες. Επομένως, και λόγω των απαιτήσεων σε μεγαλύτερους όγκους ανάσχεσης σε σχέση με τους διατιθέμενους όγκους στις μέγιστες στάθμες, όπως αυτοί προκύπτουν από τα ανωτέρω σχετικά διαγράμματα, οι επί πλέον απαιτούμενοι όγκοι ανάσχεσης θεωρείται ότι μπορούν να επιτευχθούν στις περιπτώσεις αυτές με συμπληρωματικές εκσκαφές εντός των χώρων των δεξαμενών και απομάκρυνση των προϊόντων εκσκαφών. Συγκεκριμένα για τη δεξαμενή επί του κλάδου Γ η ανώτατη στάθμη νερού δεν μπορεί να ξεπεράσει το m, υψόμετρο στο οποίο αντιστοιχεί χωρητικότητα 35,000m 3 περίπου. Αντιστοίχως για τη δεξαμενή επί του κλάδου Δ η ανώτατη στάθμη νερού δεν μπορεί να ξεπεράσει το m, υψόμετρο στο οποίο αντιστοιχεί χωρητικότητα 21,500m 3 περίπου. Με βάση τα προαναφερόμενα και τη συσχέτιση των δεδομένων του Πίνακας 5-1 και των παραπάνω διαγραμμάτων, προκύπτουν τα στοιχεία του Πίνακας 7-1 όπου για κάθε δεξαμενή ανάσχεσης, τόσο για το σενάριο της περιόδου επαναφοράς των 20 ετών όσο και για αυτό των 50 ετών, καταγράφονται η εκτιμώμενη ανώτατη στάθμη νερού κατά τη διόδευση του αντίστοιχου πλημμυρογραφήματος, το μέγιστο βάθος νερού και η μέγιστη επιφάνεια κατάκλυσης. Επίσης, για τις περιπτώσεις των δεξαμενών επί των κλάδων Γ και Δ καταγράφονται οι επί πλέον όγκοι εκσκαφών που είναι απαραίτητοι για την απόκτηση του αναγκαίου σε κάθε περίπτωση όγκου ανάσχεσης. Δεξ Στάθμη Νερού (m) Βάθος Νερού (m) Πίνακας 7-1 Γεωμετρικά Στοιχεία Δεξαμενών Ανάσχεσης Περίοδος Επαναφοράς Τ = 20 Τ = 50 Επιφάνεια Συμπληρω Στάθ Βάθος Επιφάνεια Κατάκλυση ματικός μη Νερού Κατάκλυση ς (ha) Όγκος Νερο (m) ς (ha) Συμπληρω ματικός Όγκος Εκσκαφών Εκσκαφών ύ (m) Α Α Β Γ , ,000 Δ ,000 37

38 Τα αποτελέσματα της διερεύνησης που έγινε σχετικά με τη διαστασιολόγηση των δεξαμενών ανάσχεσης, όπως αποτυπώνονται στον ανωτέρω πίνακα, θεωρούνται εύλογα ως προς την κλίμακα των έργων που συνεπάγονται. Εξαίρεση ίσως αποτελεί η περίπτωση της δεξαμενής Α1 για το σενάριο των 50 ετών, όπου προκύπτει και σχετικά μεγάλο βάθος νερού και μεγάλη επιφάνεια κατάκλυσης. Το θέμα αυτό μπορεί να αντιμετωπιστεί με την αύξηση της χωρητικότητας με εκσκαφές εντός της δεξαμενής, όπως στις περιπτώσεις των δεξαμενών Γ και Δ. Ενδεικτικά αναφέρεται ότι με μείωση της μέγιστης στάθμης νερού στα 5.0m η επιφάνεια κατάκλυσης μειώνεται στα 9.1ha, ενώ προκύπτει ανάγκη επί πλέον εκσκαφών της τάξης των 86,000m ΣΧΕΔΙΑΣΜΟΣ ΔΕΞΑΜΕΝΩΝ ΑΝΑΣΧΕΣΗΣ Η διαμόρφωση των δεξαμενών ανάσχεσης γίνεται με την κατασκευή αναχωμάτων εγκάρσια στην κοίτη του αντίστοιχου κλάδου. Τα αναχώματα είναι γενικά μικρού ύψους, με τη στέψη τους κατά 50cm ψηλότερα από την ανώτατη στάθμη νερού, ώστε να εξασφαλίζεται ένα ελεύθερο περιθώριο για τις περιπτώσεις πλημμυρών μεγαλύτερης περιόδου επαναφοράς σε σχέση με αυτήν του σχεδιασμού. Για αυτές ακριβώς τις περιπτώσεις προβλέπεται η κατασκευή ικανής παροχής υπερχειλιστών σε κάθε δεξαμενή, ώστε να αποτραπεί κάθε κίνδυνος υπερπήδησης των αναχωμάτων, πολύ περισσότερο όταν κατάντη των δεξαμενών και σε μικρές αποστάσεις υπάρχουν πυκνοκατοικημένες περιοχές. Κρίσιμα έργα πέραν των υπερχειλιστών είναι τα έργα εκροής, τα οποία θα πρέπει να είναι σχεδιασμένα σε τρόπο ώστε να επιτρέπουν την αποδέσμευση της προβλεπόμενης μέγιστης παροχής. Στην παρούσα φάση δεν γίνεται λεπτομερής σχεδιασμός των ανωτέρω έργων. Αυτό θα γίνει μόνον στην περίπτωση επιλογής των συγκεκριμένων εναλλακτικών λύσεων κατασκευής των δεξαμενών ανάσχεσης. Παρ όλα αυτά γίνεται ένας προκαταρκτικός σχεδιασμός με σκοπό την προσέγγιση του κόστους κατασκευής, ο οποίος αποτυπώνεται στα σχέδια που συνοδεύουν την παρούσα Έκθεση. Ορισμένα γενικά στοιχεία των έργων είναι τα ακόλουθα: Τα αναχώματα θα κατασκευαστούν με λεπτόκοκκα γαιώδη υλικά προερχόμενα από τις λεκάνες των δεξαμενών, όπου φαίνεται να είναι διαθέσιμα σε επαρκείς ποσότητες. Η απόληψη των υλικών θα αυξήσει κατά ένα μάλλον μικρό ποσοστό τη 38

39 χωρητικότητα των δεξαμενών. Ο πρόσθετος αυτός όγκος θεωρείται ότι μπορεί να διατεθεί ως νεκρός όγκος για την απόθεση των φερτών υλικών που θα καταλήγουν στις δεξαμενές. Δεν υπάρχουν σοβαρές απαιτήσεις σε σχέση με τη διαπερατότητα των υλικών, δεδομένου του αντιπλημμυρικού χαρακτήρα του έργου. Τα αναχώματα θα είναι ομοιογενή, χωρίς δηλαδή διαφοροποιημένες ζώνες υλικών, πέραν ενός μικρού πρίσματος κοκκώδους υλικού αποστράγγισης στον κατάντη πόδα για τον έλεγχο της ροής μέσω του σώματος του αναχώματος. Αδρομερή κοκκώδη υλικού προβλέπονται για την επένδυση του ανάντη και κατάντη πρανούς για λόγους προστασίας του αναχώματος έναντι κινδύνων διάβρωσης. Οι υπερχειλιστές θα είναι μικρά κανάλια από οπλισμένο σκυρόδεμα στα αντερείσματα των αναχωμάτων με μικρές λεκάνες υδραυλικού άλματος στο κατάντη άκρο τους για την ομαλή επαναφορά της υπερχειλίζουσας ροής στην κατάντη κοίτη. Η θεμελίωσή τους θα γίνει επί σταθερού εδάφους στα αντερείσματα. Τα έργα εκροής από τις δεξαμενές θα είναι κυκλικοί ή ορθογωνικοί αγωγοί, ανάλογα με τις απαιτήσεις της παροχής σχεδιασμού αυτών, οι οποίοι θα εξασφαλίζουν τον επιθυμητό ρυθμό εκκένωσης των δεξαμενών. Θα λειτουργούν σε διάφορα καθεστώτα ροής ανάλογα με το ύψος του νερού στις δεξαμενές (ανοικτού αγωγού, ροής μέσω οπής, αγωγού υπό πίεση). Θα είναι εξοπλισμένοι με κατάλληλες διατάξεις εισόδου του νερού στο σύστημα εκροής, καθώς και δικλίδες στο κατάντη άκρο. Τα συγκεκριμένα έργα ανάσχεσης που έχουν διαστασιολογηθεί σύμφωνα με τα αναφερόμενα στα προηγούμενα κεφάλαια κοστολογήθηκαν με βάση εκτιμητικές προμετρήσεις και τρέχουσες τιμές μονάδος των αντίστοιχων εργασιών. Τα σχετικά κοστολογικά στοιχεία παρουσιάζονται στον Πίνακας 8-1. Σημειώνεται ότι τα στοιχεία αυτά έχουν προκύψει με βάση τη διαστασιολόγηση των δεξαμενών για την ανάσχεση των πλημμυρών της 50ετίας. Αναμένεται σχετικώς μικρή μείωση του κόστους αν η διαστασιολόγηση γίνει με κριτήριο την ανάσχεση των πλημμυρών της 20ετίας. Πίνακας 8-1 Στοιχεία Κόστους Δεξαμενών Ανάσχεσης (ευρώ) Εργασίες Δεξαμενή Ανάσχεσης Α1 Α2 Β Γ Δ Κατασκευή 90, ,000 95, , ,000 Αναχώματος Έργο Υπερχείλισης 40, ,000 50,000 20,000 20,000 Έργο Εκκένωσης 20,000 20,000 15,000 10,000 10,000 Σύνολο 150, , , , ,000 39

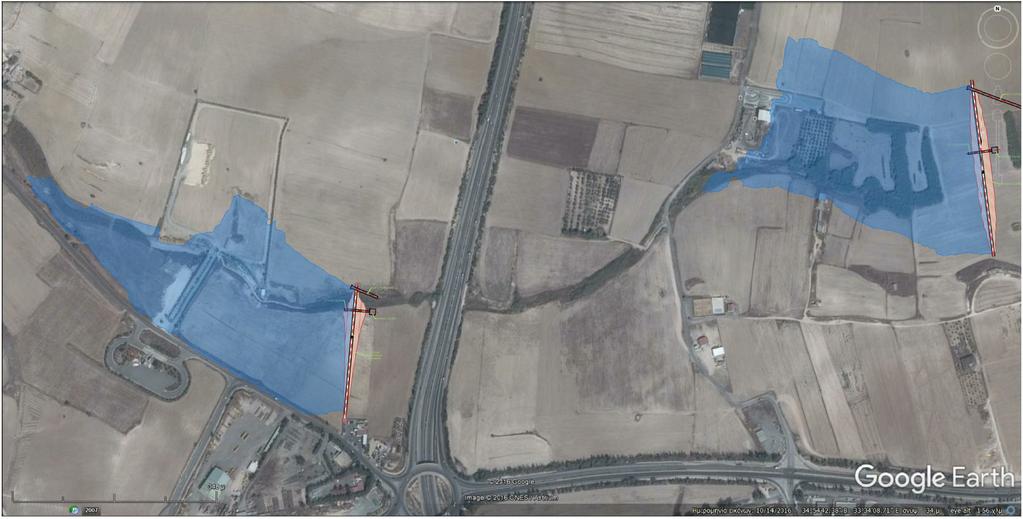

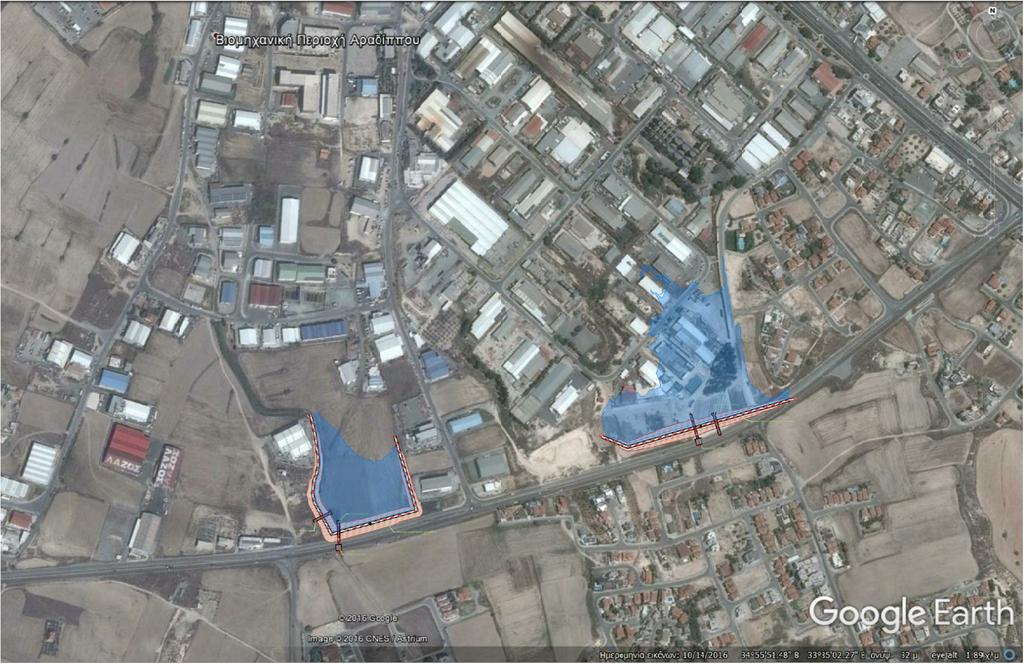

40 ΚΑΡΑΒΟΚΥΡΗΣ Σχήμα 8-1 Οι δεξαμενές σε υπόβαθρο Google Earth Πάνω: Δεξαμενές Α1, Α2 Κάτω: Δεξαμενές Γ (αριστερά) Δ (Δεξιά) 40

41 9. ΣΥΓΚΡΙΣΗ ΥΠΑΛΛΑΚΤΙΚΩΝ ΛΥΣΕΩΝ Στην παρούσα μελέτη εξετάζονται τέσσερεις υπαλλακτικές λύσεις: Λύση 1: Διαμόρφωση υδατορεμάτων για περίοδο επαναφοράς 20 ετών Λύση 2: Διαμόρφωση υδατορεμάτων για περίοδο επαναφοράς 50 ετών Λύση 3: Κατασκευή 4 δεξαμενών ανάσχεσης για περίοδο επαναφοράς 20 ετών Λύση 4: Κατασκευή 4 δεξαμενών ανάσχεσης για περίοδο επαναφοράς 50 ετών Και οι τέσσερεις λύσεις προϋποθέτουν τις πιο κάτω παρεμβάσεις: Τοπική διαπλάτυνση υφιστάμενου ανοικτού καναλιού πριν και μετά την γέφυρα της οδού Δρυάδων Ανακατασκευή μεγαλύτερης γέφυρας της οδού Δρυάδων Κατασκευή νέου οχετού (culvert) δίπλα από το υφιστάμενο στη λεωφόρο Λεμεσού Επαναφορά υδατορέματος /κλάδου Γ σε ανοικτό κανάλι, με οχετούς μόνο στις διασταυρώσεις δρόμων, σύμφωνα με την πολιτική του ΤΑΥ Εξομάλυνση της οριζοντιογραφικής όδευσης του υφιστάμενου καναλιού ώστε να μην υπάρχει η ζικ-ζακ πορεία. Είσοδος νερών στην Αλυκή από περισσότερα ανοίγματα του Μνημείου των Καμάρων απαιτείται διάνοιξη επιχώματος ανάντη μνημείου. Επαναλειτουργία του μπαζομένου εγγεγραμμένου υδατορέματος κατάντη των Καμάρων, εντός του τεμαχίου 27 (Φιλιαστίδη) Δημιουργία νέου καναλιού/ όδευσης στα δυτικά του υφιστάμενου καναλιού παρά την οδό Ελλησπόντου, κυρίως σε χώρο πρασίνου Αντιστροφή της κλίσης της οδού Ελλησπόντου/ αδιέξοδο Επί μέρους/ τοπικές συνδέσεις λιμνάζοντων περιοχών με ποταμό Σημαντικό κόστος για τις λύσεις με δεξαμενές ανάσχεσης αποτελεί η αξία της γης που καταλαμβάνεται. Με βάση τις αξίες του έτους 2013 που είναι δημοσιευμένες από το Τμήμα Κτηματολογίου και χωρομετρίας οι τιμές ανά τετραγωνικό μέτρο στις διάφορες θέσεις των δεξαμενών παρουσιάζονται στον Πίνακας

42 Πίνακας 9-1 Αξίες Γης 2013 (Τμήμα Κτηματολογίου και Χωρομετρίας) Περιοχή Αξία (Ευρώ/ τετρ.μ.) Α1 10 Α2 22 Β 32 Γ 100 Δ 170 Από την πιο πάνω σύγκριση προκύπτει ότι για τη δεξαμενή Α η λύση Α1 προκρίνεται αφού έχει μικρότερη αξία γης και επηρεάζονται λιγότερες κατασκευές. Πίνακας 9-2 Σύγκριση Υπαλλακτικών Λύσεων Λύση Με Δεξαμενές Ανάσχεσης Χωρίς Δεξαμενές Ανάσχεσης Περίοδος επαναφοράς T = 20 T = 50 T = 20 T = 50 (χρόνια) Εκτίμηση Εκατομύρια Ευρώ (Μ ) Στον Πίνακας 9-2 γίνεται συνοπτική σύγκριση των τεσσάρων υπαλλακτικών λύσεων. Αναλυτικότερη σύγκριση παρουσιάζεται στο παράρτημα Α. Σημειώνεται ότι δεν έχει περιληφθεί το κόστος των υποστατικών που επηρεάζονται. Οι δύο λύσεις αφορούν την αποδεκτή πιθανότητα πλημμύρας (2% ή 5%) και οι άλλες δύο αφορούν την κατασκευή ή μη δεξαμενών ανάσχεσης σε καθένα από τους τέσσερεις κλάδους. Η περίοδος επαναφοράς ή η αποδεκτή πιθανότητα πλημμύρας/ υπερχείλισης των υδατορεμάτων εξαρτάται από τη σπουδαιότητα και τρωτότητα των επηρεαζομένων περιοχών. Το ΤΑΥ έχει ως πολιτική για τη διαστασιολόγηση οχετών που διασχίζουν υδατοράματα την χρήση συμβάντων με περίοδο επαναφοράς 50 χρόνια, ή πιθανότητα υπέρβασης 2% σε ένα χρόνο, ανεξάρτητα από τη σπουδαιότητα και τρωτότητα των ευάλωτων περιοχών. Προτείνεται όπως στην παρούσα μελέτη υιοθετηθεί η δυσμενέστερη πιθανότητα, δηλαδή περίοδος επαναφοράς 50 χρόνων. 42

43 Όσον αφορά την επιλογή μεταξύ της κατασκευής δεξαμενών ανάσχεσης σε κάθε κλάδο ή τη μη κατασκευής δεξαμενών ανάσχεσης, σημειώνεται ότι και στις δύο περιπτώσεις απαιτούνται επεμβάσεις σε υφιστάμενες υποδομές (γέφυρες, οχετούς). Δεδομένης της δυσανάλογης αξίας της γης σε σύγκριση με το κόστος των έργων, προκρίνεται η λύση της μη κατασκευής δεξαμενών ανάσχεσης σε κάθε κλάδο. Συμπερασματικά: Προτείνεται η λύση χωρίς δεξαμενές για περίοδο επαναφοράς 50 χρόνων. 10. ΣΥΖΗΤΗΣΗ Η παρούσα μελέτη έχει εξετάσει τέσσερεις υπαλλακτικές λύσεις. Υπάρχουν απεριόριστες υπαλλακτικές λύσεις που μπορούν να εξεταστούν όπως για παράδειγμα: άλλες πιθανότητες συμβάντων (άλλες περίοδοι επαναφοράς) συνδυασμοί εφαρμογής μέτρων και δεξαμενών ανάσχεσης σε κάθε κλάδο ξεχωριστά Ένα θέμα που τονίζεται είναι ότι είναι πολύ σημαντικό να μειωθούν οι ζημιές από πλημμύρες έστω και όταν προκαλείται πλημμύρα. Τα μέτρα που προτείνοντα στις οδούς ανάντη του μνημείου των Καμάρων αποφεύγουν τη δημιουργία λιμναζόντων νερών και μειώνουν τις ζημιές που προκαλούνται όταν υπάρχει υπερχείλιση οχετών/ πλημμύρα. Τονίζεται ότι η εκτίμηση κόστους εστιάζεται στη σύγκριση μεταξύ των υπαλλακτικών λύσεων για να επιλεγεί η βέλτιστη λύση και περιλαμβάνει βασικές κατασκευές. Η εκτίμηση του κόστους της προτεινόμενης λύσης χωρίς δεξαμενές για περίοδο επαναφοράς 50 χρόνων θα προκύψει από την λεπτομερή μελέτη που θα γίνει. Η εκτίμηση δεν περιλαμβάνει τα έργα στις οδούς (εκτός των κλάδων Α, Β, Γ, Δ) αφού τα έργα αυτά προτείνονται να γίνουν σε όλες τις υπαλλακτικές λύσεις και δεν εμπίπτουν στα κατασκευαστικά έργα της μελέτης αυτής. 43

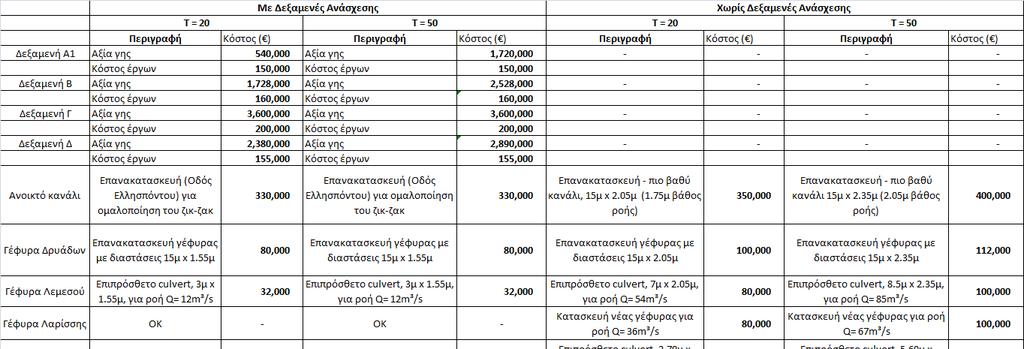

44 ΠΑΡΑΡΤΗΜΑ Α Σύγκριση Υπαλλακτικών Λύσεων 44

45
