1 Kablosuz yaşam 300 Mbps Wireless ADSL2+ Router 150 Mbps Wireless ADSL2+ Router Εγχειρίδιο Χρήστη Air 5440 Air /24 people support

2 ΠEPIEXOMENA Σύνοψη Εγχειριδίου 3 Ασφάλεια και Συντήρηση 3 1 ÅÉÓAÃÙÃH Ελάχιστες Απαιτήσεις Συστήματος Περιεχόμενα Συσκευασίας Μπροστινή Όψη Πίσω Όψη Κύρια Χαρακτηριστικά 5 2 ΕΓΚΑΤΑΣΤΑΣΗ Βασική Διαδικασία Καλωδίωσης 6 3.ΡΥΘΜΊΣΕΙΣ ADSL Κατάσταση Σύνδεσης ADSL και Στατιστικά Δημιουργία ADSL σύνδεσης: ADSL Εγκατάστασης DNS Ρύθμιση ADSL Mode 7 4 ΑΣΎΡΜΑΤΕΣ ΡΥΘΜΊΣΕΙΣ Ρυθμίσεις Ασύρματης Σύνδεσης Ρυθμίσεις Ασύρματου Δικτύου Ρυθμίσεις Ασύρματης Ασφάλειας Ρυθμίσεις Ασφάλειας WPA Ρυθμίσεις Ασφάλειας WPA Ρυθμίσεις Ασφάλειας WEP Φιλτράρισμα MAC Ρυθμίσεις Πλεγματοειδούς Δικτύου (Mesh) της AirTies 11 5.ΠΡΟΗΓΜΈΝΕΣ ΡΥΘΜΊΣΕΙΣ ΑΡΧΙΚΗ ΣΕΛΙΔΑ LAN Ρυθμίσεις IP και DHCP LAN Clients Ρυθμίσεις FIREWALL Έλεγχος Πρόσβασης Φιλτράρισμα Διευθύνσεων MAC Φίλτρα URL Anti-DoS NAT Port Forwarding DMZ ΔΡΟΜΟΛΟΓΗΣΗ Στατική Δρομολόγηση Δυναμική Δρομολόγηση ΔΙΑΧΕΙΡΙΣΗ Ρυθμίσεις Κωδικών Απομακρυσμένη Διαχείριση DDNS Ρυθμίσεις DDNS ΕΡΓΑΛΕΙΑ Αναβάθμιση Firmware Ρυθμίσεις Ώρας/Ημερομηνίας ΑΝΑΦΟΡΕΣ System Logs Ρυθμίσεις Log 24 6 ΤΕΧΝΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ 24 7 ΦΥΣΙΚΆ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ 24 2

3 Σύνοψη Εγχειριδίου Αυτό το εγχειρίδιο σας καθοδηγεί κατά τη διαδικασία εγκατάστασης και παραμετροποίησης της συσκευής της AirTies. Παρακαλώ διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν αρχίσετε τη διαδικασία εγκατάστασης. Η Εγγύηση δεν καλύπτει βλάβη που προκύπτει από μη συμμόρφωση με τις οδηγίες αυτού του εγχειριδίου. Η AirTies δεν θα θεωρείται υπεύθυνη σε αυτήν την περίπτωση. Το Εγχειρίδιο Χρήστη αποτελεί μια σημαντική πηγή, στην οποία μπορείτε να ανατρέχετε για την ασφαλή και σωστή χρήση της συσκευής σας. Παρακαλώ κρατήστε το για μελλοντική χρήση. Ασφάλεια και Συντήρηση Για να αποφύγετε οποιαδήποτε βλάβη κατά τη μεταφορά της συσκευής, διατηρήστε την στην αρχική συσκευασία της κατά τη μεταφορά της. Η συσκευή πρέπει να χρησιμοποιείται μόνο με το εργοστασιακό τροφοδοτικό της. Μην εισάγετε πρίζα τηλεφώνου PSTN στη θύρα LAN. Αν αντιμετωπίσετε οποιοδήποτε πρόβλημα, μην ανοίξετε ή αποσυναρμολογήσετε τη συσκευή. Απλά καλέστε την Τεχνική Υποστήριξη της AirTies. Για την αποφυγή ηλεκτροπληξίας, μην χρησιμοποιείτε τη συσκευή σε υγρό περιβάλλον. Σε περίπτωση διαρροής γκαζιού, μην χρησιμοποιείται τη συσκευή. Μην ανοίγετε ή κλείνετε τη συσκευή. Μην συνδέετε ή αποσυνδέετε το καλώδιο ρεύματος. Αποφύγετε τη χρήση της συσκευής σε περιβάλλον με σκόνη. Αν υπάρχει σκόνη πάνω στη συσκευή, χρησιμοποιήστε στεγνό πανί για να την απομακρύνετε. Για τον καθαρισμό του εξωτερικού μέρους της συσκευής χρησιμοποιήστε στεγνό πανί. Μην επιχειρήσετε να καθαρίσετε το εσωτερικό της συσκευής. Τα εσωτερικά εξαρτήματα της συσκευής δεν μπορούν να επισκευαστούν από τον χρήστη. Για πληροφορίες σχετικά με την εγκατάσταση και παραμετροποίηση της συσκευής συμβουλευτείτε το υπόλοιπο αυτού του εγχειριδίου. Αφαιρέστε όλο το προστατευτικό πλαστικό από το πάνω και το κάτω μέρος της συσκευής πριν αρχίσετε να την χρησιμοποιείτε. Ο μέσος χρόνος ζωής της συσκευής είναι 7 χρόνια, όπως έχει οριστεί από την Αρχή Βιομηχανίας και Εμπορίου. Αυτό το εγχειρίδιο χρήστη δημιουργήθηκε από την AirTies Wireless Networks Corporation. Με επιφύλαξη όλων των δικαιωμάτων. 3

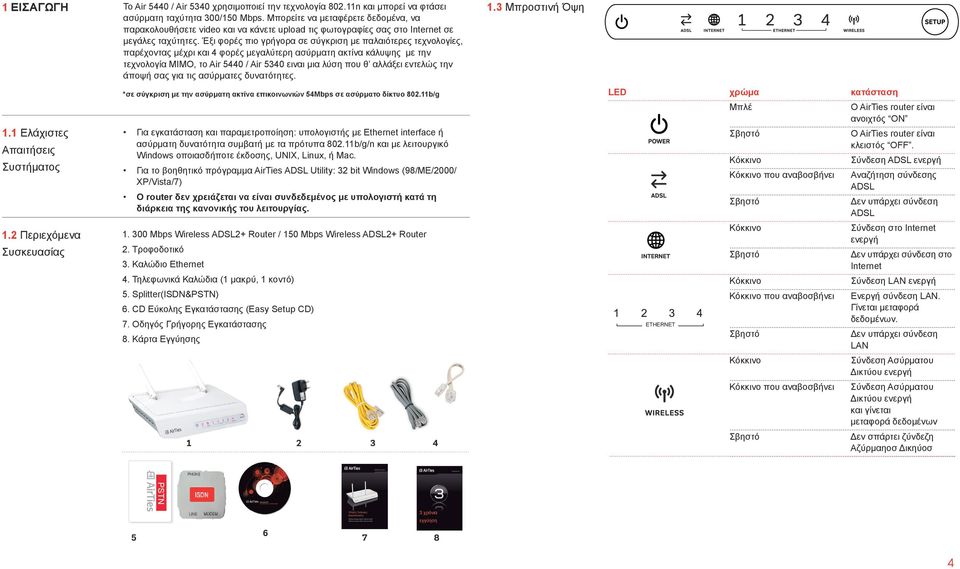

4 150 Mbps Ασύρματο ADSL2+ Modem/ Air Mbps Ασύρματο ADSL2+ Modem/ Air 5440 Kablosuz yaşam Wireless life 1 ÅÉÓAÃÙÃH Το Air 5440 / Air 5340 χρησιμοποιεί την τεχνολογία n και μπορεί να φτάσει ασύρματη ταχύτητα 300/150 Mbps. Μπορείτε να μεταφέρετε δεδομένα, να παρακολουθήσετε video και να κάνετε upload τις φωτογραφίες σας στο Internet σε μεγάλες ταχύτητες. Έξι φορές πιο γρήγορα σε σύγκριση με παλαιότερες τεχνολογίες, παρέχοντας μέχρι και 4 φορές μεγαλύτερη ασύρματη ακτίνα κάλυψης με την τεχνολογία MIMO, το Air 5440 / Air 5340 ειναι μια λύση που θ αλλάξει εντελώς την άποψή σας για τις ασύρματες δυνατότητες. 1.3 Μπροστινή Όψη 1.1 Ελάχιστες Απαιτήσεις Συστήματος 1.2 Περιεχόμενα Συσκευασίας *σε σύγκριση με την ασύρματη ακτίνα επικοινωνιών 54Mbps σε ασύρματο δίκτυο b/g Για εγκατάσταση και παραμετροποίηση: υπολογιστής με Ethernet interface ή ασύρματη δυνατότητα συμβατή με τα πρότυπα b/g/n και με λειτουργικό Windows οποιασδήποτε έκδοσης, UNIX, Linux, ή Mac. Για το βοηθητικό πρόγραμμα AirTies ADSL Utility: 32 bit Windows (98/ME/2000/ XP/Vista/7) Ο router δεν χρειάζεται να είναι συνδεδεμένος με υπολογιστή κατά τη διάρκεια της κανονικής του λειτουργίας Mbps Wireless ADSL2+ Router / 150 Mbps Wireless ADSL2+ Router 2. Τροφοδοτικό 3. Καλώδιο Ethernet 4. Τηλεφωνικά Καλώδια (1 μακρύ, 1 κοντό) 5. Splitter(ISDN&PSTN) 6. CD Εύκολης Εγκατάστασης (Easy Setup CD) 7. Οδηγός Γρήγορης Εγκατάστασης 8. Κάρτα Εγγύησης LED χρώμα κατάσταση ETHERNET Μπλέ Σβηστό Κόκκινο Κόκκινο που αναβοσβήνει Σβηστό Κόκκινο Σβηστό Κόκκινο Κόκκινο που αναβοσβήνει Σβηστό Κόκκινο Κόκκινο που αναβοσβήνει Σβηστό Ο AirTies router είναι ανοιχτός ON Ο AirTies router είναι κλειστός OFF. Σύνδεση ADSL ενεργή Αναζήτηση σύνδεσης ADSL Δεν υπάρχει σύνδεση ADSL Σύνδεση στο Internet ενεργή Δεν υπάρχει σύνδεση στο Internet Σύνδεση LAN ενεργή Ενεργή σύνδεση LAN. Γίνεται μεταφορά δεδομένων. Δεν υπάρχει σύνδεση LAN Σύνδεση Ασύρματου Δικτύου ενεργή Σύνδεση Ασύρματου Δικτύου ενεργή και γίνεται μεταφορά δεδομένων Δεν σπάρτει ζύνδεζη Αζύρμαηοσ Δικηύοσ PSTN One touch setup Simple & easy to use 7/24 people support Three year warranty Lifetime enjoyment Οδηγός Γρήγορης Εγκατάστασης 3 χρόνια εγγύηση

5 1.4 Πίσω Όψη 1.5 Κύρια Λύση όλα-σε-ένα: ADSL2+ Router, 300/150 Mbps ασύρματο σημείο πρόσβασης, Χαρακτηριστικά Firewall, 4 θύρες Ethernet Υψηλή ασύρματη ταχύτητα: 300/150 Mbps ασύρματο σημείο πρόσβασης συμβατό με το πρότυπο n (Draft2.0) Τεχνολογία ADSL2+ για Internet υψηλών ταχυτήτων (24Mbps download/ 4Mbps upload) Ασύρματη Ακτίνα Κάλυψης και Τεχνολογία Πλεγματοειδούς Δικτύου: Υποστήριξη της Τεχνολογίας Πλεγματοειδούς Δικτύου της AirTies για επέκταση της περιοχής κάλυψης με τη χρήση επιπρόσθετων συσκευών ασύρματης πρόσβασης της AirTies. IPTV-ready!!: Το Air 5440 / Air 5340, με τα χαρακτηριστικά IP QoS, VLAN, PVC- Port χαρτογράφηση και υποστήριξη IGMP, είναι έτοιμο για τις νέες υπηρεσίες που προσφέρονται μέσω Internet όπως η IPTV* Το χαρακτηριστικό USB Plug and Share σας δίνει τη δυνατότητα να διαμοιράζετε εκτυπωτές και αρχεία σε όλο το δίκτυο σας από ένα μόνο σημείο.* ADSL Θύρα γραμμής ADSL, συνδέεται στη θύρα MODEM του Splitter Προηγμένη Ασύρματη Ασφάλεια: υποστήριξη των ασύρματων προτύπων κρυπτογράφησης WPA2-PSK, WPA x, WPA-PSK, WPA-802.1x, WEP Ethernet 4-1 Reset ON/OFF 15V Θύρα Ethernet Κουμπί που επαναφέρει τη συσκευή σας στις εργοστασιακές ρυθμίσεις Κουμπί που ανοίγει και κλείνει τη συσκευή σας Θύρα 15V power, συνδέεται με το τροφοδοτικό Αυτόματη Παραμετροποίηση Ασύρματης Ασφάλειας: Το βοηθητικό πρόγραμμα AirTies ADSL Utility παραμετροποιεί αυτόματα τις ρυθμίσεις για τον router και τον υπολογιστή που χρησιμοποιείτε για την εγκατάσταση. Firewall: Προηγμένο anti-dos SPI Firewall, υποστήριξη φιλτραρίσματος με βάση διευθύνσεις MAC, URL και IP για πρόσβαση στο Internet Εύκολη εγκατάσταση με animated οδηγίες χρησιμοποιώντας το AirTies Easy Setup CD Αυτόματη αναβάθμιση του Firmware: Δυνατότητα αυτόματης αναβάθμισης του Firmware με το βοηθητικό πρόγραμμα AirTies Network Assistant. Είναι σημαντικό να χρησιμοποιείτε την τελευταία έκδοση του firmware για να έχετε την καλύτερη δυνατή απόδοση για τον router σας. Μετρητής Χρήσης ADSL: Πολύ χρήσιμο γι αυτούς που έχουν συνδρομή ADSL με ογκοχρέωση, δίνει μηνιαίες αναφορές για συνολικό download και upload. Router: Προηγμένος router με DHCP server, υποστήριξη NAT, NAPT, DMZ, VLAN, RIPv1/v2 Υποστήριξη 8 Channel PVC Ανθεκτικό στην αυξομείωση της τάσης του ηλεκτρικού ρεύματος: Ειδικά σχεδιασμένο ν αντέχει στις αυξομειώσεις της τάσης του ηλεκτρικού ρεύματος 24x7 Τηλεφωνικό Κέντρο & Τεχνική Υποστήριξη (τεχνική υποστήριξη από την ομάδα Έρευνας & Ανάπτυξης της AirTies αν χρειαστεί) 3 χρόνια εγγύηση Σχεδιασμένο να είναι συμβατό με την τοπική υποδομή ADSL *Χαρακτηριστικά που θα προστεθούν με αναβάθμιση firmware. 5

6 2 ΕΓΚΑΤΑΣΤΑΣΗ 2 1.Βασική Διαδικασία Καλωδίωσης Σύνδεση Καλωδίων (PSTN) Η διαδικασία καλωδίωσης και παραμετροποίησης που αναφέρεται σε αυτό το έγγραφο επιδεικνύεται επίσης και στο animation που αρχίζει όταν «τρέξετε» το Air 5440 / Air 5340 Easy Setup CD. Παρακαλώ «τρέξτε» πρώτα το Easy Setup CD. 1- Συνδέστε το τροφοδοτικό που περιέχεται στη συσκευασία στη θύρα power του router σας και βάλτε το στην πρίζα του τοίχου. 2- Ανοίξτε το Air 5440 / Air 5340 πατώντας το κουμπί On/Off στη θέση. 3- Χρησιμοποιώντας το κοντό τηλεφωνικό καλώδιο που περιέχεται στη συσκευασία, συνδέστε τη θύρα MODEM του Splitter στη θύρα ADSL του router σας. 4- Συνδέστε την κύρια τηλεφωνική γραμμή στη θύρα LINE του Splitter. Αν η κύρια τηλεφωνική γραμμή σας είναι συνδεδεμένη στο τηλέφωνό σας, αποσυνδέστε την από το τηλέφωνό σας και συνδέστε την στη θύρα LINE του Splitter. 5- Χρησιμοποιώντας το μακρύ τηλεφωνικό καλώδιο που περιέχεται στη συσκευασία, συνδέστε το τηλέφωνό σας στη θύρα Phone του Splitter. 6- Χρησιμοποιώντας το καλώδιο Ethernet που περιέχεται στη συσκευασία, συνδέστε τον υπολογιστή σας σε οποιαδήποτε από τις τέσσερις θύρες Ethernet του router σας. Όταν τελειώσετε με τη σύνδεση των καλωδίων, κάνετε κλικ στο Ολοκληρώθηκαν οι Συνδέσεις. *Παρακαλώ δείτε το πίσω μέρος αυτού του οδηγού για το διάγραμμα καλωδίωσης. Σύνδεση Καλωδίων (ISDN) Η διαδικασία καλωδίωσης και παραμετροποίησης που αναφέρεται σε αυτό το έγγραφο επιδεικνύεται επίσης και στο animation που αρχίζει όταν «τρέξετε» το Air 5440 / Air 5340 Easy Setup CD. Παρακαλώ «τρέξτε» πρώτα το Easy Setup CD. 1- Συνδέστε το τροφοδοτικό που περιέχεται στη συσκευασία στη θύρα power του router σας και βάλτε το στην πρίζα του τοίχου. 2- Ανοίξτε το Air 5440 / Air 5340 πατώντας το κουμπί On/Off στη θέση. 3- Χρησιμοποιώντας το κοντό τηλεφωνικό καλώδιο που περιέχεται στη συσκευασία, συνδέστε τη θύρα MODEM του ISDN Splitter στη θύρα ADSL του Air 5440 / Air Χρησιμοποιώντας το μακρύ τηλεφωνικό καλώδιο που περιέχεται στη συσκευασία, συνδέστε την πρίζα τηλεφώνου στη θύρα LINE του ISDN Splitter. Αν η κύρια τηλεφωνική γραμμή σας είναι συνδεδεμένη σε τερματικό ISDN, αποσυνδέστε την από το τερματικό και συνδέστε την στη θύρα LINE του ISDN Splitter. 5- Χρησιμοποιώντας το τηλεφωνικό καλώδιο, συνδέστε τη θύρα PHONE του ISDN Splitter στο τερματικό ISDN. 6- Χρησιμοποιώντας το καλώδιο Ethernet που περιέχεται στη συσκευασία, συνδέστε τον υπολογιστή σας σε οποιαδήποτε από τις τέσσερις θύρες Ethernet του router σας. Όταν τελειώσετε με τη σύνδεση των καλωδίων, κάνετε κλικ στο Ολοκληρώθηκαν οι Συνδέσεις. *Παρακαλώ δείτε το πίσω μέρος αυτού του οδηγού για το διάγραμμα καλωδίωσης. 6

7 3.ΡΥΘΜΊΣΕΙΣ ADSL 3.1 Κατάσταση Σύνδεσης ADSL και Στατιστικά Κάνοντας κλικ στο ADSL που βρίσκεται στο κύριο μενού του Web interface του router, θα εμφανιστεί η σελίδα ADSL Status/Statistics. Εδώ, μπορείτε να δείτε λεπτομερείς πληροφορίες για τη σύνδεση ADSL του router σας καθώς και την ταχύτητα μετάδοσης δεδομένων (upstream/ downstream). Μπορείτε επίσης να ελέγξετε την κατάσταση της τρέχουσας σύνδεσης PVC. 3.3 ADSL Εγκατάστασης DNS Το DNS (Domain Name Service) είναι μια υπηρεσία Internet που μεταφράζει domain names σε IP διευθύνσεις. Για παράδειγμα, όταν προσπαθείτε να μεταφερθείτε στη διεύθυνση πρώτα η DNS του παρόχου Internet θα προσπαθήσει να το μεταφράσει στην αντίστοιχη IP διεύθυνση. Το DNS σύστημα, είναι από μόνο του ένα δίκτυο. Αν ένας DNS server δεν γνωρίζει πως να μεταφράσει ένα συγκεκριμένο domain name, ζητά ένα άλλο και ούτω καθ εξής μέχρι να φτάσει στον κύριο InterNIC DNS server, μέχρι να επιστραφεί η σωστή διεύθυνση. Οι περισσότεροι πάροχοι παρέχουν υπηρεσίες Domain Name για ασφάλεια και ταχύτητα. Πηγαίνετε στο DNS Setup που βρίσκεται κάτω από το μενού ADSL του Web interface του router σας. Στην οθόνη που θα εμφανιστεί, θα δείτε τρία DNS πεδία. Τα δύο πρώτα είναι οι διευθύνσεις DNS του παρόχου σας και δεν μπορούν ν αλλαχθούν. Αν προτιμάτε να χρησιμοποιήσετε διαφορετικό DNS server, εισάγετε την διεύθυνση IP του στο πεδίο DNS Δημιουργία ADSL σύνδεσης: Κάνοντας κλικ στο ADSL που βρίσκεται στο αριστερό μενού του Web interface του router, θα δείτε το πρώτο υπομενού με το όνομα Ρυθμίσεις ADSL. Πηγαίνετε στο Ρυθμίσεις ADSL για να παραμετροποιήσετε τις ρυθμίσεις ADSL του router σας και ακολουθείστε τα παρακάτω βήματα: 1. Κάνοντας κλικ στο υπομενού Ρυθμίσεις ADSL, θα εμφανιστεί ένας πίνακας με τις προεπιλεγμένες ρυθμίσεις PVC. 2. Για να εισάγετε τις ρυθμίσεις ADSL κάνετε κλικ στο κουμπί Επεξεργασία που βρίσκεται σε αυτόν τον πίνακα. Η οθόνη Ρυθμίσεις PVC θα εμφανιστεί. 3. Στην οθόνη Ρυθμίσεις PVC, εισάγετε το user name και το password όπως σας έχει δοθεί από τον πάροχο ADSL στα πεδία Όνομα Χρήστη ADSL και Κωδικός ADSL αντίστοιχα. Κάνετε κλικ στο Αποθήκευση για να ολοκληρώσετε την δημιουργία της ADSL σύνδεσής σας. 3.4 Ρύθμιση ADSL Mode Οι πάροχοι υπηρεσιών internet μπορεί να διαφέρουν σε σχέση με τα πρότυπα της υπηρεσίας ADSL που προσφέρουν. Μερικοί προσφέρουν βασική ADSL υπηρεσία, ενώ άλλοι παρέχουν διαφορετικά πρότυπα ADSL όπως ADSL2, ADLS2+, κλπ. Ο router σας υποστηρίζει πολλαπλά πρότυπα ADSL. Μπορείτε να δείτε τa πρότυπα ADSL που υποστηρίζονται και να αλλάξετε τις ρυθμίσεις πηγαίνοντας στο Mode Setup που βρίσκεται κάτω από το μενού ADSL του Web interface του router σας. Όλα τα πρότυπα ADSL είναι ενεργοποιημένα από τις εργοστασιακές ρυθμίσεις. Σε αυτήν την οθόνη μπορείτε να ενεργοποιήσετε/απενεργοποιήσετε τα πρότυπα της επιλογής σας. Κάνετε κλικ στο Αποθήκευση όταν τελειώσετε με τις ρυθμίσεις των προτύπων. Σημαντικό: Συμφωνα με το τυπο της γραμμης σας, προτιμηστε Annex A η Annex B 7

8 11Mbps b 24Mbps 36Mbps 54Mbps 65Mbps 135Mbps 150Mbps 270Mbps 300Mbps 4 ΑΣΎΡΜΑΤΕΣ ΡΥΘΜΊΣΕΙΣ Υποστηρίζοντας το πρότυπο N, μπορείτε να δημιουργήσετε ασύρματο δίκτυο με ταχύτητα μετάδοσης μέχρι 300Mbps επιτρέποντάς σας το μοίρασμα αρχείων μεταξύ υπολογιστών σε υψηλές ταχύτητες. Ο router σας είναι συμβατός με τα πρότυπα b/g και μπορεί επίσης να δουλέψει με συσκευές b/g χωρίς να επηρεάζει την απόδοση των συσκευών N. Υποστηρίζοντας το πρότυπο N, μπορείτε να δημιουργήσετε ασύρματο δίκτυο με ταχύτητα μετάδοσης μέχρι 300Mbps επιτρέποντάς σας το μοίρασμα αρχείων μεταξύ υπολογιστών σε υψηλές ταχύτητες. Ο router σας είναι συμβατός με τα πρότυπα b/g και μπορεί επίσης να δουλέψει με συσκευές b/g χωρίς να επηρεάζει την απόδοση των συσκευών N. 4.1 Ρυθμίσεις Ασύρματου Δικτύου Όταν κάνετε κλικ στο μενού WIRELESS του Web interface του router σας, θα μεταφερθείτε στην οθόνη Wireless Connections που αναφέρει σε λίστα όλους τους ασύρματους clients που είναι συνδεδεμένοι στον router. Μπορείτε να μπλοκάρετε την πρόσβαση οποιουδήποτε client στο ασύρματο δίκτυό σας χρησιμοποιώντας την επιλογή MAC Filtering. AIRTIES_Air g N Χρησιμοποιώντας clients και σημεία πρόσβαρης που υποστηρίζουν n, μπορείτε να πετύχετε ασύρματη ταχύτητα μετάδοσης δεδομένων έως 300 Mbps. Επιπρόσθετα, το MIMO mode που υποστηρίζεται από το πρότυπο n σας προσφέρει μεγαλύτερη ασύρματη ακτίνα από τις συσκευές b/g. Για να παραμετροποιήσετε τις ρυθμίσεις του ασύρματου δικτύου σας, πηγαίνετε στο Wireless Setup κάτω από το μενού WIRELESS. Στην οθόνη που θα εμφανιστεί μπορείτε να δείτε αν είναι ενεργοποιημένη η ασύρματη δικτύωση ή όχι. 4.1 Ρυθμίσεις Ασύρματης Σύνδεσης Ο router σας έχει ενεργοποιημένη από τις εργοστασιακές ρυθμίσεις την ασύρματη δικτύωση. Δεν χρειάζεται επιπλέον παραμετροποίηση του router για να αποκτήσουν πρόσβαση στο Internet οι ασύρματοι υπολογιστές σας. Συστήνεται να παραμετροποιήσετε την ασύρματη ασφάλεια όπως εξηγείται στις ενότητες παρακάτω. Για να συνδέσετε ασύρματα το laptop σας με τον router της AirTies: Πηγαίνετε στο Start-Settings-Network Connections- Wireless Network Connection-View Wireless Networks. Στην οθόνη Wireless Network Connection, επιλέξτε το ασύρματο δίκτυο με το όνομα AIRTIES και κάνετε κλικ στο Connect. AIRTIES_Air5450 Οι Ασύρματες ρυθμίσεις χωρίζονται σε δυο κατηγορίες: Γενικές ασύρματες ρυθμίσεις για τον router σας και ρυθμίσεις για το συγκεκριμένο ασύρματο δίκτυό σας (SSID). Frequency δείχνει την συχνότητα λειτουργίας που χρησιμοποιεί ο router σας. Ανάλογα με τις συχνότητες που υποστηρίζονται, μπορεί να είναι 2.4GHz ή 5GHZ. Mode δείχνει τον IEEE τρόπο λειτουργίας που χρησιμοποιεί ο router σας. Ο προεπιλεγμένος τρόπος λειτουργίας (mode) είναι το b/g, υποστηρίζοντας τόσο b και g συσκευές. AIRTIES_ 8

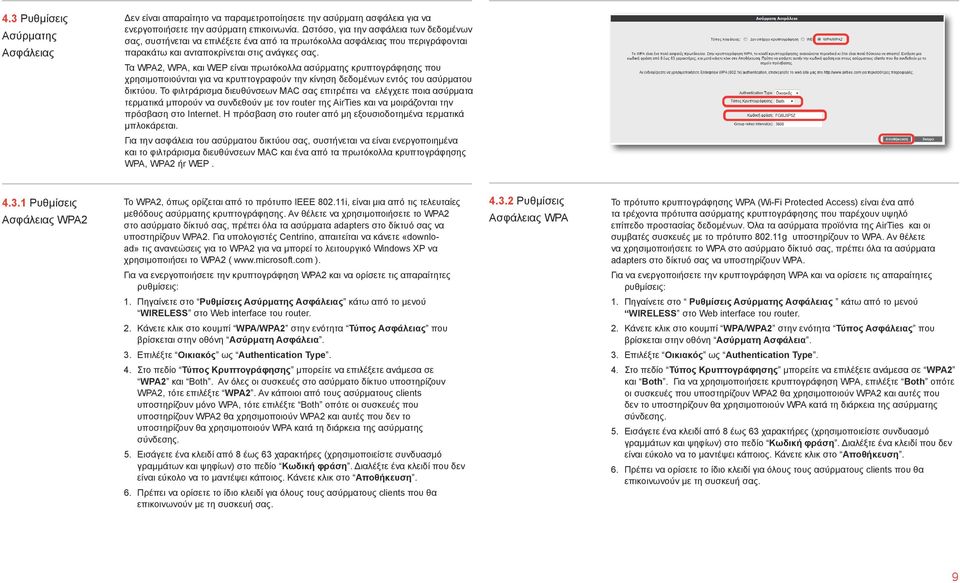

9 4.3 Ρυθμίσεις Ασύρματης Ασφάλειας Δεν είναι απαραίτητο να παραμετροποίησετε την ασύρματη ασφάλεια για να ενεργοποιήσετε την ασύρματη επικοινωνία. Ωστόσο, για την ασφάλεια των δεδομένων σας, συστήνεται να επιλέξετε ένα από τα πρωτόκολλα ασφάλειας που περιγράφονται παρακάτω και ανταποκρίνεται στις ανάγκες σας. Τα WPA2, WPA, και WEP είναι πρωτόκολλα ασύρματης κρυπτογράφησης που χρησιμοποιούνται για να κρυπτογραφούν την κίνηση δεδομένων εντός του ασύρματου δικτύου. Το φιλτράρισμα διευθύνσεων MAC σας επιτρέπει να ελέγχετε ποια ασύρματα τερματικά μπορούν να συνδεθούν με τον router της AirTies και να μοιράζονται την πρόσβαση στο Internet. Η πρόσβαση στο router από μη εξουσιοδοτημένα τερματικά μπλοκάρεται. Για την ασφάλεια του ασύρματου δικτύου σας, συστήνεται να είναι ενεργοποιημένα και το φιλτράρισμα διευθύνσεων MAC και ένα από τα πρωτόκολλα κρυπτογράφησης WPA, WPA2 ήr WEP Ρυθμίσεις Ασφάλειας WPA2 Το WPA2, όπως ορίζεται από το πρότυπο IEEE i, είναι μια από τις τελευταίες μεθόδους ασύρματης κρυπτογράφησης. Αν θέλετε να χρησιμοποιήσετε το WPA2 στο ασύρματο δίκτυό σας, πρέπει όλα τα ασύρματα adapters στο δίκτυό σας να υποστηρίζουν WPA2. Για υπολογιστές Centrino, απαιτείται να κάνετε «download» τις ανανεώσεις για το WPA2 για να μπορεί το λειτουργικό Windows XP να χρησιμοποιήσει το WPA2 ( ). Για να ενεργοποιήσετε την κρυπτογράφηση WPA2 και να ορίσετε τις απαραίτητες ρυθμίσεις: 1. Πηγαίνετε στο Ρυθμίσεις Ασύρματης Ασφάλειας κάτω από το μενού WIRELESS στο Web interface του router. 2. Κάνετε κλικ στο κουμπί WPA/WPA2 στην ενότητα Τύπος Ασφάλειας που βρίσκεται στην οθόνη Ασύρματη Ασφάλεια. 3. Επιλέξτε Οικιακός ως Authentication Type. 4. Στο πεδίο Τύπος Κρυπτογράφησης μπορείτε να επιλέξετε ανάμεσα σε WPA2 και Both. Αν όλες οι συσκευές στο ασύρματο δίκτυο υποστηρίζουν WPA2, τότε επιλέξτε WPA2. Αν κάποιοι από τους ασύρματους clients υποστηρίζουν μόνο WPA, τότε επιλέξτε Both οπότε οι συσκευές που υποστηρίζουν WPA2 θα χρησιμοποιούν WPA2 και αυτές που δεν το υποστηρίζουν θα χρησιμοποιούν WPA κατά τη διάρκεια της ασύρματης σύνδεσης. 5. Εισάγετε ένα κλειδί από 8 έως 63 χαρακτήρες (χρησιμοποιείστε συνδυασμό γραμμάτων και ψηφίων) στο πεδίο Κωδική φράση. Διαλέξτε ένα κλειδί που δεν είναι εύκολο να το μαντέψει κάποιος. Κάνετε κλικ στο Αποθήκευση. 6. Πρέπει να ορίσετε το ίδιο κλειδί για όλους τους ασύρματους clients που θα επικοινωνούν με τη συσκευή σας Ρυθμίσεις Ασφάλειας WPA Το πρότυπο κρυπτογράφησης WPA (Wi-Fi Protected Access) είναι ένα από τα τρέχοντα πρότυπα ασύρματης κρυπτογράφησης που παρέχουν υψηλό επίπεδο προστασίας δεδομένων. Όλα τα ασύρματα προϊόντα της AirTies και οι συμβατές συσκευές με το πρότυπο g υποστηρίζουν το WPA. Αν θέλετε να χρησιμοποιήσετε το WPA στο ασύρματο δίκτυό σας, πρέπει όλα τα ασύρματα adapters στο δίκτυό σας να υποστηρίζουν WPA. Για να ενεργοποιήσετε την κρυπτογράφηση WPA και να ορίσετε τις απαραίτητες ρυθμίσεις: 1. Πηγαίνετε στο Ρυθμίσεις Ασύρματης Ασφάλειας κάτω από το μενού WIRELESS στο Web interface του router. 2. Κάνετε κλικ στο κουμπί WPA/WPA2 στην ενότητα Τύπος Ασφάλειας που βρίσκεται στην οθόνη Ασύρματη Ασφάλεια. 3. Επιλέξτε Οικιακός ως Authentication Type. 4. Στο πεδίο Τύπος Κρυπτογράφησης μπορείτε να επιλέξετε ανάμεσα σε WPA2 και Both. Για να χρησιμοποιήσετε κρυπτογράφηση WPA, επιλέξτε Both οπότε οι συσκευές που υποστηρίζουν WPA2 θα χρησιμοποιούν WPA2 και αυτές που δεν το υποστηρίζουν θα χρησιμοποιούν WPA κατά τη διάρκεια της ασύρματης σύνδεσης. 5. Εισάγετε ένα κλειδί από 8 έως 63 χαρακτήρες (χρησιμοποιείστε συνδυασμό γραμμάτων και ψηφίων) στο πεδίο Κωδική φράση. Διαλέξτε ένα κλειδί που δεν είναι εύκολο να το μαντέψει κάποιος. Κάνετε κλικ στο Αποθήκευση. 6. Πρέπει να ορίσετε το ίδιο κλειδί για όλους τους ασύρματους clients που θα επικοινωνούν με τη συσκευή σας. 9

10 4.3.3 Ρυθμίσεις Ασφάλειας WEP Ο router της AirTies υποστηρίζει κρυπτογράφηση WEP μαζί με τα πρότυπα κρυπτογράφησης WPA και WPA2. Αν κάποια από τις συσκευές στο ασύρματο δίκτυο δεν υποστηρίζει WPA ή WPA2, συστήνεται να επιλέξετε κρυπτογράφηση WEP. Για να ενεργοποιήσετε την κρυπτογράφηση WEP και να ορίσετε τις απαραίτητες ρυθμίσεις: 1. Πηγαίνετε στο Ρυθμίσεις Ασύρματης Ασφάλειας κάτω από το μενού WIRELESS στο Web interface του router. 2. Κάνετε κλικ στο κουμπί WEP στην ενότητα Τύπος Ασφάλειας που βρίσκεται στην οθόνη Ασύρματη Ασφάλεια. 3. Επιλέξτε Open ως Authentication Mode. 4. Στο πεδίο Τύπος Ασφάλειας WEP, υπάρχουν τέσσερις επιλογές για να ορίσετε δικτυακό κλειδί. a.10 δεκαεξαδικούς χαρακτήρες (A-F και 0-9) για κρυπτογράφηση 64-bit b.5 ASCII χαρακτήρες για κρυπτογράφηση 64-bit c.26 δεκαεξαδικούς χαρακτήρες (A-F και 0-9) για κρυπτογράφηση 128-bit d.3 ASCII χαρακτήρες για κρυπτογράφηση 128-bit Μπορείτε να εισάγετε μέχρι 4 δικτυακά κλειδιά κι επίσης μπορείτε να επιλέξετε ποιο θα χρησιμοποιήσετε. Κάνετε κλικ στο Αποθήκευση. 5. Εισάγετε τον ίδιο κωδικό για όλους τους ασύρματους clients που θα συνδεθούν με τη συσκευή σας. 10

11 4.4 Φιλτράρισμα MAC Μπορείτε να ορίσετε τους clients που θα τους επιτραπεί η είσοδος στο δίκτυό σας χρησιμοποιώντας το φιλτράρισμα διευθύνσεων MAC. Το Φιλτράρισμα Διευθύνσεων MAC δεν απαιτείται για ασύρματη ασφάλεια, αλλά συνιστάται να το χρησιμοποιείται μαζί με την κρυπτογράφηση για την ασφάλεια των δεδομένων σας. 4.5 Ρυθμίσεις Πλεγματοειδούς Δικτύου (Mesh) της AirTies Η Τεχνολογία Πλεγματοειδούς Δικτύου της AirTies λύνει προβλήματα απώλειας σήματος και περιορισμένης ακτίνας κάλυψης που υπάρχουν συχνά σε πολυώροφα κτίρια. Για να επεκτείνετε την ασύρματη ακτίνα κάλυψης, ένα ή περισσότερα ασύρματα σημεία πρόσβασης της AirTies που λειτουργούν ως repeater συνδέονται στη συσκευή σας για να δημιουργήσουν ένα «Δίκτυο Mesh». Τα ασύρματα σημεία πρόσβασης επικοινωνούν μεταξύ τους μέσω του πρωτοκόλλου Mesh και ενδυναμώνουν το σήμα όπου αυτό είναι αδύναμο, αυξάνοντας έτσι την ακτίνα κάλυψης. Οι υπολογιστές συνδέονται με το σημείο πρόσβασης που έχει το δυνατότερο σήμα και φτάνουν στον router μέσω του Δικτύου Mesh. Έτσι, το ασθενές σήμα ή σημεία χωρίς καθόλου σήμα λόγω εμποδίων όπως τοίχοι από μπετόν εξαλείφονται και η ακτίνα κάλυψης μπορεί να επεκταθεί στο maximum. Air 7124 Air 4420 Air 2410 Για να ενεργοποιήσετε το Φιλτράρισμα Διευθύνσεων MAC και να κάνετε τις απαραίτητες ρυθμίσεις για να μπλοκάρετε clients: Internet Air Κάνετε κλικ στο MAC Filtering κάτω από το μενού WIRELESS του Web interface στον router σας. 2. Στο παράθυρο που θα εμφανιστεί, τσεκάρετε το παράθυρο Ενεργοποίηση MAC Filtering. 3. Επιλέξτε Just Deny MAC Addresses in MAC List. 4. Για κάθε συσκευή που θα αποκλειστεί η πρόσβαση, εισάγετε την ασύρματη διεύθυνση MAC της συσκευής στο πεδίο Νέα Διεύθυνση MAC ή επιλέξτε από τους Υπάρχοντες LAN Clients και μετά κάνετε κλικ στο κουμπί Προσθήκη. 5. Όταν τελειώσετε με την εισαγωγή των διευθύνσεων MAC, κάνετε κλικ στο Αποθήκευση. 6. Για να προσθέσετε τις συσκευές που θα τους επιτραπεί η είσοδος στο ασύρματο δίκτυο, επιλέξτε Just Allow MAC Addresses in MAC List αντί για Just Deny MAC Addresses in MAC List και εισάγετε τις διευθύνσεις MAC. Phone Line Air

12 Για να δημιουργήσετε ένα Δίκτυο Mesh με τη συσκευή σας: 1. Πηγαίνετε στο Προχωρημένη Εγκατάσταση που βρίσκεται κάτω από το μενού WIRELESS του web interface του router σας. Επιλέξτε ένα κανάλι λειτουργίας για το Δίκτυο Mesh (συστήνεται να χρησιμοποιήσετε ένα από τα κανάλια 1, 6, ή 11 ) από τα κανάλια που βρίσκονται στη λίστα του πεδίου Κανάλι. Πρέπει να επιλέξετε το ίδιο κανάλι σε όλα τα ασύρματα σημεία πρόσβασης που σχηματίζουν το Δίκτυο Mesh. 3. Όταν κάνετε κλικ στο κουμπί Αναζήτηση Σημείων Πρόσβασης, ο router θα ξεκινήσει να ψάχνει ασύρματα σημεία πρόσβασης εντός ακτίνας για να συνδεθεί και θα αναφέρει σε λίστα αυτά που θα εντοπίσει. 2. Πηγαίνετε στο MESH που βρίσκεται κάτω από το μενού WIRELESS του web interface του router σας. Στην οθόνη Ρυθμίσεις Mesh που θα εμφανιστεί, κάνετε κλικ στο κουμπί Αναζήτηση Σημείων Πρόσβασης 4. Τσεκάρετε το κουτί των ασύρματων σημείων πρόσβασης με τα οποία θα θέλατε ο router σας να δημιουργήσει Δίκτυο Mesh. Επιλέξτε μονο τα σημεία με επίπεδο σήματος Average ή καλύτερο. Κάνετε κλικ στο Αποθήκευση για να ολοκληρώσετε τις ρυθμίσεις Mesh της συσκευής σας. 5. Οι ίδιες ρυθμίσεις πρέπει να γίνουν σε όλα τα ασύρματα σημεία πρόσβασης που επιλέξατε. Μπορείτε να βρείτε λεπτομερείς πληροφορίες για τις ρυθμίσεις Mesh του κάθε σημείου πρόσβασης στα εγχειρίδια χρήσης τους. Σημαντικό: Όλες οι συσκευές της AirTies που σχηματίζουν το δίκτυο Mesh πρέπει να λειτουργούν στο ίδιο κανάλι. 12

13 5.ΠΡΟΗΓΜΈΝΕΣ ΡΥΘΜΊΣΕΙΣ Μπορείτε να κάνετε την εγκατάσταση και τις βασικές ρυθμίσεις σύνδεσης(adsl και Wireless)του router σας χρησιμοποιώντας το CD Εύκολης Εγκατάστασης (Easy Setup CD) που περιλαμβάνεται στη συσκευασία. Το Easy Setup CD σας βοηθά να κάνετε την αρχική εγκατάσταση της συσκευής σας γρήγορα και εύκολα. Επιπρόσθετα, εκτός από το CD, ο router έχει ένα εύχρηστο Web interface με το οποίο μπορείτε να συνδεθείτε αυτόματα και να παραμετροποιήσετε τις βασικές και προηγμένες ρυθμίσεις. Δεν χρειάζεται να είστε συνδεδεμένοι στο Internet για να χρησιμοποιήσετε το Web interface του router σας.αρκεί να είναι συνδεδεμένος ο υπολογιστής με τον router. Ακολουθήστε τα βήματα που αναφέρονται παρακάτω για να μπείτε στο Web interface: 1- Ανοίξτε τον web browser (Internet Explorer, Mozilla Firefox, κλπ.). 2- Στην μπάρα Address εισάγετε , την προεπιλεγμένη IP διεύθυνση της συσκευής σας και πατήστε Enter. Αυτό θ αρχίσει το Web interface του router της AirTies 5.1 ΑΡΧΙΚΗ ΣΕΛΙΔΑ Η Αρχική Σελίδα είναι η πρώτη οθόνη που εμφανίζεται αφού κάνετε log in. Σε αυτήν την οθόνη μπορείτε να βρείτε πληροφορίες για τις γενικές ρυθμίσεις και την τρέχουσα κατάσταση λειτουργίας της συσκευής σας. 3- In the LOGIN screen that comes up you will be prompted for a password to login. Your router does not have a default password. Initially, leave this field blank and continue by clicking OK. 5.2 LAN Οποιαδήποτε συσκευή συνδέετε στον router σας, όπως υπολογιστές, δικτυακοί εκτυπωτές, IP cameras, κλπ., είναι ένας client. Οποιαδήποτε λειτουργία που σχετίζεται με τους clients που θα έχουν σύνδεση τοπικού δικτύου με τον router σας μπορεί να γίνει μέσω του μενού LAN του Web interface και των υπομενού του. Όταν κάνετε κλικ στο μενού LAN, θα εμφανιστεί η οθόνη Λίστα LAN Client. Όλοι οι clients που είναι συνδεδεμένοι στον router σας και οι λεπτομέρειες σύνδεσής τους εμφανίζονται σε αυτήν την οθόνη. Note: How to set a password for logging into the Web interface is explained in the Password Settings sub section under the MANAGEMENT section Ρυθμίσεις IP και DHCP Σε κάθε client που είναι συνδεδεμένος με τον router σας ανατίθεται μια τοπική διεύθυνση IP. Το στοιχείο που αναθέτει αυτές τις διευθύνσεις IP είναι το DHCP (Dynamic Host Configuration Protocol). Για παραμετροποίηση του IP και DHCP του router σας, πηγαίνετε στο Ρυθμίσεις IP και DHCP κάτω από το μενού LAN. 13

14 Ρυθμίσεις Τοπικής IP Σε αυτόν τον τομέα μπορείτε ν αλλάξετε την IP διεύθυνση και το Netmask του router σας..η προεπιλεγμένη διεύθυνση IP της συσκευής σας είναι , και το προεπιλεγμένο Netmask είναι Μπορείτε ν αλλάξετε αυτές τις τιμές ανάλογα με τις ανάγκες του υπάρχοντος δικτύου σας. Ενεργοποίηση DHCP Relay Το DHCP relay επιτρέπει σ έναν DHCP server που βρίσκεται σε διαφορετικό δίκτυο ν αναθέτει τοπικές διευθύνσεις IP σε clients συνδεδεμένους στον router. Για να γίνει αυτό, η διεύθυνση της συσκευής (modem, server, κλπ.) που έχει την υπηρεσία DHCP πρέπει να είναι γνωστή Σημαντικό: Αν το DHCP Relay είναι ενεργοποιημένο, ο DHCP server του router σας είναι απενεργοποιημένος και δεν αναθέτει IP διευθύνσεις σε clients. Ρυθμίσεις DHCP Αυτός ο τομέας είναι για τις ρυθμίσεις που σχετίζονται με το DHCP. Οι ρυθμίσεις που μπορείτε ν αλλάξετε είναι οι ακόλουθες: Ενεργοποίηση DHCP Server Το DHCP είναι ενεργοποιημένο από τις εργοστασιακές ρυθμίσεις. Σε αυτόν τον τομέα, μπορείτε να αναθέσετε μια αλληλουχία διευθύνσεων από τις οποίες ο router μπορεί να αναθέτει τοπικές διευθύνσεις IP στους clients καθώς και τον χρόνο χρήσης τους. Η αλληλουχία διευθύνσεων του router σας από τις εργοστασιακές ρυθμίσεις είναι έως Ο μέγιστος χρόνος χρήσης για μια διεύθυνση IP έχει οριστεί στα 3600 δευτερόλεπτα, που σημαίνει ότι η ανατιθέμενη διεύθυνση IP θ ανανεώνεται κάθε 3600 δευτερόλεπτα. Απενεργοποίηση DHCP Σταματά όλη τη δραστηριότητα DHCP στη συσκευή. Με αυτόν τον τρόπο λειτουργίας, οι clients που είναι συνδεδεμένοι στον router χρειάζεται να τους ανατίθεται μια διεύθυνση IP χειροκίνητα ή χρειάζεται να παίρνουν διεύθυνση IP από άλλον DHCP server έτσι ώστε να επικοινωνούν με το δίκτυο. Για να ενεργοποιηθούν οποιεσδήποτε αλλαγές στις ρυθμίσεις IP ή DHCP, χρειάζεται να κάνετε κλικ στο Αποθήκευση. 14

15 5.2.2 LAN Clients Μπορείτε να δείτε όλους τους clients που είναι συνδεδεμένοι με τον router σας καθώς 5.3 Ρυθμίσεις Το firewall εμποδίζει την είσοδο στο τοπικό σας δίκτυο και τον υπολογιστή σας από και τις λεπτομέρειες σύνδεσής τους επιλέγοντας LAN Clients κάτω από το μενού μη εξουσιοδοτημένους χρήστες από το Internet. FIREWALL LAN του Web interface του router σας. Μέσω αυτού του μενού, μπορείτε επίσης Το Firewall της AirTies έχει το χαρακτηριστικό SPI (Stateful Packet Inspection). Το SPI να δεσμεύσετε μια διεύθυνση IP για έναν client. Όταν μια διεύθυνση IP δεσμεύεται παρακολουθεί τις διευθύνσεις των πακέτων και των πρωτοκόλλων που λαμβάνονται για έναν client, δε μπορεί ν ανατεθεί σε άλλον client. Όποτε ο client συνδέεται με τον για ν αποφασίσει αν οι πληροφορίες πρέπει να περάσουν από το firewall στους router, μπορεί να πάρει τη διεύθυνση IP που έχει δεσμευτεί γι αυτόν. συνδεδεμένους υπολογιστές. Οι διευθύνσεις Internet που είναι πηγή κακόβουλων Μπορείτε να δείτε τις διευθύνσεις IP που έχουν δεσμευτεί στον πίνακα Στατικές επιθέσεων μπλοκάρονται μόνιμα και δεν μπορούν να μπουν στο δίκτυό σας. Διευθύνσεις. Ο πίνακας Δυναμικές Διευθύνσεις δείχνει τις διευθύνσεις IP που Μπορείτε επίσης να περιορίσετε ή να μπλοκάρετε την πρόσβαση στο Internet για έχουν ανατεθεί αλλά δεν έχουν δεσμευτεί. οποιονδήποτε τοπικό χρήστη, ορίζοντας προχωρημένους κανόνες για πρόσβαση στο Internet. Οι παρακάτω ενότητες περιγράφουν τα υπομενού που βρίσκονται κάτω από το μενού FIREWALL του Web interface. Κάνετε κλικ στο Αποθήκευση για να ενεργοποιηθούν οι αλλαγές που κάνατε στη σελίδα LAN Clients Έλεγχος Πρόσβασης Μπορείτε να επιτρέψετε ή να μπλοκάρετε την πρόσβαση στο Internet για οποιονδήποτε υπολογιστή στο τοπικό σας δίκτυο χρησιμοποιώντας το χαρακτηριστικό Access Control. Αυτοί οι περιορισμοί πρόσβασης μπορούν να βασίζονται σε διεύθυνση IP ή MAC. Κάνετε κλικ στο Δημιουργία για να ορίσετε ένα νέο κανόνα πρόσβασης. Στο παράθυρο που θα εμφανιστεί: Εισάγετε ένα όνομα για τον κανόνα πρόσβασης που θέλετε να ορίσετε στο πεδίο Όνομα Κανόνα. Επιλέξτε ένα όνομα που είναι εύκολο να το θυμάστε. Στο πεδίο LAN Interface, εισάγετε το LAN interface για το οποίο θα εφαρμοστεί ο κανόνας. (Οι routers που υποστηρίζουν VLAN έχουν παραπάνω από ένα LAN interface.) Επιλέξτε το PVC για το οποίο θα εφαρμοστεί ο κανόνας πρόσβασης στο πεδίο WAN Interface. Στον τομέα ΕΠΙΛΟΓΗ CLIENT, εισάγετε την διεύθυνση IP ή MAC των υπολογιστών που θα θέλατε να περιορίσετε την πρόσβαση με αυτόν τον κανόνα και κάνετε κλικ στο Προσθήκη>. Στον τομέα ΕΠΙΛΟΓΗ ΕΦΑΡΜΟΓΩΝ, ορίστε τις εφαρμογές στις οποίες θέλετε να μπλοκάρετε την πρόσβαση από τους υπολογιστές που ορίσατε προηγουμένως στο πεδίο ΕΠΙΛΟΓΗ CLIENT. Μπορείτε να επιλέξετε την εφαρμογή από τη λίστα Υπάρχουσες Εφαρμογές και κάνετε κλικ στο Προσθήκη >. 15

16 Μπορείτε να ορίσετε το χρονικό διάστημα που ο κανόνας πρόσβασης θα είναι ενεργοποιημένος, τσεκάροντας το κουτί Schedule. Αν ορίσετε κανόνες χρονοπρογραμματισμού, τότε ο κανόνας θα ενεργοποιείται μόνο κατά τα χρονικά διαστήματα που ορίσατε. Για να προσθέσετε νέα εφαρμογή στη λίστα Υπάρχουσες Εφαρμογές, κάνετε κλικ στο Δημιουργία. Στο παράθυρο που θα εμφανιστεί: o Εισάγετε ένα όνομα για την εφαρμογή που πρόκειται να ορίσετε στο πεδίο Όνομα Εφαρμογής. o Εισάγετε τις θύρες LAN και WAN που χρησιμοποιεί η εφαρμογή και κάνετε κλικ στο Αποθήκευση. Όταν τελειώσετε κάνετε κλικ στο Αποθήκευση Φιλτράρισμα Διευθύνσεων MAC Το Φιλτράρισμα Διευθύνσεων MAC σας επιτρέπει να περιορίζετε την πρόσβαση στο δίκτυο με βάση διευθύνσεις MAC. Όταν αυτό το χαρακτηριστικό είναι ενεργοποιημένο, οι υπολογιστές των οποίων η διεύθυνση MAC είναι στη λίστα δεν θα έχουν πρόσβαση στον router. Για να περιορίσετε την πρόσβαση με βάση διευθύνσεις MAC: Τσεκάρετε το κουτί Ενεργοποίηση MAC Filtering. Εισάγετε την διεύθυνση MAC ή επιλέξτε από τη λίστα των υπάρχοντων υπολογιστών και κάνετε κλικ στο Προσθήκη. Κάνετε κλικ στο Αποθήκευση. Για να ενεργοποιήσετε τον κανόνα που ορίσατε, τσεκάρετε το κουτί Ενεργοποίηση LAN Access Control και κάνετε κλικ στο Αποθήκευση Φίλτρα URL Μπορείτε να μπλοκάρετε την πρόσβαση οποιουδήποτε υπολογιστή στο τοπικό σας δίκτυο σε websites που θα ορίσετε. Σε αυτό το παράθυρο, μπορείτε να εισάγετε το URL ή οποιαδήποτε λέξη-κλειδί που είναι μέρος του URL για websites που θα θέλατε να μπλοκάρετε. Για να ενεργοποιήσετε το φιλτράρισμα URL τσεκάρετε το κουτί Url Filter Ενεργοποιημένο. Στον τομέα ΕΠΙΛΟΓΗ CLIENT, ορίστε τις διευθύνσεις IP ή MAC των υπολογιστών για τους οποίους θα ισχύει ο κανόνας για φιλτράρισμα URL, κάνοντας κλικ στο Προσθήκη μετά από κάθε εισαγωγή. Εισάγετε τις διευθύνσεις URL που θα θέλατε να μπλοκάρετε στη λίστα Λέξη κλειδί. Κάνετε κλικ στο Αποθήκευση. 16

17 5.4 NAT To Network Address Translation (NAT) αποτελεί ένα τρόπο χαρτογράφησης ενός ολόκληρου δικτύου (ή δικτύων) σε μια μόνο IP διεύθυνση. Το NAT επιτρέπει σε πολλούς clients στο τοπικό σας δίκτυο να έχουν πρόσβαση στο Internet μέσω μιας παγκόσμιας IP διεύθυνσης (WAN IP) που σας έχει ανατεθεί από τον πάροχο Internet. Μπορείτε να ενεργοποιήσετε/απενεργοποιήσετε το NAT χρησιμοποιώντας το μενού NAT του Web interface του router σας. Το NAT είναι ενεργοποιημένο από τις εργοστασιακές ρυθμίσεις Anti-DoS Το χαρακτηριστικό Anti-DOS εμποδίζει επιθέσεις τύπου Denial of Service που στοχεύουν να απενεργοποιήσουν τον router σας, κατακλύζοντάς τον με αιτήματα σύνδεσης. Σε αυτό το παράθυρο, μπορείτε να ορίσετε τον μέγιστο αριθμό συνδέσεων που θα επιτρέπονται από το Internet για συγκεκριμένη χρονική περίοδο για κάθε πρωτόκολλο. Το χαρακτηριστικό Anti-DoS είναι απενεργοποιημένο από τις εργοστασιακές ρυθμίσεις. Για να ενεργοποιήσετε το Anti-DoS και να ορίσετε τις απαραίτητες ρυθμίσεις: Τσεκάρετε το κουτί Anti-Dos Ενεργοποιημένο. Εισάγετε το μέγιστο αριθμό συνδέσεων που θα επιτρέπονται από το LAN και το Internet. Κάνετε κλικ στο Αποθήκευση Port Forwarding Το Port Forwarding χρησιμοποιείται έτσι ώστε ένας υπολογιστής εκτός του τοπικού δικτύου σας να αποκτήσει πρόσβαση σ έναν υπολογιστή εντός του τοπικού δικτύου σας. Για να ορίσετε τις παραμέτρους του Port Forwarding στον router σας, πηγαίνετε στο Port Forwarding κάτω από το μενού NAT του Web interface στον router σας. Στην οθόνη που θα εμφανιστεί, θα δείτε μια λίστα με τους τρέχοντες κανόνες port forwarding που έχουν οριστεί. Αν δεν έχει οριστεί κάποιος κανόνας ακόμα, τότε η λίστα θα είναι άδεια. Για να ορίσετε ένα νέο κανόνα port forwarding, κάνετε κλικ στο Δημιουργία. Στο πάνω μέρος της σελίδας που θα εμφανιστεί, συμπληρώστε τα πεδία που σχετίζονται με τον κανόνα port forwarding και τους υπολογιστές για τους οποίους θα εφαρμοστεί ο κανόνας.. Όνομα Κανόνα: Εισάγετε ένα όνομα για τον νέο κανόνα που ορίζετε. ΕΠΙΛΟΓΗ CLIENT: Αυτός ο τομέας είναι για τον ορισμό των clients για τους οποίους θα ισχύει ο κανόνας port forwarding. Εισάγετε την IP διεύθυνση του client στο πεδίο Νέα IP Διεύθυνση ή επιλέξτε την IP διεύθυνση από τη λίστα Υπάρχοντες LAN clients και κάνετε κλικ στο Προσθήκη>. Θα δείτε την νέα IP διεύθυνση στο πεδίο Επιλεγμένος Client IP. 17

18 Αφού κάνετε κλικ στο Αποθήκευση, θα εμφανιστεί η οθόνη Port Forwarding. Εδώ θα δείτε τον κανόνα port forwarding που ορίσατε. Αφού ελέγξετε ότι όλες οι τιμές είναι σωστές, τσεκάρετε το κουτί Ενεργοποίηση Port Forwarding. Μετά κάνετε κλικ στο Αποθήκευση. Στο κάτω μέρος της οθόνης, μπορείτε να εισάγετε τις παραμέτρους για τον κανόνα port forwarding. Στο πεδίο Όνομα Εφαρμογής, εισάγετε το όνομα της εφαρμογής για τον κανόνα port forwarding που δημιουργείτε. Στα πεδία Θύρες TCP, εισάγετε τους αριθμούς θυρών WAN και LAN TCP. (Οι αριθμοί θυρών WAN και LAN ορίζονται από τον δημιουργό της εφαρμογής και είναι συνήθως ίδιοι) Στα πεδία Θύρες UDP, εισάγετε τους αριθμούς θυρών WAN και LAN UDP. (Οι αριθμοί θυρών WAN και LAN ορίζονται από τον δημιουργό της εφαρμογής και είναι συνήθως ίδιοι) Κάνετε κλικ στο Προσθήκη> DMZ Το χαρακτηριστικό DeMilitarized Zone (DMZ) ανοίγει όλες τις θύρες ενός υπολογιστή στο τοπικό δίκτυο για απεριόριστη πρόσβαση από το Internet. Για να ενεργοποιήσετε το DMZ, πηγαίνετε στο υπομενού DMZ που βρίσκεται κάτω από το μενού NAT του Web interface του router. Το DMZ είναι απενεργοποιημένο από τις εργοστασιακές ρυθμίσεις. Για να ενεργοποιήσετε το DMZ, τσεκάρετε το κουτί Ενεργοποίηση DMZ στην οθόνη Ρυθμίσεις DMZ. Ορίστε την τοπική διεύθυνση IP του υπολογιστή στον οποίο θα θέλατε να προωθείται όλη η κίνηση στο πεδίο IP Διεύθυνση είτε πληκτρολογώντας την είτε επιλέγοντάς την από τη λίστα και κάνετε κλικ στο Αποθήκευση. Από δω και πέρα, όλα τα πακέτα που έρχονται από το Internet στην WAN IP του router (ασχέτως θύρας) θα προωθούνται στον τοπικό υπολογιστή με τη διεύθυνση IP που ορίσατε. Όλες οι τιμές που εισάγατε για την εφαρμογή εμφανίζονται παρακάτω. Αν η εφαρμογή για την οποία ορίζετε το port forwarding υπάρχει ήδη στη λίστα εφαρμογών στο αριστερό μέρος της σελίδας, μπορείτε απλά να την επιλέξετε και να κάνετε κλικ στο Προσθήκη >. Οι αριθμοί θυρών θα συμπληρωθούν αυτόματα. Αφού εισάγετε όλες τις παραμέτρους κάνετε κλικ στο Αποθήκευση. 18

19 5.5 ΔΡΟΜΟΛΟΓΗΣΗ Στατική Δρομολόγηση Η Δρομολόγηση ορίζει πως τα IP πακέτα φτάνουν στον προορισμό τους στο Internet. Μπορείτε είτε να ορίσετε στατική δρομολόγηση όπου ορίζετε τις στοχευόμενες IP διευθύνσεις, είτε να χρησιμοποιήσετε το πρωτόκολλο δυναμικής δρομολόγησης RIP που ανανεώνει τους πίνακες δρομολόγησης αυτόματα. Για να ορίσετε ποιο είδος δρομολόγησης θα χρησιμοποιήσετε και να θέσετε τις απαραίτητες παραμέτρους, κάνετε κλικ στο μενού ΔΡΟΜΟΛΟΓΗΣΗ του Web interface του router. Για να ορίσετε έναν κανόνα στατικής δρομολόγησης, πηγαίνετε στο Static Routing κάτω από το μενού ΔΡΟΜΟΛΟΓΗΣΗ του Web interface. Τώρα πρέπει να εισάγετε μια IP προορισμού και πώς να φτάσει σε αυτήν. Destination IP: Εισάγετε την διεύθυνση IP του προορισμού Netmask: Εισάγετε το Netmask της διεύθυνσης IP προορισμού Σύνδεση: Εισάγετε το interface που θα χρησιμοποιηθεί για τη μεταφορά των δεδομένων. Μπορεί να οριστεί σε lan για τοπικές διευθύνσεις IP και σε wan για απομακρυσμένες διευθύνσεις IP. Gateway: Εισάγετε την IP διεύθυνση του υπολογιστή που μπορεί να μεταφέρει τα δεδομένα στην Destination IP. Αυτή μπορεί να είναι μια διεύθυνση WAN IP ή LAN IP ανάλογα με τον τύπο της σύνδεσης. Metric: Σε αυτό το πεδίο, μπορείτε να ορίσετε τον αριθμό των hops (από πόσα gateways χρειάζεται να περάσουν τα δεδομένα) για να φτάσουν στην IP προορισμού Δυναμική Δρομολόγηση Η Δυναμική Δρομολόγηση χρησιμοποιεί το πρωτόκολλο RIP για να ορίσει και να ανανεώσει τους κανόνες δρομολόγησης αυτόματα με βάση τα τοπικά και απομακρυσμένα δίκτυα που είναι συνδεδεμένα. Υπάρχουν δυο εκδόσεις του πρωτοκόλλου δρομολόγησης: RIP v1 και RIP v2. Το RIP v2 επιτρέπει κρυπτογράφηση μεταξύ δυο router. Για να παραμετροποιήσετε τη Δυναμική Δρομολόγηση πηγαίνετε στο Δυναμική Δρομολόγηση κάτω από το μενού ΔΡΟΜΟΛΟΓΗΣΗ του Web interface του router και εισάγετε τις ακόλουθες πληροφορίες: Ενεργοποίηση RIP: Τσεκάρετε αυτό το κουτί για να ενεργοποιήσετε τη δυναμική δρομολόγηση. Πρωτόκολλο: Επιλέξτε την έκδοση RIP που θέλετε να χρησιμοποιήσετε. Αν θέλετε να υποστηρίζεται και η έκδοση RIP v1 όσο χρησιμοποιείται την έκδοση RIP v2, τότε επιλέξτε το RIP v1 συμβάσι. Ενεργοποίηση κωδικού: Τσεκάρετε αυτό το κουτί αν έχετε επιλέξει την έκδοση RIP v2 και θέλετε να χρησιμοποιήσετε κρυπτογράφηση ανάμεσα σε routers. Κωδικός: Εισάγετε έναν κωδικό. Ο ίδιος κωδικός πρέπει να δοθεί σε όλους τους άλλους routers. Όταν χρησιμοποιείτε Δυναμική Δρομολόγηση, μπορείτε επίσης να ορίσετε σε ποια κατεύθυνση μπορείτε να στείλετε τα δεδομένα για κάθε interface (lan και wan interfa- 19

20 5.6 ΔΙΑΧΕΙΡΙΣΗ Το μενού ΔΙΑΧΕΙΡΙΣΗ του Web interface του router σας επιτρέπει να ορίσετε τις Απομακρυσμένη Για να εισάγετε τις ρυθμίσεις που σχετίζονται με την απομακρυσμένη διαχείριση της ρυθμίσεις τοπικής και απομακρυσμένης διαχείρισης. Διαχείριση συσκευής σας, πηγαίνετε στο Απομακρυσμένη Διαχείριση κάτω από το μενού ΔΙΑΧΕΙΡΙΣΗ Ρυθμίσεις Κωδικών Ο router σας δεν έχει προεπιλεγμένο κωδικό για να κάνετε login. Για να κάνετε login στο Web user interface αφήστε το πεδίο Κωδικός κενό και κάνετε κλικ στο OK. Μπορείτε να ορίσετε έναν κωδικό για το Web interface ή να αλλάξετε τον υπάρχοντα κωδικό από το μενού Ρυθμίσεις Κωδικού. Όταν ορίζετε κωδικό για το Web interface για πρώτη φορά, στην οθόνη Ρυθμίσεις Κωδικού, αφήστε το πεδίο Τρέχων Κωδικός κενό και εισάγετε το νέο κωδικό που επιθυμείτε στο πεδίο Νέος Κωδικός και στο πεδίο Επιβεβαίωση Κωδικού. Κάνετε κλικ στο Αποθήκευση. Από δω και στο εξής, θα χρησιμοποιείτε τον νέο κωδικό για να κάνετε login στο Web interface. Για να ενεργοποιήσετε την απομακρυσμένη διαχείριση για τη συσκευή σας, τσεκάρετε το κουτί Ενεργοποίηση Απομακρυσμένης Διαχείρισης. Αν τσεκάρετε το κουτί Οποιαδήποτε IP, θα μπορείτε να διαχειρίζεστε τον router σας από οποιονδήποτε υπολογιστή. Αν θέλετε ν αλλάξετε τον τρέχοντα κωδικό σας, εισάγετε τον τρέχοντα κωδικό που χρησιμοποιείτε στο πεδίο Τρέχων Κωδικός και τον νέο κωδικό στο πεδίο Νέος Κωδικός και στο πεδίο Επιβεβαίωση Κωδικού, και κάνετε κλικ στο Αποθήκευση. 20
