Χαρακτηριστικά χειρισμού (Α.4) ISO 8665 Εσωλέμβιος κινητήρας (Α.5.1.1) ISO 15584, ISO 10088, ISO 7840, ISO 10133

Transcript

1 Δήλωση συμμόρφωσης Cummins MerCruiser Diesel Αυτός ο εσωεξωλέμβιος ή εσωλέμβιος κινητήρας, όταν εγκαθίσταται σύμφωνα με τις οδηγίες της Cummins MerCruiser Diesel, συμμορφώνεται με τις απαιτήσεις των οδηγιών που αναφέρονται στη συνέχεια, με τήρηση των σχετικών προτύπων, όπως τροποποιήθηκαν: Οδηγία περί σκαφών αναψυχής 94/25/EK, 2003/44/EΚ Ισχύουσες απαιτήσεις Χαρακτηριστικά χειρισμού (Α.4) ISO 8665 Εφαρμοζόμενα πρότυπα Εσωλέμβιος κινητήρας (Α.5.1.1) ISO 15584, ISO 10088, ISO 7840, ISO Σύστημα διεύθυνσης (Α.5.4) Απαιτήσεις σχετικά με την εκπομπή καυσαερίων (Β.2) ISO 8178 Εγχειρίδιο κατόχου (B.4) ISO 8665 Απαιτήσεις σχετικά με την εκπεμπόμενη στάθμη θορύβου (C.1) (μόνο εσωεξωλέμβιοι κινητήρες με τη σήμανση CE) Εφαρμοζόμενα μέρη των: ISO 10592, ISO 8848 και ABYC P-17 ISO Η Cummins MerCruiser Diesel δηλώνει ότι οι εσωεξωλέμβιοι ή εσωλέμβιοι κινητήρες της χωρίς ενσωματωμένη εξάτμιση πληρούν, όταν είναι εγκατεστημένοι σε ένα σκάφος αναψυχής σύμφωνα με τις οδηγίες που παρέχονται από τον κατασκευαστή, τις απαιτήσεις της προαναφερόμενης οδηγίας που αφορούν τις εκπομπές καυσαερίων. Ο κινητήρας αυτός δεν πρέπει να τίθεται σε λειτουργία ωσότου το σκάφος αναψυχής, στο οποίο πρόκειται να εγκατασταθεί, χαρακτηριστεί ως συμμορφούμενο με τον σχετικό όρο της οδηγίας, εφόσον αυτό απαιτείται. Οδηγία περί Ηλεκτρομαγνητικής Συμβατότητας 89/336/ΕΚ, 92/31/ΕΟΚ και 93/68/ΕΟΚ Γενικό πρότυπο εκπομπών EN Γενικό πρότυπο ατρωσίας EN Οχήματα, σκάφη και συσκευές με κινητήρα εσωτερική καύσης χαρακτηριστικά ραδιοπαρεμβολών SAE J551 (CISPR 12) Δοκιμή ηλεκτροστατικής εκκένωσης EN , EN , EN Για συγκεκριμένες πληροφορίες σχετικά με τις εκπομπές καυσαερίων ή θορύβου και για τη δήλωση ισχύος, ανατρέξτε στη Δήλωση Συμμόρφωσης που παραδίδεται μαζί με κάθε κινητήρα Cummins MerCruiser Diesel. Η δήλωση αυτή εκδίδεται με την αποκλειστική ευθύνη της Cummins Mercruiser Diesel. Διευθυντής Μηχανολογικού Τμήματος Cummins MerCruiser Diesel, Chrleston, South Crolin U.S.A. Επαφή ρυθμιστικής αρχής: Engineering Mrine Emissions Cummins MerCruiser Diesel 4500 Leeds Avenue Chrleston, South Crolin USA (843) Στοιχεία αναγνώρισης Καταγράψτε τις εξής πληροφορίες: Μοντέλο κινητήρα και ιπποδύναμη Jim Khleneck Αριθμός σειράς κινητήρα Αριθμός σειράς συγκροτήματος καθρέφτη (εσωεξωλέμβιος) Σχέση μετάδοσης Αριθμός σειράς εσωεξωλέμβιου κινητήρα Μοντέλο κιβωτίου ταχυτήτων (εσωλέμβιος) Σχέση μετάδοσης Αριθμός σειράς κιβωτίου ταχυτήτων Αριθμός προπέλας Βήμα Διάμετρος Αριθμός αναγνώρισης κύτους (HIN) Ημερομηνία αγοράς Mercury Mrine Eσωεξωλέμβιοι πετρελαιοκινητήρες Μοντέλα Brvo *866839M60* M60

2 Κατασκευαστής σκάφους Μοντέλο σκάφους Μήκος Αριθμός πιστοποίησης εκπομπής καυσαερίων Οι αριθμοί σειράς αποτελούν το κλειδί του κατασκευαστή για τον προσδιορισμό μιας μεγάλης σειράς μηχανολογικών στοιχείων του συγκροτήματος κινητήρα Cummins MerCruiser Diesel. Κατά την επικοινωνία σας με την Cummins MerCruiser Diesel (CMD ) για το σέρβις, να αναφέρετε πάντοτε τους αριθμούς μοντέλου και σειράς. Οι περιγραφές και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά τον χρόνο της έγκρισης του εγχειριδίου για εκτύπωση. Η Cummins MerCruiser Diesel, οι πολιτικές της οποίας βασίζονται στη συνεχής βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή και αλλαγής τεχνικών χαρακτηριστικών, σχεδίων, μεθόδων ή διαδικασιών χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις για τη Cummins MerCruiser Diesel. Cummins MerCruiser Diesel, Chrleston, South Crolin, U.S.A. Εκτυπώθηκε στις Η.Π.Α. Τα Mercury, Mercury Mrine, MerCruiser, Mercury MerCruiser, Mercury Rcing, Mercury Precision Prts, Mercury Propellers, Mriner, Quicksilver, #1 On The Wter, Alph, Brvo, Brvo Two, Pro Mx, OptiMx, Sport-Jet, K-Plnes, MerCthode, RideGuide, SmrtCrft, Zero Effort, M με το λογότυπο με τα κύματα, Mercury με το λογότυπο με τα κύματα, VesselView και το λογότυπο SmrtCrft είναι όλα σήματα κατατεθέντα της Brunswick Corportion. Το λογότυπο Mercury Product Protection είναι καταχωρημένο σήμα υπηρεσιών της Brunswick Corportion. Καλώς ήρθατε Έχετε επιλέξει ένα από τα κορυφαία συγκροτήματα κινητήρα θαλάσσης της αγοράς. Τα σχεδιαστικά χαρακτηριστικά του το καθιστούν εύκολο στον χειρισμό και ενισχύουν την ανθεκτικότητά του. Με τη σωστή φροντίδα και την κατάλληλη συντήρηση, να είστε σίγουροι ότι θα το απολαμβάνετε για πολλά χρόνια. Προκειμένου να διασφαλίσετε τις μέγιστες δυνατές επιδόσεις και την αποτελεσματική και απροβλημάτιστη χρήση του κινητήρα, σας συνιστούμε να διαβάσετε αυτό το εγχειρίδιο. Το εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης περιέχει συγκεκριμένες οδηγίες για τη χρήση και τη συντήρηση του προϊόντος σας. Συνιστούμε τη φύλαξη του εγχειριδίου στον τόπο χρήσης του κινητήρα για άμεση αναφορά σε αυτό κατά τη διάρκεια των ταξιδιών. Σας ευχαριστούμε που αγοράσατε ένα από τα προϊόντα της Cummins MerCruiser Diesel. Ελπίζουμε να απολαύσετε τα ταξίδια σας στη θάλασσα! Cummins MerCruiser Diesel Μήνυμα εγγύησης Το προϊόν που αγοράσατε συνοδεύεται από μια περιορισμένη εγγύηση από την Cummins MerCruiser Diesel, οι όροι της οποίας παρατίθενται στην ενότητα Εγγυήσεις αυτού του εγχειριδίου. Η δήλωση εγγύησης περιέχει μια περιγραφή των καλύψεων και των εξαιρέσεων, τη διάρκεια της κάλυψης, πληροφορίες για τον βέλτιστο τρόπο εξασφάλισης της κάλυψης της εγγύησης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεων και άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις σημαντικές πληροφορίες. Διαβάστε προσεκτικά ολόκληρο το εγχειρίδιο ΣΗΜΑΝΤΙΚΟ: Εάν δεν είναι δυνατή η κατανόηση μέρους του εγχειριδίου, επικοινωνήστε με τον αντιπρόσωπό σας για μια πρακτική επίδειξη των διαδικασιών εκκίνησης και λειτουργίας του κινητήρα. Ειδοποίηση Σε όλη αυτήν την έκδοση και στο συγκρότημα κινητήρα σας, οι επισημάνσεις "Κίνδυνος", "Προειδοποίηση", "Προσοχή" και "Ειδοποίηση", συνοδευόμενες από το διεθνές σύμβολο ΚΙΝΔΥΝΟΥ!, χρησιμοποιούνται για να επιστήσουν την προσοχή του εγκαταστάτη και του χειριστή σε ειδικές οδηγίες που αφορούν συγκεκριμένες εργασίες ή χειρισμούς, των οποίων η εσφαλμένη ή πλημμελής εκτέλεση ενδέχεται να προκαλέσει κινδύνους. Αυτές οι προειδοποιήσεις ασφαλείας συμμορφώνονται με το πρότυπο ANSI Ζ για τις πληροφορίες ασφαλείας προϊόντων σε εγχειρίδια, οδηγίες χρήσης και άλλα σχετικά έντυπα που αφορούν τα προϊόντα. Τηρήστε τις προσεκτικά. Αυτές οι προειδοποιήσεις κινδύνων δεν μπορούν αυτές καθαυτές να εξαλείψουν τους κινδύνους που επισημαίνουν. Η αυστηρή τήρηση αυτών των ειδικών οδηγιών κατά την εκτέλεση των εργασιών σε συνδυασμό με τον χειρισμό με βάση τη λογική αποτελούν τα σπουδαιότερα μέτρα πρόληψης ατυχημάτων.! ΚΙΝΔΥΝΟΣ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, θα προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.

3 ! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρό ή σοβαρότερο τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. ΣΗΜΑΝΤΙΚΟ: Προσδιορίζει πληροφορίες που είναι αναγκαίες για την επιτυχή ολοκλήρωση της εργασίας. ΣΗΜΕΙΩΣΗ: Επισημαίνει πληροφορίες που βοηθούν στην κατανόηση ενός συγκεκριμένου βήματος ή μιας ενέργειας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και του εξοπλισμού του, καθώς και για την ασφάλεια των επιβατών. Συνιστούμε στον χειριστή να διαβάσει το παρόν εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης, προκειμένου να κατανοήσει πλήρως τις οδηγίες λειτουργίας του συγκροτήματος κινητήρα, καθώς και όλων των σχετικών εξαρτημάτων, πριν από τη χρήση του σκάφους.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Τα καυσαέρια αυτού του προϊόντος περιέχουν χημικά, τα οποία στην Πολιτεία της Καλιφόρνια είναι γνωστό ότι προκαλούν καρκίνο, συγγενή προβλήματα υγείας ή άλλες βλάβες στο αναπαραγωγικό σύστημα.

4

5 ΠΊΝΑΚΑς ΠΕΡΙΕΧΟΜΈΝΩΝ Ενότητα 1 - Εγγύηση ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ...2 Kαταχώριση εγγύησης στις Ηνωμένες Πολιτείες και τον Καναδά...2 Kαταχώριση εγγύησης εκτός Ηνωμένων Πολιτειών και Καναδά...2 Συμβόλαια εγγύησης...3 Πολιτική εγγύησης εσωεξωλέμβιων Πετρελαιοκινητήρες υψηλής απόδοσης για χρήση αναψυχής...3 Πολιτική εγγύησης εσωεξωλέμβιων Πετρελαιοκινητήρες, διακοπτόμενη ονομαστική ισχύς...4 Περιορισμένη εγγύηση κατά της διάβρωσης (παγκοσμίως)...5 Mεταβίβαση εγγύησης...6 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Αναγνώριση...8 Μοντέλα Brvo X Diesel και Brvo XR...8 Μοντέλα Brvo One...8 Μοντέλα Brvo Two...8 Μοντέλα Brvo Three...9 Αριθμός σειράς και αναγνώριση εσωεξωλέμβιας Brvo..9 Αριθμός σειράς καθρέπτη Brvo...10 Σύστημα οργάνων...10 Όργανα Εσωεξωλέμβια μοντέλα...10 Χαρακτηριστικά και χειριστήρια...11 Διακόπτης σβησίματος με αναδέτη (αν υπάρχει)...11 Τηλεχειριστήρια...12 Χαρακτηριστικά επί του πίνακα...12 Χαρακτηριστικά επί της κονσόλας...13 Υποβοήθηση τριμαρίσματος...13 Τριμάρισμα και ρυμούλκηση μονού κινητήρα...14 Τριμάρισμα και ρυμούλκηση διπλού κινητήρα...15 Προστασία ηλεκτρικού συστήματος από υπερφόρτωση...15 Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους...18 Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα...19 Επαρκής αερισμός...19 Ανεπαρκής αερισμός...19 Βασικός χειρισμός του σκάφους...20 Καθέλκυση και λειτουργία του σκάφους...20 Εκκίνηση κινητήρα μετά από σταμάτημα με τη μονάδα μετάδοσης κίνησης σε εμπλοκή...20 Λειτουργία σε θερμοκρασία παγετού...20 Τάπα αποστράγγισης και αντλία σεντίνας...20 Ρυμούλκηση του σκάφους...20 Προστασία των ατόμων που βρίσκονται στο νερό...20 Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας...20 Όταν το σκάφος είναι ακίνητο...20 Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi Performnce)...21 Ασφάλεια των επιβατών Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck ots)...21 Σκάφη με ανοικτό μπροστινό κατάστρωμα...21 Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος...21 Αναπηδήσεις σε κύματα και απόνερα...21 Πρόσκρουση σε αντικείμενα κάτω από το νερό...22 Προστασία της εσωεξωλέμβιας από κτυπήματα...22 Συνθήκες που επηρεάζουν τη λειτουργία...23 Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους...23 Πυθμένας σκάφους...23 Σπηλαίωση...23 Αναρρόφηση αέρα...23 Υψόμετρο και κλίμα...23 Επιλογή προπέλας...24 Ξεκινώντας ωρη περίοδος στρωσίματος εσωεξωλέμβιας (νέας ή μετά από αντικατάσταση γραναζιών)...24 Έλεγχος στο τέλος της πρώτης σεζόν...24 Ενότητα 4 - Προδιαγραφές Προδιαγραφές υγρών...26 Προδιαγραφές υγρών εσωεξωλέμβιας Brvo Πετρελαιοκίνητης...26 Υγρά υποβοήθησης διεύθυνσης και υποβοήθησης τριμαρίσματος...26 Εγκεκριμένα υγρά υποβοήθησης διεύθυνσης...26 Εγκεκριμένα υγρά μικρού συστήματος διεύθυνσης με υδραυλική υποβοήθηση...26 Εγκεκριμένα υγρά ηλεκτροϋδραυλικού συστήματος υποβοήθησης διεύθυνσης...26 Εγκεκριμένα υγρά συστήματος υποβοήθησης τριμαρίσματος...26 Εγκεκριμένα χρώματα βαφής...26 Προδιαγραφές ροπής στρέψης M60 ΜΆΙΟς 2007 Σελίδα i

6 Ενότητα 5 - Συντήρηση Ευθύνες προϊόντος...28 Ευθύνες ιδιοκτήτη και χειριστή Ευθύνες αντιπροσώπου...28 Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Επιθεώρηση Χρονικά διαστήματα συντήρησης...29 Πρόγραμμα Συντήρησης Τακτική συντήρηση Προγραμματισμένη συντήρηση...30 ΗΜΕΡΟΛΟΓΙΟ ΣΥΝΤΗΡΗΣΗΣ...31 Βαλβολίνη εσωεξωλέμβιας Λιπαντικό κιβωτίου ταχυτήτων εσωεξωλέμβιου...31 Έλεγχος...32 Πλήρωση...32 Αλλαγή Υγρό συστήματος υποβοήθησης τριμαρίσματος Έλεγχος...35 Πλήρωση...36 Αλλαγή Υγρό συστήματος διεύθυνσης με υδραυλική υποβοήθηση (αν υπάρχει) Σύστημα διεύθυνσης με ηλεκτροϋδραυλική υποβοήθηση (αν υπάρχει) Έλεγχος...36 Πλήρωση...37 Αλλαγή Δίοδοι νερού εσωεξωλέμβιας Έλεγχος εισαγωγών νερού εσωεξωλέμβιας Έλεγχος αποστράγγισης νερού εσωεξωλέμβιας Έκπλυση της εσωεξωλέμβιας...38 Προστασία από τη διάβρωση...40 Γενικές πληροφορίες Στοιχεία προστασίας της εσωεξωλέμβιας από τη διάβρωση Ανόδια και θέσεις συστήματος MerCthode Κύκλωμα συνέχειας Εσωεξωλέμβια Brvo MerCthode Φροντίδα του πυθμένα του σκάφους Βαφή του συγκροτήματος κινητήρα...45 Φροντίδα της επιφάνειας της εσωεξωλέμβιας Λίπανση...47 Σύστημα διεύθυνσης Ντίζα αλλαγής ταχυτήτων...48 Συγκρότημα καθρέφτη...49 Άξονας προπέλας Συζευκτήρας κινητήρα...49 Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης:...50 Ευθυγράμμιση εσωεξωλέμβιας, φυσούνας και κινητήρα Διατήρηση των ροπών Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν Ροπή στρέψης πίσω βάσης στερέωσης κινητήρα...52 Προπέλα...53 Αφαίρεση προπέλας εσωεξωλέμβιας Brvo Diesel...53 Μοντέλα Brvo One...53 Μοντέλα Brvo Two...54 Μοντέλα Brvo Three Τοποθέτηση προπέλας εσωεξωλέμβιας Brvo Diesel. 55 Μοντέλα Brvo One...55 Μοντέλα Brvo Two...56 Brvo Three...57 Ενότητα 6 - Αποθήκευση Προετοιμασία του συγκροτήματος κινητήρα για αποθήκευση Κινητήρας...60 Αποθήκευση της εσωεξωλέμβιας Προετοιμασία για να επανατεθεί το συγκρότημα κινητήρα σε λειτουργία...60 Κινητήρας...60 Εσωεξωλέμβια...60 Ενότητα 7 - Αντιμετώπιση προβλημάτων Το τηλεχειριστήριο δεν λειτουργεί κανονικά, κολλάει, έχει υπερβολικό τζόγο ή κάνει ασυνήθιστο θόρυβο Το τιμόνι δεν γυρίζει ομαλά ή γυρίζει σπασμωδικά Δεν λειτουργεί η δυναμική εξισορρόπηση (δεν λειτουργεί ο ηλεκτρικός κινητήρας) Δεν λειτουργεί η δυναμική εξισορρόπηση (λειτουργεί ο ηλεκτρικός κινητήρας αλλά δεν μετακινείται η εσωεξωλέμβια) Αντιμετώπιση προβλημάτων στο σύστημα διεύθυνσης με ηλεκτροϋδραυλική υποβοήθηση των εσωεξωλέμβιων μοντέλων (αν υπάρχει) Ενότητα 8 - Πληροφορίες για την παροχή βοήθειας στους πελάτες Παροχή τεχνικής βοήθειας στους ιδιοκτήτες...66 Σέρβις στην περιοχή σας...66 Εξυπηρέτηση εκτός της περιοχής σας...66 Κλοπή του συγκροτήματος κινητήρα Τι πρέπει να προσέξετε σε περίπτωση βύθισης Ανταλλακτικά σέρβις...66 Πληροφορίες για ανταλλακτικά και παρελκόμενα Επίλυση προβλημάτων...66 Σελίδα ii M60 ΜΆΙΟς 2007

7 Έντυπο υλικό για την εξυπηρέτηση των πελατών...67 Αγγλική γλώσσα...67 Άλλες γλώσσες...67 Andre sprog...67 Andere tlen...67 Muut kielet...67 Autres lngues...67 Andere Sprchen...67 Altre lingue...67 Andre språk...68 Outros Idioms...68 Otros idioms...68 Andr språk...68 Άλλες γλώσσες...68 Παραγγελία έντυπου υλικού Ηνωμένες Πολιτείες και Καναδάς...68 Εκτός Η.Π.Α. και Καναδά M60 ΜΆΙΟς 2007 Σελίδα iii

8 Σελίδα iv M60 ΜΆΙΟς 2007

9 Πίνακας περιεχομένων Ενότητα 1 - Εγγύηση Ενότητα 1 - Εγγύηση 1 ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ... 2 Kαταχώριση εγγύησης στις Ηνωμένες Πολιτείες και τον Καναδά...2 Kαταχώριση εγγύησης εκτός Ηνωμένων Πολιτειών και Καναδά...2 Συμβόλαια εγγύησης... 3 Πολιτική εγγύησης εσωεξωλέμβιων Πετρελαιοκινητήρες υψηλής απόδοσης για χρήση αναψυχής...3 Πολιτική εγγύησης εσωεξωλέμβιων Πετρελαιοκινητήρες, διακοπτόμενη ονομαστική ισχύς...4 Περιορισμένη εγγύηση κατά της διάβρωσης (παγκοσμίως)...5 Mεταβίβαση εγγύησης M60 ΜΆΙΟς 2007 Σελίδα 1

10 Ενότητα 1 - Εγγύηση ΠΛΗΡΟΦΟΡΙΕΣ ΕΓΓΥΗΣΗΣ Kαταχώριση εγγύησης στις Ηνωμένες Πολιτείες και τον Καναδά 1. Είναι σημαντικό ο αντιπρόσωπος πώλησης να συμπληρώσει πλήρως την κάρτα καταχώρισης εγγύησης και να την ταχυδρομήσει στο εργοστάσιο αμέσως μετά την πώληση του νέου προϊόντος. 2. Η κάρτα αυτή αναγράφει το ονοματεπώνυμο και τη διεύθυνση του αρχικού αγοραστή, το μοντέλο και τους αριθμούς σειράς του προϊόντος, την ημερομηνία πώλησης, το είδος της χρήσης και τον κωδικό, το ονοματεπώνυμο και τη διεύθυνση του αντιπροσώπου πώλησης. Ο αντιπρόσωπος πιστοποιεί επίσης ότι είστε ο αρχικός αγοραστής και χρήστης του προϊόντος. 3. Αφού η κάρτα καταχώρισης εγγύησης ληφθεί από το εργοστάσιο, θα λάβετε έναν οδηγό πόρων ιδιοκτήτη, στον οποίο θα περιλαμβάνεται η βεβαίωση της καταχώρησης της εγγύησής σας. 4. Όταν αγοράσετε το προϊόν θα σας δοθεί μια προσωρινή κάρτα καταχώρισης εγγύησης ιδιοκτήτη. 5. Ο αντιπρόσωπος πώλησης φροντίζει πάντα να μένετε ικανοποιημένοι από τα προϊόντα μας και γι' αυτό το λόγο πρέπει να επιστρέψετε σε αυτόν το προϊόν για το σέρβις που καλύπτεται από την εγγύηση. 6. Εάν δεν λάβετε τον οδηγό πόρων ιδιοκτήτη εντός 60 ημερών από την ημερομηνία πώλησης, παρακαλούμε επικοινωνήστε με τον αντιπρόσωπό σας. 7. Η εγγύηση προϊόντος αρχίζει να ισχύει μετά την καταχώριση του προϊόντος στο εργοστάσιο. ΣΗΜΕΙΩΣΗ: Το εργοστάσιο και ο αντιπρόσωπος οφείλουν να διατηρούν λίστες καταχώρησης των θαλάσσιων προϊόντων που πωλήθηκαν στις Ηνωμένες Πολιτείες, για την περίπτωση που απαιτηθεί ειδοποίηση για ανάκληση για λόγους ασφαλείας σύμφωνα με τον ομοσπονδιακό νόμο περί Ασφαλείας Σκαφών. 8. Μπορείτε να αλλάξετε τη διεύθυνσή σας όποτε χρειαστεί, ακόμα και κατά την περίοδο της αίτησης εγγύησης, καλώντας την Mercury MerCruiser ή στέλνοντας ταχυδρομική επιστολή ή φαξ με το όνομά σας, την παλαιά διεύθυνσή σας, τη νέα σας διεύθυνση και τον αριθμό σειράς του κινητήρα στο τμήμα καταχώρισης εγγυήσεων της Mercury MerCruiser. Ο αντιπρόσωπός σας μπορεί επίσης να επεξεργαστεί αυτές τις αλλαγές στοιχείων. Οι πελάτες ή οι αντιπρόσωποι των Ηνωμένων Πολιτειών μπορούν να επικοινωνήσουν με: Mercury Mrine Αttn: Wrrnty Registrtion Deprtment W6250 Pioneer Rod P.O. Box 1939 Fond du Lc, WI Φαξ Οι πελάτες ή οι αντιπρόσωποι του Καναδά μπορούν να επικοινωνήσουν με: Mercury Mrine Cnd Limited 2395 Medowpine Blvd. Mississug, Cnd, L5N 7W6 Φαξ Kαταχώριση εγγύησης εκτός Ηνωμένων Πολιτειών και Καναδά 1. Είναι σημαντικό ο αντιπρόσωπος πώλησης να συμπληρώσει πλήρως την κάρτα καταχώρησης εγγύησης και να την ταχυδρομήσει στο διανομέα ή στο Κέντρο Εξυπηρέτησης της Mrine Power που είναι υπεύθυνο για τη διαχείριση του προγράμματος καταχώρησης και αίτησης εγγύησης στην περιοχή σας. 2. Η κάρτα καταχώρησης εγγύησης αναγράφει το ονοματεπώνυμο και τη διεύθυνσή σας, το μοντέλο και τους αριθμούς σειράς του προϊόντος, την ημερομηνία πώλησης, το είδος της χρήσης καθώς και τον κωδικό, το ονοματεπώνυμο και τη διεύθυνση του αντιπρόσωπου και του διανομέα πώλησης. Ο διανομέαςή ο αντιπρόσωπος πιστοποιεί επίσης ότι είστε ο αρχικός αγοραστής και χρήστης του προϊόντος. 3. Αμέσως μετά την πλήρη συμπλήρωση της κάρτας από τον αντιπρόσωπο ή το διανομέα πώλησης, ΠΡΕΠΕΙ να σας δοθεί ένα αντίγραφο της κάρτας καταχώρησης εγγύησης, οριζόμενο ως αντίγραφο αγοραστή. Η κάρτα αυτή αντιπροσωπεύει την αναγνώριση της καταχώρησής σας στο εργοστάσιο, και πρέπει να την κρατήσετε για μελλοντική χρήση όταν απαιτηθεί. Εάν ποτέ ζητήσετε σέρβις εγγύησης στο προϊόν σας, ο αντιπρόσωπός σας μπορεί να σας ζητήσει την κάρτα καταχώρησης εγγύησης για να επαληθεύσει την ημερομηνία αγοράς και να χρησιμοποιήσει τα στοιχεία της κάρτας για να ετοιμάσει τα έντυπα της αίτησης εγγύησης. 4. Σε ορισμένες χώρες, το Κέντρο Εξυπηρέτησης της Mrine Power εκδίδει μια μόνιμη (πλαστική) κάρτα καταχώρησης εγγύησης εντός 30 ημερών από τη λήψη του αντιγράφου εργοστασίου της κάρτας καταχώρησης εγγύησης από το διανομέα ή τον αντιπρόσωπο. Εάν λάβετε την πλαστική κάρτα καταχώρησης εγγύησης, μπορείτε να πετάξετε το αντίγραφο αγοραστή που λάβατε από τον διανομέα ή τον αντιπρόσωπο όταν αγοράσατε το προϊόν σας. Ρωτήστε τον διανομέα ή τον αντιπρόσωπο για να μάθετε αν το πρόγραμμα σχετικά με την πλαστική κάρτα ισχύει στην περίπτωσή σας. 5. Για περαιτέρω πληροφορίες σχετικά με την κάρτα καταχώρησης εγγύησης και τη σχέση της με την επεξεργασία της αίτησης εγγύησης, ανατρέξτε στη Διεθνή Εγγύηση. Δείτε τον πίνακα περιεχομένων. ΣΗΜΑΝΤΙΚΟ: Σε ορισμένες χώρες, το εργοστάσιο και ο αντιπρόσωπος είναι υποχρεωμένοι από το νόμο να διατηρούν λίστες καταχώρησης των προϊόντων. Επιθυμούμε ΟΛΑ τα προϊόντα να καταχωρούνται στο εργοστάσιο, σε περίπτωση που χρειαστεί να επικοινωνήσουμε μαζί σας. Βεβαιωθείτε ότι ο διανομέας ή ο αντιπρόσωπος της Cummins MerCruiser Diesel συμπληρώνει αμέσως την κάρτα καταχώρησης εγγύησης και αποστέλλει το αντίγραφο εργοστασίου στο Κέντρο Εξυπηρέτησης της Mrine Power Interntionl στην περιοχή σας. Σελίδα M60 ΜΆΙΟς 2007

11 Συμβόλαια εγγύησης Πολιτική εγγύησης εσωεξωλέμβιων Πετρελαιοκινητήρες υψηλής απόδοσης για χρήση αναψυχής ΤΙ ΚΑΛΥΠΤΕΙ Ενότητα 1 - Εγγύηση Η Cummins MerCruiser Diesel παρέχει για τα καινούργια προϊόντα της εγγύηση για ελαττώματα υλικών και εργασίας, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. Διάρκεια κάλυψης Αυτή η περιορισμένη εγγύηση παρέχει κάλυψη για δύο (2) έτη από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για χρήση αναψυχής ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Η ονομαστική υψηλή απόδοση χρησιμοποιείται σε εφαρμογές μεταβλητού φορτίου όπου η πλήρης ισχύς περιορίζεται σε μία (1) ώρα ανά οκτώ (8) ώρες λειτουργίας. Επίσης, η λειτουργία σε μειωμένη ισχύ πρέπει να γίνεται σε στροφές μειωμένες κατά 200 σ.α.λ. ή περισσότερο σε σχέση με το μέγιστο συνιστώμενο εύρος σ.α.λ. για κινητήρες με συνιστώμενο εύρος 3000 σ.α.λ. ή λιγότερο, και σε στροφές μειωμένες κατά 400 σ.α.λ. ή περισσότερο σε σχέση με το μέγιστο συνιστώμενο εύρος σ.α.λ. για κινητήρες με περισσότερες από 3000 σ.α.λ. Η παρούσα ονομαστική τιμή ισχύει για εφαρμογές αναψυχής (οι οποίες δεν παράγουν εισόδημα) με χρόνο λειτουργίας 500 ωρών ή λιγότερων ανά έτος. Η επαγγελματική χρήση του προϊόντος καθιστά άκυρη την εγγύηση. Ως επαγγελματική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και εάν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί από έναν πελάτη που κάνει χρήση αναψυχής σε επακόλουθο πελάτη που κάνει χρήση αναψυχής μετά από την κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη εγγύησης που δεν έχει λήξει δεν μπορεί να μεταβιβαστεί σε ή από πελάτη που κάνει επαγγελματική χρήση. Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από έμπορο εξουσιοδοτημένο από την Cummins MerCruiser Diesel να διανείμει το προϊόν στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Cummins MerCruiser Diesel. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Η παροχή ανακριβών στοιχείων καταχώρησης εγγύησης αναφορικά με τη χρήση αναψυχής, ή η επακόλουθη αλλαγή σε επαγγελματική χρήση από χρήση αναψυχής (εκτός αν έχει γίνει κατάλληλη εκ νέου καταχώρηση) μπορεί να ακυρώσει την εγγύηση κατά την αποκλειστική κρίση της Cummins MerCruiser Diesel. Η τακτική συντήρηση που περιγράφεται στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης πρέπει να διενεργείται έγκαιρα προκειμένου να διατηρηθεί η κάλυψη από την εγγύηση. Η Cummins MerCruiser Diesel διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. Τι θα κάνει η Cummins Mercruiser Diesel Η αποκλειστική υποχρέωση της Cummins MerCruiser Diesel υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή ανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Cummins MerCruiser Diesel. Η Cummins MerCruiser Diesel διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. Τρόπος για τη λήψη της κάλυψης εγγύησης Ο πελάτης πρέπει να δώσει στη Cummins MerCruiser Diesel εύλογο χρόνο για την επισκευή, και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Για τη διενέργεια σέρβις στο προϊόν, οι αιτήσεις εγγύησης πρέπει να γίνονται σε ένα εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στον σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Cummins MerCruiser Diesel. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Cummins MerCruiser Diesel, εκτός αν αυτό ζητηθεί από τη Cummins MerCruiser Diesel. Η κάρτα καταχώρησης εγγύησης είναι το μόνο έγκυρο έγγραφο αναγνώρισης της καταχώρησης και πρέπει να επιδειχτεί στον αντιπρόσωπο, όταν ζητηθεί σέρβις υπό την εγγύηση, προκειμένου να σας καλύψει η εγγύηση. Τι δεν καλύπτει M60 ΜΆΙΟς 2007 Σελίδα 3

12 Ενότητα 1 - Εγγύηση Αυτή η περιορισμένη εγγύηση δεν καλύπτει τα εξής: Στοιχεία τακτικής συντήρησης Μικρής κλίμακας επισκευές ή έλεγχοι, συμπεριλαμβανομένων των χειριστηρίων, καθώς και του ελέγχου της λίπανσης στα τακτικά σέρβις. Ζημιές που προκαλούνται από κακή χρήση, ασυνήθη χρήση, αμέλεια, ατύχημα, βύθιση, μη ενδεδειγμένη συντήρηση, θερμοκρασίες παγετού, τροποποιήσεις ή αφαίρεση εξαρτημάτων. Η αντικατάσταση των λαδιών, των λιπαντικών ή των υγρών, εκτός και αν η απώλεια ή η ρύπανσή τους έχει προκληθεί από βλάβη του προϊόντος, η οποία καλύπτει τις προϋποθέσεις της εγγύησης. Φυσιολογική φθορά Ζημιά στην κάτω μονάδα της εσωεξωλέμβιας λόγω πρόσκρουσης σε στοιχείο ναυτικού κινδύνου, όπως είναι ένα βυθισμένο αντικείμενο. Μη ορθή εγκατάσταση (οι προδιαγραφές και οι τεχνικές ορθής εγκατάστασης περιλαμβάνονται στις οδηγίες εγκατάστασης του προϊόντος) Πρόσθετες εργασίες συντήρησης που ζητούνται από τον πελάτη, εκτός από αυτές που είναι αναγκαίες για την εκπλήρωση της υποχρέωσης που απορρέει από τη συντήρηση. Ζημιά στο προϊόν Cummins MerCruiser Diesel από τη χρήση ενός παρελκόμενου ή εξαρτήματος που δεν έχει κατασκευαστεί ή πωληθεί από την Cummins MerCruiser Diesel ή τη Mercury Mrine Λειτουργία με λάδια, λιπαντικά ή υγρά που δεν είναι κατάλληλα για χρήση με το προϊόν (δείτε το εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης) Ζημιά στο προϊόν λόγω ανεπάρκειας νερού ψύξης που οφείλεται στην απόφραξη του συστήματος ψύξης ή των εισαγωγών νερού Ζημιά ως αποτέλεσμα της λειτουργίας της εσωεξωλέμβιας έξω από το νερό Ζημιά ως αποτέλεσμα της τοποθέτησης του συγκροτήματος κινητήρα υπερβολικά ψηλά στον καθρέφτη Ζημιά ως αποτέλεσμα της λειτουργίας του σκάφους με τον κινητήρα υπερβολικά τριμαρισμένο προς τα έξω Εργασίες που έχουν εκτελεσθεί από άλλους εκτός της Cummins MerCruiser Diesel, εκτός και αν έχει δοθεί προηγούμενη έγκριση από το εργοστάσιο για την εκτέλεση της εργασίας στο συγκεκριμένο συνεργείο και όταν η εργασία εκτελείται σε περίπτωση έκτακτης ανάγκης, με την προϋπόθεση ότι δεν υπάρχουν εξουσιοδοτημένα συνεργεία στην περιοχή που να μπορούν να εκτελέσουν την εργασία, ή τα συνεργεία δεν διαθέτουν μέσα ανέλκυσης, ρυμούλκησης, κλπ. Έξοδα που σχετίζονται με ανέλκυση, καθέλκυση ή ρυμούλκηση Αφαίρεση ή αντικατάσταση διαχωριστικών του σκάφους ή άλλων υλικών για την επίτευξη πρόσβασης στο προϊόν Έξοδα που σχετίζονται με την παράδοση του προϊόντος σε εξουσιοδοτημένη αντιπροσωπεία της Cummins MerCruiser Diesel όταν δεν παρέχεται εύλογη πρόσβαση στο προϊόν για σέρβις στα πλαίσια της εγγύησης Τα έξοδα αποθήκευσης, τηλεφώνου και ενοικίασης, καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος τυχαίας ή επακόλουθης ζημιάς Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει την εγγύηση. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Cummins MerCruiser Diesel, δεν έχει λάβει εξουσιοδότηση από την Cummins MerCruiser Diesel να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση, και εάν παρασχεθεί, δεν θα είναι εκτελεστή κατά της Cummins MerCruiser Diesel. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΥΠΟΝΟΟΥΜΕΝΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΥΠΟΝΟΟΥΜΕΝΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΕΠΑΚΟΛΟΥΘΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΤΟΥΣ ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΤΙΣ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΩΣ ΑΠΟΤΕΛΕΣΜΑ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Πολιτική εγγύησης εσωεξωλέμβιων Πετρελαιοκινητήρες, διακοπτόμενη ονομαστική ισχύς ΤΙ ΚΑΛΥΠΤΕΙ Η Cummins MerCruiser Diesel παρέχει για τα καινούργια προϊόντα της εγγύηση για ελαττώματα υλικών και εργασίας, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. Διάρκεια κάλυψης Αυτή η περιορισμένη εγγύηση παρέχει κάλυψη ενός (1) έτους ή 400 ωρών (οποιοδήποτε από τα δύο συμβεί πρώτα) για τις επαγγελματικές εφαρμογές από την ημερομηνία πρώτης πώλησης του προϊόντος σε λιανικό αγοραστή, ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα, και προορίζεται για εφαρμογές μεταβλητού φορτίου όπου η πλήρης ισχύς περιορίζεται σε δύο ώρες ανά κάθε οκτώ ώρες λειτουργίας. Επίσης, η λειτουργία σε μειωμένη ισχύ πρέπει να γίνεται σε στροφές μειωμένες κατά 200 σ.α.λ. ή περισσότερο σε σχέση με τις μέγιστες ονομαστικές στροφές. Αυτή η ονομαστική ισχύς είναι μια ονομαστική ισχύς διακοπής τροφοδοσίας καυσίμου κατά ISO3046 και προορίζεται για εφαρμογές που λειτουργούν λιγότερο από 1500 ώρες ανά έτος. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί από έναν πελάτη που κάνει επαγγελματική χρήση αναψυχής σε επακόλουθο πελάτη που κάνει επαγγελματική χρήση μετά από την κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη εγγύησης που δεν έχει λήξει δεν μπορεί να μεταβιβαστεί σε ή από πελάτη που κάνει χρήση αναψυχής. Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης Αυτή η κάλυψη εγγύησης είναι διαθέσιμη μόνο για εσωεξωλέμβιους κινητήρες Brvo Two που αποτελούν μέρος του συγκροτήματος πρόωσης QSB5.9 ES 230 που πωλείται σε πελάτες λιανικής για θαλάσσιες εφαρμογές που αγοράζουν από την Cummins MerCruiser Diesel, το διανομέα της Cummins MerCruiser Diesel ή έμπορο εξουσιοδοτημένο από την Cummins MerCruiser Diesel στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Cummins MerCruiser Diesel. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Η παροχή ανακριβών στοιχείων καταχώρισης εγγύησης ή η λανθασμένη εφαρμογή του συγκροτήματος πρόωσης μπορεί να ακυρώσει την εγγύηση κατά την αποκλειστική κρίση της Cummins MerCruiser Diesel. Η τακτική συντήρηση που περιγράφεται στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης πρέπει να διενεργείται έγκαιρα προκειμένου να διατηρηθεί η κάλυψη από την εγγύηση. Η Cummins MerCruiser Diesel διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. Τι θα κάνει η Cummins Mercruiser Diesel Η αποκλειστική υποχρέωση της Cummins MerCruiser Diesel υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή ανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Cummins MerCruiser Diesel. Η Cummins MerCruiser Diesel διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. Τρόπος για τη λήψη της κάλυψης εγγύησης Σελίδα M60 ΜΆΙΟς 2007

13 Ενότητα 1 - Εγγύηση Ο πελάτης πρέπει να δώσει στη Cummins MerCruiser Diesel εύλογο χρόνο για την επισκευή, και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Για τη διενέργεια σέρβις στο προϊόν, οι αιτήσεις εγγύησης πρέπει να γίνονται σε ένα εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στον σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Cummins MerCruiser Diesel. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Cummins MerCruiser Diesel, εκτός αν αυτό ζητηθεί από τη Cummins MerCruiser Diesel. Η κάρτα καταχώρησης εγγύησης είναι το μόνο έγκυρο έγγραφο αναγνώρισης της καταχώρησης και πρέπει να επιδειχτεί στον αντιπρόσωπο, όταν ζητηθεί σέρβις υπό την εγγύηση, προκειμένου να σας καλύψει η εγγύηση. Τι δεν καλύπτει Αυτή η περιορισμένη εγγύηση δεν καλύπτει τα εξής: Στοιχεία τακτικής συντήρησης Μικρής κλίμακας επισκευές ή έλεγχοι, συμπεριλαμβανομένων των χειριστηρίων, καθώς και του ελέγχου της λίπανσης στα τακτικά σέρβις. Ζημιές που προκαλούνται από κακή χρήση, ασυνήθη χρήση, αμέλεια, ατύχημα, βύθιση, μη ενδεδειγμένη συντήρηση, θερμοκρασίες παγετού, τροποποιήσεις ή αφαίρεση εξαρτημάτων. Η αντικατάσταση των λαδιών, των λιπαντικών ή των υγρών, εκτός και αν η απώλεια ή η ρύπανσή τους έχει προκληθεί από βλάβη του προϊόντος, η οποία καλύπτει τις προϋποθέσεις της εγγύησης. Φυσιολογική φθορά Ζημιά στην κάτω μονάδα της εσωεξωλέμβιας λόγω πρόσκρουσης σε στοιχείο ναυτικού κινδύνου, όπως είναι ένα βυθισμένο αντικείμενο. Μη ορθή εγκατάσταση (οι προδιαγραφές και οι τεχνικές ορθής εγκατάστασης περιλαμβάνονται στις οδηγίες εγκατάστασης του προϊόντος) Πρόσθετες εργασίες συντήρησης που ζητούνται από τον πελάτη, εκτός από αυτές που είναι αναγκαίες για την εκπλήρωση της υποχρέωσης που απορρέει από τη συντήρηση. Ζημιά στο προϊόν Cummins MerCruiser Diesel από τη χρήση ενός παρελκόμενου ή εξαρτήματος που δεν έχει κατασκευαστεί ή πωληθεί από την Cummins MerCruiser Diesel ή τη Mercury Mrine Λειτουργία με λάδια, λιπαντικά ή υγρά που δεν είναι κατάλληλα για χρήση με το προϊόν (δείτε το εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης) Ζημιά στο προϊόν λόγω ανεπάρκειας νερού ψύξης που οφείλεται στην απόφραξη του συστήματος ψύξης ή των εισαγωγών νερού Ζημιά ως αποτέλεσμα της λειτουργίας της εσωεξωλέμβιας έξω από το νερό Ζημιά ως αποτέλεσμα της τοποθέτησης του συγκροτήματος κινητήρα υπερβολικά ψηλά στον καθρέφτη Ζημιά ως αποτέλεσμα της λειτουργίας του σκάφους με τον κινητήρα υπερβολικά τριμαρισμένο προς τα έξω Εργασίες που έχουν εκτελεσθεί από άλλους εκτός της Cummins MerCruiser Diesel, εκτός και αν έχει δοθεί προηγούμενη έγκριση από το εργοστάσιο για την εκτέλεση της εργασίας στο συγκεκριμένο συνεργείο και όταν η εργασία εκτελείται σε περίπτωση έκτακτης ανάγκης, με την προϋπόθεση ότι δεν υπάρχουν εξουσιοδοτημένα συνεργεία στην περιοχή που να μπορούν να εκτελέσουν την εργασία, ή τα συνεργεία δεν διαθέτουν μέσα ανέλκυσης, ρυμούλκησης, κλπ. Έξοδα που σχετίζονται με ανέλκυση, καθέλκυση ή ρυμούλκηση Αφαίρεση ή αντικατάσταση διαχωριστικών του σκάφους ή άλλων υλικών για την επίτευξη πρόσβασης στο προϊόν Έξοδα που σχετίζονται με την παράδοση του προϊόντος σε εξουσιοδοτημένη αντιπροσωπεία της Cummins MerCruiser Diesel όταν δεν παρέχεται εύλογη πρόσβαση στο προϊόν για σέρβις στα πλαίσια της εγγύησης Τα έξοδα αποθήκευσης, τηλεφώνου και ενοικίασης, καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, ή οποιοδήποτε άλλο είδος τυχαίας ή επακόλουθης ζημιάς Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει την εγγύηση. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Cummins MerCruiser Diesel, δεν έχει λάβει εξουσιοδότηση από την Cummins MerCruiser Diesel να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση, και εάν παρασχεθεί, δεν θα είναι εκτελεστή κατά της Cummins MerCruiser Diesel. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΥΠΟΝΟΟΥΜΕΝΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΥΠΟΝΟΟΥΜΕΝΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΕΠΑΚΟΛΟΥΘΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΤΟΥΣ ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΤΙΣ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΩΣ ΑΠΟΤΕΛΕΣΜΑ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Περιορισμένη εγγύηση κατά της διάβρωσης (παγκοσμίως) Τι καλύπτει Η Cummins MerCruiser Diesel εγγυάται ότι κανένας νέος εσωεξωλέμβιος κινητήρας Alph και Brvo (προϊόν) δεν θα τεθεί εκτός λειτουργίας ως άμεσο αποτέλεσμα της διάβρωσης για τη χρονική περίοδο που περιγράφεται παρακάτω. Διάρκεια κάλυψης Αυτή η περιορισμένη εγγύηση κατά της διάβρωσης παρέχει κάλυψη για τρία (3) έτη από την ημερομηνία που το προϊόν πωλήθηκε για πρώτη φορά ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Για τα εσωεξωλέμβια μοντέλα με SeCore, η εγγύηση παρέχει κάλυψη για τέσσερα (4) έτη από την ημερομηνία που το προϊόν πωλήθηκε για πρώτη φορά ή από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Η επισκευή και αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί σε επακόλουθο αγοραστή μετά από την κατάλληλη επανακαταχώριση του προϊόντος. Η κάλυψη της εγγύησης παύει να ισχύει για μεταχειρισμένα προϊόντα που έχουν ανακτηθεί από πελάτη λιανικής ή έχουν αγοραστεί από δημοπρασία, μάντρα παλαιών υλικών ή ασφαλιστική εταιρεία που τα έχει αποκτήσει ως αποτέλεσμα αξίωσης ασφάλισης. Συνθήκες που πρέπει να πληρούνται ώστε να ισχύει η κάλυψη εγγύησης Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Cummins MerCruiser Diesel εξουσιοδοτημένο να διανέμει το προϊόν στη χώρα όπου διενεργήθηκε η πώληση. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Για να διατηρηθεί η κάλυψη από την εγγύηση, πρέπει να χρησιμοποιούνται στο σκάφος οι συσκευές προστασίας από τη διάβρωση, οι οποίες αναφέρονται στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης, και να διενεργούνται έγκαιρα οι τακτικές εργασίες συντήρησης (συμπεριλαμβανομένων, χωρίς περιορισμό σε αυτές, της αντικατάστασης των προστατευτικών ανοδίων, της χρήσης των καθορισμένων λιπαντικών και της επικάλυψης με μπογιά των χαρακιών και των γρατσουνιών), οι οποίες περιγράφονται στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης. Η Cummins MerCruiser Diesel διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. Τι θα κάνει η Mercury M60 ΜΆΙΟς 2007 Σελίδα 5

14 Ενότητα 1 - Εγγύηση Η αποκλειστική υποχρέωση της Cummins MerCruiser Diesel υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του διαβρωμένου εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή επανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Mrine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury Mrine διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. Τρόπος για τη λήψη της κάλυψης εγγύησης Ο πελάτης πρέπει να δώσει στη Cummins MerCruiser Diesel εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης και εύλογο χρόνο για να επισκευάσει το προϊόν. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Cummins MerCruiser Diesel ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στον σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Cummins MerCruiser Diesel. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Cummins MerCruiser Diesel, εκτός αν αυτό ζητηθεί από τη Cummins MerCruiser Diesel. Για να σας καλύψει η εγγύηση, όταν ζητήσετε σέρβις που καλύπτεται από την εγγύηση, πρέπει να επιδείξετε στον αντιπρόσωπο αποδεικτικό καταχωρημένης ιδιοκτησίας. Τι δεν καλύπτει Αυτή η περιορισμένη εγγύηση δεν καλύπτει τη διάβρωση του ηλεκτρικού συστήματος, τη διάβρωση λόγω ζημιάς, τη διάβρωση που προκαλεί αποκλειστικά καλλωπιστική ζημιά, την κακή χρήση ή το ακατάλληλο σέρβις, τη διάβρωση παρελκομένων, οργάνων ή συστημάτων διεύθυνσης, τη διάβρωση σε μονάδα μετάδοσης jet τοποθετημένη στο εργοστάσιο, τη ζημιά λόγω θαλάσσιας βλάστησης, το προϊόν που πωλήθηκε με περιορισμένη εγγύηση προϊόντος με διάρκεια μικρότερη του ενός έτους, τα ανταλλακτικά (εξαρτήματα που αγοράστηκαν από τον πελάτη), τα προϊόντα που χρησιμοποιήθηκαν σε εμπορικές εφαρμογές. Ως εμπορική χρήση ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, για οποιοδήποτε μέρος της περιόδου εγγύησης, ακόμη και αν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά για το σκοπό αυτό. Mεταβίβαση εγγύησης Η περιορισμένη εγγύηση είναι μεταβιβάσιμη σε επακόλουθο αγοραστή, μόνο όμως όσον αφορά στο υπόλοιπο, μη χρησιμοποιημένο τμήμα της περιορισμένης εγγύησης. Αυτό δεν ισχύει για προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Για να μεταβιβάσετε την εγγύηση στον επόμενο ιδιοκτήτη, στείλτε μέσω ταχυδρομείου ή μέσω φαξ ένα αντίγραφο του πωλητηρίου ή του συμβολαίου αγοράς, το όνομα και τη διεύθυνση του νέου ιδιοκτήτη και τον αριθμό σειράς του κινητήρα στο τμήμα καταχώρισης εγγυήσεων της Mercury Mrine. Στις Η.Π.Α. και τον Καναδά, στείλτε τα στοιχεία στη διεύθυνση: Mercury Mrine Αttn: Wrrnty Registrtion Deprtment W6250 W. Pioneer Rod P.O. Box 1939 Fond du Lc, WI Φαξ Κατά τη διαδικασία μεταβίβασης της εγγύησης, η Mercury Mrine θα αποστείλει ταχυδρομικώς στο νέο ιδιοκτήτη επαλήθευση της καταχώρισης. Η υπηρεσία αυτή παρέχεται δωρεάν. Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών και του Καναδά, επικοινωνήστε με το διανομέα της χώρας σας ή με το πλησιέστερο Κέντρο Εξυπηρέτησης της Mercury Power. Σελίδα M60 ΜΆΙΟς 2007

15 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Πίνακας περιεχομένων Αναγνώριση... 8 Μοντέλα Brvo X Diesel και Brvo XR...8 Μοντέλα Brvo One... 8 Μοντέλα Brvo Two... 8 Μοντέλα Brvo Three... 9 Αριθμός σειράς και αναγνώριση εσωεξωλέμβιας Brvo...9 Αριθμός σειράς καθρέπτη Brvo...10 Σύστημα οργάνων Όργανα Εσωεξωλέμβια μοντέλα Χαρακτηριστικά και χειριστήρια Διακόπτης σβησίματος με αναδέτη (αν υπάρχει)...11 Τηλεχειριστήρια...12 Χαρακτηριστικά επί του πίνακα Χαρακτηριστικά επί της κονσόλας Υποβοήθηση τριμαρίσματος...13 Τριμάρισμα και ρυμούλκηση μονού κινητήρα Τριμάρισμα και ρυμούλκηση διπλού κινητήρα Προστασία ηλεκτρικού συστήματος από υπερφόρτωση M60 ΜΆΙΟς 2007 Σελίδα 7

16 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Αναγνώριση Μοντέλα Brvo X Diesel και Brvo XR Μοντέλα Brvo One Brvo One X Diesel Μοντέλα Brvo Two Brvo One XR Brvo Two X Diesel Σελίδα M60 ΜΆΙΟς 2007

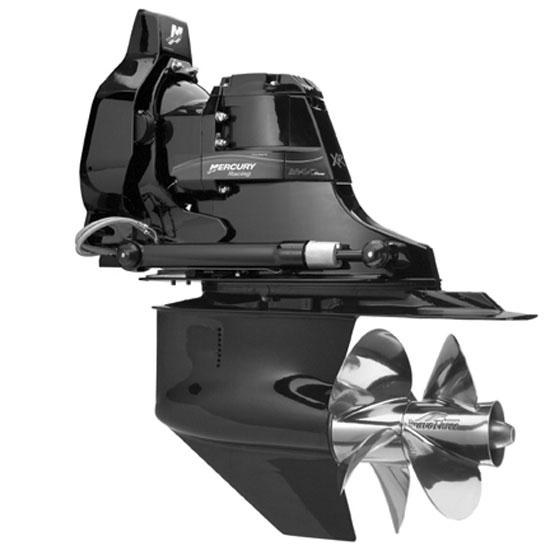

17 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Μοντέλα Brvo Three Brvo Three X Diesel Brvo Three XR Αριθμός σειράς και αναγνώριση εσωεξωλέμβιας Brvo Ο αριθμός σειράς, η σχέση μετάδοσης, ο αριθμός μοντέλου και ο ραβδωτός κωδικός της εσωεξωλέμβιας είναι ενσωματωμένα στην πλάκα γείωσης που βρίσκεται στη αριστερή πλευρά της εσωεξωλέμβιας Brvo. c d - Ραβδωτός κωδικός - Σχέση μετάδοσης c - Αριθμός σειράς d - Αριθμό μοντέλου M60 ΜΆΙΟς 2007 Σελίδα 9

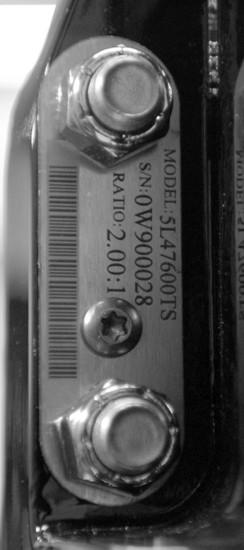

18 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ο αριθμός σειράς αναγράφεται επίσης στο χυτό τεμάχιο της εσωεξωλέμβιας στο εσωτερικό του πίσω καλύμματος. Χρησιμοποιείται ως σταθερό σημείο αναφοράς για τα εξουσιοδοτημένα κέντρα επισκευών της Cummins MerCruiser Diesel. Σήμανση αριθμού σειράς εσωεξωλέμβιας Brvo - Σήμανση αριθμού σειράς Αριθμός σειράς καθρέπτη Brvo Ο αριθμός σειράς καθρέπτη Brvo αναγράφεται στην πλάκα σχήματος U του συγκροτήματος καθρέπτη Brvo. Πλάκα σχήματος U συγκροτήματος καθρέπτη Brvo - Αριθμός σειράς συγκροτήματος καθρέπτη Ο αριθμός σειράς αναγράφεται επίσης στο περίβλημα αναρτήρα καρντάν. Χρησιμοποιείται ως σταθερό σημείο αναφοράς για τα εξουσιοδοτημένα κέντρα επισκευών της Cummins MerCruiser Diesel. Περίβλημα αναρτήρα καρντάν με επισήμανση αριθμού σειράς - Αριθμός σειράς συγκροτήματος καθρέπτη Σύστημα οργάνων Όργανα - Εσωεξωλέμβια μοντέλα Ακολουθεί η σύντομη περιγραφή των οργάνων που βρίσκονται στα περισσότερα σκάφη. Ο ιδιοκτήτης και ο χειριστής πρέπει να είναι εξοικειωμένοι με όλα τα όργανα του σκάφους και τις λειτουργίες τους. Επειδή υπάρχει μεγάλη ποικιλία οργάνων και κατασκευαστών, ο αντιπρόσωπός σας θα πρέπει να σας εξηγήσει τη λειτουργία των δεικτών και να σας ενημερώσει για τις ενδείξεις που πρέπει κανονικά να εμφανίζονται στο σκάφος σας Σελίδα M60 ΜΆΙΟς 2007

19 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ενδέχεται να περιλαμβάνονται οι ακόλουθοι τύποι δεικτών στο συγκρότημα του κινητήρα σας. c d e Τυπικοί δείκτες Αναφορά Δείκτες Λειτουργία α Δείκτης πίεσης λαδιού Δείχνει την πίεση του λαδιού του κινητήρα. β Μετρητής μπαταρίας Δείχνει την τάση της μπαταρίας. γ Δείκτης θερμοκρασίας ψυκτικού υγρού Δείχνει τη θερμοκρασία λειτουργίας του κινητήρα. δ Δείκτης καυσίμου Δείχνει την ποσότητα καυσίμου στη δεξαμενή. ε Δείκτης δυναμικής εξισορρόπησης Εμφανίζει τη γωνία της εσωεξωλέμβιας (εξισορρόπηση προς τα πάνω [έξω] και προς τα κάτω [μέσα]). Χαρακτηριστικά και χειριστήρια Διακόπτης σβησίματος με αναδέτη (αν υπάρχει) Σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί μακριά από τη θέση χειριστή (όπως σε περίπτωση ακούσιας εκτίναξης από τη θέση χειριστή). c RUN - Διακόπτης σβησίματος - Αναδέτης c - Στερεώνεται με κλιπ στο σώμα του χειριστή Η ακούσια εκτίναξη του χειριστή, όπως, για παράδειγμα, σε περίπτωση πτώσης στο νερό, είναι πιθανότερο να συμβεί: στα αγωνιστικά σκάφη με χαμηλά πλαϊνά στα σκάφη τύπου ss στα σκάφη υψηλών επιδόσεων Η ακούσια εκτίναξη του χειριστή μπορεί, επίσης, να συμβεί: όταν εφαρμόζονται ακατάλληλες πρακτικές λειτουργίας όταν ο χειριστής κάθεται στο πίσω μέρος του καθίσματος ή στην κουπαστή σε ταχύτητες πλαναρίσματος όταν ο χειριστής στέκεται όρθιος σε ταχύτητες πλαναρίσματος κατά τη λειτουργία σε ταχύτητες πλαναρίσματος σε ρηχά ή γεμάτα εμπόδια νερά από το μη σταθερό πιάσιμο του τιμονιού ή της λαγουδέρας που «τραβάει» προς τη μια κατεύθυνση λόγω της κατανάλωσης αλκοόλ ή ναρκωτικών ουσιών όταν ο χειριστής κάνει μανούβρες στις πολύ υψηλές ταχύτητες M60 ΜΆΙΟς 2007 Σελίδα 11

20 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Ορισμένα συστήματα χειριστηρίων είναι εξοπλισμένα με διακόπτη σβησίματος με αναδέτη. Εάν ο πίνακας χειριστηρίων του σκάφους σας δεν διαθέτει διακόπτη σβησίματος με αναδέτη, μπορείτε να τοποθετήσετε έναν στο ταμπλό ή στο πλάι της θέσης χειριστή. Ο αναδέτης είναι ένα κορδόνι με μήκος συνήθως μεταξύ 122 και 152 cm (4 και 5 ft) όταν τεντωθεί. Η μια άκρη του είναι φτιαγμένη έτσι ώστε να εισέρχεται στο διακόπτη και η άλλη έχει ένα κλιπ ασφάλισης που προσαρτάται στο χειριστή. Ο αναδέτης είναι περιελιγμένος ώστε να έχει όσο το δυνατόν μικρότερο μήκος σε συνθήκες ηρεμίας προκειμένου να ελαχιστοποιηθεί η πιθανότητα εμπλοκής του με τα γύρω αντικείμενα. Το μήκος του αναδέτη, όταν είναι τεντωμένος, είναι τέτοιο ώστε να ελαχιστοποιηθεί η πιθανότητα ακούσιας ενεργοποίησης εάν ο χειριστής επιλέξει να κινηθεί γύρω από την περιοχή που βρίσκεται κοντά στην κανονική θέση χειριστή. Αν θέλετε να έχετε κοντύτερο αναδέτη, τυλίξτε τον αναδέτη γύρω από τον καρπό ή το πόδι του χειριστή ή κάντε ένα κόμπο στο κορδόνι. Παρόλο που η ενεργοποίηση του διακόπτη σβησίματος με αναδέτη έχει ως αποτέλεσμα το άμεσο σβήσιμο του κινητήρα, το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα για αρκετή απόσταση ανάλογα με την ταχύτητα και τις μοίρες της στροφής κατά το σβήσιμο του κινητήρα. Ωστόσο, το σκάφος δεν θα ολοκληρώσει έναν πλήρη κύκλο. Ενώ το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα, υπάρχει το ενδεχόμενο να προκληθεί τραυματισμός σε οποιοδήποτε άτομο βρεθεί στην τροχιά του σκάφους. Ο τραυματισμός αυτός μπορεί να είναι το ίδιο σοβαρός με τον τραυματισμό που θα προκαλούσε το σκάφος αν κινείτο με κανονική ισχύ. Συνιστούμε θερμά να παράσχετε οδηγίες στους άλλους επιβάτες του σκάφους σχετικά με τις κανονικές διαδικασίες εκκίνησης και λειτουργίας για την περίπτωση που χρειαστεί να λειτουργήσουν τον κινητήρα σε έκτακτη ανάγκη (π.χ., εάν ο χειριστής εκτιναχθεί ακουσίως από τη θέση του).! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο χειριστής πέσει έξω από το σκάφος, σβήστε αμέσως τον κινητήρα για να μειώσετε το ενδεχόμενο σοβαρού τραυματισμού ή και θανάτου λόγω κτυπήματος από το σκάφος. Συνδέετε πάντα σωστά το χειριστή με το διακόπτη σβησίματος χρησιμοποιώντας έναν αναδέτη. Η τυχαία ή ακούσια ενεργοποίηση του διακόπτη κατά τη διάρκεια της κανονικής λειτουργίας είναι επίσης ένα ενδεχόμενο που μπορεί να συμβεί. Αυτό μπορεί να προκαλέσει οποιαδήποτε, ή όλες, από τις παρακάτω πιθανές επικίνδυνες καταστάσεις: Οι επιβάτες μπορεί να εκτιναχθούν προς τα εμπρός, λόγω απροσδόκητης απώλειας εμπρόσθιας κίνησης. Αυτό αφορά ιδιαίτερα στους επιβάτες που βρίσκονται στο μπροστινό μέρος του σκάφους, καθώς μπορεί να εκτιναχθούν πάνω από την πλώρη και να κτυπήσουν πιθανώς στα εξαρτήματα του συστήματος πρόωσης ή του συστήματος διεύθυνσης. Απώλεια ισχύος και κατευθυντικού ελέγχου σε τρικυμιώδη θάλασσα, ισχυρά ρεύματα ή ισχυρούς ανέμους. Απώλεια ελέγχου κατά το δέσιμο στην προβλήτα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω των δυνάμεων επιβράδυνσης που προκαλούνται λόγω τυχαίας ή ακούσιας ενεργοποίησης του διακόπτη σβησίματος. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από το σταθμό χειριστή αν δεν έχει πρώτα αποσυνδέσει το διακόπτη σβησίματος με αναδέτη από το χειριστή. Τηλεχειριστήρια Το σκάφος σας μπορεί να είναι εξοπλισμένο με τηλεχειριστήρια Mercury Precision Prts ή Quicksilver. Δεν διαθέτουν όλα τα χειριστήρια τις δυνατότητες που αναφέρονται. Απευθυνθείτε στον αντιπρόσωπό σας για την περιγραφή και/ή την επίδειξη των λειτουργιών του τηλεχειριστηρίου σας. Χαρακτηριστικά επί του πίνακα f e - Κουμπί ασφάλισης νεκράς - Κουμπί μόνο για το γκάζι c - Διακόπτης σβησίματος με αναδέτη d - Βίδα ρύθμισης της τάσης της λαβής χειριστηρίου e - Λαβή ελέγχου f - Κουμπί εξισορρόπησης και κλίσης c d mc Κουμπί ασφάλισης νεκράς. Αποτρέπει την τυχαία εμπλοκή ταχύτητας και γκαζιού. Το κουμπί ασφάλισης νεκράς πρέπει να πατηθεί προς τα μέσα για να μετακινηθεί η χειρολαβή ελέγχου εκτός νεκράς. Σελίδα M60 ΜΆΙΟς 2007

21 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Κουμπί μόνο για το γκάζι. Επιτρέπει το άνοιγμα του γκαζιού του κινητήρα δίχως αλλαγή ταχύτητας. Αυτό γίνεται με αποσύμπλεξη του μηχανισμού αλλαγής ταχυτήτων από τη λαβή ελέγχου. Μπορείτε να πατήσετε το κουμπί μόνο για το γκάζι μόνο όταν η λαβή ελέγχου είναι στο νεκρό, ενώ η χρήση του πρέπει να περιορίζεται στην υποβοήθηση της εκκίνησης του κινητήρα. Διακόπτης σβησίματος με αναδέτη. Σβήνει το σύστημα ανάφλεξης όποτε ο χειριστής (αν είναι δεμένος με το κορδόνι) μετακινείται αρκετά μακριά από τη θέση χειρισμού για να ενεργοποιήσει το διακόπτη. Δείτε την ενότητα Διακόπτης σβησίματος με αναδέτη για πληροφορίες σχετικά με τη χρήση αυτού του διακόπτη. Λαβή ελέγχου. Η κλίση και το γκάζι ελέγχονται από την κίνηση της λαβής ελέγχου. Ωθήστε τη λαβή ελέγχου από το νεκρό προς τα εμπρός με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή για την κίνηση πρόσω. Εάν θέλετε να αυξήσετε την ταχύτητα, συνεχίστε να ωθείτε προς τα εμπρός. Ωθήστε τη λαβή ελέγχου προς τα πίσω από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της όπισθεν, και συνεχίστε να ωθείτε προς τα πίσω για να αυξήσετε την ταχύτητα. Βίδα ρύθμισης τάσης λαβής ελέγχου - (μη ορατή). Η βίδα αυτή χρησιμοποιείται για τη ρύθμιση της προσπάθειας που χρειάζεται για την κίνηση της λαβής ελέγχου. Για πλήρεις οδηγίες σχετικά με τη ρύθμιση, ανατρέξτε στις οδηγίες που συνοδεύουν το τηλεχειριστήριο. Κουμπί εξισορρόπησης (κλίσης). Δείτε την ενότητα Δυναμική εξισορρόπηση. Χαρακτηριστικά επί της κονσόλας d c - Κουμπί μόνο για το γκάζι - Λαβή ελέγχου c - Διακόπτης δυναμικής εξισορρόπησης d - Διακόπτης τρέιλερ c d mc Κουμπί μόνο για το γκάζι. Επιτρέπει το άνοιγμα του γκαζιού του κινητήρα δίχως αλλαγή ταχύτητας. Αυτό γίνεται με αποσύμπλεξη του μηχανισμού αλλαγής ταχυτήτων από τη λαβή ελέγχου. Μπορείτε να πατήσετε το κουμπί μόνο για το γκάζι μόνο όταν η λαβή ελέγχου είναι στο νεκρό. Λαβές ελέγχου. Η κλίση και το γκάζι ελέγχονται από την κίνηση της λαβής ελέγχου. Ωθήστε τη λαβή ελέγχου προς τα εμπρός από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της ταχύτητας πρόσω, και συνεχίστε να ωθείτε προς τα εμπρός για να αυξήσετε την ταχύτητα. Ωθήστε τη λαβή ελέγχου προς τα πίσω από το νεκρό με μία γρήγορη και σταθερή κίνηση, μέχρι να μπει στην πρώτη εγκοπή της όπισθεν, και συνεχίστε να ωθείτε προς τα πίσω για να αυξήσετε την ταχύτητα. Βίδα ρύθμισης τάσης λαβής ελέγχου - (μη ορατή). Η βίδα αυτή χρησιμοποιείται για τη ρύθμιση της προσπάθειας που χρειάζεται για την κίνηση της λαβής ελέγχου. Για πλήρεις οδηγίες σχετικά με τη ρύθμιση, ανατρέξτε στις οδηγίες που συνοδεύουν το τηλεχειριστήριο. Διακόπτης δυναμικής εξισορρόπησης. Δείτε την ενότητα Δυναμική εξισορρόπηση για λεπτομερείς διαδικασίες δυναμικής εξισορρόπησης. Διακόπτης τρέιλερ. Χρησιμοποιείται για να ανεβάσει την εσωεξωλέμβια για τοποθέτηση στο τρέιλερ, καθέλκυση, μετακίνηση στην ξηρά ή λειτουργία σε ρηχό νερό. Δείτε την ενότητα Δυναμική εξισορρόπηση για λεπτομέρειες σχετικά με τη λειτουργία του διακόπτη τρέιλερ. Υποβοήθηση τριμαρίσματος Η υποβοήθηση τριμαρίσματος (power trim) επιτρέπει στο χειριστή να ρυθμίζει τη γωνία της εσωεξωλέμβιας κατά την πλεύση, με σκοπό τη ρύθμιση της ιδανικής γωνίας του σκάφους ανάλογα με το φορτίο και τις συνθήκες του νερού. Ο διακόπτης ρυμούλκησης επιτρέπει στο χειριστή να ανεβάζει και να κατεβάζει την εσωεξωλέμβια για ρυμούλκηση, μετακίνηση στην ξηρά, καθέλκυση και πλεύση σε χαμηλή ταχύτητα (κάτω από 1200 σ.α.λ.) και σε ρηχά νερά.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το υπερβολικό τριμάρισμα ενδέχεται να προκαλέσει σοβαρό τραυματισμό ή και το θάνατο σε υψηλές ταχύτητες, και τα συστήματα τριμαρίσματος μονού εμβόλου δεν διαθέτουν διάταξη περιορισμού του τριμαρίσματος προς τα έξω ή δείκτη τριμαρίσματος. Δείχνετε ιδιαίτερη προσοχή όταν κάνετε τριμάρισμα με σύστημα τριμαρίσματος μονού εμβόλου και μην τριμάρετε ποτέ πέρα από τις φλάντζες πλευρικής υποστήριξης της μονάδας ενώ το σκάφος κινείται ή όταν οι στροφές του κινητήρα υπερβαίνουν τις 1200 σ.α.λ M60 ΜΆΙΟς 2007 Σελίδα 13

22 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε Για τη βέλτιστη απόδοση, τριμάρετε την εσωεξωλέμβια έτσι ώστε το κάτω μέρος του κύτους του σκάφους να βρίσκεται σε κλίση 3-5 μοιρών ως προς την επιφάνεια του νερού. 3-5 mc79528 Το τριμάρισμα της εσωεξωλέμβιας προς τα πάνω (έξω) έχει τα παρακάτω αποτελέσματα: Γενικά, αυξάνει την τελική ταχύτητα. Αυξάνει το διάκενο από βυθισμένα αντικείμενα ή ρηχό βυθό. Προκαλεί επιτάχυνση του σκάφους και πιο αργό πλανάρισμα. Όταν το τριμάρισμα είναι υπερβολικά μεγάλο, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας. Προκαλείται υπερθέρμανση του κινητήρα στην περίπτωση τριμαρίσματος σε σημείο όπου όλα τα στόμια εισαγωγής νερού ψύξης βρίσκονται επάνω από την ίσαλο γραμμή. mc78529 Το τριμάρισμα της εσωεξωλέμβιας προς τα κάτω (μέσα) έχει τα παρακάτω αποτελέσματα: Βοηθά το σκάφος να επιταχύνει και να πλανάρει πιο γρήγορα. Γενικά, βελτιώνει την πλεύση σε κύματα. Γενικά, αυξάνει την ταχύτητα του σκάφους. Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα. mc79530 Τριμάρισμα και ρυμούλκηση μονού κινητήρα Στις εφαρμογές μονού κινητήρα, υπάρχει ένα κουμπί για το τριμάρισμα της εσωεξωλέμβιας προς τα πάνω (έξω) ή προς τα κάτω (μέσα). Για να ανεβάσετε την εσωεξωλέμβια για ρυμούλκηση, μετακίνηση στην ξηρά, καθέλκυση, πλεύση σε χαμηλή ταχύτητα (κάτω από 1200 σ.α.λ.) και λειτουργία σε ρηχά νερά, πατήστε το κουμπί τριμαρίσματος για να ανεβάσετε την εσωεξωλέμβια στη θέση τέρμα πάνω (έξω). Σε ορισμένα χειριστήρια υπάρχει ένα κουμπί τρέιλερ το οποίο χρησιμοποιείται για το τριμάρισμα των εσωεξωλέμβιων σε θέση κατάλληλη μόνο για ρυμούλκηση του σκάφους. Σελίδα M60 ΜΆΙΟς 2007

23 Τριμάρισμα και ρυμούλκηση διπλού κινητήρα Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε ΕΙΔΟΠΟΙΗΣΗ Αν χρησιμοποιείτε εξωτερικές συνδετικές ράβδους, το ανέβασμα ή το κατέβασμα των μονάδων μετάδοσης κίνησης ξεχωριστά ενδέχεται να προκαλέσει ζημιές στα συστήματα μετάδοσης κίνησης και διεύθυνσης. Αν χρησιμοποιείτε εξωτερική συνδετική ράβδο, πρέπει να ανεβάζετε και να κατεβάζετε όλες τις μονάδες μετάδοσης κίνησης μαζί. Στις εφαρμογές διπλού κινητήρα, μπορεί να υπάρχει ένα μόνο κουμπί για την ταυτόχρονη λειτουργία και των δύο εσωεξωλέμβιων ή ξεχωριστό κουμπί για κάθε μια. Σε ορισμένα χειριστήρια υπάρχει ένα κουμπί τρέιλερ το οποίο χρησιμοποιείται για το τριμάρισμα των εσωεξωλέμβιων σε θέση κατάλληλη μόνο για ρυμούλκηση του σκάφους. Προστασία ηλεκτρικού συστήματος από υπερφόρτωση Σε περίπτωση υπερφόρτωσης του ηλεκτρικού συστήματος, η ασφάλεια καίγεται. Πριν αντικαταστήσετε την ασφάλεια, εντοπίστε την αιτία και αντιμετωπίστε την. ΣΗΜΕΙΩΣΗ: Σε περίπτωση έκτακτης ανάγκης, όταν ο κινητήρας πρέπει να λειτουργήσει και δεν έχετε καταφέρει να προσδιορίσετε και να διορθώσετε την αιτία της ηλεκτρικής υπερφόρτωσης, ή την αιτία υπερβολικής έλξης ρεύματος, σβήστε τον κινητήρα ή αποσυνδέστε όλα τα εξαρτήματα που συνδέονται με τον κινητήρα, καθώς και τις καλωδιώσεις των οργάνων. Αντικαταστήστε την ασφάλεια. Αν η ασφάλεια καεί, η ηλεκτρική υπερφόρτωση εξακολουθεί να υφίσταται. Χρειάζεται περαιτέρω έλεγχος του ηλεκτρικού συστήματος. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. 1. Το σύστημα υποβοήθησης τριμαρίσματος προστατεύεται από υπερφόρτωση από μία ασφάλεια των 110 Α και μία ασφάλεια σε σειρά 20 Α στην αντλία υποβοήθησης τριμαρίσματος. - Υποδοχή 20 A - Ασφάλεια 110 Α Ο πίνακας ελέγχου υποβοήθησης τριμαρίσματος τριών κουμπιών της Quicksilver προστατεύεται από την υπερφόρτωση με μια ασφάλεια σε σειρά 20 Α. - Ασφάλεια γραμμής 20 Α M60 ΜΆΙΟς 2007 Σελίδα 15

24 Ενότητα 2 - Γνωρίστε καλύτερα το συγκρότημα κινητήρα που αγοράσατε 3. Το σύστημα MerCthode της Quicksilver διαθέτει μια ασφάλεια σε σειρά 20 Α στο καλώδιο που συνδέεται στο θετικό (+) ακροδέκτη του ελεγκτή. Εάν καεί η ασφάλεια, το σύστημα δεν θα λειτουργεί, με αποτέλεσμα να υπάρξει απώλεια της προστασίας από τη διάβρωση. - Ασφάλεια γραμμής 20 Α Το ηλεκτροϋδραυλικό σύστημα υποβοήθησης διεύθυνσης, αν υπάρχει, προστατεύεται από την υπερφόρτωση με μία ασφάλεια των 90 Α που βρίσκεται στο θετικό καλώδιο της αντλίας διεύθυνσης στη θετική σύνδεση της μπαταρίας. c Ασφάλεια 90 Α για την ηλεκτροϋδραυλική αντλία υποβοήθησης διεύθυνσης - Θετικό καλώδιο της αντλίας του συστήματος διεύθυνσης με υποβοήθηση - Οπή ασφάλειας για το θετικό πόλο της μπαταρίας c - Ασφάλεια 90 Α c Σελίδα M60 ΜΆΙΟς 2007

25 Πίνακας περιεχομένων Ενότητα 3 - Στο νερό Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα...19 Επαρκής αερισμός Ανεπαρκής αερισμός Βασικός χειρισμός του σκάφους Καθέλκυση και λειτουργία του σκάφους...20 Εκκίνηση κινητήρα μετά από σταμάτημα με τη μονάδα μετάδοσης κίνησης σε εμπλοκή...20 Λειτουργία σε θερμοκρασία παγετού...20 Τάπα αποστράγγισης και αντλία σεντίνας...20 Ρυμούλκηση του σκάφους...20 Προστασία των ατόμων που βρίσκονται στο νερό Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας Όταν το σκάφος είναι ακίνητο Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi Performnce)...21 Ασφάλεια των επιβατών Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck ots)...21 Σκάφη με ανοικτό μπροστινό κατάστρωμα Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Αναπηδήσεις σε κύματα και απόνερα...21 Πρόσκρουση σε αντικείμενα κάτω από το νερό...22 Προστασία της εσωεξωλέμβιας από κτυπήματα Συνθήκες που επηρεάζουν τη λειτουργία Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους...23 Πυθμένας σκάφους...23 Σπηλαίωση...23 Αναρρόφηση αέρα...23 Υψόμετρο και κλίμα...23 Επιλογή προπέλας...24 Ξεκινώντας ωρη περίοδος στρωσίματος εσωεξωλέμβιας (νέας ή μετά από αντικατάσταση γραναζιών)...24 Έλεγχος στο τέλος της πρώτης σεζόν M60 ΜΆΙΟς 2007 Σελίδα 17

26 Ενότητα 3 - Στο νερό Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαύσετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Μάθετε και τηρείτε όλους τους ναυτικούς κανόνες και τους νόμους των πλωτών οδών. Η Cummins MerCruiser Diesel συνιστά ιδιαίτερα σε όλους τους χειριστές μηχανοκίνητων σκαφών την παρακολούθηση ενός κύκλου μαθημάτων ασφαλούς ναυσιπλοΐας. Τα μαθήματα αυτά παρέχονται στις Η.Π.Α. από τη Βοηθητική Ακτοφυλακή των Η.Π.Α. (U.S. Cost Gurd Auxiliry), τη Μοίρα Εθελοντών Μηχανοκίνητων Σκαφών των Η.Π.Α. (United Sttes Power Squdron, USPS), τον Ερυθρό Σταυρό και την υπηρεσία εφαρμογής του νόμου περί σκαφών της σχετικής πολιτείας/επαρχίας. Μπορείτε να ζητήσετε πληροφορίες στον αριθμό ή στην Bot U.S. Foundtion στον αριθμό BOAT. Διενεργείτε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. Ελέγχετε τον εξοπλισμό ασφαλείας που βρίσκεται στο σκάφος. Εδώ θα βρείτε μερικές υποδείξεις για τους τύπους του εξοπλισμού ασφαλείας που πρέπει να έχετε μαζί σας όταν ταξιδεύετε με το σκάφος: Πυροσβεστήρες εγκεκριμένου τύπου Κουπί Εξοπλισμό εκπομπής σημάτων: φακό, φωτοβολίδες, σημαία και σφυρίχτρα ή κόρνα Ραδιόφωνο τρανζίστορ Τα απαραίτητα εργαλεία για την εκτέλεση μικροεπισκευών Κιτ και οδηγίες πρώτων βοηθειών Άγκυρα και επιπλέον σχοινί άγκυρας Αδιάβροχα δοχεία αποθήκευσης Χειροκίνητη αντλία σεντίνας και επιπλέον τάπες αποστράγγισης Εφεδρικό εξοπλισμό λειτουργίας, μπαταρίες, λάμπες και ασφάλειες Πόσιμο νερό Πυξίδα και χάρτη ή σχεδιάγραμμα της περιοχής Προσέχετε για σημεία αλλαγής καιρού και αποφεύγετε τη ναυσιπλοΐα σε άσχημο καιρό και σε άγρια θάλασσα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Επιβίβαση επιβατών. Σβήστε τον κινητήρα κάθε φορά που οι επιβάτες επιβιβάζονται ή αποβιβάζονται από το σκάφος ή βρίσκονται κοντά στο πίσω μέρος (πρύμνη) του σκάφους. Δεν αρκεί να βάλετε απλώς την εξωλέμβια στο νεκρό. Χρησιμοποιείτε προσωπικές συσκευές επίπλευσης. Από την Ομοσπονδιακή Νομοθεσία απαιτείται να υπάρχει σωσίβιο (προσωπική συσκευή επίπλευσης) τύπου εγκεκριμένου από την Ακτοφυλακή των Η.Π.Α., το οποίο να έχει το κατάλληλο μέγεθος για κάθε επιβάτη και να είναι εύκολα προσβάσιμο και επιπλέον ένα μαξιλάρι ή σωσίβιο-δακτύλιος για ρίψη. Συνιστούμε ιδιαίτερα σε όλους τους επιβάτες του σκάφους να φορούν πάντοτε σωσίβιο. Προετοιμάστε άλλα άτομα στο χειρισμό του σκάφους. Διδάξτε τις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία του κινητήρα καθώς και το χειρισμό του σκάφους σε τουλάχιστον έναν άλλο επιβάτη του σκάφους, για την περίπτωση που ο οδηγός πέσει στο νερό ή δεν είναι σε θέση να οδηγήσει το σκάφος. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος) και αναγράφουν την ονομαστική χωρητικότητα φορτίου (ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας). Θα πρέπει να γνωρίζετε τους περιορισμούς χειρισμού και φόρτωσης του σκάφους σας. Μάθετε αν το σκάφος σας επιπλέει σε περίπτωση που γεμίσει νερό. Εάν έχετε αμφιβολίες, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Cummins MerCruiser Diesel/διανομέα ή τον κατασκευαστή του σκάφους. Βεβαιωθείτε ότι όλοι οι επιβάτες του σκάφους κάθονται σωστά. Μην επιτρέπετε σε κανέναν να κάθεται ή να ανεβαίνει σε οποιοδήποτε τμήμα του σκάφους που δεν προορίζεται για τέτοια χρήση. Τα τμήματα αυτά περιλαμβάνουν το πίσω μέρος των καθισμάτων, τις κουπαστές, τον καθρέφτη, την πλώρη, τα καταστρώματα, τα ανυψωμένα καθίσματα ψαρέματος και οποιοδήποτε περιστρεφόμενο κάθισμα ψαρέματος, καθώς και κάθε σημείο, από το οποίο υπάρχει κίνδυνος εκτίναξης ατόμου εντός ή εκτός του σκάφους λόγω απροσδόκητης επιτάχυνσης, ξαφνικού σταματήματος, απροσδόκητης απώλειας του ελέγχου του σκάφους ή ξαφνικής κίνησης του σκάφους. Βεβαιωθείτε ότι όλοι οι επιβάτες έχουν κανονική θέση και κάθονται σε αυτήν προτού αρχίσει το σκάφος να κινείται. Μην οδηγείτε ποτέ το σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών (το επιβάλει ο νόμος). Η χρήση αλκοόλ ή ναρκωτικών υποβαθμίζει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Θα πρέπει να γνωρίζετε την περιοχή πλεύσης σας και να αποφεύγετε τα επικίνδυνα σημεία. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί σε στροφές μεγαλύτερες από το ρελαντί ή την ταχύτητα πλαναρίσματος. Προσέχετε τα άλλα άτομα/σκάφη, το νερό και τα απόνερά σας. Σελίδα M60 ΜΆΙΟς 2007

27 Ενότητα 3 - Στο νερό Μην οδηγείτε ποτέ το σκάφος σας ακριβώς πίσω από σκιέρ διότι δεν θα έχετε περιθώριο αντίδρασης αν πέσει ο σκιέρ. Για παράδειγμα, το σκάφος που κινείται με ταχύτητα 40 χλμ./ώρα (25 MPH) θα προσπεράσει τον πεσμένο σκιέρ που βρίσκεται 61 m (200 ft.) μπροστά του σε 5 δευτερόλεπτα. Προσέξτε τους πεσμένους σκιέρ. Όταν χρησιμοποιείτε το σκάφος σας για θαλάσσιο σκι ή παρόμοιες δραστηριότητες, φροντίστε πάντα ο πεσμένος σκιέρ να βρίσκεται από την πλευρά του χειριστή του σκάφους καθώς επιστρέφετε να τον/ την βοηθήσετε. Ο χειριστής πρέπει πάντα να έχει τον πεσμένο σκιέρ στο οπτικό του πεδίο και να μην κάνει ποτέ όπισθεν προς σκιέρ ή οποιοδήποτε άτομο που βρίσκεται στο νερό. Αναφέρετε τα ατυχήματα. Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα 500 δολάρια ΗΠΑ ή 4) υπάρχει πλήρης απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. Προσοχή στη δηλητηρίαση από μονοξείδιο του άνθρακα Το μονοξείδιο του άνθρακα υπάρχει στα καυσαέρια όλων των μηχανών εσωτερικής καύσης, συμπεριλαμβανομένων των εξωλέμβιων, των εσωεξωλέμβιων και των εσωλέμβιων κινητήρων που κινούν σκάφη θαλάσσης, καθώς και των γεννητριών που παρέχουν ενέργεια σε διάφορα εξαρτήματα σκαφών. Το μονοξείδιο του άνθρακα είναι ένα θανατηφόρο αέριο, το οποίο είναι άοσμο, άχρωμο και άγευστο. Στα πρώτα συμπτώματα της δηλητηρίασης από μονοξείδιο του άνθρακα, που δεν θα πρέπει να συγχέονται με τα συμπτώματα της θαλασσινής ναυτίας ή της μέθης, περιλαμβάνονται ο πονοκέφαλος, η ζάλη, η υπνηλία και η ναυτία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η δηλητηρίαση από μονοξείδιο του άνθρακα μπορεί να οδηγήσει σε απώλεια των αισθήσεων, εγκεφαλική βλάβη ή και στο θάνατο. Διατηρείτε το σκάφος καλά αερισμένο ενώ είναι σταματημένο ή σε πλεύση και αποφύγετε την παρατεταμένη έκθεση στο μονοξείδιο του άνθρακα. Επαρκής αερισμός Αερίζετε το χώρο των επιβατών και ανοίγετε τις πλαϊνές κουρτίνες ή τις καταπακτές που βλέπουν προς τα εμπρός για να φεύγουν τα καυσαέρια. 1. Παράδειγμα επιθυμητής ροής αέρα στο σκάφος. mc Ανεπαρκής αερισμός Σε συγκεκριμένες συνθήκες, στους κλεισμένους σταθερά ή με ύφασμα θαλάμους επιβατών ή διακυβέρνησης που δεν έχουν επαρκή αερισμό μπορεί να δημιουργηθεί συγκέντρωση μονοξειδίου του άνθρακα. Εγκαταστήστε στο σκάφος σας έναν ή περισσότερους ανιχνευτές μονοξειδίου του άνθρακα. Παρά το γεγονός ότι αυτό είναι σπάνιο, σε ημέρες με μεγάλη άπνοια, οι κολυμβητές και οι επιβάτες σε έναν ανοικτό χώρο ενός ακίνητου σκάφους, μέσα ή κοντά στον οποίο βρίσκεται ένας κινητήρας που λειτουργεί, μπορεί να εκτεθούν σε επικίνδυνα επίπεδα μονοξειδίου του άνθρακα. 1. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος είναι ακίνητο: mc Λειτουργία του κινητήρα με το σκάφος αγκυροβολημένο σε περιορισμένο χώρο - Αγκυροβόληση κοντά σε άλλο σκάφος, του οποίου ο κινητήρας λειτουργεί 2. Παραδείγματα ανεπαρκούς αερισμού όταν το σκάφος είναι σε κίνηση: mc Λειτουργία του κινητήρα του σκάφους με τη γωνία εξισορρόπησης της πλώρης υπερβολικά ψηλά - Λειτουργία του σκάφους χωρίς ανοικτές μπροστινές καταπακτές (φαινόμενο sttion wgon) M60 ΜΆΙΟς 2007 Σελίδα 19

28 Ενότητα 3 - Στο νερό Βασικός χειρισμός του σκάφους Καθέλκυση και λειτουργία του σκάφους ΣΗΜΑΝΤΙΚΟ: Τοποθετήστε την τάπα αποστράγγισης υδροσυλλέκτη πριν καθελκύσετε το σκάφος. Εκκίνηση κινητήρα μετά από σταμάτημα με τη μονάδα μετάδοσης κίνησης σε εμπλοκή ΣΗΜΑΝΤΙΚΟ: Αποφεύγετε το σταμάτημα του κινητήρα όταν η μονάδα μετάδοσης κίνησης βρίσκεται σε εμπλοκή. Εάν ο κινητήρας σταματήσει με τη μονάδα μετάδοσης κίνησης σε εμπλοκή, ακολουθήστε την παρακάτω διαδικασία: 1. Ωθήστε και τραβήξτε επανειλημμένα τη λαβή του χειριστηρίου μέχρις ότου η λαβή επιστρέψει στην εγκοπή της νεκράς. Αυτό μπορεί να χρειαστεί αρκετές προσπάθειες αν το συγκρότημα κινητήρα λειτουργούσε σε στροφές πάνω από το ρελαντί όταν σταμάτησε ο κινητήρας. 2. Όταν η λαβή επιστρέψει στην εγκοπή της νεκράς, ξαναρχίστε τις κανονικές διαδικασίες εκκίνησης. Λειτουργία σε θερμοκρασία παγετού ΣΗΜΑΝΤΙΚΟ: Εάν το σκάφος λειτουργεί σε θερμοκρασίες παγετού, θα πρέπει να λαμβάνονται μέτρα για την πρόληψη των ζημιών στο συγκρότημα κινητήρα από τον παγετό. Η ζημιά που προκαλείται από το πάγωμα ΔΕΝ καλύπτεται από την περιορισμένη εγγύηση της Cummins MerCruiser Diesel. Τάπα αποστράγγισης και αντλία σεντίνας Ο χώρος του κινητήρα στο σκάφος σας είναι φυσικό να γεμίζει με νερό. Για το λόγο αυτό, τα σκάφη είναι συνήθως εξοπλισμένα με μια τάπα αποστράγγισης ή μια αντλία σεντίνας. Είναι πολύ σημαντικό να ελέγχετε αυτά τα στοιχεία τακτικά για να βεβαιωθείτε ότι η στάθμη του νερού δεν έρχεται σε επαφή με το συγκρότημα κινητήρα. Ορισμένα στοιχεία του κινητήρα σας θα υποστούν σοβαρές ζημιές αν βυθιστούν στο νερό. Η ζημιά που προκαλείται από βύθιση δεν καλύπτεται από την περιορισμένη εγγύηση της Mercury MerCruiser ή της Cummins MerCruiser Diesel. Ρυμούλκηση του σκάφους Το σκάφος σας μπορεί να ρυμουλκηθεί με την εσωεξωλέμβια στην επάνω (έξω) ή την κάτω (μέσα) θέση. Κατά τη μεταφορά απαιτείται να υπάρχει αρκετή απόσταση ανάμεσα στο οδόστρωμα και την εσωεξωλέμβια. Εάν η επαρκής απόσταση από το δρόμο αποτελεί πρόβλημα, φέρτε την εσωεξωλέμβια σε πλήρη θέση ρυμούλκησης και υποστηρίξτε τη με ένα προαιρετικό κιτ ρυμούλκησης, που διατίθεται από το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Προστασία των ατόμων που βρίσκονται στο νερό Όταν το σκάφος κινείται με ταχύτητα κρουαζιέρας Είναι πολύ δύσκολο για το άτομο που βρίσκεται στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. Κάθε φορά που το σκάφος κινείται (ακόμη και με σβηστό τον κινητήρα) και ο μοχλός ταχυτήτων της εξωλέμβιας είναι στο νεκρό, το νερό ασκεί επαρκή δύναμη στην προπέλα ώστε αυτή να περιστρέφεται. Αυτή η περιστροφή της προπέλας στο νεκρό μπορεί να προκαλέσει σοβαρό τραυματισμό. Όταν το σκάφος είναι ακίνητο! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Σβήστε αμέσως τον κινητήρα κάθε φορά που υπάρχει άτομο στο νερό κοντά στο σκάφος σας. Είναι πιθανόν να προκληθεί σοβαρός τραυματισμός του ατόμου που βρίσκεται στο νερό αν αυτό έρθει σε επαφή με περιστρεφόμενη προπέλα, κινούμενο σκάφος, κινούμενο κιβώτιο ταχυτήτων ή οποιονδήποτε συμπαγή μηχανισμό που είναι άκαμπτα συνδεδεμένος με κινούμενο σκάφος ή κιβώτιο ταχυτήτων. Βάλτε το μοχλό ταχυτήτων στο νεκρό και σβήστε τον κινητήρα πριν επιτρέψετε σε άτομα να κολυμπήσουν ή να είναι στο νερό κοντά στο σκάφος σας. Σελίδα M60 ΜΆΙΟς 2007

29 Ενότητα 3 - Στο νερό Λειτουργία σε σκάφος υψηλής ταχύτητας και σκάφος υψηλών επιδόσεων (Hi-Performnce) Αν το σκάφος σας θεωρείται σκάφος υψηλής ταχύτητας ή υψηλών αποδόσεων που δεν έχετε συνηθίσει να χειρίζεστε, σας συνιστούμε να μην το λειτουργείτε στο άνω όριο των δυνατοτήτων του χωρίς πρώτα να ζητήσετε μια αρχική επίδειξη από τον αντιπρόσωπό σας ή από ένα χειριστή που έχει πείρα με το συγκεκριμένο σκάφος. Για περισσότερες πληροφορίες, ανατρέξτε στο εγχειρίδιο Λειτουργία σκάφους Hi-Performnce ( R03) που διατίθεται από το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Ασφάλεια των επιβατών Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck ots) Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Μην αφήνετε κανέναν επιβάτη να στέκεται όρθιος ούτε να χρησιμοποιεί καθίσματα διαφορετικά από αυτά που προβλέπονται για πλεύση με ταχύτητα μεγαλύτερη από το ρελαντί. Μια ξαφνική μείωση της ταχύτητας του σκάφους, όπως η βύθιση σε μεγάλο κύμα ή απόνερα, η ξαφνική μείωση του γκαζιού ή η απότομη αλλαγή της κατεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών από το μπροστινό τμήμα του σκάφους. Η πτώση από το μπροστινό τμήμα του σκάφους μεταξύ των δύο γεφυρών θα έχει ως αποτέλεσμα ο επιβάτης να κτυπηθεί. Σκάφη με ανοικτό μπροστινό κατάστρωμα Δεν πρέπει ποτέ να βρίσκεται κανείς στο κατάστρωμα μπροστά από το κιγκλίδωμα ενώ το σκάφος κινείται. Φροντίστε όλοι οι επιβάτες να βρίσκονται πίσω από το μπροστινό κιγκλίδωμα ή τον περιφραγμένο χώρο. Τα άτομα που βρίσκονται στο μπροστινό κατάστρωμα μπορεί εύκολα να πέσουν από το σκάφος ενώ τα άτομα που κουνούν τα πόδια τους έξω από το μπροστινό άκρο μπορεί να κτυπηθούν από κύμα και να παρασυρθούν στο νερό. mc ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω κτυπήματος μετά από πτώση από το μπροστινό άκρο ποντονιού ή σκάφους με κατάστρωμα. Μην πλησιάζετε το μπροστινό άκρο του καταστρώματος και παραμείνετε καθισμένοι ενώ το σκάφος κινείται. Σκάφη με μπροστινά ανυψωμένα καθίσματα ψαρέματος Τα ανυψωμένα καθίσματα ψαρέματος δεν προορίζονται για χρήση όταν το σκάφος κινείται με ταχύτητα μεγαλύτερη από το ρελαντί ή την ταχύτητα αργής πλεύσης. Καθίστε μόνο στα καθίσματα που προβλέπονται για κίνηση του σκάφους σε υψηλότερες ταχύτητες. Οποιαδήποτε απροσδόκητη, ξαφνική μείωση της ταχύτητας του σκάφους μπορεί να προκαλέσει την πτώση του ανυψωμένου επιβάτη από το μπροστινό τμήμα του σκάφους. mc Αναπηδήσεις σε κύματα και απόνερα! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αναπήδηση σε κύμα ή απόνερα μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο λόγω εκτίναξης κάποιου επιβαίνοντος εντός ή εκτός του σκάφους. Αποφύγετε τις αναπηδήσεις σε κύματα ή απόνερα όποτε αυτό είναι δυνατό. mc M60 ΜΆΙΟς 2007 Σελίδα 21

30 Ενότητα 3 - Στο νερό Η λειτουργία των σκαφών αναψυχής σε κύματα και απόνερα αποτελεί ένα φυσικό μέρος της χρήσης του σκάφους. Ωστόσο, όταν αυτό γίνεται με ταχύτητα αρκετή ώστε να βρεθεί το κύτος ολόκληρο ή κατά ένα μέρος έξω από το νερό, προκύπτουν ορισμένοι κίνδυνοι, ιδιαίτερα όταν το σκάφος μπαίνει και πάλι στο νερό. Το πρωταρχικό ζήτημα που πρέπει να προσεχθεί είναι η αλλαγή της κατεύθυνσης του σκάφους ενόσω αυτό αναπηδά. Στην περίπτωση αυτή η επάνοδος του σκάφους στο νερό μπορεί να προκαλέσει την βίαιη αλλαγή της πορείας του σκάφους προς άλλη κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας ή στροφή μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Υπάρχει και ένας λιγότερο συνήθης κίνδυνος που προκύπτει όταν αφήνετε το σκάφος να ανυψώνεται στον αέρα όταν συναντά κύμα ή απόνερα. Αν η πλώρη του σκάφους σας βρεθεί σε μεγάλη γωνία προς τα κάτω όσο βρίσκεται στον αέρα, όταν έρθει σε επαφή με το νερό μπορεί να διαπεράσει την επιφάνειά του και να βρεθεί κάτω από το νερό για μια στιγμή. Η ενέργεια αυτή έχει ως αποτέλεσμα το σχεδόν ταυτόχρονο σταμάτημα του σκάφους και την ενδεχόμενη εκτίναξη των επιβατών προς τα εμπρός. Οι διαδικασίες σκάφος μπορεί επίσης να γυρίσει απότομα στη μια πλευρά. Πρόσκρουση σε αντικείμενα κάτω από το νερό Μειώστε την ταχύτητα και κινηθείτε με προσοχή όταν οδηγείτε το σκάφος σε ρηχά νερά ή σε περιοχές όπου τα νερά ενδέχεται να κρύβουν κάτω από την επιφάνειά τους εμπόδια που μπορεί να χτυπηθούν από τα βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, το πηδάλιο ή τον πυθμένα του σκάφους. mc ΣΗΜΑΝΤΙΚΟ: Το πιο σημαντικό πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε βυθισμένο αντικείμενο, ή αντικείμενο που επιπλέει, είναι να ελέγχετε την ταχύτητα του σκάφους. Κάτω από αυτές τις συνθήκες, η ταχύτητα του σκάφους πρέπει να διατηρείται κατ' ανώτατο όριο στα 24 έως 40 χλμ./ώρα (15 έως 25 MPH). Τα παρακάτω αποτελούν παραδείγματα, αλλά όχι εξαντλητικά, καταστάσεων που ενδέχεται να προκύψουν αν το σκάφος κτυπήσει ένα αντικείμενο: Το σκάφος μπορεί να αλλάξει ξαφνικά κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας ή στροφή μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Απότομη μείωση της ταχύτητας. Αυτό θα κάνει τους επιβαίνοντες να πεταχτούν προς τα εμπρός ή ακόμη και έξω από το σκάφος. Ζημιές από την πρόσκρουση στα βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, το πηδάλιο ή το ίδιο το σκάφος. Θυμηθείτε ότι ένα από τα σημαντικότερα πράγματα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών σε τέτοιες περιπτώσεις είναι να ελέγχετε την ταχύτητα του σκάφους. Διατηρείτε το σκάφος στην ελάχιστη ταχύτητα πλαναρίσματος όταν οδηγείτε σε νερά που είναι γνωστό ότι έχουν εμπόδια κάτω από την επιφάνειά τους. Αν χτυπήσετε ένα βυθισμένο αντικείμενο, σβήστε τον κινητήρα όσο το δυνατόν γρηγορότερα και ελέγξτε το σύστημα μετάδοσης κίνησης για τυχόν εξαρτήματα που έχουν σπάσει ή έχουν φύγει από τη θέση τους. Εάν υπάρχει πραγματική ή πιθανή ζημιά, το συγκρότημα κινητήρα πρέπει να μεταφερθεί σε ένα εξουσιοδοτημένο κέντρο επισκευών της MerCruiser Diesel για λεπτομερή έλεγχο και για τις αναγκαίες επισκευές. Θα πρέπει επίσης να ελεγχθεί και το σκάφος για τυχόν ραγίσματα στο κύτος ή τον καθρέφτη, καθώς και για διαρροές. Ο χειρισμός με ζημιές σε βυθισμένα στοιχεία του συστήματος μετάδοσης κίνησης, στο πηδάλιο ή στον πυθμένα του σκάφους μπορεί να προκαλέσει πρόσθετες ζημιές σε άλλα εξαρτήματα του συγκροτήματος κινητήρα ή να επηρεάσει τον έλεγχο του σκάφους. Εάν η συνέχιση της λειτουργίας είναι απαραίτητη, προχωρήστε με πολύ μικρή ταχύτητα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση σκάφους ή κινητήρα, ενώ αυτός έχει υποστεί ζημιά από πρόσκρουση, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο, ή ζημιά στο προϊόν. Αν υπάρξει οποιουδήποτε είδους πρόσκρουση του σκάφους, ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Mrine να επιθεωρήσει το σκάφος και το συγκρότημα κινητήρα και να εκτελέσει επισκευές. Προστασία της εσωεξωλέμβιας από κτυπήματα Το υδραυλικό σύστημα δυναμικής εξισορρόπησης είναι σχεδιασμένο για να προστατεύει την εσωεξωλέμβια από κτυπήματα. Εάν κατά την κίνηση του σκάφους προς τα εμπρός χτυπηθεί ένα βυθισμένο αντικείμενο, το υδραυλικό σύστημα θα καλύψει τη βάση της εσωεξωλέμβιας καθώς θα απομακρύνεται από το αντικείμενο, μειώνοντας τη ζημιά που προκαλείται στην εσωεξωλέμβια. Μετά την απομάκρυνση της εξωλέμβιας από το αντικείμενο, το υδραυλικό σύστημα επιτρέπει στην εσωεξωλέμβια να επιτρέψει στην αρχική της θέση λειτουργίας, προλαμβάνοντας την απώλεια του ελέγχου διεύθυνσης και την υπερβολική αύξηση του αριθμού στροφών του κινητήρα. Σελίδα M60 ΜΆΙΟς 2007

31 Ενότητα 3 - Στο νερό Δείξτε μεγάλη προσοχή όταν κινείστε σε ρηχά νερά ή σε περιοχές όπου είναι γνωστό ότι υπάρχουν εμπόδια κάτω από το νερό. Στην όπισθεν δεν παρέχεται προστασία από χτυπήματα, γι αυτό θα πρέπει να είστε εξαιρετικά προσεκτικοί ώστε να μη χτυπήσετε βυθισμένα αντικείμενα όταν το σκάφος κινείται με την όπισθεν. ΣΗΜΑΝΤΙΚΟ: Εκ των πραγμάτων, το σύστημα προστασίας δεν μπορεί να είναι σχεδιασμένο έτσι ώστε να παρέχει σε όλες τις περιπτώσεις απόλυτη προστασία από τις ζημιές από χτυπήματα. Συνθήκες που επηρεάζουν τη λειτουργία Κατανομή βάρους (επιβάτες και εξοπλισμός) στο εσωτερικό του σκάφους Μετακίνηση του βάρους προς τα πίσω (προς την πρύμνη): Κανονικά αυξάνει την ταχύτητα και τον αριθμό στροφών του κινητήρα Προκαλεί την αναπήδηση της πλώρης σε κύματα Αυξάνει τον κίνδυνο να πέσει το επόμενο κύμα μέσα στο σκάφος όταν αυτό σταματήσει να πλανάρει Σε ακραίες περιπτώσεις, ενδέχεται να προκαλέσει την πρόνευση του σκάφους Μετακίνηση του βάρους προς τα εμπρός (προς την πλώρη): Βελτιώνει την ευκολία στο πλανάρισμα Βελτιώνει την πλεύση σε ταραγμένα νερά Σε ακραίες περιπτώσεις, ενδέχεται να κάνει το σκάφος να αλλάζει επανειλημμένα κατεύθυνση (διεύθυνση από την πλώρη) Πυθμένας σκάφους Για να διατηρηθεί η μέγιστη ταχύτητα, βεβαιωθείτε ότι ο πυθμένας του σκάφους καλύπτει τις ακόλουθες προϋποθέσεις: Να είναι καθαρός και απαλλαγμένος από όστρακα και θαλάσσια βλάστηση Να μην έχει παραμορφώσεις και να είναι σχεδόν επίπεδος στη θέση επαφής του με το νερό Να είναι ίσιος και ομαλός εμπρός και πίσω Όταν το σκάφος είναι αγκυροβολημένο, ενδέχεται να συσσωρευτεί θαλάσσια βλάστηση. Η βλάστηση αυτή πρέπει να αφαιρεθεί πριν τεθεί το σκάφος σε λειτουργία, γιατί μπορεί να αποφράξει τις εισαγωγές νερού και να προκαλέσει την υπερθέρμανση του κινητήρα. Σπηλαίωση Σπηλαίωση προκύπτει όταν η ροή του νερού δεν μπορεί να ακολουθήσει το περίγραμμα ενός βυθισμένου αντικειμένου που κινείται με ταχύτητα, όπως είναι το κιβώτιο ταχυτήτων ή η προπέλα. Η σπηλαίωση αυξάνει την ταχύτητα της προπέλας ενώ μειώνει την ταχύτητα του σκάφους. Η σπηλαίωση μπορεί να διαβρώσει έντονα την επιφάνεια του κιβωτίου ταχυτήτων ή της προπέλας. Συνηθισμένες αιτίες σπηλαίωσης είναι: Φύκια ή άλλα σωματίδια που έχουν εμπλακεί στην προπέλα Λυγισμένο πτερύγιο προπέλας Ανυψωμένα σημεία ανωμαλίας ή αιχμηρές άκρες στην προπέλα Αναρρόφηση αέρα Η αναρρόφηση αέρα προκαλείται από τον αέρα της επιφάνειας ή τα αέρια της εξάτμισης που εισάγονται γύρω από ην προπέλα και προκαλούν την επιτάχυνσή της με μείωση της ταχύτητας του σκάφους. Φυσαλίδες αέρα κτυπούν στα πτερύγια τς προπέλας και προκαλούν διάβρωση της επιφάνειας των πτερυγίων της. Εάν η κατάσταση αφεθεί να συνεχιστεί, ενδέχεται να προκληθεί ζημιά (θραύση) του πτερυγίου. Υπερβολική αναρρόφηση αέρα προκαλείται συνήθως από: Την υπερβολική εξισορρόπηση της μονάδας μετάδοσης κίνησης προς τα έξω. Την απουσία ενός δακτυλίου διάχυσης της προπέλας. Ζημιές στην προπέλα ή το κιβώτιο ταχυτήτων, που επιτρέπουν στα καυσαέρια να διαφεύγουν ανάμεσα στην προπέλα και το κιβώτιο ταχυτήτων. Την τοποθέτηση της μονάδας μετάδοσης κίνησης υπερβολικά ψηλά στον καθρέπτη. Υψόμετρο και κλίμα ΣΗΜΕΙΩΣΗ: Οι κινητήρες οι οποίοι διαθέτουν μονάδα ελέγχου κινητήρα (ECM), μειώνουν τις επιπτώσεις των αλλαγών του υψόμετρου ή του κλίματος, ρυθμίζοντας αυτόματα τη ροή του καυσίμου ανάλογα με τις καιρικές συνθήκες και το υψόμετρο. Ωστόσο, στους κινητήρες που ελέγχονται από ECM, δεν παρέχεται αντιστάθμιση για την αύξηση του φορτίου ή τις συνθήκες κύτους. Το υψόμετρο και οι κλιματολογικές συνθήκες επηρεάζουν την απόδοση του συγκροτήματος κινητήρα σας. Η μείωση της απόδοσης μπορεί να προέλθει από: Μεγάλα υψόμετρα Υψηλές θερμοκρασίες Χαμηλές βαρομετρικές πιέσεις Υψηλή υγρασία M60 ΜΆΙΟς 2007 Σελίδα 23

32 Ενότητα 3 - Στο νερό Για τη βέλτιστη απόδοση του κινητήρα σε εναλλασσόμενες καιρικές συνθήκες και μεγάλο υψόμετρο, ο κινητήρας χρησιμοποιήστε μια προπέλα που επιτρέπει στον κινητήρα να λειτουργήσει στο συνιστώμενο εύρος στροφών λειτουργίας σε τάρμα γκάζι με το μέγιστο φορτίο στις συνήθεις για τη λειτουργία του σκάφους σας καιρικές συνθήκες. Στις περισσότερες περιπτώσεις, οι συνιστώμενες σ.α.λ. σε τέρμα γκάζι μπορούν να επιτευχθούν με αλλαγή της προπέλας με μια άλλη με μικρότερο βήμα. Επιλογή προπέλας ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα με ακατάλληλη προπέλα τοποθετημένη μπορεί να περιορίσει την ισχύ, να αυξήσει την κατανάλωση καυσίμου, να προκαλέσει υπερθέρμανση του κινητήρα ή να προκαλέσει εσωτερική ζημιά στην κινητήρια κεφαλή. Επιλέξτε προπέλα που να επιτρέπει στον κινητήρα να λειτουργεί στις καθορισμένες σ.α.λ. στο τελείως ανοικτό γκάζι. Ο κατασκευαστής του σκάφους και ο αντιπρόσωπος πώλησης είναι υπεύθυνοι για τον εξοπλισμό του συγκροτήματος κινητήρα με τη σωστή προπέλα. Ανατρέξτε στην ενότητα Οδηγός ανταλλακτικών και παρελκόμενων για πετρελαιοκίνητα μοντέλα και διαβάστε την ενότητα Όλα όσα πρέπει να ξέρετε για τις προπέλες. Συμβουλευτείτε τον κατασκευαστή του κινητήρα ή το εγχειρίδιο λειτουργίας του κινητήρα για τις καθορισμένες ονομαστικές σ.α.λ. του κινητήρα. Επιλέξτε μια προπέλα που να επιτρέπει στο συγκρότημα κινητήρα να λειτουργεί στις ονομαστικές στροφές κινητήρα με πλήρες φορτίο. Μη λαμβάνετε υπόψη σας τις υψηλές σ.α.λ. που προκαλούνται από την υπερβολική γωνία τριμαρίσματος κατά την επιλογή της σωστής προπέλας. ΣΗΜΕΙΩΣΗ: Χρησιμοποιήστε ένα ακριβές στροφόμετρο σέρβις για να επαληθεύσετε τις στροφές του κινητήρα. Αν οι σ.α.λ. στο τελείως ανοικτό γκάζι είναι λιγότερες από τις ονομαστικές, η προπέλα πρέπει να αντικατασταθεί για να προληφθεί η μείωση της απόδοσης και η ενδεχόμενη πρόκληση ζημιών στον κινητήρα. Η λειτουργία του κινητήρα σε σ.α.λ. πάνω από τις συνιστώμενες ονομαστικές στροφές κινητήρα προκαλεί μεγαλύτερη φθορά ή ζημιά από τη φυσιολογική. Μετά την αρχική επιλογή προπέλας, τα ακόλουθα συχνά προβλήματα μπορεί να απαιτήσουν την αντικατάστασή της με μια άλλη με μικρότερο βήμα: Μείωση του αριθμού στροφών λόγω θερμότερου καιρού και μεγαλύτερης υγρασίας (δεν έχει μεγάλη σημασία στα παρόντα μοντέλα). Μείωση του αριθμού στροφών λόγω λειτουργίας σε μεγαλύτερο υψόμετρο (δεν έχει μεγάλη σημασία στα παρόντα μοντέλα). Μείωση του αριθμού στροφών λόγω λειτουργίας με κατεστραμμένη προπέλα ή βρομικο πυθμένα. Μείωση του αριθμού στροφών λόγω λειτουργίας με αυξημένο φορτίο (πρόσθετοι επιβάτες, έλξη σκιέρ). Καθώς η απόδοση του σκάφους επηρεάζεται από πολλές μεταβλητές σχεδιασμού, η καλύτερη προπέλα για τη συγκεκριμένη εφαρμογή μπορεί να καθοριστεί μόνο με δοκιμή. Ανατρέξτε στην ενότητα Eγχειρίδιο εγκατάστασης εσωεξωλέμβιων πετρελαιοκινητήρων Brvo, και διενεργήστε τη δοκιμή ''Σκάφος στο νερό τελείως ανοικτό γκάζι. Ξεκινώντας 10ωρη περίοδος στρωσίματος εσωεξωλέμβιας (νέας ή μετά από αντικατάσταση γραναζιών) Η τήρηση της διαδικασίας που ακολουθεί έχει ιδιαίτερη σημασία για τις νέες εσωεξωλέμβιες ή αυτές που έχουν ανακατασκευαστεί με τη χρήση νέων γραναζιών. Αυτή η διαδικασία στρωσίματος επιτρέπει τη σωστή έδραση των γραναζιών της εσωεξωλέμβιας και των σχετικών εξαρτημάτων, πράγμα που μειώνει σημαντικά την πιθανότητα εμφάνισης προβλημάτων. Αποφύγετε τις εκκινήσεις με τέρμα γκάζι. Μη λειτουργείτε τον κινητήρα με σταθερή ταχύτητα για παρατεταμένο χρονικό διάστημα. Κατά τις πρώτες 5 ώρες, μην υπερβαίνετε το 75% των στροφών που απαιτούνται για τέρμα γκάζι. Κατά τις επόμενες 5 ώρες, ανοίγετε διακοπτόμενα το γκάζι μέχρι τέρμα. Κατά τη διάρκεια του στρωσίματος, βάλτε την εσωεξωλέμβια μονάδα κίνησης στην εμπρός ταχύτητα τουλάχιστον 10 φορές, και μετά από κάθε αλλαγή ταχύτητας κρατήστε για λίγο τις στροφές χαμηλά. Έλεγχος στο τέλος της πρώτης σεζόν Στο τέλος της πρώτης σεζόν λειτουργίας, επικοινωνήστε με ένα εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel για να συνεννοηθείτε σχετικά με τις προγραμματισμένες εργασίες συντήρησης ή να προχωρήσετε στη διεξαγωγή τους. Αν βρίσκεστε σε περιοχή που το προϊόν λειτουργεί συνεχώς όλο το χρόνο θα πρέπει να επικοινωνείτε με τον αντιπρόσωπό σας μετά από τις πρώτες 100 ώρες λειτουργίας ή μία φορά το χρόνο, όποιο από τα δύο συμβεί πρώτα. Σελίδα M60 ΜΆΙΟς 2007

33 Πίνακας περιεχομένων Ενότητα 4 - Προδιαγραφές Ενότητα 4 - Προδιαγραφές Προδιαγραφές υγρών Προδιαγραφές υγρών εσωεξωλέμβιας Brvo Πετρελαιοκίνητης...26 Υγρά υποβοήθησης διεύθυνσης και υποβοήθησης τριμαρίσματος...26 Εγκεκριμένα υγρά υποβοήθησης διεύθυνσης Εγκεκριμένα υγρά μικρού συστήματος διεύθυνσης με υδραυλική υποβοήθηση Εγκεκριμένα υγρά ηλεκτροϋδραυλικού συστήματος υποβοήθησης διεύθυνσης Εγκεκριμένα υγρά συστήματος υποβοήθησης τριμαρίσματος Εγκεκριμένα χρώματα βαφής Προδιαγραφές ροπής στρέψης M60 ΜΆΙΟς 2007 Σελίδα 25

34 Ενότητα 4 - Προδιαγραφές Προδιαγραφές υγρών ΣΗΜΑΝΤΙΚΟ: Όλες οι τιμές χωρητικότητας είναι κατά προσέγγιση μετρήσεις των υγρών. Προδιαγραφές υγρών εσωεξωλέμβιας Brvo - Πετρελαιοκίνητης Εσωεξωλέμβιo μοντέλo Brvo One X Diesel Brvo One XR Brvo Two X Diesel Brvo Three X Diesel Brvo Three XR Στη χωρητικότητα υγρών περιλαμβάνεται η εσωεξωλέμβια και το δοχείο επιθεώρησης βαλβολίνης 2736 ml (92-1/2 oz.) 3209 ml (108-1/2 oz.) 2972 ml (100-1/2 oz.) Τύπος υγρού Αριθμός ανταλλακτικού του υγρού Βαλβολίνη High Performnce K01 Υγρά υποβοήθησης διεύθυνσης και υποβοήθησης τριμαρίσματος Εγκεκριμένα υγρά υποβοήθησης διεύθυνσης Περιγραφή Αριθμός ανταλλακτικού Υγρό υποβοήθησης τριμαρίσματος και διεύθυνσης K01 Υγρό αυτόματου κιβωτίου ταχυτήτων Dexron III Από την τοπική αγορά Εγκεκριμένα υγρά μικρού συστήματος διεύθυνσης με υδραυλική υποβοήθηση Περιγραφή Αριθμός ανταλλακτικού Υγρό συστήματος διεύθυνσης υδραυλικού πηδαλίου Q01 SeStr Υδραυλικό υγρό HA5430 Chevron Υγρό αεροπορικού τύπου Moil Αero HFA Από την τοπική αγορά Shell Aero 4 Υδραυλικό υγρό που πληροί τις προδιαγραφές H5606C του MIL Εγκεκριμένα υγρά ηλεκτροϋδραυλικού συστήματος υποβοήθησης διεύθυνσης Περιγραφή Αριθμός ανταλλακτικού Συνθετικό υγρό υποβοήθησης διεύθυνσης SAE 0W K01 Εγκεκριμένα υγρά συστήματος υποβοήθησης τριμαρίσματος Περιγραφή Αριθμός ανταλλακτικού Υγρό υποβοήθησης τριμαρίσματος και διεύθυνσης K01 Λάδι κινητήρα SAE 10W-30 Από την τοπική αγορά Λάδι κινητήρα SAE 10W-40 Από την τοπική αγορά Εγκεκριμένα χρώματα βαφής Περιγραφή Αριθμός εξαρτήματος Βαφή Mercury Light Gry Mercury Phntom Blck Q 1 Προδιαγραφές ροπής στρέψης Περιγραφή Nm l. in. l. ft. Μπουλόνι πίσω βάσης στερέωσης κινητήρα Κόντρα παξιμάδια αναρτήρα καρντάν 7/16 in. μπουλόνι σχήματος U Παξιμάδι προπέλας Brvo One Στη συνέχεια ευθυγραμμίστε τις γλωσσίδες με τις εγκοπές Παξιμάδι προπέλας Brvo Two Στη συνέχεια ευθυγραμμίστε τις γλωσσίδες με τις εγκοπές Παξιμάδι μπροστινής προπέλας Brvo Three Παξιμάδι πίσω προπέλας Brvo Three Βίδα ανοδίου άξονα προπέλας Σελίδα M60 ΜΆΙΟς 2007

35 Πίνακας περιεχομένων Ενότητα 5 - Συντήρηση Ενότητα 5 - Συντήρηση Ευθύνες προϊόντος Ευθύνες ιδιοκτήτη και χειριστή...28 Ευθύνες αντιπροσώπου...28 Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Επιθεώρηση Χρονικά διαστήματα συντήρησης Πρόγραμμα Συντήρησης Τακτική συντήρηση...29 Προγραμματισμένη συντήρηση...30 ΗΜΕΡΟΛΟΓΙΟ ΣΥΝΤΗΡΗΣΗΣ...31 Βαλβολίνη εσωεξωλέμβιας Λιπαντικό κιβωτίου ταχυτήτων εσωεξωλέμβιου...31 Έλεγχος...32 Πλήρωση...32 Αλλαγή...33 Υγρό συστήματος υποβοήθησης τριμαρίσματος Έλεγχος...35 Πλήρωση...36 Αλλαγή...36 Υγρό συστήματος διεύθυνσης με υδραυλική υποβοήθηση (αν υπάρχει) Σύστημα διεύθυνσης με ηλεκτροϋδραυλική υποβοήθηση (αν υπάρχει) Έλεγχος...36 Πλήρωση...37 Αλλαγή...37 Δίοδοι νερού εσωεξωλέμβιας Έλεγχος εισαγωγών νερού εσωεξωλέμβιας...37 Έλεγχος αποστράγγισης νερού εσωεξωλέμβιας...37 Έκπλυση της εσωεξωλέμβιας...38 Προστασία από τη διάβρωση Γενικές πληροφορίες...40 Στοιχεία προστασίας της εσωεξωλέμβιας από τη διάβρωση...40 Ανόδια και θέσεις συστήματος MerCthode Κύκλωμα συνέχειας Εσωεξωλέμβια Brvo MerCthode...45 Φροντίδα του πυθμένα του σκάφους...45 Βαφή του συγκροτήματος κινητήρα...45 Φροντίδα της επιφάνειας της εσωεξωλέμβιας...46 Λίπανση Σύστημα διεύθυνσης...47 Ντίζα αλλαγής ταχυτήτων...48 Συγκρότημα καθρέφτη...49 Άξονας προπέλας...49 Συζευκτήρας κινητήρα...49 Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης:...50 Ευθυγράμμιση εσωεξωλέμβιας, φυσούνας και κινητήρα...51 Διατήρηση των ροπών Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν...52 Ροπή στρέψης πίσω βάσης στερέωσης κινητήρα...52 Προπέλα Αφαίρεση προπέλας εσωεξωλέμβιας Brvo Diesel...53 Μοντέλα Brvo One Μοντέλα Brvo Two Μοντέλα Brvo Three Τοποθέτηση προπέλας εσωεξωλέμβιας Brvo Diesel...55 Μοντέλα Brvo One Μοντέλα Brvo Two Brvo Three M60 ΜΆΙΟς 2007 Σελίδα 27

36 Ενότητα 5 - Συντήρηση Ευθύνες προϊόντος Ευθύνες ιδιοκτήτη και χειριστή Είναι ευθύνη του χειριστή να διενεργεί όλους τους ελέγχους ασφαλείας, να τηρεί όλες τις οδηγίες λίπανσης και συντήρησης ώστε να διασφαλίζεται η ασφαλής λειτουργία και να επιστρέφει τη μονάδα σε εξουσιοδοτημένο κέντρο επισκευών της Mercury MerCruiser Diesel προκειμένου να διενεργηθεί περιοδικός έλεγχος. Το σύνηθες σέρβις συντήρησης και τα ανταλλακτικά είναι ευθύνη του ιδιοκτήτη ή του χειριστή και, ως εκ τούτου, δεν θεωρούνται ελαττώματα εργασίας ή υλικών σύμφωνα με τους όρους της εγγύησης. Η ανάγκη διενέργειας των εργασιών συντήρησης εξαρτάται και από τις προσωπικές συνήθειες λειτουργίας και χρήσης. Η κατάλληλη συντήρηση και φροντίδα του συγκροτήματος κινητήρα διασφαλίζει βέλτιστη απόδοση και αξιοπιστία και περιορίζει στο ελάχιστο τα συνολικά έξοδα λειτουργίας. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel για βοηθήματα συντήρησης. Ευθύνες αντιπροσώπου Στις ευθύνες του αντιπροσώπου προς τον πελάτη περιλαμβάνονται γενικές εργασίες επιθεώρησης και προετοιμασίας πριν από την παράδοση, όπως: Πριν από την παράδοση, βεβαιωθείτε ότι το συγκρότημα κινητήρα και ο λοιπός εξοπλισμός λειτουργούν κανονικά. Πραγματοποιήστε όλες τις απαραίτητες ρυθμίσεις για να εξασφαλίσετε τις μέγιστες επιδόσεις. Εξηγήστε του και δείξτε του πώς λειτουργεί το συγκρότημα κινητήρα και το σκάφος. Συμπληρώστε ένα αντίτυπο της λίστας ελέγχου εργασιών επιθεώρησης πριν από την παράδοση. Συμπλήρωση της κάρτας καταχώρισης εγγύησης και ταχυδρόμησή της στο εργοστάσιο αμέσως μετά την πώληση του νέου προϊόντος. Όλα τα συγκροτήματα κινητήρα θα πρέπει να καταχωρούνται προκειμένου να καλύπτονται από την εγγύηση. Προτάσεις για εργασίες συντήρησης χωρίς τη βοήθεια ειδικού Ο σύγχρονος θαλάσσιος εξοπλισμός, όπως το συγκρότημα κινητήρα της Cummins MerCruiser Diesel, είναι προϊόν υψηλών τεχνικών προδιαγραφών. Τα συστήματα ηλεκτρονικής ανάφλεξης και τα ειδικά συστήματα τροφοδοσίας καυσίμου παρέχουν τη δυνατότητα μεγαλύτερης εξοικονόμησης καυσίμου, αλλά είναι και περισσότερο περίπλοκα για τον μη εκπαιδευμένο μηχανικό. Εάν ανήκετε στην κατηγορία των ατόμων που καταπιάνονται με μαστορέματα, διαβάστε τα παρακάτω. Μην επιχειρείτε επισκευές, χωρίς να γνωρίζετε τις προφυλάξεις, τις προειδοποιήσεις και τις σχετικές διαδικασίες. Μέλημά μας είναι η ασφάλειά σας. Εάν θέλετε να κάνετε μόνοι σας το σέρβις του προϊόντος, σας συνιστούμε να παραγγείλετε το εγχειρίδιο συντήρησης που αφορά το μοντέλο του κινητήρα σας. Στο εγχειρίδιο συντήρησης αναφέρονται οι διαδικασίες που πρέπει να ακολουθήσετε. Η γλώσσα είναι τεχνική και, ως εκ τούτου, υπάρχει περίπτωση να μην είστε σε θέση να κατανοήσετε κάποιες από τις διαδικασίες. Μην επιχειρήσετε να κάνετε επισκευές, αν δεν έχετε κατανοήσεις τις σχετικές διαδικασίες. Υπάρχουν ειδικά εργαλεία και εξοπλισμός που απαιτούνται για τη διεξαγωγή ορισμένων εργασιών επισκευής. Μην επιχειρήσετε να κάνετε τις συγκεκριμένες επισκευές, αν δεν έχετε τα ειδικά εργαλεία ή εξοπλισμό στη διάθεσή σας. Μπορεί να προκαλέσετε ζημιά στο προϊόν, εκτός από το κόστος με το οποίο θα επιβαρυνθείτε από τον αντιπρόσωπο. Επίσης, εάν αποσυναρμολογήσετε τμήμα του κινητήρα ή του συγκροτήματος μετάδοσης κίνησης και δεν είστε σε θέση να το επισκευάσετε, το σύστημα θα πρέπει να επανασυναρμολογηθεί από μηχανικό της αντιπροσωπείας και να δοκιμαστεί, προκειμένου να εντοπιστεί το πρόβλημα. Αυτό θα σας κοστίσει περισσότερο από το να απευθυνθείτε εξαρχής στον αντιπρόσωπο για τη λύση του προβλήματος. Μπορεί να χρειάζεται μια απλή ρύθμιση για την αντιμετώπιση του προβλήματος. Μην επιχειρήσετε να επικοινωνήσετε τηλεφωνικά με τον αντιπρόσωπο, το γραφείο σέρβις ή το εργοστάσιο για να εξασφαλίσετε τη διάγνωση του προβλήματος και να μάθετε ποια είναι η διαδικασία επισκευής. Δεν είναι εύκολη η διάγνωση ενός προβλήματος δια τηλεφώνου. Το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel είναι στη διάθεσή σας για το σέρβις του συγκροτήματος κινητήρα σας. Στις αντιπροσωπείες απασχολούνται εκπαιδευμένοι από την εταιρεία μηχανικοί. Συνιστάται η διεξαγωγή τακτικών ελέγχων συντήρησης του συγκροτήματος κινητήρα από το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel στην περιοχή σας. Το φθινόπωρο, μπορείτε να ζητήσετε να προετοιμάσουν τον κινητήρα σας για το χειμώνα και, πριν από τη σεζόν λειτουργίας, να του κάνουν σέρβις. Με αυτόν τον τρόπο, μειώνονται οι πιθανότητες εμφάνισης προβλημάτων κατά τη σεζόν λειτουργίας, γεγονός που σας επιτρέπει να απολαύσετε τα ταξίδια σας. Επιθεώρηση Επιθεωρείτε συχνά και ανά τακτά χρονικά διαστήματα το συγκρότημα κινητήρα για να μπορείτε να το διατηρείτε σε άριστη κατάσταση λειτουργίας και να προλαβαίνετε τα ενδεχόμενα προβλήματα. Πρέπει να γίνεται προσεκτικός έλεγχος ολόκληρου του συγκροτήματος κινητήρα, συμπεριλαμβανομένων όλων των προσπελάσιμων μερών του κινητήρα. Ελέγξτε για τυχόν χαλαρά, κατεστραμμένα ή απόντα εξαρτήματα, ελέγξτε τους ελαστικούς σωλήνες και τους σφιγκτήρες. Σφίξτε ή αντικαταστήστε, ανάλογα με την περίπτωση. Ελέγξτε τις ηλεκτρικές συνδέσεις και ηλεκτρικά καλώδια για τυχόν φθορές. Σελίδα M60 ΜΆΙΟς 2007

37 Ενότητα 5 - Συντήρηση Αφαιρέστε και επιθεωρήστε την προπέλα. Εάν είναι πολύ χαραγμένη, σκεβρωμένη ή έχει ρωγμές, επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Επιδιορθώστε τις χαρακιές και τις ζημιές λόγω διάβρωσης στο εξωτερικό φινίρισμα του συγκροτήματος κινητήρα. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Φαίνεται η Brvo One X Diesel - Συγκρότημα καθρέφτη - Εσωεξωλέμβια c - Πλάκα ανοδίου d - Προπέλα e - Σωλήνας πιτό ταχύμετρου f - Ηλεκτρόδιο MerCthode g - Κύλινδρος υποβοήθησης τριμαρίσματος e f g c d Χρονικά διαστήματα συντήρησης Τα χρονικά διαστήματα συντήρησης και οι αντίστοιχες διαδικασίες που πρέπει να διεξαχθούν βασίζονται γενικότερα σε κανονική χρήση του σκάφος σε κανονικό περιβάλλον. Ωστόσο, οι ατομικές συνήθειες λειτουργίας και οι προσωπικές προτιμήσεις μπορεί να επιφέρουν αλλαγές στα προτεινόμενα χρονικά διαστήματα. Έχουμε προσαρμόσει ορισμένα χρονικά διαστήματα συντήρησης και τις αντίστοιχες διαδικασίες που πρέπει να διεξαχθούν ώστε να λαμβάνονται αυτές οι ατομικές διαφορές στη χρήση. Σε ορισμένες περιπτώσεις, αυτές οι αλλαγές παρέχουν τη δυνατότητα για εκτέλεση περισσότερες εργασιών προσωπικής προτίμησης σε μία μόνο επίσκεψη στο εξουσιοδοτημένο συνεργείο σέρβις. Επομένως, είναι πολύ σημαντικό να συνεννοηθεί ο ιδιοκτήτης του σκάφους με το συνεργείο σέρβις για το τρέχον χρονοδιάγραμμα συντήρησης και να καθορίσουν κατάλληλα χρονικά διαστήματα συντήρησης τα οποία να συμβαδίζουν με τις ατομικές συνήθειες λειτουργίας, το περιβάλλον και τις προτιμήσεις συντήρησης.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εκτέλεση των εργασιών σέρβις ή συντήρησης χωρίς πρώτα να αποσυνδέσετε την μπαταρία μπορεί να προκαλέσει ζημιά στο προϊόν, σωματικές βλάβες ή το θάνατο λόγω πυρκαγιάς, έκρηξης, ηλεκτροπληξίας ή απροσδόκητης εκκίνησης του κινητήρα. Πριν από τη συντήρηση, το σέρβις, την εγκατάσταση ή την αφαίρεση εξαρτημάτων του κινητήρα ή της μονάδας μετάδοσης κίνησης, πρέπει πάντα να αποσυνδέετε τα καλώδια της μπαταρίας από την μπαταρία. Πρόγραμμα Συντήρησης ΣΗΜΕΙΩΣΗ: Διενεργήστε μόνο τις εργασίες συντήρησης που ισχύουν για το συγκεκριμένο σας συγκρότημα κινητήρα. Τακτική συντήρηση Χρονικό διάστημα Πριν από κάθε χρήση Μετά από κάθε χρήση Εργασίες συντήρησης Ελέγξτε τα πτερύγια της προπέλας της εσωεξωλέμβιας για ζημιά. Ελέγξτε αν το υλικό στερέωσης της συνδετικής ράβδου (σκάφη με διπλό κινητήρα) είναι καλά σφιγμένο. Ελέγξτε τη στάθμη της βαλβολίνης της εσωεξωλέμβιας. Ελέγξτε τη στάθμη λαδιού της αντλίας τριμαρίσματος. Ελέγξτε τη στάθμη του υγρού της αντλίας υδραυλικής υποβοήθησης διεύθυνσης, αν υπάρχει. Ελέγξτε το σύστημα διεύθυνσης για "κολλημένα" ή χαλαρά εξαρτήματα. Ελέγξτε τις προσαρμογές και τους εύκαμπτους σωλήνες του υδραυλικού συστήματος διεύθυνσης για διαρροές ή ενδείξεις φθοράς. Αν χρησιμοποιείτε τη μονάδα σε αλμυρό, γλυφό ή μολυσμένο νερό, ξεπλένετε την εσωεξωλέμβια μετά από κάθε χρήση αν αυτή βγαίνει από το νερό M60 ΜΆΙΟς 2007 Σελίδα 29

38 Ενότητα 5 - Συντήρηση Χρονικό διάστημα Εβδομαδιαίως Κάθε δυο μήνες Εργασίες συντήρησης Ελέγξτε τις εισαγωγές νερού για σωματίδια ή θαλάσσια βλάστηση. Επιθεωρήστε τα ανόδια της εσωεξωλέμβιας και αντικαταστήστε τα αν έχουν διαβρωθεί κατά 50%. Λιπάνετε τον άξονα της προπέλας και σφίξτε εκ νέου το παξιμάδι. Εάν χρησιμοποιείτε την της εσωεξωλέμβια μόνο σε γλυκό νερό, το διάστημα της συντήρησης μπορεί να επεκταθεί σε κάθε τέσσερις μήνες. Προγραμματισμένη συντήρηση Χρονικό διάστημα Κάθε 100 ώρες ή ετησίως (οποιοδήποτε συμβεί πρώτα) Κάθε 200 ώρες ή 3 χρόνια (οποιοδήποτε συμβεί πρώτα) Ρετουσάρετε τη βαφή του συγκροτήματος κινητήρα. Αλλάξτε τη βαλβολίνη της εσωεξωλέμβιας. Εργασίες συντήρησης Σφίξτε πάλι τα παξιμάδια του μπουλονιού σχήματος U του αναρτήρα καρντάν στην προδιαγραφόμενη ροπή. Σφίξτε πάλι τα μπουλόνια της πίσω βάσης στερέωσης κινητήρα στην προδιαγραφόμενη ροπή. Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης: Λιπάνετε τους συνδέσμους καρντάν του άξονα μετάδοσης κίνησης, καθώς και τα ρουλεμάν αντιστηρικτή εισόδου και εξόδου. Ελέγξτε το σύστημα διεύθυνσης και το χειριστήριο ελέγχου για χαλαρά εξαρτήματα ή εξαρτήματα που λείπουν ή είναι κατεστραμμένα. Λιπάνετε τις ντίζες και τις συνδέσεις. Ελέγξτε το κύκλωμα συνέχειας για χαλαρά ή κατεστραμμένα εξαρτήματα. Ελέγξτε την έξοδο της μονάδας MerCthode, εφόσον περιλαμβάνεται στον εξοπλισμό. Αν υπάρχει ηλεκτροϋδραυλικό σύστημα υποβοήθησης διεύθυνσης, ελέγξτε τη στάθμη του υγρού. Ελέγξτε την ευθυγράμμιση του κινητήρα. Επιθεωρήστε τους συνδέσμους καρντάν, τις σφήνες και τις φυσούνες, και ελέγξτε τους συσφιγκτήρες. Λιπάνετε τις σφήνες του συνδέσμου καρντάν και το ρουλεμάν σταυρού. Λιπάνετε το ρουλεμάν του αναρτήρα καρντάν και το συζευκτήρα κινητήρα. Λιπαίνετε το συζευκτήρα κινητήρα κάθε 50 ώρες, εάν λειτουργεί στο ρελαντί για παρατεταμένα χρονικά διαστήματα ή εάν χρησιμοποιείται για εφαρμογές σε βαριά σκάφη. Σελίδα M60 ΜΆΙΟς 2007

39 Ενότητα 5 - Συντήρηση ΗΜΕΡΟΛΟΓΙΟ ΣΥΝΤΗΡΗΣΗΣ Καταγράψτε όλες τις εργασίες συντήρησης που έγιναν στο συγκρότημα κινητήρα σας. Κρατήστε όλες τις παραγγελίες και αποδείξεις εργασιών. Ημερομηνία Εργασίες συντήρησης που διενεργήθηκαν Ώρες κινητήρα Βαλβολίνη εσωεξωλέμβιας Λιπαντικό κιβωτίου ταχυτήτων εσωεξωλέμβιου! ΠΡΟΣΟΧΗ ΚΙΝΔΥΝΟΣ ΓΙΑ ΤΟ ΠΕΡΙΒΑΛΛΟΝ! Η απόρριψη λαδιών ή απόβλητων λαδιών στο περιβάλλον απαγορεύεται δια νόμου. Μην απορρίπτετε λάδια ή απόβλητα λαδιών στο περιβάλλον, κατά τη χρήση ή το σέρβις του σκάφους σας. Συλλέγετε και απορρίπτετε τα λάδια ή τα απόβλητα λαδιών όπως ορίζεται από τις τοπικές αρχές M60 ΜΆΙΟς 2007 Σελίδα 31

40 Ενότητα 5 - Συντήρηση Έλεγχος ΣΗΜΕΙΩΣΗ: Η στάθμη βαλβολίνης παρουσιάζει διακυμάνσεις κατά τη λειτουργία. Η στάθμη της βαλβολίνης θα πρέπει να ελέγχεται με τον κινητήρα κρύο, πριν από την εκκίνηση. 1. Ελέγχετε τη στάθμη βαλβολίνης μέσα από το δοχείο επιθεώρησης βαλβολίνης. Διατηρείτε τη στάθμη της βαλβολίνης στο συνιστώμενο εύρος λειτουργίας. Δείτε την ενότητα Πλήρωση. Η στάθμη της βαλβολίνης εμφανίζεται στο σωστό εύρος λειτουργίας - Ένδειξη "ADD" (Πρόσθεση) - Ένδειξη "OPERATING RANGE" (Εύρος λειτουργίας) Πλήρωση ΣΗΜΑΝΤΙΚΟ: Εάν υπάρχει ορατό νερό στον πάτο του δοχείου επιθεώρησης βαλβολίνης ή στην οπή της τάπας πλήρωσης/ αποστράγγισης, ή αν το χρώμα του της βαλβολίνης είναι αλλοιωμένο, επικοινωνήστε άμεσα με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Και τα δύο αυτά συμπτώματα μπορεί να υποδηλώνουν διαρροή νερού σε κάποιο σημείο της εσωεξωλέμβιας. ΣΗΜΑΝΤΙΚΟ: Εάν απαιτείται περισσότερο από 59 ml (2 fl. oz.) βαλβολίνης High Performnce για την πλήρωση του δοχείου επιθεώρησης βαλβολίνης, ίσως υπάρχει διαρροή σε τσιμούχα. Η ελλιπής λίπανση μπορεί να προκαλέσει βλάβη στην εσωεξωλέμβια. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. 1. Αφαιρέστε το καπάκι από το δοχείο επιθεώρησης βαλβολίνης. 2. Συμπληρώστε το δοχείο παρακολούθησης βαλβολίνης με την προδιαγραφόμενη βαλβολίνη μέχρις ότου η στάθμη της να φτάσει στο επίπεδο λειτουργίας. Μην υπερπληρώνετε. c Επιθεώρηση βαλβολίνης - Στάθμη βαλβολίνης στην ένδειξη "ADD" - Στάθμη βαλβολίνης στην ένδειξη "OPERATING RANGE" c - Καπάκι δοχείου επιθεώρησης βαλβολίνης Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 87 Λιπαντικό κιβωτίου ταχυτήτων High Performnce (υψηλών επιδόσεων) Επιθεώρηση βαλβολίνης Q01 3. Βεβαιωθείτε ότι η ελαστική φλάντζα είναι μέσα στο καπάκι του δοχείου επιθεώρησης βαλβολίνης, και τοποθετήστε το καπάκι. Μην σφίξετε υπερβολικά. - Καπάκι δοχείου επιθεώρησης βαλβολίνης ΣΗΜΕΙΩΣΗ: Όταν γεμίζετε ολόκληρη την εσωεξωλέμβια, δείτε την ενότητα Αλλαγή. Σελίδα M60 ΜΆΙΟς 2007

41 Ενότητα 5 - Συντήρηση Αλλαγή 1. Αφαιρέστε το δοχείο επιθεώρησης βαλβολίνης από το μπρακέτο. - Μπρακέτο δοχείου επιθεώρησης βαλβολίνης - Δοχείο επιθεώρησης βαλβολίνης και καπάκι c - Ταινία συγκράτησης c Αδειάστε το περιεχόμενο του δοχείου επιθεώρησης βαλβολίνης σε ένα κατάλληλο δοχείο. 3. Τοποθετήστε το δοχείο παρακολούθησης βαλβολίνης στο μπρακέτο. 4. Αφαιρέστε την προπέλα. Δείτε την ενότητα Προπέλες. 5. Μοντέλα Brvo One:. Κατεβάστε την εσωεξωλέμβια στη θέση τέρμα κάτω (μέσα).. Αφαιρέστε την τάπα πλήρωσης/αποστράγγισης βαλβολίνης με τη ροδέλα στεγάνωσης. c. Αδειάστε τη βαλβολίνη σε ένα κατάλληλο δοχείο. - Τάπα πλήρωσης/αποστράγγισης - Ροδέλα στεγανοποίησης mc Μοντέλα Brvo Two και Brvo Three:. Φέρτε την εσωεξωλέμβια στην εξωτερική (επάνω) οριακή θέση πλήρους εξισορρόπησης.. Αφαιρέστε την τάπα πλήρωσης/αποστράγγισης με τη ροδέλα στεγάνωσης. c. Αδειάστε τη βαλβολίνη σε ένα κατάλληλο δοχείο Brvo Two - Τάπα πλήρωσης/αποστράγγισης - Ροδέλα στεγανοποίησης Brvo Three M60 ΜΆΙΟς 2007 Σελίδα 33

42 Ενότητα 5 - Συντήρηση 7. Βγάλτε την τάπα αποστράγγισης και τη ροδέλα στεγανοποίησης. Περιμένετε μέχρι να στραγγίξει εντελώς η βαλβολίνη. - Τάπα αερισμού - Ροδέλα στεγανοποίησης ΣΗΜΑΝΤΙΚΟ: Εάν βγει νερό από την οπή της τάπας πλήρωσης/αποστράγγισης ή αν η βαλβολίνη έχει γαλακτώδη υφή, η εσωεξωλέμβια παρουσιάζει διαρροή και θα πρέπει να ελεγχθεί άμεσα από το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. 8. Κατεβάστε την εσωεξωλέμβια σε θέση τέτοια ώστε ο άξονας της προπέλας να έρθει σε οριζόντια θέση. 9. Γεμίστε τη μονάδα οδήγησης, μέσω της οπής πλήρωσης/αποστράγγισης, με την προτεινόμενη βαλβολίνη, μέχρι να δείτε ροή βαλβολίνης χωρίς αέρα από την οπή εξαέρωσης. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 87 Λιπαντικό κιβωτίου ταχυτήτων High Performnce (υψηλών επιδόσεων) Εσωεξωλέμβια μονάδα Q01 ΣΗΜΑΝΤΙΚΟ: Για τον εσωεξωλέμβιο κινητήρα, χρησιμοποιείτε μόνο βαλβολίνη Mercury/Quicksilver High Performnce. 10. Βγάλτε την τάπα εξαέρωσης και τη ροδέλα στεγανοποίησης. 11. Συνεχίστε την πλήρωση βαλβολίνης στη μονάδα μέσω της οπής πλήρωσης/αποστράγγισης μέχρι να εμφανιστεί η βαλβολίνη στο δοχείο επιθεώρησης. 12. Συμπληρώστε το δοχείο μέχρι η στάθμη της βαλβολίνης να φτάσει στο επίπεδο λειτουργίας. Μην υπερπληρώνετε. c Επιθεώρηση βαλβολίνης - Στάθμη βαλβολίνης στην ένδειξη "ADD" - Στάθμη βαλβολίνης στην ένδειξη "OPERATING RANGE" c - Καπάκι δοχείου επιθεώρησης βαλβολίνης Μοντέλο με εσωεξωλέμβια Στη χωρητικότητα υγρών περιλαμβάνεται η εσωεξωλέμβια και το δοχείο επιθεώρησης βαλβολίνης Τύπος υγρού Αριθμός εξαρτήματος υγρού Brvo One X Diesel Brvo One XR Brvo Two X Diesel Brvo Three X Diesel Brvo Three XR 2736 ml (92-1/2 oz.) 3209 ml (108-1/2 oz.) 2972 ml (100-1/2 oz.) Λιπαντικό κιβωτίου ταχυτήτων High Performnce (υψηλών επιδόσεων) A1 13. Βεβαιωθείτε ότι η ελαστική φλάντζα είναι μέσα στο καπάκι του δοχείου επιθεώρησης βαλβολίνης, και τοποθετήστε το καπάκι. Μην σφίξετε υπερβολικά. - Καπάκι δοχείου επιθεώρησης βαλβολίνης Αφαιρέστε την αντλία από την οπή πλήρωσης/αποστράγγισης της εσωεξωλέμβιας. Σελίδα M60 ΜΆΙΟς 2007

43 Ενότητα 5 - Συντήρηση 15. Τοποθετήστε γρήγορα τη ροδέλα στεγανοποίησης και την τάπα πλήρωσης/αποστράγγισης. Σφίξτε σύμφωνα με τις ακόλουθες προδιαγραφές. mc Όλα τα μοντέλα Brvo που εμφανίζονται - Τάπα πλήρωσης/αποστράγγισης - Ροδέλα στεγανοποίησης Περιγραφή Nm l. in. l. ft. Τάπα πλήρωσης/αποστράγγισης 6, Τοποθετήστε την προπέλα της εσωεξωλέμβιας. Δείτε την ενότητα Προπέλες. 17. Μετά την πρώτη χρήση, ελέγξτε και πάλι τη στάθμη της βαλβολίνης στο δοχείο επιθεώρησης. Δείτε την ενότητα Έλεγχος. ΣΗΜΑΝΤΙΚΟ: Η στάθμη της βαλβολίνης στο δοχείο επιθεώρησης αυξομειώνεται κατά τη λειτουργία της εσωεξωλέμβιας. Ο έλεγχος της στάθμης της βαλβολίνης πρέπει να γίνεται πάντα με την εσωεξωλέμβια κρύα και τον κινητήρα σβηστό. Υγρό συστήματος υποβοήθησης τριμαρίσματος Έλεγχος ΣΗΜΑΝΤΙΚΟ: Με την εσωεξωλέμβια μόνο στη θέση τέρμα κάτω (μέσα), ελέγξτε τη στάθμη του υγρού. 1. Φέρτε την εσωεξωλέμβια στη θέση τέρμα κάτω (μέσα). 2. Παρατηρήστε τη στάθμη του υγρού. Η στάθμη του υγρού πρέπει να βρίσκεται μεταξύ των γραμμών MIN και MAX του ρεζερβουάρ Δεξαμενή - Γραμμές "ΜΙΝ" και "ΜΑΧ" M60 ΜΆΙΟς 2007 Σελίδα 35

44 Ενότητα 5 - Συντήρηση 3. Συμπληρώστε την απαιτούμενη ποσότητα υγρού. Δείτε την ενότητα Πλήρωση. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 114 Υγρό δυναμικής εξισορρόπησης και υποβοήθησης διεύθυνσης Αντλία δυναμικής εξισορρόπησης Q1 Πλήρωση 1. Εάν το υγρό βρίσκεται κάτω από τη γραμμή ΜΙΝ, προσθέστε το προδιαγραφόμενο υγρό. 2. Αφαιρέστε το καπάκι πλήρωσης από τη δεξαμενή. ΣΗΜΕΙΩΣΗ: Το καπάκι πλήρωσης αερίζεται. Το ρεζερβουάρ της αντλίας δυναμικής εξισορρόπησης δείχνει ότι η στάθμη του υγρού είναι κάτω από τη γραμμή ΜΙΝ. - Συγκρότημα τάπας πλήρωσης - Τάπα πλήρωσης τοποθετημένη Προσθέστε το προδιαγραφόμενο υγρό μέχρι να φτάσει η στάθμη μεταξύ των γραμμών "MIN" και "MAX" του ρεζερβουάρ Δεξαμενή - Γραμμές "ΜΙΝ" και "ΜΑΧ" Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 114 Υγρό δυναμικής εξισορρόπησης και υποβοήθησης διεύθυνσης 4. Τοποθετήστε την τάπα πλήρωσης. Αλλαγή Αντλία δυναμικής εξισορρόπησης Q1 Το υγρό δυναμικής εξισορρόπησης δεν χρειάζεται αλλαγή, εκτός αν ρυπανθεί με νερό ή σωματίδια. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Υγρό συστήματος διεύθυνσης με υδραυλική υποβοήθηση (αν υπάρχει) Ανατρέξτε στον κατασκευαστή πρωτότυπου εξοπλισμού (OEM) για πληροφορίες σχετικά με τον έλεγχο, την πλήρωση και την αλλαγή του υγρού υποβοήθησης διεύθυνσης. Σύστημα διεύθυνσης με ηλεκτροϋδραυλική υποβοήθηση (αν υπάρχει) ΣΗΜΑΝΤΙΚΟ: Η λειτουργία της αντλίας χωρίς υγρό θα καταστρέψει την αντλία. Ελέγχετε πάντα τη στάθμη του υγρού διεύθυνσης πριν τη λειτουργία του σκάφους. Έλεγχος 1. Βγάλτε το κάλυμμα και την τάπα πλήρωσης για να ελέγξετε τη στάθμη του υγρού. Σελίδα M60 ΜΆΙΟς 2007

45 2. Η στάθμη υγρού πρέπει να είναι ελαφρώς χαμηλότερα από το κάτω μέρος της οπής πλήρωσης. Ενότητα 5 - Συντήρηση c - Κάλυμμα - Τάπα πλήρωσης c - Στάθμη πλήρωσης (κάτω από το κάτω μέρος της οπής πλήρωσης) 3. Εάν η στάθμη υγρού είναι χαμηλή, προσθέστε το προδιαγεγραμμένο υγρό. Δείτε την ενότητα Πλήρωση. 4. Τοποθετήστε το κάλυμμα. Πλήρωση 1. Βγάλτε το καπάκι πλήρωσης λαδιού 2. Προσθέστε την καθορισμένη ποσότητα υγρού ώστε η στάθμη υγρού να είναι ελαφρώς χαμηλότερα από το κάτω μέρος της οπής πλήρωσης Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 138 Συνθετικό υγρό υποβοήθησης διεύθυνσης SAE 0W Τοποθετήστε την τάπα πλήρωσης. 4. Τοποθετήστε το κάλυμμα. Αλλαγή Σύστημα διεύθυνσης με υδραυλική υποβοήθηση K01 Το υγρό του συστήματος υδραυλικής υποβοήθησης τιμονιού δεν χρειάζεται αλλαγή, εκτός αν ρυπανθεί. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Δίοδοι νερού εσωεξωλέμβιας Έλεγχος εισαγωγών νερού εσωεξωλέμβιας 1. Πάρτε ένα κομμάτι σύρμα με μέγεθος κατάλληλο για εισαγωγή στις οπές των εισαγωγών νερού. 2. Βάλτε το σύρμα στις εισαγωγές νερού της εσωεξωλέμβιας και ξαναβγάλτε το για να βεβαιωθείτε ότι είναι ανοικτές και να αφαιρέσετε τα σωματίδια ή τη θαλάσσια βλάστηση. Μην ξύνετε το χρώμα βαφής της εσωεξωλέμβιας. 3. Βγάλτε το σύρμα από την εσωεξωλέμβια και κρατήστε το για τους περιοδικούς ελέγχους των εισαγωγών νερού. - Εισαγωγές νερού διπλής συλλογής νερού - Πλευρικές εισαγωγές νερού Έλεγχος αποστράγγισης νερού εσωεξωλέμβιας 1. Πάρτε ένα κομμάτι σύρμα με μέγεθος κατάλληλο για εισαγωγή στις οπές αποστράγγισης νερού. 2. Βάλτε το σύρμα στις οπές αποστράγγισης νερού της εσωεξωλέμβιας και ξαναβγάλτε το για να βεβαιωθείτε ότι είναι ανοικτές και να αφαιρέσετε τα σωματίδια ή τη θαλάσσια βλάστηση. Μην ξύνετε το χρώμα βαφής της εσωεξωλέμβιας M60 ΜΆΙΟς 2007 Σελίδα 37

46 Ενότητα 5 - Συντήρηση 3. Βγάλτε το σύρμα από την εσωεξωλέμβια και κρατήστε το για τους περιοδικούς ελέγχους των οπών αποστράγγισης νερού. e d c Οπές αποστράγγισης νερού της εσωεξωλέμβιας - Σωλήνας πιτό ταχύμετρου - Οπή αερισμού κοιλότητας ανόδου c - Δίοδος αποστράγγισης κοιλότητας ανόδου d - Οπή αποστράγγισης νερού περιβλήματος κιβωτίου ταχυτήτων (1 σε κάθε πλευρά - αριστερή και δεξιά πλευρά) e - Οπή αερισμού κοιλότητας περιβλήματος κιβωτίου ταχυτήτων (μόνο για Brvo II) Έκπλυση της εσωεξωλέμβιας ΣΗΜΑΝΤΙΚΟ: Το σέρβις αυτό πρέπει να εκτελείται από εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Η ζημιά που προκαλείται από την ακατάλληλη έκπλυση της εσωεξωλέμβιας δεν καλύπτεται από την περιορισμένη εγγύηση της Cummins MerCruiser Diesel. ΣΗΜΕΙΩΣΗ: Ανατρέξτε στο εγχειρίδιο λειτουργίας, συντήρησης και εγγύησης κινητήρα του κατασκευαστή πρωτότυπου εξοπλισμού (OEM) για προδιαγραφές λειτουργίας, χωρητικότητες υγρών και οδηγίες έκπλυσης. ΣΗΜΕΙΩΣΗ: Η έκπλυση της εσωεξωλέμβιας είναι απαραίτητη εάν έχει λειτουργήσει σε αλμυρό ή γλυφό νερό, σε νερό με περιεκτικότητα σε μεταλλεύματα ή σε μολυσμένο νερό. Για βέλτιστα αποτελέσματα, η έκπλυση συνιστάται μετά από κάθε χρήση, πριν την αποθήκευση σε χαμηλές θερμοκρασίες, καθώς και κατά την παρατεταμένη αποθήκευση. Αν σχεδιάζετε να εκτελέσετε αυτή τη διαδικασία, ζητήστε οδηγίες από εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Αυτή η διαδικασία απαιτεί επαρκή παροχή νερού στον κινητήρα και την εσωεξωλέμβια. 1. Εκπλύντε την εσωεξωλέμβια με το σκάφος έξω από το νερό. 2. Κατεβάστε την εσωεξωλέμβια στη θέση τέρμα κάτω (μέσα). Μην αφήνετε την πτέρνα της εσωεξωλέμβιας να έρθει σε επαφή με το έδαφος.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αντιαερισμού. 3. Αφαιρέστε την προπέλα. Δείτε την ενότητα Προπέλες. 4. Βιδώστε έναν εύκαμπτο σωλήνα έκπλυσης στην πηγή νερού. 5. Στα μοντέλα με διπλές συλλογές νερού:. Τοποθετήστε το κιτ στεγανοποίησης έκπλυσης κιβωτίου ταχυτήτων με διπλή συλλογή νερού.. Τοποθετήστε τη διάταξη έκπλυσης. c. Συνδέστε τον εύκαμπτο σωλήνα έκπλυσης με τη διάταξη έκπλυσης Προσαρτήματα έκπλυσης για εσωεξωλέμβια με διπλή συλλογή νερού - Διάταξη έκπλυσης - Προσάρτημα εύκαμπτου σωλήνα c - Κιτ στεγανοποίησης έκπλυσης κιβωτίου ταχυτήτων με διπλή συλλογή νερού c Σελίδα M60 ΜΆΙΟς 2007

47 Ενότητα 5 - Συντήρηση Κιτ στεγανοποίησης έκπλυσης κιβωτίου ταχυτήτων με διπλή συλλογή νερού K 1 Φράζει τις εμπρόσθιες οπές εισόδου νερού στο κιβώτιο ταχυτήτων με διπλή εισαγωγή νερού Διάταξη έκπλυσης Q 2 Συνδέεται στα στόμια εισαγωγής νερού και παρέχει γλυκό νερό για την έκπλυση του συστήματος ψύξης ή για τη λειτουργία του κινητήρα Στα μοντέλα με πλευρικές συλλογές νερού:. Τοποθετήστε τη διάταξη έκπλυσης.. Συνδέστε τον εύκαμπτο σωλήνα έκπλυσης με τη διάταξη έκπλυσης. Προσάρτημα έκπλυσης για εσωεξωλέμβια με πλευρικές συλλογές νερού - Διάταξη έκπλυσης - Προσάρτημα εύκαμπτου σωλήνα Διάταξη έκπλυσης Q 2 Συνδέεται στα στόμια εισαγωγής νερού και παρέχει γλυκό νερό για την έκπλυση του συστήματος ψύξης ή για τη λειτουργία του κινητήρα ΕΙΔΟΠΟΙΗΣΗ Αν δεν υπάρχει αρκετό νερό ψύξης, ο κινητήρας, η αντλία νερού και άλλα εξαρτήματα θα υπερθερμανθούν και θα υποστούν ζημιές. Φροντίστε για την παροχή επαρκούς ποσότητας νερού στις εισαγωγές νερού κατά τη διάρκεια της λειτουργίας. ΣΗΜΑΝΤΙΚΟ: Οι κινητήρες στους οποίους η εισαγωγή νερού της εσωεξωλέμβιας είναι φραγμένη στο περίβλημα του αναρτήρα καρντάν και οι οποίοι χρησιμοποιούν εισαγωγή νερού μέσω του κύτους ή μέσω του καθρέφτη χρειάζονται διαθέσιμη μια παροχή νερού ψύξης και για την εσωεξωλέμβια μονάδα και για τον κινητήρα κατά τη διάρκεια της λειτουργίας. ΣΗΜΑΝΤΙΚΟ: Αποτρέψτε την είσοδο αέρα στο θάλαμο νερού του κινητήρα. Αν ισχύει, φράξτε τις πρόσθετες εισαγωγές θαλασσινού νερού ή τις οπές θαλασσινού νερού του κινητήρα που δεν χρειάζονται για την ψύξη του κινητήρα κατά την έκπλυση της εσωεξωλέμβιας. Ανατρέξτε στο κατάλληλο εγχειρίδιο συντήρησης κινητήρα. 7. Φέρτε τη λαβή του χειριστηρίου στη νεκρά. 8. Ανοίξτε μερικώς την πηγή νερού, περίπου στο 1/2 του μέγιστου. Μην ανοίξετε τελείως τη βρύση M60 ΜΆΙΟς 2007 Σελίδα 39

48 Ενότητα 5 - Συντήρηση ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα σε υψηλές στροφές έξω από το νερό προκαλεί αναρρόφηση, η οποία μπορεί να οδηγήσει στο τσάκισμα του εύκαμπτου σωλήνα παροχής νερού και την υπερθέρμανση του κινητήρα. Ο κινητήρας δεν πρέπει να λειτουργεί με περισσότερες από 1400 σ.α.λ. έξω από το νερό και χωρίς επαρκή παροχή νερού ψύξης. 9. Βάλτε εμπρός τον κινητήρα. 10. Φροντίστε να υπάρχει επαρκής παροχή νερού προς τις οπές εισαγωγής νερού της εσωεξωλέμβιας και στις οπές εισαγωγής νερού μέσω του κύτους. 11. Παρατηρήστε το δείκτη θερμοκρασίας νερού για να βεβαιωθείτε πως ο κινητήρας λειτουργεί μέσα στα κανονικά όρια. 12. Λειτουργήστε τον κινητήρα στο ρελαντί στη νεκρά για περίπου δέκα λεπτά ή μέχρι το νερό που βγαίνει να είναι καθαρό. 13. Σβήστε τον κινητήρα. 14. Κλείστε την παροχή νερού και αφαιρέστε το προσάρτημα έκπλυσης. 15. Τοποθετήστε την προπέλα. Δείτε την ενότητα Προπέλες. 16. Προετοιμάστε τον κινητήρα και την εσωεξωλέμβια για κανονική λειτουργία. Προστασία από τη διάβρωση Γενικές πληροφορίες Οποτεδήποτε δύο ή και περισσότερα ανόμοια μέταλλα (σαν αυτά που βρίσκονται σε αυτό το συγκρότημα κινητήρα) είναι βυθισμένα σε αγώγιμο διάλυμα, όπως θαλάσσιο νερό, μολυσμένο νερό ή νερό με υψηλή περιεκτικότητα μεταλλικών στοιχείων, λαμβάνει χώρα μια χημική αντίδραση που προκαλεί ηλεκτρικό ρεύμα να ρέει μεταξύ μετάλλων. Η ροή ηλεκτρικού ρεύματος κάνει το μέταλλο που είναι πιο ενεργό χημικά, ή πιο ανοδικό, να διαβρώνεται. Η διάβρωση αυτή είναι γνωστή ως γαλβανική διάβρωση: και, αν δεν αντιμετωπιστεί, θα προκαλέσει τελικά τη διάβρωση των εξαρτημάτων του συγκροτήματος κινητήρα που εκτίθενται στο νερό, τα οποία θα πρέπει πλέον να αντικατασταθούν. Για τον καλύτερο έλεγχο των επιπτώσεων της γαλβανικής διάβρωσης, τα συγκροτήματα κινητήρων Cummins MerCruiser Diesel είναι εξοπλισμένοι με πολλά προστατευτικά ανόδια και άλλες αντιδιαβρωτικές συσκευές. Για μια πληρέστερη επεξήγηση της διάβρωσης και της αντιδιαβρωτικής προστασίας ανατρέξτε στον Οδηγό προστασίας από τη διάβρωση στη θάλασσα ( ). ΣΗΜΑΝΤΙΚΟ: Αντικαταστήστε τα προστατευτικά ανόδια αν έχουν διαβρωθεί κατά 50% ή περισσότερο. Η Cummins MerCruiser Diesel συνιστά ιδιαίτερα να αποφεύγεται η χρήση ανοδίων άλλων κατασκευαστών. Συμβουλευθείτε το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel για πρόσθετες πληροφορίες. Στοιχεία προστασίας της εσωεξωλέμβιας από τη διάβρωση Για τον καλύτερο έλεγχο των επιπτώσεων της γαλβανικής διάβρωσης, οι εσωεξωλέμβιοι κινητήρες Cummins MerCruiser Diesel είναι εξοπλισμένοι με πολλά προστατευτικά ανόδια και άλλες αντιδιαβρωτικές συσκευές. Για μια πληρέστερη επεξήγηση της διάβρωσης και της αντιδιαβρωτικής προστασίας ανατρέξτε στον Οδηγό προστασίας από τη διάβρωση στη θάλασσα ( ) Ανοδική πλάκα κιβωτίου ταχυτήτων 2 - Πλάκα ανοδίου 3 - Σύστημα MerCthode 4 - Κιτ ανοδίου 5 - Ανόδια κυλίνδρου εξισορρόπησης 6 - Ανόδια φωλιάς ρουλεμάν 7 - Ανόδιο άξονα προπέλας (στάνταρ στο Brvo III) ! ΠΡΟΣΟΧΗ Οι ακατάλληλες διαδικασίες καθαρισμού του σκάφους μπορούν να προκαλέσουν βλάβη στον κινητήρα. Η πλύση του συγκροτήματος MerCthode, ιδιαίτερα με τη χρήση βούρτσας ή υψηλής πίεσης, θα προκαλέσει ζημιά στο συγκρότημα MerCthode, το οποίο δεν θα είναι πλέον ικανό να εμποδίσει τη γαλβανική διάβρωση. Όταν καθαρίζετε το σκάφος, μη χρησιμοποιείτε βούρτσα ή υψηλή πίεση για να πλύνετε το συγκρότημα MerCthode που βρίσκεται στο κάτω μέρος του συγκροτήματος του καθρέφτη. Σελίδα M60 ΜΆΙΟς 2007

49 Ενότητα 5 - Συντήρηση Μην πλένετε το συγκρότημα MerCthode με πίεση. Αν το κάνετε αυτό, θα προκληθούν ζημιές στο σύρμα του ηλεκτροδίου αναφοράς και θα μειωθεί η αντιδιαβρωτική προστασία. c Το συγκρότημα MerCthode είναι τοποθετημένo στην κάτω πλευρά του περιβλήματος του αναρτήρα καρντάν - Ηλεκτρόδιο αναφοράς MerCthode - Μη βάφετε c - Μην πλένετε με πίεση Ανόδια και θέσεις συστήματος MerCthode ΣΗΜΑΝΤΙΚΟ: Αντικαταστήστε τα προστατευτικά ανόδια, αν έχουν διαβρωθεί κατά 50 τοις εκατό ή περισσότερο. Τα προστατευτικά ανόδια του πίνακα που ακολουθεί βρίσκονται σε διάφορες θέσεις του συγκροτήματος κινητήρα σας. Τα ανόδια αυτά βοηθούν στην προστασία της εξωλέμβιας από τη γαλβανική διάβρωση επιτρέποντας την αργή διάβρωση του δικού τους μετάλλου αντί των μεταλλικών στοιχείων του συγκροτήματος κινητήρα. Σύστημα MerCthode. Το συγκρότημα ηλεκτροδίου αντικαθιστά το ανοδικό μπλοκ. Πρέπει να ελεγχθεί η επαρκής παραγωγή του συστήματος. Εκτελέστε τη δοκιμή όταν το σκάφος είναι αγκυροβολημένο χρησιμοποιώντας το ηλεκτρόδιο αναφοράς και το μετρητή δοκιμών της Quicksilver. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel M60 ΜΆΙΟς 2007 Σελίδα 41

50 Ενότητα 5 - Συντήρηση Ανόδια και θέσεις συστήματος MerCthode Περιγραφή Θέση Σχέδιο Ανοδική πλάκα κιβωτίου ταχυτήτων Τοποθετημένη στην κάτω πλευρά της κάτω μονάδας κιβωτίου ταχυτήτων Ανόδιο πλάκας αερισμού Τοποθετημένο στη μπροστινή πλευρά του κιβωτίου ταχυτήτων Σύστημα MerCthode Το ηλεκτρόδιο MerCthode είναι τοποθετημένo στην κάτω πλευρά του περιβλήματος του αναρτήρα καρντάν. Ο ελεγκτής MerCthode είναι τοποθετημένος στον κινητήρα ή στον καθρέπτη του σκάφους. Η καλωδίωση του ελεγκτή συνδέει τον ελεγκτή με την καλωδίωση του ηλεκτροδίου Κιτ ανόδου (αν υπάρχει) Τοποθετημένο στον καθρέφτη του σκάφους Ανόδια κυλίνδρου εξισορρόπησης Τοποθετημένα σε κάθε κύλινδρο εξισορρόπησης Άνοδος φωλιάς ρουλεμάν (Brvo One) Βρίσκεται στο εμπρόσθιο μέρος της προπέλας, μεταξύ του εμπρόσθιου μέρους της προπέλας και του κιβωτίου ταχυτήτων Ανόδιο άξονα προπέλας (Brvo III) Βρίσκεται πίσω από την πίσω προπέλα Εκτός από τα συστήματα προστασίας από τη διάβρωση, πρέπει να λαμβάνονται και τα ακόλουθα μέτρα για την αναστολή της διάβρωσης: 1. Βάφετε το συγκρότημα του κινητήρα. Δείτε την ενότητα Βαφή του συγκροτήματος κινητήρα. 2. Να ψεκάζετε τα εξαρτήματα του συγκροτήματος κινητήρα που βρίσκονται στο εσωτερικό του σκάφους μια φορά το χρόνο με αντισκωριακό σπρέι, ώστε να μη θαμπώνει και να μη διαβρώνεται το φινίρισμά τους. Μπορείτε να ψεκάζετε και τα εξωτερικά εξαρτήματα του συγκροτήματος κινητήρα. 3. Όλα τα σημεία λίπανσης, ειδικότερα οι συνδέσεις του συστήματος διεύθυνσης και του συστήματος αλλαγής ταχυτήτων και επιτάχυνσης, πρέπει να διατηρούνται καλά λιπασμένα. 4. Περιοδικά να ξεπλένετε το σύστημα ψύξης, κατά προτίμηση μετά από κάθε χρήση. Σελίδα M60 ΜΆΙΟς 2007

51 Κύκλωμα συνέχειας Εσωεξωλέμβια Brvo Ενότητα 5 - Συντήρηση Το συγκρότημα καθρέφτη και η εσωεξωλέμβια είναι εξοπλισμένα με ένα κύκλωμα καλωδίων γείωσης ώστε να διασφαλίζεται η καλή ηλεκτρική συνέχεια μεταξύ του κινητήρα, του συγκροτήματος καθρέφτη και των εξαρτημάτων εσωεξωλέμβιας. Η καλή συνέχεια σε μια γείωση είναι αναγκαία για την αποτελεσματική λειτουργία της ανόδου και του συστήματος MerCthode. 1. Ελέγχετε τη γείωση του μοχλού διεύθυνσης για την ύπαρξη χαλαρών συνδέσεων, σπασμένων συνδέσμων ή ξεφτισμένων καλωδίων. 2. Ελέγχετε την εσωτερική πλάκα καθρέφτη για την ύπαρξη χαλαρών συνδέσεων, σπασμένων συνδέσμων ή ξεφτισμένων καλωδίων Καλώδιο συνέχειας του μοχλού διεύθυνσης - Καλώδιο συνέχειας Σύρματα συνέχειας πλάκας καθρέφτη 3. Ελέγχετε το μπουζόνι γείωσης και το καλώδιο γείωσης του περιβλήματος του στροφάλου, καθώς και την βίδα γείωσης της εσωτερικής πλάκας καθρέφτη για την ύπαρξη χαλαρών συνδέσεων, σπασμένων συνδέσμων ή ξεφτισμένων καλωδίων. c Τυπικό παράδειγμα - Βίδα περιβλήματος στροφάλου ή μπουζόνι γείωσης - Καλώδιο κυκλώματος συνέχειας (γείωσης) c - Βίδα γείωσης εσωτερικής πλάκας καθρέφτη Ελέγχετε την πλάκα γείωσης μεταξύ του περιβλήματος του άξονα μετάδοσης κίνησης και του περιβλήματος του κιβωτίου ταχυτήτων στο εσωτερικό της κοιλότητας του ανοδίου για την ύπαρξη χαλαρών ή ελαττωματικών συνδέσεων. Κοιλότητα της πλάκας ανοδίων της εσωεξωλέμβιας - Πλάκα γείωσης (στο εσωτερικό της κοιλότητας ανοδίων) M60 ΜΆΙΟς 2007 Σελίδα 43

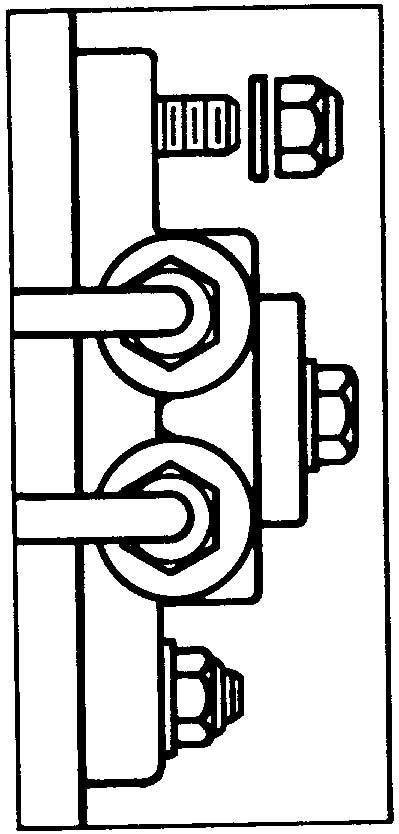

52 Ενότητα 5 - Συντήρηση 5. Ελέγχετε τα καλώδια γείωσης του περιβλήματος του αναρτήρα καρντάν για την ύπαρξη χαλαρών συνδέσεων, σπασμένων συνδέσμων ή ξεφτισμένων καλωδίων. - Καλώδιο γείωσης από περίβλημα αναρτήρα καρντάν προς αναρτήρα καρντάν - Καλώδια γείωσης από περίβλημα αναρτήρα καρντάν προς κύλινδρο τριμαρίσματος 6. Ελέγχετε το καλώδιο γείωσης του αναρτήρα καρντάν για την ύπαρξη χαλαρών συνδέσεων, σπασμένων συνδέσμων ή ξεφτισμένων καλωδίων Καλώδιο γείωσης από αναρτήρα καρντάν προς περίβλημα καμπάνας Ελέγχετε την πλάκα γείωσης της εσωεξωλέμβιας για την ύπαρξη χαλαρών ή σπασμένων συνδέσεων. - Πλάκα γείωσης από εσωεξωλέμβια προς περίβλημα καμπάνας Ελέγχετε τις ροδέλες συνέχειας κάτω από τα εξαρτήματα στερέωσης του υδραυλικού μπλοκ πολλαπλής για την ύπαρξη χαλαρών ή ελαττωματικών συνδέσεων. - Ροδέλες συνέχειας 9957 Σελίδα M60 ΜΆΙΟς 2007

53 Ενότητα 5 - Συντήρηση 9. Ελέγχετε τα κλιπ γείωσης της φυσούνας αναρτήρα καρντάν της εσωεξωλέμβιας και το κλιπ γείωσης του σωλήνα εξαγωγής για την ύπαρξη χαλαρών ή ελαττωματικών συνδέσεων. Εμφανίζεται το κλιπ γείωσης του σωλήνα εξαγωγής, τα κλιπ γείωσης της φυσούνας αναρτήρα καρντάν είναι παρόμοια - Κλιπ γείωσης σωλήνας εξαγωγής MerCthode Αν το σκάφος διαθέτει σύστημα Quicksilver MerCthode, το σύστημα θα πρέπει να ελεγχθεί έτσι ώστε να διασφαλιστεί ότι η απόδοσή του είναι επαρκής για την προστασία των υποθαλάσσιων μεταλλικών μερών του σκάφους. Η δοκιμή πρέπει να διεξαχθεί στο σημείο όπου το σκάφος είναι αγκυροβολημένο, χρησιμοποιώντας το ηλεκτρόδιο αναφοράς και το μετρητή δοκιμών της Quicksilver. Ηλεκτρόδιο αναφοράς T 1 Ανιχνεύει ένα ηλεκτρικό ρεύμα στο νερό κατά τη δοκιμή του συστήματος MerCthode. Χρησιμοποιείται για τον έλεγχο του δυναμικού κύτους Για τις διαδικασίες δοκιμής, ανατρέξτε στο κατάλληλο εγχειρίδιο συντήρησης εσωεξωλεμβίων Mercury MerCruiser. Φροντίδα του πυθμένα του σκάφους Για να επιτύχετε τη μέγιστη απόδοση και οικονομία στο καύσιμο, ο πυθμένας του σκάφους πρέπει να διατηρείται καθαρός. Η συσσώρευση θαλάσσιας βλάστησης ή άλλων ξένων σωματιδίων μπορεί να μειώσει σε μεγάλο βαθμό την ταχύτητα του σκάφους και να αυξήσει την κατανάλωση καυσίμου. Για να διασφαλίσετε την καλύτερη απόδοση και αποτελεσματικότητα, καθαρίζετε κατά περιόδους τον πυθμένα του σκάφους σύμφωνα με τις οδηγίες του κατασκευαστή. Σε ορισμένες περιοχές, θα ήταν καλό να βάφετε τον πυθμένα ώστε να αποτρέψετε τη θαλάσσια βλάστηση. Συμβουλευθείτε τις ακόλουθες πληροφορίες για ειδικές σημειώσεις σχετικά με τη χρήση βαφών που προστατεύουν από τη βρωμιά. Βαφή του συγκροτήματος κινητήρα ΣΗΜΑΝΤΙΚΟ: Ζημιά από διάβρωση που είναι αποτέλεσμα ακατάλληλης εφαρμογής της βαφής προστασίας από τη βρομιά δε θα καλύπτεται απ αυτή την περιορισμένη εγγύηση. 1. Βαφή του κύτους ή του καθρέπτη του σκάφους:: στο κύτος και τον καθρέφτη του σκάφους μπορείτε να χρησιμοποιήσετε αντιρρυπαντική βαφή. Ωστόσο, θα πρέπει να τηρήσετε τα παρακάτω: ΣΗΜΑΝΤΙΚΟ: Μη βάφετε τα ανόδια ή το ηλεκτρόδιο αναφοράς και το ανόδιο του συστήματος MerCthode. Η βαφή θα τα καταστήσει αναποτελεσματικά στο ρόλο τους ως αναστολέων της γαλβανικής διάβρωσης. ΣΗΜΑΝΤΙΚΟ: Εάν το κύτος ή ο καθρέφτης του σκάφους πρέπει να προστατευτούν από τη βρομιά, μπορείτε να χρησιμοποιήσετε χρώματα με βάση χαλκού ή κασσίτερου, αν επιτρέπεται από τη νομοθεσία. Αν χρησιμοποιείτε αντιδιαβρωτικές βαφές με βάση χαλκού ή ψευδαργύρου, ακολουθήστε τα παρακάτω: M60 ΜΆΙΟς 2007 Σελίδα 45

54 Ενότητα 5 - Συντήρηση Αποφύγετε την οποιαδήποτε ηλεκτρική διασύνδεση μεταξύ του προϊόντος Mercury MerCruiser, των ανοδικών μπλοκ ή του συστήματος MerCthode και της βαφής, αφήνοντας άβαφα τουλάχιστον 40 mm (1-1/2 in.) της επιφάνειας του καθρέφτη του σκάφους γύρω από τα συγκεκριμένα στοιχεία. - Βαμμένος καθρέπτης του σκάφους - Άβαφη επιφάνεια καθρέπτη Βαφή της εσωεξωλέμβιας ή του συγκροτήματος καθρέφτη: Ο κινητήρας και το συγκρότημα του καθρέπτη θα πρέπει να βάφονται με καλής ποιότητας βαφή θαλάσσιας χρήσης ή βαφή προστασίας από τη βρομιά που δεν περιέχει χαλκό, ψευδάργυρο ή άλλο μέταλλο που μπορεί να άγει ηλεκτρικό ρεύμα. Μη βάφετε τα στόμια αποστράγγισης, τα ανόδια, το σύστημα MerCthode ή τα στοιχεία που προσδιορίζονται από τον κατασκευαστή του σκάφους. Φροντίδα της επιφάνειας της εσωεξωλέμβιας e c f g d Στάνταρ εσωεξωλέμβια Brvo - Προστατευτική άνοδος κυλίνδρου εξισορρόπησης - Προστατευτική ανοδική πλάκα c - Καλώδιο γείωσης του μοχλού τιμονιού d - Καλώδιο γείωσης μεταξύ αναρτήρα καρντάν και περιβλήματος καμπάνας e - Σωλήνες από ανοξείδωτο χάλυβα f - Καλώδιο γείωσης μεταξύ περιβλήματος αναρτήρα καρντάν και κυλίνδρου εξισορρόπησης g - Καλώδιο γείωσης μεταξύ αναρτήρα καρντάν και περιβλήματος αναρτήρα καρντάν Συνιστούμε τη διεξαγωγή των ακόλουθων εργασιών συντήρησης, που βοηθούν στην αποφυγή της διάβρωσης της εσωεξωλέμβιας: Διατηρείτε την εσωεξωλέμβια πλήρως καλυμμένη με βαφή. Ελέγχετε τακτικά το φινίρισμα. Βάφετε με primer και χρώμα τα κοψίματα και τις γρατσουνιές, χρησιμοποιώντας βερνίκι και βαφή επικάλυψης της Mercury. Στις επιφάνειες αλουμινίου που βρίσκονται κάτω από την ίσαλο γραμμή ή κοντά σε αυτές, χρησιμοποιείτε μόνο βαφή προστασίας από τη βρομιά με βάση τον ψευδάργυρο, ή άλλη ισοδύναμη. Εάν διακρίνεται γυμνό μέταλλο, εφαρμόστε 2 στρώσεις βαφής. Περιγραφή Σημεία χρήσης Αριθμός εξαρτήματος Mercury Phntom Blck Γυμνό μέταλλο Ψεκάστε όλες τις ηλεκτρικές συνδέσεις με στεγανωτικό. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 25 Υγρό νεοπρένιο Όλες οι ηλεκτρικές συνδέσεις Επιθεωρείτε ανά τακτά χρονικά διαστήματα το προστατευτικό αντιτίμονο ή την ανοδική πλάκα, αν υπάρχει, και αντικαταστήστε πριν φτάσει στο μισό των αρχικών διαστάσεων. Εάν υπάρχει τοποθετημένη προπέλα από ατσάλινο χάλυβα, θα χρειαστούν επιπλέον άνοδοι ή σύστημα MerCthode. Σελίδα M60 ΜΆΙΟς 2007

55 Ενότητα 5 - Συντήρηση Επιθεωρήστε τον άξονα της προπέλας πετονιά, η οποία μπορεί να προκαλέσει διάβρωση στον άξονα από ανοξείδωτο χάλυβα. Να αφαιρείτε την προπέλα τουλάχιστον κάθε 60 ημέρες και να λιπαίνετε τον άξονα της προπέλας. Μη χρησιμοποιείτε λιπαντικά που περιέχουν γραφίτη επάνω ή κοντά σε αλουμίνιο, σε αλμυρό νερό. Μη βάφετε τα αντιτίμονα ή την επιφάνεια στερέωσης. Λίπανση Σύστημα διεύθυνσης! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η εσφαλμένη λίπανση του καλωδίου μπορεί να προκαλέσει υδραυλικό κλείδωμα, με αποτέλεσμα σοβαρό τραυματισμό ή και το θάνατο λόγω απώλειας του ελέγχου του σκάφους. Μαζέψτε εντελώς το άκρο της ντίζας διεύθυνσης προτού βάλετε λιπαντικό. ΣΗΜΕΙΩΣΗ: Εάν η ντίζα διεύθυνσης δεν διαθέτει γρασαδόρο, δεν είναι δυνατή η λίπανση του εσωτερικού σύρματος της ντίζας. 1. Εάν η ντίζα διεύθυνσης έχει γρασαδόρους:στρίψτε το τιμόνι μέχρι το συρματόσχοινο κατεύθυνσης να είναι πλήρως εκτεταμένο μέσα στο περίβλημα του συρματόσχοινου. 2. Βάλτε περίπου 3 δόσεις γράσου από ένα τυπικό πιστόλι γράσου. - Γρασαδόρος ντίζας διεύθυνσης 6221 Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 34 Ειδικό λιπαντικό 101 Γρασαδόρος ντίζας διεύθυνσης Q02 3. Γυρίστε το τιμόνι μέχρι να τεντωθεί εντελώς η ντίζα διεύθυνσης. 4. Λιπάνετε ελαφρώς το εκτεθειμένο τμήμα της ντίζας. - Τεντωμένη ντίζα διεύθυνσης 6222 Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 34 Ειδικό λιπαντικό 101 Ντίζα διεύθυνσης Q M60 ΜΆΙΟς 2007 Σελίδα 47

56 Ενότητα 5 - Συντήρηση 5. Λιπάνετε τον πείρο του συστήματος διεύθυνσης. - Πείρος συστήματος διεύθυνσης mc Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 80 Λάδι κινητήρα SAE 30W Πείρος συστήματος διεύθυνσης Otin Loclly 6. Σε σκάφη με διπλό κινητήρα, λιπάνετε τα σημεία περιστροφής της συνδετικής ράβδου. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 80 Λάδι κινητήρα SAE 30W Σημεία περιστροφής συνδετικής ράβδου Otin Loclly 7. Την πρώτη φορά που θα βάλετε εμπρός τον κινητήρα, γυρίστε το τιμόνι αρκετές φορές αριστερά και δεξιά για να βεβαιωθείτε ότι το σύστημα διεύθυνσης λειτουργεί κανονικά πριν ξεκινήσετε την πλεύση. Ντίζα αλλαγής ταχυτήτων 1. Λιπάνετε τα σημεία βάσης και τις επιφάνειες επαφής του οδηγού Ντίζα αλλαγής ταχυτήτων τυπικού μοντέλου εσωεξωλέμβιας - Σημεία βάσης - Επιφάνεια επαφής οδηγού Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 80 Λάδι κινητήρα SAE 30W Σημεία άρθρωσης ντίζας αλλαγής ταχυτήτων και επιφάνειες επαφής οδηγού Otin Loclly Σελίδα M60 ΜΆΙΟς 2007

57 Ενότητα 5 - Συντήρηση Συγκρότημα καθρέφτη 1. Λιπάνετε το ρουλεμάν του αναρτήρα καρντάν βάζοντας περίπου 8-10 δόσεις γράσου από ένα τυπικό πιστόλι γράσου. - Γρασαδόρος ρουλεμάν αναρτήρα καρντάν Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 42 Λίπανση πολύσφηνου και ρουλεμάν αναρτήρα καρντάν Γρασαδόρος ρουλεμάν αναρτήρα καρντάν Q1 Άξονας προπέλας ΣΗΜΕΙΩΣΗ: Δείτε την ενότητα Αφαίρεση προπέλας. 1. Αλείψτε τον άξονα της προπέλας με επαρκή ποσότητα ενός από τα ακόλουθα λιπαντικά της Quicksilver Άξονας προπέλας Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 34 Ειδικό λιπαντικό 101 Άξονας προπέλας Q02 94 Αντιδιαβρωτικό γράσο Άξονας προπέλας Q1 95 Θαλάσσιο λιπαντικό 2-4-C με Teflon Άξονας προπέλας Q 1 ΣΗΜΕΙΩΣΗ: Το αντιδιαβρωτικό γράσο είναι μόνο για εφαρμογές θαλασσινού νερού. Συζευκτήρας κινητήρα 1. Λιπάνετε τα πολύσφηνα του συζευκτήρα κινητήρα μέσω τον γρασαδόρων του συζευκτήρα, χρησιμοποιώντας περίπου 8-10 δόσεις λιπαντικού ενός τυπικού χειροκίνητου πιστολιού λίπανσης. ΣΗΜΕΙΩΣΗ: Εάν διατίθεται στεγανός συζευκτήρας κινητήρα, ο στεγανός συζευκτήρας και τα πολύσφηνα του άξονα μπορούν να λιπανθούν χωρίς να αφαιρεθεί η εσωεξωλέμβια. Βάλτε λιπαντικό με τυπικό χειροκίνητο πιστόλι γρασαρίσματος M60 ΜΆΙΟς 2007 Σελίδα 49

58 Ενότητα 5 - Συντήρηση ΣΗΜΕΙΩΣΗ: Εάν το σκάφος λειτουργεί στο ρελαντί για παρατεταμένα χρονικά διαστήματα ή εάν χρησιμοποιείται για εφαρμογές σε βαριά σκάφη, ο συζευκτήρας αλουμινίου του μοντέλου Brvo θα πρέπει να λιπαίνεται κάθε 50 ώρες. Στεγανός συζευκτήρας από ανοξείδωτο ατσάλι - Γρασαδόρος συζευκτήρα κινητήρα Συζευκτήρας από ανοξείδωτο ατσάλι Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 91 Γράσο σφηνών συζευκτήρα κινητήρα Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης: Συζευκτήρας Q 1 1. Λιπάνετε τους γρασαδόρους του άξονα μετάδοσης κίνησης, στο άκρο του καθρέφτη, χρησιμοποιώντας περίπου δόσεις λιπαντικού ενός τυπικού χειροκίνητου πιστολιού λίπανσης. - Θέσεις γρασαδόρων mc Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 42 Λίπανση πολύσφηνου και ρουλεμάν αναρτήρα καρντάν Γρασαδόροι άξονα μετάδοσης κίνησης Q1 2. Λιπάνετε τους γρασαδόρους του άξονα μετάδοσης κίνησης, στο άκρο του κινητήρα, χρησιμοποιώντας περίπου 3-4 δόσεις λιπαντικού ενός τυπικού χειροκίνητου πιστολιού λίπανσης. - Θέσεις γρασαδόρων mc Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 42 Λίπανση πολύσφηνου και ρουλεμάν αναρτήρα καρντάν Γρασαδόροι άξονα μετάδοσης κίνησης Q1 Σελίδα M60 ΜΆΙΟς 2007

59 Ευθυγράμμιση εσωεξωλέμβιας, φυσούνας και κινητήρα Ενότητα 5 - Συντήρηση ΣΗΜΕΙΩΣΗ: Απευθυνθείτε στο εξουσιοδοτημένο κέντρο επισκευών Cummins MerCruiser Diesel για την εκτέλεση των διαδικασιών συντήρησης που αναφέρονται, ή ανατρέξτε στο κατάλληλο εγχειρίδιο σέρβις εσωεξωλέμβιας Mercury MerCruiser Brvo. 1. Λιπάνετε τις σφήνες του άξονα συνδέσμου καρντάν και τους στεγανοποιητικούς δακτυλίους. - Σφήνες του άξονα συνδέσμου καρντάν - Στεγανοποιητικοί δακτύλιοι του άξονα συνδέσμου καρντάν Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 91 Γράσο σφηνών συζευκτήρα κινητήρα Σφήνες και στεγανοποιητικοί δακτύλιοι του άξονα συνδέσμου καρντάν Q 1 2. Επιθεωρήστε τη φυσούνα του συνδέσμου καρντάν για ρωγμές ή άλλα σημάδια φθοράς. Βεβαιωθείτε ότι οι σφιγκτήρες της φυσούνας είναι σφιγμένοι. 3. Περιστρέψτε το περίβλημα της καμπάνας προς τα επάνω και από πλευρά σε πλευρά για να επιθεωρήσετε το σωλήνα εξαγωγής, τη φυσούνα της ντίζας αλλαγής ταχυτήτων και τους σφιγκτήρες. c e f - Φυσούνα αναρτήρα καρντάν - Σωλήνας εξαγωγής c - Περίβλημα καμπάνας d - Αναρτήρας καρντάν e - Περίβλημα αναρτήρα καρντάν f - Φυσούνα ντίζας αλλαγής ταχυτήτων d M60 ΜΆΙΟς 2007 Σελίδα 51

60 Ενότητα 5 - Συντήρηση 4. Ελέγξτε την ευθυγράμμιση του κινητήρα. c d Εργαλείο ευθυγράμμισης - Άκρο του εργαλείου ευθυγράμμισης που εισάγεται μέσα από το συγκρότημα του περιβλήματος του αναρτήρα καρντάν c - Ρουλεμάν αναρτήρα καρντάν d - Συζευκτήρας κινητήρα Διατήρηση των ροπών Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν ΣΗΜΕΙΩΣΗ: Ο αναρτήρας καρντάν είναι ένα στοιχείο του συγκροτήματος καθρέφτη. 1. Σφίξτε τα παξιμάδια του μπουλονιού σχήματος U του αναρτήρα καρντάν - Συγκρότημα καθρέφτη - Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν Περιγραφή Nm l. in. l. ft. Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν για 3/8 in. μπουλόνι σχήματος U Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν για 7/16 in. μπουλόνι σχήματος U Ροπή στρέψης πίσω βάσης στερέωσης κινητήρα ΣΗΜΕΙΩΣΗ: Δεν απαιτούνται σε ορισμένα μοντέλα κινητήρα. Ανατρέξτε στις οδηγίες του κατασκευαστή του κινητήρα για πληροφορίες όσον αφορά στη ροπή στρέψης της βάσης στερέωσης κινητήρα. 1. Σφίξτε τα μπουλόνια βάσης στερέωσης κινητήρα στη βάση στερέωσης πλάκας καθρέφτη, με την προδιαγραφόμενη ροπή στρέψης. Περιγραφή Nm l. in. l. ft. Μπουλόνι πίσω βάσης στερέωσης κινητήρα Σελίδα M60 ΜΆΙΟς 2007

61 Προπέλα Αφαίρεση προπέλας εσωεξωλέμβιας Brvo Diesel! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Ενότητα 5 - Συντήρηση Αποφύγετε τους τραυματισμούς: Το τηλεχειριστήριο πρέπει να είναι στο ΝΕΚΡΟ και το κλειδί να μην είναι στο διακόπτη μίζας πριν από την αφαίρεση και/ή την τοποθέτηση της προπέλας.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε τους τραυματισμούς: Τοποθετήστε έναν ξύλινο τάκο μεταξύ της πλάκας αντιαερισμού και της προπέλας για να προστατεύσετε τα χέρια σας από τα πτερύγια της προπέλας και να αποτρέψετε την περιστροφή της προπέλας κατά την αφαίρεση του παξιμαδιού της προπέλας. Μοντέλα Brvo One 1. Ισιώστε τις λυγισμένες γλωσσίδες στη ροδέλα με γλωσσίδες του άξονα προπέλας. c d e - Προπέλα - Ροδέλα με γλωσσίδες c - Προσαρμογέας περιβλήματος d - Γλωσσίδα λυγισμένη προς τα κάτω e - Παξιμάδι προπέλας Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αντιαερισμού της εσωεξωλέμβιας. - Ξύλινος τάκος - Προπέλα c - Παξιμάδι προπέλας κάτω από το καρυδάκι c Γυρίστε το παξιμάδι του άξονα της προπέλας αριστερόστροφα για να το βγάλετε. 4. Σύρετε την προπέλα και τα εξαρτήματα στήριξης έξω από τον άξονα της προπέλας. c d e f Μοντέλα Brvo One - Σφήνες άξονα προπέλας - Μπροστινό ωστικό μουαγιέ c - Περαστό μουαγιέ Flo-Torq II d - Προπέλα e - Προσαρμογέας περιβλήματος f - Ροδέλα με γλωσσίδες g - Παξιμάδι προπέλας g M60 ΜΆΙΟς 2007 Σελίδα 53

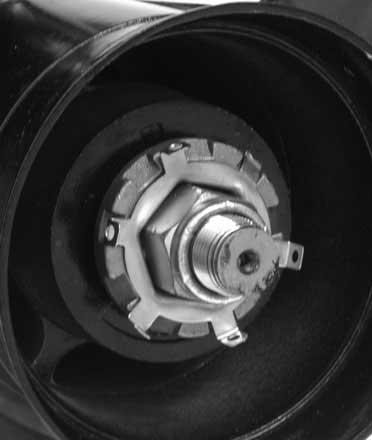

62 Ενότητα 5 - Συντήρηση Μοντέλα Brvo Two 1. Ισιώστε τις λυγισμένες γλωσσίδες στη ροδέλα με γλωσσίδες του άξονα προπέλας. c d e - Προπέλα - Ροδέλα με γλωσσίδες c - Προσαρμογέας περιβλήματος d - Γλωσσίδα λυγισμένη προς τα κάτω e - Παξιμάδι προπέλας Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αντιαερισμού της εσωεξωλέμβιας. - Ξύλινος τάκος - Προπέλα c - Παξιμάδι προπέλας κάτω από το καρυδάκι c Γυρίστε το παξιμάδι του άξονα της προπέλας αριστερόστροφα για να το βγάλετε. 4. Σύρετε την προπέλα και τα εξαρτήματα στήριξης έξω από τον άξονα της προπέλας. c e d 8566 f Brvo Two - Σφήνες άξονα προπέλας - Μπροστινό ωστικό μουαγιέ c - Προπέλα d - Ροδέλα με σφήνες e - Ροδέλα με γλωσσίδες f - Παξιμάδι προπέλας Μοντέλα Brvo Three 1. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αντιαερισμού της εσωεξωλέμβιας. 2. Αφαιρέστε το μπουλόνι και τις ροδέλες που ασφαλίζουν το ανόδιο του άξονα της προπέλας. 3. Αφαιρέστε το ανόδιο του άξονα της προπέλας. c - Προπέλα - Παξιμάδι άξονα προπέλας c - Ανόδιο άξονα προπέλας d - Βίδα ανοδίου άξονα προπέλας e - Επίπεδη ροδέλα f - Αστεροειδής ροδέλα d f e Σελίδα M60 ΜΆΙΟς 2007

63 4. Γυρίστε το παξιμάδι του άξονα της πίσω προπέλας αριστερόστροφα για να το βγάλετε. 5. Βγάλτε την προπέλα και το ωστικό μουαγιέ της προπέλας από τον άξονα της προπέλας σύροντάς τα. Ενότητα 5 - Συντήρηση 6. Χρησιμοποιώντας το εργαλείο παξιμαδιού προπέλας, γυρίστε το παξιμάδι του άξονα της προπέλας αριστερόστροφα για να το βγάλετε. Εργαλείο παξιμαδιού προπέλας T 1 Για βοήθεια στην αφαίρεση και την τοποθέτηση του παξιμαδιού της μπροστινής προπέλας Βγάλτε την προπέλα και το ωστικό μουαγιέ της προπέλας από τον άξονα της προπέλας σύροντάς τα. g i h j c d e f 5304 Brvo Three - Παξιμάδι πίσω προπέλας - Πίσω προπέλα c - Ωστικό μουαγιέ πίσω προπέλας d - Παξιμάδι μπροστινής προπέλας e - Μπροστινή προπέλα f - Ωστικό μουαγιέ μπροστινής προπέλας g - Βίδα ανοδίου άξονα προπέλας h - Επίπεδη ροδέλα i - Αστεροειδής ροδέλα j - Ανόδιο άξονα προπέλας Τοποθέτηση προπέλας εσωεξωλέμβιας Brvo Diesel! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αντιαερισμού.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αντιαερισμού. - Ξύλινος τάκος - Προπέλα c - Παξιμάδι προπέλας κάτω από το καρυδάκι c Μοντέλα Brvo One 4826 ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιήστε προπέλα με την κατάλληλη περιστροφή. Η περιστροφή της προπέλας πρέπει να ταιριάζει με την κατεύθυνση της περιστροφής του άξονα της προπέλας. 1. Αλείψτε το πολύσφηνο του άξονα της προπέλας με επαρκή ποσότητα ενός από τα ακόλουθα λιπαντικά της Quicksilver M60 ΜΆΙΟς 2007 Σελίδα 55

64 Ενότητα 5 - Συντήρηση Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 34 Ειδικό λιπαντικό 101 Πολύσφηνο άξονα προπέλας Q02 94 Αντιδιαβρωτικό γράσο Πολύσφηνο άξονα προπέλας Q1 95 Θαλάσσιο λιπαντικό 2-4-C με Teflon Πολύσφηνο άξονα προπέλας Q 1 ΣΗΜΕΙΩΣΗ: Το αντιδιαβρωτικό γράσο είναι μόνο για εφαρμογές θαλασσινού νερού. 2. Τοποθετήστε την προπέλα με τα εξαρτήματα σύνδεσης όπως υποδεικνύεται. 3. Σφίξτε το παξιμάδι της προπέλας. c d e f Τυπικό μοντέλο Brvo One - Πολύσφηνο άξονα προπέλας - Μπροστινό ωστικό μουαγιέ c - Περαστό μουαγιέ Flo-Torq II d - Προπέλα e - Προσαρμογέας περιβλήματος f - Ροδέλα με γλωσσίδες g - Παξιμάδι προπέλας ΣΗΜΕΙΩΣΗ: Η αναφερόμενη ροπή στρέψης της προπέλας είναι η ελάχιστη τιμή ροπής στρέψης. Περιγραφή Nm l. ft. Παξιμάδι προπέλας Brvo One Στη συνέχεια ευθυγραμμίστε τις γλωσσίδες με τις εγκοπές 4. Μοντέλα εξοπλισμένα με τη ροδέλα με γλωσσίδες: Συνεχίστε να σφίγγετε το παξιμάδι της προπέλας μέχρις ότου οι τρεις γλωσσίδες της ροδέλας ευθυγραμμιστούν με τις εγκοπές της ροδέλας με τις σφήνες. 5. Λυγίστε τις τρεις γλωσσίδες προς τα κάτω, μέσα στις εγκοπές. c d e g Προπέλα - Ροδέλα με γλωσσίδες c - Προσαρμογέας περιβλήματος d - Γλωσσίδα λυγισμένη προς τα κάτω e - Παξιμάδι προπέλας Μοντέλα Brvo Two 4750 ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιήστε προπέλα με την κατάλληλη περιστροφή. Η περιστροφή της προπέλας πρέπει να ταιριάζει με την κατεύθυνση της περιστροφής του άξονα της προπέλας. 1. Αλείψτε το πολύσφηνο του άξονα της προπέλας με επαρκή ποσότητα ενός από τα ακόλουθα λιπαντικά της Quicksilver. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 34 Ειδικό λιπαντικό 101 Πολύσφηνο άξονα προπέλας Q02 94 Αντιδιαβρωτικό γράσο Πολύσφηνο άξονα προπέλας Q1 95 Θαλάσσιο λιπαντικό 2-4-C με Teflon Πολύσφηνο άξονα προπέλας Q 1 ΣΗΜΕΙΩΣΗ: Το αντιδιαβρωτικό γράσο είναι μόνο για εφαρμογές θαλασσινού νερού. 2. Τοποθετήστε την προπέλα με τα εξαρτήματα σύνδεσης όπως υποδεικνύεται. Σελίδα M60 ΜΆΙΟς 2007

65 Ενότητα 5 - Συντήρηση 3. Σφίξτε το παξιμάδι της προπέλας. Brvo Two - Πολύσφηνο άξονα προπέλας - Μπροστινό ωστικό μουαγιέ c - Προπέλα d - Ροδέλα με σφήνες e - Ροδέλα με γλωσσίδες f - Παξιμάδι προπέλας ΣΗΜΕΙΩΣΗ: Η αναφερόμενη ροπή στρέψης της προπέλας είναι η ελάχιστη τιμή ροπής στρέψης. Περιγραφή Nm l. ft. Παξιμάδι προπέλας Brvo Two Στη συνέχεια ευθυγραμμίστε τις γλωσσίδες με τις εγκοπές 4. Συνεχίστε να σφίγγετε το παξιμάδι της προπέλας μέχρις ότου οι τρεις γλωσσίδες της ροδέλας ευθυγραμμιστούν με τις εγκοπές της ροδέλας με τις σφήνες. 5. Λυγίστε τις τρεις γλωσσίδες προς τα κάτω, μέσα στις εγκοπές. c c e d e d 8566 f - Προπέλα - Ροδέλα με γλωσσίδες c - Προσαρμογέας περιβλήματος d - Γλωσσίδα λυγισμένη προς τα κάτω e - Παξιμάδι προπέλας Brvo Three Αλείψτε το πολύσφηνο του άξονα της προπέλας με επαρκή ποσότητα ενός από τα ακόλουθα λιπαντικά της Quicksilver. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 34 Ειδικό λιπαντικό 101 Πολύσφηνο άξονα προπέλας Q02 94 Αντιδιαβρωτικό γράσο Πολύσφηνο άξονα προπέλας Q1 95 Θαλάσσιο λιπαντικό 2-4-C με Teflon Πολύσφηνο άξονα προπέλας Q 1 ΣΗΜΕΙΩΣΗ: Το αντιδιαβρωτικό γράσο είναι μόνο για εφαρμογές θαλασσινού νερού. 2. Σύρετε το μπροστινό ωστικό μουαγιέ στον άξονα της προπέλας, με την κωνική πλευρά προς το μουαγιέ της προπέλας. 3. Ευθυγραμμίστε τις σφήνες και τοποθετήστε την μπροστινή προπέλα επάνω στον άξονα της προπέλας. 4. Τοποθετήστε το ασφαλιστικό παξιμάδι της μπροστινής προπέλας και σφίξτε το με το εργαλείο παξιμαδιού προπέλας. Εργαλείο παξιμαδιού προπέλας T 1 Για την αφαίρεση και την εγκατάσταση του μπροστινού παξιμαδιού της προπέλας Περιγραφή Nm l. ft. Παξιμάδι μπροστινής προπέλας Brvo Three Σύρετε το πίσω ωστικό μουαγιέ στον άξονα της προπέλας, με την κωνική πλευρά προς το μουαγιέ της προπέλας M60 ΜΆΙΟς 2007 Σελίδα 57

66 Ενότητα 5 - Συντήρηση 6. Ευθυγραμμίστε τις σφήνες και τοποθετήστε την πίσω προπέλα. 7. Τοποθετήστε και σφίξτε το παξιμάδι της προπέλας με την προβλεπόμενη ροπή στρέψης. Περιγραφή Nm l. ft. Παξιμάδι πίσω προπέλας Brvo Three Τοποθετήστε το ανόδιο του άξονα της προπέλας και βιδώστε με την προδιαγραφόμενη ροπή. g i h j c d e f 5304 Brvo Three - Παξιμάδι πίσω προπέλας - Πίσω προπέλα c - Ωστικό μουαγιέ πίσω προπέλας d - Παξιμάδι μπροστινής προπέλας e - Μπροστινή προπέλα f - Ωστικό μουαγιέ μπροστινής προπέλας g - Βίδα ανοδίου άξονα προπέλας h - Επίπεδη ροδέλα i - Αστεροειδής ροδέλα j - Ανόδιο άξονα προπέλας Περιγραφή Nm l. in. Βίδα ανοδίου άξονα προπέλας Σελίδα M60 ΜΆΙΟς 2007

67 Πίνακας περιεχομένων Ενότητα 6 - Αποθήκευση Ενότητα 6 - Αποθήκευση Προετοιμασία του συγκροτήματος κινητήρα για αποθήκευση Κινητήρας...60 Αποθήκευση της εσωεξωλέμβιας...60 Προετοιμασία για να επανατεθεί το συγκρότημα κινητήρα σε λειτουργία Κινητήρας...60 Εσωεξωλέμβια M60 ΜΆΙΟς 2007 Σελίδα 59

68 Ενότητα 6 - Αποθήκευση Προετοιμασία του συγκροτήματος κινητήρα για αποθήκευση Κινητήρας Ανατρέξτε στο κατάλληλο εγχειρίδιο ιδιοκτήτη κινητήρα ή στο κατάλληλο εγχειρίδιο σέρβις. Αποθήκευση της εσωεξωλέμβιας ΣΗΜΑΝΤΙΚΟ: Η Cummins MerCruiser Diesel συνιστά θερμά τη διεξαγωγή αυτού του σέρβις από εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Η ζημιά που προκαλείται από το πάγωμα ΔΕΝ καλύπτεται από την περιορισμένη εγγύηση της Cummins MerCruiser Diesel. 1. Διενεργήστε όλες τις διαδικασίες που αναφέρονται. Δείτε την ενότητα Συντήρηση για την περιγραφή των διαδικασιών. Βαλβολίνη εσωεξωλέμβιας Αλλαγή Έλεγχος αποστράγγισης νερού εσωεξωλέμβιας Έλεγχος εισαγωγών νερού εσωεξωλέμβιας Σύστημα διεύθυνσης Ντίζα αλλαγής ταχυτήτων Συγκρότημα καθρέφτη Άξονας προπέλας Συζευκτήρας κινητήρα Μοντέλα με προέκταση του άξονα μετάδοσης κίνησης: Ευθυγράμμιση εσωεξωλέμβιας, φυσούνας και κινητήρα Παξιμάδια μπουλονιού σχήματος U αναρτήρα καρντάν Πίσω βάση στερέωσης κινητήρα (αν ισχύει) Έκπλυση της εσωεξωλέμβιας ΕΙΔΟΠΟΙΗΣΗ Εάν οι φυσούνες του συνδέσμου καρντάν αποθηκευτούν σε όρθια θέση ή προς τα επάνω μπορεί να σκληρύνουν, με αποτέλεσμα να είναι αδύνατη η χρήση τους όταν τεθούν ξανά σε λειτουργία και οι φυσούνες να επιτρέπουν την είσοδο νερού στο σκάφος. Αποθηκεύστε την εσωεξωλέμβια στη θέση τέρμα κάτω. 2. Αποθηκεύστε την εσωεξωλέμβια στη θέση τέρμα κάτω (μέσα). Προετοιμασία για να επανατεθεί το συγκρότημα κινητήρα σε λειτουργία Κινητήρας Ανατρέξτε στο κατάλληλο εγχειρίδιο ιδιοκτήτη κινητήρα ή στο κατάλληλο εγχειρίδιο σέρβις. Εσωεξωλέμβια 1. Εκτελέστε όλα τα στοιχεία ετήσιας συντήρησης που καθορίζονται στην ενότητα Πρόγραμμα Συντήρησης, παραλείποντας τα στοιχεία με τα οποία ασχοληθήκατε κατά την προετοιμασία της εσωεξωλέμβιας. 2. Απλώστε μια λεπτή στρώση λιπαντικού με βάση το πετρέλαιο στους σφιγκτήρες και τους ακροδέκτες για να επιβραδύνετε τη διάβρωση. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 25 Υγρό νεοπρένιο Σφιγκτήρες και ακροδέκτες Μετά την προετοιμασία για τη θέση του κινητήρα σε λειτουργία και τη θέση του σε λειτουργία, ελέγξτε το σύστημα διεύθυνσης και το σύστημα ελέγχου αλλαγής ταχυτήτων για τη σωστή λειτουργία τους. 4. Ελέγξτε όλες τις στάθμες υγρών πριν και μετά την πρώτη χρήση. Σελίδα M60 ΜΆΙΟς 2007

69 Ενότητα 7 - Αντιμετώπιση προβλημάτων Ενότητα 7 - Αντιμετώπιση προβλημάτων Πίνακας περιεχομένων Το τηλεχειριστήριο δεν λειτουργεί κανονικά, κολλάει, έχει υπερβολικό τζόγο ή κάνει ασυνήθιστο θόρυβο Το τιμόνι δεν γυρίζει ομαλά ή γυρίζει σπασμωδικά Δεν λειτουργεί η δυναμική εξισορρόπηση (δεν λειτουργεί ο ηλεκτρικός κινητήρας) Δεν λειτουργεί η δυναμική εξισορρόπηση (λειτουργεί ο ηλεκτρικός κινητήρας αλλά δεν μετακινείται η εσωεξωλέμβια) Αντιμετώπιση προβλημάτων στο σύστημα διεύθυνσης με ηλεκτροϋδραυλική υποβοήθηση των εσωεξωλέμβιων μοντέλων (αν υπάρχει) M60 ΜΆΙΟς 2007 Σελίδα 61

70 Ενότητα 7 - Αντιμετώπιση προβλημάτων Το τηλεχειριστήριο δεν λειτουργεί κανονικά, κολλάει, έχει υπερβολικό τζόγο ή κάνει ασυνήθιστο θόρυβο Πιθανή αιτία Ανεπαρκής λίπανση των συνδέσεων του άξονα και της ντίζας γκαζιού. Εμπόδια στις συνδέσεις του άξονα ή του γκαζιού. Χαλαρές ή ανεπαρκείς συνδέσεις του άξονα και του γκαζιού. Τσακισμένη ντίζα αλλαγής ταχυτήτων ή γκαζιού. Εσφαλμένη ρύθμιση ντίζας αλλαγής ταχυτήτων. Λιπάνετε. Απομακρύνετε τα εμπόδια. Διορθωτική ενέργεια Ελέγξτε όλες τις συνδέσεις γκαζιού. Εάν υπάρχουν χαλαρές συνδέσεις ή αν δεν υπάρχουν ορισμένες συνδέσεις, απευθυνθείτε αμέσως σε ένα εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Ισιώστε τη ντίζα ή, αν δεν είναι δυνατή η επισκευή, απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel για να σας την αντικαταστήσει. Αναθέστε τον έλεγχο της ρύθμισης σε ένα εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Το τιμόνι δεν γυρίζει ομαλά ή γυρίζει σπασμωδικά Πιθανή αιτία Χαμηλή στάθμη υγρού στην αντλία υδραυλικού τιμονιού. Ο ιμάντας μετάδοσης κίνησης είναι χαλαρός ή σε κακή κατάσταση. Ανεπαρκής λίπανση των εξαρτημάτων του συστήματος διεύθυνσης. Χαλαρές ή ανεπαρκείς συνδέσεις στο σύστημα διεύθυνσης ή λείπουν εξαρτήματα. Μολυσμένο υγρό υδραυλικού τιμονιού. Διορθωτική ενέργεια Ελέγξτε για διαρροές. Γεμίστε το σύστημα με υγρό. Αντικαταστήστε ή ρυθμίστε. Λιπάνετε. Ελέγξτε όλα τα εξαρτήματα και τις συνδέσεις και, αν υπάρχουν χαλαρές συνδέσεις ή αν δεν υπάρχουν ορισμένες συνδέσεις ή εξαρτήματα, απευθυνθείτε αμέσως σε ένα εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Δεν λειτουργεί η δυναμική εξισορρόπηση (δεν λειτουργεί ο ηλεκτρικός κινητήρας) Καμένη ασφάλεια. Πιθανή αιτία Χαλαρές ή βρόμικες ηλεκτρικές συνδέσεις ή κατεστραμμένη καλωδίωση. Αντικαταστήστε την ασφάλεια. Διορθωτική ενέργεια Ελέγξτε όλες τις σχετικές ηλεκτρικές συνδέσεις και τα καλώδια (κυρίως τα καλώδια της μπαταρίας). Καθαρίστε και σφίξτε την ελαττωματική σύνδεση. Επισκευάστε ή αντικαταστήστε τις καλωδιώσεις. Δεν λειτουργεί η δυναμική εξισορρόπηση (λειτουργεί ο ηλεκτρικός κινητήρας αλλά δεν μετακινείται η εσωεξωλέμβια) Πιθανή αιτία Χαμηλή στάθμη λαδιού της αντλίας δυναμικής εξισορρόπησης. Η μονάδα μετάδοσης κίνησης κολλάει στον αναρτήρα καρντάν Διορθωτική ενέργεια Συμπληρώστε λάδι στην αντλία δυναμικής εξισορρόπησης. Ελέγξτε αν υπάρχουν εμπόδια. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Αντιμετώπιση προβλημάτων στο σύστημα διεύθυνσης με ηλεκτροϋδραυλική υποβοήθηση των εσωεξωλέμβιων μοντέλων (αν υπάρχει) Πρόβλημα Πιθανή αιτία Διορθωτική ενέργεια Το σύστημα διεύθυνσης με υποβοήθηση λειτουργεί (η αντλία λειτουργεί), αλλά δεν είναι δυνατή η διεύθυνση της εσωεξωλέμβιας. Το σύστημα διεύθυνσης με υποβοήθηση λειτουργεί (η αντλία λειτουργεί), αλλά δεν είναι δυνατή η διεύθυνση της εσωεξωλέμβιας ή η διεύθυνση είναι αργή ή ασταθής. Οι συνδέσεις ελαστικών σωλήνων είναι σωστές. Συνδέσεις ελαστικών σωλήνων. Αέρας στο σύστημα. Ελέγξτε αν οι συνδέσεις των εύκαμπτων σωλήνων πίεσης και δεξαμενής στο πηδάλιο είναι σωστές. Εξαέρωση του συστήματος κατεύθυνσης με υποβοήθηση. Επικοινωνήστε με το εξουσιοδοτημένο κέντρο επισκευών της Cummins MerCruiser Diesel. Σελίδα M60 ΜΆΙΟς 2007

71 Ενότητα 7 - Αντιμετώπιση προβλημάτων Πρόβλημα Πιθανή αιτία Διορθωτική ενέργεια Η αντλία του συστήματος διεύθυνσης με υποβοήθηση δεν λειτουργεί (η αντλία δεν λειτουργεί) Καμένη ασφάλεια. 1. Ελέγξτε την ασφάλεια στο θετικό καλώδιο της αντλίας του συστήματος διεύθυνσης με υποβοήθηση στη θετική σύνδεση της μπαταρίας. Αντικαταστήστε την ασφάλεια αν είναι καμένη. 2. Ελέγξτε τη σύνδεση της μπαταρίας. c Ασφάλεια 90 Α για την αντλία του συστήματος διεύθυνσης με ηλεκτροϋδραυλική υποβοήθηση - Θετικό καλώδιο της αντλίας του συστήματος διεύθυνσης με υποβοήθηση - Οπή ασφάλειας για το θετικό πόλο της μπαταρίας c - Ασφάλεια 90 Α c M60 ΜΆΙΟς 2007 Σελίδα 63
