1 ΚΕΦΑΛΑΙΑ ΤΕΧΝΙΚΗΣ ΓΕΩΛΟΓΙΑΣ Ι ΗΛΕΚΤΡΟΝΙΚΕΣ ΣΗΜΕΙΩΣΕΙΣ Διάλεξη 3η

2 Αν και οι δοκιμές άντλησης, όπως έχει λεχθεί, είναι οι πλέον κατάλληλες για τη μέτρηση του συντελεστή υδροπερατότητας, εντούτοις αυτές δεν είναι πάντα δυνατές είτε λόγω αυξημένου κόστους είτε λόγω των γεωλογικών και τοπογραφικών συνθηκών. Σύμφωνα με αυτές, η στάθμη του υπόγειου νερού μέσα σε γεώτρηση υποβιβάζεται και παρατηρείται ο βαθμός αποκατάστασης του υδροφόρου ορίζοντα. Αντίθετα, κατά τις δοκιμές εισπίεσης νερού ποσότητα νερού εισάγεται μέσα στη γεώτρηση και μετράται το επιβαλλόμενο φορτίο νερού κάτω από δεδομένη πίεση (δοκιμή σταθερού φορτίου, Constant head test). Εναλλακτικά η στάθμη του νερού σε μια γεώτρηση μπορεί να ανυψωθεί και να καταγραφεί ο βαθμός πτώσης μέχρι τη στάθμη του υδροφόρου ορίζοντα (δοκιμή αποτελεί τη δοκιμή μεταβλητού φορτίου, Falling head test). Γενικά οι δοκιμές εισπίεσης πρέπει να προτιμώνται για: την ταχύτητα εκτέλεσης τη δυνατότητα συχνής επανάληψης αυτών κατά τη διάρκεια της διάτρησης, την καλή αξιοπιστία των αποτελεσμάτων. 85

3 Γ2. Δοκιμές εισπίεσης νερού Δοκιμές που μπορούν να γίνουν μέσα σε γεωτρήσεις μπορεί να αποτελούν ένα πολύ καλό τρόπο εκτίμησης του k. Δύο τέτοια είδη δοκιμών είναι δυνατά. οι δοκιμές άντλησης νερού (Pumping out tests), οι δοκιμές εισπίεσης νερού (Pumping in tests). Όλοι οι τύποι υπολογισμού του συντελεστή υδροπερατότητας, εξαρτούν την ακριβή εφαρμογή τους στην προϋπόθεση της πλήρους ομοιογένειας του στρώματος του εδάφους που δοκιμάζεται. Αναγκαία ακόμα η απομόνωση του εισπιεζόμενου τμήματος μέσα στη γεώτρηση είτε με την πλήρη εφαρμογή της προσωρινής σωλήνωσης στις περιπτώσεις εδαφικών σχηματισμών είτε με την πλήρη εφαρμογή των παρεμβυσμάτων στους βραχώδεις σχηματισμούς, άλλως τα αποτελέσματα θα είναι εσφαλμένα, με όλες τις επακόλουθες συνέπειες στην ασφάλεια του τεχνικού έργου. Στην πράξη τα πράγματα διαφορετικά: 86

4 η περατότητα ακόμα και σε ένα ομοιόμορφο σχηματισμό μεταβάλλεται από το ένα σημείο στο άλλο, η παρουσία στρωσιγένειας υποδηλώνει συνήθως διαφορετική περατότητα κατά την οριζόντια και την κατακόρυφο. Έτσι συνήθως μετράται η περατότητα του πλέον υδροπερατού ορίζοντα. Εν τούτοις, καθώς δεν υπάρχει ικανοποιητική μέθοδος διαφοροποίησης της οριζόντιας από την κατακόρυφη διαπερατότητα, οι τιμές που λαμβάνονται στην ύπαιθρο θεωρούνται αντιπροσωπευτικές του εδαφικού στρώματος σαν σύνολο. Γ2.1. Δοκιμή MAAG (δοκιμή μεταβλητού φορτίου) Αποτελεί την απλούστερη μέθοδος προσδιορισμού του συντελεστή k για λεπτόκοκκα εδάφη, δηλαδή υλικά με χαμηλή υδροπερατότητα. Σύμφωνα με τη δοκιμή αυτή, παροχετεύεται νερό στη γεώτρηση και μετριέται ο χρόνος που χρειάζεται για να κατέβει η νέα στάθμη που δημιουργήθηκε σε μια πιο χαμηλή θέση, κάτω από φυσική ροή. 87

5 Τυπική διάταξη δοκιμής μεταβλητού (πίπτοντος) φορτίου (δοκιμή Maag) με τη στάθμη του υπόγειου νερού, (a) κάτω από το εισπιεζόμενο τμήμα της γεώτρησης και (b) πάνω από αυτό. Αν το φορτίο σε σχέση με τη στάθμη του υδροφόρου είναι σε ένα ύψος περισσότερο από 2m, οι μετρήσεις χρόνου - στάθμης γίνονται κάθε φορά που η στάθμη πέφτει περίπου 10cm. Αν το φορτίο είναι σε ύψος λιγότερο από 1m, οι αναγνώσεις της πτώσεις της στάθμης θα γίνονται κάθε 2,5-5cm. Οι μετρήσεις συνεχίζονται μέχρι το φορτίο να μη είναι περισσότερο από 1/5 του αρχικού. 88

6 Γενικά ο συντελεστής k υπολογίζεται με βάση το γενικό τύπο: A k = Ft όπου: Α = η διατομή της γεώτρησης στη στάθμη του υπόγειου νερού F = αδιάστατος παράγοντας σχήματος σχετιζόμενος με τη γεωμετρία της δοκιμής t = ο χρόνος εκτέλεσης της δοκιμής. Ο παράγοντας F υπολογίζεται με τη βοήθεια διαγραμμάτων που σχετίζουν τους λόγους F/D και L/D, Γραφική παράσταση της σχέσης F/D και L/D για τον υπολογισμό του F. 89

7 Υπάρχουν διάφορές εκφράσεις του γενικού τύπου υπολογισμού του συντελεστή υδροπερατότητας, όπως: A h1 k = ln ct h2 Όπου: A = η διατομή της στήλης του νερού μέσα στη γεώτρηση (πr2 σε cm2), c = συντελεστής που εξαρτάται από τη γεωμετρία του δοκιμαζόμενου τμήματος, t = ο χρόνος πτώσης της στάθμης του νερού σε cm, h1 = το αρχικό ύψος της στάθμης πάνω από το επίπεδο αναφοράς, h2 = το τελικό ύψος της στάθμης πάνω από το επίπεδο αναφοράς. Το c έχει τις ακόλουθες τιμές ανάλογα με το είδος της δοκιμής: 90

8 c = 4πr για σφαιρικού σχήματος δοκιμαζόμενο τμήμα, ακτίνας r, c = 2,75d όταν δοκιμάζεται η κυκλική επιφάνεια του πυθμένα της γεώτρησης, με d την εσωτερική διάμετρο της προσωρινής σωλήνωσης στο βάθος της δοκιμής, c = 2d όταν η δοκιμή γίνεται στην επαφή υδροστεγανού υδροπερατού σχηματισμού, c = 2πL/ln(2L/D) όταν το δοκιμαζόμενο τμήμα είναι διαμέτρου D και μήκους L με σχέση L 5D, c = 2πL/sin h-1(l/d) όταν το δοκιμαζόμενο τμήμα είναι διαμέτρου D και μήκους L με σχέση 5D>L>D/2. Σαν επίπεδο αναφοράς λαμβάνεται η υδροστατική στάθμη, όταν η δοκιμή γίνεται κάτω από τη στάθμη του υδροφόρου ορίζοντα. Από τα παραπάνω και για τμήμα διαμέτρου D και μήκους L (με σχέση L 5D), ο υπολογισμός μπορεί να γίνει βάσει του τύπου: 91

9 k= ( A ln 2 L ) h ln 1 D h2 2π L t όπου : k = συντελεστής υδροπερατότητας σε cm/sec D = εξωτερική διάμετρος σωλήνα (cm) L = μήκος δοκιμαζόμενου τμήματος (cm) t = η χρονική διάρκεια του βήματος πτώσης της στάθμης (σε sec) h1 = το αρχικό ύψος της στάθμης πάνω από το επίπεδο αναφοράς (σε cm), h2 = το τελικό ύψος της στάθμης πάνω από το επίπεδο αναφοράς (σε cm). Για καλά αποτελέσματα στη δοκιμή απαιτείται, όπως φαίνεται από τα παραπάνω η καλή γνώση της στάθμης του υπόγειου νερού, αλλά και των ορίων των υδροφόρων και των μη υδροφόρων στρωμάτων. 92

10 Γ2.2. Δοκιμή LEFRANC (σταθερού φορτίου) Σύμφωνα με αυτήν, που αναφέρεται σε αδρόκοκκα εδάφη με αυξημένη υδροπερατότητα, παροχετεύεται νερό, με τη βοήθεια αντλίας, στη γεώτρηση έτσι ώστε να διατηρείται η στάθμη σε επιθυμητό ύψος και μετριέται η παροχή σε ορισμένο χρονικό διάστημα (π.χ. 5-20min). Γενικά ο υπολογισμός του k εξαρτάται και εδώ από τη σχέση του εισπιεζόμενου τμήματος της γεώτρησης με τη στάθμη του υπόγειου νερού. Γενικά ο συντελεστής k υπολογίζεται με βάση το γενικό τύπο: Q k = ch όπου: Q = η παροχή του νερού σε cm3/sec, c = συντελεστής σχετιζόμενος με τη γεωμετρία του τμήματος που δοκιμάζεται, ακριβώς όπως στη δοκιμή Maag, h = το ύψος της στάθμης (ύψος φορτίζουσας στήλης) σε cm 93

11 Τυπική διάταξη δοκιμής σταθερού φορτίου (δοκιμή Lefranc) με τη στάθμη του υπόγειου νερού, (a) κάτω από το εισπιεζόμενο τμήμα της γεώτρησης και (b) πάνω από αυτό. Μια εφαρμόσιμη μορφή του τύπου αυτού για τη συνήθη περίπτωση όπου το δοκιμαζόμενο τμήμα είναι κυλινδρικό διαμέτρου D και μήκους L με σχέση L 5D, είναι η ακόλουθη: k= Q L ln 2π L H r 94

12 Όπου: k = συντελεστής υδροπερατότητας σε cm/sec Q = παροχή (lit/min) L = ασωλήνωτο τμήμα (cm) H = υδροστατική στάθμη (cm) από επίπεδο αναφοράς r = εξωτερική ακτίνα του σωλήνα (cm). Γ3. Δοκιμή Πρότυπης Διείσδυσης (S.P.Τ.). Η δοκιμή αυτή χρησιμοποιείται ευρέως για ποιοτική ένδειξη των επιτόπου ιδιοτήτων των εδαφών και στον προσδιορισμό: άμεσα, της σχετικής πυκνότητας, της αντίστασης στη διείσδυση, και έμμεσα των παραμέτρων διατμητικής αντοχής και συμπιεστότητας, με τη χρήση εμπειρικών συσχετίσεων, 95

13 της επιτρεπόμενης φέρουσας ικανότητας, των καθιζήσεων των κατασκευών. Η εκτέλεση της δοκιμής γίνεται με τη βοήθεια του γεωτρητικού συγκροτήματος που χρησιμοποιείται για ανόρυξη γεωτρήσεων και πραγματοποιείται σε διάφορα βάθη μέσα σε αυτές. Αναλυτικότερα: 1. Προσδιορίζεται ο αριθμός των κρούσεων (Ν) για προχώρηση του ειδικού δειγματολήπτη Terzaghi με την πτώση αντίβαρου 63,5kg από ύψος 76,2cm, κατά 45cm (σε τρία διαδοχικά τμήματα των 15cm). 2. Ο αριθμός των κρούσεων για τη διείσδυση του δειγματολήπτη στο πρώτο τμήμα των 15cm απορρίπτεται (διαταραγμένο από τη διαδικασία διάτρησης υλικό, ή υλικά που έχουν καταπέσει από το ασωλήνωτο τμήμα της γεώτρησης). 3. Ο χαρακτηρισμός των δειγμάτων γίνεται βάση της προχώρησης στα δύο υπόλοιπα τμήματα των 15cm (σύνολο 30cm), όπως δίνεται βιβλιογραφικά, σύμφωνα με σχετικούς πίνακες. 96

14 Στην περίπτωση που η δοκιμή εκτελείται κάτω από τον υδροφόρο ορίζοντα, οι τιμές πρέπει να διορθωθούν όσον αφορά την επίδραση του νερού στη στήλη εκτέλεσης της δοκιμής και η γενική διόρθωση που ισχύει είναι: Ν = 15 + ½ (Ν-15), για Ν > 15 Διαγραμματική απεικόνιση της διάταξης εκτέλεσης της δοκιμής πρότυπης διείσδυσης. 97

15 Πάντως, όταν οι τιμές του SPT πρόκειται να συσχετισθούν με τα γεωμηχανικά χαρακτηριστικά του εδάφους στην περίπτωση σχεδιασμού θεμελίωσης, όλες οι διαδικασίες εκτέλεσης της δοκιμής, δηλαδή της προχώρησης του δειγματολήπτη μέσα στο έδαφος, χρειάζονται λεπτομερή θεώρηση, αφού η ενέργεια που μεταδίδεται στο δειγματολήπτη επηρεάζεται από: το αντίβαρο, τη διαδικασία πτώσης αυτού (σημαντικό ρόλο παίζει εδώ η εμπειρία του χειριστή) κλπ. Πρόσφατες βελτιώσεις, από την εμπειρία εκτέλεσης, οδηγούν σε διορθώσεις της υπαίθριας τιμής Ν σχετικά με την αποτελεσματική ενέργεια πρόσκρουσης του αντίβαρου που λαμβάνεται πλέον σαν το 60% της θεωρητικής ενέργειας που προκύπτει από την ελεύθερη πτώση αυτού. 98

16 Χαρακτηρισμός αμμωδών εδαφικών σχηματισμών Αριθμός Κρούσεων ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΑΜΜΟΥ και η σχετική γωνία τριβής σε 0 < Ν 4 Έδαφος Πολύ Χαλαρό (28-29) 4 < Ν 10 Έδαφος Χαλαρό (29-30) 10 < Ν 30 Έδαφος Μέσης Πυκνότητας (30-36) < Ν < Ν 50 Έδαφος Πυκνό (36-41) Έδαφος Πολύ Πυκνό (41-44) Χαρακτηρισμός αργιλικών εδαφικών σχηματισμών Αριθμός Κρούσεων ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΑΡΓΙΛΟΥ και η σχετική ΑΝΤΟΧΗ σε kpa 2 Πολύ μαλακή (<25) 2 < Ν 4 Μαλακή (25-50) 4 < Ν 8 Μέσης συνεκτικότητας (50-100) 8 < Ν 15 Στιφρή ( ) 15 < Ν 30 Πολύ στιφρή ( ) 30 < Ν Σκληρή ( ) 99

17 Συνεπώς τα φυσικομηχανικά χαρακτηριστικά του εδάφους που προσδιορίζονται από τη δοκιμή πρότυπης διείσδυσης, πρέπει να προσαρμόζονται στο 60% της θεωρητικής ενέργειας. Πρόσφατες βελτιώσεις στα αντίβαρα οδήγησαν στη δημιουργία αντίβαρου αυτόματης πτώσης (automatic hammer) που μεταβιβάζει το 90% της θεωρητικής ενέργειας αντί του 60%. Συνεπώς για παρόμοιες συνθήκες χαμηλότερη όταν χρησιμοποιείται πτώσης. η τιμή Ν θα είναι αντίβαρο αυτόματης Πέρα από τις διορθώσεις, έχει βρεθεί ότι για παρόμοιες εδαφικές συνθήκες η τιμή του Ν μεταβάλλεται (αυξάνει) με το βάθος, λόγω: της επίδρασης του μεγαλύτερου πάχους των υπερκειμένων, τις πλέον αυξημένες απώλειες ενέργειας, τη μεγαλύτερου μήκους στήλη κλπ. 100

18 Τυπική διάταξη δοκιμής Τερζάκη στο τρυπάνι (αριστερά), δειγματολήπτης και αντίβαρο (δεξιά) 101

19 Έτσι, λαμβάνοντας υπόψη όλους αυτούς τους σχολιασμούς, διαπιστώνεται ότι η τιμή του Ν που μετράται στην ύπαιθρο πρέπει να διορθώνεται αναφορικά με: το σύστημα απελευθέρωσης της ενέργειας του αντίβαρου (Ce) το μήκος της στήλης διείσδυσης (Cl) το είδος του δειγματολήπτη (Cs) τη διάμετρο της γεώτρησης (Cd) την πίεση των υπερκειμένων, σν (CN) Έτσι, η νέα τιμή (Ν60) υπολογίζεται από τον τύπο: Ν60 = Nfield x Ce x Cl x Cs x Cd x CN Η τελευταία διόρθωση (CN) δίνεται από τη σχέση: CN = P σ ν όπου η πίεση P έχει τιμή 100kPa ή 1Kg/cm2. Η τιμή αυτή αποτελεί και τη συνήθως λαμβανόμενη υπόψη τιμή και για την πίεση σν. Οι τιμές για τις λοιπές παραμέτρους του τύπου δίνονται από σχετικούς πίνακες της βιβλιογραφίας. 102

20 Στους Αμμώδεις σχηματισμούς, σημειώνονται ρευστοποιήσεις κάτω από δυναμική φόρτιση (δηλαδή χάνουν προσωρινά τη διατμητική τους αντοχή). Οι παράγοντες που συμβάλλουν στην εκδήλωση του φαινομένου αυτού είναι: το βάθος, η επιτάχυνση του εδάφους, η πυκνότητα αυτού κλπ. Άρα, η ευαισθησία ρευστοποίησης ενός αμμώδους σχηματισμού σχετίζεται με τη διορθωμένη τιμή του Ν από τη δοκιμή πρότυπης διείσδυσης. Έρευνες στην Κίνα απέδειξαν ότι περιοχές όπου η τιμή Ν είναι μικρότερη από μια οριακή τιμή (Νcritical), είναι επικίνδυνες για εκδήλωση ρευστοποιήσεων. Η τιμή αυτή δίνεται από τη σχέση: Νcritical = Ν [1+0,125(Ζs 3) 0,05(Ζw - 2) 0,07 (%αργίλου στον αμμώδη ορίζοντα). Οι παράμετροι Ζs και Ζw αναφέρονται στο βάθος (σε μέτρα) του αμμώδους ορίζοντα και του υδροφόρου ορίζοντα αντίστοιχα. 103

21 Οι τιμές του Ν δίνονται από τον πίνακα που ακολουθεί (από τη σχέση τους με την ένταση του σεισμού), δηλαδή με την επίδραση του σεισμού στις κατασκευές όπως δίνεται σύμφωνα με την τροποποιημένη κλίμακα Mercalli. νταση σεισμού ιμή Ν II III 0 X 6 Γενικά: διορθωμένες τιμές του Ν μικρότερες του 20 θεωρείται ότι αποκαλύπτουν περιοχές με αυξημένο δυναμικό σεισμικής καταστροφής, ενώ περιοχές με διορθωμένη τιμή του Ν μεταξύ 20 και 30, κατατάσσονται σε αυτές που έχουν ενδιάμεσο βαθμό κινδύνου, και περιοχές με τιμή διορθωμένου Ν μεγαλύτερη από 30 θεωρούνται σαν χώροι όπου δεν θα υπάρξουν σημαντικές καταστροφές από τη σεισμική δράση, πάντα αναφερόμενοι στον παράγοντα ρευστοποίηση (McCarthy, 1998). 104

22 Στο Σχήμα που ακολουθεί δίνεται βασικό διάγραμμα κινδύνου ρευστοποίησης εδαφών από τους Τάσιο & Γκαζέτα 1979, που περιλαμβάνεται στο προσχέδιο Αντισεισμικού Κανονισμού. Διάγραμμα κινδύνου ρευστοποίησης εδαφών, βελτιωμένο και μετά τους σεισμούς Αρμενίας 1988, Borah Peak 1983, Kobe Στα επόμενα σχήματα δίνονται μερικές χρήσιμες σχέσεις του αριθμού Ν από τη δοκιμή S.P.T., με την επιτρεπόμενη φέρουσα τάση, το εύρος των θεμελίων, φορτίου υπερκειμένων και σχετικής πυκνότητας, καθώς και γωνίας εσωτερικής τριβής. 105

23 Σχέση επιτρεπόμενης φέρουσας 2 τάσης (kn/m ), εύρους θεμελίωσης (m) και κρούσεων Terzaghi (N). Σχέση υπερκειμένων (kn/m2), σχετικής πυκνότητας (%) και κρούσεων Terzaghi (N). 106

24 Σχέση γωνίας τριβής (φ ) και κρούσεων Terzaghi (Ν). Γ3. Δοκιμές παραμορφωσιμότητας Οι κυριότερες δοκιμές μέτρησης της παραμορφωσιμότητας εδαφικών σχηματισμών είναι οι ακόλουθες: i Δοκιμή φόρτισης πλάκας. Χρησιμοποιείται για τον άμεσο προσδιορισμό των καθιζήσεων ή και της φέρουσας ικανότητας των εδαφικών σχηματισμών, αλλά και των μαλακών βραχωδών σχηματισμών, σε αρκετές περιπτώσεις και με πολλές παραλλαγές, ειδικότερα εκεί όπου δεν είναι εύκολη η δειγματοληψία. 107

25 Η δοκιμή γίνεται συνήθως στο βάθος θεμελίωσης και η επίδρασή της θα πρέπει να φθάνει μέχρι το βάθος δράσης της θεμελίωσης (1.5 Β, όπου Β το εύρος θεμελίωσης). Αρχικά μια μεταλλική πλάκα, διαστάσεων τουλάχιστον 300mm2 εφαρμόζεται στο έδαφος με τη βοήθεια τσιμέντου ή γύψου κλπ. Αν η πλάκα είναι μεγάλων διαστάσεων θα πρέπει να λαμβάνεται μέριμνα στην κατασκευή της να μην υπόκειται σε κάμψη. Σχηματική απεικόνιση της δοκιμής φόρτισης πλάκας. 108

26 Το φορτίο επιβάλλεται στην πλάκα με τη βοήθεια υδραυλικής κυψέλης και υδραυλικού γρύλου και με την εφαρμογή διαδοχικών βαρών, το καθένα από τα οποία φθάνει στο 1/5 του φορτίου σχεδιασμού. Κάθε αύξηση του φορτίου παραμένει μέχρις ότου ο ρυθμός καθίζησης μειωθεί κάτω από 0,004mm/min και μετράται για διάρκεια μιας τουλάχιστον ώρας. Τα επιμέρους βάρη εφαρμόζονται: (α) μέχρι την εμφάνιση διατμητικής αστοχίας, ή (β) μέχρις ότου το φορτίο της πλάκας φθάσει 2 ή 3 φορές το φορτίο σχεδιασμού για όλη τη θεμελίωση. Τα αποτελέσματα της φόρτισης δίνονται συνήθως με τη μορφή διαγραμμάτων χρόνου καθιζήσεων και φορτίου καθιζήσεων. Παραδείγματα καμπυλών καθιζήσεων χρόνου και καθιζήσεων φορτίου. 109

27 Για τον προσδιορισμό του μέτρου ελαστικότητας,ε, τα 2BS 5930/1981 συστήνουν τη χρήση της εξίσωσης E = π.q.b (1 v ) Όπου: 4 ρ q = το φορτίο B = το εύρος της πλάκας v = ο λόγος του Poisson ρ = η καθίζηση ii. Πρεσσιομετρήσεις. Η δοκιμή πρεσσιομέτρησης παρέχει σημαντικές πληροφορίες για τo μέτρο ελαστικότητας και την παραμορφωσιμότητα, καθώς και τη φέρουσα ικανότητα των σχηματισμών, ενώ έμμεσα δίνει στοιχεία και για τις διατμητικές αντοχές των υλικών που εξετάζονται. Δοκιμή για την επιτόπου εξέταση κοκκωδών εδαφών, αλλά και μαλακών βράχων( πρεσσιόμετρα μεγαλύτερα και ισχυρότερα). Ο εξοπλισμός είναι τέτοιος που εύκολα μπορεί να λειτουργήσει σε οποιοδήποτε βάθος μιας γεώτρησης και να μετρήσει τις τάσεις και τις αντίστοιχες παραμορφώσεις. 110

28 Κατά κάποιο τρόπο η δοκιμή εξομοιώνει την τριαξονική δοκιμή in situ (με την προϋπόθεση της ισοτροπίας του υλικού). Το πρεσσιόμετρο στη γενική του μορφή συνίσταται από κυλινδρική μεμβράνη παρόμοια του παρεμβίσματος που χρησιμοποιείται στις δοκιμές Lugeon (δηλαδή από ελαστικό αλλά και μεταλλικό συνήθως προστατευτικό κάλυμμα), η οποία εισέρχεται μέσα σε ανορυχθείσα γεώτρηση. Η όλη διαδικασία συνίσταται στη μέτρηση των μεταβολών του όγκου της μεμβράνης (παρεμβίσματος) που καταγράφονται κάτω από σχετικές μεταβολές της πίεσης που εφαρμόζονται σε αυτήν, από την επιφάνεια του εδάφους. Το πρεσσιόμετρο που αναπτύχθηκε στις αρχές του 1950 από τον Menard (Menard, 1957) αποτελείται από: το ελαστικό παρέμβισμα (μεμβράνη), που διογκώνεται σταδιακά στο επιθυμητό βάθος της γεώτρησης και μια μονάδα ελέγχου στην επιφάνεια γνωστή ως μονάδα πίεσης όγκου. Το διογκούμενο παρέμβυσμα αποτελείται από τρία μέρη: τα δύο ακραία που γεμίζουν με αέρα και το ενδιάμεσο που γεμίζει με νερό. 111

29 Τα ακραία μέρη που πληρούνται με αέρα εξασφαλίζουν ότι η κεντρική κυψέλη με το νερό θα ασκήσει ομοιόμορφη πίεση στα τοιχώματα της γεώτρησης. Η κυψέλη αυτή συνδέεται με τη μονάδα πίεσης όγκου με σωλήνα για την καταγραφή των αλλαγών στον όγκο. Σε ίσα χρονικά διαστήματα η πίεση στον αέρα και στο νερό αυξάνει με τη βοήθεια πίεσης διοξειδίου του άνθρακα στη μονάδα πίεσης όγκου. Η δοκιμή ολοκληρώνεται συνήθως σε δέκα τέτοια βήματα (ίσες αυξήσεις της πίεσης), ενώ διορθώσεις πρέπει να γίνονται για: (α) την αντίσταση του παρεμβίσματος στη διόγκωση, (β) τη διόγκωση των σωλήνων από νάιλον, που συνδέουν το παρέμβισμα με τη μονάδα πίεσης όγκου και (γ) την υδροστατική δράση (νερό στο σωλήνα και το κεντρικό τμήμα του παρεμβίσματος). Διάφορες βελτιώσεις πρωτοχρησιμοποιήθηκε αφορούν: έχουν επέλθει από τότε που η δοκιμή. Οι βελτιώσεις αυτές 8. Στην αυτοδιάτρηση, για διείσδυση σε μαλακά εδάφη με τη μικρότερη διαταραχή, 112

30 Στην ακρίβεια των μετρήσεων, στην αξιολόγηση των αποτελεσμάτων, και στη διαμόρφωση διαφόρων τύπων δοκιμής, για μέτρηση π.χ. της συμπιεστότητας κατά την οριζόντια διεύθυνση, κλπ. Γενικά τα αποτελέσματα δίνονται σε διάγραμμα συσχέτισης της μεταβολής του όγκου με την πίεση, οπότε προσδιορίζονται το μέτρο Ελαστικότητας και ο λόγος του Poisson. Διαγραμματική απεικόνιση του πρεσσιόμετρου Menard. 113

31 IV. ΔΟΚΙΜΕΣ ΑΝΤΟΧΗΣ Πρόκειται για επιτόπου δοκιμές που βοηθούν άμεσα ή έμμεσα στον προσδιορισμό των παραμέτρων της διατμητικής αντοχής εδαφικών σχηματισμών. i. Δοκιμή Terzaghi Η δοκιμή έχει ήδη περιγραφεί στο πλαίσιο των δοκιμών Φυσικής κατάστασης των εδαφικών σχηματισμών. Επισημαίνεται εδώ η δυνατότητα έμμεσου προσδιορισμού των παραμέτρων διατμητικής αντοχής με τη βοήθεια σχετικών διαγραμμάτων. ii. Δυναμικές και στατικές πενετρομετρήσεις Οι πενετρομετρήσεις, από αυτές που γίνονται με το πενετρόμετρο τσέπης μέχρι αυτές που εκτελούνται με τη βοήθεια του Στατικού Ολλανδικού Πενετρομέτρου (Dutch cone penetrometer), δίνουν χρήσιμες πληροφορίες για τους δομικούς χαρακτήρες των σχηματισμών αλλά και τις μηχανικές τους ιδιότητες (παράμετροι διατμητικής αντοχής). Γενικά με τις δοκιμές αυτές μετράται η αντίσταση του εδάφους στην προώθηση (συνεχή ή κρουστική) σχετικού κώνου με τριβή ή/και αιχμή, δηλαδή έμμεσα η διατμητική αντοχή των εδαφικών σχηματισμών. 114

32 Αναλυτικότερα, με τη χρήση του Στατικού Ολλανδικού Πενετρομέτρου, η έμπηξη γίνεται στατικά ή δυναμικά. Τα πενετρόμετρα είναι στην ουσία τυποποιημένοι πάσσαλοι υπό κλίμακα στα οποία η αιχμή κινείται ανεξάρτητα από το υπόλοιπο μέρος που αποτελείται από ένα σωλήνα. Η διείσδυση του κώνου γίνεται με Τυπική διάταξη πενετρομέτρου. ρυθμό cm/sec. Έτσι, μπορεί να μετρηθεί χωριστά η αντίσταση που παρουσιάζει η αιχμή στην έμπηξη και η αντίσταση τριβής της κυλινδρικής επιφάνειας του πενετρομέτρου. Έτσι, με το στατικό πενετρόμετρο προσδιορίζονται: Η αντίσταση αιχμής qu (Kg/cm2), Η αντίσταση τριβής fs (Kg/cm2), και Η ολική δύναμη τριβής σε συνάρτηση με το βάθος κάποιες φορές. Για ομοιογενή εδάφη οι τιμές του qu και του fs παραμένουν σταθερές. Γενικά, από τις τιμές των qu και fs όπως και το λόγο fs/qu μπορεί να χαρακτηρισθεί με τρόπο πολύ 111 ΤΕΧΝΙΚΗ ΓΕΩΛΟΓΙΑ Ι ικανοποιητικό η γεωμηχανική συμπεριφορά ενός εδάφους. 15

33 Για να γίνει όμως σωστά ο χαρακτηρισμός είναι απαραίτητο να υπάρχει η αρχική εικόνα της στρωματογραφίας της περιοχής, με τη βοήθεια γεωτρητικού προγράμματος. Για παράδειγμα, η αντίσταση αιχμής χρησιμοποιείται για τον προσδιορισμό των καθιζήσεων και της επιτρεπόμενης φέρουσας τάσης αβαθών θεμελίων σε συνεκτικά ή μη εδάφη. Ακόμα το μέτρο ελαστικότητας προσδιορίζεται από τη σχέση: Ε = 2 qu Δυσκολίες στη δοκιμή όπως: Τριβές μεταξύ των δύο κύριων μερών του πενετρομέτρου, Δημιουργία δακτυλιοειδούς μορφής κενών πάνω από τον κώνο, κλπ, ξεπερνιούνται με τη χρήση του ηλεκτρικού Τ.Ν.Ο./ Fugro κώνου, που έχει καθαρά κυλινδρικό σχήμα και οι αναγκαίες μετρήσεις γίνονται ηλεκτρικά μέσα στον κώνο. Επιπρόσθετα η δοκιμή συνδέεται με αυτήν του SPT. Διάφορες εμπειρικές συσχετίσεις της αντίστασης εδάφους (αντίσταση αιχμής) στη βάση του πασσάλου (qu) και του αριθμού Ν έχουν διαμορφωθεί, όπως αυτή κατά Schwartmann του Πίνακα 3-10, με την qu σε Kg/cm2. 116

34 Συσχέτιση αντίστασης αιχμής (qu) και αριθμού κτύπων Ν. Αργιλώδη εδάφη Κοκκώδη εδάφη qu/n = 2 Ιλυώδης άμμος qu/n = 2 Λεπτόκοκκη άμμος qu/n = 3 4 Αδρόκοκκη άμμος qu/n = 5 6 Αμμοχάλικες και χάλικες qu/n = 8 10 iii. Vane test Όπως και στην προηγούμενη δοκιμή έτσι και εδώ, υπάρχουν από Vane tester τσέπης μέχρι και μεγαλύτεροι (χειροκίνητοι ή και μηχανοκίνητοι), που με περιστροφή πτερυγίων διαφόρων διαστάσεων βοηθούν στη μέτρηση της αστράγγιστης διατμητικής αντοχής. 117

35 Δίνουν δηλαδή εύκολα και απλά, στοιχεία για τη διατμητική αντοχή μέσω της δύναμης περιστροφής των πτερυγίων, κυρίως σε μαλακές και ευαίσθητες αργίλους όπου είναι μάλλον αδύνατη η λήψη αδιατάρακτου δείγματος. Στην Ευρώπη η μέθοδος αναπτύχθηκε την περίοδο μεταξύ , με τελική διαμόρφωση των ορθογώνιων πτερυγίων σε αναλογία ύψους διαμέτρου 2:1 και ύψος cm. Στα Vane χειρός οι διαστάσεις των πτερυγίων είναι από 2-4cm, ενώ οι συνήθεις διαστάσεις για μαλακά εδάφη είναι 10cm για το ύψος και 5cm για τη διάμετρο. Οι μετρήσεις γίνονται είτε με την έμπηξη στο έδαφος του τμήματος των πτερυγίων από την επιφάνεια (μικρό βάθος έρευνας) είτε μέσα σε γεωτρήσεις. Στην τελευταία περίπτωση το τμήμα με τα πτερύγια θα πρέπει να μπήγεται στο έδαφος τουλάχιστον 7,5cm πριν αρχίσει η δοκιμή, προκειμένου να αποφύγει τα διαταραγμένα εδαφικά υλικά. 118

36 Όταν βρεθεί στην κατάλληλη θέση, το Vane περιστρέφεται αργά (περίπου 6-12 /min) και η σχέση μεταξύ ροπής στρέψης και γωνιακής περιστροφής καταγράφεται. Αφού σημειωθεί η διάτμηση του εδάφους μπορεί να υπολογιστεί και η παραμένουσα αντοχή του αναμοχλευμένου εδαφικού υλικού με τη μέτρηση της ροπής περιστροφής μετά από ταχεία περιστροφή του Vane. Το τμήμα των πτερυγίων του Vane tester. Η ροπή περιστροφής (Τ) συνδέεται με την αστράγγιστη διατμητική αντοχή του αργιλικού εδάφους (cu) σύμφωνα με τον τύπο: 119

37 π.d 2.H D T = cu (1 + ) 2 3H Όπου: D = Η διάμετρος (εύρος) των πτερυγίων, H = Το ύψος των πτερυγίων Άρα αν γνωρίζουμε τη ροπή περιστροφής, Τ (σε mn), τη D (cm) και το H (cm) τότε μπορούμε να υπολογίσουμε την αστράγγιστη διατμητική αντοχή, cu, (σε kn/m2). Η εξίσωση στην ουσία έχει δύο τμήματα. Το πρώτο αναφέρεται στη διατμητική αντοχή που οφείλεται στα πλευρά του Vane, ενώ το δεύτερο στη διατμητική αντοχή που κινητοποιείται στη βάση του Vane. iv. Επιτόπου δοκιμή διατμητικής αντοχής Η δοκιμή αυτή που μετρά τη διατμητική αντοχή ασυνεχειών σε τρεις κύκλους με διαφορετική κατακόρυφη τάση και αντίστοιχη πλευρική μέχρι αστοχίας κάθε φορά, αναλύεται στην περίπτωση των βραχωδών σχηματισμών, αφού αυτούς αφορά κυρίως. Στα εδάφη τέτοια δοκιμή έχει σημασία μόνο στους σκληρούς έως πολύ σκληρούς εδαφικούς σχηματισμούς. 120

38 3Β. Βραχώδεις σχηματισμοί Στους βραχώδεις σχηματισμούς κατηγοριοποιούνται σε: Δοκιμές Υδροπερατότητας οι επιτόπου δοκιμές Δοκιμές Αντοχής Δοκιμές Παραμορφωσιμότητας 3Β1. Δοκιμές υδροπερατότητας Δοκιμές εισπίεσης νερού (Pumping-in tests) χρησιμοποιούνται επίσης για τον προσδιορισμό του συντελεστή υδροπερατότητας των βραχωδών μαζών. Πρόκειται για δοκιμές που γίνονται με τη βοήθεια ελαστικών παρεμβυσμάτων (Lugeon tests) και οι οποίες δίνουν τα απαραίτητα στοιχεία για την κατανόηση της κυκλοφορίας του νερού λόγω της δευτερογενούς κυρίως περατότητας της βραχομάζας. 3Β1α. Δοκιμή Lugeon Πρόκειται για τη δοκιμή που έχει πάρει το όνομά της από το όνομα Ελβετού Γεωλόγου που πρώτος τη χρησιμοποίησε (Lugeon test). 121

39 Στη δοκιμή αυτή το δοκιμαζόμενο τμήμα, μήκους συνήθως 3-5m, από τον πυθμένα της γεωτρήσεως, απομονώνεται από πάνω με ένα παρέμβυσμα (packer) το οποίο διογκούμενο με κατάλληλη τεχνική, εφάπτεται ερμητικά με τα τοιχώματα της γεώτρησης, έτσι ώστε κατά τη διάρκεια της δοκιμής να μην επιτρέπει διαφυγές νερού. Μετά την απομόνωση, εισπιέζεται νερό με τη βοήθεια αντλίας. Ένα μανόμετρο, ένας υδρομετρητής και μία βαλβίδα ανακούφισης, προσαρμοσμένα σε κατάλληλο αεριοφυλάκιο, επιτρέπουν την μέτρηση της ποσότητας νερού που απορροφήθηκε, για κάθε πίεση που εφαρμόσθηκε. Η δοκιμή εκτελείται με την εφαρμογή πίεσης κατά βαθμίδες. Για κάθε σταθερή πίεση, η ποσότητα που απορροφάται μετριέται σε μια διάρκεια 5 ή καλύτερα 10min. Η δοκιμή γίνεται με την εφαρμογή κατάλληλα επιλεγμένων πιέσεων για το συγκεκριμένο τεχνικό έργο, σε αύξουσα σειρά μέχρι μια μέγιστη τιμή πίεσης και συνεχίζεται κατά φθίνουσα σειρά με πιέσεις αντίστοιχες της αύξουσας σειράς. 122

40 Στην πίεση που εφαρμόζεται προστίθεται και η πίεση που δημιουργεί η στήλη της δοκιμής (για παράδειγμα δοκιμή σε βάθος 10 μέτρων επιφέρει αύξηση πίεσης κατά μία (1) ατμόσφαιρα), ενώ πρέπει να αφαιρούνται και οι απώλειες πίεσης λόγω τριβών στην κίνηση του νερού μέσω του δικτύου της δοκιμής. Η τελευταίες είναι συνήθως πολύ μικρές και δύσκολο να μετρηθούν. Έτσι, δεν λαμβάνονται υπόψη. Η δοκιμή μπορεί να εκτελεστεί και σε ανιόντα βήματα μέσα σε γεώτρηση που έχει ήδη ανορυχθεί, με τη βοήθεια διπλών παρεμβυσμάτων (Packers), που διογκώνονται με τη βοήθεια παροχέτευσης σε αυτά πεπιεσμένου αέρα. Ακόμα, για να μην αντιμετωπίζονται προβλήματα απωλειών σε πολύ κερματισμένα πετρώματα, χρησιμοποιούνται συστήματα πολλαπλών παρεμβυσμάτων. 123

41 Τυπική διάταξη δοκιμής Lugeon απλού παρεμβύσματος με τη στάθμη του υπεδαφικού νερού είτε πάνω από το εισπιεζόμενο τμήμα της γεώτρησης είτε κάτω από αυτό. 124

42 Συνήθως κατά την αξιολόγηση των αποτελεσμάτων δίνεται η σχέση απωλειών και εφαρμοζόμενων βαθμίδων πίεσης, ενώ οι μετρήσεις της υδροπερατότητας σε μονάδες Lugeon. Μια μονάδα Lugeon, είναι η υδροπερατότητα που έχει μια βραχώδης μάζα κάτω από πίεση 10 Atm (φορτίο 100m πάνω από τη στάθμη του υδροφόρου ορίζοντα), όταν ένα (1) m γεώτρησης διαμέτρου ΝΧ (76 mm) σε αυτή τη βραχομάζα επιτρέπει απώλειες ενός (1) λίτρου νερού ανά λεπτό. Τυπική διάταξη οργάνων διπλού παρεμβύσματος για τη μέτρηση του συντελεστή υδροπερατότητας σε βραχώδεις σχηματισμούς. 125

43 Εξυπακούεται ότι είναι πολύ δύσκολο και η μέγιστη πίεση να ξεπεράσει τις 10 Atm για να έχουμε τις μονάδες Lugeon για το σχηματισμό που εξετάζεται, αλλά και η μετατροπή των μονάδων αυτών σε τιμές του συντελεστή υδροπερατότητας k είναι πολύ δύσκολη λόγω των στοιχείων τυποποίησης της δοκιμής (δεν λαμβάνεται υπόψη πλήρως η γεωμετρία του εισπιεζόμενου τμήματος κλπ). Επί πλέον η έλλειψη ομοιογένειας στις κερματισμένες βραχομάζες μπορεί να οδηγήσει σε λάθος υπολογισμό του k. Εν τούτοις, για πρακτικούς λόγους εφαρμογής έχει καθιερωθεί ένας παράγοντας μετατροπής των μονάδων Lugeon σε τιμές συντελεστή k που εξισώνει 1 Lugeon με 10-5 cm/sec (10-7 m/sec). Δοκιμή Lugeon Πίεση Δοκιμής (Atm) Απώλειες σε lit/min/m Διάγραμμα απωλειών για τις βαθμίδες πίεσης που εφαρμόστηκαν σε δοκιμή Lugeon. 126

44 Έτσι, έχουν διαμορφωθεί διάφοροι τύποι υπολογισμού του συντελεστή k. Τα δεδομένα αλλά και οι παράγοντες που προσδιορίζονται για τον υπολογισμό του συντελεστή k κατά τη δοκιμή Lugeon φαίνονται στον επόμενο πίνακα. Ο υπολογισμός της υδροπερατότητας περίπτωση, γίνεται βάσει του τύπου: k (cm / sec) = Q 2π LP ln 2 L στη συγκεκριμένη D όπου L 5D και: Q = οι απώλειες σε cm3/sec (lit/min), L = το μήκος του εισπιεζόμενου τμήματος σε cm, P = η πίεση της δοκιμής σε cm (atm), D = η διάμετρος της οπής της γεώτρησης σε cm. 127

45 Δεδομένα και προσδιοριζόμενοι παράμετροι στον υπολογισμό του συντελεστή k από τη δοκιμή Lugeon. ΔΕΛΤΙΟ ΔΟΚΙΜΗΣ ΕΙΣΠΙΕΣΗΣ ΚΑΤΑ LUGEON ΕΡΓΟ: ΓΕΩΤΕΧΝΙΚΗ ΜΕΛΕΤΗ ΛΙΜΝΟΔΕΞΑΜΕΝΗΣ ΓΕΩΤΡΗΣΗ: Γ-2 ΒΑΘΟΣ ΓΕΩΤΡΗΣΗΣ: 24,70 m Τμήμα υπό δοκιμή: 19,70 24,70 Διάμετρος Διάμετρος Στάθμη Στάθμη οπής L= 5,00 m Υψος Μέσος Απώλειες στελεχών πριν τη μετά τη μανομέτρου Πιέσεις Ανάγνωση γεώτρησης εισπίεσης δοκιμή δοκιμή από κεφαλή δοκιμής 2r όρος Χρόνος υδρομέτρου Απορρόφηση Απώλειες απωλειών P P cor P tot Q ανά μέτρο Q L 3 cm /sec lit/min/m cm P r k cm cm cm/sec mm mm m m m atm atm atm min lit lit lit/min lit/min ,80 6,90 0,7 2 0,75 2, ,000 87,000 17,4 17,4 3,48 311,000 62,2 62,2 12, , ,3 4,19E , , , ,3 5,44E ,000 77,8 77,8 15, , ,3 5,23E ,000 44,6 44,6 8,92 743, ,3 4,09E ,3 1,60E , ,75 3, , , ,75 5, , , ,75 3, , , ,75 2, , ,

46 Τύποι σαν τον παραπάνω για τη μέτρηση του k χρησιμοποιούνται κυρίως για πορώδη πετρώματα ή πετρώματα με πολύ πυκνό δίκτυο λεπτών ρωγμών και δεν διαφέρουν από αυτούς της μεθόδου Lefranc, καθώς το πέτρωμα εξομοιώνεται με έδαφος αυξημένης περατότητας, αλλά εφαρμόζονται κατ επέκταση και στις άλλες περιπτώσεις στην πράξη. Γενικά η υδροπερατότητα που μετράται κατά τη δοκιμή Lugeon σχετίζεται με τον αριθμό, το εύρος και το υλικό πλήρωσης των ασυνεχειών, αλλά και με τη συμπεριφορά αυτών κατά τη διάρκεια της δοκιμής, δηλαδή αν ξεπλένονται, αποφράσσονται, διαστέλλονται κλπ. Επιπρόσθετα υπάρχουν πέντε τιμές k για κάθε δοκιμή, δηλαδή όσες και τα βήματα αυτής. Για το λόγο αυτό είναι πολύ χρήσιμο κατ αρχήν από τις τιμές Lugeon για κάθε βήμα δοκιμής να καθορίζεται ο τύπος ροής και να περιγράφονται τα αποτελέσματα της δοκιμής. Έτσι, μπορεί να βρεθεί ο καλύτερος τρόπος υπολογισμού του συντελεστή υδροπερατότητας. Διαγραμματικά οι πιθανοί τύποι προκύψουν κατά την εκτέλεση φαίνονται στο επόμενο σχήμα. ροής που μπορεί να μιας δοκιμής Lugeon 129

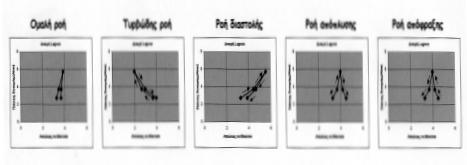

47 Τυπικές μορφές ροής που προκύπτουν από την εκτέλεση της δοκιμής Lugeon. Ο τρόπος υπολογισμού του συντελεστή υδροπερατότητας (Houlsby, 1976) δίνεται στον πίνακα που ακολουθεί. 130

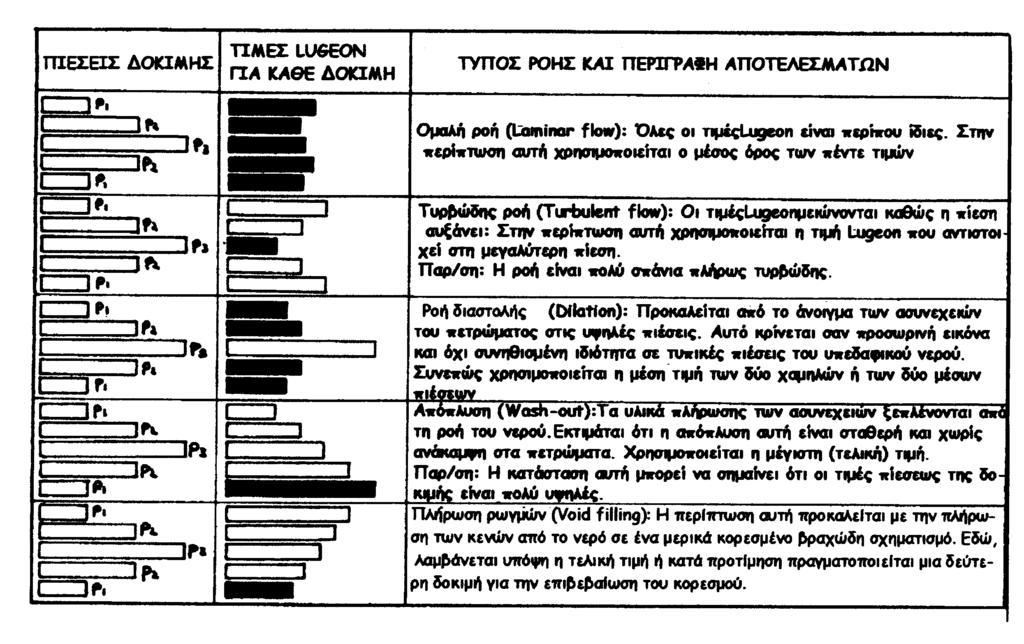

48 Τύποι ροής, περιγραφή αποτελεσμάτων από τη δράση αυτών και καθορισμός του τρόπου προσδιορισμού της υδροπερατότητας. 131

49 Οι μονάδες Lugeon ή και οι τιμές του k που προκύπτουν από αυτές για μια βραχομάζα αποτελούν σημαντικό παράγοντα στην εκτίμηση των διαρροών κάτω από ένα τεχνικό έργο και κατ επέκταση στον καθορισμό των μεθόδων περιορισμού των διαφυγών. Σημειώνεται ότι ο χαρακτηρισμός της υδροπερατότητας γίνεται σύμφωνα με τον παρακάτω πίνακα κατάταξης. Κατηγορίες υδροπερατότητας με βάση το συντελεστή k. ΚΑΤΗΓΟΡΙΑ cm/sec m/sec Πολύ Υψηλής Υδροπερατότητας >1 Υψηλής Υδροπερατότητας Μέσης Υδροπερατότητας Χαμηλής Υδροπερατότητας Πολύ Χαμηλής Υδροπερατότητας Πρακτικά Αδιαπέραστος < 10-7 > 10-2 <

50 Κύμανση του συντελεστή υδροπερατότητας διάφορες κατηγορίες γεωλογικών σχηματισμών Καθαρ ά χαλίκια Καθαρές άμμοι & Πολύ αμμοχάλικα λεπτόκοκκε ς άμμοι, ιλύες & φυλλώδεις αργιλοϊλύες. Ξηρές άργιλοι Βραχομάζα πορωδών και σπηλαιωδώ ν βασαλτών ή και σπηλαιωδώ ν ανθρακικών πετρωμάτω ν και ρωγματωμένες Βραχομάζα ψαμμιτών και κερματισμένων εκρηξιγενών και μεταμορφωμέν ων πετρωμάτων για 10-8 Μη Συνεκτικές ρωγματωμέ άργιλοι χωρίς νες άργιλοι ρωγμάτωση & αργιλοϊλύες (με άργιλο >20%) Βραχομάζα αργιλολίθων, ιλυολιθικών και σχιστολίθων Μαζώδη σχιστολιθικών γρανιτικών πετρωμάτων Σχηματισμοί πολύ Σχηματισμοί πτωχής Πρακτικά υψηλής έως υψηλής υδροπερατότητας στεγανοί ΤΕΧΝΙΚΗ ΓΕΩΛΟΓΙΑ Ι υδροπερατότητας σχηματισμοί & 133

51 Αξιοποίηση δοκιμών με τη χρήση παρεμβυσμάτων Οι δοκιμές με την εφαρμογή παρεμβυσμάτων είναι πολύ χρήσιμές για τον καθορισμό της υδροπερατότητας βραχωδών μαζών και κατ επέκταση των διαρροών σε περιοχές τεχνικών έργων όπως αυτά που αφορούν σε κατασκευές συγκράτησης νερού (π.χ. φράγματα, λιμνοδεξαμενές, κλπ). Ακόμα μπορεί να χρησιμοποιηθούν και για τον καθορισμό της κατάστασης του κερματισμού μιας βραχομάζας. Αναλυτικότερα, για τα φράγματα επικρατεί η άποψη ότι: Για φράγματα πάνω από 30m ύψος η βραχομάζα θεμελίωσης θεωρείται στεγανή αν οι απώλειες είναι μικρότερες των 1-2 μονάδων Lugeon (U.L.). Για φράγματα μέχρι ύψους 30m το αντίστοιχο αποδεκτό όριο είναι 3 U.L. Για πολύ μικρά φράγματα το όριο των 3U.L. πιστεύεται ότι είναι υπερβολικό. Στην περίπτωση αυτή πρέπει οι μέγιστες πιέσεις της δοκιμής να περιορίζονται οπωσδήποτε κάτω από τις 10 Atm. 134

52 Σημαντική η δοκιμή και για τον καθορισμό του κερματισμού μιας βραχομάζας. Μια προσέγγιση της σχέσης εύρους ασυνεχειών (υποτίθεται ομοιόμορφο σε όλο το μήκος), απόστασης ασυνεχειών και υδροπερατότητας βραχώδους μάζας, που στην περίπτωση άρρηκτου βράχου είναι στεγανή, δίνεται στον επόμενο πίνακα. Σχέση μεταξύ συντελεστή υδροπερατότητας και εύρους και απόστασης ασυνεχειών κερματισμένης βραχομάζας. k (m/sec) Εύρος ασυνεχειών (mm) ,5 5,3 2,5 1, ,5 1,15 0,5 0, ,5 0,25 0,11 0, ,01 0,05 0,025 0,011 10m 1m 10cm 1cm Απόσταση ασυνεχειών 135
