ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΕΡΓΩΝ ΥΠΟΔΟΜΗΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΦΥΣΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΙΔΙΟΤΗΤΩΝ ΕΔΑΦΙΚΩΝ ΔΕΙΓΜΑΤΩΝ

Transcript

1 ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΠΟΛΙΤΙΚΩΝ ΕΡΓΩΝ ΥΠΟΔΟΜΗΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΦΥΣΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΙΔΙΟΤΗΤΩΝ ΕΔΑΦΙΚΩΝ ΔΕΙΓΜΑΤΩΝ ΕΠΙΒΛΕΠΩΝ ΚΑΘΗΓΗΤΗΣ : ΑΝΑΓΝΩΣΤΟΠΟΥΛΟΣ ΚΩΝΣΤΑΝΤΙΝΟΣ ΦΟΙΤΗΤΕΣ : ΚΑΡΑΣΑΝΗΣ ΘΕΟΔΩΡΟΣ ΣΤΡΟΓΓΥΛΗΣ ΣΠΥΡΙΔΩΝ ΘΕΣΣΑΛΟΝΙΚΗ ΟΚΤΩΒΡΙΟΣ 2009

2 Ευχαριστίες Εκφράζουμε τα θερμά μας ευχαριστήρια στον επιβλέποντα καθηγητή μας κ. Κωνσταντίνο Αναγνωστόπουλο για την πολύτιμη βοήθεια που μας παρείχε κατά τη διάρκεια εκπόνησης της πτυχιακής μας εργασίας. Επίσης ευχαριστούμε θερμά τον κ. Θεοδόσιο Παπαλιάγκα για την αμέριστη συμπαράσταση και βοήθεια σε κάθε μας δυσκολία. Τέλος ευχαριστούμε τον κ. Χρίστο Πατρώνη για την πολύτιμη βοήθεια που μας παρείχε σε θέματα εκπόνησης εργαστηριακών δοκιμών. 1

3 Περίληψη Εργασίας Η εργασία που ακολουθεί συντάχθηκε από τους φοιτητές Καρασάνη Θεόδωρο και Στρογγύλη Σπυρίδων του τμήματος Πολιτικών Έργων Υποδομής υπό την επίβλεψη του επίκουρου καθηγητή κ. Κωνσταντίνου Αναγνωστόπουλου, του καθηγητή κ. Θεοδοσίου Παπαλιάγκα και του εργαστηριακού συνεργάτη κ. Χρίστου Πατρώνη κατά το ακαδημαϊκό έτος Οι δοκιμές εδαφομηχανικής που εκτελέσαμε πραγματοποιήθηκαν στο εργαστήριο Γεωμηχανικής του Α.Τ.Ε.Ι.Θ. καθώς μας παρείχε όλο τον απαραίτητο εξοπλισμό. Σκοπός της παρούσης εργασίας είναι να προσδιορίσουμε τις φυσικές και τις μηχανικές ιδιότητες εδαφικών δειγμάτων. Οι φυσικές ιδιότητες είναι απαραίτητες για την αναγνώριση και ταξινόμησή των εδαφών, η γνώση αυτή είναι σημαντική τόσο για την ακριβή και πλήρη περιγραφή τους, όσο και για τον προσδιορισμό των μηχανικών τους ιδιοτήτων. Οι μηχανικές ιδιότητες είναι απαραίτητες καθόσον αποτελούν τη βάση για την επίλυση γεωτεχνικών προβλημάτων των σχηματισμών, που έχουν σχέση τόσο με την ευστάθεια τους, όσο και με τη φέρουσα ικανότητα του εδάφους θεμελίωσης. Η γνώση επομένως των φυσικών και μηχανικών ιδιοτήτων, μας παρέχει πληροφορίες για τη συμπεριφορά τους κατά την διάνοιξη όσο κατά τη λειτουργία του έργου αλλά και για την πρόληψη και την διαχείριση κινδύνου κατολισθήσεων από σεισμό και από άλλα αίτια. Το θεωρητικό κομμάτι της Πτυχιακής εργασίας, μας βοηθά να κατανοήσουμε καλύτερα τις έννοιες των φυσικών και μηχανικών ιδιοτήτων του εδάφους αλλά και να πληροφορηθούμε για τον τρόπο εργασίας που ακολουθήθηκε για την αποπεράτωση των συγκεκριμένων δοκιμών Εδαφομηχανικής που εκτελέσαμε στο εργαστήριο. Αναλυτικότερα πήραμε εδαφικά δείγματα και με την εφαρμογή συγκεκριμένων δοκιμών Εδαφομηχανικής προσδιορίσαμε εργαστηριακά : 1. φυσικές ιδιότητες αναγνώρισης : Ποσοστό περιεχόμενης υγρασίας (w) Φαινόμενο βάρος (γ) 2. φυσικές ιδιότητες ταξινόμησης : Διερεύνηση της κοκκομετρικής καμπύλης Παράμετροι κοκκομετρικής Διαβάθμισης Όρια Atterberg, όριο υδαρότητας (WL) και όριο πλαστικότητας (WP) 3. μηχανικές ιδιότητες : Διατμητική αντοχή, (παράμετροι : συνοχής (c) και γωνία εσωτερικής τριβής (φ) ) Τέλος δίνονται συγκεντρωτικοί πίνακες αποτελεσμάτων έτσι όπως προέκυψαν από τις δοκιμές που προαναφέρθηκαν. 2

4 ΠΕΡΙΕΧΟΜΕΝΑ Σελ. 1. ΕΙΣΑΓΩΓΗ Φυσικές ιδιότητες Μηχανικές ιδιότητες ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΦΥΣΙΚΗΣ ΥΓΡΑΣΙΑΣ Εισαγωγή Εξοπλισμός Τρόπος εργασίας ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ Εισαγωγή Εξοπλισμός Τρόπος εργασίας ΚΟΚΚΟΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΜΕ ΚΟΣΚΙΝΑ Εισαγωγή Εξοπλισμός Τρόπος εργασίας Παρουσίαση αποτελεσμάτων- Κοκκομετρική καμπύλη Ερμηνεία της κοκκομετρικής καμπύλης ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΟΡΙΟΥ ΥΔΑΡΟΤΗΤΑΣ Εισαγωγή Εξοπλισμός Ρύθμιση συσκευής ορίου υδαρότητας Τρόπος εργασίας Καμπύλη ροής ορίου υδαρότητας ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΟΡΙΟΥ ΠΛΑΣΤΙΚΟΤΗΤΑΣ Εισαγωγή Εξοπλισμός Τρόπος εργασίας Δείκτης πλαστικότητας Χαρακτηρισμός εδαφών με βάση τα όρια atterberg Άλλοι δείκτες Συμπεράσματα ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Διατμητική αντοχή υλικών Προσδιορισμός παραμέτρων διατμητικής αντοχής Δοκιμή απευθείας διάτμησης Εξοπλισμός Προπαρασκευή δοκιμίων Πορεία δοκιμής Υπολογισμοί 33 3

5 8. ΑΠΟΤΕΛΕΣΜΑΤΑ ΔΟΚΙΜΩΝ Προσδιορισμός περιεχόμενης φυσικής υγρασίας Προσδιορισμός φαινόμενου βάρους Κοκκομετρική ανάλυση Προσδιορισμός ορίων Atterberg Δοκιμή άμεσης διάτμησης Συσχετισμός γωνίας τριβής (φ) εδαφικών δειγμάτων με συντελεστή ομοιομορφίας (Cu) ΣΥΜΠΕΡΑΣΜΑΤΑ ΒΙΒΛΙΟΓΡΑΦΙΑ ΠΑΡΑΡΤΗΜΑ ΦΩΤΟΓΡΑΦΙΩΝ

6 1. ΕΙΣΑΓΩΓΗ 1.1 ΦΥΣΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Οι φυσικές ιδιότητες των σχηματισμών αναφέρονται σε μεγέθη που είναι απαραίτητα για την αναγνώριση και ταξινόμησή τους. Η γνώση αυτή των φυσικών ιδιοτήτων είναι σημαντική για τόσο για την ακριβή και πλήρη περιγραφή τους, όσο και για τον προσδιορισμό των μηχανικών τους ιδιοτήτων και τη συμπεριφορά τους κατά την διάνοιξη όσο κατά τη λειτουργία του έργου. Αυτές διακρίνονται στις ιδιότητες που προσδιορίζονται με βάση εμπειρικές και σε αυτές που προσδιορίζονται με εργαστηριακές μεθόδους με την εφαρμογή συγκεκριμένων δοκιμών Εδαφομηχανικής. Οι φυσικές ιδιότητες αναγνώρισης που προσδιορίστηκαν εργαστηριακά με τις αντίστοιχες δοκιμές Εδαφομηχανικής που πραγματοποιήθηκαν είναι οι εξής: 1. Ποσοστό περιεχόμενης υγρασίας (w) 2. Φαινόμενο βάρος (γ) Οι φυσικές ιδιότητες ταξινόμησης που προσδιορίστηκαν εργαστηριακά με τις αντίστοιχες δοκιμές Εδαφομηχανικής που πραγματοποιήθηκαν είναι οι εξής: 1. Διερεύνηση της κοκκομετρικής καμπύλης Παράμετροι κοκκομετρικής Διαβάθμισης 2. Όρια Atterberg, όριο υδαρότητας (WL) και όριο πλαστικότητας (WP) 1.2 ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ Οι μηχανικές ιδιότητες είναι απαραίτητες καθόσον αποτελούν τη βάση για την επίλυση γεωτεχνικών προβλημάτων των σχηματισμών, που έχουν σχέση τόσο με την ευστάθεια τους, όσο και με τη φέρουσα ικανότητα του εδάφους θεμελίωσης. Όταν σε ένα εδαφικό υλικό επιβληθούν εξωτερικά φορτία, αναπτύσσονται σε αυτό εσωτερικές τάσεις και παραμορφώσεις. Η κατάσταση αστοχίας ενός υλικού αντιπροσωπεύει τη μέγιστη τάση που μπορεί να λάβει ο σχηματισμός αυτός. Εντατικές καταστάσεις αστοχίας, καλούνται οι συνδυασμοί τάσεων που όταν επιδράσουν σε ένα σχηματισμό οδηγούν σε απεριόριστες παραμορφώσεις. Η διατμητική αντοχή του εδαφικού υλικού αντιπροσωπεύει τη μέγιστη διατμητική αντίσταση η οποία εφαρμόζεται στο επίπεδο αστοχίας. Η διατμητική αντοχή σε έναν εδαφικό σχηματισμό είναι δύσκολο να ερμηνευτεί με βάση κάποιες συγκεκριμένες ιδιότητες. Οι δύο κύριοι παράμετροι ενός εδάφους με βάση τους οποίους περιγράφεται και υπολογίζεται η διατμητική αντοχή είναι η συνοχή (c) και η γωνία εσωτερικής τριβής (φ). 5

7 2. ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΦΥΣΙΚΗΣ ΥΓΡΑΣΙΑΣ ΕΔΑΦΟΥΣ 2.1 ΕΙΣΑΓΩΓΗ Μεταξύ των χαρακτηριστικών του εδάφους που προσδιορίζονται πολύ συχνά είναι και η υγρασία. Η υγρασία μιας εδαφικής μάζας ορίζεται ως ο λόγος (συνήθως εκφρασμένος επί τοις εκατό) του βάρους του νερού προς το βάρος των ξηρών κόκκων του εδάφους. 2.2 ΕΞΟΠΛΙΣΜΟΣ Κάψες πορσελάνης ή υποδοχείς γυάλινοι (εικόνα 2.1 α & β) Εικόνα 2.1α & β: Κάψες πορσελάνης ή υποδοχείς γυάλινοι Εικόνα 2.2: Ηλεκτρονικός ζυγός 6

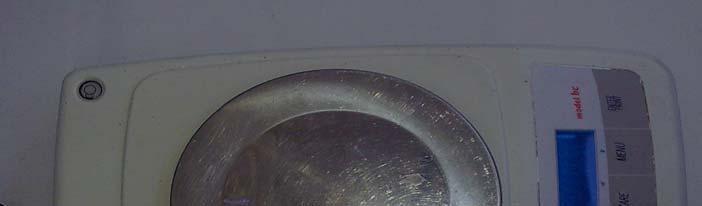

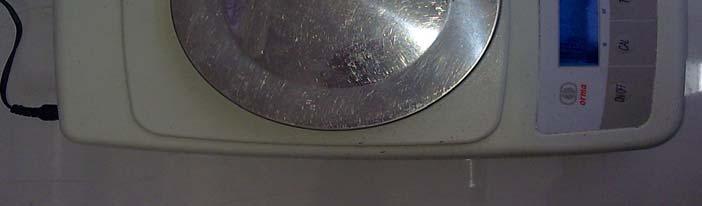

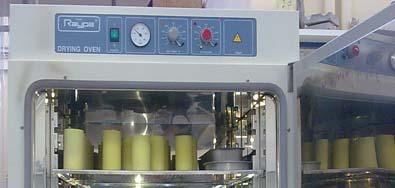

8 Εικόνες 2.3 & 2.4: Ηλεκτρικός φούρνος 2.3 ΤΡΟΠΟΣ ΕΡΓΑΣΙΑΣ Ζυγίζεται μια κάψα μεταλλική και σημειώνεται το βάρος της W Τ. Από το δείγμα διαταραγμένου ή αδιατάρακτου εδάφους παίρνεται τεμάχιο με βάρος ανάλογο της κοκκομετρικής του σύνθεσης προσέχοντας αυτό να προέρχεται από την πλευρά με την περισσότερη υγρασία. Σημειώνεται σε ένα χαρτί το σημείο από το οποίο πάρθηκε το έδαφος και το βάθος. Έπειτα τοποθετείται το τεμάχιο του δείγματος στην κάψα και ζυγίζεται το συνολικό βάρος W 1. Στη συνέχεια τοποθετείται στο φούρνο στους 105 ο C για περισσότερο από 24 ώρες ώστε να σταθεροποιηθεί το βάρος του (εικόνα 2.5). Μετά το πέρας των 24 ωρών εξάγεται η κάψα με το δοκίμιο και ζυγίζεται ώστε να προσδιορισθεί το τελικό βάρος W 2. Εικόνα 2.5: Δοκίμια προς ξήρανση στο φούρνο Προσοχή: για οργανικά εδάφη η θερμοκρασία του φούρνου πρέπει να είναι μικρότερη των 80 ο C. Για να υπολογίσουμε τη φυσική υγρασία του δείγματος επί τοις εκατό, διαιρούμε το βάρος του νερού που εξατμίσθηκε με το βάρος του ξηρού εδάφους που έμεινε στην κάψα. Δηλ.: W Wc (%) = W 1 2 W 2 WT 100 7

9 Η παραπάνω διαδικασία φαίνεται συνοπτικά στον πίνακα 2.1. Για μεγαλύτερη ακρίβεια η δοκιμή πρέπει να γίνεται σε τρία ξεχωριστά δοκίμια. Πίνακας 2.1 ΔΟΚΙΜΙΟ 1 ΔΟΚΙΜΙΟ 2 ΔΟΚΙΜΙΟ 3 ΒΑΡΟΣ ΔΕΙΓΜΑΤΟΣ + ΑΠΟΒΑΡΟ, ΥΓΡΟ ΒΑΡΟΣ ΔΕΙΓΜΑΤΟΣ + ΑΠΟΒΑΡΟ, ΞΗΡΟ ΑΠΟΒΑΡΟ (ΒΑΡΟΣ ΚΑΨΑΣ) ΒΑΡΟΣ ΝΕΡΟΥ ΒΑΡΟΣ ΞΗΡΟΥ ΕΔΑΦΟΥΣ ΠΕΡΙΕΚΤΙΚΟΤΗΤΑ ΣΕ ΝΕΡΟ (%) ΜΕΣΟΣ ΟΡΟΣ: 26,52% W W W T W w = W 1 - W W d = W 2 - W T w c = (W w / W d )* ,27 25,30 8

10 3. ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ ΕΔΑΦΟΥΣ 3.1 ΕΙΣΑΓΩΓΗ Το φαινόμενο βάρος γ ορίζεται ως το πηλίκο του βάρους του εδάφους προς τον όγκο του εδάφους: W γ = V όπου W είναι το συνολικό βάρος του δείγματος εδάφους συμπεριλαμβανομένων και των πόρων με το περιεχόμενό τους (νερό + αέρας) και V ο συνολικός όγκος του δείγματος. Το φαινόμενο βάρος παίρνει την ελάχιστη τιμή γ d όταν τα κενά είναι πληρωμένα με αέρα και τη μέγιστη τιμή γ sat όταν τα κενά είναι γεμάτα από νερό (κορεσμένο δείγμα). 3.2 ΕΞΟΠΛΙΣΜΟΣ Μήτρα Διάτμησης(εικόνα 3.1) Εικόνα 3.1: Μήτρα Μαχαιράκι σπάτουλα Ζυγός ακριβείας 0,01 g Κάψες πορσελάνης, δοχεία γυάλινα Ηλεκτρικός φούρνος 9

11 3.3 ΤΡΟΠΟΣ ΕΡΓΑΣΙΑΣ Παίρνουμε το αδιατάραχτο μείγμα και με την σπάτουλα γεμίζουμε την μήτρα διάτμησης πλήρως. Συγχρόνως καθαρίζεται από τα τεμάχια εδάφους που βρίσκονται εξωτερικά της μήτρας. Πιέζεται το δείγμα με το πλαίσιο μορφοποίησης ώστε να πετύχουμε μεγάλη συμπύκνωση του. Έπειτα παίρνουμε τη μήτρα και την τοποθετούμε σε ζυγό ακριβείας. Από τη διαφορά ζύγισης του μικτού βάρους και απόβαρου λαμβάνεται το βάρος του δοκιμίου Wo. Ο όγκος Vo του δακτυλίου είναι γνωστός και συνεπώς το φαινόμενο βάρος του δοκιμίου υπολογίζεται ως το πηλίκο: Wo γ = Vo Το φαινόμενο βάρος το υπολογίσαμε για τρία διαφορετικά φορτία ( 50 kn, 100 kn, 150 kn ). Έχοντας προσδιορίσει τη φυσική υγρασία, υπολογίζεται και το ξηρό φαινόμενο βάρος ως εξής: γ γ d = 1 + wc 10

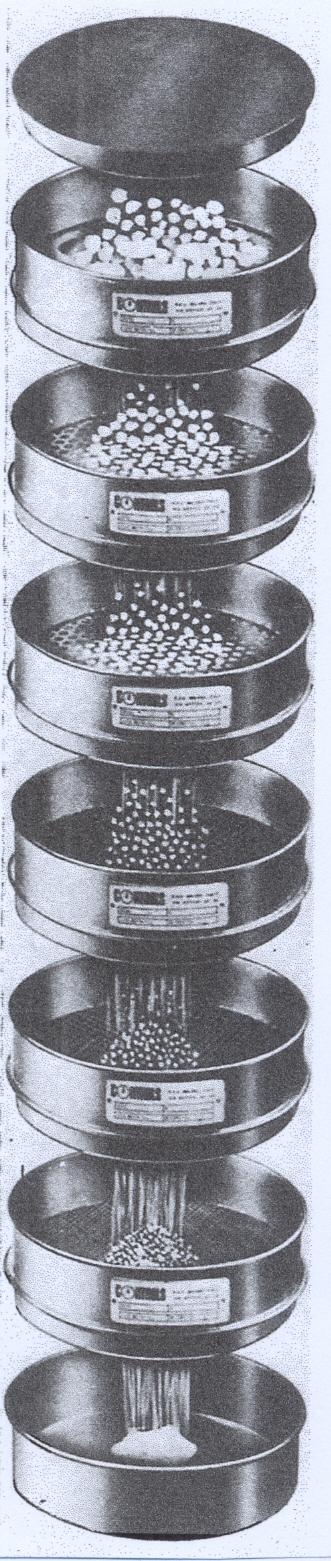

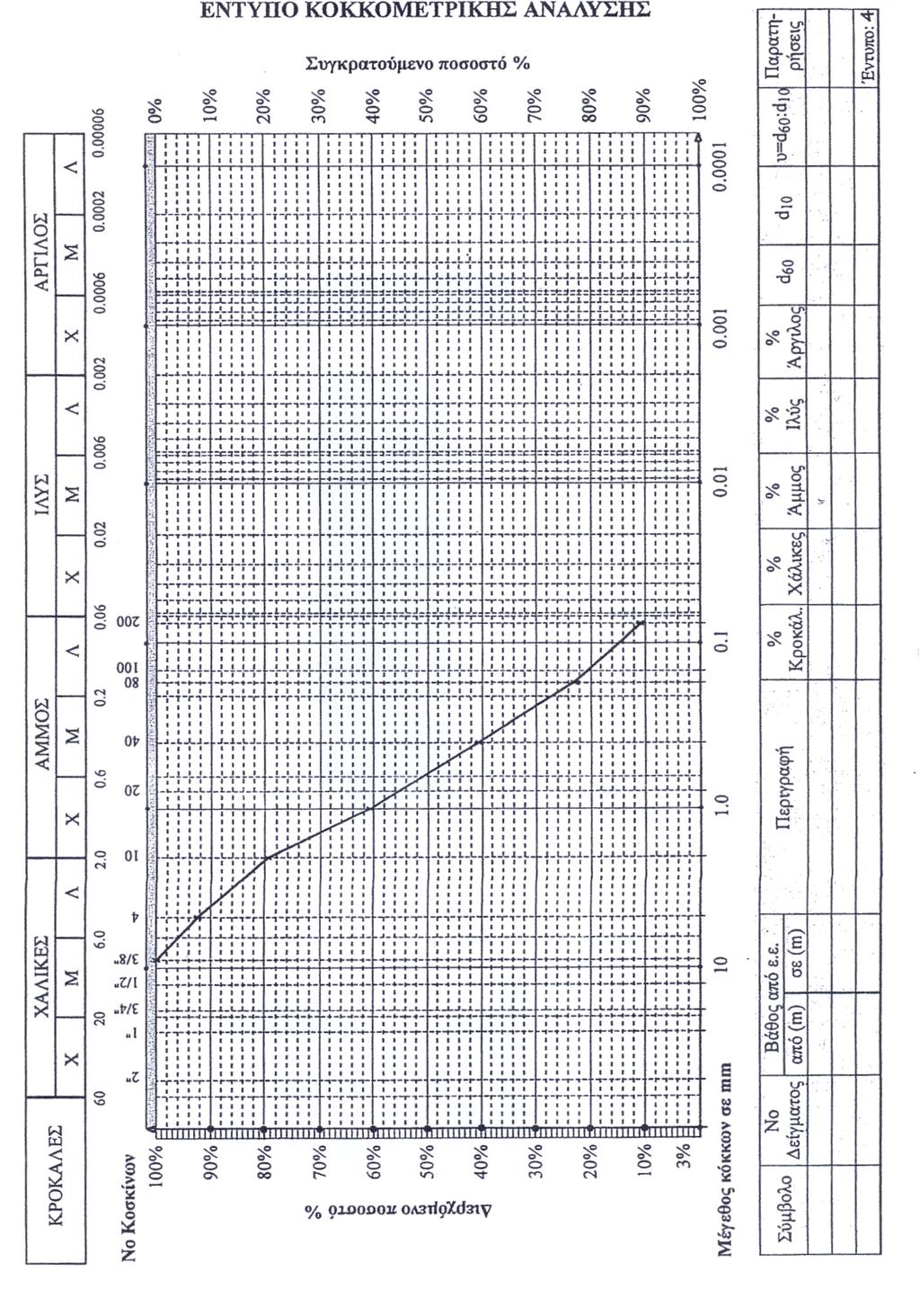

12 4. ΚΟΚΚΟΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΜΕ ΚΟΣΚΙΝΑ 4.1 ΕΙΣΑΓΩΓΗ Η κοκκομετρική ανάλυση είναι μία από τις πλέον βασικές μεθόδους κατάταξης των εδαφών και χρησιμοποιείται διεθνώς. Η καταλληλότητα ενός εδάφους ως υλικού θεμελίωσης ή ως δομικού υλικού εξαρτάται από την κοκκομετρική ανάλυση, δηλαδή από τον προσδιορισμό της συμμετοχής των διαμέτρων των κόκκων, ως ποσοστών, στο συνολικό όγκο του θεωρούμενου εδάφους. Οι πληροφορίες που παίρνουμε από την κοκκομετρική ανάλυση μας διευκολύνουν να προβλέψουμε τη συμπεριφορά των εδαφών, όσον αφορά στην αντοχή και στην παραμόρφωση, να συμπεράνουμε τη δυνατότητα κίνησης του υπόγειου νερού (διήθηση) μέσα από τα κενά μεταξύ των κόκκων και να εκτιμήσουμε την επιρροή του παγετού στο έδαφος. Το μέγεθος των κόκκων ενός εδάφους εξετάζεται για τον χαρακτηρισμό και την ταξινόμησή του. Τα μεγέθη των κόκκων κατανέμονται κατά ομάδες, όπου τα μέρη βάρους καθεμιάς προσδιορίζονται με τη μέθοδο των κοσκίνων ή με αραιόμετρο (μέθοδος Stokes). Το όριο ανάμεσα στη χρησιμοποίηση αυτών των δύο μεθόδων ορίζεται για διάμετρο (d) κόκκου 0,074 mm (όριο άμμου ιλύος). Έτσι στην περίπτωση κόκκων με d > 0,074 mm χρησιμοποιείται η μέθοδος με τα κόσκινα, ενώ αν d < 0,074 mm χρησιμοποιείται η μέθοδος Stokes. Αν ένα δείγμα περιέχει περισσότερο από 25% κόκκους με d < 0,074 mm τότε είναι απαραίτητη μια συνδυασμένη ανάλυση, τόσο με κόσκινα όσο και με αραιόμετρο. Τα εδάφη χωρίζονται σε τρεις μεγάλες κατηγορίες: στα χονδρόκοκκα, στα λεπτόκοκκα και στα οργανικά εδάφη. Ένα χονδρόκοκκο έδαφος περιέχει λιγότερο από 35% κόκκους με d < 0,074 mm, ενώ ένα λεπτόκοκκο έδαφος περιέχει περισσότερο από 35% κόκκους με d < 0,074 mm. Τα εδαφικά υλικά ανάλογα με το μέγεθος λαμβάνουν τις παρακάτω ονομασίες σύμφωνα με τις προδιαγραφές ASTM: Κροκάλες -Λίθοι (bounders stones) όταν d > 76,2 mm Χαλίκια (gravel) G Χονδροί χάλικες (coarse) όταν 76,2 mm > d >19 mm Λεπτοί χάλικες (fine) όταν 19 mm > d > 4,76 mm Άμμος (sand) S Χονδρή άμμος (coarse) όταν 4,76 mm > d > 2 mm Μέση άμμος (medium) όταν 2 mm > d > 0,425 mm Λεπτή άμμος (fine) όταν 0,425 mm > d > 0,074 mm Ιλύς (silt) M όταν 0,074 mm > d >0,002 mm Άργιλος (clay) C όταν d < 0,002 mm 4.2 ΕΞΟΠΛΙΣΜΟΣ Ο εργαστηριακός εξοπλισμός πρέπει να περιλαμβάνει τα παρακάτω: Ζυγό ευαισθησίας 0,1% του βάρους του δείγματος που εξετάζεται Κόσκινα. Τα πλέγματα των κοσκίνων τετραγωνικών οπών πρέπει να είναι προσαρμοσμένα σε στερεά πλαίσια κατασκευασμένα κατά τρόπο που να αποφεύγεται απώλεια του υλικού κατά τη διάρκεια κοσκινίσματος. Πρέπει επίσης να επιλέγονται 11

13 κόσκινα κατάλληλων διαστάσεων, για την παροχή των πληροφοριών που απαιτούνται από τις προδιαγραφές που αναφέρονται στο υλικό που εξετάζεται. Τα κόσκινα με συρμάτινο πλέγμα πρέπει να είναι σύμφωνα με τις πρότυπες προδιαγραφές κοσκίνων για δοκιμές (AASHTO M-92) Κλίβανος. Ο κλίβανος πρέπει να είναι ικανός να διατηρεί σταθερή θερμοκρασία 110 o C. 4.3 ΤΡΟΠΟΣ ΕΡΓΑΣΙΑΣ Ανάλογα με το υλικό που έχουμε να εξετάσουμε χρησιμοποιείται και διαφορετική ποσότητα δείγματος. Έτσι, για λεπτή έως μέση άμμο χρειάζονται g, για χοντρή άμμο μέχρι λεπτά χαλίκια 0,5 Kg και για χονδρά χαλίκια και κροκάλες 5 Kg και περισσότερο. Τα κόσκινα χρησιμοποιούνται με σειρά μεγέθους αυξανόμενη από κάτω προς τα πάνω. Το δείγμα που θα κοσκινιστεί πρέπει να αποτελείται από χονδρόκοκκα υλικά, στεγνά, με διαχωρισμένους κόκκους και χωρίς ξένα σώματα. Για το λόγο αυτό το δείγμα θερμαίνεται στους 105 o C και αφού ξηραθεί ζυγίζεται σε ζυγό ακριβείας. Κατόπιν ρίχνεται το υλικό του δείγματος μέσα σε μια σειρά κοσκίνων (εικόνα 4.1) με διαφορετική διάμετρο έκαστο. Το τελευταίο κόσκινο με d = 0,074 mm (Νο 200) αντιπροσωπεύει το μικρότερο κλάσμα της άμμου. Στη συνέχεια μεταφέρεται ολόκληρη η στήλη σε αυτόματη συσκευή κοσκινίσματος όπου και εκτελείται κοσκίνισμα για 15 λεπτά περίπου (εικόνα 4.2). Το κοσκίνισμα πραγματοποιείται με πλευρικές κινήσεις του κόσκινου έτσι ώστε το δείγμα να είναι σε συνεχή κίνηση πάνω στην επιφάνεια του. Αφού τελειώσει η διαδικασία κοσκινίσματος ζυγίζεται το υλικό που έχει συγκρατηθεί σε κάθε κόσκινο και μετατρέπεται σε ποσοστό % του συνολικού βάρους του δείγματος. Ζυγίζεται επίσης και το υλικό το διερχόμενο από το κόσκινο Νο 200 εφόσον αυτό περιέχει τα λεπτόκοκκα υλικά (άργιλος και ιλύς). Η διαφορά βάρους ανάμεσα στο αρχικό ζύγισμα και στο συνολικό βάρος των συγκρατούμενων υλικών στα διάφορα κόσκινα δεν θα πρέπει να είναι μεγαλύτερη από το 1% του αρχικού βάρους. Εικόνα 4.1: Διάταξη κοσκίνων τοποθετημένων σε συσκευή δόνησης 12

14 Εικόνα 4.2: Σειρά κοσκίνων 4.4 ΠΑΡΟΥΣΙΑΣΗ ΑΠΟΤΕΛΕΣΜΑΤΩΝ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ Τα αποτελέσματα της κοκκομετρικής ανάλυσης αναφέρονται ως εξής: (α) με τα % ποσοστά που συγκρατούνται σε κάθε κόσκινο και (β) με τα % ποσοστά που διέρχονται από κάθε κόσκινο. Τα ποσοστά υπολογίζονται με βάση το ολικό βάρος του δείγματος συμπεριλαμβανομένου και του υλικού του λεπτότερου από το κόσκινο Νο 200. Η κοκκομετρική διαβάθμιση απεικονίζεται με την κοκκομετρική καμπύλη. Η κοκκομετρική καμπύλη προκύπτει από τη μεταφορά των αποτελεσμάτων της κοκκομετρικής ανάλυσης σε ημιλογαριθμικό κάνναβο, δηλαδή σε σύστημα συντεταγμένων που οι τετμημένες αναπαριστούν το λογάριθμο της διαμέτρου των κόκκων log(d), ενώ οι τεταγμένες αντιστοιχούν στο ποσοστό του συνολικού βάρους του εδάφους το οποίο αποτελείται από κόκκους με διάμετρο μικρότερη της αντίστοιχης d (βλ. σχετικό έντυπο κοκκομετρικής ανάλυσης). 13

15 Στην καμπύλη που σχεδιάσαμε βρίσκουμε τα εξής χαρακτηριστικά μεγέθη: Ενεργός διάμετρος D10, η οποία ορίζεται ως η διάμετρος από την οποία διέρχεται το 10% του δείγματος. Είναι ιδιαίτερα χρήσιμη καθώς συνδέεται με τη δυνατότητα ροής του νερού μέσα στο έδαφος. Μικρή τιμή της ενεργού διαμέτρου δείχνει ότι το έδαφος περιέχει μεγάλο ποσοστό λεπτόκοκκου υλικού. Πρέπει να σημειωθεί ότι οι ιδιότητες του εδάφους επηρεάζονται σημαντικά από το λεπτόκοκκο υλικό που περιέχει. Συντελεστής ομοιομορφίας Cu, ο οποίος ορίζεται ως το πηλίκο Cu=D60/D10, όπου D60 δηλώνει τη διάμετρο από την οποία διέρχεται το 60% του δείγματος. Μεγάλη τιμή του συντελεστή δηλώνει ότι τα μεγέθη των κόκκων είναι καλά διαβαθμισμένα από τους μικρότερους κόκκους προς τους μεγαλύτερους. Έδαφος με συντελεστή ομοιομορφίας ίσο προς 1 αποτελείται από κόκκους της ίδιας διαμέτρου. Εδάφη με συντελεστή Cu < 5 είναι σχετικά ομοιόμορφα, ενώ, εάν είναι Cu > 5, καλούνται καλά διαβαθμισμένα. Συντελεστής καμπυλότητας CC, ο οποίος ορίζεται ως το πηλίκο CC=(D30)2/(D10*D60). Ο συντελεστής αυτός είναι ένα μέτρο της καμπυλότητας της καμπύλης μεταξύ των σημείων D60 και D ΕΡΜΗΝΕΙΑ ΤΗΣ ΚΟΚΚΟΜΕΤΡΙΚΗΣ ΚΑΜΠΥΛΗΣ Από τη μορφή της κοκκομετρικής καμπύλης παίρνουμε χρήσιμες πληροφορίες για τις ιδιότητες του εδάφους. Στο Σχήμα 3 φαίνονται οι κοκκομετρικές καμπύλες Α, Β και Γ τριών εδαφών. Από τη μορφή τους μπορούμε να συμπεράνουμε ότι το έδαφος Α είναι καλά διαβαθμισμένο. Αυτό σημαίνει ότι οι λεπτοί κόκκοι εισχωρούν στα κενά μεταξύ των μεγαλύτερων κόκκων με αποτέλεσμα το έδαφος να έχει αντοχή στη διάβρωση, να μπορεί να συμπυκνώνεται καλά, να παρουσιάζει μεγάλη αντοχή και να παραμορφώνεται λίγο. Η καμπύλη Β δείχνει ότι το έδαφος έχει κακή διαβάθμιση, καθώς επικρατεί ένα μέγεθος διαμέτρου, με συνέπεια να παρουσιάζει μεγάλα κενά. Επομένως, θα έχει μικρότερη αντοχή και θα παραμορφώνεται. Τέλος, το έδαφος Γ είναι γενικά κακής διαβάθμισης καθώς στερείται κόκκων με διαμέτρους που να καλύπτουν μεγάλο εύρος. Σχήμα 4.3 : Κοκκομετρικές καμπύλες 14

16 Πίνακας 4.1 Σειρά κοσκίνων διαμέτρου 8 (ASTM) Αριθμός κόσκινου Micron (μ) Millimeters (mm) Inches (in) Σειρά για χονδρόκοκκα εδάφη 4-101,6 4 3 ½ - 88,9 3,5 3-76,2 3 2 ½ - 63,5 2,5 2-50,8 2 1 ¾ - 44,4 1,75 1 ½ - 38,1 1,5 1 ¼ - 31,7 1, ,4 1 7/8-22,2 0,875 ¾ - 19,1 0,75 5/8-15,9 0,625 ½ - 12,7 0,5 7/16-11,1 0,438 3/8-9,52 0,375 5/16-7,93 0,312 Σειρά για λεπτόκοκκα εδάφη 3 ¼ - 6,35 0,25 3 ½ ,66 0, ,76 0, , ,36 0, ,83 0, ,38 0, , ,68 0, ,41 0, ,19 0, , ,84 0, ,71 0, ,59 0, ,5 0, ,42 0, ,35 0, ,297 0, ,25 0, ,21 0, ,177 0, ,149 0, ,125 0, ,105 0, ,088 0, ,074 0,

17 ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΦΥΣΙΚΩΝ ΚΑΙ ΜΗΧΑΝΙΚΩΝ ΙΔΙΟΤΗΤΩΝ ΕΔΑΦΙΚΩΝ ΔΕΙΓΜΑΤΩΝ 16

18 5. ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΟΡΙΟΥ ΥΔΑΡΟΤΗΤΑΣ 5.1 ΕΙΣΑΓΩΓΗ Το όριο υδαρότητας ενός εδάφους αντιστοιχεί εξ ορισμού στην τιμή της περιεχόμενης υγρασίας για την οποία το έδαφος μεταβαίνει από την υδαρή στην πλαστική κατάσταση. 5.2 ΕΞΟΠΛΙΣΜΟΣ Συσκευή ορίου υδαρότητας (σχήμα 5.1 & εικόνα 5.1) Σχήμα 5.1: Δοκιμή ορίου υδαρότητας. α) Συσκευή Casagrande, β) εργαλείο χάραξης, γ) εδαφικός πλακούντας πριν τη δοκιμή, δ) εδαφικός πλακούντας μετά τη δοκιμή 17

19 Εικόνα 5.1: Συσκευή ορίου υδαρότητας Όργανο χάραξης (εικόνα 5.1) Σπαθίς (μαχαιράκι) ή σπάτουλα Κάψα πορσελάνης Δοχεία γυάλινα ή μεταλλικού υποδοχείς Ηλεκτρικός ζυγός ακριβείας 0,01g Φούρνος Κόσκινο Νο 40 Εικόνα 5.2: Κόσκινο Νο 40 & μεταλλική κάψα συγκέντρωσης του υλικού 5.3 ΡΥΘΜΙΣΗ ΣΥΣΚΕΥΗΣ ΟΡΙΟΥ ΥΔΑΡΟΤΗΤΑΣ Το κύπελλο της συσκευής δεν πρέπει να παρουσιάζει κατά την πτώση του πλευρικές κινήσεις. Κατά την ανύψωση του κυπέλου το μέγιστο ύψος του σημείου επαφής με τη βάση πρέπει να είναι 1cm και να ελέγχεται με το όργανο χάραξης. 18

20 5.4 ΤΡΟΠΟΣ ΕΡΓΑΣΙΑΣ Λαμβάνεται δείγμα βάρους 50 55g από το υλικό το διερχόμενο από το κόσκινο Νο 40, αφού προηγουμένως έχει ξηραθεί στους 60 o C. Το δείγμα αναμιγνύεται καλά με cm 3 αποσταγμένου νερού μέχρι λήψης ομοιογενούς πλαστικής μάζας. Αν κριθεί απαραίτητη νέα προσθήκη νερού, αυτή γίνεται σε ποσότητα 2 3 cm 3 κάθε φορά (εικόνα 5.3). Το υλικό ζυμώνεται και αφήνεται για ωρίμανση σε υγραντήριο για 1 h (εικόνα 5.4). Εικόνα 5.3: Προσθήκη νερού σε κοσκινισμένο έδαφος Εικόνα 5.4: Το υλικό μετά την αναζύμωση Στη συνέχεια το υλικό απλώνεται σε στρώση μέγιστου πάχους 1cm (στο σημείο επαφής κυπέλλου βάσης) μέσα στο κύπελλο της συσκευής Casagrande με προσοχή προς αποφυγή εγκλεισμού φυσαλίδων αέρος μέσα στη μάζα του (εικόνα 5.5). Σημειωτέον ότι λαμβάνονται 15g εδάφους, τα οποία τοποθετούνται μέσα στο υγραντήριο για να χρησιμοποιηθούν αργότερα στον προσδιορισμό του ορίου πλαστικότητας. 19

21 Εικόνα 5.5: Επίστρωση υλικού Με το όργανο χάραξης διαχωρίζεται το δείγμα σε δύο τμήματα πάχους 1cm και πλάτους χαραγής 2mm (εικόνες 5.6 & 5.7). Αμέσως μετά περιστρέφεται ο στρόφαλος της συσκευής με συχνότητα 2 κτύπους το δευτερόλεπτο (ο αριθμός φαίνεται στο ρολόι της συσκευής, εικόνα 5.8) μέχρις ότου τα χείλη της χαραγής να έρθουν σε επαφή κατά 12,5mm περίπου σε μήκος (εικόνα 5.9). Η διαδικασία τοποθέτησης του δείγματος, μέχρι την ένωση της χαραγής, πρέπει να γίνεται σε χρόνο μικρότερο των 3min. Καταγράφεται ο αριθμός των κτύπων που απαιτήθηκαν για τη συνένωση. Εικόνα 5.6: Όργανο χάραξης Εικόνα 5.7: Διαχωρισμός δείγματος Εικόνα 5.8: Ρολόι συσκευής Εικόνα 5.9: Συνένωση των χειλέων της χαραγής 20

22 Από το σημείο της συνένωσης παίρνεται με τη σπάτουλα υλικό το οποίο χρησιμοποιείται για τον προσδιορισμό της περιεχόμενης υγρασίας του εδαφικού υλικού (εικόνα 5.10). Εικόνα 5.10: Λήψη δείγματος για προσδιορισμό της φυσικής υγρασίας Εκτελούνται τρεις δοκιμές. Ο αριθμός των κτύπων, λόγω των οποίων γίνεται η επαφή των χειλέων της χαραγής, πρέπει να είναι 15/35 αυξητικά, και μάλιστα η περιοχή κύμανσης του αριθμού των κτύπων πρέπει να ακολουθεί την εξής σειρά για τις τρεις δοκιμές: 1 η Περιοχή η Περιοχή η Περιοχή ΚΑΜΠΥΛΗ ΡΟΗΣ ΟΡΙΟΥ ΥΔΑΡΟΤΗΤΑΣ Σε ημιλογαριθμικό διάγραμμα με τετμημένη τον αριθμό των κτύπων και τεταγμένη το εκάστοτε ποσοστό της περιεχόμενης υγρασίας χαράσσεται η ευθεία ροής. Η τομή της με την τεταγμένη των 25 κτύπων είναι το όριο υδαρότητας (σχήμα 5.2). Σχήμα 5.2: Καμπύλη ροής προσδιορισμός ορίου υδαρότητας 21

23 6. ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΟΡΙΟΥ ΠΛΑΣΤΙΚΟΤΗΤΑΣ 6.1 ΕΙΣΑΓΩΓΗ Το όριο πλαστικότητας ενός εδάφους αντιστοιχεί εξ ορισμού στην τιμή της περιεχόμενης υγρασίας για την οποία το έδαφος μεταβαίνει από την πλαστική στην ημιστερεά κατάσταση και μπορεί να κυλινδρωθεί σε ραβδίσκο διαμέτρου 3mm χωρίς ο ραβδίσκος να θραύεται ΕΞΟΠΛΙΣΜΟΣ Γυάλινη πλάκα κατάλληλη για κυλίνδρωση του δείγματος Σπαθίς (μαχαιράκι) ή σπάτουλα Κάψα πορσελάνης Δοχεία γυάλινα ή υποδοχείς μεταλλικοί Ηλεκτρικός ζυγός ακριβείας 0,01g Φούρνος 6.3 ΤΡΟΠΟΣ ΕΡΓΑΣΙΑΣ Από την ποσότητα των 15g που λήφθηκε από το εδαφικό υλικό, το οποίο χρησιμοποιήθηκε για τον προσδιορισμό του ορίου υδαρότητας, παίρνεται η μισή και πλάθεται σε σβώλο ελλειψοειδούς περίπου σχήματος. Τοποθετείται στη γυάλινη πλάκα και με την παλάμη μορφώνεται σε κύλινδρο μικρής ομοιόμορφης διαμέτρου (μακαρόνι). Ο ρυθμός κυλίνδρωσης είναι κινήσεις το λεπτό (πλήρης κίνηση μπρος πίσω). Αυτό επαναλαμβάνεται μέχρις ότου ο κυλινδρίσκος θραυσθεί σε 3 4 κομμάτια διαμέτρου 3mm. Σε οποιαδήποτε άλλη περίπτωση το υλικό αναζυμώνεται και επανακυλινδρώνεται μέχρι να επιτευχθεί το ζητούμενο αποτέλεσμα. Προσδιορίζεται η περιεχόμενη υγρασία από τα θραυσμένα κομμάτια. Η περιεχόμενη υγρασία κατά τη στιγμή της θραύσης, όπως αυτή πραγματοποιήθηκε κατά τα παραπάνω, αποτελεί το όριο πλαστικότητας (σχήμα6.1). Η δοκιμή επαναλαμβάνεται και με το άλλο μισό δείγμα του υλικού. Ο μέσος όρος των τιμών της περιεχόμενης υγρασίας κατά τις δύο δοκιμές αποτελεί το όριο πλαστικότητας. 22

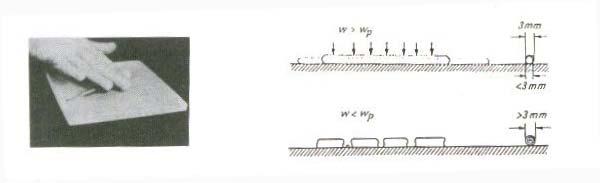

24 Σχήμα 6.1 : Διαμόρφωση και θραύση κυλίνδρων ορίου πλαστικότητας 6.4 ΔΕΙΚΤΗΣ ΠΛΑΣΤΙΚΟΤΗΤΑΣ Ορίζεται ως η περιοχή ανάμεσα στο όριο υδαρότητας και στο όριο πλαστικότητας (PL= WL-WP), όπου το υλικό είναι εύπλαστο. Τα συνεκτικά εδάφη παρουσιάζουν διαφορετικό βαθμό πλαστικότητας, ο οποίος εξαρτάται από το μέγεθος των κόκκων τους ( όσο ποιο λεπτόκοκκο είναι το υλικό, τόσο ο δείκτης πλαστικότητας είναι μεγαλύτερος ) και από την πετρογραφική τους σύσταση. Με ελαττωμένη περιεκτικότητα σε νερό τα εδάφη αυτά μεταβαίνουν δια μέσου της πλαστικής στην ημιστερεή κατάσταση. Εξαίρεση αποτελούν οι εξής περιπτώσεις : 1.Όταν το όριο υδαρότητας ή το όριο πλαστικότητας δεν μπορούν να προσδιοριστούν, αναφέρεται ο δείκτης πλαστικότητας σαν NP ( μη πλαστικό ). 2. Όταν το έδαφος είναι εξαιρετικά αμμώδες, η δοκιμή για το όριο πλαστικότητας πρέπει να εκτελείται πριν από το όριο υδαρότητας. 3. Αν το όριο πλαστικότητας δεν μπορεί να προσδιοριστεί, αναφέρονται και το όριο υδαρότητας και το όριο πλαστικότητας σαν NP ( μη πλαστικό ). 4. Όταν το όριο πλαστικότητας είναι ίσο ή μεγαλύτερο από το όριο υδαρότητας, αναφέρεται ο δείκτης πλαστικότητας σαν NP. 6.5 ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΕΔΑΦΩΝ ΜΕ ΒΑΣΗ ΤΑ ΟΡΙΑ ATTERBERG Για να χαρακτηρίσουμε το έδαφος κατά Casagrande δίνουμε το πρώτο γράμμα ανάλογα με τον τύπο του εδάφους, π.χ. άμμος, άργιλος κλπ. Το πρώτο γράμμα επομένως είναι ένα από τα G, S, M, C, O, όπως ορίζονται και στον πίνακα 6.1. Κατόπιν το δεύτερο γράμμα είναι ένα από τα W, P, U, C, F, L, I, H. Αυτό για ένα 23

25 χονδρόκοκκο έδαφος γίνεται με σύγκριση της κοκκομετρικής του καμπύλης με τις πρότυπες κοκκομετρικές καμπύλες, όπως π.χ. στο σχήμα 6.1. ΠΙΝΑΚΑΣ 6.1. Σχήμα 6.2 Τυπικές κοκκομετρικές καμπύλες 24

26 Αντίθετα για να χαρακτηρίσουμε ένα λεπτόκοκκο έδαφος, χρησιμοποιούμε το διάγραμμα πλαστικότητας του Casagrande (σχήμα 6.3.). Σχήμα 6.3. Διάγραμμα πλαστικότητας κατά Casagrande Η ευθεία Α ονομάζεται ευθεία του Casagrande και έχει εξίσωση IP = 0,73 (w L - 20). Με τη βοήθεια της ευθείας αυτής και των ευθειών w L = 20, w L = 35 και w L = 50, τοποθετούνται στο διάγραμμα πλαστικότητας Casagrande οι διάφοροι τύποι εδαφών, ανάλογα με τις ιδιότητές τους. 6.6 ΑΛΛΟΙ ΔΕΙΚΤΕΣ Δείκτης υδαρότητας (LI) % Η συμπεριφορά ενός εδάφους θεμελίωσης εξαρτάται από τη φυσική υγρασία σε σχέση με τα όρια Atterberg και εκφράζεται με το δείκτη υδαρότητας. Όταν LI= 100%, το έδαφος βρίσκεται στο όριο υδαρότητας, ενώ όταν LI = 0%, το έδαφος βρίσκεται στο όριο πλαστικότητας Ενεργότητα Ο δείκτης PL αποτελεί γραμμική συνάρτηση του % ποσοστού καθαρής αργίλου του εδάφους. Η κλίση της ευθείας καλείται ενεργότητα και ισούται με PL/ % αργίλου ( d<0.002mm ). Η ενεργότητα αποτελεί κατά κάποιο τρόπο μέτρο της δραστικότητας του αργιλικού κλάσματος όσον αφορά την ικανότητά του να προσροφήσει νερό. Όταν η ενεργότητα είναι μικρότερη του 0,75 τότε το έδαφος χαρακτηρίζεται ως μη ενεργό, όταν είναι μεταξύ 0,75 και 1,25 ως κανονικό και όταν είναι μεγαλύτερη του 1,25 ως ενεργό Δείκτης συνεκτικότητας (Ic) Η αντοχή ενός εδάφους θεμελίωσης που αποτελείται από συνεκτικό χαλαρό πέτρωμα εξαρτάται από το Ic του υλικού. Επομένως χαρακτηρίζει την διατμητική αντοχή ενός εδάφους η οποία αυξάνει καθώς ο Ic αυξάνει μεταξύ 0 και 1. Όταν ο Ic είναι αρνητικός, η φυσική υγρασία του εδάφους είναι μεγαλύτερη του WL, ενώ όταν ο Ic>1, το έδαφος είναι στην ημιστερεή του κατάσταση. 25

27 6.7 ΣΥΜΠΕΡΑΣΜΑΤΑ Τα όρια Atterberg αντιστοιχούν σε ένα εμπειρικό κυρίως σύστημα αναγνώρισης και ταξινόμησης των αργιλικών εδαφών και προσδιορίζονται με μια γρήγορη και εύκολη διαδικασία πειραματικού ελέγχου. Η γνώση τους δίνει τη δυνατότητα να προσδιοριστούν με αρκετή ακρίβεια καταστάσεις, χαρακτηριστικές παράμετροι και ιδιότητες του εδάφους. Αυτό φαίνεται ότι είναι αποτέλεσμα της σχέσης που υπάρχει μεταξύ των λεπτόκοκκων συστατικών του εδάφους και του μεγέθους των τιμών των ορίων Atterberg. Ένα παράδειγμα που σαφώς χαρακτηρίζει ένα έδαφος συνεκτικό, ως προς τη στερεοποίηση του, είναι η σχέση της τιμής της φυσικής υγρασίας του με τις τιμές των ορίων Atterberg. Από την σύγκριση αυτή έχουμε ότι, τιμές της φυσικής υγρασίας αργιλικού εδάφους, μικρότερες του ορίου πλαστικότητας (w p ), δείχνουν συνεκτικά εδάφη, σκληρά και υπερστερεοποιημένα, μεταξύ των ορίων Atterberg, εδάφη κανονικά στερεοποιημένα για ένα σχετικό φορτίο και σε κατάσταση, στιφρή, πλαστική, μαλακή και πολύ μαλακή και για τιμές μεγαλύτερες του ορίου υδαρότητας (w L ), εδάφη υπό στερεοποιημένα, σε κατάσταση ρευστή υδαρή. 26

28 7. ΜΗΧΑΝΙΚΕΣ ΙΔΙΟΤΗΤΕΣ 7.1 ΔΙΑΤΜΗΤΙΚΗ ΑΝΤΟΧΗ ΥΛΙΚΩΝ Η διατμητική αντοχή των εδαφών θεωρείται το πιο βασικό χαρακτηριστικό τους καθόσον αποτελεί τη βάση για την επίλυση γεωτεχνικών προβλημάτων των σχηματισμών, που έχουν σχέση τόσο με την ευστάθεια τους, όσο και με τη φέρουσα ικανότητα του εδάφους θεμελίωσης. Όταν σε ένα εδαφικό υλικό επιβληθούν εξωτερικά φορτία, αναπτύσσονται σε αυτό εσωτερικές τάσεις και παραμορφώσεις. Η κατάσταση αστοχίας ενός υλικού αντιπροσωπεύει τη μέγιστη τάση που μπορεί να λάβει ο σχηματισμός αυτός. Εντατικές καταστάσεις αστοχίας, καλούνται οι συνδυασμοί τάσεων που όταν επιδράσουν σε ένα σχηματισμό οδηγούν σε απεριόριστες παραμορφώσεις. Η διατμητική αντοχή του εδαφικού υλικού αντιπροσωπεύει τη μέγιστη διατμητική αντίσταση η οποία εφαρμόζεται στο επίπεδο αστοχίας. Η διατμητική αντοχή σε έναν εδαφικό σχηματισμό είναι δύσκολο να ερμηνευτεί με βάση κάποιες συγκεκριμένες ιδιότητες. Τα συνεκτικά κυρίως εδάφη αποτελούν σχηματισμούς με μνήμη των παλαιότερων φορτίσεων, έτσι η διατμητική αντοχή τους είναι δύσκολο να τυποποιηθεί. Οι δύο κύριοι παράμετροι ενός εδάφους με βάση τους οποίους περιγράφεται και υπολογίζεται η διατμητική αντοχή είναι η συνοχή (c) και η γωνία εσωτερικής τριβής (φ). Η γωνία εσωτερικής τριβής (φ) αντιπροσωπεύει την τριβή που αναπτύσσεται μεταξύ των κόκκων του εδάφους. Τα επιβαλλόμενα φορτία σε ένα έδαφος αναλαμβάνονται από τον εδαφικό σκελετό και αναπτύσσονται ορθές και διατμητικές τάσεις μεταξύ των κόκκων. Αποτέλεσμα των τάσεων αυτών είναι οι ολισθήσεις και μετακινήσεις των κόκκων. Στο σχήμα που ακολουθεί φαίνεται ενδεικτικά η επαφή μεταξύ δύο κόκκων εδάφους και οι ορθές (Ν) και διατμητικές δυνάμεις (Τ) που ασκούνται σε αυτούς, σαν αποτέλεσμα ενός εξωτερικά επιβαλλόμενου φορτίου. Για κάθε τιμή της ορθής δύναμης (Ν), ορίζεται η διατμητική αντοχή (Τ) στην επαφή των κόκκων από τη σχέση: Τ = Ν εφφ μ Ο συντελεστής εφφ μ είναι σταθερά χαρακτηριστική του υλικού των κόκκων, που εξαρτάται από την ομαλότητα της επιφάνειας επαφής των κόκκων. Η φ μ ονομάζεται γωνία τριβής των κόκκων και θεωρητικά αναφέρεται αποκλειστικά στην αντίσταση τριβής μεταξύ των κόκκων του εδάφους. Η πραγματική γωνία τριβής όμως είναι αυξημένη διότι υπεισέρχονται διάφοροι άλλοι παράγοντες που έχουν σχέση κυρίως με την αλληλοεμπλοκή των κόκκων. Η συνοχή (c) συμβάλλει στην ανάπτυξη της διατμητικής αντοχής. Δημιουργείται από την αμοιβαία έλξη μεταξύ των λεπτομερών τεμαχιδίων των αργιλικών ορυκτών και των προσροφημένων διπλών στρώσεων. Εξαρτάται από την κοκκομετρική διαβάθμιση του εδαφικού υλικού, γι αυτό και τα συνεκτικά εδάφη έχουν σημαντικό ποσοστό λεπτομερών κλασμάτων. Ένα έδαφος καθαρά συνεκτικό έχει γωνία εσωτερικής τριβής μηδενική, ενώ αντίθετα ένα κοκκώδες έχει μηδενική συνοχή. Ενδιάμεσοι τύποι εδαφών παρουσιάζουν c και φ. Στον πίνακα που ακολουθεί συνοψίζονται οι παράγοντες που επηρεάζουν τη γωνία τριβής φ. 27

29 Πίνακας 7.1: Παράγοντες που επηρεάζουν τη γωνία φ Κούκης Γ. Σαμπατακάκης Ν., 2002 «Τεχνική Γεωλογία» Εκδ. Παπασωτηρίου ΠΑΡΑΓΟΝΤΑΣ ΕΠΙΔΡΑΣΗ Λόγος κενών, e e, φ Γωνιώδες σχήμα, Α Α, φ Κοκκομετρική διαβάθμιση C u, φ Επιφανειακή Τραχύτητα, R R, φ Υγρασία, w w, φ ελάχιστα Μέγεθος κόκκων, S Καμία επίδραση (με σταθερό e) Προστερεοποίηση ή προφόρτιση Μικρή επίδραση 7.2 ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΠΑΡΑΜΕΤΡΩΝ ΔΙΑΤΜΗΤΙΚΗΣ ΑΝΤΟΧΗΣ Ο προσδιορισμός των παραμέτρων διατμητικής αντοχής ενός εδαφικού σχηματισμού προϋποθέτει την εκτέλεση μερικών εργαστηριακών ή επί τόπου δοκιμών. Οι σπουδαιότερες από αυτές είναι οι εξής: Δοκιμή τριαξονικής φόρτισης Δοκιμή απευθείας διάτμησης Δοκιμή απλής διάτμησης Τυπικές τιμές γωνίας εσωτερικής τριβής για διάφορα υλικά δίνονται στον πίνακα που ακολουθεί. Πίνακας 7.2: Τυπικές τιμές γωνίας εσωτερικής τριβής σε συνθήκες στράγγισης για άμμους ιλείς. Κούκης Γ. Σαμπατακάκης Ν., 2002 «Τεχνική Γεωλογία» Εκδ. Παπασωτηρίου ΤΥΠΟΣ ΕΔΑΦΟΥΣ Άμμος: στρογγυλωμένοι κόκκοι Χαλαρή Μέση Πυκνή φ (μοίρες) Άμμος: Γωνιώδεις κόκκοι Χαλαρή Μέση Πυκνή Χάλικες με λίγη άμμο Ιλείς

30 7.3 ΔΟΚΙΜΗ ΑΠΕΥΘΕΙΑΣ ΔΙΑΤΜΗΣΗΣ Είναι η δοκιμή κατά την οποία καταγράφεται η μεταβολή της διατμητικής αντοχής του εδάφους σε σχέση με τη μεταβολή της ορθής τάσης που εφαρμόζεται κάθετα στην προκαθορισμένη επιφάνεια διατμήσεως. Η δοκιμή εφαρμόζεται σε συνεκτικά και ψαθυρά εδάφη με σκοπό τον προσδιορισμό των παραμέτρων διατμητικής αντοχής (γωνία τριβής και συνοχή). Με την εκτέλεση της δοκιμής απευθείας διάτμησης (ταχεία εκτέλεση) είναι δυνατόν να επιτευχθούν αστράγγιστες συνθήκες, οπότε είναι δυνατόν ο προσδιορισμός της διατμητικής αντοχής του εδάφους σε ενεργές τάσεις καθώς και της αστράγγιστης διατμητικής αντοχής S u. Λόγω του μικρού πάχους του δοκιμίου είναι πρακτικά αδύνατον να επιτευχθούν τελείως αστράγγιστες συνθήκες. Το μειονέκτημα της δοκιμής αυτής έναντι στις τριαξονικές δοκιμές είναι ο προκαθορισμός του επιπέδου αστοχίας, γεγονός που υποδηλώνει ότι οι συνθήκες υπαίθρου δεν προσομοιάζονται με αυτές που λαμβάνουν χώρα στο εργαστήριο. Η συσκευή απευθείας διάτµησης φαίνεται στην Εικόνα 7.1 ενώ ο υποδοχέας που συγκρατεί το δοκίµιο δίνεται διαγραµµατικά στην Εικόνα 7.2. Το έδαφος θραύεται κατά µήκος προκαθορισµένης από τη συσκευή επιφάνειας (επιφάνεια διάτµησης), µε την οριζόντια µετακίνηση του ενός (άνω) τµήµατος του υποδοχέα που περιέχει το δοκίµιο σε σχέση µε το άλλο. Έτσι στη δοκιµή αυτή καταγράφεται η µεταβολή της διατµητικής αντοχής του εδάφους σε σχέση µε την ορθή τάση, που επιβάλλεται κάθετα στην επιφάνεια διάτµησης. Σκοπός της δοκιµής είναι ο προσδιορισµός των παραµέτρων διατµητικής αντοχής του εδάφους. Το εδαφικό δοκίμιο συνήθως είναι αδιατάρακτο, κυλινδρικού σχήματος με ελάχιστο πάχος 12.5mm και διάμετρο 50mm περίπου. Κατά τη δοκιμή μπορεί να μετρηθούν πέρα από τη διατμητική τάση, με ειδικά μηκυνσιόμετρο παραμόρφωσης, η μεταβολή του ύψους του δοκιμίου (επομένως και η αλλαγή του όγκου) καθώς και η οριζόντια μετατόπιση. Η δοκιμή επαναλαμβάνεται σε παρόμοια δοκίμια (τουλάχιστον 3) από το ίδιο έδαφος για διαφορετικό ορθό φορτίο. Γενικά η δοκιμή έχει εφαρμογή σε συνεκτικά και μη συνεκτικά εδάφη, είναι δε δυνατόν να εκτελεστεί κατά τρεις τρόπους ως εξής: (α) Ταχεία δοκιμή μη στερεοποιημένου δοκιμίου (β) Ταχεία δοκιμή στερεοποιημένου δοκιμίου χωρίς αποστράγγιση (γ) Βραδεία δοκιμή στερεοποιημένου δοκιμίου Οι παράμετροι διατμητικής αντοχής που προκύπτουν από τους τύπους δοκιμών (α) και (β) έχουν εφαρμογή σε γεωτεχνικά προβλήματα όπου εξετάζεται η διατμητική θραύση του εδάφους λόγω επιβολής φορτίου σε σχετικά μικρό χρονικό διάστημα με αποτέλεσμα τη δημιουργία υπερπίεσης του νερού των πόρων (στάδιο αμέσως μετά την κατασκευή) Οι παράμετροι διατμητικής αντοχής που προκύπτουν από τον (γ) τύπο δοκιμής έχουν εφαρμογή σε γεωτεχνικά προβλήματα όπου εξετάζεται η διατμητική θραύση του εδάφους λόγω αργής επιβολής φορτίου και ως εκ τούτου μη ανάπτυξης υπερπίεσης του νερού των πόρων. 29

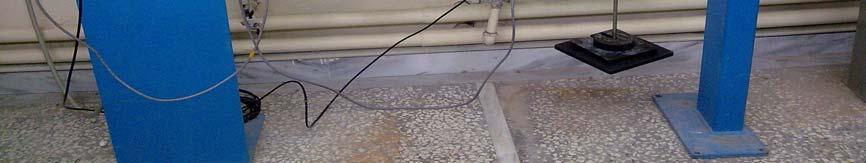

31 Εικόνα 7.1 Ο υποδοχέας του δοκιµίου της συσκευής άµεσης διάτµησης 7.4 ΕΞΟΠΛΙΣΜΟΣ Συσκευή διάτμησης (εικόνα 7.2). Υπάρχουν διάφορες συσκευές διάτμησης όπου η διάτμηση του εδαφικού υλικού επιβάλλεται κατά μία ή δύο επίπεδες επιφάνειες τετραγωνικού ή κυλινδρικού δοκιμίου. Στον συνήθη τύπο ο υποδοχέας του δοκιμίου αποτελείται από δύο δακτυλίους. Το δοκίμιο κρατείται μέσα σε αυτούς τους δακτυλίους και μεταξύ δύο πορόλιθων με τέτοιο τρόπο ώστε να αποκλείεται στρέψη του δοκιμίου. Η συσκευή διατμήσεως θα πρέπει να επιτρέπει την εφαρμογή ορθής και διατμητικής τάσης, κάθετης και παράλληλης προς το επίπεδο διατμήσεως αντίστοιχα. Κατά τη δοκιμή είναι δυνατό να μετρούνται εκτός από τις εφαρμοζόμενες τάσεις και η μεταβολή του πάχους του δοκιμίου και η διατμητική παραμόρφωση με ειδικά μηκυνσιόμετρα. Το πλαίσιο που συγκρατεί το δοκίμιο θα πρέπει να είναι αρκετά άκαμπτο, έτσι ώστε να αποφεύγεται στρέβλωση του δοκιμίου. Εικόνα 7.2: Συσκευή απευθείας διάτμησης 30

32 7.4.2 Σύστημα εφαρμογής του φορτίου. Το σύστημα επιβολής της ορθής τάσης θα πρέπει να έχει τη δυνατότητα να διατηρεί σταθερή τάση σε όλη τη διάρκεια της δοκιμής με ακρίβεια ± 1%. Η δυνατότητα του μηχανισμού επιβολής φορτίου παράλληλα προς το επίπεδο διατμήσεως εξαρτάται από το αν η δοκιμή γίνεται με ελεγχόμενη επιβολή φορτίου ή με ελεγχόμενη επιβολή παραμόρφωσης. Συνήθως επιβάλλεται διατμητική παραμόρφωση με σταθερή ταχύτητα με ανεκτή απόκλιση της τάξης των ± 10%. Η διατμητική παραμόρφωση επιβάλλεται κατά προτίμηση με ηλεκτροκίνητο τρόπο και το αντίστοιχο φορτίο μετράται με ειδικά προσαρμοσμένο δακτύλιο Πορόλιθοι. Οι πορόλιθοι θα πρέπει να είναι από υλικό όπως καρβίδιο του πυριτίου, οξείδιο του αργιλίου ή μέταλλο που δεν διαβρώνεται από την υγρασία ή ουσίες που μπορεί να περιέχονται στο έδαφος. Οι πορόλιθοι θα πρέπει να είναι αφενός μεν αρκετά τραχείς ώστε να εξασφαλίσουν τη συγκράτηση του δοκιμίου μέσα στο δακτύλιο και αφετέρου αρκετά λείοι, ώστε να αποφεύγεται η εισχώρηση του εδάφους μέσα σ αυτούς Μηκυνσιόμετρα. Για τη μέτρηση της μεταβολής του πάχους του δοκιμίου θα πρέπει να χρησιμοποιούνται μηκυνσιόμετρα βαθμολογημένα σε διαστήματα 0,002mm και για τη μέτρηση των μετακινήσεων κατά τη διεύθυνση διατμήσεως μηκυνσιόμετρα βαθμολογημένα σε διαστήματα 0,02mm Μορφωτής δοκιμίου με τα εξαρτήματά του (πλαίσιο μορφοποιήσεως) Εξολκέας δείγματος. Χρησιμοποιείται για την εξαγωγή των δειγμάτων από το δείγματολήπτη. Η εξαγωγή του δείγματος θα πρέπει να γίνεται με την ελάχιστη δυνατή διατάραξη και με διεύθυνση εξολκεύσεως την ίδια με αυτή της δειγματοληψίας. 7.5 ΠΡΟΠΑΡΑΣΚΕΥΗ ΔΟΚΙΜΙΩΝ Αν η δοκιμή γίνεται σε αδιατάρακτο δείγμα εδάφους, το δείγμα αυτό θα πρέπει να είναι αρκετό για το σχηματισμό 3 τουλάχιστον δοκιμίων με τις ίδιες ακριβώς διαστάσεις. Κατά τη διάρκεια της μορφώσεως του δοκιμίου θα πρέπει να εξασφαλίζεται μηδενική διατάραξη και μηδενική απώλεια της υγρασίας του εδάφους. Το δοκίμιο μορφώνεται στη διάμετρο του δακτυλίου της συσκευής άμεσης διάτμησης. Αν η δοκιμή πρόκειται να εφαρμοσθεί σε δείγματα αναζυμωμένα και επανασυμπυκνωμένα, τότε αυτά θα πρέπει να συμπυκνωθούν στην επιθυμητή υγρασία και πυκνότητα. Η ελάχιστη επιθυμητή διάμετρος κυκλικού δοκιμίου ή πλάτος ορθογωνικής διατομής είναι 50mm περίπου. Το ελάχιστο πάχος δοκιμίου πρέπει να είναι 12,5mm αλλά ποτέ λιγότερο από 6 φορές τη μέγιστη διάμετρο των κόκκων του υπό δοκιμή εδαφικού υλικού. Ελάχιστος λόγος διαμέτρου προς πάχος του δοκιμίου 2:1. 31

33 7.6 ΠΟΡΕΙΑ ΔΟΚΙΜΗΣ Συναρμολογείται η συσκευή διάτμησης με τα πλαίσια ευθυγραμμισμένα και σταθερά. Γίνεται ελαφρύ γρασάρισμα στις επιφάνειες επαφής των πλαισίων ώστε να εξασφαλίζεται υδατοστεγανότητα, στην περίπτωση που γίνεται στερεοποίηση του δοκιμίου πριν από το στάδιο διατμητικής θραύσης και επίσης για τη μείωση των τριβών κατά τη διάρκεια της διάτμησης. Το δοκίμιο τοποθετείται προσεκτικά και γίνεται η σύνδεση των μηχανισμών φόρτισης. Τοποθετούνται τα μηκυνσιόμετρα για τη μέτρηση της διατμητικής παραμόρφωσης και της μεταβολής του πάχους του δοκιμίου. Ανάλογα με τον τύπο της δοκιμής (α), (β) ή (γ) ακολουθείται και ο αντίστοιχος τρόπος φορτίσεως και θραύσεως του δοκιμίου Ταχεία δοκιμή χωρίς στερεοποίηση του δοκιμίου (UU) Σ αυτόν τον τύπο δοκιμής, μετά την επιβολή της ορθής τάσης, εφαρμόζεται αμέσως το σταδιακά αυξανόμενο φορτίο διάτμησης χωρίς να προηγηθεί στερεοποίηση του δοκιμίου. Η ταχύτητα της επιβαλλόμενης παραμόρφωσης θα πρέπει να είναι τέτοια ώστε η ολική διάρκεια της δοκιμής να μην ξεπερνά τα 15 20min. Ο ρυθμός της επιβαλλόμενης διατμητικής παραμόρφωσης θα είναι της τάξης του 0,5 έως 2% της διαμέτρου του δοκιμίου ανά λεπτό. Η διάτμηση του δοκιμίου συνεχίζεται μέχρις ότου η διατμητική τάση αποκτήσει σταθερή τιμή για αυξανόμενη διατμητική παραμόρφωση ή μέχρις ότου η διατμητική παραμόρφωση φθάσει το 10% της αρχικής διαμέτρου του δοκιμίου Ταχεία δοκιμή με στερεοποίηση του δοκιμίου (CD) Σ αυτόν τον τύπο δοκιμής, και πριν από το στάδιο διατμητικής φόρτισης, πραγματοποιείται στερεοποίηση του δοκιμίου υπό πίεση ίση με την ορθή τάση που θα εφαρμοσθεί κατά το στάδιο της διάτμησης. Αμέσως μετά την τοποθέτηση του δοκιμίου και την εφαρμογή μιας μικρής αρχικής ορθής τάσης γεμίζεται με νερό ο υποδοχέας γύρω από το δακτύλιο του δοκιμίου και η στάθμη του διατηρείται σταθερή καθ' όλη τη διάρκεια της δοκιμής, ώστε το δοκίμιο να είναι πάντοτε κορεσμένο. Η στερεοποίηση του δοκιμίου γίνεται είτε σε ένα στάδιο με την εφαρμογή της επιθυμητής ορθής τάσης, είτε σε περισσότερα στάδια, όπου η φόρτιση γίνεται κατά βαθμίδες. Η κάθε βαθμίδα τάσεως εφαρμόζεται στο δοκίμιο μέχρι πλήρους στερεοποιήσεως του. Το δοκίμιο θεωρείται στερεοποιημένο υπό συγκεκριμένη τάση όταν έχει ολοκληρωθεί η πρωτεύουσα στερεοποίηση. Κατά τη διάρκεια της στερεοποίησης του δοκιμίου μετράται η μεταβολή του ύψους του δοκιμίου σε συνάρτηση με το χρόνο. Σχεδιάζεται η καμπύλη μεταβολή ύψους λογάριθμος χρόνου. Μετά τη στερεοποίηση πραγματοποιείται διάτμηση του δοκιμίου σύμφωνα με τα αναφερθέντα στην προηγούμενη παράγραφο Βραδεία δοκιμή με στερεοποίηση του δοκιμίου Μετά τη στερεοποίηση του δοκιμίου υπό την επιθυμητή ορθή τάση, όπως περιγράφηκε στην προηγούμενη παράγραφο, γίνεται διάτμηση του δοκιμίου με βραδεία επιβολή της διατμητικής παραμόρφωσης, έτσι ώστε να εξασφαλίζεται πλήρης αποτόνωση της πίεσης του νερού των πόρων. Η εκλογή της κατάλληλης ταχύτητας επιβολής του φορτίου ή της παραμόρφωσης εκτιμάται από το χρόνο Τ = 50 t 50 όπου t 50 είναι ο απαιτούμενος χρόνος για να πραγματοποιηθεί το 50% της στερεοποίησης του δοκιμίου και ο οποίος προσδιορίζεται από την καμπύλη μεταβολή ύψους λογάριθμος χρόνου. 32

34 Ο ρυθμός παραμορφώσεως προσδιορίζεται με προσέγγιση διαιρώντας την εκτιμώμενη διατμητική παραμόρφωση που αντιστοιχεί στη μέγιστη διατμητική τάση με το χρόνο Τ. Η διάτμηση του δοκιμίου συνεχίζεται με το ρυθμό αυτό μέχρις ότου η διατμητική παραμόρφωση φθάσει το 10% της αρχικής διαμέτρου του δοκιμίου. 7.7 ΥΠΟΛΟΓΙΣΜΟΙ Για τον προσδιορισμό της συνοχής και της γωνίας εσωτερικής τριβής από τη δοκιμή ταχείας διάτμησης απαιτούνται τουλάχιστον 3 δοκιμές. Από κάθε δοκιμή προκύπτει ένα ζεύγος τιμών τ, σ (τ = μέγιστη διατμητική τάση, σ = εφαρμοσθείσα ορθή τάση), οι οποίες τιμές μεταφέρονται σε αντίστοιχο διάγραμμα. Από το διάγραμμα αυτό προκύπτει η ευθεία Coulomb με τις αντίστοιχες παραμέτρους διατμητικής αντοχής. 33

35 8. ΑΠΟΤΕΛΕΣΜΑΤΑ ΔΟΚΙΜΩΝ 34

36 8.1 ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΠΕΡΙΕΧΟΜΕΝΗΣ ΦΥΣΙΚΗΣ ΥΓΡΑΣΙΑΣ Πίνακας 8.1 : Προσδιορισμός περιεχόμενης φυσικής υγρασίας α/α ΕΙΓΜΑ Ν Ο ΚΑΨΑΣ Β.Κ (gr) Υ.Β+Κ (gr) Ξ.Β+Κ (gr) ΠΕΡΙΕΧΟΜΕΝΗ ΥΓΡΑΣΙΑ W O (%) 1 Θ1-1 Γ3 173,5 1204,0 1084,5 13,12% 2 Θ2-1 Χ1 173,9 1158,9 1055,7 11,70% 3 Θ4-1 Χ6 174,8 1252,7 1117,5 14,34% 4 Θ6-1 Χ5 173,0 1191,3 1160,4 3,13% 5 Θ8-Β1 Φ21 260,3 1263,7 1150,1 12,77% 6 Θ8-Β2 Β3 258,9 1260,7 1153,5 11,98% 7 Θ8-1 Χ5 173,0 1173,4 1116,1 6,08% 8 Θ8-2 Γ3 173,7 1179,7 1046,7 15,23% 9 Θ11 Χ1 174,1 1174,5 1101,2 7,91% 10 Θ15 Χ5 173,1 1173,1 1111,2 6,60% 11 Θ16 Χ6 174,1 1175,6 1133,6 4,38% 12 Θ17 Χ1 173,7 1175,6 1111,8 6,80% 13 Κ Λ3 94,0 194,3 123,6 2,36% 14 Κ1 Ν1 68,1 171,0 170,1 0,45% 15 Χ1 3 94,4 196,2 195,2 0,99% 16 Χ2 Λ2 95,1 195,5 194,5 1,01% 17 Χ4 Λ5 75,4 179,0 178,5 0,48% 18 Χ5 296,9 398,9 398,2 0,69% Περιεχόμενη υγρασία: W O (%) = ((Y.B+K) - (Ξ.Β+Κ))/((Ξ.Β+Κ) - (Β.Κ)) 35

37 8.2 ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΦΑΙΝΟΜΕΝΟΥ ΒΑΡΟΥΣ Πίνακας 8.2.1: Προσδιορισμός φαινόμενου βάρους (1) Α/Α ΕΙΓΜΑ ΚΑΨΑ 1 Θ1-1 Γ3 2 Θ2-1 Χ1 3 Θ4-1 Χ6 4 Θ6-1 Χ5 5 Θ8-Β1 Φ21 6 Θ8-Β2 Β3 7 Θ8-1 Χ5 8 Θ8-2 Γ3 9 Θ11 Χ1 10 Θ15 Χ5 ΟΡΘΗ ΤΑΣΗ (kpa) ΙΑΣΤΑΣΕΙΣ ΤΟΥ ΕΙΓΜΑΤΟΣ ΣΤΗΝ ΜΗΤΡΑ ( b*d*h 0 ) (mm 3 ) ΟΓΚΟΣ ΕΙΓΜΑΤΟΣ V 0 (mm 3 ) Wολ ( gr) ΒΑΡΟΣ ΕΙΓΜΑΤΟΣ (9810*Woλ) (gr) ΦΑΙΝΟΜΕΝΟ ΒΑΡΟΣ γ ο (kn/m 3 ) *100*24, ,00 391, ,00 15, *100*25, ,00 414, ,00 15, *100*26, ,00 466, ,00 16, *100*24, ,00 365, ,00 14, *100*21, ,00 404, ,00 18, *100*25, ,00 452, ,00 17, *100*24, ,00 375, ,00 15, *100*26, ,00 397, ,00 14, *100*24, ,00 474, ,00 18, *100*23, ,00 358, ,00 14, *100*24, ,00 376, ,00 14, *100*26, ,00 468, ,00 17, *100*24, ,00 357, ,00 14, *100*23, ,00 363, ,00 15, *100*25, ,00 393, ,00 15, *100*26, ,00 354, ,00 13, *100*24, ,00 333, ,00 13, *100*26, ,00 347, ,00 12, *100*24, ,00 359, ,00 14, *100*26, ,00 380, ,00 13, *100*23, ,00 337, ,00 14, *100*23, ,00 345, ,00 14, *100*25, ,00 433, ,00 16, *100*26, ,00 458, ,00 16, *100*26, ,00 396, ,00 14, *100*26, ,00 399, ,00 14, *100*26, ,00 415, ,00 15, *100*22, ,00 336, ,00 14, *100*27, ,00 367, ,00 13, *100*27, ,00 492, ,00 17,67 36

38 Πίνακας 8.2.2: Προσδιορισμός φαινόμενου βάρους (2) 11 Θ16 Χ6 12 Θ17 Χ1 13 Κ Λ3 14 Κ1 Ν1 15 Χ Χ2 Λ2 17 Χ4 Λ5 18 Χ *100*24, ,00 341, ,00 13, *100*26, ,00 370, ,00 13, *100*25, ,00 375, ,00 14, *100*27, ,00 360, ,00 12, *100*25, ,00 378, ,00 14, *100*27, ,00 501, ,00 17, *100*26, ,00 388, ,00 14, *100*26, ,00 388, ,00 14, *100*26, ,00 466, ,00 17, *100*26, ,00 353, ,00 13, *100*26, ,00 479, ,00 17, *100*26, ,00 448, ,00 16, *100*25, ,00 386, ,00 15, *100*26, ,00 473, ,00 17, *100*25, ,00 472, ,00 18, *100*26, ,00 453, ,00 16, *100*25, ,00 436, ,00 16, *100*24, ,00 453, ,00 18, *100*26, ,00 463, ,00 17, *100*24, ,00 431, ,00 17, *100*25, ,00 447, ,00 17, *100*26, ,00 418, ,00 15, *100*25, ,00 447, ,00 17, *100*23, ,00 460, ,00 19,55 Φαινόμενο βάρος: γ ο = ΒΑΡΟΣ ΕΙΓΜΑΤΟΣ / ΟΓΚΟ ΕΙΓΜΑΤΟΣ (kn/m 3 ) 37

39 8.3 ΚΟΚΚΟΜΕΤΡΙΚΗ ΑΝΑΛΥΣΗ ΕΡΓΟ: Πίνακας 8.3.1: Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ1-Δ1 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ1-1 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 923,1gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 923,1 100,00 6, ,00 923,1 100,00 No. 4 4, ,00 923,1 100,00 No. 8 2, ,00 923,1 100,00 No. 10 2, ,6 26,06 682,5 73,94 No. 20 0, ,3 20,07 497,2 53,86 No. 40 0,425 96,3 10,43 400,9 43,43 No. 60 0,250 67,9 7, ,07 Νο ,150 94,8 10,27 238,2 25,80 No , ,5 15,22 97,7 10,58 Παιπάλη 97,7 10,58 Ολικό Βάρος: 923,1 100,00 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ ,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη έως λεπτόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,2/0.073=16,44 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,073 0,00 89,42 10,58 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 0,45 38

40 ΕΡΓΟ: Πίνακας 8.3.2: Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ2-Δ1 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ2-1 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 894,6gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 894,6 100,00 6, ,00 894,6 100,00 No. 4 4, ,00 894,6 100,00 No. 8 2, ,00 894,6 100,00 No. 10 2, ,4 35,14 580,2 64,86 No. 20 0, ,2 22, ,37 No. 40 0, ,5 11,90 272,5 30,46 No. 60 0,250 64,6 7,22 207,9 23,24 Νο , ,48 158,9 17,76 No ,074 64,4 7,20 94,5 10,56 Παιπάλη 94,5 10,56 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: 894,6 100,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ ,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ :Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. Ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,8/0,073=24,66 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,073 0,00 89,44 10,56 Συντ. Καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 1,22 39

41 ΕΡΓΟ: Πίνακας 8.3.3: Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ4-Δ1 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ4-1 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 957,5gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 957,5 100,00 6, ,00 957,5 100,00 No. 4 4, ,00 957,5 100,00 No. 8 2, ,00 957,5 100,00 No. 10 2, ,9 29,86 671,6 70,14 No. 20 0, ,6 19, ,97 No. 40 0, ,4 17,07 324,6 33,90 No. 60 0, ,8 11,26 216,8 22,64 Νο ,150 81,7 8,53 135,1 14,11 No ,074 60,9 6,36 74,2 7,75 Παιπάλη 74,2 7,75 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: 957,5 100,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ ,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη έως λεπτόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. Ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,4/0.09=15,55 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,09 0,00 92,25 7,75 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 1,03 40

42 ΕΡΓΟ: Πίνακας 8.3.4: Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ6-Δ1 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ6-1 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 995,8gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 995,8 100,00 6, ,00 995,8 100,00 No. 4 4, ,00 995,8 100,00 No. 8 2, ,00 995,8 100,00 No. 10 2, ,8 50, ,51 No. 20 0, ,5 28,27 211,5 21,24 No. 40 0, ,4 13,40 78,1 7,84 No. 60 0,250 40,1 4, ,82 Νο ,150 15,8 1,59 22,2 2,23 No ,074 9,2 0, ,31 Παιπάλη 13 1,31 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: 995,8 100,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Cu=d 60 /d 10 =2,1/0,4=5,25 Κοκκομετρία κατά ASTM D-2487 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d10 = 0,4 0,00 98,69 1,31 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 2,01 41

43 ΕΡΓΟ: Πίνακας 8.3.5: Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ8-Β1 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ8 - Β1 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 901,4gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 901,4 100,00 6, ,00 901,4 100,00 No. 4 4, ,00 901,4 100,00 No. 8 2, ,00 901,4 100,00 No. 10 2, ,9 15,41 762,5 84,59 No. 20 0, ,5 29, ,91 No. 40 0, ,6 22,14 295,4 32,77 No. 60 0, ,32 193,4 21,46 Νο ,150 65,7 7,29 127,7 14,17 No ,074 65,5 7,27 62,2 6,90 Παιπάλη 62,2 6,90 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: 901,4 100,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ ,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη έως λεπτόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,0/0,9=11,11 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,9 0,00 93,10 6,90 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 0,18 42

44 ΕΡΓΟ: Πίνακας 8.3.6: Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ8-Β2 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ8 - Β2 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 895,4gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 895,4 100,00 6, ,00 895,4 100,00 No. 4 4, ,00 895,4 100,00 No. 8 2, ,00 895,4 100,00 No. 10 2, ,9 14,06 769,5 85,94 No. 20 0, ,8 42,64 387,7 43,30 No. 40 0, ,1 20,90 200,6 22,40 No. 60 0,250 82,7 9,24 117,9 13,17 Νο ,150 48,6 5,43 69,3 7,74 No ,074 39,7 4,43 29,6 3,31 Παιπάλη 29,6 3,31 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: 895,4 100,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,2/0,2=6 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,2 0,00 96,69 3,31 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 1,5 43

45 ΕΡΓΟ: Πίνακας 8.3.7: Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ8-Δ1 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ8-1 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 941,7gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 941,7 100,00 6, ,00 941,7 100,00 No. 4 4, ,00 941,7 100,00 No. 8 2, ,00 941,7 100,00 No. 10 2, ,8 24,93 706,9 75,07 No. 20 0, ,2 33,58 390,7 41,49 No. 40 0, ,3 15,22 247,4 26,27 No. 60 0,250 73,4 7, ,48 Νο ,125 52,7 5,60 121,3 12,88 No ,074 53,8 5,71 67,5 7,17 Παιπάλη 67,5 7,17 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: 941,7 100,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,4/0,09=15,55 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,09 0,00 92,83 7,17 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 1,98 44

46 ΕΡΓΟ: Πίνακας 8.3.8: Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ8-Δ2 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ8-2 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 872,8gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 872,8 100,00 6, ,00 872,8 100,00 No. 4 4, ,00 872,8 100,00 No. 8 2, ,00 872,8 100,00 No. 10 2, ,6 35,36 564,2 64,64 No. 20 0, ,8 32,75 278,4 31,90 No. 40 0, ,5 14,84 148,9 17,06 No. 60 0,250 56,7 6,50 92,2 10,56 Νο ,150 31,7 3,63 60,5 6,93 No ,074 28,6 3,28 31,9 3,65 Παιπάλη 31,9 3,65 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: 872,8 100,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,9/0,25=7,6 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,25 0,00 96,35 3,65 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 1,35 45

47 ΕΡΓΟ: Πίνακας 8.3.9: Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ11 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ11 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 937,4gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 937,4 100,00 6, ,00 937,4 100,00 No. 4 4, ,00 937,4 100,00 No. 8 2, ,00 937,4 100,00 No. 10 2, ,5 14,24 803,9 85,76 No. 20 0, ,7 23,12 587,2 62,64 No. 40 0, ,3 22,33 377,9 40,31 No. 60 0, ,3 11,02 274,6 29,29 Νο ,150 70,7 7,54 203,9 21,75 No ,074 85,5 9,12 118,4 12,63 Παιπάλη 118,4 12,63 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: 937,4 100,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη έως λεπτόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =0,8/0,07=11,43 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,073 0,00 87,37 12,63 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 1,21 46

48 ΕΡΓΟ: Πίνακας : Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ15 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ15 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 946,7gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 946,7 100,00 6, ,00 946,7 100,00 No. 4 4, ,00 946,7 100,00 No. 8 2, ,00 946,7 100,00 No. 10 2, ,20 537,7 56,80 No. 20 0, ,9 27,98 272,8 28,82 No. 40 0, ,3 12,07 158,5 16,74 No. 60 0,250 45,5 4, ,94 Νο ,150 25,9 2,74 87,1 9,20 No ,074 33,6 3,55 53,5 5,65 Παιπάλη 53,5 5,65 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: 946,7 100,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =2,0/0,15=13,33 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,15 0,00 94,35 5,65 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 2,7 47

49 ΕΡΓΟ: Πίνακας : Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ16 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ16 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 969,2gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 969,2 100,00 6, ,00 969,2 100,00 No. 4 4, ,00 969,2 100,00 No. 8 2, ,00 969,2 100,00 No. 10 2, ,5 25,74 719,7 74,26 No. 20 0, ,1 42,62 306,6 31,63 No. 40 0, ,8 26,39 50,8 5,24 No. 60 0,250 32,7 3,37 18,1 1,87 Νο ,150 5,7 0,59 12,4 1,28 No ,074 5,3 0,55 7,1 0,73 Παιπάλη 7,1 0,73 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: 969,2 100,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,7/0,5=3,4 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,5 0,00 99,27 0,73 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 0,75 48

50 ΕΡΓΟ: Πίνακας : Δελτίο κοκκομετρικής ανάλυσης δείγματος Θ17 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Θ17 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 949,1gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, ,00 949,1 100,00 6, ,00 949,1 100,00 No. 4 4, ,00 949,1 100,00 No. 8 2, ,00 949,1 100,00 No. 10 2, ,45 622,1 65,55 No. 20 0, ,5 31,77 320,6 33,78 No. 40 0, ,6 19, ,75 No. 60 0,250 59,5 6,27 80,5 8,48 Νο ,150 23,7 2,50 56,8 5,98 No ,074 24,7 2,60 32,1 3,38 Παιπάλη 32,1 3,38 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: 949,1 100,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,9/0,3=6,33 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,3 0,00 96,62 3,38 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 )=0,86 49

51 ΕΡΓΟ: Πίνακας : Δελτίο κοκκομετρικής ανάλυσης δείγματος Κ ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Κ ΒΑΘΟΣ: Βάρος ολικού δείγματος: 992 gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, , ,00 6, , ,00 No. 4 4, , ,00 No. 8 2, , ,00 No. 10 2, , ,71 No. 20 0, , ,72 No. 40 0, , ,42 No. 60 0, , ,15 Νο , , ,90 No , , ,35 Παιπάλη 63 6,35 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: ,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΙΛΥΣ ΛΕΠ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,9/0,12=15,83 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,12 0,00 93,65 6,35 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 1,1 50

52 ΕΡΓΟ: Πίνακας : Δελτίο κοκκομετρικής ανάλυσης δείγματος Κ1 ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: Κ1 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 983gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, , ,00 6, , ,00 No. 4 4, , ,00 No. 8 2, , ,00 No. 10 2, , ,27 No. 20 0, , ,02 No. 40 0, , ,79 No. 60 0, , ,02 Νο , , ,55 No , , ,98 Παιπάλη 49 4,98 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: ,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΛΕΠ ΙΛΥΣ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ Ρ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,1/0,17=6,47 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,17 0,00 95,02 4,98 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 1,34 51

53 Πίνακας : Δελτίο κοκκομετρικής ανάλυσης δείγματος Χ1 ΕΡΓΟ: ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: 6/10/08 ΕΙΓΜΑ: X1 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 949 gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, , ,00 6, , ,00 No. 4 4, , ,00 No. 8 2, , ,00 No. 10 2, , ,29 No. 20 0, , ,25 No. 40 0, , ,40 No. 60 0, , ,34 Νο , , ,38 No , , ,95 Παιπάλη 66 6,95 ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) Ολικό Βάρος: ,00 ΑΡΓΙΛΟΣ ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΙΛΥΣ ΛΕΠ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ ,000 0,001 0,010 0,100 1,000 10, ,000 ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ ΛΙΘΟ XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,5/0,1=15 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,1 0,00 93,05 6,95 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 2,02 52

54 Πίνακας : Δελτίο κοκκομετρικής ανάλυσης δείγματος Χ2 ΕΡΓΟ: ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: X2 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 995 gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, , ,00 6, , ,45 No. 4 4, , ,51 No. 8 2, , ,62 No. 10 2, , ,92 No. 20 0, , ,62 No. 40 0, , ,77 No. 60 0, , ,94 Νο , , ,83 No , , ,72 Παιπάλη 37 3,72 Ολικό Βάρος: ,00 ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) ΑΡΓΙΛΟΣ ΙΛΥΣ ΛΕΠ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΛΙΘΟ ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =4/0,26=15,38 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,26 0,00 96,28 3,72 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 1,16 53

55 Πίνακας : Δελτίο κοκκομετρικής ανάλυσης δείγματος Χ4 ΕΡΓΟ: ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: 7/10/08 ΕΙΓΜΑ: X4 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 981 gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, , ,00 6, , ,00 No. 4 4, , ,00 No. 8 2, , ,00 No. 10 2, , ,68 No. 20 0, , ,29 No. 40 0, , ,84 No. 60 0, , ,64 Νο , , ,08 No , , ,81 Παιπάλη ,81 Ολικό Βάρος: ,00 ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) ΑΡΓΙΛΟΣ ΙΛΥΣ ΛΕΠ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΛΙΘΟ ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη έως λεπτόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,2/0,073=16,44 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,073 0,00 89,19 10,81 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 0,77 54

56 Πίνακας : Δελτίο κοκκομετρικής ανάλυσης δείγματος Χ5 ΕΡΓΟ: ΓΕΩΤΡΗΣΗ: ΗΜΕΡΟΜΗΝΙΑ: ΕΙΓΜΑ: X5 ΒΑΘΟΣ: Βάρος ολικού δείγματος: 956 gr Αριθμός κόσκινου Άνοιγμα κόσκινου Συγκρατούμενο βάρος ιερχόμενο βάρος mm gr % gr % 28, , ,00 6, , ,00 No. 4 4, , ,00 No. 8 2, , ,00 No. 10 2, , ,33 No. 20 0, , ,27 No. 40 0, , ,94 No. 60 0, , ,93 Νο , , ,70 No , , ,11 Παιπάλη 68 7,11 Ολικό Βάρος: ,00 ΑΘΡΟΙΣΤΙΚΗ ΚΟΚΚΟΜΕΤΡΙΚΗ ΚΑΜΠΥΛΗ ΑΘΡΟΙΣΤΙΚΟ ΠΟΣΟΣΤΟ ΙΕΡΧΟΜΕΝΩΝ (%) ΑΡΓΙΛΟΣ ΙΛΥΣ ΛΕΠ ΜΕΣΗ ΧΟΝ ΑΜΜΟΣ ΛΕΠΤΗ ΜΕΣΗ ΧΟ ΧΑΛΙΚΕΣ ΛΕΠΤ ΧΟΝ 0 0,000 0,001 0,010 0,100 1,000 10, ,000 ΛΙΘΟ ΙΑΜΕΤΡΟΣ ΚΟΚΚΩΝ (mm) XAΡΑΚΤΗΡΙΣΜΟΣ Ε ΑΦΟΥΣ: Άμμος μεσόκοκκη καλής κοκκομετρικής διαβάθμισης με λίγη άργιλο (SC). Συντ. ομοιομορφίας Κοκκομετρία κατά ASTM D-2487 Cu=d 60 /d 10 =1,5/0,09=16,67 Ενεργός διάμετρος Χαλίκια Άμμος Ιλύς - Άργιλος d 10 = 0,09 0,00 92,89 7,11 Συντ. καμπυλότητας CC = (d 30 ) 2 /(d 60 *d 10 ) = 1,05 55

57 8.4 ΠΡΟΣΔΙΟΡΙΣΜΟΣ ΟΡΙΩΝ ATTERBERG Πίνακας 8.4.1: Όρια atterberg δείγματος Θ1-Δ1 α/α Θ1-1 είγμα Παράμετρος ΟΡΙO Y ΑΡΟΤΗΤΑΣ (WL=24,48%) ΟΡΙΟ ΠΛΑΣΤΙΚΟΤΗTΑΣ (WP=5,36%) Περιγραφή Νο κάψας Βάρος υγρού δείγματος + κάψας Βάρος ξηρού δείγματος + κάψας Βάρος κάψας Βάρος νερού Βάρος ξηρού δείγματος Περιεχόμενη υγρασία gr gr gr gr gr % L - είγμα1 Γ3 220,24 196,24 106, ,6 19 L - είγμα2 Γ3 223,24 199,24 106, ,8 23 L - είγμα3 Γ3 115,24 191,24 106, ,5 27 P - είγμα1 Κ4 20,35 19,27 14,04 1,08 5,23 5,6 P - είγμα2 Κ12 21,51 20,45 15,21 1,06 5,24 5,18 Αριθμός κτύπων Περιεχόμενη υγρασία (%) ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ ΕΙΓΜΑ Θ1-1 y = -8,6755Ln(x) + 52,413 R 2 = 0,8993 y(25)=24, Αριθμός κτύπων 56

58 Πίνακας 8.4.2: Όρια atterberg δείγματος Θ2-Δ1 ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΟΡΙΟΥ Υ ΑΡΟΤΗΤΑΣ (WL) KAI ΟΡΙΟΥ ΠΛΑΣΤΙΚΟΤΗΤΑΣ (WP) α/α είγμα Θ2-1 Παράμετρος ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ (WL=24,48%) Περιγραφή Νο κάψας Βάρος υγρού δείγματος + κάψας Βάρος ξηρού δείγματος + κάψας Βάρος κάψας gr gr gr gr gr % L - είγμα1 X1 208,24 186,24 106, ,5 17 L - είγμα2 X1 210,24 188,24 106, ,82 24 L - είγμα3 X1 211,24 189,24 106, ,51 29 Βάρος νερού Βάρος ξηρού δείγματος Περιεχόμενη υγρασία Αριθμός κτύπων ΟΡΙΟ ΠΛΑΣΤΙΚΟΤΗTΑΣ P - είγμα1 K5 23,98 22,43 16,08 1,55 6,35 6,91 (WP=6,78%) P - είγμα2 K6 21,95 20,58 15,07 1,37 5,51 6,65 Περιεχόμενη υγρασία (%) 27, , , , ,5 23 ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ ΕΙΓΜΑ Θ2-1 y = -8,6755Ln(x) + 52,413 R 2 = 0,8993 y(25) = 24, Αριθμός κτύπων 57

59 Πίνακας 8.4.3: Όρια atterberg δείγματος Θ4-Δ1 ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΟΡΙΟΥ Υ ΑΡΟΤΗΤΑΣ (WL) KAI ΟΡΙΟΥ ΠΛΑΣΤΙΚΟΤΗΤΑΣ (WP) α/α είγμα Θ4-1 Παράμετρος ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ (WL=31,98%) Περιγραφή Νο κάψας Βάρος υγρού δείγματος + κάψας Βάρος ξηρού δείγματος + κάψας Βάρος κάψας gr gr gr gr gr % L - είγμα1 X6 200,24 177,24 106, ,39 19 L - είγμα2 X6 201,24 178,24 106, ,9 27 L - είγμα3 X6 202,24 179,24 106, ,5 34 Βάρος νερού Βάρος ξηρού δείγματος Περιεχόμενη υγρασία Αριθμός κτύπων ΟΡΙΟ ΠΛΑΣΤΙΚΟΤΗTΑΣ P - είγμα1 K18 23,46 21,89 16,36 1,57 5,53 7,1 (WP=7,40%) P - είγμα2 K35 22,31 20,7 15,05 1,61 5,65 7,7 Περιεχόμενη υγρασία (%) 27, , , , ,5 23 ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ ΕΙΓΜΑ Θ4-1 y = -1,5183Ln(x) + 36,873 R 2 = 0,9963 y(25) = 31, Αριθμός κτύπων 58

60 Πίνακας 8.4.4: Όρια atterberg δείγματος Θ8-Β1 ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΟΡΙΟΥ Υ ΑΡΟΤΗΤΑΣ (WL) KAI ΟΡΙΟΥ ΠΛΑΣΤΙΚΟΤΗΤΑΣ (WP) α/α είγμα Θ8 - Β1 Παράμετρος ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ (WL=33,162%) Περιγραφή Νο κάψας Βάρος υγρού δείγματος + κάψας Βάρος ξηρού δείγματος + κάψας Βάρος κάψας gr gr gr gr gr % L - είγμα1 Φ21 213,24 186,24 106, ,7 23 L - είγμα2 Φ21 212,24 186,24 106, ,5 28 L - είγμα3 Φ21 211,24 186,24 106, ,3 32 Βάρος νερού Βάρος ξηρού δείγματος Περιεχόμενη υγρασία Αριθμός κτύπων ΟΡΙΟ ΠΛΑΣΤΙΚΟΤΗTΑΣ P - είγμα1 Κ25 25,34 23,73 18,5 1,61 5,23 6,78 (WP=7,32%) P - είγμα2 Κ5 24,26 22,49 16,8 1,77 5,69 7,87 Περιεχόμενη υγρασία (%) 34 33, , ,5 31 ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ ΕΙΓΜΑ Θ8 - Β1 y = -7,1798Ln(x) + 56,273 R 2 = 0,9879 y(25) = 33, Αριθμός κτύπων 59

61 Πίνακας 8.4.5: Όρια atterberg δείγματος Θ8-Β2 ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΟΡΙΟΥ Υ ΑΡΟΤΗΤΑΣ (WL) KAI ΟΡΙΟΥ ΠΛΑΣΤΙΚΟΤΗΤΑΣ (WP) α/α είγμα Θ8 - Β2 Παράμετρος ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ (WL=30,207%) Περιγραφή Νο κάψας Βάρος υγρού δείγματος + κάψας Βάρος ξηρού δείγματος + κάψας Βάρος κάψας gr gr gr gr gr % L - είγμα1 B3 215,24 189,24 106, ,3 20 L - είγμα2 B3 214,24 189,24 106, ,12 23 L - είγμα3 B3 219,24 193,24 106, ,8 29 Βάρος νερού Βάρος ξηρού δείγματος Περιεχόμενη υγρασία Αριθμός κτύπων ΟΡΙΟ ΠΛΑΣΤΙΚΟΤΗTΑΣ P - είγμα1 K46 21,49 19,9 14,41 1,59 5,49 7,98 (WP=7,95%) P - είγμα2 K23 23,14 21,44 15,57 1,7 5,87 7,93 Περιεχόμενη υγρασία (%) 31,4 31, ,8 30,6 30,4 30, ,8 29,6 29,4 ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ ΕΙΓΜΑ Θ8 - Β2 y = -3,7688Ln(x) + 42,339 R 2 = 0,8015 y(25) = 30, Αριθμός κτύπων 60

62 Πίνακας 8.4.6: Όρια atterberg δείγματος Θ8-Δ1 ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΟΡΙΟΥ Υ ΑΡΟΤΗΤΑΣ (WL) KAI ΟΡΙΟΥ ΠΛΑΣΤΙΚΟΤΗΤΑΣ (WP) α/α είγμα Θ8-1 Παράμετρος ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ (WL=23,457%) Περιγραφή Νο κάψας Βάρος υγρού δείγματος + κάψας Βάρος ξηρού δείγματος + κάψας Βάρος κάψας gr gr gr gr gr % L - είγμα1 X5 207,24 187,24 106, ,7 15 L - είγμα2 X5 211,24 191,24 106, ,5 23 L - είγμα3 X5 213,24 193,24 106, ,9 33 Βάρος νερού Βάρος ξηρού δείγματος Περιεχόμενη υγρασία Αριθμός κτύπων ΟΡΙΟ ΠΛΑΣΤΙΚΟΤΗTΑΣ P - είγμα1 Κ9 19,98 18,79 12,84 1,19 5,95 6,33 (WP=5,56%) P - είγμα2 Κ46 20,42 19,48 14,41 0,94 5,07 4,8 25 ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ ΕΙΓΜΑ Θ8-1 Περιεχόμενη υγρασία (%) 24, , ,5 y = -2,2989Ln(x) + 30,857 R 2 = 0,9801 y(25) = 23, Αριθμός κτύπων 61

63 Πίνακας 8.4.7: Όρια atterberg δείγματος Θ8-Δ2 ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΟΡΙΟΥ Υ ΑΡΟΤΗΤΑΣ (WL) KAI ΟΡΙΟΥ ΠΛΑΣΤΙΚΟΤΗΤΑΣ (WP) α/α είγμα Θ8-2 Παράμετρος ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ (WL=24,305%) Περιγραφή Νο κάψας Βάρος υγρού δείγματος + κάψας Βάρος ξηρού δείγματος + κάψας Βάρος κάψας gr gr gr gr gr % L - είγμα1 Γ3 206,24 186,24 106, L - είγμα2 Γ3 208,24 188,24 106, ,4 23 L - είγμα3 Γ3 209,74 189,74 106, ,5 23,9 33 Βάρος νερού Βάρος ξηρού δείγματος Περιεχόμενη υγρασία Αριθμός κτύπων ΟΡΙΟ ΠΛΑΣΤΙΚΟΤΗTΑΣ P - είγμα1 Κ23 22,88 21,47 15,57 1,41 5,9 6,57 (WP=6,18%) P - είγμα2 Κ25 25,93 24,5 18,5 1,43 6 5,8 Περιεχόμενη υγρασία (%) 25, ,8 24,6 24,4 24, ,8 ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ ΕΙΓΜΑ Θ8-2 y = -1,5196Ln(x) + 29,197 R 2 = 0,9974 y(25) = 24, Αριθμός κτύπων 62

64 Πίνακας 8.4.8: Όρια atterberg δείγματος Κ1 ΠΡΟΣ ΙΟΡΙΣΜΟΣ ΟΡΙΟΥ Υ ΑΡΟΤΗΤΑΣ (WL) KAI ΟΡΙΟΥ ΠΛΑΣΤΙΚΟΤΗΤΑΣ (WP) α/α είγμα Παράμετρος Περιγραφή Νο κάψας Βάρος υγρού δείγματος + κάψας Βάρος ξηρού δείγματος + κάψας Βάρος κάψας Βάρος νερού Βάρος ξηρού δείγματος Περιεχόμενη υγρασία Αριθμός κτύπων K1 ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ (WL=24,968%) gr gr gr gr gr % L - είγμα1 N1 206,72 186,72 106, L - είγμα2 N1 221,72 196,72 106, ,8 20 L - είγμα3 N1 226,72 206,72 106, ΟΡΙΟ ΠΛΑΣΤΙΚΟΤΗTΑΣ P - είγμα1 K35 21,5 20,35 15,05 1,15 5,3 5,6 (WP=5,40%) P - είγμα2 K18 24,12 22,76 16,36 1,36 6,4 5,2 Περιεχόμενη υγρασία (%) y = -13,967Ln(x) + 69,927 R 2 = 0,9839 y(25) = 24,968 ΟΡΙΟ Υ ΑΡΟΤΗΤΑΣ ΕΙΓΜΑ K Αριθμός κτύπων 63

65 Πίνακας 8.4.9: Όρια atterberg υπολοίπων δειγμάτων A/A ΕΙΓΜΑ 1 Θ6-1 2 Θ11 3 Θ15 4 Θ16 5 Θ17 6 Κ 7 Χ1 8 Χ2 9 Χ4 10 Χ5 NON PLASTIC 64

66 8.5 ΔΟΚΙΜΗ ΑΜΕΣΗΣ ΔΙΑΤΜΗΣΗΣ Πίνακας 8.5.1: Γενικά χαρακτηριστικά δείγματος Θ1-Δ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ1 1 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο Γ3 Γ3 Γ3 Κ. 173,50 173,50 173,50 Υ.Β.+ Κ. 1204, , ,00 Ξ.Β.+ Κ. 1084, , ,50 W συστήματος 4228,5 4251,5 4303,8 W ολ 391,30 414,30 466,60 W s 345,92 366,26 412,49 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 2,99 1,61 0,39 H 0 (mm) 24,36 25,75 26,96 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,95 H s (mm) 12,57 13,31 14,99 H w (mm) 4,54 4,80 5,41 H α (mm) 7,25 7,63 6,56 H 100 (mm) 5,55 3,59 0,05 H (mm) 18,81 22,16 26,91 H' w (mm) 4,72 5,01 5,72 H' α (mm) 1,52 3,84 6,20 e 0,44 0,27 0,00 W συστήματος 4279, W ολ 442,6 425,8 471,8 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 7,41 8,55 6,71 H f (mm) 18,17 21,13 26,26 V f (mm 3 ) Κάψα Ν ο Κ. 72,60 69,4 71,60 Υ.Β.+ Κ. 105,10 133,40 159,40 Ξ.Β.+ Κ. 101,20 125,70 148,70 65

67 Πίνακας 8.5.2: Διαγράμματα και τελικά στοιχεία δείγματος Θ1-Δ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ1 1 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 13,12% 13,12% 13,12% γ ο (kn/m 3 ) 15,76 15,79 16,98 γ do (kn/m 3 ) 13,93 13,96 15,01 S ro (%) 38% 39% 45% e o 0,94 0,93 0,80 H 0 (mm) 24,36 25,75 26,96 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 76% 42% 48% e 0,50 0,90 0,80 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 35,94 66,65 90,94 w f (%) 13,64% 13,68% 13,88% γ f (kn/m 3 ) 23,90 17,22 17,62 γ df (kn/m 3 ) 21,03 15,15 15,48 S rf (%) 84% 46% 51% e f 0,45 0,82 0,75 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 32,27 66

68 Πίνακας 8.5.3: Γενικά χαρακτηριστικά δείγματος Θ2-Δ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ2 1 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο X1 X1 X1 Κ. 173,90 173,90 173,90 Υ.Β.+ Κ. 1158, , ,90 Ξ.Β.+ Κ. 1055, , ,70 W συστήματος 4202, ,2 W ολ 365,00 404,80 452,00 W s 326,76 362,39 404,64 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 3,25 5,86 1,63 H 0 (mm) 24,10 21,50 25,72 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,38 H s (mm) 11,87 13,17 14,70 H w (mm) 3,82 4,24 4,74 H α (mm) 8,40 4,09 6,28 H 100 (mm) 0,78 0,25 2,91 H (mm) 23,32 21,25 22,81 H' w (mm) 5,85 5,76 6,13 H' α (mm) 5,59 2,32 1,98 e 0,07 0,02 0,20 W συστήματος 4283, ,9 W ολ 446,1 412,8 450,7 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 7,46 9,49 7,99 H f (mm) 22,61 20,28 22,16 V f (mm 3 ) Κάψα Ν ο Κ. 70,90 69,2 72,60 Υ.Β.+ Κ. 107,10 94,00 141,80 Ξ.Β.+ Κ. 101,60 90,60 132,70 67

69 Πίνακας 8.5.4: Διαγράμματα και τελικά στοιχεία δείγματος Θ2-Δ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ2 1 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 11,70% 11,70% 11,70% γ ο (kn/m 3 ) 14,86 18,47 17,24 γ do (kn/m 3 ) 13,30 16,54 15,44 S ro (%) 31% 51% 43% e o 1,03 0,63 0,75 H 0 (mm) 24,10 21,50 25,72 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 51% 71% 56% e 0,96 0,61 0,74 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 39,81 66,68 104,05 w f (%) 17,92% 15,89% 15,14% γ f (kn/m 3 ) 19,36 19,97 17,75 γ df (kn/m 3 ) 16,41 17,23 15,42 S rf (%) 55% 81% 60% e f 0,90 0,54 0,69 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 34,73 68

70 Πίνακας 8.5.5: Γενικά χαρακτηριστικά δείγματος Θ4-Δ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ4 1 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο X6 X6 X6 Κ. 174,80 174,80 174,80 Υ.Β.+ Κ. 1252, , ,70 Ξ.Β.+ Κ. 1117, , ,50 W συστήματος ,2 4311,4 W ολ 375,80 397,00 474,20 W s 328,66 347,20 414,72 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 3,19 0,86 2,39 H 0 (mm) 24,17 26,49 24,96 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,16 H s (mm) 11,94 12,62 15,07 H w (mm) 4,71 4,98 5,95 H α (mm) 7,51 8,90 3,95 H 100 (mm) 0,95 0,93 0,06 H (mm) 23,22 25,56 24,90 H' w (mm) 6,67 6,73 7,68 H' α (mm) 4,60 6,21 2,15 e 0,08 0,07 0,00 W συστήματος 4282,4 4270,4 4311,1 W ολ 445,2 433,2 473,9 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 7,11 8,03 6,54 H f (mm) 22,28 24,47 24,05 V f (mm 3 ) Κάψα Ν ο Κ. 58, ,00 Υ.Β.+ Κ. 138,20 116,10 149,00 Ξ.Β.+ Κ. 124,80 107,80 136,50 69

71 Πίνακας 8.5.6: Διαγράμματα και τελικά στοιχεία δείγματος Θ4-Δ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ4 1 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 14,34% 14,34% 14,34% γ ο (kn/m 3 ) 15,26 14,70 18,64 γ do (kn/m 3 ) 13,34 12,86 16,30 S ro (%) 39% 36% 60% e o 1,02 1,10 0,66 H 0 (mm) 24,17 26,49 24,96 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 59% 52% 78% e 0,94 1,03 0,65 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 42,54 74,26 100,70 w f (%) 20,30% 19,39% 18,52% γ f (kn/m 3 ) 19,61 17,37 19,33 γ df (kn/m 3 ) 16,30 14,55 16,31 S rf (%) 65% 57% 85% e f 0,87 0,94 0,60 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 35,16 70

72 Πίνακας 8.5.7: Γενικά χαρακτηριστικά δείγματος Θ6-Δ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ6 1 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο Χ5 Χ5 Χ5 Κ. 173,00 173,00 173,00 Υ.Β.+ Κ. 1191, , ,30 Ξ.Β.+ Κ. 1160, , ,40 W συστήματος 4195,9 4213,8 4305,9 W ολ 358,70 376,60 468,70 W s 347,82 365,17 454,48 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 3,52 2,44 0,85 H 0 (mm) 23,84 24,92 26,51 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,80 H s (mm) 12,64 13,27 16,51 H w (mm) 1,09 1,14 1,42 H α (mm) 10,11 10,50 8,57 H 100 (mm) 3,17 0,43 5,49 H (mm) 20,67 24,49 21,02 H' w (mm) 8,35 8,02 9,49 H' α (mm) 0,00 3,20 0,00 e 0,25 0,03 0,33 W συστήματος 4268,5 4282,7 4318,5 W ολ 431,3 445,5 481,3 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 6,28 6,99 5,31 H f (mm) 20,25 23,47 19,87 V f (mm 3 ) Κάψα Ν ο Κ. 68,90 69,2 59,00 Υ.Β.+ Κ. 135,00 159,20 155,70 Ξ.Β.+ Κ. 122,20 143,00 139,00 71

73 Πίνακας 8.5.8: Διαγράμματα και τελικά στοιχεία δείγματος Θ6-Δ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ6 1 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 3,13% 3,13% 3,13% γ ο (kn/m 3 ) 14,76 14,83 17,35 γ do (kn/m 3 ) 14,32 14,38 16,82 S ro (%) 10% 10% 14% e o 0,89 0,88 0,61 H 0 (mm) 23,84 24,92 26,51 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 75% 71% 95% e 0,89 0,85 0,60 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 41,32 76,55 108,42 w f (%) 24,02% 21,95% 20,88% γ f (kn/m 3 ) 18,08 18,62 18,65 γ df (kn/m 3 ) 14,58 15,27 15,43 S rf (%) 78% 79% 100% e f 0,85 0,77 0,53 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 36,59 72

74 Πίνακας 8.5.9: Γενικά χαρακτηριστικά δείγματος Θ8-Β1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ8 Β1 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο Φ21 Φ21 Φ21 Κ. 260,30 260,30 260,30 Υ.Β.+ Κ. 1263, , ,70 Ξ.Β.+ Κ. 1150, , ,10 W συστήματος 4194,7 4200, W ολ 357,50 363,10 393,80 W s 317,03 321,99 349,22 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 3,05 4,10 2,30 H 0 (mm) 24,30 23,25 25,06 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,78 H s (mm) 11,52 11,70 12,69 H w (mm) 4,05 4,11 4,46 H α (mm) 8,73 7,44 7,91 H 100 (mm) 2,47 1,65 1,08 H (mm) 21,83 21,60 23,98 H' w (mm) 7,59 6,96 7,53 H' α (mm) 2,72 2,95 3,75 e 0,21 0,14 0,09 W συστήματος 4232,2 4229,8 4257,9 W ολ ,6 420,7 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 8,58 9,10 8,09 H f (mm) 20,80 21,08 23,91 V f (mm 3 ) Κάψα Ν ο Κ. 69,10 58,8 68,90 Υ.Β.+ Κ. 136,90 142,10 137,10 Ξ.Β.+ Κ. 123,80 127,30 125,00 73

75 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Θ8-Β1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ8 Β1 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 12,77% 12,77% 12,77% γ ο (kn/m 3 ) 14,43 15,32 15,42 γ do (kn/m 3 ) 12,80 13,58 13,67 S ro (%) 32% 36% 36% e o 1,11 0,99 0,97 H 0 (mm) 24,30 23,25 25,06 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 65% 70% 67% e 1,01 0,85 0,89 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 32,51 65,05 95,78 w f (%) 23,95% 21,61% 21,57% γ f (kn/m 3 ) 17,52 18,27 17,26 γ df (kn/m 3 ) 14,13 15,02 14,20 S rf (%) 72% 74% 67% e f 0,92 0,80 0,88 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 32,73 74

76 Πίνακας : Γενικά χαρακτηριστικά δείγματος Θ8-Β2 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ8 Β2 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο B3 B3 B3 Κ. 258,90 258,90 258,90 Υ.Β.+ Κ. 1260, , ,70 Ξ.Β.+ Κ. 1153, , ,50 W συστήματος ,1 4184,3 W ολ 354,80 333,90 347,10 W s 316,83 298,17 309,96 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 1,00 2,54 0,50 H 0 (mm) 26,36 24,81 26,85 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,98 H s (mm) 11,51 10,83 11,26 H w (mm) 3,80 3,57 3,71 H α (mm) 11,05 10,40 11,87 H 100 (mm) 4,62 5,03 3,00 H (mm) 21,74 19,78 23,85 H' w (mm) 8,38 6,69 6,50 H' α (mm) 1,85 2,26 6,09 e 0,40 0,46 0,27 W συστήματος 4251, ,6 W ολ 414,2 371,8 381,4 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 4,35 10,09 9,85 H f (mm) 20,61 18,83 22,88 V f (mm 3 ) Κάψα Ν ο Κ. 69, ,90 Υ.Β.+ Κ. 146,10 138,70 123,70 Ξ.Β.+ Κ. 130,00 125,20 114,20 75

77 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Θ8-Β2 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ8 Β2 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 11,98% 11,98% 11,98% γ ο (kn/m 3 ) 13,21 13,20 12,68 γ do (kn/m 3 ) 11,79 11,79 11,32 S ro (%) 26% 26% 24% e o 1,29 1,29 1,38 H 0 (mm) 26,36 24,81 26,85 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 61% 55% 52% e 1,19 1,12 1,12 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 33,15 67,39 104,16 w f (%) 26,44% 22,43% 20,97% γ f (kn/m 3 ) 16,88 16,53 16,35 γ df (kn/m 3 ) 13,35 13,51 13,52 S rf (%) 67% 60% 56% e f 1,09 1,04 1,03 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 34,46 76

78 Πίνακας : Γενικά χαρακτηριστικά δείγματος Θ8-Δ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ8 1 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο X5 X5 X5 Κ. 173,00 173,00 173,00 Υ.Β.+ Κ. 1173, , ,40 Ξ.Β.+ Κ. 1116, , ,10 W συστήματος 4196,2 4217, W ολ 359,00 380,30 337,80 W s 338,44 358,52 318,45 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 2,75 0,50 4,03 H 0 (mm) 24,60 26,85 23,32 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,15 H s (mm) 12,30 13,03 11,57 H w (mm) 2,06 2,18 1,93 H α (mm) 10,24 11,65 9,81 H 100 (mm) 5,59 5,91 2,61 H (mm) 19,01 20,94 20,71 H' w (mm) 6,14 6,11 5,48 H' α (mm) 0,57 1,80 3,66 e 0,45 0,45 0,23 W συστήματος 4238,6 4256,1 4205,3 W ολ 401,4 418,9 368,1 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 9,00 8,19 11,32 H f (mm) 17,84 19,84 19,78 V f (mm 3 ) Κάψα Ν ο Κ. 72,60 71,6 70,80 Υ.Β.+ Κ. 148,80 162,90 143,00 Ξ.Β.+ Κ. 137,10 149,60 132,40 77

79 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Θ8-Δ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ8 1 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 6,08% 6,08% 6,08% γ ο (kn/m 3 ) 14,32 13,89 14,21 γ do (kn/m 3 ) 13,50 13,10 13,40 S ro (%) 17% 16% 16% e o 1,00 1,06 1,02 H 0 (mm) 24,60 26,85 23,32 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 54% 47% 49% e 0,93 1,00 0,97 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 36,55 74,88 102,47 w f (%) 18,14% 17,05% 17,21% γ f (kn/m 3 ) 17,43 16,48 16,48 γ df (kn/m 3 ) 14,76 14,08 14,06 S rf (%) 60% 51% 53% e f 0,84 0,91 0,89 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 35,2 78

80 Πίνακας : Γενικά χαρακτηριστικά δείγματος Θ8-Δ2 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ8 2 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο Γ3 Γ3 Γ3 Κ. 173,70 173,70 173,70 Υ.Β.+ Κ. 1179, , ,70 Ξ.Β.+ Κ. 1046, , ,70 W συστήματος 4182,9 4271,1 4295,2 W ολ 345,70 433,90 458,00 W s 300,00 376,54 397,45 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 3,70 1,85 0,50 H 0 (mm) 23,65 25,50 26,85 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,58 H s (mm) 10,90 13,68 14,44 H w (mm) 4,57 5,74 6,06 H α (mm) 8,18 6,08 6,35 H 100 (mm) 0,30 4,75 0,27 H (mm) 23,35 20,75 26,58 H' w (mm) 6,07 7,12 7,50 H' α (mm) 6,38 0,00 4,64 e 0,03 0,35 0,02 W συστήματος 4221,5 4282, W ολ 384,3 445,1 462,8 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 9,77 7,70 7,73 H f (mm) 22,35 19,76 26,06 V f (mm 3 ) Κάψα Ν ο Κ. 69, ,80 Υ.Β.+ Κ. 99,30 104,00 140,70 Ξ.Β.+ Κ. 94,20 97,80 127,70 79

81 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Θ8-Δ2 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ8 2 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 15,23% 15,23% 15,23% γ ο (kn/m 3 ) 14,34 16,69 16,73 γ do (kn/m 3 ) 12,44 14,49 14,52 S ro (%) 36% 49% 49% e o 1,17 0,86 0,86 H 0 (mm) 23,65 25,50 26,85 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 49% 61% 62% e 1,14 0,85 0,84 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 30,92 59,04 90,12 w f (%) 20,24% 18,90% 18,87% γ f (kn/m 3 ) 16,87 17,94 17,42 γ df (kn/m 3 ) 14,03 15,09 14,66 S rf (%) 53% 67% 65% e f 1,05 0,78 0,80 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 30,93 80

82 Πίνακας : Γενικά χαρακτηριστικά δείγματος Θ11 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ11 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο X1 X1 X1 Κ. 174,10 174,10 174,10 Υ.Β.+ Κ. 1174, , ,50 Ξ.Β.+ Κ. 1101, , ,20 W συστήματος 4234,1 4236,9 4252,7 W ολ 396,90 399,70 415,50 W s 367,82 370,41 385,06 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 0,50 0,50 0,50 H 0 (mm) 26,85 26,85 26,85 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,69 H s (mm) 13,36 13,46 13,99 H w (mm) 2,91 2,93 3,04 H α (mm) 10,58 10,46 9,82 H 100 (mm) 7,71 7,01 0,45 H (mm) 19,14 19,84 26,40 H' w (mm) 7,84 7,15 8,48 H' α (mm) 0,00 0,00 3,93 e 0,58 0,52 0,03 W συστήματος 4291,3 4289,7 4313,8 W ολ 454,1 452,5 476,6 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 6,61 6,37 6,61 H f (mm) 17,99 18,70 25,50 V f (mm 3 ) Κάψα Ν ο A9 Κ. 69,10 68,9 65,40 Υ.Β.+ Κ. 165,30 167,80 144,10 Ξ.Β.+ Κ. 148,40 151,80 129,90 81

83 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Θ11 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ11 0 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 7,91% 7,91% 7,91% γ ο (kn/m 3 ) 14,50 14,60 15,18 γ do (kn/m 3 ) 13,44 13,53 14,07 S ro (%) 22% 22% 24% e o 1,01 1,00 0,92 H 0 (mm) 26,85 26,85 26,85 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 62% 57% 68% e 0,95 0,93 0,89 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 38,33 71,63 88,27 w f (%) 21,31% 19,30% 22,02% γ f (kn/m 3 ) 17,88 17,85 18,34 γ df (kn/m 3 ) 14,74 14,96 15,03 S rf (%) 68% 63% 74% e f 0,86 0,85 0,82 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 32,53 82

84 Πίνακας : Γενικά χαρακτηριστικά δείγματος Θ15 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ15 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο X5 X5 X5 Κ. 173,10 173,10 173,10 Υ.Β.+ Κ. 1173, , ,10 Ξ.Β.+ Κ. 1111, , ,20 W συστήματος ,9 W ολ 336,80 367,80 492,70 W s 315,95 345,03 462,20 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 4,70 0,00 0,00 H 0 (mm) 22,65 27,35 27,35 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,35 H s (mm) 11,48 12,54 16,79 H w (mm) 2,08 2,28 3,05 H α (mm) 9,09 12,54 7,51 H 100 (mm) 5,13 3,32 3,49 H (mm) 17,52 24,03 23,86 H' w (mm) 7,26 7,58 8,27 H' α (mm) 0,00 3,91 0,00 e 0,45 0,26 0,21 W συστήματος 4222,4 4245,1 4357,5 W ολ 385,2 407,9 520,3 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 8,08 3,60 1,48 H f (mm) 17,38 23,19 22,93 V f (mm 3 ) Κάψα Ν ο Κ. 72,70 69,9 73,70 Υ.Β.+ Κ. 149,20 130,40 142,20 Ξ.Β.+ Κ. 134,90 119,50 131,80 83

85 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Θ15 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ15 0 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 6,60% 6,60% 6,60% γ ο (kn/m 3 ) 14,59 13,19 17,67 γ do (kn/m 3 ) 13,68 12,38 16,58 S ro (%) 19% 15% 29% e o 0,97 1,18 0,63 H 0 (mm) 22,65 27,35 27,35 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 65% 51% 79% e 0,97 1,18 0,62 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 45,73 83,17 118,06 w f (%) 22,99% 21,98% 17,90% γ f (kn/m 3 ) 16,79 15,10 19,40 γ df (kn/m 3 ) 13,65 12,38 16,45 S rf (%) 66% 54% 87% e f 0,96 1,11 0,57 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 38,97 84

86 Πίνακας : Γενικά χαρακτηριστικά δείγματος Θ16 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ16 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο X6 X6 X6 Κ. 174,90 174,90 174,90 Υ.Β.+ Κ. 1175, , ,60 Ξ.Β.+ Κ. 1133, , ,60 W συστήματος 4178,5 4207,8 4212,7 W ολ 341,30 370,60 375,50 W s 326,98 355,05 359,74 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 2,59 0,89 1,77 H 0 (mm) 24,77 26,46 25,59 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,54 H s (mm) 11,88 12,90 13,07 H w (mm) 1,43 1,56 1,58 H α (mm) 11,45 12,00 10,94 H 100 (mm) 6,91 0,05 0,03 H (mm) 17,86 26,41 25,56 H' w (mm) 1,26 3,98 3,38 H' α (mm) 4,71 9,53 9,11 e 0,58 0,00 0,00 W συστήματος 4281,8 4297, W ολ 444,6 460,5 463,8 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 5,99 5,00 5,49 H f (mm) 17,64 25,95 24,84 V f (mm 3 ) Κάψα Ν ο Κ. 65,10 69,2 72,60 Υ.Β.+ Κ. 137,60 158,50 165,80 Ξ.Β.+ Κ. 134,90 149,50 157,80 85

87 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Θ16 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ16 0 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 4,38% 4,38% 4,38% γ ο (kn/m 3 ) 13,52 13,74 14,40 γ do (kn/m 3 ) 12,95 13,16 13,79 S ro (%) 11% 11% 13% e o 1,08 1,05 0,96 H 0 (mm) 24,77 26,46 25,59 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 10% 29% 27% e 1,08 1,05 0,96 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 45,94 90,76 123,41 w f (%) 3,87% 11,21% 9,39% γ f (kn/m 3 ) 17,78 17,41 18,32 γ df (kn/m 3 ) 17,11 15,65 16,75 S rf (%) 10% 30% 29% e f 1,07 1,01 0,90 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 40,49 86

88 Πίνακας : Γενικά χαρακτηριστικά δείγματος Θ17 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ Θ17 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο X1 X1 X1 Κ. 173,70 173,70 173,70 Υ.Β.+ Κ. 1175, , ,60 Ξ.Β.+ Κ. 1111, , ,80 W συστήματος 4197,7 4215,7 4338,6 W ολ 360,50 378,50 501,40 W s 337,54 354,40 469,47 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 0,00 1,56 0,00 H 0 (mm) 27,35 25,79 27,35 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,59 H s (mm) 12,26 12,88 17,06 H w (mm) 2,30 2,41 3,19 H α (mm) 12,79 10,50 7,10 H 100 (mm) 1,11 0,97 6,73 H (mm) 26,24 24,82 20,62 H' w (mm) 8,33 7,53 7,86 H' α (mm) 5,65 4,41 0,00 e 0,09 0,08 0,39 W συστήματος 4284,9 4280,6 4336,3 W ολ 447,7 443,4 499,1 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 5,52 5,54 3,48 H f (mm) 25,21 24,07 19,79 V f (mm 3 ) Κάψα Ν ο 5 6 A9 Κ. 72, ,40 Υ.Β.+ Κ. 130,20 131,20 142,80 Ξ.Β.+ Κ. 118,80 121,00 131,70 87

89 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Θ17 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) Θ17 0 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 6,80% 6,80% 6,80% γ ο (kn/m 3 ) 12,93 14,40 17,98 γ do (kn/m 3 ) 12,11 13,48 16,84 S ro (%) 15% 19% 31% e o 1,23 1,00 0,60 H 0 (mm) 27,35 25,79 27,35 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 55% 60% 77% e 1,23 0,97 0,60 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 40,67 73,37 130,89 w f (%) 24,68% 21,25% 16,74% γ f (kn/m 3 ) 16,72 17,63 18,49 γ df (kn/m 3 ) 13,41 14,54 15,84 S rf (%) 59% 64% 83% e f 1,14 0,92 0,55 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 39,65 88

90 Πίνακας : Γενικά χαρακτηριστικά δείγματος Κ κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ K υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο Λ3 Λ3 Λ3 Κ. 94,00 94,00 94,00 Υ.Β.+ Κ. 124,30 124,30 124,30 Ξ.Β.+ Κ. 123,60 123,60 123,60 W συστήματος 4225,6 4225,6 4304,1 W ολ 388,40 388,40 466,90 W s 379,43 379,43 456,11 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 0,50 0,50 0,50 H 0 (mm) 26,85 26,85 26,85 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,25 H s (mm) 13,79 13,79 16,57 H w (mm) 0,90 0,90 1,08 H α (mm) 12,17 12,17 9,20 H 100 (mm) 5,10 4,35 3,17 H (mm) 21,75 22,50 23,68 H' w (mm) 7,65 7,36 9,00 H' α (mm) 0,31 1,36 0,00 e 0,37 0,32 0,19 W συστήματος 4388,2 4406,2 4385,1 W ολ ,9 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 2,71 1,82 2,76 H f (mm) 21,65 22,31 23,42 V f (mm 3 ) Κάψα Ν ο Κ. 69,30 64,9 68,90 Υ.Β.+ Κ. 234,30 139,40 163,60 Ξ.Β.+ Κ. 206,60 127,30 148,00 89

91 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Κ κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) 0 K SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 2,36% 2,36% 2,36% γ ο (kn/m 3 ) 14,19 14,19 17,06 γ do (kn/m 3 ) 13,86 13,86 16,66 S ro (%) 7% 7% 10% e o 0,95 0,95 0,62 H 0 (mm) 26,85 26,85 26,85 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 60% 58% 88% e 0,92 0,93 0,62 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 49,61 91,80 145,92 w f (%) 20,17% 19,39% 19,72% γ f (kn/m 3 ) 20,46 21,15 20,27 γ df (kn/m 3 ) 17,02 17,72 16,93 S rf (%) 61% 58% 90% e f 0,92 0,91 0,60 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 43,79 90

92 Πίνακας : Γενικά χαρακτηριστικά δείγματος Κ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ K1 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο N1 N1 N1 Κ. 68,10 68,10 68,10 Υ.Β.+ Κ. 271,00 271,00 271,00 Ξ.Β.+ Κ. 270,10 270,10 270,10 W συστήματος ,4 W ολ 353,80 479,80 448,20 W s 352,23 477,67 446,21 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 1,21 0,64 0,83 H 0 (mm) 26,14 26,72 26,52 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,67 H s (mm) 12,80 17,36 16,21 H w (mm) 0,16 0,21 0,20 H α (mm) 13,18 9,15 10,11 H 100 (mm) 0,06 0,03 0,02 H (mm) 26,08 26,69 26,50 H' w (mm) 8,79 10,05 8,89 H' α (mm) 4,49 0,00 1,40 e 0,00 0,00 0,00 W συστήματος 4268,3 4314,4 4279,1 W ολ 431,1 477,2 441,9 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 6,92 5,89 7,53 H f (mm) 24,92 25,50 25,48 V f (mm 3 ) Κάψα Ν ο 13 A9 18 Κ. 69,20 65,5 68,90 Υ.Β.+ Κ. 152,80 138,00 130,30 Ξ.Β.+ Κ. 136,10 125,40 120,10 91

93 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Κ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION γs (kn/m 3 ) 0 K1 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 0,45% 0,45% 0,45% γ ο (kn/m 3 ) 13,28 17,62 16,58 γ do (kn/m 3 ) 13,22 17,54 16,50 S ro (%) 1% 2% 2% e o 1,04 0,54 0,64 H 0 (mm) 26,14 26,72 26,52 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 66% 100% 86% e 1,04 0,54 0,63 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 35,92 74,87 99,14 w f (%) 24,96% 21,04% 19,92% γ f (kn/m 3 ) 16,97 18,36 17,01 γ df (kn/m 3 ) 13,58 15,17 14,19 S rf (%) 73% 100% 96% e f 0,95 0,47 0,57 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 34,61 92

94 Πίνακας : Γενικά χαρακτηριστικά δείγματος Χ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ X1 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο Κ. 94,40 94,40 94,40 Υ.Β.+ Κ. 196,20 196,20 196,20 Ξ.Β.+ Κ. 195,20 195,20 195,20 W συστήματος 4223,7 4310,4 4310,1 W ολ 386,50 473,20 472,90 W s 382,70 468,55 468,25 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 2,09 0,50 2,16 H 0 (mm) 25,26 26,85 25,19 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,51 H s (mm) 13,90 17,02 17,01 H w (mm) 0,38 0,46 0,46 H α (mm) 10,98 9,36 7,71 H 100 (mm) 0,04 0,05 2,99 H (mm) 25,22 26,80 22,20 H' w (mm) 7,61 8,71 8,18 H' α (mm) 3,71 1,06 0,00 e 0,00 0,00 0,18 W συστήματος 4295,1 4345,4 4309,8 W ολ 457,9 508,2 472,6 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 5,98 3,21 7,09 H f (mm) 24,53 25,66 21,13 V f (mm 3 ) Κάψα Ν ο A9 5 3 Κ. 65,50 71,5 69,30 Υ.Β.+ Κ. 162,00 139,10 162,10 Ξ.Β.+ Κ. 146,00 128,50 148,30 93

95 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Χ1 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) 0 X1 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 0,99% 0,99% 0,99% γ ο (kn/m 3 ) 15,01 17,29 18,42 γ do (kn/m 3 ) 14,86 17,12 18,24 S ro (%) 3% 5% 6% e o 0,82 0,58 0,48 H 0 (mm) 25,26 26,85 25,19 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 67% 89% 100% e 0,81 0,57 0,48 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 44,90 62,97 109,83 w f (%) 19,88% 18,60% 17,47% γ f (kn/m 3 ) 18,31 19,43 19,26 γ df (kn/m 3 ) 15,27 16,38 16,40 S rf (%) 72% 100% 100% e f 0,76 0,51 0,41 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 35,56 94

96 Πίνακας : Γενικά χαρακτηριστικά δείγματος Χ2 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ X2 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο Λ2 Λ2 Λ2 Κ. 95,10 95,10 95,10 Υ.Β.+ Κ. 195,50 195,50 195,50 Ξ.Β.+ Κ. 194,50 194,50 194,50 W συστήματος 4290,4 4273,7 4290,2 W ολ 453,20 436,50 453,00 W s 448,69 432,15 448,49 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 0,50 1,59 2,73 H 0 (mm) 26,85 25,77 24,62 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,66 H s (mm) 16,30 15,70 16,30 H w (mm) 0,45 0,43 0,45 H α (mm) 10,10 9,63 7,87 H 100 (mm) 6,38 4,64 4,79 H (mm) 20,47 21,13 19,83 H' w (mm) 8,62 7,64 7,28 H' α (mm) 0,00 0,00 0,00 e 0,39 0,30 0,29 W συστήματος ,8 4302,1 W ολ 537,8 468,6 464,9 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 3,42 4,49 6,31 H f (mm) 20,43 20,44 19,15 V f (mm 3 ) Κάψα Ν ο Κ. 72,50 69,4 72,70 Υ.Β.+ Κ. 117,80 125,30 148,60 Ξ.Β.+ Κ. 110,50 116,90 138,00 95

97 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Χ2 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) 0 X2 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 1,01% 1,01% 1,01% γ ο (kn/m 3 ) 16,56 16,62 18,05 γ do (kn/m 3 ) 16,39 16,45 17,87 S ro (%) 4% 4% 5% e o 0,65 0,64 0,51 H 0 (mm) 26,85 25,77 24,62 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 82% 76% 88% e 0,65 0,64 0,51 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 58,99 86,39 113,99 w f (%) 19,21% 17,68% 16,23% γ f (kn/m 3 ) 19,68 18,35 19,08 γ df (kn/m 3 ) 16,51 15,59 16,42 S rf (%) 82% 82% 96% e f 0,64 0,60 0,47 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 39,34 96

98 Πίνακας : Γενικά χαρακτηριστικά δείγματος Χ4 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ X4 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο Λ5 Λ5 Λ5 Κ. 75,40 75,40 75,40 Υ.Β.+ Κ. 179,00 179,00 179,00 Ξ.Β.+ Κ. 178,50 178,50 178,50 W συστήματος 4300, ,8 W ολ 463,70 431,80 447,60 W s 461,46 429,72 445,44 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 1,28 2,52 2,21 H 0 (mm) 26,07 24,83 25,14 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,12 H s (mm) 16,77 15,61 16,18 H w (mm) 0,22 0,21 0,22 H α (mm) 9,08 9,01 8,74 H 100 (mm) 6,35 1,44 1,40 H (mm) 19,72 23,39 23,74 H' w (mm) 9,30 8,41 8,31 H' α (mm) 0,00 0,00 0,00 e 0,38 0,09 0,09 W συστήματος 4391,2 4295,9 4297,2 W ολ ,7 460 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 2,45 7,12 6,80 H f (mm) 19,61 22,70 22,89 V f (mm 3 ) Κάψα Ν ο Κ. 71,10 68,9 64,90 Υ.Β.+ Κ. 192,10 159,30 160,90 Ξ.Β.+ Κ. 171,80 144,50 145,80 97

99 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Χ4 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) 0 X4 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 0,48% 0,48% 0,48% γ ο (kn/m 3 ) 17,45 17,06 17,46 γ do (kn/m 3 ) 17,36 16,98 17,38 S ro (%) 2% 2% 2% e o 0,55 0,59 0,55 H 0 (mm) 26,07 24,83 25,14 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 100% 92% 93% e 0,55 0,59 0,55 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 74,81 69,97 110,72 w f (%) 20,16% 19,58% 18,67% γ f (kn/m 3 ) 20,94 18,67 18,62 γ df (kn/m 3 ) 17,43 15,62 15,69 S rf (%) 100% 99% 100% e f 0,55 0,54 0,50 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 38 98

100 Πίνακας : Γενικά χαρακτηριστικά δείγματος Χ5 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΕΙΓΜΑ X5 υναμοδ. (kν) 3,0 3,0 3,0 Ορθή τάση (kpa) Κάψα Ν ο X4 X4 X4 Κ. 296,90 296,90 296,90 Υ.Β.+ Κ. 398,90 398,90 398,90 Ξ.Β.+ Κ. 398,20 398,20 398,20 W συστήματος 4255,9 4284,9 4297,8 W ολ 418,70 447,70 460,60 W s 415,83 444,63 457,44 t 1 (mm) 27,35 27,35 27,35 t 2 (mm) 0,70 1,64 4,24 H 0 (mm) 26,65 25,71 23,11 V 0 (mm 3 ) , , ,00 V (mm 3 ) , , ,00 V s (mm 3 ) , , ,84 H s (mm) 15,11 16,15 16,62 H w (mm) 0,29 0,31 0,32 H α (mm) 11,25 9,25 6,17 H 100 (mm) 3,74 2,26 1,46 H (mm) 22,91 23,45 21,65 H' w (mm) 9,48 8,75 8,25 H' α (mm) 0,00 0,00 0,00 e 0,25 0,14 0,09 W συστήματος 4347,7 4311,8 4301,4 W ολ 510,5 474,6 464,2 π 1 (mm) 27,35 27,35 27,35 π 2 (mm) 2,18 5,56 6,78 H f (mm) 22,54 22,16 20,65 V f (mm 3 ) Κάψα Ν ο 6 5 A9 Κ. 71,10 71,5 65,50 Υ.Β.+ Κ. 169,10 153,60 135,50 Ξ.Β.+ Κ. 150,90 140,10 124,80 99

101 Πίνακας : Διαγράμματα και τελικά στοιχεία δείγματος Χ5 κατά την δοκιμή άμεσης διάτμησης ΘΕΣΗ ΟΚΙΜΗ ΤΑΧΕΙΑΣ ΑΜΕΣΗΣ ΙΑΤΜΗΣΗΣ ΜΕ ΣΤΕΡΕΟΠΟΙΗΣΗ ΧΩΡΙΣ ΑΠΟΣΤΡΑΓΓΙΣΗ ΕΙΓΜΑ ΚΑΤΑΤΑΞΗ USCS USCS CLASSIFICATION θεωρούμε γs (kn/m 3 ) 0 X5 SC 27,0 ΟΚΙΜΙΑ/ SAMPLES ΑΡΧΙΚΗ ΚΑΤΑΣΤΑΣΗ / INITIAL STATE w ο (%) 0,69% 0,69% 0,69% γ ο (kn/m 3 ) 15,41 17,08 19,55 γ do (kn/m 3 ) 15,31 16,97 19,42 S ro (%) 2% 3% 5% e o 0,76 0,59 0,39 H 0 (mm) 26,65 25,71 23,11 b (mm) 100,00 100,00 100,00 d (mm) 100,00 100,00 100,00 ΣΤΕΡΕΟΠΟΙΗΣΗ / CONSOLIDATION σ (kpa) S r (%) 82% 92% 100% e 0,76 0,59 0,39 ΤΕΛΟΣ ΟΚΙΜΗΣ / POST TESTING τ f (kpa) 38,17 52,80 111,46 w f (%) 22,81% 19,68% 18,04% γ f (kn/m 3 ) 19,08 19,13 20,63 γ df (kn/m 3 ) 15,54 15,98 17,48 S rf (%) 85% 100% 100% e f 0,74 0,51 0,33 Ρυθμός (mm/min) 2,000 2,000 2,000 ΣΥΝΟΧΗ/COHESION (kpa) c = 0,0 ΓΩΝ. ΤΡΙΒΗΣ/ FRICT. ANGLE ( ) φ = 34,34 100

102 Πίνακας 8.6 & Διάγραμμα 8.6.1: Συσχετισμός γωνίας τριβής (φ) εδαφικών δειγμάτων με συντελεστή ομοιομορφίας (Cu) α/α Συντελεστής ομοιομορφίας Cu Γωνία εσωτερικής τριβής φ( ο ) Θ1-1 16,44 32,27 Θ2-1 24,66 34,73 Θ4-1 15,55 35,16 Θ6-1 5,25 36,59 Θ8-Β1 11,11 32,73 Θ8-Β2 6,00 34,46 Θ8-1 15,55 35,22 Θ8-2 7,60 30,93 Θ11 11,43 32,53 Θ15 13,33 38,97 Θ16 3,40 40,49 Θ17 6,33 39,65 Κ 15,83 43,79 Κ1 6,47 34,61 Χ1 15,00 35,56 Χ2 15,38 39,34 Χ4 16,44 38,00 Χ5 16,67 34,34 Πίνακας 8.6 Γωνία εσωτερικής τριβής (φ) Συντελεστής ομοιομορφοίας (Cu) Διάγραμμα

103 9. ΣΥΜΠΕΡΑΣΜΑΤΑ Σκοπός των εργαστηριακών δοκιμών εδαφικών δειγμάτων που πήραμε από τον οδικό άξονα Φλώρινας Πισοδερίου είναι να προσδιορίσουμε τις φυσικές και μηχανικές ιδιότητες τους με την εφαρμογή συγκεκριμένων δοκιμών εδαφομηχανικής. Μετά το πέρας των δοκιμών καταλήξαμε στα εξής αποτελέσματα: 1.Φυσικές ιδιότητες Ποσοστό περιεχόμενης υγρασίας (W) : Οι τιμές της κυμάνθηκαν από 0,45% έως 15,23%. Φαινόμενο βάρος (γ) : οι τιμές του κυμάνθηκαν από 12,68 έως 19,55. Όρια Atterberg : 1. Όριο υδαρότητας (WL): Με τιμές από 23,457% έως 33,162%,οι οποίες τα κατατάσσουν ως μέτρια υδρόφιλα. 2. Όριο πλαστικότητας (WP) : από 5,36% έως 7,95%. Τα δέκα από τα δεκαοχτώ δείγματα μας είναι non plastic. Κοκκομετρική ανάλυση: Προέκυψαν κυρίως αμμώδη εδάφη με καλή κοκκομετρική διαβάθμιση και με λίγη άργιλο (SC). 2.Μηχανικές ιδιότητες Διατμητική αντοχή, παράμετροι c, φ : Η συνοχή ( c) παρουσίασε μηδενικές τιμές σε όλα τα εδαφικά δείγματα και οι τιμές της γωνίας εσωτερικής τριβής ( φ ) κυμάνθηκαν από 30,93 ο έως 43,79 ο. Από το διάγραμμα φαίνεται πως δεν συσχετίζονται μεταξύ τους η γωνία τριβής φ και ο συντελεστής ομοιομορφίας Cu (παρόλη την ευρεία γκάμα τιμών τους) π.χ. εδάφη έχοντα παραπλήσια γωνία τριβής παρουσιάζουν μεγάλη διαφορά στο συντελεστή ομοιομορφίας, γεγονός το οποίο δεν συνάδει με τα δεδομένα που προέρχονται από τη διεθνή βιβλιογραφία. (Marcuson and Bieganousky, 1977 ). Αναφορικά παρατίθεται ο κάτωθι τύπος ο οποίος αποδίδει την αναλογική σχέση μεταξύ των φ και Cu. Dr 11,7 222 f ( φ) ( P' vo) ( ) Cu = P vo: Ορθή τάση Cu: Συντελεστής ομοιομορφίας N: Κτύποι SPT, N= f(φ) Dr: Σχετική πυκνότητα Αυτό προφανώς οφείλεται στη μεγάλη διαφορά της γεωμετρίας και της τραχύτητας των εδαφικών κόκκων που παρατηρήθηκε στα διάφορα εδάφη και η οποία αποτέλεσε τον καθοριστικό παράγοντα της διατμητικής τους αντίστασης. 2 1/ 2 102

104 Βιβλιογραφία Εγχειρίδια-Σημειώσεις 1. Αναγνωστόπουλος Κ. Παπαλιάγκας Θ., Εργαστηριακές δοκιμές εδαφομηχανικής, Θεσσαλονίκη Χρηστάρας Β., Όρια Atterberg, Τμήμα Γεωλογίας ΑΠΘ 3. ΓΕΩΤ. ΕΡ. Διδασκάλου, Εισαγωγή στην Εδαφομηχανική, Εδαφοτεχνικές έρευνες μελέτες, εργαστήριο εδαφομηχανικής, σκυροδέματος, ασφαλτικών 4. Χρηστάρας Β., Συνοπτική περιγραφή συνηθέστερων εργαστηριακών δοκιμών βραχομηχανικής εδαφομηχανικής, Θεσσαλονίκη Τσιώκου Μ., Τεχνικογεωλογικές συνθήκες στη μικρή περιμετρική Πατρών, Διατριβή διπλώματος ειδίκευσης, Τμήμα Γεωλογίας Πανεπιστημίου Πατρών, Ιούλιος Marcuson and Bieganousky 1977 Marcuson, W. F., and Bieganousky, W. A (Nov). "SPT and Relative Density in Coarse Sands," Journal of the Geotechnical Engineering Division, American Society of Civil Engineers, Vol 103, No. GT11,pp

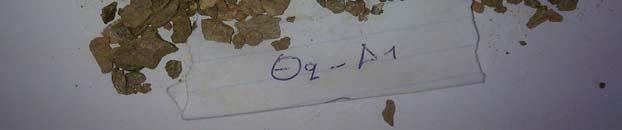

105 11. ΠΑΡΑΡΤΗΜΑ ΦΩΤΟΓΡΑΦΙΩΝ ΕΔΑΦΙΚΑ ΔΕΙΓΜΑΤΑ Εικόνες δειγμάτων Θ1-Δ1,Θ2-Δ1,Θ4-Δ1 104

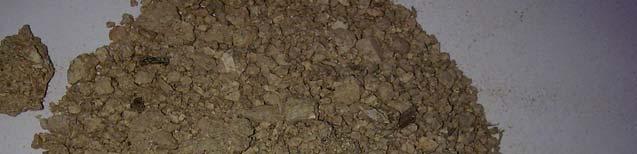

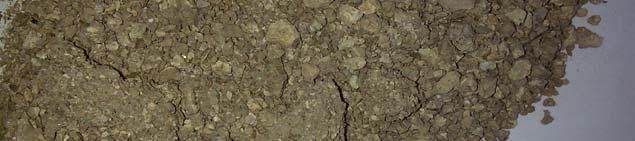

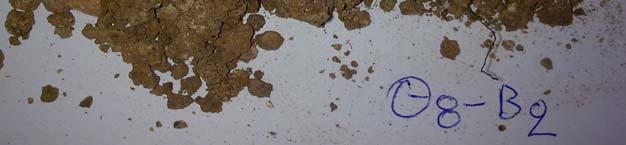

106 Εικόνες δειγμάτων Θ6-Δ1,Θ8-Β1,Θ8-Β2 105

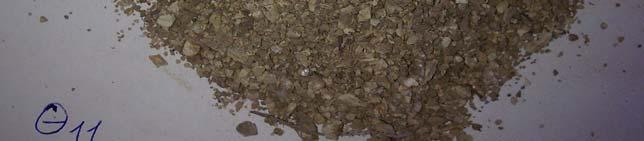

107 Εικόνες δειγμάτων Θ8-Δ1,Θ8-Δ2,Θ11 106

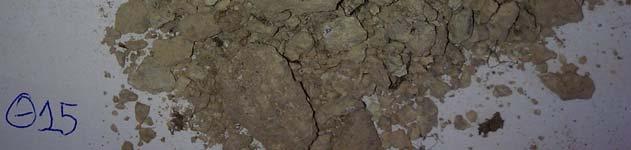

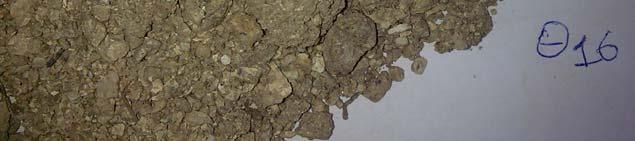

108 Εικόνες δειγμάτων Θ15,Θ16,Θ17 107

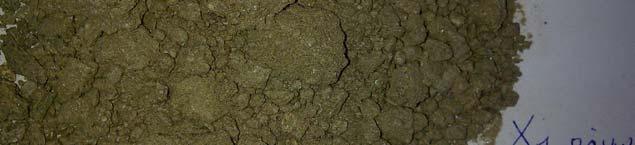

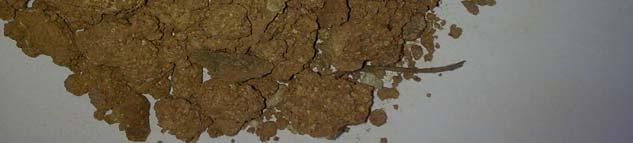

109 Εικόνες δειγμάτων Κ,Κ1,Χ1 108

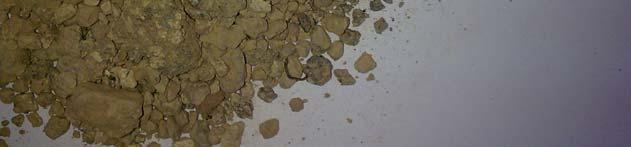

110 Εικόνες δειγμάτων Χ2,Χ4,Χ5 109
