1 ΔΙΚΤΥΑ ΕΠΙΚΟΙΝΩΝΙΩΝ Ω Ασύρματα Δίκτυα Επικοινωνιών

2 Περίληψη Ηλεκτρομαγνητικό φάσμα συχνοτήτων Ζώνες λειτουργίας των ασυρμάτων δικτύων Επίδραση του ασύρματου περιβάλλοντος στα δίκτυα επικοινωνιών Ασύρματα τοπικά δίκτυα Οικογένεια ΙΕΕΕ Ευρυζωνική ασύρματη πρόσβαση Πρότυπο ΙΕΕΕ Ασύρματα προσωπικά δίκτυα Bluetooth

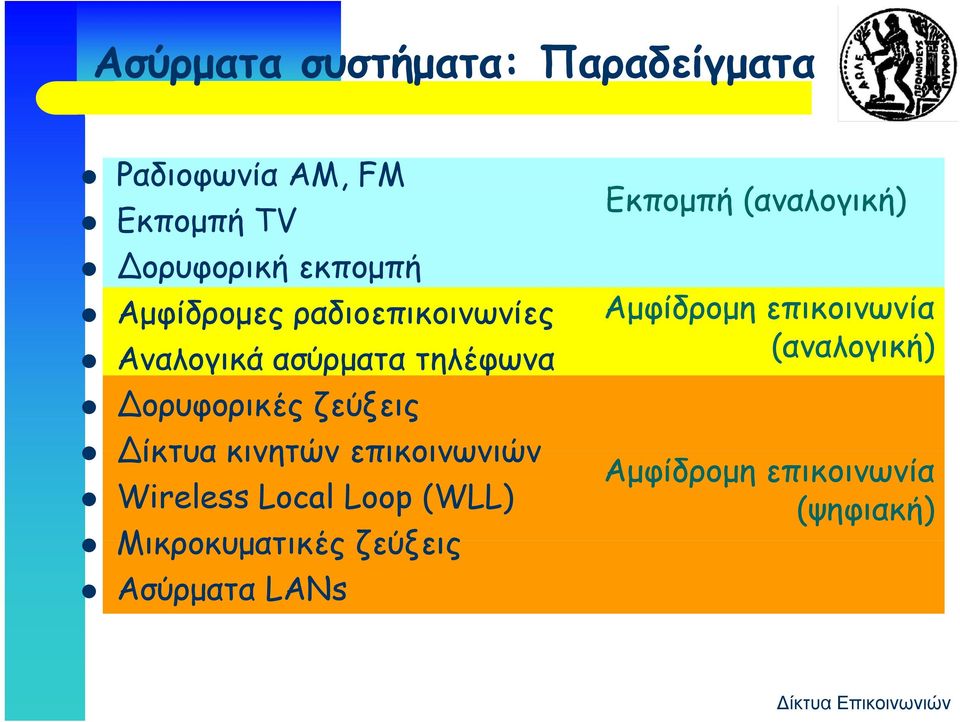

3 Ασύρματα συστήματα: Παραδείγματα Ραδιοφωνία AM, FM Εκπομπή TV Εκπομπή (αναλογική) Δορυφορική εκπομπή Αμφίδρομες ραδιοεπικοινωνίες Αμφίδρομη επικοινωνία (αναλογική) γ Αναλογικά ασύρματα τηλέφωνα Δορυφορικές ζεύξεις Δίκτυα κινητών επικοινωνιών Wireless Local Loop (WLL) Μικροκυματικές ζεύξεις Ασύρματα LANs Αμφίδρομη επικοινωνία (ψηφιακή)

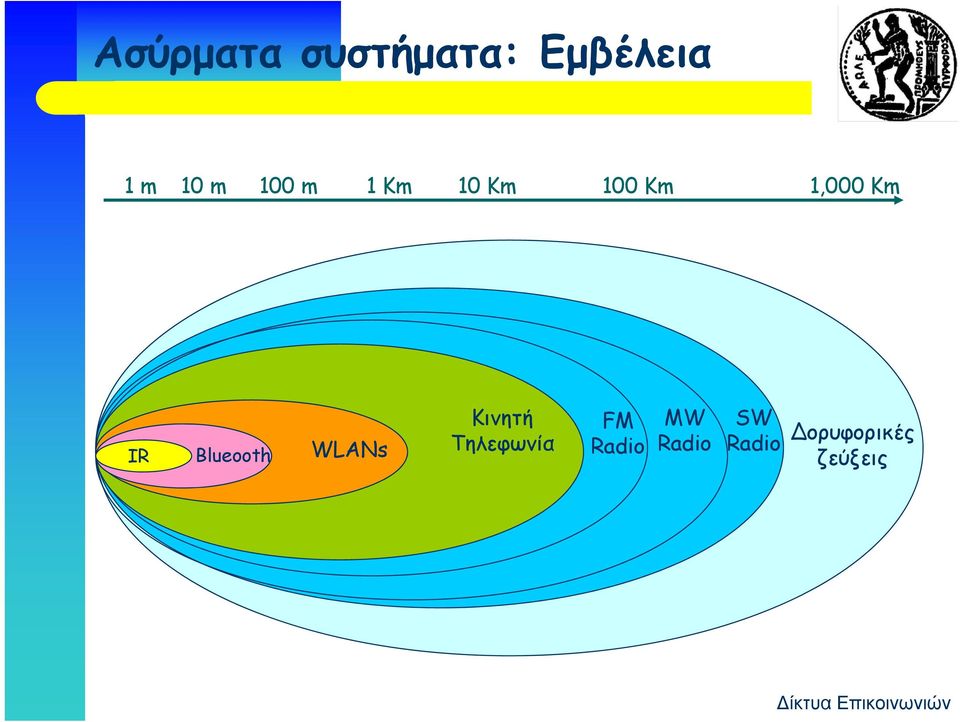

4 Ασύρματα συστήματα: Εμβέλεια 1 m 10 m 100 m 1 Km 10 Km 100 Km 1,000 Km IR Blueooth WLANs Κινητή Τηλεφωνία FM Radio MW Radio SW Radio Δορυφορικές ζύξ ζεύξεις

5 Ηλεκτρομαγνητικό φάσμα ISM band Mhz Ghz Ghz LF MF HF VHF UHF SHF EHF 30kHz 300kHz 3MHz 30MHz 300MHz 3GHz 30GHz 300GHz 10km 1km 100m 10m 1m 10cm 1cm 100mm λ f f X rays infrared visible UV Gamma rays 1 khz 1 MHz 1 GHz 1 THz 1 PHz 1 EHz Τα χαρακτηριστικά διάδοσης είναι διαφορετικά σε κάθε ζώνη συχνοτήτων

6 Μη αδειοδοτούμενο φάσμα λ 33cm 12cm 5cm 26 Mhz 83.5 Mhz 125 Mhz 902 Mhz Ghz 928 Mhz Ghz Ghz Ghz ασύρματα τηλέφωνα b Bluetooth φούρνοι μικροκυμάτων a

7 Ζώνες λειτουργίας των ασύρματων δικτύων Εκπομπή TV VHF: 54 έως 88 MHz, 174 έως 216 MHz UHF: 470 έως 806 MHz 30 MHz 300 MHz 3 GHz 30 GHz FM Radio 88 έως 108 MHz Ψηφιακή TV 54 έως 88 MHz, 174 έως 216 MHz, 470 έως 806 MHz

8 Ζώνες λειτουργίας των ασύρματων δικτύων 3G Ασύρματα συστήματα ευρείας ζώνης MHz, GHz, GHz 30 MHz 300 MHz 3 GHz 30 GHz Κυψελωτή τηλεφωνία MHz Υπηρεσία προσωπικών επικοινωνιών (Personal Communication Service, PCS) GHz

9 Ζώνες λειτουργίας των ασύρματων δικτύων WLAN (IEEE b/g) GHz WLAN (IEEE a) 5 GHz 30 MHz 300 MHz 3 GHz 30 GHz Bluetooth 2.45 GHz Local Multipoint Distribution Services (LMDS) GHz

10 Tο περιβάλλον των ασυρμάτων επικοινωνιών λόφοι δοκάρια βροχή διάδρομοι παράθυρα οχήματα τοίχοι δέντρα

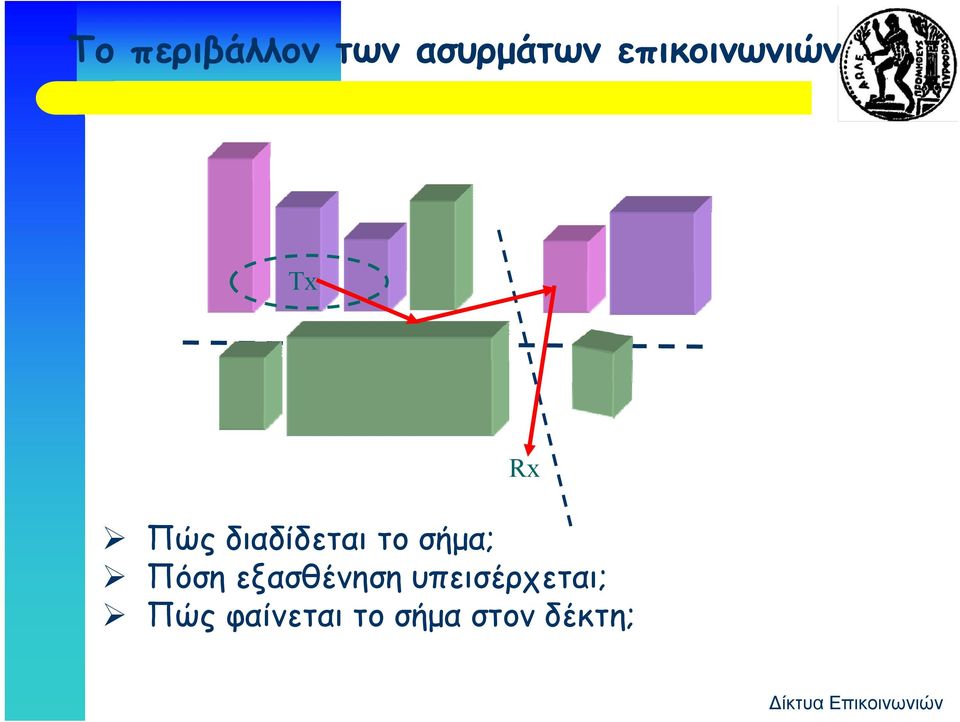

11 Το περιβάλλον των ασυρμάτων επικοινωνιών Tx Rx Πώς διαδίδεται το σήμα; Πόση εξασθένηση υπεισέρχεται; Πώς φαίνεται το σήμα στον δέκτη;

12 Διάδοση στο ασύρματο περιβάλλον Τρεις βασικοί μηχανισμοί διάδοσης Ανάκλαση λ << D Περίθλαση λ D Σκέδαση λ >> D Οι επιδράσεις της διάδοσης εξαρτώνται όχι μόνο από τη ζώνη μετάδοσης αλλά και από το εύρος ζώνης του μεταδιδόμενου σήματος Χωρική απόσταση μεταξύ Tx-Rx

13 Ανασχετικοί παράγοντες: Θόρυβος Ανεπιθύμητα σήματα που προστίθενται στο σήμα Μπορεί να οφείλονται σε φυσικά φαινόμενα, όπως π.χ. κεραυνοί, βιομηχανικός θόρυβος. Μερικές φορές ο θόρυβος μοντελοποιείται ως σήμα με ισχύ κατανεμημένη η ομοιόμορφα μ σε όλο το φάσμα συχνοτήτων (λευκός θόρυβος) Ο λόγος σήματος προς θόρυβο (signal-to-noise noise ratio, SNR) χρησιμοποιείται συχνά ως μέτρο εκτίμησης της ποιότητας του διαύλου.

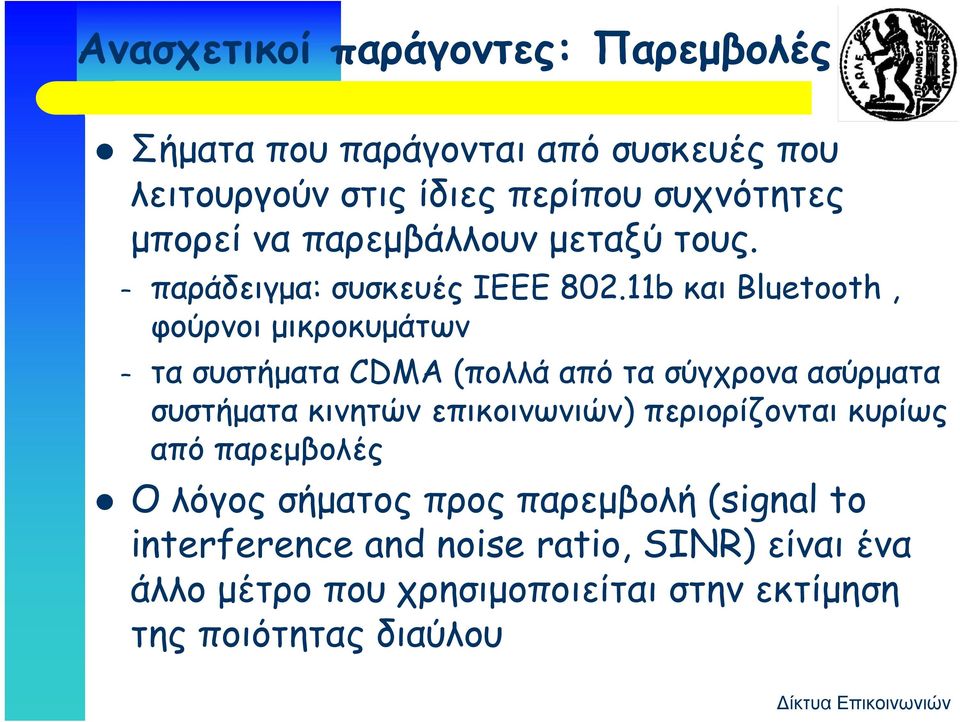

14 Ανασχετικοί παράγοντες: Παρεμβολές Σήματα που παράγονται από συσκευές που λειτουργούν στις ίδιες περίπου συχνότητες μπορεί να παρεμβάλλουν μεταξύ τους. παράδειγμα: συσκευές IEEE b και Bluetooth, φούρνοι μικροκυμάτων τα συστήματα CDMA (πολλά ά από τα σύγχρονα ασύρματα συστήματα κινητών επικοινωνιών) περιορίζονται κυρίως από παρεμβολές Ο λόγος σήματος προς παρεμβολή (signal to interference and noise ratio, SINR) είναι ένα άλλο μέτρο που χρησιμοποιείται στην εκτίμηση της ποιότητας διαύλου

15 Ανασχετικοί παράγοντες: Διαλείψεις Βραχύχρονές διαλείψεις B) Στ τάθμη σήμ ματος (d Μέση τιμή απωλειών δαιδρομής Μακρόχρονές διαλείψεις Απόσταση

16 Ανασχετικοί παράγοντες: Διαλείψεις Η ισχύς του σήματος μειώνεται με την απόσταση μεταξύ πομπού και δέκτη: απώλειες διαδρομής δ Θεωρείται συνήθως αντιστρόφως ανάλογη με την απόσταση, με εκθέτη από έως 5 Αργές διαλείψεις (σκίαση - shadowing) προκαλούνται από μεγάλα εμπόδια που παρεμβάλλονται μεταξύ πομπού και δέκτη Ταχείες διαλείψεις προκαλούνται από σκεδαστές στην περιοχή του δέκτη

17 Διαφορική λήψη Ένα σχήμα διαφορικής λήψης εξάγει πληροφορία από πολλά σήματα α που καταφθάνουν αα από διαφορετικές διαδρομές με διαλείψεις Κατάλληλος συνδυασμός αυτών των σημάτων περιορίζει την επίδραση των διαλείψεων και βελτιώνει την αξιοπιστία της μετάδοσης Στη διαφορική λήψη χώρου, οι κεραίες απέχουν τουλάχιστον μισό μήκος κύματος Υπάρχουν και άλλα είδη διαφορικής λήψης Πόλωσης, συχνότητας, χρόνου

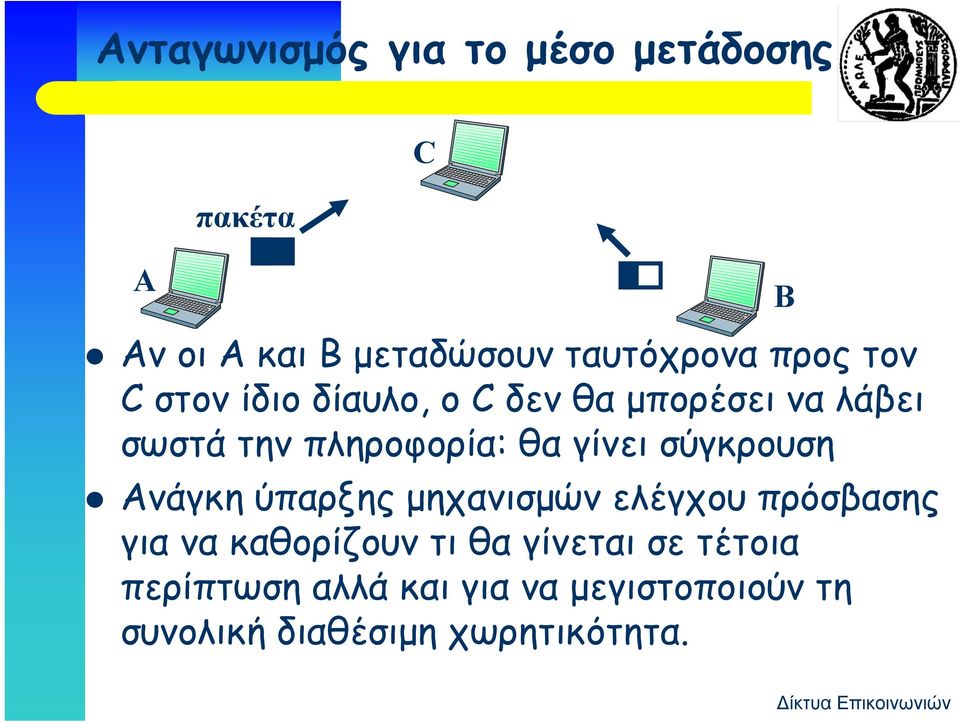

18 Ανταγωνισμός για το μέσο μετάδοσης A πακέτα C Αν οι A και B μεταδώσουν ταυτόχρονα προς τον C στον ίδιο δίαυλο, ο C δεν θα μπορέσει να λάβει σωστά την πληροφορία: θα γίνει σύγκρουση Ανάγκη ύπαρξης μηχανισμών ελέγχου πρόσβασης για να καθορίζουν τι θα γίνεται σε τέτοια περίπτωση αλλά και για να μεγιστοποιούν τη συνολική διαθέσιμη χωρητικότητα. B

19 Παράγοντες δομής Οι παράγοντες δομής (μέγεθος, κατανάλωση ισχύος κατανάλωση, εργονομία, κλπ.) ) παίζουν ενδιαφέροντα ρόλο στην κινητικότητα και την νομαδικότητα Mobile computing: συνεπάγεται τη δυνατότητα της αδιάλλειπτης δάλλ κινητικότητας Nomadic computing: οι συνδέσεις ελευθερώνονται και επανεγκαθίστανται στη νέα θέση Η διάρκεια ζωής της μπαταρίας θέτει περιορισμούς στην πολυπλοκότητα λ επεξεργασίας που απαιτείται στις κινητές συσκευές

20 Ασφάλεια Οι απαιτήσεις ασφάλειας είναι πολύ μεγαλύτερες στις ασύρματες επικοινωνίες Κρυπτογράφηση: οι επικοινωνίες δεν πρέπει να αποκωδικοποιούνται εύκολα από τρίτους Πιστοποίηση Πστοποηση αυθεντικότητας: είναι το κινητό τερματικό αυτό που ισχυρίζεται ότι είναι;

21 Ασύρματα LAN Εναλλακτική λύση στα ενσύρματα LAN χώροι με μεγάλες ανοικτές επιφάνειες (εργοτάξια, αποθήκες, κλπ.) ιστορικά κτίρια μικρά γραφεία Διασύνδεση μεταξύ κτιρίων Νομαδική πρόσβαση Δίκτυα Ad hoc Μπορεί να συνυπάρχουν με ενσύρματα συστήματα

22 Ασύρματα LAN Εξασφαλίζουν απαιτήσεις: Κινητικότητας Μετεγκατάστασης Δικτύωσης ad hoc Παρέχουν τρόπο κάλυψης σε περιοχές που υπάρχει δυσκολία καλωδίωσης Παρέχουν ρχ υψηλούς ρυθμούς μετάδοσης (αρκετά ρ Mbps) σε φορητά τερματικά που μετακινούνται σε περιορισμένες ρ περιοχές ( π.χ. μέσα σε μεγάλα κτίρια, σε πανεπιστημιουπόλεις, νοσοκομειακούς χώρους, εμπορικά κέντρα)

23 Σχεδιαστικοί στόχοι Διέλευση Υποστήριξη μεγάλου αριθμού σταθμών Επικοινωνία με σταθμούς ενσύρματων LAN Περιοχή κάλυψης ακτίνας m Περιορισμένη ρ κατανάλωση ισχύος από τους κινητούς host Αξιοπιστία μετάδοσης και ασφάλεια επικοινωνίας Λειτουργία χωρίς άδεια Κινητικότητα (διαπομπή/περιαγωγή) Δυναμική αναδιάρθρωση

24 Πρότυπο IEEE Η πρώτη προδιαγραφή εγκρίθηκε το 1997 Λειτουργεί στη ζώνη GHz industrial, i scientific and medical (ISM) Το πρότυπο προδιαγράφει το φυσικό στρώμα (PHY) και το MAC Το στρώμα MAC πραγματοποιεί επίσης λειτουργίες που σχετίζονται με ανώτερα στρώματα (π.χ., θρυμματισμό, μ, διόρθωση λαθών,, διαχείριση κινητικότητας) η Αρχικά ορίστηκε να λειτουργεί στα 1 και 2 Mbps DSSS, FHSS ή υπέρυθρες ρες Επεκτάσεις (IEEE b, IEEE a, κλπ.) επιτρέπουν υψηλότερους ρυθμούς μετάδοσης και (στην περίπτωση του a) διαφορετικές ζώνες συχνοτήτων

25 Προδιαγραφές Καλύπτουν τα στρώματα κάτω από το LLC Περιλαμβάνουν και τις διεπαφές ελέγχου/διαχείρισης Εφαρμογές LLC WEP MAC MAC Mgmt PHY DSSS FH IR OFDM MIB

26 Οικογένεια IEEE Ομάδα εργασίας Προδιαγραφή ασύρματης διεπαφής μεταξύ ασύρματου client και ενός σταθμού βάσης ή σημείου πρόσβασης, καθώς και μεταξύ ασύρματων clients IEEE a Μέχρι 54 Mbps στη ζώνη 5 GHz Χρησιμοποιεί OFDM IEEE b (Wi-Fi) 11 Mbps (με μετάπτωση στα 5.5, 2 και 1 Mbps) στη ζώνη 2.4 GHz Χρησιμοποιεί DSSS IEEE g 20+ Mbps στη ζώνη 2.4 GHz

27 Μοντέλο αναφοράς IEEE Στρώμα ζύξ ζεύξης δεδομένων επίπεδο επίπεδο επίπεδο χρήστη ελέγχου διαχείρισης Medium Access Control Διαχείριση (MAC) MAC Φυσικό στρώμα Physical Layer Convergence Procedure (PLCP) Physical Medium Dependent (PMD) Διαχείριση Δαχ ρση PHY Διαχείριση σταθμού

28 Μοντέλο αναφοράς Physical Medium Dependent (PMD) Καθορίζει μέθοδο εκπομπής και λήψης δεδομένων στο μέσο μετάδοσης, συμπεριλαμβανομένων και της διαμόρφωσης και της κωδικοποίησης Εξαρτάται από το κατά πόσο χρησιμοποιείται DSSS, FHSS ή IR Physical Layer Convergence Procedure (PLCP) Αντιστοιχίζει χζ την PDU του στρώματος MAC σε πακέτο κατάλληλο για μετάδοση στο στρώμα PMD Πραγματοποιεί ανίχνευση φέροντος MAC Καθορίζει τον μηχανισμό πρόσβασης με βάση το CSMA Πραγματοποιεί θρυμματισμό και κρυπτογράφηση των πακέτων δεδομένων

29 IEEE b Το πρότυπο ανακοινώθηκε το 1999 Ζώνη GHz Χρησιμοποιεί DSSS Ρυθμοί μετάδοσης μέχρι 11 Mbps Οι ρυθμοί μετάδοσης προσαρμόζονται αυτόματα όταν υπάρχει θόρυβος, οπότε μπορεί να λειτουργεί στα 1, 2, 5.5 ή 11 Mbps Τρόποι λειτουργίας Με δίκτυο υποδομής Ad-hoc Το ευρύτερα χρησιμοποιούμενο σήμερα

30 Δίκτυο με υποδομή (1) Access Point (ΑΡ) Ενσύρματο LAN Κινητοί σταθμοί Basic Service Set (BSS) Το σημείο πρόσβασης λειτουργεί ως τοπική γέφυρα Οι σταθμοί επικοινωνούν μέσω του ΑΡ, το οποίο αναμεταβιβάζει πλαίσια από και προς τους κινητούς σταθμούς

31 Δίκτυο με υποδομή (2) Access Points Ενσύρματο LAN Κινητοί σταθμοί Extended d Service Set (ESS) Σύνολο από BSS με υποδομή Τα AΡ επικοινωνούν μεταξύ τους για να προωθούν τα πλαίσια μεταξύ των BSS και να διευκολύνουν τη μετακίνηση των σταθμών μεταξύ των BSS

32 Δίκτυο Ad Hoc Server Κινητοί σταθμοί Independent d Basic Service Set (IBSS) Οι σταθμοί επικοινωνούν μεταξύ τους Όταν δεν υπάρχει άμεση ζεύξη μεταξύ δύο σταθμών, ένας τρίτος μπορεί να λειτουργεί ως αναμεταβιβαστής (multi-hop communications)

33 Σύστημα διανομής Το σύστημα διανομής (distribution system - DS) χρησιμοποιείται για τη διασύνδεση δ των BSS Ενσωματωμένο: Ένα AP σε αυθύπαρκτο δίκτυο Ενσύρματο: Τα AP συνδέονται με καλώδια Ασύρματο: Τα AP συνδέονται με ασύρματο τρόπο

34 Συστήματα διανομής και ΑΡ STA 1 BSS 1 ESS STA 2 AP DS BSS 2 STA 3 AP STA 4

35 Ολοκλήρωση με ενσύρματα LAN STA 1 BSS 1 STA 2 AP DS IEEE 802.x LAN Portal STA 3 BSS 2 AP STA 4

36 Συσχέτιση - Association Για να αποστείλει κάποιος κινητός σταθμός ένα μήνυμα θα πρέπει να γνωρίζει σε ποιο ΑΡ θα κάνει πρόσβαση Πριν επιτραπεί σε κάποιον σταθμό να στείλει ένα μήνυμα μέσω κάποιου ΑΡ, πρέπει ο σταθμός να συσχετισθεί με το υπόψη ΑP Κάθε στιγμή ο σταθμός πρέπει να είναι συσχετισμένος με ένα μόνο AP Ένα AP μπορεί να είναι συσχετισμένο με πολλούς σταθμούς Καθώς κινείται μεταξύ των BSS, ένας κινητός σταθμός μπορεί να επανασυσχετισθεί με διαφορετικό AP

37 Συσχέτιση - Association Εγκατάσταση σχέσης με το AP Οι σταθμοί σαρώνουν την περιοχή συχνοτήτων και επιλέγουν το AP με την καλύτερη ποιότητα επικοινωνίας Ενεργή σάρωση (αποστολή διερευνητικής αίτησης Probe request σε συγκεκριμένους διαύλους και λήψη απάντησης) Παθητική σάρωση (εκτίμηση της ποιότητας επικοινωνίας από πλαίσια φάρους (beacon) Τα πλαίσια φάροι περιέχουν το όνομα (SSID) και τη διεύθυνση MAC του ΑΡ Τα AP διατηρούν λίστα των συσχετισμένων σταθμών Ιδιότητες των σταθμών (ρυθμός δεδομένων) Οι διευθύνσεις MAC των σταθμών διατηρούνται σε πίνακες προώθησης ανάλογα με τη θύρα που εντοπίζονται

38 Πιστοποίηση αυθεντικότητας Authentication Έλεγχος της πρόσβασης στην υποδομή Οι σταθμοί δηλώνουν την ταυτότητά τους σε άλλους σταθμούς ή στο AP πριν την αποστολή δεδομένων (ή τη συσχέτιση) Ανοικτό σύστημα (Open System Authentication) Δεν χρησιμοποιεί αλγόριθμο πιστοποίησης αυθεντικότητας Προεπιλεγμένο (default) Διαμοιραζόμενο κλειδί (Shared Key Authentication) Χρήση αλγορίθμων κρυπτογράφησης η (π.χ. WEP privacy algorithm) Προαιρετικό

39 Προστασία απορρήτου Η default κατάσταση είναι in the clear και τα μηνύματα δεν κρυπτογραφούνται Προβλέπεται κατ επιλογή μηχανισμός κρυπτογράφησης, WEP Στόχος είναι να επιτευχθεί ένα επίπεδο ασφάλειας, τουλάχιστον όπως σ ένα ενσύρματο LAN Σημειώνεται ότι η κρυπτογράφηση που παρέχει το WEP είναι σχετικά εύκολο να σπάσει.

40 Φυσικό στρώμα: Βασική προδιαγραφή Το MAC είναι κοινό για όλη την οικογένεια Τρία είδη πρόσβασης στο φυσικό στρώμα: FHSS (Frequency Hopping Spread Spectrum) DSSS (Direct Sequence Spread Spectrum) OFDM (Orthogonal Frequency Division Multiplexing)

41 ΙΕΕΕ : Φυσικό στρώμα OFDM (IEEE a) 5 GHz 54 Mbps High Rate DSSS (IEEE b, Wi-Fi) 2.4GHz ISM band Μέχρι 7 δίαυλοι Κάθε δίαυλος 11Mbps OFDM (IEEE g) 2.4GHz ISM band 54 Mbps ίκτυα υπολογιστών

42 IEEE a b g Έγκριση Σεπτ Σεπτ Ιούνιος ος 2003 Ιούλιος ος 1997 προτύπου Διαθέσιμο εύρος ζώνης Συχνότητα λειτουργίας 300 MHZ 83.5 MHZ 83.5 MHZ 83.5 MHZ G G G G G Αριθμός μη επικαλ. διαύλων Ρυθμός μετάδοσης ανά δίαυλο (Mbps) Ακτίνα κάλυψης 6,12,24,36,48, 1, 2, 5.5, 11 1, 2, 5.5, 11, 6, 54 9, 12, 18, 24, 36, 48, 54 ~50 μέτρα (εσωτ.) 100 (εξωτερικά) ~100 μέτρα ~100 μέτρα Διαμόρφωση OFDM DSSS/CCK DSSS/CCK; DSSS/OFDM 1, 2 DSSS, FHSS FHSS: frequency hopping spread spectrum DSSS: direct sequence spread spectrum OFDM: orthogonal frequency division multiplexing

43 ΙΕΕΕ : ΜAC

44 MAC: Πρόσβαση στο μέσο Distributed Coordination Function (DCF) Οι σταθμοί ανταγωνίζονται για την πρόσβαση στο μέσο και μεταδίδουν όταν το μέσο γίνει αδρανές Υποχρεωτική στο Point Coordination Function (PCF) Λειτουργεί μόνο σε συνδυασμό με την DCF Προαιρετική Το AP ερωτά τους σταθμούς σε περιόδους χωρίς ανταγωνισμό και δίνει πρόσβαση σε ένα σταθμό Μετά το πέρας της περιόδου χωρίς ανταγωνισμό ακολουθεί περίοδος ανταγωνισμού

45 Βασικές λειτουργίες Ανίχνευση φέροντος - Carrier sensing (CSMA) Στον ραδιοδίαυλο (physical carrier sensing) Στο στρώμα MAC (virtual carrier sensing) Ανίχνευση συγκρούσεων Collision Detection (CD) Στον ραδιοδίαυλο δεν διαφέρει από τη λάθος μετάδοση Αποστολή επιβεβαίωσης ββ στο στρώμα MAC

46 Φυσική ανίχνευση φέροντος Πώς γίνεται; Ανιχνεύει την παρουσία άλλων χρηστών βλέποντας τα πακέτα Ανιχνεύει τη δραστηριότητα στον δίαυλο μέσω της ισχύος του σήματος από άλλες πηγές Η φυσική ανίχνευση φέροντος έχει λόγο εφαρμογής στα ασυρματικά δίκτυα: όχι φέρον μπορείς να μεταδόσεις εάν μεταδίδει μόνο ένας σταθμός έχει διαθέσιμο όλο το εύρος ζώνης φέρον μη μεταδόσεις εάν ακούσει άλλη μετάδοση, δεν θα προκαλέσει σύγκρουση εάν δύο σταθμοί μεταδώσουν ταυτόχρονα, υπάρχει σύγκρουση

47 Γιατί δεν αρκεί το CSMA/CD; Στο IEEE (Ethernet), ο σταθμός ακούει το μέσο, μεταδίδει όταν το μέσο είναι ελεύθερο και παρακολουθεί για συγκρούσεις Εάν ανιχνεύσει σύγκρουση, μετά μια περίοδο οπισθοχώρησης, ο σταθμός επαναμεταδίδει Η ανίχνευση σύγκρουσης δεν είναι εφικτή στα WLAN Ο σταθμός δε γνωρίζει το κατά πόσο το σήμα αλλοιώθηκε στην γειτονιά του δέκτη Το IEEE χρησιμοποιεί Carrier Sense Multiple Access (CSMA), αλλά αντί της ανίχνευσης σύγκρουσης υιοθετεί την αποφυγή σύγκρουσης

48 Διαφορά μεταξύ ασύρματων και ενσύρματων δικτύων Ethernet LAN Ασύρματο LAN A B C A B C Εάν αμφότεροι οι A και C αντιληφθούν ταυτόχρονα το κανάλι άδειο θα στείλουν στο Ethernet, η σύγκρουση θα ανιχνευθεί από τον αποστολέα στα ασύρματα LAN, μόνο ο παραλήπτης την ανιχνεύει

49 Το πρόβλημα κρυμμένου κόμβου Ο σταθμός A δε ξέρει ότι ο σταθμός B είναι απασχολημένος λαμβάνοντας από τον σταθμό C Μπορεί να αρχίσει τη δικιά του μετάδοση και να προκαλέσει σύγκρουση Εμβέλεια μετάδοσης/λήψης του A R A Σταθμό ός B μετάδοση R C A C

50 Το πρόβλημα εκτεθειμένου κόμβου Ο σταθμός Β θέλει να μεταδώσει στον C, αλλά λανθασμένα νομίζει ότι θα παρεμβάλει τη μετάδοση του A προς τον D Απέχει από τη μετάδοση (μειωμένη απόδοση) R D μετάδοση R A D A B C

51 Μια λύση Ο A στέλνει πρώτα το Request-to-Send (RTS) στον B Λαμβάνοντας το RTS, ο B απαντά με Clear-to-Send (CTS) Ο κρυμμένος κόμβος C ακούει το CTS και παραμένει σιωπηλός Ο εκτεθειμένος κόμβος ακούει το RTS αλλά όχι το CTS Η μετάδοση από τον D δεν θα παρεμβάλει στον B D RTS RTS A B C CTS CTS DATA Αποτέλεσμα παρόμοιο με την ανίχνευση φέροντος (virtual carrier sense)

52 Ευρυζωνική ασύρματη πρόσβαση WiMAX

53 Το πρότυπο IEEE Οικογένεια πρωτοκόλλων για μητροπολιτικά ασύρματα δίκτυα (WMAN) Καθoρίζει ευρυζωνική ασύρματη πρόσβαση (BWA Broadband Wireless Access) για σταθερούς και νομαδικούς χρήστες Υποστηρίζει Πολλά φυσικά στρώματα Προηγμένα συστήματα κεραιών Κινητούς σταθμούς συνδρομητών Επικοινωνία σημείου προς πολλαπλά σημεία Ανάπτυξη σε διάταξη πλέγματος με εφαρμογές κατά πολύ ευρύτερες της απλής ασυρματικής πρόσβασης στο τελευταίο χιλιόμετρο

54 Πλεονεκτήματα Ταχύτητα μετάδοσης Γρηγορότερο από τις συνήθεις ευρυζωνικές υπηρεσίες Ασύρματο Δεν απαιτείται εγκατάσταση καλωδίων Εύκολη εγκατάσταση σε αγροτικές περιοχές Ευρεία κάλυψη Πολύ μεγαλύτερη κάλυψη από τα WLAN Κλιμάκωση Ποιότητα υπηρεσίας Πολύ καλές επιδόσεις Βεληνεκές Ασφάλεια

55 Σχετική επίδοση Εύρος ζώνης Μέγιστος ρυθμός Μέγιστο bps/hz MHz 54 Mbps 2.7 bps/hz MHz 100 Mbps 5.0 bps/hz

56 Κλιμάκωση Το πρότυπο είναι ευέλικτο σχήμα όσον αφορά τις συχνότητες και το εύρος ζώνης των ραδιοδιαύλων Δίαυλοι 1.5 MHz μέχρι 20 MHz Το MAC υποστηρίζει εκατοντάδες ή ακόμη χιλιάδες χρήστες σε ένα ραδιοδίαυλο Το MAC έχει σχεδιαστεί για κλιμάκωση ανεξάρτητα του εύρους ζώνης διαύλου Καθώς ο αριθμός συνδρομητών αυξάνει, το φάσμα μπορεί να αναδιανεμηθεί Ο πάροχος μπορεί να προβεί σε χωρισμό σε τομείς

57 Ποιότητα υπηρεσίας Σχεδιασμένο εξ αρχής για να υποστηρίζει φωνή και βίντεο Μηχανισμός ζήτησης-παράδοσης εύρους ζώνης Σηματοδοσία για τη δυναμική εγκατάσταση (QoS enabled) υπηρεσιών και ροών Υποστήριξη διαφοροποιημένων υπηρεσίων Κεντρική επιβολή QoS σε συνδυασμό με επιπλέον μηχανισμούς για από άκρο σε άκρο επιτήρηση καθώς και αστυνόμευση των σταθμών Καθορισμός της σειράς και του χρονοδιαγράμματος εκπομπής στον ραδιοδίαυλο Λειτουργίες για την προρύθμιση των παραμέτρων QoS των υπηρεσιών και ροών ανά σταθμό

58 Βεληνεκές Βελτιστοποιημένο για λειτουργία μέχρι τα 50 km Σχεδιασμένο για χρήστες κατανεμημένους σε ευρείες περιοχές Ανεκτικό σε μεγάλες εξαπλώσεις καθυστέρησης πολλαπλών διαδρομών μχρ μέχρι 10 μs Τα στρώματα PHY και MAC σχεδιάσθηκαν με την υπόθεση βεληνεκούς πολλών χιλιομέτρων

59 Πώς δουλεύει το WiMAX; Σταθμός βάσης (BS) Σταθμός συνδρομητή (SS) Οικιακός συνδρομητής Κτίριο γραφείων Δίκτυο κορμού Σταθμός βάσης (BS) Κινητός σταθμός (ΜS) Επαναλήπτης Μικρομεσαίος συνδρομητής

60 Το σύστημα WiMAX Ο σταθμός βάσης WiMAX είναι αντίστοιχος με τον σταθμό βάσης της κινητής τηλεφωνίας Ένας σταθμός βάσης WiMAX μπορεί να καλύψει μια πολύ μεγάλη περιοχή (μέχρι km 2 ) Ο δέκτης έχει μικρό σχετικά μέγεθος και δυνητικά θα μπορούσε να τοποθετηθεί σε ένα υπολογιστή όπως οι κάρτες WiFi

61 Γενικά χαρακτηριστικά Αρχιτεκτονική σημείο προς πολλαπλά σημεία Μητροπολιτικό δίκτυο πρόσβασης Λειτουργία TDD ή FDD Ανεξαρτησία από τα πρωτοκόλλα σταθερού δικτύου (ATM, IP, Ethernet) Υποστήριξη πολλαπλών υπηρεσιών με QoS Στρώμα MAC σχεδιασμένο με σκοπό τη βελτιστοποίηση χρήσης του φάσματος Οι τρόποι πρόσβασης στο φυσικό μέσο παρέχουν σημαντική ευελιξία στη χρήση διαθέσιμων συχνοτήτων < 11 GHz και GHz

62 Τρόποι λειτουργίας Χωρίς οπτική επαφή Χρησιμοποιεί συχνότητες χαμηλότερες των 11 GHz Με οπτική επαφή Χρησιμοποιεί συχνότερες υψηλότερες των 10 GHz

63 Υπηρεσίες IEEE Πολλαπλή διανομή ήχου/βίντεο Ψηφιακή τηλεφωνία ATM Διαδίκτυο Γεφύρωση LAN Διασύνδεση Backhaul Frame relay

64 Αρχιτεκτονική πρωτοκόλλων Υπο-στρώμα σύγκλισης εξαρτώμενο από την υπηρεσία Υπο-στρώμα MAC Υπο-στρώμα ασφαλείας Στρώμα ζεύξης δεδομένων Υπο-στρώμα σύγκλισης Φυσικό OFDM QPSK QAM-16 QAM-64 στρώμα

65 Λειτουργίες στρώματος σύγκλισης Διεπαφή με τα πρωτόκολλα ανώτερων στρωμάτων Ενθυλάκωση πλαισίων (PDU) πρωτοκόλλων ανώτερων στρωμάτων στα πλαίσια του MAC Κατηγοριοποίηση κίνησης ανώτερων στρωμάτων και αντιστοίχησή της με την κατάλληλη ροή και σύνδεση MAC Προσαρμογή των χρονικών εξαρτήσεων της τηλεπικοινωνιακής κίνησης σε ισοδύναμες υπηρεσίες MAC Μετάφραση παραμέτρων QoS των ανώτερων πρωτοκόλλων στη μορφή MAC

66 Λειτουργίες στρώματος MAC Χρονοπρογραμματισμός μεταδόσεων στη ροή ανόδου Η μετάδοση στο φυσικό στρώμα υπόκειται σε QoS Αιτήσεις και παροχές εύρους ζώνης Εγκατάσταση α συνδέσεων Θρυμματισμός (fragmentation), πακετάρισμα ARQ Περιέχει υπο-στρώμα ασφάλειας Πιστοποίηση αυθεντικότητας Κρυπτογράφηση Ασφαλής ανταλλαγή κλειδιών

67 Μετάδοση πλαισίων Τα πλαίσια MAC μεταδίδονται στο φυσικό στρώμα ως ριπές Η ριπή στο φυσικό στρώμα περιλαμβάνει πολλές χρονοθυρίδες Συνάθροιση (Concatenation) Πολλά πλαίσια συναθροίζονται σε μία ριπή μετάδοσης είτε στην κάθοδο ή στην άνοδο Θρυμματισμός Κάθε πλαίσιο μπορεί να θρυμματισθεί σε περισσότερα πλαίσια Πακετάρισμα Πολλά πλαίσια πακετάρονται σε ένα πλαίσιο

68 Χαρακτηριστικά διαύλων GHz Ευαίσθητο σε πολλαπλές λέ διαδρομέςδ Απαιτείται οπτική επαφή (LOS) Η απόσβεση λόγω βροχής είναι σημαντικό θέμα Φυσικό στρώμα με ένα φέρον (SC) 2-11 GHz Ανοχή σε πολλαπλές διαδρομές Δεν απαιτείται οπτική επαφή (NLOS) Φυσικό στρώμα με ένα φέρον (SCa) ή περισσότερα φέροντα φρ (OFDM, OFDMA)

69 Πολλαπλή πρόσβαση και αμφιδρόμηση Στην κάθοδο η ροή είναι TDM και οι σταθμοί προσφωνούνται με τη σειρά Στην άνοδο διατίθεται στους σταθμούς μια σχισμή μεταβλητού μήκους σε ροή TDMA Time Division Duplexing (TDD) Αμφότερες η άνοδος και η κάθοδος μοιράζονται τον ίδιο ραδιοδίαυλο Δυναμική ασυμμετρία Οι SS δεν μεταδίδουν και λαμβάνουν ταυτόχρονα Frequency Division Duplexing (FDD) Η άνοδος και η κάθοδος σε διαφορετικούς ραδιοδίαυλους δί Στατική ασυμμετρία Υποστηρίζεται ημι-αμφίδρομη μετάδοση Οι SS δεν μεταδίδουν και λαμβάνουν ταυτόχρονα

70 Time Division Duplexing (TDD)

71 Frequency Division Duplexing (FDD)

72 Χρονοπρογραμματισμός στους διαύλους ανόδου και καθόδου Το πρότυπο παρέχει μηχανισμό για τον χρονοπρογραμματισμό μεταδόσεων των προφίλ ριπών στον δίαυλο ανόδου και καθόδου, αλλά δεν ορίζει αλγόριθμο χρονοπρογραμματισμού Μετάδοση πλαισίου Πλαίσιο καθόδου: από το σταθμό βάσης προς τους συνδρομητές Πλαίσιο ανόδου: από τους συνδρομητές προς το σταθμό βάσης pream m. DL- UL- DL MAP MAP burst 1 DL DL Initial request burst 2 burst n maint. conn. SS #1 SS #2 SS #k downlink subframe uplink subframe Ο σταθμός βάσης ορίζει πότε και ποιοι συνδρομητές θα λάβουν (DL map) και θα στείλουν (UL map)

73 Φυσικό στρώμα: Κάθοδος Συνεχής ροή καθόδου Για συνεχή μετάδοση ήχου/βίντεο Χρήση απλού σχήματος TDM για πρόσβαση στον δίαυλο Εκρηκτική ροή καθόδου Για μετάδοση ριπών (κίνηση IP) Πρόσβαση στον δίαυλο DAMA-TDMA

74 MAC Με συνδέσεις (Connection-oriented) Όλες οι χωρίς σύνδεση ύδ (connectionless) υπηρεσίες αντιστοιχίζονται σε μία σύνδεση Σε κάθε διεύθυνση, οι συνδέσεις προσδιορίζονται από μια ταυτότητα 16 bit την CID (connection identifier) Βασική αρχή του σχεδιασμού του MAC είναι η εξασφάλιση της ποιότητας υπηρεσίας (QoS) Η QoS παρέχεται ρχ μέσω ροών υπηρεσίας (service flows) Μονόφορες ροές πακέτων με συγκεκριμένες παραμέτρους QoS Κάθε CID σχετίζεται με την SFID (Service Flow ID) που καθορίζει τις παραμέτρους ποιότητας για τη συγκεκριμένη σύνδεση Εφαρμογή τόσο στην κάθοδο (DL) και στην άνοδο (UL)

75 Γενική μορφή πλαισίου MAC

76 Γενική μορφή επικεφαλίδας πλαισίου MAC CI = CRC Indicator CID = Connection identifier EC = Encryption Control EKS = Encryption Key Sequence HCS = Header Check Sequence HT = Header Type = 0 LEN = Length Type = είδος πλαισίου 0 E C Type (6 bits) rs v C I EKS (2) rs v LEN lsb (8) CID lsb (8)

77 Αιτήσεις και παροχή εύρους ζώνης Δύο κατηγορίες συνδρομητών Παροχή ανά σύνδεση GPC (Grant per connection) Παροχή ανά συνδρομητή GPSS (Grant per subscriber station) Αμφότερες οι κατηγορίες χρηστών αιτούνται εύρος ζώνης ανά σύνδεση προς ικανοποίηση περιορισμών QoS Για GPC, το εύρος ζώνης είναι εγγυημένο ανά σύνδεση Για GPSS, το εύρος ζώνης συναθροίζεται σε μία παροχή προς τον SS

78 Αίτηση για εύρος ζώνης Απρόκλητες παροχές Δεν υπάρχει ανάγκη αίτησης εύρους ζώνης για υπηρεσίες που παράγουν σταθερή ποσότητα δεδομένων σε περιοδική βάση Διαπραγμάτευση κατά τη διάρκεια της εγκατάστασης Αποστολή πακέτου MAC αίτησης εύρους ζώνης Δωρεάν μεταφορά (Piggyback) στα πεδία του πλαισίου MAC Σφυγμομέτρηση μ η (Polling) από το σταθμό βάσης

79 Γενική μορφή επικεφαλίδας αίτησης εύρους ζώνης BWR = Bandwidth Request αριθμός byte στην άνοδο που ζητούνται από τον SS για το CID CID = Connection identifier EC = Encryption n Control = 0 HCS = Header Check Sequence Έλεγχος λαθών επικεφαλίδας HT = Header Type = 1 Type = είδος αίτησης ης 1 0 Type (3) BWS Req. lsb (8) CID lsb (8)

80 Bluetooth Τεχνολογία αντικατάστασης των καλωδίων Μικρής εμβέλειας ασύρματες ζεύξεις Μικρό,, φθηνό radio chip για να εγκαθίσταται σε υπολογιστές, τηλέφωνα, palmtop, εκτυπωτές, κλπ. Το Bluetooth επινοήθηκε το 1994 Το Bluetooth Special Interest Group (SIG) ιδρύθηκε το 1998 από Ericsson, IBM, Intel, Nokia και Toshiba για να αναπτύξει μια ανοικτή προδιαγραφή Τώρα συμμετέχουν πάνω από 2500 εταιρίες

81 Bluetooth: Σχεδιαστικός στόχος Τεχνολογία αντικατάστασης καλωδίων 1 Mb/s απόσταση κάλυψης 10+ μέτρα ασύρματη μετάδοση + βασική ζώνη (ψηφιακό μέρος) με ένα chip χαμηλή ισχύς χαμηλό κόστος ανά σημείο (στόχος τα $5)

82 Bluetooth: Σενάρια εφαρμογής Αντικατάσταση καλωδίων Αd hoc προσωπικό δίκτυο PSTN ή Internet Κυψελωτό δίκτυο Ολοκληρωμένο ΑΡ

83 Bluetooth: τεχνικά χαρακτηριστικά 2.4 GHz ISM Open Band Οικουμενικά ελεύθερη διαθέσιμη συχνότητα φάσμα 79 MHz = 79 δίαυλοι εύρους 1 MHz Frequency Hopping και Time Division Duplex (1600 hops/sec) μέτρα εμβέλεια Class I 100 m (300 ft) Class II 20 m (60 ft) Class III 10 m (30 f) Περιοχή Ζώνη συχνοτήτων Δίαυλοι RF ΗΠΑ, σχεδόν όλη η Ευρώπη και οι άλλες χώρες GHz f = nmhz, n=0,,78 Ιαπωνία GHz f = nmhz, n=0,,22 Ισπανία GHz f = nmhz, n=0,,22 Γαλλία GHz f = nmhz, n=0,,22

84 Bluetooth: Ασύρματη ζεύξη Το Bluetooth μοιράζεται την ίδια ζώνη συχνοτήτων με το Χρησιμοποιεί απλωμένο φάσμα (spread spectrum) με μεταπήδηση συχνότητας (frequency hopping) GHz + k MHz, k=0,, 78 1,600 μεταπηδήσεις ανά second Διαμόρφωση GFSK (Gaussian FSK) ρυθμός συμβόλων 10 6 /s Ισχύς μετάδοσης: 1mW

85 Frequency hopping 78 Frequency 0 Time Όταν δύο piconets επιλέξουν την ίδια ζώνη 1MHz, γίνεται σύγκρουση.

86 Παρεμβολές Frequency hopping Μικρή εμβέλεια Έλεγχος ισχύος FEC και ARQ Μικρά πακέτα και ταχείες επαληθεύσεις Άλλες συσκευές στη ζώνη ISM π.χ. WLAN, φούρνοι μικροκυμάτων, κλπ. Adaptive Frequency Hopping (AFH) προτείνεται στο IEEE

87 Bluetooth: Φυσικό στρώμα Οι κόμβοι απαρτίζουν ένα piconet: ένας ελέγχων (master) και μέχρι 7 ελεγχόμενοι (slaves) Κάθε κόμβος μπορεί να λειτουργήσει ως master ή ως slave Οι slave ακολουθούν την ψευδοτυχαία ακολουθία μεταπηδήσεων του master piconet μsec

88 Τύποι φυσικής ζεύξης Synchronous Connection Oriented (SCO) ζεύξη κράτηση σχισμής κατά σταθερά διαστήματα Asynchronous Connection-less (ACL) Link Polling access method m SCO ACL ACL SCO ACL ACL SCO ACL ACL s1 s2

89 Διευθυνσιοδότηση Bluetooth device address (BD_ADDR) 48 bit IEEE MAC address Active Member address (AM_ADDR) ADDR) 3 bits active slave address όλα μηδέν στην broadcast address Parked Member address (PM_ADDR) 8 bit διεύθυνση του parked slave

90 Bluetooth: Μορφή πακέτου Header

91 Σύνοψη για τους τύπους πακέτων SCO Packet Timeslots CRC FEC Symmetric (kbps) HV1 1-1/3 rate 64 HV2 1-2/3 rate 64 HV DV 1 Data only Voice no FEC, Data 2/3 FEC 64 Packet Timeslots CRC FEC Symmetric (kbps) Asymmetric (kbps) Forward Reverse DM1 1 Yes Yes ACL DH1 1 Yes DM3 3 Yes Yes DH3 3 Yes DM5 5 Yes Yes DH5 5 Yes AUX

92 Εγκατάσταση σύνδεσης Inquiry -scan protocol για να πληροφορηθεί το clock offset και τη διεύθυνση άλλων γειτονικών για την εγκατάσταση ζεύξεων με γειτονικούς κόμβους

93 Σχηματισμός Piconet Πρωτόκολλο inquiry/scan/page Ο master: στέλνει διερευνητικά (Inquiry) μηνύματα, με Inquiry Access Code (IAC), που πραγματοποιεί μεταπηδήσεις σε μια ακολουθία συχνοτήτων (32 συχνότητες) αναγγελία του master Ο slave που εντάσσεται: κάνει μεταπηδήσεις σε πολύ χαμηλότερη ταχύτητα αφού λάβει ένα διερευνητικό μήνυμα, περιμένει για τυχαίο χρονικό διάστημα και στη συνέχεια στέλνει αίτηση στον master Ο master στέλνει ένα μήνυμα αναζήτησης (paging) στον slave για να τον εντάξει

94 Σχηματισμός piconet: έλεγχος διαύλου Υπάρχουν 7 επιμέρους καταστάσεις που χρησιμοποιούνται για να προστεθούν slaves ή να γίνουν συνδέσεις στο piconet 1.Inquiry: χρησιμοποιείται για την εύρεση της ταυτότητας των συσκευών Bluetooth στην εγγύς περιοχή. 2.Inquiry Scan: στην κατάσταση αυτή οι συσκευές ακούνε για inquiries από άλλες συσκευές. 3.Inquiry Response: ο slave απαντάει με πακέτο που περιέχει τον κωδικό πρόσβασής του, το ρολόϊ του και κάποιες άλλες πληροφορίες για τον slave. 4.Page: o master στέλνει μηνύματα page μεταδίδοντας την device access code (DAC) του slave σε διαφορετικά hop channels. 5.Page Scan: ο slave ακούει σε μια συχνότητα μεταπήδησης (που παράγεται από την page hopping sequence) στο υπόψη παράθυρο scan. 6.Slave Response: ο slave απαντάει στο μήνυμα page του master 7.Master Response: o master βρίσκεται σ αυτήν την κατάσταση όταν λάβει την απάντηση η του slave στο μήνυμα μ page που έστειλε.

95 Σχηματισμός piconet Master Slave Inquiry 1 2 Inquiry Scan 3 Inquiry Response Page 4 5 Page Scan 6 Slave Response Master Response 7 Connection Connection

96 Bluetooth: Πρωτόκολλο εγκατάστασης ζεύξης FS: Frequency Synchronization DAC: Device Access Code IAC: Inquiry Access Code

97 Piconet IDa IDd IDd IDa D IDa P A IDe E IDa M IDe sb IDb B IDb S IDa IDc C IDc S Όλες οι συσκευές σε ένα piconet κάνουν τις ίδιες μεταπηδήσεις Κατά τον σχηματισμό μ ενός piconet, ο master δίνει στους slaves το clock και την device ID Το σχέδιο μεταπήδησης καθορίζεται από την device ID του master (48-bit) Η φάση μεταπήδησης καθορίζεται από το Clock

98 Inquire

99 Inquire

100 Inquiry στο πεδίο του χρόνου Slave1 f1 f2 Master Inquiry hopping sequence Slave2

101 Paging

102 Βασική ζώνη: κατάσταση σύνδεσης Active mode: Η μονάδα bluetooth ακούει κάθε μετάδοση του master. Οι slave χωρίς διεύθυνση μπορούν να αδρανούν κατά τη διάρκεια μιας μετάδοσης. Περιοδικές εκπομπές του master χρησιμοποιούνται για συγχρονισμό. Sniff S mode Η μονάδα bluetooth δεν ακούει κάθε μετάδοση του master. Ο master κάνει polling σε τέτοιους slaves σε καθορισμένες χρονοσχισμές σμές sniff. Μόνο για τον τρόπο ACL.

103 Βασική ζώνη: κατάσταση σύνδεσης Hold mode Ο master και ο slave συμφωνούν για τη χρονική διάρκεια που ο δεν θα γίνει polling στο slave. Η φυσική ζεύξη είναι ενεργοποιημένη μόνο σε χρονοσχισμές που έχουν κρατηθεί για λειτουργία SCO. Park mode Ο slave παραδίδει την AM_ADDR. Ακούει περιοδικά για μετάδοση κάποιας πιλοτικής συχνότητας για να συγχρονιστεί και χρησιμοποιεί PM_ADDR για να βγει από την κατάσταση park.

104 Λειτουργία χαμηλής ισχύος (Sniff) Sniff offset Διάρκεια Sniff Slave Περίοδος Sniff Master Η κίνηση περιορίζεται σε περιοδικές sniff χρονοσχισμές

105 Λειτουργία χαμηλής ισχύος (hold) Hold offset Slave Master Διάρκεια Hold

106 Λειτουργία χαμηλής ισχύος (Park) Slave Beacon instant Master Beacon interval Εξοικονόμηση ισχύος + διατήρηση μόνο 7 slave σε ένα piconet Παύση διεύθυνσης ενεργού μέλους, διατήρηση συγχρονισμού Επικοινωνία με μηνύματα εκπομπής LMP

107 Bluetooth: Scatternet Scatternet M: master S: slave Sb: stand by P: parked/hold Κάθε κόμβος έχει μια διεύθυνση 12-bit

108 Bluetooth: Στοίβα πρωτοκόλλων Στρώμα εφαρμογής Στρώμα middleware Στρώμα ζεύξης δεδομένων Φυσικό στρώμα Ένα chip με διεπαφή RS-232, USB ή PC card

109 Bluetooth: Στοίβα πρωτοκόλλων RF: καθορίζει την ασύρματη μετάδοση bit από τον Μ στον S Baseband: καθορίζει τον έλεγχο ζεύξης σε επίπεδο bit και πλαισίου (κωδικοποίηση, κρυπτογράφηση, πήδημα συχνοτήτων) ) LMP: διαμορφώνει τις ζεύξεις προς τις άλλες συσκευές(πιστοποίηση αυθεντικότητας, κρυπτογράφηση, κατάσταση των μονάδων στο piconet, προγραμματισμό κίνησης, μορφή πακέτου) L2CAP: παρέχει υπηρεσίες με σύνδεση και χωρίς σύνδεση στα ανώτερα στρώματα SDP: service discovering protocol TCS: telephony control signalling RFCOMM: emulation των σημάτων ελέγχου και των δεδομένων RS- 232 πάνω από το L2CAP
