1 Zákazka číslo: D. Projektové hodnotenie stavby - tepelnotechnický a energetický posudok bytového domu... Banská Bystrica Spracované v období: Máj 2010 Spracoval: Ing. Milan Kostolník Zodpovedný projektant: Ing. Helena Pavelková č. v denníku autorizovanej osoby:... DEKPROJEKT s.r.o., org. zl., MAJERSKÁ CESTA 69, BANSKÁ BYSTRICA, IČO: , DIČ:

2 OBSAH DEKPROJEKT s.r.o., org. zl. 1. VŠEOBECNE Predmet Úloha Objednávateľ Spracovateľ Vypracoval Kontroloval Zodpovedný projektant Spracované v období Východiskové podklady POPIS VÝCHODISKOVÉHO STAVU Predmet Základné údaje o predmete projektového hodnotenia Názov predmetu projektového hodnotenia Základný popis objektu Popis hlavných konštrukcií objektu v súčasnom stave OKRAJOVÉ PODMIENKY Parametre vonkajšieho vzduchu Extrémne návrhové parametre Priemerné mesačné návrhové parametre: Parametre vnútorného vzduchu POŽIADAVKY Normové požiadavky na maximálnu hodnotu súčiniteľa prechodu tepla, kritérium výmeny vzduchu a energetické kritérium podľa STN Požiadavky na tepelnotechnické posúdenie konštrukcií podľa STN Šírenie vlhkosti v konštrukcii Požiadavky na posudzované detaily hygienické kritérium Požiadavky na energetickú hospodárnosť budov podľa zákona č. 555/2005 Z.z HODNOTENIE SÚČASNÉHO STAVU Tepelnotechnické posúdenie konštrukcii Výpočet kritéria výmeny vzduchu Výpočet potreby tepla na vykurovanie podľa STN energetické kritérium Vyhodnotenie mernej potreby tepla na vykurovanie Štruktúra tepelných strát Výpočet potreby energie podľa zákona č. 555/2005 Z.z. a vykonávajúca vyhláška č. 311/2009 Z.z Výpočet potreby energie na vykurovanie Výpočet potreby energie na prípravu TV Globálny ukazovateľ celková dodaná energia Výpočet primárnej energie a emisie CO Zhrnutie súčasného stavu HODNOTENIE NAVRHOVANÉHO STAVU Návrh opatrení na splnenie požiadaviek normy STN a vyhlášky č. 311/2009 Z.z Popis hlavných konštrukcií objektu v navrhovanom stave Tepelnotechnické posúdenie konštrukcii Výpočet kritéria výmeny vzduchu Tepelnotechnické posúdenie kritických detailov hygienické kritérium Detaily Výpočet potreby tepla na vykurovanie podľa STN energetické kritérium Vyhodnotenie mernej potreby tepla na vykurovanie Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 2/41

3 6.5.2 Štruktúra tepelných strát Výpočet potreby energie podľa zákona č. 555/2005 Z.z. a vykonávajúca vyhláška č. 311/2009 Z.z Výpočet potreby energie na vykurovanie Výpočet potreby energie na prípravu TV Globálny ukazovateľ celková dodaná energia Výpočet primárnej energie a emisie CO Zhrnutie navrhovaného stavu ENERGETICKÝ MANAŽMENT VYHODNOTENIE ZÁVER Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 3/41

4 1. VŠEOBECNE 1.1. Predmet Bytový dom Banská Bystrica 1.2. Úloha Projektové hodnotenie stavby - tepelnotechnický a energetický posudok bytového domu 1.3. Objednávateľ Zastúpený:... IČO:... DIČ:... Kontaktná osoba:... tel.: .. Kontaktná osoba:... tel.: Spracovateľ DEKPROJEKT s.r.o., org. zl. Sídlo: Tiskařská 10/257, Praha 10, ČR Adresa miesta činnosti: Majerská cesta Banská Bystrica IČO: DIČ: IČ DPH: SK tel.: fax: energetika@dekprojekt.sk 1.5. Vypracoval Ing. Milan Kostolník 1.6. Kontroloval Ing. Marek Farárik, Ing. Tomáš Kupsa 1.7. Zodpovedný projektant 1.8. Spracované v období máj 2010 Ing. Helena Pavelková (poradové číslo v denníku autorizovanej osoby:...) Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 4/41

5 1.1 Východiskové podklady [1] Vypracovaná výkresová dokumentácia. [2] STN až 4 (730540) Tepelnotechnické vlastnosti stavebných konštrukcií a budov. Tepelná ochrana budov, 2002; [3] STN EN ISO 6946 (730559) Stavebné konštrukcie. Tepelný odpor a súčiniteľ prechodu tepla. Výpočtová metóda, 2007; [4] STN EN ISO (730562) Tepelnotechnické vlastnosti budov. Šírenie tepla zeminou. Výpočtové metódy, 2007; [5] STN EN ISO (730551) Tepelné mosty v budovách pozemných stavieb. Tepelné toky a povrchové teploty. Podrobné výpočty, 2007; [6] STN EN ISO (730563) Tepelnotechnické vlastnosti budov. Merný tepelný tok prechodom tepla a vetraním. Výpočtová metóda, 2007; [7] STN EN ISO (730703) Energetická hospodárnosť budov. Výpočet potreby energie na vykurovanie a chladenie.v. Výpočet potreby energie na vykurovanie a chladenie. [8] Zákon č. 555/2006 Z.z. o energetickej hospodárnosti budov, ktorý nadobudol platnosť [9] Vyhláška č 311/2009 MVRR SR o podrobnosti výpočtu energetickej hospodárnosti budov, energetickej certifikácií budov a preukázaní splnenia globálneho ukazovateľa. [10] Komentár a návrh výpočtu energetickej certifikácie budov, Bratislava [11] Atlas tepelných mostov, Zuzana Sternová a kolektív, Jaga group, s.r.o., Bratislava Všetky uvedené predpisy sú v aktuálnom znení (vrátane zmien platných ku dňu spracovania projektového hodnotenia). Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 5/41

6 2 POPIS VÝCHODISKOVÉHO STAVU 2.1 Predmet Predmetom projektového posúdenia je hodnotenie stavby bytového domu na... v Banskej Bystrici. Úlohou je posúdiť súčasný a projektovaný stav objektu na minimálne požiadavky podľa STN a zároveň posúdiť objekt z pohľadu energetickej certifikácie podľa zákona č. 555/2005 Z. z.. V nasledujúcej časti bude objekt hodnotený: na minimálne požiadavky STN , a to sú: súčiniteľ prechodu tepla, kritérium výmeny vzduchu, hygienické kritérium a energetické kritérium, z pohľadu energetickej certifikácie budov podľa zákona č. 555/2005 Z.z. o energetickej hospodárnosti budov. Budeme hodnotiť miesto potreby energie na vykurovanie (ktoré tvorí hlavný podiel z celkovej potreby energie) a miesto potreby energie na prípravu TV. Na základe zákona č. 555/2005 Z. z. sledujeme a hodnotíme energetickú hospodárnosť budovy, primárnu energiu a emisie CO 2. Každé miesto potreby má pre príslušný typ budovy svoju hodnotiacu stupnicu. Energetickou certifikáciou sa hodnotia pri obytných budovách miesta potreby energie na vykurovanie a na prípravu TV. Po zrealizovaní rekonštrukcie objektu bude potrebné na skutočný stav vyhotoviť energetickú certifikáciu v zmysle zákona č.555/2005 Z. z. podľa jeho vykonávajúcej vyhlášky č. 311/2009 Z. z Základné údaje o predmete projektového hodnotenia Názov predmetu projektového hodnotenia Bytový dom Banská Bystrica Základný popis objektu Bytový dom je situovaný v Banskej Bystrici na... postavený v 80 rokoch 20 stor.. Bytový dom je vežový, zhotovený ako konštrukčný systém U-65 s jedným hlavným vchodom, 12. obytnými poschodiami a 65. bytovými jednotkami. V suteréne sa nachádzajú priestory pivníc a ostatné spoločné priestory. Obvodové steny sú sendvičové, zložené zo ŽB panelu hr. 150 mm, tepelnoizolačnej vrstvy z penového polystyrénu hr. 80 mm a ŽB panelu hr. 70 mm. Obvodové steny sú bez zateplenia. Obvodová stena závetria, situovaná pri hlavnom vstupe do objektu, je rozšírená o prebiehajúcu nosnú ŽB stenu hr. 150 mm. Pôvodné okenné konštrukcie sú drevené zdvojené s jednoduchým zasklením (tvoria približne 30% z celkovej zasklenej plochy). Nové okenné konštrukcie sú z plastových profilov (rám a krídlo) zasklené izolačným dvojsklom U g,max = 1,1 W/(m 2.K). Vonkajšie vchodové dvere sú pôvodné, oceľové s drôtosklom. Na spoločných chodbách je pôvodná Copilitová stena, na schodisku je pôvodná oceľová presklená stena s jednoduchým zasklením a v priestoroch prechodných chodieb spájajúcich schodiskový priestor s chodbou sú osadené oceľové posuvné okná s jednoduchým zasklením. V pivničných priestoroch suterénu je strop zateplený pôvodnou izoláciou - sendvičovým panelom s tepelnou izoláciou na báze minerálnych vlákien hr. 35 mm + drevovláknitými doskami hr. 5 mm z oboch strán, ostatné priestory suterénu sú bez zateplenia. Nad hlavným vstupom do BD je strop nad exteriérom, ktorý je zateplený pôvodným sendvičovým panelom s tepelnou izoláciou na báze minerálnych vlákien hr. 50 mm + drevovláknitými doskami hr. 5 mm z oboch strán. Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 6/41

7 Strecha BD je dvojplášťová, nosnú konštrukciu tvoria ŽB stropné panely hr. 150 mm, na ktorých sa nachádza tepelná izolácia na báze minerálnych vlákien hr. 100 mm, uzavretá vzduchová vrstva hr. cca 115 mm a pórobetónové panely hr. 250 mm. Pôvodnú povlakovú krytinu tvoria asfaltové pásy. Vykurovanie BD je zabezpečované diaľkovým vykurovaním na zemný plyn. Vykurovacia sústava je dvojrúrková s vykurovacími telesami, na ktorých sú osadené termostatické hlavice. Rozvody vykurovania sú oceľové, v nevykurovanej zóne zateplené pôvodnou tepelnou izoláciou na báze minerálnych vlákien s PVC ochranným krytom. Príprava teplej vody je riešená spoločne s prípravou vykurovania. Potrubie TV a cirkulácie je oceľové, vo vykurovanej zóne zateplené pôvodnou textilnou izoláciou a v nevykurovanej zóne zateplené pôvodnou tepelnou izoláciou na báze minerálnych vlákien a obalené v PVC púzdre. Obr. 1 Schéma pôdorysu 1.PP Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 7/41

8 Obr. 2 Schéma pôdorysu 1.NP Obr. 3 Schéma pôdorysu 2.NP Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 8/41

9 Obr. 4 Schéma rezu objektu Popis hlavných konštrukcií objektu v súčasnom stave Skladby sú uvedené na základe dodaných podkladov, orientované od interiéru. Tab. č. 1. S01 - Skladba obvodovej steny hr. 300 mm Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. ŽB panel - nosná 150 1,580 29,0 2. Tepelná izolácia EPS - tepelnoizolačná 80 0,070 40,0 3. ŽB panel - ochranná 70 1,580 29,0 Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 9/41

10 Tab. č. 2. S02 - Skladba obvodovej steny závetria hr. 450 mm Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. ŽB panel - nosná 150 1,580 29,0 2. ŽB panel - nosná 150 1,580 29,0 3. Tepelná izolácia EPS - tepelnoizolačná 80 0,070 40,0 4. ŽB panel - ochranná 70 1,580 29,0 Tab. č. 3. S03 - Skladba obvodovej steny zádveria hr. 300 mm Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. ŽB panel - nosná 150 1,580 29,0 2. Tepelná izolácia EPS - tepelnoizolačná 80 0,070 40,0 3. ŽB panel - ochranná 70 1,580 29,0 Tab. č. 4. S09 - Skladba stropu nad nevykurovaným priestorom s pôvodnou TI Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. Prevádzková vrstva PVC nášľapná 2 0, ,0 2. ŽB stropný panel - nosná 150 1,580 29,0 3. Drevovláknité dosky - ochranná 5 0,120 12,5 4. Tepelná izolácia z minerálnych vlákien - tepelnoizolačná 35 0,056* 5,0 5. Drevovláknité dosky - ochranná 5 0,120 12,5 POZN: * Súčiniteľ tepelnej vodivosti λ u [W/(m.K)] je zhoršený jednosmernými tepelnými mostami, ktoré sú tvorené nosným dreveným roštom. Tab. č. 5. S10 - Skladba stropu nad nevykurovaným priestorom bez TI - byty Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. Prevádzková vrstva PVC nášľapná 2 0, ,0 2. ŽB stropný panel - nosná 150 1,580 29,0 Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 10/41

11 Tab. č. 6. S11 - Skladba stropu nad nevykurovaným priestorom bez TI chodba Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. Prevádzková vrstva PVC nášľapná 2 0, ,0 2. ŽB stropný panel - nosná 150 1,580 29,0 Tab. č. 7. S12 - Skladba stropu nad exteriérom Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. Prevádzková vrstva PVC nášľapná 2 0, ,0 2. ŽB stropný panel - nosná 150 1,580 29,0 3. Drevovláknité dosky - ochranná 5 0,120 12,5 4. Tepelná izolácia z minerálnych vlákien - tepelnoizolačná 50 0,057* 5,0 5. Drevovláknité dosky - ochranná 5 0,120 12,5 POZN: * Súčiniteľ tepelnej vodivosti λ u [W/(m.K)] je zhoršený jednosmernými tepelnými mostami, ktoré sú tvorené nosným dreveným roštom. Tab. č. 8. S13 - Skladba strechy Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. ŽB stropný panel - nosná 150 1,580 29, Tepelná izolácia z minerálnych vlákien Uzavretá vzduchová vrstva - tepelnoizolačná 100 0,070 1,1 - tepelnoizolačná 115 0,625 0,1 4. Porobetónový panel - tepelnoizolačná 250 0,220 9,0 5. Vrstva HI pásov - hydroizolačná 15 0, ,0 S04, S05 - Otvorové konštrukcie Pôvodné okná na objekte sú drevené zdvojené s jednoduchým zasklením S04 (tvoria 30% z celkovej plochy okien) a nové okná S05 sú z plastových profilov zasklenné s izolačným dvojsklom U g = 1,1 W/(m 2. K). S06 - Otvorové konštrukcie - zádveria Drevené vchodové dvere s jednoduchým zasklením. S07 - Otvorové konštrukcie - schodisko Presklená stena z oceľových profilov s jednoduchým zasklením. S08 - Copilitova stena Presklená stena z copilitových dielcov. Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 11/41

12 3 OKRAJOVÉ PODMIENKY Vo výpočtoch boli uvažované okrajové podmienky v súlade s STN a vyhláškou č. 311/2009 Z.z Parametre vonkajšieho vzduchu Realizácia pre Banskú Bystricu nadmorskej výške 370 m n.m Extrémne návrhové parametre Realizácia pre Banskú Bystricu Návrhová teplota vonkajšieho vzduchu θ e : -15 C Návrhová relatívna vlhkosť vonkajšieho vzduchu φ e : 84 % Teplotná oblasť: 3. Priemerná denná vonkajšia teplota vo vykurovacom období: 3,9 C Počet vykurovacích dní vo vykurovacom období: 212 dní Priemerné mesačné návrhové parametre: Realizácia pre Banskú Bystricu v nadmorskej výške 370 m n.m. Tab. č. 9. Priemerné mesačné návrhové parametre vonkajšieho vzduchu pre mesto Banská Bystrica Mesiac I II III IV V VI VII VIII IX X XI XII Priemerná teplota vonkajšieho vzduchu [ C] Priemerná relativná vlhkosť vonkajšieho vzduchu [%] -3,2-1,2 3,1 8,6 13,5 16,4 18,0 17,4 13,3 8,4 3,1-1,5 81,6 80,8 79,5 77,0 73,9 71,5 69,9 70,5 74,1 77,1 79,5 81,1 3.2 Parametre vnútorného vzduchu Parametre vnútorného vzduchu podľa STN EN pre obytné budovy sú 20 C a 50%. Návrhová teplota vnútorného vzduchu θ i : 20 C Návrhová relatívna vlhkosť vnútorného vzduchu φ i : 50 % Vlhkostná trieda: 3. Vo výpočte podľa vyhlášky č. 311/2009 Z.z. sa uvažuje: Priemerná návrhová teplota vnútorného vzduchu θ i : 20 C Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 12/41

13 4 POŽIADAVKY Pri návrhu a posúdení stavebných konštrukcií a priestorov budovy, vymedzených určeným stavom vnútorného prostredia bytových a nebytových budov sa požadujú podľa STN nasledovné kritériá: minimálnych tepelnoizolačných vlastností stavebných konštrukcií (maximálnej hodnoty súčiniteľa prechodu tepla konštrukcie U (tepelnoizolačné kritérium), minimálnej priemernej výmeny vzduchu v miestnosti n (kritérium výmeny vzduchu), maximálnej mernej spotreby energie na vykurovanie E (energetické kritérium), minimálnej teploty vnútorného povrchu θ si (hygienické kritérium). Doplňujúce kritéria: šírenie vlhkosti v konštrukcii - g (maximálne množstvo skondenzovanej vodnej pary). 4.1 Normové požiadavky na maximálnu hodnotu súčiniteľa prechodu tepla, kritérium výmeny vzduchu a energetické kritérium podľa STN Tab. č. 10. Prehľad hodnotených požiadaviek Hodnotený parameter konštrukcie Hodnota požadovaná pre nové budovy Hodnota požadovaná pre obnovované budovy stena 0,32 0,46 otvorové konštrukcie 1,70 2,00 Súčiniteľ prechodu tepla U N [W/(m 2.K)] strop nad nevykurovaným priestorom 0,75 1,20 strop nad exteriérom 0,20 0,30 strecha 0,20 0,30 Kritérium výmeny vzduchu intenzita výmeny vzduchu n pre budovy s trvalým pobytom osôb minimálna hodnota pre ostatné budovy minimálna hodnota Energetické kritérium n N=0,5 1/h n N=0,3 1/h E 1 E 1N E 2 E 2N Faktor tvaru budovy Obnovované (rekonštruované budovy) Potreba tepla E N Nové budovy E 1,N [kwh/(m 3.rok)] E 2,N [kwh/(m 2.rok)] E 1,N [kwh/(m 3.rok)] E 2,N [kwh/(m 2.rok)] 0, ,9 50,0 0,4 28,1 78,6 20,4 57,1 0,5 31,1 87, ,3 0,6 34,2 95,7 25,5 71,4 0,7 37,5 104,3 28,1 78,6 0,8 40,3 112,9 30,6 85,7 0,9 43,4 121,4 33,2 92,9 1,0 46, ,7 100 Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 13/41

14 4.2 Požiadavky na tepelnotechnické posúdenie konštrukcií podľa STN DEKPROJEKT s.r.o., org. zl. Tab. č. 11. Prehľad hodnotených požiadaviek na obalové konštrukcie - Obvodová stena Hodnotený parameter konštrukcie Hodnota požadovaná Súčiniteľ prechodu tepla U N [W/(m 2.K)] obnovované/nové budovy 0,46/0,32 Množstvo skondenzovanej vodnej pary g k [kg/(m 2.rok)] 0,5 Celoročná bilancia vlhkosti g k < g v [kg/(m 2.rok)] Vnútorna povrchová teplota požadovaná najnižšia povrchová teplota pri navrhovaných okrajových podmienkach, vylúčenie rizika rastu plesní [ C] Tlmené, resp. prerušované vykurovanie s poklesom teploty vnútorného vzduchu θ ai do 5 K g v Ročné množstvo vyparenej vodnej pary vo vnútri konštrukcie aktívna 13,13 Tab. č. 12. Prehľad hodnotených požiadaviek na obalové konštrukcie Strecha, strop nad exteriérom Hodnotený parameter konštrukcie Hodnota požadovaná Súčiniteľ prechodu tepla U N [W/(m 2.K)] obnovované/nové budovy 0,30/0,20 Množstvo skondenzovanej vodnej pary g k [kg/(m 2.rok)] Celoročná bilancia vlhkosti g k < g v [kg/(m 2.rok)] Vnútorna povrchová teplota požadovaná najnižšia povrchová teplota pri navrhovaných okrajových podmienkach, vylúčenie rizika rastu plesní [ C] Tlmené, resp. prerušované vykurovanie s poklesom teploty vnútorného vzduchu θ ai do 5 K g v Ročné množstvo vyparenej vodnej pary vo vnútri konštrukcie 0,1 strecha 0,5 strop nad ext. aktívna 13, Šírenie vlhkosti v konštrukcii Skondenzované množstvo vodnej pary v konštrukcii Bez kondenzácie vodnej pary v konštrukcii musia byť navrhnuté strechy, stropy a steny, v ktorých by skondenzovaná vodná para ohrozila ich požadovanú funkciu: g k = 0 kde g k je celoročné množstvo skondenzovanej vodnej pary v konštrukcii v kg/(m 2.rok). S obmedzenou kondenzáciou vodnej pary v konštrukcii, ktorá sa určí bez uvažovania vplyvu slnečného žiarenia, možno navrhnúť strechy, stropy a steny, v ktorých sú splnené všetky tieto podmienky: a) skondenzovaná vodná para neohrozí požadovanú funkciu konštrukcie, b) ročná bilancia skondenzovanej a vyparenej vodnej pary je priaznivá, g k < g v kde g v je celoročné množstvo vyparenej vodnej pary v kg/(m 2.rok). c) prípustné celoročné množstvo skondenzovanej vodnej pary je pre jednoplášťové strechy, g k 0,1 kg/(m 2.rok) d) pre ostatné konštrukcie g k 0,5 kg/(m 2.rok) 4.4 Požiadavky na posudzované detaily hygienické kritérium Požiadavky na najnižšiu povrchovú teplotu θ si posudzovaných detailov sú stanovené podľa STN v závislosti od typu prevádzky objektu. Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 14/41

15 Tab. č. 13. Normové požiadavky na predmetné detaily pre priestory s pobytom ľudí obytné miestnosti Hodnotený parameter detailu Vnútorna povrchová teplota požadovaná najnižšia povrchová teplota pri navrhovaných okrajových podmienkach, vylúčenie rizika rastu plesní [ C] Tlmené, resp. prerušované vykurovanie s poklesom teploty vnútorného vzduchu θ ai do 5 K Požadovaná hodnota 13, Požiadavky na energetickú hospodárnosť budov podľa zákona č. 555/2005 Z.z.. Podľa zákona č. 555/2005 Z.z. a jeho vykonávajúcej vyhlášky MVRR č. 311/2009 Z. z. 6 je trieda B pre každú kategóriu budov minimálnou požiadavkou, ktorú majú spĺňať nové budovy v Slovenskej republike podľa technických noriem. Vyhláška č. 311/2009 Z. z. podľa 11 odsek 5. ukladá výnimku pre obnovované budovy v prípade ak by návrh opatrení bol technicky, funkčne a ekonomicky neuskutočniteľný. Tab. č. 14. Škály energetických tried pre jednotlivé miesta potreby energie Druh budovy Hodnotené miesto potreby: A B C D E F G - energie na vykurovanie < >159 kwh/(m 2.a) Bytový dom - energie na prípravu TV < >78 kwh/(m 2.a) Celková dodaná energia < >237 kwh/(m 2.a) Na splnenie požiadavky zákona č. 555/2005 Z.z. a jeho vykonávajúcej vyhlášky č. 311/2009 Z.z. o energetickej hopodárnosti budov je potrebné aby hodnotený objekt bol zatriedený do kategórie B, alebo primárna energia bola menšia ako 126 kwh/(m 2.a). Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 15/41

16 5 HODNOTENIE SÚČASNÉHO STAVU V nasledujúcej časti je objekt hodnotený podľa definovaných požiadaviek v kapitole 4. pre súčasný stav. 5.1 Tepelnotechnické posúdenie konštrukcii Požiadavky na posudzované konštrukcie sú stanovené podľa STN Na obalové konštrukcie sú z hľadiska stavebnej tepelnej techniky kladené požiadavky na hodnotu súčiniteľa prechodu tepla a najnižšiu povrchovú teplotu. Zároveň boli konštrukcie posúdené aj na šírenie vlhkosti konštrukciou. Tab. č. 15. Posúdenie skladby jednotlivých konštrukcií Konštrukcie Hrúbka tepelnej izolácie [mm] Súčiniteľ prechodu tepla U [W/(m 2.K)] Množstvo skondenzovanej vodnej pary M c (g k) [kg/(m 2.a)] Celoročná bilancia vlhkosti Posúdenie povrchovej teploty konštrukcie najnižšia povrchová teplota θ si [ C] Riziko rastu plesní pri návrhovových okrajových podmienkach Hodnotenie S 01-Obvodová stena - 0,69! 0, aktívna + 14,43 +! S 02-Obvodová stena závetria - 0,63! 0, aktívna + 14,91 +! S 03-Obvodová stena zádveria - 0,69! ! S 04-Otvorové konštrukcie pôvodné - 2,70! ! S 05-Otvorové konštrukcie nové - 1, S 06- Otvorové konštrukcie - zádveria - 4,70! ! S 07-Otvorové konštrukcie - schodisko - 6,00! ! S 08-Copilitova stena - 3,00! ! S 09-Strop nad nevykur. priestorom s pôvodnou tep. izoláciou S 10-Strop nad nevykur. priestorom bez tep. izolácie byty S 11-Strop nad nevykur. priestorom bez tep. izolácie chodba - 0, ,22! ! - 3,22! ! S 12-Strop nad exteriérom - 0,78! nedochádza ,63 +! S13-Strecha - 0,33! 0,3253! pasívna! 17,27 +! +... Vyhovuje požiadavkám STN : 2002!... Nevyhovuje požiadavkám STN : 2002 Z vyššej uvedenej tabuľky vyplýva, že skladby bytového domu (S01, S02, S03, S04, S06, S07, S08, S10, S11, S12 a S13) nespĺňajú požiadavku na minimálnu hodnotu súčiniteľa prechodu tepla podľa STN Z hľadiska ročnej bilancie skondenzovanej a vypariteľnej vodnej pary môžeme zhodnotiť, že pri skladbách S01 a S02 dochádza ku kondenzácii vodnej pary. Keďže ale množstvo skondenzovanej vodnej pary je menšie ako množstvo, ktoré je schopné sa z konštrukcie odpariť (konštrukcia je aktívna), požiadavka na prípustné celoročné množstvo skondenzovanej vodnej pary je splnená. Pri skladbe S12 nedochádza ku kondenzácii vodnej pary. Skladba S13 nespĺňa požiadavku na prípustné celoročné množstvo skondenzovanej vodnej pary podľa STN , pretože množstvo skondenzovanej vodnej pary prevyšuje limitnú hodnotu množstva, ktoré je schopné sa z konštrukcie vypariť (konštrukcia je pasívna). Ak v skutočnosti v skladbe nedochádza k Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 16/41

17 vlhkostným poruchám ale výpočtovo je konštrukcia celoročne pasívna (vlhká) je to pravdepodobne z dôvodu, že výpočet uvažuje najextrémnejšie okrajové podmienky. Kritérium minimálnej povrchovej teploty spĺňajú všetky posudzované konštrukcie. 5.2 Výpočet kritéria výmeny vzduchu Priemerná intenzita výmeny vzduchu n podľa STN vplyvom prirodzenej infiltrácie cez škáry budov sa určí vzťahom: n = ( (l. i lv )/V b ) (1/h) n = ( (77,0.1, ,8.1, ,0.1, ,7.1, ) / ) n = 0,46 1/h Tab. č. 16. Vstupné hodnoty výpočtu pre otvorové konštrukcie súčasného stavu Otvorové konštrukcie Okenné konštrukcie Súčiniteľ škárovej prievzdušnosti i lv v m 3 /(s.pa 0,67 ) otvorových výplní podľa tab. 16 v STN : 2002 Dĺžka škár otvorových konštrukcií l (m) - pôvodné oceľové 1, ,0 - pôvodné drevené zdvojené 1, ,8 - nové plastové 1, ,0 Vchodové dvere - pôvodné oceľové 1, ,7 Podlahová plocha celkom: A b = 6014,8 m 2 Obostavaný objem celkom: V b = m 3 Výpočet podľa vyhlášky č. 311/2009 Z.z.. 0,7(merný prietok) x 6014,8 (podlahová plocha) = 4210,4 m³/h n = 4210,4/ (obostavaný objem budovy) = 0,25 1/h Posúdenie kritéria minimálnej výmeny vzduchu podľa kritéria minimálnej priemernej výmeny vzduchu podľa STN : 2002: Kritérium minimálnej výmeny vzduchu vo vnútorných priestoroch bytových a nebytových budov je priemerná hodnota intenzity výmeny vzduchu minimálne n N = 0,5 1/h, ak hygienické a prevádzkové podmienky nevyžadujú iné hodnoty. n n N = 0,5 1/h Pre vypočítané n platí: n = 0,46 1/h < 0,5 1/h Požiadavka je nesplnená, podľa normy STN vo výpočte budeme uvažovať hodnotu intenzity výmeny vzduchu n = 0,50 1/h. Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 17/41

18 5.3 Výpočet potreby tepla na vykurovanie podľa STN energetické kritérium Z poskytnutých podkladov bol stanovený obostavaný priestor objektu a čiastkové obalové plochy (steny, stropov nad nevykurovanými priestormi, stropu nad exteriérom, strechy a výplní otvorov). Ostatné vstupné parametre uvažujeme podľa STN Bytový dom, Javornícka 10, Banská Bystrica Obostavaný objem [m 3 ] Merná plocha [m 2 ] V b = A b = Obytná budova Priemerná konštrukčná výška vykurovaných podlaží [m] a/n = A h k,pr = 2,85 Budova nová rodinný dom obnovovaná X bytový dom X verejná budova 2. Merná tepelná strata prechodom tepla HT [W/K] Konštrukcia Plocha A i U i U i A i Faktor b x b x. U i. A i [m 2 ] [W/(m 2.K)] [W/K] [-] [W/K] S01-Obvodová stena 2 833,08 0, ,83 1, ,83 S02-Obvodová stena závetria 5,04 0,63 3,18 1,00 3,18 S03-Obvodová stena zádveria 241,40 0,69 166,57 0,80 133,25 S04-Otvorove konštrukcie pôvodné 245,46 2,70 662,74 1,00 662,74 S05-Otvorové konštrukcie nové 581,01 1,30 755,31 1,00 755,31 S06-Otvorové konštrukcie zádveria 76,80 4,70 360,96 0,80 288,77 S07-Otvorové konštrukcie schodisko 88,61 6,00 531,66 1,00 531,66 S08-Copilitová stena 126,17 3,00 378,51 1,00 378,51 S09-Strop nad nevykur. priest. s pôvodnou TI 224,56 0,97 217,82 0,50 108,91 S10-Strop nad nevykur. priest. bez TI - byty 123,00 3,22 396,06 0,50 198,03 S11-Strop nad nevykur. priest. bez TI - chodba 156,42 3,22 503,67 0,50 251,84 S12-Strop nad exteriérom 2,57 0,78 2,00 1,00 2,00 S13-Strecha 519,00 0,33 171,27 1,00 171,27 Súčet A i = 5 223,1 b x. U i. A i = 5 440,3 3. Započítanie vplyvu tepelných mostov Exaktne U = U = ( b x. U i. A i ) / A i Paušálne U = 0,05 zatepľované kcie zvonka X U = 0,1 jednovrstvové murované, sendvičové konštr., ostatné príp., Vplyv tepelných mostov [W/K]: U A i = 522,31 Merná tepelná strata H T [W/K] H T = b x. U i. A i + U A i = 5 962,61 Priemerný súč. prechodu tepla [W/(m 2.K)]: U m = H T / A i = 1,14 4. Merná tepelná strata vetraním H V [W/K] Intenzita výmeny vzduchu [1/h]: n = 0,5 H V = 0,264. n. V b = 2 263,79 5. Merná tepelná strata H [W/K] H = H T + H V = 8 226,40 6. Solárne zisky Q S [kwh] I sj g nj A nj Juh 320 0, ,97 Východ 200 0, ,17 Západ 200 0, ,17 Sever 100 0, ,26 Juhozápad/juhovýchod 260 0,675 0,00 Severovýchod/Severozápad 130 0,675 0,00 Horizontálna 340 0,675 0,00 Q S = I sj. 0,50. g nj. A nj , , , ,03 0,00 0,00 0,00 Q S = ,14 7.Vnútorné tepelné zisky Q i = 5. q i. A b Q i = ,50 W/m 2 : q i = 4 q i = 5 q i = 6 rodinný dom bytový dom X verejná budova 8. Celkové vnútorné zisky Q i + Q s [kwh] Q i + Q s = ,64 9. Potreba tepla na vykurovanie Qh [kwh/rok] Q h = 82,1. (H T + H V ) 0,95. (Q S + Q i ) Q h = , Merná potreba tepla na vykurovanie E1 [kwh/m³] E 1 = Q h / V b E 1 = 27, Merná potreba tepla na vykurovanie E2 [kwh/m 2 ] E 2 = Q h / A b E 2 = 79, Faktor tvaru budovy [1/m] A i / V b = 0,30 Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 18/41

19 13. Normové hodnoty Nové budovy Obnovované budovy E 1N = 10, ,43. A i / V b = x E 1N = 15, ,7. A i / V b = 25,14 E 2N = h k,pr. E 1N x E 2N = h k,pr. E 1N 71, Hodnotenie podľa STN E 1 < E 1N 27,79 < 25,14 E 2 <E 2N 79,25 < 71,68 nevyhovuje 15. Stupeň potreby tepla SPT SPT = E 1 / E 1N. 100 SPT = 110,50 POZN: Plochy jednotlivých konštrukcií sú z vonkajších rozmerov objektu. Výpočet je riešený len pre vykurované časti objektu. Výpočet podľa STN je normalizovaným výpočtom, ktorý je na základe normových vstupných údajov Vyhodnotenie mernej potreby tepla na vykurovanie E 1 = 27,79 kwh/(m 3.a) E 2 = 79,25 kwh/(m 2.a) > E 1N = 25,14 kwh/(m 3.a) - nevyhovuje > E 2N = 71,68 kwh/(m 2.a) - nevyhovuje Hodnotený bytový dom na... v Banskej Bystrici v súčasnom stave nespĺňa energetické kritérium podľa STN Štruktúra tepelných strát Tab. č. 17. Rozdelenie strát cez jednotlivé konštrukcie súčasný stav Konštrukcie Plocha [m 2 ] Straty [kw] Straty [%] Nepriesvitné konštrukcie - exteriér 2 838,1 68,53 25,53 Nepriesvitné konštrukcie - interiér 241,4 2,50 0,93 Otvorové konštrukcie 1 118,1 76,95 28,66 Vodorovné konštrukcie - exteriér 2,6 0,07 0,03 Vodorovné konštrukcie - interiér 504,0 11,18 4,16 Strecha 519,0 5,99 2,23 Tepelné mosty - 16,52 6,15 Vetranie - 86,70 32,30 Spolu 5 223,1 268,44 100,00 Vetranie; 32,30% Nepriesvitné konštrukcie - exteriér; 25,53% Tepelné mosty; 6,15% Strecha; 2,23% Nepriesvitné konštrukcie - interiér; 0,93% Vodorovné konštrukcie - interiér; 4,16% Vodorovné konštrukcie - exteriér; 0,03% Otvorové konštrukcie; 28,66% Graf.č.1 Štruktúra tepelných strát súčasný stav Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 19/41

20 5.4 Výpočet potreby energie podľa zákona č. 555/2005 Z.z. a vykonávajúca vyhláška č. 311/2009 Z.z. Vzhľadom k tomu, že od platí zákon č. 555/2005 Z.z. a jeho vykonávajúca vyhláška č. 311/2009 Z.z. podľa ktorej sa realizuje energetická certifikácia, realizujeme v ďalšom texte energetické posúdenie predmetného objektu podľa uvedenej vyhlášky Výpočet potreby energie na vykurovanie Výpočet potreby energie na vykurovanie vychádza z výpočtu potreby tepla na vykurovanie, ktorý zohľadňuje požiadavky na tepelnú ochranu budov, vlastnosti vnútorného a vonkajšieho prostredia ako aj tepelnotechnické vlastnosti stavebných výrobkov. Potreba energie na vykurovanie budovy je súčtom potreby tepla na vykurovanie a celkových tepelných strát systému vykurovania. Potreba energie na vykurovanie je zhoršená o účinnosť systému rozvodov, reguláciu, odovzdávanie tepla. Tab. č. 18. Prehľad potreby energie na vykurovanie objektu Vstupné údaje: Podlahová plocha: A b = m 2 Potreba tepla na vykurovanie Q h = ,60 kwh/a Potreba tepla na vykurovanie Q h = 79 kwh/(m 2.a) Navrhovaná tepelná strata Q (N) = ,97 W Účinnosť odovzdávacieho systému: Typ vykurovacieho systému: podlahové vykurovanie vykurovacie telesá Vykurovanie telesá Umiestnenie vykurovacieho telesa ηstr2= 0,95 - Teplotný spád vykurovacej sústavy ηstr1= 0,88 - Činiteľ regulácie teploty vo vykurovanej zóne ηctr= 0,93 Činiteľ špecifických teplotných strát pre zabudované systémy ηemb= 1,00 - Činiteľ teplotného gradientu ηstr= 0,92 - Celková účinnosť odovzdávacieho systému: ηem= 0,87 - Strata energie z teploemisného systému ,21 kwh/a Účinnosť distribučného systému: Potrubie vykurovania len vo vykurovanej zóne: ÁNO nie je predmetom hodnotenia NIE Tepelné straty v nevykurovanej zóne: Izolácia potrubia Vedenie potrubia Materiál potrubia textilná izolácia pod s tropom plast minerálne vlákna v stene oceľ penový polyetylén v podlahe plast+hliník bez tepelnej izolácie v technickom kanáli meď Dĺžka potrubia 204,8 m Priemerná menovitá svetlosť potrubia 32 Tepelné straty potrubím distribučného systému ,12 kwh/a Tepelné zisky vplyvom obehového čerpadla ,63 kwh/a Tepelné zisky od teplej vody odpočítané z potreby energie na vykurovanie ,72 kwh/a Účinnosť výroby tepla v % zemný plyn - diaľkové vykurovanie 88% Celková potreba energie na vykurovanie ,32 Celková potreba energie na vykurovanie na m kwh/a kwh/(m 2.a) POZN: Výpočet potreby tepla je podľa vyhlášky č. 311/2009 Z.z. s uvažovanou priemernou vnútornou teplotou vzduchu 20 ºC. Výpočet potreby tepla na vykurovanie podľa vyhlášky č. 311/2009 Z.z. je normalizovaným výpočtom, ktorý je vypočítaný na základe normových vstupných údajov. Normalizovaný výpočet slúži na porovnanie viacerých objektov danej kategórie budov. Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 20/41

21 Zatriedenie objektu podľa miesta potreby energie na vykurovanie Tab. č. 19. Škála energetických tried na vykurovanie Druh budovy A B C D E F G Bytový dom < >159 kwh/(m 2.a) Hodnotený bytový dom na... v Banskej Bystrici je v súčasnom stave zatriedený do kategórie D energetickej škály miesta potreby energie na vykurovanie Výpočet potreby energie na prípravu TV Výpočet potreby energie na prípravu TV vychádza z výpočtov potreby TV alebo z hodnôt uvádzaných vo vyhláške č. 311/2009 Z.z. na podlahovú plochu. Tab. č. 20. Prehľad potreby energie na ohrev teplej vody objektu Energia dodaná v teplej vode podľa potreby teplej vody vyhlášky č. 311/2009 Z.z.. 20 Teplota teplej vody na výstupe z ohrievača Θ (w,del) : 60 Teplota studenej vody na vstupe do ohrievača Θ (w,0) : 10 Teplota teplej vody na výstupe z armatúry Θ (w,dis, avg) : 55 kwh/(m 2.a) C C C Typ prípravy teplej vody: prietokový ohrev zásobníkový ohrev ohrev vody v CZT Potreba dodanej energie v teplej vode Q(w) ,40 kwh/a Energetické stráty rozvodov TV: Rozvody TV vedú vykurovanou zónou: Tepelné straty v nevykurovanej zóne: ÁNO NIE ÁNO aj Izolácia potrubia Vedenie potrubia Materiál potrubia textilná izolácia pod s tropom plast minerálne vlákna v stene oceľ penový polyetylén v podlahe plast+hliník bez tepelnej izolácie meď Dĺžka potrubia 103,2 m Priemerná menovitá svetlosť potrubia 32 Tepelné straty vo vykurovanej zóne: Izolácia potrubia Vedenie potrubia Materiál potrubia textilná izolácia pod s tropom plast minerálne vlákna v stene oceľ penový polyetylén v podlahe plast+hliník bez tepelnej izolácie v inštalačnej šachte meď Dĺžka potrubia 430,8 m Menovitá svetlosť potrubia 32 vedú vykurovanou zónou nevedú vykurovanou zónou vedú aj vykurovanou aj nevykurovanou zónou Celkové tepelné straty potrubia vo vykurovanej a v nevykurovanej zóne ,40 Tepelné zisky vplyvom obehového čerpadla -662,70 kwh/a Celková potreba pomocnej energie 892,52 kwh/a kwh/a Účinnosť výroby tepla v % zemný plyn - diaľkové vykurovanie 88% Celková potreba energie na prípravu TV ,91 Celková potreba energie na prípravu TV na m 2 35 kwh/a kwh/(m 2.a) Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 21/41

22 Zatriedenie objektu podľa miesta potreby energie na prípravu teplej vody DEKPROJEKT s.r.o., org. zl. Tab. č. 21. Škála energetických tried na prípravu teplej vody Druh budovy A B C D E F G Bytový dom < >78 kwh/(m 2.a) Hodnotený bytový dom na... v Banskej Bystrici je v súčasnom stave zatriedený do kategórie C energetickej škály miesta potreby energie na prípravu TV Globálny ukazovateľ celková dodaná energia Celková dodaná energia je výpočtovo stanovená ako súčet z potreby energie na vykurovanie ( 101 kwh/m 2.a) a potreby energie na prípravu TV (35 kwh/m 2.a). Celková dodaná energia v súčasnom stave je 136 kwh/(m 2.a). Tab. č. 22. Škála energetických tried globálneho ukazovateľa celkovej dodanej energie Druh budovy A B C D E F G Bytový dom < >237 kwh/(m 2.a) Hodnotený bytový dom na... v Banskej Bystrici je v súčasnom stave zatriedený do kategórie D globálneho ukazovateľa Výpočet primárnej energie a emisie CO 2 Primárna energia sa vypočíta na základe uvedených potrieb, ktoré sú prenásobená váhovým faktorom ( 1,36 pre zemný plyn diaľkové vykurovanie) pre primárnu energiu. Pre daný objekt je primárna energia 187 kwh/(m 2.a). Emisie CO 2 sa vypočítajú na základe potreby energie na vykurovanie, ktorá je prenásobená váhovým faktorom (0,277 pre zemný plyn) pre emisie CO 2. Pre daný objekt sú CO 2 emisie 38 kg/(m 2.a). Vypočítané hodnoty potreby energie na vykurovanie a na prípravu TV sú výpočtovo stanovené pre normalizované okrajové podmienky. Pre tieto normalizované podmienky sa daný objekt zatrieďuje do energetickej triedy potreby energie na vykurovanie a prípravu TV. Výpočtová potreba energie na vykurovanie pre konkrétnu lokalitu stavby však môže byť odlišná vplyvom iných okrajových podmienok od normalizovaných Zhrnutie súčasného stavu Objekt bytového domu na... v Banskej Bystrici podľa zákona č. 555/2005 Z. z. a jeho vykonávajúcej vyhlášky č. 311/2009 Z. z. je v súčasnom stave zatriedený pre miesto potreby energie na vykurovanie v kategórii D a pre miesto potreby energie na prípravu TV v kategórii C energetickej škály. Objekt pri globálnom hodnotení je zatriedený v kategórii D energetickej škály a primárna energia je väčšia ako 126 kwh/(m 2.a). Hodnotený bytový dom nespĺňa požiadavku zákona č. 555/2005 Z. z. a jeho vykonávajúcej vyhlášky č. 311/2009 Z. z. Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 22/41

23 6 HODNOTENIE NAVRHOVANÉHO STAVU 6.1 Návrh opatrení na splnenie požiadaviek normy STN a vyhlášky č. 311/2009 Z.z. V nasledujúcej kapitole sú uvedené opatrenia ktorými sa zníži energetická náročnosť bytového domu na... v Banskej Bystrici. Tab. č. 23. Návrh opatrení S 01a-Obvodová stena S 01b-Obvodová stena Konštrukcie S 02-Obvodová stena závetria S 03-Obvodová stena zádverí S 04-Otvorové konštrukcie pôvodné S 05-Otvorové konštrukcie nové S 06-Otvorové konštrukcie - zádveria S 07-Otvorové konštrukcie - schodisko S 08-Copilitova stena S 09-Strop nad nevykurovaným priestorom s pôvodnou TI S 10- Strop nad nevykurovaným priestorom bez TI byty S 11- Strop nad nevykurovaným priestorom bez TI chodba S 12-Strop nad exteriérom S 13-Strecha S 14-Strop nad nevykurovaným priestorom s pôvodnou TI - vstup Navrhnuté opatrenia Zatepliť kontaktným zatepľovacím systémom s tepelnou izoláciou z EPS 70F hr. 100 mm (do úrovne 9.NP). Zatepliť kontaktným zatepľovacím systémom s tepelnou izoláciou z EPS 70F hr. 100 mm (do úrovne 9.NP). Zatepliť kontaktným zatepľovacím systémom s tepelnou izoláciou z EPS 70F hr. 100 mm (od úrovne 10.NP). Bez úpravy. Vymeniť za nové konštrukcie, zasklené izolačným dvojsklom U g = 1,10 W/(m 2.K). Bez úpravy. Bez úpravy. Vymeniť za nové konštrukcie, zasklené izolačným dvojsklom U g = 1,10 W/(m 2.K). Vymeniť za nové konštrukcie, zasklené izolačným dvojsklom U g = 1,10 W/(m 2.K). Bez úpravy. Zatepliť tepelnou izoláciou z EPS 70 hr. 50 mm. Bez úpravy. Pôvodnú tepelnú izoláciu nahradiť tepelnou izoláciou na báze minerálnych vlákien hr. 180 mm. Bez úpravy. Pôvodnú tepelnú izoláciu nahradiť tepelnou izoláciou na báze minerálnych vlákien hr. 50 mm. Na zníženie potreby energie na prípravu teplej vody odporúčame vymeniť pôvodnú textilnú izoláciu na rozvodoch teplej vody za tepelnú izoláciu z penového PE min. hr. 10 mm. Taktiež odporúčame zateplenie strešného plášťa tepelnou izoláciou z EPS 100 min. hr. 120 mm. Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 23/41

24 6.1.1 Popis hlavných konštrukcií objektu v navrhovanom stave V navrhovanom stave sa neuvažuje so zateplením stropu nad nevykurovaným priestorom S09 a S11. Tab. č. 24. S01a Skladba obvodovej steny EPS Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. ŽB panel - nosná 150 1,580 29,0 2. Tepelná izolácia EPS - tepelnoizolačná 80 0,070 40,0 3. ŽB panel - nosná 70 1,580 29, ETICS Lepiaca malta nešpecifikovaná lepiaca Tepelná izolácia z EPS 70F Výstužná vrstva + sklotextilná mriežka + podkladný náter + omietka nešpecifikovaná tepelnoizolačná 100 0,044 35,0 nešpecifikovaná výstužná, podkladová 7 0, ,0 Tab. č. 25. S01b - Skladba obvodovej steny MW Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. ŽB panel - nosná 150 1,580 29,0 2. Tepelná izolácia EPS - tepelnoizolačná 80 0,070 40,0 3. ŽB panel - nosná 70 1,580 29, ETICS Lepiaca malta nešpecifikovaná lepiaca Tepelná izolácia z minerálnych vlákien Výstužná vrstva + sklotextilná mriežka + podkladný náter + omietka nešpecifikovaná tepelnoizolačná 100 0,054* 35,0 nešpecifikovaná výstužná, podkladová 7 0, ,0 POZN: * Súčiniteľ tepelnej vodivosti λ u [W/(m.K)] je zhoršený jednosmernými tepelnými mostami, ktoré sú tvorené kotvami zateplovacieho systému. Tab. č. 26. S02 - Skladba obvodovej steny závetria Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. ŽB panel - nosná 150 1,580 29,0 2. ŽB panel - nosná 150 1,580 29,0 Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 24/41

25 3. Tepelná izolácia EPS - tepelnoizolačná 80 0,070 40,0 4. ŽB panel - nosná 70 1,580 29, ETICS Lepiaca malta nešpecifikovaná lepiaca Tepelná izolácia z EPS 70F Výstužná vrstva + sklotextilná mriežka + podkladný náter + omietka nešpecifikovaná tepelnoizolačná 100 0,044 35,0 nešpecifikovaná výstužná, podkladová 7 0, ,0 Tab. č. 27. S03 - Skladba obvodovej steny zádverí Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. ŽB panel - nosná 150 1,580 29,0 2. Tepelná izolácia EPS - tepelnoizolačná 80 0,070 40,0 3. ŽB panel - nosná 70 1,580 29,0 Tab. č. 28. S09 - Skladba stropu nad nevykurovaným priestorom s pôvodnou TI Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. Prevádzková vrstva PVC nášľapná 2 0, ,0 2. ŽB stropný panel - nosná 150 1,580 29,0 3. Drevovláknité dosky - ochranná 5 0,120 12,5 4. Tepelná izolácia na báze minerálnych vlákien - Tepelnoizolačná 35 0,056 5,0 5. Drevovláknité dosky - ochranná 5 0,120 12,5 Tab. č. 29. S10 - Skladba stropu nad nevykurovaným priestorom bez TI - byty Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. Prevádzková vrstva PVC nášľapná 2 0, ,0 2. ŽB stropný panel - nosná 150 1,580 29,0 3. Lepiaca malta nešpecifikovaná lepiaca Tepelná izolácia z EPS 70F nešpecifikovaná tepelnoizolačná 50 0, Výstužná vrstva + sklotextilná mriežka + podkladný náter + omietka nešpecifikovaná výstužná, podkladová 7 0, Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 25/41

26 Tab. č. 30. S11 - Skladba stropu nad nevykurovaným priestorom bez TI - chodba DEKPROJEKT s.r.o., org. zl. Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. Prevádzková vrstva PVC nášľapná 2 0, ,0 2. ŽB stropný panel - nosná 150 1,580 29,0 Tab. č. 31. S12 - Skladba stropu nad exteriérom Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. Prevádzková vrstva PVC nášľapná 2 0, ,0 2. ŽB stropný panel - nosná 150 1,580 29,0 3. Lepiaca malta nešpecifikovaná lepiaca Tepelná izolácia z minerálnej vlny nešpecifikovaná tepelnoizolačná 180 0, Výstužná vrstva + sklotextilná mriežka + podkladný náter + omietka nešpecifikovaná výstužná, podkladová 7 0, POZN: * Súčiniteľ tepelnej vodivosti λ u [W/(m.K)] je zhoršený jednosmernými tepelnými mostami, ktoré sú tvorené kotvami zateplovacieho systému. Tab. č. 32. S13 - Skladba strechy Materiálová skupina Výrobok Funkcia vrstvy Hrúbka vrstvy d [mm] Návrhová hodnota súčiniteľa tepelnej vodivosti λ u [W/(m.K)] Faktor difúzneho odporu µ d [-] 1. ŽB stropný panel - nosná 150 1,580 29,0 2. Tepelná izolácia na báze minerálnych vlákien - tepelnoizolačná 100 0,070 1,1 3. Uzavretá vzduchová vrstva - tepelnoizolačná 115 0,625 0,1 4. Porobetónový panel - tepelnoizolačná 250 0,220 9,0 5. Vrstva HI pásov - hydroizolačná 15 0, ,0 S05 Otvorové konštrukcie okná, dvere Pôvodné drevené zdvojené okná s jednoduchým zasklením budú vymenené za nové okná z plastových profilov, zasklené izolačným dvojsklom U g = 1,1 W/(m 2. K). S06 Otvorové konštrukcie zádveria Ostávajú pôvodné, drevené, vchodové s jednoduchým zasklením. S07 Otvorové konštrukcie schodisko Presklená stena z oceľových profilov bude nahradená fasádnym systémom z plastových profilov, zasklená izolačným dvojsklom U g = 1,1 W/(m 2. K). Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 26/41

27 S08 Copilitove steny Presklená stena z copilitových dielcov bude nahradená fasádnym systémom z plastových profilov, zasklená izolačným dvojsklom U g = 1,1 W/(m 2. K). 6.2 Tepelnotechnické posúdenie konštrukcii Požiadavky na posudzované konštrukcie sú stanovené podľa STN Na obalové konštrukcie sú z hľadiska stavebnej tepelnej techniky kladené požiadavky na hodnotu súčiniteľa prechodu tepla a najnižšiu povrchovú teplotu. Zároveň boli konštrukcie posúdené aj na šírenie vlhkosti konštrukciou. Tab. č. 33. Posúdenie skladby jednotlivých konštrukcií Konštrukcie Hrúbka tepelnej izolácie [mm] Súčiniteľ prechodu tepla U [W/(m 2.K)] Množstvo skondenzovanej vodnej pary M c (g k) [kg/(m 2.a)] Celoročná bilancia vlhkosti Posúdenie povrchovej teploty konštrukcie najnižšia povrchová teplota θ si [ C] Riziko rastu plesní pri návrhovových okrajových podmienkach Hodnotenie S 01a-Obvodová stena EPS 100 0,27 + nedochádza , S 01b-Obvodová stena MW 100 0,30 + nedochádza , S 02-Obvodová stena závetria 100 0,26 + nedochádza , S 03-Obvodová stena zádverí - 0,69! ! S 04-Otvorové konštrukcie pôvodné - 1, S 05-Otvorové konštrukcie nové - 1, S 06- Otvorové konštrukcie - zádveria - 4,70! ! S 07-Otvorové konštrukcie - schodisko - 1, S 08-Copilitova stena - 1, S 09-Strop nad nevykur. priestorom s pôvodnou tep. izoláciou S 10-Strop nad nevykur. priestorom bez tep. izolácie byty S 11-Strop nad nevykur. priestorom bez tep. izolácie chodba - 0, , ,22! ! S 12-Strop nad exteriérom 180 0,27 + nedochádza , S13-Strecha - 0,33! 0,3253! pasívna! 17,27!! +... Vyhovuje požiadavkám STN : 2002!... Nevyhovuje požiadavkám STN : 2002 Z vyššej uvedenej tabuľky vyplýva, že skladby bytového domu (S03, S06, S11 a S13) nespĺňajú požiadavku na minimálnu hodnotu súčiniteľa prechodu tepla podľa STN Z hľadiska ročnej bilancie skondenzovanej a vypariteľnej vodnej pary môžeme zhodnotiť, že ku kondenzácii vodnej pary dochádza len pri skladbe S13 a tým nespĺňa požiadavku na prípustné celoročné množstvo skondenzovanej vodnej pary podľa STN , pretože množstvo skondenzovanej vodnej pary prevyšuje limitnú hodnotu množstva, ktoré je schopné z konštrukcie sa vypariť (konštrukcia je pasívna). Ak v skutočnosti v skladbe nedochádza k vlhkostným poruchám ale výpočtovo je konštrukcia celoročne pasívna (vlhká) je to pravdepodobne z dôvodu, že výpočet uvažuje najextrémnejšie okrajové podmienky. nakoľko ostáva v pôvodnom stave. Všetky ostatné skladby spĺňajú požiadavku na prípustné celoročné množstvo skondenzovanej vodnej pary podľa STN Kritérium minimálnej povrchovej teploty spĺňajú všetky skladby. Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 27/41

28 6.3 Výpočet kritéria výmeny vzduchu Priemerná intenzita výmeny vzduchu n podľa STN vplyvom prirodzenej infiltrácie cez škáry budov sa určí vzťahom: n = ( (l. i lv )/V b ) (1/h) n = ( (2759,8. 1, ,7. 1, ) / 17150) n = 0,41 1/h Tab. č. 34. Vstupné hodnoty výpočtu pre otvorové konštrukcie súčasného stavu Otvorové konštrukcie Okenné konštrukcie Súčiniteľ škárovej prievzdušnosti i lv v m 3 /(s.pa 0,67 ) otvorových výplní podľa tab. 16 v STN : 2002 Dĺžka škár otvorových konštrukcií l (m) - nové plastové 1, ,8 Vchodové dvere - nové hliníkové 1, ,7 Podlahová plocha celkom: A b = 6014,8 m 2 Obostavaný objem celkom: V b = m 3 Výpočet podľa vyhlášky č. 311/2009 Z.z.. 0,7(merný prietok) x 6014,8 (podlahová plocha) = 4210,36 m³/h n = 4210,36 / (obostavaný objem budovy) = 0,25 1/h Posúdenie kritéria minimálnej výmeny vzduchu podľa kritéria minimálnej priemernej výmeny vzduchu podľa STN : 2002: Kritérium minimálnej výmeny vzduchu vo vnútorných priestoroch bytových a nebytových budov je priemerná hodnota intenzity výmeny vzduchu minimálne n N = 0,5 1/h, ak hygienické a prevádzkové podmienky nevyžadujú iné hodnoty. n n N = 0,5 1/h Pre vypočítané n platí: n = 0,41 1/h < 0,5 1/h Požiadavka nie je splnená, podľa normy STN vo výpočte budeme uvažovať hodnotu intenzity výmeny vzduchu n = 0,50 1/h. 6.4 Tepelnotechnické posúdenie kritických detailov hygienické kritérium Pre každú budovu, bez ohľadu na účel jej využitia a vek, možno určiť tieto zásadné detaily, ktoré vytvárajú tepelné mosty (geometrické a konštrukčné): - styk obvodového plášťa v nároží, - styk obvodového plášťa a vnútornej steny, - styk obvodového plášťa a atiky plochej strechy, - styk obvodového plášťa a stropnej konštrukcie, - styk obvodového plášťa a podlahy na teréne, resp. stropu nad nevykurovaným podlažím, - styk obvodového plášťa a vystupujúcej konštrukcie, napr. balkóna, - styk otvorovej konštrukcie a obvodového plášťa pri parapete, ostení a nadpraží. Vplyvom nedostatočnej tepelnej ochrany týchto detailov sa zvyšujú náklady na vykurovanie budovy a v závislosti od spôsobu užívania môže dochádzať aj k vzniku nedostatkov ohrozujúcich zdravie (plesne). Eliminácia týchto nedostatkov sa dosiahne zlepšením tepelnej ochrany. Zlepšenie tepelnoizolačných vlastností plných častí sa dosiahne zateplením a vykonaním súvisiacich úprav. Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 28/41

29 Účinnosť zateplenia ovplyvňuje kvalita projektového návrhu spracovaného na základe poznania pôvodnej skladby stavebnej konštrukcie a navrhované riešenie detailu, ako aj výsledky diagnostiky súčasného stavu. Dodatočná tepelnoizolačná ochrana sa uplatňuje na vonkajšej strane stavebnej konštrukcie, resp. na strane, kde má prostredie nižšiu povrchovú teplotu. Na uskutočnenie výpočtov sa, ak nie je uvedené inak, uvažujú uvedené hrúbky tepelnej izolácie kontaktného zateplovacieho systému : - zateplenie obvodového plášťa 80 mm, - zateplenie ostenia 20 mm (posudzovaná ako minimálne potrebná hrúbka), - zateplenie nadpražia 20 mm (posudzovaná ako minimálne potrebná hrúbka), - zateplenie na spodnej strane balkónovej dosky 40 mm, - zateplenie v čele dosky 20 mm (konštrukčné dôvody zohľadňujúce životnosť), - pridaná tepelná izolácia v podlahových vrstvách balkóna z dosiek z extrudovaného polstyrénu s hrúbkou 40 mm, - zateplenie strešnej konštrukcie 120 mm + 40 mm z vnútornej strany atiky, - zateplenie stropu nad nevykurovaným priestorom 50 mm. Vybrané hodnotené detaily boli prevzaté z publikácie Atlas tepelných mostov [11] a posúdené podľa STN a podľa STN EN ISO V tepelnotechnickom posúdení týchto detailov sa uvažovalo so zateplením podľa vyššie uvedených zásad, pričom vrstva dodatočnej tepelnej izolácie je znázornená čiarkovanou čiarou. Každý detail je riešený formou technickej schémy a formou farebného zobrazenia priebehu teplôt, kde sú najkritickejšie miesta posúdené na minimálnu povrchovú teplotu. Napriek splneniu tepelnotechnického kritéria s hrúbkou tepelnej izolácie 80 mm (pri fasáde), je pri riešenom bytovom dome navrhnutá hrúbka tepelnej izolácie 100 mm. Dôvodom je potreba splnenia aj energetického kritéria, na ktoré je použitá tepelná izolácia v hrúbke 80 mm nevyhovujúca. Použitím väčších hrúbok tepelnej izolácie taktiež dôjde k zvýšeniu povrchových teplôt v kritických miestach detailov čo je tiež prínosom lepších tepelnoizolačných vlastností jednotlivých konštrukcií Detaily Farebná a teplotná škála použitá na hodnotenie detailov Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 29/41

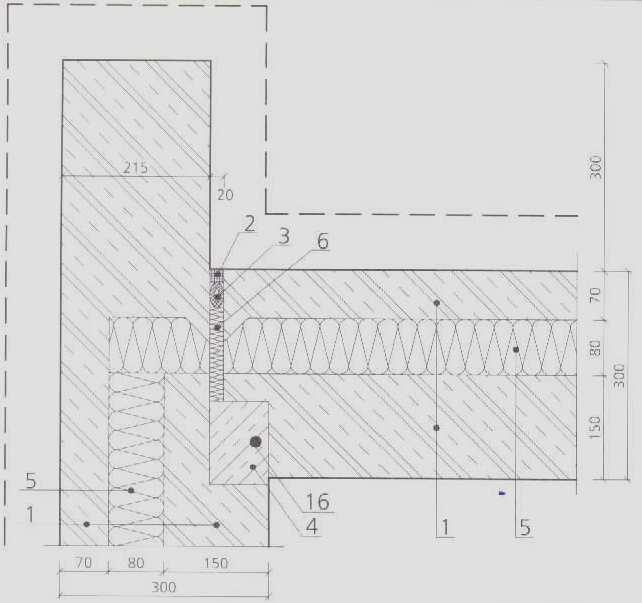

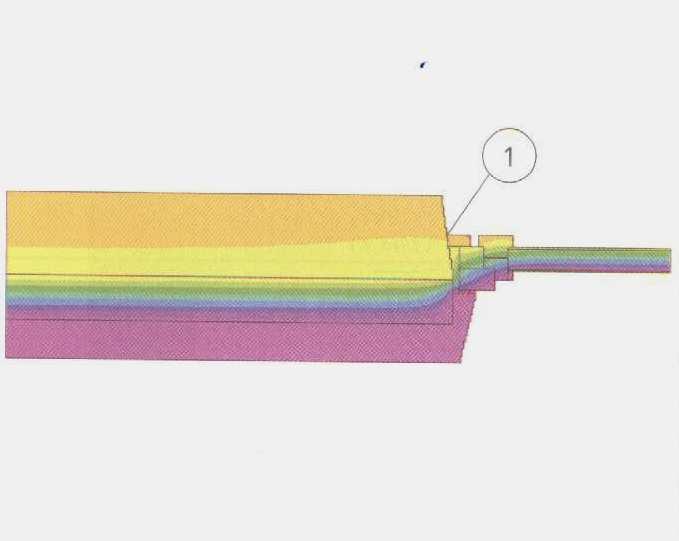

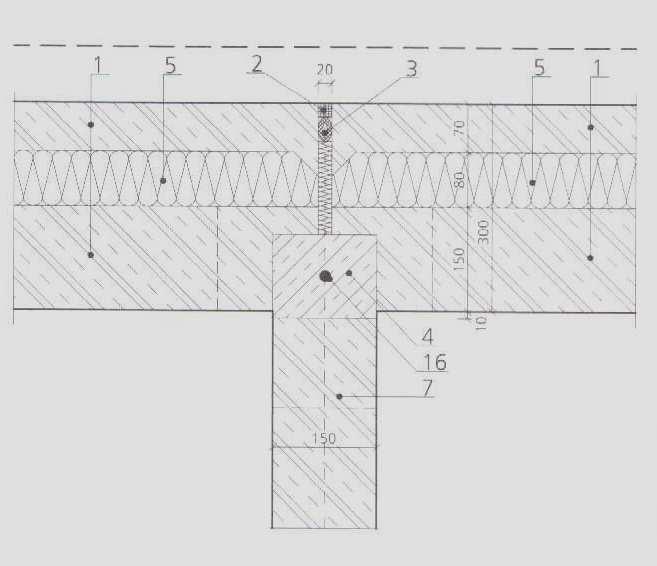

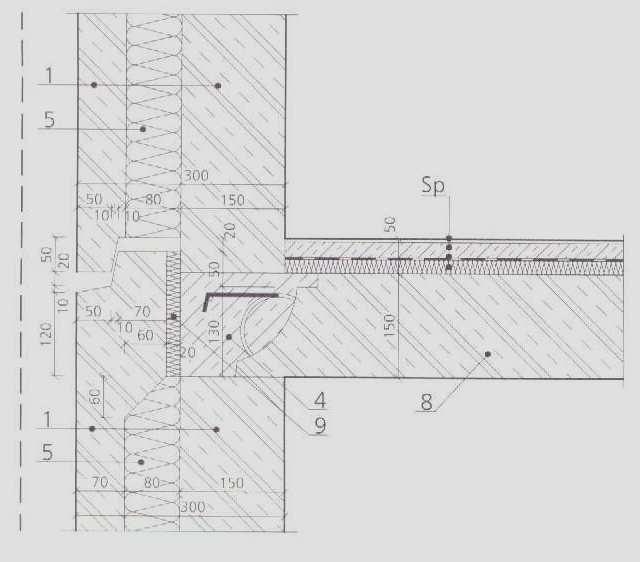

30 D1 - Rohový styk obvodových panelov D2 - Kútový styk obvodových panelov D3 - Horizontálny styk obvodových panelov Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 30/41

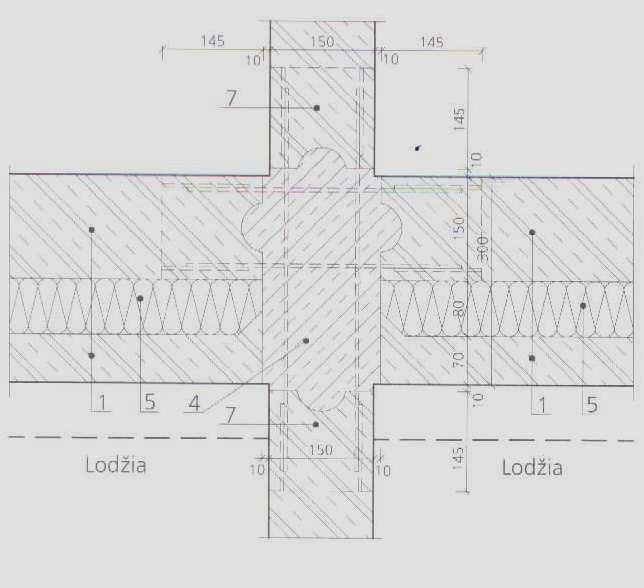

31 D4 - Vertikálny styk obvodových panelov D5 - Styk obvod. panelov a lodžiovej steny D6 Okenné ostenie Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 31/41

32 D7 - Okenný parapet D8 - Okenné nadpražie D9 - Atika Projektové hodnotenie Bytový dom,..., Banská Bystrica strana 32/41
