1 ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΙ ΥΠΟΣΤΑΘΜΟΙ (ΚΙΟΣΚΙΑ) ΠΡΟΪΟΝΤΑ ΠΟΙΟΤΗΤΑΣ ΑΠΟ ΤΟ 1973

2 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Οι ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΙ ΥΠΟΣΤΑΘΜΟΙ προσφέρουν προστασία των περιεχόµενων διατάξεων µέσης και χαµηλής τάσης, καθώς και των µετασχηµατιστών τάσης του δικτύου, σε ένα ενιαίο επισκέψιµο οίκηµα. Η κατασκευή των προκατασκευασµένων υποσταθµών γίνεται στο εργοστάσιο της εταιρίας µας στην οδό Αγίας Άννης 26 στον Α. Ι. Ρέντη Πειραιά. Τα υλικά που χρησιµοποιούνται προέρχονται από τους πλέον αξιόπιστους οίκους (ενδεικτικά ΑΒΒ, SCHNEIDER, IME, ERICO κα.). Για όλα τα υλικά υπάρχουν διαθέσιµα πιστοποιητικά τύπου. Τόσο η εταιρία µας όσο και οι προµηθευτές µας έχουν πιστοποιητικά διασφάλισης ποιότητας ISO Χαρακτηριστικά-πλεονεκτήµατα των προκατασκευασµένων υποσταθµών: - Εύκολα διαµορφώσιµες διαστάσεις και χωροταξικές διαρρυθµίσεις ανάλογα µε τις ανάγκες του πελάτη. - Βέλτιστη εκµετάλλευση του διαθέσιµου χώρου. - Αντοχή και προστασία του εξοπλισµού από εξωγενείς παράγοντες (ακραία καιρικά φαινόµενα, υγρασία, µόλυνση, ηλιακή ακτινοβολία, µη εξουσιοδοτηµένη πρόσβαση, βανδαλισµοί κτλ.). - Βελτιωµένη ασφάλεια προσωπικού, εξοπλισµού και κοινού. - Η κατασκευή και συναρµολόγηση του υποσταθµού, η εγκατάσταση των υλικών εντός του και όλες οι απαραίτητες δοκιµές σειράς σύµφωνα µε τον κανονισµό IEC 1330 γίνονται εξ ολοκλήρου στις εγκαταστάσεις µας, εξασφαλίζοντας οµοιοµορφία στην ποιότητα και ελαχιστοποιώντας τις απαιτούµενες εργασίες στην τελική θέση εγκατάστασης. - Επεκτασιµότητα της κατασκευής. - Εγκατάσταση σε βιοµηχανικό ή αστικό περιβάλλον. - Εύκολη και ασφαλής συντήρηση του εξοπλισµού χάρη στη διαµερισµατοποίηση των χώρων του υποσταθµού. - Κατακράτηση τυχόν υγρών και ελαίων σε δεξαµενές εντός του υποσταθµού. 2

3 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ - Η τυποποίηση στην κατασκευή έχει ως αποτέλεσµα την ταχύτερη ολοκλήρωση του υποσταθµού µέσα στο προδιαγεγραµµένο χρονικό πλαίσιο, µε ταυτόχρονη µείωση του συνολικού κόστους. - Σχεδιασµός µε γνώµονα τις προδιαγραφές ασφάλειας και την υψηλή αισθητική. Οι κατασκευές της εταιρίας µας διαθέτουν πιστοποιητικά τύπου από αναγνωρισµένους ανεξάρτητους ελεγκτικούς φορείς και είναι σχεδιασµένες, κατασκευασµένες και δοκιµασµένες σύµφωνα µε τα ακόλουθα ιεθνή και Εθνικά Πρότυπα: ιατάξεις διακοπής και ελέγχου υψηλής τάσης - Μέρος 200: ιατάξεις διακοπής και ελέγχου εναλλασσοµένου ρεύµατος µεταλλικού περιβλήµατος για ονοµαστικές τάσεις πάνω από 1kV και µέχρι 52kV ΕΛΟΤ ΕΝ Μετασχηµατιστές ισχύος ΕΛΟΤ ΕΝ ιατάξεις διακοπής και ελέγχου χαµηλής τάσης ΕΛΟΤ ΕΝ Βαθµοί προστασίας παρεχόµενης από περιβλήµατα (ΚΩ ΙΚΑΣ ΙΡ) ΕΛΟΤ ΕΝ ιατάξεις διακοπής και ελέγχου υψηλής τάσης - Μέρος 202: Προκατασκευασµένοι υποσταθµοί υψηλής τάσης/χαµηλής τάσης ΕΛΟΤ EN

4 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΟΙΟΤΗΤΑ Η εταιρία µας ξεκίνησε την οργάνωση ενός συστήµατος ποιότητας το 1996, και πιστοποιήθηκε µε το Σύστηµα ιασφάλισης Ποιότητας ISO 9001:1994 το 1998 από τον Germanischer Lloyd. Αυτό αναβαθµίστηκε αργότερα στο Σ..Π. ISO 9001:2000 και απονεµήθηκε το σχετικό πιστοποιητικό από τον TÜV CERT. Τέλος αναβαθµίστηκε σε ISO 9001:2008 και πιστοποιήθηκε από τον ίδιο φορέα TÜV CERT. Ακολουθώντας τις απαιτήσεις του Σ..Π., η εταιρία πραγµατοποιεί ποιοτικούς ελέγχους σε όλα της τα προϊόντα (δοκιµές σειράς σύµφωνα µε τα σχετικά πρότυπα) που συµβαδίζουν επίσης µε τις Ευρωπαϊκές Οδηγίες 73/23/ EEC (χαµηλή τάση) και 93/68/ EEC και την Οδηγία 89/336/ EEC (EMC ηλεκτροµαγνητική συµβατότητα), δίνοντάς της έτσι το δικαίωµα της σήµανσης CE σε όλα τα προϊόντα της. Σε όλα τα προϊόντα µας έχουν γίνει δοκιµές τύπου από αναγνωρισµένους ανεξάρτητους οργανισµούς όπως το Κέντρο οκιµών, Ερευνών και Προτύπων (Κ ΕΠ) της ΕΗ, που συµµορφώνονται µε τα πρότυπα EN ISO/IEC

5 ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΓΕΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΣΥΜΦΩΝΑ ΥΠΟΣΤΑΘΜΟΥ ΜΕ ΤΑ IEC ΠΡΟΤΥΠΑ Ονοµαστική Τάση 24 kv rms Τάση Λειτουργίας 20 kv rms Ονοµαστική Τάση Μόνωσης 50Hz/1 min 50 kv rms Ονοµαστική κρουστική Τάση 1.2/50µs 125 kv peak Ονοµαστική Ένταση 630 Α Ονοµαστικό Ρεύµα βραχυκύκλωσης 12,5 ka rms/1s Ονοµαστική τάση στο δίκτυο Χ. Τ. 400 V έως 690V Τα παραπάνω χαρακτηριστικά ισχύουν για: Υψόµετρο: έως 1000µ από τη στάθµη της θάλασσας Θερµοκρασία: -5 ο C έως +40 o C Θερµά κλίµατα: +50 o C και άνω, υπέρ-διαστασιολόγηση εξοπλισµού Άλλα χαρακτηριστικά είναι διαθέσιµα κατόπιν συνεννόησης. 5

6 ΤΥΠΙΚΟΣ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΣ ΥΠΟΣΤΑΘΜΟΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΤΑΣΚΕΥΗΣ Κατά κανόνα αλλά όχι υποχρεωτικά, ένας µεταλλικός προκατασκευασµένος υποσταθµός περιέχει τρία ξεχωριστά διαµερίσµατα: - ιαµέρισµα Μέσης Τάσης, που περιέχει τον Γενικό Πίνακα Μέσης Τάσης - ιαµέρισµα Χαµηλής Τάσης, που περιέχει τον Γενικό Πίνακα Χαµηλής Τάσης - ιαµέρισµα Μετασχηµατιστή, που περιέχει τον Μετασχηµατιστή Ισχύος Το µεταλλικό περίβληµα και το κάλυµµα της οροφής των προκατασκευασµένων υποσταθµών κατασκευάζεται από εν θερµώ γαλβανισµένα φύλλα λαµαρίνας, ελάχιστου πάχους 2,5mm. Ενισχύσεις υπάρχουν σε όλα τα σηµεία των τοίχων, της οροφής και της βάσης που απαιτούνται για την εξασφάλιση της απαραίτητης µηχανικής αντοχής του υποσταθµού σύµφωνα µε το πρότυπο ΕΛΟΤ EN Οι τοίχοι και η οροφή περιέχουν επιπρόσθετη θερµική µόνωση από πετροβάµβακα πάχους 4-6mm. Ένα επιπρόσθετο φύλλο γαλβανισµένης λαµαρίνας πάχους 1,25mm καλύπτει την θερµική µόνωση. Η συγκόλληση όλων των µεταλλικών τµηµάτων κατά την συναρµολόγηση της τελικής προκατασκευασµένης υπερκατασκευής ακολουθεί τους Ελληνικούς και Ευρωπαϊκούς κανονισµούς και διατάξεις. Ειδικές γαλβανισµένες βίδες χρησιµοποιούνται για την ασφάλιση της υπερκατασκευής 6

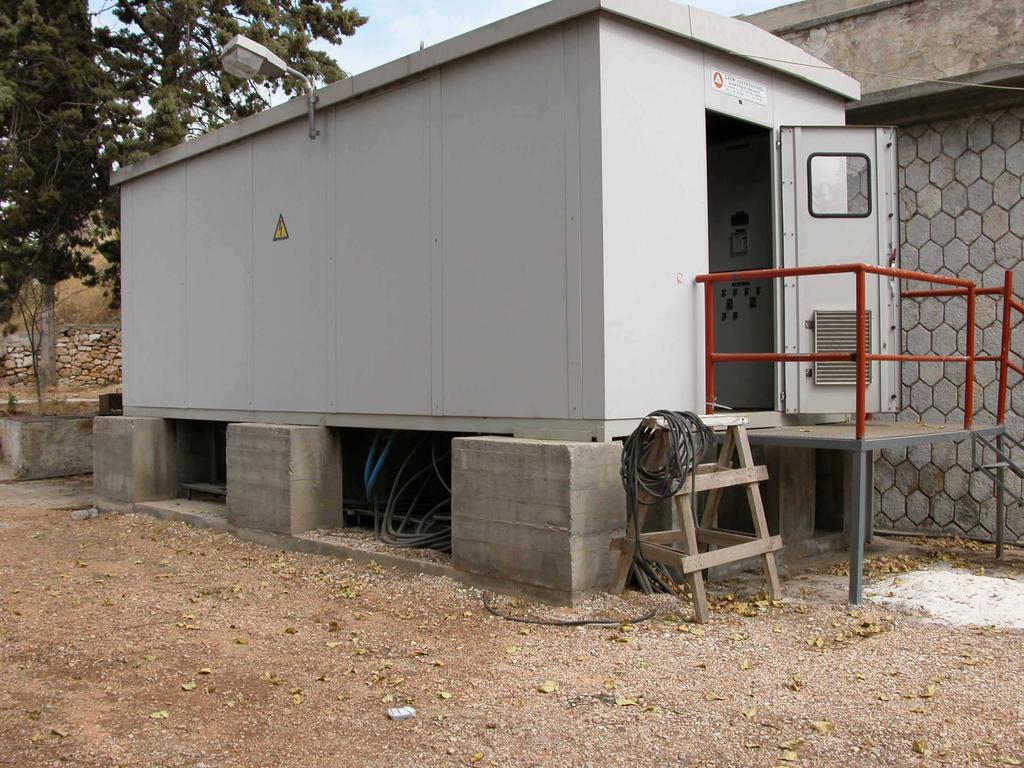

7 στη βάση από µπετόν και την ανθεκτικότητά της έναντι πιθανών πλευρικών ανέµων. Ο υποσταθµός βάφεται κατά κανόνα µε δύο στρώσεις primer αντιδιαβρωτικό και έναντι των ακτίνων UVA, και κατόπιν δύο στρώσεις χρώµατος πούδρας RAL 7035, κατάλληλο για τις συνήθεις περιβαλλοντικές συνθήκες που επικρατούν στη ναυτιλία και τη βιοµηχανία. Η βάση είναι κατασκευασµένη από µεταλλικό Πι 100x50 κατάλληλα βαµµένο για εξωτερική χρήση, συγκολληµένη µε το σκελετό του υποσταθµού ώστε να αποτελέσουν στιβαρή κατασκευή, για εύκολη µεταφορά και εγκατάσταση. Ολόκληρος ο υποσταθµός είναι σχεδιασµένος και κατασκευασµένος ώστε να µπορεί να αντέξει το µεικτό βάρος του εξοπλισµού του. Η κατασκευή είναι πλήρως εξοπλισµένη µε τα απαραίτητα ανοίγµατα στο πάτωµα για την υπόγεια διέλευση των καλωδίων, όπως και µε όλα τα απαραίτητα στηρίγµατα για την τοποθέτηση των ηλεκτρικών πινάκων. 7

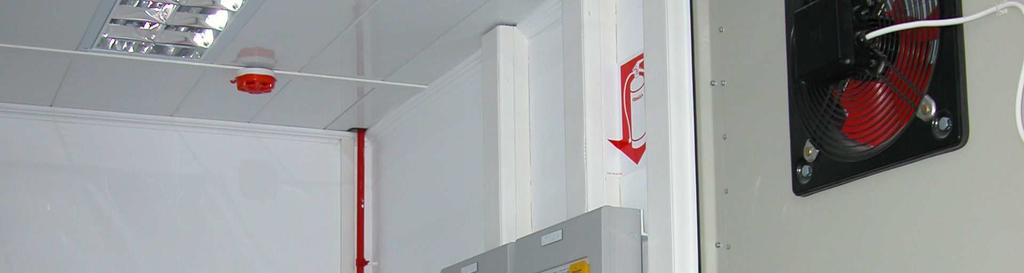

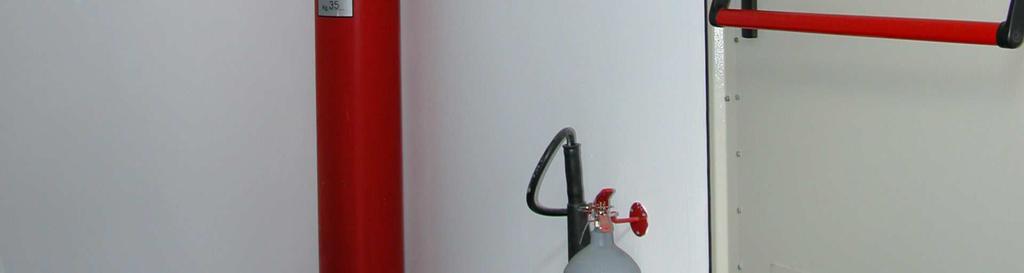

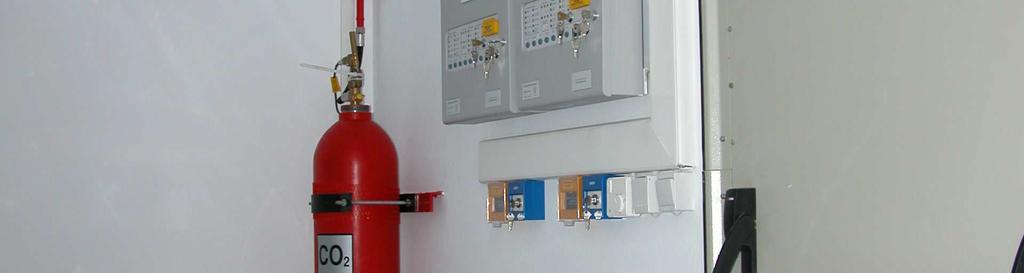

8 ΤΥΠΙΚΟΣ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΣ ΥΠΟΣΤΑΘΜΟΣ Ο υποσταθµός διαθέτει αδιάβροχο κάλυµµα στέγης, κατάλληλο για υπαίθριες εγκαταστάσεις. Η εσωτερική πλευρά της στέγης καλύπτεται από αλουµινένια οροφή. Ειδικό υλικό (block πετροβάµβακα πάχους 4-6mm) προστίθεται για την παροχή επιπρόσθετης θερµικής µόνωσης στον χώρο του υποσταθµού. Ο βαθµός προστασίας του ατόµου έναντι πρόσβασης σε επικίνδυνα µέρη και του εξοπλισµού έναντι εισαγωγής συµπαγών ξένων σωµάτων και νερού είναι IP23D σύµφωνα µε τον κανονισµό ΕΛΟΤ ΕΝ 60529, όπως καθορίζει ο ΕΛΟΤ EN Ο βαθµός προστασίας της κατασκευής είναι IP 34 κατά ΕΛΟΤ ΕΝ Τα ανοίγµατα αερισµού είναι ικανά για φυσικό αερισµό (κλάση 10). Μπορεί να τοποθετηθεί και βεβιασµένη κυκλοφορία µε εξαεριστήρα µέσω θερµοστάτη, εάν ζητηθεί, ή ακόµη και εσωτερικός κλιµατισµός µε µία ή περισσότερες κλιµατιστικές µονάδες. Η πρόσβαση στα σηµεία χειρισµών και στους χώρους των µετασχηµατιστών επιτρέπεται διαµέσου µεταλλικών πορτών µε κλειδαριές. Εσωτερικά µπορεί να τοποθετηθεί µπάρα πανικού για άµεση έξοδο από τον υποσταθµό. Επιπρόσθετα εάν ζητηθεί µπορεί να τοποθετηθεί σύστηµα πυρανίχνευσης και σύστηµα αυτόµατης κατάσβεσης. 8

9 ΤΥΠΙΚΟΣ ΠΡΟΚΑΤΑΣΚΕΥΑΣΜΕΝΟΣ ΥΠΟΣΤΑΘΜΟΣ Όλα τα µεταλλικά µέρη γειώνονται στις κεντρικές µπάρες γείωσης του Πίνακα Μέσης Τάσης και του Πίνακα Χαµηλής Τάσης. Μέσα στον υποσταθµό εγκαθίσταται ένας υποπίνακας φωτισµού µε ρελέ διαρροής 4x40A/30mA για την προστασία του προσωπικού, παροχή για τους ρευµατοδότες (400V και 230V) και τα φωτιστικά σώµατα (ισχύος 40W και στεγανότητας IP65). Επιπρόσθετες παροχές µπορούν να εγκατασταθούν κατόπιν παραγγελίας. Ο φωτισµός του υποσταθµού περιλαµβάνει φωτιστικά σώµατα φθορισµού οροφής, εξωτερικού χώρου (χελώνες) και ασφαλείας. Η έναυση των εσωτερικών φωτιστικών γίνεται είτε µε επίτοιχους διακόπτες που βρίσκονται δίπλα από την πόρτα πρόσβασης στον υποσταθµό είτε αυτόµατα µε το άνοιγµα της εξωτερικής πόρτας του χώρου. Τα εξωτερικά φωτιστικά σώµατα λειτουργούν είτε αυτόµατα µέσω φωτοκύτταρου είτε µε χειρισµό από τον πίνακα φωτισµού. Οι σχετικές καλωδιώσεις και λειτουργικές δοκιµές γίνονται στις εγκαταστάσεις µας. Μπροστά από τους πίνακες Μέσης Τάσης και Χαµηλής Τάσης υπάρχει χώρος χειρισµών κατάλληλα µονωµένος για την προστασία του προσωπικού. Τα διαµερίσµατα Μέσης και Χαµηλής Τάσης είναι εφοδιασµένα µε τους απαραίτητους πυροσβεστήρες και τις κατάλληλες υποδοχές στήριξης των χειριστηρίων των διακοπτών. Όλα τα καλώδια εντός του υποσταθµού εγκαθίστανται σε πλαστικά κανάλια ή σωλήνες ή άλλες ειδικές οδεύσεις, ανάλογα την απαίτηση του πελάτη. Προειδοποιητικές ενδεικτικές ταµπέλες τοποθετούνται κατά τις απαιτήσεις ασφαλείας στα απαραίτητα σηµεία του υποσταθµού. 9

10 ΥΠΟΣΤΑΘΜΟΣ ΣΕ CONTAINER 1. Εγκατάσταση-Συνθήκες περιβάλλοντος Τα containers θα µπορούν να χρησιµοποιηθούν και να εγκατασταθούν σε εξωτερικό χώρο του οποίου η θερµοκρασία θα κυµαίνεται από -5oC έως 45οC και η µέση θερµοκρασία δεν θα υπερβαίνει τους 35ο C. Το υψόµετρο θα πρέπει να είναι κάτω των 1000m. Tα containers θα είναι κατασκευασµένα για να λειτουργήσουν σε αυξηµένη ρύπανση και υγρασία λόγω γειτνίασης µε την θάλασσα. Τα containers θα τοποθετηθούν επάνω σε ειδικά κατασκευασµένες βάσεις από µπετόν µε ελάχιστο ύψος από το έδαφος τους εξήντα πόντους (60cm). 2. Γενικά χαρακτηριστικά containers 2.1 Κατασκευαστικά χαρακτηριστικά containers Κάθε container είναι πλήρως µονωµένο. Τα εξωτερικά τοιχώµατα και τα εσωτερικά τοιχώµατα είναι από λαµαρίνα χάλυβα πάχους 2mm. Ενδιάµεσα των τοιχωµάτων στις πλευρικές επιφάνειες και στην οροφή υπάρχει πετροβάµβακας ιαστάσεις containers H κατασκευή κάθε container θα είναι σύµφωνη µε το ΕΛΟΤ EN ISO 6346 για container εµπορευµατοκιβωτίων (cabin 20 ) και θα έχει περίπου τις ακόλουθες διαστάσεις: ΕΞΩΤΕΡΙΚΑ ΕΣΩΤΕΡΙΚΑ ΜΗΚΟΣ 6,055 mm 5,860 mm ΠΛΑΤΟΣ 2,345 mm 2,240 mm ΥΨΟΣ 2,591 mm 2,340 mm Τελικές διαστάσεις θα προκύψουν µετά τον τελικό σχεδιασµό του έργου. 10

11 ΥΠΟΣΤΑΘΜΟΣ ΣΕ CONTAINER Γενικές απαιτήσεις 1. Πόρτες Στις πλάγιες όψεις του container κατασκευάζονται δύο πόρτες από ηλεκτροστατικά πλαίσια αλουµινίου χρώµατος λευκού, ενδεικτικού πλάτους 1,20m. Η κατασκευαστική αρτιότητα των κουφωµάτων αλουµινίου καλύπτεται από την πιστοποίηση κατά ΣΕΚΑ RAL 1 από τον επίσηµο φορέα των Ελλήνων Κατασκευαστών Αλουµινίου. Οι πόρτες φέρουν όλα τα απαραίτητα εξαρτήµατα (τρεις µεντεσέδες, κλειδαριά ασφαλείας, χερούλι κλπ.). 2. Παράθυρα Στο container επίσης κατασκευάζονται παράθυρα επάλληλα συρόµενα σε ηλεκτροστατικά βαµµένα πλαίσια αλουµινίου λευκού χρώµατος, ενδεικτικών διαστάσεων 0,80m x 1,00m. Η κατασκευαστική αρτιότητα των παραθύρων καλύπτεται από πιστοποίηση κατά ΣΕΚΑ RAL 1 από τον επίσηµο φορέα των Ελλήνων Κατασκευαστών Αλουµινίου. 3. Οπή διαφυγής αερίων Στο container ανοίγονται δυο οπές διαφυγής αερίων διαστάσεων περίπου 0,40m x 0,40m οι οποίες στο εξωτερικό µέρος φέρουν σίτα και κλαπέ. 11

12 ΥΠΟΣΤΑΘΜΟΣ ΣΕ CONTAINER 4. άπεδο Το πλαίσιο της βάσης είναι ξύλινο. Στο χώρο που τοποθετούνται τα πεδία µέσης τάσης ανοίγονται οπές σε αντιστοιχία µε τους ζυγούς σύνδεσης των πεδίων για την διέλευση καλωδίων. Συγκεκριµένα το container θα φέρει οπές Φ90 mm για καλώδια 2XSY διατοµής 50mm2 έως 90mm2 (από κάθε οπή θα διέρχονται τρία καλώδια) και οπή Φ120mm για καλώδιο έως 3 x 240mm2. 5. Ηλεκτρολογική εγκατάσταση Η ηλεκτρολογική εγκατάσταση εντός και εκτός του container έχει άρτια κατασκευή ώστε να εξασφαλίζεται η σωστή και ασφαλής λειτουργία του. Πιο συγκεκριµένα, η εγκατάσταση περιλαµβάνει κατά κανόνα τα παρακάτω: Ηλεκτρικό πίνακα µε αυτόµατους ασφαλοδιακόπτες και ρελέ διαρροής Φωτιστικά σώµατα φθορισµού. Φωτιστικά σώµατα (χελώνα) για εξωτερικό φωτισµό, IP65, τα οποία θα λειτουργούν µε φωτοκύτταρο. ιακόπτες φωτισµού (απλοί) τεµάχια 2. Πρίζες σούκο τεµάχια 4. Φωτιστικά σώµατα ασφαλείας. Μπορεί να τοποθετηθεί επίσης κλιµατιστικό µηχάνηµα έως 16000BTU για να διατηρεί την εσωτερική θερµοκρασία του container όχι ψηλότερα από 35οC Ηλεκτρικός πίνακας βοηθητικών κυκλωµάτων. Οι καλωδιώσεις της ηλεκτρικής εγκατάστασης θα οδεύουν εντός καναλιών κατάλληλων διαστάσεων. Κατά παραγγελία µπορεί να τοποθετηθεί εξωτερικά του container, ένας υποδοχέας για την παροχή του Ε.Ρ των 220V ή /και ένας υποδοχέας για την παροχή του Σ.Ρ (π.χ. 110V dc). Εξυπακούεται ότι θα υπάρχει η προστασία από υγρασία, νερό, σκόνη ώστε να υπάρχει απόλυτη στεγανότητα. 12

13 ΥΠΟΣΤΑΘΜΟΣ ΣΕ CONTAINER Μπορεί να τοποθετηθεί επίσης και πίνακας εξωτερικών εντολών και ενδείξεων µε τις αντίστοιχες κλεµοσειρές για κάθε πεδίο. Στο σηµείο που θα τοποθετηθεί ο πίνακας θα προβλεφθεί και η είσοδος των αντίστοιχων καλωδίων στο container και συνέχεια στο πίνακα. Όλος ο ανωτέρω εξοπλισµός είναι αξιόπιστος, αναγνωρισµένων εταιρειών, και διαθέτουν πιστοποιητικά ποιοτικού ελέγχου. 6. Γείωση Ιδιαίτερη προσοχή δίδεται στη γείωση του container για να εξασφαλισθεί ότι όλα τα µεταλλικά µέρη θα είναι γειωµένα (εξωτερικά φύλλα, εσωτερικά φύλλα, πόρτες κλπ.). Μια µπάρα γείωσης τοποθετείται σταθερά στερεωµένη περιµετρικά του container µε ελάχιστη διατοµή 25x5mm². Ολόκληρη η κατασκευή και τα µεταλλικά στοιχεία συνδέονται µεταξύ τους µε βίδες για να εξασφαλισθεί η καλή ηλεκτρική επαφή µεταξύ των διαφόρων µεταλλικών στοιχείων. Όλα τα κινητά σηµεία του container (πόρτες) συνδέονται µεταξύ τους χρησιµοποιώντας εύκαµπτες χάλκινες πλεξούδες ελάχιστης διατοµής 16mm². Επίσης γειώνονται και όλα τα ηλεκτρολογικά υλικά, ερµάρια και φωτιστικά σώµατα κατά τρόπο ασφαλή, εξασφαλίζοντας έτσι τη µόνιµη και συνεχή ένωση µεταξύ του υλικού και συστήµατος γείωσης. Υπάρχει κατάλληλη υποδοχή για την σύνδεση της µπάρας γείωσης µε το υπάρχον σύστηµα γείωσης του σταθµού. Ο αγωγός γείωσης είναι ορατός σε όλο το µήκος του από το κίτρινο χρώµα της µόνωσης του. 13

14 ΥΠΟΣΤΑΘΜΟΣ ΣΕ CONTAINER 7. Γενικά για τους ηλεκτρικούς πίνακες. Όλοι οι ηλεκτρικοί πίνακες που περιέχονται στον υποσταθµό είναι κατασκευασµένοι από χαλυβδοέλασµα πάχους 1,5mm, κατάλληλοι να εγκατασταθούν σε περιβάλλον θάλασσας βαµµένοι µε δυο στρώσεις χρώµατος RAL Περιλαµβάνουν όλες τις απαραίτητες ηλεκτρολογικές διατάξεις, τους ακροδέκτες για τα κύρια βοηθητικά κυκλώµατα, πλήρη εσωτερική καλωδίωση, και ότι άλλο κρίνεται απαραίτητο για να λειτουργήσουν ως ενιαίο σύνολο. Για περισσότερες λεπτοµέρειες σχετικά µε τους ηλεκτρικούς πίνακες Μέσης και Χαµηλής Τάσης, απευθυνθείτε στα αντίστοιχα φυλλάδια της εταιρίας µας. 8. Βαφή Το container είναι βαµµένο εσωτερικά και εξωτερικά µε δυο στρώσεις primer και µια στρώση τελικού χρώµατος κατάλληλο για προστασία από θαλάσσιο περιβάλλον. 14

15 ΟΚΙΜΕΣ ΣΥΝΟ ΕΥΤΙΚΑ - ΕΓΓΥΗΣΗ Μετά το πέρας των κατασκευών γίνονται εργοστασιακές δοκιµές σειράς στους πίνακες, σύµφωνα µε το σχετικό πρότυπο ΕΛΟΤ ΕΝ , τις οποίες καλείται να παρακολουθήσει εκπρόσωπος του πελάτη. Τις κατασκευές µας συνοδεύουν τα ακόλουθα έγγραφα: Σχέδιο πρόσοψης ηλεκτρικού πίνακα Ηλεκτρολογικό πολυγραµµικό σχέδιο Εσωτερική όψη πίνακα / τοπολογία υλικών Λίστα υλικών Περιγραφή Λειτουργίας / Συντήρησης Φυλλάδια Υλικών Πίνακα ήλωση Συµµόρφωσης CE Κατόψεις και όψεις υποσταθµού (όταν υπάρχουν). Όλα τα προϊόντα της εταιρίας µας καλύπτονται από εγγύηση 1 έτους. Η εγγύηση αυτή µπορεί να επεκταθεί για περισσότερα έτη, µε την υποχρέωση να γίνεται εξαµηνιαίο service από το εκπαιδευµένο προσωπικό της εταιρίας µας. 15
