Fără bășici osmotice! Sika EpoCem Tehnologie pentru betonul verde şi umed

Transcript

1 Fără bășici osmotice! Sika EpoCem Tehnologie pentru betonul verde şi

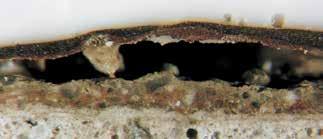

2 Fără bășici osmotice! Durata de execuție a construcţiei nu corespunde întotdeauna cu termenul limită al clientului. Pentru client, un obiectiv important în orice proiect este să reducă durata de execuție a construcţiei. Fie că este vorba despre o construcţie nouă, o transformare sau o reabilitare, motivele economice cer ca producţia să înceapă cât de curând posibil. Aceasta presupune ca timpul necesar şi timpul disponibil pentru programarea nevoilor să fie clar definiti încă din prima fază. Ar trebui menţionate doar sistemele care întrunesc următoarele cerinţe: Acoperirea imediată a suporturilor cimentoase proaspete/verzi, chiar dacă au o alcalinitate ridicată sau un conţinut mare de umezeală pe suprafață. Montarea rapidă a sistemului complet, cu durate scurte de aşteptare între straturi pentru diversele operaţiuni. Întărirea rapidă a stratului de uzură pentru a permite traficul cât mai rapid posibil. Tehnologia Sika EpoCem previne și preîntâmpină defectele datorate betonului verde şi. Când se acoperă suporturile cimentoase cu răşini reactive, conţinutul de umezeală al suportului nu trebuie să depăşească 4 % (metoda de testare: SikaTramex sau CM). Consecințele de neconformitate se concretizează în defecte de acoperire. Defectele iniţiale apar, în general, în foarte scurt timp, fiind urmate de alte faze succesive, care evoluează până la o extindere și degradare maximă. Acest defect, numit bășici osmotice nu trebuie să apară! Apariţia de bășici osmotice în straturile de acoperire şi sigilare ale pardoselii este o problemă majoră care duce la: Întârzieri importante şi costuri după finalizare Traumatisme cu implicări economice în timpul producţiei din unităţile industriale sau comerciale Cauza apariţiei bășicilor osmotice Cauza apariţiei bășicilor osmotice este umiditatea care este prezentă în beton. Umiditate = Apă Apa este singurul element din natură care poate exista în 3 straturi de agregare diferite. Stare de agregare Temperatură Mişcare moleculară Gazos Conform unei legi a fizicii, apa trece din stadiu saturat în mediu uscat pentru a atinge echilibru şi se deplasează sub formă de vapori. Transportul vaporilor printr-un material se numeşte difuzie. Uscat Saturat Există materiale care permit difuzia vaporilor de apă. Există materiale care nu permit difuzia vaporilor de apă Diferite straturi de acoperire sau pardoseli nu permit difuzia. Lichid Bășici osmotice Solid Betonul şi mortarele, suporturile de bază pentru straturile de acoperire şi pardoseli permit difuzia vaporilor. Aplicarea acestor straturi de acoperire sau pardoseli pe beton verde sau (saturat) poate duce la apariţia de bule. 1 Apa Pământ 2 Conţinut se află în beton şi în mortar din diferite motive: Din cauze externe Conducte și țevi sparte de apă lichidă în beton Din cauza condiţiilor climatice Defecte ale membranelor Defecte de proiectare 3 Ciment Betonul este produs cu cantităţi mari de apă De la componentele sale = Agregate Apă Beton Betonul în sine poate conţine apă sub formă lichidă, solidă şi gazoasă. În cazul betonului verde, o parte din apa folosită în timpul amestecului este consumată prin reacţii chimice, iar restul este eliberată în mediul înconjurător, în pământ sau în stratul suport, pe parcursul procesului de întărire. Lichid Pastă Verde Întărit Se presupune că acest proces, în cazul betonului (în condiţii normale), durează aproximativ 28 de zile!

3 Soluţia împotriva bășicilor osmotice şi a întârzierilor Ce se petrece pe parcursul acestor 28 de zile sau până când betonul atinge un conţinut de umiditate mai scăzut de 4%? Betonul conţine multă apă, iar sub formă de vapori, trece de la starea saturată la condiţii uscate. Betonul este un material poros care permite această difuzie. Vaporii umidităţii excesive absorbiţi de particulele de ciment în Sikafloor-81 Strat de acoperire Sikagard, Sikafloor Soluţia Sika EpoCem este o barieră temporară împotriva umidităţii, care reduce conţinutul de umiditate iniţial ridicat al suportului de beton, permiţând aplicarea unui strat de acoperire sau a unei pardoseli pe un beton verde sau, reducând durata de finalizare şi eliminând riscul apariţiei de bășici osmotice. Componenta A Emulsie de răşină epoxidică Componentele A/B EpoCem modul Componenta C EpoCem Componenta B Agent de întărire poliamidic Ciment Agregate fine Alte ingrediente Transportul vaporilor de apă în beton Ce se întâmplă dacă aplicăm o pardoseală sau un strat de acoperire pe betonul verde sau? Golul este semi-permeabil Amorsa umple un gol Substanţe în soluţie Suportul este sau conţine solvent Dar ce este Sika EpoCem? O generaţie de mortare care combină proprietăţile fizice pozitive ale cimentului cu răşinile epoxidice solubile în apă. Sikafloor-81/82/83 EpoCem Agregate Adaos şi nisip de cuarţ EpoCem Mortar de reparaţie Dacă vom compara conţinutul de umiditate al betonului simplu şi cel al betonului acoperit cu Sika EpoCem, este evident că absorbţia de apă se reduce considerabil, ceea ce înseamnă că avem o barieră temporară împotriva umidităţii. Absorbția de apă în g/m² (000) 6 4 Mostră de control Mostră acoperite În mod normal, sub placa de beton se aplică o barieră de vapori şi nu există nicio problemă privind difuzia. Dar dacă aplicăm un strat de acoperire sau o pardoseală în scopul de a o lipi de beton şi care este impermeabil la vapori, ce se întâmplă? Maturarea în zile Cu Sika EpoCem Beton simplu Beton simplu Cu Sika EpoCem Reacţiile simultane ale cimentului şi epoxidicei creează baza dezvoltării cu succes a barierei temporare împotriva umidităţii. Apariţia bășicilor osmotice Presiunea produsă de aceşti vapori produce delaminarea acoperirii şi apariția bășicilor osmotice. Pentru a vă asigura că umiditatea din beton sau mortar este mai mică de 4%, aceasta presupune în mod normal un timp de aşteptare de 28 de zile după turnarea betonului! 1 Zonele haşurate = acumulare de segmente lamelare de epoxid; zonele punctate = piatră de ciment înaintea hidratării 2 Zonele haşurate = acumulare de segmente lamelare de epoxid; zonele radiale = cristale de ciment formate prin hidratare 3 Zonele negre = mici particule epoxidice sferice; zonele radiale = cristale de ciment Emulsia amestecată omogen în modulul Sika EpoCem modul este cea care duce la formarea unei site moleculare epoxidice reticulare în cadrul unei structuri cimentoase sub formă de fagure de miere. În prima fază, amestecul de lichid asigură apa pentru formarea pastei de ciment din jurul răşinii şi a acceleratorului de priză. În timp ce mortarul este aplicat pe suportul amorsat, se formează un strat impermeabil prin difuzia materialului emulsificat anterior pe suprafaţa de contact cu suportul de beton şi se realizează o legătură chimică!

4 Soluţia împotriva bășicilor osmotice şi a întârzierilor Simultan, are loc o migraţie sau concentraţie a unei părţi din răşina pură pe suprafaţa de acoperire. Aceasta este ajutată prin depunerea consistentă și uniformă dată de caracterul agregatelor H 2 O H 2 O Răşină/Accelerator de priză Strat de acoperire EpoCem Răşină/Accelerator de priză Economie de timp şi bani! Barieră temporară împotriva umidităţii pe placa de beton verde sau și şapă cimentoasă O acţiune integrală de întărire a sistemului (asigurată de suprafaţa de mortar îmbunătăţită cu răşină) împiedică uscarea excesivă sau contracţia betonului. Deasemenea, generarea crescută de căldură cauzată de hidratarea accelerată ajută la uscarea fizică a sistemului. Formarea continuă a matricei de ciment, însoţită de penetrarea structurii epoxidice prin hidratarea/cristalizarea cimentului, creşte dezvoltarea rezistenţei! Economie de timp cu Sika EpoCem Aplicarea pardoselilor industriale şi durata de timp de dinaintea utilizării reprezintă un factor de timp care nu trebuie subestimat. Program obişnuit de construcţie Lucrări de betonare Straturi de acoperire/pardoseli din răşină Strat de bază Strat de sigilare Fără aşteptare. Fără întârzieri. Săptămâna 1 Săptămâna 2 Săptămâna 3 Săptămâna 4 Săptămâna 5 Durata de întărire/uscare Pentru pardoseli cimentoase cu membrană impermeabilă degradată sau lipsă Fără timp de aşteptare pe betonul proaspăt Fără bășici osmotice de aer la acoperirea betonului Se poate acoperi cu straturi lichide impermeabile Grosimi de straturi ajustabile în șantier Fără osmoză Folosiţi ca barieră temporară împotriva umidităţii pentru straturile de uzură Sikafloor următoare Barieră temporară împotriva umidităţii: : Sikafloor -155 WN Sikafloor -81 EpoCem 2-3 mm Sikafloor -82 EpoCem 4-7 mm : SikaTop -Armatec 110 EpoCem Sikafloor -83 EpoCem > 8 mm Obişnuit Acoperire pentru trafic pietonal Acoperire pentru utilizare Program cu Sistem Sika Lucrări de betonare Straturi de acoperire/pardoseli din răşină Sika EpoCem Barieră temporară împotriva umidităţii Săptămâna 1 Săptămâna 2 Săptămâna 3 Săptămâna 4 Săptămâna 5 Descompunerea suprafeţei după 3 ani de imersie în bazine de ventilare a apei uzate la nivelul apei Pardoselile sau straturile de acoperire EpoCem ating întărirea finală necesară şi umiditatea necesară suportului de 4% după 24 de ore la 23 C, cu o umiditate relativă a aerului de 75% și atunci se poate aplica în siguranță un strat de acoperire polimeric sau o pardoseală polimerică. Strat de bază Strat de sigilare Acoperire pentru trafic pietonal Acoperire pentru utilizare mm Mortar cimentos (CB) Mortar cimentos modificat polimeric (PCB) 1,6 1,4 1,2 1,0 0,8 0,6 0,4 0,2 0 Mortar cimentos modificat epoxidic (EC) Mortar polimeric (PC) Economie de timp cu Sika EpoCem Obişnuit Acoperire pentru trafic pietonal Acoperire pentru trafic pietonal gata pentru utilizare Suport, inspecție şi pregătire gata pentru utilizare După: 1 an 2 ani 3 ani Determinarea rezistenţei la smulgere Conţinutul de umiditate al suportului Climatul ambiental Pregătirea şi curăţarea

5 Selectarea Tehnologiei Pardoseli industriale pe beton verde şi Etapa întăririi betonului Tehnologia pardoselilor industriale Umiditatea suportului Starea suportului Sistem CB Sistem PCB Sistem PC Sika EpoCem Concluzie > 25% Beton proaspăt turnat (turnat de minim 4 maxim 20 de ore) Aspectul suprafeţei mat > 20% Beton verde (turnat de câteva zile) Sistem cu strat subţire adecvat Nu este disponibil Nu este disponibil Impregnare beton proaspăt Nu este disponibil Pregătire suport - - Nu - Măsuri speciale de întărire - - Nu - Timp de aşteptare înaintea aplicării unui sistem de - - Nu pentru pardoseli industriale - Sistem cu strat subţire adecvat doar > 5 mm Nu este adecvat Nu este adecvat Sikafloor EpoCem Pregătire suport Mecanică - - Mecanică Măsuri speciale de întărire Min. 5 zile de întărire folosind pânză ă de sac sau folii de plastic - - Nu Până acum nu există o soluţie perfectă de sistem funcţional. Tehnologia de impregnare a betonului proaspăt este recomandată doar pentru a fi folosită în combinaţie cu membrane impermeabile (pentru structurile de trafic, de ex. asfaltarea unui pod) ca foliile din polimer bituminos sau membranele din polimer lichid, peste care se toarnă asfalt. Sistemele CB se întăresc mai greu şi sunt predispuse la fisurare cu cât sunt mai subţiri. Sistemele PCB sunt pe bază de polimeri care reacționează și expandează la umezeală, prin urmare trebuie aplicate efectiv doar pe un strat impermeabil uscat. Timp de așteptare înaintea aplicării unui sistem de > 28 zile, umiditatea suportului <4% - - După o zi la 20 C, 75% umiditate relativă a aerului, umiditatea suportului < 4% > 4% Beton (turnat > 14 zile) Sistem cu strat subţire adecvat doar > 5 mm Nu este adecvat Şapă MP > 4 mm Sikafloor EpoCem Pregătire suport Mecanică - Mecanică Mecanică Măsuri speciale de întărire Timp de aşteptare înaintea aplicării unui sistem de Min. 5 zile de întărire folosind pânză ă de sac sau folii de plastic > 14 zile, umiditatea suportului <4% - - Nu Nu După o zi la 20 C, 75% umiditate relativă a aerului, umiditatea suportului < 4% După o zi la 20 C, 75% umiditate relativă a aerului, umiditatea suportului < 4% Sistemele CB şi PCB au fie o durată lungă de întărire, cu riscul apariţiei fisurilor în straturile subţiri, fie riscul expandării polimerilor. Sistemele PC sunt pe bază de răşini reactive sensibile la umiditate, limitate la utilizarea în condiţii de umiditate a suportului <4%. Extinzând amestecul de răşină/întăritor cu o cantitate excesivă de nisip cuarțos cu agregate sortate gradate, se poate realiza transferul umidităţii. Se recomandă acoperirea acestor şape doar cu sisteme de acoperire permeabile la vaporii de apă. Riscurile apariţiei de defecte ale stratului de acoperire datorate osmozei sunt mari. Schimbări sezoniere 3 6 % Beton maturat (Umiditate ascendentă) Sistem cu strat subţire adecvat Nu este disponibil Nu este disponibil EP pe bază de apă Sikafloor EpoCem Pregătire suport - - Mecanică Mecanică Măsuri speciale de întărire Nu Timp de aşteptare înaintea aplicării unui sitem de CB = Ciment Beton PCB = Polimeri - Ciment Beton PC = Polimeri - Ciment EC = Epoxid - Ciment După o zi la 20 C, 75% umiditate relativă a aerului, umiditatea suportului < 4% Plăcile de beton de pe pământ cu posibilitatea existenţei de pânză freatică ridicată, fără sau cu membrane de impermeabilizare deteriorate, suportă un risc crescut de apariție a defectelor din cauza osmozei. Singura soluţie este folosirea tehnologiei Sika EpoCem!

6 Alegerea sistemului pentru betonul verde şi Performanţele produselor din Sistemele Sika EpoCem (conform sistemului de testare LPM) Beton verde (de câteva zile) Beton (de >14 zile) Beton maturat (cu umiditate ascendentă) Sikafloor -81 EpoCem Sikafloor -82 EpoCem Sikafloor -83 EpoCem Sikagard -720 EpoCem SikaTop -Armatec 110 EpoCem Sikadur -45 EpoCem Fără bălţi de apă, betonul trebuie să permită pregătirea mecanică. Sikafloor -155 W N Grosimea minimă a stratului pentru Sikafloor EpoCem = 2 mm SikaTop -Armatec 110 EpoCem Saturare cu apă Grosime minimă pentru Sikagard -720 EpoCem = 2 mm Saturare cu apă Grosimea stratului 1,5 până la 3 mm 3 până la 7 mm 7 până la 100 mm 0,5 până la 3 mm 1 mm 6 până la 30 mm Absorbţia apei kg/(m 2 /h) 0,02 0,02 0,03 0,03 Difuzia vaporilor de apă (μh 2 O) Difuzia CO 2 (μco 2 ) Domeniu de aplicare Pardoseli industriale Structuri în atmosferă agresivă Structuri industriale Structuri pentru trafic Reparaţia, nivelarea şi protecţia betonului monolitic și vacumat cu pardoseli/acoperiri pe bază de răşini Fără bășici osmotice Aderență crescută pentru pardoselile din răşini sintetice Rezistenţă mecanică ridicată Nivelarea rugozității medii a suprafeţei Posibilitate opţională pentru pardoseli împrăștiate cu nisip cuarțos colorat Nivelarea rugozității mari a suprafeţei Acoperiri pentru nivelare, protecţie și reparaţie în staţiile de epurare a apelor uzate, adecvate pentru straturile de acoperire din răşină reactivă în medii agresive (exemplu: ape uzate) Fără bășici osmotice Rezistenţă ridicată la mortare CB şi PCB Fără măsuri speciale de întărire Nivelarea orizontală pentru rugozitate medie a suprafeţei Beton la standarde Fără măsuri speciale de întărire Sistem de reparare şi nivelare înaintea aplicării membranelor impermeabile Fără bășici osmotice Timp de uscare rapidă a suprafeței Fără măsuri speciale de întărire Nivelare orizontală pentru rugozitate medie a suprafeţei, înaintea aplicării membranelor pe bază de răşină pentru parcări auto Nivelarea orizontală pentru rugozitate mare a suprafeţei Nivelare orizontală pentru rugozitate mare a suprafeţei, înaintea aplicării polimerului prin încălzire cu flacară sau lichid Reparaţie rapidă sau pardoseală din mortar monolitic Reparaţie şi peticire orizontală Reparaţie şi peticire orizontală Acoperire a porilor, nivelare şi protecție pentru medii agresive (exemplu: ape uzate) Acoperire a porilor, nivelare şi protecție pe verticală pentru medii agresive (exemplu: ape uzate) Protecţie anticorozivă pentru armături Punte de aderență pentru şapele cimentoase şi mortarele de reparaţie Punte de aderență pentru şapele cimentoase şi mortarele de reparaţie SikaTop -Armatec 110 EpoCem Reparaţie şi peticire verticală Sistem de reparație și nivelare înaintea aplicării membranelor impermeabile în/pe tunele, galerii, poduri şi parcări auto Acoperire a porilor, nivelare şi protecție pe Protecţie anticorozivă pentru armături Reparaţie şi peticire verticală verticală pentru rezistenţă ridicată Punte de aderență pentru mortarele de reparație/beton Acoperire a porilor și nivelare verticală înaintea stratului protector, membrană din polimer prin încălzire cu flacără sau lichid Protecţie anticorozivă pentru armături Punte de aderență pentru mortarele de reparaţie Reparaţie şi peticire verticală

7 Innovation & Consistency since 1910 Innovation & since Consistency 1910 Innovation & since Consistency 1910 Innovation & since Consistency 1910 Sika EpoCem Tehnologie pentru betonul verde şi Elementele componente ale sistemului Punte de aderență SikaTop -Armatec 110 EpoCem Punte de aderență SikaTop -Armatec 110 EpoCem Mortar de reparaţie 6 30 mm Sikadur -45 EpoCem Mortar de nivelare / acoperire a porilor (utilizare verticală 0,5 3 mm) Mortar de nivelare (utilizare orizontală) 1,5 3,0 mm 3,0 7,0 mm Punte de aderență Şapă de mortar 7 30 mm Sikagard -720 EpoCem Sikafloor -155 WN Sikafloor -81 EpoCem Sikafloor -82 EpoCem SikaTop -Armatec 110 EpoCem Sikafloor -83 EpoCem Alte materiale disponibile Acoperiri igienice Sika Soluţii pentru pereţi şi tavane în spaţii cu cerinţe igienice deosebite Suportul Sika în proiectarea, construcţia şi reabilitarea stadioanelor Pardoseli Sikafloor pentru protecţia şi controlul descărcării electrostatice Se aplică Condiţiile Generale de vânzare. Vă rugăm să consultaţi fișele tehnice ale produselor, înainte de orice utilizare. Sikafloor şi Sikagard Soluţii pentru pardoseli şi acoperirea pereţilor în medii de Camere Curate Sisteme Sikafloor - Pronto Soluţii pentru pardoseli cu întărire rapidă Suportul Sika în proiectarea, construcţia şi întreţinerea hotelurilor Sika România SRL / BU Contractors / Sika EpoCem - Tehnologie pentru betonul verde şi / Marketing / I.I.L. / Sediu Central Braşov, Str. Ioan Clopoţel nr. 4, Tel.: Fax: office.brasov@ro.sika.com Birou de vânzări Bucureşti, Sector 5 Str. Izvor nr , Clădirea Forum III, Etaj 7 Tel.: Fax:
