Σας ευχαριστούμε. Μήνυμα εγγύησης. Mercury Premier Service Mercury Marine Τετράχρονες Verado 350 SCi M

Transcript

1 Σας ευχαριστούμε που προτιμήσατε μία από τις καλύτερες εξωλέμβιες της αγοράς. Κάνατε μια πολύ καλή επένδυση στην απόλαυση της θάλασσας. Η εξωλέμβιά σας κατασκευάστηκε από τη Mercury Marine, κορυφαία στη θαλάσσια τεχνολογία και την κατασκευή εξωλέμβιων από το Όλα αυτά τα χρόνια εμπειρίας αφιερώθηκαν στο στόχο της παραγωγής προϊόντων εξαιρετικής ποιότητας. Με αυτόν τον τρόπο, η Mercury Marine απέκτησε τη φήμη μιας εταιρείας που εφαρμόζει αυστηρό ποιοτικό έλεγχο και παρέχει προϊόντα με εξαιρετική ποιότητα, αντοχή και διάρκεια στο χρόνο, αλλά και την καλύτερη υποστήριξη μετά την πώληση. Παρακαλούμε διαβάστε προσεκτικά αυτό το εγχειρίδιο πριν θέσετε την εξωλέμβιά σας σε λειτουργία. Το εγχειρίδιο αυτό συντάχθηκε για να σας βοηθήσει στο χειρισμό, την ασφαλή χρήση και τη φροντίδα της εξωλέμβιάς σας. Όλοι εμείς στη Mercury Marine κατασκευάσαμε με υπερηφάνεια την εξωλέμβιά σας, και σας ευχόμαστε πολλά χρόνια απολαυστικών και ασφαλών διαδρομών με το σκάφος σας. Σας ευχαριστούμε και πάλι για την εμπιστοσύνη σας στη Mercury Marine. Μήνυμα εγγύησης Το προϊόν που αγοράσατε συνοδεύεται από μια περιορισμένη εγγύηση από τη Mercury Marine, οι όροι της οποίας παρατίθενται στην ενότητα Πληροφορίες εγγύησης αυτού του εγχειριδίου. Η δήλωση εγγύησης περιέχει μια περιγραφή των καλύψεων και των εξαιρέσεων, τη διάρκεια της κάλυψης, πληροφορίες για τον βέλτιστο τρόπο εξασφάλισης της κάλυψης της εγγύησης, σημαντικές πληροφορίες αποποίησης ευθύνης και περιορισμών αποζημιώσεων, και άλλες σχετικές πληροφορίες. Παρακαλούμε να διαβάσετε αυτές τις σημαντικές πληροφορίες. Η περιγραφή και τα τεχνικά χαρακτηριστικά που περιλαμβάνονται στο παρόν βρίσκονταν σε ισχύ κατά το χρόνο της έγκρισης του εγχειριδίου για εκτύπωση. Η Mercury Marine, πολιτική της οποίας αποτελεί η συνεχής βελτίωση, διατηρεί το δικαίωμα διακοπής της παραγωγής μοντέλων οποιαδήποτε στιγμή και αλλαγής τεχνικών χαρακτηριστικών, σχεδίων, μεθόδων ή διαδικασιών χωρίς ειδοποίηση και χωρίς να απορρέουν από το γεγονός αυτό υποχρεώσεις για τη Mercury Marine. Mercury Marine, Fond du Lac, Wisconsin U.S.A. Εκτυπώθηκε στις Η.Π.Α. 2009, Mercury Marine Τα Mercury, Mercury Marine, MerCruiser, Mercury MerCruiser, Mercury Racing, Mercury Precision Parts, Mercury Propellers, Mariner, Quicksilver, #1 On The Water, Alpha, Bravo, Pro Max, OptiMax, Sport-Jet, K-Planes, MerCathode, RideGuide, SmartCraft, Zero Effort, M με το λογότυπο με τα κύματα, Mercury με το λογότυπο με τα κύματα και το λογότυπο SmartCraft είναι όλα σήματα κατατεθέντα της Brunswick Corporation. Το λογότυπο Mercury Product Protection είναι καταχωρημένο σήμα υπηρεσιών της Brunswick Corporation. Mercury Premier Service Η Mercury αξιολογεί την απόδοση των εξουσιοδοτημένων της αντιπροσώπων στις εργασίες σέρβις και απονέμει την ανώτατη διάκριση «Mercury Premier» σε όσους επιδεικνύουν εξαιρετική αφοσίωση στην παροχή των υπηρεσιών. Η διάκριση Mercury Premier Service σημαίνει ότι ένας αντιπρόσωπος: Επιτυγχάνει υψηλή βαθμολογία 12 μηνών στο σέρβις CSI (δείκτη ικανοποίησης πελατών) όσον αφορά την εξυπηρέτηση σχετικά με την εγγύηση. Διαθέτει όλα τα αναγκαία εργαλεία σέρβις, τον εξοπλισμό δοκιμών και τα βιβλία ανταλλακτικών. Απασχολεί τουλάχιστον έναν πιστοποιημένο ή διπλωματούχο τεχνικό. Παρέχει έγκαιρα τις υπηρεσίες του σε όλους τους πελάτες της Mercury Marine. Προσφέρει τις υπηρεσίες του σε παρατεταμένο ωράριο εργασίας ή και εκτός συνεργείου, όταν χρειάζεται. Χρησιμοποιεί και διαθέτει στην έκθεση και την αποθήκη του επαρκές απόθεμα αυθεντικών εξαρτημάτων Mercury Precision Parts Mercury Marine Τετράχρονες Verado 350 SCi M ell i

2 Διαθέτει έναν καθαρό και περιποιημένο χώρο με σωστή οργάνωση των εργαλείων και των εγχειριδίων σέρβις. Δήλωση συμμόρφωσης για κινητήρες πρόωσης σκαφών αναψυχής σύμφωνα με τις απαιτήσεις της Οδηγίας περί Σκαφών Αναψυχής 94/25/EK όπως τροποποιήθηκε από την Οδηγία 2003/44/EΚ Ονομασία του κατασκευαστή του κινητήρα: Mercury Marine Διεύθυνση: W6250 Pioneer Road, P.O. Box 1939 Πόλη:Fon du Lac, WI Ταχ. κώδικας: Χώρα: Η.Π.Α. Επωνυμία του εξουσιοδοτημένου αντιπροσώπου: Brunswick Marine in EMEA Inc. Διεύθυνση: Parc Industriel de Petit-Rechain Πόλη: Verviers Ταχ. κώδικας: B-2800 Χώρα: Βέλγιο Ονομασία του Κοινοποιημένου Οργανισμού που είναι αρμόδιος για την αξιολόγηση των εκπομπών καυσαερίων: Det Norske Veritas AS Διεύθυνση: Veritasveien 1 Πόλη: Hovik Ταχ. κώδικας: 1322 Χώρα: Νορβηγία Αναγνωριστικός αριθμός: 0575 Ονομασία του Κοινοποιημένου Οργανισμού που είναι αρμόδιος για την αξιολόγηση των εκπομπών θορύβου: Det Norske Veritas AS Διεύθυνση: Veritasveien 1 Πόλη: Hovik Ταχ. κώδικας: 1322 Χώρα: Νορβηγία Αναγνωριστικός αριθμός: 0575 Ενότητα αξιολόγησης συμμόρφωσης που χρησιμοποιείται για την αξιολόγηση των εκπομπών καυσαερίων: Ενότητα αξιολόγησης συμμόρφωσης που χρησιμοποιείται για την αξιολόγηση των εκπομπών θορύβου: B+C B+D B+E B+F Ζ Η A Aa Ζ Η Άλλες Κοινοτικές Οδηγίες που ισχύουν: Οδηγία περί Μηχανημάτων 98/37/ΕΚ, Οδηγία περί Ηλεκτρομαγνητικής Συμβατότητας 2004/108/ΕΚ Περιγραφή των κινητήρων και απαραίτητες απαιτήσεις Tύπος κινητήρα Τύπος καυσίμου Κύκλος ανάφλεξης Εξωλέμβιος κινητήρας Βενζίνη Τετράχρονοι Αναγνώριση των κινητήρων που καλύπτονται από την παρούσα δήλωση συμμόρφωσης Ονομασία της οικογένειας του κινητήρα Αποκλειστικός αριθμός αναγνώρισης κινητήρα: με έναρξη από τον αριθμό σειράς Εξακύλινδρες εξωλέμβιες Verado 1B RCD-H-2 Αριθμός πιστοποιητικού Ενότητας H EC ii ell

3 Απαραίτητες απαιτήσεις Παράρτημα 1.B Εκπομπές καυσαερίων πρότυπα άλλα κανονιστικά έγγραφα/ μέθοδος τεχνικό αρχείο Αναγνώριση κινητήρα (B.1) Απαιτήσεις σχετικά με την εκπομπή καυσαερίων (Β.2) Προσδιορίστε πιο λεπτομερώς (* = υποχρεωτικό πρότυπο) * * EN ISO :1996 Ανθεκτικότητα (B.3) EN ISO :1996 Εγχειρίδιο ιδιοκτήτη (B.4) ISO 8665: 1995 Παράρτημα 1.C Εκπομπές θορύβου Επίπεδα εκπομπής θορύβου (C.1) * EN ISO C.2 Εγχειρίδιο ιδιοκτήτη Εγχειρίδιο ιδιοκτήτη Η παρούσα δήλωση συμμόρφωσης εκδίδεται με αποκλειστική ευθύνη του κατασκευαστή. Δηλώνω εκ μέρους του κατασκευαστή του κινητήρα ότι οι κινητήρες που αναφέρονται παραπάνω συμμορφώνονται με όλες τις ισχύουσες αναγκαίες απαιτήσεις με τον τρόπο που καθορίζεται. Όνομα / θέση: Mark D. Schwabero, Πρόεδρος, Mercury Marine Ημερομηνία και τόπος έκδοσης:17 Νοεμβρίου 2008 Fond du Lac, Wisconsin, USA ell iii

4 iv ell

5 Πληροφορίες για την εγγύηση Mεταβίβαση εγγύησης... 1 Μεταφορά του προγράμματος προστασίας προϊόντος Mercury (Εκτεταμένη κάλυψη σέρβις) (Μόνο στις Ηνωμένες Πολιτείες και τον Καναδά)... 1 Kαταχώριση εγγύησης στις Ηνωμένες Πολιτείες και τον Καναδά... 1 Kαταχώριση εγγύησης εκτός Ηνωμένων Πολιτειών και Καναδά... 2 Περιορισμένη εγγύηση 2 ετών της μονάδας Mercury Racing (τετράχρονες εξωλέμβιες Verado 350 SCi)... 2 Κάλυψη εγγύησης και εξαιρέσεις... 4 Γενικές πληροφορίες Ευθύνες χειριστή του σκάφους... 7 Πριν τη λειτουργία της εξωλέμβιας... 7 Χωρητικότητα του σκάφους σε ιπποδύναμη... 7 Λειτουργία σε σκάφος υψηλής ταχύτητας και υψηλών επιδόσεων (Hi Performance)... 8 Μοντέλα εξωλέμβιας με τηλεχειριστήριο... 8 Διακόπτης σβησίματος με αναδέτη... 9 Προστασία των ατόμων που βρίσκονται στο νερό Μήνυμα για την ασφάλεια των επιβατών Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck boats) Αναπηδήσεις σε κύματα και απόνερα Πρόσκρουση σε αντικείμενα κάτω από το νερό Εκπομπές καυσαερίων Επιλογή παρελκομένων για την εξωλέμβιά σας Συστάσεις για την ασφαλή χρήση του σκάφους Καταγραφή αριθμού σειράς Προδιαγραφές Αναγνώριση εξαρτημάτων Τοποθέτηση Τοποθέτηση της εξωλέμβιας Eπιλογή προπέλας Μεταφορά Ρυμούλκηση σκάφους/εξωλέμβιας με τρέιλερ Καύσιμο και λάδι Συστάσεις για τη χρήση καυσίμων Πλήρωση ρεζερβουάρ Πλήρωση του συστήματος καυσίμου Συστάσεις όσον αφορά στο λάδι κινητήρα Έλεγχος και συμπλήρωση λαδιού κινητήρα ell v

6 Χαρακτηριστικά και χειριστήρια Χαρακτηριστικά και λειτουργία στοιχείων ελέγχου τοποθετημένων σε πίνακα Χαρακτηριστικά και λειτουργία χειριστηρίου κονσόλας ενός μοχλού Χαρακτηριστικά και λειτουργία χειριστηρίου όρθιου ταμπλό Χαρακτηριστικά και λειτουργία χειριστηρίου κονσόλας διπλού μοχλού Χαρακτηριστικά και λειτουργία χειριστηρίου κονσόλας διπλού μοχλού με trackpad δικτύου περιοχής ελέγχου (CAN) Χαρακτηριστικά και λειτουργία χειριστηρίου για τη σκιώδη λειτουργία Χαρακτηριστικά και λειτουργία χειριστηρίου σκιώδους λειτουργίας με trackpad δικτύου περιοχής ελέγχου (CAN) Προειδοποιητικό σύστημα Υποβοήθηση εξισορρόπησης και ανύψωσης Λειτουργία Λίστα ελέγχου πριν από την εκκίνηση Λειτουργία σε θερμοκρασία κάτω από 0 C Λειτουργία σε αλμυρό ή ρυπασμένο νερό Διαδικασία στρωσίματος κινητήρα Εκκίνηση του κινητήρα Αλλαγή ταχυτήτων Σβήσιμο του κινητήρα...63 Συντήρηση Φροντίδα της εξωλέμβιας Κανονισμοί EPA Εκπομπές EPA Πρόγραμμα επιθεώρησης και συντήρησης Ξέπλυμα του συστήματος ψύξης Αφαίρεση και τοποθέτηση καλύμματος Φροντίδα καθαρισμού για το επάνω και κάτω κάλυμμα Φροντίδα καθαρισμού της κινητήριας κεφαλής (χρήση σε θαλασσινό νερό) Επιθεώρηση της μπαταρίας Προδιαγραφές μπαταρίας κινητήρα Verado Φίλτρο εισαγωγής αέρα εξασθενητή Σύστημα καυσίμου Ανόδια ελέγχου διάβρωσης Αντικατάσταση μαξιλαριού φθοράς εξισορρόπησης Αντικατάσταση προπέλας Επιθεώρηση και αντικατάσταση των μπουζί Ασφάλειες...84 Σύστημα καλωδίωσης DTS Επιθεώρηση του βοηθητικού ιμάντα μετάδοσης κίνησης Έλεγχος του υγρού υποβοήθησης εξισορρόπησης Έλεγχος του υγρού υποβοήθησης διεύθυνσης Αλλαγή του λαδιού κινητήρα Λίπανση κιβωτίου ταχυτήτων Βυθισμένη εξωλέμβια vi ell

7 Αποθήκευση Προετοιμασία για αποθήκευση Προστασία των εξωτερικών μερών της εξωλέμβιας Προστασία των εσωτερικών στοιχείων του κινητήρα Προετοιμασία κιβωτίου ταχυτήτων Τοποθέτηση της εξωλέμβιας για αποθήκευση Αποθήκευση μπαταρίας Αντιμετώπιση προβλημάτων Η μίζα δεν γυρίζει τον κινητήρα Ο κινητήρας δεν παίρνει εμπρός Ο κινητήρας παίρνει εμπρός αλλά δεν μπορεί να επιλεχθεί ταχύτητα Προβληματική λειτουργία του κινητήρα Απώλεια απόδοσης Η μπαταρία ξεφορτίζεται Παροχή τεχνικής βοήθειας στους ιδιοκτήτες Σέρβις στην περιοχή σας Εξυπηρέτηση εκτός της περιοχής σας Πληροφορίες για ανταλλακτικά και παρελκόμενα Βοήθεια Γραφεία εξυπηρέτησης της Mercury Marine ell vii

8 viii ell

9 Mεταβίβαση εγγύησης ΠΛΗΡΟΦΟΡΊΕς ΓΙΑ ΤΗΝ ΕΓΓΎΗΣΗ Η περιορισμένη εγγύηση είναι μεταβιβάσιμη σε επακόλουθο αγοραστή, μόνο όμως όσον αφορά στο υπόλοιπο, μη χρησιμοποιημένο τμήμα της περιορισμένης εγγύησης. Αυτό δεν ισχύει για προϊόντα που χρησιμοποιούνται σε εμπορικές εφαρμογές. Για να μεταβιβάσετε την εγγύηση στον επόμενο ιδιοκτήτη, στείλτε μέσω ταχυδρομείου ή μέσω φαξ ένα αντίγραφο του πωλητηρίου ή του συμβολαίου αγοράς, το όνομα και τη διεύθυνση του νέου ιδιοκτήτη και τον αριθμό σειράς του κινητήρα στο τμήμα καταχώρισης εγγυήσεων της Mercury Marine. Στις Η.Π.Α. και τον Καναδά, στείλτε τα στοιχεία στη διεύθυνση: Mercury Marine Αttn: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Φαξ Κατά τη διαδικασία μεταβίβασης της εγγύησης, η Mercury Marine θα αποστείλει ταχυδρομικώς στο νέο ιδιοκτήτη επαλήθευση της καταχώρισης. Η υπηρεσία αυτή παρέχεται δωρεάν. Για τα προϊόντα που αγοράστηκαν εκτός των Ηνωμένων Πολιτειών και του Καναδά, επικοινωνήστε με το διανομέα της χώρας σας ή με το πλησιέστερο Κέντρο Εξυπηρέτησης της Mercury Power. Μεταφορά του προγράμματος προστασίας προϊόντος Mercury (Εκτεταμένη κάλυψη σέρβις) (Μόνο στις Ηνωμένες Πολιτείες και τον Καναδά) Η υπολειπόμενη περίοδος κάλυψης του προγράμματος προστασίας προϊόντος είναι μεταβιβάσιμη στον επακόλουθο αγοραστή του κινητήρα εντός (30) ημερών από την ημερομηνία πώλησης. Οι συμβάσεις που δεν μεταβιβάζονται εντός τριάντα (30) ημερών από την επακόλουθη αγορά δεν θα είναι πλεόν σε ισχύ και το προϊόν δεν θα πληροί πλέον τα κριτήρια για κάλυψη υπό τους όρους της σύμβασης. Για τη μεταβίβαση του προγράμματος σε επακόλουθο αγοραστή, επικοινωνήστε με το τμήμα Mercury Product Protection (προστασία προϊόντος Mercury) ή με εξουσιοδοτημένο αντιπρόσωπο για να λάβετε μια αίτηση για το έντυπο μεταφοράς. Υποβάλετε στο τμήμα Mercury Product Protection (προστασία προϊόντος Mercury) ένα πωλητήριο, ένα συμπληρωμένο έντυπο αίτησης μεταφοράς και μια επιταγή πληρωτέα στη Mercury Marine για το ποσό των 50,00 Δολαρίων ΗΠΑ (ανά κινητήρα) για να καλύψετε τα τέλη μεταφοράς. Η κάλυψη που προσφέρει το πρόγραμμα δεν είναι μεταβιβάσιμη από το ένα προϊόν στο άλλο ή για εφαρμογές που δεν πληρούν τα σχετικά κριτήρια. Τα προγράμματα πιστοποιημένου μεταχειρισμένου κινητήρα δεν είναι μεταβιβάσιμα. Για βοήθεια, επικοινωνήστε με το τμήμα Mercury Product Protection στο τηλέφωνο , από τις 7:30 π.μ. έως τις 4:30 μ.μ. CST, Δευτέρα - Παρασκευή ή στείλτε στη διεύθυνση mpp_support@mercurymarine.com. Kαταχώριση εγγύησης στις Ηνωμένες Πολιτείες και τον Καναδά Εκτός Η.Π.Α. και Καναδά - Απευθυνθείτε στον τοπικό αντιπρόσωπο. 1. Μπορείτε να αλλάξετε τη διεύθυνσή σας ανά πάσα στιγμή, ακόμα και κατά την περίοδο της αίτησης εγγύησης, καλώντας τη Mercury Marine ή αποστέλλοντας μια επιστολή ή ένα φαξ με το όνομά σας, την παλαιά σας διεύθυνση, τη νέα σας διεύθυνση και τον αριθμό σειράς του κινητήρα στο τμήμα καταχώρησης εγγυήσεων της Mercury Marine. Ο αντιπρόσωπός σας μπορεί επίσης να επεξεργαστεί αυτές τις αλλαγές στοιχείων. ell 1

10 Mercury Marine Αttn: Warranty Registration Department W6250 W. Pioneer Road P.O. Box 1939 Fond du Lac, WI Φαξ ΠΛΗΡΟΦΟΡΊΕς ΓΙΑ ΤΗΝ ΕΓΓΎΗΣΗ ΣΗΜΕΙΩΣΗ: Η Mercury Marine και οι αντιπρόσωποι οφείλουν να διατηρούν λίστες καταχώρισης των θαλάσσιων προϊόντων που πωλήθηκαν στις Ηνωμένες Πολιτείες, για την περίπτωση που εκδοθεί ειδοποίηση ανάκλησης ασφάλειας σύμφωνα με τον ομοσπονδιακό νόμο περί Ασφαλείας. 2. Για να δικαιούστε κάλυψη εγγύησης, το προϊόν πρέπει να καταχωρηθεί με τη Mercury Marine. Κατά την πώληση, ο αντιπρόσωπος πρέπει να συμπληρώσει την καταχώριση εγγύησης και να την υποβάλει αμέσως στη Mercury Marine μέσω του δικτύου MercNET, μέσω , ή ταχυδρομικώς. Αφού ληφθεί η καταχώριση εγγύησης, η Mercury Marine θα καταγράψει την καταχώριση. 3. Μόλις διαπραχθεί η καταχώριση της εγγύησης, η Mercury Marine θα στείλει την επιβεβαίωση της καταχώρισης μέσω ταχυδρομείου στον αγοραστή του προϊόντος. Εάν δεν λάβετε την εν λόγω επαλήθευση της καταχώρισης εντός 30 ημερών, παρακαλούμε επικοινωνήστε με τον αντιπρόσωπο πώλησης. Η κάλυψη της εγγύησης δεν ισχύει εάν δεν γίνει πρώτα η καταχώριση του προϊόντος στη Mercury Marine. Kαταχώριση εγγύησης εκτός Ηνωμένων Πολιτειών και Καναδά 1. Είναι σημαντικό ο αντιπρόσωπος πώλησης να συμπληρώσει πλήρως την κάρτα καταχώρισης εγγύησης και να την ταχυδρομήσει στο διανομέα ή στη Brunswick Marine, στο Κέντρο Εξυπηρέτησης EMEA (Ευρώπη, Μέση Ανατολή και Αφρική) που είναι υπεύθυνο για τη διαχείριση του προγράμματος καταχώρισης/αίτησης εγγύησης στην περιοχή σας. 2. Η κάρτα καταχώρισης εγγύησης αναγράφει το ονοματεπώνυμο και τη διεύθυνσή σας, το μοντέλο και τους αριθμούς σειράς του προϊόντος, την ημερομηνία πώλησης, το είδος της χρήσης καθώς και τον κωδικό, το ονοματεπώνυμο και τη διεύθυνση του διανομέα και του αντιπροσώπου πώλησης. Ο διανομέας/αντιπρόσωπος πιστοποιεί επίσης ότι είστε ο αρχικός αγοραστής και χρήστης του προϊόντος. Περιορισμένη εγγύηση 2 ετών της μονάδας Mercury Racing (τετράχρονες εξωλέμβιες Verado 350 SCi) ΠΕΡΙΟΡΙΣΜΈΝΗ ΕΓΓΎΗΣΗ ΓΙΑ ΤΙς Η.Π.Α., ΤΟΝ ΚΑΝΑΔΆ, ΤΗΝ ΕΥΡΏΠΗ, ΤΗΝ ΟΜΟΣΠΟΝΔΊΑ ΑΝΕΞΆΡΤΗΤΩΝ ΚΡΑΤΏΝ, ΤΗ ΜΈΣΗ ΑΝΑΤΟΛΉ ΚΑΙ ΤΗΝ ΑΦΡΙΚΉ ΤΙ ΚΑΛΥΠΤΕΙ Η Mercury Marine παρέχει για τη νέα της τετράχρονη εξωλέμβια Verado 350 εγγύηση για ελαττώματα υλικού και κατασκευής, για το χρονικό διάστημα που αναφέρεται στη συνέχεια. ΔΙΑΡΚΕΙΑ ΤΗΣ ΚΑΛΥΨΗΣ Αυτή η περιορισμένη εγγύηση παρέχει κάλυψη είτε για δύο (2) έτη από την ημερομηνία πρώτης λιανικής πώλησης του προϊόντος στον αγοραστή για χρήση αναψυχής, είτε από την ημερομηνία που το προϊόν τέθηκε πρώτη φορά σε χρήση, οποιοδήποτε από τα δύο συμβεί πρώτα. Η επισκευή ή η αντικατάσταση των εξαρτημάτων, ή η διενέργεια σέρβις υπό την εγγύηση αυτή, δεν επεκτείνει τη διάρκεια ζωής αυτής της εγγύησης πέρα από την αρχική ημερομηνία λήξης της. Η κάλυψη εγγύησης που δεν έχει λήξει μπορεί να μεταβιβαστεί σε επακόλουθο αγοραστή μετά από την κατάλληλη επανακαταχώριση του προϊόντος. 2 ell

11 ΠΛΗΡΟΦΟΡΊΕς ΓΙΑ ΤΗΝ ΕΓΓΎΗΣΗ ΣΥΝΘΗΚΕΣ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΠΛΗΡΟΥΝΤΑΙ ΩΣΤΕ ΝΑ ΙΣΧΥΕΙ Η ΚΑΛΥΨΗ ΕΓΓΥΗΣΗΣ Η κάλυψη εγγύησης διατίθεται μόνο σε πελάτες λιανικής που αγοράζουν από αντιπρόσωπο της Mercury Marine εξουσιοδοτημένο για τη διανομή του προϊόντος στη χώρα όπου διενεργήθηκε η πώληση, και μόνο αφού ολοκληρωθεί και τεκμηριωθεί η καθορισμένη διαδικασία ελέγχου πριν την παράδοση της Mercury Marine. Η κάλυψη εγγύησης διατίθεται μόνο μετά από τη σωστή καταχώριση του προϊόντος από τον εξουσιοδοτημένο αντιπρόσωπο. Τα ανακριβή στοιχεία καταχώρισης εγγύησης αναφορικά με την χρήση αναψυχής, ή επακόλουθη αλλαγή σε εμπορική χρήση από χρήση αναψυχής μπορεί να ακυρώσει την εγγύηση κατά την αποκλειστική κρίση της Mercury Marine. Η τακτική συντήρηση που περιγράφεται στο εγχειρίδιο λειτουργίας και συντήρησης πρέπει να διενεργείται έγκαιρα προκειμένου να διατηρηθεί η κάλυψη εγγύησης. Η Mercury Marine διατηρεί το δικαίωμα να μην παράσχει την κάλυψη της εγγύησης εφόσον δεν υπάρχει απόδειξη ότι διενεργήθηκε η κατάλληλη συντήρηση. ΤΙ ΘΑ ΚΑΝΕΙ Η MERCURY Η αποκλειστική υποχρέωση της Mercury υπό την παρούσα εγγύηση περιορίζεται, κατά την επιλογή μας, στην επισκευή του ελαττωματικού εξαρτήματος, στην αντικατάσταση του σχετικού εξαρτήματος ή εξαρτημάτων με νέα ή ανακατασκευασμένα εξαρτήματα πιστοποιημένα από τη Mercury Marine, ή στην επιστροφή του ποσού αγοράς του προϊόντος Mercury. Η Mercury διατηρεί το δικαίωμα να βελτιώνει ή να τροποποιεί κατά καιρούς τα προϊόντα της χωρίς να έχει την υποχρέωση να τροποποιήσει τα προϊόντα που κατασκευάστηκαν προγενέστερα. ΤΡΟΠΟΣ ΓΙΑ ΤΗ ΛΗΨΗ ΤΗΣ ΚΑΛΥΨΗΣ ΕΓΓΥΗΣΗΣ Ο πελάτης πρέπει να δώσει στη Mercury εύλογο χρόνο για την επισκευή και εύλογη πρόσβαση στο προϊόν για τη διενέργεια του σέρβις εγγύησης. Οι αιτήσεις εγγύησης υποβάλλονται με τη μεταφορά του προϊόντος για επιθεώρηση σε αντιπρόσωπο της Mercury ο οποίος είναι εξουσιοδοτημένος να κάνει σέρβις στο προϊόν. Εάν ο αγοραστής δεν μπορεί να μεταφέρει το προϊόν στο σχετικό αντιπρόσωπο, πρέπει να δοθεί γραπτή ειδοποίηση στη Mercury. Στη συνέχεια, θα μεριμνήσουμε ώστε να διενεργηθεί η επιθεώρηση και οποιαδήποτε επισκευή που καλύπτεται από την εγγύηση. Στην περίπτωση αυτή, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα μεταφοράς ή/και το χρόνο ταξιδιού. Εάν το παρεχόμενο σέρβις δεν καλύπτεται από την παρούσα εγγύηση, ο αγοραστής επιβαρύνεται με όλα τα σχετικά έξοδα εργασίας και υλικών και οποιαδήποτε άλλα έξοδα σχετικά με το σέρβις αυτό. Ο αγοραστής δεν μπορεί να αποστείλει το προϊόν ή τα εξαρτήματα του προϊόντος απευθείας στη Mercury, εκτός αν αυτό ζητηθεί από τη Mercury. Η κάρτα καταχώρισης εγγύησης είναι το μόνο έγκυρο έγγραφο αναγνώρισης της καταχώρισης και πρέπει να επιδειχτεί στον αντιπρόσωπο, όταν ζητηθεί σέρβις υπό την εγγύηση, προκειμένου να σας καλύψει η εγγύηση. ell 3

12 ΤΙ ΔΕΝ ΚΑΛΥΠΤΕΙ ΠΛΗΡΟΦΟΡΊΕς ΓΙΑ ΤΗΝ ΕΓΓΎΗΣΗ Η περιορισμένη αυτή εγγύηση δεν καλύπτει στοιχεία της τακτικής συντήρησης, ρυθμίσεις χρονισμού, ρυθμίσεις, φυσιολογική φθορά ή ζημιά που προκλήθηκε από κακή χρήση, ακατάλληλη χρήση, χρήση προπέλας ή σχέσης μετάδοσης που δεν επιτρέπει στον κινητήρα να λειτουργήσει με τελείως ανοικτό γκάζι στη συνιστώμενη κλίμακα στροφών (ανατρέξτε στο Εγχειρίδιο λειτουργίας και συντήρησης), λειτουργία του προϊόντος με τρόπο μη σύμφωνο με τα περιεχόμενα της ενότητας «Συνιστώμενη λειτουργία / Κύκλος λειτουργίας» του Εγχειριδίου λειτουργίας και συντήρησης, αμέλεια, ατύχημα, βύθιση, ακατάλληλη εγκατάσταση (οι προδιαγραφές και οι τεχνικές σωστής εγκατάστασης διατυπώνονται στις οδηγίες εγκατάστασης του προϊόντος), ακατάλληλο σέρβις, χρήση παρελκόμενου ή εξαρτήματος που δεν κατασκευάστηκε ή πωλήθηκε από εμάς, λειτουργία με καύσιμα, λάδια ή λιπαντικά που δεν είναι κατάλληλα για χρήση με το προϊόν (ανατρέξτε στο Εγχειρίδιο λειτουργίας και συντήρησης), τροποποίηση ή αφαίρεση εξαρτημάτων, είσοδο νερού στον κινητήρα μέσω του συστήματος εισαγωγής καυσίμου, εισαγωγής αέρα ή εξαγωγής ή ζημιά στο προϊόν από την ανεπάρκεια του νερού ψύξης λόγω απόφραξης του συστήματος ψύξης από ξένο σώμα, από τη λειτουργία του κινητήρα έξω από το νερό, από την τοποθέτηση του κινητήρα υπερβολικά ψηλά στον καθρέφτη ή από τη λειτουργία του σκάφους με τον κινητήρα σε υπερβολική εξισορρόπηση προς τα έξω. Η εμπορική χρήση του προϊόντος, η οποία ορίζεται οποιαδήποτε χρήση του προϊόντος που σχετίζεται με εργασία ή απασχόληση, ή οποιαδήποτε χρήση του προϊόντος που παράγει εισόδημα, ακόμη και εάν το προϊόν αυτό χρησιμοποιείται μόνο περιστασιακά, ακυρώνει την εγγύηση. Η χρήση του προϊόντος σε αγώνες ή άλλη ανταγωνιστική δραστηριότητα, σε οποιαδήποτε χρονική περίοδο, ακόμη και από τον προηγούμενο ιδιοκτήτη του προϊόντος, ακυρώνει την εγγύηση. Τα έξοδα μεταφοράς, καθέλκυσης, ρυμούλκησης, αποθήκευσης, τηλεφώνου, ενοικιάσεως, καθώς και τα έξοδα που σχετίζονται με προβλήματα, τέλη υπομνήματος ασφαλιστηρίου, ασφαλιστική κάλυψη, πληρωμές δανείου, απώλεια χρόνου, απώλεια εισοδήματος, τέλη συμμετοχής σε τουρνουά, τέλη λέσχης, χρηματικό έπαθλο ή οποιοδήποτε άλλο είδος τυχαίας ή παρεπόμενης ζημίας δεν καλύπτονται από την παρούσα εγγύηση. Επίσης, η παρούσα εγγύηση δεν καλύπτει τα έξοδα που σχετίζονται με την αφαίρεση ή/και την αντικατάσταση χωρισμάτων ή υλικού του σκάφους, λόγω του σχεδιασμού του σκάφους, για πρόσβαση στο προϊόν. Κανένα φυσικό ή νομικό πρόσωπο, συμπεριλαμβανομένων των εξουσιοδοτημένων αντιπροσώπων της Mercury Marine, δεν έχει λάβει εξουσιοδότηση από την Mercury Marine να παρέχει οποιαδήποτε επικύρωση, υπόσχεση ή εγγύηση σχετικά με το προϊόν, διαφορετική από εκείνες που περιέχονται στην παρούσα περιορισμένη εγγύηση, και εάν παρασχεθεί, δεν θα είναι εκτελεστή κατά της Mercury Marine. Για πρόσθετες πληροφορίες σχετικά με τα συμβάντα και τις συνθήκες που καλύπτει η παρούσα εγγύηση, και εκείνα που δεν καλύπτει, ανατρέξτε στην ενότητα Kάλυψη εγγύησης αυτού του Εγχειριδίου λειτουργίας και συντήρησης, που περιλαμβάνεται με αναφορά στην παρούσα εγγύηση. ΑΠΟΠΟΙΗΣΕΙΣ ΚΑΙ ΠΕΡΙΟΡΙΣΜΟΙ: Η MERCURY ΑΠΟΠΟΙΕΙΤΑΙ ΡΗΤΑ ΤΙΣ ΣΙΩΠΗΡΕΣ ΕΓΓΥΗΣΕΙΣ ΕΜΠΟΡΕΥΣΙΜΟΤΗΤΑΣ ΚΑΙ ΚΑΤΑΛΛΗΛΟΤΗΤΑΣ ΓΙΑ ΣΥΓΚΕΚΡΙΜΕΝΟ ΣΚΟΠΟ. ΣΤΟ ΒΑΘΜΟ ΠΟΥ ΔΕΝ ΕΙΝΑΙ ΔΥΝΑΤΗ Η ΑΠΟΠΟΙΗΣΗ ΤΟΥΣ, Η ΔΙΑΡΚΕΙΑ ΤΩΝ ΣΙΩΠΗΡΩΝ ΕΓΓΥΗΣΕΩΝ ΠΕΡΙΟΡΙΖΕΤΑΙ ΣΤΗ ΔΙΑΡΚΕΙΑ ΙΣΧΥΟΣ ΤΗΣ ΡΗΤΗΣ ΕΓΓΥΗΣΗΣ. ΟΙ ΤΥΧΑΙΕΣ ΚΑΙ ΠΑΡΕΠΟΜΕΝΕΣ ΖΗΜΙΕΣ ΕΞΑΙΡΟΥΝΤΑΙ ΑΠΟ ΤΗΝ ΚΑΛΥΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΕΓΓΥΗΣΗΣ. ΟΡΙΣΜΕΝΕΣ ΠΟΛΙΤΕΙΕΣ/ΧΩΡΕΣ ΔΕΝ ΛΑΜΒΑΝΟΥΝ ΥΠΟΨΗ ΤΙΣ ΑΠΟΠΟΙΗΣΕΙΣ, ΠΕΡΙΟΡΙΣΜΟΥΣ ΚΑΙ ΕΞΑΙΡΕΣΕΙΣ ΠΟΥ ΑΝΑΓΝΩΡΙΖΟΝΤΑΙ ΠΑΡΑΠΑΝΩ. ΣΥΝΕΠΩΣ, ΑΥΤΕΣ ΜΠΟΡΕΙ ΝΑ ΜΗΝ ΙΣΧΥΟΥΝ ΓΙΑ ΕΣΑΣ. Η ΠΑΡΟΥΣΑ ΕΓΓΥΗΣΗ ΣΑΣ ΠΑΡΕΧΕΙ ΣΥΓΚΕΚΡΙΜΕΝΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΚΑΙ ΜΠΟΡΕΙ ΕΠΙΣΗΣ ΝΑ ΕΧΕΤΕ ΚΑΙ ΑΛΛΑ ΝΟΜΙΚΑ ΔΙΚΑΙΩΜΑΤΑ ΠΟΥ ΠΟΙΚΙΛΛΟΥΝ ΑΠΟ ΠΟΛΙΤΕΙΑ ΣΕ ΠΟΛΙΤΕΙΑ ΚΑΙ ΑΠΟ ΧΩΡΑ ΣΕ ΧΩΡΑ. Κάλυψη εγγύησης και εξαιρέσεις Σκοπός αυτής της ενότητας είναι η διευκρίνιση ορισμένων από τις συχνότερες παρεξηγήσεις που αφορούν τις καλύψεις της εγγύησης. Παρακάτω εξηγούνται ορισμένοι από τους τύπους υπηρεσιών που δεν καλύπτονται από την εγγύηση. Οι όροι που ακολουθούν έχουν ενσωματωθεί με παραπομπή στην περιορισμένη εγγύηση 3 ετών έναντι βλάβης λόγω διάβρωσης, τη διεθνή περιορισμένη εγγύηση εξωλέμβιων μηχανών και την περιορισμένη εγγύηση εξωλέμβιων μηχανών για τις ΗΠΑ και τον Καναδά. Λαμβάνετε υπόψη ότι η εγγύηση καλύπτει τις επισκευές που απαιτούνται κατά τη διάρκεια της περιόδου εγγύησης λόγω ελαττωμάτων των υλικών και της εργασίας κατασκευής. Δεν καλύπτονται τα σφάλματα εγκατάστασης, τα ατυχήματα, οι φυσιολογικές φθορές και μια σειρά από άλλα αίτια που επηρεάζουν το προϊόν. 4 ell

13 ΠΛΗΡΟΦΟΡΊΕς ΓΙΑ ΤΗΝ ΕΓΓΎΗΣΗ Η κάλυψη της εγγύησης περιορίζεται σε ελαττώματα των υλικών ή της εργασίας κατασκευής, αλλά μόνο όταν η πώληση στον καταναλωτή έχει πραγματοποιηθεί στη χώρα, στην οποία η διάθεση γίνεται με δική μας εξουσιοδότηση. Εάν έχετε ερωτήσεις σχετικά με τις καλύψεις της εγγύησης, παρακαλούμε επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο. Οι ενδεχόμενες ερωτήσεις σας θα απαντηθούν ευχαρίστως. ΓΕΝΙΚΈς ΕΞΑΙΡΈΣΕΙς ΑΠΌ ΤΗΝ ΕΓΓΎΗΣΗ 1. Μικρής κλίμακας επισκευές και ρυθμίσεις, στις οποίες συμπεριλαμβάνονται ο έλεγχος, ο καθαρισμός ή η ρύθμιση των μπουζί, των στοιχείων της ανάφλεξης, του καρμπιρατέρ, των φίλτρων, των ιμάντων και των στοιχείων ελέγχου, καθώς και ο έλεγχος της λίπανσης που εκτελείται στα τακτικά σέρβις. 2. Εγκατεστημένες από το εργοστάσιο μονάδες μετάδοσης jet - Συγκεκριμένα μέρη που εξαιρούνται από την εγγύηση είναι: Η φτερωτή και το χιτώνιο της μονάδας μετάδοσης jet που έχουν υποστεί βλάβες από κτύπημα ή φυσιολογική φθορά και τα έδρανα του άξονα μετάδοσης κίνησης που έχουν υποστεί ζημιές από νερό λόγω ανεπαρκούς συντήρησης. 3. Ζημιές που προκαλούνται από αμέλεια, έλλειψη συντήρησης, ατύχημα, μη ενδεδειγμένη χρήση ή εσφαλμένη εγκατάσταση ή συντήρηση. 4. Έξοδα ανέλκυσης, καθέλκυσης και ρυμούλκησης, αφαίρεση ή/και αντικατάσταση διαμερισμάτων ή υλικών του σκάφους για πρόσβαση στο προϊόν λόγω σχεδιασμού του σκάφους, όλα τα σχετικά έξοδα μεταφοράς ή/και ο χρόνος ταξιδιού, κλπ. Θα πρέπει να παρέχεται εύλογη δυνατότητα πρόσβασης στο προϊόν για εκτέλεση σέρβις που καλύπτεται από την εγγύηση. Ο πελάτης οφείλει να παραδώσει το προϊόν σε εξουσιοδοτημένο αντιπρόσωπο. 5. Πρόσθετες εργασίες συντήρησης που ζητούνται από τον πελάτη, εκτός από αυτές που είναι αναγκαίες για την εκπλήρωση της υποχρέωσης που απορρέει από την εγγύηση. 6. Η εκτέλεση εργασιών από άτομα διαφορετικά από τον εξουσιοδοτημένο αντιπρόσωπο καλύπτεται μόνο εφόσον συντρέχουν οι ακόλουθες προϋποθέσεις: Όταν εκτελούνται σε περίπτωση έκτακτης ανάγκης (με την προϋπόθεση ότι δεν υπάρχουν στην περιοχή εξουσιοδοτημένοι αντιπρόσωποι που να μπορούν να εκτελέσουν τις απαιτούμενες εργασίες ή όταν οι εξουσιοδοτημένοι αντιπρόσωποι δεν διαθέτουν μέσα ανέλκυσης κ.λπ. και εφόσον υπάρχει προηγούμενη έγκριση του εργοστασίου για την εκτέλεση των εργασιών στις συγκεκριμένες εγκαταστάσεις). 7. Όλες οι τυχαίες ή παρεπόμενες ζημίες (έξοδα αποθήκευσης, δαπάνες τηλεφωνημάτων ή ενοικιάσεων κάθε είδους, δυσχέρειες, απώλεια χρόνου ή εισοδήματος) αποτελούν ευθύνη του κατόχου. 8. Χρήση εξαρτημάτων διαφορετικών από τα εξαρτήματα της Mercury Precision ή της Quicksilver κατά την εκτέλεση επισκευών στα πλαίσια της εγγύησης. 9. Η αντικατάσταση των λαδιών, των λιπαντικών ή των υγρών στα πλαίσια της τακτικής συντήρησης είναι ευθύνη του πελάτη, εκτός εάν η απώλεια ή η ρύπανσή τους έχει προκληθεί από βλάβη του προϊόντος, η οποία καλύπτει τις προϋποθέσεις της εγγύησης. 10. Η συμμετοχή ή η προετοιμασία για συμμετοχή σε αγώνες ή σε άλλες ανταγωνιστικές δραστηριότητες ή η λειτουργία με κάτω μονάδα αγωνιστικού τύπου. 11. Ο θόρυβος της μηχανής δεν σημαίνει οπωσδήποτε και σοβαρό τεχνικό πρόβλημα. Εάν διαγνωστεί σοβαρό εσωτερικό πρόβλημα της μηχανής που θα μπορούσε να οδηγήσει σε βλάβη, η αιτία που προκαλεί το θόρυβο θα πρέπει να αντιμετωπιστεί στα πλαίσια της εγγύησης. 12. Οι ζημιές στην κάτω μονάδα ή/και στην προπέλα από πρόσκρουση σε βυθισμένο αντικείμενο θεωρούνται ναυτικός κίνδυνος. 13. Νερό που εισέρχεται στον κινητήρα μέσω της εισαγωγής καυσίμων, της εισαγωγής αέρα ή του συστήματος εξαγωγής καυσαερίων ή λόγω βύθισης. 14. Η βλάβη οποιουδήποτε εξαρτήματος που προκαλείται από την έλλειψη νερού ψύξης, η οποία οφείλεται στην εκκίνηση του κινητήρα έξω από το νερό, στην απόφραξη των οπών εισαγωγής από ξένα σώματα ή στην τοποθέτηση του κινητήρα υπερβολικά ψηλά ή στο τριμάρισμά του υπερβολικά προς τα έξω. 15. Η χρήση καυσίμων και λιπαντικών που δεν είναι κατάλληλα για χρήση στο προϊόν. Ανατρέξτε στην ενότητα Συντήρηση. ell 5

14 ΠΛΗΡΟΦΟΡΊΕς ΓΙΑ ΤΗΝ ΕΓΓΎΗΣΗ 16. Η περιορισμένη μας εγγύηση δεν έχει εφαρμογή σε ζημιές που προκαλούνται στα προϊόντα μας από την εγκατάσταση ή τη χρήση εξαρτημάτων και παρελκομένων που δεν κατασκευάζονται ή δεν διατίθενται από εμάς. Οι βλάβες που δεν σχετίζονται με τη χρήση αυτών των εξαρτημάτων ή παρελκομένων καλύπτονται από εγγύηση εάν καλύπτουν κατά τα λοιπά τους όρους της περιορισμένης εγγύησης αυτού του προϊόντος. 6 ell

15 Ευθύνες χειριστή του σκάφους ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Ο χειριστής (οδηγός) είναι υπεύθυνος για την σωστή και ασφαλή λειτουργία του σκάφους και την ασφάλεια των επιβατών και του κοινού. Συνιστάται θερμά σε κάθε χειριστή (οδηγό) να διαβάσει και να κατανοήσει πλήρως το παρόν εγχειρίδιο πριν τη λειτουργία της εξωλέμβιας. Βεβαιωθείτε ότι στο σκάφος υπάρχει τουλάχιστον ένα ακόμη άτομο που έχει λάβει οδηγίες όσον αφορά στις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία της εξωλέμβιας καθώς και τον χειρισμό του σκάφους, σε περίπτωση που ο οδηγός αδυνατεί να οδηγήσει το σκάφος. Πριν τη λειτουργία της εξωλέμβιας Διαβάστε προσεκτικά το παρόν εγχειρίδιο. Μάθετε το σωστό τρόπο λειτουργίας της εξωλέμβιας. Εάν έχετε οποιεσδήποτε απορίες, επικοινωνήστε με τον αντιπρόσωπό σας. Η πρακτική εφαρμογή των πληροφοριών που αφορούν στην ασφάλεια και τη λειτουργία σε συνδυασμό με τη χρήση της κοινής λογικής, βοηθά στην αποφυγή πρόκλησης προσωπικού τραυματισμού και ζημιάς στο προϊόν. Στο παρόν εγχειρίδιο καθώς και στις ετικέτες ασφαλείας, οι οποίες είναι τοποθετημένες στην εξωλέμβια, χρησιμοποιούνται οι παρακάτω προειδοποιήσεις ασφαλείας προκειμένου να επιστήσουν την προσοχή σας στις ειδικές οδηγίες ασφαλείας που πρέπει να τηρείτε.! ΚΙΝΔΥΝΟΣ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, θα προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο.! ΠΡΟΣΟΧΗ Δείχνει μια επικίνδυνη κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει ελαφρό ή σοβαρότερο τραυματισμό. ΕΙΔΟΠΟΙΗΣΗ Δείχνει μια κατάσταση που, εάν δεν αποφευχθεί, μπορεί να προκαλέσει βλάβη του κινητήρα ή σημαντική βλάβη των εξαρτημάτων. Χωρητικότητα του σκάφους σε ιπποδύναμη! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν υπερβείτε τη μέγιστη ονομαστική ιπποδύναμη του σκάφους μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Η τοποθέτηση εξωλέμβιας με υπερβολικά μεγάλη ιπποδύναμη μπορεί έχει ως αποτέλεσμα να επηρεαστεί ο έλεγχος του σκάφους και τα χαρακτηριστικά επίπλευσης ή να σπάσει ο καθρέφτης. Μην τοποθετείτε κινητήρα που υπερβαίνει τη μέγιστη ονομαστική ισχύ του σκάφους σας. ell 7

16 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Μην τοποθετείτε στο σκάφος σας εξωλέμβια με υπερβολικά μεγάλη ισχύ ούτε να το υπερφορτώνετε. Τα περισσότερα σκάφη φέρουν την απαιτούμενη πινακίδα χωρητικότητας που δείχνει τη μέγιστη αποδεκτή ισχύ και φορτίο όπως αυτά καθορίζονται από τον κατασκευαστή σύμφωνα με συγκεκριμένες ομοσπονδιακές (Η.Π.Α.) κατευθυντήριες οδηγίες. Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. U.S. COAST GUARD CAP ACITY MAXIMUM HORSEPOWER XXX MAXIMUM PERSON CAPACITY (POUNDS) MAXIMUM WEIGHT CAPACITY ΜΈΓΙΣΤΗ ΣΤΑΤΙΚΉ ΊΣΑΛΟς ΓΡΑΜΜΉ XXX XXX Η στατική ίσαλος γραμμή, με το σκάφος σε ακινησία, πρέπει να είναι κάτω από το σημάδι "MAX STATIC WATERLINE" (μέγιστη στατική ίσαλος γραμμή) του δακτυλίου ανακούφισης ρελαντί (στο πίσω μέρος της εξωλέμβιας) όταν η εξωλέμβια είναι πλήρως γερμένη μέσα/κάτω. Εάν η ίσαλος γραμμή είναι πάνω από το σημάδι "MAX STATIC WATERLINE", διευθετήστε το φορτίο του σκάφους προς τα εμπρός ή αυξήστε (ανεβάστε) το ύψος τοποθέτησης της εξωλέμβιας ώστε το σημάδι να έρθει πάνω από την ίσαλο γραμμή. MAX STATIC WATERLINE 4224 Λειτουργία σε σκάφος υψηλής ταχύτητας και υψηλών επιδόσεων (Hi- Performance) Αν η εξωλέμβιά σας πρόκειται να χρησιμοποιηθεί σε σκάφος υψηλής ταχύτητας ή υψηλών επιδόσεων με το οποίο δεν είστε εξοικειωμένοι, συνιστούμε να μην λειτουργείτε ποτέ ένα τέτοιο σκάφος σε υψηλή ταχύτητα αν πρώτα δεν εξοικειωθείτε με αυτό. Γι' αυτό το λόγο, ζητήστε από τον αντιπρόσωπο ή κάποιο χειριστή ειδικευμένο στο συνδυασμό σκάφους/εξωλέμβιας που διαθέτετε να σας κάνει μια βόλτα επίδειξης στο χειρισμό αυτού του σκάφους. Για πρόσθετες πληροφορίες, ζητήστε ένα αντίγραφο του φυλλαδίουλειτουργία σκάφους Hi-Performanceαπό τον αντιπρόσωπο, το διανομέα ή τη Mercury Marine. Μοντέλα εξωλέμβιας με τηλεχειριστήριο Η εξωλέμβια πρέπει να διαθέτει τηλεχειριστήριο Mercury σχεδιασμένο για συστήματα ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης. Ο προστατευτικός μηχανισμός εκκίνησης μόνο από το νεκρό παρέχεται από το σύστημα ελέγχου. 8 ell

17 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Διακόπτης σβησίματος με αναδέτη Ο σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί υπερβολικά μακριά από τη θέση χειριστή (όπως σε περίπτωση ακούσιας εκτίναξης από τη θέση χειριστή) και δεν μπορεί να ενεργοποιήσει το διακόπτη. Διακόπτη σβησίματος με αναδέτη διαθέτουν οι εξωλέμβιες με λαγουδέρα και ορισμένες εξωλέμβιες με τηλεχειριστήριο. Ο διακόπτης σβησίματος με αναδέτη μπορεί να τοποθετηθεί ως παρελκόμενο - συνήθως στο ταμπλό ή στην πλευρά που βρίσκεται δίπλα στη θέση χειριστή. Ο αναδέτης είναι ένα κορδόνι με μήκος συνήθως cm (4 5 ft) όταν τεντωθεί. Η μια άκρη του είναι φτιαγμένη έτσι ώστε να εισέρχεται στο διακόπτη και η άλλη έχει ένα κλιπ ασφάλισης που προσαρτάται στο χειριστή. Ο αναδέτης είναι περιελιγμένος ώστε να έχει όσο το δυνατόν μικρότερο μήκος σε συνθήκες ηρεμίας προκειμένου να ελαχιστοποιηθεί η πιθανότητα εμπλοκής του με τα γύρω αντικείμενα. Το μήκος του αναδέτη, όταν είναι τεντωμένος, είναι τέτοιο ώστε να ελαχιστοποιηθεί η πιθανότητα ακούσιας ενεργοποίησης εάν ο χειριστής επιλέξει να κινηθεί γύρω από την περιοχή που βρίσκεται κοντά στην κανονική θέση χειριστή. Αν θέλετε να έχετε κοντύτερο αναδέτη, τυλίξτε τον αναδέτη γύρω από τον καρπό ή το πόδι του χειριστή ή κάντε ένα κόμπο στο κορδόνι. a b a - b - Κορδόνι αναδέτη Διακόπτης σβησίματος με αναδέτη Διαβάστε τις παρακάτω πληροφορίες ασφαλείας πριν αρχίσετε τη λειτουργία. Σημαντικές πληροφορίες ασφαλείας: Ο σκοπός του διακόπτη σβησίματος με αναδέτη είναι το σβήσιμο του κινητήρα όταν ο χειριστής μετακινηθεί υπερβολικά μακριά από τη θέση χειριστή και δεν μπορεί να ενεργοποιήσει το διακόπτη. Αυτό μπορεί να συμβεί εάν ο χειριστής πέσει κατά λάθος στο νερό ή μετακινηθεί εντός του σκάφους σε αρκετή απόσταση από τη θέση χειριστή. H πτώση εκτός του σκάφους και οι ακούσιες εκτινάξεις είναι συνηθέστερες σε συγκεκριμένους τύπους σκαφών όπως τα φουσκωτά με χαμηλά πλαϊνά, οι βάρκες, τα σκάφη υψηλών επιδόσεων και τα ελαφριά αλιευτικά σκάφη με χειροκίνητη λαγουδέρα που απαιτούν προσεκτικό χειρισμό. H πτώση εκτός του σκάφους και η ακούσια εκτίναξη είναι επίσης πιθανόν να συμβούν ως αποτέλεσμα κακών πρακτικών λειτουργίας όπως το να κάθεστε στο πίσω μέρος του καθίσματος ή της κουπαστής σε ταχύτητες πλαναρίσματος, το να στέκεστε όρθιοι σε ταχύτητες πλαναρίσματος, το να κάθεστε στο υπερυψωμένο κατάστρωμα αλιευτικών σκαφών, η λειτουργία σε ταχύτητες πλαναρίσματος σε ρηχά ή γεμάτα εμπόδια νερά, το μη σταθερό πιάσιμο του τιμονιού ή της λαγουδέρας που "τραβάει" προς τη μια κατεύθυνση, η κατανάλωση αλκοόλ ή ναρκωτικών ή η απόπειρα χειρισμών διεύθυνσης του σκάφους σε υψηλές ταχύτητες. Παρόλο που η ενεργοποίηση του διακόπτη σβησίματος με αναδέτη έχει ως αποτέλεσμα το άμεσο σβήσιμο του κινητήρα, το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα για αρκετή απόσταση ανάλογα με την ταχύτητα και τις μοίρες της στροφής κατά το σβήσιμο του κινητήρα. Ωστόσο, το σκάφος δεν θα ολοκληρώσει έναν πλήρη κύκλο. Ενώ το σκάφος συνεχίζει να κινείται με σβηστό τον κινητήρα, υπάρχει το ενδεχόμενο να προκληθεί τραυματισμός σε οποιοδήποτε άτομο βρεθεί στην τροχιά του σκάφους. Ο τραυματισμός αυτός μπορεί να είναι το ίδιο σοβαρός με τον τραυματισμό που θα προκαλούσε το σκάφος αν κινείτο με κανονική ισχύ. Συνιστούμε θερμά να παράσχετε οδηγίες στους άλλους επιβάτες του σκάφους σχετικά με τις κανονικές διαδικασίες εκκίνησης και λειτουργίας για την περίπτωση που χρειαστεί να λειτουργήσουν τον κινητήρα σε έκτακτη ανάγκη (π.χ., εάν ο χειριστής εκτιναχθεί ακουσίως από τη θέση του). ell 9

18 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν ο χειριστής πέσει έξω από το σκάφος, σβήστε αμέσως τον κινητήρα για να μειώσετε το ενδεχόμενο σοβαρού τραυματισμού ή και θανάτου λόγω κτυπήματος από το σκάφος. Συνδέετε πάντα σωστά το χειριστή με το διακόπτη σβησίματος χρησιμοποιώντας έναν αναδέτη.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω των δυνάμεων επιβράδυνσης που προκαλούνται λόγω τυχαίας ή ακούσιας ενεργοποίησης του διακόπτη σβησίματος. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από το σταθμό χειριστή αν δεν έχει πρώτα αποσυνδέσει το διακόπτη σβησίματος με αναδέτη από το χειριστή. Η τυχαία ή ακούσια ενεργοποίηση του διακόπτη κατά τη διάρκεια της κανονικής λειτουργίας είναι επίσης ένα ενδεχόμενο που μπορεί να συμβεί. Αυτό μπορεί να προκαλέσει οποιαδήποτε, ή όλες, από τις παρακάτω πιθανές επικίνδυνες καταστάσεις: Οι επιβάτες μπορεί να εκτιναχθούν προς τα εμπρός, λόγω απροσδόκητης απώλειας εμπρόσθιας κίνησης. Αυτό αφορά ιδιαίτερα στους επιβάτες που βρίσκονται στο μπροστινό μέρος του σκάφους, καθώς μπορεί να εκτιναχθούν πάνω από την πλώρη και να κτυπήσουν πιθανώς στο κιβώτιο ταχυτήτων ή στην προπέλα. Απώλεια ισχύος και κατευθυντικού ελέγχου σε τρικυμιώδη θάλασσα, ισχυρά ρεύματα ή ισχυρούς ανέμους. Απώλεια ελέγχου κατά το δέσιμο στην προβλήτα. ΔΙΑΤΗΡΉΣΤΕ ΤΟ ΔΙΑΚΌΠΤΗ ΣΒΗΣΊΜΑΤΟς ΜΕ ΑΝΑΔΈΤΗ ΚΑΙ ΤΟ ΚΟΡΔΌΝΙ ΑΝΑΔΈΤΗ ΣΕ ΚΑΛΉ ΚΑΤΆΣΤΑΣΗ ΛΕΙΤΟΥΡΓΊΑς Πριν από κάθε χρήση, βεβαιωθείτε ότι ο διακόπτης σβησίματος με αναδέτη λειτουργεί κανονικά Βάλτε εμπρός τον κινητήρα και σβήστε τον τραβώντας το κορδόνι του αναδέτη. Εάν ο κινητήρας δεν σβήσει, επισκευάστε το διακόπτη προτού χρησιμοποιήσετε το σκάφος. Πριν από κάθε χρήση, επιθεωρήστε οπτικά το κορδόνι του αναδέτη για να επαληθεύσετε την καλή κατάσταση λειτουργίας του και να βεβαιωθείτε ότι δεν υπάρχουν σπασίματα, κοψίματα ή φθορά στο κορδόνι. Βεβαιωθείτε ότι τα κλιπ στο άκρο του κορδονιού είναι σε καλή κατάσταση. Αντικαταστήστε τα τυχόν κατεστραμμένα ή φθαρμένα κορδόνια αναδέτη. Προστασία των ατόμων που βρίσκονται στο νερό ΌΤΑΝ ΤΟ ΣΚΆΦΟς ΚΙΝΕΊΤΑΙ ΜΕ ΤΑΧΎΤΗΤΑ ΚΡΟΥΑΖΙΈΡΑς Είναι πολύ δύσκολο για το άτομο που είναι όρθιο ή επιπλέει στο νερό να αντιδράσει γρήγορα και να αποφύγει το σκάφος που κινείται προς την κατεύθυνση του, ακόμη και με μικρή ταχύτητα Μειώνετε πάντα την ταχύτητά σας και να προσέχετε ιδιαίτερα κάθε φορά που το σκάφος σας βρίσκεται σε περιοχή όπου μπορεί να υπάρχουν άνθρωποι στο νερό. Κάθε φορά που το σκάφος κινείται και ο μοχλός ταχυτήτων της εξωλέμβιας είναι στο νεκρό, το νερό ασκεί επαρκή δύναμη στην προπέλα ώστε αυτή να περιστρέφεται. Αυτή η περιστροφή της προπέλας στο νεκρό μπορεί να προκαλέσει σοβαρό τραυματισμό. 10 ell

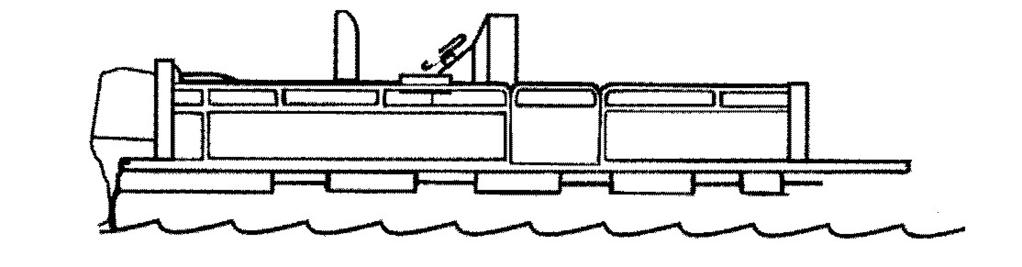

19 ΕΝΏ ΤΟ ΣΚΆΦΟς ΕΊΝΑΙ ΑΚΊΝΗΤΟ ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η περιστρεφόμενη προπέλα, το κινούμενο σκάφος ή οποιοσδήποτε συμπαγής μηχανισμός που είναι συνδεδεμένος με το σκάφος μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο σε κολυμβητές. Να σβήνετε αμέσως τον κινητήρα, οποιαδήποτε στιγμή βρίσκεται κάποιος στο νερό κοντά στο σκάφος σας. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό και σβήστε τον κινητήρα πριν επιτρέψετε σε άτομα να κολυμπήσουν ή να είναι στο νερό κοντά στο σκάφος σας. Μήνυμα για την ασφάλεια των επιβατών - Ποντόνια (σκάφη με επίπεδο πυθμένα) και σκάφη με κατάστρωμα (deck boats) Κάθε φορά που το σκάφος κινείται, παρατηρήστε τη θέση όλων των επιβατών. Μην αφήνετε κανέναν επιβάτη να στέκεται όρθιος ούτε να χρησιμοποιεί καθίσματα διαφορετικά από αυτά που προβλέπονται για πλεύση με ταχύτητα μεγαλύτερη από το ρελαντί. Μια ξαφνική μείωση της ταχύτητας του σκάφους, όπως η βύθιση σε μεγάλο κύμα ή απόνερα, η ξαφνική μείωση του γκαζιού ή η απότομη αλλαγή της κατεύθυνσης του σκάφους, μπορεί να προκαλέσει την εκτίναξη των επιβατών από το μπροστινό τμήμα του σκάφους. Η πτώση από το μπροστινό τμήμα του σκάφους μεταξύ των δύο γεφυρών θα έχει ως αποτέλεσμα ο επιβάτης να κτυπηθεί από την εξωλέμβια. ΣΚΆΦΗ ΜΕ ΑΝΟΙΚΤΌ ΜΠΡΟΣΤΙΝΌ ΚΑΤΆΣΤΡΩΜΑ Δεν πρέπει ποτέ να βρίσκεται κανείς στο κατάστρωμα μπροστά από το κιγκλίδωμα ενώ το σκάφος κινείται. Φροντίστε όλοι οι επιβάτες να βρίσκονται πίσω από το μπροστινό κιγκλίδωμα ή τον περιφραγμένο χώρο. Τα άτομα που βρίσκονται στο μπροστινό κατάστρωμα μπορεί εύκολα να πέσουν από το σκάφος ενώ τα άτομα που κουνούν τα πόδια τους έξω από το μπροστινό άκρο μπορεί να κτυπηθούν από κύμα και να παρασυρθούν στο νερό ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν κάθεστε ή στέκεστε σε περιοχή του σκάφους που δεν είναι σχεδιασμένη για επιβάτες σε στροφές πάνω από το ρελαντί, μπορεί να προκληθεί σοβαρός τραυματισμός ή ο θάνατος. Μην πλησιάζετε στο μπροστινό άκρο ποντονιού ή υπερυψωμένης πλατφόρμας και παραμείνετε καθισμένοι ενώ το σκάφος κινείται. ΣΚΆΦΗ ΜΕ ΜΠΡΟΣΤΙΝΆ ΑΝΥΨΩΜΈΝΑ ΚΑΘΊΣΜΑΤΑ ΨΑΡΈΜΑΤΟς Τα ανυψωμένα καθίσματα ψαρέματος δεν προορίζονται για χρήση όταν το σκάφος κινείται με ταχύτητα μεγαλύτερη από το ρελαντί ή την ταχύτητα αργής πλεύσης. Καθίστε μόνο στα καθίσματα που προβλέπονται για κίνηση του σκάφους σε υψηλότερες ταχύτητες. ell 11

20 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Οποιαδήποτε απροσδόκητη, ξαφνική μείωση της ταχύτητας του σκάφους μπορεί να προκαλέσει την πτώση του ανυψωμένου επιβάτη από το μπροστινό τμήμα του σκάφους Αναπηδήσεις σε κύματα και απόνερα Η λειτουργία των σκαφών αναψυχής σε κύματα και απόνερα αποτελεί ένα φυσικό μέρος της χρήσης του σκάφους. Ωστόσο, όταν η δραστηριότητα αυτή γίνεται με ταχύτητα τέτοια ώστε το κύτος του σκάφους να σηκώνεται μερικώς ή εντελώς έξω από το νερό, προκύπτουν ορισμένοι κίνδυνοι, ιδιαίτερα όταν το σκάφος επανέρχεται στο νερό Το πρωταρχικό ζήτημα που πρέπει να προσεχθεί είναι η αλλαγή της κατεύθυνσης του σκάφους ενόσω αυτό αναπηδά. Στην περίπτωση αυτή, η επάνοδος του σκάφους στο νερό μπορεί να προκαλέσει την βίαιη αλλαγή της πορείας του σκάφους προς άλλη κατεύθυνση. Μια τέτοια απότομη αλλαγή κατεύθυνσης μπορεί να προκαλέσει το πέταγμα των επιβατών από τα καθίσματά τους ή το σκάφος.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η αναπήδηση σε κύμα ή απόνερα μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο λόγω εκτίναξης κάποιου επιβαίνοντος εντός ή εκτός του σκάφους. Αποφύγετε τις αναπηδήσεις σε κύματα ή απόνερα όποτε αυτό είναι δυνατό. Η ανύψωση του σκάφους στον αέρα όταν αυτό συναντά κύμα ή απόνερα ενέχει επίσης έναν λιγότερο συνήθη κίνδυνο. Εάν η πλώρη του σκάφους γείρει αρκετά προς τα κάτω ενόσω αυτό βρίσκεται στον αέρα, η πλώρη μπορεί κατά την επαφή του σκάφους με το νερό να διαπεράσει την επιφάνεια του νερού και να βυθιστεί κάτω από αυτό για μια στιγμή. Η ενέργεια αυτή έχει ως αποτέλεσμα το σχεδόν ταυτόχρονο σταμάτημα του σκάφους και την ενδεχόμενη εκτίναξη των επιβατών προς τα εμπρός. Το σκάφος μπορεί επίσης να γυρίσει απότομα στη μια πλευρά. 12 ell

21 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Πρόσκρουση σε αντικείμενα κάτω από το νερό Όταν οδηγείτε ένα σκάφος σε ρηχά νερά ή σε περιοχές όπου πιστεύετε ότι μπορεί να υπάρχουν εμπόδια, στα οποία ενδέχεται να προσκρούσει η εξωλέμβια ή το κάτω μέρος του σκάφους, μειώστε την ταχύτητα και προχωρήστε με προσοχή. Το πιο σημαντικό πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο είναι να ελέγχετε την ταχύτητα του σκάφους. Κάτω από αυτές τις συνθήκες, η ταχύτητα του σκάφους πρέπει να διατηρείται στο ελάχιστο απαραίτητο για το πλανάρισμα, δηλαδή 24 έως 40 χλμ./ώρα (15 έως 25 MPH) Η πρόσκρουση σε ένα επιπλέον ή βυθισμένο αντικείμενο μπορεί να οδηγήσει σε πολλές διαφορετικές καταστάσεις. Μερικές από αυτές τις καταστάσεις μπορεί να έχουν τα ακόλουθα αποτελέσματα: Ένα τμήμα της εξωλέμβιας ή και ολόκληρη η εξωλέμβια μπορεί να απελευθερωθεί και να πέσει μέσα στο σκάφος. Το σκάφος μπορεί να αλλάξει ξαφνικά κατεύθυνση. Μια τέτοια ξαφνική αλλαγή της κατεύθυνσης πορείας μπορεί να κάνει τους επιβαίνοντες να πεταχτούν από τις θέσεις τους ή και έξω από το σκάφος. Απότομη μείωση της ταχύτητας. Αυτό θα κάνει τους επιβαίνοντες να πεταχτούν προς τα εμπρός, ή και έξω από το σκάφος. Ζημιές από το χτύπημα στην εξωλέμβια ή/και στο σκάφος. Θυμηθείτε ότι το σημαντικότερο πράγμα που μπορείτε να κάνετε για να μειώσετε τη σοβαρότητα των ενδεχόμενων τραυματισμών ή ζημιών από πρόσκρουση σε επιπλέον ή βυθισμένο αντικείμενο, είναι να ελέγχετε την ταχύτητα του σκάφους. Διατηρείτε το σκάφος στην ελάχιστη ταχύτητα πλαναρίσματος όταν οδηγείτε σε νερά που είναι γνωστό ότι έχουν εμπόδια κάτω από την επιφάνειά τους. Εάν χτυπήσετε ένα βυθισμένο αντικείμενο, σταματήστε τον κινητήρα όσο το δυνατόν γρηγορότερα και ελέγξτε μήπως υπάρχουν εξαρτήματα που έχουν σπάσει ή έχουν φύγει από τη θέση τους. Εάν υπάρχει πραγματική ή πιθανή ζημιά, η εξωλέμβια πρέπει α μεταφερθεί σε ένα εξουσιοδοτημένο κατάστημα για λεπτομερή έλεγχο και για τις αναγκαίες επισκευές. Θα πρέπει επίσης να ελεγχθεί και το σκάφος για τυχόν ραγίσματα στη γάστρα ή στον καθρέφτη, καθώς και για διαρροές. Η συνέχιση της λειτουργίας μιας εξωλέμβιας που έχει υποστεί ζημιά μπορεί να προκαλέσει πρόσθετη ζημιά σε άλλα τμήματά της ή να επηρεάσει αρνητικά τον έλεγχο του σκάφους. Εάν η συνέχιση της λειτουργίας είναι απαραίτητη, προχωρήστε με πολύ μικρή ταχύτητα.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η χρήση σκάφους ή κινητήρα, ενώ αυτός έχει υποστεί ζημιά από πρόσκρουση, μπορεί να προκαλέσει σοβαρό τραυματισμό ή το θάνατο, ή ζημιά στο προϊόν. Αν υπάρξει οποιουδήποτε είδους πρόσκρουση του σκάφους, ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο της Mercury Marine να επιθεωρήσει το σκάφος και το συγκρότημα κινητήρα και να εκτελέσει επισκευές. ell 13

22 Εκπομπές καυσαερίων ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς ΠΡΟΣΟΧΉ ΣΤΗ ΔΗΛΗΤΗΡΊΑΣΗ ΑΠΌ ΜΟΝΟΞΕΊΔΙΟ ΤΟΥ ΆΝΘΡΑΚΑ Το μονοξείδιο του άνθρακα υπάρχει στα καυσαέρια όλων των μηχανών εσωτερικής καύσης. Σ' αυτές περιλαμβάνονται οι εξωλέμβιες, οι πρυμναίες και οι εσωλέμβιες μηχανές που κινούν σκάφη θαλάσσης, καθώς και οι γεννήτριες που παρέχουν ενέργεια σε διάφορα εξαρτήματα σκαφών. Το μονοξείδιο του άνθρακα είναι ένα θανατηφόρο αέριο, το οποίο είναι άοσμο, άχρωμο και άγευστο. Στα πρώτα συμπτώματα της δηλητηρίασης από μονοξείδιο του άνθρακα, τα οποία δεν θα πρέπει να συγχέονται με τα συμπτώματα της θαλασσινής ναυτίας ή της μέθης, περιλαμβάνονται ο πονοκέφαλος, η ζάλη, η υπνηλία και η ναυτία.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε τη λειτουργία του κινητήρα σε συνθήκες ανεπαρκούς αερισμού. Η παρατεταμένη έκθεση σε μεγάλη συγκέντρωση μονοξειδίου του άνθρακα μπορεί να προκαλέσει απώλεια των αισθήσεων, εγκεφαλική βλάβη, ή και το θάνατο. ΕΠΑΡΚΉς ΑΕΡΙΣΜΌς Αερίζετε το χώρο των επιβατών και ανοίγετε τις πλαϊνές κουρτίνες ή τις καταπακτές για να φύγουν τα καυσαέρια ΑΝΕΠΑΡΚΉς ΑΕΡΙΣΜΌς Παράδειγμα επιθυμητής ροής αέρα στο σκάφος Σε συγκεκριμένες συνθήκες λειτουργίας ή/και ανέμου, στους κλεισμένους σταθερά ή με ύφασμα θαλάμους επιβατών ή διακυβέρνησης που δεν έχουν επαρκή αερισμό μπορεί να δημιουργηθεί συγκέντρωση μονοξειδίου του άνθρακα. Εγκαταστήστε στο σκάφος σας έναν ή περισσότερους ανιχνευτές μονοξειδίου του άνθρακα. Παρά το γεγονός ότι αυτό είναι σπάνιο, σε ημέρες με μεγάλη άπνοια, οι κολυμβητές και οι επιβάτες σε έναν ανοικτό χώρο ενός ακίνητου σκάφους, μέσα ή κοντά στον οποίο βρίσκεται ένας κινητήρας που λειτουργεί, μπορεί να εκτεθούν σε επικίνδυνα επίπεδα μονοξειδίου του άνθρακα. 14 ell

23 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς ΌΤΑΝ ΤΟ ΣΚΆΦΟς ΕΊΝΑΙ ΣΤΑΜΑΤΗΜΈΝΟ a b a - b - Λειτουργία του κινητήρα με το σκάφος αγκυροβολημένο σε περιορισμένο χώρο Αγκυροβόληση κοντά σε άλλο σκάφος, του οποίου ο κινητήρας λειτουργεί ΌΤΑΝ ΤΟ ΣΚΆΦΟς ΚΙΝΕΊΤΑΙ a b a - b - Λειτουργία του κινητήρα του σκάφους με τη γωνία ζυγοστάθμισης της πλώρης πολύ ψηλά Λειτουργία του σκάφους χωρίς ανοικτές μπροστινές καταπακτές Επιλογή παρελκομένων για την εξωλέμβιά σας Τα γνήσια παρελκόμενα της Mercury Precision ή της Quicksilver έχουν σχεδιαστεί και δοκιμαστεί ειδικά για την εξωλέμβιά σας. Τα παρελκόμενα αυτά διατίθενται από τους αντιπροσώπους της Mercury Marine. ΣΗΜΑΝΤΙΚΟ: Συμβουλευτείτε τον αντιπρόσωπό σας πριν την εγκατάσταση των παρελκομένων. Η λανθασμένη χρήση των εγκεκριμένων εξαρτημάτων ή η χρήση μη εγκεκριμένων εξαρτημάτων μπορεί να προκαλέσει ζημιά στο προϊόν. Ορισμένα παρελκόμενα που δεν κατασκευάζονται ούτε πωλούνται από τη Mercury Marine δεν έχουν σχεδιαστεί για ασφαλή χρήση με την εξωλέμβιά σας ή το σύστημα χειρισμού της. Αποκτήστε και διαβάστε τα εγχειρίδια εγκατάστασης, λειτουργίας και συντήρησης για όλα τα επιλεγμένα παρελκόμενα. Συστάσεις για την ασφαλή χρήση του σκάφους Για να απολαύσετε με ασφάλεια τις πλωτές οδούς, εξοικειωθείτε με τους τοπικούς και τους άλλους εθνικούς κανονισμούς και περιορισμούς περί σκαφών και λάβετε υπόψη τις παρακάτω συστάσεις. Χρησιμοποιήστε συσκευές επίπλευσης. Φροντίστε να έχετε εγκεκριμένη ατομική συσκευή επίπλευσης κατάλληλου μεγέθους για κάθε άτομο που επιβαίνει στο σκάφος σας (το επιβάλλει ο νόμος) και να υπάρχει άμεση πρόσβαση σε αυτήν. Μην υπερφορτώνετε το σκάφος σας. Τα περισσότερα σκάφη είναι πιστοποιημένα για μέγιστη χωρητικότητα σε φορτίο (βάρος) και αναγράφουν την ονομαστική χωρητικότητα φορτίου (ανατρέξτε στην πινακίδα χωρητικότητας του σκάφους σας). Αν έχετε αμφιβολίες, επικοινωνήστε με τον αντιπρόσωπο ή τον κατασκευαστή του σκάφους. Διενεργήστε ελέγχους ασφαλείας και την απαιτούμενη συντήρηση.. Ακολουθήστε ένα τακτικό πρόγραμμα και βεβαιωθείτε ότι όλες οι επισκευές γίνονται σωστά. ell 15

24 ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Μάθετε και τηρείτε όλους τους ναυτικούς κανόνες και νόμους των πλωτών οδών.. Οι χειριστές σκαφών πρέπει να παρακολουθήσουν και να ολοκληρώσουν πρόγραμμα μαθημάτων ασφαλούς ναυσιπλοΐας. Τα μαθήματα αυτά παρέχονται στις Η.Π.Α. από 1) τη Βοηθητική Ακτοφυλακή των Η.Π.Α. (U.S. Coast Guard Auxiliary), 2) τη Μοίρα Εθελοντών Μηχανοκίνητων Σκαφών των Η.Π.Α. (United States Power Squadron, USPS), 3) τον Ερυθρό Σταυρό και 4) την υπηρεσία εφαρμογής του νόμου περί σκαφών της σχετικής πολιτείας. Για πληροφορίες, μπορείτε να απευθύνεστε στην τηλεφωνική γραμμή σκαφών Boating Hotline, ή στον τηλεφωνικό αριθμό πληροφοριών BOAT του Ιδρύματος Σκαφών Η.Π.Α. (Boat U.S. Foundation). Βεβαιωθείτε ότι όλοι οι επιβάτες του σκάφους κάθονται σωστά.. Μην επιτρέπετε σε κανέναν να κάθεται ή να ανεβαίνει σε οποιοδήποτε τμήμα του σκάφους που δεν προορίζεται για τέτοια χρήση. Τα τμήματα αυτά περιλαμβάνουν το πίσω μέρος των καθισμάτων, τις κουπαστές, τον καθρέφτη, την πλώρη, τα καταστρώματα, τα ανυψωμένα καθίσματα ψαρέματος, οποιοδήποτε περιστρεφόμενο κάθισμα ψαρέματος ή οπουδήποτε υπάρχει κίνδυνος εκτίναξης ατόμου εντός ή εκτός του σκάφους λόγω απροσδόκητης επιτάχυνσης, ξαφνικού σταματήματος, απροσδόκητης απώλειας του ελέγχου του σκάφους ή ξαφνικής κίνησης του σκάφους. Μην οδηγείτε ποτέ το σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών (το επιβάλλει ο νόμος). Η χρήση αλκοόλ ή ναρκωτικών υποβαθμίζει την κρίση σας και μειώνει σε μεγάλο βαθμό την ικανότητά σας να αντιδράσετε γρήγορα. Προετοιμάστε άλλα άτομα στο χειρισμό του σκάφους. Διδάξτε τις βασικές αρχές που διέπουν την εκκίνηση και τη λειτουργία της εξωλέμβιας καθώς και το χειρισμό του σκάφους σε τουλάχιστον έναν άλλο επιβάτη του σκάφους, σε περίπτωση που ο οδηγός πέσει στο νερό ή δεν είναι σε θέση να οδηγήσει το σκάφος. Επιβίβαση επιβατών. Σβήστε τον κινητήρα κάθε φορά που οι επιβάτες επιβιβάζονται ή αποβιβάζονται από το σκάφος ή βρίσκονται κοντά στο πίσω μέρος (πρύμνη) του σκάφους. Δεν αρκεί να βάλετε απλώς την εξωλέμβια στο νεκρό. Να είστε σε εγρήγορση. Ο χειριστής του σκάφους είναι υπεύθυνος από το νόμο να βλέπει και να ακούει με προσοχή. Ο χειριστής πρέπει να φροντίσει να μην εμποδίζεται η ορατότητά του, ιδιαίτερα προς τα εμπρός. Η ορατότητα του χειριστή δεν πρέπει να εμποδίζεται από κανέναν επιβάτη, φορτίο ή κάθισμα ψαρέματος όταν το σκάφος λειτουργεί σε στροφές μεγαλύτερες από το ρελαντί. Μην οδηγείτε ποτέ το σκάφος σας ακριβώς πίσω από σκιέρ διότι δεν θα έχετε περιθώριο αντίδρασης αν πέσει ο σκιέρ. Για παράδειγμα, το σκάφος που κινείται με ταχύτητα40 χλμ./ώρα (25 MPH) θα προσπεράσει τον πεσμένο σκιέρ που βρίσκεται61 m (200 ft) μπροστά του σε 5 δευτερόλεπτα. Προσέξτε τους πεσμένους σκιέρ. Όταν χρησιμοποιείτε το σκάφος σας για θαλάσσιο σκι ή παρόμοιες δραστηριότητες, φροντίστε πάντα ο πεσμένος σκιέρ να βρίσκεται από την πλευρά του χειριστή του σκάφους καθώς επιστρέφετε να τον/την βοηθήσετε. Ο χειριστής πρέπει πάντα να έχει τον πεσμένο σκιέρ στο οπτικό του πεδίο και να μην κάνει ποτέ όπισθεν προς τον σκιέρ ή οποιοδήποτε άτομο που βρίσκεται στο νερό. Αναφέρετε τα ατυχήματα. Όταν το σκάφος τους εμπλακεί σε συγκεκριμένα ατυχήματα σκαφών, οι χειριστές σκαφών είναι υποχρεωμένοι από το νόμο να καταθέσουν αναφορά ατυχήματος στην υπηρεσία εφαρμογής του νόμου περί σκαφών της πολιτείας τους. Τα ατυχήματα σκαφών πρέπει να αναφέρονται αν 1) υπάρχει απώλεια ζωής ή πιθανή απώλεια ζωής, 2) υπάρχει τραυματισμός που απαιτεί ιατρική αγωγή πέραν των πρώτων βοηθειών, 3) υπάρχουν ζημιές στα σκάφη ή άλλες υλικές ζημιές οι οποίες υπερβαίνουν τα $500,00 ή 4) υπάρχει ολική απώλεια του σκάφους. Ζητήστε περαιτέρω βοήθεια από την τοπική υπηρεσία εφαρμογής του νόμου. 16 ell

25 Καταγραφή αριθμού σειράς ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Είναι σημαντικό να καταγράψετε τον αριθμό αυτό για μελλοντική αναφορά. Ο αριθμός σειράς βρίσκεται στην εξωλέμβια, όπως φαίνεται. a e H PL B Serial Number XXXXXXXX XXXX XXXX K W KG XX MAX RPM b c d a - b - c - d - e - Αριθμός σειράς Έτος μοντέλου Προβλεπόμενη χρήση μοντέλου Έτος κατασκευής Διακριτικό Ευρωπαϊκής Πιστοποίησης (αν ισχύει) ell 17

26 Προδιαγραφές ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς Μοντέλο 350 SCi Ιπποδύναμη 350 Kilowatt 261 Βάρος 50,8 cm (20 in.) L και CL 308 kg (679 lb.) 63,5 cm (25 in.) XL και CXL 318 kg (700 lb.) 76,2 cm (30 in.) XXL και CXXL 324 kg (715 lb.) Εύρος σ.α.λ. σε τέρμα γκάζι Στροφές ρελαντί στη νεκρά σ.α.λ. Αριθμός κυλίνδρων 6 Κυβισμός Eσωτερική διάμετρος κυλίνδρου Διαδρομή Συνιστώμενο μπουζί Διάκενο μπουζί Μέγεθος μπουζόκλειδου Σχέση μετάδοσης Συνιστώμενη βενζίνη Συνιστώμενο λάδι Χωρητικότητα δεξιόστροφου κιβωτίου ταχυτήτων σε λιπαντικό Χωρητικότητα αριστερόστροφου κιβωτίου ταχυτήτων σε λιπαντικό Χωρητικότητα του κινητήρα σε λάδι με αντικατάσταση φίλτρου λαδιού Απαιτούμενος τύπος μπαταρίας εκκίνησης Απαιτούμενος τύπος μπαταρίας εκκίνησης στις Η.Π.Α. (SAE) Απαιτούμενος τύπος μπαταρίας εκκίνησης διεθνώς (EN) cc (158.5 cid) 82,00 mm ( in.) 82,00 mm ( in.) NGK ILFR6G ή NGK ILFR6G-E 0,80 mm (0.032 in.) 16 mm 1.75:1 (16/28 δόντια) Ανατρέξτε στην ενότητα Καύσιμο και λάδι Ανατρέξτε στην ενότητα Καύσιμο και λάδι 1300 ml (44 fl oz) 1300 ml (44 fl oz) 7,0 λίτρα (7.4 US qt) Μπαταρία 12 volt AGM (υπόστρωμα απορρόφησης υάλου) Ελάχιστο 800 Αμπέρ θαλάσσιας περιστροφής (MCA) με ελάχιστη εφεδρική ικανότητα 135 λεπτών ονομαστικής τιμής RC25 Ελάχιστο 1000 Αμπέρ ψυχρής περιστροφής (CCA) με ελάχιστο 180 αμπερώρες (Ah) 1. Με τον κινητήρα πλήρως«ζεσταμένο». 18 ell

27 Αναγνώριση εξαρτημάτων ΓΕΝΙΚΈς ΠΛΗΡΟΦΟΡΊΕς a l k b j i c d h g e f a - b - c - d - e - f - g - h - i - j - k - l - Επάνω κάλυμμα Πίσω κάλυμμα Καπάκια κάτω καλύμματος Πλάκα αποτροπής αερισμού Άξονα προπέλας 19 σφηνών Κιβώτιο ταχυτήτων Οπές εισαγωγής νερού ψύξης Πλάκες οδηγού εξισορρόπησης Βάση στήριξης Έκπλυση κινητήρα Βοηθητικός διακόπτης κλίσης Φίλτρο διαχωρισμού καυσίμου και νερού (εγκατεστημένο στο σκάφος) ell 19

28 Τοποθέτηση της εξωλέμβιας ΤΟΠΟΘΈΤΗΣΗ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν δεν την στερεώσετε σωστά, η εξωλέμβια μπορεί να φύγει από τον καθρέφτη του σκάφους και να προκαλέσει σοβαρό τραυματισμό, το θάνατο ή υλικές ζημιές. Πριν από τη λειτουργία, η εξωλέμβια πρέπει να εγκατασταθεί σωστά, με τη χρήση του απαιτούμενου υλικού στερέωσης. Μην επιταχύνετε πάνω από το ρελαντί σε νερά που μπορεί να περιέχουν εμπόδια κάτω από την επιφάνειά τους εάν η εξωλέμβια δεν είναι συνδεδεμένη σωστά στον καθρέφτη. ΣΗΜΑΝΤΙΚΟ: Για τη βέλτιστη απόδοση του σκάφους και λεπτομερείς οδηγίες τοποθέτησης κινητήρα, ανατρέξτε στο εγχειρίδιο τοποθέτησης εξωλέμβιας που παρέχεται μαζί με την εξωλέμβια. Συνιστούμε θερμά να τοποθετήσει ο αντιπρόσωπός σας την εξωλέμβια και τα συναφή παρελκόμενα προκειμένου να διασφαλιστεί η σωστή τοποθέτηση και η καλή απόδοση. Αν η τοποθέτηση της εξωλέμβιας γίνεται από εσάς τους ίδιους, ακολουθήστε τις οδηγίες που αναφέρονται στο Εγχειρίδιο τοποθέτησης εξωλέμβιας το οποίο παρέχεται μαζί με την εξωλέμβια. Eπιλογή προπέλας Για να παρέχει ο συνδυασμός σκάφους/εξωλέμβιας την καλύτερη δυνατή απόδοση, επιλέξτε προπέλα που επιτρέπει τη λειτουργία του κινητήρα στην υψηλότερο ήμισυ της συνιστώμενης κλίμακας στροφών σε τέρμα γκάζι, με το σκάφος υπό κανονικό φορτίο (ανατρέξτε στο κεφάλαιογενικές Πληροφορίες - Προδιαγραφές). Αυτή η κλίμακα στροφών επιτρέπει καλύτερη επιτάχυνση καθώς και τη διατήρηση της μέγιστης ταχύτητας του σκάφους Εάν προκληθεί πτώση των σ.α.λ. κάτω από την συνιστώμενη κλίμακα λόγω της μεταβολή των συνθηκών, όπως ο θερμότερος και με μεγαλύτερη υγρασία καιρός, η λειτουργία σε μεγαλύτερο υψόμετρο, το αυξημένο φορτίο του σκάφους, ή ο βρόμικος πυθμένας/κιβώτιο ταχυτήτων του σκάφους, μπορεί να απαιτηθεί αλλαγή ή καθαρισμός της προπέλας προκειμένου να διατηρηθεί η απόδοση της εξωλέμβιας και να διασφαλιστεί η ανθεκικότητά της. Ελέγξτε τις σ.α.λ. σε τέρμα γκάζι, χρησιμοποιώντας στροφόμετρο ακριβείας και με τον κινητήρα ανυψωμένο σε θέση εξισορροπημένης πηδαλιουχίας (ισοδύναμη προσπάθεια για την πηδαλιουχία και προς τις δύο κατευθύνσεις) χωρίς να προκαλέσετε τη χαλάρωση της προπέλας. 20 ell

29 ΜΕΤΑΦΟΡΆ Ρυμούλκηση σκάφους/εξωλέμβιας με τρέιλερ Όταν μεταφέρετε το σκάφος πάνω σε τρέιλερ, πρέπει να τοποθετήσετε και/ή να στηρίξετε την εξωλέμβια με έναν από τους παρακάτω τρόπους: 1. Εάν το τρέιλερ διαθέτει επαρκές διάκενο από το έδαφος, μπορείτε να γείρετε την εξωλέμβια στην κατακόρυφη θέση λειτουργίας χωρίς να χρειάζεται επιπλέον στήριξη Εάν απαιτηθεί επιπλέον διάκενο, πρέπει να ανυψώσετε την εξωλέμβια και να τη στηρίξετε χρησιμοποιώντας το μπρακέτο στήριξης εξωλέμβιας (θέση ρυμούλκησης) και/ή το βοηθητικό μηχανισμό στήριξης καθρέπτη. Ανατρέξτε στο κεφάλαιο Λειτουργίες και χειριστήρια - Κλίση της εξωλέμβιας ell 21

30 ΜΕΤΑΦΟΡΆ 3. Για να πετύχετε μέγιστο διάκενο από το έδαφος, μπορείτε να ανυψώσετε την εξωλέμβια στη θέση πλήρους ανύψωσης και να τη στηρίξετε χρησιμοποιώντας το μπρακέτο στήριξης εξωλέμβιας (θέση ρυμούλκησης) και/ή βοηθητικό μηχανισμό στήριξης καθρέπτη Μπορεί να απαιτηθεί πρόσθετο διάκενο από το έδαφος για τη διέλευση από σιδηροδρομικές διαβάσεις, ιδιωτικούς δρόμους και λόγω της αναπήδησης του τρέιλερ. Αποταθείτε στον τοπικό αντιπρόσωπο για σχετικές συστάσεις. ΣΗΜΑΝΤΙΚΟ: Μη βασίζεστε στο σύστημα υποβοήθησης εξισορρόπησης/κλίσης για να διατηρηθεί το σωστό διάκενο από το έδαφος κατά τη ρυμούλκηση με τρέιλερ. Το σύστημα υποβοήθησης εξισορρόπησης/κλίσης δεν προορίζεται για τη στήριξη της εξωλέμβιας κατά τη ρυμούλκηση. Βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στη θέση πρόσω (εμπρός ταχύτητα). Με τον τρόπο αυτό αποφεύγεται η ελεύθερη περιστροφή της προπέλας κατά τη ρυμούλκηση του σκάφους. 22 ell

31 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ Συστάσεις για τη χρήση καυσίμων ΣΗΜΑΝΤΙΚΟ: Η χρήση ακατάλληλης βενζίνης μπορεί να προκαλέσει βλάβες στον κινητήρα σας. Η βλάβη του κινητήρα, η οποία προκύπτει από τη χρήση ακατάλληλης βενζίνης, θεωρείται κακή χρήση του κινητήρα, και η βλάβη που προκύπτει κατ αυτόν τον τρόπο δεν καλύπτεται από την περιορισμένη εγγύηση. ΠΟΙΌΤΗΤΑ ΚΑΥΣΊΜΩΝ Οι κινητήρες της Mercury Marine λειτουργούν ικανοποιητικά όταν χρησιμοποιείται γνωστή μάρκα αμόλυβδης βενζίνης, η οποία συμφωνεί με τις ακόλουθες προδιαγραφές: Εκτός Η.Π.Α. και Καναδά: Απαιτείται βενζίνη με αναγραφόμενο αριθμό οκτανίων 95 RON. Μη χρησιμοποιείτε βενζίνη super. ΒΕΝΖΊΝΕς ΠΟΥ ΠΕΡΙΈΧΟΥΝ ΑΛΚΟΌΛΕς Εάν η βενζίνη της περιοχής σας περιέχει είτε μεθανόλη (μεθυλική αλκοόλη) είτε αιθανόλη (αιθυλική αλκοόλη), θα πρέπει να γνωρίζετε ορισμένες επιβλαβείς συνέπειες που μπορεί να υπάρξουν. Αυτές οι επιβλαβείς συνέπειες είναι σοβαρότερες με τη μεθανόλη. Επίσης, η αύξηση του ποσοστού αλκοόλης στο καύσιμο μπορεί να επιδεινώσει τις επιβλαβείς αυτές συνέπειες. Ορισμένες από τις επιβλαβείς αυτές συνέπειες προκαλούνται επειδή η αλκοόλη στη βενζίνη μπορεί να απορροφήσει την υγρασία του αέρα, με αποτέλεσμα το διαχωρισμό του νερού/της αλκοόλης από τη βενζίνη στο ρεζερβουάρ. Τα εξαρτήματα του συστήματος καυσίμου του κινητήρα της Mercury Marine μπορούν να αντέξουν περιεκτικότητα της βενζίνης σε αλκοόλη μέχρι 10%. Δεν γνωρίζουμε μέχρι ποιο ποσοστό μπορεί να αντέξει το σύστημα καυσίμων του σκάφους σας. Επικοινωνήστε με τον κατασκευαστή του σκάφους σας για συγκεκριμένες συστάσεις σχετικά με τα εξαρτήματα του συστήματος καυσίμων του σκάφους (ρεζερβουάρ, αγωγοί καυσίμου και προσαρμογές). Θα πρέπει να γνωρίζετε ότι οι βενζίνες που περιέχουν αλκοόλες μπορούν να αυξήσουν: Τη διάβρωση των μεταλλικών εξαρτημάτων Την αποσύνθεση των ελαστικών ή πλαστικών εξαρτημάτων Τη διαπότιση καυσίμου στους ελαστικούς αγωγούς καυσίμου Τα προβλήματα κατά την εκκίνηση και τη λειτουργία! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαρροή καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς ή έκρηξης, ο οποίος μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή το θάνατο. Επιθεωρείτε περιοδικά όλα τα εξαρτήματα του συστήματος καυσίμων για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση, ιδιαίτερα μετά την περίοδο αποθήκευσης. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε άμεσα το σχετικό εξάρτημα, πριν χρησιμοποιήσετε ξανά τον κινητήρα. Εξαιτίας των επιβλαβών συνεπειών που έχει η βενζίνη με αλκοόλη, συνιστάται η χρήση μόνο βενζίνης χωρίς αλκοόλη, όπου είναι δυνατόν. Εάν το μόνο διαθέσιμο καύσιμο περιέχει αλκοόλη ή εάν δεν γνωρίζετε εάν περιέχει αλκοόλη, απαιτείται αυξημένη συχνότητα των επιθεωρήσεων για διαρροές και ανωμαλίες. ΣΗΜΑΝΤΙΚΟ: Όταν ο κινητήρας της Mercury Marine λειτουργεί με τη χρήση βενζίνης που περιέχει αλκοόλη, θα πρέπει να αποφεύγεται η αποθήκευση βενζίνης στο ρεζερβουάρ για μεγάλα χρονικά διαστήματα. Τα μεγάλα χρονικά διαστήματα αποθήκευσης, συχνό φαινόμενο στα σκάφη, δημιουργούν προβλήματα ιδιαίτερης φύσης. Στα αυτοκίνητα, τα καύσιμα που περιέχουν αλκοόλη συνήθως καταναλώνονται πριν προλάβουν να απορροφήσουν αρκετή υγρασία ώστε να προκαλέσουν προβλήματα, αλλά τα σκάφη παραμένουν ανενεργά για αρκετό χρονικό διάστημα ώστε να λάβει χώρα ο διαχωρισμός φάσης. Επιπλέον, μπορεί να προκύψει εσωτερική διάβρωση κατά τη διάρκεια της αποθήκευσης εάν η αλκοόλη έχει ξεπλύνει τις προστατευτικές στρώσεις λαδιού από τα εσωτερικά εξαρτήματα. ell 23

32 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ Πλήρωση ρεζερβουάρ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε σοβαρό τραυματισμό ή το θάνατο λόγω ανάφλεξης ή έκρηξης της βενζίνης. Σβήνετε πάντα τον κινητήρα και μην καπνίζετε ούτε να αφήνετε να υπάρχουν γυμνές φλόγες ή σπινθήρες στην περιοχή ενώ γεμίζετε το ρεζερβουάρ. Γεμίζετε πάντα τα ρεζερβουάρ σε υπαίθριο χώρο μακριά από θερμότητα, σπινθήρες και γυμνές φλόγες. Βγάλτε τα φορητά ρεζερβουάρ από το σκάφος για να τα ξαναγεμίσετε. Σβήνετε πάντα τον κινητήρα πριν την επαναπλήρωση των ρεζερβουάρ. Μην γεμίζετε μέχρι πάνω τα ρεζερβουάρ. Αφήστε άδειο το ρεζερβουάρ κατά το 10% περίπου της χωρητικότητάς του. Το καύσιμο διαστέλλεται σε όγκο καθώς η θερμοκρασία του αυξάνεται και μπορεί να διαρρεύσει υπό πίεση αν το ρεζερβουάρ είναι τελείως γεμάτο. ΤΟΠΟΘΈΤΗΣΗ ΦΟΡΗΤΟΎ ΡΕΖΕΡΒΟΥΆΡ ΣΤΟ ΣΚΆΦΟς Τοποθετήστε το ρεζερβουάρ στο σκάφος έτσι ώστε το στόμιο αερισμού να είναι υψηλότερα από τη στάθμη του καυσίμου υπό κανονικές συνθήκες λειτουργίας του σκάφους. Πλήρωση του συστήματος καυσίμου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας είναι στη θέση OFF και ο διακόπτης σβησίματος με αναδέτη είναι τοποθετημένος έτσι ώστε να μην είναι δυνατή η εκκίνηση του κινητήρα. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. Για την αρχική εκκίνηση ενός νέου κινητήρα ή για έναν κινητήρα που έχει μείνει ή εκκενωθεί από καύσιμο, πρέπει να γίνεται αρχική τροφοδοσία του συστήματος καυσίμου πριν επιχειρήσετε να θέσετε σε λειτουργία τον κινητήρα. 1. Βεβαιωθείτε ότι η βαλβίδα δεξαμενής καυσίμου είναι ανοικτή (αν υπάρχει). 2. Γυρίστε το διακόπτη της μίζας στη θέση "ON" για ένα λεπτό περίπου. Με αυτόν τον τρόπο τίθεται σε λειτουργία η αντλία ανύψωσης καυσίμου. 3. Γυρίστε το διακόπτη μίζας πίσω στη θέση "OFF" και στη συνέχεια επαναφέρετέ τον στη θέση "ON" για ένα ακόμη λεπτό. 4. Γυρίστε το διακόπτη μίζας πίσω στη θέση ''OFF'' (κλειστό). Η πλήρωση του συστήματος καυσίμου έχει ολοκληρωθεί.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαρροή καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς ή έκρηξης, ο οποίος μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή το θάνατο. Επιθεωρείτε περιοδικά όλα τα εξαρτήματα του συστήματος καυσίμων για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση, ιδιαίτερα μετά την περίοδο αποθήκευσης. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε άμεσα το σχετικό εξάρτημα, πριν χρησιμοποιήσετε ξανά τον κινητήρα. 5. Βάλτε εμπρός τον κινητήρα και ελέγξτε για τυχόν διαρροές. Αν είναι δύσκολο να βάλετε εμπρός τον κινητήρα ή αν η λειτουργία του κινητήρα είναι θορυβώδης, ελέγξτε αν η τάπα αποστράγγισης, το κύπελλο, το φίλτρο και οι θύρες είναι καλά σφιχτές. Ελέγξτε αν είναι ασφαλείς όλες τις συνδέσεις και ελέγξτε τους εύκαμπτους σωλήνες για να βεβαιωθείτε ότι δεν υπάρχουν στρεβλώσεις ή έντονα λυγίσματα που μπορεί ενδεχομένως να δημιουργήσουν υπερβολικές αποφράξεις. 24 ell

33 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ Συστάσεις όσον αφορά στο λάδι κινητήρα Για γενική χρήση σε όλες τις θερμοκρασίες, συνιστάται η χρήση συνθετικού λαδιού τετράχρονης εξωλέμβιας πολλαπλού ιξώδους 25W-50 Mercury Verado με προδιαγραφές NMMA FC-W. Εναλλακτικά, μπορεί να χρησιμοποιηθεί συνθετικό λάδι τετράχρονης εξωλέμβιας πολλαπλού ιξώδους 25W-40 της Mercury ή της Quicksilver με προδιαγραφές NMMA FC-W. Εάν δεν διατίθενται τα συνιστώμενα λάδια της Mercury ή της Quicksilver με προδιαγραφές NMMA FC-W, μπορείτε να χρησιμοποιήσετε γνωστής μάρκας λάδι τετράχρονης εξωλέμβιας με το ίδιο ιξώδες που πληροί τις προδιαγραφές NMMA FC-W. Αρ. αναφ. σωλήνα 152 Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Λάδι τετράχρονων εξωλέμβιων Verado 25W-50 Κάρτερ κινητήρα K01 ΣΗΜΑΝΤΙΚΟ: Δεν συνιστάται η χρήση μη απορρυπαντικών λαδιών, λαδιών πολλαπλού ιξώδους (διαφορετικών από τα λάδια της Mercury ή της Quicksilver με προδιαγραφές NMMA FC-W ή τα λάδια γνωστής μάρκας με προδιαγραφές NMMA FC-W), συνθετικών λαδιών, λαδιών χαμηλής ποιότητας ή λαδιών που περιέχουν στερεά πρόσθετα. VERADO ENGINE OIL OIL CAPACITY: 7.0L (7.4 U.S. qt.) SAE 25W Έλεγχος και συμπλήρωση λαδιού κινητήρα F C 7.0L ΣΗΜΑΝΤΙΚΟ: Μην υπερπληρώνετε. Γείρετε την εξωλέμβια προς τα έξω/πάνω πέρα από την κάθετη θέση για περίπου ένα λεπτό ώστε το παγιδευμένο λάδι να κατακαθίσει στην ελαιολεκάνη. Φέρτε την εξωλέμβια στην κάθετη (μη κεκλιμένη) θέση όταν ελέγχετε το λάδι κινητήρα. Για ακριβείς μετρήσεις, ελέγχετε το λάδι μόνο όταν ο κινητήρας είναι κρύος ή αφού περάσει τουλάχιστον μία ώρα από το σβήσιμο του κινητήρα. Χωρητικότητα του κινητήρα σε λάδι Κατά προσέγγιση χωρητικότητα 7,0 L (7.4 US qt) Αρ. αναφ. σωλήνα 152 Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Λάδι τετράχρονων εξωλέμβιων Verado 25W-50 Κάρτερ κινητήρα K01 1. Πριν από την εκκίνηση (κρύος κινητήρας), γείρετε την εξωλέμβια προς τα έξω/πάνω πέρα από την κάθετη θέση ώστε το παγιδευμένο λάδι να κατέβει στην ελαιολεκάνη. Αφήστε την εξωλέμβια γερμένη για περίπου ένα λεπτό. ell 25

34 2. Φέρτε την εξωλέμβια στην κάθετη θέση. ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ 3. Βγάλτε το επάνω κάλυμμα. Ανατρέξτε στην ενότητα Συντήρηση - Αφαίρεση και τοποθέτηση καλύμματος. 4. Βγάλτε το δείκτη στάθμης λαδιού. Σκουπίστε την άκρη του δείκτη στάθμης λαδιού με καθαρό πανί ή πετσέτα και βάλτε τον πάλι τελείως μέσα. 5. Βγάλτε πάλι το δείκτη στάθμης λαδιού και παρατηρήστε τη στάθμη του λαδιού. Η στάθμη του λαδιού πρέπει να βρίσκεται εντός των ορίων λειτουργίας (περιοχή με τις σταυρωτές διαγραμμίσεις). ΣΗΜΑΝΤΙΚΟ: Μην προσπαθείτε να γεμίσετε μέχρι το ανώτατο όριο λειτουργίας (επάνω άκρο της περιοχής με τις σταυρωτές διαγραμμίσεις). Η στάθμη του λαδιού είναι σωστή εφόσον βρίσκεται εντός των ορίων λειτουργίας (περιοχή με τις σταυρωτές διαγραμμίσεις). a a - Όρια λειτουργίας στάθμης καυσίμου 6. Εάν η στάθμη λαδιού βρίσκεται κάτω από τα όρια λειτουργίας (περιοχή με τις σταυρωτές διαγραμμίσεις), βγάλτε την τάπα του στομίου πλήρωσης λαδιού και προσθέστε περίπου 500 ml (16 fl oz) από το προβλεπόμενο λάδι εξωλέμβιου κινητήρα. Αφήστε να περάσουν μερικά λεπτά, έτσι ώστε το λάδι που προστέθηκε να κατακαθίσει στην ελαιολεκάνη, και ελέγξτε πάλι το δείκτη στάθμης λαδιού. Επαναλάβετε τη διαδικασία έως ότου η στάθμη λαδιού να είναι εντός των ορίων λειτουργίας (περιοχή με τις σταυρωτές διαγραμμίσεις). Μην προσπαθείτε να γεμίσετε μέχρι το άνω άκρο των ορίων λειτουργίας (περιοχή με τις σταυρωτές διαγραμμίσεις) ell

35 ΚΑΎΣΙΜΟ ΚΑΙ ΛΆΔΙ ΣΗΜΑΝΤΙΚΟ: Επιθεωρήστε το λάδι για ενδείξεις ρύπανσης. Το λάδι που είναι ρυπασμένο με νερό έχει γαλακτοειδές χρώμα, ενώ το λάδι που είναι ρυπασμένο με καύσιμο μυρίζει έντονα καύσιμο. Αν αντιληφθείτε ρυπασμένο λάδι, ζητήστε από τον αντιπρόσωπό σας να ελέγξει τον κινητήρα. 7. Βάλτε πάλι το δείκτη στάθμης λαδιού τελείως μέσα. 8. Επανατοποθετήστε την τάπα του στομίου πλήρωσης λαδιού και σφίξτε την καλά με το χέρι. 9. Επανατοποθετήστε το επάνω κάλυμμα. ell 27

36 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Χαρακτηριστικά και λειτουργία στοιχείων ελέγχου τοποθετημένων σε πίνακα 1. Οι λειτουργίες αλλαγής ταχυτήτων και γκαζιού ελέγχονται από την κίνηση του μοχλού χειριστηρίου. Ωθήστε το μοχλό του χειριστηρίου προς τα εμπρός, από τη νεκρά στην πρώτη εγκοπή της πρόσω. Αν θέλετε να αυξήσετε την ταχύτητα, συνεχίστε να ωθείτε προς τα εμπρός. Τραβήξτε το μοχλό του χειριστηρίου από τη νεκρά προς τα πίσω, μέχρι την πρώτη εγκοπή της όπισθεν. Συνεχίστε να τραβάτε προς τα πίσω για να αυξήσετε την ταχύτητα. N F R Κουμπί κλειδώματος - Η πίεση του κουμπιού κλειδώματος αλλαγής ταχυτήτων επιτρέπει στον κινητήρα να αλλάξει ταχύτητα. Το κουμπί κλειδώματος αλλαγής ταχυτήτων πρέπει να είναι πάντα πατημένο όταν ο μοχλός χειριστηρίου μετακινείται εκτός της νεκράς Διακόπτης εξισορρόπησης (αν υπάρχει) - Το πάτημα του διακόπτη εξισορρόπησης επιτρέπει στον κινητήρα την εξισορρόπηση προς τα πάνω ή προς τα κάτω ell

37 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 4. Κουμπί μόνο για γκάζι - Επιτρέπει στο χειριστή του σκάφους να αυξήσει τις σ.α.λ. του κινητήρα για να προθερμανθεί, χωρίς να επιλέξει ταχύτητα. Για να χρησιμοποιήσετε μόνο το γκάζι, βάλτε το μοχλό του χειριστηρίου στη νεκρά. Πατήστε το κουμπί μόνο για το γκάζι ενώ μετακινείτε το μοχλό του χειριστηρίου στην εμπρός θέση εγκοπής. Ο ήχος της κόρνας δηλώνει ότι έχει συμπλεχθεί η λειτουργία ''γκάζι μόνο''. Ανοίξτε το γκάζι για να αυξήσετε τις σ.α.λ. των κινητήρων. Για την αποσύμπλεξη, επαναφέρετε τη λαβή του χειριστηρίου στη θέση NEUTRAL (νεκρό). Οι στροφές του κινητήρα περιορίζονται για να αποφευχθεί η πρόκληση ζημιάς στον κινητήρα Κουμπί εκκίνησης/διακοπής λειτουργίας - Επιτρέπει στο χειριστή του σκάφους να εκκινεί ή να διακόπτει τη λειτουργία του κινητήρα χωρίς να χρησιμοποιεί το διακόπτη της μίζας. Το κλειδί της μίζας πρέπει να βρίσκεται στη θέση "ΟΝ" για να γίνει εκκίνηση του κινητήρα Διακόπτης σβησίματος με αναδέτη - Σβήνει το σύστημα ανάφλεξης όποτε ο χειριστής (εφόσον έχει δεμένο τον αναδέτη στο σώμα του) μετακινείται αρκετά μακριά από τη θέση χειρισμού για να ενεργοποιήσει το διακόπτη. a - Διακόπτης σβησίματος με αναδέτη a ell 29

38 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 7. Βίδα ρύθμισης τάσης μοχλού χειριστηρίου - Η βίδα αυτή μπορεί να ρυθμιστεί για να αυξήσει ή να μειώσει την τάση στο μοχλού χειριστηρίου (πρέπει να αφαιρεθεί το κάλυμμα). Η ενέργεια αυτή βοηθά να αποφευχθεί η ανεπιθύμητη κίνηση του μοχλού σε ταραγμένα νερά. Γυρίστε τη βίδα προς τα δεξιά για να αυξηθεί η τάση και προς τα αριστερά για να μειωθεί η τάση. Ρυθμίστε στην επιθυμητή τάση. 8. Βίδα ρύθμισης της τάσης της ανάσχεσης - Η βίδα αυτή μπορεί να ρυθμιστεί έτσι ώστε να αυξηθεί ή να μειωθεί η προσπάθεια που χρειάζεται για τη μετακίνηση του μοχλού του χειριστηρίου έξω από τις θέσεις εγκοπής (πρέπει να αφαιρεθεί το κάλυμμα). Γυρίστε τη βίδα δεξιά για να αυξηθεί η τάση. Ρυθμίστε στην επιθυμητή τάση. a - b - Βίδα ρύθμισης της τάσης της εγκοπής Βίδα ρύθμισης της τάσης του μοχλού χειριστηρίου a - + b 5171 Χαρακτηριστικά και λειτουργία χειριστηρίου κονσόλας ενός μοχλού 1. Οι λειτουργίες αλλαγής ταχυτήτων και γκαζιού ελέγχονται από την κίνηση της λαβής χειριστηρίου. Ωθήστε τη λαβή χειριστηρίου προς τα εμπρός από τη νεκρά στην πρώτη εγκοπή της εμπρός ταχύτητας. Εάν θέλετε να αυξήσετε την ταχύτητα, συνεχίστε να ωθείτε προς τα εμπρός. Τραβήξτε τη λαβή χειριστηρίου από τη νεκρά προς τα πίσω μέχρι την πρώτη εγκοπή της όπισθεν. Συνεχίστε να τραβάτε προς τα πίσω για ν αυξήσετε την ταχύτητα. N F R ell

39 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 2. Διακόπτης εξισορρόπησης (αν υπάρχει) - Το πάτημα του διακόπτη εξισορρόπησης επιτρέπει στον κινητήρα την εξισορρόπηση προς τα πάνω ή προς τα κάτω Βίδα ρύθμισης τάσης λαβής ελέγχου - Η βίδα αυτή μπορεί να ρυθμιστεί για να αυξήσει ή να μειώσει την τάση στη λαβή ελέγχου (πρέπει να αφαιρεθεί το κάλυμμα). Η ενέργεια αυτή βοηθά να αποφευχθεί η ανεπιθύμητη κίνηση της λαβής του τηλεχειριστηρίου σε ταραγμένα νερά. Γυρίστε τη βίδα προς τα δεξιά για να αυξηθεί η τάση και προς τα αριστερά για να μειωθεί η τάση. Ρυθμίστε στην τάση που θέλετε. 4. Βίδα ρύθμισης της τάσης της ανάσχεσης - Η βίδα αυτή μπορεί να ρυθμιστεί έτσι ώστε να αυξηθεί ή να μειωθεί η προσπάθεια που χρειάζεται για τη μετακίνηση της λαβής του χειριστηρίου έξω από τις θέσεις ανάσχεσης (πρέπει να αφαιρεθεί το κάλυμμα). Γυρίστε τη βίδα δεξιά για να αυξηθεί η τάση. Ρυθμίστε στην τάση που θέλετε. a - b - Βίδα ρύθμισης της τάσης της εγκοπής Βίδα ρύθμισης της τάσης της λαβής χειριστηρίου a b Trackpad με βέλη - Εκτελεί μετακίνηση ανάμεσα στα μηνύματα λειτουργιών οθόνης στην Προβολή Συστήματος. 6. Κουμπί επιλογής - Χρησιμοποιείται για να επιλέξετε μία από τις επιλογές της οθόνης προβολής συστήματος και για την επιβεβαίωση καταχωρήσεων δεδομένων. Με το συνεχόμενο πάτημα του κουμπιού επιλογής για δύο δευτερόλεπτα, η προβολή οθονών σταματάει προσωρινά αν έχει επιλεγεί με τη δυνατότητα Favorites (Αγαπημένα). Με το συνεχόμενο πάτημα του κουμπιού επιλογής για τρία δευτερόλεπτα ενεργοποιείται η λειτουργία επαναφοράς δεδομένων (αλλά όχι όταν είναι ενεργή η λειτουργία προβολής οθονών). Με το συνεχόμενο πάτημα του κουμπιού επιλογής για πέντε δευτερόλεπτα ή περισσότερο, εμφανίζεται η αρχική σελίδα. 7. LED νεκράς - Η φωτοδίοδος (LED) νεκράς ανάβει όταν ο κινητήρας είναι στη νεκρά. Επίσης, αναβοσβήνει όταν είναι ενεργοποιημένη η λειτουργία μόνο γκάζι. ΣΗΜΕΙΩΣΗ: Η θέση του γραναζιού καθορίζεται από τον καθορισμό θέσης του ενεργοποιητή αλλαγής ταχύτητας στον κινητήρα, όχι τη θέση της λαβής χειριστηρίου. 8. LED Active (ενεργό) - Η LED "Ενεργό" ανάβει για να δείξει ότι το τηλεχειριστήριο είναι ενεργό και έτοιμο για χρήση. ell 31

40 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 9. Κουμπί επιλογής λειτουργίας "Γκάζι μόνο/σταθμός" - Επιτρέπει στο χειριστή του σκάφους να αυξήσει τις σ.α.λ. του κινητήρα για να προθερμανθεί, χωρίς να επιλέξει ταχύτητα. Για να χρησιμοποιήσετε μόνο το γκάζι, βάλτε τη λαβή του τηλεχειριστηρίου στη νεκρά θέση. Πατήστε το κουμπί μόνο για το γκάζι ενώ μετακινείτε τη λαβή του χειριστηρίου στην εμπρός θέση εγκοπής. Η κόρνα θα ηχήσει μια φορά και το φως της νεκράς θα αρχίσει να αναβοσβήνει. Η κόρνα θα ηχήσει δύο φορές όταν συμπλεχθεί η λειτουργία ''γκάζι μόνο''. Ανοίξτε το γκάζι για να αυξήσετε τις σ.α.λ. των κινητήρων. Για την αποσύμπλεξη, επαναφέρετε τη λαβή του χειριστηρίου στη θέση NEUTRAL (νεκρό) και πατήστε το κουμπί μόνο για γκάζι. Οι στροφές του κινητήρα περιορίζονται για να αποφευχθεί η πρόκληση ζημιάς στον κινητήρα. Με το πάτημα του κουμπιού επιλογής σταθμού σε ένα ανενεργό πηδάλιο εκκινείται μια μεταφορά πηδαλίου. Ανατρέξτε στην ενότητα Μεταφορά πηδαλίου. a b a - b - c - d - Δίοδος εκπομπής φωτός NEUTRAL (ΝΕΚΡΟ) Κουμπί επιλογής Μονάδα εισόδου (trackpad) με βέλη Πλήκτρο SELECT (ΕΠΙΛΟΓΗΣ) μόνο για το γκάζι/σταθμού Λυχνία LED ΑCTIVE (ENEΡΓΟ) e - e ΜΕΤΑΦΟΡΆ ΠΗΔΑΛΊΟΥ d c 5187! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η απώλεια ελέγχου του σκάφους μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή και θάνατο, γι' αυτό πρέπει να αποφεύγεται. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από τον ενεργό σταθμό ενώ το σύστημα μετάδοσης είναι σε εμπλοκή. Η μεταφορά πηδαλίου θα πρέπει να επιχειρηθεί μόνο ενώ και οι δύο σταθμοί είναι επανδρωμένοι. Η μεταφορά πηδαλίου από ένα άτομο πρέπει να εκτελείται μόνο ενώ ο κινητήρας είναι σε νεκρά. ΣΗΜΕΙΩΣΗ: Η θέση ρελαντί είναι προτιμητέα κατά την εκτέλεση μεταφοράς πηδαλίου. Αν οι συνθήκες δεν επιτρέπουν την ρύθμιση του χειριστηρίου στη θέση ρελαντί, η μεταφορά πηδαλίου μπορεί να γίνει με το σύστημα μετάδοσης σε εμπλοκή. ΣΗΜΕΙΩΣΗ: Η λυχνία ενεργοποίησης στο χειριστήριο ανάβει στο πηδάλιο απ' όπου ελέγχεται η λειτουργία του κινητήρα. Η λειτουργία μεταφοράς πηδαλίου επιτρέπει στο χειριστή του σκάφους να επιλέγει ποιο πηδάλιο ελέγχει τη λειτουργία του κινητήρα. Αν πιέσετε δυο φορές το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού, μπορείτε να μεταφέρετε τον έλεγχο του κινητήρα σε ένα νέο πηδάλιο. Όταν εκκινείται μια μεταφορά πηδαλίου, το χειριστήριο αρχίζει αμέσως να προσαρμόζει τις σ.α.λ. του κινητήρα και τη θέση ταχύτητας ώστε να συμφωνεί με τη ρύθμιση της λαβής χειριστηρίου στο νέο πηδάλιο. Ρυθμίστε τις λαβές του χειριστηρίου στην επιθυμητή θέση γκαζιού και ταχύτητας. ΣΗΜΕΙΩΣΗ: Για την ολοκλήρωση μια μεταφοράς πηδαλίου παρέχεται χρονικό περιθώριο 10 δευτερολέπτων. Αν η μεταφορά πηδαλίου δεν έχει ολοκληρωθεί, η ενέργεια θα ακυρωθεί και θα ηχήσει ένας διπλός χαρακτηριστικός ήχος. Με νέο πάτημα του κουμπιού μόνο για γκάζι / επιλογής σταθμού, η μεταφορά πηδαλίου επανεκκινείται. 1. Τοποθετήστε τη λαβή το ενεργού τηλεχειριστηρίου στη θέση ρελαντί. 2. Πηγαίνετε στο ανενεργό πηδάλιο και τοποθετήστε τη λαβή του χειριστηρίου στη θέση ρελαντί. 32 ell

41 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 3. Πιέστε δύο φορές το πλήκτρο επιλογής μόνο για το γκάζι / επιλογής σταθμού. Η λυχνία "ACTIVE" θα ανάψει για να δηλώσει ότι το χειριστήριο ελέγχει τη λειτουργία του κινητήρα. a b a b ACTIVE ACTIVE SYNC THROTTLE THROTTLE ONLY ONLY STATION SELECT STAT ION SELECT a - b - Λυχνία ενεργοποίησης Πλήκτρο SELECT (ΕΠΙΛΟΓΗΣ) μόνο για το γκάζι/σταθμού 4. Η λυχνία "ACTIVE" θα σβήσει στο αρχικό πηδάλιο. Συγχρονισμός πηδαλίων πριν από τη μεταφορά πηδαλίου Αν πιέσετε μια φορά το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού έχετε 10 δευτερόλεπτα για να αλλάξετε τη ρύθμιση της λαβής χειριστηρίου στο νέο σταθμό ώστε να συμφωνεί με τη ρύθμιση της λαβής στον προηγούμενο σταθμό (που πρόκειται να απενεργοποιηθεί). Αν η λαβή δεν είναι συγχρονισμένη, θα αρχίσει να αναβοσβήνει η λυχνία της νεκράς. Η λυχνία αναβοσβήνει ταχύτερα καθώς η λαβή πλησιάζει τη θέση συγχρονισμού. Μόλις η λυχνία σταματά να αναβοσβήνει, η λαβή έχει συγχρονιστεί και μπορείτε να πατήσετε και πάλι το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού για την ολοκλήρωση της μεταφοράς. Με αυτόν τον τρόπο, η διαδικασία μεταφοράς ολοκληρώνεται και ο έλεγχος του κινητήρα μεταβιβάζεται στο νέο σταθμό. Η μεταφορά πηδαλίου ακυρώνεται αν δεν ολοκληρωθεί μέσα σε 10 δευτερόλεπτα. Χαρακτηριστικά και λειτουργία χειριστηρίου όρθιου ταμπλό 1. Οι λειτουργίες αλλαγής ταχυτήτων και γκαζιού ελέγχονται από την κίνηση της λαβής χειριστηρίου. Ωθήστε τη λαβή χειριστηρίου προς τα εμπρός από τη νεκρά στην πρώτη εγκοπή της εμπρός ταχύτητας. Εάν θέλετε να αυξήσετε την ταχύτητα, συνεχίστε να ωθείτε προς τα εμπρός. Τραβήξτε τη λαβή χειριστηρίου από τη νεκρά προς τα πίσω μέχρι την πρώτη εγκοπή της όπισθεν. Συνεχίστε να τραβάτε προς τα πίσω για ν αυξήσετε την ταχύτητα. N F R ell 33

42 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 2. Διακόπτης εξισορρόπησης (αν υπάρχει) - Το πάτημα του διακόπτη εξισορρόπησης επιτρέπει στον κινητήρα την εξισορρόπηση προς τα πάνω ή προς τα κάτω. a a - Διακόπτης εξισορρόπησης Βίδα ρύθμισης τάσης λαβής ελέγχου - Η βίδα αυτή μπορεί να ρυθμιστεί για να αυξήσει ή να μειώσει την τάση στη λαβή ελέγχου (πρέπει να αφαιρεθεί το κάλυμμα). Η ενέργεια αυτή βοηθά να αποφευχθεί η ανεπιθύμητη κίνηση της λαβής του τηλεχειριστηρίου σε ταραγμένα νερά. Γυρίστε τη βίδα προς τα δεξιά για να αυξηθεί η τάση και προς τα αριστερά για να μειωθεί η τάση. Ρυθμίστε στην τάση που θέλετε. 4. Βίδα ρύθμισης της τάσης της ανάσχεσης - Η βίδα αυτή μπορεί να ρυθμιστεί έτσι ώστε να αυξηθεί ή να μειωθεί η προσπάθεια που χρειάζεται για τη μετακίνηση της λαβής του χειριστηρίου έξω από τις θέσεις ανάσχεσης (πρέπει να αφαιρεθεί το κάλυμμα). Γυρίστε τη βίδα δεξιά για να αυξηθεί η τάση. Ρυθμίστε στην τάση που θέλετε. a - b - Βίδα ρύθμισης της τάσης της εγκοπής Βίδα ρύθμισης της τάσης της λαβής χειριστηρίου a b Κουμπί εκκίνησης/διακοπής κινητήρα - Επιτρέπει στο χειριστή του σκάφους να εκκινεί ή να διακόπτει τη λειτουργία του κινητήρα χωρίς να χρησιμοποιεί το διακόπτη της μίζας. 6. LED νεκράς - Η φωτοδίοδος (LED) νεκράς ανάβει όταν ο κινητήρας είναι στη νεκρά. Επίσης, αναβοσβήνει όταν είναι ενεργοποιημένη η λειτουργία μόνο γκάζι. ΣΗΜΕΙΩΣΗ: Η θέση του γραναζιού καθορίζεται από την ανίχνευση της θέσης του ενεργοποιητή αλλαγής ταχύτητας στον κινητήρα, όχι της θέσης της λαβής χειριστηρίου. 7. LED Active (ενεργό) - Η LED "Ενεργό" ανάβει για να δείξει ότι το χειριστήριο είναι ενεργό και έτοιμο για χρήση. 34 ell

43 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 8. Κουμπί μόνο για γκάζι / επιλογής σταθμού - Επιτρέπει στο χειριστή του σκάφους να αυξήσει τις σ.α.λ. του κινητήρα για να προθερμανθεί, χωρίς να επιλέξει ταχύτητα. Για να χρησιμοποιήσετε μόνο το γκάζι, βάλτε τη λαβή του τηλεχειριστηρίου στη νεκρά θέση. Πατήστε το κουμπί μόνο για το γκάζι ενώ μετακινείτε τη λαβή του χειριστηρίου στην εμπρός θέση εγκοπής. Η κόρνα θα ηχήσει μια φορά και το φως της νεκράς θα αρχίσει να αναβοσβήνει. Η κόρνα θα ηχήσει δύο φορές όταν συμπλεχθεί η λειτουργία ''γκάζι μόνο''. Ανοίξτε το γκάζι για να αυξήσετε τις σ.α.λ. των κινητήρων. Για την αποσύμπλεξη, επαναφέρετε τη λαβή του χειριστηρίου στη θέση NEUTRAL (νεκρό) και πατήστε το κουμπί μόνο για γκάζι. Οι στροφές του κινητήρα περιορίζονται για να αποφευχθεί η πρόκληση ζημιάς στον κινητήρα. Με το πάτημα του κουμπιού επιλογής σταθμού σε ένα ανενεργό πηδάλιο εκκινείται μια μεταφορά πηδαλίου. Ανατρέξτε στην ενότητα Μεταφορά πηδαλίου. a - b - Κουμπί εκκίνησης/σβησίματος Πλήκτρο SELECT (ΕΠΙΛΟΓΗΣ) μόνο για το γκάζι/σταθμού Λυχνία LED NEUTRAL (ΝΕΚΡΟ) Λυχνία LED ΑCTIVE (ENEΡΓΟ) c a c - d - START STOP d ΜΕΤΑΦΟΡΆ ΠΗΔΑΛΊΟΥ b 22970! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η απώλεια ελέγχου του σκάφους μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή και θάνατο, γι' αυτό πρέπει να αποφεύγεται. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από τον ενεργό σταθμό ενώ το σύστημα μετάδοσης είναι σε εμπλοκή. Η μεταφορά πηδαλίου θα πρέπει να επιχειρηθεί μόνο ενώ και οι δύο σταθμοί είναι επανδρωμένοι. Η μεταφορά πηδαλίου από ένα άτομο πρέπει να εκτελείται μόνο ενώ ο κινητήρας είναι σε νεκρά. ΣΗΜΕΙΩΣΗ: Η θέση ρελαντί είναι προτιμητέα κατά την εκτέλεση μεταφοράς πηδαλίου. Αν οι συνθήκες δεν επιτρέπουν την ρύθμιση του χειριστηρίου στη θέση ρελαντί, η μεταφορά πηδαλίου μπορεί να γίνει με το σύστημα μετάδοσης σε εμπλοκή. ΣΗΜΕΙΩΣΗ: Η λυχνία ενεργοποίησης στο χειριστήριο ανάβει στο πηδάλιο απ' όπου ελέγχεται η λειτουργία του κινητήρα. Η λειτουργία μεταφοράς πηδαλίου επιτρέπει στο χειριστή του σκάφους να επιλέγει ποιο πηδάλιο ελέγχει τη λειτουργία του κινητήρα. Αν πιέσετε δυο φορές το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού, μπορείτε να μεταφέρετε τον έλεγχο του κινητήρα σε ένα νέο πηδάλιο. Όταν εκκινείται μια μεταφορά πηδαλίου, το χειριστήριο αρχίζει αμέσως να προσαρμόζει τις σ.α.λ. του κινητήρα και τη θέση ταχύτητας ώστε να συμφωνεί με τη ρύθμιση της λαβής χειριστηρίου στο νέο πηδάλιο. Ρυθμίστε τις λαβές του χειριστηρίου στην επιθυμητή θέση γκαζιού και ταχύτητας. ΣΗΜΕΙΩΣΗ: Για την ολοκλήρωση μια μεταφοράς πηδαλίου παρέχεται χρονικό περιθώριο 10 δευτερολέπτων. Αν η μεταφορά πηδαλίου δεν έχει ολοκληρωθεί, η ενέργεια θα ακυρωθεί και θα ηχήσει ένας διπλός χαρακτηριστικός ήχος. Με νέο πάτημα του κουμπιού μόνο για γκάζι / επιλογής σταθμού, η μεταφορά πηδαλίου επανεκκινείται. 1. Τοποθετήστε τη λαβή το ενεργού τηλεχειριστηρίου στη θέση ρελαντί. 2. Πηγαίνετε στο ανενεργό πηδάλιο και τοποθετήστε τη λαβή του χειριστηρίου στη θέση ρελαντί. ell 35

44 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 3. Πιέστε δύο φορές το πλήκτρο επιλογής μόνο για το γκάζι / επιλογής σταθμού. Η λυχνία "ACTIVE" θα ανάψει για να δηλώσει ότι το χειριστήριο ελέγχει τη λειτουργία του κινητήρα. a START STOP b a - b - Λυχνία ενεργοποίησης Πλήκτρο SELECT (ΕΠΙΛΟΓΗΣ) μόνο για το γκάζι/σταθμού Η λυχνία "ACTIVE" θα σβήσει στο αρχικό πηδάλιο. Συγχρονισμός πηδαλίων πριν από τη μεταφορά πηδαλίου Αν πιέσετε μια φορά το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού έχετε 10 δευτερόλεπτα για να αλλάξετε τη ρύθμιση της λαβής χειριστηρίου στο νέο σταθμό ώστε να συμφωνεί με τη ρύθμιση της λαβής στον προηγούμενο σταθμό (που πρόκειται να απενεργοποιηθεί). Αν η λαβή δεν είναι συγχρονισμένη, θα αρχίσει να αναβοσβήνει η λυχνία της νεκράς. Η λυχνία αναβοσβήνει ταχύτερα καθώς η λαβή πλησιάζει τη θέση συγχρονισμού. Μόλις η λυχνία σταματά να αναβοσβήνει, η λαβή έχει συγχρονιστεί και μπορείτε να πατήσετε και πάλι το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού για την ολοκλήρωση της μεταφοράς. Με αυτόν τον τρόπο, η διαδικασία μεταφοράς ολοκληρώνεται και ο έλεγχος του κινητήρα μεταβιβάζεται στο νέο σταθμό. Η μεταφορά πηδαλίου ακυρώνεται αν δεν ολοκληρωθεί μέσα σε 10 δευτερόλεπτα. Χαρακτηριστικά και λειτουργία χειριστηρίου κονσόλας διπλού μοχλού 1. Οι λειτουργίες αλλαγής ταχυτήτων και γκαζιού ελέγχονται από την κίνηση της λαβής χειριστηρίου. Ωθήστε τη λαβή χειριστηρίου προς τα εμπρός από τη νεκρά στην πρώτη εγκοπή της εμπρός ταχύτητας. Εάν θέλετε να αυξήσετε την ταχύτητα, συνεχίστε να ωθείτε προς τα εμπρός. Τραβήξτε τη λαβή χειριστηρίου από τη νεκρά προς τα πίσω μέχρι την πρώτη εγκοπή της όπισθεν. Συνεχίστε να τραβάτε προς τα πίσω για να αυξήσετε την ταχύτητα. N F R Διακόπτης εξισορρόπησης (αν υπάρχει) - Το πάτημα του διακόπτη εξισορρόπησης επιτρέπει στον κινητήρα την εξισορρόπηση προς τα πάνω ή προς τα κάτω ell

45 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 3. Βίδα ρύθμισης τάσης λαβής ελέγχου - Η βίδα αυτή μπορεί να ρυθμιστεί για να αυξήσει ή να μειώσει την τάση στη λαβή ελέγχου (πρέπει να αφαιρεθεί το κάλυμμα). Η ενέργεια αυτή βοηθά να αποφευχθεί η ανεπιθύμητη κίνηση της λαβής σε ταραγμένα νερά. Γυρίστε τη βίδα προς τα δεξιά για να αυξηθεί η τάση και προς τα αριστερά για να μειωθεί η τάση. Ρυθμίστε στην τάση που θέλετε. 4. Βίδα ρύθμισης της τάσης της ανάσχεσης - Η βίδα αυτή μπορεί να ρυθμιστεί έτσι ώστε να αυξηθεί ή να μειωθεί η προσπάθεια που χρειάζεται για τη μετακίνηση της λαβής του χειριστηρίου έξω από τις θέσεις ανάσχεσης (πρέπει να αφαιρεθεί το κάλυμμα). Γυρίστε τη βίδα δεξιά για να αυξηθεί η τάση. Ρυθμίστε στην τάση που θέλετε. a - b - Βίδα ρύθμισης της τάσης της εγκοπής Βίδα ρύθμισης τριβής λαβής ελέγχου a b Κουμπί μόνο για γκάζι / επιλογής σταθμού - Επιτρέπει στο χειριστή του σκάφους να αυξήσει τις σ.α.λ. του κινητήρα για να προθερμανθεί, χωρίς να επιλέξει ταχύτητα. Για να χρησιμοποιήσετε μόνο το γκάζι, βάλτε τη λαβή του τηλεχειριστηρίου στη νεκρά θέση. Πατήστε το κουμπί μόνο για το γκάζι ενώ μετακινείτε τη λαβή του χειριστηρίου στην εμπρός θέση εγκοπής. Η κόρνα θα ηχήσει μια φορά και το φως της νεκράς θα αρχίσει να αναβοσβήνει. Η κόρνα θα ηχήσει δύο φορές όταν συμπλεχθεί η λειτουργία ''γκάζι μόνο''. Ανοίξτε το γκάζι για να αυξήσετε τις σ.α.λ. των κινητήρων. Για την αποσύμπλεξη, επαναφέρετε τη λαβή του χειριστηρίου στη θέση NEUTRAL (νεκρό) και πατήστε το κουμπί μόνο για γκάζι. Οι στροφές του κινητήρα περιορίζονται για να αποφευχθεί η πρόκληση ζημιάς στον κινητήρα. Με το πάτημα του κουμπιού επιλογής σταθμού σε ένα ανενεργό πηδάλιο εκκινείται μια μεταφορά πηδαλίου. Ανατρέξτε στην ενότητα Μεταφορά πηδαλίου. 6. Trackpad με βέλη - Εκτελεί μετακίνηση ανάμεσα στα μηνύματα λειτουργιών οθόνης στην Προβολή Συστήματος. 7. Κουμπί επιλογής - Χρησιμοποιείται για να επιλέξετε μία από τις επιλογές της οθόνης προβολής συστήματος και για την επιβεβαίωση καταχωρήσεων δεδομένων. Με το συνεχόμενο πάτημα του κουμπιού επιλογής για δύο δευτερόλεπτα, η προβολή οθονών σταματάει προσωρινά αν έχει επιλεγεί με τη δυνατότητα Favorites (Αγαπημένα). Με το συνεχόμενο πάτημα του κουμπιού επιλογής για τρία δευτερόλεπτα ενεργοποιείται η λειτουργία επαναφοράς δεδομένων (αλλά όχι όταν είναι ενεργή η λειτουργία προβολής οθονών). Με το συνεχόμενο πάτημα του κουμπιού επιλογής για πέντε δευτερόλεπτα ή περισσότερο, εμφανίζεται η αρχική σελίδα. 8. LED νεκράς - Οι λυχνίες LED νεκράς ανάβουν όταν οι κινητήρες είναι στη νεκρά. Όταν ο κινητήρας είναι στη θέση γκάζι μόνο, τα φώτα αναβοσβήνουν. ΣΗΜΕΙΩΣΗ: Η θέση του γραναζιού καθορίζεται από την ανίχνευση της θέσης του ενεργοποιητή αλλαγής ταχύτητας στον κινητήρα, όχι της θέσης της λαβής χειριστηρίου. 9. Λυχνία LED ενεργοποίησης (Active) - Η λυχνία LED ενεργοποίησης ανάβει για να δείξει ότι το χειριστήριο είναι ενεργό και έτοιμο για χρήση. ell 37

46 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 10. Λυχνία LED SYNC (συγχρονισμού) - Η Λυχνία LED SYNC ανάβει όταν οι σ.α.λ. των δύο κινητήρων συγχρονίζονται από το σύστημα DTS. a a - b - c - Λυχνίες LED νεκράς Κουμπί επιλογής Trackpad (μονάδα εισόδου) με βέλη b d - e - Λυχνία LED SYNC (συγχρονισμού) Πλήκτρο μόνο για το γκάζι / επιλογής σταθμού c f - Λυχνία LED ΑCTIVE (ENEΡΓΟ) ACTIVE THROTTLE ONLY SYNC STATION SELECT f e d 5270 ΣΥΓΧΡΟΝΙΣΜΌς ΚΙΝΗΤΉΡΩΝ Η λειτουργία αυτόματου συγχρονισμού, όταν είναι ενεργοποιημένη, ρυθμίζει αυτόματα τις στροφές όλων των κινητήρων ώστε να συγχρονίζονται με τις στροφές του δεξιού κινητήρα. Ο αυτόματος συγχρονισμός των κινητήρων ενεργοποιείται αυτόματα όταν οι στροφές των κινητήρων είναι πάνω από 900 σ.α.λ. επί δύο δευτερόλεπτα και οι λαβές του χειριστηρίου απέχουν 10% μεταξύ τους. Η λυχνία συγχρονισμού ανάβει όταν οι κινητήρες είναι συγχρονισμένοι. Ο αυτόματος συγχρονισμός παραμένει ενεργοποιημένος μέχρι το άνοιγμα του γκαζιού στο 95% της διαδρομής του. Για την απενεργοποίηση, μετακινήστε μία από τις λαβές του χειριστηρίου ή και τις δύο μέχρι να απέχουν μεταξύ τους 10% ή περισσότερο, μειώστε τις στροφές του κινητήρα κάτω από 900 σ.α.λ ή αυξήστε τις στροφές του κινητήρα πάνω από 95%. ACTIVE SYNC THROTTLE ONLY STAT ION SELECT ΜΕΤΑΦΟΡΆ ΠΗΔΑΛΊΟΥ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η απώλεια ελέγχου του σκάφους μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή και θάνατο, γι' αυτό πρέπει να αποφεύγεται. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από τον ενεργό σταθμό ενώ το σύστημα μετάδοσης είναι σε εμπλοκή. Η μεταφορά πηδαλίου θα πρέπει να επιχειρηθεί μόνο ενώ και οι δύο σταθμοί είναι επανδρωμένοι. Η μεταφορά πηδαλίου από ένα άτομο πρέπει να εκτελείται μόνο ενώ ο κινητήρας είναι σε νεκρά. ΣΗΜΕΙΩΣΗ: Η θέση ρελαντί είναι προτιμητέα κατά την εκτέλεση μεταφοράς πηδαλίου. Αν οι συνθήκες δεν επιτρέπουν την ρύθμιση του χειριστηρίου στη θέση ρελαντί, η μεταφορά πηδαλίου μπορεί να γίνει με το σύστημα μετάδοσης σε εμπλοκή. ΣΗΜΕΙΩΣΗ: Η λυχνία ενεργοποίησης στο χειριστήριο ανάβει στο πηδάλιο απ' όπου ελέγχεται η λειτουργία του κινητήρα. 38 ell

47 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Η λειτουργία μεταφοράς πηδαλίου επιτρέπει στο χειριστή του σκάφους να επιλέγει ποιο πηδάλιο ελέγχει τη λειτουργία του κινητήρα. Αν πιέσετε δυο φορές το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού, μπορείτε να μεταφέρετε τον έλεγχο του κινητήρα σε ένα νέο πηδάλιο. Όταν εκκινείται μια μεταφορά πηδαλίου, το χειριστήριο αρχίζει αμέσως να προσαρμόζει τις σ.α.λ. του κινητήρα και τη θέση ταχύτητας ώστε να συμφωνεί με τη ρύθμιση της λαβής χειριστηρίου στο νέο πηδάλιο. Ρυθμίστε τις λαβές του χειριστηρίου στην επιθυμητή θέση γκαζιού και ταχύτητας. ΣΗΜΕΙΩΣΗ: Για την ολοκλήρωση μια μεταφοράς πηδαλίου παρέχεται χρονικό περιθώριο 10 δευτερολέπτων. Αν η μεταφορά πηδαλίου δεν έχει ολοκληρωθεί, η ενέργεια θα ακυρωθεί και θα ηχήσει ένας διπλός χαρακτηριστικός ήχος. Με νέο πάτημα του κουμπιού μόνο για γκάζι / επιλογής σταθμού, η μεταφορά πηδαλίου επανεκκινείται. 1. Τοποθετήστε τη λαβή το ενεργού τηλεχειριστηρίου στη θέση ρελαντί. 2. Πηγαίνετε στο ανενεργό πηδάλιο και τοποθετήστε τη λαβή του χειριστηρίου στη θέση ρελαντί. 3. Πιέστε δύο φορές το πλήκτρο επιλογής μόνο για το γκάζι / επιλογής σταθμού. Η λυχνία "ACTIVE" θα ανάψει για να δηλώσει ότι το χειριστήριο ελέγχει τη λειτουργία του κινητήρα. a b a b ACTIVE ACTIVE SYNC THROTTLE THROTTLE ONLY ONLY STATION SELECT STAT ION SELECT a - b - Λυχνία ενεργοποίησης Πλήκτρο SELECT (ΕΠΙΛΟΓΗΣ) μόνο για το γκάζι/σταθμού 4. Η λυχνία "ACTIVE" θα σβήσει στο αρχικό πηδάλιο. Συγχρονισμός πηδαλίων πριν από τη μεταφορά πηδαλίου Αν πιέσετε μια φορά το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού έχετε 10 δευτερόλεπτα για να αλλάξετε τη ρύθμιση της λαβής χειριστηρίου στο νέο σταθμό ώστε να συμφωνεί με τη ρύθμιση της λαβής στον προηγούμενο σταθμό (που πρόκειται να απενεργοποιηθεί). Αν η λαβή δεν είναι συγχρονισμένη, θα αρχίσει να αναβοσβήνει η λυχνία της νεκράς. Η λυχνία αναβοσβήνει ταχύτερα καθώς η λαβή πλησιάζει τη θέση συγχρονισμού. Μόλις η λυχνία σταματά να αναβοσβήνει, η λαβή έχει συγχρονιστεί και μπορείτε να πατήσετε και πάλι το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού για την ολοκλήρωση της μεταφοράς. Με αυτόν τον τρόπο, η διαδικασία μεταφοράς ολοκληρώνεται και ο έλεγχος του κινητήρα μεταβιβάζεται στο νέο σταθμό. Η μεταφορά πηδαλίου ακυρώνεται αν δεν ολοκληρωθεί μέσα σε 10 δευτερόλεπτα. ell 39

48 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Χαρακτηριστικά και λειτουργία χειριστηρίου κονσόλας διπλού μοχλού με trackpad δικτύου περιοχής ελέγχου (CAN) ΧΕΙΡΙΣΤΉΡΙΟ ΚΟΝΣΌΛΑς ΔΙΠΛΟΎ ΜΟΧΛΟΎ ΜΕ TRACKPAD CAN: ΔΥΝΑΤΌΤΗΤΕς ΚΑΙ ΛΕΙΤΟΥΡΓΊΑ 1. Οι λειτουργίες αλλαγής ταχυτήτων και γκαζιού ελέγχονται από την κίνηση του μοχλού χειριστηρίου. Ωθήστε το μοχλό του χειριστηρίου προς τα εμπρός, από τη νεκρά στην πρώτη εγκοπή της πρόσω. Εάν θέλετε να αυξήσετε την ταχύτητα, συνεχίστε να ωθείτε το μοχλό προς τα εμπρός. Τραβήξτε το μοχλό του χειριστηρίου από τη νεκρά προς τα πίσω, μέχρι την πρώτη εγκοπή της όπισθεν. Συνεχίστε να τραβάτε τη λαβή προς τα πίσω για να αυξήσετε την ταχύτητα. F N R Διακόπτης εξισορρόπησης (αν υπάρχει) - Το πάτημα του διακόπτη εξισορρόπησης επιτρέπει στον κινητήρα την εξισορρόπηση προς τα πάνω και προς τα κάτω. - N E U T R A L TROLL + TRANSFER SYNC 1 LEVER THROTTLE ONLY DOCK Λυχνίες νεκράς - Οι λυχνίες νεκράς ανάβουν όταν ο κινητήρας είναι στη νεκρά (χωρίς επιλεγμένη ταχύτητα). Όταν ο κινητήρας είναι στη θέση γκάζι μόνο, τα φώτα αναβοσβήνουν. ΣΗΜΕΙΩΣΗ: Η θέση του γραναζιού καθορίζεται με βάση τη θέση του ενεργοποιητή αλλαγής ταχύτητας στον κινητήρα, όχι τη θέση της λαβής χειριστηρίου. 4. Κουμπί χειριστηρίου πλεύσης χαμηλής ταχύτητας - Το χειριστήριο πλεύσης χαμηλής ταχύτητας ενεργοποιείται με το πάτημα του κουμπιού "TROLL". Η λειτουργία του χειριστηρίου πλεύσης χαμηλής ταχύτητας επιτρέπει στο χειριστή του σκάφους να ρυθμίσει τις στροφές του κινητήρα για χαμηλή ταχύτητα κρουαζιέρας ή για την πραγματοποίηση ελιγμών. Για ενεργοποίηση, φέρτε τις λαβές χειριστηρίου στη μπροστινή εγκοπή και πατήστε το κουμπί. Χρησιμοποιήστε τα κουμπιά - ή + για να μειώσετε ή να αυξήσετε τις στροφές, μέχρι το όριο των 1000 σ.α.λ. Αν το χειριστήριο πλεύσης χαμηλής ταχύτητας είναι ρυθμισμένο σε μια επιθυμητή ταχύτητα και μετά κλείσει, το σύστημα θυμάται τη ρυθμισμένη ταχύτητα και επανέρχεται σε αυτήν όταν γίνει επανασύνδεση. Για να απενεργοποιήσετε το χειριστήριο πλεύσης χαμηλής ταχύτητας, πατήστε το κουμπί "TROLL", φέρτε το γκάζι σε έναν άλλο αριθμό στροφών, ή επιλέξτε τη νεκρά για τον κινητήρα. 40 ell

49 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 5. Κουμπί μεταφοράς - Με το πάτημα του κουμπιού "TRANSFER" (μεταφοράς), η λειτουργία του κινητήρα μεταφέρεται από ένα άλλο πηδάλιο. Ανατρέξτε στην ενότητα Μεταφορά πηδαλίου. 6. Κουμπί για δέσιμο στην προβλήτα - Με το πάτημα του κουμπιού "DOCK" (δέσιμο), εκκινείται η λειτουργία δεσίματος στην προβλήτα. Η λειτουργία δεσίματος στην προβλήτα μειώνει τις δυνατότητες του γκαζιού περίπου στα 50% του κανονικού γκαζιού. Για να απενεργοποιήσετε τον τρόπο λειτουργίας δεσίματος στην προβλήτα, επιλέξτε τη νεκρά και πατήστε το κουμπί "DOCK". 7. Κουμπί μόνο για γκάζι - Επιτρέπει στο χειριστή του σκάφους να αυξήσει τις σ.α.λ. του κινητήρα για να προθερμανθεί, χωρίς να επιλέξει ταχύτητα. Για να χρησιμοποιήσετε μόνο το γκάζι, βάλτε το μοχλό του χειριστηρίου στη νεκρά. Πατήστε το κουμπί μόνο για το γκάζι και μετακινήστε τη λαβή του χειριστηρίου στην εμπρός θέση εγκοπής. Η κόρνα θα ηχήσει μια φορά και το φως της νεκράς θα αρχίσει να αναβοσβήνει. Η κόρνα θα ηχήσει δύο φορές όταν συμπλεχθεί η λειτουργία ''γκάζι μόνο''. Ανοίξτε το γκάζι για να αυξήσετε τις σ.α.λ. των κινητήρων. Για την αποσύμπλεξη, επαναφέρετε τη λαβή του χειριστηρίου στη θέση NEUTRAL (νεκρό) και πατήστε το κουμπί μόνο για γκάζι. Οι στροφές του κινητήρα περιορίζονται για να αποφευχθεί η πρόκληση ζημιάς στον κινητήρα. 8. Κουμπί ενός μοχλού - Με το πάτημα του κουμπιού "1 LEVER" (ένας μοχλός), εκκινείται ο τρόπος λειτουργίας ενός μοχλού. Ο τρόπος λειτουργίας ενός μοχλού επιτρέπει τον έλεγχο των λειτουργιών γκαζιού και αλλαγής ταχυτήτων και των δύο κινητήρων από την αριστερή λαβή χειριστηρίου. Για να απενεργοποιήσετε τον τρόπο λειτουργίας ενός μοχλού, επιλέξτε τη νεκρά και πατήστε το κουμπί "1 Lever". 9. Κουμπί συγχρονισμού - Με το πάτημα του κουμπιού "SYNC" απενεργοποιείται το χαρακτηριστικό αυτόματου συγχρονισμού. Ανατρέξτε στην ενότητα Συγχρονισμός κινητήρων. N E U T R A L - SYNC a NEUTRAL TROLL + TRANSFER b c a - b - c - d - e - f - g - Λυχνίες LED NEUTRAL (ΝΕΚΡΟ) Κουμπί χειριστηρίου πλεύσης χαμηλής ταχύτητας Κουμπί μεταφοράς Κουμπί δεσίματος σε προβλήτα Μόνο γκάζι Κουμπί ενός μοχλού Κουμπί συγχρονισμού g 1 LEVER THROTTLE ONLY DOCK f e d Βίδα ρύθμισης τάσης μοχλού χειριστηρίου - Η βίδα αυτή μπορεί να ρυθμιστεί για να αυξήσει ή να μειώσει την τάση στο μοχλού χειριστηρίου (πρέπει να αφαιρεθεί το κάλυμμα). Η ενέργεια αυτή βοηθά να αποφευχθεί η ανεπιθύμητη κίνηση του μοχλού σε ταραγμένα νερά. Γυρίστε τη βίδα προς τα δεξιά για να αυξηθεί η τάση και προς τα αριστερά για να μειωθεί η τάση. Ρυθμίστε στην επιθυμητή τάση. ell 41

50 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 11. Βίδα ρύθμισης της τάσης της ανάσχεσης - Η βίδα αυτή μπορεί να ρυθμιστεί έτσι ώστε να αυξηθεί ή να μειωθεί η προσπάθεια που χρειάζεται για τη μετακίνηση του μοχλού του χειριστηρίου έξω από τις θέσεις εγκοπής (πρέπει να αφαιρεθεί το κάλυμμα). Γυρίστε τη βίδα δεξιά για να αυξηθεί η τάση. Ρυθμίστε στην επιθυμητή τάση. a - b - Βίδα ρύθμισης της τάσης της εγκοπής Βίδα ρύθμισης της τάσης του μοχλού χειριστηρίου a b ΣΥΓΧΡΟΝΙΣΜΌς ΚΙΝΗΤΉΡΩΝ Η λειτουργία αυτόματου συγχρονισμού, όταν είναι ενεργοποιημένη, ρυθμίζει αυτόματα τις στροφές όλων των κινητήρων ώστε να συγχρονίζονται με τις στροφές του δεξιού κινητήρα. Πατήστε το κουμπί 'SYNC" στο CAN trackpad για να ενεργοποιήσετε ή να απενεργοποιήσετε τον αυτόματο συγχρονισμό. Όταν η λυχνία LED συγχρονισμού είναι κίτρινη, το κουμπί "SYNC" έχει πατηθεί, αλλά δεν υπάρχουν οι κατάλληλες συνθήκες για την εμπλοκή του αυτόματου συγχρονισμού. Όταν η λυχνία LED συγχρονισμού γίνει κόκκινη, ο συγχρονισμός κινητηρων των έχει εμπλακεί. Οι κινητήρες παραμένουν συγχρονισμένοι όσο οι στροφές των κινητήρων είναι πάνω από 900 σ.α.λ. επί δύο δευτερόλεπτα, οι λαβές του χειριστηρίου απέχουν 10% μεταξύ τους και οι κινητήρες έχουν ανοιγμένο το γκάζι λιγότερο από 95%. Για την απενεργοποίηση του χαρακτηριστικού αυτόματου συντονισμού, πατήστε το κουμπί "SYNC". NEUTRAL - TROLL + SYNC TRANSFER 1 LEVER THROTTLE ONLY DOCK ΜΕΤΑΦΟΡΆ ΠΗΔΑΛΊΟΥ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η απώλεια ελέγχου του σκάφους μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή και θάνατο, γι' αυτό πρέπει να αποφεύγεται. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από τον ενεργό σταθμό ενώ το σύστημα μετάδοσης είναι σε εμπλοκή. Η μεταφορά πηδαλίου θα πρέπει να επιχειρηθεί μόνο ενώ και οι δύο σταθμοί είναι επανδρωμένοι. Η μεταφορά πηδαλίου από ένα άτομο πρέπει να εκτελείται μόνο ενώ ο κινητήρας είναι σε νεκρά. ΣΗΜΕΙΩΣΗ: Η θέση της νεκράς είναι προτιμητέα κατά την εκτέλεση μεταφοράς σταθμού. Αν οι συνθήκες δεν επιτρέπουν την ρύθμιση του χειριστηρίου στη νεκρά, η μεταφορά πηδαλίου μπορεί να γίνει με το σύστημα μετάδοσης σε εμπλοκή. 42 ell

51 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Η λειτουργία μεταφοράς πηδαλίου επιτρέπει στο χειριστή του σκάφους να επιλέγει ποιο πηδάλιο ελέγχει τη λειτουργία του κινητήρα. Αν πατήσετε δυο φορές το πλήκτρο μεταφοράς "TRANSFER", μπορείτε να μεταφέρετε τον έλεγχο του κινητήρα σε ένα νέο πηδάλιο. Όταν εκκινείται μια μεταφορά πηδαλίου, το χειριστήριο αρχίζει αμέσως να προσαρμόζει τις σ.α.λ. του κινητήρα και τη θέση ταχύτητας ώστε να συμφωνεί με τη ρύθμιση του μοχλού χειριστηρίου στο νέο πηδάλιο. Ρυθμίστε τις λαβές του χειριστηρίου στην επιθυμητή θέση γκαζιού και ταχύτητας. Όταν πατηθεί το κουμπί "TRANSFER" (ΜΕΤΑΔΟΣΗ), η λυχνία LED μεταφοράς θα ανάψει και θα ακουστεί ένας χαρακτηριστικός ήχος. Πατήστε και πάλι το κουμπί "TRANSFER" για να ολοκληρώσετε τη μεταφορά πηδαλίου. Όταν η μεταφορά πηδαλίου ολοκληρωθεί, θα ακουστεί ένας ακόμη χαρακτηριστικός ήχος και η λυχνία LED μεταφοράς θα σβήσει. ΣΗΜΕΙΩΣΗ: Για την ολοκλήρωση μια μεταφοράς πηδαλίου παρέχεται χρονικό περιθώριο 10 δευτερολέπτων. Αν η μεταφορά πηδαλίου δεν έχει ολοκληρωθεί, η ενέργεια θα ακυρωθεί και θα ηχήσει ένας διπλός χαρακτηριστικός ήχος. Με νέο πάτημα του κουμπιού "TRANSFER", η μεταφορά πηδαλίου επανεκκινείται. NEUTRAL - TROLL + SYNC TRANSFER 1 LEVER THROTTLE ONLY DOCK Συγχρονισμός πηδαλίων πριν από τη μεταφορά Όταν πατήσετε το κουμπί "TRANSFER" (ΜΕΤΑΔΟΣΗ), έχετε 10 δευτερόλεπτα για να αλλάξετε τις ρυθμίσεις του μοχλού χειριστηρίου στο νέο πηδάλιο ώστε να συμφωνούν με τις ρυθμίσεις του μοχλού στο προηγούμενο πηδάλιο, που πρόκειται να απενεργοποιηθεί. Αν οι λαβές δεν είναι συγχρονισμένες, θα αρχίσουν να αναβοσβήνουν οι λυχνίες της νεκράς. Η λυχνία θα αναβοσβήνει ταχύτερα καθώς οι λαβές πλησιάζουν τη θέση συγχρονισμού. Μόλις η λυχνία παραμείνει αναμμένη συνεχώς, οι λαβές έχουν συγχρονιστεί και μπορείτε να πατήσετε και πάλι το κουμπί για την ολοκλήρωση της μεταφοράς. Με αυτόν τον τρόπο, η διαδικασία μεταφοράς ολοκληρώνεται και ο έλεγχος του κινητήρα μεταβιβάζεται στο νέο σταθμό. Η ενέργεια ακυρώνεται αν η μεταφορά πηδαλίου δεν ολοκληρωθεί μέσα σε 10 δευτερόλεπτα. Χαρακτηριστικά και λειτουργία χειριστηρίου για τη σκιώδη λειτουργία ΛΕΙΤΟΥΡΓΊΑ ΓΚΑΖΙΟΎ ΚΑΙ ΑΛΛΑΓΉς ΤΑΧΥΤΉΤΩΝ ΤΡΙΠΛΟΎ ΚΙΝΗΤΉΡΑ Η κίνηση των λαβών στο τηλεχειριστήριο επιτρέπει στο χειριστή του σκάφους να ελέγχει τις στροφές του γκαζιού στον κινητήρα και τις θέσεις αλλαγής ταχυτήτων και των τριών κινητήρων. Η λειτουργία επιτάχυνσης και αλλαγής ταχυτήτων εξαρτάται από τους κινητήρες που λειτουργούν. Ανατρέξτε στον πίνακα που ακολουθεί. Αριστερός κινητήρας Κεντρικός κινητήρας Δεξιός κινητήρας Σε λειτουργία Σε λειτουργία Σε λειτουργία Λειτουργία λαβής ελέγχου Γκάζι και αλλαγή ταχυτήτων αριστερού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Γκάζι κεντρικού κινητήρα = μέσος όρος αριστερού και δεξιού κινητήρα Ταχύτητα κεντρικού κινητήρα = νεκρά, εκτός εάν και οι δύο κινητήρες είναι στην ίδια ταχύτητα ell 43

52 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Αριστερός κινητήρας Κεντρικός κινητήρας Δεξιός κινητήρας Σε λειτουργία Σε λειτουργία Κλειστό (Off) Κλειστό (Off) Σε λειτουργία Σε λειτουργία Σε λειτουργία Κλειστό (Off) Σε λειτουργία Σε λειτουργία Κλειστό (Off) Κλειστό (Off) Κλειστό (Off) Κλειστό (Off) Σε λειτουργία Κλειστό (Off) (διακόπτης ανάφλεξης) Σε λειτουργία Κλειστό (Off) (διακόπτης ανάφλεξης) Λειτουργία λαβής ελέγχου Γκάζι και αλλαγή ταχυτήτων αριστερού και κεντρικού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού και κεντρικού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων αριστερού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων αριστερού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων κεντρικού κινητήρα = νεκρά/ρελαντί, εκτός εάν οι λαβές ελέγχου είναι στην ίδια ταχύτητα Η απενεργοποίηση ενός από τους εξωτερικούς κινητήρες κατά την πλεύση, αναγκάζει τον κεντρικό κινητήρα να μεταβεί σε νεκρά/ρελαντί. Η λειτουργία του κεντρικού κινητήρα μπορεί να αποκατασταθεί με επαναφορά της λαβής ελέγχου του εξωτερικού κινητήρα που λειτουργεί στη νεκρά και επανασύμπλεξή της. Μετά την παραπάνω ενέργεια, οι στροφές του κινητήρα και η επιλογή ταχυτήτων του κεντρικού κινητήρα θα ελέγχονται από τον εξωτερικό κινητήρα που λειτουργεί. Η απενεργοποίηση του κεντρικού κινητήρα κατά την πλεύση δεν θα επηρεάσει τη λειτουργία των εξωτερικών κινητήρων. Εάν προκύψει κάποια βλάβη κατά την πλεύση, η οποία θα αναγκάσει έναν από τους εξωτερικούς κινητήρες να μεταβεί σε κατάσταση νεκράς/ρελαντί, ο κεντρικός κινητήρας θα μεταβεί και αυτός σε κατάσταση νεκράς/ ρελαντί. Η λειτουργία του κεντρικού κινητήρα μπορεί να αποκατασταθεί επαναφέροντας τη λαβή ελέγχου του εξωτερικού κινητήρα που λειτουργεί στη νεκρά και συμπλέκοντας ξανά. ΛΕΙΤΟΥΡΓΊΑ ΓΚΑΖΙΟΎ ΚΑΙ ΑΛΛΑΓΉς ΤΑΧΥΤΉΤΩΝ ΤΕΤΡΑΠΛΟΎ ΚΙΝΗΤΉΡΑ Η κίνηση των λαβών στο χειριστήριο επιτρέπει στο χειριστή του σκάφους να ελέγχει τις στροφές του γκαζιού στον κινητήρα και τις θέσεις αλλαγής ταχυτήτων και των τεσσάρων κινητήρων. Η λειτουργία επιτάχυνσης και αλλαγής ταχυτήτων εξαρτάται από τους κινητήρες που λειτουργούν. Ανατρέξτε στον πίνακα που ακολουθεί. Αριστερός εξωτερικός κινητήρας Αριστερός εσωτερικός κινητήρας Δεξιός εσωτερικός κινητήρας Δεξιός εξωτερικός κινητήρας Λειτουργία λαβής ελέγχου Σε λειτουργία Σε λειτουργία Σε λειτουργία Σε λειτουργία Γκάζι και αλλαγή ταχυτήτων εσωτερικού και εξωτερικού αριστερού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων εσωτερικού και εξωτερικού δεξιού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Σε λειτουργία Σε λειτουργία Κλειστό (Off) Κλειστό (Off) Γκάζι και αλλαγή ταχυτήτων εσωτερικού και εξωτερικού αριστερού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου 44 ell

53 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Αριστερός εξωτερικός κινητήρας Αριστερός εσωτερικός κινητήρας Δεξιός εσωτερικός κινητήρας Δεξιός εξωτερικός κινητήρας Λειτουργία λαβής ελέγχου Κλειστό (Off) Κλειστό (Off) Σε λειτουργία Σε λειτουργία Γκάζι και αλλαγή ταχυτήτων εσωτερικού και εξωτερικού δεξιού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Κλειστό (Off) (διακόπτης ανάφλεξης) Σε λειτουργία Σε λειτουργία Σε λειτουργία Γκάζι και αλλαγή ταχυτήτων αριστερού εσωτερικού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Σε λειτουργία Σε λειτουργία Σε λειτουργία Κλειστό (Off) (διακόπτης ανάφλεξης) Γκάζι και αλλαγή ταχυτήτων δεξιού εσωτερικού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Κλειστό (Off) (διακόπτης ανάφλεξης σβηστός) Σε λειτουργία Σε λειτουργία Σε λειτουργία Γκάζι και αλλαγή ταχυτήτων αριστερού εσωτερικού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Σε λειτουργία Σε λειτουργία Σε λειτουργία Κλειστό (Off) (διακόπτης ανάφλεξης σβηστός) Γκάζι και αλλαγή ταχυτήτων δεξιού εσωτερικού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Σε λειτουργία Κλειστό (Off) Κλειστό (Off) Σε λειτουργία Γκάζι και αλλαγή ταχυτήτων αριστερού εξωτερικού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού εξωτερικού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Κλειστό (Off) (διακόπτης ανάφλεξης) Σε λειτουργία Σε λειτουργία Κλειστό (Off) (διακόπτης ανάφλεξης) Γκάζι και αλλαγή ταχυτήτων αριστερού εσωτερικού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού εσωτερικού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Η απενεργοποίηση του δεξιού εξωτερικού κινητήρα κατά την πλεύση αναγκάζει το δεξιό εσωτερικό κινητήρα να μεταβεί σε νεκρά/ρελαντί. Τη λειτουργία του εσωτερικού κινητήρα μπορείτε να την αποκαταστήσετε στρέφοντας το κλειδί της μίζας του δεξιού εξωτερικού κινητήρα στη θέση ΟΝ, και στη συνέχεια επαναφέροντας τη δεξιά λαβή ελέγχου στη νεκρά και συμπλέκοντας και πάλι. Με αυτήν την ενέργεια, οι στροφές και η αλλαγή ταχυτήτων του εσωτερικού κινητήρα θα ελέγχονται από τη δεξιά λαβή ελέγχου. Η απενεργοποίηση του αριστερού εξωτερικού κινητήρα κατά την πλεύση αναγκάζει τον αριστερό εσωτερικό κινητήρα να μεταβεί σε νεκρά/ρελαντί. Τη λειτουργία του εσωτερικού κινητήρα μπορείτε να την αποκαταστήσετε στρέφοντας το κλειδί της μίζας του αριστερού εξωτερικού κινητήρα στη θέση ΟΝ, και στη συνέχεια επαναφέροντας την αριστερή λαβή ελέγχου στη νεκρά και συμπλέκοντας και πάλι. Με αυτήν την ενέργεια, οι στροφές και η αλλαγή ταχυτήτων του εσωτερικού κινητήρα θα ελέγχονται από την αριστερή λαβή ελέγχου. Η απενεργοποίηση ενός από τους εσωτερικούς κινητήρες κατά την πλεύση δεν θα επηρεάσει τη λειτουργία των εξωτερικών κινητήρων. Εάν προκύψει κάποια βλάβη κατά την πλεύση, η οποία θα αναγκάσει το δεξιό εξωτερικό κινητήρα να μεταβεί σε κατάσταση νεκράς/ρελαντί, ο δεξιός εσωτερικός κινητήρας θα μεταβεί και αυτός σε κατάσταση νεκράς/ ρελαντί. Η λειτουργία του εσωτερικού κινητήρα μπορεί να αποκατασταθεί με επαναφορά της δεξιάς λαβής ελέγχου στη νεκρά και με νέα σύμπλεξη. ell 45

54 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Εάν προκύψει κάποια βλάβη κατά την πλεύση, η οποία θα αναγκάσει τον αριστερό εξωτερικό κινητήρα να μεταβεί σε κατάσταση νεκράς/ρελαντί, ο αριστερός εσωτερικός κινητήρας θα μεταβεί και αυτός σε κατάσταση νεκράς/ρελαντί. Η λειτουργία του εσωτερικού κινητήρα μπορεί να αποκατασταθεί με επαναφορά της αριστερής λαβής ελέγχου στη νεκρά και με νέα σύμπλεξη. ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΔΙΑΚΌΠΤΗ ΕΞΙΣΟΡΡΌΠΗΣΗς ΚΑΙ ΠΛΗΚΤΡΟΛΟΓΊΟΥ 1. Διακόπτης εξισορρόπησης (αν υπάρχει) - Για το χειρισμό της εξισορρόπησης για όλους τους κινητήρες. Για την εξισορρόπηση μεμονωμένων κινητήρων απαιτείται ένας πίνακας διακοπτών εξισορρόπησης που αποτελεί παρελκόμενο. B O T H N E U T R A L S E L E C T S Y N C A C T I V E T H R O T T L E O N L Y S T A T I O N S E L E C T Κουμπί μόνο για γκάζι / επιλογής σταθμού - Επιτρέπει στο χειριστή του σκάφους να αυξήσει τις σ.α.λ. του κινητήρα για να προθερμανθεί, χωρίς να επιλέξει ταχύτητα. Για να χρησιμοποιήσετε μόνο το γκάζι, βάλτε τη λαβή του τηλεχειριστηρίου στη νεκρά θέση. Πατήστε το κουμπί μόνο για το γκάζι ενώ μετακινείτε τη λαβή του χειριστηρίου στην εμπρός θέση εγκοπής. Η κόρνα θα ηχήσει μια φορά και το φως της νεκράς θα αρχίσει να αναβοσβήνει. Η κόρνα θα ηχήσει δύο φορές όταν συμπλεχθεί η λειτουργία ''γκάζι μόνο''. Ανοίξτε το γκάζι για να αυξήσετε τις σ.α.λ. των κινητήρων. Για την αποσύμπλεξη, επαναφέρετε τη λαβή του χειριστηρίου στη θέση NEUTRAL (νεκρό) και πατήστε το κουμπί μόνο για γκάζι. Οι στροφές του κινητήρα περιορίζονται για να αποφευχθεί η πρόκληση ζημιάς στον κινητήρα. Με το πάτημα του κουμπιού επιλογής σταθμού σε ένα ανενεργό πηδάλιο, εκκινείται μια μεταφορά πηδαλίου. Ανατρέξτε στην ενότητα Μεταφορά πηδαλίου. 3. Trackpad με βέλη - Εκτελεί μετακίνηση ανάμεσα στα μηνύματα λειτουργιών οθόνης στην Προβολή Συστήματος. 4. Κουμπί επιλογής - Χρησιμοποιείται για να επιλέξετε μία από τις επιλογές της οθόνης προβολής συστήματος και για την επιβεβαίωση καταχωρήσεων δεδομένων. Με το συνεχόμενο πάτημα του κουμπιού επιλογής για δύο δευτερόλεπτα, η προβολή οθονών σταματάει προσωρινά αν έχει επιλεγεί με τη δυνατότητα Favorites (Αγαπημένα). Με το συνεχόμενο πάτημα του κουμπιού επιλογής για τρία δευτερόλεπτα ενεργοποιείται η λειτουργία επαναφοράς δεδομένων (αλλά όχι όταν είναι ενεργή η λειτουργία προβολής οθονών). Με το συνεχόμενο πάτημα του κουμπιού επιλογής για πέντε δευτερόλεπτα ή περισσότερο, εμφανίζεται η αρχική σελίδα. 5. LED νεκράς - Οι λυχνίες LED νεκράς ανάβουν όταν οι κινητήρες είναι στη νεκρά. Όταν ο κινητήρας είναι στη θέση γκάζι μόνο, τα φώτα αναβοσβήνουν. ΣΗΜΕΙΩΣΗ: Η θέση του γραναζιού καθορίζεται από την ανίχνευση της θέσης του ενεργοποιητή αλλαγής ταχύτητας στον κινητήρα, όχι της θέσης της λαβής χειριστηρίου. 6. Λυχνία LED ενεργοποίησης (Active) - Η λυχνία LED ενεργοποίησης ανάβει για να δείξει ότι το χειριστήριο είναι ενεργό και έτοιμο για χρήση. 46 ell

55 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 7. Λυχνία LED SYNC (συγχρονισμού) - Η λυχνία LED SYNC ανάβει όταν οι σ.α.λ. των κινητήρων συγχρονίζονται από το σύστημα DTS. a NEUTRAL SELECT b c a - b - c - d - e - f - Λυχνίες LED νεκράς Κουμπί επιλογής Μονάδα εισόδου (trackpad) με τέσσερα βέλη Λυχνία LED SYNC [Συγχρονισμού] Πλήκτρο SELECT (ΕΠΙΛΟΓΗΣ) μόνο για το γκάζι/σταθμού Λυχνία LED ΑCTIVE (ENEΡΓΟ) ACTIVE THROTTLE ONLY SYNC STATION SELECT f e d ΣΥΓΧΡΟΝΙΣΜΌς ΚΙΝΗΤΉΡΩΝ Η λειτουργία αυτόματου συγχρονισμού, όταν είναι ενεργοποιημένη, ρυθμίζει αυτόματα τις στροφές όλων των κινητήρων ώστε να συγχρονίζονται με τις στροφές του δεξιού κινητήρα. Ο αυτόματος συγχρονισμός των κινητήρων ενεργοποιείται αυτόματα όταν οι στροφές των κινητήρων είναι πάνω από 900 σ.α.λ. επί δύο δευτερόλεπτα και οι λαβές του χειριστηρίου απέχουν 10% μεταξύ τους. Η λυχνία συγχρονισμού ανάβει όταν οι κινητήρες είναι συγχρονισμένοι. Ο αυτόματος συγχρονισμός παραμένει ενεργοποιημένος μέχρι το άνοιγμα του γκαζιού στο 95% της διαδρομής του. Για την απενεργοποίηση, μετακινήστε μία από τις λαβές του χειριστηρίου ή και τις δύο μέχρι να απέχουν μεταξύ τους 10% ή περισσότερο, μειώστε τις στροφές του κινητήρα κάτω από 900 σ.α.λ ή αυξήστε τις στροφές του κινητήρα πάνω από 95%. ACTIVE SYNC THROTTLE ONLY STAT ION SELECT ΜΕΤΑΦΟΡΆ ΠΗΔΑΛΊΟΥ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η απώλεια ελέγχου του σκάφους μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή και θάνατο, γι' αυτό πρέπει να αποφεύγεται. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από τον ενεργό σταθμό ενώ το σύστημα μετάδοσης είναι σε εμπλοκή. Η μεταφορά πηδαλίου θα πρέπει να επιχειρηθεί μόνο ενώ και οι δύο σταθμοί είναι επανδρωμένοι. Η μεταφορά πηδαλίου από ένα άτομο πρέπει να εκτελείται μόνο ενώ ο κινητήρας είναι σε νεκρά. ΣΗΜΕΙΩΣΗ: Η θέση ρελαντί είναι προτιμητέα κατά την εκτέλεση μεταφοράς πηδαλίου. Αν οι συνθήκες δεν επιτρέπουν την ρύθμιση του χειριστηρίου στη θέση ρελαντί, η μεταφορά πηδαλίου μπορεί να γίνει με το σύστημα μετάδοσης σε εμπλοκή. ΣΗΜΕΙΩΣΗ: Η λυχνία ενεργοποίησης στο χειριστήριο ανάβει στο πηδάλιο απ' όπου ελέγχεται η λειτουργία του κινητήρα. ell 47

56 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Η λειτουργία μεταφοράς πηδαλίου επιτρέπει στο χειριστή του σκάφους να επιλέγει ποιο πηδάλιο ελέγχει τη λειτουργία του κινητήρα. Αν πιέσετε δυο φορές το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού, μπορείτε να μεταφέρετε τον έλεγχο του κινητήρα σε ένα νέο πηδάλιο. Όταν εκκινείται μια μεταφορά πηδαλίου, το χειριστήριο αρχίζει αμέσως να προσαρμόζει τις σ.α.λ. του κινητήρα και τη θέση ταχύτητας ώστε να συμφωνεί με τη ρύθμιση της λαβής χειριστηρίου στο νέο πηδάλιο. Ρυθμίστε τις λαβές του χειριστηρίου στην επιθυμητή θέση γκαζιού και ταχύτητας. ΣΗΜΕΙΩΣΗ: Για την ολοκλήρωση μια μεταφοράς πηδαλίου παρέχεται χρονικό περιθώριο 10 δευτερολέπτων. Αν η μεταφορά πηδαλίου δεν έχει ολοκληρωθεί, η ενέργεια θα ακυρωθεί και θα ηχήσει ένας διπλός χαρακτηριστικός ήχος. Με νέο πάτημα του κουμπιού μόνο για γκάζι / επιλογής σταθμού, η μεταφορά πηδαλίου επανεκκινείται. 1. Τοποθετήστε τη λαβή το ενεργού τηλεχειριστηρίου στη θέση ρελαντί. 2. Πηγαίνετε στο ανενεργό πηδάλιο και τοποθετήστε τη λαβή του χειριστηρίου στη θέση ρελαντί. 3. Πιέστε δύο φορές το πλήκτρο επιλογής μόνο για το γκάζι / επιλογής σταθμού. Η λυχνία "ACTIVE" θα ανάψει για να δηλώσει ότι το χειριστήριο ελέγχει τη λειτουργία του κινητήρα. a b a b ACTIVE ACTIVE SYNC THROTTLE THROTTLE ONLY ONLY STATION SELECT STAT ION SELECT a - b - Λυχνία ενεργοποίησης Πλήκτρο SELECT (ΕΠΙΛΟΓΗΣ) μόνο για το γκάζι/σταθμού 4. Η λυχνία "ACTIVE" θα σβήσει στο αρχικό πηδάλιο. Συγχρονισμός πηδαλίων πριν από τη μεταφορά πηδαλίου Αν πιέσετε μια φορά το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού έχετε 10 δευτερόλεπτα για να αλλάξετε τη ρύθμιση της λαβής χειριστηρίου στο νέο σταθμό ώστε να συμφωνεί με τη ρύθμιση της λαβής στον προηγούμενο σταθμό (που πρόκειται να απενεργοποιηθεί). Αν η λαβή δεν είναι συγχρονισμένη, θα αρχίσει να αναβοσβήνει η λυχνία της νεκράς. Η λυχνία αναβοσβήνει ταχύτερα καθώς η λαβή πλησιάζει τη θέση συγχρονισμού. Μόλις η λυχνία σταματά να αναβοσβήνει, η λαβή έχει συγχρονιστεί και μπορείτε να πατήσετε και πάλι το πλήκτρο μόνο για το γκάζι / επιλογής σταθμού για την ολοκλήρωση της μεταφοράς. Με αυτόν τον τρόπο, η διαδικασία μεταφοράς ολοκληρώνεται και ο έλεγχος του κινητήρα μεταβιβάζεται στο νέο σταθμό. Η μεταφορά πηδαλίου ακυρώνεται αν δεν ολοκληρωθεί μέσα σε 10 δευτερόλεπτα. Χαρακτηριστικά και λειτουργία χειριστηρίου σκιώδους λειτουργίας με trackpad δικτύου περιοχής ελέγχου (CAN) ΛΕΙΤΟΥΡΓΊΑ ΓΚΑΖΙΟΎ ΚΑΙ ΑΛΛΑΓΉς ΤΑΧΥΤΉΤΩΝ ΤΡΙΠΛΟΎ ΚΙΝΗΤΉΡΑ Η κίνηση των λαβών στο τηλεχειριστήριο επιτρέπει στο χειριστή του σκάφους να ελέγχει τις στροφές του γκαζιού στον κινητήρα και τις θέσεις αλλαγής ταχυτήτων και των τριών κινητήρων. Η λειτουργία επιτάχυνσης και αλλαγής ταχυτήτων εξαρτάται από τους κινητήρες που λειτουργούν. Ανατρέξτε στον πίνακα που ακολουθεί. Αριστερός κινητήρας Κεντρικός κινητήρας Δεξιός κινητήρας Σε λειτουργία Σε λειτουργία Σε λειτουργία Λειτουργία λαβής ελέγχου Γκάζι και αλλαγή ταχυτήτων αριστερού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου 48 ell

57 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Αριστερός κινητήρας Κεντρικός κινητήρας Δεξιός κινητήρας Σε λειτουργία Σε λειτουργία Κλειστό (Off) Κλειστό (Off) Σε λειτουργία Σε λειτουργία Σε λειτουργία Κλειστό (Off) Σε λειτουργία Σε λειτουργία Κλειστό (Off) Κλειστό (Off) Κλειστό (Off) Κλειστό (Off) Σε λειτουργία Κλειστό (Off) (διακόπτης ανάφλεξης) Σε λειτουργία Κλειστό (Off) (διακόπτης ανάφλεξης) Λειτουργία λαβής ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Γκάζι κεντρικού κινητήρα = μέσος όρος αριστερού και δεξιού κινητήρα Ταχύτητα κεντρικού κινητήρα = νεκρά, εκτός εάν και οι δύο κινητήρες είναι στην ίδια ταχύτητα Γκάζι και αλλαγή ταχυτήτων αριστερού και κεντρικού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού και κεντρικού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων αριστερού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων αριστερού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων κεντρικού κινητήρα = νεκρά/ρελαντί, εκτός εάν οι λαβές ελέγχου είναι στην ίδια ταχύτητα Η απενεργοποίηση ενός από τους εξωτερικούς κινητήρες κατά την πλεύση, αναγκάζει τον κεντρικό κινητήρα να μεταβεί σε νεκρά/ρελαντί. Η λειτουργία του κεντρικού κινητήρα μπορεί να αποκατασταθεί με επαναφορά της λαβής ελέγχου του εξωτερικού κινητήρα που λειτουργεί στη νεκρά και επανασύμπλεξή της. Μετά την παραπάνω ενέργεια, οι στροφές του κινητήρα και η επιλογή ταχυτήτων του κεντρικού κινητήρα θα ελέγχονται από τον εξωτερικό κινητήρα που λειτουργεί. Η απενεργοποίηση του κεντρικού κινητήρα κατά την πλεύση δεν θα επηρεάσει τη λειτουργία των εξωτερικών κινητήρων. Εάν προκύψει κάποια βλάβη κατά την πλεύση, η οποία θα αναγκάσει έναν από τους εξωτερικούς κινητήρες να μεταβεί σε κατάσταση νεκράς/ρελαντί, ο κεντρικός κινητήρας θα μεταβεί και αυτός σε κατάσταση νεκράς/ ρελαντί. Η λειτουργία του κεντρικού κινητήρα μπορεί να αποκατασταθεί επαναφέροντας τη λαβή ελέγχου του εξωτερικού κινητήρα που λειτουργεί στη νεκρά και συμπλέκοντας ξανά. ΛΕΙΤΟΥΡΓΊΑ ΓΚΑΖΙΟΎ ΚΑΙ ΑΛΛΑΓΉς ΤΑΧΥΤΉΤΩΝ ΤΕΤΡΑΠΛΟΎ ΚΙΝΗΤΉΡΑ Η κίνηση των λαβών στο χειριστήριο επιτρέπει στο χειριστή του σκάφους να ελέγχει τις στροφές του γκαζιού στον κινητήρα και τις θέσεις αλλαγής ταχυτήτων και των τεσσάρων κινητήρων. Η λειτουργία επιτάχυνσης και αλλαγής ταχυτήτων εξαρτάται από τους κινητήρες που λειτουργούν. Ανατρέξτε στον πίνακα που ακολουθεί. ell 49

58 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Αριστερός εξωτερικός κινητήρας Αριστερός εσωτερικός κινητήρας Δεξιός εσωτερικός κινητήρας Δεξιός εξωτερικός κινητήρας Λειτουργία λαβής ελέγχου Σε λειτουργία Σε λειτουργία Σε λειτουργία Σε λειτουργία Γκάζι και αλλαγή ταχυτήτων εσωτερικού και εξωτερικού αριστερού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων εσωτερικού και εξωτερικού δεξιού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Σε λειτουργία Σε λειτουργία Κλειστό (Off) Κλειστό (Off) Γκάζι και αλλαγή ταχυτήτων εσωτερικού και εξωτερικού αριστερού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Κλειστό (Off) Κλειστό (Off) Σε λειτουργία Σε λειτουργία Γκάζι και αλλαγή ταχυτήτων εσωτερικού και εξωτερικού δεξιού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Κλειστό (Off) (διακόπτης ανάφλεξης) Σε λειτουργία Σε λειτουργία Σε λειτουργία Γκάζι και αλλαγή ταχυτήτων αριστερού εσωτερικού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Σε λειτουργία Σε λειτουργία Σε λειτουργία Κλειστό (Off) (διακόπτης ανάφλεξης) Γκάζι και αλλαγή ταχυτήτων δεξιού εσωτερικού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Κλειστό (Off) (διακόπτης ανάφλεξης σβηστός) Σε λειτουργία Σε λειτουργία Σε λειτουργία Γκάζι και αλλαγή ταχυτήτων αριστερού εσωτερικού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Σε λειτουργία Σε λειτουργία Σε λειτουργία Κλειστό (Off) (διακόπτης ανάφλεξης σβηστός) Γκάζι και αλλαγή ταχυτήτων δεξιού εσωτερικού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Σε λειτουργία Κλειστό (Off) Κλειστό (Off) Σε λειτουργία Γκάζι και αλλαγή ταχυτήτων αριστερού εξωτερικού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού εξωτερικού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Κλειστό (Off) (διακόπτης ανάφλεξης) Σε λειτουργία Σε λειτουργία Κλειστό (Off) (διακόπτης ανάφλεξης) Γκάζι και αλλαγή ταχυτήτων αριστερού εσωτερικού κινητήρα = ελέγχεται από την αριστερή λαβή ελέγχου Γκάζι και αλλαγή ταχυτήτων δεξιού εσωτερικού κινητήρα = ελέγχεται από τη δεξιά λαβή ελέγχου Η απενεργοποίηση του δεξιού εξωτερικού κινητήρα κατά την πλεύση αναγκάζει το δεξιό εσωτερικό κινητήρα να μεταβεί σε νεκρά/ρελαντί. Τη λειτουργία του εσωτερικού κινητήρα μπορείτε να την αποκαταστήσετε στρέφοντας το κλειδί της μίζας του δεξιού εξωτερικού κινητήρα στη θέση ΟΝ, και στη συνέχεια επαναφέροντας τη δεξιά λαβή ελέγχου στη νεκρά και συμπλέκοντας και πάλι. Με αυτήν την ενέργεια, οι στροφές και η αλλαγή ταχυτήτων του εσωτερικού κινητήρα θα ελέγχονται από τη δεξιά λαβή ελέγχου. 50 ell

59 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Η απενεργοποίηση του αριστερού εξωτερικού κινητήρα κατά την πλεύση αναγκάζει τον αριστερό εσωτερικό κινητήρα να μεταβεί σε νεκρά/ρελαντί. Τη λειτουργία του εσωτερικού κινητήρα μπορείτε να την αποκαταστήσετε στρέφοντας το κλειδί της μίζας του αριστερού εξωτερικού κινητήρα στη θέση ΟΝ, και στη συνέχεια επαναφέροντας την αριστερή λαβή ελέγχου στη νεκρά και συμπλέκοντας και πάλι. Με αυτήν την ενέργεια, οι στροφές και η αλλαγή ταχυτήτων του εσωτερικού κινητήρα θα ελέγχονται από την αριστερή λαβή ελέγχου. Η απενεργοποίηση ενός από τους εσωτερικούς κινητήρες κατά την πλεύση δεν θα επηρεάσει τη λειτουργία των εξωτερικών κινητήρων. Εάν προκύψει κάποια βλάβη κατά την πλεύση, η οποία θα αναγκάσει το δεξιό εξωτερικό κινητήρα να μεταβεί σε κατάσταση νεκράς/ρελαντί, ο δεξιός εσωτερικός κινητήρας θα μεταβεί και αυτός σε κατάσταση νεκράς/ ρελαντί. Η λειτουργία του εσωτερικού κινητήρα μπορεί να αποκατασταθεί με επαναφορά της δεξιάς λαβής ελέγχου στη νεκρά και με νέα σύμπλεξη. Εάν προκύψει κάποια βλάβη κατά την πλεύση, η οποία θα αναγκάσει τον αριστερό εξωτερικό κινητήρα να μεταβεί σε κατάσταση νεκράς/ρελαντί, ο αριστερός εσωτερικός κινητήρας θα μεταβεί και αυτός σε κατάσταση νεκράς/ρελαντί. Η λειτουργία του εσωτερικού κινητήρα μπορεί να αποκατασταθεί με επαναφορά της αριστερής λαβής ελέγχου στη νεκρά και με νέα σύμπλεξη. ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΔΙΑΚΌΠΤΗ ΕΞΙΣΟΡΡΌΠΗΣΗς ΚΑΙ ΠΛΗΚΤΡΟΛΟΓΊΟΥ 1. Διακόπτης εξισορρόπησης (αν υπάρχει) - Για το χειρισμό της εξισορρόπησης για όλους τους κινητήρες. Για την εξισορρόπηση μεμονωμένων κινητήρων απαιτείται ένας πίνακας διακοπτών εξισορρόπησης που αποτελεί παρελκόμενο. ALL NEUTRAL TROLL TRANSFER SYNC I LEVER THROTTLE ONLY DOCK Λυχνίες νεκράς - Οι λυχνίες νεκράς ανάβουν όταν ο κινητήρας είναι στη νεκρά (χωρίς επιλεγμένη ταχύτητα). Όταν ο κινητήρας είναι στη θέση γκάζι μόνο, τα φώτα αναβοσβήνουν. ΣΗΜΕΙΩΣΗ: Η θέση του γραναζιού καθορίζεται με βάση τη θέση του ενεργοποιητή αλλαγής ταχύτητας στον κινητήρα, όχι τη θέση της λαβής χειριστηρίου. 3. Κουμπί χειριστηρίου πλεύσης χαμηλής ταχύτητας - Το χειριστήριο πλεύσης χαμηλής ταχύτητας ενεργοποιείται με το πάτημα του κουμπιού "TROLL". Η λειτουργία του χειριστηρίου πλεύσης χαμηλής ταχύτητας επιτρέπει στο χειριστή του σκάφους να ρυθμίσει τις στροφές του κινητήρα για χαμηλή ταχύτητα κρουαζιέρας ή για την πραγματοποίηση ελιγμών. Για ενεργοποίηση, φέρτε τις λαβές χειριστηρίου στη μπροστινή εγκοπή και πατήστε το κουμπί. Χρησιμοποιήστε τα κουμπιά - ή + για να μειώσετε ή να αυξήσετε τις στροφές, μέχρι το ανώτατο βαθμονομημένο όριο. Αν το χειριστήριο πλεύσης χαμηλής ταχύτητας είναι ρυθμισμένο σε μια επιθυμητή ταχύτητα και μετά κλείσει, το σύστημα θυμάται τη ρυθμισμένη ταχύτητα και επανέρχεται σε αυτήν όταν γίνει επανασύνδεση. Για να απενεργοποιήσετε το χειριστήριο πλεύσης χαμηλής ταχύτητας, πατήστε το κουμπί "TROLL", φέρτε το γκάζι σε έναν άλλο αριθμό στροφών, ή επιλέξτε τη νεκρά για τον κινητήρα. 4. Κουμπί μεταφοράς - Με το πάτημα του κουμπιού "TRANSFER" (μεταφοράς), η λειτουργία του κινητήρα μεταφέρεται σε ένα άλλο πηδάλιο. Ανατρέξτε στην ενότητα Μεταφορά πηδαλίου. ell 51

60 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 5. Κουμπί για δέσιμο στην προβλήτα - Με το πάτημα του κουμπιού "DOCK" (δέσιμο), εκκινείται η λειτουργία δεσίματος στην προβλήτα. Η λειτουργία δεσίματος στην προβλήτα μειώνει τις δυνατότητες του γκαζιού περίπου στα 50% του κανονικού γκαζιού. Για να απενεργοποιήσετε τον τρόπο λειτουργίας δεσίματος στην προβλήτα, επιλέξτε τη νεκρά και πατήστε το κουμπί "DOCK". 6. Κουμπί μόνο για γκάζι - Επιτρέπει στο χειριστή του σκάφους να αυξήσει τις σ.α.λ. του κινητήρα για να προθερμανθεί, χωρίς να επιλέξει ταχύτητα. Για να χρησιμοποιήσετε μόνο το γκάζι, βάλτε τη λαβή του τηλεχειριστηρίου στη νεκρά θέση. Πατήστε το κουμπί μόνο για το γκάζι ενώ μετακινείτε τη λαβή του χειριστηρίου στην εμπρός θέση εγκοπής. Η κόρνα θα ηχήσει μια φορά και το φως της νεκράς θα αρχίσει να αναβοσβήνει. Η κόρνα θα ηχήσει δύο φορές όταν συμπλεχθεί η λειτουργία ''γκάζι μόνο''. Ανοίξτε το γκάζι για να αυξήσετε τις σ.α.λ. των κινητήρων. Για την αποσύμπλεξη, επαναφέρετε τη λαβή του χειριστηρίου στη θέση NEUTRAL (νεκρό) και πατήστε το κουμπί μόνο για γκάζι. Οι στροφές του κινητήρα περιορίζονται για να αποφευχθεί η πρόκληση ζημιάς στον κινητήρα. 7. Κουμπί ενός μοχλού - Με το πάτημα του κουμπιού "1 LEVER" (ένας μοχλός), εκκινείται ο τρόπος λειτουργίας ενός μοχλού. Ο τρόπος λειτουργίας ενός μοχλού επιτρέπει τον έλεγχο των λειτουργιών γκαζιού και αλλαγής ταχυτήτων και των δύο κινητήρων από την αριστερή λαβή χειριστηρίου. Για να απενεργοποιήσετε τον τρόπο λειτουργίας ενός μοχλού, επιλέξτε τη νεκρά και πατήστε το κουμπί "1 LEVER". 8. Κουμπί συγχρονισμού - Με το πάτημα του κουμπιού "SYNC" απενεργοποιείται το χαρακτηριστικό αυτόματου συγχρονισμού. Ανατρέξτε στην ενότητα Συγχρονισμός κινητήρων. N E U T R A L - SYNC a NEUTRAL TROLL + TRANSFER b c a - b - c - d - e - f - g - Λυχνίες LED νεκράς Κουμπί χειριστηρίου πλεύσης χαμηλής ταχύτητας Κουμπί μεταφοράς Κουμπί δεσίματος σε προβλήτα Μόνο γκάζι Κουμπί ενός μοχλού Κουμπί συγχρονισμού g 1 LEVER THROTTLE ONLY DOCK f e d Βίδα ρύθμισης τάσης λαβής ελέγχου - Η βίδα αυτή μπορεί να ρυθμιστεί για να αυξήσει ή να μειώσει την τάση στη λαβή ελέγχου (πρέπει να αφαιρεθεί το κάλυμμα). Η ενέργεια αυτή βοηθά να αποφευχθεί η ανεπιθύμητη κίνηση της λαβής σε ταραγμένα νερά. Γυρίστε τη βίδα προς τα δεξιά για να αυξηθεί η τάση και προς τα αριστερά για να μειωθεί η τάση. Ρυθμίστε στην επιθυμητή τάση. 52 ell

61 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ 10. Βίδα ρύθμισης της τάσης της ανάσχεσης - Η βίδα αυτή μπορεί να ρυθμιστεί έτσι ώστε να αυξηθεί ή να μειωθεί η προσπάθεια που χρειάζεται για τη μετακίνηση της λαβής του χειριστηρίου έξω από τις θέσεις ανάσχεσης (πρέπει να αφαιρεθεί το κάλυμμα). Γυρίστε τη βίδα δεξιά για να αυξηθεί η τάση. Ρυθμίστε στην επιθυμητή τάση. a - b - Βίδα ρύθμισης της τάσης της εγκοπής Βίδα ρύθμισης της τάσης της λαβής χειριστηρίου a b ΣΥΓΧΡΟΝΙΣΜΌς ΚΙΝΗΤΉΡΩΝ Η λειτουργία αυτόματου συγχρονισμού, όταν είναι ενεργοποιημένη, ρυθμίζει αυτόματα τις στροφές όλων των κινητήρων ώστε να συγχρονίζονται με τις στροφές του δεξιού κινητήρα. Πατήστε το κουμπί 'SYNC" στο CAN trackpad για να ενεργοποιήσετε ή να απενεργοποιήσετε τον αυτόματο συγχρονισμό. Όταν η λυχνία LED συγχρονισμού είναι κίτρινη, το κουμπί "SYNC" έχει πατηθεί, αλλά δεν υπάρχουν οι κατάλληλες συνθήκες για την εμπλοκή του αυτόματου συγχρονισμού. Όταν η λυχνία LED συγχρονισμού γίνει κόκκινη, ο συγχρονισμός κινητηρων των έχει εμπλακεί. Οι κινητήρες παραμένουν συγχρονισμένοι όσο οι στροφές των κινητήρων είναι πάνω από 900 σ.α.λ. επί δύο δευτερόλεπτα, οι λαβές του χειριστηρίου απέχουν 10% μεταξύ τους και οι κινητήρες έχουν ανοιγμένο το γκάζι λιγότερο από 95%. Για την απενεργοποίηση του χαρακτηριστικού αυτόματου συντονισμού, πατήστε το κουμπί "SYNC". NEUTRAL - TROLL + SYNC TRANSFER 1 LEVER THROTTLE ONLY DOCK ΜΕΤΑΦΟΡΆ ΠΗΔΑΛΊΟΥ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η απώλεια ελέγχου του σκάφους μπορεί να οδηγήσει σε σοβαρό τραυματισμό ή και θάνατο, γι' αυτό πρέπει να αποφεύγεται. Ο χειριστής του σκάφους δεν πρέπει να φεύγει ποτέ από τον ενεργό σταθμό ενώ το σύστημα μετάδοσης είναι σε εμπλοκή. Η μεταφορά πηδαλίου θα πρέπει να επιχειρηθεί μόνο ενώ και οι δύο σταθμοί είναι επανδρωμένοι. Η μεταφορά πηδαλίου από ένα άτομο πρέπει να εκτελείται μόνο ενώ ο κινητήρας είναι σε νεκρά. ΣΗΜΕΙΩΣΗ: Η θέση της νεκράς είναι προτιμητέα κατά την εκτέλεση μεταφοράς σταθμού. Αν οι συνθήκες δεν επιτρέπουν την ρύθμιση του χειριστηρίου στη νεκρά, η μεταφορά πηδαλίου μπορεί να γίνει με το σύστημα μετάδοσης σε εμπλοκή. ell 53

62 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Η λειτουργία μεταφοράς πηδαλίου επιτρέπει στο χειριστή του σκάφους να επιλέγει ποιο πηδάλιο ελέγχει τη λειτουργία του κινητήρα. Αν πατήσετε δυο φορές το πλήκτρο μεταφοράς "TRANSFER", μπορείτε να μεταφέρετε τον έλεγχο του κινητήρα σε ένα νέο πηδάλιο. Όταν εκκινείται μια μεταφορά πηδαλίου, το χειριστήριο αρχίζει αμέσως να προσαρμόζει τις σ.α.λ. του κινητήρα και τη θέση ταχύτητας ώστε να συμφωνεί με τη ρύθμιση του μοχλού χειριστηρίου στο νέο πηδάλιο. Ρυθμίστε τις λαβές του χειριστηρίου στην επιθυμητή θέση γκαζιού και ταχύτητας. Όταν πατηθεί το κουμπί "TRANSFER" (ΜΕΤΑΔΟΣΗ), η λυχνία LED μεταφοράς θα ανάψει και θα ακουστεί ένας χαρακτηριστικός ήχος. Πατήστε και πάλι το κουμπί "TRANSFER" για να ολοκληρώσετε τη μεταφορά πηδαλίου. Όταν η μεταφορά πηδαλίου ολοκληρωθεί, θα ακουστεί ένας ακόμη χαρακτηριστικός ήχος και η λυχνία LED μεταφοράς θα σβήσει. ΣΗΜΕΙΩΣΗ: Για την ολοκλήρωση μια μεταφοράς πηδαλίου παρέχεται χρονικό περιθώριο 10 δευτερολέπτων. Αν η μεταφορά πηδαλίου δεν έχει ολοκληρωθεί, η ενέργεια θα ακυρωθεί και θα ηχήσει ένας διπλός χαρακτηριστικός ήχος. Με νέο πάτημα του κουμπιού "TRANSFER", η μεταφορά πηδαλίου επανεκκινείται. NEUTRAL - TROLL + SYNC TRANSFER 1 LEVER THROTTLE ONLY DOCK Συγχρονισμός πηδαλίων πριν από τη μεταφορά Όταν πατήσετε το κουμπί "TRANSFER" (ΜΕΤΑΔΟΣΗ), έχετε 10 δευτερόλεπτα για να αλλάξετε τις ρυθμίσεις του μοχλού χειριστηρίου στο νέο πηδάλιο ώστε να συμφωνούν με τις ρυθμίσεις του μοχλού στο προηγούμενο πηδάλιο, που πρόκειται να απενεργοποιηθεί. Αν οι λαβές δεν είναι συγχρονισμένες, θα αρχίσουν να αναβοσβήνουν οι λυχνίες της νεκράς. Η λυχνία θα αναβοσβήνει ταχύτερα καθώς οι λαβές πλησιάζουν τη θέση συγχρονισμού. Μόλις η λυχνία παραμείνει αναμμένη συνεχώς, οι λαβές έχουν συγχρονιστεί και μπορείτε να πατήσετε και πάλι το κουμπί για την ολοκλήρωση της μεταφοράς. Με αυτόν τον τρόπο, η διαδικασία μεταφοράς ολοκληρώνεται και ο έλεγχος του κινητήρα μεταβιβάζεται στο νέο σταθμό. Η ενέργεια ακυρώνεται αν η μεταφορά πηδαλίου δεν ολοκληρωθεί μέσα σε 10 δευτερόλεπτα. Προειδοποιητικό σύστημα ΣΉΜΑΤΑ ΠΡΟΕΙΔΟΠΟΙΗΤΙΚΉς ΚΌΡΝΑς Όταν ο διακόπτης της μίζας είναι στη θέση "ON" (ανοικτό), η κόρνα (βρίσκεται στην πλεξούδα καλωδίωσης της υπομονάδας εντολών) ενεργοποιείται δοκιμαστικά για μια στιγμή για να ενημερωθείτε ότι λειτουργεί κανονικά. Υπάρχουν δύο είδη προειδοποιητικής κόρνας για να ενημερωθεί ο χειριστής για την ύπαρξη προβλήματος εντός του συστήματος λειτουργίας του κινητήρα. 1. Συνεχής οξύς ήχος (μπιπ) έξι δευτερολέπτων: Δηλώνει μια κρίσιμη κατάσταση στον κινητήρα. Ανάλογα με την κατάσταση, το σύστημα προστασίας κινητήρα Guardian ενδέχεται να ενεργοποιηθεί και να προστατεύσει τον κινητήρα περιορίζοντας την ισχύ του. Θα πρέπει να επιστρέψετε αμέσως σε λιμάνι και να επικοινωνήσετε με τον αντιπρόσωπο σέρβις. 2. Διακοπτόμενοι, μικρής διάρκειας οξείς ήχοι (μπιπ) για έξι δευτερόλεπτα: Δηλώνει μια μη κρίσιμη κατάσταση στον κινητήρα. Αυτή η κατάσταση δεν απαιτεί άμεση προσοχή. Μπορείτε να συνεχίσετε να χρησιμοποιείτε το σκάφος σας, όμως, ανάλογα με τη φύση του προβλήματος, η ισχύς του κινητήρα μπορεί να περιοριστεί από το σύστημα προστασίας κινητήρα Guardian (ανατρέξτε στο Σύστημα προστασίας κινητήρα Guardian παρακάτω) για να προστατεύσετε τον κινητήρα. Θα πρέπει να επικοινωνήσετε με τον αντιπρόσωπο σέρβις με την πρώτη ευκαιρία που θα σας δοθεί. 54 ell

63 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Είναι σημαντικό να έχετε υπόψη σας ότι σε οποιαδήποτε από τις δύο παραπάνω περιπτώσεις, η κόρνα ηχεί μόνο μια φόρα. Αν σβήσετε τον κινητήρα και τον βάλετε πάλι εμπρός, η κόρνα θα ηχήσει πάλι, μια φορά, αν η βλάβη εξακολουθεί να παραμένει. Για την οπτική εμφάνιση των συγκεκριμένων λειτουργιών του κινητήρα και των πρόσθετων δεδομένων κινητήρα, ανατρέξτε στις πληροφορίες για το Προϊόν SmartCraft, παρακάτω. Μερικές από τις μη κρίσιμες καταστάσεις που δηλώνονται από τους διακοπτόμενους, μικρής διάρκειας οξείς ήχους (μπιπ) για έξι δευτερόλεπτα, μπορούν να διορθωθούν από το χειριστή. Οι καταστάσεις που μπορούν να διορθωθούν από το χειριστή, είναι οι εξής: Νερό στο κύπελλο διαχωρισμού καυσίμου/νερού που είναι τοποθετημένο στο σκάφος. Ανατρέξτε στην ενότητα Συντήρηση Φίλτρο διαχωρισμού καυσίμου/νερού.. Πρόβλημα συστήματος ψύξης (πίεση νερού ή θερμοκρασία κινητήρα) Σβήστε τον κινητήρα και ελέγξτε τις οπές εισαγωγής νερού στην κάτω μονάδα για απόφραξη. Χαμηλή στάθμη λαδιού κινητήρα. Ανατρέξτε στην ενότητα Καύσιμο και Λάδι - Έλεγχος και συμπλήρωση λαδιού κινητήρα. ΣΎΣΤΗΜΑ ΠΡΟΣΤΑΣΊΑς ΚΙΝΗΤΉΡΑ GUARDIAN Το σύστημα προστασίας κινητήρα παρακολουθεί τους αισθητήρες σημαντικών λειτουργιών του κινητήρα για τυχόν πρώιμες ενδείξεις προβλημάτων. Η προστασία του κινητήρα λειτουργεί όταν ο κινητήρας βρίσκεται σε λειτουργία, ούτως ώστε να μη χρειάζεται να ανησυχείτε για το εάν σας παρέχεται προστασία ή όχι. To σύστημα ανταποκρίνεται στο πρόβλημα ενεργοποιώντας την προειδοποιητική κόρνα για έξι δευτερόλεπτα ή/και μειώνοντας την ισχύ του κινητήρα προκείμενου να προστατευτεί ο κινητήρας. Εάν ενεργοποιηθεί το σύστημα προστασίας κινητήρα, μειώστε το γκάζι. Εάν είναι δυνατόν, θα πρέπει να αναγνωρίσετε και να διορθώσετε το πρόβλημα. Πριν λειτουργήσετε τον κινητήρα σε μεγαλύτερες ταχύτητες, πρέπει να γίνει επαναφορά του συστήματος προστασίας κινητήρα. Η επαναφορά του συστήματος γίνεται με τη μετακίνηση του μοχλού γκαζιού προς τα πίσω στη θέση ρελαντί. ΠΡΟΪΌΝ SMARTCRAFT Μπορείτε να αγοράσετε το σετ οργάνων του συστήματος SmartCraft της Mercury για την παρούσα εξωλέμβια. Ορισμένες από τις λειτουργίες που εμφανίζει αυτό το σετ οργάνων είναι οι στροφές κινητήρα, η θερμοκρασία ψυκτικού υγρού, η πίεση λαδιού, η πίεση νερού, η τάση της μπαταρίας, η κατανάλωση καυσίμου και οι ώρες λειτουργίας του κινητήρα. Το σετ οργάνων του συστήματος SmartCraft βοηθά επίσης στη διάγνωση με το σύστημα προστασίας κινητήρα. Το σετ οργάνων του συστήματος SmartCraft εμφανίζει σημαντικά δεδομένα κινητήρα που προκαλούν συναγερμό καθώς και πιθανά προβλήματα. ell 55

64 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Υποβοήθηση εξισορρόπησης και ανύψωσης ΥΠΟΒΟΉΘΗΣΗ ΕΞΙΣΟΡΡΌΠΗΣΗς ΚΑΙ ΚΛΊΣΗς Η εξωλέμβια έχει ένα χειριστήριο εξισορρόπησης/κλίσης που ονομάζεται Power Trim (υποβοήθηση εξισορρόπησης). Tο χειριστήριο αυτό επιτρέπει στο χειριστή να ρυθμίζει εύκολα τη θέση της εξωλέμβιας, πατώντας το διακόπτη εξισορρόπησης. Η μετακίνηση της εξωλέμβιας πιο κοντά στον καθρέφτη του σκάφους ονομάζεται εξισορρόπηση προς τα μέσα ή προς τα κάτω. Η μετακίνηση της εξωλέμβιας πιο μακριά από τον καθρέφτη του σκάφους ονομάζεται εξισορρόπηση προς τα έξω ή προς τα πάνω. Ο όρος εξισορρόπηση (τριμάρισμα) αναφέρεται γενικά στη ρύθμιση της γωνίας της εξωλέμβιας στην περιοχή των πρώτων 20 της διαδρομής της. Αυτή είναι η περιοχή που χρησιμοποιείται όταν το σκάφος πλανάρει. Ο όρος κλίση χρησιμοποιείται γενικά όταν γίνεται περαιτέρω ανύψωση της εξωλέμβιας έξω από το νερό. Με τον κινητήρα εκτός λειτουργίας και το διακόπτη της μίζας στη θέση "ON", μπορείτε να ανυψώσετε την εξωλέμβια έξω από το νερό. Σε χαμηλό ρελαντί (2000 σ.α.λ. και κάτω), μπορείτε επίσης να ανυψώσετε την εξωλέμβια πέρα από την περιοχή εξισορρόπησης προκειμένου να λειτουργήσετε το σκάφος σε ρηχά νερά. a b c a - b - c - Διακόπτης εξισορρόπησης Περιοχή κλίσης της διαδρομής της εξωλέμβιας Περιοχή εξισορρόπησης της διαδρομής της εξωλέμβιας ΛΕΙΤΟΥΡΓΊΑ ΤΗς ΥΠΟΒΟΉΘΗΣΗς ΕΞΙΣΟΡΡΌΠΗΣΗς Στα περισσότερα σκάφη, η λειτουργία στο ενδιάμεσο της περιοχής εξισορρόπησης αποδίδει ικανοποιητικά αποτελέσματα. Ωστόσο, υπάρχουν φορές που μπορείτε να επιλέξετε να εξισορροπήσετε την εξωλέμβια τελείως προς τα μέσα ή έξω ώστε να εκμεταλλευτείτε πλήρως τη δυνατότητα εξισορρόπησης. Μαζί με τη βελτίωση των επιδόσεων αυξάνεται και η ευθύνη του χειριστή, η οποία έγκειται στο να γνωρίζει τους ενδεχόμενους κινδύνους που μπορεί να προκύψουν όσον αφορά στον έλεγχο του σκάφους. Μελετήστε προσεκτικά τα παρακάτω: 1. Η εξισορρόπηση προς τα μέσα ή κάτω μπορεί να έχει ως αποτέλεσμα τα εξής: Κατεβάζει την πλώρη. Προκαλεί γρηγορότερο πλανάρισμα, ιδιαίτερα για σκάφος με βαρύ φορτίο ή βαριά πρύμνη. Γενικά, βελτιώνει την πλεύση σε κύματα. Όταν η γωνία ρύθμισης είναι υπερβολικά μικρή, η πλώρη ορισμένων σκαφών μπορεί να χαμηλώσει σε σημείο που το σκάφος να κινείται με την πλώρη μέσα στο νερό ενώ πλανάρει. Αυτό μπορεί να προκαλέσει απροσδόκητη στροφή προς τη μια ή την άλλη κατεύθυνση (το φαινόμενο αυτό ονομάζεται πηδαλιουχία με την πλώρη ή υπερστροφή), αν επιχειρήσετε να στρίψετε ή συναντήσετε μεγάλο κύμα. 56 ell

65 ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αποφύγετε πιθανό σοβαρό τραυματισμό ή το θάνατο. Ρυθμίστε την εξωλέμβια σε ενδιάμεση θέση εξισορρόπησης αμέσως μόλις το σκάφος πλανάρει προς αποφυγή πιθανής εκτίναξης λόγω περιστροφής του σκάφους. Μην επιχειρήσετε να στρίψετε το σκάφος ενώ πλανάρει, αν η εξωλέμβια έχει ρυθμιστεί σε εξισορρόπηση υπερβολικά προς τα μέσα ή κάτω και υπάρχει έλξη του τιμονιού. 2. Η εξισορρόπηση προς τα έξω ή πάνω μπορεί να έχει ως αποτέλεσμα τα εξής: Σηκώνει την πλώρη υψηλότερα έξω από το νερό. Γενικά, αυξάνει την τελική ταχύτητα. Αυξάνει το διάκενο από βυθισμένα αντικείμενα ή ρηχό βυθό. Όταν η γωνία ρύθμισης είναι υπερβολικά μεγάλη, μπορεί να προκληθεί πρόνευση (αναπήδηση) του σκάφους ή αερισμός της προπέλας. Προκαλεί υπερθέρμανση του κινητήρα αν οι οπές της εισαγωγής νερού ψύξης είναι πάνω από την ίσαλο γραμμή. ΑΝΎΨΩΣΗ ΣΤΗΝ ΤΕΛΕΊΩς ΠΆΝΩ ΘΈΣΗ Χειρισμός του συστήματος κλίσης από το πηδάλιο ΣΗΜΕΙΩΣΗ: Ο διακόπτης εξισορρόπησης/κλήσης θα παραμείνει ενεργός για 15 λεπτά μετά την απενεργοποίηση του διακόπτη ανάφλεξης (μίζας). 1. Εάν ο διακόπτης ανάφλεξης (μίζας) έχει απενεργοποιηθεί για περισσότερα από 15 λεπτά, γυρίστε τον στη θέση «ON» (ανοικτό). 2. Πατήστε το διακόπτη εξισορρόπησης/κλίσης στην πάνω θέση. Η εξωλέμβια θα αρχίσει να ανυψώνεται έως ότου αφήσετε το διακόπτη ή έως ότου φτάσει στη θέση μέγιστης κλίσης. Χειρισμός τoυ συστήματος κλίσης από τον κινητήρα Ο βοηθητικός διακόπτης κλίσης που είναι τοποθετημένος στο κάλυμμα μπορεί να χρησιμοποιηθεί για να γείρετε την εξωλέμβια ενώ ο διακόπτης μίζας είναι στο «OFF». Μοχλός υποστήριξης κλίσης 1. Περιστρέψτε κάτω το μοχλό στήριξης κλίσης. 2. Κατεβάστε την εξωλέμβια έως ότου το μπρακέτο στήριξης κλίσης να ακουμπήσει στη βάση στήριξης. 3. Αποσυμπλέξτε το μπρακέτο στήριξης κλίσης σηκώνοντας την εξωλέμβια και περιστρέφοντας πάνω το μοχλό στήριξης κλίσης. Κατεβάστε την εξωλέμβια. b a - b - Μοχλός στήριξης ανύψωσης Μπρακέτο στήριξης κλίσης a ell 57

66 ΧΕΙΡΟΚΊΝΗΤΗ ΚΛΊΣΗ ΧΑΡΑΚΤΗΡΙΣΤΙΚΆ ΚΑΙ ΧΕΙΡΙΣΤΉΡΙΑ Εάν δεν μπορείτε να γείρετε την εξωλέμβια με το διακόπτη υποβοήθησης εξισορρόπησης/κλίσης, μπορείτε να γείρετε την εξωλέμβια με το χέρι ΣΗΜΕΙΩΣΗ: Πριν λειτουργήσετε την εξωλέμβια, πρέπει να σφίξετε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης προκειμένου να αποφευχθεί η ανύψωση της εξωλέμβιας όταν αυτή λειτουργεί με την όπισθεν. 1. Γυρίστε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης τρεις στροφές προς τα αριστερά. Η ενέργεια αυτή επιτρέπει την χειροκίνητη κλίση της εξωλέμβιας. Γείρετε την εξωλέμβια στην επιθυμητή θέση και σφίξτε τη βαλβίδα απελευθέρωσης χειροκίνητης κλίσης. ΒΟΗΘΗΤΙΚΌς ΔΙΑΚΌΠΤΗς ΚΛΊΣΗς Ο βοηθητικός διακόπτης κλίσης μπορεί να χρησιμοποιηθεί για να γείρετε την εξωλέμβια προς τα πάνω ή προς τα κάτω χρησιμοποιώντας το σύστημα υποβοήθησης εξισορρόπησης ΛΕΙΤΟΥΡΓΊΑ ΣΕ ΡΗΧΆ ΝΕΡΆ Όταν λειτουργείτε το σκάφος σε ρηχά νερά, μπορείτε να γείρετε την εξωλέμβια πέρα από τη μέγιστη περιοχή εξισορρόπησης ώστε αυτή να μην κτυπήσει στο βυθό. 1. Μειώστε τις στροφές του κινητήρα κάτω από τις 2000 σ.α.λ. 2. Γείρετε την εξωλέμβια προς τα πάνω. Βεβαιωθείτε ότι όλες οι οπές της εισαγωγής νερού παραμένουν βυθισμένες ανά πάσα στιγμή. 3. Λειτουργήστε τον κινητήρα σε χαμηλές στροφές μόνο. Με την εξωλέμβια γερμένη πέρα από το όριο εξισορρόπησης 20, η προειδοποιητική κόρνα αρχίζει να ηχεί και οι στροφές του κινητήρα περιορίζονται αυτόματα στις περίπου 2000 σ.α.λ. Η εξωλέμβια πρέπει να είναι γερμένη (εξισορροπημένη) κάτω πέρα από το μέγιστο όριο εξισορρόπησης ώστε να γίνει δυνατή η λειτουργία πάνω από τις 2000 σ.α.λ. 58 ell

67 ΛΕΙΤΟΥΡΓΊΑ Λίστα ελέγχου πριν από την εκκίνηση Ο χειριστής γνωρίζει τις διαδικασίες ασφαλούς ναυσιπλοΐας, λειτουργίας και πηδαλιουχίας του σκάφους. Ατομική συσκευή επίπλευσης κατάλληλου μεγέθους για κάθε άτομο που επιβαίνει στο σκάφος σας στην οποία πρέπει να υπάρχει ταχεία και εύκολη πρόσβαση (το επιβάλλει ο νόμος). Κυκλικό σωσίβιο ή μαξιλάρι αφρού σχεδιασμένα για ρίψη σε άτομο που είναι στο νερό. Γνώση της μέγιστης χωρητικότητας φορτίου του σκάφους σας. Συμβουλευτείτε την πινακίδα χωρητικότητας του σκάφους. Επαρκής προμήθεια καυσίμου. Διευθέτηση των επιβατών και του φορτίου του σκάφους με τέτοιο τρόπο ώστε το βάρος να κατανέμεται ομοιόμορφα και ο κάθε επιβάτης να κάθεται σε κατάλληλο κάθισμα. Ενημερώστε κάποιον σχετικά με τον προορισμό σας και το πότε προβλέπεται να επιστρέψετε. Είναι παράνομο να οδηγείτε σκάφος υπό την επήρεια αλκοόλ ή ναρκωτικών. Μάθετε τα νερά και την περιοχή όπου θα οδηγήσετε το σκάφος. Ενημερωθείτε σχετικά με την παλίρροια, τα ρεύματα, τους αμμώδεις ύφαλους, τα βράχια και άλλους κινδύνους. Διενεργήστε τους ελέγχους που αναφέρονται στο κεφάλαιο"συντήρηση", ενότητα "Πρόγραμμα επιθεώρησης και συντήρησης". Λειτουργία σε θερμοκρασία κάτω από 0 C Όταν χρησιμοποιείτε την εξωλέμβιά σας ή την έχετε αγκυροβολημένη σε θερμοκρασία κάτω από 0 C ή ελαφρώς μεγαλύτερη, διατηρείτε πάντα την εξωλέμβια γερμένη προς τα κάτω έτσι ώστε το κιβώτιο ταχυτήτων να είναι βυθισμένο στο νερό. Με τον τρόπο αυτό αποφεύγεται το πάγωμα του νερού που έχει παγιδευτεί στο κιβώτιο ταχυτήτων και η πρόκληση ενδεχόμενης ζημιάς στην αντλία νερού και τα υπόλοιπα εξαρτήματα. Αν υπάρχει πιθανότητα σχηματισμού πάγου στο νερό, πρέπει να βγάλετε την εξωλέμβια και να κάνετε πλήρη αποστράγγιση του νερού. Εάν σχηματιστεί πάγος στη στάθμη νερού εντός του περιβλήματος του άξονα μετάδοσης κίνησης της εξωλέμβιας, η ροή του νερού προς τον κινητήρα θα αποφραχτεί με αποτέλεσμα να προκληθεί πιθανή ζημιά. Λειτουργία σε αλμυρό ή ρυπασμένο νερό Συνιστούμε να ξεπλένετε τις εσωτερικές διόδους νερού της εξωλέμβιας με γλυκό νερό μετά από κάθε χρήση σε αλμυρά ή μολυσμένα νερά. Με τον τρόπο αυτό αποφεύγεται η απόφραξη των διόδων νερού από τα συσσωρευμένα ιζήματα. Ανατρέξτε στην ενότητασυντήρηση - Ξέπλυμα του συστήματος ψύξης. Αν το σκάφος σας είναι αγκυροβολημένο στο νερό, η εξωλέμβια πρέπει να είναι πάντα γερμένη με τέτοιο τρόπο ώστε το κιβώτιο ταχυτήτων να είναι τελείως έξω από το νερό (εκτός αν η θερμοκρασία είναι κάτω από 0 C) όταν δεν χρησιμοποιείται. Πλένετε το εξωτερικό μέρος της εξωλέμβιας και ξεπλένετε το στόμιο εξαγωγής της προπέλας και το κιβώτιο ταχυτήτων με γλυκό νερό μετά από κάθε χρήση. Κάθε μήνα, ψεκάστε τις εξωτερικές μεταλλικές επιφάνειες με αντιδιαβρωτικό της Mercury Precision ή της Quicksilver. Μην ψεκάζετε τα ανόδια έλεγχου διάβρωσης διότι αυτό ελαττώνει την αποτελεσματικότητα των ανοδίων. Διαδικασία στρωσίματος κινητήρα ΣΗΜΑΝΤΙΚΟ: Αν δεν ακολουθήσετε τις διαδικασίες στρωσίματος κινητήρα, μπορεί να προκληθεί κακή απόδοση καθ' όλη τη διάρκεια ζωής του κινητήρα, καθώς και ζημιά σε αυτόν. Ακολουθείτε πάντα τις διαδικασίες στρωσίματος. Διαδικασία στρωσίματος Κατά τη διάρκεια του στρωσίματος, να λειτουργείτε τον κινητήρα σε διάφορες θέσεις γκαζιού. 1η ώρα Αφήστε τον κινητήρα ζεσταθεί για δευτερόλεπτα. ell 59

68 ΛΕΙΤΟΥΡΓΊΑ Διαδικασία στρωσίματος Μην τον λειτουργείτε στο ρελαντί για περισσότερο από 5 λεπτά Λειτουργήστε τον κινητήρα κατά το μεγαλύτερο χρονικό διάστημα του στρωσίματος μεταξύ και σ.α.λ. (περίπου στα 3/4 του γκαζιού). Αλλάζετε τις στροφές του κινητήρα περίπου κάθε (2) λεπτά. Αποφύγετε την εξισορρόπηση της εξωλέμβιας προς τα έξω (πάνω) πέρα από τη θέση κατακόρυφης εξισορρόπησης κατά τη λειτουργία. Μη χρησιμοποιείτε την πλάκα υδραυλικού γρύλου (αν υπάρχει) για να ανυψώσετε τον κινητήρα κατά το χρονικό διάστημα του στρωσίματος. Επόμενες 3 ώρες: Αλλάζετε τις στροφές του κινητήρα κάθε 10 λεπτά. Εκκίνηση του κινητήρα Πριν την εκκίνηση, διαβάστε την ενότητα "Λίστα ελέγχου πριν την εκκίνηση", τις ειδικές οδηγίες λειτουργίας, την ενότητα "Διαδικασία στρωσίματος κινητήρα" και την ενότητα "Αλλαγή ταχυτήτων" του κεφαλαίου Λειτουργία, καθώς και τα χαρακτηριστικά και τη λειτουργία του χειριστηρίου στο κεφάλαιο "Χαρακτηριστικά και χειριστήρια".! ΠΡΟΣΟΧΗ Μην βάζετε ποτέ εμπρός ούτε να λειτουργείτε την εξωλέμβιά σας (έστω και στιγμιαία) αν δεν κυκλοφορεί νερό ψύξης μέσα από όλες τις οπές της εισαγωγής νερού ψύξης του κιβωτίου ταχυτήτων, έτσι ώστε να μην προκληθεί βλάβη στην αντλία νερού (λειτουργία χωρίς νερό) ή υπερθέρμανση του κινητήρα. 1. Βεβαιωθείτε ότι η εισαγωγή νερού ψύξης είναι βυθισμένη στο νερό Ελέγξτε τη στάθμη λαδιού του κινητήρα ell

69 ΛΕΙΤΟΥΡΓΊΑ 3. Ανοίξτε το στόμιο αέρα της δεξαμενής καυσίμου, για τις δεξαμενές με χειροκίνητο αερισμό ΣΗΜΕΙΩΣΗ: Ο κινητήρας δεν θα πάρει εμπρός αν ο αναδέτης δεν τεθεί στη θέση "RUN" (λειτουργία). 4. Θέστε το διακόπτη σβησίματος με αναδέτη στη θέση "RUN" (λειτουργία). Ανατρέξτε στην ενότητα Γενικές Πληροφορίες Διακόπτης σβησίματος με αναδέτη Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό (N). N N F R F R ΣΗΜΕΙΩΣΗ: Για την αρχική εκκίνηση ενός νέου κινητήρα ή για έναν κινητήρα που έχει μείνει ή εκκενωθεί από καύσιμο, το σύστημα καυσίμου πρέπει να γεμίσει με τον ακόλουθο τρόπο: Γυρίστε το κλειδί της ανάφλεξης στη θέση "ON" για ένα λεπτό περίπου. Με αυτόν τον τρόπο τίθεται σε λειτουργία η αντλία ανύψωσης καυσίμου. Γυρίστε το κλειδί της ανάφλεξης πίσω στη θέση "OFF" και στη συνέχεια επαναφέρετέ το στη θέση "ON" για ένα ακόμη λεπτό. Γυρίστε το διακόπτη μίζας στη θέση ''OFF'' (κλειστό). Η πλήρωση του συστήματος καυσίμου έχει ολοκληρωθεί. ell 61

70 START ΛΕΙΤΟΥΡΓΊΑ 6. Εκκίνηση με το διακόπτη μίζας Γυρίστε το κλειδί της μίζας στη θέση "START" (εκκίνηση) και αφήστε το. Το ηλεκτρονικό σύστημα εκκίνησης θα περιστρέψει αυτόματα τον κινητήρα για την εκκίνηση. Αν ο κινητήρας δεν πάρει εμπρός, ο κινητήρας θα σταματήσει να περιστρέφεται. Γυρίστε και πάλι το κλειδί της μίζας στη θέση "START" (εκκίνηση) και κρατήστε το στη θέση αυτή μέχρι να αρχίσει η λειτουργία του κινητήρα. OFF ACC ON START OFF ACC ON Αφού πάρει εμπρός ο κινητήρας, ελέγξτε αν υπάρχει σταθερή ροή νερού από την οπή του δείκτη αντλίας νερού. ΣΗΜΑΝΤΙΚΟ: Αν δεν βγαίνει νερό από την οπή του δείκτη αντλίας νερού, σβήστε τον κινητήρα και ελέγξτε μήπως είναι αποφραγμένη η εισαγωγή νερού ψύξης. Η μη ύπαρξη απόφραξης μπορεί να σημαίνει ότι υπάρχει βλάβη στην αντλία νερού ή απόφραξη του συστήματος ψύξης. Οι συνθήκες αυτές προκαλούν υπερθέρμανση του κινητήρα. Ζητήστε από τον αντιπρόσωπό σας να ελέγξει την εξωλέμβια. Η λειτουργία του κινητήρα ενώ αυτός παρουσιάζει υπερθέρμανση προκαλεί ζημιά στον κινητήρα. Αλλαγή ταχυτήτων ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟ DTS ΣΕ ΠΊΝΑΚΑ ΣΗΜΑΝΤΙΚΟ: Μην βάζετε ποτέ ταχύτητα στην εξωλέμβια αν οι στροφές του κινητήρα δεν είναι στο ρελαντί. Μην βάζετε ποτέ το μοχλό ταχυτήτων της εξωλέμβιας στο εμπρός (πρόσω) ή στο ανάποδα (όπισθεν) όταν ο κινητήρας δεν λειτουργεί. Η εξωλέμβιά έχει τρεις θέσεις αλλαγής ταχυτήτων για τη λειτουργία της. Πρόσω (F) / Κρατεί (N) / Ανάποδα (R), δηλαδή κίνηση εμπρός / νεκρό / όπισθεν. N F R 3427 Όταν αλλάζετε ταχύτητα, να σταματάτε πάντα στο νεκρό και να αφήνετε τις στροφές του κινητήρα να κατέβουν στο ρελαντί. 62 ell

71 ΛΕΙΤΟΥΡΓΊΑ Στο τοποθετημένο σε πίνακα τηλεχειριστήριο ο χειριστής πρέπει πάντα να επιλέγει το κλείδωμα αλλαγής ταχυτήτων ενώ βγάζει τη λαβή του χειριστηρίου από τη θέση NEUTRAL (ΝΕΚΡΟ) Προωθήστε το μοχλό για να αυξήσετε την ταχύτητα περαιτέρω. ΤΗΛΕΧΕΙΡΙΣΤΉΡΙΟ DTS ΣΕ ΚΟΝΣΌΛΑ ΣΗΜΑΝΤΙΚΟ: Μην βάζετε ποτέ ταχύτητα στην εξωλέμβια αν οι στροφές του κινητήρα δεν είναι στο ρελαντί. Μην βάζετε ποτέ το μοχλό ταχυτήτων της εξωλέμβιας στο εμπρός (πρόσω) ή στο ανάποδα (όπισθεν) όταν ο κινητήρας δεν λειτουργεί. Η εξωλέμβιά έχει τρεις θέσεις αλλαγής ταχυτήτων για τη λειτουργία της. Πρόσω (F) / Κρατεί (N) / Ανάποδα (R), δηλαδή κίνηση εμπρός / νεκρό / όπισθεν. F N R 3417 Όταν αλλάζετε ταχύτητα, να σταματάτε πάντα στο νεκρό και να αφήνετε τις στροφές του κινητήρα να κατέβουν στο ρελαντί. Προωθήστε το μοχλό για να αυξήσετε την ταχύτητα περαιτέρω. Σβήσιμο του κινητήρα ΣΗΜΑΝΤΙΚΟ: Όταν γυρίσετε το κλειδί της μίζας στη θέση "START" (εκκίνηση) ενώ ο κινητήρας λειτουργεί, ο κινητήρας θα σβήσει, αφήνοντας ενεργό το σύστημα ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης (DTS). Με την ενέργεια αυτή επιτρέπεται η χρήση του συστήματος υποβοήθησης εξισορρόπησης/ κλίσης από τη λαβή του τηλεχειριστηρίου. ell 63

72 START ΛΕΙΤΟΥΡΓΊΑ Μειώστε τις στροφές του κινητήρα και βάλτε το μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό. Γυρίστε το διακόπτη της μίζας στη θέση "OFF" (κλειστό). OFF ACC ON START OFF ACC ON ell

73 Φροντίδα της εξωλέμβιας ΣΥΝΤΉΡΗΣΗ Για να διατηρήσετε την εξωλέμβιά σας στην καλύτερη δυνατή κατάσταση λειτουργίας, είναι σημαντικό να κάνετε στην εξωλέμβια τις περιοδικές επιθεωρήσεις και εργασίες συντήρησης που αναφέρονται στο Πρόγραμμα επιθεώρησης και συντήρησης. Σας προτρέπουμε να συντηρείτε σωστά την εξωλέμβιά σας προκειμένου να διασφαλιστεί η ασφάλεια, τόσο η δική σας όσο και των επιβατών σας, και να διατηρηθεί η αξιοπιστία της. Καταγράφετε τις εκτελεσθείσες εργασίες συντήρησης στο Ημερολόγιο συντήρησης στο πίσω μέρος αυτού του εγχειριδίου. Κρατήστε όλες τις παραγγελίες και αποδείξεις εργασιών συντήρησης. ΕΠΙΛΟΓΉ ΑΝΤΑΛΛΑΚΤΙΚΏΝ ΓΙΑ ΤΗΝ ΕΞΩΛΈΜΒΙΆ ΣΑς. Συνιστούμε τη χρήση γνήσιων ανταλλακτικών και λιπαντικών της Mercury Precision ή της Quicksilver. Κανονισμοί EPA Όλες οι νέες εξωλέμβιες που κατασκευάζονται από τη Mercury Marine πιστοποιούνται από την Υπηρεσία Προστασίας Περιβάλλοντος των Η.Π.Α. ως συμμορφούμενες με τις απαιτήσεις των κανονισμών για τον έλεγχο της ρύπανσης του αέρα από νέους εξωλέμβιους κινητήρες. Η εν λόγω πιστοποίηση υπόκειται στις αναπροσαρμογές που ορίζονται βάσει των εργοστασιακών προτύπων. Γι' αυτό το λόγο, η διαδικασία εργοστασιακού σέρβις του προϊόντος πρέπει να τηρείται απόλυτα και, όπου αυτό είναι δυνατόν, να συμμορφώνεται με τον αρχικό σκοπό του σχεδιασμού. Η συντήρηση, η αντικατάσταση ή η επισκευή των διατάξεων ελέγχου των εκπομπών πρέπει να εκτελείται σε συνεργείο ή από τεχνικό ειδικευμένο στην επισκευή κινητήρων θαλάσσης με σύστημα ελεγχόμενης ανάφλεξης (SI). Εκπομπές EPA ΠΙΝΑΚΊΔΑ ΠΙΣΤΟΠΟΊΗΣΗς ΕΚΠΟΜΠΏΝ Κατά το χρόνο της κατασκευής τοποθετείται στον κινητήρα μια πινακίδα πιστοποίησης εκπομπών, στην οποία αναφέρονται τα επίπεδα εκπομπών και οι προδιαγραφές του κινητήρα που σχετίζονται άμεσα με τις εκπομπές. a b c d e SPARK PLUG: GAP: EMISSION CONTROL INFORMATION THIS ENGINE CONFORMS TO CALIFORNIA AND U.S. EPA EMISSION REGULATIONS FOR SPARK IGNITION MARINE ENGINES REFER TO OWNERS MANUAL FOR REQUIRED MAINTENANCE, SPECIFICATIONS, AND ADJUSTMENTS IDLE SPEED (in gear): hp COLD VALVE CLEARANCE (mm) cc TIMING (IN DEGREES): INTAKE: EXHAUST: FAMILY: FEL: g/kwh f g h i a - Στροφές ρελαντί b - Ιπποδύναμη κινητήρα c - Κυβισμός d - Ημερομηνία κατασκευής e - Διάκενο βαλβίδων (εάν έχει εφαρμογή) f - Αριθμός ομάδας g - Μέγιστη τιμή εκπομπών για την ομάδα κινητήρων h - Προδιαγραφή χρονισμού i - Συνιστώμενο μπουζί και διάκενο ell 65

74 ΕΥΘΎΝΗ ΚΑΤΌΧΟΥ ΣΥΝΤΉΡΗΣΗ Ο κάτοχος/χειριστής οφείλει να μεριμνά για την εκτέλεση της τακτικής συντήρησης του κινητήρα, έτσι ώστε τα επίπεδα εκπομπών να διατηρούνται εντός των πλαισίων των προδιαγραφομένων προτύπων. Ο κάτοχος/χειριστής δεν επιτρέπεται να τροποποιεί τον κινητήρα με οποιονδήποτε τρόπο που θα μπορούσε να επιφέρει αλλαγές στην ιπποδύναμη ή να προκαλέσει την υπέρβαση των προκαθορισμένων εργοστασιακών τιμών για τα επίπεδα εκπομπών. Πρόγραμμα επιθεώρησης και συντήρησης ΠΡΙΝ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Ελέγξτε τη στάθμη λαδιού του κινητήρα. Ανατρέξτε στην ενότητα Καύσιμο και λάδι - Έλεγχος και συμπλήρωση λαδιού κινητήρα. Βεβαιωθείτε ότι ο διακόπτης σβησίματος με αναδέτη σβήνει τον κινητήρα. Επιθεωρήστε οπτικά το σύστημα καυσίμου για φθορά ή διαρροές. Ελέγξτε αν η εξωλέμβια είναι καλά σφιγμένη στον καθρέφτη. Ελέγξτε το σύστημα διεύθυνσης για "κολλημένα" ή χαλαρά εξαρτήματα. Επιθεωρήστε οπτικά τις προσαρμογές και τους εύκαμπτους σωλήνες υδραυλικού τιμονιού για διαρροές ή ενδείξεις ζημιάς. Ελέγξτε αν το υλικό στερέωσης της συνδετικής ράβδου σε σκάφη με πολλαπλές εξωλέμβιες είναι καλά σφιγμένο. Ελέγξτε τα πτερύγια της προπέλας για ζημιά. Ελέγξτε αν έχει μαζέψει νερό το φίλτρο καυσίμου διαχωρισμού νερού του κινητήρα. Αποστραγγίστε αν χρειάζεται. Ανατρέξτε στην ενότητα Συντήρηση - Φίλτρο καυσίμου διαχωρισμού νερού. Ελέγξτε το φίλτρο εισαγωγής αέρα εξασθενητή για τυχόν σωματίδια. Απομακρύνετε τα σωματίδια όπως απαιτείται για να διατηρηθεί η καλή ροή αέρα. Ανατρέξτε στην ενότητα Συντήρηση - Φίλτρο εισαγωγής αέρα εξασθενητή για τη σωστή φροντίδα του φίλτρου. ΜΕΤΆ ΑΠΌ ΚΆΘΕ ΧΡΉΣΗ Ξεπλύντε το σύστημα ψύξης της εξωλέμβιας αν τη χρησιμοποιείτε σε αλμυρά ή μολυσμένα νερά. Ανατρέξτε στην ενότητα Συντήρηση - Ξέπλυμα του συστήματος ψύξης. Καθαρίστε την εξωλέμβια από όλα τα αλατούχα ιζήματα και ξεπλύνετε το στόμιο εξαγωγής της προπέλας και το κιβώτιο ταχυτήτων με γλυκό νερό μετά από κάθε χρήση, αν χρησιμοποιείτε την εξωλέμβια σε αλμυρά νερά. ΚΆΘΕ 100 ΏΡΕς ΧΡΉΣΗς Ή ΕΤΗΣΊΩς, ΌΠΟΙΟ ΑΠΌ ΤΑ ΔΎΟ ΣΥΜΒΕΊ ΠΡΏΤΑ Αλλάξτε το λάδι του κινητήρα και αντικαταστήστε το φίλτρο λαδιού. Η αλλαγή λαδιού πρέπει να γίνεται πιο συχνά όταν ο κινητήρας λειτουργεί σε αντίξοες συνθήκες όπως η παρατεταμένη πλεύση με χαμηλή ταχύτητα. Ανατρέξτε στην ενότητα Συντήρηση - Αλλαγή του λαδιού κινητήρα. Επιθεωρήστε οπτικά το θερμοστάτη για διάβρωση ή/και σπασμένο ελατήριο. Βεβαιωθείτε ότι ο θερμοστάτης κλείνει τελείως σε θερμοκρασία δωματίου. 1. Ελέγξτε αν υπάρχουν μολυσματικές ουσίες στο φίλτρο καυσίμου διαχωρισμού νερού του κινητήρα. Αντικαταστήστε το φίλτρο αν χρειάζεται. Ανατρέξτε στην ενότητα Συντήρηση - Φίλτρο καυσίμου διαχωρισμού νερού. Ελέγξτε τα ανόδια ελέγχου διάβρωσης. Ελέγχετε πιο συχνά όταν η εξωλέμβια χρησιμοποιείται σε αλμυρά νερά. Ανατρέξτε στην ενότητα Συντήρηση - Ανόδια ελέγχου διάβρωσης. Αδειάστε το λιπαντικό του κιβωτίου ταχυτήτων και ξαναγεμίστε με καινούριο. Ανατρέξτε στην ενότητα Συντήρηση - Λίπανση κιβωτίου ταχυτήτων. Ελέγξτε το υγρό υδραυλικού τιμονιού. Ανατρέξτε στην ενότητα Συντήρηση - Έλεγχος του υγρού υδραυλικού τιμονιού. Επιθεωρήστε τη μπαταρία. Ανατρέξτε στην ενότητα Συντήρηση - Επιθεώρηση της μπαταρίας. 1. Αυτές οι εργασίες σέρβις πρέπει να γίνονται από εξουσιοδοτημένο αντιπρόσωπο. 66 ell

75 ΣΥΝΤΉΡΗΣΗ Χρήση σε αλμυρά νερά. Βγάλτε και επιθεωρήστε τα μπουζί για διάβρωση και αντικαταστήστε τα όπως απαιτείται. Πριν την τοποθέτηση, αλείψτε με ένα λεπτό στρώμα αντικολλητικού μόνο τα σπειρώματα των μπουζί. Ανατρέξτε στην ενότητα Συντήρηση - Επιθεώρηση και αντικατάσταση των μπουζί. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 81 Αντικολλητικό Σπειρώματα μπουζί Επιθεωρήστε την καλωδίωση και τους συνδετήρες. Ελέγξτε αν τα μπουλόνια, τα παξιμάδια και τα υπόλοιπα εξαρτήματα στερέωσης είναι καλά σφιγμένα. ΚΆΘΕ 300 ΏΡΕς ΧΡΉΣΗς Ή ΚΆΘΕ ΤΡΊΑ ΧΡΌΝΙΑ ΣΗΜΑΝΤΙΚΟ: Πρέπει να αποστραγγίσετε το λάδι κινητήρα πριν αφαιρέσετε το κιβώτιο ταχυτήτων, ώστε να μην χυθεί λάδι. Διενεργήστε την προγραμματισμένη αντικατάσταση της αντλίας νερού σε συνδυασμό με αλλαγή του λαδιού του κινητήρα. Αντικαταστήστε την φτερωτή αντλίας νερού. Αντικαθιστάτε τη φτερωτή πιο συχνά, αν παρουσιάζεται υπερθέρμανση ή αν παρατηρείται μειωμένη πίεση νερού. 1. Ελέγξτε το υγρό της υποβοήθησης εξισορρόπησης. Ανατρέξτε στην ενότητα Συντήρηση - Έλεγχος του υγρού υποβοήθησης εξισορρόπησης. Αντικαταστήστε το φίλτρο καυσίμου υψηλής πίεσης σε σειρά. 1. Αντικαταστήστε τα μπουζί μετά τις πρώτες 300 ώρες ή μετά τον τρίτο χρόνο. Έπειτα από αυτό το διάστημα, επιθεωρείτε τα μπουζί κάθε 300 ώρες ή τρία χρόνια. Αντικαταστήστε τα μπουζί όπως χρειάζεται. Ανατρέξτε στην ενότητα Συντήρηση - Επιθεώρηση και αντικατάσταση των μπουζί. Αντικαταστήστε το βοηθητικό ιμάντα μετάδοσης κίνησης. Ανατρέξτε στην ενότητα Συντήρηση - Επιθεώρηση του βοηθητικού ιμάντα μετάδοσης κίνησης.. 1. Ελέγξτε αν έχουν φθαρεί τα μαξιλαράκια φθοράς εξισορρόπησης. Αντικαταστήστε το μαξιλαράκι φθοράς εξισορρόπησης, αν οι βίδες του είναι πρόσωπο με το μαξιλαράκι φθοράς. Ανατρέξτε στην ενότητα Συντήρηση - Αντικατάσταση μαξιλαριού φθοράς εξισορρόπησης. ΠΡΙΝ ΑΠΌ ΔΙΑΣΤΉΜΑΤΑ ΑΠΟΘΉΚΕΥΣΗς Για να προετοιμάσετε σωστά τον κινητήρα για αποθήκευση, ανατρέξτε στην ενότητα Αποθήκευση. Ξέπλυμα του συστήματος ψύξης Ξεπλύνετε τις εσωτερικές διόδους νερού της εξωλέμβιας με γλυκό νερό μετά από κάθε χρήση σε αλμυρά ή μολυσμένα νερά ή σε βαλτόνερα. Με τον τρόπο αυτό αποφεύγεται η απόφραξη των εσωτερικών διόδων νερού από τα συσσωρευμένα ιζήματα. ΣΗΜΕΙΩΣΗ: Κατά την απόπλυση, μπορείτε να έχετε την εξωλέμβια γερμένη ή στην κατακόρυφη θέση λειτουργίας. 1. Με τον κινητήρα σβηστό, τοποθετήστε την προπέλα είτε στη θέση λειτουργίας (κατακόρυφη) ή σε θέση κλίσης (γερμένη). ell 67

76 ΣΥΝΤΉΡΗΣΗ 2. Αποσυνδέστε το σύνδεσμο έκπλυσης από τον προσαρμογέα του κάτω καλύμματος Βιδώστε έναν ελαστικό σωλήνα νερού στον προσαρμογέα έκπλυσης Ανοίξτε τη βρύση του νερού (το πολύ κατά το ήμισυ) και ξεπλύνετε το σύστημα ψύξης επί τουλάχιστον 15 λεπτά. 5. Όταν ολοκληρωθεί η έκπλυση, κλείστε το νερό και αποσυνδέστε το σωλήνα νερού. 6. Τοποθετήστε ξανά το σύνδεσμο έκπλυσης στον προσαρμογέα του κάτω καλύμματος. Σφίξτε γερά το σύνδεσμο. Αφαίρεση και τοποθέτηση καλύμματος! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η επαφή με περιστρεφόμενα μέρη του κινητήρα μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Μη βγάζετε το κάλυμμα κινητήρα όταν λειτουργεί ο κινητήρας. ΑΦΑΊΡΕΣΗ ΤΟΥ ΚΑΛΎΜΜΑΤΟς ΣΗΜΑΝΤΙΚΟ: Για να αποκτήσετε πρόσβαση στα περισσότερα σημεία που απαιτούν συντήρηση, αρκεί η αφαίρεση του επάνω καλύμματος. 68 ell

77 ΣΥΝΤΉΡΗΣΗ 1. Τραβήξτε προς τα επάνω το μάνδαλο ασφάλισης του επάνω καλύμματος Τραβήξτε προς τα εμπρός το επάνω κάλυμμα και σηκώστε το. 3. Τραβήξτε το μάνδαλο απελευθέρωσης κάτω καλύμματος προς τα επάνω. 4. Βγάλτε το πίσω κάλυμμα, τραβώντας το προς την πίσω πλευρά της εξωλέμβιας ΤΟΠΟΘΈΤΗΣΗ ΚΑΛΎΜΜΑΤΟς 1. Τοποθετήστε το κάτω κάλυμμα από την πίσω πλευρά της εξωλέμβιας. Βεβαιωθείτε ότι εφαρμόζει σωστά στην ελαστική τσιμούχα. ell 69

78 ΣΥΝΤΉΡΗΣΗ 2. Ασφαλίστε το κάλυμμα στη θέση του τραβώντας κάτω το μάνδαλο του κάτω καλύμματος Κατεβάστε το επάνω κάλυμμα στη θέση του πάνω από τον κινητήρα, το μπροστινό μέρος πρώτα. Βεβαιωθείτε ότι το κάλυμμα εφαρμόζει σωστά στην ελαστική τσιμούχα. 4. Το επάνω κάλυμμα θα εφαρμόσει στη θέση του όταν πιέσετε προς τα κάτω την πίσω πλευρά του καλύμματος. Βεβαιωθείτε ότι το κάλυμμα έχει ασφαλίσει καλά, τραβώντας προς τα πάνω το πίσω μέρος του καλύμματος. Φροντίδα καθαρισμού για το επάνω και κάτω κάλυμμα ΣΗΜΑΝΤΙΚΟ: Το στεγνό σκούπισμα (σκούπισμα πλαστικών επιφανειών όταν αυτές είναι στεγνές) προκαλεί μικρές γρατσουνιές στις επιφάνειες. Να υγραίνετε πάντα την επιφάνεια πριν τον καθαρισμό. Μην χρησιμοποιείτε απορρυπαντικά που περιέχουν υδροχλωρικό οξύ. Ακολουθήστε τη διαδικασία καθαρισμού και επάλειψης με κερί. ΔΙΑΔΙΚΑΣΊΑ ΚΑΘΑΡΙΣΜΟΎ ΚΑΙ ΕΠΆΛΕΙΨΗς ΜΕ ΚΕΡΊ 1. Πριν το πλύσιμο, ξεπλύνετε τα καλύμματα με καθαρό νερό για να φύγουν οι βρομιές και η σκόνη που μπορεί να προκαλέσουν το γρατσούνισμα της επιφάνειας. 2. Πλύντε τα καλύμματα με καθαρό νερό και μαλακό, μη αποξεστικό σαπούνι. Κατά το πλύσιμο, χρησιμοποιήστε μαλακό, καθαρό πανί. 3. Σκουπίστε καλά την επιφάνεια με μαλακό, καθαρό πανί για να στεγνώσει. 4. Αλείψτε την επιφάνεια με κερί χρησιμοποιώντας μη αποξεστικό γυαλιστικό αυτοκινήτων (που να έχει σχεδιαστεί για διαφανή φινιρίσματα). Βγάλτε το κερί που αλείψατε με το χέρι χρησιμοποιώντας καθαρό, μαλακό πανί. 5. Για την αφαίρεση μικρών γρατζουνιών, χρησιμοποιείτε το μίγμα φινιρίσματος καλυμμάτων της Mercury Marine ( K 1). 70 ell

79 ΣΥΝΤΉΡΗΣΗ Φροντίδα καθαρισμού της κινητήριας κεφαλής (χρήση σε θαλασσινό νερό) Αν η εξωλέμβια χρησιμοποιείται σε αλμυρά νερά, αφαιρέστε το επάνω κάλυμμα και το κάλυμμα του σφονδύλου. Ελέγξτε την κινητήρια κεφαλή και τα εξαρτήματά της για εναποθέσεις αλατιού. Ξεπλύνετε με καθαρό νερό τις εναποθέσεις αλατιού που ενδέχεται να έχουν δημιουργηθεί στην κινητήρια κεφαλή και τα εξαρτήματά της. Κρατήστε το ψεκαζόμενο νερό μακριά από το φίλτρο / την εισαγωγή αέρα και τον εναλλάκτη. Μετά το πλύσιμο, αφήστε την κινητήρια κεφαλή και τα στοιχεία της να στεγνώσουν. Εφαρμόστε αντισκωριακό της Quicksilver ή της Mercury Precision Lubricants στις εξωτερικές μεταλλικές επιφάνειες της κινητήριας κεφαλής και των εξαρτημάτων της. Μην αφήνετε το αντισκωριακό σπρέι να έρθει σε επαφή με τον ιμάντα μετάδοσης κίνησης του εναλλάκτη, τις τροχαλίες του ιμάντα ή τα εξαρτήματα στερέωσης του εξωλέμβιου κινητήρα. ΣΗΜΑΝΤΙΚΟ: Μην αφήνετε το λιπαντικό ή το αντισκωριακό σπρέι να έρθειι σε επαφή με τον ιμάντα μετάδοσης κίνησης του εναλλάκτη ή τις τροχαλίες του ιμάντα. Αν ο ιμάντας μετάδοσης κίνησης του εναλλάκτη καλυφθεί με λιπαντικό ή με αντισκωριακό σπρέι, μπορεί να ολισθήσει και να υποστεί ζημιές. Αρ. αναφ. σωλήνα 120 Αντισκωριακό Επιθεώρηση της μπαταρίας Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Εξωτερικές μεταλλικές επιφάνειες της κινητήριας κεφαλής και των εξαρτημάτων της κινητήριας κεφαλής Q55 Οι μπαταρίες πρέπει να ελέγχονται σε τακτικά διαστήματα προκειμένου να διασφαλιστεί η δυνατότητα σωστής εκκίνησης του κινητήρα. ΣΗΜΑΝΤΙΚΟ: Διαβάστε τις οδηγίες ασφάλειας και συντήρησης που παρέχονται μαζί με την μπαταρία σας. 1. Σβήστε τον κινητήρα πριν κάνετε σέρβις στην μπαταρία. 2. Βεβαιωθείτε ότι η μπαταρία είναι στερεωμένη καλά και δεν κουνιέται. 3. Οι ακροδέκτες των καλωδίων της μπαταρίας πρέπει να είναι καθαροί, καλά σφιγμένοι και σωστά τοποθετημένοι. Θετικό με θετικό και αρνητικό με αρνητικό. 4. Βεβαιωθείτε ότι η μπαταρία διαθέτει μη αγώγιμο κάλυμμα προστασίας προκειμένου να αποφευχθεί το ακούσιο βραχυκύκλωμα των ακροδεκτών. Προδιαγραφές μπαταρίας κινητήρα Verado ΣΗΜΑΝΤΙΚΟ: Στους κινητήρες Verado απαιτείται μπαταρία εκκίνησης θαλάσσης 12 volt AGM (υπόστρωμα απορρόφησης υάλου) που πληροί τις ελάχιστες ονομαστικές τιμές. Για βέλτιστη απόδοση, η Mercury Marine δεν συνιστά τη χρήση των κοινών μπαταριών οξέος-μολύβδου υγρών στοιχείων ή γέλης για την εκκίνηση των κινητήρων Verado. Κάθε κινητήρας Verado πρέπει να διαθέτει τη δική του μπαταρία εκκίνησης. Εάν το σκάφος σας χρειάζεται πρόσθετα φορτία μπαταρίας για τα παρελκόμενα ή τα θαλάσσια ηλεκτρονικά συστήματά του, συνιστάται να τοποθετήσετε βοηθητική μπαταρία ή μπαταρίες. Επιλέξτε μπαταρία 12 volt AGM (υπόστρωμα απορρόφησης υάλου) που πληροί τις παρακάτω ονομαστικές τιμές. Ονομαστική τιμή μπαταρίας εκκίνησης Verado στις Η.Π.Α. (SAE) Απαιτούμενη μπαταρία εκκίνησης Verado Απαιτούμενα αμπέρ θαλάσσιας περιστροφής (MCA) και εφεδρική ικανότητα Μπαταρία 12 volt AGM (υπόστρωμα απορρόφησης υάλου) Ελάχιστο 800 Αμπέρ θαλάσσιας περιστροφής με ελάχιστη εφεδρική ικανότητα 135 λεπτών ονομαστικής τιμής RC25 ell 71

80 ΣΥΝΤΉΡΗΣΗ Ονομαστική τιμή μπαταρίας εκκίνησης Verado διεθνώς (EN) Απαιτούμενη μπαταρία εκκίνησης Verado Απαιτούμενα Αμπέρ ψυχρής περιστροφής (CCA) και αμπερώρες (Ah) Μπαταρία 12 volt AGM (υπόστρωμα απορρόφησης υάλου) Ελάχιστο 1000 Αμπέρ ψυχρής περιστροφής με ελάχιστο 180 αμπερώρες ΣΗΜΕΙΩΣΗ: Μη χρησιμοποιείτε μπαταρία εκκίνησης που δεν πληροί τις προδιαγεγραμμένες ονομαστικές τιμές. Αν χρησιμοποιηθεί μπαταρία που δεν πληροί τις ονομαστικές τιμές, το ηλεκτρικό σύστημα ενδέχεται να έχει κακή απόδοση. ΣΗΜΑΝΤΙΚΟ: Κατά την εγκατάσταση της μπαταρίας, πρέπει να τηρούνται τα βιομηχανικά πρότυπα για σκάφη (BIA, ABYC, κ.λ.π.), τα ομοσπονδιακά πρότυπα, και οι κανονισμοί της Ακτοφυλακής. Βεβαιωθείτε ότι η εγκατάσταση των καλωδίων της μπαταρίας πληροί τις απαιτήσεις της δοκιμής έλξης και ότι ο θετικός πόλος της μπαταρίας είναι μονωμένος σωστά σύμφωνα με τους κανονισμούς. Συνιστάται (είναι υποχρεωτικό σε ορισμένες πολιτείες των Η.Π.Α.) η μπαταρία να τοποθετείται εντός κλειστού περιβλήματος. Ανατρέξτε στους κανονισμούς που ισχύουν στην περιοχή σας. Κατά τη σύνδεση της μπαταρίας κινητήρα, πρέπει να χρησιμοποιείτε εξαγωνικά παξιμάδια για την ασφαλή σύνδεση των καλωδίων στους πόλους της μπαταρίας. Σφίξτε τα εξαγωνικά παξιμάδια με την προδιαγεγραμμένη ροπή.! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Αν δεν συνδέσετε με ασφάλεια τα καλώδια μπαταρίας μπορεί να προκληθεί απώλεια ισχύος στο σύστημα ψηφιακού ελέγχου γκαζιού και επιλογής κατεύθυνσης πλεύσης (DTS), με αποτέλεσμα σοβαρό τραυματισμό ή και το θάνατο λόγω απώλειας του ελέγχου του σκάφους. Συνδέστε με ασφάλεια τα καλώδια μπαταρίας στους πόλους της μπαταρίας, χρησιμοποιώντας εξαγωνικά παξιμάδια ώστε να μην υπάρχουν χαλαρές συνδέσεις. Περιγραφή Nm lb. in. lb. ft. Εξαγωνικά παξιμάδια 13,5 120 ΣΗΜΑΝΤΙΚΟ: Το μέγεθος και το μήκος του καλωδίου μπαταρίας έχουν εξαιρετική σημασία. Ανατρέξτε στους πίνακες μεγέθους καλωδίων μπαταρίας ή στο εγχειρίδιο εγκατάστασης κινητήρα για τις απαιτήσεις ως προς το μέγεθος. 72 ell

81 ΣΥΝΤΉΡΗΣΗ Πρέπει να τοποθετήσετε την αυτοκόλλητη ετικέτα πάνω ή κοντά στο κιβώτιο της μπαταρίας, για μελλοντική αναφορά κατά τη συντήρηση. Για κάθε μπαταρία παρέχεται ένα εξαγωνικό παξιμάδι 5/16 in. και ένα εξαγωνικό παξιμάδι 3/8 in. για την αντικατάσταση του παξιμαδιού τύπου πεταλούδας. Δεν παρέχονται εξαγωνικά παξιμάδια μετρικού συστήματος. NOTICE - Verado Engines USE ONLY AGM BATTERIES! Verado engines must use an AGM marine battery that meets minimum ratings listed below. USA (SAE) 800 MCA 135 min RC25 International (EN) 1000 CCA 180 Ah 13.5Nm (120 lbs. in.) DO NOT USE WING NUTS. IMPORTANT: Battery cable size and length is critical. Refer to engine installation manual for size requirements. Place decal on or near battery box for future service reference. 5/16 and 3/8 hex nuts supplied for wing nut replacement. Metric hex nuts not supplied. 8M ell 73

82 Φίλτρο εισαγωγής αέρα εξασθενητή ΣΥΝΤΉΡΗΣΗ a b a - b - Φίλτρο εισαγωγής αέρα Εξασθενητής ΣΗΜΑΝΤΙΚΟ: Το φίλτρο εισαγωγής αέρα αποτελεί ενσωματωμένο μέρος του εξασθενητή. Το συγκρότημα εξασθενητή δεν είναι στοιχείο που επιδέχεται σέρβις. Η αφαίρεση του εξασθενητή από τον κινητήρα πρέπει να γίνεται μόνο από πιστοποιημένο αντιπρόσωπο της Mercury. ΣΗΜΑΝΤΙΚΟ: Οποιαδήποτε τροποποίηση ή αφαίρεση του συστήματος εισαγωγής αέρα μπορεί να προκαλέσει ζημιά στον κινητήρα. ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε πεπιεσμένο αέρα για να απομακρύνετε τα σωματίδια από το φίλτρο εισαγωγής αέρα. Η ενέργεια αυτή μπορεί να ωθήσει τα σωματίδια μέσα στο σύστημα και να προκαλέσει βλάβη στον κινητήρα. Ελέγχετε τατκιτκά το φίλτρο εισαγωγής αέρα για να βεβαιωθείτε ότι είναι απαλλαγμένο από σωματίδια που θα έφραζαν ενδεχομένως τη ροή του αέρα. Εάν υπάρχει σωματίδια, απλά εφαρμόστε κενό στο φίλτρο εισαγωγής αέρα. Ανατρέξτε στην ενότητα Πρόγραμμα επιθεώρησης και συντήρησης για το σωστό διάστημα συντήρησης. 74 ell

83 ΣΥΝΤΉΡΗΣΗ Σύστημα καυσίμου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας είναι στη θέση OFF και ο διακόπτης σβησίματος με αναδέτη είναι τοποθετημένος έτσι ώστε να μην είναι δυνατή η εκκίνηση του κινητήρα. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιήστε εγκεκριμένο δοχείο για να συλλέξετε και να αποθηκεύσετε το καύσιμο. Σκουπίστε αμέσως το καύσιμο που έχει χυθεί. Τα υλικά που χρησιμοποιούνται για το σκούπισμα του χυμένου καυσίμου πρέπει να απορρίπτονται σε εγκεκριμένο δοχείο. Πριν κάνετε σέρβις σε οποιοδήποτε εξάρτημα του συστήματος καυσίμου: 1. Σβήστε τον κινητήρα και αποσυνδέστε την μπαταρία. 2. Διενεργήστε το σέρβις του συστήματος καυσίμου σε καλά αεριζόμενη περιοχή. 3. Μετά το τέλος οποιασδήποτε εργασίας σέρβις στο σύστημα καυσίμου, ελέγξτε για σημάδια διαρροής καυσίμου. ΕΠΙΘΕΏΡΗΣΗ ΤΟΥ ΣΩΛΉΝΑ ΚΑΥΣΊΜΟΥ Επιθεωρήστε οπτικά το σωλήνα καυσίμου για ρωγμές, φούσκωμα, διαρροές, σκλήρυνση ή άλλα σημάδια φθοράς ή ζημιάς. Αν κατά την επιθεώρηση διαπιστώσετε οποιαδήποτε από τα παραπάνω, ο σωλήνας καυσίμου πρέπει να αντικατασταθεί. ΦΊΛΤΡΟ ΚΑΥΣΊΜΟΥ ΔΙΑΧΩΡΙΣΜΟΎ ΝΕΡΟΎ ΤΟΠΟΘΕΤΗΜΈΝΟ ΣΤΟ ΣΚΆΦΟς Η εξωλέμβια Verado 350 SCi διαθέτει εξωτερικό φίλτρο καυσίμου διαχωρισμού νερού, το οποίο είναι τοποθετημένο στο σκάφος (8M ). Ανατρέξτε στην ενότητα Πρόγραμμα επιθεώρησης και συντήρησης για το σωστό διάστημα συντήρησης. Το φίλτρο απομακρύνει την υγρασία και τις ακαθαρσίες από το καύσιμο. Το νερό εναποτίθεται σε ένα κύπελλο που είναι προσαρτημένο στο κάτω μέρος του φίλτρου. Αν το κύπελλο γεμίσει με νερό, το προειδοποιητικό σύστημα θα ειδοποιήσει το χειριστή ότι πρέπει να αποστραγγίσει το κύπελλο. Εάν το φίλτρο βουλώσει από σωματίδια, ο κινητήρας θα εξαναγκαστεί να μεταβεί σε λειτουργία στο ρελαντί (εξαναγκασμένο ρελαντί) από το σύστημα προστασίας κινητήρα Guardian. ΣΗΜΕΙΩΣΗ: Το προειδοποιητικό σύστημα θα ενεργοποιηθεί όταν το νερό στο κύπελλο φτάσει στο ανώτατο επίπεδο. Ανατρέξτε στην ενότητα Χαρακτηριστικά και χειριστήρια - Προειδοποιητικό σύστημα. ell 75

84 ΣΥΝΤΉΡΗΣΗ ΣΗΜΕΙΩΣΗ: Αν υπάρξει υπέρβαση του χρονικού ορίου της αντλίας ανύψωσης καυσίμου, ο κινητήρας θα εξαναγκαστεί να μεταβεί σε λειτουργία στο ρελαντί (εξαναγκασμένο ρελαντί) από το σύστημα προστασίας κινητήρα Guardian. Το βούλωμα του φίλτρου καυσίμου υψηλής πίεσης ή το φίλτρο καυσίμου διαχωρισμού νερού, καθώς και η έλλειψη καυσίμου στη δεξαμενή καυσίμου, αποτελούν συνήθεις αιτίες που προκαλούν υπέρβαση του χρονικού ορίου της αντλίας ανύψωσης καυσίμου. a - Συγκρότημα φίλτρου καυσίμου και κυπέλλου c b - c - Στεγανοποιητικός δακτύλιος φίλτρου Κεφαλή διαχωριστή καυσίμου/νερού b d - e - Στεγανοποιητικός δακτύλιος κυπέλλου Αισθητήρας νερού f - Σύνδεση καλωδίωσης αισθητήρα νερού στο καύσιμο (WIF) a d g - Βαλβίδα αποστράγγισης g e f Αποστράγγιση φίλτρου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας είναι στη θέση OFF και ο διακόπτης σβησίματος με αναδέτη είναι τοποθετημένος έτσι ώστε να μην είναι δυνατή η εκκίνηση του κινητήρα. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. Το νερό είναι βαρύτερο από το καύσιμο, θα κατακαθίσει στον πυθμένα του κυπέλλου και το χρώμα του θα αλλοιωθεί. Σε συνθήκες εξαιρετικά υψηλής εργασίας, να λαμβάνετε συχνά δείγμα καυσίμου, καθημερινά αν χρειάζεται, και να κάνετε αποστράγγιση, όπως απαιτείται, αν υπάρχει νερό. 1. Τοποθετήστε κατάλληλο δοχείο κάτω από το συγκρότημα φίλτρου καυσίμου διαχωρισμού νερού για να συλλέξετε τις μολυσματικές ουσίες. 2. Κλείστε τη βαλβίδα της δεξαμενής καυσίμου (αν υπάρχει) και στη συνέχεια ανοίξτε τη βαλβίδα αποστράγγισης που βρίσκεται στον πυθμένα του κυπέλλου. 3. Ανοίξτε τη βαλβίδα αποστράγγισης και αδειάστε το κύπελλο σε κατάλληλο δοχείο. 4. Κλείστε τη βαλβίδα αποστράγγισης. 5. Λειτουργήστε τον κινητήρα και ελέγξτε για τυχόν διαρροές. 76 ell

85 ΣΥΝΤΉΡΗΣΗ Αφαίρεση φίλτρου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας είναι στη θέση OFF και ο διακόπτης σβησίματος με αναδέτη είναι τοποθετημένος έτσι ώστε να μην είναι δυνατή η εκκίνηση του κινητήρα. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. Η συχνότητα αντικατάστασης του φίλτρου καθορίζεται από τα επίπεδα μόλυνσης του φίλτρου. Η ροή καυσίμου προς τον κινητήρα περιορίζεται, καθώς το φίλτρο βουλώνει από μολυσματικές ουσίες, με αποτέλεσμα αντιληπτή απώλεια ισχύος και/ή δυσκολία κατά την εκκίνηση. Πριν την αφαίρεση, απομακρύνετε οποιαδήποτε σωματίδια ή ακαθαρσίες από την περιοχή δίπλα στο στεγανοποιητικό δακτύλιο του φίλτρου. 1. Γυρίστε το διακόπτη μίζας στη θέση «OFF» (κλειστό). 2. Κλείστε τη βαλβίδα στη δεξαμενή καυσίμου (αν υπάρχει). 3. Βγάλτε το καπάκι από την ανακουφιστική βαλβίδα εξαέρωσης ατμών καυσίμου.! ΠΡΟΣΟΧΗ Η παράλειψη της εκτόνωσης της πίεσης από το σύστημα καυσίμου έχει ως αποτέλεσμα τον ψεκασμό καυσίμου προς τα έξω, γεγονός που μπορεί να προκαλέσει πυρκαγιά ή έκρηξη. Πριν κάνετε σέρβις σε οποιοδήποτε εξάρτημα του συστήματος καυσίμου, αφήστε τον κινητήρα να κρυώσει εντελώς και απελευθερώστε την πίεση. Να προστατεύετε πάντα τα μάτια και το δέρμα σας από καύσιμο και ατμούς υπό πίεση. 4. Τοποθετήστε ένα πανί ή μια πετσέτα γύρω από τη βαλβίδα. Απελευθερώστε την πίεση του καυσίμου πιέζοντας το στέλεχος της βαλβίδας. a b a - b - Ανακουφιστική βαλβίδα εξαέρωσης ατμών καυσίμου Τάπα 5. Στερεώστε το καπάκι της ανακουφιστικής βαλβίδας εξαέρωσης ατμών καυσίμου. 6. Βεβαιωθείτε ότι η βαλβίδα αποστράγγισης νερού είναι κλειστή και αποσπάστε τον εύκαμπτο σωλήνα αποστράγγισης από τη βαλβίδα (αν υπάρχει). 7. Αποσυνδέστε την καλωδίωση αισθητήρα νερού στο καύσιμο (WIF) από το κύπελλο. ΣΗΜΕΙΩΣΗ: Βγάλτε το φίλτρο με το κύπελλο συνδεδεμένο. 8. Με τυπικό κλειδί με ιμάντα για φίλτρο λαδιού, το οποίο μπορείτε να προμηθευτείτε από την περιοχή σας, βγάλτε το φίλτρο από την κεφαλή φίλτρου. ell 77

86 ΣΥΝΤΉΡΗΣΗ 9. Βγάλτε το κύπελλο από το φίλτρο και καθαρίστε το κύπελλο και το στυπειοθλίπτη του στεγανοποιητικού δακτύλιου. 10. Ελέγξτε οπτικά την ποιότητα του φίλτρου. Αντικαταστήστε αν χρειάζεται. ΣΗΜΕΙΩΣΗ: Το κύπελλο είναι επαναχρησιμοποιήσιμο, μην το απορρίπτετε. Τοποθέτηση φίλτρου! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Το καύσιμο είναι εύφλεκτο και εκρηκτικό. Βεβαιωθείτε ότι ο διακόπτης μίζας είναι στη θέση OFF και ο διακόπτης σβησίματος με αναδέτη είναι τοποθετημένος έτσι ώστε να μην είναι δυνατή η εκκίνηση του κινητήρα. Μην καπνίζετε ούτε να επιτρέπετε πηγές σπινθήρων ή γυμνή φλόγα στην περιοχή ενώ κάνετε σέρβις. Ο χώρος εργασίας θα πρέπει είναι καλά αεριζόμενος και θα πρέπει να αποφεύγεται η παρατεταμένη έκθεση σε αναθυμιάσεις καυσίμου. Ελέγχετε πάντοτε για διαρροές προτού επιχειρήσετε να θέσετε τον κινητήρα σε λειτουργία, και σκουπίζετε αμέσως το καύσιμο που τυχόν έχει χυθεί. Πριν την εγκατάσταση, απομακρύνετε οποιαδήποτε σωματίδια, βρομιές ή κολλώδη υπόλοιπα από το στυπειοθλίπτη του στεγανοποιητικού δακτύλιου του δοχείου και τις στεγανωτικές επιφάνειες της κεφαλής στερέωσης. b c a - b - c - d - e - f - g - Συγκρότημα φίλτρου καυσίμου και δοχείου Στεγανοποιητικός δακτύλιος φίλτρου Κεφαλή διαχωριστή καυσίμου/νερού Στεγανοποιητικός δακτύλιος δοχείου Αισθητήρας νερού Σύνδεση καλωδίωσης αισθητήρα νερού στο καύσιμο (WIF) Βαλβίδα αποστράγγισης a d g e f Λιπάνετε με λάδι τις τσιμούχες του στεγανοποιητικού δακτύλιου. 2. Με το στεγανοποιητικό δακτύλιο τοποθετημένο στο στυπειοθλίπτη του κυπέλλου, τοποθετήστε το κύπελλο στο φίλτρο και σφίξτε το καλά με το χέρι. ΣΗΜΑΝΤΙΚΟ: Μη χρησιμοποιείτε εργαλεία για το σφίξιμο. ΣΗΜΑΝΤΙΚΟ: Βεβαιωθείτε ότι η βαλβίδα αποστράγγισης είναι κλειστή. 3. Γεμίστε το συγκρότημα φίλτρου καυσίμου και κυπέλλου με καθαρό καύσιμο και συνδέστε το στην κεφαλή φίλτρου. 4. Σφίξτε με το χέρι για ακόμη 1/3 έως 1/2 της στροφή αφού γίνει πλήρης επαφή των τσιμουχών. 5. Συνδέστε τον εύκαμπτο σωλήνα αποστράγγισης με τη βαλβίδα αποστράγγισης (αν υπάρχει). 6. Συνδέστε την καλωδίωση αισθητήρα νερού στο καύσιμο (WIF) με το κύπελλο. 78 ell

87 ΣΥΝΤΉΡΗΣΗ! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Η διαρροή καυσίμου εγκυμονεί τον κίνδυνο πυρκαγιάς ή έκρηξης, ο οποίος μπορεί να προκαλέσει σοβαρούς τραυματισμούς ή το θάνατο. Επιθεωρείτε περιοδικά όλα τα εξαρτήματα του συστήματος καυσίμων για διαρροή, αποσκλήρυνση, σκλήρυνση, φούσκωμα ή διάβρωση, ιδιαίτερα μετά την περίοδο αποθήκευσης. Σε περίπτωση που παρατηρήσετε συμπτώματα διαρροής ή φθοράς, θα πρέπει να αντικαταστήσετε άμεσα το σχετικό εξάρτημα, πριν χρησιμοποιήσετε ξανά τον κινητήρα. 7. Διενεργήστε αρχική πλήρωση του συστήματος καυσίμου. Επιθεωρήστε οπτικά για διαρροή καυσίμου από το φίλτρο ενώ γυρίζετε το διακόπτη της μίζας στη θέση RUN (λειτουργία), ώστε να εισέρθει καύσιμο στο φίλτρο. Ανατρέξτε στην ενότητα Πλήρωση του συστήματος καυσίμου. Ανόδια ελέγχου διάβρωσης Η εξωλέμβια διαθέτει ανόδια ελέγχου διάβρωσης σε διάφορα σημεία. Το ανόδιο βοηθά στην προστασία της εξωλέμβιας από τη γαλβανική διάβρωση επιτρέποντας την αργή διάβρωση του δικού της μετάλλου αντί των μετάλλων της εξωλέμβιας. Κάθε ανόδιο απαιτεί περιοδική επιθεώρηση, ιδιαίτερα σε αλμυρά νερά που επιταχύνουν τη διάβρωση. Για να διατηρηθεί αυτή η προστασία από τη διάβρωση, αντικαθιστάτε πάντα το ανόδιο πριν διαβρωθεί εντελώς. Μην βάφετε το ανόδιο ούτε να το αλείφετε με προστατευτική επικάλυψη, διότι αυτό μειώνει την αποτελεσματικότητά του. d c b a a - b - c - d - Ένα ανόδιο ελέγχου στο κάτω μέρος της πλάκας αντιαερισμού Ένα ανόδιο ελέγχου στο κάτω μέρος της πολλαπλής εξισορρόπησης Δύο ανόδια ελέγχου στο κάτω μέρος του κάθε εμβόλου υποβοήθησης εξισορρόπησης Ένα ανόδιο ελέγχου στο κάτω μέρος της βάσης στήριξης Αντικατάσταση μαξιλαριού φθοράς εξισορρόπησης Η εξωλέμβια Verado 350 SCi χρησιμοποιεί πλάκες οδηγού πρόωσης και στις δύο πλευρές του περιβλήματος του άξονα μετάδοσης κίνησης, για τη βελτίωση της σταθερότητας του κινητήρα. Καθώς διενεργείτε τριμάρισμα (εξισορρόπηση) του κινητήρα επάνω ή κάτω, οι πλάκες οδηγού πρόωσης τρίβονται πάνω στα μαξιλαράκια φθοράς εξισορρόπησης τα οποία είναι τοποθετημένα και στις δύο πλευρές της πολλαπλής εξισορρόπησης. Αντικαταστήστε τα μαξιλαράκια φθοράς εξισορρόπησης, αν οι κεφαλές των βιδών στερέωσης έρθουν πρόσωπο με την επιφάνεια του μαξιλαριού φθοράς. ell 79

88 ΣΥΝΤΉΡΗΣΗ Ανατρέξτε στην ενότητα Πρόγραμμα επιθεώρησης και συντήρησης για το σωστό διάστημα συντήρησης. ΣΗΜΑΝΤΙΚΟ: Χρησιμοποιείτε πάντα νέες βίδες στερέωσης κατά την τοποθέτηση μαξιλαριών φθοράς εξισορρόπησης. c a b a - b - c - Βίδα M6 x 20 με μαξιλαράκι ασφάλισης (8 συνολικά, 4 σε κάθε μαξιλαράκι φθοράς εξισορρόπησης) Μαξιλάρι φθοράς εξισορρόπησης (2 συνολικά) Πολλαπλή εξισορρόπησης Περιγραφή Nm lb. in. lb. ft. Βίδα 6 50 Αντικατάσταση προπέλας! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Οι περιστρεφόμενες προπέλες μπορεί να προκαλέσουν σοβαρό τραυματισμό ή και το θάνατο. Ποτέ μη θέτετε το σκάφος σε λειτουργία έξω από το νερό με τοποθετημένη προπέλα. Προτού τοποθετήσετε ή αφαιρέσετε μια προπέλα, βάλτε τη μονάδα μετάδοσης κίνησης στη νεκρά και ενεργοποιήστε το διακόπτη σβησίματος με αναδέτη για να εμποδίσετε την εκκίνηση του κινητήρα. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του πτερυγίου της προπέλας και της πλάκας αντιαερισμού. ΑΦΑΊΡΕΣΗ ΤΗς ΠΡΟΠΈΛΑς ΣΗΜΕΙΩΣΗ: Αν η προπέλα είναι κολλημένη στον άξονά της και δεν βγαίνει, επικοινωνήστε με τον εξουσιοδοτημένο αντιπρόσωπο της Mercury. 1. Βάλτε τo μοχλό ταχυτήτων της εξωλέμβιας στο νεκρό. 2. Βγάλτε το κλειδί από το διακόπτη μίζας και συμπλέξτε το διακόπτη σβησίματος ασφαλείας. 80 ell

89 ΣΥΝΤΉΡΗΣΗ 3. Τοποθετήστε έναν ξύλινο τάκο μεταξύ του κιβωτίου ταχυτήτων και της προπέλας για να συγκρατηθεί η προπέλα και βγάλτε το παξιμάδι της προπέλας Βγάλτε την προπέλα και το σχετικό υλικό στερέωσης από τον άξονα της προπέλας. ΤΟΠΟΘΈΤΗΣΗ ΤΗς ΠΡΟΠΈΛΑς ΕΙΔΟΠΟΙΗΣΗ Η λειτουργία του κινητήρα με ακατάλληλη προπέλα τοποθετημένη μπορεί να περιορίσει την ισχύ, να αυξήσει την κατανάλωση καυσίμου, να προκαλέσει υπερθέρμανση του κινητήρα ή να προκαλέσει εσωτερική ζημιά στην κινητήρια κεφαλή. Επιλέξτε προπέλα που να επιτρέπει στον κινητήρα να λειτουργεί στις καθορισμένες σ.α.λ. στο τελείως ανοικτό γκάζι. Στις εφαρμογές της Mercury Racing χρησιμοποιούνται άξονες προπέλας με 19 σφήνες, οι οποίοι απαιτούν την εγκατάσταση του κιτ μουαγιέ προπέλας υψηλής αντοχής, το οποίο συνοδεύει τις περισσότερες προπέλες της Mercury Racing. ΣΗΜΑΝΤΙΚΟ: Για να αποφευχθεί η διάβρωση του μουαγιέ της προπέλας και το κόλλημά του στον άξονα προπέλας, ιδιαίτερα σε χρήση σε αλμυρά νερά, να αλείφετε πάντα ολόκληρο τον άξονα της προπέλας με μια στρώση από αντιδιαβρωτικό γράσο στα συνιστώμενα διαστήματα συντήρησης και επίσης κάθε φορά που βγάζετε την προπέλα. 1. Λιπάνετε το πολύσφηνο του άξονα προπέλας με αντιδιαβρωτικό γράσο. 2. Τοποθετήστε τον συγκρότημα μουαγιέ προπέλας, την προπέλα, τη ροδέλα, τη ροδέλα Belleville, τη ροδέλα και το παξιμάδι της προπέλας στον άξονα προπέλας. 94 d e a - Συγκρότημα μουαγιέ της προπέλας. b - Προπέλα c - Ροδέλα d - Ροδέλα Belleville e - Ροδέλα f - Παξιμάδι προπέλας a c f b 2693 ell 81

90 ΣΥΝΤΉΡΗΣΗ Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 94 Αντιδιαβρωτικό γράσο Πολύσφηνο άξονα προπέλας Q1 3. Βάλτε έναν ξύλινο τάκο ανάμεσα στο κιβώτιο και στην προπέλα και σφίξτε το παξιμάδι της προπέλας με την προδιαγεγραμμένη ροπή Περιγραφή Nm lb. in. lb. ft. Παξιμάδι προπέλας Αποσυμπλέξτε το διακόπτη σβησίματος ασφαλείας τοποθετώντας τον στη θέση "RUN" (Λειτουργία) και βάλτε πάλι το κλειδί στο διακόπτη μίζας. Επιθεώρηση και αντικατάσταση των μπουζί 1. Αφαιρέστε το πάνω και το κάτω κάλυμμα. Ανατρέξτε στην ενότητα Αφαίρεση και τοποθέτηση καλύμματος. 2. Αποσυνδέστε τα έξι βύσματα της πλεξούδας καλωδίωσης από τις συνδέσεις του πολύ λεπτού πολλαπλασιαστή. 3. Αφαιρέστε τα μπουλόνια στήριξης με περιστροφική κίνηση και βγάλτε τους πολύ λεπτούς πολλαπλασιαστές από τα μπουζί. a b a - Βύσμα πλεξούδας καλωδίωσης b - Πολύ λεπτός πολλαπλασιαστής c c - Μπουλόνι ell

91 ΣΥΝΤΉΡΗΣΗ 4. Βγάλτε τα μπουζί για να τα ελέγξετε. Αντικαταστήστε το μπουζί αν το ηλεκτρόδιο είναι φθαρμένο, αν τα σπειρώματα της περιοχής στεγανοποίησης έχουν διαβρωθεί ή αν ο μονωτήρας είναι φθαρμένος, ραγισμένος, σπασμένος, ακάθαρτος ή ξεφλουδισμένος Ρυθμίστε το διάκενο του μπουζί σύμφωνα με τις προδιαγραφές Μπουζί Διάκενο μπουζί 0,8 mm ( in.) 6. Χρήση σε αλμυρό νερό Αλείψτε με ένα λεπτό στρώμα αντικολλητικού μόνο τα σπειρώματα των μπουζί. Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 81 Αντικολλητικό Σπειρώματα μπουζί Καθαρίστε την περιοχή έδρασης των μπουζί. 8. Πριν τοποθετήσετε τα μπουζί, καθαρίστε τυχόν βρομιές που υπάρχουν στα σημεία έδρασης των μπουζί. Τοποθετήστε τα μπουζί και σφίξτε τα με το χέρι και στη συνέχεια σφίξτε κατά 1/4 της στροφής ή σύμφωνα με την προδιαγεγραμμένη ροπή στρέψης. Περιγραφή Nm lb. in. lb. ft. Μπουζί Με περιστροφική κίνηση, ωθήστε τους πολύ λεπτούς πολλαπλασιαστές στη θέση τους πάνω από τα μπουζί. 10. Στερεώστε τους πολλαπλασιαστές με τα μπουλόνια που κρατήσατε. Σφίξτε σύμφωνα με την προδιαγραφόμενη ροπή. Περιγραφή Nm lb. in. lb. ft. Μπουλόνια 8 71 ell 83

92 ΣΥΝΤΉΡΗΣΗ 11. Συνδέστε τα έξι βύσματα της πλεξούδας καλωδίωσης με τις συνδέσεις λεπτού πηνίου. a b a - Βύσμα πλεξούδας καλωδίωσης b - Πολύ λεπτός πολλαπλασιαστής c c - Μπουλόνι 12. Επανατοποθετήστε το πίσω και το επάνω κάλυμμα. Ασφάλειες 3658 Τα κυκλώματα των ηλεκτρικών καλωδιώσεων της εξωλέμβιας προστατεύονται από την υπερφόρτωση με ασφάλειες στην καλωδίωση. Αν μια ασφάλεια καεί, προσπαθήστε να εντοπίσετε και να διορθώσετε την αιτία της υπερφόρτωσης. Αν δεν βρείτε την αιτία, η ασφάλεια μπορεί να καεί και πάλι. Αφαιρέστε τον εξολκέα ασφαλειών από την ασφαλειοθήκη. 84 ell

93 ΣΥΝΤΉΡΗΣΗ Αφαιρέστε το κάλυμμα από την ασφαλειοθήκη. Αφαιρέστε την ασφάλεια που υποπτεύεστε ότι έχει καεί και παρατηρήστε το ασημένιο νήμα της ασφάλειας. Αν το νήμα είναι σπασμένο, αντικαταστήστε την ασφάλεια. Αντικαταστήστε την ασφάλεια με ασφάλεια της ίδιας ονομαστικής ισχύος. a b c e f g d h j i a - Εξολκέας ασφαλειών b - Ασφαλειοθήκη c - Καλή ασφάλεια d - Καμένη ασφάλεια e - Ηλεκτρονική μονάδα ελέγχου και βαλβίδα εξαέρωσης "ECM" Ασφάλεια 20 A f - Πολλαπλασιαστές "IGN. COILS" Ασφάλεια 20 A g - Παροχή καυσίμου "FUEL" - Ασφάλεια 20 Α h - Εφεδρικές ασφάλειες (3) i - Διαγνωστικό τερματικό - ασφάλεια 2 Α j - Βαλβίδα ισχύος και βοηθητική βαλβίδα εγχυτήρα "INJ. PWR" Ασφάλεια 20 A Σύστημα καλωδίωσης DTS! ΠΡΟΕΙΔΟΠΟΙΗΣΗ Για να αποφευχθεί η πιθανότητα σοβαρού τραυματισμού ή θανάτου λόγω απώλειας του ελέγχου του σκάφους, μην ενώνετε και μην ανοίγετε τη μόνωση των καλωδίων του συστήματος DTS. Η ένωση ή το άνοιγμα θα προκαλέσει ζημιές στη μόνωση των καλωδίων και να επιτρέψει στο νερό να μπει στα καλώδια. Η είσοδος νερού μπορεί να οδηγήσει σε αχρήστευση της καλωδίωσης και απώλεια του ελέγχου του γκαζιού και του μοχλού ταχυτήτων. Βεβαιωθείτε ότι οι καλωδιώσεις δεν περνούν κοντά από αιχμηρές άκρες, θερμές επιφάνειες ή κινούμενα μέρη. Βεβαιωθείτε ότι όλοι οι αχρησιμοποίητοι σύνδεσμοι και τις υποδοχές είναι καλυμμένα με κάλυμμα καιρού. ell 85

94 ΣΥΝΤΉΡΗΣΗ Βεβαιωθείτε ότι οι καλωδιώσεις είναι στερεωμένες κατά μήκος της διαδρομής τους. Επιθεώρηση του βοηθητικού ιμάντα μετάδοσης κίνησης Επιθεωρήστε τον βοηθητικό ιμάντα και ζητήστε από τον εξουσιοδοτημένο αντιπρόσωπο να τον αλλάξει αν διαπιστωθούν οποιαδήποτε από τα παρακάτω: Ραγίσματα στο πίσω μέρος του ιμάντα ή στη βάση των εγκοπών σχήματος V. Υπερβολική φθορά στη βάση των εγκοπών. Ελαστικό τμήμα φουσκωμένο από λάδι. Τραχιά επιφάνεια ιμάντα. Ενδείξεις φθοράς στα άκρα ή στην εξωτερική επιφάνεια του ιμάντα. Έλεγχος του υγρού υποβοήθησης εξισορρόπησης 1. Ανυψώστε την εξωλέμβια στην τελείως πάνω θέση. 2. Περιστρέψτε κάτω το μπρακέτο στήριξης κλίσης. 3. Κατεβάστε την εξωλέμβια έως ότου το μπρακέτο στήριξης κλίσης να ακουμπήσει στη βάση στήριξης. 4. Βγάλτε την τάπα πλήρωσης υγρού βοηθητικής εξισορρόπησης. Για να βγάλετε την τάπα αρκεί να την στρέψετε κατά 1/4 της στροφής μόνο. a b a - b - Μοχλός στήριξης κλίσης Τάπα πλήρωσης υγρού υποβοήθησης εξισορρόπησης c - Μπρακέτο στήριξης κλίσης c d - Βάση στήριξης d Η στάθμη του υγρού πρέπει να απέχει περίπου 25 mm (1.0 in.) από το επάνω μέρος του στομίου πλήρωσης. Προσθέστε υγρό υδραυλικής υποβοήθησης εξισορρόπησης και διεύθυνσης της Quicksilver ή της Mercury Precision Lubricants. Αν δεν διατίθεται το υγρό αυτό, χρησιμοποιήστε υγρό ATF αυτόματου κιβωτίου ταχυτήτων αυτοκινήτων. Χωρητικότητα δεξαμενής συστήματος υποβοήθησης εξισορρόπησης Κατά προσέγγιση χωρητικότητα 237 ml (8 fl oz) Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 114 Υγρό υποβοήθησης εξισορρόπησης και διεύθυνσης Σύστημα υποβοήθησης εξισορρόπησης Q1 6. Επανατοποθετήστε την τάπα πλήρωσης. Σφίξτε την τάπα, γυρίζοντάς την κατά 1/4 της στροφής. Η τάπα θα ασφαλίσει στη θέση της. Μην την σφίγγετε περισσότερο. 86 ell

95 ΣΥΝΤΉΡΗΣΗ Έλεγχος του υγρού υποβοήθησης διεύθυνσης Βγάλτε το κάλυμμα υποβοήθησης διεύθυνσης και την τάπα πλήρωσης για να ελέγξετε τη στάθμη του υγρού. Η στάθμη υγρού πρέπει να είναι ελαφρώς χαμηλότερα από το κάτω μέρος της οπής πλήρωσης. Συμπληρώστε μόνο με συνθετικό υγρό υποβοήθησης διεύθυνσης SAE 0W-30, αν χρειαστεί. Χωρητικότητα συστήματος υποβοήθησης διεύθυνσης Κατά προσέγγιση χωρητικότητα 1-2 L (1-2 US qt) Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 138 Συνθετικό υγρό υδραυλικού τιμονιού SAE 0W-30 Σύστημα υδραυλικού τιμονιού K01 a b c a - b - c - Κάλυμμα υδραυλικού τιμονιού Τάπα πλήρωσης Στάθμη πλήρωσης/πλήρης στάθμη Αλλαγή του λαδιού κινητήρα Χωρητικότητα του κινητήρα σε λάδι Κατά προσέγγιση χωρητικότητα 7,0 L (7.4 US qt) Αρ. αναφ. σωλήνα Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος 152 Λάδι τετράχρονων εξωλέμβιων Verado 25W-50 Κάρτερ κινητήρα K01 Υπάρχουν δύο μέθοδοι που μπορείτε να χρησιμοποιήσετε για να αδειάσετε το λάδι του κινητήρα: Μέθοδος με αντλία Μέθοδος με αποστράγγιση ell 87

96 ΣΥΝΤΉΡΗΣΗ ΣΗΜΑΝΤΙΚΟ: Γείρετε την εξωλέμβια προς τα έξω/πάνω πέρα από την κάθετη θέση για περίπου ένα λεπτό ώστε το παγιδευμένο λάδι να κατακαθίσει στην ελαιολεκάνη. ΣΗΜΑΝΤΙΚΟ: Για να μειωθεί ή να εξαλειφθεί το ενδεχόμενο να χυθεί λάδι όταν βγάζετε το φίλτρο λαδιού, βεβαιωθείτε ότι η εξωλέμβια είναι όρθια (χωρίς κλίση) και ο κινητήρας είναι κρύος ή έχει περάσει τουλάχιστον μία ώρα που τον σβήσατε. ΣΗΜΑΝΤΙΚΟ: Η μέθοδος με αντλία είναι προτιμότερη για την αποστράγγιση του λαδιού κινητήρα σε μοντέλα ΧΧL. Αν χρησιμοποιήσετε τη μέθοδο με αποστράγγιση, πρέπει να χρησιμοποιήσετε ένα χωνί για την αποστράγγιση του λαδιού ώστε το λάδι να εκτραπεί από τον κάτω προφυλακτήρα και να χυθεί στο κατάλληλο δοχείο. ΜΈΘΟΔΟς ΜΕ ΑΝΤΛΊΑ 1. Γείρετε την εξωλέμβια προς τα έξω/πάνω πέρα από την κάθετη θέση για περίπου ένα λεπτό ώστε το παγιδευμένο λάδι να κατακαθίσει στην ελαιολεκάνη. 2. Τοποθετήστε την εξωλέμβια σε κάθετη θέση. 3. Βγάλτε το δείκτη στάθμης λαδιού και περάστε, μέσω του στομίου εισαγωγής του δείκτη, το σωλήνα προσαρμογής της αντλίας λαδιού κάρτερ στο κάτω μέρος της ελαιολεκάνης. 4. Αντλήστε το λάδι του κινητήρα σε κατάλληλο δοχείο. Αντλία λαδιού κάρτερ A 5 Για βοήθεια στην αφαίρεση του λαδιού κινητήρα χωρίς αποστράγγιση του κάρτερ Χωνί αποστράγγισης λαδιού A ΜΈΘΟΔΟς ΜΕ ΑΠΟΣΤΡΆΓΓΙΣΗ Εκτρέπει το λάδι που αποστραγγίζεται από τον κινητήρα ώστε να μην έρθει σε επαφή με τον προφυλακτήρα και τις πλάκες κατά της σπηλαίωσης. 1. Γείρετε την εξωλέμβια προς τα έξω/πάνω πέρα από την κάθετη θέση για περίπου ένα λεπτό ώστε το παγιδευμένο λάδι να κατακαθίσει στην ελαιολεκάνη. 2. Τοποθετήστε την εξωλέμβια σε κάθετη θέση. 3. Τοποθετήστε ένα κατάλληλο δοχείο κάτω από την τάπα ελαιολεκάνης κινητήρα. Η τάπα αποστράγγισης / ροδέλα στεγανοποίησης βρίσκεται κάτω από τον προφυλακτήρα στην αριστερή πλευρά της εξωλέμβιας. 88 ell

97 ΣΥΝΤΉΡΗΣΗ 4. Ξεβιδώστε την τάπα αποστράγγισης / ροδέλα στεγανοποίησης. Βάλτε το χωνί αποστράγγισης λαδιού πάνω από την τάπα αποστράγγισης / ροδέλα στεγανοποίησης. b a a - b - Τάπα αποστράγγισης / ροδέλα στεγανοποίησης Χωνί αποστράγγισης λαδιού Χωνί αποστράγγισης λαδιού A Εκτρέπει το λάδι που αποστραγγίζεται από τον κινητήρα ώστε να μην έρθει σε επαφή με τον προφυλακτήρα και τις πλάκες κατά της σπηλαίωσης. 5. Βγάλτε την τάπα αποστράγγισης / ροδέλα στεγανοποίησης και αδειάστε το λάδι του κινητήρα σε ένα δοχείο. 6. Επανατοποθετήστε την τάπα αποστράγγισης / ροδέλα στεγανοποίησης. ΑΛΛΑΓΉ ΤΟΥ ΦΊΛΤΡΟΥ ΛΑΔΙΟΎ ΣΗΜΑΝΤΙΚΟ: Για να μειωθεί ή να εξαλειφθεί το ενδεχόμενο να χυθεί λάδι όταν βγάζετε το φίλτρο λαδιού, βεβαιωθείτε ότι η εξωλέμβια είναι όρθια (δεν είναι ανυψωμένη) και ο κινητήρας είναι κρύος ή έχει παραμείνει σβηστός τουλάχιστον επί μία ώρα. 1. Βγάλτε το επάνω κάλυμμα. 2. Τοποθετήστε ένα πανί ή μια πετσέτα κάτω από το φίλτρο λαδιού για να απορροφηθεί το τυχόν χυμένο λάδι. ell 89

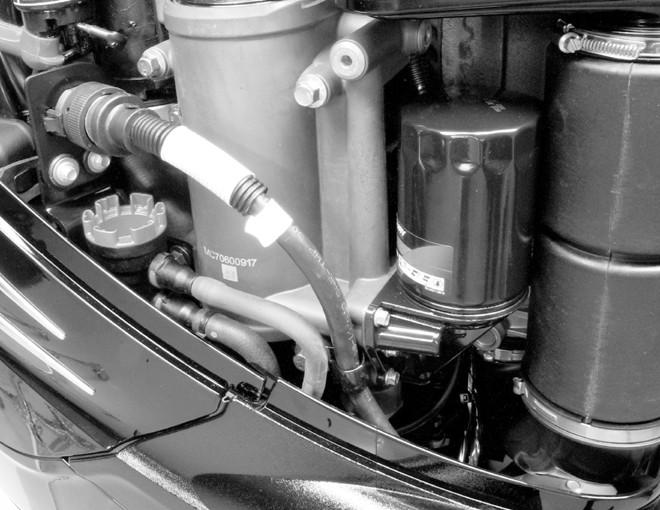

98 ΣΥΝΤΉΡΗΣΗ 3. Ξεβιδώστε το παλιό φίλτρο με ένα κλειδί για φίλτρο λαδιού, περιστρέφοντας το φίλτρο αριστερόστροφα. a a - Φίλτρο λαδιού Κλειδί για φίλτρο λαδιού Βοηθά στην αφαίρεση του φίλτρου λαδιού Καθαρίστε τη βάση στήριξης του φίλτρου λαδιού. 5. Αλείψτε τη φλάντζα με λεπτό στρώμα καθαρού λαδιού. Μην χρησιμοποιείτε γράσο. 6. Βιδώστε το νέο φίλτρο έως ότου η φλάντζα έρθει σε επαφή με τη βάση και στη συνέχεια σφίξτε το φίλτρο ακόμη 3/4 έως 1 στροφή. ΠΛΉΡΩΣΗ ΛΑΔΙΟΎ 1. Βγάλτε την τάπα πλήρωσης λαδιού και προσθέστε τη συνιστώμενη ποσότητα λαδιού έως ότου η στάθμη φτάσει στη μέση του εύρους λειτουργίας (ενδιάμεσο σημείο στην περιοχή με τις σταυρωτές διαγραμμίσεις). Χωρητικότητα του κινητήρα σε λάδι Κατά προσέγγιση χωρητικότητα 7,0 L (7.4 US qt) 90 ell

99 ΣΥΝΤΉΡΗΣΗ Αρ. αναφ. σωλήνα 152 Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Λάδι τετράχρονων εξωλέμβιων Verado 25W-50 Κάρτερ κινητήρα K01 2. Επανατοποθετήστε την τάπα του στομίου πλήρωσης λαδιού Με την εξωλέμβια στο νερό ή έναν εύκαμπτο σωλήνα παροχής κρύου νερού συνδεδεμένο, λειτουργήστε τον κινητήρα στο ρελαντί για να ελέγξετε αν υπάρχουν διαρροές στο φίλτρο λαδιού. 4. Σβήστε τον κινητήρα και ελέγξτε τη στάθμη λαδιού. Λίπανση κιβωτίου ταχυτήτων Κατά την προσθήκη ή την αλλαγή λιπαντικού στο κιβώτιο, ελέγξτε οπτικά για την παρουσία νερού στο λιπαντικό. Εάν υπάρχει νερό, μπορεί να έχει κατακαθίσει στον πυθμένα και να εκκενωθεί πριν από το λιπαντικό, ή μπορεί να έχει αναμιχθεί με το λιπαντικό, δίνοντάς του μια γαλακτώδη όψη. Εάν αντιληφθείτε την ύπαρξη νερού, απευθυνθείτε στο εξουσιοδοτημένο κατάστημα για έλεγχο του κιβωτίου. Η ύπαρξη νερού στο λιπαντικό μπορεί να οδηγήσει σε πρόωρη φθορά των εδράνων, ή, σε πολύ χαμηλές θερμοκρασίας, το νερό μπορεί να παγώσει και να προκαλέσει ζημιές στο κιβώτιο. Εξετάστε το λιπαντικό του κιβωτίου που έχει αδειάσει για την ύπαρξη μεταλλικών σωματιδίων. Η παρουσία πολύ μικρών μεταλλικών σωματιδίων είναι ένδειξη φυσιολογικής φθοράς. Ο υπερβολικός αριθμός ρινισμάτων μετάλλου ή μεγαλύτερων σωματιδίων μπορεί να αποτελεί ένδειξη μη φυσιολογικής φθοράς του κιβωτίου, και θα πρέπει να αποτελέσει αντικείμενο ελέγχου από εξουσιοδοτημένο κατάστημα. Χωρητικότητα του κιβωτίου σε λιπαντικό Κατά προσέγγιση χωρητικότητα 1300 ml (44 fl oz) Αρ. αναφ. σωλήνα 87 Περιγραφή Σημεία χρήσης Αρ. εξαρτήματος Βαλβολίνη High Performance Κιβώτιο ταχυτήτων Q01 ΑΠΟΣΤΡΆΓΓΙΣΗ ΤΟΥ ΚΙΒΩΤΊΟΥ 1. Τοποθετήστε την εξωλέμβια σε κάθετη θέση λειτουργίας. 2. Βγάλτε την προπέλα. Ανατρέξτε στο κεφάλαιο Αντικατάσταση προπέλας. 3. Τοποθετήστε κάτω από την εξωλέμβια ένα δοχείο αποστράγγισης. ell 91
