1 ENEF 2006, Elektromagnetické polia vonkajších ších vedení vvn a zvn Ing. Martin VOJTEK VUJE, a.s., Okružná 5, 91864, Trnava

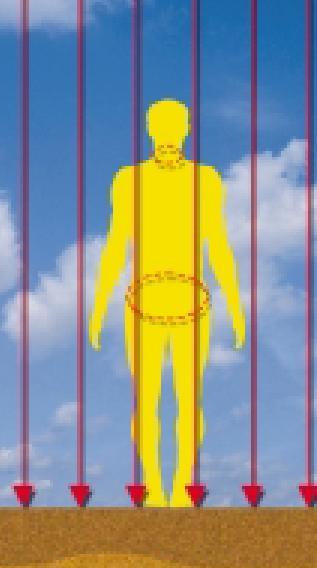

2 Účinky nízkofrekvenčných elektromagnetických polí Účinky elektrických polí 2 VUJE, a.s., Okružná 5, 91864, Trnava Účinky magnetických polí

3 Účinky nízkofrekvenčných elektromagnetických polí Priame účinky sú spôsobené priamym kontaktom ľudského organizmu s elektrickým alebo magnetickým poľom. Elektrické pole indukuje na exponovanej časti tela povrchový náboj, ktorý môže spôsobiť štípanie (bodanie, rezanie, pálenie) kože, vibrácie ochlpenia na povrchu tela a nepatrné výboje. Striedavé elektrické alebo magnetické pole vyvoláva indukovaný prúd v tele človeka, úmerný jeho intenzite, frekvencii a vlhkosti, tvaru a orientácie človeka vzhľadom na smer poľa. Pri vysokej prúdovej hustote spôsobí tento prúd dráždenie nervov a svalového tkaniva. Intenzívne statické magnetické pole vyvolá v osobe pohybujúcej sa vtakomto poli závraty alebo nevoľnosť. Nepriame účinky sú zapríčinené väzbou elektrického alebo magnetického poľa k okolitým kovovým objektom a následne k osobe, ktorá sa ich dotýka. Prerušovaný dotyk je príčinou iskrových výbojov aprietoku dotykového prúdu ľudským telom pôsobiaceho na dráždenie nervov a svalov, na nepohodu, úľak, elektrický šok až popáleniny. 3 VUJE, a.s., Okružná 5, 91864, Trnava

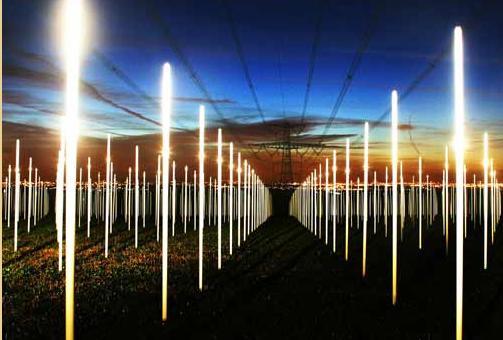

4 Účinky nízkofrekvenčných elektromagnetických polí Svetelné trubice uložené pod vonkajším vedením. 4 VUJE, a.s., Okružná 5, 91864, Trnava

5 Historický vývoj legislatívy vo vzťahu k hodnoteniu úrovne elektromagnetických polí Vyhláška 123/93 Z.z., ktorá stanovovala kontrolu zdrojov elektromagnetických polí pre frekvencie nad 60 khz. STN Ochrana pred účinkami elektromagnetického poľa 50 Hz vpásme vplyvu zariadení elektrizačnej sústavy. STN P ENV Vystavenie ľudského organizmu pôsobeniu nízkofrekvenčných elektromagnetických polí sfrekvenciou od 0 Hz do 10 khz. Vyhláška 271/2004 Z.z. stanovovala kontrolu zdrojov elektromagnetických polí pre frekvencie 0 Hz 300 GHz. 5 VUJE, a.s., Okružná 5, 91864, Trnava

6 Historický vývoj legislatívy vo vzťahu k hodnoteniu úrovne elektromagnetických polí Smernica európskeho parlamentu a rady 2004/40/ES - stanovuje minimálne požiadavky na úroveň elektromagnetických polí pre kategóriu zamestnanci 0 Hz 300 GHz, ktorá musí byť zohľadnená v legislatíve členských štátov EU. Nariadenie vlády SR č.325/2006 Z.z. pojednáva o podrobnostiach a požiadavkách na zdroje elektromagnetického poľa a na limity expozície obyvateľov elektromagnetickému poľu v životnom prostredí Nariadenie vlády SR č.329/2006 Z.z. pojednáva o minimálnych zdravotných a bezpečnostných požiadavkách na ochranu zamestnancov pred rizikami súvisiacimi s expozíciou elektromagnetickému poľu 6 VUJE, a.s., Okružná 5, 91864, Trnava

7 Súčasný stav legislatívy vo vzťahu k EMP Nariadenia vlády Slovenskej republiky č. 325/2006 Z.z. z 10. mája 2006 Ustanovuje minimálne požiadavky na zdroje elektromagnetického poľa na účel zaistenia ochrany zdravia obyvateľov v životnom prostredí v súvislosti s expozíciou elektromagnetickému poľu s frekvenciou od 0 Hz 300 GHz. Nariadenie ustanovuje: frekvenčný rozsah elektromagnetického poľa, limitné hodnoty a akčné hodnoty expozície elektromagnetickému poľu, požiadavky na skúšanie zdrojov vyžarovania elektromagnetického poľa. 7 VUJE, a.s., Okružná 5, 91864, Trnava

8 Súčasný stav legislatívy vo vzťahu k EMP Nariadenia vlády Slovenskej republiky č. 329/2006 Z.z. z 10. mája 2006 Ustanovuje minimálne požiadavky na zaistenie bezpečnosti a ochrany zdravia zamestnancov v súvislosti s expozíciou elektromagnetickému poľu s frekvenciou 0 Hz 300 GHz na pracovisku a na predchádzanie rizikám a ohrozeniam, ktoré vznikajú alebo môžu vznikať v súvislosti s expozíciou elektromagnetickému poľu. Nariadenie ustanovuje: frekvenčný rozsah elektromagnetického poľa, limitné hodnoty a akčné hodnoty expozície elektromagnetickému poľu, posudzovanie rizík a opatrenia na odstránenie alebo zníženie expozície elektromagnetického poľa. 8 VUJE, a.s., Okružná 5, 91864, Trnava

9 Historický vývoj legislatívy vo vzťahu k hodnoteniu úrovne elektromagnetických polí Najvyššie prípustné hodnoty pre elektrické amagnetické polia pre kategóriu zamestnanci a obyvateľstvo 1) V prípade prekročenia najvyšších prípustných hodnôt musí byť táto expozícia vyvážená zodpovedajúcim časom bez expozície tak, aby sa v dennom priemere za sledovaný čas, spravidla pracovný cyklus, neprekročila najvyššia prípustná hodnota. 9 VUJE, a.s., Okružná 5, 91864, Trnava

10 Historický vývoj legislatívy vo vzťahu k hodnoteniu úrovne elektromagnetických polí Najvyššie prípustné hodnoty pre elektrické amagnetické polia pre kategóriu zamestnanci a obyvateľstvo pre frekvenciu 50 Hz 10 VUJE, a.s., Okružná 5, 91864, Trnava

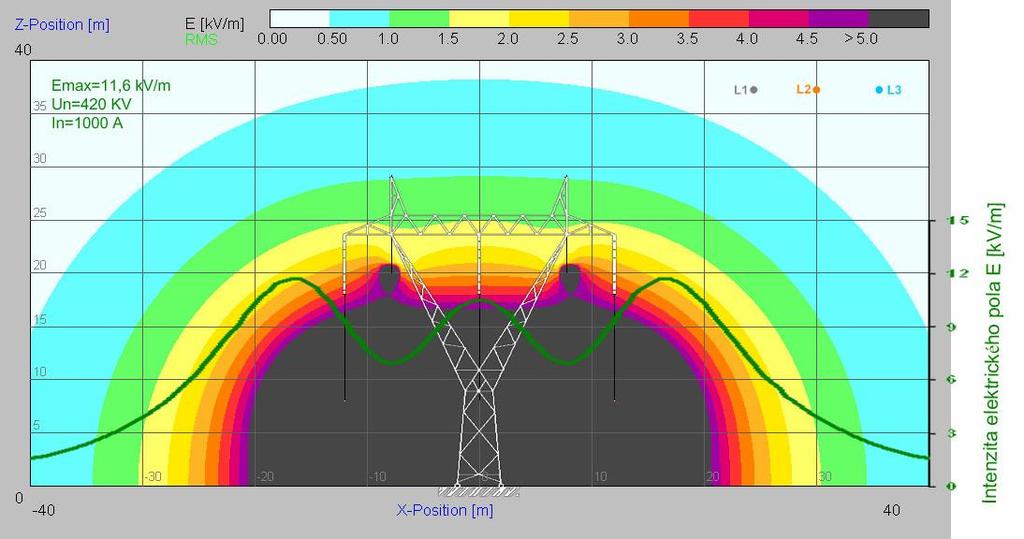

11 Úrovne elektrických a magnetických polí v okolí vedení používaných v ES SR Rozloženie a priečny profil intenzity elektrického poľa v strede rozpätia pre stožiar typu PORTÁL Y 400 kv N+0 11 VUJE, a.s., Okružná 5, 91864, Trnava

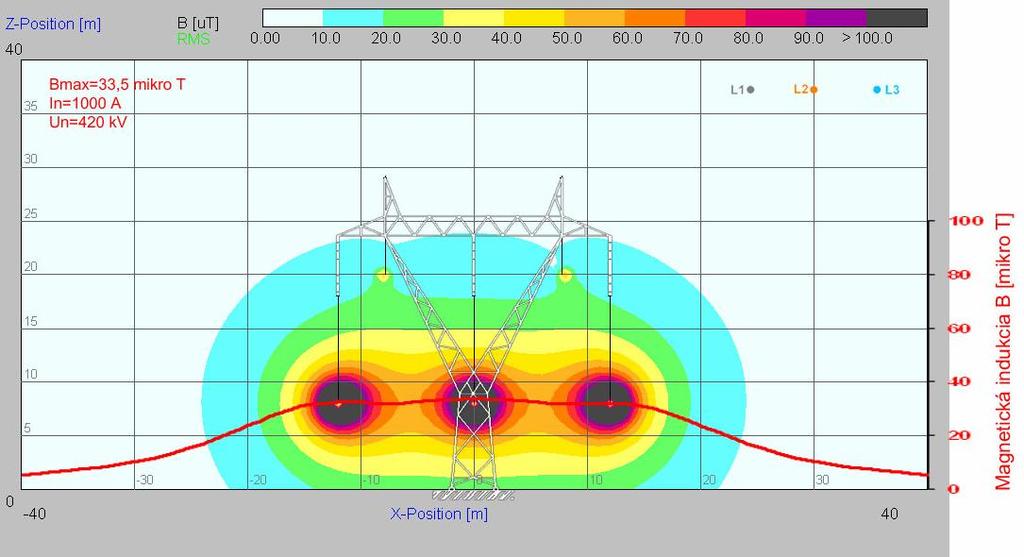

12 Úrovne elektrických a magnetických polí v okolí vedení používaných v ES SR Rozloženie a priečny profil magnetickej indukcie v strede rozpätia pre stožiar typu PORTÁL Y 400 kv N+0 12 VUJE, a.s., Okružná 5, 91864, Trnava

13 Riadenie elektrického a magnetického poľa vonkajších vedení Riadenie poľa - Field management znamená ovplyvňovanie rozloženia elektrických a magnetických polí vokolí ich zdrojov. Možné spôsoby riadenia elektrických polí: zväčšovanie vzdialenosti od zeme, zníženie napätia resp. prúdu, počet zväzkových lán vodičov a zväzkový krok, kompaktnosť vodičov riadenie ich vzdialenosti - rozštiepenie, zmena sledu fáz účinné iba pri viacsystémových vedeniach, inštalácia tieniacich lán. 13 VUJE, a.s., Okružná 5, 91864, Trnava

14 Riadenie elektrického poľa vonkajších vedení Závislosť intenzity elektrického poľa vo výške 1,8 m nad zemou od výšky vodičov nad zemou pre vedenie typu PORTÁL 8m 9m 10m 11m 12m 14m Intenzita elektrického poľa E (kv/m) Horizontálna vzdialenosť od osi vedenia (m) 14 VUJE, a.s., Okružná 5, 91864, Trnava

15 Riadenie magnetickej indukcie vonkajších vedení Závislosť magnetickej indukcie vo výške 1,8 m nad zemou od výšky vodičov nad zemou pre vedenie PORTÁL 400 kv 40 8m 9m 10m 11m 12m Magnetická indukcia B (μt) Horizontálna vzdialenosť od osi vedenia (m) 15 VUJE, a.s., Okružná 5, 91864, Trnava

16 Riadenie elektrického poľa vonkajších vedení Závislosť intenzity elektrického poľa pod vedením typu PORTÁL vo výške 1,8 m nad zemou od počtu zväzkových lán 14 2-zväzok 3-zväzok 4-zväzok 6-zväzok 8-zväzok Intenzita elektrického poľa E (kv/m) Horizontálna vzdialenosť od osi vedenia H (m) 16 VUJE, a.s., Okružná 5, 91864, Trnava

17 Riadenie magnetickej indukcie vonkajších vedení Rozštiepenie fáz L1 a L3 vedenia typu PORTÁL 400 kv 17 VUJE, a.s., Okružná 5, 91864, Trnava

18 Riadenie magnetickej indukcie vonkajších vedení Vplyv rozštiepenia fáz L1 a L3 na úroveň magnetickej indukcie vo výške 1,8 m nad zemou Portal Portal s rozštiepením fáz Magnetická indukcia B (μt) Horizontálna vzdialenosť od osi vedenia (m) 18 VUJE, a.s., Okružná 5, 91864, Trnava

19 Riadenie elektrického poľa vonkajších vedení Závislosť intenzity elektrického poľa pod vedením typu PORTÁL vo výške 1,8 m nad zemou od horizontálnej vzdialenosti medzi vodičmi vedenia typu PORTÁL 400 kv m 12 m 9 m 6 m 4 m Intenzita elektrického poľa (kv/m) Horizontálna vzdialenosť od osi vedenia (m) 19 VUJE, a.s., Okružná 5, 91864, Trnava

20 Riadenie magnetickej indukcie vonkajších vedení Závislosť magnetickej indukcie vo výške 1,8 m nad zemou pre meniacu sa horizontálnu vzdialenosť fáz pre vedenie Portál 400 kv m 9 m 6 m 4 m Magnetická indukcia B (μt) Horizontálna vzdialenosť od osi vedenia (m) 20 VUJE, a.s., Okružná 5, 91864, Trnava

21 Úrovne elektrických a magnetických polí v okolí vedení používaných v ES SR Rozloženie a priečny profil magnetickej indukcie v strede rozpätia pre stožiar typu SÚDOK 400 kv pre najlepšie usporiadanie sledu fáz. 21 VUJE, a.s., Okružná 5, 91864, Trnava

22 Úrovne elektrických a magnetických polí v okolí vedení používaných v ES SR Rozloženie a priečny profil magnetickej indukcie v strede rozpätia pre stožiar typu SÚDOK 400 kv pre najhoršie usporiadanie sledu fáz. 22 VUJE, a.s., Okružná 5, 91864, Trnava

23 Úrovne elektrických a magnetických polí v okolí vedení používaných v ES SR Rozloženie a priečny profil intenzity elektrického poľa v strede rozpätia pre stožiar typu SÚDOK 400 kv pre najlepšie usporiadanie sledu fáz. 23 VUJE, a.s., Okružná 5, 91864, Trnava

24 Riadenie elektrického poľa vonkajších vedení Použitie tieniacich lán nainštalovanými 4 m pod fázovými vodičmi na 1x 400 kv vedení typu PORTÁL Intenzita elektrického poľa E (kv/m) tieniace lano pod stredným vodičom 2 tieniace laná medzi stredným a krajnými vodičmi 2 tieniace laná pod krajnými vodičmi 7 tieniaich lán v pravidelných rozostupoch vedenie bez tienenia Horizontálna vzdialenosť od osi vedenia (m) 24 VUJE, a.s., Okružná 5, 91864, Trnava

25 Rozloženie elektrických a magnetických polí vo vonkajšej rozvodni 400 kv 25 VUJE, a.s., Okružná 5, 91864, Trnava

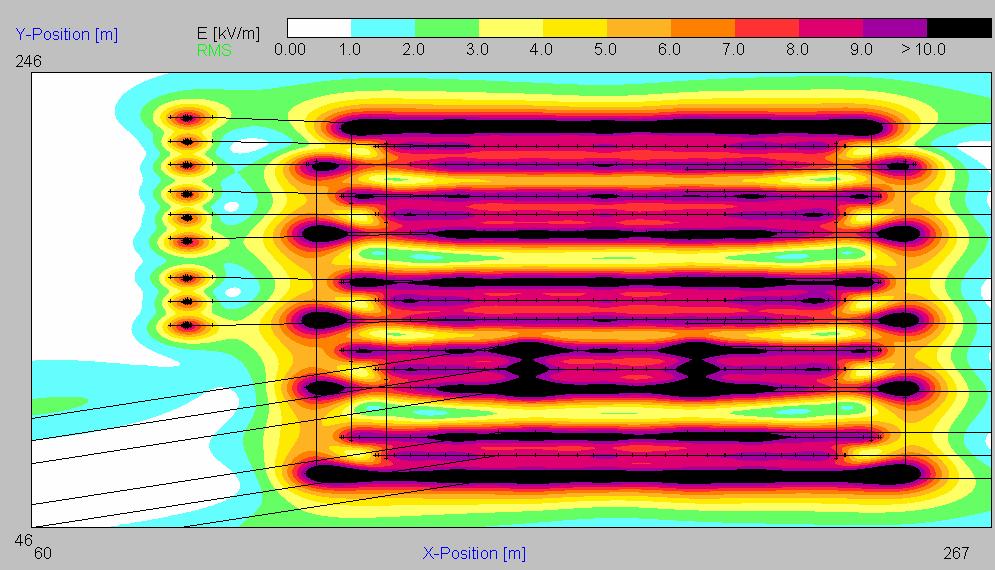

26 Rozloženie intenzity elektrického poľa vo vonkajšej rozvodni 400 kv 26 VUJE, a.s., Okružná 5, 91864, Trnava

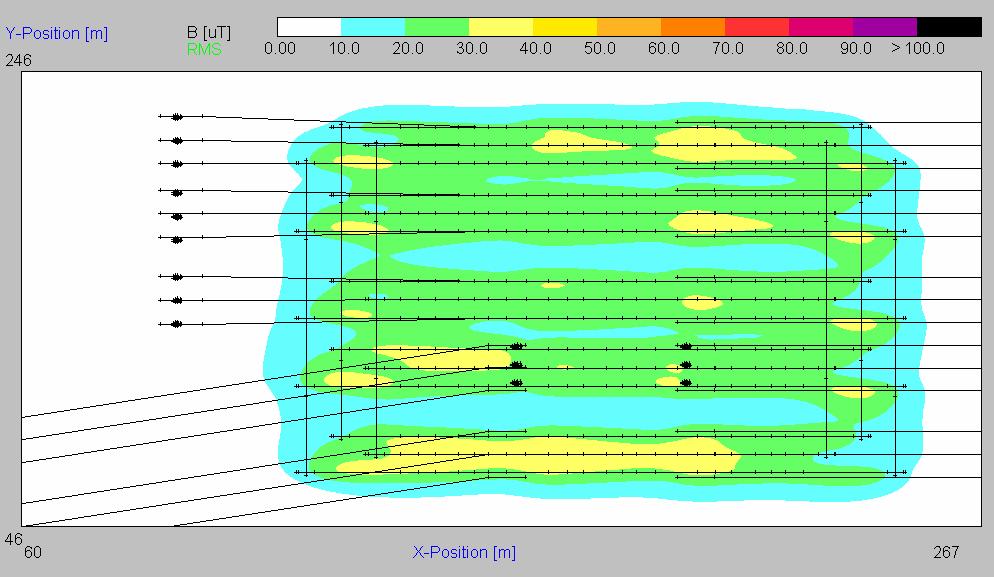

27 Rozloženie magnetickej indukcie vo vonkajšej rozvodni 400 kv 27 VUJE, a.s., Okružná 5, 91864, Trnava

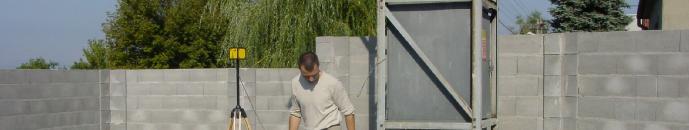

28 Meranie intenzity elektrického poľa v blízkosti stĺpovej transformovne 22/0,4 kv 28 VUJE, a.s., Okružná 5, 91864, Trnava

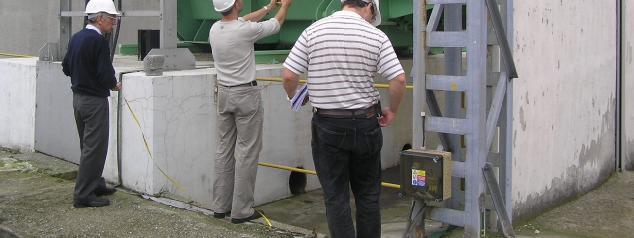

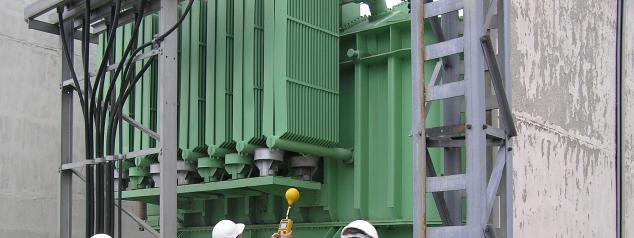

29 Meranie magnetickej indukcie v blízkosti 110/22 kv transformátora 29 VUJE, a.s., Okružná 5, 91864, Trnava

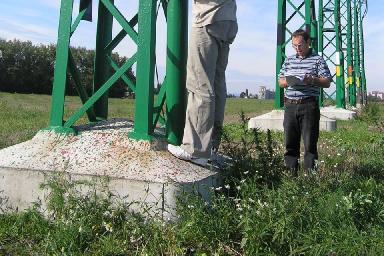

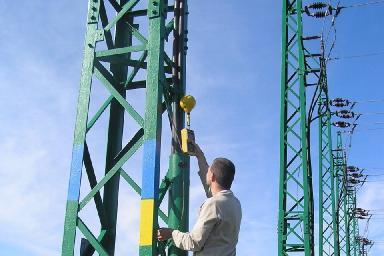

30 Meranie magnetickej indukcie v blízkosti 22 kv kabelo-vzdušného prechodu 30 VUJE, a.s., Okružná 5, 91864, Trnava

31 Ďakujem za pozornosť 31 VUJE, a.s., Okružná 5, 91864, Trnava
