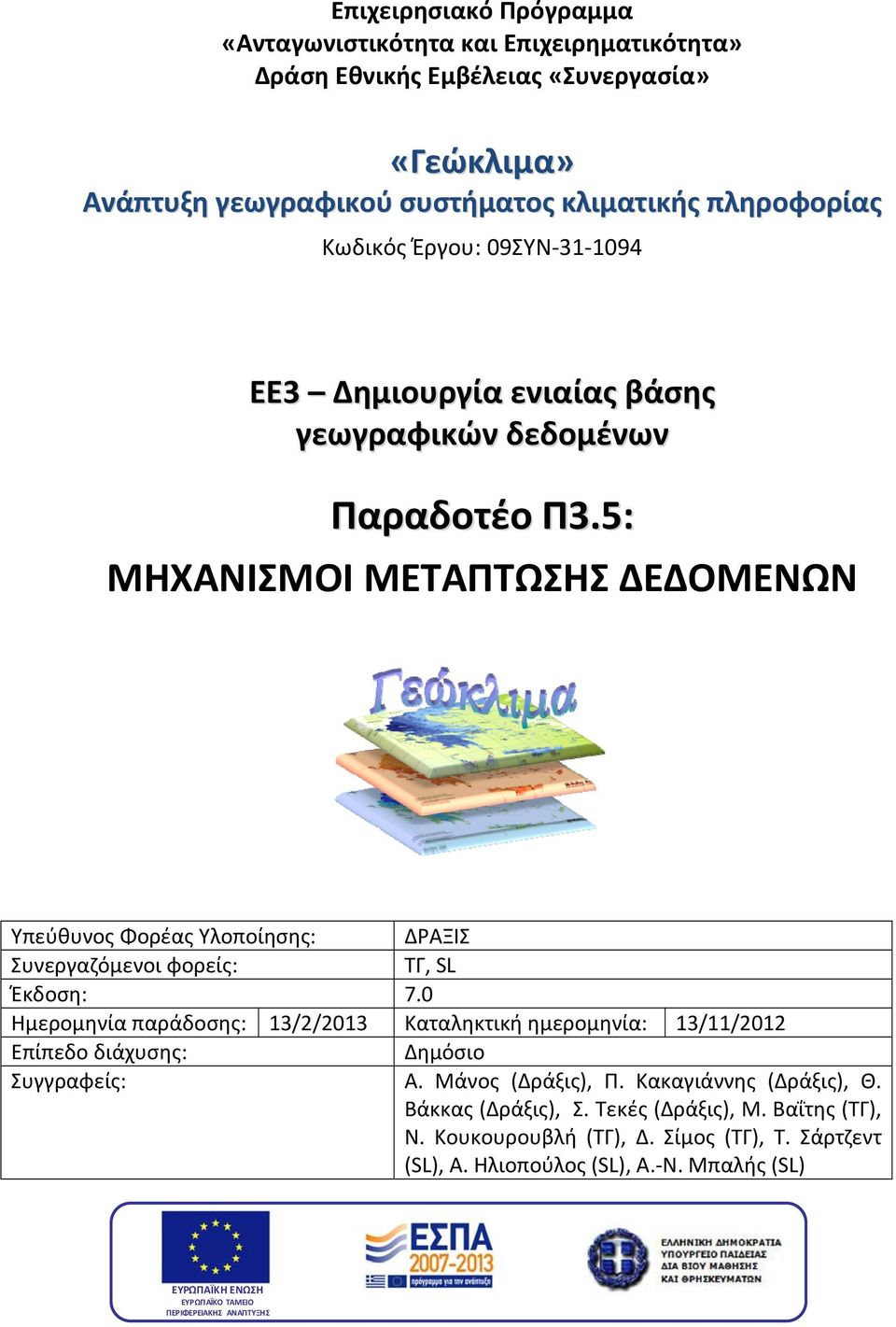

1 Επιχειρησιακό Πρόγραμμα «Ανταγωνιστικότητα και Επιχειρηματικότητα» Δράση Εθνικής Εμβέλειας «Συνεργασία» «Γεώκλιμα» Ανάπτυξη γεωγραφικού συστήματος κλιματικής πληροφορίας Κωδικός Έργου: 09ΣΥΝ EE3 Δημιουργία ενιαίας βάσης γεωγραφικών δεδομένων Παραδοτέο Π3.5: ΜΗΧΑΝΙΣΜΟΙ ΜΕΤΑΠΤΩΣΗΣ ΔΕΔΟΜΕΝΩΝ Υπεύθυνος Φορέας Υλοποίησης: ΔΡΑΞΙΣ Συνεργαζόμενοι φορείς: ΤΓ, SL Έκδοση: 7.0 Ημερομηνία παράδοσης: 13/2/2013 Καταληκτική ημερομηνία: 13/11/2012 Επίπεδο διάχυσης: Δημόσιο Συγγραφείς: Α. Μάνος (Δράξις), Π. Κακαγιάννης (Δράξις), Θ. Βάκκας (Δράξις), Σ. Τεκές (Δράξις), Μ. Βαΐτης (ΤΓ), Ν. Κουκουρουβλή (ΤΓ), Δ. Σίμος (ΤΓ), Τ. Σάρτζεντ (SL), Α. Ηλιοπούλος (SL), Α. Ν. Μπαλής (SL) ΕΥΡΩΠΑΪΚΗ ΕΝΩΣΗ ΕΥΡΩΠΑΪΚΟ ΤΑΜΕΙΟ ΠΕΡΙΦΕΡΕΙΑΚΗΣ ΑΝΑΠΤΥΞΗΣ

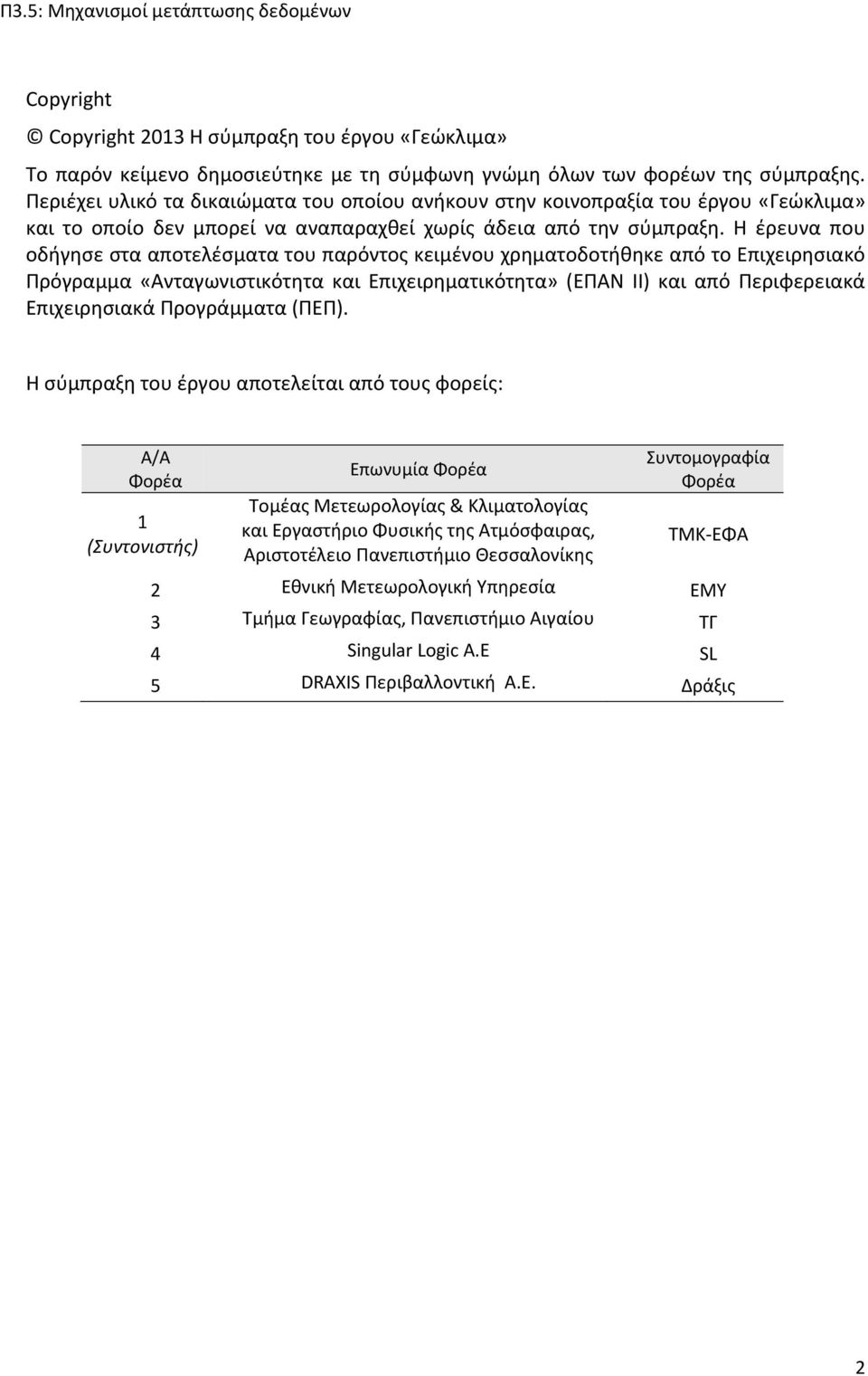

2 Copyright Copyright 2013 Η σύμπραξη του έργου «Γεώκλιμα» Το παρόν κείμενο δημοσιεύτηκε με τη σύμφωνη γνώμη όλων των φορέων της σύμπραξης. Περιέχει υλικό τα δικαιώματα του οποίου ανήκουν στην κοινοπραξία του έργου «Γεώκλιμα» και το οποίο δεν μπορεί να αναπαραχθεί χωρίς άδεια από την σύμπραξη. Η έρευνα που οδήγησε στα αποτελέσματα του παρόντος κειμένου χρηματοδοτήθηκε από το Επιχειρησιακό Πρόγραμμα «Ανταγωνιστικότητα και Επιχειρηματικότητα» (ΕΠΑΝ ΙΙ) και από Περιφερειακά Επιχειρησιακά Προγράμματα (ΠΕΠ). Η σύμπραξη του έργου αποτελείται από τους φορείς: Α/Α Φορέα 1 (Συντονιστής) Επωνυμία Φορέα Τομέας Μετεωρολογίας & Κλιματολογίας και Εργαστήριο Φυσικής της Ατμόσφαιρας, Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης Συντομογραφία Φορέα ΤΜΚ ΕΦΑ 2 Εθνική Μετεωρολογική Υπηρεσία ΕΜΥ 3 Τμήμα Γεωγραφίας, Πανεπιστήμιο Αιγαίου ΤΓ 4 Singular Logic Α.Ε SL 5 DRAXIS Περιβαλλοντική Α.Ε. Δράξις 2

3 Περιεχόμενα ΠΕΡΙΛΗΨΗ ΕΙΣΑΓΩΓΗ ΤΕΧΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ΔΗΜΙΟΥΡΓΙΑ ΑΡΧΕΙΩΝ MXD ΔΗΜΙΟΥΡΓΙΑ CACHED MAPS ΡΥΘΜΙΣΗ ΚΑΙ ΠΑΡΑΜΕΤΡΟΠΟΙΗΣΗ ΥΠΗΡΕΣΙΩΝ ΠΕΡΙΓΡΑΦΗ ΓΕΩΧΩΡΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΙΣΤΟΥ ΥΠΗΡΕΣΙΕΣ ΔΕΔΟΜΕΝΩΝ ΧΩΡΙΚΗΣ ΠΑΡΕΜΒΟΛΗΣ Αριθμός ημερών με μέγιστη θερμοκρασία μεγαλύτερη από 20 ο C τριακονταετίας Αριθμός ημερών με μέγιστη θερμοκρασία μεγαλύτερη από 30 ο C τριακονταετίας Αριθμός ημερών με μέγιστη θερμοκρασία μεγαλύτερη από 35 ο C τριακονταετίας Αριθμός ημερών με μέγιστη θερμοκρασία μικρότερη από 0 ο C τριακονταετίας Αριθμός ημερών με ελάχιστη θερμοκρασία μεγαλύτερη από 20 ο C τριακονταετίας Αριθμός ημερών με ελάχιστη θερμοκρασία μικρότερη από 0 ο C τριακονταετίας Αριθμός ημερών με ελάχιστη θερμοκρασία μικρότερη από 10 ο C τριακονταετίας Αριθμός ημερών με ύψος υετού μεγαλύτερο από 0,1mm τριακονταετίας Αριθμός ημερών με ύψος υετού μεγαλύτερο από 1mm τριακονταετίας Αριθμός ημερών βροχής τριακονταετίας Αριθμός ημερών χιονιού τριακονταετίας Αριθμός ημερών καταιγίδας τριακονταετίας Μέση ολική νέφωση τριακονταετίας Μέσος δείκτης δυσφορίας (DI) τριακονταετίας Μεγαλύτερος μέσος ημερήσιος δείκτης δυσφορίας (DI) τριακονταετίας Μέση Μέγιστη θερμοκρασία τριακονταετίας Μικρότερος μέσος ημερήσιος δείκτης δυσφορίας (DI) τριακονταετίας Μέση Ελάχιστη θερμοκρασία τριακονταετίας Μέση σχετική υγρασία τριακονταετίας Μέση πίεση στη στάθμη της θάλασσας τριακονταετίας Μέση θερμοκρασία τριακονταετίας Μέση ταχύτητα ανέμου τριακονταετίας Ύψος υετού σε χιλιοστά τριακονταετίας Ηλιοφάνεια τριακονταετίας ΥΠΗΡΕΣΙΕΣ ΔΟΡΥΦΟΡΙΚΩΝ ΔΕΔΟΜΕΝΩΝ Ατμοσφαιρικά προϊόντα του MODIS Κλάσμα Νέφωσης (Δεδομένα δορυφορικών εικόνων) Ατμοσφαιρικά προϊόντα του MODIS Δείκτης αστάθειας (Δεδομένα δορυφορικών εικόνων) Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Acqua ημερήσια διέλευση (Δεδομένα δορυφορικών εικόνων) Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Acqua νυχτερινή διέλευση (Δεδομένα δορυφορικών εικόνων) Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Terra ημερήσια διέλευση (Δεδομένα δορυφορικών εικόνων) Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Terra νυχτερινή διέλευση (Δεδομένα δορυφορικών εικόνων) Ατμοσφαιρικά προϊόντα του MODIS Total Totals Index (Δεδομένα δορυφορικών εικόνων) Βροχόπτωση (Δεδομένα δορυφορικών εικόνων) Κανονικοποιημένος δείκτης βλάστησης NDVI (Δεδομένα δορυφορικών εικόνων) ΥΠΗΡΕΣΙΕΣ ΔΕΔΟΜΕΝΩΝ ΠΡΟΣΟΜΟΙΩΣΕΩΝ Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ]

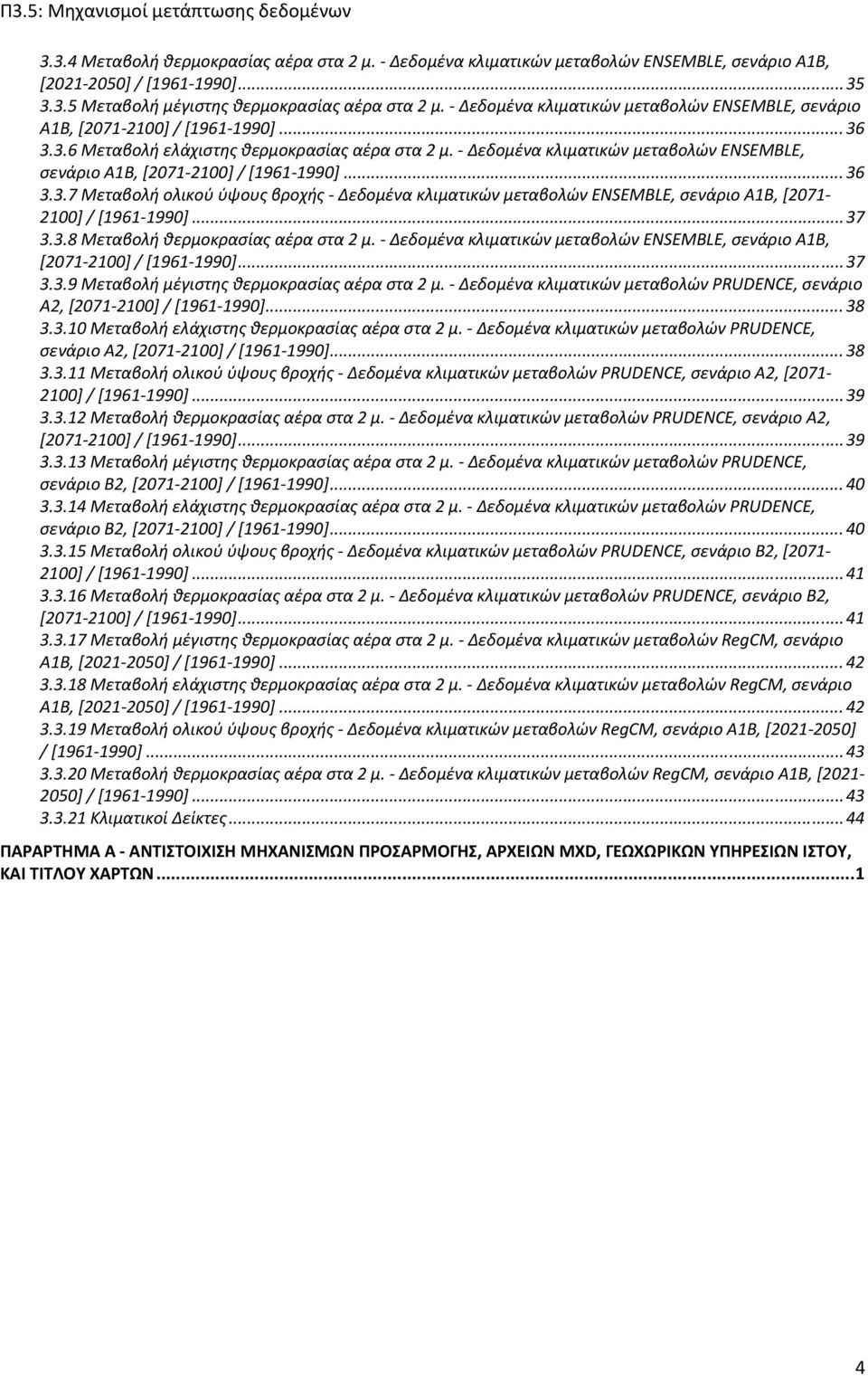

4 3.3.4 Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] Κλιματικοί Δείκτες ΠΑΡΑΡΤΗΜΑ Α ΑΝΤΙΣΤΟΙΧΙΣΗ ΜΗΧΑΝΙΣΜΩΝ ΠΡΟΣΑΡΜΟΓΗΣ, ΑΡΧΕΙΩΝ MXD, ΓΕΩΧΩΡΙΚΩΝ ΥΠΗΡΕΣΙΩΝ ΙΣΤΟΥ, ΚΑΙ ΤΙΤΛΟΥ ΧΑΡΤΩΝ

5 Περίληψη Το ερευνητικό έργο «Ανάπτυξη Γεωγραφικού Συστήματος Κλιματικής Πληροφορίας (ΓΕΩΚΛΙΜΑ)» στοχεύει στην ανάπτυξη ενός ολοκληρωμένου Γεωγραφικού Συστήματος Πληροφοριών (ΓΣΠ) το οποίο θα έχει τη δυνατότητα διαχείρισης, ανάλυσης, μοντελοποίησης και οπτικοποίησης του συνόλου της πληροφορίας που σχετίζεται έμμεσα ή άμεσα με το κλίμα της Ελλάδας, των παραγόντων που το διαμορφώνουν, τη διαχρονική του εξέλιξη στο παρελθόν και τις εκτιμήσεις για την εξέλιξή του στο άμεσο μέλλον. Στόχος της Ενότητα Εργασίας 3 (ΕΕ3) είναι η ανάπτυξη μιας ενιαίας βάσης γεωγραφικών δεδομένων για την κεντρική αποθήκευση και διαχείριση όλων των πρωτογενών και δευτερογενών δεδομένων του έργου (κλιματολογικών, περιβαλλοντικών, κοινωνικοοικονομικών), αλλά και άλλων απαραίτητων δεδομένων για την χαρτογραφική απεικόνιση και διάχυση των προηγουμένων (ψηφιακά μοντέλα εδάφους, διοικητικά όρια, βασικοί οικισμοί, υδρογραφικό δίκτυο, κ.ά.). Η εργασία 3.6 αφορά τη δημιουργία μηχανισμών μετάπτωσης των δεδομένων της βάσης προς το Γεωγραφικό Σύστημα Πληροφοριών. Πιο συγκεκριμένα, στο πλαίσιο της εργασίας αυτής υλοποιήθηκαν γεωχωρικές υπηρεσίες ιστού (web map services), οι οποίες μετασχηματίζουν τα δεδομένα της βάσης δεδομένων σε γεωχωρικά επίπεδα πληροφορίας (layers). Το παραδοτέο της εργασίας (Π3.5) αποτελούν οι γεωχωρικές υπηρεσίες ιστού που είναι εγκατεστημένες και λειτουργούν σε εξυπηρετητή (server) στο Τμήμα Γεωγραφίας (ΤΓ) του Πανεπιστημίου Αιγαίου. Το παρόν κείμενο, που συνοδεύει το παραδοτέο, έχει σκοπό την περιγραφή των γεωχωρικών υπηρεσιών ιστού που υλοποιήθηκαν και αποτελείται από 4 κεφάλαια: 1. Εισαγωγή 2. Τεχνική περιγραφή 3. Περιγραφή γεωχωρικών υπηρεσιών ιστού 4. Παράρτημα Η εργασία βασίστηκε στα παραδοτέα Π5.1 «Αναφορά για το σχεδιασμό του Γεωγραφικού Συστήματος Πληροφοριών», Π3.3 «Ενιαία βάση γεωγραφικών δεδομένων» και Π4.4 «Ψηφιακή χαρτοθήκη». 5

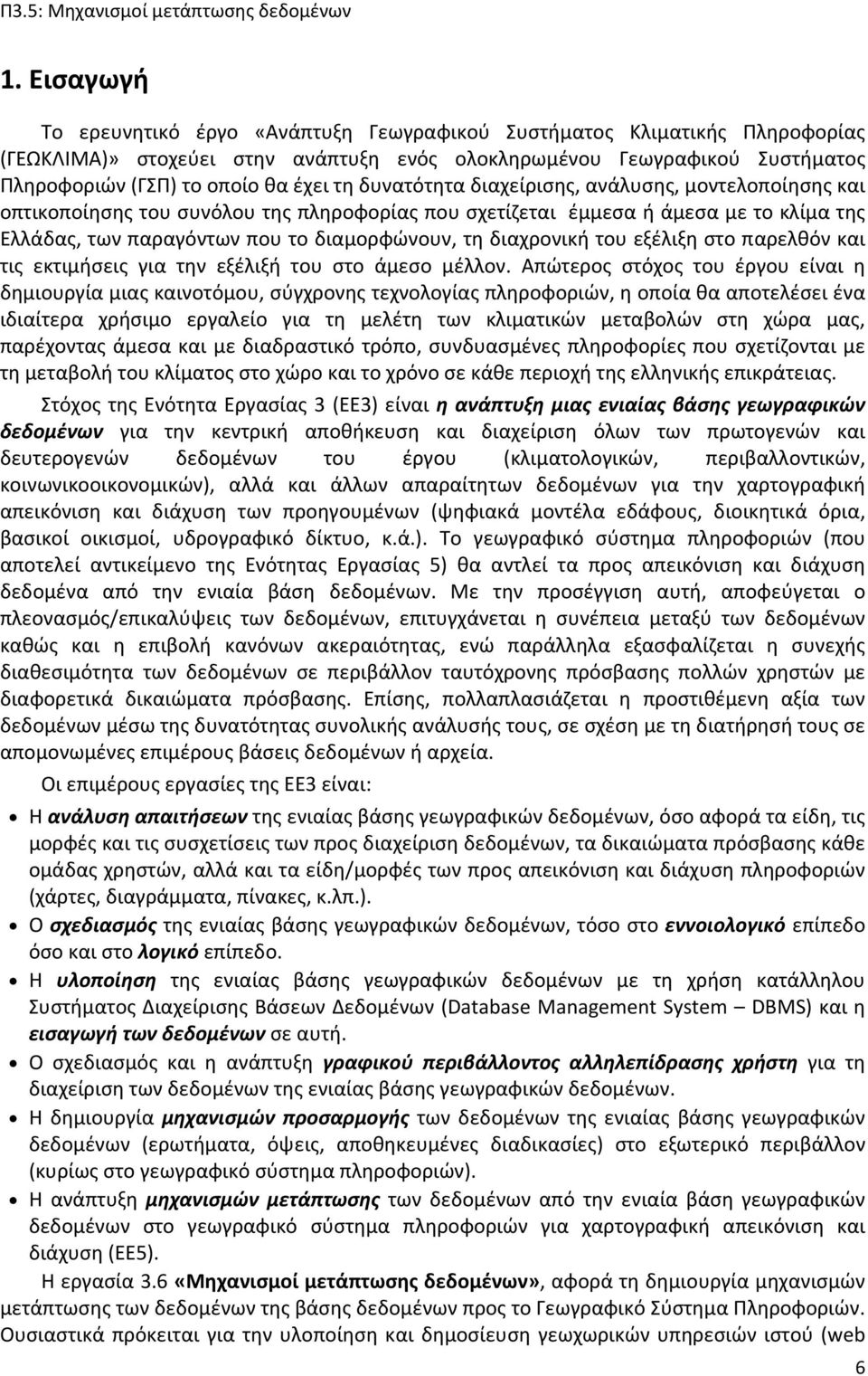

6 1. Εισαγωγή Το ερευνητικό έργο «Ανάπτυξη Γεωγραφικού Συστήματος Κλιματικής Πληροφορίας (ΓΕΩΚΛΙΜΑ)» στοχεύει στην ανάπτυξη ενός ολοκληρωμένου Γεωγραφικού Συστήματος Πληροφοριών (ΓΣΠ) το οποίο θα έχει τη δυνατότητα διαχείρισης, ανάλυσης, μοντελοποίησης και οπτικοποίησης του συνόλου της πληροφορίας που σχετίζεται έμμεσα ή άμεσα με το κλίμα της Ελλάδας, των παραγόντων που το διαμορφώνουν, τη διαχρονική του εξέλιξη στο παρελθόν και τις εκτιμήσεις για την εξέλιξή του στο άμεσο μέλλον. Απώτερος στόχος του έργου είναι η δημιουργία μιας καινοτόμου, σύγχρονης τεχνολογίας πληροφοριών, η οποία θα αποτελέσει ένα ιδιαίτερα χρήσιμο εργαλείο για τη μελέτη των κλιματικών μεταβολών στη χώρα μας, παρέχοντας άμεσα και με διαδραστικό τρόπο, συνδυασμένες πληροφορίες που σχετίζονται με τη μεταβολή του κλίματος στο χώρο και το χρόνο σε κάθε περιοχή της ελληνικής επικράτειας. Στόχος της Ενότητα Εργασίας 3 (ΕΕ3) είναι η ανάπτυξη μιας ενιαίας βάσης γεωγραφικών δεδομένων για την κεντρική αποθήκευση και διαχείριση όλων των πρωτογενών και δευτερογενών δεδομένων του έργου (κλιματολογικών, περιβαλλοντικών, κοινωνικοοικονομικών), αλλά και άλλων απαραίτητων δεδομένων για την χαρτογραφική απεικόνιση και διάχυση των προηγουμένων (ψηφιακά μοντέλα εδάφους, διοικητικά όρια, βασικοί οικισμοί, υδρογραφικό δίκτυο, κ.ά.). Το γεωγραφικό σύστημα πληροφοριών (που αποτελεί αντικείμενο της Ενότητας Εργασίας 5) θα αντλεί τα προς απεικόνιση και διάχυση δεδομένα από την ενιαία βάση δεδομένων. Με την προσέγγιση αυτή, αποφεύγεται ο πλεονασμός/επικαλύψεις των δεδομένων, επιτυγχάνεται η συνέπεια μεταξύ των δεδομένων καθώς και η επιβολή κανόνων ακεραιότητας, ενώ παράλληλα εξασφαλίζεται η συνεχής διαθεσιμότητα των δεδομένων σε περιβάλλον ταυτόχρονης πρόσβασης πολλών χρηστών με διαφορετικά δικαιώματα πρόσβασης. Επίσης, πολλαπλασιάζεται η προστιθέμενη αξία των δεδομένων μέσω της δυνατότητας συνολικής ανάλυσής τους, σε σχέση με τη διατήρησή τους σε απομονωμένες επιμέρους βάσεις δεδομένων ή αρχεία. Οι επιμέρους εργασίες της ΕΕ3 είναι: Η ανάλυση απαιτήσεων της ενιαίας βάσης γεωγραφικών δεδομένων, όσο αφορά τα είδη, τις μορφές και τις συσχετίσεις των προς διαχείριση δεδομένων, τα δικαιώματα πρόσβασης κάθε ομάδας χρηστών, αλλά και τα είδη/μορφές των προς απεικόνιση και διάχυση πληροφοριών (χάρτες, διαγράμματα, πίνακες, κ.λπ.). Ο σχεδιασμός της ενιαίας βάσης γεωγραφικών δεδομένων, τόσο στο εννοιολογικό επίπεδο όσο και στο λογικό επίπεδο. Η υλοποίηση της ενιαίας βάσης γεωγραφικών δεδομένων με τη χρήση κατάλληλου Συστήματος Διαχείρισης Βάσεων Δεδομένων (Database Management System DBMS) και η εισαγωγή των δεδομένων σε αυτή. Ο σχεδιασμός και η ανάπτυξη γραφικού περιβάλλοντος αλληλεπίδρασης χρήστη για τη διαχείριση των δεδομένων της ενιαίας βάσης γεωγραφικών δεδομένων. Η δημιουργία μηχανισμών προσαρμογής των δεδομένων της ενιαίας βάσης γεωγραφικών δεδομένων (ερωτήματα, όψεις, αποθηκευμένες διαδικασίες) στο εξωτερικό περιβάλλον (κυρίως στο γεωγραφικό σύστημα πληροφοριών). Η ανάπτυξη μηχανισμών μετάπτωσης των δεδομένων από την ενιαία βάση γεωγραφικών δεδομένων στο γεωγραφικό σύστημα πληροφοριών για χαρτογραφική απεικόνιση και διάχυση (ΕΕ5). Η εργασία 3.6 «Μηχανισμοί μετάπτωσης δεδομένων», αφορά τη δημιουργία μηχανισμών μετάπτωσης των δεδομένων της βάσης δεδομένων προς το Γεωγραφικό Σύστημα Πληροφοριών. Ουσιαστικά πρόκειται για την υλοποίηση και δημοσίευση γεωχωρικών υπηρεσιών ιστού (web 6

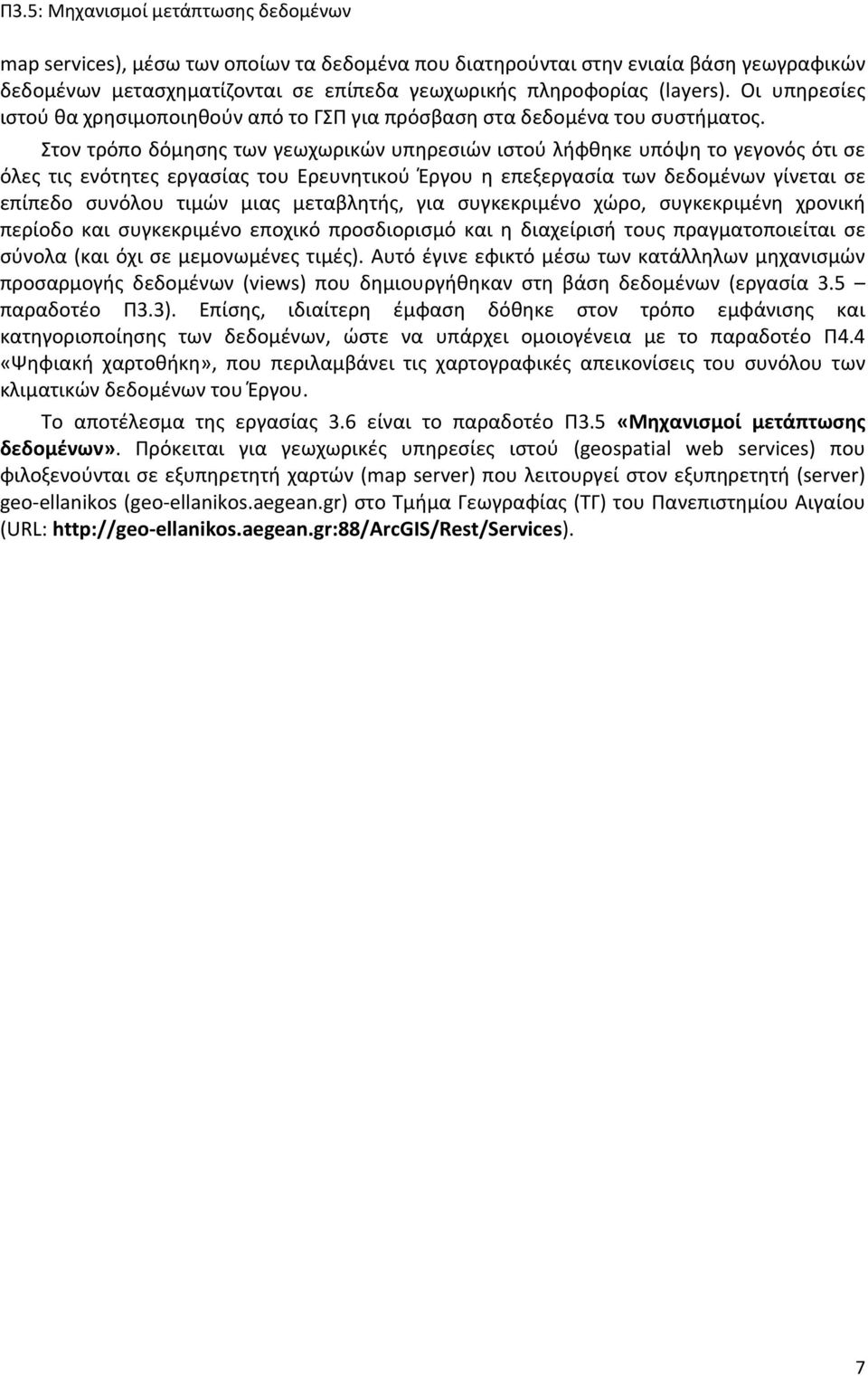

7 map services), μέσω των οποίων τα δεδομένα που διατηρούνται στην ενιαία βάση γεωγραφικών δεδομένων μετασχηματίζονται σε επίπεδα γεωχωρικής πληροφορίας (layers). Οι υπηρεσίες ιστού θα χρησιμοποιηθούν από το ΓΣΠ για πρόσβαση στα δεδομένα του συστήματος. Στον τρόπο δόμησης των γεωχωρικών υπηρεσιών ιστού λήφθηκε υπόψη το γεγονός ότι σε όλες τις ενότητες εργασίας του Ερευνητικού Έργου η επεξεργασία των δεδομένων γίνεται σε επίπεδο συνόλου τιμών μιας μεταβλητής, για συγκεκριμένο χώρο, συγκεκριμένη χρονική περίοδο και συγκεκριμένο εποχικό προσδιορισμό και η διαχείρισή τους πραγματοποιείται σε σύνολα (και όχι σε μεμονωμένες τιμές). Αυτό έγινε εφικτό μέσω των κατάλληλων μηχανισμών προσαρμογής δεδομένων (views) που δημιουργήθηκαν στη βάση δεδομένων (εργασία 3.5 παραδοτέο Π3.3). Επίσης, ιδιαίτερη έμφαση δόθηκε στον τρόπο εμφάνισης και κατηγοριοποίησης των δεδομένων, ώστε να υπάρχει ομοιογένεια με το παραδοτέο Π4.4 «Ψηφιακή χαρτοθήκη», που περιλαμβάνει τις χαρτογραφικές απεικονίσεις του συνόλου των κλιματικών δεδομένων του Έργου. Το αποτέλεσμα της εργασίας 3.6 είναι το παραδοτέο Π3.5 «Μηχανισμοί μετάπτωσης δεδομένων». Πρόκειται για γεωχωρικές υπηρεσίες ιστού (geospatial web services) που φιλοξενούνται σε εξυπηρετητή χαρτών (map server) που λειτουργεί στον εξυπηρετητή (server) geo ellanikos (geo ellanikos.aegean.gr) στο Τμήμα Γεωγραφίας (ΤΓ) του Πανεπιστημίου Αιγαίου (URL: ellanikos.aegean.gr:88/arcgis/rest/services). 7

8 2. Τεχνική περιγραφή Στο πλαίσιο των μηχανισμών μετάπτωσης δεδομένων δημιουργήθηκαν οι κατάλληλες γεωχωρικές υπηρεσίες ιστού οι οποίες μετασχηματίζουν τα δεδομένα από δεδομένα της ενιαίας βάσης γεωγραφικών δεδομένων σε επίπεδα πληροφορίας (layers) που μπορούν να χρησιμοποιηθούν από ένα ΓΣΠ ή και από άλλα τριτογενή συστήματα ή εφαρμογές. Για τη δημιουργία των υπηρεσιών αυτών χρησιμοποιήθηκαν τα λογισμικά ArcGIS for Desktop v10 και ArcGIS for Server v10 της ESRI. Το πρώτο χρησιμοποιήθηκε για τη δημιουργία του αρχείου mxd και τη μορφοποίηση και κατηγοριοποίηση των δεδομένων, ενώ το δεύτερο είναι αυτό που χρησιμοποιήθηκε για τη δημιουργία και τη δημοσίευση των γεωχωρικών υπηρεσιών ιστού. Στο παρακάτω σχήμα (Σχήμα 1) παρουσιάζεται γραφικά η αρχιτεκτονική της λειτουργίας των γεωχωρικών υπηρεσιών ιστού. Σχήμα 1: Αρχιτεκτονική λειτουργίας γεωχωρικών υπηρεσιών ιστού 2.1 Δημιουργία Αρχείων MXD Τα αρχεία τύπου.mxd αποτελούνται από ένα ή περισσότερα αρχεία επιπέδων (layers). Τα αρχεία αυτά αποθηκεύουν μόνο τις ρυθμίσεις του τρέχοντα χάρτη και τις αναφορές στα δεδομένα, δηλαδή ποια επίπεδα θα είναι ορατά, το ζουμ του χάρτη, τα σύμβολα με τα οποία απεικονίζονται τα διάφορα γεωγραφικά χαρακτηριστικά κ.λπ., χωρίς να αποθηκεύουν τα δεδομένα αυτά καθαυτά. Μέσω των αρχείων.mxd πραγματοποιείται η χαρτογραφική σύνθεση ενός χάρτη. Η διαδικασία που ακολουθήθηκε για τη δημιουργία των αρχείων.mxd είναι η ακόλουθη: 1. Δημιουργία του αρχείου.mxd με χρήση του λογισμικού ArcGIS for Desktop v10. Κάθε αρχείο mxd αναφέρεται σε μία μεταβλητή. Η ονομασία που δόθηκε σε κάθε αρχείο.mxd, έγινε λαμβάνοντας υπόψη το είδος της πληροφορίας (μεταβλητής) που περιέχει. Π.χ. για δεδομένα MODIS Κλάσμα Νέφωσης, δόθηκε η ονομασία MODIS_Cloud_Fraction, για δεδομένα MODIS Δείκτες Αστάθειας (Lifted Index), δόθηκε η ονομασία MODIS_LI κ.λπ. Τα mxd αρχεία αποθηκεύονται στον εξυπηρετητή (server) geo ellanikos (geo ellanikos.aegean.gr) στο Τμήμα Γεωγραφίας (ΤΓ) του Πανεπιστημίου Αιγαίου. 8

9 2. Εισαγωγή των κατάλληλων δεδομένων από τη βάση δεδομένων. Από τη βάση δεδομένων έγινε εισαγωγή στο αρχείο.mxd των δεδομένων που χρησιμοποιήθηκαν για την σύνθεση του χάρτη, μέσω του αντίστοιχου μηχανισμού προσαρμογής δεδομένων (view) (Βλ. Παράρτημα Α). Κάθε χάρτης (αρχείο mxd) αποτελείται από διαφορετικά επίπεδα όπου το καθένα αναφέρεται σε διαφορετική εποχικότητα. Οι χάρτες που αναφέρονται σε δεδομένα χωρικής παρεμβολής ή δορυφορικά δεδομένα περιέχουν 17 επίπεδα(layers) ενώ οι χάρτες που αναφέρονται σε δεδομένα προσομοιώσεων περιέχουν 5 επίπεδα. Με δεδομένο ότι κάθε επίπεδο ενός mxd αρχείου αναφέρεται στα ίδια δεδομένα (ίδιο view) αλλά για άλλη εποχικότητα, δημιουργήθηκε ένα «Definition Query» σε κάθε επίπεδο, το οποίο εμφανίζει ένα υποσύνολο μόνο των συνολικών δεδομένων του μηχανισμού προσαρμογής. Π.χ. για τη δημιουργία ενός επιπέδου στο αρχείο mxd "Ατμοσφαιρικά προϊόντα του MODIS - Κλάσμα Νέφωσης" που έχει εποχική αναφορά στον μήνα Ιανουάριο, συντάχθηκε η παρακάτω έκφραση καθορισμού: "var_list_id" = '32_1_9_8'.To πεδίο "var_list_id" αποτελεί ξένο κλειδί και καθορίζει μοναδικά τον συνδυασμό μεταβλητής, εποχικότητας, χρονικής περιόδου και τρόπου υπολογισμού μεταβλητής. Στο παραπάνω παράδειγμα ο αριθμός 32 προσδιορίζει μοναδικά τα δεδομένα που αναφέρονται στη μεταβλητή "Ατμοσφαιρικά προϊόντα του MODIS - Κλάσμα Νέφωσης" και ο αριθμός 1 προσδιορίζει μοναδικά τα δεδομένα με εποχική αναφορά στον μήνα Ιανουάριο. Με τον τρόπο αυτό, στο επίπεδο εμφανίζονται μόνο τα δεδομένα που πληρούν τον παραπάνω ορισμό (δηλ. εμφανίζονται μόνο τα δεδομένα που αναφέρονται στον μήνα Ιανουάριο). 3. Καθορισμός του τρόπου εμφάνισης των δεδομένων. Μετά τον καθορισμό των επιπέδων με βάση τους εποχικούς προσδιορισμούς, κατηγοριοποιήθηκαν τα δεδομένα κάθε επιπέδου σε 4 έως 16 κλάσεις για τα δεδομένα χωρικής παρεμβολής και τα δεδομένα προσομοιώσεων (βλέπε Π4.4) με βάση την μέθοδο ίσων διαστημάτων και σε 10 κλάσεις για τα δορυφορικά δεδομένα. Σε ορισμένες περιπτώσεις των δορυφορικών δεδομένων, όπου το αποτέλεσμα δεν ήταν το επιθυμητό, χρησιμοποιήθηκε η μέθοδος φυσικών ορίων («Natural Breaks (Jenks)») (Περίπτωση χάρτη βροχόπτωσης). Σχήμα 2: Εικόνα αρχείου.mxd2.2 Δημιουργία γεωχωρικών υπηρεσιών ιστού 9

10 Μετά τη δημιουργία των αρχείων.mxd, δημιουργήθηκαν και δημοσιεύτηκαν με την χρήση του λογισμικού ArcGIS for Server οι γεωχωρικές υπηρεσίες ιστού. Για κάθε αρχείο.mxd δημιουργήθηκε και η αντίστοιχη γεωχωρική υπηρεσία ιστού. Η διαδικασία που ακολουθήθηκε ια την δημιουργία και τη δημοσίευση των γεωχωρικών υπηρεσιών ιστού είναι η ακόλουθη: 1. Για κάθε αρχείο.mxd, μέσω του ESRI ArcCatalog εκτελέστηκε η εντολή «Publish to ArcGIS Server» (Σχήμα 3). Σχήμα 3: Εκτέλεση εντολής Publish to ArcGIS Server (ArcCatalog) 2. Στο παράθυρο διαλόγου της εντολής «Publish to ArcGIS Server» καθορίστηκε ο ArcGIS Server στον οποίο δημιουργήθηκε η γεωχωρική υπηρεσία ιστού, η ονομασία της υπηρεσίας ιστού (Service Name) και ο φάκελος δημοσίευσης της υπηρεσίας (Σχήμα 4). Ως ονομασία κάθε υπηρεσίας ορίστηκε το όνομα του αντίστοιχου.mxd (Βλ Παράρτημα Α). Σχήμα 4: Παράθυρο διαλόγου Publish to ArcGIS Server 3. Τέλος, ορίστηκαν οι δυνατότητες (Capabilities) κάθε υπηρεσίας ιστού (Σχήμα 5). Για κάθε υπηρεσία ενεργοποιήθηκαν οι δυνατότητες Mapping και WMS. (Οι δυνατότητες μιας υπηρεσίας ιστού του ArcGIS Server μπορούν να τροποποιηθούν και μετά τη δημιουργία της.) 10

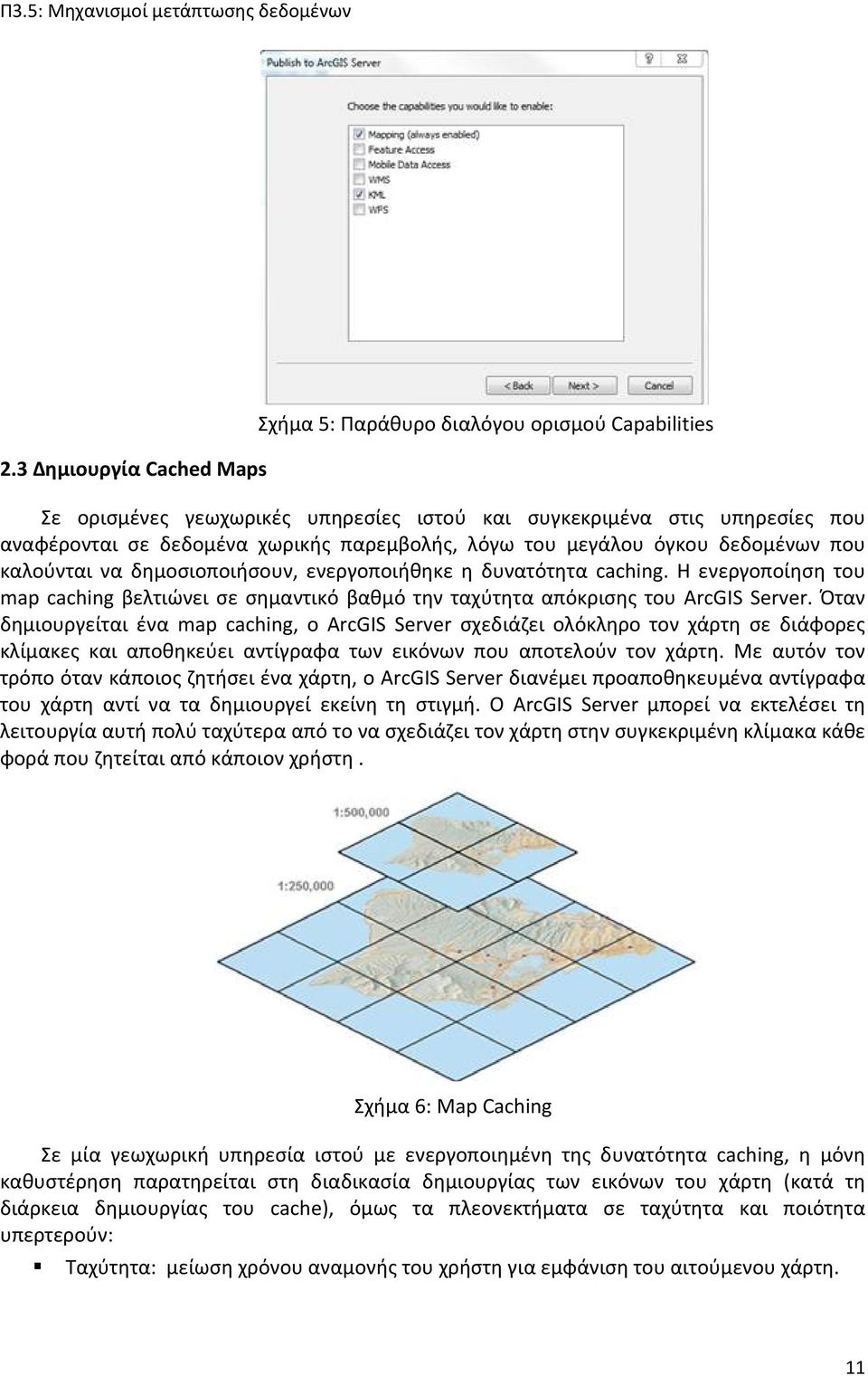

11 2.3 Δημιουργία Cached Maps Σχήμα 5: Παράθυρο διαλόγου ορισμού Capabilities Σε ορισμένες γεωχωρικές υπηρεσίες ιστού και συγκεκριμένα στις υπηρεσίες που αναφέρονται σε δεδομένα χωρικής παρεμβολής, λόγω του μεγάλου όγκου δεδομένων που καλούνται να δημοσιοποιήσουν, ενεργοποιήθηκε η δυνατότητα caching. Η ενεργοποίηση του map caching βελτιώνει σε σημαντικό βαθμό την ταχύτητα απόκρισης του ArcGIS Server. Όταν δημιουργείται ένα map caching, ο ArcGIS Server σχεδιάζει ολόκληρο τον χάρτη σε διάφορες κλίμακες και αποθηκεύει αντίγραφα των εικόνων που αποτελούν τον χάρτη. Με αυτόν τον τρόπο όταν κάποιος ζητήσει ένα χάρτη, ο ArcGIS Server διανέμει προαποθηκευμένα αντίγραφα του χάρτη αντί να τα δημιουργεί εκείνη τη στιγμή. Ο ArcGIS Server μπορεί να εκτελέσει τη λειτουργία αυτή πολύ ταχύτερα από το να σχεδιάζει τον χάρτη στην συγκεκριμένη κλίμακα κάθε φορά που ζητείται από κάποιον χρήστη. Σχήμα 6: Map Caching Σε μία γεωχωρική υπηρεσία ιστού με ενεργοποιημένη της δυνατότητα caching, η μόνη καθυστέρηση παρατηρείται στη διαδικασία δημιουργίας των εικόνων του χάρτη (κατά τη διάρκεια δημιουργίας του cache), όμως τα πλεονεκτήματα σε ταχύτητα και ποιότητα υπερτερούν: Ταχύτητα: μείωση χρόνου αναμονής του χρήστη για εμφάνιση του αιτούμενου χάρτη. 11

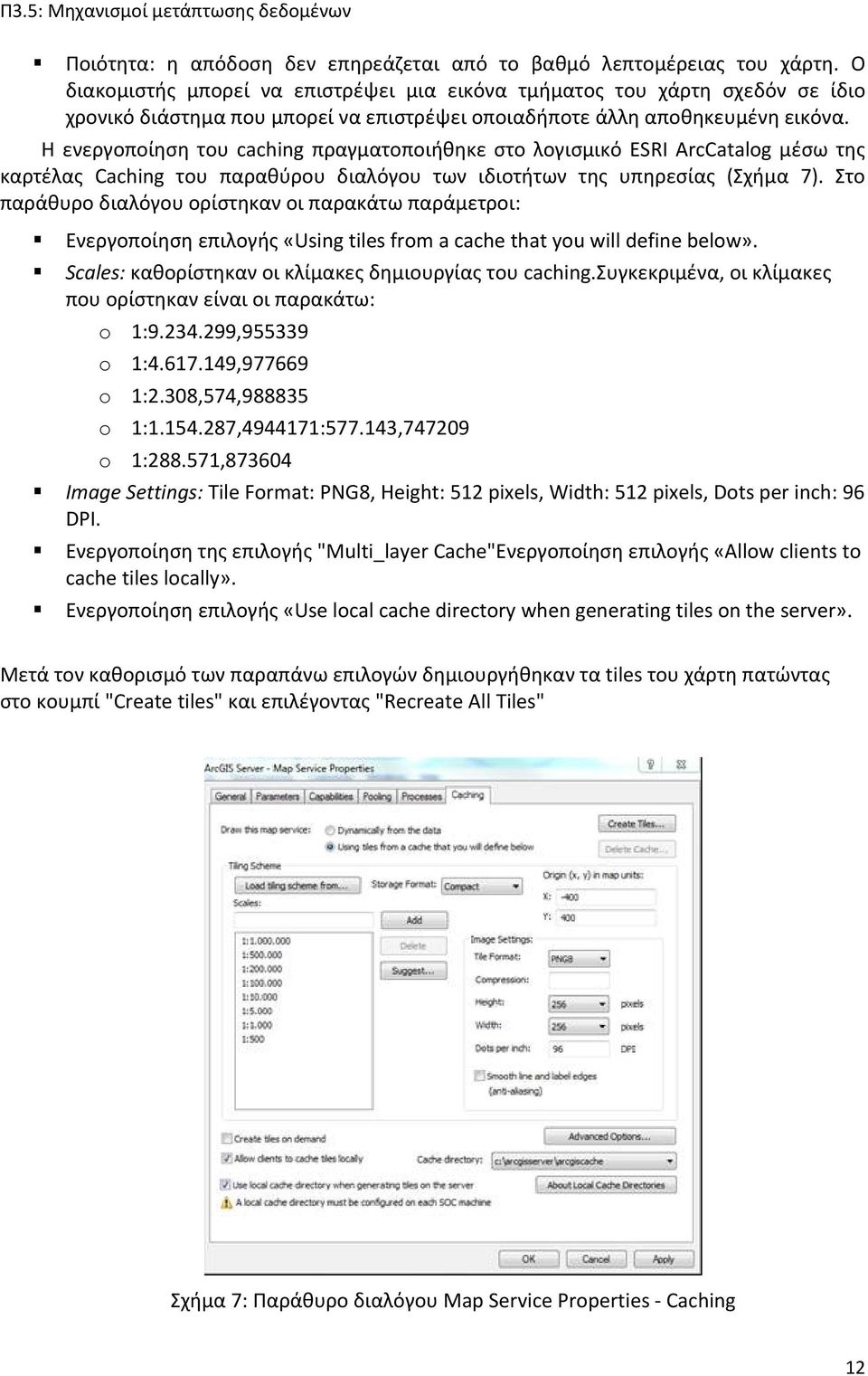

12 Ποιότητα: η απόδοση δεν επηρεάζεται από το βαθμό λεπτομέρειας του χάρτη. Ο διακομιστής μπορεί να επιστρέψει μια εικόνα τμήματος του χάρτη σχεδόν σε ίδιο χρονικό διάστημα που μπορεί να επιστρέψει οποιαδήποτε άλλη αποθηκευμένη εικόνα. Η ενεργοποίηση του caching πραγματοποιήθηκε στο λογισμικό ESRI ArcCatalog μέσω της καρτέλας Caching του παραθύρου διαλόγου των ιδιοτήτων της υπηρεσίας (Σχήμα 7). Στο παράθυρο διαλόγου ορίστηκαν οι παρακάτω παράμετροι: Ενεργοποίηση επιλογής «Using tiles from a cache that you will define below». Scales: καθορίστηκαν οι κλίμακες δημιουργίας του caching.συγκεκριμένα, οι κλίμακες που ορίστηκαν είναι οι παρακάτω: o 1: , o 1: , o 1:2.308,574, o 1: , : , o 1: , Image Settings: Tile Format: PNG8, Height: 512 pixels, Width: 512 pixels, Dots per inch: 96 DPI. Ενεργοποίηση της επιλογής "Multi_layer Cache"Ενεργοποίηση επιλογής «Allow clients to cache tiles locally». Ενεργοποίηση επιλογής «Use local cache directory when generating tiles on the server». Μετά τον καθορισμό των παραπάνω επιλογών δημιουργήθηκαν τα tiles του χάρτη πατώντας στο κουμπί "Create tiles" και επιλέγοντας "Recreate All Tiles" Σχήμα 7: Παράθυρο διαλόγου Map Service Properties Caching 12

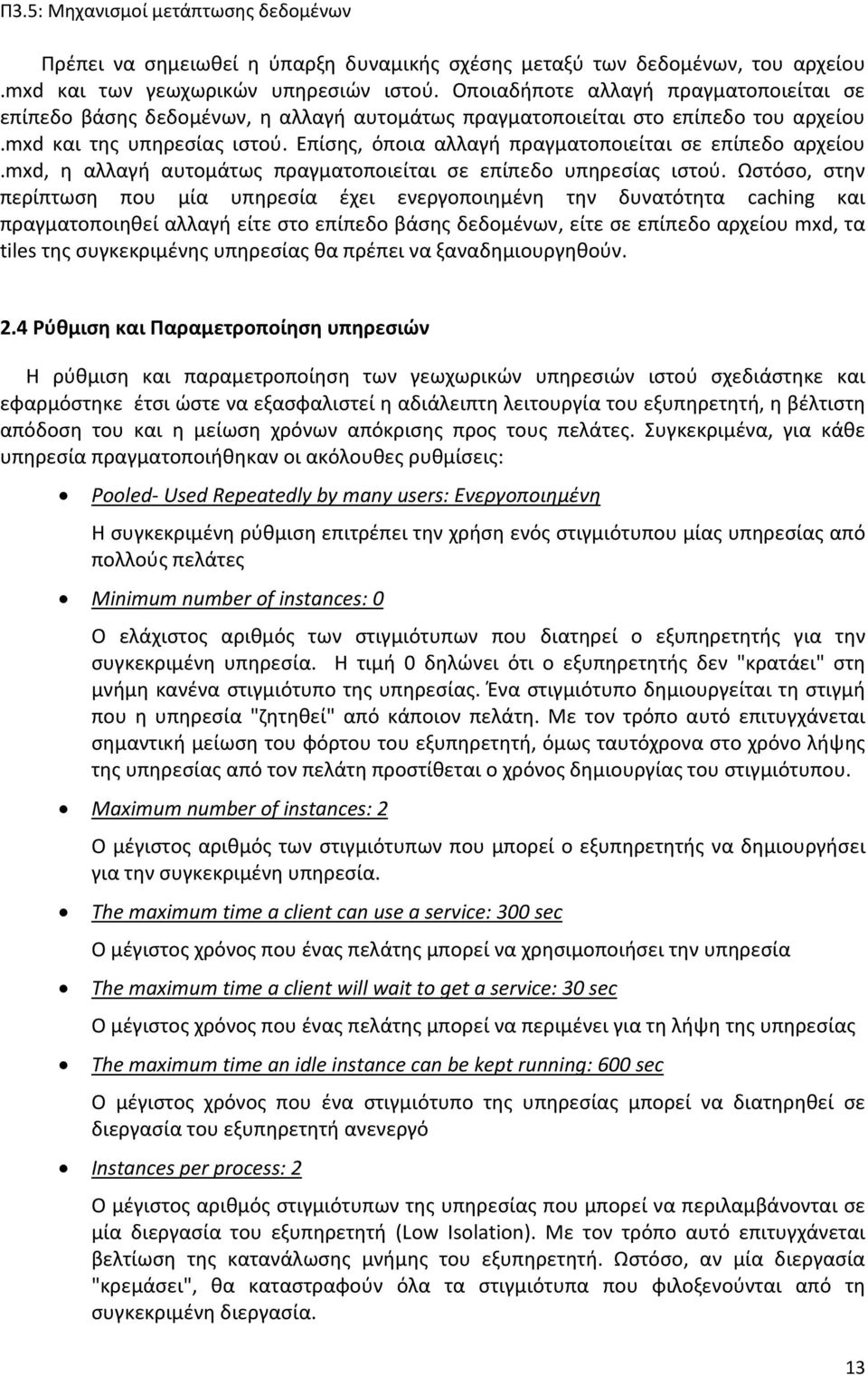

13 Πρέπει να σημειωθεί η ύπαρξη δυναμικής σχέσης μεταξύ των δεδομένων, του αρχείου.mxd και των γεωχωρικών υπηρεσιών ιστού. Οποιαδήποτε αλλαγή πραγματοποιείται σε επίπεδο βάσης δεδομένων, η αλλαγή αυτομάτως πραγματοποιείται στο επίπεδο του αρχείου.mxd και της υπηρεσίας ιστού. Επίσης, όποια αλλαγή πραγματοποιείται σε επίπεδο αρχείου.mxd, η αλλαγή αυτομάτως πραγματοποιείται σε επίπεδο υπηρεσίας ιστού. Ωστόσο, στην περίπτωση που μία υπηρεσία έχει ενεργοποιημένη την δυνατότητα caching και πραγματοποιηθεί αλλαγή είτε στο επίπεδο βάσης δεδομένων, είτε σε επίπεδο αρχείου mxd, τα tiles της συγκεκριμένης υπηρεσίας θα πρέπει να ξαναδημιουργηθούν. 2.4 Ρύθμιση και Παραμετροποίηση υπηρεσιών Η ρύθμιση και παραμετροποίηση των γεωχωρικών υπηρεσιών ιστού σχεδιάστηκε και εφαρμόστηκε έτσι ώστε να εξασφαλιστεί η αδιάλειπτη λειτουργία του εξυπηρετητή, η βέλτιστη απόδοση του και η μείωση χρόνων απόκρισης προς τους πελάτες. Συγκεκριμένα, για κάθε υπηρεσία πραγματοποιήθηκαν οι ακόλουθες ρυθμίσεις: Pooled Used Repeatedly by many users: Ενεργοποιημένη Η συγκεκριμένη ρύθμιση επιτρέπει την χρήση ενός στιγμιότυπου μίας υπηρεσίας από πολλούς πελάτες Minimum number of instances: 0 Ο ελάχιστος αριθμός των στιγμιότυπων που διατηρεί ο εξυπηρετητής για την συγκεκριμένη υπηρεσία. Η τιμή 0 δηλώνει ότι ο εξυπηρετητής δεν "κρατάει" στη μνήμη κανένα στιγμιότυπο της υπηρεσίας. Ένα στιγμιότυπο δημιουργείται τη στιγμή που η υπηρεσία "ζητηθεί" από κάποιον πελάτη. Με τον τρόπο αυτό επιτυγχάνεται σημαντική μείωση του φόρτου του εξυπηρετητή, όμως ταυτόχρονα στο χρόνο λήψης της υπηρεσίας από τον πελάτη προστίθεται ο χρόνος δημιουργίας του στιγμιότυπου. Maximum number of instances: 2 Ο μέγιστος αριθμός των στιγμιότυπων που μπορεί ο εξυπηρετητής να δημιουργήσει για την συγκεκριμένη υπηρεσία. The maximum time a client can use a service: 300 sec Ο μέγιστος χρόνος που ένας πελάτης μπορεί να χρησιμοποιήσει την υπηρεσία The maximum time a client will wait to get a service: 30 sec Ο μέγιστος χρόνος που ένας πελάτης μπορεί να περιμένει για τη λήψη της υπηρεσίας The maximum time an idle instance can be kept running: 600 sec Ο μέγιστος χρόνος που ένα στιγμιότυπο της υπηρεσίας μπορεί να διατηρηθεί σε διεργασία του εξυπηρετητή ανενεργό Instances per process: 2 Ο μέγιστος αριθμός στιγμιότυπων της υπηρεσίας που μπορεί να περιλαμβάνονται σε μία διεργασία του εξυπηρετητή (Low Isolation). Με τον τρόπο αυτό επιτυγχάνεται βελτίωση της κατανάλωσης μνήμης του εξυπηρετητή. Ωστόσο, αν μία διεργασία "κρεμάσει", θα καταστραφούν όλα τα στιγμιότυπα που φιλοξενούνται από τη συγκεκριμένη διεργασία. 13

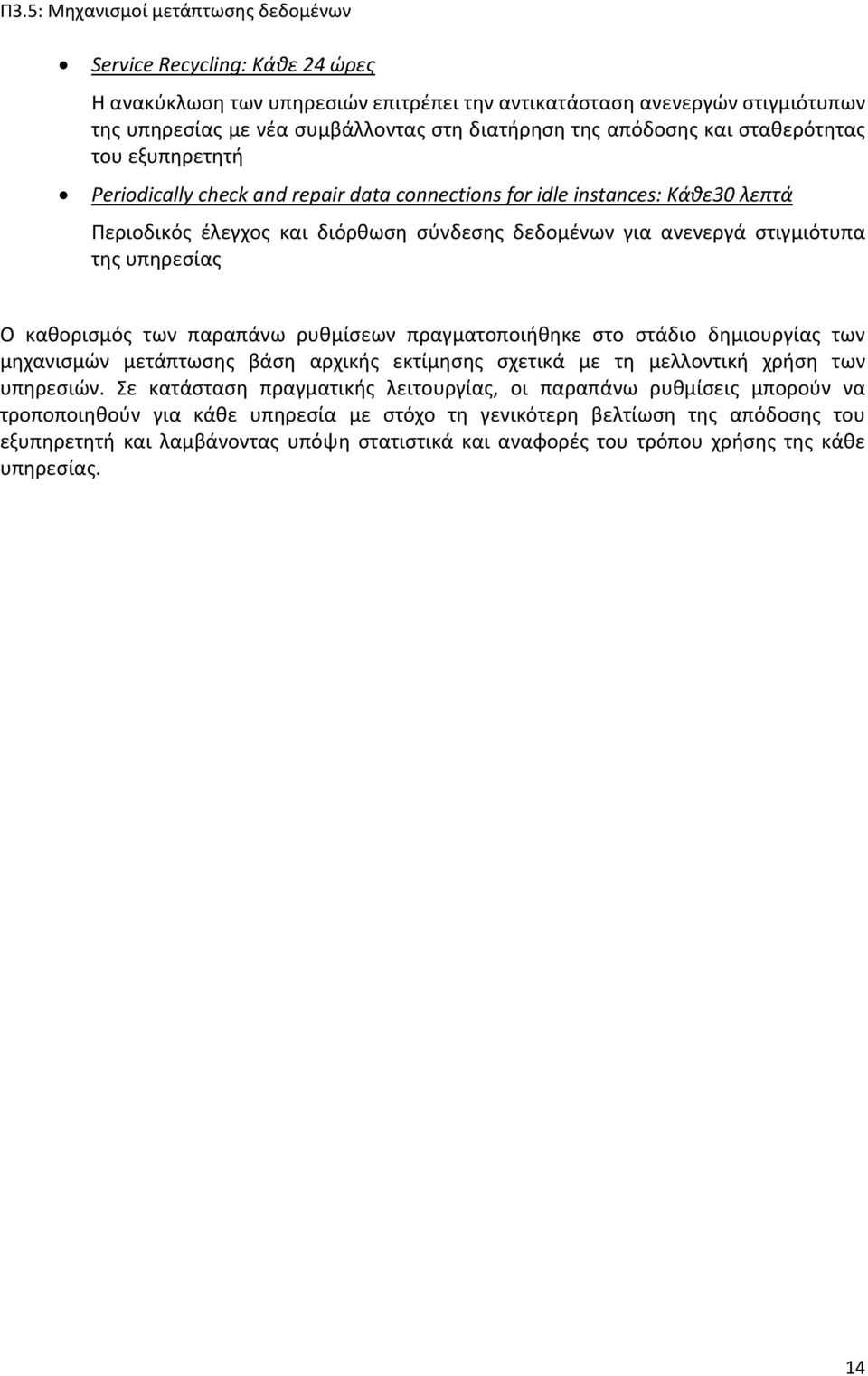

14 Service Recycling: Κάθε 24 ώρες Η ανακύκλωση των υπηρεσιών επιτρέπει την αντικατάσταση ανενεργών στιγμιότυπων της υπηρεσίας με νέα συμβάλλοντας στη διατήρηση της απόδοσης και σταθερότητας του εξυπηρετητή Periodically check and repair data connections for idle instances: Κάθε30 λεπτά Περιοδικός έλεγχος και διόρθωση σύνδεσης δεδομένων για ανενεργά στιγμιότυπα της υπηρεσίας Ο καθορισμός των παραπάνω ρυθμίσεων πραγματοποιήθηκε στο στάδιο δημιουργίας των μηχανισμών μετάπτωσης βάση αρχικής εκτίμησης σχετικά με τη μελλοντική χρήση των υπηρεσιών. Σε κατάσταση πραγματικής λειτουργίας, οι παραπάνω ρυθμίσεις μπορούν να τροποποιηθούν για κάθε υπηρεσία με στόχο τη γενικότερη βελτίωση της απόδοσης του εξυπηρετητή και λαμβάνοντας υπόψη στατιστικά και αναφορές του τρόπου χρήσης της κάθε υπηρεσίας. 14

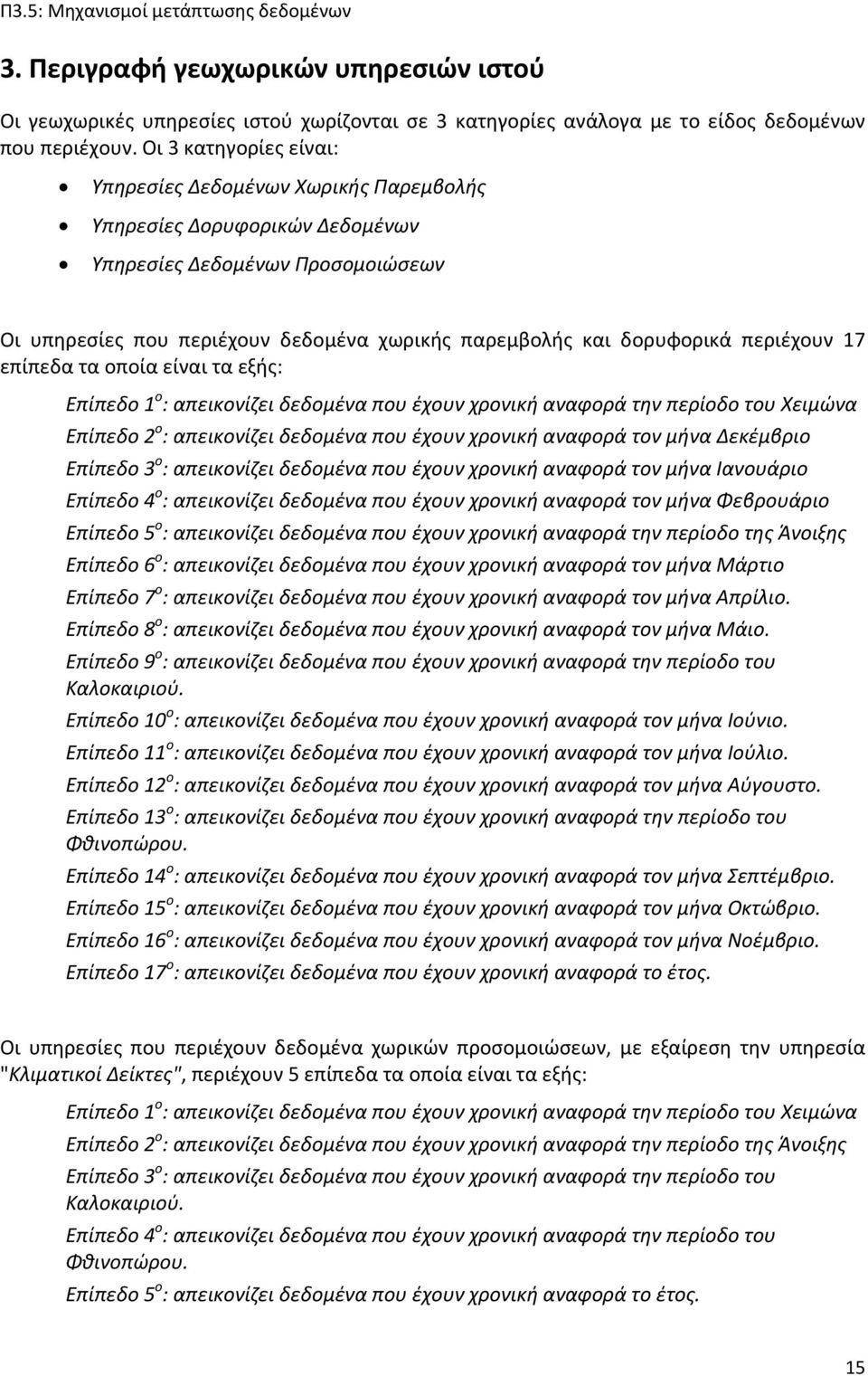

15 3. Περιγραφή γεωχωρικών υπηρεσιών ιστού Οι γεωχωρικές υπηρεσίες ιστού χωρίζονται σε 3 κατηγορίες ανάλογα με το είδος δεδομένων που περιέχουν. Οι 3 κατηγορίες είναι: Υπηρεσίες Δεδομένων Χωρικής Παρεμβολής Υπηρεσίες Δορυφορικών Δεδομένων Υπηρεσίες Δεδομένων Προσομοιώσεων Οι υπηρεσίες που περιέχουν δεδομένα χωρικής παρεμβολής και δορυφορικά περιέχουν 17 επίπεδα τα οποία είναι τα εξής: Επίπεδο 1 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά την περίοδο του Χειμώνα Επίπεδο 2 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Δεκέμβριο Επίπεδο 3 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Ιανουάριο Επίπεδο 4 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Φεβρουάριο Επίπεδο 5 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά την περίοδο της Άνοιξης Επίπεδο 6 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Μάρτιο Επίπεδο 7 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Απρίλιο. Επίπεδο 8 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Μάιο. Επίπεδο 9 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά την περίοδο του Καλοκαιριού. Επίπεδο 10 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Ιούνιο. Επίπεδο 11 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Ιούλιο. Επίπεδο 12 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Αύγουστο. Επίπεδο 13 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά την περίοδο του Φθινοπώρου. Επίπεδο 14 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Σεπτέμβριο. Επίπεδο 15 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Οκτώβριο. Επίπεδο 16 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά τον μήνα Νοέμβριο. Επίπεδο 17 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά το έτος. Οι υπηρεσίες που περιέχουν δεδομένα χωρικών προσομοιώσεων, με εξαίρεση την υπηρεσία "Κλιματικοί Δείκτες", περιέχουν 5 επίπεδα τα οποία είναι τα εξής: Επίπεδο 1 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά την περίοδο του Χειμώνα Επίπεδο 2 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά την περίοδο της Άνοιξης Επίπεδο 3 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά την περίοδο του Καλοκαιριού. Επίπεδο 4 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά την περίοδο του Φθινοπώρου. Επίπεδο 5 ο : απεικονίζει δεδομένα που έχουν χρονική αναφορά το έτος. 15

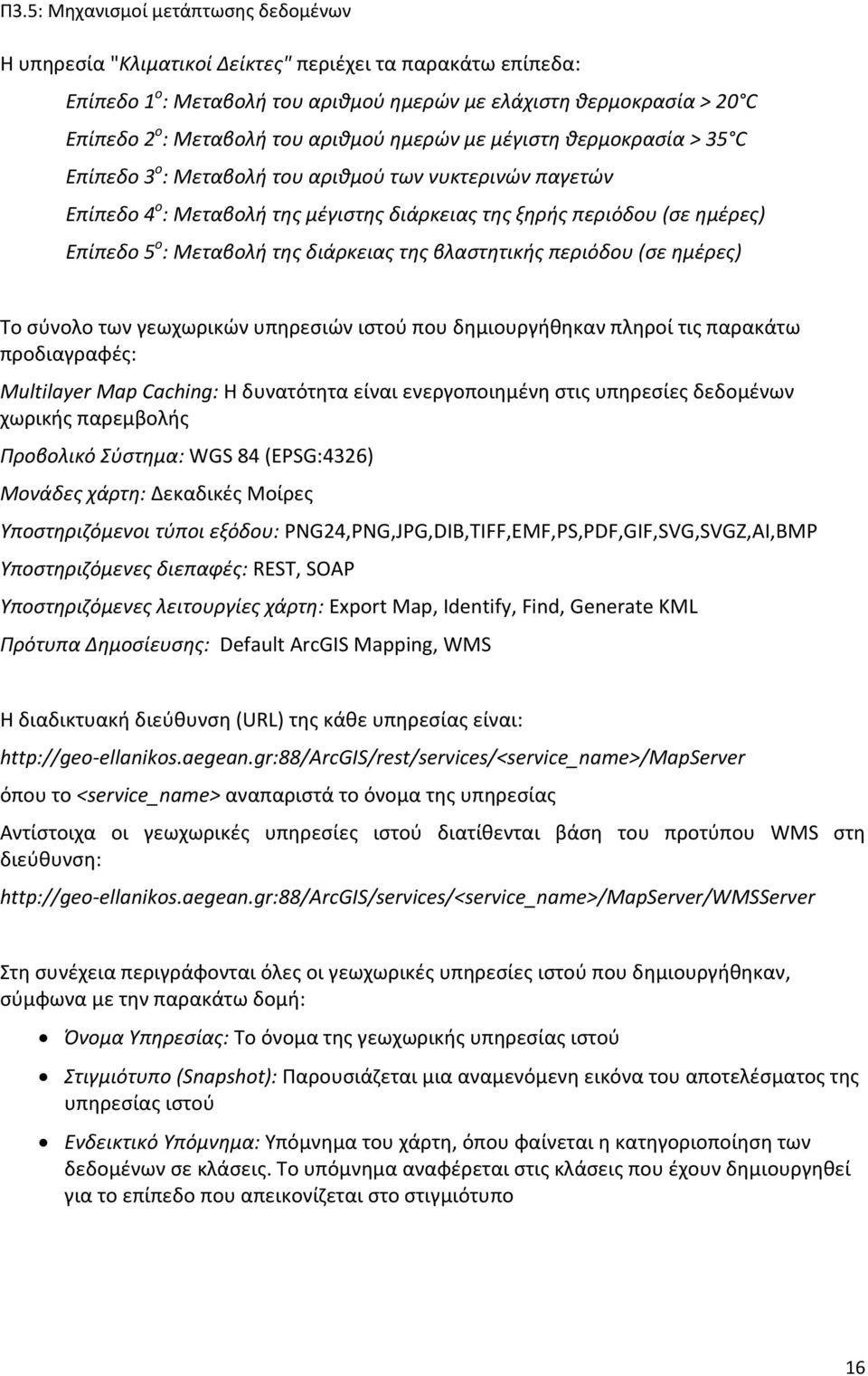

16 Η υπηρεσία "Κλιματικοί Δείκτες" περιέχει τα παρακάτω επίπεδα: Επίπεδο 1 ο : Μεταβολή του αριθμού ημερών με ελάχιστη θερμοκρασία > 20 C Επίπεδο 2 ο : Μεταβολή του αριθμού ημερών με μέγιστη θερμοκρασία > 35 C Επίπεδο 3 ο : Μεταβολή του αριθμού των νυκτερινών παγετών Επίπεδο 4 ο : Μεταβολή της μέγιστης διάρκειας της ξηρής περιόδου (σε ημέρες) Επίπεδο 5 ο : Μεταβολή της διάρκειας της βλαστητικής περιόδου (σε ημέρες) Το σύνολο των γεωχωρικών υπηρεσιών ιστού που δημιουργήθηκαν πληροί τις παρακάτω προδιαγραφές: Multilayer Map Caching: Η δυνατότητα είναι ενεργοποιημένη στις υπηρεσίες δεδομένων χωρικής παρεμβολής Προβολικό Σύστημα: WGS 84 (EPSG:4326) Μονάδες χάρτη: Δεκαδικές Μοίρες Υποστηριζόμενοι τύποι εξόδου: PNG24,PNG,JPG,DIB,TIFF,EMF,PS,PDF,GIF,SVG,SVGZ,AI,BMP Υποστηριζόμενες διεπαφές: REST, SOAP Υποστηριζόμενες λειτουργίες χάρτη: Export Map, Identify, Find, Generate KML Πρότυπα Δημοσίευσης: Default ArcGIS Mapping, WMS Η διαδικτυακή διεύθυνση (URL) της κάθε υπηρεσίας είναι: ellanikos.aegean.gr:88/arcgis/rest/services/<service_name>/mapserver όπου το <service_name> αναπαριστά το όνομα της υπηρεσίας Αντίστοιχα οι γεωχωρικές υπηρεσίες ιστού διατίθενται βάση του προτύπου WMS στη διεύθυνση: ellanikos.aegean.gr:88/arcgis/services/<service_name>/mapserver/wmsserver Στη συνέχεια περιγράφονται όλες οι γεωχωρικές υπηρεσίες ιστού που δημιουργήθηκαν, σύμφωνα με την παρακάτω δομή: Όνομα Υπηρεσίας: Το όνομα της γεωχωρικής υπηρεσίας ιστού Στιγμιότυπο (Snapshot): Παρουσιάζεται μια αναμενόμενη εικόνα του αποτελέσματος της υπηρεσίας ιστού Ενδεικτικό : του χάρτη, όπου φαίνεται η κατηγοριοποίηση των δεδομένων σε κλάσεις. Το υπόμνημα αναφέρεται στις κλάσεις που έχουν δημιουργηθεί για το επίπεδο που απεικονίζεται στο στιγμιότυπο 16

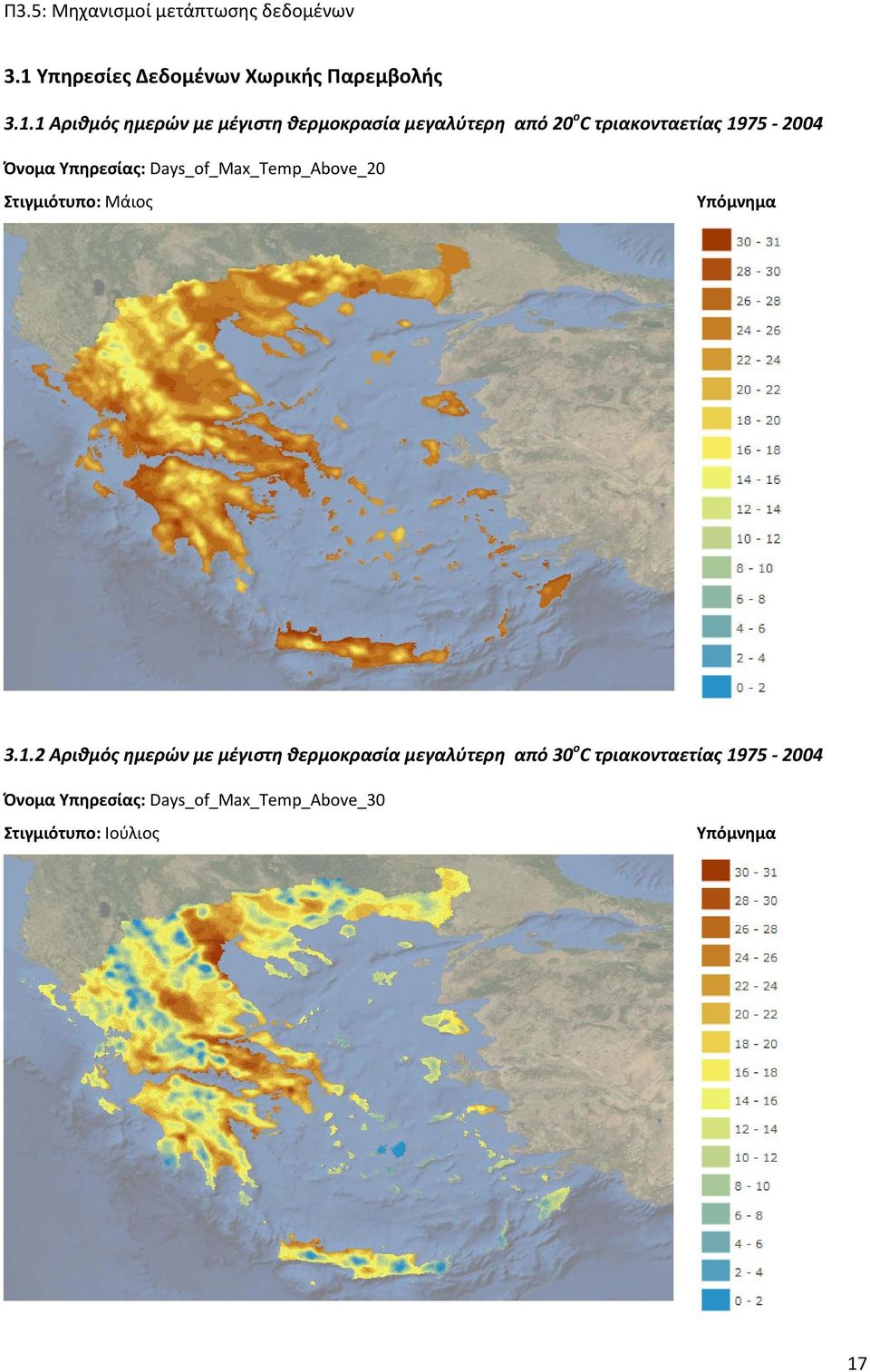

17 3.1 Υπηρεσίες Δεδομένων Χωρικής Παρεμβολής Αριθμός ημερών με μέγιστη θερμοκρασία μεγαλύτερη από 20 ο C τριακονταετίας Όνομα Υπηρεσίας: Days_of_Max_Temp_Above_20 Στιγμιότυπο: Μάιος Αριθμός ημερών με μέγιστη θερμοκρασία μεγαλύτερη από 30 ο C τριακονταετίας Όνομα Υπηρεσίας: Days_of_Max_Temp_Above_30 Στιγμιότυπο: Ιούλιος 17

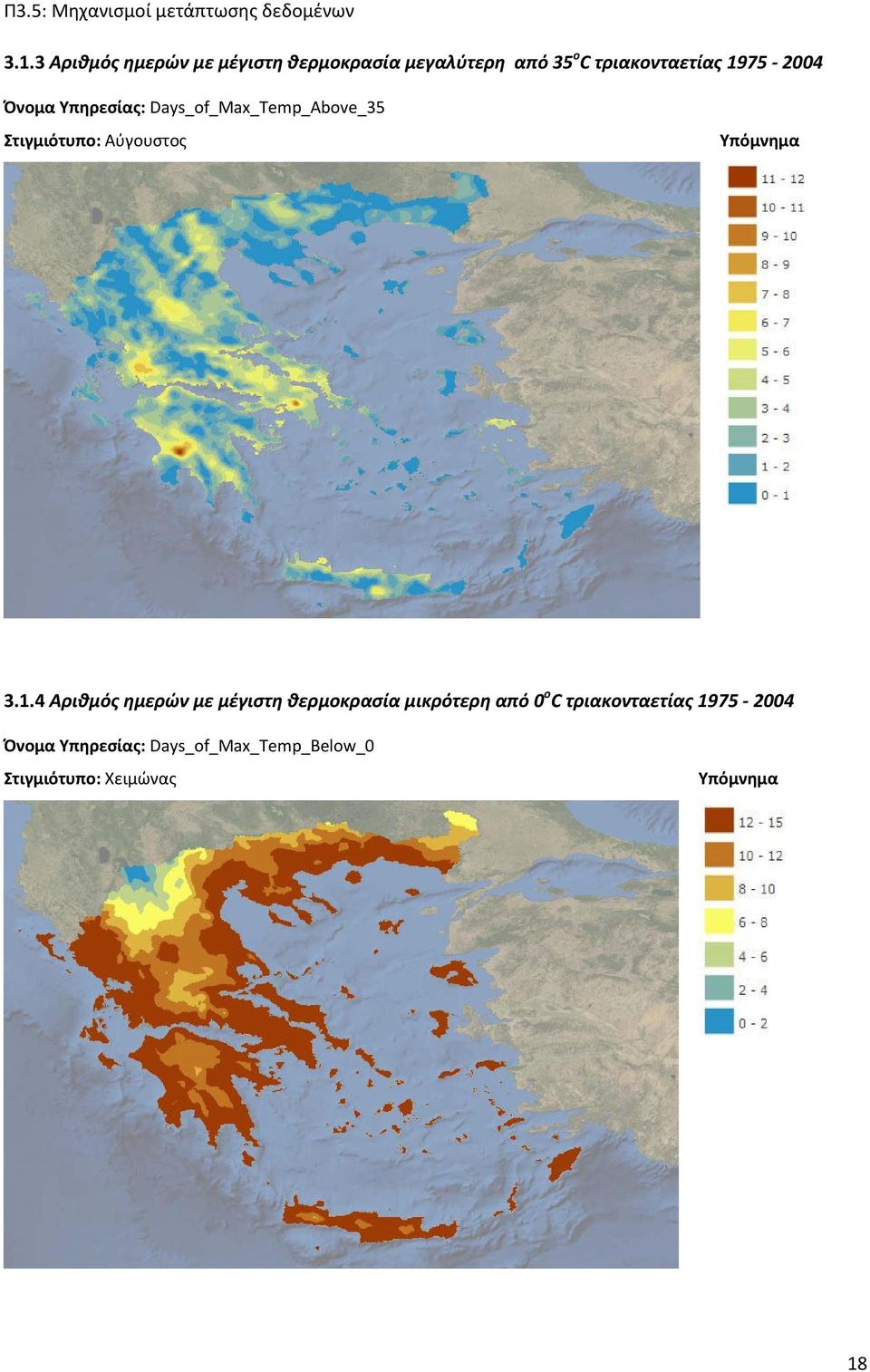

18 3.1.3 Αριθμός ημερών με μέγιστη θερμοκρασία μεγαλύτερη από 35 ο C τριακονταετίας Όνομα Υπηρεσίας: Days_of_Max_Temp_Above_35 Στιγμιότυπο: Αύγουστος Αριθμός ημερών με μέγιστη θερμοκρασία μικρότερη από 0 ο C τριακονταετίας Όνομα Υπηρεσίας: Days_of_Max_Temp_Below_0 Στιγμιότυπο: Χειμώνας 18

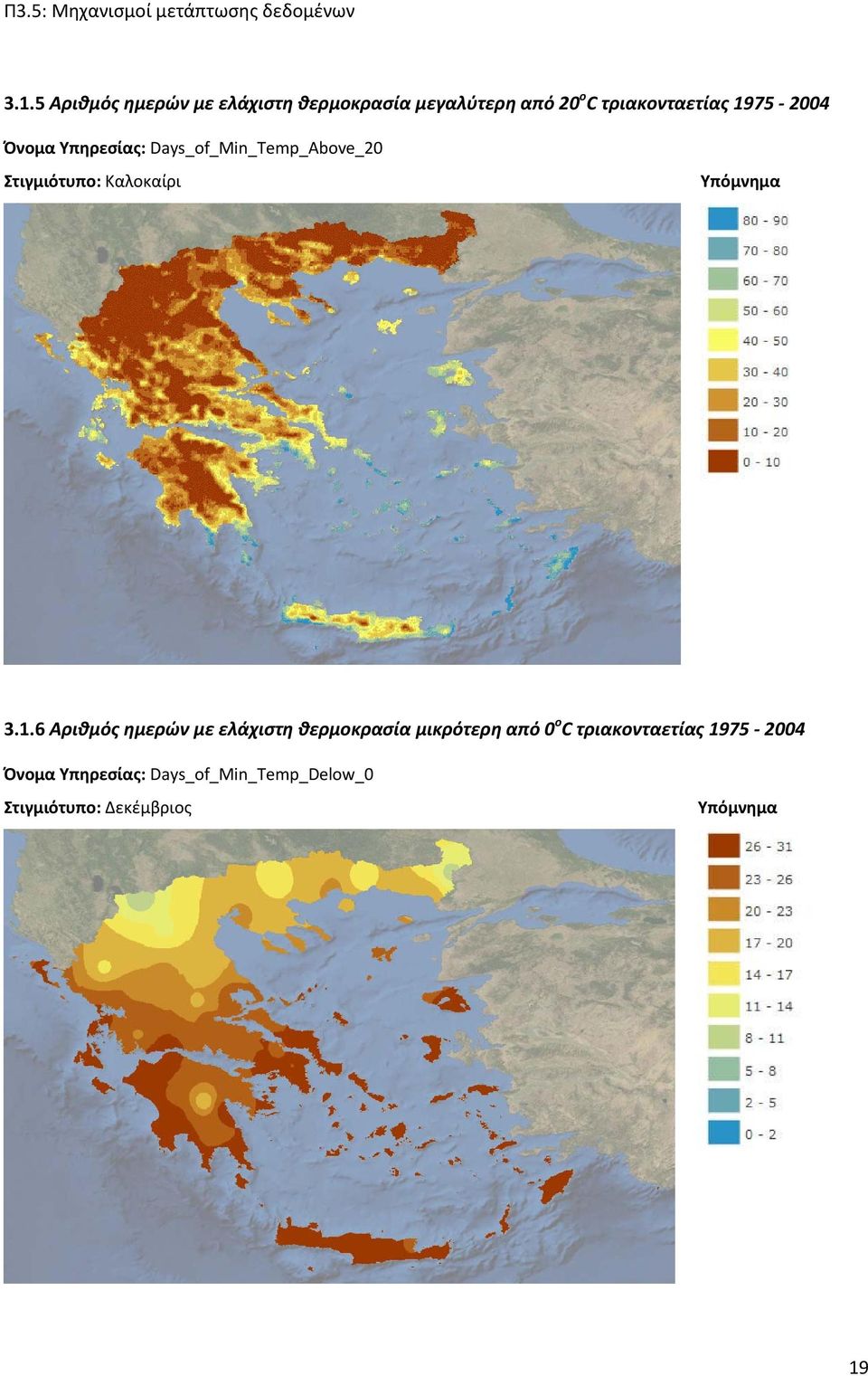

19 3.1.5 Αριθμός ημερών με ελάχιστη θερμοκρασία μεγαλύτερη από 20 ο C τριακονταετίας Όνομα Υπηρεσίας: Days_of_Min_Temp_Above_20 Στιγμιότυπο: Καλοκαίρι Αριθμός ημερών με ελάχιστη θερμοκρασία μικρότερη από 0 ο C τριακονταετίας Όνομα Υπηρεσίας: Days_of_Min_Temp_Delow_0 Στιγμιότυπο: Δεκέμβριος 19

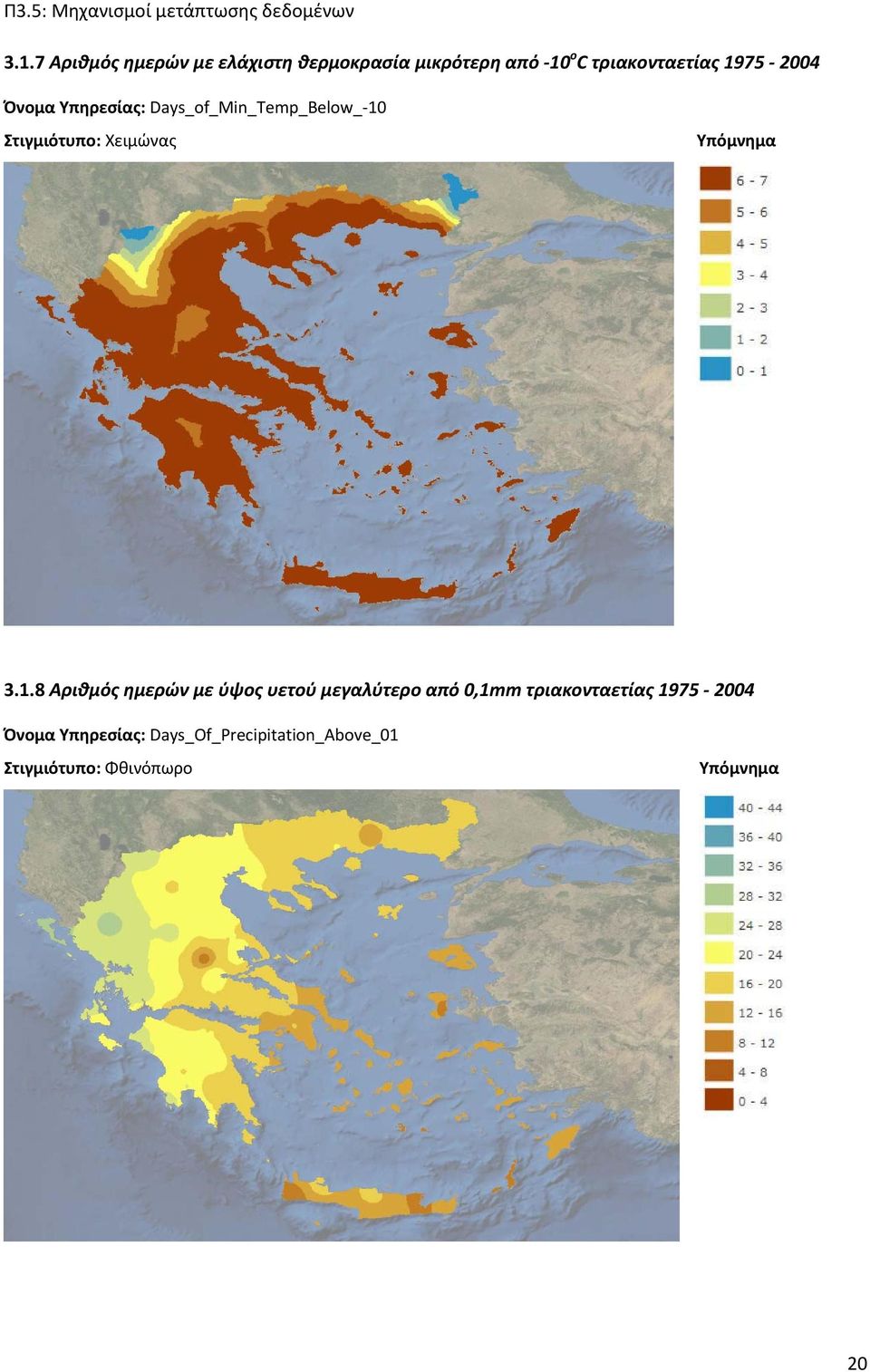

20 3.1.7 Αριθμός ημερών με ελάχιστη θερμοκρασία μικρότερη από 10 ο C τριακονταετίας Όνομα Υπηρεσίας: Days_of_Min_Temp_Below_ 10 Στιγμιότυπο: Χειμώνας Αριθμός ημερών με ύψος υετού μεγαλύτερο από 0,1mm τριακονταετίας Όνομα Υπηρεσίας: Days_Of_Precipitation_Above_01 Στιγμιότυπο: Φθινόπωρο 20

21 3.1.9 Αριθμός ημερών με ύψος υετού μεγαλύτερο από 1mm τριακονταετίας Όνομα Υπηρεσίας: Days_Of_Precipitation_Above_1 Στιγμιότυπο: Έτος Αριθμός ημερών βροχής τριακονταετίας Όνομα Υπηρεσίας: Days_of_Rain Στιγμιότυπο: Οκτώβριος 21

22 Αριθμός ημερών χιονιού τριακονταετίας Όνομα Υπηρεσίας: Days_of_Snow Στιγμιότυπο: Χειμώνας Αριθμός ημερών καταιγίδας τριακονταετίας Όνομα Υπηρεσίας: Days_of_Thunderstorm Στιγμιότυπο: Άνοιξη 22

23 Μέση ολική νέφωση τριακονταετίας Όνομα Υπηρεσίας: Mean_Cloud_Amount Στιγμιότυπο: Έτος Μέσος δείκτης δυσφορίας (DI) τριακονταετίας Όνομα Υπηρεσίας: Mean_DI Στιγμιότυπο: Αύγουστος 23

24 Μεγαλύτερος μέσος ημερήσιος δείκτης δυσφορίας (DI) τριακονταετίας Όνομα Υπηρεσίας: Mean_Max_DI Στιγμιότυπο: Αύγουστος Μέση Μέγιστη θερμοκρασία τριακονταετίας Όνομα Υπηρεσίας: Mean_Max_Temperature Στιγμιότυπο: Καλοκαίρι 24

25 Μικρότερος μέσος ημερήσιος δείκτης δυσφορίας (DI) τριακονταετίας Όνομα Υπηρεσίας: Mean_Min_DI Στιγμιότυπο: Αύγουστος Μέση Ελάχιστη θερμοκρασία τριακονταετίας Όνομα Υπηρεσίας: Mean_Min_Temperature Στιγμιότυπο: Καλοκαίρι 25

26 Μέση σχετική υγρασία τριακονταετίας Όνομα Υπηρεσίας: Mean_Relative_Humidity Στιγμιότυπο: Δεκέμβριος Μέση πίεση στη στάθμη της θάλασσας τριακονταετίας Όνομα Υπηρεσίας: Mean_Sea_Level_Pressure Στιγμιότυπο: Έτος 26

27 Μέση θερμοκρασία τριακονταετίας Όνομα Υπηρεσίας: Mean_Temperature Στιγμιότυπο: Έτος Μέση ταχύτητα ανέμου τριακονταετίας Όνομα Υπηρεσίας: Mean_Wind_Speed Στιγμιότυπο: Χειμώνας 27

28 Ύψος υετού σε χιλιοστά τριακονταετίας Όνομα Υπηρεσίας: Precipitation Στιγμιότυπο: Φθινόπωρο Ηλιοφάνεια τριακονταετίας Όνομα Υπηρεσίας: Sunshine Στιγμιότυπο: Άνοιξη 28

29 3.2 Υπηρεσίες Δορυφορικών Δεδομένων Ατμοσφαιρικά προϊόντα του MODIS Κλάσμα Νέφωσης (Δεδομένα δορυφορικών εικόνων) Όνομα Υπηρεσίας: MODIS_Cloud_Fraction Στιγμιότυπο: Χειμώνας Ατμοσφαιρικά προϊόντα του MODIS Δείκτης αστάθειας (Δεδομένα δορυφορικών εικόνων) Όνομα Υπηρεσίας: MODIS_LI Στιγμιότυπο: Χειμώνας 29

30 3.2.3 Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Acqua ημερήσια διέλευση (Δεδομένα δορυφορικών εικόνων) Όνομα Υπηρεσίας: MODIS_LST_AD Στιγμιότυπο: Χειμώνας Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Acqua νυχτερινή διέλευση (Δεδομένα δορυφορικών εικόνων) Όνομα Υπηρεσίας: MODIS_LST_AN Στιγμιότυπο: Χειμώνας 30

31 3.2.5 Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Terra ημερήσια διέλευση (Δεδομένα δορυφορικών εικόνων) Όνομα Υπηρεσίας: MODIS_LST_TD Στιγμιότυπο: Χειμώνας Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Terra νυχτερινή διέλευση (Δεδομένα δορυφορικών εικόνων) Όνομα Υπηρεσίας: MODIS_LST_TN Στιγμιότυπο: Χειμώνας 31

32 3.2.7 Ατμοσφαιρικά προϊόντα του MODIS Total Totals Index (Δεδομένα δορυφορικών εικόνων) Όνομα Υπηρεσίας: MODIS_TTI Στιγμιότυπο: Χειμώνας Βροχόπτωση (Δεδομένα δορυφορικών εικόνων) Όνομα Υπηρεσίας: TRMM_Precipitation Στιγμιότυπο: Χειμώνας 32

33 3.2.8 Κανονικοποιημένος δείκτης βλάστησης NDVI (Δεδομένα δορυφορικών εικόνων) Όνομα Υπηρεσίας: NDVI Στιγμιότυπο: Χειμώνας 33

34 3.3 Υπηρεσίες Δεδομένων Προσομοιώσεων Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: Ensemble_A1B_21_maxTemp Στιγμιότυπο: Έτος Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: Ensemble_A1B_21_minTemp Στιγμιότυπο: Έτος 34

35 3.3.3 Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: Ensemble_A1B_21_prec Στιγμιότυπο: Έτος Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: Ensemble_A1B_21_Temp Στιγμιότυπο: Έτος 35

36 3.3.5 Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: Ensemble_A1B_71_maxTemp Στιγμιότυπο: Έτος Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: Ensemble_A1B_71_minTemp Στιγμιότυπο: Έτος 36

37 3.3.7 Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: Ensemble_A1B_71_prec Στιγμιότυπο: Έτος Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: Ensemble_A1B_71_Temp Στιγμιότυπο: Έτος 37

38 3.3.9 Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] Όνομα Υπηρεσίας: Prudence_A2_maxTemp Στιγμιότυπο: Έτος Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] Όνομα Υπηρεσίας: Prudence_A2_minTemp Στιγμιότυπο: Έτος 38

39 Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] Όνομα Υπηρεσίας: Prudence_A2_prec Στιγμιότυπο: Έτος Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] Όνομα Υπηρεσίας: Prudence_A2_Temp Στιγμιότυπο: Έτος 39

40 Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] Όνομα Υπηρεσίας: Prudence_B2_maxTemp Στιγμιότυπο: Έτος Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] Όνομα Υπηρεσίας: Prudence_B2_minTemp Στιγμιότυπο: Έτος 40

41 Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] Όνομα Υπηρεσίας: Prudence_B2_prec Στιγμιότυπο: Έτος Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] Όνομα Υπηρεσίας: Prudence_B2_Temp Στιγμιότυπο: Έτος 41

42 Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: RegCM_maxTemp Στιγμιότυπο: Έτος Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: RegCM_minTemp Στιγμιότυπο: Έτος 42

43 Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: RegCM_Prec Στιγμιότυπο: Έτος Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] Όνομα Υπηρεσίας: RegCM_Temp Στιγμιότυπο: Έτος 43

44 Κλιματικοί Δείκτες Όνομα Υπηρεσίας: RegCM_Indices Στιγμιότυπο: Μεταβολή του αριθμού ημερών με μέγιστη θερμοκρασία > 35 C 44

45 Παράρτημα Α Αντιστοίχιση μηχανισμών προσαρμογής, αρχείων MXD, γεωχωρικών υπηρεσιών ιστού, και τίτλου χαρτών Η αντιστοίχιση των μηχανισμών προσαρμογής (views), των αρχείων.mxd, των υπηρεσιών ιστού και του τίτλου χαρτών ανά κατηγορία δεδομένων παρουσιάζονται στους πίνακες 1, 2 και 3 αντίστοιχα : Δεδομένα Χωρικής Παρεμβολής Ονομασία μηχανισμού προσαρμογής (view) Ονομασία αρχείου mxd Ονομασία service Τίτλος Χάρτη INT_DAYSMAXTEMABOVE20_1975_2004 Days_of_Max_Temp_Above_20 Days_of_Max_Temp_Above_20 Αριθμός ημερών με μέγιστη θερμοκρασία μεγαλύτερη από 20 ο C τριακονταετίας INT_DAYSMAXTEMABOVE30_1975_2004 Days_of_Max_Temp_Above_30 Days_of_Max_Temp_Above_30 Αριθμός ημερών με μέγιστη θερμοκρασία μεγαλύτερη από 30 ο C τριακονταετίας INT_DAYSMAXTEMABOVE35_1975_2004 Days_of_Max_Temp_Above_35 Days_of_Max_Temp_Above_35 Αριθμός ημερών με μέγιστη θερμοκρασία μεγαλύτερη από 35 ο C τριακονταετίας INT_DAYSMAXTEMPBELOW0_1975_2004 Days_of_Max_Temp_Below_0 Days_of_Max_Temp_Below_0 Αριθμός ημερών με μέγιστη θερμοκρασία μικρότερη από 0 ο C τριακονταετίας INT_DAYSMINTEMABOVE20_1975_2004 Days_of_Min_Temp_Above_20 Days_of_Min_Temp_Above_20 Αριθμός ημερών με ελάχιστη θερμοκρασία μεγαλύτερη από 20 ο C τριακονταετίας INT_DAYSMINTEMBELOW0_1975_2004 Days_of_Min_Temp_Below_0 Days_of_Min_Temp_Below_0 Αριθμός ημερών με ελάχιστη θερμοκρασία μικρότερη από 0 ο C τριακονταετίας INT_DAYSMINTEMBELOWMINUS10_1975_2004 Days_of_Min_Temp_Below_ 10 Days_of_Min_Temp_Below_ 10 Αριθμός ημερών με ελάχιστη θερμοκρασία μικρότερη από 10 ο C τριακονταετίας INT_DAYSPRECIPITATIONABOVE01_1975_2004 Days_Of_Precipitation_Above_0 1 Days_Of_Precipitation_Above_01 Αριθμός ημερών με ύψος υετού μεγαλύτερο από 0,1mm τριακονταετίας INT_DAYSPRECIPITATIONABOVE1_1975_2004 Days_Of_Precipitation_Above_1 Days_Of_Precipitation_Above_1 Αριθμός ημερών με ύψος υετού μεγαλύτερο από 1mm τριακονταετίας INT_DAYSRAIN_1975_2004 Days_of_rain Days_of_rain Αριθμός ημερών βροχής τριακονταετίας INT_DAYSSNOW_1975_2004 Days_of_Snow Days_of_Snow Αριθμός ημερών χιονιού τριακονταετίας INT_DAYSTHUNDERSTORM_1975_2004 Days_of_Thunderstorm Days_of_Thunderstorm Αριθμός ημερών καταιγίδας τριακονταετίας 1975

46 Ονομασία μηχανισμού προσαρμογής (view) Ονομασία αρχείου mxd Ονομασία service Τίτλος Χάρτη INT_ΜΕΑΝCLOUDAMOUNT_1975_2004 Mean_Cloud_Amount Mean_Cloud_Amount Μέση ολική νέφωση τριακονταετίας INT_MEANDI_1975_2004 Mean_DI Mean_DI Μέσος δείκτης δυσφορίας (DI) τριακονταετίας INT_MAXDI_1975_2004 Mean_Max_DI Mean_Max_DI Μεγαλύτερος μέσος ημερήσιος δείκτης δυσφορίας (DI) τριακονταετίας INT_MEANDAILYMAXTEMP_1975_2004 Mean_Max_Temperature Mean_Max_Temperature Μέση μέγιστη θερμοκρασία τριακονταετίας INT_MINDI_1975_2004 Mean_Min_DI Mean_Min_DI Μικρότερος μέσος ημερήσιος δείκτης δυσφορίας (DI) τριακονταετίας INT_MINTEMP_1975_2004 Mean_Min_Temperature Mean_Min_Temperature Μέση ελάχιστη θερμοκρασία τριακονταετίας INT_MEANRELHUMIDITY_1975_2004 Mean_Relative_Humidity Mean_Relative_Humidity Μέση σχετική υγρασία τριακονταετίας INT_MEANSEALEVELPRESS_1975_2004 Mean_Sea_Level_Pressure Mean_Sea_Level_Pressure Μέση πίεση στη στάθμη της θάλασσας τριακονταετίας INT_MEANTEMP_1975_2004 Mean_Temperature Mean_Temperature Μέση θερμοκρασία τριακονταετίας INT_MEANWINDSPEAD_1975_2004 Mean_Wind_Speed Mean_Wind_Speed Μέση ταχύτητα ανέμου τριακονταετίας INT_PRECIPITATION_1975_2004 Precipitation Precipitation Ύψος υετού σε χιλιοστά τριακονταετίας INT_SUNSHINE_1975_2004 Sunshine Sunshine Ηλιοφάνεια τριακονταετίας Πίνακας 1: Αντιστοίχηση δεδομένων αρχείων mxd υπηρεσιών ιστού (Χωρική Παρεμβολή)

47 Δορυφορικά Δεδομένα Ονομασία μηχανισμού προσαρμογής (view) Ονομασία αρχείου mxd Ονομασία service Τίτλος Χάρτη SID_CF_2000_2012 MODIS_Cloud_Fraction MODIS_Cloud_Fraction Ατμοσφαιρικά προϊόντα του MODIS Κλάσμα Νέφωσης (Δεδομένα δορυφορικών εικόνων) SID_LI_2000_2012 MODIS_LI MODIS_LI Ατμοσφαιρικά προϊόντα του MODIS Δείκτης αστάθειας (Δεδομένα δορυφορικών εικόνων) SID_LST_AD_2000_2012 MODIS_LST_AD MODIS_LST_AD Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Acqua ημερήσια διέλευση (Δεδομένα δορυφορικών εικόνων) SID_LST_AN_2000_2012 MODIS_LST_AN MODIS_LST_AN Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Acqua νυχτερινή διέλευση (Δεδομένα δορυφορικών εικόνων) SID_LST_TD_2000_2012 MODIS_LST_TD MODIS_LST_TD Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Terra ημερήσια διέλευση (Δεδομένα δορυφορικών εικόνων) SID_LST_TΝ_2000_2012 MODIS_LST_TN MODIS_LST_TN Θερμοκρασία επιφάνειας εδάφους Δορυφόρος Terra νυχτερινή διέλευση (Δεδομένα δορυφορικών εικόνων) SID_TTI_2000_2012 MODIS_TTI MODIS_TTI Ατμοσφαιρικά προϊόντα του MODIS Total Totals Index (Δεδομένα δορυφορικών εικόνων) SID_PRECIPITATION_1998_2011 TRMM_Precipitation TRMM_Precipitation Βροχόπτωση (Δεδομένα δορυφορικών εικόνων) SID_NDVI_2002_2011 NVDI NDVI Κανονικοποιημένος δείκτης βλάστησης NDVI (Δεδομένα δορυφορικών εικόνων) Πίνακας 2: Αντιστοίχηση δεδομένων αρχείων mxd υπηρεσιών ιστού (Δορυφορικά) 3

48 Δεδομένα Προσομοιώσεων Ονομασία μηχανισμού προσαρμογής (view) Ονομασία αρχείου mxd Ονομασία service Τίτλος Χάρτη SIM_ENSA1BMaxTempChange_2021_2050 Ensemble_A1B_21_maxTemp Ensemble_A1B_21_maxTemp Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] SIM_ENSA1BMinTempChange_2021_2050 Ensemble_A1B_21_minTemp Ensemble_A1B_21_minTemp Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] SIM_ENSA1BPrecChange_2021_2050 Ensemble_A1B_21_prec Ensemble_A1B_21_prec Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] SIM_ENSA1BTempChange_2021_2050 Ensemble_A1B_21_Temp Ensemble_A1B_21_Temp Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] SIM_ENSA1BMaxTempChange_2071_2100 Ensemble_A1B_71_maxTemp Ensemble_A1B_71_maxTemp Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] SIM_ENSA1BMinTempChange_2071_2100 Ensemble_A1B_71_minTemp Ensemble_A1B_71_minTemp Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] SIM_ENSA1BPrecChange_2071_2100 Ensemble_A1B_71_prec Ensemble_A1B_71_prec Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] SIM_ENSA1BTempChange_2071_2100 Ensemble_A1B_71_Temp Ensemble_A1B_71_Temp Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών ENSEMBLE, σενάριο Α1Β, [ ] / [ ] SIM_PRUA2MaxTempChange_2071_2100 Prudence_A2_maxTemp Prudence_A2_maxTemp Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] 4

49 Ονομασία μηχανισμού προσαρμογής (view) Ονομασία αρχείου mxd Ονομασία service Τίτλος Χάρτη SIM_PRUA2MinTempChange_2071_2100 Prudence_A2_minTemp Prudence_A2_minTemp Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] SIM_PRUA2PrecChange_2071_2100 Prudence_A2_prec Prudence_A2_prec Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] SIM_PRUA2TempChange_2071_2100 Prudence_A2_Temp Prudence_A2_Temp Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Α2, [ ] / [ ] SIM_PRUB2MaxTempChange_2071_2100 Prudence_B2_maxTemp Prudence_B2_maxTemp Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] SIM_PRUB2MinTempChange_2071_2100 Prudence_B2_minTemp Prudence_B2_minTemp Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] SIM_PRUB2PrecChange_2071_2100 Prudence_B2_prec Prudence_B2_prec Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] SIM_PRUB2TempChange_2071_2100 Prudence_B2_Temp Prudence_B2_Temp Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών PRUDENCE, σενάριο Β2, [ ] / [ ] SIM_REGCMMaxTempChange_2021_2050 RegCM_maxTemp RegCM_maxTemp Μεταβολή μέγιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] SIM_REGCMMinTempChange_2021_2050 RegCM_minTemp RegCM_minTemp Μεταβολή ελάχιστης θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] SIM_REGCMPrecChange_2021_2050 RegCM_Prec RegCM_Prec Μεταβολή ολικού ύψους βροχής Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] SIM_REGCMTempChange_2021_2050 RegCM_Temp RegCM_Temp Μεταβολή θερμοκρασίας αέρα στα 2 μ. Δεδομένα κλιματικών μεταβολών RegCM, σενάριο Α1Β, [ ] / [ ] SIM_REGCMIndices_2021_2050 RegCM_Indices RegCM_Indices Κλιματικοί Δείκτες 5

50 Πίνακας 3: Αντιστοίχηση δεδομένων αρχείων mxd υπηρεσιών ιστού (Προσομοιώσεις) 6
