1 Regulátory rozdielového tlaku, prietoku a teploty Zistenie a odstránenie každej hydraulickej nerovnováhy priamočinnými regulátormi Pre systémy vykurovania, systémy centrálneho zásobovania teplom a chladiace systémy 20% úspory energie predstavuje potenciál v regulácii hydraulickým vyvážením

2 Vyregulujte váš systém, ušetrite energiu a zvýšte komfort koncových užívateľov Danfoss riešenia regulácie zvyšujú efektívnosť systémov centrálneho zásobovania energiou. Koncovým užívateľom umožňujú profitovať z ideálnej vnútornej klímy a súčasne ponúkajú maximálnu mieru energetickej efektívnosti.... hydraulickým vyvážením a reguláciou systémov centrálneho zásobovania energiou Optimálne hydraulické vyváženie a kvalitná regulácia teploty sú kľúčom k maximálnej energetickej efektívnosti systémov v oblasti vykurovania a chladenia. Ako svetový líder v oblasti regulačnej techniky pre vykurovanie ponúkame komplexný sortiment výrobkov a integrovaných riešení aj pre najnáročnejšie aplikácie centrálneho zásobovania tepelnou energiou. Naše inovačné schopnosti, odborné technické znalosti a skúsenosti z aplikácií vám môžu pomôcť optimalizovať výkon vášho systému, zvýšiť komfort u koncových užívateľov a znížiť spotrebu energie. Naši špecializovaní predajcovia vám radi pomôžu pri návrhu optimálneho riešenia pre akúkoľvek aplikáciu. 2

3 Hydraulická stabilita je komfort Viac ako 6000 výrobkov na podporu vášho podnikania v oblasti vykurovania a chladenia Táto publikácia vám prináša prehľad našich výrobkov, ktoré sú vhodné pre všetky súčasné aplikácie v oblasti centrálneho zásobovania tepelnou energiou a schémy zapojenia. Všetky výrobky Danfoss majú vynikajúce funkčné vlastnosti a boli navrhnuté pre zjednodušenie, zrýchlenie a zvýšenie produktivity vašej každodennej práce. Úzko spolupracujeme so spoločnosťami pre centrálne zásobovanie tepelnou energiou a s montážnymi firmami, aby sme vytvorili riešenia, ktoré maximalizujú bezpečnosť dodávok a komfort i bezpečnosť koncových užívateľov pri znížení spotreby energie, emisií CO 2 a nákladov na servis i údržbu. Výrobky a riešenia Danfoss vám pomôžu dosiahnuť vaše ciele realizáciou vysoko efektívneho hydraulického vyváženia a kvalitnej regulácie teploty. Použite túto publikáciu pre výber výrobkov, potrebných pre váš špecifický projekt alebo aplikáciu. 3

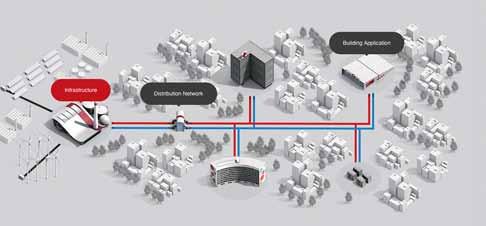

4 Pripojená odovzdávacia stanica tepla Zdroj tepelnej energie Distribučná stanica Distribučná sieť Prenosová sieť Pripojená odovzdávacia stanica tepla Regulátory rozdielového tlaku automaticky zabezpečujú dynamické hydraulické vyváženie v systémoch centrálneho zásobovania tepelnou energiou. Voda prúdi prívodnou sieťou na základe princípu minimálneho hydraulického odporu. Ak nie je systém hydraulicky vyvážený, spotrebitelia najbližší ku zdroju tepelnej energie profitujú z lepšieho komfortu ako vzdialenejší spotrebitelia. Na zníženie disponibilného rozdielového tlaku v špecifickej oblasti hydraulickej siete pred každou pripojenou domovou odovzdávacou stanicou alebo pred každým regulačným ventilom s motorickým pohonom možno použiť regulátory rozdielového tlaku (zónovú reguláciu). Obmedzením rozdielového tlaku na požadovanú hodnotu sa v hydraulickej sieti automaticky realizuje dynamické hydraulické vyváženie, ktoré zabezpečí u všetkých spotrebiteľov požadovaný prietok. Systém zostane stabilný a nevyžaduje žiadne nové vyregulovanie ani pri rozšírení siete o nové zóny. To platí aj pre prípad zmeny polohy zdroja tepelnej energie alebo pri výrazných zmenách spotreby u odberateľov. Tým sa zvýši nielen energetická efektívnosť, ale aj komfort koncových užívateľov. Regulátory rozdielového tlaku eliminujú kolísania tlaku a zabezpečujú optimálne prevádzkové podmienky V systémoch s premenlivým prietokom sa pri existujúcom rozdielovom tlaku veľmi mení prietok. Nakoľko sú dimenzované na najmenší možný rozdielový tlak znamená, že regulačné ventily musia pracovať s veľmi malým stupňom otvorenia a často s veľkým rozdielovým tlakom. Pri týchto veľkých tlakoch sú ventily príliš otvorené, čo spôsobuje nepresnosť a nestabilitu regulácie teploty. To zvyšuje opotrebovanie komponentov, čo spôsobuje zvýšenie teploty v spiatočke. Okrem toho to ovplyvňuje ostatné ventily v systéme. bar Kolísanie rozdielového tlaku bez a s dp reguláciou bez s Regulácia rozdielového tlaku je teda kľúčom na elimináciu kolísaní tlaku a na zabezpečenie malého a stabilného rozdielového tlaku pre regulačné ventily s motorickým pohonom a domové odovzdávacie stanice. Dobré pracovné podmienky pre regulačné ventily zvyšujú kvalitu a presnosť regulácie teploty aj pri požiadavkách malého prietoku. Pripojený systém je chránený pred tlakovými rázmi, kolísaním tlaku i kavitáciou a súčasne sa znižuje jeho hlučnosť. C 55 Regulácia teploty bez a s automatickou dp reguláciou pomocou regulačného ventilu s motorickým pohonom bez s 4

5 Naša špeciálna technika má význam Nastavovacie tlačidlo s jednoduchou obsluhou a s indikáciou nastavenia Jednoduchý nastavovací mechanizmus, integrovaný v ergonomickom nastavovacom tlačidle regulátora, zabezpečuje intuitívne a bezporuchové uvedenie systému vykurovania / chladenia do prevádzky. Pre nastavenie nie je potrebný žiadny nástroj a systém možno neskoršie jednoducho prispôsobiť meniacim sa podmienkam alebo opäť uviesť do prevádzky. Integrovaný, zreteľne viditeľný indikátor nastavenia a rôzne farby pružín jednoznačne indikujú nastavenie a jeho rozsah. Jeden výrobok. Viac funkcií. Viaceré aplikácie. Viacúčelové regulátory sú perfektnou voľbou pre efektívnu reguláciu teploty a automatické hydraulické vyváženie systému, nakoľko je potrebný iba jeden prístroj. Sú kompaktné a perfektne vhodné pre požiadavky štandardných systémov centrálneho zásobovania teplom. Popri tlakovo nezávislých regulačných ventiloch s motorickým pohonom (vynález Danfoss) sú k dispozícii aj kompaktné multifunkčné priamočinné regulátory ako kompletné riešenie na reguláciu tlaku, prietoku a teploty. Regulátory Danfoss: AHQM, AVQM, AFQM, AVPQ, AFPQ/VFQ, AVQT, AVQMT, AVPQT, IHPT 5

6 Aké je optimálne riešenie pre váš systém vykurovania alebo chladenia? Vlastnícke vzťahy Optimálne riešenie nie je iba otázkou techniky. Závisí aj od toho, kto vlastní zariadenie odovzdávacej stanice, resp. kto realizuje jeho údržbu. Zabezpečenie optimálneho hydraulického vyváženia nie je úlohou spotrebiteľov. Je na prevádzkovateľovi systému alebo na dodávateľovi tepla, aby vybral správne zariadenia na zabezpečenie vysokej energetickej efektívnosti a vytvoril optimálne podmienky pre činnosť zariadení na automatickú reguláciu v odovzdávacích staniciach tepla. Odovzdávaciu stanicu vlastniaci a alebo udržujúci: Prevádzkovateľ systému alebo dodávateľ tepla Obmedzenie prietoku a reguláciu rozdielového tlaku možno realizovať v odovzdávacej stanici tepla. Odporúčané riešenie: Koncový spotrebiteľ alebo poskytovateľ služieb Facility Management Obmedzenie prietoku a regulácia rozdielového tlaku nesmie byť v dosahu koncového užívateľa. Odporúčané riešenie: Regulátor rozdielového tlaku (P) alebo kombinovaný regulátor prietoku s integrovaným regulačným ventilom (QM) Kombinovaný regulátor rozdielového tlaku a prietoku (PQ) ZDROJ ENERGIE A DIAĽKOVÝ NAPÁJAČ Sieť od výroby energie po jej použitie v budovách Zdroj energie a diaľkový napájač kladú na komponenty najnáročnejšie požiadavky. Vyplýva to z vysokých nárokov na bezpečnosť a spoľahlivosť ako aj z veľkých prietokov a tlakov. Danfoss ponúka komplexný sortiment regulátorov pre náročné aplikácie, navrhnutých na použitie na konci siete (AFP/VFG, AFQ/VFQ, AFD/VFG, atď.). DISTRIBUČNÁ SIEŤ Distribučná sieť je časť primárnych rozvodov medzi diaľkovým napájačom a spotrebiteľmi / pripojenými odovzdávacími stanicami tepla. Prevádzkové podmienky tu nie sú tak náročné ako v diaľkovom napájači. To však neplatí pre vysoké požiadavky na výrobky Danfoss. Dôvodom je najmä skutočnosť, že mnohé menšie a stredne veľké systémy sú pripojené priamo na zdroj tepelnej energie. Spoločnosť Danfoss ponúka regulátory pre náročné a menej náročné aplikácie (AFP/VFG, AVP, AVQM, AVPQ, atď.). PRIPOJENÁ ODOVZDÁVACIA STANICA Odovzdávacie stanice tepla sú pripájané na distribučnú sieť priamo alebo nepriamo. Sortiment výrobkov Danfoss pre tieto náročné a menej náročné aplikácie zahŕňa regulátory rozdielového tlaku typu AVPL a kombinované regulátory rozdielového tlaku, prietoku typu AHQM a regulačné ventily s motorickým pohonom. Tieto výrobky sú vyrábané pre podstatne náročnejšie požiadavky ako sú u ventilov, používaných v aplikáciách na sekundárnej strane (vykurovanie - vetranie - klimatizácia). 6

7 Priamočinné regulátory rozdielového tlaku (P) Eliminovanie kolísania tlaku a zlepšenie kvality regulácie teploty Regulátor rozdielového tlaku pozostáva z ventilu a membránového pohonu. Na primárnej strane sú regulátory rozdielového tlaku používané najmä na udržiavanie konštantného a malého rozdielového tlaku na regulačných ventiloch s motorickým pohonom (obr. 1.a) alebo v celom systéme resp. na odovzdávacej stanici tepla (obr. 1.b). Ako základné pravidlo platí: regulátor rozdielového tlaku by sa mal použiť vtedy, keď je pomer medzi maximálnym a minimálnym disponibilným rozdielovým tlakom v systéme väčší ako 2. Regulátor rozdielového tlaku možno použiť aj v kombinácii s regulačným ventilom s motorickým pohonom na obmedzenie prietoku v systéme. Obr. 1.a P M Doporučuje sa zabudovanie regulátora do spiatočky systému za prvky, na ktorých sa udržiava konštantný tlak. V určitých situáciách - najmä pri príliš veľkom napájacom tlaku - môže byť výhodné inštalovať regulátor rozdielového tlaku do prívodu systému. P Obr. 1.b Ponuka regulátorov Typické aplikačné oblasti: ZDROJ ENERGIE A DIAĽKOVÝ NAPÁJAČ PCVP AFP + VFG DISTRIBUČNÁ SIEŤ PCVP AFP + VFG AVP PRIPOJENÁ ODOVZDÁVACIA STANICA PCVP AFP + VFG AVP AVPL 7

8 Regulátory prietoku (Q) Správne množstvo energie pre všetkých odberateľov Regulátor prietoku pozostáva z regulátora rozdielového tlaku a obmedzovača prietoku (ručného vyvažovacieho ventilu), zabudovaných v spoločnom telese ventilu. Regulátor rozdielového tlaku udržiava na obmedzovači prietoku konštantný tlak. Tým sa v systéme nezávisle od kolísania tlaku automaticky obmedzuje prietok. Regulátor prietoku však nie je možné použiť na reguláciu rozdielového tlaku v systéme alebo na ventile s motorickým pohonom. Typické aplikácie regulátorov prietoku: systémy s malým kolísaním rozdielového tlaku systémy, v ktorých vlastní odovzdávaciu stanicu koncový spotrebiteľ alebo poskytovateľ služieb Facility Management, resp. tento zabezpečuje jeho údržbu a v ktorých je regulátor prietoku pre dodávateľa tepla jediným riešením. Q Doporučuje sa umiestniť regulátor prietoku do spiatočky. Môže sa však inštalovať aj do prívodu. Tieto výrobky sú používané na zabezpečenie hydraulického vyregulovania na primárnej strane systému centrálneho zásobovania teplom. Obr. 2 Ponuka regulátorov Typické aplikačné oblasti: ZDROJ ENERGIE A DIAĽKOVÝ NAPÁJAČ PCVQ AFQ + VFQ DISTRIBUČNÁ SIEŤ PCVQ AFQ + VFQ AVQ PRIPOJENÁ ODOVZDÁVACIA STANICA PCVQ AFQ + VFQ AVQ AVQ 8

9 Kombinované regulátory rozdielového tlaku a prietoku (PQ, PB) Špičkové riešenie hydraulického vyváženia a regulácie rozdielového tlaku Kombinovaný regulátor rozdielového tlaku a prietoku (PQ) pozostáva z dvoch nezávislých regulátorov rozdielového tlaku a jedného obmedzovača prietoku (ručného vyvažovacieho ventilu), integrovaných v jednom telese ventilu (obr. 3.a). Toto zariadenie má dve funkcie: 1) regulátor rozdielového tlaku udržiava konštantný tlak na obmedzovači prietoku (reguláciu prietoku). To zabezpečuje automatické obmedzenie prietoku nezávisle od kolísania tlaku v systéme. 2) regulátor rozdielového tlaku udržiava konštantný rozdielový tlak na regulačných ventiloch s motorickým pohonom alebo v celom systéme. Toto je najlepšie riešenie pre dodávateľa tepla, nakoľko umožňuje nastaviť obidve premenné (maximálny prietok a rozdielový tlak) nezávisle od systému regulácie vykurovania na strane spotrebiteľa. Predovšetkým vtedy, keď je pripojená odovzdávacia stanica tepla vo vlastníctve spotrebiteľa a dodávateľ tepla nemá žiadny vplyv na obmedzenie prietoku na konci systému u spotrebiteľa. To umožňuje dodávateľovi tepla regulovať na odovzdávacej stanici tepla disponibilný prietok a rozdielový tlak pre každého spotrebiteľa a tým dosiahnuť efektívne vyváženie systému. Iným riešením je regulátor PB (obr. 3.b), ktorý pozostáva z regulátora rozdielového tlaku a obmedzovača prietoku (ručného vyvažovacieho ventilu). Regulátor PB sa používa v systémoch bez požiadavky na nezávislý prietok a rozdielový tlak. Obr. 3.a Obr. 3.b Q P P Ponuka regulátorov Typické aplikačné oblasti: ZDROJ ENERGIE A DIAĽKOVÝ NAPÁJAČ PCVPQ AFPQ + VFQ DISTRIBUČNÁ SIEŤ PCVPQ AFPQ + VFQ AVPQ PRIPOJENÁ ODOVZDÁVACIA STANICA PCVPQ AFPQ + VFQ AVPQ AVPQ 9

10 Regulátory tlaku a rozdielového tlaku prepúšťaním (A, PA) Ochrana čerpadla a prerozdelenie tepla medzi ďalšie prípoje Regulátory tlaku a rozdielového tlaku prepúšťaním pozostávajú z ventilu a membránového pohonu. Používajú sa najmä na obmedzenie tlaku (A), obr. 4, resp. rozdielového tlaku (PA), obr. 5 v systéme / odovzdávacej stanici tepla / na čerpadle. Regulátory sú normálne uzatvorené: AV(P)A pomocou ventilu, ktorý je normálne uzatvorený a AF(P)A pomocou nastavovacej pružiny. Regulátory tlaku (obr. 4) a rozdielového tlaku (obr. 5) prepúšťaním sú inštalované najmä do obtoku. Môžu sa použiť aj v distribúcii tepla, hlavne na zabezpečenie prietoku v prívode pri odstavenom odbere. Regulátory tlaku a tlakového rozdielu prepúšťaním možno použiť na ochranu čerpadiel s premenlivým prietokom pred preťažením, keď je prietok menší ako minimálny výkon čerpadla. Regulátor tlaku prepúšťaním možno inštalovať aj do spiatočky, aby sa v systéme zachoval žiadaný väčší (statický) tlak. Obr. 4 A PA Obr. 5 Ponuka regulátorov Typické aplikačné oblasti: ZDROJ ENERGIE A DIAĽKOVÝ NAPÁJAČ AF(P)A + VFG DISTRIBUČNÁ SIEŤ AF(P)A + VFG AVPA AVA PRIPOJENÁ ODOVZDÁVACIA STANICA AF(P)A + VFG AVPA AVPA AVA AVA AVDA 10

11 Redukčné ventily (D) Lepšia regulácia pri menšom zaťažení Redukčné ventily pozostávajú z ventilu a membránového pohonu. Používajú sa v aplikáciách s vodou a parou. Redukcia tlaku je nastavená na konštantnú hodnotu. Je inštalovaná do prívodu pred aplikáciu, v ktorej treba redukovať tlak. Redukčný ventil je potrebný v systémoch s veľmi vysokým a/alebo s veľmi premenlivým tlakom. To je spravidla v blízkosti systémových čerpadiel. Redukcia vysokých tlakov umožňuje presnú a stabilnú reguláciu teploty v aplikácii za redukčným ventilom. D Obr. 6 Ponuka regulátorov Typické aplikačné oblasti: ZDROJ ENERGIE A DIAĽKOVÝ NAPÁJAČ AFD + VFG(S) DISTRIBUČNÁ SIEŤ AFD + VFG(S) AVDS AVD PRIPOJENÁ ODOVZDÁVACIA STANICA AFD + VFG(S) AVDS AVD AVD 11

12 Regulátory prietoku s integrovaným regul. ventilom (QM) Efektívna regulácia, jednoduchá dodávka Regulátory prietoku s integrovaným regulačným ventilom majú viacej funkcií, integrovaných v jednom výrobku - regulačný ventil s motorickým pohonom, obmedzenie prietoku a regulátor rozdielového tlaku. Kombináciou troch funkcií v jednom telese ventilu sa dosiahne podstatná úspora potrebného montážneho priestoru. Používajú sa na zabezpečenie kvalitnej regulácie nezávisle od kolísania tlaku v systéme a okrem toho ponúkajú možnosť obmedzenia maximálneho prietoku v systéme. Regulačný ventil je tlakovo nezávislý a má 100%-nú autoritu. Pri zabudovaní v odovzdávacích staniciach tepla s viacerými pripojenými obvodmi umožňujú regulátory prietoku s integrovaným regulačným ventilom dosiahnuť vynikajúcu kvalitu regulácie v každom pripojenom obvode. M Q Doporučuje sa umiestniť regulátor do spiatočky, ale možno ho však inštalovať aj do prívodu. Obr. 7 Ponuka regulátorov Typické aplikačné oblasti: ZDROJ ENERGIE A DIAĽKOVÝ NAPÁJAČ AFQM AVQM DISTRIBUČNÁ SIEŤ AFQM AVQM PRIPOJENÁ ODOVZDÁVACIA STANICA AFQM AVQM AVQM AHQM 12

13 Multifunkčné regulátory (QT, QMT, PQT, atď.) Modulárna konštrukcia Flexibilná a modulárna konštrukcia umožňuje kombinovať v jednom regulátore viacej regulačných funkcií a tak splniť najnáročnejšie požiadavky širokého rozsahu aplikácií. V niektorých aplikáciách môže byť nevyhnutné regulovať jedným multifunkčným regulátorom teplotu na prívode a obmedziť maximálny prietok a teplotu spiatočky na primárnej strane. Typickým príkladom takéhoto regulátora je AVQMT, ktorý pracuje ako AVQM, ale s prídavným priamočinným regulátorom teploty (typ AVT/SMT, obr. 9). Tlakovo nezávislý ventil reguluje teplotu na sekundárnej strane a priamočinný regulátor teploty obmedzuje teplotu spiatočky. Regulátor teploty možno použiť v systémoch s teplou pitnou vodou ako bezpečnostný termostat, ktorý chráni užívateľov pred obarením. Obr. 8 T Q M Q T Obr. 9 Ponuka regulátorov Typické aplikačné oblasti: ZDROJ ENERGIE A DIAĽKOVÝ NAPÁJAČ AFPQT DISTRIBUČNÁ SIEŤ AFPQT PRIPOJENÁ ODOVZDÁVACIA STANICA AFPQT AVQT AVQMT 13

14 Priamočinné regulátory teploty (T) Riešenia pre rodinné domy a byty Termostatické regulátory teploty pre rodinné domy a byty sú používané na reguláciu teploty v systémoch vykurovania ako aj na okamžitú prípravu teplej vody, prípadne prípravu teplej vody v zásobníkoch. Svojim rýchlym otváraním a uzatváraním chránia tepelný výmenník voči usadzovaniu vodného kameňa a zabezpečujú dlhú životnosť inštalovaných komponentov v systéme. Systémy okamžitej prípravy teplej vody (obr. 10) V systémoch s nepatrným kolísaním vstupnej teploty a rozdielového tlaku možno použiť regulátory RAVI s rýchlou odozvou. Pri rozdielových tlakoch vyšších ako 2 bar sa doporučuje použiť samostatný regulátor rozdielového tlaku dp. Pre systémy s rýchlejšou dynamikou sú ideálnym riešením regulátory AVTQ alebo IHPT s reguláciou teploty v závislosti od prietoku a s integrovanou reguláciou rozdielového tlaku. Reagujú ihneď po aktivovaní odberu a udržiavajú malý a konštantný rozdielový tlak na termostatických regulátoroch teploty. Optimálna regulácia teploty je zabezpečená v stave nečinnosti bez odberu. Pre väčšie prietoky možno použiť regulátory teploty AVBT, a to tak pre okamžitú prípravu teplej vody ako aj pre vykurovanie. Systémy vykurovania a vetrania (obr. 11) Spoločnosť Danfoss ponúka regulátory RAVK so strednou dobou odozvy, určené pre systémy vykurovania a vetrania. Obr. 10 Obr. 11 T T Systémy nabíjania zásobníkov a zásobníky teplej vody (obr. 12) Pre tieto aplikácie ponúka spoločnosť Danfos regulátory teploty AVTB a RAVI / RAVK. Obr. 12 T Ponuka regulátorov Typické aplikačné oblasti: SYSTÉMY OKAMŽITEJ PRÍPRAVY TEPLEJ VODY AVTB RAVI AVTQ IHPT SYSTÉMY VYKUROVANIA A Vetrania AVTB RAVI RAVK 14

15 Priamočinné regulátory teploty (T) Riešenia pre bytové domy a komerčne využívané budovy Termostatické regulátory teploty sa používajú v bytových domoch a komerčne využívaných budovách v systémoch prípravy teplej vody ako aj na obmedzenie teploty spiatočky v aplikáciách systémov centrálneho zásobovania teplom (obr. 13). Systémy nabíjania zásobníkov a zásobníky teplej vody (obr. 14) Pre tieto aplikácie ponúka spoločnosť Danfoss regulátory teploty AVTB, AVT/VG, AFT/VFG2. Obmedzenie teploty spiatočky (obr. 15) V niektorých aplikáciách môže byť nevyhnutné obmedziť teplotu spiatočky u zásobníkových ohrievačov teplej vody alebo u systémov vykurovania, aby sa tak zabránilo príliš veľkej teplote spiatočky. To možno realizovať inštalovaním obmedzovačov teploty spiatočky typu FJV do vratného potrubia zásobníkového ohrievača alebo systému vykurovania. Obr. 13 T Termostatické regulátory teploty sa používajú spravidla v systémoch s malými zmenami vstupnej teploty a rozdielového tlaku. Pri veľkom kolísaní rozdielového tlaku sa odporúča použiť regulátor rozdielového tlaku. Obr. 14 T T T Obr. 15 Ponuka regulátorov Typické aplikačné oblasti: SYSTÉMY OKAMŽITEJ PRÍPRAVY TEPLEj VODY AVT AVTQ AFT + VFG SYSTÉMY VYKUROVANIA A Vetrania AVT AFT + VFG FJV 15

16 Regulátory rozdielového tlaku a prietoku Danfoss Prehľad sortimentu výrobkov a charakteristických údajov Typ regulácie Typ výrobku PN [bar] DN [mm] Rozsah nastavenia regulácie Δp / obmedzenia p * [bar] AVPL ,05 0,25 Regulácia rozdielového tlaku (P) AVP 16/ ,05 2 AFP+VFG 2) 16/25/ ,05 6 PCVP Pilotný regulátor 16/25/ ,2 12 Regulácia rozdielového tlaku s obmedzením max. prietoku (PB) AVPB 16/ ,05 2 AFPB+VFQ 2) 16/25/ ,1 1,5 AVQ 16/ Regulácia prietoku (Q) AFQ+VFQ 2) 16/25/ PCVQ Pilotný regulátor 16/25/ ,2 12 AVPA 16/ ,05 2 Regulácia tlaku prepúšťaním (A, PA) AVA ,0 11 AFA+VFG 16/25/ ,05 16 AFPA+VFG 16/25/ ,05 5 Redukcia tlaku (D) AVD ,0 12 AFD+VFG 2) 16/25/ ,05 16 * Regulácia tlaku pary (D) AVDS ,0 12 * AFD+VFGS 2) 16/25/ ,05 16 * Regulácia rozdielového tlaku a prietoku (PQ) Tlakovo nezávislé regulačné ventily s obmedzovačom prietoku (QM) AVPQ 16/ ,1 2 AFPQ+VFQ 2) 16/25/ ,1 1,5 PCVPQ Pilotný regulátor 16/25/ ,2 12 AHQM AVQM 16/ AFQM 16/ Poznámka: Skutočný sortiment výrobkov môže závisieť od konkrétneho trhu. Toto je všeobecný prehľad. Detailnejšie informácie nájdete v príslušných údajových listoch. 1) Montážna poloha dp regulátora (vyhotovenie na zabudovanie do prívodu: pred regulačný ventil, vyhotovenie na zabudovanie do spiatočky: za regulačný ventil) 16

17 ZDROJ ENERGIE A DIAĽKOVÝ NAPÁJAČ DISTRIBUČNÁ SIEŤ PRIPOJENÁ ODOVZDÁVACIA STANICA Max. rozsah nastavenia prietoku [m 3 /h] Kvs [m 3 /h] Max. Δpv [bar] Max. teplota [ C] Možnosti zabudovania 1) Odporúčané použitie 1,0 1,6 4,5 120 spiatočka 0, prívod a spiatočka 4, ) prívod a spiatočka ) prívod a spiatočka 0, , spiatočka 0, , ) spiatočka 0, prívod a spiatočka 0, ) prívod a spiatočka ) prívod a spiatočka 4, obtok 4, obtok 4, ) obtok 4, ) obtok 0, prívod 4, ) prívod 1,0 6, prívod 4, ) prívod 0, , prívod a spiatočka 0, , ) prívod a spiatočka ) prívod a spiatočka 0, prívod a spiatočka 0, prívod a spiatočka 2, ) prívod a spiatočka 2) Ventil a membránový pohon treba objednať samostatne. Príklad: AFP + VFG. S pripojovacím dielom možno realizovať viac funkcií (regulácia teploty, atď.) 3) Pre DN je max. teplota 140 C. S príslušenstvom je možná max. teplota do 200 C / 300 C / 350 C 4) Pre DN je max. teplota 150 C Pre DN je max. teplota140 C 17

18 Regulátory teploty a kombinované regulátory prietoku Danfoss Prehľad sortimentu výrobkov a charakteristických údajov Aplikácia Typ výrobku DN [mm] Kvs [m³/h] PN [bar] Max. teplota [ C] Max. Δp [bar] Teplota pri prevádzke s nul. zaťažením [ C] RAVI + RAV/VMT ,3 2, ,8 -- RAVI + VMA 15 0,25 2, RAVK + RAV/VMT ,3 2, ,8 -- Regulácia vykurovania a prípravy teplej vody (TPV) RAVK + VMA 15 0,25 2, ,5 3,0 -- RAVK + KOVM 15 0,63 2, ,5 0,8 -- RAVK + VMV ,5 4, ,5 0,6 -- AVT + VG , AFT + VFG /25/ AVTB ,9 5, Regulácia teploty v chladiacich systémoch AVT + VGU/VGU(F) AFT + VFU Bezpečnostná regulácia teploty/ monitorovanie STM + VG , STFW+ VFG /25/ Obmedzenie teploty spiatočky FJV ,9 5, Regulácia teploty v závislosti od prietoku AVTQ ,6 3, /40 C IHPT 15 2,4 3, nižšia o 8 C Regulácia teploty a prietoku AVQT , AVQMT ,

19 Okamžitá príprava teplej vody Aplikácia v chladiacich systémoch Vykurovanie a príprava teplej vody Rozsah nastavenia teploty [ C] Odporúčané použitie 1) 2) 3) Rozsah nastavenia teploty [ C] 1) dĺžka snímača L = 255 mm 2) AFT17 3) C 19

20 Dlhodobá kvalita ventilov Danfoss do posledného detailu Spoľahlivosť systému, bezpečnosť budov a ich obyvateľov sú najdôležitejšie faktory systémov centrálneho zásobovania teplom a chladiacich systémov. Preto pri vývoji našich výrobkov venujeme špeciálnu pozornnosť konštrukcii a voľbe použitých materiálov. Telesá ventilov sú vyrobené z vysokokvalitného bronzu a liatiny alebo ocele. Rozhodujúce vnútorné diely sú z odskúšanej antikorovej ocele /1.4571/ V kombinácii so špeciálne skonštruovaným sedlom a kuželkou ventilu toto zabezpečuje odolnosť voči vzniku dutiniek a korózie. Výrobky Danfoss zaručujú bezproblémovú prevádzku, nízke náklady na údržbu i prevádzkové náklady. O spoločnosti Danfoss Už vyše 75 rokov spoločnosť Danfoss dodáva inovatívne riešenia vykurovania, ktoré pokrývajú všetko od jednotlivých prvkov až po kompletné systémy centrálneho zásobovania teplom. Danfoss vytvára technológie, ktorú budú v budúcnosti umožňovať robiť viac za menej. Zamestnávame pracovníkov a staráme sa o zákazníkov vo viac ako 100 krajinách. Vedú nás k tomu potreby našich zákazníkov, dlhoročne budované skúsenosti a húževnatosť byť v popredí inovácií, neustále dodávať komponenty, odborné znalosti a kompletné systémy pre aplikácie klímy a energetiky. Dnes naše pokročilé, spoľahlivé a užívateľsky jednoduché technológie pomáhajú zachovať komfort ľuďom a firmám na celom svete. Sme aktívni hráči v hlavných témach svetového rastu, ktoré sa rýchlo menia: infraštruktúra, potraviny, energia a klíma sú v centre pozornosti nášho podnikania. Mestá pre milióny ľudí, dotýkajúce sa oblakov. Bohatšia úroda na zasýtenie rastúceho sveta. Udržanie čerstvých potravín a pohody pre naše deti vo svete, kde možno získať viac za menej. To je naša vízia Engineering Tomorrow. Prečítajte si viac na internetovej stránke Danfoss spol. s r.o. Továrenská Zlaté Moravce Slovensko Tel.: (+421) Telefax: (+421) danfoss.sk@danfoss.com Danfoss nezodpovedá za prípadné chyby v katalógoch, brožúrkach či iných tlačivách. Danfoss si vyhradzuje právo upraviť svoje produkty bez upozornenia. Týka sa to aj produktov, ktoré sú už objednané, za predpokladu, že úpravy možno urobiť bez toho, aby potom bolo potrebné meniť aj predtým dohodnuté parametre. Všetky obchodné značky v tomto materiáli sú majetkom daných podnikov. Danfoss a logo Danfoss sú obchodnými značkami podniku Danfoss A/S. Všetky práva sú vyhradené. VBLIB129 Copyright Danfoss Heating Segment Pravda.dk 2015
