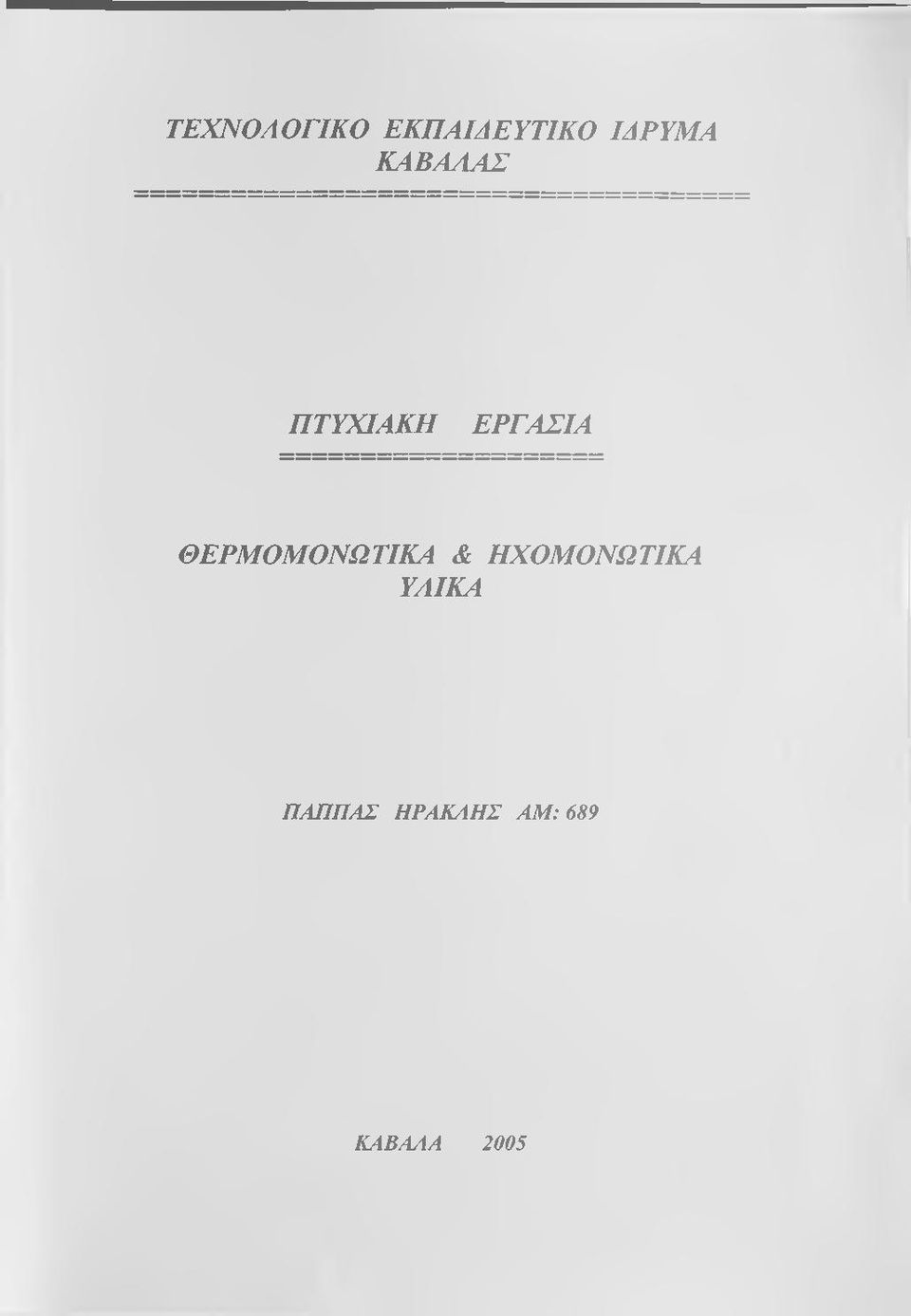

1 ΤΕΧΝΟΛΟΓΙΚΟ ΕΚΠΑΙΔΕΥΤΙΚΟ ΙΔΡΥΜΑ ΚΑΒΑΛΑΣ ΠΤΥΧΙΑΚΗ ΕΡΓΑΣΙΑ ΘΕΡΜΟΜΟΝΩΤΙΚΑ & ΗΧΟΜΟΝΩΤΙΚΑ ΥΛΙΚΑ ΠΑΠΠΑΣ ΗΡΑΚΑΗΣ AM: 689 ΚΑΒΑΑΑ 2005

2 ΘΕΡΜΟΜΟΝΩΤΙΚΑ ΥΛΙΚΑ 1.1 ΚΑΝΟΝΙΣΜΟΣ ΓΙΑ ΤΗΝ ΘΕΡΜΟΜΟΝΩΣΗ ΚΤΙΡΙΟΥ. 1.2 ΥΛΙΚΑ ΘΕΡΜΟΜΟΝΩΣΗΣ. 1.3 ΚΙΣΣΗΡΗ ή ΕΛΑΦΡΟΠΕΤΡΑ. 1.4 ΠΕΡΛΙΤΗΣ. 1.5 A ΦΡΩΔΕΣ ή A ΦΡΟΜΠΕΤΟΝ. 1.6 ΥΑΛΟΒΑΜΒΑΚΑΣ. 1.7 ΔΙΟΓΚΩΜΕΝΗ ΠΟΑ ΥΣΤΕΡΙΝΗ. 1.8 ΑΦΡΩΔΕΣ ΠΟΑΥΟΥΡΕΘΑΝΗ. 1.9 ΕΦΑΡΜΟΓΗ ΤΩΝ ΘΕΡΜΟΜΟΝΩΤΙΚΩΝ ΥΛΙΚΩΝ. 2.0 ΗΧΟΜΟΝΩΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΘΕΡΜΟΜΟΝΩΤΙΚΩΝ ΥΛΙΚΩΝ. 2.1 ALFA-BLOC. 2.2 ΑΦΡΟΜΠΕΤΟΝ. 2.3 ΠΕΡΛΟΜΠΕΤΟΝ (PERLOMIN). 2.4 ΠΕΡΛΙΤΙΚΑ ΕΠΙΧΡΙΣΜΑΤΑ. 2.5 ΕΠΙΧΡΙΣΜΑ ΤΑ ΠΕΡAOMIN. 2.6 ΦΕΛΛΟΣ. 2.7 ΞΥΛΟ. 2.8 HERAKLITH. 2.9 ΟΡΥΚΤΟΒΑΜΒΑΚΑΣ THORO - ΘΕΡΜΟΠΡΟΣΟΨΗ WALLMATE CW, (θερμομόνωση διτύών εξωτερικών τοίχων) SOSCHAUM ΠΟΛΥΘΕΡΜ(διογκωμένη πολυουρεθάνη) LAPINUS (θερμομόνωση βιομηχανιών) THERMOPROOF -P U (θερμομονωτικό σε ρολά) ΔΙΟΓΚΩΜΕΝΗ ΠΟΑ ΥΣΤΕΡΙΝΗ (μονωτικές πλάκες) ΔΙΟΓΚΩΜΕΝΟΣ ΠΕΡΛΙΤΗΣ INSU- PLATE (θερμομονωτικές πλάκες) ROOFMA ΤΕ LG (μόνωση οροφών) ΘΕΡΜΟΜΟΝΩΏΚΑ ΠΑΝΕΑΑ (MF& PSKNAUF). 3.0 ΘΕΡΜΟΜΟΝΩΣΗ ΕΞΩΤΕΡΙΚΟΥ ΤΟΙΧΟΥ 3.1 ΘΕΡΜΟΜΟΝΩΣΗ ΕΞΩΤΕΡΙΚΟΥ ΤΟΙΧΟΥ ΜΕ ΣΥΡΟΜΕΝΑ. 3.2 ΘΕΡΜΟΜΟΝΩΣΗ ΕΞΩΤΕΡΙΚΟΥ ΤΟΙΧΟΥ ΜΕ ΣΥΡΟΜΕΝΑ. 3.3 ΘΕΡΜΟΜΟΝΩΣΗ ΔΟΚΟΥ ΥΠΟΣΤΥΛΩΜΑΤΩΝ. 3.4 ΘΕΡΜΟΜΟΝΩΣΗ ΤΑΡΑΤΣΑΣ.

3 3.5 ΘΕΡΜΟΜΟΝΩΣΗ ΞΥΛΙΝΟΥ ΔΑΠΕΔΟΥ ΠΑΝΩ ΑΠΟ PILOnS. 3.6 ΘΕΡΜΟΜΟΝΩΣΗ ΜΑΡΜΑΡΙΝΟΥ ΔΑΠΕΔΟΥ ΠΑΝΩ ΑΠΟ PILOTIW. 3.7 CERESIT-VWS. ΣΤΕΓΛΝΩΤΙΚΑ ΥΛΙΚΑ 1.1 Η ΥΓΡΑΣΙΑ ΚΑΙ ΟΙ ΔΟΜΙΚΕΣ ΚΑΤΑΣΚΕΥΕΣ. 1.2 Η ΠΡΟΣΤΑΣΙΑ ΤΩΝ ΔΟΜΙΚΩΝ ΚΑΤΑΚΕΥΩΝ ΑΠΟ ΤΗΝ ΥΓΡΑΣΙΑ. 1.3 ΠΑΡΑΓΟΝΤΕΣ ΠΟΥ ΕΠΙΔΡΟΥΝ ΣΤΟΝ ΤΡΟΠΟ ΣΤΕΓΑΝΩΣΗΣ. 1.4 ACRYPLAST (επαλειφόμενο λευκό καουτσούκ). 1.5 G4 DAMP SEAL. 1.6 BITUFILL. 1.7 ΤΕΧΤΟ FLEX ACRYL SUPER. 1.8 ROOFCRYL. 1.9 ELASTOROOF. 2.0 FRIGOFILL. 2.1 SOVANOL (στεγανωτική ρητίνη). 2.2 ISOPLASTBLACK. 2.3 VIVEDUR 2.4 ΜΕΜΒΡΑΝΕΣP.V.C. 2.5 ΕΣΧΑΣ1ΊΚ. 2.6 POLYGUM 2.7 ETERNOROOF VENT. 2.8 BADUBAND. 3.0 MONOFORTON. 3.1 DRYLOC MANSORY WA TER POOFER. 3.2 KLEBER-STOP. 3.3 ΣΤΕΓΑΝΩΉΚΟΣΔΙΑΚΟΣΜΗΤΙΚΟΣ ΣΟΒΑΣ. 3.4 BAROFOB (NATER). 3.5 AFROPUR 3.6 BAYER SIUCONE WATERPLUG. 3.8 TUFREND. 3.9 TUFPLUST. 4.0 TUFMIX WR 4.1 THOROSEAL. 4.2 THOROSEAL FOUNDATION COAUNG. 4.3 THOROSPAN PC. 4.4 AQUATONE RULLO. 4.5 TINTORETTO. 4.6 SIKAFLEX-HPl.

4 4.7 SIKABOND-T SIKAFLEX-llFC. 4.9 GRANOLASTIC. 5.0 POLITEX. 5.1 P.C.I. 5.2 STRUCTURITE. 5.3 QUICKSEAL. 5.4 CERESIT 5.5 SIKA-WATERBARS. 5.6 srm o D U R 5.7 ΜΟΝΩΤΙΚΟ DRIER. ΗΧΟΜΟΝΩΤΙΚΑ ΥΛΙΚΑ 1.1 Ο ΘΟΡΥΒΟΣ. 1.2 ΑΠΑΙΤΗΣΕΙΣ ΗΧΟΠΡΟΣΤΑΣΙΑΣ. 1.3 ΗΧΟΠΡΟΣΤΑΣΙΑ. 1.4 ΗΧΟΑΠΟΡΡΟΦΗΤΙΚΑ ΥΛΙΚΑ. 1.5 ΚΟΝΙΑΜΑΤΑ. 1.6 ΘΕΡΜΟΜΟΝΩΉΚΑ ΚΑΙ ΗΧΟΜΟΝΩΉΚΑ ΚΟΝΙΑΜΑ ΤΑ. 1.7 ΕΦΑΡΜΟΓΗ ΗΧΟΜΟΝΩΤΙΚΩΝ ΥΛΙΚΩΝ. 1.8 ΑΝΤΙΘΟΡΥΒΙΚΗ ΜΟΝΩΣΗ ΞΥΛΙΝΟΥ ΔΑΠΕΔΟΥ. 1.9 ΑΝΏΘΟΡΥΒΙΚΗ ΜΟΝΩΣΗ ΔΑΠΕΔΟΥ ΑΠΟ ΜΑΡΜΑΡΟ ΠΛΑΚΑΚΙ ή ΜΩΣΑΪΚΟ ΗΧΟΜΟΝΩΣΗ ΔΙΑΧΩΡΙΣΉΚΩΝ ΤΟΙΧΩΝ 2.0 RICOFON. 2.1 RICOFON ( για αθόρυβες θερμαντικές και κλιματιστικές συσκευές). 2.2 RICOFON (έλυσε το πρόβλημα του θορύβου στα σκάφη). 2.3 RICOFON (μειώνει δραστικά τους θορύβους υψηλής στάθμης). 2.4 RICOFON-STAMP. 2.5 RICOFON-CXP. 2.6 RICOFON-SA. 2.7 RICOFON-SKIN. 2.8 RICOFON-SE. 2.9 RICOFON-B RICOFON - BAFFLE RICOFON-PE RICOFON-PE (CLS) -R/ RICOFON-BETA RICOFON-ΕΠΙΠΕΔΑ RICOFON-ΕΠΙΠΕΔΑ ΕΠΙΚΑΑΥΜΕΝΑ.

5 2.16R1COFON-FPC RICOFON - SPECIAL RICOFON-ΠΥΡΑΜΙΔΕΣ RICOFON-ΑΑΒΥΡΙΝΘΟΙ RICOFON-ΚΥΜΑΤΟΕΙΔΗ. 3.0 ISOFLOOR. 3.1 ROCKWOOL DENMARK. 3.2 CEREFILL. 3.3 STYROFILL. 3.4 S-TYPEN. 3.5 TEXAA. 3.6 HOMASOTE. 3.7 KNA UF (συστήματα ξηρός δόμησης). 3.8 KNA UF (συστήματα τοιχοποιίας από γυψοσανίδα). 3.9 KNA UF (συστήματα οροφών από γυψοσανίδα).

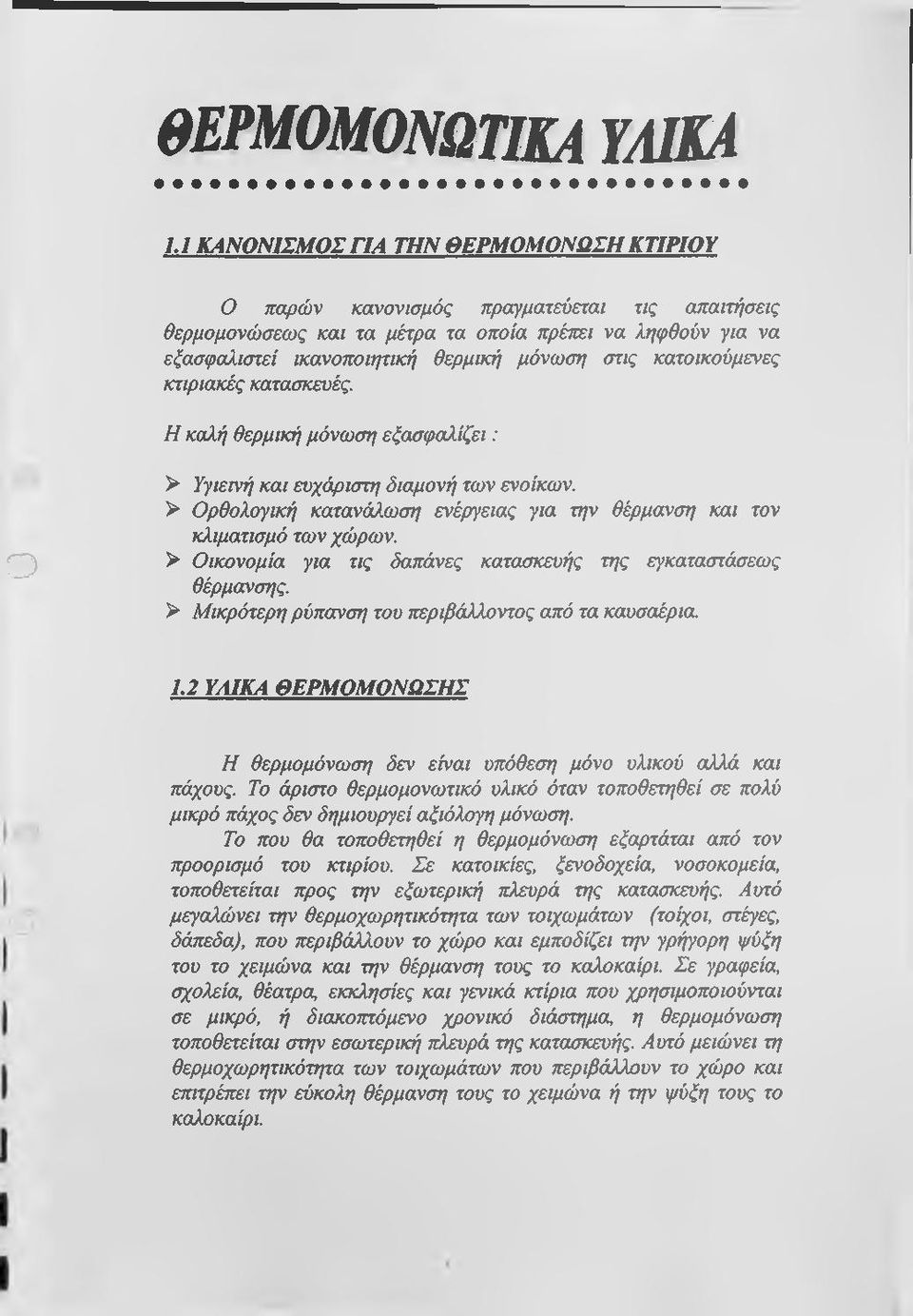

6 ΘΕΡΜΟΜΟΝΩΤΙΚΑ ΥΛΙΚΑ 1.1 ΚΑΝΟΝΙΣΜΟΣ ΠΑ ΤΗΝ ΘΕΡΜΟΜΟΝΩΣΗ ΚΤΙΡΙΟΥ ο ποφών κανονισμός πραγματεύεται τις απαιτήσεις θερμομονώσεως και τα μέτρα τα οποία πρέπει να ληφθούν για να εξασφαλιστεί ικανοποιητική θερμική μόνωση στις κατοικούμενες κτιριακές κατασκευές. Η καλή θερμική μόνωση εξασφαλίζει: D > Υγιεινή και ευχάριστη διαμονή των ενοίκων. > Ορθολογική κατανάλωση ενέργειας για την θέρμανση και τον κλιματισμό των χώρων. > Οικονομία για τις δαπάνες κατασκευής της εγκαταστάσεως θέρμανσης. > Μικρότερη ρύπανση του περιβάλλοντος από τα καυσαέρια. 1.2 ΥΛΙΚΑ ΘΕΡΜΟΜΟΝΩΣΗΣ Η θερμομόνωση δεν είναι υπόθεση μόνο υλικού αλλά και πάχους. Το άριστο θερμομονωτικό υλικό όταν τοποθετηθεί σε πολύ μικρό πάχος δεν δημιουργεί αξιόλογη μόνωση. Το που θα τοποθετηθεί η θερμομόνωση εξαρτάται από τον προορισμό του κτιρίου. Σε κατοικίες, ξενοδοχεία, νοσοκομεία, τοποθετείται προς την εξωτερική πλευρά της κατασκευής. Αυτό μεγαλώνει την θερμοχωρητικότητα των τοιχωμάτων (τοίχοι, στέγες, δάπεδα), που περιβάλλουν το χώρο και εμποδίζει την γρήγορη ψύξη του το χειμώνα και την θέρμανση τους το καλοκαίρι. Σε γραφεία, σχολεία, θέατρα, εκκλησίες και γενικά κτίρια που χρησιμοποιούνται σε μικρό, ή διακοπτόμενο χρονικό διάστημα, η θερμομόνωση τοποθετείται στην εσωτερική πλευρά της κατασκευής. Αυτό μειώνει τη θερμοχωρητικότητα των τοιχωμάτων που περιβάλλουν το χώρο και επιτρέπει την εύκολη θέρμανση τους το χειμώνα ή την ψύξη τους το καλοκαίρι.

7 φ Η Θερμομόνωση, εφόσον αποτελείται από πορώδη υλικά, που κάτω από ορισμένες συνθήκες μπορεί να απορροφήσουν υγρασία και να χάσουν τις μονωτικές τους ιδιότητες, πρέπει να προστατεύεται από τον κίνδυνο αυτό. Για αυτό προς την εξωτερική πλευρά της θερμομόνωσης δημιουργείται κανονική στεγάνωση που παρεμποδίζει την διείσδυση της εξωτερικής υγρασίας, ενώ παράλληλα από την εσωτερική πλευρά της δημιουργείται φραγμός κατά των εσωτερικών υδρατμών. Στην περίπτωση που χρησιμοποιούμε εύφλεκτα ή έστω αναφλέξιμα μονωτικά υλικά, πρέπει να παίρνουμε τα κατάλληλα μέτρα για την προστασία τους. Διάκενα, τρύπες και ρυγματώσεις στα τοιχώματα που περιβάλλουν το χώρο, οι οποίες επιτρέπουν την μετακίνηση του αέρα και κατά συνέπεια τη μεταφορά της θερμότητας προς ή από τον χώρο, μειώνουν σημαντικά την Θερμομονωτική ικανότητα των τοιχωμάτων όσο ισχυρά και αν έχουν μονωθεί και για αυτό πρέπει να αποφεύγονται. Για τον ίδιο λόγο τα ανοίγματα στους τοίχους (πόρτες, παράθυρα) πρέπει να υπολογίζονται σωστά και το εμβαδόν τους να μην ξεπερνά ορισμένα ποσοστά του συνολικού εμβαδού του τοίχου. Σε πολλές περιπτώσεις (βόρειες ή ορεινές περιοχές) επιβάλλεται η τοποθέτηση διπλών υαλοστασίων ή διπλών τζαμιών. Τα σπίτια που έχτιζαν οι πρόγονοι μας από πέτρα (υλικό κάθε άλλο παρά θερμομονωτικό) είχαν άριστη θερμομόνωση οφειλόμενη στο μεγάλο πάχος των τοιχωμάτων τους. Ένας άλλος παράγοντας που κάνει ένα υλικό θερμομονωτικό είναι ο εγκλεισμένος μέσα στη μάζα του σέρας. Θεωρητικά, στρώμα ακίνητου αέρα έχει συντελεστή (λ) θερμικής αγωγιμότητας Kcal/mhXl ή W/mk. Έτσι η θερμομονωτική ικανότητα ενός υλικού (που εκφράζεται με την τιμή που παίρνει ο συντελεστής θερμικής αγωγιμότητας λ) εξαρτάται από το ποσοστό του ακίνητου αέρα που έχει κλείσει στη μάζα του καθώς και από το μέγεθος, την κατανομή των φυσαλίδων του αέρα και από θερμική αγωγιμότητα του ίδιου του υλικού το οποίο περιβάλλει τις φυσαλίδες του αέρα. Γενικά ως Θερμομονωτικά υλικά θεωρούνται όσα έχουν συντελεστή (λ) μικρότερα από 0.2 Kcal/mhXl ή 0.23 W/mk. Πρέπει να σημειώσουμε ότι ο ορισμός αυτός είναι λίγο παρακινδυνευμένος. Υπάρχουν πολλά υλικά που έχουν (λ) μικρότερο από την τιμή αυτή χωρίς να είναι θερμομονωτικά, όπως το ξύλο, τα ασφαλτικά και άλλα. Πολλοί συγγραφείς θεωρούν ότι θερμομονωτικά υλικά είναι όσα έχουν (λ) μικρότερο από 0.1 Kcal/mhXl ή W/mk, αλλά ο περιορισμός αυτός είναι πολύ αυστηρός, γιατί περικλείει την κίσσηρη, το κισσηρομπετόν, το περλιτομπετόν και το αφρομπετόν.

8 Τα θερμομονοηικά υλικά μπορούν να ταξινομηθούν κατά πολλούς τρόπους. > Ανάλογα με τη μορφή τους, τα διαιρούμε σε σχηματουργημένα (σε κοχύλια κλπ) και σε χώμα. > Ανάλογα με τη εσωτερική τους υφή τα διαιρούμε σε ινώδη (υαλοβάμβακας, ορυκτοβάμβακας, ξυλόμαλλο και άλλα) και σε αφρώδη (κίσσηρη, περλίτης, βερμικουλίτης, διογκωμένη πολυστερίνη, διογκωμένος φελλός, αφρώδης πολυθερανθάνη, αφρός βακελίτης, αφρώδες γυαλί και άλλα). > Ανάλογα με τον τρόπο παραγωγής τους μπορούν να ταξινομηθούν παραγόμενα επί τόπου (κισσηρομπετόν, περλιτομπετόν, αφρομπετόν, αφρώδης πολυουρεθάνη και αφροί βακελίτη) και σε έτοιμα ή προκατασκευασμένα (όλα τα υλικά συμπεριλαμβανομένων και των προηγουμένων). > Τέλος τα θερμομονωτικά υλικά κατατάσσονται ανάλογα με την προέλευση τους σε φυσικά και τεχνικά. Θα αναφέρουμε τώρα μερικά από τα πιο γνωστά και διαδεδομένα θερμομονωτικά υλικά. 1.3 ΚΙΣΣΗΡΗ ή ΕΛΑΦΡΟΠΕΤΡΛ Είναι φυσικό προϊόν που προέρχεται από πέτρωμα με ηφαιστειογενή προέλευση. Αφθονεί στη χώρα μας (Θήβα, Θηρασία, γυαλί Νισύρου) και χρησιμοποιείται ευρύτατα είτε χύμα για την επί τόπου διάστρωση κισσηρομπετόν είτε για την κατασκευή κισσηροπλίνθων. Τα κυριότερα μειονεκτήματα της είναι ο μεγάλος σχετικά συντελεστής λ που επιβάλλει να την χρησιμοποιήσουμε σε μεγάλα

9 πάχη, ή, η μόνιμη συγκρατούμενη υγρασία και η διαβρωτική της δράση πάνω στο σίδερο. 1.4ΠΕΡΛΙΤΗΣ Προέρχεται από τη διόγκωση του ομώνυμου ορυκτού. Αφθονεί στην Ελλάδα (Μήλος, Λέσβος) και χρησιμοποιείται όπως η κίσσηρη από την οποία όμως πλεονεκτεί, γιατί δεν εμφανίζει το μειονέκτημα που προαναφέραμε. 1.5 A ΦΡΩΔΕΣ ή ΚΥΨΕΛΩΤΟ ΣΚΥΡΟΔΕΜΑ (ή ΑΦΡΩΜΠΕΤΟΝ) Παράγεται επί τόπου σε ειδικές μπετονιέρες με μηχανικό και σπανιότερα χημικό εγκλεισμό φυσαλίδων αέρα ή αερίων μέσα στη μάζα του τσιμέντου. Διαστρώνεται επί τόπου ή σχηματουργείται σε πλίνθους ή μεγαλύτερα ακόμα δομικά στοιχεία. Το κυριότερο μειονέκτημα του είναι η σχετικά μικρή αντοχή του, το οποίο όμως ζεπερνιέται στη περίπτωση των πλίνθων αν υποβληθούν σε κατεργασία, σε γυμνό ατμό και σε κλειστούς θαλάμους. 1.6 ΥΑΛΟΒΑΜΒΑΚΑΣ Αποτελείται από ίνες γυαλιού που κυκλοφορεί σχηματουργημένος με μορφή παπλώματος πλακών και κοχυλιών. Σπάνια κυκλοφορεί χύμα. Είναι πολύ καλό μονωτικό υλικό με χαμηλό συντελεστή λ που επιτρέπει μικρά πάχη, μεγάλη αντοχή σε θερμοκρασίες έως τους 400 ϋ. Κυριότερο μειονέκτημα του η μικρή σχετικά μηχανική αντοχή

10 H0vuorj τυήι/στος q>ipovroq οργανιουού, δοκός-οποστήλωμα, uc υαλοβάμβακα. 'Ϊ = ~. * X : ' vssam'm» ', r il tjm Mmi UM Ηόνωση τμήματος φέροντας οργανισμοί}, δοκός-υποστήλωμα, UC υαλοβάμβακα

11 ΟΡΟΦΗ OPWWtOlW. iatwatmatwl Mt ΤΑΛυΒΑΜΒΑΚΑ ΠΑΜΟ ΑΠΟ TO ΜΠΕΤΟΝ ΚΑΙΓΕηΐ Μόνωση opcnd^q. Οροιρή οπλισνένου σκυροδέρατος ρε υ<ιαα3άυ0ακα ndvu από το ρπετόν κλίοιίζ. Ο Ρ Ο Φ Η ΧΤΕΓΗ ΟΠΛ. acym AEUATOK ΚΑΙ ΚΕΤΑΜΙΑΓΑ ΜΕ ΥΑΛΟΒΑΜΒΑΚΑ ΚΑΙ UnSTON ΕΝΔ1ΑΜΕΙΑ tmvuco ορο'μς. Στέγη οιταιομόνου οκαροδέματος με κεραρίδια. ρε uoao^uikiaa κπι μπετόν ενδιόμεσα.

12 Κΰνυση TOCxou δρομικής-ορθοδρουιχις τρυ0λοθομι1ς με υαλοβάμβακα ενοε(ϊμεσα. W ihi-til- Ηύνυοη τοίχου διηλής ορίμορομικής τοοβλοδομής VLa αυρομενα με υολο0ύμβ*ιιω ενδεάμεοα. ΜΟν^χπι τοίχου οροοδρομιχής τουρλο ύμή<» με δεηλιΐ γυφοσανίδα, vta συρόμενα, με υαλοβάμβακα ενδιάμεσα.

13 n^tih» rchioz OAwinfu _ Hdvuon rocxou διπλής δρουικής τουβλοδομής με υααο0όμ(3ακα ενδιάμεσα. Μόνωση τοίχου δοομικής-ορθοδοομικής τουβλοδομής νια συρόμενα με υαλοβόμβακα ενδιάμεσα. Μόνωση τοίχου διπλής ορθοδρομιχής τουβλοδομής με υαλοβάμβακα ενδιάμεσα.

14 ΤΜ Η Μ Α Φ ΕΡΟΝΤΟ Σ ΟΡΓΑΝΙΣΜ ΟΥ Νόνυση τμή{/στος φέροντας opvavtouoi), Οοκύς-υποστήλωρα, με ορβοδρομική τουβλοδομή και υαλοβάμβακα ενδιάμεσα. Ο Ρ Ο Φ Η ΧΤΕΓΗ ΕΥΑΙΝΗ ΚΑΙ ΓΑΛΛΙΚΑ ΚΕΡΑΜΙΑΙΑ ΜΕ ΥΑΛΟΒΑΜΒΑΚΑ ΕΝΔΙΑΜΕΙΑ * MATAWCTM r KATAlMtVH α Μόνωση οροφής. Στέγη ξύλινη με γαλλικά κεραμίδια και υαλοβάμβακα ενδιάμεσα.

15 Ο Ρ Ο Φ Η ΟΡΟ ** ΟΠΑ. 2ΚΥΡΟΔ ΜΑΤΟΧ UC YAAOBAUBAKA ΚΑΤα ΑΠΟ ΤΟ ΜΠΕΤΟΝ ΚΑΙΖΕΟΙ Ηύνιϋσπ οροφής οπλιουένου σκυροδέμοτος pe υολο0άρ(3ακα xdru από μπετόν κλίσης. Δ Α Π Ε Δ Ο ΣΕ ΦYΣJKO Ε Δ Α Φ Ο Σ ΠΛΑΚΑ ΟΠΑ. ΧΚΥΡ0ΔΕΜΑΤ02 ΚΑΙ ΔΑΠΕΔΟ ΪΥΛΙΝΟ ΜΕ ΥΑΛΟΒΑΜβΑΚΑ ΕΝΔΙΑΜΕΖΑ S S R 5 S ^. 7. ~ ώ 0 4 ^ ^ Μόνωση δαπέδου αε ιρυσικό έδοφος. Πλόκα οπλςαυένου σκυροδέματος και ξύλινο δόπεδο υε υαλοβόιιβαχα ενδιάμεσα.

16 Ο Ρ Ο Φ Η ΓΤΕΓΗ ΑΠΟ ΟΠΑ. ZKYPOAf ΜΑ ΚΑΙ ΒΥΖΑΝΤΙΝΑ ΚΕΡΑΜΙΔΙΑ ΜΕ ΥΑΛΟΒΑΜΒΑΚΑ ΕΝΔ1ΑΜΕ2Α Μόνωοη οροφής. Στέγπ οπλιοιιένο οκυρόδεμσ και βρζαντινά κεοαρίδιαμε υολοβόμβακσ ενόκιμεοα. Ο Ρ Ο Φ Η ΟΡΟ Η ΚΑΤη ΑΠΟ ΣΚΕΠΗ ΜΕ ΥΑΛΟΒΑΜΒΑΚΑ ΕΝΔΙΑΜΕΣΑ ΚΑΙ ΑΕΡΙΣΜΟ Μόνωση κεκαιμίνπς οροφής. Οροφή κάτω από σκεπή ρε υσλοβόμβαχα ενδίήμειτα και. αερισμό

17 ΟΡΟΦΗ ΓΓΕΓΗ ΑΠΟ ΟΠΑ. ΧΚΥΡΟΔΕΜΑ ΚΑΙ ΓΑΛΛΙΚΑ KEPAMIAJA ΜΕ ΥΑΛΟΒΑΜΒΑΚΑ ΕΝΑΙΑΜΕΣΑ. Α)νωοη Ο0θφής. Στέγη από οπαισκένο σκυρό^.γΐιη καν ναλλνκά κεαομΐδιηιΐγ ιιολο(ίάυβακα ενδιάμεσα. ΟΡΟΦ Η (ΒΕΡΑΝΤΑ ΕΣΟΧΗ Χ) ΟΡΟ«*«ΟΠΑ. ΧΧΤΡΟΑΟΙΑΤΟΖ ΜΕ ΥΑΛΟΒΑΜΒΑΚΑ ΚΑΤα ΑΠΟ TD ηκγον ΚΜΖΕΟΖ Μόνοση οριηρός (BepAvTo εοοχήεΐ. Οοαοή οπαςσμένου σκυοοδέϋαταε υε υααοέόυβακα κάτω από μπετόν κλίσης.

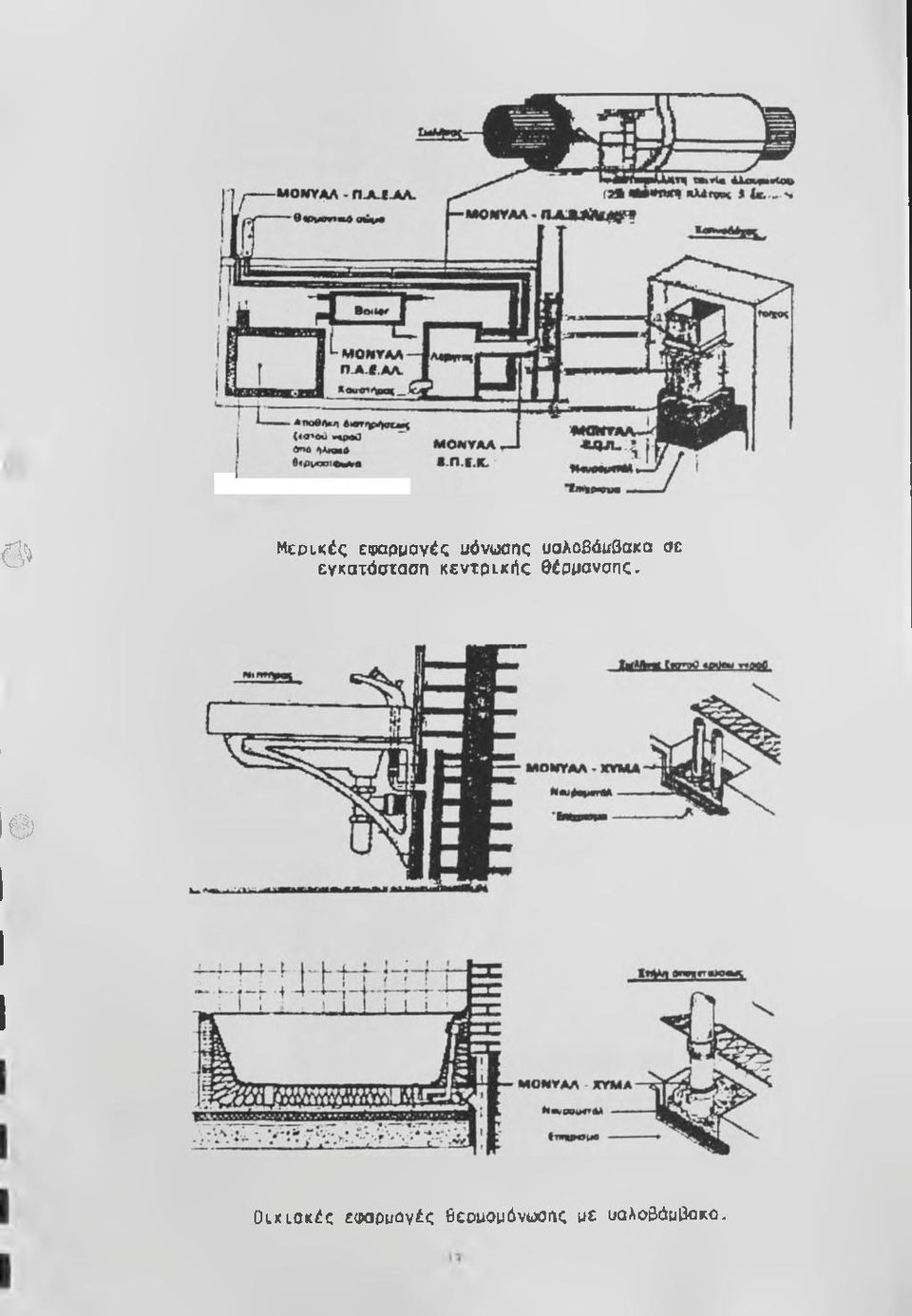

18 - ΜΟ»ηΤΑΑ. XTMA # Μερίκές εφαρμονέζ μόνωσης υαλοβάμβακα σε εγκατάσταση κεντρικής θέρμανσης. θ Οικιακές εΐραρμονές θερμομόνωσης με υαλοβάμβοκα.

19 Μύνωαπ cocxou διπλής δρομικής τουβλοδουής UC υοαοβδκβακα ενδιάυεοα. Μδνωση τοίχου δοομιχής-ορθοδοουικής τουβλοδομήζ για συοόμενα ue υαλοβδμβακα ενδιάμεσα. Μάνωση τοίχου διπλής ορθοδρουικής τουβλοδομής με υαλοβάμβακα ενδιάμεσα.

20 Μώνυση δαπέδου πάνω από χώρο που όε θερυαίνειαι. Πλδκα οπλιορένου σκυοοδέραΐος και γυφοασνϊδα στην κάτυ πλευρά υε υαλοβάμβακα ενδιάμεσα. θ Μόνυσπ δαπέδου πάνω από χώρο που δε θερμαίνεται. Πλάκα οπλισμένου ακυροδέματος με υαλοβάμβακα στην κάτω πλευρά. 0 > 1 * S. - (μ teo * "'»«- - Ιμ» Ηάνωοη δαπέδου οε νυοικά έδαβος. Πλάκα οπλισμένου οκυροδέματοε και δάπεδο μαρμάρινο με υαλοβάμβακα ενδιάμεσα.

21 Μόνωση δαπέδου πόνω από P ilo fis. Πλάκα οπλιουένου σχυοαδέματος και γυφοαονΐδα στην κάτυ πλευρά με υαλο3άμβακα ενδιάμεσα. Μόνωση δαπέδου πάνω σπό P ilotis. Πλάκα οπλισμένου σκυροδέματος και ξύλινο δάπεδο με υαλοβάμβακα ενδιάμεσα.

22 I# H(ivuon Son^fiou rtdvu απύ Pi lot is. Πλάκα οπλισυάνου OKUDo5 uaioc και δάπεδο μαομάοινσ με υσαο3άυ0ακα ενδιάμεσα. Μνωαη δαπέδου πάνω απά Pilotis. Πλάκα οπλισμένου σκυροδέματος με ξύλινο δάπεδο και γυφοσανίδα στην κάτω πλευρά με υαλοβάμβακα ενδιάμεσα. UOhvAA f.o.n Γοποθέτηση εσυτερικής μάνωσπς υαλόμάιιμβκα.

23 /. 7 ΔΙΟΓΚΩΜΕΝΗ ΠΟΛ ΥΣΤΕΡΙΝΗ Παρόγεται με αυτογενή συγκόλληση κόκκων πολυστερίνης που έχουν προηγουμένως αποκτήσει αφρώδη υφή. Έχει πολύ μικρό συντελεστή λ πράγμα που επιτρέπει την εφαρμογή της σε μικρά πάχη και είναι τελείως αδιάβροχη από το νερό. Κυριότερα μειονεκτήματα της, η μικρή αντοχή της σε Θερμοκρασία (όχι πάνω από 80 Χλ) και το αναφλέζιμο της. 1.8 ΑΦΡΩΔΕΣ ΠΟΛ ΥΟΥΡΕΘΑΝΗ Παρόγεται με ανάμειξη ειδικού πολυεστέρα με ισοκυανικά παράγωγα σε ειδικούς αναμικτήρες εκτοξευτήρες. Χρησιμοποιείτε είτε χύμα με επιτόπια παραγωγή και χύτευση είτε σε σχήμα πλάκας ή κοχυλιού. Παρουσιάζει μεγάλη σχετικά μηχανική αντοχή, πολύ χαμηλό συντελεστή λ και μικρό ειδικό βάρος. Κυριότερο μειονέκτημα της είναι ότι αναφλέγεται και καίγεται με ταυτόχρονη έκλυση δηλητηριωδών ατμών. Γενικά πρέπει να τονιστεί ότι δεν υπάρχει Θερμομονωτικό υλικό γενικής χρήσης, κατάλληλο για όλες τις περιπτώσεις. Πρέπει πάντα να επιλέγουμε το υλικό με τα ακόλουθα κριτήρια (η σειρά δεν έχει αξιόλογη σημασία) : α) Το κόστος του. β) Τις θερμομονωτικές ιδιότητες του. γ) Τις μηχανικές του ιδιότητες, δ) Τη συμπεριφορά του σε υψηλές θερμοκρασίες, ε) Την αντοχή του σε υψηλές θερμοκρασίες, στ) Την ευκολία τοποθέτησης. Q Τον προορισμό της κατασκευής που θα μονωθεί. 1.9 ΕΦΑΡΜΟΓΗ ΤΩΝΘΕΡΜΟΜΟΝΩΠΚΩΝ ΥΛΙΚΩΝ Οι μέθοδοι σωστής κατασκευής θερμομονώσεων, εξαρτώνται από το είδος του χρησιμοποιούμενου θερμομονωτικού υλικού όπως και από το είδος του δομικού στοιχείου που θερμομονώνεται.

24 # Τα θερμομονωτικά υλικά που κυκλοφορούν στψ ayopa σχηματουργημένα (πλίνθοι, πλάκες, κοχύλια) μπορούν να τοποθετηθούν είτε για τη μόνωση οριζόντιων κατασκευαστικών στοιχείων (τοίχων) είτε για τη μόνωση σωλήνων ή κυλινδρικών δοχείων. Στις δύο πρώτες περιπτώσεις χρησιμοποιούνται με τη μορφή παπλωμάτων ή πλακών και στην τρίτη με μορφή κοχυλιών. Η τοποθέτηση μονωτικών πλακών σε τοίχους είναι πολύ απλή γιατί κατά κανόνα πρόκειται για διπ:λούς τοίχους και το θερμομονωτικό υλικό τοποθετείται απλώς, ανάμεσα τους διάκενο. Η τοποθέτηση μονωτικών πλακών πάνω στη πλάκα του οπλισμένου σκυροδέματος που αποτελεί τη στέγη του κτιρίου, είναι επίσης πολύ απλή. Κατά κανόνα προηγείται επάλειψη της επιφάνειας με ασφαλτικό υλικό (ασφαλτικό γαλάκτωμα, θερμή άσφαλτο κλπ.) που δρουν σαν φράγμα κατά των εσωτερικών υδρατμών και σαν συγκολλητικό για τις μονωτικές πλάκες ταυτόχρονα. Η φύση των μονωτικών υλικών επιβάλλει εξ άλλου την παρουσία τους από τη διείσδυση της υγρασίας κατά κύριο λόγο αλλά και από τη μηχανική φθορά, το γηρασμό ή τη διάβρωση. Γ ι' αυτό οι μονωτικές πλάκες πρέπει να καλύπτονται με διάφορα προστατευτικά στρώματα όπως είναι: α) Το στρώμα δημιουργίας κλίσεως, απαραίτητο για τη γρήγορη απομάκρυνση των νερών της βροχής από τη στέγη, β) Το στεγανωτικό στρώμα, που δεν επιτρέπει τη διείσδυση της υγρασίας μέσα στη μόνωση. γ) Την τελική επικάλυψη που προστατεύει τη μόνωση και στεγάνωση από το γηρασμό και τη φθορά. Η τοποθέτηση μονωτικών πλακών κάτω από την πλάκα του οπλισμένου σκυροδέματος, αποτελεί τη στέγη του κτιρίου. Σε όσες περιπτώσεις επιτρέπεται ή επιβάλλεται, είναι λιγότερο απλή. Το κύριο πρόβλημα εδώ είναι η στερεή προσήλωση των μονωτικών πλακών στψ κάτω επιφάνεια της σκγης. Ένας τρόπος είναι η τοποθέτηση τους, πάνω στο ξυλότυπο πριν από τψ τοποθέτηση του σιδηροπλισμού και τη χύτευση του σκυροδέματος. Το μειονέκτημα αυτής της μεθόδου είναι ότι στψ πράξη μπορεί να εφαρμοστεί μόνο σε ένα μονωτικό υλικό (διογκωμένη πολυστερίνη). Η πρόσφυση της πλάκας στο σκυρόδεμα δεν είναι

25 πάντοτε ικανοποιητική και πολλές φορές το βάρος του νωπού σκυροδέματος προκαλεί συμπίεση του μονωτικού υλικού, με συνέπεια τη μείωση του πάχους ψς πλάκας. Πιο σωστός τρόπος για να τοποθετηθούν οι μονωτικές πλάκες στην οροφή (κάτω επιφάνεια της πλάκας του οπλισμένου σκυροδέματος) είναι με συγκόλληση με κάποιο ισχυρό συγκολλητικό μέσο και ταυτόχρονη πρόσθεση τους με σύρμα που θα έχει στερεωθεί στο σκυρόδεμα με ειδικά καρφιά (τύπου HILT1 κ.α). Η τοποθέτηση της μόνωσης από κάτω, την προστατεύει οπωσδήποτε από τον γηρασμό και τη διείσδυση της υγρασίας, την εκθέτει όμως σε άλλους κινδύνους, ο κυριότερος από τους οποίους είναι της πυρκαγιάς. Για το λόγο αυτό αλλά και για λόγους αισθητικούς, η μόνωση πρέπει να προστατευτεί συνήθως με ένα επίχρισμα, οπλισμένο με νευρομετάλ Ο οπλισμός του επιχρίσματος συγκροτείται από την οροφή με τα ίδια συστήματα που συγκρατούν τις πλάκες. Τα θερμομονωτικά υλικά που διαθέτει το εμπόριο και δεν είναι σχηματουργημένα (δηλ χύμα ή παραγόμενα επί τόπου) μπορούν να χρησιμοποιηθούν είτε για τη μόνωση οριζοντίων κατασκευαστικών στοιχείων (στέγες, δάπεδα, πάνω από PILOTIS) είτε για το γέμισμα διάκενων ανάμεσα σε δύο κατακόρυφα στοιχεία ή σκαμμάτων μέσα στα οποία περνούν σωληνώσεις. Εξυπακούεται ότι δεν είναι δυνατή η εφαρμογή κάτω από οριζόντιες ή κατακόρυφες επιφάνειες με δύο μόνο εξαιρέσεις (εκτοξευόμενοι αφροί πολυουρεθάνης και βακελίτη). 2.0 ΗΧΟΜΟΝΩΤΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΘΕΡΜΟΜΟΝΩπΚΩΝ ΥΛΙΚΩΝ Γίνεται σύγχυση όχι σπάνια σκόπιμη, τυ^άμεσα στα ηχομονωτικά και στα θερμομονωτικά υλικά. Κατ αρχήν πρέπει να τονίσουμε ότι δεν υπάρχουν ηχομονωτικά υλικά αλλά ηχομονωτικές κατασκευές. Αυτό σημαίνει ότι ετερόκλιτα υλικά όπως το μολυβδόφυλλο ή οι αυγοθήκες, μπορούν να πετύχουν ηχομόνωση όταν εφαρμοστούν κατάλληλα. Ηχομόνωση σημαίνει απορρόφηση του ήχου, δηλαδή των παλμικών κινήσεων στον αέρα, στο νερό ή σε στερεά σώματα. Όσο πιο βαρύ ή όσο πιο ελαστικό είναι ένα σώμα τόσο καλύτερη ηχομόνωση προκαλεί Τελείως ελαστικά υλικά όπως τα μέταλλα ή ανένδοτα όπως το αφρομπετόν είναι καλοί αγωγοί του ήχου.

26 Η δισκοττή της συνέχειας της μάζας ενός υλικού με παρεμβολή σωμάτων αέρα είναι επίσης συντελεστής που ευνοεί την ηχομόνωση. Από τα θερμομονωτικά υλικά που προαναφέραμε, η διογκωμένη πολυστερίνη και το αφρομπετόν δεν έχουν ηχομονωτικές ιδιότητες, το αντίθετο μάλιστα. ΘΕΡΜΟΜΟΝΩΤΙΚΑ ΥΛΙΚΑ 2.1 ALFABLOC ΜΟΝΩΉΚΟ ΔΟΜΙΚΟ ΥΛΙΚΟ m Το ALFABLOC είναι ελαφρύ θερμομονωτικά υλικό από κυψελωτό μπετόν κατάλληλο για κτίσιμο εσωτερικών και εξωτερικών τοίχων. Διατίθεται σε δύο τυποποιημένες διαστάσεις 60x25x10 και 60x25x20 εκατοστών (ανοχές διαστάσεων {+ έως - 3 mm/m}). Εκτός από αυτές μπορεί να διατεθεί (κατόπιν ειδικής παραγγελίας και συμφωνίας) και σε 8 παραλλαγές πάχους από 7.5 ως και 30 εκατοστά. Το υλικό έχει συντελεστή θερμικής αγωγιμότητας λ=0.11 Kcal/mhXl και δεν απαιτείται πρόσθετη μόνωση για την τοιχοποιία. Κατά το κτίσιμο χρησιμοποιείται κοινό κονίαμα τοιχοποιίας ή έτοιμο συνθετικό κονίαμα που αναμιγνύεται μόνο με νερό. Έχει ειδικό βάρος 500 kg/m^ και η αντοχή του σε θραύση είναι 625 kp/cm^ κατά DIN4165 και Η απορρόφηση υγρασίας του υλικού είναι μικρή και η ανθεκτικότητα σε απορρόφηση σε φωτιά μεγάλη. Το ALFABLOC κόβεται εύκολα με τη χρησιμοποίηση ξυλουργικού πριονιού. Μπορεί να χρησιμοποιηθεί εκτός από τις κλασικές εφαρμογές σε οικοδομές για την κατασκευή βιομηχανικών και αποθηκευτικών χώρων, για την κατασκευή ψυκτικών χώρων, για την κατασκευή ψυκτικών θαλάμων και γενικά για χώρους με ειδικές απαιτήσεις θερμοκρασίας, υγρασίας και υγιεινής. 2.2 ΑΦΡΟΜΠΕΤΟΝ (ΔΟΜΙΚΟ ΜΟΝΩΏΚΟ) Το αφρομπετόν παράγεται στον τόπο του έργου με ειδικά κινητά μηχανικά συγκροτήματα από ειδικό αφρό, τσιμέντο και νερό. Συνήθως χρησιμοποιείται αφρομπετόν χαμηλής πυκνότητας κιλών ανά κυβικό μέτρο. Το υλικό έχει δομή κλειστών κυψελίδων (υγροσκοπικό), παρασκευάζεται εύκολα και γρήγορα, είναι τελείως αδρανές(δεν προσβάλλει τα μέταλλα) και αντέχει σε υψηλές θερμοκρασίες. Τα τεχνικά του χαρακτηριστικά εξαρτώνται από την πυκνότητα του υλικού. Ο συντελεστής θερμικής αγωγιμότητας είναι λ=^0.065

27 Kcal/mh C για τη μικρότερη ττυκνότητα. Το υλικό επίσης παρουσιάζει καλές ηχοαπορροφητικές ιδιότητες. Χρησιμοποιείται για μόνωση δωμάτων, δαπέδων (πάνω από P1L0T1S ή ανά όροφο), αγροτικών εγκαταστάσεων, τοίχών. Χρησιμοποιείται επίσης σε υπερυψώσεις και σαν υποστύλωμα ελαστικών δαπέδων. 2.3 ΠΕΡΛΟΜΠΕΤΟΝ (PERLOMIN) ΜΟΝΩΏΚΟ ΔΟΜΙΚΟ ΥΛΙΚΟ Φ Το περλομπετόν είναι ένα υλικό που προκύτττει από μίγμα διογκωμένου περλίτη (PERLOMIN) τσιμέντου και υγρού. Οι φυσικές ιδιότητες του υλικού καθορίζονται από την αναλογία όγκου τσιμέντου περλίτη. Έτσι η αντοχή του κυμαίνεται από 5.5 έως 31kg/m^ και ο συντελεστής θερμικής αγωγιμότητας λ=0.110 έως 0.170Kcal/mh%5. Χρησιμοποιείται σε πολλές θερμομονωτικές εφαρμογές σε ταράτσες, οροφές, δάπεδα, τοίχους οικοδομών και εργοστασίων. Προσαρμόζεται σε οποιαδήποτε επιφάνεια σχηματίζοντας ενιαίο στρώμα με μεταβλητό πάχος ανάλογα με τις απαιτήσεις. Επιπλέον μπορεί να χρησιμοποιηθεί σαν βάση για πρόσθετες κατασκευές, μωσαϊκά, πλάκες, μάρμαρα κλπ. Είναι ελαφρύ δομικό υλικό βάρους 300 έως 600 κιλών ανά κυβικό μέτρο με αποτέλεσμα η χρήση του σαν μονωτικού, ή υλικού πλήρωσης, να μειώνει τα μόνιμα φορτία της κατασκευής και να αυξάνει την οικονομικότητα της. Δεν προσβάλλει το σίδηρο, δεν αλλοιώνεται από την υγρασία, δεν προσβάλλεται από μύκητες, έχει απεριόριστη διάρκεια ζωής και εταβραδύνει την εξάπλωση της φωτιάς. Η παρασκευή του περλομπετόν γίνεται με μπετονιέρα ή με φτυάρι σύμφωνα με τις οδηγίες της εταιρίας και κατά διαστήματα πρέπει να γίνεται δειγματοληπτικός έλεγχος της απόδοσης του μίγματος. 2.4ΠΕΡΛΙΉΚΑ ΕΠΙΧΡΙΣΜΑΤΑ Τα περλιτοεπιχρίσματα χρησιμοποιούν σαν συνδετική κονία το τσιμέντο ή το γύψο, είναι κατά 60% ελαφρότερα από τα κοινά επιχρίσματα και παρέχουν τετραπλάσια θερμομόνωση. Τα περλιτοεπιχρίσματα επιτυγχάνουν ομαλή επιφάνεια επιθυμητής αδρότητας, με ταυτόχρονα σημαντικά πλεονεκτήματα : > Εξαιρετική θερμομονωτική και ηχομονωτική ικανότητα. > Μικρό βάρος -60% λιγότερο από κοινό επίχρισμα με κέρδος ενός τόνου για κάθε 100 επιφάνειας πάχους 13 mm. > Πυράνταχο, άκαυστο, μη τοξικό. Παρέχει προστασία από φωτιά επί 5 ώρες. > Εύκολο στην μεταφορά, ανάμιξη και εφαρμογή.

28 > Προλαμβάνει την εφύδωση των επιφανειών. > Χημικά αδρανές, με απεριόριστη διάρκεια ζωής. 2.5 ΕΠΙΧΡΙΣΜΑΤΑ ΠΕΡΛΟΜΙΝ Με τα επιχρίσματα περλομίν επιτυγχάνεται μονωτική επιφάνεια χωρίς ρωγμές, αποφεύγονται οι θερμογέφυρες και δίνεται φθηνή και απλή λύση σε πολλά τεχνικά προβλήματα. Στις εσοχές των θερμαντικών σωμάτων, λόγω της ιδιότητας του να μην απορροφά θερμότητα, δεν αποχετεύει την θερμότητα που ακτινοβολεί το θερμαντικό σώμα, αλλά την αντανακλά αμέσως στην ατμόσφαιρα του δωματίου. Τα μονωτικά επιχρίσματα περλομίν είναι πολύ κατάλληλα και για χώρους, όπου η υγρασία της ατμόσφαιρας είναι υψηλή π.χ. πλυντήρια, λουτρά, σιδεροτήρια, υφαντήρια, βαφεία, μαγειρεία κ.λπ. Όταν εκτεθούν στην φωτιά αποβάλλουν το νερό υπό μορφή ατμού. Παρέχουν πρόσθετη προστασία κατά της πυρκαγιάς. Πράγματι λόγω της χαμηλής γραμμικής διαστολής τους ελλατώνεται ο αριθμός και το μέγεθος των ρωγμών, που προκαλεί η μεγάλη θερμοκρασία και οι φλόγες δεν μπορούν να διαπεράσουν εύκολα το φράγμα του επιχρίσματος. Προβλέπεται κατασκευή ανθεκτικών στην φωτιά δαπέδων στις εξής περιπτώσεις: > Πάνω από τους υπόγειους χώρους, εκτός από τις μονοκατοικίες. > Στα κτίρια που έχουν πάνω από τέσσερις ορόφους. > Μεταξύ κατοικιών και χώρων γεωργικής εκμετάλευσης. > Μεταξύ λεβητοστασίων και χώρων διαμονής. 2.6 ΦΕΛΛΟΣ Ο φυσικός φελλός προέρχεται από τον φελλοδρύ. Ο φυσικός φελλός γίνεται μαλακός με βρασμό, πιέζεται σε κυλίνδρους ή πλάκες και φέρεται στο εμπόριο. Ο φελλός είναι πολύ ελαφρός, έχει μικρό συντελεστή θερμικής αγωγιμότητας λ= κοαι/ηι h Ύλ και παρουσιάζει σημαντική αντοχή στη σήψη. Δεν καίγεται αλλά απανθρακώνεται. Τις μονωτικές του ιδιότητες ο φελλός τις οφείλει σε μικρούς πόρους που αποτελούν κλειστούς χώρους αέρα, που έχουν πολύ στερεά τοιχώματα δύσκολα διαπερατά από νερό και κυκλοφορούντα αέρα Συναντούμε τον φελλό στο εμπόριο με τις εξής μορφές:

29 1) πλακίδια φελλοταπετσαρίας 2) πλακίδια 3) αντιδραστικό φελλομέ φαινόμενο βάρος από kg/m\ Οι πλάκες του φελλού χρησιμοποιούνται για τη μόνωση τοίχων, δαπέδων και ταρατσών. 2.7 ΞΥΛΟ Ακόμη και το συμπαγές ξύλο θα μπορούσε να χρησιμοποιηθεί σαν μονωτικό (λ= Kcal/mh C) παρ όλο το πολύ υψηλό κόστος του. Αντίθετα με τη μορφή δομικών πλακών που παρασκευάζεται από ίνες ξύλου ή ροκανίδια προκύπτει ένα εύχρηστο υλικό χαμηλού κόστους και συντελεστή λ=0.057 Kcal/mh C. Περισσότερο γνωστές στην Ελληνική αγορά είναι οι ελαφρές δομικές πλάκες HERAKLITH που κατασκευάζονται από επιλεγμένο ξυλόμμαλο με καυστική μαγνησία ή τσιμέντο. Έχουν μεγάλη θερμομονωτική αξία. Έχουν υψηλό βαθμό πυρασφάλειας. Όταν είναι σοβατισμένες ενεργούν απωθητικά στη φωτιά. Οι πλάκες αυτές έχουν απεριόριστη διάρκεια ζωής. Ζουν όσο και το μπετόν και πληρούν όλες τις βασικές προϋποθέσεις και απαιτήσεις μεγάλης διάρκειας ζωής του κτιρίου. Οι δομικές πλάκες HERAKLITH δεν κινδυνεύουν από σάπισμα, μύκητες και βλαβερούς μικροοργανισμούς. Είναι εύκολες στη χρήση τους γιατί μπορούν να κοπούν, να πριονιστούν, να τρυπηθούν, να καρφωθούν, να βαφούν, να κολληθούν και συνεργάζονται με τα άλλα οικοδομικά υλικά. Ιδιαίτερα επιτυχημένη θεωρείται η χρησιμοποίηση τους με την μορφή παραμένοντος ξυλότυπου σε οροφές, πυλωτές, δοκούς, υποστυλώματα, τοιχεία οπλισμένου σκυροδέματος κ.λπ. 2.8 HERAKLITH Ιδιότητες των πλακών HERAKLITH: Οι δομικές πλάκες HERAKLITH είναι ένα ελαφρύ μονωτικό υλικό με εξαιρετικές θερμομονωτικές, ακουστικές και κατασκευαστικές ιδιότητες. Παράγονται σε δύο τύπους: τις πλάκες HERAKLITH STANDARD, και τις πλάκες HERA ΤΕΚΤΑ.

30 ΠΛΑΚΕΣ HERAKLITH STANDARD Οι πλάκες αυτές παράγονται σε διαστάσεις 200 χ50 cm και πάχη mm. ΠΛΑΚΕΣ HERATEKTA <1 0 Το γνωστό σαν σάντουιτς δομικό υλικό HERAKLITH- HERATEKTA, είναι επίσης μία ακόμη εξέλιξη στον τομέα των δομικών υλικών, διότι απαλλάσει από ειδικές κατασκευές στη χρησιμοποίηση του σε σχέση με όλα τα άλλα μονωτικά υλικά. Προκατασκευάζεται από κοινές πλάκες HERAKLITH και περιέχει στον πυρήνα του διογκωμένη πολυστερίνη. Γενικά η χρήση και ο τρόπος τοποθέτησης των πλακών HERATEKTA είναι ίδιος με τις πλάκες HERAKLITH. Επιπλέον στις ιδιότητες των πλακών HERAKLITH πρέπει να προσθέσουμε τις άριστες ηχοαπορροφητικές και ηχομονωτικές ιδιότητες των πλακών HERAKLITH STANDARD καθώς και η αντοχή τους στη φωτιά. Οι ιδιότητες αυτές δεν μεταβάλλονται στο χρόνο και στις χαμηλές θερμοιφασίες (μέχρι 350 C). Οι πλάκες HERAKLITH δεν σαπίζουν, δεν επιτρέπουν την δημιουργία βρύων και λειχίνων, δεν φθείρονται από έντομα και τρωκτικά και έχουν αντίσταση στους διαλύτες και χημικούς αντιδραστήρες. Χάρη στον συνδυασμό των ιδιοτήτων τους χρησιμοποιούνται σε κάθε σημείο της οικοδομής που χρειάζεται θερμομόνωση, ηχομόνωση ή πυροπροστασία, καθώς και οποιοδήποτε συνδυασμό τους. Επιττλέον χρησιμοποιούνται για την κατασκευή εσωτερικών ή εξωτερικών τοίχων σε λυόμενες κατασκευές και σε μονώσεις υπαρχόντων κτιρίων, χάρη στις μηχανικές τους αντοχές και τη δυνατότητα να σοβαντίζονται με οποιοδήποτε είδος επιχρίσματος. Μόνο η σωστή εφαρμογή των ττλακών HERAKLITH θα εξασφαλίσει την πλήρη εκμετάλλευση των πλεονεκτημάτων που μπορούν αυτές να προσφέρουν. Οι οδηγίες εφαρμογής αναφέρονται γενικά για όλες τις χρήσεις τους, και ειδικά για κάθε συγκεκριμένη. ΣΤΗΡΙΞΗ ΤΩΝ ΠΛΑΚΩΝ ΣΕ ΞΥΛΟ Οι πλάτες πρέπει να τοποθετούνται χωρίς διάκενα μεταξύ τους, με τη μεγάλη πλευρά τους σε ορθή γωνία και με τη φορά των ξύλων, οι οριζόντιοι οφμοί να βρίσκονται σε ευθεία γραμμή και οι

31 κατακόρυφοι να διασταυρώνονται. Στους τοίχους η κατώτερη τάευρά των πλακών πρέπει να στερεώνεται σε όλο το μήκος της. Οι ελάχιστες διαστάσεις των ξύλων στήριξης είναι ανάλογες με το πάχος των πλακών. Για μεν το πάχος των 2.5 και 3.5 εκ η ελάχιστη διάσταση του ξύλου είναι 50 εκ. πλάτος και 30 εκ. πάχος, για τα δε μεγαλύτερα πάχη 60 εκ ττλάτος και 40 εκ πάχος. Οι αξονικές αποστάσεις των ξύλων στήριξης είναι συνήθως 50 εκ Τα καρφιά και οι βίδες που χρησιμοποιούνται για τη στερέωση των πλακών έχουν μήκος μεγαλύτερο κατά εκ. από το πάχος της πλάκας. Σε κάθε περίπτωση χρησιμοποιούνται μεταλλικές ροδέλλες. Τα καρφιά, και οι ροδέλλες πρέπει να είναι γαλβανισμένα ή με κάποιο τρόπο προστατευμένα από τη σκουριά. ΕΠΙΧΡΙΣΜΑ ΤΩΝ ΠΛΑΚΩΝ Πριν την τοποθέτηση του επιχρίσματος πρέπει να τοποθετηθεί οπλισμός σε όλους τους αρμούς μεταξύ τους ή με άλλα δομικά στοιχεία. Η τοποθέτηση του οπλισμού πρέπει να γίνει σε απόσταση 0.5 εκ. περίπου από την επιφάνεια των πλακών ώστε να ενσωματωθεί στο επίχρισμα. Είναι δυνατόν να τοποθετηθεί οπλισμός σε όλη την επιφάνεια από λωρίδες ανοξείδωτου πλέγματος που επικαλύπτονται μεταξύ τους κατά 5 εκ Πριν τη διάστρωση του επιχρίσματος προηγείται στρώση (πεταχτού) που αφήνεται να σκληρύνει, να στεγνώσει και να ρηγματωθεί. Ακολουθούν οι υπόλοιπες στρώσεις επιχρίσματος κατά τα γνωστά.

32 ΕΠΕΝΔΥΣΕΙΣ ΤΟΙΧΩΝ ΕΣΩΤΕΡΙΚΩΝ ΧΩΡΩΝ Προκειμένου να επενδυθούν με κεραμικά τΐλακάκια από HERAKLITH πρέπει προηγουμένως η ετπφάνεια να καλυφθεί με ανοξείδωτο πλέγμα και να ακολουθήσει στρώση πεταχτού στη συνέχεια. Η τοποθέτηση των πλακιδίων γίνεται με κονίαμα αφού έχει στεγνώσει το πεταχτό. ΠΛΑΚΕΣ HERAKLITH ΣΑΝ ΠΑΡΑΜΕΝΩΝ ΞΥΑΟΊΎΠΟΣ Φ Οι πλάκες τοποθετούνται στον ξυλότυπο πριν την τοποθέτηση του οπλισμού. Διαστρώνονται με τους αρμούς να εφάπτονται και σε σειρές με αρμούς που διασταυρώνονται. Σε κάθε πλάκα τοποθετούνται τουλάχιστον 6 στηρίγματα ανά τετραγωνικό μέτρο, μεταλλικά ανοξείδωτα ή πλαστικά που θα ενσωματωθούν στο σκυρόδεμα. Αν στη συνέχεια πρόκειται να επιχριστούν, πρέπει να προβλεφθεί οπλισμός των αρμών τους. Πριν προχωρίσουμε στο επίχρισμα ή το βάψιμο των πλακών, πρέπει αυτές να στεγνώσουν τελείως. ΤΟΠΟΘΕΤΗΣΗ ΣΤΟ ΔΑΠΕΔΟ Η τοποθέτηση των πλακών μπορεί να γίνει είτε κατ ευθείαν στο σκυρόδεμα του δαπέδου είτε πάνω σε εξισωτική τσιμεντοκονία. Με σκοπό να εξασφαλιστεί μέγιστη ηχομόνωση από κτυπογενείς ήχους, πρέπει να αποφεύγεται οποιαδήποτε επαφή της τελικής επιφάνειας

33 του δαπέδου με το σκυρόδεμα του δαπέδου και του τοίχου (κολυμβητό δάπεδο). ΧΩΡΙΣΜΑΤΑ ΜΕ ΠΛΑΚΕΣ HERAKLITH Προκειμένου να κατασκευαστούν χωρίσματα με πλάκες HERAKLITH προηγείται η κατασκευή του σκελετού. Ο σκελετός κατασκευάζεται μεταλλικός ή ξύλινος και στερεώνεται περιμετρικά. Ακολουθεί η επένδυση του με πλάκες HERAKLITH που στερεώνονται με τον τρόπο που προαναφέρθηκε. Ιδιαίτερη φροντίδα χρειάζεται ώστε να μην υπάρχουν ακμές στις πλάκες που δεν είναι στερεωμένες σε τμήμα του σκελ^ού. Στη συνέχεια οι επιφάνειες μπορούν να επιχριστούν ή να βαφούν ατνευθείας. Προκειμένου να μην υπάρξει εμφάνιση τριχοειδών ρωγμών στο επίχρισμα, απαιτείται επένδυση όλης της επιφάνειας με οπλισμό από γαλβανισμένο πλέγμα.

34 ΨΕΥΔΟΡΟΦΕΣ (Μπαίνει πριν την θερμομόνωση υπαρχόντων κατασκευών). Ο συνδυασμός των ακουστικών και πυροπροστατευτικών πλεονεκτημάτων του HERAKLITH και της ευκολίας με την οποία στερεώνεται το καθιστούν ιδανικό υλικό για ψευδοροφές. Μερικοί από τους τρόπους στερέωσης είναι το κάρφωμα σε καδρόνια που έχουν στερεωθεί στην οροφή, ή την τοποθέτηση σε υπάρχοντα αναρτημένο μεταλλικό σκελετό.

35 ΘΕΡΜΟΜΟΝΩΣΗ ΥΠΑΡΧΟΝΤΩΝ ΚΑΤΑΣΚΕΥΩΝ Στην περίταωση αυτή η θερμομόνωση γίνεται στην εξωτερική ή εσωτερική πλευρά των υπαρχόντων κτιρίων με επένδυση πλακών HERAKL1TH. Ανάλογα με το υπόστρωμα η τοποθέτηση τους γίνεται με 0D κονίαμα, ή με καρφιά και βίδες όπως αναλύεται παραπάνω. Επιπλέον για την περίπτωση αυτή μπορεί να στερεωθούν οι πλάκες στους τοίχους με βύσματα. Οι πλάκες τοποθετούνται με την μεγάλη τους πλευρά, οριζόντια και τους κάθετους αρμούς τους να διασταυρώνονται. Στη συνέχεια η επιφάνεια επιχρίζεται κατά τα γνωστά. Στην περίπτωση εξωτερικής μόνωσης συστήνεται η χρήση στεγανού επιχρίσματος με προσθήκη κατάλληλου στεγανωτικού μάζης ή εκ των υστέρων προστασία με στεγανό χρώμα. ΤΟΠΟΘΕΤΗΣΗ ΣΕ ΟΡΟΦΕΣ Στις οροφές είναι αττλούστερη και αποτελεσματική η τοποθέτηση των πλακών στο ξυλότυπο. Εάν όμως δεν έχει προβλεφθεί αυτό από τη μελέτη, τοποθετούνται όπως όλα τα θερμομονωτικά υλικά, μετά δηλαδή το φράγμα υδρατμών και πριν τη στρώση στεγανοποίησης. Οι πλάκες πρέπει να είναι σε επαφή, ώστε να αποφευχθεί η δημιουργεία θερμογεφυρών.

36 2.9 ΟΡΥΚΤΟΒΛΜΒΛΚΑΣ Ο ορυκχοβάμβοκας παρασκευάζεται μετά από τήξη στους 1600 C ασβεστολιθικών πετρωμάτων. Η μεγάλη αντοχή τους σε υψηλές θερμοκρασίες, η υψηλή θερμομονωτική ικανότητα, η αντοχή σε υγρασία και στα οξέα, το μικρό βάρος και η αντοχή στο χρόνο χαρακτηρίζουν τα προϊόντα HERALAN στην εφαρμογή τους στα οικοδομικά έργα και στις μηχανολογικές εγκαταστάσεις. Χαρακτηριστικές ιδιότητες: > Άκαυστος, ασφάλεια έναντι πυρκαγιάς. > Μεγάλη θερμομονωτική ικανότητα ακόμη και θερμοκρασίες μηχανολογικών εγκαταστάσεων. > Υψηλή αντοχή με μικρή αναλογία συνδετικής ύλης. > A εν είναι νγροσκοπικός, απορροφά ελάχιστη υγρασία. > Μικρή αντίσταση διάχυσης υδρατμών. > Αντοχή σε υγρασία, οξέα και αλκάλια. > Χημικά ουδέτερη συμπεριφορά. > Αντοχή στψ σήψη. > Αβλαβής και υγιεινή κατεργασία των υλικών. υψηλές 2.10 THORP-ΘΕΡΜΟΠΡΟΣΟΨΗ Η θερμομόνωση από την εξωτερική πλευρά των τοίχων. Η θερμοπρόσοψη θεωρείται η βέλτιστη κατασκευαστική λύση που

37 γίνεται και στην πράξη εφικτή με την εξέλιξη της τεχνολογίας των θερμομονωτικών υλικών και των συμπληρωματικών επιχρισμάτων. Ήδη ο προηγούμενος ενεργειακός σχεδιασμός των κτιρίων σε συνδιασμό και με παθητικά ηλιακά συστήματα θεωρεί καθοριστικό τον ρόλο της εξωτερικής θερμομόνωσης, έτσι ώστε η αποθηκευμένη στους τοίχους θερμότητα να μεταβιβάζεται πάλι προς τα μέσα θερμαίνοντας τον αέρα του χώρου που έχει αρχίσει να ψύχεται. Πλεονεκτήματα του συστήματος. > Αποφυγή θερμογεφυρών στις περιοχές δοκών, πλακών κ.λπ. Όλες οι εξωτερικές επιφάνειες περιβάλλονται από ένα ενιαίο θερμομονωτικό κέλυφος. > Εκμετάλλευση της θερμοχωρητικότητας των εξωτερικών τοίχων. > Αποφυγή υγροποίησης υδρατμών μέσα στον τοίχο. > Προστασία των εξωτερικών τοίχων από απότομες θερμοκρασιακές διακυμάνσεις. Η θερμοκρασία του τοίχου παραμένει σταθερή και ο τοίχος συγχρόνως αναπνέει WALLMATE Ο Τ ίπ Α ΘΕΡΜΟΜΟΝΩΣΗ ΔΙΠΛΩΝ ΕΞΩΤΕΡΙΚΩΝ ΤΟΙΧΩΝ) Είναι σκληρή θερμομονωτική πλάκα αφρώδους εξηλασμένης πολυστυρόλης STYROFOAM που παράχθηκε ειδικά για τη θερμομόνωση διπλών εξωτερικών τοίχων. Η ειδική τεχνολογία εξήλασης με την οποία παράγεται δίνει σε αυτό μία δομή κλειστών κυψελίδων. Αυτή η δομή δίνει εξαιρετικές ιδιότητες όπως χαμηλό συντελεστή θερμικής αγωγιμότητας, μεγάλη αντίσταση στην απορρόφηση υγρασίας και άριστες μηχανικές ιδιότητες. Δεν απορροφά υγρασία λόγω συμπύκνωσης υδρατμών στον τοίχο ή λόγω δυσμενών καιρικών συνθηκών κατά την κατασκευή. Προσφέρει εξαιρετική θερμομόνωση η οποία διαρκεί όσο και η ζωή του κτιρίου χωρίς να υποστεί καμμία αλλοίωση (π.χ. μεταβολλή διαστάσεων, σάπισμα κ.λπ.). Ο χαμηλός συντελεστής θερμικής αγαγιμότητας του, μας επιτρέπει να ανταποκρινόμαστε στις απαιτήσεις του κανονισμού θερμομόνωσης των κτιρίων για εξωτερικούς τοίχους με ένα πάχος 3 cm. Παράγεται σε ορθογώνιες πλάκες σταθερών διαστάσεων και σε διάφορα πάχη. Περιέχει επιβραδυντή καύσης για να αποφεύγεται τυχαία οτνάφλεξη και έχει χρώμα μπλε. Συντελεστής θερμικής αγωγιμότητας σε μέση θερμοκρασία δοκιμής 10 C 0.024Kcal/mh C.

38 To WALLMATE CW διατηρεί τις θερμομονωτικές του ιδιότητες ακόμα και όταν το βυθίσουμε στο νερό, yi αυτό και είναι δυνατή η τοποθέτηση του με κακές καιρικές συνθήκες. Δεν χρειάζεται φράγμα υδρατμών και κενό εζαερισμού όπως τα περισσότερα θερμομονωτικά υλικά χάρις στις εξαιρετικές ιδιότητες του ISOSCHA UM-ΜΟΝΩΤΙΚΟΣ ΑΦΡΟΣ ΠΛΗΡΩΣΗΣ Το 1SOSCHAUM είναι ένα αφρώδες μονωτικό υλικό πλήρωσης. Μεταφέρεται με τη μορφή διαλύματος και παρασκευάζεται με τη βοήθεια ειδικού μηχανήματος στον τόπο του έργου. Έχει συντελεστή θερμικής αγωγιμότητας λ Kcal/mh%J (κατά D IN ) και αντέχει σε θερμοκρασιακές μεταβολές από -198 έως +110 C (κατά DIN ). Έχει ειδικό βάρος 12kg/m^ και είναι υδρόφοβο, δεν προσβάλλει τα μέταλλα και παραμένει αναλλοίωτο με την πάροδο του χρόνου (κατά DIN 53431). Έχει ευρύ πεδίο εφαρμογής λότγω των ηχοαπορροφητικών, ηχομονωτικών και θερμομονωτικών του ιδιοτήτων και ευκολία στην τοποθέτηση. Εκτός από τις γενικότερες οικοδομικές εφαρμογές χρησιμοποιείται και σαν προστατευτικό για τη συσκευασία και μεταφορά εύθραυστων αντικείμενων. Το ISOSCHA UM κατέχει σήμα ποιότητας του Γερμανικού κράτους ΠΟΛΥΘΕΡΜ (ΔΙΟΓΚΩΜΕΝΗΠΟΛΥΟΥΡΕΘΛΝΗ). Το ΠΟΑΥΘΕΡΜ είναι ένα συμπαγές αφρώδες θερμομονωτικά υλικό που παρασκευάζεται από πολυόλη, και ισοκυάνιο με ή χωρίς FREON 12. Έχει συντελεστή θερμοπερατότητας λ=0.019κοαι/ιηη ϋ, είναι αδιάλυτο στους κοινούς διαλύτες, δεν απορροφά υγρασία (μ=50-90) και δεν προσβάλλεται από τρωκτικά και μικροοργανισμούς. Έχει αυτοσβενόμενο υλικό και αντέχει σε θερμοκρασίες από -180 έως +140V. Το ειδικό βάρος του ΠΟΑΥΘΕΡΜ είναι κιλά ανά κυβικό μέτρο και προσφέρεται σε πλάκες τυποποιημένων διαστάσεων 100x50 εκατοστών σε τρία διαφορετικά πάχη, 3, 4 και 5 εκατοστών. Χρησιμοποιείται σε θερμομονώσεις δι-πλής τοιχοποιίας, δαπέδων, οροφών, διαχωριστικών κτλ, τοποθετείται επίσης με πεταχτό τσιμέντο εξωτερικά σε τοίχους και μπορεί να επιχριστεί. Τέλος χρησιμοποιείται σε ψυκτικούς θαλάμους, οικιακές συσκευές και δεξαμενές πλοίων.

39 2.14 LAPINUS (ΘΕΡΜΟΜΟΝΩΣΗ ΒΙΟΜΗΧΑΝΙΩΝ) Τα προϊόντα LAPINUS χρησιμοποιούνται για τη θερμομόνωση, ηχομόνωση και τη μόνωση κατά της πυρκαγιάς σε βιομηχανικά συγκροτήματα που βρίσκονται στην ξηρά ή στη θάλασσα. Κατασκευάζονται από διάβαση, ένα καθαρό ηφαιστειακό υλικό μετά από ειδική θερμική επεξεργασία. Από το υλικό μετά κατασκευάζονται πλάκες τωρασφάλειας, άκαμταα κοχύλια, πλάκες κανονικού μεγέθους και παπλώματα με δικτυωτό πλέγμα. Οι πλάκες πυρασφάλειας αντέχουν σε θερμοκρασίες που ξεπερνούν τους 1000 ΤΙ και ακόμη και στην περίππωση που αναφλέγουν, δεν αποβάλλουν τοξικά αέρια και δεν αναπτύσσουν καπνούς. Τα διαιρετά άκαμπτα κοχύλια κατασκευάζονται σε πολλά και διάφορα μεγέθη. Παρέχουν ικανοποιητική θερμομόνωση σε θερμοκρασίες μέχρι 750X1, δεν σαπίζουν, δεν προκαλούν δεν ενισχύουν την οξείδωση και είναι άκαυστα (κατηγορία κινδύνου πυρκαγιάς Ε-84). Οι πλάκες κανονικού μεγέθους χρησιμοποιούνται σε όλους τους τύπους οριζοντίων ή καθέτων κατασκευών σε θερμοκρασίες από 250 έως 750X1 ανάλογα με τον τύπο της πλάκας χωρίς να παραμορφώνονται. Τα παπλώματα τέλος, φόρμα στρώματος ραμμένου πάνω σε δικτυωτό πλέγμα από ανοξείδωτο ή γαλβανιζέ χάλυβα και χρησιμοποιούνται για τη θερμομόνωση σωλήνων και συσκευών ή τμημάτων τους με ακανόνιστο σχήμα. Η επιτρεπόμενη θερμοκρασία λειτουργίας είναι 750 XI. Όλα τα προϊόντα είναι υγροαπωθητικά, μη υγροσκοπικά και χημικά ουδέτερα. Επίσης διατίθενται ποιότητες με χαμηλή περιεκτικότητα χλωριδίου που χρησιμοποιούνται σε ωστενικούς χάλυβες THERMOPROOFPU (ΘΕΡΜΟΜΟΝΩΏΚΟ ΣΕ ΡΟΛΑ) Το THERMOPROOF PU είναι ένα υλικό που χρησιμοποιείται λόγο του πολύ καλού συντελεστή θερμοαγωγιμότητας (λ=0.020κεαι/ιηηχ1) όπου απαιτείται μικρό πάχος μόνωσης. Αποτελείται από πολυουρεθάνη πυκνότητας 35kg/m^ και από μία θερμοπλαστική μεμβράνη ( ασφαλτόπανο ) επικολλημένη εν θερμό. Έχει αντοχή σε συμπίεση 2.50kg/cm^ και αντέχει σε θερμοκρασίες από -50 έως +10X1. Το υλικό διαμορφωμένο σε λωρίδες έχει μεγάλο εύρος χρησιμοποίησης.

40 2,16 ΔΙΟΓΚΩΜΕΝΗΠΟΛ ΥΣΤΕΡΙΝΗ (ΜΟΝΩΏΚΕΣ ΠΛΑΚΕΣ Η διογκωμένη πολυστερίνη είναι ένα οργανικό Θερμομονωτικό υλικό, που παράγεται από μονομερές στυρένιο, με πολυμερισμό και ανήκει στην κατηγορία των σκληρών αφρωδών πλαστικών. Έχει ειδικό βάρος από 10 έως 30 κιλά ανά κυβικό μέτρο και συντελεστή θερμικής αγωγιμότητας λ από έως Kcal/mhX3 στους 10X3. Επειδή αποτελείται από κλειστές μικροσκοπικές κυψέλες, δεν απορροφά υγρασία Ειδικότερα η αντίσταση θερμοδιαφυγής είναι πολύ μεγάλη λόγω της κατάστασης αδράνειας του αέρα των κλειστών κυψελίδων. Δεν αλλοιώνεται με την πάροδο του χρόνου κάθε διάστασης, σε φάλτσα κομμάτια και χρησιμοποιείται σε ειδικές κατασκευές όπως ψυκτικούς θαλάμους, βουστάσια, χοιροστάσια, ορνιθοτροφεία, βιομηχανικές κατασκευές ΔΙΟΓΚΩΜΕΝΟΣ ΠΕΡΛΙΤΉΣ ίθερμομονωπκο ΥΛΙΚΟ) Θ ο ΔΙΟΓΚΩΜΕΝΟΣ ΠΕΡΛΙΤΗΣ παράγεται με θερμική διεργασία περλίτη φυσικής κατάστασης, ο οποίος διογκώνεται μέχρι είκοσι φορές από τον αρχικό του όγκο. Η υαλώδης κλειστή κυψελωτή δομή του ΔΙΟΓΚΩΜΕΝΟΥ ΠΕΡΛΙΤΗ παρέχει πολύ καλές θερμομονωτικές ιδιότητες σε πολύ μεγάλο εύρος θερμοκρασιών. Ειδικότερα είναι άκαυστο, πυρίμαχο, ουδέτερο, μη τοζικό υλικό με χαμηλό κόστος και απεριόριστη διάρκεια ζωής. Παράγεται με ειδικά βάρη που κυμαίνονται από 30 έως 190 χλιόγραμμα ανά κυβικό μέτρο και έχει συντελεστή θερμικής αγωγιμότητας που μεταβάλλεται από έως Kcal/mhXI. Εφαρμόζεται σαν θερμομονωτικό υλικό με τη μορφή περλίτη χύμα, περλιτοδεμάτων και περλιτικών επιχρισμάτων τα οποία είναι κατά 60% ελαφρύτερα από τα κοινά επιχρίσματα, παρέχουν τετραπλάσια θερμομόνωση και επιπλέον συμβάλλουν στην ηχομόνωση και ακουστική των χώρων. Χρησιμοποιείται για θερμομόνωση σε διπλούς δρομικούς εξωτερικούς τοίχους, πατώματα, κολυμβητά δάπεδα, ταράτσες κλπ. Επίσης για ηχομόνωση και πυροπροστασία, για τον καθαρισμό του θαλασσινού νερού από απόβλητα και πετρέλαια στην ανθοκηπουρική και γεωργία, σαν αραιωτικό φυτοχωμάτων καθώς και σε άλλες εφαρμογές.

41 2.18 INSV-PLATE ( ΘΕΡΜΟΜΟΝΩΏΚΕΣΠΛΑΚΕΣ) Οι πλάκες INSU-PLATE κατασκευάζονται από ισχυρό μονωτικό υλικό στο οποίο βρίσκονται ενσωματωμένες πλάκες πλακόστρωσης, οι οποίες προστατεύουν το μονωτικό υλικό από την υπεριώδη ακτινοβολία. Περιμετρικά φέρουν εγκοπές, οι οποίες εξασφαλίζουν την τέλεια συναρμογή και την εύκολη τοποθέτηση τους. Η τοποθέτηση τους γίνεται καθαρά χωρίς λάσπες πάνω σε στεγανοποιημένες επιφάνειες. Λόγω του μικρού βάρους τους δεν επιβαρύνουν τις κατασκευές, με αποτέλεσμα να είναι ιδανικές και για τη βελτίωση της θερμομόνωσης σε ήδη υπάρχουσες οικοδομές. Έχουν διαστάσεις 30x30 εκατοστοί ROOFMATE LG (ΜΟΝΩΣΗ ΟΡΟΦΩΝ) Οι ROOFMATE LG είναι ελαφρές πλάκες εξηλασμένης πολυστυρόλης με προστατευτική στρώση τσιμεντοκονίας ειδικής σύνθεσης πάχους 10 χιλιοστών. Η στρώση της τσιμεντοκονίας προστατεύει τις πλάκες από την υπεριώδη ακτινοβολία και τη φωτιά. Οι ττλάκες διατίθενται με πάχος μονωτικού 50,80 ή 100 χιλιοστών και διάσταση 600x1200 χιλιοστά. Κατά μήκος των μεγαλυτέρων πλευρών τους υπάρχει εγκοπή κατάλληλης μορφής ώστε να εξασφαλίζεται η τέλεια συναρμογή μεταξύ των πλακών κατά την τοποθέτηση. Έχουν συντελεστή θερμικής αγωγιμότητας λ=0.023κοαι/ιη}ιχ1 και αντέχουν σε θερμοκρασίες από -50 έως +75X2. Οιττλάκες ROOFMATE LG έχουν μικρό βάρος οροφών με τη μέθοδο ανεστραμμένης στέγης, όταν η πλάκα της οροφής δεν μπορεί να δεχτεί σημαντικά φορτία, εξασφαλίζοντας τη θερμομόνωση με μία μόνο στρώση. Πριν από την τοποθέτηση επιβάλλεται να μελετηθεί προσεκτικά η γεωμετρία της στέγης και να επιθεωρηθεί αν χρειάζεται η στεγανοποίηση. Η τοποθέτηση είναι απλή και καθαρή και μπορεί να γίνει από ένα μόνο άνθρωπο. Μετά την τοποθέτηση οι πλάκες μπορούν να χρωματιστούν.

42 2.20 ΘΕΡΜΟΝΩΏΚΑ ΠΑΝΕΛΛ (MF & PS KNAVF) ΘεοΗοαονωτικό πανέλο PS KNAUF: Γυψοσανίδα και πολνστερίνη αποτελούν ένα δομικό στοιχείο με μεγάλες θερμομονωτικές ιδιότητες. Χρησιμοποιείται εσωτερικά για μόνωση εξωτερικών τοίχων αλλά και σε εσωτερικούς τοίχους χώρων με μεγάλες διαφορές θερμοκρασίας. Το πανέλο Knauf προσφέρει: > θερμομόνωση. > Κατηγορία δομικού υλικού Β1. > Γρήγορη, καθαρή τοποθέτηση. > Μπορεί να τοποθετηθεί και με φράγμα υδρατμών. I f ΘεοηοΗονωτικό πανέλο MF KNAUF: Ο συνδυασμός της γυψοσανίδας Knauf με τον ορυκτοβάμβακα σ ένα δομικό στοιχείο διευκολύνει την δόμηση υψηλών τεχνικών απαιτήσεων. Το πανέλο MF της Knauf προσφέρει : > Θερμομόνωση. > Ηχομόνωση. > Πυρότντοχο δομικό στοιχείο κατηγορίας Α2. > Γρήγορη, οικονομική εφαρμογή, y Φράγμα υδρατμών εάν απαιτείται. 3.0 ΘΕΡΜΟΜΟΝΩΣΗ ΕΞΩΤΕΡΙΚΟΥ ΤΟΙΧΟΥ Τύπος κατασκευής:

43 Διπλή δομική τουβλοδομή με επίχρισμα στις εξωτερικές πλευρές και ενδιάμεση θερμομόνωση υαλοβάμβακα ΜΟΝΥΑΛ-Ε.Ο.Π πάχους 5 εκατοστών. Συντελεστής θερμοπερατότητας: K=0.48Kcal/m^h C (0.56 W/m^ Κ) ΠεοινοαΦή κατασκευής: i!) 1) Πρώτα κτίζεται η εξωτερική τουβλοδομή (δρομική) και καθορίζεται η εσωτερική επιφάνεια από τις λάσπες που προεξέχουν. 2) Επάνω στη λουρίδα του ασφαλτόπανου κτίζεται δρομική τουβλοδομή (πάχους 9 εκατοστών) έως την πλάκα ή το δοκάρι του μπετόν. Το κτίσιμο πρέπει να είναι προσεκτικό, χωρίς κενά στους αρμούς των τούβλων. Μετά το κτίσιμο, η τουβλοδομή σοβαντίζεται και από τις δύο πλευρές. 3) Μετά την τοποθέτηση του υαλοβάμβακα κτίζεται η εσωτερική τουβλοδομή (δρομική). Σε περίπτωση που η τουβλοδομή αυτή προβλέπεται να κτιστεί σε απόσταση από τον υαλοβάμβακα τότε κατά το κτίσιμο του εξωτερικού τοίχου τοποθετούνται ανάμεσα στα τούβλα βελόνες από γαλβανισμένο σύρμα για τη στερέωση της μονώσεως, σε πυκνότητα 2 βελόνες ανά τετραγωνικό μέτρο τουβλοδομής. Το πάπλωμα καθώς τοποθετείται στον τοίχο, καρφώνεται στις βελόνες και

44 συγκροτείται με τσιγκοπλακίδια που προσαρμόζονται στις άκρες των βελονών. 4) Οι τουβλοδομές μετά το κτίσιμο και την ολοκλήρωση κάθε άλλης εργασίας σοβαντίζονται. 3.1 ΘΕΡΜΟΜΟΝΩΣΗ ΕΞΩΤΕΡΙΚΟΥ ΤΟΙΧΟΥ ΜΕ ΣΥΡΟΜΕΝΑ Τύπος κατασκευής: %) Διπλή ορθοδρομική τουβλοδομή με επιχρίσματα στις εξωτερικές ττλευρές και σε απόσταση η μία από την άλλη όσο το πλάτος του μηχανισμού των συρόμενων φύλλων συν το πάχος της μονώσεως από πλάκες υαλοβάμβακα ΜΟΝΥΑΛ-Ε.Ο.Π.Λ. πάχους 5 εκατοστών, στερεωμένων στην εξωτερική πλευρά της εσωτερικής τουβλοδομής. Συντελεστής θερμοπεοατότητας: K=0.53Kcal/m^ h C (0.62 W/m^ Κ) ΠεοινοαΦή κατασκευής: 1) Κτίζεται πρώτα η εσωτερική τουβλοδομή. Η τουβλοδομή αυτή πρέπει να προεξέχει 5 εκατοστά από τη μέσα πλευρά δοκαριών και υποστυλωμάτων (όσο και το πάχος της μονώσεως τους ). Κατά το

45 κτίσιμο τοποθετούνται μεταξύ των τούβλων στηρίγματα από γαλβανισμένο σύρμα διαμέτρου 2 χλστ. που έχουν σχήμα φουρκέτας ή βελόνας με τις άκρες να προεξέχουν εξωτερικά. Το μήκος των άκρων που προεξέχουν από την επιφάνεια της τουβλοδομής πρέπει να είναι 2 εκατοστά μεγαλύτερο από το πάχος της μονώσεως. Τα στηρίγματα πρέπει να τοποθετούνται ανά τρία τούβλα κατά το ύψος και το μήκος της τουβλοδομής. 2) Η τουβλοδομή ολοκληρώνεται, όταν η τελευταία σειρά τούβλων φθάσει να απέχει τουλάχιστον 10 εκατοστά από την κάτω πλευρά του δοκαριού. Το διάστημα αυτό συμπληρώνεται με σενάζ που κατασκευάζεται επί τόπου σε όλο το μήκος της τουβλοδομής. Η στερέωση του τοίχου γίνεται με σιδηρολάμες πάχους 3 χλστ. που καρφώνονται στην κατακόρυφη πλευρά του δοκαριού και η άλλη άκρη αγκυρώνεται στο σενάζ κατά την κατασκευή του. Οι λάμες τοποθετούνται σε αποστάσεις ανά 40 εκατοστά. 3) Μετά την ολοκλήρωση του κτισίματος καθαρίζεται η επιφάνεια από τις λάσπες που προεξέχουν και ο τοίχος αφήνεται μία ημέρα τουλάχιστον για να στεγνώσει η συνδετική λάσπη και να σταθεροποιηθούν τα στηρίγματα. 4) Η τουβλοδομή θα μονωθεί από την εξωτερική πλευρά με πλάκες υαλοβάμβακα ΜΟΝΥΑΛ-Ε.Ο.Π.Λ. πάχους 5 εκατοστών (κωδ. αρ ). Οι πλάκες υαλοβάμβακα καρφώνονται στις άκρες των στηριγμάτων και σταθεροποιούνται με τσιγκοπλακίδια που προσαρμόζονται στις άκρες τους. Η εργασία στερέωσης του υαλοβάμβακα ολοκληρώνεται μετά την κάμψη των άκρων. 5) Τοποθετείται ο σκελετός του μηχανισμού των συρομένων και κτίζεται η εξωτερική τουβλοδομή. 6) Οι τουβλοδομές μετά την ολοκλήρωση κάθε άλλης εργασίας σοβαντίζονται. 3.2 ΘΕΡΜΟΜΟΝΩΣΗ ΕΞΩΤΕΡΙΚΟΥ ΤΟΙΧΟΥ ΜΕ ΣΥΡΟΜΕΝΑ Τύπος κατασκευής:

46 Διπλή τουβλοδομή (ορθοδρομική-δρομική) με επιχρίσματα στις εξωτερικές πλευρές και σε απόσταση η μία από την άλλη όσο το πλάτος του μηχανισμού των συρόμενων φύλλων συν το πάχος της μονώσεως από πλάκες υαλοβάμβακα ΜΟΝΥΑΛ-Ε.Ο.Π.Λ. πάχους 5 εκατοστών στερεωμένων στην εξωτερική πλευρά της εσωτερικής τουβλοδομής. Συντελεστής θεοαοπεοατότητας: K=0.53Kcal/m^h C (0.62 W/m^ Κ) Περιγραφή κατασκευής: 1) Κτίζεται πρώτα η εσωτερική τουβλοδομή (δρομική). Η τουβλοδομή αυτή πρέπει να προεξέχει 5 εκατοστά από τη μέσα πλευρά των δοκαριών και υποστυλωμάτων όσο το πάχος της μονώσεως τους. Κατά το κτίσιμο τοποθετούνται μεταξύ των τούβλων στηρίγματα από γαλβανισμένο σύρμα, διαμέτρου 2 χλστ. που έχουν σχήμα φουρκέτας ή βελόνας με τις άκρες να προεξέχουν εξωτερικά. Το μήκος των άκρων που προεξέχουν από την επιφάνεια της τουβλοδομής πρέπει να είναι 2 εκατοστά μεγαλύτερο από το πάχος της μονώσεως. Τα στηρίγματα πρέπει να τοποθετούνται ανά τρία τούβλα κατά το ύψος και το μήκος της τουβλοδομής. 2) Μετά την ολοκλήρωση του κτισίματος καθαρίζεται η επιφάνεια από τις λάσπες που προεξέχουν και ο τοίχος αφήνεται, μία ημέρα

47 τουλάχιστον, για να στεγνώσει η συνδετική λάσπη και να σταθεροποιηθούν τα στηρίγματα. 3) Η εσωτερική τουβλοδομή θα μονωθεί από την εξωτερική πλευρά με πλάκες υαλοβάμβακα ΜΟΝΥΑΛ-Ε.Ο.Π.Λ. πάχους 5 εκατοστών (κωδ. αρ ). Οι πλάκες υαλοβάμβακα καρφώνονται στις άκρες των στηριγμάτων και σταθεροποιούνται με τσιγκοπλακίδια που προσαρμόζονται στις άκρες τους. Η εργασία στερεώσεως του υαλοβάμβακα ολοκληρώνεται με την κάμψη των άκρων. 4) Τοποθετείται ο σκελετός μηχανισμού των συρόμενων και κτίζεται η εξωτερική τουβλοδομή. 5) Οι τουβλοδομές μετά την ολοκλήρωση κάθε άλλης εργασίας σοβαντίζονται. 3.3 ΘΕΡΜΟΜΟΝΩΣΗ ΔΟΚΟΥ ΥΠΟΣΤΥΛΩΜΑΤΩΝ Τύπος κατασκευής: Δοκάρια και υποστυλώματα από μπετόν με επίχρισμα στην εξοηερική πλευρά και θερμομόνωση στην εσωτερική με πλάκες υαλοβάμβακα ΜΟΝΥΑΛ-Π.Π. πάχους 5 εκατοστών επικαλυμένες με φύλλα νευρομετάλ και επίχρισμα. Συντελεστής θεοαοπεοατότητας: K=0.56Kcal/m^ h C (0.65W/m^ Κ).

48 Πεοινοαφίί κατασκευής: Τα υποστυλώματα και τα δοκάρια από μπετόν μονώνονται μετά το κτίσιμο της εσωτερικής τουβλοδομής. Η μόνωση τους πρέπει να ληφθεί υπ όψη κατά την κατασκευή της τουβλοδομής ώστε να μείνει η απόσταση που χρειάζεται για το πάχος της μονώσεως. 1) Καθαρίζονται οι εσωτερικές επιφάνειες του μπετόν από τα γρέζια και κόβονται οι ντίζες συγκρατήσεως των ξυλοτύπων (φουρκέτες). 2) Στην καθαρισμένη επιφάνεια τοποθετούνται οι πλάκες υαλοβάμβακα ΜΟΝΥΑΛ-Π.Π. πάχους 5 εκατοστών (κωδ. αρ ) περασιά με την τουβλοδομή. Οι πλάκες στηρίζονται στο μπετόν με ειδικά πλαστικά βύσματα μονώσεως τύπου ΉΙΙΤΓ, αφού προηγουμένως ανοιχθούν τρύπες Φ 8 χλστ. και βάθους 4 εκατοστών. Η μόνωση πρέπει να καλύπτει όλη την επιφάνεια του μπετόν χωρίς να αφήνει κενά στους αρμούς και στις άκρες με τα γειτονικά οικοδομικά στοιχεία (π.χ. τουβλοδομές, πλάκα οροφής). 3) Μετά την μόνωση δοκαριών και υποστυλωμάτων και αφού εγκατασταθούν οι ηλεκτρολσγικές σωληνώσεις, στις μονωμένες επιφάνειες τοποθετούν φύλλα νευρομετάλ που καλύπτουν και τους αρμούς με τους τοίχους σε πλάτος 10 εκατοστών. Η στερέωση των φύλλων πάνω στον υαλοβάμβακα γίνεται με τα ειδικά πλαστικά βύσματα μονώσεως τύπου ΉΙΙΤΓ σε τωκνότητα 5 τεμαχίων ανά τετ. μ. Στις ακμές των δοκαριών πάνω από τα ανοίγματα, το νευρομετάλ κάμπτεται και στερεώνεται στην κάτω πλευρά του δοκαριού με τα ίδια βίσματα. 4) Οι μονωμένες επιφάνειες εργασίας σοβαντίζονται. μετά την ολοκλήρωση κάθε άλλης 3.4 ΘΕΡΜΟΜΟΝΩΣΗ ΤΑΡΑ ΤΣΑΣ Τύπος κατασκευής: Πλάκα από οπλισμένο σκυρόδεμα επιχρισμένη από κάτω και θερμομονωμένη στην πάνω πλευρά με υαλοβάμβακα ΜΟΝΥΑΛ- Σ.Π.Μ.Φ. πάχους 6 εκατοστών. Επίστρωση κυψελωτού σκυροδέματος για το σχηματισμό κλίσεων, στεγανοποίηση και τελική επιφάνεια από τσιμεντόπλακες.
