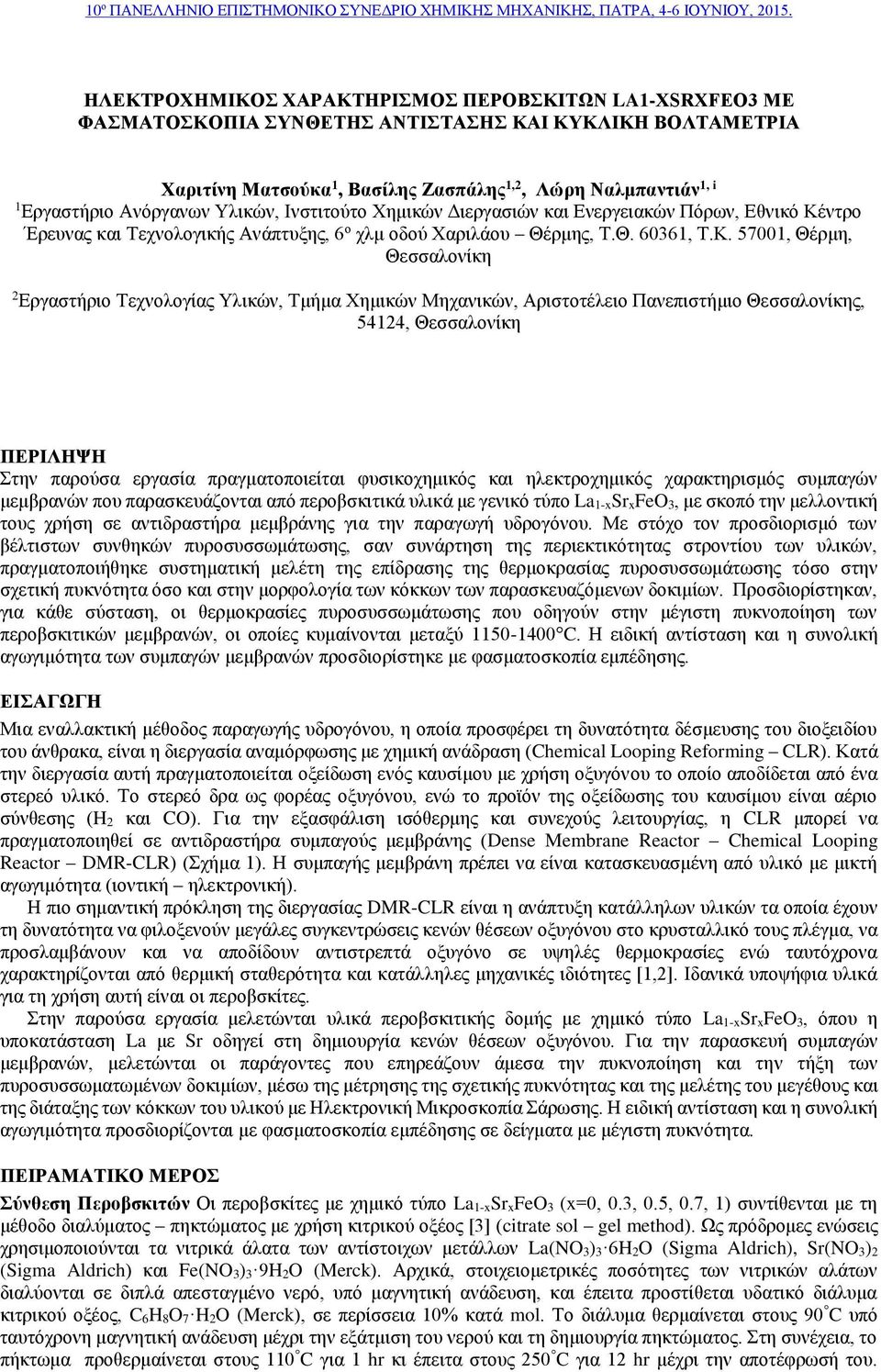

ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΠΕΡΟΒΣΚΙΤΩΝ LA1-XSRXFEO3 ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΣΥΝΘΕΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΚΑΙ ΚΥΚΛΙΚΗ ΒΟΛΤΑΜΕΤΡΙΑ , Θεσσαλονίκη

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΠΕΡΟΒΣΚΙΤΩΝ LA1-XSRXFEO3 ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΣΥΝΘΕΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΚΑΙ ΚΥΚΛΙΚΗ ΒΟΛΤΑΜΕΤΡΙΑ. 54124, Θεσσαλονίκη"

Transcript

1 ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΠΕΡΟΒΣΚΙΤΩΝ LA1-XSRXFEO3 ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΣΥΝΘΕΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΚΑΙ ΚΥΚΛΙΚΗ ΒΟΛΤΑΜΕΤΡΙΑ Χαριτίνη Ματσούκα 1, Βασίλης Ζασπάλης 1,2, Λώρη Ναλμπαντιάν 1, i 1 Εργαστήριο Ανόργανων Υλικών, Ινστιτούτο Χημικών Διεργασιών και Ενεργειακών Πόρων, Εθνικό Κέντρο Έρευνας και Τεχνολογικής Ανάπτυξης, 6 ο χλμ οδού Χαριλάου Θέρμης, Τ.Θ , Τ.Κ , Θέρμη, Θεσσαλονίκη 2 Εργαστήριο Τεχνολογίας Υλικών, Τμήμα Χημικών Μηχανικών, Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης, 54124, Θεσσαλονίκη ΠΕΡΙΛΗΨΗ Στην παρούσα εργασία πραγματοποιείται φυσικοχημικός και ηλεκτροχημικός χαρακτηρισμός συμπαγών μεμβρανών που παρασκευάζονται από περοβσκιτικά υλικά με γενικό τύπο La 1-xSr xfeo 3, με σκοπό την μελλοντική τους χρήση σε αντιδραστήρα μεμβράνης για την παραγωγή υδρογόνου. Με στόχο τον προσδιορισμό των βέλτιστων συνθηκών πυροσυσσωμάτωσης, σαν συνάρτηση της περιεκτικότητας στροντίου των υλικών, πραγματοποιήθηκε συστηματική μελέτη της επίδρασης της θερμοκρασίας πυροσυσσωμάτωσης τόσο στην σχετική πυκνότητα όσο και στην μορφολογία των κόκκων των παρασκευαζόμενων δοκιμίων. Προσδιορίστηκαν, για κάθε σύσταση, οι θερμοκρασίες πυροσυσσωμάτωσης που οδηγούν στην μέγιστη πυκνοποίηση των περοβσκιτικών μεμβρανών, οι οποίες κυμαίνονται μεταξύ C. Η ειδική αντίσταση και η συνολική αγωγιμότητα των συμπαγών μεμβρανών προσδιορίστηκε με φασματοσκοπία εμπέδησης. ΕΙΣΑΓΩΓΗ Μια εναλλακτική μέθοδος παραγωγής υδρογόνου, η οποία προσφέρει τη δυνατότητα δέσμευσης του διοξειδίου του άνθρακα, είναι η διεργασία αναμόρφωσης με χημική ανάδραση (Chemical Looping Reforming CLR). Κατά την διεργασία αυτή πραγματοποιείται οξείδωση ενός καυσίμου με χρήση οξυγόνου το οποίο αποδίδεται από ένα στερεό υλικό. Το στερεό δρα ως φορέας οξυγόνου, ενώ το προϊόν της οξείδωσης του καυσίμου είναι αέριο σύνθεσης (H 2 και CO). Για την εξασφάλιση ισόθερμης και συνεχούς λειτουργίας, η CLR μπορεί να πραγματοποιηθεί σε αντιδραστήρα συμπαγούς μεμβράνης (Dense Membrane Reactor Chemical Looping Reactor DMR-CLR) (Σχήμα 1). Η συμπαγής μεμβράνη πρέπει να είναι κατασκευασμένη από υλικό με μικτή αγωγιμότητα (ιοντική ηλεκτρονική). Η πιο σημαντική πρόκληση της διεργασίας DMR-CLR είναι η ανάπτυξη κατάλληλων υλικών τα οποία έχουν τη δυνατότητα να φιλοξενούν μεγάλες συγκεντρώσεις κενών θέσεων οξυγόνου στο κρυσταλλικό τους πλέγμα, να προσλαμβάνουν και να αποδίδουν αντιστρεπτά οξυγόνο σε υψηλές θερμοκρασίες ενώ ταυτόχρονα χαρακτηρίζονται από θερμική σταθερότητα και κατάλληλες μηχανικές ιδιότητες [1,2]. Ιδανικά υποψήφια υλικά για τη χρήση αυτή είναι οι περοβσκίτες. Στην παρούσα εργασία μελετώνται υλικά περοβσκιτικής δομής με χημικό τύπο La 1-xSr xfeo 3, όπου η υποκατάσταση La με Sr οδηγεί στη δημιουργία κενών θέσεων οξυγόνου. Για την παρασκευή συμπαγών μεμβρανών, μελετώνται οι παράγοντες που επηρεάζουν άμεσα την πυκνοποίηση και την τήξη των πυροσυσσωματωμένων δοκιμίων, μέσω της μέτρησης της σχετικής πυκνότητας και της μελέτης του μεγέθους και της διάταξης των κόκκων του υλικού με Ηλεκτρονική Μικροσκοπία Σάρωσης. Η ειδική αντίσταση και η συνολική αγωγιμότητα προσδιορίζονται με φασματοσκοπία εμπέδησης σε δείγματα με μέγιστη πυκνότητα. ΠΕΙΡΑΜΑΤΙΚΟ ΜΕΡΟΣ Σύνθεση Περοβσκιτών Οι περοβσκίτες με χημικό τύπο La 1-xSr xfeo 3 (x=0, 0.3, 0.5, 0.7, 1) συντίθενται με τη μέθοδο διαλύματος πηκτώματος με χρήση κιτρικού οξέος [3] (citrate sol gel method). Ως πρόδρομες ενώσεις χρησιμοποιούνται τα νιτρικά άλατα των αντίστοιχων μετάλλων La(NO 3) 3 6H 2O (Sigma Aldrich), Sr(NO 3) 2 (Sigma Aldrich) και Fe(NO 3) 3 9H 2O (Merck). Αρχικά, στοιχειομετρικές ποσότητες των νιτρικών αλάτων διαλύονται σε διπλά απεσταγμένο νερό, υπό μαγνητική ανάδευση, και έπειτα προστίθεται υδατικό διάλυμα κιτρικού οξέος, C 6H 8O 7 H 2O (Merck), σε περίσσεια 10% κατά mol. Το διάλυμα θερμαίνεται στους 90 C υπό ταυτόχρονη μαγνητική ανάδευση μέχρι την εξάτμιση του νερού και τη δημιουργία πηκτώματος. Στη συνέχεια, το πήκτωμα προθερμαίνεται στους 110 C για 1 hr κι έπειτα στους 250 C για 12 hr μέχρι την αποτέφρωσή του.

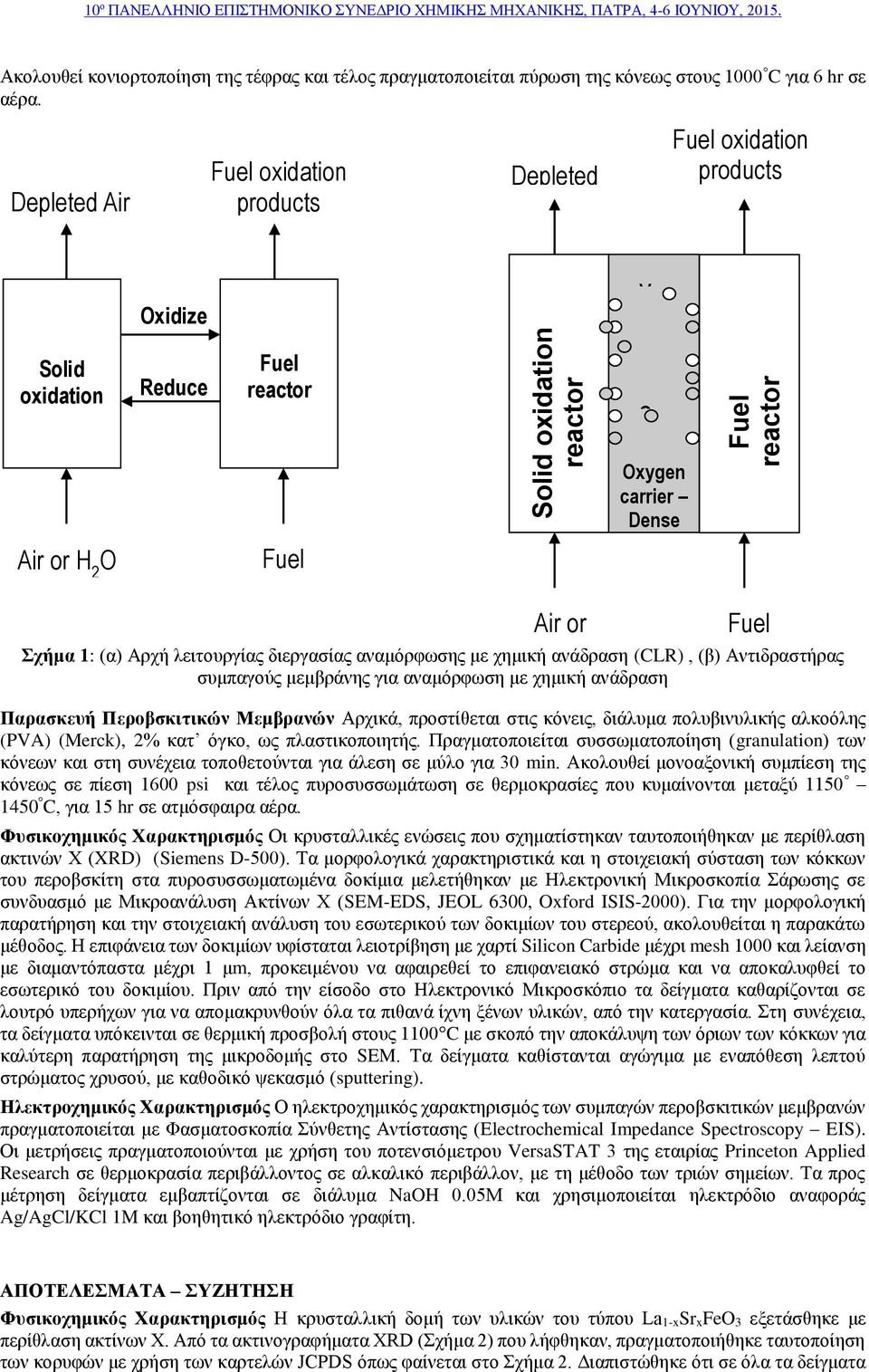

2 Solid oxidation 10 ο ΠΑΝΕΛΛΗΝΙΟ ΕΠΙΣΤΗΜΟΝΙΚΟ ΣΥΝΕΔΡΙΟ ΧΗΜΙΚΗΣ ΜΗΧΑΝΙΚΗΣ, ΠΑΤΡΑ, 4-6 ΙΟΥΝΙΟΥ, Ακολουθεί κονιορτοποίηση της τέφρας και τέλος πραγματοποιείται πύρωση της κόνεως στους 1000 C για 6 hr σε αέρα. Depleted Air or H or CO Solid oxidation Air or H 2 O or CO Oxidize d Solid Reduce d Solid oxidation products CO+H Depleted Air or H or Air or H O or Oxygen carrier Dense membrane oxidation products CO+H Σχήμα 1: (α) Αρχή λειτουργίας διεργασίας αναμόρφωσης με χημική ανάδραση (CLR), (β) Αντιδραστήρας συμπαγούς μεμβράνης για αναμόρφωση με χημική ανάδραση Παρασκευή Περοβσκιτικών Μεμβρανών Αρχικά, προστίθεται στις κόνεις, διάλυμα πολυβινυλικής αλκοόλης (PVA) (Merck), 2% κατ όγκο, ως πλαστικοποιητής. Πραγματοποιείται συσσωματοποίηση (granulation) των κόνεων και στη συνέχεια τοποθετούνται για άλεση σε μύλο για 30 min. Ακολουθεί μονοαξονική συμπίεση της κόνεως σε πίεση 1600 psi και τέλος πυροσυσσωμάτωση σε θερμοκρασίες που κυμαίνονται μεταξύ C, για 15 hr σε ατμόσφαιρα αέρα. Φυσικοχημικός Χαρακτηρισμός Οι κρυσταλλικές ενώσεις που σχηματίστηκαν ταυτοποιήθηκαν με περίθλαση ακτινών Χ (XRD) (Siemens D-500). Τα μορφολογικά χαρακτηριστικά και η στοιχειακή σύσταση των κόκκων του περοβσκίτη στα πυροσυσσωματωμένα δοκίμια μελετήθηκαν με Ηλεκτρονική Μικροσκοπία Σάρωσης σε συνδυασμό με Μικροανάλυση Ακτίνων Χ (SEM-EDS, JEOL 6300, Oxford ISIS-2000). Για την μορφολογική παρατήρηση και την στοιχειακή ανάλυση του εσωτερικού των δοκιμίων του στερεού, ακολουθείται η παρακάτω μέθοδος. Η επιφάνεια των δοκιμίων υφίσταται λειοτρίβηση με χαρτί Silicon Carbide μέχρι mesh 1000 και λείανση με διαμαντόπαστα μέχρι 1 μm, προκειμένου να αφαιρεθεί το επιφανειακό στρώμα και να αποκαλυφθεί το εσωτερικό του δοκιμίου. Πριν από την είσοδο στο Ηλεκτρονικό Μικροσκόπιο τα δείγματα καθαρίζονται σε λουτρό υπερήχων για να απομακρυνθούν όλα τα πιθανά ίχνη ξένων υλικών, από την κατεργασία. Στη συνέχεια, τα δείγματα υπόκεινται σε θερμική προσβολή στους 1100 C με σκοπό την αποκάλυψη των όριων των κόκκων για καλύτερη παρατήρηση της μικροδομής στο SEM. Τα δείγματα καθίστανται αγώγιμα με εναπόθεση λεπτού στρώματος χρυσού, με καθοδικό ψεκασμό (sputtering). Ηλεκτροχημικός Χαρακτηρισμός Ο ηλεκτροχημικός χαρακτηρισμός των συμπαγών περοβσκιτικών μεμβρανών πραγματοποιείται με Φασματοσκοπία Σύνθετης Αντίστασης (Electrochemical Impedance Spectroscopy EIS). Οι μετρήσεις πραγματοποιούνται με χρήση του ποτενσιόμετρου VersaSTAT 3 της εταιρίας Princeton Applied Research σε θερμοκρασία περιβάλλοντος σε αλκαλικό περιβάλλον, με τη μέθοδο των τριών σημείων. Τα προς μέτρηση δείγματα εμβαπτίζονται σε διάλυμα NaOH 0.05Μ και χρησιμοποιείται ηλεκτρόδιο αναφοράς Ag/AgCl/KCl 1M και βοηθητικό ηλεκτρόδιο γραφίτη. V, e O ΑΠΟΤΕΛΕΣΜΑΤΑ ΣΥΖΗΤΗΣΗ Φυσικοχημικός Χαρακτηρισμός Η κρυσταλλική δομή των υλικών του τύπου La 1-xSr xfeo 3 εξετάσθηκε με περίθλαση ακτίνων Χ. Από τα ακτινογραφήματα XRD (Σχήμα 2) που λήφθηκαν, πραγματοποιήθηκε ταυτοποίηση των κορυφών με χρήση των καρτελών JCPDS όπως φαίνεται στο Σχήμα 2. Διαπιστώθηκε ότι σε όλα τα δείγματα

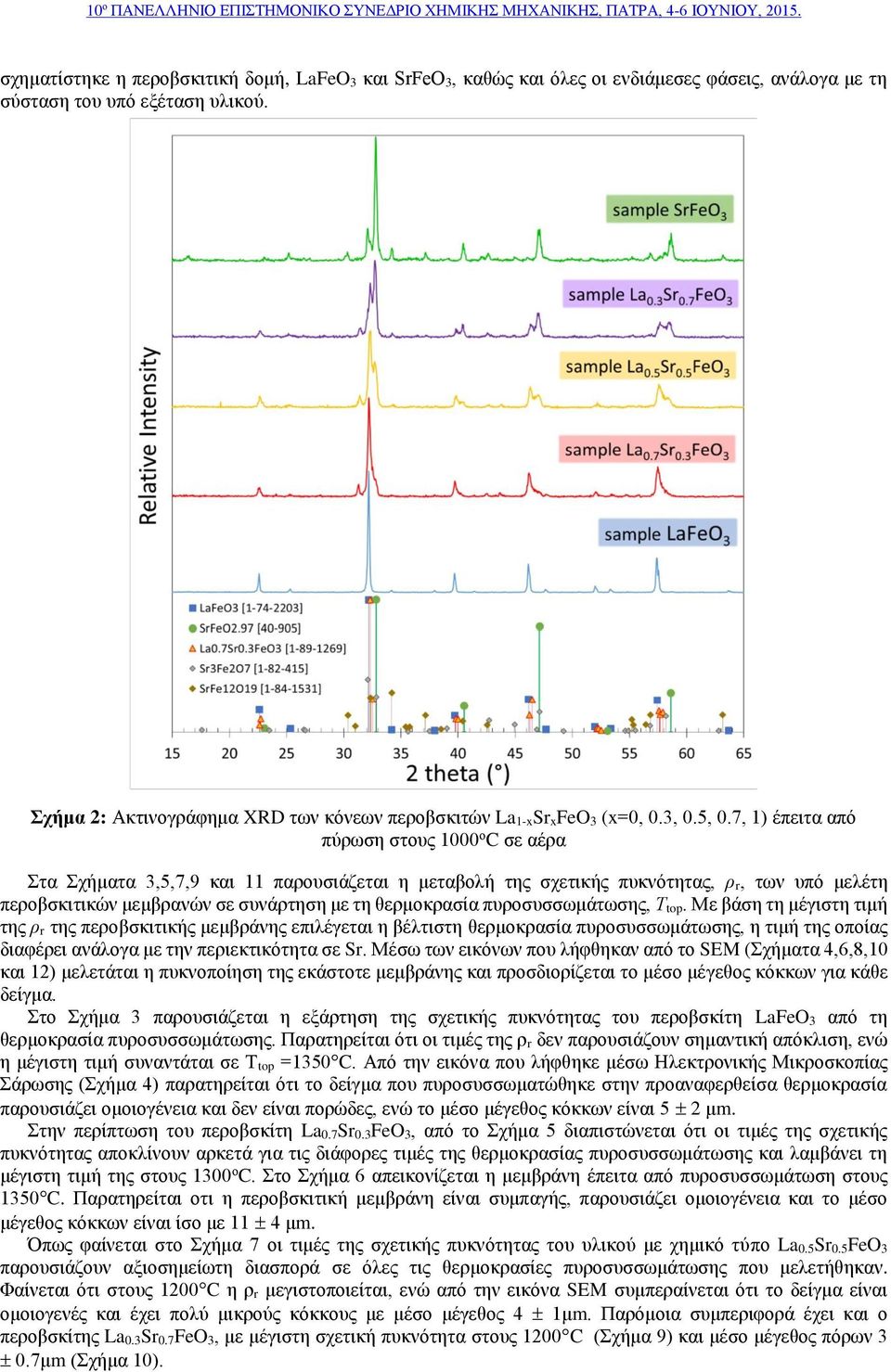

3 σχηματίστηκε η περοβσκιτική δομή, LaFeO 3 και SrFeO 3, καθώς και όλες οι ενδιάμεσες φάσεις, ανάλογα με τη σύσταση του υπό εξέταση υλικού. Σχήμα 2: Ακτινογράφημα XRD των κόνεων περοβσκιτών La 1-xSr xfeo 3 (x=0, 0.3, 0.5, 0.7, 1) έπειτα από πύρωση στους 1000 ο C σε αέρα Στα Σχήματα 3,5,7,9 και 11 παρουσιάζεται η μεταβολή της σχετικής πυκνότητας, ρ r, των υπό μελέτη περοβσκιτικών μεμβρανών σε συνάρτηση με τη θερμοκρασία πυροσυσσωμάτωσης, Τ top. Με βάση τη μέγιστη τιμή της ρ r της περοβσκιτικής μεμβράνης επιλέγεται η βέλτιστη θερμοκρασία πυροσυσσωμάτωσης, η τιμή της οποίας διαφέρει ανάλογα με την περιεκτικότητα σε Sr. Μέσω των εικόνων που λήφθηκαν από το SEM (Σχήματα 4,6,8,10 και 12) μελετάται η πυκνοποίηση της εκάστοτε μεμβράνης και προσδιορίζεται το μέσο μέγεθος κόκκων για κάθε δείγμα. Στο Σχήμα 3 παρουσιάζεται η εξάρτηση της σχετικής πυκνότητας του περοβσκίτη LaFeO 3 από τη θερμοκρασία πυροσυσσωμάτωσης. Παρατηρείται ότι οι τιμές της ρ r δεν παρουσιάζουν σημαντική απόκλιση, ενώ η μέγιστη τιμή συναντάται σε Τ top =1350 C. Από την εικόνα που λήφθηκε μέσω Ηλεκτρονικής Μικροσκοπίας Σάρωσης (Σχήμα 4) παρατηρείται ότι το δείγμα που πυροσυσσωματώθηκε στην προαναφερθείσα θερμοκρασία παρουσιάζει ομοιογένεια και δεν είναι πορώδες, ενώ το μέσο μέγεθος κόκκων είναι 5 2 μm. Στην περίπτωση του περοβσκίτη La 0.7Sr 0.3FeO 3, από το Σχήμα 5 διαπιστώνεται ότι οι τιμές της σχετικής πυκνότητας αποκλίνουν αρκετά για τις διάφορες τιμές της θερμοκρασίας πυροσυσσωμάτωσης και λαμβάνει τη μέγιστη τιμή της στους 1300 ο C. Στο Σχήμα 6 απεικονίζεται η μεμβράνη έπειτα από πυροσυσσωμάτωση στους 1350 C. Παρατηρείται οτι η περοβσκιτική μεμβράνη είναι συμπαγής, παρουσιάζει ομοιογένεια και το μέσο μέγεθος κόκκων είναι ίσο με 11 4 μm. Όπως φαίνεται στο Σχήμα 7 οι τιμές της σχετικής πυκνότητας του υλικού με χημικό τύπο La 0.5Sr 0.5FeO 3 παρουσιάζουν αξιοσημείωτη διασπορά σε όλες τις θερμοκρασίες πυροσυσσωμάτωσης που μελετήθηκαν. Φαίνεται ότι στους 1200 C η ρ r μεγιστοποιείται, ενώ από την εικόνα SEM συμπεραίνεται ότι το δείγμα είναι ομοιογενές και έχει πολύ μικρούς κόκκους με μέσο μέγεθος 4 1μm. Παρόμοια συμπεριφορά έχει και ο περοβσκίτης La 0.3Sr 0.7FeO 3, με μέγιστη σχετική πυκνότητα στους 1200 C (Σχήμα 9) και μέσο μέγεθος πόρων 3 0.7μm (Σχήμα 10).

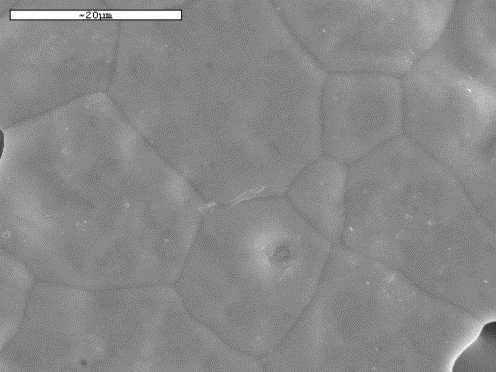

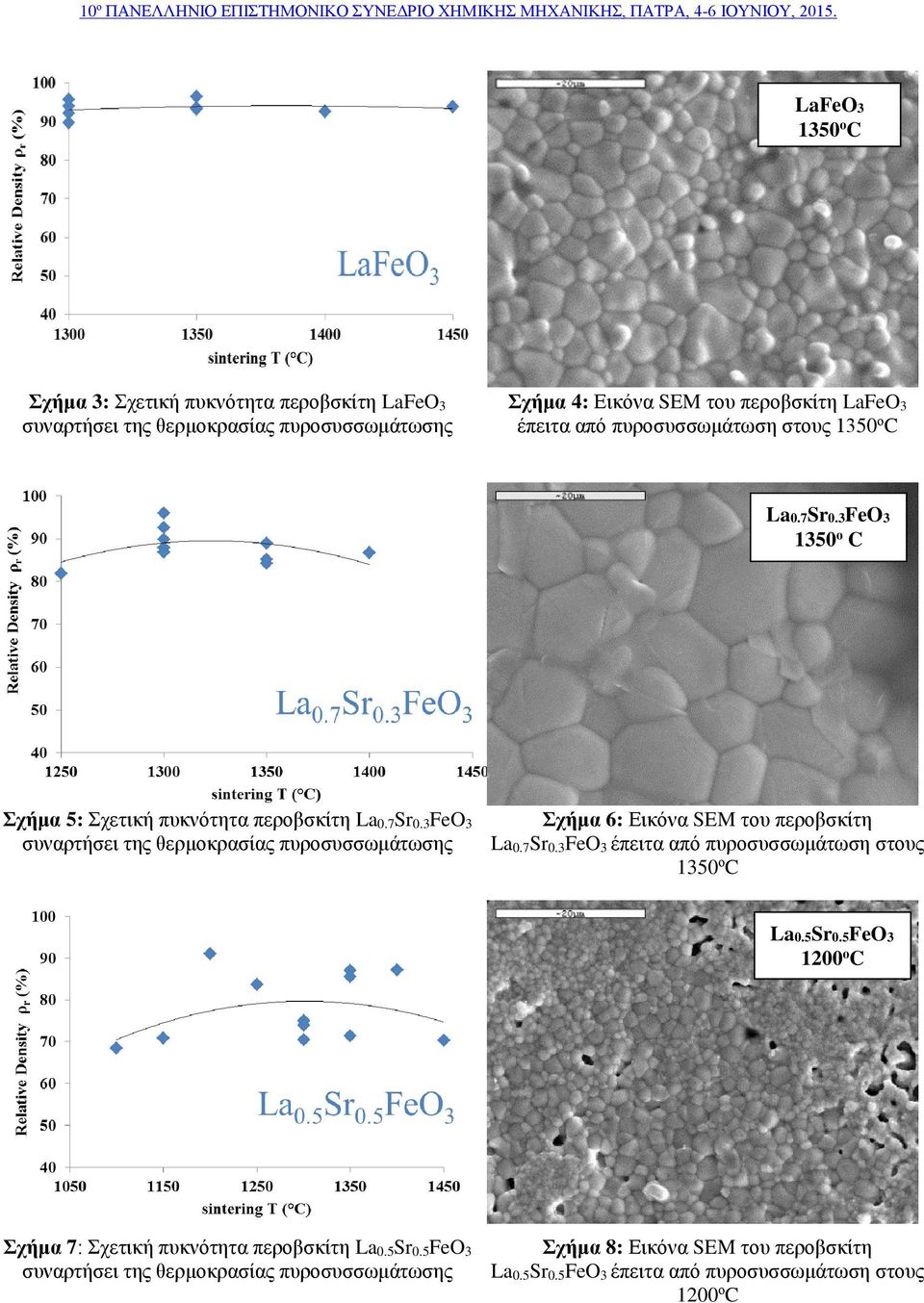

4 LaFeO ο C Σχήμα 3: Σχετική πυκνότητα περοβσκίτη LaFeO 3 Σχήμα 4: Εικόνα SEM του περοβσκίτη LaFeO 3 έπειτα από πυροσυσσωμάτωση στους 1350 ο C La0.7Sr0.3FeO ο C Σχήμα 5: Σχετική πυκνότητα περοβσκίτη La 0.7Sr 0.3FeO 3 Σχήμα 6: Εικόνα SEM του περοβσκίτη La 0.7Sr 0.3FeO 3 έπειτα από πυροσυσσωμάτωση στους 1350 ο C La0.5Sr0.5FeO3 Σχήμα 7: Σχετική πυκνότητα περοβσκίτη La 0.5Sr 0.5FeO 3 Σχήμα 8: Εικόνα SEM του περοβσκίτη La 0.5Sr 0.5FeO 3 έπειτα από πυροσυσσωμάτωση στους

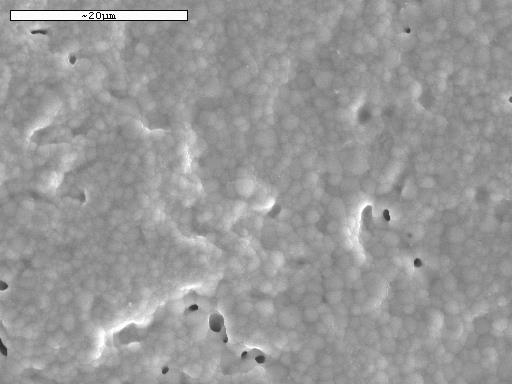

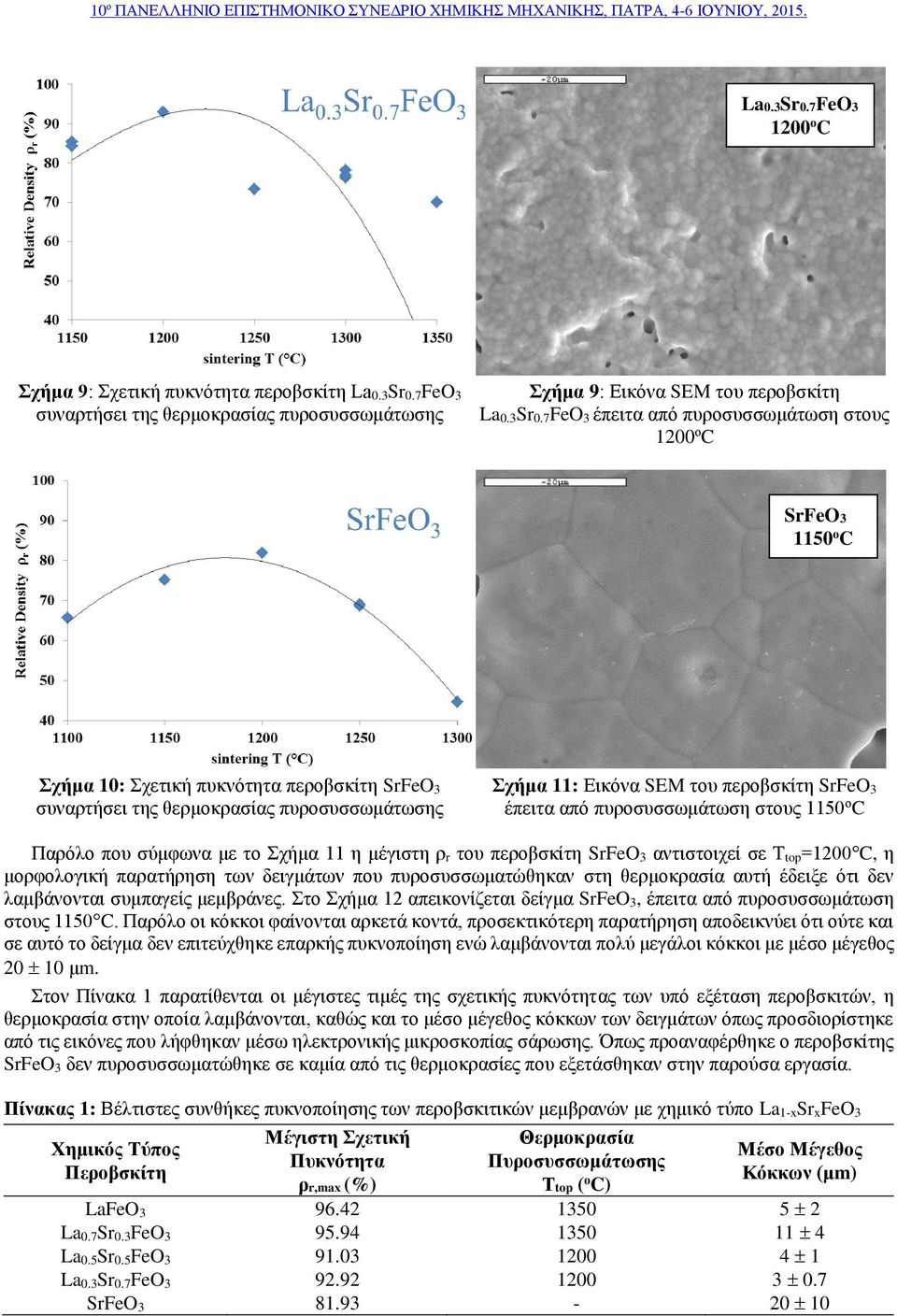

5 La0.3Sr0.7FeO3 Σχήμα 9: Σχετική πυκνότητα περοβσκίτη La 0.3Sr 0.7FeO 3 Σχήμα 9: Εικόνα SEM του περοβσκίτη La 0.3Sr 0.7FeO 3 έπειτα από πυροσυσσωμάτωση στους SrFeO ο C Σχήμα 10: Σχετική πυκνότητα περοβσκίτη SrFeO 3 Σχήμα 11: Εικόνα SEM του περοβσκίτη SrFeO 3 έπειτα από πυροσυσσωμάτωση στους 1150 ο C Παρόλο που σύμφωνα με το Σχήμα 11 η μέγιστη ρ r του περοβσκίτη SrFeO 3 αντιστοιχεί σε Τ top=1200 C, η μορφολογική παρατήρηση των δειγμάτων που πυροσυσσωματώθηκαν στη θερμοκρασία αυτή έδειξε ότι δεν λαμβάνονται συμπαγείς μεμβράνες. Στο Σχήμα 12 απεικονίζεται δείγμα SrFeO 3, έπειτα από πυροσυσσωμάτωση στους 1150 C. Παρόλο οι κόκκοι φαίνονται αρκετά κοντά, προσεκτικότερη παρατήρηση αποδεικνύει ότι ούτε και σε αυτό το δείγμα δεν επιτεύχθηκε επαρκής πυκνοποίηση ενώ λαμβάνονται πολύ μεγάλοι κόκκοι με μέσο μέγεθος μm. Στον Πίνακα 1 παρατίθενται οι μέγιστες τιμές της σχετικής πυκνότητας των υπό εξέταση περοβσκιτών, η θερμοκρασία στην οποία λαμβάνονται, καθώς και το μέσο μέγεθος κόκκων των δειγμάτων όπως προσδιορίστηκε από τις εικόνες που λήφθηκαν μέσω ηλεκτρονικής μικροσκοπίας σάρωσης. Όπως προαναφέρθηκε ο περοβσκίτης SrFeO 3 δεν πυροσυσσωματώθηκε σε καμία από τις θερμοκρασίες που εξετάσθηκαν στην παρούσα εργασία. Πίνακας 1: Βέλτιστες συνθήκες πυκνοποίησης των περοβσκιτικών μεμβρανών με χημικό τύπο La 1-xSr xfeo 3 Χημικός Τύπος Περοβσκίτη Μέγιστη Σχετική Πυκνότητα ρr,max (%) Θερμοκρασία Πυροσυσσωμάτωσης Τtop ( ο C) Μέσο Μέγεθος Κόκκων (μm) LaFeO La 0.7Sr 0.3FeO La 0.5Sr 0.5FeO La 0.3Sr 0.7FeO SrFeO

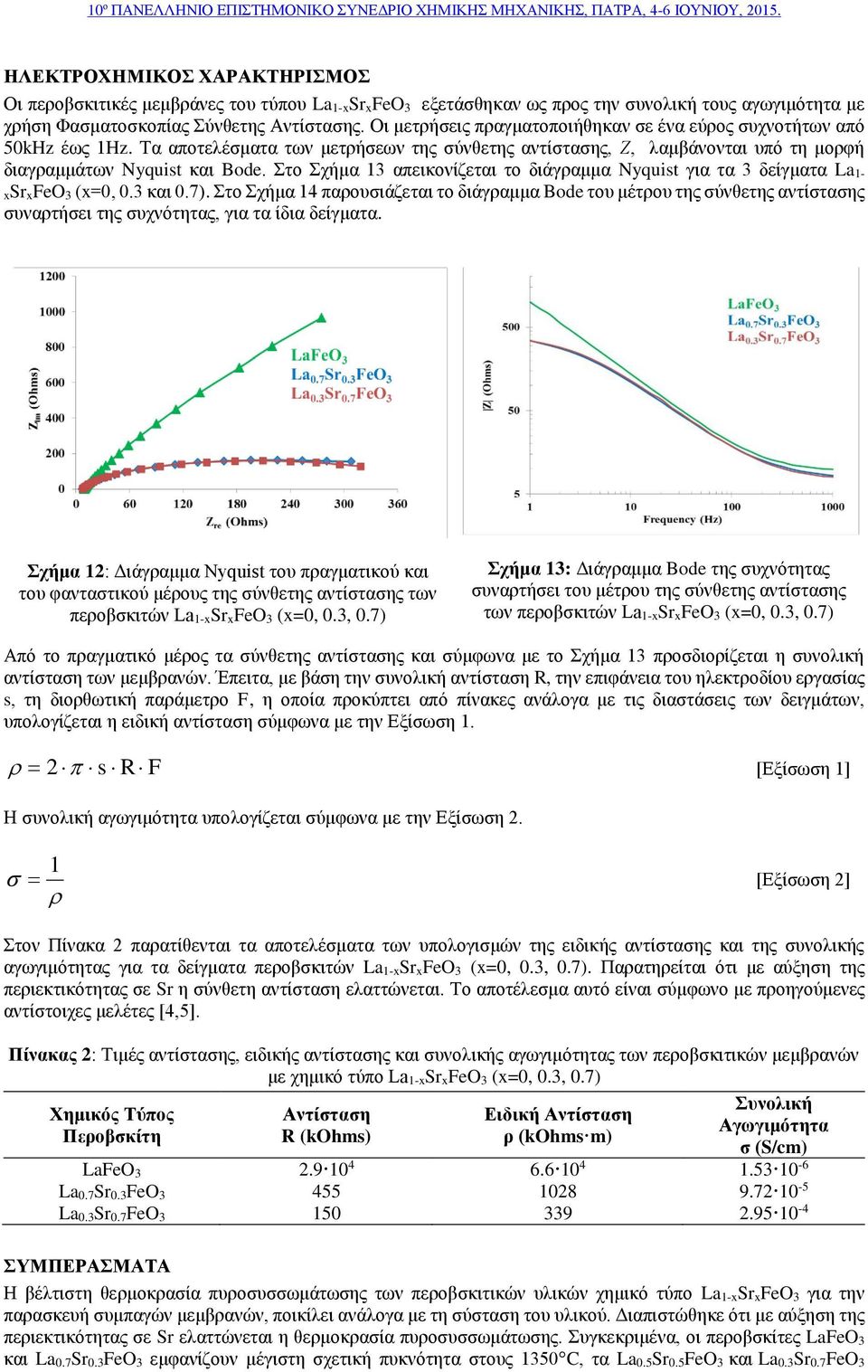

6 ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ Οι περοβσκιτικές μεμβράνες του τύπου La 1-xSr xfeo 3 εξετάσθηκαν ως προς την συνολική τους αγωγιμότητα με χρήση Φασματοσκοπίας Σύνθετης Αντίστασης. Οι μετρήσεις πραγματοποιήθηκαν σε ένα εύρος συχνοτήτων από 50kHz έως 1Hz. Τα αποτελέσματα των μετρήσεων της σύνθετης αντίστασης, Ζ, λαμβάνονται υπό τη μορφή διαγραμμάτων Nyquist και Bode. Στο Σχήμα 13 απεικονίζεται το διάγραμμα Nyquist για τα 3 δείγματα La 1- xsr xfeo 3 (x=0, 0.3 και 0.7). Στο Σχήμα 14 παρουσιάζεται το διάγραμμα Bode του μέτρου της σύνθετης αντίστασης συναρτήσει της συχνότητας, για τα ίδια δείγματα. Σχήμα 12: Διάγραμμα Nyquist του πραγματικού και του φανταστικού μέρους της σύνθετης αντίστασης των περοβσκιτών La 1-xSr xfeo 3 (x=0, 0.3, 0.7) Σχήμα 13: Διάγραμμα Bode της συχνότητας συναρτήσει του μέτρου της σύνθετης αντίστασης των περοβσκιτών La 1-xSr xfeo 3 (x=0, 0.3, 0.7) Από το πραγματικό μέρος τα σύνθετης αντίστασης και σύμφωνα με το Σχήμα 13 προσδιορίζεται η συνολική αντίσταση των μεμβρανών. Έπειτα, με βάση την συνολική αντίσταση R, την επιφάνεια του ηλεκτροδίου εργασίας s, τη διορθωτική παράμετρο F, η οποία προκύπτει από πίνακες ανάλογα με τις διαστάσεις των δειγμάτων, υπολογίζεται η ειδική αντίσταση σύμφωνα με την Εξίσωση 1. 2 s R F [Εξίσωση 1] Η συνολική αγωγιμότητα υπολογίζεται σύμφωνα με την Εξίσωση 2. 1 [Εξίσωση 2] Στον Πίνακα 2 παρατίθενται τα αποτελέσματα των υπολογισμών της ειδικής αντίστασης και της συνολικής αγωγιμότητας για τα δείγματα περοβσκιτών La 1-xSr xfeo 3 (x=0, 0.3, 0.7). Παρατηρείται ότι με αύξηση της περιεκτικότητας σε Sr η σύνθετη αντίσταση ελαττώνεται. Το αποτέλεσμα αυτό είναι σύμφωνο με προηγούμενες αντίστοιχες μελέτες [4,5]. Πίνακας 2: Τιμές αντίστασης, ειδικής αντίστασης και συνολικής αγωγιμότητας των περοβσκιτικών μεμβρανών με χημικό τύπο La 1-xSr xfeo 3 (x=0, 0.3, 0.7) Χημικός Τύπος Περοβσκίτη Αντίσταση R (kohms) Ειδική Αντίσταση ρ (kohms m) Συνολική Αγωγιμότητα σ (S/cm) LaFeO La 0.7Sr 0.3FeO La 0.3Sr 0.7FeO ΣΥΜΠΕΡΑΣΜΑΤΑ Η βέλτιστη θερμοκρασία πυροσυσσωμάτωσης των περοβσκιτικών υλικών χημικό τύπο La 1-xSr xfeo 3 για την παρασκευή συμπαγών μεμβρανών, ποικίλει ανάλογα με τη σύσταση του υλικού. Διαπιστώθηκε ότι με αύξηση της περιεκτικότητας σε Sr ελαττώνεται η θερμοκρασία πυροσυσσωμάτωσης. Συγκεκριμένα, οι περοβσκίτες LaFeO 3 και La 0.7Sr 0.3FeO 3 εμφανίζουν μέγιστη σχετική πυκνότητα στους 1350 C, τα La 0.5Sr 0.5FeO 3 και La 0.3Sr 0.7FeO 3

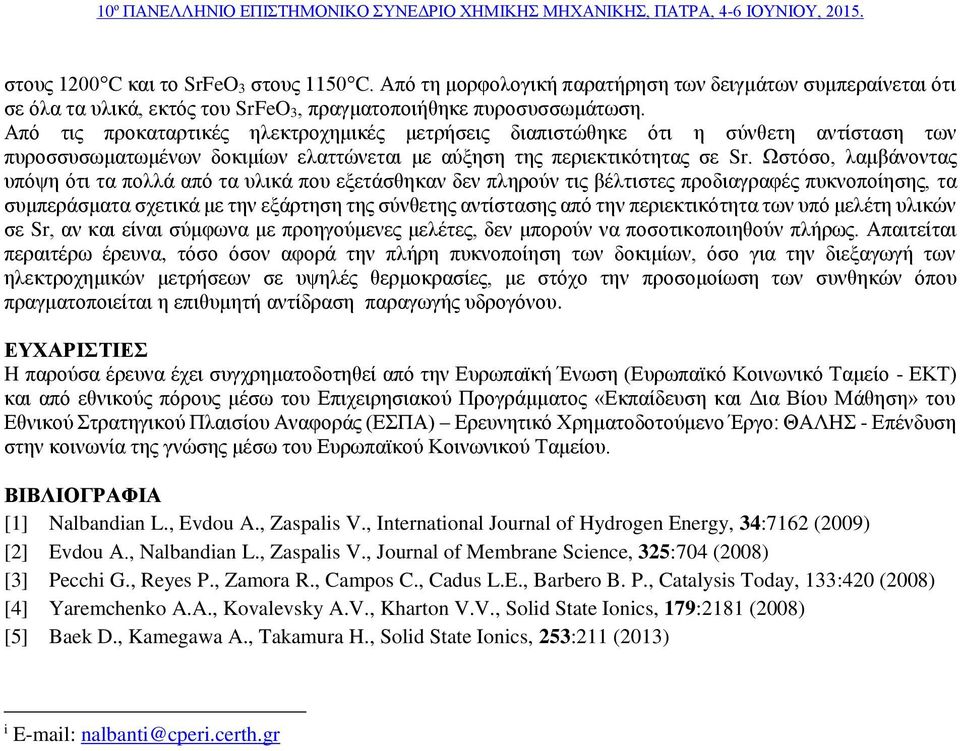

7 στους 1200 C και το SrFeO 3 στους 1150 C. Από τη μορφολογική παρατήρηση των δειγμάτων συμπεραίνεται ότι σε όλα τα υλικά, εκτός του SrFeO 3, πραγματοποιήθηκε πυροσυσσωμάτωση. Από τις προκαταρτικές ηλεκτροχημικές μετρήσεις διαπιστώθηκε ότι η σύνθετη αντίσταση των πυροσσυσωματωμένων δοκιμίων ελαττώνεται με αύξηση της περιεκτικότητας σε Sr. Ωστόσο, λαμβάνοντας υπόψη ότι τα πολλά από τα υλικά που εξετάσθηκαν δεν πληρούν τις βέλτιστες προδιαγραφές πυκνοποίησης, τα συμπεράσματα σχετικά με την εξάρτηση της σύνθετης αντίστασης από την περιεκτικότητα των υπό μελέτη υλικών σε Sr, αν και είναι σύμφωνα με προηγούμενες μελέτες, δεν μπορούν να ποσοτικοποιηθούν πλήρως. Απαιτείται περαιτέρω έρευνα, τόσο όσον αφορά την πλήρη πυκνοποίηση των δοκιμίων, όσο για την διεξαγωγή των ηλεκτροχημικών μετρήσεων σε υψηλές θερμοκρασίες, με στόχο την προσομοίωση των συνθηκών όπου πραγματοποιείται η επιθυμητή αντίδραση παραγωγής υδρογόνου. ΕΥΧΑΡΙΣΤΙΕΣ H παρούσα έρευνα έχει συγχρηματοδοτηθεί από την Ευρωπαϊκή Ένωση (Ευρωπαϊκό Κοινωνικό Ταμείο - ΕΚΤ) και από εθνικούς πόρους μέσω του Επιχειρησιακού Προγράμματος «Εκπαίδευση και Δια Βίου Μάθηση» του Εθνικού Στρατηγικού Πλαισίου Αναφοράς (ΕΣΠΑ) Ερευνητικό Χρηματοδοτούμενο Έργο: ΘΑΛΗΣ - Επένδυση στην κοινωνία της γνώσης μέσω του Ευρωπαϊκού Κοινωνικού Ταμείου. ΒΙΒΛΙΟΓΡΑΦΙΑ [1] Nalbandian L., Evdou A., Zaspalis V., International Journal of Hydrogen Energy, 34:7162 (2009) [2] Evdou Α., Nalbandian L., Zaspalis V., Journal of Membrane Science, 325:704 (2008) [3] Pecchi G., Reyes P., Zamora R., Campos C., Cadus L.E., Barbero B. P., Catalysis Today, 133:420 (2008) [4] Yaremchenko A.A., Kovalevsky A.V., Kharton V.V., Solid State Ionics, 179:2181 (2008) [5] Baek D., Kamegawa A., Takamura H., Solid State Ionics, 253:211 (2013) i nalbanti@cperi.certh.gr

ΒΕΛΤΙΩΣΗ ΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΣΤΗΝ ΠΥΡΟΣΥΣΣΩΜΑΤΩΣΗ «ΚΑΤΑΛΥΤΩΝ» ΓΙΑ ΤΗΝ ΘΕΡΜΟΧΗΜΙΚΗ ΔΙΑΣΠΑΣΗ ΤΟΥ ΝΕΡΟΥ ΜΕ ΣΤΟΧΟ ΤΗΝ ΠΑΡΑΓΩΓΗ ΑΝΑΝΕΩΣΙΜΟΥ Η2

ΒΕΛΤΙΩΣΗ ΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΣΤΗΝ ΠΥΡΟΣΥΣΣΩΜΑΤΩΣΗ «ΚΑΤΑΛΥΤΩΝ» ΓΙΑ ΤΗΝ ΘΕΡΜΟΧΗΜΙΚΗ ΔΙΑΣΠΑΣΗ ΤΟΥ ΝΕΡΟΥ ΜΕ ΣΤΟΧΟ ΤΗΝ ΠΑΡΑΓΩΓΗ ΑΝΑΝΕΩΣΙΜΟΥ Η2 ΒΕΛΤΙΩΣΗ ΤΗΣ ΑΝΤΙΣΤΑΣΗΣ ΣΤΗΝ ΠΥΡΟΣΥΣΣΩΜΑΤΩΣΗ «ΚΑΤΑΛΥΤΩΝ» ΓΙΑ ΤΗΝ ΘΕΡΜΟΧΗΜΙΚΗ ΔΙΑΣΠΑΣΗ ΤΟΥ ΝΕΡΟΥ ΜΕ ΣΤΟΧΟ ΤΗΝ ΠΑΡΑΓΩΓΗ ΑΝΑΝΕΩΣΙΜΟΥ Η2 Παρασκευή Νέσση 1, Γιώργος Κόγιας 2, Βασίλης Ζασπάλης 1,2, Λώρη Ναλμπαντιάν

Διαβάστε περισσότερα

57001, Θέρµη, Θεσσαλονίκη, 2 Τµήµα Χηµικών Μηχανικών, Αριστοτέλειο Πανεπιστήµιο. Θεσσαλονίκης, 54124, Θεσσαλονίκη

57001, Θέρµη, Θεσσαλονίκη, 2 Τµήµα Χηµικών Μηχανικών, Αριστοτέλειο Πανεπιστήµιο. Θεσσαλονίκης, 54124, Θεσσαλονίκη ΦΕΡΡΙΤΕΣ ΩΣ ΟΞΕΙ ΟΑΝΑΓΩΓΙΚΟΙ «ΚΑΤΑΛΥΤΕΣ» ΓΙΑ ΤΗΝ ΠΑΡΑΓΩΓΗ Υ ΡΟΓΟΝΟΥ ΑΠΟ ΤΗ ΙΑΣΠΑΣΗ ΤΟΥ ΝΕΡΟΥ Α. Εύδου 1, Ζ. Νικολαΐδου 2, Β. Ζασπάλης 1,2, Λ. Ναλµπαντιάν 1 1 Ινστιτούτο Χηµικών ιεργασιών και Ενεργειακών

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2

ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2 ΜΕΛΕΤΗ ΤHΣ ΘΕΡΜΙΚΗΣ ΙΑΣΠΑΣΗΣ ΚΑΙ ΑΝΑΓΩΓΗΣ ΤΟΥ V 2 O 5 ΚΑΙ TΩΝ ΠΡΟ ΡΟΜΩΝ ΕΝΩΣΕΩΝ ΑΥΤΟΥ ΣΤΗΡΙΓΜΕΝΩΝ ΣΕ TiΟ 2 Λ. Ναλµπαντιάν Ινστιτούτο Τεχνικής Χηµικών ιεργασιών, ΕΚΕΤΑ, Τ.Θ. 361, 57001, Θέρµη,Θεσσαλονίκη

Διαβάστε περισσότερα

ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ

ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ ~ ΠΕΡΙΛΗΨΗ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΑΓΓΕΛΙΚΗΣ ΠΑΠΑΒΑΣΙΛΕΙΟΥ ~ ΠΕΡΙΛΗΨΗ H παρούσα Διδακτορική Διατριβή περιλαμβάνει συστηματική μελέτη για την ανάπτυξη τριοδικού καταλυτικού μετατροπέα (TWC) που να επιδεικνύει

Διαβάστε περισσότερα

ΠΕΡΙΕΧΟΜΕΝΑ ΠΕΡΙΛΗΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ 1.2 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ ΤΙΤΑΝΙΟΥ-ΥΔΡΟΞΥΑΠΑΤΙΤΗ 3

ΠΕΡΙΕΧΟΜΕΝΑ ΠΕΡΙΛΗΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ 1.2 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ ΤΙΤΑΝΙΟΥ-ΥΔΡΟΞΥΑΠΑΤΙΤΗ 3 ΠΕΡΙΛΗΨΗ ΤΗΣ ΠΑΡΟΥΣΑΣ ΔΙΔΑΚΤΟΡΙΚΗΣ ΔΙΑΤΡΙΒΗΣ ΚΕΦΑΛΑΙΟ 1. ΒΙΒΛΙΟΓΡΑΦΙΚΗ ΑΝΑΣΚΟΠΗΣΗ 1.1 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ 1 1.2 ΕΙΣΑΓΩΓΗ ΣΤΑ ΒΙΟΥΛΙΚΑ ΤΙΤΑΝΙΟΥ-ΥΔΡΟΞΥΑΠΑΤΙΤΗ 3 1.3 ΤΟ ΤΙΤΑΝΙΟ ΣΤΗΝ ΚΑΤΑΣΚΕΥΗ ΒΙΟΥΛΙΚΩΝ

Διαβάστε περισσότερα

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ

ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ ΜΟΡΦΟΠΟΙΗΣΗ ΜΕ ΤΕΧΝΙΚΕΣ ΚΟΝΙΟΜΕΤΑΛΛΟΥΡΓΙΑΣ Η πρώτη ύλη με τη μορφή σωματιδίων (κόνεως) μορφοποιείται μέσα σε καλούπια, με μηχανισμό που οδηγεί σε δομική διασύνδεση των σωματιδίων με πρόσδοση θερμότητας.

Διαβάστε περισσότερα

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις Α. ΓΑΚΗ Χηµ. Μηχ. ΕΜΠ Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις ΑΣΚΗΣΗ 2 Σύνθεση νανοκόνεων του τύπου La 1-x Sr x MnO 3-δ µε την τεχνική αυτανάφλεξης (Glycine/Nitrate Process GNP) ΕΙΣΑΓΩΓΗ Τα

Διαβάστε περισσότερα

Πειραματική Βελτιστοποίηση της Τεχνικής Πυρόλυσης Ψεκασμού για την Παρασκευή Συστατικών Στοιχείων Κυψελών Καυσίμου Στερεού Οξειδίου (SOFCs)

Πειραματική Βελτιστοποίηση της Τεχνικής Πυρόλυσης Ψεκασμού για την Παρασκευή Συστατικών Στοιχείων Κυψελών Καυσίμου Στερεού Οξειδίου (SOFCs) 1 ο Πανελλήνιο Επιστημονικό Συνέδριο Χημικής Μηχανικής, 4 6 Ιουνίου, Πάτρα 215 Πειραματική Βελτιστοποίηση της Τεχνικής Πυρόλυσης Ψεκασμού για την Παρασκευή Συστατικών Στοιχείων Κυψελών Καυσίμου Στερεού

Διαβάστε περισσότερα

M M n+ + ne (1) Ox + ne Red (2) i = i Cdl + i F (3) de dt + i F (4) i = C dl. e E Ecorr

M M n+ + ne (1) Ox + ne Red (2) i = i Cdl + i F (3) de dt + i F (4) i = C dl. e E Ecorr Επιταχυνόμενες μέθοδοι μελέτης της φθοράς: Μέθοδος Tafel και μέθοδος ηλεκτροχημικής εμπέδησης Αντώνης Καραντώνης, και Δημήτρης Δραγατογιάννης 1 Σκοπός της άσκησης Στην άσκηση αυτή θα μελετηθεί η διάβρωση

Διαβάστε περισσότερα

ΣΥΓΚΡΙΣΗ ΑΠΟΔΟΣΗΣ ΑΝΤΙΣΤΡΕΠΤΩΝ ΗΛΕΚΤΡΟΔΙΩΝ ΓΙΑ ΑΝΑΓΕΝΝΟΥΜΕΝΕΣ ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΟΞΕΙΔΙΟΥ ΤΡΟΦΟΔΟΤΟΥΜΕΝΕΣ ΜΕ CO 2. Κ.Μ. Παπαζήση, Σ.

ΣΥΓΚΡΙΣΗ ΑΠΟΔΟΣΗΣ ΑΝΤΙΣΤΡΕΠΤΩΝ ΗΛΕΚΤΡΟΔΙΩΝ ΓΙΑ ΑΝΑΓΕΝΝΟΥΜΕΝΕΣ ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΟΞΕΙΔΙΟΥ ΤΡΟΦΟΔΟΤΟΥΜΕΝΕΣ ΜΕ CO 2. Κ.Μ. Παπαζήση, Σ. ΣΥΓΚΡΙΣΗ ΑΠΟΔΟΣΗΣ ΑΝΤΙΣΤΡΕΠΤΩΝ ΗΛΕΚΤΡΟΔΙΩΝ ΓΙΑ ΑΝΑΓΕΝΝΟΥΜΕΝΕΣ ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΟΞΕΙΔΙΟΥ ΤΡΟΦΟΔΟΤΟΥΜΕΝΕΣ ΜΕ CO 2 Κ.Μ. Παπαζήση, Σ. Μπαλωµένου Ινστιτούτο Χηµικών Διεργασιών και Ενεργειακών Πόρων

Διαβάστε περισσότερα

Διαχωρισμός του Η 2 σε εμπορική μεμβράνη Pd-Cu/V

Διαχωρισμός του Η 2 σε εμπορική μεμβράνη Pd-Cu/V Διαχωρισμός του Η 2 σε εμπορική μεμβράνη Pd-Cu/V Δ. Κουτσονικόλας 1, Σ. Τόπης 3, Σ. Καλδής 2, Γ. Σκόδρας 1,2,3 και Γ.Π. Σακελλαρόπουλος 1,2,3 * 1 Εργαστήριο Γενικής Χημικής Τεχνολογίας, Τμήμα Χημικών Μηχανικών,

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ

ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ ΣΥΝΘΕΣΗ ΝΑΝΟΣΩΛΗΝΩΝ ΑΝΘΡΑΚΑ ΜΕΣΩ ΘΕΡΜΟΛΥΣΗΣ ΟΡΓΑΜΟΜΕΤΑΛΛΙΚΗΣ ΕΝΩΣΗΣ ΣΕ ΣΤΕΡΕΑ ΚΑΤΑΣΤΑΣΗ Α.Μ. Νέτσου 1, Ε. Χουντουλέση 1, Μ.Περράκη 2, Α.Ντζιούνη 1, Κ. Κορδάτος 1 1 Σχολή Χημικών Μηχανικών, ΕΜΠ 2 Σχολή

Διαβάστε περισσότερα

ΑΞΙΟΠΟΙΗΣΗ ΒΙΟΜΗΧΑΝΙΚΟΥ ΑΠΟΒΛΗΤΟΥ ΩΣ ΦΟΡΕΑ ΟΞΥΓΟΝΟΥ ΣΤΗΝ ΔΙΕΡΓΑΣΙΑ ΚΑΥΣΗΣ ΜΕ ΧΗΜΙΚΗ ΑΝΑΔΡΑΣΗ (CHEMICAL LOOPING COMBUSTION)

ΑΞΙΟΠΟΙΗΣΗ ΒΙΟΜΗΧΑΝΙΚΟΥ ΑΠΟΒΛΗΤΟΥ ΩΣ ΦΟΡΕΑ ΟΞΥΓΟΝΟΥ ΣΤΗΝ ΔΙΕΡΓΑΣΙΑ ΚΑΥΣΗΣ ΜΕ ΧΗΜΙΚΗ ΑΝΑΔΡΑΣΗ (CHEMICAL LOOPING COMBUSTION) ΑΞΙΟΠΟΙΗΣΗ ΒΙΟΜΗΧΑΝΙΚΟΥ ΑΠΟΒΛΗΤΟΥ ΩΣ ΦΟΡΕΑ ΟΞΥΓΟΝΟΥ ΣΤΗΝ ΔΙΕΡΓΑΣΙΑ ΚΑΥΣΗΣ ΜΕ ΧΗΜΙΚΗ ΑΝΑΔΡΑΣΗ (CHEMICAL LOOPING COMBUSTION) Αντιγόνη Εύδου 1,2, Βασίλης Ζασπάλης 1,2, Λώρη Ναλμπαντιάν 1, i 1 Εργαστήριο Ανόργανων

Διαβάστε περισσότερα

Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας

Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας Heriot-Watt University Technological Education Institute of Piraeus Φίλιππος Μπρέζας & Κωνσταντίνος-Στέφανος Νίκας 3 Δεκεμβρίου 2011, Αθήνα Περίληψη Εισαγωγή Δημιουργία πλέγματος & μοντελοποίηση CFD Διακρίβωση

Διαβάστε περισσότερα

ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών»

ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών» ΠΑΝΕΠΙΣΤΗΜΙΟ ΠΑΤΡΩΝ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΤΩΝ ΥΛΙΚΩΝ ΤΕΛΙΚΗ ΕΚΘΕΣΗ ΤΟΥ ΕΡΓΟΥ: «Μέτρηση Ηλεκτρικών Χαρακτηριστικών Πολυουρεθανικών και Εποδειδικών Ρητινών» Στα πλαίσια της σύμβασης ανάθεσης

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΟΞΕΙ ΟΑΝΑΓΩΓΙΚΟΥ ΑΝΤΙ ΡΑΣΤΗΡΑ ΚΕΡΑΜΙΚΗΣ ΜΕΜΒΡΑΝΗΣ ΓΙΑ ΠΑΡΑΓΩΓΗ Υ ΡΟΓΟΝΟΥ ΑΠΟ ΑΝΑΝΕΩΣΙΜΕΣ ΠΡΩΤΕΣ ΥΛΕΣ

ΜΕΛΕΤΗ ΟΞΕΙ ΟΑΝΑΓΩΓΙΚΟΥ ΑΝΤΙ ΡΑΣΤΗΡΑ ΚΕΡΑΜΙΚΗΣ ΜΕΜΒΡΑΝΗΣ ΓΙΑ ΠΑΡΑΓΩΓΗ Υ ΡΟΓΟΝΟΥ ΑΠΟ ΑΝΑΝΕΩΣΙΜΕΣ ΠΡΩΤΕΣ ΥΛΕΣ 7 ο ΠΑΝΕΛΛΗΝΙΟ ΕΠΙΣΤΗΜΟΝΙΚΟ ΣΥΝΕ ΡΙΟ ΧΗΜΙΚΗΣ ΜΗΧΑΝΙΚΗΣ, ΠΑΤΡΑ, 3-5 ΙΟΥΝΙΟΥ, 9. ΜΕΛΕΤΗ ΟΞΕΙ ΟΑΝΑΓΩΓΙΚΟΥ ΑΝΤΙ ΡΑΣΤΗΡΑ ΚΕΡΑΜΙΚΗΣ ΜΕΜΒΡΑΝΗΣ ΓΙΑ ΠΑΡΑΓΩΓΗ Υ ΡΟΓΟΝΟΥ ΑΠΟ ΑΝΑΝΕΩΣΙΜΕΣ ΠΡΩΤΕΣ ΥΛΕΣ Α. Εύδου, Λ. Ναλµπαντιάν,

Διαβάστε περισσότερα

Στοιχειμετρικοί υπολογισμοί σε διαλύματα

Στοιχειμετρικοί υπολογισμοί σε διαλύματα Στοιχειμετρικοί υπολογισμοί σε διαλύματα 23-1. Τι εκφράζουν οι συντελεστές μιας χημικής αντίδρασης; Οι συντελεστές σε μία χημική εξίσωση καθορίζουν την αναλογία mol των αντιδρώντων και προϊόντων στην αντίδραση.

Διαβάστε περισσότερα

ΣΥΓΚΡIΤΙΚΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΔΙΩΝ Ir KAI Ir-Ru ΚΑΤΑ ΤΗΝ ΗΛΕΚΤΡΟΛΥΣΗ ΤΟΥ ΝΕΡΟΥ ΣΕ ΚΕΛΙΑ ΠΡΩΤΟΝΙΑΚΗΣ ΜΕΜΒΡΑΝΗΣ. Πατρών, 26504, Πάτρα.

ΣΥΓΚΡIΤΙΚΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΔΙΩΝ Ir KAI Ir-Ru ΚΑΤΑ ΤΗΝ ΗΛΕΚΤΡΟΛΥΣΗ ΤΟΥ ΝΕΡΟΥ ΣΕ ΚΕΛΙΑ ΠΡΩΤΟΝΙΑΚΗΣ ΜΕΜΒΡΑΝΗΣ. Πατρών, 26504, Πάτρα. 9 ο ΠΕΣΧΜ: Η Συμβολή της Χημικής Μηχανικής στην Αειφόρο Ανάπτυξη ΣΥΓΚΡIΤΙΚΗ ΜΕΛΕΤΗ ΗΛΕΚΤΡΟΔΙΩΝ Ir KAI Ir-Ru ΚΑΤΑ ΤΗΝ ΗΛΕΚΤΡΟΛΥΣΗ ΤΟΥ ΝΕΡΟΥ ΣΕ ΚΕΛΙΑ ΠΡΩΤΟΝΙΑΚΗΣ ΜΕΜΒΡΑΝΗΣ Α. Γκούσεβ 1, Α. Κατσαούνης 1 και

Διαβάστε περισσότερα

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Γραπτό τεστ (συν-)αξιολόγησης στο μάθημα: «ΔΙΑΓΝΩΣΤΙΚΕΣ ΜΕΘΟΔΟΙ ΣΤΗ ΜΕΛΕΤΗ

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΣΥΜΠΑΓΩΝ ΠΕΡΟΒΣΚΙΤΙΚΩΝ ΜΕΜΒΡΑΝΩΝ ΜΙΚΤΗΣ ΑΓΩΓΙΜΟΤΗΤΑΣ ΜΕ ΓΕΝΙΚΟ ΧΗΜΙΚΟ ΤΥΠΟ La1-xSrxFeO3

ΜΕΛΕΤΗ ΣΥΜΠΑΓΩΝ ΠΕΡΟΒΣΚΙΤΙΚΩΝ ΜΕΜΒΡΑΝΩΝ ΜΙΚΤΗΣ ΑΓΩΓΙΜΟΤΗΤΑΣ ΜΕ ΓΕΝΙΚΟ ΧΗΜΙΚΟ ΤΥΠΟ La1-xSrxFeO3 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΔΙΑΤΜΗΜΑΤΙΚΟ ΠΡΟΓΡΑΜΜΑ ΜΕΤΑΠΤΥΧΙΑΚΩΝ ΣΠΟΥΔΩΝ: «ΔΙΕΡΓΑΣΙΕΣ & ΤΕΧΝΟΛΟΓΙΑ ΠΡΟΗΓΜΕΝΩΝ ΥΛΙΚΩΝ» ΜΕΛΕΤΗ ΣΥΜΠΑΓΩΝ ΠΕΡΟΒΣΚΙΤΙΚΩΝ ΜΕΜΒΡΑΝΩΝ ΜΙΚΤΗΣ ΑΓΩΓΙΜΟΤΗΤΑΣ

Διαβάστε περισσότερα

ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ

ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ Εισαγωγή ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ Το γαλβανικό κελί (γαλβανική διάβρωση) είναι μια ηλεκτροχημική αντίδραση οξείδωσης-αναγωγής (redox), η οποία συμβαίνει όταν δύο ανόμοια μέταλλα

Διαβάστε περισσότερα

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ

ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Ιούνιος 2016-(Καθ. Β.Ζασπάλης) ΤΕΣΤ ΑΞΙΟΛΟΓΗΣΗΣ ΜΕΤΑΦΟΡΑ ΑΠΟΤΕΛΕΣΜΑΤΩΝ

Διαβάστε περισσότερα

6. Αταξίες δομής. Ανόργανη Χημεία, Χημεία στερεάς κατάστασης, Κρυσταλλογραφία, Θερμοδυναμική, Ηλεκτροχημεία, Αναλυτική Χημεία.

6. Αταξίες δομής. Ανόργανη Χημεία, Χημεία στερεάς κατάστασης, Κρυσταλλογραφία, Θερμοδυναμική, Ηλεκτροχημεία, Αναλυτική Χημεία. 6. Αταξίες δομής Σύνοψη Παρουσιάζονται γενικά οι αταξίες δομής σε κρυστάλλους. Κατόπιν, ειδικότερα, αναφέρονται οι αταξίες δομής που δεν οδηγούν σε απόκλιση από τη στοιχειομετρία των κρυστάλλων, όπως οι

Διαβάστε περισσότερα

3. Υπολογισμοί με Χημικούς Τύπους και Εξισώσεις

3. Υπολογισμοί με Χημικούς Τύπους και Εξισώσεις 3. Υπολογισμοί με Χημικούς Τύπους και Εξισώσεις ΠΕΡΙΕΧΟΜΕΝΑ: Μοριακή μάζα και τυπική μάζα μιας ουσίας Η έννοια του mole Εκατοστιαία περιεκτικότητα από το χημικό τύπο Στοιχειακή ανάλυση: Εκατοστιαία περιεκτικότητα

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ. Περιληπτική θεωρητική εισαγωγή

ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ. Περιληπτική θεωρητική εισαγωγή ΚΕΦΑΛΑΙΟ ΕΚΤΟ ΤΕΧΝΟΛΟΓΙΚΕΣ ΔΙΕΡΓΑΣΙΕΣ ΣΤΕΡΕΑΣ ΚΑΤΑΣΤΑΣΗΣ Περιληπτική θεωρητική εισαγωγή α) Τεχνική zchralski Η πιο συχνά χρησιμοποιούμενη τεχνική ανάπτυξης μονοκρυστάλλων πυριτίου (i), αρίστης ποιότητας,

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 02 Μεταλλογραφική Παρατήρηση Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011

Διαβάστε περισσότερα

ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ

ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ ΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΕΙΟ ΘΡΑΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΑΡΑΓΩΓΗΣ κ ΔΙΟΙΚΗΣΗΣ ΤΟΜΕΑΣ ΥΛΙΚΩΝ, ΔΙΕΡΓΑΣΙΩΝ κ ΜΗΧΑΝΟΛΟΓΙΑΣ ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ Παραουσίαση μαθήματος με διαφάνειες στο

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 3 Τίτλος: Σταθεροποίηση ζιρκονίας με προσθήκη CaO Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος Χ., Βόγκλης

Διαβάστε περισσότερα

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 7 ΣΕΛΙΔΕΣ

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 7 ΣΕΛΙΔΕΣ ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ Γ ΗΜΕΡΗΣΙΩΝ & Δ ΕΣΠΕΡΙΝΩΝ ΕΠΑΝΑΛΗΠΤΙΚΕΣ ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΚΑΙ Δ ΤΑΞΗΣ ΕΣΠΕΡΙΝΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΣΑΒΒΑΤΟ 8 ΣΕΠΤΕΜΒΡΙΟΥ 018 - ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΧΗΜΕΙΑ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ

Διαβάστε περισσότερα

(1) i mig,k = z 2 kf 2 u k c k (2) i mig = i mig,k = z 2 kf 2 u k c k. k=1. k=1

(1) i mig,k = z 2 kf 2 u k c k (2) i mig = i mig,k = z 2 kf 2 u k c k. k=1. k=1 Αριθμοί μεταφοράς Α. Καραντώνης 1 Σκοπός Σκοπός της άσκησης είναι ο πειραματικός προσδιορισμός των αριθμών μεταφοράς με τη μέθοδο Hittorf. Ειδικότερα, προσδιορίζονται ο αριθμοί μεταφοράς κατιόντων υδρογόνου

Διαβάστε περισσότερα

Γραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιανουάριος 2018

Γραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιανουάριος 2018 Γραπτή εξέταση προόδου στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιανουάριος 018 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 4 Τίτλος: Μελέτη της συμπεριφοράς δομικού υλικού σε θερμοκρασιακή περιοχή πέραν της θερμοκρασίας παραγωγής του Ονόματα Καθηγητών: Κακάλη Γ.,

Διαβάστε περισσότερα

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις

Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις Γ. Κακάλη, Αν. Καθ. Ε.Μ.Π. Α. Γάκη, Χηµ. Μηχ. ΕΜΠ Προχωρηµένη Ανόργανη Χηµεία - Εργαστηριακές Ασκήσεις ΑΣΚΗΣΗ 6 Παρασκευή ασβεσταργιλικών ενώσεων µε τη µέθοδο πολυµερισµού αρχικών διαλυµάτων και τη χρήση

Διαβάστε περισσότερα

Τίτλος Μαθήματος: Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά) Ενότητα: Κεραμικά Υμένια

Τίτλος Μαθήματος: Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά) Ενότητα: Κεραμικά Υμένια Τίτλος Μαθήματος: Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά) Ενότητα: Κεραμικά Υμένια Διδάσκοντες: Αναπλ. Καθ. Σ. Αγαθόπουλος, Καθ. Δ. Γουρνής, Καθ. Μ. Καρακασίδης Τμήμα: Μηχανικών Επιστήμης Υλικών

Διαβάστε περισσότερα

ΟΜΟΣΠΟΝΔΙΑ ΕΚΠΑΙΔΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑΔΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2019 Β ΦΑΣΗ ΧΗΜΕΙΑ

ΟΜΟΣΠΟΝΔΙΑ ΕΚΠΑΙΔΕΥΤΙΚΩΝ ΦΡΟΝΤΙΣΤΩΝ ΕΛΛΑΔΟΣ (Ο.Ε.Φ.Ε.) ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΑ ΘΕΜΑΤΑ 2019 Β ΦΑΣΗ ΧΗΜΕΙΑ ΤΑΞΗ: Γ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΣ: ΘΕΤΙΚΩΝ ΣΠΟΥΔΩΝ ΜΑΘΗΜΑ: ΧΗΜΕΙΑ Ημερομηνία: Σάββατο 20 Απριλίου 2019 Διάρκεια Εξέτασης: 3 ώρες ΘΕΜΑ Α ΕΚΦΩΝΗΣΕΙΣ Για τις προτάσεις Α1 έως και Α4 να γράψετε στο τετράδιό

Διαβάστε περισσότερα

Μέθοδοι έρευνας ορυκτών και πετρωμάτων

Μέθοδοι έρευνας ορυκτών και πετρωμάτων Μέθοδοι έρευνας ορυκτών και πετρωμάτων Μάθημα 11 ο Διαφορική θερμική ανάλυση (DTA) Διδάσκων Δρ. Αδαμαντία Χατζηαποστόλου Τμήμα Γεωλογίας Πανεπιστημίου Πατρών Ακαδημαϊκό Έτος 2017-2018 Ύλη 11 ου μαθήματος

Διαβάστε περισσότερα

ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ

ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ ΑΝΑΠΤΥΞΗ ΝΑΝΟΔΟΜΗΜΕΝΩΝ ΥΛΙΚΩΝ ΜΕ ΝΑΝΟΣΩΛΗΝΕΣ ΑΝΘΡΑΚΑ ΓΙΑ ΧΡΗΣΗ ΣΕ ΕΦΑΡΜΟΓΕΣ ΥΨΗΛΗΣ ΑΝΤΟΧΗΣ Πετούσης Μάρκος, Δρ. Μηχανολόγος Μηχανικός Τμήμα Μηχανολόγων Μηχανικών Τ.Ε. ΤΕΙ Κρήτης Σύνθετα υλικά Σύνθετα υλικά

Διαβάστε περισσότερα

ΑΠΑΝΤΗΣΕΙΣ Α ΛΥΚΕΙΟΥ 32 ου ΠΜΔΧ 2018

ΑΠΑΝΤΗΣΕΙΣ Α ΛΥΚΕΙΟΥ 32 ου ΠΜΔΧ 2018 ΑΠΑΝΤΗΣΕΙΣ Α ΛΥΚΕΙΟΥ 32 ου ΠΜΔΧ 2018 ΠΟΛΛΑΠΛΕΣ ΕΠΙΛΟΓΕΣ 1 η ΑΣΚΗΣΗ 2 η ΑΣΚΗΣΗ 1. Β 1.1. Β 2.1. Β 2. Δ 1.2. Γ 2.2. Β 3. Γ 1.3. Α 2.3. Β 4. Α 1.4. Α 2.4. Α 5. Α 1.5. Α 6. Δ 1.6. Β 7. Α 1.7. Β 8. Δ 9. Α 10.

Διαβάστε περισσότερα

Περίληψη διδακτορικής διατριβής

Περίληψη διδακτορικής διατριβής ΑΝΑΠΤΥΞΗ ΚΑΙΝΟΤΟΜΟΥ ΔΙΕΡΓΑΣΙΑΣ ΚΥΨΕΛΙΔΑΣ ΚΑΥΣΙΜΟΥ ΓΙΑ ΤΗΝ ΕΝΕΡΓΕΙΑΚΗ ΑΞΙΟΠΟΙΗΣΗ ΥΓΡΩΝ ΑΠΟΒΛΗΤΩΝ Περίληψη διδακτορικής διατριβής Υποβληθείσα στο Τμήμα Χημικών Μηχανικών του Πανεπιστημίου Πατρών Υπό ΑΣΗΜΙΝΑ

Διαβάστε περισσότερα

Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου Μελέτη βιοδιαθεσιμότητας του παραγόμενου προϊόντος

Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου Μελέτη βιοδιαθεσιμότητας του παραγόμενου προϊόντος ΠΡΑΞΗ ΕΘΝΙΚΗΣ ΕΜΒΕΛΕΙΑΣ «Πρόγραμμα Ανάπτυξης Βιομηχανικής Έρευνας και Τεχνολογίας (ΠΑΒΕΤ) 2013» Δευτέρα 25 Μαΐου, 2015 Ημερίδα - Κ.Ε.Δ.Ε.Α. Θεσσαλονίκη Χαρακτηρισμός των στερεών ιζημάτων ανάκτησης φωσφόρου

Διαβάστε περισσότερα

ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΚΑΚΑΡΟΥΝΤΑ ΑΡΓΥΡΩ Α.Μ. 277 ΜΗΤΣΑΚΗ ΤΑΤΙΑΝΑ Α.Μ. 309 ΠΑΠΑΖΑΦΕΙΡΑΤΟΥ ΙΦΙΓΕΝΕΙΑ Α.Μ.322

ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΚΑΚΑΡΟΥΝΤΑ ΑΡΓΥΡΩ Α.Μ. 277 ΜΗΤΣΑΚΗ ΤΑΤΙΑΝΑ Α.Μ. 309 ΠΑΠΑΖΑΦΕΙΡΑΤΟΥ ΙΦΙΓΕΝΕΙΑ Α.Μ.322 ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ ΚΑΚΑΡΟΥΝΤΑ ΑΡΓΥΡΩ Α.Μ. 277 ΜΗΤΣΑΚΗ ΤΑΤΙΑΝΑ Α.Μ. 309 ΠΑΠΑΖΑΦΕΙΡΑΤΟΥ ΙΦΙΓΕΝΕΙΑ Α.Μ.322 ΤΙ ΕΙΝΑΙ ΚΥΨΕΛΕΣ ΚΑΥΣΙΜΟΥ Οι κυψέλες καυσίμου είναι συσκευές οι οποίες μέσω ηλεκτροχημικών αντιδράσεων

Διαβάστε περισσότερα

Κεφάλαιο 2 Χημικοί Δεσμοί

Κεφάλαιο 2 Χημικοί Δεσμοί Κεφάλαιο 2 Χημικοί Δεσμοί Σύνοψη Παρουσιάζονται οι χημικοί δεσμοί, ιοντικός, μοριακός, ατομικός, μεταλλικός. Οι ιδιότητες των υλικών τόσο οι φυσικές όσο και οι χημικές εξαρτώνται από το είδος ή τα είδη

Διαβάστε περισσότερα

ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης

ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ Χ. Κορδούλης ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ Τα κεραμικά υλικά είναι ανόργανα µη μεταλλικά υλικά (ενώσεις μεταλλικών και μη μεταλλικών στοιχείων), τα οποία έχουν υποστεί θερμική κατεργασία

Διαβάστε περισσότερα

ΜΕΛΕΤΗ ΣΠΙΝΕΛΙΚΩΝ ΝΑΝΟΔΟΜΩΝ Li-Mn ΓΙΑ ΧΡΗΣΗ ΣΕ ΜΠΑΤΑΡΙΕΣ ΛΙΘΙΟΥ

ΜΕΛΕΤΗ ΣΠΙΝΕΛΙΚΩΝ ΝΑΝΟΔΟΜΩΝ Li-Mn ΓΙΑ ΧΡΗΣΗ ΣΕ ΜΠΑΤΑΡΙΕΣ ΛΙΘΙΟΥ ΜΕΛΕΤΗ ΣΠΙΝΕΛΙΚΩΝ ΝΑΝΟΔΟΜΩΝ Li-Mn ΓΙΑ ΧΡΗΣΗ ΣΕ ΜΠΑΤΑΡΙΕΣ ΛΙΘΙΟΥ Πηνελόπη Αγγελοπούλου 1,2, Φώτης Παλούκης 2, Γεωργία Γκούζια 1 και Γιώργος Αυγουρόπουλος 1, 1 Τμήμα Επιστήμης των Υλικών, Πανεπιστήμιο Πατρών,

Διαβάστε περισσότερα

ΠΕΙΡΑΜΑΤΙΚΗ ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΤΗΣ ΤΕΧΝΙΚΗΣ ΠΥΡΟΛΥΣΗΣ ΨΕΚΑΣΜΟΥ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΥΣΤΑΤΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΚΥΨΕΛΩΝ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΟΞΕΙΔΙΟΥ (SOFC)

ΠΕΙΡΑΜΑΤΙΚΗ ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΤΗΣ ΤΕΧΝΙΚΗΣ ΠΥΡΟΛΥΣΗΣ ΨΕΚΑΣΜΟΥ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΥΣΤΑΤΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΚΥΨΕΛΩΝ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΟΞΕΙΔΙΟΥ (SOFC) ΠΕΙΡΑΜΑΤΙΚΗ ΒΕΛΤΙΣΤΟΠΟΙΗΣΗ ΤΗΣ ΤΕΧΝΙΚΗΣ ΠΥΡΟΛΥΣΗΣ ΨΕΚΑΣΜΟΥ ΓΙΑ ΤΗΝ ΠΑΡΑΣΚΕΥΗ ΣΥΣΤΑΤΙΚΩΝ ΣΤΟΙΧΕΙΩΝ ΚΥΨΕΛΩΝ ΚΑΥΣΙΜΟΥ ΣΤΕΡΕΟΥ ΟΞΕΙΔΙΟΥ (SOFC) Γ.Τσιμέκας, Α. Βατάλης, Ν. Κυρατζής Τμήμα Μηχανικών Περιβάλλοντος

Διαβάστε περισσότερα

Από πού προέρχεται η θερμότητα που μεταφέρεται από τον αντιστάτη στο περιβάλλον;

Από πού προέρχεται η θερμότητα που μεταφέρεται από τον αντιστάτη στο περιβάλλον; 3. ΗΛΕΚΤΡΙΚΗ ΕΝΕΡΓΕΙΑ Ένα ανοικτό ηλεκτρικό κύκλωμα μετατρέπεται σε κλειστό, οπότε διέρχεται από αυτό ηλεκτρικό ρεύμα που μεταφέρει ενέργεια. Τα σπουδαιότερα χαρακτηριστικά της ηλεκτρικής ενέργειας είναι

Διαβάστε περισσότερα

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής

Επιστήμη των Υλικών. Πανεπιστήμιο Ιωαννίνων. Τμήμα Φυσικής Επιστήμη των Υλικών Πανεπιστήμιο Ιωαννίνων Τμήμα Φυσικής 2017 Α. Δούβαλης Διαγράμματα Φάσεων Δημιουργία κραμάτων: διάχυση στοιχείων που έρχονται σε άμεση επαφή Πως συμπεριφέρονται τα επιμέρους άτομα των

Διαβάστε περισσότερα

Χημεία Α ΓΕΛ 15 / 04 / 2018

Χημεία Α ΓΕΛ 15 / 04 / 2018 Α ΓΕΛ 15 / 04 / 2018 Χημεία ΘΕΜΑ Α Για τις ερωτήσεις Α1 έως Α4 να γράψετε στο τετράδιο σας τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί στη σωστή απάντηση: A1. Το χημικό στοιχείο Χ ανήκει

Διαβάστε περισσότερα

Χημεία Α ΓΕΛ 15 / 04 / 2018

Χημεία Α ΓΕΛ 15 / 04 / 2018 Α ΓΕΛ 15 / 04 / 2018 Χημεία ΘΕΜΑ Α Για τις ερωτήσεις Α1 έως Α4 να γράψετε στο τετράδιο σας τον αριθμό της ερώτησης και δίπλα το γράμμα που αντιστοιχεί στη σωστή απάντηση: A1. Το χημικό στοιχείο Χ ανήκει

Διαβάστε περισσότερα

ΧΡΗΣΗ ΟΡΥΚΤΩΝ ΩΣ ΦΟΡΕΩΝ ΟΞΥΓΟΝΟΥ ΣΤΗΝ ΔΙΕΡΓΑΣΙΑ ΚΑΥΣΗΣ ΜΕ ΧΗΜΙΚΗ ΑΝΑΔΡΑΣΗ (CHEMICAL LOOPING COMBUSTION) 54124, Θεσσαλονίκη

ΧΡΗΣΗ ΟΡΥΚΤΩΝ ΩΣ ΦΟΡΕΩΝ ΟΞΥΓΟΝΟΥ ΣΤΗΝ ΔΙΕΡΓΑΣΙΑ ΚΑΥΣΗΣ ΜΕ ΧΗΜΙΚΗ ΑΝΑΔΡΑΣΗ (CHEMICAL LOOPING COMBUSTION) 54124, Θεσσαλονίκη ΧΡΗΣΗ ΟΡΥΚΤΩΝ ΩΣ ΦΟΡΕΩΝ ΟΞΥΓΟΝΟΥ ΣΤΗΝ ΔΙΕΡΓΑΣΙΑ ΚΑΥΣΗΣ ΜΕ ΧΗΜΙΚΗ ΑΝΑΔΡΑΣΗ (CHEMICAL LOOPING COMBUSTION) Αντιγόνη Εύδου 1,2, Βασίλης Ζασπάλης 1,2, Λώρη Ναλμπαντιάν 1, i 1 Εργαστήριο Ανόργανων Υλικών, Ινστιτούτο

Διαβάστε περισσότερα

ΑΜΥΛΟ Ζελατινοποίηση αμύλου. Άσκηση 4 η Εργαστήριο Χημείας και Τεχνολογίας Τροφίμων

ΑΜΥΛΟ Ζελατινοποίηση αμύλου. Άσκηση 4 η Εργαστήριο Χημείας και Τεχνολογίας Τροφίμων ΑΜΥΛΟ Ζελατινοποίηση αμύλου Άσκηση 4 η Εργαστήριο Χημείας και Τεχνολογίας Τροφίμων Θεωρητικό μέρος Υδατάνθρακες Άμυλο Ζελατινοποίηση αμύλου Υδατάνθρακες Αποτελούνται από: Άνθρακα (C) Οξυγόνο (O) Υδρογόνο

Διαβάστε περισσότερα

Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος

Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος Τεχνολογία Παραγωγής Τσιμέντου και Σκυροδέματος Ενότητα: Στοιχειομετρικός προσδιορισμός του απαιτούμενου αέρα καύσης βαρέος κλάσματος πετρελαίου Κωνσταντίνος Γ. Τσακαλάκης, Καθηγητής, Ε.Μ.Π Σχολή Μηχανικών

Διαβάστε περισσότερα

Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å).

Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å). 1 2 Οι περισσότεροι μονοτοιχωματικοί νανοσωλήνες έχουν διάμετρο περί του 1 νανομέτρου (υπενθυμίζεται ότι 1nm = 10 Å). Οι πολυτοιχωματικοί νανοσωλήνες άνθρακα αποτελούνται από δύο ή περισσότερους ομοαξονικούς

Διαβάστε περισσότερα

Πανεπιστήμιο Δυτικής Μακεδονίας. Τμήμα Μηχανολόγων Μηχανικών. Χημεία. Ενότητα 15: Διαλύματα

Πανεπιστήμιο Δυτικής Μακεδονίας. Τμήμα Μηχανολόγων Μηχανικών. Χημεία. Ενότητα 15: Διαλύματα Τμήμα Μηχανολόγων Μηχανικών Χημεία Ενότητα 15: Διαλύματα Αν. Καθηγητής Γεώργιος Μαρνέλλος e-mail: gmarnellos@uowm.gr Τμήμα Μηχανολόγων Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες

Διαβάστε περισσότερα

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΓENIKA Θερµική κατεργασία είναι σύνολο διεργασιών που περιλαµβάνει τη θέρµανση και ψύξη µεταλλικού προϊόντος σε στερεά κατάσταση και σε καθορισµένες θερµοκρασιακές και χρονικές συνθήκες.

Διαβάστε περισσότερα

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΛΕΠΤΩΝ ΥΜΕΝΙΩΝ ΥΔΡΟΓΟΝΩΜΕΝΟΥ ΠΥΡΙΤΙΟΥ (Si:H) ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΥΠΕΡΙΩΔΟΥΣ ΟΡΑΤΟΥ (UV/VIS)

ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΛΕΠΤΩΝ ΥΜΕΝΙΩΝ ΥΔΡΟΓΟΝΩΜΕΝΟΥ ΠΥΡΙΤΙΟΥ (Si:H) ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΥΠΕΡΙΩΔΟΥΣ ΟΡΑΤΟΥ (UV/VIS) ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΛΕΠΤΩΝ ΥΜΕΝΙΩΝ ΥΔΡΟΓΟΝΩΜΕΝΟΥ ΠΥΡΙΤΙΟΥ (Si:H) ΜΕ ΦΑΣΜΑΤΟΣΚΟΠΙΑ ΥΠΕΡΙΩΔΟΥΣ ΟΡΑΤΟΥ (UV/VIS) Γ. Αλεξίου, Β. Περδικάρη, Π. Δημητρακέλλης, Ε. Φάρσαρη, Α. Καλαμπούνιας, Ε.Αμανατίδης και Δ.Ματαράς

Διαβάστε περισσότερα

Γραπτή «επί πτυχίω» εξέταση στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιούνιος 2017

Γραπτή «επί πτυχίω» εξέταση στο μάθημα «Επιστήμη & Τεχνολογία Υλικών Ι»-Ιούνιος 2017 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ (Καθ. Β.Ζασπάλης) Στην παραπάνω Εικόνα δίνονται οι κρυσταλλικές δομές δύο

Διαβάστε περισσότερα

KΕΦΑΛΑΙΟ 4 ΟΞΕΑ. Print to PDF without this message by purchasing novapdf (http://www.novapdf.com/)

KΕΦΑΛΑΙΟ 4 ΟΞΕΑ. Print to PDF without this message by purchasing novapdf (http://www.novapdf.com/) KΕΦΑΛΑΙΟ 4 ΟΞΕΑ Λυμένες ασκήσεις 1. Σ ένα μπουκάλι περιέχεται 1 L κρασιού 11,5 (11,5% v/v). Το κρασί αυτό μετατρέπεται με οξική ζύμωση σε ξίδι σε ποσοστό 75%. Να υπολογιστεί η μάζα του CH 3 COOH που παράγεται.

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΗΛΕΚΤΡΟΔΙΟΥ La 0.8 Sr 0.2 Co 0.2 Fe 0.8 O 3-δ ΥΠΟ ΣΥΝΘΗΚΕΣ ΠΟΛΩΣΗΣ

ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΗΛΕΚΤΡΟΔΙΟΥ La 0.8 Sr 0.2 Co 0.2 Fe 0.8 O 3-δ ΥΠΟ ΣΥΝΘΗΚΕΣ ΠΟΛΩΣΗΣ ο ΠΑΝΕΛΛΗΝΙΟ ΕΠΙΣΤΗΜΟΝΙΚΟ ΣΥΝΕΔΡΙΟ ΧΗΜΙΚΗΣ ΜΗΧΑΝΙΚΗΣ, ΠΑΤΡΑ, - ΙΟΥΝΙΟΥ, 5. ΗΛΕΚΤΡΟΧΗΜΙΚΟΣ ΧΑΡΑΚΤΗΡΙΣΜΟΣ ΗΛΕΚΤΡΟΔΙΟΥ La. Sr. Co. Fe. O 3-δ ΥΠΟ ΣΥΝΘΗΚΕΣ ΠΟΛΩΣΗΣ Β. Χρ. Κουρνούτης, Α. Α. Σαφάκας, Σ. Μπεμπέλης

Διαβάστε περισσότερα

ΚΟΚΚΙΝΟΥΛΗ ΝΙΚΟΛΕΤΑ, Χηµικός Μηχανικός, MSc

ΚΟΚΚΙΝΟΥΛΗ ΝΙΚΟΛΕΤΑ, Χηµικός Μηχανικός, MSc ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ ΕΡΓΑΣΙΑΣ ΜΕ ΤΙΤΛΟ : «ΚΕΛΙΑ ΚΑΥΣΙΜΟΥ ΜΕ ΑΠΕΥΘΕΙΑΣ ΤΡΟΦΟ ΟΣΙΑ ΒΙΟΑΙΘΑΝΟΛΗΣ» ΚΟΚΚΙΝΟΥΛΗ ΝΙΚΟΛΕΤΑ, Χηµικός Μηχανικός, MSc ΟΜΗ ΤΗΣ ΕΡΓΑΣΙΑΣ ΕΙΣΑΓΩΓΗ ΚΥΨΕΛΙ ΕΣ ΚΑΥΣΙΜΟΥ ΘΕΡΜΟ ΥΝΑΜΙΚΗ ΑΝΑΛΥΣΗ

Διαβάστε περισσότερα

ΧΗΜΕΙΑ Ο.Π. ΘΕΤΙΚΩΝ ΣΠΟΥΔΩΝ. Σε κάθε μία από τις επόμενες ερωτήσεις να επιλέξετε τη σωστή απάντηση

ΧΗΜΕΙΑ Ο.Π. ΘΕΤΙΚΩΝ ΣΠΟΥΔΩΝ. Σε κάθε μία από τις επόμενες ερωτήσεις να επιλέξετε τη σωστή απάντηση Κανάρη 36, Δάφνη Τηλ. 210 9713934 & 210 9769376 ΔΙΑΓΩΝΙΣΜΑ ΠΡΟΣΟΜΟΙΩΣΗΣ ΧΗΜΕΙΑ Ο.Π. ΘΕΤΙΚΩΝ ΣΠΟΥΔΩΝ ΘΕΜΑ Α Σε κάθε μία από τις επόμενες ερωτήσεις να επιλέξετε τη σωστή απάντηση Α1. Αναγωγικό είναι το στοιχείο

Διαβάστε περισσότερα

Γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών Ι»-Σεπτέμβριος 2016

Γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών Ι»-Σεπτέμβριος 2016 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ (Καθ. Β.Ζασπάλης) ΘΕΜΑ 1 ο (30 Μονάδες) Στην εικόνα δίνονται οι επίπεδες

Διαβάστε περισσότερα

ΧΗΜΕΙΑ Ο.Π. ΘΕΤΙΚΩΝ ΣΠΟΥΔΩΝ

ΧΗΜΕΙΑ Ο.Π. ΘΕΤΙΚΩΝ ΣΠΟΥΔΩΝ Κανάρη 36, Δάφνη Τηλ. 210 9713934 & 210 9769376 ΔΙΑΓΩΝΙΣΜΑ ΠΡΟΣΟΜΟΙΩΣΗΣ ΧΗΜΕΙΑ Ο.Π. ΘΕΤΙΚΩΝ ΣΠΟΥΔΩΝ ΘΕΜΑ Α. Σε καθεμιά από τις παρακάτω ερωτήσεις να επιλέξετε τη σωστή απάντηση. Α.1. Στη χημική αντίδραση:

Διαβάστε περισσότερα

τραχύτητα των σωματιδίων δεν είχε μέχρι τώρα μελετηθεί σε σημαντικό βαθμό στη βιβλιογραφία. Η παρούσα μελέτη περιλαμβάνει μετρήσεις μορφολογίας,

τραχύτητα των σωματιδίων δεν είχε μέχρι τώρα μελετηθεί σε σημαντικό βαθμό στη βιβλιογραφία. Η παρούσα μελέτη περιλαμβάνει μετρήσεις μορφολογίας, Περίληψη Αντικείμενο της παρούσας διδακτορικής διατριβής, υπό τον τίτλο Διεπιφανειακές αλληλεπιδράσεις και μοριακή δυναμική σε οργανικά-ανόργανα νανοσύνθετα πολυμερικά υλικά, είναι η συστηματική μελέτη

Διαβάστε περισσότερα

YΠHPEΣIEΣ XAPAKTHPIΣMOY KAI KATEPΓAΣIAΣ ΣTEPEΩN

YΠHPEΣIEΣ XAPAKTHPIΣMOY KAI KATEPΓAΣIAΣ ΣTEPEΩN YΠHPEΣIEΣ XAPAKTHPIΣMOY KAI KATEPΓAΣIAΣ ΣTEPEΩN 01 ΥΠΗΡΕΣΙΕΣ XHMIKHΣ ANAΛYΣHΣ στοιχειακή ανάλυση ICP-OES Η υπηρεσία παρέχει µέτρηση, ποιοτική και ποσοτική, της στοιχειακής σύστασης υλικών. Τα δείγµατα

Διαβάστε περισσότερα

Μελέτη του μηχανισμού ηλεκτροχημικής συναπόθεσης Ni-MWCNT και της εκλεκτικής απόθεσης MWCNT

Μελέτη του μηχανισμού ηλεκτροχημικής συναπόθεσης Ni-MWCNT και της εκλεκτικής απόθεσης MWCNT Μελέτη του μηχανισμού ηλεκτροχημικής συναπόθεσης Ni-MWCNT και της εκλεκτικής απόθεσης MWCNT Φαίδων Γιαννόπουλος 1, Νικολίνα Χρονοπούλου 2, Ευαγγελία Παυλάτου 2, Αντώνης Καραντώνης 1 1 Τομέας Επιστήμης

Διαβάστε περισσότερα

ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ

ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ Δρ. Χρ. Ν. Παναγόπουλος, Καθηγητής Ε.Μ.Π. Εργαστήριο Μεταλλογνωσίας, Εθνικό Μετσόβιο Πολυτεχνείο, Ζωγράφος, Αθήνα, 15780 ΑΘΗΝΑ 2007 1 Ερευνητική Ομάδα: Δρ.

Διαβάστε περισσότερα

Τελική γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιούνιος 2016

Τελική γραπτή εξέταση «Επιστήμη και Τεχνολογία Υλικών ΙΙ»-Ιούνιος 2016 ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΧΗΜΙΚΩΝ ΜΗΧΑΝΙΚΩΝ-ΤΟΜΕΑΣ ΤΕΧΝΟΛΟΓΙΩΝ ΕΡΓΑΣΤΗΡΙΟ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΘΕΜΑ 1 ο (25 Μονάδες) (Καθ. Β.Ζασπάλης) Δοκίμιο από PMMA (Poly Methyl MethAcrylate)

Διαβάστε περισσότερα

Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses)

Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses) Μη-κρυσταλλικάστερεάκαιύαλοι (non-crystalline solids and glasses) glass Ένα εύθραυστο και διαφανές υλικό Πολλά περισσότερα αλλά και δύσκολο να καθοριστεί ακριβώς Ύαλοι=μη κρυσταλλικά στερεά που παράγονται

Διαβάστε περισσότερα

ΠΕΝΤΕΛΗ. Κτίριο 1 : Πλ. Ηρώων Πολυτεχνείου 13, Τηλ. 210 8048919 / 210 6137110 Κτίριο 2 : Πλ. Ηρώων Πολυτεχνείου 29, Τηλ. 210 8100606 ΒΡΙΛΗΣΣΙΑ

ΠΕΝΤΕΛΗ. Κτίριο 1 : Πλ. Ηρώων Πολυτεχνείου 13, Τηλ. 210 8048919 / 210 6137110 Κτίριο 2 : Πλ. Ηρώων Πολυτεχνείου 29, Τηλ. 210 8100606 ΒΡΙΛΗΣΣΙΑ Τάξη Μάθημα Εξεταστέα ύλη Καθηγητές Γ Λυκείου XHMEIA Γ Λυκείου Οργανική-Οξειδοαναγωγή- Θερμοχημεία-Χημική κινητική Δημητρακόπουλος Θοδωρής Τζελέπη Αναστασία ΠΕΝΤΕΛΗ Κτίριο 1 : Πλ. Ηρώων Πολυτεχνείου 13,

Διαβάστε περισσότερα

ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ ΠΕΙΡΑΜΑΤΑ ΧΗΜΕΙΑΣ Β ΓΥΜΝΑΣΙΟΥ

ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ ΠΕΙΡΑΜΑΤΑ ΧΗΜΕΙΑΣ Β ΓΥΜΝΑΣΙΟΥ ΕΡΓΑΣΤΗΡΙΑΚΕΣ ΑΣΚΗΣΕΙΣ ΠΕΙΡΑΜΑΤΑ ΧΗΜΕΙΑΣ Σύμφωνα με την εγκύκλιο του ΥΠΠΕΘ (με Αρ. Πρωτ. 150022/Δ2/15-9-2016) Β ΓΥΜΝΑΣΙΟΥ 1. 1.1 Γνωριμία με το εργαστήριο του Χημικού Από τον εργαστηριακό οδηγό να χρησιμοποιηθούν

Διαβάστε περισσότερα

ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ ΠΕΡΙΓΡΑΜΜΑ ΎΛΗΣ ΓΙΑ ΤΟ ΜΑΘΗΜΑ ΤΗΣ ΧΗΜΕΙΑΣ ΕΝΟΤΗΤEΣ

ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ ΠΕΡΙΓΡΑΜΜΑ ΎΛΗΣ ΓΙΑ ΤΟ ΜΑΘΗΜΑ ΤΗΣ ΧΗΜΕΙΑΣ ΕΝΟΤΗΤEΣ ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ 2016-2017 ΠΕΡΙΓΡΑΜΜΑ ΎΛΗΣ ΓΙΑ ΤΟ ΜΑΘΗΜΑ ΤΗΣ ΧΗΜΕΙΑΣ ΕΝΟΤΗΤEΣ 1 ΕΙΣΑΓΩΓΗ ΑΤΟΜΙΚΗ ΘΕΩΡΙΑ Δομικά σωματίδια (άτομα-μόρια-ιόντα) Δομή του ατόμου Ατομικός και μαζικός αριθμός Ισότοπα Ηλεκτρονική

Διαβάστε περισσότερα

Κρυσταλλικές ατέλειες στερεών

Κρυσταλλικές ατέλειες στερεών Κρυσταλλικές ατέλειες στερεών Χαράλαμπος Στεργίου Dr.Eng. chstergiou@uowm.gr Ατέλειες Τεχνολογία Υλικών Ι Ατέλειες Ατέλειες στερεών Ο τέλειος κρύσταλλος δεν υπάρχει στην φύση. Η διάταξη των ατόμων σε δομές

Διαβάστε περισσότερα

Ε.Κ.Φ.Ε. ΔΙ.Δ.Ε Α ΑΘΗΝΑΣ ΕΥΡΩΠΑΪΚΗ ΟΛΥΜΠΙΑΔΑ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ 2016 ΠΡΟΚΑΤΑΡΚΤΙΚΟΣ ΔΙΑΓΩΝΙΣΜΟΣ ΣΤΗ ΧΗΜΕΙΑ

Ε.Κ.Φ.Ε. ΔΙ.Δ.Ε Α ΑΘΗΝΑΣ ΕΥΡΩΠΑΪΚΗ ΟΛΥΜΠΙΑΔΑ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ 2016 ΠΡΟΚΑΤΑΡΚΤΙΚΟΣ ΔΙΑΓΩΝΙΣΜΟΣ ΣΤΗ ΧΗΜΕΙΑ Ε.Κ.Φ.Ε. ΔΙ.Δ.Ε Α ΑΘΗΝΑΣ ΕΥΡΩΠΑΪΚΗ ΟΛΥΜΠΙΑΔΑ ΦΥΣΙΚΩΝ ΕΠΙΣΤΗΜΩΝ 2016 ΠΡΟΚΑΤΑΡΚΤΙΚΟΣ ΔΙΑΓΩΝΙΣΜΟΣ ΣΤΗ ΧΗΜΕΙΑ Ονόματα διαγωνιζομένων: 1) 2) 3) Σχολείο: Όνομα Υπεύθυνου Καθηγητή: 1 η ΠΕΙΡΑΜΑΤΙΚΗ ΔΡΑΣΤΗΡΙΟΤΗΤΑ

Διαβάστε περισσότερα

Επιχάλκωση μεταλλικού αντικειμένου και συγκεκριμένα ενός μικρού ελάσματος αλουμινίου με τη μέθοδο της γαλβανοπλαστικής επιμετάλλωσης.

Επιχάλκωση μεταλλικού αντικειμένου και συγκεκριμένα ενός μικρού ελάσματος αλουμινίου με τη μέθοδο της γαλβανοπλαστικής επιμετάλλωσης. Σύντομη περιγραφή του πειράματος Επιχάλκωση μεταλλικού αντικειμένου και συγκεκριμένα ενός μικρού ελάσματος αλουμινίου με τη μέθοδο της γαλβανοπλαστικής επιμετάλλωσης. Διδακτικοί στόχοι του πειράματος Στο

Διαβάστε περισσότερα

ΧΗΜΙΚΟΙ ΥΠΟΛΟΓΙΣΜΟΙ I (Ar, Mr, mol, N A, V m, νόμοι αερίων)

ΧΗΜΙΚΟΙ ΥΠΟΛΟΓΙΣΜΟΙ I (Ar, Mr, mol, N A, V m, νόμοι αερίων) ΧΗΜΙΚΟΙ ΥΠΟΛΟΓΙΣΜΟΙ I (Ar, Mr, mol, N A, V m, νόμοι αερίων) 1. Να εξηγήσετε ποιες από τις παρακάτω προτάσεις είναι σωστές. i. H σχετική ατομική μάζα μετριέται σε γραμμάρια. ii. H σχετική ατομική μάζα είναι

Διαβάστε περισσότερα

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 7 ΣΕΛΙΔΕΣ

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 7 ΣΕΛΙΔΕΣ ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ ΕΙΣΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΤΕΚΝΩΝ ΕΛΛΗΝΩΝ ΤΟΥ ΕΞΩΤΕΡΙΚΟΥ ΚΑΙ ΤΕΚΝΩΝ ΕΛΛΗΝΩΝ ΥΠΑΛΛΗΛΩΝ ΠΟΥ ΥΠΗΡΕΤΟΥΝ ΣΤΟ ΕΞΩΤΕΡΙΚΟ ΣΑΒΒΑΤΟ 8 ΣΕΠΤΕΜΒΡΙΟΥ 018 - ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΧΗΜΕΙΑ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ ΣΥΝΟΛΟ

Διαβάστε περισσότερα

ΑΝΑΜΟΡΦΩΣΗ ΤΗΣ ΜΕΘΑΝΟΛΗΣ ΜΕ ΑΤΜΟ ΣΕ ΚΑΤΑΛΥΤΕΣ ΚΟΒΑΛΤΙΟΥ: ΕΠΙΔΡΑΣΗ ΤΗΣ ΟΞΕΙΔΩΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΚΟΒΑΛΤΙΟΥ

ΑΝΑΜΟΡΦΩΣΗ ΤΗΣ ΜΕΘΑΝΟΛΗΣ ΜΕ ΑΤΜΟ ΣΕ ΚΑΤΑΛΥΤΕΣ ΚΟΒΑΛΤΙΟΥ: ΕΠΙΔΡΑΣΗ ΤΗΣ ΟΞΕΙΔΩΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΚΟΒΑΛΤΙΟΥ 10 ο ΠΑΝΕΛΛΗΝΙΟ ΕΠΙΣΤΗΜΟΝΙΚΟ ΣΥΝΕΔΡΙΟ ΧΗΜΙΚΗΣ ΜΗΧΑΝΙΚΗΣ, ΠΑΤΡΑ, 46 ΙΟΥΝΙΟΥ, 2015. ΑΝΑΜΟΡΦΩΣΗ ΤΗΣ ΜΕΘΑΝΟΛΗΣ ΜΕ ΑΤΜΟ ΣΕ ΚΑΤΑΛΥΤΕΣ ΚΟΒΑΛΤΙΟΥ: ΕΠΙΔΡΑΣΗ ΤΗΣ ΟΞΕΙΔΩΤΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ ΤΟΥ ΚΟΒΑΛΤΙΟΥ Ε. Παπαδοπούλου

Διαβάστε περισσότερα

Διάβρωση και Προστασία. Εαρινό εξάμηνο Ακ. Έτους Μάθημα 6ο

Διάβρωση και Προστασία. Εαρινό εξάμηνο Ακ. Έτους Μάθημα 6ο Διάβρωση και Προστασία Εαρινό εξάμηνο Ακ. Έτους 2016-17 Μάθημα 6ο Διάγραμμα δυναμικού Ε- ph για σίδηρο εμβαπτισμένο σε διάλυμα Fe 2+ με ενεργότητα = 1 Σε ph=2 για διάλυμα περιεκτικότητας σε ιόντα Fe 2+

Διαβάστε περισσότερα

Δομικά σωματίδια - Καταστάσεις και ιδιότητες της ύλης

Δομικά σωματίδια - Καταστάσεις και ιδιότητες της ύλης Δομικά σωματίδια - Καταστάσεις και ιδιότητες της ύλης 1. Πόσα πρωτόνια, νετρόνια και ηλεκτρόνια περιέχει καθένα από τα επόμενα άτομα: 7 26 112 3 12 47 Li, Mg, Ag. 7 3Li : Ο ατομικός αριθμός (Ζ) είναι 3

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Θεματική Ενότητα 4: Διαδικασίες σε υψηλές θερμοκρασίες Τίτλος: Διαδικασίες μετασχηματισμού των φάσεων Ονόματα Καθηγητών: Κακάλη Γλυκερία, Ρηγοπούλου Βασιλεία Σχολή Χημικών

Διαβάστε περισσότερα

ΣΧΟΛΕΙΟ: ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ - ΙΟΥΝΙΟΥ. ΧΡΟΝΟΣ: 2,5 ώρες ΟΝΟΜΑΤΕΠΩΝΥΜΟ: ΧΡΗΣΙΜΑ ΔΕΔΟΜΕΝΑ

ΣΧΟΛΕΙΟ: ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ - ΙΟΥΝΙΟΥ. ΧΡΟΝΟΣ: 2,5 ώρες ΟΝΟΜΑΤΕΠΩΝΥΜΟ: ΧΡΗΣΙΜΑ ΔΕΔΟΜΕΝΑ ΣΧΟΛΕΙΟ: ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: 2014 2015 ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ - ΙΟΥΝΙΟΥ ΜΑΘΗΜΑ: ΧΗΜΕΙΑ ΚΑΤΕΥΘΥΝΣΗΣ ΗΜΕΡΟΜΗΝΙΑ : ΧΡΟΝΟΣ: 2,5 ώρες ΤΑΞΗ: Β Ενιαίου Λυκείου ΩΡΑ ΕΝΑΡΞΗΣ:. ΟΝΟΜΑΤΕΠΩΝΥΜΟ: Τμήμα: Aρ.:.

Διαβάστε περισσότερα

ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ.

ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ. ΣΥΝΘΕΣΗ ΖΕΟΛΙΘΟΥ ΤΥΠΟΥ ZSM-5 ΜΕ ΧΡΗΣΗ ΦΟΥΡΝΟΥ ΜΙΚΡΟΚΥΜΑΤΩΝ ΚΑΙ ΠΗΓΗ ΠΥΡΙΤΙΑΣ ΑΜΟΡΦΗ ΤΕΦΡΑ ΦΛΟΙΟΥ ΡΥΖΙΟΥ. Α.Ντζιούνη, Μ. Παπαϊωάννου, Κ. Κορδάτος, Β. Κασελούρη-Ρηγοπούλου Σχολή Χημικών Μηχανικών, Ε.Μ.Π.,

Διαβάστε περισσότερα

ΣΧΟΛΕΙΟ: ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ - ΙΟΥΝΙΟΥ. ΧΡΟΝΟΣ: 2,5 ώρες ΟΝΟΜΑΤΕΠΩΝΥΜΟ: ΧΡΗΣΙΜΑ ΔΕΔΟΜΕΝΑ

ΣΧΟΛΕΙΟ: ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ - ΙΟΥΝΙΟΥ. ΧΡΟΝΟΣ: 2,5 ώρες ΟΝΟΜΑΤΕΠΩΝΥΜΟ: ΧΡΗΣΙΜΑ ΔΕΔΟΜΕΝΑ ΣΧΟΛΕΙΟ: ΣΧΟΛΙΚΗ ΧΡΟΝΙΑ: 2014 2015 ΓΡΑΠΤΕΣ ΠΡΟΑΓΩΓΙΚΕΣ ΕΞΕΤΑΣΕΙΣ ΜΑΪΟΥ - ΙΟΥΝΙΟΥ ΜΑΘΗΜΑ: ΧΗΜΕΙΑ ΚΑΤΕΥΘΥΝΣΗΣ ΗΜΕΡΟΜΗΝΙΑ : ΧΡΟΝΟΣ: 2,5 ώρες ΤΑΞΗ: Β Ενιαίου Λυκείου ΩΡΑ ΕΝΑΡΞΗΣ:. ΟΝΟΜΑΤΕΠΩΝΥΜΟ: Τμήμα: Aρ.:.

Διαβάστε περισσότερα

Α. Στοιχειοµετρικός προσδιορισµός του απαιτούµενου αέρα καύσης βαρέος κλάσµατος πετρελαίου. Συστατικό

Α. Στοιχειοµετρικός προσδιορισµός του απαιτούµενου αέρα καύσης βαρέος κλάσµατος πετρελαίου. Συστατικό Α. Στοιχειοµετρικός προσδιορισµός του απαιτούµενου αέρα καύσης βαρέος κλάσµατος πετρελαίου Για τον παραπάνω προσδιορισµό, απαραίτητο δεδοµένο είναι η στοιχειακή ανάλυση του πετρελαίου (βαρύ κλάσµα), η

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 01 Κατηγοριοποιήση υλικών-επίδειξη δοκιμίων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών

Διαβάστε περισσότερα

1) Να οριστεί η δοµή των στερεών. 2) Ποιες είναι οι καταστάσεις της ύλης; 3) Τι είναι κρυσταλλικό πλέγµα και κρυσταλλική κυψελίδα;

1) Να οριστεί η δοµή των στερεών. 2) Ποιες είναι οι καταστάσεις της ύλης; 3) Τι είναι κρυσταλλικό πλέγµα και κρυσταλλική κυψελίδα; ιάλεξη η 10 ΕΠΑΝΑΛΗΨΗ ιάλεξη 4η 1) Να οριστεί η δοµή των στερεών. 2) Ποιες είναι οι καταστάσεις της ύλης; 3) Τι είναι κρυσταλλικό πλέγµα και κρυσταλλική κυψελίδα; 4) Ποια είναι η ιδιότητα, η οποία ξεχωρίζει

Διαβάστε περισσότερα

ΔΙΑΤΑΞΕΙΣ ΗΛΕΚΤΡΟΛΥΣΗΣ ΝΕΡΟΥ ΤΥΠΟΥ ΠΟΛΥΜΕΡΙΚΗΣ ΜΕΜΒΡΑΝΗΣ (PEM): ΜΕΛΕΤΗ ΤΗΣ ΕΠΙΔΡΑΣΗΣ ΠΑΡΑΜΕΤΡΩΝ ΚΑΙ ΠΕΙΡΑΜΑΤΙΚΩΝ ΣΥΝΘΗΚΩΝ ΤΗΣ ΑΝΤΙΔΡΑΣΗΣ

ΔΙΑΤΑΞΕΙΣ ΗΛΕΚΤΡΟΛΥΣΗΣ ΝΕΡΟΥ ΤΥΠΟΥ ΠΟΛΥΜΕΡΙΚΗΣ ΜΕΜΒΡΑΝΗΣ (PEM): ΜΕΛΕΤΗ ΤΗΣ ΕΠΙΔΡΑΣΗΣ ΠΑΡΑΜΕΤΡΩΝ ΚΑΙ ΠΕΙΡΑΜΑΤΙΚΩΝ ΣΥΝΘΗΚΩΝ ΤΗΣ ΑΝΤΙΔΡΑΣΗΣ ΔΙΑΤΑΞΕΙΣ ΗΛΕΚΤΡΟΛΥΣΗΣ ΝΕΡΟΥ ΤΥΠΟΥ ΠΟΛΥΜΕΡΙΚΗΣ ΜΕΜΒΡΑΝΗΣ (PEM): ΜΕΛΕΤΗ ΤΗΣ ΕΠΙΔΡΑΣΗΣ ΠΑΡΑΜΕΤΡΩΝ ΚΑΙ ΠΕΙΡΑΜΑΤΙΚΩΝ ΣΥΝΘΗΚΩΝ ΤΗΣ ΑΝΤΙΔΡΑΣΗΣ Ν. Στρατάκη 1, Α. Παγκαλίδου 1, Κ. Μ. Παπαζήση 1, Δ. Τσιπλακίδης

Διαβάστε περισσότερα

3.2 Οξυγόνο. 2-3. Ποιες είναι οι φυσικές ιδιότητες του οξυγόνου. Οι φυσικές ιδιότητες του οξυγόνου εμφανίζονται στον παρακάτω πίνακα.

3.2 Οξυγόνο. 2-3. Ποιες είναι οι φυσικές ιδιότητες του οξυγόνου. Οι φυσικές ιδιότητες του οξυγόνου εμφανίζονται στον παρακάτω πίνακα. 93 Ερωτήσεις θεωρίας με απαντήσεις 3.2 Οξυγόνο 2-1. Ποιο είναι το οξυγόνο και πόσο διαδεδομένο είναι στη φύση. Το οξυγόνο είναι αέριο στοιχείο με μοριακό τύπο Ο 2. Είναι το πλέον διαδεδομένο στοιχείο στη

Διαβάστε περισσότερα

ΤΡΑΠΕΖΑ ΘΕΜΑΤΩΝ ΝΟΜΟΙ ΑΕΡΙΩΝ

ΤΡΑΠΕΖΑ ΘΕΜΑΤΩΝ ΝΟΜΟΙ ΑΕΡΙΩΝ ΤΡΑΠΕΖΑ ΘΕΜΑΤΩΝ ΝΟΜΟΙ ΑΕΡΙΩΝ ΘΕΜΑ 2 1. Β.2 Ένα παιδί κρατάει στο χέρι του ένα μπαλόνι γεμάτο ήλιο που καταλαμβάνει όγκο 4 L (σε πίεση 1 atm και θερμοκρασία 27 C). Το μπαλόνι με κάποιο τρόπο ανεβαίνει σε

Διαβάστε περισσότερα

ΘΕΡΜΟΔΥΝΑΜΙΚΗ ΠΡΟΣΕΓΓΙΣΗ ΤΗΣ ΡΟΦΗΤΙΚΑ ΕΝΙΣΧΥΜΕΝΗΣ ΑΤΜΟΑΝΑΜΟΡΦΩΣΗΣ ΤΟΥ ΜΕΘΑΝΙΟΥ. D.B. Bukur 3* Texas A&M University, 23874, Doha, Qatar

ΘΕΡΜΟΔΥΝΑΜΙΚΗ ΠΡΟΣΕΓΓΙΣΗ ΤΗΣ ΡΟΦΗΤΙΚΑ ΕΝΙΣΧΥΜΕΝΗΣ ΑΤΜΟΑΝΑΜΟΡΦΩΣΗΣ ΤΟΥ ΜΕΘΑΝΙΟΥ. D.B. Bukur 3* Texas A&M University, 23874, Doha, Qatar 9 ο ΠΕΣΧΜ: Η Συμβολή της Χημικής Μηχανικής στην Αειφόρο Ανάπτυξη ΘΕΡΜΟΔΥΝΑΜΙΚΗ ΠΡΟΣΕΓΓΙΣΗ ΤΗΣ ΡΟΦΗΤΙΚΑ ΕΝΙΣΧΥΜΕΝΗΣ ΑΤΜΟΑΝΑΜΟΡΦΩΣΗΣ ΤΟΥ ΜΕΘΑΝΙΟΥ Α.N. Αντζάρα 1, Ε. Ηρακλέους, Α.Α. Λεμονίδου 1, * 1 Τμήμα

Διαβάστε περισσότερα

ΦΥΣΙΚΗ ΧΗΜΕΙΑ ΙΙΙ ΤΜΗΜΑ ΧΗΜΕΙΑΣ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ: ΕΠΙΔΡΑΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΣΤΗ ΣΤΑΘΕΡΑ ΤΑΧΥΤΗΤΑΣ ΑΝΤΙΔΡΑΣΗΣ

ΦΥΣΙΚΗ ΧΗΜΕΙΑ ΙΙΙ ΤΜΗΜΑ ΧΗΜΕΙΑΣ ΕΡΓΑΣΤΗΡΙΑΚΗ ΑΣΚΗΣΗ: ΕΠΙΔΡΑΣΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΣΤΗ ΣΤΑΘΕΡΑ ΤΑΧΥΤΗΤΑΣ ΑΝΤΙΔΡΑΣΗΣ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΣΧΟΛΗ ΘΕΤΙΚΩΝ ΕΠΙΣΤΗΜΩΝ ΤΜΗΜΑ ΧΗΜΕΙΑΣ ΕΡΓΑΣΤΗΡΙΟ ΦΥΣΙΚΟΧΗΜΕΙΑΣ Γραφείο 211 Επίκουρος Καθηγητής: Δ. Τσιπλακίδης Τηλ.: 2310 997766 e mail: dtsiplak@chem.auth.gr url:

Διαβάστε περισσότερα

Τίτλος Μαθήματος: Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά) Ενότητα: Νανοσυνθετικά Υλικά

Τίτλος Μαθήματος: Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά) Ενότητα: Νανοσυνθετικά Υλικά Τίτλος Μαθήματος: Εργαστήριο Υλικών ΙΙ (Κεραμικά & Σύνθετα Υλικά) Ενότητα: Νανοσυνθετικά Υλικά Διδάσκοντες: Αναπλ. Καθ. Σ. Αγαθόπουλος, Καθ. Δ. Γουρνής, Καθ. Μ. Καρακασίδης Τμήμα: Μηχανικών Επιστήμης Υλικών

Διαβάστε περισσότερα

ΥΔΡΟΧΗΜΕΙΑ. Ενότητα 8: Μετρήσεις και υπολογισμοί φυσικοχημικώνυδροχημικών. Ζαγγανά Ελένη Σχολή : Θετικών Επιστημών Τμήμα : Γεωλογία

ΥΔΡΟΧΗΜΕΙΑ. Ενότητα 8: Μετρήσεις και υπολογισμοί φυσικοχημικώνυδροχημικών. Ζαγγανά Ελένη Σχολή : Θετικών Επιστημών Τμήμα : Γεωλογία ΥΔΡΟΧΗΜΕΙΑ Ενότητα 8: Μετρήσεις και υπολογισμοί φυσικοχημικώνυδροχημικών παραμέτρων (Μέρος 1ο) Ζαγγανά Ελένη Σχολή : Θετικών Επιστημών Τμήμα : Γεωλογία Σκοποί ενότητας Κατανόηση των φυσικοχημικών παραμέτρων

Διαβάστε περισσότερα

Διαδικασίες Υψηλών Θερμοκρασιών

Διαδικασίες Υψηλών Θερμοκρασιών Διαδικασίες Υψηλών Θερμοκρασιών Ενότητα: Εργαστηριακή Άσκηση 6 Τίτλος: Μέτρηση ανοικτού πορώδους υλικών Ονόματα Καθηγητών: Κακάλη Γ., Μουτσάτσου Α., Μπεάζη Μ., Ρηγοπούλου Β., Φτίκος Χ., Βόγκλης Ν., Κωστογλούδης

Διαβάστε περισσότερα

ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΩΝ ΕΞΕΤΑΣΕΩΝ ΣΤΗ ΦΥΣΙΚΟΧΗΜΕΙΑ (Α.

ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΩΝ ΕΞΕΤΑΣΕΩΝ ΣΤΗ ΦΥΣΙΚΟΧΗΜΕΙΑ (Α. ΘΕΜΑΤΑ ΕΠΑΝΑΛΗΠΤΙΚΩΝ ΕΞΕΤΑΣΕΩΝ ΣΤΗ ΦΥΣΙΚΟΧΗΜΕΙΑ 003-04 (Α. Χημική Θερμοδυναμική) η Άσκηση Θεωρείστε ως σύστημα ένα δοχείο με αδιαβατικά τοιχώματα, μέσα στο οποίο αναμιγνύουμε λίτρο νερού θερμοκρασίας Τ

Διαβάστε περισσότερα

ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ Δ ΕΣΠΕΡΙΝΩΝ

ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ Δ ΕΣΠΕΡΙΝΩΝ ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ Δ ΕΣΠΕΡΙΝΩΝ ΘΕΜΑ Α ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ Δ ΤΑΞΗΣ ΕΣΠΕΡΙΝΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΠΑΡΑΣΚΕΥΗ 14 ΙΟΥΝΙΟΥ 2019 ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΧΗΜΕΙΑ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ ΣΥΝΟΛΟ ΣΕΛΙΔΩΝ: ΕΞΙ (6) Για τις προτάσεις

Διαβάστε περισσότερα

Φυσική Χημεία ΙΙ. Ηλεκτροχημικά στοιχεία. Κεφ.1 Ηλεκτροδιαλυτική τάση. Σημειώσεις για το μάθημα. Ευκλείδου Τ. Παναγιώτου Σ. Γιαννακουδάκης Π.

Φυσική Χημεία ΙΙ. Ηλεκτροχημικά στοιχεία. Κεφ.1 Ηλεκτροδιαλυτική τάση. Σημειώσεις για το μάθημα. Ευκλείδου Τ. Παναγιώτου Σ. Γιαννακουδάκης Π. Σημειώσεις για το μάθημα Φυσική Χημεία ΙΙ Ηλεκτροχημικά στοιχεία Κεφ.1 Ηλεκτροδιαλυτική τάση Ευκλείδου Τ. Παναγιώτου Σ. Γιαννακουδάκης Π. Τμήμα Χημείας ΑΠΘ 1. ΚΕΦΑΛΑΙΟ 1 ΗΛΕΚΤΡΟΔΙΑΛΥΤΙΚΗ ΤΑΣΗ 1.1 των µετάλλων

Διαβάστε περισσότερα

XHMEIA. 1 ο ΔΙΑΓΩΝΙΣΜΑ. ΘΕΜΑ 1 ο. Να δώσετε τη σωστή απάντηση στις παρακάτω περιπτώσεις.

XHMEIA. 1 ο ΔΙΑΓΩΝΙΣΜΑ. ΘΕΜΑ 1 ο. Να δώσετε τη σωστή απάντηση στις παρακάτω περιπτώσεις. ΘΕΜΑ ο Α ΛΥΚΕΙΟΥ-ΧΗΜΕΙΑ ο ΔΙΑΓΩΝΙΣΜΑ Να δώσετε τη σωστή απάντηση στις παρακάτω περιπτώσεις.. Η πυκνότητα ενός υλικού είναι 0 g / cm. Η πυκνότητά του σε g/ml είναι: a. 0,00 b., c. 0,0 d. 0,000. Ποιο από

Διαβάστε περισσότερα

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 6 ΣΕΛΙΔΕΣ

ΤΕΛΟΣ 1ΗΣ ΑΠΟ 6 ΣΕΛΙΔΕΣ ΑΡΧΗ 1ΗΣ ΣΕΛΙΔΑΣ Γ ΗΜΕΡΗΣΙΩΝ & Δ ΕΣΠΕΡΙΝΩΝ ΕΠΑΝΑΛΗΠΤΙΚΕΣ ΠΑΝΕΛΛΑΔΙΚΕΣ ΕΞΕΤΑΣΕΙΣ Γ ΤΑΞΗΣ ΗΜΕΡΗΣΙΟΥ ΚΑΙ Δ ΤΑΞΗΣ ΕΣΠΕΡΙΝΟΥ ΓΕΝΙΚΟΥ ΛΥΚΕΙΟΥ ΠΕΜΠΤΗ 7 ΣΕΠΤΕΜΒΡΙΟΥ 2017 - ΕΞΕΤΑΖΟΜΕΝΟ ΜΑΘΗΜΑ: ΧΗΜΕΙΑ ΠΡΟΣΑΝΑΤΟΛΙΣΜΟΥ

Διαβάστε περισσότερα
