Cladding Profiles. Profiles Πλαγιοκάλυψης

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "Cladding Profiles. Profiles Πλαγιοκάλυψης"

Transcript

1 Cladding Profiles Profiles Πλαγιοκάλυψης.

2 Περιεχόμενα Profiles Πλαγιοκάλυψης ΣΕΙΡΑ OCEANE MARINE B 4 PLATINE B 6 HACIERBA B 8 ΣΕΙΡΑ FREQUENCE FREQUENCE B 10 FREQUENCE 9.25 B 12 FREQUENCE 5.43 B 14 FREQLINE 51 B 16

3 ΣΕΙΡΑ TRAPEZA HACIERBA B 18 HACIERBA B 21 HACIERBA B 24 HACIERBA B 26 HACIERBA B 28 ΤΕΧΝΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ ΦΩΤΟΓΡΑΦΙΕΣ ΕΡΓΩΝ 33-36

4 ΩΦΕΛΙΜΟ ΠΛΑΤΟΣ 1090 Profilles Πλαγιοκάλυψης Σειρά Oceane Marine B ΠΡΟΒΑΜΜΕΝΗ ΠΛΕΥΡΑ κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Μέγιστο μήκος 1090 mm 6500 mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,80 Βάρος (Kgr/m 2 ) 7,03 4

5 MARINE B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (Kgr/m 2 ) Πάχος Ελάσματος (mm) 0,80 ΑΝΟΙΓΜΑ L (m) Πάχος Ελάσματος (mm) 0,80 Πίεση Υποπίεση , Πίεση Υποπίεση , Πίεση Υποπίεση , Πίεση Υποπίεση , Πίεση Υποπίεση , Πίεση Υποπίεση ,

6 ΩΦΕΛΙΜΟ ΠΛΑΤΟΣ 1050 Profilles Πλαγιοκάλυψης Σειρά Oceane Platine B ΠΡΟΒΑΜΜΕΝΗ ΠΛΕΥΡΑ κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Μέγιστο μήκος 1050 mm 6500 mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,80 Βάρος (Kgr/m 2 ) 7,30 6

7 PLATINE B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (Kgr/m 2 ) Πάχος Ελάσματος (mm) 0, ΑΝΟΙΓΜΑ L (m) 1,50 1,60 1,70 1,80 1,90 2,00 Πάχος Ελάσματος (mm) 0,

8 ΩΦΕΛΙΜΟ ΠΛΑΤΟΣ 1000 Profilles Πλαγιοκάλυψης Σειρά Oceane Hacierba B ΠΡΟΒΑΜΜΕΝΗ ΠΛΕΥΡΑ κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Μέγιστο μήκος 1000 mm mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,80 Βάρος (Kgr/m 2 ) 6,98 8

9 HACIERBO B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (Kgr/m 2 ) Πάχος Ελάσματος (mm) 0, ΑΝΟΙΓΜΑ L (m) 1,50 1,60 1,80 2,00 2,20 2,40 2,60 2,80 3,00 Πάχος Ελάσματος (mm) 0,

10 ΩΦΕΛΙΜΟ ΠΛΑΤΟΣ 988 Profilles Πλαγιοκάλυψης Σειρά Frequence Frequence B ΠΡΟΒΑΜΜΕΝΗ ΠΛΕΥΡΑ κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Μέγιστο μήκος 988 mm mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,63 0,75 Βάρος (Kgr/m 2 ) 5,93 7,06 10

11 FREQUENCE B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (Kgr/m 2 ) Πάχος Ελάσματος (mm) ΑΝΟΙΓΜΑ L (m) Πάχος Ελάσματος (mm) 0,75 0,63 0,75 0, , , , , , , , , , ,

12 ΩΦΕΛΙΜΟ ΠΛΑΤΟΣ 1035 Profilles Πλαγιοκάλυψης Σειρά Frequence Frequence 9.25 B ΠΡΟΒΑΜΜΕΝΗ ΠΛΕΥΡΑ κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Μέγιστο μήκος 1035 mm mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,63 0,75 Βάρος (Kgr/m 2 ) 5,66 6,74 12

13 FREQUENCE 9.25 B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (Kgr/m 2 ) Πάχος Ελάσματος (mm) ΑΝΟΙΓΜΑ L (m) Πάχος Ελάσματος (mm) 0,75 0,63 0,75 0, , , , , , , , , , ,

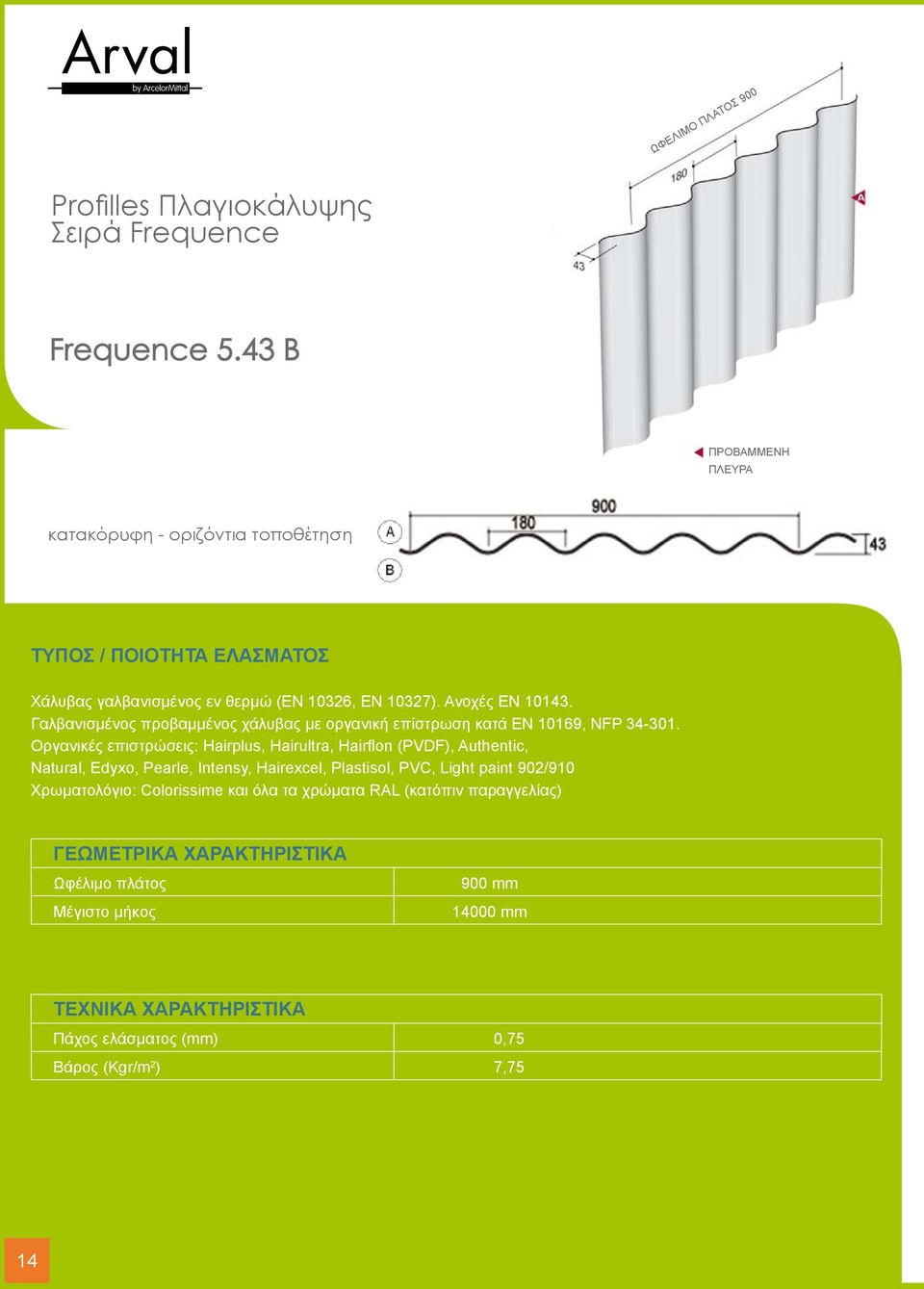

14 ΩΦΕΛΙΜΟ ΠΛΑΤΟΣ 900 Profilles Πλαγιοκάλυψης Σειρά Frequence Frequence 5.43 B ΠΡΟΒΑΜΜΕΝΗ ΠΛΕΥΡΑ κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Μέγιστο μήκος 900 mm mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,75 Βάρος (Kgr/m 2 ) 7,75 14

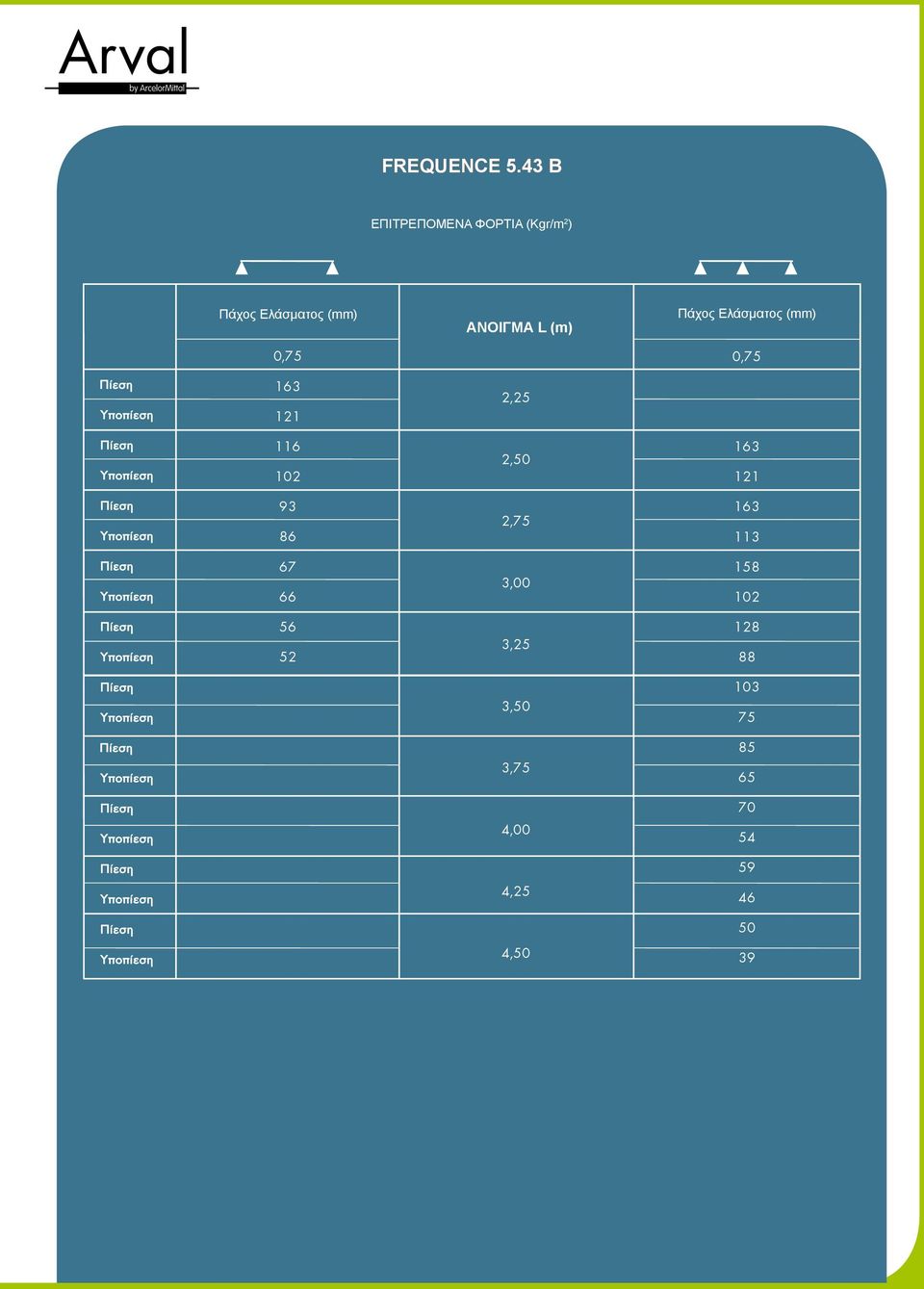

15 FREQUENCE 5.43 B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (Kgr/m 2 ) Πάχος Ελάσματος (mm) 0, ΑΝΟΙΓΜΑ L (m) 2,25 2,50 2,75 3,00 3,25 3,50 3,75 4,00 4,25 4,50 Πάχος Ελάσματος (mm) 0,

16 ΩΦΕΛΙΜΟ ΠΛΑΤΟΣ 885 Profilles Πλαγιοκάλυψης Σειρά Frequence Freqline 51 B ΠΡΟΒΑΜΜΕΝΗ ΠΛΕΥΡΑ κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Μέγιστο μήκος 885 mm mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,75 Βάρος (Kgr/m 2 ) 7,88 16

17 FREQLINE 51 B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (Kgr/m 2 ) Πάχος Ελάσματος (mm) 0, ΑΝΟΙΓΜΑ L (m) 1,60 1,80 2,00 2,20 2,40 2,60 2,80 3,00 Πάχος Ελάσματος (mm) 0,

18 ΩΦΕΛΙΜΟ ΠΛΑΤΟΣ 1085 Profilles Πλαγιοκάλυψης Σειρά Trapeza Hacierba B ΠΡΟΒΑΜΜΕΝΗ ΠΛΕΥΡΑ κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Μέγιστο μήκος 1085 mm mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,50 0,60 0,75 1,00 1,25 Βάρος (Kgr/m 2 ) 4,41 5,30 6,62 8,83 11,03 Ροπή Αδράνειας (cm 4 ) 3,48 4,50 6,12 9,06 12,18 18

19 HACIERBA B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (Kgr/m 2 ) Xωρίς περιορισμό βέλους κάμψης Άνοιγμα (m) 0,50 0,60 0,75 1,00 1,25 0,50 0,60 0,75 1,00 1,25 0,50 0,60 0,75 1,00 1,25 1, , , , , , , , , , , Με περιορισμό βέλους κάμψης L/200 Άνοιγμα (m) 0,50 0,60 0,75 1,00 1,25 0,50 0,60 0,75 1,00 1,25 0,50 0,60 0,75 1,00 1,25 1, , , , , , , , , , ,

20 HACIERBA B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (Kgr/m 2 ) Με περιορισμό βέλους κάμψης L/250 Άνοιγμα (m) 0,50 0,60 0,75 1,00 1,25 0,50 0,60 0,75 1,00 1,25 0,50 0,60 0,75 1,00 1,25 1, , , , , , , , , , , Με περιορισμό βέλους κάμψης L/300 Άνοιγμα (m) 0,50 0,60 0,75 1,00 1,25 0,50 0,60 0,75 1,00 1,25 0,50 0,60 0,75 1,00 1,25 1, , , , , , , , , , ,

21 Profilles Πλαγιοκάλυψης Σειρά Trapeza Hacierba B κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Ελάχιστο μήκος - Μέγιστο μήκος 1100 mm 500mm mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,50 0,60 0,75 1,00 1,25 Βάρος (Kgr/m 2 ) 4,54 5,45 6,81 9,09 11,36 Ροπή Αδράνειας (cm 4 ) 6,60 8,00 10,60 15,60 21,00 Απόσταση KB άξονα ey= 12,6 ey= -21,9 Τα βάρη είναι υπολογισμένα με θεωρητικό ειδικό βάρους σιδήρου 8 gr/cm 3 21

22 HACIERBA B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (kgr/m²) Xωρίς περιορισμό βέλους κάμψης Με περιορισμό βέλους κάμψης L/ Πίνακες φορτίων με βάση τις κάτωθι παραδοχές: Όριο διαρροής 280 Ν/mm 2 Συντελεστής ασφαλείας 1,5 Πλάτος έδρασης b 60mm Συμπεριλαμβάνεται το ίδιο βάρος του φύλλου

23 HACIERBA B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (kgr/m²) Με περιορισμό βέλους κάμψης L/300 Με περιορισμό βέλους κάμψης L/500 Πίνακες φορτίων με βάση τις κάτωθι παραδοχές: Όριο διαρροής 280 Ν/mm 2 Συντελεστής ασφαλείας 1,5 Πλάτος έδρασης b 60mm Συμπεριλαμβάνεται το ίδιο βάρος του φύλλου

24 Profilles Πλαγιοκάλυψης Σειρά Trapeza Hacierba B κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Ελάχιστο μήκος - Μέγιστο μήκος 896 mm 500mm mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,40 0,45 0,50 0,60 0,75 1,00 Βάρος (Kgr/m 2 ) 4,46 5,02 5,58 6,69 8,37 11,16 Τα βάρη είναι υπολογισμένα με θεωρητικό ειδικό βάρους σιδήρου 8 gr/cm 3 24

25 HACIERBA B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (kgr/m²) Πίνακες φορτίων με βάση τις κάτωθι παραδοχές: Βέλος κάμψης <L/200 Συντελεστής ασφαλείας 1,5 Πλάτος έδρασης b 60mm Συμπεριλαμβάνεται το ίδιο βάρος του φύλλου

26 Profilles Πλαγιοκάλυψης Σειρά Trapeza Hacierba B κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Ελάχιστο μήκος - Μέγιστο μήκος 1000 mm 500mm mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,50 0,60 0,75 Βάρος (Kgr/m 2 ) 5,00 6,00 7,50 Τα βάρη είναι υπολογισμένα με θεωρητικό ειδικό βάρους σιδήρου 8 gr/cm 3 26

27 HACIERBA B ΕΠΙΤΡΕΠΟΜΕΝΑ ΑΝΟΙΓΜΑΤΑ (m) Πίνακες φορτίων με βάση τις κάτωθι παραδοχές: Βέλος Κάμψης L/300 Συντελεστής ασφαλείας 2 Πλάτος έδρασης b 60mm

28 Profilles Πλαγιοκάλυψης Σειρά Trapeza Hacierba B κατακόρυφη - οριζόντια τοποθέτηση ΤΥΠΟΣ / ΠΟΙΟΤΗΤΑ ΕΛΑΣΜΑΤΟΣ Χάλυβας γαλβανισμένος εν θερμώ (EN 10326, EN 10327). Ανοχές EN Γαλβανισμένος προβαμμένος χάλυβας με οργανική επίστρωση κατά ΕΝ 10169, NFP Οργανικές επιστρώσεις: Ηairplus, Ηairultra, Ηairflon (PVDF), Authentic, Natural, Edyxo, Pearle, Intensy, Hairexcel, Plastisol, PVC, Light paint 902/910 Χρωματολόγιο: Colorissime και όλα τα χρώματα RAL (κατόπιν παραγγελίας) ΓΕΩΜΕΤΡΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Ωφέλιμο πλάτος Ελάχιστο μήκος - Μέγιστο μήκος 1000 mm 500mm mm ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ Πάχος ελάσματος (mm) 0,50 0,60 0,75 1,00 1,25 Βάρος (Kgr/m 2 ) 5,00 6,00 7,50 10,00 12,50 Ροπή Αδράνειας (cm 4 ) 14,40 17,30 23,10 33,90 45,50 Απόσταση KB άξονα ey= 30,8 ey= -17,7 Τα βάρη είναι υπολογισμένα με θεωρητικό ειδικό βάρους σιδήρου 8 gr/cm 3 28

29 HACIERBA B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (kgr/m²) Xωρίς περιορισμό βέλους κάμψης Με περιορισμό βέλους κάμψης L/150 Πίνακες φορτίων με βάση τις κάτωθι παραδοχές: Όριο διαρροής 280 Ν/mm 2 Συντελεστής ασφαλείας 1,5 Πλάτος έδρασης b 60mm Συμπεριλαμβάνεται το ίδιο βάρος του φύλλου

30 HACIERBA B ΕΠΙΤΡΕΠΟΜΕΝΑ ΦΟΡΤΙΑ (kgr/m²) Με περιορισμό βέλους κάμψης L/200 Με περιορισμό βέλους κάμψης L/ Πίνακες φορτίων με βάση τις κάτωθι παραδοχές: Όριο διαρροής 280 Ν/mm 2 Συντελεστής ασφαλείας 1,5 Πλάτος έδρασης b 60mm Συμπεριλαμβάνεται το ίδιο βάρος του φύλλου

31 Τεχνικές Λεπτομέρειες

32 32 Τεχνικές Λεπτομέρειες

33 Φωτογραφίες έργων Κτίριο γραφείων Galenica, Κηφισιά, Αρχιτέκτων: Μωβ Αρχιτέκτονες, Κατασκευή: Αχιλλεύς Τεχνική ΑΤΕ

34 Φωτογραφίες έργων Zenith de Rouen, Αρχιτέκτων: B. Tschumi 34

35 Κατάστημα Mega Κωτσόβολος, Κάτω Κηφισιά

36 Φωτογραφίες έργων Κτίριο γραφείων και αποθηκών Μαντής ΑΕΒΕ, Ασπρόπυργος, Κατασκευή: NOE AE 36

37

38

39

40 Χειμάρας 5, Μαρούσι, Αθήνα T F
