ΚΕΦΑΛΑΙΟ 2.1 ΥΛΙΚΑ Α. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ι. Ακατέργαστος χυτοσίδηρος.

Μέγεθος: px
Εμφάνιση ξεκινά από τη σελίδα:

Download "ΚΕΦΑΛΑΙΟ 2.1 ΥΛΙΚΑ Α. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ι. Ακατέργαστος χυτοσίδηρος."

Transcript

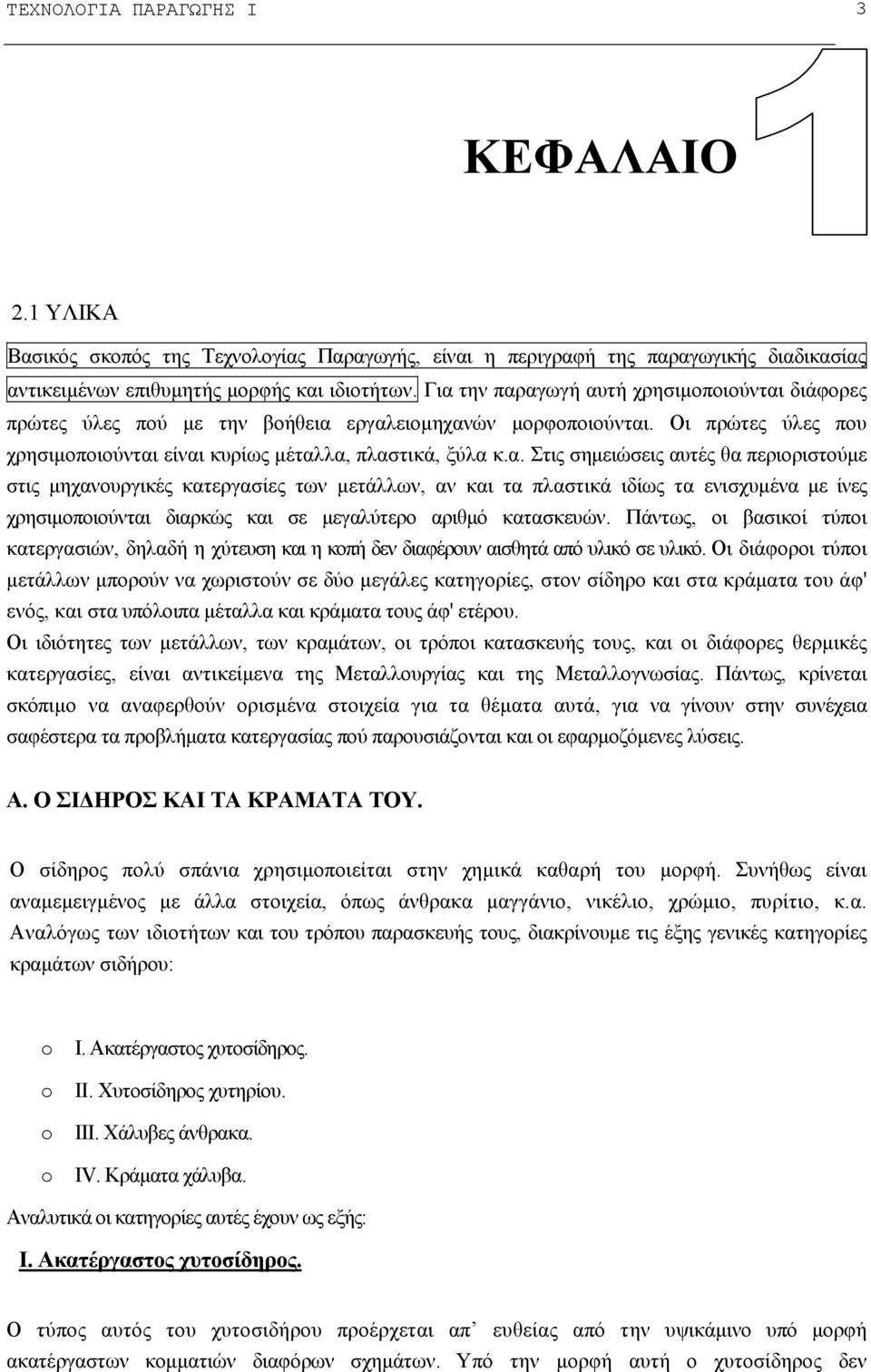

1 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 3 ΚΕΦΑΛΑΙΟ 2.1 ΥΛΙΚΑ Βασικός σκοπός της Τεχνολογίας Παραγωγής, είναι η περιγραφή της παραγωγικής διαδικασίας αντικειμένων επιθυμητής μορφής και ιδιοτήτων. Για την παραγωγή αυτή χρησιμοποιούνται διάφορες πρώτες ύλες πού με την βοήθεια εργαλειομηχανών μορφοποιούνται. Οι πρώτες ύλες που χρησιμοποιούνται είναι κυρίως μέταλλα, πλαστικά, ξύλα κ.α. Στις σημειώσεις αυτές θα περιοριστούμε στις μηχανουργικές κατεργασίες των μετάλλων, αν και τα πλαστικά ιδίως τα ενισχυμένα με ίνες χρησιμοποιούνται διαρκώς και σε μεγαλύτερο αριθμό κατασκευών. Πάντως, οι βασικοί τύποι κατεργασιών, δηλαδή η χύτευση και η κοπή δεν διαφέρουν αισθητά από υλικό σε υλικό. Οι διάφοροι τύποι μετάλλων μπορούν να χωριστούν σε δύο μεγάλες κατηγορίες, στον σίδηρο και στα κράματα του άφ' ενός, και στα υπόλοιπα μέταλλα και κράματα τους άφ' ετέρου. Οι ιδιότητες των μετάλλων, των κραμάτων, οι τρόποι κατασκευής τους, και οι διάφορες θερμικές κατεργασίες, είναι αντικείμενα της Μεταλλουργίας και της Μεταλλογνωσίας. Πάντως, κρίνεται σκόπιμο να αναφερθούν ορισμένα στοιχεία για τα θέματα αυτά, για να γίνουν στην συνέχεια σαφέστερα τα προβλήματα κατεργασίας πού παρουσιάζονται και οι εφαρμοζόμενες λύσεις. Α. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ο σίδηρος πολύ σπάνια χρησιμοποιείται στην χημικά καθαρή του μορφή. Συνήθως είναι αναμεμειγμένος με άλλα στοιχεία, όπως άνθρακα μαγγάνιο, νικέλιο, χρώμιο, πυρίτιο, κ.α. Αναλόγως των ιδιοτήτων και του τρόπου παρασκευής τους, διακρίνουμε τις έξης γενικές κατηγορίες κραμάτων σιδήρου: o o o o I. Ακατέργαστος χυτοσίδηρος. II. Χυτοσίδηρος χυτηρίου. III. Χάλυβες άνθρακα. IV. Κράματα χάλυβα. Αναλυτικά οι κατηγορίες αυτές έχουν ως εξής: Ι. Ακατέργαστος χυτοσίδηρος. Ο τύπος αυτός του χυτοσιδήρου προέρχεται απ ευθείας από την υψικάμινο υπό μορφή ακατέργαστων κομματιών διαφόρων σχημάτων. Υπό την μορφή αυτή ο χυτοσίδηρος δεν

2 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 4 χρησιμοποιείται γιατί δεν είναι εύκολη ή κατεργασία του, και δεν έχει τις κατάλληλες μηχανικές ιδιότητες. Οι περιεκτικότητες του χυτοσιδήρου αυτού σε στοιχεία είναι, σίδηρος (Fe) 92-97%, άνθρακας (C) , μαγγάνιο (Mn) %, πυρίτιο (Si) 0.5-4%, θείο (S) % και φωσφόρος (P) %. Ο άνθρακας στον χυτοσίδηρο παρουσιάζεται με δύο μορφές, ενωμένος με τον σίδηρο υπό μορφή καρβιδίου, οπότε ο χυτοσίδηρος τείνει να πάρει χρώμα προς το άσπρο, και υπό μορφή σφαιροειδούς γραφίτου οπότε ο χυτοσίδηρος έχει το χρώμα της στάχτης. Από τις δύο αυτές μορφές είναι προτιμότερη από μηχανουργική άποψη, η μορφή με την μεγαλύτερη δυνατή περιεκτικότητα σε σφαιροειδή γραφίτη. Οι τύποι αυτοί του χυτοσιδήρου παρουσιάζουν μικρότερη σκληρότητα και ρευστότητα στην υγρή κατάσταση. Η παρουσία του πυριτίου υποβοηθά την δημιουργία γραφίτου. Το θείο δεν είναι ιδιαίτερα επιθυμητό σε μεγάλα ποσοστά, γιατί αυξάνει τη σκληρότητα του χυτοσιδήρου. Αντίθετα, η παρουσία μαγγανίου είναι πολύ επιθυμητή γιατί δεσμεύει το θείο και έτσι μειώνει την σκληρότητα του χυτοσιδήρου. Επίσης, αυξάνεται και η ρευστότητα του μετάλλου. Η παρουσία του φωσφόρου σε μικρά ποσοστά βελτιώνει πολύ την ρευστότητα του χυτοσιδήρου, πράγμα πολύ σημαντικό για την κατασκευή χυτών αντικειμένων. Σε μεγάλα ποσοστά, ο φώσφορος καθιστά τον χυτοσίδηρο ψαθυρό και πορώδη. II. Χυτοσίδηρος χυτηρίου. Ο ακατέργαστος χυτοσίδηρος της υψικαμίνου για να γίνει υλικό κατάλληλο για χύτευση, υφίσταται διάφορες θερμικές κατεργασίες σε ρευστή κατάσταση και προστίθενται και διάφορα άλλα μέταλλα για την βελτίωση των μηχανικών ιδιοτήτων του. Τα συνηθισμένα στοιχεία πού προστίθενται στο κράμα είναι, το νικέλιο (Ni) σε ποσοστά 2.5-6%, και σε χυτοσιδήρους μεγάλης αντοχής έως 20%, το χρώμιο (Cr) σε ποσοστά 0.5-4%, το αλουμίνιο, το μολυβδένιο (Mo), ο χαλκός (Cu), κ.α. III. Χάλυβες άνθρακα. Οι χάλυβες του τύπου αυτού περιέχουν κυρίως σίδηρο και άνθρακα σε ποσοστά πού ποικίλουν από Για την παραγωγή των χαλύβων αυτών χρησιμοποιείται ακατέργαστος χυτοσίδηρος και κομμάτια παλαιού χάλυβος, τα όποια αφού θερμανθούν μέχρι ρευστοποιήσεως σε καμίνους τύπου BESSEMER 1 ή ηλεκτρικούς υφίστανται μείωση του περιεχομένου άνθρακα με την βοήθεια πεπιεσμένου αέρα πού διοχετεύεται στην ρευστή μάζα του μετάλλου. Αναλόγως της περιεκτικότητας του χάλυβα σε άνθρακα μεταβάλλονται και οι μηχανικές ιδιότητες του. Γενικά, οι χάλυβες με μεγάλη περιεκτικότητα σε άνθρακα παρουσιάζουν μεγαλύτερο σημείο θραύσεως και σκληρότητα, αλλά μικρότερη αντοχή σε κρουστικά φορτία. Οι μηχανουργικές ιδιότητες των χαλύβων είναι δυνατό να βελτιωθούν με διάφορες μηχανικές κατεργασίες, όπως η σφυρηλάτηση ή η έλαση, καθώς και με διάφορες θερμικές κατεργασίες, όπως ή ανόπτηση, η αναθέρμανση, η βαφή, κ.α. Επίσης, είναι δυνατή η επιφανειακή χημική επεξεργασία του χάλυβα για την βελτίωση τοπικά των ιδιοτήτων του. Παρόμοιες επεξεργασίες είναι η ενανθράκωση, η εναζώτωση, για την αύξηση της επιφανειακής σκληρότητας του μετάλλου, οι διάφορες επιμεταλλώσεις, κ.α. Οι κατεργασίες αυτές δεν είναι ιδιαίτερο χαρακτηριστικό των

3 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 5 χαλύβων άνθρακος αλλά χρησιμοποιούνται κατά κόρον και στα λοιπά είδη χάλυβα. Το βασικό πλεονέκτημα των χαλύβων άνθρακα είναι η χαμηλή τιμή τους σε σχέση με τα άλλα κράματα χάλυβα, δεν παρουσιάζουν όμως την ποικιλία ιδιοτήτων πού απαιτεί η σύγχρονη τεχνολογία. IV. Κράματα χάλυβα. Τα κράματα χάλυβα είναι δυνατόν να διαχωριστούν στις έξης κατηγορίες: 1. Χάλυβες Μαγγανίου. 2. Χάλυβες Νικελίου. 3. Χάλυβες Νικελίου-Χρωμίου, Νικελίου-Χρωμίου-Μολυβδενίου, Νικελίου-Χρωμίου-Βαναδίου. 4. Χάλυβες χρωμίου. 5. Χάλυβες Μολυβδενίου. 6. Χάλυβες Χρωμίου-Μολυβδενίου. 7. Ανοξείδωτοι Χάλυβες. 8. Χάλυβες Πυριτίου. 9. Ταχυχάλυβες. Αναλυτικά οι κατηγορίες αυτές έχουν ως έξης: 1. Χάλυβες Μαγγανίου Γενικά όλοι οι χάλυβες περιέχουν μαγγάνιο σε μικρά ποσοστά. Το μαγγάνιο σε μικρά ποσοστά 1-2% βελτιώνει την αντοχή, ολκιμότητα, και αντοχή σε κρούση των χαλύβων άνθρακα. Το μαγγάνιο σε μεγάλα ποσοστά 10-15%, δημιουργεί με βαφή και κατεργασία εν ψυχρώ, μεγάλη επιφανειακή σκληρότητα και αντοχή σε φθορά. Η κατεργασία των χαλύβων αυτών απαιτεί κοπτικά εργαλεία μεγάλης σκληρότητας. 2. Χάλυβες Νικελίου. Το νικέλιο χρησιμοποιείται σε διάφορες αναλογίες πού κυμαίνονται από 6 έως και άνω του 50% σε νικέλιο. Το νικέλιο σε μικρά ποσοστά βελτιώνει την αντοχή, την σκληρότητα και την ολκιμότητα του χάλυβα. Επίσης, διευκολύνει την θερμική κατεργασία και την βαφή. Σε μεγάλες περιεκτικότητες το νικέλιο αυξάνει την σκληρότητα του χάλυβα και βελτιώνει την αντοχή σε φθορά. Επίσης, μειώνει τον συντελεστή διαστολής και βελτιώνει τις μαγνητικές ιδιότητες του υλικού.

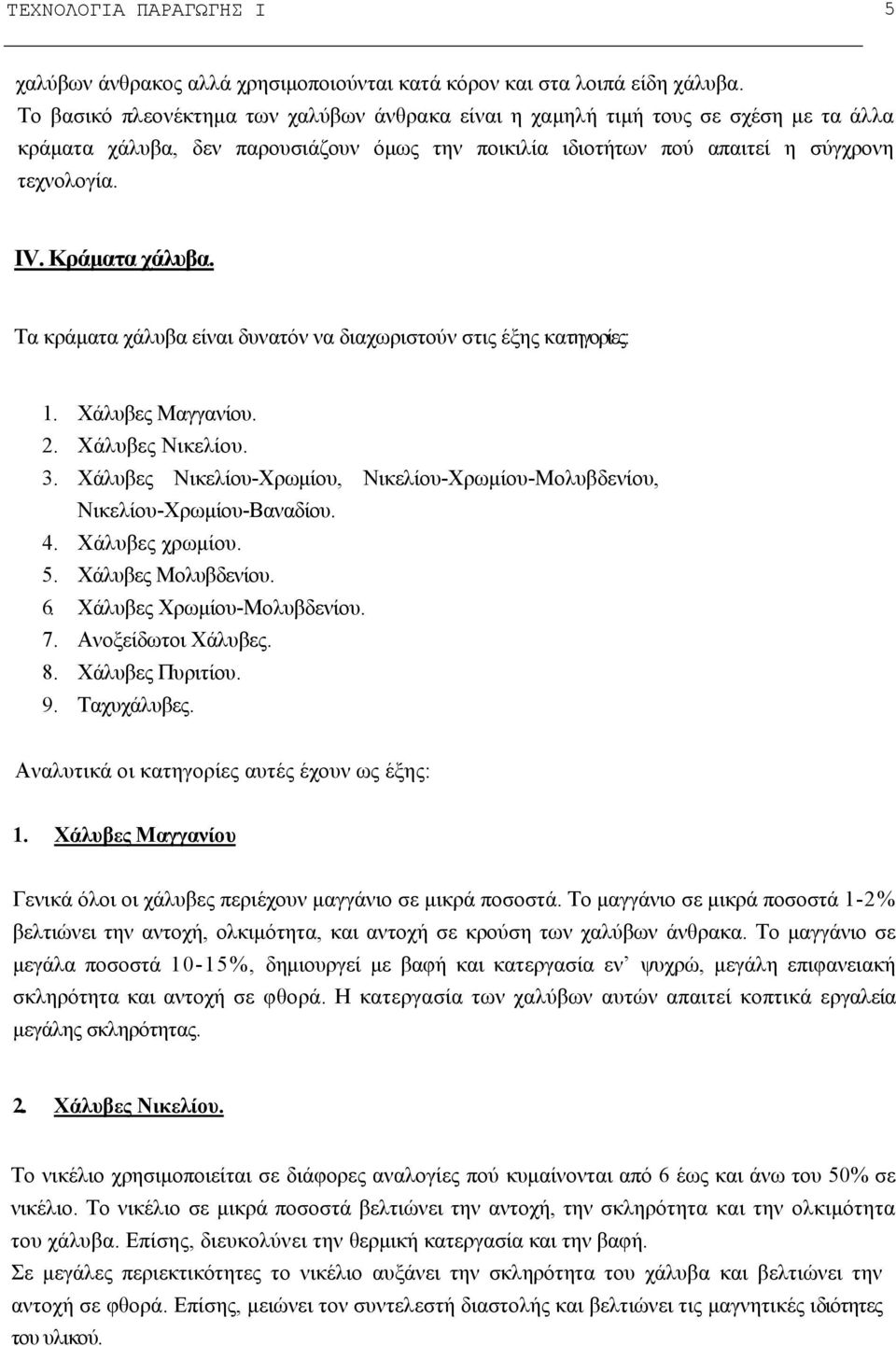

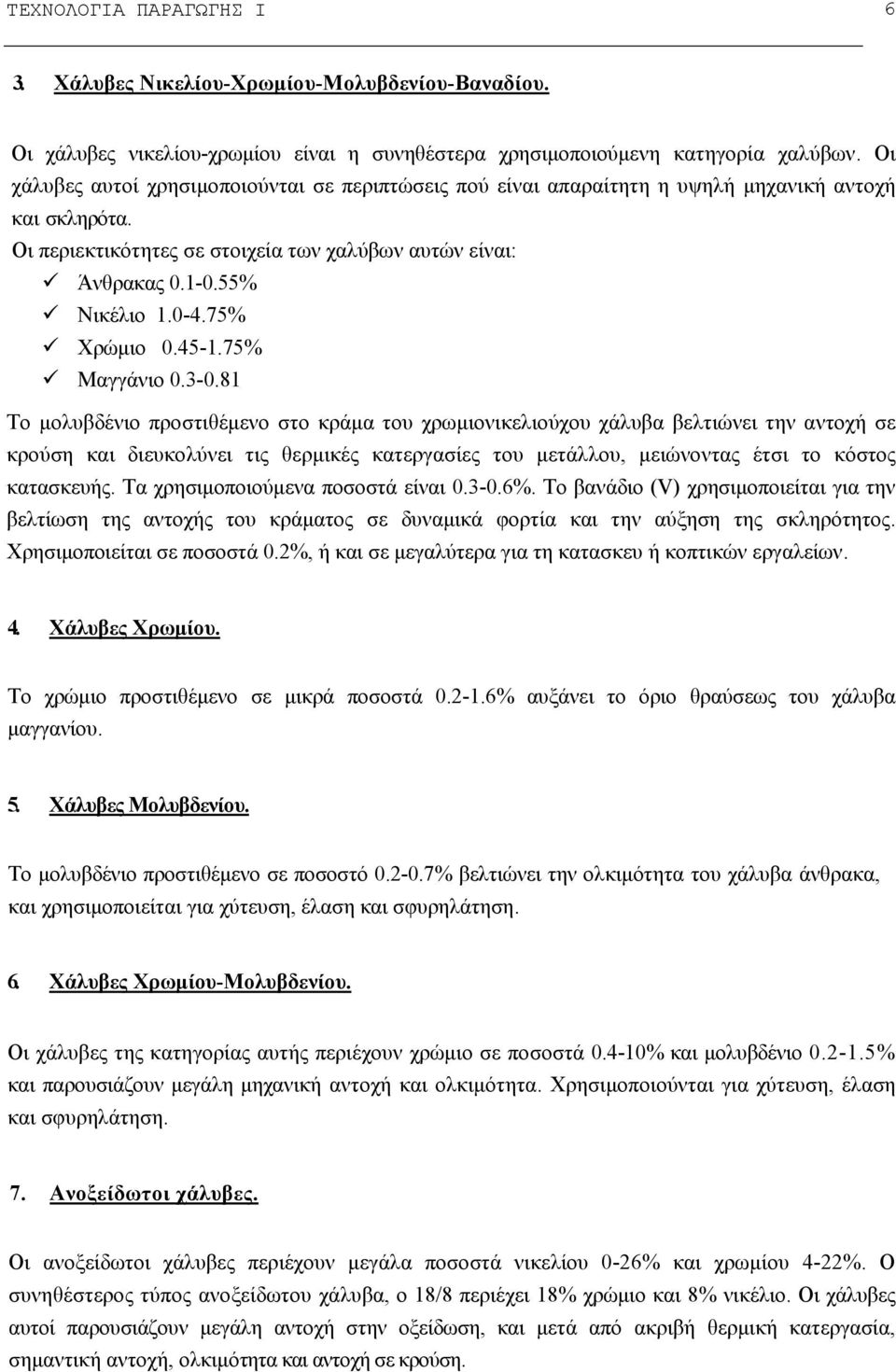

4 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 6 3. Χάλυβες Νικελίου-Χρωμίου-Μολυβδενίου-Βαναδίου. Οι χάλυβες νικελίου-χρωμίου είναι η συνηθέστερα χρησιμοποιούμενη κατηγορία χαλύβων. Οι χάλυβες αυτοί χρησιμοποιούνται σε περιπτώσεις πού είναι απαραίτητη η υψηλή μηχανική αντοχή και σκληρότα. Οι περιεκτικότητες σε στοιχεία των χαλύβων αυτών είναι: Άνθρακας % Νικέλιο % Χρώμιο % Μαγγάνιο Το μολυβδένιο προστιθέμενο στο κράμα του χρωμιονικελιούχου χάλυβα βελτιώνει την αντοχή σε κρούση και διευκολύνει τις θερμικές κατεργασίες του μετάλλου, μειώνοντας έτσι το κόστος κατασκευής. Τα χρησιμοποιούμενα ποσοστά είναι %. Το βανάδιο (V) χρησιμοποιείται για την βελτίωση της αντοχής του κράματος σε δυναμικά φορτία και την αύξηση της σκληρότητος. Χρησιμοποιείται σε ποσοστά 0.2%, ή και σε μεγαλύτερα για τη κατασκευ ή κοπτικών εργαλείων. 4. Χάλυβες Χρωμίου. Το χρώμιο προστιθέμενο σε μικρά ποσοστά % αυξάνει το όριο θραύσεως του χάλυβα μαγγανίου. 5. Χάλυβες Μολυβδενίου. Το μολυβδένιο προστιθέμενο σε ποσοστό % βελτιώνει την ολκιμότητα του χάλυβα άνθρακα, και χρησιμοποιείται για χύτευση, έλαση και σφυρηλάτηση. 6. Χάλυβες Χρωμίου-Μολυβδενίου. Οι χάλυβες της κατηγορίας αυτής περιέχουν χρώμιο σε ποσοστά % και μολυβδένιο % και παρουσιάζουν μεγάλη μηχανική αντοχή και ολκιμότητα. Χρησιμοποιούνται για χύτευση, έλαση και σφυρηλάτηση. 7. Ανοξείδωτοι χάλυβες. Οι ανοξείδωτοι χάλυβες περιέχουν μεγάλα ποσοστά νικελίου 0-26% και χρωμίου 4-22%. Ο συνηθέστερος τύπος ανοξείδωτου χάλυβα, ο 18/8 περιέχει 18% χρώμιο και 8% νικέλιο. Οι χάλυβες αυτοί παρουσιάζουν μεγάλη αντοχή στην οξείδωση, και μετά από ακριβή θερμική κατεργασία, σημαντική αντοχή, ολκιμότητα και αντοχή σε κρούση.

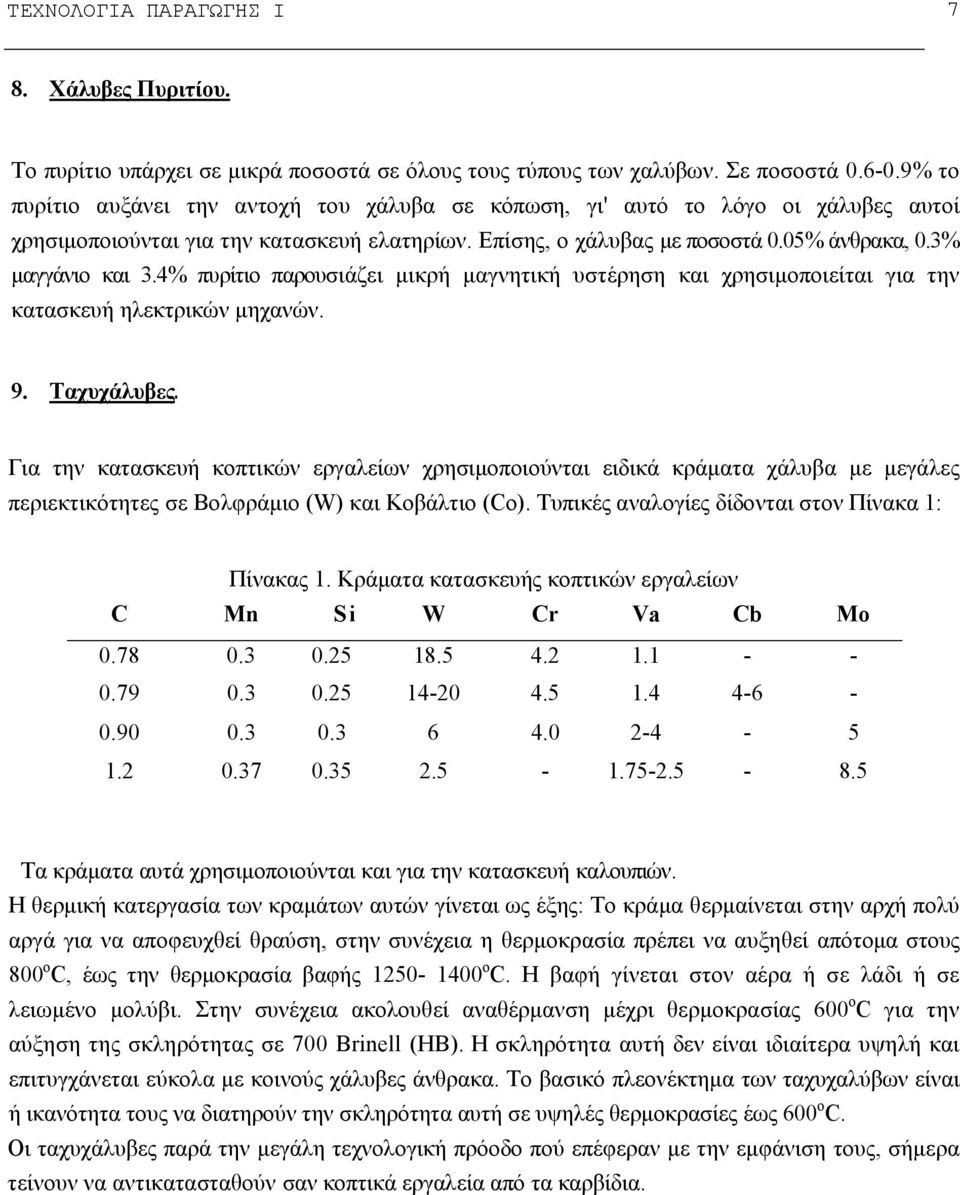

5 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 7 8. Χάλυβες Πυριτίου. Το πυρίτιο υπάρχει σε μικρά ποσοστά σε όλους τους τύπους των χαλύβων. Σε ποσοστά % το πυρίτιο αυξάνει την αντοχή του χάλυβα σε κόπωση, γι' αυτό το λόγο οι χάλυβες αυτοί χρησιμοποιούνται για την κατασκευή ελατηρίων. Επίσης, ο χάλυβας με ποσοστά 0.05% άνθρακα, 0.3% μαγγάνιο και 3.4% πυρίτιο παρουσιάζει μικρή μαγνητική υστέρηση και χρησιμοποιείται για την κατασκευή ηλεκτρικών μηχανών. 9. Ταχυχάλυβες. Για την κατασκευή κοπτικών εργαλείων χρησιμοποιούνται ειδικά κράματα χάλυβα με μεγάλες περιεκτικότητες σε Βολφράμιο (W) και Κοβάλτιο (Co). Τυπικές αναλογίες δίδονται στον Πίνακα 1: Πίνακας 1. Κράματα κατασκευής κοπτικών εργαλείων C Mn Si W Cr Va Cb Mo Τα κράματα αυτά χρησιμοποιούνται και για την κατασκευή καλουπιών. Η θερμική κατεργασία των κραμάτων αυτών γίνεται ως έξης: Το κράμα θερμαίνεται στην αρχή πολύ αργά για να αποφευχθεί θραύση, στην συνέχεια η θερμοκρασία πρέπει να αυξηθεί απότομα στους 800 o C, έως την θερμοκρασία βαφής o C. Η βαφή γίνεται στον αέρα ή σε λάδι ή σε λειωμένο μολύβι. Στην συνέχεια ακολουθεί αναθέρμανση μέχρι θερμοκρασίας 600 o C για την αύξηση της σκληρότητας σε 700 Brinell (ΗΒ). Η σκληρότητα αυτή δεν είναι ιδιαίτερα υψηλή και επιτυγχάνεται εύκολα με κοινούς χάλυβες άνθρακα. Το βασικό πλεονέκτημα των ταχυχαλύβων είναι ή ικανότητα τους να διατηρούν την σκληρότητα αυτή σε υψηλές θερμοκρασίες έως 600 o C. Οι ταχυχάλυβες παρά την μεγάλη τεχνολογική πρόοδο πού επέφεραν με την εμφάνιση τους, σήμερα τείνουν να αντικατασταθούν σαν κοπτικά εργαλεία από τα καρβίδια.

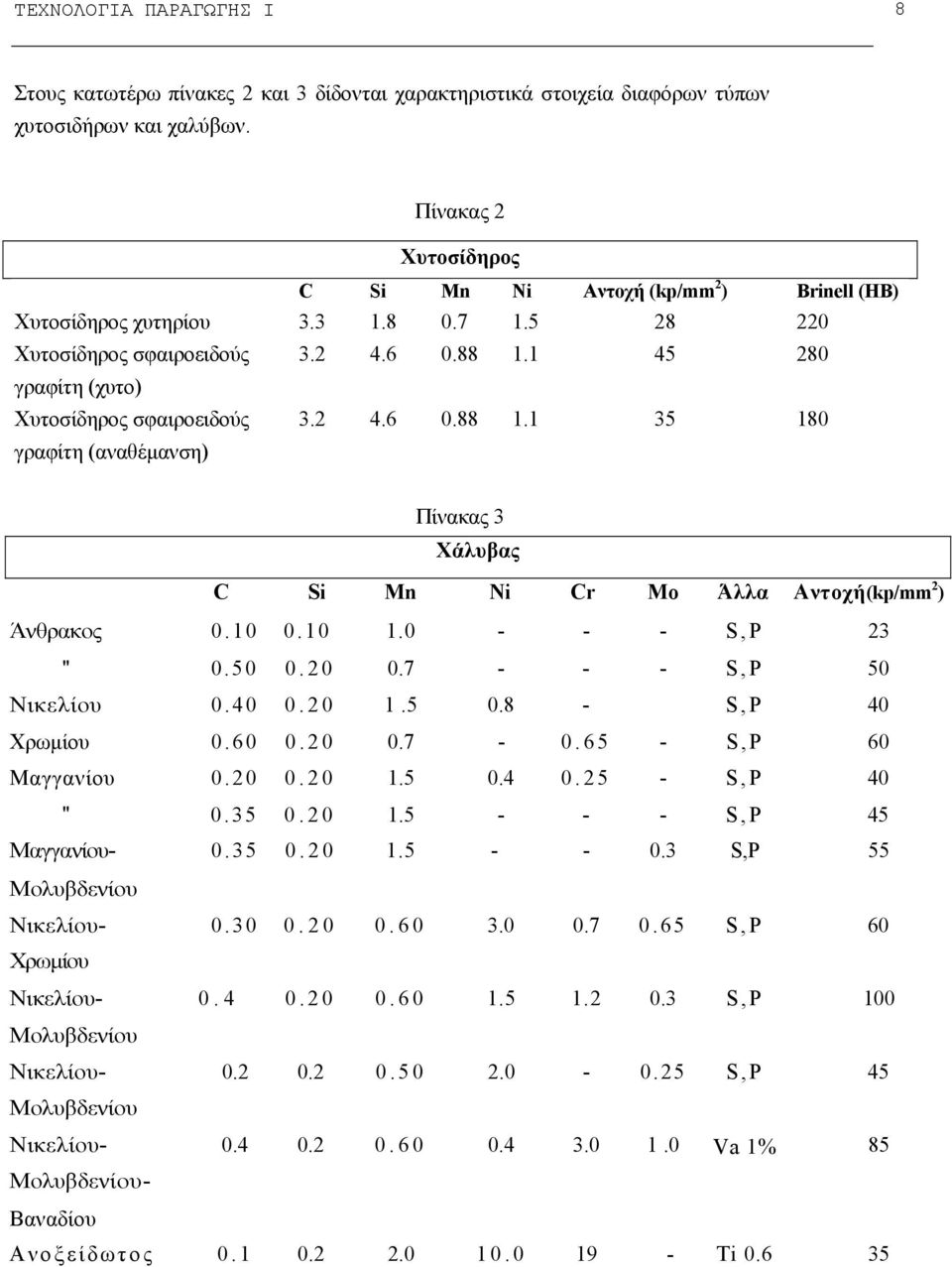

6 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 8 Στους κατωτέρω πίνακες 2 και 3 δίδονται χαρακτηριστικά στοιχεία διαφόρων τύπων χυτοσιδήρων και χαλύβων. Πίνακας 2 Χυτοσίδηρος C Si Mn Ni Αντοχή (kp/mm 2 ) Brinell (HB) Χυτοσίδηρος χυτηρίου Χυτοσίδηρος σφαιροειδούς γραφίτη (χυτο) Χυτοσίδηρος σφαιροειδούς γραφίτη (αναθέμανση) Πίνακας 3 Χάλυβας C Si Mn Ni Cr Μο Άλλα Αντοχή(kp/mm 2 ) Άνθρακος S,Ρ 23 " S,Ρ 50 Νικελίου S,Ρ 40 Χρωμίου S,Ρ 60 Μαγγανίου S,Ρ 40 " S,Ρ 45 Μαγγανίου S,Ρ 55 Μολυβδενίου Νικελίου S,Ρ 60 Χρωμίου Νικελίου S,Ρ 100 Μολυβδενίου Νικελίου S,Ρ 45 Μολυβδενίου Νικελίου Va 1% 85 Μολυβδενίου- Βαναδίου Ανοξείδωτος Ti

7 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 9 V. Θερμικές κατεργασίες χαλύβων. Η επίτευξη των παραπάνω μηχανικών ιδιοτήτων είναι αποτέλεσμα όχι μόνο της χημικής σύνθεσης του κράματος αλλά και των θερμικών και μηχανικών κατεργασιών πού χρησιμοποιούνται στην παραγωγή. Οι κυριότερες θερμικές κατεργασίες των χαλύβων είναι οι ακόλουθες: 1. Ανόπτηση. Η κατεργασία αυτή συνίσταται στη θέρμανση του χάλυβα σε θερμοκρασίες ανώτερες της κρίσιμης στην ωστενιτική περιοχή και στην αργή ψύξη, σε κατάλληλη κάμινο ρυθμιζόμενης θερμοκρασίας. Η θερμική αυτή κατεργασία εφαρμόζεται συνήθως σε χάλυβες με περιεκτικότητα σε άνθρακα μεγαλύτερη από 0.35% και έχει σαν αποτέλεσμα τη μείωση του ορίου θραύσης και ελαστικότητας με αντίστοιχη αύξηση της ολκιμότητας του υλικού. 2. Επαναφορά. Η επαναφορά συνίσταται στη θέρμανση του χάλυβα σε θερμοκρασίες ανώτερες της κρίσιμης και στη συνέχεια στην ψύξη του στον αέρα. Σκοπός τής θερμικής αυτής κατεργασίας είναι η βελτίωση της κρυσταλλικής δομής του μετάλλου και χρησιμοποιείται συνήθως μετά από θερμές μηχανικές κατεργασίες, παραμόρφωση, σφυρηλάτηση, έλαση κλπ 3. Εξομάλυνση. Η θερμική αυτή κατεργασία χρησιμοποιείται για την εξάλειψη των εσωτερικών τάσεων πού δημιουργούνται κατά τις ψυχρές κατεργασίες των μετάλλων. Στην εξομάλυνση ο χάλυβας θερμαίνεται σε θερμοκρασία περίπου 650 o C σε κατάλληλες καμίνους. 4. Επιφανειακή σκλήρυνση. Η επιφανειακή σκλήρυνση είναι μια θερμική και χημική κατεργασία των χαλύβων η όποια αποβλέπει στην τοπική βελτίωση των μηχανικών ιδιοτήτων τους, σε περιοχές όπου προβλέπονται υψηλές καταπονήσεις ή συνθήκες έντονης φθοράς. Η μέθοδος αυτή συνίσταται στην αύξηση των ποσοστών περιεκτικότητας του χάλυβα σε άνθρακα ή άζωτο, στην επιφάνεια του κατεργαζομένου αντικειμένου. Τούτο επιτυγχάνεται με τη θέρμανση του αντικειμένου σε περιβάλλον με περίσσεια άνθρακος ή αζώτου. Οι χρησιμοποιούμενες θερμοκρασίες είναι της τάξης των 1000 o C στην περίπτωση της εναζώτωσης. Γενικά το πάχος του επιφανειακού στρώματος πού επηρεάζεται από την εναζώτωση είναι μικρό περίπου 0.75mm και συνήθως αυξάνεται η ευθραυστότητα του. Η ενανθράκωση γενικά εισχωρεί σε μεγαλύτερα βάθη πού φθάνουν τα 2.5 mm και παρουσιάζει καλύτερες μηχανικές ιδιότητες αντοχής. Από την άποψη όμως της σκληρότητας η εναζώτωση υπερτερεί. Η ενανθράκωση πραγματοποιείται συνήθως με θέρμανση του χάλυβα σε ατμόσφαιρα πλούσια σε μονοξείδιο του άνθρακα (CO) ή υδρογονάνθρακες (HC). Η εναζώτωση χρησιμοποιεί ατμόσφαιρα αμμωνίας ή λουτρό κυανιούχων αλάτων. Οι κατεργασίες της εναζώτωσης και της ενανθράκωσης συνήθως ακολουθούνται από κατεργασίες βαφής.

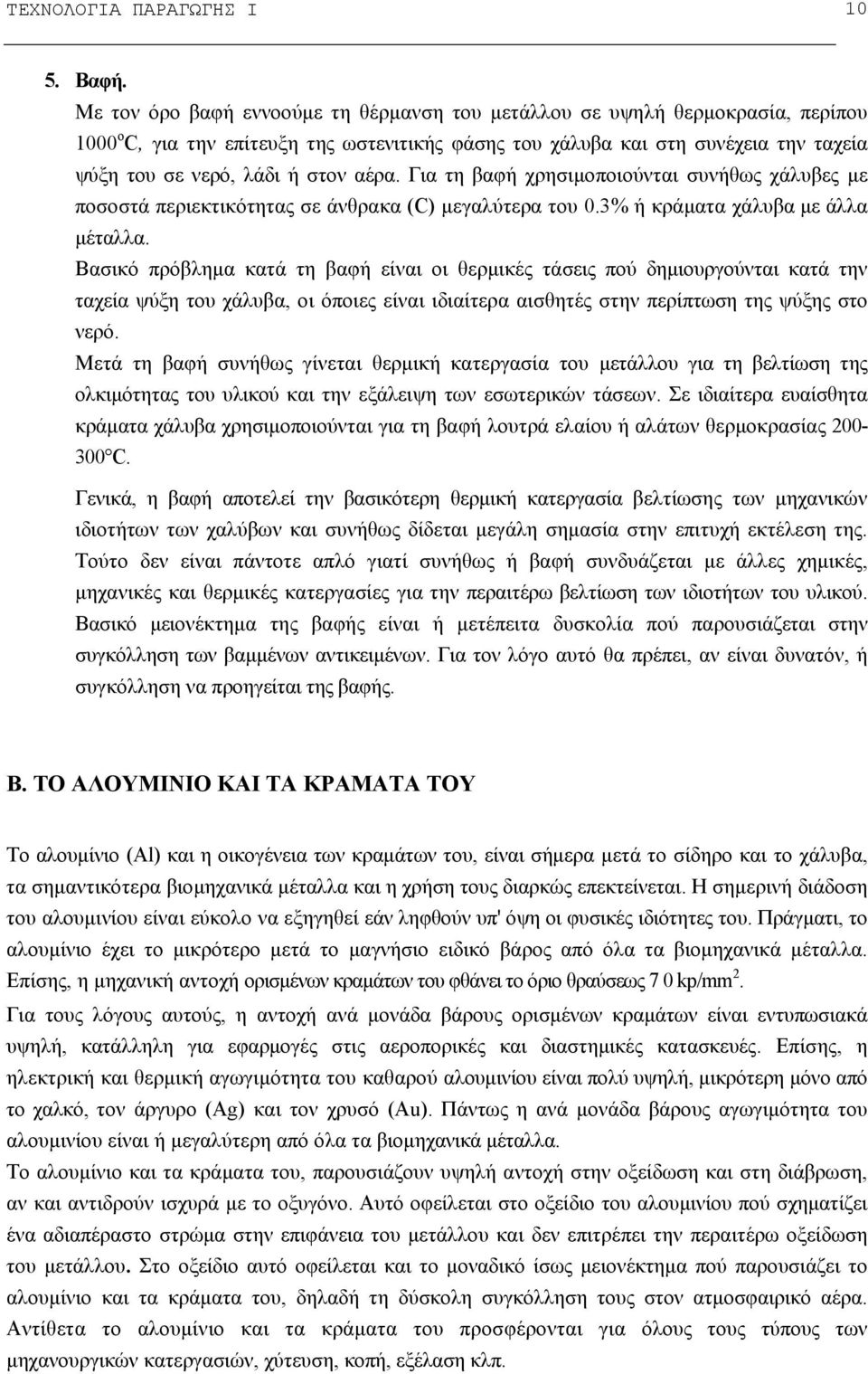

8 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι Βαφή. Με τον όρο βαφή εννοούμε τη θέρμανση του μετάλλου σε υψηλή θερμοκρασία, περίπου 1000 o C, για την επίτευξη της ωστενιτικής φάσης του χάλυβα και στη συνέχεια την ταχεία ψύξη του σε νερό, λάδι ή στον αέρα. Για τη βαφή χρησιμοποιούνται συνήθως χάλυβες με ποσοστά περιεκτικότητας σε άνθρακα (C) μεγαλύτερα του 0.3% ή κράματα χάλυβα με άλλα μέταλλα. Βασικό πρόβλημα κατά τη βαφή είναι οι θερμικές τάσεις πού δημιουργούνται κατά την ταχεία ψύξη του χάλυβα, οι όποιες είναι ιδιαίτερα αισθητές στην περίπτωση της ψύξης στο νερό. Μετά τη βαφή συνήθως γίνεται θερμική κατεργασία του μετάλλου για τη βελτίωση της ολκιμότητας του υλικού και την εξάλειψη των εσωτερικών τάσεων. Σε ιδιαίτερα ευαίσθητα κράματα χάλυβα χρησιμοποιούνται για τη βαφή λουτρά ελαίου ή αλάτων θερμοκρασίας C. Γενικά, η βαφή αποτελεί την βασικότερη θερμική κατεργασία βελτίωσης των μηχανικών ιδιοτήτων των χαλύβων και συνήθως δίδεται μεγάλη σημασία στην επιτυχή εκτέλεση της. Τούτο δεν είναι πάντοτε απλό γιατί συνήθως ή βαφή συνδυάζεται με άλλες χημικές, μηχανικές και θερμικές κατεργασίες για την περαιτέρω βελτίωση των ιδιοτήτων του υλικού. Βασικό μειονέκτημα της βαφής είναι ή μετέπειτα δυσκολία πού παρουσιάζεται στην συγκόλληση των βαμμένων αντικειμένων. Για τον λόγο αυτό θα πρέπει, αν είναι δυνατόν, ή συγκόλληση να προηγείται της βαφής. Β. ΤΟ ΑΛΟΥΜΙΝΙΟ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ Το αλουμίνιο (Al) και η οικογένεια των κραμάτων του, είναι σήμερα μετά το σίδηρο και το χάλυβα, τα σημαντικότερα βιομηχανικά μέταλλα και η χρήση τους διαρκώς επεκτείνεται. Η σημερινή διάδοση του αλουμινίου είναι εύκολο να εξηγηθεί εάν ληφθούν υπ' όψη οι φυσικές ιδιότητες του. Πράγματι, το αλουμίνιο έχει το μικρότερο μετά το μαγνήσιο ειδικό βάρος από όλα τα βιομηχανικά μέταλλα. Επίσης, η μηχανική αντοχή ορισμένων κραμάτων του φθάνει το όριο θραύσεως 7 0 kp/mm 2. Για τους λόγους αυτούς, η αντοχή ανά μονάδα βάρους ορισμένων κραμάτων είναι εντυπωσιακά υψηλή, κατάλληλη για εφαρμογές στις αεροπορικές και διαστημικές κατασκευές. Επίσης, η ηλεκτρική και θερμική αγωγιμότητα του καθαρού αλουμινίου είναι πολύ υψηλή, μικρότερη μόνο από το χαλκό, τον άργυρο (Ag) και τον χρυσό (Au). Πάντως η ανά μονάδα βάρους αγωγιμότητα του αλουμινίου είναι ή μεγαλύτερη από όλα τα βιομηχανικά μέταλλα. Το αλουμίνιο και τα κράματα του, παρουσιάζουν υψηλή αντοχή στην οξείδωση και στη διάβρωση, αν και αντιδρούν ισχυρά με το οξυγόνο. Αυτό οφείλεται στο οξείδιο του αλουμινίου πού σχηματίζει ένα αδιαπέραστο στρώμα στην επιφάνεια του μετάλλου και δεν επιτρέπει την περαιτέρω οξείδωση του μετάλλου. Στο οξείδιο αυτό οφείλεται και το μοναδικό ίσως μειονέκτημα πού παρουσιάζει το αλουμίνιο και τα κράματα του, δηλαδή τη δύσκολη συγκόλληση τους στον ατμοσφαιρικό αέρα. Αντίθετα το αλουμίνιο και τα κράματα του προσφέρονται για όλους τους τύπους των μηχανουργικών κατεργασιών, χύτευση, κοπή, εξέλαση κλπ.

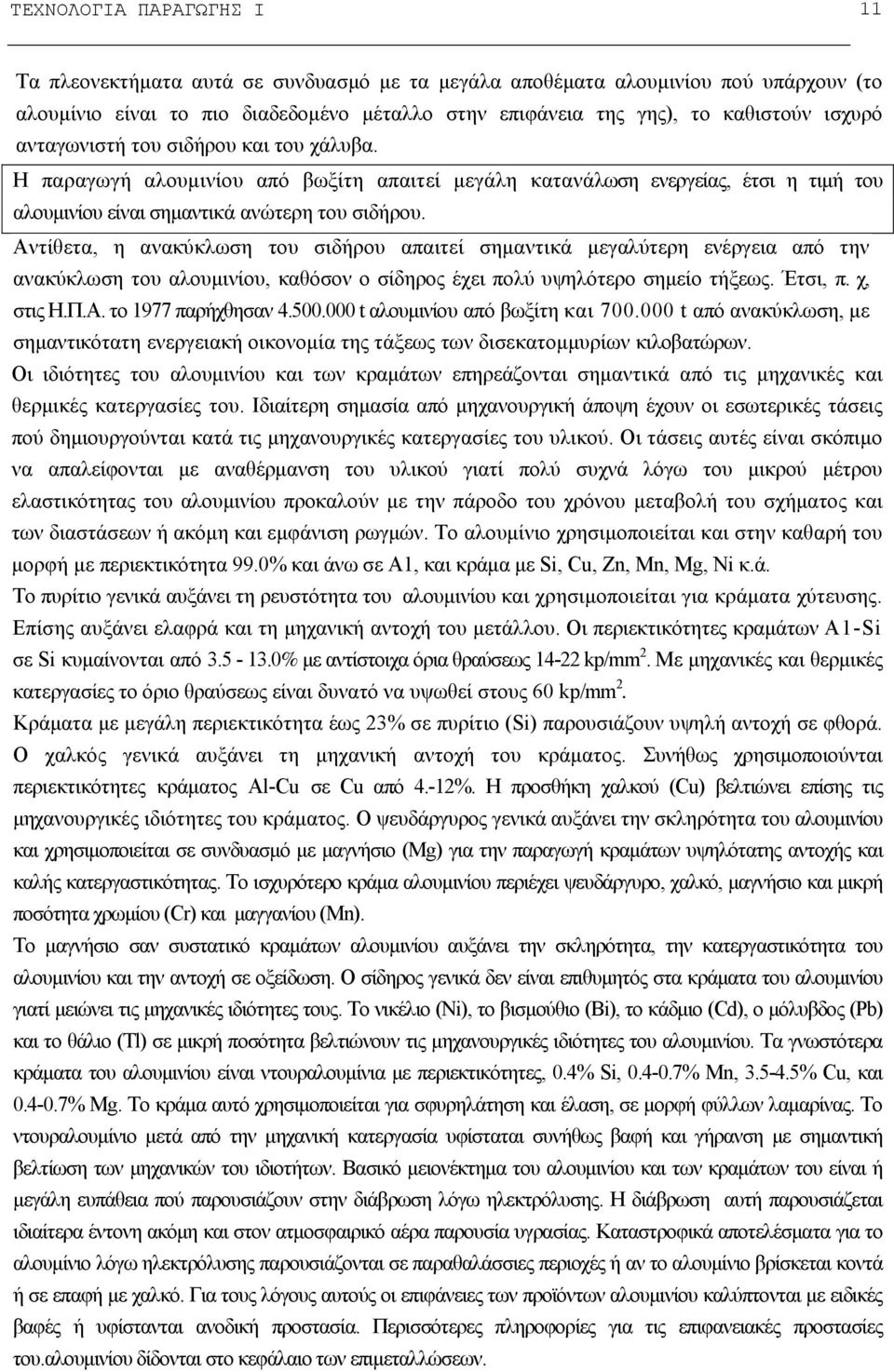

9 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 11 Τα πλεονεκτήματα αυτά σε συνδυασμό με τα μεγάλα αποθέματα αλουμινίου πού υπάρχουν (το αλουμίνιο είναι το πιο διαδεδομένο μέταλλο στην επιφάνεια της γης), το καθιστούν ισχυρό ανταγωνιστή του σιδήρου και του χάλυβα. Η παραγωγή αλουμινίου από βωξίτη απαιτεί μεγάλη κατανάλωση ενεργείας, έτσι η τιμή του αλουμινίου είναι σημαντικά ανώτερη του σιδήρου. Αντίθετα, η ανακύκλωση του σιδήρου απαιτεί σημαντικά μεγαλύτερη ενέργεια από την ανακύκλωση του αλουμινίου, καθόσον ο σίδηρος έχει πολύ υψηλότερο σημείο τήξεως. Έτσι, π. χ, στις Η.Π.Α. το 1977 παρήχθησαν t αλουμινίου από βωξίτη και t από ανακύκλωση, με σημαντικότατη ενεργειακή οικονομία της τάξεως των δισεκατομμυρίων κιλοβατώρων. Οι ιδιότητες του αλουμινίου και των κραμάτων επηρεάζονται σημαντικά από τις μηχανικές και θερμικές κατεργασίες του. Ιδιαίτερη σημασία από μηχανουργική άποψη έχουν οι εσωτερικές τάσεις πού δημιουργούνται κατά τις μηχανουργικές κατεργασίες του υλικού. Οι τάσεις αυτές είναι σκόπιμο να απαλείφονται με αναθέρμανση του υλικού γιατί πολύ συχνά λόγω του μικρού μέτρου ελαστικότητας του αλουμινίου προκαλούν με την πάροδο του χρόνου μεταβολή του σχήματος και των διαστάσεων ή ακόμη και εμφάνιση ρωγμών. Το αλουμίνιο χρησιμοποιείται και στην καθαρή του μορφή με περιεκτικότητα 99.0% και άνω σε Α1, και κράμα με Si, Cu, Ζn, Μn, Μg, Νi κ.ά. Το πυρίτιο γενικά αυξάνει τη ρευστότητα του αλουμινίου και χρησιμοποιείται για κράματα χύτευσης. Επίσης αυξάνει ελαφρά και τη μηχανική αντοχή του μετάλλου. Οι περιεκτικότητες κραμάτων Α1-Si σε Si κυμαίνονται από % με αντίστοιχα όρια θραύσεως kp/mm 2. Με μηχανικές και θερμικές κατεργασίες το όριο θραύσεως είναι δυνατό να υψωθεί στους 60 kp/mm 2. Κράματα με μεγάλη περιεκτικότητα έως 23% σε πυρίτιο (Si) παρουσιάζουν υψηλή αντοχή σε φθορά. Ο χαλκός γενικά αυξάνει τη μηχανική αντοχή του κράματος. Συνήθως χρησιμοποιούνται περιεκτικότητες κράματος Αl-Cu σε Cu από 4.-12%. Η προσθήκη χαλκού (Cu) βελτιώνει επίσης τις μηχανουργικές ιδιότητες του κράματος. Ο ψευδάργυρος γενικά αυξάνει την σκληρότητα του αλουμινίου και χρησιμοποιείται σε συνδυασμό με μαγνήσιο (Μg) για την παραγωγή κραμάτων υψηλότατης αντοχής και καλής κατεργαστικότητας. Το ισχυρότερο κράμα αλουμινίου περιέχει ψευδάργυρο, χαλκό, μαγνήσιο και μικρή ποσότητα χρωμίου (Cr) και μαγγανίου (Μn). Το μαγνήσιο σαν συστατικό κραμάτων αλουμινίου αυξάνει την σκληρότητα, την κατεργαστικότητα του αλουμινίου και την αντοχή σε οξείδωση. Ο σίδηρος γενικά δεν είναι επιθυμητός στα κράματα του αλουμινίου γιατί μειώνει τις μηχανικές ιδιότητες τους. Το νικέλιο (Ni), το βισμούθιο (Bi), το κάδμιο (Cd), ο μόλυβδος (Pb) και το θάλιο (Tl) σε μικρή ποσότητα βελτιώνουν τις μηχανουργικές ιδιότητες του αλουμινίου. Τα γνωστότερα κράματα του αλουμινίου είναι ντουραλουμίνια με περιεκτικότητες, 0.4% Si, % Μn, % Cu, και % Μg. Το κράμα αυτό χρησιμοποιείται για σφυρηλάτηση και έλαση, σε μορφή φύλλων λαμαρίνας. Το ντουραλουμίνιο μετά από την μηχανική κατεργασία υφίσταται συνήθως βαφή και γήρανση με σημαντική βελτίωση των μηχανικών του ιδιοτήτων. Βασικό μειονέκτημα του αλουμινίου και των κραμάτων του είναι ή μεγάλη ευπάθεια πού παρουσιάζουν στην διάβρωση λόγω ηλεκτρόλυσης. Η διάβρωση αυτή παρουσιάζεται ιδιαίτερα έντονη ακόμη και στον ατμοσφαιρικό αέρα παρουσία υγρασίας. Καταστροφικά αποτελέσματα για το αλουμίνιο λόγω ηλεκτρόλυσης παρουσιάζονται σε παραθαλάσσιες περιοχές ή αν το αλουμίνιο βρίσκεται κοντά ή σε επαφή με χαλκό. Για τους λόγους αυτούς οι επιφάνειες των προϊόντων αλουμινίου καλύπτονται με ειδικές βαφές ή υφίστανται ανοδική προστασία. Περισσότερες πληροφορίες για τις επιφανειακές προστασίες του.αλουμινίου δίδονται στο κεφάλαιο των επιμεταλλώσεων.

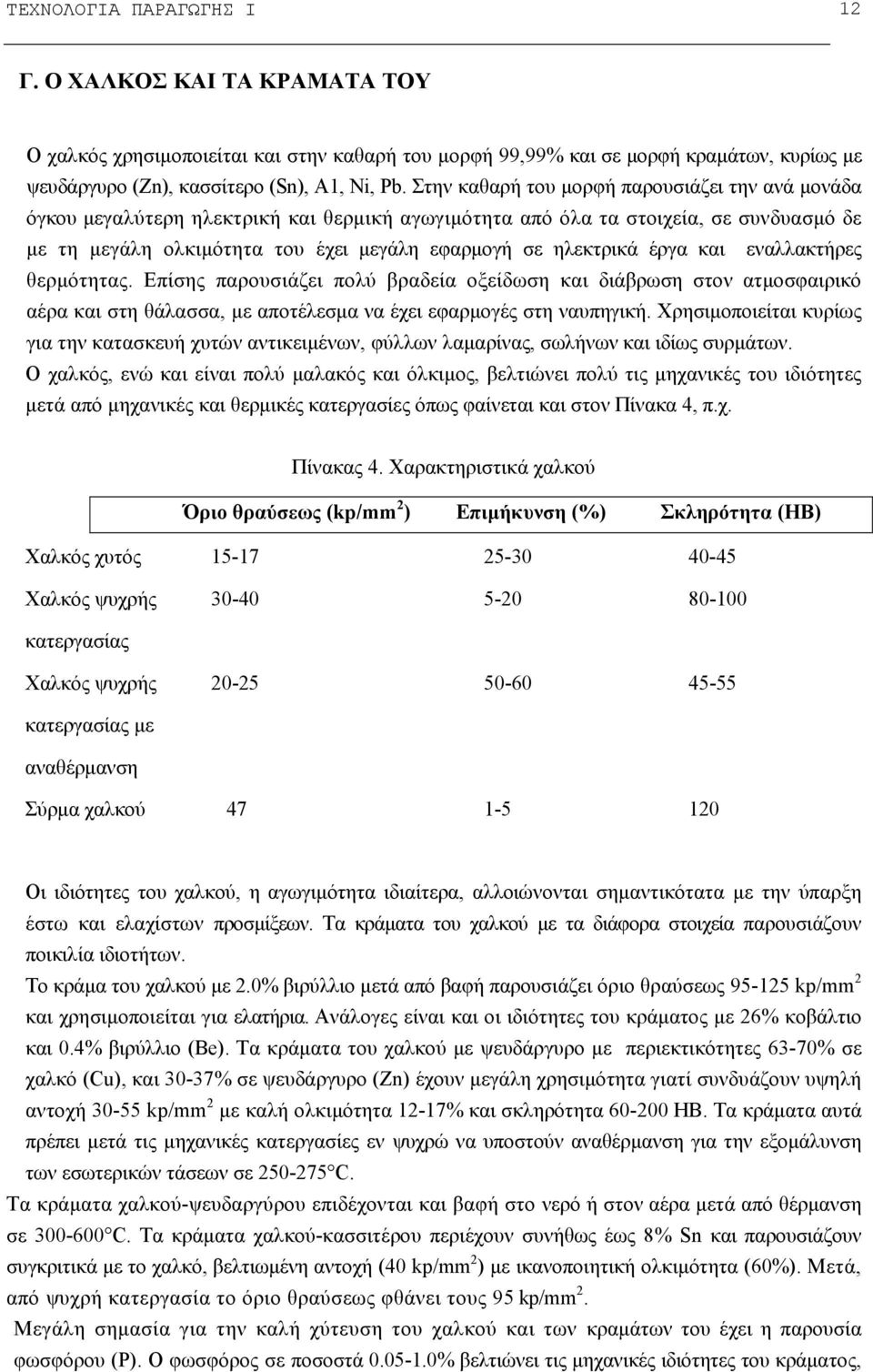

10 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 12 Γ. Ο ΧΑΛΚΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ Ο χαλκός χρησιμοποιείται και στην καθαρή του μορφή 99,99% και σε μορφή κραμάτων, κυρίως με ψευδάργυρο (Ζn), κασσίτερο (Sn), Α1, Νi, Pb. Στην καθαρή του μορφή παρουσιάζει την ανά μονάδα όγκου μεγαλύτερη ηλεκτρική και θερμική αγωγιμότητα από όλα τα στοιχεία, σε συνδυασμό δε με τη μεγάλη ολκιμότητα του έχει μεγάλη εφαρμογή σε ηλεκτρικά έργα και εναλλακτήρες θερμότητας. Επίσης παρουσιάζει πολύ βραδεία οξείδωση και διάβρωση στον ατμοσφαιρικό αέρα και στη θάλασσα, με αποτέλεσμα να έχει εφαρμογές στη ναυπηγική. Χρησιμοποιείται κυρίως για την κατασκευή χυτών αντικειμένων, φύλλων λαμαρίνας, σωλήνων και ιδίως συρμάτων. Ο χαλκός, ενώ και είναι πολύ μαλακός και όλκιμος, βελτιώνει πολύ τις μηχανικές του ιδιότητες μετά από μηχανικές και θερμικές κατεργασίες όπως φαίνεται και στον Πίνακα 4, π.χ. Πίνακας 4. Χαρακτηριστικά χαλκού Όριο θραύσεως (kp/mm 2 ) Επιμήκυνση (%) Σκληρότητα (HB) Χαλκός χυτός Χαλκός ψυχρής κατεργασίας Χαλκός ψυχρής κατεργασίας με αναθέρμανση Σύρμα χαλκού Οι ιδιότητες του χαλκού, η αγωγιμότητα ιδιαίτερα, αλλοιώνονται σημαντικότατα με την ύπαρξη έστω και ελαχίστων προσμίξεων. Τα κράματα του χαλκού με τα διάφορα στοιχεία παρουσιάζουν ποικιλία ιδιοτήτων. Το κράμα του χαλκού με 2.0% βιρύλλιο μετά από βαφή παρουσιάζει όριο θραύσεως kp/mm 2 και χρησιμοποιείται για ελατήρια. Ανάλογες είναι και οι ιδιότητες του κράματος με 26% κοβάλτιο και 0.4% βιρύλλιο (Be). Τα κράματα του χαλκού με ψευδάργυρο με περιεκτικότητες 63-70% σε χαλκό (Cu), και 30-37% σε ψευδάργυρο (Ζn) έχουν μεγάλη χρησιμότητα γιατί συνδυάζουν υψηλή αντοχή kp/mm 2 με καλή ολκιμότητα 12-17% και σκληρότητα HB. Τα κράματα αυτά πρέπει μετά τις μηχανικές κατεργασίες εν ψυχρώ να υποστούν αναθέρμανση για την εξομάλυνση των εσωτερικών τάσεων σε C. Τα κράματα χαλκού-ψευδαργύρου επιδέχονται και βαφή στο νερό ή στον αέρα μετά από θέρμανση σε C. Τα κράματα χαλκού-κασσιτέρου περιέχουν συνήθως έως 8% Sn και παρουσιάζουν συγκριτικά με το χαλκό, βελτιωμένη αντοχή (40 kp/mm 2 ) με ικανοποιητική ολκιμότητα (60%). Μετά, από ψυχρή κατεργασία το όριο θραύσεως φθάνει τους 95 kp/mm 2. Μεγάλη σημασία για την καλή χύτευση του χαλκού και των κραμάτων του έχει η παρουσία φωσφόρου (P). Ο φωσφόρος σε ποσοστά % βελτιώνει τις μηχανικές ιδιότητες του κράματος,

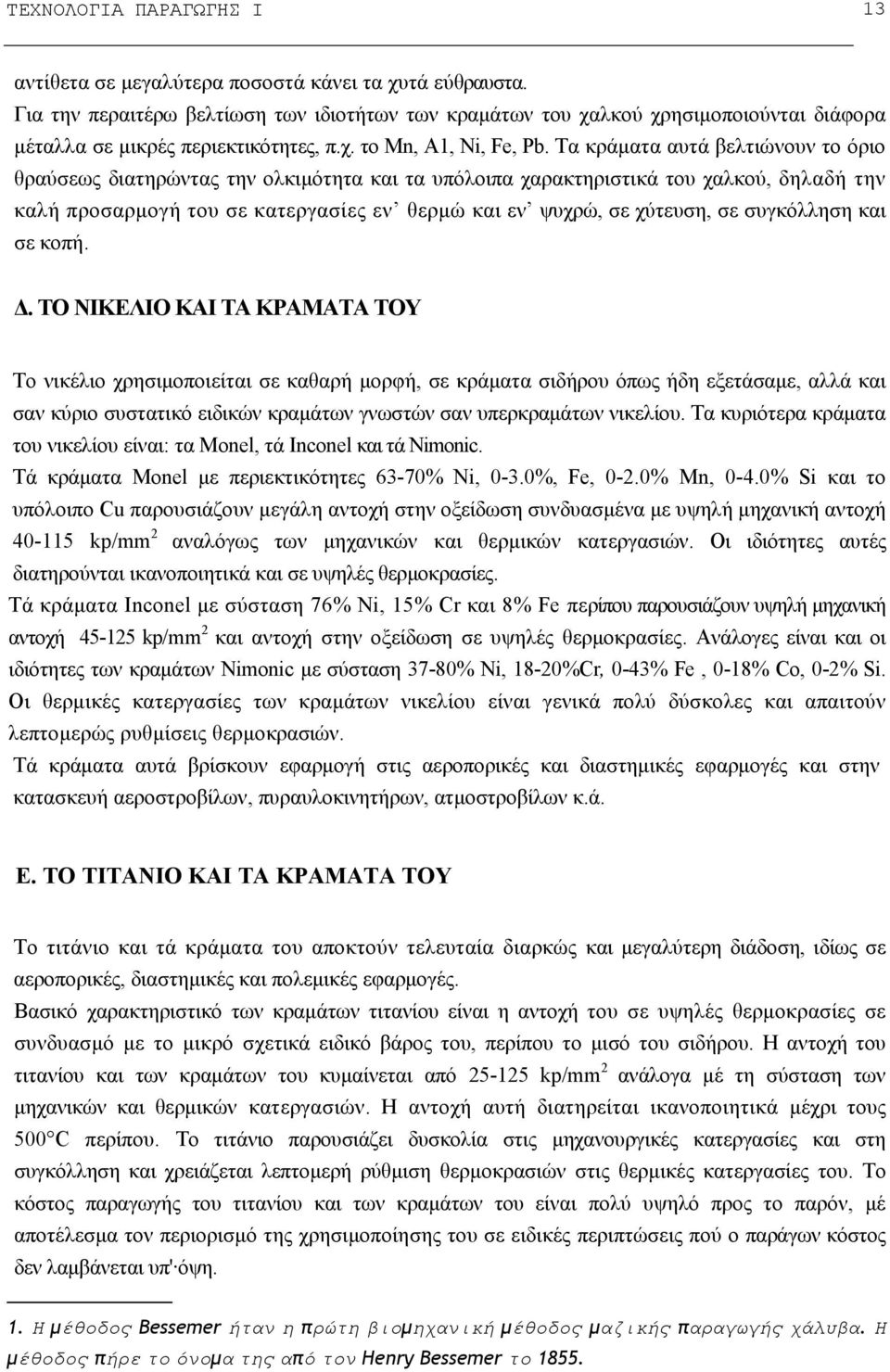

11 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 13 αντίθετα σε μεγαλύτερα ποσοστά κάνει τα χυτά εύθραυστα. Για την περαιτέρω βελτίωση των ιδιοτήτων των κραμάτων του χαλκού χρησιμοποιούνται διάφορα μέταλλα σε μικρές περιεκτικότητες, π.χ. το Mn, Α1, Νi, Fe, Pb. Τα κράματα αυτά βελτιώνουν το όριο θραύσεως διατηρώντας την ολκιμότητα και τα υπόλοιπα χαρακτηριστικά του χαλκού, δηλαδή την καλή προσαρμογή του σε κατεργασίες εν θερμώ και εν ψυχρώ, σε χύτευση, σε συγκόλληση και σε κοπή. Δ. ΤΟ ΝΙΚΕΛΙΟ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ Το νικέλιο χρησιμοποιείται σε καθαρή μορφή, σε κράματα σιδήρου όπως ήδη εξετάσαμε, αλλά και σαν κύριο συστατικό ειδικών κραμάτων γνωστών σαν υπερκραμάτων νικελίου. Τα κυριότερα κράματα του νικελίου είναι: τα Monel, τά Inconel και τά Nimonic. Τά κράματα Monel με περιεκτικότητες 63-70% Ni, 0-3.0%, Fe, 0-2.0% Μn, 0-4.0% Si και το υπόλοιπο Cu παρουσιάζουν μεγάλη αντοχή στην οξείδωση συνδυασμένα με υψηλή μηχανική αντοχή kp/mm 2 αναλόγως των μηχανικών και θερμικών κατεργασιών. Οι ιδιότητες αυτές διατηρούνται ικανοποιητικά και σε υψηλές θερμοκρασίες. Τά κράματα Inconel με σύσταση 76% Νi, 15% Cr και 8% Fe περίπου παρουσιάζουν υψηλή μηχανική αντοχή kp/mm 2 και αντοχή στην οξείδωση σε υψηλές θερμοκρασίες. Ανάλογες είναι και οι ιδιότητες των κραμάτων Nimonic με σύσταση 37-80% Νi, 18-20%Cr, 0-43% Fe, 0-18% Co, 0-2% Si. Οι θερμικές κατεργασίες των κραμάτων νικελίου είναι γενικά πολύ δύσκολες και απαιτούν λεπτομερώς ρυθμίσεις θερμοκρασιών. Τά κράματα αυτά βρίσκουν εφαρμογή στις αεροπορικές και διαστημικές εφαρμογές και στην κατασκευή αεροστροβίλων, πυραυλοκινητήρων, ατμοστροβίλων κ.ά. Ε. ΤΟ ΤΙΤΑΝΙΟ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ Το τιτάνιο και τά κράματα του αποκτούν τελευταία διαρκώς και μεγαλύτερη διάδοση, ιδίως σε αεροπορικές, διαστημικές και πολεμικές εφαρμογές. Βασικό χαρακτηριστικό των κραμάτων τιτανίου είναι η αντοχή του σε υψηλές θερμοκρασίες σε συνδυασμό με το μικρό σχετικά ειδικό βάρος του, περίπου το μισό του σιδήρου. Η αντοχή του τιτανίου και των κραμάτων του κυμαίνεται από kp/mm 2 ανάλογα μέ τη σύσταση των μηχανικών και θερμικών κατεργασιών. H αντοχή αυτή διατηρείται ικανοποιητικά μέχρι τους 500 C περίπου. Το τιτάνιο παρουσιάζει δυσκολία στις μηχανουργικές κατεργασίες και στη συγκόλληση και χρειάζεται λεπτομερή ρύθμιση θερμοκρασιών στις θερμικές κατεργασίες του. Το κόστος παραγωγής του τιτανίου και των κραμάτων του είναι πολύ υψηλό προς το παρόν, μέ αποτέλεσμα τον περιορισμό της χρησιμοποίησης του σε ειδικές περιπτώσεις πού ο παράγων κόστος δεν λαμβάνεται υπ' όψη. 1. Η μέθοδος Bessemer ήταν η πρώτη βιομηχανική μέθοδος μαζικής παραγωγής χάλυβα. Η μέθοδος πήρε το όνομα της από τον Henry Bessemer το 1855.

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ.

1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. 1.2. Ο ΣΙΔΗΡΟΣ ΚΑΙ ΤΑ ΚΡΑΜΑΤΑ ΤΟΥ. Ο σίδηρος πολύ σπάνια χρησιμοποιείται στη χημικά καθαρή του μορφή. Συνήθως είναι αναμεμειγμένος με άλλα στοιχεία, όπως άνθρακα μαγγάνιο, νικέλιο, χρώμιο, πυρίτιο, κ.α.

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ

ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 98 ΚΕΦΑΛΑΙΟ 6.1 ΕΠΙΜΕΤΑΛΛΩΣΗ Με τον όρο επιμετάλλωση εννοούμε τη δημιουργία ενός στρώματος μετάλλου πάνω στο μέταλλο βάσης για την προσθήκη ορισμένων επιθυμητών ιδιοτήτων. Οι ιδιότητες

Διαβάστε περισσότερα

ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ

ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ ΔΗΜΟΚΡΙΤΕΙΟ ΠΑΝΕΠΙΣΤΗΜΕΙΟ ΘΡΑΚΗΣ ΠΟΛΥΤΕΧΝΙΚΗ ΣΧΟΛΗ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΠΑΡΑΓΩΓΗΣ κ ΔΙΟΙΚΗΣΗΣ ΤΟΜΕΑΣ ΥΛΙΚΩΝ, ΔΙΕΡΓΑΣΙΩΝ κ ΜΗΧΑΝΟΛΟΓΙΑΣ ΣΤΟΙΧΕΙΑ ΤΕΧΝΟΛΟΓΙΑΣ ΠΑΡΑΓΩΓΗΣ Παραουσίαση μαθήματος με διαφάνειες στο

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 3.1 ΘΕΡΜΕΣ ΚΑΤΕΡΓΑΣΙΕΣ

ΚΕΦΑΛΑΙΟ 3.1 ΘΕΡΜΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 25 ΚΕΦΑΛΑΙΟ 3.1 ΘΕΡΜΕΣ ΚΑΤΕΡΓΑΣΙΕΣ Οι κατεργασίες των μετάλλων σε θερμή κατάσταση είναι οι αρχαιότερες κατεργασίες πού χρησιμοποίησε ο άνθρωπος για να κατασκευάσει τα πρώτα εργαλεία

Διαβάστε περισσότερα

ΕΠΙΜΕΤΑΛΛΩΣΕΙΣ. Τεχνικές εφαρμογής και μέτρησης. Οι βασικοί τρόποι επιμετάλλωσης είναι:

ΕΠΙΜΕΤΑΛΛΩΣΕΙΣ. Τεχνικές εφαρμογής και μέτρησης. Οι βασικοί τρόποι επιμετάλλωσης είναι: Από το Θεόδωρο Τσαγκάρη Ηλεκτρολόγο Μηχανικό ΕΜΠ Μηχανικό Πωλήσεων για το Τεχνικό Γραφείο Δ. Βρέκοσις ΕΠΙΜΕΤΑΛΛΩΣΕΙΣ Τεχνικές εφαρμογής και μέτρησης p a g e 22 Η επιμετάλλωση γίνεται με τη δημιουργία ενός

Διαβάστε περισσότερα

ΕΡΩΤΗΣΕΙΣΠΟΛΛΑΠΛΩΝΕΠΙΛΟΓΩΝ

ΕΡΩΤΗΣΕΙΣΠΟΛΛΑΠΛΩΝΕΠΙΛΟΓΩΝ ΕΡΩΤΗΣΕΙΣΠΟΛΛΑΠΛΩΝΕΠΙΛΟΓΩΝ Ένας ωστενιτικός ανοξείδωτος χάλυβας δεν παρουσιάζει τάση για ευαισθητοποίηση εάν: Κατά την συγκόλληση ενός ελάσματος μεγάλου πάχους χάλυβα υψηλής αντοχής ποιοι παράγοντες μπορεί

Διαβάστε περισσότερα

1. Να συγκρίνετε την ανόπτηση με την εξομάλυνση και να διατυπώσετε τα συμπεράσματά σας.

1. Να συγκρίνετε την ανόπτηση με την εξομάλυνση και να διατυπώσετε τα συμπεράσματά σας. ΑΕΝ ΑΣΠΡΟΠΥΡΓΟΥ ΜΕΤΑΛΛΟΓΝΩΣΙΑ Ε εξαμήνου ΣΧΟΛΗ ΜΗΧΑΝΙΚΩΝ ΚΑΘΗΓΗΤΗΣ : ΓΕΩΡΓΙΟΣ ΔΑΝΙΗΛ ΠΛΑΪΝΑΚΗΣ ΘΕΜΑΤΑ ΕΞΕΤΑΣΕΩΝ ΠΑΛΑΙΟΤΕΡΩΝ ΕΤΩΝ Α) Θέματα ανάπτυξης 1. Να συγκρίνετε την ανόπτηση με την εξομάλυνση και

Διαβάστε περισσότερα

Άρθρο 22 (1) Mέταλλα και Κράματα

Άρθρο 22 (1) Mέταλλα και Κράματα Άρθρο 22 (1) Mέταλλα και Κράματα 1. Στις διατάξεις του παρόντος άρθρου υπόκεινται τα μέταλλα και κράμματα από τα οποία κατασκευάζονται υλικά και αντικείμενα, τα οποία προορίζονται να έλθουν ή έρχονται

Διαβάστε περισσότερα

Χαλκός Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C. Πολύ καλός αγωγός του ηλεκτρισμού

Χαλκός Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C. Πολύ καλός αγωγός του ηλεκτρισμού Εισαγωγή - Φυσ. Μετ. με Si με Sn με Pb με P με Zn με Cd με Cr Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C Πίνακας ηλεκτρικής και θερμικής αγωγιμότητας Πολύ καλός αγωγός

Διαβάστε περισσότερα

ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Κράµατα. Χάλυβας. Ανοξείδωτος χάλυβας. Χάλυβες κατασκευών. Χάλυβας σκυροδέµατος. Χυτοσίδηρος. Ορείχαλκος.

ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Κράµατα. Χάλυβας. Ανοξείδωτος χάλυβας. Χάλυβες κατασκευών. Χάλυβας σκυροδέµατος. Χυτοσίδηρος. Ορείχαλκος. 47 ΜΕΤΑΛΛΙΚΑ ΥΛΙΚΑ Ο ρ ι σ µ ο ί. Μέταλλα. Χηµικές ενώσεις χαρακτηριστικό των οποίων είναι ο µεταλλικός δεσµός. Είναι καλοί αγωγοί της θερµότητας και του ηλεκτρισµού και όταν στιλβωθούν αντανακλούν το

Διαβάστε περισσότερα

Μεταλλουργικά προιόντα Μεταλλουργικές πρώτες ύλες Ιδιότητες Μετάλλων

Μεταλλουργικά προιόντα Μεταλλουργικές πρώτες ύλες Ιδιότητες Μετάλλων ΕΘΝΙΚΟ ΜΕΤΣΟΒΙΟ ΠΟΛΥΤΕΧΝΕΙΟ ΤΜΗΜΑ ΜΗΧΑΝΙΚΩΝ ΜΕΤΑΛΛΕΙΩΝ - ΜΕΤΑΛΛΟΥΡΓΩΝ ΤΟΜΕΑΣ ΜΕΤΑΛΛΟΥΡΓΙΑΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ ΕΡΓΑΣΤΗΡΙΟ ΜΕΤΑΛΛΟΥΡΓΙΑΣ 157 80 ΖΩΓΡΑΦΟΥ Παραγωγικές Διεργασίες Eξαγωγική Μεταλλουργία

Διαβάστε περισσότερα

6.1 Κατάταξη των χαλύβων Ανάλογα με τη χημική σύστασή τους οι χάλυβες μπορούν να ταξινομηθούν στις ακόλουθες κατηγορίες :

6.1 Κατάταξη των χαλύβων Ανάλογα με τη χημική σύστασή τους οι χάλυβες μπορούν να ταξινομηθούν στις ακόλουθες κατηγορίες : 40 6. ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ Τα τεχνικά μεταλλικά υλικά χωρίζονται σε δύο μεγάλες κατηγορίες : στα σιδηρούχα και τα μη σιδηρούχα. Τα σιδηρούχα μεταλλικά υλικά περιλαμβάνουν κυρίως τους χάλυβες και τους χυτοσιδήρους

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ)

ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ) ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ) Ενότητα 2: ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ Ανθυμίδης Κωνσταντίνος Διδάκτορας Μηχανολόγος Μηχανικός ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΤΕ 1 Άδειες Χρήσης

Διαβάστε περισσότερα

2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός

2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ. Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός 2.3 ΜΕΡΙΚΕΣ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΜΕΤΑΛΛΩΝ Επιμέλεια παρουσίασης Παναγιώτης Αθανασόπουλος Δρ - Χημικός Σκοπός του μαθήματος: Να επισημαίνουμε τη θέση των μετάλλων στον περιοδικό πίνακα των στοιχείων. Να αναφέρουμε

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 01 Κατηγοριοποιήση υλικών-επίδειξη δοκιμίων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ ΘεόδωροςΛούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών

Διαβάστε περισσότερα

Συσκευασία Τροφίµων. Μεταλλική Συσκευασία. Εισαγωγή

Συσκευασία Τροφίµων. Μεταλλική Συσκευασία. Εισαγωγή Συσκευασία Τροφίµων Μεταλλική Συσκευασία Εισαγωγή Συνηθέστερα χρησιµοποιούµενα µέταλλα: Σίδηρος (σαν ανοξείδωτος χάλυβας σε σκεύη και εξοπλισµό) Κασσίτερος (λευκοσίδηρος σε συνδυασµό µε σίδηρο στις κονσέρβες

Διαβάστε περισσότερα

Χαλκός Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C. Πολύ καλός αγωγός του ηλεκτρισμού

Χαλκός Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C. Πολύ καλός αγωγός του ηλεκτρισμού Εισαγωγή - Φυσ. Μετ. με Si με Sn με Pb με P με Zn με Cd με Cr Ε.Β=8,9g/cm 3 (χάλυβας=7,8g/cm 3 ) (αλουμίνιο 2,7g/cm 3 ) Σημείο τήξης 1084,6 C Πίνακας ηλεκτρικής και θερμικής αγωγιμότητας Πολύ καλός αγωγός

Διαβάστε περισσότερα

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΣΤΗΝ ΠΡΑΞΗ

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΣΤΗΝ ΠΡΑΞΗ ΣΤΗΝ ΠΡΑΞΗ Θ Ε Ρ Μ Ι Κ Ε Σ Κ ΑΤ Ε Ρ Γ Α Σ Ι Ε Σ είναι σύνολο διεργασιών όπως: θέρμανση και ψύξη χάλυβα σε στερεά κατάσταση και σε καθορισμένες θερμοκρασιακές και χρονικές συνθήκες. Σ ΚΟ Π Ο Σ Θ Ε Ρ Μ Ι

Διαβάστε περισσότερα

TSIRIKOS Group. www.tsirikos.com [ΒΙΟΜΗΧΑΝΙΕΣ ΤΡΟΦΙΜΩΝ] ΑΠΑΙΤΗΣΕΙΣ ΥΓΙΕΙΝΗΣ ΓΙΑ ΕΞΑΡΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΤΡΟΦΙΜΩΝ

TSIRIKOS Group. www.tsirikos.com [ΒΙΟΜΗΧΑΝΙΕΣ ΤΡΟΦΙΜΩΝ] ΑΠΑΙΤΗΣΕΙΣ ΥΓΙΕΙΝΗΣ ΓΙΑ ΕΞΑΡΤΗΜΑΤΑ ΕΠΕΞΕΡΓΑΣΙΑΣ ΤΡΟΦΙΜΩΝ TSIRIKOS Group www.tsirikos.com [ΒΙΟΜΗΧΑΝΙΕΣ ΤΡΟΦΙΜΩΝ] Οι εξοπλισμοί και τα εξαρτήματά επεξεργασίας τροφίμων θα πρέπει να συμμορφώνονται με τους κώδικες GMP (Good Manufacturing Practices) και GHP (Good

Διαβάστε περισσότερα

Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων.

Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων. Κεφάλαιο 3 Κατηγορίες και Βασικές Ιδιότητες Θερμοστοιχείων. Υπάρχουν διάφοροι τύποι μετατροπέων για τη μέτρηση θερμοκρασίας. Οι βασικότεροι από αυτούς είναι τα θερμόμετρα διαστολής, τα θερμοζεύγη, οι μετατροπείς

Διαβάστε περισσότερα

10. Υλικά κοπτικών εργαλείων

10. Υλικά κοπτικών εργαλείων 10. Υλικά κοπτικών εργαλείων Διακρίνονται σε έξι κατηγορίες : ανθρακούχοι χάλυβες με μικρές προσμίξεις που δεν χρησιμοποιούνται πλέον σοβαρά, ταχυχάλυβες, σκληρομέταλλα, κεραμικά, CBN και διαμάντι. Ταχυχάλυβες

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2009 ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Τεχνολογία Συγκολλήσεων και

Διαβάστε περισσότερα

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Άρης Αβδελάς Εργαστήριο Μεταλλικών Κατασκευών Αριστοτέλειο Πανεπιστήμιο Θεσσαλονίκης B. ΜΕΤΑΤΡΟΠΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ

Διαβάστε περισσότερα

ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ

ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ ΓΕΝΙΚΑ ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΜΕΡΟΣ Α : ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ B. ΧYΤΟΣΙ ΗΡΟΙ Είναι κράµατα Fe-C-Si. Η µικροδοµή και οι ιδιότητές τους καθορίζονται από τις π(c), π(si) και τους ρυθµούς απόψυξης. Οι χυτοσίδηροι

Διαβάστε περισσότερα

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ

ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΘΕΡΜΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΧΑΛΥΒΩΝ ΑΝΟΠΤΗΣΗ - ΒΑΦΗ - ΕΠΑΝΑΦΟΡΑ ΓΕΝΙΚΑ Στο Σχ. 1 παρουσιάζεται µια συνολική εικόνα των θερµικών κατεργασιών που επιδέχονται οι χάλυβες και οι περιοχές θερµοκρασιών στο διάγραµµα

Διαβάστε περισσότερα

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ ΥΛΙΚΑ 2 Ο ΜΕΡΟΣ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ

ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ ΥΛΙΚΑ 2 Ο ΜΕΡΟΣ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ ΗΛΕΚΤΡΟΤΕΧΝΙΚΑ ΥΛΙΚΑ 2 Ο ΜΕΡΟΣ ΘΕΩΡΗΤΙΚΗ ΑΝΑΛΥΣΗ ΚΡΑΜΑΤΑ Καθαρές ουσίες είναι τα στοιχεία και οι χημικές ενώσεις. Τα μίγματα προέρχονται από ανάμιξη δύο τουλάχιστον καθαρών ουσιών και διακρίνονται σε ομογενή

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 08 Έλεγχος Συγκολλήσεων Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεόδωρος Λούτας Δρ Χρήστος Κατσιρόπουλος Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 7.1 ΜΑΚΡΟΣΚΟΠΙΚΗ ΚΟΠΗ

ΚΕΦΑΛΑΙΟ 7.1 ΜΑΚΡΟΣΚΟΠΙΚΗ ΚΟΠΗ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 103 ΚΕΦΑΛΑΙΟ 7.1 ΜΑΚΡΟΣΚΟΠΙΚΗ ΚΟΠΗ Κατά την μακροσκοπική κοπή το κοπτικό εργαλείο υπό την επίδραση ισχυρών δυνάμεων πιέζεται στην επιφάνεια του υπό κατεργασία μετάλλου. Η πίεση αυτή

Διαβάστε περισσότερα

Υλικά κοπτικών εργαλείων

Υλικά κοπτικών εργαλείων Υλικά κοπτικών εργαλείων Κατηγοριoποίηση Ταχυχάλυβες Σκληρομέταλλα Κεραμικά Διαμάντι 09 Γ.Βοσνιάκος Υλικά κοπτικών εργαλείων - ΕΜΤ Άδεια Χρήσης Το παρόν υλικό υπόκειται σε άδειες χρήσης Creative Commons

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 2.1 ΧΥΤΕΥΣΗ. 2.2 Τύποι καλουπιών

ΚΕΦΑΛΑΙΟ 2.1 ΧΥΤΕΥΣΗ. 2.2 Τύποι καλουπιών ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 14 ΚΕΦΑΛΑΙΟ 2.1 ΧΥΤΕΥΣΗ Χύτευση καλείται η έκχυση λειωμένου μετάλλου σε τύπους (καλούπια) καταλλήλου σχήματος. Η χύτευση αν και εμφανίστηκε στους προϊστορικούς χρόνους αποτελεί και

Διαβάστε περισσότερα

ΕΝΟΤΗΤΑ 5: ΜΕΤΑΛΛΟΥΡΓΙΑ ΜΕΤΑΛΛΟΓΝΩΣΙΑ - ΒΙΟΜΗΧΑΝΙΚΑ ΥΛΙΚΑ ΦΥΣΙΚΟΙ ΠΟΡΟΙ ΚΑΙ ΕΝΕΡΓΕΙΑΚΕΣ ΠΗΓΕΣ

ΕΝΟΤΗΤΑ 5: ΜΕΤΑΛΛΟΥΡΓΙΑ ΜΕΤΑΛΛΟΓΝΩΣΙΑ - ΒΙΟΜΗΧΑΝΙΚΑ ΥΛΙΚΑ ΦΥΣΙΚΟΙ ΠΟΡΟΙ ΚΑΙ ΕΝΕΡΓΕΙΑΚΕΣ ΠΗΓΕΣ ΕΝΟΤΗΤΑ 5: ΜΕΤΑΛΛΟΥΡΓΙΑ ΜΕΤΑΛΛΟΓΝΩΣΙΑ - ΒΙΟΜΗΧΑΝΙΚΑ ΥΛΙΚΑ ΦΥΣΙΚΟΙ ΠΟΡΟΙ ΚΑΙ ΕΝΕΡΓΕΙΑΚΕΣ ΠΗΓΕΣ 34 ΣΤΟΧΟΙ Με τη συμπλήρωση του μέρους αυτού ο μαθητής θα πρέπει να μπορεί να: 1. Εξηγεί τους όρους «Μεταλλουργία»

Διαβάστε περισσότερα

ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ Α. ΧΑΛΥΒΕΣ

ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ Α. ΧΑΛΥΒΕΣ ΒΙΟΜΗΧΑΝΙΚΑ ΚΡΑΜΑΤΑ ΓΕΝΙΚΑ Πρόκειται για κράµατα που βρίσκουν ευρείες εφαρµογές στην πράξη. ιακρίνονται σε: Σιδηρούχα κράµατα: Χάλυβες, χυτοσίδηροι. Μη σιδηρούχα κράµατα: Κράµατα Cu (ορείχαλκοι, µπρούντζοι

Διαβάστε περισσότερα

ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ. 10 η ΕΝΟΤΗΤΑ ΜΕΤΑΛΛΑ. Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης

ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ. 10 η ΕΝΟΤΗΤΑ ΜΕΤΑΛΛΑ. Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης ΣΧΟΛΗ ΠΟΛΙΤΙΚΩΝ ΜΗΧΑΝΙΚΩΝ ΕΜΠ ΤΕΧΝΙΚΑ ΥΛΙΚΑ 10 η ΕΝΟΤΗΤΑ ΜΕΤΑΛΛΑ Ε. Βιντζηλαίου (Συντονιστής), Ε. Βουγιούκας, Ε. Μπαδογιάννης Άδεια Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες Χρήσης Creative

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 04 Επιμετάλλωση Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 Διάβρωση Διάβρωση

Διαβάστε περισσότερα

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II

Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Η ΧΡΗΣΗ ΤΟΥ ΧΑΛΥΒΑ ΣΤΗΝ ΠΡΟΣΤΑΣΙΑ, ΣΥΝΤΗΡΗΣΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ ΑΡΧΙΤΕΚΤΟΝΙΚΩΝ ΜΝΗΜΕΙΩΝ-II Άρης Αβδελάς Εργαστήριο Μεταλλικών Κατασκευών Αριστοτέλειο Πανεπιστήµιο Θεσσαλονίκης B. ΜΕΤΑΤΡΟΠΗ ΚΑΙ ΑΠΟΚΑΤΑΣΤΑΣΗ

Διαβάστε περισσότερα

FINCORD-M SUPERCITO OVERCORD-S REX

FINCORD-M SUPERCITO OVERCORD-S REX FINCORD-M *Ηλεκτρόδιο μέσης επένδυσης τύπου No Κουτί Κιβώτιο Τιμή/kg ιδιαίτερα κατάλληλο για κολλήσεις λεπτών ελασμάτων. 2mm 3,5kg 21kg 6,89 * Για συνεχείς ραφές το Fincord-M μπορεί να κρατιέται σε επαφή

Διαβάστε περισσότερα

Με τον όρο συγκόλληση εννοούμε γενικά την τοπική σύμφυση μετάλλων υπό υψηλή θερμοκρασία.

Με τον όρο συγκόλληση εννοούμε γενικά την τοπική σύμφυση μετάλλων υπό υψηλή θερμοκρασία. 5.3. ΣΥΓΚΟΛΛΗΣΕΙΣ Με τον όρο συγκόλληση εννοούμε γενικά την τοπική σύμφυση μετάλλων υπό υψηλή θερμοκρασία. Η σύμφυση αυτή είναι δυνατό να πραγματοποιηθεί μεταξύ ομοίων και ανόμοιων μετάλλων και με τη χρήση

Διαβάστε περισσότερα

Ηλεκτρική Αγωγιμότητα των μεταλλικών Υλικών

Ηλεκτρική Αγωγιμότητα των μεταλλικών Υλικών Τα αγώγιμα υλικά Ηλεκτρική Αγωγιμότητα των μεταλλικών Υλικών Mακροσκοπικά η ηλεκτρική συμπεριφορά των υλικών είναι: Τα ηλεκτρόνια μπορούν να κινηθούν ελεύθερα στο κρυσταλλικό πλέγμα I=V/R {R=ρL/S, σ=1/ρ

Διαβάστε περισσότερα

Φυσικές & Μηχανικές Ιδιότητες

Φυσικές & Μηχανικές Ιδιότητες Μάθημα 5 ο Ποιες είναι οι Ιδιότητες των Υλικών ; Φυσικές & Μηχανικές Ιδιότητες Κατεργαστικότητα & Αναφλεξιμότητα Εφελκυσμός Θλίψη Έλεγχοι των Υλικών Φορτίσεις -1 ιάτμηση Στρέψη Έλεγχοι των Υλικών Φορτίσεις

Διαβάστε περισσότερα

ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ

ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ ΜΕΤΑΛΛΟΥΡΓΙΚΑ ΦΑΙΝΟΜΕΝΑ ΣΤΙΣ ΣΥΓΚΟΛΛΗΣΕΙΣ Τρεις κύριες ζώνες: Ζώνη μετάλλου συγκόλλησης (ζώνη τήξης) Θερμικά επηρεασμένη ζώνη (ζώνη μετασχηματισμών σε στερεή κατάσταση) Μέταλλο βάσης (ανεπηρέαστο υλικό)

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ

ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ 1 ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι ΕΡΓΑΣΤΗΡΙΟ-1 Υ: TΡΑΧΥΤΗΤΑ - ΣΚΛΗΡΟΤΗΤΑ Δηµοκρίτειο Πανεπιστήµιο Θράκης Πολυτεχνική Σχολή Τµήµα Μηχανικών Παραγωγής & Διοίκησης Τοµέας Υλικών, Διεργασιών και Μηχανολογίας Αναπλ.

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ 2016 Κεραμικών και Πολυμερικών Υλικών Κώστας Γαλιώτης, καθηγητής Τμήμα Χημικών Μηχανικών galiotis@chemeng.upatras.gr 1 Εισαγωγή Όπως ήδη είδαμε, η μηχανική συμπεριφορά των υλικών αντανακλά

Διαβάστε περισσότερα

ΥΛΙΚΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ

ΥΛΙΚΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ ΥΛΙΚΑ ΚΟΠΤΙΚΩΝ ΕΡΓΑΛΕΙΩΝ 1. ΥΛΙΚΑ ΚΑΤΑΣΚΕΥΗΣ ΚΕ (α) Ανθρακούχοι και κραματωμένοι χάλυβες (β) Χυτοκράματα (γ) Ταχυχάλυβες (δ) Σκληρομέταλλα (ε) Κεραμικά υλικά (στ) Βιομηχανικός αδάμας (ζ) Συνθετικά υπέρσκληρα

Διαβάστε περισσότερα

ΧΑΛΥΒΑΣ ΚΑΙ ΑΛΛΑ ΜΕΤΑΛΑ ΜΕΡΟΣ Α. ΣΙΔΗΡΟΣ-ΧΑΛΥΒΕΣ

ΧΑΛΥΒΑΣ ΚΑΙ ΑΛΛΑ ΜΕΤΑΛΑ ΜΕΡΟΣ Α. ΣΙΔΗΡΟΣ-ΧΑΛΥΒΕΣ Φ. Καραντώνη ΧΑΛΥΒΑΣ ΚΑΙ ΑΛΛΑ ΜΕΤΑΛΑ ΜΕΡΟΣ Α. ΣΙΔΗΡΟΣ-ΧΑΛΥΒΕΣ Δομικά Υλικά- Χάλυβας και άλλα μέταλλα- Καραντώνη 1 χυτοσίδηρος, iron Severn bridge (30,5m) 1779-1781 Δομικά Υλικά- Χάλυβας και άλλα μέταλλα-

Διαβάστε περισσότερα

ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ

ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ ΕΡΩΤΗΣΕΙΣ ΕΜΒΑΘΥΝΣΗΣ Α. ΔΙΑΜΟΡΦΩΣΕΙΣ ΠΛΑΣΤΙΚΗ ΠΑΡΑΜΟΡΦΩΣΗ ΣΤΗΝ ΕΥΣΤΑΘΗ ΠΕΡΙΟΧΗ Α.1. Ποια οικογένεια υλικών αφορά η μορφοποίησή τους με διαμόρφωση; Χρησιμοποιώντας ένα τυπικό διάγραμμα εφελκυσμού, αναφέρετε

Διαβάστε περισσότερα

ΜΑΚΡΟΣΚΟΠΙΚΗ ΔΙΑΚΡΙΣΗ ΜΕΤΑΛΛΩΝ

ΜΑΚΡΟΣΚΟΠΙΚΗ ΔΙΑΚΡΙΣΗ ΜΕΤΑΛΛΩΝ Άσκηση 1 ΜΑΚΡΟΣΚΟΠΙΚΗ ΔΙΑΚΡΙΣΗ ΜΕΤΑΛΛΩΝ 1.1. Θεωρία 1.2. Μέθοδοι 1.3. Εκτέλεση της άσκησης 1.1. ΘΕΩΡΙΑ Σκοπός της άσκησης είναι η αναγνώριση των μετάλλων με βάση τις φυσικές τους ιδιότητες, όπως χρώμα,

Διαβάστε περισσότερα

Εισαγωγή. 1.1 Ο κόσμος των υλικών

Εισαγωγή. 1.1 Ο κόσμος των υλικών Εισαγωγή 1 1 Εισαγωγή Βατάλης Αργύρης 1.1 Ο κόσμος των υλικών Tα υλικά αποτελούν μέρος της βάσης όλων των τεχνολογικών εξελίξεων. Όλες οι ανθρώπινες δραστηριότητες και το επίπεδο ζωής επηρεάζονται σε μεγάλο

Διαβάστε περισσότερα

7. ΜΗ ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ

7. ΜΗ ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ 40 7. ΜΗ ΣΙ ΗΡΟΥΧΑ ΚΡΑΜΑΤΑ 7.1 Κράματα χαλκού Ο χαλκός είναι το πρώτο μέταλλο που χρησιμοποίησε ο άνθρωπος είτε καθαρό είτε με τη μορφή κράματος (κρατέρωμα). Ο χαλκός ως καθαρό μέταλλο έχει κόκκινο χρώμα,

Διαβάστε περισσότερα

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ

ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ ΥΛΙΚΑ ΠΑΡΟΝ ΚΑΙ ΜΕΛΛΟΝ Ι 2 Κατηγορίες Υλικών ΠΑΝΕΠΙΣΤΗΜΙΟ ΚΡΗΤΗΣ ΤΜΗΜΑ ΕΠΙΣΤΗΜΗΣ ΚΑΙ ΤΕΧΝΟΛΟΓΙΑΣ ΥΛΙΚΩΝ Παραδείγματα Το πεντάγωνο των υλικών Κατηγορίες υλικών 1 Ορυκτά Μέταλλα Φυσικές πηγές Υλικάπουβγαίνουναπότηγημεεξόρυξηήσκάψιμοή

Διαβάστε περισσότερα

Τυποποίηση ηλεκτροδίων Ηλεκτροσυγκόλλησης

Τυποποίηση ηλεκτροδίων Ηλεκτροσυγκόλλησης Τυποποίηση ηλεκτροδίων Ηλεκτροσυγκόλλησης Τα ηλεκτρόδια έχουν χωριστεί σε κατηγορίες και για την καθεμιά από αυτές ισχύουν διαφορετικά πρότυπα. Οι κατηγορίες που θα μας απασχολήσουν είναι: Ανθρακούχων

Διαβάστε περισσότερα

ΧΑΛΥΒΑΣ ΚΑΙ ΑΛΛΑ ΜΕΤΑΛΑ ΜΕΡΟΣ Α. ΣΙΔΗΡΟΣ-ΧΑΛΥΒΕΣ

ΧΑΛΥΒΑΣ ΚΑΙ ΑΛΛΑ ΜΕΤΑΛΑ ΜΕΡΟΣ Α. ΣΙΔΗΡΟΣ-ΧΑΛΥΒΕΣ Φ. Καραντώνη ΧΑΛΥΒΑΣ ΚΑΙ ΑΛΛΑ ΜΕΤΑΛΑ ΜΕΡΟΣ Α. ΣΙΔΗΡΟΣ-ΧΑΛΥΒΕΣ Δομικά Υλικά- Χάλυβας και άλλα μέταλλα- Καραντώνη 1 χυτοσίδηρος, iron Severn bridge (30,5m) 1779-1781 Δομικά Υλικά- Χάλυβας και άλλα μέταλλα-

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Διαμορφώσεις

ΜΗΧΑΝΙΚΕΣ ΚΑΤΕΡΓΑΣΙΕΣ. Διαμορφώσεις Διαμορφώσεις Σχήμα 1 Στην κατεργασία μετάλλου υπάρχουν δύο κατηγορίες διαμορφώσεων, κατεργασίες με αφαίρεση υλικού και μηχανικής διαμόρφωσης χωρίς αφαίρεση υλικού 1. Ποια η διαφορά των μηχανικών διαμορφώσεων/κατεργασιών

Διαβάστε περισσότερα

ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ. Ενότητα 5: ΜΕΤΑΛΛΑ ΚΑΙ ΚΡΑΜΑΤΑ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ

ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ. Ενότητα 5: ΜΕΤΑΛΛΑ ΚΑΙ ΚΡΑΜΑΤΑ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ ΑΡΙΣΤΟΤΕΛΕΙΟ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΟΝΙΚΗΣ ΑΝΟΙΚΤΑ ΑΚΑΔΗΜΑΪΚΑ ΜΑΘΗΜΑΤΑ ΗΛΕΚΤΡΟΛΟΓΙΚΑ ΥΛΙΚΑ Ενότητα 5: ΜΕΤΑΛΛΑ ΚΑΙ ΚΡΑΜΑΤΑ ΛΙΤΣΑΡΔΑΚΗΣ ΓΕΩΡΓΙΟΣ ΤΗΜΜΥ Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό υπόκειται σε άδειες

Διαβάστε περισσότερα

Τι είναι χάλυβας; Σίδηροι (irons) Kράματα σιδήρου-άνθρακα με περιεκτικότητα σε άνθρακα μέχρι 0,025 % κ.β.

Τι είναι χάλυβας; Σίδηροι (irons) Kράματα σιδήρου-άνθρακα με περιεκτικότητα σε άνθρακα μέχρι 0,025 % κ.β. Τι είναι χάλυβας; Σίδηροι (irons) Kράματα σιδήρου-άνθρακα με περιεκτικότητα σε άνθρακα μέχρι 0,025 % κ.β. Χάλυβες (steels) Kράματα σιδήρου-άνθρακα με 0,025 % - 2,1 % C Στην πράξη δεν χρησιμοποιούνται χάλυβες

Διαβάστε περισσότερα

ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ

ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ Εισαγωγή ΣΤΟΙΧΕΙΑ ΑΝΤΟΧΗΣ ΣΤΗ ΔΙΑΒΡΩΣΗ ΤΟΥ ΑΛΟΥΜΙΝΙΟΥ ΑΝΟΔΙΩΣΗ Το γαλβανικό κελί (γαλβανική διάβρωση) είναι μια ηλεκτροχημική αντίδραση οξείδωσης-αναγωγής (redox), η οποία συμβαίνει όταν δύο ανόμοια μέταλλα

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2012 ΛΥΣΕΙΣ ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Τεχνολογία Συγκολλήσεων

Διαβάστε περισσότερα

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών

ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ. Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών ΕΠΙΛΟΓΗ ΥΛΙΚΩΝ ΣΤΗΝ ΑΝΑΠΤΥΞΗ ΠΡΟΪΟΝΤΩΝ Οικογενειακά δένδρα: οργάνωση υλικών και διεργασιών 1 Επιτυχημένο προϊόν: Αποδίδει καλά. Καλή αξία σε σχέση με το κόστος. Προσφέρει ευχαρίστηση στον χρήστη. ΥΛΙΚΑ

Διαβάστε περισσότερα

ΕΠΙ ΡΑΣΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΠΛΑΤΟΣ ΤΗΣ ΕΓΚΟΠΗΣ (kerfs) ΣΤΗ ΧΑΡΑΞΗ ΜΕ LASER (laser engraving)

ΕΠΙ ΡΑΣΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΠΛΑΤΟΣ ΤΗΣ ΕΓΚΟΠΗΣ (kerfs) ΣΤΗ ΧΑΡΑΞΗ ΜΕ LASER (laser engraving) ΕΠΙ ΡΑΣΗ ΤΩΝ ΣΥΝΘΗΚΩΝ ΚΑΤΕΡΓΑΣΙΑΣ ΣΤΟ ΠΛΑΤΟΣ ΤΗΣ ΕΓΚΟΠΗΣ (kerfs) ΣΤΗ ΧΑΡΑΞΗ ΜΕ LASER (laser engraving) Χάραξη με Laser (Laser Engraving) Υλικά και εφαρμογές Μηχανές Laser- Hardware Χαρακτηριστικά της Lasertec4

Διαβάστε περισσότερα

ΚΡΑΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ Γ.Ν. ΧΑΙΔΕΜΕΝΟΠΟΥΛΟΣ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ

ΚΡΑΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ Γ.Ν. ΧΑΙΔΕΜΕΝΟΠΟΥΛΟΣ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΚΡΑΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ Γ.Ν. ΧΑΙΔΕΜΕΝΟΠΟΥΛΟΣ ΠΑΝΕΠΙΣΤΗΜΙΟ ΘΕΣΣΑΛΙΑΣ ΚΡΑΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ Κατηγορίες κραμάτων αλουμινίου Ελατά κράματα Κράματα τα οποία παράγονται σε κολώνες ή πλάκες οι οποίες στη συνέχεια υφίστανται

Διαβάστε περισσότερα

ΕΦΑΡΜΟΣΤΗΡΙΟ ΔΙΑΜΟΡΦΩΣΗ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ ΧΩΡΙΣ ΚΟΠΗ

ΕΦΑΡΜΟΣΤΗΡΙΟ ΔΙΑΜΟΡΦΩΣΗ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ ΧΩΡΙΣ ΚΟΠΗ ΕΦΑΡΜΟΣΤΗΡΙΟ ΔΙΑΜΟΡΦΩΣΗ ΜΕΤΑΛΛΙΚΩΝ ΥΛΙΚΩΝ ΧΩΡΙΣ ΚΟΠΗ ΤΕΧΝΟΛΟΓΙΑ ΚΑΙ ΕΡΓΑΣΤΗΡΙΑ ΜΗΧΑΝΟΥΡΓΕΙΟΥ ΕΦΑΡΜΟΣΤΗΡΙΟΥ 1 4. Διαμόρφωση μεταλλικών υλικών χωρίς κοπή Χύτευση Σφυρηλάτηση Κυλινδροποίηση Ολκή - συρματοποίηση

Διαβάστε περισσότερα

Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών

Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών ΕΛΛΗΝΙΚΗ ΔΗΜΟΚΡΑΤΙΑ Ανώτατο Εκπαιδευτικό Ίδρυμα Πειραιά Τεχνολογικού Τομέα Έλεγχος Ποιότητας και Τεχνολογία Μεταλλικών Υλικών Ενότητα 2: Θεωρία Μέρος 2 ο Δρ Κάρμεν Μεντρέα Τμήμα Μηχανολόγων Μηχανικών Τ.Ε.

Διαβάστε περισσότερα

ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ)

ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ) ΗΛΕΚΤΡΙΚΕΣ ΕΦΑΡΜΟΓΕΣ ΑΛΟΥΜΙΝΙΟΥ (ΕΝΑΕΡΙΑ ΗΛΕΚΤΡΟΦΟΡΑ ΣΥΡΜΑΤΑ) Οι ηλεκτρικές εφαρµογές του αλουµινίου εκµεταλλεύονται πρώτιστα την πολύ καλή ηλεκτρική αγωγιµότητα (χαµηλή ειδική αντίσταση) του µετάλλου,

Διαβάστε περισσότερα

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών

Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Στοιχεία Θερµικών/Μηχανικών Επεξεργασιών και δοµής των Κεραµικών, Γυαλιών Βασισµένοστο Norman E. Dowling, Mechanical Behavior of Materials, Third Edition, Pearson Education, 2007 1 Κεραµικάκαιγυαλιά Τα

Διαβάστε περισσότερα

EUROPA PROFIL ΑΛΟΥΜΙΝΙΟ Α.Β.Ε.

EUROPA PROFIL ΑΛΟΥΜΙΝΙΟ Α.Β.Ε. EUROPA PROFIL ΑΛΟΥΜΙΝΙΟ Α.Β.Ε. ΚΡΑΜΑΤΑ ΑΛΟΥΜΙΝΙΟΥ ΚΑΙ ΚΑΤΕΡΓΑΣΙΕΣ Η EUROPA είναι στη θέση να παράγει τα περισσότερα κράματα αλουμινίου της σειράς 6ΧΧΧ σε διάφορες διεργασίες γήρανσης. Τα πιο συνηθισμένα

Διαβάστε περισσότερα

Τήξη Στερεών Πρώτων Υλών. Εξαγωγική Μεταλλουργία

Τήξη Στερεών Πρώτων Υλών. Εξαγωγική Μεταλλουργία Τήξη Στερεών Πρώτων Υλών Εξαγωγική Μεταλλουργία Τήξη Πρώτων Υλών και Μεταλλευμάτων Σκοπός της Τήξης (smelting) είναι η παραγωγή ρευστού μετάλλου, κράματος, χλωριούχου ένωσης ή matte. Η τήξη είναι μια διεργασία

Διαβάστε περισσότερα

Εργαστήριο Τεχνολογίας Υλικών

Εργαστήριο Τεχνολογίας Υλικών Εργαστήριο Τεχνολογίας Υλικών Εργαστηριακή Άσκηση 07 Εφελκυσμός Διδάσκοντες: Δρ Γεώργιος Ι. Γιαννόπουλος Δρ Θεώνη Ασημακοπούλου Δρ Θεόδωρος Λούτας Τμήμα Μηχανολογίας ΑΤΕΙ Πατρών Πάτρα 2011 1 Μηχανικές

Διαβάστε περισσότερα

Αριθµόςοξείδωσηςενός ιόντος σε µια ιοντική (ετεροπολική) ένωση είναι το πραγµατικό ηλεκτρικό φορτίο του ιόντος.

Αριθµόςοξείδωσηςενός ιόντος σε µια ιοντική (ετεροπολική) ένωση είναι το πραγµατικό ηλεκτρικό φορτίο του ιόντος. Αριθµόςοξείδωσηςενός ιόντος σε µια ιοντική (ετεροπολική) ένωση είναι το πραγµατικό ηλεκτρικό φορτίο του ιόντος. Αριθµόςοξείδωσηςενός ατόµου σε µια οµοιοπολική ένωση είναι το φαινοµενικό ηλεκτρικό φορτίο

Διαβάστε περισσότερα

Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12

Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12 Εισαγωγή στην Επιστήμη των Υλικών Θερμικές Ιδιότητες Callister Κεφάλαιο 20, Ashby Κεφάλαιο 12 Πως αντιδρά ένα υλικό στην θερμότητα. Πως ορίζουμε και μετράμε τα ακόλουθα μεγέθη: Θερμοχωρητικότητα Συντελεστή

Διαβάστε περισσότερα

ΚΕΦΑΛΑΙΟ 5.1 ΤΟΠΙΚΑ ΘΕΡΜΕΣ ΚΑΤΕΡΓΑΣΙΕΣ

ΚΕΦΑΛΑΙΟ 5.1 ΤΟΠΙΚΑ ΘΕΡΜΕΣ ΚΑΤΕΡΓΑΣΙΕΣ ΤΕΧΝΟΛΟΓΙΑ ΠΑΡΑΓΩΓΗΣ Ι 67 ΚΕΦΑΛΑΙΟ 5.1 ΤΟΠΙΚΑ ΘΕΡΜΕΣ ΚΑΤΕΡΓΑΣΙΕΣ Υπό το γενικό αυτό τίτλο περιλαμβάνονται κατεργασίες μετάλλων κατά τις οποίες ο κύριος όγκος του υλικού βρίσκεται σε θερμοκρασία περιβάλλοντος,

Διαβάστε περισσότερα

4. ΒΛΑΒΕΣ ΕΠΙΦΑΝΕΙΩΝ ΚΑΙ ΘΡΑΥΣΕΙΣ ΛΟΓΩ ΔΙΑΒΡΩΣΗΣ

4. ΒΛΑΒΕΣ ΕΠΙΦΑΝΕΙΩΝ ΚΑΙ ΘΡΑΥΣΕΙΣ ΛΟΓΩ ΔΙΑΒΡΩΣΗΣ 4. ΒΛΑΒΕΣ ΕΠΙΦΑΝΕΙΩΝ ΚΑΙ ΘΡΑΥΣΕΙΣ ΛΟΓΩ ΔΙΑΒΡΩΣΗΣ Ως διάβρωση ορίζεται η διεργασία που επισυμβαίνει στην επιφάνεια μεταλλικών κατασκευών και οδηγεί σε ποικίλου βαθµού καταστροφή τους. Όταν ένα μέταλλο έρθει

Διαβάστε περισσότερα

Ονομάζεται και οξείδωση Τα μέταλλα τείνουν να επιστρέφουν στη μορφή του οξειδίου Τρεις βασικές μορφές: 1. αλλοίωση μάζας 2. αποφλοίωση 3.

Ονομάζεται και οξείδωση Τα μέταλλα τείνουν να επιστρέφουν στη μορφή του οξειδίου Τρεις βασικές μορφές: 1. αλλοίωση μάζας 2. αποφλοίωση 3. Α. Λόγοι συντήρησης Ονομάζεται και οξείδωση Τα μέταλλα τείνουν να επιστρέφουν στη μορφή του οξειδίου Τρεις βασικές μορφές: 1. αλλοίωση μάζας 2. αποφλοίωση 3. ευλογίαση Είδος διάβρωσης Επιστημονικά ονομάζεται

Διαβάστε περισσότερα

Μάθημα 12. ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ Έχουν τόσες διαφορές (αλλά και ομοιότητες στις φυσικές και στις χημικές τους ιδιότητες!

Μάθημα 12. ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ Έχουν τόσες διαφορές (αλλά και ομοιότητες στις φυσικές και στις χημικές τους ιδιότητες! Μάθημα 12 ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ Έχουν τόσες διαφορές (αλλά και ομοιότητες στις φυσικές και στις χημικές τους ιδιότητες! Τόσο από την εμπειρία μας, όσο και από τα προηγούμενα μαθήματα,

Διαβάστε περισσότερα

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2008

ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2008 ΥΠΟΥΡΓΕΙΟ ΠΑΙΔΕΙΑΣ ΚΑΙ ΠΟΛΙΤΙΣΜΟΥ ΔΙΕΥΘΥΝΣΗ ΑΝΩΤΕΡΗΣ ΚΑΙ ΑΝΩΤΑΤΗΣ ΕΚΠΑΙΔΕΥΣΗΣ ΥΠΗΡΕΣΙΑ ΕΞΕΤΑΣΕΩΝ ΠΑΓΚΥΠΡΙΕΣ ΕΞΕΤΑΣΕΙΣ 2008 ΤΕΧΝΟΛΟΓΙΑ Τ.Σ. (ΙΙ) ΠΡΑΚΤΙΚΗΣ ΚΑΤΕΥΘΥΝΣΗΣ Μάθημα: Τεχνολογία Συγκολλήσεων και

Διαβάστε περισσότερα

ΠΑΡΑΜΕΝΟΥΣΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΕ ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΗΞΕΩΣ

ΠΑΡΑΜΕΝΟΥΣΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΕ ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΗΞΕΩΣ ΠΑΡΑΜΕΝΟΥΣΕΣ ΤΑΣΕΙΣ ΚΑΙ ΠΑΡΑΜΟΡΦΩΣΕΙΣ ΣΕ ΣΥΓΚΟΛΛΗΣΕΙΣ ΤΗΞΕΩΣ Τοπική θέρμανση συγκολλούμενων τεμαχίων Ανομοιόμορφη κατανομή θερμοκρασιών, πουμεαβάλλεταιμετοχρόνο Θερμικές παραμορφώσεις στο μέταλλο προσθήκης

Διαβάστε περισσότερα

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.).

ΔΙΕΛΑΣΗ. Το εργαλείο διέλασης περιλαμβάνει : το μεταλλικό θάλαμο, τη μήτρα, το έμβολο και το συμπληρωματικό εξοπλισμό (δακτυλίους συγκράτησης κλπ.). ΔΙΕΛΑΣΗ Κατά τη διέλαση (extrusion) το τεμάχιο συμπιέζεται μέσω ενός εμβόλου μέσα σε μεταλλικό θάλαμο, στο άλλο άκρο του οποίου ευρίσκεται κατάλληλα διαμορφωμένη μήτρα, και αναγκάζεται να εξέλθει από το

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ ΜΑΘΗΜΑ 2 Ο ΙΔΙΟΤΗΤΕΣ ΥΛΙΚΩΝ. Δρ. M.Χανιάς Αν.Καθηγητής Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ, ΤΕΙ Ανατολικής Μακεδονίας και Θράκης

ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ ΜΑΘΗΜΑ 2 Ο ΙΔΙΟΤΗΤΕΣ ΥΛΙΚΩΝ. Δρ. M.Χανιάς Αν.Καθηγητής Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ, ΤΕΙ Ανατολικής Μακεδονίας και Θράκης ΤΕΧΝΟΛΟΓΙΑ ΥΛΙΚΩΝ ΜΑΘΗΜΑ 2 Ο ΙΔΙΟΤΗΤΕΣ ΥΛΙΚΩΝ Δρ. M.Χανιάς Αν.Καθηγητής Τμήμα Ηλεκτρολόγων Μηχανικών ΤΕ, ΤΕΙ Ανατολικής Μακεδονίας και Θράκης ΚΑΒΑΛΑ 2018 1 Η Ηλεκτρική αγωγιμότητα, G (electricalconductance

Διαβάστε περισσότερα

ΜΕΤΑΛΛΑ. 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων

ΜΕΤΑΛΛΑ. 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων ΜΕΤΑΛΛΑ 1. Γενικά 2. Ιδιότητες μετάλλων 3. Έλεγχος μηχανικών ιδιοτήτων 1. ΓΕΝΙΚΑ Τα μέταλλα παράγονται, κυρίως, από τις διάφορες ενώσεις τους, οι οποίες βρίσκονται στη φύση με τη μορφή μεταλλευμάτων. Τα

Διαβάστε περισσότερα

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΒΩΞΙΤΕΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΧΗΜΙΚΗ ΣΥΣΤΑΣΗ ΒΩΞΙΤΩΝ Το 1844 ο Γάλλος επιστήμονας Dufrenoy χαρακτήρισε το ορυκτό που μελετήθηκε το 1821 απο το Γάλλο χημικός Berthier στο χωριό Les Baux, της Ν. Γαλλίας ως

Διαβάστε περισσότερα

ΕΝΟΤΗΤΑ 2η:Ταξινόμηση των στοιχείων-στοιχεία με ιδιαίτερο ενδιαφέρον

ΕΝΟΤΗΤΑ 2η:Ταξινόμηση των στοιχείων-στοιχεία με ιδιαίτερο ενδιαφέρον ΕΝΟΤΗΤΑ 2η:Ταξινόμηση των στοιχείων-στοιχεία με ιδιαίτερο ενδιαφέρον 1. ΠΕΡΙΟΔΙΚΟΣ ΠΙΝΑΚΑΣ Η ανάγκη της ταξινόμησης των στοιχείων Ενώ στην αρχαιότητα ήταν γνωστά γύρω στα 13 περίπου στοιχεία, τον 18o αιώνα

Διαβάστε περισσότερα

ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης

ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ. Χ. Κορδούλης ΔΟΜΗ ΚΑΙ ΙΔΙΟΤΗΤΕΣ ΤΩΝ ΚΕΡΑΜΙΚΩΝ Χ. Κορδούλης ΚΕΡΑΜΙΚΑ ΥΛΙΚΑ Τα κεραμικά υλικά είναι ανόργανα µη μεταλλικά υλικά (ενώσεις μεταλλικών και μη μεταλλικών στοιχείων), τα οποία έχουν υποστεί θερμική κατεργασία

Διαβάστε περισσότερα

Κεραμικό υλικό. Είναι : Οξείδια, καρβίδια, νιτρίδια, βορίδια, αργιλοπυριτικά ορυκτά. π.χ. Αλουμίνα Al 2 O 3. Ζιρκονία ZrO 2. Σπινέλιος MgO.

Κεραμικό υλικό. Είναι : Οξείδια, καρβίδια, νιτρίδια, βορίδια, αργιλοπυριτικά ορυκτά. π.χ. Αλουμίνα Al 2 O 3. Ζιρκονία ZrO 2. Σπινέλιος MgO. Κεραμικό υλικό = κάθε ανόργανο μη μεταλλικό υλικό, το οποίο έχει υποστεί θερμική κατεργασία σε υψηλές θερμοκρασίες (Θ >1000 ο C) είτε κατά το στάδιο της επεξεργασίας του είτε κατά το στάδιο της εφαρμογής

Διαβάστε περισσότερα

Βασικά σωματίδια της ύλης

Βασικά σωματίδια της ύλης 1 Βασικά σωματίδια της ύλης Τα βασικά σωματίδια της ύλης είναι τα άτομα, τα μόρια και τα ιόντα. «Άτομο ονομάζουμε το μικρότερο σωματίδιο της ύλης που μπορεί να πάρει μέρος στο σχηματισμό χημικών ενώσεων».

Διαβάστε περισσότερα

1 ΘΕΩΡΙΑ ΚΟΠΗΣ ΛΑΜΑΡΙΝΑΣ

1 ΘΕΩΡΙΑ ΚΟΠΗΣ ΛΑΜΑΡΙΝΑΣ 1 ΘΕΩΡΙΑ ΚΟΠΗΣ ΛΑΜΑΡΙΝΑΣ 1.1 Εισαγωγή Οι κυριότερες κατεργασίες για την κατασκευή προϊόντων από λαμαρίνα είναι η κοπή, η μορφοποίηση και η κοίλανση. Οι κατεργασίες αυτές γίνονται ας ψαλίδια και πρέσσες

Διαβάστε περισσότερα

ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ

ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ ΕΡΕΥΝΗΤΙΚΕΣ ΚΑΙΝΟΤΟΜΙΕΣ ΣΕ ΤΕΧΝΟΛΟΓΙΚΑ ΥΛΙΚΑ Δρ. Χρ. Ν. Παναγόπουλος, Καθηγητής Ε.Μ.Π. Εργαστήριο Μεταλλογνωσίας, Εθνικό Μετσόβιο Πολυτεχνείο, Ζωγράφος, Αθήνα, 15780 ΑΘΗΝΑ 2007 1 Ερευνητική Ομάδα: Δρ.

Διαβάστε περισσότερα

ΜΕΤΑΛΛΟΥΡΓΙΑ Τεχνολογίες Προστασίας Υλικών ΜΕΡΟΣ Β Επιβλέπων: Γ. Αγγελόπουλος, καθηγητής Επιμέλεια: Πήττας Κωνσταντίνος, διπλ. Μηχ. Μηχ.

ΜΕΤΑΛΛΟΥΡΓΙΑ Τεχνολογίες Προστασίας Υλικών ΜΕΡΟΣ Β Επιβλέπων: Γ. Αγγελόπουλος, καθηγητής Επιμέλεια: Πήττας Κωνσταντίνος, διπλ. Μηχ. Μηχ. ΜΕΤΑΛΛΟΥΡΓΙΑ Τεχνολογίες Προστασίας Υλικών ΜΕΡΟΣ Β Επιβλέπων: Γ. Αγγελόπουλος, καθηγητής Επιμέλεια: Πήττας Κωνσταντίνος, διπλ. Μηχ. Μηχ. Τμήμα Χημικών Μηχανικών Άδειες Χρήσης Το παρόν εκπαιδευτικό υλικό

Διαβάστε περισσότερα

μέταλλα και μεταλλικά υλικά 2 άλλα μέταλλα και κράματα

μέταλλα και μεταλλικά υλικά 2 άλλα μέταλλα και κράματα μέταλλα και μεταλλικά υλικά 2 άλλα μέταλλα και κράματα Δημήτρης Αντωνίου, Αρχιτέκτων ΕΜΠ, ΜΑ., MRE., Επίκουρος καθηγητής Οικοδομικού Σχεδιασμού Τμήμα Αρχιτεκτόνων Παν. Πατρών Το αλουμίνιο (Al) Προέλευση

Διαβάστε περισσότερα

ΤΕΧΝΙΚΑ ΥΛΙΚΑ ( ) (Βαρύτητα θέματος 25%)

ΤΕΧΝΙΚΑ ΥΛΙΚΑ ( ) (Βαρύτητα θέματος 25%) ΤΕΧΝΙΚΑ ΥΛΙΚΑ (2013-2014) (Βαρύτητα θέματος 25%) Άσκηση 1 (α) Κατασκευάστε το διάγραμμα φάσεων Ag-Cu χρησιμοποιώντας τα παρακάτω δεδομένα (υποθέστε ότι όλες οι γραμμές είναι ευθείες): Σημείο τήξης Ag:

Διαβάστε περισσότερα

Οι ιδιότητες και τα παράγωγα των μετάλλων

Οι ιδιότητες και τα παράγωγα των μετάλλων ΚΕΦΑΛΑΙΟ 1 ο Οι ιδιότητες και τα παράγωγα των μετάλλων Ερευνητική Εργασία Ομάδα Β Κυρατζής Γιάννης, Λάμπου Μαρία, Λουκάτος Βαγγέλης, Λυμπέρης Νικόλας, Μανέτος Νίκος, Μαρκόπουλος Γιώργος Μέταλλα: Εισαγωγή

Διαβάστε περισσότερα

Φυλλάδιο προϊόντος. Προστατευτικό αέριο. Αέρια για τη συγκόλληση μη σιδηρούχων μετάλλων.

Φυλλάδιο προϊόντος. Προστατευτικό αέριο. Αέρια για τη συγκόλληση μη σιδηρούχων μετάλλων. Φυλλάδιο προϊόντος Προστατευτικό αέριο. Αέρια για τη συγκόλληση μη σιδηρούχων μετάλλων. 03 Υπάρχει ένα ευρύ φάσμα κραμάτων αλουμινίου, χαλκού και τιτανίου που χρησιμοποιούνται σε διάφορους κλάδους της

Διαβάστε περισσότερα

ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ)

ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ) ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ(Θ) Ενότητα 3: ΤΕΧΝΟΛΟΓΙΑ ΜΗΧΑΝΟΛΟΓΙΚΩΝ ΥΛΙΚΩΝ Ανθυμίδης Κωνσταντίνος Διδάκτορας Μηχανολόγος Μηχανικός ΣΧΟΛΗ ΤΕΧΝΟΛΟΓΙΚΩΝ ΕΦΑΡΜΟΓΩΝ ΤΜΗΜΑ ΜΗΧΑΝΟΛΟΓΙΑΣ ΤΕ 1 Άδειες Χρήσης

Διαβάστε περισσότερα

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ

ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ ΜΗΧΑΝΙΚΗ ΤΩΝ ΥΛΙΚΩΝ - 2017 Β3. Κόπωση Υλικών Κώστας Γαλιώτης, καθηγητης Τμήματος Χημικών Μηχανικών galiotis@chemeng.upatras.gr Β3. Κόπωση/Μηχανική Υλικών 1 Εισαγωγή (1/2) Η κόπωση είναι μία μορφή αστοχίας

Διαβάστε περισσότερα

Β ι β λ ι ο γ ρ α φ ί α. Τεχνικός Συγκολλήσεων

Β ι β λ ι ο γ ρ α φ ί α. Τεχνικός Συγκολλήσεων Β ι β λ ι ο γ ρ α φ ί α Τεχνικός Συγκολλήσεων Τεχνικός Συγκολλήσεων Τεχνικός Συγκολλήσεων ΕΠΙΧΕΙΡΗΣΙΑΚΟ ΠΡΟΓΡΑΜΜΑ «ΕΘΝΙΚΟ ΣΤΡΑΤΗΓΙΚΟ ΠΛΑΙΣΙΟ ΑΠΡΟΒΛΕΠΤΩΝ» ΕΘΝΙΚΟ ΣΤΡΑΤΗΓΙΚΟ ΠΛΑΙΣΙΟ ΑΝΑΦΟΡΑΣ ΕΣΠΑ 2007-2013

Διαβάστε περισσότερα

Θερμικές Κατεργασίες των Χαλύβων Μέτρηση Σκληρότητας

Θερμικές Κατεργασίες των Χαλύβων Μέτρηση Σκληρότητας 1. Εισαγωγή Θερμικές Κατεργασίες των Χαλύβων Μέτρηση Σκληρότητας Ο χάλυβας (κοινώς ατσάλι) είναι κράμα σιδήρου άνθρακα (Fe-C) που περιέχει λιγότερο από 2,06% κ.β. άνθρακα, λιγότερο από 1,0% κ.β. μαγγάνιο

Διαβάστε περισσότερα

ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών

ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΜΕΤΑΛΛΟΥΡΓΙΑ ΣΙΔΗΡΟΥ Ι Μεταλλουργία Σιδήρου Χυτοσιδήρου Θεωρία και Τεχνολογία Τμήμα Μηχανικών Μεταλλείων - Μεταλλουργών ΔΡ. Α. ΞΕΝΙΔΗΣ ΔΙΑΛΕΞΗ 1. ΓΕΝΙΚΑ ΣΤΟΙΧΕΙΑ ΠΡΩΤΕΣ ΥΛΕΣ ΑΔΕΙΑ ΧΡΗΣΗΣ 2 Το παρόν εκπαιδευτικό

Διαβάστε περισσότερα

Η Συγκόλληση του Χαλκού και των κραμάτων του. Επιμέλεια: Βράιλας Κωνσταντίνος

Η Συγκόλληση του Χαλκού και των κραμάτων του. Επιμέλεια: Βράιλας Κωνσταντίνος Παπαθανασίου Α.Ε Τεχνολογική Συγκολλήσεως και Κοπής Μετάλλων Τεχνολογικές Ενημερώσεις: Άρθρο 3 Η Συγκόλληση του Χαλκού και των κραμάτων του. Επιμέλεια: Βράιλας Κωνσταντίνος Εισαγωγή Από όλα τα μέταλλα

Διαβάστε περισσότερα

ΕΘΝΙΚΗ ΣΧΟΛΗ ΔΗΜΟΣΙΑΣ ΥΓΕΙΑΣ ΔΙΑΧΡΟΝΙΚΗ ΕΞΕΛΙΞΗ ΣΥΓΚΕΝΤΡΩΣΕΩΝ ΒΑΡΕΩΝ ΜΕΤΑΛΛΩΝ ΚΑΙ ΙΔΙΑΙΤΕΡΑ ΤΟΥ ΧΡΩΜΙΟΥ ΣΤΟΝ ΚΟΛΠΟ ΕΛΕΥΣΙΝΑΣ

ΕΘΝΙΚΗ ΣΧΟΛΗ ΔΗΜΟΣΙΑΣ ΥΓΕΙΑΣ ΔΙΑΧΡΟΝΙΚΗ ΕΞΕΛΙΞΗ ΣΥΓΚΕΝΤΡΩΣΕΩΝ ΒΑΡΕΩΝ ΜΕΤΑΛΛΩΝ ΚΑΙ ΙΔΙΑΙΤΕΡΑ ΤΟΥ ΧΡΩΜΙΟΥ ΣΤΟΝ ΚΟΛΠΟ ΕΛΕΥΣΙΝΑΣ ΕΘΝΙΚΗ ΣΧΟΛΗ ΔΗΜΟΣΙΑΣ ΥΓΕΙΑΣ Φόρουμ Επίκαιρων Θεμάτων Δημόσιας Υγείας «Χρώμιο και Περιβάλλον- Απειλή & Αντιμετώπιση» Αθήνα Μάρτιος 2013 ΔΙΑΧΡΟΝΙΚΗ ΕΞΕΛΙΞΗ ΣΥΓΚΕΝΤΡΩΣΕΩΝ ΒΑΡΕΩΝ ΜΕΤΑΛΛΩΝ ΚΑΙ ΙΔΙΑΙΤΕΡΑ ΤΟΥ

Διαβάστε περισσότερα

29ο Μάθημα ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ

29ο Μάθημα ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ 29ο Μάθημα ΓΝΩΡΙΖΟΥΜΕ ΠΕΡΙΣΣΟΤΕΡΟ ΤΑ ΧΗΜΙΚΑ ΣΤΟΙΧΕΙΑ Έχουν τόσες διαφορές (αλλά και ομοιότητες) στις φυσικές και στις χημικές τους ιδιότητες! Τόσο από την εμπειρία μας, όσο και από τα προηγούμενα μαθήματα,

Διαβάστε περισσότερα

ΝΟΜΟΣ ΤΗΣ ΠΕΡΙΟ ΙΚΟΤΗΤΑΣ : Οι ιδιότητες των χηµικών στοιχείων είναι περιοδική συνάρτηση του ατοµικού τους αριθµού.

ΝΟΜΟΣ ΤΗΣ ΠΕΡΙΟ ΙΚΟΤΗΤΑΣ : Οι ιδιότητες των χηµικών στοιχείων είναι περιοδική συνάρτηση του ατοµικού τους αριθµού. 1. Ο ΠΕΡΙΟ ΙΚΟΣ ΠΙΝΑΚΑΣ Οι άνθρωποι από την φύση τους θέλουν να πετυχαίνουν σπουδαία αποτελέσµατα καταναλώνοντας το λιγότερο δυνατό κόπο και χρόνο. Για το σκοπό αυτό προσπαθούν να οµαδοποιούν τα πράγµατα

Διαβάστε περισσότερα

Διαγράμματα φάσεων-phase Diagrams

Διαγράμματα φάσεων-phase Diagrams Διαγράμματα φάσεων-phase Diagrams Φωτογραφία ηλεκτρονικού μικροσκοπίου που δείχνει την μικροκρυασταλλική δομή ανθρακούχου χάλυβα με περιεκτικότητα 0,44%C Περλίτης Φερρίτης (φερρίτης+σεμεντίτης) Φάσεις

Διαβάστε περισσότερα
