1 Δίκτυα κλειστών αγωγών υπό πίεση σε αρδευτικά δίκτυα Μ.Σ. αντιπαραβολή με δίκτυα ύδρευσης

2 Υδραγωγείο εξαμενή Εξωτερικό Υδραγωγείο Εσωτερικό Υδραγωγείο

3 EΣΩΤΕΡΙΚΟ ΥΔΡΑΓΩΓΕΙΟ Το εσωτερικό υδραγωγείο είναι το σύστημα διανομής νερού και περιλαμβάνει το άθροισμα των αγωγών γ που μεταφέρουν το νερό από την δεξαμενή αποθήκευσης σε κάθε σημείο της υδροδοτούμενης περιοχής. Απαιτήσεις: Η εξασφάλιση της απαιτουμένης παροχής σε κάθε σημείο του δικτύου με ικανοποιητική ταχύτητα Η διατήρηση της πίεσης (ύψος πίεσης) εντός των Η διατήρηση της πίεσης (ύψος πίεσης) εντός των αποδεκτών ορίων.

4 ΑΚΤΙΝΩΤΑ ΚΑΙ ΚΛΕΙΣΤΑ ΔΙΚΤΥΑ

5 Ταξινόμηση δικτύων Σειριακά Ανοικτά ά (Ακτινωτά) Κλειστά Μεικτά δίκτυα Δίκτυα κατά ζώνες Ειδικά δίκτυα/ Διπλά δίκτυα

6 Σειριακό δίκτυο διανομής Ακτινωτό δίκ τυο διανομής Κυκλοφοριακό δίκτυο διανομής Μεικτό δίκτυο διανομής Σχήμα 8.3. Σειριακό, ακτινωτό, κλειστό και μεικτό δίκτυο διανομής

7 Ακτινωτ κτινωτά δίκτυα ύδρευσης που λειτουργούν με βαρύτητα Εσωτερικό Υδραγωγείο

8 Κλειστά δίκτυα

9 Σύγκριση Ύδρευση πόλεων: Κλειστά δίκτυα Θέματα ποιότητας νερού Αξιοπιστίας Άρδευση Ακτινωτά δίκτυα

10 ΠΕΡΙΟΡΙΣΜΟΙ ΤΑΧΥΤΗΤΑΣ

11 EΣΩΤΕΡΙΚΟ ΥΔΡΑΓΩΓΕΙΟ/περιορισμοί ταχύτητας Η ταχύτητα του νερού θα πρέπει να κυμαίνεται κατά το δυνατόν στο παρακάτω όριο: m/s: Q D Q u, D Προεπιλογή διαμέτρου με βάση την τυποποίηση του εμπορίου αντοχής 10 atm για το εσωτερικό υδραγωγείο- ταχύτητα πέριξ της μονάδας* Τλ Τελική αποδοχή με βάση τους περιορισμούς στο ύψος πίεσης Αξιόπιστη λύση: Βελτιστοποίηση Δικτύου * Σε κάθε περίπτωση σε αγωγούς διάμετροι μεγαλύτερες ήίσες 90mm μεταφοράς επιλέγονται

12 ΜΕΓΙΣΤΗ ΚΑΙ ΕΛΑΧΙΣΤΗ ΠΙΕΣΗ

13 Περιορισμός Στατικής Πίεσης Ανώτατη στάθμη λειτουργίας Οριζόντια Π.Γ. (μηδενική δ ή κατανάλωση, δυσμενέστερο σενάριο ) Στατική πίεση< 60 m - Εναλλακτικά αντί για ακίνητο νερό ελάχιστη παροχή (άρα ελάχιστες απώλειες) -- άρδευση: συνήθως μικρές υψομετρικές διαφορές ΕΜΠ Χαμηλότερο σημείο δικτύου + «αέρας ρ ς «για υδραυ λικό πλήγμ α

14 Γερμανικοί κανονισμοί Έλεγχος υψομετρικής διαφοράς μέχρι 80m Έλεγχος πίεσης με τη ελάχιστη μέση παροχή έως 60 m

15 Παντοκράτορας, 2015

16 Άρδευση Συνήθως σωλήνες αντοχής 10 atm, αν και υπάρχουν μικρές υψομετρικές διαφορές στο κυρίως δίκτυο, σε αγωγούς μεταφοράς Προσεχτική επιλογή στο αντλιοστάσιο Διαφορετικός υπολογισμός στη γραμμή άρδευσης

17 ΣΩΛΗΝΕΣ ΥΠOΓΕΙΩΝ ΙΚΤΥΩΝ ΠOΣΙΜOΥ ΝΕΡOΥ από PE 3ης γενιάς/ Εμπορίου

18

19 ΚΟΜΒΟΣ (ΣΕ ΥΔΡΕΥΣΗ) ΚΑΙ ΥΔΡΟΣΤΟΜΙΟ

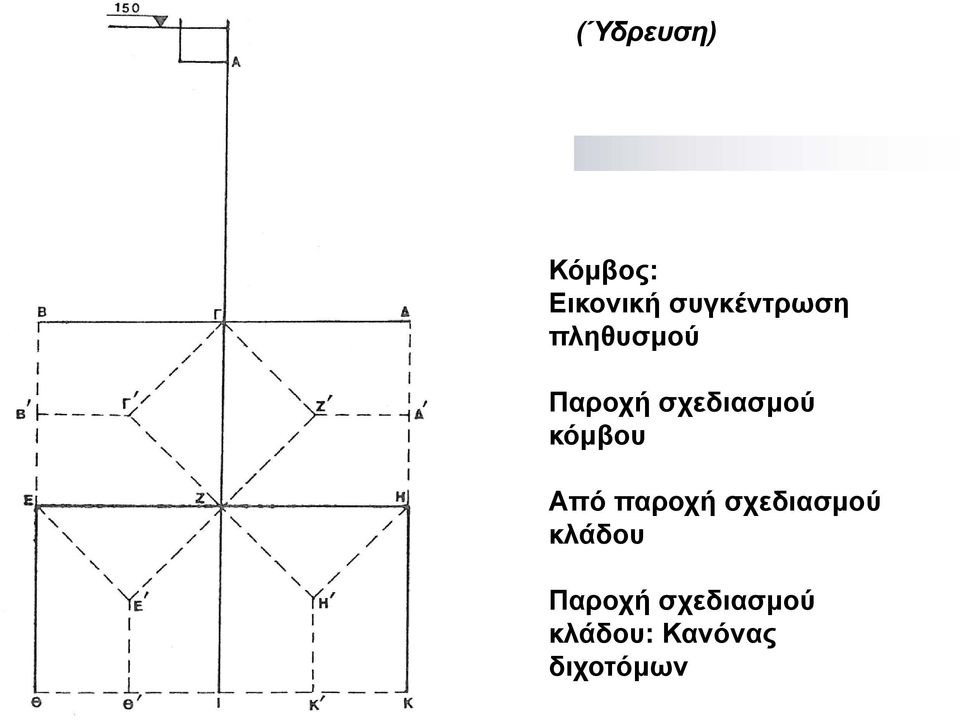

20 (Ύδρευση) Κόμβος: Εικονική συγκέντρωση πληθυσμού Παροχή σχεδιασμού κόμβου Από παροχή σχεδιασμού κλάδου Παροχή σχεδιασμού κλάδου: Κανόνας διχοτόμων

21 Kατανάλωση κλάδου Η έννοια του κόμβου Qd Q t Α Β A B Q AB Α Β Q d Q t q B Q d =q B q A = 0 (Ύδρευση) A B Q d/2 Q AB Q d Α Β Q d /2= q A = q B Q t Qd/2 A B q A q B

22 Θέσεις κόμβων (Ύδρευση) στα σημεία τροφοδοσίας (δεξαμενές, υδατόπυργοι) στα σημεία διακλαδώσεων (όχι όμως απαραίτητα σε στροφές αγωγών) στα σημεία αλλαγής υλικού, τραχύτητας ή διαμέτρου αγωγού στα σημεία αλλαγής των χρήσεων νερού (αστική, ημιαστική, τουριστική) στα σημεία αλλαγής της πυκνότητας του πληθυσμού και της δόμησης στις θέσεις των ειδικών καταναλωτών (π.χ. βιομηχανίες, ξενοδοχεία) στις θέσεις των πυροσβεστικών κρουνών στις θέσεις των ειδικών διατάξεων (φρεάτια, βαλβίδες, αντλίες).

23 Παροχή σχεδιασμού κλάδων για εσωτερικό Υδραγωγείο Κατανάλωση κλάδου ΑΒ (Q d ) Παροχή διέλευσης ή μεταφοράς (Q t ) (Ύδρευση) Παροχή σχεδιασμού κλάδου (αγωγού) ΑΒ (Q ΑΒ ) Q d Α Β Q t Q Q Q AB d t Q 0.5 Q Q AB d t Q 0.55 Q Q AB d t

24 Προσδιορισμός παροχών κόμβου Έννοια του κόμβου (θεωρητική κατάσταση για το σχεδιασμό) Προσδιορίζονται οι παροχές κατανάλωσης για κάθε κλάδο, με βάση την πυκνότητα του πληθυσμού σε κατάλληλα διαμορφωμένες υποπεριοχές. Οι καταναλώσεις αυτές θεωρούνται ότι κατανέμονται σημειακά στην αρχή και το πέρας κάθε κλάδου. Κάθε κλάδος μεταφέρει την αντίστοιχη παροχή κατανάλωσης και την παροχή μεταφοράς στους κατάντη κλάδους. Προσδιορίζονται ρζ οι παροχές για κάθε κόμβο, θεωρώντας ότι η παροχή κατανάλωσης: Θεώρηση Α: μοιράζεται εξίσου στην αρχή και το πέρας (λυμένη άσκηση) ή Θεώρηση Β: μοιράζεται αποκλειστικά στο πέρας του δικτύου (θεώρηση υπέρ της ασφαλείας, λί ωστόσο οδηγούμαστε σε μεγαλύτερες παροχές διαστασιολόγησης άρα και μεγαλύτερες διαμέτρους) Στην πράξη η παροχή σε ένα αγωγό διανομής μεταβάλλεται σε όλο το μήκος του.

25 Προσδιορισμός παροχών κλάδου. Θεώρηση Α (Ύδρευση) Με βάση τις παροχές κατανάλωσης κάθε κόμβου, τις παροχές μεταφοράς και την αρχή της συνέχειας προσδιορίζονται οι παροχές για κάθε κλάδο. Οι υπολογισμοί αρχίζουν από τα ακραία τμήματα του κλάδου και στο τέλος προκύπτει ηπαροχή για τον κύριο αγωγό βαδίζοντας από τα κατάντη προς τα ανάντη. Αγωγός Παροχή σχεδιασμού Μεταφοράς 2.5 l/s Κατανάλωση κλάδου = κλάδου 5l/s 2.5 l/s παροχή κατάντη κόμβου Παροχή σχεδιασμού κλάδου 5 l/s Φορά προσδιορισμού Παροχή σχεδιασμού κλάδου 2.5 l/s + παροχή μεταφοράς κατάντη αγωγού(ών)

26 Προσδιορισμός παροχών κλάδου. Θεώρηση Β (Ύδρευση) Με βάση τις παροχές κατανάλωσης κάθε κόμβου, τις παροχές μεταφοράς και την αρχή της συνέχειας προσδιορίζονται οι παροχές για κάθε κλάδο. Οι υπολογισμοί αρχίζουν από τα ακραία τμήματα του κλάδου και στο τέλος προκύπτει ηπαροχή για τον κύριο αγωγό βαδίζοντας από τα κατάντη προς τα ανάντη. Αγωγός Παροχή σχεδιασμού Μεταφοράς 0 l/s Κατανάλωση κλάδου = κλάδου 5l/s 5 l/s παροχή κατάντη κόμβου Παροχή σχεδιασμού κλάδου 5 l/s Φορά προσδιορισμού Παροχή σχεδιασμού κλάδου 5 l/s + παροχή μεταφοράς κατάντη αγωγού(ών)

27 Ελάχιστη απαιτούμενη πίεση Είδος οικοδομής σε νέα υπό κατασκευή δίκτυα (m) Μονώροφη 20 Διώροφη 25 (Ύδρευση) Τριώροφη 30 Τετραώροφη 35 Πενταώροφη 40 Εξαώροφη 45 Στην εικόνα για κάθε κτίριο δίνεται και μια δεύτερη πίεση η οποία είναι μικρότ την προηγούμενη. Αυτή ισχύει για κτίρια που βρίσκονται σε ψηλά σημεία πόλ πιέσεις αυτές δίνονται στον παρακάτω πίνακα. Είδος οικοδομής Ελάχιστη απαιτούμενη πίεση σε ψηλά σημεία πόλεων (m) Μονώροφη 15 Διώροφη 20 Τριώροφη 25 Τετραώροφη 30 Πενταώροφη 35 Εξαώροφη 40 Ο ίδιος γερμανικός κανονισμός προβλέπει τις παρακάτω πιέσεις σε υφιστάμενα δ Είδος οικοδομής Ελάχιστη απαιτούμενη πίεση σε υφιστάμενα δίκτυα (m) Μονώροφη 20.0 Διώροφη 23.5 Τριώροφη 27.0 Τετραώροφη 30.5 Πενταώροφη 34.0 Εξαώροφη 37.5 Παντοκράτορας, 2015 Μέγισ τη στιγμι αία

28 Αρδεύσεις Ανάγκες για το μέσο υδρολογικό έτος Σχεδιασμός όμως με βάση το μήνα αιχμής για το μέσο υδρολογικό έτος Καθορισμός απαραίτητου ύψους πίεσης στη αρχή του αγροτεμαχίου (υδροστόμιο υδροστόμιο) )μεβάση την επίλυση στο αγροτεμάχιο Κόμβος σε αρδεύσεις= υδροστόμιο, πραγματικό, άρδευση στο αγροτεμάχιο

29 Κόμβος- Υδροστόμιο Κόμβος: Υδροστόμιο (μπορούμε μ Ύδρευσης να χρησιμοποιήσουμε και τον όρο κόμβο) Σε οικισμός, συγκεντρωμένη κατανάλωση, εικονικός Περιορισμός ύψους πίεσης με βάση το είδους των κτιρίων Αρδεύσεις Πραγματικό μέγεθος, αρχή κύριας γραμμής για το αγροτεμάχιο Περιορισμός για το ύψος πίεσης με βάση την επίλυση στο αγροτεμάχιο, ανάγκη υδραυλικών υπολογισμών

30 Προεπιλογή διαμέτρων Με βάση τις παροχές των κλάδων προσδιορίζεται η ελάχιστη διάμετρος με κριτήριο την ικανοποίηση των περιορισμών για την ταχύτητα: m/s. Ηδιάμετρος που επιλέγεται από τον περιορισμό της ταχύτητα προκύπτει από τις εσωτερικές διαμέτρους του εμπορίου αντοχής 10 atm

31 Έλεγχος ύψους πίεσης (για τελική αποδοχή διαμέτρων) Για το δίκτυο όπου διαμορφώθηκε ελέγχεται αν οι πιέσεις που αναπτύσσονται ικανοποιούν τους περιορισμούς της πίεσης. Έτσι ξεκινώντας από το ανάντη σημείο με γνωστό το ενεργειακό υψόμετρο (δεξαμενή) υπολογίζονται οι πιέσεις των κόμβων, αφαιρώντας από το αρχικό υψόμετρο τις ενεργειακές απώλειες των κλάδων και την υψομετρικά διαφορά. Οι υπολογισμοί σε αυτό το βήμα γίνονται από ανάντη προς κατάντη. Τα ύψη κινητικής ενέργειας θεωρούνται αμελητέα.

32 Ενεργειακή διαδρομή για έλεγχο ύψους πίεσης σε κόμβο Έλεγχος: Με βάση τη μέγιστη στιγμιαία παροχή και με βάση τη κατώτατη στάθμη λειτουργίας της δεξαμενής ρύθμισης A (δεξαμενή) z A Π.Γ. B (κόμβος οικισμού) h f A B h pb >= h απαιτούμενο z B H H A B H h H A z B pb A h z f A B B δεξαμενή H h B pb H H A B h z f A B B Έλεγχος h pb >= h απαιτ
