ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΧΡΗΣΗΣ

Transcript

1 ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΚΑΙ ΧΡΗΣΗΣ Α) Ηλιακά συστήματα εξαναγκασμένης κυκλοφορίας Calpak Συστήματα για οικιακές ή μικρές επαγγελματικές εφαρμογές Αυτός ο τεχνικός οδηγός κατοχυρώνεται από το δικαίωμα περί πνευματικής ιδιοκτησίας για την αντιγραφή. Για οποιαδήποτε επανεκτύπωσή του ή άλλη χρήση απαιτείται η γραπτή έγκριση της Calpak Κικέρων Ελλάς ΑΒΕΤΕ η οποία διατηρεί όλα τα πνευματικά δικαιώματα αυτού του εντύπου Ενημέρωση της έκδοσης στις 15/09/2009. Υπόκειται σε τροποποιήσεις χωρίς προηγούμενη ειδοποίηση. Εγκατάσταση συστήματος...σελ. 2 Θέση του συστήματος σε λειτουργία...σελ. 24 Συντήρηση του συστήματος...σελ. 28 Αναλυτικά στοιχεία της εγκατάστασης...σελ. 30 Η ηλιακή θερμική ενέργεια, είναι η πλέον ωφέλιμη για το περιβάλλον μορφή ανανεώσιμης πηγής ενέργειας. Η θέρμανση του νερού χρήσης με ορυκτά καύσιμα ή με ρεύμα, συνιστά τη μεγαλύτερη πηγή εκπομπών αερίων του θερμοκηπίου για ένα μέσο νοικοκυριό. Επιπλέον, τα συστήματα ηλιακής θέρμανσης νερού χρήσης κάνουν απόσβεση πολύ γρήγορα, λόγω της δραστικής μείωσης του λογαριασμού του ηλεκτρικού ρεύματος (ΔΕΗ). Τα προϊόντα Calpak συμμορφώνονται με τους πιο πρόσφατους κανονισμούς και είναι πιστοποιημένα με το επίσημο Ευρωπαϊκό σήμα ποιότητας ηλιακών συλλεκτών Solar Keymark. 1

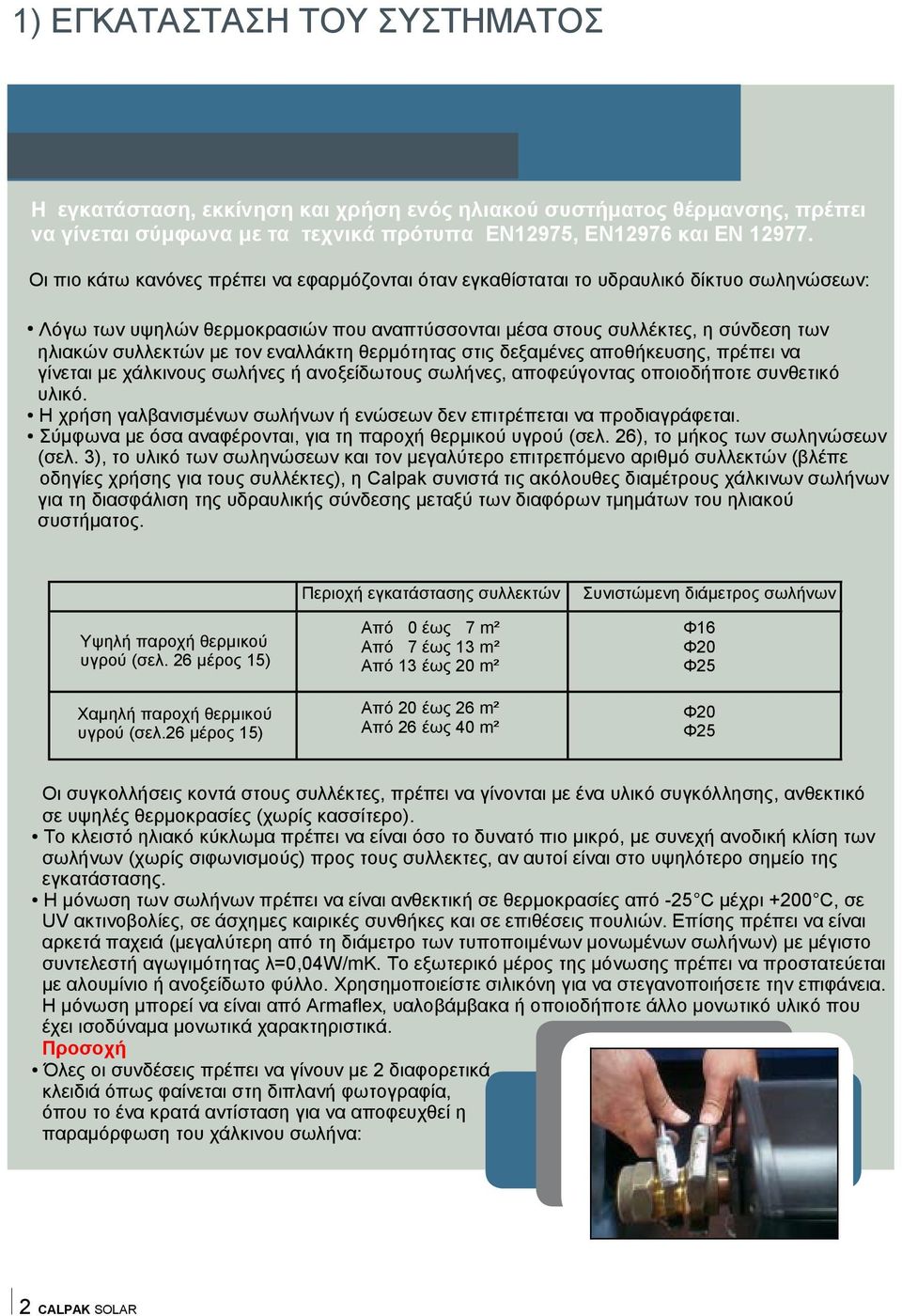

2 1) ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΣΥΣΤΗΜΑΤΟΣ Η εγκατάσταση, εκκίνηση και χρήση ενός ηλιακού συστήματος θέρμανσης, πρέπει να γίνεται σύμφωνα με τα τεχνικά πρότυπα ΕΝ12975, ΕΝ12976 και ΕΝ Οι πιο κάτω κανόνες πρέπει να εφαρμόζονται όταν εγκαθίσταται το υδραυλικό δίκτυο σωληνώσεων: Λόγω των υψηλών θερμοκρασιών που αναπτύσσονται μέσα στους συλλέκτες, η σύνδεση των ηλιακών συλλεκτών με τον εναλλάκτη θερμότητας στις δεξαμένες αποθήκευσης, πρέπει να γίνεται με χάλκινους σωλήνες ή ανοξείδωτους σωλήνες, αποφεύγοντας οποιοδήποτε συνθετικό υλικό. Η χρήση γαλβανισμένων σωλήνων ή ενώσεων δεν επιτρέπεται να προδιαγράφεται. Σύμφωνα με όσα αναφέρονται, για τη παροχή θερμικού υγρού (σελ. 26), το μήκος των σωληνώσεων (σελ. 3), το υλικό των σωληνώσεων και τον μεγαλύτερο επιτρεπόμενο αριθμό συλλεκτών (βλέπε οδηγίες χρήσης για τους συλλέκτες), η Calpak συνιστά τις ακόλουθες διαμέτρους χάλκινων σωλήνων για τη διασφάλιση της υδραυλικής σύνδεσης μεταξύ των διαφόρων τμημάτων του ηλιακού συστήματος. Περιοχή εγκατάστασης συλλεκτών Συνιστώμενη διάμετρος σωλήνων Υψηλή παροχή θερμικού υγρού (σελ. 26 μέρος 15) Από 0 έως 7 m² Από 7 έως 13 m² Από 13 έως 20 m² Φ16 Φ20 Φ25 Χαμηλή παροχή θερμικού υγρού (σελ.26 μέρος 15) Από 20 έως 26 m² Από 26 έως 40 m² Φ20 Φ25 Οι συγκολλήσεις κοντά στους συλλέκτες, πρέπει να γίνονται με ένα υλικό συγκόλλησης, ανθεκτικό σε υψηλές θερμοκρασίες (χωρίς κασσίτερο). Το κλειστό ηλιακό κύκλωμα πρέπει να είναι όσο το δυνατό πιο μικρό, με συνεχή ανοδική κλίση των σωλήνων (χωρίς σιφωνισμούς) προς τους συλλεκτες, αν αυτοί είναι στο υψηλότερο σημείο της εγκατάστασης. Η μόνωση των σωλήνων πρέπει να είναι ανθεκτική σε θερμοκρασίες από -25 C μέχρι +200 C, σε UV ακτινοβολίες, σε άσχημες καιρικές συνθήκες και σε επιθέσεις πουλιών. Επίσης πρέπει να είναι αρκετά παχειά (μεγαλύτερη από τη διάμετρο των τυποποιμένων μονωμένων σωλήνων) με μέγιστο συντελεστή αγωγιμότητας λ=0,04w/mk. Το εξωτερικό μέρος της μόνωσης πρέπει να προστατεύεται με αλουμίνιο ή ανοξείδωτο φύλλο. Χρησημοποιείστε σιλικόνη για να στεγανοποιήσετε την επιφάνεια. Η μόνωση μπορεί να είναι από Armaflex, υαλοβάμβακα ή οποιοδήποτε άλλο μονωτικό υλικό που έχει ισοδύναμα μονωτικά χαρακτηριστικά. Προσοχή Όλες οι συνδέσεις πρέπει να γίνουν με 2 διαφορετικά κλειδιά όπως φαίνεται στη διπλανή φωτογραφία, όπου το ένα κρατά αντίσταση για να αποφευχθεί η παραμόρφωση του χάλκινου σωλήνα: 2

3 Τα ηλιακά συστήματα εξαναγκασμένης κυκλοφορίας Calpak, είναι εκ των προτέρων τέλεια διαστασιολογημένα, μερικώς συναρμολογημένα και έτοιμα να εγκατασταθούν. Αυτό το κεφάλαιο δίνει μια γενική εικόνα της εγκατάστασης: Στα παρακάτω σχήματα, παρακαλούμε ανατρέξτε στους γκρί πίνακες κοντά στις εικόνες και στις αντίστοιχες σελίδες για την τοποθέτηση και τη σύνδεση μεταξύ των διαφόρων εξαρτημάτων. Συνιστάται να στερεώνετε κάθε στοιχείο πριν να το συνδέσετε με το υδραυλικό ή το ηλεκτρικό σύστημα Ενδιαφέρουσα σημείωση: Το βασικό πακέτο που διατίθεται από την Calpak για κάθε τύπο ηλιακού συστήματος, περιλαμβάνει: Τους ηλιακούς συλλέκτες, Την δεξαμενή αποθήκευσης ζεστού νερού, Τον ηλιακό σταθμό (solar station), Το ηλεκτρονικό σύστημα ελέγχου (με αισθητήρες), Μια βαλβίδα ασφαλείας στην είσοδο της δεξαμενής αποθήκευσης νερού χρήσης, Σετ υδραυλικών εξαρτημάτων (εξαρτήματα, βάννα αποστράγγισης, υποδοχείς αισθητήρων-κυάθια, βαλβίδα εξαέρωσης), Ένα ειδικό δοχείο διαστολής για ηλιακές εγκαταστάσεις, Βάση(εις) για τον συλλέκτη(ες), Αντιψυκτικό και αντιδιαβρωτικό υγρό, Μία ηλεκτρική αντίσταση (για να τοποθετηθεί μέσα στη δεξαμενη αποθήκευσης), Τις οδηγίες εγκατάστασης. Τα υπόλοιπα διατιθέμενα υλικά που προτείνονται ως συμπληρωματικά είναι: Μια θερμοστατική βαλβίδα αναμείξεως ζεστού νερού χρήσης, Ένας εύκαμπτος σωλήνας σύνδεσης, για να συνδέεται στη μονάδα ασφαλείας του ηλιακού σταθμού (για να συλλέγει το υγρό), Μια χειροκίνητη αντλία γεμίσματος για το ηλιακό κύκλωμα, Η Calpak δεν παρέχει καμία από τις σωληνώσεις, ούτε τα ηλεκτρικά καλώδια ούτε τα εξαρτήματα σύνδεσης μεταξύ του λέβητα και της δεξαμενής αποθήκευσης νερού χρήσης. Προσοχή: Στο πακέτο της Calpak, η υψομετρική διαφορά η οποία συνιστάται μεταξύ της δεξαμενής αποθήκευσης και των συλλεκτών, δεν πρέπει να υπερβαίνει τα 8m και το συνολικό μήκος του δικτύου σωληνώσεων στο ηλιακό κύκλωμα, δεν πρέπει να υπερβαίνει τα 40m. (Αν δεν ισχύει αυτό παρακαλούμε συμβουλευτείτε τον αντιπρόσωπο της Calpak για οποιαδήποτε προσαρμογή). 3

4 Σύστημα θέρμανσης νερού χρήσης Προαιρετικός Λέβητας με καυστήρα ως βοηθητική ενέργεια ΛΕΒΗΤΑΣ Θερμοστατική βαλβίδα μίξης για ζεστό νερό χρήσης (προαιρετικά) Τεχνική περιγραφή...σελ 19 Χαρακτηριστικά σύνδεσης..σελ 9 Βοηθητική διάταξη θέρμανσης Τεχνική περιγραφή, χαρακτηριστικά τοποθέτησης και σύνδεσης...σελ Όρθια δεξαμενή αποθήκευσης ζεστού νερού Τεχνική περιγραφή και χαρακτηριστικά σύνδεσης...σελ 8-11 Βαλβίδα ασφαλείας για νερό χρήσης Τεχνική περιγραφή...σελ. 19 Χαρακτηριστικά σύνδεσης...σελ. 9 4

5 Υδραυλικές συνδέσεις Ηλιακοί συλλέκτες: Εγκατάσταση /Σύνδεση/Τοποθέτηση/ Τεχνική περιγραφή..βλέπε οδηγίες χρήσης των συλλεκτών Δοχείο διαστολής με στήριγμα για τον τοίχο και εύκαμπτος σωλήνας για σύνδεση με τον κεντρικό ηλιακό σταθμό (solar station) Τεχνική περιγραφή...σελ. 15 Εύκαμπτος σωλήνας σύνδεσης για να συνδεθεί στη βαλβίδα ασφαλείας του κεντρικού ηλιακού σταθμού (προαιρετικά) Ηλιακός σταθμός (solar station) FlowCon S με ολοκληρωμένο ηλεκτρονικό σύστημα ελέγχου. Τεχνική περιγραφή, συνδέσεις και στερέωση σελ Δοχείο για τη συλλογή του θερμικού υγρού Χειροκίνητη αντλία γεμίσματος για το ηλιακό σύστημα 5

6 Ηλιακό σύστημα θέρμανσης νερού χρήσης (α) Μ Ε Ε Ν Α Ν Ε Π Ι Π Λ Ε Ο Ν Λ Ε Β Η Τ Α Ω Σ Β Ο Η Θ Η Τ Ι Κ Η Ε Ν Ε Ρ Γ Ε Ι Α ασφάλεια Controller C/4 ή C/3 Ρελαί nο1: 18 = φάση R1 17 = ουδέτερος αγωγός N 13 = γείωση Ρελαί nο2: 16 = φάση R2 15 = ουδέτερος αγωγός N 14 = γείωση Αισθητήριο θερμοκρασίας: Αισθητήριο 1: ακροδέκτες 1/2 Αισθητήριο 2: ακροδέκτες 3/4 Αισθητήριο 3: ακροδέκτες 5/6 Ηλεκτρική τροφοδοσία: 19 = ουτέτερος αγωγός N 20= φάση L 12= γείωση ακροδέκτες ασθητηρίων ακροδέκτες γείωσης ακροδέκτες φορτίου ακροδέκτες τροφοδοσίας Αισθητήριο FKP6 Για τη συνδεσμολογία βλέπε το εγχειρίδιο των συλλεκτών ΛΕΒΗΤΑΣ Ενδεχόμενη ηλεκτρική αντίσταση ως βοηθητική ενέργεια Αισθητήριο FKP6 Σε αυτό το σύστημα, οι ηλιακοί συλλέκτες απορροφούν την ηλιακή ακτινοβολία και θερμαίνουν το υγρό που κυκλοφορεί εσωτερικά. Μόλις η θερμοκρασία στους συλλέκτες (αισθητήριο S1) περάσει τους 6 C σε σύγκριση με τη θερμοκρασία του νερού χρήσης στο κατώτερο τμήμα της δεξαμενής (αισθητήριο S2), ο κυκλοφορητής R1 ξεκινά την κυκλοφορία του ζεστού θερμικού υγρού στο κλειστό κύκλωμα μεταξύ των συλλεκτών και του εναλλάκτη θερμότητας που βρίσκεται μέσα στη δεξαμενή αποθήκευσης. Με αυτό τον τρόπο, το ζεστό νερό χρήσης θερμαίνεται στη δεξαμενή. Όταν επιτευχθεί η μέγιστη θερμοκρασία μέσα στη δεξαμενή (ρύθμιση από το εργοστάσιο κατασκευής στους 60 C), ο κυκλοφορητής σταματά μέχρι η θερμοκρασία να πέσει κάτω από την αρχική ρύθμιση και κατόπιν ξεκινά πάλι. Για την καλύτερη παραγωγικότητα του κυκλώματος των ηλιακών συλλεκτών, μπορούμε να αυξήσουμε τη μέγιστη θερμοκρασία στη δεξαμενή αποθήκευσης (αυτό πρέπει να το αποφύγετε αν το νερό χρήσης είναι πολύ σκληρό), αλλά σε καμία περίπτωση δεν πρέπει να ξεπερνά τους 85 C. Για αυτή τη λειτουργία, η παράμετρος που πρέπει να μεταβληθεί είναι η SMX. Ο κυκλοφορητής σταματά και όταν η θερμοκρασία στους συλλέκτες φτάσει στη μέγιστη τιμή της (ρύθμιση εργοστασίου στους 140 C). Όταν η θερμοκρασία στο ανώτερο τμήμα της δεξαμενής (αισθητήριο S3) είναι πιο κάτω από τη χαμηλότερη αποδεκτή θερμοκρασία (ρύθμιση εργοστασίου 40 C), ο βοηθητικός λέβητας ανεβάζει τη θερμοκρασία του νερού της δεξαμενής έως τη μέγιστη θερμοκρασία (ρύθμιση εργοστασίου στους 45 C). Προκειμένου να αποφευχθεί ο κίνδυνος προσβολής από τη νόσο των λεγεωναρίων, σας προτείνουμε να τροποποιήσετε την κατώτερη θερμοκρασία για το ξεκίνημα του βοηθητικού λέβητα, στους 55 C, όταν πρόκειται για δεξαμενές με χωρητικότητα άνω των 400 λίτρων. 6

7 Ηλεκτρικές συνδέσεις (β) Χ Ω Ρ Ι Σ Ε Π Ι Π Λ Ε Ο Ν Λ Ε Β Η Τ Α Ω Σ Β Ο Η Θ Η Τ Ι Κ Η Ε Ν Ε Ρ Γ Ε Ι Α ασφάλεια Controller C/2 ή C/1 Ρελαί 1 18 = φάση R1 17 = ουδέτερος αγωγός N 13 = γείωση Αισθητήρια θερμοκρασίας Αισθητήριο 1 = ακροδέκτες 1/ 2 Αισθητήριο 2 = ακροδέκτες 3 / 4 ακροδέκτες ασθητηρίων ακροδέκτες γείωσης ακροδέκτες φορτίου ακροδέκτες τροφοδοσίας Ηλεκτρική τροφοδοσία 19 = ουδέτερος αγωγός N 20 = φάση L 12 = γείωση Ρυθμιστής DeltaSol C, ολοκληρωμένος στον ηλιακό σταθμό Τεχνική περιγραφή σελ. 14 Αισθητήριο FKP6 Απευθείας σύνδεση στο συλλέκτη Ενδεχόμενη ηλεκτρική αντίσταση ως βοηθητική ενέργεια Αισθητήριο FRP6 και υποδοχή για το αισθητήριο Η λειτουργία αυτού του συστήματος είναι η ίδια όπως και στο προηγούμενο σχήμα, αλλά δεν υπάρχει κανένας υδραυλικός συμπληρωματικός λέβητας με καυστήρα. Σε αυτή την περίπτωση, σας προτέινουμε να εγκαταστήσετε μια επιπλέον ηλεκτρική αντίσταση στη δεξαμενή (προαιρετική αντίσταση), διότι το χειμώνα είναι δύσκολο να υπάρχει εξ' ολοκλήρου κάλυψη των αναγκών σε ζεστό νερό χρήσης, από την ηλιακή ενέργεια. Επιπλέον αν η δεξαμενή αποθήκευσης έχει χωρητικότητα μεγαλύτερη από 400 λίτρα, σας συστήνουμε ανεπιφύλακτα την εγκατάσταση της ηλεκτρικής αντίστασης η οποία θα λειτουργήσει αυτόματα αν η θερμοκρασία του νερού στη δεξαμενή πέσει κάτω από τους 55 C στον θερμοστάτη. Με αυτό τον τρόπο προφυλάσσεσθε από οποιοδήποτε κίνδυνο μόλυνσης από τη νόσο των λεγεωνάριων. Αυτή η λύση μπορεί επίσης να εφαρμοσθεί αν ο όγκος στη δεξαμενή αποθήκευσης είναι μικρότερος από 400 λίτρα. Περισσότερες οδηγίες θα σας δοθούν από έναν ειδικό. Για οποιαδήποτε πληροφορία σχετικά με την ηλεκτρική αντίσταση, παρακαλούμε δείτε στην σελ

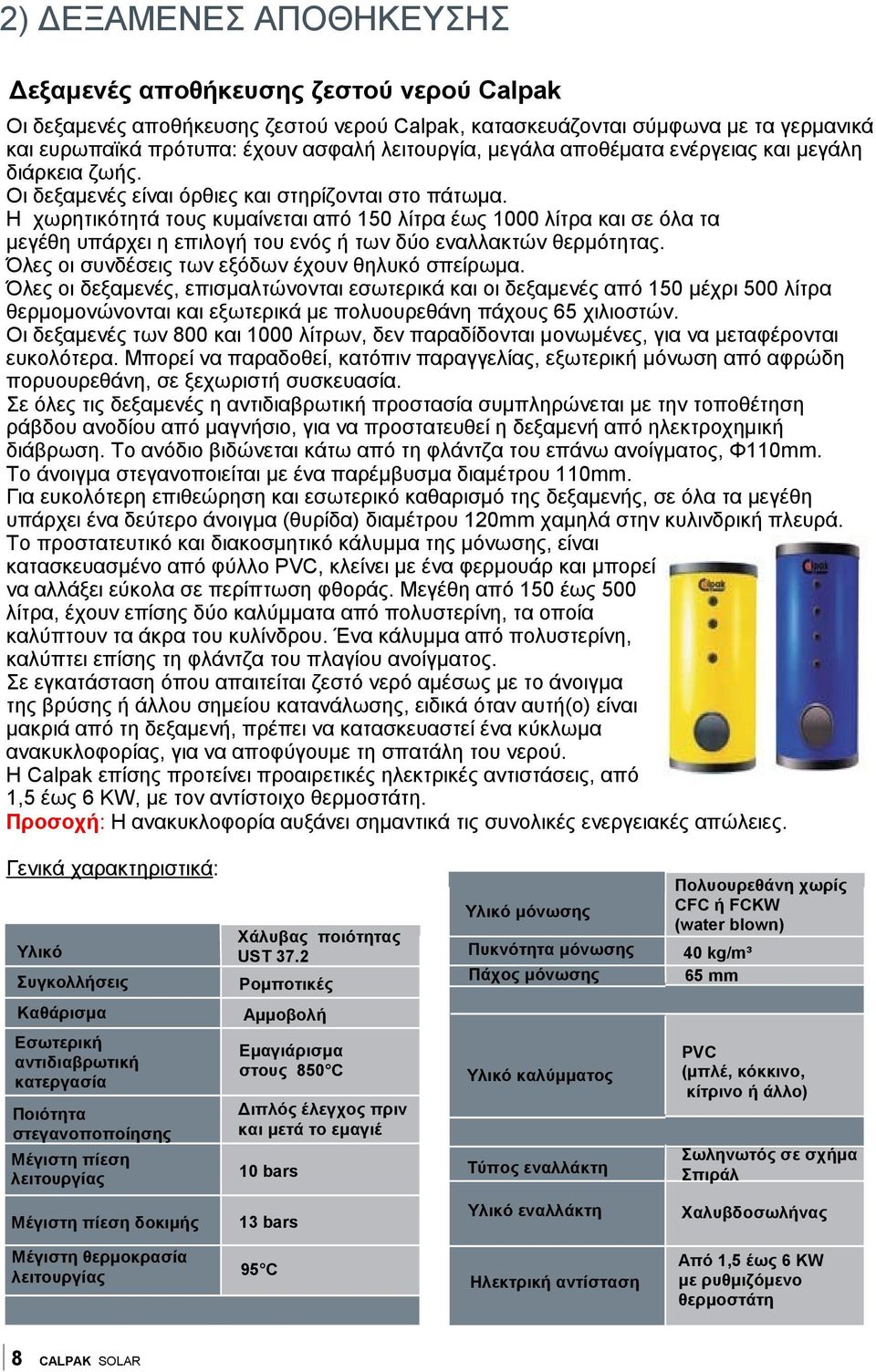

8 2) ΔΕΞΑΜΕΝΕΣ ΑΠΟΘΗΚΕΥΣΗΣ Δεξαμενές αποθήκευσης ζεστού νερού Calpak Οι δεξαμενές αποθήκευσης ζεστού νερού Calpak, κατασκευάζονται σύμφωνα με τα γερμανικά και ευρωπαϊκά πρότυπα: έχουν ασφαλή λειτουργία, μεγάλα αποθέματα ενέργειας και μεγάλη διάρκεια ζωής. Οι δεξαμενές είναι όρθιες και στηρίζονται στο πάτωμα. Η χωρητικότητά τους κυμαίνεται από 150 λίτρα έως 1000 λίτρα και σε όλα τα μεγέθη υπάρχει η επιλογή του ενός ή των δύο εναλλακτών θερμότητας. Όλες οι συνδέσεις των εξόδων έχουν θηλυκό σπείρωμα. Όλες οι δεξαμενές, επισμαλτώνονται εσωτερικά και οι δεξαμενές από 150 μέχρι 500 λίτρα θερμομονώνονται και εξωτερικά με πολυουρεθάνη πάχους 65 χιλιοστών. Οι δεξαμενές των 800 και 1000 λίτρων, δεν παραδίδονται μονωμένες, για να μεταφέρονται ευκολότερα. Μπορεί να παραδοθεί, κατόπιν παραγγελίας, εξωτερική μόνωση από αφρώδη πορυουρεθάνη, σε ξεχωριστή συσκευασία. Σε όλες τις δεξαμενές η αντιδιαβρωτική προστασία συμπληρώνεται με την τοποθέτηση ράβδου ανοδίου από μαγνήσιο, για να προστατευθεί η δεξαμενή από ηλεκτροχημική διάβρωση. Το ανόδιο βιδώνεται κάτω από τη φλάντζα του επάνω ανοίγματος, Φ110mm. Το άνοιγμα στεγανοποιείται με ένα παρέμβυσμα διαμέτρου 110mm. Για ευκολότερη επιθεώρηση και εσωτερικό καθαρισμό της δεξαμενής, σε όλα τα μεγέθη υπάρχει ένα δεύτερο άνοιγμα (θυρίδα) διαμέτρου 120mm χαμηλά στην κυλινδρική πλευρά. Το προστατευτικό και διακοσμητικό κάλυμμα της μόνωσης, είναι κατασκευασμένο από φύλλο PVC, κλείνει με ένα φερμουάρ και μπορεί να αλλάξει εύκολα σε περίπτωση φθοράς. Μεγέθη από 150 έως 500 λίτρα, έχουν επίσης δύο καλύμματα από πολυστερίνη, τα οποία καλύπτουν τα άκρα του κυλίνδρου. Ένα κάλυμμα από πολυστερίνη, καλύπτει επίσης τη φλάντζα του πλαγίου ανοίγματος. Σε εγκατάσταση όπου απαιτείται ζεστό νερό αμέσως με το άνοιγμα της βρύσης ή άλλου σημείου κατανάλωσης, ειδικά όταν αυτή(ο) είναι μακριά από τη δεξαμενή, πρέπει να κατασκευαστεί ένα κύκλωμα ανακυκλοφορίας, για να αποφύγουμε τη σπατάλη του νερού. Η Calpak επίσης προτείνει προαιρετικές ηλεκτρικές αντιστάσεις, από 1,5 έως 6 KW, με τον αντίστοιχο θερμοστάτη. Προσοχή: Η ανακυκλοφορία αυξάνει σημαντικά τις συνολικές ενεργειακές απώλειες. Γενικά χαρακτηριστικά: Υλικό μόνωσης Υλικό Χάλυβας ποιότητας UST 37.2 Συγκολλήσεις Ρομποτικές Καθάρισμα Αμμοβολή Εσωτερική αντιδιαβρωτική κατεργασία Εμαγιάρισμα στους 850 C Ποιότητα στεγανοποποίησης Διπλός έλεγχος πριν και μετά το εμαγιέ Μέγιστη πίεση λειτουργίας 10 bars Μέγιστη πίεση δοκιμής 13 bars Μέγιστη θερμοκρασία λειτουργίας 95 C 8 Πολυουρεθάνη χωρίς CFC ή FCKW (water blown) Πυκνότητα μόνωσης Πάχος μόνωσης 40 kg/m³ 65 mm Υλικό καλύμματος PVC (μπλέ, κόκκινο, κίτρινο ή άλλο) Τύπος εναλλάκτη Σωληνωτός σε σχήμα Σπιράλ Υλικό εναλλάκτη Χαλυβδοσωλήνας Ηλεκτρική αντίσταση Από 1,5 έως 6 KW με ρυθμιζόμενο θερμοστάτη

9 Υδραυλικές συνδέσεις στη δεξαμενή αποθήκευσης ζεστού νερού χρήσης Προσοχή : Για να αποφύγετε την καταστροφή του συστήματος σωληνώσεων, οι συνδέσεις πρέπει να γίνουν σιγά-σιγά και προσεκτικά. Σημειώσεις : - Η επιφάνεια στην οποία θα εγκατασταθεί η δεξαμενή, πρέπει να είναι επίπεδη και ικανή να αντέξει το βάρος της δεξαμενής γεμισμένης με νερό (βλέπε πίνακα τεχνικών χαρακτηριστικών για το βάρος δεξαμενής σελ ) Πρέπει να υπάρχει αρκετός χώρος για τη λειτουργία και τον έλεγχο όλων των συνδέσεων, τον έλεγχο και την αντικατάσταση των ράβδων μαγνησίου και την συντήρηση όλων των υλικών. 4 - Η βαλβίδα αποστράγγισης της μονάδας ασφαλείας, πρέπει να αδειάζει το νερό μέσω μίας γραμμής αποστράγγισης. 5 - Όλες οι υδραυλικές συνδέσεις (περιλαμβανομένων των ηλεκτρικών αντιστάσεων ) πρέπει να στεγανοποιούνται εντελώς, χρησιμοποιώντας κανάβι μαζί με ένα υγρό στεγανοποίησης όπως το loctite 577 (ή μίνιο, αλλά αυτό μόνο για τις συνδέσεις του εναλλάκτη) Διατιθέμενα υλικά στο πακέτο της υδραυλικής σύνδεσης : Όγκος δεξαμενής από 150 έως 500 λίτρα 1 1 Ρακόρ σύνδεσης 1 M 3/4 F Θερμοστατική αναμεικτική βαλβίδα 3/4 Μ 1 3 Ρακόρ συγκολλημένα 3/4F x 18mm 3 4 Προεγκατεστημένη σύνδεση με αντεπίστροφη βαλβίδα 1 Μ x 18mm με ρακόρ μηχανικής σύσφιξης Σύνδεση 1 Μ x 18mm με ρακόρ μηχανικής σύσφιξης 1 Σημείωση : Μ = αρσενικό σπείρωμα F = θηλυκό σπείρωμα Για δεξαμενές των 800 BL1 και των 1000 BL1, οι συνδέσεις στις εισόδους και τις εξόδους στο κύκλωμα του νερού χρήσης στη δεξαμενή, τα εξαρτήματα είναι 11/4. 1 Βαλβίδα ασφαλείας 3/4 M 3/4 F 1 Προεγκατεστημένο Τ με συγκολλημένη σύνδεση 1 Μ x 3/4 Μ x 18mm 1 9

10 Δεξαμενές με 1 ή 2 εναλλάκτες θερμότητας: L ΛΑΙΜΟΣ Φ Φ , ,5 (1) Είσοδος-έξοδος εναλλακτών μούφα 1 (2) Είσοδος-έξοδος νερού χρήσης μούφα 1 (500 l 1 ½ ) (3) Ανακυκλοφορία μούφα ¾ (500 l 1 ) (4) Θέση ηλεκτρικής αντίστασης μούφα 1 ½ (5) Ανόδιο (6) Θέση στερέωσης του ηλιακού σταθμού (solar station) (7) Θέση κυαθίου θερμομέτρου ή αισθητηρίου θερμοκρασίας μούφα ½ (8) Πλαϊνό άνοιγμα καθαρισμού με φλάντζα. Οπή Φ120mm 33, ,5 45, Χαρακτηριστικές διαστάσεις σε mm : Τύπος δεξαμενής A B Γ1 Γ Τεχνικά χαρακτηριστικά : 150 Μοντέλο 150 Όγκος (L) Εναλλάκτης θερμότητας 200 Κάτω - ηλιακός Άνω - λέβητας Κάτω - ηλιακός Άνω - λέβητας Κάτω - ηλιακός Άνω - λέβητας Κάτω - ηλιακός Άνω - λέβητας 0,99 1,90 1,20 Επιφάνεια εναλλάκτη θερμότητας (m²) 0,78 0,47 0,99 0,78 1,55 Χωρητικότητα (l) εναλλάκτη θερμότητας 4,0 2,9 5,2 4,0 8,0 5,2 9,9 6,2 Παροχή νερού στον εναλλάκτη (m³/h) Πτώση πίεσης εναλλάκτη (mbar) Θερμική απόδοση (1) εναλλάκτη (Κw) 20,4 12,3 25,9 20,4 40,5 25,9 49,7 31, Συνεχής παροχή ζεστού νερού (l/h) Ημερήσιες θερμικές (2) απώλειες (Kwh/24h) 1,4 1,1 2,0 3,0 Βάρος (άδεια) (kg) με 1 ή 2 εναλλάκτες Βάρος (γεμάτη) (kg) με 1 ή 2 εναλλάκτες Διαστάσεις ανοδίου (ποσότητα) Φ 32x500mm (1 τεμ) Φ 32x500mm (1 τεμ) Φ 26x450mm (2 τεμ) Φ 32x500mm (2 τεμ) 1) θερμοκρασία κρύου νερού 10 C, ζεστό νερό χρήσης στην έξοδο 45 C, θερμοκρασία νερού λέβητα 80 C (2) Θερμοκρασία ζεστού νερού χρήσης 65 C, θερμοκρασία περιβάλλοντος 20 C ( 10

11 Δεξαμενές με 1 ή 2 εναλλάκτες θερμότητας: L 1. Άνω Φλάντζα Φ10 (βοηθητική) 2. Ανόδιο (ή ανόδια) 3. Υποδοχή Θερμομέτρου (½ ) 4. Ανακυκλοφορία (1 ) 5. Θέση Ηλεκτρικής Αντίστασης (1 ½ ) 6. Πλευρική Φλάντζα καθαρισμού Φ120 mm 7. Έξοδος Νερού προς Χρήση (1 ¼ ) 8. Είσοδος Νερού από Δίκτυο (1 ¼ ) 9. Έξοδος προς Ηλιακό ή Λέβητα (1 ¼ ) 10. Υποδοχή Αισθητηρίου Εναλλάκτη Ηλιακού ή Λέβητα (½ ) 11. Είσοδος από Ηλιακό ή Λέβητα (1 ¼ ) 12. Έξοδος προς Λέβητα (1 ¼ ) 13. Υποδοχή Αισθητηρίου Εναλλάκτη Λέβητα (½ ) 14. Είσοδος από Λέβητα (1 ¼ ) Προσοχή : 1) Οι είσοδοι και οι έξοδοι, του νερού χρήσης και των εναλλακτών θερμότητας των δεξαμενών είναι διαμέτρου 1 ¼ και έχουν θηλυκά σπειρώματα. 2) Όλες οι διαστάσεις είναι χωρίς εξωτερική θερμική μόνωση η οποία προσφαίρεται ως αξεσουάρ και τοποθετείται από τον εγκαταστάτη. Είναι από αφρώδη πολυουρεθάνη 70 mm και καλύπτεται με δερματίνη και πλαστικό καπάκι. Χαρακτηριστικές διαστάσεις σε mm : Τύπος δεξαμενής a b d e c / / (*) 470 f g h j k m p s / / 940 (*) (*) (*) (*) Ενδεικτική τελική διάσταση μετά την τοποθέτηση θερμικής μόνωσης Τεχνικά χαρακτηριστικά : Μοντέλο Όγκος (L) Εναλλάκτης θερμότητας Επιφάνεια εναλλάκτη θερμότητας (m²) Χωρητικότητα εναλλάκτη θερμότητας (l) Παροχή νερού στον εναλλάκτη (m³/h) Κάτω - ηλιακός Άνω - λέβητας Κάτω - ηλιακός Άνω - λέβητας 2,0 1,2 2,5 1,4 11,5 7,0 13,3 7, Πτώση πίεσης εναλλάκτη (mbar) Θερμική απόδοση εναλλάκτη (Κw) n (1) Συνεχής παροχή ζεστού νερού (l/h) ,1 38,2 65,6 43, ,2 (με θερμική μόνωση) 6,4 (με θερμική μόνωση) Βάρος (άδεια) (kg) με 1 ή 2 εναλλάκτες 221/ /281 Βάρος (γεμάτη) (kg) με 1 ή 2 εναλλάκτες 1021/1046 Διαστάσεις ανοδίου (ποσότητα) Φ 32x500mm (2 τεμ) Ημερήσιες θερμικές (2) απώλειες (Kwh/24h) a: Ύψος (ολικό) b: Θερμόμετρο c: Ανακυκλοφορία d: Αντίσταση e: Φλάντζα f: Προς κατανάλωση g: Από δίκτυο h: Προς ηλιακό j: Αισθητήριο ηλιακού k: Από ηλιακό m: Προς λέβητα n: Αισθητήριο λέβητα p: Από λέβητα s: Διάμετρος (εξωτ.) 1252/1281 Φ 32x500mm (2 τεμ) 1) θερμοκρασία κρύου νερού 10 C, ζεστό νερό χρήσης στην έξοδο 45 C, θερμοκρασία νερού λέβητα 80 C (2) Θερμοκρασία ζεστού νερού χρήσης 65 C, θερμοκρασία περιβάλλοντος 20 C ( 11

12 3) ΗΛΙΑΚΟΣ ΣΤΑΘΜΟΣ Ηλιακός σταθμός FlowCon S με ενσωματωμένο ηλεκτρονικό ρυθμιστή DeltaSol C Ηλιακός σταθμός (solar station) FlowCon S Ο ηλιακός σταθμός FlowCon S, έχει σύστημα αδειάσματος και γεμίσματος, μία πλήρη διάταξη ασφαλείας και κυκλοφορητή για την κυκλοφορία του θερμικού υγρού στο κλειστό κύκλωμα. Είναι επίσης εφοδιασμένος με έναν ηλεκτρονικό ρυθμιστή DeltaSol C. Ο σταθμός μπορεί να στηριχθεί σε τοίχο ή κατευθείαν πάνω στην δεξαμενή αποθήκευσης του ζεστού νερού χρήσης. 1) Στήριγμα τοίχου 2) Πίσω μέρος του θερμομονωτικού περιβλήματος 3) Ηλεκτρονικός ρυθμιστής 4) Μπροστινό μέρος του θερμομονωτικού περιβλήματος 5) Μετρητής ροής 6) Στρόφιγγα πλύσης KFE 7) Κυκλοφορητής 8) Σφαιρική βαλβίδα με ενσωματωμένη αντεπίστροφη Βαλβίδα. 9) Βαλβίδα ασφαλείας με στρόφιγγα πλήρωσης KFE 10) Μανόμετρο 0 6 bar 11) Χειροκίνητη βαλβίδα εξαέρωσης 12) Ηλιακή βαλβίδα ασφαλείας 6 bar 13) Ανοξείδωτος ατσάλινος ραβδωτός σωλήνας, με θηλυκή σύνδεση ¾ 14) Σύνδεση προς ηλιακό δοχείο διαστολής Τεχνικά χαρακτηριστικά : Υλικά Υδραυλικές συνδέσεις Ροδέλες στεγανότητας Δακτύλιοι Ο-ρινγκ Ηλιακή αντεπίστροφη βαλβίδα Μόνωση Ορείχαλκος Klingerit, max 200 C VITON / EPDM, max 180 C PPS, max 180 C EPP, max 120 C Επιτρεπόμενη μέγιστη θερμοκρασία C, για μικρό διάστημα στους 180 C Διαστάσεις mm, μαζί με το περίβλημα Τοποθέτηση Στον τοίχο ή πάνω στη δεξαμενή Συνδέσεις Θηλυκές ¾ Κυκλοφορητής WILO Star ST20/6 ή ST20/7 ή ST15/6 ή ST15/7 Τάση τροφοδοσίας V ~ Πίεση λειτουργίας Μέγιστη 8 bar Ονομαστική διάμετρος Φ15 Πίεση στην αντεπίστροφη βαλβίδα 200 mm στήλης ύδατος Μετρητής ροής 0,5...5l/min, l/min (στάνταρτ), l/min 12

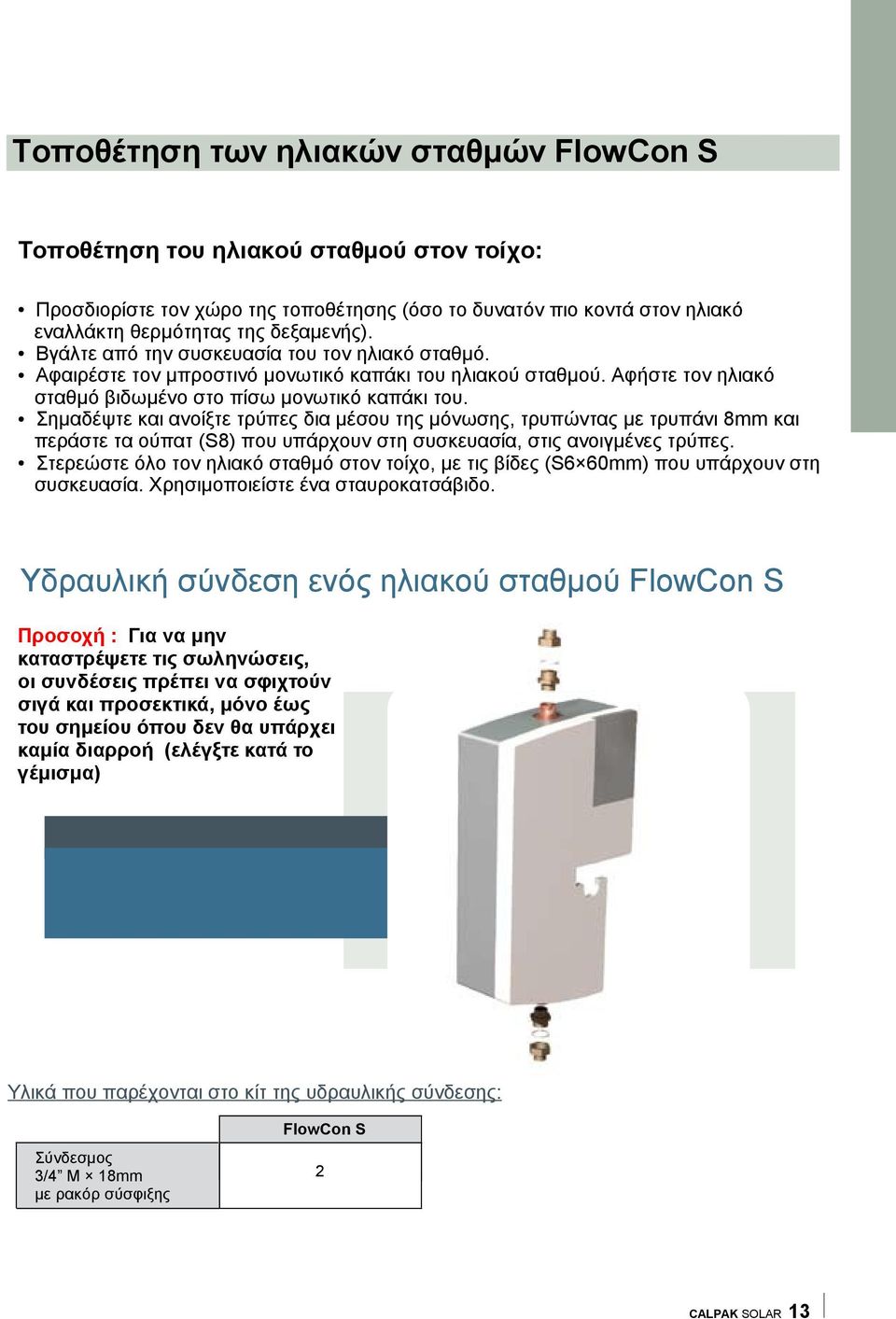

13 Τοποθέτηση των ηλιακών σταθμών FlowCon S Τοποθέτηση του ηλιακού σταθμού στον τοίχο: Προσδιορίστε τον χώρο της τοποθέτησης (όσο το δυνατόν πιο κοντά στον ηλιακό εναλλάκτη θερμότητας της δεξαμενής). Βγάλτε από την συσκευασία του τον ηλιακό σταθμό. Αφαιρέστε τον μπροστινό μονωτικό καπάκι του ηλιακού σταθμού. Αφήστε τον ηλιακό σταθμό βιδωμένο στο πίσω μονωτικό καπάκι του. Σημαδέψτε και ανοίξτε τρύπες δια μέσου της μόνωσης, τρυπώντας με τρυπάνι 8mm και περάστε τα ούπατ (S8) που υπάρχουν στη συσκευασία, στις ανοιγμένες τρύπες. Στερεώστε όλο τον ηλιακό σταθμό στον τοίχο, με τις βίδες (S6 60mm) που υπάρχουν στη συσκευασία. Χρησιμοποιείστε ένα σταυροκατσάβιδο. Υδραυλική σύνδεση ενός ηλιακού σταθμού FlowCon S Προσοχή : Για να μην καταστρέψετε τις σωληνώσεις, οι συνδέσεις πρέπει να σφιχτούν σιγά και προσεκτικά, μόνο έως του σημείου όπου δεν θα υπάρχει καμία διαρροή (ελέγξτε κατά το γέμισμα) Υλικά που παρέχονται στο κίτ της υδραυλικής σύνδεσης: FlowCon S Σύνδεσμος 3/4 M 18mm με ρακόρ σύσφιξης 2 13

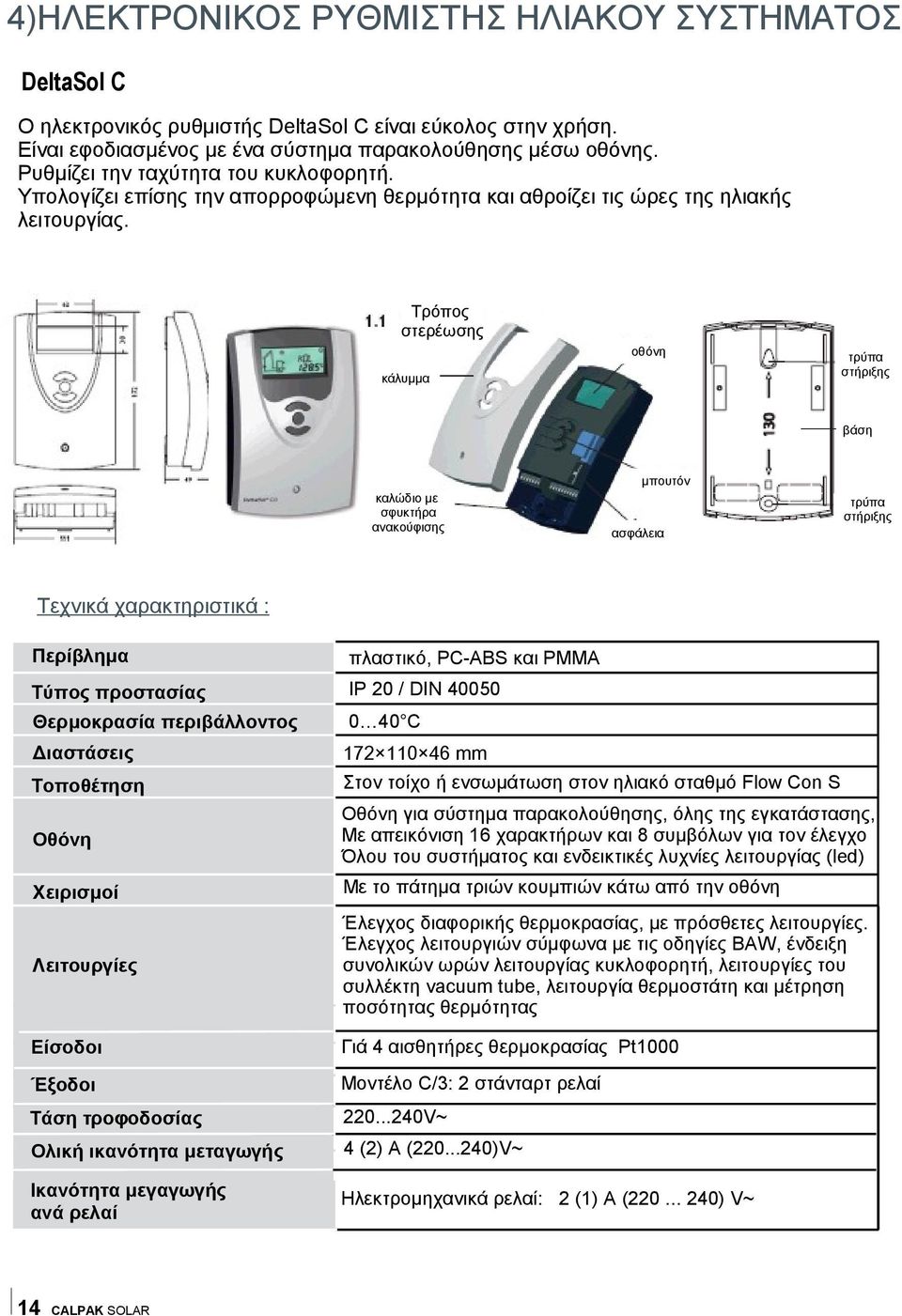

14 4)ΗΛΕΚΤΡΟΝΙΚΟΣ ΡΥΘΜΙΣΤΗΣ ΗΛΙΑΚΟΥ ΣΥΣΤΗΜΑΤΟΣ DeltaSol C Ο ηλεκτρονικός ρυθμιστής DeltaSol C είναι εύκολος στην χρήση. Είναι εφοδιασμένος με ένα σύστημα παρακολούθησης μέσω οθόνης. Ρυθμίζει την ταχύτητα του κυκλοφορητή. Υπολογίζει επίσης την απορροφώμενη θερμότητα και αθροίζει τις ώρες της ηλιακής λειτουργίας. Τρόπος στερέωσης οθόνη κάλυμμα τρύπα στήριξης βάση μπουτόν καλώδιο με σφυκτήρα ανακούφισης τρύπα στήριξης ασφάλεια Τεχνικά χαρακτηριστικά : Περίβλημα πλαστικό, PC-ABS και PMMA Τύπος προστασίας IP 20 / DIN Θερμοκρασία περιβάλλοντος 0 40 C Διαστάσεις mm Τοποθέτηση Στον τοίχο ή ενσωμάτωση στον ηλιακό σταθμό Flow Con S Οθόνη Οθόνη για σύστημα παρακολούθησης, όλης της εγκατάστασης, Με απεικόνιση 16 χαρακτήρων και 8 συμβόλων για τον έλεγχο Όλου του συστήματος και ενδεικτικές λυχνίες λειτουργίας (led) Χειρισμοί Με το πάτημα τριών κουμπιών κάτω από την οθόνη Λειτουργίες Έλεγχος διαφορικής θερμοκρασίας, με πρόσθετες λειτουργίες. Έλεγχος λειτουργιών σύμφωνα με τις οδηγίες ΒΑW, ένδειξη συνολικών ωρών λειτουργίας κυκλοφορητή, λειτουργίες του συλλέκτη vacuum tube, λειτουργία θερμοστάτη και μέτρηση ποσότητας θερμότητας Είσοδοι Γιά 4 αισθητήρες θερμοκρασίας Pt1000 Έξοδοι Μοντέλο C/3: 2 στάνταρτ ρελαί Τάση τροφοδοσίας V~ Ολική ικανότητα μεταγωγής 4 (2) A ( )V~ Ικανότητα μεγαγωγής ανά ρελαί Ηλεκτρομηχανικά ρελαί: 2 (1) A ( ) V~ 14

15 5) ΔΟΧΕΙΑ ΔΙΑΣΤΟΛΗΣ Δοχεία διαστολής REFLEX (ειδικά για ηλιακές εγκαταστάσεις) Τα δοχεία διαστολής Reflex προορίζονται για συστήματα θέρμανσης, κλιματισμού και ηλιακά συστήματα. Είναι ανθεκτικά σε υψηλές θερμοκρασίες και σε πρόσθετα αντιψυκτικά υγρά, με συγκέντρωση πάνω του 50%. Είναι εφοδιασμένα με ένα σπειρωτό εξάρτημα και με μεμβράνη σύμφωνα με το ΕΝ Τα δοχεία είναι συμβατά και επιπλέον ξεπερνούν τις απαιτήσεις της Ευρωπαϊκής Οδηγίας 97/23/CE για τον εξοπλισμό υπό πίεση. Μπορούν να έχουν και λευκό χρώμα. Τύπος Ονομαστικός Όγκος 10 bars 130 C (L) E G¾ 2,5 E G¾ 2,5 E G¾ 2,5 ØD H (mm) (mm) 320 A Προφορτιζόμενο (bar) Σύνδεση δοχείου διαστολής ¾ Σωλήνας σύνδεσης, του δοχείου διαστολής με τον ηλιακό σταθμό, με ρακόρ 3/4. Το υλικό αυτό διατίθεται με τον ηλιακό σταθμό Flowcon S. 15

16 6) ΥΔΡΑΥΛΙΚΑ ΕΞΑΡΤΗΜΑΤΑ Βοηθητική συσκευή θέρμανσης K31 Η Βοηθητική συσκευή θέρμανσης K31 είναι εφοδιασμένη με μια ολοκληρωμένη μονάδα ασφαλείας και εναν κυκλοφορητή, ώστε να επιτυγχάνεται η κυκλοφορία του νερού μεταξύ του βοηθητικού στοιχείου (πχ λέβητας με καυστήρα) και του εναλλάκτη θερμότητας της ηλιακής δεξαμενής. Η χρήση του προσαρμόζεται σε κάθε είδος λέβητα, εκτός από αυτούς που λειτουργούν με στερεό καύσιμο. Διαφορικές βαλβίδες και στηρίγματα τοίχου, είναι επιπλέον ευκολίες και δεν περιλαμβάνονται στο βασικό πακέτο. Βασικό πακέτο Αξεσουάρ θερμόμετρα Διαφορική βαλβίδα Κυκλοφορητής WILO Περίβλημα από διογκούμενη πολυουρεθάνη Στηρίγματα τοίχου Τεχνικά χαρακτηριστικά : Υλικό Βαλβίδες Ορείχαλκος Σύνδεσμοι EPDM, NBR Μόνωση EPP Μέγιστη πίεση 8 bars Μέγιστη θερμοκρασία 110 oc Τιμή KVS Direct 4.3 DN 20 - ¾ Διαστάσεις Συνιστώμενη περιοχή χρήσης Σπείρωμα εισόδου (με μονωτικό δακτύλιο) 1 αρσενικό Σπείρωμα εξόδου ¾ θηλυκό Απόσταση μεταξύ των αξόνων 90 mm Ύψος χωρίς το μονωμένο περίβλημα 255 mm Πλάτος με το μονωμένο περίβλημα 180 mm Ύψος με το μονωμένο περίβλημα 385 mm σε ΔΤ=20Κ και l/h Έως 30kW (ισχύς λέβητα) [ Με το στήριγμα τοίχου, είναι δυνατό να έχετε απόσταση μεταξύ του άξονα και του τοίχου περίπου από 87,5mm έως 162,5mm 16

17 Συσκευή φόρτισης K36E του λέβητα Η συσκευή φόρτισης Κ36Ε του λέβητα είναι εφοδιασμένη με μια ολοκληρωμένη μονάδα ασφαλείας και έναν κυκλοφορητή, ώστε να επιτευχθεί η κυκλοφορία του νερού στο κύκλωμα σύνδεσης του λέβητα και του εναλλάκτη θερμότητας της δεξαμενής αποθήκευσης. Η χρήση του προσαρμόζεται ιδιαίτερα, στους λέβητες που λειτουργούν με στερεά καύσιμα ή ξύλα. Διαφορική βαλβίδα Με αυτόματο bypass Περίβλημα από διογκούμενη πολυουρεθάνη Στήριγμα τοίχου από γαλβανισμένο χάλυβα Κυκλοφορητής WILO Θερμόμετρα Τεχνικά χαρακτηριστικά : Υλικό Βαλβίδες Ορείχαλκος Σύνδεσμοι EPDM, NBR Μόνωση EPP Αρχική θερμοκρασία 50 oc Μέγιστη πίεση 8 bars Μέγιστη θερμοκρασία 110 oc Τιμή KVS 5,5 DN 25-1 Διαστάσεις Συνιστώμενη περιοχή χρήσης Σπείρωμα εισόδου (με μονωτικό δακτύλιο) 11/2 αρσενικό Σπείρωμα εξόδου 1 θηλυκό Απόσταση μεταξύ των αξόνων 125 mm Ύψος χωρίς το μονωμένο περίβλημα 405 mm Πλάτος με το μονωμένο περίβλημα 250 mm Ύψος με το μονωμένο περίβλημα 415 mm σε ΔΤ=20Κ και l/h έως 40kW (ισχύς λέβητα) [Με το στήριγμα τοίχου, είναι δυνατό να έχετε απόσταση μεταξύ του άξονα και του τοίχου περίπου από 87,5mm έως 162,5mm [Η θερμική βαλβίδα με το αυτόματο bypass, διασφαλίζει ότι ο λέβητας διατηρεί πάντα μια ελάχιστη θερμοκρασία και κατ' αυτόν τον τρόπο δεν φράζει (ο λέβητας παρέχει ενέργεια στο κύκλωμα με τον εναλλάκτη της δεξαμενής νερού, μόνο όταν η θερμοκρασία του είναι ανώτερη από την αρχική θερμοκρασία και από τη θερμοκρασία του αποθηκευμένου ζεστού νερού στη δεξαμενή). 17

18 Υδραυλικές συνδέσεις μιας συσκευής φόρτισης του λέβητα Προσοχή : Για να αποφύγετε την καταστροφή των σωληνώσεων, πρέπει να σφίξετε πολύ σιγά και προσεκτικά και μόνο έως το σημείο που δεν θα υπάρχει καμία διαρροή. Πρέπει να χρησιμοποιήσετε δύο κλειδιά. Calpak Cicero Hellas SA - διατηρεί όλα τα πνευματικά δικαιώματα - Σημείωση: αυτά τα εξαρτήματα σύνδεσης, δεν παρέχονται από την Calpak 18

19 Μονάδα ασφαλείας για το νερό χρήσης Βαλβίδα ασφαλείας και χειροκίνητου αδειάσματος Βαλβίδα αντεπίστροφη Σύνδεση με την δεξαμενή βαλβίδα αποκοπής Είσοδος κρύου νερού Αντεπίστροφη βαλβίδα ελεγχόμενου ανοίγματος Οπή εξόδου και αδειάσματος Οπή εξόδου και αδειάσματος Η μονάδα ασφαλείας αποτελείται από ποικίλα στοιχεία με τις ακόλουθες λειτουργίες: -Ασφάλεια: για να εμποδίζει την υπερβολική πίεση νερού στη δεξαμενή αποθήκευσης. -Προστασία από την μόλυνση: για να εμποδίζει το ζεστό νερό να επιστρέφει στο δίκτυο παροχής του κρύου νερού. -Απομόνωση του δικτύου παροχής κρύου νερού κατά τη συντήρηση και τον έλεγχο της δεξαμενής και της εγκατάστασης. Ειδικά σταμπαρισμένο ορειχάλκινο σώμα: Cu Zn 40 Pb2, EN Βαλβίδα ασφαλείας με δακτύλιο EPDM Αντεπίστροφη βαλβίδα PPS Πίεση κλεισίματος της βαλβίδας ασφαλείας: - Για το κρύο νερό : >6,3 bar - Για τον ατμό :> 5,25 bar Υλικό λαβής βαλβίδας ασφαλείας: ανοξείδωτο ατσάλι Εξωτερικά στοιχεία ανθεκτικά στην UV ακτινοβολία Πίεση ανοίγματος της αντεπίστροφης βαλβίδας: < 0,2 bar Ονομαστική πίεση ρύθμισης τησ βαλβίδας ασφαλείας: 7 bar Πίεση κλεισίματος της αντεπίστροφης βαλβίδας : > 0,03 bar Οι μονάδες ασφαλείας πιστοποιούνται από το CSTB και BELgAQUA σύμφωνα με τα Ευρωπαϊκά Standards EN 1487 Θερμοστατική αναμεικτική βαλβίδα για το ζεστό νερό χρήσης Οι αναμεικτικές βαλβίδες, χρησιμοποιούνται κυρίως στα συστήματα διανομής ζεστού νερού χρήσης, για να ελεγχθεί η θερμοκρασία του νερού για κατανάλωση. Εργοστασιακή ρύθμιση θερκοκρασίας ανάμειξης 47 C Περιοχή ορίων θερμοκρασίας εξόδου C Θερμοκρασία εισόδου ζεστού νερού C Θερμοκρασία εισόδου κρύου νερού 5-30 C Ελάχιστη διαφορά θερμοκρασίας για την αναμεικτική διαδικασία 15 C Σταθερότητα θερμοκρασίας (ονομαστική) ± 3 C Στατική πίεση λειτουργίας 10 bar Εγκατάσταση και ρύθμιση της θερμοκρασίας: Συνδέστε τις δύο αντεπίστροφες βαλβίδες στις δύο βαλβίδες εισόδου (για μοντέλα με δύο βαλβίδες) Παρατηρήστε την σήμανση της κατεύθυνσης της ροής Ελέγξτε αν οι σωλήνες ζεστού και κρύου νερού είναι συνδεδεμένοι στις αντίστοιχες εισόδους: στην Η ή με μία κόκκινη κουκίδα, για την είσοδο του ζεστού νερού και στην C ή με μία μπλέ κουκίδα, για την είσοδο του κρύου νερού. Τοποθετήστε τα παρεχόμενα φίλτρα στις συνδέσεις των σωλήνων εισόδου (στα μοντέλα με φίλτρα). Μετά την εγκατάσταση των βαλβίδων, ρυθμίστε την θερμοκρασία εξόδου. Οι αναμεικτικές βαλβίδες έχουν μια βαλβίδα ασφαλείας για να εμποδιστεί τυχαία ρύθμιση. 1. Αφαιρέστε το καπάκι. 2. Ρυθμίστε την θερμοκρασία, γυρνώντας τον ρυθμιστή της βαλβίδας με το παρεχόμενο ειδικό κλειδί. Γυρίστε το προς τα δεξιά για να μειώσετε τη θερμοκρασία και αντίστροφα για να αυξήσετε τη θερμοκρασία. 3. Όταν η θερμοκρασία στην έξοδο φτάσει στο επιθυμητό σημείο, διακόψτε την παροχή του κρύου και του ζεστού νερού τρείς φορές. Το έμβολο τότε θα μετακινηθεί σε όλη του την διαδρομή και η σωστή λειτουργία θα διασφαλιστεί. 4. Τοποθετείστε στη θέση του και πάλι το καπάκι. 19

20 Χειροκίνητη αντλία πλήρωσης του ηλιακού κυκλώματος Σπείρωμα βίδας: ½ Μέγιστη πίεση έως 4,5 bar Μήκος: 175mm Εύκαμπτος σωλήνας αδειάσματος Ενισχυμένος με πλέγμα εύκαμπτος σωλήνας 2m για να συνδεθεί στη βαλβίδα ασφαλείας του κύριου ηλιακού συστήματος Αισθητήρας FKP6 FKP5,5 D(mm) L1 (mm) L2(mm) Υλικό σύνδεσης Silicone Όρια θερμοκρασίας C Αισθητήρας FRP6 FRP6 D(mm) L1 (mm) L2(mm) Υλικό σύνδεσης PUR Όρια θερμοκρασίας C Αντιψυκτικό και αντιδιαβρωτικό υγρό Calpak Nox Fluid Το Nox Fluid της Calpak, είναι ένα υγρό με βάση την προπυλαιθυλενική γλυκόλη. Δεν είναι τοξικό στο δέρμα. Για να μην είναι διαβρωτικό, πρέπει πάντοτε να αναμειγνύεται με νερό. 20

21 7) ΗΛΕΚΤΡΙΚΕΣ ΑΝΤΙΣΤΑΣΕΙΣ Σωλήνες με 6.5 ή 8.5 mm διάμετρο Τα υλικά των σωλήνων μπορεί να είναι χαλκός ή ανοξείδωτος χάλυβας Ακροδέκτες με ασημοκόλληση Υψηλή μόνωση χρωμονικελίνης για αποφυγή διαρροών Η Calpak προτείνει ηλεκτρικές αντιστάσεις από 1,5 έως 4 kw μονοφασικές, ή 6 kw τριφασικές, με ρυθμιζόμενο θερμοστάτη και θερμοστάτη ασφαλούς ορίου με χειροκίνητη επαναφορά (μόνο για τις μονοφασικές) σύμφωνα με το πρότυπο ΕΝ Η ισχύς της ηλεκτρικής αντίστασης εξαρτάται από το μέγεθος της δεξαμενής αποθήκευσης του νερού χρήσης η οποία χρησιμοποιείται: Μέγεθος της δεξαμενής για το νερό κατανάλωσης 150 L Ισχύς της ηλεκτρικής αντίστασης 1,5 kw 200 L 2 kw 300 L 3 kw 420 L 4 kw 500 L 6 kw Σημείωση για την εγκατάσταση της ηλεκτρική αντίστασης: Βεβαιωθείτε ότι η ηλεκτρική αντίσταση χρησιμοποιείται με προσοχή, ειδικά κατά την μεταφορά της και την εγκατάστασή της, για να αποφευχθεί οποιαδήποτε ζημιά. Η ηλεκτρική σύνδεσή της, πρέπει να γίνει από έναν αδειούχο ηλεκτρολόγο. Βήματα: 1 Πριν τοποθετηθεί η ηλεκτρική αντίσταση στην δεξαμενή: Όλες οι ηλεκτρικές συνδέσεις πρέπει να αφαιρεθούν ή να διακοπούν για να αποφευχθεί ηλεκτροπληξία κατά την διάρκεια της εγκατάστασης στην δεξαμενή. Η είσοδος του κρύου νερού πρέπει να κλειστεί. Αδειάστε την δεξαμενή, εάν είναι γεμάτη με νερό, πριν την τοποθέτηση της ηλεκτρικής αντίστασης. 2 Βεβαιωθείτε ότι η ηλεκτρική αντίσταση ταιριάζει απόλυτα στη δεξαμενή αποθήκευσης. 3 Τοποθετείστε την ηλεκτρική αντίσταση μέσα στη δεξαμενή στο προκαθορισμένο σημείο και βιδώστε τη με το χέρι χωρίς να αφαιρέσετε το μονωτικό λάστιχο. Τότε, πρέπει να σφίξετε τις βίδες της αντίστασης, με μία περιστροφή μόνο ½ - ¾ με ένα S60 κλειδί, έως ότου στεγανοποιηθεί πλήρως. 21

22 4 Κατόπιν για την είσοδο του κρύου νερού πρέπει να ανοίξει και μια βρύση ζεστού νερού κοντά στη δεξαμενή αποθήκευσης. Πρέπει να ανοίξει εντελώς, ώστε να βγεί ο αέρας από την δεξαμενή αποθήκευσης και αυτή να γεμίσει με νερό. Μόλις η δεξαμενή αποθήκευσης γεμίσει, πρέπει να κλείσετε τη βρύση του ζεστού νερού, ώστε να αυξηθεί η πίεση στο δεξαμενή αποθήκευσης. Βεβαιωθείτε ότι δεν έχει μείνει καθόλου αέρας στη δεξαμενή, ο οποίος θα μπορούσε να καταστρέψει άμεσα την ηλεκτρική αντίσταση ή άλλα στοιχεία της αποθήκευσης. 5 Βεβαιωθείτε ότι δεν υπάρχει διαρροή νερού κοντά στην ηλεκτρική αντίσταση. 6 Χρειάζεται κατάλληλο καλώδιο (3x2, 5 H05-VVF) για την σύνδεση της ηλεκτρικής αντίστασης στο ηλεκτρικό δίκτυο. - Ο αγωγός γείωσης, πρέπει να συναρμολογηθεί και να συνδεθεί σφικτά στον άξονα (6). Η φάση πρέπει να συνδεθεί στην επαφή ''L'' του θερμοστάτη και ο ουδέτερος στην ''Ν''.. Οι βίδες στις επαφές πρέπει να βιδωθούν σφικτά χωρίς όμως να καταστραφεί ο θερμοστάτης. Εάν, για οποιονδήποτε λόγο, οι επαφές ή άλλο μέρος του θερμοστάτη καταστραφεί, πρέπει άμεσα ο θερμοστάτης να αντικατασταθεί, ακόμη και εάν η ζημιά είναι μικρή. Η θερμοκρασία του θερμοστάτη πρέπει να ρυθμιστεί στους 55 ºC. Εάν η αρχική ρύθμιση δεν είναι επαρκής, ο θερμοστάτης πρέπει να ξαναρυθμιστεί μετά από τουλάχιστον 8 ώρες συνεχούς λειτουργίας. Χρειάζονται επιπλέον 8 ώρες λειτουργίας, για να σταθεροποιηθεί στη νέα ρύθμιση της θερμοκρασίας. Η ποιότητα του νερού επηρεάζει την διάρκεια ζωής και της αντίστασης και της δεξαμενής. Εάν το νερό είναι πολύ σκληρό και με μεγάλη περιεκτικότητα σε χλώριο, ο θερμοστάτης πρέπει να ρυθμιστεί σε μια χαμηλότερη θερμοκρασία από το κανονικό, ώστε να προστατευτούν η αντίσταση και η δεξαμενή αποθήκευσης. Η μεταλλική βάση (1) πρέπει να τοποθετηθεί γύρω από την ηλεκτρική αντίσταση και να σταθεροποιηθεί με δύο βίδες (2). Το προστατευτικό κάλυμμα (3) πρέπει να τοποθετηθεί σε αυτή τη μεταλλική βάση. Το καλώδιο παροχής πρέπει να περάσει χαλαρά διαμέσου του κλιπ καλωδίου προς την πλευρά του προστατευτικού καλύμματος (4). Το κάλυμμα πρέπει έπειτα να τοποθετηθεί πάνω από την ηλεκτιρκή αντίσταση και να στερεωθεί στον άξονα (6) με ένα περικόχλιο (7). Το κλιπ καλωδίου πρέπει να περιβάλλει ολόκληρο το καλώδιο και όχι απευθείας τους μονωμένους αγωγούς. Τελικά, το καλώδιο της ηλεκτρικής παροχής, πρέπει να σφιχτεί καλά στο κλιπ καλωδίου. Η ηλεκτρική αντίσταση μπορεί τώρα να τροφοδοτηθεί. 22

23 Αντιπροσωπευτικό διάγραμμα ηλεκτρικής αντίστασης. 1 μεταλλική βάση 2 βίδα 3 προστατευτικό κάλυμμα 4 κλιπ καλωδίου 5 ενδεικτική λυχνία 6 άξονας 7 περικόχλιο βίδας 23

24 8) ΘΕΣΗ ΤΗΣ ΕΓΚΑΤΑΣΤΑΣΗΣ ΣΕ ΛΕΙΤΟΥΡΓΙΑ Θέση σε λειτουργία του ηλιακού κλειστού κυκλώματος Προσοχή: Αποφύγετε να ανοίξετε το σύστημα όταν οι συλλεκτες είναι εκτεθειμένοι σε πάγο ή σε δυνατό ήλιο. Προτιμήστε να το κάνετε αργά το απόγευμα ή την αυγή. Μην αφαιρέσετε το χαρτόνι ή το πλαστικό κάλυμμα από τους συλλέκτες πριν το σύστημα γεμίσει με θερμικό υγρό. Το κύκλωμα το οποίο συνδέει τους ηλιακούς συλλέκτες με τη δεξαμενή αποθήκευσης, είναι ένα κλειστό κύκλωμα, επομένως απαιτείται μεγαλύτερη προσοχή. 1 Ανοίξτε τη βαλβίδα(ες) εξαερισμού που βρίσκεται στις εξόδους των ηλιακών συλλεκτών. Ρυθμίστε την πίεση στο δοχείο διαστολής στην επιθυμητή τιμή, προσθέτοντας ή αφαιρόντας αέριο μέσω της κατάλληλης βαλβίδας πλήρωσης. Χρησημοποιείστε ένα μανόμεντρο για να ελέγξετε την πίεση. Η τοποθετημένη στο εργοστάσιο πίεση στο δοχείο, είναι 2,5 bar. 2 Υπολογισμοί για την νέα πίεση στο δοχείο διαστολής: - Όταν χρησιμοποιείτε συλλέκτες με σωλήνες κενού: Ρ0=2,8 + (την υψομετρική διαφορά μεταξύ της δεξαμενής αποθήκευσης νερού και των συλλεκτών, μετρημένη σε μέτρα) / Όταν χρησιμοποιείτε Giga Selective συλλέκτες: Ρ0=2 + (την υψομετρική διαφορά μεταξύ της δεξαμενής αποθήκευσης και των συλλεκτών, μετρημένη σε μέτρα) / Όταν χρησιμοποιείτε Giga συλλέκτες: Ρ0=0,9 + (την υψομετρική διαφορά μεταξύ της δεξαμενής αποθήκευσης και των συλλεκτών, μετρημένη σε μέτρα) / 10. Προσοχή : Όταν χρησιμοποιείτε Giga συλλέκτες, συνιστάται να τοποθετήσετε στο ηλιακό κλειστό κύκλωμα, μια ηλιακή βαλβίδα ασφαλείας 2,5 bar. 3 Συνδέστε την χειροκίνητη αντλία πλήρωσης (όπως και τον σωλήνα πλήρωσης) στη βάννα του KFE, πρίν το μανόμετρο και ανοίξτε την εν λόγω βάννα. 4 Συνδέστε τον εύκαμπτο σωλήνα εξαέρωσης στη βάννα KFE για εξαέρωση και μετά ανοίξτε την εν λόγω βάννα. Η εγκοπή της βίδας ρύθμισης στον μετρητή ροής, πρέπει να είναι σε οριζόντια θέση. Σε αυτή τη θέση, η ενσωματωμένη σφαιρική βαλβίδα, είναι κλειστή. 5 Ανοίξτε την αντεπίστροφη βαλβίδα που βρίσκεται πιο πάνω από τον κυκλοφορητή. Τοποθετείστε τον άξονα της σφαιρικής βαλβίδας σε μία γωνία 45, όπως δείχνει η φωτογραφία δίπλα, χρησιμοποιώντας ένα γερμανικό κλειδί 14mm. Κατ' αυτόν τον τρόπο, η βαλβίδα είναι μισοανοικτή. 24 ανοίγει η βαλβίδα κλείνει η βαλβίδα σφαιρική βαλβίδα ανοικτή κλειστή

25 6 Βάλτε αρκετό αντιψυκτικό και αντισκωριακό υγρό (Calpak NΟΧ fluid) διαλυμένο σε νερό μέσα σε ένα κάδο και εμβαπτίστε τους σωλήνες πλήρωσης και εξαέρωσης (δεν περιλαμβάνονται στο πακέτο ηλιακών συστημάτων). Κατόπιν γεμίστε την ηλιακή εγκατάτασταση με το διάλυμα αυτό χρησιμοποιώντας την αντλία πλήρωσης. (Το αντιψυκτικό και αντισκωριακό υγρό Calpak NOX fluid, βασισμένο στη ένωση προπυλαιθυλενική γλυκόλη, είναι αβλαβές για το δέρμα). Για την αποφυγή διαβρώσεων, πρέπει να αραιωθεί στο νερό. Συστήνεται ένα υδατικό διάλυμα με περιεκτικότητα 33% από Calpak NOX fluid, ως ένα αποδοτικό αντιψυκτικό και αντιδιαβρωτικό υγρό. Σε περίπτωση χαμηλών περιβαλλοντικών θερμοκρασιών, παρακαλώ αυξήστε την συγκέντρωση όπως φαίνεται πιο κάτω: Θερμοκρασία ( C) Συγκέντρωση επί τοις εκατό (%) Εξαερώστε το ηλιακό σύστημα για τουλάχιστον 15 λεπτά, χρησιμοποιώντας την αντλία πλήρωσης. Για να βγάλετε εντελώς τον αέρα έξω από το σύστημα, είναι απαραίτητο να ανοίγετε τη ρυθμιστική βίδα του μετρητή ροής (εγκοπή οριζόντια) κατά διαστήματα, όσο διαρκεί η περίοδος πλήρωσης. Μη χρησιμοποιείτε καθαρό νερό για εξαέρωση του συστήματος ακόμη και στη διάρκεια δοκιμών, γιατί μετά την εκκένωση, μικρές ποσότητες νερού παραμένουν στο σύστημα και αν παγώσουν, θα προκαλέσουν ζημιές. Προσοχή: Εάν οι συλλέκτες που εγκαθίστανται είναι τύπου Giga, οι δοκιμές διαρροών πρέπει να γίνονται με μέγιστη πίεση 2.5 bar (βήματα από 8 έως 10). 8 Κλείστε τη βάννα KFE (βάννα εξόδου ροής προς κάδο), αφήνοντας την αντλία πλήρωσης να δουλεύει για να αυξήσει την πίεση του συστήματος μέχρι περίπου στα 6 bar. Την πίεση του συστήματος, μπορούμε να την δούμε στο μανόμετρο. 9 Κλείστε την βάννα πλήρωσης και σβήστε την αντλία. Γυρίστε μαλακά τη ρυθμιστική βίδα του μετρητή ροής στην ανοικτή θέση (κάθετη θέση). 10 Ανοίξτε επάνω από τον συλλέκτη την αυτόματη βαλβίδα εξαέρωσης, έως ότου να βγαίνει θερμικό υγρό χωρίς φυσαλίδες. Αυξήστε πάλι την πίεση δοκιμής περίπου στα 6 bar και ελέγξτε για διαρροές στο σύστημα. Εάν υπάρχει κάποια δραματική πτώση πίεσης, πρέπει να οφείλεται σε κάποια διαρροή στο σύστημα. Π ρο σ ο χ ή : Σε περίπτωση διαρροών στις συνδέσεις, σφίξτε τις συνδέσεις πολύ μαλακά και προσεκτικά, χωρίς να βάλετε μεγάλη δύναμη, για να αποφύγετε καταστροφή των σωλήνων. 11 Ρυθμίστε την πίεση λειτουργίας του κλειστού κυκλώματος, λαμβάνοντας υπόψη την πίεση στο δοχείο διαστολής. Υπόλογισμός της πίεσης λειτουργίας: Pf = P0 (υπάρχουσα πίεση στο δοχείο διαστολής) + 0.3bar 12 Κλείστε αμέσως την βαλβίδα εξαέρωσης. 25

26 13 Ξεκινήστε τον κυκλοφορητή με την μεγαλύτερη ταχύτητά του (βλέπε οδηγίες του κυκλοφορητή) και αφήστε τον να λειτουργήσει τουλάχιστον 15 λεπτά. 14 Ρυθμίστε τον κυκλοφορητή στην επιθυμητή ταχύτητα. Πρώτα, επιλέξτε την ταχύτητα Ι. 15 Ρυθμίστε τον μετρητή ροής στο συνιστώμενο ρυθμό ροής. Εάν είναι αδύνατο να φτάσετε στον επιθυμητό ρυθμό ροής, αυξήστε την ταχύτητα του κυκλοφορητή (στο ΙΙ και μετά στο ΙΙΙ). Τύπος Ηλιακού σταθμού FlowCon S Επιφάνεια Ηλιακών συλλεκτών Συνιστώμενος ρυθμός ροής Έως 20 m² 0,67L/min/(m² του συλλέκτη) Έως 40 m² 0,33L/min/(m² του συλλέκτη) 16 Βγάλτε τους σωλήνες από την συσκευή πλήρωσης και εξαέρωσης και βιδώστε τα καπάκια στις βαλβίδες πλήρωσης και εξαέρωσης. 17 Ελέγξτε πάλι τη πίεση του υγρού στην εγκατάσταση. Ανοίξτε τη σφαιρική βαλβίδα που βρίσκεται στην κορυφή του κυκλοφορητή, στο μέγιστό της. 18 Τοποθετείστε το μπροστινό μονωτικό κάλυμμα του ηλιακού σταθμού. Θέση ολόκληρης της εγκατάστασης σε λειτουργία Ανοίξτε την συνδεδεμένη βαλβίδα στην είσοδο(ους) και γεμίστε την δεξαμενή(ές) αποθήκευσης νερού χρήσης. Εάν η δεξαμενή γεμίζει δύσκολα εξαιτίας της μη εκκένωσης του αέρα που βρίσκεται μέσα στη δεξαμενή, τοποθετείστε μία βαλβίδα εξαέρωσης στο επάνω μέρος της δεξαμενής (πχ στην είσοδο της ανακυκλοφορίας). Στη περίπτωση χρησιμοποίησης ηλεκτρικής βοηθητικής ενέργειας, βεβαιωθείτε ότι έχετε ακολουθήσει τις οδηγίες εγκατάστασης των ηλεκτρικών αντιστάσεων, πριν γεμίσετε την δεξαμενή του νερού χρήσης (βλέπε σλ ). Όσον αφορά εγκαταστάσεις που χρησιμοποιούν λέβητα ως βοηθητική πηγή θέρμανσης, βεβαιωθείτε ότι το κλειστό κύκλωμα που συνδέει το μπόϊλερ στον εναλλάκτη θέρμανσης της δεξαμενής του νερού χρήσης, είναι χωρίς φυσαλλίδες από αέρα. Παρατηρήσεις σχετικές με την εγκατάσταση της δεξαμενής αποθήκευσης ζεστού νερού: - Η δεξαμενή πρέπει να βρίσκεται σε μία θέση προστατευμένη από τον παγετό. - Η δεξαμενή και η εμβαπτισμένη ηλεκτρική αντίσταση, πρέπει να έχουν γείωση. - Η απόδοση της ηλιακής δεξαμενής (μετά από τη σωστή εξαέρωση), εξαρτάται από τη διαθέσιμη πίεση του κρύου νερού, που πρέπει να είναι τουλάχιστον 2bar για ροή 1-3m³/h και είναι σε συνάρτηση με το μέγεθός της. Με κανένα τρόπο δεν θα γίνεται εγκατάσταση της δεξαμενής, εάν η πίεση του νερού πέφτει τακτικά κάτω από το 1bar. - Κάθε πιθανό σημείο πρέπει να ελέγχεται προσεκτικά για διαρροές, μετά το γέμισμα με νερό της δεξαμενής και των δευτερευόντων κυκλωμάτων. Όλα τα συστήματα πρέπει να λειτουργούν κανονικά και η θερμοκρασία και η πίεση να ανέρχονται έως τα κανονικά λειτουργικά όρια. Προσοχή : Είναι συνηθισμένο να υπάρχουν διαρροές σε ρακόρ κλπ, όχι εύκολα ορατές, επειδή οι διαρροές αυτές βρίσκουν διέξοδο μεταξύ του σώματος της δεξαμενής και της θερμική μόνωσης. Ελέγξτε εκτενώς την πηγή της διαρροής, δεδομένου ότι μπορεί να οφείλεται σε ατελή εγκατάσταση. Εάν εμφανίζονται τέτοιες διαρροές, συνήθως το πρόσθετο σφύξιμο 26

27 δεν είναι αρκετό - οι συνδέσεις πρέπει να αποσυνδεθούν, τα σπειρώματα να καθαριστούν και η διαδικασία στεγάνωσης να επαναληφθεί πιο αυστηρά. - Για αποδοτική καθοδική προστασία, η δεξαμενή πρέπει να είναι ηλεκτρικά γειωμένη και η ηλεκτρική αντίσταση να είναι σε επαφή με το σώμα της δεξαμενής (με 1½ σύνδεση). - Επιπροσθέτως, οι μεταλλικές συνδέσεις, υποφέρουν από ηλεκτροχημική διάβρωση, ειδικότερα δε όταν ο χάλυβας έρχεται σε επαφή με τον χαλκό. Γι αυτό συστήνεται, να γίνουν διηλεκτρικές συνδέσεις, στην είσοδο και έξοδο από την δεξαμενή, του νερού χρήσης. - Ιδιαίτερη προσοχή πρέπει να δοθεί στο να μην αφήνουμε γαλβανισμένες δεξαμενές χωρίς ανόδια. Το στρώμα του ψευδαργύρου θα διαβρωθεί ολοκληρωτικά. Θέση του ηλεκτρονικού ρυθμιστή C σε λειτουργία: 1. Συνδέστε την συσκευή στο τροφοδοτικό. Η συσκευή αρχίζει να φορτώνει και κατά την διάρκεια αυτή, το χρώμα της ενδεικτικής λυχνίας ελέγχου, αναβοσβήνει μεταξύ πράσινου και κόκκινου. Όταν το φόρτωμα τελειώσει, το κοντρόλερ ξεκινάει την αυτόματη λειτουργία του, με τις εργοστασιακές ρυθμίσεις. Το σχήμα του προρυθμισμένου συστήματος είναι το Arr1. 2. Εξετάζουμε τις δύο επιλογές: - Η εγκατάσταση δεν χρησιμοποιεί λέβητα σαν βοηθητική πηγή θέρμανσης => το κοντρόλερ είναι ρυθμισμένο και έτοιμο για χρήση. - Η εγκατάσταση χρησιμοποιεί λέβητα σαν βοηθητική πηγή θέρμανσης => για τη ρύθμιση του κοντρόλερ, πρέπει να ακολουθήσετε τα βήματα πιο κάτω. Πλήκτρα ρύθμισης : Πλήκτρο 1 προς τα εμπρός Πλήκτρο 3 SET (επιλογή/ λειτουργία ρύθμισης) Πλήκτρο 2 προς τα πίσω Για την ρύθμιση του κοντρόλερ, χρησιμοποιούμε τα τρία πλήκτρα που βρίσκονται κάτω από την οθόνη. Το πλήκτρο με αριθμό 1, χρησιμοποιείται για να περιηγηθούμε στο μενού ή για να αυξήσουμε την τιμή παραμέτρων που έχουν τεθεί αρχικά. Το πλήκτρο με αριθμό 2, είναι για να μειώνει την τιμή παραμέτρων που έχουν τεθεί αρχικά. Γιά να ρυθμίσουμε παραμέτρους, πατάμε 2 sec το πλήκτρο 1. Μόλις η οθόνη εμφανίσει μια τιμή δεδομένου, το σύμβολο SET εξαφανίζεται. Για να δούμε τις ρυθμίσεις των δεδομένων, πατάμε τώρα το πλήκτρο με αριθμό 3. Επιλογή του μενού Arr με τα πλήκτρα 1 και 2. Πατάμε εν συντομία το πλήκτρο 3 και τότε το σύμβολο SET αναβοσβήνει (SET λειτουργία). Ρυθμίζουμε τh μεταβλητή 2 με την ένδειξη Arr, χρησιμοποιώντας τα πλήκτρα 1 και 2. Πατάμε το πλήκτρο 3 και η ένδειξη SET επανεμφανίζεται και παραμένει στην οθόνη, που σημαίνει η ρύθμιση των δεδομένων έχει αποθηκευτεί. Στην περίπτωση μιας εγκατάστασης, που χρησιμοποιεί λέβητα σαν επιπλέον πηγή θέρμανσης και όταν η δεξαμενή αποθήκευσης έχει όγκο μεγαλύτερο από 400L, για να αποτρέψετε οποιονδήποτε κίνδυνο μόλυνσης του νερού από λεγεωνέλα, βεβαιωθείτε ότι κάνατε τις ακόλουθες ρυθμίσεις: THO = 55 C THF = 60 C 27
