1 Οδηγός επίστρωσης πλακιδίων 'Εκδοση 7

2 1992 Professional Οδηγός επίστρωσης πλακιδίων Με την επιφύλαξη κάθε δικαιώµατος. Κανένα µέρος αυτού του εγγράφου δεν επιτρέπεται να αναπαραχθεί σε καµµία µορφή και µε κανένα µέσο - γραφικό, ηλεκτρονικό, ή µηχανικό, περιλαµβανοµένων της φωτοτυπίας, εγγραφής, κασετοφώνισης, ή αποθήκευσης σε µέσα αποθήκευσης και ανάκτησης - χωρίς την έγγραφη άδεια του εκδότη. Τα προϊόντα που αναφέρονται µέσα σε αυτό το έγγραφο µπορεί να είναι είτε εµπορικά σήµατα και/ή σήµατα κατατεθέντα των αντίστοιχων κατόχων. Ο εκδότης και ο συγγραφέας δεν διεκδικούν κανένα από αυτά τα σήµατα. Ενώ έχει παρθεί κάθε προφύλαξη για την δηµιουργία αυτού του εγγράφου, ο εκδότης και ο συγγραφέας δεν αναλαµβάνουν καµµία ευθύνη για λάθη και παραλήψεις, ή για ζηµίες που µπορεί να προκύψουν από την χρήση αυτού του εγγράφου ή από την χρήση προγραµµάτων και πηγαίου κώδικα που µπορεί να το συνοδεύουν. Σε καµµία περίπτωση ο εκδότης και ο συγγραφέας δεν θα είναι υπεύθυνοι για οποιαδήποτε ζηµιά χρηµατική ή εµπορική δηµιουργήθηκε ή υποτίθεται οτι δηµιουργήθηκε από την χρήση αυτού του εγγράφου. Εκτύπωση : Φεβρουάριος 2004 Θεσσαλονίκη. Έκδοση - Παραγωγή Infowood Technologies Συντάκτης Ντούσκο 'Αρσιτς Τεχνική επιµέλεια Θοδωρής Ιτζάρης Σχεδιασµός - επιµέλεια 'Αννα Καραγεωργίου

3 Περιεχόµενα 1 Περιεχόµενα Κεφάλαιο I Πριν ξεκινήσετε 5 1 Παράδειγµα... µπάνιου 5 Κεφάλαιο II Εγκατάσταση του 1992 Professional 9 1 Πως... να εγκαταστήσετε το 1992 professional 9 Κεφάλαιο III Σχεδιασµός κάτοψης 17 1 Ξεκινώντας... το πρόγραµµα ηµιουργώντας... νέα Μελέτη 18 3 Σχεδιάζοντας... τοίχους 19 4 Αποθήκευση... της µελέτης 21 5 Σύνοψη Κεφάλαιο IV Επιλογή τιµοκαταλόγου και µοντέλου 25 1 Επιλογή... τιµοκαταλόγου 25 2 Επιλογή... µοντέλου 26 3 Σύνοψη Κεφάλαιο V Τοποθέτηση δοµικών στοιχείων στην µελέτη 29 1 Τοποθέτηση... πορτών 29 2 Εισαγωγή... οροφής 31 3 Σύνοψη Κεφάλαιο VI Τοποθέτηση αντικειµένων 35 1 Τοποθέτηση... λεκάνης 35 2 Τοποθέτηση... µπιντέ 37 3 Τοποθέτηση... µπανιέρας 38 4 Τοποθέτηση... νιπτήρα 40 5 Τοποθέτηση... καθρέφτη 41 6 Τοποθέτηση... µπαταριών µπάνιου 43 7 Σύνοψη Κεφάλαιο VII Στρώσιµο πλακιδίων στις πάνω επιφάνειες 47 1 Πλακίδια... που χρησιµοποιούνται στην µελέτη 47 2 Στρώσιµο... πλακιδίων στο πάτωµα 48 3 Στρώσιµο... πλακιδίων στην πάνω επιφάνεια του νεροχύτη 55 4 Στρώσιµο... πλακιδίων στην πάνω επιφάνεια της µπανιέρας 58

4 2 Οδηγός επίστρωσης πλακιδίων 5 Σύνοψη Κεφάλαιο VIII Στρώσιµο κατακόρυφων επιφανειών 63 1 Στρώσιµο... τοίχων µε πάνελ 63 ηµιουργώντας... πάνελ 64 Στρώσιµο και... ευθυγράµµιση των πάνελς 71 2 Στρώσιµο... στις πλευρικές επιφάνειες του νιπτήρα 71 3 Στρώσιµο... στις πλευρικές επιφάνειες της µπανιέρας 73 4 Σύνοψη Κεφάλαιο IX Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια 79 1 Καθορίζοντας... το ύψος του νιπτήρα 79 2 Καθορίζοντας... το ύψος της µπανιέρας 81 3 Καθορίζοντας... το µέγεθος της µπανιέρας 84 4 Καθορίζοντας... το µέγεθος και τη θέση του νιπτήρα 86 5 Ευθυγράµµιση... πλακιδίων 87 6 ηµιουργώντας... Περιοχή και Μπορντούρα 91 7 Αλλάζοντας... την υφή των πλακιδίων 93 8 Σύνοψη Κεφάλαιο X Φώτα, Προοπτική απεικόνιση & Κίνηση 99 1 Τοποθετώντας... πηγές φωτισµού 99 2 Προσαρµόζοντας... το προοπτικό Κίνηση Ρεαλιστικός... φωτισµός Εκτύπωση... σε υψηλή ανάλυση Σύνοψη Ευρετήριο 111

5 Κεφάλαιο I Πριν ξεκινήσετε

6

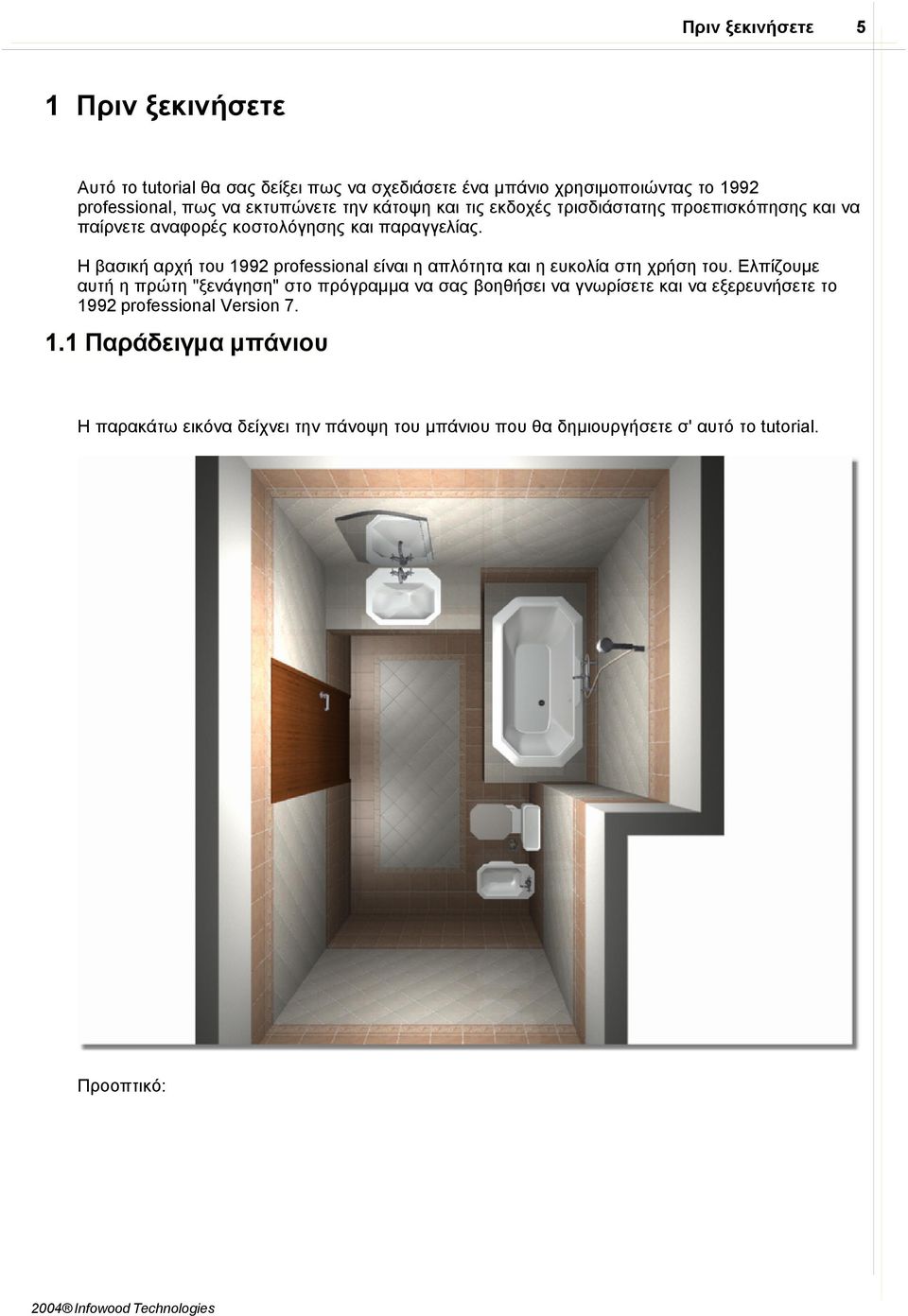

7 Πριν ξεκινήσετε 5 1 Πριν ξεκινήσετε Αυτό το tutorial θα σας δείξει πως να σχεδιάσετε ένα µπάνιο χρησιµοποιώντας το 1992 professional, πως να εκτυπώνετε την κάτοψη και τις εκδοχές τρισδιάστατης προεπισκόπησης και να παίρνετε αναφορές κοστολόγησης και παραγγελίας. Η βασική αρχή του 1992 professional είναι η απλότητα και η ευκολία στη χρήση του. Ελπίζουµε αυτή η πρώτη "ξενάγηση" στο πρόγραµµα να σας βοηθήσει να γνωρίσετε και να εξερευνήσετε το 1992 professional Version Παράδειγµα µπάνιου Η παρακάτω εικόνα δείχνει την πάνοψη του µπάνιου που θα δηµιουργήσετε σ' αυτό το tutorial. Προοπτικό:

8 6 Οδηγός επίστρωσης πλακιδίων

9 Κεφάλαιο II Εγκατάσταση του 1992 Professional

10

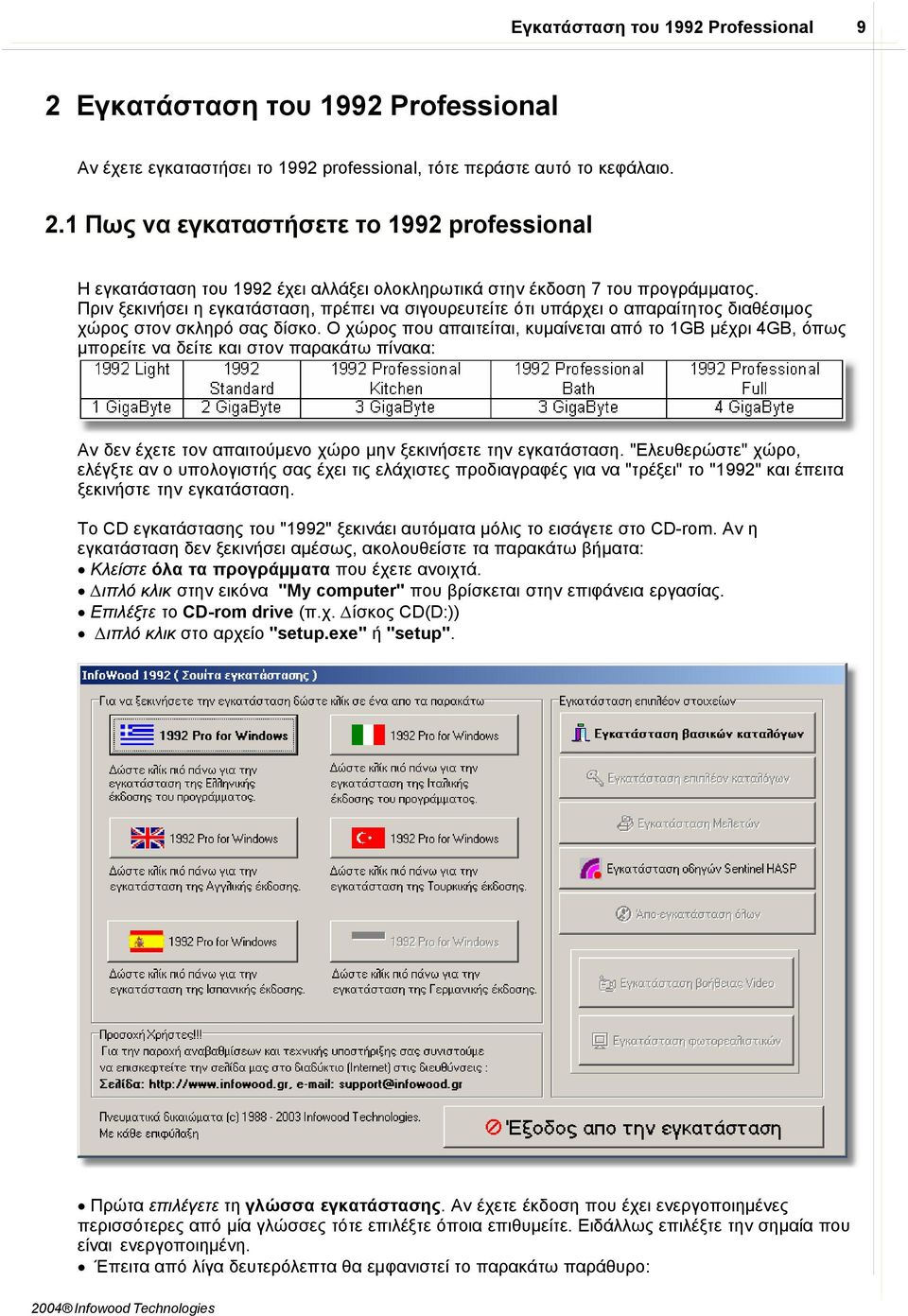

11 Εγκατάσταση του 1992 Professional 2 Εγκατάσταση του 1992 Professional Αν έχετε εγκαταστήσει το 1992 professional, τότε περάστε αυτό το κεφάλαιο. 2.1 Πως να εγκαταστήσετε το 1992 professional Η εγκατάσταση του 1992 έχει αλλάξει ολοκληρωτικά στην έκδοση 7 του προγράµµατος. Πριν ξεκινήσει η εγκατάσταση, πρέπει να σιγουρευτείτε ότι υπάρχει ο απαραίτητος διαθέσιµος χώρος στον σκληρό σας δίσκο. Ο χώρος που απαιτείται, κυµαίνεται από το 1GB µέχρι 4GB, όπως µπορείτε να δείτε και στον παρακάτω πίνακα: Aν δεν έχετε τον απαιτούµενο χώρο µην ξεκινήσετε την εγκατάσταση. "Ελευθερώστε" χώρο, ελέγξτε αν ο υπολογιστής σας έχει τις ελάχιστες προδιαγραφές για να "τρέξει" το "1992" και έπειτα ξεκινήστε την εγκατάσταση. Το CD εγκατάστασης του "1992" ξεκινάει αυτόµατα µόλις το εισάγετε στο CD-rom. Αν η εγκατάσταση δεν ξεκινήσει αµέσως, ακολουθείστε τα παρακάτω βήµατα: Κλείστε όλα τα προγράµµατα που έχετε ανοιχτά. ιπλό κλικ στην εικόνα "My computer" που βρίσκεται στην επιφάνεια εργασίας. Επιλέξτε το CD-rom drive (π.χ. ίσκος CD(D:)) ιπλό κλικ στο αρχείο "setup.exe" ή "setup". Πρώτα επιλέγετε τη γλώσσα εγκατάστασης. Αν έχετε έκδοση που έχει ενεργοποιηµένες περισσότερες από µία γλώσσες τότε επιλέξτε όποια επιθυµείτε. Ειδάλλως επιλέξτε την σηµαία που είναι ενεργοποιηµένη. Έπειτα από λίγα δευτερόλεπτα θα εµφανιστεί το παρακάτω παράθυρο: 9

12 10 Οδηγός επίστρωσης πλακιδίων ιαβάστε µε προσοχή τους Όρους των ικαιωµάτων Χρήσης και επιλέξτε Yes (Αν επιλέξετε "No" θα ακυρωθεί η εγκατάσταση). Ένα νέο παράθυρο εµφανίζεται. Σ' αυτό το παράθυρο, βλέπετε πού θα εγκατασταθεί το πρόγραµµα. Είναι προτιµότερο να αφήσετε την διαδροµή όπως είναι εξ ορισµού. Αν είστε έµπειρος χρήστης επιλέξτε Browse για να διαλέξετε ένα άλλο µονοπάτι για την εγκατάσταση. Κάντε κλικ στο Next και θα εµφανιστεί ένα νέο παραθυρο όπως το παρακάτω:

13 Εγκατάσταση του 1992 Professional Εφόσον τελειώσει αυτή η διαδικασία, πρέπει να περιµένετε µέχρι να δείτε το παρακάτω παράθυρο: 11

14 12 Οδηγός επίστρωσης πλακιδίων Σ' αυτό το παράθυρο υπάρχουν δύο πλαίσια. Στο επάνω περιλαµβάνονται όλοι οι διαθέσιµοι κατάλογοι και στο κάτω όλοι οι διαθέσιµοι κατάλογοι του µπάνιου (αν η έκδοση που έχετε υποστηρίζει µπάνιο). Η εφαρµογή, εξ ορισµού, επιλέγει όλους του καταλόγους για εισαγωγή. Αν δεν επιθυµείτε να εισάγετε κάποιον κατάλογο τότε αποεπιλέγετε την επιλογή "Επιλογή όλων" και έπειτα αποεπιλέγετε τους συγκεκριµένους καταλόγους. Προτείνεται να κάνετε κλικ στο κουµπί αλλαγές. χωρίς περαιτέρω Η εγκατάσταση των καταλόγων είναι χρονοβόρα και απαιτεί µεγάλη υπολογιστική ισχύ, γι' αυτό µην κάνετε χρήση άλλων προγραµµάτων εκείνη την στιγµή. Μετά την εγκατάσταση των καταλόγων θα εµφανιστεί το παρακάτω παράθυρο που θα εγκαταστήσει και τους drivers του "κλειδιού".

15 Εγκατάσταση του 1992 Professional Η εγκατάσταση έχει ολοκληρωθεί. Μπορείτε να κάνετε κλικ στο κουµπί Έξοδος από την εγκατάσταση και να τελειώσετε τη διαδικασία. Σε µερικά PC πρέπει να γίνει επανεκκίνηση για να λειτουργήσει το "1992" σωστά. 13

16

17 Κεφάλαιο III Σχεδιασµός κάτοψης

18

19 Σχεδιασµός κάτοψης 3 Σχεδιασµός κάτοψης 3.1 Ξεκινώντας το πρόγραµµα. Εφόσον έχετε ξεκινήσει το πρόγραµµα είτε από το εικονίδιο στην επιφάνεια εργασίας είτε από την οµάδα εικόνων που δηµιουργεί στο Έναρξη -> Προγράµµατα, θα δείτε το παρακάτω πλαίσιο διαλόγου : Θα χρειαστεί, πατώντας το κουµπί Επόµενο, να "περάσετε" και τα τέσσερα παράθυρα µε τις οδηγίες. Σηµείωση: αν έχετε κάνει εγγραφή στο µητρώο χρηστών, αυτό το πλαίσιο διαλόγου δεν θα εµφανιστεί. Αριστερό κλικ στο κουµπί 1992 Pro for Windows. 17

20 18 Οδηγός επίστρωσης πλακιδίων 3.2 ηµιουργώντας νέα Μελέτη Ξεκινώντας το πρόγραµµα, έχετε τρεις επιλογές σχετικά µε το τί θέλετε να κάνετε. Επιλέξτε µία από αυτές. Την πρώτη φορά που θα χρησιµοποιήσετε το πρόγραµµα θα εµφανιστεί το παρακάτω παράθυρο, σιγουρευτείτε ότι είναι επιλεγµένη η "Νέα µελέτη" (αν όχι, αριστερό κλικ πάνω του) και έπειτα αριστερό κλικ και OK. Το πρόγραµµα θα δηµιουργήσει νέα µελέτη. Αν προηγουµένως "αποθηκεύσατε" µία µελέτη κουζίνας και κλείσατε το πρόγραµµα µε την µελέτη ανοιχτή, τώρα που θα ανοίξετε το "1992" θα ανοίξει και η µελέτη που δουλεύατε. Σ' αυτήν την περίπτωση κλείστε την ανοιχτή µελέτη. Αριστερό κλικ Μελέτη -> Κλείσιµο µελέτης. Για να δηµιουργήσετε νέα µελέτη κάνετε αριστερό κλικ είτε στο "Νέα µελέτη" είτε στην υποεπιλογή "Νέα µελέτη" του βασικού µενού Μελέτη. Eάν την προηγούµενη φορά που τρέξατε το πρόγραµµα κάνατε τα παραπάνω αλλά η µελέτη δεν υπάρχει πλέον αποθηκευµένη στον δίσκο, το πρόγραµµα όταν ανοίξει δεν θα εµφανίσει το παραπάνω πλαίσιο διαλόγου αλλά ούτε θα ανοίξει κάποια µελέτη.

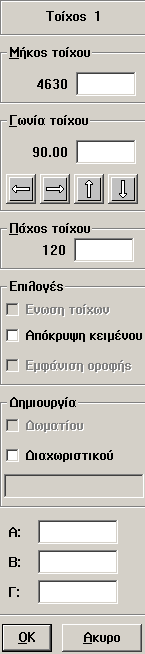

21 Σχεδιασµός κάτοψης Σχεδιάζοντας τοίχους Αφού επιλέξουµε "Νέα µελέτη" ο δείκτης του ποντικιού θα αλλάξει σε µολύβι. Με το πρώτο αριστερό κλικ, εµφανίζεται ο πρώτος τοίχος και ένας πίνακας ελέγχου στα αριστερά. (Αν κουνήσετε το ποντίκι θα δείτε ότι αυξοµειώνονται οι διαστάσεις του τοίχου) Σηµείωση: Πρέπει πάντα να σχεδιάζετε τους τοίχους σύµφωνα µε την φορά των δεικτών του ρολογιού. Στο πεδίο Μήκος τοίχου γράψτε 3500 (οι τιµές είναι σε mm) και πατήστε Enter

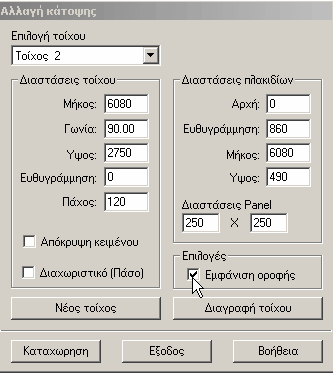

22 20 Οδηγός επίστρωσης πλακιδίων ο πρώτος τοίχος έχει δηµιουργηθεί. στο πεδίο Μήκος τοίχου γράψτε 2500 και πατήστε Enter. στο πεδίο Μήκος τοίχου γράψτε 2000 και πατήστε Enter. στο πεδίο Μήκος τοίχου γράψτε 500 και πατήστε Enter. Αριστερό κλικ στο βέλος του πίνακα ελέγχου Γωνία τοίχου για να αλλάξετε την κατεύθυνση του νέου τοίχου. Αριστερό κλικ στο Μήκος τοίχου και γράψτε Πατήστε Enter. Αριστερό κλικ στο Ένωση τοίχων την υποκατηγορίας Επιλογές. Για να ενώσετε τον τρίτο τοίχο µε τον πρώτο, επιλέξτε το "Ένωση τοίχων", πηγαίνετε τον δείκτη του ποντικιού στον τρίτο τοίχο έτσι ώστε να µην φαίνεται καθόλου ο τέταρτος και πατήστε αριστερό κλικ Μετακινήστε το ποντίκι στα δεξιά του τελευταίου τοίχου που δηµιουργήσατε (έτσι ώστε να µην φαίνεται καθόλου) και έπειτα αριστερό κλικ στην επιφάνεια σχεδιασµού. Ο τελευταίος τοίχος δηµιουργείται αυτόµατα και ενώνεται µε τον πρώτο. Η κάτοψη του δωµατίου έχει τελειώσει και είναι όπως η παρακάτω:

23 Σχεδιασµός κάτοψης Αποθήκευση της µελέτης Τώρα θα αποθηκεύσουµε την µελέτη µε κάποιο όνοµα της επιλογής µας έτσι ώστε να µπορούµε να την βρούµε για µελλοντική χρήση. Επιλέξτε την εντολή Αποθήκευση ως από το µενού "Μελέτη". ιαγράψτε όλο το κείµενο. Πληκτρολογήστε Οδηγός στο πλαίσιο κειµένου. Πατήστε OK.

24 22 Οδηγός επίστρωσης πλακιδίων Το αρχείο θα αποθηκευθεί µε το όνοµα Οδηγός.JOB. Η επέκταση.job προστίθεται αυτόµατα στο αρχείο. Εξ ορισµού οι µελέτες αποθηκεύονται στον φάκελο Jobs. Μπορείτε να επιλέξετε άλλο φάκελο αποθήκευσης. 3.5 Σύνοψη Μπορείτε να: Ξεκινήσετε το πρόγραµµα Ξεκινήσετε νέα µελέτη. Σχεδιάσετε τους τοίχους της µελέτης. Αποθηκεύσετε την µελέτη.

25 Κεφάλαιο IV Επιλογή τιµοκαταλόγου και µοντέλου

26

27 Επιλογή τιµοκαταλόγου και µοντέλου 4 Επιλογή τιµοκαταλόγου και µοντέλου 4.1 Επιλογή τιµοκαταλόγου Αφού σχεδιάσετε τους τοίχους, πρέπει να επιλέξετε τον τιµοκατάλογο των αντικειµένων και των µοντέλων που θα χρησιµοποιήσετε στη µελέτη. Αριστερό κλικ στην εντολή Επιλογή Τιµοκαταλόγων από το µενού Αλλαγές. Εµφανίζεται το παράθυρο Επιλογή τιµοκαταλόγων: Επιλέξτε τον τιµοκατάλογο 4 Μπάνιο 2004 Σηµείωση: Για να επιλέξετε κάποιον κατάλογο κάνετε κλικ πάνω του. Πατήστε OK. 25

28 26 Οδηγός επίστρωσης πλακιδίων 4.2 Επιλογή µοντέλου Κάντε κλικ στην εντολή Επιλογή µοντέλων από το µενού Αλλαγές. Εµφανίζεται το παράθυρο Επιλογή µοντέλων. Πρέπει να σιγουρευτείτε ότι επιλέξατε τον τιµοκατάλογο 4 Μπάνιο Αλλιώς, αριστερό κλικ στο βέλος (βέλος που δείχνει προς τα κάτω) και επιλέξτε το 4 Μπάνιο Αριστερό κλικ στο µοντέλο ΜΒΤ από την λίστα " ιαθέσιµα µοντέλα". Πατήστε το δεξί βέλος (δίπλα από το "Βασικό µοντέλο"). Αποθηκεύστε την µελέτη πατώντας το κουµπί. 4.3 Σύνοψη Μπορείτε να: Επιλέξετε τον κατάλογο ή τους καταλόγους που θα χρησιµοποιήσετε για τον σχεδιασµό της µελέτης. Επιλέξετε το βασικό µοντέλο των ντουλαπιών (την υφή) που θα χρησιµοποιήσετε. Σηµείωση: εν είναι αναγκαίο να επιλέξετε από την αρχή το µοντέλο που θα χρησιµοποιήσετε για το µπάνιο σας. Όπως θα δούµε παρακάτω, µπορείτε εύκολα να αλλάξετε το µοντέλο όποτε θελήσετε.

29 Κεφάλαιο V Τοποθέτηση δοµικών στοιχείων στην µελέτη

30

31 Τοποθέτηση δοµικών στοιχείων στην µελέτη 29 5 Τοποθέτηση δοµικών στοιχείων στην µελέτη 5.1 Τοποθέτηση πορτών Τα δοµικά στοιχεία τοποθετούνται στα κοινά αντικείµενα και βρίσκονται πάντα στο πρόγραµµα. Στο µενού Αντικείµενα επιλέξτε Αντικείµενα... Το µενού Αντικείµενα ανοίγει. Ή κλικ στο κουµπί Αντικείµενα στην µπάρα εργαλείων στην δεξιά πλευρά της οθόνης. Το παράθυρο Αντικείµενα ανοίγει: Στους τιµοκαταλόγους, αριστερό κλικ στο σταυρό από τα Κοινά αντικείµενα για να ανοίξει η λίστα. Αριστερό κλικ στα αντικείµενα Πόρτες. Θα εµφανιστεί µια λίστα µε τις διαθέσιµες πόρτες. Στη λίστα µε τα αντικείµενα επιλέξτε "Πορτα+4 Ταµπλάδες εξωτ. "

32 30 Οδηγός επίστρωσης πλακιδίων Πατήστε το κουµπί Τοποθέτηση. Αµέσως θα κλείσει το παράθυρο µε τα αντικείµενα και θα εµφανιστεί ένα πλαίσιο διαλόγου µε τις διαστάσεις του αντικειµένου και µε τίτλο το όνοµα του αντικειµένου που επιλέξαµε (π.χ. Πόρτα + 4 Ταµπλάδες εξωτ. ). Στο πλάισιο κειµένου Φάρδος γράψτε 900 (όλες οι διαστάσεις είναι σε mm). Πατήστε OK. Μετακινήστε τον δείκτη του ποντικιού ανάµεσα στον πρώτο τοίχο και τις παράλληλες διακεκοµµένες γραµµές. Αριστερό κλικ εκεί. Θα εµφανιστεί το περίγραµµα της πόρτας πάνω στον τοίχο και ο πίνακας ελέγχου στα αριστερά θα δείχνει τις παραµέτρους τοποθέτησης της. Μπορείτε να µετακινήσετε την πόρτα κατα µήκος του τοίχου.

33 Τοποθέτηση δοµικών στοιχείων στην µελέτη Για να τοποθετήσετε την πόρτα ακριβώς εκεί που θέλετε, στο πεδίο Αριστερά του πίνακα ελέγχου γράφετε 1500 και πατάτε Enter OK. Πατήστε Ακυρο στο παράθυρο Αντικείµενα. 5.2 Εισαγωγή οροφής Η οροφή δηµιουργείται αυτόµατα όταν γίνεται το δωµάτιο αλλά παραµένει απενεργοποιηµένη. Για να εµφανίσετε την οροφή πρέπει να την ενεργοποιήσετε. ιπλό αριστερό κλικ πάνω σε κάποιον τοίχο Επιλέγετε την εντολή Αλλαγή. Από το παράθυρο Αλλαγή κάτοψης επιλέγετε Εµφάνιση οροφής. 31

34 32 Οδηγός επίστρωσης πλακιδίων Πατήστε το κουµπί Καταχώρηση. Πατήστε Έξοδος. Αποθηκεύετε την µελέτη. 5.3 Σύνοψη Μπορείτε να: Τοποθετήσετε πόρτες στους τοίχους. Εµφανίζετε την οροφή.

35 Κεφάλαιο VI Τοποθέτηση αντικειµένων

36

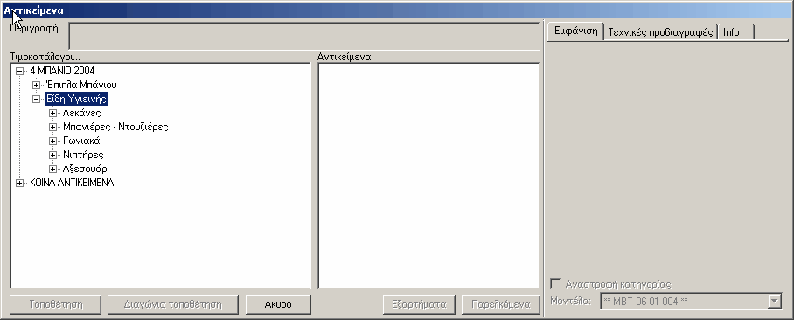

37 Τοποθέτηση αντικειµένων 35 6 Τοποθέτηση αντικειµένων 6.1 Τοποθέτηση λεκάνης Τα έπιπλα και τα είδη υγιεινής που θα χρειαστείτε για την δηµιουργία του µπάνιου, βρίσκονται στον τιµοκατάλογο 4 Μπάνιο Επιλέγετε Αντικείµενα... στο µενού Αντικείµενα, ή από το κουµπί Αντικείµενα βρίσκεται στην εργαλειοθήκη, στα δεξιά της επιφάνειας εργασίας. το οποίο Εµφανίζεται το παράθυρο Αντικείµενα ιπλό κλικ στην κατηγορία "Είδη Υγιεινής" για να ανοίξει η λίστα µε τις υποκατηγορίες. ιπλό κλικ στις Λεκάνες. Αριστερό κλικ στα αντικείµενα Λεκάνες. Επιλέγετε την Λεκάνη 1. Μετακινώντας τον δείκτη του ποντικιού πάνω από το αντικείµενο της λεκάνης, κρατώντας πατηµένο το αριστερό κουµπί, µπορείτε να την περιστρέψετε και να την δείτε σε τρισδιάστατη απεικόνιση.

38 36 Οδηγός επίστρωσης πλακιδίων Πατάτε το κουµπί Τοποθέτηση. Κάνετε αριστερό κλικ στον πέµπτο τοίχο για να τοποθετήσετε την λεκάνη. Για να τοποθετήσετε την λεκάνη ακριβώς πάνω στον τοίχο, αριστερό κλικ στο πεδίο Αριστερά του πίνακα ελέγχου και δίνετε την τιµή 200. Ξαναεµφανίζεται το παράθυρο µε τα αντικείµενα, το οποίο θα χρησιµοποιήσετε για το επόµενο βήµα. Η κάτοψη σας πρέπει να είναι όπως η ακόλουθη:

39 Τοποθέτηση αντικειµένων Τοποθέτηση µπιντέ Aριστερό κλικ στην κατηγορία Μπιντέδες. Στη λίστα µε τα αντικείµενα θα δείτε όλους τους διαθέσιµους µπιντέδες. Από την λίστα Αντικείµενα επιλέξτε µε αριστερό κλικ το Μπιντές 1. Μετακινώντας τον δείκτη του ποντικιού πάνω από το αντικείµενο του µπιντέ, κρατώντας πατηµένο το αριστερό κουµπί, µπορείτε να τον περιστρέψετε και να τον δείτε σε τρισδιάστατη απεικόνιση.

40 38 Οδηγός επίστρωσης πλακιδίων Πατήστε το κουµπί Τοποθέτηση. Μετακινήστε τον δείκτη του ποντικιού στον πέµπτο τοίχο, στην περιοχή ανάµεσα στον τοίχο και τις διακεκοµµένες γραµµές, δίπλα από την λεκάνη. Αριστερό κλικ εκεί. Για να τοποθετήσετε µε ακρίβεια τον µπιντέ στον τοίχο, αριστερό κλικ στο πεδίο Αριστερά του πίνακα ελέγχου, γράψτε 800 και πατήστε Enter ή OK. Το παράθυρο Αντικείµενα θα ξαναεµφανιστεί. Μην το κλείσετε. Η κάτοψη είναι όπως η παρακάτω. 6.3 Τοποθέτηση µπανιέρας ιπλό κλικ στο Μπανιέρες- Ντουζιέρες για να ανοίξει η λίστα µε τις υποκατηγορίες. Αριστερό κλικ στο Μπανιέρες για να εµφανιστεί η λίστα µε τα αντίστοιχα διαθέσιµα αντικείµενα στα δεξιά. ιπλό κλικ στο αντικείµενο Μ7 170X90. Ανοίγει η λίστα µε διαθέσιµες µπανιέρες του ίδιου σχεδιασµού µε διαφορετικές διαστάσεις. Αριστερό κλικ στο αντικείµενο Μ7 180X90. Μπορείτε να περιστρέψετε την µπανιέρα και να την δείτε από όλες τις πλευρές.

41 Τοποθέτηση αντικειµένων Πατήστε το κουµπί Τοποθέτηση. Μετακινήστε τον δείκτη του ποντικιού στον τρίτο τοίχο ανάµεσα στις παράλληλες γραµµές. Αριστερό κλικ εκεί. Για να τοποθετήσετε την µπανιέρα µε ακρίβεια στον τοίχο, αριστερό κλικ στο πεδίο Αριστερά του πίνακα ελέγχου, γράψτε 0 και πατήστε Enter ή OK. Το παράθυρο Αντικείµενα ξαναεµφανίζεται και µένει ανοιχτό. Η κάτοψη τώρα είναι όπως η παρακάτω: 39

42 40 Οδηγός επίστρωσης πλακιδίων 6.4 Τοποθέτηση νιπτήρα ιπλό κλικ στο Νιπτήρες ελεύθεροι. Ανοίγει η λίστα µε τις υποκατηγορίες. Αριστερό κλικ στο Ενθετοι 60. Στη λίστα Αντικείµενα θα δείτε όλους τους διαθέσιµους νιπτήρες του καταλόγου. Στην λίστα Αντικείµενα, διπλό κλικ στο αντικείµενο Ορθ.Νιπτήρες1 700x570. Εµφανίζεται ο νιπτήρας, τον οποίο µπορείτε να περιστρέψετε και να δείτε από όλες τις πλευρές. Πατήστε το κουµπί Τοποθέτηση. Τοποθετήστε το ποντίκι στον δεύτερο τοίχο ανάµεσα στις παράλληλες γραµµές. Αριστερό κλικ εκεί. Αριστερό κλικ στο πεδίο Αριστερά του πίνακα ελέγχου για να δώσετε την τιµή 0. Έπειτα πατάτε Enter ή OΚ. Το παράθυρο Αντικείµενα ξαναεµφανίζεται και µένει ανοιχτό. Η κάτοψη τώρα είναι όπως η παρακάτω:

43 Τοποθέτηση αντικειµένων 6.5 Τοποθέτηση καθρέφτη ιπλό κλικ στην κατηγορία Έπιπλα µπάνιου. ιπλό κλικ στην κατηγορία Κρεµαστά. Αριστερό κλικ στην υποκατηγορία Καθρέφτες. Στη λίστα Αντικείµενα βλέπετε όλους τους διαθέσιµους καθρέφτες του καταλόγου Στη λίστα Αντικείµενα κάνετε αριστερό κλικ στο αντικείµενο Καθρέφτης 16. Στο πλαίσιο "Εµφάνιση" βλέπετε τον καθρέφτη. 41

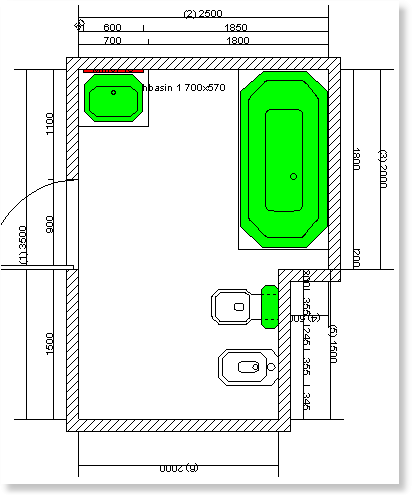

44 42 Οδηγός επίστρωσης πλακιδίων Πατήστε το κουµπί Τοποθέτηση. Μετακινήστε τον δείκτη του ποντικιού στο δεύτερο τοίχο ανάµεσα στις παράλληλες γραµµές. Αριστερό κλικ εκεί. Για να τοποθετήσετε τον καθρέφτη µε ακρίβεια στον τοίχο, αριστερό κλικ στο πεδίο Αριστερά, δίνετε την τιµή 50 και πατάτε Enter ή OK. Το παράθυρο Αντικείµενα ξαναεµφανίζεται και παραµένει ανοιχτό. Η κάτοψη τώρα είναι όπως η παρακάτω:

45 Τοποθέτηση αντικειµένων Τοποθέτηση µπαταριών µπάνιου ιπλό κλικ στην κατηγορία Νησίδας. Αριστερό κλικ στην κατηγορία Μπαταρίες. Στη λίστα Αντικείµενα βλέπετε όλες τις διαθέσιµες µπαταρίες του καταλόγου. ιπλό κλικ στην καταγορία Μπαταρίες για µπανιέρες και έπειτα επιλέγετε το αντικείµενο Μπαταρία µπανιέρας- ντουζιέρα. Πατήστε το κουµπί Τοποθέτηση. Για να τοποθετήσετε το αντικείµενο µέσα στον τοίχο ακριβώς στην επιθυµητή θέση πρέπει, από την αναδιπλούµενη λίστα, να επιλέξετε "Συντεταγµένες" (αριστερός πίνακας ελέγχου), Τοίχος 3. Το αντικείµενο θα κολλήσει στον τρίτο τοίχο και θα µπορεί πλέον να µετακινείται µόνο κατα µήκος του. Τοποθετήστε το αντικείµενο πάνω από την µπανιέρα. Το παράθυρο Αντικείµενα ξαναεµφανίζεται. Πατάτε ʼκυρο για να κλείσει. Αποθηκεύετε την µελέτη. Η κάτοψη τώρα είναι όπως η παρακάτω:

46 44 Οδηγός επίστρωσης πλακιδίων 6.7 Σύνοψη Μπορείτε να: Επιλέγετε αντικείµενα για την µελέτη Τοποθετήτε αντικείµενα στην µελέτη.

47 Κεφάλαιο VII Στρώσιµο πλακιδίων στις πάνω επιφάνειες

48

49 Στρώσιµο πλακιδίων στις πάνω επιφάνειες 7 Στρώσιµο πλακιδίων στις πάνω επιφάνειες 7.1 Πλακίδια που χρησιµοποιούνται στην µελέτη Σ' αυτόν τον οδηγό θα χρησιµοποιήσετε τα παρακάτω πλακίδια από τον κατάλογο Philkeram Monoporosa Wall της συλλογής Ira που παρέχεται µε το πρόγραµµα. Πλακίδιο (200 mm x 200 mm) Πλακίδιο (200 mm x 200 mm) Πλακίδιο (200 mm x 65 mm) 47

50 48 Οδηγός επίστρωσης πλακιδίων Πλακίδιο (200 mm x 50 mm) Πλακίδιο (200 mm x 20 mm) 7.2 Στρώσιµο πλακιδίων στο πάτωµα Για να στρώσετε πλακίδια στις επιφάνειες της µελέτης, πρέπει να µεταβήτε στις επιφάνειες επίστρωσης του προγράµµατος. Μπορείτε να µεταβήτε εκεί µε δύο τρόπους: Πατήστε το κουµπί Στρώσιµο πλακιδίων το οποίο βρίσκεται στην εργαλειοθήκη. Σηµείωση: Για να επιστρέψετε στην κάτοψη πατήστε το κουµπί Εξοδος πατήστε ταυτόχρονα Ctrl και F4.. ή από το πληκτρολόγιο Ενας άλλος τρόπος για να πάτε στην οθόνη "Στρώσιµο πλακιδίων" είναι επιλέγοντας Αντικείµενα -> Στρώσιµο πλακιδίων. Μπορείτε επίσης να επιλέξετε την ίδια εντολή από το µενού συντόµευσης που εµφανίζεται µε δεξί κλικ στην κάτοψη. Η επιφάνεια για το στρώσιµο πλακιδίων θα εµφανιστεί. Εδώ εκτελούνται οι περισσότερες εργασίες του στρωσίµατος πλακιδίων στην µελέτη.

51 Στρώσιµο πλακιδίων στις πάνω επιφάνειες 49 Το σχέδιο ελέγχεται από δύο σειρές καρτελών, µία οριζόντια και µία κατακόρυφη. Για να ξεκινήσετε το στρώσιµο πλακιδίων, αριστερό κλικ στην καρτέλα ωµάτιο 1. Ο γρήγορος τρόπος για να γίνει αυτό είναι µε αριστερό κλικ στην επιφάνεια του δωµατίου. Για να γίνει το στρώσιµο πλακιδίων στο πάτωµα πρέπει πρώτα να γίνει διαρρύθµιση πλακιδίων. εξί κλικ, επιλέξτε την εντολή Στρώσιµο-> επιλογή από το µενού συντόµευσης. Θα εµφανιστεί το παράθυρο Στρώσιµο πλακιδίων. Εδώ δηµιουργούµε, επιλέγουµε και αποθηκεύουµε τη διαµόρφωση που χρησιµοποιούµε για το στρώσιµο επιφανειών.

52 50 Οδηγός επίστρωσης πλακιδίων Πατήστε το κουµπί Κατάλογοι από την εργαλειοθήκη. Το παράθυρο Επιλογή Τιµοκαταλόγων εµφανίζεται. Σιγουρευτείτε ότι µόνο ο τιµοκατάλογος Philkeram Monoporosa Wall είναι επιλεγµένος. Για να επιλέξετε κάποιον τιµοκατάλογο κάνετε κλικ στο αντίστοιχο τετραγωνάκι που υπάρχει µπροστά του.

53 Στρώσιµο πλακιδίων στις πάνω επιφάνειες Στην εργαλειοθήκη πατάτε το κουµπί Νέο. Philkeram Monoporosa Wall. Στο tree view θα εµφανιστεί ο κατάλογος Αριστερό κλικ στον σταυρό για να επεκταθεί ο κατάλογος στα υποσύνολά του. 51

54 52 Οδηγός επίστρωσης πλακιδίων Επιλέγετε το υποσύνολο Ira κάνοντας αριστερό κλικ πανω του. Στην πανω πλευρά της επιφάνειας σχεδιασµού εµφανίζονται όλα τα πλακίδια της κατηγορίας.

55 Στρώσιµο πλακιδίων στις πάνω επιφάνειες 53 Επιλέξτε και "σύρετέ" το στο κάτω µέρος όπου και θα το "αφήσετε". Για να "σύρετε" το πλακίδιο, µετακινήστε το ποντίκι πάνω στο πλακάκι, πατήστε το δεξί κουµπί και κρατώντας το πατηµένο µετακινήστε το ποντίκι µέχρι το κάτω µέρος της επιφάνειας σχεδιασµού. Καθώς σέρνετε θα δείτε ένα "γκρίζο" είδωλο του πλακιδίου ν ακολουθεί το ποντίκι µέχρι να µπει στην κάτω περιοχή της επιφάνειας σχεδιασµού οπότε από "γκρίζο" είδωλο µετατρέπεται στο περίγραµµα του σχήµατός του. Όταν γίνει αυτό, αφήστε το κουµπί από το ποντίκι. Αφήστε το πλακάκι στην επιθυµητή θέση πατώντας το αριστερό κουµπί από το ποντίκι. Πατήστε το κουµπί Στρώσιµο από τον πίνακα ελέγχου. Η περιοχή σχεδιασµού θα γεµίσει µε πλακίδια. Το κενό µεταξύ των πλακιδίων, στην αρχή, είναι 20mm (είναι ευκολότερο να κάνετε το στρώσιµο έχοντας µεγάλα κενά). Για να αλλάξετε το κενό µεταξύ των πλακιδιων πρέπει να επιλέξετε τον αριθµό 3 στη λίστα Αρµός. Τα πλακίδια θα ξανασχεδιαστούν έχοντας κενό µεταξύ τους 3mm.

56 54 Οδηγός επίστρωσης πλακιδίων Για να αποθηκεύσετε το στρώσιµο ως ξεχωριστό αρχείο (θα το ξαναχρησιµοποιήσουµε αργότερα ), πατήστε το κουµπί Αποθήκευση. Στο πλαίσιο Aποθήκευση ως γράφετε Tutorial floor. Πατήστε OK. Πατήστε OK στον πίνακα ελέγχου για να ξαναεµφανιστεί το παράθυρο Στρώσιµο πλακιδίων. Το πάτωµα είναι στρωµένο µε πλακίδια τώρα. Τα µπλε τετράγωνα είναι ολόκληρα πλακίδια και τα πράσινα είναι κοµµένα.

57 Στρώσιµο πλακιδίων στις πάνω επιφάνειες Στρώσιµο πλακιδίων στην πάνω επιφάνεια του νεροχύτη Το στρώσιµο πλακιδίων στην πάνω επιφάνεια των αντικειµένων του µπάνιου είναι ίδιο µε το στρώσιµο του πατώµατος. Πρώτα θα αλλάξουµε τις ρυθµίσεις του προοπτικού. Πατήστε Επιλογές... Επιλογές κάτοψης εµφανίζεται.. Το παράθυρο Από το πλαίσιο Εµφάνιση αντικειµένων επιλέξτε Κανένα αντικείµενο. Πατήστε OK. Η κάτοψη τώρα θα είναι όπως η παρακάτω. Οι περιοχές µε τις γκρι γραµµές προσδιορίζουν τοποθετηµένα αντικείµενα.

58 56 Οδηγός επίστρωσης πλακιδίων Για να επιλέξετε επίστρωση σε νιπτήρα πρέπει να κάνετε αριστερό κλικ στην κατακόρυφη καρτέλα 750X500. Η πάνω επιφάνεια του νιπτήρα θα επιλεχτεί και θα µεγεθυνθεί.h πράσινη γραµµή δείχνει ότι η επιφάνεια έχει επιλεχτεί για επίστρωση. Για να επιστρώσουµε την πάνω πλευρά πρέπει να αλλάξουµε το στρώσιµο πλακιδίων που κάναµε για το πάτωµα. εξί κλικ στην επιφάνεια σχεδίασης, επιλέγετε Στρώσιµο --> Επιλογή...

59 Στρώσιµο πλακιδίων στις πάνω επιφάνειες 57 Το παράθυρο Στρώσιµο πλακιδίων εµφανίστηκε. St tree view µπορείτε να δείτε όλες τις προτάσεις τοποθέτησης. Επιλέξτε αυτό που κάναµε στην προηγούµενη παράγραφο π.χ. Tutorial floor. Πατήστε το κουµπί Επεξεργασία τώρα θα δείχνει τους καταλόγους.. Τα περιεχόµενα του δέντρου θα αλλάξουν και εξί κλικ στην επιφάνεια σχεδιασµού και επιλέγετε Αλλαγή. Στο δέντρο τώρα βλέπετε όλα τα πλακίδια που έχουν ίδιες διαστάσεις µε αυτό που θέλετε να αλλάξετε. Επιλέξτε το αντικείµενο κάνοντας αριστερό κλικ πάνω του. Το παλιό πλακίδιο θα αλλάξει σε αυτό που επιλέξατε τώρα καθώς θα εµφανιστεί και ένα παράθυρο µε τα χαρακτηριστικά του. Πατήστε Τέλος για να γίνουν αποδεκτές οι αλλαγές θα κλείσει αυτόµατα.. Το παράθυρο µε το πλακίδιο

60 58 Οδηγός επίστρωσης πλακιδίων Για να αποθηκεύσετε το στρώσιµο ως ανεξάρτητο αρχείο από την µελέτη πατήστε το κουµπί Αποθήκευση. ιπλό κλικ στο Ονοµα αρχείου και γράφετε Tutorial top. Πατήστε OK. Πατήστε OK στο πίνακα ελέγχου. Το παράθυρο Στρώσιµο πλακιδίων ξαναεµφανίζεται και ο νιπτήρας είναι στρωµένος µε πλακίδια όπως δείχνει η επόµενη εικόνα. 7.4 Στρώσιµο πλακιδίων στην πάνω επιφάνεια της µπανιέρας Θα κάνουµε επίστρωση στην πάνω επιφάνεια της µπανιέρας χρησιµοποιώντας το ίδιο στρώσιµο που χρησιµοποιήσαµε και στο νιπτήρα. Για να επιλέξουµε την µπανιέρα για επίστρωση πλακιδίων, κάνουµε αριστερό κλικ στην κατακόρυφη καρτέλα 180X90. Η πάνω επιφάνεια της µπανιέρας θα επιλεχθεί και θα µεγεθυνθεί. Η πράσινη γραµµή γύρω από την µπανιέρα δείχνει ότι έχει επιλεχθεί για επίστρωση. Αν δεν δείτε την πράσινη γραµµή, κάνετε αριστερό κλικ µεσα στην επιφάνεια της µπανιέρας.

61 Στρώσιµο πλακιδίων στις πάνω επιφάνειες 59 εξί κλικ για να εµφανιστεί το µενού συντόµευσης, κι απο κει επιλέγουµε Στρώσιµο-->Επιλογή.. Το παράθυρο Στρώσιµο πλακιδίων εµφανίστηκε. Στην λίστα αριστερά µπορείτε να δείτε τα αρχεία µε τις προτάσεις τοποθέτησης. Επιλέξτε αυτό που κάναµε στην προηγούµενη παράγραφο π.χ. Tutorial top. Το στρώσιµο πλακιδίων θα εµφανιστεί στην περιοχή σχεδίασης. Πατήστε OK. Το πρόγραµµα θα επιστρέψει στην κάτοψη έχοντας βάλει πλακίδια στην µπανιέρα.

62 60 Οδηγός επίστρωσης πλακιδίων 7.5 Σύνοψη Μπορείτε να: ηµιουργείτε απλό στρώσιµο (ένα πλακίδιο) Στρώσετε οριζόντιες επιφάνειες

63 Κεφάλαιο VIII Στρώσιµο κατακόρυφων επιφανειών

64

65 Στρώσιµο κατακόρυφων επιφανειών 8 Στρώσιµο κατακόρυφων επιφανειών 8.1 Στρώσιµο τοίχων µε πάνελ Υπάρχουν δύο τρόποι για στρώσιµο πλακιδίων στους τοίχους: χρησιµοποιώντας πάνελς ή δηµιουργώντας περιοχές κατευθείαν στον τοίχο. Σ' αυτόν τον οδηγό θα χρησιµοποιήσουµε τον πρώτο τρόπο. Στις κατακόρυφες καρτέλες που υπάρχουν αριστερά από την κάτοψη επιλέγετε ωµάτιο 1. Έπειτα, από τις οριζόντιες καρτέλες που βρίσκονται στην επάνω περιοχή της κάτοψης επιλέγετε Tοίχοι. Η περιοχή σχεδιασµού θα γίνει όπως η παρακάτω: εξί κλικ στην επιφάνεια σχεδιασµού για να εµφανιστεί το µενού. Στο µενού επιλέγετε Στρώσιµο µε πάνελ --> Όλους τους τοίχους. Το παράθυρο Πάνελ εµφανίζεται. 63

66 64 Οδηγός επίστρωσης πλακιδίων ηµιουργώντας πάνελ Αυτό είναι το παράθυρο όπου θα δηµιουργήσετε τα πάνελς για την µελέτη. Σ' αυτό το παράθυρο υπάρχει µία λωρίδα από πάνελ η οποία δεν έχει στρώσιµο. Για να επιλέξετε την λωρίδα κάνετε κλικ µέσα στην επιφάνεια της. Το περίγραµµα της λωρίδας γίνετε πράσινο µε γκρίζους κύκλους στις γωνίες και στο µέσο κάθε πλευράς της. Έτσι ξέρουµε ότι όλες οι ενέργειες θα γίνουν σ' αυτήν τη λωρίδα. εξί κλικ στην επιφάνεια σχεδιασµού για να εµφανιστεί το µενού συντόµευσης. Επιλέξτε Στρώσιµο --> Επιλογή στρωσίµατος. Το παράθυρο στρώσιµο πλακιδίων εµφανίζεται. Στη λίστα µε τις προτάσεις τοποθέτησης επιλέγετε Tutorial floor. Πατήστε OK. Εµφανίζεται το πλαίσιο διαλόγου Επιλογές στρωσίµατος λωρίδας.

67 Στρώσιµο κατακόρυφων επιφανειών 65 Πατήστε 4 για να καθορίσετε το ύψος της λωρίδας στα 4 πλακίδια και έπειτα OK. Το πρόγραµµα αυτόµατα θα αλλάξει τον αρµό και θα ορίσει το ύψος της λωρίδας στα 4 πλακίδια. ( ίνεται η δυνατότητα να καθοριστούν και χειροκίνητα). Τώρα θα πάρετε νέο στρώσιµο στην λωρίδα, το οποίο έχει καθορισµένο ύψος και στοίχιση. Προσθέστε νέα λωρίδα στην τρέχουσα λωρίδα. Σιγουρευτείτε ότι η τρέχουσα λωρίδα είναι επιλεγµένη. Πατήστε το κουµπί Εισαγωγή λωρίδας από πάνω εργαλειοθήκη. το οποίο βρίσκεται στην Στον πίνακα ελέγχου, στο πεδίο Υψος λωρίδας, φαίνεται το ύψος της νέας λωρίδας 812 το οποίο είναι ίδιο µε της προγούµενης. Πατήστε Enter ή Set. εξί κλικ στην επιφάνεια σχεδιασµού και επιλέξτε Στρώσιµο->Επιλογή. Το παράθυρο Στρώσιµο πλακιδίων εµφανίζεται. Πατήστε Νέο για να δηµιουργήσετε νέο στρώσιµο.

68 66 Οδηγός επίστρωσης πλακιδίων Επιλέξτε Ira από Philkeram Monoporosa Wall. Εισάγετε το πλακίδιο στην επιφάνεια σχεδιασµού. Πατήστε το κουµπί Στρώσιµο. Αποθηκεύστε το στρώσιµο µε το όνοµα Tutorial border1. Πατήστε OK. Εµφανίζεται το πλαίσιο διαλόγου Επιλογές στρωσίµατος λωρίδας. Πατήστε OK. Το πάνελ έχει διαµορφωθεί έτσι: Προσθέστε νέα λωρίδα πάνω στην τρέχουσα λωρίδα. Σιγουρευτείτε ότι η τρέχουσα λωρίδα είναι επιλεγµένη. Πατήστε το κουµπί Εισαγωγή λωρίδας από πάνω εργαλειοθήκη. το οποίο βρίσκεται στην Πατήστε Enter ή Set. εξί κλικ στην επιφάνεια σχεδιασµού και επιλέξτε Στρώσιµο->Επιλογή. Το παράθυρο Στρώσιµο πλακιδίων εµφανίζεται. Πατήστε το κουµπί Νέο για να δηµιουργήσετε νέο στρώσιµο. Επιλέξτε Ira από Philkeram Monoporosa Wall. Εισάγετε το πλακίδιο στην επιφάνεια σχεδιασµού. Πατήστε το κουµπί Στρώσιµο. Αποθηκεύστε το στρώσιµο µε το όνοµα Tutorial border2. Πατήστε OK. Εµφανίζεται το πλαίσιο διαλόγου Επιλογές στρωσίµατος λωρίδας. Πατήστε OK. Το πάνελ είναι έτσι.

69 Στρώσιµο κατακόρυφων επιφανειών 67 Προσθέστε λωρίδα πάνω στην τρέχουσα λωρίδα. Σιγουρευτείτε ότι η τρέχουσα λωρίδα είναι επιλεγµένη. Πατήστε το κουµπί Εισαγωγή λωρίδας από πάνω το οποίο βρίσκεται στην εργαλειοθήκη ή απ' το µενού συντόµευσης επιλέξτε Λωρίδα ->Εισαγωγή λωρίδας από πάνω. Πατήστε Enter ή Set. εξί κλικ στην επιφάνεια σχεδιασµού και επιλέξτε Στρώσιµο->Επιλογή. Το παράθυρο Στρώσιµο πλακιδίων εµφανίζεται. Επιλέξτε το στρώσιµο Tutorial top. Πατήστε OK. Εµφανίζεται το πλαίσιο διαλόγου Επιλογές στρωσίµατος λωρίδας. Πατήστε 4 για να καθορίσετε το ύψος της λωρίδας στα 4 πλακίδια. Επιλέξτε ιαγώνια τοποθέτηση. Πατήστε OK.Το πάνελ είναι έτσι.

70 68 Οδηγός επίστρωσης πλακιδίων Προσθέστε νέα λωρίδα πάνω στην τρέχουσα λωρίδα. Σιγουρευτείτε ότι η τρέχουσα λωρίδα είναι επιλεγµένη. Πατήστε το κουµπί Εισαγωγή λωρίδας από πάνω εργαλειοθήκη. το οποίο βρίσκεται στην Πατήστε Enter. εξί κλικ στην επιφάνεια σχεδιασµού και επιλέξτε Στρώσιµο->Επιλογή. Το παράθυρο Στρώσιµο πλακιδίων εµφανίζεται. Επιλέξτε το στρώσιµο Tutorial border2. Επιλέξτε την επιλογή απο κάτω η οποία βρίσκεται στην οµάδα Εισαγωγή αρµού. Πατήστε OK. Εµφανίζεται το πλαίσιο διαλόγου Επιλογές στρωσίµατος λωρίδας.

71 Στρώσιµο κατακόρυφων επιφανειών Εισάγετε νέα λωρίδα πάνω στην τρέχουσα λωρίδα. Σιγουρευτείτε ότι η τρέχουσα λωρίδα είναι επιλεγµένη. Πατήστε το κουµπί Εισαγωγή λωρίδας από πάνω εργαλειοθήκη. το οποίο βρίσκεται στην Πατήστε Enter. εξί κλικ στην επιφάνεια σχεδιασµού και επιλέξτε Στρώσιµο->Επιλογή. Το παράθυρο Στρώσιµο πλακιδίων εµφανίζεται. Επιλέξτε το στρώσιµο Tutorial border1. Πατήστε OK. Εµφανίζεται το πλαίσιο διαλόγου Επιλογές στρωσίµατος λωρίδας. Πατήστε OK. Εισάγετε νέα λωρίδα πάνω στην τρέχουσα λωρίδα. Σιγουρευτείτε ότι η τρέχουσα λωρίδα είναι επιλεγµένη. Πατήστε το κουµπί Εισαγωγή λωρίδας από πάνω εργαλειοθήκη. το οποίο βρίσκεται στην Πατήστε Enter. εξί κλικ στην επιφάνεια σχεδιασµού και επιλέξτε Στρώσιµο->Επιλογή. Το παράθυρο Στρώσιµο πλακιδίων εµφανίζεται. Επιλέξτε το στρώσιµο Tutorial border2. 69

72 70 Οδηγός επίστρωσης πλακιδίων Πατήστε OK. Εµφανίζεται το πλαίσιο διαλόγου Επιλογές στρωσίµατος λωρίδας. Πατήστε OK. Προσθέστε νέα λωρίδα πάνω στην τρέχουσα λωρίδα. Σιγουρευτείτε ότι η τρέχουσα λωρίδα είναι επιλεγµένη. Πατήστε το κουµπί Εισαγωγή λωρίδας από πάνω εργαλειοθήκη. το οποίο βρίσκεται στην Πατήστε Enter. εξί κλικ στην επιφάνεια σχεδιασµού και επιλέξτε Στρώσιµο->Επιλογή. Το παράθυρο Στρώσιµο πλακιδίων εµφανίζεται. Επιλέξτε το στρώσιµο Tutorial floor. Πατήστε OK. Εµφανίζεται το πλαίσιο διαλόγου Επιλογές στρωσίµατος λωρίδας. Αποεπιλέξτε την επιλογή Απο πάνω η οποία βρίσκεται στην οµάδα Εισαγωγή αρµού. Πατήστε OK. To πάνελ είναι έτσι. Πατήστε Αποθήκευση ώς.. και σώστε το πάνελ µε το όνοµα Tutorial wall.

73 Στρώσιµο κατακόρυφων επιφανειών 71 Πατήστε OK στον πίνακα ελέγχου του πάνελ Στρώσιµο και ευθυγράµµιση των πάνελς Πίσω στο παράθυρο Στρώσιµο πλακιδίων. Σηµείωση: Όπως παρατηρείτε, όλοι οι τοίχοι είναι γραµµένοι µε µπλε γράµµατα. Αυτό έγινε επειδή επιλέξατε στρώσιµο σε όλους τους τοίχους. Τώρα πρέπει να επιλέξετε τον τοίχο από όπου θα αρχίσει το στρώσιµο µε πάνελ, δηλαδή στην αριστερή πλευρά του τοίχου όλα τα πλακίδια θα ευθυγραµµιστούν, όπως όταν δηµιουργήσαµε το πάνελ ( αρχίζοντας από αριστερά προς δεξιά). Μετακινήστε το ποντίκι στον τρίτο τοίχο. Ο τίτλος του τοίχου θα γίνει κόκκινος. Αριστερό κλικ εκεί για να επιλεχτεί ο τρίτος τοίχος ως αρχικός. Προσέξτε ότι τα πλακίδια του δεύτερου τοίχου δεν είναι ευθυγραµµισµένα στον τρίτο τοίχο. εξί κλικ στην επιφάνεια σχεδιασµού. Επιλέξτε Ευθυγράµµιση->Στον επόµενο τοίχο. Τώρα είστε σε κατάσταση ευθυγράµµισης των πάνελ. Μετακινήστε το ποντίκι στον δεύτερο τοίχο. Ο τίτλος του επιλεγµένου τοίχου θα γίνει κόκκινος και του επόµενου τοίχου µπλε. Κλικ στον δεύτερο τοίχο Κλικ στον πρώτο τοίχο. Για να τελειώσετε µε την ευθυγράµµιση κάντε κλικ οπουδήποτε έξω από τους τοίχους. Οι τοίχοι τώρα είναι έτσι. Κλικ στην οριζόντια καρτέλα που βρίσκεται πάνω από την επιφάνεια σχεδιασµού για να εµφανιστεί η κάτοψη του δωµατίου. 8.2 Στρώσιµο στις πλευρικές επιφάνειες του νιπτήρα Για το στρώσιµο του νιπτήρα θα χρησιµοποιήσετε το πάνελ που δηµιουργήσατε για το στρώσιµο των τοίχων κάνοντας µόνο λίγες αλλαγές. Επιλέξτε τον νιπτήρα κάνοντας κλικ στην κατακόρυφη καρτέλα 700X570.

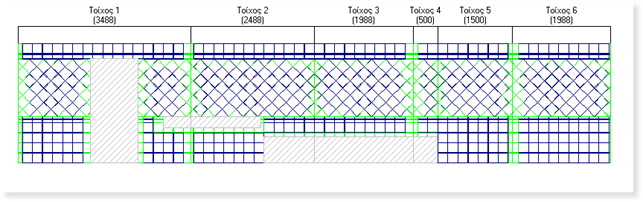

74 72 Οδηγός επίστρωσης πλακιδίων Επιλέξτε την καρτέλα Τοίχοι ξανά. Η περιοχή σχεδιασµού δείχνει τις κάθετες επιφάνειες του νιπτήρα. εξί κλικ για να επιλέξετε Στρώσιµο µε πανελ -> Επιλογή τοίχων.. Μετακινήστε το ποντίκι πάνω από τον πρώτο τοίχο. Σηµείωση: όπως µετακινήτε το ποντίκι πάνω από τους τοίχους ο κέρσορας µετατρέπεται σε χεράκι. Αυτό δείχνει ότι µπορείτε να τον επιλέξετε για στρώσιµο µε πάνελ. Κλικ στον πρώτο τοίχο. Σηµείωση: Το όνοµα του τοίχου τώρα είναι γραµµένο µε µπλε χαρακτήρες (δηλαδή ο τοίχος είναι επιλεγµένος για στρώσιµο µε πάνελ). Αν επιλέξετε λάθος τοίχο ξανακάντε κλικ για να αποεπιλεχτεί. Επιλέξτε τον δεύτερο τοίχο. Σιγουρευτείτε ότι µόνο οι Τοίχος1 και Τοίχος2 είναι επιλεγµένοι. Κλικ οπουδήποτε έξω από τις περιοχές των τοίχων για να τελειώσετε µε την επιλογή των τοίχων. Το παράθυρο πάνελ εµφανίζεται. Κλικ στο κουµπί ʼνοιξε µελέτη. Επιλέξτε Tutorial wall και πατήστε OK. Κλικ στην κάτω λωρίδα του πάνελ για να ρυθµίσετε το ύψος της. εξί κλικ και επιλέγετε ιαστάσεις->ύψος λωρίδας. Μετακινήστε το ποντίκι πάνω στο δεύτερο πλακίδιο µετρώντας από κάτω. Επιλέξτε κάποιον από τους κάτω κόµβους επιλογής. Το πάνελ έγινε έτσι:

75 Στρώσιµο κατακόρυφων επιφανειών 73 Αποθηκεύστε το νέο πάνελ µε το όνοµα Tutorial washbasin. Προσέξτε ότι η επόµενη λωρίδα τελειώνει σε ύψος 294 συµπεριλαµβανοµένου και του αρµού. Κλικ OK. Κλικ στον πρώτο τοίχο. Σηµείωση: Σ' αυτό το σηµείο δεν έχει σηµασία από ποιόν τοίχο θα ξεκινήσουµε το στρώσιµο, επειδή θα αλλάξουµε το µέγεθος του νιπτήρα έτσι ώστε το στρώσιµο να ξαναευθυγραµµιστεί. Οι επιφάνειες του νιπτήρα είναι όπως οι παρακάτω: Κλικ στην οριζόντια καρτέλα της κάτοψης του δωµατίου. 8.3 Στρώσιµο στις πλευρικές επιφάνειες της µπανιέρας Για το στρώσιµο της µπανιέρας θα χρησιµοποιήσετε το πάνελ που δηµιουργήσατε για το στρώσιµο των τοίχων κάνοντας µόνο λίγες αλλαγές. Επιλέξτε την µπανιέρα κάνοντας κλικ στην κατακόρυφη καρτέλα 180X90. Επιλέξτε την κατακόρυφη καρτέλα Τοίχοι ξανά. Η επιφάνεια σχεδιασµού τώρα δείχνει τις κατακόρυφες επιφάνειες της µπανιέρας.

76 74 Οδηγός επίστρωσης πλακιδίων εξί κλικ και επιλέγετε Στρώσιµο µε πάνελ->επιλογή τοίχων... Επιλέξτε τον τρίτο τοίχο. Επιλέξτε τον τέταρτο τοίχο. Κλικ οπουδήποτε έξω από τις περιοχές των τοίχων για να τελειώσετε µε την επιλογή τοίχων. Το παράθυρο πάνελ εµφανίζεται. Κλικ από την εργαλειοθήκη στο κουµπί Ανοιξε µελέτη. Επιλέξτε Tutorial wall και πατήστε OK. Κλικ στην κάτω λωρίδα για να ρυθµίσετε το ύψους. εξί κλικ και επιλέξτε ιαστάσεις->υψος λωρίδας Μετακινήστε το ποντίκι πάνω από το τρίτο πλακίδιο καθως µετράτε από κάτω. Επιλέξτε κάποιον από τους κάτω κόµβους επιλογής. Το πάνελ είναι έτσι: Αποθηκεύστε αυτό το νέο πάνελ µε το όνοµα Tutorial bath. Προσέξτε ότι η επόµενη λωρίδα τελειώνει σε ύψος 497 µαζί µε τον αρµό.

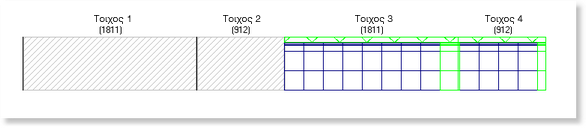

77 Στρώσιµο κατακόρυφων επιφανειών 75 Κλικ OK. Κλικ στον τρίτο τοίχο. Σηµείωση: Σ'αυτό το σηµείο δεν έχει σηµασία από ποιόν τοίχο θα ξεκινήσουµε το στρώσιµο επειδή θα αλλάξουµε το µέγεθος της µπανιέρας έτσι ώστε το στρώσιµο να ξαναευθυγραµµιστεί. Οι επιφάνειες της µπανιέρας είναι όπως οι παρακάτω: Κλικ στην καρτέλα Κάτοψη. Για να φύγετε από το παράθυρο Στρώσιµο πλακιδίων και να επιστρέψετε στο βασικό παράθυρο του προγράµµατος, πατήστε Εξοδος ή Ctrl και F4 από το πληκτρολόγιο. Κάνοντας αυτό γυρίζετε στο βασικό παράθυρο του προγράµµατος. 8.4 Σύνοψη Μπορείτε να: ηµιουργήσετε πολύπλοκο στρώσιµο (δύο ή περισσότερα πλακίδια). ηµιουργήσετε πολύπλοκα πάνελς. Στρώσετε επιλεγµένες κατακόρυφες επιφάνειες (τοίχοι) δωµατίων και αντικειµένων. Ευθυγραµµίσετε πάνελς σε συνεχόµενους τοίχους.

78

79 Κεφάλαιο IX Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια

80

81 Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια 79 9 Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια 9.1 Καθορίζοντας το ύψος του νιπτήρα Θα δουλέψετε παράλληλα στο προοπτικό και την όψη. ιπλό κλικ πάνω στον Τοίχο2 για να εµφανιστεί το µενού. Από το µενού συντόµευσης που εµφανίζεται επιλέξτε Όψη. Το παράθυρο του προοπτικού εµφανίζεται και καλύπτει όλη την κάτοψη. Μετακινήστε το ποντίκι στην πανω άκρη του παραθύρου του προοπτικού. Το ποντίκι µετατρέπεται σε ένα βέλος διπλής κατεύθυνσης. Κρατήστε πατηµένο το αριστερό κουµπί του ποντικιού και σύρτε το προς τα κάτω µέχρι την µέση του παραθύρου. Εκεί ελευθερώστε το κουµπί του ποντικιού. Ρυθµίστε την κατακόρυφη µπάρα κύλισης στο παράθυρο προοπτικού έτσι ώστε να µπορείτε να δείτε τον νιπτήρα. Η οθόνη σας πρέπει να είναι κάπως έτσι:

82 80 Οδηγός επίστρωσης πλακιδίων Θυµηθήτε το πάνελ µε το οποίο στρώσατε τον νιπτήρα. Τα διαγώνια πλακάκια ξεκινούν από ύψος 294. Έτσι το τελευταίο τορέλο τελειώνει στα 291 = 2943 (αρµός). Θα πρέπει επίσης ν αφαιρέσετε 6, το οποίο ορίζεται στο µενού Παράµετροι>Παράµετροι προγράµµατος ως Πάχος πλακιδίου. Έτσι το κτιστό γύρω απ το νιπτήρα θα πρέπει να έχει ύψος 285 = Από το βασικό µενού επιλέξτε Aλλαγές->Τροποποίηση αντικειµένων.. Τώρα κάντε κλικ στην κάτοψη πάνω στο αντικείµενο του νιπτήρα.tο παράθυρο Τροποποίηση αντικειµένων εµφανίζεται. ιπλό κλικ στο πεδίο Ύψος και γράψτε 285. Πατήστε Enter και περιµένετε λίγα δευτερόλεπτα καθώς το πρόγραµµα ενηµερώνει το αντικείµενο.το πρόγραµµα σας πληροφορεί για την πρόοδο της ενηµέρωσης. Εξαρτάται από τις προδιαγραφές του υπολογιστή σας εάν θα πάρει λίγο ή περισσότερο χρόνο.

83 Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια Πατήστε το κουµπί Εξοδος. εν θα παρατηρήσετε αλλαγές στην κάτοψη αλλά στο προοπτικό θα δείτε ότι ο νιπτήρας έχει ακριβώς το ύψος που επιθυµείτε. Κλείστε το παράθυρο του προοπτικού. 9.2 Καθορίζοντας το ύψος της µπανιέρας Θα δουλέψετε παράλληλα στο προοπτικό και την όψη. ιπλό κλικ κάπου στον τρίτο τοίχο. Από το µενού συντόµευσης που εµφανίζεται επιλέξτε Όψη. Το παράθυρο του προοπτικού εµφανίζεται και καλύπτει όλη την κάτοψη. Μετακινήστε το ποντίκι στην πανω άκρη του παραθύρου του προοπτικού. Το ποντίκι µετατρέπεται σε ένα βέλος διπλής κατεύθυνσης. Κρατήστε πατηµένο το αριστερό κουµπί του ποντικιού και σύρτε το προς τα κάτω µέχρι τη µέση 81

84 82 Οδηγός επίστρωσης πλακιδίων του παραθύρου. Εκεί ελευθερώστε το κουµπί του ποντικιού. Ρυθµίστε την κατακόρυφη µπάρα κύλισης στο παράθυρο προοπτικού έτσι ώστε να µπορείτε να δείτε τον νιπτήρα. Η οθόνη σας πρέπει να µοιάζει κάπως έτσι: Θυµηθήτε το πάνελ µε το οποίο στρώσατε τον νιπτήρα.

85 Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια 83 Τα διαγώνια πλακάκια ξεκινούν από ύψος 294. Έτσι το τελευταίο τορέλο τελειώνει στα 494 = (αρµός). Θα πρέπει επίσης ν αφαιρέσετε 6, το οποίο ορίζεται στο µενού Παράµετροι>Παράµετροι προγράµµατος ως Πάχος πλακιδίου. Έτσι το κτιστό γύρω απ το νιπτήρα θα πρέπει να έχει ύψος 488 = Από το βασικό µενού επιλέξτε Aλλαγές->Τροποποίηση αντικειµένων.. Τώρα κάντε κλικ πάνω στην κάτοψη στο αντικείµενο της µπανιέρας. Tο παράθυρο Τροποποίηση αντικειµένων εµφανίζεται. ιπλό κλικ στο πεδίο Υψος και γράψτε 488. Πατήστε Enter και περιµένετε λίγα δευτερόλεπτα καθώς το πρόγραµµα ενηµερώνει το αντικείµενο. Το πρόγραµµα σας πληροφορεί για την πρόοδο της ενηµέρωσης. Πατήστε το κουµπί Εξοδος. εν θα παρατηρήσετε αλλαγές στην κάτοψη αλλά στο προοπτικό θα δείτε ότι η µπανιέρα έχει ακριβώς το ύψος που θέλετε.

86 84 Οδηγός επίστρωσης πλακιδίων Αφήστε το παραθυρο του προοπτικού ανοιχτό. 9.3 Καθορίζοντας το µέγεθος της µπανιέρας ιπλό κλικ στο αντικείµενο της µπανιέρας, στην κάτοψη. Το µενού συντόµευσης εµφανίζεται. Επιλέξτε Αλλαγή. Ο πίνακας ελέγχου αλλάζει όπως η παρακάτω εικόνα.

87 Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια 85 Κλικ στο κουµπί Μεγέθους της οµάδας Αλλαγή, στις ρυθµίσεις. Το σχήµα της µπανιέρας έχει γίνει ένα διακεκοµµένο τετράγωνο µε κόµβους επιλογής στις γωνίες και στα µέσα κάθε πλευράς του. Κλικ στον κάτω µέσο κόµβο επιλογής της µπανιέρας, µετακινήστε το ποντίκι και κάντε δεύτερο κλικ στον κόµβο επιλογής της γωνίας του τοίχου. Το µήκος της µπανιέρας έχει γίνει Στις ρυθµίσεις και στο πεδίο Μήκος πληκτρολογήστε 1000 και πατήστε Enter. Παρατηρήστε στην κάτοψη οτι το µήκος της µπανιέρας έχει αλλάξει. Για να οριστικοποιήσετε τις αλλαγές και για να τις δείτε επίσης στο προοπτικό πατήστε ΟΚ στις ρυθµίσεις. Εµφανίζεται το σχετικό πλαίσιο διαλόγου. Πατήστε OK στο πλαίσιο διαλόγου και περιµένετε όσο καταχωρούνται οι αλλαγές. Ξανά, όπως στη διαδικασία αλλαγής του ύψους, θα εµφανιστούν για λίγο κάποια παράθυρα µε πληροφορίες για την πρόοδο της καταχώρησης των αλλαγών. Στην κάτοψη κάντε διπλό κλικ στη µπανιέρα για να εµφανιστεί το µενού συντόµευσης.

88 86 Οδηγός επίστρωσης πλακιδίων Από το µενού επιλέξτε Mετακίνηση παρελκοµένων. Παρατηρήστε οτι το κτιστό γύρω απ' τη µπανιέρα παραµένει σχεδιασµένο κανονικά ενώ η µπανιέρα τώρα φαίνεται σχεδιασµένη µε διακεκοµµένες γραµµές, δείχνοντας έτσι οτι µπορείτε ν' αλλάξετε µόνο τη θέση της µπανιέρας, χωρίς να επηρρεαστεί το κτιστό µέρος. Τα περιεχόµενα του πλαισίου των ρυθµίσεων αλλάζουν και δείχνουν κάπως έτσι: Πληκτρολογήστε 100 στο πεδίο Αριστερά του πλαισίου των ρυθµίσεων και πατήστε ΟΚ. Πληκτρολογήστε 50 στο πεδίο Πίσω του πλαισίου των ρυθµίσεων και πατήστε ΟΚ. Η µπανιέρα κεντράρεται στο κτιστό γύρω της. Κλείστε το παράθυρο της όψης. 9.4 Καθορίζοντας το µέγεθος και τη θέση του νιπτήρα Προηγουµένως καθορίσατε το ύψος του κτιστού γύρω από το νιπτήρα. Τώρα θ' αλλάξετε το µήκος του ώστε να είναι ακριβώς 6 πλακίδια και µε τέτοιο τρόπο ώστε η µπορντούρα να συνεχίζεται κανονικά στον τοίχο. Πάρτε την όψη του τοίχου 2 όπως κάνατε στα προηγούµενα κεφάλαια και τακτοποιήστε έτσι τα παράθυρα ώστε να µπορείτε να δείτε ταυτόχρονα την κάτοψη και την όψη της µελέτης. Η µπορντούρα στο στρώσιµο του τοίχου τελειώνει στα 903 και η µπορντούρα που τοποθετήσατε στο στρώσιµο του κτιστού γύρω από το νιπτήρα τελειώνει στα 294, έτσι ώστε η ευθυγράµµιση του κάτω µέρους του νιπτήρα θα είναι 609 = Θα κάνετε το µήκος του νιπτήρα να είναι όσο 6 πλακίδια. 200 X X 3 (αρµός) = Θα αφαιρέσετε 2 X 6 =12 για το πάχος των πλακιδίων και από τις δύο πλευρές του κτιστού γύρω από το νιπτήρα. Έτσι, είναι 1203 = Από το βασικό µενού επιλέξτε Αλλαγές->Τροποποίηση αντικειµένων.. Στην κάτοψη επιλέξτε το νιπτήρα. Εµφανίζεται το πλαίσιο διαλόγου µε τις ρυθµίσεις του αντικειµένου. Στο πεδίο Μήκος πληκτρολογήστε Στο πεδίο Ευθυγράµµιση πληκτρολογήστε 609. Κάντε κλικ στο κουµπί Αποθήκευση και περιµένετε έως ότου καταχωρηθούν οι αλλαγές.

89 Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια 87 Κάντε κλικ στο κουµπί Έξοδος. Κάντε διπλό κλικ στον καθρέφτη, στην κάτοψη. Εµφανίζεται το µενού συντόµευσης. Από το µενού επιλέξτε Μετακίνηση. Καθώς µετακινείτε το ποντίκι, το αντικείµενο του καθρέφτη σέρνεται στον τοίχο. Εάν µετακινείται ο νιπτήρας και όχι ο καθρέφτης, τότε έχετε επιλέξει λάθος αντικείµενο. Πατήστε Esc και προσπαθήστε ξανά. Στο πλαίσιο διαλόγου των ρυθµίσεων και στο πεδίο Αριστερά πληκτρολογήστε 300 και πατήστε Enter. Κλείστε το παράθυρο του προοπτικού. Σηµείωση: Εάν έχετε ανοιχτό το παράθυρο του προοπτικού δεν µπορείτε να µπείτε στο παράθυρο Στρώσιµο πλακιδίων. 9.5 Ευθυγράµµιση πλακιδίων Κάντε κλικ στο κουµπί Στρώσιµο.. για ν' ανοίξει το παράθυρο στρωσίµατος. Κάντε κλικ στην κάθετη καρτέλα 700x570. Βεβαιωθείτε ότι είναι επιλεγµένη η πάνω περιοχή του κτιστού γύρω από το νιπτήρα. εξί κλικ για ν ανοίξει το µενού συντόµευσης. Από το µενού επιλέξτε Ευθυγράµµιση->Κατά θέση. Μετακινήστε το ποντίκι πάνω από κάποιο πλακίδιο το οποίο είναι κοντά στην κάτω δεξιά γωνία της περιοχής. Καθώς µετακινείτε το ποντίκι πάνω από τα πλακίδια εµφανίζονται οι κόµβοι επιλογής τους. Κάντε κλικ στον κάτω δεξιά κόµβο του πλακιδίου. Κάντε κλικ στον κάτω δεξιά κόµβο της περιοχής. Τα πλακίδια στην πάνω επιφάνεια του νιπτήρα ευθυγράµµίζονται κάπως έτσι. Εάν κάτι δεν πάει καλά, επαναλαµβάνετε τις κινήσεις.

90 88 Οδηγός επίστρωσης πλακιδίων Κάντε κλικ στην κάθετη καρτέλα 180x90. Βεβαιωθείτε ότι είναι επιλεγµένη η πάνω περιοχή του κτιστού γύρω από το νιπτήρα. Κάντε δεξί κλικ για να εµφανιστεί το αναδιπλούµενο µενού. Από το µενού επιλέξτε Ευθυγράµµιση->Κατά θέση. Μετακινήστε το ποντίκι πάνω από κάποιο πλακίδιο το οποίο είναι κοντά στην κάτω αριστερή γωνία της περιοχής. Καθώς µετακινείτε το ποντίκι πάνω από τα πλακίδια εµφανίζονται οι κόµβοι επιλογής τους. Κάντε κλικ στον κάτω αριστερά κόµβο του πλακιδίου. Κάντε κλικ στον κάτω αριστερά κόµβο της περιοχής. Τα πλακίδια στην πάνω επιφάνεια του νιπτήρα ευθυγραµµίζονται κάπως έτσι.

91 Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια Κάντε κλικ στην οριζόντια καρτέλα Τοίχοι. Κάντε δεξί κλικ ώστε να εµφανιστεί το µενού συντόµευσης. Επιλέξτε Ευθυγράµµιση->στον επόµενο τοίχο Κάντε κλικ στον Τοίχο 3 στην περιοχή σχεδιασµού. Κάντε κλικ έξω από τους τοίχους για να τελειώσετε την ευθυγράµµιση (αλλιώς το πρόγραµµα θα "κολλήσει" σ' αυτή την καρτέλα). Κάντε κλικ στην οριζόντια καρτέλα Κάτοψη. Κάντε κλικ στην κάθετη καρτέλα Κάτοψη µελέτης. Κάντε κλικ µέσα στην περιοχή βάσης της πόρτας. Εµφανίζεται το παράθυρο της περιοχής βάσης της πόρτας. Επιλέξτε το κουµπί ωµάτιο1. Κάντε κλικ στο κουµπί OK στο πλαίσιο διαλόγου και περιµένετε. Τα πλακίδια θα τοποθετηθούν στην περιοχή βάσης της πόρτας συνεχόµενα απ' το δωµάτιο. Η κάτοψη φαίνεται τώρα κάπως έτσι:. 89

92 90 Οδηγός επίστρωσης πλακιδίων Κάντε κλικ στην κάθετη καρτέλα ωµάτιο 1. Κάντε δεξί κλικ ώστε να εµφανιστεί το µενού συντόµευσης. Από το µενού επιλέξτε Ευθυγράµµιση->Κατά θέση. Μετακινήστε το ποντίκι πάνω από κάποιο πλακίδιο το οποίο είναι κοντά στην επάνω αριστερή γωνία του δωµατίου. Κάντε κλικ στον επάνω αριστερά κόµβο επιλογής του πλακιδίου. Κάντε κλικ στον επάνω αριστερά κόµβο επιλογής της περιοχής του δωµατίου όπως στην εικόνα.

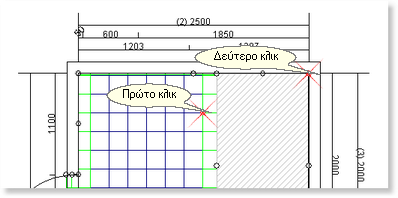

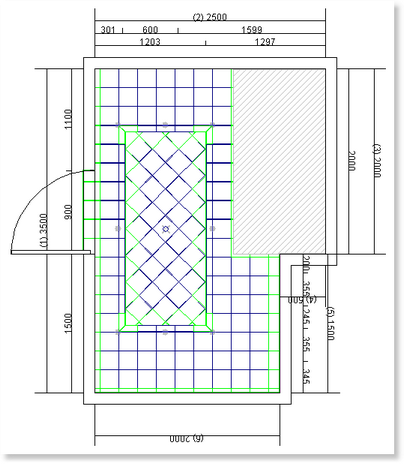

93 Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια ηµιουργώντας Περιοχή και Μπορντούρα Βεβαιωθείτε ότι η περιοχή του δωµατίου είναι επιλεγµένη. Κάντε δεξί κλικ για να εµφανίσετε το µενού συντόµευσης. Από το µενού επιλέξτε Περιοχή->Νέα Περιοχή. Μετακινήστε το ποντίκι πάνω στο δωµάτιο. Κατά τη µετακίνηση το πρόγραµµα επιλέγει τα πλακίδια (δείχνοντας τους κόµβους επιλογής τους). Για να σχεδιάσετε µια νέα περιοχή ξεκινήστε πάνω από το πλακίδιο 1 όπως στην εικόνα. Κάντε αριστερό κλικ στον επάνω δεξιά κόµβο επιλογής, όπως στην εικόνα. Επαναλάβετε τα βήµατα και για τα τέσσερα πλακίδια µε τη σειρά που υποδεικνύεται από τους αριθµούς. Σηµείωση: µπορείτε να ακυρώσετε οποιοδήποτε βήµα (πηγαίνοντας πίσω όσα βήµατα θέλετε) πατώντας το πλήκτρο Esc. Για να τελειώσετε την περιοχή κάντε δεξί κλικ. Εµφανίζεται το πλαίσιο διαλόγου Επιλογές στρωσίµατος νέας περιοχής. Πατήστε Ναι. Η περιοχή δηµιουργείται, στρωµένη µε πλακίδια όπως και η γονική (η περιοχή όλου του δωµατίου) και ευθυγραµµισµένη. Στο πλαίσιο διαλόγου των ρυθµίσεων επιλέξτε το κουµπί εξιόστροφα ή Αριστερόστροφα στην οµάδα Περιστροφή. Στο ίδιο πλαίσιο διαλόγου επιλέξτε Αρχική θέση στην οµάδα Μετακίνηση. Η κάτοψη φαίνεται

94 92 Οδηγός επίστρωσης πλακιδίων κάπως έτσι, µε την νέα περιοχή επιλεγµένη (γκρίζοι κύκλοι στις γωνίες). Στο πλαίσιο διαλόγου Περιθώρια περιοχής γράψτε 0 και πατήστε Enter. M' αυτό τον τρόπο διαγράφουµε τον αρµό γύρω από την περιοχή, επειδή πρόκειται να δηµιουργήσουµε µια µπορντούρα µέσα στην περιοχή και η µπορντούρα θα προσθέσει από µόνη της τον απαιτούµενο αρµό, αλλιώς στο πάτωµα γύρω από την περιοχή θα εµφανιστεί διπλός αρµός. Κάντε δεξί κλικ για να εµφανιστεί το αναδιπλούµενο µενού. Επιλέξτε Μπορντούρα->Αυτόµατη µπορντούρα... Εµφανίζεται το παράθυρο της µπορντούρας που είναι το ίδιο µε το παράθυρο Στρώσιµο, αλλά δουλεύει µε διαφορετικό τρόπο εδώ που δηµιουργείτε µπορντούρες και όχι νέο στρώσιµο. Κάντε κλικ στο κουµπί Νέο. Εµφανίζεται το πλαίσιο διαλόγου ηµιουργία νέου αρχείου. Eπιλέξτε το κουµπί Όχι. Πατήστε ΟΚ. Από την ίδια σειρά όπως προηγουµένως (Philkeram Monoporosa Wall->Ira) "τραβήξτε" το πλακίδιο Επιλέξτε το κουµπί Στρώσιµο. Θα δείτε ένα δείγµα τετράγωνης µπορντούρας να εµφανίζεται στην περιοχή σχεδιασµού. Αλλάξτε τον αρµό σε 3. Το δείγµα της µπορντούρας ευθυγραµµίζεται αµέσως. Αποθηκεύστε τη µπορντούρα σαν ανεξάρτητο αρχείο µε το όνοµα Tutorial border. (ακόµη κι αν δεν πρόκειται να το χρησιµοποιήσετε ξανά στο tutorial).

95 Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια 93 Πατήστε OK. Εµφανίζεται το πλαίσιο διαλόγου Ευθυγράµµιση µπορντούρας. Επιβεβαιώστε οτι στην οµάδα Τύπος µπορντούρας το κουµπί Εσωτερική είναι επιλεγµένο, και οτι στις ρυθµίσεις Ευθυγράµµιση είναι επιλεγµένο το κουµπί Κέντρο. Επιλέξτε OK. Η κάτοψη φαίνεται κάπως έτσι: Πατήστε το κουµπί Έξοδος. 9.7 Αλλάζοντας την υφή των πλακιδίων Από το βασικό µενού επιλέξτε Θέα->Όψη. Για να πάρετε την όψη του πατώµατος, κάντε κλικ είτε έξω από τους τοίχους είτε µέσα στο δωµάτιο αλλά µακριά απ' τους τοίχους και τις διακεκοµµένες γραµµές (στην "ελεύθερη" περιοχή του δωµατίου). Όταν εµφανιστεί το παράθυρο της όψης ύστερα από λίγο, κάντε διπλό κλικ σε οποιοδήποτε πλακίδιο µέσα στην περιοχή που µόλις πριν δηµιουργήσατε. Από το µενού συντόµευσης επιλέξτε Αλλαγή υφής. Το παράθυρο Κατάλογος πλακιδίων εµφανίζεται.

96 94 Οδηγός επίστρωσης πλακιδίων Επιλέξτε το κουµπί Φίλτρα. Εµφανίζεται το παράθυρο Φίλτρα καταλόγου πλακιδίων. Επιλέξτε το κουτάκι επιλογής Κατάλογος ώστε να περιορίσετε τα πλακάκια µόνο σ εκείνα αυτού του καταλόγου. Επιλέξτε το κουτάκι επιλογής Όνοµα και στο πεδίο αµέσως δίπλα πληκτρολογήστε Πατήστε OK στο παράθυρο Φίλτρα καταλόγου πλακιδίων. Τώρα είστε πίσω, στο παράθυρο Κατάλογος πλακιδίων µε το νέο πλακίδιο επιλεγµένο. Επιλέξτε το κουτάκι επιλογής Αλλαγή όλων.

97 Αλλάζοντας µέγεθος. Ευθυγραµµίζοντας περιοχές και όρια Πιέστε OK. Περιµένετε µέχρι να ενηµερωθεί το παράθυρο της όψης. Τώρα δείχνει κάπως έτσι. 95

98 96 Οδηγός επίστρωσης πλακιδίων Κλείστε το παράθυρο της όψης. 9.8 Σύνοψη Τώρα µπορείτε: Να καθορίσετε το ύψος αντικειµένων που επιδέχονται στρώσιµο πλακιδίων. Να καθορίσετε το µέγεθος αντικειµένων που επιδέχονται στρώσιµο πλακιδίων. Να ευθυγραµµήσετε πλακίδια σε στρωµένες επιφάνειες. Να δηµιουργήσετε περιοχές. Να δηµιουργήσετε στρώσιµο µπορντούρας. Να δηµιουργήσετε µπορντούρες. Ν' αλλάξετε πλακίδια.

99 Κεφάλαιο X Φώτα, Προοπτική απεικόνιση & Κίνηση

100

101 Φώτα, Προοπτική απεικόνιση & Κίνηση Φώτα, Προοπτική απεικόνιση & Κίνηση 10.1 Τοποθετώντας πηγές φωτισµού εξί κλικ στον ελεύθερο χώρο της επιφάνειας σχεδιασµού για να εµφανιστεί το µενού συντόµευσης. Από το µενού επιλέξτε Πηγές φωτισµού. Ο κέρσορας µετατρέπεται σ' ενα εικονίδιο λάµπας.τώρα µπορείτε να τοποθετήσετε φώτα. Σ' αυτή τη φάση όλα γίνονται µε αριστερό κλικ. Όταν θα κάνετε δεξί κλικ θα είστε σε "κανονική κατάσταση". Πρόκειται να τοποθετήσετε δύο σηµειακές πηγές φωτισµού (πηγή φωτός που εκπέµπει σφαιρικά το φως προς όλες τις κατευθύνσεις από ένα σηµείο). Φανταστείτε µια κάθετη γραµµή που ξεκινά από τη µέση του νιπτήρα προς τα κάτω, µια οριζόντια γραµµή που ξεκινά από τη µέση της πόρτας και µια οριζόντια που ξεκινά από τη µέση της απόστασης ανάµεσα στην λεκάνη και στο µπιντέ. Τα σηµεία τοµής τους µπορούν να είναι οδηγοί για σας, όσον αφορά το πού θα τοποθετήσετε τις πηγές φωτισµού σ' αυτή τη µελέτη, όπως φαίνεται και στην εικόνα. Αριστερό κλικ για να ορίσουµε τη θέση της πρώτης πηγής φωτισµού. Εµφανίζεται το µενού συντόµευσης.

102 100 Οδηγός επίστρωσης πλακιδίων Επιλέξτε Σηµειακή πηγή φωτός απ' το µενού. Εµφανίζεται το πλαίσιο διαλόγου Παράµετροι σηµειακής φωτεινής πηγής. Επιλέξτε το κουµπί επιλογής Η φωτεινή πηγή δηµιουργεί σκιές. Πατήστε το κουµπί Εφαρµογή. Σηµείωση: εάν δεν τοποθετήσατε τη φωτεινή πηγή ακριβώς στο σηµείο που θέλατε, κάντε αριστερό κλικ επάνω του και από το αναδιπλούµενο µενού επιλέξτε ιαγραφή φωτεινής πηγής. Αριστερό κλικ για να ορίσουµε της θέση της δεύτερης πηγής φωτισµού. Εµφανίζεται το µενού συντόµευσης. Επιλέξτε Σηµειακή πηγή φωτός απ' το µενού. Εµφανίζεται το πλαίσιο διαλόγου Παράµετροι σηµειακής φωτεινής πηγής. Επιλέξτε το κουµπί επιλογής Η φωτεινή πηγή δηµιουργεί σκιές. Πατήστε το κουµπί Εφαρµογή. εξί κλικ για να επιστρέψουµε στην κανονική κατάσταση Προσαρµόζοντας το προοπτικό Σηµείωση: Μπορείτε να πάρετε προοπτική απεικόνιση της µελέτης οπουδήποτε και αν βρίσκεστε στο βασικό παράθυρο του προγράµµατος. Υπάρχουν µόνο δύο περιορισµοί στο να δουλεύετε παράλληλα στην κάτοψη και στο προοπτικό (ή στην όψη). Πρώτον, όταν τοποθετείτε τις πηγές φωτισµού, πρέπει να κλείσετε όλα τα παράθυρα της θέας (ειδάλλως οι πηγές φωτισµού που τοποθετείτε στην κάτοψη δεν θα φαίνονται στο προοπτικό. εύτερον, εάν θέλετε να µεταβήτε στο παράθυρο Στρώσιµο, θα πρέπει να έχετε κλείσει όλα τα παράθυρα των προοπτικών απεικονίσεων, αλλιώς το πρόγραµµα απενεργοποιεί το σχετικό κουµπί και δεν έχετε την επιλογή µετάβασης σ' αυτό το παράθυρο.

103 Φώτα, Προοπτική απεικόνιση & Κίνηση 101 Επιλέξτε από το µενού Θέα την εντολή Προοπτικό. Κάντε κλικ οπουδήποτε έξω απ' το δωµάτιο (όπως δείχνειτο πρώτο βήµα στην εικόνα). Το εικονίδιο της κάµερας εµφανίζεται στην κάτοψη ακριβώς στο σηµείο όπου κάνατε κλικ. ιπλό κλικ στις ρυθµίσεις και στο πεδίο Οπτική γωνία πληκτρολογήστε 50 και πατήστε Enter. ιπλό κλικ στις ρυθµίσεις και στο πεδίο Ύψος απ' το δάπεδο πληκτρολογήστε 900 και πατήστε Enter. Μετακινήστε το ποντίκι στην περιοχή σχεδιασµού, όπως φαίνεται από τα βήµατα 2 και 3 στην εικόνα και τοποθετήστε το εικονίδιο της κάµερας έτσι ώστε η αριστερή γραµµή να έχει µικρή απόκλιση προς τ' αριστερά. Κάντε δεξί κλικ εκεί για να σταθεροποιήσετε την οπτική γωνία της κάµερας. Σηµείωση: Όσο πιο πολύ αποµακρύνετε το ποντίκι από την αρχική θέση, τόσο πιο εύκολο είναι να ελέγξετε τη νέα του θέση. Μετακινήστε το ποντίκι πάνω στο σηµείο εκκίνησης του εικονιδίου της κάµερας έως ότου ο κέρσορας να µετατραπεί σ' ένα µικρό τετράγωνο µε το σύµβολο [+] µέσα και κάντε δεξί κλικ εκεί. Μετακινήστε το ποντίκι, ορίζοντας τη θέα έτσι ώστε η αριστερή γραµµή του εικονιδίου της κάµερας να κόβει τον τοίχο 1 ακριβώς στην άκρη της πόρτας και η δεξιά γραµµή να κόβει τον τοίχο 5 ακριβώς στην άκρη του µπιντέ (όπως φαίνεται και από τους σταυρούς στην κάτω εικόνα). Εκεί κάνετε δεξί κλικ για να σταθεροποιήσετε τη θέα. Μετακινήστε το ποντίκι πάνω στη µικρή γραµµή που ενώνει τις δύο γραµµές που ορίζουν τη γωνία του εικονιδίου της κάµερας (κοντά στο σηµείο εκκίνησης), έως ότου ο κέρσορας µετατραπεί σ' ένα µικρό τετράγωνο µε το σύµβολο [-] µέσα και κάντε δεξί κλικ εκεί. Σηµείωση: όταν το πρόγραµµα θα πάρει προοπτική απεικόνιση θα εµφανίσει µόνο τα αντικείµενα που βρίσκονται µπροστά απ' αυτή τη γραµµή. Έτσι, οι τοίχοι που πιθανά βρίσκονται πίσω απ' τη γραµµή, δεν αποτελούν εµπόδιο και µπορεί να φανεί το εσωτερικό του δωµατίου.

104 102 Οδηγός επίστρωσης πλακιδίων Μετακινήστε τον κέρσορα προς τα µπρος και θα δείτε πως η γραµµή κινείται µαζί του. Ορίστε τη θέση της έτσι ώστε τα δύο άκρα της (όπως φαίνεται και στην εικόνα) µόλις να µπαίνουν στο δωµάτιο και κάντε δεξί κλικ εκεί. Περιµένετε µέχρι το πρόγραµµα να ολοκληρώσει την προοπτική απεικόνιση και να παρουσιάσει το παράθυρό της. Θα πάρετε µια προοπτική απεικόνιση παρόµοια µ' αυτήν. Σηµείωση: η εικόνα του προοπτικού δεν χωρά ολόκληρη στο παράθυρο, µπορείτε να δείτε το υπόλοιπο µετακινώντας τις µπάρες κύλισης.

105 Φώτα, Προοπτική απεικόνιση & Κίνηση 103

106 104 Οδηγός επίστρωσης πλακιδίων 10.3 Κίνηση Στο παράθυρο της προοπτικής απεικόνισης της µελέτης πατήστε το κουµπί Κίνηση περιµένετε έως ότου εµφανιστεί το παράθυρο της Κίνησης. και Η οµάδα των κουµπιών επιλογής της κατάστασης "Κίνησης" αποτελείται από τρία κουµπιά (Μετατόπιση της κάµερας, Περιστροφή της σκηνής και Περιστροφή της κάµερας) από τα οποία είναι ένα µόνο κάθε φορά επιλεγµένο ώστε να ορίζει σε ποιά "κατάσταση κίνησης" βρισκόµαστε, για παράδειγµα, πώς µπορείτε να ορίσετε την κίνηση χρησιµοποιώντας τους κυκλικούς ελεγκτές κίνησης (rollers). Όταν ανοίγει το παράθυρο της κίνησης εξ ορισµού είναι επιλεγµένο το κουµπί Μετατόπιση της κάµερας. Η κάµερα είναι το σηµείο απ' όπου παίρνουµε το προοπτικό. Μπορείτε ν' αλλάξετε την "κατάσταση κίνησης" επιλέγοντας κάποιο άλλο από τα τρία κουµπιά. Πειραµατιστείτε ελεύθερα και µε τα τρία,όπως υποδεικνύεται παρακάτω. Στην κατάσταση Μετατόπιση της κάµερας µπορείτε να ρυθµίσετε οπτικά τη σκηνή χρησιµοποιώντας τους rollers TransX, TransY, Dolly και Zoom. Για να χρησιµοποιήσετε οποιονδήποτε από τους rollers, κάντε αριστερό κλικ επάνω τους και κινηθήτε κρατώντας πατηµένο το ποντίκι. Με το TransX µετακινείτε την κάµερα αριστερά ή δεξιά, µε το TransY µετακινείτε την κάµερα πάνω ή κάτω, µε το Dolly µετακινείτε την κάµερα πίσω ή µπροστά και µε το Zoom αποµακρύνετε ή κάνετε πιο κοντινή την οπτική γωνία από την κάµερα. Στην κατάσταση Περιστροφή της σκηνής έχετε τους ίδιους Dolly και Zoom rollers και οι TransX και TransY rollers αλλάζουν και γίνονται RotX και RotY. Μετακινώντας τους περιστρέφετε τη σκηνή γύρω από τον εαυτό της µε βάση τον οριζόντιο X ή τον κάθετο Y άξονά της. Στην κατάσταση Περιστροφή της κάµερας έχετε τους ίδιους RotX και RotY rollers αλλά χρησιµοποιώντας τους, δεν µετακινείται η σκηνή αλλά η ίδια η κάµερα γύρω από τον άξονά της.

107 Φώτα, Προοπτική απεικόνιση & Κίνηση 105 Χρησιµοποιώντας τους rollers, πιθανόν να αλλάξατε την οπτική γωνία. Για να επιστρέψετε στην στην αρχική οπτική γωνία, πατήστε το κουµπί Επιστροφή της κάµερας στην αρχική θέση Ρεαλιστικός φωτισµός Για να έχετε φωτεινές πηγές µε σύνθετα ή ρεαλιστικά χαρακτηριστικά, πατήστε το κουµπί Ειδικά εφφέ. στο παράθυρο της κίνησης. Εµφανίζεται το πλαίσιο διαλόγου Ειδικά εφφέ. Πρώτα αλλάξτε τη ρύθµιση "Απόδοση µε" επιλέγοντας τη ρύθµιση "Image trace" ώστε να χρησιµοποιήσετε προχωρηµένες ρυθµίσεις για τις φωτεινές πηγές. εύτερον, σύρτε έως την άκρη δεξιά την ένδειξη Εµφάνιση σκιών στα αντικείµενα. Τρίτον, ρυθµίστε τις ενδείξεις Ποιότητα εσωτερικών µαλακών σκιών και Ποιότητα εξωτερικών µαλακών σκιών, έτσι όπως υποδεικνύεται στην παραπάνω εικόνα. Πατήστε το κουµπί OK στο πλαίσιο διαλόγου Ειδικά εφφέ και περιµένετε µέχρις ότου το πρόγραµµα ενηµερώσει το προοπτικό µε τα νέες ρυθµίσεις. Αυτή η διαδικασία θα κρατήσει λίγο περισσότερο απ' ότι για το απλό προοπτικό και εµφανίζεται µια µπάρα ένδειξης προόδου απεικόνισης. Το νέο προοπτικό που εµφανίζεται µετά το τέλος της διαδικασίας είναι υπερφωτισµένο γιατί οι φωτισµοί στην απόδοση image trace χρειάζονται πολύ περισσότερο µελετηµένες ρυθµίσεις αλλά δίνουν υψηλής ποιότητας αποτελέσµατα στις σκιές και στο σύνολο της τελικής εικόνας.

108 106 Οδηγός επίστρωσης πλακιδίων Πατήστε το κουµπί Πηγές φωτισµού. Το πλαίσιο διαλόγου Πηγές φωτισµού εµφανίζεται. Επιλέξτε το κουµπί επιλογής Αmbient σκηνής. Κάντε κλικ µέσα στον µαύρο κύκλο. Εµφανίζεται το πλαίσιο διαλόγου Χρώµα. Επιλέξτε το κουµπί Ορισµός προσαρµοσµένων χρωµάτων >>. Το πλαίσιο διαλόγου επεκτείνεται παρουσιάζοντας τον τροχό των χρωµάτων. Στο πεδίο Φωτεινότητα: πληκτρολογήστε 30 και πατήστε Enter. Πατήστε το κουµπί OK. Επιστρέφετε το προηγούµενο πλαίσιο διαλόγου. Επιλέξτε την καρτέλα Attenuation. Στην λίστα συντόµευσης Φωτεινές πηγές είναι επιλεγµένη η Φωτεινή πηγή #1.

109 Φώτα, Προοπτική απεικόνιση & Κίνηση 107 Στο πεδίο Γραµµικός όρος: πληκτρολογήστε 3000 και πατήστε Enter. Στο πεδίο Τετραγωνικός όρος: πληκτρολογήστε 3 και πατήστε Enter. Στην λίστα συντόµευσης Φωτεινές πηγές επιλέξτε Φωτεινή πηγή #2. Ξανά ρυθµίστε τις τιµές attenuation σε 3000 και 3. Πατήστε το κουµπί Εφαρµογή και περιµένετε µέχρι να εφαρµοστούν οι αλλαγές. Κλείστε το πλαίσιο διαλόγου Πηγές φωτισµού. Το προοπτικό σας φαίνεται κάπως έτσι Εκτύπωση σε υψηλή ανάλυση Από το παράθυρο της Κίνησης θα πάρετε υψηλής ανάλυσης εκτυπώσεις προοπτικών, αφού προηγηθούν ολικές ή µερικές προαπεικόνίσεις τους. Πατήστε το κουµπί Ειδικά εφφέ. Εµφανίζεται το πλαίσιο διαλόγου Ειδικά εφφέ. Ορίστε τις

110 108 Οδηγός επίστρωσης πλακιδίων ρυθµίσεις όπως υποδεικνύεται στην κάτω εικόνα και περιµένετε έως ότου το πρόγραµµα ολοκληρώσει την απεικόνιση του προοπτικού. Πατήστε OK. Το πρόγραµµα θα εµφανίσει τις µπάρες απεικόνισης προόδου του προοπτικού. Σηµείωση: Η ποιότητα της τυπωµένης εικόνας θα είναι σαφώς ανώτερη, για καθαρά τεχνικούς λόγους: οι οθόνες έχουν το όριο των pixels που είναι πάντα µεγαλύτερα από τις κουκκίδες της εκτύπωσης. Αυτές είναι επίσης και οι ρυθµίσεις για την εκτύπωση. Για να εκτυπώσετε, πατήστε το κουµπί Ρυθµίσεις Εκτύπωσης. Εµφανίζεται το πλαίσιο διαλόγου Ρυθµίσεις Εκτύπωσης.

111 Φώτα, Προοπτική απεικόνιση & Κίνηση 109 Πατήστε το κουµπί της Ρύθµισης σελίδας εκτύπωσης. Εµφανίζεται το αντίστοιχο πλαίσιο διαλόγου. Στην οµάδα Χαρτί επιλέξτε το µέγεθος (συνήθως A4) και στην οµάδα Προσανατολισµός επιλέξτε Οριζόντιος (Landscape). Πατήστε OK. Πατήστε Προεπισκόπηση εκτύπωσης. Εµφανίζεται η µπάρα απεικόνισης προόδου. Περιµένετε µέχρι το πρόγραµµα να ετοιµάσει την εικόνα για εκτύπωση. Το παράθυρο Προεπισκόπηση εκτύπωσης δείχνει κάπως έτσι: Υπάρχει επίσης µια εργαλειοθήκη στο πάνω µέρος, απ' όπου µπορείτε επίσης να εκτυπώσετε τη

112 110 Οδηγός επίστρωσης πλακιδίων µελέτη σας ή να την αποθηκεύσετε ως bitmap για µελλοντική χρήση Σύνοψη Τώρα µπορείτε: Να τοποθετήσετε φώτα στην κάτοψη Να προσαρµόσετε το προοπτικό Να αλλάξετε το προοπτικό Να ορίσετε τις ρυθµίσεις των φωτεινών πηγών Να εκτυπώσετε σε υψηλή ανάλυση
