1 ΓΥΑΛΙΝΕΣ ΚΑΤΑΣΚΕΥΕΣ ΣΕ ΟΡΟΦΕΣ & ΑΙΘΡΙΑ ΚΑΤΑΣΚΕΥΑΣΤΙΚΕΣ ΛΕΠΤΟΜΕΡΕΙΕΣ Οι γυάλινες οροφές είναι ιδιαίτερα απαιτητικές κατασκευές, καθώς συχνά παρουσιάζουν προβλήματα. Ο σωστός σχεδιασμός, η προσεκτική κατασκευή και η επιμελής συντήρηση είναι οι παράγοντες που συντελούν στη σωστή λειτουργία και στη βιωσιμότητά τους. Παρουσίαση: ΕΛΕΥΘΕΡΙΑ ΤΙΤΟΝΗ, διπλ. αρχιτέκτονας μηχ., MSc 77

2 ΤΕΧΝΙΚΕΣ ΣΕΛΙΔΕΣ Σύγχρονη εφαρμογή γυάλινης οροφής σε χώρο τραπεζαρίας. Με τη χρήση του γυαλιού σε οροφές μπορεί να επιτευχθεί οπτική και θερμική άνεση, εξοικονόμηση ενέργειας, αίσθηση ευρυχωρίας και επαφής με το φυσικό τοπίο. Η χρήση του γυαλιού σε οροφές και αίθρια αποτελεί μια συνηθισμένη τεχνική εκμετάλλευσης του φυσικού φωτός. 4 Η επιλογή του κατάλληλου συστήματος στήριξης εξαρτάται από το είδος και το πάχος του γυαλιού, το μέγεθος της κατασκευής και τα φορτία που υπολογίζεται ότι θα δεχτεί. Τα πιο ευπαθή σημεία μιας γυάλινης κατασκευής είναι τα σημεία συναρμογής μεταξύ των διαφορετικών υλικών. ΠΕΡΙΛΗΨΗ Οι γυάλινες κατασκευές σε οροφές και αίθρια κάνουν όλο και συχνότερα την εμφάνισή τους τις τελευταίες δεκαετίες. Η καλύτερη κατανόηση της μηχανικής του γυαλιού και η εξέλιξη των υαλοπινάκων και των συστημάτων στήριξης συντέλεσαν στην παράκαμψη των σχεδιαστικών περιορισμών του παρελθόντος και ενίσχυσαν την ασφάλειά τους. Παρ' όλα αυτά, θεωρούνται από τις πιο απαιτητικές κατασκευές, καθώς συχνά παρουσιάζουν προβλήματα. Ο σωστός σχεδιασμός τους και η επιλογή των κατάλληλων υλικών μπορεί να εξασφαλίσει τη δομική τους αντοχή και να μειώσει τον κίνδυνο ρηγμάτωσης ή θραύσης. Παράλληλα, πρέπει να ληφθούν υπόψη ορισμένα ζητήματα, όπως η αποτελεσματική αποστράγγιση των υδάτων, η επαρκής διαχείριση των θερμικών φορτίων και του φυσικού φωτισμού, η εξασφάλιση αερισμού και σκίασης και η τήρηση ειδικών προδιαγραφών σε ορισμένες περιπτώσεις. Τέλος, ο περιοδικός έλεγχος, ο συχνός καθαρισμός και η επαρκής συντήρηση μπορούν να εξασφαλίσουν τη σωστή λειτουργία και τη μακροβιότητα αυτών των κατασκευών. Το γυαλί είναι ένα διαδεδομένο δομικό υλικό, ιδιαίτερα αγαπητό από τους αρχιτέκτονες, με πολλά λειτουργικά, αισθητικά και περιβαλλοντικά χαρακτηριστικά. Η χρήση του γυαλιού σε οροφές και αίθρια αποτελεί μια συνηθισμένη τεχνική εκμετάλλευσης του φυσικού φωτός, των θερμικών κερδών αλλά και του φυσικού αερισμού σε εσωτερικούς χώρους κτιρίων. Με τις γυάλινες κατασκευές, εφόσον γίνει σωστή εκτίμηση των απαιτήσεων ενός χώρου και ορθή επιλογή των υλικών και του τρόπου κατασκευής, μπορεί να επιτευχθεί οπτική και θερμική άνεση, εξοικονόμηση ενέργειας, αίσθηση ευρυχωρίας και επαφής με το φυσικό τοπίο. Αν και οι γυάλινες κατασκευές σε οροφές εμφανίστηκαν από νωρίς στην αρχιτεκτονική, τα σύγχρονα υλικά και οι προηγμένες κατασκευαστικές μέθοδοι συντέλεσαν στη ραγδαία εξέλιξη αυτών των κατασκευών τις τελευταίες δεκαετίες. Σήμερα, πέρα από τα προκατασκευασμένα γυάλινα στοιχεία που χρησιμοποιούνται ευρέως, όπως φεγγίτες, κουπόλες και φωτοσωλήνες, υπάρχει η δυνατότητα κατασκευής γυάλινων οροφών επί τόπου, ακόμη και πολύ μεγάλων διαστάσεων, με βιώσιμα χαρακτηριστικά και μεγάλη ανθεκτικότητα στις καιρικές συνθήκες. Οι εφαρμογές των γυάλινων οροφών ποικίλλουν, καλύπτοντας ένα πολύ μεγάλο εύρος λειτουργικών και αισθητικών απαιτήσεων, από κτίρια κατοικίας, στα οποία βοηθητικοί χώροι μπορούν να μετατραπούν σε κύριους, έως μεγάλου όγκου κτίρια, στα οποία οι γυάλινες οροφές εξασφαλίζουν συνθήκες άνεσης στον 78 ΤΕΥΧΟΣ /07

3 4 εσωτερικό χώρο. Όσον αφορά στη μορφή τους, μπορεί να είναι επίπεδες ή να έχουν κλίση, ενώ μπορούν να συνδυαστούν με στοιχεία που βελτιώνουν την απόδοση τους, όπως ανοίγματα, σκίαστρα, θερμομονωτικά, ηχομονωτικά ή πυράντοχα υλικά. Αν και η χρήση τους είναι αρκετά διαδεδομένη, θεωρούνται από τις πιο απαιτητικές σύγχρονες κατασκευές, καθώς συχνά παρουσιάζουν αστοχίες και δημιουργούν προβλήματα στο κτιριακό κέλυφος και στο εσωτερικό του κτιρίου. Γι αυτό το λόγο και προκειμένου να επιτευχθεί μια ασφαλής, βιώσιμη, λειτουργική και ωραία αισθητικά εφαρμογή, πρέπει να δοθεί μεγάλη σημασία τόσο στο στάδιο του σχεδιασμού, όσο και στο στάδιο της εφαρμογής αλλά και συντήρησής τους. Σχεδιασμός & εξασφάλιση δομικής αντοχής Για να διασφαλιστεί η δομική αντοχή μιας γυάλινης οροφής και να αποφευχθεί πιθανή ρηγμάτωση ή θραύση, πρέπει να ληφθεί υπόψη η μηχανική συμπεριφορά του γυαλιού και να επιλεγεί το κατάλληλο είδος και πάχος υαλοπινάκων, συστημάτων στήριξης και υλικών συναρμογής, ανάλογα με τον τύπο της εφαρμογής, την τοποθεσία και τα προβλεπόμενα σταθερά και κινητά φορτία. Σε κάθε περίπτωση πρέπει να τηρούνται οι ισχύοντες κανονισμοί και οι προδιαγραφές ασφαλείας. Μηχανική συμπεριφορά του γυαλιού Η μηχανική συμπεριφορά του γυαλιού ως δομικού στοιχείου είναι σύνθετη και δύσκολη στην κατανόηση. Σε αντίθεση με τις μεταλλικές κατασκευές, στις οποίες θραύση προκαλείται στο σημείο της μέγιστης πίεσης, το γυαλί συμπεριφέρεται περίπλοκα και πολλές φορές απρόβλεπτα. Μετά από έρευνες χρόνων, έχει κατανοηθεί σε πολύ μεγάλο βαθμό η δομική συμπεριφορά του γυαλιού, η οποία καθορίζεται από την κατανομή τάσεων στα ευαίσθητα σημεία του υαλοπίνακα, όπως στις ακμές, στις γωνίες και στις οπές, αλλά και από την πιθανή μετατόπιση του γυαλιού υπό την επίδραση κινητών φορτίων, όπως ανέμων, χιονιού, σεισμών, θερμοκρασιακών διαφοροποιήσεων και άλλων φορτίων. Αυτή η κατανόηση, σε συνδυασμό με τη διαρκή εξέλιξη των λογισμικών ανάλυσης, έχει παρακάμψει τους σχεδιαστικούς περιορισμούς, που υπήρχαν στο παρελθόν και έχει αυξήσει σε πολύ μεγάλο βαθμό την ασφάλεια. 79

4 ΤΕΧΝΙΚΕΣ ΣΕΛΙΔΕΣ Κατασκευαστική λεπτομέρεια κεκλιμένης γυάλινης οροφής με γραμμικό σύστημα στήριξης. Η επίτευξη της στεγανοποίησης μιας γυάλινης κατασκευής είναι ο βασικός παράγοντας, που καθορίζει την επιτυχία τοποθέτησης και εξασφαλίζει τη βιωσιμότητά της. Κατασκευαστική λεπτομέρεια επίπεδης γυάλινης οροφής με σημειακό σύστημα στήριξης (χωρίς προεξοχή). 4 Κατασκευαστική λεπτομέρεια επίπεδης γυάλινης οροφής με σημειακό σύστημα στήριξης (με προεξοχή). Λεπτομέρειες σύνδεσης διαφορετικών συστημάτων στήριξης.. Γραμμικό σύστημα στερέωσης.. Μεταλλικές διατομές.. Λάμα στερέωσης. 4. Ελαστικές ταινίες σφράγισης.. Μονωτικός υαλοπίνακας ασφαλείας. 4 4 Παράλληλα, κατά το σχεδιασμό πρέπει να συνυπολογιστούν οι διαφορετικοί συντελεστές θερμικής διαστολής, ανάμεσα στα μεταλλικά στοιχεία, στο γυαλί και στις συνδετικές ύλες και να γίνει πρόβλεψη, ειδικά σε μεγάλα ανοίγματα, αρμών διαστολής, που θα αφομοιώνουν την κινητικότητα των υλικών και θα προστατεύουν από πιθανή ρηγμάτωση. Κλίση οροφής Θεωρητικά μια γυάλινη οροφή μπορεί να κατασκευαστεί με μηδενική κλίση, αλλά πρακτικά η επιτρεπόμενη ελάχιστη κλίση, ώστε να γίνεται επαρκής αποστράγγιση των υδάτων, είναι της τάξης των. Παρ όλα αυτά, σε κλίσεις μικρότερες των 7, η αποστράγγιση είναι δυσκολότερη, ενώ είναι σύνηθες τα νερά να αφήνουν λεκέδες στο γυαλί. Επιλογή υαλοπινάκων Στην εδραίωση των γυάλινων οροφών συντέλεσε και η εξέλιξη της τεχνολογίας παραγωγής και επεξεργασίας γυαλιού. Για τις γυάλινες οροφές επιβάλλεται η χρήση πολυστρωματικών υαλοπινάκων ασφαλείας. Αυτοί οι σύγχρονοι υαλοπίνακες έχουν αυξημένες ιδιότητες αντοχής και ασφάλειας, βελτιωμένη ενεργειακή συμπεριφορά και ευελιξία ως προς τις φόρμες τους. Η ενίσχυσή τους στο εσωτερικό με ινοπλαστικές μεμβράνες τούς μετατρέπει σε μονολιθικές κατασκευές και εξασφαλίζει τη συγκράτηση των θραυσμάτων σε περίπτωση αστοχίας, μειώνοντας τον κίνδυνο ατυχημάτων. Επιλογή συστήματος στήριξης Στις σύγχρονες γυάλινες κατασκευές τα συστήματα στήριξης γίνονται όλο και πιο διακριτικά προς όφελος της διαφάνειας και της αισθητικής. Οι υαλοπίνακες αναρτώνται από ένα μεταλλικό σύστημα, το οποίο στηρίζεται στο φέροντα οργανισμό του κτιρίου. Ο δύο πιο συνηθισμένοι σύγχρονοι τρόποι στήριξης του γυαλιού είναι οι εξής: Γραμμικό σύστημα στήριξης. Οι υαλοπίνακες σταθεροποιούνται με ένα ελαστικό υλικό σφράγισης, που παρεμβάλλεται μεταξύ του γυαλιού και των μεταλλικών στοιχείων στήριξης. Οι σύνδεσμοι καλύπτονται συνήθως με καπάκια για προστασία, που μπορούν να αφαιρεθούν για επιδιόρθωση των συνδέσμων. Επειδή τα σημεία σύνδεσης είναι επιρρεπή σε συλλογή βρομιάς, το συγκεκριμένο σύστημα ενδείκνυται για κεκλιμένες οροφές, εκτός και αν τα καπάκια αντικατασταθούν με σιλικόνη. 80 ΤΕΥΧΟΣ /07

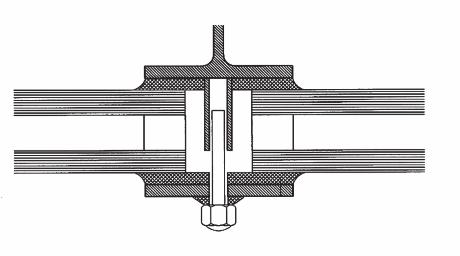

5 4 4. Μεταλλικός σκελετός ανάρτησης.. Μεταλλική διατομή διπλού ταυ.. Καπάκι προστασίας συνδέσμου (απαιτεί συχνή καθαριότητα). 4. Μονωτικός υαλοπίνακας ασφαλείας.. Κανάλι αποστράγγισης από ανοξείδωτο χάλυβα. α. Γραμμικό σύστημα στήριξης με ελαστικές ταινίες. β. Γραμμικό σύστημα στήριξης με σιλικόνη γ. Σημειακό σύστημα στήριξης με οπή στον υαλοπίνακα.. Μονωτικός υαλοπίνακας ασφαλείας.. Ελαστική ταινία σφράγισης.. Μεταλλική διατομή στήριξης. 4. Σημειακό σημείο στήριξης με καπάκι προστασίας συνδέσμου.. Προστατευτική μεταλλική διατομή. 6. Υδρορρόη. 7. Αποστάτης. δ. Σημειακό σύστημα στήριξης χωρίς οπή στον υαλοπίνακα. 4 Σημειακό σύστημα στήριξης. Η στήριξη πραγματοποιείται με τη χρήση ειδικών εξαρτημάτων, που βιδώνονται απευθείας σε οπές επάνω στον υαλοπίνακα ή στα σημεία σύνδεσης. Στη δεύτερη περίπτωση δεν απαιτείται διάτρηση του υαλοπίνακα, γεγονός που συντελεί στη μικρότερη καταπόνηση του γυαλιού, και στην εξοικονόμηση χρημάτων. Αυτή η μέθοδος είναι κατάλληλη για επίπεδες στέγες. Το σύστημα στήριξης, η γεωμετρία των οπών, ο αριθμός και η θέση των στηριγμάτων έχουν πολύ σημαντική επίδραση στη μηχανική συμπεριφορά του γυαλιού και παίζουν καθοριστικό ρόλο στη μεταφορά των φορτίων στο φέρον σύστημα. Η επιλογή του κατάλληλου για κάθε περίπτωση συστήματος εξαρτάται από διάφορους παράγοντες, όπως το είδος και το πάχος του γυαλιού, το μέγεθος της κατασκευής και τα φορτία που υπολογίζεται ότι θα δεχτεί. Ανεξάρτητα από τον τρόπο στήριξης που θα επιλεχθεί, οι σύνδεσμοι που χρησιμοποιούνται πρέπει να είναι κατασκευασμένοι από ανοξείδωτο χάλυβα, ώστε να αντέχουν στις καιρικές συνθήκες. Συναρμογή υλικών Τα υλικά που επιλέγονται για τη συναρμογή των υαλοπινάκων με τα μεταλλικά στοιχεία στήριξης πρέπει να είναι συμβατά μεταξύ τους αλλά και με τους υαλοπίνακες. Τα δύο πιο συνηθισμένα υλικά σφράγισης, που εξασφαλίζουν τη σταθερότητα της κατασκευής και προστατεύουν από τον αέρα και το νερό, είναι οι έτοιμες ελαστικές ταινίες και η σιλικόνη. Οι σύνδεσμοι κατασκευάζονται έτσι, ώστε να επιτρέπουν την απομάκρυνση της υγρασίας και τη διέλευση του ανέμου και να μην καταπονείται το συνολικό σύστημα. Κατασκευαστική αντιμετώπιση συνήθων προβλημάτων Πέρα από το σωστό σχεδιασμό μιας γυάλινης οροφής, πολύ σημαντικό ρόλο παίζει η σωστή κατασκευή της για την αποφυγή μελλοντικών προβλημάτων. Το πιο συνηθισμένο πρόβλημα αυτών των κατασκευών είναι η διαρροή νερού στο εσωτερικό. Άλλες πιθανές αστοχίες είναι η θραύση εξαιτίας μειωμένης δομικής αντοχής, η ελλιπής διαχείριση των θερμικών και ηχητικών φορτίων, αλλά και του φυσικού φωτισμού, η δημιουργία αισθητικών ατελειών στους υαλοπίνακες κτλ. 8

6 ΤΕΧΝΙΚΕΣ ΣΕΛΙΔΕΣ Οι εξελίξεις στην τεχνολογία των υλικών και η κατανόηση της μηχανικής συμπεριφοράς του γυαλιού επιτρέπουν σήμερα την κατασκευή γυάλινων ανθεκτικών οροφών επί τόπου. Λεπτομέρεια εξωτερικού (α) και εσωτερικού (β) συστήματος αποστράγγισης γυάλινης κατασκευής. Κατασκευαστικές λεπτομέρειες συναρμογής γυάλινης κατασκευής με δομικά στοιχεία. α. β. Διαχείριση υδάτων Η επίτευξη της στεγανοποίησης μιας γυάλινης κατασκευής είναι ο βασικός παράγοντας που καθορίζει την επιτυχία τοποθέτησης και εξασφαλίζει τη μακροβιότητά της. Η ανεπαρκής διαχείριση των υδάτων στις γυάλινες οροφές είναι το πιο συνηθισμένο πρόβλημα, με αποτέλεσμα ουκ ολίγες φορές να στάζουν νερά στο εσωτερικό των κτιρίων, διαβρώνοντας τα δομικά στοιχεία και θέτοντας σε κίνδυνο την ασφάλεια των χρηστών. Η συγκέντρωση νερών φθείρει τα υλικά σφράγισης στα σημεία συναρμογής, που είναι και τα πιο ευπαθή, καταστρέφοντας σταδιακά την κατασκευή, και παράλληλα προκαλεί αισθητικά προβλήματα, όπως θάμπωμα γυαλιού, κηλίδες και άλλα σημάδια. Εξωτερικό σύστημα αποστράγγισης. Το εξωτερικό σύστημα έχει στόχο την απομάκρυνση των όμβριων υδάτων με τη σωστή διευθέτησή τους μέσω υδρορροών. Το μέγεθος των υδρορροών υπολογίζεται με βάση τις καιρικές συνθήκες και πρέπει να προστατεύεται από συσσώρευση ουσιών που μπορούν να το φράξουν και να εμποδίσουν την ομαλή ροή του νερού. Ιδιαίτερη προσοχή πρέπει να δοθεί στις στέγες με κλίση μικρότερη των 7, οπότε απαιτείται προσεκτική διαμόρφωση κλίσεων. Εσωτερικό σύστημα αποστράγγισης. Είναι πλέον ευρέως αποδεκτό ότι μια γυάλινη οροφή με πρόβλεψη μόνο εξωτερικής αποστράγγισης θα αποτύχει μακροπρόθεσμα. Καθώς στην πράξη κανένα υλικό σφράγισης δεν είναι 00% στεγανό επί μακράν, τα σημεία συναρμογής πρέπει να είναι όσο το δυνατόν πιο προστατευμένα και τυχόν νερό που εισέρχεται εσωτερικά της κατασκευής να διευθετείται πλήρως και αμέσως, χωρίς να προκαλεί αλλοιώσεις στα υλικά. Το εσωτερικό σύστημα αποστράγγισης λειτουργεί απομακρύνοντας τα ύδατα που εισέρχονται, συγκεντρώνοντάς τα σε ειδικά κανάλια και κατευθύνοντάς τα στο εξωτερικό σύστημα αποστράγγισης. Η αποδοτικότητά του και η ταχύτητα, με την οποία τα νερά απομακρύνονται, πριν να προλάβουν να φθείρουν τα υλικά σφράγισης, καθορίζει την επιτυχία της κατασκευής. Συμπύκνωση υδρατμών. Οι περισσότερες γυάλινες οροφές παρουσιάζουν το φαινόμενο συμπύκνωσης υδρατμών λόγω μεγάλης διαφοράς θερμοκρασίας μεταξύ εσωτερικού και εξω- 8 ΤΕΥΧΟΣ /07

7 α. Συναρμογή κορυφογραμμής κεκλιμένης στέγης. β. Συναρμογή του ανώτερου άκρου κεκλιμένης στέγης με τον κατακόρυφο τοίχο. γ. Συναρμογή επίπεδης στέγης με γυάλινη πρόσοψη ελάχιστο 0 δ. Συναρμογή του κατώτερου άκρου κεκλιμένης στέγης με την οροφή. ε. Συναρμογή του κατώτερου άκρου κεκλιμένης στέγης με τον εξωτερικό κατακόρυφο τοίχο. στ. Συναρμογή επίπεδης στέγης με πλαϊνό κατακόρυφο τοίχο. τερικού χώρου. Η εμφάνιση υγρασίας μπορεί να είναι καθημερινό φαινόμενο, οδηγώντας σε καταστροφή των υλικών και σε αισθητικές ατέλειες. Η διαχείριση της υγρασίας μπορεί να γίνει με τη χρήση του εσωτερικού αποστραγγιστικού συστήματος και με την προσθήκη υδρατμοδιαπερατών μεμβρανών κατάλληλου εξαερισμού. Διαχείριση θερμικών φορτίων Η διαχείριση των θερμικών φορτίων στους χώρους με γυάλινη οροφή είναι πολύ σημαντική και μπορεί να επιτευχθεί με τη χρήση ενεργειακών υαλοπινάκων. Στόχος των σύγχρονων κατασκευών είναι η ελεγχόμενη είσοδος της επιθυμητής θερμότητας, με παράλληλη προστασία από υψηλές θερμοκρασίες τους θερινούς μήνες, ώστε να διασφαλίζεται η θερμική άνεση των χρηστών καθ όλη τη διάρκεια του έτους. Διαχείριση φυσικού φωτισμού Ο φυσικός φωτισμός πρέπει να είναι ομαλός και διάχυτος, ενώ πρέπει να αποφεύγεται η ανισοκατανομή φωτός, ο υπερβολικός φωτισμός και τυχόν αντανακλάσεις. Το επίπεδο και η ποιότητα φωτισμού, που επιτυγχάνεται χάρη σε μια γυάλινη κατασκευή, εξαρτάται από το είδος και το μέγεθός της, τη γεωγραφική περιοχή εφαρμογής, τον προσανατολισμό και τον τύπο υαλοπίνακα. Σε χώρους με αυξημένες απαιτήσεις η βαφή των εσωτερικών τοίχων με ανακλαστικά φωτεινά χρώματα και η χρήση ραφιών φωτισμού μπορούν να συντελέσουν στην ακόμη μεγαλύτερη διάχυση του φωτός. Πρόβλεψη σκίασης Για τον αποτελεσματικό έλεγχο των θερμικών φορτίων και του υπερβολικού φωτισμού, καλό είναι να προβλέπεται εγκατάσταση συστημάτων σκίασης, σταθερών ή κινητών. Σε χώρες, όπως η Ελλάδα, όπου τα θερμικά φορτία τους θερινούς μήνες είναι ιδιαίτερα αυξημένα, είναι σκόπιμο τα σκίαστρα να τοποθετούνται εξωτερικά, ώστε να προλαμβάνεται η είσοδος της θερμότητας στο εσωτερικό. Τα πιο συνηθισμένα σκίαστρα αποτελούνται από υφάσματα ενισχυμένης μορφής, μεταλλικά σκίαστρα, ενώ τελευταία έχουν κάνει την εμφάνισή τους, προηγμένα υλικά, όπως φωτοβολταϊκές επιστρώσεις, που επιτυγχάνουν ηλιοπροστασία και παράλληλα συλλέγουν ηλιακή ενέργεια. Πρόβλεψη ανοιγμάτων Μια γυάλινη κατασκευή μπορεί να εξοπλιστεί επιπροσθέτως με ανοίγματα αερισμού, ειδικά αν ο χώρος που στεγάζει είναι μεγάλος. Τα ανοίγματα, που πρέπει να τοποθετηθούν ισομερώς 8

8 ΤΕΧΝΙΚΕΣ ΣΕΛΙΔΕΣ Η τοποθέτηση σκιάστρων συντελεί στην καλύτερη διαχείριση των θερμικών φορτίων και στην ηλιοπροστασία κατά τους θερμούς μήνες. Ο καθαρισμός, ο τακτικός έλεγχος και η συντήρηση των γυάλινων κατασκευών διασφαλίζουν τη μακροβιότητα και τη σωστή λειτουργία τους. ΒΙΒΛΙΟΓΡΑΦΙΑ κατανεμημένα, βοηθούν στην απομάκρυνση του θερμού αέρα, που συγκεντρώνεται στα υψηλότερα επίπεδα της κατασκευής, στον εξαερισμό του χώρου και στην εκτόνωση του καπνού σε περίπτωση πυρκαγιάς. Συχνά τα ανοίγματα αερισμού είναι συνδεδεμένα με αισθητήρες, προκειμένου να κλείνουν αυτόματα σε περίπτωση βροχής. Ειδικές προδιαγραφές Σε ορισμένες περιπτώσεις, ανάλογα με το μέγεθος και τη χρήση του στεγασμένου χώρου αλλά και την τοποθεσία εφαρμογής, ο σχεδιαστής πρέπει να προβλέψει την ενσωμάτωση ορισμένων επιπρόσθετων συστημάτων, όπως ηχομόνωσης, πυροπροστασίας και ανίχνευσης καπνού. Συντήρηση γυάλινων κατασκευών Όλες οι γυάλινες κατασκευές, ανεξαρτήτως μεγέθους, πρέπει να ελέγχονται περιοδικά για την καλή τους λειτουργία, να καθαρίζονται σε τακτά χρονικά διαστήματα, να συντηρούνται και σε περίπτωση βλαβών να επιδιορθώνονται αμέσως. Κατά το σχεδιασμό πρέπει να προβλέπεται δυνατότητα ασφαλούς πρόσβασης στη γυάλινη στέγη, ώστε η συντήρησή της να επιτυγχάνεται χωρίς δυσκολίες. Καθαρισμός Ο καθαρισμός πρέπει να γίνεται συχνά και χωρίς χημικά προϊόντα, που μπορεί να προκαλέσουν αλλοιώσεις στα σημεία συναρμογής, ενώ συσσωρευμένα σκουπίδια, λύματα και σκόνες πρέπει να απομακρύνονται εγκαίρως από το σύστημα αποστράγγισης, για να εξασφαλίζεται η σωστή λειτουργία του. Σε μεγάλες κατασκευές, στις οποίες ο καθαρισμός των υαλοπινάκων είναι χρονοβόρος και ακριβός, τοποθετούνται τα τελευταία χρόνια "αυτοκαθαριζόμενοι" υαλοπίνακες. Αυτοί οι υαλοπίνακες διαθέτουν μια πολύ λεπτή υδρόφιλη επικάλυψη από μικροκρυστάλλους οξειδίων του τιτανίου, που αντιδράει στις υπεριώδεις ακτίνες του ήλιου, διασπώντας κάθε βρομιά. Συντήρηση και επιδιόρθωση Πέρα από τον καθαρισμό, τα εξαρτήματα στήριξης πρέπει να λιπαίνονται συχνά, ενώ ο σκελετός, οι υαλοπίνακες, οι σύνδεσμοι και τα σημεία συναρμογής πρέπει να επιθεωρούνται σε τακτά χρονικά διαστήματα, για να διαπιστώνεται αν υπάρχουν αλλοιώσεις ή άλλα προβλήματα. Αν παρατηρηθεί φθορά, η επιδιόρθωση πρέπει να γίνεται αμέσως και από εξειδικευμένα συνεργεία. Bernhard Weller, Transparent roofs as space grid structures with steel-glass-modules, Glass performance days conference, 007. Bruce Wymondand Mahesh Arumugam, Structural design of glass, Glass performance days in India conference, 008. Glass Association of North America (G.A.N.A.), Point supported glass, Glass informational bulletin, 00. Glass Canada Staff, Skylights: the glass roof. Managing water is critical, 008. International building code, Glass and glazing, New Jersey Edition, Chapter 4, 006. Klaus Sedlbauer, Flat roof construction manual, Materials design applications, 00. Karol Kazmierczak, Sloped glazing: problems and solutions, BEST conference, 0. Todd Gritch and Brian Eason, Building envelope design guide:atria systems, Whole Building Design Guide (W.B.D.G.), 00. ΣΧΕΤΙΚΑ ΘΕΜΑΤΑ ΣΤΟ ''ΚΤΙΡΙΟ'' Αφιέρωμα: Διαφανείς επιστεγάσεις & βιοκλιματικός σχεδιασμός. Τεύχος 9/00, σελ.. Συστήματα φυσικού φωτισμού από την οροφή. Τεύχος 6/008, σελ. 8. Κουπόλες & πυραμίδες φωτισμού για βιομηχανικούς και επαγγελματικούς χώρους. Τεύχος, σελ. 6. Μέταλλο & γυαλί στις επιστεγάσεις. Τεύχος 0, σελ. 6. ΣΧΕΤΙΚΑ ΥΛΙΚΑ ΜΠΟΡΕΙΤΕ ΝΑ ΒΡΕΙΤΕ ΣΤΗΝ ΕΙΔΙΚΗ ΕΚΔΟΣΗ Υ - ΚΑΤΑΛΟΓΟΣ 07 Χρήσιμα υλικά δόμησης ή επισκεφθείτε το 84 ΤΕΥΧΟΣ /07
