1 Construction Φύλλο Ιδιοτήτων Προϊόντος Έκδοση 10/02/2014 (v1) Κωδικός: Αριθμός Ταυτοποίησης: Sika Galvashield XP Sika Galvashield XP ανόδια γαλβανικής προστασίας -Τεχνολογίας 2G Περιγραφή Η σειρά των εγκιβωτιζώμενων ανοδίων γαλβανικής προστασίας Sika Galvashield XP, κάνει χρήση της καινοτόμου τεχνολογίας από θυσιαζόμενο ψευδαργυρικό πυρήνα υψηλής καθαρότητας, ο οποίος περικλείεται σε ειδικά σχεδιασμένο τσιμεντοειδές κονίαμα, για να παρέχει προστασία από διάβρωση ή μείωση του ρυθμού διάβρωσης σε κατασκευές και επισκευές οπλισμένου σκυροδέματος. Τα στοιχεία ανοδίων είναι ενεργοποιημένα για χρήση σε αλκαλικό περιβάλλον (Τύπος Α) με ph 14, έτσι ώστε να παραμένει ενεργοποιημένος ο ψευδάργυρος κατά τη διάρκεια λειτουργίας του ανοδίου και χωρίς να προκαλείται διάβρωση του οπλισμού. Τα στοιχεία ανοδίων χρησιμοποιούν Τεχνολογία 2G για επίτευξη μεγαλύτερης απόδοσης ρεύματος. Όταν τοποθετηθεί το σύστημα, η άνοδος του ψευδαργύρου διαβρώνεται γρηγορότερα από ότι ο οπλισμός και ως εκ τούτου αποτρέπεται η γαλβανική διάβρωση ή επιτυγχάνεται έλεγχός της. Εφαρμογές Αποτροπή έναρξης διάβρωσης (φαινόμενο «άρχουσας ανόδου ή φωτοστέφανου») σε τοπικές επισκευές Χαρακτηριστικά και Πλεονεκτήματα Σε εργασίες διαπλάτυνσης γεφυρών και άλλες κατασκευαστικές μετατροπές Σε αντικαταστάσεις πλακών, επισκευές διαστολικών αρμών και στη διεπιφάνεια μεταξύ νέου και υφιστάμενου σκυροδέματος Σε επισκευές προεντεταμένου σκυροδέματος Σε ενανθρακωμένο ή προσβεβλημένο με χλωριόντα σκυρόδεμα Σε επισκευές κατασκευών με χρήση οπλισμού επικαλυμμένου με ειδική εποξειδική επίστρωση Σε επισκευές μάτισης οπλισμού της ίδιας διατομής με διαφορετικές κατηγορίας χάλυβα Για προστασία νέων δομικών στοιχείων κοντά σε παραθαλάσσιες/παράκτιες περιοχές ή σε περιπτώσεις έντονα διαβρωτικού υπεδάφους Για προστασία δομικών στοιχείων με αυξημένη πιθανότητα χημικής προσβολής Αποδεδειγμένη Απόδοσης Τεχνολογία Τα ανόδια Sika Galvashield XP έχουν εκτεταμένη διάρκεια ζωής ( πάνω από 10 χρόνια) σε εφαρμογές και φέρουν την έγκριση του British Board of Agreement (BBA). Τύπος ανοδίου Α Ενεργοποιημένα για χρήση σε αλκαλικό περιβάλλον ανόδια, έτσι ώστε να διατηρείται η ενεργότητα του ψευδαργύρου, ενώ παράλληλα δεν υπάρχει κίνδυνος διάβρωσης για τον οπλισμό. Τεχνολογία 2G Παρέχει ενισχυμένη απόδοση ρεύματος και προστασία. Ψευδαργυρικός πυρήνας Συμβάλλει στην υψηλότερη απόδοση του ανοδίου και στην καλύτερη σύνδεση ανάμεσα στον ψευδάργυρο και στα καλώδια σύνδεσης. Ενιαία μεταλλικά καλώδια σύνδεσης Επιτρέπουν εύκολη και γρήγορη τοποθέτηση των ανοδίων, παρέχοντας εξαρτώμενη ένωση μετάλλου με μέταλλο χωρίς την παρέμβαση άλλων υλικών όπως γαλβανισμένων, τα οποία μπορούν να διαβρωθούν και μπορούν να επηρεάσουν τη μακροπρόθεσμη ηλεκτρική συνέχεια. Σχεδιασμός BarFit Οι καμπυλωτές απολήξεις των ανοδίων 1 Sika Galvashield XP 1/6

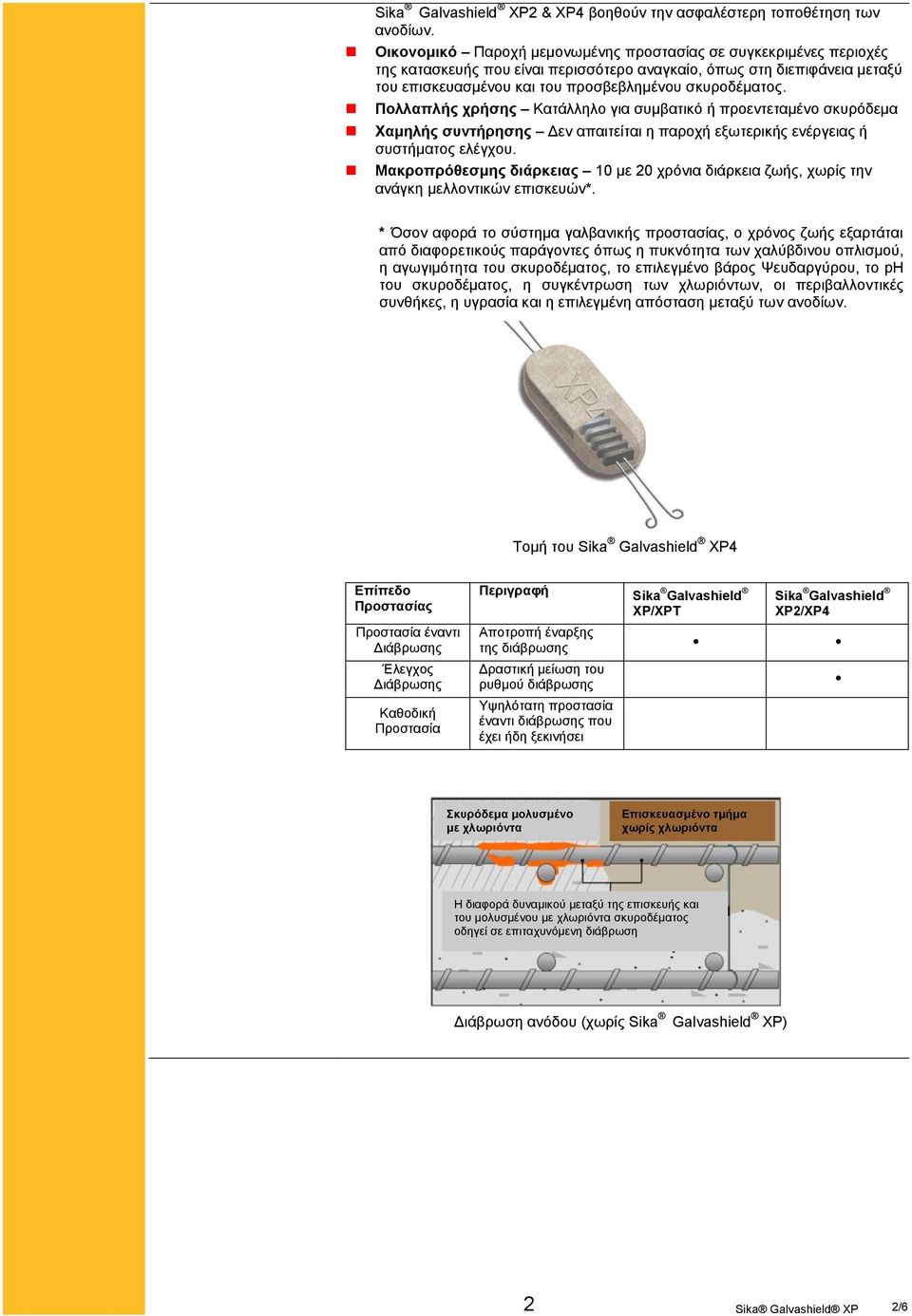

2 Sika Galvashield XP2 & XP4 βοηθούν την ασφαλέστερη τοποθέτηση των ανοδίων. Οικονομικό Παροχή μεμονωμένης προστασίας σε συγκεκριμένες περιοχές της κατασκευής που είναι περισσότερο αναγκαίο, όπως στη διεπιφάνεια μεταξύ του επισκευασμένου και του προσβεβλημένου σκυροδέματος. Πολλαπλής χρήσης Κατάλληλο για συμβατικό ή προεντεταμένο σκυρόδεμα Χαμηλής συντήρησης Δεν απαιτείται η παροχή εξωτερικής ενέργειας ή συστήματος ελέγχου. Μακροπρόθεσμης διάρκειας 10 με 20 χρόνια διάρκεια ζωής, χωρίς την ανάγκη μελλοντικών επισκευών*. * Όσον αφορά το σύστημα γαλβανικής προστασίας, ο χρόνος ζωής εξαρτάται από διαφορετικούς παράγοντες όπως η πυκνότητα των χαλύβδινου οπλισμού, η αγωγιμότητα του σκυροδέματος, το επιλεγμένο βάρος Ψευδαργύρου, το ph του σκυροδέματος, η συγκέντρωση των χλωριόντων, οι περιβαλλοντικές συνθήκες, η υγρασία και η επιλεγμένη απόσταση μεταξύ των ανοδίων. Τομή του Sika Galvashield XP4 Επίπεδο Προστασίας Προστασία έναντι Διάβρωσης Έλεγχος Διάβρωσης Καθοδική Προστασία Περιγραφή Sika Galvashield Αποτροπή έναρξης της διάβρωσης Δραστική μείωση του ρυθμού διάβρωσης Υψηλότατη προστασία έναντι διάβρωσης που έχει ήδη ξεκινήσει XP/XPT Sika Galvashield XP2/XP4 Σκυρόδεμα μολυσμένο με χλωριόντα Επισκευασμένο τμήμα χωρίς χλωριόντα Η διαφορά δυναμικού μεταξύ της επισκευής και του μολυσμένου με χλωριόντα σκυροδέματος οδηγεί σε επιταχυνόμενη διάβρωση Διάβρωση ανόδου (χωρίς Sika Galvashield XP) 2 Sika Galvashield XP 2/6

3 Σκυρόδεμα μολυσμένο με χλωριόντα Επισκευασμένο τμήμα χωρίς χλωριόντα Η άνοδος προστατεύει γαλβανικά τον οπλισμό Το Sika Galvashield XP αποτρέπει την έναρξη της διάβρωσης στην άνοδο Προδιαγραφή Τρόπος Λειτουργίας Τύποι Ανοδίων Τα θυσιαζόμενα γαλβανικά ανόδια θα πρέπει να είναι προκατασκευασμένα στοιχεία ψευδαργύρου (υψηλής περιεκτικότητας σε ψευδάργυρο), να συμμορφώνονται με το ASTM B6, ενώ τα συρμάτινα καλώδια σύνδεσης σύμφωνα με το ASTM Α82 και να περικλείονται σε τσιμεντοειδές κονίαμα υψηλής αλκαλικότητας (με ph 14). Το τσιμεντοειδές περίβλημα δε θα πρέπει να περιέχει θειικά άλατα, χλωριόντα, βρώμιο ή άλλες ουσίες οι οποίες είναι διαβρωτικές για τον οπλισμό. Τα συστήματα ανοδίων θα πρέπει να είναι εφοδιασμένα με κατάλληλα καλώδια σύνδεσης με καμπυλωτές απολήξεις για την ευκολότερη τοποθέτησή τους στον οπλισμό. Όταν δυο διαφορετικά μέταλλα έρχονται σε επαφή μεταξύ τους σε ηλεκτρολυτικό περιβάλλον (όπως στην περίπτωση του σκυροδέματος), το μέταλλο με το υψηλότερο δυναμικό διάβρωσης (ψευδάργυρος) θα διαβρωθεί σε σχέση με το πιο ευγενές μέταλλο (οπλισμός). Τα ανόδια της σειράς Galvashield XP εγκιβωτίζονται στα επισκευασμένα τμήματα του σκυροδέματος για να παρέχουν έλεγχο της γαλβανικής διάβρωσης ή για να ελέγξουν τη διάβρωση στις γειτονικές περιοχές. Ονομασία Υλικού Κλάση Ανοδίων Διαστάσεις Ανοδίου (ονομαστικές) Βάρος Ψευδαργύρου Sika Galvashield XPT Τύπος AP 25 mm x 125 mm x 25 mm 60 Sika Galvashield XP Τύπος AP 65 mm (διάμετρο) x 30 mm 60 (g) Sika Galvashield XP2 Τύπος AC 65 mm x 80 mm x 30 mm 100 Sika Galvashield XP4 Τύπος AC 65 mm x 120 mm x 30 mm 160 Οδηγίες Τοποθέτησης Κλάσεις Ανοδίων (επεξήγηση αρχικών) Α: Μέθοδος Ενεργοποίησης (Α-Αλκαλικό) P: Εφαρμογή (P- Προστασία έναντι της Διάβρωσης) C: Εφαρμογή (C- Έλεγχος της Διάβρωσης) Το σκυρόδεμα θα πρέπει να απομακρυνθεί περιμετρικά και πίσω από το διαβρωμένο οπλισμό χρησιμοποιώντας εγκεκριμένες τεχνικές σύμφωνα με το ICRI Οδηγία R310,1R. Ο εκτεθειμένος οπλισμός θα πρέπει να προετοιμάζεται κατάλληλα και θα πρέπει να απομακρύνονται σκόνες και υπολείμματα σκυροδέματος. Τα συστήματα ανοδίων και τα επισκευαστικά κονιάματα θα πρέπει να εφαρμόζονται άμεσα μετά την προετοιμασία και τον καθαρισμό των οπλισμών χρησιμοποιώντας εγκεκριμένες τεχνικές σύμφωνα με το ACI RAP-8 Installation of Embedded Galvanic Anodes. Η θέση καθώς και οι αποστάσεις μεταξύ των ανοδίων καθορίζονται από το μελετητή (ανατρέξτε στα κριτήρια σχεδιασμού). Τα ανόδια μπορούν να τοποθετηθούν στην περίμετρο της επισκευασμένης περιοχής ή να δημιουργήσουν ένα πλέγμα στην περίπτωση προστασίας δεύτερης σειράς οπλισμών αν απαιτείται. Τοποθετήστε τα ανόδια με τη βοήθεια συρμάτων δίπλα ή κάτω από τον οπλισμό και σε κοντινή απόσταση από το σκυρόδεμα (μέχρι 100 mm) διασφαλίζοντας και την πλήρη κάλυψη που πρέπει να επακολουθήσει από το επισκευαστικό κονίαμα. Το ελάχιστο πάχος κάλυψης με επισκευαστικό κονίαμα θα πρέπει να είναι 20mm. Η σύνδεση μεταξύ ανοδίου με οπλισμό και οπλισμού με οπλισμό θα πρέπει να ελέγχεται με τη χρήση πολύμετρου. Σημεία με ασυνέχειες, μπορούν να επιδιορθωθούν με την ένωση του μη συνδεδεμένου οπλισμού με κάποιο γειτονικό, χρησιμοποιώντας σύρματα. Θα πρέπει να επιτευχθεί διαφορά δυναμικού μεταξύ 0 και 1 mv για την επιβεβαίωση της συνέχειας. 3 Sika Galvashield XP 3/6

4 Σε περιπτώσεις που το πάχος επικάλυψης είναι μικρότερο των 25mm, η τοποθέτηση των ανοδίων θα πρέπει να γίνεται στην πίσω πλευρά του κύριου οπλισμού. Σε περιπτώσεις που το πάχος επικάλυψης είναι μεγαλύτερο απο 25 mm η τοποθέτηση του ανοδίου μεταξύ κύριου οπλισμού και συνδετήρα είναι δυνατή. Μετα την τοποθέτηση του ανοδίου θα πρέπει να επιτευχθεί διαφορά δυναμικού μεταξύ 0 και 1 mv για την επιβεβαίωση της συνέχειας μεταξύ της όπλισης και των συρμάτινων καλωδίων σύνδεσης του ανοδίου. Σε περιπτώσεις συνδυασμού με συστημάτα επάλειψης όπως Sika MonoTop -910, SikaTop Armatec -110 Epocem για την αντιδιαβρωτική προστασία του οπλισμού, θα πρέπει να αποφεύγεται η επάλειψη τόσο των συρμάτινων καλωδίων σύνδεσης του ανοδίου όσο και της θέσης σύνδεσής τους με τον οπλισμό. Η θέση τοποθέτησης των ανοδίων σε περιπτώσεις επισκευών θα πρέπει να καταγράφεται για τον μελλοντικό έλεγχο της αποδοσής τους. Επισκευαστικά Κονιάματα Για υψηλότερη απόδοση, η ειδική αντίσταση του επισκευαστικού κονιάματος δε θα πρέπει να υπερβαίνει τα ohm * cm. Η μέτρηση της ειδικής αντίστασης θα πρέπει να γίνεται σύμφωνα με το ASTM G57. Αν χρησιμοποιηθούν επισκευαστικά υλικά υψηλότερης αντίστασης ή σε περίπτωση που η ειδική αντίσταση του επισκευαστικού κονιάματος είναι άγνωστη, τα ανόδια θα πρέπει να εγκιβωτιστούν ανάμεσα στο ειδικό τσιμεντοειδές κονίαμα Sika Galvashield Embedding Mortar και στο υπόστρωμα, έτσι ώστε να διασφαλιστεί η ύπαρξη αγώγιμης διόδου με το υπόστρωμα. O εγκιβωτισμός θα πρέπει να περιβάλει το ανόδια. Πριν την εφαρμογή των επισκευαστικών απαιτείται διαβροχή του υποστρώματος και εμποτισμός των ανοδίων, ώστε να επιτευχθεί επιφάνεια κορεσμένη σε νερό και επιφανειακώς στεγνή, έτοιμη προς επισκευή. Η διαβροχή των ανόδιων γίνεται με εμβάπτιση σε καθαρό κρύο νερό και για χρόνο που δε θα πρέπει είναι μικρότερος των 10 λεπτών και να μην υπερβαίνει τα 20 λεπτά. Προφυλάξεις Συσκευασία Τα ανόδια τύπου Sika Galvashield XP είναι σχεδιασμένα για τοπική αποτροπή έναρξης της διάβρωσης ή έλεγχό της και δε χρησιμοποιούνται σε περιπτώσεις δομητικής ενίσχυσης. Όταν απαιτείται δομητική ενίσχυση, συμβουλευτείτε τον αρμόδιο μηχανικό. Για επίτευξη προστασίας σε μεγαλύτερες επιφάνειες επικοινωνήστε με το Τεχνικό Τμήμα της εταιρίας. Sika Galvashield XP 20 τεμ. ανά κουτί 5.2 kg Sika Galvashield XPT 30 τεμ. ανά κουτί 6.4 kg Sika Galvashield XP2 20 τεμ. ανά κουτί 5.9 kg Sika Galvashield XP4 20 τεμ. ανά κουτί 9.5 kg. Αποθήκευση Κριτήρια Σχεδιασμού Αποθήκευση σε ξηρές συνθήκες στην αρχική κλειστή και σφραγισμένη συσκευασία. Αποφύγετε υψηλές θερμοκρασίες και υγρασία. Τα ανόδια θα πρέπει να τοποθετούνται σε διάστημα 1 χρόνου από την ημερομηνία παραγωγής τους. Απόσταση Ανοδίων σε Περιπτώσεις Μικρού έως Μέτριου ρυθμού διάβρωσης (Περιεκτικότητα Χλωριδίων <0.8% ή Προσβεβλημένο απο ενανθράκωση Σκυρόδεμα σε βάθος > του πάχους επικάλυψης) NYSDOT OFFICE OF OPERATIONS TRANSPORTATION MAINTENANCE DIVISION BRIDGE MAINTENANCE Επίπεδο Προστασίας Προστασία έναντι Διάβρωσης Έλεγχος Διάβρωσης Ανόδιο Sika Galvashield XP ή XPT XP2 XP2 XP4 Αναλογία Πυκνότητας Σιδηροπλισμού** mm mm mm mm < Απόσταση Ανοδίων σε Περιπτώσεις μέτριου έως υψηλού ρυθμού διάβρωσης (Περιεκτικότητα Χλωριδίων <0.8% έως 1.5%) NYSDOT OFFICE OF OPERATIONS TRANSPORTATION MAINTENANCE 4 Sika Galvashield XP 4/6

5 DIVISION BRIDGE MAINTENANCE Επίπεδο Προστασίας Προστασία έναντι Διάβρωσης Έλεγχος Διάβρωσης Ανόδιο Sika Galvashield XP ή XPT XP2 XP4 Αναλογία Πυκνότητας Σιδηροπλισμού** mm mm mm < Σε περιπτώσεις πολύ υψηλού κινδύνου διάβρωσης (>1.5% Χλωριόντα), ή υψηλή τάνυσης χάλυβα επικοινωνήστε με το Τεχνικό Τμήμα. Σημείωση: Η περιεκτικότητα χλωριόντων είναι κατά βάρος τσιμέντου * Οι αποστάσεις μεταξύ των ανοδίων ποικίλλουν ανάλογα με τις απαιτήσεις της εφαρμογής. Η απόσταση μπορεί να μειωθεί σε έντονες συνθήκες διάβρωσης ή όταν επιδιώκεται επέκταση του χρόνου λειτουργίας του ανοδίου. ** για τον υπολογισμό της πυκνότητας όπλισης για 1 m 2 γαλβανικής προστασίας επικοινωνήστε με το Τεχνικό Τμήμα της Sika. Βάση Μετρήσιμων Τιμών Τοπικοί Περιορισμοί Πληροφορίες Υγιεινής και Ασφάλειας Νομικές Σημειώσεις Όλα τα τεχνικά δεδομένα που δηλώνονται σε αυτό το Φύλλο Ιδιοτήτων Προϊόντος βασίζονται σε εργαστηριακές δοκιμές. Τα πραγματικά μετρήσιμα δεδομένα μπορεί να διαφοροποιούνται λόγω συνθηκών που δεν υπόκεινται στον έλεγχο μας. Παρακαλούμε να σημειώσετε ότι σαν αποτέλεσμα ειδικών τοπικών κανονισμών η απόδοση αυτού του προϊόντος μπορεί να μεταβάλλεται από χώρα σε χώρα. Παρακαλούμε να συμβουλευθείτε το τοπικό Φύλλο Ιδιοτήτων Προϊόντος για την ακριβή περιγραφή των πεδίων εφαρμογής. To παρόν προϊόν είναι ένα αντικείμενο κατά την έννοια του άρθρου 3 του κανονισμού (ΕΚ) αριθ. 1907/2006 (REACH). Δεν περιέχει ουσίες που προβλέπεται να ελευθερωθούν από το αντικείμενο υπό φυσιολογικές ή εύλογα προβλέψιμες συνθήκες χρήσεως. Δελτίο δεδομένων ασφαλείας σύμφωνα με το άρθρο 31 του ιδίου κανονισμού δεν απαιτείται για τη διάθεση του προϊόντος στην αγορά, την μεταφορά ή τη χρήση του. Για την ασφαλή χρήση ακολουθείστε τις οδηγίες που δίδονται στο παρόν φύλλο ιδιοτήτων προϊόντος. Σύμφωνα με την τρέχουσα γνώση μας, το παρόν προϊόν δεν περιέχει SVHC (substances of very high concern / ουσίες υψηλής ανησυχίας) όπως καταχωρίζονται στο Παράρτημα XIV του κανονισμού REACH ή στον κατάλογο υποψηφίων ουσιών του Ευρωπαϊκού Οργανισμού Χημικών Προϊόντων σε συγκεντρώσεις μεγαλύτερες του 0.1% κατά βάρος (κ.β.). Οι πληροφορίες και ειδικότερα οι υποδείξεις που αφορούν στην εφαρμογή και τελική χρήση των προϊόντων της SIKA παρέχονται με καλή πίστη και βασίζονται στην τρέχουσα γνώση και εμπειρία της Εταιρείας για τα προϊόντα όταν αυτά αποθηκεύονται, χρησιμοποιούνται και εφαρμόζονται υπό κανονικές συνθήκες σε συμφωνία με τις υποδείξεις της Sika. Στην πράξη οι διαφοροποιήσεις στα υλικά, υποστρώματα και στις επιτόπιες συνθήκες εφαρμογής είναι τέτοιες που καμία εγγύηση δεν μπορεί να δοθεί σχετικά με την εμπορευσιμότητα ή καταλληλότητά τους για συγκεκριμένο σκοπό και καμιά ευθύνη από οποιαδήποτε έννομη σχέση δεν μπορεί να θεμελιωθεί κατά της Εταιρείας στη βάση των εδώ αναγραφόμενων πληροφοριών, γραπτών υποδείξεων ή άλλης μορφής παρεχόμενων οδηγιών. Οι χρήστες των προϊόντων πρέπει να ελέγχουν την καταλληλότητα των προϊόντων για την εκάστοτε εφαρμογή και σκοπιμότητα χρήσης. Η Sika έχει το δικαίωμα να τροποποιήσει τις ιδιότητες των προϊόντων της. Η τήρηση των δικαιωμάτων τρίτων είναι επιβεβλημένη. Όλες οι παραγγελίες γίνονται δεκτές υπό τους εκάστοτε όρους της Εταιρείας περί Πώλησης και Παράδοσης. Οι χρήστες των προϊόντων πρέπει πάντοτε να ανατρέχουν στην πιο πρόσφατη έκδοση του τοπικού Φύλλου Ιδιοτήτων Προϊόντος. 5 Sika Galvashield XP 5/6

6 Sika Hellas ΑΒΕΕ Πρωτομαγιάς 15 Κρυονέρι Αθήνα-Ελλάδα Τηλ Fax Sika Galvashield XP 6/6
